MD5426 INSTALLATION INSTRUCTION
(A0)
If you have any questions, please feel free to contact us:
USA E-mail: customerservice@mountingdream.com
Phone call: (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time)
EU E-mail: customercare@mountingdream.com
For more information, please visit our website: www.mountingdreamonline.com.
Für die Installationsanweisungen auf deutsch, Siehe Seite 8~9.
Pour l'instruction en français, veuillez vous reporter à la page 10~11.
Para las instrucciones de la instalación en español, favor vea la página 12~13.
Per le Istruzioni in italiano, vedi pagina 14~15.
Before You Begin. Please check the following items:
□
The weight of your sound bar DO NOT EXCEED 13 LBS (6 KG).
□
You must verify that the total weight of your TV, sound bar, sound bar
mount and any accessories must be lower than the maximum
weight rating of your TV mount.
□
You read through the user manuals of your TV, sound bar and TV
mount for additional guidance.
□
You have the tools needed for installation.
Please read this instruction carefully before installation.
If you do not understand these instructions or have doubts about the safety of the installation, assembly
or use of this product, contact Customer Service:
● For wall mounted cases, the wall must be capable of supporting five times the weight of the TV, mount
and sound bar combined.
● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no
responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse.
● Do not apply this product to any purpose not indicated by Mounting Dream.
S
afety Caution:
1
Band Tape
2m
Screwdriver
2M2M
USA E-mail: customerservice@mountingdream.com
Phone call: (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time)
EU E-mail: customercare@mountingdream.com
2

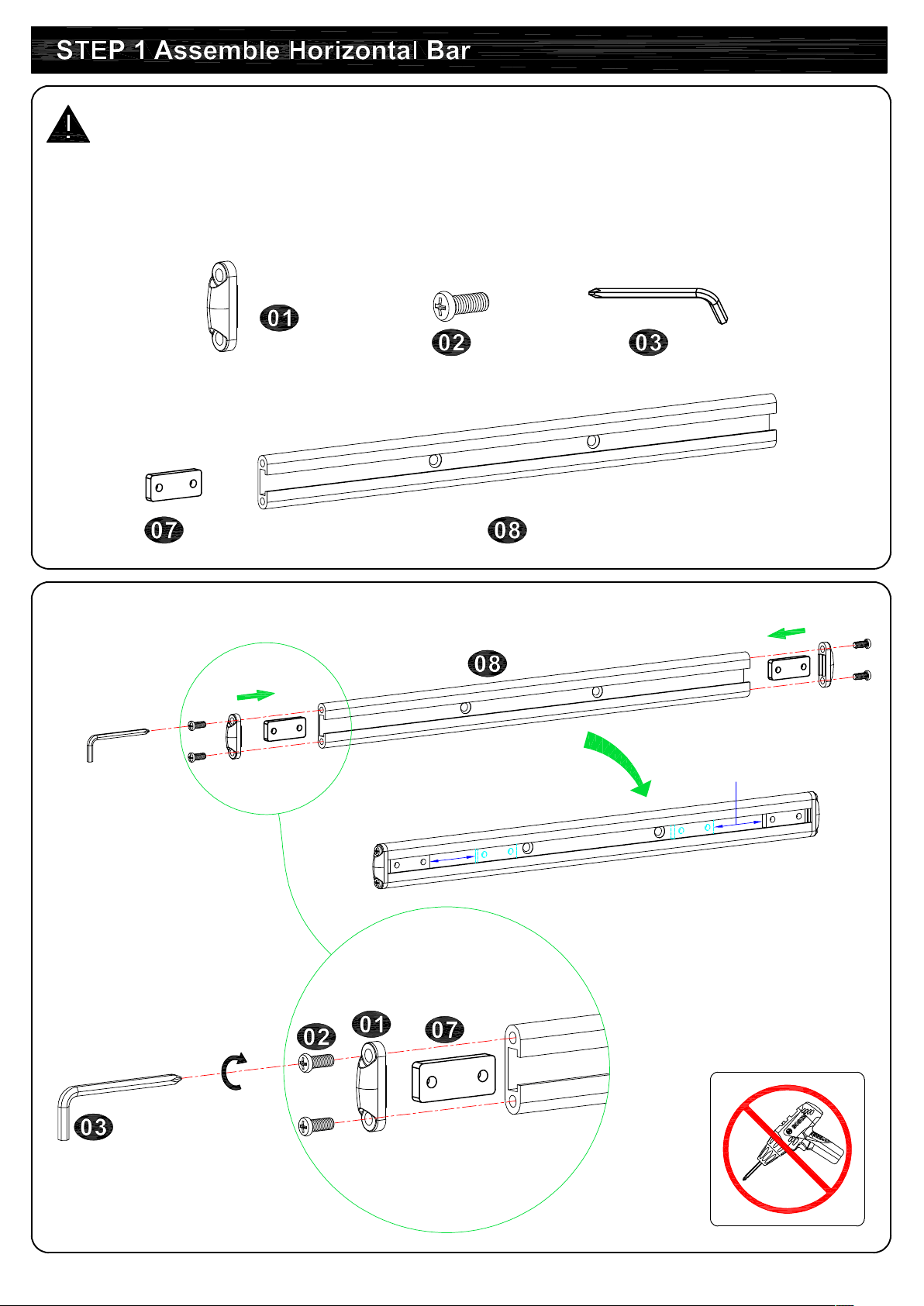

Parts and Hardware
WARNING:
This product contains small items that could be a choking hazard if
swallowed. Before starting assembly, verify all parts are included and undamaged. For parts
shortage or damage, please contact us via customerservice@mountingdream.com (USA) or
customercare@mountingdream.com (EU).
NOTE: Not all hardware included will be used.
Allen Key
x1
Assemble Horizontal Bar
No!
x1
Horizontal Bar
Plastic Cover
x2
M5x10mm Bolt
x4
Horizontal Bar Unit
The sliding block position
can be appropriate moved
according to the mounting
hole of TV.
x2
Sliding Block

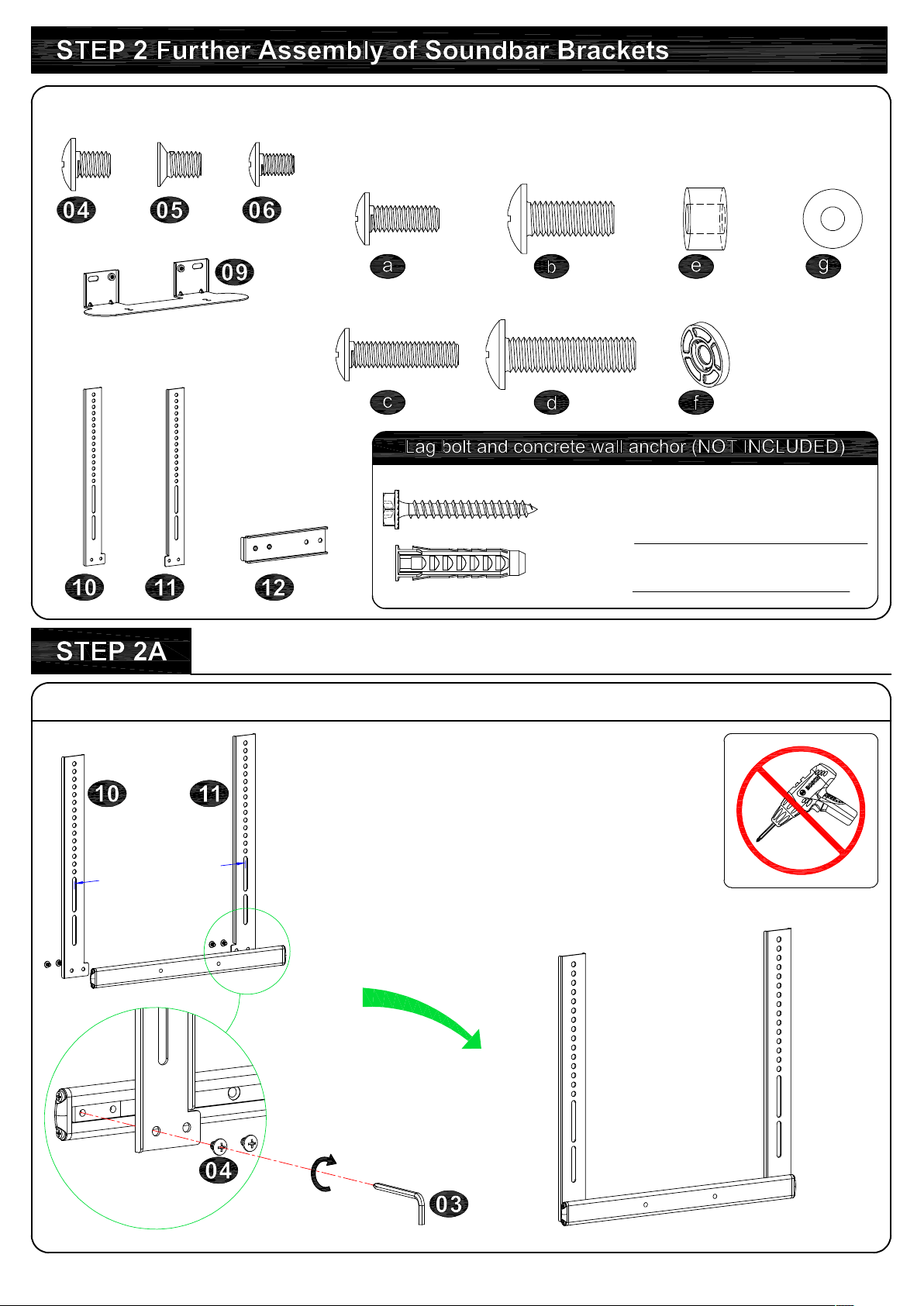

Parts and Hardware
M6x8mm
x8
M6x10mm
x2
M8x20mm
x4x4
M6x16mm
M8x30mm
x4x4
M6x25mm
M8x10mm
2.5mm
x4
x2
TV Screws
Spacers
M6
x4
Washers
3
2A-1 Horizontal Hole Distance of TV
≤
400mm
No!
x2
M5x8mm
Tips: Check the horizontal distance of
the TV before connecting the
wall plate unit to the brackets.
check the horizontal
distance of the TV
Choose the Right Combination of Horizontal Bar
Bracket
(Left)
x1
Bracket
(Right)
x1
If you need to mount on the concrete wall, please
contact us and we will ship these additional pieces
directly to you.
USA Email: [email protected]
Telephone: (626) 604-9048
Mon - Fri 10am - 6pm (Pacific time)
EU Email: [email protected]m
Concrete Wall Anchor 2pcs
Lag Bolt M7x55mm 2pcs
Tray
x1
Extension Arm
x2

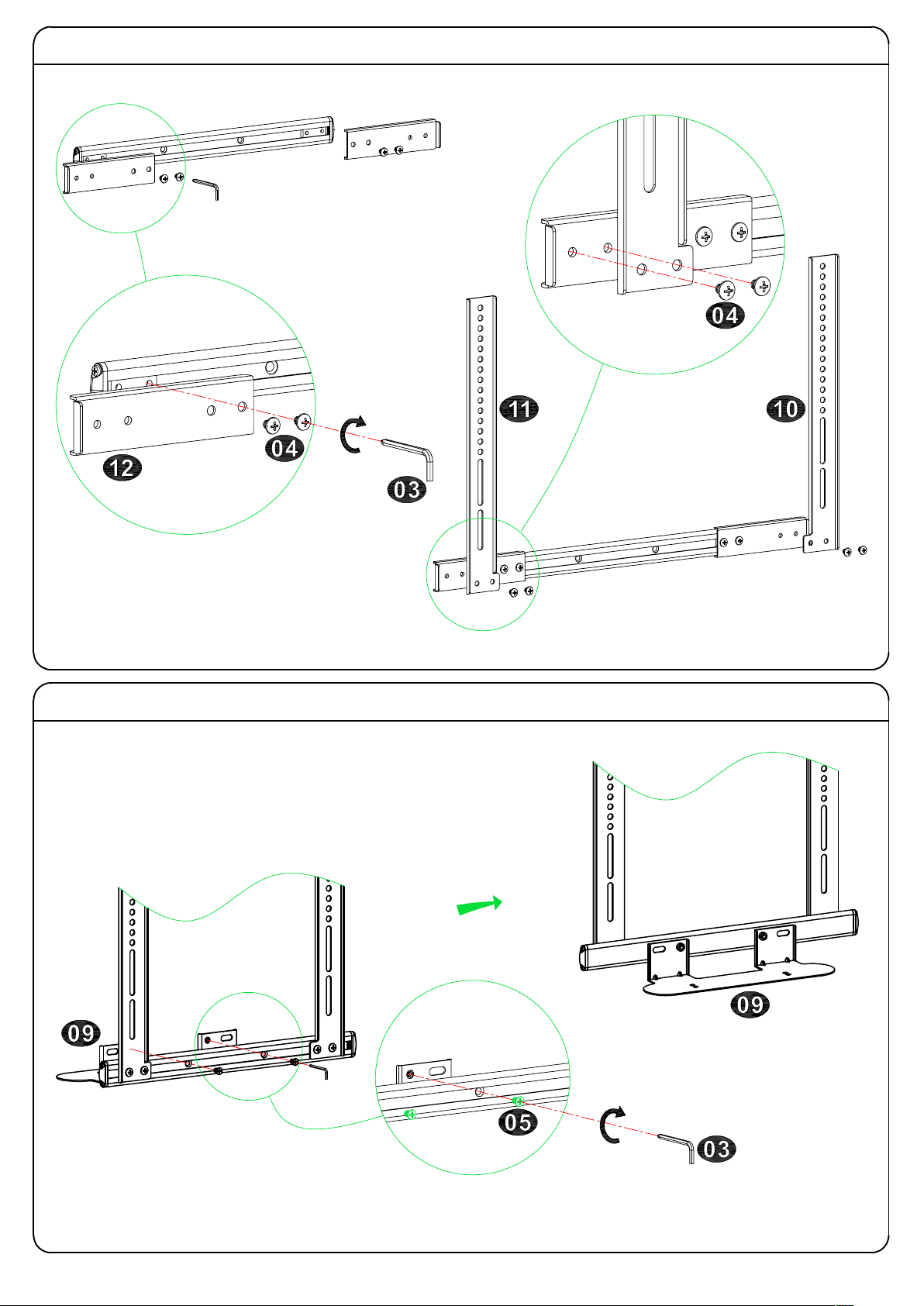

2A-2 400mm
＜
Horizontal Hole Distance of TV
≤
600mm
4
2A-3 Tray Assembly
Mount with wall mount

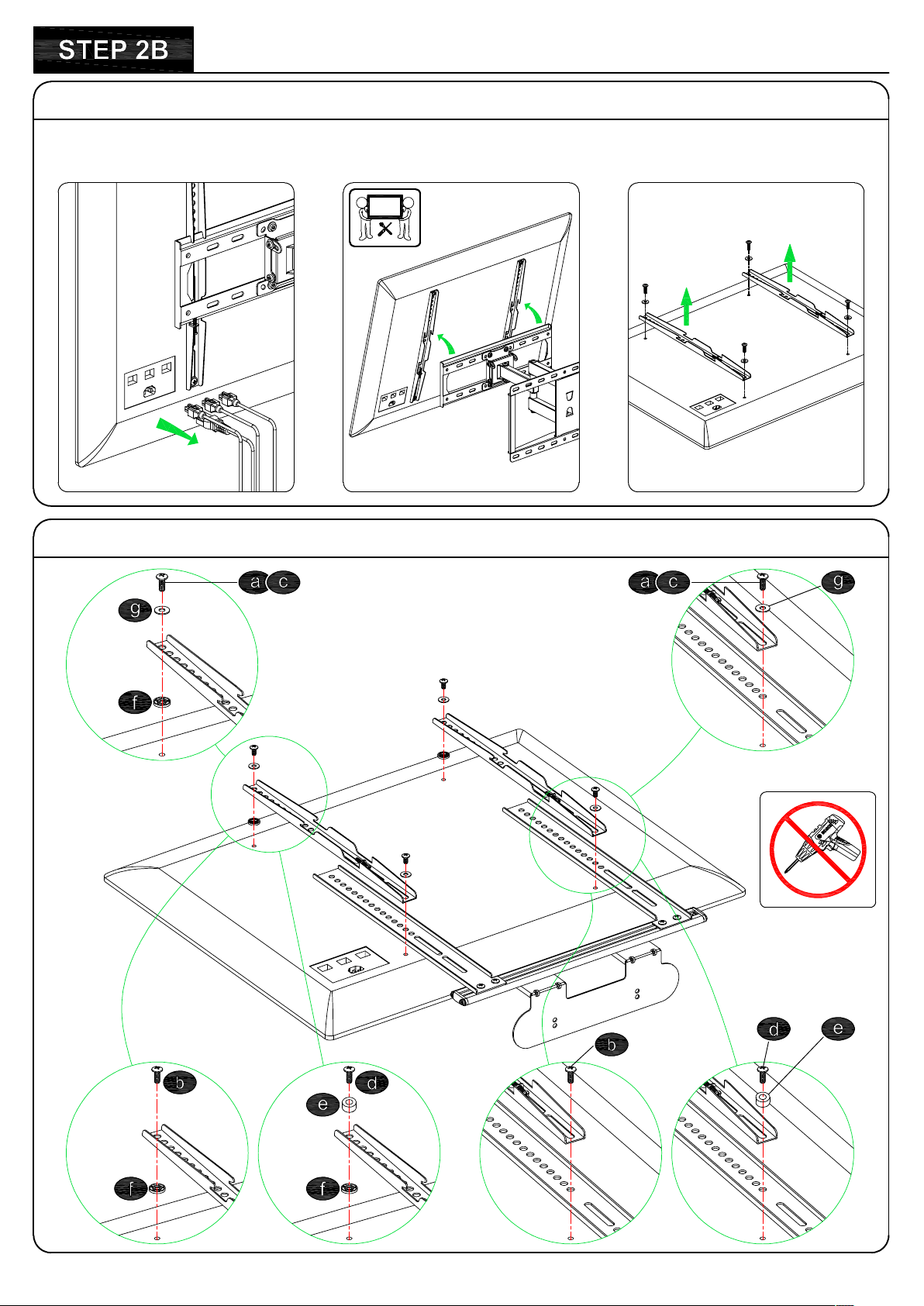

2B-1 Disassemble Your TV from the Mount
Ⅰ
Remove all cables
Ⅱ
Take off the TV
from the mount
Ⅲ
Remove the TV
brackets from your TV
TV
1 2
5
2B-2-1 Attach the Assembled Sound Bar and Brackets Unit to Your TV
Tips: No need to use washer (g)
when using M8 screw (b/d).
No!
2B-3 Hang the Whole Assembled Unit to the Mount
TV
1 2
6

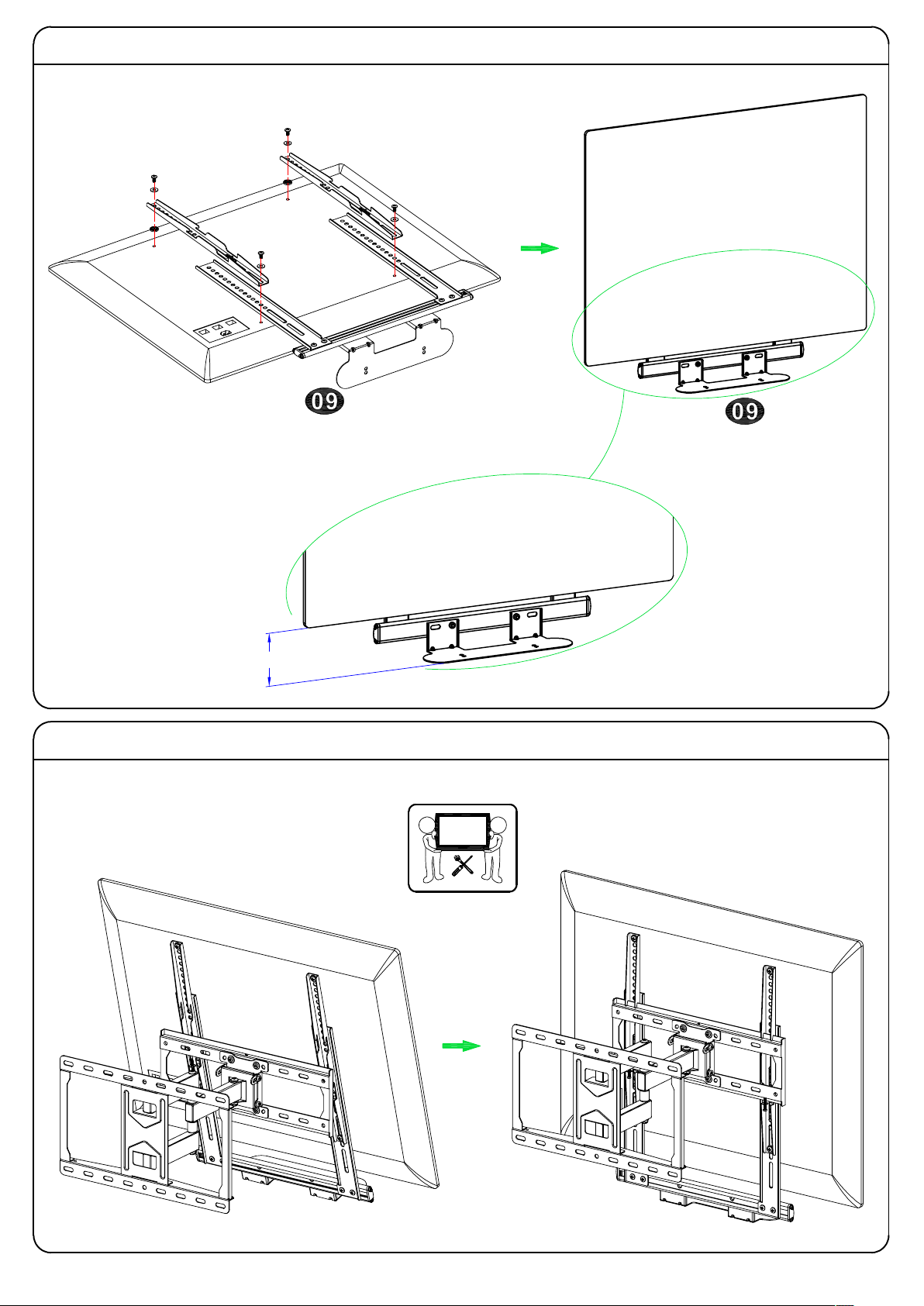

2B-2-2 Suggested Distance from Tray and TV Bottom
≥
80mm

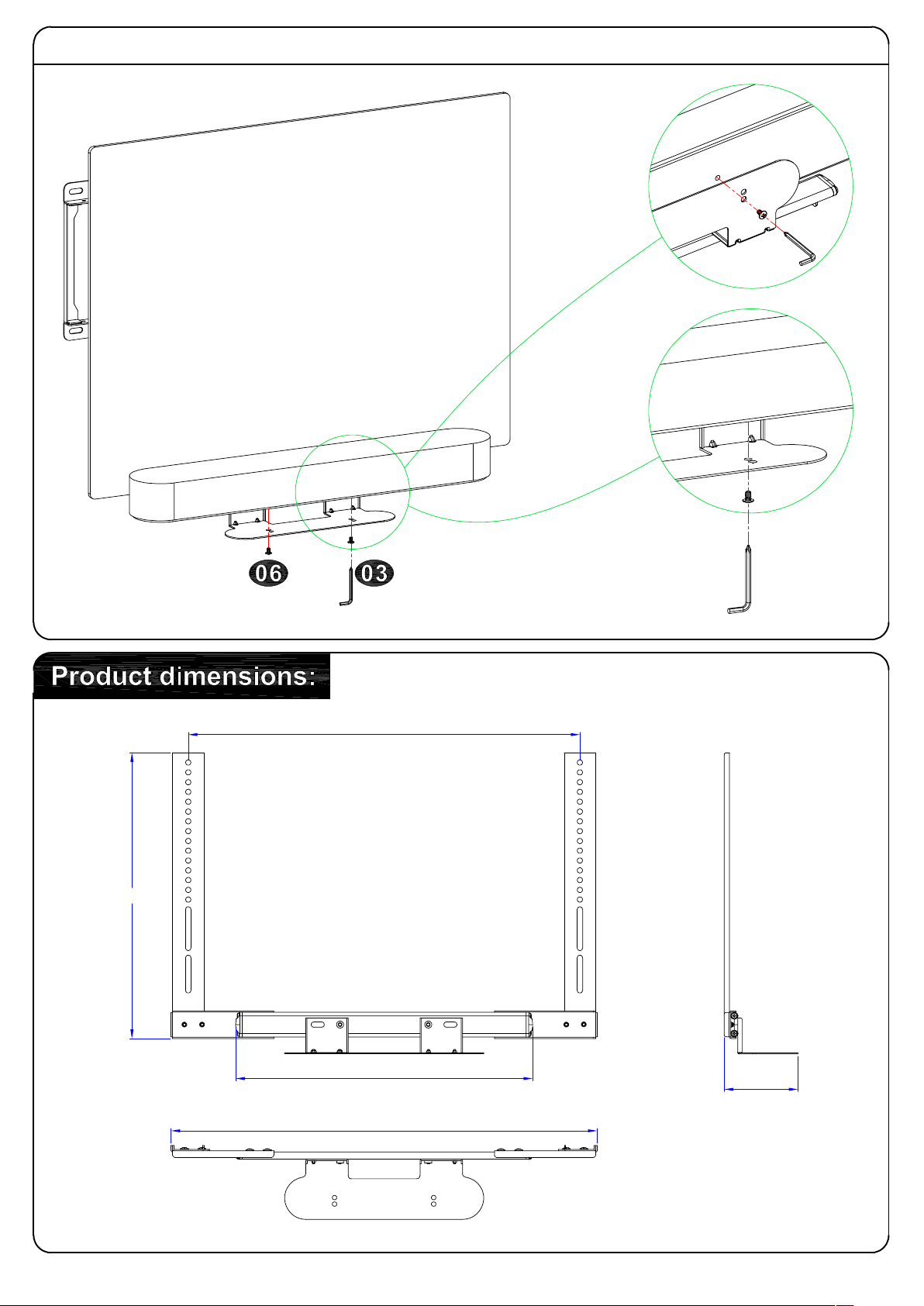

2B-4 Put on the soundbar
7
MAX:600mm
MIN:200mm
455mm
653mm
462mm
113mm
Bitte überprüfen Sie die folgenden Punkte sorgfältig, bevor Sie beginnen:
□
Das Gewicht von Ihrer Soundbar ist NICHT MEHR ALS 6 KG (13 LBS).
□
Bitte stellen Sie sicher, dass das gesamte Gewicht von dem Fernseher, der
Soundbar, der Soundbar-Halterung und anderem Zubehör kleiner als die
maximale Belastbarkeit der TV-Halterung ist.
□
Sie haben bereits die Bedienungsanleitungen Ihres Fernsehgeräts, der
Soundbar und der TV-Halterung durchgelesen, um zusätzliche
Anweisungen zu erfahren.
□
Sie haben die Werkzeuge für die Installation.
Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch.
Sollte es irgendwelches Bedenken oder Problem mit dem Artikel, der Installation oder der Sicherheit
geben, kontaktieren Sie den Kundenservice über:
● Für eine Kombination aus TV, Soundbar und Wandhalterung muss die Belastbarkeit der Wand
wenigstens fünffach von dem Gesamtgewichts der oben genannten drei sein.
● Unsachgemäße Montage führte möglicherweise zu Verletzung oder Beschädigung an Ihrem Gerät.
Mounting Dream haftet nicht für die durch unsachgemäße Montage, unsachgemäßen Zusammenbau
oder unsachgemäße Verwendung verursachten Schäden oder Verletzungen.
● Wenden Sie dieses Produkt nicht zu einem von Mounting Dream nicht angegebenen Zweck an.
Sicherheitshinweise:
Bandmaß
2m
Kreuzschlitz-
schraubendreher
2M2M
8
USA E-Mail: customerservice@mountingdream.com
Telefonnummer: (626) -604-9048 (USA) Montag bis Freitag,
10:00 - 18:00 Uhr (Pazifikzeit)
EU E-Mail: customercare@mountingdream.com
Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr
führen können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile
und Ersatzteile vollständig und unbeschädigt sind. Falls Teile fehlen oder beschädig sind, wenden Sie
sich bitte an den Kundendienst per E-Mail: customerservice@mountingdream.com (USA) oder
customercare@mountingdream.com (EU)
Hinweis: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
Installationsanweisungen
Schritt 1 Bauen Sie die horizontale Stange zusammen
Siehe Seite 2
Zubehör und Teile
Horizontale Stange zusammenbauen
Schritt 2 Montieren Sie die Soundbar-Halterung
Zubehör und Teile
Schritt 2A Wählen Sie die richtige Kombination der horizontalen Stange
Siehe Seite 3
2A-1 Horizontaler Abstand der TV-VESA-Löcher ≤ 400 mm
Hinweise: Der horizontale Abstand der Befestigungslöcher des Fernsehgeräts muss überprüft werden, bevor Sie die
Wandplatteneinheit an die Halterungen verbinden.
2A-2 400 mm
＜
Horizontaler Abstand der TV-VESA-Löcher ≤ 600 mm
2A-3 Installation des Tabletts
Schritt 2B Installieren Sie an der TV-Wandhalterung
2B-1 Entfernen Sie das Fernsehgerät von der Wandhalterung
Siehe Seite 5
Ⅰ Entfernen Sie alle Kabel.
Ⅱ Entfernen Sie das Fernsehgerät von der Wandhalterung.
Ⅲ Entfernen Sie die Stangen der TV Wandhalterung vom Fernsehgerät.
2B-2-1 Bringen Sie die montierte Soundbar und die Halterung an Ihrem Fernseher an
Siehe Seite 5
* Tipps: Bei Verwendung der M8-Schrauben (b / d) muss die Unterlegscheibe (g) NICHT
verwendet werden.
2B-2-2 Vorgeschlagener Abstand von Tablett und Boden des Fernsehgeräts
Siehe Seite 6
2B-3 Hängen Sie die gesamte zusammengebaute Einheit an die TV-Halterung
Siehe Seite 6
2B-4 Setzen Sie die Soundbar auf
Siehe Seite 7
9
Produktabmessungen
Siehe Seite 7
Avant de commencer, veuillez vérifier ces articles suivantes:
□
Le poids de votre barre de son N'EST PAS PLUS DE 6 KG (13 LBS).
□
Vous devez vérifier que le poids total de votre téléviseur, de la barre de
son, du support de barre de son et des autres accessoires doit être
inférieur à la force portante maximum du support de téléviseur.
□
Vous avez lu le mode d'emploi de votre téléviseur, de la barre de son et
du support de téléviseur pour des conseils supplémentaires.
□
Vous avez des outils dont vous avez besoin pour l'installation.
Avant l'installation, veuillez attentivement lire ce mode d'emploi.
Si vous ne pouvez pas comprendre ces instructions, ou si vous avez des questions sur la sécurité de
l'installation, de l'assemblage et de l'utilisation, contactez S.V.P. le service client:
● Pour les téléviseurs installés sur le support mural de téléviseur, la force portante du mur doit être au
moins égale à cinq fois du poids total du téléviseur, du support et de la barre de son assemblés ensemble.
● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Mounting Dream
n'assumera aucune responsabilité pour le dommage et la blessure causés par l'installation incorrecte ou
l'utilisation inadéquate.
● N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream.
Consignes de sécurité:
Mètres à ruban
2m
Tournevis Cruciforme
2M2M
10
USA E-mail: customerservice@mountingdream.com
Numéro de telephone: (626) -604-9048 (USA) du lundi au vendredi
de 10h à 18h (Heure du Pacifique)
EU E-mail: [email protected]
AVERTISSEMENT :
Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation
y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non
défectueux. S'il y a des pièces manquantes ou endommagées, contactez S.V.P. le service client par email :
customerservice@mountingdream.com (USA) ou customercare@mountingdream.com (EU)
ATTENTION :
Les pièces fournies ne seront pas toutes utilisées durant l'installation.
Instruction d'installation
Étape 1 Assemblage de la barre horizontale
Voir à la Page 2
Pièces et accessoires
Assemblez la barre horizontale
Étape 2 Assemblage supplémentaire du support de barre de son
Pièces et accessoires
Étape 2A Choisir la bonne combinaison de barres horizontales
Voir à la Page 3
2A-1 Distance du trou horizontal du téléviseur ≤ 400mm
Conseils: Vérifiez la distance horizontale des trous de montage du téléviseur avant de connecter le support à la
plaque.
2A-2 400mm
＜
Distance du trou horizontal du téléviseur ≤ 600mm
2A-3 Installation du plateau
Étape 2B Installation sur le support mural du téléviseur
2B-1 Démontez le téléviseur de son support
Voir à la Page 5
Débranchez toutes les fiches et les câbles.
Retirez le téléviseur de son support mural.
Démontez les barres verticales du téléviseur.
2B-2-1 Installer les pièces assemblées de la fixation de la barre de son sur votre téléviseur
Voir à la Page 5
* Conseil: Lorsque vous utilisez une vis M8 (b / d), il n’est pas nécessaire d’utiliser la rondelle (g).
2B-2-2 Distance recommandée par le plateau et le bas du téléviseur
Voir à la Page 6
2B-3 Se pendre toute l'unité assemblée sur le support
Voir à la Page 6
2B-4 Placez la barre de son dessus
Voir à la Page 7
11
Dimensions de Produit
Voir à la Page 7
Antes de comenzar. Favor ver las siguientes indicaciones:
□
El peso de su barra de sonido NO DEBE exceder los 6 KG (13 LBS).
□
Debe verificar que el peso total de su televisor, barra de sonido, el
soporte para la barra de sonido y accesorios deber ser menor al peso
máximo del soporte para TV.
□
Para una orientación adicional lea los manuales de usuario de su
televisor, barra de sonido y soporte para TV.
□
Tiene las Herramientas necesarias para la instalación.
Antes de la instalación favor de leer en detalle el manual de instrucciones.
Si no comprende el manual de instrucciones, la instalación segura del producto, o si en el montaje y/o
la utilización tiene alguna duda, favor de contactarse vía mail a nuestro servicio al cliente
：
● Para TV montada en el soporte de pared de TV, la capacidad de soporte de la pared debe ser cinco
veces más que el peso total del televisor , el soporte y la barra de sonido.
● La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier pérdida o
daño debido por la mala instalación o uso indebido, Mounting Dream no asume ninguna responsabilidad.
● Favor NO utilizar el producto de Mounting Dream para otros usos no asignados.
Advertencias de seguridad:
Cinta Métrica
2m
Destornillador de Cruz
2M2M
12
USA E-mail: customerservice@mountingdream.com
número de teléfono: (626) -604-9048 (USA) de lunes a viernes,
de 10 a.m. a 6 p.m. (Hora del Pacífico
)
EU E-mail: customercare@mountingdream.com
Advertencia:
Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de
asfixia. Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén
completas y sin daño alguno. Si faltan o están dañadas, favor de contactarse con nuestro servicio al cliente:
customerservice@mountingdream.com (USA)
o customercare@mountingdream.com (EU)
Atención:
No todas las piezas se utilizarán.
Instrucciones Paso a Paso de Su Instalación
Paso 1 Montaje de Barra Horizontal
Ver Página 2
Accesorios y piezas
Montaje de Barra Horizontal
Paso 2 Montaje de Soporte de Soundbar
Accesorios y piezas
Paso 2A Elija la Combinación Correcta de Barra Horizontal
Ver Página 3
2A-1 Distancia Horizontal del Orificio del TV ≤ 400 mm
Notas: Hay que verificar la distancia horizontal de los orificios de montaje del televisor antes de pegar los
soportes
contra la placa de pared.
2A-2 400 mm
＜
Distancia Horizontal del Orificio del TV ≤ 600 mm
2A-3 Instalación de la Bandeja
Paso 2B Instalar en Soporte de Pared de TV
Ver Página 5
2B-1 Desmontar el TV del Soporte Mural
Ⅰ Remueva los cables.
Ⅱ Retire el televisor del soporte mural.
Ⅲ Retire las varillas del televisor.
2B-2-1 Instalar la Unidad de Soporte Ensamblada al TV
* Tips: Cuando use los tornillos ( b / d ) M8, no necesita usar la arandela (g).
2B-2-2 Distancia Sugerida Desde la Bandeja y la Parte Inferior del TV
2B-3 Cuelgue Todo el Set en el Soporte
2B-4 Ponle la Barra de Sonido
13
Dimensiones del Producto
Ver Página 7
Prima di iniziare, controlla le seguenti voci:
□
Il peso della soundbar non superi 6 KG (13 LBS).
□
Dovresti verificare (assicurare) che il peso totale della TV, della soundbar,
del Supporto per Soundbar e di altri accessori sia inferiore alla capacità
portante massima del Supporto TV.
□
Tu abbia letto tutte le istruzioni relative alla TV, alla soundbar e al
Supporto TV per ottenere ulteriori indicazioni.
□
Tu abbia gli utensili necessari per l'installazione.
Leggi attentamente le istruzioni prima di installazione.
Se non puoi comprendere queste istruzioni o se vi sono dubbi sull'installazione sicura, sull'assemblaggio e
sull'utilizzo di questo prodotto, contatta il Servizio Clienti:
● Per la TV installata su supporto a muro di TV, la capacità portante del muro deve essere almeno cinque
volte il peso totale dell'insieme assemblato del televisore, il supporto e la soundbar.
● L'installazione errata potrebbe causare danni al prodotto o lesioni personali. Mounting Dream non si
assume alcuna responsabilità per danni o lesioni causate da installazione impropria o uso improprio.
● Non applicare questo prodotto ad altri scopi non indicati da Mounting Dream.
Cautele per sicurezza:
Metro a nastro
2m
Cacciavite a croce
2M2M
14
USA E-mail: customerser[email protected]
numero di telefono: (626) -604-9048 (USA) dal lunedì al venerdì,
dalle 10:00 alle 18:00 (ora del Pacifico)
EU E-mail: c[email protected]
Avvertenza:
Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se
ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati. In
caso di perdita o danni, contatta il Servizio Clienti via mail: customerservice@mountingdream.com (USA)
o customercare@mountingdream.com (EU)
Nota:
Non verranno utilizzati tutte le parti incluse.
Istruzioni di Installazione
Passo 1 Assemblaggio Barra Orizzontale
Vedi Pagina 2
Accessori e parti
Assemblaggio Barra Orizzontale
Passo 2 Ulteriore Assemblaggio delle Supporto per Soundbar
Accessori e parti
Passo 2A Scegli la Giusta Combinazione di Barra Orizzontale
Vedi Pagina 3
2A-1 Distanza del Foro Orizzontale della TV ≤ 400mm
Suggerimenti: Verificare la distanza orizzontale dei fori di montaggio TV prima di collegare lo supporto alla piastra
a muro.
2A-2 400mm
＜
Distanza del Foro Orizzontale della TV ≤ 600mm
2A-3 Installazione Vassoio
Passo 2B Installare sul Supporto a Parete per TV
Vedi Pagina 5
2B-1 Smonta la TV dal Supporto TV
Ⅰ Scollega tutte le spine e cavi.
Ⅱ Togli la TV dal supporto per TV a muro.
Ⅲ Smonta le barre verticali dalla TV.
2B-2-1 Installa le Parti Assemblate del Supporto Soundbar sulla Tua TV
* Suggerimento: Quando si utilizza una vite M8 ( b / d ), non è necessario usare la rondella (g).
2B-2-2 Distanza Consigliata dal Vassoio e dal Fondo della TV
2B-3 Appendi l'intero delle Parti Assemblate sul Supporto TV
2B-4 Posiziona la Soundbar su di Essa
15
Dimensioni del Prodotto
Vedi Pagina 7
