KitchenAid KVIB606DSS 36" Island-Mount, 3-Speed Canopy Hood User Manual

36" AND 42" (91.4 CM AND 106.7 CM)

ISLAND CANOPY RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

or visit our website at www.kitchenaid.com

In Canada, for assistance, installation and service, call: 1-800-807-6777

or visit our website at www.kitchenaid.ca

HOTTE DE CUISINIÈRE EN ÎLOT DE

36" ET 42" (91,4 CM ET 106,7 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777

ou visitez notre site Web à www.kitchenaid.ca

Table of Contents/Table des matières.............................................................................2

LI32LD/W11165103B

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT: LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

TABLE OF CONTENTS TABLE DES MATIÈRES

RANGE HOOD SAFETY ................................................................2

INSTALLATION REQUIREMENTS .................................................4

Tools and Parts ............................................................................. 4

Location Requirements ................................................................4

Venting Requirements ..................................................................5

Electrical Requirements ...............................................................6

INSTALLATION INSTRUCTIONS ...................................................7

Prepare Location ..........................................................................7

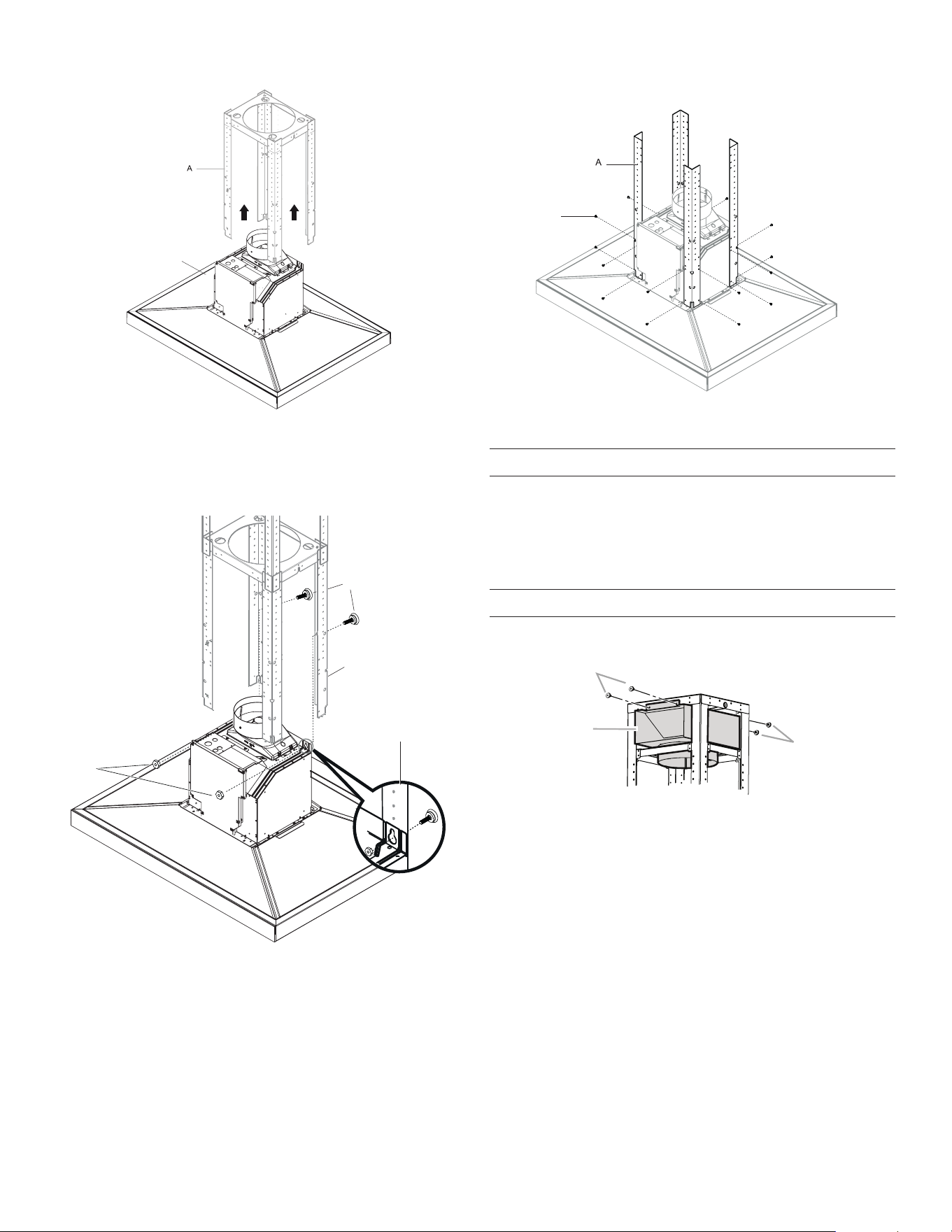

Assemble and Install Range Hood ..............................................8

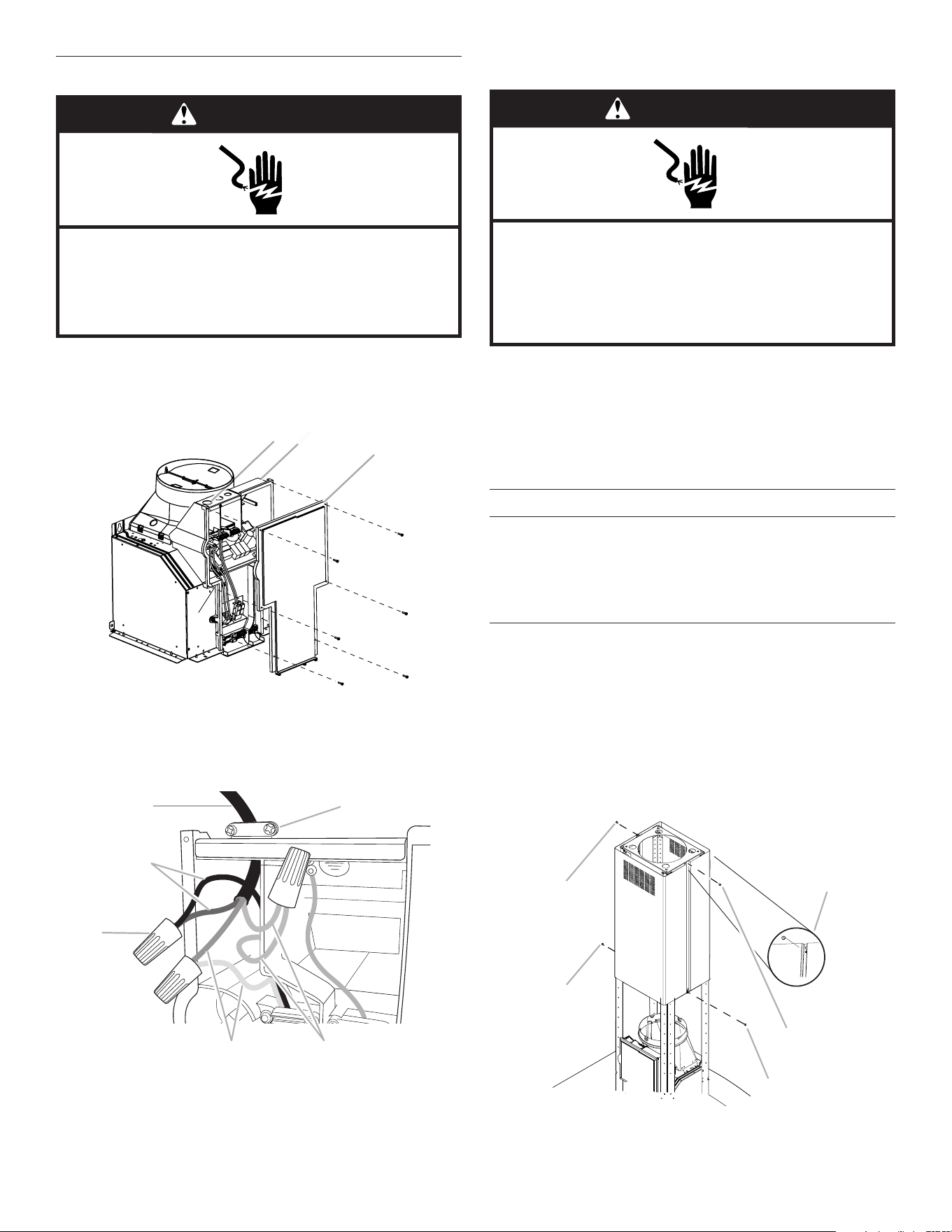

Make Electrical Connection .......................................................10

Install Duct Covers .....................................................................10

Complete Installation .................................................................12

RANGE HOOD USE ......................................................................12

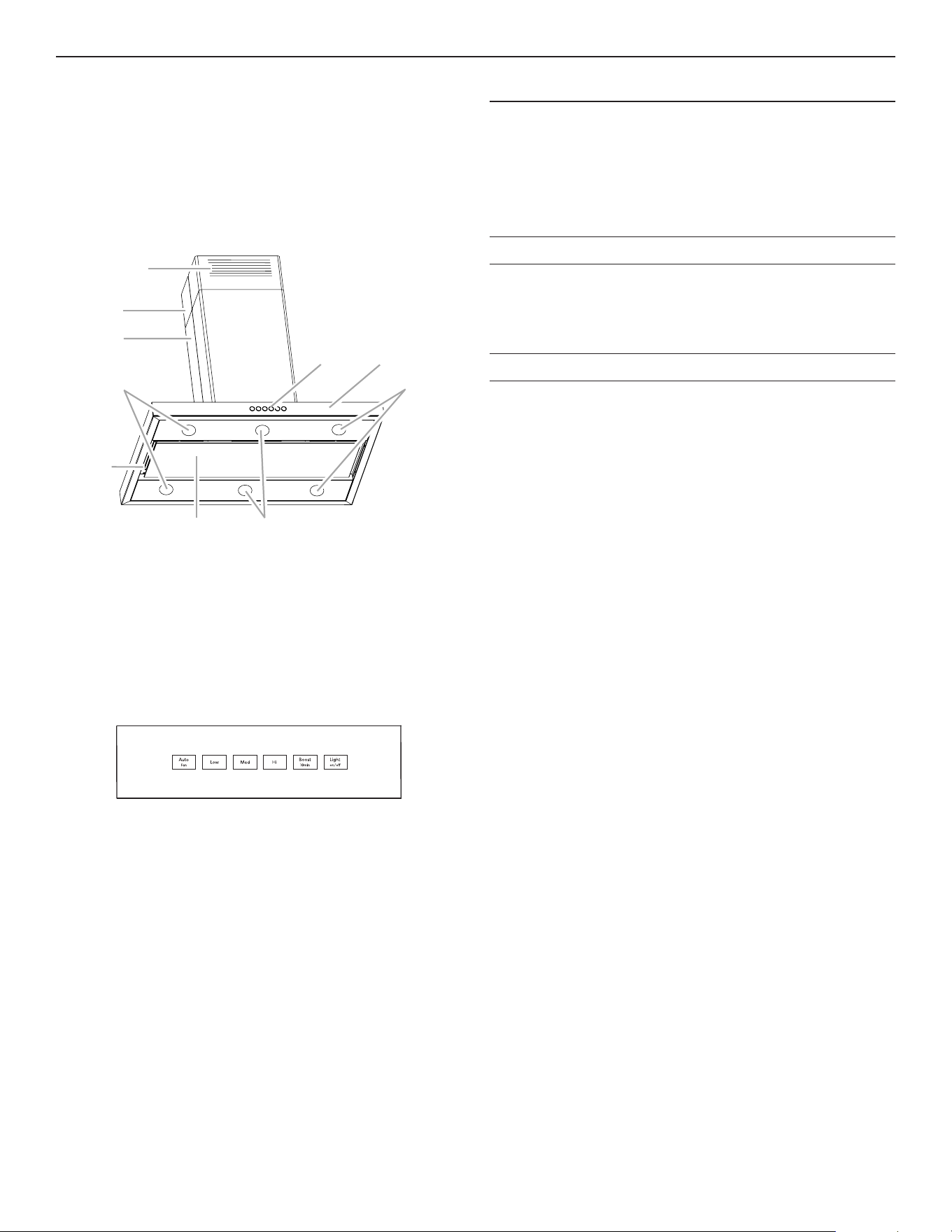

Controls and Features ................................................................12

RANGE HOOD CARE ...................................................................13

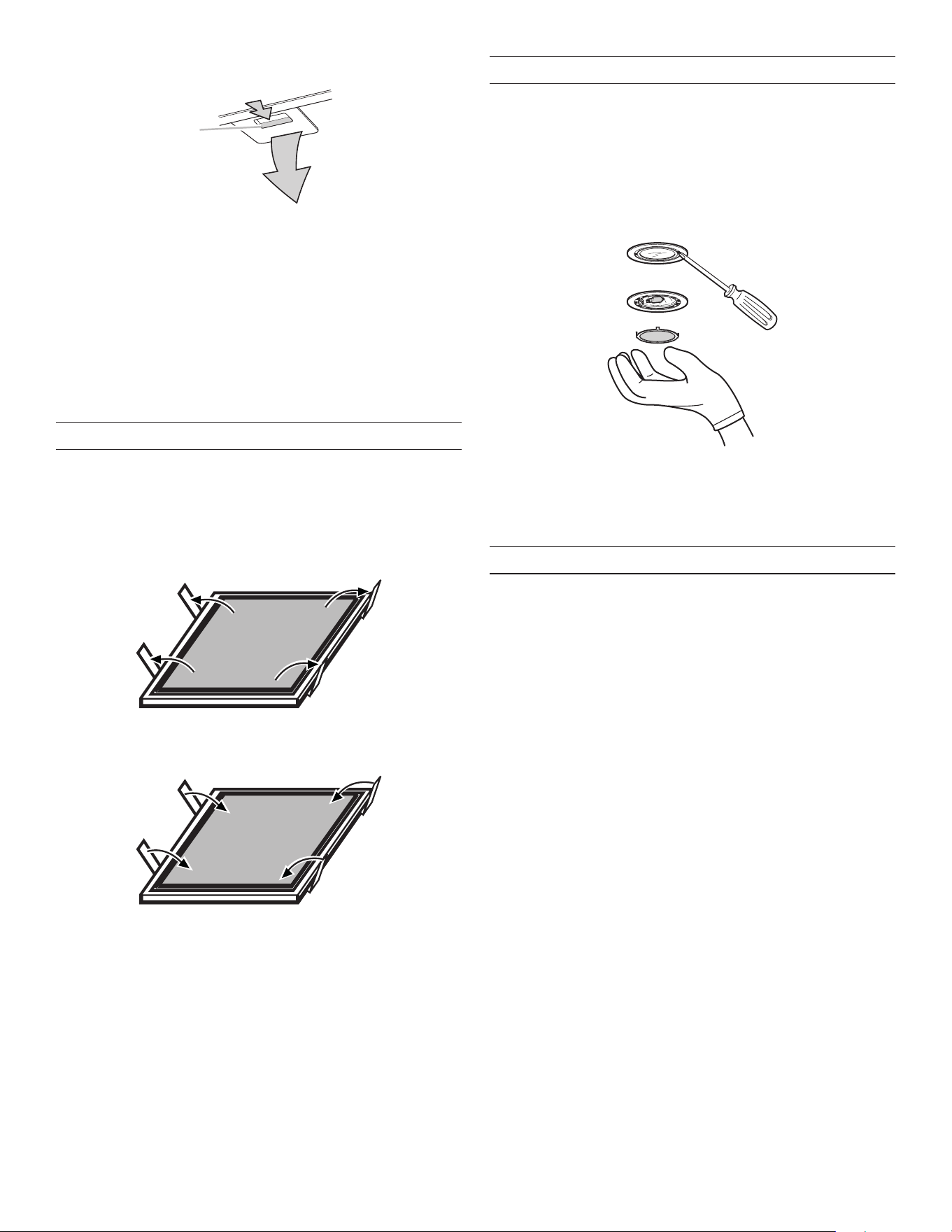

Cleaning .....................................................................................13

WIRING DIAGRAM .......................................................................15

ASSISTANCE OR SERVICE .........................................................16

In the U.S.A. ...............................................................................16

In Canada ...................................................................................16

Accessories ................................................................................16

WARRANTY ..................................................................................17

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ..............................18

EXIGENCES D’INSTALLATION ...................................................20

Outils et pièces ...........................................................................20

Exigences d’emplacement .........................................................20

Exigences concernant l’évacuation ...........................................21

Spécications électriques ..........................................................22

INSTRUCTIONS D’INSTALLATION .............................................23

Préparation de l’emplacement ...................................................23

Assembler et installer la hotte ....................................................24

Raccordement électrique ...........................................................26

Installation des cache-conduits .................................................27

Achever l'installation ..................................................................28

UTILISATION DE LA HOTTE .......................................................29

Commandes et caractéristiques ................................................29

ENTRETIEN DE LA HOTTE .........................................................30

Nettoyage ...................................................................................30

SCHÉMA DE CÂBLAGE ...............................................................32

ASSISTANCE OU SERVICE .........................................................33

Au Canada ..................................................................................33

Accessoires ................................................................................33

GARANTIE .....................................................................................34

RANGE HOOD SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

IMPORTANT SAFETY INSTRUCTIONS

READ

AND

SAVE

THESE

INSTRUCTIONS

For General Ventilating Use Only. Do Not Use

To Exhaust Hazardous Or Explosive Materials And Vapors.

This appliance is not intended for use by people (including

children) whose physical, sensory or mental capacities are

different or impaired or who lack the necessary experience

or knowledge/expertise to do so, unless such persons are

supervised or are trained to operate the appliance by a

person who accepts responsibility for their safety.

To Reduce The Risk Of Fire Or Electric

Shock, Do Not Use This Fan With Any Solid-State Speed

Control Device.

Ducted fans must always be vented to the outdoors.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed

■ Level

■ Drill with 1

" (3.0 cm), 3/8" (9.5 mm), 7/64" (2.75 mm), and

1/8" (3.0 mm) drill bits

■ Pilot hole drill bits (determined by chimney support

attachment method)

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

Parts Needed

■ Home power supply cable

■ 1/2" (1.3 cm) UL listed or CSA approved strain reliefs (2)

■ UL listed wire connectors (3)

For Vented Installations, You Will Also Need:

■ Wall or roof cap (1)

■ Metal vent system

For Non-Vented (Recirculating) Installations, You Will

Also Need:

■ Recirculating Kit Part Number W10692909 for non-vented

(recirculating) installations only. See the “Assistance or

Service” section to order.

■ 6" (15.2 cm) round metal vent duct. Length required is

determined by ceiling height.

Parts Supplied

Remove parts from packages. Check that all parts are included.

■ Hood canopy assembly with ventilator, LED and Halogen

lights installed.

■ 2 leveling screws

■ 2 nuts

■ Filter—installed in hood canopy

■ 4.2 x 8 mm screws (60)

■ 5 x 45 mm screws (4)

■ Mounting template

■ Upper vent covers (2)

■ Lower vent covers (2)

■ Vent transition with backdraft damper installed

■ 3.5 x 9.5 mm mounting screws (2)

■ Plastic vent clips (4)

■ Upper horizontal support bracket

■ Horizontal support

■ Vertical supports (8)

■ 3.5 x 6.5 mm screws (4)

■ 2.9 x 3 mm screws (2)

■ T-10

TORX

®†

adapter

■ T-20

TORX

®†

adapter

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

Have a qualied technician install the range hood. It is the

installer’s responsibility to comply with installation clearances

specied on the model/serial/rating plate. The model/serial/

rating plate is located behind the left lter on the rear wall of the

vent hood.

Canopy hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance.

Grounded electrical outlet is required. See “Electrical

Requirements” section.

Because of the size and weight of this island hood, the chimney

support must be securely attached to the ceiling.

■ For plaster or drywall ceilings, the chimney support must be

attached to joists. If this is not possible, you must build a

support structure behind the plaster or drywall. The support

structure must be able to support 100 lbs (45.4 kg).

This range hood is recommended for use with cooktops with a

maximum total rating of 65,000 BTUs or less.

The range hood is factory-set for venting through the roof.

For non-vented (recirculating) installation see “Non-Vented

(Recirculating) Installation” in “Install Range Hood” section.

Recirculation Kit Part Number W10692909 is available from your

dealer or an authorized parts distributor.

All openings in ceiling and wall where range hood will be

installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, Title 24, HUD, Part 280) or when such

standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local

codes.

†

TORX is a registered trademark of Acument Intellectual Properties, LLC.

Product Dimensions

Installation Dimensions

IMPORTANT:

Minimum distance “C”: 24" (61.0 cm) from electric cooking

surface.

Minimum distance “C”: 27" (68.6 cm) from gas cooking

surface.

Suggested maximum distance “C”: 36" (91.4 cm)

The chimneys can be adjusted for different ceiling heights. See

the following chart.

Vented Installations

Min. ceiling height Max. ceiling height

Electric cooking

surface

7' 9" (2.36 m) 9' 10" (3.0 m)

Gas cooking

surface

8' (2.44 m) 9' 10" (3.0 m)

Non-Vented (Recirculating) Installations

Min. ceiling height Max. ceiling height

Electric cooking

surface

7' 9" (2.36 m) 10' 4" (3.15 m)

Gas cooking

surface

8' (2.44 m) 10' 4" (3.15 m)

*NOTE: The range hood chimneys are adjustable and designed

to meet varying ceiling or soft heights, depending on the

distance “C” between the bottom of the range hood and the

cooking surface. For higher ceilings, a Chimney Extension Kit is

available from your dealer or an authorized parts distributor. The

chimney extension replaces the upper chimney shipped with the

range hood. To order, see the “Assistance or Service” section.

Venting Requirements

■ Vent system must terminate to the outside, except for non-

vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other

enclosed area.

■ Do not use 4" (10.2 cm) laundry-type wall caps.

■ Use metal vent only. Rigid metal vent is recommended. Do

not use plastic or metal foil vent.

■ The vent system must have a damper. If the roof or wall

cap has a damper, do not use the damper supplied with the

range hood.

For the Most Efcient and Quiet Operation:

■ Use a straight run or as few elbows as possible.

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61.0 cm) of straight

vent between the elbows, if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use vent clamps to seal all joints in the vent system.

■ Use caulking to seal exterior wall or roof opening around the

cap.

■ The size of the vent should be uniform.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold airow and a thermal break should be installed

to minimize conduction of outside temperatures as part of the

vent system. The damper should be on the cold air side of the

thermal break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems

when using ventilation systems greater than specied CFM of air

movement. The specied CFM varies from locale to locale.

Consult your HVAC professional for specic requirements in your

area.

27" (68.6 cm)

36" (91.2 cm)

42" (106.4 cm)

*Vented installations only

**Non-vented (recirculating) installations only

C A

A. Ceiling height

B. Hood height from ceiling to bottom of the

range hood: A - C - D = B

C. 24" (61.0 cm) minimum to 36" (91.4 cm)

maximum suggested hood height

D. Countertop height

Venting Methods

This island hood is factory-set for venting through the roof.

A 6" (15.2 cm) round vent system is needed for installation (not

included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent

creates back pressure and air turbulence that greatly reduce

performance.

Vent system can terminate either through the roof or wall. To

vent through a wall, a 90° elbow is needed.

For Non-Vented (Recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the

outside, the hood can be used in the non-vented (recirculating)

version, using a Recirculation Kit (which includes charcoal lters

and a deector). To order, see the “Assistance or Service”

section.

NOTE: Wall venting can be an option for 2-story homes.

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft

(0.8 m)

90° elbow 5.0 ft

(1.5 m)

Maximum equivalent vent length is 35 ft (10.7 m).

Example Vent System

The following example falls within the maximum vent length of

35 ft (10.7 m).

1 - 90° elbow = 5.0 ft (1.5 m)

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

System length = 13 ft (3.9 m)

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70

(latest edition), or CSA Standards C22.1-94, Canadian Electrical

Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local

codes and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 V, 60 Hz, AC only, 15 A, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

Connect the aluminum wiring using special connectors

and/or tools designed and UL listed for joining copper to

aluminum.

Follow the electrical connector manufacturer's

recommended procedure. Aluminum/copper connection

must conform with local codes and industry accepted wiring

practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specied on the model/serial/rating plate.

The model/serial/rating plate is located behind the lter on

the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22. 1-94, Canadian Electrical Code, Part 1 and

C22.2 No. 0-M91 (latest edition) and all local codes and

ordinances.

Roof Venting Non-Vented (Recirculating)

A. Roof cap

B. 6" (15.2 cm) round vent

A. Deector

B. 6" (15.2 cm) round vent

90 elbo

6 ft (1.8 m)

2 ft

(0.6 m)

Wall cap

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before

the range hood is installed.

■ Before making cutouts, make sure there is proper clearance

within the ceiling for exhaust vent.

■ Range hood is to be installed 24" (61.0 cm) min. for electric

cooking surfaces, or 27" (68.6 cm) min. for gas cooking

surfaces, to suggested maximum of 36" (91.2 cm) above the

cooking surface.

■ Check your ceiling height and the range hood height

maximum before you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, or non-vented.

3. Select a at surface for assembling the range hood. Place

covering over that surface.

4. Using 2 or more people, lift range hood onto covered surface.

Range Hood Mounting Screws Installation

1. Determine and mark the centerline on the ceiling where

the range hood will be installed, after considering the

requirements for ceiling support structures. See the

“Location Requirements” section. Make sure the range hood

is centered over the cooking surface.

2. Tape template in place on the ceiling at the marked

centerline. The line for the front of the range hood should be

parallel to the front of the cooktop.

3. Use a pencil to mark the mounting screws, wire access and

duct hole locations on the ceiling.

NOTE: Mounting hole locations should be into a ceiling

support structure capable of holding 100 lbs (45.4 kg).

Remove the template.

4. Drill 4 - 3/16" (4.8 mm) pilot holes for mounting the upper

horizontal support.

Install In-Line Smart Kit (Optional)

NOTE: Your range hood can work with either an internal or an

in-line (external) blower motor system. An optional In-Line Smart

Kit (purchased separately) allows the blower motor that comes

with this range hood to be installed in a location other than

inside the range hood cavity.

CAUTION: To reduce the risk of re and electric shock, install

this range hood only with the In-Line Smart Kit manufactured by

Whirlpool, Part Number W10692945.

For installation see the In-Line Smart Kit installation instructions.

See the “Assistance or Service” section to order.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

range hood.

Failure to do so can result in back or other injury.

Assemble and Install Range Hood

1. Mark with a pencil the hole locations for screws and duct in

the ceiling.

2. Fix the upper horizontal support with 4 wood screws.

3. Install the lower horizontal support with 8 - 4.2 x 8 mm

screws.

4. Install the 4 upper vertical supports with 16 - 4.2 x 8 mm

screws.

5. Install the structure to the previously installed upper

horizontal support with 16 - 4.2 x 8 mm screws.

A. Lower horizontal support

B. 8 - 4.2 x 8 mm screws

A. 4 - Upper vertical supports

B. 16 - 4.2 x 8 mm screws

A. Upper horizontal support

B. 16 - 4.2 x 8 mm screws

6. Using 2 or more people, lift the range hood assembly under

the structure.

7. Attach the range hood assembly to lower vertical supports

with 2 leveling screws and 2 nuts.

8. Install the 4 vertical supports with 16 - 4.2 x 8 mm screws

Make sure all screws are securely tightened.

Connect Vent System

1. Install vent system.

2. Push duct over the exhaust outlet. Seal all connections with

vent clamps.

3. Use caulk to seal all openings.

Non-Vented (Recirculating) Installation

1. Attach the air deector to the upper horizontal support using

4 mounting screws.

2. Measure the length of 6" (15.2 cm) duct needed to connect

the transition to the deector.

NOTE: Vent should t up inside the deector 1" (2.5 cm)

minimum.

3. Install vent between the transition and the deector.

NOTE: To make vent installation easier, temporarily remove

the deector from the chimney support bracket, and then

replace after vent section is in place.

4. Seal all connections with vent clamps.

A. Lower vertical supports

B. Range hood assembly

A. 2 - leveling screws

B. Lower vertical support

C. Place leveling screws through the structure

D. Nut

A. 4 - Lower vertical supports

B. 16 - 4.2 x 8 mm screws

A. Deector

B. Mounting screws

Make Electrical Connection

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box, and then install a

UL Listed or CSA approved 1/2" (1.3 cm) strain relief.

4. Run home power supply cable through strain relief and into

the terminal box.

5. Use UL Listed wire connectors and connect black wires (C)

together.

6. Use UL Listed wire connectors and connect white wires (E)

together.

7. Connect green (or bare) ground wire from home power

supply to yellow-green ground wire (F) in terminal box using

UL Listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Check that all light bulbs are secure in their sockets.

11. Reconnect power.

Optional Power Cord Kit Installations

For optional power cord kit installations, follow the instructions

supplied with the power cord kit. See the “Assistance or

Service” section for information on ordering.

NOTE: Use only with range hood cord connection kits that have

been investigated and found acceptable for use with this model

range hood.

Install Duct Covers

NOTE: Remove the lm from the duct covers.

1. Assemble the upper duct covers together, and then install

the duct covers around the support frame. The larger hole

in the anges of the upper duct cover must be outside the

smaller hole in the mating ange of the other upper duct

cover.

2. Secure the upper duct covers together with two

3.5x6.5mm screws at the top and two 2.9 x 3 mm screws

at the bottom. Install one screw on each side at the top and

bottom of the assembled duct covers.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

A. Knockout

B. Terminal box

C. Terminal box cover

A. Home power supply cable

B. UL Listed or CSA approved

strain relief

C. Black wires

D. UL Listed wire connectors

E. White wires

F. Green (or bare) and yellow-

green ground wires

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire

in terminal box.

Failure to do so can result in death or electrical shock.

A. 3.5 x 6.5 mm screws (2)

B. Assembly holes (larger hole outside of

smaller hole on both sides)

C. 2.9 x 3 mm screws (2)

NOTE: For non-vented (recirculating) installation, the slotted

holes in the upper duct covers will be visible when assembled.

For vented installations, the slotted holes will be hidden down

inside the lower duct covers.

3. Slide the upper duct covers up the frame to the ceiling,

and then secure to the upper horizontal support with

2 - 3.5 x 6.5 mm screws.

4. Place the long end of the two plastic clips (2) into the bottom

of the front lower duct cover.

5. Install the lower duct cover (front) to the range hood canopy.

Spread the lower duct cover opening slightly and position it

over the upper duct cover. Set the lower duct cover in place.

Position so the anges of the lower duct cover set into the

anges of the upper duct covers.

6. Install the lower duct cover (rear) to the range hood canopy.

Spread the lower duct cover opening slightly and position it

over the upper duct cover. Set the lower duct cover in place.

Position so the anges of the lower duct cover set into the

anges of the upper duct cover. Make sure the front and rear

lower duct covers mate properly.

NOTE: When assembling the rear lower duct cover to the

front lower duct cover, the ange (both sides) must be placed

over the plastic clip to secure the lower duct covers together

at the bottom.

7. Secure the lower duct covers together at the top using two

plastic clips. Use one plastic clip on each side.

A. Top toward ceiling

B. Slots installed up for non-vented installations

C. Slots installed down for vented installations

A. 3.5 x 6.5 mm screw

B. Slotted holes (2)

C. Upper duct covers

D. Ceiling

A. Lower duct cover (front)

B. Plastic clips (two) (long end for front placement)

A. Range hood canopy

B. Plastic clips

C. Lower duct covers

D. Upper duct covers

A. Lower duct cover (rear)

B. Plastic clips

C. Lower duct covers

D. Upper duct covers

A. Plastic clips (2)

B. Lower duct covers top clip area

8. Secure the lower duct cover to the range hood canopy using

4 - 4.2 x 8 mm screws.

Complete Installation

1. For non-vented (recirculating) installations only, install

charcoal lters onto the metal lters. See the “Range Hood

Care” section.

2. Install metal lters. See the “Range Hood Care” section.

3. Check the operation of the range hood blower and light. See

the “Range Hood Use” section.

If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

NOTE: To get the most efcient use from your new range hood,

read the “Range Hood Use” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors,

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after

the cooking is complete to clear all smoke and odors from the

kitchen.

The range hood controls are located on the front side of the

canopy.

Control Panel

Controls and Features

NOTES:

■ To activate the controls, press and release the desired

button.

■ The control feature button will be lit when a control feature is

turned On.

Sleep Mode

The range hood automatically enters Sleep Mode when not in

use. After 10 minutes of no range hood activity, all of the control

button lights will turn Off. To deactivate Sleep Mode, press any

button.

Auto Sense

Auto Sense allows the range hood fan to turn on automatically

when it senses heat higher than its allowable temperature limit.

When Auto Sense is On, the fan speed will increase or decrease

based on the temperature Auto Sense is measuring.

Auto Sense can be manually increased by pressing a higher fan

speed. The fan will run at the selected speed for 10 minutes

before returning to the speed selected for Auto Sense.

If Auto Sense is On, the Auto button light will turn Off and go into

Sleep Mode when the vent hood is not in use. If the vent hood is

turned On by the consumer or by Auto Sense, the Auto button

light will turn On.

To set Auto Sense:

Press AUTO.

To Select Auto Sense Cooktop Type:

NOTE: The range hood is factory-set for the gas cooktop mode.

Press and hold AUTO for 5 seconds to switch between the gas

cooktop and electric cooktop modes.

The Auto button light will ash 5 times when the range hood is

changed to the electric cooktop mode. Auto Sense is now set to

work with electric cooktops and ranges.

The Auto button light will ash 3 times when the range hood is

changed to the gas cooktop mode. Auto Sense is now set to

work with gas cooktops and ranges.

Changing the cooktop type will change the temperature limit

for Auto Sense to turn On. When the range hood senses a high

enough temperature, the fan will start automatically. When the

temperature drops below the set temperature limit, the fan will

stop automatically. The Auto button light will turn Off after the

range hood enters Sleep Mode, but Auto Sense is still active.

A. Louver holes (non-vented

[recirculating] installations

only

B. Upper duct covers

C. Lower duct covers

D. LED lights (4)

E. Metal grease lters

(located behind the

perimetric cover)

F. Perimetric cover

G. Halogen lights (2)

H. Canopy

I. Control panel

To Deactivate Auto Sense:

If the Auto button is lit, press AUTO once to deactivate Auto

Sense. The Auto button light will turn Off.

If Auto Sense is in Sleep Mode, press AUTO once to

deactivate Sleep Mode and turn On the Auto button light.

Press AUTO again to deactivate Auto Sense and turn Off the

Auto button light.

Auto Sense will turn Off automatically after 2 hours of no

activation of the Auto Sense system. To reset Auto Sense,

press AUTO.

Manual Vent Functions

Fan Speeds

Low Press LOW to turn the fan on at Low speed.

Med Press MED to turn the fan on at Medium speed.

High Press Hi to turn the fan on at High speed.

Boost Press BOOST to turn the fan on at the highest

speed. Boost will automatically turn Off after

10 minutes and the fan will switch to High speed.

Timer

The range hood can be set to automatically turn Off after

15 minutes.

1. Press and hold the desired fan speed button for 2 seconds.

The fan will run on the chosen speed for 15 minutes and the

fan speed button light will ash continuously.

After 15 minutes, the fan will turn Off automatically.

2. Press the desired fan speed button again while the fan timer

is running to cancel the fan timer.

NOTE: Changing the fan speed or turning Auto Sense On

will also cancel the 15 minute timer.

Light

The range hood has both task and ambient lighting.

To operate the lights:

1. Touch LIGHT once to turn the LED task lights On.

2. Touch LIGHT again to turn LED task lights Off. The ambient

lights will turn On.

3. Touch LIGHT a third time to turn the ambient lights Off.

NOTE: To turn both the task and ambient lights On at the same

time, touch and hold LIGHT for 2 seconds. Touch LIGHT again to

turn the task and ambient lights Off.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease lters frequently

according to the following instructions. Replace grease lters

before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool

or soap-lled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ All purpose cleaner.

■ Wipe with a damp soft cloth or nonabrasive sponge, and

then rinse with clean water and wipe dry.

Metal Grease Filter

1. Open the stainless steel panel. Grasp panel at the front

corners, and then pull down to disengage the 2 catch pins

from the spring catches. The panel is attached at the rear

and will rotate down.

A. Metal lters

B. Stainless steel panel

C. Catch pins (2)

D. Spring catches (2)

2. Remove each lter by pulling the spring release handle and

then pulling down the lter.

3. Wash metal lters as needed in dishwasher or hot detergent

solution.

4. Reinstall the lter by making sure the spring release handles

are toward the front. Insert aluminum lter into upper track.

5. Push in spring release handle.

6. Push up on metal lter, and then release handle to latch into

place.

7. Repeat steps 1 to 5 for the other lter.

8. Close the stainless steel panel. Engage the 2 pins in the

spring catches to secure.

Non-Vented (Recirculating) Installation Filters

The charcoal lter is not washable. It should last up to 6 months

with normal use. Replace with Charcoal Filter Kit. See the

“Accessories” section for information on ordering.

To Replace Charcoal Filter:

1. Remove metal grease lter from range hood. See “Metal

Grease Filter” in this section.

2. Bend spring clips away from metal grease lter.

3. Place charcoal lter into top side of metal lter.

4. Bend spring clips back into place to secure the charcoal lter

to the metal lter.

5. Replace metal grease lter. See “Metal Grease Filter” in this

section.

NOTE: When used in recirculation mode, To reduce the Risk of

Fire and Shock use only conversion kit Model W10692910.

Replacing a Halogen Lamp (Ambient Lighting)

Turn off the range hood and allow the halogen lamp to cool. To

avoid damage or decreasing the life of the new lamp, do not

touch lamp with bare ngers. Replace lamp, using tissue or

wearing cotton gloves to handle lamp.

If new lights do not operate, make sure the lamps are inserted

correctly before calling service.

1. Disconnect power.

2. Using a at-blade screwdriver, gently pry the light cover

loose.

3. Remove the lamp and replace with a 120 V, 40 W maximum,

halogen lamp made for a G-9 base.

4. Replace the light cover.

5. Reconnect power.

Replacing a LED Lamp

The LED lights are replaceable by a service technician only. See

“Assistance and Service” section for service contact information.

A. Spring release handle

WIRING DIAGRAM

BLK

WHT

RED

BLK

WHT

BLU

GRY

BLU

Y/G

BRN

YEL

WHT

RED

GRY

BLK

AUTO-SPEED

SENSOR

YEL

BLU

User Interface

RED

BLK

BLU

BRN

YEL

Y/G

MOTOR SPECIFICATIONS

POWER SUPPLY

FREQUENCY

POWER ABSORTION

120 VAC

60 HZ

420 W

MOTOR RESISTANCE (Ω)

BLUE-BLACK

BLUE-GREY

BLUE-RED

BLUE-WHITE

9.8

14.3

21.6

SE13ZD

BLU

WHT

BLK

LED

BLK

YEL

BLU

WHT

BLK

YEL

BLU

BLK

WHT

BLU

WHT

BLK

LED

BLK

RED

GND

Y/G

YEL

BLU

YEL

DRIVER

INPUT: 120VAC

OUTPUT: 700mA (2-15VDC)

BLU

25 uF

Y/G

YEL

ASSISTANCE OR SERVICE

If you need service

Please refer to the warranty page in this manual.

If you need replacement parts

If you need to order replacement parts, we recommend that

you use only factory specied parts. Factory specied parts will

t right and work right because they are made with the same

precision used to build every new appliance.

To locate factory specied replacement parts in your area, call

the following customer assistance telephone number or your

nearest designated service center.

In the U.S.A.

Call the KitchenAid Customer eXperience Center toll free:

1-800-422-1230 or visit our website at www.kitchenaid.com.

Our Consultants Provide Assistance With:

■ Scheduling of service. KitchenAid designated service

technicians are trained to fulll the product warranty and

provide after-warranty service, anywhere in the United

States.

■ Features and specications on our full line of appliances.

■ Referrals to local dealers.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

For Further assistance:

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll

free: 1-800-807-6777 or visit our website at www.kitchenaid.ca.

Our Consultants Provide Assistance With:

■ Scheduling of Service. KitchenAid appliances designated

service technicians are trained to fulll the product warranty

and provide after-warranty service, anywhere in Canada.

■ Features and specications on our full line of appliances.

■ Referrals to local dealers.

■ Use and maintenance procedures.

For further assistance:

If you need further assistance, you can write to Whirlpool Canada

LP with any questions or concerns at:

Customer eXperience Centre

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit

(for non-vented installations only)

Order Part Number W10692910

Recirculation Kit

(for non-vented installations only)

Order Part Number W10692909

Chimney Extension Kit

Order Part Number W10688278

Chimney Extension Kit - Black Stainless

(for black stainless vent hood model KVIB606DBS)

Order Part Number W10750880

6" (15.2 cm) Makeup Air Kit

(consult local building codes)

Order Part Number W10446915

Power Cord Kit

Order Part Number W10613691

In-Line Smart Kit

Order Part Number W10692945

11/14

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some questions can be addressed without

service. Please take a few minutes to review the Troubleshooting or Problem Solver section of the Use and Care Guideor or visit

http://www.kitchenaid.com/customer-service/

2. All warranty service is provided exclusively by our authorized KitchenAid Service Providers. In the U.S. and Canada, direct all requests for

warranty service to:

KitchenAid Customer eXperience Center

In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized KitchenAid dealer to determine whether another warranty applies.

KITCHENAID

MAJOR APPLIANCE

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

■ Name, address and telephone number

■ Model number and serial number

■ A clear, detailed description of the problem

■ Proof of purchase including dealer or retailer name and address

ONE YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

For one year from the date of purchase,

when this major appliance is installed,

operated and maintained according to

instructions attached to or furnished

with the product, KitchenAid brand

of Whirlpool Corporation or Whirlpool

Canada LP (hereafter “KitchenAid”) will

pay for Factory Specied Replacement

Parts and repair labor to correct

defects in materials or workmanship

that existed when this major appliance

was purchased, or at its sole discretion

replace the product. In the event of

product replacement, your appliance will

be warranted for the remaining term of

the original unit's warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY

UNDER THIS LIMITED WARRANTY

SHALL BE PRODUCT REPAIR AS

PROVIDED HEREIN. Service must be

provided by a KitchenAid designated

service company. This limited warranty

is valid only in the United States or

Canada and applies only when the major

appliance is used in the country in which

it was purchased. This limited warranty

is effective from the date of original

consumer purchase. Proof of original

purchase date is required to obtain

service under this limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published user, operator or

installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in accordance with

electrical or plumbing codes or correction of household electrical or plumbing (i.e. house wiring, fuses

or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water lters, preservation solutions, etc.).

5. Conversion of products from natural gas or propane gas.

6. Damage from accident, misuse, abuse, re, oods, acts of God or use with products not approved by

KitchenAid.

7. Repairs to parts or systems to correct product damage or defects caused by unauthorized service,

alteration or modication of the appliance.

8. Cosmetic damage including scratches, dents, chips, and other damage to the appliance nishes

unless such damage results from defects in materials and workmanship and is reported to KitchenAid

within 30 days.

9. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive environments including

but not limited to high salt concentrations, high moisture or humidity or exposure to chemicals.

10. Food or medicine loss due to product failure.

11. Pick-up or delivery. This product is intended for in-home repair.

12. Travel or transportation expenses for service in remote locations where an authorized KitchenAid

servicer is not available.

13. Removal or reinstallation of inaccessible appliances or built-in xtures (i.e. trim, decorative panels,

ooring, cabinetry, islands, countertops, drywall, etc.) that interfere with servicing, removal or

replacement of the product.

14. Service or parts for appliances with original model/serial numbers removed, altered or not easily

determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the

customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This warranty gives you specic

legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

KitchenAid makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations

contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance, you

should ask KitchenAid or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. KITCHENAID

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of

incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specic legal rights, and you

also may have other rights that vary from state to state or province to province.

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT :

POUR RÉDUIRE LE RISQUE

D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE

BLESSURES, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement selon les modalités

d’utilisation prévues par le fabricant. Pour toute question,

contacter le fabricant.

■ Avant d’entreprendre une opération d’entretien ou de

nettoyage sur l’appareil, interrompre l’alimentation de

l’appareil au panneau de distribution et verrouiller ce dernier

pour empêcher tout rétablissement accidentel de

l’alimentation du circuit. Lorsqu’il n’est pas possible de

verrouiller le tableau de distribution, placer sur ce dernier

une étiquette d’avertissement bien en vue interdisant le

rétablissement de l’alimentation.

■ Tout travail d’installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et toutes les normes

applicables, y compris les codes du bâtiment et de

protection contre les incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé. Jeter le ventilateur ou le retourner à

un centre de service agréé pour examen ou réparation.

■ Une source d’air de débit suffisant est nécessaire pour que

la combustion et l’évacuation des gaz puissent s’effectuer

correctement par la cheminée de l’appareil à gaz, afin

d’éviter tout reflux des gaz de combustion. Respecter les

directives du fabricant de l’équipement de chauffage et les

prescriptions des normes de sécurité – comme celles

publiées par la National Fire Protection Association (NFPA)

et l’American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), ainsi que les

prescriptions des autorités réglementaires locales.

■ Lors des opérations de découpage et de perçage dans un

mur ou un plafond, ne pas endommager les câblages

électriques et les canalisations qui peuvent s’y trouver.

■ Les ventilateurs d’évacuation doivent toujours décharger

l’air vers l’extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l’utiliser pour

l’extraction de matières ou vapeurs dangereuses ou

explosives.

MISE EN GARDE : Pour réduire le risque d’incendie et

évacuer adéquatement les gaz, acheminer l’air aspiré par

un conduit jusqu’à l’extérieur – ne pas décharger l’air aspiré

dans un espace vide du bâtiment comme une cavité

murale, un plafond, un grenier, un vide sanitaire ou un

garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D’INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’UN

FEU DE GRAISSE SUR LA CUISINIÈRE :

■

Ne jamais laisser un élément de surface fonctionner à

puissance maximale sans surveillance.Un

renversement/débordement de matière graisseuse peut

provoquer des flammes et générer de la fumée. Chauffer

l’huile à une puissance moyenne ou basse.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance élevée ou lors de la

cuisson d’un mets à flamber (à savoir crêpes Suzette,

cerises jubilées, steak au poivre flambé).

■ Nettoyer fréquemment le ventilateur d’extraction. Veiller à

ne pas laisser la graisse s’accumuler sur les surfaces du

ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l’élément

chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

BLESSURES APRÈS LE DÉCLENCHEMENT D’UN FEU DE

GRAISSE SUR LA CUISINIÈRE, RESPECTER LES

RECOMMANDATIONS SUIVANTES

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s’éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ – Vous risquez de vous brûler.

■ NE PAS UTILISER D’EAU ni de torchon humide – ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s’agit d’un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s’agit d’un petit feu encore limité à l’endroit où il s’est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l’opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT :

Pour réduire le risque d’incendie

ou de décharge électrique, ne pas utiliser ce ventilateur

avec un dispositif de réglage de la vitesse à

semi-conducteurs.

Cet appareil ne convient pas à une utilisation par des

personnes (y compris des enfants) dont les capacités

physiques, sensorielles ou mentales sont différentes ou

réduites ou qui ne possèdent pas l’expérience, les connais-

sances ou l’expertise nécessaire, à moins d’être super-

visées ou d’avoir reçu des instructions concernant l’utilisa-

tion par une personne responsable de leur sécurité.

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Niveau

■ Perceuse avec forets de 1¼" (3 cm), 3/8" (9,5 mm), 7/64"

(2,75 mm) et forets de 1/8" (3 mm)

■ Forets à avant-trou (selon la méthode de xation du support

de cache-conduit)

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pince

■ Pistolet à calfeutrage et composé de calfeutrage résistant aux

intempéries

■ Brides de conduit

■ Scie sauteuse ou scie à guichet

■ Tournevis à lame plate

■ Cisaille de ferblantier

■ Tournevis Phillips

Pièces nécessaires

■ Câble d'alimentation électrique du domicile

■ Serre-câbles de 1/2" (1,3 cm) (homologation UL ou CSA) (2)

■ Connecteurs de ls homologués UL (3)

Pour les installations avec décharge à l’extérieur, il

vous faudra aussi :

■ Bouche de décharge (décharge à travers le mur ou à travers

le toit) (1)

■ Circuit d’évacuation métallique

Pour les installations sans décharge à l’extérieur

(recyclage), il faudra aussi :

■ Ensemble de recyclage, pièce numéro W10692909 pour

les installations sans décharge à l’extérieur (recyclage)

uniquement. Voir la section “Assistance ou service” pour

commander.

■ Conduit métallique dia. 6" (15,2 cm). La longueur nécessaire

est fonction de la hauteur sous plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérier que toutes les pièces

sont présentes.

■ Auvent de hotte avec ventilateur, DEL et lampes à halogène

installés.

■ Filtre – installé sur la hotte

■ 2 vis de nivellement

■ 2 écrous

■ Vis de 5 x 45 mm (4)

■ Gabarit de montage

■ Cache-conduits – section supérieure (2)

■ Cache-conduits – section inférieure (2)

■ Raccord de transition avec clapet anti-reux installé

■ Vis de montage de 3,5 x 9,5 mm (2)

■ Attaches de conduit en plastique (4)

■ Bride de support horizontal supérieur

■ Support horizontal

■ Supports verticaux (8)

■ Vis de 3,5 x 6,5 mm (4)

■ Vis de 2,9 x 3 mm (2)

■ Adaptateur Torx

† T10

■ Adaptateur Torx

T20

Exigences d’emplacement

IMPORTANT: Observer les dispositions de tous les codes et

règlements en vigueur.

Coner l’installation de la hotte à un technicien qualié. C’est

à l’installateur qu’incombe la responsabilité de respecter les

distances de séparation exigées, spéciées sur la plaque

signalétique de l’appareil. La plaque signalétique de l’appareil est

située derrière le ltre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de

courant d’air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards; ces dimensions tiennent compte

des valeurs minimales des dégagements de séparation.

On doit disposer d'une prise de courant électrique reliée à la

terre. Voir la section “Spécications électriques”.

Du fait du poids et de la taille de cette hotte d’extraction en îlot,

il faut que le support de cache-conduit soit solidement xé au

plafond.

■ Pour un plafond en plâtre ou en panneaux de gypse, le

support de cache-conduit doit être xé aux solives. Si ceci

n’est pas possible, on doit construire une structure de

support appropriée derrière le plafond en plâtre ou panneaux

de gypse. La structure de support doit être capable de

soutenir une charge de 100 lb (45,4 kg).

Il est recommandé d'utiliser cette hotte avec une table de cuisson

dont la puissance totale ne dépasse pas 65 000 BTU.

Cette hotte a été congurée à l’usine pour une décharge à travers

le toit.

Pour une installation sans décharge à l’extérieur (recyclage), voir

“Installations sans décharge à l’extérieur (recyclage)” à la section

“Installation de la hotte”. L’ensemble de recyclage (pièce numéro

W10692909) est disponible chez votre marchand ou chez un

distributeur de pièces autorisé.

Assurer l’étanchéité au niveau de chaque ouverture découpée

dans le plafond ou le mur pour l’installation de la hotte de

cuisinière.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la

norme Manufactured Home Construction Safety Standards, Titre

24 CFR, partie 328 (anciennement Federal Standard for Mobile

Home Construction and Safety, titre 24, HUD, partie 280); lorsque

cette norme n’est pas applicable, l’installation doit satisfaire aux

critères de la plus récente édition de la norme Manufactured

Home Installation 1982 (Manufactured Home Sites, Communities

and Setups) ANSI A225.1/NFPA 501A, ou des codes et

règlements locaux applicables.

†

TORX est une marque déposée d’Acument Intellectual Properties, LLC.

Dimensions du produit

Dimensions d’installation

IMPORTANT:

Valeur minimale de la distance “C” : 24" (61 cm) à partir de la

surface de cuisson électrique.

Valeur minimale de la distance “C” : 27" (68,6 cm) à partir de

la surface de cuisson au gaz.

Valeur maximale suggérée pour la distance “C” :

36" (91,4 cm)

Les cheminées peuvent être adaptées à différentes hauteurs de

plafond. Voir le tableau suivant.

Installations avec décharge à l’extérieur

Hauteur min. sous

plafond

Hauteur max.

sous plafond

Surface de cuisson

électrique

7' 9" (2,36 m) 9' 10" (3,0 m)

Surface de cuisson

au gaz

8' (2,44 m) 9' 10" (3,0 m)

Installations sans décharge à l’extérieur (recyclage)

Hauteur min. sous

plafond

Hauteur max.

sous plafond

Surface de cuisson

électrique

7' 9" (2,36 m) 10' 4" (3,15 m)

Surface de cuisson

au gaz

8' (2,44 m) 10' 4" (3,15 m)

*REMARQUE: Les cache-conduits de hotte sont réglables;

on peut les ajuster en fonction de la hauteur disponible sous

plafond ou softe, selon la distance “X” entre le bas de la

hotte et la surface de cuisson. Pour des plafonds de hauteur

supérieure, un ensemble d'extension de cache-conduit est

disponible chez votre marchand ou chez un distributeur de

pièces autorisé. L’extension de cache-conduit remplace le

cache-conduit fourni avec la hotte. Pour commander, voir la

section “Assistance ou service”.

Exigences concernant l’évacuation

■ Le système d’évacuation doit décharger l’air à l’extérieur,

excepté pour les installations sans décharge à l’extérieur

(recyclage).

■ Ne pas terminer le conduit d’évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement

de buanderie.

■ Utiliser un conduit métallique uniquement. Un conduit en métal

rigide est recommandé. Ne pas utiliser de conduit de plastique

ou de feuille métallique.

■ Le système d’évacuation doit comporter un clapet. Si la

bouche de décharge murale ou par le toit comporte un clapet,

ne pas utiliser le clapet fourni avec la hotte de cuisinière.

Pour un fonctionnement efcace et silencieux :

■ Utiliser autant que possible des sections droites et minimiser

le nombre de coudes.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu’il y ait une section droite de conduit de

24" (61 cm) ou plus entre deux coudes, si on doit utiliser plus

d’un raccord coudé.

■ Ne pas installer 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l’étanchéité avec des brides de serrage pour conduit.

■ Autour de la bouche de décharge à l’extérieur par le toit

ou par un mur, assurer l’étanchéité avec un produit de

calfeutrage.

■ La taille du conduit doit être uniforme.

Installations dans une région à climat froid

Dans le circuit d’évacuation, on devrait installer un clapet anti-

reux additionnel pour minimiser le reux d’air froid, ainsi qu’un

élément d’isolation thermique pour minimiser le transfert de

chaleur par conduction vers l’extérieur. Le clapet anti-reux doit

être placé du côté air froid par rapport à l’élément d’isolation

thermique.

27" (68,6 cm)

36" (91,2 cm)

42" (106,4 cm)

*Installations avec décharge à l’extérieur uniquement

**Installations sans décharge à l’extérieur (recyclage) uniquement

C A

A. Hauteur sous plafond

B. Hauteur sous hotte entre le plafond et le bas de la

hotte : A - C - D = B

C. Hauteur sous hotte suggérée de 24" (61 cm)

minimum à 36" (91,4 cm) maximum

D. Hauteur du plan du travail

L’élément d’isolation thermique doit être aussi proche que

possible de l’endroit où le système d’évacuation s’introduit dans

la partie chauffée de la maison.

Air d’appoint

Le code du bâtiment local peut exiger l’emploi d’un système

de renouvellement de l’air/introduction d’air d’appoint, lors de

l’utilisation d’un système d’aspiration de débit supérieur à une

valeur (pieds cubes par minute) spéciée. Le débit spécié,

en pieds cubes par minute, est variable d’une juridiction à une

autre. Consulter un professionnel des installations de chauffage

ventilation/climatisation au sujet des exigences spéciques

applicables dans la juridiction locale.

Méthodes d’évacuation

Cette hotte en îlot a été congurée à l’usine pour la décharge à

travers le toit.

Un circuit d’évacuation en conduit rond de 6" (15,2 cm) est

nécessaire pour l’installation (non fourni). La hotte comporte une

ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE: On déconseille l’emploi d’un conduit exible. Un

conduit exible produit une rétropression et des turbulences de

l’air, ce qui réduit considérablement la performance.

La sortie à l’extérieur du circuit d’évacuation peut se faire à

travers le toit ou à travers un mur. Pour la sortie à travers un mur,

on doit employer un raccord coudé de 90°.

Installation sans décharge à l’extérieur (recyclage)

S’il n’est pas possible d’évacuer les fumées et vapeurs de cuisson

à l’extérieur, on peut employer la version d’installation sans

décharge à l’extérieur (recyclage) de la hotte à l’aide d’un ensemble

de recyclage (comprenant des ltres à charbon et un déecteur).

Pour commander, voir la section “Assistance ou service”.

REMARQUE: Une décharge murale peut être envisagée pour

les maisons à deux étages.

Calcul de la longueur effective du circuit

d’évacuation

Pour calculer la longueur effective du circuit d’évacuation

nécessaire, additionner les longueurs équivalentes (pieds/

mètres) de tous les composants utilisés dans le système.

Composant Conduit dia. 6" (15,2 cm)

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5 pi (1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 m).

Exemple de circuit d’évacuation

Dans l’exemple suivant, la longueur théorique du circuit est

inférieure au maximum de 35 pi (10,7 m).

1 - coude à 90° = 5 pi (1,5 m)

1 - bouche de décharge murale = 0 pi (0,0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur équivalente totale du

circuit

= 13 pi (3,9 m)

Spéciﬁcations électriques

Observer les dispositions de tous les codes et règlements en

vigueur.

S'assurer que l’installation électrique est correcte et qu'elle

satisfait aux exigences de la plus récente édition de la norme

National Electrical Code, ANSI/NFPA 70, ou de la norme CSA

C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2 n°

0-M91 (dernière édition) et de tous les codes et règlements en

vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu'un électricien qualié

vérie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V CA

seulement, 60 Hz, 15 ampères, protégé par fusible.

■ Si le domicile possède un câblage en aluminium, suivre la

procédure ci-dessous :

Connecter le câblage en aluminium en utilisant des

connecteurs et/ou des outils spécialement conçus et

homologués UL pour xer le cuivre à l’aluminium.

Décharge à

travers le toit

Pas de décharge à

l’extérieur (recyclage)

A. Bouche de décharge sur toit

B. Conduit rond, dia. 6" (15,2 cm)

A. Déecteur

B. Conduit rond, dia. 6" (15,2 cm)

Coude à 90˚

6 pi (1,8 m)

2 pi

(0,6 m)

Bouche de

décharge murale

Suivre la procédure recommandée par le fabricant de

connecteurs électriques. Les raccordements aluminium/

cuivre doivent satisfaire aux prescriptions des codes locaux

et de l’industrie, et être conformes aux pratiques de câblage

reconnues.

■ Le calibre des conducteurs et les connexions doivent

être compatibles avec les caractéristiques électriques de

l'appareil spéciées sur la plaque signalétique. La plaque

signalétique de l'appareil est située derrière le ltre, sur la

paroi arrière de la hotte.

■ Le calibre des conducteurs doit être conforme aux exigences

du National Electrical Code, de la plus récente édition de

la norme ANSI/NFPA 70 ou des normes CSA C22. 1-94,

Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91

(édition la plus récente) et de tous les codes et règlements

en vigueur.

INSTRUCTIONS D’INSTALLATION

Préparation de l’emplacement

■ Il est recommandé que l’installation du circuit d’évacuation

soit réalisée avant celle de la hotte.

■ Avant d’exécuter les découpages, vérier qu’il existe un

dégagement sufsant dans le plafond pour le conduit

d’évacuation.

■ La hotte doit être installée à 24" (61 cm) min. des surfaces

de cuisson électriques ou 27" (68,6 cm) min. des surfaces de

cuisson au gaz, et à un maximum suggéré de 36" (91,2 cm)

au-dessus de la surface de cuisson.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la

hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : décharge à

travers le toit, ou recyclage.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l’aide de deux personnes ou plus, soulever la hotte et la

poser sur la surface couverte.

Installation des vis de montage de la hotte

1. Déterminer l'emplacement d'installation de la hotte et en

marquer l'axe central sur le plafond, en prenant en compte

les normes relatives aux structures de soutien des plafonds.

Voir la section “Exigences d'emplacement”. S'assurer que la

hotte est bien centrée par-dessus la surface de cuisson.

2. Fixer le gabarit au plafond avec du ruban adhésif au niveau

de l'axe central. Le bord avant de la hotte de cuisinière doit

être parallèle au bord avant du plan de travail.

3. À l'aide d'un crayon, marquer au plafond l'emplacement des

vis de montage, du point d'accès au câblage et du trou de

passage du conduit.

REMARQUE: Le montage de l'emplacement des trous doit

se faire dans une structure de soutien du plafond capable de

soutenir une charge de 100 lb (45,4 kg).

Retirer le gabarit.

4. Percer 4 avant-trous de 3/16" (4,8 mm) pour le montage du

support horizontal supérieur.

Installation de l'ensemble de ventilateur déporté

intelligent en option

REMARQUE: La hotte peut fonctionner avec un moteur

de ventilateur intégré ou externe (déporté). Un ensemble de

ventilateur déporté intelligent en option (à acheter séparément)

permet d'installer le moteur du ventilateur de la hotte ailleurs

qu'à l'intérieur de la hotte.

MISE EN GARDE: An de réduire le risque d'incendie et de

choc électrique, installer cette hotte de cuisinière uniquement

avec l'ensemble de ventilateur déporté intelligent fabriqué par

Whirlpool, référence W10692945.

Pour l'installer, consulter les instructions d'installation de

l'ensemble de ventilateur déporté intelligent. Voir la section

“Assistance ou service” pour commander.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Assembler et installer la hotte

1. Utiliser un crayon pour marquer les emplacements des trous

pour les vis en tenant compte du conduit au plafond.

2. Fixer le support horizontal supérieur au moyen de 4 vis à

bois.

3. Installer le support horizontal inférieur aux 4 supports

verticaux inférieurs à l’aide de 8 vis de 4,2x8mm.

4. Installer 4 supports verticaux supérieurs au support

horizontal inférieur à l’aide de 16 vis de 4,2x8mm.

5. Installer la structure au support horizontal supérieur au

moyen de 16 vis de 4,2x8mm.

A. Support horizontal inférieur

B. 8 vis de4,2x8mm

A. 4 supports verticaux supérieurs

B. 16 vis de4,2x8mm

A. Support horizontal supérieur

B. 16 vis de4,2x8mm

6. À l’aide d’au moins deux personnes, soulever l’ensemble de

hotte sous la structure.

7. Fixer l’ensemble de hotte aux supports verticaux inférieurs

au moyen de 2 vis de réglage et 2 écrous.

8. Installer les 4 supports verticaux inférieurs au moyen de

16vis de 4,2x8mm. S’assurer que toutes les vis sont

solidement serrées.

Raccordement du circuit d’évacuation

1. Installer le circuit d’évacuation.

2. Enfoncer le conduit sur la bouche d’évacuation. Utiliser des

brides de conduit pour assurer l’étanchéité de toutes les

connexions.

3. Utiliser un calfeutrant pour assurer l’étanchéité au niveau de

chaque ouverture.

Installation sans décharge à l’extérieur (recyclage)

1. Fixer le déecteur d’air au support horizontal supérieur à

l’aide de 4 vis de montage.

2. Mesurer la longueur de conduit d’évacuation de 6" (15,2

cm) nécessaire pour le raccordement entre le raccord de

transition et le déecteur.

REMARQUE: Le conduit devrait être inséré d’au moins

1" (2,5 cm) à l’intérieur du déecteur.

3. Installer le conduit d’évacuation entre le raccord de transition

et le déecteur.

REMARQUE: Pour faciliter l’installation du conduit, retirer

temporairement le déecteur de la bride de support de

cache-conduit et le réinstaller une fois la section de conduit

en place.

4. Utiliser des brides de conduit pour assurer l’étanchéité de

toutes les connexions.

A. Supports verticaux inférieurs

B. Ensemble de hotte

A. 2 vis de nivellement

B. Support vertical inférieur

C. Visser les vis de nivellement

dans la structure

D. Écrou

A. 4 supports verticaux inférieurs

B. 16 vis de4,2x8mm

A. Déecteur

B. Vis de montage

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Retirer le couvercle du boîtier de connexion.

3. Ôter l'opercule arrachable du boîtier de connexion et installer

un serre-câble de 1/2" (1,3 cm) (homologation UL ou CSA).

4. Acheminer le cordon d’alimentation du domicile à travers le

serre-câble et ensuite dans le boîtier de connexion.

5. Connecter ensemble les conducteurs noirs (C) à l’aide de

connecteurs de ls (homologation UL).

6. Connecter ensemble les conducteurs blancs (E) à l’aide de

connecteurs de ls (homologation UL).

7. À l’aide des connecteurs de ls (homologation UL),

connecter le conducteur de liaison à la terre (vert ou nu) du

câble d’alimentation du domicile au conducteur jaune-vert

de liaison à la terre (F) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Vérier que chaque ampoule est bien insérée dans sa douille.

11. Reconnecter la source de courant électrique.

Installations avec l'ensemble du cordon

d’alimentation en option

Pour les installations avec l'ensemble du cordon d'alimentation

facultatif, suivre les instructions fournies avec l'ensemble du

cordon d'alimentation. Voir la section “Assistance ou service”

pour plus d’informations sur le processus de commande.

REMARQUE: Utiliser uniquement avec des nécessaires de

raccordement du cordon d’alimentation de la hotte de cuisinière

dont l’utilisation a été testée et déclarée adéquate pour ce

modèle de hotte de cuisinière.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

A. Opercule arrachable

B. Boîtier de connexion

C. Couvercle du boîtier de connexion

A. Câble d’alimentation

électrique du domicile

B. Serre-câble (homologation UL

ou CSA)

C. Conducteurs noirs

D. Connecteurs de ls

(homologation UL)

E. Conducteurs blancs

F. Conducteurs vert (ou nu) et

jaune-vert de liaison à la terre

AVERTISSEMENT

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

Installation des cache-conduits

REMARQUE: Enlever la pellicule des cache-conduits.

1. Assembler les parties supérieures des cache-conduits

ensemble et installer les cache-conduits autour du cadre

de support. Le trou le plus gros sur les rebords de la partie

supérieure du cache-conduit doit se trouver à l'extérieur du

trou le plus petit sur le rebord en contact de l'autre partie

supérieure du cache-conduit.

2. Fixer ensemble la partie supérieure des cache-conduits avec

2 vis de 3,5 x 6,5 mm sur le haut et 2 vis de 2,9 x 3 mm sur

le bas. Installer 1 vis de chaque côté du haut et du bas des

cache-conduits assemblés.

REMARQUE: Pour une installation sans décharge à l'extérieur

(recyclage), les fentes de la partie supérieure des cache-conduits

seront visibles une fois assemblés. Pour les installations avec

décharge à l'extérieur, les fentes de la partie supérieure des

cache-conduits seront dissimulées par la partie inférieure.

3. Faire glisser la partie supérieure des cache-conduits en haut

du cadre vers le plafond et les xer au support horizontal

supérieur à l'aide de 2 vis de 3,5 x 6,5 mm.

4. Placer l'extrémité longue des chevilles en plastique (2) au

bas de la partie inférieure avant du cache-conduit.

5. Installer la partie inférieure du cache-conduit (avant) à l'auvent

de la hotte de cuisinière. Écarter la partie inférieure du

cache-conduit en l'ouvrant légèrement et la positionner sur la

partie supérieure du cache-conduit. Mettre en place la partie

inférieure du cache-conduit. Positionner de façon à ce que les

rebords de la partie inférieure du cache-conduit se placent

dans les rebords de la partie supérieure des cache-conduits.

A. Vis de 3,5 x 6,5 mm (2)

B. Trous des assemblages (le trou le plus gros à

l'extérieur du trou le plus petit des deux côtés)

C. Vis de 2,9 x 3 mm (2)

A. Partie supérieure orientée vers le plafond

B. Fentes installées vers le haut pour installations

sans décharge à l'extérieur

C. Fentes installées vers le bas pour installations

avec décharge à l'extérieur

A. Vis de 3,5 x 6,5 mm

B. Trous allongés (2)

C. Partie supérieure des cache-conduits

D. Plafond

A. Partie inférieure du cache-conduit (avant)

B. Chevilles en plastique (2) (extrémité longue

pour placement à l'avant)

A. Auvent de la hotte de

cuisinière

B. Chevilles en plastique

C. Partie inférieure des

cache-conduits

D. Partie supérieure des

cache-conduits

6. Installer la partie inférieure du cache-conduit (arrière) à

l'auvent de la hotte de cuisinière. Écarter la partie inférieure

du cache-conduit en l'ouvrant légèrement et la positionner

sur la partie supérieure du cache-conduit. Mettre en place la

partie inférieure du cache-conduit. Positionner de façon à ce

que les rebords de la partie inférieure du cache-conduit se

placent dans les rebords de la partie supérieure du cache-

conduit. S'assurer que les parties inférieures avant et arrière

des cache-conduits communiquent correctement.

REMARQUE: Lors de l'assemblage de la partie inférieure arrière

du cache-conduit à la partie inférieure avant, le rebord (des deux

côtés) doit être placé par-dessus la cheville en plastique an de

xer ensemble la partie inférieure des cache-conduits à la base.

7. Fixer ensemble les parties inférieures des cache-conduits

sur le sommet à l'aide de 2 chevilles en plastique. Utiliser

une cheville en plastique de chaque côté.

8. Fixer la partie inférieure du cache-conduit à l'auvent de la

hotte de cuisinière en utilisant 4 vis de 4,2 x 8 mm.

Achever l'installation

1. Pour les installations sans décharge à l'extérieur (recyclage)

uniquement, installer les ltres à charbon par-dessus les

ltres métalliques. Voir la section “Entretien de la hotte de

cuisinière”.

2. Installer les ltres métalliques. Voir la section “Entretien de la

hotte de cuisinière”.

3. Contrôler le fonctionnement du ventilateur de la hotte et de

la lampe. Voir la section “Utilisation de la hotte de cuisinière”.

Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s'est ouvert ou si un fusible du domicile est grillé.

Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s’est ouvert ou si un fusible du domicile est grillé.

REMARQUE: Pour pouvoir tirer le plus grand parti de la

nouvelle hotte de cuisinière, lire la section “Utilisation de la

hotte de cuisinière”.

A. Partie inférieure du

cache-conduit (arrière)

B. Chevilles en plastique

C. Partie inférieure des

cache-conduits

D. Partie supérieure

des cache-conduits

A. Chevilles en plastique (2)

B. Emplacement de la cheville

supérieure de la partie

inférieure des cache-

conduits

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs

de cuisson et odeurs de la zone de la table de cuisson. Pour

obtenir les meilleurs résultats, mettre la hotte en marche avant

d’entreprendre une cuisson, et laisser la hotte fonctionner

pendant plusieurs minutes après l’achèvement d’une cuisson

pour pouvoir évacuer de la cuisine tous résidus d’odeur de

cuisson ou de fumée.

Les commandes de la hotte de la cuisinière sont situées à

l’avant du auvent.

Tableau de commande

Commandes et caractéristiques

REMARQUES:

■ Pour activer les commandes, appuyer puis relâcher le

bouton désiré.

■ Lorsqu'une caractéristique est enclenchée, le bouton

correspondant s'illumine.

Mode de veille

Lorsqu'elle n'est pas utilisée, la hotte se met automatiquement en

mode veille. Au bout de 10 minutes d'inactivité de la hotte, tous

les témoins lumineux des boutons de commande s'éteignent.

Pour désactiver le mode de veille, appuyer sur n'importe quel

bouton.

Auto Sense (détection automatique)

La fonction Auto Sense (détection automatique) met la hotte

en marche automatiquement lorsqu'elle détecte une chaleur

supérieure à la limite de température permise. Lorsque la

fonction Auto Sense (détection automatique) est activée, la

vitesse du ventilateur augmente ou diminue selon la température

détectée par Auto Sense.

La fonction Auto Sense peut être augmentée manuellement en

sélectionnant une vitesse de ventilateur plus élevée. Le moteur

du ventilateur fonctionnera à la vitesse sélectionnée pendant

10 minutes avant de revenir à la vitesse sélectionnée par Auto

Sense.

Si la fonction Auto Sense est activée, le témoin lumineux du

bouton Auto s'éteint et entre en mode veille lorsque la hotte

n'est pas utilisée. Si la hotte est mise en marche par l'utilisateur

ou par la fonction Auto Sense (détection automatique), le témoin

lumineux du bouton Auto s'allume.

Pour régler la fonction Auto Sense (détection

automatique) :

Appuyer sur Auto.

Pour sélectionner le type de table de cuisson pour la

fonction Auto Sense (détection automatique) :

REMARQUE: Cette hotte a été congurée à l’usine pour

détecter une table de cuisson à gaz.

Appuyer sur AUTO pendant 5 secondes pour passer du mode

table de cuisson à gaz au mode table de cuisson électrique.

Le témoin lumineux du bouton Auto clignote 5 fois lorsque la

hotte passe au mode table de cuisson électrique. La fonction

Auto Sense est à présent congurée pour les tables de cuisson

et les cuisinières électriques.

Le témoin lumineux du bouton Auto clignote 3 fois lorsque la

hotte passe au mode table de cuisson à gaz. La fonction Auto

Sense est à présent congurée pour les tables de cuisson et les

cuisinières à gaz.

Modier le type de table de cuisson modie également la

limite de température mettant en route la fonction Auto Sense.

Lorsque la hotte détecte une température sufsamment élevée,

le ventilateur se met en route automatiquement. Lorsque

la température descend en dessous de la limite réglée, le

ventilateur s'arrête automatiquement. Le témoin lumineux du

bouton Auto s'éteint lorsque la hotte entre en mode veille, mais

la fonction Auto Sense est toujours active.

A. Ouvertures persiennes

(installations sans

décharge à l'extérieur

[recyclage] uniquement)

B. Partie supérieure des

cache-conduits

C. Partie inférieure des

cache-conduits

D. Lampes DEL (4)

E. Filtres à graisse

métalliques (situés derrière

le couvercle périmétrique)

F. Couvercle périmétrique

G. Lampes à halogène (2)

H. Auvent

I. Tableau de commande

Pour désactiver la fonction Auto Sense (détection

automatique) :

Si le témoin lumineux du bouton Auto est allumé, appuyer une

fois sur AUTO pour désactiver la fonction Auto Sense. Le témoin

lumineux du bouton Auto s'éteint.

Si la fonction Auto Sense est en mode veille, appuyer une fois

sur AUTO pour désactiver le mode veille, et le bouton Auto

s'illumine. Appuyer encore une fois sur AUTO pour désactiver

le mode Auto Sense, et le témoin lumineux du bouton Auto

s'éteint.

Le système de déclenchement automatique Auto Sense s'éteint

automatiquement après 2 heures d'inactivité. Pour réactiver Auto

Sense, appuyer sur AUTO.

Fonctions manuelles de ventilation

Vitesses du

ventilateur

Low

(basse)

Appuyer sur LOW (basse) pour mettre en marche

le ventilateur à vitesse peu élevée.

Med

(moyenne)

Appuyer sur MED (moyenne) pour mettre en

marche le ventilateur à vitesse moyenne.

Hi (élevée) Appuyer sur HI (élevée) pour mettre en marche le

ventilateur à vitesse élevée.

Boost

(niveau

optimal)

Appuyer sur BOOST (niveau optimal) pour mettre

en marche le ventilateur à vitesse maximale. Le

mode Boost s'arrête automatiquement au bout

de 10 minutes, et la vitesse du ventilateur se

règle sur High (élevée).

Minuterie

La hotte peut être réglée pour s'éteindre automatiquement après

15 minutes.

1. Maintenir appuyé le bouton de la vitesse de ventilateur désirée

pendant 2 secondes.

Le moteur du ventilateur fonctionne alors à la vitesse

sélectionnée pendant 15 minutes et le témoin lumineux de la

vitesse du ventilateur clignote en continu.

Après 15 minutes, le ventilateur s'éteint automatiquement.

2. Lorsque la minuterie du ventilateur est en marche, appuyer

encore une fois sur le bouton correspondant à la vitesse de

ventilateur désirée pour annuler la minuterie du ventilateur.

REMARQUE: On peut également annuler la minuterie de 15

minutes en modiant la vitesse du ventilateur ou en mettant

en route la fonction Auto Sense (détection automatique).

Éclairage

La hotte est équipée d'un éclairage de travail et d'un éclairage

d'ambiance.

Fonctionnement de l'éclairage :

1. Appuyer une fois sur la touche LIGHT (éclairage) pour

allumer les DEL de l'éclairage de travail.

2. Appuyer une nouvelle fois sur la touche LIGHT (éclairage)

pour éteindre les DEL de l'éclairage de travail. L'éclairage

d'ambiance s'illumine.

3. Appuyer sur LIGHT (éclairage) une troisième fois pour

éteindre l'éclairage d'ambiance.

REMARQUE: Pour allumer en même temps l'éclairage

de travail et l'éclairage d'ambiance, appuyer sur LIGHT

(éclairage) pendant 2 secondes. Appuyer une nouvelle fois

sur la touche LIGHT (éclairage) pour éteindre l'éclairage de

travail et l'éclairage d'ambiance.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT: Nettoyer fréquemment la hotte et les ltres à

graisse en suivant les instructions suivantes. Réinstaller les ltres

à graisse avant de faire fonctionner la hotte.

Surfaces externes:

An d'éviter d'endommager la surface externe, ne pas utiliser de

tampons en laine d'acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■ Produit de nettoyage polyvalent.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique

1. Ouvrir le panneau en acier inoxydable. Saisir le panneau par

les coins avant et tirer vers le bas pour dégager les 2 pitons

de retenue des loquets à ressort. Le panneau est attaché par

l'arrière et pivote vers le bas.

A. Filtres métalliques

B. Panneau en acier inoxydable

C. Pitons de retenue (2)

D. Loquets à ressort (2)

2. Retirer chaque ltre en tirant sur la poignée à ressort, puis en

tirant le ltre vers le bas.

3. Laver les ltres métalliques selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

4. Réinstaller le ltre en s'assurant que les poignées à ressort

sont orientées vers l'avant. Insérer le ltre d'aluminium dans

la rainure supérieure.

5. Enfoncer la poignée à ressort.

6. Pousser le ltre métallique vers le haut et relâcher la poignée

pour emboîter le loquet.

7. Répéter les étapes 1 à 5 pour l'autre ltre.

8. Fermer le panneau en acier inoxydable. Fixer en engageant

les (2) pitons dans les loquets à ressort.

Filtres d’installation sans décharge à l’extérieur

(recyclage)

Le ltre à charbon n’est pas lavable. Celui-ci devrait durer pendant

6 mois dans des conditions d'utilisation normales. Remplacer par

l'ensemble de ltre à charbon. Voir la section “Accessoires” pour

plus d’informations sur le processus de commande.

Remplacement du ltre à charbon :

1. Retirer le ltre à graisse métallique de la hotte. Voir “Filtre à

graisse métallique” dans cette section.

2. Déplier les attaches à ressort pour les écarter du ltre à

graisse métallique.

3. Placer le ltre à charbon dans la partie supérieure du ltre

métallique.

4. Replier les attaches à ressort pour les remettre en place an

de xer le ltre à charbon au ltre métallique.

5. Réinstaller le ltre à graisse métallique. Voir “Filtre à graisse

métallique” dans cette section.

REMARQUE : Lorsqu’utilisé en mode recirculation, pour réduire

les risques d’incendie et de décharge électrique, n’utiliser que le

modèle d’ensemble de conversion W10692910.

Remplacement d’une lampe à halogène (éclairage

ambiant)

Interrompre l’alimentation de la hotte; attendre le refroidissement

de la lampe à halogène. Pour éviter d’endommager ou de

réduire la longévité de la lampe neuve, ne pas toucher la lampe

avec les doigts nus. Remplacer la lampe en la manipulant avec

un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérier que chaque

lampe est correctement insérée dans sa douille avant de

demander l’intervention d’un dépanneur.

1. Déconnecter la source de courant électrique.

2. À l’aide d’un tournevis à lame plate, dégager le protège-

lampe avec précaution.

3. Enlever la lampe. Installer une lampe à halogène neuve de

120 V/40 W maximum, à culot de type G-9.

4. Réinstaller le protège-lampe.

5. Reconnecter la source de courant électrique.

Remplacement d’une lampe à DEL

Les lampes DEL doivent être remplacées par un technicien

de service qualié uniquement. Voir la section “Assistance ou

service” pour des renseignements de contact sur le service.

A. Poignée à ressort

SCHÉMA DE CÂBLAGE

CAPTEUR DE

VITESSE AUTOMATIQUE

Neu

Terre

Y/G

GR IS

25 uF

SORTIE: 700mA (2-15V CC)

PILOTE

ENTRÉE: 120VC A

DEL

CARACTÉRISTIQUES DU MOTEUR

ALIMENTATION ÉLECTRIQUE

120 VAC

FRÉQUENCE

60 HZ

ABSORPTION DE PUISSANCE 420 W

RÉSISTANCE DU MOTEUR (Ω)

SE13ZD

BLEU-NOIR

9.8

BLEU-GRIS

14.3

BLEU-ROUGE

BLEU-BLANC

21.6

GR IS

JA/VE

MAR

JA/VE

ASSISTANCE OU SERVICE

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,

nous vous recommandons d'utiliser seulement des pièces

spéciées par l'usine. Les pièces spéciées par l'usine

conviendront et fonctionneront bien car elles sont fabriquées

avec la même précision que celles utilisées pour fabriquer

chaque nouvel appareil.

Pour localiser des pièces spéciées par l'usine dans votre région,

composer le numéro de téléphone d'aide à la clientèle suivant ou

appeler le centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l’eXpérience de la

clientèle de Whirlpool Canada LP au : 1-800-807-6777 ou visitez

notre site Web à www.kitchenaid.ca.

Nos consultants vous renseigneront sur les sujets

suivants :

■ Programmation d’une intervention de dépannage. Les

techniciens de service désignés par KitchenAid sont formés

pour remplir la garantie des produits et fournir un service

après garantie partout au Canada.

■ Caractéristiques et spécications sur toute notre gamme

d’appareils électroménagers.

■ Références aux marchands locaux.

■ Consignes d’utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

Pour plus d’assistance:

Si vous avez besoin de plus d’assistance, vous pouvez soumettre

par écrit toute question ou préoccupation à Whirlpool Canada LP

à l’adresse suivante :

Centre pour l’eXpérience de la clientèle

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de

téléphone où l’on peut vous joindre dans la journée.

Accessoires

Ensemble Filtre à charbon

(pour une installation sans décharge à l’extérieur seulement)

Commander la pièce n° W10692910

Ensemble de recyclage

(pour installations sans décharge à l’extérieur uniquement)

Commander la pièce n° W10692909

Ensemble d’extension de cheminée

Commander la pièce n° W10688278

Ensemble d'extension de cheminée - Acier inoxydable

noir

(pour la hotte de ventilation en acier inoxydable noir modèle

KVIB606DBS)

Commander la pièce numéro W10750800

Ensemble d'air de compensation de 6" (15,2 cm)

(consulter les codes du bâtiment locaux)

Commander la pièce n° W10446915

Ensemble de cordon d’alimentation

Commander la pièce n° W10613691

Ensemble de ventilateur déporté intelligent

Commander la pièce n° W10692945

11/14

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains

problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution

de problèmes du guide d’utilisation et d’entretien ou rendez-vous sur le site http://www.kitchenaid.ca.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés KitchenAid. Aux É.-U. et au Canada,

dirigez toutes vos demandes de service sous garantie au

Centre d’eXpérience de la clientèle KitchenAid

Aux É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand KitchenAid autorisé pour déterminer si une autre

garantie s’applique.

GARANTIE LIMITÉE

DES GROS APPAREILS

MÉNAGERS KITCHENAID

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST

OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à

disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone

■ Numéros de modèle et de série

■ Une description claire et détaillée du problème rencontré

■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT

Pendant un an à compter de la date

d’achat, lorsque ce gros appareil

ménager est installé, utilisé et entretenu

conformément aux instructions jointes

à ou fournies avec le produit, la marque

KitchenAid de Whirlpool Corporation

ou Whirlpool Canada, LP (ci-après

désignées “KitchenAid”) décidera à

sa seule discrétion de remplacer le

produit ou de couvrir le coût des pièces

spéciées par l’usine et de la main-

d’œuvre nécessaires pour corriger les

vices de matériaux ou de fabrication qui

existaient déjà lorsque ce gros appareil

ménager a été acheté. S’il est remplacé,

l’appareil sera couvert pour la période

restant à courir de la garantie limitée

d’un an du produit d’origine.

LE SEUL ET EXCLUSIF RECOURS

DU CLIENT DANS LE CADRE DE

LA PRÉSENTE GARANTIE LIMITÉE

CONSISTE EN LA RÉPARATION

PRÉVUE PAR LA PRÉSENTE. Le service

doit être fourni par une compagnie de

service désignée par KitchenAid. Cette

garantie limitée est valide uniquement

aux États-Unis ou au Canada et

s’applique exclusivement lorsque le gros

appareil ménager est utilisé dans le pays

où il a été acheté. La présente garantie

limitée est valable à compter de la date

d’achat initial par le consommateur.

Une preuve de la date d’achat initial est

exigée pour obtenir un dépannage dans

le cadre de la présente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l’utilisateur, de l’opérateur ou des instructions d’installation.

2. Visite d’instruction à domicile pour montrer à l’utilisateur comment utiliser l’appareil.

3. Visites de service pour rectier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectication de l’installation électrique ou de

la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d’arrivée d’eau du domicile).

4. Pièces consomptibles (ex : ampoules, batteries, ltres à air ou à eau, solutions de conservation,etc.).

5. Conversion de votre produit du gaz naturel ou du gaz de propane.

6. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l'utilisation de produits non approuvés par KitchenAid.

7. Réparations aux pièces ou systèmes dans le but de rectiﬁer un dommage ou des défauts résultant

d'une réparation, altération ou modiﬁcation non autorisée faite à l'appareil.

8. Défauts d'apparence, notamment les éraﬂures, traces de choc, ﬁssures ou tout autre dommage subi

par le ﬁni de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou

de fabrication et ne soient signalés à KitchenAid dans les 30 jours suivant la date d'achat.

9. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des

produits chimiques (exemples non exhaustifs).

10. Perte d'aliments ou de médicaments due à la défaillance du produit.

11. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du domicile.

12. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où

une compagnie de service KitchenAid autorisée n’est pas disponible.

13. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.)

qui entravent le dépannage, le retrait ou le remplacement du produit.

14. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modiﬁés ou ne peuvent pas être facilement identiﬁés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à

la charge du client.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE

PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent

pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus

peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spéciques et vous pouvez également jouir d’autres

droits qui peuvent varier d’une juridiction à l’autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

KitchenAid décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros

appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète

que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à KitchenAid ou à votre détaillant pour obtenir les modalités d'achat

d'une garantie étendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION

PRÉVUE PAR LA PRÉSENTE. KITCHENAID N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS.

Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations

et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spéciques et vous pouvez

également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

Remarques

W11165103B

10/18

KitchenAid KVIB606DSS 36" Island-Mount, 3-Speed Canopy Hood

Product's Documents

Installation Instructions and Use & Care Guide

Specifications

KitchenAid KVIB606DSS Questions and Answers

Related Products

Jenn-Air JXI8536HS 36" Pyramid Style Island Mount Canopy Hood

Maytag UXI6536BSS 36" Convertible Island-Mount 400-CFM Glass Canopy Hood

Hauslane IS200SS36 Island Mount Hood with 1000 CFM, LED Lights, Glass Canopy, Baffle Filters, Push Button Control
