I 7060
ETAGERE -
48"H / BOIS TAUPE AVEC TABLETTE AJUSTABLE
BOOKCASE -
48"H / DARK TAUPE WITH ADJUSTABLE SHELVES
I 7060
LISTE DES PIÈCES
PARTS LIST
1
FRONT FACING LEFT SIDE PANEL
1
2
FRONT FACING RIGHT SIDE PANEL
1
3
BOTTOM PANEL
1
4
SHELF PANEL
1
5
TOP PANEL
1
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 2 DE / OF 13
PANNEAU DE CÔTÉ GAUCHE
PANNEAU DE CÔTÉ AVANT DROIT
PANNEAU DU BAS
PANNEAU DE TABLETTE
PANNEAU DE SURFACE
I 7060
LISTE DES PIÈCES
PARTS LIST
6
SHELF PANEL
2
7
BACK PANEL
4
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 3 DE / OF 13
PANNEAU DE TABLETTE
PANNEAU ARRIÈRE
I 7060
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
A
GLUE
1
B
WOOD DOWEL -
Ø3/8" X 1 1/8"
12
C
CAM LOCK CONNECTOR -
Ø5/8" X 1/2"
8
D
CAM LOCK SCREW -
1 3/8"
8
E
FLOOR PROTECTOR -
3/4"
4
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 4 DE / OF 13
GOUJON DE BOIS -
Ø3/8" X 1 1/8"
COLLE
ÉCROU CAM LOCK -
Ø5/8" X 1/2"
VIS CAM LOCK -
1 3/8"
PROTECTEUR DE PLANCHER -
3/4"
I 7060
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
F
ASSEMBLING SCREW -
2 1/8"
4
G
SHELF PIN -
Ø1/8" X 5/8"
8
H
FINISHING STICKER -
Ø3/4"
8
I
SUPPORT -
21"
2
J
SUPPORT -
5/8" X 5/8"
6
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 5 DE / OF 13
TAQUET D'ÉTAGÈRE -
Ø1/8" X 5/8"
VIS D'ASSEMBLAGE -
2 1/8"
COLLANT DE FINITION -
Ø3/4"
SUPPORT -
21"
SUPPORT -
5/8" X 5/8"
I 7060
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
K
ASSEMBLING SCREW -
3/4"
6
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 6 DE / OF 13
VIS D'ASSEMBLAGE -
3/4"
I 7060

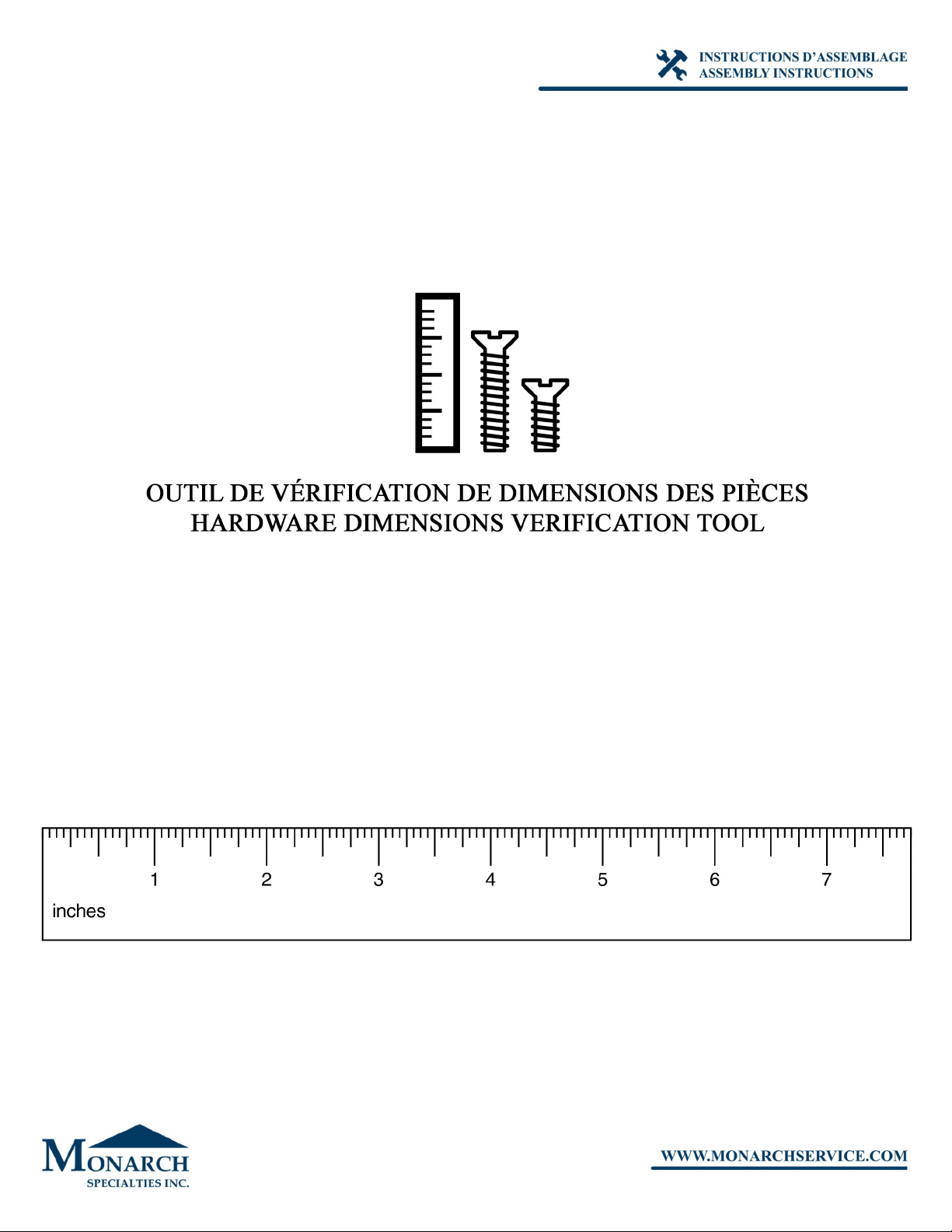

PAGE 7 DE / OF 13
I 7060
ÉTAPE / STEP 1
ÉTAPE / STEP 2
PAGE 8 DE / OF 13
I 7060
ÉTAPE / STEP 3
ÉTAPE / STEP 4
PAGE 9 DE / OF 13
I 7060

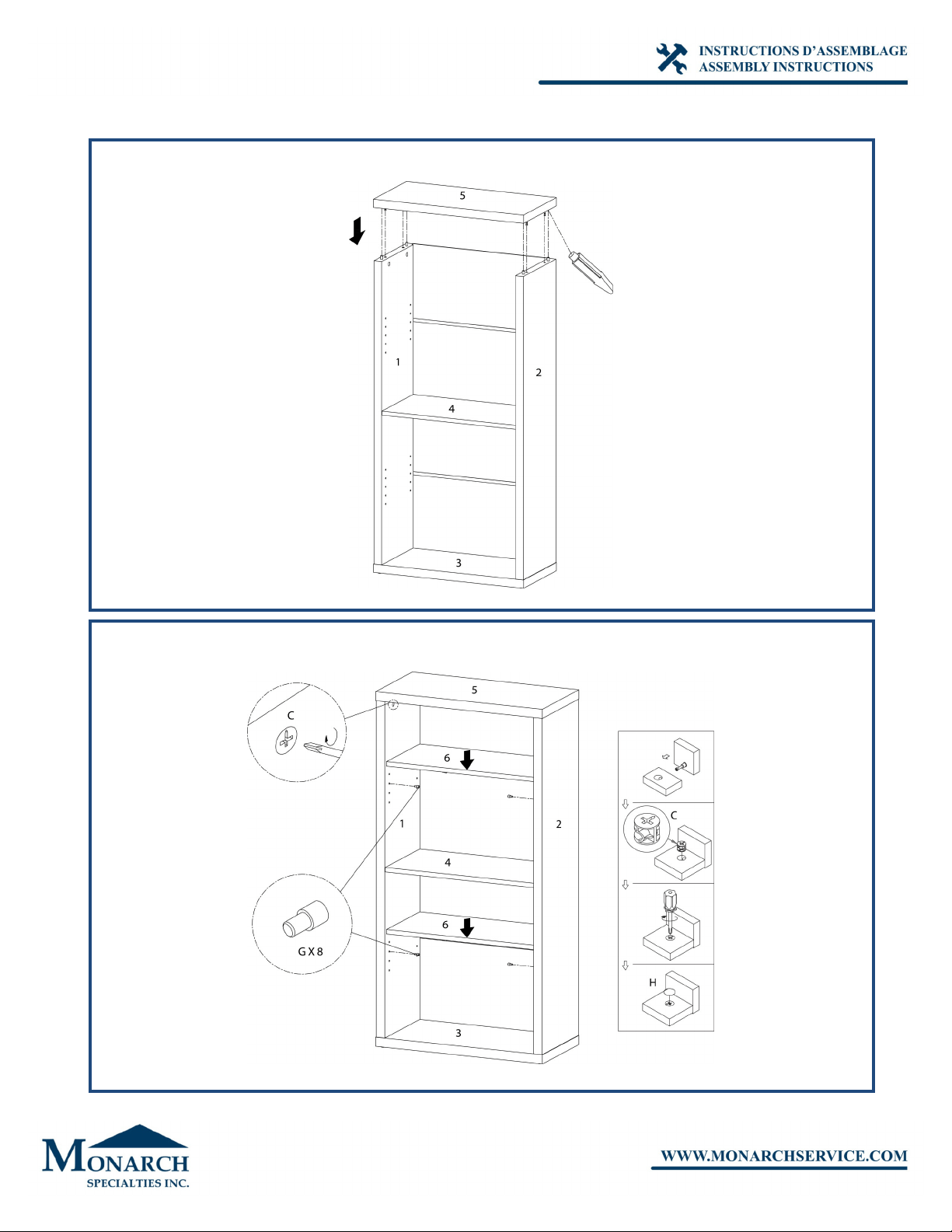

ÉTAPE / STEP 5
ÉTAPE / STEP 6
PAGE 10 DE / OF 13
I 7060
ÉTAPE / STEP 7
ÉTAPE / STEP 8
PAGE 11 DE / OF 13
I 7060

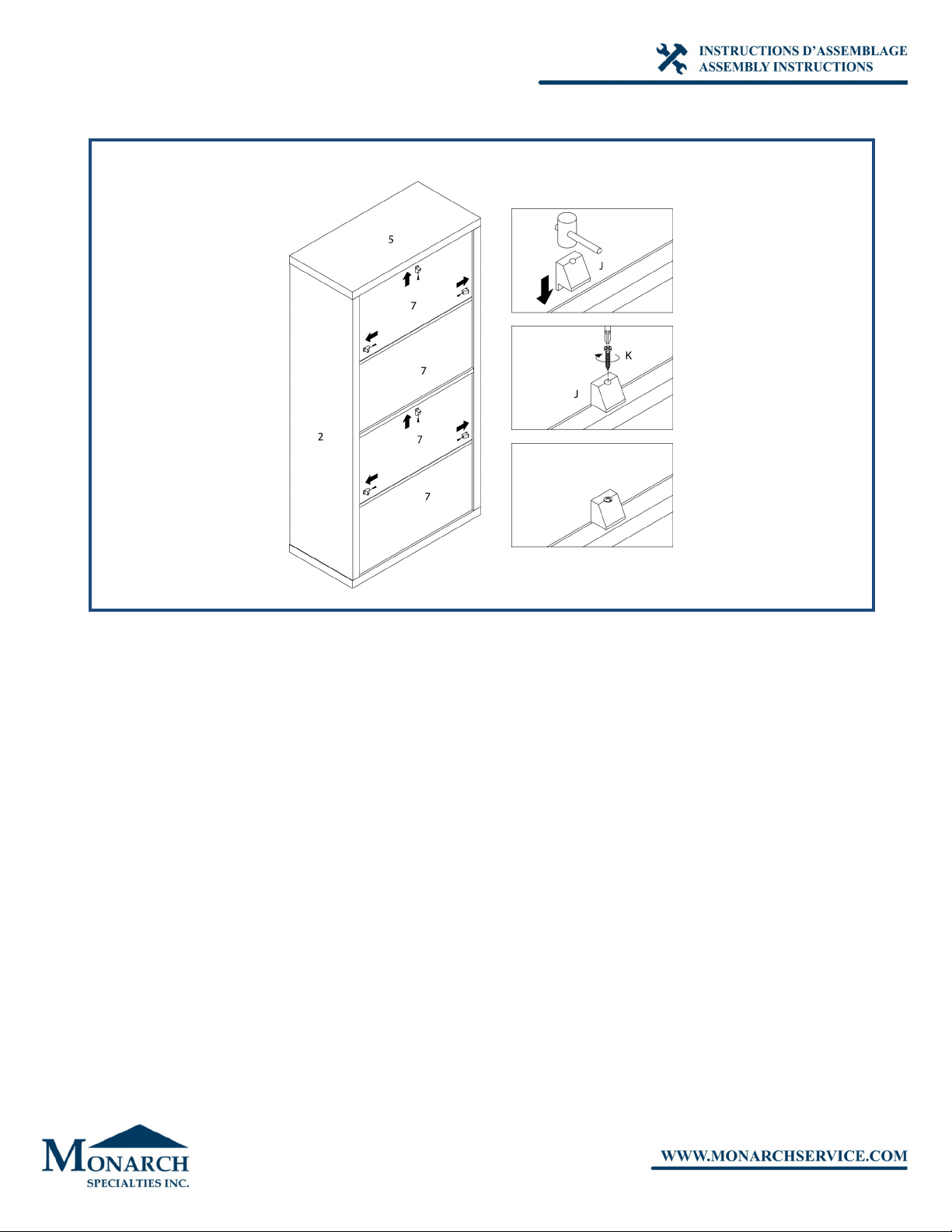

ÉTAPE / STEP 9
PAGE 12 DE / OF 13
I 7060
ÉTAPE / STEP 10
PAGE 13 DE / OF 13
