Whirlpool YWFW9050XW Washer User Manual

W10484486A

Designed to use only HE High Efciency

detergents.

Conçue pour l’utilisation d’un détergent haute

efcacité seulement.

FRONT-LOADING

AUTOMATIC WASHER

USE AND CARE GUIDE

Table of Contents

WASHER SAFETY .............................................................2

ACCESSORIES ..................................................................3

CONTROL PANEL AND FEATURES ................................3

CYCLE STATUS INDICATORS .........................................4

CYCLE GUIDE ...................................................................5

USING YOUR WASHER ....................................................6

WASHER MAINTENANCE ..................................................... 9

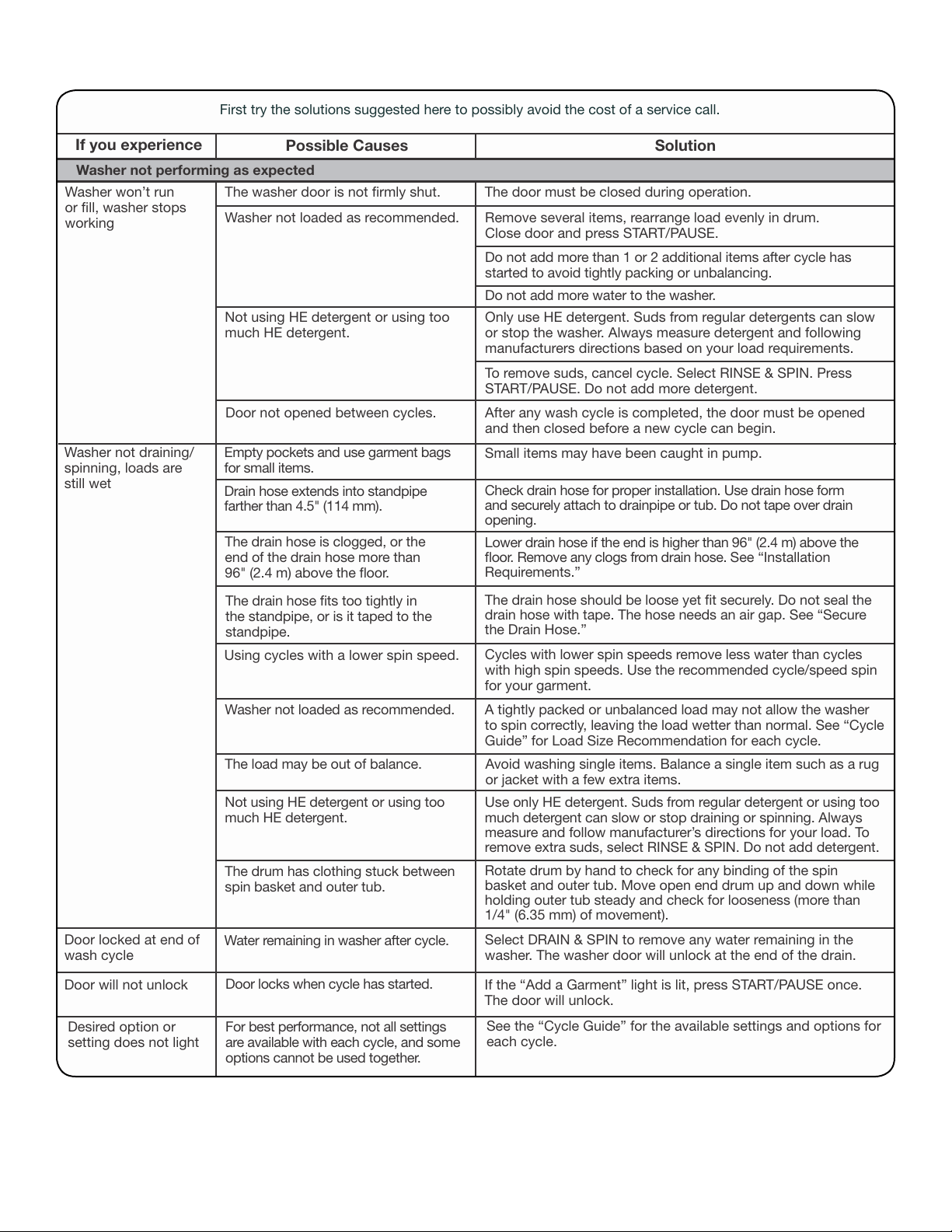

TROUBLESHOOTING ........................................................... 11

WARRANTY ............................................................................... 18

ASSISTANCE OR SERVICE ........................BACK COVER

Table des matières

SÉCURITÉ DE LA LAVEUSE ..........................................19

ACCESSOIRES ..................................................................3

TABLEAU DE COMMANDE ET

CARACTÉRISTIQUES. .................................................... 20

TÉMOINS LUMINEUX DE PROGRAMME .....................21

GUIDE DE PROGRAMMES. ...........................................22

UTILISATION DE LA LAVEUSE. .....................................23

ENTRETIEN DE LA LAVEUSE. ............................................ 27

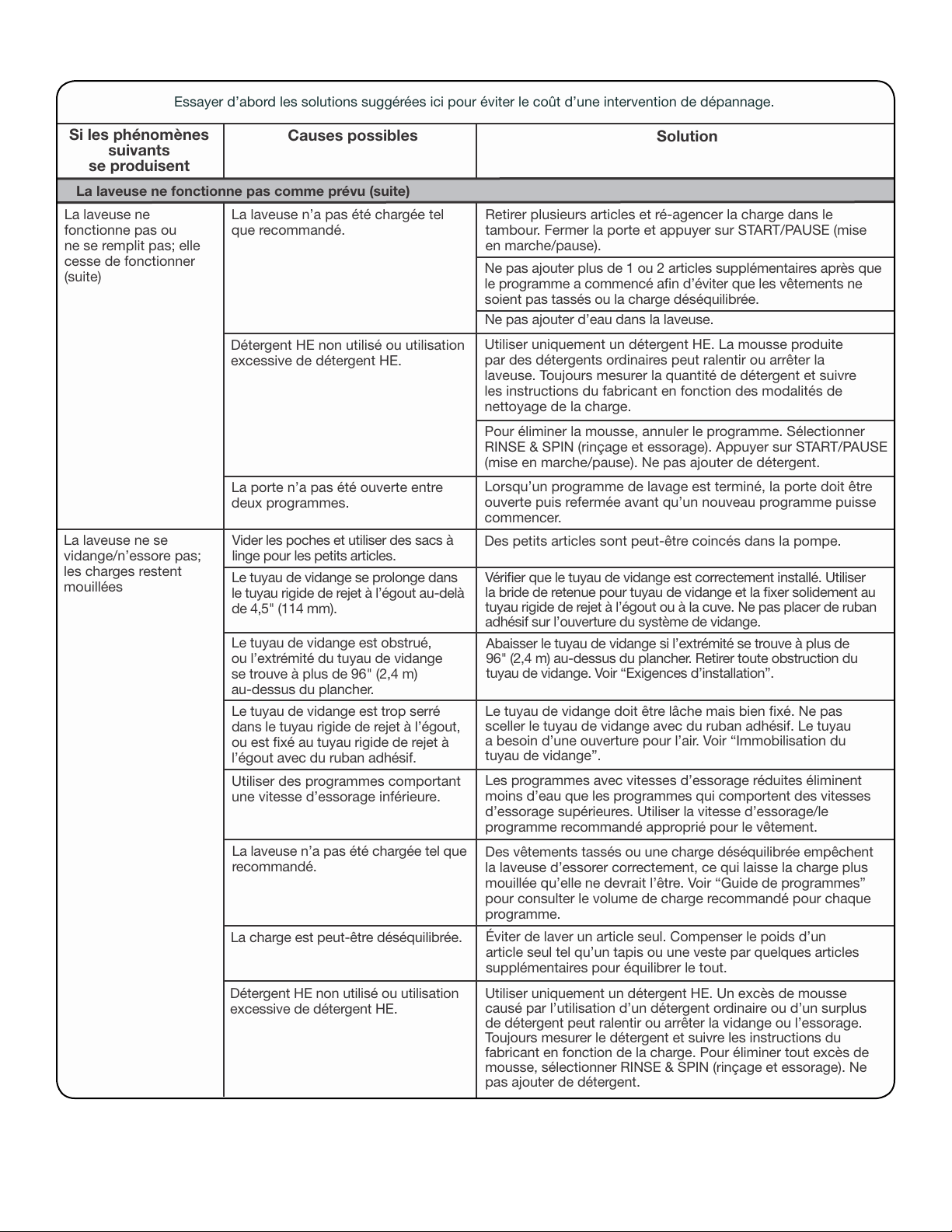

DÉPANNAGE. ......................................................................... 30

GARANTIE ............................................................................... 39

ASSISTANCE OU SERVICE. .....COUVERTURE ARRIÈRE

LAVEUSE AUTOMATIQUE

Á CHARGEMENT FRONTAL

GUIDE D’UTILISATION ET

D’ENTRETIEN

WASHER SAFETY

ACCESSORIES

Customize your new washer and dryer with

the following genuine Whirlpool accessories.

For more information on options and ordering,

contact your dealer.

10" & 15.5" Pedestal

Color matched pedestals raise

the washer and dryer to a more

comfortable working height.

The large drawer provides

convenient storage.

Available in matching colors.

CONTROL PANEL AND FEATURES

STATUS LIGHTS

These lights show which portion of the cycle the washer

is operating. They also indicate when you can add an

additional item to the wash cycle. For more information

on each stage, see “Cycle Status Lights”.

WASH CYCLE KNOB

Use your Wash Cycle knob to select available cycles on

your washer. Turn the knob to select a cycle for your laundry

load. See “Cycle Guide” for detailed descriptions of cycles.

SETTINGS BUTTONS

Use the buttons along the bottom of the display to adjust

settings. See “Cycle Guide” for available settings on each

cycle. Not all settings are available with all cycles.

Temp

The recommended wash temperature is preset for each

cycle. You may also select a wash temperature based

on the type of fabric and soils being washed. For best

results, use the warmest wash water safe for your

fabric, following the garment label instructions. All wash

temperatures feature a cold rinse.

Cycle Signal

This cycle signal is helpful when you are removing items

from the washer as soon as it stops. Press and hold

CYCLE SIGNAL button for On or Off.

START/PAUSE BUTTON

Press and hold to start a cycle, or press once while

a cycle is in process to pause and press again to

continue the cycle. If you do not press START/PAUSE

within 5 minutes of choosing a cycle, the washer

automatically shuts off.

POWER BUTTON

Press to turn the washer on and off.

Press to stop/cancel a cycle at any time.

1 2

ACCESSOIRES

Personnalisez votre nouvelle laveuse et sécheuse grâce

aux authentiques accessoires Whirlpool suivants. Pour

plus d’informations sur les options et sur les possibilités

de commande, contactez votre revendeur.

Piédestal de 10" & 15.5"

Les piédestaux aux coloris assortis

surélèvent la laveuse et la sécheuse

pour les amener à une hauteur

d’utilisation plus confortable.

Le grand tiroir offre une capacité

de rangement pratique.

Coloris assortis disponibles.

DISPENSER DRAWER

The dispenser drawer gives you the convenience of

automatically adding HE detergent, liquid chlorine bleach,

and fabric softener to the wash load at the proper time.

See “Using the Dispenser” for information on using the

dispenser drawer.

Release lever

Press down to remove the dispenser drawer.

High Efciency “HE” detergent compartment

This compartment holds liquid or powdered HE

detergent for your main wash cycle.

Liquid or powdered color-safe bleach or Oxi

booster product may be added to the HE detergent

compartment along with the same type of detergent,

liquid or powdered. Do not mix powdered and liquid

products in the HE detergent compartment.

Liquid chlorine bleach compartment

Automatically dilutes and dispenses liquid chlorine

bleach at the optimum time during the rst rinse

after the wash cycle. This compartment cannot dilute

powdered bleach.

Liquid fabric softener compartment

Automatically dilutes and dispenses liquid fabric

softener at the optimum time in the cycle.

Use only liquid fabric softener in this dispenser.

The Cycle Status Indicators show the progress of a cycle. At

each stage of the process, you may notice sounds or pauses

that are different from traditional washers.

Add a Garment

When Add a Garment is lit, you may pause the washer, open

the door, and add items.

Wash

This is the main portion of the wash cycle. You will see the

washer tumble the load. The motor sounds may change at

different stages in the cycle. The wash time is determined by

the selected cycle, along with your load size.

Rinse

You will hear sounds similar to the wash cycle as the

washer rinses and moves the load. If used, liquid chlorine

bleach is added in the rst rinse. Fabric Softener is added

in the last rinse.

Spin

The washer spins the load at increasing speeds for

proper water removal, based on the selected cycle

and spin speed.

Done

Once the cycle is complete, this light will come on. Remove

the load promptly for best results.

Door Lock

When the status light illuminates, the door is locked. The door

is locked and unlocked automatically, depending on the stage

of the wash cycle.

CYCLE STATUS INDICATORS

CYCLE GUIDE — STANDARD CYCLES

Items to wash

using default

cycle settings:

Cycle: Temp*:

Available

Options:

Cycle Details:

Load Size Recommendations

For best results, follow the load size recommendations noted for each cycle.

Small load: Fill the washer drum with 3-5 items, not more than 1/4 full.

Medium load: Fill the washer drum up to about 1/2 full.

Large load: Fill the washer drum up to about 3/4 full.

Extra-large load: Fill the washer drum, but make sure clothes can tumble freely.

For best results, avoid packing tightly.

* All temperature selections feature a cold rinse.

Settings and options shown in bold are default settings for that cycle. For best fabric care, choose the cycle that best ts the

load being washed.

Not all cycles and options are available on all models.

For best performance, not all settings are available with each cycle, and some options cannot be used together.

Heavy Duty

Normal

Delicate

Cycle Signal

Hot

Warm

Cold

Hot

Warm

Cold

Warm

Cold

Sturdy colorfast fabrics and

heavily soiled garments, towels,

and jeans

Normally soiled cottons, linens,

sheets, and mixed garment

loads

Sheer fabrics, lingerie,

sweaters, and special care

items marked “Hand Washable”

This cycle combines fast-speed tumbling,

longer wash time, and extra high-speed spin to

shorten drying times. It is designed for medium

and large loads.

This cycle combines medium-speed tumbling

and extra high-speed spin, and a load cooling

process to reduce wrinkling.

This cycle combines low-speed tumbling and

low-speed spin for gentle fabric.

NOTE: A single item, bulky items, or tightly packing may cause imbalance. Add items or try to evenly distribute wet laundry in the

drum, and start a Rinse & Spin and Drain & Spin cycle. If the laundry is still wet, take half of the load out of the washer and try again.

CYCLE GUIDE — SPECIAL-PURPOSE CYCLES

* All temperature selections feature a cold rinse.

Drain & Spin

Clean Washer

with affresh

Swimwear, items that need

rinsing only.

Cold

Cycle Signal

This cycle adds water followed by a high speed

tumbling. For some fabrics you may wish to set

the spin speed to a lower setting.

Cycle Signal

N/A

Wet load of clothes.

No clothes in washer.

Use this cycle to get water extracted from

clothes or you want additional extraction on

a washed load. Using Drain & Spin. Use this

cycle with medium and large loads.

Use this cycle every 30 washes to keep the

inside of your washer fresh and clean. This

cycle uses a higher water level. Use with

affresh

washer cleaner tablet or liquid chlorine

bleach to thoroughly clean the inside of your

washer. This cycle should not be

interrupted. See “Cleaning Your Washer.”

IMPORTANT: Do not place garments or other

items in the washer during the Clean Washer

with affresh

cycle. Use this cycle with an

empty wash tub.

Rinse & Spin

Items to wash

using default

cycle settings:

Cycle: Temp*:

Available

Options:

Cycle Details:

USING YOUR WASHER

Sort items by recommended cycle, water temperature, and

colorfastness. Separate heavily soiled items from lightly soiled.

Separate delicate items from sturdy fabrics. Treat stains

promptly and check for colorfastness by testing stain remover

products on an inside seam.

1. Sort and prepare your laundry

Open the washer door. Place a load of sorted clothes loosely in

the washer. Items need to move freely for best cleaning and to

reduce wrinkling and tangling. Close the washer door by pushing

it rmly until the latch clicks.

n Depending on load type and cycle, the washer can be fully

loaded, but not tightly packed. Washer door should close

easily. See “Cycle Guide” for loading suggestions.

n Mix large and small items and avoid washing single items.

Load evenly.

n Wash small items in mesh garment bags. For multiple items,

use more than one bag and ll bags equally.

2. Load laundry into washer

First wash cycle without laundry

Before washing clothes for the rst time, if not completed

during the nal installation step, choose the NORMAL cycle

and run it without clothes. Use only HE detergent. Use 1/2 the

manufacturer’s recommended amount for a medium-size load.

This initial cycle serves to ensure the interior is clean before

washing clothes.

Choosing the Right Detergent

Use only High Efciency detergents. The package will be

marked “HE” or “High Efciency.” Low-water washing creates

excessive sudsing with a regular non-HE detergent. Using regular

detergent will likely result in longer cycle times and reduced

rinsing performance. It may also result in component failure and,

over time, build-up of mold or mildew. HE detergents are made

to produce the right amount of suds for the best performance.

Follow the manufacturer’s instructions to determine the amount

of detergent to use.

Use only High Efciency (HE) detergent.

IMPORTANT:

n Empty pockets. Loose change, buttons, or any small object

can plug pumps and may require a service call.

n Close zippers, fasten hooks, tie strings and sashes, and

remove non-washable trim and ornaments.

n Mend rips and tears to avoid further damage to items

during washing.

n Turn knits inside out to prevent pilling. Separate lint-takers

from lint-givers. Synthetics, knits, and corduroy fabrics will

pick up lint from towels, rugs, and chenille fabrics.

n Do not dry garments if stains remain after washing, because

heat can set stains into fabric.

n Always read and follow fabric care labels and laundry

product instructions. Improper usage may cause damage

to your garments.

Using the Dispenser

3. Add HE detergent to dispenser

Add liquid or powdered HE detergent

to this compartment.

Color-safe bleach or oxi products may

be added to this compartment along

with the same type of detergents.

NOTE: Do not mix powdered products

with liquid ones.

Do not overll; adding too much

detergent may cause detergent to be dispensed into

the washer too early.

Use only High Efciency

(HE) detergent.

HE detergent

compartment

To use the dispenser drawer:

1. Open the dispenser drawer.

2. Add laundry products as described in steps 3–5.

3. Slowly close the dispenser drawer. Make sure it is

completely closed.

NOTE: A small amount of water may remain in the dispensers

from the previous wash cycle. This is normal.

Use only chlorine bleach. Always follow the manufacturer’s

recommendations. Do not ll beyond the “MAX” level. Max

level: 2/3 cup (160 mL).

5. Add liquid chlorine bleach

to dispenser (if desired)

Pour a measured amount of liquid fabric softener into liquid

fabric softener compartment. Always follow manufacturer’s

directions for correct amount of fabric softener based on your

load size.

Fabric softener is always dispensed in the last rinse.

IMPORTANT: Do not overll, dilute, or use more than 1/4 cup

(60 mL) of fabric softener. Do not ll past the MAX line.

Overlling dispenser will cause fabric softener to immediately

dispense into washer.

Do not spill or drip any fabric softener onto the clothes.

Do not use liquid fabric softener dispenser balls in this

washer. They will not dispense correctly.

4. Add fabric softener to dispenser

(if desired)

Liquid fabric

softener

compartment

Liquid chlorine

bleach

compartment

6. Press POWER to turn on washer

7. Select CYCLE

The default settings for the selected cycle will glow. If desired,

press the button beneath each setting to adjust the Temp and

Cycle Signal. Tightly packed, unbalanced loads, or excessive

suds may also cause the washer to increase the cycle time.

NOTE: Not all settings are available on all cycles. See “Cycle

Guide” for available settings.

Turn cycle knob to select your wash cycle. See “Cycle Guide”

for details on cycle features. Not all options and settings are

available on all cycles.

8. Adjust settings, if desired

9. Press and hold START/PAUSE

to begin wash cycle

Press and hold the START/PAUSE button to start the wash

cycle. To pause a cycle in progress, press the START/PAUSE

button once, then press and hold again to continue the cycle.

To cancel a cycle, press the POWER button.

Door Lock

Once you press and hold START/PAUSE, you will hear

the door lock, unlock, and lock again. When the door lock

light illuminates, the door is locked. The door is locked

and unlocked automatically, depending on the stage of

the wash cycle.

Unlocking the door to add garments:

If you need to open the door to add 1 or 2 missed garments,

you may do so while the “Add a Garment” light is lit.

Press START/PAUSE once; the door will unlock once the

washer movement has stopped. This may take several

minutes. Then close door and press START/PAUSE again

to continue the cycle.

To add garments after the Add a Garment period is over, the

wash cycle needs to be canceled, the items added, and a new

wash cycle started.

Press and hold POWER to turn on the washer.

10. Remove garments promptly

after cycle is nished

Promptly remove garments after cycle has completed to

avoid odor and rusting of metal objects on garments. When

unloading garments, pull back the door seal and check for

small items between the tub and the basket.

NOTE:

After any wash cycle is completed, the door must be opened

and then closed before a new cycle can begin.

A small amount of water may remain in the dispensers after

the wash cycle is complete. This is normal.

This washer has a tight seal to avoid water leaks. To avoid

odors, leave the door open to allow the washer to dry

between uses.

Door seal

WASHER CARE (cont.)

Cleaning the Inside of the Washer

This washer has a special cycle that uses higher water

volumes in combination with affresh

Washer Cleaner or

liquid chlorine bleach to thoroughly clean the inside of the

washer. Steam washer models also utilize steam to enhance

cleaning in this special cycle.

NOTE: Read these instructions completely before beginning

the cleaning process.

Begin procedure

1. affresh

Washer Cleaner Cycle Procedure

(Recommended):

a. Open the washer door and remove any clothing

or items.

b. Add an affresh

Washer Cleaner tablet to the washer

drum.

c. Do not add the affresh

Washer Cleaner tablet

to the dispenser drawer.

d. Do not add any detergent or other chemical to the

washer when following this procedure.

e. Close the washer door.

f. Select the CLEAN WASHER cycle.

g. Press the START button to begin the cycle. The Clean

Washer Cycle Operation is described below.

2. Chlorine Bleach Procedure:

a. Open the washer door and remove any clothing

or items.

b. Open the dispenser drawer and add 2/3 cup (160 mL)

of liquid chlorine bleach to the bleach compartment.

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause product damage

over time.

c. Close the washer door and the dispenser drawer.

d. Do not add any detergent or other chemical to the

washer when following this procedure.

e. Close the washer door.

f. Select the CLEAN WASHER cycle.

g. Press the START button to begin the cycle. The Clean

Washer Cycle Operation is described below.

Description of Clean Washer Cycle Operation:

1. The Clean Washer cycle will determine whether clothing

or other items are in the washer.

2. If no items are detected in the washer, it will proceed

to step 3.

a. If any items are detected in the washer, “rL” (remove

load) will be displayed, and the washer “Controls Lock”

lights will remain lit. The door will unlock. Open washer

and remove any garments from the washer drum.

b. Press PAUSE/CANCEL or POWER/CANCEL

to clear the “rL” code.

c. Press START to restart the cycle.

3. After the cycle is complete, leave the door open slightly to

allow for better ventilation and drying of the washer interior.

Cancellation of Clean Washer Cycle Operation:

If the Clean Washer cycle is canceled by the user after it has

been initiated, it may take up to 30 minutes for the washer

to purge any affresh

Cleaner, chlorine bleach, or other

chemistry from the wash system and to adequately rinse any

remaining chemistry. The washer door will remain locked until

the cancellation process has been completed. This assures

no cleaning chemistry will be carried over to the next wash

cycle and reduces the potential for damage to subsequent

loads of laundry or to the machine itself.

WASHER MAINTENANCE

WASHER CARE

Recommendations to Help Keep Your Washer Clean

and Performing at its Best

1. Always use High Efciency (HE) detergents and follow the

HE detergent manufacturer’s instructions regarding the

amount of HE detergent to use. Never use more than the

recommended amount because that may increase the

rate at which detergent and soil residue accumulate inside

your washer, which in turn may result in undesirable odor.

2. Use warm or hot water washes sometimes (not exclusively

cold water washes), because they do a better job of

controlling the rate at which soils and detergent accumulate.

3. Always leave the washer door slightly ajar between uses

to help dry out the washer and prevent the buildup of

odor-causing residue.

Cleaning Your Front Loading Washer

Read these instructions completely before beginning the

routine cleaning processes recommended below. This

Washer Maintenance Procedure should be performed,

at a minimum, once per month or every 30 wash cycles,

whichever occurs sooner, to control the rate at which soils

and detergent may otherwise accumulate in your washer.

Cleaning the Door Seal

1. Open the washer door and remove any clothing or items

from the washer.

2. Inspect the seal between the door opening and the drum

for stained areas or soil buildup. Pull back the seal to

inspect all areas under the seal and to check for foreign

objects.

3. If stained areas or soil buildup are found, wipe down

these areas of the seal using either of the following

two procedures:

a. affresh

Grit Grabber™ Cloth Procedure:

i. When the cycle is complete, gently pull back the

rubber door seal and clean the entire surface with

the rough side of the Grit Grabber™ cloth.

b. Dilute Liquid Chlorine Bleach Procedure:

i. Mix a dilute bleach solution, using 3/4 cup (177 mL)

of liquid chlorine bleach and 1 gallon (3.8 L) of warm

tap water.

ii. Wipe the seal area with the dilute solution, using

a damp cloth.

iii. Let stand 5 minutes.

iv. Wipe down area thoroughly with a dry cloth and let

washer interior air dry with door open.

IMPORTANT:

n Wear rubber gloves when cleaning with bleach.

n Refer to the bleach manufacturer’s instructions

for proper use.

CLEANING THE DISPENSER

You may nd laundry product residue leftover in your

dispenser compartments. To remove residue, follow this

recommended cleaning procedure:

1. Pull dispenser drawer out until it stops.

2. Press down on the release lever and pull straight out to

remove the dispenser.

3. Remove the insert (the siphon from the softener and

bleach compartments).

WASHER CARE (cont.)

Clean Washer Cycle Cancellation Procedure:

1. Press the PAUSE/CANCEL or the POWER/CANCEL

button on the washer two times.

2. Washer will begin to drain and rinse away the remaining

cleaning chemistry.

3. The cycle will complete the cancellation process in

approximately 30 minutes or less.

4. The washer then can be used to either repeat the Clean

Washer cycle or to wash laundry using one of the regular

wash cycles selected by the user.

Cleaning the Outside of the Washer

Use a soft, damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to help

keep it looking new. Use mild soap and water.

IMPORTANT: To avoid damaging the washer’s nish, do not

use abrasive products.

CLEANING THE DISPENSER cont.

4. Wash dispenser and cover panel in warm, soapy water,

using a mild detergent.

5. Rinse with warm water.

6. Air dry or wipe with a clean towel. Replace the insert.

7. Align edges of dispenser with guides in washer, then

slide dispenser back into slot.

IMPORTANT: Dispenser is not dishwasher safe.

Operate your washer only when you are home. If moving,

or not using your washer for a period of time, follow these

steps:

1. Unplug or disconnect power to washer.

2. Turn off water supply to washer to avoid ooding due

to water pressure surges.

WINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze. Because some water may stay in

hoses, freezing can damage washer. If storing or moving

during freezing weather, winterize your washer.

To winterize washer:

1. Shut off both water faucets; disconnect and drain water

inlet hoses.

2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket

and run washer on RINSE & SPIN cycle for about

30 seconds to mix antifreeze and remaining water.

3. Unplug washer or disconnect power.

IMPORTANT: To reduce risk of hose failure, replace inlet

hoses every ve years and periodically inspect for kinks,

cuts, wear, or water leaks.

HELPFUL TIP: When replacing your inlet hoses, mark

replacement date on label with a permanent marker.

NON-USE AND VACATION CARE

TRANSPORTING YOUR WASHER

1. Shut off both water faucets. Disconnect and drain water

inlet hoses.

2. If washer will be moved during freezing weather, follow

WINTER STORAGE CARE directions before moving.

3. Disconnect drain hose from drain system and from back

of washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside washer basket.

6. Bundle power cord with a rubber band or cable tie to

keep it from hanging onto the ground.

IMPORTANT: Call for service to install transport bolts.

Washer must be moved with transport bolts and in the

upright position. To avoid structural damage to your

washer, it must be properly set up for relocation by a

certied technician.

REINSTALLING/USING WASHER AGAIN

To reinstall washer after non-use, vacation, winter storage,

or moving:

Refer to Installation Instructions to locate, level, and

connect washer.

Before using again, run washer through the following

recommended procedure:

To use washer again:

Flush water pipes and hoses. Reconnect water inlet

hoses. Turn on both water faucets.

Plug in washer or reconnect power.

Run washer through NORMAL cycle to clean washer

and remove antifreeze, if used. Use only HE detergent.

Use half the manufacturer’s recommended amount for

a medium-size load.

TROUBLESHOOTING

If you experience

Possible Causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

Error Code Appears in Display

Sd (Excess suds)

appears in display

Excessive suds in washer. Washer is

running a suds reduction routine.

Allow the machine to continue. Use only HE detergent.

Always measure detergent, and base detergent quantity on

load size. Follow detergent manufacturer’s instructions. If the

dial is ashing, reselect your desired cycle using a cold wash

temperature, and press START/PAUSE. Do not add detergent.

Press START/PAUSE once to clear the code. Then press

START/PAUSE again to restart washer. If code appears again,

call for service.

F8E1 (long ll - no

water supply error)

appears in display

Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached and have water owing to the

inlet valve.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hose.

Once any possible issues are corrected, press START/PAUSE once to clear the code.

Then press START/PAUSE again to restart washer. If code appears again, call for service.

TROUBLESHOOTING

If you experience

Possible Causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

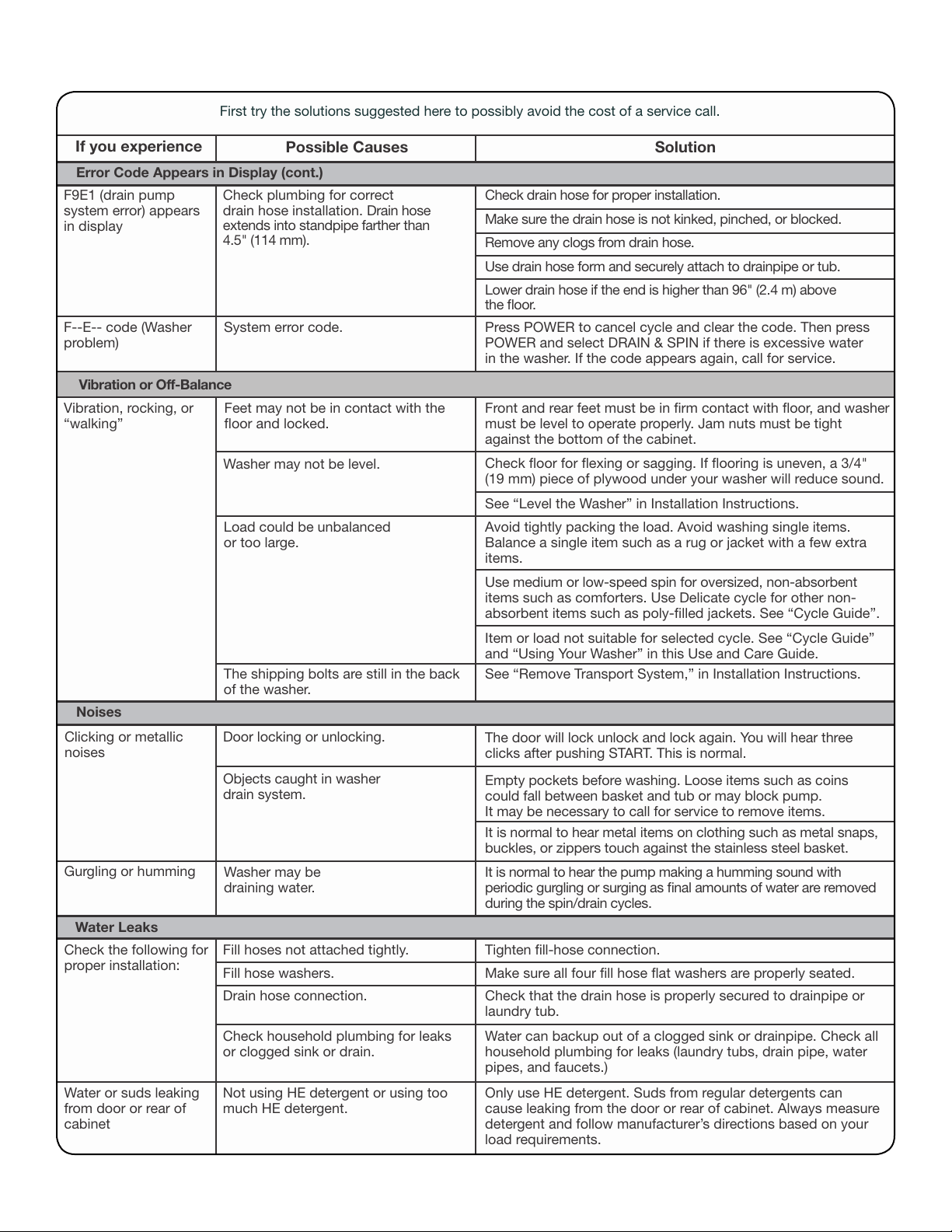

Error Code Appears in Display (cont.)

F9E1 (drain pump

system error) appears

in display

Check plumbing for correct

drain hose installation. Drain hose

extends into standpipe farther than

4.5" (114 mm).

Check drain hose for proper installation.

Make sure the drain hose is not kinked, pinched, or blocked.

Remove any clogs from drain hose.

Use drain hose form and securely attach to drainpipe or tub.

Lower drain hose if the end is higher than 96" (2.4 m) above

the oor.

F--E-- code (Washer

problem)

System error code. Press POWER to cancel cycle and clear the code. Then press

POWER and select DRAIN & SPIN if there is excessive water

in the washer. If the code appears again, call for service.

Feet may not be in contact with the

oor and locked.

Front and rear feet must be in rm contact with oor, and washer

must be level to operate properly. Jam nuts must be tight

against the bottom of the cabinet.

Check oor for exing or sagging. If ooring is uneven, a 3/4"

(19 mm) piece of plywood under your washer will reduce sound.

See “Level the Washer” in Installation Instructions.

Load could be unbalanced

or too large.

Avoid tightly packing the load. Avoid washing single items.

Balance a single item such as a rug or jacket with a few extra

items.

Use medium or low-speed spin for oversized, non-absorbent

items such as comforters. Use Delicate cycle for other non-

absorbent items such as poly-lled jackets. See “Cycle Guide”.

Item or load not suitable for selected cycle. See “Cycle Guide”

and “Using Your Washer” in this Use and Care Guide.

Vibration, rocking, or

“walking”

Washer may not be level.

Vibration or Off-Balance

The shipping bolts are still in the back

of the washer.

See “Remove Transport System,” in Installation Instructions.

Empty pockets before washing. Loose items such as coins

could fall between basket and tub or may block pump.

It may be necessary to call for service to remove items.

Fill hoses not attached tightly.

Tighten ll-hose connection.

Make sure all four ll hose at washers are properly seated.

Drain hose connection. Check that the drain hose is properly secured to drainpipe or

laundry tub.

Check household plumbing for leaks

or clogged sink or drain.

Water can backup out of a clogged sink or drainpipe. Check all

household plumbing for leaks (laundry tubs, drain pipe, water

pipes, and faucets.)

Fill hose washers.

It is normal to hear metal items on clothing such as metal snaps,

buckles, or zippers touch against the stainless steel basket.

Objects caught in washer

drain system.

Clicking or metallic

noises

Gurgling or humming

It is normal to hear the pump making a humming sound with

periodic gurgling or surging as nal amounts of water are removed

during the spin/drain cycles.

Washer may be

draining water.

Water Leaks

Check the following for

proper installation:

The door will lock unlock and lock again. You will hear three

clicks after pushing START. This is normal.

Door locking or unlocking.

Not using HE detergent or using too

much HE detergent.

Only use HE detergent. Suds from regular detergents can

cause leaking from the door or rear of cabinet. Always measure

detergent and follow manufacturer’s directions based on your

load requirements.

Water or suds leaking

from door or rear of

cabinet

Noises

Load not completely

covered in water

Water level not visible on door or

does not cover clothes.

This is normal for an HE front load washer. The washer senses load

sizes and adds the correct amount of water for optimal cleaning.

Washer not performing as expected

If you experience

Possible Causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

Washer won’t run

or ll, washer stops

working

Check for proper water supply. Both hoses must be attached and have water owing to

inlet valve.

Both hot and cold water faucets must be turned on.

Check that inlet valve screens have not become clogged.

Check for any kinks in inlet hoses, which can restrict water ow.

TROUBLESHOOTING

Water Leaks

Water or suds leaking

from door or rear of

cabinet (cont.)

Residue on door glass. Periodically clean the underside of the glass window to avoid

potential leaks.

Door opened during “Add a

Garment.”

Water can drip off the inside of the door when the door is

opened after the start of a cycle.

If you experience

Possible Causes

Solution

Normal washer operation. Door must be completely closed and latched for washer to run.

Press and hold START/PAUSE for 1 second.

Washer will pause during certain phases of cycle. Do not

interrupt cycle.

The washer pauses for about 2 minutes during certain cycles.

Allow the cycle to continue. Some cycles feature periods of

tumbling and soak.

Washer may be stopped to reduce suds.

Plug power cord into a grounded 3 prong outlet.

Do not use an extension cord.

Ensure there is power to outlet.

Check electrical source or call an electrician to check if voltage

is low.

Reset a tripped circuit breaker. Replace any blown fuses.

NOTE: If problems continue, contact an electrician.

Check proper electrical supply.

Washer not performing as expected (cont.)

Washer won’t run

or ll, washer stops

working (cont.)

If you experience

Possible Causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

Washer won’t run

or ll, washer stops

working

Washer not performing as expected

TROUBLESHOOTING

Using cycles with a lower spin speed.

Cycles with lower spin speeds remove less water than cycles

with high spin speeds. Use the recommended cycle/speed spin

for your garment.

Washer not loaded as recommended.

Small items may have been caught in pump.

Empty pockets and use garment bags

for small items.

A tightly packed or unbalanced load may not allow the washer

to spin correctly, leaving the load wetter than normal. See “Cycle

Guide” for Load Size Recommendation for each cycle.

Washer not draining/

spinning, loads are

still wet

Drain hose extends into standpipe

farther than 4.5" (114 mm).

Check drain hose for proper installation. Use drain hose form

and securely attach to drainpipe or tub. Do not tape over drain

opening.

Not using HE detergent or using too

much HE detergent.

Use only HE detergent. Suds from regular detergent or using too

much detergent can slow or stop draining or spinning. Always

measure and follow manufacturer’s directions for your load. To

remove extra suds, select RINSE & SPIN. Do not add detergent.

Select DRAIN & SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

Water remaining in washer after cycle.

Door locked at end of

wash cycle

The load may be out of balance.

Avoid washing single items. Balance a single item such as a rug

or jacket with a few extra items.

The drain hose is clogged, or the

end of the drain hose more than

96" (2.4 m) above the oor.

Lower drain hose if the end is higher than 96" (2.4 m) above the

oor. Remove any clogs from drain hose. See “Installation

Requirements.”

The drain hose ts too tightly in

the standpipe, or is it taped to the

standpipe.

The drain hose should be loose yet t securely. Do not seal the

drain hose with tape. The hose needs an air gap. See “Secure

the Drain Hose.”

The drum has clothing stuck between

spin basket and outer tub.

Rotate drum by hand to check for any binding of the spin

basket and outer tub. Move open end drum up and down while

holding outer tub steady and check for looseness (more than

1/4" (6.35 mm) of movement).

If the “Add a Garment” light is lit, press START/PAUSE once.

The door will unlock.

Door locks when cycle has started.

Door will not unlock

See the “Cycle Guide” for the available settings and options for

each cycle.

For best performance, not all settings

are available with each cycle, and some

options cannot be used together.

Desired option or

setting does not light

Washer not loaded as recommended. Remove several items, rearrange load evenly in drum.

Close door and press START/PAUSE.

Do not add more than 1 or 2 additional items after cycle has

started to avoid tightly packing or unbalancing.

Not using HE detergent or using too

much HE detergent.

Only use HE detergent. Suds from regular detergents can slow

or stop the washer. Always measure detergent and following

manufacturers directions based on your load requirements.

To remove suds, cancel cycle. Select RINSE & SPIN. Press

START/PAUSE. Do not add more detergent.

After any wash cycle is completed, the door must be opened

and then closed before a new cycle can begin.

Do not add more water to the washer.

Door not opened between cycles.

The washer door is not rmly shut. The door must be closed during operation.

Washer not performing as expected (cont.)

If you experience

Possible causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

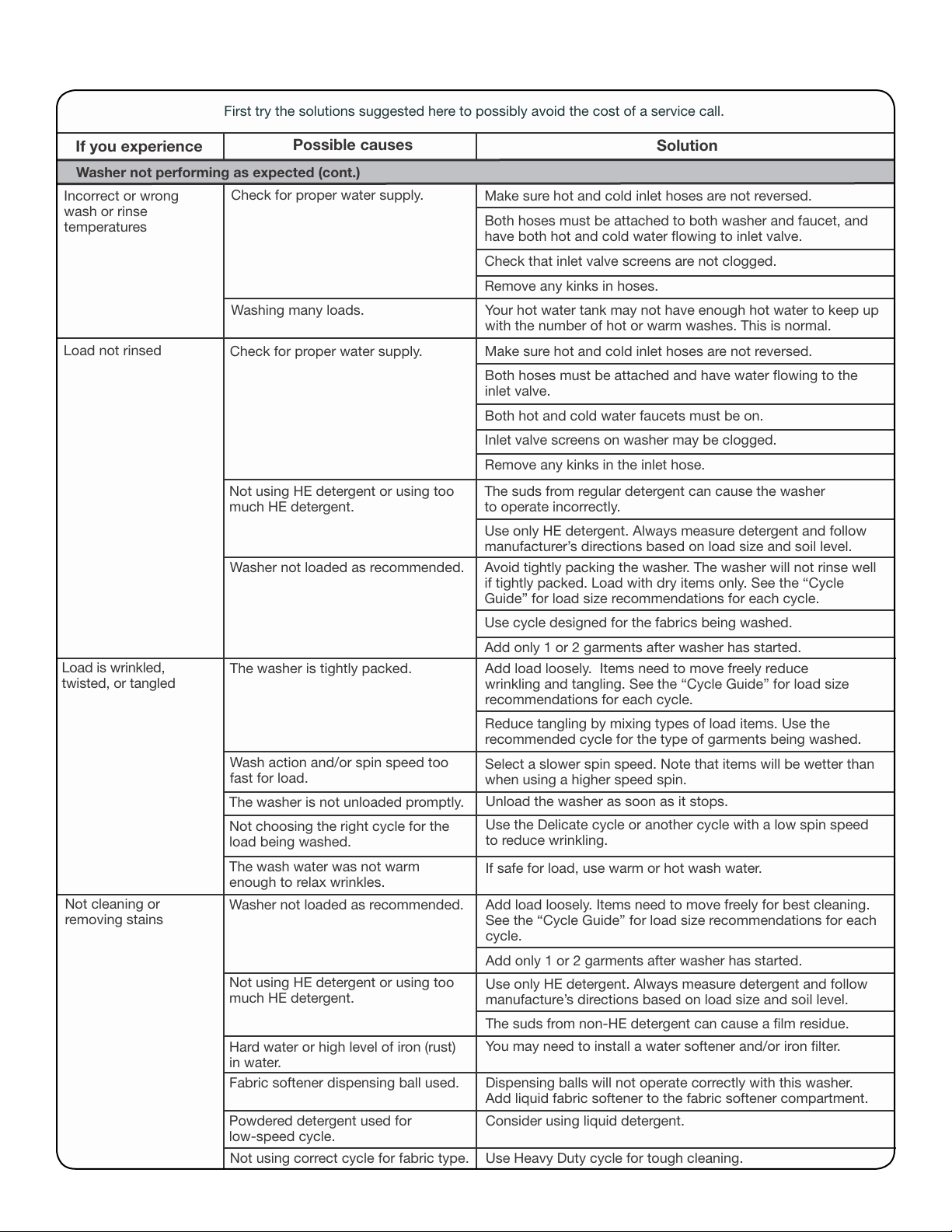

Incorrect or wrong

wash or rinse

temperatures

Check for proper water supply.

Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached to both washer and faucet, and

have both hot and cold water owing to inlet valve.

Check that inlet valve screens are not clogged.

Remove any kinks in hoses.

Load not rinsed

Check for proper water supply.

Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached and have water owing to the

inlet valve.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hose.

Washing many loads. Your hot water tank may not have enough hot water to keep up

with the number of hot or warm washes. This is normal.

TROUBLESHOOTING

Not using correct cycle for fabric type. Use Heavy Duty cycle for tough cleaning.

Washer not loaded as recommended.

Not cleaning or

removing stains

Add load loosely. Items need to move freely for best cleaning.

See the “Cycle Guide” for load size recommendations for each

cycle.

Add only 1 or 2 garments after washer has started.

Not using HE detergent or using too

much HE detergent.

Use only HE detergent. Always measure detergent and follow

manufacture’s directions based on load size and soil level.

The suds from non-HE detergent can cause a lm residue.

Hard water or high level of iron (rust)

in water.

You may need to install a water softener and/or iron lter.

Fabric softener dispensing ball used. Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

Powdered detergent used for

low-speed cycle.

Consider using liquid detergent.

Load is wrinkled,

twisted, or tangled

The washer is tightly packed. Add load loosely. Items need to move freely reduce

wrinkling and tangling. See the “Cycle Guide” for load size

recommendations for each cycle.

Reduce tangling by mixing types of load items. Use the

recommended cycle for the type of garments being washed.

Select a slower spin speed. Note that items will be wetter than

when using a higher speed spin.

Wash action and/or spin speed too

fast for load.

Unload the washer as soon as it stops.

The washer is not unloaded promptly.

Use the Delicate cycle or another cycle with a low spin speed

to reduce wrinkling.

Not choosing the right cycle for the

load being washed.

If safe for load, use warm or hot wash water.

The wash water was not warm

enough to relax wrinkles.

Washer not loaded as recommended. Avoid tightly packing the washer. The washer will not rinse well

if tightly packed. Load with dry items only. See the “Cycle

Guide” for load size recommendations for each cycle.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 garments after washer has started.

Not using HE detergent or using too

much HE detergent.

The suds from regular detergent can cause the washer

to operate incorrectly.

Use only HE detergent. Always measure detergent and follow

manufacturer’s directions based on load size and soil level.

If you experience

Possible Causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

Washer not performing as expected (cont.)

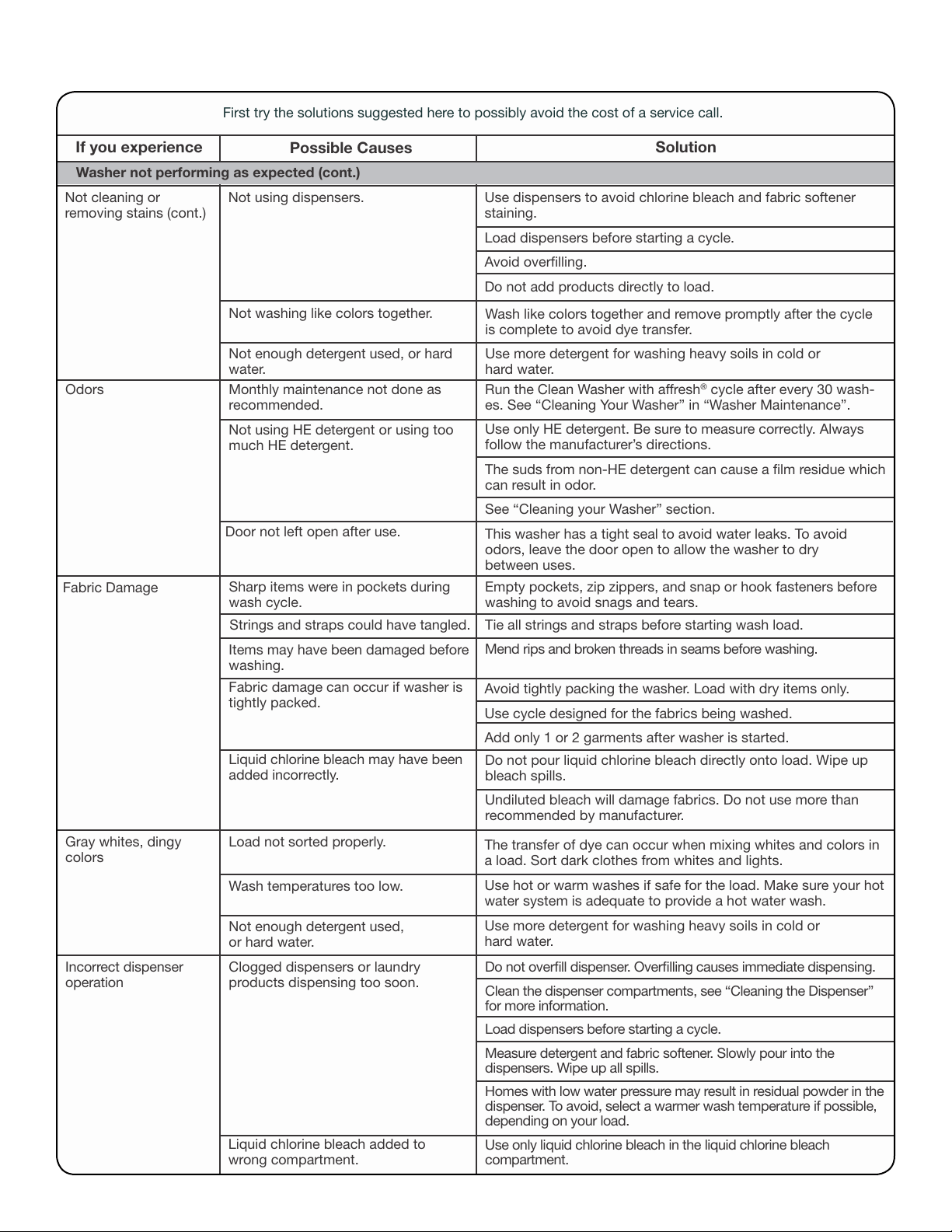

Not using dispensers. Use dispensers to avoid chlorine bleach and fabric softener

staining.

Load dispensers before starting a cycle.

Avoid overlling.

Do not add products directly to load.

Not cleaning or

removing stains (cont.)

TROUBLESHOOTING

Clogged dispensers or laundry

products dispensing too soon.

Do not overll dispenser. Overlling causes immediate dispensing.

Clean the dispenser compartments, see “Cleaning the Dispenser”

for more information.

Load dispensers before starting a cycle.

Measure detergent and fabric softener. Slowly pour into the

dispensers. Wipe up all spills.

Homes with low water pressure may result in residual powder in the

dispenser. To avoid, select a warmer wash temperature if possible,

depending on your load.

Use only liquid chlorine bleach in the liquid chlorine bleach

compartment.

Incorrect dispenser

operation

Liquid chlorine bleach added to

wrong compartment.

Empty pockets, zip zippers, and snap or hook fasteners before

washing to avoid snags and tears.

Sharp items were in pockets during

wash cycle.

Strings and straps could have tangled.

Items may have been damaged before

washing.

Mend rips and broken threads in seams before washing.

Fabric damage can occur if washer is

tightly packed.

Liquid chlorine bleach may have been

added incorrectly.

Do not pour liquid chlorine bleach directly onto load. Wipe up

bleach spills.

Undiluted bleach will damage fabrics. Do not use more than

recommended by manufacturer.

Tie all strings and straps before starting wash load.

Fabric Damage

The transfer of dye can occur when mixing whites and colors in

a load. Sort dark clothes from whites and lights.

Use hot or warm washes if safe for the load. Make sure your hot

water system is adequate to provide a hot water wash.

Use more detergent for washing heavy soils in cold or

hard water.

Load not sorted properly.

Gray whites, dingy

colors

Wash temperatures too low.

Not enough detergent used,

or hard water.

Monthly maintenance not done as

recommended.

Run the Clean Washer with affresh

cycle after every 30 wash-

es. See “Cleaning Your Washer” in “Washer Maintenance”.

Use only HE detergent. Be sure to measure correctly. Always

follow the manufacturer’s directions.

The suds from non-HE detergent can cause a lm residue which

can result in odor.

See “Cleaning your Washer” section.

This washer has a tight seal to avoid water leaks. To avoid

odors, leave the door open to allow the washer to dry

between uses.

Odors

Not using HE detergent or using too

much HE detergent.

Door not left open after use.

Not washing like colors together.

Wash like colors together and remove promptly after the cycle

is complete to avoid dye transfer.

Use more detergent for washing heavy soils in cold or

hard water.

Not enough detergent used, or hard

water.

Avoid tightly packing the washer. Load with dry items only.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 garments after washer is started.

If you experience

Possible Causes

Solution

First try the solutions suggested here to possibly avoid the cost of a service call.

Washer not performing as expected (cont.)

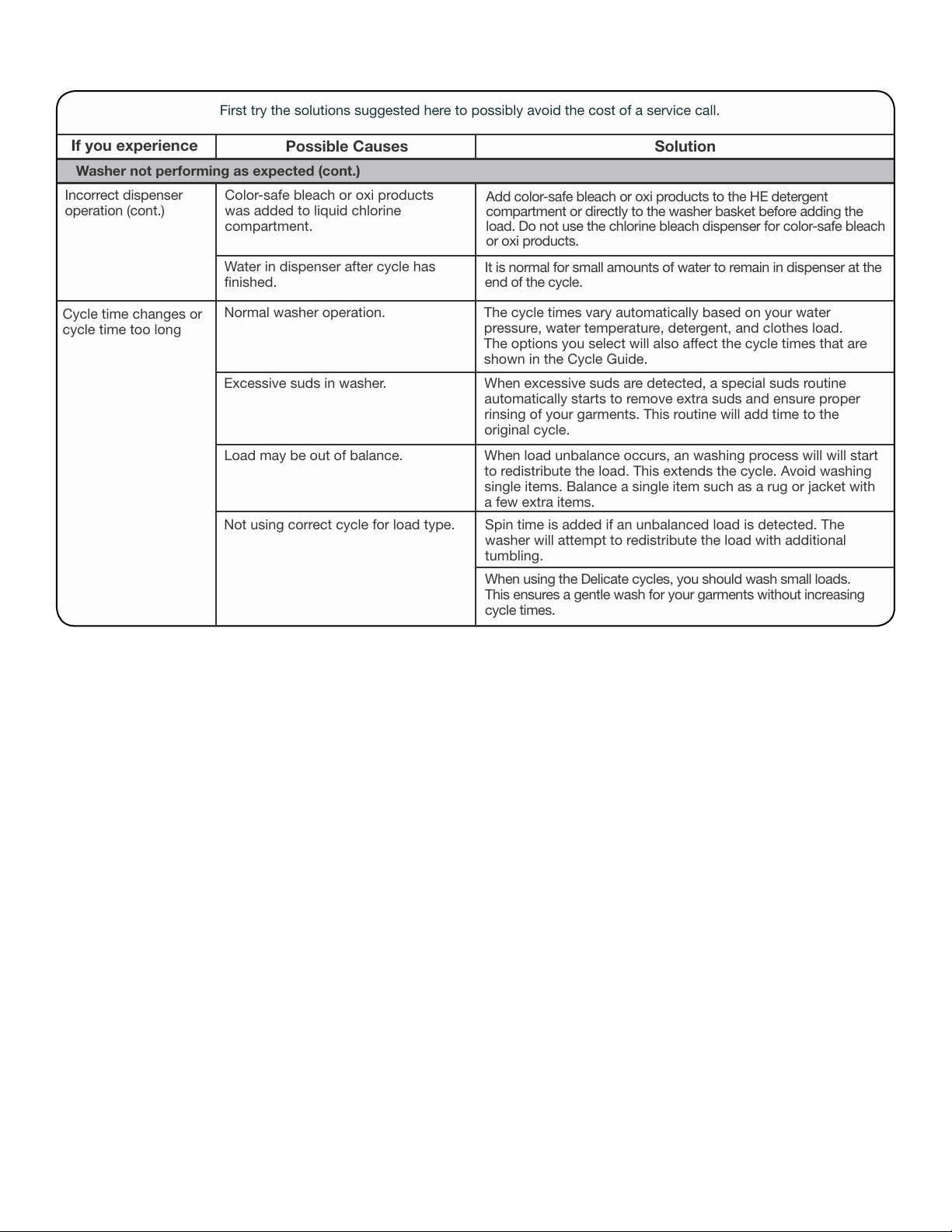

It is normal for small amounts of water to remain in dispenser at the

end of the cycle.

Water in dispenser after cycle has

nished.

Color-safe bleach or oxi products

was added to liquid chlorine

compartment.

Add color-safe bleach or oxi products to the HE detergent

compartment or directly to the washer basket before adding the

load. Do not use the chlorine bleach dispenser for color-safe bleach

or oxi products.

TROUBLESHOOTING

Incorrect dispenser

operation (cont.)

Spin time is added if an unbalanced load is detected. The

washer will attempt to redistribute the load with additional

tumbling.

Not using correct cycle for load type.

When using the Delicate cycles, you should wash small loads.

This ensures a gentle wash for your garments without increasing

cycle times.

Normal washer operation. The cycle times vary automatically based on your water

pressure, water temperature, detergent, and clothes load.

The options you select will also affect the cycle times that are

shown in the Cycle Guide.

Cycle time changes or

cycle time too long

Excessive suds in washer.

Load may be out of balance.

When excessive suds are detected, a special suds routine

automatically starts to remove extra suds and ensure proper

rinsing of your garments. This routine will add time to the

original cycle.

When load unbalance occurs, an washing process will will start

to redistribute the load. This extends the cycle. Avoid washing

single items. Balance a single item such as a rug or jacket with

a few extra items.

WHIRLPOOL LAUNDRY WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is installed, operated, and maintained according to instructions

attached to or furnished with the product, Whirlpool Canada LP (hereafter “Whirlpool”) will pay for factory specied replacement parts

and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

Service must be provided by a Whirlpool designated service company. This limited warranty is valid only in Canada and applies only

when the major appliance is used in Canada. This limited warranty is effective from the date of original consumer purchase. Proof of

original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is

used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air lters or water lters. Consumable parts are excluded from warranty

coverage.

4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the nish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Pick up and delivery. This major appliance is intended to be repaired in your home.

7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.

8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with Whirlpool’s published installation instructions.

10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or

cannot be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS

FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some provinces

do not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you.

This warranty gives you specic legal rights, and you also may have other rights that vary from province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some provinces do not

allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you.

This warranty gives you specic legal rights, and you also may have other rights that vary from province to province.

If outside Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty applies.

If you think you need repair service, rst see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the

problem after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling

Whirlpool at 1-800-807-6777.

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need

it. You will need to know your complete model number and serial

number. You can nd this information on the model and serial

number label located on the product.

2/12

Dealer name _____________________________________________

Address __________________________________________________

Phone number ____________________________________________

Model number ____________________________________________

Serial number ____________________________________________

Purchase date ____________________________________________

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the

representations contained in this Warranty. If you want longer or more comprehensive coverage than the limited warranty that comes

with this major appliance, you should ask Whirlpool or your retailer about buying a service contract.

SÉCURITÉ DE LA LAVEUSE

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

TÉMOINS LUMINEUX (STATUS)

Ces témoins lumineux indiquent quelle partie du programme

la laveuse est en train d’effectuer. Ils indiquent aussi à quel

moment il est possible d’ajouter un article supplémentaire au

programme de lavage. Pour plus d’informations sur chaque

étape, voir “Témoins de programmes”.

BOUTON DE PROGRAMME DE LAVAGE

Utiliser le bouton de programme de lavage pour sélectionner

les programmes disponibles sur la laveuse. Tourner le

bouton de programme pour sélectionner un programme

correspondant à la charge de linge. Voir “Guide de

programmes” pour des descriptions de programmes

détaillées.

BOUTONS DE RÉGLAGE

Utiliser les boutons situés le long du bas de l’afchage pour

ajuster les réglages. Voir “Guide de programmes” pour

découvrir les réglages disponibles sur chaque programme.

Tous les réglages ne sont pas disponibles avec tous les

programmes.

Temp (température)

La température de lavage recommandée est préréglée

pour chaque programme. On peut aussi sélectionner

une température de lavage en fonction du type de tissu

et de saleté à laver. Pour des résultats optimaux, suivre

les instructions sur l’étiquette du vêtement et utiliser la

température d’eau de lavage la plus chaude possible qui

reste sans danger pour le tissu. Toutes les températures

de lavage comprennent un rinçage à l’eau froide.

Cycle Signal (signal de programme)

Ce signal de programme est utile lorsqu’on retire les

articles de la laveuse aussitôt qu’elle s’arrête. Appuyer

sans relâcher sur le bouton CYCLE SIGNAL (signal de

programme) pour l’activer ou le désactiver.

BOUTON START/PAUSE (mise en marche/pause)

Appuyer sans relâcher sur ce bouton pour démarrer un

programme ou appuyer une fois dessus pour suspendre un

programme en cours et appuyer de nouveau pour reprendre

le programme. Si l’on n’appuie pas sur START/PAUSE (mise

en marche/pause) dans les 5 minutes suivant le choix d’un

programme, la laveuse s’éteint automatiquement.

BOUTON POWER (mise sous tension)

Appuyer sur ce bouton pour mettre la sécheuse en marche

et pour l’éteindre. Appuyer sur ce bouton pour arrêter/

annuler un programme à tout moment.

1 2

Les témoins lumineux de programme indiquent la progression

d’un programme. À chaque étape du processus, il est possible

que l’on remarque des pauses ou des sons différents de ceux

que l’on remarque avec des laveuses ordinaires.

Add a Garment (ajouter un vêtement)

Lorsque Add a Garment est allumé, on peut suspendre

le programme de la laveuse, ouvrir la porte et ajouter

des articles.

Wash (lavage)

Il s’agit là de la partie principale du programme de lavage.

On peut voir la laveuse faire culbuter la charge. Les bruits

émis par le moteur peuvent changer lors des différentes

étapes du programme. La durée de lavage est déterminée

par le programme sélectionné ainsi que par la taille de

la charge.

Rinse (rinçage)

On entend des sons similaires à ceux entendu lors du

programme de lavage à mesure que la laveuse rince et

déplace la charge. Si l’on emploie de l’agent de blanchiment

liquide au chlore, celui-ci est ajouté lors du premier rinçage.

L’assouplissant pour tissu est ajouter au cours du dernier

rinçage.

Spin (essorage)

La laveuse essore la charge à des vitesses augmentant

graduellement pour une bonne extraction de l’eau, en fonction

du programme et de la vitesse d’essorage sélectionnée.

Done (terminé)

Une fois le programme terminé, ce témoin s’allume. Retirer

la charge rapidement pour un résultat optimal.

Door Lock (verrouillage de la porte)

Lorsque le témoin lumineux s’allume, la porte est verrouillée.

La porte se verrouille et se déverrouille automatiquement,

en fonction de l’état d’avancement du programme de lavage.

TÉMOINS LUMINEUX DE PROGRAMME

Levier de dégagement

Appuyer pour retirer le tiroir distributeur.

Compartiment de détergent Haute efcacité “HE”

Ce compartiment contient le détergent HE liquide ou

en poudre qui sera utilisé lors du programme de lavage

principal.

On peut ajouter l’agent de blanchiment sans danger

pour les couleurs liquide ou en poudre ou le produit

activateur Oxi dans le compartiment de détergent HE

avec le même type de détergent, liquide ou en poudre.

Ne pas combiner de produits liquides ou en poudre

dans le compartiment de détergent HE.

Compartiment pour agent de blanchiment

au chlore liquide

Dilue et distribue automatiquement l’agent de

blanchiment au chlore liquide au moment opportun

lors du premier rinçage qui suit le programme de

lavage. Ce compartiment ne peut diluer un agent de

blanchiment en poudre.

Compartiment d’assouplissant pour tissu liquide

Dilue et distribue automatiquement l’assouplissant pour

tissu liquide au moment opportun lors du programme.

Utiliser uniquement de l’assouplissant pour tissu

liquide dans ce distributeur.

TIROIR DISTRIBUTEUR

Le tiroir distributeur offre la possibilité d’ajouter

automatiquement du détergent HE, de l’agent de

blanchiment liquide au chlore et de l’assouplissant pour

tissu liquide à la charge de lavage, au moment approprié.

Voir “Utilisation du distributeur” pour plus d’informations

sur l’utilisation du tiroir du distributeur.

GUIDE DE PROGRAMMES - PROGRAMMES STANDARD

Articles à laver en

utilisant les réglages de

programmes par défaut :

Programme :

Température*:

Options

disponibles :

Détails du programme :

* Toutes les sélections de température de lavage comprennent un rinçage à l’eau froide.

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Pour un meilleur soin des tissus, choisir

le programme qui convient le mieux à la charge à laver. Certains programmes et options ne sont pas disponibles sur certains modèles.

Pour une performance idéale, tous les réglages ne sont pas disponibles sur tous les programmes et certaines options ne peuvent

pas être combinées.

Heavy Duty

(service intense)

Normal

Delicate

(articles

délicats)

Cycle Signal

(signal de

programme)

Cycle Signal

(signal de

programme)

Cycle Signal

(signal de

programme)

Hot (chaude)

Warm (tiède)

Cold (froide)

Hot (chaude)

Warm (tiède)

Cold (froide)

Warm (tiède)

Cold (froide)

Tissus robustes aux couleurs

grand teint et vêtements,

serviettes, ou jeans très sales

Charges d’articles en coton,

de linge de maison, draps et

vêtements mixtes présentant

un niveau de saleté normal

Tissus transparents, lingerie,

pulls, et articles nécessitant un

soin particulier dont l’étiquette

indique “Lavable à la main”

Ce programme combine un culbutage à vitesse

rapide, une durée de lavage prolongée et un

essorage à vitesse très élevée pour réduire la

durée de séchage. Il peut être utilisé pour des

charges de taille moyenne à importante.

Ce programme combine un culbutage à vitesse

moyenne, un essorage à vitesse très élevée et

un processus de refroidissement de la charge

pour réduire le froissement.

Ce programme combine un culbutage à basse

vitesse et un essorage à basse vitesse pour

assurer un soin délicat des tissus.

GUIDE DE PROGRAMMES - PROGRAMMES SPÉCIAUX

Drain & Spin

(Vidange et

essorage)

Clean Washer

with affresh

(Nettoyage de

la laveuse avec

affresh

)

Maillots de bain et articles

nécessitant uniquement

un rinçage

Cold (froide) Cycle Signal

(signal de

programme)

Ce programme ajoute de l’eau et effectue

ensuite un culbutage à haute vitesse. Pour

certains tissus, il peut être judicieux de régler

la vitesse d’essorage à un niveau inférieur.

Cycle Signal

(signal de

programme)

Cycle Signal

(signal de

programme)

N/A

Charge de vêtements

mouillée

Pas de vêtements dans

la laveuse

Utiliser ce programme pour extraire l’eau des

vêtements ou pour extraire davantage d’eau

que l’extraction déjà effectuée pour une

charge de lavage déjà lavée. Utilisation de

Drain & Spin (vidange et essorage). Utiliser

ce programme pour de grosses charges et

pour des charges de taille moyenne.

Utiliser ce programme à l’issue de chaque

sériede 30 lavages pour que l’intérieur de la

laveuse reste frais et propre. Ce programme

utilise un niveau d’eau plus elevé. Avec ce

programme, utiliser une tablette de nettoyant

pour laveuse affresh

ou de l’eau de Javel

pour nettoyer soigneusement l’intérieur de

votre laveuse. Ce programme ne doit pas être

interrompu. Voir “Nettoyage de la laveuse”.

IMPORTANT : Ne pas placer de vêtements

ou autres articles dans la laveuse pendant le

programme

. Utiliser ce programme avec une

cuve de lavage vide.

Rinse & Spin

(Rinçage et

essorage)

Articles à laver en

utilisant les réglages de

programmes par défaut :

Programme :

Température*:

Options

disponibles :

Détails du programme :

* Toutes les sélections de température de lavage comprennent un rinçage à l’eau froide.

Recommandations concernant le volume de la charge

Pour des résultats optimaux, suivre les recommandations concernant la taille de la charge indiquées pour chaque programme.

Petite charge : Remplir le tambour de la laveuse avec 3 ou 5 articles, à pas plus d’un quart de sa capacité.

Charges de taille moyenne : Remplir le tambour de la laveuse à environ la moitié de sa capacité.

Grande charge : Remplir le tambour de la laveuse environ aux trois quarts.

Très grande charge : Remplir le tambour de la laveuse tout en veillant à ce que les vêtements puissent culbuter librement.

Pour des résultats optimaux, éviter de tasser les vêtements.

REMARQUE : Un article seul, des articles encombrants ou une charge de vêtements tassés peuvent entraîner un déséquilibre. Ajouter

des articles ou essayer de répartir uniformément les articles mouillés dans le tambour, et démarrer un programme Rinse & Spin

(rinçage et essorage) et Drain & Spin (vidange et essorage). Si le linge est encore mouillé, retirer la moitié de la charge de vêtements

de la laveuse et réessayer.

UTILISATION DE LA LAVEUSE

AVERTISSEMENT

Risque d’incendie

Ne jamais mettre des articles humectés d’essence ou

d’autres uides inammables dans la laveuse.

Aucune laveuse ne peut complètement enlever l’huile.

Ne pas faire sécher des articles qui ont été salis par

tout genre d’huile (y compris les huiles de cuisson).

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Premier programme de lavage sans

vêtements

Avant de laver les vêtements pour la première fois, choisir le

programme NORMAL et l’exécuter sans linge (si cela n’a pas

déjà été fait au cours de l’étape d’installation nale). Utiliser

uniquement un détergent HE. Utiliser la moitié de la quantité

recommandée par le fabricant pour une charge de taille

moyenne. Ce programme préalable sert à garantir que l’intérieur

est propre avant de laver des vêtements.

Choix du détergent approprié

Utiliser uniquement des détergents Haute efcacité. L’emballage

portera la mention “HE” ou “High Efciency” (haute efcacité).

Un lavage avec faible consommation d’eau produit un excès

de mousse avec un détergent non HE ordinaire. Il est probable

que l’utilisation d’un détergent ordinaire prolongera la durée

des programmes et réduira la performance de rinçage. Ceci

peut aussi entraîner des défaillances de composants et, avec le

temps, une accumulation de moisissure. Les détergents HE sont

conçus pour produire la quantité de mousse adéquate pour le

meilleur rendement. Suivre les recommandations du fabricant

pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un détergent

Haute efcacité (HE).

Trier les articles en fonction du programme et de la

température d’eau recommandés, ainsi que la solidité des

teintures. Séparer les articles très sales des articles peu

sales. Séparer les articles délicats des tissus résistants.

Traiter les taches sans délai et contrôler la solidité des

teintures en essayant les produits d’élimination de taches

sur une couture intérieure.

1. Trier et préparer le linge

IMPORTANT :

n Vider les poches. Les pièces de monnaie, boutons et autres

petits objets peuvent obstruer les pompes et nécessiter une

intervention de dépannage.

n Fermer les fermetures à glissière, attacher les crochets,

cordons et ceintures en tissu, et retirer tout accessoire et

ornement non lavables.

n Réparer les déchirures pour éviter que les articles ne

s’endommagent encore davantage lors du nettoyage.

n Retourner les tricots pour éviter le boulochage. Séparer

les articles qui forment la charpie de ceux qui la retiennent.

Les articles synthétiques, tricots et articles en velours

retiennent la charpie provenant des serviettes, des tapis

et des tissus chenille.

n Ne pas sécher les vêtements si les taches sont toujours

présentes après le lavage car la chaleur pourrait xer les

taches sur le tissu.

n Toujours lire et suivre les instructions gurant sur les

étiquettes de soin des tissus et sur les produits de

lessive. Une mauvaise utilisation pourrait endommager les

vêtements.

Utilisation du distributeur

Pour utiliser le tiroir de distribution :

1. Ouvrir le tiroir distributeur.

2. Ajouter les produits de lessive tel que décrit dans

les étapes 3 à 5.

3. Fermer lentement le tiroir du distributeur. Vérier qu’il est

complètement fermé.

REMARQUE : Il est possible qu’une petite quantité d’eau

provenant du programme de lavage précédent reste dans les

distributeurs. Ceci est normal.

Ouvrir la porte de la laveuse. Placer une charge de linge trié

dans la laveuse sans les tasser. Les articles doivent pouvoir

se déplacer librement pour un nettoyage optimal et pour

réduire le froissement et l’emmêlement. Fermer la porte de

la laveuse en la poussant fermement jusqu’à ce que le loquet

émette un clic.

n Il est possible de charger complètement la laveuse, selon

le type de charge et le programme, mais les vêtements ne

doivent pas être tassés. La porte de la laveuse doit fermer

facilement. Voir “Guide de programmes” pour des suggestions

sur le mode de chargement.

n Mélanger les gros articles avec les petits et éviter de laver

des articles seuls. Charger de façon uniforme.

n Laver les petits articles dans des sacs à linge en let. Si les

petits articles sont nombreux, utiliser plus d’un sac et remplir

les sacs de façon égale.

2. Charger les vêtements dans la laveuse

3. Ajouter du détergent HE au

distributeur

Verser le détergent HE liquide ou en poudre

dans ce compartiment.

Les produits oxi ou l’agent ou de

blanchiment sans danger pour les

couleurs peuvent être versés dans

ce compartiment avec des détergents

similaires.

REMARQUE : Ne pas mélanger les

produits en poudre avec les produits liquides.

Ne pas remplir excessivement le distributeur – le fait

d’ajouter trop de détergent peut entraîner sa distribution

prématurée dans la laveuse.

Use only High Efciency

(HE) detergent.

Compartiment pour

détergent HE

Utiliser uniquement de l’agent de blanchiment au chlore.

Toujours suivre les recommandations du fabricant. Ne

pas remplir au-delà du niveau “MAX”. Niveau max :

2/3 de tasse (160 mL).

6. Appuyer sur POWER (mise sous

tension) pour mettre la laveuse en

marche

7. Sélectionner le PROGRAMME

Les réglages par défaut correspondant au programme

sélectionné s’allument. Si désiré, appuyer sur le bouton

situé sous chaque réglage pour ajuster la température et

le signal de programme. La laveuse peut également prolonger

le programme en cas de surcharge, de charge déséquilibrée

ou de production excessive de mousse.

REMARQUE : Tous les réglages ne sont pas disponibles

sur tous les programmes. Voir “Guide de programmes” pour

consulter les réglages disponibles.

Tourner le bouton de programme pour choisir un programme

de lavage. Voir “Guide de programmes” pour plus de

détails concernant les caractéristiques de programmes.

Tous les réglages et options ne sont pas disponibles sur

tous les programmes.

8. Ajuster les réglages, si désiré

Appuyer sur POWER (mise sous tension) pour mettre

la laveuse en marche.

Verser une mesure de l’assouplissant pour tissu liquide dans

le compartiment d’assouplissant pour tissu liquide. Toujours

suivre les instructions du fabricant pour connaître la quantité

d’assouplissant pour tissu adéquate en fonction de la taille

de la charge.

L’assouplissant pour tissu est toujours distribué lors du

rinçage nal.

IMPORTANT : Ne pas remplir excessivement le distributeur,

diluer le produit ou utiliser plus de 1/4 de tasse (60 mL)

d’assouplissant pour tissu. Ne pas remplir au-delà du

niveau MAX. Si l’on remplit excessivement le distributeur,

l’assouplissant pour tissu sera distribué dans la laveuse

immédiatement.

Ne pas renverser ou faire couler d’assouplissant pour tissu

sur les vêtements.

Ne pas utiliser de boules distributrices d’assouplissant

pour tissu dans cette laveuse. Elles ne distribueront pas

leur contenu correctement.

4. Verser de l’assouplissant pour tissu

dans le distributeur (si désiré)

Compartiment

d’assouplissant

pour tissu liquide

5. Ajouter de l’agent de blanchiment

liquide au chlore dans le distributeur

(si désiré)

Compartiment pour

agent de blanchiment

liquide au chlore

9. Appuyer sans relâcher sur START/

PAUSE (mise en marche/pause) pour

démarrer le programme de lavage

10. Retirer rapidement les vêtements

une fois le programme terminé

Retirer rapidement les vêtements une fois

le programme terminé pour éviter que des odeurs ne se

développent et que les objets métalliques faisant partie des

vêtements ne rouillent. Lorsqu’on décharge les vêtements,

irer le dispositif de verrouillage de la porte et vérier qu’il ne

reste pas de petits articles entre la cuve et le panier.

REMARQUE :

Lorsqu’un programme de lavage est terminé, la porte doit

être ouverte puis refermée avant qu’un nouveau programme

puisse commencer.

Il est possible qu’une petite quantité d’eau reste dans les

distributeurs une fois le programme de lavage terminé.

Ceci est normal.

Cette laveuse dispose d’une fermeture étanche pour éviter

les fuites d’eau. Pour éviter la formation d’odeurs, laisser la

porte ouverte an de permettre à la laveuse de sécher entre

deux utilisations.

Door seal

Appuyer sans relâcher sur le bouton START/PAUSE (mise en

marche/pause) pour démarrer le programme de lavage. Pour

suspendre un programme en cours, appuyer une fois sur le

bouton START/PAUSE puis appuyer de nouveau sans relâcher

pour poursuivre le programme. Pour annuler un programme,

appuyer sur le bouton POWER (mise sous tension).

Door Lock (verrouillage de la porte)

Une fois que l’on a appuyé sans relâcher sur START/PAUSE

(mise en marche/pause), on entend la porte se verrouiller, se

déverrouiller puis se verrouiller à nouveau. Lorsque le témoin

lumineux de porte verrouillée s’allume, la porte est verrouillée.

La porte se verrouille et se déverrouille automatiquement, en

fonction de l’état d’avancement du programme de lavage.

Déverrouillage de la porte pour pouvoir ajouter

des vêtements :

Si l’on doit ouvrir la porte pour pouvoir ajouter 1 ou 2

vêtements oubliés, on peut le faire lorsque le témoin lumineux

“Add a Garment” (ajouter un vêtement) est allumé.

Appuyer une fois sur START/PAUSE (mise en marche/pause);

la porte se déverrouille une fois que le mouvement de la

laveuse a cessé. Cela peut prendre plusieurs minutes. Fermer

ensuite la porte et appuyer de nouveau sur START/PAUSE

(mise en marche/pause) pour poursuivre le programme.

Pour ajouter des articles une fois que l’intervalle réservée

à l’ajout d’un vêtement est écoulée, il est nécessaire

d’annuler le programme de lavage, d’ajouter les articles et de

commencer un nouveau programme de lavage.

ENTRETIEN DE LA LAVEUSE

Recommandations pour une laveuse propre et pour

un niveau de performance optimal

1. Toujours utiliser des détergents haute efcacité (HE) et

suivre les recommandations du fabricant de détergent

HE pour déterminer la quantité de détergent HE à utiliser.

Ne jamais utiliser plus que la quantité recommandée de

détergent, car ceci peut augmenter le taux d’accumulation

de résidus de détergent et de souillures à l’intérieur de la

laveuse, ce qui pourrait entraîner la formation d’odeurs

indésirables.

2. Exécuter périodiquement des lavages avec de l’eau tiède

ou chaude (et non pas exclusivement des lavages à l’eau

froide), car l’eau tiède ou chaude permet de contrôler plus

efcacement la vitesse à laquelle les saletés et les résidus

de détergent s’accumulent.

3. Veiller à toujours laisser le couvercle de la laveuse ouvert

entre deux utilisations pour qu’elle puisse sécher, et pour

éviter l’accumulation de résidus générateurs d’odeurs.

Nettoyage de la laveuse à chargement frontal

Lire complètement ces instructions avant d’entreprendre

les opérations de nettoyage de routine recommandées

ci-dessous. Le processus d’entretien de la laveuse devrait

être exécuté au moins une fois par mois, ou à intervalles de

30 lavages (première limite atteinte); ceci permettra de

minimiser l’accumulation de résidus de détergent et de

souillures à l’intérieur de la laveuse.

Nettoyage du joint de la porte

1. Ouvrir la porte de la laveuse; retirer tous les articles

présents dans la laveuse.

2. Inspecter le joint entre l’embrasure de la porte et le

tambour – noter toute zone tachée ou d’accumulation de

souillures. Tirer sur le joint et inspecter partout sous le joint

– rechercher la présence éventuelle d’objets étrangers.

3. S’il y a des zones tachées ou d’accumulation de souillures,

essuyer ces zones du joint, selon l’une des deux méthodes

ci-dessous :

a. Avec un tampon de récurage affresh

Grit Grabber™ :

i. Quand le programme est terminé, tirer doucement

sur le joint en caoutchouc de la porte et nettoyer

toute la surface avec la face rugueuse du tampon

Grit Grabber™.

Avec un agent de blanchiment liquide au chlore (dilué) :

i. Préparer une solution diluée de l’agent de blanchiment

au chlore – 3/4 tasse (177 mL) de l’agent de

blanchiment au chlore liquide et 1 gallon (3,8 L) d’eau

tiède puisée au robinet.

ii. Appliquer la solution sur les zones concernées du

joint avec un chiffon imbibé de la solution diluée.

iii. Laisser le produit agir pendant 5 minutes.

iv. Essuyer parfaitement la surface du joint avec un

chiffon sec, et laisser la porte de la laveuse ouverte

pour que l’intérieur puisse sécher.

IMPORTANT :

n Porter des gants de caoutchouc lors des

manipulations de l’agent de blanchiment au chlore.

n Consulter et observer les instructions et

recommandations du fabricant pour l’utilisation

appropriée de l’agent de blanchiment au chlore.

ENTRETIEN DE LA LAVEUSE (suite)

Nettoyage de l’intérieur de la laveuse

Cette laveuse comporte un programme spécial qui utilise

un volume d’eau important en conjonction avec le nettoyant

pour laveuse affresh

ou un agent de blanchiment liquide au

chlore pour le nettoyage approfondi de l’intérieur de la laveuse.

Les modèles avec génération de vapeur utilisent également

la vapeur avec ce programme spécial pour le nettoyage

approfondi de l’appareil.

REMARQUE : Lire complètement ces instructions avant

d’entreprendre les opérations de nettoyage.

Commencement du processus de nettoyage

1. Procédure avec nettoyant pour laveuse affresh

(recommandé) :

a. Ouvrir la porte de la laveuse; retirer tous les vêtements

ou articles présents dans la laveuse.

b. Ajouter une pastille de nettoyant pour laveuse affresh

dans le tambour de la laveuse.

c. Ne pas ajouter de pastille de nettoyant pour laveuse

affresh

dans le tiroir du distributeur.

d. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette opération.

e. Fermer la porte de la laveuse.

f. Sélectionner le programme CLEAN WASHER (nettoyage

de la laveuse).

g. Appuyer sur le bouton START (mise en marche) pour

lancer le programme. Le processus du programme de

nettoyage de la laveuse est décrit ci-dessous.

2. Méthode avec l’agent de blanchiment au chlore :

a. Ouvrir la porte de la laveuse; retirer tous les vêtements

ou articles présents dans la laveuse.

b. Ouvrir le tiroir du distributeur et ajouter 2/3 tasse

(160 mL) d’agent de blanchiment liquide au chlore dans

le compartiment du distributeur d’agent de blanchiment

au chlore.

REMARQUE : L’emploi répétitif d’une quantité d’agent

de blanchiment liquide au chlore supérieure à ce qui est

recommandé ci-dessus pourrait faire subir des

dommages à la laveuse.

c. Fermer la porte de la laveuse et le tiroir du distributeur.

d. Ne pas ajouter de détergent ou autre composant

chimique dans la laveuse lors de l’exécution de cette

opération.

e. Fermer la porte de la laveuse.

f. Sélectionner le programme CLEAN WASHER (nettoyage

de la laveuse).

g. Appuyer sur le bouton START (mise en marche) pour

lancer le programme. Le processus du programme de

nettoyage de la laveuse est décrit ci-dessous.

Description du programme de nettoyage de la laveuse :

1. Le programme Clean Washer (nettoyage de la laveuse)

détecte la présence éventuelle de linge ou de tout autre

article dans la laveuse.

2. Si aucun article n’est détecté dans la laveuse, l’exécution du

programme se poursuit à l’étape 3.

a. Si un quelconque article est détecté dans la laveuse,

le code “rL” (retirer la charge) est présenté sur l’afcheur,

et le témoin Controls Lock (verrouillage des commandes)

reste illuminé. La porte se déverrouille. Ouvrir la laveuse

et retirer tout le linge qui se trouve dans le tambour de

la laveuse.

NETTOYAGE DU DISTRIBUTEUR

On trouvera peut-être des traces de produits de

lessive dans les compartiments de distributeurs. Pour

éliminer ces traces, suivre la procédure de nettoyage

recommandée suivante :

1. Tirer le tiroir du distributeur jusqu’à la butée.

2. Appuyer sur la patte de déverrouillage et dégager le

distributeur en le tirant tout droit.

3. Retirer la pièce amovible (le siphon des compartiments

de l’assouplissant pour tissu et de l’agent de

blanchiment).

ENTRETIEN DE LA LAVEUSE (suite)

b. Appuyer sur le bouton PAUSE/CANCEL (pause/

annulation) ou POWER/CANCEL (mise sous tension/

annulation) de l’appareil pour faire disparaître le code

“rL” de l’afcheur.

c. Appuyer sur le bouton START (mise en marche) pour

redémarrer le programme.

3. Après l’achèvement du programme, laisser la porte de

la laveuse entrouverte pour que l’intérieur puisse sécher

et pour permettre l’aération.

Annulation du programme de nettoyage de la laveuse :

Si l’utilisateur décide d’annuler l’exécution du programme de

nettoyage de la laveuse après le lancement du programme, un

délai qui peut atteindre 30 minutes est nécessaire pour que

l’appareil puisse éliminer le produit nettoyant affresh

, l’agent

de blanchiment au chlore ou tout autre composé chimique du

circuit de lavage et rincer adéquatement le circuit de lavage.

La porte de la laveuse demeurera verrouillée jusqu’à la n

de l’exécution du processus. Ceci empêche le transfert de

résidus du produit chimique de nettoyage aux charges de linge

ultérieures et minimise ainsi le risque de détérioration du linge

ou de l’appareil lui-même.

Processus d’annulation du programme de nettoyage

de la laveuse :

1. Appuyer deux fois sur le bouton PAUSE/CANCEL (pause/

annulation) ou POWER/CANCEL (mise sous tension/

annulation) de la laveuse.

2. La laveuse entame la vidange et le rinçage des résidus

chimiques de produits nettoyants.

3. Le programme achève le processus d’annulation en environ

30 minutes (ou moins).

4. La laveuse peut ensuite être utilisée pour renouveler le

programme de nettoyage de la laveuse ou pour laver le

linge avec l’un des programmes de nettoyage ordinaire

sélectionné par l’utilisateur.

Nettoyage de l’extérieur de la laveuse

Utiliser une éponge ou un chiffon doux et humide pour essuyer

les renversements. Essuyer de temps en temps les surfaces

externes de la laveuse pour entretenir son aspect neuf. Utiliser

un savon doux et de l’eau.

IMPORTANT : An d’éviter d’endommager le revêtement de la

laveuse, ne pas utiliser de produits abrasifs.

4. Laver le distributeur et le panneau du couvercle à l’eau

tiède et savonneuse avec un détergent doux.

5. Rincer à l’eau tiède.

6. Faire sécher à l’air ou essuyer avec une serviette

propre. Réinstaller la pièce amovible.

7. Aligner les bords du distributeur avec les guides situés

dans la laveuse puis réinsérer le distributeur dans la fente

en le faisant glisser.

IMPORTANT : Le distributeur n’est pas lavable au

lave-vaisselle.

TRANSPORT DE LA LAVEUSE

1. Fermer les deux robinets d’eau. Débrancher et vidanger

les tuyaux d’arrivée d’eau.

2. Si l’on déplace la laveuse pendant une période de gel,

suivre les instructions de la section ENTRETIEN POUR

ENTREPOSAGE HIVERNAL avant de la déplacer.

3. Déconnecter le tuyau d’évacuation du système

d’évacuation et de l’arrière de la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau et le tuyau

d’évacuation dans le panier de la laveuse.

6. Enrouler le cordon d’alimentation et l’attacher avec un

élastique ou avec un attache-câble pour l’empêcher de

traîner sur le plancher.

IMPORTANT: Demander une intervention de dépannage

si l’on doit installer de nouveau boulons de transport. La

laveuse doit être transportée en position verticale avec les

boulons de transport installés. An d’éviter d’endommager

la structure de la laveuse, celle-ci doit être correctement

installée pour pouvoir être déplacée par un technicien

agréé.

RÉINSTALLATION/RÉUTILISATION

DE LA LAVEUSE

Pour réinstaller la laveuse après une période de

non-utilisation, de vacances, de remisage pour l’hiver

ou après un déménagement :

1. Consulter les instructions d’installation pour choisir

l’emplacement, régler l’aplomb de la laveuse et la

raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux.

Reconnecter les tuyaux d’arrivée d’eau. Ouvrir

les deux robinets d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique.

3. Faire exécuter à la laveuse le programme NORMAL pour

nettoyer la laveuse et éliminer l’antigel, le cas échéant.

Utiliser uniquement un détergent HE. Utiliser la moitié

de la quantité recommandée par le fabricant pour une

charge de taille moyenne.

Faire fonctionner la laveuse seulement lorsqu’on est

présent. En cas de déménagement ou si l’on n’utilise pas

la laveuse pendant longtemps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source de

courant électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter

toute inondation due à une surpression.

ENTRETIEN POUR

ENTREPOSAGE HIVERNAL

IMPORTANT : Pour éviter tout dommage, installer et

remiser la laveuse à l’abri du gel. L’eau qui peut rester

dans les tuyaux risque d’abîmer la laveuse en temps de

gel. Si la laveuse doit faire l’objet d’un déménagement ou

d’entreposage au cours d’une période de gel, hivériser la

laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et vidanger

les tuyaux d’arrivée d’eau.

2. Placer 1 L d’antigel pour véhicule récréatif dans le

panier et faire fonctionner la laveuse sur un programme

RINSE & SPIN (rinçage et essorage) pendant environ

30 secondes pour mélanger l’antigel et l’eau restante.

3. Débrancher la laveuse ou déconnecter la source de

courant électrique.

IMPORTANT : Pour réduire le risque de défaillance

intempestive, remplacer les tuyaux d’arrivée d’eau tout

les cinq ans et les inspecter régulièrement pour vérier

l’absence de déformations, de coupures, d’usure ou de

fuites d’eau.

CONSEIL UTILE : Lors du remplacement des tuyaux

d’arrivée d’eau, noter la date de remplacement au

marqueur indélébile sur l’étiquette.

NON UTILISATION ET ENTRETIEN

EN PÉRIODE DE VACANCES

DÉPANNAGE

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

Un code d’erreur apparaît sur l’afchage

Sd (mousse excessive)

apparaît sur l’afchage

Il y a trop de mousse dans la laveuse.

La laveuse exécute une procédure de

réduction de la quantité de mousse.

Laisser la machine continuer. Utiliser uniquement un détergent

HE. Toujours mesurer le détergent et baser la quantité de

détergent sur la taille de la charge. Suivre les instructions du

fabricant du détergent. Si le cadran clignote, sélectionner à

nouveau le programme désiré à l’aide d’une température de

lavage froide et appuyer sur START/PAUSE (mise en marche/

pause). Ne pas ajouter de détergent.

F8E1 (remplissage

trop long - erreur : pas

d’approvisionnement

en eau) apparaît sur

l’afchage

Vérier que l’alimentation en eau

est correcte.

S’assurer que les tuyaux d’arrivée d’eau chaude et froide n’ont

pas été inversés.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans

la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts

tous les deux.

Les tamis des valves d’arrivée d’eau de la laveuse sont

peut-être obstrués.

Éliminer toute déformation du tuyau d’arrivée.

Une fois que tout problème éventuel a été résolu, appuyer sur START/PAUSE (mise en marche/pause) pour effacer le code.

Puis appuyer de nouveau sur START/PAUSE pour redémarrer la laveuse. Si le code réapparaît, faire un appel de service.

Appuyer une fois sur START/PAUSE (mise en marche/pause)

pour effacer le code. Puis appuyer de nouveau sur START/

PAUSE pour redémarrer la laveuse. Si le code réapparaît, faire

un appel de service.

F9E1 (erreur du

système de pompe

de vidange) apparaît

sur l’afchage

Inspecter le circuit de plomberie

pour vérier que le tuyau de vidange

est correctement installé. Le tuyau de

vidange se prolonge dans le tuyau

rigide de rejet à l’égout au-delà de

4,5" (114 mm).

Vérier que le tuyau de vidange est correctement installé.

Vérier que le tuyau d’évacuation n’est pas déformé, écrasé ou

obstrué.

Retirer toute obstruction du tuyau de vidange.

Utiliser la bride de retenue pour tuyau de vidange et la xer

solidement au tuyau de rejet à l’égout ou à la cuve.

Abaisser le tuyau de vidange si l’extrémité se trouve à plus de

96" (2,4 m) au-dessus du plancher.

Code F--E--

(Problème avec

la laveuse)

Code d’erreur du système.

Appuyer sur POWER (mise sous tension) pour annuler le

programme et effacer le code. Appuyer ensuite sur POWER

(mise sous tension) et sélectionner DRAIN & SPIN (vidange et

essorage) en cas d’excès d’eau dans la laveuse. Si le code

réapparaît, faire un appel de service.

Les pieds ne sont peut-être pas

en contact avec le plancher ou

verrouillés.

Les pieds avant et arrière doivent être en contact ferme avec

le plancher et la laveuse doit être d’aplomb pour fonctionner

correctement. Les contre-écrous doivent être bien serrés contre

le bas de la caisse.

Vérier que le plancher n’est pas incurvé ou qu’il ne s’affaisse

pas. Si le plancher est irrégulier, un morceau de contreplaqué de

3/4" (19 mm) placé sous la laveuse permettra de réduire le bruit.

Voir “Réglage de l’aplomb de la laveuse” dans les Instructions

d’installation.

La charge est peut-être déséquilibrée

ou de trop grande taille.

Éviter de tasser la charge. Éviter de laver un article seul.

Compenser le poids d’un article seul tel qu’un tapis ou une

veste par quelques articles supplémentaires pour équilibrer le

tout.

Vibrations,

balancement ou

effet de “marche”

de la laveuse

La laveuse n’est peut-être pas

d’aplomb.

Vibrations ou déséquilibre

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

Vibrations ou déséquilibre

DÉPANNAGE

La charge est peut-être déséquilibrée

ou de trop grande taille.

Utiliser les vitesses d’essorage moyenne et faible pour les articles

surdimensionnés et non absorbants tels que les couettes. Utiliser le

programme Delicate (articles délicats) pour les autres articles non

absorbants tels que les vestes avec rembourrage en polyester. Voir

“Guide de programmes”.

L’article ou la charge ne convient pas au programme

sélectionné. Voir “Guide de programme” et “Utilisation de

la laveuse” dans ce guide d’utilisation et d’entretien.

Vibrations,

balancement ou

effet de “marche” de

la laveuse

Les boulons d’expédition se trouvent

toujours à l’arrière de la laveuse.

Voir “Élimination des accessoires de transport” dans les

Instructions d’installation.

Vider les poches avant le lavage. Les articles mobiles tels des

pièces de monnaie sont susceptibles de tomber entre le panier

et la cuve; ils peuvent aussi obstruer la pompe. Un appel pour

intervention de dépannage s’avérera peut-être nécessaire pour

retirer ces objets.

Des objets sont coincés dans le

système de vidange de la laveuse.

Cliquetis ou bruits

métalliques

La porte se verrouillera, se déverrouillera puis se verrouillera à

nouveau. Trois déclics se font entendre une fois que l’on appuie

sur START/PAUSE (mise en marche/pause). Ceci est normal.

Porte qui se verrouille ou

se déverrouille.

Il est normal d’entendre des articles métalliques faisant partie des

vêtements comme les boutons-pression métalliques, boucles ou

fermetures à glissière toucher le panier en acier inoxydable.

Les tuyaux de remplissage ne sont

pas solidement xés.

Serrer le raccord du tuyau de remplissage.

Assurez-vous que les quatre rondelles d’étanchéité plates des

tuyaux de remplissage d’eau sont correctement installées.

Rondelles d’étanchéité des tuyaux

de remplissage.

Gargouillement ou

bourdonnement

Il est normal d’entendre la pompe produire un bourdonnement

continu accompagné de gargouillements ou de bruits de pompage

périodiques lorsque l’eau de n de programme est éliminée au

cours des programmes d’essorage/de vidange.

La laveuse est peut-être en

train d’évacuer de l’eau.

Fuites d’eau

Vérier ce qui suit pour

que l’installation soit

correcte :

Raccord du tuyau de vidange. Vérier que le tuyau d’évacuation est bien xé au tuyau de rejet

à l’égout ou à l’évier de buanderie.

Inspecter le circuit de plomberie du

domicile pour vérier qu’il n’y a pas

de fuites ou que l’évier ou le tuyau

de vidange n’est pas obastrué.

De l’eau pourrait refouler de l’évier ou du tuyau de rejet à

l’égout obstrué. Inspecter tout le circuit de plomberie du

domicile (éviers de buanderie, tuyau de vidange, conduites

d’eau et robinets) pour vérier qu’il n’y a aucune fuite.

Détergent HE non utilisé ou

utilisation excessive de

détergent HE.

Utiliser uniquement un détergent HE. La mousse produite par

des détergents ordinaires peut causer des fuites au niveau

de la porte ou de l’arrière de la caisse. Toujours mesurer la

quantité de détergent et suivre les instructions du détergent en

fonction des modalités de nettoyage de la charge.

Eau ou mousse

suintant par la porte

ou par l’arrière de

la caisse

La charge n’est pas

complètement

submergée dans l’eau

Niveau d’eau non visible par la

porte ou eau ne recouvrant pas les

vêtements.

Ceci est normal pour une laveuse HE à chargement frontal. La

laveuse détecte la taille de la charge et ajoute la quantité d’eau

adéquate pour un nettoyage optimal.

La laveuse ne fonctionne pas comme prévu

Résidus sur le hublot de la porte. Nettoyer régulièrement le dessous du hublot en verre pour

éviter toute fuite éventuelle.

Porte ouverte pendant que

la fonction “Add a Garment”

(ajouter un vêtement) est activée.

De l’eau peut suinter de l’intérieur de la porte si celle-ci est

ouverte après le début d’un programme.

Bruits

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

La laveuse ne fonctionne pas comme prévu (suite)

Fonctionnement normal de

la laveuse.

La porte doit être complètement fermée et verrouillée pour que

la laveuse puisse fonctionner.

Appuyer sur START/PAUSE (mise en marche/pause) pendant

1 seconde.

La laveuse fait des pauses durant certaines phases du

programme. Ne pas interrompre le programme.

La laveuse fait une pause d’environ 2 minutes au cours de

certains programmes. Laisser le programme se poursuivre.

Certains programmes comprennent des périodes de culbutage

et de trempage.

On peut arrêter la laveuse pour réduire la production de

mousse.

Brancher le cordon d’alimentation dans une prise à 3 alvéoles

reliée à la terre.

Ne pas utiliser de câble de rallonge.

Vérier que la prise est alimentée.

Inspecter la source de courant électrique ou appeler un électricien

pour vérier si la tension est basse.

Remettre un disjoncteur qui serait ouvert en marche. Remplacer

tout fusible grillé.

REMARQUE : Si le problème persiste, appeler un électricien.

Vérier que l’alimentation électrique

à la machine est correcte.

La porte de la laveuse n’est pas

bien fermée.

La porte doit être fermée lorsque la laveuse est en marche.

DÉPANNAGE

La laveuse ne

fonctionne pas ou

ne se remplit pas; elle

cesse de fonctionner

(suite)

Vérier que l’alimentation en eau est

correcte.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans

la valve d’arrivée.

Les deux robinets d’eau chaude et d’eau froide doivent être

ouverts.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés;

ceci peut réduire le débit.

La laveuse ne fonctionne pas comme prévu (suite)

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

DÉPANNAGE

Utiliser des programmes comportant

une vitesse d’essorage inférieure.

Les programmes avec vitesses d’essorage réduites éliminent

moins d’eau que les programmes qui comportent des vitesses

d’essorage supérieures. Utiliser la vitesse d’essorage/le

programme recommandé approprié pour le vêtement.

La laveuse n’a pas été chargée tel que

recommandé.

Des petits articles sont peut-être coincés dans la pompe.

Vider les poches et utiliser des sacs à

linge pour les petits articles.

Des vêtements tassés ou une charge déséquilibrée empêchent

la laveuse d’essorer correctement, ce qui laisse la charge plus

mouillée qu’elle ne devrait l’être. Voir “Guide de programmes”

pour consulter le volume de charge recommandé pour chaque

programme.

La laveuse ne se

vidange/n’essore pas;

les charges restent

mouillées

Le tuyau de vidange se prolonge dans

le tuyau rigide de rejet à l’égout au-delà

de 4,5" (114 mm).

Vérier que le tuyau de vidange est correctement installé. Utiliser

la bride de retenue pour tuyau de vidange et la xer solidement au

tuyau rigide de rejet à l’égout ou à la cuve. Ne pas placer de ruban

adhésif sur l’ouverture du système de vidange.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement un détergent HE. Un excès de mousse

causé par l’utilisation d’un détergent ordinaire ou d’un surplus

de détergent peut ralentir ou arrêter la vidange ou l’essorage.

Toujours mesurer le détergent et suivre les instructions du

fabricant en fonction de la charge. Pour éliminer tout excès de

mousse, sélectionner RINSE & SPIN (rinçage et essorage). Ne

pas ajouter de détergent.

La charge est peut-être déséquilibrée.

Éviter de laver un article seul. Compenser le poids d’un

article seul tel qu’un tapis ou une veste par quelques articles

supplémentaires pour équilibrer le tout.

Le tuyau de vidange est obstrué,

ou l’extrémité du tuyau de vidange

se trouve à plus de 96" (2,4 m)

au-dessus du plancher.

Abaisser le tuyau de vidange si l’extrémité se trouve à plus de

96" (2,4 m) au-dessus du plancher. Retirer toute obstruction du

tuyau de vidange. Voir “Exigences d’installation”.

La laveuse n’a pas été chargée tel

que recommandé.

Retirer plusieurs articles et ré-agencer la charge dans le

tambour. Fermer la porte et appuyer sur START/PAUSE (mise

en marche/pause).

Ne pas ajouter plus de 1 ou 2 articles supplémentaires après que

le programme a commencé an d’éviter que les vêtements ne

soient pas tassés ou la charge déséquilibrée.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement un détergent HE. La mousse produite

par des détergents ordinaires peut ralentir ou arrêter la

laveuse. Toujours mesurer la quantité de détergent et suivre

les instructions du fabricant en fonction des modalités de

nettoyage de la charge.

Pour éliminer la mousse, annuler le programme. Sélectionner

RINSE & SPIN (rinçage et essorage). Appuyer sur START/PAUSE

(mise en marche/pause). Ne pas ajouter de détergent.

Lorsqu’un programme de lavage est terminé, la porte doit être

ouverte puis refermée avant qu’un nouveau programme puisse

commencer.

Ne pas ajouter d’eau dans la laveuse.

La porte n’a pas été ouverte entre

deux programmes.

La laveuse ne

fonctionne pas ou

ne se remplit pas; elle

cesse de fonctionner

(suite)

Le tuyau de vidange est trop serré

dans le tuyau rigide de rejet à l’égout,

ou est xé au tuyau rigide de rejet à

l’égout avec du ruban adhésif.

Le tuyau de vidange doit être lâche mais bien xé. Ne pas

sceller le tuyau de vidange avec du ruban adhésif. Le tuyau

a besoin d’une ouverture pour l’air. Voir “Immobilisation du

tuyau de vidange”.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

La laveuse ne fonctionne pas comme prévu (suite)

DÉPANNAGE

Sélectionner DRAIN & SPIN (vidange et essorage) pour évacuer

toute eau restée dans la laveuse. La porte de la laveuse se

déverrouillera à la n de la vidange.

Il reste de l’eau dans la laveuse après

le programme.

Porte verrouillée à la

n du programme de

lavage

Si le témoin lumineux “Add a Garment” (ajouter un vêtement) est

allumé, appuyer une fois sur START/PAUSE (mise en marche/

pause). La porte se déverrouille.

La porte se verrouille une fois que le

programme a démarré.

La porte ne se

déverrouille pas.

Températures de

lavage ou de rinçage

incorrectes

Vérier que l’alimentation en eau est

correcte.

S’assurer que les tuyaux d’arrivée d’eau chaude et froide n’ont

pas été inversés.

Les deux tuyaux doivent être raccordés à la fois à la laveuse et

au robinet, et la valve d’arrivée doit recevoir à la fois de l’eau

chaude et de l’eau froide.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Éliminer toute déformation des tuyaux.

Charge non rincée

Vérier que l’alimentation en eau est

correcte.

S’assurer que les tuyaux d’arrivée d’eau chaude et froide n’ont

pas été inversés.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans

la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts

tous les deux.

Les tamis des valves d’arrivée d’eau de la laveuse sont

peut-être obstrués.

Éliminer toute déformation du tuyau d’arrivée.

Lavage de plusieurs charges. Votre réservoir d’eau chaude n’a peut-être pas sufsamment

d’eau chaude à fournir pour le nombre de lavages à l’eau

chaude ou tiède requis. Ceci est normal.

Consulter le “Guide de programmes” pour connaître les

réglages et options possibles pour chaque programme.

Pour une performance optimale, tous les

réglages ne sont pas disponibles sur tous

les programmes et certaines options ne

peuvent pas être combinées.

L’option ou le réglage

souhaité ne s’allume pas

Des vêtements sont coincés entre

le panier d’essorage et la cuve

extérieure dans le tambour.

Faire tourner le tambour à la main pour vérier que rien ne

retient le panier d’essorage et la cuve extérieure. Déplacer

la partie ouverte du tambour vers le haut et vers le bas tout

en maintenant la cuve extérieure en place et déterminer s’il y

a du jeu (plus de 1/4" (6,35 mm) de déplacement).

La laveuse ne se

vidange/n’essore pas;

les charges restent

mouillées (suite)

La laveuse n’a pas été chargée tel

que recommandé.

Éviter de tasser le linge dans la laveuse. La laveuse ne rincera

pas bien si les vêtements sont tassés. Charger la laveuse

uniquement avec des articles secs. Voir “Guide de programmes”

pour consulter le volume de charge recommandé pour chaque

programme.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

Détergent HE non utilisé

ou utilisation excessive de

détergent HE.

La mousse produite par un détergent ordinaire peut empêcher

la laveuse de fonctionner correctement.

Utiliser uniquement un détergent HE. Toujours mesurer

la quantité de détergent et suivre les instructions du fabricant

en fonction de la taille et du niveau de saleté de la charge.

La laveuse n’a pas été chargée tel

que recommandé.

Ne nettoie pas, ne

détache pas

Ajouter les vêtements sans les tasser. Les articles doivent

pouvoir se déplacer librement pour réduire le froissement

et l’emmêlement. Voir “Guide de programmes” pour consulter

le volume de charge recommandé pour chaque programme.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement un détergent HE. Toujours mesurer la

quantité de détergent et suivre les instructions du fabricant

en fonction de la taille et du niveau de saleté de la charge.

La mousse produite par un détergent non HE peut former une

pellicule résiduelle.

Eau dure ou niveau élevé de fer

(rouille) dans l’eau.

Il faut peut-être installer un adoucisseur d’eau et/ou

un ltre à fer.

La charge est

froissée, entortillée

ou enchevêtrée

Les vêtements sont tassés dans

la laveuse.

Ajouter les vêtements sans les tasser. Les articles doivent

pouvoir se déplacer librement pour réduire le froissement

et l’emmêlement. Voir “Guide de programmes” pour consulter

le volume de charge recommandé pour chaque programme.

Réduire l’emmêlement en mêlant plusieurs types d’articles

dans la charge. Utiliser le programme recommandé

correspondant aux types de vêtements à laver.

Sélectionner une vitesse d’essorage plus basse. Notons que

les articles seront plus mouillés que si l’on utilise une vitesse

d’essorage supérieure.

Action de lavage et/ou vitesse

d’essorage trop rapide pour

la charge.

Décharger la laveuse dès qu’elle s’arrête.

Les vêtements n’ont pas été retirés

rapidement.

Utiliser le programme Delicate (articles délicats) ou un autre

programme avec basse vitesse d’essorage pour réduire le

froissement.

Le programme choisi ne correspond

pas au programme qui doit être utilisé

pour la charge de lavage.

Si c’est sans danger pour la charge, utiliser une eau

de lavage tiède ou chaude.

L’eau de lavage n’est pas

sufsamment chaude pour

réduire le froissement.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

La laveuse ne fonctionne pas comme prévu (suite)

DÉPANNAGE

Programme utilisé incorrect par

rapport au type de tissu.

Utiliser le programme Heavy Duty (service intense) pour un

nettoyage puissant.

Une boule distributrice

d’assouplissant pour tissu

a été utilisée.

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Verser un assouplissant pour tissu liquide

dans le compartiment d’assouplissant pour tissu.

Du détergent en poudre a été utilisé

pour le programme à basse vitesse.

Essayer d’utiliser du détergent en liquide.

Vider les poches, fermer les fermetures à glissière, les

boutons-pression et les agrafes avant le lavage pour éviter

d’accrocher et de déchirer le linge.

Des objets pointus se trouvaient dans

les poches au moment du programme

de lavage.

Dommages aux tissus

Les cordons et les ceintures se sont

peut-être emmêlés.

Attacher tous les cordons et les ceintures avant de démarrer

le lavage de la charge.

Les articles étaient peut-être

endommagés avant le lavage.

Raccommoder les déchirures et repriser les ls cassés des

coutures avant le lavage.

Les tissus peuvent subir des

dommages si l’on tasse le linge

dans la laveuse.

Vous n’avez peut-être pas ajouté

l’agent de blanchiment liquide au

chlore correctement.

Ne pas verser d’agent de blanchiment liquide au chlore

directement sur la charge. Essuyer tous les renversements

d’agent de blanchiment.

Éviter de tasser le linge dans la laveuse. Charger la machine

uniquement avec des articles secs.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

L’entretien mensuel n’est pas effectué

tel que recommandé.

Faire fonctionner le programme Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

) après chaque série

de 30 lavages. Voir “Nettoyage de la laveuse” dans la section

“Entretien de la laveuse”.

Utiliser uniquement un détergent HE. Veiller à mesurer

correctement. Toujours suivre les directives du fabricant.

La mousse produite par un détergent non HE peut provoquer

une pellicule résiduelle à l’origine d’odeurs.

Voir la section “Nettoyage de la laveuse”.

Cette laveuse dispose d’une fermeture étanche pour éviter les

fuites d’eau. Pour éviter la formation d’odeurs, laisser la porte

ouverte an de permettre à la laveuse de sécher entre deux

utilisations.

Odeurs

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

La porte n’est pas restée ouverte

après utilisation.

Les couleurs similaires ne sont pas

lavées ensemble.

Laver ensemble les couleurs semblables et les retirer

rapidement une fois le programme terminé pour éviter

tout transfert de teinture.

Utiliser plus de détergent pour laver la saleté intense à l’eau

froide ou dure.

Quantité de détergent utilisée

insufsante ou eau dure.

Les distributeurs ne sont pas utilisés. Utiliser les distributeurs pour éviter que l’agent de

blanchiment au chlore ou l’assouplissant pour tissu ne

tachent les vêtements.

Remplir les distributeurs avant de démarrer un programme.

Éviter de les remplir excessivement.

Ne pas verser de produits directement sur la charge.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

La laveuse ne fonctionne pas comme prévu (suite)

DÉPANNAGE

Ne nettoie pas, ne

détache pas (suite)

Distributeurs obstrués ou produits

de lessive distribués trop tôt.

Ne pas remplir excessivement le distributeur. Un remplissage

excessif peut entraîner une distribution immédiate.

Pour le nettoyage des compartiments de distribution, voir

“Nettoyage du distributeur” pour plus de renseignements.

Remplir les distributeurs avant de démarrer un programme.

Mesurer la quantité de détergent et d’assouplissant pour tissu.

Verser lentement dans les distributeurs. Essuyer tout renversement.

Pour les domiciles présentant une basse pression d’eau, il est

possible qu’il reste de la poudre dans le distributeur. Pour éviter

cela, sélectionner une température de lavage plus chaude

(si possible - en fonction de la charge).

Utiliser seulement de l’agent de blanchiment liquide au chlore dans

le compartiment d’agent de blanchiment.

Fonctionnement

incorrect du

distributeur

L’agent de blanchiment liquide

au chlore n’a pas été versé dans

le compartiment d’agent de

blanchiment.

Il est normal qu’il reste de petites quantités d’eau dans le

distributeur une fois le programme terminé.

Il reste de l’eau dans le distributeur

une fois le programme terminé.

Un transfert de teinture peut se produire lors du mélange

d’articles blancs et de couleur dans une même charge. Séparer

les articles de teinte foncée des articles blancs ou clairs.

Utiliser les lavages à l’eau tiède ou chaude si celle-ci est sans

danger pour la charge. S’assurer que le système d’eau chaude

est adéquat pour fournir un lavage à l’eau chaude.

Utiliser plus de détergent pour laver la saleté intense à l’eau

froide ou dure.

La charge n’a pas été correctement

triée.

Blancs grisâtres,

couleurs défraîchies

Les températures de lavage sont trop

basses.

Quantité de détergent utilisée

insufsante ou eau dure.

Un agent de blanchiment sans

danger pour les couleurs ou des

produits oxi ont été ajoutés au

compartiment de produit liquide au

chlore.

Ajouter l’agent de blanchiment sans danger pour les couleurs ou le

produit oxi au compartiment de détergent HE ou directement dans

le panier de la laveuse avant de mettre la charge dans la machine.

Ne pas utiliser le distributeur d’agent de blanchiment au chlore

liquide pour l’agent de blanchiment sans danger pour les couleurs

ou les produits oxi.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

La laveuse ne fonctionne pas comme prévu (suite)

DÉPANNAGE

Dommages aux tissus

(suite)

Vous n’avez peut-être pas ajouté

l’agent de blanchiment liquide au

chlore correctement.

Ne pas verser d’agent de blanchiment liquide au chlore

directement sur la charge. Essuyer tous les renversements

d’agent de blanchiment.

Un agent de blanchiment non dilué endommagera les

tissus. Ne pas utiliser plus que la quantité recommandée

par le fabricant.

La durée d’essorage est ajoutée si une charge déséquilibrée est

détectée. La laveuse tentera de redistribuer la charge avec un

culbutage supplémentaire.

Programme utilisé incorrect par rapport

au type de tissu.

Les programmes Delicate (articles délicats) doivent être

utilisés pour des charges de petite taille. Ceci garantit

un lavage en douceur des vêtements sans pour autant

prolonger le programme.

Fonctionnement normal de

la laveuse.

Les durées de programme varient automatiquement en

fonction de la pression et de la température de l’eau, du

détergent et de la charge de vêtements. Les options

sélectionnées affectent aussi les durées de programme

indiquées dans “Guide de programmes”.

La durée du

programme varie

ou la durée du

programme est

trop longue

Il y a trop de mousse dans la laveuse.

La charge est peut-être déséquilibrée.

Lorsqu’un excès de mousse est détecté, une procédure

spéciale contre la mousse se met en marche automatiquement

pour éliminer l’excès de mousse et assurer un rinçage efcace

pour les vêtements. Cette procédure prolonge la durée initiale

du programme.

En cas de déséquilibre de la charge, un processus de lavage

sera lancé pour redistribuer la charge. Ceci prolonge la durée

du programme. Éviter de laver un article seul. Compenser le

poids d’un article seul tel qu’un tapis ou une veste par quelques

articles supplémentaires pour équilibrer le tout.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

La laveuse ne fonctionne pas comme prévu (suite)

DÉPANNAGE

GARANTIE DES APPAREILS DE BUANDERIE DE

WHIRLPOOLCORPORATION

GARANTIE LIMITÉE

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux

instructions jointes à ou fournies avec le produit, Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces de

rechangespéciées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce

gros appareil ménager a été acheté.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie

limitée est valide uniquement au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé au Canada. La

présente garantie limitée entre en vigueur à compter de la date d’achat initial par le consommateur. Une preuve de la date d’achat

d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des ns autres que l’usage unifamilial

normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas

respectées.

2. Les visites de service pour rectier l’installation du gros appareil ménager, montrer à l’utilisateur comment utiliser l’appareil,

remplacer ou réparer des fusibles ou rectier le câblage ou la plomberie du domicile.

3. Les visites de service pour réparer ou remplacer les ampoules électriques, les ltres à air ou les ltres à eau de l’appareil. Les

pièces consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables à : accident, modication, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par

Whirlpool.

5. Les défauts apparents, notamment les éraures, les bosses, ssures ou tout autre dommage au ni du gros appareil ménager, à

moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours

suivant la date d’achat.

6. L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

7. Les réparations aux pièces ou systèmes résultant d’une modication non autorisée faite à l’appareil.

8. Les frais de déplacement et de transport pour réparer le produit si votre gros appareil ménager est situé dans une région éloignée

où un service d’entretien Whirlpool autorisé n’est pas disponible.

9. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n’est pas

installé conformément aux instructions d’installation fournies par Whirlpool.

10. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux

ont été enlevés, modiés ou qui ne peuvent pas être facilement identiés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN

USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains certaines

provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d’aptitude à un usage

particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits

juridiques spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU

INDIRECTS. Certains certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte

que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques

spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

Si vous résidez à l’extérieur du Canada, cette garantie n’est pas valable. Contactez votre marchand Whirlpool autorisé pour

déterminer si une autre garantie s’applique.

Si vous avez besoin d’un service de réparation, voir d’abord la section “Dépannage” du Guide d’utilisation et d’entretien. Si vous

n’êtes pas en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l’aide

supplémentaire en consultant la section “Assistance ou Service” ou en appelant Whirlpool le 1-800-807-6777. 2/12

Conservez ce manuel et votre reçu de vente ensemble pour

référence ultérieure. Pour le service sous garantie, vous

devez présenter un document prouvant la date d’achat ou

d’installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil ménager pour mieux vous aider à obtenir assistance ou

service en cas de besoin. Vous devrez connaître le numéro de

modèle et le numéro de série au complet. Vous trouverez ces

renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ________________________________________

Adresse __________________________________________________

Numéro de téléphone _____________________________________

Numéro de modèle _______________________________________

Numéro de série __________________________________________

Date d’achat _____________________________________________

EXONÉRATION DE RESPONSABILITÉ EN DEHORS DE LA GARANTIE

Whirlpool ne prend aucun engagement quant à la qualité ou la durabilité de l’appareil, ou en cas de dépannage ou de réparation

nécessaire sur ce gros appareil ménager, autre que les engagements énoncés dans la présente garantie. Si vous souhaitez une

garantie prolongée ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, renseignez-vous auprès de

Whirlpool ou de votre détaillant à propos de l’achat d’un contrat de services.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check “Troubleshooting” or visit www.whirlpool.ca.

It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance.

This information will help us to better respond to your request.

You can write with any questions or concerns at:

Customer eXperience Centre

Whirlpool Canada LP

Unit 200-6750 Century Ave

Mississauga, Ontario L5N 0B7

Please include a daytime phone number

in your correspondence.

Whirlpool Canada LP

Customer eXperience Centre

1-800-807-6777

www.whirlpool.ca

Our consultants provide assistance with

If you need replacement parts or to order accessories

We recommend that you use only FSP

Factory Specied Parts.

These parts will t right and work right because they are made with the same precision

used to build every new WHIRLPOOL

appliance.

To locate FSP

replacement parts, assistance in your area, or accessories:

or call your nearest designated service center or refer to your Yellow Pages telephone directory.

 Use and maintenance procedures.

 Accessory and repair parts sales.

 Referrals to local dealers, repair parts distributors,

and service companies. Whirlpool designated service

technicians are trained to fulll the product warranty

and provide after-warranty service, anywhere in the

United States and Canada.

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou consulter

www.whirlpool.ca. Cette vérication peut vous faire économiser le coût d’une visite de réparation.

Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.

Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange ou pour commander des accessoires

Nous vous recommandons d’utiliser seulement des pièces spéciées par l’usine FSP

Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision

que celle avec laquelle chaque nouvel appareil WHIRLPOOL

est fabriqué.

Pour trouver des pièces de rechange FSP

, de l’aide ou des accessoires dans votre région :

Whirlpool Canada LP

Centre pour l’eXpérience de la clientèle

1-800-807-6777

www.whirlpool.ca

ou contacter votre centre de réparation désigné le plus proche, ou encore consulter les Pages Jaunes.

Pour plus d’assistance

Vous pouvez nous soumettre toute question ou problème en

écrivant à l’adresse ci-dessous :

Centre pour l’eXpérience de la clientèle

Whirlpool Canada LP

Unit 200-6750 Century Ave

Mississauga, Ontario L5N 0B7

Dans votre correspondance, veuillez indiquer un numéro

de téléphone où on peut vous joindre dans la journée.

Nos consultants fournissent

l’assistance pour :

 Procédés d’utilisation et d’entretien.

 Vente d’accessoires et de pièces de rechange.

 Les références aux concessionnaires, compagnies

de service de réparation et distributeurs de pièces de

rechange locaux. Les techniciens de service désignés

par Whirlpool sont formés pour remplir la garantie des

produits et fournir un service après la garantie, partout

aux États-Unis et au Canada.

For more assistance

W10484486A

® Registered Trademark/™ Trademark of Whirlpool Canada LP

® Marque déposée/™ Marque de commerce de Whirlpool Canada LP

Whirlpool YWFW9050XW Washer

Product's Documents

USE AND CARE GUIDE

Specifications

Whirlpool YWFW9050XW Questions and Answers

Related Products

Whirlpool WHWADRGRW57202 Washer & Dryer Set with Front Load Washer and Gas Dryer

Whirlpool 11029672801 Washer

Whirlpool WTW8540BC0 Washer

Whirlpool WFW8410SW02 Washer

Whirlpool WFW8640BW2 Washer

Whirlpool 4GWTW4950YW0 Washer
