Installation Guide
Guía de instalación
18003275625 • www.kwikset.com
Latch Adjustment
(only if needed)
Ajuste del pestillo
(si es necesario)
Rotate the front of the
latch to extend it.
Gire la parte delantera del
pestillo para extenderlo.
180°
C
A
A
C
B
Door edge NOT
chiseled
La puerta sin el
borde cincelado
Door edge chiseled
La puerta con el
borde cincelado
Install plate.
Instale la placa.
Ensure plate snaps into place.
Pull plate to test for tight it.
Veriique que la placa encaje en su sitio.
Tire de la placa para probar si hay un ajuste perfecto.
Ensure collar snaps into place.
Pull collar to test for tight it.
Veriique que el aro encaje en su sitio.
Tire de el aro para probar si hay un ajuste perfecto.
Install collar.
Instale el aro.
or
o
2 tabs
2 lengüetas
2 tabs
2 lengüetas
Install latch face
Instale la cara del pestillo
4
Parts in the box
Piezas en la caja
Required tools
Herramientas necesarias
Latch
Pestillo
Strike
Placa
Screws
Tornillos
Keys
Llaves
Deadbolt
Cerrojo
64027 / 01
159
A
A
B C D
E K
F
G H
P Q R S
L
J
Hold the latch in front of the door hole, with
the latch case lush against the door edge.
Sostenga el pestillo en frente del oriicio
de la puerta, con la cubierta del pestillo
al ras con el borde de la puerta.
latch case
cubierta
del pestillo
23/8" (60 mm)
23/4" (70 mm)
Backset Distancia al centro
Centerline
13/8" (35 mm)
13/4" (44 mm)
21/4" (57 mm)
Edge of the door
Borde de la puerta
Fold
Doble
Linea central
Drilling Template
Plantilla de perforación
Instructions continue on reverse
Las instrucciones continúan en el reverso de la hoja
A
B
Face of the door
Frente de la puerta
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba perforarse un nuevo oriicio en la puerta.
not centered
no centrado
centered
centrado
If the D-shaped hole is centered in the door hole,
no adjustment is required. Proceed to step 4.
If the D-shaped hole is NOT centered, adjust
latch. See “Latch Adjustment” (step 3C).
Si el oriicio en forma de “D” es
centrado con el oriicio de la puerta, no
se requiere ajustarlo. Vaya al paso 4.
Si el oriicio en forma de “D” NO está centrado, ajuste
el pestillo. Consulte “Ajuste del pestillo” (el paso 3C).
D-shaped hole
oriicio en forma de “D
N
SmartKey® tool
(SmartKey locks only)
Herramienta SmartKey
(las cerraduras de
SmartKey solamente)
Note: Additional door preparation may be
required for doors with 11/2" (38 mm) holes.
Consult drilling instructions online.
Nota: Preparación adicional de la puerta puede ser
necesaria en puertas con los oricios de 38 mm (11/2").
Consulte las instrucciones de perforación en linea.
or • o
11/2"
38 mm
If drilling a new door, use the
supplied template and the complete
door drilling instructions available
at kwikset.com/doorprep
Si va a perforar una puerta nueva,
utilice la plantilla suministrada y
las instrucciones completas para
la perforación de la puerta estan
disponibles en kwikset.com/doorprep
23/8" (60 mm)
or • o
23/4" (70 mm)
13/8"–21/4"*
35 mm–57 mm*
21/8"
54 mm
*Call Kwikset to order
a service kit for 21/4"
(57 mm) thick doors.
*Llame a Kwikset para
pedir un kit de servicio
para puertas gruesas
con un espesor de
entre 57 mm (21/4").
1"
25 mm
wood block
bloque de madera
Additional tools (if needed)
Herramientas adicionales
(si es necesario)

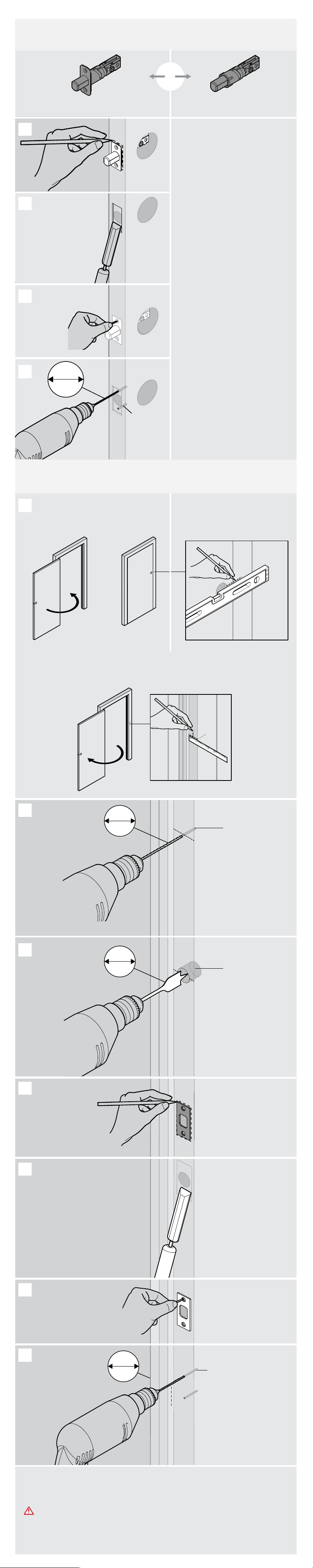

Prepare door and check dimensions
Prepare la puerta y revise las dimensiones
1
Extend latch bolt
Extienda el perno de retención
2
Adjust the backset of the latch (if needed)
Ajuste la distancia al centro del pestillo (si es necesario)
3
