Whirlpool WHAP122AW 12,000 BTU Dual-Exhaust Portable Air User Manual

For questions about features, operation/performance,

parts, or service, call: 1-800-207-1156.

In Canada, for assistance, installation, or service,

call: 1-800-207-1156.

Portable Air Conditioner

Use and Care Guide

Table of Contents

AIR CONDITIONER SAFETY ........................................... 2

INSTALLATION REQUIREMENTS ................................... 2

PARTS AND FEATURES ..................................................3

INSTALLATION INSTRUCTIONS ..................................... 5

USING YOUR AIR CONDITIONER .................................. 8

CARE AND CLEANING .................................................. 10

TROUBLESHOOTING .................................................... 11

SPECIFICATIONS ........................................................... 12

ASSISTANCE OR SERVICE ........................................... 13

XLS PRODUCTS WARRANTY FOR

WHIRLPOOL

AIR CONDITIONERS ............................. 14

Models/Modèles/Modelos:

WHAP121AW/WHAP141AW & WHAP122AW/WHAP142AW

Au Canada, pour assistance, installation, ou service,

composez le: 1 800 207-1156

Table des matières

Climatiseur

Guide d’utilisation et d’entretien

SÉCURITÉ DU CLIMATISEUR....................................... 15

EXIGENCES D’INSTALLATION ..................................... 15

PIÈCES ET CARACTÉRISTIQUES ................................ 16

INSTRUCTIONS D’INSTALLATION ............................... 18

UTILISATION DE VOTRE CLIMATISEUR ..................... 21

ENTRETIEN ET NETTOYAGE ........................................ 23

DÉPANNAGE .................................................................. 24

SPÉCIFICATIONS ........................................................... 25

ASSISTANCE OU SERVICE ........................................... 26

GARANTIE DE XLS PRODUCTS POUR

LES CLIMATISEURS WHIRLPOOL

............................. 27

Si tiene preguntas respect o a las características,

funcionamiento, rendimiento, partes, o servicio técnico,

llame al: 1-800-207-1156

Acondicionador de aire portátil

Manual de uso y cuidado

Índice

SEGURIDAD DEL ACONDICIONADOR DE AIRE ........ 28

REQUISITOS DE INSTALACIÓN ................................... 28

PIEZAS Y CARACTERÍSTICAS ..................................... 29

INSTRUCCIONES DE INSTALACIÓN ........................... 31

USO DE SU ACONDICIONADOR DE AIRE .................. 34

CUIDADO Y LIMPIEZA .................................................. 36

SOLUCIÓN DE PROBLEMAS ........................................ 37

ESPECIFICACIONES ..................................................... 38

ASISTENCIA O SERVICIO TÉCNICO ............................ 39

GARANTÍA DE XLS PRODUCTS PARA

ACONDICIONADORES DE AIRE WHIRLPOOL

.......... 40

95111_WHAP121-142AW_portable_UCG.indb 1 5/25/16 3:28 PM

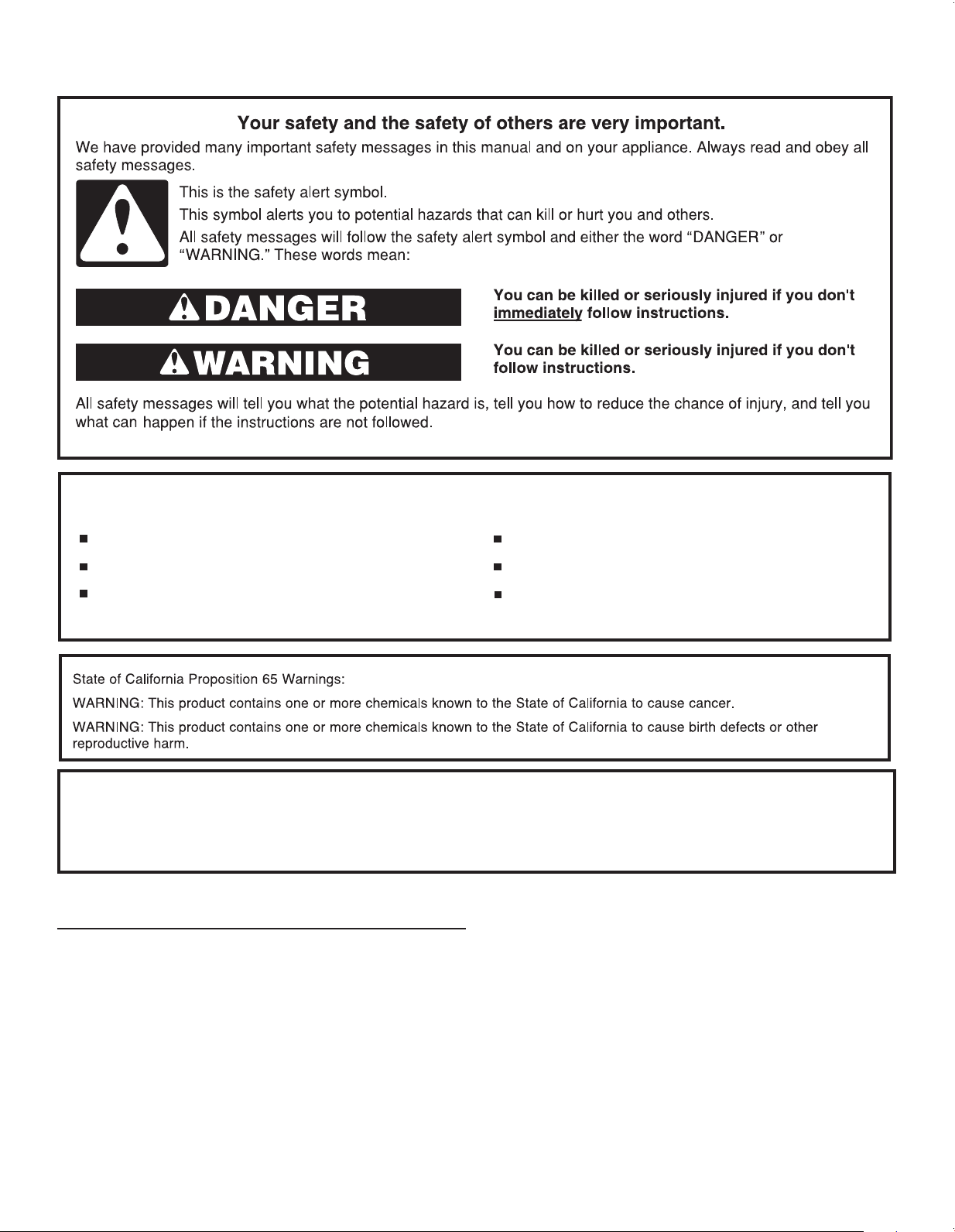

AIR CONDITIONER SAFETY

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electrical shock or injury when using your air conditioner, follow these basic precautions:

SAVE THESE INSTRUCTIONS

Unplug air conditioner before servicing.

Use two or more people to move and install air conditioner.

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

INSTALLATION REQUIREMENTS

Location Requirements—All Models

IMPORTANT: Observe all governing codes and ordinances.

Check the location where the air conditioner will be installed.

Make sure you have everything necessary for correct installation.

The location should provide:

■ Grounded electrical outlet within 6 ft (183 cm) of where the

power cord exits the air conditioner.

NOTE: Do not use an extension cord.

■ Free movement of air in room to be cooled.

■ A large enough opening for the air conditioner. Installation

parts are supplied for double-hung windows.

■ Allow at least 10" (25 cm) clearance from walls and furniture.

NOTE: Cabinet louvers must not be obstructed. Do not place the

unit in front of drapes or curtains; they may block the air intake.

Disposing of the unit:

■ When you need to dispose of the unit, consult with your local dealer or local recycling center for information on how to

dispose of the unit in a environmentally responsible manner.

■ Please recycle or dispose of the packaging material for product in an environmentally responsible manner.

95111_WHAP121-142AW_portable_UCG.indb 2 5/25/16 3:28 PM

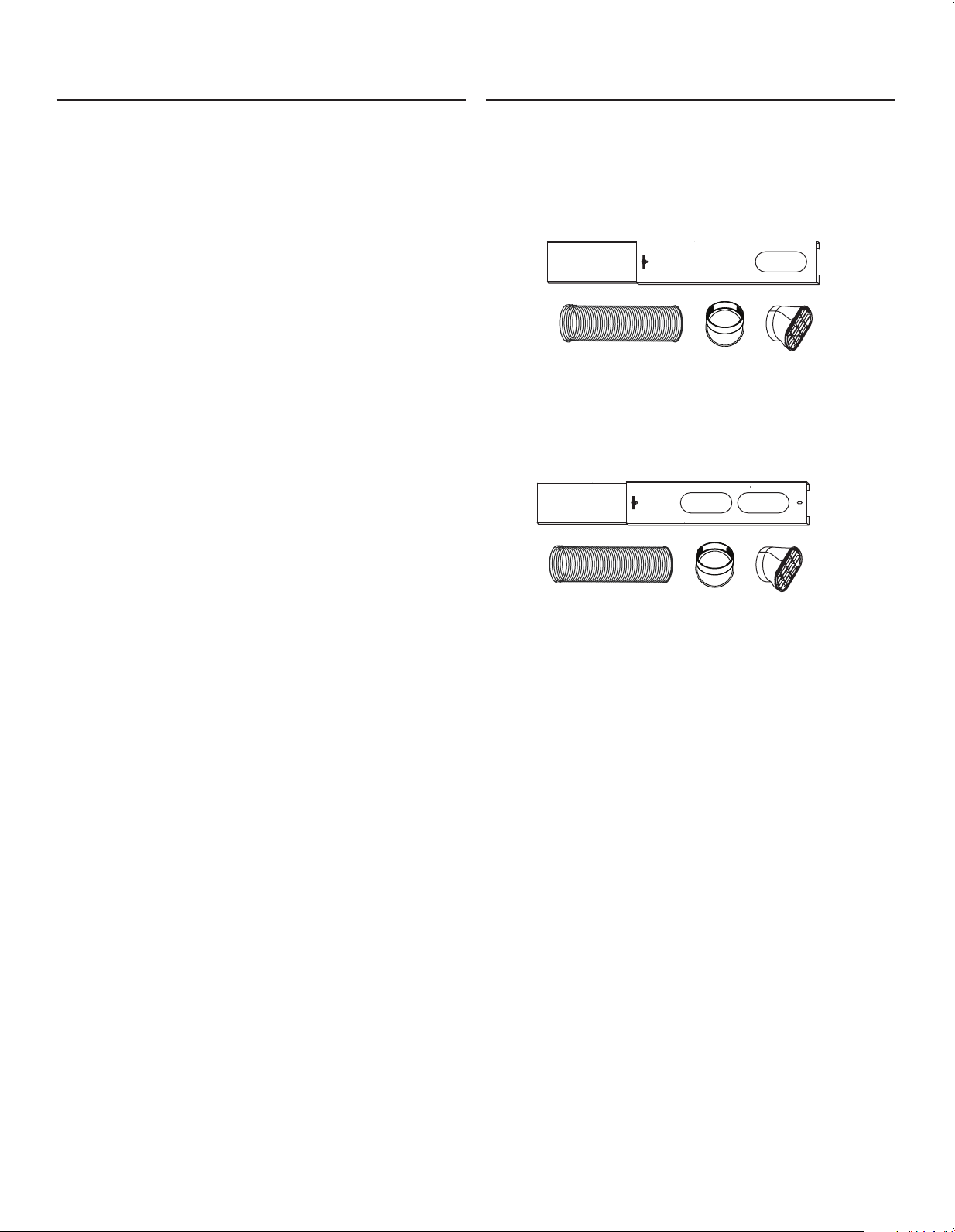

Installation Parts Supplied

Check that all parts are included in parts package.

Single Vent Models

A. Single vent window insert

panel (1)

B. Flexible vent hose (1)

C. Vent hose round connector

(1)

D. Vent hose window

connector (1)

A. Dual vent window insert

panel (1)

B. Flexible vent hose (2)

C. Vent hose round connector

(2)

D. Vent hose window

connector (2)

B C D

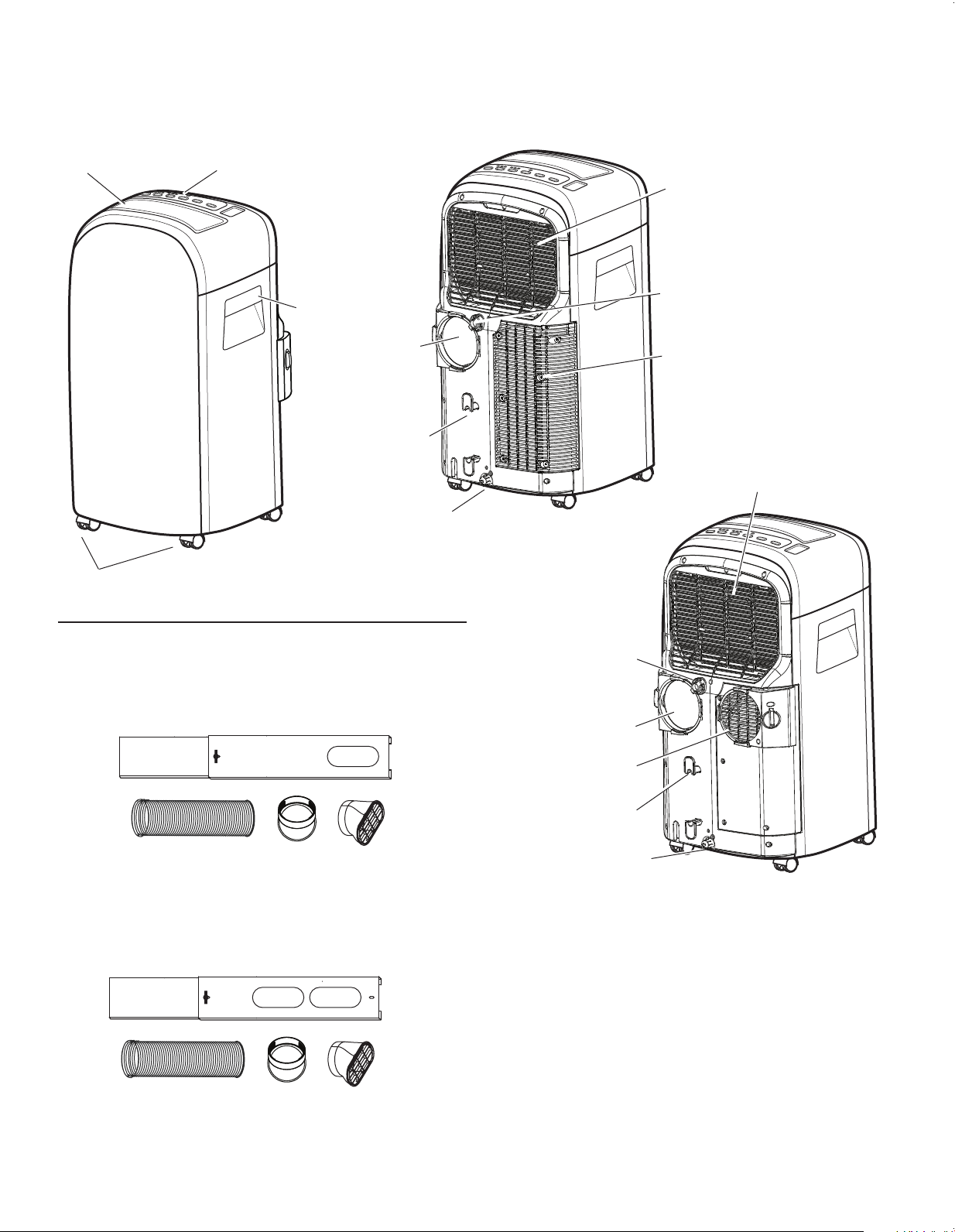

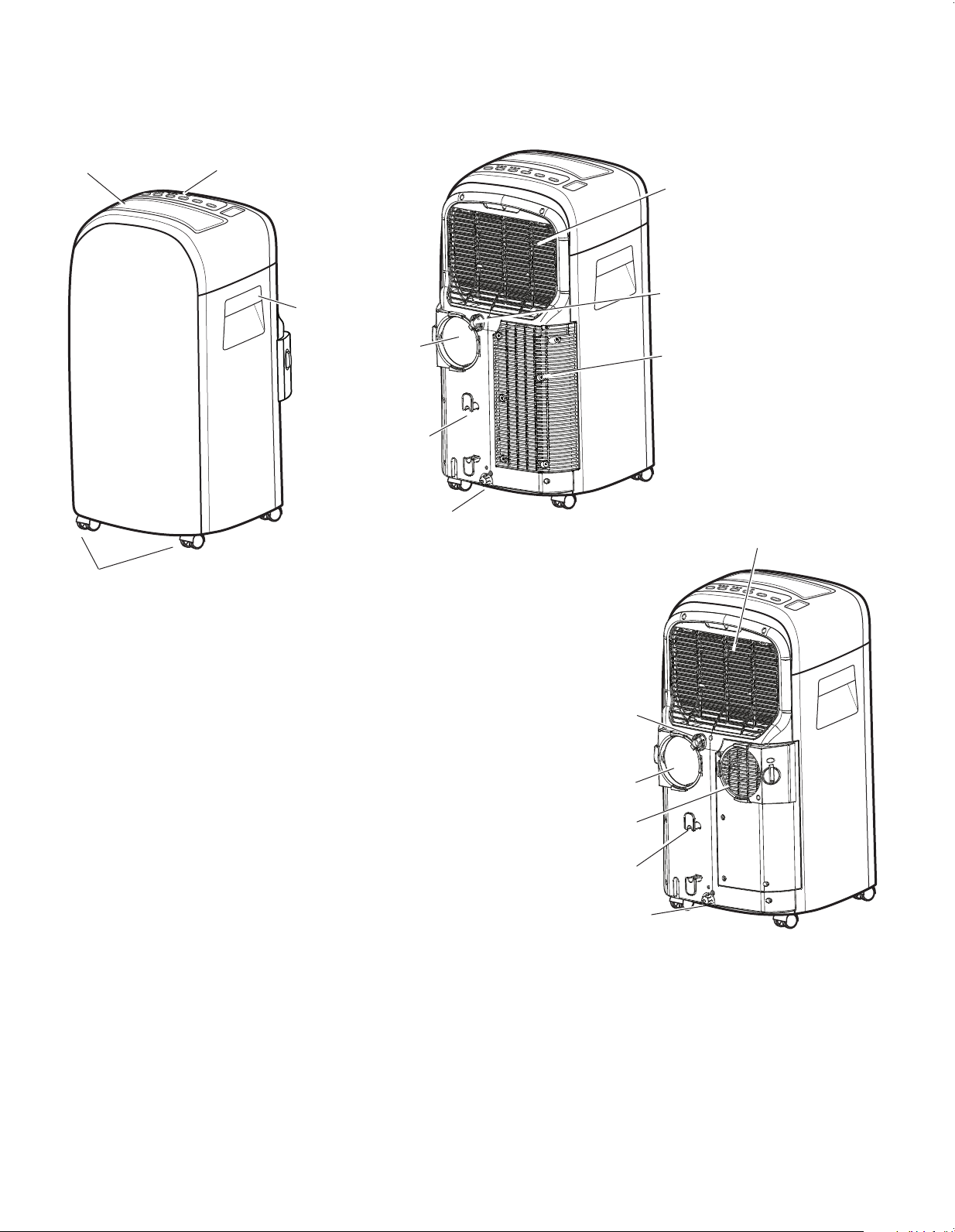

PARTS AND FEATURES

Front View

Back View

(dual vent models)

Casters

Control Panel

Handle

Air Outlet

Back View

(single vent models)

Internal tank drain

Drain tting (for

dehumidier mode)

Air outlet

(heat

exchanger)

Air intake

(condenser)

Air Intake (evaporator)

Air lter (behind grille)

Cord wrap

Internal tank drain

Drain tting (for

dehumidier mode)

Air outlet (heat

exchanger)

Air intake

(condenser)

Air Intake (evaporator)

Air lter (behind grille)

Cord wrap

C D

Dual Vent Models

95111_WHAP121-142AW_portable_UCG.indb 3 5/25/16 3:29 PM

Electrical Requirements

■ 115-volt (103.5 min. - 126.5 max.)

■ 0-12 amps

■ 15-amp time-delay fuse or circuit-breaker

■ If there is a “Single Circuit Only” label on the unit,

use on a dedicated single-outlet circuit only. If a

dedicated single-outlet circuit is not available, then

it is the customer’s responsibility to have a single-

outlet circuit installed by a qualied electrician.

■ If there is no “Single Circuit Only” label on the

unit, the unit may be used on any branch circuit of

correct voltage and adequate current protection

rating.

Recommended Grounding Method

This air conditioner must be grounded. This air conditioner is

equipped with a power supply cord having a grounded 3 prong

plug. To minimize possible shock hazard, the cord must be

plugged into a mating, grounded 3 prong outlet, grounded in

accordance with all local codes and ordinances. If a mating

outlet is not available, it is the customer’s responsibility to have a

properly grounded 3 prong outlet installed by a qualied electrical

installer. It is the customer’s responsibility:

■ To contact a qualied electrical installer.

■ To assure that the electrical installation is adequate and

in conformance with National Electrical Code, ANSI/NFPA

70 - latest edition, and all local codes and ordinances.

Copies of the standards listed may be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

Power Supply Cord

NOTE: Your air conditioner’s power supply cord may differ from

the one shown. This portable air conditioner is equipped with

a power supply cord required by UL. This power supply cord

contains state-of-the-art electronics that sense leakage current.

If the cord is crushed, the electronics detect leakage current and

power will be disconnected in a fraction of a second.

To test your power supply cord:

1. Plug power supply cord into a grounded 3 prong outlet.

2. Press RESET (on some models, a green light will turn on).

3. Press TEST.

4. Press and release RESET.

The power supply cord is ready for operation.

Electrical Requirements—All Models

The electrical ratings for your air conditioner are listed on the

model and serial number label. The model and serial number

label is located on the back of the air conditioner cabinet.

Specic electrical requirements are listed in the “Power Supply

Cord Electrical Requirements” chart. Follow the requirements for

the type of plug shown in the chart.

A.Test button

B. Reset button

NOTES:

■ The Reset button must be pushed in for proper operation.

■ The power supply cord must be replaced if it fails to trip when

the test button is pressed or fails to reset.

■ Do not use the power supply cord as an off/on switch. The

power supply cord is designed as a protective device.

■ A damaged power supply cord must be replaced with a new

power supply cord obtained from the product manufacturer

and must not be repaired.

■ The power supply cord contains no user serviceable parts.

Opening the tamper-resistant case voids all warranty and

performance claims.

TEST

RESET

TEST

RESET

95111_WHAP121-142AW_portable_UCG.indb 4 5/25/16 3:29 PM

Prepare Air Conditioner for Installation

INSTALLATION INSTRUCTIONS

WARNING

Excessive Weight Hazard

Use two or more people to move and install

air conditioner.

Failure to do so can result in back or other injury.

Remove Packaging Materials:

■ Handle the air conditioner gently while unpacking the unit.

■ Remove the carton top and lift the air conditioner from the

base pad.

■ Remove tape and glue residue from surfaces before turning

on the air conditioner. Rub a small amount of liquid dish soap

over the adhesive with your ngers. Wipe with a damp cloth

and dry.

■ Do not use sharp instruments, rubbing alcohol, ammable

uids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your air conditioner.

■ Be sure to check all packing materials for parts before

discarding.

■ Dispose of/recycle packaging materials in an appropriate way.

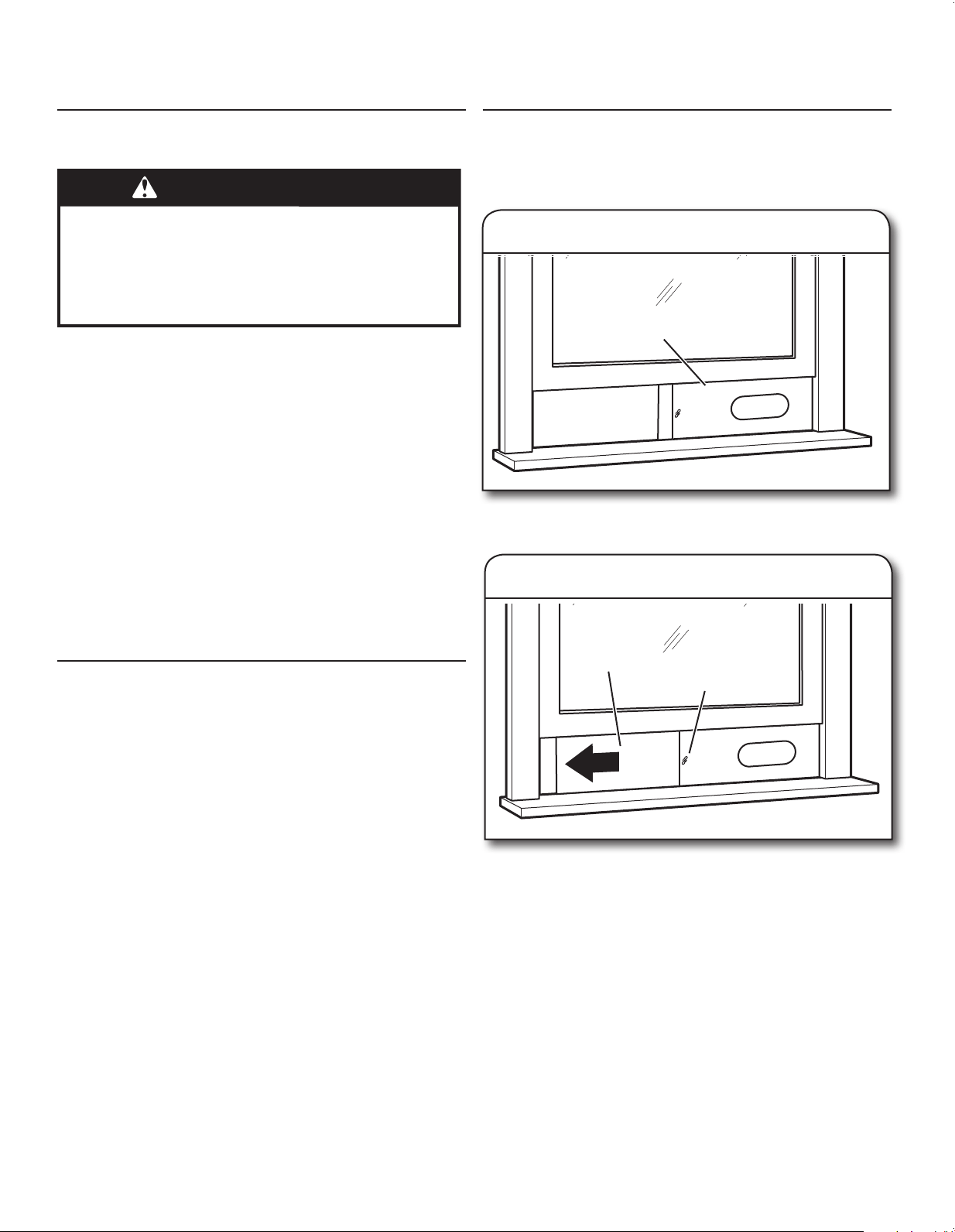

Position the window slider panel in the window opening.

Install Window Slider Panel

Single vent model shown. Installation for dual vent models is the

same.

1. Position slider panel in window

Slider panel

Extend the slider panel extension until it lls the window opening.

Be sure the vent opening in the slider panel is not covered.

Tighten the wing nut securely.

If the window is too narrow to fit the slider panel without

blocking the vent opening:

1. Loosen the wingnut and remove the slider panel extension

from the slider panel.

2. Using a handsaw, cut the slider panel extension to t the

window opening. Leave as much panel as possible without

covering the vent opening(s) in the slider panel.

3. Slider the slider panel extension back into the slider panel,

being sure the head of the retainer screw ts into the T-slot on

the slider panel extension.

Window Opening Requirements

This air conditioner may be used with standard double-hung

windows and with vertical sliding windows.

Double-Hung Window Opening Measurements:

■ 24

⁄8" (63 cm) minimum to 47

⁄4" (1.2 m) maximum

opening width

■ 4

⁄4" (12 cm) minimum opening height

Vertical Sliding Window Opening Measurements:

■ 4

⁄4" (12 cm) minimum opening width.

■ 24

⁄8" (63 cm) minimum to 47

⁄4" (1.2 m) maximum

opening height

IMPORTANT: For window openings between 24

⁄8" (63 cm) and

38" (99 cm) [single vent models] or 45

⁄4" (115 cm) [dual vent

models), it will be necessary to cut the slider panel extension to

t the window opening.

2. Extend and secure slider panel

Wing nut

Slider panel

extension

95111_WHAP121-142AW_portable_UCG.indb 5 5/25/16 3:29 PM

Slide the the round end of the vent hoses into the hose ports on

the air conditoner.

Dual vent model shown.

2. Attach vent hose(s) to air conditioner

Position the air conditioner in the desired location.

Extend the vent hose enough to reach from the air conditoner

to the window. Be sure there are no sharp bends or kinks in the

hose.

Press the window connector end of the vent hose into the

opening on the slider panel as shown. It will clip into place.

Single vent model shown. For dual vent models, see below for

hose placement.

4. Attach vent hose(s) to slider panel

Window connector

Slider panel

Extend both ends of the vent hose a little bit.

Thread a round connector clockwise onto one end of the vent

hose. Thread a window connector clockwise onto the other end

of the vent hose.

For dual vent models, repeat for second vent hose.

1. Assemble vent hose(s)

Vent hose

Round

connector

Window

connector

Assemble Vent Hose(s)

3. Lock vent hose(s) in place

Turn the locking knob to the LOCKED position to secure the vent

hose in place. For dual vent models, repeat for other side.

Vertical Window

Installations

Standard Window

Installations

Dual vent hose placement

95111_WHAP121-142AW_portable_UCG.indb 6 5/25/16 3:29 PM

Turn the drain port retainer plug counterclockwise to remove,

then pull out the rubber drain plug.

For future use, store in a safe location.

1. Remove drain tting plug

Drain Hose Connection (optional)

When using the air conditioner for dehumidication only, you may

attach a hose (not included) for water drainage into a oor drain.

The drain tting uses a standard garden hose connector. The

drain hose must be below the drain port on the back of the air

conditioner.

Thread the drain hose (not included) onto the drain tting on the

air conditioner. Insert the other end of the drain hose into a oor

drain or other suitable drain.

2. Install drain hose

TEST

RESET

TEST

RESET

1. Plug into grounded 3-prong outlet

Plug into a grounded 3-prong outlet.

Press the RESET button on the power supply cord.

See “Electrical Requirements.”

Electrical Connection

95111_WHAP121-142AW_portable_UCG.indb 7 5/25/16 3:29 PM

USING YOUR AIR CONDITIONER

Turning the Air Conditoner ON or OFF

Press POWER to turn the air conditoner ON or OFF.

IMPORTANT:

■ If you turn off the air conditioner, wait at least 3

minutes before turning it back on. This prevents

the air conditioner from blowing a fuse or

tripping a circuit breaker.

■ Do not try to operate your air conditioner in the Cool mode

when outside temperature is below 65°F (18°C). The inside

evaporator coil will freeze up, and the air conditioner will not

operate properly.

NOTE: In the event of a power failure, your air conditioner will

operate at the previous settings when the power is restored.

Display

During normal operation display will show the current room

temperature. When the TEMP/TIME t and s buttons are

pressed, the unit will display the set temperature or delay time.

Selecting the Mode

The Mode button has three settings:

■ Cool

■ Dehumidify

■ Fan

Press the MODE button until the indicator light

above the desired setting is lit.

Cooling (COOL) Mode

In cooling mode, the air conditioner cools air from the room and

vents hot air to the outdoors through the vent hose(s). Adjust fan

speed and the temperature setting to t your desired comfort

level. Temperature-setting range is 61°F–90°F (16°C–32°C).

IMPORTANT: The vent hose(s) must exhaust to the outdoors

when using Cool mode.

Dehumidify (DEHUM) Mode

Air is dehumidied as it passes through the unit, without being in

full cooling mode. The fan will operate at medium speed.

Fan speed is not adjustable in dehumidify mode.

IMPORTANT: The vent hose(s) must exhaust to the outdoors

when using Dehumidify mode.

Fan (FAN) Mode

In this mode, only the fan will run. Air is circulated through the

room with no cooling.

NOTE: The air conditioner does not need to be vented to the

outdoors in Fan mode.

Selecting the Fan Speed

The Fan Speed has 3 settings:

■ LOW

■ Medium (MED)

■ HIGH

Press the SPEED button until the indicator light

above the desired setting is lit.

Adjusting the Temperature

Press the TEMP/TIME s and t

buttons to adjust the set temperature

up or down in 1° increments.

Temperature setting range is

61°F–90°F (16°C–32°C). After 10

seconds, the display will return to the current room temperature.

NOTE: Temperature may only be adjusted in cooling mode.

When in TIMER mode, pressing the TEMP/TIME s and t

buttons will adjust the delay time for the air condtioner to shut

off or turn on.

Switching between Fahrenheit and Celsius:

Press both s and t buttons at the same time to toggle the

displayed units between °F and °C.

Using the Timer

Auto Shut-Off

You can set the air conditoner to shut off

automatically after a set number of hours, up to 24

hours.

To set Auto Shut-Off:

1. With the air conditioner in fan mode, press

TIMER.

2. Use the TEMP/TIME s and t buttons select number of

hours, up to 24 hours.

3. After the set time, the air conditioner will turn off automatically.

Auto Start

You can set the air conditioner with the TIMER to start

automatically after a set number of hours.

1. With the air conditoner OFF, press TIMER.

2. Use the TEMP/TIME s and t buttons to select the number

of hours before the air conditioner should turn on, up to 24

hours. The TIMER indicator light will remain lit to let you know

the timer is set.

3. After the set time, the air conditioner will start automatically in

Cool mode with the last temperature and fan settings used.

Appearance may vary.

95111_WHAP121-142AW_portable_UCG.indb 8 5/25/16 3:29 PM

Other Functions

BUCKET FULL Indicator

This air conditioner has an internal tank to hold

accumulated water from the condenser. Normally,

this water is evaporated and exhausted to the outside. However,

in periods of high humidity, the internal tank may become full.

If this happens, the “Bucket Full” indicator will be lit and the air

conditioner will turn off until the internal tank is emptied. See

“Care and Cleaning”.

Using the Remote Control

The functions on the remote control operate

the same way as the touch controls on the air

conditioner control panel.

NOTE:

■ Do not drop the remote control; it may damage the remote

control.

■ Remove the batteries if the remote control is not used for a

month or longer.

■ Dispose of used batteries responsibly.

NOTE: The remote uses two AAA 1.5V batteries (included).

Replace batteries after approximately 6 months of use.

To remove the batteries:

Remove the battery compartment cover and remove the

batteries.

To reinstall the batteries:

Place the batteries into the battery compartment as shown, then

reinstall the cover.

Replacing the batteries in the remote

Normal Operating Sounds

When your air conditioner is operating normally, you may hear

sounds such as:

■ Droplets of water hitting the condenser, causing a pinging or

clicking sound. The water droplets help cool the condenser.

■ Air movement from the fan.

■ Clicks from the thermostat cycle.

■ Vibrations or noise due to poor wall or window construction.

■ A high-pitched hum or pulsating noise caused by the modern

high-efciency compressor cycling on and off.

NOTE: Remote control

may vary in appearance.

95111_WHAP121-142AW_portable_UCG.indb 9 5/25/16 3:29 PM

Your new air conditioner is designed to give you many years of

dependable service. This section tells you how to clean and care

for your air conditioner properly.

Pull the air lter straight out of the air conditioner.

Reinstalling the air filter:

1. Reinstall the air lter in the air conditioner.

2. Insert the tabs on the bottom of the air intake cover into the

slots on the air conditioner, then press the top into place until

it clicks to lock.

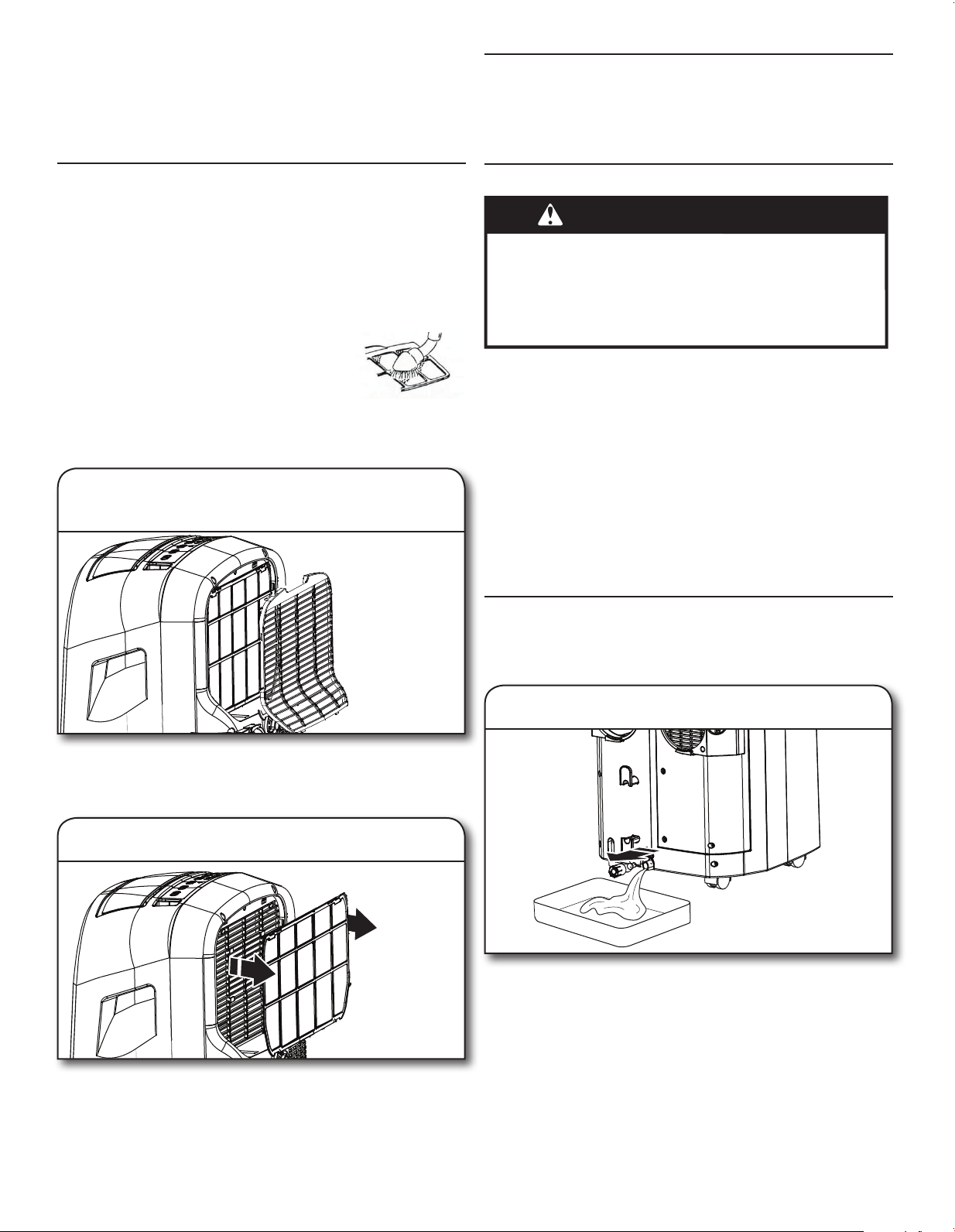

CARE AND CLEANING

1. Removing the air intake cover

1. Turn off the air conditioner.

2. Remove the air intake cover by pulling the top of the cover

away from the air conditioner, then lifting the bottom tabs out

of the slots on the air conditioner.

2. Removing the air lter

Cleaning the Air Conditioner Cabinet

1. Turn off the air conditioner.

2. Wipe the air conditioner cabinet with a soft, damp cloth.

3. Wipe dry with soft cloth.

Cleaning the Air Filter

The air lter is removable for easy cleaning. A clean lter helps

remove dust, lint, and other particles from the air and is important

for best cooling and operating efciency. Check the lter every 2

weeks to see whether it needs cleaning.

NOTE: For best performance, do not operate the air conditioner

without the lter in place.

Use a vacuum cleaner to clean air lter. If the

air lter is very dirty, wash it in warm water with

a mild detergent.

NOTE: Do not wash the air lter in the

dishwasher or use any chemical cleaners; it

may damage the lter. Air dry the air lter completely before

replacing to ensure maximum efciency.

Draining the Internal Tank

If the air conditioner turns off and the “Bucket Full” indicator is

lit, it is necessary to drain the internal tank before using the air

conditoner again.

1. Draining the internal tank

1. Turn off and unplug the air conditioner.

2. Place a pan or small bucket under the drain.

3. Remove the drain plug retainer by turning it counterclockwise.

4. Pull out the rubber drain plug.

5. Allow water to drain into pan or bucket.

6. Reinstall the rubber drain plug by pressing rmly into place.

7. Thread drain plug retainer clockwise onto drain, then tighten

hand tight.

Storing the Air Conditioner

If the air conditioner will not be used for an extended period of

time, prepare it for storage with the following steps.

1. Run the air coditioner in Fan mode for a few hours to dry any

moisture from the coils.

2. Turn off the air conditioner and unplug it. Remove the

batteries from the remote.

3. Remove the drain plug from the internal tank to remove and

drain any remaining water from the tank. See “Draining the

Internal Tank”.

4. Remove, clean, and reinstall the air lter.

5. Remove the air hoses and window slider panel and store them

in a safe place.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

air conditioner.

Failure to do so can result in back or other injury.

95111_WHAP121-142AW_portable_UCG.indb 10 5/25/16 3:29 PM

■ The power supply cord is unplugged. Plug into a grounded

3-prong outlet. See “Electrical Requirements. ”

■ The power supply cord has tripped (Reset button has popped

out). Press and release RESET to resume operation.

■ A household fuse has blown, or circuit breaker has tripped.

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician. See “Electrical Requirements. ”

■ The Power button has not been pressed. Press POWER.

■ The local power has failed. Wait for power to be restored.

■ The internal water tank is full. If the “Bucket Full” indicator is

lit, empty the internal tank. See “Draining the Internal Tank”.

Air conditioner blows fuses or trips

circuit breakers

■ Too many appliances are being used on the same circuit.

Unplug or relocate appliances that share the same circuit.

■ Time-delay fuse or circuit breaker of the wrong capacity is

being used. Replace with a time-delay fuse or circuit breaker

of the correct capacity. See “Electrical Requirements.”

■ You are trying to restart the air conditioner too soon after

turning off the air conditioner. Wait at least 3 minutes after

turning off the air conditioner before trying to restart the air

conditioner.

Air conditioner power supply cord trips

(Reset button pops out)

■ Disturbances in your electrical current can trip (Reset button

will pop out) the power supply cord. Press and release RESET

to resume operation.

■ Electrical overload, overheating, a pinched cord, or aging can

trip the power supply cord (Reset button will pop out). After

correcting the problem, press and release RESET to resume

operation.

NOTE: A damaged power supply cord must be replaced with a

new power supply cord obtained from the product manufacturer

and must not be repaired.

Air conditioner will not operate

TROUBLESHOOTING

Before calling for service, try the suggestions below to see whether you can solve your problem without outside help.

Air conditioner seems to run too much

■ The current air conditioner replaced an older model. The use

of more efcient components may cause the air conditioner

to run longer than an older model, but the total energy

consumption will be less. Newer air conditioners do not emit

the “blast” of cold air you may be accustomed to from older

air conditioners, but this is not an indication of lesser cooling

capacity or efciency. Refer to the efciency rating (EER) and

capacity rating (in BTU/h) marked on the air conditioner.

■ The air conditioner is in a heavily occupied room, or heat-

producing appliances are in use in the room. Use exhaust

vent fans while cooking or bathing and try not to use heat-

producing appliances during the hottest part of the day. A

higher-capacity air conditioner may be required, depending on

the size of the room being cooled.

Air conditioner cycles on and off too

much or does not cool room in cooling

mode

■ The air conditioner is not properly sized for your room. Check

the cooling capabilities of your room air conditioner. Room air

conditioners are not designed to cool multiple rooms.

■ The lter is dirty or obstructed by debris. Clean the lter.

■ There is excessive heat or moisture (open container cooking,

showers, etc.) in the room. Use a fan to exhaust heat or

moisture from the room. Try not to use heat-producing

appliances during the hottest part of the day.

■ The air intakes are blocked. Install the air conditioner in a

location where the louvers are free from curtains, blinds,

furniture, etc.

■ The temperature of the room you are trying to cool is

extremely hot. Allow extra time for the air conditioner to cool

off a very hot room.

■ Windows or doors to the outside are open. Close all windows

and doors.

■ The temperature setting is not set to a cool enough setting.

Adjust the temperature to a cooler setting by pressing the

minus button to reduce the temperature. Set the Fan Speed

control to the highest setting.

Error codes in display

■ If E1 or or E2 appears in the display, call for service.

95111_WHAP121-142AW_portable_UCG.indb 11 5/25/16 3:29 PM

SPECIFICATIONS

Model WHAP121AW WHAP141AW WHAP122AW WHAP142AW

Voltage/Frequency 115 VAC/60Hz 115 VAC/60Hz 115 VAC/60Hz 115 VAC/60Hz

Current/Amperage 9.5 A 11.4 A 9.5 A 11.4 A

Cooling Capacity

(BTUs/hour)

12,000 14,000 12,000 14,000

Vent Type Single Single Dual Dual

Coolant Type R410A R410A R410A R410A

Timer 24-hour 24-hour 24-hour 24-hour

Dimensions

W x D x H

17.9" x 15.6" x 39.3"

455 x 395 x 745 mm

17.9" x 15.6" x 39.3"

455 x 395 x 745 mm

17.9" x 15.6" x 39.3"

455 x 395 x 745 mm

17.9" x 15.6" x 39.3"

455 x 395 x 745 mm

Weight

71.4 lbs.

32.4 kg

73.2 lbs.

33.2

72.8 lbs.

33.0 kg

74.5 lbs.

33.8 kg

95111_WHAP121-142AW_portable_UCG.indb 12 5/25/16 3:29 PM

Before calling for assistance or service, please check

“Troubleshooting.” It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

Call XLS Products Customer Service toll-free:

1-800-207-1156.

Our consultants provide assistance with:

■ Features and specications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts.

■ Specialized customer assistance.

■ Referrals to local dealers, repair parts distributors and

service companies. XLS Products designated service

technicians are trained to fulll the product warranty and

provide after-warranty service, anywhere in the United States.

For further assistance:

If you need further assistance, you can write to XLS Products

with any questions or concerns at:

XLS Products, Inc.

Customer Service

P.O. Box 16262

Philadelphia, PA 19114-0262

Please include a daytime phone number in your correspondence.

Call the XLS Products Customer Service toll-free:

1-800-207-1156.

Our consultants provide assistance with:

■ Features and specications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts.

■ Referrals to local dealers, repair parts distributors, and

service companies. XLS Products designated service

technicians are trained to fulll the product warranty

and provide after-warranty service, anywhere in Canada.

For further assistance:

If you need further assistance, you can write to XLS Products

with any questions or concerns at:

XLS Products, Inc.

Customer Service

P.O. Box 16262

Philadelphia, PA 19114-0262

Please include a daytime phone number in your correspondence.

ASSISTANCE OR SERVICE

In the USA

In Canada

95111_WHAP121-142AW_portable_UCG.indb 13 5/25/16 3:29 PM

XLS PRODUCTS WARRANTY FOR WHIRLPOOL

AIR

CONDITIONERS

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this product is operated and maintained according to instructions attached to

or furnished with the product, XLS Products will pay for replacement parts and repair labor to correct defects in materials or

workmanship or replace the product at our discretion. Service must be provided by a XLS Products designated service company.

This warranty does not cover the air lter.

ITEMS XLS PRODUCTS WILL NOT PAY FOR

1. Service calls to correct the installation of your product, instruct you how to use your product, to replace house fuses or reset circuit

breakers, replace or clean lters, or correct house wiring.

2. Service calls to repair or replace air lters. Those consumable parts are excluded from warranty coverage.

3. Repairs when your product is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by XLS Products.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.

8. Expenses for travel and transportation for product service in remote locations.

9. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. XLS PRODUCTS SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR

LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY, FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized XLS Products dealer to determine if

another warranty applies.

If you need service, rst see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help

can be found by checking the “Assistance or Service” section or by calling XLS Products. In the U.S.A., call 1-800-207-1156.

In Canada, call 1-800-207-1156.

Keep this book and your sales slip together for future reference.

You must provide proof of purchase or installation date for in-

warranty service.

Write down the following information about your air conditioner

to better help you obtain assistance or service if you ever need

it. You will need to know your complete model number and serial

number. You can nd this information on the model and serial

number label located on the product.

Dealer name _____________________________________________

Address _________________________________________________

Phone number ___________________________________________

Model number ___________________________________________

Serial number ____________________________________________

Purchase date ___________________________________________

Limited warranty provided by XLS Products.

95111_WHAP121-142AW_portable_UCG.indb 14 5/25/16 3:29 PM

SÉCURITÉ DU CLIMATISEUR

Risque possible de décès ou de blessure grave si

Risque possible de décès ou de blessure grave

si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

DANGER

AVERTISSEMENT

Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

à vous et à d’autres.

Voici le symbole d’alerte de sécurité.

vous ne suivez pas immédiatement les instructions.

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

climatiseur, prendre quelques précautions fondamentales, y compris les suivantes :

CONSERVEZ CES INSTRUCTIONS

Débrancher le climatiseur avant l'entretien.

Utiliser deux ou plus de personnes pour déplacer et

installer le climatiseur.

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

EXIGENCES D’INSTALLATION

Exigences d’emplacement — tous les

modèles

IMPORTANT: Observer les dispositions de tous les codes et

règlements en vigueur.

Inspecter l’emplacement où le climatiseur sera installé. S’assurer

d’avoir tout le nécessaire pour une installation correcte.

L’emplacement d’installation doit disposer de:

■ Une prise électrique avec liaison à la terre située à moins de

6pi (183cm) du point de sortie du cordon d’alimentation du

climatiseur.

REMARQUE: Ne pas utiliser de rallonge.

■ Une libre circulation de l’air dans la pièce à refroidir.

■ Une ouverture de taille sufsante pour le climatiseur.

Lespièces d’installation sont fournies pour des fenêtres à

guillotine à deux châssis mobiles.

■ Laisser au moins 10po (25cm) d’espace entre l’appareil et les

murs ou meubles.

REMARQUE: Les évents de l’appareil ne doivent pas être

obstrués. Ne pas positionner l’appareil en avant de tentures ou

de rideaux; ils pourraient obstruer l’entrée d’air.

Jeter l’appareil:

■ Avant de jeter l’appareil, consulter votre détaillant local ou le centre de recyclage de votre région pour obtenir des

renseignements sur la façon de le jeter de façon responsable pour l’environnement.

■ Jeter ou recycler les matériaux d’emballages de façon responsable pour l’environnement.

95111_WHAP121-142AW_portable_UCG.indb 15 5/25/16 3:29 PM

Pièces d’installation fournies

Vérier que toutes les pièces sont présentes dans le sachet de

pièces.

Modèles à un conduit

A. Panneau de fenêtre à un

seul conduit (1)

B. Conduit exible (1)

C. Connecteur rond pour

conduit (1)

D. Connecteur de conduit

pour fenêtre (1)

A. Panneau de fenêtre à deux

conduits (1)

B. Conduit exible (2)

C. Connecteur rond pour

conduit (2)

D. Connecteur de conduit

pour fenêtre (2)

B C D

PIÈCES ET CARACTÉRISTIQUES

Vue de face

Vue arrière

(modèles à deux conduits)

Roulettes

Tableau de commande

Poignée

Sortie d’air

Vue arrière

(modèles à un conduit)

Réservoir interne

Raccord de drain

(pour le mode

déshumidicateur)

Sortie d’air

(échangeur

thermique)

Conduit d’admission

d’air (condensateur)

Conduit d’admission d’air

(évaporateur)

Filtre à air (derrière la grille)

Range-cordon

Réservoir interne

Raccord de drain

(pour le mode

déshumidicateur)

Sortie d’air (échangeur

thermique)

Conduit d’admission

d’air (condensateur)

Conduit d’admission d’air

(évaporateur)

Filtre à air (derrière la grille)

Range-cordon

C D

Modèles à deux conduits

95111_WHAP121-142AW_portable_UCG.indb 16 5/25/16 3:30 PM

Spécications électriques

■ 115 V (103,5min – 126,5max)

■ 0 à 12 A

■ Fusible temporisé 15 A ou disjoncteur

■ Si une étiquette “Circuit indépendant seulement”

est apposée sur l’appareil, utiliser l’appareil sur un

circuit où rien d’autre n’est branché. Si ce n’est

pas possible, il incombe à l’utilisateur de faire

installer par un électricien qualié un circuit où

l’appareil pourra être branché seul.

■ Si aucune étiquette “Circuit indépendant

seulement” n’est apposée sur l’appareil, l’appareil

peut être branché à toute prise offrant la bonne

tension et la protection adéquate.

Méthode de liaison à la terre

recommandée

Ce climatiseur doit être relié à la terre. Ce climatiseur est équipé

d’un cordon d’alimentation électrique à trois broches pour la

liaison à la terre. Pour minimiser les risques de choc électrique, on

doit brancher le cordon sur une prise de courant de conguration

correspondante, à 3 alvéoles, reliée à la terre et installée

conformément à tous les codes et règlements locaux. Si une prise

de courant compatible n’est pas disponible, il incombe au client

de faire installer par un électricien qualié une prise de courant à

3alvéoles convenablement reliée à la terre. Il incombe au client de:

■ Contacter un électricien qualié.

■ Veiller à ce que l’installation électrique soit réalisée de

façon adéquate et en conformité avec le code national de

l’électricité, ANSI/NFPA 70 – plus récente édition, et tous

les codes et règlements locaux en vigueur.

On peut obtenir des exemplaires des normes mentionnées à

l’adresse suivante:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

Cordon d’alimentation

REMARQUE: Le cordon d’alimentation de votre climatiseur peut

être différent de celui illustré. Ce climatiseur portatif est équipé

d’un cordon d’alimentation conforme aux exigences de l’UL.

Ce cordon d’alimentation comporte des circuits électroniques

d’avant-garde détectant les courants de fuite. En cas

d’écrasement du cordon d’alimentation, les circuits électroniques

détectent les courants de fuite et l’alimentation est interrompue

en une fraction de seconde.

Pour tester le cordon d’alimentation:

1. Brancher le cordon d’alimentation électrique dans une prise à

trois alvéoles reliée à la terre.

2. Appuyer sur RESET (réinitialisation) (un témoin lumineux vert

s’illumine sur certains modèles).

3. Appuyer sur TEST.

4. Appuyer et relâcher le bouton RESET (réinitialisation).

Le cordon d’alimentation est prêt à être utilisé.

Exigences électriques — tous les modèles

Les caractéristiques électriques du climatiseur sont indiquées sur

la plaque signalétique. La plaque signalétique des numéros de

modèle et de série est située au dos du climatiseur.

Les exigences électriques spéciques sont inscrites dans le

tableau des “Exigences du cordon d’alimentation électrique”.

Suivre les recommandations pour ce type de prise électrique

indiquées dans le tableau.

A. Bouton de test

B. Bouton de

réinitialisation

REMARQUE:

■ Le bouton Reset (réinitialisation) doit être enfoncé pour une

utilisation correcte.

■ Le cordon d’alimentation doit être remplacé s’il ne se

déclenche pas lorsqu’on appuie sur le bouton de test ou si

l’appareil n’est pas réinitialisé.

■ Ne pas utiliser le cordon d’alimentation comme interrupteur.

Le cordon d’alimentation est conçu pour remplir les fonctions

de dispositif de protection.

■ Un cordon d’alimentation endommagé ne doit pas être réparé,

mais remplacé par un cordon d’alimentation neuf que l’on

peut se procurer auprès du fabricant du produit.

■ Le cordon d’alimentation ne comprend aucune pièce

réparable. Ouvrir le boîtier inviolable annule toute garantie et

réclamation pour mauvaise performance.

TEST

RESET

TEST

RESET

95111_WHAP121-142AW_portable_UCG.indb 17 5/25/16 3:30 PM

Préparer le climatiseur pour l’installation

INSTRUCTIONS D’INSTALLATION

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le climatiseur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enlever les matériaux d’emballage:

■ Manipuler le climatiseur avec soin pendant le déballage.

■ Enlever le carton du dessus et soulever le climatiseur du

socle.

■ Enlever tout résidu de ruban adhésif et de colle des surfaces

avant de mettre le climatiseur en marche. Frotter une petite

quantité de savon liquide à vaisselle sur l’adhésif avec les

doigts. Essuyer avec un linge propre et sécher.

■ Ne pas utiliser d’instruments coupants, d’alcool à friction,

de liquides inammables ou de nettoyants abrasifs pour

enlever le ruban adhésif ou la colle. Ces produits peuvent

endommager la surface de votre climatiseur.

■ Vérier tous les matériaux d’emballage pour s’assurer

qu’aucune pièce n’est jetée.

■ Jeter ou recycler les matériaux d’emballages de façon

convenable.

Exigences de l’ouverture dans la

fenêtre

Ce climatiseur peut être utilisé avec une fenêtre à guillotine à

deux châssis mobiles et à guillotine normales.

Mesures de l’ouverture dans la fenêtre à guillotine à deux

châssis:

■ Largeur d’ouverture minimum de 24

⁄8po (63cm) et

maximum de 47

⁄4 po (1,2m)

■ Hauteur d’ouverture minimum de 4

⁄4 po (12cm)

Mesures de l’ouverture dans la fenêtre à guillotine normale:

■ Largeur d’ouverture minimum de 4

⁄4 po (12cm)

■ Hauteur d’ouverture minimum de 24

⁄8po (63cm) et

maximum de 47

⁄4 po (1,2m)

IMPORTANT: Pour les ouvertures de fenêtre entre 24

⁄8po

(63cm) et 38po (99cm) (modèles à un conduit) ou 45

⁄4po

(115cm) (modèles à deux conduits), il sera nécessaire de couper

le panneau coulissant selon l’ouverture.

Placer le panneau de fenêtre coulissant dans l’ouverture de la

fenêtre.

Installer le panneau de fenêtre coulissant

Modèle à un conduit illustré. L’installation du modèle à deux

conduits est identique.

1. Placer le panneau coulissant dans

la fenêtre

Panneau coulissant

Allonger l’extension du panneau coulissant jusqu’à obtenir la

bonne longueur pour la fenêtre. S’assurer que l’ouverture du

conduit de ventilation n’est pas couverte.

Bien serrer l’écrou à oreilles.

Si la fenêtre est trop étroite pour y placer le panneau

coulissant sans obstruer l’ouverture du conduit de

ventilation.

1. Desserrer l’écrou à oreilles et enlever l’extension du panneau

coulissant.

2. À l’aide d’une scie à main, couper l’extension du panneau

coulissant en fonction de l’ouverture de la fenêtre. Laisserle

panneau le plus long possible sans couvrir l’ouverture du

panneau coulissant.

3. Replacer l’expansion dans le panneau coulissant en

s’assurant que la tête de la vis de retenue peut s’insérer dans

la fente en T de l’extension du panneau coulissant.

2. Allonger et bien positionner le

panneau coulissant

Écrou à oreilles

Extension

du panneau

coulissant

95111_WHAP121-142AW_portable_UCG.indb 18 5/25/16 3:30 PM

Glisser l’embout rond de conduit exible dans le raccord du

climatiseur.

Modèle à deux conduits illustré.

2. Fixer le conduit exible au climatiseur

Replacer le climatiseur à l’endroit souhaité.

Étirer sufsamment le conduit exible pour relier le climatiseur et

la fenêtre. S’assurer qu’il n’y a aucun coude serré ou pli dans le

tuyau.

Placer le côté fenêtre du conduit exible dans l’ouverture du

panneau coulissant comme indiqué. Il s’emboîte en place.

Modèle à un conduit illustré. Pour les modèles à deux conduits,

consulter le positionnement des tuyaux ci-dessous.

4. Fixer le conduit exible au panneau

coulissant

Connecteur

pour fenêtre

Panneau coulissant

Étirer un peu les deux extrémités du conduit exible.

Insérer en effectuant un mouvement horaire un connecteur rond à

l’une des extrémités du conduit exible. Insérer en effectuant un

mouvement horaire un connecteur de fenêtre à l’autre extrémité

du conduit exible.

Pour les modèles à deux conduits, effectuer les mêmes étapes

pour l’autre conduit.

1. Assemblage du conduit exible

Conduit exible

Connecteur

rond

Connecteur

pour fenêtre

Assemblage du conduit exible

3. Verrouiller le conduit exible en place

Faire tourner le bouton de verrouillage sur LOCKED pour bien

faire tenir en place le conduit exible. Pour les modèles à deux

conduits, effectuer les mêmes étapes pour l’autre côté.

Installation

normale dans une

fenêtre verticale

Installation normale

dans une fenêtre

Positionnement pour les modèles à

deuxconduits

95111_WHAP121-142AW_portable_UCG.indb 19 5/25/16 3:30 PM

Faire tourner le bouchon de drain dans le sens antihoraire pour

l’enlever, puis retirer le bouchon de drain en caoutchouc.

Ranger le bouchon dans un endroit sûr pour pouvoir l’utiliser à

nouveau plus tard.

1. Enlever le bouchon du raccord de

tuyau de vidange

Raccord du tuyau de vidange (optionnel)

Si le climatiseur est utilisé comme déshumidicateur seulement,

il est possible de raccorder un tuyau (vendu séparément) pour

drainer l’eau dans le drain de plancher.

Utiliser un boyau d’arrosage sur le raccord de drain. Le tuyau

de vidange doit être positionné plus bas que le raccord de drain

situé à l’arrière du climatiseur.

Insérer le tuyau d’évacuation (vendu séparément) dans le raccord

de tuyau du climatiseur. Insérer l’autre extrémité du tuyau

de vidange dans le drain de plancher ou dans un autre drain

convenable.

2. Installation du tuyau d’évacuation

TEST

RESET

TEST

RESET

1. Brancher à une prise à trois alvéoles

reliée à la terre

Brancher sur une prise à 3 alvéoles reliée à la terre.

Appuyer sur le bouton RESET (réinitialisation) situé sur le cordon

d’alimentation.

Consulter les “Spécications électriques”.

Raccordement électrique

95111_WHAP121-142AW_portable_UCG.indb 20 5/25/16 3:30 PM

UTILISATION DE VOTRE CLIMATISEUR

Mettre en marche/arrêter le climatiseur

Pour mettre en marche ou éteindre le climatiseur,

appuyer sur POWER (alimentation).

IMPORTANT:

■ Si on doit éteindre le climatiseur, attendre

au moins 3 minutes avant de le rallumer. Ceci empêche le

climatiseur de faire griller un fusible ou déclencher le disjoncteur.

■ Ne pas tenter de faire fonctionner le climatiseur au mode de

refroidissement lorsque la température extérieure est inférieure

à 65°F (18°C). Le serpentin de l’évaporateur intérieur gèlera

et le climatiseur ne fonctionnera pas correctement.

REMARQUE: En cas de panne de courant, votre climatiseur

fonctionnera aux réglages précédents une fois le courant rétabli.

Afchage

Pendant le fonctionnement normal, l’afcheur indique la température

ambiante. Lorsqu’on appuie sur les boutons TEMP/TIME t et s,

l’appareil afche la température sélectionnée et la minuterie.

Sélectionner le mode

Le bouton de mode propose trois réglages:

■ Refroidissement

■ Dhésumidicateur

■ Ventilation

Appuyer sur le bouton MODE jusqu’à ce que le

témoin lumineux s’arrête sur le réglage souhaité.

Mode refroidissement

Dans ce mode, le climatiseur refroidit l’air de la pièce et expulse

l’air chaud à l’extérieur à l’aide du conduit exible. Régler la

vitesse du ventilateur et la température selon vos préférences.

Latempérature peut être réglée entre 61°F à 90°F (16°C à 32°C).

IMPORTANT: Le conduit exible doit expulser l’air chaud à

l’extérieur pendant l’utilisation du mode refroidissement.

Mode déshumidificateur

L’appareil déshumidie l’air sans la faire refroidir. Le ventilateur

est réglé à vitesse moyenne.

La vitesse du ventilateur n’est pas modiable en mode

déshumidicateur.

IMPORTANT: Le conduit exible doit expulser l’air à l’extérieur

pendant l’utilisation du mode déshumidicateur.

Mode ventilateur

Ce mode n’utilise que le ventilateur. Il permet de faire circuler l’air

dans la pièce sans la refroidir.

REMARQUE: Le climatiseur n’a pas besoin d’expulser l’air à

l’extérieur pendant l’utilisation du mode ventilateur.

Sélectionner la vitesse du ventilateur

Le ventilateur peut être réglé à 3 vitesses:

■ FAIBLE

■ MOYENNE

■ FORTE

Appuyer sur le bouton SPEED (vitesse) jusqu’à ce que

le témoin lumineux s’arrête sur le réglage souhaité.

Réglage de la température

Appuyer sur les boutons TEMP/TIME

s et t pour modier le réglage de

température par incréments de 1°.

La température peut être réglée entre

61°F à 90°F (16°C à 32°C). Après 10

secondes, l’afcheur indique de nouveau la température ambiante.

REMARQUE: La température ne peut être réglée qu’en mode

refroidissement.

Lors de l’utilisation du mode TIMER (minuterie), appuyer sur les

boutons TEMP/TIME s et t réglera la minuterie de fermeture et

d’ouverture du climatiseur.

Affichage Fahrenheit ou Celsius

Appuyer simultanément sur les boutons s et t pour faire passer

l’afchage de °F à °C.

Utiliser la minuterie

Arrêt automatique

Il est possible d’ajuster le climatiseur sur 24 heures

pour qu’il s’arrête automatiquement après un

certain nombre d’heures.

Pour configurer l’arrêt automatique:

1. Mettre le climatiseur en mode ventilateur, puis

appuyer sur TIMER (minuterie).

2. Utiliser les boutons TEMP/TIME s et t pour choisir le

nombre d’heures, jusqu’à 24 heures.

3. Après avoir conguré le temps, le climatiseur s’arrête

automatiquement.

Mise en marche automatique

Il est possible d’ajuster le climatiseur pour qu’il se mette en

marche automatiquement après un certain nombre d’heures.

1. Arrêter le climatiseur, puis appuyer sur TIMER (minuterie).

2. Utiliser les boutons TEMP/TIME s et t pour choisir le

nombre d’heures d’attente avant la mise en marche, jusqu’à

24 heures. Le témoin d’indication de minuterie reste allumé

pour laisser savoir que la minuterie est congurée.

3. Après avoir réglé la minuterie, le climatiseur se met en marche

automatiquement en mode refroidissement et utilise les

dernières température et vitesses de ventilateur utilisées.

L’apparence peut varier.

95111_WHAP121-142AW_portable_UCG.indb 21 5/25/16 3:30 PM

Autres fonctions

Témoin de RÉSERVOIR PLEIN

Le climatiseur est muni d’un réservoir interne

qui permet d’accumuler l’eau de condensation.

Cette eau s’évapore et est habituellement expulsée à l’extérieur.

Cependant, en période de grande humidité, ce réservoir peut se

remplir. Si cela se produit, l’indicateur de réservoir plein s’allume

et le climatiseur s’arrête jusqu’à ce qu’il soit vidé. Voir la section

“Entretien et nettoyage”.

Utilisation de la télécommande

Les fonctions sur la télécommande peuvent

être utilisées de la même façon que celles sur

le climatiseur.

REMARQUE:

■ Ne pas échapper la télécommande pour ne pas

l’endommager.

■ Enlever les piles si la télécommande n’est pas utilisée pendant

un mois ou plus.

■ Jeter les piles de façon responsable.

REMARQUE: La télécommande utilise 2 piles AAA de 1,5V

(incluses). Remplacer les piles après environ 6 mois d’utilisation.

Pour enlever les piles:

Retirer le couvercle du compartiment de piles, puis les piles.

Pour installer les piles:

Placer les piles dans le compartiment à piles comme indiqué,

replacer le couvercle.

Remplacer les piles de la télécommande

Bruits de fonctionnement normaux

Lorsque le climatiseur fonctionne normalement, on peut percevoir

certains sons comme:

■ Gouttelettes d’eau qui heurtent le condenseur, causant

un cliquetis ou un cliquettement. Les gouttelettes d’eau

contribuent au refroidissement du condenseur.

■ Mouvement de l’air sous l’effet du ventilateur.

■ Déclics émis par le thermostat.

■ Vibrations ou bruits imputables à une construction médiocre

du mur ou de la fenêtre.

■ Bourdonnement à fréquence élevée ou pulsations à cause

du compresseur moderne à haute efcacité qui se met en

marche et s’arrête de façon intermittente.

REMARQUE: L’apparence

de la télécommande peut

varier.

95111_WHAP121-142AW_portable_UCG.indb 22 5/25/16 3:30 PM

Votre nouveau climatiseur est conçu pour vous fournir de nombreuses

années de fonctionnement able. Cette section vous expliquera

comment nettoyer et entretenir votre climatiseur correctement.

Enlever le ltre à air du climatiseur.

Réinstallation le filtre à air:

1. Réinstaller le ltre dans le climatiseur.

2. Insérer les onglets du bas du couvercle de conduit

d’admission d’air dans les fentes du climatiseur, puis appuyer

sur le dessus du couvercle jusqu’à ce qu’il s’emboîte.

ENTRETIEN ET NETTOYAGE

1. Retirer le couvercle du conduit

d’admission d’air

1. Arrêter le climatiseur.

2. Retirer le couvercle de conduit d’admission d’air et tirant sur

le dessus du couvercle, puis en retirant les onglets du bas des

fentes du climatiseur.

2. Retirer le ltre à air

Nettoyage du boîtier du climatiseur

1. Arrêter le climatiseur.

2. Essuyer le boîtier du climatiseur avec un linge doux et humide.

3. Sécher parfaitement avec un linge doux.

Nettoyage du ltre à air

Le ltre à air est amovible pour faciliter le nettoyage. Un ltre à

air propre aide à retenir les particules de poussière, la charpie et

les autres débris en suspension dans l’air et il est important pour

obtenir un refroidissement et une efcacité de fonctionnement

de grande qualité. Vérier le ltre toutes les 2 semaines pour

déterminer si un nettoyage est nécessaire.

REMARQUE: Pour obtenir le meilleur rendement, ne pas faire

fonctionner le climatiseur si le ltre n’est pas en place.

Nettoyer le climatiseur à l’aspirateur. Si le ltre

à air est très sale, le laver avec de l’eau tiède et

un détergent doux.

REMARQUE: Ne pas laver le ltre à air

au lave-vaisselle ni utiliser de produits

nettoyants chimiques pour ne pas l’endommager. Faire sécher

complètement le ltre à air à l’air libre avant de le réinstaller,

and’assurer une efcacité maximale.

Drainer le réservoir interne

Si le climatiseur s’arrête et que le témoin de réservoir plein est

allumé, il est nécessaire de drainer ce dernier avant d’utiliser de

nouveau le climatiseur.

1. Drainer le réservoir interne

1. Arrêter et débrancher le climatiseur.

2. Placer une cuvette ou une petite chaudière sous le drain.

3. Enlever le bouchon de drain en le tournant dans le sens

antihoraire.

4. Enlever le bouchon de drain en caoutchouc.

5. Laisser l’eau s’écouler dans la cuvette ou la petite chaudière.

6. Réinstaller le bouchon de drain en caoutchouc en l’insérant

fermement en place.

7. Insérer le bouchon de drain dans le drain en effectuant

un mouvement horaire, puis serrer à la main.

Ranger le climatiseur

Si le climatiseur n’est pas utilisé pendant une bonne période

de temps, le préparer pour le rangement en suivant les étapes

suivantes.

1. Faire fonctionner le climatiseur en mode ventilateur pendant

quelques heures pour éliminer l’humidité de ses serpentins.

2. Arrêter le climatiseur et le débrancher. Retirer la pile de la

télécommande.

3. Enlever le bouchon de drain du réservoir interne pour enlever

toute l’eau restant dans le réservoir. Voir “Drainer le réservoir

interne”.

4. Enlever, nettoyer, puis remettre en place le ltre.

5. Enlever le tuyau exible et le panneau de fenêtre coulissant

et les ranger dans un endroit sécuritaire.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le climatiseur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

95111_WHAP121-142AW_portable_UCG.indb 23 5/25/16 3:30 PM

■ Le cordon d’alimentation électrique est débranché.

Brancherl’appareil sur une prise à 3 alvéoles reliée

à la terre. Consulter les “Spécications électriques “.

■ Le cordon d’alimentation s’est déclenché (bouton Reset

(réinitialisation) est ressorti). Appuyer et relâcher le bouton

RESET (réinitialisation) pour reprendre le fonctionnement.

■ Un fusible est grillé ou un disjoncteur s’est ouvert.

Remplacerle fusible ou réenclencher le disjoncteur.

Si le problème persiste, appeler un électricien. Consulter

les “Spécications électriques “.

■ Le bouton d’alimentation POWER n’a pas été enfoncé.

Appuyer sur Power (mise en marche).

■ Le circuit d’alimentation local est en panne. Attendre que

l’alimentation locale soit rétablie.

■ Le réservoir internet est plein. Si le témoin de réservoir plein

est allumé, vider le réservoir. Voir “Drainer le réservoir interne”.

Le climatiseur fait griller les fusibles ou

déclenche les disjoncteurs

■ Trop d’appareils sont branchés sur le même circuit.

Débrancher ou déplacer les appareils partageant le même

circuit.

■ L’utilisateur emploie un fusible temporisé ou un disjoncteur de

capacité inappropriée. Les remplacer par un fusible temporisé

ou un disjoncteur de capacité correcte. Consulterles

“Spécications électriques”.

■ L’utilisateur tente de remettre le climatiseur en marche trop

rapidement après l’avoir arrêté. Attendre au moins 3minutes

après l’arrêt du climatiseur avant de tenter une nouvelle mise

en marche.

Le cordon d’alimentation du climatiseur

se déclenche (leboutonReset s’éjecte)

■ Des perturbations dans le courant électrique peuvent

déclencher le cordon d’alimentation (le bouton Reset ressort).

Appuyer et relâcher le bouton RESET (réinitialisation) pour

reprendre le fonctionnement.

Le climatiseur ne fonctionne pas

DÉPANNAGE

Avant de faire un appel de service, consulter les suggestions ci-dessous pour voir si le problème peut être résolu sans aide extérieure.

■ Surcharge électrique, surchauffe, cordon pincé ou

vieillissement peuvent déclencher le cordon d’alimentation

(le bouton Reset ressort). Après avoir corrigé le problème,

appuyer et relâcher le bouton RESET (réinitialisation) pour

reprendre le fonctionnement.

REMARQUE: Un cordon d’alimentation endommagé ne doit pas

être réparé, mais remplacé par un cordon d’alimentation neuf que

l’on peut se procurer auprès du fabricant du produit.

Le climatiseur semble se mettre en

marche trop fréquemment

■ Ce climatiseur remplace un vieux modèle. Du fait de

l’utilisation de composants plus efcaces, il est possible que

le climatiseur fonctionne pendant de plus longues périodes

que l’ancien modèle, mais sa consommation totale d’énergie

sera plus faible. Les nouveaux climatiseurs ne projettent

pas un puissant jet d’air froid comme les anciens modèles,

mais ceci n’indique pas une réduction de la capacité de

refroidissement ou de l’efcacité. Se référer à l’indice

d’efcacité (EER) et l’indice de capacité (en BTU/h) indiqués

sur le climatiseur.

■ Le climatiseur est installé dans une pièce encombrée ou

dans laquelle des appareils générateurs de chaleur sont

installés. Utiliser des ventilateurs d’évacuation d’air pendant

les opérations de cuisson ou pendant le bain, et essayer

de ne pas utiliser d’appareils générateurs de chaleur

pendant les périodes les plus chaudes de la journée. Il peut

être nécessaire de choisir un climatiseur de plus grande

puissance, selon la taille de la pièce à refroidir.

Le climatiseur s’allume et s’éteint trop

fréquemment ou ne refroidit pas la

pièce au mode refroidissement

■ La taille du climatiseur n’est pas appropriée à la pièce.

Vérierla capacité de refroidissement du climatiseur

de la pièce. Les climatiseurs pour une seule pièce ne

sont pas conçus pour refroidir plusieurs pièces.

■ Le ltre est sale ou obstrué par des débris. Nettoyer le ltre.

■ Il y a trop de chaleur ou d’humidité dans la pièce (cuissondans

des récipients sans couvercle, douches, etc.). Utiliserun

ventilateur pour évacuer la chaleur ou l’humidité de la pièce.

Essayer de ne pas utiliser des appareils générateurs de chaleur

pendant les périodes les plus chaudes de la journée.

■ Le conduit d’admission d’air est obstrué. Installer le

climatiseur dans un endroit où les évents ne sont pas

obstrués par des rideaux, stores, meubles, etc.

■ La température de la pièce à refroidir est extrêmement élevée.

Accorder du temps supplémentaire au climatiseur pour

refroidir une pièce très chaude.

■ Les fenêtres ou portes sur l’extérieur sont ouvertes.

Fermertoutes les portes et fenêtres.

■ Le réglage de la température n’est pas sufsamment froid.

Réglez la commande de température à un niveau plus froid

en appuyant sur le bouton “moins” pour réduire la

température. Régler la commande de Fan Speed

(vitesse du ventilateur) surle réglage désiré.

Code d’erreur sur l’afchage

■ Si E1 ou E2 s’afchent, faire un appel de service.

95111_WHAP121-142AW_portable_UCG.indb 24 5/25/16 3:30 PM

SPÉCIFICATIONS

Modèle WHAP121AW WHAP141AW WHAP122AW WHAP142AW

Tension/fréquence 115VCA, 60Hz 115VCA, 60Hz 115VCA, 60Hz 115VCA, 60Hz

Intensité 9,5 A 11,4 A 9,5 A 11,4 A

Capacité de

refroidissement

(BTU/heure)

12 000 14000 12000 14000

Type de conduit Simple Simple Double Double

Type de liquide de

refroidissement

R410A R410A R410A R410A

Minuterie 24 heures 24 heures 24 heures 24 heures

Dimensions

L x P x H

17,9po x 15,6po x 39,3po

455 x395 x745mm

17,9po x 15,6po x 39,3po

455 x395 x745mm

17,9po x 15,6po x 39,3po

455 x395 x745mm

17,9po x 15,6po x 39,3po

455 x395 x745mm

Poids

71,4 lb

32,4 kg

73,2 lb

33,2kg

72,8 lb

33,0 kg

73,2 lb

33,2kg

95111_WHAP121-142AW_portable_UCG.indb 25 5/25/16 3:30 PM

Avant de faire un appel pour assistance ou service, vérier

la section “Dépannage”. Cette vérication peut vous faire

économiser le coût d’une intervention de dépannage. Si vous

avez encore besoin d’aide, suivez les instructions ci-dessous.

Avant d’appeler, vous devez connaître la date d’achat et les

numéros de modèle et de série complets de votre appareil.

Ces renseignements nous aideront à mieux répondre à votre

demande.

Composer le numéro du service à la clientèle de XLSProducts:

1800207-1156

Nos consultants peuvent vous aider sur les points suivants:

■ Caractéristiques et spécications de notre gamme complète

d’appareils ménagers.

■ Renseignements sur l’installation.

■ Procédures d’utilisation et d’entretien.

■ Accessoires et pièces de rechange.

■ Aide spécialisé à la clientèle.

■ Orientation vers des concessionnaires, compagnies de

service de réparation et distributeurs de pièces de rechange

locaux. Les techniciens de service désignés de XLS Products

sont formés pour remplir la garantie des produits et fournir un

service après garantie partout aux États-Unis.

Pour plus d’assistance:

Si vous avez besoin de plus d’assistance, vous pouvez écrire à

XLS Products en soumettant toute question ou tout problème à:

XLS Products, Inc.

Customer Service

P.O. Box16262

Philadelphia, PA19114-0262

N’oubliez pas d’indiquer dans votre correspondance un numéro

de téléphone où l’on peut vous joindre dans la journée.

Composer le numéro du service à la clientèle de XLSProducts:

1800207-1156

Nos consultants peuvent vous aider sur les points suivants:

■ Caractéristiques et spécications de notre gamme complète

d’appareils ménagers.

■ Procédures d’utilisation et d’entretien.

■ Accessoires et pièces de rechange.

■ Orientation vers des concessionnaires, distributeurs de pièces

de rechange et services de réparation locaux. Les techniciens

de service désignés de XLS Products sont formés pour

remplir la garantie des produits et fournir un service après la

garantie, partout au Canada.

Pour plus d’assistance:

Si vous avez besoin de plus d’assistance, vous pouvez écrire à

XLS Products en soumettant toute question ou tout problème à:

XLS Products, Inc.

Customer Service

P.O. Box16262

Philadelphia, PA19114-0262

N’oubliez pas d’indiquer dans votre correspondance un numéro

de téléphone où l’on peut vous joindre dans la journée.

ASSISTANCE OU SERVICE

Aux É.-U.

Au Canada

95111_WHAP121-142AW_portable_UCG.indb 26 5/25/16 3:30 PM

GARANTIE DE XLS PRODUCTS POUR

LES CLIMATISEURS WHIRLPOOL

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d’achat, lorsque ce produit est utilisé et entretenu conformément aux instructions jointes à

oufournies avec le produit, XLS Products paiera pour les pièces de rechange et la main-d’œuvre pour corriger les vices de matériaux

ou de fabrication ou remplacera le produit à sa seule discrétion. L’entretien doit être fourni par une compagnie de service désignée par

XLS Products. Cette garantie ne couvre pas le ltre à air.

XLS PRODUCTS NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectier l’installation de votre produit, pour vous montrer comment utiliser le produit, pour remplacer

des fusibles de la maison, réenclencher les disjoncteurs, remplacer ou nettoyer les ltres ou rectier le câblage électrique.

2. Les interventions de dépannage pour réparer ou remplacer des ltres à air. Ces pièces consomptibles ne sont pas couvertes par

lagarantie.

3. Les réparations lorsque le produit est utilisé à des ns autres que l’usage unifamilial normal.

4. Les dommages imputables à: accident, modication, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par XLS

Products.

5. Le coût des pièces de rechange et de la main-d’œuvre de réparation pour les appareils utilisés hors des États-Unis ou du Canada.

6. Le ramassage et la livraison. Ce produit est conçu pour être réparé à domicile.

7. Les réparations aux pièces ou systèmes résultant d’une modication non autorisée faite à l’appareil.

8. Les frais de voyage et de transport pour le service d’un produit dans les régions éloignées.

9. L’enlèvement et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n’est pas installé

conformément aux instructions d’installation fournies.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ

MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE

AUTORISÉE PAR LA LOI. XLS PRODUCTS N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU

INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS

OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE

ONT UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S’APPLIQUER DANS

VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR

D’AUTRES DROITS QUI PEUVENT VARIER D’UNE JURIDICTION À UNE AUTRE.

À l’extérieur du Canada et des 50 États des États-Unis, cette garantie ne s’applique pas. Contacter votre marchand XLS Products

autorisé pour déterminer si une autre garantie s’applique.

Si vous avez besoin de service, voir d’abord la section “Dépannage” du Guide d’utilisation et d’entretien. Après avoir vérié la section

“Dépannage”, de l’aide supplémentaire peut être trouvée en vériant la section “Assistance ou service” ou en appelant XLS Products.

Aux États-Unis, composer le 1800207-1156.

Au Canada, composer le 1800207-1156.

Conservez ce manuel et le reçu de vente au même endroit

pour référence ultérieure. Pour un entretien ou une réparation

sous garantie, un document attestant de la date d’achat ou

d’installation doit être fourni.

Inscrivez les renseignements suivants au sujet de votre

climatiseur pour mieux vous aider à obtenir assistance ou

réparation en cas de besoin. Vous devrez fournir le numéro de

modèle et le numéro de série au complet. Vous trouverez ces

renseignements sur la plaque signalétique située sur le produit.

Nom du revendeur ________________________________________

Adresse __________________________________________________

Numéro de téléphone ______________________________________

Numéro de modèle ________________________________________

Numéro de série __________________________________________

Date d’achat ______________________________________________

Garantie limitée offerte par XLS Products.

95111_WHAP121-142AW_portable_UCG.indb 27 5/25/16 3:30 PM

SEGURIDAD DEL ACONDICIONADOR DE AIRE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar su acondicionador de aire,

siga estas precauciones básicas:

CONSERVE ESTAS INSTRUCCIONES

Desconecte el acondicionador de aire antes de

darle servicio.

Use dos o más personas para mover e instalar el

acondicionador de aire.

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

Cómo desechar la unidad:

■ Cuando necesite desechar la unidad, consulte con el distribuidor local o el centro de reciclaje local para pedir información

sobre cómo desecharla de manera responsable para el medio ambiente.

■ Recicle o deseche el material de embalaje del producto de manera responsable para el medio ambiente.

95111_WHAP121-142AW_portable_UCG.indb 28 5/25/16 3:30 PM

REQUISITOS DE INSTALACIÓN

Requisitos de instalación—Todos los

modelos

IMPORTANTE: Respete todos los códigos y las ordenanzas

vigentes.

Verique el lugar donde se instalará el acondicionador de aire.

Asegúrese de tener todo lo necesario para una instalación

correcta.

El lugar debe tener:

■ Un tomacorriente eléctrico con conexión a tierra a una

distancia máxima de 6 pies (183 cm) del lugar donde el cable

eléctrico sale del acondicionador de aire.

NOTA: no use un cable eléctrico de extensión.

■ Libertad de movimiento del aire en la habitación que desea

enfriar.

■ Una abertura con la amplitud suciente para el

acondicionador de aire. Se proveen piezas de instalación para

las ventanas de guillotina.

■ Deje al menos 10” (25cm) de separación con respecto a las

paredes y los muebles.

NOTA: no deben obstruirse las rejillas del gabinete. No coloque

la unidad delante de paños o cortinas: pueden bloquear la toma

de aire.

Piezas para la instalación

suministradas

Verique que todas las piezas estén incluidas en el paquete de

piezas.

Modelos de una sola ventilación

A. Panel de inserto de ventana

para una sola ventilación (1)

B. Manguera de ventilación

exible (1)

C. Conector redondo de

manguera de ventilación (1)

D. Conector de ventana de

manguera de ventilación (1)

A. Panel de inserto de ventana

para ventilación doble (1)

B. Manguera de ventilación

exible (2)

C. Conector redondo de

manguera de ventilación (2)

D. Conector de ventana de

manguera de ventilación (2)

B C D

C D

Modelos de ventilación doble

95111_WHAP121-142AW_portable_UCG.indb 29 5/25/16 3:30 PM

PIEZAS Y CARACTERÍSTICAS

Vista frontal

Vista posterior

(modelos de ventilación

doble)

Ruedas

Panel de control

Asa

Salida de aire

Vista posterior

(modelos de una sola ventilación)

Drenaje del tanque

interno

Conexión de drenaje

(para el modo

deshumidicador)

Salida de aire

(intercambiador

de calor)

Toma de aire

(condensador)

Toma de aire (evaporador)

Filtro de aire (detrás de la

rejilla)

Almacenaje

delcable

Drenaje del tanque

interno

Conexión de drenaje

(para el modo

deshumidicador)

Salida de aire

(intercambiador de calor)

Toma de aire

(condensador)

Toma de aire (evaporador)

Filtro de aire (detrás de la rejilla)

Almacenaje del cable

95111_WHAP121-142AW_portable_UCG.indb 30 5/25/16 3:30 PM

Requisitos eléctricos

■ 115voltios (103,5 mín. a 126,5 máx.)

■ 0 a 12 amperios

■ Disyuntor o fusible retardador de 15amperios

■ Si la unidad tiene una etiqueta que indica “Circuito

simple solamente”, úsela solo con un circuito

de tomacorriente único exclusivo. Si no hay

disponible un circuito de tomacorriente único

exclusivo, es responsabilidad del cliente hacer

instalar un circuito de tomacorriente único por un

electricista competente.

■ Si la unidad no tiene la etiqueta “Circuito

simple solamente”, se puede usar en cualquier

circuito secundario con la tensión correcta y la

clasicación adecuada de protección de corriente.

Método de conexión a tierra recomendado

Este acondicionador de aire debe estar conectado a tierra. Este

acondicionador de aire está equipado con un cable de suministro

eléctrico provisto de un enchufe con tres terminales. Para reducir

al mínimo el peligro de posibles choques eléctricos, el cable

debe estar enchufado en un tomacorriente de 3 terminales,

conectado a tierra de acuerdo con los códigos y las ordenanzas

locales. Si no hay disponible un tomacorriente concordante, es

responsabilidad del cliente hacer instalar un tomacorriente de

3 terminales con conexión a tierra por un instalador eléctrico

competente. Es responsabilidad del cliente:

■ Ponerse en contacto con un instalador eléctrico calicado.

■ Asegurarse de que la instalación eléctrica sea adecuada

y de conformidad con el Código Nacional Eléctrico,

ANSI/NFPA 70, última edición, y con todos los códigos

y las ordenanzas locales.

Pueden obtenerse copias de las normas señaladas en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

Cable de suministro de energía

NOTA: el cable de suministro eléctrico de su acondicionador de aire

puede diferir del que se muestra. Este acondicionador de aire portátil

está equipado con un cable de suministro eléctrico requerido por

UL. El cable de suministro eléctrico tiene componentes electrónicos

de avanzada que detectan corriente de fuga. Si el cable se rompe,

los componentes electrónicos detectan la corriente de fuga y la

energía se desconectará en una fracción de segundo.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar 

la muerte, incendio o choque eléctrico.

Para poner a prueba el cable de suministro eléctrico:

1. Enchufe el cable de suministro eléctrico en un tomacorriente

de 3 terminales con conexión a tierra.

2. Presione RESET (Restablecer) (en algunos modelos,

se encenderá una luz verde).

3. Presione TEST (Prueba).

4. Presione y suelte RESET (Restablecer).

El cable de suministro eléctrico está listo para el funcionamiento.

Requisitos eléctricos—Todos los modelos

Las clasicaciones eléctricas para su acondicionador de aire

están enumeradas en la etiqueta del número de modelo y de

serie. La etiqueta con el número de modelo y de serie está en

la parte posterior del gabinete del acondicionador de aire.

Los requisitos eléctricos especícos se indican en la tabla

“Requisitos eléctricos del cable de suministro eléctrico”. Respete

los requisitos para el tipo de enchufe que se muestran en la tabla.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar 

la muerte, incendio o choque eléctrico.

A. Botón Test (Prueba)

B. Botón Reset

(Restablecer)

NOTAS:

■ El botón Reset (Restablecer) debe estar presionado para el

funcionamiento adecuado.

■ El cable de suministro eléctrico se debe reemplazar si no se

desconecta cuando se presiona el botón de prueba o si no se

restablece.

■ No use el cable de suministro eléctrico como interruptor para

apagar/encender. El cable de suministro eléctrico ha sido

diseñado como un dispositivo de protección.

■ Un cable de suministro eléctrico se debe reemplazar con un

nuevo cable de suministro eléctrico obtenido del fabricante

del producto y no se debe reparar.

■ El cable de suministro eléctrico no tiene piezas que pueda

reparar el usuario. Todos los reclamos por desempeño y de

garantía quedan anulados si se abre el estuche resistente a

manipulaciones no autorizadas.

TEST

RESET

TEST

RESET

95111_WHAP121-142AW_portable_UCG.indb 31 5/25/16 3:30 PM

Prepare el acondicionador de aire para

la instalación

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión

en la espalda u otro tipo de lesiones.

Retire los materiales de empaque:

■ Manipule con cuidado el acondicionador de aire mientras

lo desempaca.

■ Retire la parte superior de la caja y levante el acondicionador

de aire de la plataforma de la base.

■ Retire la cinta y los residuos de adhesivo de las supercies

antes de encender el acondicionador de aire. Frote un poco

de detergente líquido para vajilla sobre el adhesivo con los

dedos. Limpie con un paño húmedo y seque.

■ No use instrumentos losos, alcohol para fricciones, líquidos

inamables o productos de limpieza abrasivos para eliminar

los restos de cinta o pegamento. Esos productos pueden

dañar la supercie de su acondicionador de aire.

■ Asegúrese de revisar todo el material de empaque en busca

de piezas antes de desecharlo.

■ Deseche o recicle el material de empaque de manera

adecuada.

Ubique el panel deslizante para ventana en la abertura

de la ventana.

Instalación del panel deslizante para

ventana

Se muestra el modelo de una sola ventilación. La instalación de

modelos con ventilación doble es igual.

Ubique el panel deslizante en la ventana

Panel deslizante

Extienda la extensión del panel deslizante hasta que cubra la

abertura de la ventana. Asegúrese de que no se cubra la abertura

de la ventilación en el panel deslizante.

Apriete la tuercas mariposa de manera ajustada.

Si la ventana es demasiado angosta para encajar en el panel

deslizante sin bloquear la abertura de la ventilación:

1. Aoje la tuerca mariposa y retire del panel deslizante la

extensión del panel deslizante.

2. Use una sierra manual para cortar la extensión del panel

deslizante de acuerdo con el tamaño de la abertura de la

ventana. Deje la mayor supercie de panel que sea posible sin

cubrir las aberturas de ventilación en el panel deslizante.

3. Deslice la extensión del panel deslizante nuevamente dentro

del panel deslizante; asegúrese de que la cabeza del tornillo

de retención encaje en la ranura en T en la extensión del panel

deslizante.

Requisitos de la abertura de la ventana

Este acondicionador de aire se puede usar con ventanas de

guillotina estándar y con ventanas corredizas verticales.

Medidas de la abertura de una ventana de guillotina:

■ Ancho de la abertura de 24

⁄8" (63 cm) como mínimo

a 47

⁄4" (1,2 m) como máximo

■ Altura de la abertura de 4

⁄4" (12 cm) como mínimo

Medidas de la abertura de una ventana corrediza vertical:

■ Ancho de la abertura de 4

⁄4" (12 cm) como mínimo

■ Altura de la abertura de 24

⁄8" (63 cm) como mínimo

a 47

⁄4" (1,2 m) como máximo

IMPORTANTE: Para aberturas de ventana entre 24

⁄8" (63cm)

y 38" (99cm) [modelos de una sola ventilación] o 45

⁄4" (115cm)

[modelos de ventilación doble), será necesario cortar el panel

deslizante para que encaje en la abertura de la ventana.

2. Extienda y asegure el panel deslizante

Tuerca mariposa

Extensión del

panel deslizante

95111_WHAP121-142AW_portable_UCG.indb 32 5/25/16 3:30 PM

Deslice el extremo redondo de las mangueras de ventilación

dentro de los puertos para manguera en el acondicionador de aire.

Se muestra el modelo con ventilación doble.

2. Fije las mangueras de ventilación al

acondicionador de aire

Coloque el acondicionador de aire en la ubicación deseada.

Extienda la manguera de ventilación lo suciente como para

que llegue desde el acondicionador de aire hasta la ventana.

Asegúrese de que no haya curvas cerradas ni aplastamientos en

la manguera.

Presione el extremo del conector de ventana de la manguera de

ventilación dentro de la abertura del panel deslizante como se

muestra. Se enganchará al encajar en su lugar.

Se muestra el modelo de una sola ventilación. Para modelos con

ventilación doble, vea a continuación cómo colocar la manguera.

4. Fije las mangueras de ventilación al

panel deslizante

Conector de

ventana

Panel deslizante

Extienda un poco ambos extremos de la manguera de ventilación.

Inserte un conector redondo en sentido horario en un extremo de

la manguera de ventilación. Inserte un conector de ventana en

sentido horario en el otro extremo de la manguera de ventilación.

Para modelos con ventilación doble, repita para la segunda

manguera de ventilación.

1. Ensamble las mangueras de

ventilación

Manguera de

ventilación

Conector

redondo

Conector

ventana

Ensamble las mangueras de ventilación

3. Trabe las mangueras de ventilación

en su lugar

Gire la perilla para trabar hasta la posición LOCKED (Trabado)

para asegurar la manguera de ventilación en su lugar. Para

modelos con ventilación doble, repita para el otro lado.

Instalaciones en

ventanas verticales

Instalaciones en

ventanas estándar

Colocación de las mangueras de

ventilación dobles

95111_WHAP121-142AW_portable_UCG.indb 33 5/25/16 3:31 PM

Gire el tapón del puerto de desagüe en sentido antihorario para

retirarlo; después, retire el tapón de desagüe de caucho.

Guárdelo en un lugar seguro para usarlo en el futuro.

1. Retire el tapón de la conexión de

desagüe

Conexión de mangueras de desagüe

(opcional)

Cuando use el acondicionador de aire para deshumidicar

únicamente, puede jar una manguera (no se incluye) para drenar

el agua a un desagüe del piso.

La conexión de desagüe usa un conector de manguera de jardín

estándar. La manguera de desagüe debe estar en el puerto de

desagüe en la parte posterior del acondicionador de aire.

Inserte la manguera de desagüe (no se incluye) en la conexión de

desagüe en el acondicionador de aire. Inserte el otro extremo de

la manguera de desagüe en un desagüe del piso u otro desagüe

adecuado.

2. Instale la manguera de desagüe

TEST

RESET

TEST

RESET

1. Enchufe en un tomacorriente de

3terminales con conexión a tierra

Enchufe en un tomacorriente de 3 terminales con conexión a tierra.

Presione el botón RESET (Restablecer) en el cable de suministro

eléctrico.

Vea “Requisitos eléctricos”.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar 

la muerte, incendio o choque eléctrico.

Conexión Eléctrica

95111_WHAP121-142AW_portable_UCG.indb 34 5/25/16 3:31 PM

USO DE SU ACONDICIONADOR DE AIRE

ENCENDIDO o APAGADO del

acondicionador de aire

Presione POWER (Encendido) para ENCENDER o

APAGAR el acondicionador de aire.

IMPORTANTE:

■ Si apaga el acondicionador de aire, espere al

menos 3 minutos antes de volver a encenderlo.

Eso evitará que se queme un fusible del hogar o que se

desconecte un disyuntor a causa del acondicionador de aire.

■ No intente operar el acondicionador de aire en el modo Cool

(Enfriar) cuando la temperatura exterior sea menor de 65°F

(18°C). El serpentín del evaporador interior se congelará y el

acondicionador de aire no funcionará correctamente.

NOTA: en caso de un corte de electricidad, el acondicionador de

aire funcionará con los ajustes previos cuando se restablezca la

electricidad.

Pantalla

Durante el funcionamiento normal, la pantalla mostrará la

temperatura ambiente actual. Cuando se presionan los botones

t y s de TEMP/TIME (Temperatura/Tiempo), la unidad muestra

la temperatura o el tiempo de retraso que se ha jado.

Selección del modo

El botón Pode (Modo) tiene tres ajustes:

■ Enfriar

■ Deshumidicar

■ Ventilador

Presione el botón MODE (Modo) hasta que

se ilumine la luz indicadora encima del ajuste

deseado.

Modo de enfriamiento (COOL [Enfriar])

Durante el modo de enfriamiento, el acondicionador de aire enfría

el aire de la habitación y ventila el aire caliente hacia el exterior a

través de las mangueras de ventilación. Regule la velocidad del

ventilador y el ajuste de la temperatura de acuerdo con el nivel

de comodidad que desee. El rango de ajuste de la temperatura

es de 61°F a 90°F (de 16°C a 32°C).

IMPORTANTE: Las mangueras de ventilación deben descargar al

exterior cuando se usa el modo de enfriamiento.

Modo de deshumidificar (DEHUM

[Deshumidificar])

El aire se deshumidica a medida que atraviesa la unidad,

sin que se encuentre en el modo de enfriamiento completo.

Elventilador funcionará a velocidad media.

La velocidad del ventilador no puede ajustarse en el modo de

deshumidicar.

IMPORTANTE: Las mangueras de ventilación deben descargar al

exterior cuando se usa el modo de deshumidicar.

Modo de ventilador (FAN [Ventilador])

En este modo, solo funcionará el ventilador. El aire circula por la

habitación sin enfriarse.

NOTA: no es necesario que el acondicionador de aire tenga

ventilación al exterior en el modo Fan (Ventilador).

Cómo seleccionar la velocidad del

ventilador

La velocidad del ventilador tiene 3 ajustes:

■ LOW (Baja)

■ MED (Media)

■ HIGH (Alta)

Presione el botón SPEED (Velocidad) hasta que

se ilumine la luz indicadora encima del ajuste

deseado.

Cómo regular la temperatura

Presione los botones s y t de

TEMP/TIME (Temperatura/Tiempo)

para subir o bajar la temperatura de

ajuste en incrementos de 1°. Elrango

de ajuste de la temperatura es de

61°F a 90°F (de 16°C a 32°C). Después de 10 segundos, la

pantalla volverá a la temperatura ambiente actual.

NOTA: la temperatura solo se puede regular en el modo de

enfriamiento.

En el modo TIMER (Temporizador), si se presionan los botones s

y t de TEMP/TIME (Temperatura/Tiempo), se regulará el tiempo

de retraso para que el acondicionador de aire se encienda o se

apague.

Cómo cambiar entre Fahrenheit y Celsius:

Presione los botones s y t simultáneamente para alternar las

unidades de temperatura que se visualizan entre °F y °C.

La apariencia puede variar.

95111_WHAP121-142AW_portable_UCG.indb 35 5/25/16 3:31 PM

Uso del temporizador

Apagado automático

Se puede ajustar el acondicionador de aire para

que se apague automáticamente después de un

número de horas establecido, hasta 24 horas.

Para ajustar el apagado automático:

1. Con el acondicionador de aire en el modo de

ventilador, presione TIMER (Temporizador).

2. Use los botones s y t de TEMP/TIME (Temperatura/Tiempo)

para seleccionar el número de horas, hasta 24 horas.

3. Después del tiempo que se haya ajustado, el acondicionador

de aire se apagará automáticamente.

Encendido automático

Se puede ajustar el acondicionador de aire con el temporizador

para que se encienda automáticamente después de un número

de horas establecido.

1. Con el acondicionador de aire APAGADO, presione TIMER

(Temporizador).

2. Use los botones s y t de TEMP/TIME (Temperatura/Tiempo)

para seleccionar el número de horas que deben transcurrir

antes de que el acondicionador de aire se encienda,

hasta 24horas. La luz indicadora TIMER (Temporizador)

permanecerá iluminada para indicar que el temporizador está

ajustado.

3. Después del tiempo establecido, el acondicionador de aire se

encenderá automáticamente en el modo de enfriamiento con

los últimos ajustes usados para la temperatura y el ventilador.

Otras funciones

Indicador BUCKET FULL

(Baldelleno)

Este acondicionador de aire tiene un tanque interno para

almacenar el agua acumulada del condensador. Normalmente,

esta agua se evapora y se descarga al exterior. Sin embargo,

en períodos de humedad alta, es posible que el tanque interno

se llene. Si esto sucede, se iluminará la luz indicadora Bucket

Full (Balde lleno) y el acondicionador de aire se apagará hasta

que se vacíe el tanque interno. Consulte la sección “Cuidado y

limpieza”.

Cómo usar el control remoto

Las funciones del control remoto operan igual

que los controles táctiles del panel de control

del acondicionador de aire.

NOTA:

■ No permita que el control remoto se caiga: puede dañarse.

■ Retire las baterías si el control remoto no se usa durante un

mes o más tiempo.

■ Deseche las baterías usadas de manera responsable.

NOTA: el control remoto usa dos baterías AAA de

1,5V (seincluyen). Reemplace las baterías después de

aproximadamente 6 meses de uso.

Para retirar las baterías:

Retire la cubierta del compartimiento de las baterías y retire las

baterías.

Para volver a instalar las baterías:

Coloque las baterías dentro del compartimiento de las baterías

como se muestra; después, vuelva a instalar la cubierta.

Reemplazo de las baterías del control remoto

Sonidos operativos normales

Cuando el acondicionador de aire está funcionando

normalmente, es posible que oiga sonidos como:

■ Gotas de agua que golpean el condensador y producen una

detonación o un chasquido. Las gotas de agua ayudan a

enfriar el condensador.

■ Movimiento de aire del ventilador.

■ Chasquidos del ciclo del termostato.

■ Vibraciones o ruido causados por la construcción deciente

de la pared o de la ventana.

■ Un zumbido agudo o un ruido pulsante producido por el ciclo

de encendido y apagado del moderno compresor de alta

eciencia.

NOTA: la apariencia del

control remoto puede

variar.

95111_WHAP121-142AW_portable_UCG.indb 36 5/25/16 3:31 PM

Su nuevo acondicionador de aire está diseñado para brindarle

muchos años de servicio conable. Esta sección le ofrece

información acerca de la limpieza y el cuidado adecuados de su

acondicionador de aire.

Tire del ltro de aire para retirarlo del acondicionador de aire.

Cómo volver a instalar el filtro de aire:

1. Vuelva a instalar el ltro de aire en el acondicionador de aire.

2. Inserte las lengüetas en la parte inferior de la cubierta de la

toma de aire dentro de las ranuras en el acondicionador de

aire; después, presione la parte superior en su lugar hasta que

se trabe con un chasquido.

CUIDADO Y LIMPIEZA

Cómo retirar la cubierta de la toma de aire

1. Apague el acondicionador de aire.

2. Para retirar la cubierta de la toma de aire, tire de la parte

superior de la cubierta para quitarla del acondicionador de

aire; después, levante las lengüetas de la parte inferior para

retirarlas de las ranuras del acondicionador de aire.

2. Cómo retirar el ltro de aire

Limpieza del gabinete del

acondicionador de aire

1. Apague el acondicionador de aire.

2. Limpie el gabinete del acondicionador de aire con un paño

suave húmedo.

3. Seque con un paño suave.

Limpieza del ltro de aire

El ltro de aire se puede desmontar para facilitar su limpieza. Unltro

limpio ayuda a quitar el polvo, las pelusas y otras partículas del aire

y es importante para una óptima eciencia del enfriamiento y la

operación. Revise el ltro cada 2 semanas para ver si debe limpiarlo.

NOTA: para un rendimiento óptimo, no haga funcionar el

acondicionador de aire si el ltro no está colocado en su lugar.

Limpie el ltro de aire con una aspiradora.

Siestá muy sucio, lave el ltro con agua tibia y

un detergente suave.

NOTA: no lave el ltro de aire en la lavavajillas

ni use limpiadores químicos; eso puede dañar

el ltro. Seque el ltro al aire antes de colocarlo nuevamente,

para asegurar la máxima eciencia.

Cómo desaguar el tanque interno

Si el acondicionador de aire se apaga y la luz indicadora

BUCKET FULL (Balde lleno) está iluminada, es necesario vaciar el

tanque interno antes de volver a usar el acondicionador de aire.

1. Cómo desaguar el tanque interno

1. Apague el acondicionador de aire y desenchúfelo.

2. Coloque una bandeja o un balde pequeño debajo del desagüe.

3. Gire en sentido antihorario el retén del tapón de desagüe para

retirarlo.

4. Retire el tapón de desagüe de caucho.

5. Deje que el agua desagüe en la bandeja o en el balde.

6. Para volver a instalar el tapón de desagüe de caucho,

presiónelo con rmeza en su lugar.

7. Inserte el retén del tapón de drenaje en sentido horario sobre

el drenaje y, después, apriete con la mano.

Cómo guardar el acondicionador de aire

Si el acondicionador de aire no se usará durante un período

prolongado, prepárelo para guardarlo con los pasos siguientes.

1. Haga funcionar el acondicionador de aire en modo Fan

(Ventilador) algunas horas para que se seque toda la humedad

de los serpentines.

2. Apague el acondicionador de aire y desenchúfelo. Retire las

baterías del control remoto.

3. Retire el tapón de desagüe del tanque interno para extraer

y desaguar del tanque toda el agua restante. Vea “Cómo

desaguar el tanque interno”.

4. Retire, limpie y vuelva a instalar el ltro de aire.

5. Retire las mangueras de aire y el panel deslizante de ventana

y guárdelos en un lugar seguro.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión

en la espalda u otro tipo de lesiones.

95111_WHAP121-142AW_portable_UCG.indb 37 5/25/16 3:31 PM

■ El cable de suministro eléctrico está desenchufado. Enchufe

en un tomacorriente de 3 terminales con conexión a tierra.

Vea “Requisitos eléctricos”.

■ El cable de suministro eléctrico se ha desconectado (el botón

Reset (Restablecer) ha saltado). Presione y suelte RESET

(Restablecer) para reanudar la operación.

■ Se ha fundido un fusible de la casa o se ha desconectado un

disyuntor. Reemplace el fusible o reposicione el cortacircuitos.

Si el problema continúa, llame a un electricista. Vea

“Requisitos eléctricos ”.

■ No se ha presionado el botón Power (Encendido). Presione

POWER (Encendido).

■ Se ha interrumpido la energía eléctrica local. Espere que se

restablezca la energía eléctrica.

■ El tanque de agua interno está lleno. Si la luz indicadora

“Bucket Full” (Balde lleno) está iluminada, vacíe el tanque

interno. Vea “Cómo desaguar el tanque interno”.

El acondicionador de aire quema

fusibles o desconecta disyuntores

■ Se están usando demasiados aparatos en el mismo circuito.

Desenchufe o reubique los aparatos que estén usando el

mismo circuito.

■ Se está usando un disyuntor o un fusible de retardo con la

capacidad incorrecta. Reemplácelo con disyuntor o un fusible de

retardo con la capacidad correcta. Vea “Requisitos eléctricos”.

■ Se intenta poner en marcha el acondicionador de aire

demasiado pronto después de apagarlo. Espere al menos

3minutos después de apagar el acondicionador de aire antes

de intentar ponerlo en marcha nuevamente.

El cable de suministro eléctrico del

acondicionador de aire se desconecta

(el botón Reset (Restablecer) salta)

■ Las alteraciones en la corriente eléctrica de la casa pueden

hacer que el cable de suministro eléctrico se desconecte

(elbotón Reset (Restablecer) salta). Presione y suelte RESET

(Restablecer) para reanudar la operación.

El acondicionador de aire no funciona

SOLUCIÓN DE PROBLEMAS

Antes de solicitar servicio, pruebe las sugerencias que se incluyen a continuación para ver si puede resolver el problema sin ayuda externa.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar 

la muerte, incendio o choque eléctrico.

■ La sobrecarga eléctrica, el recalentamiento, un cable

pellizcado o el envejecimiento pueden hacer desconectar el

cable de suministro eléctrico (el botón Reset (Restablecer)

saltará). Después de corregir el problema, presione y suelte

RESET (Restablecer) para reanudar la operación.

NOTA: un cable de suministro eléctrico se debe reemplazar con

un nuevo cable de suministro eléctrico obtenido del fabricante

del producto y no se debe reparar.

Parece que el acondicionador de aire

funciona excesivamente

■ Su actual acondicionador de aire reemplazó un modelo

viejo. El uso de componentes más ecientes puede hacer

que el acondicionador de aire funcione por más tiempo

que su antiguo modelo, pero el consumo total de energía

será menor. Los acondicionadores de aire más nuevos no

emiten la “ráfaga” de aire frío a la que quizás usted esté

acostumbrado con acondicionadores de aire más antiguos,

pero eso no indica una capacidad de enfriamiento o una

eciencia menores. Consulte la clasicación de eciencia

(EER) y la clasicación de capacidad (en BTU/h) marcadas en

el acondicionador de aire.

■ El acondicionador de aire está en una habitación con muchas

personas o se usan aparatos que generan calor en la

habitación. Use ventiladores extractores cuando esté cocinando

o bañándose y trate de no usar aparatos que generan calor

durante las horas más calurosas del día. Es posible que se

requiera un acondicionador de aire de mayor capacidad, según

el tamaño de la habitación que se desea enfriar.

La unidad se enciende y se apaga

demasiado o no enfría la habitación en

el modo de enfriamiento

■ El acondicionador de aire no tiene el tamaño adecuado

para su habitación. Verique la capacidad de enfriamiento

de su acondicionador de aire para habitaciones.

Losacondicionadores de aire para habitaciones no están

diseñados para enfriar varias habitaciones.

■ El ltro está sucio u obstruido con residuos. Limpie el ltro.

■ Hay demasiado calor o humedad en la habitación (cocción

con recipientes sin tapa, duchas, etc.). Use un ventilador para

extraer el calor o la humedad de la habitación. Trate de no usar

aparatos que generan calor en las horas más calurosas del día.

■ Las tomas de aire están bloqueadas. Instale el acondicionador

de aire en un lugar donde las persianas no estén bloqueadas

por cortinas, persianas, muebles, etc.

■ La temperatura de la habitación que está tratando de enfriar

está demasiado caliente. Espere más tiempo para que el

acondicionador de aire enfríe una habitación muy caliente.

■ Ventanas o puertas que dan al exterior están abiertas.

Cierretodas las puertas y ventanas.

■ El ajuste de temperatura no está regulado en un punto

sucientemente frío. Para regular la temperatura a un ajuste

más frío, presione el botón con el signo menos para reducir

la temperatura. Fije el control Fan Speed (Velocidad del

ventilador) en el ajuste más alto.

Códigos de error en la pantalla

■ Si aparece E1 o E2 en la pantalla, llame para pedir servicio

técnico.

95111_WHAP121-142AW_portable_UCG.indb 38 5/25/16 3:31 PM

ESPECIFICACIONES

Modelo WHAP121AW WHAP141AW WHAP122AW WHAP142AW

Tensión/Frecuencia 115VCA/60Hz 115VCA/60Hz 115VCA/60Hz 115VCA/60Hz

Corriente/Amperaje 9,5A 11,4A 9,5A 11,4A

Capacidad de enfriamiento

(BTU/hora)

12.000 14.000 12.000 14.000

Tipo de ventilación Simple Simple Doble Doble

Tipo de refrigerante R410A R410A R410A R410A

Temporizador 24 horas 24 horas 24 horas 24 horas

Dimensiones

An x P x Al

17,9" x 15,6" x 39,3"

455x 395x 745mm

17,9" x 15,6" x 39,3"

455x 395x 745mm

17,9" x 15,6" x 39,3"

455x 395x 745mm

17,9" x 15,6" x 39,3"

455x 395x 745mm

Peso

71,4 lb

32,4

73,2

33,2 kg

72,8 lb

33,0

73,2

33,2 kg

Antes de solicitar ayuda o servicio técnico, consulte la sección

“Solución de problemas”. Esto le podría ahorrar el costo de una

visita de servicio técnico. Si considera que aún necesita ayuda,

siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número

completo del modelo y de la serie de su electrodoméstico.

Estainformación nos ayudará a atender mejor a su pedido.

Llame al servicio al cliente de XLS Products sin costo alguno al:

1-800-207-1156.

Nuestros consultores ofrecen ayuda para:

■ Características y especicaciones de nuestra línea completa

de electrodomésticos.

■ Información sobre la instalación.

■ Procedimientos de uso y mantenimiento.

■ Accesorios y piezas para reparación.

■ Asistencia al cliente especializada.

■ Recomendaciones con distribuidores locales, compañías

que dan servicio y distribuidores de partes para reparación.

Los técnicos de servicio designados por XLS Products están

capacitados para cumplir con la garantía del producto y

ofrecer servicio después de la garantía en cualquier lugar de

los Estados Unidos.

Para obtener más asistencia:

Si necesita asistencia adicional, puede escribir a XLS Products

con sus preguntas o dudas a:

XLS Products, Inc.

Customer Service

P.O. Box 16262

Philadelphia, PA 19114-0262

Incluya en su correspondencia un número de teléfono en el que

se le pueda localizar durante el día.

Llame al servicio al cliente de XLS Products sin costo alguno al:

1-800-207-1156.

Nuestros consultores ofrecen ayuda para:

■ Características y especicaciones de nuestra línea completa

de electrodomésticos.

■ Procedimientos de uso y mantenimiento.

■ Accesorios y piezas para reparación.

■ Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los

técnicos designados por XLS Products están capacitados

para cumplir con la garantía del producto y ofrecer servicio

después de la garantía en cualquier lugar de Canadá.

Para obtener más asistencia:

Si necesita asistencia adicional, puede escribir a XLS Products

con sus preguntas o dudas a:

XLS Products, Inc.

Customer Service

P.O. Box 16262

Philadelphia, PA 19114-0262

Incluya en su correspondencia un número de teléfono en el que

se le pueda localizar durante el día.

ASISTENCIA O SERVICIO TÉCNICO

En EE. UU.

En Canadá

95111_WHAP121-142AW_portable_UCG.indb 39 5/25/16 3:31 PM

GARANTÍA DE XLS PRODUCTS PARA ACONDICIONADORES DE

AIRE WHIRLPOOL

GARANTÍA LIMITADA DE UN AÑO

Durante un año a partir de la fecha de compra, cuando este producto se opere y se mantenga de acuerdo con las instrucciones

que se adjuntan o se suministran con el producto, XLS Products pagará las piezas de reemplazo y la mano de obra de reparación

para corregir defectos en los materiales o en la mano de obra, o reemplazará el producto a nuestro criterio. El servicio deberá ser

suministrado por una compañía de servicio designada por XLS Products. Esta garantía no cubre el ltro de aire.

LO QUE XLS PRODUCTS NO PAGARÁ

1. Visitas de servicio técnico para corregir la instalación de su producto, enseñarle a usar su producto, cambiar fusibles de la casa o

restablecer cortocircuitos, reemplazar o limpiar ltros, o corregir la instalación eléctrica.

2. Visitas de servicio técnico para reparar o reemplazar ltros de aire. Esos insumos están excluidos de la cobertura de la garantía.

3. Reparaciones cuando su producto se use para nes ajenos al uso doméstico normal de una sola familia.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería locales o el empleo de productos no aprobados por

XLS Products.

5. Piezas de repuesto o costos de mano de obra de reparación para unidades que se empleen fuera de los Estados Unidos o Canadá.

6. Recogida y entrega. Este producto está diseñado para ser reparado en el hogar.

7. Reparaciones de piezas o sistemas como resultado de modicaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

8. Gastos de viaje y transporte para realizar el servicio del producto en lugares remotos.

9. La remoción y reinstalación de su electrodoméstico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalación publicadas.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE

REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUSO LAS GARANTÍAS DE

COMERCIABILIDAD O DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR, SE LIMITARÁN A UN AÑO O AL PERÍODO MÁS CORTO

PERMITIDO POR LEY. XLS PRODUCTS NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS

ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES,

OLIMITACIONES DE LA DURACIÓN DE GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD, DE MODO QUE LAS

LIMITACIONES O EXCLUSIONES ANTES MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA

DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN

ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los cincuenta estados de los Estados Unidos y Canadá. Contacte a su distribuidor autorizado de

XLS Products para determinar si corresponde otra garantía.

Si necesita servicio técnico, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Después de consultar

“Solución de problemas”, puede buscar ayuda adicional consultando la sección “Ayuda o servicio técnico” o llamando a XLS

Products. En los EE.UU., llame al 1-800-207-1156.

En Canadá, llame al 1-800-207-1156.

Guarde este libro y su comprobante de compra juntos para

referencia futura. Deberá proporcionar el comprobante de la

compra o la fecha de instalación para obtener servicio técnico

bajo la garantía.

Anote la siguiente información siguiente sobre su acondicionador

de aire para facilitar la obtención de asistencia o servicio si

llegara a necesitarlo. Deberá tener a mano el número completo

del modelo y la serie. Puede encontrar esta información en

la etiqueta con el número de modelo y de serie ubicada en el

producto.

Nombre del distribuidor

____________________________________

Dirección _________________________________________________

Número de teléfono _______________________________________

Número de modelo ________________________________________

Número de serie __________________________________________

Fecha de compra _________________________________________

Garantía limitada proporcionada por XLS Products.

95111_WHAP121-142AW_portable_UCG.indb 40 11/29/16 3:31 PM

Whirlpool WHAP122AW 12,000 BTU Dual-Exhaust Portable Air Conditioner

Product's Documents

Use and Care Guide

Specifications

Whirlpool WHAP122AW Questions and Answers

Related Products

Whirlpool WHAP081AW Portable Air Conditioner

Whirlpool ACP102PS2 10,000 BTU Portable Air Conditioner

Whirlpool WHAP13HAW 13,000 BTU Portable Air Conditioner

Whirlpool ACPE102PS 10,000 BTU Portable Room Air Conditioner

Whirlpool WHAP142AW 14,000 BTU Dual-Exhaust Portable Air Conditioner

Whirlpool WHAP141AW 14,000 BTU Single-Exhaust Portable Air Conditioner with Remote Control
