I 7056
CREDENCE -
TAUPE FONCE / 2 TIROIRS SUR ROULETTE
OFFICE CABINET -
DARK TAUPE WITH 2 DRAWERS ON CASTORS
I 7056
LISTE DES PIÈCES
PARTS LIST
1
FRONT FACING LEFT SIDE PANEL
1
2
FRONT FACING RIGHT SIDE PANEL
1
3
DIVIDER PANEL
1
4
BOTTOM PANEL
1
5
TOP PANEL
1
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 2 DE / OF 13
PANNEAU DE CÔTÉ GAUCHE
PANNEAU DE CÔTÉ AVANT DROIT
PANNEAU DE DIVISION
PANNEAU DU BAS
PANNEAU DE SURFACE
I 7056
LISTE DES PIÈCES
PARTS LIST
6
BACK PANEL
1
7
DRAWER FRONT PANEL
2
8
DRAWER BACK PANEL
2
9
DRAWER SIDE PANEL
2
10
DRAWER SIDE PANEL
2
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 3 DE / OF 13
PANNEAU ARRIÈRE
PANNEAU AVANT TIROIR
PANNEAU ARRIÈRE TIROIR
PANNEAU DE CÔTÉ TIROIR
PANNEAU DE CÔTÉ TIROIR
I 7056
LISTE DES PIÈCES
PARTS LIST
11
DRAWER BOTTOM PANEL
2
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 4 DE / OF 13
PANNEAU DU BAS TIROIR
I 7056
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
A
GLUE
1
B
WOOD DOWEL -
Ø3/8" X 1 1/8"
26
C
ASSEMBLING SCREW -
1 5/8"
6
D
CAM LOCK CONNECTOR -
Ø5/8" X 1/2"
10
E
CAM LOCK SCREW -
1 3/8"
10
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 5 DE / OF 13
GOUJON DE BOIS -
Ø3/8" X 1 1/8"
COLLE
VIS D'ASSEMBLAGE -
1 5/8"
ÉCROU CAM LOCK -
Ø5/8" X 1/2"
VIS CAM LOCK -
1 3/8"
I 7056
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
F
METAL DRAWER SLIDE -
13 3/4"
2
G
ASSEMBLING SCREW -
1/2"
24
H
WHEEL -
Ø2"
2
I
WHEEL -
Ø2"
2
J
ASSEMBLING SCREW -
5/8"
16
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 6 DE / OF 13
VIS D'ASSEMBLAGE -
1/2"
COULISSE DE MÉTAL -
13 3/4"
ROUE -
Ø2"
ROUE -
Ø2"
VIS D'ASSEMBLAGE -
5/8"
I 7056
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
K
HANDLE -
2"
2
L
ASSEMBLING BOLT -
7/8"
4
M
ASSEMBLING SCREW -
1 3/8"
8
N
FINISHING STICKER -
Ø3/4"
10
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 7 DE / OF 13
BOULON D'ASSEMBLAGE -
7/8"
POIGNÉE -
2"
VIS D'ASSEMBLAGE -
1 3/8"
COLLANT DE FINITION -
Ø3/4"
I 7056

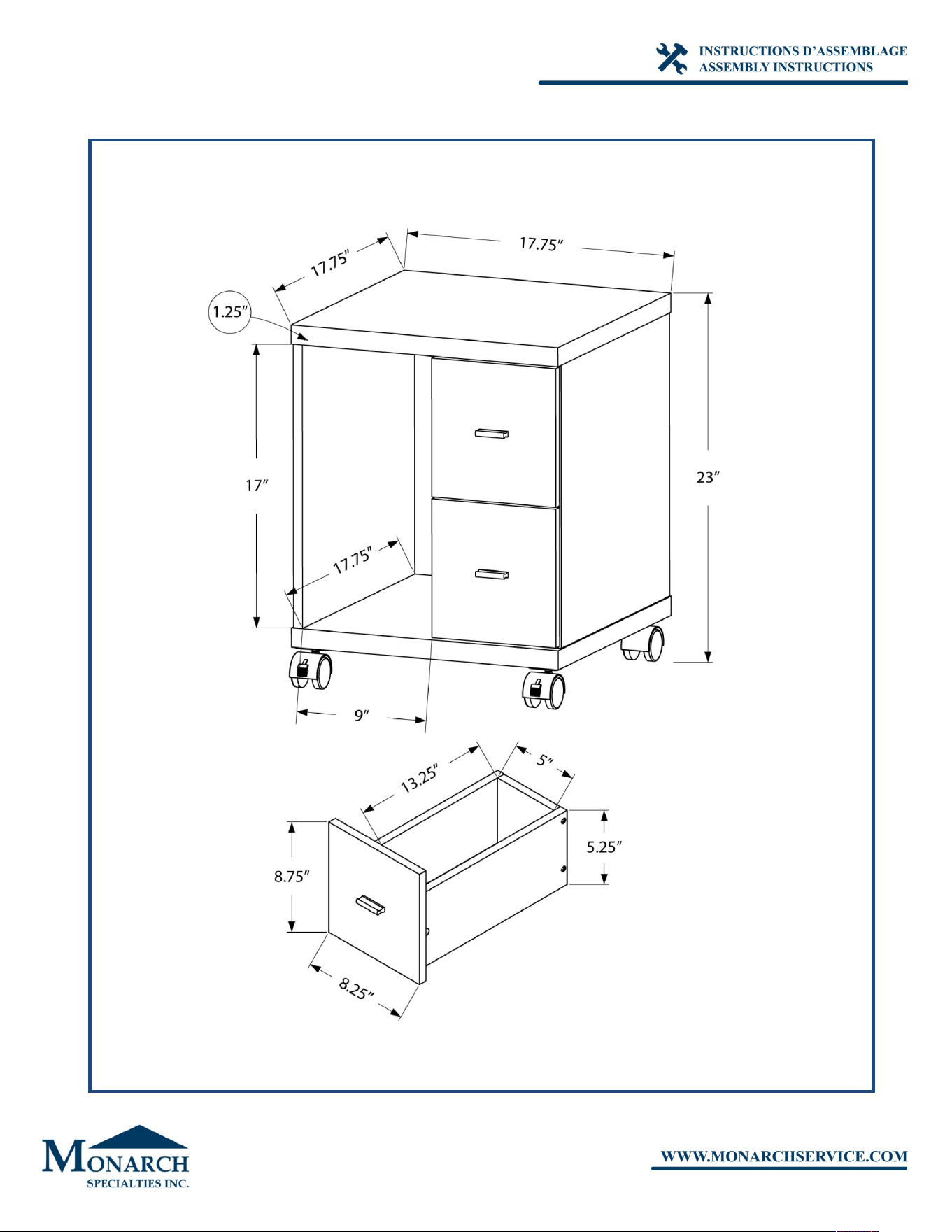

PAGE 8 DE / OF 13
I 7056

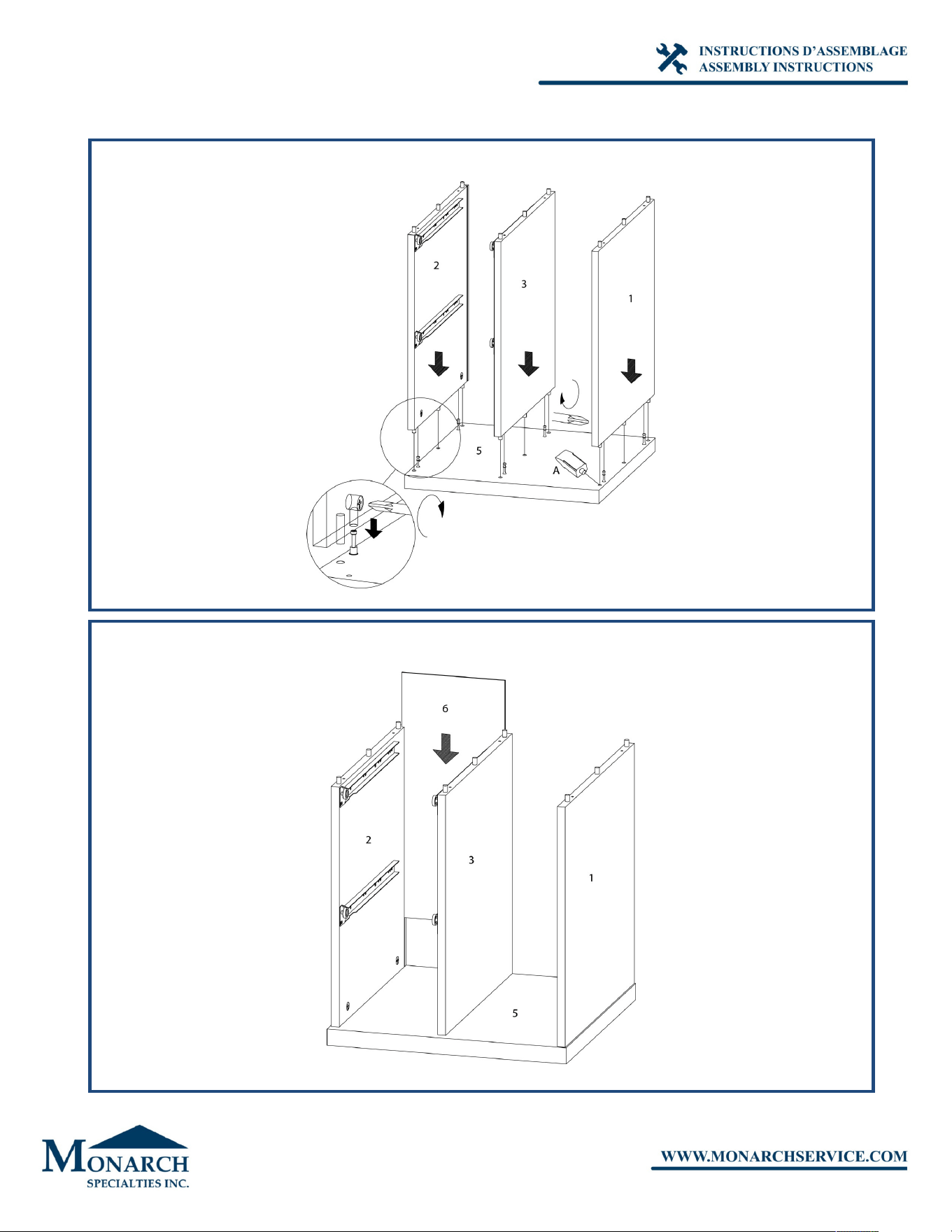

ÉTAPE / STEP 1
ÉTAPE / STEP 2
PAGE 9 DE / OF 13
I 7056

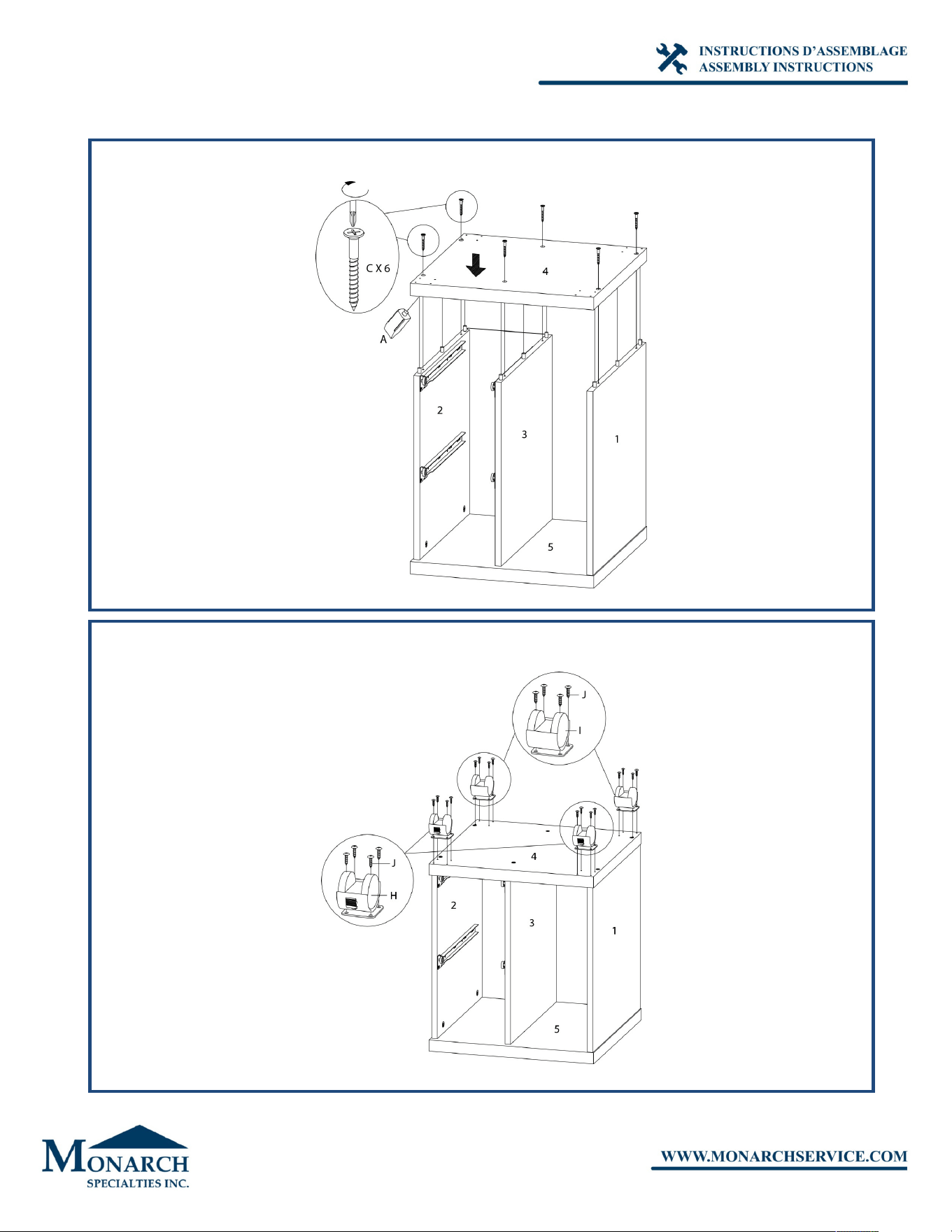

ÉTAPE / STEP 3
ÉTAPE / STEP 4
PAGE 10 DE / OF 13
I 7056

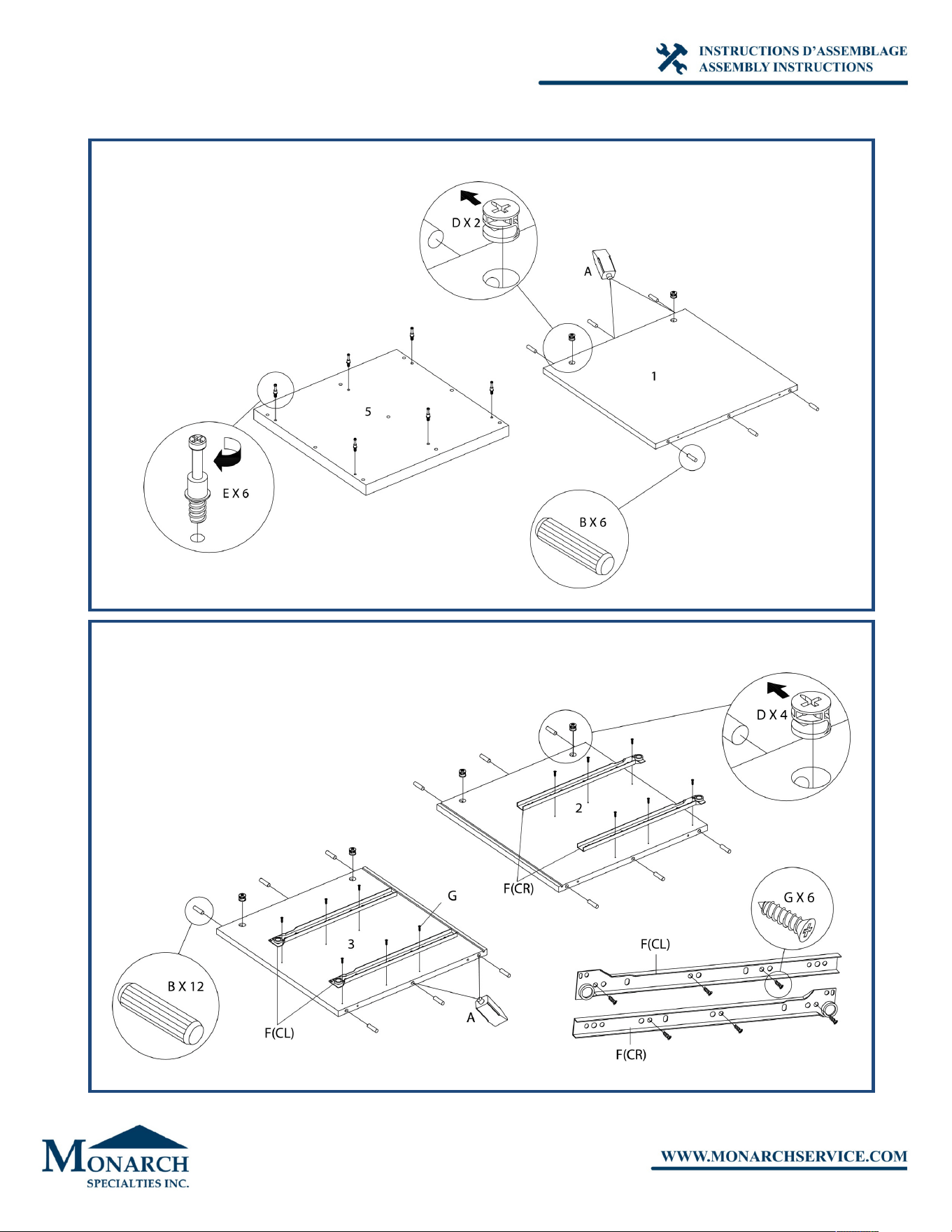

ÉTAPE / STEP 5
ÉTAPE / STEP 6
PAGE 11 DE / OF 13
I 7056
ÉTAPE / STEP 7
ÉTAPE / STEP 8
PAGE 12 DE / OF 13
I 7056

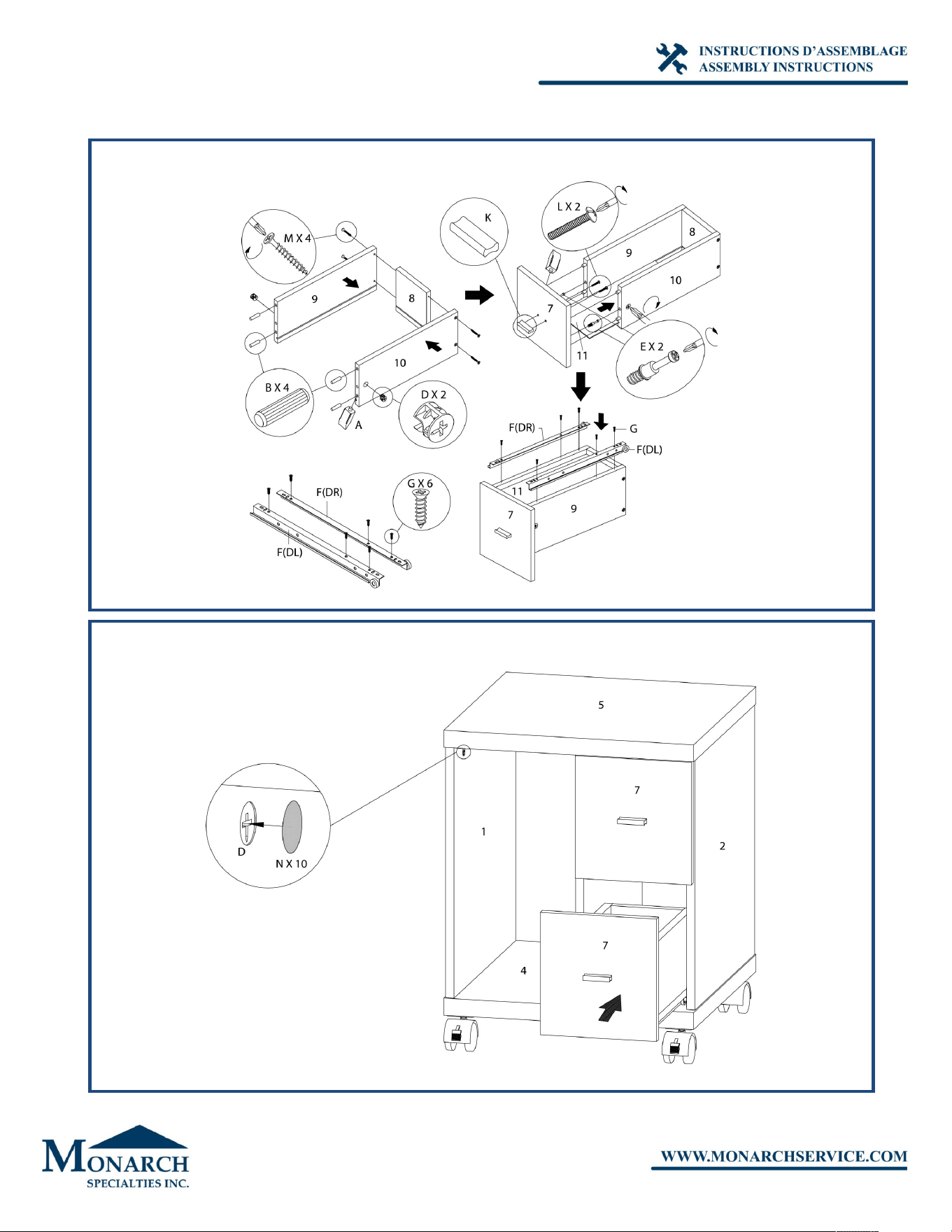

ÉTAPE / STEP 9
PAGE 13 DE / OF 13
