Whirlpool YWED8400YW Cabrio Electronic Dryer User Manual

W10398830B

W10398831B - SP

Para obtener acceso al “Manual de uso y cuidado” en español, o para

obtener información adicional acerca de su producto, visite: www.whirlpool.com.

If you have any problems or questions, visit us at www.whirlpool.com

Pour tout problème ou question, consulter www.whirlpool.ca

Cabrio

Electronic Dryer

Use and Care Guide

Table of Contents

DRYER SAFETY ............................................................2

CHECK YOUR VENT SYSTEM

FOR GOOD AIR FLOW .................................................4

CONTROL PANEL AND FEATURES ............................5

CYCLE GUIDE ............................................................... 6

USING YOUR DRYER ...................................................8

ADDITIONAL FEATURES ................................................ 10

DRYER CARE ....................................................................... 11

TROUBLESHOOTING ...................................................... 13

WARRANTY........................................................................ 16

ASSISTANCE OR SERVICE ...........................Back Cover

Table des matières

SÉCURITÉ DE LA SÉCHEUSE ...................................17

VÉRIFICATION D’UNE CIRCULATION D’AIR

ADÉQUATE POUR LE SYSTÈME D’ÉVACUATION ...19

TABLEAU DE COMMANDE

ET CARACTÉRISTIQUES ..........................................20

GUIDE DES PROGRAMMES ......................................21

UTILISATION DE LA SÉCHEUSE ............................... 25

CARACTÉRISTIQUES SUPPLÉMENTAIRES ............. 27

ENTRETIEN DE LA SÉCHEUSE .................................... 28

DÉPANNAGE ...................................................................... 31

GARANTIE .......................................................................... 35

ASSISTANCE OU SERVICE ..............Couverture arrière

Sécheuse

électronique Cabrio

guide d’utilisation

et d’entretien

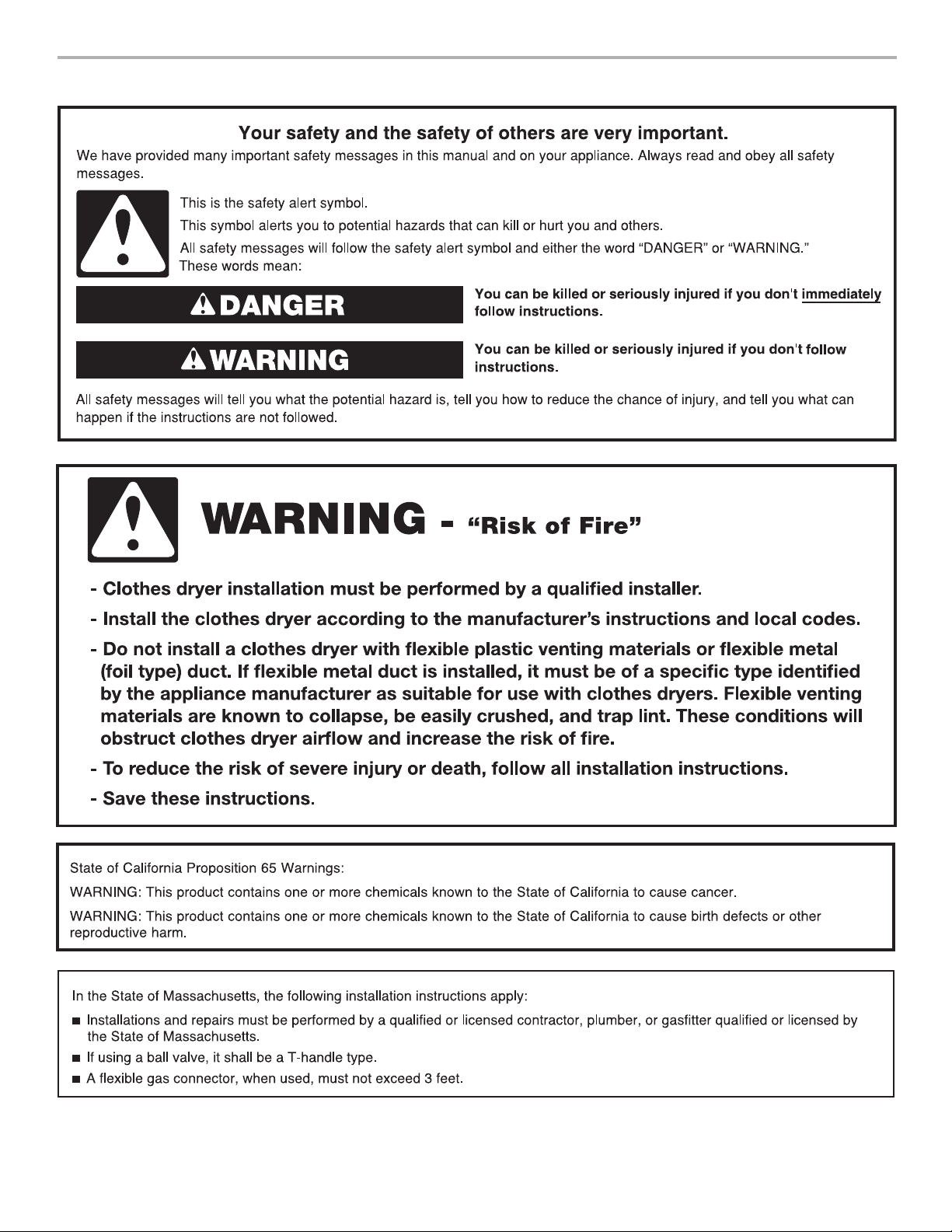

Dryer Safety

Check Your Vent System for Good Airow

Good air ow

Along with heat, dryers require good air ow to efciently

dry laundry. Proper venting will reduce your drying times

and improve your energy savings. See “Installation

Instructions”.

The venting system attached to the dryer plays a big role

in good air ow. Blocked or crushed vents as well as

improper venting installation will reduce air ow and dryer

performance.

Service calls caused by improper venting are not

covered by the warranty and will be paid by the customer,

regardless of who installed the dryer. To clean or repair

venting, contact a venting specialist.

Maintain good air ow by:

n

Cleaning your lint screen before each load.

n

Replace plastic or foil vent material

with 4" (102 mm) diameter heavy, rigid

vent material.

Good Better

n

Use the shortest length of vent possible.

n

Use no more than four 90° elbows in a vent system;

each bend and curve reduces air ow.

n

Remove lint and debris from the exhaust hood.

n

Remove lint from the entire length of the vent system

at least every 2 years. When cleaning is complete, be

sure to follow the “Installation Instructions” supplied

with your dryer for nal product check.

n

Clear away items from in front of the dryer.

Use Eco Cycles for better fabric care and energy savings

Use the Eco Cycles to provide the most energy savings and enhanced fabric care from the dryer. During Eco Cycles, drying air

temperature and moisture level are sensed in the load. This sensing occurs throughout the drying cycle and the dryer shuts off

when the load reaches the selected dryness. Use the NORMAL dryness level to provide optimal energy savings.

With Timed Dry Cycles, the dryer runs the amount of time set and sometimes results in shrinkage, wrinkling, and static due to

over-drying. Use Timed Dry Cycles for the occasional damp load that needs a little more drying time or when using the drying

rack.

Tips for getting the best performance from your steam dryer

n

Results may vary depending on fabric. 100% cotton

garments with wrinkle-free nish may yield better results

than those without. 100% cotton items may require

additional touching up after the Steam Cycle.

n

Use of fabric softener sheet is not recommended with

Steam Cycles. It may cause temporary staining on clothes.

n

It is not recommended to use Steam Cycles for items that

have been starched. Wash any starched or new garments

prior to using a Steam Cycle.

n

The Enhanced Touch Up cycle is best for reducing odors

and light wrinkles in small to medium-sized loads of dry

garments. For the Enhanced Touch Up cycle, dry time

automatically adjusts as load size is sensed. Cycle run

time cannot be manually adjusted.

n

The Quick Refresh (on some models) cycle is best for

reducing wrinkles and odors in dry garments, including

loads left in the dryer. For, Quick Refresh time is selectable

in ve minute increments based on the load to be refreshed.

Control Panel and Features

POWER BUTTON

Press to turn the dryer on and off. Press again

to stop/cancel a cycle at any time.

CYCLE CONTROL KNOB

Use your dryer’s cycle control knob to select available

cycles on your dryer. Turn the knob to select a cycle

for your laundry load. See “Cycle Guide” for detailed

descriptions of cycles.

EST. TIME REMAINING DISPLAY

When you select a cycle, its default settings will light

up and the Estimated Time Remaining (for Automatic

Cycles) or actual time remaining (for Manual Cycles)

will be displayed.

DONE/SENSING DISPLAY

Done

This will indicate that the selected cycle has ended

and the load may be removed from the dryer. If the

Wrinkle Shield option has been selected, the dryer

may continue to tumble the load, even if the DONE

indicator is lit.

Sensing

At the beginning of an Automatic Cycle, the sensing

light illuminates as the dryer senses the load size and

adjusts for the appropriate dry time for that load. This

indicator will not light during Timed Cycles or with

options such as Wrinkle Shield™.

ECO MONITOR

Your dryer is specially designed to conserve energy. Each

cycle, along with selected options, will result in different

energy usage, which will be displayed on the Eco Monitor

bar, allowing you to choose the best energy usage for each

load.

START/PAUSE BUTTON

Press to start a cycle, or press once while a cycle is in

process to pause it.

CYCLE OPTIONS

Use these buttons to select available options for your dryer.

Not all cycles and options are available on all models.

EcoBoost™ (on some models)

Press to activate EcoBoost™ option on select

Automatic cycles. The EcoBoost™ option allows you

to increase your energy savings with minimal impact on

cycle dry times.

NOTE: Selecting the EcoBoost™ option adds 5 minutes

to the default cycle time.

Not all features and cycles are available on all models.

2 3 4 5 6

Static Reduce (on some models)

Press to add the Static Reduce option to select cycles

(see Cycle Guide). The dryer will automatically tumble

and spray to introduce a small amount of moisture

into the load to help reduce static. This option adds

approximately 8 minutes to the total cycle time.

Damp Dry Signal

When selected, a signal will sound during the drying

cycle when the load is damp but not completely dry.

This will allow you to take clothes out of the load that

do not need to dry completely. This option is available

on Heavy Duty, Normal, Sheets, Active Wear, Towels,

Casual, Jeans, and Delicate cycles. It is a default

option for the Bulky Items cycle.

Wrinkle Shield

™

/Wrinkle Shield

™

with Steam

(on some models)

If you will be unable to remove a load immediately,

press WRINKLE SHIELD

™

to add up to 140 minutes of

periodic tumbling to help reduce wrinkling. On models

with Wrinkle Shield

™

with Steam, a short steam cycle

is added after 60 minutes to help smooth out wrinkles.

Cycle Signal

Use this button to turn the signal indicating the end of

a drying cycle on or off, or to adjust the volume of the

signal.

Check Vent Indicator Light

The Check Vent indicator light will come on if a

blocked vent or low airow issue is detected. For

more information on maintaining good airow, see

“Check Your Vent System for Good Airow”.

CYCLE MODIFIERS

Use these buttons to select available modiers for your

cycles. Not all cycles and modiers are available on all

models.

Dryness Level

You may adjust the Dryness Level on Automatic

Cycles, if desired.

NOTE: The Dryness Level modier is for use with

Automatic Cycles only. Not available on the Sanitize

cycle.

Temp

When using Manual Cycles only, you may select

a dry temperature based on the type of load you

are drying. Use the warmest setting safe for the

garments in the load. Follow garment label instructions.

NOTE: Automatic Cycles use a preset temperature

that is not adjustable.

Cycle Guide – Automatic Cycles

Settings and options shown in bold are default settings for that cycle. Not all features and cycles are available on all models.

Not all settings and options are available on each cycle. Default cycle times are estimated in minutes.

Items to dry: Cycle:

Drying

Temperature:

Dryness

Level:

Default

Time:

Available

Options:

Cycle Details:

Load Size Recommendations

For best results, follow the wet load size recommendations noted for

each cycle.

Small load: Fill the dryer drum with 3-4 items, not more than

1/4 full.

Medium load: Fill the dryer drum up to about 1/2 full.

Large load: Fill the dryer drum up to about 3/4 full.

Do not overload. Items need to tumble freely.

Use Automatic Cycles for better fabric care and energy savings

The dryer senses moisture in the load or air temperature and shuts off when the load reaches the selected dryness level.

Use the NORMAL dryness level to provide optimal energy savings. Use Automatic/Eco cycles on their default settings for optimal

energy savings.

†

Or Wrinkle Shield

™

with Steam (on some models). Wrinkle Shield

™

with Steam is available only with High and Medium Temp settings.

* Automatic/Eco cycle

Towels, bedding,

children’s clothing

Sanitize High More 65 Wrinkle Shield

†

Extended high-heat drying cycle

intended to help sanitize items such

as bedding, towels, and baby wear.

This cycle is not recommended for

all fabrics. For best results, run cycle

to completion, do not interrupt.

Heavyweight items

such as towels or

heavy work clothes

Heavy Duty* High More

Normal

Less

Damp

45 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Offers stepped drying starting with

High heat, followed by Medium heat

for enhanced fabric care and energy

savings.

Jeans and denims Jeans* Medium More

Normal

Less

Damp

50 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Stepped drying uses High heat

initially, followed by Medium heat

to drive moisture from jeans and

denims.

Large loads of cotton

towels, heavyweight

items

Towels* High More

Normal

Less

Damp

55 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

This is a long cycle with High heat

to thoroughly dry towels. This cycle

is not recommended for all fabrics.

Use for large loads of heavyweight

fabrics such as cotton towels.

Work clothes, casual

wear, mixed cottons,

sheets, corduroys

Normal* Medium More

Normal

Less

Damp

38 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Uses Medium heat to dry large loads

of mixed fabrics and items. Normal

is the preferred energy cycle.

Shirts, blouses,

permanent press,

synthetics,

lightweight items

Perm press/

Casual*

Low More

Normal

Less

Damp

35 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Uses a stepped drying temperature

from Medium heat to Low heat for

improved moisture removal and

enhanced fabric care.

Jackets, comforters,

berll pillows

Bulky Items* Medium More

Normal

Less

Damp

55 Damp Dry Signal

Wrinkle Shield

†

EcoBoost™

Use for drying large, bulky items;

do not overll dryer drum. Partway

through the cycle, the signal

will sound to indicate when it

is time to rearrange items for

optimal drying.

Sheets, lightweight

linens

Sheets* Medium More

Normal

Less

Damp

40 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Uses Medium heat to dry sheets

and lightweight linens.

Performance fabrics,

exercise wear

Active Wear* Extra Low More

Normal

Less

Damp

39 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Use for drying active wear and

performance fabrics that require

special care.

Undergarments,

blouses, lingerie,

performance wear

Delicate* Extra Low More

Normal

Less

Damp

28 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Uses Extra Low heat to gently dry

delicate items.

Cycle Guide – Manual Cycles

Settings and options shown in bold are default settings for that cycle. Not all features and cycles are available on all models.

Not all settings and options are available on each cycle. Default cycle times are estimated in minutes.

Small loads and Quick Dry High 13 Wrinkle Shield

†

For small loads of 3-4 items.

sportswear Medium

Low

Extra Low

Air Only

Any load Timed Dry High 40 Wrinkle Shield

†

Use to dry items to a damp level for items that do

NOTE: Select Air Medium not require an entire drying cycle. Select a drying

Only to dry foam, Low temperature based on the type of fabrics in your

rubber, plastic, or Extra Low load. If you are unsure of the temperature to select

heat-sensitive Air Only for a load, select the lower setting rather than the

fabrics higher setting.

Small to medium Touch Up High 20 Wrinkle Shield

†

Use this setting to help smooth out wrinkles from

loads (for non-steam Medium such items as garments packed in a suitcase or

models) Low garments wrinkled from being left in the dryer.

Extra Low

Air Only

Items to dry:

Cycle:

Temp:

Default

Time:

Available

Options:

Cycle Details:

Cycle Guide – Steam Cycles

Settings and options shown in bold are default settings for that cycle.

Not all settings and options are available on each cycle.

Steam cycles are designed for use with dry loads to loosen wrinkles, reduce odors, and refresh fabrics.

Load Size Recommendations

For best results, follow the load size recommendations noted

for each cycle.

Small load: Fill the dryer drum with 3-4 items, not more

than 1/4 full.

Medium load: Fill the dryer drum up to about 1/2 full.

Large load: Fill the dryer drum up to about 3/4 full.

Do not overload. Items need to tumble freely.

Adjusting drying time on Timed Dry Cycles

When you select a Timed Dry Cycle,

the default time appears in the display.

Use the Time Adjust buttons to increase

or decrease the time in 1 minute

increments. Press and hold to change

the time in 5 minute increments.

The maximum dry time is 90 minutes.

†

Or Wrinkle Shield

™

with Steam (on some models). Wrinkle Shield

™

with Steam is available only with High and Medium Temp settings.

Selecting the Temp

A High heat setting may be used for drying heavyweight

items such as towels and work clothes.

A Low to Medium heat setting may be used for drying

medium-weight items such as sheets, blouses, dresses,

underwear, permanent press fabrics, and some knits.

Use a no-heat (Air Only) setting for foam, rubber, plastic,

or heat-sensitive fabrics.

Line dry bonded or laminated fabrics.

NOTE: If you have questions about drying temperatures

for various loads, refer to the care label directions.

Mixed loads Enhanced High 22 Wrinkle Shield

†

Use to reduce odors and light wrinkles from small to

Touch Up Medium Static Reduce medium-sized loads of dry items. Dry time will

automatically adjust when the load size is sensed.

Cycle run time cannot be manually adjusted.

Temperature is selectable. Do not add dryer sheets.

Shirts, blouses, Quick Medium 12 Wrinkle Shield

†

The Quick Refresh cycle is best for reducing light

and slacks Refresh Static Reduce wrinkles and odors from dry garments, including

(on some loads left in the dryer. For the Quick Refresh cycle,

models) time is selectable in 5 minute increments, based on

the load to be refreshed.

Items to

refresh:

Cycle:

Drying

Temperature:

Default

Time:

Available

Options:

Cycle Details:

†

Or Wrinkle Shield

™

with Steam (on some models). Wrinkle Shield

™

with Steam is available only with High and Medium Temp settings.

3. Press POWER

Press the POWER button to turn on the dryer.

4. Select the desired cycle

Select the desired cycle for your load. See the “Cycle Guide”

for more information about each cycle.

NOTE: Not all cycles are available on all models.

Using Your Dryer

1. Clean the lint screen

Clean the lint screen before each load. Pull the lint screen

straight up. Roll lint off the screen with your ngers. Do not rinse

or wash screen to remove lint. Wet lint is hard to remove. Push

the lint screen rmly back into place.

For additional cleaning information, see “Dryer Care.”

2. Load the dryer

Open the door by pulling on the handle. Place laundry in the

dryer. Add a dryer sheet to wet load, if desired. Close the door.

IMPORTANT: Do not overload the dryer. Items need to tumble

freely. Overloading can lead to poor drying performance and

may increase wrinkling and tangling.

WARNING: To reduce the risk of re, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

7. Press START/PAUSE to begin cycle

Press and hold the START/PAUSE button to begin the cycle.

8. Remove garments promptly

after cycle is nished

Promptly remove garments after cycle has completed to

reduce wrinkling. If you will be unable to remove the load

promptly, select the WRINKLE SHIELD

™

option (with or without

Steam) before pressing START/PAUSE.

5. Adjust cycle modiers, if desired

You may adjust different settings, depending on whether you

have selected an Automatic Cycle, or Manual Cycle. See the

“Cycle Guide” for detailed information.

NOTE: Not all options and settings are available with all cycles.

Not all cycles are on all models.

Automatic Cycles:

You can select a different Dryness Level, depending on your

load, by pressing the Dryness Level button. Selecting More,

Normal, Less, or Damp automatically adjusts the Dryness Level

at which the dryer will shut off. Once the Dryness Level is set,

it cannot be changed without stopping the cycle.

Sensor cycles give the best drying in the shortest time. Drying

time varies based on fabric type, load size, and dryness setting.

Timed Cycles:

When you select a Timed Cycle, the default

time appears in the display. Use the Time

Adjust buttons to increase or decrease the

time in 1 minute increments. Press and hold

to change the time in 5 minute increments.

The default temperature may be changed by pressing

the Temp button until the desired drying temperature lights up.

Steam Cycles:

Quick Refresh with Steam:

Reduces odors and light wrinkles from small to medium-sized

loads of dry items. Use the Time Adjust buttons to select the

time appropriate for the load you want to dry. Cycle time is

adjustable in 5 minute increments.

Enhanced Touch Up with Steam:

This cycle is best for reducing wrinkles and odors from dry

garments. Dry time will automatically adjust when the load size

is sensed. Temperature is selectable.

6. Select any additional options

Add additional options such as EcoBoost™, Static Reduce,

and Wrinkle Shield

™

(with or without Steam) by pressing

the button for that option.

NOTE: Not all options and settings are available with all cycles.

Changing the Automatic Cycle settings

to increase drying time

If all your loads on all Automatic Cycles are consistently

not as dry as you would like or are too dry, you may change

the default settings to increase or decrease the default

Dryness Level.

The sensor drying settings on Automatic Cycles can be

adjusted to adapt to different installations, environmental

conditions or personal preference. This change is retained

and will affect all of your Automatic Cycles, not just the

current cycle/load.

There are 5 drying settings, they will appear in the time

display:

01 Factory preset dryness level.

02 Slightly drier clothes, 15% more drying time.

03 Much drier clothes, 30% more drying time.

04 Much damper clothes, 30% less drying time.

05 Slightly damper clothes, 15% less drying time.

To change the drying settings:

NOTE: The settings cannot be changed while the dryer

is running or paused. The dryer must be in standby mode

(the Power button is off) to adjust the default settings.

1. Before starting a cycle, press and hold the TEMP

button for 6 seconds.

2. Press the DRYNESS LEVEL button to select the dryness

level shown in the time display: 01, 02, 03, 04, or 05.

3. Press START/PAUSE to save the new Dryness Level

setting.

Additional Features

2. Align the two hooks on the front of the drying rack with

the holes in the dryer door opening and press down fully

into holes. Rest the rear support on the dryer back ledge.

USING THE DRYING RACK

To obtain a drying rack for your dryer, follow the instructions

included in your dryer drum. Remove and discard any

packing material before use.

Use the Drying Rack for items that you do not want to

tumble dry, such as sweaters and tennis shoes. When you

use the drying rack, the drum continues to turn, but the rack

remains stationary.

The drying rack is intended for use with the Timed Dry

Cycles only. The drying rack cannot be used with any

Automatic Cycles.

To use the drying rack:

IMPORTANT: Do not remove the lint screen.

1. Open dryer door.

3. Place wet items on top of the drying rack. Allow space

around items for air to circulate. The drying rack does

not move, but the drum will rotate; be sure to leave

adequate clearance between items and the inside

of the dryer drum. Make sure items do not hang over

the edges or between drying rack grille.

4. Close the door.

5. Select Timed Dry. Select the Air Only, Low or Extra Low

Temp setting. Items containing foam, rubber, or plastic

must be dried on a clothesline or by using the Air Only

Temp setting.

6. When the cycle is selected, the Estimated Time

Remaining display shows the default time. You can

change the actual time in the cycle by increasing or

decreasing the cycle time.

7. Press START/PAUSE.

NOTE: Check the lint screen and remove any lint

accumulated from items dried on the drying rack

after the cycle is nished.

CHANGING THE DRUM LIGHT

The dryer light automatically turns on inside the dryer drum

when you open the door.

To change the drum light:

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the

back wall of the dryer. Remove the screw located in the

lower right corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with

a 10-watt appliance bulb only. Replace the cover and

secure with the screw.

4. Plug in dryer or reconnect power.

Dryer Care

CLEANING THE DRYER LOCATION

Keep dryer area clear and free from items that would

block the air ow for proper dryer operation. This includes

clearing piles of laundry in front of the dryer.

CLEANING THE DRYER INTERIOR

To clean dryer drum

1. Use a mild hand dish detergent mixed at a low

concentration with very warm water, and rub with

a soft cloth.

2. Rinse well with a wet sponge or towel.

3. Tumble a load of clean clothes or towels to dry drum

Use a microber cloth and hot water in a spray bottle

to clean the drum and a second microber towel to dry.

NOTE: Garments that contain unstable dyes, such as

denim blue jeans or brightly colored cotton items, may

discolor the rear of the dryer interior. These stains are

not harmful to your dryer and will not stain future loads

of clothes. Dry unstable dye items inside out to avoid

transfer of dye.

REMOVING ACCUMULATED LINT

From inside the dryer cabinet

Lint should be removed every 2 years, or more often,

depending on dryer usage. Cleaning should be done

by a qualied appliance servicer.

From the Exhaust Vent

Lint should be removed every 2 years, or more often,

depending on dryer usage.

CLEANING THE LINT SCREEN

Every load cleaning

The lint screen is located in the door opening of the dryer.

The control panel has an indicator light to remind you to

clean the lint screen after each load. A screen blocked

by lint will increase drying time.

To clean:

1. Pull the lint screen straight up. Roll lint off the screen

with your ngers. Do not rinse or wash screen to remove

lint. Wet lint is hard to remove.

2. Push the lint screen rmly back into place.

IMPORTANT:

n

Do not run the dryer with the lint screen loose,

damaged, blocked, or missing. Doing so can cause

overheating and damage to both the dryer and fabrics.

n

If lint falls off the screen into the dryer during removal,

check the exhaust hood and remove the lint. See

“Venting Requirements”.

As needed cleaning

Laundry detergent and fabric softener residue can build

up on the lint screen. This buildup can cause longer drying

times for your clothes, or cause the dryer to stop before

your load is completely dry. The screen is probably clogged

if lint falls off while the screen is in the dryer.

Clean the lint screen with a nylon brush every 6 months,

or more frequently, if it becomes clogged due to a residue

buildup.

To wash:

1. Roll lint off the screen with your ngers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with

hot water and liquid detergent.

Scrub lint screen with the brush

to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel.

Reinstall screen in dryer.

SPECIAL INSTRUCTIONS

FOR STEAM MODELS

Water Inlet Hose

Replace inlet hose and hose screen after 5 years of use

to reduce the risk of hose failure. Periodically inspect and

replace inlet hose if bulges, kinks, cuts, wear, or leaks

are found.

When replacing your inlet hose, record the date

of replacement.

To Winterize the Dryer

1. Unplug dryer or disconnect power.

2. Shut off water faucet.

3. Disconnect water inlet hose from faucet and drain.

To Use the Dryer Again

1. Flush water pipes. Reconnect water inlet hose to faucet.

Turn on water faucet.

2. Plug in dryer or reconnect power as described in the

“Installation Instructions”.

NON-USE, STORAGE, AND MOVING CARE

Install and store your dryer where it will not freeze. Because

some water may stay in the hose, freezing can damage

your dryer. If storing or moving your dryer during freezing

weather, winterize it.

Non-Use or Storage Care

Operate your dryer only when you are at home. If you will

be on vacation or not using your dryer for an extended

period of time, you should:

1. Unplug dryer or disconnect power.

2. Clean lint screen. See “Cleaning the Lint Screen”.

3. Turn off the water supply to the dryer. This helps to

avoid unintended ooding (due to a water pressure

surge) while you are away.

Moving Care

For power supply cord-connected dryers:

1. Unplug the power supply cord.

2. Gas models only: Close shutoff valve in gas supply line.

3. Gas models only: Disconnect gas supply line pipe and

remove ttings attached to dryer pipe.

4. Gas models only: Cap the open gas supply line.

5. Steam models only: Shut off water faucet.

6. Steam models only: Disconnect the water inlet hose

from faucet, then drain the hose. Transport hose

separately.

7. Make sure leveling legs are secure in dryer base.

8. Use tape to secure dryer door.

For direct-wired dryers:

1. Disconnect power.

2. Disconnect wiring.

3. Steam models only: Shut off water faucet.

4. Steam models only: Disconnect the water inlet hose from

faucet, then drain the hose. Transport hose separately.

5. Make sure leveling legs are secure in dryer base.

6. Use tape to secure dryer door.

Reinstalling the Dryer

Follow the “Installation Instructions” to locate, level, and

connect the dryer.

First try the solutions suggested here or visit our website at www.whirlpool.com/help

for assistance and to possibly avoid a service call.

If you experience

Possible Causes

Solution

Door not closed completely.

Make sure the dryer door is closed completely.

Press and hold the START/PAUSE button 2-5 seconds.

Household fuse is blown or circuit

breaker has tripped.

There may be 2 household fuses or circuit breakers for the

dryer. Check that both fuses are intact and tight, or that both

circuit breakers have not tripped. Replace the fuses or reset

the circuit breaker. If the problem continues, call an electrician.

Troubleshooting

Dryer will not run

Humming or whining

noise when Steam

cycle selected

Water valve on dryer is running.

Unusual Noise

Start/Pause button not pressed

rmly or held long enough.

Dryer Operation

Incorrect power supply.

Electric dryers require 240-volt power supply. Check with

a qualied electrician.

Wrong type of fuse.

Use a time-delay fuse.

The water valve on the dryer is used during the Steam function. If

the dryer has just been installed or unused for an extended period,

the valve may be louder and run longer. This is normal.

Thumping noise

Dryer hasn’t been used in a while.

This is normal. The thumping sound should diminish after a few

minutes of use.

Rattling or vibrating

noise

A small object caught between the

edges of dryer drum.

Check the front and rear edges of the drum for small objects. Clean

out pockets before laundering.

Dryer isn’t properly leveled.

The dryer may vibrate if not properly installed. See the

Installation Instructions. All four dryer feet should be in rm

contact with the oor.

Clothing is balled up in dryer. When balled up, the load will bounce, causing the dryer to

vibrate. Separate the load items and restart the dryer.

Dryer Results

Dryer will not heat

Household fuse is blown or circuit

breaker has tripped.

The drum may be turning, but you may not have heat. Electric

dryers use 2 household fuses or circuit breakers. Replace the

fuses or reset the circuit breaker. If the problem continues, call

an electrician.

Clothes are not drying

satisfactorily or drying

times are too long

Lint screen is clogged with lint.

Clean lint screen before each load.

The Air Only temperature setting

has been selected.

Select the right temperature for the types of garments

being dried. See “Cycle Guide”.

Run the dryer for 5-10 minutes. Hold your hand under the

outside exhaust hood to check air movement. If you do not

feel air movement, clean exhaust system of lint or replace

exhaust vent with heavy metal or exible metal vent. See

“Installation Instructions”.

The exhaust vent or outside

exhaust hood is clogged with lint,

restricting air movement.

Incorrect power supply.

Electric dryers require 240-volt power supply. Check with

a qualied electrician.

Supply line valve not open.

For gas dryers, make sure that the valve on the gas supply line

is open.

Clicking noise

Gas valve operating.

On gas dryers, you may hear the gas valve clicking as it opens

and closes. This is normal.

The exhaust vent is not the correct

length.

Check that the exhaust vent is not too long or has too many

turns. Long venting will increase drying times. See “Installation

Instructions”.

The exhaust vent diameter is not

the correct size.

Use 4" (102 mm) diameter vent material.

The dryer is not level.

Clothes not contacting the moisture sensors during Automatic

cycles. See “Level the Dryer” in the “Installation Instructions”.

Possible Causes

Solution

Dryer Results (cont.)

The dryer is located in a room with

temperature below 45ºF (7ºC).

Proper operation of dryer cycles requires temperatures above

45ºF (7ºC).

The dryer is located in a closet. Closet doors must have ventilation openings at the top and

bottom of the door. The front of the dryer requires a minimum

of 1" (25 mm) of airspace, and, for most installations, the

rear of the dryer requires 5” (127 mm). See “Installation

Instructions”.

Cycle time is too short

Clothes are coming out of the

Steam cycles with damp or wet

spots.

Under certain environmental or installation conditions you

may experience underdrying. Select the Quick Refresh cycle.

Then select the appropriate time based on the load to be

refreshed.

The Automatic Cycles are ending

early.

Change the dryness level setting on Automatic Cycles.

Increasing or decreasing the dryness level will change the

amount of drying time in a cycle. If loads are consistently

ending too early, see also “Changing the Automatic Cycle

settings to increase drying time”.

Lint on load

Lint screen is clogged with lint.

Stains on load

Improper use of fabric softener.

Add dryer fabric softener sheets at the beginning of the cycle.

Fabric softener sheets added to a partially dried load can

stain your garments. Do not use fabric softener sheets with

Steam Cycles.

Loads are wrinkled

The load was not removed from

dryer at the end of the cycle.

Select Enhanced Touch Up or Quick Refresh cycles (on some

models) to tumble the load with water and heat. These cycles

are best for smoothing out wrinkles and reducing odors from

loads consisting of wrinkle-free cotton, cotton polyester

blends, common knits, and synthetic garments.

NOTE: Refer to garment care label instructions. Dry clean

only garments are not recommended.

The dryer was overloaded. Dry smaller loads that can tumble freely. When using

the Enhanced Touch Up cycle, be sure to select the correct

number of garments to be refreshed. Results may also vary

depending on fabric type. This cycle is best for reducing

wrinkles and odors from loads consisting of

wrinkle-free cotton, cotton polyester blends, common knits,

and synthetics.

Clothes are not drying

satisfactorily or drying

times are too long

For steam cycles, the water is not

properly connected with the dryer.

Make sure water is connected to the dryer. Check that water

inlet hose is connected to both the faucet and dryer’s water

inlet valve. Check that the water supply is turned on.

The load is too large and heavy

to dry quickly.

Fabric softener sheets are blocking

the grille.

The air outlet grille is just inside the door, behind the lint

screen. Check that it is not blocked by a fabric softener sheet.

Use only one fabric softener sheet, and use it only once.

Separate the load to tumble freely.

The load may not be contacting the

sensor strips on Automatic Cycles.

Level the dryer. See “Installation Instructions”. All four dryer

feet should be in rm contact with the oor.

Clean lint screen before each load.

Stains on drum

Loose dyes in clothes.

Drum stains are caused by dyes in clothing (usually blue

jeans). These will not transfer to other clothing.

Troubleshooting

First try the solutions suggested here or visit our website at www.whirlpool.com/help

for assistance and to possibly avoid a service call.

If you experience

Possible Causes

Solution

The drying cycle has been

interrupted by a power failure.

Press START/PAUSE twice to resume the cycle, or press

POWER to select a new cycle.

There may be a problem with your

home power supply keeping the

dryer’s heater from turning on.

The dryer will continue to run when this diagnostic code

is present. Press any key to clear the code from the display

and return to the estimated time remaining.

Try the following:

Check to see if a household fuse has blown or circuit

breaker has tripped. Electric dryers use two household fuses

or breakers. Replace the fuse or reset the circuit breaker.

Conrm the power cord is properly installed. Refer to

“Installation Instructions” for details.

Select a Timed Dry heated cycle, and restart the dryer.

If the message persists, consult a qualied electrician.

“L2” Diagnostic Code

(low or no line voltage

condition)

“PF” (power failure)

The dryer is in need of service.

If a code beginning with an “F” appears in the display.

Alternating between F# and E#, the dryer control has

detected a problem that requires service. Call for service.

Dryer Displaying Code Message or Cycle Status Indicator Lights Up

Dryer Results (cont.)

Load removed before cool down

portion of cycle complete.

Allow the dryer to complete the cool down portion of the cycle

before removing the load.

Load too hot

Using Timed Dry Cycle with a high

temperature setting.

Select an Automatic cycle with a lower heat setting to avoid

overdrying the load.

Odors

Recent painting, staining, or

varnishing in the area where your

dryer is located.

Ventilate the area. When the odors or fumes are gone from the

area, rewash and dry the clothing.

For Steam Cycles, the water is not

properly connected with the dryer.

Make sure water is connected to the dryer. Check that water

inlet hose is connected to both the faucet and dryer’s water

inlet valve. Check that the water supply is turned on.

Odors are left in garments after

wearing.

To remove odors left in garments after wearing, select Enhanced

Touch Up or Quick Refresh (on some models). These cycles are

best for reducing wrinkles and odors from loads consisting of

wrinkle-free cotton, cotton polyester blends, common knits,

and synthetics.

“F# E#” (F1 E1, F3 E1, etc.)

variable service codes.

First try the solutions suggested here or visit our website at www.whirlpool.com/help

for assistance and to possibly avoid a service call.

If you experience

Troubleshooting

The lint screen or vent is clogged;

the vent is crushed or kinked or

has too many turns.

The dryer will continue to run when this diagnostic code is

present. Touch any key to clear the code from the display and

return to the estimated time remaining.

Try the following:

• Clean lint screen.

• Check to see if the vent run from the dryer to the wall is

crushed or kinked.

• Conrm that the vent run from the dryer to the wall is free of

lint and debris.

Conrm that the exterior vent exhaust hood is free of lint and

debris.

Conrm that your vent system falls within the recommended run

length and number of elbows for the type of vent you are using.

Refer to “Plan Vent System” in the Installaton Instructions for

details.

Select a Timed Dry heated cycle, and restart the dryer.

If the message persists, have your entire home venting run

cleaned. Contact a venting specialist.

“Check Vent” cycle

status indicator lights

up (blocked vent or low

airow condition)

WHIRLPOOL CORPORATION LAUNDRY WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is installed, operated, and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory

Specied Replacement Parts and repair labor to correct defects in materials or workmanship that existed when this major appliance

was purchased.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

Service must be provided by a Whirlpool designated service company. This limited warranty is valid only in the United States or

Canada and applies only when the major appliance is used in the country in which it was purchased. This limited warranty is effective

from the date of original consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is

used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air lters, or water lters. Consumable parts are excluded from warranty

coverage.

4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the nish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Pick up and delivery. This major appliance is intended to be repaired in your home.

7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.

8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with Whirlpool published installation instructions.

10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or

cannot be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS

FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and

provinces do not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply

to you. This warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to

province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This

warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.

If you think you need repair service, rst see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve

the problem after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or

by calling Whirlpool. In the U.S.A., call 1 -800 -253-1301. In Canada, call 1-800 -807- 6777. 10/11

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need

it. You will need to know your complete model number and serial

number. You can nd this information on the model and serial

number label located on the product.

Dealer name ______________________________________________

Address __________________________________________________

Phone number ____________________________________________

Model number ____________________________________________

Serial number _____________________________________________

Purchase date ____________________________________________

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the

representations contained in this Warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes

with this major appliance, you should ask Whirlpool or your retailer about buying an extended warranty.

Sécurité de la sécheuse

Vérication d’une circulation d’air adéquate

pour le système d’évacuation

Circulation d’air adéquate

Une sécheuse a besoin de chaleur et d’une circulation d’air

adéquate pour sécher efcacement le linge. Une ventilation

adéquate réduit les durées de séchage et accroît les

économies d’énergie. Voir les Instructions d’installation.

Le système d’évacuation xé à la sécheuse joue un

rôle important dans la circulation de l’air. Des conduits

d’évacuation bloqués ou écrasés, ainsi qu’une installation

inadéquate de l’évacuation diminuent la circulation d’air et

les performances de la sécheuse.

Les interventions de dépannage causées par

une ventilation incorrecte ne sont pas couvertes par

la garantie et seront à la charge du client, quel que

soit l’installateur de la sécheuse. Pour nettoyer ou réparer

l’évacuation d’air, contacter un technicien qualié dans

l’évacuation d’air.

Maintenir une bonne circulation d’air

en effectuant les opérations suivantes :

n

Nettoyer le ltre à charpie avant chaque

charge.

n

Remplacer le matériau de conduits

d’évacuation en plastique ou en aluminium

par des conduits d’évacuation lourds et

rigides de 4" (102 mm) de diamètre.

Bonne

Meilleur

n

Toujours employer les conduits d’évacuation les plus

courts possible.

n

Ne pas utiliser plus de quatre coudes à 90° dans

un circuit d’évacuation car chaque inclinaison et courbe

réduit le ux d’air.

n

Retirer la charpie et les résidus du clapet d’évacuation.

n

Retirer la charpie sur toute la longueur du circuit

d’évacuation au moins tous les 2 ans. Après le

nettoyage, veuillez suivre les instructions d’installation

fournies avec la sécheuse pour une vérication nale de

l’appareil.

n

Dégager tout article qui se trouverait devant la sécheuse.

Utiliser les programmes de détection pour un meilleur soin du tissu

et davantage d’économies d’énergie

Utiliser les programmes de détection pour que la sécheuse permette de réaliser davantage d’économies d’énergie et d’apporter

un soin supérieur aux tissus. Durant les programmes automatiques, la température de séchage de l’air et le niveau d’humidité

sont détectés dans la charge. Cette détection se produit tout au long du programme de séchage et la sécheuse s’éteint lorsque

la charge atteint le degré de séchage sélectionné. Utiliser le niveau de séchage NORMAL pour pouvoir réaliser un maximum

d’économies d’énergie.

Avec les programmes minutés, la sécheuse fonctionne pendant la durée réglée, ce qui peut parfois entraîner le rétrécissement

ou le froissement du linge, et l’accumulation d’électricité statique due au séchage excessif. Utiliser les programmes minutés

pour une charge encore humide nécessitant un peu de temps supplémentaire ou lorsqu’on utilise la grille de séchage.

Conseils pour obtenir la meilleure performance de votre sécheuse avec vapeur

n Les résultats peuvent varier selon le tissu. Il est possible

que les vêtements 100 % coton avec ni infroissable

donnent de meilleurs résultats que les autres. Il est

possible que les articles 100 % coton nécessitent un

rafraîchissement supplémentaire après le programme

à vapeur

n L’emploi d’une feuille d’assouplissant de tissu n’est pas

recommandé avec les programmes à vapeur. Ceci pourrait

causer des tâches temporaires sur les vêtements

n L’utilisation de programmes à vapeur n’est pas

recommandée pour des articles amidonnés. Laver

les articles amidonnés ou neufs avant d’utiliser

un programme avec vapeur.

n

Le programme Enhanced Touch Up (Retouche améliorée)

est idéal pour désodoriser et la réduction des plis légers

dans des charges de vêtements secs petites à moyennes.

Pour le programme Enhanced Touch Up (Retouche

améliorée) , la durée est sélectionnable par incréments

de cinq minutes, selon le volume de la charge.

n

Le programme Quick Refresh (Refraîchissement rapide)

(sur certains modèles) est idéal pour aider à défroisser

et désodoriser les vêtements secs, y compris une charge

de linge qui a été laissée dans la sécheuse. Pour le

programme, Quick Refresh (Refraîchissement rapide) la

durée de séchage est automatiquement ajustée à mesure

que la charge est détectée. La durée de fonctionnement

d’un programme ne peut pas être ajustée manuellement.

Tableau de commande et caractéristiques

BOUTON POWER (MISE SOUS TENSION)

Appuyer sur ce bouton pour mettre la sécheuse en marche

ou l’arrêter. Appuyer de nouveau sur ce bouton pour arrêter/

annuler un programme à tout moment.

BOUTON DE PROGRAMME

Utiliser le bouton de programme de la sécheuse pour

sélectionner les programmes disponibles sur la sécheuse.

Tourner le bouton pour sélectionner un programme

correspondant à la charge de linge. Voir “Guide de

programmes” pour des descriptions de programmes

détaillées.

AFFICHAGE DE DURÉE RESTANTE ESTIMÉE

Lorsqu’on sélectionne un programme, ses réglages par

défaut s’allument et la durée restante estimée (pour les

programmes automatiques) ou la durée restante réelle

(pour les programmes manuels) s’afche.

AFFICHAGE DONE/SENSING (TERMINÉ/

DÉTECTION)

Done (terminé)

Ceci indique que le programme sélectionné est terminé

et que l’on peut retirer la charge de la sécheuse. Si l’on

a sélectionné l’option Wrinkle Shield (antifroissement),

il est possible que la sécheuse poursuive le culbutage

de la charge, même si le témoin DONE est allumé.

Sensing (détection)

Lors de l’activation initiale du programme automatique,

le témoin de détection s’illumine alors que la sécheuse

détermine le volume de la charge et sélectionne la durée

de séchage appropriée pour cette charge de linge. Ce

témoin ne s’allume pas durant les programmes minutés

ou avec les options telles que Wrinkle Shield™.

ÉCO-MONITEUR

La sécheuse est spécialement conçue pour économiser

de l’énergie. La consommation d’énergie de l’appareil est

différente pour chaque programme et option sélectionné(e),

et cette consommation est indiquée par la barre

d’afchage, ce qui permet de choisir la conguration

de consommation d’énergie désirée pour chaque charge

de linge.

BOUTON START/PAUSE (MISE EN MARCHE/

PAUSE)

Appuyer sur ce bouton pour démarrer un programme

ou appuyer une fois dessus pendant qu’un programme

est en cours pour le suspendre.

Certains programmes et options ne sont pas disponibles sur certains modèles.

2 3 4 5 6

OPTIONS DE PROGRAMMES

Utiliser ces boutons pour sélectionner les options

disponibles sur la sécheuse. Certains programmes et

options ne sont pas disponibles sur certains modèles.

EcoBoost™ (économie d’énergie) (sur certains

modèles)

Appuyer pour activer l’option EcoBoost™ sur certains

programmes automatiques. L’option EcoBoost™

permet d’accroître vos économies d’énergie tout

en augmentant légèrement les durées de séchage.

REMARQUE : La sélection de l’option EcoBoost™

(économie d’énergie) ajoute 5 minutes à la durée

standard du programme.

Static Reduce (Réduction de l’électricité statique)

(sur certains modèles)

Appuyer sur ce bouton pour ajouter l’option

de réduction de l’électricité statique à certains

programmes (voir le “Guide de programmes”). La

sécheuse exécutera automatiquement une opération

de culbutage et légère aspersion pour introduire

une petite dose d’humidité dans la charge de linge,

ce qui minimisera la formation de charges d’électricité

statique. Cette option prolonge la durée totale du

programme d’environ 8 minutes.

Damp Dry Signal (Signal de séchage humide)

Lorsque cette option est sélectionnée, un signal sonore

retentit au cours du programme de séchage lorsque

la charge est humide mais pas complètement sèche.

Ceci vous permettra de retirer les vêtements dans

la charge qui n’ont pas besoin d’être séchés

complètement. Cette option peut être utilisée avec

les programmes Heavy Duty (service intense), Normal,

Sheets (draps), Active Wear (vêtements de sport),

Towels (serviettes), Casual (tout-aller), Jeans, et

Delicate (articles délicats). Cette option est

sélectionnée par défaut pour le programme Bulky

Items (articles volumineux) .

Wrinkle Shield™/Wrinkle Shield™ with Steam

(antifroissement/antifroissement avec vapeur)

(sur certains modèles)

Si l’on n’est pas en mesure de retirer la charge

immédiatement, appuyer sur WRINKLE SHIELD™

pour ajouter jusqu’à 140 minutes de culbutage

périodique an d’aider à réduire le froissement. Sur

les modèles comportant Wrinkle Shield™ with Steam,

un programme avec vapeur court est ajouté après

60 minutes pour aider à aplanir les faux plis.

Signal de programme

Utiliser ce bouton pour activer ou désactiver

l’avertisseur sonore indiquant la n d’un programme

de séchage ou pour ajuster le volume de l’avertisseur

sonore.

Articles

à sécher :

Programme :

Température

séchage :

Niveau

séchage :

Durée

par

défaut :

Options

disponibles :

Détails du programme :

Utiliser les programmes automatiques pour un meilleur soin du tissu et davantage

d’économies d’énergie

Détecte l’humidité présente dans la charge ou la température de l’air et s’éteint lorsque la charge atteint le degré de séchage

sélectionné. Utiliser le niveau de séchage NORMAL an de réaliser un maximum d’économies d’énergie. Utiliser les réglages par

défaut des programmes automatiques/éco pour un maximum d’économies d’énergie .

Guide de programmes – Programmes automatiques

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Certains programmes et caractéristiques

ne sont pas disponibles sur certains modèles. Tous les réglages et options ne sont pas disponibles sur tous les programmes. La

durée standard des programmes est estimée en minutes.

Serviettes, literie,

vêtements d’enfants

Sanitize

(Assainissement)

High More 65 Wrinkle Shield

†

Programme de séchage à chaleur

élevée prolongé conçu pour aider

à assainir les articles tels que literie,

serviettes et vêtements pour bébé.

Ce programme n’est pas

recommandé pour tous les tissus.

Pour de meilleurs résultats, faire

fonctionner le programme jusqu’à la

n et ne pas l’interrompre.

Les articles lourds

tels que serviettes

ou les vêtements

de travail lourds

Heavy Duty*

(Service

intense*)

High More

Normal

Less

Damp

45 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Offre un séchage échelonné avec

un niveau de chaleur élevé au début

suivi d’un niveau de chaleur modéré

pour un meilleur soin des tissus et

davantage d’économies d’énergie.

Jeans et denims Jeans* Medium More

Normal

Less

Damp

50 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Un séchage par étapes qui utilise

un niveau de chaleur élevé dans

un premier temps suivi d’un niveau

de chaleur modéré pour extraire

l’humidité des jeans et tissus en

denim.

†

Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec

les réglages de température High (élevée) et Medium (moyenne).

* Programme automatique/éco

Recommandations concernant le volume de la charge

Pour de meilleurs résultats, suivre les recommandations

concernant la taille de la charge mouillée indiquées.

Petites charges : Remplir le tambour de la sécheuse

avec 3 ou 4 articles, à pas plus d’un quart de sa capacité.

Charges de taille moyenne : Remplir le tambour de la

sécheuse à environ la moitié de sa capacité.

Grande charge : Remplir le tambour de la sécheuse

environ aux trois-quarts de sa capacité. Ne pas charger

excessivement. Les articles doivent pouvoir culbuter

librement.

Options disponibles :

Damp Dry Signal (signal de séchage humide)

Wrinkle Shield

†

(antifroissement)

Static Reduce (réduction du niveau d’électricité statique)

EcoBoost™ (économie d’énergie)

Niveau de séchage :

More (plus)

Normal

Less (moins)

Damp (humide)

Température de séchage :

High (élevée)

Medium (moyenne)

Low (basse)

Extra Low (très basse)

Témoin Check Vent (vérier le conduit d’évacuation)

Le témoin Check Vent (vérier le conduit d’évacuation)

s’allume si un conduit d’évacuation est obstrué ou qu’un

problème de ventilation est détecté. Pour plus de

renseignements sur le maintien d’une bonne circulation

de l’air, voir “Vérication d’une circulation adéquate de

l’air dans le système d’évacuation”.

MODIFICATEURS DE PROGRAMMES

Utiliser ces boutons pour sélectionner les modicateurs

disponibles en fonction de vos programmes. Certains

programmes et modicateurs ne sont pas disponibles

sur certains modèles.

Niveau de séchage

Si on le souhaite, on peut ajuster le niveau de

séchage sur les programmes de détection.

REMARQUE: Le niveau de séchage peut être utilisé

uniquement avec les programmes de détection. Non

disponible sur le cycle de Sanitize (assainissement).

Temp

Pour un programme manuel seulement, on peut sélectionner

une température de séchage en fonction du type de la

charge de linge à sécher. Utiliser le réglage le plus chaud

possible qui reste sans danger pour les vêtements contenus

dans la charge. Suivre les instructions gurant sur l’étiquette

des vêtements.

REMARQUE: Les programmes automatique utilisent une

température préréglée qui n’est pas modiable.

Articles

à sécher :

Programme :

Température

séchage :

Niveau

séchage :

Durée

par

défaut :

Options

disponibles :

Détails du programme :

Charges importantes

composées de

serviettes en coton,

d’articles lourds

Towels*

(Serviettes*)

High More

Normal

Less

Damp

55 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Il s’agit d’un programme de longue

durée avec niveau de chaleur élevé

dont l’efcacité de réduction

des bactéies domestiques est

prouvée. Ce programme n’est pas

recommandé pour tous les tissus.

À utiliser pour les grosses charges

composées de tissus lourds telles

les serviettes en coton.

Vêtements de travail,

vêtements ordinaires,

mélanges de coton,

draps, article en

velours

Normal* Medium More

Normal

Less

Damp

38 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Utilise un niveau de chaleur

modéré pour le séchage de grandes

charges composées de tissus et

d’articles mixtes. Le réglage

Normal correspond au programme

éconergique de préférence.

Chemises, chemisiers,

tissus à pressage

permanent, articles

synthétiques et

articles légers.

Perm press/

Casual*

(Pressage

permanent/

tout-aller*)

Low More

Normal

Less

Damp

35 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Utilise une température de séchage

échelonnée de moyenne à faible

pour une extraction améliorée

de l’humidité et un soin amélioré

du tissu.

Vestes, couettes,

oreillers en bres

de rembourrage

Bulky Items*

(Articles

volumineux*)

Medium More

Normal

Less

Damp

55 Damp Dry Signal

Wrinkle Shield

†

EcoBoost™

À utiliser pour le séchage de

gros articles volumineux; ne

pas surcharger le tambour de la

sécheuse. À mi-programme, le

signal retentit pour indiquer à

l’utilisateur le moment où il doit

ré-agencer les articles pour un

séchage optimal.

Draps, linge de

maison léger

Sheets*

(Draps*)

Medium More

Normal

Less

Damp

40 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Utiliser le niveau de chaleur

moyenne pour sécher les draps

et le linge de maison léger.

Tissu et vêtements

de sport

Active Wear*

(Vêtements

de sport*)

Extra Low More

Normal

Less

Damp

39 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Utiliser pour les vêtements et tissus

de sport nécessitant un soin spécial.

Sous-vêtements,

chemisiers,

lingerie, vêtements

d’athlétisme

Delicate*

(Articles

délicats)

Extra Low More

Normal

Less

Damp

28 Damp Dry Signal

Wrinkle Shield

†

Static Reduce

EcoBoost™

Utilise un niveau de chaleur très

faible pour sécher en douceur les

articles délicats.

Utiliser les programmes automatiques pour un meilleur soin du tissu et davantage

d’économies d’énergie

Détecte l’humidité présente dans la charge ou la température de l’air et s’éteint lorsque la charge atteint le degré de séchage

sélectionné. Utiliser le niveau de séchage NORMAL an de réaliser un maximum d’économies d’énergie. Utiliser les réglages par

défaut des programmes automatiques/éco pour un maximum d’économies d’énergie.

Guide de programmes – Programmes automatiques

(suite)

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Certains programmes et caractéristiques

ne sont pas disponibles sur certains modèles. Tous les réglages et options ne sont pas disponibles sur tous les programmes. La

durée standard des programmes est estimée en minutes.

Recommandations concernant le volume de la charge

Pour de meilleurs résultats, suivre les recommandations

concernant la taille de la charge mouillée indiquées.

Petites charges : Remplir le tambour de la

sécheuse avec 3 ou 4 articles, à pas plus d’un

quart de sa capacité.

Charges de taille moyenne : Remplir le tambour

de la sécheuse à environ la moitié de sa capacité.

Grande charge : Remplir le tambour de la sécheuse

environ aux trois-quarts de sa capacité. Ne pas charger

excessivement. Les articles doivent pouvoir culbuter

librement.

Options disponibles :

Damp Dry Signal (signal de séchage humide)

Wrinkle Shield

†

(antifroissement)

Static Reduce (réduction du niveau d’électricité statique)

EcoBoost™ (économie d’énergie)

Niveau de séchage :

More (plus)

Normal

Less (moins)

Damp (humide)

Température de séchage :

High (élevée)

Medium (moyenne)

Low (basse)

Extra Low (très basse)

†

Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec

les réglages de température High (élevée) et Medium (moyenne).

* Programme automatique/éco

Petits articles et Quick Dry High 13 Wrinkle Shield

†

Pour les petites charges de 3 à 4 articles.

articles de sport Medium

Low

Extra Low

Air Only

N’importe quelle Timed Dry High 40 Wrinkle Shield

†

À utiliser pour sécher les articles jusqu’à un niveau

charge (Séchage Medium humide pour les articles qui ne nécessitent pas un

REMARQUE : minuté) Low programme de séchage complet. Choisir la

Sélectionner Air Extra Low température de séchage en fonction du type de

Only (air seulement) Air Only tissus de votre charge. Si vous éprouvez une

pour sécher la incertitude à l’égard du choix d’une température

mousse, le pour une charge, choisir le réglage plus bas

caoutchouc, le plutôt que le réglage plus élevé.

plastique ou les

tissus sensibles

à la chaleur

N’importe quelle Touch Up High 20 Wrinkle Shield

†

Utiliser se réglage pour aider à aplanir les faux plis

charge (pour les Medium des articles tels que les vêtements qui ont séjourné

modèles Low dans une valise ou qui sont restés trop longtemps

sans vapeur) Extra Low dans la sécheuse.

Air Only

Guide de programmes – Programmes manuels

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Certains programmes et caractéristiques

ne sont pas disponibles sur certains modèles. Tous les réglages et options ne sont pas disponibles sur tous les programmes. La

durée standard des programmes est estimée en minutes.

Ajustement de la durée de séchage

sur les programmes manuels

Lorsqu’on sélectionne un programme manuel,

la durée par défaut apparaît sur l’afchage.

Appuyer sur les boutons pour augmenter

ou diminuer la durée par tranches d’une (1)

minute. Appuyer sans relâcher pour modier

la durée par tranches de 5 minutes.

La durée maximum de séchage est de

90 minutes.

Sélection de la température de séchage

On peut utiliser un réglage de chaleur élevée pour sécher les

articles lourds tels que les serviettes et les vêtements de travail.

Un réglage de chaleur faible à moyenne peut être utilisé

pour sécher les articles moyennement lourds tels que draps,

chemisiers, robes, sous-vêtements, tissus à pressage

permanent et certains tricots.

Utiliser un réglage sans chaleur (à l’air) pour la mousse, le

caoutchouc, le plastique ou les tissus sensibles à la chaleur.

Sécher sur une corde à linge les tissus doublés ou multicouche.

REMARQUE : Si vous avez des questions au sujet des

températures de séchage pour diverses charges, se référer

aux directives sur l’étiquette du produit.

Articles à

sécher :

Programme :

Température

séchage :

Durée

par

défaut :

Options

disponibles :

Détails du programme :

Recommandations concernant le volume de la charge

Pour de meilleurs résultats, suivre les recommandations

concernant la taille de la charge mouillée indiquées.

Petites charges : Remplir le tambour de la sécheuse

avec 3 ou 4 articles, à pas plus d’un quart de sa capacité.

Charges de taille moyenne : Remplir le tambour de la

sécheuse à environ la moitié de sa capacité.

Grande charge : Remplir le tambour de la sécheuse

environ aux trois-quarts de sa capacité. Ne pas charger

excessivement. Les articles doivent pouvoir culbuter

librement.

Options disponibles :

Damp Dry Signal (signal de séchage humide)

Wrinkle Shield

†

(antifroissement)

Static Reduce (réduction du niveau d’électricité statique)

EcoBoost™ (économie d’énergie)

Niveau de séchage :

More (plus)

Normal

Less (moins)

Damp (humide)

Température de séchage :

High (élevée)

Medium (moyenne)

Low (basse)

Extra Low (très basse)

Air Only (à l’air)

†

Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec

les réglages de température High (élevée) et Medium (moyenne).

Charges mixtes Enhanced High 22 Wrinkle Shield

†

À utiliser pour désodoriser et réduire les plis

Touch Up Medium Static Reduce légers dans des charges de vêtements secs

(Retouche petites ou moyennes. La durée de séchage est

améliorée) automatiquement ajustée à mesure que la charge

est détectée. La durée de fonctionnement d’un

programme ne peut pas être ajustée manuellement.

La température est sélectionnable. Ne pas ajouter

d’assouplissant textile en feuilles pour sécheuse.

Shirts, blouses, Quick Medium 12 Wrinkle Shield

†

Le programme Quick Refresh (refraîchissement

and slacks Refresh Static Reduce rapide) est idéal pour aider à défroisser et

(Refraîchissement désodoriser les vêtements secs, y compris une

rapide) cgarge de linge qu a été laissée dans la sécheuse.

(sur certains Pour le programme Quick Refresh (refraîchissement

modèles) rapide), la durée est sélectionnable par incréments

de cinq minutes, selon le volume de charge.

Articles à

rafraîchir :

Programme :

Température

de séchage :

Durée

par

défaut :

Options

disponibles :

Détails du programme :

Recommandations concernant le volume de la charge

Pour de meilleurs résultats, suivre les recommandations

concernant la taille de la charge mouillée indiquées.

Petites charges : Remplir le tambour de la sécheuse

avec 3 ou 4 articles, à pas plus d’un quart de sa capacité.

Charges de taille moyenne : Remplir le tambour de la

sécheuse à environ la moitié de sa capacité.

Grande charge : Remplir le tambour de la sécheuse

environ aux trois-quarts de sa capacité. Ne pas charger

excessivement. Les articles doivent pouvoir culbuter

librement.

Guide de programmes – Programmes avec vapeur

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme.

Tous les réglages et options ne sont pas disponibles sur tous les programmes.

Les programmes avec vapeur sont conçus pour être utilisés avec les charges sèches an d’aplanir les faux-plis, de réduire les odeurs

et de rafraîchir les tissus.

Options disponibles :

Damp Dry Signal (signal de séchage humide)

Wrinkle Shield

†

(antifroissement)

Static Reduce (réduction du niveau d’électricité statique)

EcoBoost™ (économie d’énergie)

Niveau de séchage :

More (plus)

Normal

Less (moins)

Damp (humide)

Température de séchage :

High (élevée)

Medium (moyenne)

Low (basse)

Extra Low (très basse)

†

Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec

les réglages de température High (élevée) et Medium (moyenne).

3. Appuyer sur POWER (MISE SOUS

TENSION)

Appuyer sur le bouton POWER (MISE SOUS TENSION) pour

mettre la sécheuse en marche.

4. Sélectionner le programme désiré

Sélectionner le programme souhaité pour la charge. Voir le

“Guide de programmes” pour plus d’informations sur chaque

programme.

REMARQUE : Certains programmes ne sont pas disponibles

sur certains modèles.

Utilisation de la sécheuse

1. Nettoyer le ltre à charpie

Nettoyer le ltre à charpie avant chaque charge. Enlever le ltre

à charpie en le tirant tout droit vers le haut. Enlever la charpie

du ltre en la roulant avec les doigts. Ne pas rincer ni laver

le ltre pour enlever la charpie. La charpie mouillée s’enlève

difcilement. Remettre le ltre à charpie fermement en place.

Pour plus d’informations sur le nettoyage, voir “Entretien

de la sécheuse”.

2. Charger la sécheuse

Ouvrir la porte en tirant sur la poignée. Placer le linge dans la

sécheuse. Ajouter de l’assouplissant textile en feuilles pour

sécheuse, si désiré. Fermer la porte.

REMARQUE : Ne pas surcharger la sécheuse; les vêtements

doivent pouvoir culbuter librement. Un surchargement de la

sécheuse peut causer un rendement inférieur et peut aumenter

le froissement et l’emmêlement.

AVERTISSEMENT : Pour réduire le risque d’incendie, de choc

électrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet

appareil.

7. Appuyer sur START/PAUSE

(MISE EN MARCHE/PAUSE) pour

démarrer le programme

Appuyer sans relâcher sur le bouton START/PAUSE (MISE

EN MARCHE/PAUSE) pour démarrer le programme.

5. Ajuster les réglages de programme,

si désiré

On peut ajuster différents réglages, selon que l’on a sélectionné

un programme automatique ou un programme manuel. Voir le

“Guide de programmes” pour des informations détaillées.

REMARQUE : Tous les réglages et options ne sont pas

disponibles avec tous les programmes. Certains programmes

ne sont pas disponibles sur certains modèles.

Programmes automatiques :

Selon la charge, vous pouvez sélectionner un degré de séchage

différent en appuyant sur le bouton de degré de séchage. La

sélection de More (plus), Normal (normal), Less (moins) ou

Damp (humide) ajuste automatiquement le degré de séchage

qui commandera l’arrêt de la sécheuse. Une fois un certain

niveau de séchage réglé, il est impossible de le modier sans

arrêter le programme.

Les programmes de détection donnent les meilleurs résultats de

séchage en un temps très court. La durée de séchage varie en

fonction du type de tissu, de la taille de la charge et du réglage

de niveau de séchage.

Programmes minutés :

Lorsqu’on sélectionne un programme minuté, la

durée par défaut apparaît sur l’afchage. Utiliser

les boutons Time Adjust (réglage de durée) pour

augmenter ou diminuer la durée par tranches d’une

(1) minute. Appuyer sans relâcher pour modier la

durée par tranches de 5 minutes.

La température par défaut peut être modiée en appuyant sur

le bouton de température jusqu’à ce que la température de

séchage désirée s’allume.

Programmes avec vapeur :

Quick Refresh with Steam (rafraîchissement rapide avec

vapeur) :

Réduit les odeurs et les plis légers des charges de vêtements

secs petites ou moyennes. Utiliser les boutons Time Adjust

(réglage de la durée) pour sélectionner la durée appropriée pour

la charge de linge à sécher. La durée du programme peut être

modiée par tranches de 5 minutes.

Enhanced Touch Up with Steam (retouche améliorée avec

vapeur) :

Ce programme est idéal pour réduire les faux plis et

désodoriser les vêtements secs. La durée de séchage

est automatiquement ajustée à mesure que la charge

est détectée. La température est sélectionnable.

6. Sélectionner des options

supplémentaires

Pour ajouter des options supplémentaires telles que as

EcoBoost™, Static Reduce et Wrinkle Shield™ (avec ou

sans vapeur), appuyer sur le bouton correspondant à l’option

souhaitée.

REMARQUE : Tous les réglages et options ne sont pas

disponibles avec tous les programmes.

8. Retirer rapidement les vêtements

une fois le programme terminé

Retirer rapidement les vêtements une fois le programme

terminé pour réduire le froissement. S’il n’est pas possible

de retirer rapidement la charge, sélectionner l’option

Wrinkle Shield

(avec ou sans vapeur) avant d’appuyer sur

START/PAUSE.

Caractéristiques supplémentaires

2. Aligner les deux crochets situés à l’avant de la grille de

séchage avec les trous situés dans l’ouverture de la

porte de la sécheuse et les insérer complètement dans

les trous en appuyant. Placer le support arrière sur le

rebord arrière de la sécheuse.

UTILISATION DE LA GRILLE DE SÉCHAGE

Pour obtenir une grille de séchage pour votre sécheuse,

suivre les instructions fournies dans le tambour de la

sécheuse. Enlever et jeter les matériaux d’emballage avant

utilisation.

Utiliser la grille de séchage pour les articles que l’on ne

souhaite pas faire sécher par culbutage tels que les

chandails et les chaussures de tennis. Lorsqu’on utilise la

grille de séchage, le tambour continue de tourner mais la

grille reste stationnaire.

L’utilisation de la grille de séchage est recommandée

uniquement avec les programmes Timed Dry (séchage

minuté). La grille de séchage ne peut pas être utilisée

avec les programmes de détection.

Utilisation de la grille de séchage :

IMPORTANT : Ne pas retirer le ltre à charpie.

1. Ouvrir la porte de la sécheuse.

3. Placer les articles mouillés sur la grille de séchage.

Laisser sufsamment d’espace entre les articles pour

permettre à l’air de circuler. Le tambour tourne, mais la

grille ne bouge pas; veiller à laisser sufsamment d’espace

entre les articles et à l’intérieur du tambour de la sécheuse.

Veiller à ce que les articles ne pendent pas par-dessus les

bords de la grille de séchage ou entre les barreaux de la

grille.

4. Fermer la porte.

Modication des réglages de programme

de détection pour augmenter la durée

de séchage

Si lors de l’utilisation d’un programme automatique

le linge est toujours trop sec ou insufsamment séché, il

est possible de modier le paramétrage de l’appareil pour

augmenter ou diminuer le niveau de séchage standard.

Les réglages de séchage par détection pour les

programmes automatiques peuvent être modiés pour

s’adapter à différentes installations, à l’environnement

de l’installation ou selon vos préférences personnelles.

Cette modication est sauvegardée et affectera tous vos

programmes automatiques, pas seulement le programme /

la charge actuel(le).

Il existe 5 réglages de séchage, qui apparaîtront ainsi sur

l’afchage de durée :

01 Niveau de séchage préréglé à l’usine.

02 Vêtements légèrement plus secs, 15 % de temps

de séchage supplémentaire.

03 Vêtements beaucoup plus secs, 30 % de temps

de séchage supplémentaire.

04 Vêtements beaucoup plus humides, 30 % de temps

de séchage en moins.

05 Vêtements légèrement plus humides, 15 % de temps

de séchage en moins.

Pour changer les réglages de séchage :

REMARQUE : Les réglages de degré de séchage ne

peuvent pas être modiés pendant que la sécheuse est

en marche ou en pause. La sécheuse doit être en mode

d’attente (le bouton de mise sous tension est désactivé)

pour ajuster les réglages par défaut.

1. Avant de démarrer un programme, appuyer sans

relâcher sur le bouton TEMP pendant 6 secondes.

2. Appuyer sur le bouton DRYNESS LEVEL (NIVEAU

DE SÉCHAGE) pour sélectionner le niveau de séchage

indiqué sur l’afchage de l’heure : 01, 02, 03, 04

ou 05.

3. Appuyer sur START/PAUSE (MISE EN MARCHE/

PAUSE) pour enregistrer le nouveau réglage

de séchage.

5. Sélectionner Timed Dry (séchage minuté). Sélectionner

le réglage Air Only (air seulement), Low (basse temp.)

ou Extra Low (extra basse temp ). Les articles contenant

de la mousse, du caoutchouc ou du plastique doivent

être séchés sur une corde à linge ou au moyen du

réglage Air Only (air seulement).

6. Une fois le programme sélectionné, l’afcheur de la

durée résiduelle estimée indique la durée par défaut. Il

est possible de modier la durée réelle du programme

en augmentant ou en diminuant la durée du programme.

7. Mettre la sécheuse en marche.

REMARQUE : Une fois le programme terminé, examiner

le ltre à charpie et retirer toute charpie accumulée sur les

articles séchés sur la grille de séchage.

CHANGEMENT DE L’AMPOULE

DU TAMBOUR

La lumière de la sécheuse s’allume automatiquement

à l’intérieur de la sécheuse lorsqu’on ouvre la porte.

Changement de l’ampoule du tambour :

1. Débrancher la sécheuse ou déconnecter la source

de courant électrique.

2. Ouvrir la porte de la sécheuse. Trouver le couvercle de

l’ampoule d’éclairage sur la paroi arrière de la sécheuse.

Enlever la vis située au coin inférieur droit du couvercle.

Enlever le couvercle.

3. Tourner l’ampoule dans le sens antihoraire. Remplacer

l’ampoule uniquement par une ampoule de 10 watts pour

appareil électroménager. Réinstaller le couvercle

et le xer avec la vis.

4. Brancher la sécheuse ou reconnecter la source

de courant électrique.

Entretien de la sécheuse

NETTOYER L’EMPLACEMENT DE LA SÉCHEUSE

Éviter de laisser autour de la sécheuse des éléments qui

pourraient obstruer la circulation de l’air et empêcher le

bon fonctionnement de la sécheuse. Ceci implique de

dégager également les éventuelles piles de linge placées

devant la sécheuse.

NETTOYAGE DE L’INTÉRIEUR DE LA SÉCHEUSE

Nettoyage du tambour de la sécheuse

1. Utiliser un détergent à vaisselle doux mélangé à une

faible concentration d’eau très chaude et frotter avec un

chiffon doux.

2. Rincer soigneusement avec une éponge ou un linge

humide.

3. Faire culbuter une charge de linge ou de serviettes

propres pour sécher le tambour.

Utiliser un chiffon en microbre et de l’eau chaude dans

un acon de vaporisation pour nettoyer le tambour et

une deuxième serviette en microbre pour le séchage.

REMARQUE : Les vêtements contenant des teintures

instables, tels que jeans en denim ou articles en coton de

couleur vive, peuvent décolorer l’arrière de l’intérieur de

la sécheuse. Ces taches ne sont pas nocives pour votre

sécheuse et ne tacheront pas les vêtements des charges

futures. Sécher ces articles sur l’envers pour éviter de

tacher le tambour.

RETIRER LA CHARPIE ACCUMULÉE

De l’intérieur de la caisse de la sécheuse

Retirer la charpie tous les 2 ans, ou plus souvent, selon

l’utilisation de la sécheuse. Le nettoyage doit être effectué

par un personnel d’entretien qualié.

Dans le conduit d’évacuation

Retirer la charpie tous les 2 ans, ou plus souvent, selon

l’utilisation de la sécheuse.

NETTOYER LE FILTRE À CHARPIE

Nettoyage avant chaque charge

Le ltre à charpie se trouve dans l’ouverture de la porte de

la sécheuse. Le tableau de commande comporte un témoin

lumineux pour rappeler à l’utilisateur de nettoyer le ltre à

charpie après chaque charge. Un ltre obstrué de charpie

peut augmenter la durée de séchage.

Nettoyage :

1. Enlever le ltre à charpie en le tirant tout droit vers le haut.

Enlever la charpie du ltre en la roulant avec les doigts. Ne

pas rincer ni laver le ltre pour enlever la charpie. La charpie

mouillée s’enlève difcilement.

2. Remettre le ltre à charpie fermement en place.

IMPORTANT :

n

Ne pas faire fonctionner la sécheuse avec un ltre à

charpie déplacé, endommagé, bloqué ou manquant.

Ceci peut entraîner une surchauffe et endommager la

sécheuse et les tissus.

n

Si de la charpie tombe dans la sécheuse au moment du

retrait du ltre, vérier le conduit d’évacuation et retirer

la charpie. Voir “Exigences concernant l’évacuation”

dans les Instructions d’installation.

Nettoyage au besoin

Des résidus de détergent ou d’assouplissant pour

tissu peuvent s’accumuler sur le ltre à charpie. Cette

accumulation peut entraîner des temps de séchage plus

longs, ou entraîner l’arrêt de la sécheuse avant que la

charge ne soit complètement sèche. Si de la charpie

tombe du ltre alors qu’il est dans la sécheuse, il est

probablement obstrué.

Nettoyer le ltre à charpie avec une brosse de nylon tous

les six mois ou plus fréquemment s’il se bouche en raison

d’une accumulation de résidus.

Nettoyage :

1. Enlever la charpie du ltre en la roulant avec les doigts.

2. Mouiller les deux côtés du ltre à charpie avec

de l’eau chaude.

3. Mouiller une brosse en nylon

avec de l’eau chaude et

du détergent liquide. Frotter

le ltre avec la brosse pour

enlever l’accumulation

de résidus.

4. Rincer le ltre à l’eau chaude

5. Bien sécher le ltre à charpie avec une serviette propre.

Réinstaller le ltre dans la sécheuse.

PRÉCAUTIONS À PRENDRE EN CAS DE

NON-UTILISATION, D’ENTREPOSAGE

OU DE DÉMÉNAGEMENT

Installer et remiser la sécheuse à l’abri du gel. Il est

possible que de l’eau stagne dans les tuyaux; ceci pourrait

endommager la sécheuse en période de gel. Si la sécheuse

doit faire l’objet d’un déménagement ou de remisage au

cours d’une période de gel, hivériser la sécheuse.

Entretien en cas de non-utilisation ou

d’entreposage

On ne doit faire fonctionner la sécheuse que lorsqu’on est

présent. Si l’utilisateur doit partir en vacances ou n’utilise

pas la sécheuse pendant une période prolongée, il

convient d’exécuter les opérations suivantes :

1. Débrancher la sécheuse ou déconnecter la source

de courant électrique.

2. Nettoyer le ltre à charpie. Voir “Nettoyage du ltre

à charpie”.

3. Fermer l’alimentation en eau de la sécheuse. Ceci

permet d’éviter les inondations accidentelles (dues à

une augmentation de la pression hydraulique) lorsque

vous êtes absent.

Précautions à prendre avant un déménagement

Sécheuses alimentées par cordon d’alimentation :

1. Débrancher le cordon d’alimentation électrique.

2. Modèles à gaz uniquement : Fermer le robinet d’arrêt de

la canalisation de gaz.

3. Modèles à gaz uniquement : Débrancher le tuyau de la

canalisation de gaz et retirer les raccords xés sur le

tuyau de la sécheuse.

4. Modèles à gaz uniquement : Recouvrir la canalisation de

gaz ouverte.

5. Modèles vapeur uniquement : Fermer le robinet d’eau.

6. Déconnecter le tuyau d’arrivée d’eau du robinet, puis

vidanger le tuyau. Transporter le tuyau séparément.

7. S’assurer que les pieds de nivellement sont solidement

xés à la base de la sécheuse.

8. Utiliser du ruban adhésif pour xer la porte

de la sécheuse.

INSTRUCTIONS SPÉCIFIQUES POUR

LES MODÈLES VAPEUR

Tuyau d’arrivée d’eau

Remplacer le tuyau d’arrivée d’eau et la crépine de tuyau

après 5 ans d’utilisation an de réduire le risque de

défaillance du tuyau. Inspecter périodiquement le tuyau

et le remplacer en cas de renement, de déformation, de

coupure et d’usure ou si une fuite se manifeste.

Lors du remplacement du tuyau d’arrivée d’eau, inscrire la

date du remplacement.

Hivérisation de la sécheuse

1. Débrancher la sécheuse ou déconnecter la source de

courant électrique.

2. Fermer le robinet d’eau.

3. Déconnecter les tuyaux d’arrivée d’eau des robinets et

les vider.

Réutilisation de la sécheuse

1. Vidanger les canalisations d’eau. Reconnecter le tuyau

d’arrivée d’eau au robinet. Ouvrir le robinet d’eau.

2. Brancher la sécheuse ou reconnecter la source de

courant électrique tel que décrit dans les instructions

d’installation.

Sécheuses avec raccordement direct :

1. Déconnecter la source de courant électrique.

2. Déconnecter le câblage.

3. Modèles à vapeur uniquement : Fermer le robinet d’eau.

4. Modèles à vapeur uniquement : Déconnecter le tuyau

d’arrivée d’eau du robinet, puis vidanger le tuyau.

Transporter le tuyau séparément.

5. S’assurer que les pieds de nivellement sont solidement

xés à la base de la sécheuse.

6. Utiliser du ruban adhésif pour xer la porte de la

sécheuse.

Réinstallation de la sécheuse

Suivre les “Instructions d’installation” pour choisir

l’emplacement, régler l’aplomb de la sécheuse et la

raccorder.

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help

pour obtenir de l’aide et pour éviter une intervention de réparation.

Si les phénomènes

suivants se

produisent

Causes possibles

Solution

La porte n’est pas bien fermée.

S’assurer que la porte de la sécheuse est complètement fermée.

Appuyer sur le bouton START/PAUSE (MISE EN MARCHE/

PAUSE) pendant 2 à 5 secondes.

Un fusible du domicile est grillé ou le

disjoncteur est ouvert.

Il peut y avoir 2 fusibles ou disjoncteurs pour la sécheuse.

Vérier que les deux fusibles sont intacts et bien en place

ou que les deux disjoncteurs ne se sont pas déclenchés.

Remplacer les fusibles ou réarmer le disjoncteur. Si le problème

persiste, appeler un électricien.

Dépannage

La sécheuse ne

fonctionne pas

Bruit de bourdonnement

ou de sorte de plainte

lorsque l’on sélectionne

un programme Steam

(vapeur)

L’électrovanne à eau de la

sécheuse fonctionne.

Sons inhabituels

L’utilisateur n’a pas appuyé fermement

sur le bouton Start/Pause ou ne l’a pas

maintenu appuyé pendant sufsamment

longtemps.

Fonctionnement de la sécheuse

Alimentation électrique incorrecte.

Les sécheuses électriques nécessitent une alimentation

électrique de 240 V. Vérier avec un électricien qualié.

Type de fusible incorrect.

Utiliser un fusible temporisé.

L’électrovanne à eau de la sécheuse est sollicitée pour la

fonction Steam (vapeur). Si l’on vient d’installer la sécheuse ou

que celle-ci n’a pas été utilisée pendant une période prolongée,

l’électrovanne peut faire plus de bruit ou fonctionner pendant

plus longtemps. Ceci est normal.

Bruit saccadé

La sécheuse n’a pas été utilisée

pendant un moment.

Ceci est normal. La bruit saccadé devrait s’atténuer après

quelques minutes d’utilisation.

Bruit de grattement ou

de vibration

Un petit objet est coincé dans le

bord du tambour de la sécheuse.

Vérier les bords avant et arrière du tambour pour voir si de

petits objets y sont coincés. Vider les poches avant le lavage.

L’aplomb de la sécheuse n’a pas

été correctement établi.

La sécheuse peut vibrer si elle n’est pas correctement installée.

Voir les Instructions d’installation. Les quatre pieds de

nivellement de la sécheuse doivent être bien en contact avec le

plancher.

Les vêtements sont en boule dans

la sécheuse.

Une charge en boule rebondit, ce qui fait vibrer la sécheuse.

Séparer les articles de la charge et remettre la sécheuse

en marche.

La sécheuse ne produit

pas de chaleur

Un fusible du domicile est grillé ou le

disjoncteur est ouvert.

Le tambour peut tourner, mais sans chaleur. Les sécheuses

électriques utilisent 2 fusibles ou disjoncteurs. Remplacer les

fusibles ou réarmer le disjoncteur. Si le problème persiste,

appeler un électricien.

Alimentation électrique incorrecte.

Les sécheuses électriques nécessitent une alimentation

électrique de 240 V. Vérier avec un électricien qualié.

Robinet de la canalisation de gaz

non ouvert.

Pour les sécheuses à gaz, s’assurer que le robinet de la

canalisation d’alimentation en gaz est ouvert.

Bruit de cliquetis

Robinet de gaz en cours

de fonctionnement.

Sur les sécheuses à gaz, on entendra peut-être le cliquetis du

robinet de gaz lorsqu’il se ferme ou qu’il s’ouvre.

Ceci est normal.

Résultats de la sécheuse

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help

pour obtenir de l’aide et pour éviter une intervention de réparation.

Si les phénomènes

suivants se

produisent

Causes possibles

Solution

Dépannage

Les vêtements ne

sèchent pas de manière

satisfaisante ou le

temps de séchage

est trop long

La sécheuse se trouve dans une

pièce où la température ambiante

est inférieure à 45°F (7°C).

Le bon fonctionnement des programmes de la sécheuse

nécessite une température ambiante supérieure à 45°F (7°C).

La sécheuse est placée dans un

placard.

Les portes du placard doivent comporter des ouvertures

d’aération au sommet et en bas de la porte. Un espace

minimum de 1" (25 mm) est nécessaire à l’avant de la

sécheuse et, pour la plupart des installations, un espace de

5" (127 mm) est nécessaire à l’arrière de la sécheuse. Voir les

“Instructions d’installation”.

La durée du programme

est trop courte

Les vêtements ressortent du

programme Steam (Vapeur)

humides ou mouillés par endroits.

Il se peut que l’on constate un séchage insufsant dans

certaines conditions atmosphériques ou dans certaines

congurations d’installation. Sélectionner le programme

Quick Refresh (Refraissement rapide). Sélectionner la durée

de programme est calculée de la taille de la charge.

Le programme automatique se

termine prématurément.

Modier le réglage de degré de séchage pour les programmes

automatiques. L’augmentation ou la diminution du degré de

séchage modiera la durée de séchage d’un programme.

Si le séchage des charges se termine systématiquement trop

tôt, voir aussi “Changement des réglages par défaut des

programmes automatiques”.

La charge est trop grosse et trop

lourde pour sécher rapidement.

Des feuilles d’assouplissant pour

tissu obstruent la grille.

La grille de sortie de l’air se trouve à l’intérieur de la porte,

derrière le ltre à charpie. Vérier qu’elle n’est pas obstruée par

une feuille d’assouplissant pour tissu. Utiliser seulement une

feuille d’assouplissant par charge et l’utiliser une seule fois.

Séparer la charge pour qu’elle culbute librement.

La charge n’est peut-être pas

en contact avec les bandes de

détection (pour les programmes

automatiques).

Régler l’aplomb de la sécheuse. Voir les “Instructions

d’installation”. Les quatre pieds de nivellement de la sécheuse

doivent être bien en contact avec le plancher.

Charpie sur la charge

Le ltre à charpie est obstrué par

de la charpie.

Présence de taches sur

le linge

Utilisation incorrecte de

l’assouplissant pour tissu.

Ajouter les feuilles d’assouplissant de tissu au début du

programme. Les feuilles d’assouplissant de tissu ajoutées à

une charge partiellement sèche peuvent tacher les vêtements.

Ne pas utiliser de feuilles d’assouplissant pour tissu pour les

programmes avec vapeur.

Nettoyer le ltre à charpie avant chaque charge.

Présence de taches sur

le tambour

Teintures instables sur

les vêtements.

Les taches sur le tambour sont dues aux teintures contenues

dans les vêtements (les jeans en général). Elles ne se

transmettront pas aux autres vêtements.

Charges avec faux plis

en V

La charge n’a pas été retirée de la

sécheuse à la n du programme.

Sélectionner le programme Enhanced Touch Up ou Quick

Refresh (sur certains modèles) pour faire culbuter la charge

avec de l’eau et de la chaleur. Ce programme est idéal

pour aplanir les faux-plis et réduire les odeurs des charges

composées d’ articles en coton infroissable, en mélange

de coton et polyester, de tricots ordinaires et de vêtements

synthétiques.

REMARQUE : Se reporter aux instructions gurant sur

l’étiquette de soin des vêtements. Les articles avec nettoyage

à sec uniquement sont déconseillés.

Odeurs

Vous avez récemment employé

de la peinture, de la teinture ou

du vernis dans la pièce où votre

sécheuse est installée.

Aérer la pièce. Une fois les odeurs ou émanations disparues,

laver et sécher à nouveau les vêtements.

Pour les programmes avec vapeur,

l’eau n’est pas correctement

raccordée à la sécheuse.

S’assurer que la sécheuse est bien raccordée au circuit d’eau.

S’assurer que le tuyau d’arrivée d’eau est raccordé à la fois au

robinet et à l’électrovanne d’admission d’eau de la sécheuse.

Vérier que l’alimentation en eau est ouverte.

Des odeurs persistent dans des

vêtements déjà portés.

Pour éliminer les odeurs des vêtements après les avoir portés,

sélectionner Enhanced Touch Up (retouche améliorée) ou

Quick Refresh (rafraîchissement rapide) modèles). Ces

programmes sont idéales pour réduire les faux plis et la

formation d’odeurs dans les charges composées d’articles en

coton infroissable, en mélange de coton et polyester, de tricots

ordinaires et de vêtements synthétiques.

Résultats de la sécheuse (suite)

La sécheuse a été surchargée. Faire sécher de plus petites charges qui peuvent culbuter

librement. Lors de l’utilisation du programme Enhanced Touch

Up, regler la durée selon la taille de la charge. Les résultats

peuvent varier selon le type de tissu. Ce programme est idéal

pour aplanir les faux-plis et réduire les odeurs des charges

composées d’articles en coton infroissable, en mélange de coton

et polyester, les tricots ordinaires et les vêtements synthétiques.

Pour les programmes avec vapeur,

l’eau n’est pas correctement

raccordée à la sécheuse.

S’assurer que la sécheuse est bien raccordée au circuit d’eau.

S’assurer que le tuyau d’arrivée d’eau est raccordé à la fois au

robinet et à l’électrovanne d’admission d’eau de la sécheuse.

Vérier que l’alimentation en eau est ouverte.

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help

pour obtenir de l’aide et pour éviter une intervention de réparation.

Si les phénomènes

suivants se

produisent

Causes possibles

Solution

Dépannage

Charges avec faux plis

en V (suite)

Le programme de séchage a été

interrompu par une panne de

courant.

Il est possible qu’un problème au

niveau de l’alimentation électrique

du domicile empêche le dispositif

de chauffage de la sécheuse de se

mettre en marche.

La sécheuse continue de fonctionner lorsque ce code de

diagnostic est présent. Appuyer sur n’importe quelle touche

pour effacer le code de l’afchage et revenir à la durée résiduelle

estimée.

Essayer de résoudre le problème de la façon suivante :

Déterminer si un fusible est grillé ou si un disjoncteur s’est

déclenché. Les sécheuses électriques utilisent deux fusibles ou

disjoncteurs domestiques. Remplacer le fusible ou réarmer le

disjoncteur.

S’assurer que le cordon d’alimentation est bien installé.

Consulter les Instructions d’installation pour plus de détails.

Sélectionner un programme de séchage avec chaleur minuté

et remettre la sécheuse en marche.

Si le message reste afché, consulter un électricien qualié.

Code de diagnostic

“L2” (tension électrique

faible ou inexistante)

“PF” (coupure de

courant)

La sécheuse afche un message codé ou un témoin de détection s’allume

La charge a été retirée avant

que l’étape de refroidissement

du programme ne soit terminée.

Laisser la sécheuse terminer la portion de refroidissement du

programme avant d’enlever la charge.

Charge trop chaude

Utilisation d’un programme minuté

avec un réglage de température

élevé.

Sélectionner un programme de détection avec un réglage de

chaleur inférieur pour éviter que la charge ne soit excessivement

sèche.

Appuyer sans relâcher sur START /PAUSE (MISE EN MARCHE/

PAUSE) pour reprendre le programme ou appuyer sur Power

(mise sous tension) pour sélectionner un nouveau programme.

La sécheuse afche un message codé ou un témoin de détection s’allume (suite)

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help

pour obtenir de l’aide et pour éviter une intervention de réparation.

Si les phénomènes

suivants se

produisent

Causes possibles

Solution

Dépannage

La sécheuse doit être réparée.

Si un code commençant par un “F” apparaît sur l’afchage,

alternant entre F# et E#, le module de commande de la

sécheuse a détecté un problème nécessitant une intervention

de dépannage. Demander une intervention de dépannage

par téléphone.

Codes de service

variables “F# E#”

(F1 E1, F3 E1, etc.).

Le ltre à charpie ou le conduit

d’évacuation est obstrué; le

conduit d’évacuation est écrasé,

déformé ou présente trop de

changements de direction.

La sécheuse continue de fonctionner lorsque ce code de

diagnostic est présent. Appuyer sur n’importe quelle touche

pour effacer le code de l’afchage et revenir à la durée

résiduelle estimée.

Essayer de résoudre le problème de la façon suivante :

• Nettoyer le ltre à charpie.

• Vérier que le circuit d’évacuation allant de la sécheuse au

mur n’est ni comprimé, ni déformé.

• S’assurer que le circuit d’évacuation allant de la sécheuse

au mur est exempt de charpie ou de résidus.

S’assurer que la hotte d’évacuation extérieure est exempte

de charpie ou de résidus.

S’assurer que le système d’évacuation respecte bien la

longueur totale et le nombre de coudes recommandés pour

le type de conduit utilisé. Consulter “Planication du système

d’évacuation” dans les Instructions d’installation pour plus de

détails.

Sélectionner un programme de séchage avec chaleur minuté

et remettre la sécheuse en marche.

Si le message reste afché, faire nettoyer la totalité du circuit

d’évacuation du domicile. Contacter un technicien qualié

dans l’évacuation d’air.

Témoin de détection

“Check Vent” s’allume

(conduit d’évacuation

obstrué ou faible débit

de ventilation)

GARANTIE DES APPAREILS DE BUANDERIE DE WHIRLPOOLCORPORATION

GARANTIE LIMITÉE

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions

jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les

pièces spéciées par l’usine et la main-d’oeuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce

gros appareil ménager a été acheté.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie

limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé

dans le pays où il a été acheté. La présente garantie limitée entre en vigueur à compter de la date d’achat initial par le consommateur.

Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les pièces de rechange ou la main-d’oeuvre lorsque ce gros appareil ménager est utilisé à des ns autres que l’usage unifamilial

normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas

respectées.

2. Les visites de service pour rectier l’installation du gros appareil ménager, montrer à l’utilisateur comment utiliser l’appareil,

remplacer ou réparer des fusibles ou rectier le câblage ou la plomberie du domicile.

3. Les visites de service pour réparer ou remplacer les ampoules électriques, les ltres à air ou les ltres à eau de l’appareil. Les

pièces consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables à : accident, modication, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par

Whirlpool.

5. Les défauts apparents, notamment les éraures, les bosses, ssures ou tout autre dommage au ni du gros appareil ménager, à

moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours

suivant la date d’achat.

6. L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

7. Les réparations aux pièces ou systèmes résultant d’une modication non autorisée faite à l’appareil.

8. Les frais de déplacement et de transport pour le service d’un produit si votre gros appareil ménager est situé dans une région

éloignée où un service d’entretien Whirlpool autorisé n’est pas disponible.

9. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n’est pas

installé conformément aux instructions d’installation fournies par Whirlpool.

10. Les pièces de rechange ou la main-d’oeuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux

ont été enlevés, modiés ou qui ne peuvent pas être facilement identiés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN

USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et

certaines provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d’aptitude à un

usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des

droits juridiques spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU

INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects

de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits

juridiques spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer

si une autre garantie s’applique.

Si vous avez besoin d’un service de réparation, voir d’abord la section “Dépannage” du Guide d’utilisation et d’entretien. Si vous

n’êtes pas en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l’aide

supplémentaire en consultant la section “Assistance ou Service” ou en appelant Whirlpool. Aux É.-U., composer le 1-800-253-1301.

Au Canada, composer le 1-800-807-6777. 10/11

Conservez ce manuel et votre reçu de vente ensemble pour

référence ultérieure. Pour le service sous garantie, vous

devez présenter un document prouvant la date d’achat ou

d’installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil ménager pour mieux vous aider à obtenir assistance ou

service en cas de besoin. Vous devrez connaître le numéro de

modèle et le numéro de série au complet. Vous trouverez ces

renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ________________________________________

Adresse __________________________________________________

Numéro de téléphone ______________________________________

Numéro de modèle ________________________________________

Numéro de série __________________________________________

Date d’achat ______________________________________________

EXONÉRATION DE RESPONSABILITÉ EN DEHORS DE LA GARANTIE

Whirlpool ne prend aucun engagement quant à la qualité ou la durabilité de l’appareil, ou en cas de dépannage ou de réparation

nécessaire sur ce gros appareil ménager, autre que les engagements énoncés dans la présente garantie. Si vous souhaitez une

garantie prolongée ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, renseignez-vous auprès de

Whirlpool ou de votre détaillant à propos de l’achat d’une extension de garantie.

11/13

W10398830B Printed in U.S.A.

W10398831B - SP Imprimé aux États-Unis

AssistAnce or service

Before calling for assistance or service, please check “Troubleshooting” or visit www.whirlpool.com/help.

It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance.

This information will help us to better respond to your request.

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Customer eXperience Centre

Whirlpool Canada LP

Unit 200 - 6750 Century Ave.

Mississauga, ON L5N 0B7

You can write with any questions or concerns at:

Whirlpool Corporation Customer eXperience Center

1-800-253-1301 www.whirlpool.com

1-800-442-9991 (Accessories)

www.whirlpool.com/accessories

Whirlpool Canada LP

Customer eXperience Centre

1-800-807-6777

www.whirlpool.ca

Our consultants provide assistance with

Please include a daytime phone number in your correspondence.

If you need replacement parts or to order accessories

We recommend that you use only FSP

Factory Specied Parts.

These parts will t right and work right because they are made with the same precision

used to build every new WHIRLPOOL

appliance.

To locate FSP

replacement parts, assistance in your area, or accessories:

or call your nearest designated service center or refer to your Yellow Pages telephone directory.

In the U.S.A.

Features and specications on our full line of appliances.



Installation information.

Specialized customer assistance (Spanish speaking, 

hearing impaired, limited vision, etc.).

In the U.S.A. and Canada

Use and maintenance procedures.



Accessory and repair parts sales.

Referrals to local dealers, repair parts distributors, 

and service companies. Whirlpool designated service

technicians are trained to fulll the product warranty

and provide after-warranty service, anywhere in the

United States and Canada.

AssistAnce oU service

Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou consulter

www.whirlpool.com/help. Cette vérication peut vous faire économiser le coût d’une visite de réparation.

Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.

Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange ou pour commander des accessoires

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces

spéciées par l’usine FSP

. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes

spécications précises utilisées pour construire chaque nouvel appareil WHIRLPOOL

Pour trouver des pièces de rechange FSP

ou des accessoires dans votre région :

Whirlpool Canada LP Centre pour l’eXpérience de la clientèle

1-800-807-6777 www.whirlpool.ca

Pour plus d’assistance

Vous pouvez nous soumettre toute question ou problème en

écrivant à l’adresse ci-dessous :

Centre pour l’eXpérience de la clientèle

Whirlpool Canada LP

Unit 200 - 6750 Century Ave.

Mississauga, ON L5N 0B7

Dans votre correspondance, veuillez indiquer un numéro

de téléphone où on peut vous joindre dans la journée.

Nos consultants fournissent

l’assistance pour :

Procédés d’utilisation et d’entretien.

Vente d’accessoires et de pièces de rechange.

Les références aux concessionnaires, compagnies 

de service de réparation et distributeurs de pièces de

rechange locaux. Les techniciens de service désignés

par Whirlpool

sont formés pour remplir la garantie des

produits et fournir un service après la garantie, partout au

Canada.

Whirlpool YWED8400YW Cabrio Electronic Dryer

Product's Documents

Use and Care Guide

Specifications

Whirlpool YWED8400YW Questions and Answers

Related Products

Whirlpool YWED8600YW Cabrio Electronic Dryer

Whirlpool WGD8600YW0 Electronic Dryer

Whirlpool YWED72HEDW0 Electronic Dryer

Whirlpool WGD8500BR0 ELECTRONIC DRYER

Whirlpool WED86HEBC0 electronic dryer

Whirlpool YWED97HEDW0 Electronic Dryer
