I 7050
CLASSEUR -
3 TIROIRS / BOIS NATUREL SUR ROULETTES
FILING CABINET -
3 DRAWER / NATURAL ON CASTORS

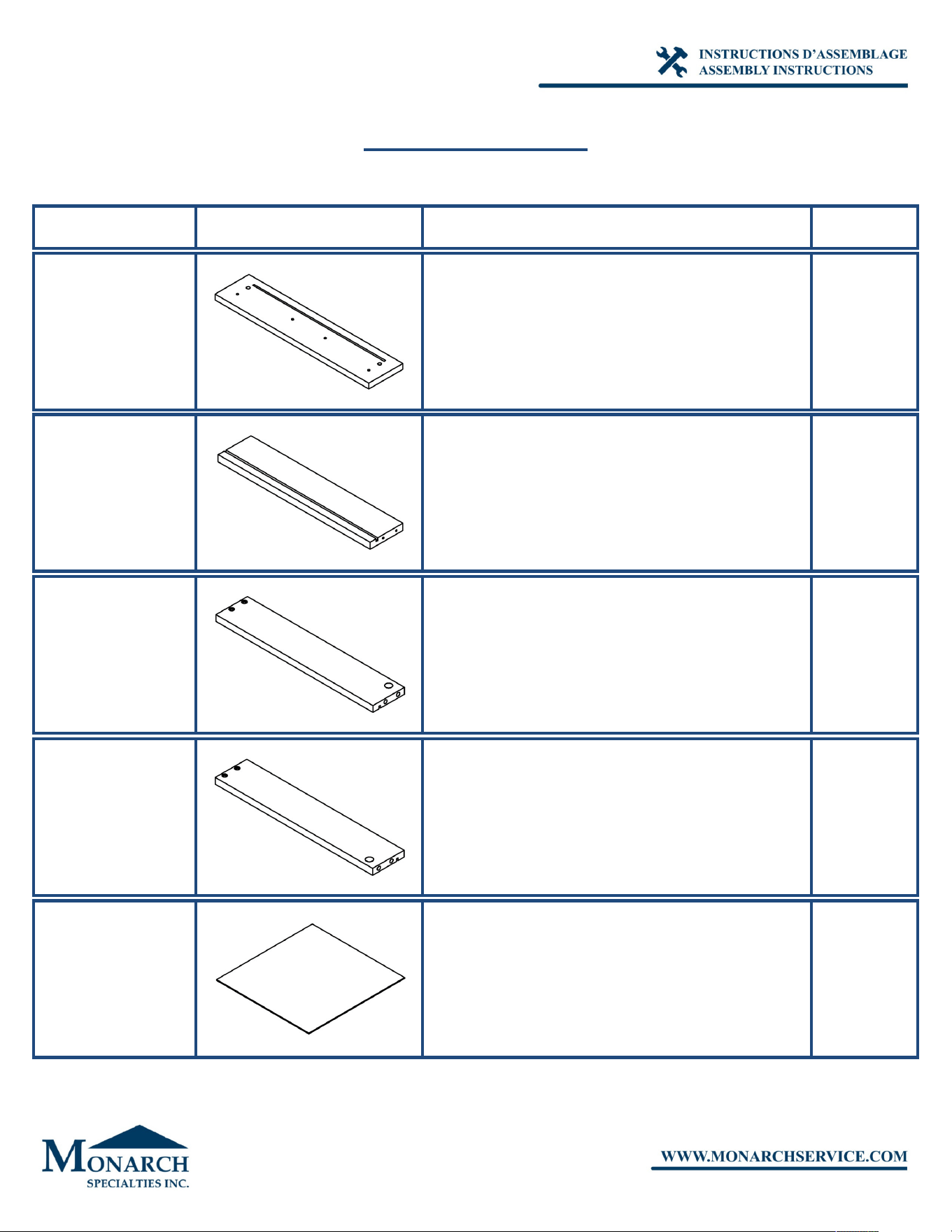

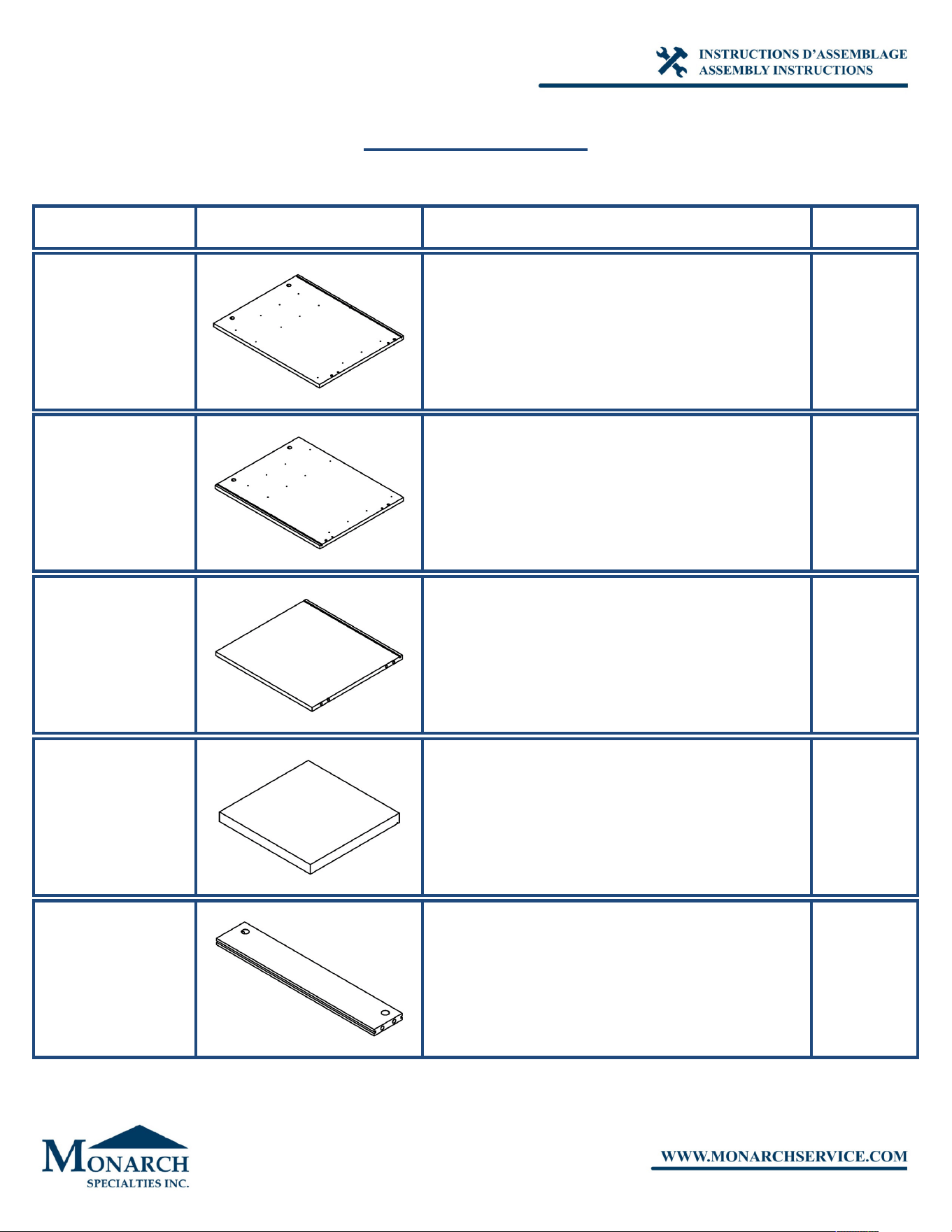

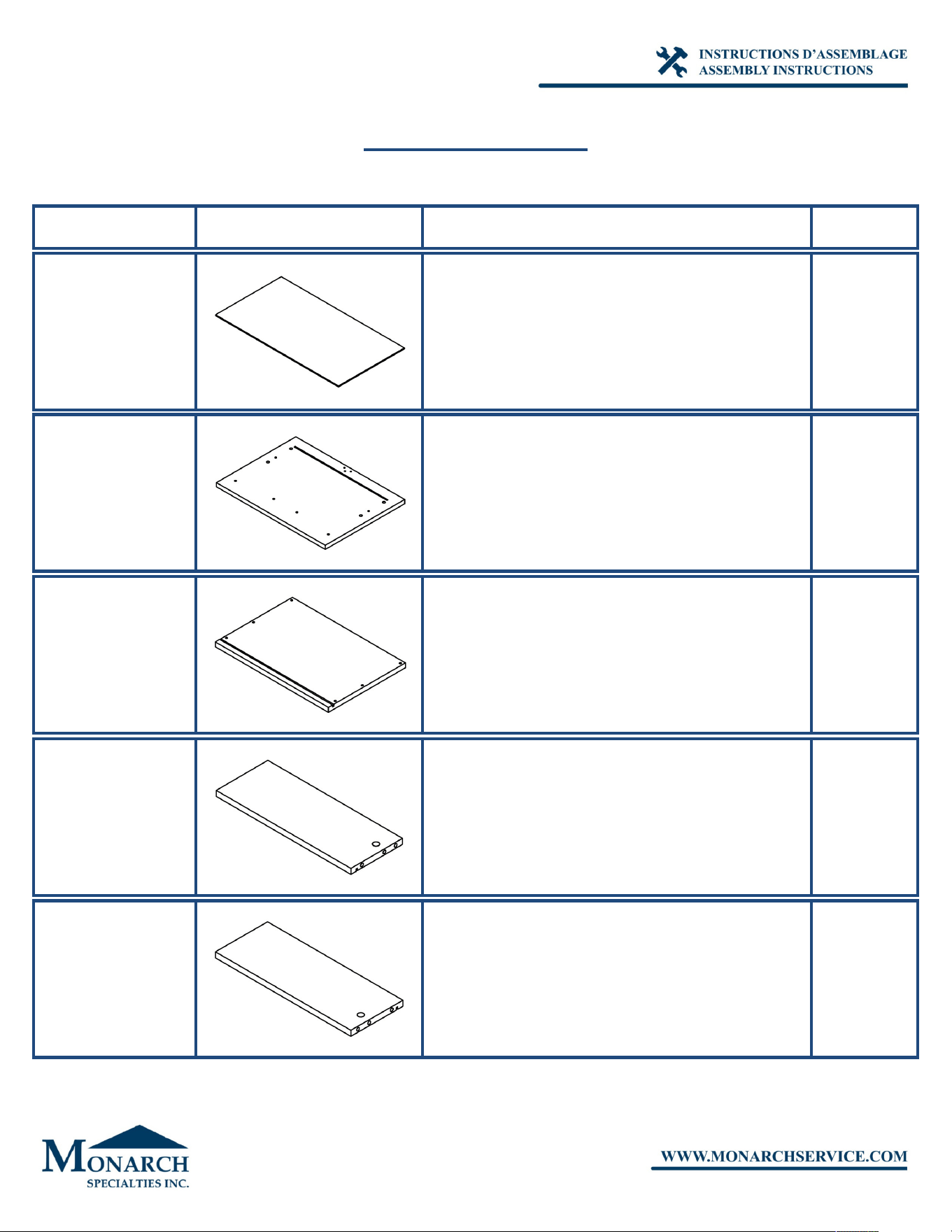

I 7050
LISTE DES PIÈCES
PARTS LIST
1
FRONT FACING LEFT SIDE PANEL
1
2
FRONT FACING RIGHT SIDE PANEL
1
3
BOTTOM PANEL
1
4
TOP PANEL
1
5
SUPPORT PANEL
1
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 2 DE / OF 14
PANNEAU DE CÔTÉ GAUCHE
PANNEAU DE CÔTÉ AVANT DROIT
PANNEAU DU BAS
PANNEAU DE SURFACE
PANNEAU DE SOUTIENT
I 7050
LISTE DES PIÈCES
PARTS LIST
6
BACK PANEL
2
7
DRAWER FRONT PANEL
1
8
DRAWER BACK PANEL
1
9
DRAWER SIDE PANEL
1
10
DRAWER SIDE PANEL
1
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 3 DE / OF 14
PANNEAU ARRIÈRE
PANNEAU AVANT TIROIR
PANNEAU ARRIÈRE TIROIR
PANNEAU DE CÔTÉ TIROIR
PANNEAU DE CÔTÉ TIROIR
I 7050
LISTE DES PIÈCES
PARTS LIST
11
DRAWER FRONT PANEL
2
12
DRAWER BACK PANEL
2
13
DRAWER SIDE PANEL
2
14
DRAWER SIDE PANEL
2
15
DRAWER BOTTOM PANEL
3
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 4 DE / OF 14
PANNEAU AVANT TIROIR
PANNEAU ARRIÈRE TIROIR
PANNEAU DE CÔTÉ TIROIR
PANNEAU DE CÔTÉ TIROIR
PANNEAU DU BAS TIROIR

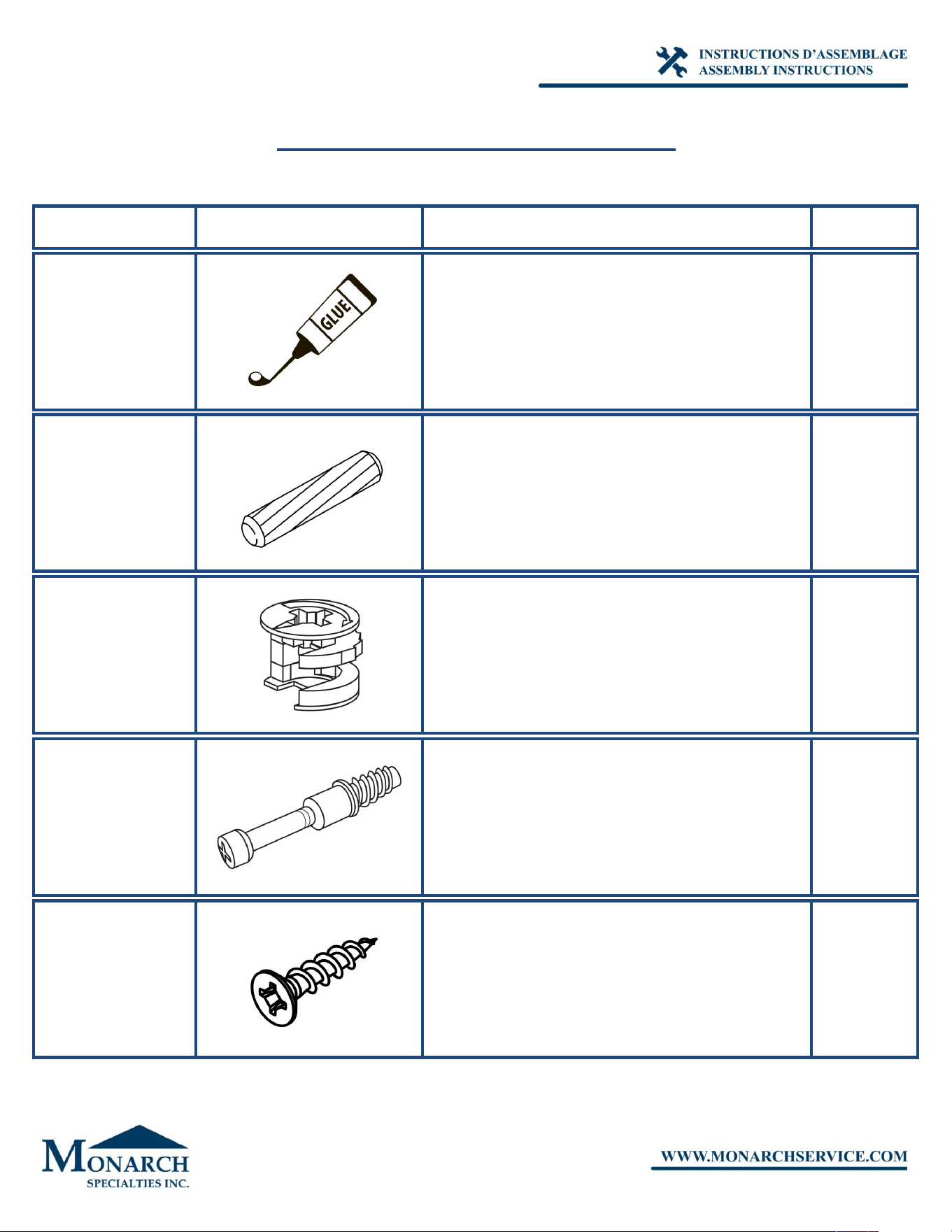

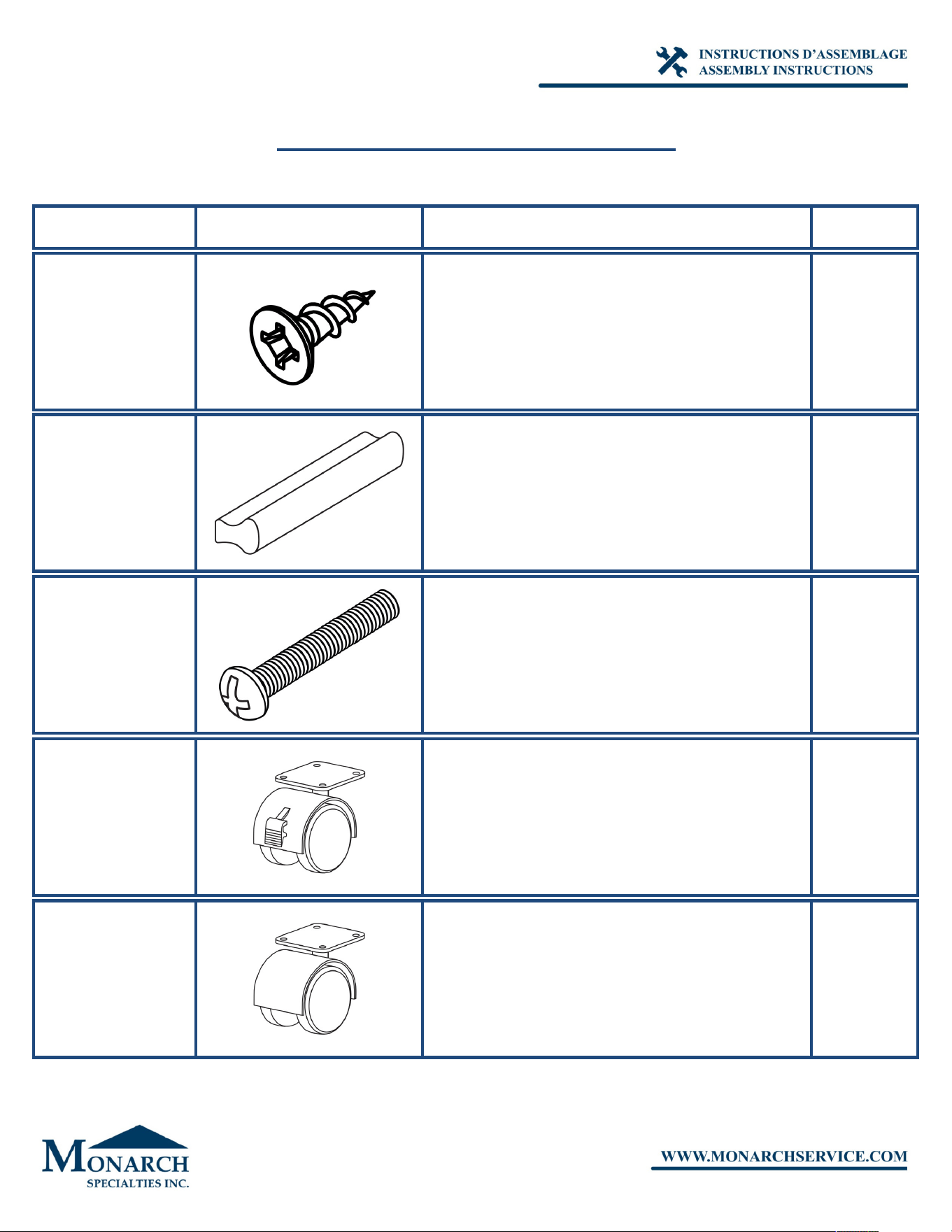

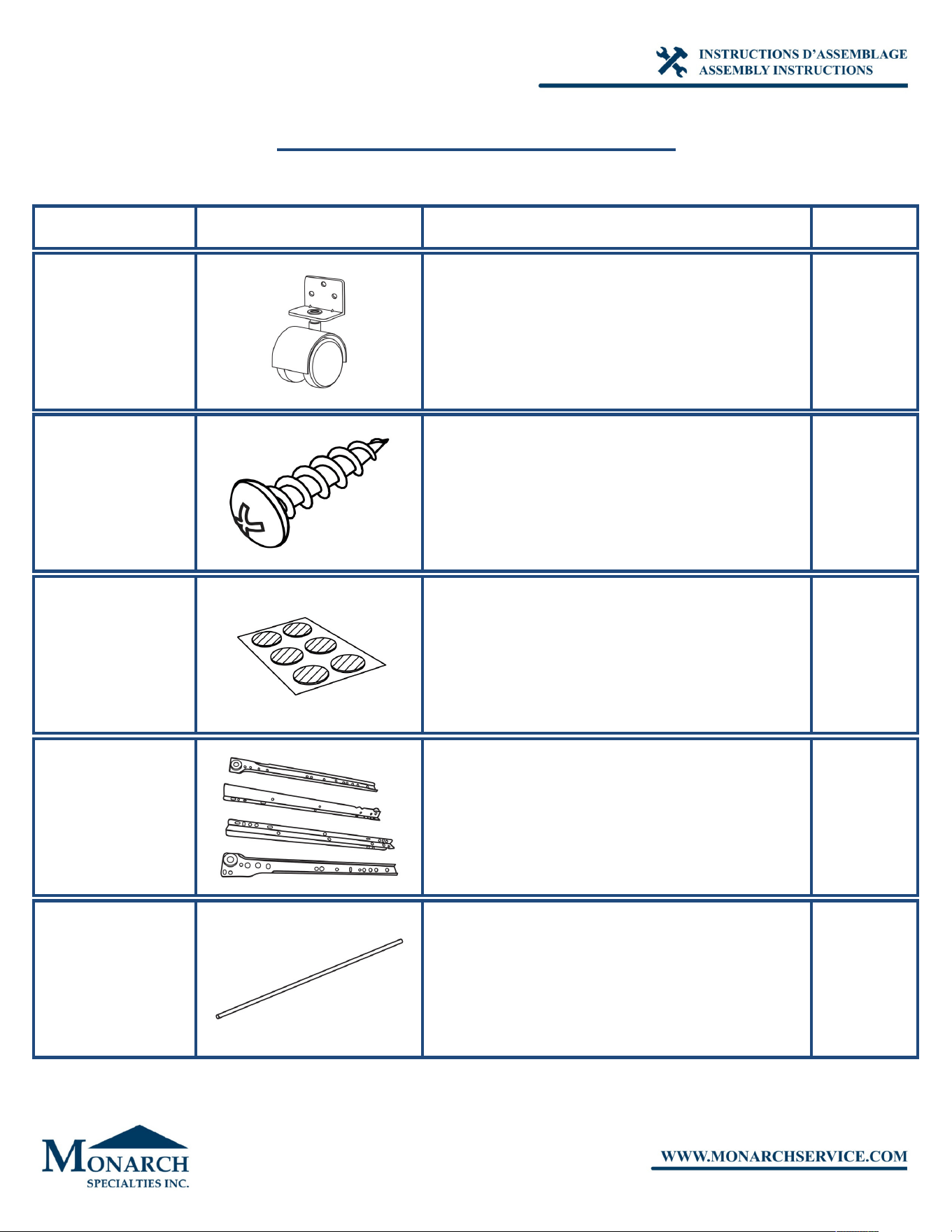

I 7050
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
A
GLUE
1
B
WOOD DOWEL -
Ø3/8" X 1 1/8"
18
C
CAM LOCK CONNECTOR -
Ø5/8" X 1/2"
16
D
CAM LOCK SCREW -
1 3/8"
16
E
ASSEMBLING SCREW -
1 3/8"
12
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 5 DE / OF 14
GOUJON DE BOIS -
Ø3/8" X 1 1/8"
COLLE
ÉCROU CAM LOCK -
Ø5/8" X 1/2"
VIS CAM LOCK -
1 3/8"
VIS D'ASSEMBLAGE -
1 3/8"
I 7050
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
F
ASSEMBLING SCREW -
1/2"
42
G
HANDLE -
4 3/4"
3
H
ASSEMBLING BOLT -
1 1/8"
6
I
WHEEL -
Ø2"
2
J
WHEEL -
Ø2"
2
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 6 DE / OF 14
POIGNÉE -
4 3/4"
VIS D'ASSEMBLAGE -
1/2"
BOULON D'ASSEMBLAGE -
1 1/8"
ROUE -
Ø2"
ROUE -
Ø2"
I 7050
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
K
WHEEL -
Ø2"
1
L
ASSEMBLING SCREW -
5/8"
19
M
FINISHING STICKER -
Ø3/4"
16
N
METAL DRAWER SLIDE -
15 3/4"
3
O
HANGING FOLDER BAR -
16"
2
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
PAGE 7 DE / OF 14
VIS D'ASSEMBLAGE -
5/8"
ROUE -
Ø2"
COLLANT DE FINITION -
Ø3/4"
COULISSE DE MÉTAL -
15 3/4"
BARRE DE DOSSIER SUSPENDUE -
16"

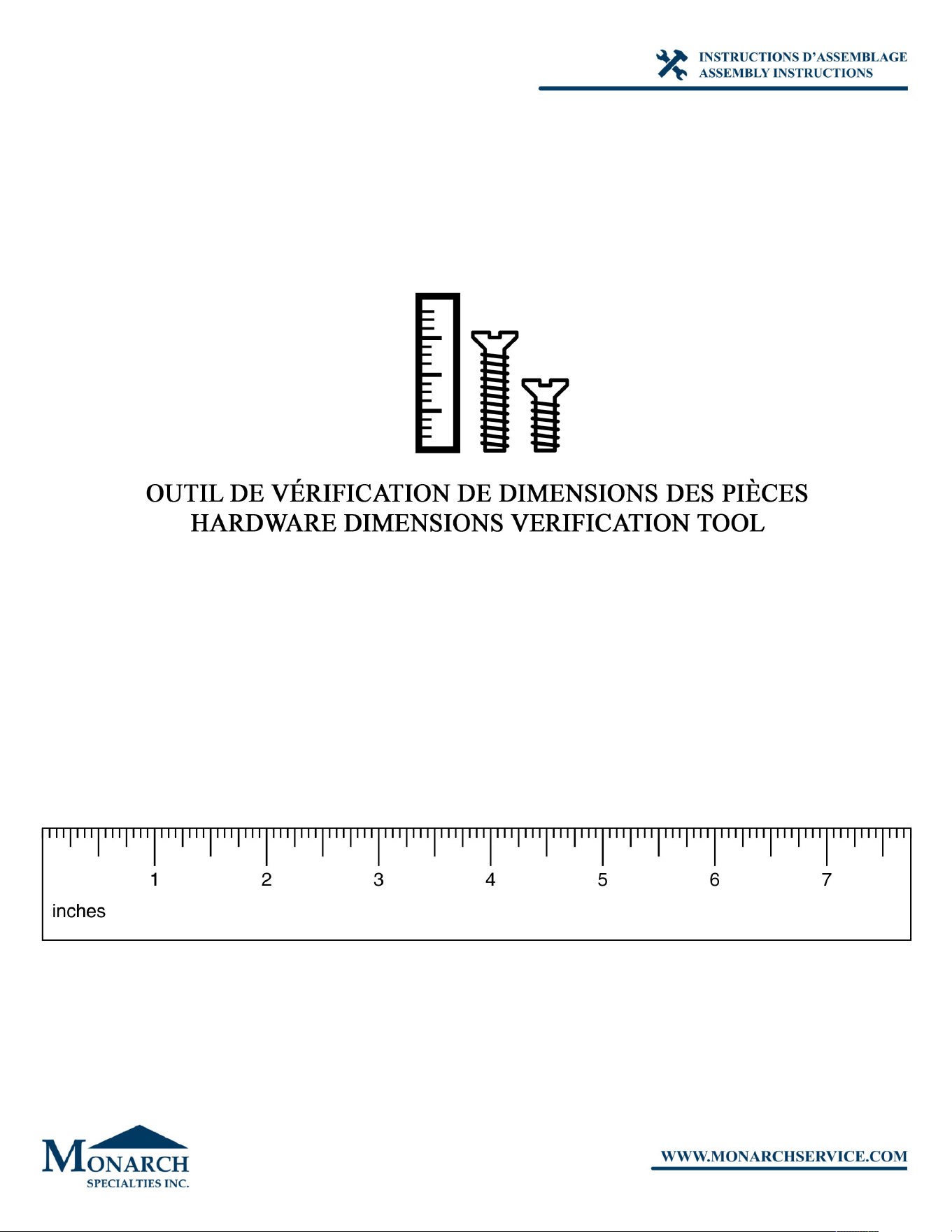

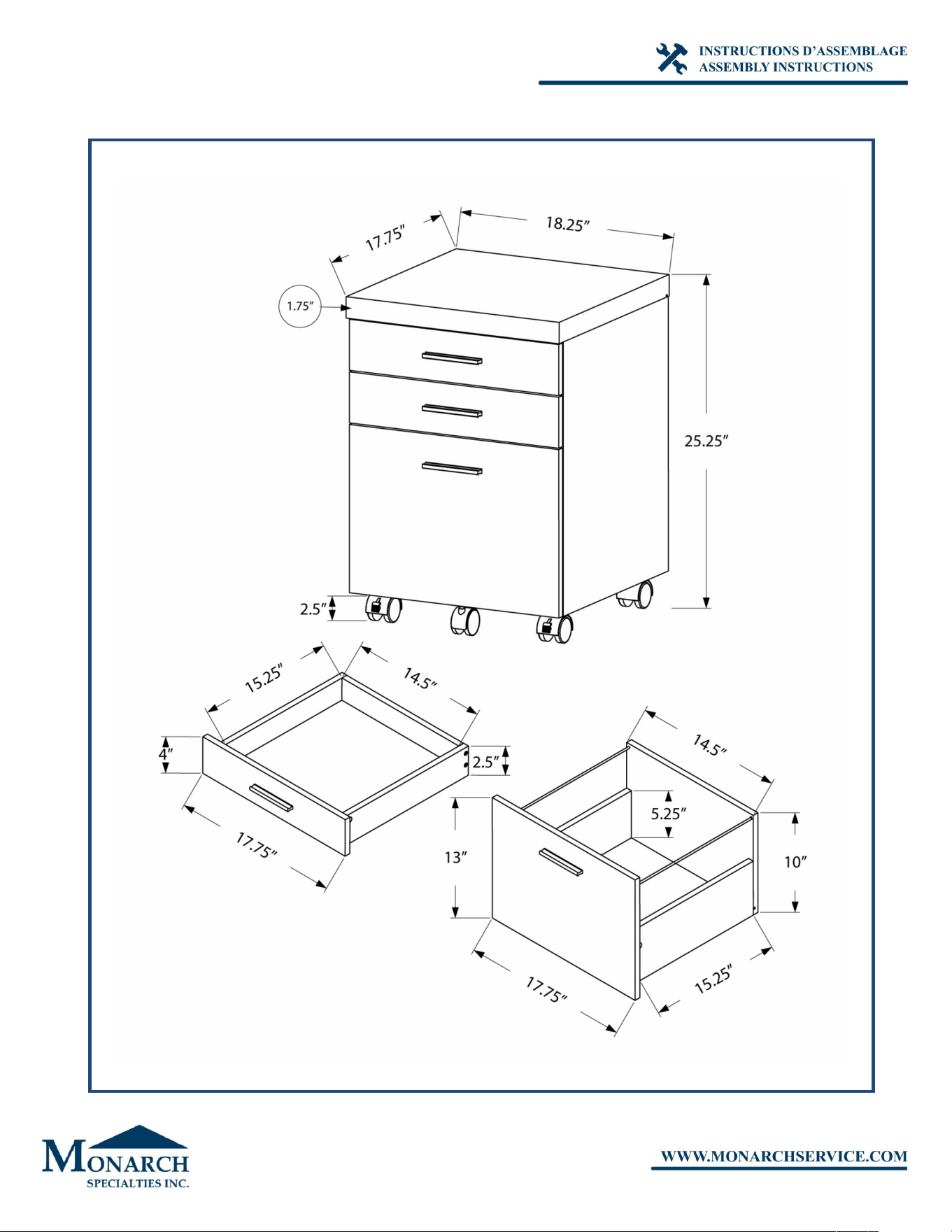

I 7050
PAGE 8 DE / OF 14

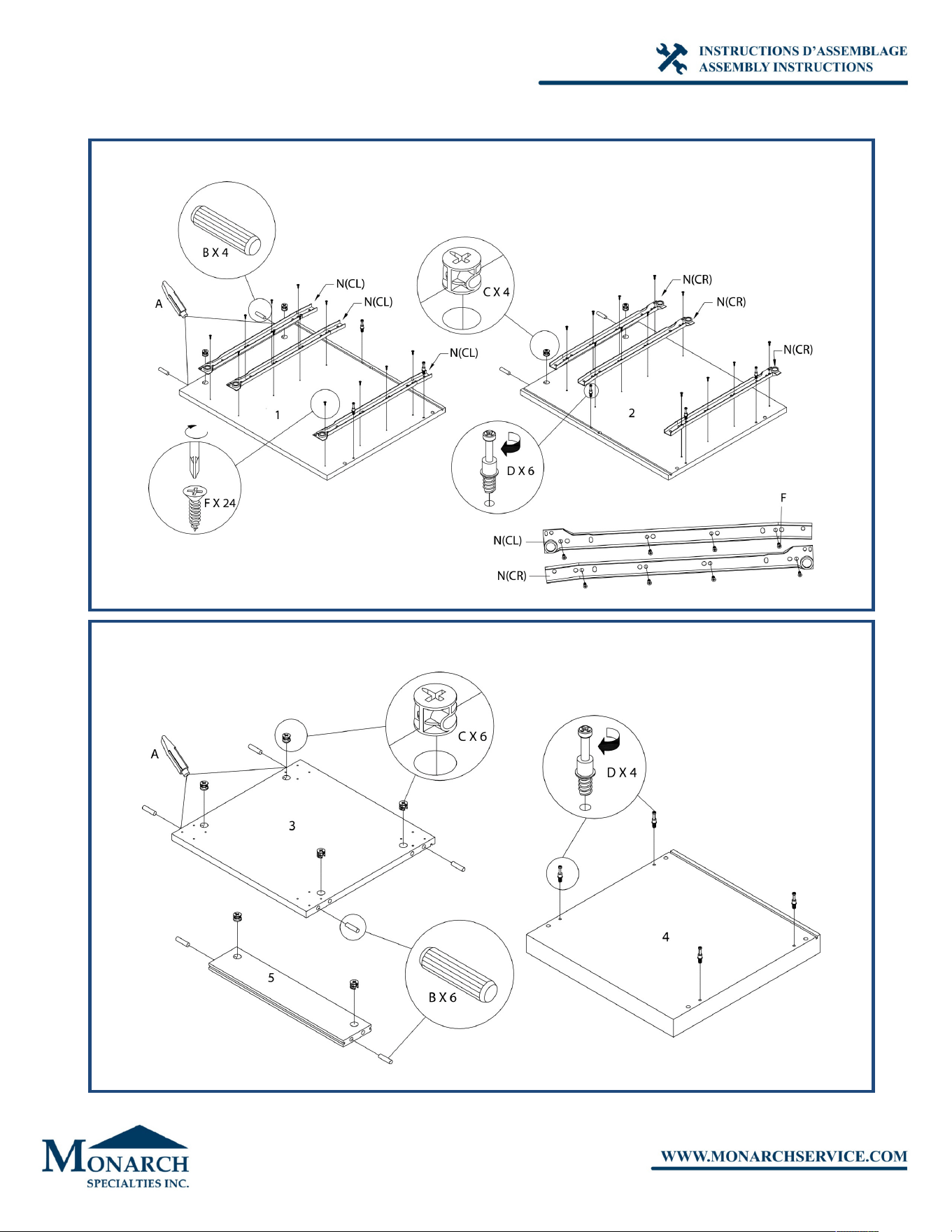

I 7050

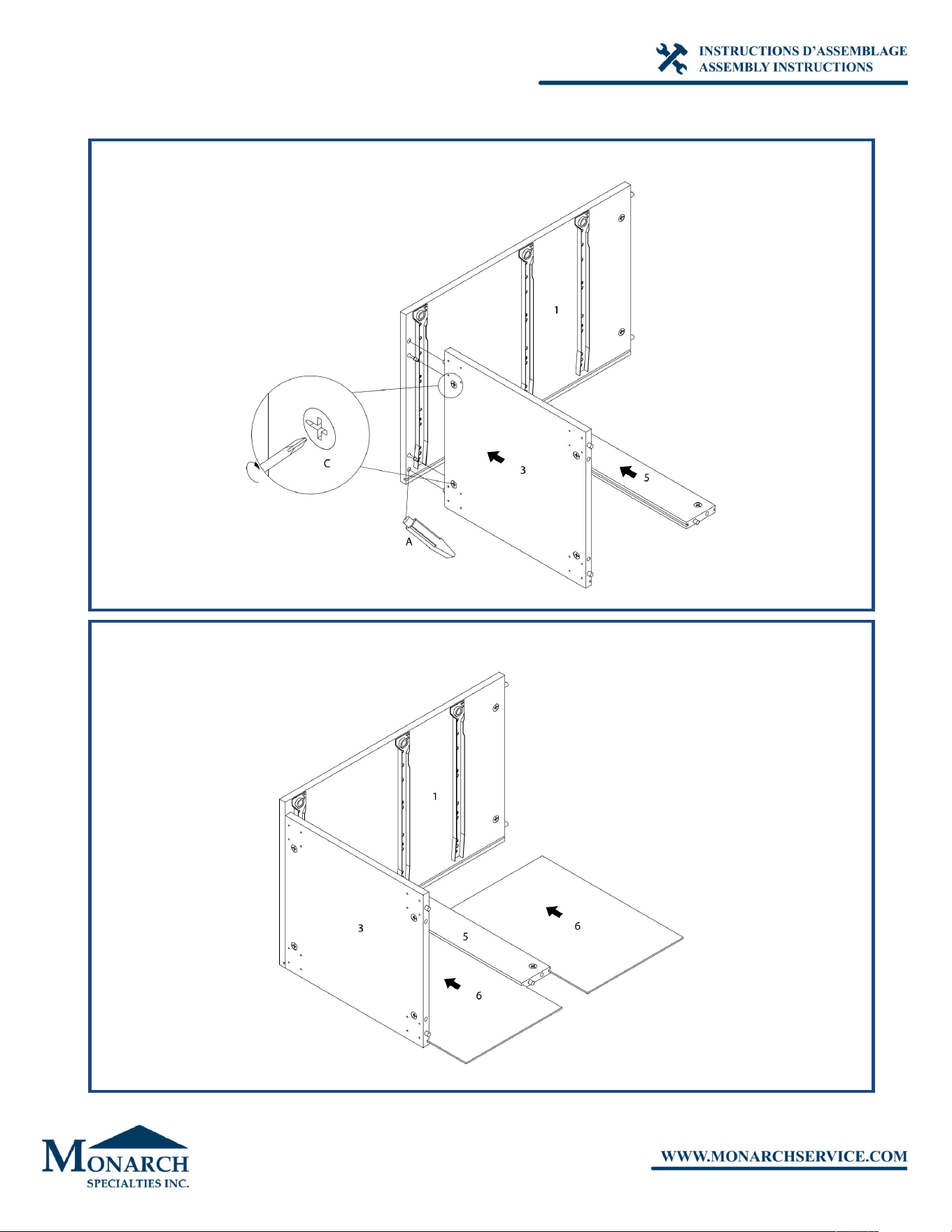

ÉTAPE / STEP 1
ÉTAPE / STEP 2
PAGE 9 DE / OF 14
I 7050

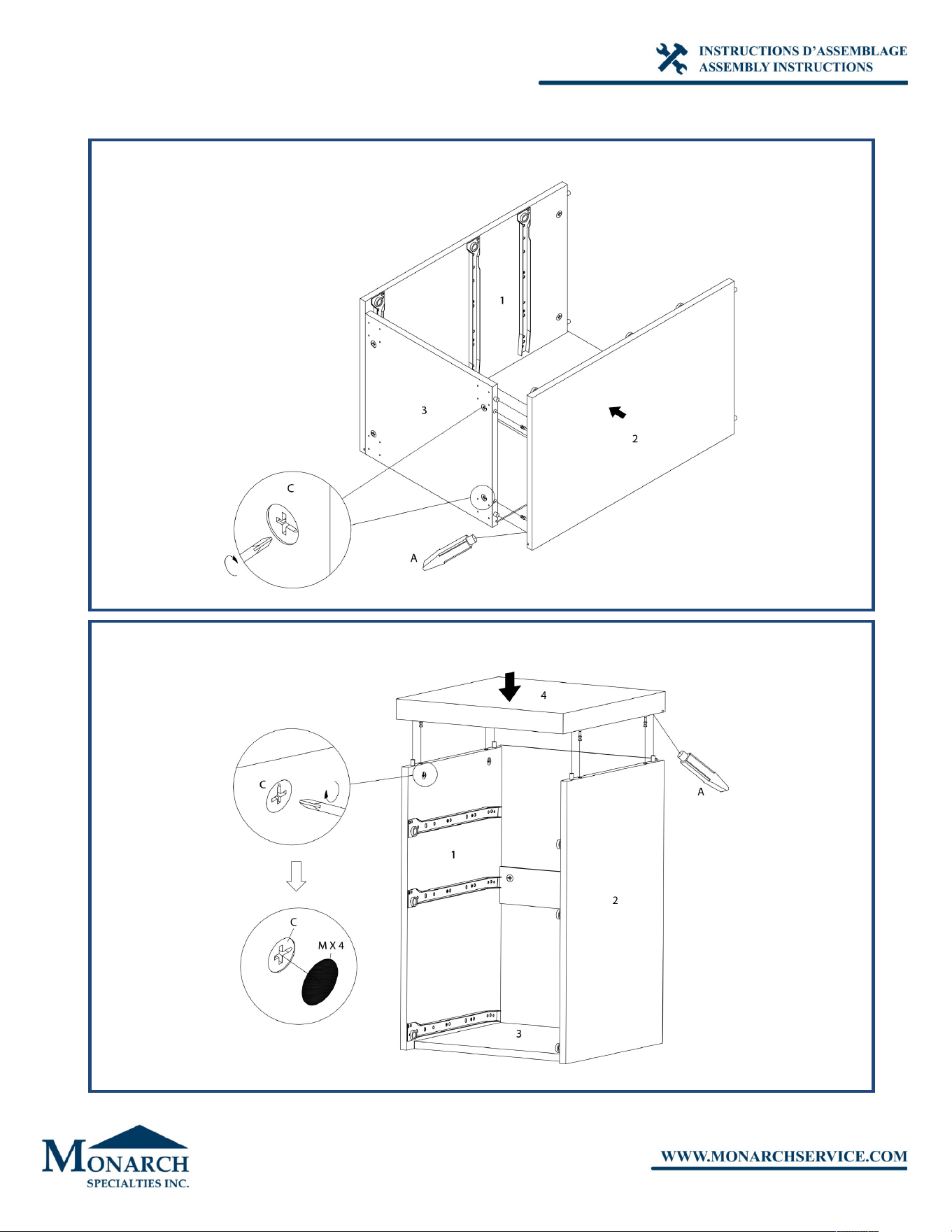

ÉTAPE / STEP 3
ÉTAPE / STEP 4
PAGE 10 DE / OF 14
I 7050
ÉTAPE / STEP 5
ÉTAPE / STEP 6
PAGE 11 DE / OF 14
I 7050
ÉTAPE / STEP 7
ÉTAPE / STEP 8
PAGE 12 DE / OF 14

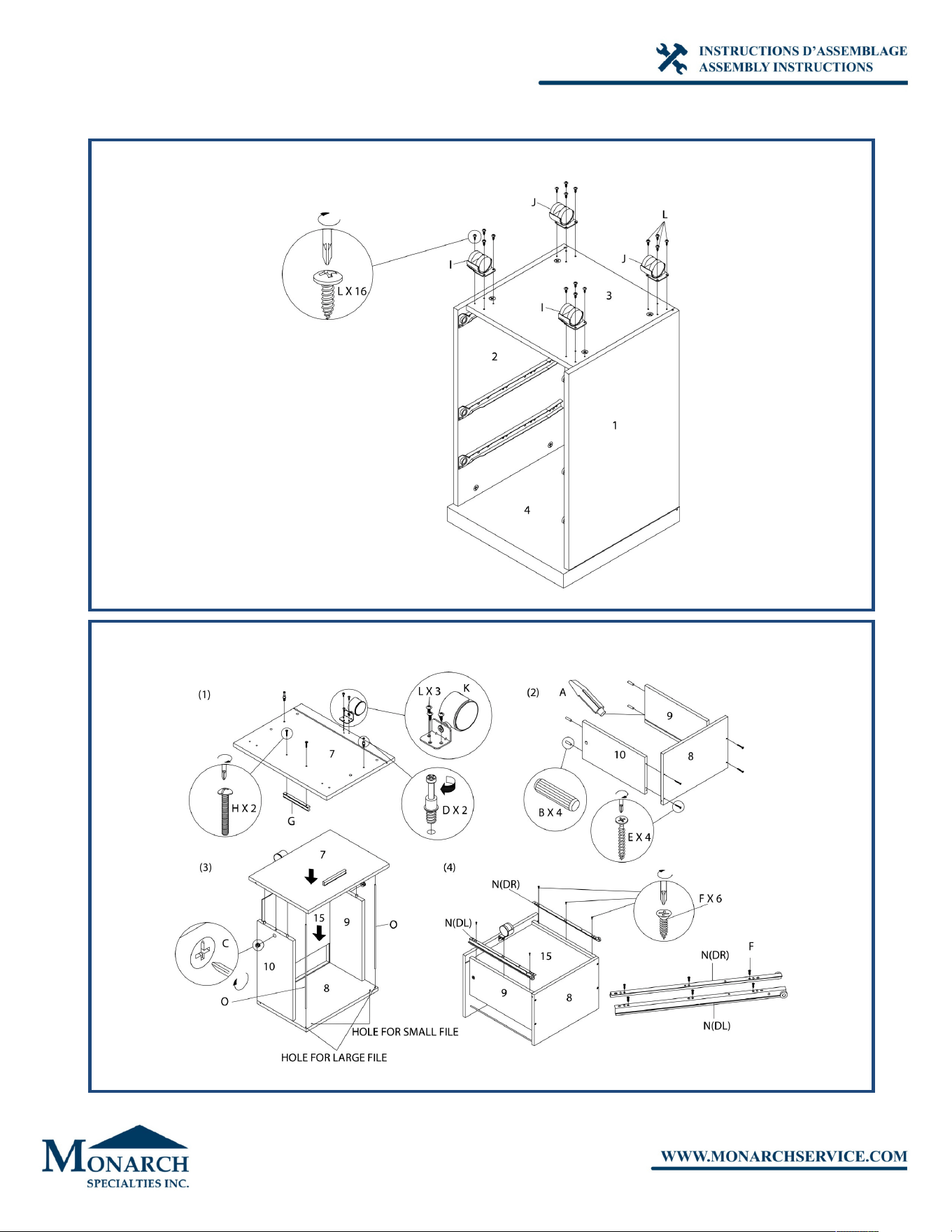

I 7050

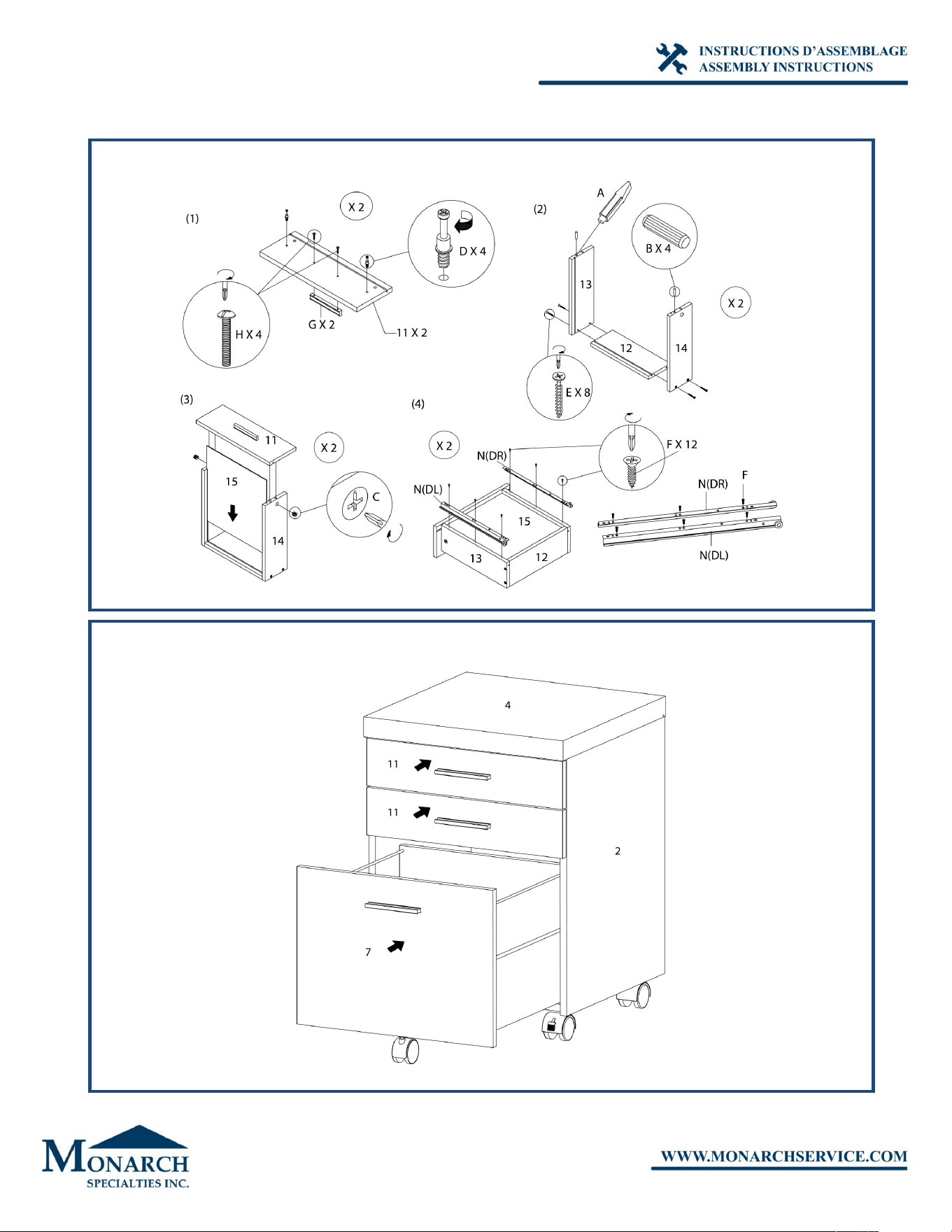

ÉTAPE / STEP 9
ÉTAPE / STEP 10
PAGE 13 DE / OF 14
I 7050
ÉTAPE / STEP 11
PAGE 14 DE / OF 14
