OWNER’S MANUAL
DRYER
DLE5001W DLG5002W
Please read this manual carefully before operating
your dryer and retain it for future reference.
P/No. MFL62512809
www.lg.com
ENGLISH
FRANÇAIS
ESPANOL
~
Congratulations on your purchase
and welcome to the LG family. Your
new LG Dryer combines the most
advanced drying sensor technology
with simple operation and high
efficiency.
Follow the operating and care
instructions in this manual and your
dryer will provide many years of
reliable service.
THANK YOU!
INSTALLATION INSTRUCTIONS
Installation Location Requirements. ..................... 10

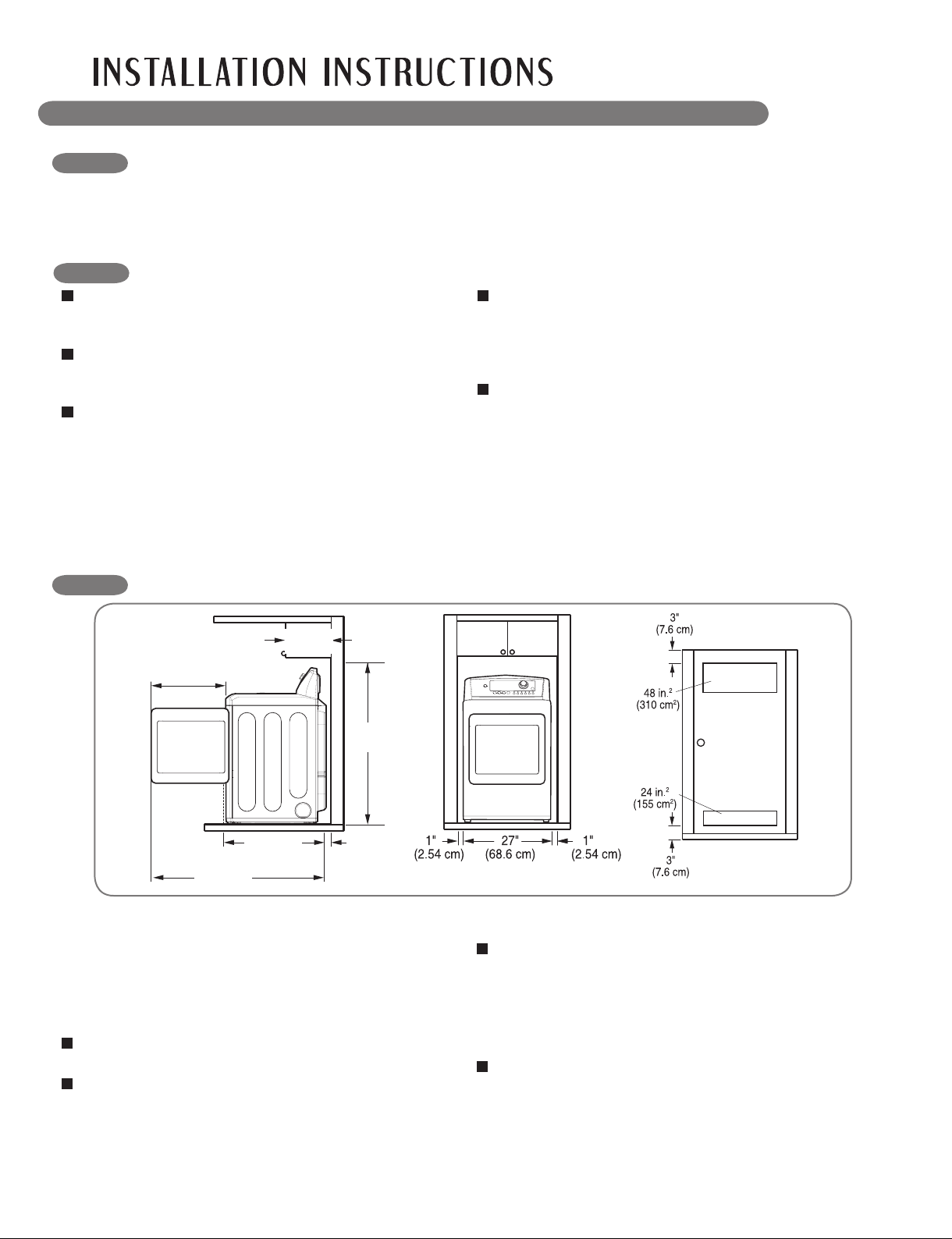

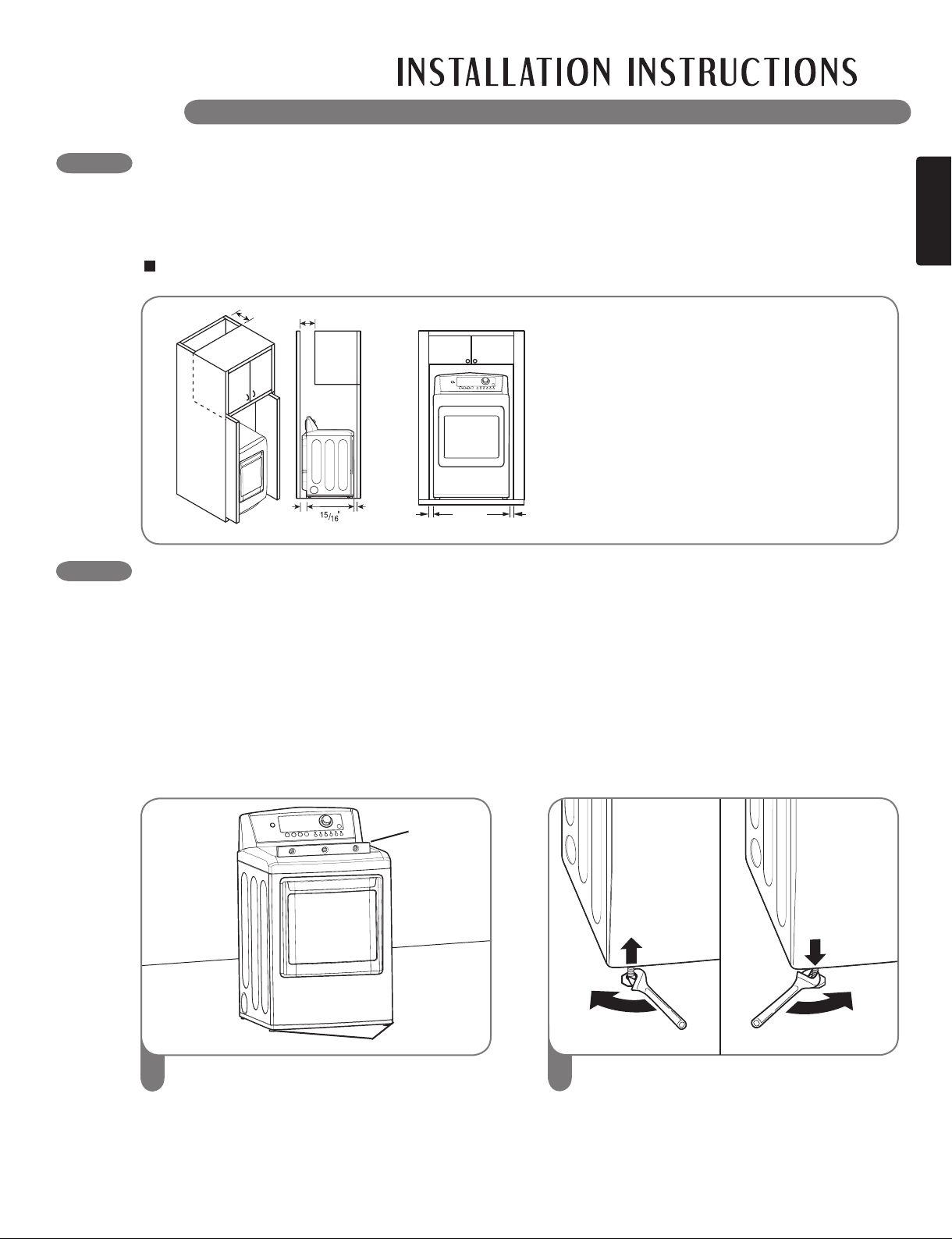

Clearances ........................................................... 10

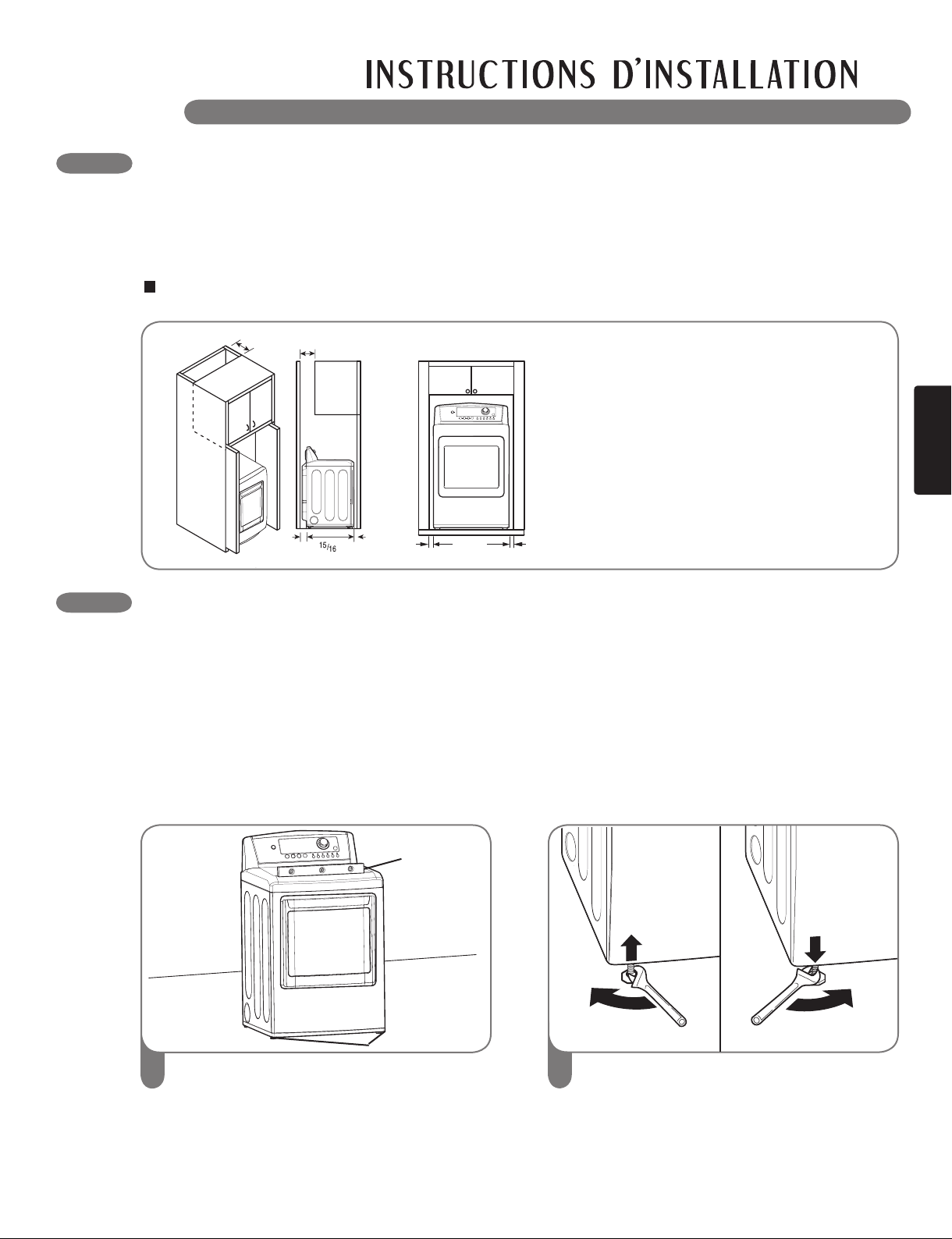

Leveling the Dryer ................................................ 11

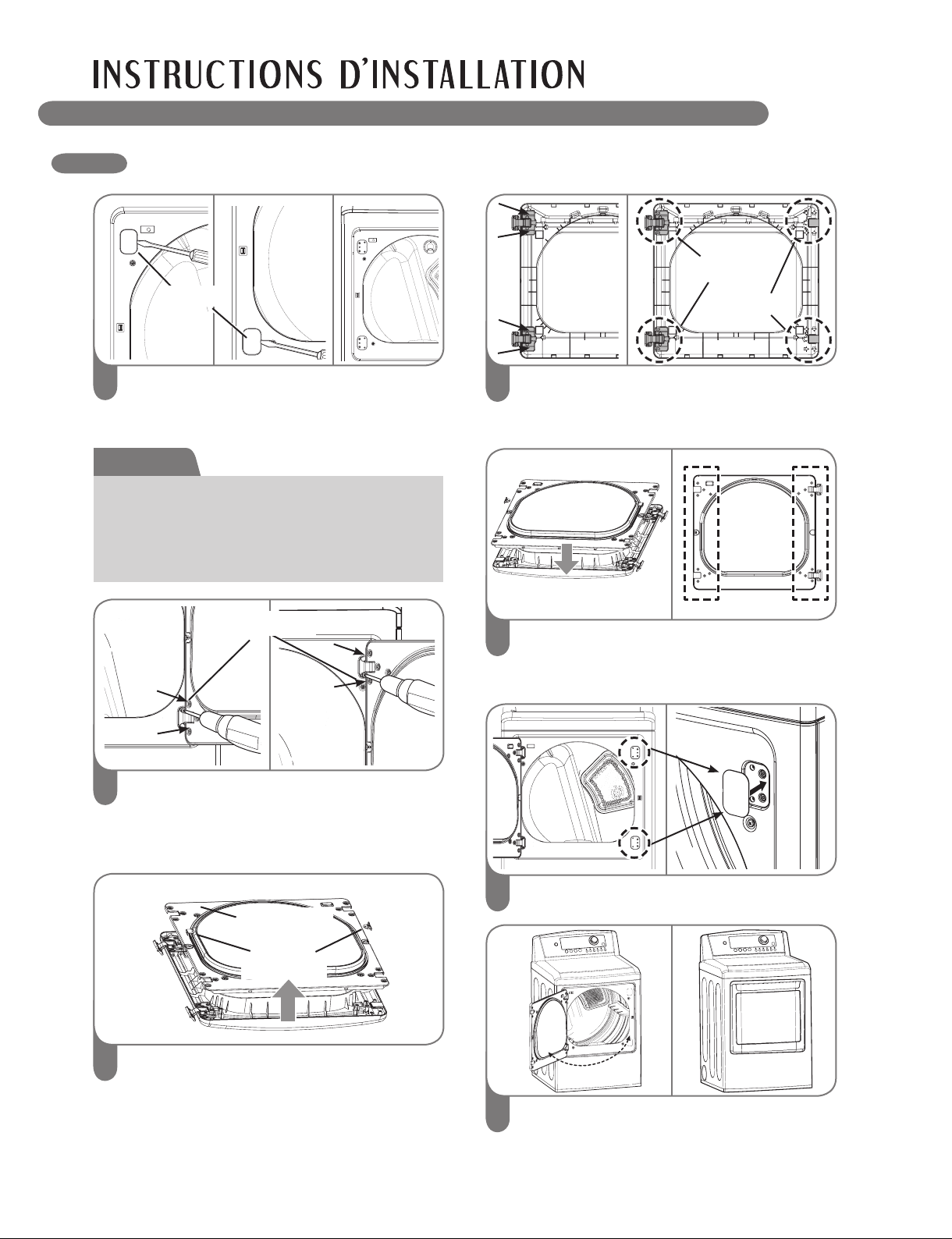

Reversing the Door ............................................... 12
Changing the Dryer Vent Location ....................... 13

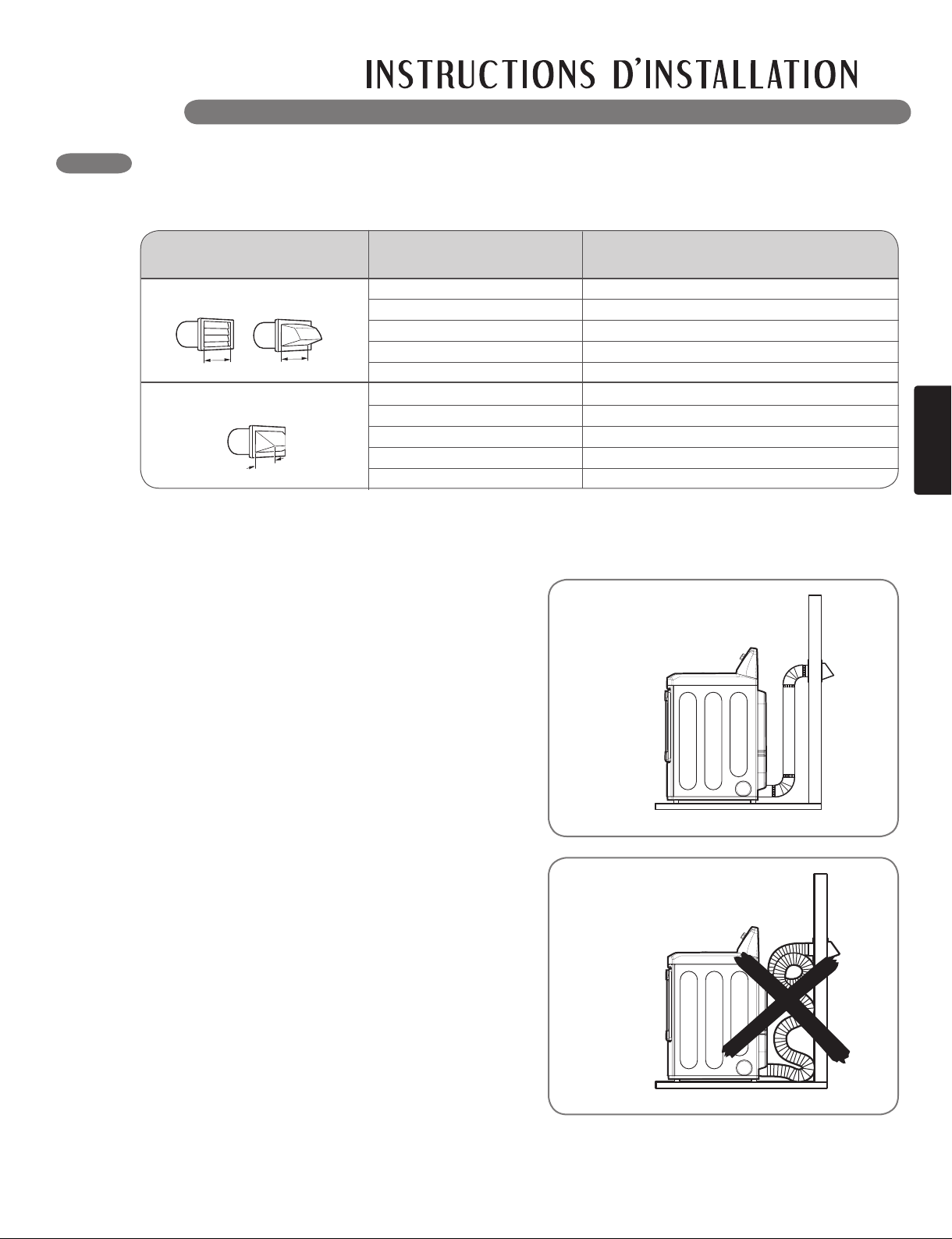

Venting the Dryer .................................................. 14
Connecting Gas Dryers ........................................ 16

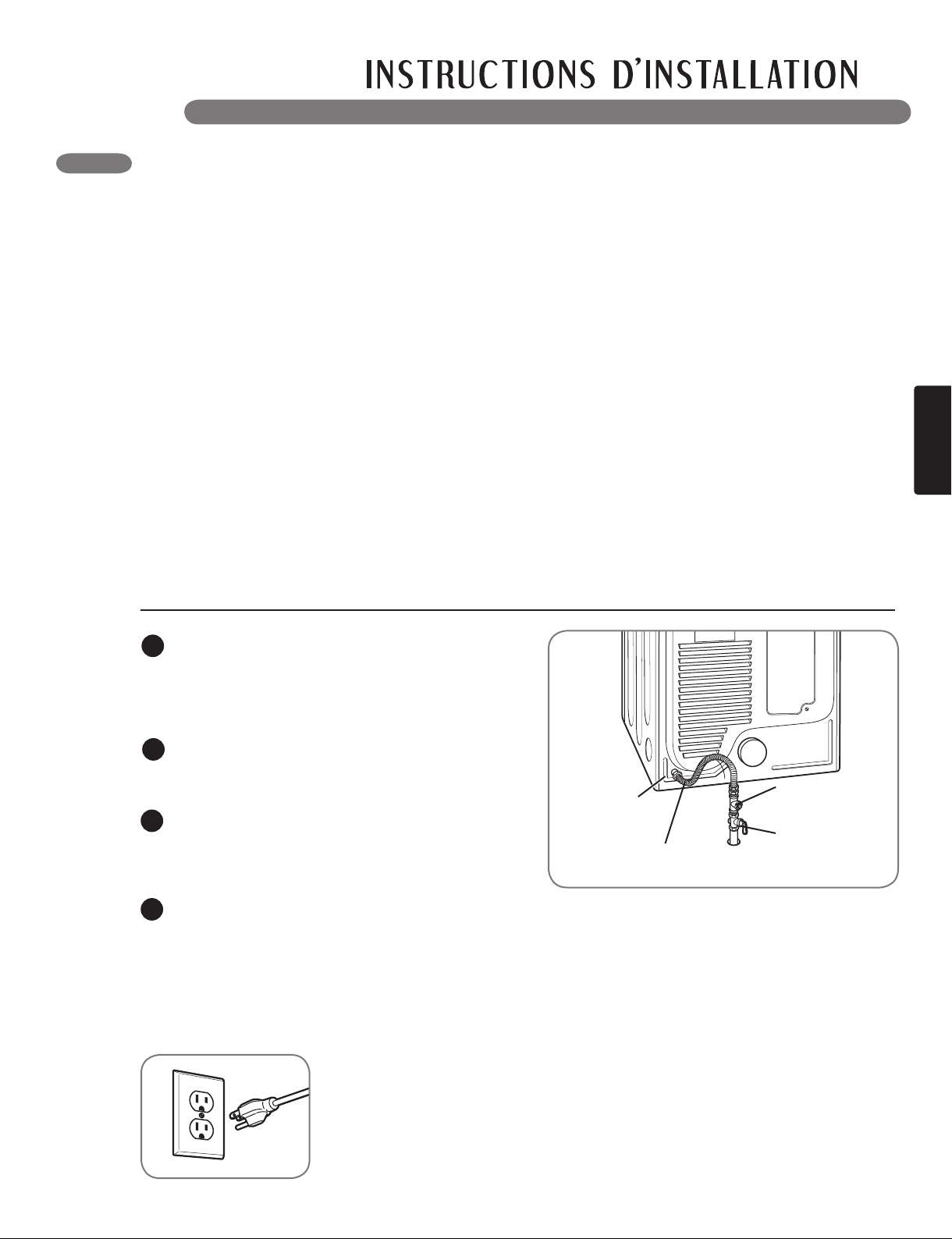

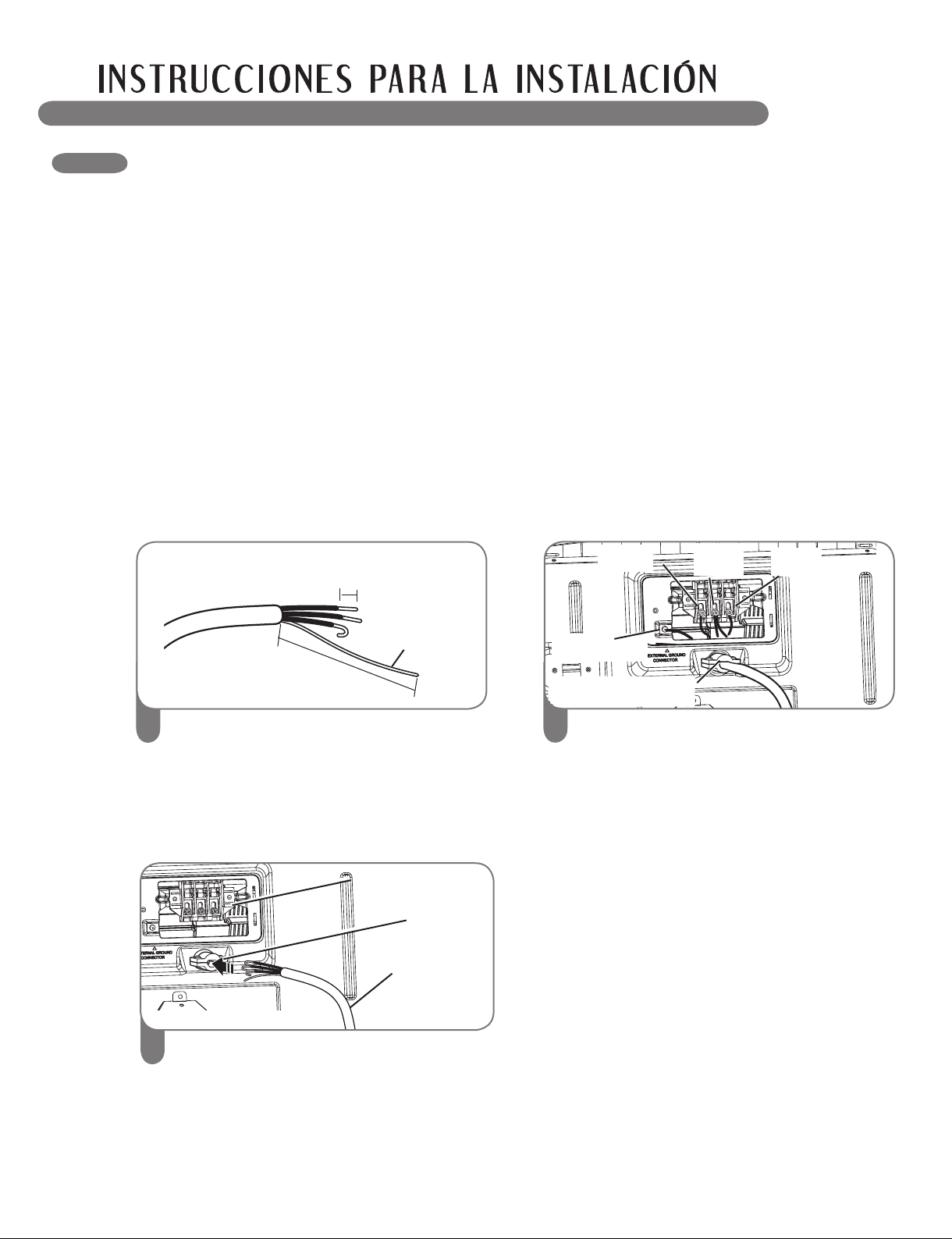

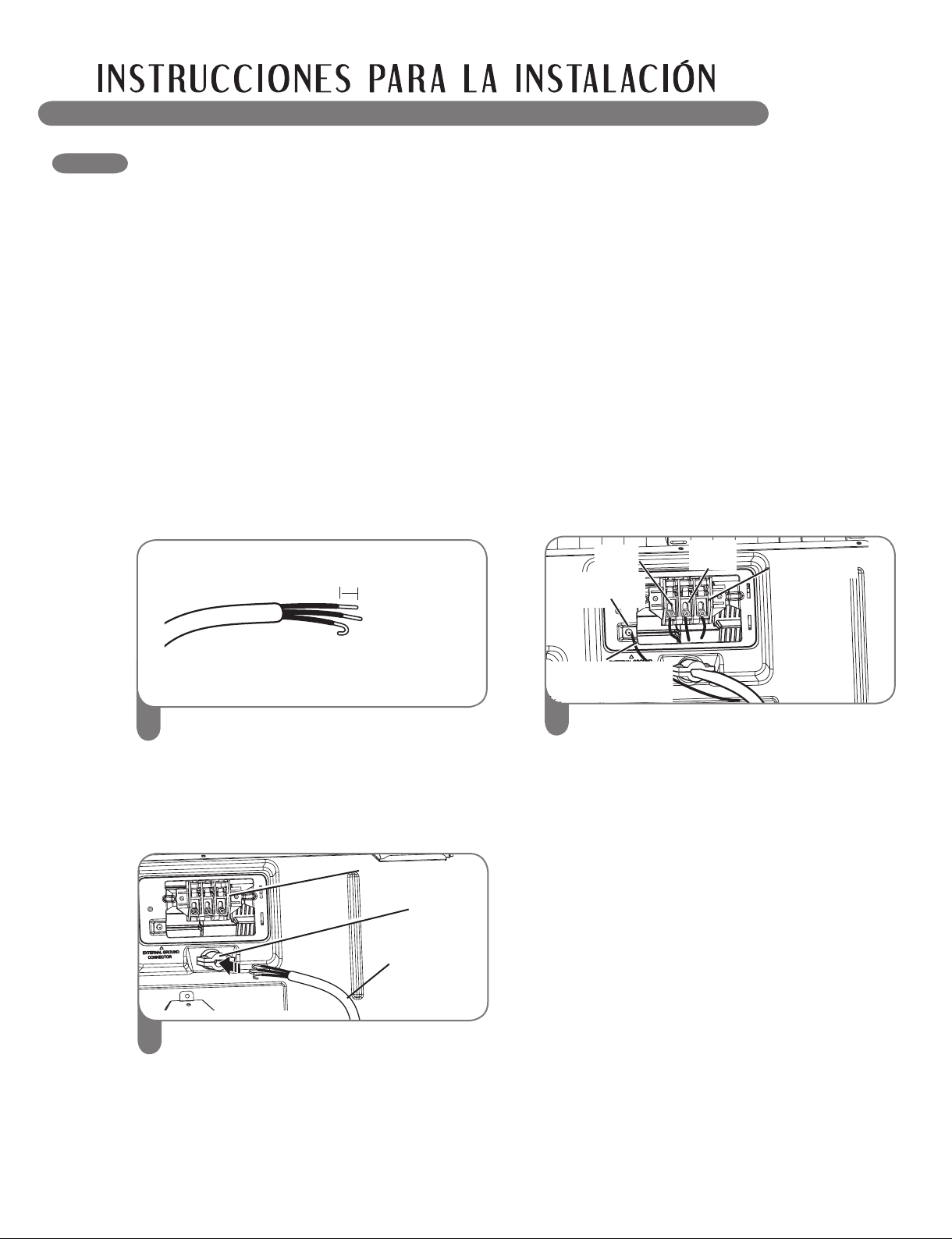

Connecting Electric Dryers ................................... 18
Special Requirements for Manufactured
or Mobile Homes .................................................. 23
Final Installation Check ....................................... 23

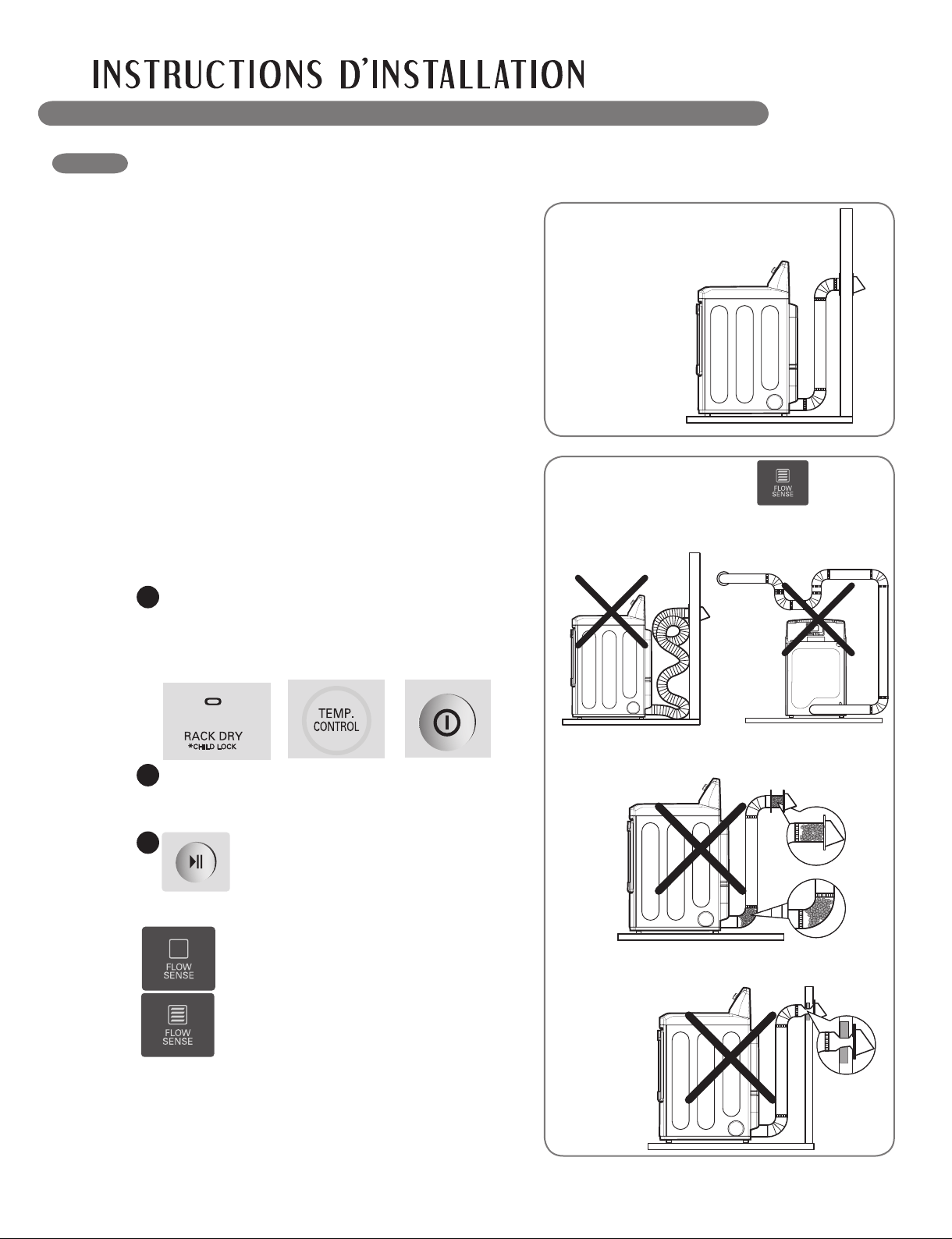

Duct Condition Test .............................................. 24
HOW TO USE

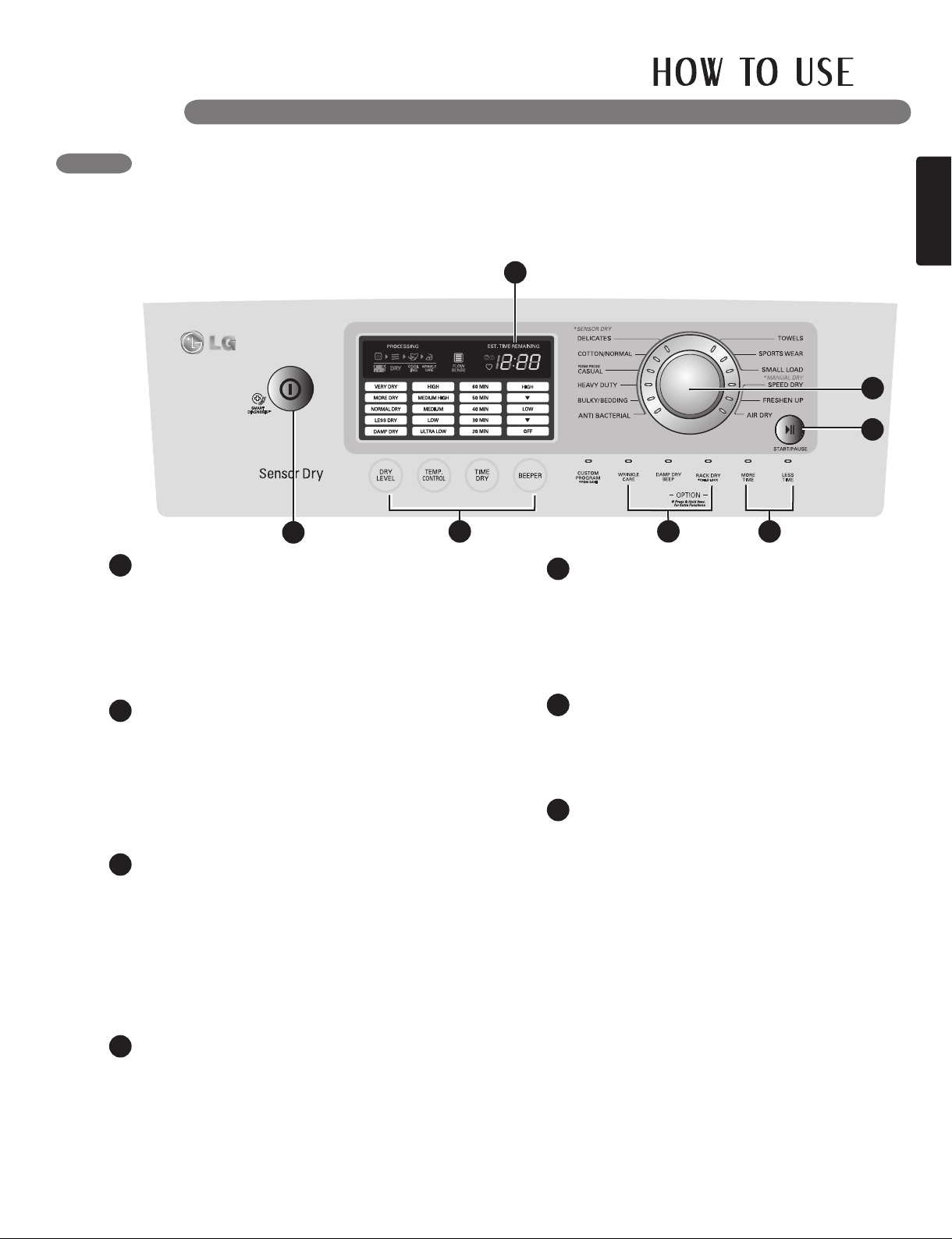

Control Panel Features ……………….…..………..25

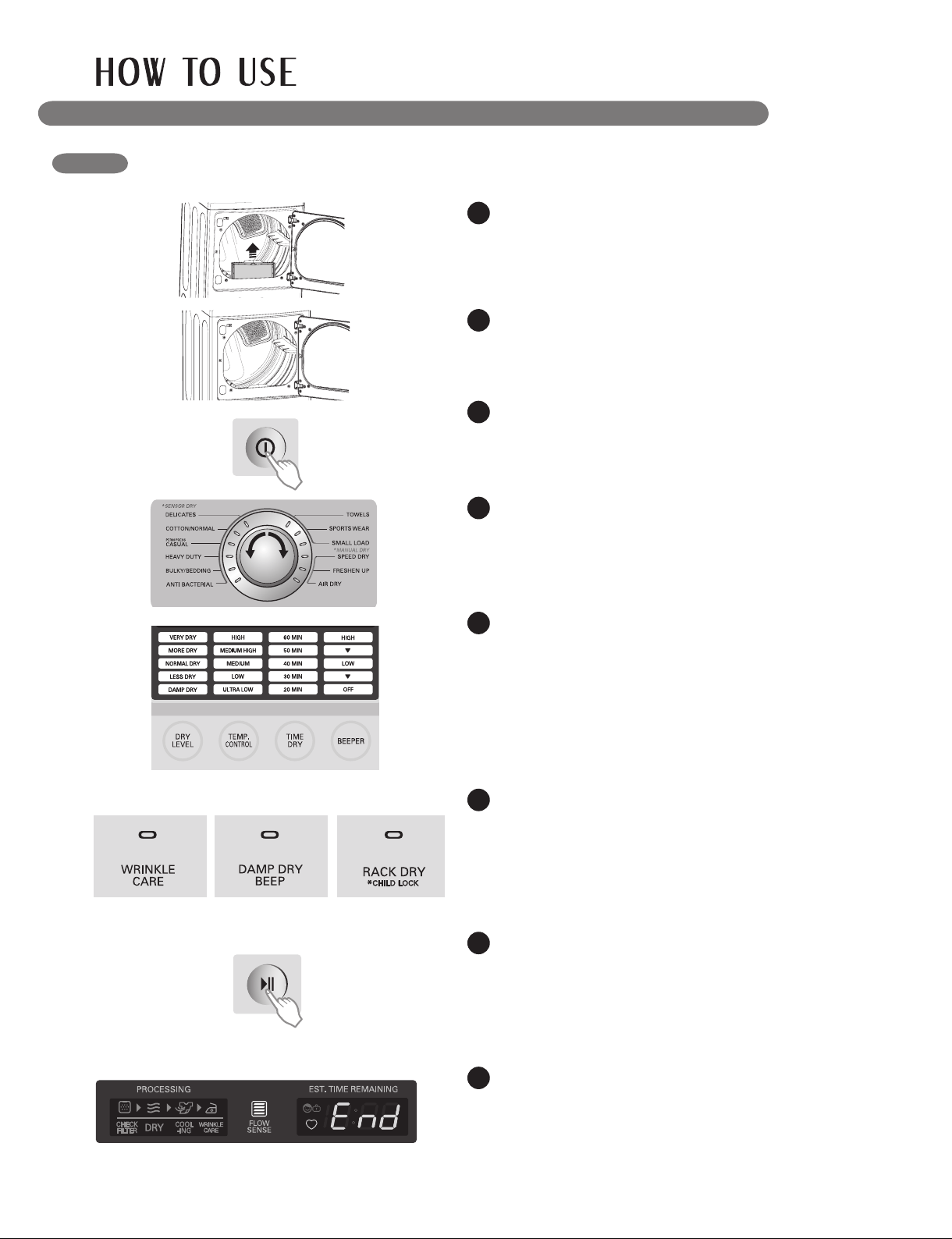

Operating The Dryer ……………………………..…26
Cycle Guide…………………………………………..27
Sorting Loads ………………………………………..28
Loading the Dryer …………....…………………..…28
Check The Lint Filter Before Every Load ………...28
The Display…………………………………………...29
Cycle Setting Buttons……………………………….30
Cycle Option Buttons ..……………………………..31
Custom Program…………………………………….32
TROUBLESHOOTING
Before Calling for Service .....................................34

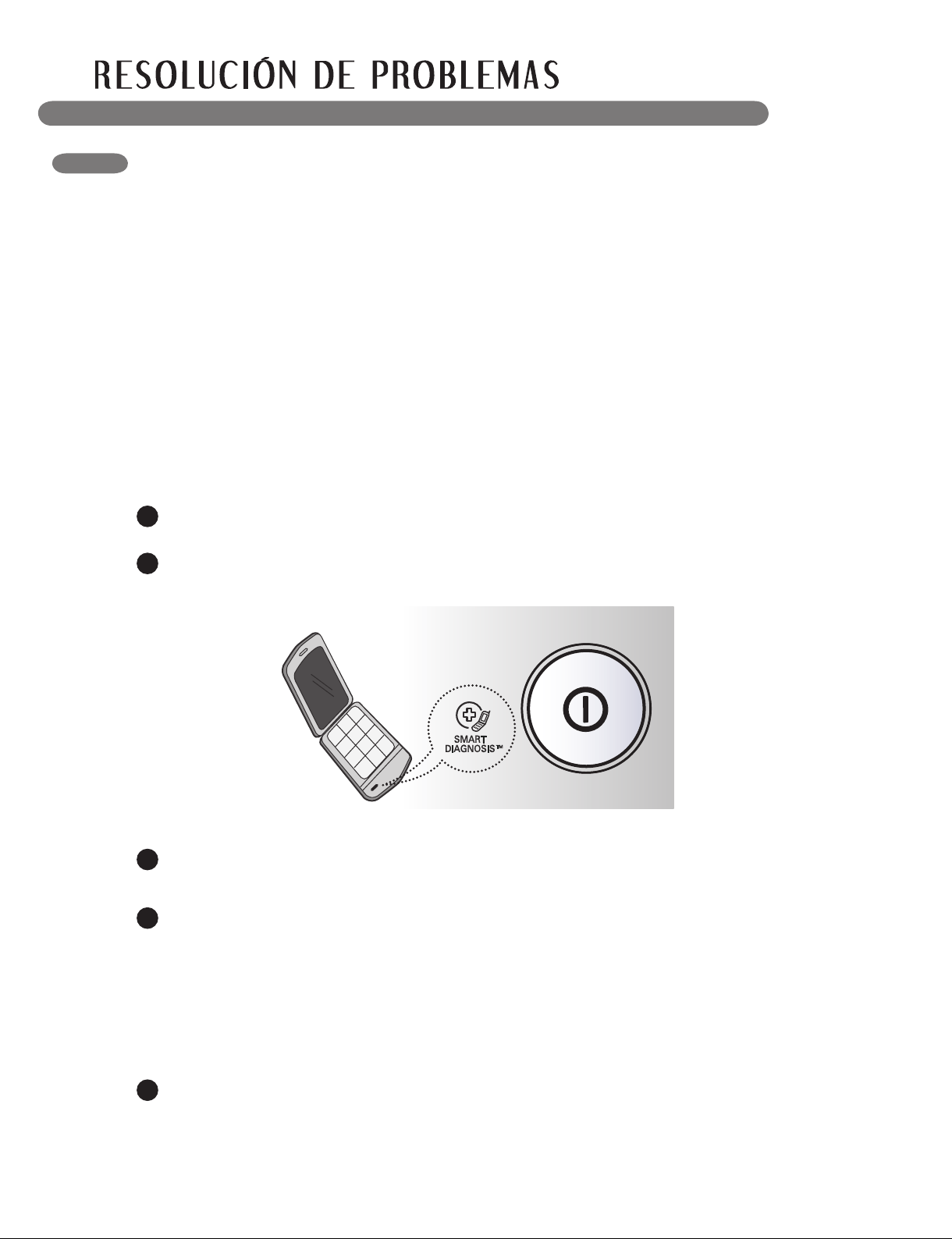

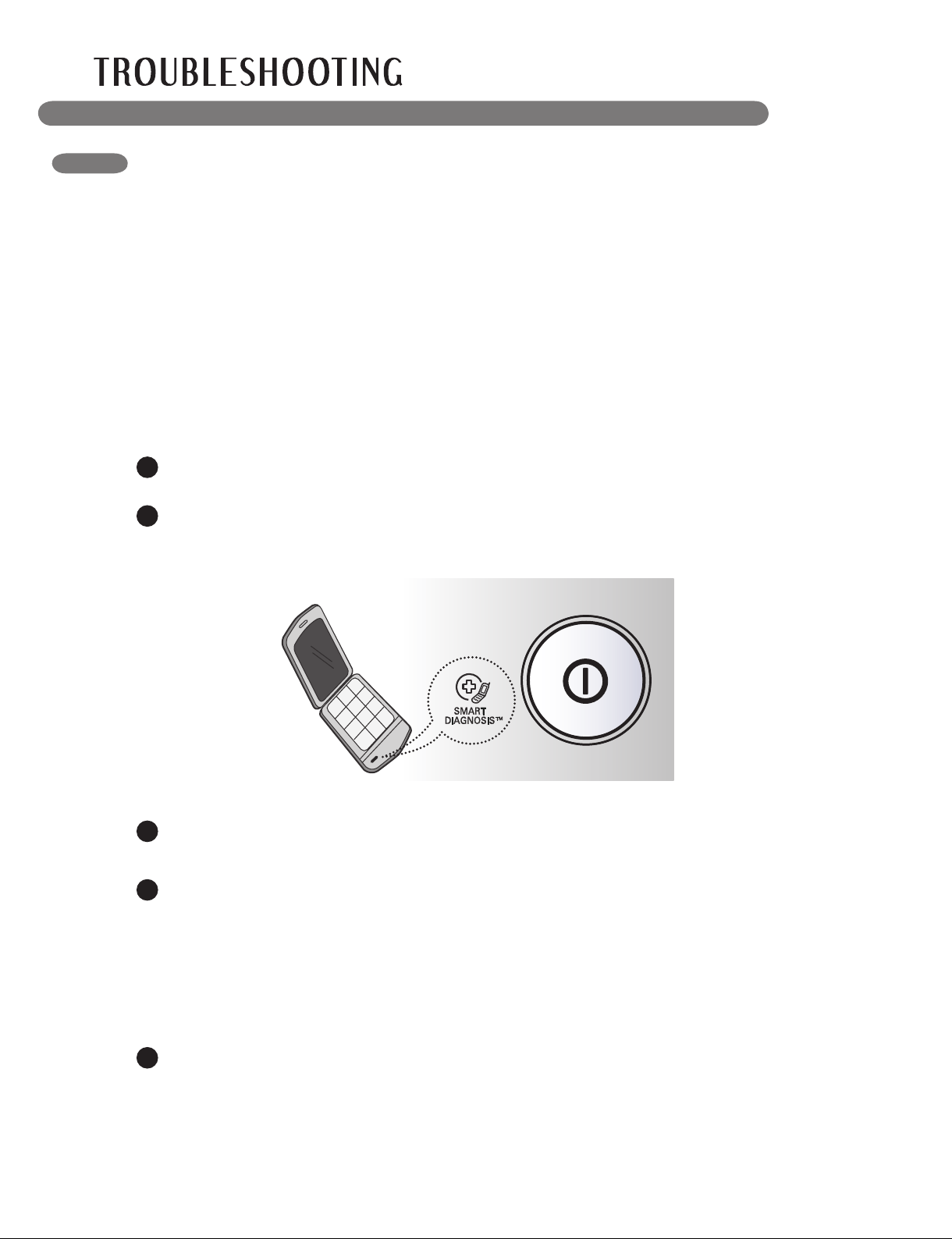

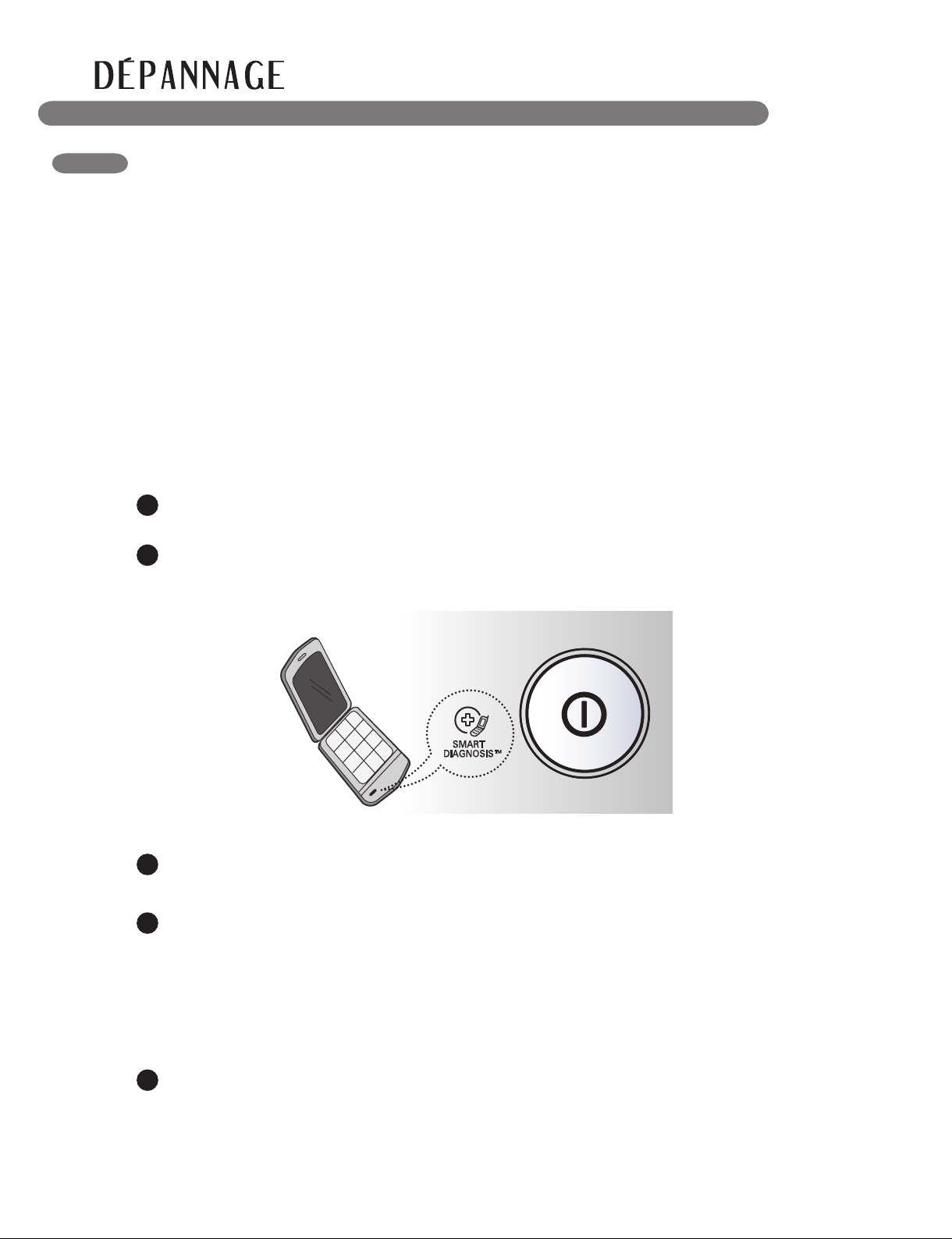

Using SmartDiagnosis
TM
.......................................36
USER MAINTENANCE INSTRUCTIONS
Regular Cleaning .................................................. 33
IMPORTANT SAFETY INSTRUCTIONS
What to Do if You Smell Gas .................................. 3
Basic Safety Precautions ....................................... 4
California Safe Drinking Water And Toxic
Enforcement Act .................................................... 4
Grounding Instructions ...........................................5
Safety Instructions for Installation ..........................5
Safety Instructions for Connecting Electricity .......7
PARTS AND FEATURES
Special Features ..................................................... 8

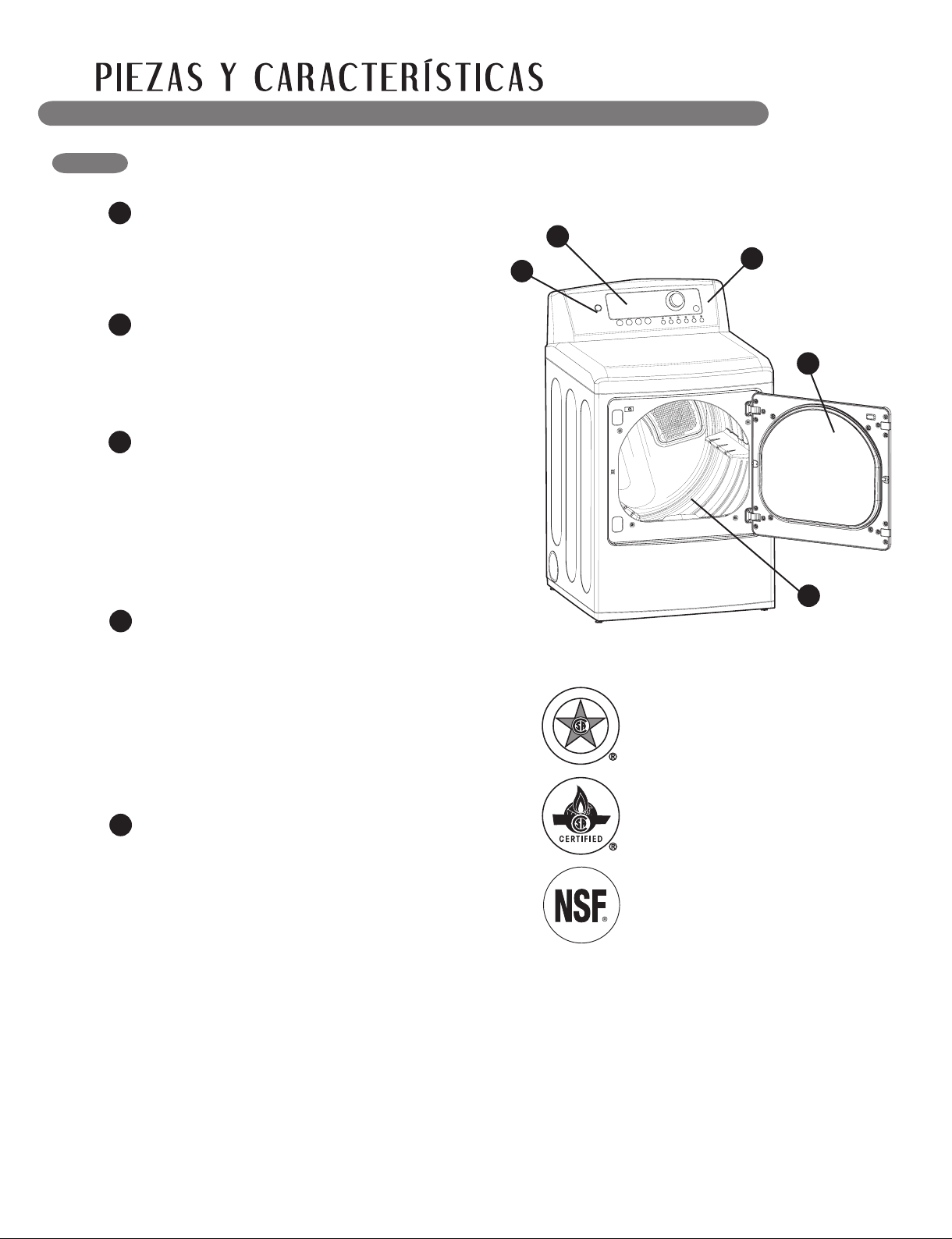

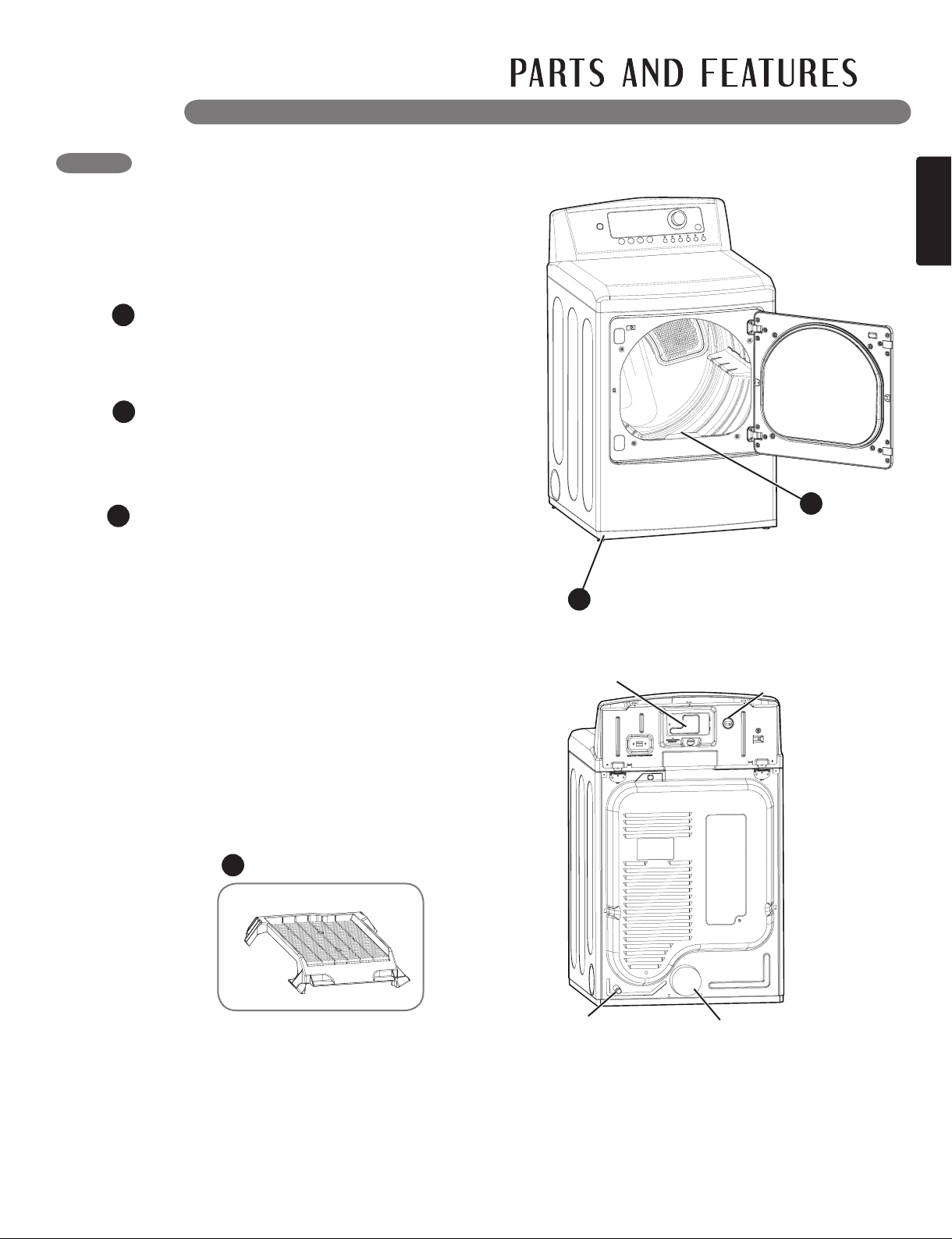

Key Parts and Components ................................... 9
WARRANTY ................................................... 38
SPECIFICATIONS
Key Dimensions And Specifications.....................37
2
ENGLISH
READ ALL INSTRUCTIONS BEFORE USE
Your Safety and the safety of others is very important.
We have provided many important safety messages in this manual and on your appliance. Always read
and obey all safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word DANGER or WARNING.
These words mean:
wDANGER: You can be killed or seriously injured if you don’t immediately follow instructions.
wWARNING: You can be killed or seriously injured if you don’t follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of
injury, and tell you what can happen if the instructions are not followed.
1. Do not try to light a match or cigarette,
or turn on any gas or electrical
appliance.
2. Do not touch any electrical switches.
Do not use any phone in your building.
3. Clear the room, building, or area of all
occupants.
4. Immediately call your gas supplier
from a neighbor’s phone. Follow the
gas supplier’s instructions carefully.
5. If you cannot reach your gas
supplier, call the fire department.
WHAT TO DO IF YOU SMELL GAS:
•Donotinstallaclothesdryerwith
flexible plastic venting materials. If
flexible metal (foil type) duct is in-
stalled, it must be of a specific type
identified by the appliance manufac-
turer as suitable for use with clothes
dryers. Flexible venting materials are
known to collapse, be easily crushed,
and trap lint. These conditions will
obstruct clothes dryer airflow and
increase the risk of fire.
•Donotstoreorusegasolineorother
flammable vapors and liquids in the
vicinity of this appliance or any other
appliances.
•Installationandservicemustbe
performed by a qualified installer,
service agency, or the gas supplier.
•Installtheclothesdryeraccordingto
the manufacturer’s instructions and
local codes.
•Savetheseinstructions.
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
wWARNING:This product contains chemicals known to the State of California to cause
cancer and birth defects or other reproductive harm.
Wash hands after handling.
3
READ ALL INSTRUCTIONS BEFORE USE
wWARNING
For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT ACT
This act requires the Governor of California to publish a list of substances known to the state to cause
cancer, birth defects, or other reproductive harm and requires businesses to warn customers of potential
exposure to such substances.
Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,
formaldehyde, and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.
Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be
minimized further by properly venting the dryer to the outdoors.
BASIC SAFETY PRECAUTIONS
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
•Readallinstructionsbeforeusingthedryer.
•Beforeuse,thedryermustbeproperlyinstalled
as described in this manual.
•Donotplaceitemsexposedtocookingoilsin
your dryer. Items contaminated with cooking
oils may contribute to a chemical reaction that
could cause a load to catch fire.
•Donotdryarticlesthathavebeenpreviously
cleaned in, washed in, soaked in, or spotted
with gasoline, dry-cleaning solvents, or other
flammable or explosive substances as they give
off vapors that could ignite or explode.
•Donotreachintothedryerifthedrumorany
other part is moving.
•Donotrepairorreplaceanypartofthedryer
or attempt any servicing unless specifically
recommended in this Use and Care Guide or
in published user-repair instructions that you
understand and have the skills to carry out.
•Donottamperwithcontrols.
•Beforethedryerisremovedfromserviceor
discarded, remove the door to the drying
compartment.
•Donotallowchildrentoplayonorinthedryer.
Close supervision of children is necessary when
the dryer is used near children.
•Donotusefabricsoftenersorproductsto
eliminate static unless recommended by the
manufacturer of the fabric softener or product.
•Donotuseheattodryarticlescontaining
foam rubber or similarly textured rubber-like
materials.
•Keepareaaroundtheexhaustopeningand
adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
•Theinteriorofthedryerandexhaustvent
should be cleaned periodically by qualified
service personnel.
•Donotinstallorstorethedryerwhereitwillbe
exposed to the weather.
•Alwayschecktheinsideofthedryerforforeign
objects.
•Cleanlintscreenbeforeoraftereachload.
4
ENGLISH
READ ALL INSTRUCTIONS BEFORE USE
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of malfunction or breakdown, grounding will
reduce the risk of electric shock by providing
a path of least resistance for electric current.
This appliance must be equipped with a cord
having an equipment-grounding conductor and
a grounding plug. The plug must be plugged into
an appropriate outlet that is properly installed and
grounded in accordance with all local codes and
ordinances.
Do not modify the plug provided with the
appliance. If it will not fit the outlet, have a proper
outlet installed by a qualified electrician.
This appliance must be connected to a grounded
metal, permanent wiring system or an equipment-
grounding conductor must be run with the circuit
conductors and connected to the equipment-
grounding terminal or lead on the appliance.
Electrical shock can result if the dryer is not
properly grounded.
SAFETY INSTRUCTIONS FOR INSTALLATION
•Properly ground dryer to conform with all
governing codes and ordinances. Follow
details in the installation instructions. Electrical
shock can result if the dryer is not properly
grounded.
•Before use, the dryer must be properly
installed as described in this manual.
Electrical shock can result if the dryer is not
properly grounded.
•Install and store the dryer where it will not be
exposed to temperatures below freezing or
exposed to the weather.
•All repairs and servicing must be performed
by an authorized servicer unless specifically
recommended in this Owner’s Guide. Use
only authorized factory parts. Failure to follow
this warning can cause serious injury, fire,
electrical shock, or death.
•To reduce the risk of electric shock, do not
install the dryer in humid spaces. Failure to
follow this warning can cause serious injury, fire,
electrical shock, or death.
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
•Connect to a properly rated, protected,
and sized power circuit to avoid electrical
overload. Improper power circuit can melt,
creating electrical shock and/or fire hazard.
•Remove all packing items and dispose of all
shipping materials properly. Failure to do so
can result in death, explosion, fire, or burns.
•Place dryer at least 18 inches above the floor
for a garage installation. Failure to do so can
result in death, explosion, fire, or burns.
•Keep all packaging from children. Packaging
material can be dangerous for children. There is
a risk of suffocation.
•Do not install nearby heat item. Such a stove,
oven or heater. Failure to do so can cause
malfunction, smoke, or fire.
•Do not place candle and cigarettes on top of
the product. Failure to do so can cause them to
melt, smoke, or catch fire.
•Remove all protective vinyl film from the
product. Failure to do so can cause them to
melt, smoke, or catch fire.
wWARNING — I
mproper connection of the equipment-grounding conductor can result in a
risk of electric shock. Check with a qualified electrician or service person if you are in doubt as to whether the
appliance is properly grounded
5
READ ALL INSTRUCTIONS BEFORE USE
SAFETY INSTRUCTIONS FOR INSTALLATION
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
Exhaust/Ducting:
•GasdryersMUSTbeexhaustedtothe
outside. Failure to follow these instructions
can result in fire or death.
•The dryer exhaust system must be exhausted
to the outside of the dwelling. If the dryer is
not exhausted outdoors, some fine lint and
large amounts of moisture will be expelled
into the laundry area. An accumulation of
lint in any area of the home can create a health
and fire hazard.
•Use only rigid metal or flexible metal 4-inch
diameter ductwork inside the dryer cabinet
or for exhausting to the outside. Use of
plastic or other combustible ductwork can
cause a fire. Punctured ductwork can cause
a fire if it collapses or becomes otherwise
restricted in use or during installation.
•Ductwork is not provided with the dryer, and
you should obtain the necessary ductwork
locally. The end cap should have hinged
dampers to prevent backdraft when the dryer
is not in use. Failure to follow these instructions
can result in fire or death.
•The exhaust duct must be 4 inches
(10.2 cm) in diameter with no obstructions.
The exhaust duct should be kept as short as
possible. Make sure to clean any old ducts
before installing your new dryer. Failure to
follow these instructions can result in fire or
death.
•Rigid or semi - rigid metal ducting is
recommended for use between the
dryer and the wall. In special installations
when it is impossible to make a connection
with the above recommendations, a UL-
listed flexible metal transition duct may be
used between the dryer and wall connection
only. The use of this ducting will affect drying
time. Failure to follow these instructions can
result in fire or death.
•DO NOT use sheet metal screws or other
fasteners which extend into the duct that
could catch lint and reduce the efficiency
of the exhaust system. Secure all joints with
duct tape. For complete details, follow the
Installation Instructions. Failure to follow these
instructions can result in fire or death.
6
ENGLISH
SAFETY INSTRUCTIONS FOR CONNECTING ELECTRICITY
•Do not, under any circumstances, cut or
remove the ground prong from the power
cord. To prevent personal injury or damage to
the dryer, the electrical power cord must be
plugged into a properly grounded outlet.
•For personal safety, this dryer must be
properly grounded. Failure to do so can result
in electrical shock or injury.
•Refer to the installation instructions in this
manual for specific electrical requirements
for your model. Failure to follow these
instructions can create an electrical shock
hazard and/or a fire hazard.
•This dryer must be plugged into a properly
grounded outlet. Electrical shock can result if
the dryer is not properly grounded. Have the
wall outlet and circuit checked by a qualified
electrician to make sure the outlet is properly
grounded. Failure to follow these instructions
can create an electrical shock hazard and/or a
fire hazard.
•The dryer should always be plugged into
its own individual electrical outlet which
has a voltage rating that matches the rating
plate. This provides the best performance
and also prevents overloading house wiring
circuits which could cause a fire hazard from
overheated wires.
•Never unplug your dryer by pulling on the
power cord. Always grip plug firmly and pull
straight out from the outlet. The power cord
can be damaged, resulting in a risk of fire and
electrical shock.
•Repair or replace immediately all power
cords that have become frayed or otherwise
damaged. Do not use a cord that shows
cracks or abrasion damage along its length
or at either end. The power cord can melt,
creating electrical shock and/or fire hazard.
•When installing or moving the dryer, be
careful not to pinch, crush, or damage
the power cord. This will prevent injury and
prevent damage to the dryer from fire and
electrical shock.
SAVE THESE INSTRUCTIONS
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
READ ALL INSTRUCTIONS BEFORE USE
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
7
SPECIAL FEATURES
A
EASY-TO-USE CONTROL PANEL
Rotate the cycle selector knob to select the
desired dry cycle. Add cycle options or adjust
settings at the touch of a button.
B
C
EASY-ACCESS REVERSIBLE DOOR
Wide-opening door provides easy access for
loading and unloading. Door swing can be
reversed to adjust for installation location.
ULTRA-CAPACITY STAINLESS STEEL DRUM
WITH DRUM LIGHT
The ultra-large stainless steel drum offers
superior durability. The drum is equipped with a
light that illuminates when the dryer door is open
and turns off when the door is closed.
D
FLOW SENSE™ DUCT BLOCKAGE SENSING
SYSTEM INDICATOR
The FLOW SENSE™ duct blockage sensing
system detects and alerts you to blockages in
the ductwork that reduce exhaust flow from the
dryer. Clean exhaust systems increase efficiency
and reduce drying times.
B
C
A
D
C
E
R
T
I
F
I
E
D
D
E
S
I
G
N
Protocol P154
Sanitization Performance of
Residential Clothes dryer
E
E
SMARTDIAGNOSIS™
Should you experience any technical difficulty
with your dryer, it has the capability of
transmitting data by phone to the Customer
Information Center. The call center agent records
the data transmitted from your machine and
uses it to analyze the issue, providing a fast and
effective diagnosis (refer to page 36).
8
ENGLISH
A
B
LEVELING FEET
Four leveling feet (two in the front, and two in the back)
adjust to improve dryer stability on uneven floors.

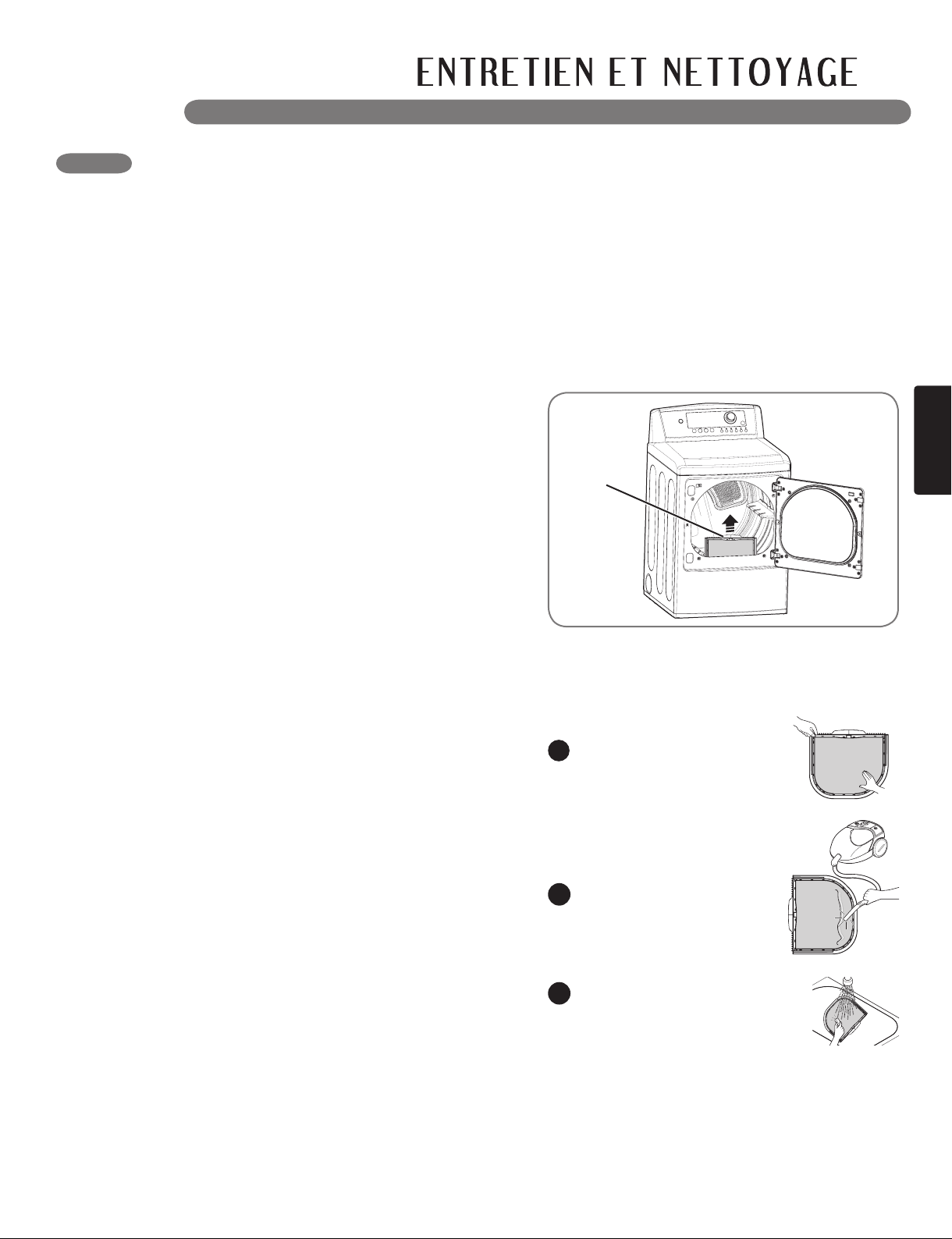

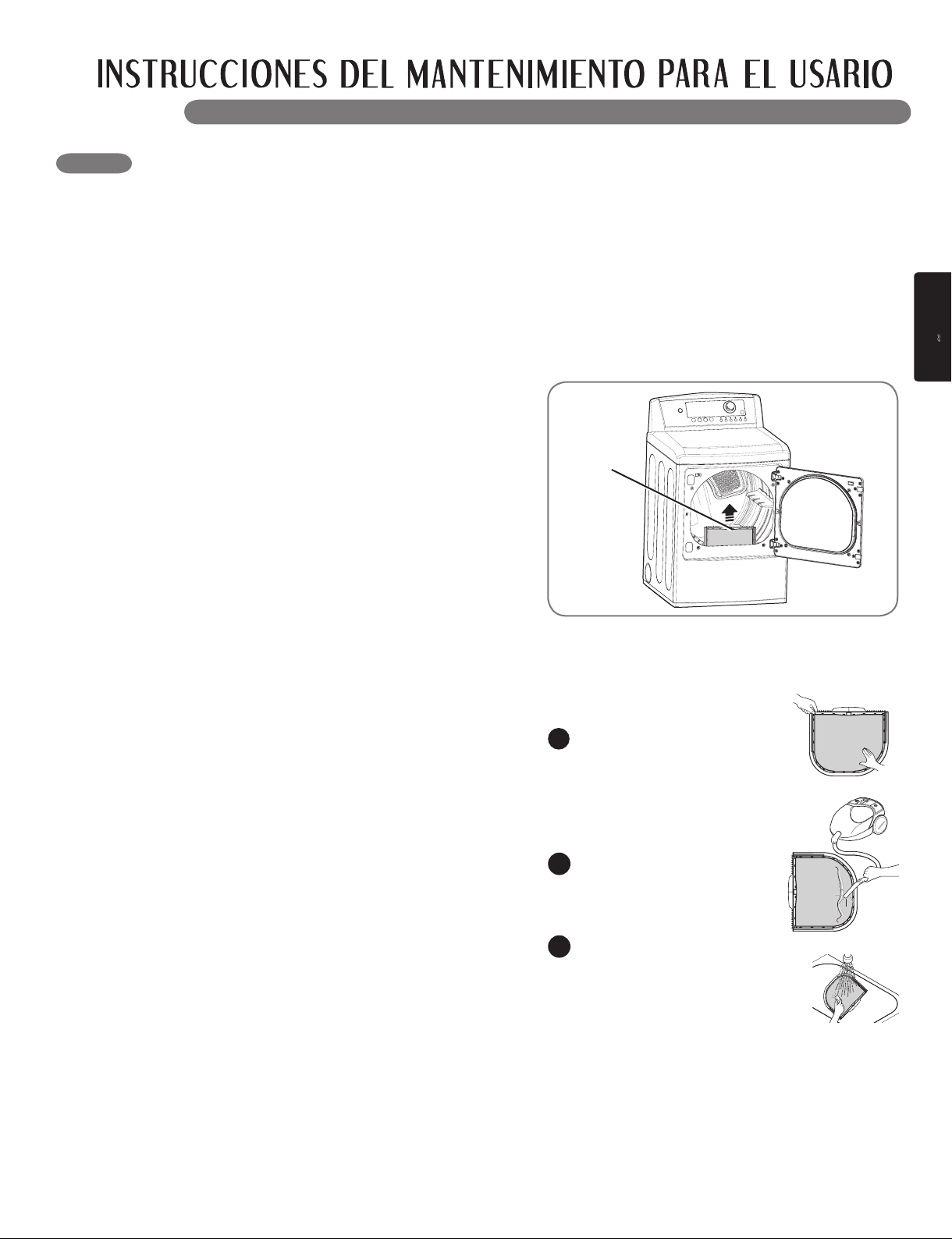

FRONT-MOUNT LINT FILTER
Front-mounted lint filter allows for easy access
and cleaning after every load.
Terminal Block
Access Panel
(Electric Models)
Rear of Dryer
Power Cord Location
(Gas Models)
Gas
Connection
Location
(Gas Models)
Exhaust Duct
Outlet
KEY PARTS AND COMPONENTS
In addition to the special features and
components outlined in the Special Features
section, there are several other important
components that are referenced in this manual.

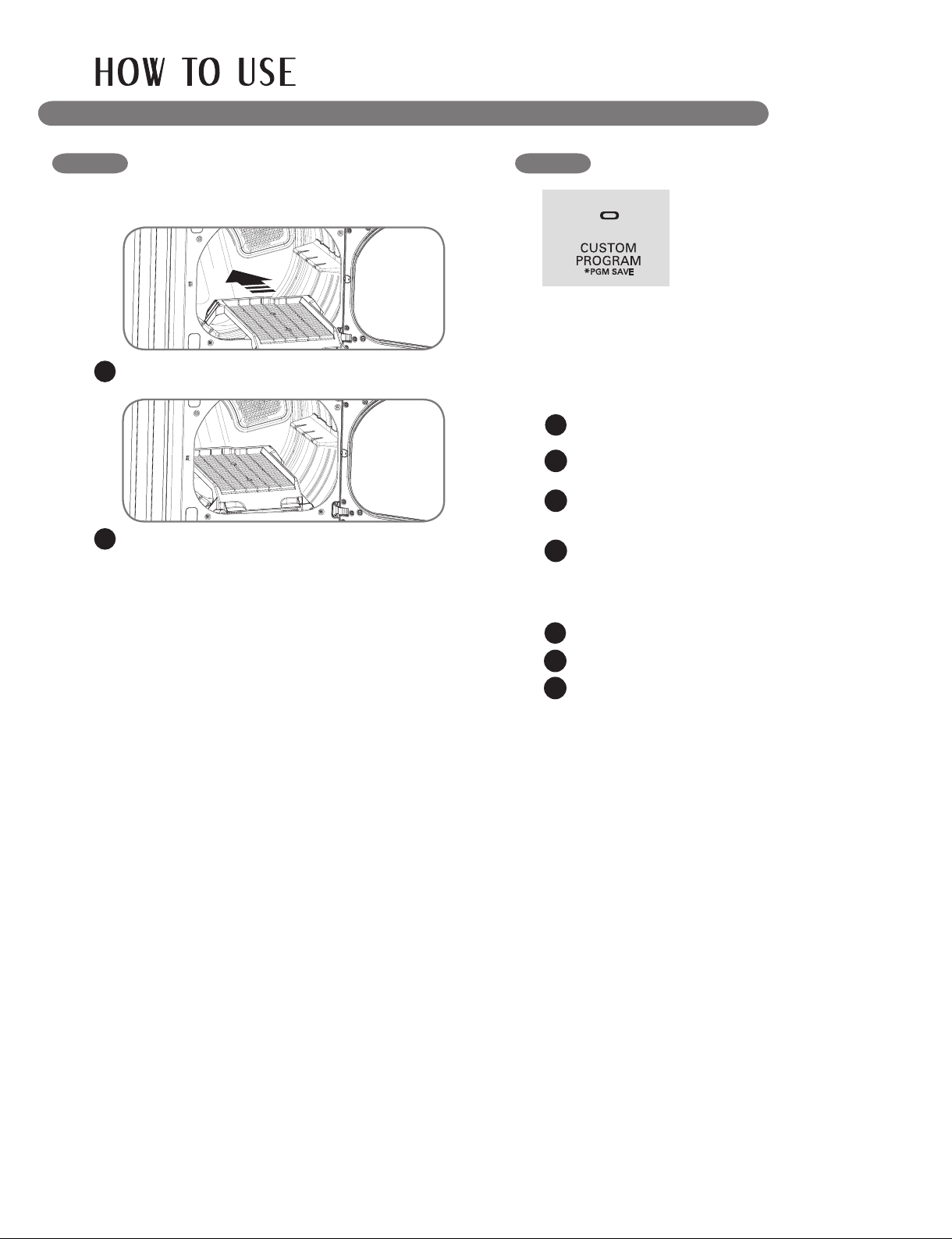

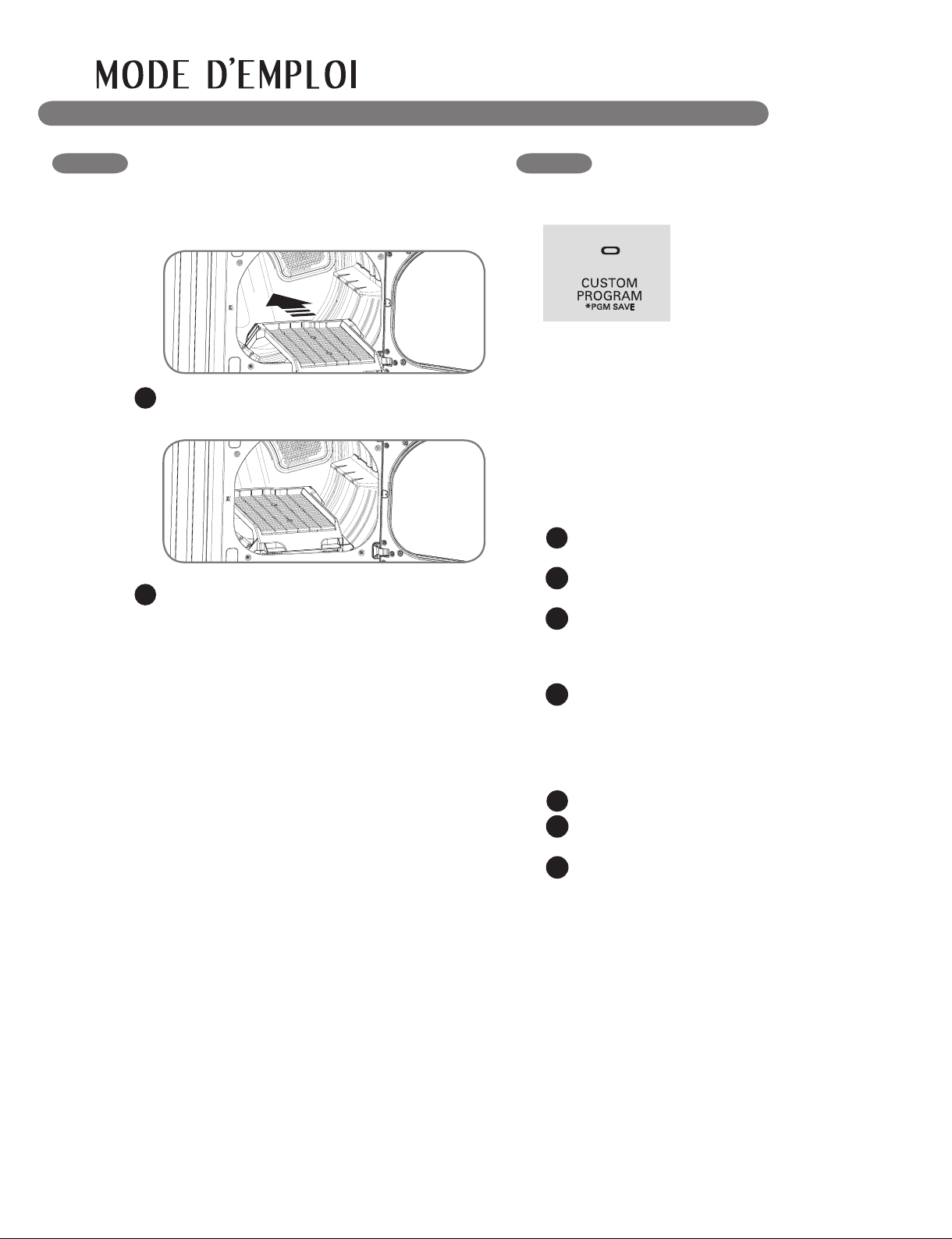

DRYING RACK
Use the drying rack with the RACK DRY cycle to safely dry
such items as sweaters, delicates and gym shoes without
tumbling or overheating.
C
Included Accessories
Drying Rack
C
B
A
9
CLEARANCES
IMPORTANT: Follow the operating and care instructions in this
manual and your dryer will provide many years of reliable service.
It is important that you review this entire manual before installing and using your dryer. Detailed instructions
concerning electrical connections, gas connections, and exhaust requirements are provided on the
following pages.
Closet Door Vent
Requirements
5
"
**
(12.7 cm)
14
"
max.*
(35.6
cm)
Do not operate your dryer at temperatures below 45º F (7º C). At lower temperatures, the dryer might not shut off at the
end of an automatic cycle. This can result in longer drying times.
The dryer must not be installed or stored in an area where it will be exposed to water and/or weather.
Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile
homes or sleeping quarters. Contact your local building inspector.
NOTE: No other fuel-burning appliance can be installed in the same closet as a dryer.
INSTALLATION LOCATION REQUIREMENTS
A location that allows for proper exhaust installation.
A gas dryer must be exhausted to the outdoors. See
Venting Requirements.
A grounded electrical outlet located within 2 ft.
(61 cm) of either side of the dryer. See Electrical
Requirements.
A sturdy floor to support the total dryer weight of 200
lbs (90.7 kg). The combined weight of a companion
appliance should also be considered.
A level floor with a maximum slope of 1 inch (2.5 cm)
under entire dryer. If slope is greater than 1 inch (2.5
cm), install Extended Dryer Feet Kit. Clothes may not
tumble properly, and automatic sensor cycles may not
operate correctly if dryer is not level.
For a garage installation, you will need to place the dryer
at least 18 inches (46 cm) above the floor. If using a
pedestal, you will need 18 inches (46 cm) to the bottom
of the dryer.
50
1
⁄4
"
(127.5 cm)
28
15
⁄16
"
(73.4 cm)
21
1
⁄4
"
(54 cm)
45
7
⁄16
"
(115.3 cm)
The following spacing dimensions are recommended
for this dryer. This dryer has been tested for spacing
of 0 inches (0 cm) clearance on the sides and rear.
Recommended spacing should be considered for the
following reasons:
Additional spacing should be considered for ease of
installation and servicing.
Additional clearances might be required for wall, door
and floor moldings.
Additional spacing should be considered on all sides of
the dryer to reduce noise transfer.
For closet installation, with a door, minimum ventilation
openings in the top and bottom of the door are required.
Louvered doors with equivalent ventilation openings are
acceptable.
Companion appliance spacing should also be
considered.
Suggestion: There should be at least a little space around the dryer (or any other appliance) to eliminate the transfer
of vibration from one to the other. Too much vibration could cause them to make noise or touch each other, causing
paint damage and making even more noise.
Installation spacing for recessed area or closet installation
10
ENGLISH
11
Use an adjustable wrench to turn the leveling
feet. Turn clockwise to raise the dryer or
counterclockwise to lower it. Raise or lower
the leveling feet until dryer is level from
side to side and front to back.
Make sure that all 4 leveling feet are in firm
contact with the floor.
2
Position the dryer in the final location. Place
a level across the top of the dryer.
1
Level
Leveling Feet
LEVELING THE DRYER
CLEARANCES (cont.)
IMPORTANT:If you are installing your dryer using an optional pedestal base or stacking kit,
please refer to Optional Accessories in this manual or to the instructions for your pedestal or
stacking kit before proceeding with the installation.
For cabinet installation, with a door, minimum ventilation openings in the top of the cabinet
are required.
7"* (17.8 cm)
7"* (17.8 cm)
5"**
(12.7 cm)
1"*
(2.5
cm)
28
(73.4 cm)
29/32
"
(68.6 cm)
1"
(2.54 cm)
1"
(2.54 cm)
*Required spacing
** For side or bottom venting, 2inches
(5.1 cm) spacing is allowed.
Recommended installation spacing for cabinet installation
•Allfour leveling feet must restsolidly onthe
floor. Gently push on the top corners of the
dryer to make sure that the dryer does not
rock from corner to corner.
To ensure that the dryer provides optimal drying
performance, it must be level. To minimize
vibration, noise, and unwanted movement, the
floor must be a level, solid surface.
NOTE: Adjust the leveling feet only as far as
necessary to level the dryer. Extending the
leveling feet more than necessary can cause
the dryer to vibrate.
WARNING
To reduce the risk of personal injury, adhere to all industry recommended safety procedures
including the use of long sleeved gloves and safety glasses. Failure to follow all of the safety warnings in this
manual could result in property damage, personal injury or death.
w
12
REVERSING THE DOOR
Open the door and remove the two plastic
hole caps on the catch side by gently prying
up with a flat blade screwdriver. Save these
for step 6.
1
Hole cap
While supporting the door, remove the 4
screws, two from each hinge. Set the door
aside face down on a protected surface to
prevent damage to the door or the work
surface.
2
Hinge Screw
With the door on a protected surface,
remove the 12 screws on each side of the
door and lift off the inner door frame using
a flat blade screwdriver. Remove the latch
hook and blank and move them to the
opposite side.
3
inner door frame
latch hook
Remove the 4 screws securing the hinges to
the door frame. Remove the two plastic cover
caps. Reinstall the hinges and cover caps on the
opposite sides from which they were removed.
4
Hinge
assembly
Cover cap
With the hinges and cover caps in the new
locations, remount the inner door frame
onto the outer door frame with the screws
removed in step 3 above.
5
Reinstall the door with the screws from step
1,2.
6
Test the swing of the door to make sure the
hinges and latch are properly aligned and that
the door closes and latches correctly.
7
Swing Door
Support the weight of the door when removing
the screws in the next step. Failure to properly
support the weight of the door could result
in property damage, damage to the dryer, or
personal injury.
CAUTION
ENGLISH
13

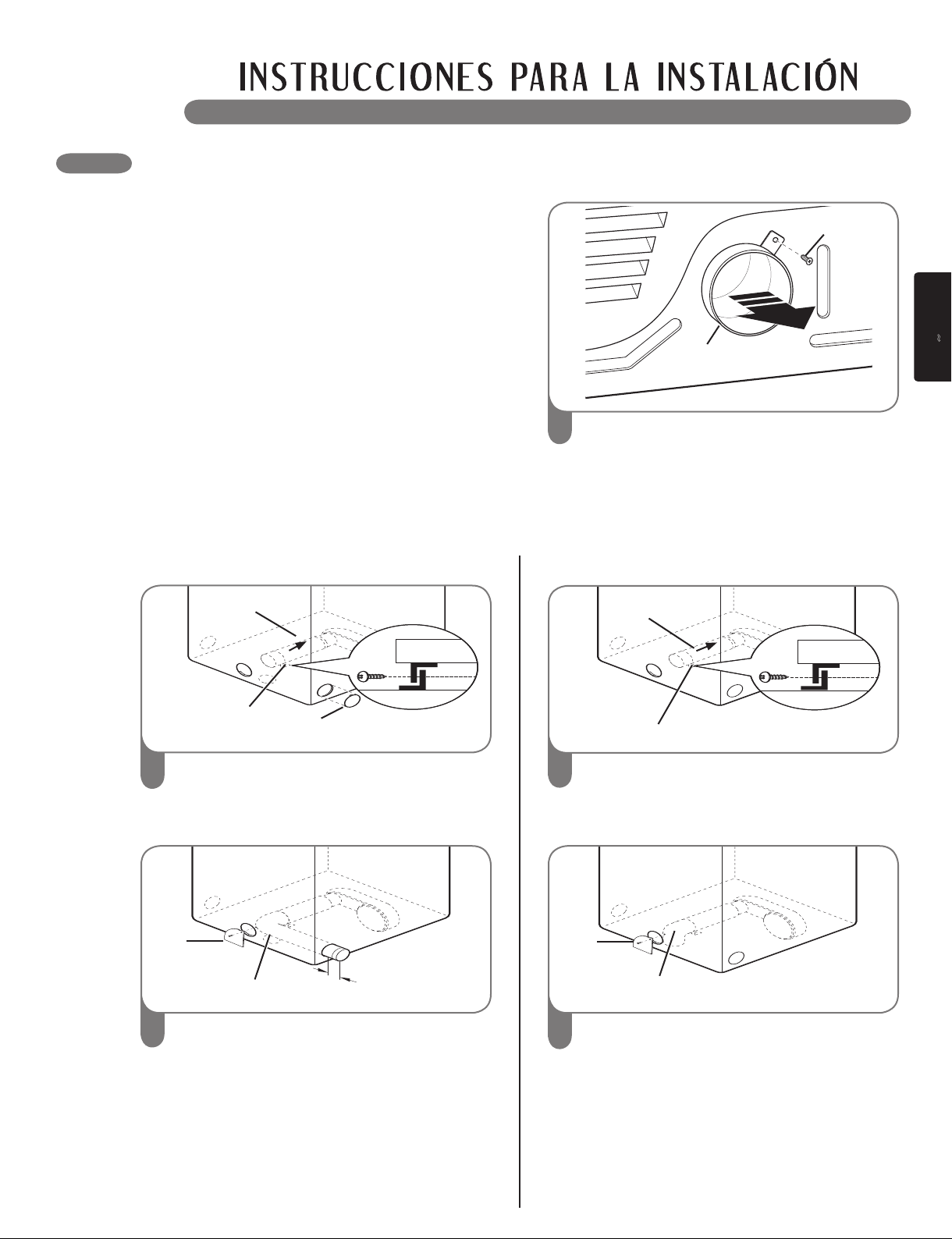

CHANGING THE DRYER VENT LOCATION
Remove the rear exhaust duct retaining
screw. Pull out the exhaust duct.
1
1
Rear
Exhaust Duct
Retaining
Screw
Preassemble a 4-inch (10 cm) elbow to the next
4-inch (10 cm) duct section, and secure all joints
with duct tape. Be sure that the male end of the
elbow faces AWAY from the dryer.
Insert the elbow/duct assembly through the side
opening and press it onto the adapter duct.
Secure in place with duct tape.
Be sure that the male end of the duct protrudes
1½ in. (3.8 cm) to connect the remaining
ductwork.
Attach cover plate to the back of the dryer with
included screw.
1
1
/2"
(3.8 cm)
3
Elbow
Cover
Plate
Insert the
4-inch
(10 cm) elbow through the
rear opening and press it onto the adapter
duct. Be sure that the male end of the elbow
faces down through hole in the bottom of the
dryer. Secure in place with duct tape.
Attach the cover plate to the back of the
dryer with included screw.
3
Elbow
Cover
Plate

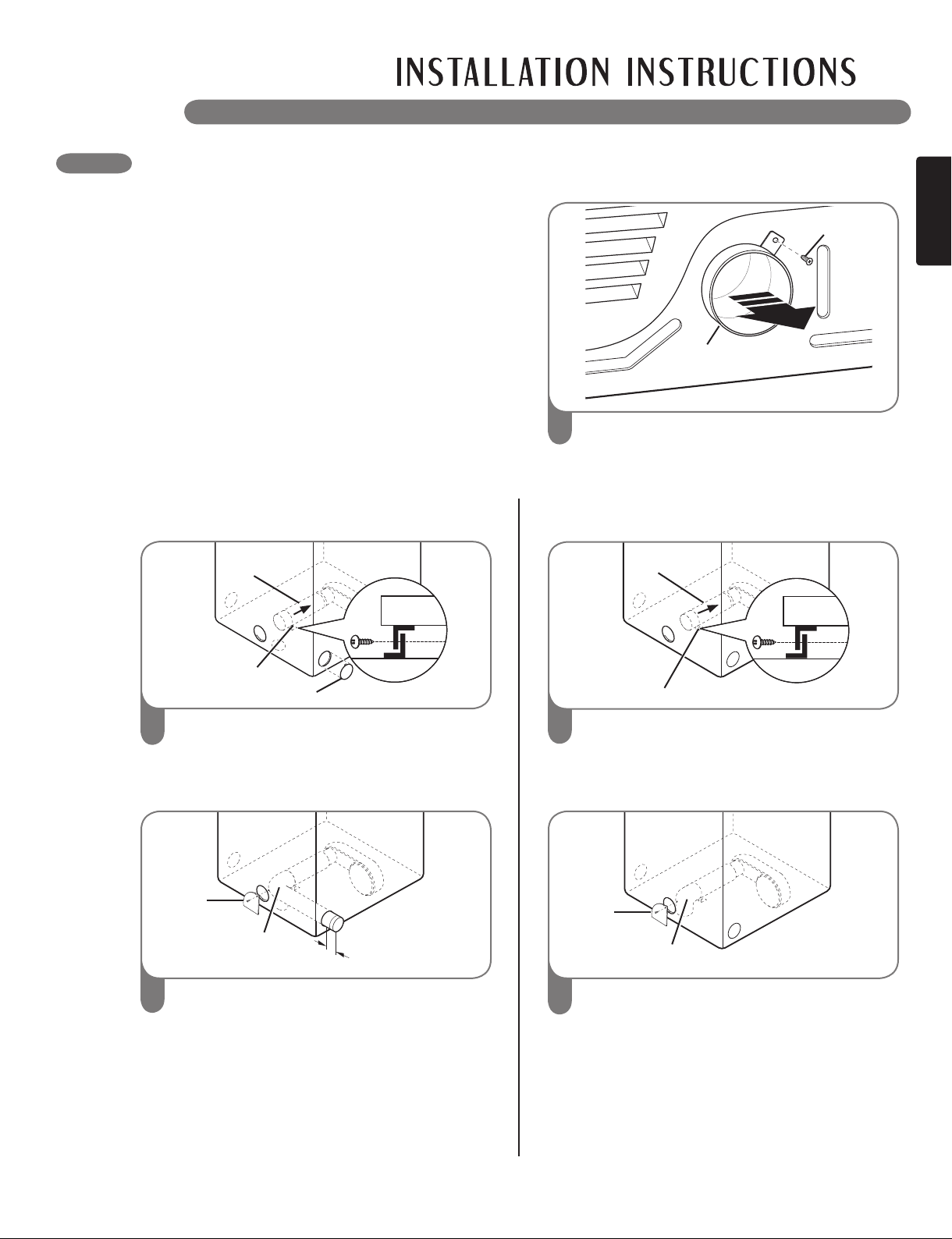

Press the tabs on the knockout and carefully
remove the knockout for the desired vent opening
(right-side venting is not available on gas models).
Press the adapter duct onto the blower housing
and secure to the base of the dryer as shown.
2
Knockout
Bracket
Adapter
Duct
OPTION 1: Side Venting
Press the adapter duct onto the blower
housing and secure to the base of the dryer
as shown.
2
Bracket
Adapter
Duct
OPTION 2: Bottom Venting
WARNING
w
Your new dryer is shipped to vent to the rear.
It can also be configured to vent to the bottom or side
(right-side venting is not available on gas models).
An adapter kit, part number 383EEL9001B,
may be purchased from your LG retailer. This kit
contains the necessary duct components to change
the dryer vent location.
•Useaheavymetalvent.
•Donotuseplasticorthinfoilduct.
•Cleanoldductsbeforeinstallingthisdryer.
•Protectyourhandsandarmsfromsharpedgeswhen
working inside the cabinet.
•Toreducetheriskofpersonalinjury,adheretoallindustry
recommended safety procedures including the use of long
sleeved gloves and safety glasses.
•Failuretofollowallofthesafetywarningsinthismanual
could result in property damage, personal injury or death.
VENTING THE DRYER
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
•Do not crush or collapse ductwork. Failure
to follow these instructions can result in fire
or death.
•Do not allow ductwork to rest on or
contact sharp objects. Failure to follow these
instructions can result in fire or death.
•If connecting to existing ductwork, make
sure it is suitable and clean before installing
the dryer. Failure to follow these instructions
can result in fire or death.
•Venting must conform to local building
codes. Failure to follow these instructions can
result in fire or death.
•GasdryersMUSTexhausttotheoutdoors.
Failure to follow these instructions can result
in fire or death.
•Use only 4-inch (10.2 cm) rigid or flexible
metal ductwork inside the dryer cabinet and
for venting outside. Failure to follow these
instructions can result in fire or death.
•To reduce the risk of fire, combustion, or
accumulation of combustible gases, DO
NOT exhaust dryer air into an enclosed and
unventilated area, such as an attic, wall,
ceiling, crawl space, chimney, gas vent, or
concealed space of a building. Failure to
follow these instructions can result in fire
or death.
•To reduce the risk of fire, DO NOT exhaust
the dryer with plastic or thin foil ducting.
Failure to follow these instructions can result
in fire or death.
•The exhaust duct must be 4 inches (10.2
cm) in diameter with no obstructions. The
exhaust duct should be kept as short as
possible. Make sure to clean any old ducts
before installing your new dryer. Failure to
follow these instructions can result in fire or
death.
•Rigid or semirigid metal ducting is
recommended for use between the dryer
and the wall. In special installations when
it is impossible to make a connection with
the above recommendations, a UL-listed
flexible metal transition duct may be used
between the dryer and wall connection only.
The use of this ducting will affect drying
time. Failure to follow these instructions can
result in fire or death.
•DO NOT use sheet metal screws or other
fasteners which extend into the duct that
could catch lint and reduce the efficiency
oftheexhaustsystem.Securealljoints
with duct tape. Failure to follow these
instructions can result in fire or death.
•To maximize operating results, please
observe the duct length limitations noted in
the chart on page 15. Failure to follow these
instructions can result in fire or death.
•Ductwork is not provided with the dryer.
You should obtain the necessary ductwork
locally. The end cap should have hinged
dampers to prevent backdraft when the
dryer is not in use. Failure to follow these
instructions can result in fire or death.
•The Total length of flexible metal duct shall
not exceed 8 ft. (2.4m)
•In Canada, that only those foil-type flexible
ducts, if any, specifically identified for use
with the appliance by the manufacturer
shall be used. In the United States, that only
those foil-type flexible ducts, if any, specifically
identified for use with the appliance by the
manufacturer and that comply with the outline
for Clothes Dryer Transition Duct, Subject
2158A, shall be used.
14
ENGLISH

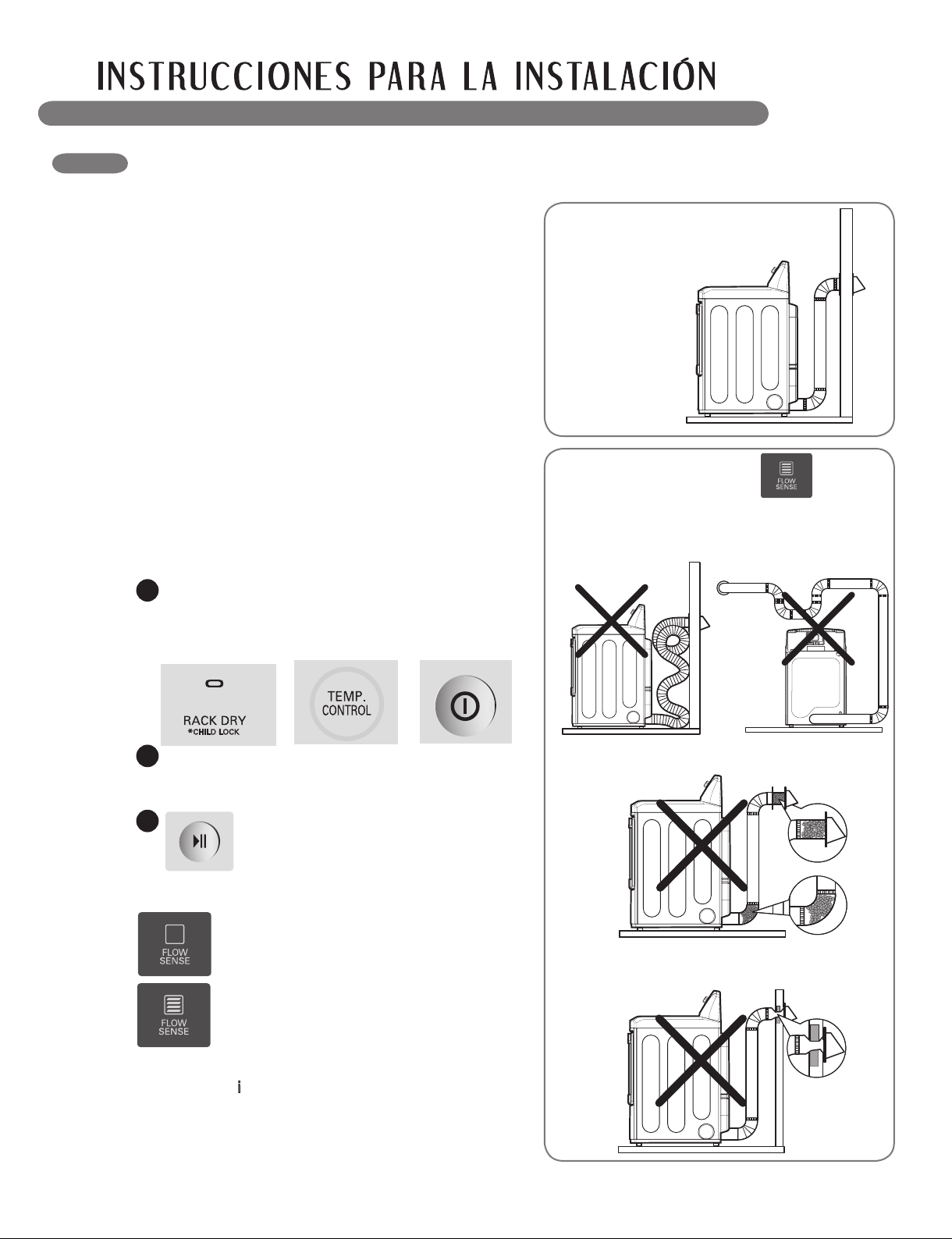

Correct Venting
Incorrect Venting
Routing and Connecting Ductwork
Follow the guidelines below to maximize drying
performance and reduce lint buildup and
condensation in the ductwork.
NOTE: Ductwork and fittings are NOT included
and must be purchased separately.
•Use4-inch(10.2cm)diameterrigidorsemirigid
metal ductwork.
•Theexhaustductrunshouldbeasshortas
possible.
•Useasfewelbowjointsaspossible.
•Themaleendofeachsectionofexhaustduct
must point away from the dryer.
•Useducttapeonallductjoints.
•Insulateductworkthatrunsthroughunheated
areas in order to reduce condensation and lint
buildup on duct surfaces.
IMPORTANT: Failure to exhaust the dryer
correctly will void the dryer’s warranty.
VENTING THE DRYER (cont.)
NOTE: Deduct 6 ft. (1.8 m) for each additional elbow. It is not recommended to use more than four 90° elbows.
Ductwork
65 ft. (19.8 m)
55 ft. (16.8 m)
47 ft. (13.7 m)
36 ft. (11.0 m)
28 ft. (8.5 m)
55 ft. (16.8 m)
47 ft. (13.7 m)
41 ft. (12.5 m)
30 ft. (9.1 m)
22 ft. (6.7 m)
Wall Cap Type
0
1
2
3
4
0
1
2
3
4
Number of 90° Elbows
Maximum Length of 4-inch Diameter
Rigid Metal Duct
4"
(10.2 cm)
4"
(10.2 cm)
Recommended
2
1
/2"
(6.35 cm)
Use Only for Short
Run Installations
15
Electrical Requirements for Gas Models Only
• Do not, under any circumstances, cut or
remove the third (ground) prong from the power
cord. Failure to follow this warning can result in
fire, explosion, or death.
• For personal safety, this dryer must be properly
grounded. Failure to follow this warning can result
in fire, explosion, or death.
• The power cord of this dryer is equipped with
a 3-prong (grounding) plug which mates with
a standard 3-prong (grounding) wall outlet
to minimize the possibility of electric shock
hazard from this appliance. Failure to follow this
warning can result in fire, explosion, or death.
• This dryer must be plugged into a
20-amp, 120 VAC. grounded outlet protected by
a 15-ampere fuse or circuit breaker. Failure to
follow this warning can result in fire, explosion,
or death.
• Where a standard 2-prong wall outlet is
encountered, it is your personal responsibility
and obligation to have it replaced with a
properly grounded 3-prong wall outlet. Failure
to follow this warning can result in fire, explosion,
or death.
16
CONNECTING GAS DRYERS
•Gas supply requirements:
As shipped from the factory, this dryer is
configured for use with natural gas. It can be
converted for use with LP (Liquefied Propane)
gas. Gas pressure must not exceed 13 inches
of water column.
•A qualified service or gas company technician
must connect the dryer to the gas service.
Failure to do so can result in fire, explosion,
or death.
•Isolate the dryer from the gas supply system
by closing its individual manual shutoff valve
during any pressure testing of the gas supply.
Failure to do so can result in fire, explosion,
or death.
•Supplylinerequirements:
Your laundry room must have a rigid gas
supplylinetoyourdryer.IntheUnitedStates,
anindividualmanualshutoffvalveMUSTbe
installed within at least 6 ft. (1.8 m) of the dryer,
in accordance with the National Fuel Gas Code
ANSIZ223.1orCanadiangasinstallationcode
CSAB149.1.A
1
⁄8 - inch NPT pipe plug must
be installed. Failure to do so can result in fire,
explosion, or death
•If using a rigid pipe, the rigid pipe should be
½-inchIPS.Ifacceptableunderlocalcodes
and ordinances and when acceptable to your
gas supplier,
3
⁄8 - inch approved tubing may be
used where lengths are less than 20 ft.
(6.1 m). Larger tubing should be used for
lengths in excess of 20 ft. (6.1 m). Failure to do
so can result in fire, explosion, or death.
•Connect the dryer to the type of gas shown on
the nameplate. Failure to do so can result in fire,
explosion, or death.
•To prevent contamination of the gas valve,
purge the gas supply of air and sediment
before connecting the gas supply to the dryer.
Before tightening the connection between the
gas supply and the dryer, purge remaining air
until the odor of gas is detected. Failure to do
so can result in fire, explosion, or death.
•DO NOT use an open flame to inspect for gas
leaks. Use a noncorrosive leak-detection fluid.
Failure to do so can result in fire, explosion, or
death.
•UseonlyanewAGA-orCSA-certiedgas
supply line with flexible stainless steel
connectors. Failure to do so can result in fire,
explosion, or death.
•Securelytightenallgasconnections. Failure
to do so can result in fire, explosion, or death.
•Use a pipe-joint compound that is insoluble
in Liquefied Petroleum (LP) gas on all pipe
threads. Failure to do so can result in fire,
explosion, or death.
•DO NOT attempt any disassembly of the dryer;
any disassembly requires the attention and
tools of an authorized and qualified service
person or company. Failure to do so can result
in fire, explosion, or death.
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
ENGLISH
•Installation and service must be performed
by a qualified installer, service agency, or the
gas supplier. Failure to do so can result in fire,
explosion, or death.
•Use only a new stainless steel flexible
connector and a new AGA-certified
connector. Failure to do so can result in fire,
explosion, or death.
•A gas shutoff valve must be installed within
6 ft. (1.8 m) of the dryer. Failure to do so can
result in fire, explosion, or death.
•The dryer is configured for Natural Gas when
shipped from the factory. Make sure that the
dryer is equipped with the correct burner
orifice for the type of gas being used (Natural
Gas or Liquefied Petroleum). Failure to do so
can result in fire, explosion, or death.
•If necessary, the correct orifice (for the
LP conversion kit order part number
383EEL3002D) should be installed by a
qualified technician and the change should
be noted on the dryer. Failure to do so can
result in fire, explosion, or death.
•All connections must be in accordance with
local codes and regulations. Failure to do so
can result in fire, explosion, or death.
•GasdryersMUSTexhausttotheoutdoors.
Failure to do so can result in fire, explosion,
or death.
3/8" NPT Gas
Connection
Gas Supply
Shutoff Valve
Connecting the Gas Supply
Make sure that the gas supply to the laundry
room is turned OFF. Confirm that the type
of gas available in your laundry room is
appropriate for the dryer. The dryer is
prepared for Natural Gas with a
3
⁄8 - inch NPT
gas connection.
Remove the shipping cap from the gas
connection at the back of the dryer. Be
careful not to damage the threads of the gas
connector when removing the shipping cap.
Connect the dryer to your laundry room’s gas
supply using a new flexible stainless steel
connector with a
3
⁄8 - inch NPT fitting.
Securely tighten all connections between the
dryer and your laundry room’s gas supply.
Turn on your laundry room’s gas supply and
check all pipe connections (both internal and
external) for gas leaks with a noncorrosive
leak-detection fluid.
1
2
3
4
High-Altitude Installations
The BTU rating of this dryer is AGA-certified for
elevations below 10,000 feet.
If your gas dryer is being installed at an elevation
above 10,000 feet, it must be derated by a
qualified technician or gas supplier.
Electrical Connection
Plug dryer into a
120-VAC, 60-Hz.
grounded 3-prong
outlet.
CONNECTING GAS DRYERS (cont.)
1/8" NPT Pipe
Plug
AGA/CSA-Certified
Stainless Steel
Flexible Connector
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
17
18
Electrical Requirements for Electric Models Only
•This dryer must be connected to a grounded
metal, permanent wiring system, or an
equipment-grounding conductor must
be run with the circuit conductors and
connected to the equipment-grounding
terminal or lead on the dryer. Failure to do
so can result in fire, explosion, or death.
•The dryer has its own terminal block that
must be connected to a separate 240 VAC,
60 Hertz, single-phase circuit, fused at 30
amperes (the circuit must be fused on both
sidesoftheline).ELECTRICALSERVICE
FORTHEDRYERSHOULDBEOFTHE
MAXIMUMRATEVOLTAGELISTEDONTHE
NAMEPLATE. DO NOT CONNECT DRYER
TO 110-, 115-, OR 120-VOLT CIRCUIT. Failure
to follow these instructions can result in fire,
explosion, or death.
•If branch circuit to dryer is 15 ft. (4.5 m)
or less in length, use UL (Underwriters
Laboratories) listed No. 10 AWG wire
(copper wire only), or as required by local
codes. If over 15 ft. (4.50 m), use UL-listed
No.-8 AWG wire (copper wire only), or as
required by local codes. Allow sufficient
slack in wiring so dryer can be moved from
its normal location when necessary. Failure
to do so can result in fire, explosion, or death.
•The power cord (pigtail) connection between
wall receptacle and dryer terminal block
ISNOTsuppliedwithdryer.Typeofpigtail
and gauge of wire must conform to local
codes and with instructions on the following
pages. Failure to follow these instructions can
result in fire, explosion, or death.
•A 4-wire connection is required for all mobile
and manufactured home installations, as
well as all new construction after January
1, 1996. A 4-wire connection must be used
where local codes do not permit grounding
through the neutral wire. Failure to do so can
result in fire, explosion, or death.
Special Electrical Requirements for Mobile or Manufactured Homes
•Any installation in a manufactured or mobile
home must comply with the Manufactured
Home Construction and Safety Standards
Title 24 CFR, Part 32-80 or Standard CAN/
CSA0Z240 MH and local codes and ordinances.
•A 4-wire connection is required for all mobile
and manufactured home installations, as well
as all new construction after January 1, 1996.
Failure to do so can result in fire, explosion,
or death.
CONNECTING ELECTRIC DRYERS
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
wWARNING: To help prevent fire, electric shock, serious injury, or death, the wiring and
grounding must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70 and all
applicable local regulations. Please contact a qualified electrician to check your home’s wiring and
fuses to ensure that your home has adequate electrical power to operate the dryer.
wWARNING: To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
wWARNING:
To reduce the risk of fire, electric shock, or personal injury when using this
appliance, follow basic precautions, including the following:
•Donotmodifytheplugandinternalwire
provided with the dryer.
•Thedryershouldbeconnectedtoa4-hole
outlet.
•Ifitdoesnotttheoutlet,aproperoutletwill
need to be installed by a qualified electrician.
ENGLISH
19

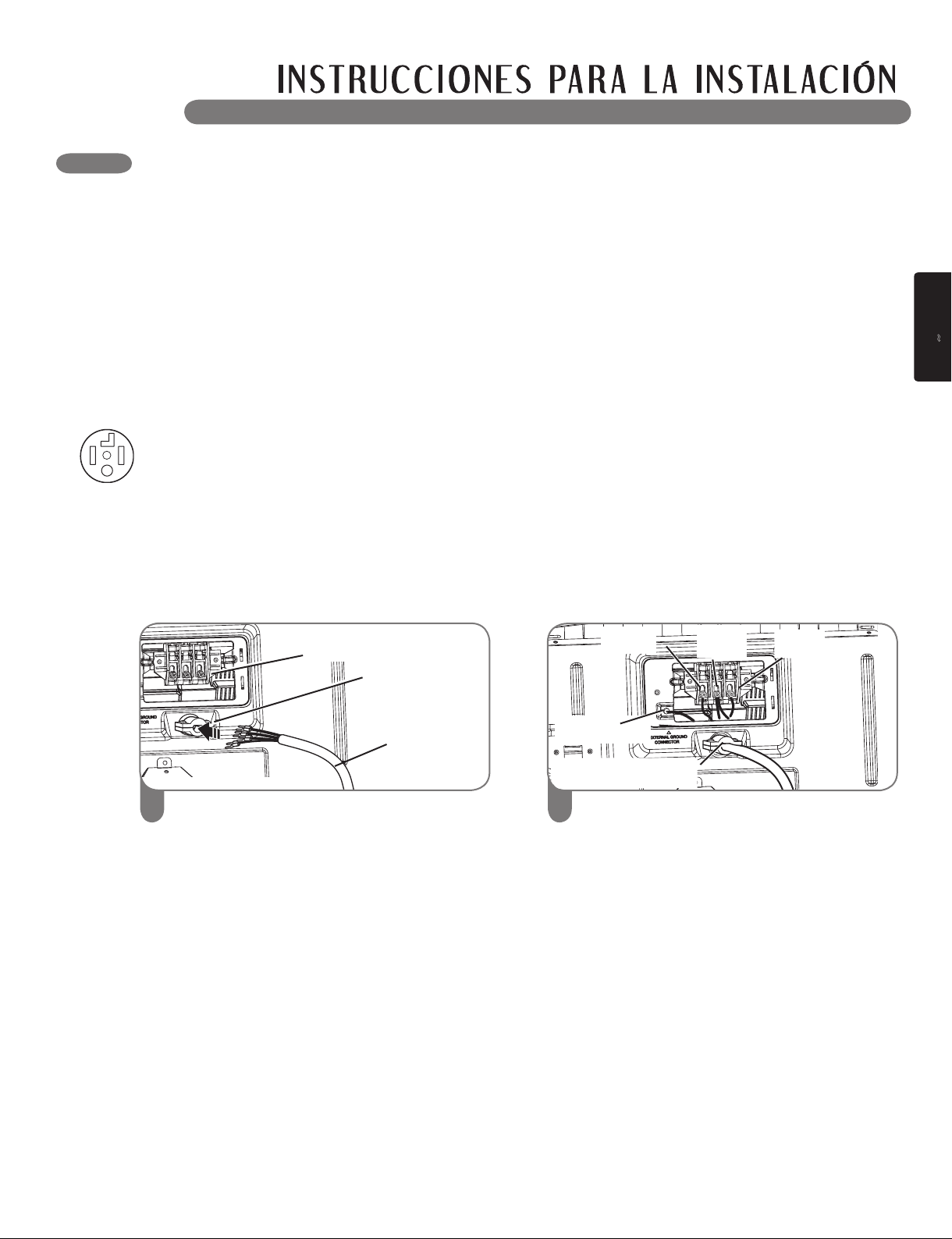

Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
through-hole; then thread a UL-listed, 30 A,
240 V, 4-wire, #10 AWG-minimum copper
conductor power cord through the
strain relief.
1
Transfer the dryer’s ground wire from behind
the green ground screw to the center screw
of the terminal block. Attach the two hot
leads of the power cord to the outer terminal
block screws. Attach the white neutral wire
to the center terminal block screw. Attach the
power cord ground wire to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
2
CONNECTING ELECTRIC DRYERS (cont.)
Four-Wire Connection for Electric Dryers: Power Cord
wWARNING:
•Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
•Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
USA ONLY
•A4-wireconnectionisrequiredforallmobile
and manufactured home installations, as well
as all new construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•Usea30 A, 240 V, UL-listed power cord
with #10 AWG-minimum copper conductor
and closed loop or forked terminals with
upturned ends.
UL-Listed
Strain Relief
UL-Listed
4-Wire
Power Cord
Terminal
Block
Neutral
(White)
Hot
(Black)
Hot
(Red)
Ground Screw
Power Cord
Ground Wire
CONNECTING ELECTRIC DRYERS (cont.)
Remove 5 inches (12.7 cm) of the outer
covering from the wire. Remove 5 inches
of insulation from the ground wire. Cut off
approximately 1
1
⁄
2
inches (3.8 cm) from the
other three wires and strip 1 inch (2.5 cm)
insulation from each wire. Bend the ends of
the three shorter wires into a hook shape.
1
Ground Wire
5"
(12.7 cm)
1" (2.5 cm)
20
Four-Wire Connection for Electric Dryers: Direct Wire
•A4-wireconnectionisrequiredforallmobile
and manufactured home installations, as well
as all new construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•UseUL-listed4-wire #10 AWG-minimum
copper conductor cable.
•Allowatleast5ft.(1.5m)lengthtoallowfor
removal and reinstallation of the dryer.
wWARNING:
•Connect the power cord to the terminal block. Each colored wire should be connected to
same color screw. Wire color indicated on manual is connected to the same color screw
in block. Failure to follow these instructions may result in a short or overload.
•Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes
prohibit grounding through the neutral conductor.
USA ONLY
Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
opening; then thread the power cable
prepared in Step 1 through the strain relief.
2
UL-Listed
Strain Relief
UL-Listed
4-Wire
Power Cord
Terminal
Block
Transfer the dryer’s ground wire from behind
the green ground screw to the center screw
of the terminal block. Attach the two hot
leads of the power cable to the outer terminal
block screws. Attach the white neutral wire
to the center terminal block screw. Attach the
power cable ground wire to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
3
Neutral
(White)
Hot
(Black)
Hot
(Red)
Ground Screw
Ground
Wire
ENGLISH
21
Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
opening; then thread a UL-listed, 30 A,
240 V, 3-wire, #10 AWG-minimum copper
conductor power cord through the strain
relief.
1
Attach the two hot leads of the power cord
to the outer terminal block screws. Attach
the neutral wire to the center terminal block
screw. Connect the external ground (if
required by local codes) to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
2
Three-Wire Connection for Electric Dryers: Power Cord
•A3-wireconnectionisNOTpermittedonnew
construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•Use a 30 A, 240 V, UL-listed power cord
with #10 AWG-minimum copper conductor
and closed loop or forked terminals with
upturned ends.
CONNECTING ELECTRIC DRYERS (cont.)
wWARNING:
•Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
•Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
USA ONLY
Neutral
(White)
Hot
(Black)
Hot
(Red)
Ground Screw
Ground
Wire
1
UL-Listed
Strain Relief
UL-Listed
3-Wire
Power Cord
Terminal
Block
22
CONNECTING ELECTRIC DRYERS (cont.)
Remove 3
1
⁄
2
inches (8.9 cm) of the outer
covering from the wire. Strip 1 inch (2.5 cm)
insulation from each wire. Bend the ends of
the three wires into a hook shape.
1
1" (2.5 cm)
Three-Wire Connection for Electric Dryers: Direct Wire
•A3-wireconnectionisNOTpermittedonnew
construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•UseUL-listed3-wire #10 AWG-minimum
copper conductor cable.
•Allowatleast5ft.(1.5m)lengthtoallowfor
removal and reinstallation of the dryer.
wWARNING:
•Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
•Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
USA ONLY
Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
through-hole; then thread the power cable
prepared in Step 1 through the strain relief.
2
UL-Listed
Strain Relief
UL-Listed
3-Wire
Power Cord
Terminal
Block
Attach the two hot leads of the power cord
to the outer terminal block screws. Attach
the neutral wire to the center terminal block
screw. Connect the external ground (if
required by local codes) to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
3
Neutral
(White)
Hot
(Black)
Hot
(Red)
Ground Screw
Ground
Wire
ENGLISH
Testing Dryer Heating
GASMODELS
Close the dryer door, press the ON/OFF switch
to turn the dryer on, and start the dryer on a heat
setting. When the dryer starts, the igniter should
ignite the main burner.
NOTE: If all air is not purged from the gas line,
the gas igniter may turn off before the main
burner ignites. If this happens, the igniter will
reattempt gas ignition after approximately
two minutes.
ELECTRICMODELS
Close the dryer door, press the ON/OFF switch
to turn the dryer on, and start the dryer on a heat
setting. The exhaust air should be warm after the
dryer has been operating for 3 minutes.
Checking Airflow
Effective dryer operation requires proper airflow.
The adequacy of the airflow can be measured
by evaluating the static pressure. Static pressure
in the exhaust duct can be measured with
a manometer, placed on the exhaust duct
approximately 2 ft. (60.9 cm) from the dryer.
Static pressure in the exhaust duct should not
exceed 0.6 inches (1.5 cm). The dryer should be
checked while the dryer is running with no load.
Checking Levelness
Once the dryer is in its final location, recheck
the dryer to be sure it is level. Make sure it is
level front to back and side to side, and that
all 4 leveling feet are firmly on the floor.
FINAL INSTALLATION CHECK
Once you have completed the installation of the dryer and it is in its final location, confirm proper operation
with the following tests and Duct Condition Testing on the following page.
Any installation in a manufactured or mobile
home must comply with the Manufactured Home
Construction and Safety Standards Title 24 CFR,
Part 32-80 or Standard CAN/CSA0Z240 MH and
local codes and ordinances. If you are uncertain
whether your proposed installation will comply
with these standards, please contact a service
and installation professional for assistance.
•Agasdryermustbepermanentlyattachedto
the floor.
•Theelectricalconnectionforanelectricdryer
must be a 4-wire connection. More detailed
information concerning the electrical connection
is provided in the section Connecting Electric
Dryers.
•Toreducetheriskofcombustionandre,the
dryer must be vented to the outside.
•DONOTventthedryerunderamanufactured
home or mobile home.
•Electricdryersmaybeventedtotheoutside
using the back, left, right, or bottom panel.
•Gasdryersmaybeventedtotheoutsideusing
the back, left, or bottom panel. Gas dryers may
not be vented to the outside using the right side
panel because of the burner housing.
•Thedryerexhaustductmustbeafxedsecurely
to the manufactured or mobile home structure,
and the exhaust duct must be made of a
material that will resist fire and combustion.
It is recommended that you use a rigid or
flexible metal duct.
•DONOTconnectthedryerexhaustduct
to any other duct, vent, chimney, or other
exhaust duct.
•Makesurethedryerhasadequateaccessto
outside fresh air to ensure proper operation.
The opening for outside fresh air must be at
least 25 in
2
(163 cm
2
).
•Itisimportantthattheclearanceoftheduct
from any combustible construction be at least
2 inches (5 cm), and when venting the dryer to
the outdoors, the dryer can be installed with a
clearance of 1 inch (2.5 cm) at the sides and
back of the dryer.
•Pleasebeawarethatventingmaterialsare
not supplied with the dryer. You should obtain
the venting materials necessary for proper
installation.
SPECIAL REQUIREMENTS FOR MANUFACTURED OR MOBILE HOMES
23
Your dryer features FlowSense
TM
, an innovative
sensing system that automatically detects blockages
and restrictions in dryer ductwork. Keeping ductwork
clean of lint buildup and free of restrictions allows
clothes to dry faster and reduces energy use.
NOTE: When the dryer is first installed, this test
should be performed to alert you to any existing
problems with the exhaust duct in your home.
However, since the test performed during normal
operation provides more accurate information on
the condition of the exhaust duct than does the
installation test, the number of bars displayed during
the two tests may not be the same.
To activate the duct condition test :
NOTE: Dryer heating test must be performed before
proceeding. If heating is normal, perform cooling
properly. Then perform the duct condition test below:
Press and hold the RACK DRY and TEMP.
CONTROL buttons at the same time. While
holding these buttons, press POWER ON/
OFF.
The dryer will show lnS in the number display
to indicate that it is in duct condition testing
mode.
DUCT CONDITION TEST
Correct Venting
Restricted or Blocked Airflow
Avoid long runs or runs with multiple elbows
or bends.
Check for blockages and lint buildup.
Make sure the ductwork is not crushed
or restricted.
1
2
3
Press the START/PAUSE button.
The dryer will run for
approximately 2 minutes to test
for blockages or restrictions to air
flow in the ductwork.
If no bars are shown in the display,
the ductwork is free from serious
blockages or restrictions.
If all bars are lit, the dryer ductwork
has a serious blockage that needs to be
removed immediately.
IMPORTANT: Do NOT interrupt the test cycle!
NOTE: Even if no bars are displayed during the duct
condition test, some restrictions may still be present
in the exhaust dust. Refer to pages 14-15 for more
information.
24
ENGLISH
CONTROL PANEL FEATURES
Following are instructions for starting and using your new dryer. Please refer to specific sections of
this manual for more detailed information.
Important Warning: To reduce the risk of fire, electric shock, or personal injury, read this
entiremanual,includingtheImportantSafetyInstructions,beforeoperatingthisdryer.
CYCLE SETTING BUTTONS
Use these buttons to select the desired cycle
settings for the selected cycle. The current
settings are shown in the display. Press the
button for that option to view and select
other settings.
E
POWER ON/OFF BUTTON
Press to turn the dryer ON. Press again to
turn the dryer OFF.
NOTE: Pressing the ON/OFF button during
a cycle will cancel that cycle and any load
settings will be lost.
CYCLE SELECTOR KNOB
Turn this knob to select the desired cycle.
Once the desired cycle has been selected, the
standard presets will be shown in the display.
On MANUAL DRY cycles, these settings can
be adjusted using the cycle settings buttons
anytime.
A
B
START/PAUSE BUTTON
Press this button to START the selected
cycle. If the dryer is running, use this button
to PAUSE the cycle without losing the
current settings.
NOTE: If you do not press the START/PAUSE
button to resume a cycle within 4 minutes,
the dryer automatically turns off.
C
MORE TIME/LESS TIME BUTTONS
To adjust the drying time, use these buttons with
MANUAL DRY, TIME DRY. Press the MORE TIME
button to increase the selected manual cycle
time by a minute; press LESS TIME to decrease
the cycle time by a minute.
D
F
TIME AND STATUS DISPLAY
The display shows the settings, estimated
time remaining, options, and status
messages for your dryer.
G
OPTION BUTTONS
The option buttons allow you to select
additional cycle options. Certain buttons
feature a special function (see the following
pages for details) that can be activated by
pressing and holding that option button.
B
A
C
G
DE
F
25
OPERATING THE DRYER
CLEAN THE LINT FILTER
If the lint filter has not already been cleaned, lift out
the filter and remove the lint from the last load. This
will help ensure the fastest and most efficient drying
performance.
1
LOAD THE DRYER
Load the dryer with the wet laundry from the washer.
If the load is extra large, you may need to divide it into
smaller loads for proper performance and fabric care.
2
TURN ON THE DRYER
Press the POWER button to turn on the dryer. The cycle
LEDs will illuminate and a beep will sound, if turned on.
Refer to page 25.
3
SELECT A CYCLE
Turn the Cycle Selector Knob either direction until the
LED for the desired cycle is on. The preset temperature,
dry level, and option settings for that cycle will be
shown. Refer to page 27.
4
SELECT CYCLE OPTIONS
Cycle options can be added using the option buttons as
shown on pages 31-32 (Wrinkle Care, Damp Dry Beep,
Rack Dry and Child Lock).
NOTE: Not all options or modifiers are available on all
cycles. A different beep will sound and the LED.
6
BEGIN CYCLE
Press the START/PAUSE button to begin the cycle. The
cycle can be paused at any time either by opening the
door or by pressing the START/PAUSE button. If the
cycle is not restarted within 4 minutes, the dryer will
shut off and the cycle settings will be lost.
7
END OF CYCLE
When the cycle is finished, the chime will sound if it is
set. Remove your clothing from the dryer immediately to
reduce wrinkling. If Wrinkle Care is selected, the dryer
will tumble briefly every few minutes to help prevent
wrinkles from setting in the clothes.
8
SELECT CYCLE MODIFIERS
Default settings for the selected cycle can now be
changed if desired. This can be done using the cycle
modifier buttons as shown on page 30 (temperature, dry
level, and beeper).
NOTE: Not all options or modifiers are available on all
cycles. A different beep will sound and the LED will not
come on if the selection is not allowed.
5
26
ENGLISH
CYCLE GUIDE
Sensor Dry Cycles
Sensor Dry cycles utilize LG’s unique dual sensor system
to detect and compare the moisture level in clothes and
in the air and adjust the drying time as needed to ensure
superior results. The dryer automatically sets the dryness
level and temperature at the recommended setting for
each cycle. The estimated time remaining will
be shown in the display.
Manual Dry Cycles
Use Manual Dry cycles to select a specific amount of
drying time and a drying temperature. When a Manual
Dry cycle is selected, the ESTIMATED TIME REMAINING
display shows the actual time remaining in your cycle.
You can change the actual time in the cycle by pressing
MORE TIME or LESS TIME.
The cycle guide below shows the options and recommended fabric types for each cycle.
NOTE:
To protect your garments, not every dryness level,
temperature, or option is available with every cycle.
See the Cycle Guide for details.
Certified by NSF
NSF International (formerly the National Sanitation Foundation),
certifies that ANTI BACTERIAL Cycle reduces 99.9% of bacteria on
laundry, and none of bacteria will carry over onto the next laundry load.
More Time/
Less Time
Time
in Min.
Dry
Level
Type
Cycle
Fabric Type
Temperature
HEAVY DUTY
COTTON/
NORMAL
Jeans,
heavyweight items
Work clothes,
corduroys, etc.
Very
Dry
HIGH
Normal Dry
Adjustable
MEDIUM
PERM PRESS
CASUAL
Permanent press,
synthetic items
Normal Dry
LOW
Adjustable
36
54
BULKY/
BEDDING
Comforters,
Pillows, shirt
Normal Dry
Adjustable
MEDIUM
55
41
SPEED DRY
FRESHEN UP
AIR DRY
For small loads
with short
drying times
For removing
light wrinkles
from clothing
For items that
require heat-free
drying such as
plastics or rubber
Off
Off
Off
HIGH
NO
HEAT
25
20
30
ANTI-
BACTERIAL
Do not use this cycle
with delicate fabrics.
Normal Dry
Adjustable
DELICATES
TOWELS
Lingerie, sheets,
blouses
Denims, towels,
heavy cottons
Sports Wear
LOW
32
55
-
Off
SPORTS
WEAR
27
Normal Dry
Adjustable
Normal Dry
Normal Dry
Adjustable
SMALL LOAD
Only Normal &
Cotton/Towels Fabric
Type (Max 3lb)
HIGH
30
Adjustable
MEDIUM
MEDIUM
HIGH
HIGH
Adjustable Adjustable
Adjustable
Adjustable Adjustable
HIGH
70
Damp
Dry Beep
Wrinkle
Care
27
SORTING LOADS
Fabric Care Labels
Most articles of clothing feature fabric care labels
that include instructions for proper care.
Grouping Similar Items
For best results, sort clothes into loads that can
be dried with the same drying cycle.
Different fabrics have different care
requirements, and some fabrics will dry more
quickly than others.
Tumble
dry
Dry
Normal
Permanent Press
/
wrinkle resistant
Gentle/
delicate
Do not tumble dry
Do not dry
(used with
do not wash)
Fabric Care Labels
Heat
setting
High
Medium
Low
No heat/air
CHECK THE LINT FILTER
BEFORE EVERY LOAD
Always make sure the lint filter is clean before
starting a new load; a clogged lint filter will
increase drying times.
To clean, pull the lint filter straight up and roll any
lint off the filter with your fingers. Do not rinse or
wash the filter to remove lint. Push the lint filter
firmly back into place. See Regular Cleaning
(Page 33) for more information.
Always ensure the lint filter is properly installed
before running the dryer. Running the dryer with
a loose or missing lint filter may damage the
dryer and articles in the dryer.
Lint Filter
LOADING THE DRYER
Following are instructions for starting and using your new dryer. Please refer to specific sections of this
manual for more detailed information. Important Warning: To reduce the risk of fire, electric shock, or
personalinjury,readthisentiremanual,includingtheImportantSafetyInstructions,beforeoperating
this dryer.
•Check all pockets to make sure that they are
empty. Items such as clips, pens, coins, and
keys can damage both your dryer and your
clothes. Flammable objects such as lighters
or matches could ignite, causing a fire.
Failure to do so can result in fire, explosion,
or death.
•Never dry clothes that have been exposed to
oil, gasoline, or other flammable substances.
Washing clothes will not completely remove
oil residues. Failure to obey this warning can
result in fire, explosion, or death.
Loading Tips
•Combinelargeandsmallitemsinaload.
•Dampclotheswillexpandastheydry.Donot
overload the dryer; clothes require room to
tumble dry properly.
•Closezippers,hooks,anddrawstringsto
prevent these items from snagging or tangling
on other clothes.
wWARNING: To reduce the risk
of fire, electric shock, or injury to persons when
using this appliance, follow basic precautions,
including the following:
28
ENGLISH
THE DISPLAY
The display shows the settings, estimated time remaining, options, and status messages for your
dryer. When the dryer is turned on, the light in the display will illuminate.
ESTIMATED TIME REMAINING
When the START/PAUSE button is pressed,
the dryer will display the estimated (SENSOR
DRY) or set time (TIME DRY) remaining, and
begin tumbling.
NOTE: The cycle time on SENSOR
DRY cycles may fluctuate as the dryer
recalculates drying time for optimal results.
A
C
CHILD LOCK INDICATOR
When CHILD LOCK is set, the Child Lock
indicator will appear and all buttons are
disabled except the ON/OFF button. This
prevents children from changing settings
while the dryer is operating.
D
CHECK FILTER REMINDER
The display will show CHECK FILTER when
the dryer is turned on as a reminder to check
the filter. It turns off when the START/PAUSE
button is pressed.
B
CYCLE COMPLETION INDICATOR WITH
CHECK FILTER REMINDER
This portion of the display shows which
stage of the drying cycle is currently
underway (CHECK FILTER, DRY, COOLING,
WRINKLE CARE).
F
FLOW SENSE™ DUCT BLOCKAGE
SENSING SYSTEM INDICATOR
The FLOW SENSE™ duct blockage sensing
system detects and alerts you to blockages
in the ductwork that reduce exhaust flow
from the dryer. This improve operating
efficiency and help minimize service calls,
saving you money.
E
CUSTOM PROGRAM
If you have a special combination of settings
that you use frequently, you can save these
settings as a CUSTOM PROGRAM.
D
B
F
E A
C
29
CYCLE SETTING BUTTONS
SENSORDRYcycleshavepresetsettingsthatareselectedautomatically.
MANUAL DRY cycles have default settings, but you may also customize the settings using the cycle
setting buttons.
Press the appropriate button for that option to view and select other settings.
DRY LEVEL
Selects the level of dryness for
the cycle. Press the DRY LEVEL
button repeatedly to scroll through
available settings.
•ThisoptionisonlyavailablewithSENSOR
DRY cycles.
•Thedryerwillautomaticallyadjustthecycle
time. Selecting VERY DRY or MORE DRY
will increase the cycle time, while LESS
DRY or DAMP DRY will decrease the cycle
time.
•UseaLESSDRYorDAMPDRYsettingfor
items that you wish to iron.
TEMP. CONTROL
Adjusts the temperature setting
from ULTRA LOW to HIGH. This
allows precise care of your fabrics
and garments. Press the TEMP.
CONTROL button repeatedly to scroll through
available settings.
TIME DRY
Allows you to manually select the
drying time, from 20 to 60 minutes,
in 10-minute increments. Use
this for small loads or to remove
wrinkles. Use the MORE TIME/LESS TIME
buttons to add or reduce the drying time in
1-minute increments.
BEEPER
Adjusts the volume of the end-
of-cycle beeper, or turns off the
beeper.
A C
D
B
A
B
C
D
30
ENGLISH
CYCLE OPTION BUTTONS
Your dryer features several additional cycle
options to customize cycles to meet your
individual needs. Certain option buttons also
feature a special function that can be activated
by pressing and holding that option button for 3
seconds.
To Add Cycle Options to a Cycle:
Turn on the dryer and turn the cycle selector
knob to select the desired cycle.
Use the cycle settings buttons to adjust the
settings for that cycle.
Press the cycle option button for the option
you would like to add. A confirmation
message will be shown in the display.
Press the START/PAUSE button to start the
cycle. The dryer will start automatically.
1
2
3
4
DAMP DRY BEEP
With this option, the dryer
will beep when the load is
approximately 80% dry. This
allows you to remove faster-
drying lightweight items or items
that you would like to iron or
hang while still slightly damp.
WRINKLE CARE
Selecting this function will tumble
the load periodically for up to 3
hours after the selected cycle,
or until the door is opened.
This is helpful in preventing
wrinkles when you are unable to
immediately remove items from the dryer.
*
CHILD LOCK
Use this option to prevent unwanted
use of the dryer or to keep cycle
settings from being changed while
the dryer is operating. Press and hold
the RACK DRY button for 3 seconds
to activate or deactivate the CHILD
LOCK function. The lock icon will be shown in the display,
and all controls are disabled except the ON/OFF button.
NOTE: CHILD LOCK lasts after the end of cycle. If you
want to deactivate this function, Press and hold the RACK
DRY button for 3 seconds.
RACK DRY
Use RACK DRY with items,
such as wool sweaters, silk,
and lingerie, that should dry flat.
RACK DRY can also be used
with items that should not be
tumbled dry, such as gym shoes
or stuffed animals. Press RACK DRY button to
activate or deactivate the RACK DRY function.
NOTE: NEVER use the rack with a tumble
dry cycle.
31
CYCLE OPTION BUTTONS (cont.)
Make sure it is seated evenly on the edge
of the inner door rim and resting flat on the
inside of the dryer.
NOTE: Be sure to remove the drying rack
after using the RACK DRY cycle.
2
To Install the Drying Rack
1
With the dryer door open, slide the rack into
the dryer drum.
CUSTOM PROGRAM
*
To Save a Custom Program:
Turn on the dryer and turn the cycle selector
knob to select the desired cycle.
Use the cycle setting buttons to adjust the
settings for that cycle.
Press the cycle option button(s) for the option
you would like to add. A confirmation
message will be shown in the display.
Press and hold the CUSTOM PROGRAM
button for 3 seconds.
1
2
3
4
To Recall a Custom Program:
Turn on the dryer.
Press the CUSTOM PROGRAM button.
Press the START/PAUSE button to start
the cycle.
1
2
3
If you have a special
combination of settings that
you use frequently, you can
save these settings as a
CUSTOM PROGRAM.
NOTE: You may only save one custom program
at a time. Pressing and holding the CUSTOM
PROGRAM button will overwrite any previously
saved custom program.
32
ENGLISH
CUSTOM PROGRAM
Cleaning the Exterior
Proper care of your dryer can extend its life.
The outside of the machine can be cleaned with
warm water and a mild, nonabrasive household
detergent.
Immediately wipe off any spills with a soft,
damp cloth.
IMPORTANT: Do not use methylated spirits,
solvents, or similar products.
Never use steel wool or abrasive cleansers; they
can damage the surface.
REGULAR CLEANING
Cleaning the Interior
Wipe around the door opening and seal with a
soft, damp cloth to prevent lint and dust buildup
that could damage the door seal.
Clean the window with a soft cloth dampened
with warm water and a mild, nonabrasive
household detergent; then wipe dry.
The stainless steel drum can be cleaned with
a conventional stainless steel cleaner, used
according to the manufacturer’s specifications.
Never use steel wool or abrasive cleansers; they
can scratch or damage the surface.
Cleaning Around and Under the Dryer
Vacuum lint and dust from around the dryer and
underneath it regularly. Vent ductwork should be
checked for lint buildup and cleaned at least once
per year. If any noticeable reduction in airflow or
drying performance occurs, immediately check
ductwork for obstructions and blockages.
Maintaining Ductwork
Vent ductwork should be checked for lint
buildup and cleaned at least once per year. If
any noticeable reduction in airflow or drying
performance occurs, immediately check ductwork
for obstructions and blockages. Contact a
qualified technician or service provider.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
•Unplug the dryer before cleaning to avoid the risk of electric shock. Failure to follow this warning can
cause serious injury, fire, electrical shock, or death.
•Never use harsh chemicals, abrasive cleaners, or solvents to clean the washer.
They will damage the finish.
Cleaning the Lint Filter
Always clean the lint filter after every cycle.
To clean, open the dryer door and pull the lint
filter straight up. Then:
Roll any lint off the filter with
your fingers, or
Vacuum the lint filter, or
Wash the lint filter in warm,
soapy water and allow to dry
thoroughly before reinstalling.
NOTE: NEVER operate the dryer without the lint
filter in place.
1
2
3
Lint Filter
33
Problem Possible Causes Solutions
Dryer does not heat
• Housefuseisblown,circuit
breaker has tripped, or
power outage has occurred.
• Gassupplyorserviceturned
off (gas models only).
• Resetcircuitbreakerorreplacefuse.Donot
increase fuse capacity. If the problem is a
circuit overload, have it corrected by a qualified
electrician.
• Conrmthatthehousegasshutoffandthedryer
gas shutoff are both fully open.
BEFORE CALLING FOR SERVICE
Your dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an
early stage. If your dryer does not function properly or does not function at all, check the following before
you call for service.
Dryer will not
turn on
• Powercordisnotproperly
plugged in.
• Housefuseisblown,circuit
breaker has tripped, or
power outage has occurred.
•Makesurethattheplugispluggedsecurelyintoa
grounded outlet matching the dryer’s rating plate.
• Resetcircuitbreakerorreplacefuse.Donotincrease
fuse capacity. If the problem is a circuit overload,
have it corrected by a qualified electrician.
Greasy or dirty spots
on clothes
• Fabricsoftenerused
incorrectly.
• Cleananddirtyclothesbeing
dried together.
• Cleananddirtyclothesbeing
dried together.
• Conrmandfollowtheinstructionsprovidedwith
your fabric softener.
• Makesuretouseyourdryertodryonlyclean
items, because dirty items can soil clean clothes
placed in the same or subsequent loads.
• Stainsondriedclothesareactuallystainsthat
weren’t removed during the washing process.
Make sure that clothes are being completely
cleaned according to the instructions for your
washer and detergent.
Display shows error
code tE1 or tE2
• Thermistorismalfunctioning.
• Turnoffthedryerandcallforservice.
Lint on clothes
• Lintlternotcleaned
properly.
• Laundrynotsortedproperly.
• Excessstaticinclothes.
• Dryerisoverloaded.
• Tissue,paper,etc.,left
in pockets.
• Makesurethelintlteriscleanedbeforeevery
load. With some loads that produce high amounts
of lint, it may be necessary to clean the filter
during the cycle.
• Somefabricsarelintproducers(i.e.,afuzzywhite
cotton towel) and should be dried separately from
clothes that are lint trappers (i.e., a pair of black
linen pants).
• SeetheExcess static in clothes after drying
section below.
• Dividelargerloadsintosmallerloadsfordrying.
• Checkpocketsthoroughlybeforewashingand
drying clothes.
Excess static in
clothes after drying
• Fabricsoftenernotusedor
used incorrectly.
• Clothesdriedtoolong
(overdried).
• Dryingsynthetics,permanent
press, or synthetic blends.
• Useafabricsoftenertoreducestaticelectricity
correctly. Do not use fabric softeners or products
to eliminate static unless recommended by the
manufacturer of the fabric softener or product.
• Overdryingaloadoflaundrycancauseabuildup
of static electricity. Adjust settings and use a
shorter drying time, or use SENSOR DRY cycles.
• Thesematerialscancausestaticbuildup.Try
using a fabric softener.
34
ENGLISH
BEFORE CALLING FOR SERVICE (cont.)
Problem Possible Causes Solutions
Drying time is not
consistent
• Heatsettings,loadsize,or
dampness of clothing is not
consistent.
• Thedryingtimeforaloadwillvarydependingonthe
heat setting, the type of heat used (electric, natural,
or LP gas), the size of the load, the type of fabrics,
the wetness of the clothes, and the condition of the
exhaust ducts and lint filter.
Clothes take too
long to dry
• Loadisnotproperlysorted.
• Largeloadofheavyfabrics.
• Dryercontrolsarenotset
properly.
• Lintlterneedstobe
cleaned.
• Exhaustductsblocked,dirty,
or duct run is too long.
• Housefuseisblown,circuit
breaker has tripped, or
power outage has occurred.
• Dryerisoverloaded.
• Dryerisunderloaded.
• Separateheavyitemsfromlightweightitems.Larger
and heavier items take longer to dry.
• Heavyfabricstakelongertodrybecausetheytend
to retain more moisture. To help reduce and maintain
more consistent drying times for large and heavy
fabrics, separate these items into smaller loads of
a consistent size.
• Usetheappropriatecontrolsettingsforthetypeof
load you are drying.
• Makesurethelintlteriscleanedbeforeeveryload.
With some loads that produce high amounts of lint, it
may be necessary to clean the filter during the cycle.
• Conrmthattheexhaustductworkisproperly
configured and free of debris, lint, and obstructions.
Make sure that outside wall dampers can open
properly and are not blocked, jammed, or damaged.
• Resetcircuitbreakerorreplacefuse.Donotincrease
fuse capacity. If the problem is a circuit overload, have
it corrected by a qualified electrician.
• Dividelargerloadsintosmallerloadsfordrying.
• Ifyouaredryingaverysmallload,addafewextra
items to ensure proper tumbling action.
Clothes are wrinkled
• Clothesdriedtoolong
(overdried).
• Clothesleftindryertoolong
after cycle ends.
• Overdryingaloadoflaundrycanleadtowrinkled
clothes. Try a shorter drying time, and remove items
while they still retain a slight amount of moisture.
• Removeitemsfromthedryerimmediatelyattheendof
the cycle. Use the WRINKLE CARE option to continue
tumbling clothes at the end of the cycle, for up to 3 hours.
Clothes are shrinking
• Garmentcareinstructions
are not being followed.
• Toavoidshrinkage,pleasecarefullyfollowthefabric
care instructions for your garment, because some
fabrics will naturally shrink when washed. Other fabrics
can be washed but will shrink when dried in a dryer. Use
a low or no heat setting and/or the RACK DRY option.
35
USING SMARTDIAGNOSIS™
- Only use this feature when instructed to do so by the call center. The transmission sounds similar to a fax
machine, and so has no meaning except to the call center.
- SmartDiagnosis™ cannot be activated if the dryer does not power up. If this happens, then
troubleshooting must be done without SmartDiagnosis
TM
.
- SMARTDIAGNOSIS
TM
is a troubleshooting feature designed to assist, not replace, the traditional method
of troubleshooting through service calls. The effectiveness of this feature depends upon various factors,
including, but not limited to, the reception of the cellular phone being used for transmission, any external
noise that may be present during the transmission, and the acoustics of the room where the machine is
located. Accordingly, LG does not guarantee that SMARTDIAGNOSIS
TM
would accurately troubleshoot
any given issue.
If you experience problems with your dryer, call 1-800-243-0000 (1-888-542-2623 in Canada). Follow the
call center agent’s instructions, and do the following steps when requested:
Press the POWER button to turn on the dryer.
Do not press any other buttons or turn the cycle selector knob.
1
When instructed to do so by the call center, place the mouthpiece of your phone very close to the
POWER button.
2
Press and hold the TEMP. CONTROL button for three seconds, while holding the phone mouthpiece to
the icon or POWER button.
3
Keep the phone in place until the tone transmission has finished. This takes about 15 seconds, and the
display will count down the time.
•Forbestresults,donotmovethephonewhilethetonesarebeingtransmitted.
•Ifthecallcenteragentisnotabletogetanaccuraterecordingofthedata,youmaybeaskedtotry
again.
•PressingthePOWERbuttonduringthetransmissionwillshutofftheSmartDiagnosis™.
4
Once the countdown is over and the tones have stopped, resume your conversation with the call center
agent, who will then be able to assist you using the information transmitted for analysis at the call
center.
5
36
ENGLISH
Description DRYER
Electrical Requirements* Please refer to the rating label regarding detailed information.
Gas Requirements* NG: 4–10.5 inches WC
LP: 8–13 inches WC (Gas Models only)
Dimensions
27” (W) X 28.9” (D) X 45-1/2” (H), 50.2” (D with door open)
68.6 cm (W) X 73.4 cm (D) X 115.3 cm (H), 127.5 cm (D with door open)
Net Weight 127.4 lb (57.7kg)
Drying Capacity
- Normal Cycle
IEC 7.3 cu.ft. (22.5 lb/10.2 kg)
The appearance and specifications listed in this guide may vary due to constant product improvements.
KEY DIMENSIONS AND SPECIFICATIONS
*Refer to the rating plate on your dryer.
Dryer Models DLE5001W DLG5002W
37
Your LG Dryer will be will repaired or replaced, at LG’s option, if it proves to be defective in material or workmanship under
normal use, during the warranty period (“Warranty Period”) set forth below, effective from the date (“Date of Purchase”) of
original consumer purchase of the product. This warranty is good only to the original purchaser of the product and
effective only when used in the United States, including Alaska, Hawaii, and U.S. Territories.
THISWARRANTYISINLIEUOFANYOTHERWARRANTY,EXPRESSORIMPLIED,INCLUDINGWITHOUTLIMITATION,
ANYWARRANTYOFMERCHANTABILITYORFITNESSFORAPARTICULARPURPOSE.TOTHEEXTENTANYIMPLIED
WARRANTYISREQUIREDBYLAW,ITISLIMITEDINDURATIONTOTHEEXPRESSWARRANTYPERIODABOVE.
NEITHERTHEMANUFACTURERNORITSU.S.DISTRIBUTORSHALLBELIABLEFORANYINCIDENTAL,CONSEQUENTIAL,
INDIRECT,SPECIAL,ORPUNITIVEDAMAGESOFANYNATURE,INCLUDINGWITHOUTLIMITATION,LOSTREVENUESOR
PROFITS,ORANYOTHERDAMAGEWHETHERBASEDINCONTRACT,TORT,OROTHERWISE. Some states do not allow
the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above
exclusion or limitation may not apply to you. This warranty gives you specific legal rights and you may also have other rights that vary
from state to state.
THISLIMITEDWARRANTYDOESNOTAPPLYTO:
•Servicetripstoyourhometodeliver,pickup,and/orinstalltheproduct,instruct,orreplacehousefusesorcorrectwiring,or
correction of unauthorized repairs.
•Damagesoroperatingproblemsthatresultfrommisuse,abuse,operationoutsideenvironmentalspecicationsorcontrarytothe
requirements of precautions in the Operating Guide, accident, vermin, fire, flood, improper installation, acts of God, unauthorized
modification or alteration, incorrect electrical current or voltage, or commercial use, or use for other than intended purpose.
The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.
CUSTOMERINFORMATIONCENTERNUMBERS
TOCONTACTLGELECTRONICS
BY MAIL:
LG Customer Information Center
P. O. Box 240007
201 James Record Road
Huntsville, Alabama 35824
ATTN: CIC
WARRANTY PERIOD:
LABOR: One Year from the Date of Purchase.
PARTS: One Year from the Date of Purchase.
Replacement Units and Repair Parts may be new or
remanufactured.
Replacement Units and Repair Parts are warranted for the
remaining portion of the original unit’s warranty period.
Dryer drum 10 years limited warranty
Parts only. Customer will be responsible for any labor or
in-home service to replace defective parts.
LGELECTRONICS,INC.
LGDRYERLIMITEDWARRANTY-USA
HOWSERVICEISHANDLED:
In-HomeService:
Please retain dealer’s dated bill of sale or delivery
ticket as evidence of the Date of Purchase for proof of
warranty, and submit a copy of the bill of sale to the
service person at the time warranty service is provided.
Please call 1-800-243-0000 and choose the
appropriate option to locate your nearest LG
AuthorizedServiceCenter.
Or visit our Web site at: http://www.lgservice.com.
Call 1-800-243-0000 (24 hours a day, 365 days per
year), and select the appropriate option from the menu.
Or visit our Web site at: http://www.lgservice.com.
To obtain Customer Assistance, Product
Information,orDealerorAuthorizedService
Center location:
Product Registration Information
Model:
SerialNumber:
Date of Purchase:
The model and serial number can be located on the rating
plate inside the front door.
38
ENGLISH
39
•Replacementproductsandpartsarewarrantedfortheremainingportionoftheoriginalwarrantyperiodorninety(90)days,whicheverisgreater.
•Replacementproductsandpartsmaybeneworremanufactured.
•LGAuthorizedServiceCenterwarrantiestheirrepairworkforthirty(30)days.
LGCANADA’SSOLELIABILITYISLIMITEDTOTHEWARRANTYSETOUTABOVE.EXCEPTASEXPRESSLYPROVIDEDABOVE,LGCANADA
MAKESNOANDHEREBYDISCLAIMSALLOTHERWARRANTIESANDCONDITIONSRESPECTINGTHEPRODUCT,WHETHEREXPRESSOR
IMPLIED,INCLUDING,BUTNOTLIMITEDTO,ANYIMPLIEDWARRANTYORCONDITIONOFMERCHANTABILITYORFITNESSFORAPAR-
TICULARPURPOSE,ANDNOREPRESENTATIONSSHALLBEBINDINGONLGCANADA.LGCANADADOESNOTAUTHORIZEANY
PERSONTOCREATEORASSUMEFORITANYOTHERWARRANTYOBLIGATIONORLIABILITYINCONNECTIONWITHTHEPRODUCT.TO
THEEXTENTTHATANYWARRANTYORCONDITIONISIMPLIEDBYLAW,ITISLIMITEDTOTHEEXPRESSWARRANTYPERIODABOVE.
LGCANADA,THEMANUFACTURERORDISTRIBUTORSHALLNOTBELIABLEFORANYINCIDENTAL,CONSEQUENTIAL,SPECIAL,DIRECT
ORINDIRECTDAMAGES,LOSSOFGOODWILL,LOSTPROFITS,PUNITIVEOREXEMPLARYDAMAGESORANYOTHERDAMAGE,WHETHER
ARISINGDIRECTLYORINDIRECTLYFROMANYCONTRACTUALBREACH,FUNDAMENTALOROTHERWISE,ORFROMANYACTSOR
OMISSIONS,TORT,OROTHERWISE.
This warranty gives you specific legal rights. You may have other rights which may vary from province to province depending on applicable provincial
laws. Any term of this warranty that negates or varies any implied condition or warranty under provincial law is severable where it conflicts with
provincial law without affecting the remainder of this warranty’s terms.
LGELECTRONICSCANADA,INC.
LG DRYER LIMITED WARRANTY - Canada
For complete warranty details and customer
assistance, please call or visit our website:
Call 1-888-542-2623 (24 hours a day, 365 days a year)
and select the appropriate option from the menu, or
visit our website at http://www.lg.ca
All costs associated with the above excluded circumstances shall be borne by the consumer.
Write your warranty information below:
Product Registration Information:
Model:
SerialNumber:
Date of Purchase:
WARRANTY: Should your LG Dryer (“Product”) fail due to a defect in material or workmanship under normal home use during the
warranty period set forth below, LG Canada will at its option repair or replace the Product upon receipt of proof of original retail pur-
chase. This warranty is valid only to the original retail purchaser of the product and applies only to a Product distributed in Canada by
LG Canada or an authorized Canadian distributor thereof. The warranty only applies to Products located and used within Canada.
THISLIMITEDWARRANTYDOESNOTCOVER:
1. Service trips to deliver, pick up, or install the product; instructing a customer on operation of the product; repair or replacement of fuses or
correction of wiring , or correction of unauthorized repairs/installation.
2. Failure of the product to perform during power failures and interruptions or inadequate electrical service.
3. Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or interrupted water supply or inadequate
supply of air.
4. Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined in the Product owner’s manual.
5. Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.
6. Damage resulting from the misuse, abuse, improper installation, repair, or maintenance of the Product. Improper repair includes use of parts not
approved or specified by LG Canada.
7. Damage or product failure caused by unauthorized modification or alteration, or use for other than its intended purpose, or resulting from any water
leakage due to improper installation.
8. Damage or Product failure caused by incorrect electrical current, voltage, commercial or industrial use, or use of accessories, components, or
cleaning products that are not approved by LG Canada.
9. Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the finish of your product, unless such
damage results from defects in materials or workmanship and is reported within one (1) week of delivery.
10. Damage or missing items to any display, open box, discounted, or refurbished Product.
11. Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model and Serial numbers, along with
original retail sales receipt, are required for warranty validation.
12. Increases in utility costs and additional utility expenses. Replacement of light bulbs, filters, or any consumable parts. Repairs when your Product
is used in other than normal and usual household use (including, without limitation, commercial use, in offices or recreational facilities) or contrary
to the instructions outlined in the Product owner’s manual.
15. Costs associated with removal of the Product from your home for repairs.
16. The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in accordance with published installation
instructions, including the Product owner’s and installation manuals.
17. Accessories to the Product such as door bins, drawers, handles, shelves, etc.. Also excluded are parts besides those that were originally included
with the Product.
WARRANTY PERIOD: (Note: If the original date of purchase can not be verified, the warranty will begin
sixty (60) days from the date of manufacture).
Dryer
One (1) year from the date of original retail purchase
Parts and Labor (internal/functional parts only)
Dryer drum 10 years limited warranty
Parts only. Customer will be responsible for any labor or in-home service to replace defective parts.
40
DLE5001W DLG5002W
www.lg.com
ESPANOL
~
MANUAL DE PROPIETARIO
SECADORA
Lea este manual con cuidado antes de utilizar la
secadora y guárdelo para futuras consultas.
Felicitaciones por su compra y
bienvenido a la familia LG. Su
nueva Secadora LG combina la
tecnología de sensor de secado más
avanzada con un funcionamiento
sencillo y muy eficiente.
Siga las instrucciones de funcio-
namiento y cuidado incluidas en
este manual y conseguirá que su
secadora ofrezca un servicio fiable y
duradero.
¡GRACIAS!
INSTRUCCIONES PARA LA INSTALACIÓN
Requisitos del lugar de instalación....................... 10
Espacios de instalación ........................................ 10
Nivelación de la secadora .................................... 11
Inversión de la puerta ........................................... 12
Cómo cambiar la ubicación del conducto
de ventilación de la secadora ............................... 13
Conexión del conducto de ventilación de la
secadora ............................................................... 14
Conexión de secadoras a gas .............................. 16
Cómo conectar las secadoras eléctricas ............. 18
Requisitos especiales para viviendas
móviles o prefabricadas ....................................... 23
Revisión de instalación final ................................. 23
Sistema de evaluacion
del estado del conducto ....................................... 24
CÓMO USAR
Características del panel de control ................. ……………
25
Funcionamiento de la secadora .......... ……………………..
26
Guía de ciclos ... ……………………………………………….
27
Clasificación de cargas ....... …………………………………
28
Cómo cargar la secadora ... ………………………………….
28
Revise el filtro de pelusa antes de cada uso ................. …..28
La pantalla . . ……………………………………………………
29
Botones de ajuste de ciclos ......... …………………………..
30
Botones de opción de ciclo .......…………………………….
31
Programa personalizado ............…………………………….
32
RESOLUCIÓN DE PROBLEMAS
Antes de llamar a mantenimiento .........................34
Utilización del DiagnósticoInteligente™. ..............36
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
Qué hacer si huele gas ...........................................3
Precauciones básicas de seguridad ......................4
Ley ejecutiva para la seguridad del agua potable y
los tóxicos de California (California Safe Drinking
Water and Toxic Enforcement Act) .........................4
Instrucciones de conexión a tierra .........................5
Instrucciones importantes para
la instalación ...........................................................5
Instrucciones importantes para conectar
la electricidad .........................................................7
PIEZAS Y CARACTERÍSTICAS
Características especiales...................................... 8
Piezas y componentes clave .................................. 9
ESPECIFICACIONES
Dimensiones Clave Y Especificaciones ...............37
GARANTÍA ...................................................... 38
INSTRUCCIONES DEL MANTENIMENTO
PARA EL USARIO
Limpieza regular ................................................... 33
2
ESPANOL
~
Su seguridad y la de los demás son de suma importancia.
En este manual y en su electrodoméstico figuran muchos mensajes importantes de seguridad. Lea y
cumpla siempre con todos los mensajes de seguridad.
Éste es el símbolo de alerta de seguridad.
El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para
otras personas.
Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la
palabra PELIGRO o ADVERTENCIA. Estas palabras significan:
wPELIGRO: Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones
inmediatamente.
wADVERTENCIA: Corre riesgo de muerte o de sufrir heridas serias si no sigue las
instrucciones.
Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le dirán cómo reducir las
posibilidades de sufrir heridas y qué puede suceder si no se siguen las instrucciones.
wADVERTENCIA Por su seguridad, debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
•Noinstaleunasecadorajuntoa
materiales de ventilación plásticos
flexibles. Si se instala un conducto
flexible metálico (de tipo lámina de
metal), éste deberá cumplir las es-
pecificaciones determinadas por el
fabricante del electrodoméstico para
su uso con secadoras. Se sabe que
los materiales de ventilación flexibles
se contraen, se agrietan con rapidez
y atrapan pelusas. Estas condiciones
obstruiránelujodeairedelaseca-
dora y aumentarán el riesgo de in-
cendio.
•Noalmaceneousegasolinani
ningún otro tipo de vapores o
líquidos inflamables cerca de este
electrodoméstico ni de ningún otro
electrodoméstico.
•Únicamenteuntécnicocalicado
de mantenimiento, agencia de
mantenimiento o compañía de gas
deberán realizar el mantenimiento
y la instalación.
•Instalelasecadorasegúnlasinstruc-
ciones del fabricante y las normativas
locales.
•Guardeestasinstrucciones.
1. Nointenteencenderuncigarrilloo
fósforo, ni encender ningún
electrodoméstico a gas o eléctrico.
2. Notoqueningúninterruptoreléctrico.
Nouseningúnteléfonoensuedicio.
3. Nopermitaqueningunapersona
se encuentre en la habitación,
edificio o área.
4. Llame a su compañía de gas
inmediatamente desde el teléfono de
un vecino. Siga las instrucciones de su
compañía de gas al pie de la letra.
5. Si no puede comunicarse con su
compañía de gas, llame al
departamento de bomberos.
QUÉ HACER SI HUELE GAS:
3
LEY EJECUTIVA PARA LA SEGURIDAD DEL AGUA POTABLE Y LOS
TÓXICOS DE CALIFORNIA (CALIFORNIA SAFE DRINKING WATER AND
TOXIC ENFORCEMENT ACT)
Esta ley requiere que el gobernador de California publique un listado de sustancias conocidas en el estado
que causan cáncer, defectos congénitos u otras lesiones reproductivas, y obliga a los negocios a alertar a
los clientes sobre la posible exposición a tales sustancias.
Los electrodomésticos a gas pueden causar exposición leve a cuatro de estas sustancias, principalmente
benceno, monóxido de carbono, formaldehído y hollín, generado principalmente por la combustión parcial
del gas natural o los combustibles LP (petróleo líquido).
Las secadoras calibradas adecuadamente minimizarán la combustión parcial. Para minimizar incluso más la
exposición a estas sustancias, se puede dotar a la secadora de la ventilación adecuada al exterior.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
PRECAUCIONES BÁSICAS DE SEGURIDAD
wADVERTENCIA Para minimizar el riesgo de incendio o explosión, descarga eléctrica,
o para prevenir lesiones personales cuando use electrodomésticos, se deben seguir precauciones
básicas de seguridad, incluyendo las siguientes:
• Leatodaslasinstruccionesantesdeusarla
secadora.
• Antesdeusar,lasecadoradebeestarcorrectamente
instalada como se describe en este manual.
• Nocoloqueartículosquehayansidoexpuestos
a aceites, incluyendo aceites comestibles, en su
secadora. Los artículos contaminados con aceites
comestibles podrían contribuir a la generación de
una reacción química que podría ocasionar que una
carga se incendie.
• Nosequeartículosquehayansidolimpiados,
lavados, remojados o salpicados previamente con
gasolina, disolventes de limpieza en seco u otras
substancias inflamables o explosivas, ya que emanan
vapores que podrían encenderse o explotar, incluso
después del lavado.
• Nointroduzcalasmanosenlasecadoracuandoel
tambor o las otras partes estén en movimiento.
• Norepareoreemplaceningunapartedelasecadora
ni intente reparar la misma a menos que esto se
recomiende en forma específica en esta Guía de
Uso y Cuidado o en instrucciones de reparación
publicadas las cuales comprende y sabe aplicar.
• Noaltereloscontroles.
• Antesdeponerlasecadorafueradeservicioode
tirarla, quite la puerta para prevenir que los niños se
metan dentro.
• Nodejequelosniñosjueguenenlasecadorani
dentro de ella. Cuando se usa la secadora cerca de
los niños, se necesita una supervisión estricta.
• Usesuavizadoresdetelaoproductosparaeliminar
estática únicamente del modo recomendado por el
fabricante.
• Nousecalorparasecarartículosquecontienen
caucho espumoso, plásticos o materiales de textura
similar al caucho.
• Evitelaacumulacióndepelusa,polvootierra
alrededor del área de la apertura de ventilación y
áreas adyacentes.
• Laparteinteriordelasecadorayelconductode
ventilación se deberán limpiar periódicamente, y la
misma deberá ser realizada por personal calificado
del servicio.
• Noinstalenicoloqueestasecadoraenlugaresdonde
pueda estar expuesta a variables climáticas.
• Antesdecargarlasecadora,siemprerevisequeno
haya objetos extraños en su interior.
• Retirelapelusadelltroantesdecadacarga.
4
ESPANOL
~
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este electrodoméstico deberá estar conectado a
tierra. En caso de avería o mal funcionamiento,
la conexión a tierra reducirá el riesgo de
descargas eléctricas al brindar un camino con una
resistencia menor para la corriente eléctrica. Este
electrodoméstico debe estar equipado con un
cable con un conductor para la conexión a tierra
del equipo y un enchufe con conexión a tierra.
El enchufe deberá estar conectado a una toma
de corriente instalada en forma adecuada y con
conexión a tierra de acuerdo con todos los códigos
y ordenanzas locales.
wADVERTENCIA — Una
conexión inapropiada del conductor de conexión
a tierra del equipo puede provocar riesgos de
descargas eléctricas. Consulte a un electricista
calificado o personal del servicio si tiene dudas de
que el electrodoméstico se encuentre conectado a
tierra apropiadamente.
No modifique el enchufe que se entrega con el
electrodoméstico. Si no coincide con la toma
de corriente, contrate a un electricista calificado
para que instale una toma de corriente en forma
adecuada.
Este electrodoméstico debe estar conectado a un
sistema de cableado de metal permanente con
conexión a tierra o se debe tender un conducto
para la conexión a tierra del equipo con los
conductores del circuito y conectado al terminal de
tierra del equipo o al conductor de suministro del
electrodoméstico.
Si la secadora no se encuentra adecuadamente
conectada a tierra se pueden producir descargas
eléctricas.
INSTRUCCIONES IMPORTANTES PARA LA INSTALACIÓN
• Conecte la secadora adecuadamente a tierra según
todos los códigos y las regulaciones vigentes. Siga los
detalles en las instrucciones de instalación. Si la secadora
no se encuentra adecuadamente conectada a tierra se
pueden producir descargas eléctricas.
• Antes de usar, la secadora debe estar correctamente
instalada como se describe en este manual. Si la
secadora no se encuentra adecuadamente conectada a
tierra se pueden producir descargas eléctricas.
• Instaleyalmacenelasecadoraenunlugarnoexpuesto
a temperaturas inferiores al punto de congelación ni
expuesto a la intemperie.
• Todas las reparaciones y controles deberán ser
realizados por un centro de servicio autorizado a
menos que se den otras recomendaciones específicas
en el Manual del Usuario. Utilice sólo piezas de fábrica
autorizadas. Si no se cumple con esta advertencia se
podrán producir heridas graves, incendios, descargas
eléctricas o muerte.
• Con el fin de reducir el riesgo de descargas eléctricas
no instale la secadora en espacios húmedos. Si no se
cumple con esta advertencia se podrán producir heridas
graves, incendios, descargas eléctricas o muerte.
• Conecte un circuito eléctrico clasificado, protegido y
adecuado para evitar sobrecarga eléctrica. Un circuito
eléctrico inadecuado se puede fundir, creando descargas
eléctricas y/o riesgo de incendio.
• Mantengatodoslosenvoltoriosalejadosdelos
niños. Los materiales de los envoltorios pueden resultar
peligrosos para los niños. Existe riesgo de asfixia.
• Quitetodosloselementosdeembalajeydeseche
adecuadamente todos los materiales de envío. Si no
se cumple con esto se podrá producir una explosión,
incendio, quemaduras o muerte.
• Coloque la secadora a un altura mínima de 18 pulgadas
encimadelpisoparaunainstalaciónenelgaraje. Si
no se cumple con esto se podrá producir una explosión,
incendio, quemaduras o muerte.
• Noloinstalecercadeunelementoquegeneracalor,
Como una estufa, horno o calentador. Si no lo hace puede
ocasionar daños en el equipo, humos o un incendio.
• Nocoloquevelasocigarrillossobreelproducto.Si no
lo hace puede ocasionar daños en el equipo, humos o un
incendio.
• Quite la película de vinilo protectora del producto. Si no
lo hace puede ocasionar daños en el equipo, humos o un
incendio.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
5
Conducto de escape/Tubería:
•LassecadorasagasDEBENtenerun
conducto de ventilación al exterior. Si no se
siguen estas instrucciones se podrá producir
incendio o muerte.
•Para prevenir el ingreso de grandes
cantidades de humedad y pelusa a la
habitación, se recomienda enfáticamente
dotar las secadoras eléctricas de un
conducto de ventilación al exterior. La
acumulación de pelusa en cualquier parte de la
casa puede crear riesgos de salud e incendio.
•Use únicamente sistemas de ventilación
de metal rígido o flexible de 4 pulgadas de
diámetro dentro del gabinete de la secadora
o para ventilación al exterior. Los sistemas
de ventilación de plástico u otro material
pueden causar incendios. Los sistemas
de ventilación agujereados pueden causar
incendios si se colapsan o bloquean durante el
uso o la instalación.
•Noseproveeelsistemadeventilacióncon
la secadora; el mismo deberá obtenerse
localmente. La tapa terminal deberá tener
reguladores de tiro con bisagras para
prevenir el retorno de descarga cuando no
se usa la secadora. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•El conducto de escape deberá tener
10.2 cm
(4 pulg.) de diámetro sin obstrucciones. El
conducto de escape deberá mantenerse
lo más corto posible. Asegúrese de limpiar
cualquier tipo de conducto antiguo antes de
instalar su secadora nueva. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•Se recomiendan conductos rígidos o
semirígidos para usar entre la secadora
y la pared. En instalaciones particulares
cuando es imposible realizar una conexión
siguiendo las recomendaciones antes
indicadas, únicamente se puede utilizar un
conducto metálico de transición aprobado
por UL entre la secadora y la conexión de
pared. Usar este tipo de conducto afectará
el tiempo de secado. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•NOutilicetornillosdeláminademetalni
otro tipo de aseguradores que se extiendan
dentro del conducto y puedan atrapar pelusa
y reducir la eficiencia del sistema de escape.
Asegure todas las uniones con cinta adhesiva
impermeable. Para más detalles, siga las
Instrucciones de Instalación. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
INSTRUCCIONES IMPORTANTE PARA LA INSTALACIÓN
6
ESPANOL
~
GUARDE ESTAS INSTRUCCIONES
•Bajoningunacircunstancia,corteoquite
la tercera pata (puesta a tierra) del cable
eléctrico. Para evitar heridas a nivel personal o
daños sobre la secadora, el cable de corriente
eléctrica debe estar conectado en una conexión
a tierra en condiciones adecuadas.
•Por motivos de seguridad personal, este
electrodoméstico debe estar conectado a
tierra adecuadamente. Si esto no se cumple
se podrán producir descargas eléctricas o
heridas.
•Consulte las instrucciones de instalación
de este manual para obtener los requisitos
eléctricos específicos de su modelo. Si estas
instrucciones no se cumplen se podrán producir
descargas eléctricas y/o riesgo de incendio.
•Esta secadora debe estar enchufada
a un tomacorriente conectado a tierra
adecuadamente. Si la secadora no se
encuentra adecuadamente conectada
a tierra se pueden producir descargas
eléctricas. Contrate a un electricista
calificado para que controle el tomacorriente
y el circuito eléctrico para asegurarse que
el enchufe está correctamente conectado a
tierra.
•La secadora siempre debe estar enchufada
a su tomacorriente individual, con la
clasificación de tensión correspondiente
a la placa de datos de servicio. Esto
proporciona el mejor desempeño y previene a
la vez sobrecarga de los circuitos de cableado
del hogar, lo que podría producir un incendio
debido a los cables sobrecalentados.
•Nuncadesenchufesusecadoraempujando
el cable de corriente. Siempre tome su
enchufermementeyempujeelmismo
hacia fuera para retirarlo. El cable de corriente
se puede cortar debido a cualquier movimiento
de su parte central, resultando en una descarga
eléctrica.
•Repare o reemplace de inmediato todos
los cables de corriente pelados o con
cualquiertipodedaño.Nouseuncablecon
cortaduras o abrasión sobre su extensión
o extremos. Este cable de corriente se puede
fundir, creando descargas eléctricas y/o riesgo
de incendio.
•Al instalar o cambiar de lugar la secadora,
evite todo tipo de cortes u otros daños en
el cable de corriente. Esto evitará heridas
o daños debido a incendios o descargas
eléctricas sobre la secadora.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
INSTRUCCIONES IMPORTANTES PARA CONECTAR LA ELECTRICIDAD
7
D
INDICADOR DEL SISTEMA DE SENSOR DE
BLOQUEO DE CONDUCTO FLOW SENSE
™
El sistema de sensor de bloqueo de conducto
FlowSense
™
detecta y lo alerta sobre bloqueos
en la tubería, lo cual reduce el flujo de escape
de la secadora. La limpieza de los sistemas de
escape aumenta la eficacia y reduce el tiempo de
secado.
CARACTERÍSTICAS ESPECIALES
A
PANEL DE CONTROL FÁCIL PARA USAR
Gire la perilla selectora de ciclos al ciclo de
secado deseado. Añada opciones de ciclo o
ajuste la configuración al pulsar un botón.
B
PUERTA REVERSIBLE DE FÁCIL ACCESO
La amplia puerta provee acceso para carga
y descarga. Se puede invertir el sentido de la
puerta para adaptarlo al lugar de la instalación.
C
TAMBOR DE ACERO INOXIDABLE DE
CAPACIDAD SUPERIOR ILUMINADO
El tambor de acero inoxidable de gran capacidad
ofrece durabilidad superior. El tambor está
equipado con una luz amarilla que se ilumina al
abrir la puerta de la secadora y se apaga cuando
se cierra.
B
C
A
D
C
E
R
T
I
F
I
E
D
D
E
S
I
G
N
Protocolo P154
Ejecución de saneamiento de seca-
doras residenciales
E
E
DIAGNÓSTICOINTELIGENTE™
Si experimenta alguna dificultad técnica en su
secadora, la misma cuenta con la capacidad
de transmitir datos por teléfono al Centro de
Atención al Cliente. El agente del centro de
atención registra los datos transmitidos desde
su máquina y los usa para analizar el problema,
brindando un diagnóstico rápido y efectivo
(consulte la página 36).
8
ESPANOL
~
A
B
PATAS NIVELADORAS
Cuatro patas niveladoras (dos en la parte frontal
y dos en la trasera) ajustables para mejorar la
estabilidad de la secadora en pisos desnivelados.
FILTRO DE PELUSA MONTADO AL FRENTE
El filtro de pelusa montado al frente permite un
fácil acceso y limpieza después de cada carga.
Panel de
acceso del
bloque terminal
(Modelos
eléctricos)
Parte trasera de
la secadora
Ubicación del cable
eléctrico (Modelos a gas)
Ubicación de
la toma de
gas (Modelos
a gas)
Salida del
conducto de
escape
PIEZAS Y COMPONENTES CLAVE
Además de las características y componentes
descritos en la sección de Características
especiales, hay varios componentes importantes
adicionales a los cuales se hace referencia en
este manual.
ESTANTE DE SECADO
Utilice la rejilla de secado con el ciclo SECADO
EN REJILLA para secar de forma segura prendas
como jerséis, otras delicadas o calzado deportivo
sin enredarlo ni someterlo a una temperatura
excesiva.
C
Accesorios incluidos
SECADO EN
REJILLA
C
B
A
9
ESPACIOS DE INSTALACIÓN
IMPORTANTES: Siga las instrucciones de funcionamiento y cuidado
incluidas en este manual y conseguirá que su secadora ofrezca un
servicio fiable y duradero.
Es importante que revise todo este manual antes de instalar y usar su secadora. Se proporcionan
instrucciones detalladas pertinentes a las conexiones eléctricas, de gas y los requisitos de escape
en las siguientes páginas.
No utilice la secadora a temperaturas inferiores a 7ºC (45ºF). A temperaturas bajas, la secadora puede no apagarse al
final de un ciclo automático. Esto puede conllevar a tiempos de secado más largos. La secadora no se debe instalar ni
almacenar en una zona donde pueda estar expuesta al agua o a inclemencias meteorológicas. Compruebe los requi-
sitos del código. Algunos códigos limitan, o no permiten, la instalación de la secadora en garajes, muebles cerrados,
caravanas o dormitorios. Contacte con la persona encargada de la inspección de su edificio.
NOTA: No se puede instalar ningún aparato de combustión en el mismo compartimento que la secadora.
El suelo de apoyo de la secadora debe estar nivelado y
no tener una inclinación superior a 2,5 cm (1 pulg.). Si la
inclinación es superior a 2,5 cm (1 pulg.), coloque un conjunto
de patas de extensión de la secadora. Si la secadora no está
nivelada, las prendas no se centrifugarán correctamente y los
ciclos de sensor automático puede que no funcionen como
corresponde.
Para la instalación en un garaje, necesita colocar la secadora
a 46 cm (18 pulg.) como mínimo del suelo. Si utiliza un
pedestal, debe dejar una separación de 46 cm (18 pulg.)
respecto a la parte inferior de la secadora.
Un lugar que permita la instalación correcta del sistema de
escape. El secador de gas debe tener una salida de escape
hacia el exterior. Consulte Requisitos de ventilación.
La salida eléctrica de toma a tierra debe estar a 61 cm
(2 pies) de ambos lados de la secadora.Consulte Requisitos
eléctricos.
El suelo debe ser firme para soportar el peso total de la
secadora, siendo éste de 90,7 kg (200 lbs). Igualmente,
se tendrá en cuenta el peso combinado de un posible
electrodoméstico acoplado.
REQUISITOS DEL LUGAR DE INSTALACIÓN
Sugerencia: Al menos se debe dejar un espacio alrededor de la secadora (o de cualquier otro equipo) para eliminar la transferencia
de vibración de uno a otro. Si la vibración es importante, podría desencadenar ruidos o fricción entre ambos, con el consecuente
deterioro de la pintura e incluso, más ruido.
Para esta secadora, se recomienda dejar las siguientes
separaciones. Esta secadora se ha evaluado dejando
una separación de 0 cm (0 pulg.) a ambos lados y
en la parte posterior. Se recomienda dejar el espacio
recomendado, por las razones siguientes:
Se debe dejar un espacio adicional para facilitar las
tareas de instalación y mantenimiento.
Las separaciones adicionales pueden ser necesarias
para las molduras del techo, el suelo o la pared.
Igualmente se deben considerar las separaciones a
ambos lados de la secadora para reducir la transmisión
de ruido. Al realizar la instalación en un armario o
habitáculo cerrado, debe haber salidas de ventilación
mínimas en la parte superior e inferior del lugar. También
se permiten las puertas apersianadas con salidas de
ventilación equivalentes.
Además debe tenerse en cuenta el espacio requerido
por cualquier otro aparato que se acompañe.
Separación al realizar la instalación en áreas cerradas o empotradas
Requisitos de ventilación
de la puerta del armario
5
"
**
(12.7 cm)
14
"
max.*
(35.6
cm)
50
1
⁄4
"
(127.5 cm)
28
15
⁄16
"
(73.4 cm)
21
1
⁄4
"
(54 cm)
45
7
⁄16
"
(115.3 cm)
10
ESPANOL
~
Use una llave de tuercas ajustable para girar las
patas niveladoras. Gire en la dirección de las
manecillas del reloj para levantar la secadora o
en dirección contraria para bajarla. Suba o baje
las patas niveladoras hasta que la secadora esté
nivelada de lado a lado y de adelante hacia atrás.
Asegúrese de que las 4 patas niveladoras
se encuentran haciendo contacto firme
con el piso.
2
Coloque la secadora en la posición final.
Coloque un nivelador sobre la secadora.
1
Nivelador
Patas niveladoras
NIVELACIÓN DE LA SECADORA
•Las4patasniveladorasdeberánapoyarse
firmemente en el piso. Empuje suavemente
las esquinas superiores de la secadora para
asegurarse de que su secadora no se mece de
esquina a esquina.
Para asegurar que la secadora brinde un desempeño óptimo
de secado, debe estar nivelada. Para minimizar la vibración,
el ruido y movimiento no deseados, el piso deberá ser una
superficie perfectamente nivelada y sólida.
NOTA:Fije las patas niveladoras sólo en la medida
necesaria para nivelar la secadora. La extensión de las patas
niveladoras más de lo necesario puede causar vibración de
la secadora.
ADVERTENCIA
Para reducir el riesgo de lesiones personales, cumpla con todos los procedimientos de
seguridad recomendados por la industria, incluyendo el uso de use guantes con mangas largas y gafas de seguridad.
En caso de no cumplir con todas las advertencias de seguridad de este manual se podrán producir daños sobre la
propiedad, lesiones personales o la muerte.
w
ESPACIOS DE INSTALACIÓN (cont.)
IMPORTANTE:Sicolocalasecadorasobrelabasedeunpedestaluotrosoporte,consulte
"Accesorios opcionales" en este manual o las instrucciones de dicho pedestal o soporte antes
de realizar su instalación.
Al realizar la instalación en un habitáculo cerrado debe haber salidas de ventilación
mínimas en la parte superior e inferior del lugar.
7"* (17.8 cm)
7"* (17.8 cm)
5"**
(12.7 cm)
1"*
(2.5
cm)
28
(73.4 cm)
29/32
"
(68.6 cm)
1"
(2.54 cm)
1"
(2.54 cm)
*Espacio requerido
**Para la ventilación lateral e inferior, se
permite una separación de 5.1 cm (2 pulg.)
Separación recomendada para la instalación en un habitáculo cerrado
11
INVERSIÓN DE LA PUERTA
Abra la puerta y retire las dos cubiertas de plástico
que cubren el agujero en la zona de sujeción; para ello,
presione con cuidado hacia arriba con un destornillador
de punta plana. Guárdelas para el paso 6.
1
Cubierta de
agujero
Mientras sujeta la puerta, retire los 4 tornillos,
dos de cada bisagra. Deje la puerta a un
lado, posicionada hacia abajo sobre una
superficie protegida para evitar que se dañe.
2
Tornillo de
bisagra
Con la puerta colocada sobre una
superficie protegida, retire los 12 tornillos
de cada lado de la puerta y retire el panel
interior de la puerta con un destornillador
de punta plana. Retire el enganche y la
pieza, y llévelas al lado opuesto.
3
Estructura interior de
la puerta
Enganche
Retire los 4 tornillos fijando las bisagras a la estructura
de la puerta. Retire los dos rellenadores de plástico.
Vuelva a instalar las bisagras y los rellenadores en los
lados opuestos a su posición inicial.
4
Montaje
de bisagra
Tapa de
cubierta
Con las bisagras y los rellenadores en la nueva
posición, monte de nuevo el panel interior de la
puerta en la estructura de ésta con los tornillos
retirados en el paso 3 anterior.
5
Vuelva a colocar la puerta utilizando los tornillos
del paso 1,2.
6
Compruebe el giro de la puerta para asegurarse de
que las bisagras y el enganche están bien alineados y
que la puerta cierra y abre correctamente.
7
Puerta giratoria
Sujete el peso de la puerta cuando retire los
tornillos en el siguiente paso.
Si no sujeta correctamente el peso de la puerta
podría ocasionar daños materiales, daños en el
producto e incluso personales.
PRECAUCIÓN
12
ESPANOL
~
CÓMO CAMBIAR LA UBICACIÓN DEL CONDUCTO
DE VENTILACIÓN DE LA SECADORA
Apriete las lengüetas en el dispositivo de expulsión y retírelo
cuidadosamente para obtener la ventilación adecuada (no está
disponible ventilación lateral en los modelos a gas). Apriete el
conducto adaptador en la carcasa del ventilador y asegure la base
de la secadora como se indica.
2
Dispositivo de
expulsión
Abrazadera
Conducto
adaptador
Conecte un codo de 4 pulgadas (10 cm) a la siguiente sección de
conducto de 4 pulgadas (10 cm), y asegure todas las conexiones con
cinta adhesiva impermeable. Asegúrese de que el extremo macho del
codo apunte hacia AFUERA de la secadora.
Inserte el montaje de codo/conducto a través de la abertura lateral y
presiónelo en el conducto adaptador. Asegúrelo en su lugar con cinta
adhesiva impermeable.
Asegúrese de que el extremo macho del conducto sobresalga 1 1⁄2
pulgadas (3,8 cm) para conectar el resto del sistema de ventilación.
Conecte la placa de cubierta a la parte trasera de la secadora con el
tornillo provisto.
1
1
/
2
"
(3.8 cm)
3
Codo
Placa
de cubierta
OPCIÓN 1: Ventilación lateral
Apriete el conducto adaptador en la carcasa
del ventilador y asegure la base de la secadora
como se indica.
2
Inserte el codo de 4 pulgadas (10 cm) a
través de la abertura trasera y apriételo en
el conducto adaptador. Asegúrese de que el
extremo macho y el codo apunten hacia abajo
por el orificio ubicado en la parte inferior de
la secadora. Asegúrelo en su lugar con cinta
adhesiva impermeable.
Conecte la placa de cubierta a la parte trasera
de la secadora con el tornillo provisto.
3
Codo
Placa
de cubierta
OPCIÓN 2: Ventilación inferior
Abrazadera
Conducto
adaptador
ADVERTENCIA
w
Retire el tornillo de seguridad del conducto
de escape trasero. Saque el conducto de
escape.
1
1
Parte trasera
Conducto de escape
Tornillo de
seguridad
Su secadora está equipada de fábrica para ventilar en la
parte trasera. También puede configurarse para ventilar
en la parte inferior o lateralmente (no está disponible la
ventilación del lado derecho en los modelos a gas).
Puede adquirirse el kit adaptador, número de pieza
383EEL9001B, de su distribuidor LG. Este kit contiene los
componentes de conducto necesarios para cambiar la
ubicación de la ventilación de la secadora.
•Utilicematerialparaventilacióndemetalpesado.
•Noutiliceconductosdeplásticooaluminiodelgado.
•Limpielosconductosantiguosantesdeinstalarestasecadora.
•Protejalasmanosybrazosdelosbordescortantescuando
manipule en el interior de la unidad.
•Parareducirelriesgodelesionespersonales,cumplacon
todos los procedimientos de seguridad recomendados por la
industria, incluyendo el uso de use guantes con mangas largas
y gafas de seguridad.
•Encasodenocumplircontodaslasadvertenciasdeseguridad
de este manual se podran producir danos sobre la propiedad,
lesiones personales o la muerte.
13
CONEXIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA
•Noaplastenidobleelsistemadeconducto.
Si no se siguen estas instrucciones se podrá
producir incendio o muerte.
•Nopermitaqueelsistemadeconductose
asientesobreobjetospuntiagudosnientre
en contacto con los mismos. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•Si conecta a un sistema de conducto
existente, asegúrese de que sea adecuado
y de que esté limpio antes de instalar la
secadora. Si no se siguen estas instrucciones
se podrá producir incendio o muerte.
•El sistema de ventilación debe seguir los
códigos de construcción. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•LassecadorasdegasDEBENventilarhacia
el exterior. Si no se siguen estas instrucciones
se podrá producir incendio o muerte.
•Únicamenteuseunsistemadeconducto
rígido y de metal flexible de 10.2 cm (4 pulg.)
dentro del gabinete de la secadora y para
ventilación al exterior. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•Para reducir el riesgo de incendio,
combustión o acumulación de gases
combustibles,NOdescargueelescape
de la secadora en un área cerrada o no
ventilada, tal como un desván, pared, cielo
raso, espacio entre el cimiento y la tierra,
chimenea, conducto de gas o espacios
ocultos de un edificio. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•Parareducirelriesgodeincendio,NO
descargue el escape de la secadora usando
conductos de plástico ni de lámina metálica.
Si no se siguen estas instrucciones se podrá
producir incendio o muerte.
•El conducto de escape deberá tener
10.2 cm
(4 pulg.) de diámetro sin obstrucciones. El
conducto de escape deberá mantenerse
lo más corto posible. Asegúrese de limpiar
cualquier tipo de conducto antiguo antes de
instalar su secadora nueva. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•Se recomiendan conductos rígidos o
semirígidos para usar entre la secadora
y la pared. En instalaciones particulares
cuando es imposible realizar una conexión
siguiendo las recomendaciones antes
indicadas, únicamente se puede utilizar un
conducto metálico de transición aprobado
por UL entre la secadora y la conexión de
pared. Usar este tipo de conducto afectará
el tiempo de secado. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•NOutilicetornillosdeláminademetalni
otro tipo de aseguradores que se extiendan
dentro del conducto y puedan atrapar
pelusa y reducir la eficiencia del sistema de
escape. Asegure todas las uniones con cinta
adhesiva impermeable. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•Para maximizar los resultados de
funcionamiento, siga las limitaciones de
longitud del conducto indicadas en el cuadro
de arriba. Si no se siguen estas instrucciones
se podrá producir incendio o muerte.
•Noseproveeelsistemadeventilacióncon
la secadora; el mismo deberá obtenerse
localmente. La tapa terminal deberá tener
reguladores de tiro con bisagras para
prevenir el retorno de descarga cuando no
se usa la secadora. Si no se siguen estas
instrucciones se podrá producir incendio o
muerte.
•La longitud total del conducto metálico
flexible no deberá superar los 2,4 m (8 pies).
•En Canadá, sólo se deberán usar
conductos flexibles de lámina de metal,
si se precisasen, específicamente
identificados por el fabricante para su uso
con el electrodoméstico. En EE.UU., sólo se
deberán usar conductos flexibles de lámina
de metal, si se precisasen, específicamente
identificados por el fabricante para su uso con
el electrodoméstico y que cumplan la “Outline
for Clothes Dryer Transition Duct” (Directriz
para conductos de transición de secadoras),
Sujeto 2158A.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
14
ESPANOL
~
Ventilación de escape
correcta
Ventilación de escape
incorrecta
Direccionamiento y conexión del
sistema de conducto de escape
Siga las pautas indicadas más abajo para
maximizar el desempeño de secado y reducir
la acumulación de pelusa en el sistema de
conducto.
NOTA: El sistema de conducto y las conexiones
NO están incluidas y deben adquirirse por
separado.
•Useunsistemadeconductometálicorígidoo
semirígido de 10.2 cm (4 pulg.).
•Elconductodeescapedeberá tenderse lo más
corto posible.
•Uselamenorcantidaddeconexionesdecodo
que sea posible.
•Elextremomachodecadaseccióndel
conducto de escape deberá apuntar hacia
afuera de la secadora.
•Usecintaadhesivaimpermeableentodaslas
conexiones de conducto.
•Aísleelsistemadeconductoquesetiendea
través de áreas sin calefacción para reducir la
condensación y acumulación de pelusa en las
superficies del conducto.
IMPORTANTE:Si no se instala correctamente
la ventilación de escape de la secadora, se
anulará la garantía.
CONEXIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA (cont.)
NOTA: Reste 6 pies (1,8 m) por cada codo adicional. No se recomienda usar más de cuatro codos de 90°.
Sistema de conducto
65 pies (19,8 m)
55 pies (16,8 m)
47 pies (13,7 m)
36 pies (11,0 m)
28 pies (8,5 m)
55 pies (16,8 m)
47 pies (13,7 m)
41 pies (12,5 m)
30 pies (9,1 m)
22 pies (6,7 m)
Tipo de tapa de pared
0
1
2
3
4
0
1
2
3
4
NúmerodeCodosde90°
Long. máx. de conducto metálico
flexible de diám. 4"
4"
(10.2 cm)
4"
(10.2 cm)
Recomendado
2
1
/2"
(6.35 cm)
Solamente para el uso en
los instalaciones de
conducto cortos
15
16
CONEXIÓN DE SECADORAS A GAS
Requisitos eléctricos para modelos a gas únicamente
• Bajoningunacircunstancia,corteoquite
la tercera pata (puesta a tierra) del cable
eléctrico. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Por motivos de seguridad personal, la
secadora debe estar conectada a tierra
adecuadamente. Si no se cumple con esto
se podrá producir una explosión, incendio
o muerte.
• El cable eléctrico de esta secadora está
equipado con un enchufe de 3 patas
(conexión a tierra) que se conecta a un
tomacorriente de pared de tres patas
(con conexión a tierra) para minimizar la
posibilidad de peligro de descarga eléctrica
de este electrodoméstico. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
• Se debe enchufar esta secadora a un
tomacorriente conectado a tierra de 120
V CA, 60 Hz protegido por un fusible o
cortacircuitos de 15 amperios. Si no se
cumple con esto se podrá producir una
explosión, incendio o muerte.
• En caso de disponer de un tomacorriente
de pared estándar de 2 patas, es su
responsabilidad y obligación personales
cambiarlo por uno de 3 patas conectado a
tierra adecuadamente. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
•Requisitos de suministro de gas:
Como enviado de fábrica, si configura la secadora
para uso con gas natural. Puede convertirse para
usar con gas LP (propano líquido). La presión de
gas no debe sobrepasar la columna de agua
de 13 pulgadas.
•Un técnico calificado de mantenimiento o de la
compañía de gas debe conectar la secadora al
suministro de gas. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
•Aísle la secadora del sistema de suministro
de gas cerrando su válvula de corte individual
manual durante cualquier tipo de prueba de
presión del suministro de gas. Si no se cumple
con esto se podrá producir una explosión, incendio
o muerte.
•Requisitos de la línea de suministro: Su cuarto
de lavado debe tener una línea rígida de
suministro de gas para la secadora. En los
EE. UU., se debe instalar una válvula de corte
manual individual a una distancia de por lo
menos 6 pies (1,8 m) de la secadora, de acuerdo
conelCódigoNacionaldeGasCombustible
ANSIZ223.1.Sedebeinstalaruntapónde
tuberíade1/8pulgadasNPT. Si no se cumple
con esto se podrá producir una explosión, incendio
o muerte.
•Si se usa tubería rígida, la tubería rígida deberá
serde1/2pulgadasIPS.Siesaceptablesegún
los códigos y las regulaciones locales, y cuando
sea aceptable según su compañía proveedora
de gas, se puede usar tubería de 3/8 pulgadas
aprobada, cuando las longitudes sean menores
de 20 pies (6,1 m). Se debe usar tubería más
larga en caso de longitudes que exceden los 20
pies (6,1 m). Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
•Conecte la secadora al tipo de gas indicado en
la placa del nombre. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
•Para prevenir la contaminación de la válvula de
gas, purgue el aire y sedimento del suministro
de gas antes de conectar el suministro de gas a
lasecadora.Antesdeajustarlaconexiónentre
el suministro de gas y la secadora, purgue el
aire hasta que se detecte olor a gas. Si no se
cumple con esto se podrá producir una explosión,
incendio o muerte.
•NOuseunallamaabiertaparainspeccionarlas
fugas de gas. Use un fluido anticorrosivo para
detección de fugas. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
•Utilice únicamente una línea de suministro de
gasnuevacerticadaporAGAoCSA,con
conectores flexibles de acero inoxidable. Si
no se cumple con esto se podrá producir una
explosión, incendio o muerte.
•Ajustebientodaslasconexionesdegas.
Si no se cumple con esto se podrá producir una
explosión, incendio o muerte.
•Use un compuesto para conexiones de tubería
insoluble en gas de petróleo líquido (LP) en
todas las roscas de tubería. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
•NOintentedesmontarningúncomponentede
lasecadora;cualquierdesmontajerequiere
de la atención y herramientas de un técnico
o compañía de mantenimiento autorizado y
calificado. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
ESPANOL
~
Conexión de
gas 3/8" NPT
Válvula de corte de
suministro de gas
Conexión del suministro de gas
Asegúrese de que el suministro de gas al
cuarto de lavado se encuentre APAGADO.
Confirme que el tipo de gas disponible en
su cuarto de lavado sea el adecuado para
la secadora. La secadora está lista para la
conexión de gas natural de
3
⁄8 - inch pulgadas
NPT.
Quite la tapa de envío de la conexión de gas
localizada de la parte trasera de la secadora.
Asegúrese de no dañar la rosca del conector
de gas al quitar la tapa de envío.
Conecte la secadora al suministro de gas
de su cuarto de lavado usando un conector
de acero inoxidable flexible nuevo con una
conexión de
3
⁄8 - inch pulgadas NPT.
Ajuste bien todas las conexiones entre la
secadora y el suministro de gas de su cuarto
de lavado. Abra el suministro de gas de su
cuarto de lavado y verifique que no haya
fugas en todas las conexiones de tubería
(tanto interiores como exteriores) usando un
fluido anticorrosivo para detección de fugas.
1
2
3
4
Instalaciones en lugares de gran altitud
La clasificación BTU para esta secadora es
certificación AGA para elevaciones por debajo de
los 10.000 pies.
Si va a instalar su secadora a más de 10.000
pies, debe ser desclasificada por un técnico
calificado o compañía de gas.
Conexión eléctrica
Enchufe la secadora
en un tomacorriente
de 120-VAC, 60-Hz.
de tres patas
conectado a tierra.
CONEXIÓN DE SECADORAS A GAS (cont.)
Tapón de tubería
de 1/8" NPT
Conector flexible de acero
inoxidable certificado por
AGA/CSA
17
• La instalación y el mantenimiento deben
proveerse por un instalador calificado, agencia
de mantenimiento o compañía de gas. Si no se
cumple con esto se podrá producir una explosión,
incendio o muerte.
• Use únicamente un conector de acero
inoxidable nuevo y un conector certificado por
AGAnuevo.Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Se debe instalar una válvula de corte de gas
a una distancia mínima de 6 pies (1,8 m) de la
secadora. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• La secadora está configurada para gas natural
cuando se envía de fábrica. Asegúrese de que
la secadora está equipada con la boquilla de
quemador correcta para el tipo de gas que
se usará (gas natural o petróleo líquido, LP).
Si no se cumple con esto se podrá producir una
explosión, incendio o muerte.
• Si es preciso, será un técnico cualificado
quien instale la boquilla correcta (para el
kit de conversión LP, con número de pieza
383EEL3002D) se deberá tomar nota de este
cambio en la secadora. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
• Se deben realizar todas las conexiones según
los códigos y las regulaciones locales. Si no se
cumple con esto se podrá producir una explosión,
incendio o muerte.
• LassecadorasdegasDEBENventilarhacia
el exterior. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
18
Requisitos eléctricos únicamente para modelos eléctricos
• Cualquier instalación en una vivienda móvil o
prefabricada debe realizarse de conformidad con los
Estándares de seguridad y construcción de viviendas
prefabricadas, Título 24 CFR, Parte 32-80 o estándar
CAN/CSA0Z240 MH y con los códigos y regulaciones
locales.
• Se requiere una conexión de 4 hilos en
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al
1deenerode1996.Si no se cumple con
esto se podrá producir una explosión,
incendio o muerte.
•Nomodiqueelenchufenielcableadointerno
facilitado con la secadora.
•Lasecadoradeberáconectarseaunasalidade4
vías.
•Sinoseadaptaalatomadecorriente,deberá
asegurarse de que un electricista cualificado instale
una adecuada.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS
• Esta secadora debe estar conectada a un sistema
de cableado metálico permanente conectado a
tierra, o se debe tender un conductor de conexión
a tierra de equipo con los conductores de circuito
y conectado a la terminal de conexión a tierra del
equipo o conductor de la secadora. Si no se cumple
con esto se podrá producir una explosión, incendio o
muerte.
• La secadora tiene su propio bloque terminal, el
cual debe conectarse a un circuito de una sola
fase de 240 V CA, de 60 Hz, protegido con fusible
de 30 amperios (el circuito debe tener protección
de fusible a ambos terminales de la línea). EL
SUMINISTROELÉCTRICODELASECADORA
DEBERÁSERDELAMÁXIMACLASIFICACIÓN
DEVOLTAJELISTADAENLAPLACADE
CARACTERÍSTICAS.NOCONECTELASECADORA
AUNCIRCUITODE110,115Ó120VOLTIOS.Si no
se cumple con esto se podrá producir una explosión,
incendio o muerte.
• Si un circuito de ramal a la secadora es de 15 pies
(4,5 m) o menos de longitud, use alambre listado
porUL(UnderwritersLaboratories)Núm.-10AWG
(únicamente alambre cobre), según lo requieran
las leyes locales. Si es más largo de 15 pies (4,50
m), use alambre listado por UL (Underwriters
Laboratories)Núm.-8AWG(únicamentealambre
de cobre), o según lo requieran las leyes locales.
Disponga de suficiente dotación de cableado,
de manera de poder mover la secadora de su
ubicación normal cuando sea necesario. Si no se
cumple con esto se podrá producir una explosión,
incendio o muerte.
• NOseproveelaconexiónenespiraldelcable
eléctricoentrelacajadeparedyelbloqueterminal
de la secadora con la misma. El tipo de conexión
en espiral y el calibre del alambre deben seguir los
códigos locales y las instrucciones indicadas en
las siguientes páginas. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
• Se requiere una conexión de 4 hilos en todas las
instalaciones de viviendas móviles y prefabricadas,
así como en todas las construcciones nuevas
posterioresal1deenerode1996.Sedebeusar
una conexión de 4 hilos si los códigos locales no
permiten la conexión a tierra utilizando el alambre
neutro.
Si no se cumple con esto se podrá producir
una explosión, incendio o muerte.
Requisitos eléctricos especiales para viviendas móviles o prefabricadas
wADVERTENCIA: Para ayudar a evitar incendios, descargas eléctricas, heridas
graves o muerte, el cableado e instalación a tierra deben cumplir con la última edición del Código Eléctrico
Nacional, ANSI/NFPA 70 y todas las regulaciones locales aplicables. Por favor comuníquese con un electri-
cista calificado para que controle el cableado y los fusibles y así asegurar que su casa posee energía eléc-
trica adecuada para operar la secadora.
wADVERTENCIA – Para reducir el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
wADVERTENCIA – Para reducir el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
wADVERTENCIA – Para reducir el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
ESPANOL
~
19
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase un
cable eléctrico conductor de cobre Núm.
10AWGdeporlomenos4hilos,30A,
240 V, listado por UL por el protector de
tensión.
1
Transfiera el alambre de conexión a tierra de
la secadora detrás del tornillo de conexión
a tierra de color verde al tornillo central del
bloque terminal. Conecte los dos conductores
calientes del cable eléctrico a los tornillos
del bloque terminal exterior. Conecte el cable
neutro de color blanco al tornillo del bloque
terminal central. Conecte el alambre de
conexión a tierra del cable eléctrico al tornillo
de conexión a tierra de color verde. AJUSTE
BIEN TODOS LOS TORNILLOS. Reinstale la
cubierta de acceso del bloque terminal.
2
Protector de tensión
listado por UL
Cable eléctrico
de cuatro hilos
listado por UL
Bloque
terminal
Tornillo de
conexión a tierra
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Conexión de cuatro hilos para secadoras eléctricas: Cable eléctrico con enchufe
•Serequiereunaconexiónde4hilosen
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al
1 de enero de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
•Instaleuncableeléctricode30 A, 240 V,
listado por UL con un conductor de cobre
Núm.-10AWGcomomínimo y terminales
de bucle cerrado o de horquilla con extremos
doblados hacia arriba.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
wADVERTENCIA:
•Conecte el cable de suministro de corriente al bloque terminal. Cada cable de color, se
debe conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
unflujodecorrientecortooexcesivo.
•Contacto por conductor neutro está prohibido para: (1) nuevas instalaciones de
circuito derivado, (2) las casas móviles, (3) vehículos recreacionales, y (4) áreas
donde los códigos prohíben una conexión a tierra por el conductor neutro.
SÓLO EE.UU.
Alambre de conexión a
tierra del cable eléctrico
Tornillo de
conexión a tierra
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Despegue 5 pulg (12,7 cm) de la cubierta
del cable del final. Descubra 5 pulg. de
aislamiento del cable de conexión a tierra.
Corte aproximadamente 1
1
⁄
2
pulg. (3,8 cm) de
los otros 3 cables y despegue 1 pulg. (2,5 cm)
del aislamiento del cado uno. Haga los finales
de los 3 cables en forma de gancho.
1
3
Alambre de
conexión a
tierra
Transfiera el alambre de conexión a tierra de
la secadora detrás del tornillo de conexión
a tierra de color verde al tornillo central
del bloque terminal. Conecte los dos
conductores calientes del cable eléctrico
a los tornillos del bloque terminal exterior.
Conecte el cable neutro de color blanco al
tornillo del bloque terminal central. Conecte
el alambre de conexión a tierra del cable
eléctrico al tornillo de conexión a tierra de
color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de acceso
del bloque terminal.
5"
(12,7 cm)
1" (2,5 cm)
•Serequiereunaconexiónde4hilosen
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al
1 de enero de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
•InstaleuncableeléctricolistadoporULcon4
conductoresdecobreNúm.-10AWGcomo
mínimo.
•Prepareunmínimode5pies(1,5m)delongitud
para poder quitar y reemplazar la secadora.
Conexión de cuatro hilos para secadoras eléctricas: Conexión directa
20
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
wADVERTENCIA:
•Conecte el cable de suministro de corriente al bloque terminal. Cada cable de color se
debe conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
unflujodecorrientecortooexcesivo.
•Contacto por conductor neutro está prohibido para: (1) nuevas instalaciones de
circuito derivado, (2) las casas móviles, (3) vehículos recreacionales, y (4) áreas donde los
códigos prohíben una conexión a tierra por el conductor neutro.
SÓLO EE.UU.
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase el cable
eléctrico fabricado en el Paso 1 por
el protector de tensión.
Alambre de conexión a
tierra del cable eléctrico
2
Protector
de tensión
listado por UL
Cable eléctrico
de cuatro hilos
listado por UL
Bloque
terminal
ESPANOL
~
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase un
cable eléctrico conductor de cobre Núm. 10
AWGdeporlomenos3hilos,30A,240V,
listado por UL por el protector de tensión.
Conexión de tres hilos para secadoras eléctricas: Cable eléctrico con enchufe
•NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de enero
de 1996.
•Serequiereunprotectordetensiónlistadopor
UL.
•Instaleuncableeléctricode30 A, 240 V, listado
porULconunconductordecobreNúm.
10AWGcomomínimo y terminales de bucle
cerrado o de horquilla con extremos doblados
hacia arriba.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de
acceso del bloque terminal.
wADVERTENCIA:
•Conecte el cable de suministro de corriente al bloque terminal. Cada cable de color se
debe conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
unflujodecorrientecortooexcesivo.
•Contacto por conductor neutro está prohibido para: (1) nuevas instalaciones de
circuito derivado, (2) las casas móviles, (3) vehículos recreacionales, y (4) áreas donde los
códigos prohíben una conexión a tierra por el conductor neutro.
2
Neutro
(blanco)
Caliente
(negro)
Caliente(rojo)
Tornillo de
conexión a tierra
Alambre de conexión a
tierra del cable eléctrico
1
Protector
de tensión
listado por UL
Cable
eléctrico
de tres hilos
listado por UL
Bloque
terminal
21
SÓLO EE.UU.
Despegue 3
1
⁄
2
pulg. (8,9 cm) de la cubierta
del cable del final. Despegue 1 pulg. (2,5
cm) del aislamiento decada alambre. Haga
los finales de los 3 cables en forma de
gancho.
1
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de
acceso del bloque terminal.
1" (2,5 cm)
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Conexión de tres hilos para secadoras eléctricas: Conexión directa
•NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de enero
de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
•InstaleuncableeléctricolistadoporULcon3
conductoresdecobreNúm.-10AWGcomo
mínimo.
•Prepareunmínimode5pies(1,5m)delongitud
para poder quitar y reemplazar la secadora.
wADVERTENCIA:
•Conecte el cable de suministro de corriente al bloque terminal. Cada cable de color se
debe conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
unflujodecorrientecortooexcesivo.
•Contacto por conductor neutro está prohibido para: (1) nuevas instalaciones de
circuito derivado, (2) las casas móviles, (3) vehículos recreacionales, y (4) áreas donde los
códigos prohíben una conexión a tierra por el conductor neutro.
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase el cable
eléctrico fabricado en el Paso 1 por
el protector de tensión.
2
Protector
de tensión
listado por
UL
Cable
eléctrico
de tres hilos
listado por UL
Bloque
terminal
3
Neutro
(blanco)
Caliente
(negro)
Caliente(rojo)
Tornillo de
conexión a tierra
Alambre de conexión a
tierra del cable eléctrico
22
SÓLO EE.UU.
ESPANOL
~
Comprobación del calentamiento
de la secadora
MODELOSAGAS
Cierre la puerta de la secadora, apriete el
interruptor ON/OFF para encender la secadora,
e iniciar la secadora en un ajuste de calor.
Cuando inicia la secadora, el encendedor deberá
encender el quemador principal.
NOTA: Si no se purga todo el aire de la línea de
gas, el encendedor de gas podría apagarse antes
de que se encienda el quemador. Si esto sucede,
el encendedor volverá a intentar encender el gas
después de aproximadamente dos minutos.
MODELOSELÉCTRICOS
Cierre la puerta de la secadora, apriete el
interruptor ON/OFF para encender la secadora, e
iniciar la secadora en un ajuste de calor. El escape
de aire deberá estar caliente después de que la
secadora haya funcionado durante 3 minutos.
Revisión del flujo de aire
El funcionamiento efectivo de la secadora
requiere de un flujo de aire adecuado. La
corrección del flujo de aire puede medirse
evaluando la presión estática. La presión estática
del conducto del escape se puede medir con un
manómetro, colocado en el conducto de escape
aproximadamente a 2 pies (60,9 cm) de distancia
de la secadora. La presión estática del conducto
de escape no debería exceder las 0,6 pulgadas
(1,5 cm). Se debe revisar la secadora mientras
está funcionando sin carga.
Revisión del nivelado
Una vez que la secadora se encuentra en su
ubicación final, vuelva a revisar que la misma
se encuentre nivelada. Asegúrese de que esté
nivelada de adelante hacia atrás y de lado a
lado, y de que las cuatro patas niveladoras se
encuentren asentadas en el piso firmemente.
REVISIÓN DE INSTALACIÓN FINAL
Una vez que haya completado la instalación
de la secadora y la misma se encuentre en
su ubicación final, confirme que funcione
correctamente realizando las siguientes pruebas.
Cualquier instalación en una vivienda móvil o
prefabricada debe realizarse de conformidad con
los Estándares de seguridad y construcción de
viviendas prefabricadas, Título 24 CFR, Parte
32-80 o estándar CAN/CSA0Z240 MH y con los
códigos y regulaciones locales. Si no está seguro
de si la instalación que ha propuesto cumple
con estos estándares, llame a un técnico de
mantenimiento e instalación para obtener ayuda.
•Unasecadoradegasdeberíajarse
permanentemente sobre el piso.
•Laconexióneléctricadeunasecadoraeléctrica
debe ser una conexión de 4 hilos. Se provee
información más detallada pertinente a la
conexión eléctrica en la sección Cómo conectar
las secadoras eléctricas.
•Parareducirelriesgodecombustióneincendio,
se debe ventilar la secadora hacia el exterior.
•NOventilelasecadoradebajodeunavivienda
móvil o prefabricada.
•Lassecadoraseléctricasdebenventilarsehacia
el exterior usando el panel trasero, izquierdo,
derecho o inferior.
•Lassecadorasagasdebenventilarsealexterior
usando el panel trasero, izquierdo o inferior. Las
secadoras a gas no deben ventilarse hacia el
exterior usando el panel derecho debido a la
carcasa del quemador.
•Elconductodeescapedelasecadoradebe
estar bien fijado a la estructura de la vivienda
móvil o prefabricada, y el conducto de escape
debe estar fabricado de un material resistente al
fuego y la combustión. Se recomienda el uso de
un conducto de metal rígido o flexible.
•NOconecteelconductodeescapedela
secadora a ningún otro conducto, respiradero,
chimenea ni a ningún otro tipo de conducto
de escape.
•Asegúresedequelasecadoradispongade
acceso adecuado al aire fresco del exterior
para garantizar un funcionamiento adecuado.
La abertura para la toma de aire fresco
exterior debe ser de por lo menos
25 pulgadas
2
(163 cm
2
).
•Esimportantequeelespaciolibredelconducto
con respecto a cualquier material combustible
de construcción sea de por lo menos 2
pulgadas (5 cm) y que, cuando se ventile
la secadora al exterior, se pueda instalar la
secadora dejando un espacio libre de
1 pulgadas (2,5 cm) a los lados y la parte
trasera de la secadora.
•Tengaencuentaquelosmaterialesde
ventilación no se proveen con la secadora.
Debe obtener los materiales de ventilación
necesarios para una instalación adecuada.
REQUISITOS ESPECIALES PARA VIVIENDAS MÓVILES O PREFABRICADAS
23
La secadora incluye FlowSense
™
, un sistema de
sensor innovador que detecta en forma automática
bloqueos y restricciones en la tubería de su
secadora. Mantener la tubería sin acumulación de
pelusa y libre de restricciones hace posible que
la ropa se seque más rápido, reduce el uso de
corriente.
NOTA: Cuando recién se instala la secadora,
debe realizarse esta prueba para alertarlo sobre
cualquier clase de problemas con el conducto de
extracción de su hogar. Sin embargo, puesto que
la prueba realizada durante un funcionamiento
normal ofrece una información más precisa sobre
el estado del conducto de extracción que la prueba
de instalación, la cantidad de barras visualizadas
durante las dos pruebas puede no ser la misma.
Para activar el ciclo de evaluación del
estado del conducto:
NOTA:La comprobación del calentamiento
de la secadora se debe realizar antes de continuar.
Luego, complete la siguiente evaluación del estado
del conducto:
Presione y sostenga los botones RACK DRY
y TEMP. CONTROL al mismo tiempo. Al
sostener estos botones, presione el botón
ENCENDIDO/APAGADO.
La secadora le mostrará InS en la pantalla
numérica para indicar que se encuentra en el
modo de evaluación del estado del conducto.
1
2
3
SISTEMA DE EVALUACION DEL ESTADO DEL CONDUCTO
Ventilación
Correcta
FlujodeAireRestringido
o Bloqueado
Evite funcionamientos prolongados o
funcionamientos con múltiples formaciones
de torceduras o codos.
Controle los bloqueos y la acumulación
de pelusa.
Asegúrese que la tubería no posea cortes
ni restricciones.
Si no se muestra ninguna barra en
la pantalla, el conducto está libre de
obstáculos y restricciones.
Si todas las barras se muestran
iluminadas, el conducto de la secadora
presenta una obstrucción seria que
precisa de su eliminación inmediata.
IMPORTANTE:
¡Nointerrumpa el ciclo de
evaluación!
NOTA: Incluso si no aparecen barras en la
evaluación del estado del conducto, podrían existir
algunas restricciones en el conducto del escape.
Consulte las páginas 14-15 para más información.
Presione START/PAUSE. La
secadora evaluará durante
aproximadamente 2 minutos.
bloqueos o restricciones haciendo
circular aire por la tubería.
24
ESPANOL
~
CARACTERÍSTICAS DEL PANEL DE CONTROL
BOTÓN DE MARCHA/APAGADO
(ON/OFF)
Apriete el botón para encender la secadora.
Apriete nuevamente para apagar la secadora.
NOTA: Apretar el botón de MARCHA/APAGADO
durante un ciclo cancelará ese ciclo y borrará
cualquier ajuste de carga.
PERILLA SELECTORA DE CICLOS
Gire esta perilla para seleccionar el ciclo deseado.
Una vez que se haya seleccionado el ciclo
deseado, los preajustes estándar se mostrarán
en la pantalla. En los ciclos de secado manual
(MANUAL DRY) se pueden programar estos
ajustes usando los botones de ajuste de ciclos en
cualquier momento.
A
B
BOTONES DE AJUSTE DE CICLOS
Utilice estos botones para seleccionar los ajustes
de ciclo deseados para el ciclo seleccionado.
Los ajustes actuales se muestran en la
pantalla. Apriete el botón para ver esa opción y
seleccionar otros ajustes.
E
BOTÓN DE INICIO/PAUSA (START/PAUSE)
Apriete este botón para iniciar el ciclo
seleccionado. Si la secadora está funcionando,
utilice este botón para hacer una PAUSA en el
ciclo, sin perder los ajustes actuales.
NOTA: Si no aprieta el botón INICIO/PAUSA
para detener un ciclo en 4 minutos, la secadora
se apagará automáticamente.
C
BOTONES DE MÁS TIEMPO/MENOS
TIEMPO (MORE TIME/LESS TIME)
Use estos botones con los ciclos de secado manual
(MANUAL DRY), de secado Tiempo (TIME DRY).
Apriete el botón MORE TIME para aumentar el tiempo
del ciclo manual seleccionado en intervalos de un
minuto; apriete LESS TIME para disminuir el tiempo del
ciclo en intervalos de un minuto.
D
A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor
consulte las secciones específicas de este manual.
Advertencia importante: Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en
sutotalidad,incluyendolasInstruccionesImportantesdeSeguridad,antesdeoperarlasecadora.
F
LA PANTALLA DE HORA Y ESTADO
La pantalla muestra los ajustes, el tiempo
restante estimado, las opciones y los
mensajes de estado correspondientes a su
secadora.
G
BOTONES DE OPCIONES
Los botones de OPCIONES le permiten
seleccionar opciones de ciclo adicionales.
Ciertos botones también le permitirán activar
funciones especiales al apretar y mantener
apretado el botón durante 3 segundos.
Para obtener información detallada sobre las
opciones individuales, consulte las siguientes
páginas.
B
A
C
G
DE
F
25
FUNCIONAMIENTO DE LA SECADORA
LIMPIAR EL FILTRO DE PELUSAS
Si aún no ha limpiado el filtro de pelusas, extráigalo y
elimine las pelusas procedentes de la última carga. Esto
le ayudará a asegurar un funcionamiento más rápido y
eficiente de secado.
1
CARGAR LA SECADORA
Cargue en la secadorala la carga húmeda procedente de la lavadora.
Si la carga es muy grande, deberá dividirla en cargas más pequeñas
para obtener un buen rendimiento y proteger los tejidos.
2
ENCENDER LA SECADORA
Presione el botón POWER para encender la secadora.
Si se enciende, los LEDs de ciclo se iluminarán y se
emitirá un aviso sonoro. Consulte la página 25.
3
SELECCIONAR UN CICLO
Gire el mando del selector de ciclo en cualquier sentido
hasta que se ilumine el LED del ciclo que desee. Se
mostrarán los ajustes preestablecidos de temperatura,
nivel de secado y opción para este ciclo. El ciclo
RETOCAR se selecciona presionando el botón TOUCH
UP situado a la izquierda. Consulte la página 27.
4
SELECCIONAR LAS OPCIONES DE CICLO
Las opciones de ciclo pueden añadirse utilizando los
botones de opción tal y como se muestra en la página
31-32 (anti-arrugas, bip de secado húmedo , secado en
parrilla ,cerradura a prueba de niños).).
NOTA: No todas las opciones ni modificadores están
disponibles para todos los ciclos.
Se escuchará un sonido
diferente y la luz LED.
6
INICIAR EL CICLO
Presione el botón START/PAUSE para que comience el ciclo.
El ciclo puede ser pausado en cualquier momento abriendo la
puerta o presionando el botón START/PAUSE. Si no vuelve a
iniciarse el ciclo tras 4 minutos, la secadora se apagará y los
ajustes del ciclo se perderán.
7
FIN DEL CICLO
Al finalizar el ciclo, si lo tiene ajustado, oirá un aviso sonoro. Retire
inmediatamente sus prendas de la secadora para reducir las
arrugas. Si tiene seleccionada la función anti-arrugas, la secadora
volteará brevemente la carga cada pocos minutos para ayudar a
prevenir la aparición de arrugas en sus prendas.
8
SELECCIONAR LOS MODIFICADORES DE CICLO
Los ajustes predeterminados para el ciclo seleccionado
podrán cambiarse ahora si lo desea. Esto puede llevarse
a cabo utilizando los botones modificadores de ciclo tal
y como se muestra en la página 30 (temperatura, nivel de
secado y aviso sonoro).
NOTA: No todas las opciones ni modificadores están
disponibles para todos los ciclos. Se escuchará un sonido
diferente y la luz LED no se iluminará si la selección no
está permitida.
5
26
ESPANOL
~
GUÍA DE CICLOS
La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.
NOTA:Para proteger sus prendas, no todos los niveles,
temperatura u opciones están disponible con cada ciclo.
Ciclos de SECADO CON SENSOR (SENSOR DRY)
Los ciclos de SECADO CON SENSOR utilizan el sistema exclusivo
de sensor doble de LG para detectar y comparar el nivel de
humedad en las prendas y en el aire, y programar el tiempo de
secado del modo necesario para asegurar resultados superiores.
La secadora ajusta automáticamente el nivel de sequedad y
temperatura del ajuste recomendado para cada ciclo. El tiempo
restante estimado se mostrará en la pantalla.
Ciclos de SECADO MANUAL (MANUAL DRY)
Use los ciclos de SECADO MANUAL para seleccionar una
cantidad especifica de tiempo y temperatura de secado. Cuando
se selecciona el ciclo de SECADO MANUAL, la pantalla de
TIEMPO RESTANTE ESTIMADO (ESTIMATED TIME REMAINING)
muestra el tiempo restante real en su ciclo. Puede cambiar el
tiempo real en el ciclo apretando MÁS TIEMPO (MORE TIME) o
MENOS TIEMPO (LESS TIME).
Más tiempo/
Menos tiempo
Tiempoen
min.
Tempera-
tura
Tipo
Cycle
Tipode tela
Nivel
desecado
SECADO
INTENSO
ALGODÓN/
NORMAL
Vaqueros, prendas
pesadas.
Ropa de trabajo, pana,
etc.
Muy
seco
ALTA
Regulable
MEDIA
PLANCHADO
PERM.,
INFORMAL
Prendas sintéticas,
planchado permanente.
BAJA
Regulable
36
54
PRENDAS VOLU-
MINOSAS / ROPA
DE CAMA
Acolchados,
almohadas,
camisas.
Normal seco
Normal seco
Normal seco
Normal seco
Normal seco
Normal seco
Regulable
MEDIA
55
41
SECADO
RÁPIDO
REFRESCADO
Para poca carga con
tiempos de secado
cortos.
Para quitar
arrugas menores
de la ropa
Apagado
Apagado
ALTA
MEDIANO
ALTA
25
20
ANTI-
BACTERIAL
No utilizar este ciclo con
prendas delicadas.
Regulable
DELICADO
TOALLAS
Lencería, sábanas,
blusas
Prendas vaque-
ras, toallas, algodón
resistente.
Ropa deportiva
BAJA
32
55
-
Apagado
ROPA DE-
PORTIVA
27
Regulable
Regulable
POCA CARGA
Sólo prendas normales
y de algodón/tipo toa-
llas (máx.
aprox. 1,5 kg)
ALTA
30
Regulable
Regulable
Regulable Regulable
Regulable Regulable
Normal seco
MEDIA
ALTA
ALTA
70
Bip de secado
húmedo
Anti-arru-
gas
Certificado por NSF
La fundación NSF International certifica que el ciclo ANTIBAC-
TERIAL reduce en un 99,9% las bacterias del lavado, evitando
que éstas se transmitan en la siguiente carga a lavar.
SECADO
POR AIRE
Para prendas que no
precisan calor, por
llevar plástico o goma.
Apagado
SIN
CALOR
30
27
CLASIFICACIÓN DE CARGAS
Etiquetas de mantenimiento de las telas
La mayoría de las prendas de vestir tienen etiquetas
de mantenimiento de las telas para lograr un
mantenimiento adecuado.
Agrupamiento de prendas similares
Para obtener los mejores resultados, clasifique
las prendas en cargas que puedan secarse con
el mismo ciclo de secado.
Los diferentes tipos de telas tienen diferentes
requisitos de cuidado, y algunas telas se
secarán más rápido que otras.
• Revise todos los bolsillos para asegurarse
de que estén vacíos. Los artículos como clips, fósforos,
plumas, monedas y llaves pueden dañar su secadora
osusprendas.Losobjetosinflamablestalescomo
encendedores o fósforos podrían encenderse y provocar
un incendio. Si no se cumple con esto se podrá producir
una explosión, incendio o muerte.
• Nuncasequeprendasquehayansidoexpuestasa
aceite, gasolina u otras substancias inflamables. Lavar
las prendas no eliminará completamente los residuos de
aceite. Si no se cumple con esto se podrá producir una
explosión, incendio o muerte.
Consejos útiles de carga
• Combineprendasgrandesypequeñasenunacarga.
• Lasprendashúmedasseextenderánmientrassesecan.No
sobrecargue la secadora; las prendas necesitan de espacio
para girar y secar adecuadamente.
• Cierrelascremalleras,ganchosycordonesparaprevenir
que estos artículos se enganchen o enreden en otras
prendas.
Secado a
máquina
Seco
Planchado permanente
/
antiarrugas
Suave/
delicado
No secar
a máquina
No secar
(utilizado junto
a “no lavar”)
Normal
Etiquetas de cuidado de las telas
Ajuste
de calor
Alta
Mediano
Bajo
Sin calor/aire
CÓMO CARGAR LA SECADORA
A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más
información por favor consulte las secciones específicas de este manual. Advertencia importante:
Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en su totalidad,
incluyendolasInstruccionesImportantesdeSeguridad,antesdeoperarlasecadora.
wADVERTENCIA P
ara reducir
el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones
básicas, incluyendo lo siguiente:
REVISE EL FILTRO DE PELU-
SA ANTES DE CADA USO
Asegúrese siempre de que el filtro de pelusa esté
limpio antes de iniciar una carga nueva; un filtro
de pelusa bloqueado incrementará los tiempos
de secado.
Para limpiarlo, tire del filtro de pelusa
verticalmente y, con los dedos, enrolle cualquier
pelusa para retirarla del filtro. No enjuague ni lave
el filtro para eliminar la pelusa. Empuje el filtro de
pelusa firmemente en su lugar. Para informacaión
adicional, vea la sección LIMPIEZA REGULAR
(Page 33).
Asegúrese siempre de que el filtro de pelusa
esté instalado adecuadamente antes de poner
en funcionamiento la secadora. Hacer funcionar
la secadora sin el filtro o con un filtro de pelusa
suelto podría dañar la secadora y los artículos en
el interior de la misma.
Filtro de
pelusa
28
ESPANOL
~

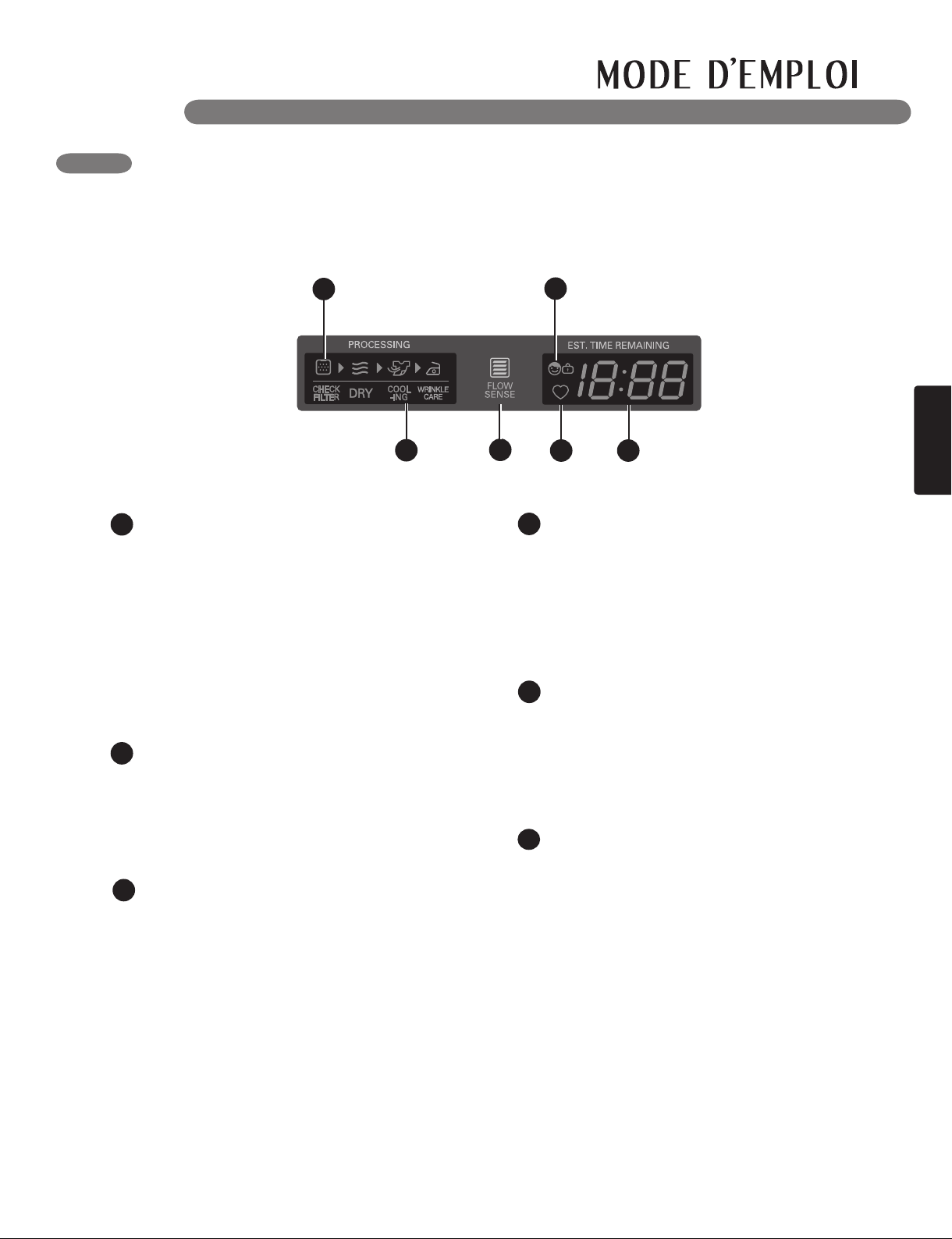

LA PANTALLA
D
RECORDATORIO DE REVISIÓN DE
FILTRO (CHECK FILTER REMINDER)
La pantalla mostrará CHECK FILTER cuando
se ha encendido la secadora como un
recordatorio para revisar el filtro. Se apaga
cuando se aprieta el botón START/PAUSE.
C
INDICADOR DE SEGURO A PRUEBA DE
NIÑOS (CHILD LOCK)
Cuando se ha fijado el seguro infantil,
aparecerá el indicador de seguro infantil y
se desactivarán todos los botones excepto
el botón de MARCHA/APAGADO (ON/OFF).
Esto previene que los niños cambien los
ajustes mientras la secadora se encuentra
en funcionamiento.
A
TIEMPO RESTANTE ESTIMADO
(ESTIMATED TIME REMAINING)
Cuando se presiona el botón INICIO/
PAUSA (START/PAUSE), la pantalla indicará
el tiempo estimado (SENSOR DRY) o
tiempo seleccionado restante (TIME DRY) y
empezará a operar.
NOTA:El tiempo de ciclo en los ciclos
SECADO CON SENSOR (SENSOR DRY)
podrian fluctuar a medida que la secadora
vuelve a calcular el tiempo de secado para
obtener resultados optimos
.
E
PROGRAMA PERSONALIZADO
(CUSTOM PROGRAM)
Si usted tiene una combinación especial de
configuraciones que utiliza con frecuencia,
puede guardarlas como CUSTOM
PROGRAM.
La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de
estado correspondientes a su secadora. Cuando la secadora se enciende, la luz en la pantalla se
ilumina.
F
INDICADOR DEL SISTEMA DE SENSOR
DE BLOQUEO DE CONDUCTO FLOW
SENSE
™
El sistema de sensor de bloqueo de
conducto FlowSense
™
detecta y lo alerta
sobre bloqueos en la tubería, lo cual reduce
el flujo de escape de la secadora. Esto
puede mejorar el funcionamiento y ayudar a
minimizar el número de llamadas al servicio
técnico, ahorrándole dinero.
B
INDICADOR DE FINALIZACIÓN DE
CICLO CON RECORDATORIO DE
CONTROL DE FILTRO
Esta opción de la pantalla muestra qué
etapa del ciclo de secado se está llevando a
cabo: CHECK FILTER (control del filtro),
DRY (secado), COOLING (enfriamiento)
WRINKLE CARE (anti-arrugas).
D
B
F
E A
C
29
BOTONES DE AJUSTE DE CICLOS
LosciclosdeSECADOCONSENSOR(SENSORDRY)tienenajustespreprogramadosquese
seleccionan automaticamente.
LosciclosdeSECADOMANUAL(MANUALDRY)tienenajustespredeterminados,peropueden
personalizarseusandolosbotonesdeajustesdeciclos.
Aprieteelbotondeesaopcionparaveryseleccionarotrosajustes.
NIVEL DE SECADO (DRY LEVEL)
Selecciona el nivel de sequedad para
el ciclo. Apriete el boton de NIVEL
DE SECADO (DRY LEVEL) varias
veces para navegar por los ajustes
disponibles.
•Estaopciónestádisponibleúnicamenteenlos
ciclos de SECADO CON SENSOR (SENSOR DRY).
•Lasecadoraajustaráeltiempodeciclo
automáticamente. Al seleccionar MUY SECO
(VERY DRY) o MÁS SECO (MORE DRY) se
incrementará el tiempo del ciclo, mientras que
MENOS SECO (LESS DRY) o HUMEDO SECO
(DAMP DRY) disminuirá el tiempo del ciclo.
•UseunajusteMENOSSECO(LESSDRY)o
HUMEDO SECO (DAMP DRY) en los articulos
que desee planchar.
CONTROL DEL TEMPERATURA
(TEMP. CONTROL)
Regula el ajuste de temperatura desde
ULTRA BAJO (ULTRA LOW) a ALTA
(HIGH). Esto permite el cuidado preciso
de sus telas y prendas. Apriete el botón
CONTROL DEL TEMPERATURA (TEMP. CONTROL)
varias veces para navegar por los ajustes disponibles.
SECADO DE TIEMPO (TIME DRY)
Le permite seleccionar el tiempo de
secado manualmente, de 20 a 60
minutos, en incrementos de 10 minutos.
Use esta opción en cargas pequeñas
o para eliminar arrugas. Use los botones de MÁS
TIEMPO/MENOS TIEMPO (MORE TIME/LESS
TIME) para añadir o reducir el tiempo de secado en
incrementos de 1 minuto.
ALARMA (BEEPER)
Ajusta el volumen de la alarma de
finalización de ciclo o lo apaga.
A
C
D
B
A
B
C
D
30
ESPANOL
~
BOTONES DE OPCIÓN DE CICLO
Su secadora dispone de varias opciones de ciclo
adicionales, las cuales personalizan los ciclos
para satisfacer sus necesidades individuales.
Ciertos botones de opción también incorporan
una función especial que puede activarse
apretando y manteniendo apretado ese botón de
opción por 3 segundos.
Para añadir opciones de ciclo al ciclo:
Encienda la secadora y gire la perilla selectora
de ciclos para seleccionar el ciclo deseado.
Use los botones de programación de ciclo para
fijar los ajustes para ese ciclo.
Apriete el(los) botón(es) de opción de ciclo para
la opción que desea añadir. Aparecerá en la
pantalla un mensaje de confirmación.
Apriete el botón inicio/pausa (START/PAUSE)
para iniciar el ciclo. La secadora iniciará
automáticamente.
1
2
3
4
BIP DE SECADO HÚMEDO
(DAMP DRY BEEP)
Con esta opción, la secadora
hará
sonar la alarma cuando la
carga está 80% seca. Esta
función le permite retirar el(los)
artículo(s) liviano(s) que seca(n)
rápidamente o que desea planchar o colgar
mientras aún se encuentran húmedos.
ANTI-ARRUGAS (WRINKLE CARE)
Al seleccionar esta función se
centrifugará la ropa de forma
periódica un máximo de 3 horas
o hasta que se abra la puerta.
Esto evitará que las prendas se
arruguen en los casos en que
no se puedan retirar inmediatamente después de
finalizar el secado.
SÉCHAGE SUR PANIER (RACK DRY)
Utilisez la fonction RACK DRY
(séchage sur panier) avec des
articles comme les gilets en
laine, la soie, et la lingerie, qui
doivent sécher à plat. Utilisez
également le RACK DRY pour
des articles qui ne doivent pas être culbutés
comme des chaussures de tennis ou des
animaux en peluche.
REMARQUE : N’utilisez JAMAIS la grille avec
un cycle de séchage par culbutage.
*
CERRADURA A PRUEBA DE NIÑOS
(CHILD LOCK)
Utilice esta opcion para
evitar un uso no deseado
de la secadora o para
evitar modificaciones en las
configuraciones de ciclo
mientras la secadora esta
funcionando. Pulse durante 3 segundos el botón
SÉCHAGE SUR PANIER para activar o desactivar
la función BLOQUEO PARA NIÑOS. El icono de
bloqueo podra verse en la pantalla y todos los
controles quedaran desactivados.
NOTA: CHILD LOCK (CERR.NIÑ) se mantiene
después del fin del ciclo. Si desea desactivar esta
funcion, presione y sostenga 3 segundos el boton
SÉCHAGE SUR PANIER.
31
BOTONES DE OPCIÓN DE CICLO
(cont.)
Asegúrese de que esté asentado
uniformemente sobre el borde interior de la
puerta y descanse horizontalmente sobre el
interior de la secadora.
NOTA:Asegúrese de quitar el estante de
secado después de usar el ciclo RACK DRY.
2
Para instalar el estante de secado
1
Manteniendo abierta la puerta de la
secadora, deslice el estante en el
tambor de la secadora.
PROGRAMA PERSONALIZADO
Si tiene una combinacion
especial de ajustes que
usa con frecuencia, puede
guardar estos ajustes a
manera de PROGRAMA
PERSONALIZADO
(CUSTOM PROGRAM).
*
Para guardar un programa
personalizado:
Encienda la secadora y gire la perilla
selectora de ciclos para seleccionar el ciclo
deseado.
Use los botones de programación de ciclo
para fijar los ajustes para ese ciclo.
Apriete el(los) botón(es) de opción de ciclo
para la opción que desea añadir. Aparecerá
en la pantalla un mensaje de confirmación.
Apriete y mantenga apretado el botón
CUSTOM PROGRAM durante 3 segundos.
1
2
3
4
Para recuperar un programa
personalizado:
Encienda la secadora.
Apriete el botón CUSTOM PROGRAM.
Apriete el boton INICIO/PAUSA (START/
PAUSE) para iniciar el ciclo.
1
2
3
NOTA: Puede guardar solo un programa
personalizado a la vez. Al apretar y mantener
apretado el botón CUSTOM PROGRAM,
reemplazará cualquier programa personalizado
que haya guardado anteriormente.
32
ESPANOL
~
Limpieza del exterior
El mantenimiento adecuado de su secadora
podría prolongar su vida útil. El exterior de la
unidad puede limpiarse con agua tibia y un
detergente de jabón medio, no abrasivo.
Limpie inmediatamente cualquier clase de fuga,
con un trapo suave y húmedo.
IMPORTANTE: No use alcohol desnaturalizado,
disolventes o productos similares.
Nunca use limpiadores abrasivos o de lana
metálica; pueden dañar la superficie.
LIMPIEZA REGULAR
Limpieza del interior
Limpie con un paño alrededor de la abertura y el
sello de la puerta con un paño suave húmedo para
prevenir la acumulación de pelusa y polvo que
podrían dañar el sello de la puerta.
Limpie la ventanilla con un paño suave humedecido
con agua caliente y un detergente suave no
abrasivo para el hogar; luego seque con un paño.
Se puede limpiar el tambor de acero inoxidable
con un limpiador de acero inoxidable convencional,
usado según las especificaciones del fabricante.
Nunca use limpiadores abrasivos ni de lana
metálica; pueden raspar o dañar la superficie.
Limpieza alrededor y debajo de la
secadora
Aspire la pelusa y polvo alrededor de la secadora
y debajo de ella con regularidad. Se debe revisar
que el sistema de conductos de ventilación no
tenga acumulación de pelusa y se debe limpiar
una vez por año. Si se percibe una reducción del
flujo de aire o desempeño del secado notorios,
revise que el sistema de conductos no esté
bloqueado ni tenga obstrucciones.
Mantenimiento del sistema de conductos
Se debe revisar que el sistema de conductos de
ventilación no tenga acumulación de pelusa y se
debe limpiar una vez por año. Si se percibe una
reducción del flujo de aire o desempeño del secado
notorios, revise que el sistema de conductos no
esté bloqueado ni tenga obstrucciones. Llame a un
técnico o proveedor de mantenimiento calificados.
wADVERTENCIA – Para reducir el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
•Desenchufelasecadoraantesdelimpiarlamismaparaevitarelriesgodedescargaseléctricas.
Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas
eléctricas o muerte.
•Allimpiarlasecadoranuncautilicequímicosdecorte,limpiadoresabrasivososolventes.
Los mismos dañarán su aspecto.
Limpieza del filtro de pelusa
Filtro de
pelusa
Limpie siempre el filtro de pelusa después de
cada ciclo.
Para limpiarlo, tire del filtro de pelusa
verticalmente. Luego:
Con los dedos, enrolle
cualquier pelusa para retirarla
del filtro, o
Limpie el filtro de pelusa con
un aspirador, o
Lave el filtro de pelusa en una
solución de agua caliente y
jabonosa y luego deje que se
seque profundamente antes
de reinstalar.
NOTA:NUNCA opere la secadora sin haber
colocado antes el filtro de pelusa.
1
2
3
33
Problema Causas posibles Soluciones
La secadora no
calienta
• Elfusibledelhogarestá
quemado, el cortacircuitos se
ha accionado, o ha ocurrido
una interrupción eléctrica.
•Sehaapagadoelsuministroo
servicio de gas (solo modelos
a gas).
• Reactiveeldisyuntorocambieelfusible.Noaumente
la capacidad del fusible. Si el problema se debe a una
sobrecarga de circuito, pida a un electricista calificado
que solucione el problema.
• Conrmequelaválvuladecortedegasdelavivienda
y la válvula de corte de gas de la secadora estén
completamente abiertas.
ANTES DE LLAMAR A MANTENIMIENTO
Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el
diagnóstico de problemas en una etapa temprana. Si su secadora no funciona adecuadamente o no
funciona en lo absoluto, revise lo siguiente antes de llamar a mantenimiento.
La secadora no se
enciende
• Elcableeléctriconoestá
enchufado adecuadamente.
• Elfusibledelhogarestá
quemado, el cortacircuitos se
ha accionado, o ha ocurrido
una interrupción eléctrica.
•Asegúresedequeelenchufeestéconectadodemanera
segura en un tomacorriente con conexión a tierra, que se
corresponda con la placa de clasificación.
• Reactiveeldisyuntorocambieelfusible.Noaumente
la capacidad del fusible. Si el problema se debe a una
sobrecarga de circuito, pida a un electricista calificado
que solucione el problema.
Manchas de grasa
o suciedad en las
prendas
• Suavizadordetelasusado
incorrectamente.
• Prendaslimpiasysucias
secadas juntas.
• Prendaslimpiasysucias
secadas juntas.
• Conrmeysigalasinstruccionesprovistasconsu
suavizador de telas.
• Asegúresedeusarsusecadorasoloparasecarartículos
limpios, ya que los artículos sucios pueden ensuciar las
prendas limpias en la misma carga o en las subsiguientes.
• Lasmanchasenropassecassonenrealidadmanchas
que no se eliminaron durante los procesos de lavado.
Asegúrese de que las ropas queden completamente
limpias de acuerdo con las instrucciones de su lavadora
y detergente.
La pantalla muestra
los errores tE1 o tE2
• Noestáfuncionandoel
calefactor.
• Apaguelasecadorayllameamantenimiento.
Pelusa en las
prendas
• Nosehalimpiado
correctamente el filtro de
pelusa.
•Prendasdelavadono
clasificadas adecuadamente.
•Excesodeestáticaenlas
prendas.
• Lasecadoraestá
sobrecargada.
• Pañuelosdepapel,papeles,
etc. dejados en los bolsillos.
• Asegúresedelimpiarelltrodepelusaantesde
cada carga. Con algunas cargas que producen altas
cantidades de pelusa, puede ser necesario limpiar el
filtro durante el ciclo.
• Algunastelasproducenpelusas(porejemplo:una
toalla de algodón peluda blanca) y deben secarse
aparte de las prendas que atrapan pelusa (por ejemplo:
un par de pantalones de lino).
• Observeelexceso de estática en las prendas después
del secadora indicado de la sección más abajo.
• Dividalascargasgrandesencargasmáspequeñas
para realizar el secado.
• Reviselosbolsillosminuciosamenteantesdelavary
secar prendas.
Exceso de estática
en las prendas
después del secado
• Noseusasuavizadordetela
o se usa incorrectamente.
• Lasprendassesecaron
por demasiado tiempo
(excesivamente secas).
• Secadodetelassintéticas,
planchado permanente o
combinación de materiales
sintéticos.
• Useunsuavizadordetelasparareducirla
electricidad estática. Asegúrese de seguir las
instrucciones del fabricante.
• Sobrecargarunacargadelavadopuedecausarla
acumulacion de electricidad estatica. Programe
los ajustes y use un tiempo de secado menos
prolongado; o use los ciclos SECADO CON
SENSOR (SENSOR DRY).
• Estosmaterialespuedencausaracumulaciónde
estática. Intente usar un suavizador de telas.
34
ESPANOL
~
ANTES DE LLAMAR A MANTENIMIENTO (cont.)
Problema Causas posibles Soluciones
El tiempo de
secado no es
constante
• Losajustesdecalor,el
tamaño de la carga o la
humedad de las prendas
no son constantes.
• Eltiempodesecadoparaunacargavariarádependiendo
del ajuste de calor, tipo de calor utilizado (eléctrico,
natural, o gas LP), el tamaño de la carga, el tipo de tela,
el nivel de humedad de las prendas y la condición de los
conductos de escape y el filtro de pelusa.
Las prendas
tardan demasiado
tiempo en
secarse
• Lacarganoestá
correctamente
clasificada.
• Cargagrandedetelas
pesadas.
• Nosehanprogramado
adecuadamente los
controles de la secadora.
• Senecesitalimpiarel
filtro de pelusa.
• Losconductosdeescape
están bloqueados, sucios
o el tendido de los conductos
es demasiado largo.
• Elfusibledelhogarestá
quemado, el cortacircuitos se
ha accionado, o ha ocurrido
una interrupción eléctrica.
• Lasecadoraestá
sobrecargada.
• Haymuypocacargaen
la secadora.
• Separelosartículospesadosdeloslivianos.Losartículos
más grandes y pesados requieren de mayor tiempo de
secado.
• Lastelaspesadasrequierendemayortiempodesecado
ya que tienden a retener mayor humedad. Para ayudar a
reducir y mantener tiempos de secado más constantes
para telas pesadas y de mayor tamaño, separe estos
artículos en cargas más pequeñas de un tamaño
sistemático.
• Uselosajustesdecontroladecuadosparaeltipode
carga que esté secando.
• Asegúresedelimpiarelltrodepelusaantesde
cada carga. Con algunas cargas que producen altas
cantidades de pelusa, puede ser necesario limpiar el filtro
durante el ciclo.
• Conrmequeelsistemadeconductodeescapese
encuentre configurado correctamente y no tenga
desechos, pelusa ni obstrucciones. Asegúrese de que los
reguladores de tiro exteriores abran adecuadamente y no
estén bloqueados, atascados ni dañados.
•Reactiveeldisyuntorocambieelfusible.Noaumente
la capacidad del fusible. Si el problema se debe a una
sobrecarga de circuito, pida a un electricista calificado
que solucione el problema.
• Dividalascargasgrandesencargasmáspequeñaspara
realizar el secado.
• Siestásecandounacargamuypequeña,añadaalgunos
artículos adicionales para asegurar una acción de giro
apropiada.
Las prendas
están arrugadas
• Lasprendassesecaron
por demasiado tiempo
(excesivamente secas).
• Sehandejadolas
prendas en la secadora
por demasiado tiempo
una vez finalizado el ciclo.
•
Secar excesivamente una carga de lavandería puede
provocar arrugas en las prendas. Intente secar por un
período menos prolongado y retire los artículos mientras
aún retienen una cantidad leve de humedad.
• Retireinmediatamentetodoslosarticulosdela
secadora al final del ciclo. Use la opcion CUIDADO DE
ARRUGAS (WRINKLE CARE) para continuar girando las
prendas al final de un ciclo, por un plazo maximo de 3
horas.
Las prendas
encogen
• Nosesiguenlas
instrucciones de la
etiqueta de la prenda.
• Paraevitarquelasprendasencojan,sigacuidadosamente
las instrucciones de cuidado de telas correspondiente a su
prenda, ya que algunas telas encogen naturalmente cuando
se lavan. Otras telas se pueden lavar, pero encogen cuando
se secan en una secadora. Use un ajuste de calor bajo o sin
calor y/o la opcion SECADO EN PARRILLA (RACK DRY).
35
UTILIZACIÓN DEL DIAGNÓSTICOINTELIGENTE™
- Utilice esta función sólo cuando así se lo indique el agente del Centro de Atención al Cliente. La
transmisión tiene un sonido similar a la de un fax, y no tiene ningún significado, excepto para el Centro de
Atención al Cliente.
- El DiagnósticoInteligente™ no puede activarse si la secadora no está conectada a la red eléctrica. Si esto
ocurre, deberán utilizarse la solución de problemas sin el DiagnósticoInteligente™.
- SMARTDIAGNOSIS
TM
(Diagnóstico Inteligente) es una función de resolución de problemas diseñada para
asistir, no reemplazar, al método tradicional de resolución de problemas a través de llamadas de servicio
técnico. La efectividad de esta función depende de diversos factores, entre los cuales se incluyen, la
recepción del teléfono celular utilizado para la transmisión, cualquier ruido externo que pueda presentarse
durante la transmisión, y la acústica de la habitación donde está ubicada la lavadora. Por lo tanto, LG no
garantiza que SMARTDIAGNOSIS
TM
resuelva con precisión cualquier cuestión dada.
Si experimenta algún problema con su secadora, llame al número 1-800-243-0000(1-888-542-2623 en
Canadá). Siga las instrucciones de nuestro agente y estos pasos, cuando así se lo soliciten:
Pulse el botón POWER (Encendido) para encender la secadora. No pulse ningún otro botón ni gire la
perilla del selector de ciclos.
1
Cuando así se lo solicite el agente, coloque el auricular del teléfono muy cerca del botón POWER.
2
Mantenga pulsado el botón TEMP. CONTROL durante tres segundos, mientras que mantiene el
auricular del teléfono junto al icono o botón POWER (Encendido).
3
Mantenga el teléfono en esa posición hasta que haya finalizado la transmisión del tono. Serán unos 15
segundos, y la pantalla contará el tiempo.
•Paralograrlosmejoresresultados,nomuevaelteléfonomientrassetransmitenlostonos.
•Sielagentenolograrealizarunagrabaciónprecisadelosdatos,quizáslepidaquelointentede
nuevo.
•SimantieneelbotónPOWER(Encendido)pulsadodurantelatransmisión,seapagaráel
DiagnósticoInteligente™.
4
Cuando haya terminado el recuento y se hayan detenido los tonos, vuelva a hablar con el agente, que
le podrá ayudar con la información recogida para su análisis.
5
36
ESPANOL
~
La apariencia y las especificaciones detalladas en esta guía pueden variar según la mejora continua del
producto.
DIMENSIONES CLAVE Y ESPECIFICACIONES
Consulte la placa de característica de la secadora.
Modelosdesecadora:DLE5001WDLG5002W
Descripción SECADORA
Requisitos eléctricos* Consulte la etiqueta de clasificación para información más detallada.
Requisitos del gas*
Gas natural: 4 a 10.5 pulg. WC/LP: 8 a 13 pulg. WC (sólo en modelos de gas)
Dimensiones
27” (An.) x 28.9” (Prof.) x 45-1/2” (Alt.), 50.2” (Prof. con puerta abierta)
68.6 cm (An.) X 73.4 cm (Prof.) X 115.3 cm (Alt.), 127.5 cm (Prof. con puerta abierta)
Peso neto 127.4 lb (57.7kg)
Capacidad de secado
- Ciclo normal
IEC 7,3 pies cúbicos (22,5 lbs./10,2 kg)
37
38
Su secadora LG será reparada o reemplazada, a discreción de LG, si se comprueba que existe un defecto en el material
o la mano de obra bajo condiciones de uso normales, durante el período de garantía (“Período de garantía”) establecido
más abajo, vigente desde la fecha (“Fecha de compra”) de la compra del cliente original de producto. Esta garantía es
válida únicamente para el comprador original del producto y cuando se usa en EE. UU., incluyendo Alaska, Hawaii, y los
territorios de los EE. UU., exclusivamente.
ESTAGARANTÍAREEMPLAZACUALQUIEROTRA,EXPRESAOIMPLÍCITA,INCLUYENDOSINLIMITACIÓN,CUALQUIER
GARANTÍADECOMERCIALIZACIÓNOADECUACIÓNPARAUNPROPÓSITODETERMINADO.ENLAMEDIDAREQUERIDA
PORLALEY,CUALQUIERGARANTÍAIMPLÍCITASELIMITAENSUVIGENCIAALPERÍODODEGARANTÍAEXPRESAINDICADO
MÁSARRIBA.NIELFABRICANTENIELDISTRIBUIDORDELOSEE.UU.SERÁNRESPONSABLESPORDAÑOSINCIDENTALES,
CONSECUENCIALES,INDIRECTOS,ESPECIALESOPUNITIVOSDECUALQUIERNATURALEZAINCLUYENDOSINLIMITACIÓN,
PÉRDIDADEGANACIASOINGRESOS,OCUALQUIEROTRACLASEDEDAÑOS,CONTRACTUALES,EXTRACONTRACTUALES,
ODECUALQUIERTIPO.Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales o limitación
en la duración de una garantía implícita, de modo que la exclusión o limitación indicada anteriormente podría no aplicar en su caso. Esta
garantía le brinda derechos legales específi cos y podría también tener otros derechos que varían según el estado.
ESTAGARANTÍALIMITADANOAPLICAA:
•Viajesdemantenimientodesdesuhogarparaentrega,recepcióny/oinstalacióndelproducto,instrucciónoreemplazodefusibles
del hogar o cableado adecuado o corrección de reparaciones no autorizadas.
•Losdañosoproblemasoperativosqueresultendelanegligenciaeneluso,elabuso,elfuncionamientofueradelasespecica-
ciones medioambientales o inconsistentes con los requisitos de precauciones establecidos en la Guía de funcionamiento, accidente,
insectos, incendio, inundación, instalación inadecuada, casos de fuerza mayor, modifi cación o alteración no autorizada, corriente o
voltaje incorrectos, o uso comercial, o uso diferente al indicado.
El costo de reparación o reemplazo bajo estas circunstancias excluidas será responsabilidad del cliente.
NÚMEROSDECENTROSINFORMACIÓNDECLIENTE
PERÍODODEGARANTÍA:
MANODEOBRA:Unañodesde la Fecha de compra.
PIEZAS: Un año desde la Fecha de compra.
Las unidades de reemplazo y piezas de reparación
podrían ser nuevas o refabricadas.
Las unidades de reemplazo o piezas de reparación
están garantizadas por la porción restante del período
de garantía de la unidad original.
Garantíalimitadadeltambordelasecadorapor10
años. Solo las piezas. El cliente sera responsable de cual-
quier trabajo o servicio realizado en su casa para reempla-
zar las piezas defectuosas.
LGELECTRONICS,INC.
GARANTÍALIMITADADELASECADORALG–EE.UU.
CÓMOSEADMINISTRAELMANTENIMIENTO:
Mantenimientoenelhogar“In-Home”:
Guarde la factura fechada del distribuidor o la boleta de
entrega como evidencia de la Fecha de compra como
prueba para la garantía, y entregue una copia de la
factura al técnico de mantenimiento al momento que se
presta el mantenimiento.
Llameal1-800-243-0000yescojalaopciónadecuada
para ubicar a su Centro de Mantenimiento Autorizado
LGmáscercano.
O visite nuestro sitio Web en: http://www.lgservice.com.
PARACONTACTARALGELECTRONICS
PORCORREO:
LG Customer Information Center
P. O. Box 240007
201 James Record Road
Huntsville, Alabama 35824
ATTN: CIC
Llame al 1-800-243-0000 (24 horas al día, 365 días al año),
y seleccione la opción adecuada a partir del menú.
OvisitenuestrositioWeben:http://www.lgservice.com.
Para obtener Asistencia para el cliente,
información del producto o mantenimiento o
distribuidor autorizado:
Información de registro del producto
Modelo:
Númerodeserie:
Fechadecompra:
El modelo y número de serie figuran en la placa de
clasificación en la parte interna de la puerta del frente.
DLE5001W DLG5002W
www.lg.com
FRANÇAIS
MODE D’EMPLOI
SÉCHEUSE
Avant d’utiliser votre sécheuse
lisez attentivement ce mode d’emploi et
conservez-le pour vous y référer ultérieurement.
Félicitations pour votre achat et
bienvenue dans la famille LG. Votre
nouvelle sécheuse LG associe la
technologie de capteur d’humidité
la plus avancée à un fonctionnement
simple et à une efficacité supérieure.
Si vous suivez les instructions
d’utilisation et d’entretien de ce ma-
nuel, votre sécheuse vous assurera de
nombreuses années de service fiable.
MERCI!
IMPORTANTES INSTRUCTIONS
DE SÉCURITÉ
Ce qu’il faut faire si vous détectez
une odeur de gaz ...................................................3
Précautions de sécurité de base ............................4
Instructions de mise à la terre ................................5
Instructions de sécurité pour l’installation ................ 5
Instructions de sécurité pour la raccordement
à l’électricité ...........................................................7
PIÈCES ET CARACTÉRISTIQUES
Caractéristiques spéciales ..................................... 8
Composantes et pièces principales ....................... 9
MODE D’EMPLOI
Caractéristiques du panneau de commande
.............. 21
Fonctionnement de la sécheuse
............................. 22
Guide des cycles
................................................... 23
Triage des brassées
............................................... 24
Chargement de la sécheuse
………………………………………..
24
Vérification du filtre à charpie avant
chaque brassée
......... 24
Afficheur
................................................................ 25
Bouton de réglage des cycles
................................ 26
Bouton des options de cycles
................................ 27
Programme spécial
................................................ 28
ENTRETIEN ET NETTOYAGE
Nettoyage régulier ................................................ 29
DÉPANNAGE
Avant d’appeler le service ....................................30
Utilisation de SmartDiagnosis
MC
...........................32
CARACTERISTIQUES TECHNIQUES
Diménsions et caracteristiques essentielles ........33
GARANTIE ...................................................... 34
INSTRUCTIONS D’INSTALLATION
Conditions requises pour l'emplacement
d'installation ......................................................... 10
Dégagements ....................................................... 10
Mise à niveau de la sécheuse .............................. 11
Inversion du sens d'ouverture du hublot .............. 12
Modification de l’emplacement de
la sortie d’air ......................................................... 13
Ventilation de la sécheuse .................................... 14
Raccordement des sécheuses à gaz ................... 16
Raccordement des sécheuses électriques .......... 18
Exigences particulières pour les maisons
mobiles ou préfabriquées ..................................... 19
Vérification finale de l’installation ......................... 19
Évaluation de l'état du conduit d'évacuation ....... 20
2
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
Votre sécurité et la sécurité des autres sont très importantes.
Ce manuel contient de nombreux messages relatifs à la sécurité et à votre appareil.
Lisez toujours et suivez toujours toutes les instructions relatives à votre sécurité.
C’est le symbole d’alerte à la sécurité.
Ce symbole vous alerte des dangers potentiels qui peuvent vous tuer ou vous blesser ou tuer ou
blesser d’autres personnes. Tous les messages relatifs à la sécurité suivent le symbole d’alerte à
la sécurité et le mot DANGER ou AVERTISSEMENT.
Ces mots signifient :
wDANGER : Vous pouvez être tué ou grièvement blessé si vous ne suivez pas immédiatement
les instructions.
wAVERTISSEMENT : Vous pouvez être tué ou grièvement blessé si vous ne suivez pas
les instructions.
Tous les messages relatifs à la sécurité vous diront la nature du danger potentiel, comment réduire le
risque de blessure et ce qui peut se produire si vous ne suivez pas les instructions.
1. N’essayez pas de gratter une
allumette, d’allumer une cigarette,
ou de mettre sous tension un
électroménager à gaz ou électrique.
2. Ne touchez à aucun interrupteur
électrique. N’utilisez aucun téléphone
de votre édifice.
3. Évacuez toute personne présente
dans la pièce, l’édifice, ou la zone
à proximité.
4. Appelez immédiatement votre
fournisseur de gaz du téléphone
d’un voisin. Suivez attentivement les
directives du fournisseur de gaz.
5. Si vous ne pouvez pas rejoindre votre
fournisseur de gaz, appelez le service
d’incendie.
CE QU’IL FAUT FAIRE SI VOUS DÉTECTEZ UNE
ODEUR DE GAZ :
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
•N'installezpasunesécheuseavec
des matériaux de ventilation en plas-
tique flexibles. Si vous installez un
conduit en métal flexible (de type
feuille métallique), celui-ci doit être
d'untypespéciqueidentiéparle
fabricant comme convenant à une
utilisation avec une sécheuse. Les
matériaux de ventilation flexibles
sont susceptibles de se déformer,
d'êtreécrasésfacilementetderete-
nir les charpies. Ces conditions peu-
ventobstruerlacirculationdel'air
de la sécheuse et accroître le risque
d'incendie.
•Nerangezetn’utilisezpasd’essence
oud'autresvapeursetliquidesin-
flammables près de cet appareil ou
de tout autres appareil électromé-
nager.
•L’installationetl’entretiendoivent
être effectués par un installateur
qualifié, une agence de service, ou
le fournisseur de gaz.
•Installezlasécheuseconformément
aux instructions du fabricant et à la
réglementation locale.
•Conservezcesinstructions.
3
FRANÇAIS
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
wAVERTISSEMENT
Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
PRÉCAUTIONS DE SÉCURITÉ DE BASE
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
• Liseztouteslesinstructionsavantd’utiliservotre
sécheuse.
• Avantdel’utiliser,lasécheusedoitêtreinstallée
correctement conformément aux directives données
dans ce manuel.
• Neséchezaucunarticlequiauraitprécédemment
été nettoyé, lavé, ou trempé dans de l’essence, des
solvants pour nettoyage à sec, ou toute autre substance
inflammable ou explosive non plus que tout article
qui présenterait des taches de ces substances car les
vapeurs qui s’en dégagent pourraient s’enflammer ou
exploser.
• Neplacezpasd’articlesexposésàdeshuilesdecuisson
dans votre sécheuse. Des vêtements contaminés
aux huiles de cuisson peuvent entraîner une réaction
chimique qui pourrait faire enflammer une brassée.
• Nemettezjamaisvotremaindanslasécheusesile
tambour ou les autres pièces sont en mouvement.
• Neréparezjamaisouneremplacezjamaisunepièce
de la sécheuse ou n’essayez jamais de réparer votre
sécheuse, à moins que cet entretien soit spécifiquement
recommandé dans ce Guide d’utilisation et d’entretien
ou dans des instructions de réparations par l’utilisateur
publiées que vous comprenez et que vous êtes capable
d’entreprendre.
• Nemodiezpaslescommandes.
• Nelaissezpaslesenfantsjouerdanslasécheuseousur
celle-ci. Vous devez les superviser de près lorsque vous
utilisez la sécheuse à proximité.
• Avantd’inutiliseroudemettrelasécheuseaurebut,
retirez-en la porte.
• Utilisezlesassouplisseursouproduitspouréliminer
la statique uniquement tel que recommandé par le
fabricant.
• N’utilisezpasdecycleavecchaleurpour
sécher des articles qui comportent du caoutchouc
mousse ou tout autre matière similaire à du caoutchouc.
• Conservezl’espaceentourantl’ouverturedesortieet
les espaces adjacents libre de toute accumulation de
charpie, de poussière, et de saleté.
• Vousdevezfairenettoyerpériodiquementl’intérieurde
la sécheuse et du conduit de sortie par le personnel de
service qualifié.
• N’installezjamaisounerangezjamaisvotresécheuse
dans un endroit exposé aux intempéries.
• Vérieztoujoursl’intérieurdelasécheusepoury
repérer tout corps étranger.
• Nettoyezleltreàcharpieavantouaprèschaque
brassée.
4
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
INSTRUCTIONS DE MISE À LA TERRE
INSTRUCTIONS DE SÉCURITÉ POUR L’INSTALLATION
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
Vous devez mettre à la terre cet appareil. En
cas de panne ou de défaillance, la mise à la
terre réduit le risque d’électrocution en offrant
un chemin de moindre résistance au courant
électrique. Cet appareil doit être muni d’un cordon
doté d’un conducteur de mise à la terre et d’une
fiche avec mise à la terre. Vous devez brancher
la fiche dans une prise appropriée qui est bien
installée et mise à la terre conformément à tous
les codes et les ordonnances locales.
wAVERTISSEMENT—
Un mauvais branchement du conducteur
de mise à la terre peut entraîner un risque
d’électrocution. Vérifiez auprès d’un électricien
qualifié ou d’un technicien de service si vous
n’êtes pas certain que l’appareil est bien mis
à la terre.
Ne modifiez jamais la fiche fournie avec l’appareil.
Si elle ne correspond pas à la prise, faites installer
une bonne prise par un électricien qualifié.
Vous devez brancher cet appareil à un système
de câblage permanent, en métal, mis à la terre
ou vous devez faire courir un conducteur de mise
à la terre avec les conducteurs du circuit et le
brancher à la broche ou au contact de mise à la
terre de l’appareil.
Si votre sécheuse n’est pas bien mise à la terre,
cela peut entraîner une électrocution.
• Faites la mise à la terre de la sécheuse conformément
à tous les codes et ordonnances en vigueur. Suivez les
directives d’installation détaillées. Si votre sécheuse n’est pas
bien mise à la terre, cela peut entraîner une électrocution.
• Avant de l’utiliser, la sécheuse doit être installée
correctement conformément aux directives données dans
ce manuel. Si votre sécheuse n’est pas bien mise à la terre, cela
peut entraîner une électrocution.
• Installezetentreposezlasécheuseàunendroitoùelle
ne sera pas exposée à des températures sous le point de
congélation ou exposée aux intempéries.
• Toutes les réparations et l’entretien doivent être faits par
un service d’entretien autorisé, à moins qu’ils ne soient
spéciquementrecommandésdansceGuided'utilisation.
Tout non-respect de cet avertissement peut entraîner des blessures
graves, un incendie, l’électrocution, ou la mort.
• Pour réduire le risque d’électrocution, n’installez jamais la
sécheuse dans un espace humide. Tout non-respect de cet
avertissement peut entraîner des blessures graves, un incendie,
l’électrocution, ou la mort.
• N’installez pas l’appareil à proximité d’un article chauffant,
tel un poêle, four ou chauffage. Le non-respect de cette
instruction peut causer une défaillance, générer de la fumée ou
provoquer un incendie.
• Ne placez pas de chandelles ou cigarettes sur le dessus
du produit. Le non-respect de cette instruction peut les faire
fondre, générer de la fumée ou provoquer un incendie.
• Retirez toute la pellicule protectrice en vinyle du produit. Le
non-respect de cette instruction peut la faire fondre, générer de
la fumée ou provoquer un incendie.
• Reliez à un circuit électrique protégé, correctement
dimensionné et à la bonne tension pour éviter toute
surcharge électrique. Un mauvais circuit électrique peut
fondre, en créant un danger d’électrocution et/ou d’incendie.
• Retirez toutes pièces d’emballage et éliminez tous les
matériaux d’expédition correctement. Tout non-respect
de ces instructions peut entraîner la mort, une explosion, un
incendie, ou des brûlures.
• Pour une installation dans un garage, installez la sécheuse
à au moins 46 cm (18 po) au-dessus du plancher. Tout
non-respect de ces instructions peut entraîner la mort, une
explosion, un incendie, ou des brûlures.
• Conservez les matériaux d’emballage hors de la portée des
enfants. Les matériaux d’emballage peuvent être dangereux
pour les enfants. Ils font courir un risque de suffocation.
5
FRANÇAIS
INSTRUCTIONS DE SÉCURITÉ POUR L’INSTALLATION
Système d’évacuation d’air/Conduit :
•L’airdessécheusesàgazDOITêtreevacué
à l’extérieur. Tout non-respect de ces
instructions peut entraîner un incendie ou la mort.
•Ilfautévacuerégalementl’airdes
sécheuses à l’extérieur pour empêcher toute
accumulation de grande quantité d’humidité
et de charpie à l’intérieur de la pièce. Une
accumulation de charpie dans une partie de la
maison peut entraîner un danger d’incendie et
un risque pour la santé.
•Utilisez uniquement un conduit métallique
rigide ou flexible de 101 mm (4 po) de diamètre
à l’intérieur de l’armoire de la sécheuse ou
pour l’évacuation de l’air vers l’extérieur.
L’utilisation des conduits en plastique ou
d'autresconduitsdetypecombustiblerisque
de provoquer un incendie. Un conduit perforé
peut provoquer un incendie s’il s’affaisse ou se
bloque partiellement en cours d’utilisation ou lors
de l’installation.
•Les pièces pour monter le système de
conduits ne sont pas fournies avec la
sécheuse.Ilseranécessaired’obtenirles
pièces sur place. La sortie extérieure doit
être munie de clapets à charnière pour
empêcher tout refoulement d’air lorsque la
sécheuse est hors tension. Tout non-respect
de ces instructions peut entraîner un incendie
ou la mort.
•Le conduit d’évacuation d’air doit mesurer
4 po (10,2 cm) de diamètres sans
obstructions. On doit le maintenir aussi court
que possible. Assurez-vous de nettoyer tout
vieux conduit avant d’installer votre nouvelle
sécheuse. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•Des conduits métalliques rigides ou semi-
rigides sont recommandés entre le mur et
lasécheuse.Lorsd'uneinstallationspéciale
oùilestimpossibled’effectuerleraccord
avec les matériaux recommandés, utilisez
un conduit métallique flexible de transition
homologué UL uniquement pour le raccord
entre la sécheuse et le mur. L’utilisation de
ce type de conduit influencera le temps de
séchage. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•N’utilisezPASdevisàtôleoud'autrestypes
d’attaches qui pénètreraient dans le conduit
et pourraient retenir les charpies et réduire
ainsi l’efficacité du système d’évacuation
d’air. Fixez et scellez tous les raccords avec
du ruban à conduit. Pour de plus amples
détails, suivez les instructions d’installation.
Tout non-respect de ces instructions peut
entraîner un incendie ou la mort.
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
wAVERTISSEMENT Pour votre sécurité, vous devez suivre l’information
contenue dans ce manuel afin de réduire les risques d’incendie et d’explosion, de choc électrique ainsi
que pour éviter les dommages matériels, les blessures corporelles, ou un décès.
6
INSTRUCTIONS DE SÉCURITÉ POUR LA RACCORDEMENT
À L’ÉLECTRICITÉ
•Ne coupez et ne retirez dans aucun cas
la broche de mise à la terre du cordon
d’alimentation. Branchez le cordon
d’alimentation électrique dans une prise
bien mise à la terre pour éviter des blessures
corporelles ou des dommages à la sécheuse.
•Pour votre sécurité personnelle, cette
sécheuse doit être correctement mise à la
terre. Tout non-respect de cet avertissement
peut entraîner des blessures ou l’électrocution.
•Reportez-vous aux directives d’installation
de ce manuel pour les exigences électriques
spécifiques de votre modèle.
Tout non-respect de ces instructions peut
entraîner une électrocution et/ou un incendie.
•Cette sécheuse doit être branchée sur une
prise correctement mise à la terre. Si la
sécheuse n’est pas correctement mise à
terre, il peut entraîner une électrocution.
Faites vérifier la prise murale et le circuit
électrique par un électricien qualifié afin
d’assurer leur mise à la terre correcte. Tout
non-respect de ces instructions peut entraîner
une électrocution et/ou un incendie.
•La sécheuse doit toujours être branchée
sur une prise électrique distincte qui fournit
une tension nominale correspondant à
celle inscrite sur la plaque signalétique.
Ce branchement permet de fournir le meilleur
rendement et permet aussi d’éviter la surcharge
du circuit électrique domestique, ce qui pourrait
entraîner un risque d’incendie en raison de la
surchauffe des fils électriques.
•Ne débranchez jamais la sécheuse en
tirant sur le cordon d’alimentation. Tenez
toujours fermement la fiche électrique et
retirez directement de la prise. Le cordon
d’alimentation peut être endommagé, ce qui
peut entraîner un danger d’électrocution ou
d’incendie.
•Réparez ou remplacez immédiatement
tout cordon d’alimentation effiloché ou
endommagé de quelque manière que ce soit.
N’utilisez pas de cordon d’alimentation qui
affiche des traces de fissures ou d’éraflures
sur sa longueur ou aux extrémités. Le cordon
d’alimentation peut fondre, ce qui peut entraîner
un danger d’électrocution ou d’incendie.
•Lors de l’installation ou du déplacement de la
sécheuse, attention de ne pas pincer, écraser,
ou endommager le cordon d’alimentation.
Cela empêchera des blessures corporelles ou
des dommages à votre sécheuse, occasionnés
par un incendie ou une électrocution.
CONSERVEZ CES DIRECTIVES
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
7
FRANÇAIS
A
PANNEAU DE COMMANDE CONVIVIAL
Faites pivoter le bouton sélecteur de cycle au
cycle désiré. Ajoutez des options de cycle et
ajustez les paramètres au toucher d'un bouton.
B
C
PORTE RÉVERSIBLE À ACCÈS FACILE
Une porte à grande ouverture facilite l’accès au
chargement et déchargement de l’appareil. Il
est possible d’inverser l’ouverture de la porte en
fonction de l’emplacement de l’appareil.
TAMBOUR D’ACIER INOXYDABLE À
CAPACITÉ ULTRA AVEC ÉCLAIRAGE
DU TAMBOUR
Le tambour d’acier inoxydable ultra grand offre
une durabilité supérieure. Il est doté d’une
lumière qui s’allume lorsque la porte de la
sécheuse est ouverte et s’éteint avec la fermeture
de celle-ci.
CARACTÉRISTIQUES SPÉCIALES
D
SYSTÈME DE DÉTECTION DES BLOCAGES
DANS LE CONDUIT D'ÉVACUATION FLOW
SENSE
MC
Le système de détection des blocages dans
le conduit d'évacuation FLOW SENSE
MC
détecte et indique les blocages dans le conduit
d’évacuation qui réduisent le flux d’air dans le
conduit de la sécheuse. Les circuits d’évacuation
propres accroissent l’efficacité et réduisent les
temps de séchage.
B
C
A
D
C
E
R
T
I
F
I
E
D
D
E
S
I
G
N
Protocole P154
Rendement en matière
d'assainissement des
Sécheuses résidentielles
E
E
SMARTDIAGNOSIS
MC
Si votre sécheuse présente des difficultés
techniques, celui-ci a la capacité de transmettre
des données par téléphone au Centre
d'informations clients. Le centre d'appels
enregistre les données transmises depuis votre
machine et les utilise pour analyser l'incident et
fournir un diagnostic rapide et efficace (voir page
32).
8
Dos de la sécheuse
Emplacement
du cordon
d'alimentation
(modèles à gaz)
Emplacement
du raccord à la
canalisation de gaz
(modèles à gaz)
Sortie du conduit
d’évacuation d’air
Porte d'accès au
bloc de jonction
(modèles électriques)
Accessoires compris
Grille de séchage
C
COMPOSANTES ET PIÈCES PRINCIPALES
A
PIEDS DE NIVELLEMENT
Quatre pieds de nivellement (deux à l’avant et
deux à l’arrière) sont réglables pour améliorer la
stabilité de la sécheuse sur un plancher inégal.
FILTRE À CHARPIE EN FAÇADE
Le filtre à fibres monté à l'avant permet un accès
facile pour le nettoyage entre les charges.
B
C
En plus des composantes et caractéristiques
spéciales détaillées dans la section
Caractéristiques spéciales, ce manuel fait
référence à de nombreuses autres
composantes importantes.
GRILLE DE SÉCHAGE
Utilisez la grille de séchage avec le cycle RACK
DRY pour sécher en toute de sécurité des pièces
comme des pull-overs, des linges délicats et
des chaussures de sport sans culbutage ni
surchauffe.
B
A
9
FRANÇAIS
DÉGAGEMENTS
IMPORTANT : Si vous suivez les instructions d’utilisation et d’entretien
de ce manuel, votre sécheuse vous assurera de nombreuses années de
service fiable.
Il est important que vous lisiez ce manuel dans son intégralité avant d’installer et d’utiliser
votre sécheuse. Vous retrouverez dans les pages qui suivent des directives détaillées pour les raccords électriques
et de gaz, ainsi que les exigences en matière d’évacuation de l’air.
Évitez de faire fonctionner votre sécheuse si la température passe en dessous de 7 ºC (45 ºF). À des températures inférieures,
la sécheuse peut ne pas s’arrêter à la fin d’un cycle automatique. Il peut en résulter des temps de séchage prolongés. Vous
ne devez pas installer ou stocker la sécheuse dans un endroit exposé aux intempéries ou inondations. Respectez les régle-
mentations en vigueur. Certaines réglementations limitent, voire interdisent, l’installation de sécheuse dans des garages, des
placards, des maisons mobiles ou des locaux destinés au sommeil. Contactez le responsable de votre bâtiment.
REMARQUE : Aucun autre appareil à combustible ne peut être installé dans le même placard que la sécheuse.
Un inclinaison maximale du plancher de 2,5 cm
(1 pouce) sous l’ensemble de sécheuse. Pour une
inclinaison supérieure à 2,5 cm (1 pouce), installez la
trousse d’extension de pieds de sécheuse. La rotation
des vêtements peut ne pas s’effectuer de façon
appropriée et des cycles de capteurs automatiques
peuvent ne pas fonctionner correctement si la sécheuse
n’est pas à niveau.
Si vous installez la sécheuse dans un garage, vous
devez la placer à 46 cm (18 pouces) minimum au-
dessus du sol. Si vous la posez sur socle, sa hauteur au
bas de la sécheuse doit être de 46 cm (18 pouces).
Emplacement permettant une installation appropriée
d’évacuation. L’évacuation d’une sécheuse à gaz
doit s’effectuer vers l’extérieur. Voir Exigences de
ventilation.
Une prise électrique mise à la terre terre située à
61 cm (2 pieds) maximum sur le côté de la sécheuse.
Voir Exigences électriques.
Un plancher robuste capable d’accepter le poids total
de la sécheuse soit 90,7 kg (200 lb). Le poids combiné
d’un appareil associé doit également être pris en
considération.
CONDITIONS REQUISES POUR L’EMPLACEMENT D’INSTALLATION
Les dimensions d’espacement suivantes sont
recommandées pour cette sécheuse. Nous avons testé cette
sécheuse pour un espacement utile de 0 cm (0 pouce) aux
côtés et à l’arrière de l’appareil. Vous devez tenir compte
d’un espacement pour les raisons suivantes :
Il faut prendre en compte un espacement supplémentaire
pour faciliter l’installation et pour l’entretien de l’appareil.
Des dégagements supplémentaires sont à prévoir pour les
moulures au niveau des murs, portes et des planchers.
Il faut aussi prévoir un espacement supplémentaire
sur tous les côtés de la sécheuse afin de réduire la
propagation du bruit. S’il s’agit d’une installation dans
un placard, un minimum d’ouvertures de ventilation
doit être réalisé en haut et en bas de la porte du
placard. Des portes à persiennes dotées d’ouvertures
de ventilation équivalentes sont acceptables.
Il faut considérer un espacement pour un appareil
associé.
Espace pour une installation en encastrement ou dans un placard
Suggestion : Vous devez maintenir un petit espace autour de la sécheuse (ou de tout autre appareil) pour éviter le
transfert de vibrations d’un appareil à un autre. Si les vibrations sont trop fortes, elles pourraient générer du bruit ou
conduire les appareils à se toucher, endommageant leurs finitions et générant ainsi encore plus de bruit.
Exigences
concernant la
ventilation de la
porte du placard
18 po
(45.7 cm)
5
po
**
(12.7 cm)
14 po max.*
(35.6 cm)
50
1
⁄4
po
(127.5 cm)
28
15
⁄16
po
(73.4 cm)
21
1
⁄4
po
(54 cm)
45
7
⁄16
po
(115.3 cm)
10
Utilisez une clé à molette pour tourner les pieds
de nivellement. Tournez dans le sens horaire pour
élever la sécheuse ou dans le sens antihoraire
pour l’abaisser. Élevez ou abaissez les pieds
jusqu’à ce que la sécheuse soit à niveau d’un
côté à l’autre et de l’avant à l’arrière.
Assurez-vous que les 4 pieds de nivellement sont
en contact ferme avec le plancher.
2
Placez la sécheuse à l’endroit où elle
demeurera. Placez un niveau en travers de la
surface de la sécheuse.
1
Niveau
Pieds de
nivellement
MISE À NIVEAU DE LA SÉCHEUSE
•Lesquatrepiedsdenivellementdoivent
reposer solidement sur le plancher. Appuyez
délicatement sur les coins supérieurs de la
sécheuse pour vous assurer qu’elle ne balance
pas d’un coin à l’autre.
Pour optimiser le rendement de l’appareil, la sécheuse
doit être à niveau. Pour minimiser la vibration, le bruit,
et les mouvements indésirables, le plancher doit être
une surface solide et à niveau.
REMARQUE : Ajustez les pieds de nivellement
seulement pour répondre aux besoins de mise à niveau
de la sécheuse. Les étendre plus qu’il est nécessaire
pourrait provoquer des vibrations.
w
DÉGAGEMENTS (suite)
IMPORTANT:Sivousinstallezvotresécheuseenutilisantunsocleenoptionunetroussede
superposition, reportez-vous à la section Accessoires en option de ce manuel ou aux instructions
fournies avec votre socle ou trousse de superposition avant de procéder à l’installation.
7 po*
7 po*
(17.8 cm)
(17.8 cm)
5 po**
(12.7 cm)
1 po*
po
(2.5
cm)
28
(73.4 cm)
29/32
po
(68.6 cm)
1 po
(2.54 cm)
1 po
(2.54 cm)
*Espacement requis
** Pour une ventilation latérale ou par le
bas, un espacement de 5,1 cm
(2 pouces) est permis.
Espacement recommandé pour une installation dans une armoire
S’il s’agit d’une installation dans une armoire, un minimum d’ouvertures de ventilation doit
être réalisé en haut et en bas de la porte du placard.
AVERTISSEMENT
Pour réduire le risque de blessure, observer toutes les procédures de sécurité
recommandées par l'industrie, y compris l'utilisation de gants à manches longues et de lunettes de sécurité. Le défaut
de respecter toutes les consignes de sécurité de ce manuel peut causer des dommages, des blessures ou la mort.
11
FRANÇAIS
INVERSION DU SENS D'OUVERTURE DU HUBLOT
Ouvrez le hublot et retirez les deux bouchons
en plastique situés du côté du loquet
en faisant levier avec un tournevis plat.
Conservez ces bouchons pour l'étape 6.
1
Bouchon
Tout en tenant le hublot, retirez les 4 vis des
charnières (deux pour chaque charnière).
Posez ensuite le hublot sur une surface
protégée afin d'éviter d'endommager le
hublot et la surface de travail.
2
Vis des
charnières
Une fois le hublot posé sur une surface
protégée, retirez les 12 vis de chaque côté
du hublot et retirez, en le soulevant, le
cadre intérieur du hublot avec un tournevis
plat. Retirez le crochet du loquet et fixez-le
de l'autre côté.
3
Cadre intérieur
du hublot.
Crochet du
loquet.
Retirez les 4 vis qui fixent les charnières au
cadre du hublot. Retirez les deux bouchons
en plastique. Remettez les charnières et les
bouchons du côté inverse à leur côté d'origine.
4
Charnière
Bouchon
Une fois que les charnières et les bouchons sont mis
en place à leurs nouveaux emplacements, remontez
le cadre intérieur du hublot sur le cadre du hublot à
l'aide des vis retirées lors de l'étape 3 ci-avant.
5
Remettez le hublot en place à l'aide des vis
retirées lors de l'étape 1,2.
6
Testez l'ouverture du hublot pour vous
assurer que les charnières et le loquet sont
correctement alignés et que le hublot se ferme
et se verrouille correctement.
7
Hublot
Retenez le hublot lorsque vous retirez les vis
tel qu'indiqué à l'étape suivante. Si vous ne
retenez pas le hublot correctement, il pourrait
chuter et causer des dommages matériels et
des blessures.
ATTENTION
12
MODIFICATION DE L’EMPLACEMENT
DE LA SORTIE D’AIR
Votre nouvelle sécheuse est livrée avec une sortie d’air arrière. Il est
possible d’en modifier la position pour obtenir une sortie d’air sous
l’appareil ou sur le côté (la sortie d’air sur le côté droit n’est pas
offerte sur les modèles à gaz).
Une trousse de conversion, pièce n
o
383EEL9001B, est offerte chez
votre détaillant LG. L’ensemble comprend les éléments nécessaires
pour modifier l’emplacement du conduit de la sortie d’air.
Dévissez la vis de fixation du conduit
d’évacuation d’air arrière. Tirez sur le conduit
pour le faire sortir.
1
Appuyez sur les languettes de l’alvéole défonçable
et retirez soigneusement la pièce pour dégager
l’ouverture voulue (la sortie d’air sur le côté droit
n’est pas offerte sur les modèles à gaz). Insérez le
conduit adaptateur dans le boîtier de ventilateur et
fixez-le à la base de la sécheuse comme indiqué.
2
Alvéole
défonçable
Support
Conduit
adaptateur
Préassemblez un coude de 4 po (10 cm) de diamètre
à la prochaine section de conduit de 4 po (10 cm) et
fixez solidement tous les raccords avec du ruban à
conduits. Assurez-vous que l’extrémité mâle du coude
est dirigé dans le SENS OPPOSÉ de la sécheuse.
Insérez l’ensemble coude/conduit dans l’ouverture
latérale et enfoncez-le dans le conduit adaptateur.
Fixez solidement en position avec du ruban à conduits.
Assurez-vous que l’extrémité mâle du conduit dépasse
d’environ 1½ po (3,8 cm) pour le raccorder au système
de conduits. Fixez la plaque protectrice au dos de la
sécheuse avec la vis fournie.
1
1
/2 po
(3,8 cm)
3
Coude
Plaque
protectrice
1
Conduit d’évacuation
d’air arrière
OPTION 1 : Sortie d’air latérale
Insérez le conduit adaptateur dans le boîtier de
ventilateur et fixez-le à la base de la sécheuse
comme indiqué.
2
Insérez le coude de 4 po (10 cm) de diamètre
dans l’ouverture arrière et enfoncez-le dans
le conduit adaptateur. Assurez-vous que
l’extrémité mâle du coude fait face au bas
par le trou au fond de la sécheuse. Fixez
solidement en position avec du ruban à
conduits. Fixez la plaque protectrice au dos
de la sécheuse avec la vis fournie.
3
Coude
Plaque
protectrice
OPTION 2 : Sortie d’air inférieure
Support
Conduit
adaptateur
AVERTISSEMENT
w
•Utiliserunéventenmétalrobuste.
•Nepasutiliserdeconduitenplastiqueouenaluminiummince.
•Nettoyerlesanciensconduitsavantl’installationdelasécheuse.
•Porterdesgantsdurantl’installation.
•Protégezvosmainsetbrasdesbordscoupantslorsquevous
travaillez dans la caisse. Veillez a porter des gants.
•Pourreduirelerisquedeblessure,observertouteslesproceduresde
securite recommandees par l'industrie, y compris l'utilisation de gants
a manches longues et de lunettes de securite.
•Ledefautderespectertouteslesconsignesdesecuritedecemanuel
peut causer des dommages, des blessures ou la mort.
13
FRANÇAIS
VENTILATION DE LA SÉCHEUSE
•N’écrasez pas et ne laissez pas le système
de conduits s’affaisser. Tout non-respect de
ces instructions peut entraîner un incendie
ou la mort.
•Ne laissez pas le système de conduits
reposer contre ou toucher des objets
tranchants. Tout non-respect de ces
instructions peut entraîner un incendie
ou la mort.
•Dans le cas d’un raccord à un système
de conduits existant, assurez-vous qu’il
convient à cet effet et qu’il est propre avant
d’installer la sécheuse. Tout non-respect de
ces instructions peut entraîner un incendie
ou la mort.
•Le système d’évacuation d’air doit être
conforme aux codes du bâtiment locaux en
vigueur. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•L’airdessécheusesàgazDOITêtreevacué
à l’extérieur. Tout non-respect de ces
instructions peut entraîner un incendie ou
la mort.
•Utilisez uniquement des conduits
métalliques rigides ou flexibles de 4 po
(10,2 cm) de diamètre à l’intérieur de
l’armoire de la sécheuse et pour la
ventilation extérieure. Tout non-respect de
ces instructions peut entraîner un incendie ou
la mort.
•Pour réduire le risque d’incendie, de
combustion, ou d’accumulation de gaz
combustibles, N’acheminez PAS le conduit
d’évacuation d’air de la sécheuse dans un
endroit clos sans ventilation comme un
grenier, un mur, un plafond, une galerie
technique, une cheminée, un conduit
d’évacuation de la combustion de gaz
ou un espace dissimulé d’un édifice. Tout
non-respect de ces instructions peut entraîner
un incendie ou la mort.
•Pour réduire le risque d’incendie, N’évacuez
PAS l’air de la sécheuse par un conduit de
plastique ou en aluminium mince. Tout non-
respect de ces instructions peut entraîner un
incendie ou la mort.
•Le conduit d’évacuation d’air doit mesurer
4 po (10,2 cm) de diamètres sans
obstructions. On doit le maintenir aussi
court que possible. Assurez-vous de
nettoyer tout vieux conduit avant d’installer
votre nouvelle sécheuse. Tout non-respect de
ces instructions peut entraîner un incendie ou
la mort.
•Des conduits métalliques rigides ou semi-
rigides sont recommandés entre le mur et
lasécheuse.Lorsd'uneinstallationspéciale
oùilestimpossibled’effectuerleraccord
avec les matériaux recommandés, utilisez
un conduit métallique flexible de transition
homologué UL uniquement pour le raccord
entre la sécheuse et le mur. L’utilisation de
ce type de conduit influencera le temps de
séchage. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•N’utilisezPASdevisàtôleoud'autrestypes
d’attaches qui pénètreraient dans le conduit
et pourraient retenir les charpies et réduire
ainsi l’efficacité du système d’évacuation
d’air. Fixez et scellez tous les raccords avec
du ruban à conduit. Tout non-respect de ces
instructions peut entraîner un incendie ou
la mort.
•Pour optimiser les résultats de
fonctionnement de l’appareil, observez les
restrictions de longueur de conduit décrites
dans le tableau en page 55. Tout non-respect
de ces instructions peut entraîner un incendie
ou la mort.
•Les pièces pour monter le système de
conduits ne sont pas fournies avec la
sécheuse.Ilseranécessaired’obtenirles
pièces sur place. La sortie extérieure doit
être munie de clapets à charnière pour
empêcher tout refoulement d’air lorsque la
sécheuse est hors tension. Tout non-respect
de ces instructions peut entraîner un incendie
ou la mort.
•La longueur totale du conduit en métal
flexible ne doit pas dépasser 2,4 m.
•AuCanada,encasd'utilisationd'unconduit
flexible de type feuille métallique, celui-ci
doit être spécifiquement identifié par le
fabricant comme convenant à une utilisation
avec une sécheuse. Aux États-Unis, en cas
d'utilisation d'un conduit flexible de type feuille
métallique, celui-ci doit être spécifiquement
identifié par le fabricant comme convenant
à une utilisation avec une sécheuse et doit
être conforme à la » Outline for Clothes Dryer
Transition Duct » (Directive pour les conduits de
transition des sécheuses), sujet 2158A.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
14
Ventilation correcte
Ventilation incorrecte
Acheminement et raccord du système
d’évacuation d’air
Suivez les lignes directrices ci-dessous pour
optimiser le rendement de l’appareil et réduire
l’accumulation de charpies et de condensation
dans les conduits.
REMARQUE : Les conduits et raccords NE sont
PAS compris, achetez-les séparément.
•Utilisezdesconduitsmétalliquesrigidesou
semi-rigides de 4 po (10,2 cm) de diamètre.
•Ondoitmaintenirleconduitd’évacuationd’air
aussi court que possible.
•Autantquepossible,limitezlenombrede
coudes.
•L’extrémitémâledechaquesectiondusystème
de conduits doit être dirigé dans le sens opposé
de la sécheuse.
•Utilisezdurubanàconduitssurtousles
raccords.
•Isolezlesconduitsquipassentdansdesaires
non chauffées pour réduire la condensation et
l’accumulation de charpies sur les surfaces des
conduits.
IMPORTANT: Tout manquement à évacuer l'air
de la sécheuse correctement annulera la garantie
de la sécheuse.
VENTILATION DE LA SÉCHEUSE (suite)
REMARQUE : Déduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n’est pas recommandé d’utiliser plus de quatre
coudes de 90°.
Système d’évacuation d’air
65 pi (19,8 m)
55 pi (16,8 m)
47 pi (13,7 m)
36 pi (11,0 m)
28 pi (8,5 m)
55 pi (16,8 m)
47 pi (13,7 m)
41 pi (12,5 m)
30 pi (9,1 m)
22 pi (6,7 m)
Type de sortie
murale externe
0
1
2
3
4
0
1
2
3
4
Nombre de coudes de 90°
Longueur max. de 4 po (10,2 cm) de diamètre
conduit métallique rigide
4 po
(10,2 cm)
4 po
(10,2 cm)
Recommandé
2
1
/
2
po
(6,35 cm)
Utilisez seulement pour
les trajets courts
15
FRANÇAIS
16
RACCORDEMENT DES SÉCHEUSES À GAZ
•Alimentation en gaz requis :
La sécheuse est expédiée de l’usine prête pour
l’utilisation avec du gaz naturel. Elle peut être
convertie pour une utilisation avec du gaz de PL
(propane liquide). La pression du gaz ne doit pas
dépasser 13 po (33 cm) de colonne d’eau.
•Un technicien de service qualifié ou du
fournisseur de gaz doit raccorder la sécheuse
à l’alimentation de gaz. Tout non-respect de
ces instructions peut entraîner un incendie, une
explosion, ou la mort.
•Isolezlasécheusedusystèmed’alimentation
en gaz en fermant à la main la soupape de
fermeture individuelle de l’appareil lors de tout
essai
de pression de l’alimentation en gaz. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
•Conduit d’alimentation requis : La salle de
lavage doit être munie d’un tuyau d’alimentation
en gaz naturel rigide vers la sécheuse. Aux
États-Unis, une soupape de fermeture manuelle
individuelleDOITêtreinstalléeàaumoins6
pi (1,8 m) de la sécheuse en conformité à la
normeANSIZ223.1ducodenationaldesgaz
combustibles ou la norme CSA B149.1 du code
canadien pour l’installation de gaz. Veillez à
installer un bouchon de canalisation NPT de 1/8
po (3,1 mm). Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou la mort.
•Dans le cas de l’utilisation d’un tuyau rigide,
leraccorddoitêtrede1/2po(12,7mm)IPS.Si
les codes et règlements locaux l’autorisent et
que le fournisseur de gaz l’accepte, utilisez une
tubulure de 3/8-(9,5 mm) homologuée lorsque
les distances sont de moins de 20 pi (6,1 m).
Un tubulure de plus grand diamètre devrait être
utilisée pour des longueurs dépassant le 20 pi
(6,1 m). Tout non-respect de ces instructions peut
entraîner un incendie, une explosion, ou la mort.
•Raccordez la sécheuse au type de gaz indiqué
sur la plaque signalétique. Tout non-respect de
ces instructions peut entraîner un incendie, une
explosion, ou la mort.
•Pour éviter toute contamination de la soupape
de fermeture de l’alimentation en gaz, purgez
le tuyau d’alimentation de tout air et sédiments
avant de le raccorder à la sécheuse. Avant de
serrer les raccords entre l’alimentation en gaz
et la sécheuse, purgez l’air restant jusqu’à
ce que vous déceliez une odeur de gaz. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
•N’utilisez PAS de flamme nue pour rechercher
toute trace de fuites. Utilisez un liquide de
détection de fuites à l’épreuve de la corrosion.
Tout non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
•Utilisez uniquement un nouveau tuyau
d’alimentation en gaz homologué AGA ou CSA
avec des raccords en acier inoxydable flexible.
Tout non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
•Serrez solidement tous les raccords de gaz. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
•Appliquez de la pâte pour joints insoluble dans
du gaz de pétrole liquéfié (PL) sur tous les
filetages. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou la
mort.
•N’essayez PAS de démonter la sécheuse. En
effet, tout démontage exige l’attention et les
outils d’un technicien de service ou d’une
entreprise qualifié(e) et autorisé(e). Tout non-
respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
• Ne coupez et ne retirez dans aucun cas
la troisième broche de mise à la terre du
cordon d’alimentation. Tout non-respect de ces
instructions peut entraîner un incendie,
une explosion, ou la mort.
• Pour votre sécurité personnelle, cette sécheuse
doit être correctement mise à la terre. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• Cette sécheuse est munie d’un cordon
d’alimentation doté d’une fiche à prise de terre
à trois broches qui se branche sur une prise
triphasée murale standard correspondante afin
de minimiser le risque de choc électrique. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Cette sécheuse doit être branchée dans une
prise mise à la terre de 120 volts en c.a. à
60 Hz protégée par un fusible ou un disjoncteur
de 15 ampères. Un circuit de branche seulement
pour cette sécheuse est recommandé. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Si vous avez une prise murale standard à deux
fiches, il est de votre responsabilité et obligation
de la faire remplacer par une prise murale
triphasée. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou
la mort.
Exigences électriques exigés uniquement pour les modèles à gaz
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
17
FRANÇAIS
• L’installation et l’entretien doivent être effectués
par un installateur qualifié, une agence de
service, ou le fournisseur de gaz. Tout non-
respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
•Utilisez uniquement un tuyau flexible neuf
en acier inoxydable et un nouveau raccord
homologué AGA. Tout non-respect de ces
instructions peut entraîner un incendie, une
explosion, ou la mort.
• Installezunesoupapedefermeturede
l’alimentation en gaz à moins de 6 pi (1,8 m)
de la sécheuse. Tout non-respect de ces
instructions peut entraîner un incendie, une
explosion, ou la mort.
• Assurez-vous que la sécheuse soit dotée de la
buse de brûleur correcte pour le type de gaz
qui sera utilisé (gaz naturel ou gaz de pétrole
liquéfiés). La sécheuse est livrée prête pour une
utilisation avec du gaz naturel. Tout non-respect
de ces instructions peut entraîner un incendie, une
explosion, ou la mort.
• Si nécessaire, la buse correcte devra être
installée par un technicien qualifié (pour la
rousse de conversion PL, commandez la pièce
numéro 383EEL3002D), et le changement devra
être indiqué sur la sécheuse. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• Tous les raccords doivent être en conformité
avec tous les codes et règlements locaux
applicables. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou la
mort.
• L’airdessécheusesàgazDOITêtreevacué
à l’extérieur. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou
la mort.
Raccord à gaz
NPT 3/8 po
(9,5 mm)
Soupape de
fermeture de
l’alimentation
en gaz
Raccordement de l’alimentation en gaz
Assurez-vous que l’alimentation en gaz vers la
salle de lavage soit bien COUPÉE. Confirmez
que le type de gaz acheminé vers votre salle de
lavage soit adéquat pour la sécheuse. L’appareil
est prêt à fonctionner au gaz naturel avec un
raccord NPT de
3/8-
po (9,5 mm).
Retirez le capuchon d’expédition du raccord
de gaz au dos de la sécheuse. Soyez prudent
et n’endommagez pas le filetage du raccord
de gaz lors du retrait du capuchon.
Raccordez la sécheuse au système
d’alimentation en gaz de la salle de lavage
avec un nouveau tuyau flexible en acier
inoxydable avec raccord NPT de
3/8-
po
(9,5 mm) de diamètre.
Serrez solidement tous les raccords entre la
sécheuse et le système d’alimentation en gaz
de la salle de lavage. Ouvrez l’alimentation en
gaz de la salle et vérifiez tous les raccords de
la tuyauterie (autant internes qu’externes) pour
toute trace de fuite de gaz avec un liquide de
détection de fuites à l’épreuve de la corrosion.
1
2
3
4
Installations en haute altitude
Le BTU nominal de cette sécheuse est
homologué AGA pour une altitude sous les 10
000 pieds (3 048 mètres).
Dans le cas d’une installation de votre sécheuse
à gaz à une altitude de plus de 10 000 pi
(3 048 m), sa capacité doit être réduite par un
technicien qualifié ou le fournisseur de gaz.
Branchement électrique
Branchez la sécheuse
dans une prise triphasée
mise à la terre de 120
volts de c.a. à 60 Hz.
Bouchon de
canalisation NPT
1/8 po (3,1 mm)
Tuyau flexible en acier
inoxydable homologué
AGA/CSA
RACCORDEMENT DES SÉCHEUSES À GAZ (suite)
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
18
RACCORDEMENT DES SÉCHEUSES ÉLECTRIQUES
wAVERTISSEMENT : Pour aider à empêcher des incendies, des électrocutions,
des blessures graves, ou des décès, le câblage et la mise à la terre doivent se conformer à l’édition la plus
récente du Code national de l'électricité, ANSI/NFPA 70 et à tous les règlements locaux en vigueur. Veuillez
faire vérifier par un technicien qualifié que votre maison a une alimentation électrique suffisamment puis-
sante pour faire fonctionner une sécheuse.
Exigences électriques uniquement pour les modèles électriques
• Cette sécheuse doit être reliée à un réseau de
câblage métallique permanent mis à la terre ou un
conducteur de terre pour appareil doit passer avec
les conducteurs du circuit et être relié à la borne
ou au fil de terre sur la sécheuse. Tout non-respect
de ces instructions peut entraîner un incendie, une
explosion, ou la mort.
• La sécheuse comporte son propre bloc de
jonction qui doit être relié à un circuit monophasé
distinct de 240 volts c.a. à 60 Hz muni d’un fusible
de 30 ampères (le circuit doit comporter des
fusiblesdesdeuxcôtésdul).L’ALIMENTATION
ÉLECTRIQUEDEVRAITÊTREÀLATENSION
NOMINALEMAXIMALEINDIQUÉESURLAPLAQUE
SIGNALÉTIQUEDELASÉCHEUSE.NELARELIEZ
PASÀUNCIRCUITDE110,115,OU120VOLTS.
Tout non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Si le circuit de dérivation vers la sécheuse est de
15 pi (4,5 m) ou moins de longueur, utilisez un fil
n
o
10 AWG (uniquement en cuivre) homologué UL
(Underwriters Laboratories) ou conformes aux
exigences des codes locaux. Si la longueur est
de plus de 15 pi (4,50 m), utilisez un fil n
o
8 AWG
(uniquement en cuivre) homologué UL (Underwriters
Laboratories) ou conformes aux exigences des
codes locaux. Laissez suffisamment de jeu pour
permettre de déplacer la sécheuse au besoin. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• La queue de cochon pour la connexion du cordon
d’alimentation entre le réceptacle mural et le bloc
de jonction de la sécheuse N’EST PAS fournie avec
l’appareil. Le type de queue de cochon et le calibre
du fil doivent être conformes aux codes locaux et
avec les directives des pages suivantes. Tout non-
respect de ces instructions peut entraîner un incendie,
une explosion, ou la mort.
• Une connexion à 4 fils est exigée pour toutes
installations dans les maisons mobiles ou
préfabriquées de même que pour toutes nouvelles
constructions après le 1
er
janvier 1996. De plus, une
connexion à 4 fils doit être utilisée dans les régions
oùlescodeslocauxinterdisentlamiseàlaterrepar
un fil neutre. Tout non-respect de ces instructions peut
entraîner un incendie, une explosion, ou la mort.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
Exigences électriques particulières pour les maisons mobiles ou préfabriquées
•Toute installation dans une maison mobile ou
préfabriquée doit être conforme au chapitre
24 de la CFR, paragraphes 32-80 des normes
américaines en matières de sécurité et de
constructions de maison préfabriquée ou à la
norme canadienne CAN/CSA0Z240 MH ainsi
qu’aux codes et règlements locaux.
•Une connexion à 4 fils est exigée pour
toutes installations dans les maisons
mobiles ou préfabriquées de même que
pour toutes nouvelles constructions après
le 1
er
janvier 1996.
Tout non-respect de ces
instructions peut entraîner un incendie, une
explosion, ou la mort.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
•N’apportezaucunemodicationàlacheetaucâblage
interne de la sécheuse.
•Lasécheusedoitêtreconnectéeàunepriseà4pôles.
•Silachenes’adaptepasàlaprisemurale,faites
installer une prise adaptée par un électricien qualifié.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
Essai du module de chauffage de
la sécheuse
MODÈLESÀGAZ
Fermez la porte de la sécheuse, appuyez sur
le bouton ON/OFF (mise en marche/arrêt) pour
démarrer l’appareil réglé à un cycle de séchage
à la chaleur. Au démarrage de la sécheuse, le
dispositif d’allumage devrait enflammer le brûleur
principal.
REMARQUE : Si de l’air est encore présent dans
le tuyau d’alimentation en gaz, il est possible
que l’allumeur s’éteigne avant que le brûleur
principal ne s’enflamme. Dans ce cas, le dispositif
d’allumage effectuera une seconde tentative après
deux minutes.
MODÈLESÉLECTRIQUES
Fermez la porte de la sécheuse, appuyez sur
le bouton ON/OFF (mise en marche/arrêt) pour
démarrer l’appareil réglé à un cycle de séchage
à la chaleur. L’air évacué devrait être chaud après
un fonctionnement de 3 minutes.
Vérification du débit d’air
Un fonctionnement effectif de la sécheuse exige
un débit d’air adéquat. On peut mesurer l’efficacité
du débit d’air en évaluant la pression statique à
l’aide d’un manomètre. Placez un manomètre sur
le conduit d’évacuation d’air à environ 2 pi (60,9
cm) de la sécheuse. La pression statique dans le
conduit d’évacuation d’air ne devrait pas excéder
les 0,6 po (1,5 cm). Vérifiez le fonctionnement de la
sécheuse sans charge.
Vérification du niveau
Une fois la sécheuse installée dans sa position
définitive, revérifiez la mise à niveau de la
sécheuse. Assurez-vous que la sécheuse soit
à niveau de l’avant vers l’arrière et d’un côté à
l’autre et que les quatre pieds de nivellement sont
fermement posés sur le plancher.
VÉRIFICATION FINALE DE L’INSTALLATION
Toute installation dans une maison mobile ou
préfabriquée doit être conforme au chapitre 24 de la
CFR, paragraphes 32-80 des normes américaines
en matières de sécurité et de constructions de
maison préfabriquée ou à la norme canadienne
CAN/CSA0Z240 MH ainsi qu’aux codes et
règlements locaux. En cas de doutes relatifs à la
conformité de l’installation par rapport à ces normes,
communiquez avec un professionnel en service et
installation pour du soutien technique.
• Unesécheuseàgazdoitêtredénitivementxée
au plancher.
•Laconnexionélectriquepourunesécheuse
électrique doit comporter une connexion à 4 fils.
Pour des renseignements plus détaillés en matière
de connexions électriques, consultez la rubrique
Raccordement des sécheuses électriques.
•Pourréduirelerisquedecombustionetd’incendie,
la sécheuse doit être ventilée vers l’extérieur.
•NEventilezPASlasécheusesousunemaison
mobile ou préfabriquée.
•Utilisezlepanneauarrière,droit,gauche,ou
inférieur pour ventiler une sécheuse électrique vers
l’extérieur.
• Utilisezlepanneauarrièregaucheouinférieurpour
ventiler une sécheuse à gaz vers l’extérieur. Il est
impossible de ventiler une sécheuse à gaz vers
l’extérieur par le panneau droit en raison de la
présence du module du brûleur.
•Leconduitd’évacuationd’airdelasécheusedoit
être solidement fixé à la structure de la maison
mobile ou préfabriquée. Il doit être fabriqué
d’une matière qui résistera aux flammes et à la
combustion. Il est recommandé d’installer un
conduit métallique rigide ou flexible.
• NEreliezPASleconduitd’évacuationd’airàtout
autre conduit, système de ventilation, cheminée,
ou autre conduit d’évacuation d’air.
•Assurez-vousquelasécheusedisposed’un
accès adéquat à de l’air frais pour garantir un bon
fonctionnement. L’ouverture pour l’apport d’air
frais extérieur doit être d’au moins 25 po
2
(163 cm
2
).
•Ilestimportantdemaintenirundégagementd’au
moins 2 po (5 cm) de matières combustibles
autour du conduit d’évacuation d’air lors de la
ventilation de la sécheuse vers l’extérieur. De plus,
la sécheuse doit comporter un dégagement de 1
po (2,5 cm) sur les côtés et au dos de la sécheuse.
•Souvenez-vousquelesélémentsdusystèmede
ventilation ne sont pas fournis avec la sécheuse.
Veillez à vous procurer les pièces nécessaires pour
une installation adéquate.
EXIGENCES PARTICULIÈRES POUR LES MAISONS MOBILES OU
PRÉFABRIQUÉES
Une fois l’installation complète de la sécheuse dans sa position définitive, exécutez les essais suivants et
l’évaluation de l’état du conduit d’évacuation sur la page suivante pour confirmer le fonctionnement correct
de l’appareil.
19
FRANÇAIS
Circulation d’air
correcte
Circulation d’air bloquée
Éviter les longs tuyaux ou les tuyaux
comportant plusieurs coudes.
Vérifier l’existence de blocages et
d’accumulation de charpie.
S’assurer que le conduit d’évacuation n’est
pas écrasé ou restreint.
ÉVALUATION DE L’ÉTAT DU CONDUIT D’ÉVACUATION
Votre sécheuse est équipée du FLOW SENSE
MC
, un
système innovateur qui détecte automatiquement les
blocages et restrictions dans le conduit d’évacuation
de la sécheuse. Le fait d’empêcher l’accumulation
de charpie et les blocages permet aux vêtements de
sécher plus rapidement et réduit la consommation
d’énergie.
REMARQUE : Ce test devrait être réalisé lors de
l’installation de la sécheuse pour vous indiquer
l’existence d’un problème quelconque au niveau du
conduit d’évacuation de votre logement. Toutefois,
puisque le test fournit des indications plus fidèles
sur l’état du conduit d’évacuation lorsqu’il est réalisé
dans des conditions normales d’utilisation que lors du
test d’installation, il se peut que le nombre de barres
affichées au cours des deux tests diffère.
Pour mettre en marche le cycle de test du conduit
d’évacuation :
REMARQUE : L'essai du module de chauffage de
la sécheuse doit être effectué avant de continuer.
Effectuez ensuite l'évaluation de l'état du conduit
d'évacuation.
Si aucune barre ne figure sur l’affichage,
le réseau de conduits est libre de tous
blocages ou restrictions.
Si toutes les barres apparaissent, il
existe un grave blocage dans le réseau
de conduits de la sécheuse qui doit
être retiré immédiatement.
IMPORTANT:Ne PAS interrompre le cycle de test !
REMARQUE : Même si pas toutes les barres apparaissent
durant l'évaluation du conduit d'évacuation, quelques
restrictions peuvent encore être présentes dans le conduit
d'évacuation. Référez-vous aux pages 14-15 pour en savoir
plus.
1
3
Appuyez simultanément sur les touches
RACK DRY et TEMP. CONTROL et maintenez-
les enfoncées. Tout en maintenant ces touches
enfoncées, appuyez sur la touche de MISE EN
MARCHE/ARRÊT.
2
Le sigle InS apparaîtra sur l’afficheur des numéros
pour indiquer que la sécheuse est en mode
d’évaluation du conduit d’évacuation.
Appuyez sur START/PAUSE (marche/
pause). La sécheuse se mettra
en marche pendant environ deux
minutes afin d’évaluer les blocages et
restrictions diminuant le flux d’air.
20
CARACTÉRISTIQUES DU PANNEAU DE COMMANDE
Voici les instructions de mise en marche et d’utilisation de votre sécheuse. Veuillez consulter des sections par-
ticulières de ce manuel pour de plus amples informations.
Avertissement important : Pour réduire le risque d’incendie, d’électrocution, ou de blessure, lisez tout le
manuel,ycomprislesInstructionsimportantesdesécurité,avantdefairefonctionnercettesécheuse.
BOUTON DE MISE EN MARCHE/ARRÊT
Appuyez pour mettre en MARCHE la sécheuse.
Appuyez de nouveau pour ARRÊTER la sécheuse.
REMARQUE : Appuyer sur le bouton de MISE EN
MARCHE/ARRÊT durant un cycle annulera ce cycle et
tous les autres réglages de brassées seront perdus.
A
BOUTON SÉLECTEUR DE CYCLE
Tournez ce bouton pour sélectionner le cycle désiré.
Une fois le cycle désiré sélectionné, les préréglages
standard s’afficheront à l’afficheur. Pour les
cycles SÉCHAGE MANUEL (MANUAL DRY), ces
paramètres peuvent etre réglés à l’aide des boutons
de réglage des cycles.
B
BOUTONS DE RÉGLAGE DES CYCLES
Utilisez ces boutons pour sélectionner les
paramètres de cycle désirés pour le cycle que
vous avez choisi. Les paramètres actuels sont
illustrés à l’afficheur. Appuyez sur le bouton
correspondant à cette option pour voir et
sélectionner d’autres réglages.
E
BOUTON DÉMARRER/PAUSE (START/PAUSE)
Appuyez sur ce bouton pour DÉMARRER (START) le
cycle sélectionné. Si la sécheuse fonctionne, utilisez
ce bouton pour faire une PAUSE dans le cycle sans
perdre les paramètres actuels.
REMARQUE : Si vous n’appuyez pas de nouveau
sur le bouton DÉMARRER/PAUSE (START/PAUSE)
pour poursuivre le cycle de séchage en moins de 4
minutes, la sécheuse se mettra automatiquement
hors tension.
C
BOUTONS + DE TEMPS/-DE TEMPS
(MORETIME/LESSTIME)
Pour régler la durée de séchage, utilisez ces
boutons avec les cycles SÉCHAGE MANUEL
(MANUAL DRY), SÉCHAGE MINUTÉ (TIME DRY)
Appuyez sur le bouton + DE TEMPS (MORE TIME)
pour augmenter d’une minute le temps de séchage
du cycle manuel et sur le bouton - DE TEMPS
(LESS TIME) pour réduire le cycle par une minute.
D
G
BOUTONS D’OPTIONS
Les boutons d’options vous permettent de
sélectionner des options de cycle supplémentaires.
Certains boutons vous permettent également
d’actionner des fonctions spéciales (voir les pages
suivantes pour les détails) en appuyant et en
maintenant enfoncé le bouton pendant 3 secondes.
F
AFFICHEUR DE TEMPS ET D'ÉTAT
L’afficheur illustre les réglages, le temps
restant estimé, les options et les messages
d’état de votre sécheuse.
B
A
C
G
DE
F
21
FRANÇAIS
FONCTIONNEMNT DE LA SÉCHEUSE
NETTOYER LE FILTRE À CHARPIE
Si le filtre à charpie n’a pas déjà été nettoyé, retirez-le
et nettoyez les charpies de la charge précédente. Cela
permettra d’assurer un séchage plus rapide et efficace.
1
CHARGER LA SÉCHEUSE
Chargez la sécheuse avec du linge mouillé provenant
de la machine à laver. Si la charge est très volumineuse,
vous devrez peut-être la répartir en plusieurs charges plus
petites afin d’obtenir un meilleur séchage et de prendre
soin des vêtements.
2
METTRE LA SÉCHEUSE SOUS TENSION
Appuyez sur le bouton d'alimentation (POWER) pour
mettre la sécheuse sous tension. Les voyants des
programmes s’allumeront et une sonnerie retentira, si
celle-ci est activée. Reportez-vous à la page 21.
3
SÉLECTIONNER UN PROGRAMME
Tournez le bouton sélecteur de cycle – dans un sens
ou dans l’autre – jusqu’à ce que le voyant du cycle
voulu soit activé. La température préréglée, le degré de
séchage et les paramètres d’options de ce programme
s'afficheront. Reportez-vous à la page 23.
4
SÉLECTIONNER LES OPTIONS DE CYCLE
Des options de programme peuvent être ajoutées à
l'aide des boutons d'options comme indiqué aux pages
27-28 (antifroissage, verrouillage pour enfants, l’option
repassage facile, réduire l'électricité statique).
REMARQUE : Les options ou modificateurs ne sont
pas tous disponibles pour tous les programmes. Un
indicateur sonore différent retentira et le voyant ne
s’allumera pas si la sélection n’est pas possible.
6
COMMENCER LE CYCLE
Appuyez sur le bouton START/PAUSE (démarrer/pause)
pour commencer le cycle. Le cycle peut être interrompu
à tout moment, en ouvrant la porte ou en appuyant
sur le bouton START/PAUSE (démarrer/pause). Si le
programme n’est pas redémarré dans les 4 minutes
qui suivent, la sécheuse sera mise hors tension et les
paramètres du cycle seront perdus.
7
FIN DU CYCLE
Lorsque le cycle est terminé, une sonnerie retentira si
elle a été activée. Retirez immédiatement les vêtements
afin de limiter les faux plis. Si Wrinkle Care
(anti-froissement) est sélectionné, le tambour de la
sécheuse fera quelques tours à quelques minutes
d’intervalle pour éviter que les vêtements ne se
froissent.
8
SÉLECTIONNER LES MODIFICATEURS DE CYCLE
Les paramètres par défaut pour le cycle sélectionné
peuvent désormais être modifiés si vous le souhaitez.
Cela peut être effectué à l'aide des boutons
modificateurs de cycle comme indiqué à la page 26
(température, degré de séchage, et sonnerie).
REMARQUE : Les options ou modificateurs ne sont
pas tous disponibles pour tous les cycle. Un indicateur
sonore différent retentira et le voyant ne s’allumera pas
si la sélection n’est pas possible.
5
22
GUIDE DES CYCLES
Le guide des cycles ci-dessous illustre les options et les types de tissus recommandés pour chaque cycle.
REMARQUE : Pour protéger vos vêtements, les différentes options
de niveau de séchage, température, ou autres ne sont pas toutes
disponibles avec chacun des cycles.
CYCLES DE SÉCHAGE PAR CAPTEUR (SENSOR DRY)
Les cycles de séchage par capteur (Sensor Dry) utilisent le système
exclusif à double capteur de LG qui décèle et compare le niveau
d’humidité des vêtements et celui de l’air ambiant et règle le temps
de séchage au besoin pour optimiser les résultats. La sécheuse
règle automatiquement le niveau de sèchage et la température aux
paramètres recommandés pour chaque cycle. L’afficheur indiquera
le temps restant estimé.
CYCLES DE SÉCHAGE MANUEL (MANUAL DRY)
Utilisez les cycles de séchage manuel (Manual Dry) pour
sélectionner un temps et une température de séchage. Lors de
la sélection d’un cycle de séchage manuel, l’afficheur TEMPS
RESTANT ESTIMÉ (ESTIMATED TIME REMAINING) indique le
temps réel restant pour votre cycle. Appuyez sur les boutons
+ DE TEMPS (MORE TIME) ou - DE TEMPS (LESS TIME) pour
modifier le temps réel du cycle.
SÉCHAGE PAR CAPTEUR
VOLU-
MINEUX /
LITERIE
GROSSE
CHARGE
TISSUS IN-
FROISSABLES/
VÊTEMENTS
CONTRACTÉS
COTON /
NORMAL
Très sec
Plein sec
MOYEN
ÉLEVÉ
Réglable
Plein sec
Réglable
Plein sec
Réglable
BAS
MOYEN
55
54
36
41
SÉCHAGE
RAPIDE
FRESHEN UP
(RAFRAÎCHIR)
Arrêt
Arrêt
Arrêt
Arrêt
ÉLEVÉ
MOYEN
ÉLEVÉ
25
20
ANTIBACTÉ-
RIEN
PETITE
CHARGE
Plein sec
Réglable
LINGES
DÉLICATS
SERVIETTES
VÊTEMENTS
DE SPORT
BAS
ÉLEVÉ
32
55
27
30
Plein sec
Réglable
Plein sec
Réglable
Plein sec
Réglable
Réglable
Réglable
Réglable
Réglable
Réglable
MOYEN
ÉLEVÉ
ÉLEVÉ
70
Sonnerie de Séchage
humide
anti-
froissement
Certifié par NSF
NSF International (anciennement National Sanitation
Foundation), certifie que le cycle ANTIBACTÉRIEN réduit
de 99,9 % la teneur en bactérie de la lessive effectuée et
qu’aucune bactérie n’est transmise à la lessive suivante.
Ne pas utiliser ce
cycle avec des tis-
sus délicats.
Édredons, oreillers,
chemises
jeans, articles épais/
lourds
Tissus infroissables,
articles synthétiques
Vêtements de
travail, pantalon en
velours côtelé, etc.
Lingerie, draps,
chemisiers
Denims, serviettes,
cotons épais
vêtements de sport
Pour enlever les
plis des vêtements
Pour des petites
charges avec des
temps de séchage
courts
Uniquement pour du tissu de
type normal / coton comme
des serviettes (Max 1,5 kg)
Type
Cycle
Type de tissu
Niv. de
séchage
Temp.
Temps en
min
+ de temps/
- de temps
SÉCHAGE À
L’AIR
SANS
CHALEUR
-
30
Pour des articles néces-
sitant un séchage sans
chaleur comme des plas-
tiques ou du caoutchouc
23
FRANÇAIS
Séchage
par
culbutage
Sec
Tissus infroissables
/résistant au froissement
Cycle doux/
délicat
Ne pas sécher
par culbutage
Ne pas sécher
(action mentionnée
conjointement avec
« ne pas laver »)
Normal
Étiquettes d’entretien des tissus
Réglage de
la chaleur
Élevée
Moyenne
Faible
Sans chaleur/
séchage à l’air
Filtre à
charpie
CHARGEMENT DE LA SÉCHEUSE
TRIAGE DES BRASSÉES
Étiquettes d’entretien des tissus
La plupart des vêtements possèdent des
étiquettes d’entretien des tissus qui affichent
les directives pour un soin approprié.
Grouper les articles similaires
Pour de meilleurs résultats, triez les vêtements
pour en faire des brassées qui peuvent être
séchés au même cycle de séchage.
Différents tissus exigent des soins particuliers
et certains d’entre eux sèchent plus rapidement
que d’autres.
• Vérifiez toutes les poches pour vous assurer qu’elles sont
vides. Des articles comme des trombones, des stylos,
de la monnaie, et des clés peuvent endommager votre
sécheuse et vos vêtements. Des objets inflammables
comme des briquets ou des allumettes risqueraient de
s’enflammer et de provoquer un incendie.
Tout non-respect
de ces instructions peut entraîner un incendie, une explosion,
ou la mort.
•
Ne séchez jamais des vêtements qui ont été exposés
à de l’huile, de l’essence, ou d’autres substances
inflammables. Le lavage des vêtements n’enlèvera pas
complètement les résidus d’huile. Tout non-respect de
cet avertissement peut entraîner des blessures graves, un
incendie, l’électrocution, ou la mort.
Conseils de chargement
• Combinezlesarticlesgrandsetpetitsdans
une brassée.
• Lesvêtementsmouillésprennentduvolumeauséchage.
Ne surchargez pas la sécheuse. Les vêtements ont besoin
d’espace pour culbuter et sécher correctement.
• Fermezlesfermetures-éclair,lescrochets,etlescordons
pour les empêcher de s’accrocher ou de s’emmêler aux
autres vêtements.
Voici les instructions de mise en marche et d’utilisation de votre nouvelle sécheuse. Veuillez consulter des sec-
tions particulières de ce manuel pour de plus amples informations.
Avertissement important : Pour réduire le risque d’incendie, d’électrocution, ou de blessure, lisez tout le
manuel,ycomprislesInstructionsimportantesdesécurité,avantdefairefonctionnercettesécheuse.
wAVERTISSEMENT : Afin
de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet
électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
VÉRIFICATION DU FILTRE À
CHARPIE AVANT CHAQUE
BRASSÉE
Assurez-vous que le filtre à charpie est toujours
propre avant de sécher une nouvelle brassée.
En effet, un filtre obstrué par de la charpie
augmentera le temps de séchage.
Pour le nettoyer, tirez droit vers le haut sur le
filtre et faites une boule de charpie avec vos
doigts. Ne rincez pas ni lavez le filtre pour retirer
la charpie. Poussez fermement sur le filtre à
charpie pour le remettre en place. Voyez la
section NETTOYAGE RÉGULIER (Page 29) pour
plus de détails.
Assurez-vous que le filtre à charpie soit toujours
correctement installé avant de démarrer la
sécheuse. Un fonctionnement de la sécheuse
avec un filtre lâche ou manquant risquerait
d’endommager la sécheuse et les articles dans
la sécheuse.
24
VOYANT DU SYSTÈME DE DÉTECTION
DES BLOCAGES DANS LE CONDUIT
D’ÉVACUATION FLOW SENSE
MC
Le système de détection des blocages dans
le conduit d’évacuation FLOW SENSE
MC
détecte et indique les blocages dans le conduit
d’évacuation qui réduisent le flux d’air dans le
conduit de la sécheuse. Il permet d’améliorer
l’efficacité de fonctionnement et de réduire le
nombre d’interventions de dépannage, vous
réalisez ainsi des économies.
E
PROGRAMME SPÉCIAL
(CUSTOM PROGRAM)
Si vous avez une combinaison de réglages
que vous utilisez fréquemment, vous pouvez
sauvegarder ces réglages à l'aide de l’option
PROGRAMME SPÉCIAL (CUSTOM PROGRAM).
AFFICHEUR
L’afficheur illustre les réglages, le temps restant estimé, les options et les messages d’état de
votre sécheuse. Lorsque la sécheuse est en marche, l’afficheur s’illuminera.
TEMPS RESTANT ESTIMÉ
(ESTIMATED TIME REMAINING)
Lorsque le bouton DÉMARRER/PAUSE (START/
PAUSE) est enfoncé, la sécheuse affichera le
temps estimé (SÉCHAGE PAR CAPTEUR) ou
le temps réglé (SÉCHAGE MINUTÉ) restant et
débutera le culbutage.
REMARQUE : Le temps des cycles SÉCHAGE
PAR CAPTEUR (SENSOR DRY) pourrait varier. En
effet, la sécheuse recalcule le temps de séchage
restant pour optimiser les résultats.
A
B
INDICATEUR DE CYCLE TERMINÉ
Illustre la portion du cycle de séchage
actuellement en train d’être terminée
(CHECK FILTER [vérification du filtre],
DRY [séchage], COOLING [refroidissement],
WRINKLE CARE [anti-froissement] ).
C
INDICATEUR DE VERROUILLAGE POUR
ENFANTS (CHILD LOCK)
Lorsque le VERROUILLAGE POUR ENFANTS
(CHILD LOCK) est activé, l’indicateur de Child
Lock apparaîtra et tous les boutons seront
désactivés à l’exception du bouton de MISE EN
MARCHE/ARRÊT. Cela empêchera un enfant
de modifier les réglages alors que la sécheuse
fonctionne.
D
RAPPEL DE VÉRIFICATION DU FILTRE
(CHECK FILTER)
L’afficheur indiquera CHECK FILTER (vérification
du filtre) lors de la mise en marche de la
sécheuse pour vous rappeler de vérifier le
filtre. Le message s’éteint dès que le bouton
DÉMARRER/PAUSE est enfoncé.
F
D
B
F
E A
C
25
FRANÇAIS
A
B
C
D
BOUTONS DE RÉGLAGE DES CYCLES
NIVEAU DE SÉCHAGE (DRY LEVEL)
Sélectionne le niveau de séchage du cycle.
Appuyez sur le bouton NIVEAU DE SÉCHAGE
(DRY LEVEL) à plusieurs reprises pour défiler
a travers les parametres disponibles.
•Cetteoptionestofferteuniquementaveclescycles
SÉCHAGE PAR CAPTEUR (SENSOR DRY).
•Las
é
cheuse ajustera automatiquement le temps
du cycle. La s
é
lection de l’option TRÈS SEC (VERY
DRY) ou + DE TEMPS (MORE DRY) augmentera le
temps du cycle alors que + DE TEMPS (LESS DRY)
ou HUMIDE (DAMP DRY) le diminuera.
•Utilisezleparam
é
tre - DE TEMPS (LESS DRY) ou
HUMIDE (DAMP DRY) pour les articles que vous
d
é
sirez repasser.
CONTRÓLE DE TEMPÉRATURE
(TEMP CONTROL)
Ce bouton règle le paramètre de
température de TRÈS FAIBLE
(ULTRA LOW) à ÉLEVÉ (HIGH). Ce réglage
permet un entretien précis de vos tissus
et vêtements. Appuyez sur le bouton
COMMANDE DE TEMPÉRATURE (TEMP. CONTROL) à
plusieurs reprises pour défiler à travers les paramètres
disponibles.
SÉCHAGE MINUTÉ (TIME DRY)
Ce bouton vous permet de sélectionner
manuellement le temps de séchage
de 20 à 60 minutes par incréments
de 10 minutes. Utilisez cette fonction
pour les petites brassees ou pour
défroisser. Utilisez les boutons + DE TEMPS/- DE
TEMPS (MORE TIME/LESS TIME) pour augmenter
ou reduire le temps de séchage par incréments de
1 minute.
SONNERIE (BEEPER)
Ce bouton ajuste le volume de l’alarme
sonore de fin de cycle ou l'éteint.
Les cycles SÉCHAGE PAR CAPTEUR (SENSOR DRY) possèdent des réglages préprogrammés qui se
sélectionnent automatiquement et ne peuvent etre modifiés.
Les cycles SÉCHAGE MANUEL (MANUAL DRY) comportent des paramètres par défaut mais vous
pouvez également personnaliser les paramètres à l’aide des boutons de réglage des cycles.
Appuyez sur le bouton correspondant à cette option pour voir et sélectionner d’autres paramètres.
A C
D
B
26
BOUTONS DES OPTIONS DE CYCLES
Pour ajouter des options de cycles
à un cycle :
Mettez en marche la sécheuse et tournez le
bouton sélecteur de cycle au cycle désiré.
Utilisez les boutons de réglage des cycles
pour ajuster les paramètres de ce cycle.
Appuyez sur le ou les boutons d'options de
cycles afin de sélectionner les paramètres
que vous aimeriez ajouter. L'afficheur
montrera un message de confirmation.
Appuyez sur le bouton DÉMARRER/PAUSE
(START/PAUSE) pour demarrer le cycle. La
secheuse demarrera automatiquement.
Votre sécheuse vous offre plusieurs options de
cycles supplémentaires pour personnaliser les
cycles et ainsi satisfaire vos besoins individuels.
Certains boutons d'options comportent
également une fonction spéciale qui peut être
actionnée en appuyant et en maintenant ce
bouton d'option pendant 3 secondes.
1
2
3
4
SONNERIE DE SÉCHAGE HUMIDE (DAMP
DRY BEEP)
Avec cette option, la sécheuse
émettra une alarme sonore
lorsque la brassée sera environ
80 % sèche. Elle vous permet
de retirer les articles légers qui
sèchent plus rapidement ou les articles que vous
désirez repasser ou suspendre encore un peu
humide.
ANTI-FROISSEMENT (WRINKLE CARE)
La sélection de cette
fonction permet de tourner
régulièrement le linge pendant
jusqu’à 3 heures à partir de
la fin du cycle sélectionné ou
jusqu’à l’ouverture de la porte.
Ceci est très utile pour éviter que le linge ne se
froisse si vous n’êtes pas en mesure de le retirer
immédiatement de la sécheuse.
*
VERROUILLAGE POUR ENFANTS
(CHILD LOCK)
Utilisez cette option pour
empecher une utilisation non
desirée de la sécheuse ou pour
empécher toute modification
des parametres de cycle
lorsque la sécheuse fonctionne.
Appuyez sur la touche SECADO EN PARRILLA
(RACK DRY) en la maintenant enfoncée pendant
3 secondes pour activer ou désactiver la fonction
VERROUILLAGE POUR ENFANTS.
REMARQUE : Terminer le verrouillage des
enfants apres la fin du cycle. Si vous souhaitez
desactiver cette fonction, appuyez et maintenez
le bouton SECADO EN PARRILLA pendant
3 secondes.
SECADO EN PARRILLA (RACK DRY)
Use el ciclo RACK DRY con
artículos tales como suéteres
de lana, sedas, y lencería,
que se deberían secar en
posición horizontal. También
se puede usar RACK DRY con
artículos que no deben secarse girando, tales
como calzado deportivo o animales de peluche.
Presione RACK DRY (SECADO EN PARRILLA)
para activar o desactivar la función RACK DRY
(SECADO EN PARRILLA).
REMARQUE: NUNCA use el este ciclo en
combinación con un ciclo de secado giratorio.
27
FRANÇAIS
BOUTON DE OPTIONS DE
CYCLE (suite)
Assurez-vous que la grille est appuyée
uniformément sur le rebord intérieur interne
de la porte et repose à plat à l’intérieur de la
sécheuse.
REMARQUE : Assurez-vous de retirer la grille
une fois le cycle SÉCHAGE SUR GRILLE
(RACK DRY) complete.
2
1
Ouvrez la porte de la sécheuse et glissez la
grille dans le tambour de la sécheuse.
Installation de la grille de séchage
Rappel d’un programme spécial :
Mettez la sécheuse en marche.
Enfoncez le bouton PROGRAMME
SPÉCIAL (CUSTOM PROGRAM).
Appuyez sur le bouton
MARCHE/PAUSE (START/PAUSE)
pour démarrer le cycle.
1
2
3
REMARQUE : Il n’est possible de sauvegarder
qu’un spécial personnalise. Tout autre
programme préalablement sauvegardé sera
effacé dés que vous appuyez et gardez
enfonce le bouton PROGRAMME SPÉCIAL
(CUSTOM PROGRAM).
PROGRAMME SPÉCIAL
(CUSTOM PROGRAM)
Si vous utilisez une
combinaison particuliére de
paramétres que vous utilisez
fréquemment, il est possible
de les sauvegarder en tant
que PROGRAMME SPÉCIAL
(CUSTOM PROGRAM).
1
2
3
4
Mettez en marche la sécheuse et tournez le
bouton sélecteur de cycle au cycle désiré.
Utilisez les boutons de réglage des cycles
pour ajuster les paramètres de ce cycle.
Appuyez sur le ou les boutons d’options de
cycles afin de sélectionner les paramètres
que vous aimeriez ajouter. L’afficheur
montrera un message de confirmation.
Appuyez et gardez enfonc
é
le bouton
PROGRAMME SPÉCIAL (CUSTOM
PROGRAM) a nouveau pendant 3 secondes.
*
Sauvegarde d’un programme spécial :
28
Filtre à
charpie
Nettoyage de l’extérieur
Un entretien adéquat de votre sécheuse peut
prolonger sa durée de vie utile. L’extérieur de la
machine peut être nettoyé à l’eau chaude, avec
un détergent ménager doux et non abrasif.
Essuyez immédiatement tout déversement à
l’aide d’un chiffon doux et humide.
IMPORTANT: N’utilisez jamais d’alcool méthylé,
de solvant, ou de produits similaires.
N’utilisez jamais de laine d’acier ou de nettoyants
abrasifs; ils pourraient endommager la surface.
NETTOYAGE RÉGULIER
Nettoyage de l’intérieur
Essuyez autour de l’ouverture et du joint de la
porte avec un chiffon doux et humide pour prévenir
l’accumulation de charpie et de poussière qui
pourrait endommager le joint de porte.
Nettoyez le hublot avec un chiffon doux humidifié
avec de l’eau chaude et un détergent ménager
doux et non abrasif puis essuyez pour sécher.
Il est possible de nettoyant le tambour en acier
inoxydable avec un nettoyant pour acier inoxydable
traditionnel conformément aux directives du
fabricant. N’utilisez jamais de laine d’acier ou de
nettoyants abrasifs; ils pourraient égratigner ou
endommager la surface.
Nettoyage autour et sous la sécheuse
Aspirez régulièrement la charpie et la poussière
autour et sous la sécheuse. Au moins une fois
par année, vérifiez le système de conduits pour
toute accumulation de charpie et nettoyez-les. Si
vous remarquez une réduction du débit d’air ou
une chute du rendement de la sécheuse, vérifiez
immédiatement le système de conduits pour
toute obstruction et blocage.
Entretien du système de conduits
Au moins une fois par année, vérifiez le système
de conduits pour toute accumulation de charpie
et nettoyez-les. Si vous remarquez une réduction
du débit d’air ou une chute du rendement de la
sécheuse, vérifiez immédiatement le système
de conduits pour toute obstruction et blocage.
Communiquez avec un technicien ou un fournisseur
de service.
Nettoyage du filtre à charpie
Nettoyez toujours le filtre à charpie après
chaque cycle.
Pour le nettoyer, tirez droit vers le haut sur le
filtre. Puis :
Faites une boule de charpie
avec vos doigts, ou
Nettoyez le filtre à charpie
avec un aspirateur, ou
Lavez le filtre à charpie dans
une solution d’eau chaude
savonneuse puis laissez-le
sécher complètement avant
de le remettre en place.
REMARQUE : N’utilisez JAMAIS la sécheuse
sans le filtre à charpie en place.
1
2
3
• Débranchez votre sécheuse avant de la nettoyer pour éviter le risque d’électrocution. Tout
non-respect de ces instructions peut entraîner des blessures, un incendie, une électrocution, ou la mort.
•N’utilisez jamais de produits chimiques puissants, de nettoyants abrasifs, ou de dissolvants pour
nettoyer votre sécheuse. Ils endommageront sa surface.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
29
FRANÇAIS
Problèmes Causes possibles Solutions
Sécheuse ne
chauffe pas
• Unfusibledemaisona
grillé, un disjoncteur s’est
déclenché, ou il y a une
panne de courant.
• Alimentationengazferméou
service coupé (uniquement
pour les modèles à gaz).
• Réinitialisezledisjoncteurouremplacezlefusible.
N’augmentez pas la capacité du fusible. Si le
problème est un circuit surchargé, faites-le corriger
par un électricien qualifié.
• Conrmezl’ouverturedelasoupaped’alimentation
de la maison et de la soupape de fermeture de
l’alimentation en gaz de l’appareil.
AVANT D’APPELER LE SERVICE
Votre sécheuse est dotée d’un système de contrôle des erreurs automatique qui détecte et diagnostique les
problèmes dès leur apparition. Si votre sécheuse ne fonctionne pas correctement ou ne fonctionne pas du
tout, vérifiez les points suivants avant d’appeler le service.
La sécheuse ne
s'allumepas
• Lecordonélectriquen’est
pas correctement branché.
• Unfusibledemaisona
grillé, un disjoncteur s’est
déclenché, ou il y a une
panne de courant.
•Assurez-vousquelachesoitbienenchéedans
une prise mise à la terre correspondante à la plaque
signalétique de la sécheuse.
• Réinitialisezledisjoncteurouremplacezlefusible.
N’augmentez pas la capacité du fusible. Si le
problème est un circuit surchargé, faites-le corriger
par un électricien qualifié.
Taches graisseuses
ou sales sur les
vêtements
• Assouplisseurmalutilisé.
• Séchagedevêtements
propres et souillés ensemble.
• Conrmezetsuivezlesdirectivesfourniesparle
fabricant de l’assouplisseur.
• Assurez-vousdenesécherquedesvêtements
propres dans votre sécheuse. En effet, des articles
sales peuvent souiller les vêtements propres de la
même brassée ou la brassée subséquente.
• Lestachessurdesvêtementssecssontenréalité
des taches que le lavage n’a pu retirer correctement.
Assurez-vous que les vêtements sont complètement
propres en conformité avec les directives de votre
machine à laver et votre détergent.
L’afficheur montre le
code d’erreur tE1 ou tE2
• Lathermistanceest
défectueuse.
• Éteignezlasécheuseetappelezleservice.
Présence de charpie
sur les vêtements
• Leltreàcharpien’estpas
bien nettoyé.
• Triageincorrectdes
brassées.
• Excèsd’électricitéstatique
dans les vêtements.
• Sécheusesurchargée.
• Papiermouchoir,papier,etc.
présent dans les poches.
• Assurez-vousqueleltreàcharpieestpropre
avant chaque brassée. Avec certaines brassées qui
produisent une quantité élevée de charpie, il sera peut-
être nécessaire de nettoyer le filtre en cours de cycle.
•Certainstissusproduisentdelacharpie(commeune
serviette de coton blanche pelucheuse) et devraient
séchés séparément des vêtements qui attirent la
charpie (comme une paire de pantalon de lin noir).
• ConsultezlarubriqueÉlectricité statique excessive
dans les vêtements après le séchage plus bas.
• Divisezlesgrossesbrasséesdelessiveenbrassées
plus petites pour le séchage.
• Vériezsoigneusementlespochesavantlalessiveet
le séchage des vêtements.
Électricité statique
excessive dans les
vêtements après
le séchage
• Aucunassouplisseurutilisé
ou assouplisseur utilisé
incorrectement.
• Lesvêtementsontséché
trop longtemps (excès de
séchage).
• Séchagedetissus
synthétiques, infroissables,
ou fait de mélanges de fibres
synthétiques.
• Utilisezunassouplisseurpourréduirel’électricité
statique. Assurez-vous de suivre les directives du
fabricant.
• Leséchageexcessifd’unebrasséedelessivepeut
provoquer l’accumulation d’électricité statique. Réglez
les paramètres et utilisez un temps de séchage plus
court ou utilisez les cycles SÉCHAGE PAR CAPTEUR
(SENSOR DRY)
• Cesmatièrespeuventfavoriserl’accumulation
d’électricité statique. Essayez d’utiliser un
assouplisseur.
30
AVANT D’APPELER LE SERVICE (suite)
Problème Causes possibles Solutions
Le temps de séchage
n’est pas constant
• Lesparamètresdeséchage,
la taille de la brassée, et le
taux d’humidité des
vêtements ne sont pas
constants.
• Letempsdeséchaged’unechargevarieselon
le paramètre de chaleur, le type de chaleur utilisé
(électrique, à gaz naturel, ou PL), la taille de la brassée,
le type de tissus, le taux d’humidité des vêtements, et la
condition du système de conduits et du filtre à charpie.
Les vêtements
prennent trop de
temps à sécher
• Labrasséeestmaltriée.
• Brasséeimportantede
tissus lourds.
• Mauvaisréglagedes
commandes de séchage.
• Leltreàcharpiedoitêtre
nettoyé.
• Conduitsd’évacuationd’air
bloqués, sales, ou le conduit
est trop long.
• Unfusibledemaisona
grillé, un disjoncteur s’est
déclenché, ou il y a une
panne de courant.
• Sécheusesurchargée.
• Sécheuseaveccharge
insuffisante.
• Séparezlesarticlespluslourdsdesarticlespluslégers.
Les articles plus grands et lourds prennent plus de
temps à sécher.
• Lestissuslourdsretiennentplusd’humiditéetsèchent
donc plus lentement. Pour aider à réduire et à maintenir
les temps de séchage plus constants, séparez les
grands articles et les tissus lourds en brassées plus
petites de taille consistante.
• Utilisezlesparamètresappropriéspourletypedebrassée
que vous séchez.
• Assurez-vousqueleltreàcharpieestpropreavant
chaque brassée. Avec certaines brassées qui produisent
une quantité élevée de charpie, il sera peut-être
nécessaire de nettoyer le filtre en cours de cycle.
• Conrmezlabonnecongurationdusystèmede
conduits et qu’il est exempt de débris, charpie, et
d’obstructions. Assurez-vous que les clapets s'ouvrent
correctement et qu'ils ne soient pas bloqués, obstrués
ou endommagés.
• Réinitialisezledisjoncteurouremplacezlefusible.
N’augmentez pas la capacité du fusible. Si le problème
est un circuit surchargé, faites-le corriger par un
électricien qualifié.
• Divisezlesgrossesbrasséesdelessiveenbrasséesplus
modestes pour le séchage.
• Sivousséchezunetrèspetitebrassée,ajoutezquelques
articles supplémentaires pour garantir un bon culbutage.
Les vêtements
sont froissés
• Lesvêtementsontséché
trop longtemps (excès de
séchage).
• Lesvêtementssontrestés
trop longtemps dans la
sécheuse à la fin du cycle.
• Unséchageexcessifd’unebrasséepeutprovoquerdes
plis. Essayez un temps de séchage plus court et retirez les
articles alors qu’ils conservent encore un peu d’humidité.
• Retirezlesarticlesimmédiatementàlanducycle.
Utilisez l’option ANTI-FROISSEMENT (WRINKLE CARE)
pour poursuivre le culbutage des vêtements à la fin du
cycle pour une période jusqu’à 3 heures.
Les vêtements
ont rétréci
• Lesdirectivesdesoindes
vêtements n’ont pas été
respectées.
• Pouréviterlerétrécissement,suivezsoigneusement
les directives d’entretien des tissus de votre vêtement
car certains tissus rétréciront naturellement au lavage.
D’autres tissus peuvent se laver sans problème mais
rétréciront si séchés dans une sécheuse. Utilisez le
paramètre de chaleur basse ou séchage sans chaleur et/
ou l’option SÉCHAGE SUR GRILLE (RACK DRY).
31
FRANÇAIS
UTILISATION DE SMARTDIAGNOSIS
MC
- Utilisez cette fonction uniquement selon les instructions du centre d'appels. Le son de la transmission
ressemble à celui d'un télécopieur et seul le centre d'appels peut l'interpréter.
- SmartDiagnosis
MC
ne peut être activé que si le sécheuse n'est pas sous tension. Dans ce cas, la détection
des pannes doit être effectuée sans SmartDiagnosis
MC
.
- SMARTDIAGNOSIS
MC
est la fonctionnalité de dépannage conçue pour compléter, sans remplacer,
la méthode traditionnelle de dépannage faisant appel au service technique. L’efficacité de cette
fonctionnalité dépend de nombreux facteurs, et notamment de la qualité de réception du téléphone
portable utilisé pour la transmission, des bruits externes qui peuvent survenir pendant la transmission,
et de l’acoustique de la pièce où se trouve la machine, entre autres. Par conséquent, LG ne peut pas
garantir que SMARTDIAGNOSIS
MC
effectue de manière efficace le dépannage d’un problème donné.
En cas d'incident avec votre sécheuse, appelez le 1-800-243-0000(1-888-542-2623 au Canada). Suivez les
instructions communiquées par l'agent du centre d'appels et exécutez les étapes suivantes à la demande
de l'agent :
Appuyez sur la touche POWER (Marche/Arrêt) pour mettre le sécheuse en marche.
N'appuyez sur aucun autre bouton et ne tournez pas sélecteur de cycle.
1
À la demande du centre d'appels, placez le microphone de votre téléphone le près possible du bouton
POWER.
2
Appuyez et maintenez enfoncé le bouton TEMP. CONTROL pendant trois secondes tout en maintenant
le microphone du téléphone sur l'icône ou sur le bouton POWER.
3
Maintenez le téléphone en place jusqu'à la fin de la transmission des données. Cette opération peut
prendre environ 15 secondes et l'affichage marque ce temps par un compte à rebours.
•Pourunmeilleurrésultat,nebougezpasletéléphonependantlatransmission.
•Sil'agentducentred'appelsn'estpasenmesured'obtenirunenregistrementprécisdesdonnées,
celui-ci peut vous demander de recommencer.
•AppuyersurleboutonPOWERdurantlatransmission,coupelafonctionSmartDiagnosis
MC
.
4
À l'issue du compte à rebours et une fois les tonalités terminées, reprenez votre conversation avec
l'agent du centre d'appels, l'agent est maintenant en mesure de vous assister en se basant sur les
informations transmises pour analyse au centre d'appel.
5
32
DIMENSIONS ET CARACTERISTIQUES ESSENTIELLES
L’apparence et les caractéristiques techniques indiquées dans ce guide peuvent varier, car le produit est
constamment amélioré.
Consultez la plaque signalétique sur votre sécheuses.
Modèles de sécheuses DLE5001W DLG5002W
Description sécheuses
Exigences électriques*
Reportez-vous à l’étiquette des caractéristiques nominales pour de plus amples informations.
Exigences pour le gaz*
GN : 4–10.5 pouces de colonne d’eau / PL : 8-13 pouces de colonne d’eau (Modèles à gaz uniquement)
Dimensions
27 po (L) X 28,9 po (P) X 45-1/2 po (H), 50,2 po (P avec la porte ouverte)
68,6 cm (L) X 73,4 cm (P) X 115,3 cm (H), 127,5 cm (P avec la porte ouverte)
Poids net 127,4 livres (57,7kg)
Capacité de séchage
- Cycle normal
CEI 7,3 pieds cubes (0,2 m
3
) (22,5 livres/10,2 kg)
33
FRANÇAIS
•Lesproduitsetpiècesderemplacementsontgarantispourlaportionrestantedelapériodedegarantieoriginaleouquatre-vingt-dix(90)jours,selon
la période la plus longue.
•Lesproduitsetpiècesderemplacementpeuventêtreneufsouremanufacturés.
•LecentredeserviceautoriséLGgarantitlesréparationspendanttrente(30)jours.
LARESPONSABILITÉDELGCANADASELIMITEÀLAGARANTIECI-DESSUS.SAUFTELQU'ILESTEXPLICITEMENTINDIQUÉCI-DESSUS,LGCANADANE
FOURNITAUCUNEAUTREGARANTIEETREJETTETOUTESLESAUTRESGARANTIESETCONDITIONSEXPLICITESOUIMPLICITESÀL'ÉGARDDUPRODUIT,
CEQUIINCLUT,SANSTOUTEFOISS'YLIMITER,TOUTEGARANTIEETCONDITIONIMPLICITEDEQUALITÉMARCHANDEOUDECONVENANCEÀUNUSAGE
PARTICULIERETAUCUNEDÉCLARATIONNELIERALGCANADA.LGCANADAN'AUTORISEPERSONNEÀCRÉERNIÀASSUMERAUCUNEAUTREPROVI-
SIONPOURGARANTIESENRELATIONAVECCEPRODUIT.SIUNEGARANTIEOUCONDITIONIMPLICITEESTREQUISEPARLALOI,SAPÉRIODESELIMITE
ÀCELLEDELAGARANTIEEXPLICITESUSMENTIONNÉE.LGCANADA,LEFABRICANTETLEDISTRIBUTEURNEPOURRONTÊTRETENUSRESPONSABLES
D'AUCUNDOMMAGEACCESSOIRE,CONSÉCUTIF,SPÉCIAL,DIRECTOUINDIRECT,D'AUCUNEPERTED'ACHALANDAGEOUDEPROFITS,D'AUCUNDOM-
MAGEPUNITIF,EXEMPLAIREOUAUTRE,DIRECTEMENTOUINDIRECTEMENTATTRIBUABLEÀTOUTEVIOLATIONCONTRACTUELLE,FONDAMENTALEOU
AUTRE,OUÀUNEACTION,UNEOMISSION,UNDÉLITOUTOUTEAUTRECHOSE.
La présente garantie vous confère des droits légaux spécifiques. Vous pourriez disposer d'autres droits, suivant les lois provinciales applicables. Toute clause de la
présente garantie qui invalide ou modifie une condition ou garantie implicite aux termes d'une loi provinciale est dissociable si elle entre en conflit avec la loi provinciale, et
ce, sans affecter les autres clauses de la garantie.
LGELECTRONICSCANADA,INC.
GARANTIELIMITÉEDELASÉCHEUSELG-Canada
Pour obtenir tous les détails sur la garantie et
accéder au service à la clientèle,
téléphonez-nous ou visitez notre site Web :
Composez le 1-888-542-2623 (24 h sur 24, 365 jours par
année) et Modèle : sélectionnez l'option de menu
appropriée, ou visitez notre site Web au http://www.lg.ca
Tous les coûts associés aux circonstances exclues ci-dessus seront assumés par le consommateur.
Écrivez vos renseignements de garantie ci-dessous :
Renseignementssurl'enregistrementduproduit:
Numéro de série :
Dated'achat:
GARANTIE:SivotresécheuseLG(le«produit»)s'avèredéfectueuseenraisond'undéfautdematériauoudefabricationlorsd'uneutilisationnormale,
pendantlapériodedegarantiespéciéeci-après,LGCanadarépareraouremplaceraàsadiscrétionleproduitsurréceptiondelapreuved'achat
originalefournieparledétaillant.Cettegarantien'estoffertequ'àl'acheteuroriginalduproduitchezundétaillantetnes'appliquequ'àunproduit
distribuéauCanadaparLGCanadaouparundistributeurcanadienautorisé.Lagarantienes'appliquequ'auxproduitssituésetutilisésauCanada.
LAPRÉSENTEGARANTIELIMITÉENECOUVREPASCEQUISUIT:
1. Un appel de service pour livrer, ramasser ou installer le produit; renseigner un client sur le fonctionnement du produit; réparer ou remplacer des fusibles ou
rectifier le câblage ou la plomberie; ou corriger une réparation ou installation non autorisée.
2. La défaillance du produit durant une panne ou interruption de courant ou en raison d'un service électrique inadéquat.
3. Des dommages occasionnés par la fuite ou le bris de conduites d'eau, le gel de conduites d'eau, des tuyaux de drainage restreints, une alimentation en eau
inadéquate ou interrompue ou une alimentation en air inadéquate.
4. Des dommages attribuables à l'utilisation du produit dans une atmosphère corrosive ou contraire aux instructions spécifiées dans le manuel d'utilisation du
produit.
5. Des dommages au produit causés par un accident, des animaux nuisibles ou des vermines, la foudre, le vent, un incendie, une inondation ou une
catastrophe naturelle.
6. Les dommages attribuables à une mauvaise utilisation, une utilisation abusive ou à une installation, une réparation ou un entretien inapproprié du produit.
Les réparations inappropriées incluent l'utilisation de pièces ni approuvées ni recommandées par LG Canada.
7. La détérioration ou la défaillance du produit causée par une modification ou un changement non autorisé ou une utilisation autre que celle prévue, ou
résultant d'une fuite d'eau occasionnée par une mauvaise installation.
8. La détérioration ou la défaillance du produit causée par un courant ou un voltage électrique incorrect, la non-conformité aux codes de plomberie, une
utilisation commerciale ou industrielle, ou l'utilisation d'accessoires, d'éléments ou de produits nettoyants non approuvés par LG Canada.
9. Les dommages causés par le transport et la manipulation, notamment les égratignures, les bosses, les écaillures et/ou tout autre dommage à la finition du
produit, à moins que ces dommages ne soient attribuables à des défauts de matériaux ou de fabrication et qu'ils ne soient signalés dans un délai d'une (1)
semaine de la livraison.
10. Des dommages ou des pièces manquantes à tout produit exposé, déballé, soldé ou remis à neuf.
11. Des produits dont le numéro de série original a été retiré, modifié ou ne peut être facilement déterminé. Le modèle et le numéro de série, ainsi que le reçu
de vente original du détaillant, sont requis pour valider la garantie.
12. L'augmentation des coûts et de la consommation des services publics.
13 . Le remplacement des ampoules électriques, des filtres et de toute pièce non durable.
14. Les réparations requises si le produit ne sert pas à une utilisation domestique normale et habituelle (y compris, sans toutefois s'y limiter, une utilisation
commerciale, dans un bureau ou un centre récréatif) ou est utilisé contrairement aux instructions spécifiées dans le manuel d'utilisation du produit.
15. Les coûts associés à l'enlèvement du produit de votre résidence aux fins de réparation.
16. L'enlèvement et la réinstallation du produit, s'il est installé à un endroit inaccessible ou contrairement aux instructions d'installation publiées, y compris
dans le manuel d'utilisation et le manuel d'installation du produit.
17. Les accessoires du produit, tels que balconnets, les tiroirs, les poignées, les tablettes, etc. Sont également exclues les pièces non incluses initialement
avec le produit.
PÉRIODEDEGARANTIE:(Remarque:Siladated'achatoriginalenepeutêtrevériée,lagarantiedébutera
soixante (60) jours suivant la date de fabrication.)
Sécheuse
Un(1)anàcompterdeladated'achatinitiale
Pièces et main-d'œuvre (pièces internes fonctionnelles seulement)
Dix (10) ans à compter de la date d’achat initiale
Cuve de la sécheuse (pièces uniquement)
34
35
FRANÇAIS
36
37
FRANÇAIS
1-800-243-0000
USA
1-888-542-2623
CANADA
LG Customer Information Center
Register your product Online!
www.lg.com
