Thank you for purchasing this PIONEER
product
To ensure proper use, please read through this
manual before using this product. It is espe-
cially important that you read and observe
WARNINGs and CAUTIONs in this manual.
Please k eep the manual in a safe and accessible
place for future reference.
After-sales service for
Pioneer products
Please contact the dealer or distributor from
where you purchased this unit for after-sales
service (including warranty conditions) or any
other information. In case the necessar y infor-
mation is not available, please contact the
companies listed below:
Please do not ship your unit to the companies
at the addresses listed below for repair without
advance contact.
U.S.A.
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
CANADA
Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION DEPARTMENT
340 Ferrier Street
Unit 2
Markham, Ontario L3R 2Z5, Canada
1-877-283-5901
905-479-4411
For warranty information please see the Lim-
ited Warranty sheet included with this unit.
If you experience problems
Should this product fail to operate properly,
please contact your dealer or nearest author-
ized Pioneer Service Station.
Visit our website
http://www.pioneerelectronics.com
in Canada
http://www.pioneerelectronics.ca
! Learn about product updates (such as firm-
ware updates) for your product.
! Register your product to receive notices
about product updates and to safeguard
purchase details in our files in the event of
loss or theft.
! Access owner’s manuals, spare parts infor-
mation, service information, and much
more.
The Safety of Your Ears is in
Your Hands
Get the most out of your equipment by playing
it at a safe level—a level that lets the sound
come through clearly without annoying blar-
ing or distortion and, most importantly, with-
out affecting your sensitive hearing. Sound
can be deceiving. Over time, your hearing
“comfort level” adapts to higher volumes of
sound, so what sounds “normal” can actually
be loud and harmful to your hearing. Guard
against this by setting your equipment at a
safe level BEFORE your hearing adapts.
ESTABLISH A SAFE LEVEL:
! Set your volume control at a low setting.
! Slowly increase the sound until you can
hear it comfortably and clearly, without dis-
tortion.
! Once you have established a comfortable
sound level, set the dial and leave it there.
En
2
Section
01
Before you start
15090308201-B<2>
BE SURE TO OBSERVE THE FOLLOWING
GUIDELINES:
! Do not turn up the volume so high that you
can’t hear what’s around you.
! Use caution or temporarily discontinue use
in potentially hazardous situations.
! Do not use headphones while operating a
motorized vehicle; the use of headphones
may create a traffic hazard and is illegal in
many areas.
Before connecting/
installing the amplifier
WARNING
! Handling the cord on this product or cords as-
sociated with accessories sold with the pro-
duct may expose you to chemicals listed on
proposition 65 known to the State of California
and other governmental entities to cause can-
cer and birth defect or other reproductive
harm. Wash hands after handling.
! This unit is for vehicles with a 12 V battery and
negative grounding. Before installing in re-
creational vehicles, trucks or buses, check the
battery voltage.
! When installing this unit, make sure to con-
nect the ground wire first. Ensure that the
ground wire is properly connected to metal
parts of the car’s body. The ground wire of the
one of this unit must be connected to the car
separately with different screws. If the screw
for the ground wire loosens or falls out, it
could result in fire, generation of smoke or
malfunction.
! Be sure to install the fuse to the battery wire.
! Always use a fuse of the rating prescribed.
The use of an improper fuse could result in
overheating and smoke, damage to the pro-
duct and injury, including burns.
! Check the connections of the power supply
and speakers if the fuse of the separately sold
battery wire or the amplifier fuse blows. Deter-
mine and resolve the cause, then replace the
fuse with and identical equivalent.
! Always install the amplifier on a flat surface.
Do not install the amplifier on a surface that
is not flat or on a surface with a protrusion.
Doing so could result in malfunction.
! When installing the amplifier, do not allow
parts such as extra screws to get caught be-
tween the amplifier and the automobile.
Doing so could cause malfunction.
! Do not allow this unit to come into contact
with liquids. Electrical shock could result.
Also, damage to this unit, smoke, and over-
heating could result from contact with liquids.
The surfaces of the amplifier and any attached
speakers may also heat up and cause minor
burns.
! In the event of any abnormality, the power
supply to the amplifier is cut off to prevent
equipment malfunction. If this occurs, switch
the system power off and check the power
supply and speaker connections. If you are un-
able to determine the cause, please contact
your dealer.
! Always disconnect the negative * terminal of
the battery beforehand to avoid the risk of
electric shock or short circuit during installa-
tion.
! Do not attempt to disassemble or modify this
unit. Doing so may result in fire, electric
shock or other malfunction.
CAUTION
! Always keep the volume low enough to hear
outside sounds.
! Extended use of the car stereo while the en-
gine is at rest or idling may exhaust the bat-
tery.
About the protection function
This product has protection function. When this
product detects something abnormal, the follow-
ing functions will operate to protect the product
and speaker output.
! The POWER/PROTECT indicator will turn red
and the amplifier will shut down in the situa-
tions outlined below.
En
3
English
Section
01
Before you start
15090308201-B<3>
— If the temperature inside the amplifier gets
too high.
— If a DC voltage is applied to the speaker
output terminal.
! The POWER/PROTECT indicator will turn red
and the output will be muted in the situations
outlined below.
— If the speaker output terminal and speaker
wire are short-circuited.
Important (Serial number)
The serial number is located on the bottom of
this unit. For your own security and convenience,
be sure to record this number on the enclosed
warranty card.
En
4
Section
01
Before you start
15090308201-B<4>
What’s what
Front side
1
3
4
2
5
Rear side
To adjust the switch, use a flathead screwdri-
ver if needed.
1 POWER/PROTECT indicator
The power indicator lights up to indicate
power ON.
! If something is not normal, the indicator
turns red.
2 FREQ (cut off frequency) control
Cut off frequency selectable from 40 Hz to
500 Hz if the LPF/HPF select switch is set to
LPF or HPF.
3 GAIN (gain) control
Adjusting gain controls CHANNEL A (chan-
nel A) and CHANNEL B (channel B) helps
align the car stereo output to the Pioneer
amplifier. Default setting is the NORMAL
position.
If output remains low, even when the car
stereo volume is turned up, turn controls to
lower level. If distortion occurs when the car
stereo volume is turned up, turn these con-
trols to higher level.
! If using only one input plug, set the gain
controls for speaker outputs A and B to
the same position.
! For use with an RCA equipped car stereo
(standard output of 500 mV), set to the
NORMAL position. For use with an RCA
equipped Pioneer car stereo, with maxi-
mum output of 4 V or more, adjust level
to match that of the car stereo output.
! For use with an RCA equipped car stereo
with output of 4 V, set to the H position.
4 LPF (low-pass filter)/HPF (high-pass fil-
ter) select switch
Switch the settings based on the connected
speaker.
! When the Subwoofer is connected:
Select LPF. This eliminates high range
frequency and outputs low range fre-
quency.
! When the full range speaker is con-
nected:
Select HPF or OFF. HPF eliminates low
range frequency and output high range
frequency. OFF outputs the entire fre-
quency range.

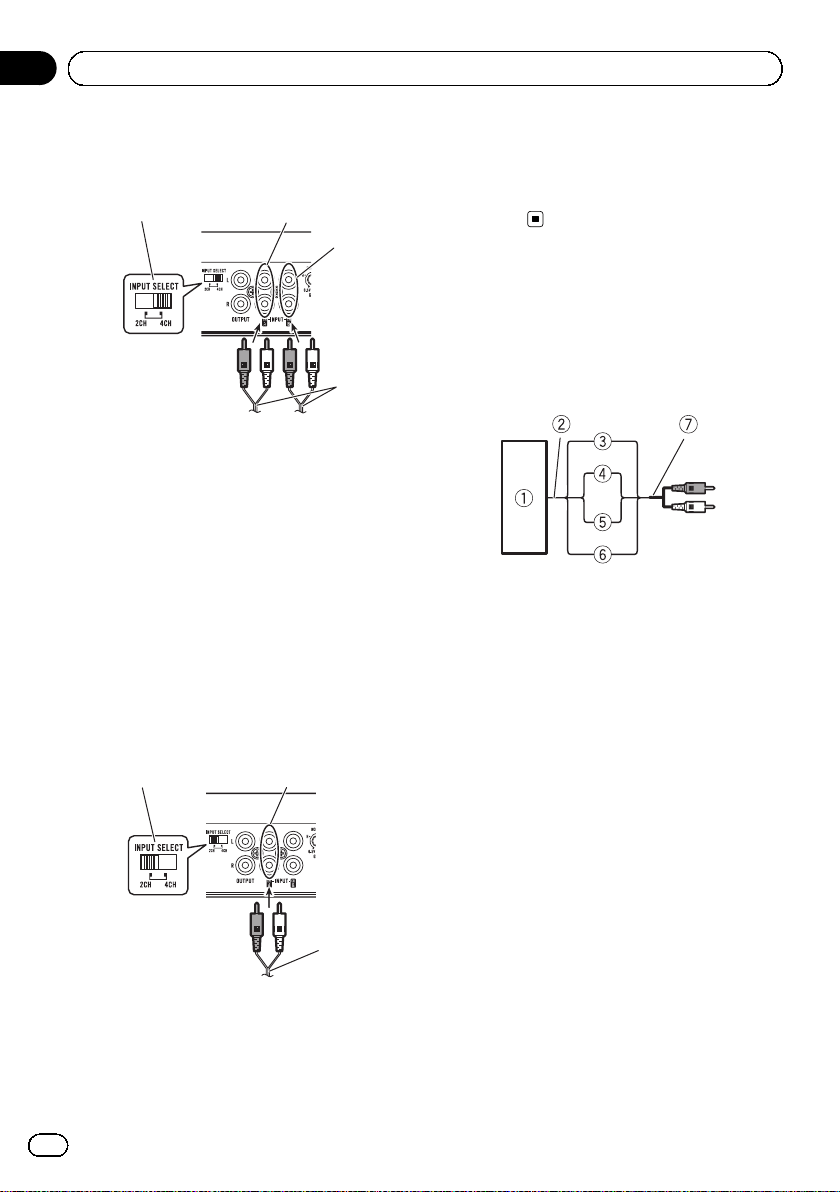

5 INPUT SELECT (input select) switch
Select 2CH for two-channel input and 4CH
for four–channel input.
Setting gain properly
! Protective function included to prevent
malfunction of the unit and/or speakers
due to excessive output, improper use or
improper connection.
! When outputting high volume sound etc.,
this function cuts off the output for a few
seconds as a normal function, but output
is restored when the volume of the head
unit is turned down.
! A cut in sound output may indicate impro-
per setting of the gain control. To ensure
continuous sound output with the head
unit at a high volume, set amplifier gain
control to a level appropriate for the preout
maximum output level of the head unit, so
that volume can remain unchanged and to
control excess output.
En
5
English
Section
02
Setting the unit
15090308201-B<5>
! Despite correct volume and gain settings,
the unit sound still cuts out periodically. In
such cases, please contact the nearest
authorized Pioneer Service Station.

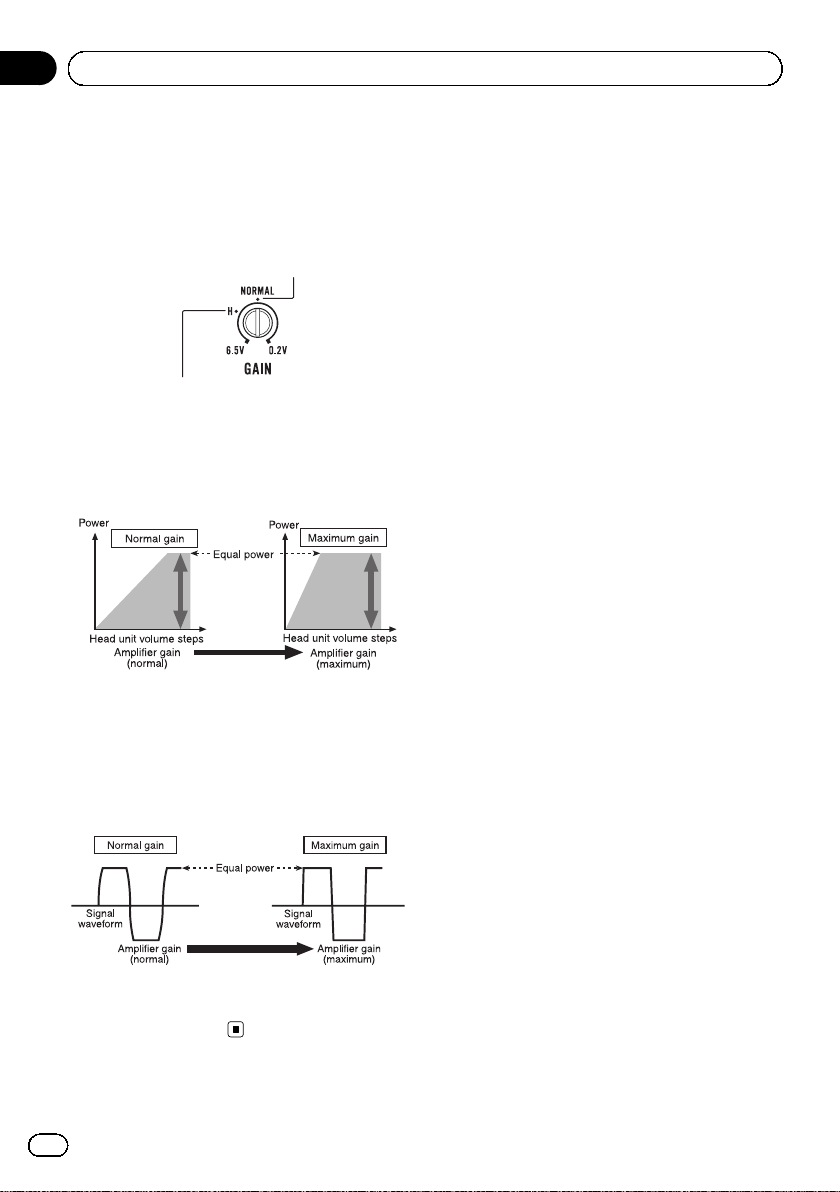

Gain control of this unit
Preout level: 2V (Standard: 500 mV)
Preout level: 4V
Above illustration shows NORMAL gain set-
ting.
Relationship between amplifier gain
and head unit output power
If amplifier gain is raised improperly, this will
simply increase distortion, with little increase
in power.
Signal waveform when outputting at
high volume using amplifier gain
control
Signal waveform distorted with high output, if
you raise the gain of the amplifier the power
changes only slightly.
En
6
Section
02
Setting the unit
15090308201-B<6>

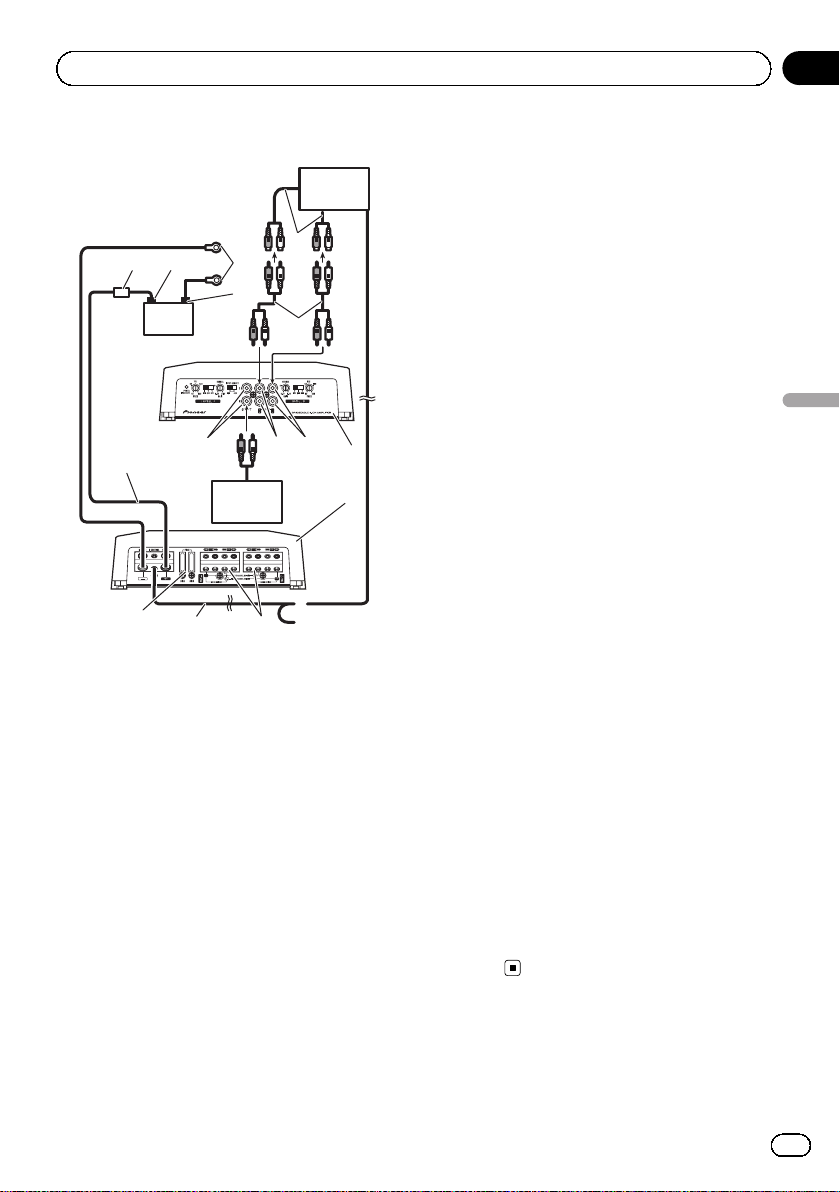

Connection diagram
1
f
3
4
5
6
8
b
a
9
i
g
h
d
e
c
2
7
1 Battery wire (sold separately)
! The maximum length of the wire be-
tween the fuse and the positive + term-
inal of the battery is 30 cm (12 in.).
! For the wire size, refer to Connecting the
power terminal on page 11. The battery
wire, the ground wire and the optional
direct ground wire must be same size.
After making all other connections at
the amplifier, connect the battery wire
terminal of the amplifier to the positive
+ terminal of the battery.
2 Fuse (80 A) (sold separately)
Each amplifier must be separately fused at
80 A.
3 Positive (+) terminal
4 Negative (*) terminal
5 Battery (sold separately)
6 Ground wire, Terminal (sold separately)
The ground wires must be same size as the
battery wire.
Connect to metal body or chassis.
7 Car stereo with RCA output jacks (sold sepa-
rately)
8 External output
If only one input plug is used, do not connect
anything to RCA input jack B.
9 Connecting wire with RCA pin plugs (sold se-
parately)
a RCA input jack A
b RCA input jack B
c Amplifier with RCA input jacks (sold sepa-
rately)
d RCA output jack
Outputs the signal input to CH A.

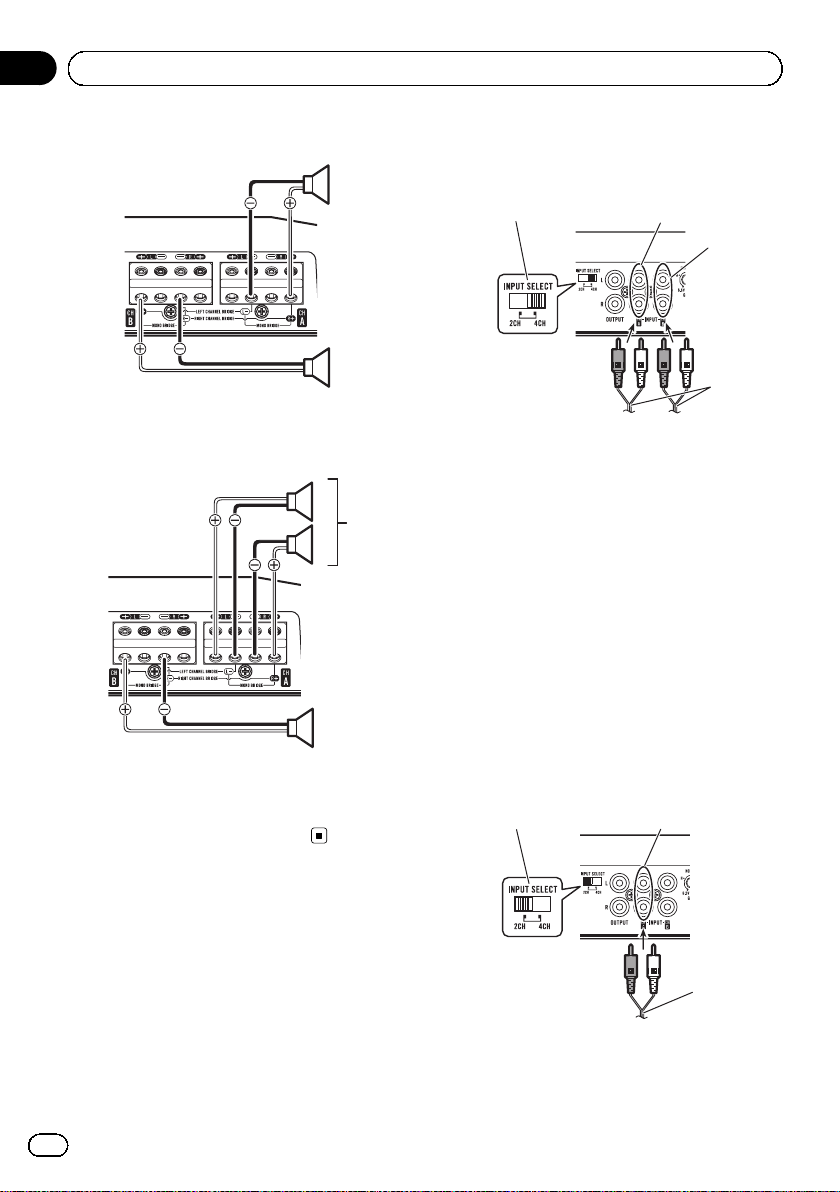

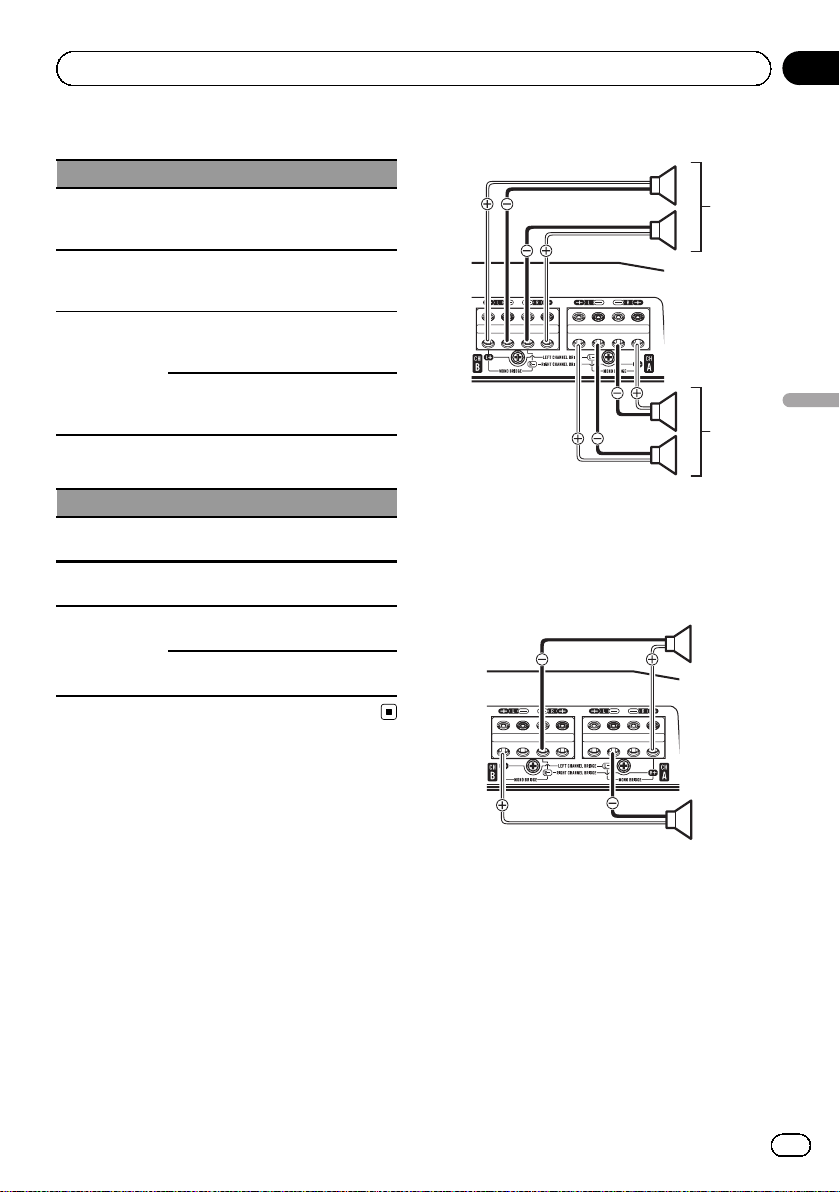

e Speaker output terminals
Please see the following section for speaker
connection instructions. Refer to Connections
when using the speaker input wire on page 10.
f System remote control wire (sold separately)
Connect male terminal of this wire to the sys-
tem remote control terminal of the car stereo.
The female terminal can be connected to the
auto-antenna relay control terminal. If the car
stereo lacks a system remote control terminal,
connect the male terminal to the power term-
inal via the ignition switch.
g Fuse (30 A) × 2
h Front side
i Rear side
Note
INPUT SELECT (input select) switch must be set.
For details, see Setting the unit on page 5.
Before connecting the
amplifier
WARNING
! Secure the wiring with cable clamps or adhe-
sive tape. To protect the wiring, wrap sections
in contact with metal parts in adhesive tape.
! Never cut the insulation of the power supply
to feed power to other equipment. Current ca-
pacity of the wire is limited.
En
7
English
Section
03
Connecting the units
15090308201-B<7>
CAUTION
! Never shorten any wires, the protection circuit
may malfunction.
! Never wire the speaker negative cable directly-
to ground.
! Never band together multiple speaker’s nega-
tive cables.
! If the system remote control wire of the ampli-
fier is connected to the power terminal via the
ignition switch (12V DC), the amplifier will re-
main on with the ignition whether the car
stereo is on or off, which may exhaust battery
if the engine is at rest or idling.
! Install and route the separately sold battery
wire as far as possible from the speaker wires.
Install and route the separately sold battery
wire, ground wire, speaker wires and the am-
plifier as far away as possible from the anten-
na, antenna cable and tuner.

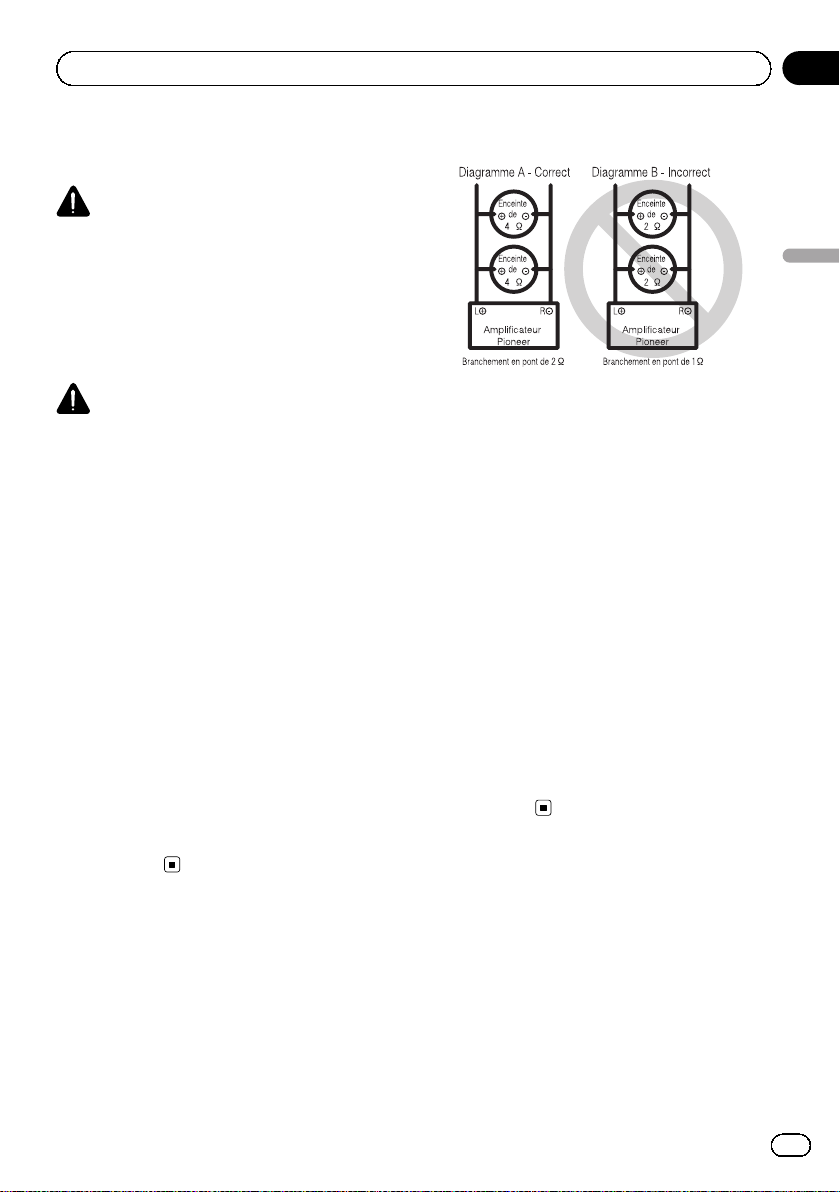

About bridged mode
! Do not install or use this amplifier by wiring
speakers rated at 2 W (or lower) in parallel to
achieve a 1 W (or lower) bridged mode (Dia-
gram B).
Amplifier damage, smoke, and overheating
could result from improper bridging. The am-
plifier surface could also become hot to the
touch and minor burns could result.
To properly install or use a bridged mode and
achieve a 2 W load, wire two 4 W speakers in
parallel with Left + and Right * (Diagram A)
or use a single 2W speaker.
In addition, refer to the speaker instruction
manual for information on the correct connec-
tion procedure.
! For any further enquiries, contact your local
authorized Pioneer dealer or customer
service.
About suitable
specification of speaker
Ensure speakers conform to the following
standards, otherwise there is a risk of fire,
smoke or damage. Speaker impedance is 2 W
to 8 W,or4W to 8 W for two-channel and other
bridge connections.
Subwoofer
Speaker channel Power
Four-channel output
Nominal input:
Min. 100 W
Two-channel output
Nominal input:
Min. 300 W
Three-channel
output
Speaker output
A
Nominal input:
Min. 100 W
Speaker output
B
Nominal input:
Min. 300 W
Other than subwoofer
Speaker channel Power
Four-channel output
Max. input:
Min. 200 W
Two-channel output
Max. input:
Min. 600 W
Three-channel
output
Speaker output
A
Max. input:
Min. 200 W
Speaker output
B
Max. input:
Min. 600 W
En
8
Section
03
Connecting the units
15090308201-B<8>
Connecting the speakers
The speaker output mode can be four-channel,
three-channel (stereo and mono) or two-chan-
nel (stereo or mono). Connect the speaker
leads based on the mode and the figures
shown below.
Four-channel output
2
1
3
1
2
4
1 Left
2 Right
3 Speaker output A
4 Speaker output B
Two-channel output (Stereo)
1
2
1 Speaker output (Right)
2 Speaker output (Left)
Two-channel output (Mono)
1
1
1 Speaker output (Mono)
Three-channel output
2
1
3
4
1 Left
2 Right
3 Speaker output A
4 Speaker output B (Mono)
Connections when using
the RCA input jack
Connect the car stereo RCA output jack and
the RCA input jack of the amplifier.
! The RCA output jack of this unit outputs
the signal that comes from The RCA input
jack A.
En
9
English
Section
03
Connecting the units
15090308201-B<9>
Four-channel / Three-channel output
! Slide INPUT SELECT (input select) switch
to 4CH position.
2
1
4
3
5
1 RCA input jack A
2 RCA input jack B
3 Connecting wires with RCA plugs (sold sepa-
rately)
4 From car stereo (RCA output)
If only one input plug is used, e.g. when the
car stereo has only one output (RCA output),
connect the plug to RCA input jack A rather
than B.
5 INPUT SELECT (input select) switch (4CH po-
sition)
Two-channel output (Stereo) / (Mono)
! Slide INPUT SELECT (input select) switch
to 2CH position.
1
2
3
4
1 RCA input jack A
For two-channel output, connect the RCA
plugs to the RCA input jack A.
2 Connecting wire with RCA pin plugs (sold se-
parately)
3 From car stereo (RCA output)
4 INPUT SELECT (input select) switch (2CH
position)
Connections when using
the speaker input wire
Connect the car stereo speaker output wires
to the amplifier using the supplied speaker
input wire with RCA pin cord.
1 Car Stereo
2 Speaker output
3 Red: Right +
4 Black: Right *
5 Black: Left *
6 White: Lef t +
7 Speaker input wire with RCA pin cord
To the RCA input jack of this unit
Notes
! If speaker wires with an RCA pin cord from a
headunit are connected to this amplifier, the
amplifier will automatically turn on when the
headunit is turned on. When the headunit is
turned off, the amplifier turns off automati-
cally. This function may not work with some
headunits. In such cases, please use a sys-
tem remote control wire (sold separately). If
multiple amplifiers are to be connected to-
gether synchronously, connect the head unit
and all amplifiers via the system remote con-
trol wire.
! Connect the system remote control wire when
you wish to only turn on the car stereo, not the
amplifier.
En
10
Section
03
Connecting the units
15090308201-B<10>
! This amplifier automatically selects an input
signal mode between the RCA level and the
speaker level by detecting an input signal.
Solderless terminal
connections
! Since the wire will become loose over time,
it must be periodically inspected and tigh-
tened as necessary.
! Do not solder or bind the ends of the
twisted wires.
! Fasten while making sure to not to clamp
the insulating sheath of the wire.
! Use the supplied hexagonal wrench to
tighten and loosen the terminal screw of
the amplifier and use it to securely fasten
the wire. Be careful to avoid excessive tigh-
tening of this screw, which may damage
the wire.
Connecting the power terminal
WARNING
If the battery wire is not securely fixed to the term-
inal using the terminal screws, there is a risk of
overheating, malfunction and injury, including
minor burns.
! Always use the recommended battery and
ground wire, which is sold separately. Con-
nect the battery wire directly to the car bat-
tery positive (+) terminal and the ground
wire to the car body.
! Recommended wires size (AWG: American
Wire Gauge) is as follows. The battery wire,
the ground wire and the optional direct
ground wire must be same size.
! Use a wire of 8 AWG to 16 AWG wire for the
speaker wire.
Battery wire and ground wire size
Wire length Wire size
less than 4.5 m (14 ft.9 in.) 8 AWG
less than 7.2 m (23 ft.7 in.) 6 AWG
less than 11.4 m (37ft. 5 in.) 4 AWG
1 Route battery wire from engine com-
partment to the vehicle interior.
! When drilling a cable pass-hole into the ve-
hicle body and routing a battery wire thor-
ough it, take care not to short-circuit the
wire damaging it by the cut edges or burrs
of the hole.
After completing all other amplifier connec-
tions, finally connect the battery wire terminal
of the amplifier to the positive (+) battery
terminal.
2
1
3
1 Positive (+) terminal
2 Battery wire (sold separately)
The maximum length of the wire between
the fuse and the positive + terminal of the
battery is 30 cm (12 in.).
3 Fuse (80 A) (sold separately)
Each amplifier must be separately fused at
80 A.
En
11
English
Section
03
Connecting the units
15090308201-B<11>
2 Use wire cutters or a utility knife to
strip the end of the battery wire, ground
wire and system remote control wire to ex-
pose about 10 mm (3/8 in.) of the end of
each of the wires, and then twist the ex-
posed ends of the wires.
Twist
10 mm (3/8 in.)
3 Connect the wires to the terminal.
Fix the wires securely with the terminal
screws.
4
6
7
2
1
5
3
1 Battery wire
2 Power terminal
3 Ground wire
4 GND terminal
5 System remote control wire
6 System remote control terminal
7 Terminal screws
Connecting the speaker output
terminals
1 Use wire cutters or a utility knife to
strip the end of the speaker wires to ex-
pose about 10 mm (3/8 in.) of wire and
then twist the wire.
Twist
10 mm (3/8 in.)
2 Connect the speaker wires to the
speaker output terminals.
Fix the wires securely with the terminal
screws.
1
3
2
1 Terminal screws
2 Speaker wires
3 Speaker output terminals
En
12
Section
03
Connecting the units
15090308201-B<12>
Before installing the amplifier
WARNING
! To ensure proper installation, use the supplied
parts in the manner specified. If any parts
other than those supplied are used, they may
damage internal parts of the amplifier, or be-
come loose causing the amplifier to shut
down.
! Do not install in:
— Places where it could injure the driver or
passengers if the vehicle stops suddenly.
— Places where it may interfere with the dri-
ver, such as on the floor in front of the dri-
ver’s seat.
! Install tapping screws in such a way that the
screw tip does not touch any wire. This is im-
portant to prevent wires from being cut by vi-
bration of the car, which can result in fire.
! Make sure that wires do not get caught in the
sliding mechanism of the seats or touch the
legs of a person in the vehicle as short-circuit
may result.
! When drilling to install the amplifier, always
confirm no parts are behind the panel and
protect all cables and important equipment
(e.g. fuel/brake lines, wiring) from damage.
CAUTION
! To ensure proper heat dissipation of the ampli-
fier, ensure the following during installation:
— Allow adequate space above the amplifier
for proper ventilation.
— Do not cover the amplifier with a floor mat
or carpet.
! Place all cables away from hot places, such
as near the heater outlet.
! The optimal installation location differs de-
pending on the car model. Secure the ampli-
fier at a sufficiently rigid location.
! Check all connections and systems before
final installation.
! After installing the amplifier, confirm that the
spare tire, jack and tools can be easily re-
moved.
Example of installation on
the floor mat or chassis
1 Place the amplifier in the desired instal-
lation location.
Insert the supplied tapping screws (4 mm ×
18 mm (5/32 in. × 3/4 in.)) into the screw holes
and push on the screws with a screwdriver so
they make an imprint where the installation
holes are to be located.
2 Drill 2.5 mm (3/32 in.) diameter holes at
the imprints either on the carpet or directly
on the chassis.
3 Install the amplifier with the use of
supplied tapping screws (4 mm × 18 mm
( 5/32 in. × 3/4 in.)).
45
1
2
3
1 Tapping-screws (4mm × 18 mm (5/32 in. ×
3/4 in.))
2 Drill a 2.5 mm (3/32 in.) diameter hole.
3 Floor mat or chassis
4 Hole-to-hole distance: 257mm (10-1/8 in.)
5 Hole-to-hole distance: 181mm (7-1/8 in.)
En
13
English
Section
04
Installation
15090308201-B<13>
Specifications
Power source ............................. 14.4 V DC (10.8 V to 15.1 V
allowable)
Grounding system ................... Negative type
Current consumption ............ 33.5 A (at continuous power,
4 W )
Average current drawn ......... 3.1 A (4 W for four channels)
4.4 A (4 W for two channels,
BRIDGE)
4.4 A (2 W for four channels)
Fuse ................................................ 30 A × 2
Dimensions (W × H × D) ... 265 mm × 60 mm ×
200 mm
(10-3/8 in. × 2-3/8 in. ×
7-7/8 in.)
Weight .......................................... 2.6 kg (5.7 lbs)
(Leads for wiring not in-
cluded)
Maximum power output ....... 200 W × 4 (4 W) / 600 W × 2
(4 W) BRIDGE / TOTAL
1 200 W (300 W × 4)
Continuous power output ... 100 W × 4 (at 14.4 V, 4 W,
20 Hz to 20 kHz, ≦ 1 % THD)
150 W × 4 (at 14.4 V, 2 W,
1 kHz, ≦ 1 % THD)
125 W × 4 (at 14.4 V, 1 W,
1 kHz, ≦ 1 % THD)
300 W × 2 (at 14.4 V, 4 W
BRIDGE, 1 kHz, ≦ 1 % THD)
250 W × 2 (at 14.4 V, 2 W
BRIDGE, 1 kHz, ≦ 1 % THD)
Load impedance ...................... 4 W (1 W to 8 W allowable)
Frequency response ............... 10 Hz to 50 kHz (+0 dB,
–3 dB)
Signal-to-noise ratio ............... 95 dB (IHF-A network)
Distortion ..................................... 0.05 % (10 W, 1 kHz)
Low pass filter:
Cut off frequency ........... 40 Hz to 500 Hz
Cut off slope ..................... –12 dB/oct
High pass filter:
Cut off frequency ........... 40 Hz to 500 Hz
Cut off slope ..................... –12 dB/oct
Gain control:
RCA ...................................... 200 mV to 6.5 V
Speaker .............................. 0.8 V to 16 V
Maximum input level / impedance:
RCA ...................................... 6.5 V / 25 kW
Speaker .............................. 16 V / 12 kW
CEA2006 Specifications
Power output ............................. 100 W RMS × 4 Channels
(at 14.4 V, 4 W and ≦ 1%
THD+N)
300 W RMS × 2 Channels
(at 14.4 V, 4 W BRIDGE
100 Hz and ≦ 1 % THD+N)
150 W RMS × 4 Channels
(at 14.4 V, 2 W 100 Hz and ≦
1 % THD+N)
S/N ratio ....................................... 75 dBA (reference: 1 W into
4 W )
Notes
! Specifications and the design are subject to
modifications without notice.
! The average current drawn is nearly the maxi-
mum current drawn by this unit when an
audio signal is input. Use this value when
working out total current drawn by multiple
power amplifiers.
En
14
Appendix
Additional information
15090308201-B<14>
Nous vous remercions d’avoir acheté cet
appareil PIONEER.
Pour garantir une utilisation correcte, lisez
bien ce mode d’emploi avant d’utiliser cet ap-
pareil. Il est particulièrement important que
vous lisiez et respectiez les indications AT-
TENTION et PRÉCAUTION de ce mode
d’emploi. Conservez-le dans un endroit sûr et
facilement accessible pour toute consultation
ultérieure.
Service après-vente des
produits Pioneer
Veuillez contacter le revendeur ou le distribu-
teur auprès duquel vous avez acheté cet appa-
reil pour le service après-vente (y compris les
conditions de garantie) ou pour toute autre in-
formation. Dans le cas où les informations né-
cessaires ne sont pas disponibles, veuillez
contacter les sociétés indiquées ci-dessous :
N’expédiez pas l’appareil pour réparation à
l’une des adresses figurant ci-dessous sans
avoir pris contact au préalable.
États-Unis
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
CANADA
Pioneer Électroniques du Canada, Inc.
DÉPARTEMENT DE SERVICE AUX CONSOM-
MATEURS
340 Ferrier Street
Unit 2
Markham, Ontario L3R 2Z5, Canada
1-877-283-5901
905-479-4411
Pour connaître les conditions de garantie, re-
portez-vous au document Garantie limitée qui
accompagne cet appareil.
Si vous rencontrez des
problèmes
En cas d’anomalie, consultez le distributeur
ou le service d’entretien agréé par Pioneer le
plus proche.
Visitez notre site Web
http://www.pioneerelectronics.com
au Canada
http://www.pioneerelectronics.ca
! Informez-vous sur les mises à jour disponi-
bles pour votre produit (telles que les mises
à jour du firmware).
! Enregistrez votre produit afin de recevoir
des notifications concernant les mises à
jour du produit, ainsi que pour sauvegarder
les détails de votre achat dans nos fichiers
en cas de perte ou de vol.
! Accédez aux modes d’emploi, aux informa-
tions relatives aux pièces de rechange et à
l’entretien, et à beaucoup d’autres
informations.
Fr
15
Section
Français
01
Avant de commencer
15090308201-B<15>
La protection de votre ouïe
est entre vos mains
Pour assurer le rendement optimal de votre
matériel et – plus important encore – la protec-
tion de votre ouïe, réglez le volume à un niveau
raisonnable. Pour ne pas altérer votre sens de
la perception, le son doit être clair mais ne
produire aucun vacarme et être exempt de
toute distorsion. Votre ouïe peut vous jouer
des tours. Avec le temps, votre système auditif
peut en effet s’adapter à des volumes supéri-
eurs, et ce qui vous semble un « niveau de
confort normal » pourrait au contraire être ex-
cessif et contribuer à endommager votre ouïe
de façon permanente. Le réglage de votre ma-
tériel à un volume sécuritaire AVANT que votre
ouïe s’adapte vous permettra de mieux vous
protéger.
CHOISISSEZ UN VOLUME SÉCURITAIRE :
! Réglez d’abord le volume à un niveau infé-
rieur.
! Montez progressivement le volume jusqu’à
un niveau d’écoute confortable ; le son doit
être clair et exempt de distorsions.
! Une fois que le son est à un niveau confor-
table, ne touchez plus au bouton du vo-
lume.
N’OUBLIEZ PAS DE RESPECTER LES
DIRECTIVES SUIVANTES :
! Lorsque vous montez le volume, assurez-
vous de pouvoir quand même entendre ce
qui se passe autour de vous.
! Faites très attention ou cessez temporaire-
ment l’utilisation dans les situations pou-
vant s’avérer dangereuses.
! N’utilisez pas des écouteurs ou un casque
d’écoute lorsque vous opérez un véhicule
motorisé ; une telle utilisation peut créer
des dangers sur la route et est illégale à de
nombreux endroits.
Avant de connecter/
d’installer l’amplificateur
ATTENTION
! Cet appareil est utilisable sur des véhicules
équipés d’une batterie 12 V avec mise à la
masse du négatif. Vérifiez la tension de la bat-
terie avant l’installation dans des véhicules de
caravaning, des camions ou des bus.
! Lors de l’installation de cet appareil, veillez à
connecter d’abord le fil de masse. Assurez-
vous que le fil de masse est connecté correc-
tement aux parties métalliques de la carrosse-
rie du véhicule. Le fil de masse de cet appareil
doit être connecté indépendamment au véhi-
cule à l’aide de vis différentes. Si la vis du fil
de masse se desserre ou tombe, il peut en ré-
sulter un incendie, de la fumée ou un dysfonc-
tionnement.
! Assurez-vous de bien installer le fusible sur le
fil de la batterie.
! Utilisez toujours un fusible correspondant aux
caractéristiques spécifiées. L’utilisation d’un
fusible incorrect peut entraîner une sur-
chauffe et de la fumée, des dommages au ni-
veau du produit et des blessures, incluant des
brûlures.
! Vérifiez les connexions de l’alimentation et
des haut-parleurs en cas de rupture du fusible
du fil de batterie vendu séparément ou de
l’amplificateur. Déterminez la cause et résol-
vez le problème, puis remplacez le fusible par
un fusible identique.
! Installez toujours l’amplificateur sur une sur-
face plane. N’installez pas l’amplificateur sur
une surface qui n’est pas plane ou sur une
sur face présentant une saillie. Ceci pourrait
entraîner un dysfonctionnement.
! Lors de l’installation de l’amplificateur, ne lais-
sez pas des pièces telles que des vis supplé-
mentaires se coincer entre l’amplificateur et
l’automobile. Ceci pourrait entraîner un dys-
fonctionnement.
Fr
16
Section
01
Avant de commencer
15090308201-B<16>
! Ne laissez pas cet appareil entrer en contact
avec des liquides. Cela pourrait provoquer une
électrocution. Tout contact avec des liquides
pourrait aussi provoquer des dommages, de
la fumée et une surchauffe de l’appareil.
Les surfaces de l’amplificateur et des haut-
parleurs connectés peuvent également chauf-
fer et entraîner des brûlures mineures.
! En cas d’événement anormal, l’alimentation
de l’amplificateur est coupée de manière à évi-
ter tout dysfonctionnement de l’équipement.
Dans ce cas, coupez l’alimentation du sys-
tème et vérifiez les connexions de l’alimenta-
tion et des haut-parleurs. Si vous n’êtes pas
en mesure de déterminer la cause, veuillez
contacter votre revendeur.
! Déconnectez toujours la borne négative * de
la batterie préalablement, de manière à éviter
tout risque de choc électrique ou de court-cir-
cuit lors de l’installation.
! N’essayez pas de démontez ou de modifiez
cet appareil. Ceci pourrait provoquer un in-
cendie, une électrocution ou tout autre dys-
fonctionnement.
PRÉCAUTION
! Maintenez le niveau d’écoute à une valeur
telle que vous puissiez entendre les sons pro-
venant de l’extérieur.
! L’utilisation prolongée du système stéréo du
véhicule lorsque le moteur est à l’arrêt ou au
ralenti peut épuiser la batterie.
Quelques mots sur la fonction de
protection
Ce produit est doté d’une fonction de protection.
Lorsque ce produit détecte une anomalie, les
fonctions suivantes permettent de protéger le
produit et la sortie du haut-parleur.
! L’indicateur POWER/PROTECT devient rouge
et l’amplificateur se met hors service dans les
situations indiquées ci-dessous.
— Si la température à l’intérieur de l’amplifi-
cateur est trop élevée.
— Si une tension CC est appliquée à la borne
de sortie des haut-parleurs.
! L’indicateur POWER/PROTECT devient rouge
et le son de la sortie est coupé dans les situ-
ations indiquées ci-dessous.
— Si la borne de sortie des haut-parleurs et le
fil du haut-parleur sont en court-circuit.
Fr
17
Section
Français
01
Avant de commencer
15090308201-B<17>
Description de l’appareil
Face avant
1
3
4
2
5
Face arrière
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.
1 Indicateur POWER/PROTECT
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
! L’indicateur devient rouge en cas d’ano-
malie.
2 Commande FREQ (fréquence de cou-
pure)
La fréquence de coupure pouvant être sélec-
tionnée est de 40 Hz à 500 Hz si le commu-
tateur de sélection LPF/HPF est réglé sur
LPF ou HPF.
3 Commande GAIN (gain)
Le réglage des commandes de gain
CHANNEL A (canal A) et CHANNEL B
(canal B) aide à aligner la sortie stéréo du
véhicule sur l’amplificateur Pioneer. Le ré-
glage par défaut est la position NORMAL.
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été aug-
menté, tournez les commandes vers un ni-
veau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
! Si vous n’utilisez qu’une seule prise d’en-
trée, réglez les commandes de gain des
sorties de haut-parleurs A et B sur la
même position.
! Procédez au réglage sur la position
NORMAL pour l’utilisation avec un sys-
tème stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhi-
cule.
! Procédez au réglage sur la position H
pour l’utilisation avec un système stéréo
de véhicule équipé d’une sortie de 4 V.
4 Commutateur de sélection LPF (filtre
passe-bas)/HPF (filtre passe-haut)
Basculez les réglages en fonction du haut-
parleur connecté.
! Lorsque le haut-parleur d’extrêmes gra-
ves est connecté:
Sélectionnez LPF. Cela supprime les fré-
quences élevées et émet à basse fré-
quence.
! Lorsque le haut-parleur pleine gamme
est connecté :
Sélectionnez HPF ou OFF. HPF supprime
les basses fréquences et émet à haute
fréquence. OFF émet la gamme de fré-
quences complète.
5 Commutateur INPUT SELECT (sélection
de l’entrée)
Sélectionnez 2CH pour l’entrée deux canaux
et 4CH pour l’entrée quatre canaux.
Réglage correct du gain
! Fonction de protection incluse pour éviter
tout dysfonctionnement de l’appareil et/ou
des haut-parleurs lié à une sortie excessive
ou à une utilisation ou une connexion in-
correcte.
Fr
18
Section
02
Réglage de l’appareil
15090308201-B<18>
! Lors de l’émission de sons à haut volume,
etc., cette fonction coupe l’émission pen-
dant quelques secondes. L’émission est ce-
pendant rétablie une fois le volume de
l’appareil central baissé.
! Une coupure de la sortie son peut indiquer
un réglage incorrect de la commande de
gain. Afin de garantir une émission sonore
continue lorsque le volume de l’appareil
central est élevé, réglez la commande de
gain de l’amplificateur à un niveau adapté
au niveau de sortie maximal de la sortie
préamp de l’appareil central de manière à
ce que le volume ne nécessite aucune mo-
dification et à ce que les sorties excessives
soient contrôlées.
! Le son de l’appareil est régulièrement
coupé alors que les réglages du gain et du
volume sont corrects. Dans de tels cas,
veuillez contacter le Centre d’entretien
agréé par Pioneer le plus proche.
Commande de gain de l’appareil
Niveau de préamp : 2 V (standard : 500 mV)
Niveau de préamp: 4 V
L’illustration ci-dessus représente le réglage
de gain NORMAL.
Relation entre le gain de
l’amplificateur et la puissance de
sortie de l’appareil central
Si le gain de l’amplificateur est augmenté de
manière incorrecte, les distorsions augmen-
tent sans que la puissance soit beaucoup plus
importante.
Forme de signal lors de l’émission à
volume élevé avec la commande de
gain de l’amplificateur
Forme de signal distordu avec sortie élevée, si
vous augmentez le gain de l’amplificateur, la
puissance n’est que légèrement modifiée.
Fr
19
Section
Français
02
Réglage de l’appareil
15090308201-B<19>
Schéma de connexion
1
f
3
4
5
6
8
b
a
9
i
g
h
d
e
c
2
7
1 Fil de la batterie (vendu séparément)
! La longueur maximale du fil entre le fu-
sible et la borne positive + de la batterie
est de 30cm.
! Pour connaître la taille du fil, reportez-
vous à la page 25, Connexion de la borne
d’alimentation. Le fil de la batterie, le fil
de terre et le fil de terre directe en option
doivent être de la même taille. Une fois
toutes les autres connexions à l’amplifi-
cateur effectuées, connectez la borne
du fil de la batterie de l’amplificateur à
la borne positive + de la batterie.
2 Fusible (80 A) (vendu séparément)
Chaque amplificateur doit être doté d’un fu-
sible distinct de 80 A.
3 Borne positive (+)
4 Borne négative (*)
5 Batterie (vendue séparément)
6 Fil de terre, borne (vendu séparément)
Les fils de terre doivent être de la même taille
que le fil de la batterie.
À connecter au châssis ou à la carrosserie en
métal.
7 Système stéréo de véhicule avec jacks de sor-
tie RCA (vendu séparément)
8 Sortie externe
Si une seule prise d’entrée est utilisée, ne
connectez rien au jack d’entrée RCA B.
9 Fil de connexion avec prises RCA (vendu sépa-
rément)
a Jack d’entrée RCA A
b Jack d’entrée RCA B
c Amplificateur avec jacks d’entrée RCA (vendu
séparément)
d Jack de sortie RCA
Émet l’entrée des signaux vers CH A.
e Bornes de sortie des haut-parleurs
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page 24, Conne-
xions lors de l’utilisation du fil d’entrée des
haut-parleurs.
f Fil de la télécommande du système (vendu sé-
parément)
Connectez la borne mâle du fil à la borne de
la télécommande du système stéréo du véhi-
cule. La borne femelle peut être connectée à
la prise de commande du relais de l’antenne
motorisée. Si le système stéréo du véhicule ne
dispose pas d’une borne de télécommande,
connectez la borne mâle à la borne d’alimen-
tation via le contact d’allumage.
g Fusible (30 A) × 2
h Face avant
i Face arrière
Remarque
Le commutateur INPUT SELECT (sélection de
l’entrée) doit être réglé. Pour plus de détails, re-
portez-vous à la page 18, Réglage de l’appareil.
Fr
20
Section
03
Connexion des appareils
15090308201-B<20>
Avant de connecter
l’amplificateur
ATTENTION
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais l’isolation de l’alimenta-
tion pour alimenter d’autres équipements. La
capacité en courant du fil est limitée.
PRÉCAUTION
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
! Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
! Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
! Si le fil de la télécommande du système de
l’amplificateur est connecté à la borne d’ali-
mentation via le contact d ’allumage (12 V CC),
l’amplificateur reste sous tension que le sys-
tème stéréo du véhicule soit allumé ou non,
ce qui peut épuiser la batterie lorsque le mo-
teur est à l’arrêt ou au ralenti.
! Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
haut-parleurs.
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-par-
leurs et l’amplificateur aussi loin que possible
de l’antenne, du câble d’antenne et du
syntoniseur.
À propos du mode ponté
! N’installez ni n’utilisez cet amplificateur en
branchant des haut-parleurs de 2 W (ou infé-
rieur) en parallèle afin d’obtenir un mode
ponté de 1 W (ou inférieur) (Diagramme B).
Un pontage inapproprié pourrait provoquer
des dommages, de la fumée et une surchauffe
de l’amplificateur. La surface de l’amplifica-
teur pourrait également devenir chaude et
provoquer ainsi des brûlures mineures.
Pour installer ou utiliser un mode ponté de
manière appropriée et obtenir une charge de
2 W, branchez deux haut-parleurs de 4 W en pa-
rallèle via + (gauche) et * (droite) (Diagram-
me A) ou n’utilisez qu’un seul haut-parleur de
2 W.
Reportez-vous également au mode d’emploi
du haut-parleur pour plus d’informations sur
la procédure de connexion appropriée.
! Pour toute autre requête, veuillez contacter le
service clientèle ou votre revendeur Pioneer
agréé local.
À propos de la spécification
adaptée des haut-parleurs
Vérifiez que les haut-parleurs sont conformes
aux normes suivantes, faute de quoi ils pré-
senteront un risque d’incendie, de fumée ou
de dommages. L’impédance des haut-parleurs
est de 2W à8W ou de 4 W à8W pour les
connexions pontées deux canaux et autres.
Fr
21
Section
Français
03
Connexion des appareils
15090308201-B<21>
Haut-parleur d’extrêmes graves
Canal du haut-parleur Alimentation
Sortie quatre canaux
Entrée nomi-
nale :
100 W min.
Sortie deux canaux
Entrée nomi-
nale :
300 W min.
Sortie trois ca-
naux
Sortie A du
haut-parleur
Entrée nomi-
nale :
100 W min.
Sortie B du
haut-parleur
Entrée nomi-
nale :
300 W min.
Haut-parleur autre que le haut-parleur
d’extrêmes graves
Canal du haut-parleur Alimentation
Sortie quatre canaux
Entrée max. :
200 W min.
Sortie deux canaux
Entrée max. :
600 W min.
Sortie trois ca-
naux
Sortie A du
haut-parleur
Entrée max. :
200 W min.
Sortie B du
haut-parleur
Entrée max. :
600 W min.
Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
quatre canaux, trois canaux (stéréo et mono)
ou deux canaux (stéréo ou mono). Connectez
les fils des haut-parleurs en fonction du mode
et des illustrations ci-dessous.
Sortie quatre canaux
2
1
3
1
2
4
1 Gauche
2 Droite
3 Sortie A du haut-parleur
4 Sortie B du haut-parleur
Sortie deux canaux (stéréo)
1
2
1 Sortie du haut-parleur (droit)
2 Sortie du haut-parleur (gauche)
Fr
22
Section
03
Connexion des appareils
15090308201-B<22>
Sortie deux canaux (mono)
1
1
1 Sortie du haut-parleur (mono)
Sortie trois canaux
2
1
3
4
1 Gauche
2 Droite
3 Sortie A du haut-parleur
4 Sortie B du haut-parleur (mono)
Connexions lors de
l’utilisation du jack
d’entrée RCA
Connectez le jack de sortie RCA du système
stéréo du véhicule et le jack d’entrée RCA de
l’amplificateur.
! Le jack de sortie RCA de cet appareil émet
le signal généré par le jack A d’entrée RCA.
Sortie quatre/trois canaux
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 4CH.
2
1
4
3
5
1 Jack d’entrée RCA A
2 Jack d’entrée RCA B
3 Fils de connexion avec prises RCA (vendus sé-
parément)
4 Depuis le système stéréo du véhicule (sortie
RCA)
Si une seule prise d’entrée est utilisée
(lorsque le système stéréo du véhicule ne dis-
pose que d’une seule sortie (sortie RCA), par
exemple), connectez la prise sur le jack d’en-
trée RCA A (plutôt que sur le jack d’entrée
RCA B).
5 Commutateur INPUT SELECT (sélection de
l’entrée) (position 4CH)
Sortie deux canaux (stéréo)/(mono)
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 2CH.
Fr
23
Section
Français
03
Connexion des appareils
15090308201-B<23>
1
2
3
4
1 Jack d’entrée RCA A
Pour la sortie deux canaux, connectez les pri-
ses RCA au jack d’entrée RCA A.
2 Fil de connexion avec prises RCA (vendu sépa-
rément)
3 Depuis le système stéréo du véhicule (sortie
RCA)
4 Commutateur INPUT SELECT (sélection de
l’entrée) (position 2CH)
Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du fil d’entrée des haut-parleurs
fourni, avec cordon RCA.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Rouge : + droit
4 Noir : * droit
5 Noir : * gauche
6 Blanc : + gauche
7 Fil d’entrée des haut-parleurs avec cordon
RCA
Vers le jack d’entrée RCA de cet appareil
Remarques
! Si les fils des haut-parleurs avec cordon RCA
d’un appareil central sont connectés à cet am-
plificateur, l’amplificateur se met automati-
quement en service lorsque l’appareil central
est mis en service. Lorsque l’appareil central
est mis hors service, l’amplificateur se met au-
tomatiquement hors service. Cette fonction
peut ne pas fonctionner sur certains appareils
centraux. Dans ce cas, utilisez le fil d’une télé-
commande du système (vendu séparément).
Si plusieurs amplificateurs sont connectés de
manière synchrone, reliez l’appareil central et
tous les amplificateurs via le fil de la télécom-
mande du système.
! Connectez le fil de la télécommande du sys-
tème lorsque vous souhaitez mettre le sys-
tème stéréo du véhicule sous tension, et non
l’amplificateur.
! Cet amplificateur sélectionne automatique-
ment un mode de signal d’entrée entre le ni-
veau RCA et le niveau de haut-parleur en
détectant un signal d’entrée.
Connexions de bornes sans
soudure
! Etant donné que le fil se relâche dans le
temps, il doit être inspecté régulièrement et
resserré si nécessaire.
! Ne soudez et ne pliez pas les extrémités
des fils tordus.
! Lors du serrage, veillez à ne pas coincer la
gaine isolante du fil.
! Utilisez la clé hexagonale fournie pour ser-
rer et desserrer la vis de la borne de l’ampli-
ficateur et pour serrer fermement le fil.
Veillez à ne pas trop serrer la vis, faute de
quoi le fil pourrait être endommagé.
Fr
24
Section
03
Connexion des appareils
15090308201-B<24>
Connexion de la borne
d’alimentation
ATTENTION
Si le fil de la batterie n’est pas fermement fixé à la
borne à l’aide des vis de la borne, des risques de
surchauffe, d’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
! Utilisez toujours le fil de la batterie et le fil
de terre recommandés, qui sont vendus sé-
parément. Connectez le fil de la batterie di-
rectement sur la borne positive (+)dela
batterie du véhicule et le fil de terre sur la
carrosserie du véhicule.
! La taille de fils recommandée (AWG : Ame-
rican Wire Gauge) est la suivante. Le fil de
la batterie, le fil de terre et le fil de terre di-
recte en option doivent être de la même
taille.
! Utilisez un fil de 8 AWG à 16 AWG pour les
haut-parleurs.
Taille du fil de terre et du fil de batterie
Longueur du fil Taille du fil
moins de 4,5 m 8 AWG
moins de 7,2 m 6 AWG
moins de 11,4 m 4 AWG
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’àl’intérieur
du véhicule.
! Lors du perçage d’un trou de passage des
câbles dans la carrosserie du véhicule et le
passage d’un fil de la batterie à travers
celui-ci, veillez à ne pas créer un court-cir-
cuit du fil en l’endommageant avec les
bords coupants ou les bavures du trou.
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive (+) de la batterie.
2
1
3
1 Borne positive (+)
2 Fil de la batterie (vendu séparément)
La longueur maximale du fil entre le fusible
et la borne positive + de la batterie est de
30 cm.
3 Fusible (80 A) (vendu séparément)
Chaque amplificateur doit être doté d’un fu-
sible distinct de 80 A.
2 Utilisez une pince coupante ou un cou-
teau à lame rétractable pour dénuder l’ex-
trémité du fil de la batterie, connectez le fil
de terre et le fil de la télécommande afin
d’exposer environ 10 mm à l’extrémité de
chacun des fils, puis torsadez les extrémités
exposées des fils.
Torsadez
10 mm
3 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
4
6
7
2
1
5
3
1 Fil de la batterie
2 Borne d’alimentation
3 Fil de terre
4 Borne de terre
5 Fil de la télécommande du système
6 Borne de la télécommande du système
7 Vis de la borne
Fr
25
Section
Français
03
Connexion des appareils
15090308201-B<25>
Connexion des bornes de sortie
des haut-parleurs
1 Utilisez une pince coupante ou un cou-
teau à lame rétractable pour dénuder l’ex-
trémité des fils des haut-parleurs et
exposer environ 10 mm de fil, puis torsadez
le fil.
Torsadez
10 mm
2 Connectez les fils des haut-parleurs aux
bornes de sortie des haut-parleurs.
Fixez fermement les fils à l’aide des vis de la
borne.
1
3
2
1 Vis de la borne
2 Fils des haut-parleurs
3 Bornes de sortie des haut-parleurs
Fr
26
Section
03
Connexion des appareils
15090308201-B<26>
Avant d’installer
l’amplificateur
ATTENTION
! Afin de garantir une installation correcte, utili-
sez les pièces fournies de la manière indi-
quée. Si vous utilisez des pièces autres que
celles fournies, celles-ci risquent d’endomma-
ger des pièces internes de l’amplificateur ou
peuvent se desserrer, ce qui entraînerait l’arrêt
de l’amplificateur.
! Ne procédez pas à l’installation dans :
— Des emplacements où l’appareil peut bles-
ser le conducteur ou les passagers en cas
d’arrêt soudain du véhicule.
— Des emplacements où l’appareil peut
gêner le conducteur, tels que sur le sol de-
vant le siège du conducteur.
! Installez les vis autotaraudeuses de telle ma-
nière que la pointe des vis n’entre en contact
avec aucun fil. Cela est important pour éviter
toute coupure des fils par les vibrations du vé-
hicule, ce qui pourrait entraîner un incendie.
! Assurez-vous que les fils ne sont pas coincés
dans le mécanisme coulissant des sièges ou
ne touchent pas les jambes d’un passager,
car cela pourrait entraîner un court-circuit.
! Lorsque vous percez pour installer l’amplifica-
teur, vérifiez toujours qu’il n’y a aucune pièce
derrière le panneau et que tous les câbles et
équipements importants (conduites de carbu-
rant/freinage, câblage, par exemple) sont pro-
tégés des dommages.
PRÉCAUTION
! Afin de garantir une dissipation de la chaleur
correcte au niveau de l’amplificateur, vérifiez
les points suivants lors de l’installation :
— Laissez suffisamment de place au-dessus
de l’amplificateur pour permettre une ven-
tilation correcte.
— Ne couvrez pas l’amplificateur avec un
tapis de sol ou de la moquette.
! Placez les câbles à l’écart de tous les endroits
chauds, par exemple les sorties de chauffage.
! L’emplacement d’installation optimal varie en
fonction du modèle de véhicule. Fixez l’ampli-
ficateur à un emplacement suffisamment ri-
gide.
! Vérifiez toutes les connexions et tous les systè-
mes avant l’installation finale.
! Une fois l’amplificateur installé, vérifiez que la
roue de secours, le cric et les outils peuvent
facilement être retirés.
Exemple d’installation sur
le tapis de sol ou le châssis
1 Placez l’amplificateur à l ’emplacement
d’installation souhaité.
Insérez les vis autotaraudeuses fournies
(4 mm × 18 mm) dans les trous pour vis et ap-
puyez sur les vis à l’aide d’un tournevis de ma-
nière créer une empreinte de l’emplacement
des trous d’installation.
2 Percez des trous de 2,5 mm de diamètre
au niveau des empreintes, sur le sol ou di-
rectement sur le châssis.
3 Installez l’amplificateur à l’aide des vis
autotaraudeuses fournies (4 mm × 18 mm ).
45
1
2
3
1 Vis autotaraudeuses (4 mm × 18 mm )
2 Percez un trou de 2,5 mm de diamètre.
3 Tapis de sol ou châssis
4 Distance entre les trous : 257 mm
5 Distance entre les trous : 181 mm
Fr
27
Section
Français
04
Installation
15090308201-B<27>
Caractéristiques techniques
Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V
acceptable)
Mise à la masse ....................... Pôle négatif
Consommation électrique
..................................................... 33,5 A (4 W en alimentation
en continu)
Courant extrait en moyenne
..................................................... 3,1 A (4 W pour quatre ca-
naux)
4,4 A (4 W pour deux canaux,
PONTÉ)
4,4 A (2 W pour quatre ca-
naux)
Fusible .......................................... 30 A × 2
Dimensions (L x H x P) ......... 265 mm × 60 mm ×
200 mm
Poids .............................................. 2,6 kg
(fils de câblage non inclus)
Puissance de sortie maximale
..................................................... 200 W × 4 (4 W) / 600 W × 2
(4 W) PONTÉE / TOTALE
1 200 W (300 W × 4)
Puissance de sortie continue
..................................................... 100 W × 4 (à 14,4 V, 4 W,
20 Hz à 20 kHz, ≦ 1 % DTH)
150 W × 4 (à 14,4 V, 2 W,
1 kHz, ≦ 1 % DTH)
125 W × 4 (à 14,4 V, 1 W,
1 kHz, ≦ 1 % DTH)
300 W × 2 (à 14,4 V, 4 W
PONTÉE, 1 kHz, ≦ 1 % DTH)
250 W × 2 (à 14,4 V, 2 W
PONTÉE, 1 kHz, ≦ 1 % DTH)
Impédance de charge ........... 4 W (1 W à8W acceptable)
Réponse en fréquence .......... 10 Hz à 50 kHz (+0 dB,
–3 dB)
Rapport signal/bruit ............... 95 dB (réseau IHF-A)
Distorsion .................................... 0,05 % (10 W, 1 kHz)
Filtre passe-bas :
Fréquence de coupure
........................................... 40 Hz à 500 Hz
Pente de coupure .......... –12 dB/octave
Filtre passe-haut:
Fréquence de coupure
........................................... 40 Hz à 500 Hz
Pente de coupure .......... –12 dB/octave
Commande de gain :
RCA ...................................... 200 mV à 6,5 V
Haut-parleur ..................... 0,8 V à 16 V
Niveau d’entrée maximal/impédance :
RCA ...................................... 6,5 V / 25 kW
Haut-parleur ..................... 16 V / 12 kW
Caractéristiques CEA2006
Puissance de sortie ................ 100 W eff. × 4 voies (à 14,4 V,
4 W et ≦ 1 % DHT+N)
300 W eff. × 2 voies (à 14,4V,
4 W PONTÉ 100 Hz et ≦ 1%
DHT+N)
150 W eff. × 4 voies (à 14,4V,
2 W 100 Hz et ≦ 1 % DHT+N)
Rapport S/B ................................ 75 dBA (référence : 1 W sur
4 W )
Remarques
! Les caractéristiques et la présentation peu-
vent être modifiées sans avis préalable.
! Le courant extrait moyen correspond quasi-
ment au courant maximal extrait par cet appa-
reil lors de l’entrée d’un signal audio. Utilisez
cette valeur lors du calcul du courant total ex-
trait par plusieurs amplificateurs.
Fr
28
Annexe
Informations complémentaires
15090308201-B<28>
Gracias por haber adquirido este producto
PIONEER
Lea con detenimiento este manual antes de
utilizar el producto por primera vez para que
pueda darle el mejor uso posible. Es muy im-
portante que lea y cumpla con la información
que aparece bajo los mensajes de ADVER-
TENCIA y PRECAUCIÓN de este manual.
Una vez leído, guarde el manual en un lugar se-
guro y a mano para poder consultarlo en el futu-
ro.
Servicio posventa para
productos Pioneer
Póngase en contacto con el concesionario o
distribuidor al que compró esta unidad para
obtener el servicio posventa (incluidas las con-
diciones de garantía) o cualquier otra informa-
ción. En caso de que no esté disponible la
información necesaria, póngase en contacto
con las empresas enumeradas abajo.
No envíe su producto para su reparación a las
empresas cuyas direcciones se indican abajo
sin haberse puesto antes en contacto con
ellas.
EE.UU.
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
CANADÁ
Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION DEPARTMENT
340 Ferrier Street
Unit 2
Markham, Ontario L3R 2Z5, Canadá
1-877-283-5901
905-479-4411
Para obtener información sobre la garantía,
véase la hoja de Garantía limitada adjunta a
este producto.
En caso de problemas con
el dispositivo
En caso de que este producto no funcione co-
rrectamente, contacte con su distribuidor o
con el servicio técnico oficial Pioneer más pró-
ximo a su domicilio.
Visite nuestro sitio Web
http://www.pioneerelectronics.com
en Canadá
http://www.pioneerelectronics.ca
! Infórmese de las últimas actualizaciones
(por ejemplo, actualizaciones de firmware)
para su producto.
! Registre su producto para recibir informa-
ción sobre actualizaciones del producto y
para mantener la seguridad de los detalles
de su compra en nuestros archivos en caso
de pérdida o robo.
! Acceso a manuales de instrucciones, infor-
mación sobre piezas de recambio y mucho
más.
Antes de conectar/instalar
el amplificador
ADVERTENCIA
! Esta unidad es para vehículos con una batería
de 12 V y conexión a tierra negativa. Antes de
instalarla en una caravana, un camión o un
autobús, compruebe el voltaje de la batería.
Es
29
Sección
Español
01
Antes de comenzar
15090308201-B<29>
! Siempre conecte primero el cable a tierra
cuando instale esta unidad. Dicho cable debe
estar conectado adecuadamente a las partes
metálicas de la carrocería del automóvil. El
cable a tierra del amplificador de esta unidad
debe conectarse al automóvil por separado
usando tornillos diferentes. Si el tornillo para
el cable a tierra se afloja o se cae, puede pro-
vocar incendios, humo o averías.
! Asegúrese de instalar el fusible al cable de la
batería.
! Utilice siempre un fusible de la corriente no-
minal indicada. El uso de un fusible inadecua-
do podría provocar sobrecalentamiento y
humo, daños personales y materiales, lesio-
nes e incluso quemaduras.
! Compruebe las conexiones de la fuente de ali-
mentación y los altavoces si se funde el fusi-
ble del cable de la batería vendido por
separado o el fusible del amplificador. Deter-
mine y solucione el problema y después reem-
place el fusible por otro de características
idénticas.
! El amplificador debe instalarse en una super-
ficie plana. Instalarlo en una superficie que
no sea plana o con protuberancias puede re-
sultar en un funcionamiento defectuoso.
! Cuando instale el amplificador, no deje que
ninguna pieza o tornillo extra quede atrapada
entre el amplificador y el automóvil. De lo con-
trario, puede producirse un fallo en su funcio-
namiento.
! No permita que esta unidad entre en contacto
con líquidos, ya que puede producir una des-
carga eléctrica. Además, el contacto con líqui-
dos puede causar daños en la unidad, humo y
recalentamiento.
Las superficies del amplificador y cualquier al-
tavoz acoplado pueden calentarse y ocasionar
quemaduras.
! Ante cualquier anomalía, la fuente de alimen-
tación del amplificador se desconecta para
evitar averías en el equipo. Si esto ocurre, des-
conecte el sistema y compruebe las conexio-
nes de la fuente de alimentación y del altavoz.
Si no consigue determinar el problema, con-
tacte con su distribuidor.
! Desconecte siempre primero el terminal nega-
tivo * de la batería para evitar riesgos de des-
carga eléctrica o un cortocircuito durante la
instalación.
! No intente desarmar ni modificar esta unidad,
de lo contrario, podría provocar un incendio,
una descarga eléctrico u otros fallos en el fun-
cionamiento.
PRECAUCIÓN
! Mantenga siempre el volumen lo suficiente-
mente bajo como para poder escuchar los so-
nidos que provienen del exterior.
! El uso prolongado del estéreo del vehículo
mientras el motor permanece inactivo o en
marcha al ralentí puede agotar la batería.
Acerca de la función de protección
Este producto incluye una función de protección.
Si el producto detecta alguna anomalía, se activa-
rán las siguientes funciones para proteger el pro-
ducto y la salida de los altavoces.
! El indicador POWER/PROTECT se iluminará
en rojo y el amplificador se apagará en las si-
tuaciones indicadas a continuación.
— Si sube demasiado la temperatura del inte-
rior del amplificador.
— Si se aplica un voltaje CC al terminal de sa-
lida del altavoz.
! El indicador POWER/PROTECT se iluminará
en rojo y la salida de sonido se silenciará en
las situaciones indicadas a continuación.
— Si se encuentran cortocircuitados el termi-
nal de salida del altavoz y el cable del
altavoz.
Es
30
Sección
01
Antes de comenzar
15090308201-B<30>
Qué es cada cosa
Parte delantera
1
3
4
2
5
Parte trasera
Para ajustar el interruptor, si es preciso utilice
un destornillador de cabeza plana.
1 Indicador POWER/PROTECT
El indicador de encendido se ilumina para
indicar que está activado (ON).
! Si algo no funciona con normalidad, el
indicador se vuelve rojo.
2 Control FREQ (frecuencia de corte)
La frecuencia de corte que se puede selec-
cionar es de 40 Hz a 500 Hz si el conmu-
tador de selección LPF/HPF está en LPF o
HPF.
3 Control de GAIN (ganancia)
Mediante el ajuste de los controles de ga-
nancia CHANNEL A (canal A) y
CHANNEL B (canal B) se puede regular la
salida de estéreo del vehículo al amplifica-
dor Pioneer. La posición predefinida es
NORMAL.
Si la salida sigue siendo baja, incluso al
subir el volumen del estéreo del vehículo,
posicione los controles en un nivel más
bajo. Si se escucha cierta distorsión al subir
el volumen del vehículo, posicione estos
controles en un nivel superior.
! Si sólo utiliza un conector de entrada,
configure los controles de ganancia en
las salidas del altavoz A y B en la misma
posición.
! Para el uso con un estéreo de vehículo
provisto de RCA (salida estándar de
500 mV), posiciónese en NORMAL. Para
el uso con un estéreo de vehículo
Pioneer provisto de RCA, con una salida
máxima de 4 V o superior, ajuste el nivel
para que coincida con la salida de esté-
reo del vehículo.
! Para el uso con un estéreo de vehículo
provisto de RCA con salida de 4 V, posi-
ciónese en H.
4 Interruptor de selección de LPF (filtro
de paso bajo)/HPF (filtro de paso alto)
Cambia los ajustes según el altavoz conec-
tado.
! Cuando el altavoz de subgraves esté co-
nectado:
Seleccione LPF. Esta opción elimina las
frecuencias altas y reproduce las bajas.
! Cuando el altavoz de toda la gama esté
conectado:
Seleccione HPF o OFF. HPF elimina las
frecuencias bajas y reproduce las altas.
OFF reproduce la gama completa de fre-
cuencias.
5 Interruptor de INPUT SELECT (selección
de entrada)
Seleccione 2CH para la entrada de dos ca-
nales y 4CH para la entrada de cuatro
canales.
Configuración correcta de
la ganancia
! Función de protección incluida para evitar
posibles fallos en la unidad y/o altavoces
debido a una salida excesiva, al uso indebi-
do o a una conexión inadecuada.
Es
31
Sección
Español
02
Configuración de la unidad
15090308201-B<31>
! Al reproducir sonidos demasiado altos,
etc., esta función interrumpe la reproduc-
ción durante unos segundos como una
función normal, y retoma la reproducción
cuando se baja el volumen de la unidad
principal.
! Una interrupción en la salida del sonido
puede indicar un ajuste incorrecto del con-
trol de ganancia. Para garantizar una repro-
ducción continua cuando el volumen de la
unidad es alto, configure el control de ga-
nancia del amplificador en un nivel ade-
cuado para el nivel de salida máxima del
preamplificador (pre-out), de manera que
el volumen permanezca sin cambios y le
permita controlar la salida excesiva.
! Una vez corregido el volumen y los ajustes
de ganancia, el sonido de la unidad aún se
interrumpe cada cierto tiempo. De presen-
tarse esta situación, contacte con el servi-
cio técnico oficial Pioneer más cercano a
su domicilio.
Control de ganancia de esta unidad
Nivel de salida del preamplificador: 2 V (están-
dar: 500 mV)
Nivel de salida del preamplificador: 4 V
La imagen anterior muestra un ajuste de ga-
nancia NORMAL.
Relación entre ganancia del
amplificador y corriente de salida de la
unidad principal
Si la ganancia del amplificador se aumenta in-
correctamente, sólo incrementará la distor-
sión, con un ligero aumento de la potencia.
Forma de onda de la señal en la
reproducción con el volumen alto
utilizando el control de ganancia del
amplificador
Forma de onda distorsionada con salida alta,
si se aumenta la ganancia del amplificador
sólo se modifica ligeramente la potencia.
Es
32
Sección
02
Configuración de la unidad
15090308201-B<32>
Diagrama de conexión
1
f
3
4
5
6
8
b
a
9
i
g
h
d
e
c
2
7
1 Cable de batería (se vende por separado)
! La longitud máxima del cable entre el
fusible y el terminal positivo + de la ba-
tería es de 30 cm.
! Para el tamaño del cable, consulte Co-
nexión del terminal de potencia en la pá-
gina 38. El cable de la batería, el cable
de puesta a tierra y el cable directo de
tierra opcional tienen que tener el
mismo tamaño. Tras completar el resto
de conexiones del amplificador, conecte
el terminal del cable de la batería del
amplificador al terminal positivo + de
la batería.
2 Fusible (80 A) (se vende por separado)
Cada amplificador ha de llevar sus propios fu-
sibles de 80 A.
3 Terminal positivo (+)
4 Terminal negativo (*)
5 Batería (se vende por separado)
6 Cable de puesta a tierra, terminal (se vende
por separado)
Los cables de puesta a tierra deben tener el
mismo tamaño que el cable de la batería.
Conecte a la carrocería metálica o chasis.
7 Estéreo del vehículo con tomas de salida RCA
(se venden por separado)
8 Salida externa
Si sólo se utiliza un conector de entrada, no
conecte nada a la toma de entrada RCA B.
9 Conexión de cable con conectores de terminal
RCA (se venden por separado)
a Toma de entrada RCA A
b Toma de entrada RCA B
c Amplificador con tomas de entrada RCA (se
vende por separado)
d Toma de salida RCA
Emite la entrada de la señal a CH A.
e Terminales de salida del altavoz
Consulte la siguiente sección para instruccio-
nes sobre la conexión del altavoz. Consulte
Conexiones al utilizar el cable de entrada del al-
tavoz en la página 37.
f Cable de control a distancia del sistema (se
vende por separado)
Conecte el terminal macho de este cable al
terminal del control a distancia del sistema en
el estéreo del vehículo. El terminal hembra se
puede conectar al terminal del control de relé
de la antena del automóvil. Si el estéreo del
vehículo no dispone de un terminal para el
control a distancia del sistema, conecte el ter-
minal macho al terminal de potencia a través
de la llave de encendido.
g Fusible (30 A) × 2
h Parte delantera
i Parte trasera
Nota
El interruptor de INPUT SELECT (selección de en-
trada) debe estar configurado. Para más informa-
ción, consulte Configuración de la unidad en la
página 31.
Es
33
Sección
Español
03
Conexión de las unidades
15090308201-B<33>
Antes de conectar el
amplificador
ADVERTENCIA
! Asegure el cableado con pinzas para cables o
cinta adhesiva. Para proteger el cableado, en-
vuelva con cinta adhesiva las partes que estén
en contacto con piezas metálicas.
! Nunca corte el aislamiento de la fuente de ali-
mentación para suministrar energía otros
equipos. La capacidad de corriente del cable
es limitada.
PRECAUCIÓN
! Nunca acorte ningún cable, ya que el circuito
de protección podría no funcionar correcta-
mente.
! Nunca conecte el cable negativo de los altavo-
ces directamente a tierra.
! Nunca empalme los cables negativos de va-
rios altavoces.
! Si el cable de control a distancia del sistema
del amplificador está conectado a un terminal
de potencia a través de la llave de encendido
(12 V de CC), el amplificador permanecerá ac-
tivo tanto si el estéreo del vehículo está apaga-
do como encendido, lo que puede agotar la
batería si el motor permanece inactivo o en
marcha al ralentí.
! Instale y pase el cable de la batería (adquirido
por separado) lo más lejos posible de los ca-
bles del altavoz.
Instale y pase el cable de la batería (adquirido
por separado), junto con el cable de puesta a
tierra, los cables del altavoz y el amplificador
lo más lejos posible de la antena, del cable de
la antena y del sintonizador.
Acerca del modo en puente
! No instale o utilice este amplificador conec-
tando altavoces de 2 W (o inferior) en paralelo
para lograr un modo en puente con una carga
de1 W (o inferior) (diagrama B).
El efectuar una unión en puente inadecuada
puede causar daños en el amplificador, humo
y sobrecalentamiento. La superficie del ampli-
ficador también puede calentarse y ocasionar
quemaduras menores.
Para instalar o utilizar debidamente un modo
en puente y lograr una carga de 2 W, conecte
dos altavoces de 4 W en paralelo, izquierdo +
y derecho * (diagrama A) o utilice un único
altavoz de 2 W.
Consulte también el manual de instrucciones
de los altavoces para obtener información
sobre el procedimiento correcto de conexión.
! Para cualquier otra consulta, contacte con el
distribuidor oficial de Pioneer o diríjase al ser-
vicio de atención al cliente.
Acerca de una especificación
adecuada del altavoz
Asegúrese de que los altavoces cumplen con
los siguientes estándares; en caso contrario,
existe riesgo de incendio, humo y otros daños.
La impedancia del altavoz es de 2 W a8W,o
de 4 W a8W en las conexiones de dos canales
y otras en puente.
Es
34
Sección
03
Conexión de las unidades
15090308201-B<34>
Altavoz de subgraves
Canal del altavoz Potencia
Salida de cuatro canales
Entrada nomi-
nal:
Mín. 100 W
Salida de dos canales
Entrada nomi-
nal:
Mín. 300 W
Salida de tres
canales
Salida de alta-
voz A
Entrada nomi-
nal:
Mín. 100 W
Salida de alta-
voz B
Entrada nomi-
nal:
Mín. 300 W
Aparte del altavoz de subgraves
Canal del altavoz Potencia
Salida de cuatro canales
Entrada máx.:
Mín. 200 W
Salida de dos canales
Entrada máx.:
Mín. 600 W
Salida de tres
canales
Salida de alta-
voz A
Entrada máx.:
Mín. 200 W
Salida de alta-
voz B
Entrada máx.:
Mín. 600 W
Conexión de altavoces
El modo de salida del altavoz puede ser de
cuatro, tres (estéreo y monoaural) o dos cana-
les (estéreo o monoaural). Conecte los conec-
tores del altavoz según el modo y las figuras
detalladas a continuación.
Salida de cuatro canales
2
1
3
1
2
4
1 Izquierda
2 Derecha
3 Salida de altavoz A
4 Salida de altavoz B
Salida de dos canales (estéreo)
1
2
1 Salida del altavoz (derecho)
2 Salida del altavoz (izquierdo)
Es
35
Sección
Español
03
Conexión de las unidades
15090308201-B<35>
Salida de dos canales (monoaural)
1
1
1 Salida del altavoz (monoaural)
Salida de tres canales
2
1
3
4
1 Izquierda
2 Derecha
3 Salida de altavoz A
4 Salida de altavoz B (monoaural)
Conexiones al utilizar una
toma de entrada RCA
Conecte la toma de salida RCA del estéreo del
vehículo y la toma de entrada RCA del amplifi-
cador.
! La toma de salida RCA de esta unidad
emite la señal generada por la toma de en-
trada RCA A.
Salida de cuatro canales / tres canales
! Deslice el interruptor INPUT SELECT (selec-
tor de entrada) a la posición 4CH.
2
1
4
3
5
1 Toma de entrada RCA A
2 Toma de entrada RCA B
3 Conexión de los cables con conectores RCA
(se venden por separado)
4 Desde el estéreo del vehículo (salida RCA)
Si sólo se utiliza un conector de entrada, por
ejemplo, cuando el estéreo del vehículo sólo
tiene una salida (salida RCA), conecte el co-
nector a la toma de entrada RCA A en vez de
B.
5 Interruptor de INPUT SELECT (selección de
entrada) (posición 4CH)
Salida de dos canales (estéreo) /
(monoaural)
! Deslice el interruptor INPUT SELECT (selec-
tor de entrada) a la posición 2CH.
1
2
3
4
1 Toma de entrada RCA A
Es
36
Sección
03
Conexión de las unidades
15090308201-B<36>
Para la salida de dos canales, conecte los co-
nectores RCA a la toma de entrada RCA A.
2 Conexión de cable con conectores de terminal
RCA (se venden por separado)
3 Desde el estéreo del vehículo (salida RCA)
4 Interruptor de INPUT SELECT (selección de
entrada) (posición 2CH)
Conexiones al utilizar el
cable de entrada del altavoz
Conecte los cables de salida del altavoz del es-
téreo del vehículo al amplificador utilizando el
cable de entrada del altavoz facilitado con el
cable del conector RCA.
1 Estéreo del vehículo
2 Salida del altavoz
3 Rojo: derecha +
4 Negro: derecha *
5 Negro: izquierda *
6 Blanco: izquierda +
7 Cable de entrada del altavoz con el cable del
conector RCA
A la toma de entrada RCA de esta unidad
Notas
! Si se conectan los cables del altavoz con un
cable del conector RCA de una unidad princi-
pal al amplificador, el amplificador se activará
automáticamente al conectar la unidad princi-
pal. Cuando se desconecte la unidad princi-
pal, el amplificador se apagará
automáticamente. Esta función puede no fun-
cionar con algunas unidades principales. De
presentarse esta situación, utilice el cable de
control a distancia del sistema (se vende por
separado). Si se conectan varios amplificado-
res a la vez, conecte la unidad principal y
todos los amplificadores a través del cable de
control a distancia del sistema.
! Conecte el cable de control a distancia del sis-
tema cuando quiera activar sólo el estéreo del
vehículo, no el amplificador.
! Este amplificador selecciona automáticamen-
te un modo de señal de entrada entre el nivel
RCA y el nivel del altavoz mediante la detec-
ción de una señal de entrada.
Conexiones de terminal sin
soldar
! Dado que el cable se puede soltar con el
paso del tiempo, se deberá comprobar pe-
riódicamente y apretar cuando sea necesa-
rio.
! No suelde ni acople los extremos de los ca-
bles trenzados.
! Fíjelo cerciorándose de que la cubierta ais-
lante del cable no se apriete en exceso.
! Use la llave hexagonal suministrada con el
producto para aflojar el tornillo del terminal
del amplificador y utilícela para fijar correc-
tamente el cable. Tenga cuidado y evite
apretar excesivamente este tornillo, ya que
podría dañar el cable.
Es
37
Sección
Español
03
Conexión de las unidades
15090308201-B<37>
Conexión del terminal de potencia
ADVERTENCIA
Si el cable de la batería no está correctamente fi-
jado al terminal mediante los tornillos para termi-
nales, existe cierto riesgo de sobrecalentamiento,
funcionamiento defectuoso y daños, incluyendo
pequeñas quemaduras.
! Utilice siempre el cable de la batería y el
cable de toma a tierra recomendados, dis-
ponibles por separado. Conecte el cable de
la batería directamente al terminal positivo
(+) de la batería del vehículo y el cable de
toma a tierra a la carrocería del automóvil.
! El tamaño recomendado de los cables
(AWG: sistema americano de calibres de
alambres) es el siguiente. El cable de la ba-
tería, el cable de puesta a tierra y el cable
directo de tierra opcional han de tener el
mismo tamaño.
! Utilice un cable de 8 AWG a 16 AWG para
el cable del altavoz.
Tamaño del cable de la batería y del
cable de puesta a tierra
Longitud del cable
Tamaño del
cable
inferior a 4,5 m 8 AWG
inferior a 7,2 m 6 AWG
inferior a 11,4 m 4 AWG
1 Pase el cable de la batería desde el com-
partimento del motor hasta el interior del
vehículo.
! Al hacer un agujero para el paso del cable
en la carrocería del vehículo y tender un
cable de batería por él, tenga cuidado de no
cortocircuitear el cable dañándolo con can-
tos afilados o las rebabas del agujero.
Tras completar el resto de conexiones del am-
plificador, finalmente conecte el terminal del
cable de la batería del amplificador al terminal
positivo (+) de la batería.
2
1
3
1 Terminal positivo (+)
2 Cable de batería (se vende por separado)
La longitud máxima del cable entre el fusi-
ble y el terminal positivo + de la batería es
de 30 cm.
3 Fusible (80 A) (se vende por separado)
Cada amplificador ha de llevar sus propios
fusibles de 80 A.
2 Utilice un cortaalambres o un cutter
para pelar los extremos del cable de la ba-
tería, del cable de puesta a tierra y del
cable del control remoto del sistema y
dejar desnudo aproximadamente 10 mm
del extremo de cada uno de los cables y, a
continuación, retuerza los extremos ex-
puestos de los cables.
Gírelos
10 mm
3 Conecte los cables al terminal.
Fije los cables firmemente utilizando los torni-
llos para terminales.
4
6
7
2
1
5
3
1 Cable de batería
2 Terminal de potencia
3 Cable de puesta a tierra
4 Terminal de puesta a tierra
Es
38
Sección
03
Conexión de las unidades
15090308201-B<38>
5 Cable de control a distancia del sistema
6 Terminal de control a distancia del sistema
7 Tornillos para terminales
Conexión de los terminales de
salida del altavoz
1 Utilice un cortaalambres o un cúter
para pelar los extremos de los cables de los
altavoces aproximadamente 10 mm y tren-
ce el cable.
Gírelos
10 mm
2 Conecte los cables del altavoz a los ter-
minales de salida del altavoz.
Fije los cables firmemente utilizando los torni-
llos para terminales.
1
3
2
1 Tornillos para terminales
2 Cables del altavoz
3 Terminales de salida del altavoz
Es
39
Sección
Español
03
Conexión de las unidades
15090308201-B<39>
Antes de instalar el
amplificador
ADVERTENCIA
! Para garantizar una instalación correcta, utili-
ce las piezas facilitadas del modo indicado. El
uso de otras piezas diferentes a las facilitadas,
puede dañar las partes internas del amplifica-
dor o aflojarse haciendo que éste se apague.
! No instalar en:
— Lugares donde pueda lesionar al conduc-
tor o a los pasajeros en caso de detener el
vehículo de repente.
— Lugares donde pueda interferir con la con-
ducción, como es la zona situada en frente
del asiento del conductor.
! Coloque tornillos de rosca cortante de tal ma-
nera que el extremo del tornillo no toque nin-
gún cable. Esto es muy importante para evitar
que los cables terminen cortándose por la vi-
bración del vehículo, lo que podría ocasionar
un incendio.
! Asegúrese de que los cables no quedan atra-
pados en el mecanismo de deslizamiento de
los asientos o toquen las piernas de los pasa-
jeros en un vehículo ya que esto podría produ-
cir un cortocircuito.
! Cuando realice un agujero para instalar el am-
plificador, asegúrese siempre de que no haya
ninguna pieza detrás del panel y proteja todos
los cables y equipos importantes (p. ej. líneas
de freno/combustible, cableado eléctrico)
para evitar daños.
PRECAUCIÓN
! Para garantizar una disipación térmica ade-
cuada del amplificador, asegúrese de lo si-
guiente durante la instalación:
— Deje suficiente espacio sobre el amplifica-
dor para que la ventilación sea adecuada.
— No cubra el amplificador con una alfombra
o moqueta.
! Coloque todos los cables alejados de lugares
calientes, como cerca de la salida del calefac-
tor.
! El lugar idóneo para la instalación difiere
según el modelo del vehículo. Fije el amplifi-
cador a un lugar lo suficientemente rígido.
! Compruebe todas las conexiones y sistemas
antes de la instalación final.
! Después de instalar el amplificador, confirme
que la rueda de repuesto, las tomas y demás
herramientas pueden retirarse fácilmente.
Ejemplo de instalación en
la alfombra o chasis
1 Coloque el amplificador en el lugar de
instalación deseado.
Inserte los tornillos de rosca cortante facilita-
dos (4 mm x 18 mm) en los orificios correspon-
dientes y apriételos con un destornillador de
manera que dejen una marca donde se vayan
a perforar los orificios de instalación.
2 Perfore orificios de 2,5 mm de diámetro
en el punto marcado, ya sea en la alfombra
o directamente en el chasis.
3 Instale el amplificador utilizando los
tornillos con rosca cortante facilitados
(4 mm x 18 mm).
45
1
2
3
1 Tornillos de rosca cortante (4 mm × 18 mm)
2 Perfore un orificio de 2,5 mm de diámetro.
3 Moqueta o chasis del automóvil
4 Distancia entre agujero y agujero: 257 mm
5 Distancia entre agujero y agujero:
181 mm
Es
40
Sección
04
Instalación
15090308201-B<40>
Especificaciones
Fuente de alimentación ........ 14,4 V cc (10,8 V a 15,1 V per-
misible)
Sistema de derivación a tierra
..................................................... Tipo negativo
Consumo actual ...................... 33,5 A (a potencia continua,
4 W )
Consumo medio de corriente
..................................................... 3,1 A (4 W para cuatro cana-
les)
4,4 A (4 W para dos canales,
PUENTE)
4,4 A (2 W para cuatro cana-
les)
Fusible .......................................... 30 A × 2
Dimensiones (An × Al × Pr)
..................................................... 265 mm × 60 mm ×
200 mm
Peso ............................................... 2,6 kg
(conectores para cableado
no incluidos)
Potencia de salida máxima
..................................................... 200 W × 4 (4 W) / 600 W × 2
(4 W) PUENTE / TOTAL
1 200 W (300 W × 4)
Potencia de salida continua
..................................................... 100 W × 4 (a 14,4 V, 4 W,
20 Hz A 20 kHz, ≦ 1 % THD)
150 W × 4 (a 14,4 V, 2 W,
1 kHz, ≦ 1 % THD)
125 W × 4 (a 14,4 V, 1 W,
1 kHz, ≦ 1 % THD)
300 W × 2 (a 14,4 V, 4 W
PUENTE, 1 kHz, ≦ 1 % THD)
250 W × 2 (a 14,4 V, 2 W
PUENTE, 1 kHz, ≦ 1 % THD)
Impedancia de carga ............. 4 W (1 W a8W permisibles)
Respuesta de frecuencia ..... 10 Hz a 50 kHz (+0 dB,
–3 dB)
Relación de señal a ruido .... 95 dB (red IHF-A)
Distorsión .................................... 0,05 % (10 W, 1 kHz)
Filtro de paso bajo:
Frecuencia de corte ...... 40 Hz a 500 Hz
Pendiente de corte ........ –12 dB/oct
Filtro de paso alto:
Frecuencia de corte ...... 40 Hz a 500 Hz
Pendiente de corte ........ –12 dB/oct
Control de ganancia:
RCA ...................................... 200 mV a 6,5 V
Altavoz ................................ 0,8 V a 16 V
Nivel de entrada máximo / impedancia:
RCA ...................................... 6,5 V / 25 kW
Altavoz ................................ 16 V / 12 kW
Especificaciones CEA2006
Potencia de salida ................... 100 W RMS × 4 canales (a
14,4 V, 4 W y ≦ 1 % THD+N)
300 W RMS × 2 canales (a
14,4 V, 4 W PUENTE 100 Hz y
≦ 1 % THD+N)
150 W RMS × 4 canales (a
14,4 V, 2 W 100 Hz y ≦ 1%
THD+N)
Relación de señal a ruido .... 75 dBA (referencia: 1 W a
4 W )
Notas
! Las especificaciones y el diseño están sujetos
a modificaciones sin previo aviso.
! El consumo medio de corriente se aproxima
al consumo de corriente máximo de esta uni-
dad cuando recibe una señal de audio. Utilice
este valor cuando tenga que trabajar con la
corriente total consumida por varios amplifi-
cadores de potencia.
Es
41
Apéndice
Español
Información adicional
15090308201-B<41>
Es
42
15090308201-B<42>
Es
43
Español
15090308201-B<43>
PIONEER CORPORATION
28-8, Honkomagome 2-chome, Bunkyo-ku,
Tokyo 113-0021, JAPAN
PIONEER ELECTRONICS (USA) INC.
P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.
TEL: (800) 421-1404
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique
TEL: (0) 3/570.05.11
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
2 Jalan Kilang Barat, #07-01, Singapore 159346
TEL: 65-6378-7888
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
5 Arco Lane, Heatherton, Victoria, 3202 Australia
TEL: (03) 9586-6300
PIONEER ELECTRONICS OF CANADA, INC.
340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada
TEL: 1-877-283-5901
TEL: 905-479-4411
PIONEER ELECTRONICS DE MÉXICO S.A. de C.V.
Blvd.Manuel Ávila Camacho 138, 10 piso
Col.Lomas de Chapultepec, México, D.F. 11000
TEL: 52-55-9178-4270
FAX: 52-55-5202-3714
先鋒股份有限公司
台北市內湖區瑞光路407號8樓
電話： 886-(0)2-2657-3588
先鋒電子（香港）有限公司
香港九龍長沙灣道909號5樓
電話： 852-2848-6488
ã 2012-2016 PIONEER CORPORATION.
All rights reserved.
ã 2012-2016 PIONEER CORPORATION.
Tous droits de reproduction et de
traduction réservés.
<15090308201-B> UC
<KOKZ16E>
15090308201-B<44>
