Name: Ecovacs Deebot N79W+ Robotic Vacuum Cleaner
Brand: Ecovacs
SKU: Deebot N79W+
Rating: 100 (1 reviews)

Instruction Manual

Manuel de l'utilisateur

Manual de instrucciones

FR-CA

ES-LATAM

Congratulations on the purchase of your ECOVACS ROBOTICS DEEBOT! We

hope it brings you many years of satisfaction. We trust the purchase of your new

robot will help keep your home clean and provide you with more quality time

to do other things.

Before you go any further, please register your product on the ECOVACS ROBOTICS

website at www.ecovacsrobotics.com/registration/. We also suggest you record

your model number, serial number, date of purchase and attach your receipt

to this page for safekeeping.

MODEL # _________________

SERIAL # _________________

DATE OF PURCHASE _____/___/___

Should you have any problems programming the robot or getting your robot to

function properly, please call us before contacting or returning it to the place

of purchase. For more information, assistance or Warranty information, please

visit the ECOVACS ROBOTICS website at www.ecovacsrobotics.com or call

1-844-ECOVACS (1-844-326-8227).

Thank you for choosing DEEBOT!

Instruction Manual

.......................................................2

..............................................25

.........................................51

Manuel de l'utilisateur

Manual de instrucciones

FR-CA

ES-LATAM

1. Important Safety Instructions

��2

2. Package Contents and Technical Specifications

��6

2�1 Package Contents ��6

2.2 Specications ��6

2�3 Product Diagram��7

3. Operating and Programming

��9

3�1 Notes Before Cleaning ��9

3�2 Quick Start ��10

3�3 Cleaning Mode Selection��13

3�4 Programming the Robot ��15

3�5 Indicator Light and Alarm Sounds ��17

4. Maintenance

��19

4�1 Dust Bin and Filters ��19

4�2 Main Brush and Side Brushes �� 20

4�3 Other Components ��21

4�4 Regular Maintenance ��22

5. Troubleshooting

��23

Contents

Household use only

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precautions should always be

followed, including the following:

READ ALL

INSTRUCTIONS

BEFORE USING THIS

APPLIANCE.

WARNING:

Read all safety warnings and instructions.

Failure to follow the warnings and instructions may result in

electric shock, fire or serious injury.

SAVE THESE INSTRUCTIONS

1. Do not allow to be used as a toy. Close attention is necessary when

used by or near children.

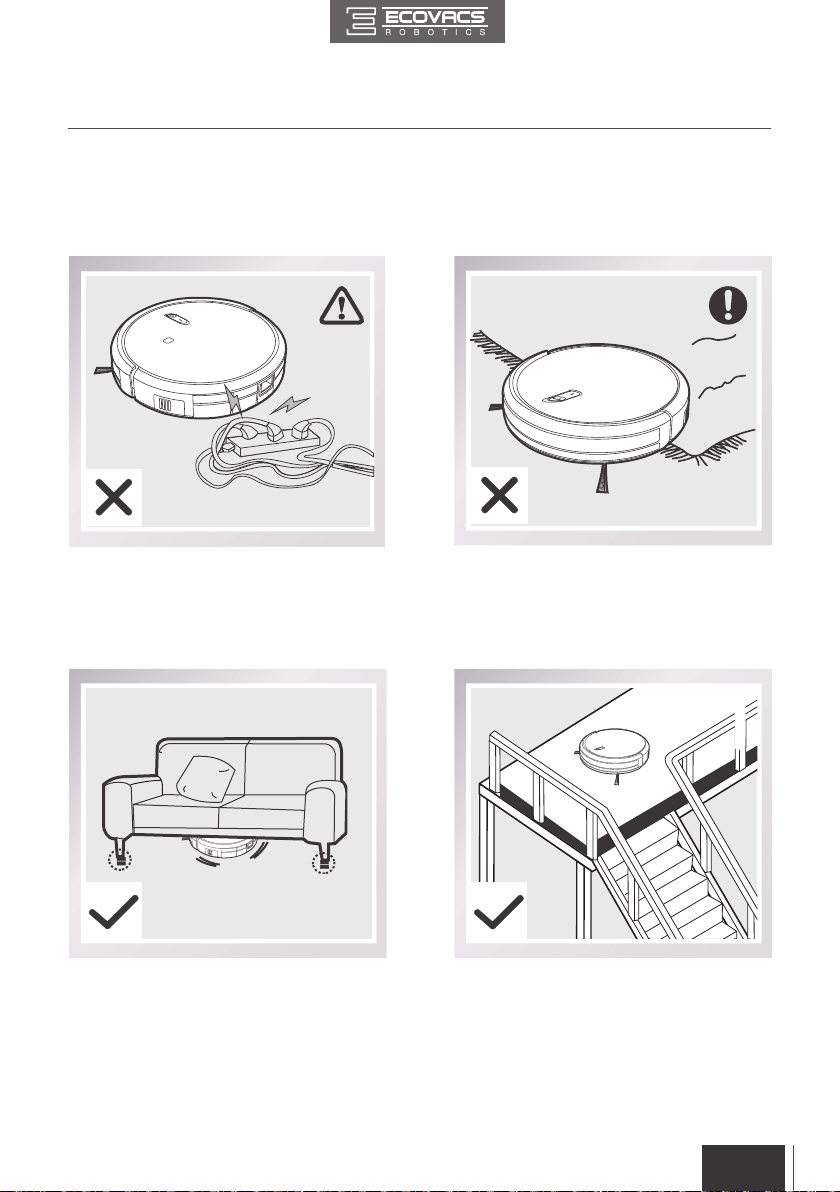

2. Clear the area to be cleaned. Remove power cords and small objects

from the oor that could entangle the Appliance. Tuck rug fringe under

the rug base, and lift items such as curtains and tablecloths off the oor.

3. If there is a drop off in the cleaning area due to a step or stairs, you

should operate the Appliance to ensure that it can detect the step

without falling over the edge. It may become necessary to place a

physical barrier at the edge to keep the unit from falling. Make sure

the physical barrier is not a trip hazard.

4. Only use as described in this manual. Only use attachments

recommended or sold by the manufacturer.

5. Please make sure your power supply voltage matches the power

voltage marked on the Charging Dock.

6. For INDOOR use ONLY. Do not use the Appliance in outdoor,

commercial or industrial environments.

7. Non-rechargeable batteries are prohibited. For battery information,

please refer to Specications section.

8. Do not use without dust bin and/or lters in place.

9. Do not operate the Appliance in an area where there are lit candles or

fragile objects on the oor to be cleaned.

10. Do not use and store in extremely hot or cold environments (below

-5°C/23˚F or above 40°C/104˚F). Please charge the robot in

temperature above 0°C/32°F and below 40°C/104°F.

1. Important Safety Instructions

11. Keep hair, loose clothing, ngers, and all parts of body away from any

openings and moving parts.

12.

Do not operate the Appliance in a room where an infant or child is sleeping.

13. Do not use Appliance on wet surfaces or surfaces with standing water.

14. Do not allow the Appliance to pick up large objects like stones, large

pieces of paper or any item that may clog the Appliance.

15. Do not use Appliance to pick up ammable or combustible materials

such as gasoline, printer or copier toner, or use in areas where they

may be present.

16. Do not use Appliance to pick up anything that is burning or smoking, such

as cigarettes, matches, hot ashes, or anything that could cause a re.

17. Do not put objects into the suction intake. Do not use if the suction

intake is blocked. Keep the intake clear of dust, lint, hair, or anything

that may reduce air ow.

18. Take care not to damage the power cord. Do not pull on or carry

the Appliance or Charging Dock by the power cord, use the power

cord as a handle, close a door on the power cord, or pull power cord

around sharp edges or corners. Do not run Appliance over the power

cord. Keep power cord away from hot surfaces. Do not unplug by

pulling on cord. To unplug, grasp the plug, not the cord.

19. If the power cord is damaged, it must be replaced by the manufacturer

or its service agent in order to avoid a hazard.

20. Do not use the Charging Dock if it is damaged.

21. Do not use with a damaged power cord or receptacle. Do not use

the Appliance or Charging Dock if it is not working properly, has been

dropped, damaged, left outdoors, or come in contact with water. It

must be repaired by the manufacturer or its service agent in order to

avoid a hazard.

22. Turn OFF the power switch before cleaning or maintaining the Appliance.

23. The plug must be removed from the receptacle before cleaning or

maintaining the Charging Dock.

24. Remove the Appliance from the Charging Dock, and turn OFF

the power switch to the Appliance before removing the battery for

disposal of the Appliance.

25. The battery must be removed and discarded according to local laws

and regulations before disposal of the Appliance.

1. Important Safety Instructions

26. Please dispose of used batteries according to local laws and regulations.

27. Do not incinerate the Appliance even if it is severely damaged. The

batteries can explode in a re.

28. When not using the Charging Dock for a long period of time, please unplug it.

29. The Appliance must be used in accordance with the directions in this

Instruction Manual. ECOVACS ROBOTICS cannot be held liable or

responsible for any damages or injuries caused by improper use.

30. The robot contains batteries that are only replaceable by skilled persons.

To replace or remove the battery, please contact Customer Service.

31. If the robot will not be used for a long time, fully charge the robot and

power OFF for storage and unplug the Charging Dock.

32. Prevent unintentional starting. Ensure the switch is in the off position

before connecting to battery pack, picking up or carrying the

appliance. Carrying the appliance with your finger on the switch or

energizing appliance that have the switch on invites accidents.

33. When battery pack is not in use, keep it away from other metal objects,

like paper clips, coins, keys, nails, screws or other small metal objects

that can make a connection from one terminal to another. Shorting the

battery terminals together may cause burns or a re.

34. Under abusive conditions, liquid may be ejected from the battery;

avoid contact. If contact accidentally occurs, ush with water. If liquid

contacts eyes, additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

35. Do not use a battery pack or appliance that is damaged or modified.

Damaged or modified batteries may exhibit unpredictable behavior

resulting in re, explosion or risk of injury.

36. Do not expose a battery pack or appliance to fire or excessive

temperature. Exposure to fire or temperature above 130°C may

cause explosion. The temperature of 130°C can be replaced by the

temperature of 265°F.

37. Follow all charging instructions and do not charge the battery pack

or appliance outside of the temperature range specified in the

instructions. Charging improperly or at temperatures outside of the

specied range may damage the battery and increase the risk of re.

To disable Wi-Fi module on DEEBOT, turn the robot's Bottom Power Switch ON� Place the robot

on the Charging Dock making sure the Charging Contacts on DEEBOT and the Charging Dock

Pins make a connection� Press and hold the AUTO Mode Button on the robot for 10 seconds until

DEEBOT emits 3 beeps�

To enable Wi-Fi module on DEEBOT, turn the robot's Bottom Power Switch OFF and then power

ON� The Wi-Fi module is turned on when DEEBOT is restarted�

This device complies with Part 15 of the FCC Rules / Industry Canada licence-exempt RSS

standard(s)� Operation is subject to the following two conditions: (1) this device may not cause

harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation�

Changes or modications not expressly approved by the party responsible for compliance could

void the user's authority to operate the equipment�

NOTE:

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules� These limits are designed to provide reasonable

protection against harmful interference in a residential installation� This equipment generates

uses and can radiate radio frequency energy and, if not installed and used in accordance with

the instructions, may cause harmful interference to radio communications� However, there is no

guarantee that interference will not occur in a particular installation� If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of

the following measures:

— Reorient or relocate the receiving antenna�

— Increase the separation between the equipment and receiver�

— Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected�

— Consult the dealer or an experienced radio/TV technician for help�

To satisfy FCC / IC RF exposure requirements, a separation distance of 20 cm or more should be

maintained between the antenna of this device and persons during device operation�

To ensure compliance, operations at closer than this distance is not recommended�

1. Important Safety Instructions

38. Have servicing performed by a qualified repair person using only

identical replacement parts. This will ensure that the safety of the

product is maintained.

39. Do not modify or attempt to repair the appliance or the battery pack (as

applicable) except as indicated in the instructions for use and care.

40. Place the cords from other appliances out of the area to be cleaned.

41. Do not operate the vacuum in a room that has lit candles on furniture

that the vacuum may accidentally hit or bump into.

42. Do not allow children to sit on the vacuum.

43. Recharge only with the charger specified by the manufacturer. A

charger that is suitable for one type of battery pack may create a risk

of re when used with another battery pack.

44. Use appliances only with specically designated battery packs. Use

of any other battery packs may create a risk of injury and re.

45. Do not handle plug or appliance with wet hands.

2. Package Contents and Technical Specifications

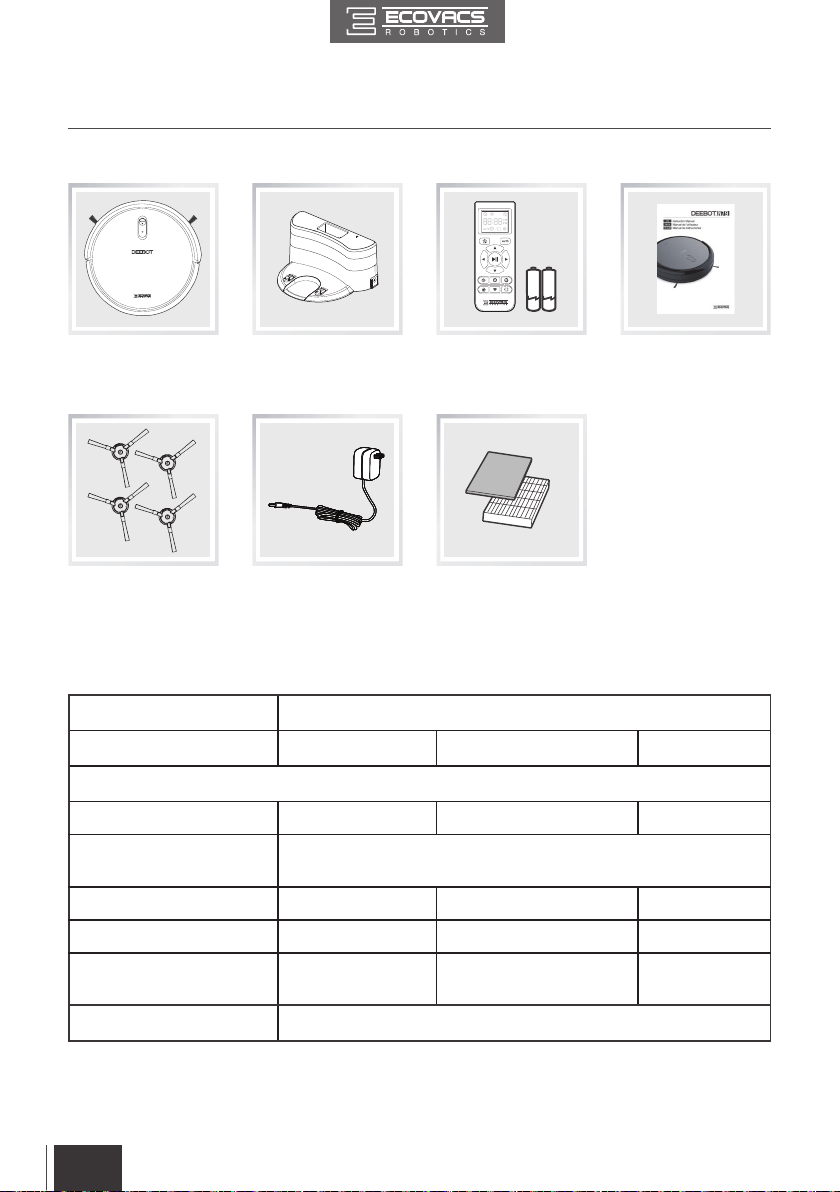

2.1 Package Contents

Robot

(4) Side Brushes Power Adapter

Charging Dock with

Power Adapter

Remote Control

(with battery)

Instruction Manual

Model DN622

Working Voltage 14�4V DC

Rated Power

25W

Charging Dock

Rated Input Voltage 19 V DC Rated output current

0�6 A

Power Adapter Model DK18-190060H-U/GSCU0600S019V12E

Rated Input Voltage 100-120 V AC Rated Input Current

0�5 A

Rated output Voltage 19 V DC Rated output current

0�6 A

Remote Control Model RC1507

Input Voltage 3V DC

Battery

Lithium 2600mAh

2.2 Specifications

Technical and design specications may be changed in the course of continuous product improvement.

Sponge Filter and High

Efciency Filter

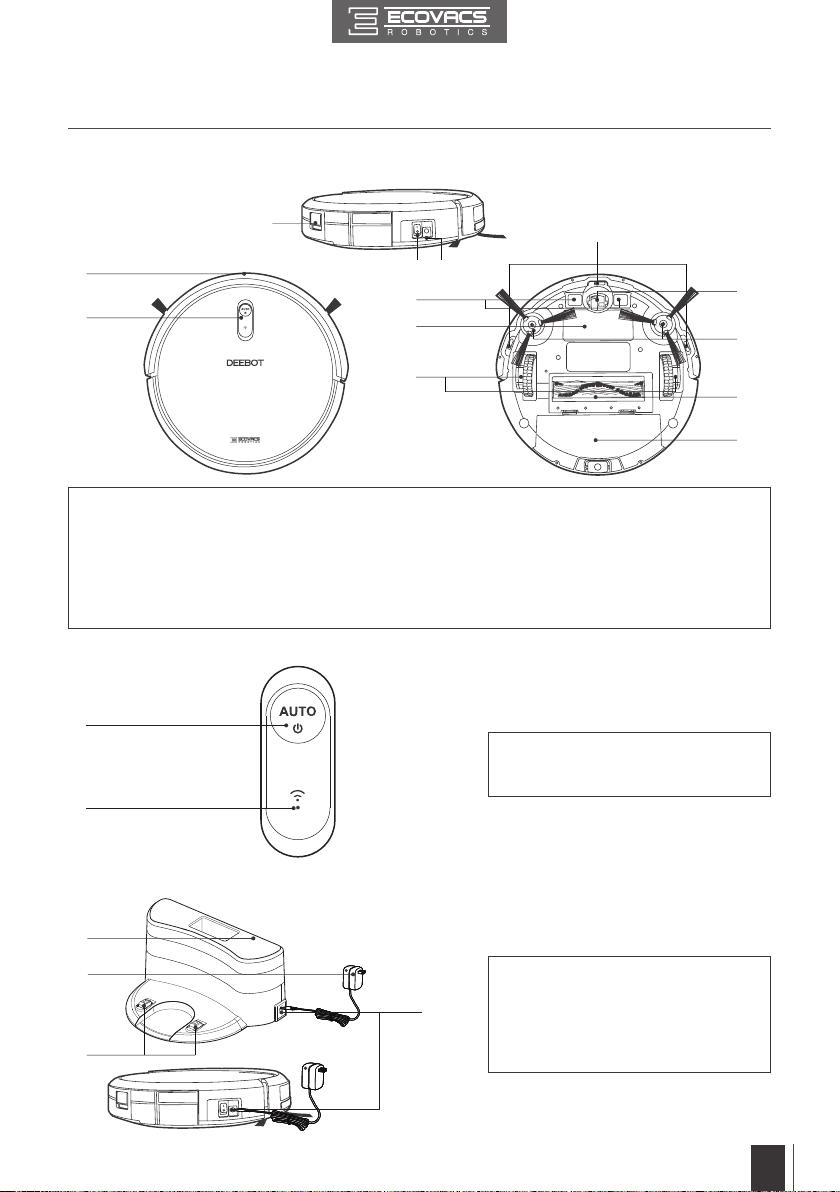

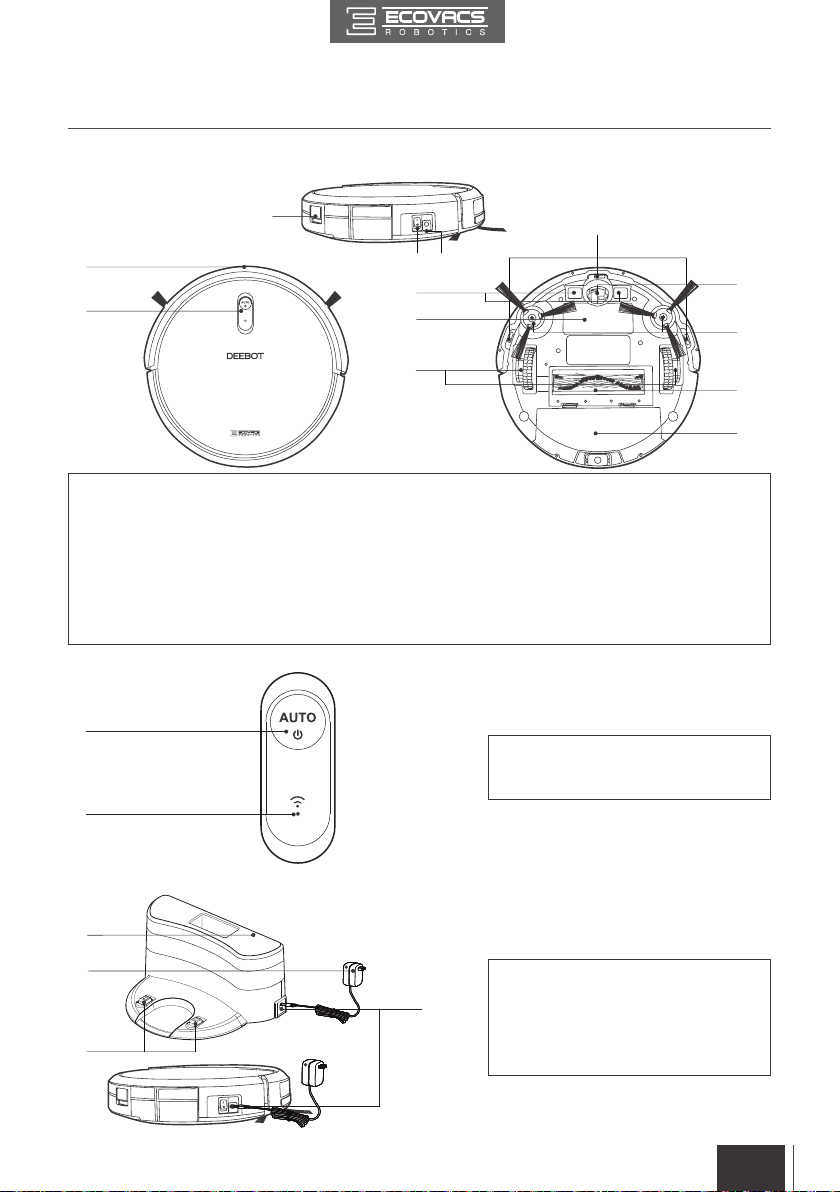

2.3 Product Diagram

Robot

1� Anti-Collision Sensors and Bumper

2� Control Panel

3� Dust Bin Release Button

4� Charging Contacts

5� Battery Cover

6� Driving Wheels

7� Power Adapter Port

8� Power Switch

9� Anti-Drop Sensors

10� Universal Wheel

11� Side Brushes

12� Main Brush

13� Dust Bin

2. Package Contents and Technical Specifications

Charging Dock

1� Power Indicator Light

2� Power Adapter

3� Power Adapter Port

4� Charging Dock Pins

1� AUTO Mode Button

2� Wi-Fi Indicator Light

Control Panel

2. Package Contents and Technical Specifications

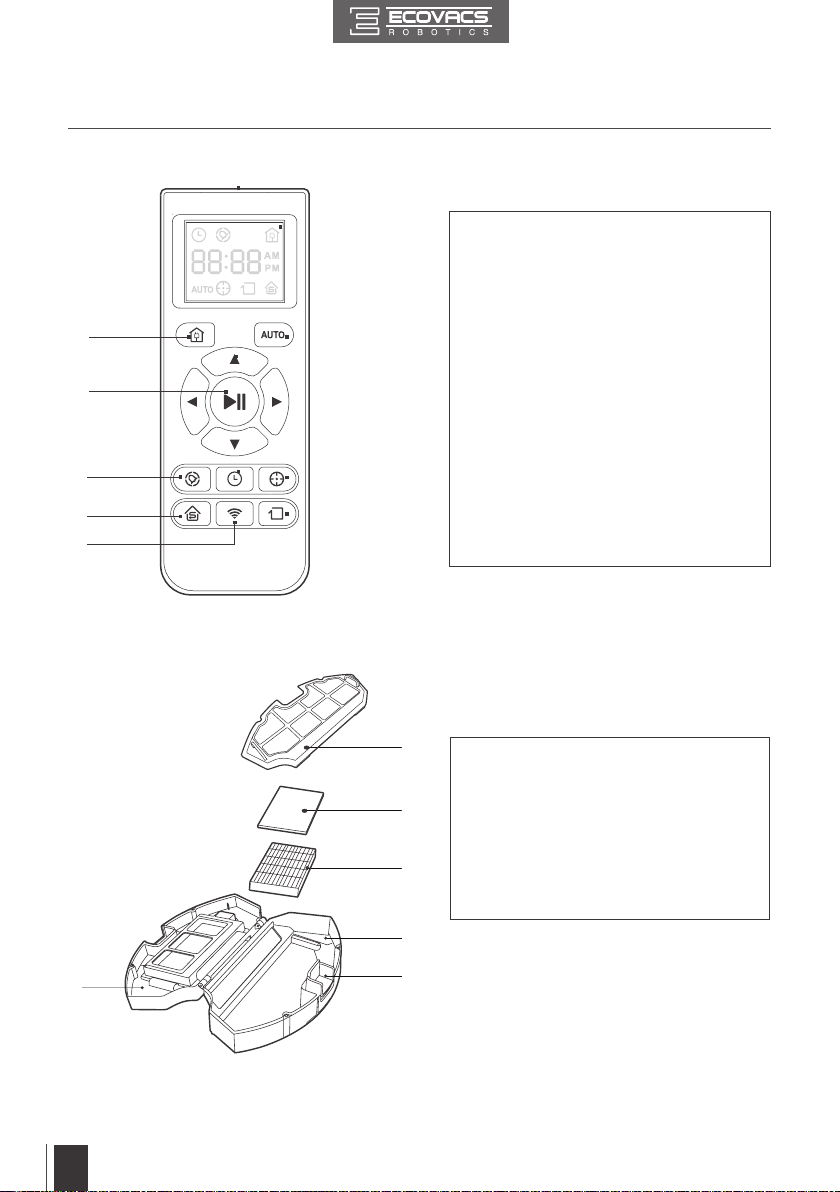

Remote Control

1� LCD Screen

2� Return to Charger Mode Button

3� AUTO Mode Button

4� Direction Control Buttons

5� START/PAUSE Button

6� Time Scheduling Button

7� Set Current Time Button

8� Spot Cleaning Mode Button

9� Single Room Mode Button

10� Network Setup Button

11� Edge Cleaning Mode Button

12� Infrared Emitter

Dust Bin

1� Filter Net

2� Sponge Filter

3. High Efciency Filter

4� Dust Bin Cover

5� Dust Bin

6� Dust Bin Release Button

3.1 Notes Before Cleaning

Before operating DEEBOT, take a few moments to survey the area to be

cleaned and remove any obstacles.

Remove power cords and small objects from

the oor that could entangle the product.

Please be aware that the robot needs at

least an 8 cm (3”) clearance to clean under

furniture without complications�

The product is not suitable for use on long-pile

carpet� Before using the product near an area

rug or on a short-pile area rug with tasseled

edges, please fold area rug edges under

themselves�

If there is a step or stairs in the cleaning area,

please operate DEEBOT to ensure its Anti-

Drop Sensors can detect the drop off� It may

be necessary to place a physical barrier at the

edge of the drop off to keep the unit from falling

over the edge�

3. Operating and Programming

* When DEEBOT is not cleaning, it is suggested to keep it powered ON and charging instead

of powered OFF�

3.2 Quick Start

Charging Dock Placement

■

Connect the Power Adapter to the Charging Dock�

■

Place the Charging Dock on a level oor surface against the wall with the base perpendicular

to the ground� Keep the immediate area 2m (6�6’) in front of the charger and 1 m (3�3’) on both

sides of the charger clear of objects and reective surfaces.

■

Plug the Charging Dock in� The Power Indicator Light on the Charging Dock glows�

■

Attach Side Brushes to the bottom of

DEEBOT by pressing a brush into each

slot until it clicks�

■

Turn the robot’s Side Power Switch to

the ON position� “l” indicates ON and

“O” indicates OFF� DEEBOT is powered

ON when

button glows a continuous

BLUE�

Install Side Brushes

Power ON

3. Operating and Programming

* Make sure to turn the robot’s Power Switch on before charging�

button blinks when DEEBOT is charging� button stops glowing after DEEBOT is fully

charged�

* To choose another Cleaning Mode, please refer to section 3�3 Cleaning Mode Selection for

details�

* DEEBOT can be directed using the Direction Control Buttons on the Remote Control when it

is paused�

■

Place DEEBOT on the Charging Dock

making sure the Charging Contacts on

DEEBOT and the Charging Dock Pins make

a connection�

■

Charge DEEBOT for at least 4 hours before

the rst use.

■

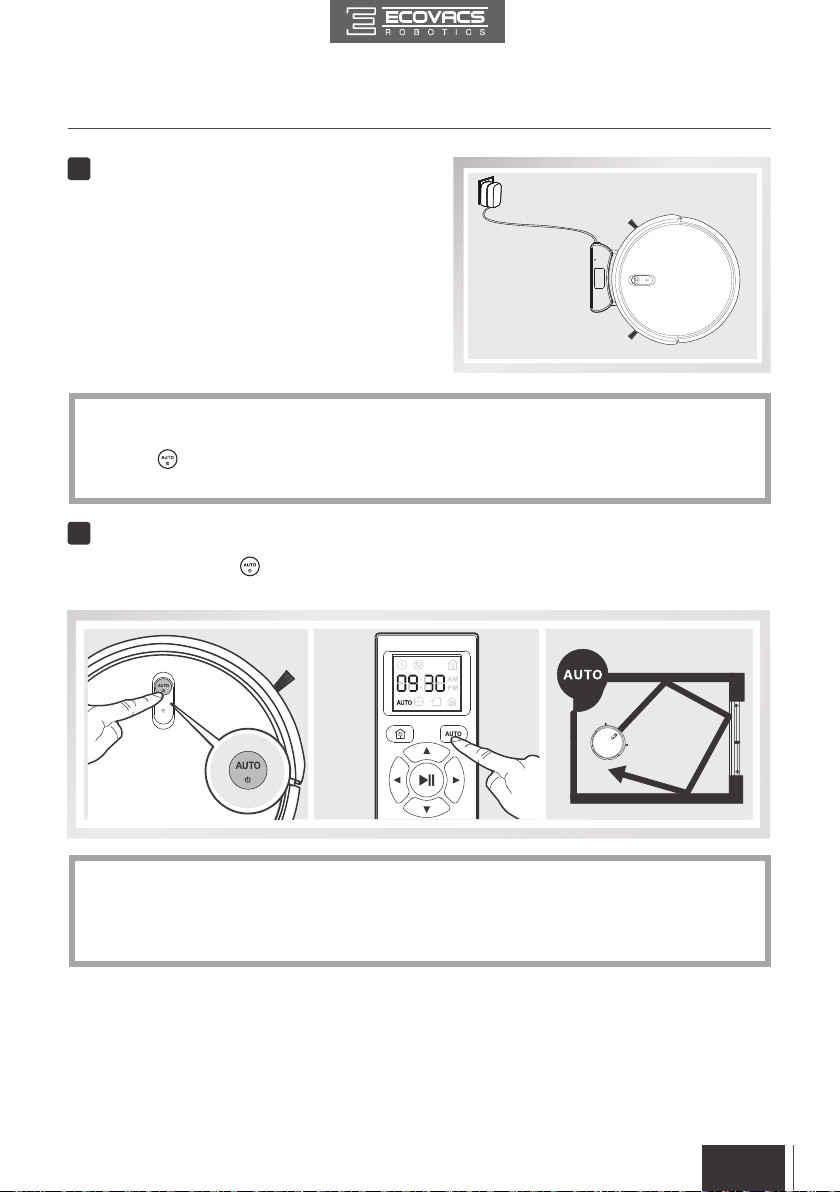

Press the

button on DEEBOT or the AUTO Mode Button on the Remote Control� DEEBOT

starts to work immediately in AUTO Cleaning Mode�

Charge DEEBOT

Start

Pause

3. Operating and Programming

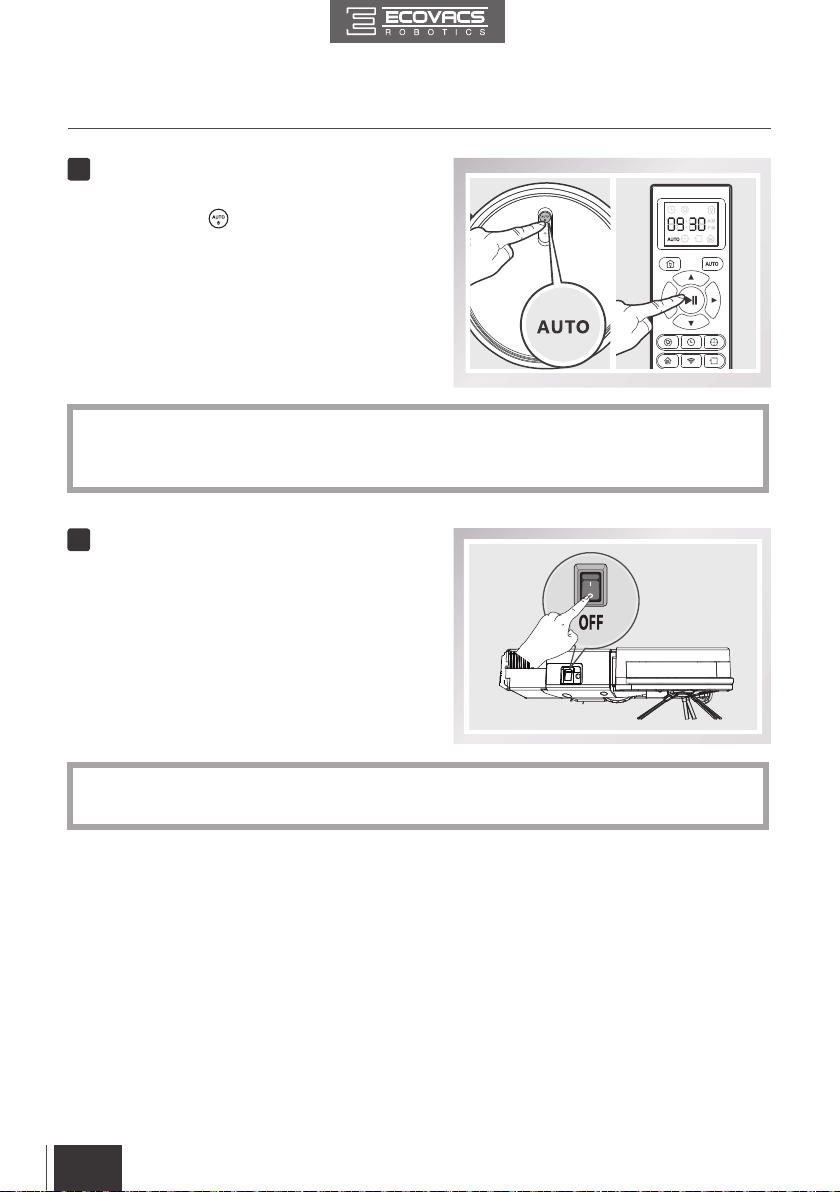

Power OFF

■

Pause DEEBOT by pressing the

button on DEEBOT or the START/

PAUSE Button on the Remote Control�

■

Turn the robot’s Side Power Switch to

the ON position� “l” indicates ON and “O”

indicates OFF�

* The AUTO Mode Button on the robot's Control Panel stops glowing when the robot is paused

for more than 10 minutes� Press AUTO Mode Button on the robot or press any button on the

Remote Control to start the DEEBOT immediately�

* When DEEBOT is not cleaning, it is suggested to keep it powered ON and charging instead

of powered OFF�

3. Operating and Programming

3.3 Cleaning Mode Selection

DEEBOT has several cleaning modes to choose from to effectively clean different oors. Cleaning

modes are selected using the Remote Control�

* For models with app-connectivity, various functions can be performed using the ECOVACS

App�

■

This is the most commonly used mode� In

AUTO Cleaning Mode, DEEBOT cleans in

a straight line and changes direction when it

meets an obstacle�

■

To start AUTO Cleaning Mode, Press the

button on DEEBOT or the AUTO Mode

Button on the Remote Control�

■

This mode is applicable for an area of highly

concentrated dirt or dust� In Spot Cleaning

Mode, DEEBOT focuses on a specic area

to clean� DEEBOT cleans the area in a spiral

pattern and stops when it completes Spot

Cleaning�

■

To start Spot Cleaning Mode, press Spot

Cleaning Mode Button on the Remote

Control�

AUTO Cleaning Mode

Spot Cleaning Mode

( Less than 3 minutes)

3. Operating and Programming

■

This mode is used when DEEBOT only

needs to clean a single room� To start Single

Room Cleaning Mode, press the Single

Room Mode Button on the Remote Control�

■

When battery power gets low, DEEBOT

automatically switches to Return to Charger

Mode and returns to the Charging Dock to

recharge itself�

Single Room Mode

Return to Charger Mode

* The room must be contained for Single

Room Mode to function properly� Close

doors to the room entrance and exit to

contain the room�

* DEEBOT can also be sent back to the

Charging Dock at any time by pressing the

Return to Charger Button on the Remote

Control�

■

This mode is good for cleaning the edges

and corners of a room� In Edge Cleaning

Mode, DEEBOT cleans along a border (e�g�

wall)�

■

To start Edge Cleaning Mode, press the

Edge Cleaning Mode Button on the Remote

Control�

Edge Cleaning Mode

DEEBOT has a Time Scheduling function� DEEBOT can be programmed to automatically clean at a

specic time using the Remote Control, even if nobody is at home. The current time of day and the

cleaning times are scheduled using the Remote Control�

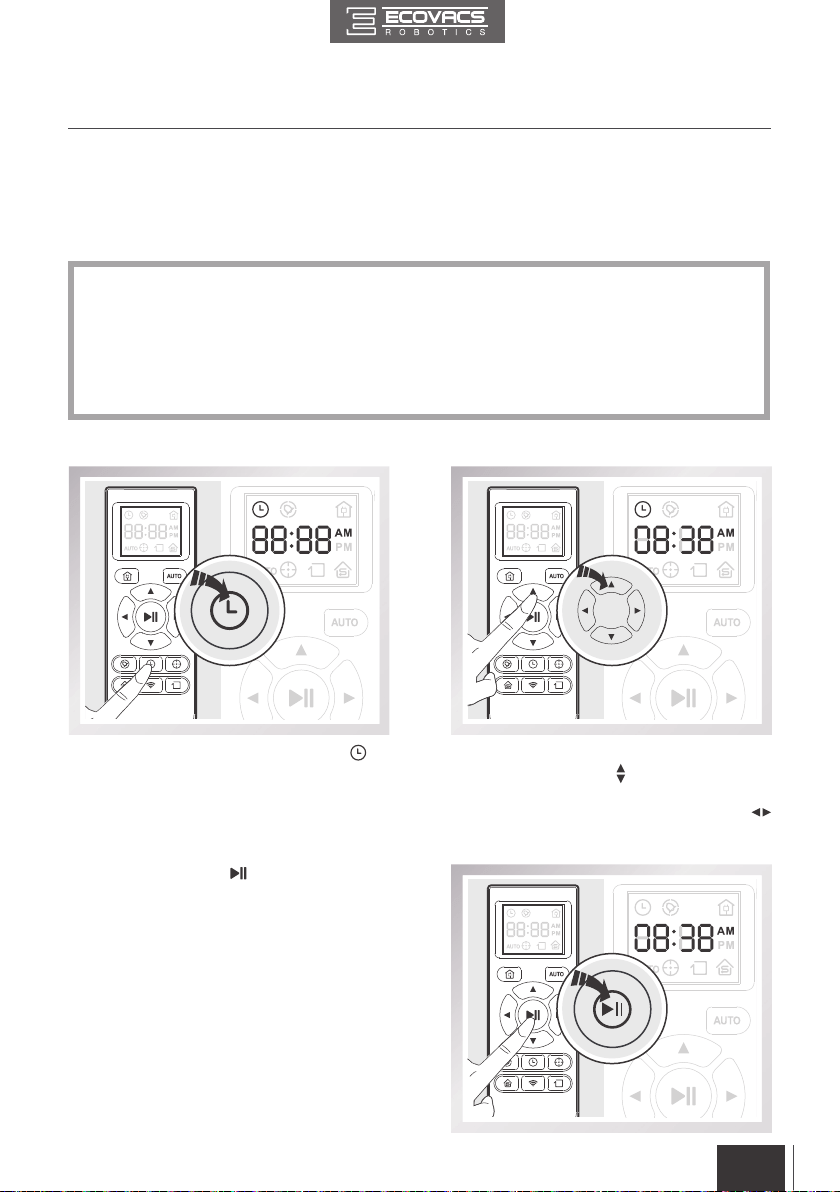

Press

button on the Remote Control and the

“hour" (rst two digits) ashes on the Remote

Control LCD Screen�

Press

button on the Remote Control to

conrm and save the current time of day.

Press the up and down Direction Control

Buttons

to adjust “hour” and “minute” number�

Press the left and right Direction Control Buttons

to switch between “hour” and “minute�”

3.4 Programming the Robot

Set the Current Time of Day

3. Operating and Programming

* All scheduled cleanings are performed in AUTO Cleaning Mode�

* The Remote Control uses a 12-hour clock with “AM” and “PM” indicators�

* DEEBOT loses the current time of day and schedule once it is powered OFF� Reset the

current time of day and schedule the cleaning time when power on the DEEBOT again�

* It is suggested to keep it powered ON and charging instead of powered OFF�

3. Operating and Programming

Press button on the Remote Control and

the “hour” (first two digits) flashes on the

Remote Control Screen�

Press

button on the Remote Control to

confirm and save the scheduled cleaning

time� DEEBOT beeps� DEEBOT automatically

cleans at the scheduled cleaning time every

day�

To cancel the scheduled cleaning time, press

and hold

button for 3 seconds until

disappears from the Remote Control LED

Screen and the robot beeps� The scheduled

cleaning time is cancelled�

Press the up and down Direction Control

Buttons

to adjust “hour” and “minute”

number� Press the left and right Direction

Control Buttons

to switch between “hour”

and “minute�”

Schedule the Cleaning Time using Remote Control

Cancel Scheduled Cleaning Time

using Remote Control

If DEEBOT detects a problem, it emits alarm beeps and the AUTO Mode Button flashes RED or

glows RED�

3. Operating and Programming

3.5 Indicator Light and Alarm Sounds

AUTO Mode Button Status

Flashes BLUE The robot is charging�

Flashes RED or glows a continuous RED The robot has a problem�

Glows a continuous RED The robot has low battery�

Glows a continuous BLUE The robot is cleaning�

Alarm Sound Problems Solution

One Beep

The robot is suspended or

stuck�

Place the robot on an even surface, or

remove the obstacles, and restart the robot�

Two Beeps

Anti-Collision Bumper

Malfunction

Check the Anti-Collision Bumper for debris

and remove the debris�

Three Beeps Anti-Drop Sensors Malfunction

Clean Anti-Drop Sensors as described in

section 4 Maintenance�

Four Beeps Low Battery

Manually place the robot on the Charging

Dock to charge�

Indicator Light

Alarm Sounds

Flashing RED:

Alarm Sound Problems Solution

One Beep Driving Wheel malfunction

Check Driving Wheel for tangled hair or

debris and clean as described in section 4

Maintenance�

Two Beeps Side Brush malfunction

Check Side Brushes for tangled hair or

debris and clean as described in section 4

Maintenance�

Three Beeps Dust Bin malfunction

Empty the Dust Bin as described in section

4 Maintenance�

Four Beeps Main Brush malfunction

Check Main Brush for tangled hair or

debris and clean as described in section 4

Maintenance�

Glowing a continuous RED:

3. Operating and Programming

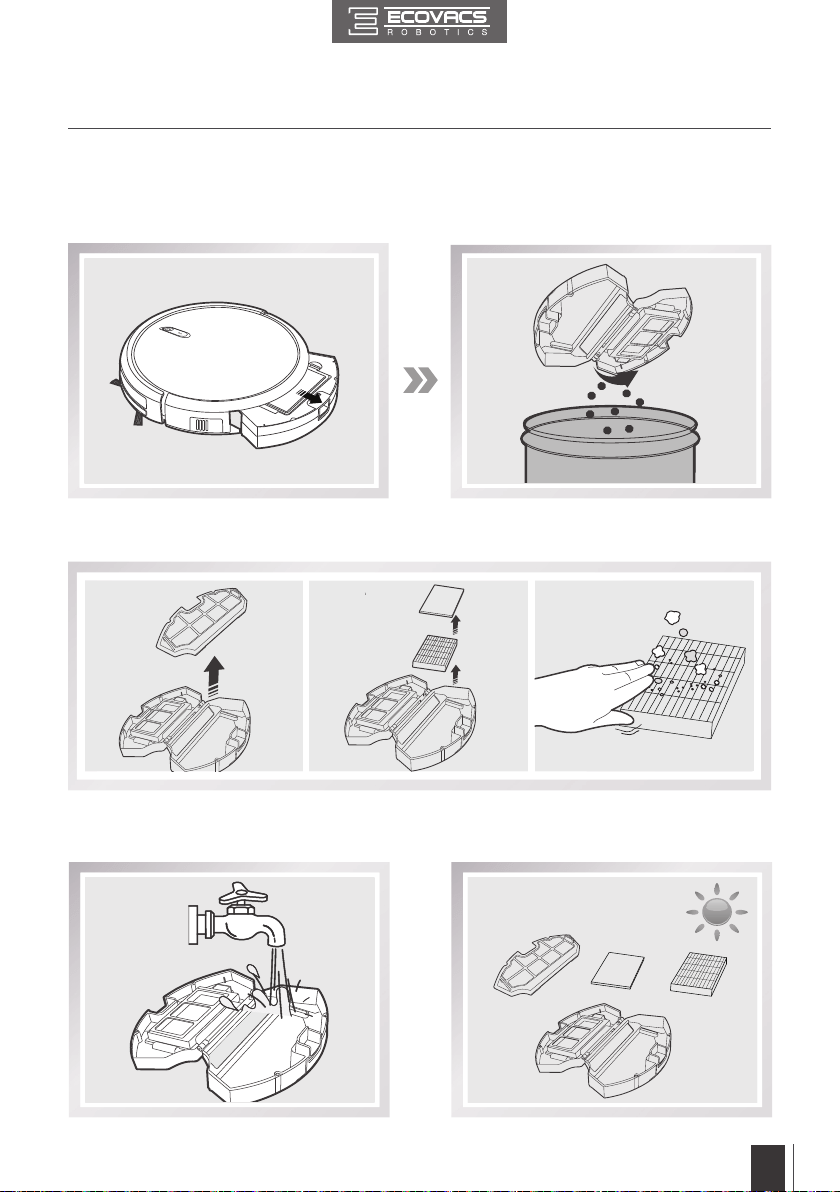

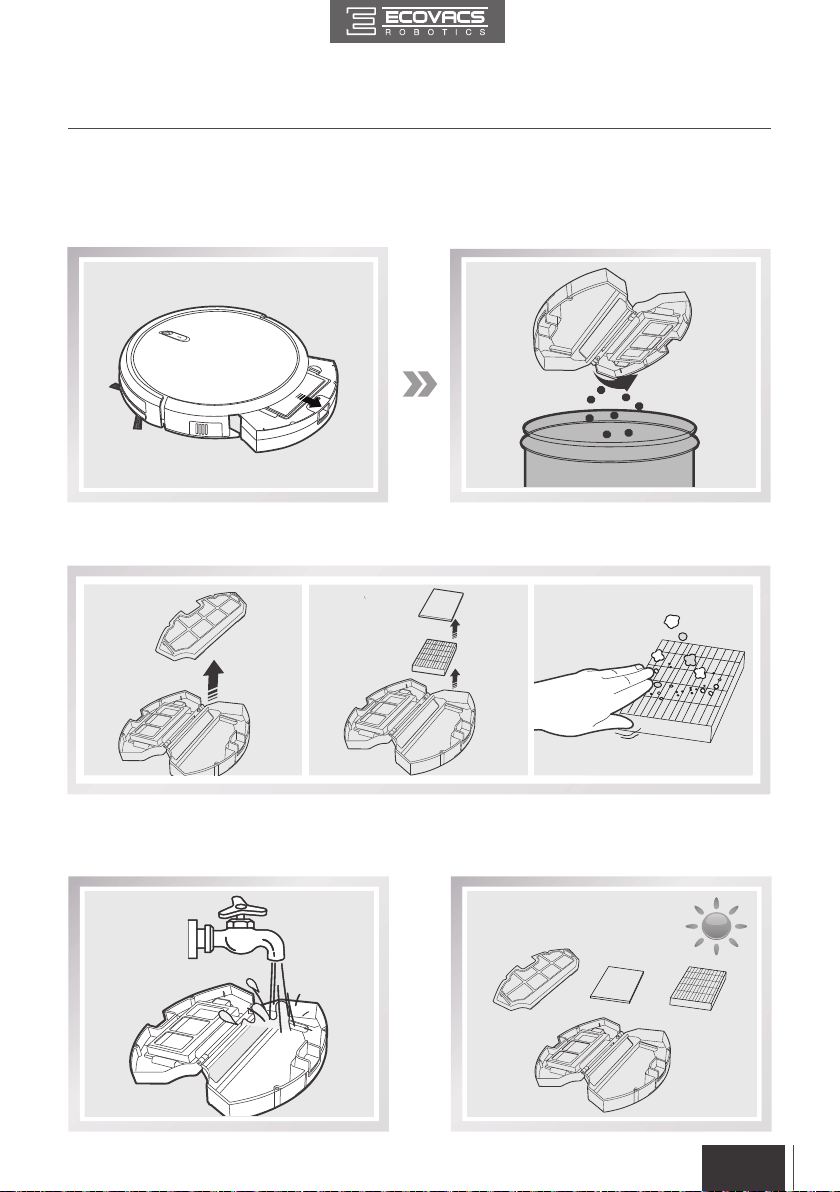

Remove the Dust Bin� Open the Dust Bin Cover and empty the Dust Bin�

Remove the Sponge Filter and High Efciency Filter. Pat the High Efciency Filter clean. Do not rinse the

High Efciency Filter under water.

4.1 Dust Bin and Filters

Rinse the Sponge Filter, Dust Bin and Filter Net

under running water�

Dry the Sponge Filter, Dust Bin and Filter Net

completely before reinstalling�

Before performing cleaning and maintenance, power OFF DEEBOT and unplug the Charging Dock.

4. Maintenance

Cleaning the Main Brush

Turn the robot over� Push both buttons on the Main Brush Cover and remove it�

Remove the Main Brush�

Use the Multi-Function Cleaning Tool to cut off and remove any hair tangled around the Main

Brush�

4.2 Main Brush and Side Brushes

Cleaning the Side Brushes

Remove the Side Brushes� Wipe the Side Brushes

and their slots with a dry cloth�

A Multi-Function Cleaning Tool is provided for easy maintenance� Handle with care, this

cleaning tool has sharp edges�

4. Maintenance

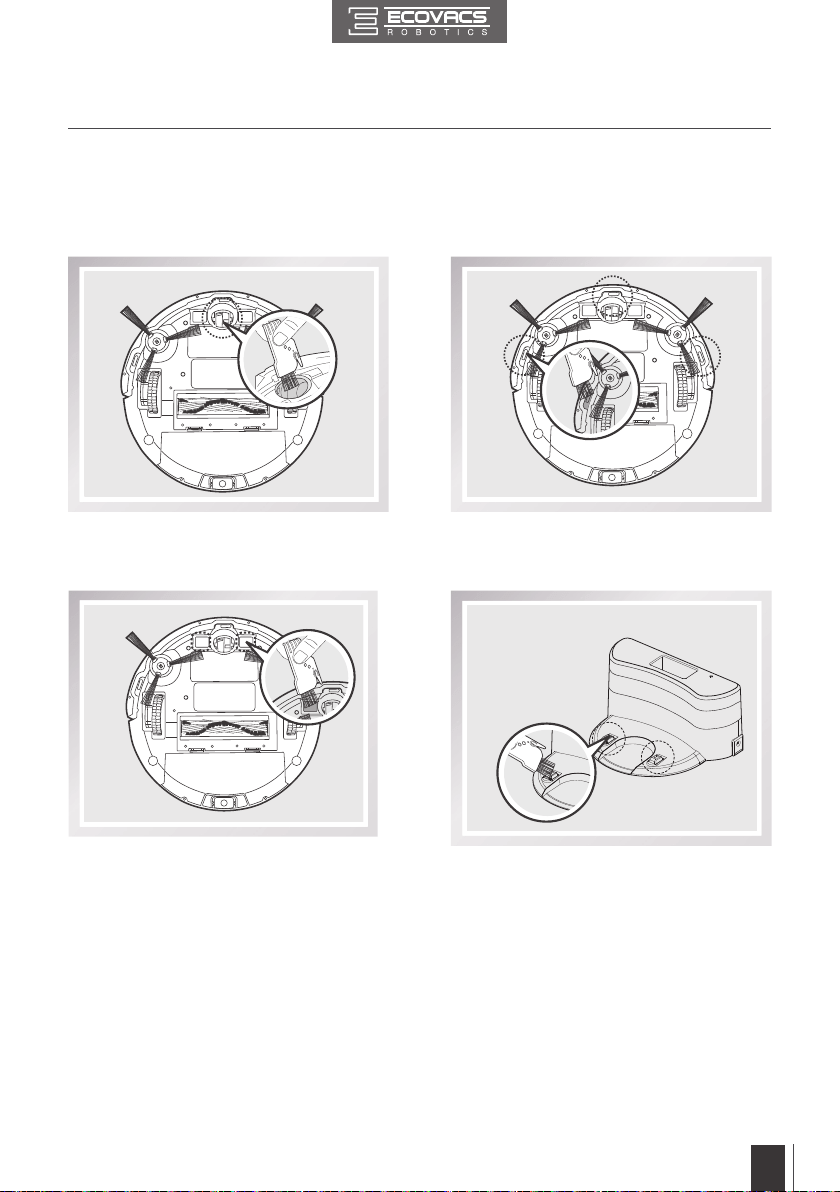

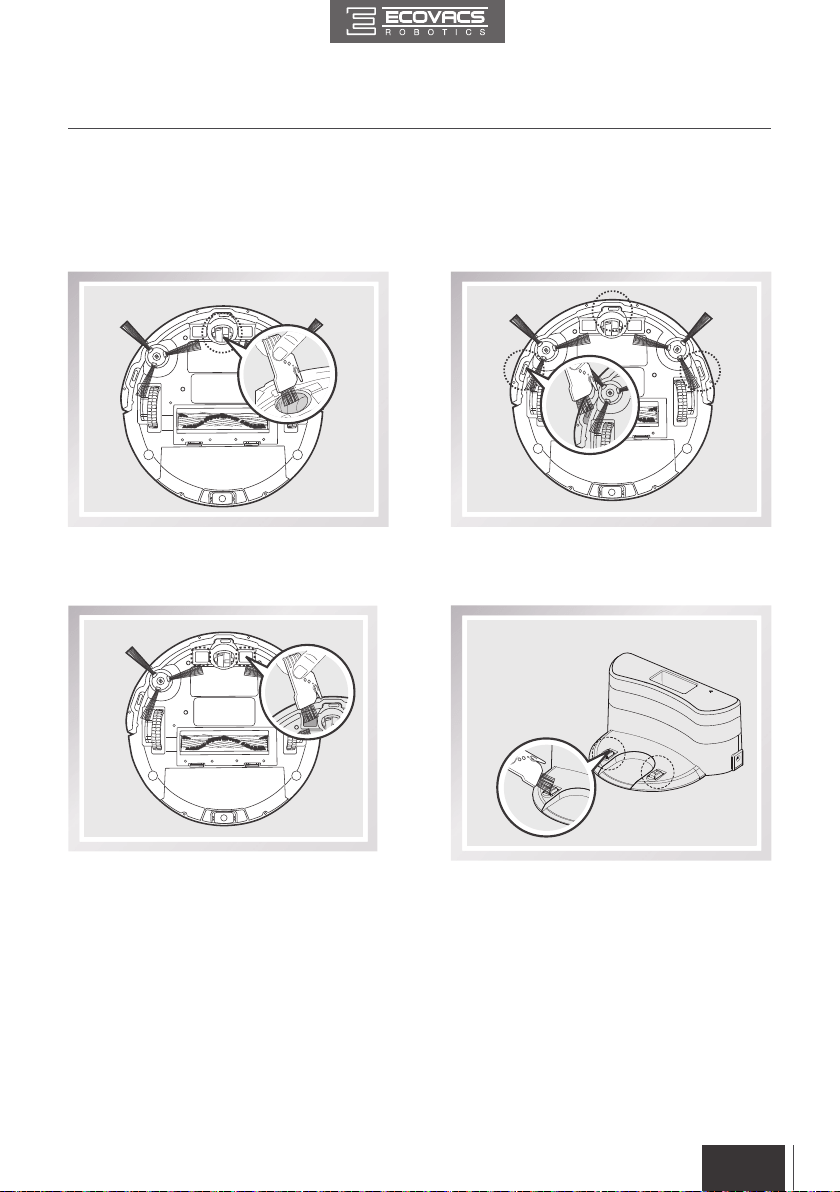

Wipe the Charging Contacts and Charging Dock Pins with the brush of the Multi-Function Cleaning Tool

or a dry clean cloth to maintain their effectiveness�

4.3 Other Components

Wipe the Anti-Drop Sensors with the brush

or the felt side of the Multi-Function Cleaning

Tool to maintain their effectiveness�

Use the Multi-Function Cleaning Tool to cut

off and remove any hair tangled around the

Universal Wheel�

4. Maintenance

4.4 Regular Maintenance

Note:

ECOVACS manufactures various replacement parts and assemblies� Please contact

Customer Service for more information on replacement parts�

To keep DEEBOT running at peak performance, perform the maintenance and replacement

according to the following frequency. A multi-Function Cleaning Tool is provided for easy

maintenance. Handle with care, this cleaning tool has sharp edges.

Robot Part Maintenance Frequency Replacement Frequency

Dust Bin After each use

Side brush Once every 2 weeks Every 3-6 months

Main Brush Once per week Every 6-12 months

Sponge Filter/ High

Efciency Filter

Once per week (twice per

week with pets in home)

Every 4-6 months

Universal Wheel

Anti-Drop Sensors

Charging Contacts

Charging Dock Pins

Once per week

Please use this chart to troubleshoot common problems using DEEBOT.

No. Malfunction Possible Causes Solutions

DEEBOT will not

charge�

DEEBOT is not powered

ON�

Press and hold AUTO Mode Button on

DEEBOT to power ON�

DEEBOT has not made a

connection with the Charging

Dock�

Be sure that DEEBOT’s Charging

Contacts have made a connection

with the Charging Dock Pins� You may

move the robot manually to make the

connection if necessary�

Charging Dock is unplugged

while DEEBOT is powered

ON, which causes battery

consumption�

Plug in the Charging Dock and ensure

DEEBOT is powered ON� Keep

DEEBOT on the Charging Dock to

make sure it has a full battery to work

at any time�

DEEBOT gets into

trouble while working

and stops�

DEEBOT is tangled with

something on the oor

(electrical cords, drooping

curtains, carpet fringe etc�)�

DEEBOT will try various ways

to get itself out of trouble� If it is

unsuccessful, manually remove the

obstacles and restart�

Side Brush is stuck or the

rotation speed of the Side

Brush decreases�

Remove the debris tangled around

the Side Brush� If the Side Brush

still rotates slowly, contact Customer

Service�

Main Brush is stuck or the

rotation speed of the Main

Brush decreases�

Remove the debris tangled around the

Main Brush with the provided Multi-

Function Cleaning Tool� If the Main

Brush still rotates slowly, contact

Customer Service�

DEEBOT returns to

the Charging Dock

before it nishes

cleaning�

When battery power gets

low, DEEBOT automatically

switches to Return to

Charger Mode and returns

to the Charging Dock to

recharge itself�

This is normal� No solution necessary�

Working time varies

according to oor surface,

room complexity and the

selected Cleaning Mode�

This is normal� No solution necessary�

5. Troubleshooting

No. Malfunction Possible Causes Solutions

DEEBOT will not

clean automatically at

scheduled time�

Time Scheduling function is

cancelled�

Set Time Scheduling function as

described in section 3�4�

DEEBOT is powered OFF� Power ON DEEBOT�

The robot’s battery is low�

Keep DEEBOT powered ON and on

the Charging Dock to make sure it has

a full battery to work at any time�

The robot’s components are

tangled with debris�

Power OFF DEEBOT, clean the

Dust Bin, and invert the robot� Clean

Side Brushes and the Main Brush as

described in section 4�

Remote Control failure

(effective control range

of Remote Control is

5m (16’)�

The batteries in the Remote

Control need to be replaced�

Replace with new batteries making

sure they are installed correctly�

DEEBOT is powered OFF or

DEEBOT’s battery is low�

Make sure DEEBOT is powered ON

and fully charged�

The infrared signal cannot

be transmitted because

the Infrared Emitter on

the Remote Control or

DEEBOT’s Infrared Receiver

on DEEBOT is dirty�

Use a dry cloth or the Multi-Function

Cleaning Tool to wipe the Infrared

Emitter on Remote Control and the

Infrared Receiver on DEEBOT�

There is other equipment

interfering with the infrared

signal to DEEBOT�

Avoid using the Remote Control near

other equipment using infrared signals�

5. Troubleshooting

FR-CA

Félicitations, vous avez acheté un ECOVACS ROBOTICS DEEBOT! Nous

espérons qu'il vous apportera plusieurs années de satisfaction. Nous sommes

certains que votre nouveau robot vous aidera à garder votre maison propre et

vous offrira plus de temps pour vivre de façon intelligente et proter de la vie.

Avant de continuer, veuillez enregistrer votre produit sur le site web

de ECOVACS ROBOTICS www.ecovacsrobotics.com/registration/. Nous vous

suggérons aussi de conserver avec soin le numéro du modèle, le numéro de

série et la date d'achat, et d'attacher votre reçu avec cette page.

DE MODÈLE _________________

DE SÉRIE _________________

DATE D'ACHAT _____/___/___

Si vous avez des problèmes de programmation ou si le robot fonctionne

incorrectement, veuillez nous contacter avant de revisiter votre fournisseur pour n

de retour. Pour plus d'informations, d'assistance ou d'informations sur la garantie,

veuillez visiter le site Web ECOVACS ROBOTICS à www.ecovacsrobotics.com

ou appelez 1 844 ECOVACS (1 844 326-8227).

Merci d'avoir choisi DEEBOT!

FR-CA

1. Instructions importantes de sécurité .......................................................27

2. Contenu de l'emballage et spécications techniques ............................32

2.1 Contenu de l'emballage ..........................................................................32

2.2 Spécications .........................................................................................32

2.3 Diagramme schématique du produit.......................................................33

3. Fonctionnement et programmation .......................................................... 35

3.1 Remarques précédant le nettoyage .......................................................35

3.2 Guide de démarrage rapide....................................................................36

3.3 Sélection du mode de nettoyage ............................................................ 39

3.4 Programmation du robot .........................................................................41

3.5 Voyant et sons d'alarme .........................................................................43

4. Entretien ...................................................................................................... 40

4.1 Récipient à poussière et ltres ...............................................................45

4.2 Brosse principale et brosses latérales ....................................................46

4.3 Autres composants ................................................................................. 47

4.4 Entretien régulier ....................................................................................48

5. Dépannage ..................................................................................................49

Contenu

FR-CA

1. Instructions importantes de sécurité

Lors de l'utilisation d'un appareil électrique, les précautions de

base suivantes doivent être suivies :

LIRE TOUTES LES

INSTRUCTIONS

AVANT

L'UTILISATION DE L'APPAREIL.

AVERTISSEMENT :

Lire tous les avertissements

et instructions de sécurité. Ne pas suivre les avertissements

et les instructions peut entraîner une décharge électrique, un

incendie ou des blessures graves.

CONSERVER CES INSTRUCTIONS

1. L’appareil ne doit pas être utilisé comme un jouet. Une attention

particulière est nécessaire lorsqu’il est utilisé par des enfants ou près d’eux.

2. Ranger la région à nettoyer. Retirer le câble d'alimentation et les

petits objets situés sur le plancher pour éviter l'accrochage avec

l'appareil. Glisser les franges sous le tapis, dégager le plancher

et relever les bouts des rideaux et nappes.

3. Lors de l'opération de l'appareil dans une région avec une

marche, assurez-vous que l'appareil détecte la région pour éviter

la chute. Il se peut qu'il soit nécessaire de placer une barrière

physique pour empêcher la chute. Assurez-vous que la barrière

n'est pas un danger de chute.

4. Utiliser l'appareil seulement de la manière décrite dans ce

manuel. Utiliser seulement les accessoires recommandés ou

vendus par le fabricant.

5. Veuillez vous assurer que le voltage de la prise est le même que

celui inscrit sur la station de charge.

6. Pour utilisation INTÉRIEURE SEULEMENT. Ne pas utiliser

l'appareil à l'extérieur, pour une n commerciale ou industrielle.

7. Les batteries non rechargeables sont interdites. Pour obtenir plus de

renseignements sur la batterie, veuillez consulter la section Spécications.

8. Ne pas utiliser si le récipient à poussière ou les filtres ne sont

pas en place.

Utilisation domestique seulement

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ

FR-CA

9. Ne pas utiliser l'appareil dans une pièce avec des chandelles ou

des objets fragiles sur le plancher à nettoyer.

10. Ne pas utiliser et entreposer dans un environnement à température

extrêmement chaude ou froide (inférieure à -5 °C/ 23 °F ou

supérieure à 40 °C/104 °F). Veuillez charger le robot à une

température supérieure à 0 °C/32 °F et en dessous de 40 °C/ 104 °F.

11. Les cheveux, les vêtements amples, les doigts et toutes les

parties du corps doivent être tenus à l'écart de toutes ouvertures

et pièces mobiles.

12. Ne pas utiliser l'appareil dans une pièce où dorment des enfants

ou des nouveau-nés.

13. Ne pas utiliser l'appareil sur une surface humide ou mouillée.

14. Éviter le contact de l'appareil avec de gros objets, comme les

pierres, les gros morceaux de papier ou tout autre objet pouvant

bloquer l'appareil.

15. Ne pas utiliser l'appareil pour ramasser des produits

inammables ou combustibles, comme de l'essence, de l'encre

d'imprimante ou de copieur, ou utiliser dans un endroit où ces

produits peuvent être présents.

16. Ne pas utiliser l'appareil pour ramasser des objets qui en combustion

ou qui émettent de la fumée, comme des cigarettes, des allumettes,

des cendres chaudes ou tout autre objet pouvant s'enammer.

17. Ne pas placer d'objet dans l'entrée de poussière. Ne pas utiliser

si l'entrée de poussière est bloquée. L'entrée de poussière doit

être dégagée, sans poussière, peluche, cheveux ou tout autre

objet pouvant réduire la circulation d'air.

18. Soyez vigilant avec le câble d'alimentation et évitez tout

dommage. Ne pas tirer ou transporter l'appareil ou la station

de charge par l'entremise du câble d'alimentation, utiliser le

câble d'alimentation en poignée, fermer une porte sur le câble

d'alimentation ou tirer le câble sur une surface coupante.

L'appareil ne doit pas passer sur le câble d'alimentation. Garder

le câble d'alimentation éloigné de toute surface chaude. Ne pas

tirer sur le cordon pour débrancher. Pour débrancher, tirer sur la

che et non sur le cordon.

1. Instructions importantes de sécurité

FR-CA

19. Si le câble d'alimentation est endommagé, il doit être remplacé par le

fabricant ou un agent de service à la clientèle pour éviter tout danger.

20. Ne pas utiliser la station de charge si elle est endommagée.

21. Ne pas utiliser avec un câble d'alimentation ou un collecteur

endommagé. Ne pas utiliser l'appareil ou la station de charge

s'ils ne fonctionnent pas normalement, s'ils ont été échappés,

endommagés, laissés à l'extérieur ou s'ils entrent en contact

avec de l'eau. Ils doivent être réparés par le fabricant ou un

agent de service à la clientèle pour éviter tout danger.

22. Éteindre à l'aide du bouton d'alimentation avant de nettoyer ou

de faire l'entretien de l'appareil.

23. La fiche du réceptacle doit être retirée avant d'effectuer le

nettoyage ou l'entretien de la station de charge.

24. Retirer l'appareil de la station de charge et éteindre avec

l'interrupteur situé sur l'appareil avant de retirer la batterie pour la

mise au rebut de l'appareil.

25. La batterie doit être retirée et mise au rebut de façon appropriée

et en accord avec les lois et réglementations régionales avant la

mise au rebut de l'appareil.

26. Veuillez mettre au rebut les batteries selon les lois et

réglementations locales.

27. Ne pas incinérer l'appareil même s'il est sévèrement

endommagé. Les batteries en feu peuvent exploser.

28. Débrancher la station de charge si elle n'est pas utilisée pour

une longue période de temps.

29. L'appareil doit être utilisé comme l'indiquent les instructions

dans le manuel de l'utilisateur. ECOVACS ROBOTICS n'est pas

responsable des blessures ou des dommages causés par une

utilisation inappropriée.

30. Le robot contient des batteries qui ne sont remplaçables que par

des personnes qualiées. Pour remplacer ou retirer la batterie,

communiquer avec le service à la clientèle.

31. Si le robot n’est pas utilisé pour une période prolongée,

charger complètement le robot et éteindre pour l’entreposer et

débrancher la station de recharge.

1. Instructions importantes de sécurité

FR-CA

1. Instructions importantes de sécurité

32. Prévenir le démarrage accidentel. S’assurer que l’interrupteur

est en position arrêt avant de connecter au bloc-piles, de

ramasser ou de transporter l’appareil. Transporter l’appareil avec

votre doigt sur l’interrupteur ou avec l’appareil alimenté avec

l’interrupteur en position de marche peut favoriser les accidents.

33. Lorsque le bloc-piles n’est pas en fonction, le tenir à l’écart

d’autres objets métalliques, comme les trombones, les pièces

de monnaie, les clés, les vis, les clous ou d’autres petits objets

métalliques qui peuvent établir une connexion d’un terminal à un

autre. Un court-circuit des bornes de la batterie peut causer des

brûlures ou un incendie.

34. Dans des conditions abusives, du liquide peut être éjecté de la

batterie; éviter le contact. En cas de contact accidentel, rincer

immédiatement les parties atteintes avec de l'eau. Si du liquide

entre en contact avec les yeux, solliciter également de l’aide

médicale. Le liquide s’échappant de la batterie peut causer des

irritations ou des brûlures.

35. Ne pas utiliser un bloc-piles ou un appareil qui est endommagé

ou modifié. Les batteries endommagées ou modifiées peuvent

avoir un comportement imprévisible pouvant causer un incendie,

une explosion ou des blessures.

36. Ne pas exposer un bloc-piles ou un appareil au feu ou à une

température élevée. Une exposition au feu ou à une température

au-dessus de 130 °C peut causer une explosion. La température

de 130 °C est équivalente à 265 °F.

37. Suivre toutes les instructions de chargement et ne pas charger

le bloc-piles ou l'appareil si la température est en dehors de la

plage spécifiée dans les instructions. Un chargement incorrect

ou à une température en dehors de la plage spécifiée peut

endommager la batterie et augmenter le risque d’incendie.

38. L’entretien doit être fait par un technicien qualifié seulement

avec des pièces de remplacement identiques. Cela assurera le

maintien de la sécurité du produit.

39. Ne pas modier l’appareil ou le bloc-piles (le cas échéant), sauf

comme indiqué dans les instructions d’utilisation et d’entretien.

FR-CA

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils

radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter

tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre

le fonctionnement.

Les antennes installées doivent être situées de façon à ce que la population ne puisse y

être exposée à une distance de moins de 20 cm. Installer les antennes de façon à ce que le

personnel ne puisse approcher à 20 cm ou moins de la position centrale de l’ antenne.

La FCC des États-Unis stipule que cet appareil doit être en tout temps éloigné d’au moins

20 cm des personnes pendant son fonctionnement.

Pour désactiver le module Wi-Fi du DEEBOT, activez l'interrupteur d'alimentation arrière du

robot. Placez le robot sur la station de charge en vous assurant que les points de contact de

la charge du DEEBOT et les broches de la station de charge se touchent. Maintenez enfoncé

le bouton du mode AUTO se trouvant sur le robot pendant 10 secondes, jusqu'à ce que le

DEEBOT émette 3 bips.

Pour activer le module Wi-Fi du DEEBOT, éteignez l'interrupteur d'alimentation arrière du

robot, puis rallumez-le. Le module Wi-Fi est activé lorsque le DEEBOT est redémarré.

40. Enlever les cordons d’autres appareils de l'aire à nettoyer.

41. Ne pas faire fonctionner l’aspirateur dans une pièce qui contient

des chandelles sur des meubles que l’aspirateur pourrait

accidentellement frapper ou percuter.

42. Ne pas laisser les enfants s’asseoir sur l’aspirateur.

43. Ne recharger qu’avec le chargeur recommandé par le fabricant.

Un chargeur qui est adapté pour un type de bloc-piles peut créer

un risque d’incendie, lorsque utilisé avec un autre bloc-piles.

44. N’utiliser les appareils qu’avec leurs bloc-piles spécifiquement

désignés. L’utilisation de tout autre bloc-piles peut créer un

risque de blessure et d’incendie.

45. Ne pas manipuler la che électrique ou l'appareil avec des mains

humides.

1. Instructions importantes de sécurité

FR-CA

2. Contenu de l'emballage et spécications

2.1 Contenu de l'emballage

Robot

(4) Brosses latérales Adaptateur

d'alimentation

Station de recharge

(utilisée avec l’adaptateur

d'alimentation)

Télécommande

(avec batteries)

Manuel d’instructions

Modèle DN622

Tension fonctionnelle 14,4 V CC Puissance nominale 25 W

Station de charge

Tension d’entrée nominale 19 V CC Courant de sortie nominal

0,6 A

Modèle d'adaptateur

d'alimentation

DK18-190060H-U/GSCU0600S019V12E

Tension d’entrée nominale 100-120 V AC Courant d’entrée nominal

0,5 A

Tension de sortie nominale 19 V DC Courant de sortie nominal

0,6 A

Modèle de

télécommande

RC1507 Tension d'entrée 3 V CC

Batterie Lithium 2 600 mAh

2.2 Specications

Les spécifications techniques et de conception peuvent être modifiées au cours de l'amélioration

continue du produit.

Filtre à éponge et ltre

à haute efcacité

FR-CA

2.3 Diagramme schématique du produit

Robot

1. Capteur anticollision et barre-tampon

2. Panneau de contrôle

3. Bouton de déverrouillage du récipient de

poussière

4. Points de contact de la charge

5. Couvercle de la batterie

6. Roues motrices

7. Port pour adaptateur d'alimentation

8. Interrupteur d'alimentation

9. Capteurs anti-chute

10. Roue universelle

11. Brosses latérales

12. Brosse principale

13. Récipient à poussière

2. Contenu de l'emballage et spécications

Station de charge

1. Voyant d’alimentation

2. Adaptateur d'alimentation

3. Port pour adaptateur d'alimentation

4. Broches de la station de charge

1. Bouton de mode AUTO

2. Voyant d'état Wi-Fi

Panneau de contrôle

FR-CA

2. Contenu de l'emballage et spécications

Télécommande

1. Écran LCD

2. Bouton du mode de retour au chargeur

3. Bouton de mode AUTO

4. Touches de commande de direction

5. Touche de démarrage et de mise en

pause

6. Bouton de programmation horaire

7. Bouton de dénition de l'heure actuelle

8. Bouton de mode de nettoyage ponctuel

9. Bouton de mode pour une seule pièce

10. Bouton de conguration du réseau

11. Bouton de mode de nettoyage des

bords

12. Émetteur infrarouge

Récipient à poussière

1. Filet de ltre

2. Filtre à éponge

3. Filtre à haute efcacité

4. Couvercle du récipient à poussière

5. Récipient à poussière

6. Bouton de déverrouillage du

récipient de poussière

FR-CA

3.1 Remarques précédant le nettoyage

Avant d'utiliser DEEBOT, prenez un moment pour évaluer la zone à nettoyer

et retirer tout obstacle.

Retirez les cordons d'alimentation et petits

objets du sol où le produit pourrait s'emmêler.

Soyez prévenu que le robot nécessite au

moins 8 cm (3 po) de dégagement afin de

nettoyer sous les meubles sans problème.

Le produit ne convient pas aux tapis à poil long.

Avant d'utiliser le produit près d'une carpette

ou d'un tapis à poil court avec des franges,

veuillez plier les rebords sous le tapis.

S'il y a une marche ou des escaliers dans

la zone à nettoyer, veuillez faire fonctionner

DEEBOT en vous assurant que ses capteurs

anti-chute peuvent détecter la chute. Il pourrait

être nécessaire de placer une barrière physique

au bord de la descente pour éviter que l'unité

ne tombe.

3. Fonctionnement et programmation

FR-CA

3. Fonctionnement et programmation

* Lorsque DEEBOT n'est pas en fonction, il est suggéré de le laisser allumé dans la station de

charge et non hors tension�

3.2 Guide de démarrage rapide

Disposition de la station de charge

■ Connectez l'adaptateur d'alimentation à la station de charge.

■ Placez la station de charge sur un sol à niveau, contre le mur, avec la base perpendiculaire au

sol. Conservez un espace libre de 2 m (6,6 pi) devant le chargeur et 1 m (3,3 pi) de chaque

côté du chargeur libre d'objets et de surfaces rééchissantes.

■ Branchez la station de charge. Le voyant d’alimentation de la station de charge brille.

■ Fixez les brosses latérales au bas de

DEEBOT en appuyant sur chaque

brosse jusqu'à ce qu'elle clique dans la

fente.

■ Passez l'interrupteur d'alimentation

latéral en position de mise sous tension.

Le symbole « I » pour l'activation et le

symbole « O » pour la désactivation.

DEEBOT est mis sous tension lorsque

le bouton

brille en BLEU de manière

continue.

Installation des brosses

latérales

Mise sous tension

FR-CA

* Assurez-vous de mettre sous tension l'interrupteur d'alimentation du robot avant de le

charger.

* Le bouton

clignote lorsque DEEBOT est en

charge et s'éteint lorsque DEEBOT est

entièrement chargé.

* Pour choisir un autre mode de nettoyage, veuillez consulter la section 3.3 Sélection du mode

de nettoyage, pour plus de détails.

* DEEBOT peut être dirigé en utilisant les boutons de contrôle de la direction sur la

télécommande lorsqu'il est en pause.

■ Placez le DEEBOT sur la station de charge

en vous assurant que les points de contact

de la charge du DEEBOT et les broches de

la station de charge se touchent.

■ Chargez DEEBOT pendant au moins 4 heures

avant la première utilisation.

■ Appuyez sur le bouton

du DEEBOT ou sur le bouton de mode AUTO de la télécommande.

DEEBOT commence immédiatement à nettoyer en mode de nettoyage AUTO.

Chargement de DEEBOT

Mise en marche

3. Fonctionnement et programmation

FR-CA

3. Fonctionnement et programmation

Mise en pause

Mise hors tension

■ Placez DEEBOT en pause en appuyant

sur le bouton

du DEEBOT, ou sur

le bouton DÉMARRER/PAUSE de la

télécommande.

■ Passez l'interrupteur d'alimentation

latéral en position de mise sous tension.

Le symbole « I » pour l'activation et le

symbole « O » pour la désactivation.

* Le bouton de mode AUTO du panneau de contrôle du robot cesse de briller s'il est mis en

pause pendant plus de 10 minutes. Appuyez sur le bouton de mode AUTO du robot ou sur

n'importe quel bouton de la télécommande pour démarrer DEEBOT immédiatement.

* Lorsque DEEBOT n'est pas en fonction, il est suggéré de le laisser allumé dans la station de

charge et non hors tension.

FR-CA

3.3 Sélection du mode de nettoyage

DEEBOT offre plusieurs modes de nettoyage que vous pourrez choisir pour nettoyer efcacement

différents planchers. Les modes de nettoyage peuvent être sélectionnés à l'aide de la télécommande.

* Pour les modèles avec application de connectivité, diverses fonctions peuvent être effectuées

au moyen de l'application ECOVACS.

■ Il s'agit du mode le plus communément

utilisé. En mode de nettoyage AUTO,

DEEBOT nettoie en ligne droite et change

de direction lorsqu'il rencontre un obstacle.

■ Pour entrer en mode de nettoyage AUTO,

appuyez sur le bouton

du DEEBOT

ou sur le bouton de mode AUTO de la

télécommande.

■ Ce mode s'applique à une zone de saleté

ou poussière concentrée. En mode de

nettoyage ponctuel, DEEBOT se concentre

sur une zone précise à nettoyer. DEEBOT

nettoie la zone en suivant une trajectoire

en spirale et s'arrête lorsqu'il a terminé le

nettoyage ponctuel.

■ Pour lancer le mode de nettoyage ponctuel,

appuyez sur le bouton de mode de nettoyage

ponctuel sur la télécommande.

Mode de nettoyage AUTO

Mode de nettoyage ponctuel

(Moins de 3 minutes)

3. Fonctionnement et programmation

FR-CA

■ Ce mode sert lorsque le DEEBOT doit

nettoyer une seule pièce. Pour lancer le

mode de nettoyage pour une seule pièce,

appuyez sur le bouton de mode de nettoyage

pour une seule pièce sur la télécommande.

■ Lorsque la batterie s'affaiblit, DEEBOT se

place automatiquement en mode de retour

au chargeur, et retourne lui-même à la

station de charge.

Mode pour une seule pièce

Mode de retour au chargeur

* La pièce doit être délimitée pour un

fonctionnement adéquat de ce mode.

Fermez les portes de la pièce et quittez

l'endroit.

* DEEBOT peut être retourné à la station de

charge à tout moment en appuyant sur le

bouton du mode de retour au chargeur de

la télécommande.

■ Ce mode convient au bon nettoyage des

bordures et des coins d'une pièce. En mode

de nettoyage des bords, DEEBOT nettoie le

long des bordures (p. ex., le mur).

■ Pour lancer le mode de nettoyage des

bords, appuyez sur le bouton de mode de

nettoyage des bords sur la télécommande.

Mode de nettoyage des bords

3. Fonctionnement et programmation

FR-CA

DEEBOT possède une fonction de programmation horaire. Programmez le DEEBOT à l'aide de

la télécommande pour qu'il effectue le nettoyage automatiquement, à une heure précise, même si

personne n'est à la maison. L'heure actuelle et les heures de nettoyage peuvent être programmées

à l'aide de la télécommande.

Lorsque vous appuyez sur le bouton

la télécommande, l'heure (les deux premiers

chiffres) clignote sur l'écran LCD de la

télécommande.

Appuyez sur le bouton

de la télécommande

pour conrmer et enregistrer l'heure actuelle.

Appuyez sur les boutons de contrôle de la

direction (haut et bas)

pour ajuster l'heure

et les minutes. Appuyez sur les boutons de

contrôle de la direction (gauche et droite)

pour basculer entre l'heure et les minutes.

3.4 Programmation du robot

Programmation de l'heure actuelle

* Tous les nettoyages programmés sont effectués en mode de nettoyage AUTO.

* La télécommande utilise une horloge de 12 heures avec les indicateurs « AM » et « PM ».

* Le DEEBOT efface l’heure actuelle ainsi que son horaire lorsqu'il est éteint. Vous devrez

réinitialiser l’heure actuelle et reprogrammer son horaire de nettoyage lorsque le DEEBOT sera

rallumé.

* Il est recommandé de le laisser allumé dans la station de charge plutôt que de le mettre hors tension.

3. Fonctionnement et programmation

FR-CA

Lorsque vous appuyez sur le bouton

de la télécommande, l'heure (les deux

premiers chiffres) clignote sur l'écran de la

télécommande.

Appuyez sur le bouton

de la télécommande

pour confirmer et enregistrer l'heure de

nettoyage programmée. DEEBOT émet des

bips. Le DEEBOT procède automatiquement

à un nettoyage à l'heure programmée, chaque

jour.

Pour annuler un nettoyage programmé,

appuyez sur le bouton

pendant 3 secondes

jusqu'à ce que disparaisse de l'écran à DEL

de la télécommande et que le robot émette

des bips. L'heure de nettoyage programmée

est annulée.

Appuyez sur les boutons de contrôle de la

direction (haut et bas)

pour ajuster l'heure

et les minutes. Appuyez sur les boutons de

contrôle de la direction (gauche et droite)

pour basculer entre l'heure et les minutes.

Programmation de l'heure de nettoyage à l'aide de la télécommande

Annuler l'heure de nettoyage

programmée à l'aide de la

télécommande

3. Fonctionnement et programmation

FR-CA

Si DEEBOT détecte un problème, il émet des bips d'alarme et le bouton du mode de nettoyage

AUTO clignote en ROUGE ou s'allume en ROUGE.

3.5 Voyant et sons d'alarme

Bouton de mode AUTO État

Clignote en BLEU Le robot est en cours de chargement.

Clignote en ROUGE ou s’allume en

ROUGE continu

Le robot a un problème.

S’allume en ROUGE continu La batterie du robot est faible.

S’allume en BLEU continu Le robot procède à un nettoyage.

Son d'alarme Problèmes Solution

Un bip

Le robot est suspendu ou

coincé

Placez le robot sur une surface plane, ou

retirez les obstacles et redémarrez le robot.

Deux bips

Dysfonctionnement de la

barre-tampon anticollision

Vériez si des débris sont emmêlés dans la

barre-tampon anticollision, et retirez-les.

Trois bips

Dysfonctionnement des

capteurs anti-chute

Nettoyez les capteurs anti-chute de

la manière décrite dans la section 4,

Maintenance.

Quatre bips Batterie faible

Mettez manuellement le robot à la station

de charge pour le faire recharger.

Voyant

Sons d'alarme

Clignote en ROUGE :

3. Fonctionnement et programmation

FR-CA

Son d'alarme Problèmes Solution

Un bip

Dysfonctionnement de la roue

motrice

Vériez si des cheveux ou des débris

sont emmêlés dans la roue motrice, puis

nettoyez-la de la manière décrite dans la

section 4, Maintenance.

Deux bips

Dysfonctionnement de la

brosse latérale

Vériez si des cheveux ou des débris sont

emmêlés dans les brosses latérales, puis

nettoyez-les de la manière décrite dans la

section 4, Maintenance.

Trois bips

Dysfonctionnement du

récipient à poussière

Videz le récipient à poussière de la manière

décrite dans la section 4, Maintenance.

Quatre bips

Dysfonctionnement de la

brosse principale

Vériez si des cheveux ou des débris sont

emmêlés dans la brosse principale, puis

nettoyez-la de la manière décrite dans la

section 4, Maintenance.

S’allume en ROUGE continu :

3. Fonctionnement et programmation

FR-CA

Retirez le récipient à poussière. Ouvrez le couvercle du récipient à poussière et videz le récipient.

Retirez le ltre à éponge et le ltre à haute efcacité. Tapotez le ltre à haute efcacité jusqu'à ce qu'il soit

propre. Ne rincez pas le ltre à haute efcacité sous l'eau.

4.1 Récipient à poussière et ltres

Rincez le ltre à éponge, le récipient à

poussière et le let de ltre sous l'eau, jusqu'à

ce qu'ils soient propres.

Faites bien sécher le ltre à éponge, le

récipient à poussière et le let de ltre avant

de les réinstaller.

Avant d'effectuer un nettoyage et un entretien sur DEEBOT, éteignez-le et débranchez la station de

charge.

4. Entretien

FR-CA

Nettoyage de la brosse principale

Retournez le robot. Appuyez sur les deux boutons du couvercle de la brosse principale et retirez-le.

Retirez la brosse principale.

Utilisez l'outil de nettoyage multifonction pour couper et retirer les cheveux emmêlés autour de la

brosse principale.

4.2 Brosse principale et brosses latérales

Nettoyage des brosses latérales

Retirez les brosses latérales. Essuyez les brosses

latérales et leurs fentes avec un chiffon sec.

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipulez avec soin, car

cet outil de nettoyage a des bords coupants.

4. Entretien

FR-CA

4. Entretien

Essuyez les points de contact de la charge et les broches de la station de charge avec la brosse de l'outil

de nettoyage multifonction ou avec un chiffon sec et propre an qu'ils conservent leur efcacité.

4.3 Autres composants

Essuyez les capteurs anti-chute avec la

brosse ou le côté feutré de l'outil de nettoyage

multifonction afin qu'ils conservent leur

efcacité.

Utilisez l'outil de nettoyage multifonction pour

couper et retirer les cheveux emmêlés autour

de la roue universelle.

FR-CA

4. Entretien

4.4 Entretien régulier

Remarque :

ECOVACS fabrique différentes pièces et assemblages de remplacement�

Communiquer avec le service à la clientèle pour davantage d’informations sur les pièces de

remplacement�

Pour que le DEEBOT conserve des performances optimales, effectuez l’entretien et le

remplacement en respectant les fréquences suivantes. Un outil de nettoyage multifonction

est fourni pour faciliter l'entretien. Manipulez avec soin, car cet outil de nettoyage a des

bords coupants.

Pièce du robot Fréquence d’entretien Fréquence de remplacement

Récipient à poussière Après chaque utilisation /

Brosse latérale

Une fois toutes les

2 semaines

Tous les 3 à 6 mois

Brosse principale Une fois par semaine Tous les 6 à 12 mois

Filtre à éponge et ltre

à haute efcacité

Une fois par semaine (deux

fois par semaine avec des

animaux dans la maison)

Tous les 4 à 6 mois

Roue universelle

Capteurs anti-chute

Station de charge

Broches de la station

de charge

Une fois par semaine /

FR-CA

Veuillez utiliser ce tableau pour résoudre les problèmes les plus courants en utilisant DEEBOT.

Mauvais

fonctionnement

Causes possibles Solutions

DEEBOT ne charge

pas.

DEEBOT n'est pas allumé.

Tenez le bouton de mode AUTO de

DEEBOT enfoncé pour l'allumer.

DEEBOT n'a pas pu se

connecter à la station de

charge.

Assurez-vous que les points de

contact de la charge de DEEBOT

ont pu se connecter aux broches de

la station de charge. Vous pouvez

déplacer manuellement le robot, si

nécessaire, pour que la connexion se

fasse.

La station de charge est

débranchée alors que

DEEBOT est allumé, causant

ainsi une surconsommation

de la batterie.

Branchez la station de charge et

assurez-vous que DEEBOT est

allumé. Laissez le DEEBOT sur la

station de charge pour vous assurer

que la batterie est pleine en tout

temps, prête au travail.

DEEBOT est en

difculté pendant le

travail et s'arrête.

DEEBOT est bloqué par

quelque chose sur le

plancher (cordon électrique,

bas de rideau, franges de

carpette, etc.).

DEEBOT tentera par divers moyens

de se sortir du problème. S'il n'y

arrive pas, retirez manuellement

l'obstacle et redémarrez.

La brosse latérale est

coincée ou la vitesse de

rotation de la brosse latérale

est réduite.

Retirez les débris emmêlés autour

de la brosse latérale. Si la vitesse

de rotation de la brosse latérale est

toujours faible, communiquez avec le

service à la clientèle.

La brosse principale est

coincée ou la vitesse

de rotation de la brosse

principale est réduite.

Retirez les débris emmêlés autour de

la brosse principale à l'aide de l'outil

de nettoyage multifonction fourni. Si

la vitesse de rotation de la brosse

principale est toujours faible, veuillez

communiquer avec le service à la

clientèle.

5. Dépannage

FR-CA

Mauvais

fonctionnement

Causes possibles Solutions

DEEBOT retourne à

la station de charge

avant la n du

nettoyage.

Lorsque la batterie

s'affaiblit, DEEBOT se place

automatiquement en mode

de retour au chargeur, et

retourne lui-même à la

station de charge.

C'est normal. Aucune solution n'est

nécessaire.

Le temps de travail varie

selon la surface du plancher,

la complexité de la pièce

et le mode de nettoyage

sélectionné.

C'est normal. Aucune solution n'est

nécessaire.

Le DEEBOT

ne procède pas

automatiquement au

nettoyage au moment

programmé�

La fonction de programmation

horaire est annulée�

Utiliser la fonction de programmation

horaire comme il est décrit à la section

3�4�

DEEBOT est éteint� Allumez DEEBOT�

La batterie du robot est

faible�

Laissez DEEBOT sous tension et sur

la station de charge pour vous assurer

que la batterie est pleine en tout

temps, prête au travail�

Les composants du robot

sont bloqués par des débris�

Éteignez DEEBOT, nettoyez le

récipient à poussière et retournez le

robot� Nettoyez les brosses latérales

et la brosse principale comme il est

décrit à la section 4�

Défaillance de la

télécommande (la

portée efcace de la

télécommande est de

5 m/16 pi)�

Les piles de la

télécommande doivent être

remplacées�

Remplacez-les avec des piles neuves,

et dans le bon sens�

DEEBOT est éteint ou sa

batterie est faible�

Assurez-vous que DEEBOT est allumé

et entièrement chargé�

Le signal infrarouge ne

peut être transmis parce

que l'émetteur infrarouge

de la télécommande ou

le récepteur infrarouge de

DEEBOT est sale�

Utilisez un chiffon sec ou l'outil de

nettoyage multifonction fourni avec

l'appareil pour essuyer l'émetteur

infrarouge de la télécommande et le

récepteur infrarouge sur DEEBOT�

Il y a d'autres équipements

interférant avec le signal

infrarouge envoyé à

DEEBOT�

Évitez d'utiliser la télécommande près

d'autres équipements utilisant des

signaux infrarouges�

5. Dépannage

ES-LATAM

¡Lo felicitamos por haber comprado el ECOVACS ROBOTICS DEEBOT! Esperamos

que le brinde un servicio satisfactorio por muchos años. Confiamos en que

la compra de su nuevo robot le ayudará a mantener su casa limpia y le dejará

más tiempo libre de calidad para vivir con inteligencia y disfrutar la vida.

Antes de continuar, sugerimos que registre su producto nuevo en el sitio web de

ECOVACS ROBOTICS en www.ecovacsrobotics.com/registration/. También le

sugerimos que anote su número de modelo, el número de serie, la fecha de la compra

y que adjunte la boleta de compra a esta página, para conservarla.

# MODELO _________________

# SERIE _________________

FECHA DE COMPRA _____/___/___

Si se presentan problemas al programar el robot o en lograr que su robot

funcione correctamente, por favor llámenos antes de contactar al sitio de

compra o de devolverlo. Para más información, asistencia o información sobre

la Garantía, por favor visite el sitio web de ECOVACS ROBOTICS

www.ecovacsrobotics.com o llame al 1-844-ECOVACS (1-844-326-8227).

Gracias por elegir DEEBOT!

ES-LATAM

1. Instrucciones importantes de seguridad .................................................53

2. Contenidos del paquete y especicaciones técnicas.............................58

2.1 Contenido del paquete ..........................................................................58

2.2 Especicaciones ....................................................................................58

2.3 Diagrama del producto ..........................................................................59

3. Funcionamiento y programación ..............................................................61

3.1 Observaciones a tener en cuenta antes de limpiar ...............................61

3.2 Guía de inicio rápido..............................................................................62

3.3 Selección del modo de limpieza ............................................................ 65

3.4 Programación del robot .........................................................................67

3.5 Luz indicadora y sonidos de alarma ...................................................... 69

4. Mantenimiento ............................................................................................71

4.1 Depósito de polvo y ltros .....................................................................71

4.2 Cepillo principal y cepillos laterales .......................................................72

4.3 Otros componentes ...............................................................................73

4.4 Mantenimiento frecuente ....................................................................... 74

5. Solución de problemas .............................................................................. 75

Contenido

ES-LATAM

1. Instrucciones importantes de seguridad

Solo para uso doméstico

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

Al utilizar un aparato eléctrico, las precauciones básicas siempre

deben ser seguidas, incluido lo siguiente:

LEA TODAS

LAS INSTRUCCIONES

ANTES DE

USAR ESTE APARATO.

ADVERTENCIA:

Lea todas las instrucciones

y advertencias de seguridad. En caso de no seguir las

advertencias e instrucciones pueden producirse descargas

eléctricas, incendios o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

1. No permita que se utilice como juguete. En caso de que un

niño manipule el aparato o de que este funcione cerca de un

niño, se debe prestar especial atención.

2. Despeje el área a limpiar. Retire del piso los cables de

corriente y objetos pequeños que pueden enredar el aparato.

Coloque los flecos de la alfombra debajo de la base de la

misma y levante del piso objetos como cortinas y manteles.

3. Si hay un desnivel en el área de limpieza debido a un escalón

o escalera, debe utilizar el aparato de manera tal que el

mismo pueda detectar el escalón sin caer al vacío. Puede ser

necesario colocar una barrera física en el borde para evitar

que la unidad se caiga. Asegúrese de que la barrera física no

representa un peligro de tropiezo.

4. Utilice el aparato solamente tal y como se describe en este

manual. Utilice solamente los accesorios recomendados o

vendidos por el fabricante.

5. Asegúrese de que el voltaje de alimentación de energía

coincide con el voltaje de energía marcado en el puerto de

carga.

ES-LATAM

6. ÚNICAMENTE para uso en INTERIORES. No utilice el

aparato en entornos exteriores, comerciales o industriales.

7. Está prohibido el uso de baterías desechables. Para obtener

información acerca de la batería, consulte la sección

Especicaciones.

8. No utilice el aparato sin el depósito de polvo o los filtros

instalados.

9. No utilice el aparato en un área con velas encendidas u

objetos frágiles dispuestos en el piso que va a limpiar.

10. No utilice ni guarde el aparato en ambientes extremadamente

calientes o fríos (por debajo de -5 °C/23 ˚F o por encima de

40 °C/104 ˚F). Cargue el robot a una temperatura por encima

de 0 °C/32 °F y 40 °C/104 °F.

11. Mantenga el cabello, la ropa suelta, las manos y todas las

partes del cuerpo alejadas de las aperturas y de las partes

móviles.

12. No utilice el aparato en una habitación donde duerme un bebé

o un niño.

13. No utilice el aparato en supercies mojadas o en supercies

con agua estancada.

14. No permita que el aparato recoja objetos de gran tamaño

como piedras, trozos grandes de papel u otros objetos que

puedan obstruir el aparato.

15. No utilice el aparato para recoger materiales inflamables o

combustibles como gasolina, tóner de impresoras o copiadoras ni

en áreas donde puedan estar presentes estos elementos.

16. No utilice el aparato para recoger objetos que se estén

quemando o soltando humo, tales como cigarrillos, cerillas,

cenizas calientes ni nada que pueda provocar un incendio.

17. No coloque objetos en el orificio de admisión de polvo. No

utilice el aparato si el orificio de admisión de polvo está

bloqueado. Mantenga el oricio de admisión de polvo libre de

polvo, pelusas, cabellos y cualquier cosa que pueda reducir el

ujo de aire.

ES-LATAM

18. Tenga cuidado de no dañar el cable de alimentación. No utilice

el cable de corriente para tirar o desplazar el aparato o la base

de carga, no utilice el cable como asa, no cierre una puerta

con el cable en ella, no tire del cable por bordes o esquinas

alados. No pase el aparato en marcha por encima del cable.

Mantenga el cable alejado de superficies calientes. No tire el

cable para desconectar el aparato. Para desenchufar el aparato

agárrelo desde el enchufe, no desde el cable.

19. Si el cable de corriente está dañado, deberá ser reemplazado por

el fabricante o por su agente de servicio para evitar un riesgo.

20. No utilice el puerto de carga si está dañado.

21. No utilice un cable de alimentación o receptáculo dañado.

No utilice el aparato o la base de carga si no funcionan

correctamente, se han caído, dañado o han entrado en

contacto con agua. El cable debe ser reparado por el

fabricante o su agente de servicio con el fin de evitar

situaciones de peligro.

22. DESCONECTE el interruptor de energía antes de efectuar

operaciones de limpieza y mantenimiento del aparato.

23. Se debe retirar el enchufe del receptáculo antes de efectuar

operaciones de limpieza o mantenimiento en la base de

carga.

24. Retire el aparato de la base de carga y DESCONECTE el

interruptor de energía hacia el aparato antes de quitar la

batería para desecharlo.

25. Antes de desechar el aparato, debe quitar y desechar la

batería de acuerdo con las leyes y disposiciones locales.

26. Deseche las baterías usadas de acuerdo con las leyes y

reglamentos locales.

27. No incinere el aparato incluso si presenta un daño grave. La

batería puede explotar en el fuego.

28. Cuando no utilice la base de carga durante un período

prolongado, desenchúfela.

ES-LATAM

29. El aparato debe ser utilizado de acuerdo con las instrucciones

de este Manual de instrucciones. ECOVACS ROBOTICS no

se hace responsable por los daños o lesiones causados por el

uso indebido del aparato.

30. El robot contiene baterías que solo pueden ser reemplazadas

por personas calificadas. Para sustituir o quitar la batería,

comuníquese con Servicio al cliente.

31. Si el robot estará en desuso por un período prolongado,

cargue la batería del robot por completo y APAGUE el robot

para almacenarlo y desconecte el puerto de carga.

32. Evite un arranque accidental. Asegúrese de que el interruptor

está en la posición de apagado antes de conectar a la batería,

recoger o transportar el aparato. Transportar el aparato con

el dedo en el interruptor o sobre el aparato energizante con el

interruptor puede conducir a accidentes.

33. Cuando no esté utilizando la batería, manténgala alejada de

los objetos metálicos, como sujetapapeles, monedas, llaves,

clavos, tornillos u otros objetos pequeños de metal, que

puedan hacer una conexión entre un terminal y otro. Producir

cortocircuitos en los terminales de la batería puede causar

quemaduras o incendios.

34. Bajo condiciones indebidas, la batería puede expulsar líquido;

evite el contacto con este. En caso de que se produzca

contacto accidental, enjuague con agua. Adicionalmente, si el

líquido entra en contacto con los ojos, busque atención médica.

El líquido expulsado por la batería puede causar irritación en

la piel o quemaduras.

35. No utilice una batería ni un aparato que esté dañado o

modificado. Las baterías dañadas o modificadas pueden

manifestar comportamientos impredecibles, con el

consiguiente riesgo de incendio, explosión o de lesiones.

36. No exponga la batería o el aparato al fuego o a temperaturas

excesivas. La exposición al fuego o a temperaturas superiores a

130 °C puede causar una explosión. La temperatura de 130 °C

es equivalente a la temperatura de 265 °F.

ES-LATAM

1. Instrucciones importantes de seguridad

Para desactivar el módulo Wi-Fi en el robot DEEBOT, mueva el interruptor de encendido

del robot a la posición de encendido. Ponga el robot en el puerto de carga y asegúrese de

que los contactos de carga de DEEBOT y los electrodos del puerto de carga se conecten.

Mantenga presionado el botón de modo AUTO en el robot durante 10 segundos hasta que

DEEBOT emita 3 pitidos.

Para activar el módulo Wi-Fi en el robot DEEBOT, mueva el interruptor de encendido del

robot a la posición de apagado y luego a la posición de encendido. El módulo Wi-Fi se activa

cuando el DEEBOT se reinicia.

37. Siga todas las instrucciones de carga y no cargue la batería ni

el aparato si la temperatura excede el rango de temperatura

especificado en las instrucciones. Cargar el aparato de manera

incorrecta o a temperaturas que estén fuera del rango especicado

puede dañar la batería y aumentar el riesgo de incendio.

38. Haga que la mantención la realice una persona calificada

para realizar reparaciones y que utilice solamente piezas

de reemplazo idénticas a las originales. Esto asegurará la

mantención de la seguridad del producto.

39. No modifique ni intente reparar el aparato o la batería (según

corresponda) excepto lo indicado en las instrucciones de uso y cuidado.

40. Coloque los cables de otros dispositivos fuera de la zona que

se va a limpiar.

41. No utilice la aspiradora en una habitación donde hayan velas

encendidas sobre muebles que le aspiradora pueda golpear o

chocar accidentalmente.

42. No permita que los niños se sienten en el aparato.

43. Recargue únicamente con el cargador especificado por el

fabricante. Un cargador que sea adecuado para un tipo de batería

puede signicar un riesgo de incendio si se utiliza con otra batería.

44. Utilice los aparatos solo con baterías específicamente

designadas. El uso de cualquier otra batería puede implicar

riesgo de lesiones y de incendios.

45. No toque el enchufe de alimentación ni el aparato con las

manos mojadas.

ES-LATAM

2. Contenidos del paquete y especicaciones técnicas

2.1 Contenido del paquete

Robot

(4) Cepillos laterales Adaptador de

corriente

Puerto de carga

con adaptador de

corriente

Control remoto

(con baterías)

Manual de

instrucciones

Modelo DN622

Voltaje de funcionamiento 14,4 V CC Potencia nominal 25 W

Base de carga

Voltaje nominal de entrada 19 V CC

Corriente nominal de

salida

0,6 A

Modelo de adaptador de

corriente

DK18-190060H-U/GSCU0600S019V12E

Tensión nominal de entrada 100-120 V CA Nominal de entrada

0,5 A

Voltaje de salida nominal 19 V CC

Corriente de salida

nominal

0,6 A

Modelo de control remoto RC1507 Voltaje de entrada 3 V CC

Batería Litio de 2.600 mAh

2.2 Especicaciones

Las especicaciones técnicas y de diseño pueden cambiar en el curso de la constante mejora del producto.

Filtro de esponja y ltro

de alta eciencia

ES-LATAM

2.3 Diagrama del producto

Robot

1. Sensores anticolisión y carril de tope

2. Panel de control

3. Botón de liberación del depósito de polvo

4. Contactos de carga

5. Tapa de la batería

6. Ruedas motrices

7. Puerto de adaptador de corriente

8. Interruptor de encendido

9. Sensores anticaída

10. Rueda universal

11. Cepillos laterales

12. Cepillo principal

13. Depósito de polvo

2. Contenidos del paquete y especicaciones técnicas

Puerto de carga

1. Luz indicadora de alimentación

2. Adaptador de corriente

3. Puerto de adaptador de corriente

4. Clavijas del puerto de carga

1. Botón Modo AUTO

2. Luz indicadora de Wi-Fi

Panel de control

ES-LATAM

2. Contenidos del paquete y especicaciones técnicas

Control remoto

1. Pantalla LCD

2. Botón de modalidad para volver al cargador

3. Botón Modo AUTO

4. Botones de control de dirección

5. Botón INICIO/PAUSA

6. Botón de programación de horarios

7. Botón de ajuste de hora actual

8. Botón Modo de limpieza Spot

9. Botón Modo habitación individual

10. Botón de conguración de red

11. Botón Modo de limpieza Edge

12. Emisor de infrarrojos

Depósito de polvo

1. Red del ltro

2. Filtro de esponja

3. Filtro de alta eciencia

4. Tapa del depósito de polvo

5. Depósito de polvo

6. Botón de liberación del depósito de polvo

ES-LATAM

3. Funcionamiento y programación

3.1 Observaciones a tener en cuenta antes de limpiar

Antes de hacer funcionar el DEEBOT, tómese unos minutos para revisar el

área a limpiar y retire cualquier obstáculo que pueda interferir con la limpieza

Quite del suelo los cables de corriente y

objetos pequeños que podrían enredar el

producto.

Tenga presente que el robot necesita un

espacio mínimo de 8 cm (3") para limpiar

debajo de muebles sin complicaciones.

Este producto no está diseñado para utilizarlo

en alfombras de pelo largo. Antes de utilizar

el producto cerca de una alfombra o de una

alfombra de pelo corto con bordes de flecos,

doble los bordes de la alfombra bajo sí misma.

Si hay un escalón o una escalera en el área

que se debe limpiar, asegúrese de operar el

DEEBOT para que sus sensores anticaída

puedan detectar el desnivel. Puede ser

necesario interponer una barrera física en la

orilla del desnivel para impedir que la unidad

caiga.

ES-LATAM

3. Funcionamiento y programación

* Se recomienda mantener el DEEBOT encendido y cargando cuando no esté en

funcionamiento en lugar de apagarlo.

3.2 Guía de inicio rápido

Ubicación del puerto de carga

■ Conecte el adaptador de corriente al puerto de carga.

■ Ponga el puerto de carga sobre una supercie a nivel de suelo, apoyado contra la pared, con

la base perpendicular al piso. Mantenga un área inmediata de 2 m (6,6') frente al cargador y

1 m (3,3') a ambos costados libre de objetos y supercies reectantes.

■ Conecte el puerto de carga. La luz indicadora de alimentación sobre el puerto de carga se

ilumina.

■ Instale los cepillos laterales en la parte

inferior del DEEBOT presionando cada

cepillo contra la ranura correspondiente

hasta oír un clic.

■ Gire el interruptor lateral de encendido

del robot a la posición ON (encendido).

La "I" indica que está encendido y la "O"

indica que está apagado. El DEEBOT

está encendido (ON) cuando la luz del

botón

permanece en AZUL.

Instale los cepillos laterales

Enciéndalo

ES-LATAM

3. Funcionamiento y programación

* Asegúrese de girar el interruptor del robot a la posición de encendido antes de realizar la

carga.

* El botón

parpadea cuando el DEEBOT se está cargando y se apaga cuando el DEEBOT

ya está completamente cargado.

* Para elegir otro Modo de limpieza, consulte la sección 3.3 Selección del Modo de limpieza

para obtener más detalles.

* El DEEBOT se puede dirigir con los botones de control de dirección del control remoto

cuando está pausado.

■ Ponga el DEEBOT en el puerto de carga,

asegurándose de que los contactos de carga

del DEEBOT y los electrodos del puerto de

carga se conecten.

■ Cargue el DEEBOT por un mínimo de 4 horas

antes del primer uso.

■ Presione el botón

en el DEEBOT o el botón del modo AUTO en el control remoto. El

DEEBOT empieza a trabajar de inmediato en el Modo de limpieza AUTO.

Cargue el DEEBOT

Inicio

ES-LATAM

3. Funcionamiento y programación

Pausa

Apagado

■ Para pausar el DEEBOT, presione el

botón

en el DEEBOT o el botón

INICIO/PAUSA en el control remoto.

■ Gire el interruptor lateral de encendido

del robot a la posición ON (encendido).

La "I" indica que está encendido y la

"O" indica que está apagado.

* El botón del modo AUTO en el panel de control del robot se apaga si el robot está en pausa

durante más de 10 minutos. Presione el botón del modo AUTO en el robot o cualquier botón

del control remoto para iniciar el DEEBOT inmediatamente.

* Se recomienda mantener el DEEBOT encendido y cargando cuando no esté en

funcionamiento en lugar de apagarlo.

ES-LATAM

3. Funcionamiento y programación

3.3 Selección del modo de limpieza

El DEEBOT tiene diversos modos de limpieza para elegir y limpiar distintos tipos de pisos de

manera ecaz. Los modos de limpieza se seleccionan con el control remoto.

* Para los modelos con conectividad de la aplicación, se pueden usar distintas funciones

mediante la aplicación de ECOVACS.

■ Este es el modo de uso más habitual. En el

Modo de limpieza AUTO, el DEEBOT limpia

en línea recta y cambia de dirección cuando

se topa con un obstáculo.

■ Para iniciar el modo de limpieza AUTO,

pulse el botón

en el DEEBOT o el botón

del modo AUTO en el control remoto.

■ Este modo se aplica para un área con alta

concentración de polvo o suciedad. En el

Modo de limpieza Spot, el DEEBOT se

concentra en limpiar un área especíca. El

DEEBOT limpia el área en un patrón espiral

y se detiene cuando completa la limpieza

Spot.

■ Presione el botón del modo de limpieza Spot

en el control remoto para activar este modo.

Modo de limpieza AUTO

Modo de limpieza Spot

( Menos de 3 minutos)

ES-LATAM

3. Funcionamiento y programación

■ Este modo se usa cuando el DEEBOT debe

limpiar solo una habitación individual. Para

iniciar el modo de limpieza Single Room,

presione el botón del modo Single Room en

el control remoto.

■ Cuando baja la carga de la batería, el

DEEBOT conmuta automáticamente para

regresar al Modo retorno al cargador y

vuelve al puerto de carga para cargarse.

Modo Single Room

Modo retorno al cargador

* La habitación se debe cerrar para que el

modo Single Room funcione correctamente.

Cierre las puertas de entrada de la

habitación y salga de la habitación.

* El DEEBOT también se puede enviar de

regreso al puerto de carga en cualquier

momento presionando el botón de retorno

al cargador en el control remoto.

■ Este modo es bueno para limpiar los bordes

y las esquinas de una habitación. En el

Modo de limpieza Edge, el DEEBOT limpia a

lo largo de un borde (p. ej., un muro).

■ Para iniciar el modo de limpieza Edge,

presione el botón del modo de limpieza

Edge en el control remoto.

Modo de limpieza Edge

ES-LATAM

3. Funcionamiento y programación

El DEEBOT tiene una función de programación de horarios. El DEEBOT se puede programar para

limpiar automáticamente una vez al día, a una hora determinada, incluso si no hay nadie en casa.

La hora actual del día y el tiempo de limpieza se programan con el control remoto.

Presione el botón

en el control remoto y la

"hora" (dos primeros dígitos) parpadeará en la

pantalla LCD del control remoto.

Presione el botón

en el control remoto para

conrmar y guardar la hora actual del día.

Presione los botones de control de dirección

hacia arriba y hacia abajo

para ajustar

los números de la "hora" y los "minutos".

Presione los botones de control de dirección

hacia la izquierda o hacia la derecha

para

cambiar entre "hora" y "minutos".

3.4 Programación del robot

Establecer la hora actual del día

* Todas las limpiezas programadas se realizan en el modo de limpieza AUTO.

* El control remoto utiliza un reloj de 12 horas con indicadores "A. M." y "P. M.".

* Cuando se apaga, DEEBOT pierde la hora actual y las limpiezas programadas. Cuando

vuelva a encender el DEEBOT, reprograme la hora actual y las limpiezas programadas.

* Se recomienda mantener el DEEBOT encendido y cargando, en lugar de apagarlo.

ES-LATAM

3. Funcionamiento y programación

Presione el botón en el control remoto y la

"hora" (dos primeros dígitos) parpadeará en la

pantalla del control remoto.

Presione el botón

en el control remoto

para conrmar y guardar la hora de limpieza

programada. El DEEBOT emite un pitido. El

DEEBOT limpia automáticamente todos los

días a la hora de limpieza programada.

Para cancelar la hora de limpieza programada,

pulse

y mantenga presionado el botón

durante 3 segundos hasta que desaparezca

de la pantalla LED del control remoto y el

robot emita un pitido. Se canceló la hora de

limpieza programada.

Presione los botones de control de dirección

hacia arriba y hacia abajo

para ajustar los

números de la "hora" y los "minutos". Presione

los botones de control de dirección hacia la

izquierda o hacia la derecha

para cambiar

entre "hora" y "minutos".

Programación de la hora de limpieza con el control remoto

Cancelación de la hora de

limpieza programada con el

control remoto

ES-LATAM

3. Funcionamiento y programación

Si el DEEBOT detecta un problema, emite pitidos de alarma y el botón del modo AUTO parpadea o

se ilumina en ROJO.

3.5 Luz indicadora y sonidos de alarma

Botón Modo AUTO Estado

Parpadea de color AZUL. El robot se está cargando.

Parpadea en ROJO o se ilumina

continuamente en ROJO.

El robot tiene un problema.

Si la luz permanece en ROJO El robot tiene la batería baja.

Si la luz permanece en AZUL. El robot está limpiando..

Sonido de

alarma

Problema Solución

Un pitido

El robot está suspendido o

atascado.

Coloque el robot en una supercie nivelada

o quite los obstáculos y reinicie el robot.

Dos pitidos

Falla del carril de tope

anticolisión

Revise si hay desechos en el carril de tope

anticolisión y elimínelos si es necesario.

Tres pitidos Falla de los sensores anticaída

Limpie los sensores anticaída como se

indica en la sección 4, Mantenimiento.

Cuatro pitidos Batería baja

Posicionar el robot manualmente sobre su

estación de carga.

Luz indicadora

Sonido de alarma

Parpadeo en ROJO:

ES-LATAM

3. Funcionamiento y programación

Sonido de

alarma

Problema Solución

Un pitido Falla de las ruedas motrices

Compruebe que no haya cabellos

enredados o suciedad bajo la rueda motriz

y límpiela como se indica en la sección 4,

Mantenimiento.

Dos pitidos

Mal función de los cepillos

laterales

Compruebe que no haya cabellos o

suciedad bajo los cepillos laterales y

límpielos como se indica en la sección 4,

Mantenimiento.

Tres pitidos Falla del depósito de polvo

Vacíe el depósito de polvo como se describe

en la sección 4, Mantenimiento.

Cuatro pitidos

Malfuncionamiento del cepillo

principal

Revise si hay cabello enredado o suciedad

bajo el cepillo principal y límpielo como se

describe en la sección 4, Mantenimiento.

Si la luz permanece en ROJO:

ES-LATAM

4. Mantenimiento

Retire el depósito de polvo. Abra la cubierta del depósito de polvo y vacíelo

Retire el ltro de esponja y el ltro de alta eciencia. Sacuda los ltros de alta eciencia para limpiarlos. No

lave en agua el ltro de alta eciencia.

4.1 Depósito de polvo y ltros

Enjuague el ltro de esponja, el depósito de

polvo y la red del ltro con agua de la llave.

Seque el filtro de esponja, el depósito de

polvo y la red de ltro por completo antes de

reinstalarlos.

Antes de realizar la limpieza y el mantenimiento del DEEBOT, apague el robot y desconecte el

puerto de carga.

ES-LATAM

4. Mantenimiento

Limpieza del cepillo principal

Ponga el robot al revés. Presione ambos botones de la cubierta del cepillo principal y retírela.

Retire el cepillo principal.

Utilice la herramienta de limpieza multifuncional para cortar y quitar cualquier cabello enredado

alrededor del cepillo principal.

4.2 Cepillo principal y cepillos laterales

Limpieza de los cepillos laterales

Quite los cepillos laterales. Limpie los cepillos

laterales y sus ranuras con un paño seco.

Para facilitar el mantenimiento se proporciona una herramienta de limpieza multifuncional.

Manéjela con cuidado; esta herramienta de limpieza tiene bordes alados.

ES-LATAM

4. Mantenimiento

Limpie los contactos de carga del robot y los electrodos del puerto de carga con el cepillo de la

herramienta de limpieza multifuncional o con un paño seco para mantener su ecacia.

4.3 Otros componentes

Limpie los sensores anticaída con el cepillo

o con el lado de eltro de la herramienta de

limpieza multifuncional para mantener su

ecacia.

Utilice la herramienta de limpieza

multifuncional para cortar y quitar cualquier

cabello enredado alrededor de la rueda

universal.

ES-LATAM

4. Mantenimiento

4.4 Mantenimiento frecuente

Nota: ECOVACS fabrica diversos conjuntos y piezas de reemplazo. Comuníquese con

Servicio al cliente para obtener más información sobre las piezas de reemplazo.

Para mantener el rendimiento del DEEBOT al máximo, realice el mantenimiento y los

reemplazos según la frecuencia que se indica a continuación. Para facilitar el mantenimiento

se proporciona una herramienta de limpieza multifuncional. Manéjela con cuidado; esta

herramienta de limpieza tiene bordes alados.

Pieza del robot

Frecuencia de

mantenimiento

Frecuencia de reemplazo

Depósito de polvo Después de cada uso /

Cepillos laterales Una vez cada 2 semanas Cada 3-6 meses

Cepillo principal Una vez por semana Cada 6-12 meses

Filtro de esponja/Filtro

de alta eciencia

Una vez por semana (dos

veces por semana si hay

mascotas en la casa)

Cada 4-6 meses

Rueda universal

Sensores anticaída

Contactos de carga

Electrodos del puerto

de carga

Una vez por semana /

ES-LATAM

5. Solución de problemas

Consulte esta tabla para solucionar problemas comunes al usar el DEEBOT.

N.° Malfuncionamiento Posibles causas Solucione

El DEEBOT no carga.

El DEEBOT no enciende.

Mantenga presionado el botón

Modo AUTO en el DEEBOT para

encenderlo.

El DEEBOT no se ha

conectado con el puerto de

carga.

Asegúrese de que los contactos de

carga del DEEBOT estén conectados

con los electrodos del puerto de

carga. Puede mover manualmente

el robot para hacer la conexión si es

necesario.

El puerto de carga está

desconectado mientras el

DEEBOT está encendido, lo

que consume batería.

Enchufe el puerto de carga y

asegúrese de que el DEEBOT está

encendido. Mantenga el DEEBOT en

el puerto de carga para asegurarse

de que la carga de la batería está

completa y puede trabajar en cualquier

momento.

El DEEBOT se traba

mientras limpia y

luego se detiene.

El DEEBOT se enredó

con algo en el piso (cables

eléctricos, cortinas largas,

borde de alfombra, etc.).

El DEEBOT intentará destrabarse de

distintas maneras. Si no tiene éxito,

retire manualmente los obstáculos y

reinicie.

El cepillo lateral está

atascado o su velocidad de

rotación disminuyó.

Elimine los desechos enredados

alrededor del cepillo lateral. Si el

cepillo lateral continúa girando

lentamente, comuníquese con el

servicio de atención al cliente.

El cepillo principal está

atascado o su velocidad de

rotación disminuyó.

Elimine cualquier suciedad enredada

alrededor del cepillo principal con la

herramienta de limpieza multifuncional

proporcionada. Si el cepillo principal

continúa girando lentamente,

comuníquese con el servicio de

atención al cliente.

ES-LATAM

5. Solución de problemas

N.° Malfuncionamiento Posibles causas Soluciones

El DEEBOT regresa al

puerto de carga antes

de terminar la limpi-

eza.

Cuando baja la carga de la

batería, el DEEBOT conmuta

automáticamente para

regresar al Modo retorno al

cargador y vuelve al puerto

de carga para cargarse.

Esto es normal. No requiere solución.

El tiempo de funcionamiento

varía según la supercie

del suelo, la complejidad de

la habitación y el Modo de

limpieza seleccionado.

Esto es normal. No requiere solución.

El DEEBOT no limpia

automáticamente a la

hora programada.

Se canceló la función de

programación de horarios.

Establezca la función de programación

de horarios como se describe en la

sección 3.4.

El DEEBOT está apagado. Encienda el DEEBOT.

El robot tiene la batería baja.

Mantenga el DEEBOT encendido y en

el puerto de carga para asegurarse

de que la carga de la batería esté

completa y pueda trabajar en cualquier

momento.

Los componentes del robot

se enredaron con desechos.

Apague el DEEBOT, limpie el depósito

de polvo e invierta el robot. Limpie los

cepillos laterales y el cepillo principal

como se describe en la sección 4.

Falla del control

remoto (el rango de

efectividad del control

remoto es de 5 m (16’).

Es necesario reemplazar las

baterías del control remoto.

Reemplace con baterías nuevas

asegurándose de instalarlas

correctamente.

El DEBOOT está apagado o

tiene la batería baja.

Asegúrese de que el DEEBOT esté

encendido y que la batería esté

completamente cargada.

La señal infrarroja no se

puede transmitir porque el

emisor infrarrojo del control

remoto o

el receptor infrarrojo del

DEEBOT está sucio.

Utilice un paño seco o la herramienta

de limpieza multifuncional para limpiar

el emisor infrarrojo del control remoto

y el receptor infrarrojo en el DEEBOT.

Hay otro equipo que está

haciendo interferencia con

la señal infrarroja dirigida al

DEEBOT.

Evite usar el control remoto cerca

de otro equipo que use señales

infrarrojas.

DN622-AM01-IM2017R04

Ecovacs Robotics Co., Ltd.

No� 18 You Xiang Road, Wuzhong District,

Suzhou City, Jiangsu Province, P�R�China

Ecovacs Deebot N79W+ Robotic Vacuum Cleaner

Product's Documents

User Manual

Specifications

Ecovacs Deebot N79W+ Questions and Answers

Related Products

Ecovacs N79 Robotic Vacuum Cleaner

Ecovacs Deebot D63S Robotic Vacuum Cleaner

Ecovacs Deebot 95 Robotic Vacuum Cleaner

Ecovacs Deebot 600 Robotic Vacuum Cleaner

Ecovacs Deebot 711S Robotic Vacuum Cleaner

Ecovacs Deebot N79S Robotic Vacuum Cleaner
