OWNER’S MANUAL

DRYER

Please read this owner’s manual thoroughly before operating and

keep it handy for reference at all times.

P/No. : 3828EL2001R

www.lg.com

ENGLISH ESPAÑOL

DLEX5680* DLGX5681*

TABLE OF CONTENTS

IMPORTANT SAFETY INSTRUCTIONS

3 WHAT TO DO IF YOU SMELL GAS

4 BASIC SAFETY PRECAUTIONS

4 CALIFORNIA SAFE DRINKING WATER AND

TOXIC ENFORCEMENT ACT

5 GROUNDING INSTRUCTIONS

5 SAFETY INSTRUCTIONS FOR INSTALLATION

7 SAFETY INSTRUCTIONS FOR CONNECTING

ELECTRICITY

PRODUCT FEATURES

INTRODUCING YOUR DRYER

9 Parts

9 Accessories

10 Control Panel Features

11 Display

INSTALLATION INSTRUCTIONS

12 Preview Installation Order

13 Installation Location Requirements

13 Clearances

14 Leveling the Dryer

15 Reversing the Door

16 Installing the Side Vent Kit

17 Venting the Dryer

19 Connecting Gas Dryers

21 Connecting Electric Dryers

26 Special Requirements for Manufactured or

Mobile Homes

26 Final Installation Check

27 Installation Test (Duct Check)

HOW TO USE

29 Operating the Dryer

30 Cycle Guide

31 Sorting Load

31 Loading the Dryer

31 Check the Lint Filter Before Every Load

32 Cycle Settings and Options

32 Special Functions

33 Custom Program

34 Steam Functions

MAINTENANCE

36 Regular Cleaning

TROUBLESHOOTING

37 Before Calling for Service

SPECIFICATIONS

USING SMART DIAGNOSIS™

WARRANTY

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING, or CAUTION.

These words mean:

W

DANGER

You will be killed or seriously injured if you don’t immediately follow instructions.

W

WARNING

You can be killed or seriously injured if you don’t follow instructions.

W

CAUTION

You may be slightly injured or cause damage to the product if you do not follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell

you what can happen if the instructions are not followed.

t%POPUJOTUBMMBDMPUIFTESZFSXJUIGMFYJCMFQMBTUJDWFOUJOHNBUFSJBMT*GGMFYJCMFNFUBMGPJMUZQFEVDUJT

JOTUBMMFEJUNVTUCFPGBTQFDJGJDUZQFJEFOUJGJFECZUIFBQQMJBODFNBOVGBDUVSFSBTTVJUBCMFGPSVTFXJUI

DMPUIFTESZFST'MFYJCMFWFOUJOHNBUFSJBMTBSFLOPXOUPDPMMBQTFCFFBTJMZDSVTIFEBOEUSBQMJOU5IFTF

DPOEJUJPOTXJMMPCTUSVDUDMPUIFTESZFSBJSGMPXBOEJODSFBTFUIFSJTLPGGJSF

t%POPUTUPSFPSVTFHBTPMJOFPSPUIFSGMBNNBCMFWBQPSTBOEMJRVJETJOUIFWJDJOJUZPGUIJTBQQMJBODFPSBOZ

PUIFSBQQMJBODFT

t*OTUBMMBUJPOBOETFSWJDFNVTUCFQFSGPSNFECZBRVBMJGJFEJOTUBMMFSTFSWJDFBHFODZPSUIFHBTTVQQMJFS

t*OTUBMMUIFDMPUIFTESZFSBDDPSEJOHUPUIFNBOVGBDUVSFSTJOTUSVDUJPOTBOEMPDBMDPEFT

t4BWFUIFTFJOTUSVDUJPOT

8)"550%0*':064.&--("4

%POPUUSZUPMJHIUBNBUDIPSDJHBSFUUFPSUVSOPOBOZHBTPSFMFDUSJDBMBQQMJBODF

%POPUUPVDIBOZFMFDUSJDBMTXJUDIFT%POPUVTFBOZQIPOFJOZPVSCVJMEJOH

$MFBSUIFSPPNCVJMEJOHPSBSFBPGBMMPDDVQBOUT

*NNFEJBUFMZDBMMZPVSHBTTVQQMJFSGSPNBOFJHICPSTQIPOF'PMMPXUIFHBTTVQQMJFSTJOTUSVDUJPOTDBSFGVMMZ

*GZPVDBOOPUSFBDIZPVSHBTTVQQMJFSDBMMUIFGJSFEFQBSUNFOU

WARNING:

This product contains chemicals known to the State of California to cause cancer and birth defects or

other reproductive harm.

Wash hands after handling.

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.

#"4*$4"'&5:13&$"65*0/4

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

$"-*'03/*"4"'&%3*/,*/(8"5&3"/%509*$&/'03$&.&/5"$5

This act requires the governor of California to publish a list of substances known to the state to cause cancer, birth

defects, or other reproductive harm and requires businesses to warn customers of potential exposure to such

substances.

Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,

formaldehyde, and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.

Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be minimized

further by properly venting the dryer to the outdoors.

t3FBEBMMJOTUSVDUJPOTCFGPSFVTJOHUIFESZFS

t#FGPSFVTFUIFESZFSNVTUCFQSPQFSMZJOTUBMMFEBT

described in this manual.

t%POPUQMBDFJUFNTFYQPTFEUPDPPLJOHPJMTJOZPVS

dryer. Items contaminated with cooking oils may

contribute to a chemical reaction that could cause a

load to catch fire.

t%POPUESZBSUJDMFTUIBUIBWFCFFOQSFWJPVTMZDMFBOFE

in, washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, or other flammable or explosive

substances as they give off vapors that could ignite or

explode.

t%POPUSFBDIJOUPUIFESZFSJGUIFESVNPSBOZPUIFS

part is moving.

t%POPUSFQBJSPSSFQMBDFBOZQBSUPGUIFESZFS

or attempt any servicing unless specifically

recommended in this owner’s manual or in published

user-repair instructions that you understand and have

the skills to carry out.

t%POPUUBNQFSXJUIDPOUSPMT

t#FGPSFUIFESZFSJTSFNPWFEGSPNTFSWJDFPSEJTDBSEFE

remove the door to the drying compartment.

t%POPUBMMPXDIJMESFOUPQMBZPOPSJOUIFESZFS$MPTF

supervision of children is necessary when the dryer is

used near children.

t%POPUVTFGBCSJDTPGUFOFSTPSQSPEVDUTUPFMJNJOBUF

static unless recommended by the manufacturer of

the fabric softener or product.

t%POPUVTFIFBUUPESZBSUJDMFTDPOUBJOJOHGPBNSVCCFS

or similarly textured rubber-like materials.

t,FFQBSFBBSPVOEUIFFYIBVTUPQFOJOHBOEBEKBDFOU

surrounding areas free from the accumulation of lint,

dust, and dirt.

t5IFJOUFSJPSPGUIFESZFSBOEFYIBVTUWFOUTIPVMECF

cleaned periodically by qualified service personnel.

t%POPUJOTUBMMPSTUPSFUIFESZFSXIFSFJUXJMMCF

exposed to the weather.

t"MXBZTDIFDLUIFJOTJEFPGUIFESZFSGPSGPSFJHO

objects.

t$MFBOMJOUTDSFFOCFGPSFPSBGUFSFBDIMPBE

t%POPUTUPSFQMBTUJDQBQFSPSDMPUIJOHUIBUNBZ

CVSOPSNFMUPOUPQPGUIFESZFSEVSJOHPQFSBUJPO

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.

(306/%*/(*/4536$5*0/4

WARNING

Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a

qualified electrician or service person if you are in doubt that the appliance is properly grounded.

4"'&5:*/4536$5*0/4'03*/45"--"5*0/

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

t1SPQFSMZHSPVOEESZFSUPDPOGPSNXJUIBMM

HPWFSOJOHDPEFTBOEPSEJOBODFT Follow details in

the installation instructions. Electric shock can result if

the dryer is not properly grounded.

t#FGPSFVTFUIFESZFSNVTUCFQSPQFSMZJOTUBMMFE as

described in this manual. Electric shock can result if

the dryer is not properly grounded.

t*OTUBMMBOETUPSFUIFESZFSXIFSFJUXJMMOPUCF

FYQPTFEUPUFNQFSBUVSFTCFMPXGSFF[JOHPS

FYQPTFEUPUIFXFBUIFS

t"MMSFQBJSTBOETFSWJDJOHNVTUCFQFSGPSNFE

CZBOBVUIPSJ[FETFSWJDFSVOMFTTTQFDJGJDBMMZ

SFDPNNFOEFEJOUIJTPXOFSTNBOVBM6TFPOMZ

BVUIPSJ[FEGBDUPSZQBSUTFailure to follow this

warning can cause serious injury, fire, electric shock, or

death.

t5PSFEVDFUIFSJTLPGFMFDUSJDTIPDLEPOPUJOTUBMM

UIFESZFSJOIVNJETQBDFT Failure to follow this

warning can cause serious injury, fire, electric shock, or

death.

t$POOFDUUPBQSPQFSMZSBUFEQSPUFDUFEBOETJ[FE

QPXFSDJSDVJUUPBWPJEFMFDUSJDBMPWFSMPBEImproper

power circuit can melt, creating electric shock and/or

fire hazard.

t3FNPWFBMMQBDLJOHJUFNTBOEEJTQPTFPGBMM

TIJQQJOHNBUFSJBMTQSPQFSMZFailure to do so can

result in death, explosion, fire, or burns.

t1MBDFESZFSBUMFBTUJODIFTBCPWFUIFGMPPSGPS

BHBSBHFJOTUBMMBUJPOFailure to do so can result in

death, explosion, fire, or burns.

t,FFQBMMQBDLBHJOHGSPNDIJMESFO Packaging

material can be dangerous for children. There is a risk

of suffocation.

t%POPUJOTUBMMOFBSBOPUIFSTPVSDFPGIFBUTVDIBT

BTUPWFDPPLJOHPWFO Failure to do so can cause

deform, smoke and fire.

t%POPUQMBDFDBOEMFTTNPLJOHNBUFSJBMTPSPUIFS

GMBNNBCMFTPOUPQPGUIFQSPEVDU Dripping wax,

smoke, or fire can result.

t3FNPWFBMMQSPUFDUJWFWJOZMGJMNGSPNUIFQSPEVDU

Failure to do so can cause product damage, smoke or

fire.

This appliance must be grounded. In the event of

malfunction or breakdown, grounding will reduce

the risk of electric shock by providing a path of least

resistance for electric current. This appliance must be

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local

codes and ordinances.

Do not modify the plug provided with the appliance. If

it will not fit the outlet, have a proper outlet installed by

a qualified electrician.

This appliance must be connected to a grounded metal,

permanent wiring system or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or

lead on the appliance.

Electric shock can result if the dryer is not properly

grounded.

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.

4"'&5:*/4536$5*0/4'03*/45"--"5*0/

WARNING

To reduce the risk of injury to persons, follow all industry recommended safety procedures including the use of long

sleeved gloves and safety glasses. Failure to follow all of the safety warnings in this manual could result in property

damage, injury to persons, or death.

Exhaust/Ducting:

t(BTESZFST.645CFFYIBVTUFEUPUIFPVUTJEF

Failure to follow these instructions can result in fire or

death.

t5IFESZFSFYIBVTUTZTUFNNVTUCFFYIBVTUFE

UPUIFPVUTJEFPGUIFEXFMMJOH*GUIFESZFSJTOPU

FYIBVTUFEPVUEPPSTTPNFGJOFMJOUBOEMBSHF

BNPVOUTPGNPJTUVSFXJMMCFFYQFMMFEJOUPUIF

MBVOESZBSFB. An accumulation of lint in any area of

the home can create a health and fire hazard.

t6TFPOMZSJHJENFUBMPSGMFYJCMFNFUBMJODI

EJBNFUFSEVDUXPSLJOTJEFUIFESZFSDBCJOFUPSGPS

FYIBVTUJOHUPUIFPVUTJEF6TFPGQMBTUJDPSPUIFS

DPNCVTUJCMFEVDUXPSLDBODBVTFBGJSF Punctured

ductwork can cause a fire if it collapses or becomes

otherwise restricted in use or during installation.

t%VDUXPSLJTOPUQSPWJEFEXJUIUIFESZFSBOEZPV

TIPVMEPCUBJOUIFOFDFTTBSZEVDUXPSLMPDBMMZ5IF

FOEDBQTIPVMEIBWFIJOHFEEBNQFSTUPQSFWFOU

CBDLESBGUXIFOUIFESZFSJTOPUJOVTF Failure to

follow these instructions can result in fire or death.

t5IFFYIBVTUEVDUNVTUCFJODIFTDNJO

EJBNFUFSXJUIOPPCTUSVDUJPOT5IFFYIBVTUEVDU

TIPVMECFLFQUBTTIPSUBTQPTTJCMF.BLFTVSF

UPDMFBOBOZPMEEVDUTCFGPSFJOTUBMMJOHZPVSOFX

dryer. Failure to follow these instructions can result in

fire or death.

t3JHJEPSTFNJSJHJENFUBMEVDUJOHJTSFDPNNFOEFE

GPSVTFCFUXFFOUIFESZFSBOEUIFXBMM*OTQFDJBM

JOTUBMMBUJPOTXIFOJUJTJNQPTTJCMFUPNBLFB

DPOOFDUJPOXJUIUIFBCPWFSFDPNNFOEBUJPOTB6-

MJTUFEGMFYJCMFNFUBMUSBOTJUJPOEVDUNBZCFVTFE

CFUXFFOUIFESZFSBOEXBMMDPOOFDUJPOPOMZ5IF

VTFPGUIJTEVDUJOHXJMMBGGFDUESZJOHUJNF Failure to

follow these instructions can result in fire or death.

t%0/05VTFTIFFUNFUBMTDSFXTPSPUIFSGBTUFOFST

XIJDIFYUFOEJOUPUIFEVDUUIBUDPVMEDBUDIMJOUBOE

SFEVDFUIFFGGJDJFODZPGUIFFYIBVTUTZTUFN Secure

all joints with duct tape. For complete details, follow

the Installation Instructions. Failure to follow these

instructions can result in fire or death.

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.

4"'&5:*/4536$5*0/4'03$0//&$5*/(&-&$53*$*5:

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

4"7&5)&4&*/4536$5*0/4

t%POPUVOEFSBOZDJSDVNTUBODFTDVUPSSFNPWF

UIFHSPVOEQSPOHGSPNUIFQPXFSDPSETo prevent

injury to persons or damage to the dryer, the electrical

power cord must be plugged into a properly grounded

outlet.

t'PSQFSTPOBMTBGFUZUIJTESZFSNVTUCFQSPQFSMZ

HSPVOEFEFailure to do so can result in electric shock

or injury.

t3FGFSUPUIFJOTUBMMBUJPOJOTUSVDUJPOTJOUIJTNBOVBM

GPSTQFDJGJDFMFDUSJDBMSFRVJSFNFOUTGPSZPVSNPEFM

Failure to follow these instructions can create an

electric shock hazard and/or a fire hazard.

t5IJTESZFSNVTUCFQMVHHFEJOUPBQSPQFSMZ

HSPVOEFEPVUMFU&MFDUSJDTIPDLDBOSFTVMUJGUIF

ESZFSJTOPUQSPQFSMZHSPVOEFE)BWFUIFXBMM

PVUMFUBOEDJSDVJUDIFDLFECZBRVBMJGJFEFMFDUSJDJBO

UPNBLFTVSFUIFPVUMFUJTQSPQFSMZHSPVOEFE

Failure to follow these instructions can create an

electric shock hazard and/or a fire hazard.

t5IFESZFSTIPVMEBMXBZTCFQMVHHFEJOUPJUTPXO

JOEJWJEVBMFMFDUSJDBMPVUMFUXIJDIIBTBWPMUBHF

SBUJOHUIBUNBUDIFTUIFSBUJOHQMBUFThis provides

sparkling performance and also prevents overloading

house wiring circuits which could cause a fire hazard

from overheated wires.

t/FWFSVOQMVHZPVSESZFSCZQVMMJOHPOUIFQPXFS

DPSE"MXBZTHSJQQMVHGJSNMZBOEQVMMTUSBJHIUPVU

GSPNUIFPVUMFUThe power cord can be damaged,

resulting in a risk of fire and electric shock.

t3FQBJSPSSFQMBDFJNNFEJBUFMZBMMQPXFSDPSETUIBU

IBWFCFDPNFGSBZFEPSPUIFSXJTFEBNBHFE%POPU

VTFBDPSEUIBUTIPXTDSBDLTPSBCSBTJPOEBNBHF

BMPOHJUTMFOHUIPSBUFJUIFSFOEThe power cord can

melt, creating an electric shock and/or fire hazard.

t8IFOJOTUBMMJOHPSNPWJOHUIFESZFSCFDBSFGVMOPU

UPQJODIDSVTIPSEBNBHFUIFQPXFSDPSEThis will

prevent injury and prevent damage to the dryer from

fire and electric shock.

IMPORTANT SAFETY INSTRUCTIONS

PRODUCT FEATURES

EASY-TO-USE CONTROL PANEL

Rotate the cycle selector knob to select the desired dry cycle. Add cycle options or adjust settings with the

touch of a button.

EASY-ACCESS REVERSIBLE DOOR

The wide-opening door provides easy access for loading and unloading. The door hinge can be reversed to

adjust for installation location.

STEAM FUNCTIONS

LG’s steam technology allows you to inject fabrics with a swirling jet of hot steam to refresh clothes, reduce

static, and make ironing easier. Simply select the Steam Fresh™ cycle, or you can add a Steam option to

selected cycles.

FLOW SENSE™ DUCT BLOCKAGE SENSING SYSTEM INDICATOR

The FLOW SENSE™ duct blockage sensing system detects and alerts you to restrictions in the installed

household ductwork that reduce exhaust airflow through the dryer. If you see the alert: Clean or repair the

EVDUTUPSFNPWFUIFSFTUSJDUJPOT,FFQZPVSEVDUTDMFBOUPIFMQJODSFBTFFGGJDJFODZBOESFEVDFMPOHESZJOH

times caused by blocked ducts.

Smart Diagnosis™

Should you experience any technical difficulty with your dryer, it has the capability of transmitting data via

your telephone to the Customer Information Center. The call center agent records the data transmitted from

ZPVSNBDIJOFBOEVTFTJUUPBOBMZ[FUIFJTTVFQSPWJEJOHBGBTUBOEFGGFDUJWFEJBHOPTJTSFGFSUPQBHF

Protocol P154

Sanitization Performance of

Residential Clothes dryer

PRODUCT FEATURES

ENGLISH

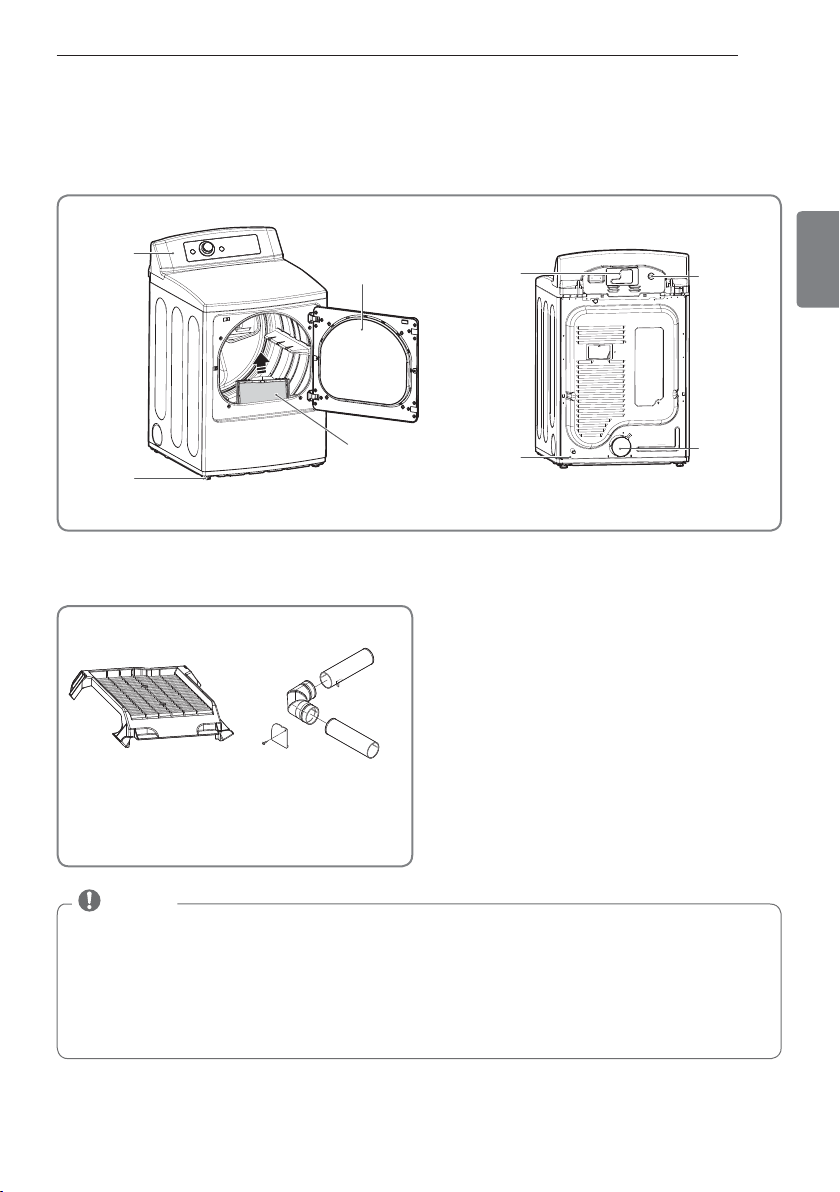

INTRODUCING YOUR DRYER

Parts

Accessories

Control

panel

Leveling

feet

Reversible

door

Lint filter

Terminal

block

access panel

(Electric

models)

Gas

connection

location

(Gas models)

Power cord

location

(Gas

models)

Exhaust

duct

outlet

NOTE

t$POUBDU-($VTUPNFS4FSWJDFBUJO$BOBEBJGBOZBDDFTTPSJFTBSFNJTTJOH

t'PSZPVSTBGFUZBOEGPSFYUFOEFEQSPEVDUMJGFVTFPOMZBVUIPSJ[FEDPNQPOFOUT5IFNBOVGBDUVSFSJTOPU

responsible for product malfunction or accidents caused by the use of separately purchased unauthorized

components or parts.

t5IFJNBHFTJOUIJTPXOFSTNBOVBMNBZCFEJGGFSFOUGSPNUIFBDUVBMDPNQPOFOUTBOEBDDFTTPSJFTBOEBSF

subject to change by the manufacturer without prior notice for product improvement purposes.

INTRODUCING YOUR DRYER

0QUJPOBMBDDFTTPSJFT

Drying rack

(sold separately)

Part No.

3750EL0001C

Side vent kit

(sold separately)

Kit No.

383EEL9001B

Control Panel Features

Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for

more detailed information.

WARNING

To reduce the risk of fire, electric shock, or injury to persons, read this entire manual, including the Important Safety

Instructions, before operating this dryer.

INTRODUCING YOUR DRYER

Button %FTDSJQUJPO

1PXFS0O0GG#VUUPO

- Press to turn the dryer On. Press again to turn the dryer Off.

/05& Pressing the On/Off button during a cycle will cancel that cycle and any

load settings will be lost.

$ZDMF4FMFDUPS,OPC

- Turn this knob to select the desired cycle. Once the desired cycle has been

selected, the standard presets will be shown in the display. On Manual Dry

cycles, these settings can be adjusted using the cycle setting buttons anytime

before starting the cycle.

4UBSU1BVTF#VUUPO

- Press this button to Start the selected cycle. If the dryer is running, use this

button to Pause the cycle without losing the current settings.

/05&*GZPVEPOPUQSFTTUIF4UBSU1BVTFCVUUPOUPSFTVNFBDZDMFXJUIJO

minutes, the dryer turns off automatically.

.PSF5JNF-FTT5JNF#VUUPOT

- To adjust the drying time, use these buttons with Manual Dry, Time Dry, and

Steam Fresh™ cycles, as well as the Reduce Static and Easy Iron options. Press

the More Time button to increase the selected manual cycle time by a minute;

press Less Time to decrease the cycle time by a minute.

$ZDMF4FUUJOH#VUUPOT

- Use these buttons to select the desired cycle settings for the selected cycle.

The current settings are shown in the display. Press the button for that option

to view and select other settings.

0QUJPO#VUUPOT

- The Option buttons allow you to select additional cycle options. Certain

buttons also allow you to activate special functions by pressing and holding

UIFCVUUPOGPSTFDPOET

4UFBN'VODUJPOT

- LG’s steam technology allows you to inject fabrics with a swirling jet of hot

steam to refresh clothes, reduce static, and make ironing easier. Simply select

the Steam Fresh™ cycle, or you can add a Steam option to selected cycles.

Operation

ENGLISH

Display

The display shows the settings, estimated time remaining, options, and status messages for your dryer. When the

dryer is turned on, the light in the display will illuminate.

INTRODUCING YOUR DRYER

Button %FTDSJQUJPO

&TUJNBUFE5JNF3FNBJOJOH

- When the Start/Pause button is pressed, the dryer will display the estimated

4FOTPS%SZPSTFUUJNF5JNF%SZSFNBJOJOHBOECFHJOUVNCMJOH

/05& The cycle time on Sensor Dry cycles may fluctuate as the dryer

recalculates drying time for optimal results

$ZDMF$PNQMFUJPO*OEJDBUPS8JUI$IFDL'JMUFS3FNJOEFS

- This portion of the display shows which stage of the drying cycle is currently

VOEFSXBZ$IFDL'JMUFS%SZJOHPS$PPMJOH

$IJME-PDL*OEJDBUPS

- When Child Lock is set, the Child Lock indicator will appear and all buttons

are disabled except the Power button. This prevents children from changing

settings while the dryer is operating

$IFDL'JMUFS3FNJOEFS

- The display will show Check Filter when the dryer is turned on as a reminder

to check the filter. It turns off when the Start/Pause button is pressed.

$VTUPN1SPHSBN

- If you have a special combination of settings that you use frequently, you can

save these settings as a Custom Program.

'MPX4FOTF%VDU#MPDLBHF4FOTJOH4ZTUFN*OEJDBUPS

- The Flow Sense™ duct blockage sensing system detects and alerts you to

blockages in the ductwork that reduce exhaust flow from the dryer. This

improves operating efficiency and helps minimize service calls, saving your

money.

INSTALLATION INSTRUCTIONS

Preview Installation Order

INSTALLATION INSTRUCTIONS

Checking and choosing the

proper location

Leveling the dryer

Connecting electric dryers

Venting the dryer

Plugging in the power cord

and grounding

Connecting gas dryers

Test run

Installation test

(Refer to page 27.)

Press and hold

120V 240V

ENGLISH

Installation Location Requirements

WARNING

3FBEBMMJOTUBMMBUJPOJOTUSVDUJPOTDPNQMFUFMZCFGPSFJOTUBMMJOHBOEPQFSBUJOHZPVSESZFSIt is important that

you review this entire manual before installing and using your dryer. Detailed instructions concerning electrical

connections, gas connections, and exhaust requirements are provided on the following pages.

%POPUPQFSBUFZPVSESZFSBUUFNQFSBUVSFTCFMPX¡'¡$"UMPXFSUFNQFSBUVSFTUIFESZFSNJHIUOPUTIVUPGG

at the end of an automatic cycle. This can result in longer drying times. The dryer must not be installed or stored in

an area where it will be exposed to water and/or weather. Check code requirements. Some codes limit, or do not

permit, installation of the dryer in garages, closets, mobile homes or sleeping quarters. Contact your local building

inspector.

Clearances

Installation Spacing For Recessed Area Or Closet Installation

The following spacing dimensions are recommended for this dryer. This dryer has been tested for spacing of

JODIFTDNDMFBSBODFPOUIFTJEFTBOESFBS3FDPNNFOEFETQBDJOHTIPVMECFDPOTJEFSFEGPSUIFGPMMPXJOH

reasons:

t"MPDBUJPOUIBUBMMPXTGPSQSPQFSFYIBVTUJOTUBMMBUJPO"

gas dryer must be exhausted to the outdoors.

See 7FOUJOHUIFESZFS

t"HSPVOEFEFMFDUSJDBMPVUMFUMPDBUFEXJUIJOGU

DNPGFJUIFSTJEFPGUIFESZFS4FF$POOFDUJOH

FMFDUSJDESZFST

t"TUVSEZGMPPSUPTVQQPSUUIFUPUBMESZFSXFJHIUPG

MCTLH5IFDPNCJOFEXFJHIUPGBDPNQBOJPO

appliance should also be considered.

tNo other fuel-burning appliance can be installed in the

same closet as a dryer.

t"EEJUJPOBMTQBDJOHTIPVMECFDPOTJEFSFEGPSFBTFPG

installation and servicing.

t"EEJUJPOBMDMFBSBODFTNJHIUCFSFRVJSFEGPSXBMMEPPS

and floor moldings.

t"EEJUJPOBMTQBDJOHTIPVMECFDPOTJEFSFEPOBMMTJEFT

of the dryer to reduce noise transfer.

For closet installation, with a door, minimum

ventilation openings in the top and bottom of the

door are required. Louvered doors with equivalent

ventilation openings are acceptable.

t$PNQBOJPOBQQMJBODFTQBDJOHTIPVMEBMTPCF

considered.

NOTE

t"MFWFMGMPPSXJUIBNBYJNVNTMPQFPGJODIDNVOEFSFOUJSFESZFS*GTMPQFJTHSFBUFSUIBOJODIDN

JOTUBMMUIF&YUFOEFE%SZFS'FFU,JU$MPUIFTNBZOPUUVNCMFQSPQFSMZBOEBVUPNBUJDTFOTPSDZDMFTNBZOPU

operate correctly if dryer is not level.

t'PSBHBSBHFJOTUBMMBUJPOZPVXJMMOFFEUPQMBDFUIFESZFSBUMFBTUJODIFTDNBCPWFUIFGMPPS*GVTJOHB

QFEFTUBMZPVXJMMOFFEJODIFTDNUPUIFCPUUPNPGUIFESZFS

NOTE

5IFSFTIPVMECFBUMFBTUBMJUUMFTQBDFBSPVOEUIFESZFSPSBOZPUIFSBQQMJBODFUPFMJNJOBUFUIFUSBOTGFSPG

vibration from one to the other. Too much vibration, it could cause them to make noise or touch each other

causing paint damage and making even more noise.

INSTALLATION INSTRUCTIONS

(12.7 cm)

max.*

(35.6

cm)

⁄

(127.5 cm)

⁄16

(73.4 cm)

⁄4

(54 cm)

⁄16

(115.3 cm)

Closet Door Vent

Requirements

(7.6 cm)

(2.54 cm) (2.54 cm)(66.6 cm)

Clearances (cont.)

Recommended Installation Spacing For Cabinet Installation

tFor cabinet installation with a door, minimum ventilation openings in the top of the cabinet are required.

*Required spacing

**For side or bottom venting,

JODIFTDNTQBDJOHJTBMMPXFE

Leveling the Dryer

WARNING

t5PSFEVDFUIFSJTLPGJOKVSZUPQFSTPOTBEIFSFUPBMM

JOEVTUSZSFDPNNFOEFETBGFUZQSPDFEVSFTJODMVEJOH

UIFVTFPGMPOHTMFFWFEHMPWFTBOETBGFUZHMBTTFT

Failure to follow this warning can cause serious injury

or death.

t5IFBQQMJBODFTBSFIFBWZ5XPPSNPSFQFPQMFBSF

SFRVJSFEXIFOJOTUBMMJOHUIFESZFSFailure to follow

this warning can cause serious injury or death.

To ensure that the dryer provides optimal drying

performance, it must be level. To minimize vibration,

noise, and unwanted movement, the floor must be a

perfectly level, solid surface.

1PTJUJPOUIFESZFSJOUIFGJOBMMPDBUJPO1MBDFBMFWFM

across the top of the dryer.

t"MMGPVSMFWFMJOHGFFUNVTUSFTUTPMJEMZPOUIFGMPPS

Gently push on the top corners of the dryer to make

sure that the dryer does not rock from corner to corner.

If you are installing the dryer on the optional pedestal,

you must use the leveling feet on the pedestal to

level the dryer. The dryer leveling feet should be fully

retracted.

6TFBOBEKVTUBCMFXSFODIUPUVSOUIFMFWFMJOHGFFU

Turn clockwise to raise the dryer or counterclockwise

to lower it. Raise or lower the leveling feet until dryer

is level from side to side and front to back.

.BLFTVSFUIBUBMMMFWFMJOHGFFUBSFJOGJSNDPOUBDUXJUI

the floor.

Level

Leveling Feet

NOTE

Adjust the leveling feet only as far as necessary to

level the dryer. Extending the leveling feet more than

necessary can cause the dryer to vibrate.

INSTALLATION INSTRUCTIONS

(73.4 cm)

7"* (17.8 cm)

5"*

(12.7 cm)

1"*

(2.5 cm)

29/32

(68.6 cm)

(2.54 cm)

ENGLISH

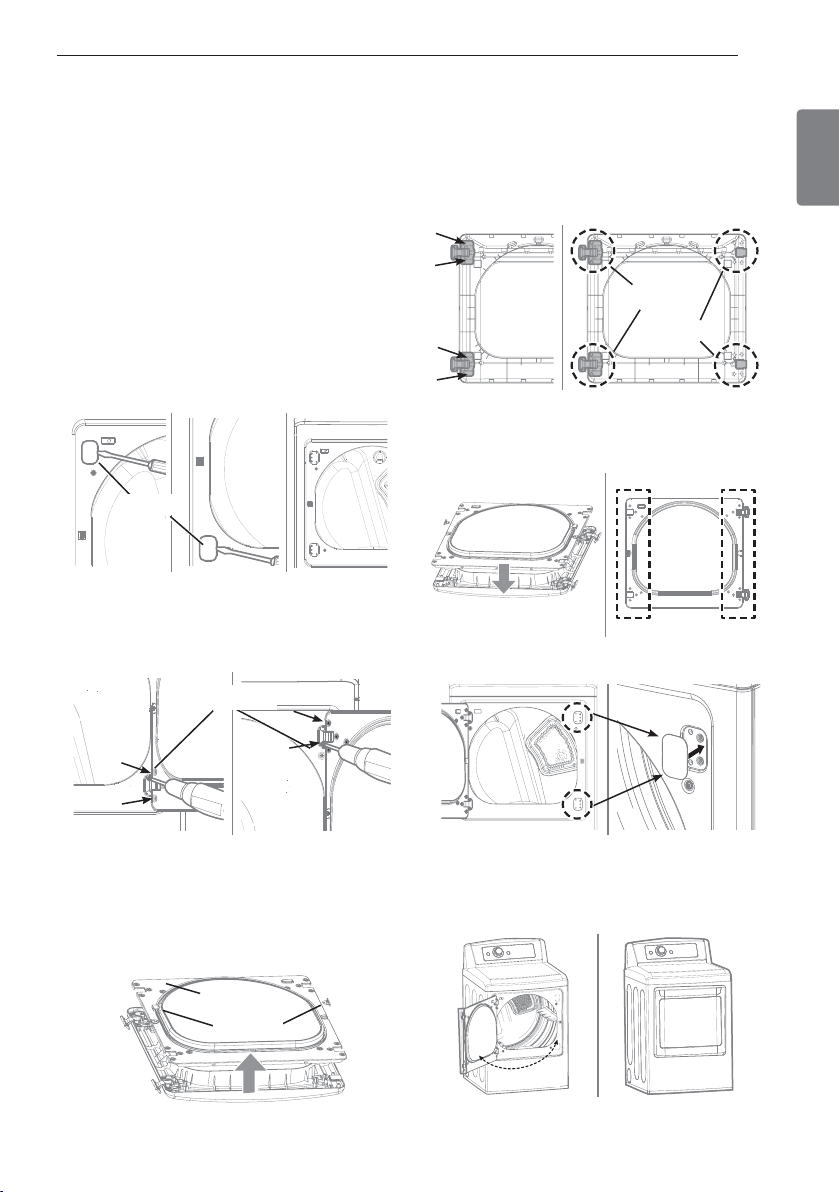

3FNPWFUIFTDSFXTTFDVSJOHUIFIJOHFTUPUIFEPPS

frame. Remove the two plastic cover caps. Reinstall

the hinges and cover caps on the opposite sides from

which they were removed.

8JUIUIFIJOHFTBOEDPWFSDBQTJOUIFOFXMPDBUJPOT

remount the inner door frame onto the outer door

GSBNFXJUIUIFTDSFXTSFNPWFEJOTUFQBCPWF

3FJOTUBMMUIFEPPSXJUIUIFTDSFXTGSPNTUFQT

5FTUUIFTXJOHPGUIFEPPSUPNBLFTVSFUIFIJOHFT

and latch are properly aligned and that the door

closes and latches correctly.

WARNING

t5PBWPJEEBNBHFUPUIFESZFSPSUIFEPPSTVQQPSU

UIFEPPSXJUIBTUPPMPSCPYUIBUGJUTVOEFSUIF

EPPSPSIBWFBOBTTJTUBOUTVQQPSUUIFXFJHIUPGUIF

door.

t"WPJEESPQQJOHUIFEPPSUPBWPJEEBNBHFUPUIF

EPPSPSUIFGMPPS

THE DRYER DOOR IS VERY LARGE AND HEAVY. Failure

to follow the instructions below can result in damage to

the dryer, property damage or injury to persons.

0QFOUIFEPPSBOESFNPWFUIFUXPQMBTUJDIPMFDBQT

on the catch side by gently prying up with a flat blade

TDSFXESJWFS4BWFUIFTFGPSTUFQ

8IJMFTVQQPSUJOHUIFEPPSSFNPWFUIFTDSFXTUXP

from each hinge. Set the door aside face down on a

protected surface to prevent damage to the door or

the work surface.

8JUIUIFEPPSPOBQSPUFDUFETVSGBDFSFNPWFUIF

screws on each side of the door and lift off the inner

door frame using a flat blade screwdriver. Remove the

latch hook and blank and move them to the opposite

side.

Reversing the Door

Hole cap

Hinge screw

Inner door

frame

Latch hook

Hinge

assembly

Cover cap

Swing Door

INSTALLATION INSTRUCTIONS

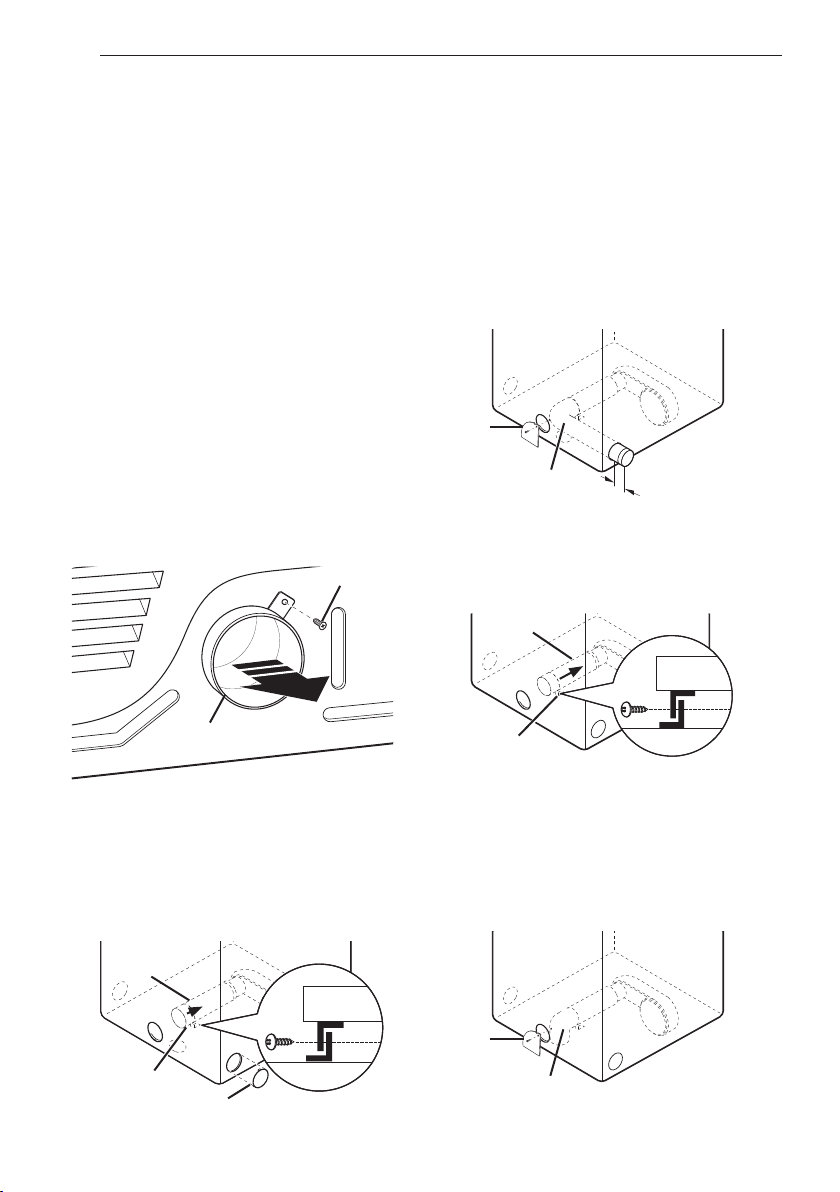

Installing the Side Vent Kit

WARNING

t6TFBIFBWZNFUBMWFOU

t%POPUVTFQMBTUJDPSUIJOGPJMEVDU

t$MFBOPMEEVDUTCFGPSFJOTUBMMJOHUIJTESZFS

t5PSFEVDFUIFSJTLPGJOKVSZUPQFSTPOTBEIFSFUPBMM

JOEVTUSZSFDPNNFOEFETBGFUZQSPDFEVSFTJODMVEJOH

UIFVTFPGMPOHTMFFWFEHMPWFTBOETBGFUZHMBTTFT

t'BJMVSFUPGPMMPXBMMPGUIFTBGFUZXBSOJOHTJOUIJT

manual could result in property damage, injury to

persons, or death.

Your new dryer is shipped to vent to the rear.

It can also be configured to vent to the bottom or side

SJHIUTJEFWFOUJOHJTOPUBWBJMBCMFPOHBTNPEFMT

An adapter kit, part number &&-#, may be

purchased from your LG retailer. This kit contains the

necessary duct components to change the dryer vent

location.

3FNPWFUIFSFBSFYIBVTUEVDUSFUBJOJOHTDSFX1VMM

out the exhaust duct.

Option 1: Side Venting

1SFTTUIFUBCTPOUIFLOPDLPVUBOEDBSFGVMMZSFNPWF

UIFLOPDLPVUGPSUIFEFTJSFEWFOUPQFOJOHSJHIU

TJEFWFOUJOHJTOPUBWBJMBCMFPOHBTNPEFMT1SFTTUIF

adapter duct onto the blower housing and secure to

the base of the dryer as shown.

1SFBTTFNCMFBJODIFTDNFMCPXUPUIFOFYU

JODIFTDNEVDUTFDUJPOBOETFDVSFBMMKPJOUT

XJUIEVDUUBQF#FTVSFUIBUUIFNBMFFOEPGUIFFMCPX

faces AWAY from the dryer. Insert the elbow/duct

assembly through the side opening and press it onto

the adapter duct. Secure in place with duct tape.

#FTVSFUIBUUIFNBMFFOEPGUIFEVDUQSPUSVEFT

JODIFTDNUPDPOOFDUUIFSFNBJOJOHEVDUXPSL

Attach cover plate to the back of the dryer with

included screw.

Option 2: Bottom Venting

1SFTTUIFBEBQUFSEVDUPOUPUIFCMPXFSIPVTJOHBOE

secure to the base of the dryer as shown.

*OTFSUUIFJODIFTDNFMCPXUISPVHIUIFSFBS

PQFOJOHBOEQSFTTJUPOUPUIFBEBQUFSEVDU#FTVSF

that the male end of the elbow faces down through

hole in the bottom of the dryer. Secure in place with

duct tape.

Attach the cover plate to the back of the dryer with

included screw.

Rear

Exhaust Duct

Retaining

Screw

Elbow

Cover

Plate

,OPDLPVU

#SBDLFU

Adapter

Duct

#SBDLFU

Adapter

Duct

Elbow

Cover

Plate





”

DN

INSTALLATION INSTRUCTIONS

ENGLISH

Venting the Dryer

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

t%POPUDSVTIPSDPMMBQTFEVDUXPSL Failure to follow

these instructions can result in fire or death.

t%POPUBMMPXEVDUXPSLUPSFTUPOPSDPOUBDUTIBSQ

PCKFDUT Failure to follow these instructions can result

in fire or death.

t*GDPOOFDUJOHUPFYJTUJOHEVDUXPSLNBLFTVSFJU

JTTVJUBCMFBOEDMFBOCFGPSFJOTUBMMJOHUIFESZFS

Failure to follow these instructions can result in fire or

death.

t7FOUJOHNVTUDPOGPSNUPMPDBMCVJMEJOHDPEFT

Failure to follow these instructions can result in fire or

death.

t(BTESZFST.645FYIBVTUUPUIFPVUEPPST

Failure to follow these instructions can result in fire or

death.

t6TFPOMZJODIDNSJHJEPSGMFYJCMFNFUBM

EVDUXPSLJOTJEFUIFESZFSDBCJOFUBOEGPSWFOUJOH

outside. Failure to follow these instructions can result

in fire or death.

t5PSFEVDFUIFSJTLPGGJSFDPNCVTUJPOPS

BDDVNVMBUJPOPGDPNCVTUJCMFHBTFT%0/05

FYIBVTUESZFSBJSJOUPBOFODMPTFEBOEVOWFOUJMBUFE

BSFBTVDIBTBOBUUJDXBMMDFJMJOHDSBXMTQBDF

DIJNOFZHBTWFOUPSDPODFBMFETQBDFPGB

CVJMEJOH Failure to follow these instructions can result

in fire or death.

t5PSFEVDFUIFSJTLPGGJSF%0/05FYIBVTUUIFESZFS

XJUIQMBTUJDPSUIJOGPJMEVDUJOH

Failure to follow these instructions can result in fire or

death.

t5IFFYIBVTUEVDUNVTUCFJODIFTDNJO

EJBNFUFSXJUIOPPCTUSVDUJPOT5IFFYIBVTUEVDU

TIPVMECFLFQUBTTIPSUBTQPTTJCMF.BLFTVSF

UPDMFBOBOZPMEEVDUTCFGPSFJOTUBMMJOHZPVSOFX

dryer. Failure to follow these instructions can result in

fire or death.

t3JHJEPSTFNJSJHJENFUBMEVDUJOHJTSFDPNNFOEFE

GPSVTFCFUXFFOUIFESZFSBOEUIFXBMM*OTQFDJBM

JOTUBMMBUJPOTXIFOJUJTJNQPTTJCMFUPNBLFB

DPOOFDUJPOXJUIUIFBCPWFSFDPNNFOEBUJPOTB

6-MJTUFEGMFYJCMFNFUBMUSBOTJUJPOEVDUNBZCFVTFE

CFUXFFOUIFESZFSBOEXBMMDPOOFDUJPOPOMZ5IF

VTFPGUIJTEVDUJOHXJMMBGGFDUESZJOHUJNF Failure to

follow these instructions can result in fire or death.

t%0/05VTFTIFFUNFUBMTDSFXTPSPUIFSGBTUFOFST

XIJDIFYUFOEJOUPUIFEVDUUIBUDPVMEDBUDIMJOUBOE

SFEVDFUIFFGGJDJFODZPGUIFFYIBVTUTZTUFN4FDVSF

BMMKPJOUTXJUIEVDUUBQF Failure to follow these

instructions can result in fire or death.

t5PNBYJNJ[FPQFSBUJOHSFTVMUTQMFBTFPCTFSWF

UIFEVDUMFOHUIMJNJUBUJPOTOPUFEJOUIFDIBSUOFYU

QBHF Failure to follow these instructions can result in

fire or death.

t%VDUXPSLJTOPUQSPWJEFEXJUIUIFESZFS:PV

TIPVMEPCUBJOUIFOFDFTTBSZEVDUXPSLMPDBMMZ5IF

FOEDBQTIPVMEIBWFIJOHFEEBNQFSTUPQSFWFOU

CBDLESBGUXIFOUIFESZFSJTOPUJOVTFFailure to

follow these instructions can result in fire or death.

t5IFUPUBMMFOHUIPGGMFYJCMFNFUBMEVDUTIBMMOPU

FYDFFEGUN

t*O$BOBEBUIBUPOMZUIPTFGPJMUZQFGMFYJCMFEVDUT

JGBOZTQFDJGJDBMMZJEFOUJGJFEGPSVTFXJUIUIF

BQQMJBODFCZUIFNBOVGBDUVSFSTIBMMCFVTFEIn the

United States, that only those foil-type flexible ducts,

if any, specifically identified for use with the appliance

by the manufacturer and that comply with the Outline

GPS$MPUIFT%SZFS5SBOTJUJPO%VDU4VCKFDU"TIBMM

be used.

INSTALLATION INSTRUCTIONS

Venting the Dryer (cont.)

Routing and Connecting Ductwork

*ODPSSFDU7FOUJOH

$PSSFDU7FOUJOH

NOTE

%FEVDUGUNGPSFBDIBEEJUJPOBMFMCPX*UJTOPU

SFDPNNFOEFEUPVTFNPSFUIBOGPVS¡FMCPXT

NOTE

Follow the guidelines below to maximize drying

performance and reduce lint buildup and

condensation in the ductwork.

Ductwork and fittings are NOT included and must be

purchased separately.

t6TFJODIDNEJBNFUFSSJHJEPSTFNJSJHJE

metal ductwork.

t5IFFYIBVTUEVDUSVOTIPVMECFBTTIPSUBTQPTTJCMF

t6TFBTGFXFMCPXKPJOUTBTQPTTJCMF

t5IFNBMFFOEPGFBDITFDUJPOPGFYIBVTUEVDUNVTU

point away from the dryer.

t6TFEVDUUBQFPOBMMEVDUKPJOUT

t*OTVMBUFEVDUXPSLUIBUSVOTUISPVHIVOIFBUFEBSFBT

in order to reduce condensation and lint buildup on

duct surfaces.

t*ODPSSFDUPSJOBEFRVBUFFYIBVTUTZTUFNTBSFOPU

covered by the dryer warranty. Failures or poor

performance caused by such exhaust systems will

not be covered by the dryer warranty.

Ductwork

8BMM$BQ5ZQF





















/VNCFS0G

¡&MCPXT

.BYJNVN-FOHUI0G

JODI%JBNFUFS

3JHJE.FUBM%VDU

GUN

GUN

GUN

GUN

GUN

GUN

GUN

GUN

GUN

GUN

(10.2 cm)

Recommended

Use only for

short run

installations

(10.2 cm)

/2"

(6.35 cm)

INSTALLATION INSTRUCTIONS

ENGLISH

Connecting Gas Dryers

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

Electrical requirements for gas models only

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

t%POPUVOEFSBOZDJSDVNTUBODFTDVUPSSFNPWFUIF

UIJSEHSPVOEQSPOHGSPNUIFQPXFSDPSEFailure

to follow this warning can result in fire, explosion, or

death.

t'PSQFSTPOBMTBGFUZUIJTESZFSNVTUCFQSPQFSMZ

HSPVOEFE Failure to follow this warning can result in

fire, explosion, or death.

t5IFQPXFSDPSEPGUIJTESZFSJTFRVJQQFEXJUI

BQSPOHHSPVOEJOHQMVHXIJDINBUFTXJUI

BTUBOEBSEQSPOHHSPVOEJOHXBMMPVUMFUUP

NJOJNJ[FUIFQPTTJCJMJUZPGFMFDUSJDTIPDLIB[BSE

GSPNUIJTBQQMJBODFFailure to follow this warning

can result in fire, explosion, or death.

t5IJTESZFSNVTUCFQMVHHFEJOUPB)[7"$

HSPVOEFEPVUMFUQSPUFDUFECZBBNQFSFGVTF

PSDJSDVJUCSFBLFS Failure to follow this warning can

result in fire, explosion, or death.

t8IFSFBTUBOEBSEQSPOHXBMMPVUMFUJT

FODPVOUFSFEJUJTZPVSQFSTPOBMSFTQPOTJCJMJUZ

BOEPCMJHBUJPOUPIBWFJUSFQMBDFEXJUIBQSPQFSMZ

HSPVOEFEQSPOHXBMMPVUMFU Failure to follow this

warning can result in fire, explosion, or death.

t(BTTVQQMZSFRVJSFNFOUT

"TTIJQQFEGSPNUIFGBDUPSZUIJTESZFSJT

DPOGJHVSFEGPSVTFXJUIOBUVSBMHBT*UDBOCF

DPOWFSUFEGPSVTFXJUI-1-JRVFGJFE1SPQBOFHBT

(BTQSFTTVSFNVTUOPUFYDFFEJODIFTPGXBUFS

DPMVNO

t"RVBMJGJFETFSWJDFPSHBTDPNQBOZUFDIOJDJBONVTU

DPOOFDUUIFESZFSUPUIFHBTTFSWJDF

Failure to do so can result in fire, explosion, or death.

t*TPMBUFUIFESZFSGSPNUIFHBTTVQQMZTZTUFNCZ

DMPTJOHJUTJOEJWJEVBMNBOVBMTIVUPGGWBMWFEVSJOH

BOZQSFTTVSFUFTUJOHPGUIFHBTTVQQMZ Failure to do

so can result in fire, explosion, or death.

t4VQQMZMJOFSFRVJSFNFOUT

:PVSMBVOESZSPPNNVTUIBWFBSJHJEHBT

TVQQMZMJOFUPZPVSESZFS*OUIF6OJUFE4UBUFT

BOJOEJWJEVBMNBOVBMTIVUPGGWBMWF.645CF

JOTUBMMFEXJUIJOBUMFBTUGUNPGUIFESZFS

JOBDDPSEBODFXJUIUIF/BUJPOBM'VFM(BT$PEF

"/4*;PS$BOBEJBOHBTJOTUBMMBUJPODPEF$4"

#"

cľJODI/15QJQFQMVHNVTUCFJOTUBMMFE

Failure to do so can result in fire, explosion, death.

t*GVTJOHBSJHJEQJQFUIFSJHJEQJQFTIPVMECF

JODI*14*GBDDFQUBCMFVOEFSMPDBMDPEFTBOE

PSEJOBODFTBOEXIFOBDDFQUBCMFUPZPVSHBT

TVQQMJFS

cľJODIBQQSPWFEUVCJOHNBZCFVTFE

XIFSFMFOHUITBSFMFTTUIBOGUN-BSHFS

UVCJOHTIPVMECFVTFEGPSMFOHUITJOFYDFTTPGGU

N Failure to do so can result in fire, explosion, or

death.

t$POOFDUUIFESZFSUPUIFUZQFPGHBTTIPXOPO

UIFOBNFQMBUFFailure to do so can result in fire,

explosion, or death.

t5PQSFWFOUDPOUBNJOBUJPOPGUIFHBTWBMWF

QVSHFUIFHBTTVQQMZPGBJSBOETFEJNFOUCFGPSF

DPOOFDUJOHUIFHBTTVQQMZUPUIFESZFS#FGPSF

UJHIUFOJOHUIFDPOOFDUJPOCFUXFFOUIFHBTTVQQMZ

BOEUIFESZFSQVSHFSFNBJOJOHBJSVOUJMUIFPEPS

PGHBTJTEFUFDUFE Failure to do so can result in fire,

explosion, or death.

t%0/05VTFBOPQFOGMBNFUPJOTQFDUGPSHBTMFBLT

6TFBOPODPSSPTJWFMFBLEFUFDUJPOGMVJE Failure to

do so can result in fire, explosion, or death.

t6TFPOMZBOFX"("PS$4"DFSUJGJFEHBTTVQQMZ

MJOFXJUIGMFYJCMFTUBJOMFTTTUFFMDPOOFDUPST Failure

to do so can result in fire, explosion, or death.

t4FDVSFMZUJHIUFOBMMHBTDPOOFDUJPOT Failure to do

so can result in fire, explosion, or death.

t%0/05BUUFNQUBOZEJTBTTFNCMZPGUIFESZFS

BOZEJTBTTFNCMZSFRVJSFTUIFBUUFOUJPOBOEUPPMT

PGBOBVUIPSJ[FEBOERVBMJGJFETFSWJDFQFSTPOPS

DPNQBOZ Failure to do so can result in fire, explosion,

or death.

t6TFBQJQFKPJOUDPNQPVOEUIBUJTJOTPMVCMFJO

-JRVFGJFE1FUSPMFVN-1HBTPOBMMQJQFUISFBET

Failure to do so can result in fire, explosion, or death.

INSTALLATION INSTRUCTIONS

Connecting Gas Dryers (cont.)

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

t*OTUBMMBUJPOBOETFSWJDFNVTUCFQFSGPSNFECZ

BRVBMJGJFEJOTUBMMFSTFSWJDFBHFODZPSUIFHBT

TVQQMJFS Failure to do so can result in fire, explosion,

or death.

t6TFPOMZBOFXTUBJOMFTTTUFFMGMFYJCMFDPOOFDUPS

BOEBOFX"("DFSUJGJFEDPOOFDUPS Failure to do so

can result in fire, explosion, or death.

t"HBTTIVUPGGWBMWFNVTUCFJOTUBMMFEXJUIJOGU

NPGUIFESZFSFailure to do so can result in fire,

explosion, or death.

t5IFESZFSJTDPOGJHVSFEGPS/BUVSBM(BTXIFO

TIJQQFEGSPNUIFGBDUPSZ.BLFTVSFUIBUUIFESZFS

JTFRVJQQFEXJUIUIFDPSSFDUCVSOFSPSJGJDFGPSUIF

UZQFPGHBTCFJOHVTFE/BUVSBM(BTPS-JRVFGJFE

1FUSPMFVN Failure to do so can result in fire,

explosion, or death.

t*GOFDFTTBSZUIFDPSSFDUPSJGJDF'PSUIF-1PSJGJDF

LJUPSEFSQBSUOVNCFS&&-%TIPVMECF

JOTUBMMFECZBRVBMJGJFEUFDIOJDJBOBOEUIFDIBOHF

TIPVMECFOPUFEPOUIFESZFS Failure to do so can

result in fire, explosion, or death.

t"MMDPOOFDUJPOTNVTUCFJOBDDPSEBODFXJUIMPDBM

DPEFTBOESFHVMBUJPOT. Failure to do so can result in

fire, explosion, or death.

t(BTESZFST.645FYIBVTUUPUIFPVUEPPST Failure to

do so can result in fire, explosion, or death.

Connecting the gas supply

.BLFTVSFUIBUUIFHBTTVQQMZUPUIFMBVOESZSPPNJT

turned OFF. Confirm that the type of gas available in

your laundry room is appropriate for the dryer. The

dryer is prepared for Natural Gas with a



⁄ - inch NPT

gas connection.

3FNPWFUIFTIJQQJOHDBQGSPNUIFHBTDPOOFDUJPO

BUUIFCBDLPGUIFESZFS#FDBSFGVMOPUUPEBNBHF

the threads of the gas connector when removing the

shipping cap.

$POOFDUUIFESZFSUPZPVSMBVOESZSPPNTHBTTVQQMZ

using a new flexible stainless steel connector with a



⁄

- inch NPT fitting.

4FDVSFMZUJHIUFOBMMDPOOFDUJPOTCFUXFFOUIF

dryer and your laundry room’s gas supply. Turn on

your laundry room’s gas supply and check all pipe

DPOOFDUJPOTCPUIJOUFSOBMBOEFYUFSOBMGPSHBTMFBLT

with a noncorrosive leak-detection fluid.

Electrical connection

High-altitude installations

5IF#56SBUJOHPGUIJTESZFSJT"("DFSUJGJFEGPS

FMFWBUJPOTCFMPXGFFU

If your gas dryer is being installed at an elevation above

GFFUJUNVTUCFEFSBUFECZBRVBMJGJFEUFDIOJDJBO

or gas supplier.

Plug dryer into a 7"$

)[HSPVOEFEQSPOH

outlet.

Gas Supply

Shutoff Valve

w/15(BT

Connection

w/151JQF

Plug

AGA/CSA-Certified

Stainless Steel Flexible

Connector

INSTALLATION INSTRUCTIONS

ENGLISH

Connecting Electric Dryers

WARNING

To help prevent fire, electric shock, serious injury,

or death, the wiring and grounding must conform

to the latest edition of the National Electrical Code,

"/4*/'1"BOEBMMBQQMJDBCMFMPDBMSFHVMBUJPOT

Please contact a qualified electrician to check your

home’s wiring and fuses to ensure that your home has

adequate electrical power to operate the dryer.

Electrical requirements for electric models only

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

t5IJTESZFSNVTUCFDPOOFDUFEUPBHSPVOEFE

NFUBMQFSNBOFOUXJSJOHTZTUFNPSBOFRVJQNFOU

HSPVOEJOHDPOEVDUPSNVTUCFSVOXJUIUIFDJSDVJU

DPOEVDUPSTBOEDPOOFDUFEUPUIFFRVJQNFOU

HSPVOEJOHUFSNJOBMPSMFBEPOUIFESZFSFailure to

do so can result in fire, explosion, or death.

t5IFESZFSIBTJUTPXOUFSNJOBMCMPDLUIBUNVTU

CFDPOOFDUFEUPBTFQBSBUF7"$)FSU[

TJOHMFQIBTFDJSDVJUGVTFEBUBNQFSFTUIF

DJSDVJUNVTUCFGVTFEPOCPUITJEFTPGUIFMJOF

&-&$53*$"-4&37*$&'035)&%3:&34)06-%#&

0'5)&."9*.6.3"5&70-5"(&-*45&%0/5)&

/".&1-"5&%0/05$0//&$5%3:&350

0370-5$*3$6*5 Failure to follow these

instructions can result in fire, explosion, or death.

t*GCSBODIDJSDVJUUPESZFSJTGUNPSMFTTJO

MFOHUIVTF6-6OEFSXSJUFST-BCPSBUPSJFTMJTUFE

/P"8(XJSFDPQQFSXJSFPOMZPSBTSFRVJSFE

CZMPDBMDPEFT*GPWFSGUNVTF6-MJTUFE

/P"8(XJSFDPQQFSXJSFPOMZPSBTSFRVJSFE

CZMPDBMDPEFT"MMPXTVGGJDJFOUTMBDLJOXJSJOH

TPESZFSDBOCFNPWFEGSPNJUTOPSNBMMPDBUJPO

XIFOOFDFTTBSZ Failure to do so can result in fire,

explosion, or death.

t5IFQPXFSDPSEQJHUBJMDPOOFDUJPOCFUXFFO

XBMMSFDFQUBDMFBOEESZFSUFSNJOBMCMPDL*4/05

TVQQMJFEXJUIESZFS5ZQFPGQJHUBJMBOEHBVHF

PGXJSFNVTUDPOGPSNUPMPDBMDPEFTBOEXJUI

JOTUSVDUJPOTPOUIFGPMMPXJOHQBHFTFailure to

follow these instructions can result in fire, explosion,

or death.

t"XJSFDPOOFDUJPOJTSFRVJSFEGPSBMMNPCJMFBOE

NBOVGBDUVSFEIPNFJOTUBMMBUJPOTBTXFMMBTBMM

OFXDPOTUSVDUJPOBGUFS+BOVBSZ"XJSF

DPOOFDUJPONVTUCFVTFEXIFSFMPDBMDPEFTEPOPU

QFSNJUHSPVOEJOHUISPVHIUIFOFVUSBMXJSF Failure

to do so can result in fire, explosion, or death.

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

t%POPUNPEJGZUIFQMVHBOEJOUFSOBMXJSFQSPWJEFE

XJUIUIFESZFS

t5IFESZFSTIPVMECFDPOOFDUFEUPIPMFPVUMFU

t*GJUEPFTOPUGJUUIFPVUMFUBQSPQFSPVUMFUXJMM

OFFEUPCFJOTUBMMFECZBRVBMJGJFEFMFDUSJDJBO

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

t"OZJOTUBMMBUJPOJOBNBOVGBDUVSFEPSNPCJMF

IPNFNVTUDPNQMZXJUIUIF.BOVGBDUVSFE)PNF

$POTUSVDUJPOBOE4BGFUZ4UBOEBSET5JUMF$'3

1BSUPS4UBOEBSE$"/$4";.)BOE

MPDBMDPEFTBOEPSEJOBODFT

t"XJSFDPOOFDUJPOJTSFRVJSFEGPSBMMNPCJMFBOE

NBOVGBDUVSFEIPNFJOTUBMMBUJPOTBTXFMMBTBMM

OFXDPOTUSVDUJPOBGUFS+BOVBSZ Failure to

do so can result in fire, explosion, or death.

INSTALLATION INSTRUCTIONS

Connecting Electric Dryers (cont.)

USA only

WARNING

t$POOFDUUIFQPXFSDPSEUPUIFUFSNJOBMCMPDL

$POOFDUFBDIQPXFSDPSEXJSFUPUIFUFSNJOBMCMPDL

TDSFXUIBUIBTUIFTBNFDPMPSFEXJSF'PSFYBNQMF

DPOOFDUUIFCMBDLQPXFSDPSEXJSFUPUIFUFSNJOBM

CMPDLTDSFXXJUIUIFCMBDLXJSF'BJMVSFUPGPMMPX

UIFTFJOTUSVDUJPOTNBZSFTVMUJOBTIPSUPWFSMPBE

fire or death.

t(SPVOEJOHUISPVHIUIFOFVUSBMDPOEVDUPSJT

QSPIJCJUFEGPSOFXCSBODIDJSDVJUJOTUBMMBUJPOT

NPCJMFIPNFTSFDSFBUJPOBMWFIJDMFTBOE

BSFBTXIFSFMPDBMDPEFTQSPIJCJUHSPVOEJOH

UISPVHIUIFOFVUSBMDPOEVDUPS

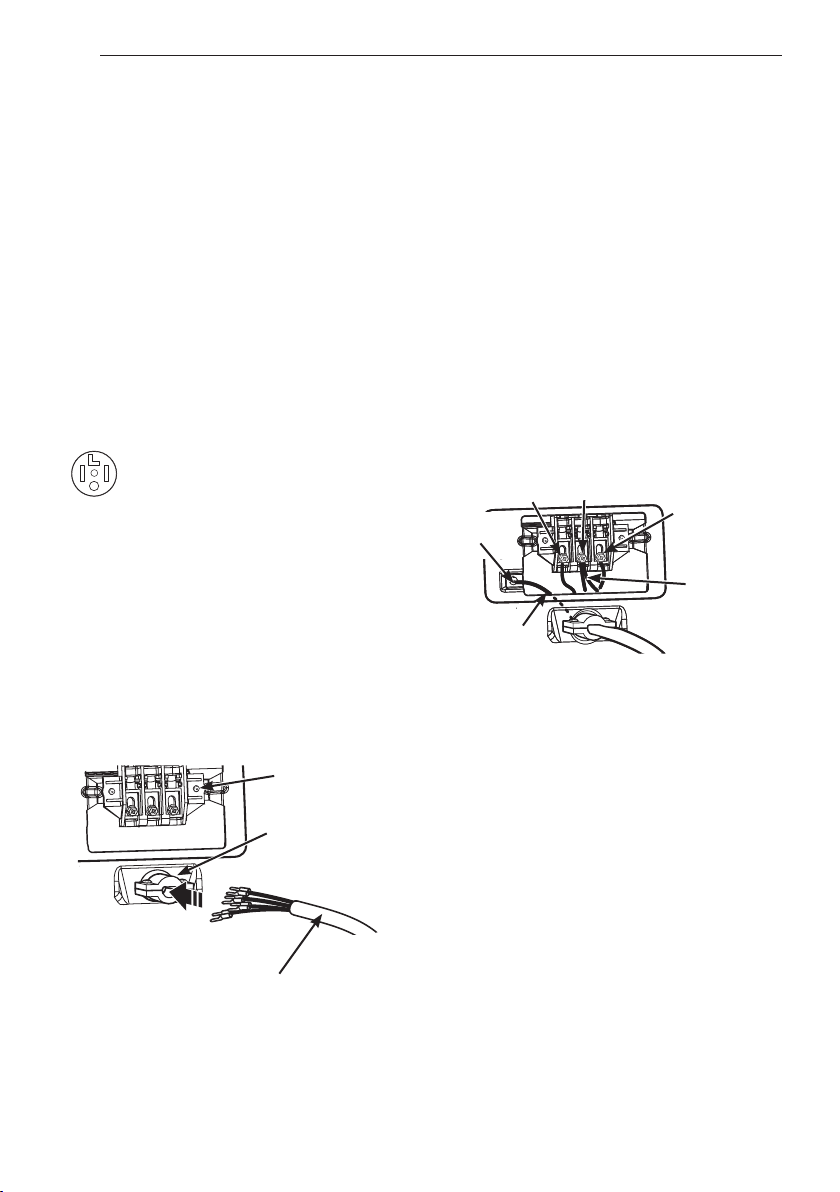

Four-wire connection for electric dryers:

Power cord

t"XJSFDPOOFDUJPOJTSFRVJSFEGPSBMMNPCJMFBOE

manufactured home installations, as well as all new

DPOTUSVDUJPOBGUFS+BOVBSZ

t"6-MJTUFETUSBJOSFMJFGJTSFRVJSFE

3FNPWFUIFUFSNJOBMCMPDLBDDFTTDPWFSPOUIFVQQFS

back of the dryer. Install a UL-listed strain relief into

the power cord through-hole; then thread a UL-listed,

"7XJSF"8(NJOJNVNDPQQFS

conductor power cord through the strain relief.

t6TFB"76-MJTUFEQPXFSDPSEXJUI

"8(NJOJNVNDPQQFS conductor and closed loop or

forked terminals with upturned ends.

5SBOTGFSUIFESZFSTHSPVOEXJSFGSPNCFIJOEUIF

green ground screw to the center screw of the

terminal block. Attach the two hot leads of the power

cord to the outer terminal block screws. Attach the

white neutral wire to the center terminal block screw.

Attach the power cord ground wire to the green

ground screw. 5*()5&/"--4$3&844&$63&-:.

Reinstall the terminal block access cover.

Hot

#MBDL

Power Cord

Ground Wire

Ground

Screw

White Wire

moved from

Ground Screw

Neutral

8IJUF

Hot

3FE

UL-Listed

Strain Relief

UL-Listed

8JSF1PXFS

Cord

Terminal

#MPDL

INSTALLATION INSTRUCTIONS

ENGLISH

WARNING

t$POOFDUUIFQPXFSDPSEUPUIFUFSNJOBMCMPDL

$POOFDUFBDIQPXFSDPSEXJSFUPUIFUFSNJOBMCMPDL

TDSFXUIBUIBTUIFTBNFDPMPSFEXJSF'PSFYBNQMF

DPOOFDUUIFCMBDLQPXFSDPSEXJSFUPUIFUFSNJOBM

CMPDLTDSFXXJUIUIFCMBDLXJSF

'BJMVSFUPGPMMPXUIFTFJOTUSVDUJPOTNBZSFTVMUJOB

TIPSUPWFSMPBEGJSFPSEFBUI

t(SPVOEJOHUISPVHIUIFOFVUSBMDPOEVDUPSJT

QSPIJCJUFEGPSOFXCSBODIDJSDVJUJOTUBMMBUJPOT

NPCJMFIPNFTSFDSFBUJPOBMWFIJDMFTBOE

BSFBTXIFSFMPDBMDPEFTQSPIJCJUHSPVOEJOH

UISPVHIUIFOFVUSBMDPOEVDUPS

Four-wire connection for electric dryers: Direct wire

t"XJSFDPOOFDUJPOJTSFRVJSFEGPSBMMNPCJMFBOE

manufactured home installations, as well as all new

DPOTUSVDUJPOBGUFS+BOVBSZ

t"6-MJTUFETUSBJOSFMJFGJTSFRVJSFE

3FNPWFJODIFTDNPGUIFPVUFSDPWFSJOHGSPN

UIFXJSF3FNPWFJODIFTPGJOTVMBUJPOGSPNUIF

HSPVOEXJSF$VUPGGBQQSPYJNBUFMZ



cĸJODIFTDN

GSPNUIFPUIFSUISFFXJSFTBOETUSJQJODIDN

JOTVMBUJPOGSPNFBDIXJSF#FOEUIFFOETPGUIFUISFF

shorter wires into a hook shape.

3FNPWFUIFUFSNJOBMCMPDLBDDFTTDPWFSPOUIFVQQFS

back of the dryer. Install a UL-listed strain relief into

the power cord through-hole; then thread the power

DBCMFQSFQBSFEJO4UFQUISPVHIUIFTUSBJOSFMJFG

Ground Wire



DN

DN

Connecting Electric Dryers (cont.)

USA only

t6TF6-MJTUFEXJSF"8(NJOJNVNDPQQFS

conductor cable.

t"MMPXBUMFBTUGUNMFOHUIUPBMMPXGPSSFNPWBM

and reinstallation of the dryer.

5SBOTGFSUIFESZFSTHSPVOEXJSFGSPNCFIJOEUIF

green ground screw to the center screw of the

terminal block. Attach the two hot leads of the power

cable to the outer terminal block screws. Attach the

white neutral wire to the center terminal block screw.

Attach the power cable ground wire to the green

ground screw. 5*()5&/"--4$3&844&$63&-:.

Reinstall the terminal block access cover.

UL-Listed

Strain Relief

6--JTUFE8JSF

Power Cord

Terminal

#MPDL

Hot

#MBDL

Power Cord

Ground Wire

Ground

Screw

White Wire

moved from

Ground Screw

Neutral

8IJUF

Hot

3FE

INSTALLATION INSTRUCTIONS

Connecting Electric Dryers (cont.)

USA only

WARNING

t$POOFDUUIFQPXFSDPSEUPUIFUFSNJOBMCMPDL

$POOFDUFBDIQPXFSDPSEXJSFUPUIFUFSNJOBM

CMPDLTDSFXUIBUIBTUIFTBNFDPMPSFEXJSF'PS

FYBNQMFDPOOFDUUIFCMBDLQPXFSDPSEXJSFUPUIF

UFSNJOBMCMPDLTDSFXXJUIUIFCMBDLXJSF'BJMVSF

UPGPMMPXUIFTFJOTUSVDUJPOTNBZSFTVMUJOBTIPSU

PWFSMPBEGJSFPSEFBUI

t(SPVOEJOHUISPVHIUIFOFVUSBMDPOEVDUPSJT

QSPIJCJUFEGPSOFXCSBODIDJSDVJUJOTUBMMBUJPOT

NPCJMFIPNFTSFDSFBUJPOBMWFIJDMFTBOE

BSFBTXIFSFMPDBMDPEFTQSPIJCJUHSPVOEJOH

UISPVHIUIFOFVUSBMDPOEVDUPS

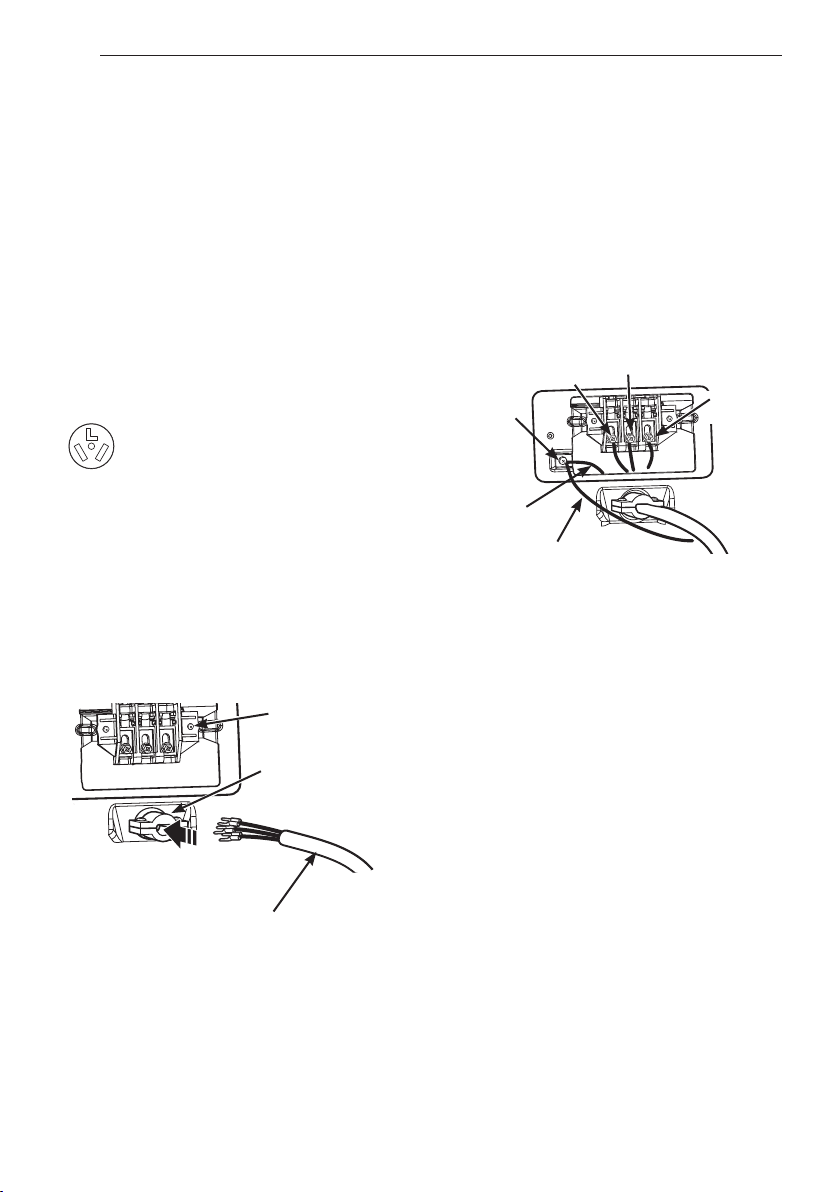

Three-wire connection for electric dryers:

Power cord

t"XJSFDPOOFDUJPOJT/05QFSNJUUFEPOOFX

DPOTUSVDUJPOBGUFS+BOVBSZ

t"6-MJTUFETUSBJOSFMJFGJTSFRVJSFE

3FNPWFUIFUFSNJOBMCMPDLBDDFTTDPWFSPOUIF

upper back of the dryer. Install a UL-listed strain relief

into the power cord through-hole; then thread a UL-

listed, "7XJSF"8(NJOJNVN

DPQQFS conductor power cord through the strain

relief.

t6TFB"76-MJTUFEQPXFSDPSEXJUI

"8(NJOJNVNDPQQFS conductor and closed loop or

forked terminals with upturned ends.

"UUBDIUIFUXPIPUMFBETPGUIFQPXFSDPSEUPUIF

outer terminal block screws. Attach the neutral wire to

the center terminal block screw. Connect the external

HSPVOEJGSFRVJSFECZMPDBMDPEFTUPUIFHSFFO

ground screw. 5*()5&/"--4$3&844&$63&-:.

Reinstall the terminal block access cover.

UL-Listed

Strain Relief

UL-Listed

8JSF1PXFS

Cord

Terminal

#MPDL

Ground

Screw

Neutral

8IJUF

Hot

#MBDL

Hot

3FE

External Ground

8JSF*GSFRVJSFE

CZMPDBMDPEFT

White Wire

from Dryer

harness

INSTALLATION INSTRUCTIONS

ENGLISH

Connecting Electric Dryers (cont.)

USA only

WARNING

t$POOFDUUIFQPXFSDPSEUPUIFUFSNJOBMCMPDL

$POOFDUFBDIQPXFSDPSEXJSFUPUIFUFSNJOBMCMPDL

TDSFXUIBUIBTUIFTBNFDPMPSFEXJSF'PSFYBNQMF

DPOOFDUUIFCMBDLQPXFSDPSEXJSFUPUIFUFSNJOBM

CMPDLTDSFXXJUIUIFCMBDLXJSF'BJMVSFUPGPMMPX

UIFTFJOTUSVDUJPOTNBZSFTVMUJOBTIPSUPWFSMPBE

fire or death.

t(SPVOEJOHUISPVHIUIFOFVUSBMDPOEVDUPSJT

QSPIJCJUFEGPSOFXCSBODIDJSDVJUJOTUBMMBUJPOT

NPCJMFIPNFTSFDSFBUJPOBMWFIJDMFTBOE

BSFBTXIFSFMPDBMDPEFTQSPIJCJUHSPVOEJOH

UISPVHIUIFOFVUSBMDPOEVDUPS

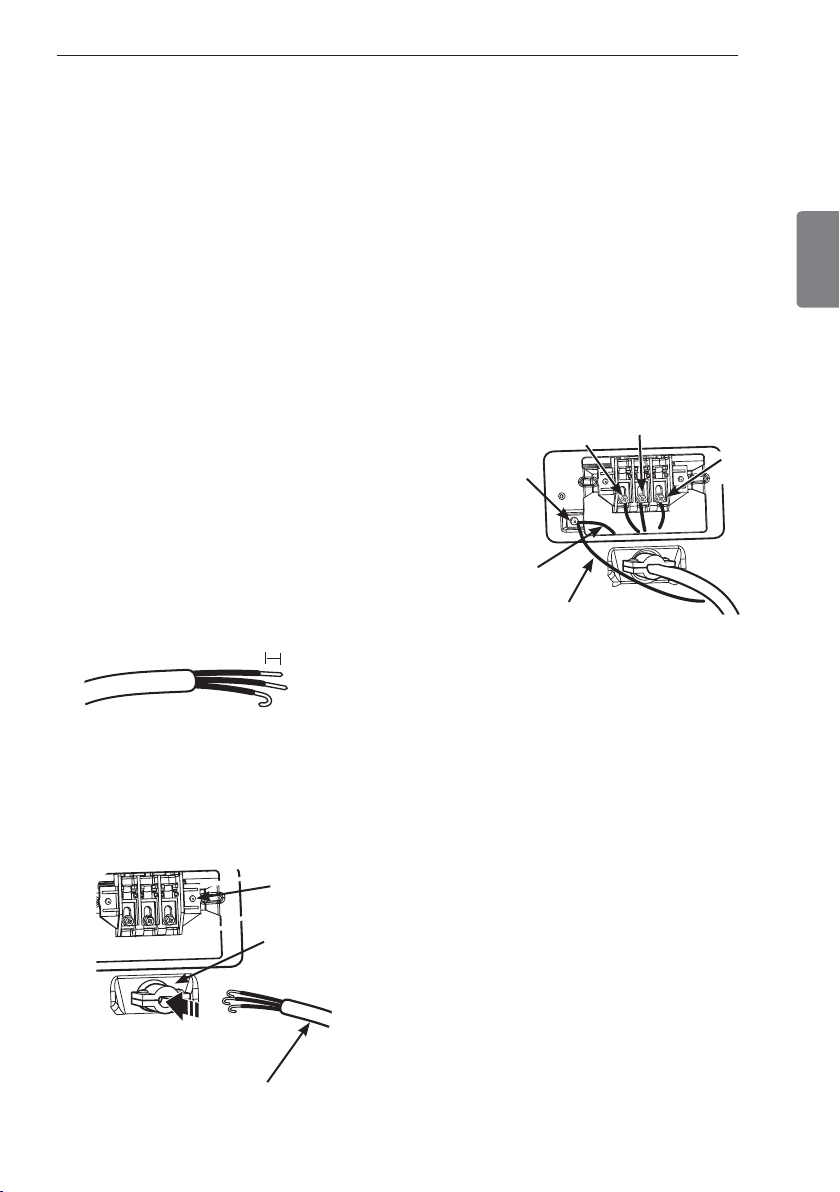

Three-wire connection for electric dryers: Direct wire

t"XJSFDPOOFDUJPOJT/05QFSNJUUFEPOOFX

DPOTUSVDUJPOBGUFS+BOVBSZ

t"6-MJTUFETUSBJOSFMJFGJTSFRVJSFE

3FNPWF



cĸJODIFTDNPGUIFPVUFSDPWFSJOHGSPN

UIFXJSF4USJQJODIDNJOTVMBUJPOGSPNFBDI

XJSF#FOEUIFFOETPGUIFUISFFXJSFTJOUPBIPPL

shape.

3FNPWFUIFUFSNJOBMCMPDLBDDFTTDPWFSPOUIFVQQFS

back of the dryer. Install a UL-listed strain relief into

the power cord through-hole; then thread the power

DBCMFQSFQBSFEJO4UFQUISPVHIUIFTUSBJOSFMJFG

t6TF6-MJTUFEXJSF"8(NJOJNVNDPQQFS

conductor cable.

t"MMPXBUMFBTUGUNMFOHUIUPBMMPXGPSSFNPWBM

and reinstallation of the dryer.

"UUBDIUIFUXPIPUMFBETPGUIFQPXFSDPSEUPUIF

outer terminal block screws. Attach the neutral wire to

the center terminal block screw. Connect the external

HSPVOEJGSFRVJSFECZMPDBMDPEFTUPUIFHSFFO

ground screw. 5*()5&/"--4$3&844&$63&-:.

Reinstall the terminal block access cover.

DN

UL-Listed

Strain Relief

6--JTUFE8JSF

Power Cord

Terminal

#MPDL

Ground

Screw

Neutral

8IJUF

Hot

#MBDL

Hot

3FE

External Ground

8JSF*GSFRVJSFE

CZMPDBMDPEFT

White Wire

from Dryer

harness

INSTALLATION INSTRUCTIONS

Special Requirements for

Manufactured or Mobile Homes

Any installation in a manufactured or mobile home must

comply with the Manufactured Home Construction and

4BGFUZ4UBOEBSET5JUMF$'31BSUPS4UBOEBSE

$"/$4";.)BOEMPDBMDPEFTBOEPSEJOBODFT*G

you are uncertain whether your proposed installation

will comply with these standards, please contact a

service and installation professional for assistance.

t"HBTESZFSNVTUCFQFSNBOFOUMZBUUBDIFEUPUIFGMPPS

t5IFFMFDUSJDBMDPOOFDUJPOGPSBOFMFDUSJDESZFSNVTU

CFBXJSFDPOOFDUJPO.PSFEFUBJMFEJOGPSNBUJPO

concerning the electrical connection is provided in the

section Connecting Electric Dryers.

t5PSFEVDFUIFSJTLPGDPNCVTUJPOBOEGJSFUIFESZFS

must be vented to the outside.

t%0/05WFOUUIFESZFSVOEFSBNBOVGBDUVSFEIPNFPS

mobile home.

t&MFDUSJDESZFSTNBZCFWFOUFEUPUIFPVUTJEFVTJOHUIF

back, left, right, or bottom panel.

t(BTESZFSTNBZCFWFOUFEUPUIFPVUTJEFVTJOHUIF

back, left, or bottom panel. Gas dryers may not be

vented to the outside using the right side panel

because of the burner housing.

t5IFESZFSFYIBVTUEVDUNVTUCFBGGJYFETFDVSFMZUP

the manufactured or mobile home structure, and the

exhaust duct must be made of a material that will resist

fire and combustion.

It is recommended that you use a rigid or flexible metal

duct.

t%0/05DPOOFDUUIFESZFSFYIBVTUEVDUUPBOZPUIFS

duct, vent, chimney, or other exhaust duct.

t.BLFTVSFUIFESZFSIBTBEFRVBUFBDDFTTUPPVUTJEF

fresh air to ensure proper operation. The opening for

PVUTJEFGSFTIBJSNVTUCFBUMFBTUJO



DN





t*UJTJNQPSUBOUUIBUUIFDMFBSBODFPGUIFEVDUGSPNBOZ

DPNCVTUJCMFDPOTUSVDUJPOCFBUMFBTUJODIFTDN

and when venting the dryer to the outdoors, the dryer

DBOCFJOTUBMMFEXJUIBDMFBSBODFPGJODIDNBU

the sides and back of the dryer.

t1MFBTFCFBXBSFUIBUWFOUJOHNBUFSJBMTBSFOPUTVQQMJFE

with the dryer. You should obtain the venting materials

necessary for proper installation.

Final Installation Check

Once you have completed the installation of the dryer

and it is in its final location, confirm proper operation

XJUIUIFGPMMPXJOHUFTUTBOE*OTUBMMBUJPO5FTU%VDU

$IFDLPOUIFGPMMPXJOHQBHF

Testing dryer heating

("4.0%&-4

Close the dryer door, press the On/Off button to turn the

dryer on, and start the dryer on a heat setting.

When the dryer starts, the igniter should ignite the main

burner.

&-&$53*$.0%&-4

Close the dryer door, press the On/Off button to turn

the dryer on, and start the dryer on a heat setting. The

exhaust air should be warm after the dryer has been

PQFSBUJOHGPSNJOVUFT

Checking airflow

Effective dryer operation requires proper airflow.

The adequacy of the airflow can be measured by

evaluating the static pressure. Static pressure in the

exhaust duct can be measured with a manometer,

QMBDFEPOUIFFYIBVTUEVDUBQQSPYJNBUFMZGUDN

from the dryer.

4UBUJDQSFTTVSFJOUIFFYIBVTUEVDUTIPVMEOPUFYDFFE

JODIFTDN5IFESZFSTIPVMECFDIFDLFEXIJMFUIF

dryer is running with no load.

Checking levelness

Once the dryer is in its final location, recheck the dryer

to be sure it is level. Make sure it is level front to back

BOETJEFUPTJEFBOEUIBUBMMMFWFMJOHGFFUBSFGJSNMZPO

the floor.

NOTE

If all air is not purged from the gas line, the gas igniter

may turn off before the main burner ignites. If this

happens, the igniter will reattempt gas ignition after

approximately two minutes.

INSTALLATION INSTRUCTIONS

ENGLISH

Installation Test (Duct check)

Once you have completed the installation of the dryer,

use this test to make sure the condition of the exhaust

system is adequate for proper operation of the dryer.

This test should be performed to alert you to any serious

problems in the exhaust system of your home.

t:PVSESZFSGFBUVSFT'MPX4FOTF™, an innovative sensing

system that automatically detects blockages and

SFTUSJDUJPOTJOESZFSEVDUXPSL,FFQJOHEVDUXPSLDMFBO

of lint buildup and free of restrictions allows clothes to

dry faster and reduces energy use.

5PBDUJWBUFUIFJOTUBMMBUJPOUFTU

3FNPWFUIFMJUFSBUVSFBOEUIFODMPTFUIFEPPS

Do not load anything in the drum for this test, as in

may affect the accuracy of the results.

1SFTTBOEIPMEUIF5FNQ$POUSPMBOE0QUJPO

CVUUPOTBOEUIFOQSFTTUIF1PXFSCVUUPO

This button sequence activates the installation test.

The code

will display if the activation is

successful.

1SFTT4UBSU1BVTFCVUUPO

The dryer will start the test, which will last about

two minutes. The heat will be turned on and the

temperatures in the drum will be measured.

$IFDLUIFEJTQMBZGPSSFTVMUT

During the three minute test cycle, monitor the

Flow Sense™ display on the control panel. If no bars

are displayed, when the cycle ends, the exhaust

system is adequate. If the exhaust system is severely

restricted, the display will show four bars. Other

problems may also be shown with error codes. Refer

to the next page for error code details and solutions.

Four bars indicates that the exhaust system is severely

restricted. Have the system checked immediately, as

performance will be poor.

&OEPGDZDMF

At the end of the test cycle,

will display.

The test cycle will end and the dryer will shut off

automatically after a short delay.

/P#BST0L 'PVS#BST

Restricted

NOTE

The dryer should be cool before starting this test. If

the dryer was warmed up during installation, run the

AIR DRY cycle for a few minutes to reduce the interior

temperature.

INSTALLATION INSTRUCTIONS

Installation Test (Duct check) (cont.)

t$IFDLUIFFSSPSDPEFCFGPSFZPVDBMMGPSTFSWJDF

t$IFDLUIFEVDUDPOEJUJPO

If the test displays four bars, check the exhaust system

for restrictions and damage. Repair or replace the

exhaust system as needed.

Error Code Possible Causes Solutions

U&

U&

t5FNQFSBUVSFTFOTPSGBJMVSF tTurn o the dryer and call for

service.

t)VNJEJUZTFOTPSGBJMVSF tTurn o the dryer and call for

service.

t&MFDUSJDESZFSQPXFSDPSEJTOPU

connected correctly, or house power

supply is incorrect.

t)PVTFGVTFJTCMPXODJSDVJUCSFBLFSIBT

tripped, or power outage has occurred.

t

Check the power supply or the

connection of power cord to the

terminal block. Refer to the

$POOFDUJOHFMFDUSJDESZFST section of this manual

for complete instructions.

t3FTFUDJSDVJUCSFBLFSPSSFQMBDFGVTF%POPUJODSFBTF

the fuse capacity.

If the problem is a circuit overload, have it corrected

by a qualied electrician.

3FTUSJDUFEPSCMPDLFEBJSGMPX

Avoid long runs or runs with multiple elbows or

bends.

Excess or crushed

transition duct

Too many elbows or

exhaust too long

Check for blockages and lint buildup.

Make sure the ductwork is not crushed or restricted.

Crushed or

damaged

exhaust

Lint buildup

or blockage

NOTE

When the dryer is rst installed, this test should be

performed to alert you to any existing problems with

the exhaust duct in your home. However, since the

test performed during normal operation provides

more accurate information on the condition of the

exhaust duct than does the installation test, the

number of bars displayed during the two tests may

not be the same.

Do not interrupt the test cycle, as this could result in

the wrong results.

Even if no bars are displayed during the test cycle,

some restrictions may still be present in the exhaust

system. Refer to the 7FOUJOHUIF%SZFS section of

this manual for complete exhaust system and venting

requirements.

Your dryer features Flow Sense™, an innovative

sensing system that automatically detects blockages

BOESFTUSJDUJPOTJOESZFSEVDUXPSL,FFQJOHEVDUXPSL

clean of lint buildup and free of restrictions allows

clothes to dry faster and reduces energy use.

INSTALLATION INSTRUCTIONS

ENGLISH

HOW TO USE

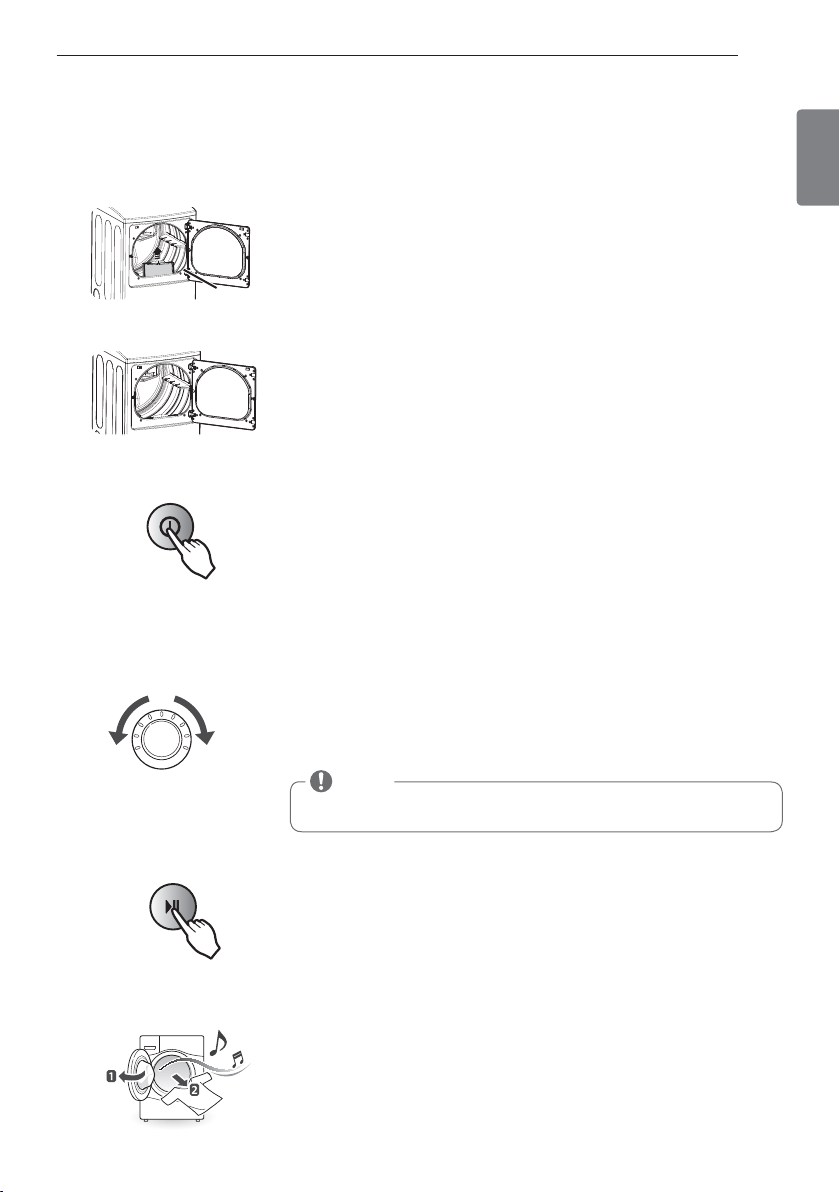

Operating the Dryer

5VSO0OUIF%SZFS

Press the Power button to turn on the dryer. The cycle LEDs will illuminate and

BTJHOBMXJMMTPVOEJGUVSOFEPO3FGFSUPQBHF

#FHJOUIFDZDMF

Press the Start/Pause button to begin the cycle. The cycle can be paused at

any time either by opening the door or by pressing the Start/Pause button. If

UIFDZDMFJTOPUSFTUBSUFEXJUIJONJOVUFTUIFESZFSXJMMTIVUPGGBOEUIFDZDMF

settings will be lost.

4FMFDUB$ZDMF

Turn the cycle selector knob either direction until the LED for the desired cycle

is on. The preset temperature, dry level, and option settings for that cycle will

CFTIPXO3FGFSUPQBHF%FGBVMUTFUUJOHTGPSUIFTFMFDUFEDZDMFDBOOPXCF

changed if desired. This can be done using the cycle modifier buttons as shown

POQBHF$ZDMFPQUJPOTDBOCFBEEFEVTJOHUIFPQUJPOCVUUPOTBTTIPXOPO

QBHF

&OEPG$ZDMF

When the cycle is finished, the chime will sound if it is set. Remove your

clothing from the dryer immediately to reduce wrinkling. If

Wrinkle Care is

selected, the dryer will tumble briefly every few minutes to help prevent

wrinkles from setting in the clothes.

$MFBOUIF-JOU'JMUFS

If the lint filter has not already been cleaned, lift out the filter and remove the

lint from the last load. This will help ensure the fastest and most efficient drying

performance.

-PBEUIF%SZFS

Load the dryer with the wet laundry from the washer. If the load is extra large,

you may need to divide it into smaller loads for proper performance and fabric

care.

Lint

Filter

NOTE

Not all options or modifiers are available on all cycles. A different chime will

sound and the LED will not come on if the selection is not allowed.

HOW TO USE

Cycle Guide

Sensor dry cycles

Sensor dry cycles utilize LG’s unique dual sensor

system to detect and compare the moisture level

in clothes and in the air and adjust the drying time

as needed to ensure superior results. The dryer

automatically sets the dryness level and temperature

at the recommended setting for each cycle. The

estimated time remaining will be shown in the display.

Manual dry cycles

Use manual dry cycles to select a specific amount of

drying time and a drying temperature. When a manual

dry cycle is selected, the Estimated Time Remainng

display shows the actual time remaining in your

cycle. You can change the actual time in the cycle by

pressing More Time or Less Time.

$FSUJGJFECZ/4'

/4'*OUFSOBUJPOBMGPSNFSMZUIF/BUJPOBM

4BOJUBUJPO'PVOEBUJPODFSUJGJFTUIBU"OUJ

#BDUFSJBMDZDMFSFEVDFTPGCBDUFSJB

on laundry, and none of bacteria will carry

over onto the next laundry load.

NOTE

To protect your garments not every dryness level,

temperature, or option is available with every cycle.

See the $ZDMF(VJEF for details.

HOW TO USE

$ZDMF 'BCSJD5ZQF

%SZ

-FWFM

5FNQFSBUVSF

5JNF

JO.JO

.PSF

5JNF

-FTT5JNF

8SJOLMF

Care

%BNQ

%SZ

4JHOBM

3FEVDF

4UBUJD

&BTZ

*SPO

Steam

Fresh

Comforter, Shirts,Trousers

FYDFQUFTQFDJBMMZEFMJDBUF

GBCSJDT

Off

Medium

High



ÅÅ ÅÅ

Adjustable Adjustable

Steam

Sanitary

$PNGPSUFS#FEEJOH

Children’s clothing

Off High



Anti

#BDUFSJBM

Do not use this cycle

with delicate fabrics.

Very

Dry

High



Small Load

Only Normal &

Cotton/Towels Fabric

5ZQF.BYMC

Normal Dry

High



Adjustable

#VMLZ

#FEEJOH

Comforters,

Pillows, Shirts

Normal Dry

Medium



Adjustable

Heavy

Duty

Jeans,

heavyweight items

Normal Dry

High



ÅÅÅÅ

Adjustable

Cotton/

Normal

Work clothes,

corduroys, etc.

Normal Dry

Medium



ÅÅÅÅ

Adjustable

Perm.

Press/

Casual

Permanent press,

synthetic items

Normal Dry

Low



ÅÅÅÅ

Adjustable

Towels

Denims, towels,

heavy cottons

Normal Dry

Medium

High



ÅÅÅÅ

Adjustable

Sports

Wear

Sports Wear Off -



ÅÅ

Delicates

Lingerie, sheets,

blouses

Normal Dry

Low



ÅÅÅÅ

Adjustable

Speed Dry

For small loads

with short

drying times

Off

High



ÅÅ ÅÅ

Adjustable Adjustable

Freshen Up

For removing light

wrinkles from clothing

Off

Medium

High



ÅÅ ÅÅ

Adjustable Adjustable

Air Dry

For items that require

heat-free drying such

as plastics or rubber

Off No Heat



ÅÅ

Adjustable

ENGLISH

Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for

more detailed information.

Check the Lint Filter Before Every

Load

Always make sure the lint filter is clean before starting a

new load; a clogged lint filter will increase drying times.

To clean, pull the lint filter straight up and roll any lint

off the filter with your fingers. Do not rinse or wash the

filter to remove lint. Push the lint filter firmly back into

place. See 3FHVMBSDMFBOJOH for more information.

Always ensure the lint filter is properly installed before

running the dryer. Running the dryer with a loose or

missing lint filter will damage the dryer and articles in

the dryer.

Sorting Load

Fabric care labels

Most articles of clothing feature fabric care labels that

include instructions for proper care.

Grouping similar items

For best results, sort clothes into loads that can be dried

with the same drying cycle.

Different fabrics have different care requirements, and

some fabrics will dry more quickly than others.

Loading the Dryer

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

t$IFDLBMMQPDLFUTUPNBLFTVSFUIBUUIFZBSF

FNQUZ*UFNTTVDIBTDMJQTQFOTDPJOTBOELFZT

DBOEBNBHFCPUIZPVSESZFSBOEZPVSDMPUIFT

'MBNNBCMFPCKFDUTTVDIBTMJHIUFSTPSNBUDIFT

DPVMEJHOJUFDBVTJOHBGJSF Failure to do so can result

in fire, explosion, or death.

t/FWFSESZDMPUIFTUIBUIBWFCFFOFYQPTFEUPPJM

HBTPMJOFPSPUIFSGMBNNBCMFTVCTUBODFT8BTIJOH

DMPUIFTXJMMOPUDPNQMFUFMZSFNPWFPJMSFTJEVFT

Failure to obey this warning can result in fire, explosion,

or death.

NOTE

Loading tips

t$PNCJOFMBSHFBOETNBMMJUFNTJOBMPBE

t%BNQDMPUIFTXJMMFYQBOEBTUIFZESZ%POPU

overload the dryer; clothes require room to tumble

dry properly.

t$MPTF[JQQFSTIPPLTBOEESBXTUSJOHTUPQSFWFOU

these items from snagging or tangling on other

clothes.

Lint

Filter

Tumble

dry

Dry

Normal

Permanent Press

wrinkle resistant

Fabric care labels

Heat

setting

High

Medium

Low

No heat/air

Gentle/

delicate

Do not tumble dry

Do not dry

(used with

do not wash)

HOW TO USE

Rack Dry

Use Rack Dry with items, such as wool sweaters, silk, and

lingerie, that should dry flat. Rack Dry can also be used with

items that should not be tumbled dry, such as gym shoes or

stuffed animals.

To install the drying rack:

8JUIUIFESZFSEPPSPQFOTMJEFUIFSBDLJOUPUIFESZFSESVN

.BLFTVSFJUJTTFBUFEFWFOMZPOUIFFEHFPGUIFJOOFSEPPS

rim and resting flat on the inside of the dryer.

Special functions

The option buttons also activate special functions, including

Child Lock.

Press and hold the option button marked with the special

function

* Child Lock

Use this option to prevent unwanted use of the dryer or to

keep cycle settings from being changed while the dryer is

PQFSBUJOH1SFTTBOEIPMEUIF&BTZ*SPOCVUUPOGPSTFDPOETUP

activate or deactivate the Child Lock function.

The Child Lock icon will be shown in the display, and all

controls are disabled except the Power button.

Cycle Settings And Options

Sensor dry cycles have preset settings that are selected

automatically. Manual dry cycles have default settings, but

you may also customize the settings using the cycle setting

buttons. Press the button for that option to view and select

other settings.

Dry Level

Selects the level of dryness for the cycle. Press the Dry Level

button repeatedly to scroll through available settings.

t5IJTPQUJPOJTPOMZBWBJMBCMFXJUITFOTPSESZDZDMFT

t5IFESZFSXJMMBVUPNBUJDBMMZBEKVTUUIFDZDMFUJNF4FMFDUJOH

More Dry or Very Dry will increase the cycle time, while Less

Dry or Damp Dry will decrease the cycle time.

t6TFB-FTT%SZPS%BNQ%SZTFUUJOHGPSJUFNTUIBUZPVXJTIUP

iron.

Temp. Control

Adjusts the temperature setting from Ultra Low to High.

This allows precise care of your fabrics and garments. Press the

Temp. Control button repeatedly to scroll through available

settings.

Time Dry

"MMPXTZPVUPNBOVBMMZTFMFDUUIFESZJOHUJNFGSPNUP

NJOVUFTJONJOVUFJODSFNFOUT6TFUIJTGPSTNBMMMPBETPSUP

remove wrinkles. Use the More Time/Less Time buttons to add

PSSFEVDFUIFESZJOHUJNFJONJOVUFJODSFNFOUT

Your dryer features several additional cycle options to

customize cycles to meet your individual needs. Certain option

CVUUPOTBMTPGFBUVSFBTQFDJBMGVODUJPOTFFUIFGPMMPXJOHQBHF

GPSEFUBJMTUIBUDBOCFBDUJWBUFECZQSFTTJOHBOEIPMEJOHUIBU

PQUJPOCVUUPOGPSTFDPOET

To Add Cycle Options to a Cycle:

5VSOPOUIFESZFSBOEUVSOUIFDZDMFTFMFDUPSLOPCUPTFMFDU

the desired cycle.

6TFUIFDZDMFTFUUJOHTCVUUPOTUPBEKVTUUIFTFUUJOHTGPSUIBU

cycle.

1SFTTUIFDZDMFPQUJPOCVUUPOTGPSUIFPQUJPOZPVXPVMEMJLF

to add. A confirmation message will be shown in the display.

1SFTTUIF4UBSU1BVTFCVUUPOUPTUBSUUIFDZDMF5IFESZFSXJMM

start automatically.

Wrinkle Care

Selecting this option will tumble the load periodically for up

UPIPVSTBGUFSUIFTFMFDUFEDZDMFPSVOUJMUIFEPPSJTPQFOFE

This is helpful in preventing wrinkles when you are unable to

remove items from the dryer immediately.

Signal

To turn the Signal off, press the Signal On/Off button. Press

again to turn the Signal back on.

Damp Dry Signal

With this option, the dryer will signal when the load is

BQQSPYJNBUFMZESZ5IJTBMMPXTZPVUPSFNPWFGBTUFS

drying lightweight items or items that you would like to iron

or hang while still slightly damp.

NOTE

To protect your garments, not every dryness level,

temperature, or option is available with every cycle.

See the $ZDMF(VJEF for details.

NOTE

NEVER use the rack with a tumble dry cycle.

NOTE

#FTVSFUPSFNPWFUIFESZJOHSBDLBGUFSVTJOHUIF3BDL

Dry cycle.

NOTE

Once set, Child Lock remains active until it is manually

deactivated. Child Lock must be turned off to run

another cycle. To deactivate Child Lock, press and

hold the Signal button for three seconds.

HOW TO USE

ENGLISH

Lid

Custom Program

If you have a special combination of settings that you

use frequently, you can save these settings as a custom

program..

* To save a custom program:

5VSOPOUIFESZFSBOEUVSOUIFDZDMFTFMFDUPSLOPCUP

select the desired cycle.

6TFUIFDZDMFTFUUJOHCVUUPOTUPBEKVTUUIFTFUUJOHTGPS

that cycle.

1SFTTUIFDZDMFPQUJPOCVUUPOTGPSUIFPQUJPOZPV

would like to add. A confirmation message will be

shown in the display.

1SFTTBOEIPMEUIF$VTUPN1SPHSBNCVUUPOGPS

seconds.

To recall a custom program:

5VSOPOUIFESZFS

1SFTTUIF$VTUPN1SPHSBNCVUUPO

1SFTTUIF4UBSU1BVTFCVUUPOUPTUBSUUIFDZDMF

Steam Functions

To fill the steam feeder

0QFOUIFMJE

-JGUPVUUIFTUFBNGFFEFS

'JMMUIFTUFBNGFFEFSUPUIF."9MJOFXJUIXBUFS

1MBDFUIFTUFBNGFFEFSJOUIFTRVBSFCBSSFMUIFO

cover the lid.

WARNING

t%POPUGJMMUIFTUFBNGFFEFSXJUIMJRVJETTVDIBT

HBTPMJOFESZDMFBOJOHTPMWFOUTPSPUIFSGMBNNBCMF

PSFYQMPTJWFTVCTUBODFTFailure to follow this

warning can cause serious injury or death.

t%POPUESJOLXBUFSGSPNUIFTUFBNGFFEFS Failure to

follow this warning can cause serious injury or death.

MAX

Water

ONLY

Steam

Feeder

NOTE

You may save only one custom program at a time.

Pressing and holding the Custom Program button will

overwrite any previously saved custom program.

NOTE

#FGPSFVTJOHB4UFBN$ZDMFUIFTUFBNGFFEFSNVTU

CFGJMMFEXJUIXBUFSVQUPUIF."9MJOF*GOPUUIF

will be displayed. Make sure that the steam feeder is

filled with water or the drawer is fully closed. Turn the

dryer off then restart the steam cycle.

t0OMZVTFXBUFS%POPUGJMMUIFTUFBNGFFEFSXJUI

foreign substances, rinse agents, or detergents.

t#FGPSFNPWJOHUIFESZFSNBLFTVSFUIFTUFBNGFFEFS

is empty.

t%POPUVTFEJTUJMMFEXBUFSUIFXBUFSMFWFMTFOTPSJO

the steam generator will not work.

t#FDBSFGVMUPQVUUIF4UFBN'FFEFSPUIFSXJTFXBUFS

will be overflow.

t8JQFVQBOZTQJMMFEXBUFSBSPVOEUIF4UFBN'FFEFS

and the drawer before starting the dryer.

t%POPUGJMMUIFTUFBNGFFEFSXJUIIPUXBUFSPWFS

¡'¡$

HOW TO USE

Using the steam options:

The Reduce Static option injects steam late in the drying

cycle to reduce the static electricity caused by dry fabrics

rubbing together. Change the amount of time for the

cycle by pressing the More Time or Less Time button,

EFQFOEJOHPOUIFMPBERVBOUJUZPGJUFNT5IFEJTQMBZ

XJMMTIPXUIFSFDPNNFOEFEOVNCFSPGJUFNTTVDIBT

PS

The Easy Iron option provides uniform, properly

dampened fabrics for ironing, which can save time and

make ironing easier. Change the amount of time for the

cycle by pressing the More Time or Less Time button,

EFQFOEJOHPOUIFMPBERVBOUJUZPGJUFNT5IFEJTQMBZ

XJMMTIPXUIFSFDPNNFOEFEOVNCFSPGJUFNTTVDIBT

PS

Using the Steam Sanitary

cycle

The new Steam Sanitary

cycle is ideal for sanitizing

non washable items quickly and easily using the power

of steam alone. Recommend to use this cycle for cotton

BOEQPMZFTUFSNBUFSJBM%P/05VTFGPSVSFUIBOFGPBN

EPXOGFBUIFSTPSEFMJDBUFTJUFNT

Steam Functions (cont.)

LG’s new steam technology allows you to inject fabrics

with a swirling jet of hot steam to refresh clothes, reduce

static, and make ironing easier.

Simply select the Steam Fresh™ cycle, or you can add a

steam option to selected cycles.

Using the Steam Fresh

cycle

Steam Fresh™ uses the power of steam alone to quickly

reduce wrinkles and odor in fabrics. It brings new life to

wrinkled clothes that have been stored for an extended

time and makes heavily wrinkled clothes easier to iron.

Steam Fresh™ can also be used to help reduce odors in

fabrics.

To use the Steam Fresh

cycle:

5VSOPOUIFESZFSBOEUVSOUIFDZDMFTFMFDUPSLOPCUP

select the Steam Fresh ™ cycle.

5PBEEBOPQUJPOGVODUJPOTFMFDU3FEVDF4UBUJD&BTZ

Iron, or Wrinkle Care.

%FQFOEJOHPOUIFMPBERVBOUJUZPGJUFNTTUFBN

time can be changed by pressing the More Time or

Less Time buttons.

1SFTT4UBSU1BVTFCVUUPOUPTUBSUUIFDZDMF

To add steam to a standard cycle:

5VSOPOUIFESZFSBOEUVSOUIFDZDMFTFMFDUPSLOPCUP

select the desired cycle.

6TFUIFDZDMFTFUUJOHCVUUPOTUPBEKVTUUIFTFUUJOHTGPS

that cycle.

1SFTTUIF4UFBNPQUJPOCVUUPOGPSUIF4UFBNPQUJPO

you would like to add. Then adjust for the load size

using the More Time or Less Time buttons.

1SFTT4UBSU1BVTFCVUUPOUPTUBSUUIFDZDMF

NOTE

t3FEVDF4UBUJDPS&BTZ*SPOPQUJPOTDBOBMTPCFVTFE

during the Steam Fresh™ cycle.

t%FQFOEJOHPOUIFMPBERVBOUJUZPGJUFNTZPVNBZ

change the amount of time for the cycle by pressing

the More Time or Less Time button. The display will

show

PS

NFBOTPSGFXFSJUFNTJTGPSPS

JUFNTBOE

indicates a large load such as a

comforter.

NOTE

t8IFO4FOTPS%SZJTTFMFDUFEXJUIUIF3FEVDF4UBUJD

option, a Dry level of Less or Damp cannot be

selected.

t5IF3FEVDF4UBUJDPS&BTZ*SPOPQUJPONBZBMTPCF

selected during Time Dry cycles.

t"GUFSUIF4UFBNPQUJPOJTTFMFDUFEJO5JNF%SZUIF

More Time or Less Time buttons will change the

steam time only.

t"GUFSQSFTTJOH4UBSU1BVTFUIF.PSF5JNFPS-FTT

Time buttons will be disabled.

HOW TO USE

ENGLISH

Steam cycle guide

4UFBN

%FGBVMU

5JNF

5FNQ

$POUSPM

%SZ-FWFM

'BCSJD

4UBUF

'BCSJD5ZQF

.BYJNVN

Amount

4UFBN4BOJUBSZ

NJOVUFT Dry

Comforter

#FEEJOH

4JOHMFFBDI

Children’s

clothing

MCT

4UFBN'SFTI

NJOVUFT

Dry

Comforter 4JOHMFFBDI

Shirts* FBDI

3FEVDF

4UBUJD

NJOVUFT Dry Shirts*

MCT

*UFNT

&BTZ

*SPO

NJOVUFT Dry Shirts* 4IJSUTFBDI

4UFBN0QUJPO

3FEVDF

4UBUJD

Follows

Selected

Cycle

Wet

Varies by selected

cycle

MCT

*UFNT

&BTZ

*SPO

Wet

Varies by selected

cycle

4IJSUTFBDI

5JNF%SZ

3FEVDF

4UBUJD

NJOVUFT

Wet

Varies by selected

cycle

MCT

*UFNT

&BTZ

*SPO

NJOVUFT

Wet

Varies by selected

cycle

4IJSUTFBDI

4IJSUDPUUPOQPMZCMFOE&YDFQUFTQFDJBMMZEFMJDBUFGBCSJDT

t8IFOUIFMJOUGJMUFSPSFYIBVTUEVDUJTDMPHHFETUFBNPQUJPOTXJMMOPUHJWFQSPQFSSFTVMUT

t'PSCFTUSFTVMUTMPBEBSUJDMFTPGTJNJMBSTJ[FBOEGBCSJDUZQF%POPUPWFSMPBE

Steam Functions (cont.)

WARNING

t%POPUPQFOUIFESZFSEPPSEVSJOHTUFBNDZDMFT

Failure to follow this warning can cause serious injury

or death.

t%POPUGJMMUIFTUFBNGFFEFSXJUIHBTPMJOFESZ

DMFBOJOHTPMWFOUTPSPUIFSGMBNNBCMFPSFYQMPTJWF

TVCTUBODFTFailure to do so can result in death,

explosion, fire, or burns.

t%POPUUPVDIUIFTUFBNOP[[MFJOUIFESVNEVSJOH

PSBGUFSUIFTUFBNDZDMFFailure to follow this warning

can cause serious injury or death.

NOTE

t8IFO4FOTPS%SZJTTFMFDUFEXJUIUIF3FEVDF4UBUJD

option, a Dry level of Less or Damp cannot be

selected.

t5IF3FEVDF4UBUJDPS&BTZ*SPOPQUJPONBZBMTPCF

selected during Time Dry cycles.

t"GUFSUIF4UFBNPQUJPOJTTFMFDUFEJO5JNF%SZUIF

More Time or Less Time buttons will change the

steam time Only.

t"GUFSQSFTTJOH4UBSU1BVTFUIF.PSF5JNFPS-FTT

Time buttons will be disabled.

HOW TO USE

MAINTENANCE

Regular Cleaning

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

t6OQMVHUIFESZFSCFGPSFDMFBOJOHUPBWPJEUIFSJTL

PGFMFDUSJDTIPDL Failure to follow this warning can

cause serious injury, fire, electrical shock, or death.

t/FWFSVTFIBSTIDIFNJDBMTBCSBTJWFDMFBOFSTPS

TPMWFOUTUPDMFBOUIFXBTIFSThey will damage the

finish.

Cleaning the exterior

Proper care of your dryer can extend its life.

The outside of the machine can be cleaned with warm

water and a mild, nonabrasive household detergent.

Immediately wipe off any spills with a soft, damp cloth.

Cleaning the interior

Wipe around the door opening and seal with a soft,

damp cloth to prevent lint and dust buildup that could

damage the door seal.

Clean the window with a soft cloth dampened with

warm water and a mild, nonabrasive household

detergent; then wipe dry.

The stainless steel drum can be cleaned with a

conventional stainless steel cleaner, used according to

the manufacturer’s specifications.

Never use steel wool or abrasive cleansers; they can

scratch or damage the surface.

Cleaning around and under the dryer

Vacuum lint and dust from around the dryer and

underneath it regularly. Vent ductwork should be

checked for lint buildup and cleaned at least once per

year. If any noticeable reduction in airflow or drying

performance occurs, immediately check ductwork for

obstructions and blockages.

Maintaining ductwork

Vent ductwork should be checked for lint buildup once

per month and cleaned at least once per year. If any

noticeable reduction in airflow or drying performance

occurs, immediately check ductwork for obstructions

and blockages. Contact a qualified technician or

service provider.

Cleaning the lint filter

Always clean the lint from the filter after every cycle.

To clean, open the dryer door and pull the lint filter

straight up. Then:

'PSFWFSZEBZDMFBOJOHSPMMBOZMJOUPGGUIFGJMUFSXJUI

your fingers, or

7BDVVNUIFMJOUGJMUFS

*GUIFMJOUGJMUFSIBTCFDPNFWFSZEJSUZPSDMPHHFE

with fabric softener, wash the lint filter in warm,

soapy water and allow to dry thoroughly before

reinstalling.

Lint

Filter

NOTE

NEVER operate the dryer without the lint filter in

place. NEVER operate the dryer with a wet lint filter.

NOTE

Do not use methylated spirits, solvents, or similar

products.

Never use steel wool or abrasive cleansers; they can

damage the surface.

MAINTENANCE

ENGLISH

TROUBLESHOOTING

Before Calling For Service

Your dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an early

stage. If your dryer does not function properly or does not function at all, check the following before you call for

service.

1SPCMFN 1PTTJCMF$BVTFT

4PMVUJPOT

Dryer will not

turn on

t1PXFSDPSEJTOPUQSPQFSMZ

plugged in.

t)PVTFGVTFJTCMPXODJSDVJU

breaker has tripped, or power

outage has occurred.

t.BLFTVSFUIBUUIFQMVHJTQMVHHFETFDVSFMZJOUPB

grounded outlet matching the dryer’s rating plate.

t3FTFUDJSDVJUCSFBLFSPSSFQMBDFGVTF%POPUJODSFBTF

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

Dryer does not

heat

t)PVTFGVTFJTCMPXODJSDVJU

breaker has tripped, or power

outage has occurred.

t(BTTVQQMZPSTFSWJDFUVSOFEPGG

HBTNPEFMTPOMZ

t3FTFUDJSDVJUCSFBLFSPSSFQMBDFGVTF%POPUJODSFBTF

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

t$POGJSNUIBUUIFIPVTFHBTTIVUPGGBOEUIFESZFSHBT

shutoff are both fully open.

Greasy or dirty

spots

on clothes

t'BCSJDTPGUFOFSVTFEJODPSSFDUMZ

t$MFBOBOEEJSUZDMPUIFTCFJOH

dried together.

t$POGJSNBOEGPMMPXUIFJOTUSVDUJPOTQSPWJEFEXJUIZPVS

fabric softener.

t.BLFTVSFUPVTFZPVSESZFSUPESZPOMZDMFBOJUFNT

because dirty items can soil clean clothes placed in the

same or subsequent loads.

t4UBJOTPOESJFEDMPUIFTBSFBDUVBMMZTUBJOTUIBUXFSFOPU

removed during the washing process.

Make sure that clothes are being completely cleaned

according to the instructions for your washer and

detergent.

Display shows

error

DPEFU&PSU&

t5IFSNJTUPSJTNBMGVODUJPOJOH t5VSOPGGUIFESZFSBOEDBMMGPSTFSWJDF

Lint on clothes t-JOUGJMUFSOPUDMFBOFEQSPQFSMZ

t-BVOESZOPUTPSUFEQSPQFSMZ

t&YDFTTTUBUJDJODMPUIFT

t%SZFSJTPWFSMPBEFE

t5JTTVFQBQFSFUDMFGUJOQPDLFUT

t.BLFTVSFUIFMJOUGJMUFSJTDMFBOFECFGPSFFWFSZMPBE8JUI

some loads that produce high amounts of lint, it may be

necessary to clean the filter during the cycle.

t4PNFGBCSJDTBSFMJOUQSPEVDFSTJFBGV[[ZXIJUFDPUUPO

UPXFMBOETIPVMECFESJFETFQBSBUFMZGSPNDMPUIFTUIBU

BSFMJOUUSBQQFSTJFBQBJSPGCMBDLMJOFOQBOUT

t4FFUIF&YDFTTTUBUJDJODMPUIFTBGUFSESZJOHTFDUJPOCFMPX

t%JWJEFMBSHFSMPBETJOUPTNBMMFSMPBETGPSESZJOH

t$IFDLQPDLFUTUIPSPVHIMZCFGPSFXBTIJOHBOEESZJOH

clothes.

Excess static in

clothes after

drying

t'BCSJDTPGUFOFSOPUVTFEPSVTFE

incorrectly.

t$MPUIFTESJFEUPPMPOH

PWFSESJFE

t%SZJOHTZOUIFUJDTQFSNBOFOU

press, or synthetic blends.

t6TFBGBCSJDTPGUFOFSUPSFEVDFTUBUJDFMFDUSJDJUZDPSSFDUMZ

Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

t0WFSESZJOHBMPBEPGMBVOESZDBODBVTFBCVJMEVQPGTUBUJD

electricity. Adjust settings and use a shorter drying time,

or use Sensor Dry cycles.

t5IFTFNBUFSJBMTDBODBVTFTUBUJDCVJMEVQ5SZVTJOHBGBCSJD

softener.

Display shows

error

code PS

t1PXFSDPSEDPOOFDUJPOJT

incorrect.

t$IFDLUIFDPOOFDUJPOPGQPXFSDPSEUPUIFUFSNJOBMCMPDL

3FGFSUPQBHFTJO_UIJTNBOVBM

Drying time is

not consistent

t)FBUTFUUJOHTMPBETJ[FPS

dampness of clothing is not

consistent.

t5IFESZJOHUJNFGPSBMPBEXJMMWBSZEFQFOEJOHPOUIFIFBU

TFUUJOHUIFUZQFPGIFBUVTFEFMFDUSJDOBUVSBMHBTPS-1

HBTUIFTJ[FPGUIFMPBEUIFUZQFPGGBCSJDTUIFXFUOFTT

of the clothes, and the condition of the exhaust ducts and

lint filter.

TROUBLESHOOTING

Before Calling For Service (cont.)

1SPCMFN 1PTTJCMF$BVTFT

4PMVUJPOT

Clothes take

too long to dry

t-PBEJTOPUQSPQFSMZTPSUFE

t-BSHFMPBEPGIFBWZGBCSJDT

t%SZFSDPOUSPMTBSFOPUTFU

properly.

t-JOUGJMUFSOFFETUPCFDMFBOFE

t&YIBVTUEVDUTCMPDLFEEJSUZPS

duct run is too long.

t)PVTFGVTFJTCMPXODJSDVJU

breaker has tripped, or power

outage has occurred.

t%SZFSJTPWFSMPBEFE

t%SZFSJTVOEFSMPBEFE

t4FQBSBUFIFBWZJUFNTGSPNMJHIUXFJHIUJUFNT-BSHFSBOE

heavier items take longer to dry.

t)FBWZGBCSJDTUBLFMPOHFSUPESZCFDBVTFUIFZUFOEUP

retain more moisture. To help reduce and maintain more

consistent drying times for large and heavy fabrics,

separate these items into smaller loads of a consistent

size.

t6TFUIFBQQSPQSJBUFDPOUSPMTFUUJOHTGPSUIFUZQFPGMPBE

you are drying.

t.BLFTVSFUIFMJOUGJMUFSJTDMFBOFECFGPSFFWFSZMPBE8JUI

some loads that produce high amounts of lint, it may be

necessary to clean the filter during the cycle.

t$POGJSNUIBUUIFFYIBVTUEVDUXPSLJTQSPQFSMZDPOGJHVSFE

and free of debris, lint, and obstructions. Make sure that

outside wall dampers can open properly and are not

blocked, jammed, or damaged.

t3FTFUDJSDVJUCSFBLFSPSSFQMBDFGVTF%POPUJODSFBTF

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

t%JWJEFMBSHFSMPBETJOUPTNBMMFSMPBETGPSESZJOH

t*GZPVBSFESZJOHBWFSZTNBMMMPBEBEEBGFXFYUSBJUFNT

to ensure proper tumbling action.

Clothes are

wrinkled

t$MPUIFTESJFEUPPMPOH

PWFSESJFE

t$MPUIFTMFGUJOESZFSUPPMPOH

after cycle ends.

t0WFSESZJOHBMPBEPGMBVOESZDBOMFBEUPXSJOLMFEDMPUIFT

Try a shorter drying time, and remove items while they

still retain a slight amount of moisture.

t3FNPWFJUFNTGSPNUIFESZFSJNNFEJBUFMZBUUIFFOE

of the cycle. Use the Wrinkle Care option to continue

UVNCMJOHDMPUIFTBUUIFFOEPGUIFDZDMFGPSVQUPIPVST

Clothes are

shrinking

t(BSNFOUDBSFJOTUSVDUJPOTBSF

not being followed.

t5PBWPJETISJOLBHFQMFBTFDBSFGVMMZGPMMPXUIFGBCSJD

care instructions for your garment, because some fabrics

will naturally shrink when washed. Other fabrics can be

washed but will shrink when dried in a dryer. Use a low or

no heat setting.

indicator light

is on during the

drying cycle

t8BUFSTVQQMZFSSPS t$IFDLTUFBNGFFEFSESBXFS

.BLFTVSFTUFBNGFFEFSJTGJMMFEXJUIXBUFSUP."9MJOF

.BLFTVSFTUFBNGFFEFSJTTFBUFEQSPQFSMZBOEESBXFSJT

fully closed.

5VSOUIFESZFSPGGUIFOSFTUBSUUIF4UFBNDZDMF

t%POPUVTFEJTUJMMFEXBUFSUIFXBUFSMFWFMTFOTPSJOTUFBN

generator will not work.

t1VNQOPUXPSLJOH6OQMVHESZFSBOEDBMMGPSTFSWJDF

Water drips

from nozzle

when Steam

Cycle starts

t5IJTJTOPSNBM t5IJTJTTUFBNDPOEFOTBUJPO5IFESJQQJOHXBUFSXJMMTUPQ

after a short time.

Steam does not

generate but

no error

code is shown

t8BUFSMFWFMFSSPS t6OQMVHESZFSBOEDBMMGPSTFSWJDF

Garments still

wrinkled after

Steam Fresh™

t5PPNBOZPSUPPEJGGFSFOUUZQFT

of garments in dryer.

t4NBMMMPBETPGUPJUFNTXPSLCFTU

t-PBEGFXFSHBSNFOUT-PBETJNJMBSUZQFHBSNFOUT

TROUBLESHOOTING

ENGLISH

TROUBLESHOOTING

Before Calling For Service (cont.)

1SPCMFN 1PTTJCMF$BVTFT

4PMVUJPOT

There are no

creases left on

garment after

Steam Fresh™

t5IFGVODUJPOPGUIJTDZDMFJTUP

remove wrinkles from fabric.

t6TFBOJSPOUPNBLFDSFBTFT

Garments have

static after

Reduce Static

t5IJTJTOPSNBM t%FQFOETPOJOEJWJEVBMNPJTUVSFMFWFMJOTLJO

Garments are

too damp or

too dry after

Reduce Static

t$PSSFDUESZJOHPQUJPOTOPU

selected.

t4FMFDUMPBEXFJHIUNBOVBMMZCFGPSFTUBSUJOH3FEVDF4UBUJD

option.

Garments are not

uniformly damp

after Easy Iron

t

Number of garments or load

size not properly selected at the

beginning of the cycle.

t4FMFDUUIFDPSSFDUOVNCFSPSHBSNFOUTPSMPBETJ[FCFGPSF

starting the cycle.

Water drips

from door

during Steam

Cycle

t5IJTJTOPSNBM t$POEFOTBUJPOXJMMOPSNBMMZGPSNPOUIFJOTJEFPGUIF

dryer door during steam operation. Some condensation

may drip out the bottom of the door.

Steam is not

visible during

Steam Cycle

t5IJTJTOPSNBM t4UFBNWBQPSJTEJGGJDVMUUPTFFXIFOUIFEPPSJTDMPTFE

However, condensation will normally form on the inside of

the dryer door if the steam system is operating normally.

Drum does not

turn during

Steam Cycle

t5IJTJTOPSNBM t5IFESVNJTUVSOFEPGGTPUIBUUIFTUFBNWBQPSSFNBJOTJO

UIFESVN5IFESVNXJMMOPSNBMMZUVSOGPSBCPVUTFDPOET

once a minute.

Cannot see

steam vapor at

the beginning

of cycle

t5IJTJTOPSNBM t4UFBNJTSFMFBTFEBUEJGGFSFOUTUBHFTPGUIFDZDMFGPSFBDI

option.

The display

shows

t.PSF5JNFCVUUPOQSFTTFE t5IJTEJTQMBZJOEJDBUFTUIBUUIFTUFBNPQUJPOIBTCFFOTFU

for a “ ” item such as a comforter.

Press the Less Time button to reduce the indicated load

size.

Odors remain

in clothing after

Steam Fresh™

t4UFBN'SFTIEJEOPUSFNPWF

odor completely.

t'BCSJDTDPOUBJOJOHTUSPOHPEPSTTIPVMECFXBTIFEJOB

normal cycle.

Check Filter

light is on

during the

drying cycle

t-JOUGJMUFSJTBMNPTUDMPHHFEPS

full.

t1BVTFUIFESZJOHDZDMFBOEDMFBOUIFMJOUGJMUFS

Flow Sense

indicator

shows four

bars during the

drying cycle

t%VDUXPSLJTUPPMPOHPSIBTUPP

many turns/restrictions.

t4JHOJGJDBOUCMPDLBHFPGUIF

ductwork due to lint buildup or

debris.

t5IFBQQMJBODFIBTEFUFDUFEB

restriction in the external dryer

venting.

t*OTUBMMBTIPSUFSPSTUSBJHIUFSEVDUSVO4FFUIF*OTUBMMBUJPO

Instructions.

t%VDUXPSLTIPVMECFDIFDLFEDMFBOFETPPO

Dryer can be used in this condition, but drying times may

be longer.

t*GFYIBVTUSFTUSJDUJPOTBSFTFOTFECZUIF'MPX4FOTF

system, the indicator will remain on for two hours after

the end of the cycle. Opening the door or pressing the

Power button will turn off the display.

Steam Dryer™ Models DLEX5680* DLGX5681*

Description Steam Dryer

Electrical requirements Please refer to the rating label regarding detailed information.

Gas requirements NG 4-10.5 inches WC

LP: 8–13 inches WC (Gas Models only)

Max. water pressure 21.8 ~ 116 psi (150 ~ 800 kPa)

Dimensions 27” (W) X 28

” (D) X 40

” (H), 50

” (D with door open)

68.6 cm (W) X 73.4 cm (D) X 115.3 cm (H), 127.5 cm (D with door open)

Net weight Gas dryer : 138.56lbs(62.85kg)

Electric dryer : 134.40lbs(60.96kg)

Drying capacity

- Normal cycle

- Steam cycle

IEC 7.3 cu.ft. (22.5 lb/10.2 kg)

IEC 7.3 cu.ft. (8 lb/3.6 kg)

SPECIFICATIONS

ENGLISH

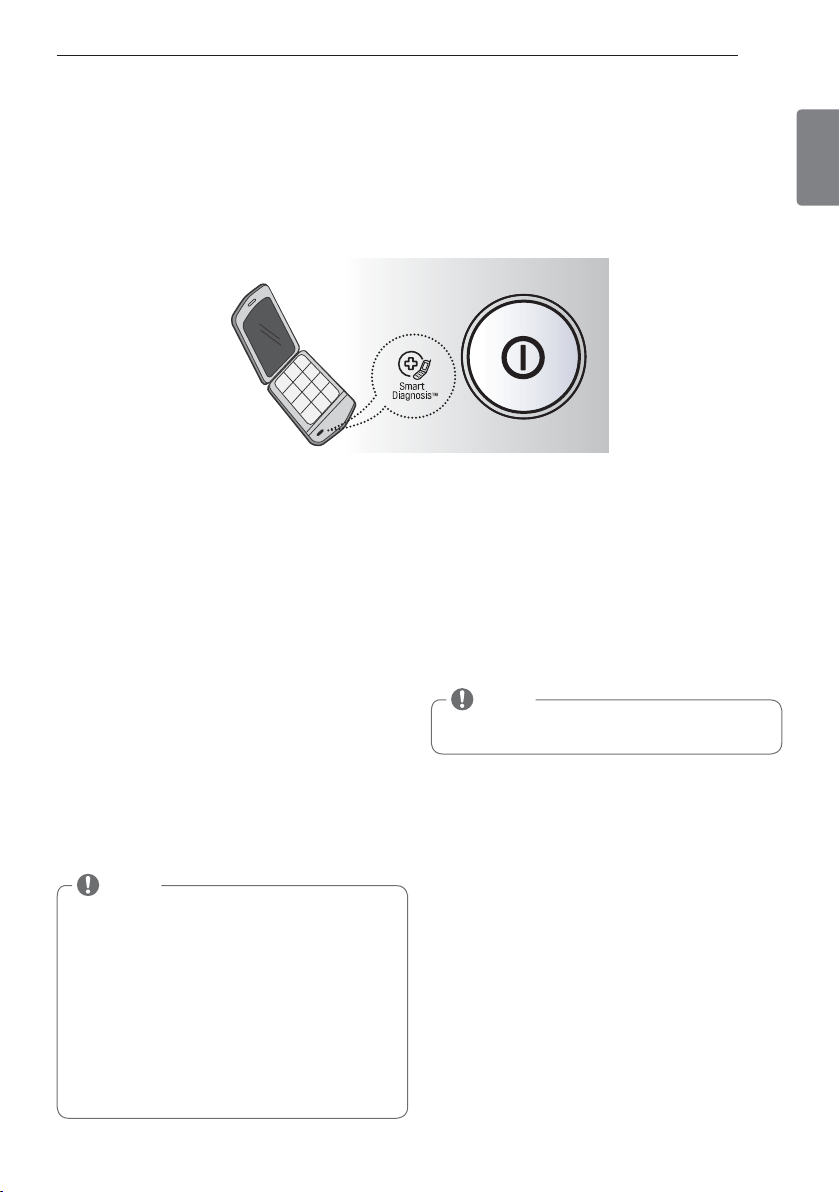

USING Smart Diagnosis

Audible Diagnosis

Should you experience any problems with your dryer, it has the capability of transmitting data to your Smart Phone

using the LG Smart Laundry Application or via your telephone to the LG call center.

Smart Diagnosis™ cannot be activated unless your dryer is turned on by pressing the Power button. If your dryer is

unable to turn on, then troubleshooting must be done without using Smart Diagnosis™.

Smart Diagnosis™ Using Your

Smart Phone

%PXOMPBEUIF-(4NBSU-BVOESZBQQMJDBUJPOPOZPVS

smart phone.

0QFOUIF-(4NBSU-BVOESZBQQMJDBUJPOPOZPVS

smart phone. Press the right arrow button to advance

to the next screen.

1SFTTUIF3FDPSECVUUPOPOUIFTNBSUQIPOFBOEUIFO

hold the mouth piece of the smart phone near the

Smart Diagnosis™ logo on the dryer.

8JUIUIFQIPOFIFMEJOQMBDFQSFTTBOEIPME5FNQ

Control button for three seconds.

,FFQUIFQIPOFJOQMBDFVOUJMUIFUPOFUSBOTNJTTJPO

IBTGJOJTIFE5IJTUBLFTBCPVUTFDPOETBOEUIF

display will count down the time.

8IFOUIFSFDPSEJOHJTDPNQMFUFWJFXUIFEJBHOPTJT

by pressing the Next button on the phone.

Smart Diagnosis™ Through the Call

Center

$BMMUIF-(DBMMDFOUFSBU-(64

-($BOBEB

8IFOJOTUSVDUFEUPEPTPCZUIFDBMMDFOUFSBHFOU

hold the mouthpiece of your phone over the Smart

Diagnosis™ logo on the machine. Hold the phone no

NPSFUIBOPOFJODICVUOPUUPVDIJOHUIFNBDIJOF

1SFTTBOEIPMEUIF5FNQ$POUSPMCVUUPOGPSUISFF

seconds.

,FFQUIFQIPOFJOQMBDFVOUJMUIFUPOFUSBOTNJTTJPO

IBTGJOJTIFE5IJTUBLFTBCPVUTFDPOETBOEUIF

display will count down the time.

0ODFUIFDPVOUEPXOJTPWFSBOEUIFUPOFTIBWF

stopped, resume your conversation with the call

center agent, who will then be able to assist you in

using the information transmitted for analysis.

NOTE

Smart Diagnosis is a troubleshooting feature

designed to assist, not replace, the traditional method

of troubleshooting through service calls. The

effectiveness of this feature depends upon various

factors, including, but not limited to, the reception

of the cellular phone being used for transmission,

any external noise that may be present during the

transmission, and the acoustics of the room where the

machine is located.

Accordingly, LG does not guarantee that Smart

Diagnosis would accurately troubleshoot any given

issue.

NOTE

Do not touch any other buttons or icons on the

display screen.

USING SMART DIAGNOSIS™

WARRANTY

Your LG Dryer will be will repaired or replaced, at LG’s option, if it proves to be defective in material or workmanship

VOEFSOPSNBMVTFEVSJOHUIFXBSSBOUZQFSJPEi8BSSBOUZ1FSJPEwTFUGPSUICFMPXFòFDUJWFGSPNUIFEBUFi%BUFPG

1VSDIBTFwPGPSJHJOBMDPOTVNFSQVSDIBTFPGUIFQSPEVDU5IJTXBSSBOUZJTHPPEPOMZUPUIFPSJHJOBMQVSDIBTFSPGUIF

product and eective only when used in the United States, including Alaska, Hawaii, and U.S. Territories.

5)*48"33"/5:*4*/-*&60'"/:05)&38"33"/5:&913&4403*.1-*&%*/$-6%*/(8*5)065-*.*5"

5*0/"/:8"33"/5:0'.&3$)"/5"#*-*5:03'*5/&44'03"1"35*$6-"3163104&505)&&95&/5

"/:*.1-*&%8"33"/5:*43&26*3&%#:-"8*5*4-*.*5&%*/%63"5*0/505)&&913&448"33"/5:

1&3*0%"#07&

/&*5)&35)&."/6'"$563&3/03*5464%*453*#65034)"--#&-*"#-&'03"/:*/$*%&/5"-$0/4&

26&/5*"-*/%*3&$541&$*"-0316/*5*7&%"."(&40'"/:/"563&*/$-6%*/(8*5)065-*.*5"5*0/

-0453&7&/6&403130'*5403"/:05)&3%"."(&8)&5)&3#"4&%*/$0/53"$550350305)&3

8*4&. Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on

how long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warranty gives

you specic legal rights and you may also have other rights that vary from state to state.

5)*4-*.*5&%8"33"/5:%0&4/05"11-:50

t4FSWJDFUSJQTUPZPVSIPNFUPEFMJWFSQJDLVQBOEPSJOTUBMMUIFQSPEVDUJOTUSVDUPSSFQMBDFIPVTFGVTFTPSDPSSFDU

wiring, or correction of unauthorized repairs.

t%BNBHFTPSPQFSBUJOHQSPCMFNTUIBUSFTVMUGSPNNJTVTFBCVTFPQFSBUJPOPVUTJEFFOWJSPONFOUBMTQFDJöDBUJPOT

or contrary to the requirements of precautions in the Operating Guide, accident, vermin, re, ood, improper

installation, acts of God, unauthorized modication or alteration, incorrect electrical current or voltage, or com-

mercial use, or use for other than intended purpose.

The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.

$6450.&3*/'03."5*0/$&/5&3/6.#&34

50$0/5"$5-(&-&$530/*$4#:."*-

LG Customer Information Center

10#PY

+BNFT3FDPSE3PBE

)VOUTWJMMF"MBCBNB

ATTN: CIC

8"33"/5:1&3*0%

-"#030OF:FBSfrom the Date of Purchase.

1"3540OF:FBSfrom the Date of Purchase.

Replacement Units and Repair Parts may be new or

remanufactured.

Replacement Units and Repair Parts are warranted for

the remaining portion of the original unit’s warranty

period.

-(&-&$530/*$4*/$

-(%3:&3-*.*5&%8"33"/5:64"

)084&37*$&*4)"/%-&%

*O)PNF4FSWJDF

Please retain dealer’s dated bill of sale or delivery

ticket as evidence of the Date of Purchase for proof of

warranty, and submit a copy of the bill of sale to the

service person at the time warranty service is provided.

1MFBTFDBMMBOEDIPPTFUIF

BQQSPQSJBUFPQUJPOUPMPDBUFZPVSOFBSFTU-(

"VUIPSJ[FE4FSWJDF$FOUFS

Or visit our Web site at: http://www.lgservice.com.

$BMMIPVSTBEBZEBZTQFS

ZFBSBOETFMFDUUIFBQQSPQSJBUFPQUJPOGSPNUIF

menu.

0SWJTJUPVS8FCTJUFBUIUUQXXXMHTFSWJDFDPN

5PPCUBJO$VTUPNFS"TTJTUBODF1SPEVDU

*OGPSNBUJPOPS%FBMFSPS"VUIPSJ[FE4FSWJDF

$FOUFSMPDBUJPO

Product Registration Information

.PEFM

4FSJBM/VNCFS

%BUFPG1VSDIBTF

The model and serial number can be located on the

rating plate inside the front door.

MANUAL DE PROPIETARIO

SECADORA

lea este manual de usuario detenidamente antes de la utilizacion y

guardelo a mano para futuras consultas.

www.lg.com

ESPAÑOL

DLEX5680* DLGX5681*

TABLA DE CONTENIDOS

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

3 QUÉ HACER SI HUELE GAS

4 PRECAUCIONES BÁSICAS DE SEGURIDAD

4 LEY EJECUTIVA PARA LA SEGURIDAD

DEL AGUA POTABLE Y LOS TÓXICOS DE

CALIFORNIA (CALIFORNIA SAFE DRINKING

WATER AND TOXIC ENFORCEMENT ACT)

5 INSTRUCCIONES DE CONEXIÓN A TIERRA

5 INSTRUCCIONES IMPORTANTES PARA LA

INSTALACIÓN

7 INSTRUCCIONES IMPORTANTES PARA

CONECTAR LA ELECTRICIDAD

CARAC TERÍSTICAS DEL PRODUCTO

LA INTRODUCCIÓN DE LA SECADORA

9 Partes

9 Accesorios

10 Características del panel de control

11 Pantalla

INSTRUCCIONES PARA LA

INSTALACIÓN

12 Vista previa del orden de instalación

13 Requisitos del lugar de Instalación

13 Espacios de instalación

14 Nivelación de la secadora

15 Inversion de la puerta

16 Instalación del kit de ventilación lateral

17 Cónexión del conducto de ventilación de la

secadora

19 Conexión de secadoras a gas

21 Cómo conectar las secadoras eléctricas

26 Requisitos especiales para viviendas móviles o

prefabricadas

26 Revisión de instalación final

27 Test de Instalación (conducto de comprobar)

CÓMO USAR

29 Funcionamiento de la secadora

30 Guía de ciclos

31 Clasificación de cargas

31 Cómo cargar la secadora

31 Revise el filtro de pelusa antes de cada uso

32 Botones de ajuste de ciclos

32 Funciones especiales

33 Programa personalizado

34 Funciones de vapor

MANTENIMIENTO

36 Limpieza regular

RESOLUCIÓN DE PROBLEMAS

37 Antes de llamar a mantenimiento

ESPECIFICACIONES

UTILIZACIÓN DEL SMARTDIAGNOSIS

GARANTÍA

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

Su Seguridad y la de los demás son de suma importancia.

En este manual y en su electrodoméstico figuran muchos mensajes importantes de seguridad. Lea y cumpla

siempre con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras personas.

Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la palabra

PELIGRO, ADVERTENCIA o PRECAUCIÓN.

Estas palabras significan:

W

PELIGRO

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente.

W

ADVERTENCIA

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.

W

PRECA UCIÓN

De no seguir las instrucciones podría sufrir daños leves o causar daños en el producto.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le dirán cómo reducir las posibilidades de

sufrir heridas y qué puede suceder si no se siguen las instrucciones.

t/PJOTUBMFVOBTFDBEPSBKVOUPBNBUFSJBMFTEFWFOUJMBDJØOQMÈTUJDPTGMFYJCMFT4JTFJOTUBMBVODPOEVDUP

GMFYJCMFNFUÈMJDPEFUJQPMÈNJOBEFNFUBMÏTUFEFCFSÈDVNQMJSMBTFTQFDJGJDBDJPOFTEFUFSNJOBEBTQPS

FMGBCSJDBOUFEFMFMFDUSPEPNÏTUJDPQBSBTVVTPDPOTFDBEPSBT4FTBCFRVFMPTNBUFSJBMFTEFWFOUJMBDJØO

GMFYJCMFTTFDPOUSBFOTFBHSJFUBODPOSBQJEF[ZBUSBQBOQFMVTBT&TUBTDPOEJDJPOFTPCTUSVJSÈOFMGMVKPEFBJSF

de la secadora y aumentarán el riesgo de incendio.

t/PBMNBDFOFPVTFHBTPMJOBOJOJOHÞOPUSPUJQPEFWBQPSFTPMÓRVJEPTJOGMBNBCMFTDFSDBEFFTUF

FMFDUSPEPNÏTUJDPOJEFOJOHÞOPUSPFMFDUSPEPNÏTUJDP

tÁOJDBNFOUFVOUÏDOJDPDBMJGJDBEPEFNBOUFOJNJFOUPBHFODJBEFNBOUFOJNJFOUPPDPNQB×ÓBEFHBTEFCFSÈO

SFBMJ[BSFMNBOUFOJNJFOUPZMBJOTUBMBDJØO

t*OTUBMFMBTFDBEPSBTFHÞOMBTJOTUSVDDJPOFTEFMGBCSJDBOUFZMBTOPSNBUJWBTMPDBMFT

t(VBSEFFTUBTJOTUSVDDJPOFT

26²)"$&34*)6&-&("4

/PJOUFOUFFODFOEFSVODJHBSSJMMPPGØTGPSPOJFODFOEFSOJOHÞOFMFDUSPEPNÏTUJDPBHBTPFMÏDUSJDP

/PUPRVFOJOHÞOJOUFSSVQUPSFMÏDUSJDP/PVTFOJOHÞOUFMÏGPOPFOTVFEJGJDJP

/PQFSNJUBRVFOJOHVOBQFSTPOBTFFODVFOUSFFOMBIBCJUBDJØOFEJGJDJPPÈSFB

-MBNFBTVDPNQB×ÓBEFHBTJONFEJBUBNFOUFEFTEFFMUFMÏGPOPEFVOWFDJOP4JHBMBTJOTUSVDDJPOFTEFTV

DPNQB×ÓBEFHBTBMQJFEFMBMFUSB

4JOPQVFEFDPNVOJDBSTFDPOTVDPNQB×ÓBEFHBTMMBNFBMEFQBSUBNFOUPEFCPNCFSPT

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

13&$"6$*0/&4#«4*$"4%&4&(63*%"%

ADVERTENCIA

Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones personales cuando use

electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:

-&:&+&$65*7"1"3"-"4&(63*%"%%&-"(6"105"#-&:-045»9*$04

%&$"-*'03/*"ŷ$"-*'03/*"4"'&%3*/,*/(8"5&3"/%509*$

&/'03$&.&/5"$5Ÿ

Esta ley requiere que el gobernador de California publique un listado de sustancias conocidas en el estado que

causan cáncer, defectos congénitos u otras lesiones reproductivas, y obliga a los negocios a alertar a los clientes

sobre la posible exposición a tales sustancias. Los electrodomésticos a gas pueden causar exposición leve a cuatro de

estas sustancias, principalmente benceno, monóxido de carbono, formaldehído y hollín, generado principalmente

por la combustión parcial del gas natural o los combustibles LP (petróleo líquido). Las secadoras calibradas

adecuadamente minimizarán la combustión parcial. Para minimizar incluso más la exposición a estas sustancias, se

puede dotar a la secadora de la ventilación adecuada al exterior.

t-FBUPEBTMBTJOTUSVDDJPOFTBOUFTEFVTBSMBTFDBEPSB

t"OUFTEFVTBSMBTFDBEPSBEFCFFTUBSDPSSFDUBNFOUF

instalada como se describe en este manual.

t/PDPMPRVFBSUÓDVMPTRVFIBZBOTJEPFYQVFTUPT

a aceites, incluyendo aceites comestibles, en su

secadora. Los artículos contaminados con aceites

comestibles podrían contribuir a la generación de una

reacción química que podría ocasionar que una carga

se incendie.

t/PTFRVFBSUÓDVMPTRVFIBZBOTJEPMJNQJBEPTMBWBEPT

remojados o salpicados previamente con gasolina,

disolventes de limpieza en seco u otras substancias

inflamables o explosivas, ya que emanan vapores que

podrían encenderse o explotar, incluso después del

lavado.

t/PJOUSPEV[DBMBTNBOPTFOMBTFDBEPSBDVBOEPFM

tambor o las otras partes estén en movimiento.

t/PSFQBSFPSFFNQMBDFOJOHVOBQBSUFEFMBTFDBEPSB

ni intente reparar la misma a menos que esto se

recomiende en forma específica en esta Guía de Uso y

Cuidado o en instrucciones de reparación publicadas

las cuales comprende y sabe aplicar.

t/PBMUFSFMPTDPOUSPMFT

t"OUFTEFQPOFSMBTFDBEPSBGVFSBEFTFSWJDJPPEF

tirarla, quite la puerta para prevenir que los niños se

metan dentro.

t/PEFKFRVFMPTOJ×PTKVFHVFOFOMBTFDBEPSBOJEFOUSP

de ella. Cuando se usa la secadora cerca de los niños,

se necesita una supervisión estricta.

t6TFTVBWJ[BEPSFTEFUFMBPQSPEVDUPTQBSBFMJNJOBS

estática únicamente del modo recomendado por el

fabricante.

t/PVTFDBMPSQBSBTFDBSBSUÓDVMPTRVFDPOUJFOFODBVDIP

espumoso, plásticos o materiales de textura similar al

caucho.

t&WJUFMBBDVNVMBDJØOEFQFMVTBQPMWPPUJFSSB

alrededor del área de la apertura de ventilación y áreas

adyacentes.

t-BQBSUFJOUFSJPSEFMBTFDBEPSBZFMDPOEVDUPEF

ventilación se deberán limpiar periódicamente, y la

misma deberá ser realizada por personal calificado del

servicio.

t/PJOTUBMFOJDPMPRVFFTUBTFDBEPSBFOMVHBSFTEPOEF

pueda estar expuesta a variables climáticas.

t"OUFTEFDBSHBSMBTFDBEPSBTJFNQSFSFWJTFRVFOP

haya objetos extraños en su interior.

t3FUJSFMBQFMVTBEFMGJMUSPBOUFTEFDBEBDBSHB

t/PEFKFQMÈTUJDPTQBQFMPUFMBTRVFQVFEBORVFNBSTF

o fundirse sobre la secadora en funcionamiento.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

(306/%*/(*/4536$5*0/4

Este electrodoméstico deberá estar conectado a tierra. En caso de avería o mal funcionamiento, la conexión a tierra

reducirá el riesgo de descargas eléctricas al brindar un camino con una resistencia menor para la corriente eléctrica.

Este electrodoméstico debe estar equipado con un cable con un conductor para la conexión a tierra del equipo y

un enchufe con conexión a tierra. El enchufe deberá estar conectado a una toma de corriente instalada en forma

adecuada y con conexión a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA

6OBDPOFYJØOJOBQSPQJBEBEFMDPOEVDUPSEFDPOFYJØOBUJFSSBEFMFRVJQPQVFEFQSPWPDBSSJFTHPTEF

EFTDBSHBTFMÏDUSJDBTConsulte a un electricista calificado o personal del servicio si tiene dudas de que el

electrodoméstico se encuentre conectado a tierra apropiadamente.

No modifique el enchufe que se entrega con el electrodoméstico. Si no coincide con la toma de corriente, contrate a

un electricista calificado para que instale una toma de corriente en forma adecuada.

Este electrodoméstico debe estar conectado a un sistema de cableado de metal permanente con conexión a tierra

o se debe tender un conducto para la conexión a tierra del equipo con los conductores del circuito y conectado al

terminal de tierra del equipo o al conductor de suministro del electrodoméstico.

Si la secadora no se encuentra adecuadamente conectada a tierra se pueden producir descargas eléctricas.

*/4536$$*0/&4*.1035"/5&41"3"-"*/45"-"$*»/

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t$POFDUFMBTFDBEPSBBEFDVBEBNFOUFBUJFSSBTFHÞO

UPEPTMPTDØEJHPTZMBTSFHVMBDJPOFTWJHFOUFT Siga

los detalles en las instrucciones de instalación. Si la

secadora no se encuentra adecuadamente conectada

a tierra se pueden producir descargas eléctricas.

t"OUFTEFVTBSMBTFDBEPSBEFCFFTUBSDPSSFDUBNFOUF

JOTUBMBEBDPNPTFEFTDSJCFFOFTUFNBOVBM Si la

secadora no se encuentra adecuadamente conectada

a tierra se pueden producir descargas eléctricas.

t*OTUBMFZBMNBDFOFMBTFDBEPSBFOVOMVHBSOP

FYQVFTUPBUFNQFSBUVSBTJOGFSJPSFTBMQVOUPEF

DPOHFMBDJØOOJFYQVFTUPBMBJOUFNQFSJF

t5PEBTMBTSFQBSBDJPOFTZDPOUSPMFTEFCFSÈOTFS

SFBMJ[BEPTQPSVODFOUSPEFTFSWJDJPBVUPSJ[BEP

BNFOPTRVFTFEFOPUSBTSFDPNFOEBDJPOFT

FTQFDÓGJDBTFOFM.BOVBMEFM6TVBSJP6UJMJDFTØMP

QJF[BTEFGÈCSJDBBVUPSJ[BEBT Si no se cumple con

esta advertencia se podrán producir heridas graves,

incendios, descargas eléctricas o muerte.

t$POFMGJOEFSFEVDJSFMSJFTHPEFEFTDBSHBT

FMÏDUSJDBTOPJOTUBMFMBTFDBEPSBFOFTQBDJPT

IÞNFEPTSi no se cumple con esta advertencia se

podrán producir heridas graves, incendios, descargas

eléctricas o muerte.

t$POFDUFVODJSDVJUPFMÏDUSJDPDMBTJGJDBEPQSPUFHJEP

ZBEFDVBEPQBSBFWJUBSTPCSFDBSHBFMÏDUSJDB Un

circuito eléctrico inadecuado se puede fundir, creando

descargas eléctricas y/o riesgo de incendio.

t

.BOUFOHBUPEPTMPTFOWPMUPSJPTBMFKBEPTEFMPT

OJ×PT Los materiales de los envoltorios pueden resultar

peligrosos para los niños. Existe riesgo de asfixia.

t2VJUFUPEPTMPTFMFNFOUPTEFFNCBMBKFZEFTFDIF

BEFDVBEBNFOUFUPEPTMPTNBUFSJBMFTEFFOWÓPSi no

se cumple con esto se podrá producir una explosión,

incendio, quemaduras o muerte.

t$PMPRVFMBTFDBEPSBBVOBMUVSBNÓOJNBEF

QVMHBEBTFODJNBEFMQJTPQBSBVOBJOTUBMBDJØOFO

FMHBSBKF Si no se cumple con esto se podrá producir

una explosión, incendio, quemaduras o muerte.

t

/PMPJOTUBMFDFSDBEFVOFMFNFOUPRVFHFOFSBDBMPS

$PNPVOBFTUVGBIPSOPPDBMFOUBEPS Si no lo hace puede

ocasionar daños en el equipo, humos o un incendio.

t/PDPMPRVFWFMBTPDJHBSSJMMPTTPCSFFMQSPEVDUP Si

no lo hace puede ocasionar daños en el equipo, humos

o un incendio.

t2VJUFMBQFMÓDVMBEFWJOJMPQSPUFDUPSBEFMQSPEVDUP

Si no lo hace puede ocasionar daños en el equipo,

humos o un incendio.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

*/4536$$*0/&4*.1035"/5&41"3"-"*/45"-"$*»/

ADVERTENCIA

Para reducir el riesgo de lesiones personales, cumpla con todos los procedimientos de seguridad recomendados

por la industria, incluyendo el uso de use guantes con mangas largas y gafas de seguridad. En caso de no cumplir

con todas las advertencias de seguridad de este manual se podrán producir daños sobre la propiedad, lesiones

personales o la muerte.

Conducto de escape/Tubería:

t-BTTFDBEPSBTBHBT%&#&/UFOFSVODPOEVDUP

EFWFOUJMBDJØOBMFYUFSJPSSi no se siguen estas

instrucciones se podrá producir incendio o muerte.

t1BSBQSFWFOJSFMJOHSFTPEFHSBOEFTDBOUJEBEFTEF

IVNFEBEZQFMVTBBMBIBCJUBDJØOTFSFDPNJFOEB

FOGÈUJDBNFOUFEPUBSMBTTFDBEPSBTFMÏDUSJDBTEFVO

DPOEVDUPEFWFOUJMBDJØOBMFYUFSJPS La acumulación

de pelusa en cualquier parte de la casa puede crear

riesgos de salud e incendio.

t6TFÞOJDBNFOUFTJTUFNBTEFWFOUJMBDJØOEFNFUBM

SÓHJEPPGMFYJCMFEFQVMHBEBTEFEJÈNFUSPEFOUSP

EFMHBCJOFUFEFMBTFDBEPSBPQBSBWFOUJMBDJØOBM

FYUFSJPS-PTTJTUFNBTEFWFOUJMBDJØOEFQMÈTUJDPV

otro material pueden causar incendios. Los sistemas

de ventilación agujereados pueden causar incendios si

se colapsan o bloquean durante el uso o la instalación.

t/PTFQSPWFFFMTJTUFNBEFWFOUJMBDJØODPOMB

TFDBEPSBFMNJTNPEFCFSÈPCUFOFSTFMPDBMNFOUF

-BUBQBUFSNJOBMEFCFSÈUFOFSSFHVMBEPSFTEFUJSP

DPOCJTBHSBTQBSBQSFWFOJSFMSFUPSOPEFEFTDBSHB

cuando no se usa la secadora. Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

t&MDPOEVDUPEFFTDBQFEFCFSÈUFOFSDN

QVMHEFEJÈNFUSPTJOPCTUSVDDJPOFT&MDPOEVDUP

EFFTDBQFEFCFSÈNBOUFOFSTFMPNÈTDPSUPQPTJCMF

"TFHÞSFTFEFMJNQJBSDVBMRVJFSUJQPEFDPOEVDUP

BOUJHVPBOUFTEFJOTUBMBSTVTFDBEPSBOVFWB Si

no se siguen estas instrucciones se podrá producir

incendio o muerte.

t4FSFDPNJFOEBODPOEVDUPTSÓHJEPTP

TFNJSÓHJEPTQBSBVTBSFOUSFMBTFDBEPSBZMB

QBSFE&OJOTUBMBDJPOFTQBSUJDVMBSFTDVBOEPFT

JNQPTJCMFSFBMJ[BSVOBDPOFYJØOTJHVJFOEPMBT

SFDPNFOEBDJPOFTBOUFTJOEJDBEBTÞOJDBNFOUFTF

QVFEFVUJMJ[BSVODPOEVDUPNFUÈMJDPEFUSBOTJDJØO

BQSPCBEPQPS6-FOUSFMBTFDBEPSBZMBDPOFYJØO

EFQBSFE6TBSFTUFUJQPEFDPOEVDUPBGFDUBSÈFM

tiempo de secado. Si no se siguen estas instrucciones

se podrá producir incendio o muerte.

t/0VUJMJDFUPSOJMMPTEFMÈNJOBEFNFUBMOJPUSP

UJQPEFBTFHVSBEPSFTRVFTFFYUJFOEBOEFOUSP

del conducto y puedan atrapar pelusa y reducir la

FGJDJFODJBEFMTJTUFNBEFFTDBQFAsegure todas las

uniones con cinta adhesiva impermeable. Para más

detalles, siga las Instrucciones de Instalación. Si no se

siguen estas instrucciones se podrá producir incendio

o muerte.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

*/4536$$*0/&4*.1035"/5&41"3" $0/&$5"3-"&-&$53*$*%"%

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

(6"3%&&45"4*/4536$$*0/&4

t#BKPOJOHVOBDJSDVOTUBODJBDPSUFPRVJUFMBUFSDFSB

QBUBQVFTUBBUJFSSBEFMDBCMFFMÏDUSJDPPara evitar

heridas a nivel personal o daños sobre la secadora, el

cable de corriente eléctrica debe estar conectado en

una conexión a tierra en condiciones adecuadas.

t1PSNPUJWPTEFTFHVSJEBEQFSTPOBMFTUF

FMFDUSPEPNÏTUJDPEFCFFTUBSDPOFDUBEPBUJFSSB

adecuadamente. Si esto no se cumple se podrán

producir descargas eléctricas o heridas.

t$POTVMUFMBTJOTUSVDDJPOFTEFJOTUBMBDJØOEFFTUF

NBOVBMQBSBPCUFOFSMPTSFRVJTJUPTFMÏDUSJDPT

FTQFDÓGJDPTEFTVNPEFMP Si estas instrucciones no se

cumplen se podrán producir descargas eléctricas y/o

riesgo de incendio.

t&TUBTFDBEPSBEFCFFTUBSFODIVGBEBBVO

tomacorriente conectado a tierra adecuadamente.

Si la secadora no se encuentra adecuadamente

conectada a tierra se pueden producir descargas

FMÏDUSJDBT$POUSBUFBVOFMFDUSJDJTUBDBMJGJDBEPQBSB

RVFDPOUSPMFFMUPNBDPSSJFOUFZFMDJSDVJUPFMÏDUSJDP

QBSBBTFHVSBSTFRVFFMFODIVGFFTUÈDPSSFDUBNFOUF

conectado a tierra. Si estas instrucciones no se

cumplen se podrán producir descargas eléctricas y/o

riesgo de incendio.

t-BTFDBEPSBTJFNQSFEFCFFTUBSFODIVGBEBBTV

UPNBDPSSJFOUFJOEJWJEVBMDPOMBDMBTJGJDBDJØO

EFUFOTJØODPSSFTQPOEJFOUFBMBQMBDBEFEBUPT

EFTFSWJDJPEsto proporciona el mejor desempeño

y previene a la vez sobrecarga de los circuitos de

cableado del hogar, lo que podría producir un incendio

debido a los cables sobrecalentados.

t/VODBEFTFODIVGFTVTFDBEPSBFNQVKBOEPFMDBCMF

EFDPSSJFOUF4JFNQSFUPNFTVFODIVGFGJSNFNFOUF

ZFNQVKFFMNJTNPIBDJBGVFSBQBSBSFUJSBSMP El

cable de corriente se puede cortar debido a cualquier

movimiento de su parte central, resultando en una

descarga eléctrica.

t3FQBSFPSFFNQMBDFEFJONFEJBUPUPEPTMPTDBCMFT

EFDPSSJFOUFQFMBEPTPDPODVBMRVJFSUJQPEFEB×P

/PVTFVODBCMFDPODPSUBEVSBTPBCSBTJØOTPCSF

TVFYUFOTJØOPFYUSFNPTEste cable de corriente se

puede fundir, creando descargas eléctricas y/o riesgo

de incendio.

t"MJOTUBMBSPDBNCJBSEFMVHBSMBTFDBEPSBFWJUF

UPEPUJQPEFDPSUFTVPUSPTEB×PTFOFMDBCMFEF

corriente. Esto evitará heridas o daños debido a

incendios o descargas eléctricas sobre la secadora.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CARACTERÍSTICAS DEL PRODUCTO

PANEL DE CONTROL FÁCIL PARA USAR

Una amplia selección de funciones sencillas de usar para facilitar la operación de la secadora.

EASY-ACCESS REVERSIBLE DOOR

La amplia puerta provee acceso para carga y descarga. Se puede invertir el sentido de la puerta para adaptarlo

al lugar de la instalación.

STEAM FUNCTIONS

La nueva tecnologia con vapor de LG le permite inyectar a la ropa un chorro de vapor caliente en forma de

remolino, el cual permite refrescar la misma, reducir la estatica y facilitar el planchado. Simplemente seleccione

el ciclo STEAM FRESH™ o ciclo WRINKLE FREE.

INDICADOR DEL SISTEMA DE SENSOR DE BLOQUEO DE CONDUCTO FLOW SENSE™

El sistema de detección de bloqueo de conductos FLOW SENSE™ detecta y alerta sobre la existencia de

obstrucciones en el sistema de ventilación doméstico instalado que reducen el flujo de ventilación de la

secadora. Si aparece el mensaje de alerta: Limpie o repare los conductos para eliminar las obstrucciones.

Mantenga sus conductos limpios para aumentar la eficiencia de la secadora y reducir largos ciclos de secado

causados por conductos bloqueados.

Smart Diagnosis™

Si experimenta alguna dificultad técnica en su secadora, la misma cuenta con la capacidad de transmitir datos

por teléfono al Centro de Atención al Cliente. El agente del centro de atención registra los datos transmitidos

desde su máquina y los usa para analizar el problema, brindando un diagnóstico rápido y efectivo (consulte la

QÈHJOB

Protocolo P154

Ejecución de saneamiento de

secadoras residenciales

CARACTERÍSTICAS DEL PRODUCTO

ESPAÑOL

LA INTRODUCCIÓN DE LA SECADORA

Partes

Accesorios

NOTA

t1ØOHBTFFODPOUBDUPDPOFM%FQBSUBNFOUPEFBUFODJØOBMDMJFOUFEF-(FOFMOÞNFSP

FO$BOBEÈTJGBMUBBMHVOPEFMPTBDDFTPSJPT

t1BSBTVTFHVSJEBEZDPOFMGJOEFBNQMJBSMBWJEBÞUJMEFTVMBWBEPSBVUJMJDFTØMPDPNQPOFOUFTBVUPSJ[BEPT&M

fabricante no se hace responsable de los fallos del producto o accidentes causados por la utilización de piezas o

componentes no autorizados.

t-BTJNÈHFOFTEFFTUBHVÓBQVFEFOOPDPJODJEJSDPOMPTDPNQPOFOUFTZBDDFTPSJPTSFBMFTZFTUÈOTVKFUBTB

cambios sin previo aviso para mejoras en el producto.

LA INTRODUCCIÓN DE LA SECADORA

Panel de

control

Patas

niveladoras

Puerta

reversible

Filtro de

pelusa

Ubicación

del cable

eléctrico

(Modelos a

gas)

Ubicación de

la toma de

gas (Modelos

a gas)

Panel de

acceso del

bloque

terminal

(Modelos

eléctricos)

Salida del

conducto

de escape

Accesorios opcionales

Secado en parrilla

(Adquirido por separado)

N° de parte

3750EL0001C

Side vent kit

(sold separately)

N.º de kit

383EEL9001B

LA INTRODUCCIÓN DE LA SECADORA

Características del panel de control

A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor

consulte las secciones específicas de este manual.

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en su totalidad, incluyendo las

Instrucciones Importantes de Seguridad, antes de operar la secadora.

#PUØO %FTDSJQDJØO

#PUØO%F&ODFOJEJEP"QBHBEP0O0GG



Apriete el botón para encender la secadora. Apriete nuevamente para apagar la secadora.

/05" Apretar el botón de Encendido/Apagado (On/Off) durante un ciclo

cancelará ese ciclo y borrará cualquier ajuste de carga.

1FSJMMB4FMFDUP3B%F$JDJPT

(JSFFTUBQFSJMMBQBSBTFMFDDJPOBSFMDJDMPEFTFBEP6OBWF[RVFTFIBZB

seleccionado el ciclo deseado, los preajustes estándar se mostrarán en la

pantalla. En los ciclos de Secado Manual (Manual Dry) se pueden programar

estos ajustes usando los botones de ajuste de ciclos en cualquier momento

antes de iniciar el ciclo.

#PUØO%F*OJDJP1BVTB4UBSU1BVTF



Apriete este botón para iniciar el ciclo seleccionado. Si la secadora está funcionando,

utilice este botón para hacer una Pausa en el ciclo, sin perder los ajustes actuales.

/05" Si no aprieta el botón Inicio/Pausa Start /Pause para detener un ciclo

FONJOVUPTMBTFDBEPSBTFBQBHBSÈBVUPNÈUJDBNFOUF

#PUPOFT%F.ÈT5JFNQP.FOPT5JFNQP

.PSF5JNF-FTT5JNF





Use estos botones con los ciclos de Secado Manual (Manual Dry), de Secado Temporicado (Time

Dry), y de Steam Fresh™, y con las opciones Reducir Estática (Reduse Static) y Easy Iron (Planchado

Fácil) para programar el tiempo de secado. Apriete el botón Más Tiempo (More Time) para aumentar

el tiempo del ciclo manual seleccionado en intervalos de un minuto; apriete Menos Tiempo (Less

Time) para disminuir el tiempo del ciclo en intervalos de un minuto.

#PUPOFT%F"KVTUF%F$JDJPT

6UJMJDFFTUPTCPUPOFTQBSBTFMFDDJPOBSMPTBKVTUFTEFDJDMPEFTFBEPTQBSBFMDJDMP

seleccionado. Los ajustes actuales se muestran en la pantalla. Apriete el botón

para ver esa opción y seleccionar otros ajustes.

#PUPOFT%F0QDJPOFT

-PTCPUPOFTEFPQDJPOFTMFQFSNJUFOTFMFDDJPOBSPQDJPOFTEFDJDMPBEJDJPOBMFT

No todos los ajustes

pueden usarse en todos los programas. Consulte la seccion Guia De Ciclos de

este manual.

'VODJPOFTÁUJMFT$PO7BQPS



La nueva tecnología con vapor de LG le permite inyectar a la ropa un chorro de vapor caliente en forma

de remolino, el cual permite refrescar la misma, reducir la estática y facilitar el planchado. Simplemente

seleccione el ciclo

Steam Fresh™

, Steam Sanitary™ o puede agregar la opción VAPOR a ciclos

seleccionados. Para obtener información detallada sobre opciones individuales, lea las siguientes páginas.

Operation

ESPAÑOL

LA INTRODUCCIÓN DE LA SECADORA

Pantalla

La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado correspondientes

a su secadora. Cuando se gira el secador, la luz en la exhibición iluminará.

#PUØO %FTDSJQDJØO

5JFNQPSFTUBOUFSFTUBOUFFTUJNBEP&TUJNBUFE5JNF3FNBJOJOH

$VBOEPTFQSFTJPOBFMCPUPO*OJDJP1BVTB4UBSU1BVTFMBQBOUBMMBJOEJDBSBFM

tiempo restante estimado para el ciclo de secado seleccionado.

/05" El tiempo de ciclo en los ciclos Secado con Sensor (Sensor Dry) podrian

fluctuar a medida que la secadora vuelve a calcular el tiempo de secado

para obtener resultados optimos.

*OEJDBEPS%F'JOBM[BDJØO%F$JDMP$PO3FDPSEBUP3JP%F$POUSPM%F'JMUSP

&TUBPQDJØOEFMBQBOUBMMBNVFTUSBRVÏFUBQBEFMDJDMPEFTFDBEPTF

está llevando a cabo: Revision de Filtro (Check Filter), Secado(Drying),

Friamiento(Cooling).

*OEJDBEPS%F$FSSBEVSBB1SVFCB%F/J×PT$IJME-PDL

$VBOEPTFIBGJKBEPFMTFHVSPJOGBOUJMBQBSFDFSÈFMJOEJDBEPSEFTFHVSPJOGBOUJM

y se desactivarán todos los botones excepto el botón de Enendido/Apagado

(On/Off). Esto previene que los niños cambien los ajustes mientras la secadora

se encuentra en funcionamiento.

3FDPSEBUPSJP%F3FWJTJØO%F'JMUSP

ŷ$IFDL'JMUFS3FNJOEFSŸ

-BQBOUBMMBNPTUSBSÈ3FWJTJPOEF'JMUSP$IFDL'JMUFSDVBOEPTFIBFODFOEJEP

la secadora como un recordatorio para revisar el filtro. Se apaga cuando se

aprieta el botón Inicio/Pausa (Start/Pause)

1SPHSBNB1FSTPOBMJ[BEP$VTUPN1SPHSBN

4JVTUFEUJFOFVOBDPNCJOBDJØOFTQFDJBMEFDPOGJHVSBDJPOFTRVFVUJMJ[B

con frecuencia, puede guardarlas como Programa Personalizado (Custom

Program)

*OEJDBEPS%FM4JTUFNB%F4FOTPS%F#MPRVFP%F$POEVDUP'MPX4FOTF

&MTJTUFNBEFTFOTPSEFCMPRVFPEFDPOEVDUP'MPX4FOTFEFUFDUBZMPBMFSUB

sobre bloqueos y la tubería, lo cual reduce el flujo de escape de la secadora.

Esto puede mejorar el funcionamiento y ayudar a minimizar el número de

llamadas al servicio técnico, ahorrándole dinero.

INSTRUCCIONES PARA LA INSTALACIÓN

Vista previa del orden de instalación

Comprobación y elección de

la ubicación adecuada

Nivelación de la

secadora

Cómo conectar las

secadoras eléctricas

ventilación de la

secadora

Conexión del enchufe y

la toma de tierra

Conexión de secadoras

a gas

Prueba de

funcionamiento

Test de Instalación

(consulte la página 27)

Pulse y mantenga

120V 240V

ESPAÑOL

Requisitos del lugar de instalación

ADVERTENCIA

4JHBMBTJOTUSVDDJPOFTEFGVODJPOBNJFOUPZDVJEBEPJODMVJEBTFOFTUFNBOVBMZDPOTFHVJSÈRVFTVTFDBEPSB

PGSF[DBVOTFSWJDJPGJBCMFZEVSBEFSPEs importante que revise todo este manual antes de instalar y usar su

secadora. Se proporcionan instrucciones detalladas pertinentes a las conexiones eléctricas, de gas y los requisitos de

escape en las siguientes páginas.

/PVUJMJDFMBTFDBEPSBBUFNQFSBUVSBTJOGFSJPSFTB¡$¡'"UFNQFSBUVSBTCBKBTMBTFDBEPSBQVFEFOPBQBHBSTFBM

final de un ciclo automático. Esto puede conllevar a tiempos de secado más largos. La secadora no se debe instalar ni

almacenar en una zona donde pueda estar expuesta al agua o a inclemencias meteorológicas. Compruebe los requi

sitos del código. Algunos códigos limitan, o no permiten, la instalación de la secadora en garajes, muebles cerrados,

caravanas o dormitorios. Contacte con la persona encargada de la inspección de su edificio.

Espacios de instalación

Separación al realizar la instalación en áreas cerradas o empotradas

Para esta secadora, se recomienda dejar las siguientes separaciones. Esta secadora se ha evaluado dejando una

TFQBSBDJØOEFDNBBNCPTMBEPTZFOMBQBSUFQPTUFSJPS4FSFDPNJFOEBEFKBSFMFTQBDJPSFDPNFOEBEPQPSMBT

razones siguientes:

t6OMVHBSRVFQFSNJUBMBJOTUBMBDJØODPSSFDUBEFM

sistema de escape. El secador de gas debe tener una

salida de escape hacia el exterior. Consulte 3FRVJTJUPT

EFWFOUJMBDJØO.

t-BTBMJEBFMÏDUSJDBEFUPNBBUJFSSBEFCFFTUBSB

DNQJFTEFBNCPTMBEPTEFMBTFDBEPSB$POTVMUF

3FRVJTJUPTFMÏDUSJDPT.

t&MTVFMPEFCFTFSGJSNFQBSBTPQPSUBSFMQFTPUPUBMEFMB

TFDBEPSBTJFOEPÏTUFEFLHMCT*HVBMNFOUF

se tendrá en cuenta el peso combinado de un posible

electrodoméstico acoplado.

tNo se puede instalar ningún aparato de combustión

en el mismo compartimento que la secadora.

t4FEFCFEFKBSVOFTQBDJPBEJDJPOBMQBSBGBDJMJUBSMBT

tareas de instalación y mantenimiento.

t-BTTFQBSBDJPOFTBEJDJPOBMFTQVFEFOTFSOFDFTBSJBT

para las molduras del techo, el suelo o la pared.

t*HVBMNFOUFTFEFCFODPOTJEFSBSMBTTFQBSBDJPOFT

a ambos lados de la secadora para reducir la

transmisión de ruido. Al realizar la instalación en un

armario o habitáculo cerrado, debe haber salidas de

ventilación mínimas en la parte superior e inferior del

lugar. También se permiten las puertas apersianadas

con salidas de ventilación equivalentes.

t"EFNÈTEFCFUFOFSTFFODVFOUBFMFTQBDJPSFRVFSJEP

por cualquier otro aparato que se acompañe.

NOTA

t&MTVFMPEFBQPZPEFMBTFDBEPSBEFCFFTUBSOJWFMBEPZOPUFOFSVOBJODMJOBDJØOTVQFSJPSBDNQVMH4J

MBJODMJOBDJØOFTTVQFSJPSBDNQVMHDPMPRVFVODPOKVOUPEFQBUBTEFFYUFOTJØOEFMBTFDBEPSB4JMB

secadora no está nivelada, las prendas no se centrifugarán correctamente y los ciclos de sensor automático

puede que no funcionen como corresponde.

t1BSBMBJOTUBMBDJØOFOVOHBSBKFOFDFTJUBDPMPDBSMBTFDBEPSBBDNQVMHDPNPNÓOJNPEFMTVFMP4JVUJMJ[B

VOQFEFTUBMEFCFEFKBSVOBTFQBSBDJØOEFDNQVMHSFTQFDUPBMBQBSUFJOGFSJPSEFMBTFDBEPSB

NOTA

Al menos se debe dejar un espacio alrededor de la secadora (o de cualquier otro equipo) para eliminar la

transferencia de vibración de uno a otro. Si la vibración es importante, podría desencadenar ruidos o fricción

entre ambos, con el consecuente deterioro de la pintura e incluso, más ruido.

INSTRUCCIONES PARA LA INSTALACIÓN

(12.7 cm)

max.*

(35.6

cm)

⁄

(127.5 cm)

⁄16

(73.4 cm)

⁄4

(54 cm)

⁄16

(115.3 cm)

Closet Door Vent

Requirements

(7.6 cm)

(2.54 cm) (2.54 cm)(66.6 cm)

Espacios de instalación (cont.)

Separación recomendada para la instalación en un habitáculo cerrado

tAl realizar la instalación en un habitáculo cerrado debe haber salidas de ventilación mínimas en la parte superior e

inferior del lugar.

*Espacio requerido

** Para la ventilación lateral e inferior,

TFQFSNJUFVOBTFQBSBDJØOEFDN

QVMH

Nivelación de la secadora

ADVERTENCIA

t1BSBSFEVDJSFMSJFTHPEFMFTJPOFTQFSTPOBMFT

cumpla con todos los procedimientos de seguridad

SFDPNFOEBEPTQPSMBJOEVTUSJBJODMVZFOEPFM

VTPEFVTFHVBOUFTDPONBOHBTMBSHBTZHBGBTEF

seguridad. Si no se cumple con esta advertencia se

podrán producir heridas graves o muerte.

t-PTBQBSBUPTTPOQFTBEPT4FOFDFTJUBOEPTPNÈT

QFSTPOBTQBSBMBJOTUBMBDJØOEFMBTFDBEPSBSi no

se cumple con esta advertencia se podrán producir

heridas graves o muerte.

Para asegurar que la secadora brinde un desempeño

óptimo de secado, debe estar nivelada. Para minimizar

la vibración, el ruido y movimiento no deseados, el piso

deberá ser una superficie perfectamente nivelada y

sólida.

1PTJUJPOUIFESZFSJOUIFGJOBMMPDBUJPO1MBDFBMFWFM

across the top of the dryer.

t-BTQBUBTOJWFMBEPSBTEFCFSÈOBQPZBSTFGJSNFNFOUFFO

el piso. Empuje suavemente las esquinas superiores de la

secadora para asegurarse de que su secadora no se mece

de esquina a esquina.

Si está instalando la secadora sobre el accesorio de pedestal

opcional, deberá usar las patas niveladoras del pedestal

para nivelarla. Las patas niveladoras de la secadora deberán

estar completamente retraídas.

6TFVOBMMBWFEFUVFSDBTBKVTUBCMFQBSBHJSBSMBTQBUBT

niveladoras. Gire en la dirección de las manecillas del reloj

para levantar la secadora o en dirección contraria para

bajarla. Suba o baje las patas niveladoras hasta que la

secadora esté nivelada de lado a lado y de adelante hacia

atrás.

"TFHÞSFTFEFRVFMBTQBUBTOJWFMBEPSBTTFFODVFOUSBO

haciendo contacto firme con el piso.

Nivelador

Patas niveladoras

NOTA

Fije las patas niveladoras sólo en la medida necesaria

para nivelar la secadora. La extensión de las patas

niveladoras más de lo necesario puede causar

vibración de la secadora.

INSTRUCCIONES PARA LA INSTALACIÓN

(73,4 cm)

7"* (17,8 cm)

5"*

(12,7 cm)

1"*

(2,5 cm)

29/32

(68,6 cm)

(2,54 cm)

ESPAÑOL

3FUJSFMPTUPSOJMMPTGJKBOEPMBTCJTBHSBTBMBFTUSVDUVSB

de la puerta. Retire los dos rellenadores de plástico.

Vuelva a instalar las bisagras y los rellenadores en los

lados opuestos a su posición inicial.

5. Con las bisagras y los rellenadores en la nueva

posición, monte de nuevo el panel interior de la

puerta en la estructura de ésta con los tornillos

SFUJSBEPTFOFMQBTPBOUFSJPS

7VFMWBBDPMPDBSMBQVFSUBVUJMJ[BOEPMPTUPSOJMMPTEFM

QBTP

$PNQSVFCFFMHJSPEFMBQVFSUBQBSBBTFHVSBSTFEF

que las bisagras y el enganche están bien alineados y

que la puerta cierra y abre correctamente.

Puerta

giratoria

ADVERTENCIA

t1BSBFWJUBSEB×PTFOMBTFDBEPSBPFOMBQVFSUB

TVKFUFEJDIBQVFSUBDPOVOUBCVSFUFPVOBDBKBEF

VOUBNB×PBDPSEFPDPOTJHBVOBQPZPRVFTPQPSUF

el peso de la puerta.

t&WJUFRVFMBQVFSUBTFDBJHBQBSBRVFOPTF

QSPEV[DBOEB×PTFOMBQVFSUBPFOFMTVFMP

LA PUERTA DE LA SECADORA ES MUY GRANDE Y

PESADA. El no seguimiento de las instrucciones

siguientes puede dañar la secadora, ocasionar daños

materiales o físicos.



Abra la puerta y retire las dos cubiertas de plástico

que cubren el agujero en la zona de sujeción; para

ello, presione con cuidado hacia arriba con un

EFTUPSOJMMBEPSEFQVOUBQMBOB(VÈSEFMBTQBSBFMQBTP

.JFOUSBTTVKFUBMBQVFSUBSFUJSFMPTUPSOJMMPTEPTEF

cada bisagra. Deje la puerta a un lado, posicionada

hacia abajo sobre una superficie protegida para evitar

que se dañe.

$POMBQVFSUBDPMPDBEBTPCSFVOBTVQFSGJDJFQSPUFHJEB

SFUJSFMPTUPSOJMMPTEFDBEBMBEPEFMBQVFSUBZSFUJSF

el panel interior de la puerta con un destornillador de

punta plana. Retire el enganche y la pieza, y llévelas al

lado opuesto.

Inversion de la puerta

Cubierta

de agujero

Tornillo de

bisagra

Estructura interior

de la puerta

Enganche

Montaje

de bisagra

Tapa de

cubierta

INSTRUCCIONES PARA LA INSTALACIÓN

ADVERTENCIA

t6UJMJDFNBUFSJBMQBSBWFOUJMBDJØOEFNFUBMQFTBEP

t/PVUJMJDFDPOEVDUPTEFQMÈTUJDPPBMVNJOJPEFMHBEP

t-JNQJFMPTDPOEVDUPTBOUJHVPTBOUFTEFJOTUBMBSFTUB

secadora.

t1BSBSFEVDJSFMSJFTHPEFMFTJPOFTQFSTPOBMFT

cumpla con todos los procedimientos de seguridad

SFDPNFOEBEPTQPSMBJOEVTUSJBJODMVZFOEPFMVTPEF

VTFHVBOUFTDPONBOHBTMBSHBTZHBGBTEFTFHVSJEBE

t&ODBTPEFOPDVNQMJSDPOUPEBTMBTBEWFSUFODJBTEF

seguridad de este manual se podrán producir daños sobre

la propiedad, lesiones personales o la muerte.

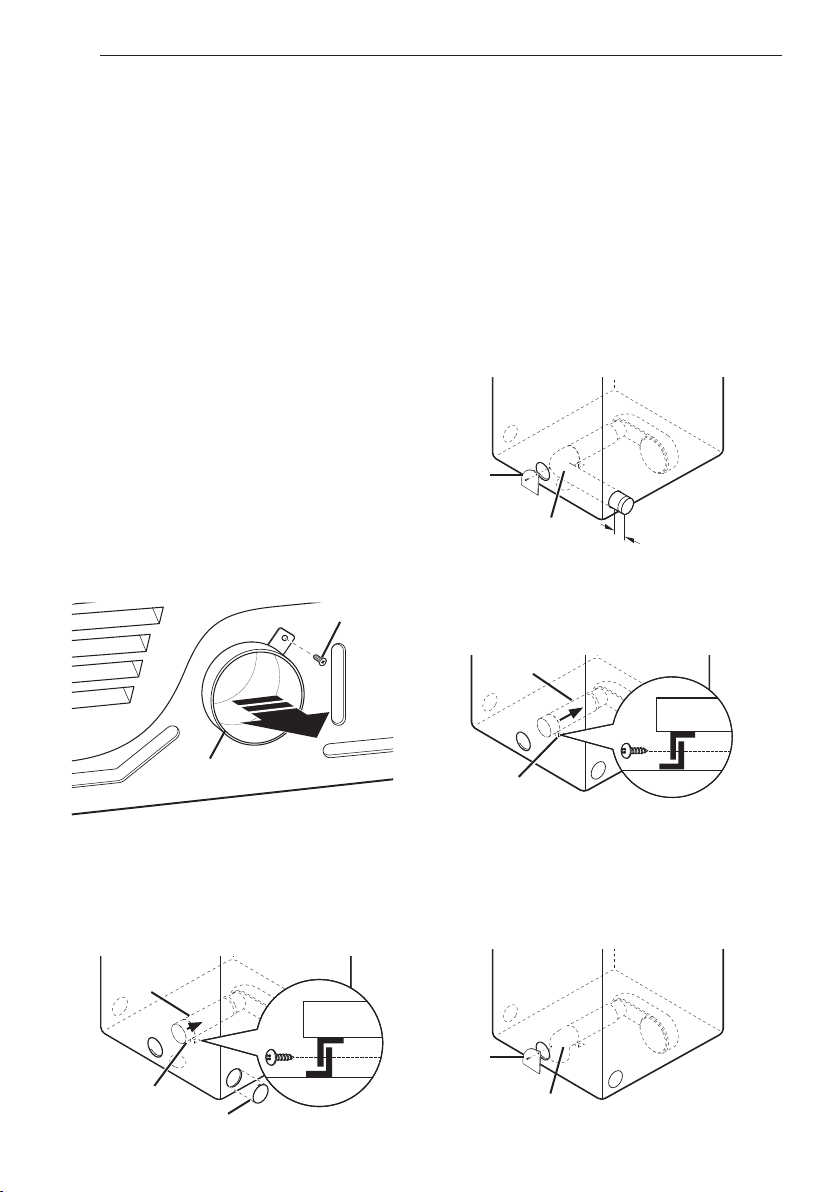

Su secadora está equipada de fábrica para ventilar en la

parte trasera. También puede configurarse para ventilar

en la parte inferior o lateralmente (no está disponible la

ventilación del lado derecho en los modelos a gas).

Puede adquirirse el kit adaptador, número de pieza

&&-#EFTVEJTUSJCVJEPS-(&TUFLJUDPOUJFOFMPT

componentes de conducto necesarios para cambiar la

ubicación de la ventilación de la secadora.

3FUJSFFMUPSOJMMPEFTFHVSJEBEEFMDPOEVDUPEFFTDBQF

trasero. Saque el conducto de escape.

Opción 1: Ventilación Lateral

"QSJFUFMBTMFOHàFUBTFOFMEJTQPTJUJWPEFFYQVMTJØOZ

retírelo cuidadosamente para obtener la ventilación

adecuada (no está disponible ventilación lateral en los

modelos a gas). Apriete el conducto adaptador en la

carcasa del ventilador y asegure la base de la secadora

como se indica.

Instalacion del kit de ventilacion lateral

$POFDUFVODPEPEFQVMHBEBTDNBMB

TJHVJFOUFTFDDJØOEFDPOEVDUPEFQVMHBEBT

cm), y asegure todas las conexiones con cinta

adhesiva impermeable. Asegúrese de que el extremo

macho del codo apunte hacia AFUERA de la secadora.

Inserte el montaje de codo/conducto a través de

la abertura lateral y presiónelo en el conducto

adaptador. Asegúrelo en su lugar con cinta adhesiva

impermeable. Asegúrese de que el extremo macho

EFMDPOEVDUPTPCSFTBMHBcQVMHBEBTDNQBSB

conectar el resto del sistema de ventilación. Conecte

la placa de cubierta a la parte trasera de la secadora

con el tornillo provisto.

Opción

2: Ventilación Inferior

"QSJFUFFMDPOEVDUPBEBQUBEPSFOMBDBSDBTBEFM

ventilador y asegure la base de la secadora como se

indica.

*OTFSUFFMDPEPEFQVMHBEBTDNBUSBWÏTEFMB

abertura trasera y apriételo en el conducto adaptador.

Asegúrese de que el extremo macho y el codo

apunten hacia abajo por el orificio ubicado en la parte

inferior de la secadora. Asegúrelo en su lugar con cinta

adhesiva impermeable. Conecte la placa de cubierta a

la parte trasera de la secadora con el tornillo provisto.

Parte trasera

Conducto de escape

Tornillo de

seguridad

Codo

Placa de

cubierta

Dispositivo de expulsión

Abrazadera

Conducto

adaptador

Abrazadera

Conducto

adaptador

&MCPX

Cover

Plate





”

DN

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

Cónexión del conducto de ventilación de la secadora

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t/PBQMBTUFOJEPCMFFMTJTUFNBEFDPOEVDUPSi no se

siguen estas instrucciones se podrá producir incendio

o muerte.

t/PQFSNJUBRVFFMTJTUFNBEFDPOEVDUPTFBTJFOUF

TPCSFPCKFUPTQVOUJBHVEPTOJFOUSFFODPOUBDUP

con los mismos. Si no se siguen estas instrucciones se

podrá producir incendio o muerte.

t4JDPOFDUBBVOTJTUFNBEFDPOEVDUPFYJTUFOUF

BTFHÞSFTFEFRVFTFBBEFDVBEPZEFRVFFTUÏ

limpio antes de instalar la secadora. Si no se siguen

estas instrucciones se podrá producir incendio o

muerte.

t&MTJTUFNBEFWFOUJMBDJØOEFCFTFHVJSMPTDØEJHPT

EFDPOTUSVDDJØO Si no se siguen estas instrucciones

se podrá producir incendio o muerte.

t-BTTFDBEPSBTEFHBT%&#&/WFOUJMBSIBDJBFM

FYUFSJPSSi no se siguen estas instrucciones se podrá

producir incendio o muerte.

tÁOJDBNFOUFVTFVOTJTUFNBEFDPOEVDUPSÓHJEP

ZEFNFUBMGMFYJCMFEFDNQVMHEFOUSP

EFMHBCJOFUFEFMBTFDBEPSBZQBSBWFOUJMBDJØOBM

FYUFSJPS Si no se siguen estas instrucciones se podrá

producir incendio o muerte.

t1BSBSFEVDJSFMSJFTHPEFJODFOEJPDPNCVTUJØOP

BDVNVMBDJØOEFHBTFTDPNCVTUJCMFT/0EFTDBSHVF

el escape de la secadora en un área cerrada o no

WFOUJMBEBUBMDPNPVOEFTWÈOQBSFEDJFMPSBTP

FTQBDJPFOUSFFMDJNJFOUPZMBUJFSSBDIJNFOFB

DPOEVDUPEFHBTPFTQBDJPTPDVMUPTEFVOFEJGJDJP

Si no se siguen estas instrucciones se podrá producir

incendio o muerte.

t1BSBSFEVDJSFMSJFTHPEFJODFOEJP/0EFTDBSHVF

el escape de la secadora usando conductos de

plástico ni de lámina metálica. Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

t&MDPOEVDUPEFFTDBQFEFCFSÈUFOFSDN

QVMHEFEJÈNFUSPTJOPCTUSVDDJPOFT&MDPOEVDUP

EFFTDBQFEFCFSÈNBOUFOFSTFMPNÈTDPSUPQPTJCMF

"TFHÞSFTFEFMJNQJBSDVBMRVJFSUJQPEFDPOEVDUP

BOUJHVPBOUFTEFJOTUBMBSTVTFDBEPSBOVFWB Si

no se siguen estas instrucciones se podrá producir

incendio o muerte.

t4FSFDPNJFOEBODPOEVDUPTSÓHJEPTP

TFNJSÓHJEPTQBSBVTBSFOUSFMBTFDBEPSBZMB

QBSFE&OJOTUBMBDJPOFTQBSUJDVMBSFTDVBOEPFT

JNQPTJCMFSFBMJ[BSVOBDPOFYJØOTJHVJFOEPMBT

SFDPNFOEBDJPOFTBOUFTJOEJDBEBTÞOJDBNFOUFTF

QVFEFVUJMJ[BSVODPOEVDUPNFUÈMJDPEFUSBOTJDJØO

BQSPCBEPQPS6-FOUSFMBTFDBEPSBZMBDPOFYJØO

EFQBSFE6TBSFTUFUJQPEFDPOEVDUPBGFDUBSÈFM

tiempo de secado. Si no se siguen estas instrucciones

se podrá producir incendio o muerte.

t/0VUJMJDFUPSOJMMPTEFMÈNJOBEFNFUBMOJPUSP

UJQPEFBTFHVSBEPSFTRVFTFFYUJFOEBOEFOUSP

del conducto y puedan atrapar pelusa y reducir la

FGJDJFODJBEFMTJTUFNBEFFTDBQF"TFHVSFUPEBTMBT

VOJPOFTDPODJOUBBEIFTJWBJNQFSNFBCMF Si no se

siguen estas instrucciones se podrá producir incendio

o muerte.

t1BSBNBYJNJ[BSMPTSFTVMUBEPTEFGVODJPOBNJFOUP

siga las limitaciones de longitud del conducto

JOEJDBEBTFOFMDVBESPEFBSSJCB Si no se siguen

estas instrucciones se podrá producir incendio o

muerte.

t/PTFQSPWFFFMTJTUFNBEFWFOUJMBDJØODPOMB

TFDBEPSBFMNJTNPEFCFSÈPCUFOFSTFMPDBMNFOUF

-BUBQBUFSNJOBMEFCFSÈUFOFSSFHVMBEPSFTEFUJSP

DPOCJTBHSBTQBSBQSFWFOJSFMSFUPSOPEFEFTDBSHB

cuando no se usa la secadora. Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

t-BMPOHJUVEUPUBMEFMDPOEVDUPNFUÈMJDPGMFYJCMFOP

EFCFSÈTVQFSBSMPTNQJFT

t&O$BOBEÈTØMPTFEFCFSÈOVTBSDPOEVDUPT

GMFYJCMFTEFMÈNJOBEFNFUBMTJTFQSFDJTBTFO

FTQFDÓGJDBNFOUFJEFOUJGJDBEPTQPSFMGBCSJDBOUFQBSB

TVVTPDPOFMFMFDUSPEPNÏTUJDPEn EE.UU., sólo se

deberán usar conductos flexibles de lámina de metal,

si se precisasen, específicamente identificados por el

fabricante para su uso con el electrodoméstico y que

cumplan la “Outline for Clothes Dryer Transition Duct”

(Directriz para conductos de transición de secadoras),

4VKFUP"

INSTRUCCIONES PARA LA INSTALACIÓN

Conexión del conducto de ventilación de la secadora (cont.)

DIRECCIONAMIENTO Y CONEXIÓN DEL SISTEMA DE

CONDUCTO DE ESCAPE

7FOUJMBDJØO%F

&TDBQF*ODPSSFDUB

7FOUJMBDJØO%F&TDBQF$PSSFDUB

NOTA

3FTUFQJFTNQPSDBEBDPEPBEJDJPOBM/PTF

SFDPNJFOEBVTBSNÈTEFDVBUSPDPEPTEF¡

NOTA

Siga las pautas indicadas más abajo para maximizar

el desempeño de secado y reducir la acumulación de

pelusa en el sistema de conducto.

El sistema de conducto y las conexiones NO están

incluidas y deben adquirirse por separado.

t6TFVOTJTUFNBEFDPOEVDUPNFUÈMJDPSÓHJEPP

TFNJSÓHJEPEFDNQVMH

t&MDPOEVDUPEFFTDBQFEFCFSÈUFOEFSTFMPNÈTDPSUP

posible.

t6TFMBNFOPSDBOUJEBEEFDPOFYJPOFTEFDPEPRVF

sea posible.

t&MFYUSFNPNBDIPEFDBEBTFDDJØOEFMDPOEVDUPEF

escape deberá apuntar hacia afuera de la secadora.

t6TFDJOUBBEIFTJWBJNQFSNFBCMFFOUPEBTMBT

conexiones de conducto.

t"ÓTMFFMTJTUFNBEFDPOEVDUPRVFTFUJFOEFBUSBWÏT

de áreas sin calefacción para reducir la condensación

y acumulación de pelusa en las superficies del

conducto.

t-PTTJTUFNBTEFFTDBQFJODPSSFDUPTPJOBEFDVBEPT

no están cubiertos por la garantía de la secadora.

Las averías o un rendimiento escaso debido a dichos

sistemas de escape no estarán cubiertos por la

garantía de la secadora.

Sistema de conducto

5JQP%F5BQB

%F1BSFE





















/ÞNFSP%F

Codos

%F¡

-POH.ÈY%F$POEVD

5P.FUÈMJDP'MF9JCMF

%F%JÈNw

QJFTN

QJFTN

QJFTN

QJFTN

QJFTN

QJFTN

QJFTN

QJFTN

QJFTN

QJFTN

(10.2 cm)

Recomendado

Solamente para

el uso en los

instalaciones de

conducto cortos

(10.2 cm)

/2"

(6.35 cm)

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

Conexión de secadoras a gas

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

Requisitos eléctricos para modelos a gas únicamente

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t#BKPOJOHVOBDJSDVOTUBODJBDPSUFPRVJUFMBUFSDFSB

QBUBQVFTUBBUJFSSBEFMDBCMFFMÏDUSJDP Si no se

cumple con esto se podrá producir una explosión,

incendio o muerte.

t1PSNPUJWPTEFTFHVSJEBEQFSTPOBMMBTFDBEPSB

EFCFFTUBSDPOFDUBEBBUJFSSBBEFDVBEBNFOUFSi no

se cumple con esto se podrá producir una explosión,

incendio o muerte.

t&MDBCMFFMÏDUSJDPEFFTUBTFDBEPSBFTUÈFRVJQBEP

DPOVOFODIVGFEFQBUBTDPOFYJØOBUJFSSBRVFTF

DPOFDUBBVOUPNBDPSSJFOUFEFQBSFEEFUSFTQBUBTDPO

DPOFYJØOBUJFSSBQBSBNJOJNJ[BSMBQPTJCJMJEBEEF

QFMJHSPEFEFTDBSHBFMÏDUSJDBEFFTUFFMFDUSPEPNÏTUJDP

Si no se cumple con esto se podrá producir una explosión,

incendio o muerte.

t4FEFCFFODIVGBSFTUBTFDBEPSBBVOUPNBDPSSJFOUF

DPOFDUBEPBUJFSSBEF7$")[QSPUFHJEPQPSVO

GVTJCMFPDPSUBDJSDVJUPTEFBNQFSJPT Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

t&ODBTPEFEJTQPOFSEFVOUPNBDPSSJFOUFEFQBSFE

FTUÈOEBSEFQBUBTFTTVSFTQPOTBCJMJEBEZ

PCMJHBDJØOQFSTPOBMFTDBNCJBSMPQPSVOPEFQBUBT

conectado a tierra adecuadamente. Si no se cumple con

esto se podrá producir una explosión, incendio o muerte

t3FRVJTJUPTEFTVNJOJTUSPEFHBT

$PNPFOWJBEPEFGÈCSJDBTJDPOGJHVSBMBTFDBEPSBQBSB

VTPDPOHBTOBUVSBM1VFEFDPOWFSUJSTFQBSBVTBSDPO

HBT-1QSPQBOPMÓRVJEP-BQSFTJØOEFHBTOPEFCF

TPCSFQBTBSMBDPMVNOBEFBHVBEFQVMHBEBT

t6OUÏDOJDPDBMJGJDBEPEFNBOUFOJNJFOUPPEFMB

DPNQB×ÓBEFHBTEFCFDPOFDUBSMBTFDBEPSBBM

suministro de gas. Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

t"ÓTMFMBTFDBEPSBEFMTJTUFNBEFTVNJOJTUSPEFHBT

DFSSBOEPTVWÈMWVMBEFDPSUFJOEJWJEVBMNBOVBM

EVSBOUFDVBMRVJFSUJQPEFQSVFCBEFQSFTJØOEFM

suministro de gas. Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

t3FRVJTJUPTEFMBMÓOFBEFTVNJOJTUSP4VDVBSUPEF

MBWBEPEFCFUFOFSVOBMÓOFBSÓHJEBEFTVNJOJTUSPEF

HBTQBSBMBTFDBEPSB&OMPT&&66TFEFCFJOTUBMBS

VOBWÈMWVMBEFDPSUFNBOVBMJOEJWJEVBMBVOBEJTUBODJB

EFQPSMPNFOPTQJFTNEFMBTFDBEPSBEF

BDVFSEPDPOFM$ØEJHP/BDJPOBMEF(BT$PNCVTUJCMF

"/4*;4FEFCFJOTUBMBSVOUBQØOEFUVCFSÓBEF

QVMHBEBT/15 Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

t4JTFVTBUVCFSÓBSÓHJEBMBUVCFSÓBSÓHJEBEFCFSÈTFSEF

QVMHBEBT*144JFTBDFQUBCMFTFHÞOMPTDØEJHPTZ

MBTSFHVMBDJPOFTMPDBMFTZDVBOEPTFBBDFQUBCMFTFHÞO

TVDPNQB×ÓBQSPWFFEPSBEFHBTTFQVFEFVTBSUVCFSÓB

EFQVMHBEBTBQSPCBEBDVBOEPMBTMPOHJUVEFTTFBO

NFOPSFTEFQJFTN4FEFCFVTBSUVCFSÓBNÈT

MBSHBFODBTPEFMPOHJUVEFTRVFFYDFEFOMPTQJFT

N Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

tConecte la secadora al tipo de gas indicado en la placa

EFMOPNCSF Si no se cumple con esto se podrá producir

una explosión, incendio o muerte.

t1BSBQSFWFOJSMBDPOUBNJOBDJØOEFMBWÈMWVMBEFHBT

purgue el aire y sedimento del suministro de gas antes

de conectar el suministro de gas a la secadora. Antes

EFBKVTUBSMBDPOFYJØOFOUSFFMTVNJOJTUSPEFHBTZ

MBTFDBEPSBQVSHVFFMBJSFIBTUBRVFTFEFUFDUFPMPS

a gas. Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

t/0VTFVOBMMBNBBCJFSUBQBSBJOTQFDDJPOBSMBTGVHBT

EFHBT6TFVOGMVJEPBOUJDPSSPTJWPQBSBEFUFDDJØOEF

GVHBTSi no se cumple con esto se podrá producir una

explosión, incendio o muerte.

t6UJMJDFÞOJDBNFOUFVOBMÓOFBEFTVNJOJTUSPEFHBT

OVFWBDFSUJGJDBEBQPS"("P$4"DPODPOFDUPSFT

GMFYJCMFTEFBDFSPJOPYJEBCMF Si no se cumple con esto

se podrá producir una explosión, incendio o muerte.

t"KVTUFCJFOUPEBTMBTDPOFYJPOFTEFHBT

Si no se cumple con esto se podrá producir una explosión,

incendio o muerte.

t/0JOUFOUFEFTNPOUBSOJOHÞODPNQPOFOUFEFMB

TFDBEPSBDVBMRVJFSEFTNPOUBKFSFRVJFSFEFMB

BUFODJØOZIFSSBNJFOUBTEFVOUÏDOJDPPDPNQB×ÓBEF

NBOUFOJNJFOUPBVUPSJ[BEPZDBMJGJDBEPSi no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

t6TFVODPNQVFTUPQBSBDPOFYJPOFTEFUVCFSJB

JOTPMVCMFFOHBTEFQFUSPMFPMJRVJEP-1FOUPEBTMBT

SPTDBTEFUVCFSJB Si no se cumple con esto se podra

producir una explosion, incendio o muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

Connecting gas dryers (cont.)

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas

o heridas al usar su electrodoméstico, siga las

precauciones básicas, incluyendo lo siguiente:

t-BJOTUBMBDJØOZFMNBOUFOJNJFOUPEFCFO

QSPWFFSTFQPSVOJOTUBMBEPSDBMJGJDBEPBHFODJBEF

NBOUFOJNJFOUPPDPNQB×ÓBEFHBT Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

t6TFÞOJDBNFOUFVODPOFDUPSEFBDFSPJOPYJEBCMF

OVFWPZVODPOFDUPSDFSUJGJDBEPQPS"("OVFWP

Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

t4FEFCFJOTUBMBSVOBWÈMWVMBEFDPSUFEFHBTBVOB

EJTUBODJBNÓOJNBEFQJFTNEFMBTFDBEPSB

Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

t-BTFDBEPSBFTUÈDPOGJHVSBEBQBSBHBTOBUVSBM

DVBOEPTFFOWÓBEFGÈCSJDB"TFHÞSFTFEFRVF

MBTFDBEPSBFTUÈFRVJQBEBDPOMBCPRVJMMBEF

RVFNBEPSDPSSFDUBQBSBFMUJQPEFHBTRVFTFVTBSÈ

HBTOBUVSBMPQFUSØMFPMÓRVJEP-1 Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

t4JFTQSFDJTPTFSÈVOUÏDOJDPDVBMJGJDBEPRVJFO

JOTUBMFMBCPRVJMMBDPSSFDUBQBSBFMLJUEFDPOWFSTJØO

-1DPOOÞNFSPEFQJF[B&&-%TFEFCFSÈ

UPNBSOPUBEFFTUFDBNCJPFOMBTFDBEPSB Si no

se cumple con esto se podrá producir una explosión,

incendio o muerte.

t4FEFCFOSFBMJ[BSUPEBTMBTDPOFYJPOFTTFHÞOMPT

DØEJHPTZMBTSFHVMBDJPOFTMPDBMFTSi no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

t-BTTFDBEPSBTEFHBT%&#&/WFOUJMBSIBDJBFM

FYUFSJPSSi no se cumple con esto se podrá producir

una explosión, incendio o muerte.

Conexión del suministro de gas

"TFHÞSFTFEFRVFFMTVNJOJTUSPEFHBTBMDVBSUPEF

lavado se encuentre APAGADO.Confirme que el

tipo de gas disponible en su cuarto de lavado sea el

adecuado para la secadora. La secadora está lista para

la conexión de gas natural de



cľQVMHBEBT/15

2VJUFMBUBQBEFFOWÓPEFMBDPOFYJØOEFHBTMPDBMJ[BEB

de la parte trasera de la secadora.Asegúrese de no

dañar la rosca del conector de gas al quitar la tapa de

envío.

$POFDUFMBTFDBEPSBBMTVNJOJTUSPEFHBTEFTVDVBSUP

de lavado usando un conector de acero inoxidable

GMFYJCMFOVFWPDPOVOBDPOFYJØOEFQVMHBEBT/15

"KVTUFCJFOUPEBTMBTDPOFYJPOFTFOUSFMBTFDBEPSBZ

el suministro de gas de su cuarto de lavado. Abra el

suministro de gas de su cuarto de lavado y verifique

que no haya fugas en todas las conexiones de tubería

(tanto interiores como exteriores) usando un fluido

anticorrosivo para detección de fugas.

Conexión eléctrica

Instalaciones en lugares de gran altitud

-BDMBTJGJDBDJØO#56QBSBFTUBTFDBEPSBFTDFSUJGJDBDJØO

"("QBSBFMFWBDJPOFTQPSEFCBKPEFMPTQJFT

4JWBBJOTUBMBSTVTFDBEPSBBNÈTEFQJFTEFCF

ser desclasificada por un técnico calificado o compañía

de gas.

Enchufe la secadora en un

tomacorriente de

7"$)[ de tres patas

conectado a tierra.

Válvula de corte

de suministro

de gas

Conexión de

HBTw/15

Tapón de tubería

EFw/15

Conector flexible

de acero inoxidable

certificado por AGA/CSA

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

Cómo conectar las secadoras eléctricas

ADVERTENCIA

Para ayudar a evitar incendios, descargas eléctricas, heridas

graves o muerte, el cableado e instalación a tierra deben

cumplir con la última edición del Código Eléctrico Nacional,

"/4*/'1"ZUPEBTMBTSFHVMBDJPOFTMPDBMFTBQMJDBCMFT

Por favor comuníquese con un electricista calificado para

que controle el cableado y los fusibles y así asegurar que

su casa posee energía eléctrica adecuada para operar la

secadora.

Requisitos eléctricos únicamente para modelos eléctricos

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t&TUBTFDBEPSBEFCFFTUBSDPOFDUBEBBVOTJTUFNBEF

DBCMFBEPNFUÈMJDPQFSNBOFOUFDPOFDUBEPBUJFSSBP

TFEFCFUFOEFSVODPOEVDUPSEFDPOFYJØOBUJFSSBEF

FRVJQPDPOMPTDPOEVDUPSFTEFDJSDVJUPZDPOFDUBEPBMB

UFSNJOBMEFDPOFYJØOBUJFSSBEFMFRVJQPPDPOEVDUPSEF

la secadora. Si no se cumple con esto se podrá producir

una explosión, incendio o muerte.

t-BTFDBEPSBUJFOFTVQSPQJPCMPRVFUFSNJOBMFMDVBM

EFCFDPOFDUBSTFBVODJSDVJUPEFVOBTPMBGBTFEF

7$"EF)[QSPUFHJEPDPOGVTJCMFEFBNQFSJPT

FMDJSDVJUPEFCFUFOFSQSPUFDDJØOEFGVTJCMFBBNCPT

UFSNJOBMFTEFMBMÓOFB&MTVNJOJTUSPFMÏDUSJDPEF

MBTFDBEPSBEFCFSBTFSEFMBNÈYJNBDMBTJGJDBUJØO

EFWPMUBHFMJTUBEBFOMBQMBDBEFDBSBDUFSÓTUJDBT/P

DPOFDUFMBTFDBEPSBBVODJSDVJUPEFØ

WPMUJPT Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

t4JVODJSDVJUPEFSBNBMBMBTFDBEPSBFTEFQJFT

NPNFOPTEFMPOHJUVEVTFBMBNCSFMJTUBEPQPS6-

6OEFSXSJUFST-BCPSBUPSJFT/ÞN"8(ÞOJDBNFOUF

BMBNCSFDPCSFTFHÞOMPSFRVJFSBOMBTMFZFTMPDBMFT

4JFTNÈTMBSHPEFQJFTNVTFBMBNCSFMJTUBEP

QPS6-6OEFSXSJUFST-BCPSBUPSJFT/ÞN"8(

ÞOJDBNFOUFBMBNCSFEFDPCSFPTFHÞOMPSFRVJFSBO

MBTMFZFTMPDBMFT%JTQPOHBEFTVGJDJFOUFEPUBDJØOEF

DBCMFBEPEFNBOFSBEFQPEFSNPWFSMBTFDBEPSBEFTV

VCJDBDJØOOPSNBMDVBOEPTFBOFDFTBSJP Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

t/0TFQSPWFFMBDPOFYJØOFOFTQJSBMEFMDBCMFFMÏDUSJDP

FOUSFMBDBKBEFQBSFEZFMCMPRVFUFSNJOBMEFMB

TFDBEPSBDPOMBNJTNB&MUJQPEFDPOFYJØOFOFTQJSBMZ

FMDBMJCSFEFMBMBNCSFEFCFOTFHVJSMPTDØEJHPTMPDBMFT

y las instrucciones indicadas en las siguientes páginas.

Si no se cumple con esto se podrá producir una explosión,

incendio o muerte.

t4FSFRVJFSFVOBDPOFYJØOEFIJMPTFOUPEBTMBT

JOTUBMBDJPOFTEFWJWJFOEBTNØWJMFTZQSFGBCSJDBEBTBTÓ

DPNPFOUPEBTMBTDPOTUSVDDJPOFTOVFWBTQPTUFSJPSFT

BMEFFOFSPEF4FEFCFVTBSVOBDPOFYJØOEF

IJMPTTJMPTDØEJHPTMPDBMFTOPQFSNJUFOMBDPOFYJØOB

UJFSSBVUJMJ[BOEPFMBMBNCSFOFVUSP Si no se cumple con

esto se podrá producir una explosión, incendio o muerte.

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t/PNPEJGJRVFFMFODIVGFOJFMDBCMFBEPJOUFSOP

GBDJMJUBEPDPOMBTFDBEPSB

t-BTFDBEPSBEFCFSÈDPOFDUBSTFBVOBTBMJEBEFWÓBT

t4JOPTFBEBQUBBMBUPNBEFDPSSJFOUFEFCFSÈ

BTFHVSBSTFEFRVFVOFMFDUSJDJTUBDVBMJGJDBEPJOTUBMF

una adecuada.

Requisitos eléctricos especiales para viviendas móviles

o prefabricadas

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t$VBMRVJFSJOTUBMBDJØOFOVOBWJWJFOEBNØWJMP

QSFGBCSJDBEBEFCFSFBMJ[BSTFEFDPOGPSNJEBEDPOMPT

&TUÈOEBSFTEFTFHVSJEBEZDPOTUSVDDJØOEFWJWJFOEBT

QSFGBCSJDBEBT5ÓUVMP$'31BSUFPFTUÈOEBS

$"/$4";.)ZDPOMPTDØEJHPTZSFHVMBDJPOFT

locales.

t4FSFRVJFSFVOBDPOFYJØOEFIJMPTFOUPEBTMBT

JOTUBMBDJPOFTEFWJWJFOEBTNØWJMFTZQSFGBCSJDBEBT

BTÓDPNPFOUPEBTMBTDPOTUSVDDJPOFTOVFWBT

QPTUFSJPSFTBMEFFOFSPEF Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

ADVERTENCIA

t$POFDUFFMDBCMFEFBMJNFOUBDJØOBMBDBKBEF

terminales. Conecte cada uno de los conductores

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKB

EFUFSNJOBMFTRVFUFOHBFMDPOEVDUPSEFMNJTNP

DPMPS1PSFKFNQMPDPOFDUFFMDPOEVDUPSOFHSP

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKBEF

UFSNJOBMFTRVFUJFOFFMDPOEVDUPSOFHSP&ODBTPEF

OPTFHVJSFTUBTJOTUSVDDJPOFTTFQPESÓBQSPEVDJSVO

DPSUPDJSDVJUPVOBTPCSFDBSHBJODFOEJPPNVFSUF

t$POUBDUPQPSDPOEVDUPSOFVUSPFTUÈQSPIJCJEPQBSB

OVFWBTJOTUBMBDJPOFTEFDJSDVJUPEFSJWBEP

MBTDBTBTNØWJMFTWFIÓDVMPTSFDSFBDJPOBMFTZ

ÈSFBTEPOEFMPTDØEJHPTQSPIÓCFOVOBDPOFYJØOB

tierra por el conductor neutro.

Conexión de cuatro hilos para secadoras

eléctricas: Cable eléctrico con enchufe

t4FSFRVJFSFVOBDPOFYJØOEFIJMPTFOUPEBTMBT

instalaciones de viviendas móviles y prefabricadas, así

como en todas las construcciones nuevas posteriores

BMEFFOFSPEF

t4FSFRVJFSFVOQSPUFDUPSEFUFOTJØOMJTUBEPQPS6-

2VJUFMBDVCJFSUBEFBDDFTPBMCMPRVFUFSNJOBM

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase un

DBCMFFMÏDUSJDPDPOEVDUPSEFDPCSF/ÞN"8(

EFQPSMPNFOPTIJMPT"MJTUBEPQPS6-QPSFM

protector de tensión.

t*OTUBMFVODBCMFFMÏDUSJDPEF"7MJTUBEPQPS

6-DPOVODPOEVDUPSEFDPCSF/ÞN"8( como

mínimo y terminales de bucle cerrado o de horquilla

con extremos doblados hacia arriba.

55SBOTGJFSBFMBMBNCSFEFDPOFYJØOBUJFSSBEFMB

secadora detrás del tornillo de conexión a tierra de

color verde al tornillo central del bloque terminal.

Conecte los dos conductores calientes del cable

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro de color blanco al tornillo

del bloque terminal central. Conecte el alambre de

conexión a tierra del cable eléctrico al tornillo de

conexión a tierra de color verde.

"+645&#*&/50%04-04503/*--04. Reinstale la

cubierta de acceso del bloque terminal.

Caliente

(negro)

Alambre de

conexión

a tierra del

cable eléctrico

Tornillo de

conexión a

tierra

Cable blanco

movido de

tornillo de

conexión a

tierra

Neutro

(blanco)

Caliente

(rojo)

Protector de tensión

listado por UL

Cable eléctrico

de cuatro hilos

listado por UL

#MPRVF

terminal

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

ADVERTENCIA

t$POFDUFFMDBCMFEFBMJNFOUBDJØOBMBDBKBEF

terminales. Conecte cada uno de los conductores

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKB

EFUFSNJOBMFTRVFUFOHBFMDPOEVDUPSEFMNJTNP

DPMPS1PSFKFNQMPDPOFDUFFMDPOEVDUPSOFHSP

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKBEF

UFSNJOBMFTRVFUJFOFFMDPOEVDUPSOFHSP&ODBTPEF

OPTFHVJSFTUBTJOTUSVDDJPOFTTFQPESÓBQSPEVDJSVO

DPSUPDJSDVJUPVOBTPCSFDBSHBJODFOEJPPNVFSUF

t$POUBDUPQPSDPOEVDUPSOFVUSPFTUÈQSPIJCJEP

QBSBOVFWBTJOTUBMBDJPOFTEFDJSDVJUPEFSJWBEP

MBTDBTBTNØWJMFTWFIÓDVMPTSFDSFBDJPOBMFTZ

ÈSFBTEPOEFMPTDØEJHPTQSPIÓCFOVOBDPOFYJØO

a tierra por el conductor neutro.

Conexión de cuatro hilos para secadoras eléctricas:

Conexión directa

t4FSFRVJFSFVOBDPOFYJØOEFIJMPTFOUPEBTMBT

instalaciones de viviendas móviles y prefabricadas, así

como en todas las construcciones nuevas posteriores

BMEFFOFSPEF

t4FSFRVJFSFVOQSPUFDUPSEFUFOTJØOMJTUBEPQPS6-

%FTQFHVFQVMHDNEFMBDVCJFSUBEFMDBCMF

del final. Descubra 5 pulg. de aislamiento del cable de

DPOFYJØOBUJFSSB$PSUFBQSPYJNBEBNFOUFcQVMH

DNEFMPTPUSPTDBCMFTZEFTQFHVFQVMH

cm) del aislamiento del cado uno. Haga los finales de

MPTDBCMFTFOGPSNBEFHBODIP

2VJUFMBDVCJFSUBEFBDDFTPBMCMPRVFUFSNJOBM

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase el cable

FMÏDUSJDPGBCSJDBEPFOFM1BTPQPSFMQSPUFDUPSEF

tensión.

Alambre de

conexión a tierra

DN

DN

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

t*OTUBMFVODBCMFFMÏDUSJDPMJTUBEPQPS6-DPO4

DPOEVDUPSFTEFDPCSF/ÞN"8(DPNPNÓOJNP.

t1SFQBSFVONÓOJNPEFQJFTNEFMPOHJUVEQBSB

poder quitar y reemplazar la secadora.

5SBOTGJFSBFMBMBNCSFEFDPOFYJØOBUJFSSBEFMB

secadora detrás del tornillo de conexión a tierra de

color verde al tornillo central del bloque terminal.

Conecte los dos conductores calientes del cable

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro de color blanco al tornillo

del bloque terminal central. Conecte el alambre

de conexión a tierra del cable eléctrico al tornillo

de conexión a tierra de color verde. "+645&#*&/

50%04-04503/*--04. Reinstale la cubierta de

acceso del bloque terminal.

6--JTUFE

Strain Relief

6--JTUFE8JSF

1PXFS$PSE

Terminal

#MPDL

INSTRUCCIONES PARA LA INSTALACIÓN

Caliente

(negro)

Alambre de

conexión

a tierra del

cable eléctrico

Tornillo de

conexión a

tierra

Cable blanco

movido de

tornillo de

conexión a

tierra

Neutro

(blanco)

Caliente

(rojo)

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

ADVERTENCIA

t$POFDUFFMDBCMFEFBMJNFOUBDJØOBMBDBKBEF

terminales. Conecte cada uno de los conductores

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKB

EFUFSNJOBMFTRVFUFOHBFMDPOEVDUPSEFMNJTNP

DPMPS1PSFKFNQMPDPOFDUFFMDPOEVDUPSOFHSP

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKB

EFUFSNJOBMFTRVFUJFOFFMDPOEVDUPSOFHSP&O

DBTPEFOPTFHVJSFTUBTJOTUSVDDJPOFTTFQPESÓB

QSPEVDJSVODPSUPDJSDVJUPVOBTPCSFDBSHB

incendio o muerte.

t$POUBDUPQPSDPOEVDUPSOFVUSPFTUÈQSPIJCJEP

QBSBOVFWBTJOTUBMBDJPOFTEFDJSDVJUPEFSJWBEP

MBTDBTBTNØWJMFTWFIÓDVMPTSFDSFBDJPOBMFT

ZÈSFBTEPOEFMPTDØEJHPTQSPIÓCFOVOB

DPOFYJØOBUJFSSBQPSFMDPOEVDUPSOFVUSP

Conexión de tres hilos para secadoras

eléctricas: Cable eléctrico con enchufe

t/0TFQFSNJUFVOBDPOFYJØOEFIJMPTFO

DPOTUSVDDJPOFTOVFWBTEFTQVÏTEFMEFFOFSPEF



t4FSFRVJFSFVOQSPUFDUPSEFUFOTJØOMJTUBEPQPS6-

2VJUFMBDVCJFSUBEFBDDFTPBMCMPRVFUFSNJOBM

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase un

cable eléctrico conductor de cobre Núm. "8(EF

QPSMPNFOPTIJMPT"7MJTUBEP por UL

por el protector de tensión.

t*OTUBMFVODBCMFFMÏDUSJDPEF"7MJTUBEPQPS

6-DPOVODPOEVDUPSEFDPCSF/ÞN"8(DPNP

NÓOJNP y terminales de bucle cerrado o de horquilla

con extremos doblados hacia arriba.

$POFDUFMPTEPTDPOEVDUPSFTDBMJFOUFTEFMDBCMF

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro al tornillo del bloque terminal

central. Conecte la conexión a tierra exterior (de

ser requerido por los códigos locales) al tornillo de

color verde. "+645&#*&/50%04-04503/*--04.

Reinstale la cubierta de acceso del bloque terminal.

Protector de tensión

listado por UL

Cable eléctrico

de tres hilos

listado por UL

#MPRVF

terminal

Tornillo de

conexión

a tierra

Neutro

(blanco)

Caliente

(negro)

Caliente

(rojo)

Conexión a tierra

exterior (de ser

requerido por los

códigos locales)

Hilo

blanco de

estructura

de secadora

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

ADVERTENCIA

t$POFDUFFMDBCMFEFBMJNFOUBDJØOBMBDBKBEF

terminales. Conecte cada uno de los conductores

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKB

EFUFSNJOBMFTRVFUFOHBFMDPOEVDUPSEFMNJTNP

DPMPS1PSFKFNQMPDPOFDUFFMDPOEVDUPSOFHSP

EFMDBCMFEFBMJNFOUBDJØOBMUPSOJMMPEFMBDBKBEF

UFSNJOBMFTRVFUJFOFFMDPOEVDUPSOFHSP&ODBTPEF

OPTFHVJSFTUBTJOTUSVDDJPOFTTFQPESÓBQSPEVDJSVO

DPSUPDJSDVJUPVOBTPCSFDBSHBJODFOEJPPNVFSUF

t$POUBDUPQPSDPOEVDUPSOFVUSPFTUÈQSPIJCJEP

QBSBOVFWBTJOTUBMBDJPOFTEFDJSDVJUPEFSJWBEP

MBTDBTBTNØWJMFTWFIÓDVMPTSFDSFBDJPOBMFTZ

ÈSFBTEPOEFMPTDØEJHPTQSPIÓCFOVOBDPOFYJØO

a tierra por el conductor neutro.

Conexión de tres hilos para secadoras eléctricas:

Conexión directa

t/0TFQFSNJUFVOBDPOFYJØOEFIJMPTFO

DPOTUSVDDJPOFTOVFWBTEFTQVÏTEFMEFFOFSPEF



t4FSFRVJFSFVOQSPUFDUPSEFUFOTJØOMJTUBEPQPS6-

%FTQFHVF



cĸQVMHDNEFMBDVCJFSUBEFMDBCMF

EFMGJOBM%FTQFHVFQVMHDNEFMBJTMBNJFOUP

EFDBEBBMBNCSF)BHBMPTGJOBMFTEFMPTDBCMFTFO

forma de gancho.

2VJUFMBDVCJFSUBEFBDDFTPBMCMPRVFUFSNJOBM

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase el cable

FMÏDUSJDPGBCSJDBEPFOFM1BTPQPSFMQSPUFDUPSEF

tensión.

t*OTUBMFVODBCMFFMÏDUSJDPMJTUBEPQPS6-DPO3

DPOEVDUPSFTEFDPCSF/ÞN"8(DPNPNÓOJNP.

t1SFQBSFVONÓOJNPEFQJFTNEFMPOHJUVEQBSB

poder quitar y reemplazar la secadora.

$POFDUFMPTEPTDPOEVDUPSFTDBMJFOUFTEFMDBCMF

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro al tornillo del bloque terminal

central. Conecte la conexión a tierra exterior (de

ser requerido por los códigos locales) al tornillo de

color verde. "+645&#*&/50%04-04503/*--04.

Reinstale la cubierta de acceso del bloque terminal.

DN

Protector de tensión

listado por UL

Cable eléctrico de cuatro

hilos listado por UL

#MPRVF

terminal

INSTRUCCIONES PARA LA INSTALACIÓN

Tornillo de

conexión

a tierra

Neutro

(blanco)

Caliente

(negro)

Caliente

(rojo)

Conexión a tierra

exterior (de ser

requerido por los

códigos locales)

Hilo

blanco de

estructura

de secadora

Requisitos especiales para viviendas

móviles o prefabricadas

Cualquier instalación en una vivienda móvil o

prefabricada debe realizarse de conformidad con los

Estándares de seguridad y construcción de viviendas

QSFGBCSJDBEBT5ÓUVMP$'31BSUFPFTUÈOEBS$"/

$4";.)ZDPOMPTDØEJHPTZSFHVMBDJPOFTMPDBMFT

Si no está seguro de si la instalación que ha propuesto

cumple con estos estándares, llame a un técnico de

mantenimiento e instalación para obtener ayuda.

t6OBTFDBEPSBEFHBTEFCFSÓBGJKBSTFQFSNBOFOUFNFOUF

sobre el piso.

t-BDPOFYJØOFMÏDUSJDBEFVOBTFDBEPSBFMÏDUSJDBEFCF

TFSVOBDPOFYJØOEFIJMPT4FQSPWFFJOGPSNBDJØO

más detallada pertinente a la conexión eléctrica en la

sección Cómo conectar las secadoras eléctricas.

t1BSBSFEVDJSFMSJFTHPEFDPNCVTUJØOFJODFOEJPTF

debe ventilar la secadora hacia el exterior.

t/0WFOUJMFMBTFDBEPSBEFCBKPEFVOBWJWJFOEBNØWJMP

prefabricada.

t-BTTFDBEPSBTFMÏDUSJDBTEFCFOWFOUJMBSTFIBDJBFM

exterior usando el panel trasero, izquierdo, derecho o

inferior.

t-BTTFDBEPSBTBHBTEFCFOWFOUJMBSTFBMFYUFSJPSVTBOEP

el panel trasero, izquierdo o inferior. Las secadoras a

gas no deben ventilarse hacia el exterior usando el

panel derecho debido a la carcasa del quemador.

t&MDPOEVDUPEFFTDBQFEFMBTFDBEPSBEFCFFTUBS

bien fijado a la estructura de la vivienda móvil o

prefabricada, y el conducto de escape debe estar

fabricado de un material resistente al fuego y la

combustión. Se recomienda el uso de un conducto de

metal rígido o flexible.

t/0DPOFDUFFMDPOEVDUPEFFTDBQFEFMBTFDBEPSBB

ningún otro conducto, respiradero, chimenea ni a

ningún otro tipo de conducto de escape.

t"TFHÞSFTFEFRVFMBTFDBEPSBEJTQPOHBEFBDDFTP

adecuado al aire fresco del exterior para garantizar un

funcionamiento adecuado. La abertura para la toma

EFBJSFGSFTDPFYUFSJPSEFCFTFSEFQPSMPNFOPT

pulgadas



DN



t&TJNQPSUBOUFRVFFMFTQBDJPMJCSFEFMDPOEVDUP

con respecto a cualquier material combustible de

DPOTUSVDDJØOTFBEFQPSMPNFOPTQVMHBEBTDN

y que, cuando se ventile la secadora al exterior, se

pueda instalar la secadora dejando un espacio libre de

QVMHBEBTDNBMPTMBEPTZMBQBSUFUSBTFSBEFMB

secadora.

t5FOHBFODVFOUBRVFMPTNBUFSJBMFTEFWFOUJMBDJØO

no se proveen con la secadora. Debe obtener los

materiales de ventilación necesarios para una

instalación adecuada.

Revisión de instalación final

Una vez que haya completado la instalación de la

secadora y la misma se encuentre en su ubicación final,

confirme que funcione correctamente realizando las

siguientes pruebas.

Comprobación del calentamiento de la secadora

.0%&-04"("4

Cierre la puerta de la secadora, apriete el interruptor

ON/OFF para encender la secadora, e iniciar la secadora

en un ajuste de calor.Cuando inicia la secadora, el

encendedor deberá encender el quemador principal.

.0%&-04&-²$53*$04

Cierre la puerta de la secadora, apriete el interruptor

ON/OFF para encender la secadora, e iniciar la secadora

en un ajuste de calor. El escape de aire deberá estar

caliente después de que la secadora haya funcionado

EVSBOUFNJOVUPT

Revisión del flujo de aire

El funcionamiento efectivo de la secadora requiere de

un flujo de aire adecuado. La corrección del flujo de aire

puede medirse evaluando la presión estática. La presión

estática del conducto del escape se puede medir con

un manómetro, colocado en el conducto de escape

BQSPYJNBEBNFOUFBQJFTDNEFEJTUBODJBEFMB

secadora. La presión estática del conducto de escape

OPEFCFSÓBFYDFEFSMBTQVMHBEBTDN4FEFCF

revisar la secadora mientras está funcionando sin carga

Revisión del nivelado

Una vez que la secadora se encuentra en su ubicación

final, vuelva a revisar que la misma se encuentre

nivelada. Asegúrese de que esté nivelada de adelante

hacia atrás y de lado a lado, y de que las cuatro patas

niveladoras se encuentren asentadas en el piso

firmemente.

NOTA

Si no se purga todo el aire de la línea de gas, el

encendedor de gas podría apagarse antes de que se

encienda el quemador. Si esto sucede, el encendedor

volverá a intentar encender el gas después de

aproximadamente dos minutos.

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

Test de Instalación

(conducto de comprobar)

Una vez haya instalado la secadora, haga este test

para asegurarse de que las condiciones del sistema de

evacuación son las adecuadas para el funcionamiento

correcto de la secadora. Este test tiene como objetivo

mostrarle si existe algún problema importante en el

sistema de evacuación de su vivienda.

t&TUBTFDBEPSBDVFOUBDPOFMTJTUFNB'MPX4FOTFVO

sistema innovador que detecta automáticamente los

bloqueos y restricciones en la tubería de la secadora.

Mantener la tubería sin acumulación de pelusa y libre

de restricciones le permitirá secar la ropa más rápido y

reducir el gasto de energía.

"DUJWBSFMUFTUEFJOTUBMBDJØO



3FUJSFMBEPDVNFOUBDJØOZDJFSSFMBQVFSUB No meta

nada en el tambor cuando se disponga a hacer este test

porque podría influir en la precisión de los resultados.

.BOUFOHBQVMTBEPTMPTCPUPOFT$POUSPM5FNQ

5FNQ$POUSPMZ0QDJØO0QUJPOZQVMTFFM

CPUØO&ODFOEJEP1PXFS

Esta secuencia de botones activa el test de instalación.

El código BQBSFDFSÈFOMBQBOUBMMBEFWJTVBMJ

zación si la activación se ha realizado con éxito.

1VMTFFMCPUØO*OJDJP1BVTB4UBSU1BVTTF

La secadora iniciará el test, que durará alrededor de

dos minutos. Se encenderá el calor y se medirán las

temperaturas en el tambor.

0CTFSWFMBQBOUBMMBQBSBDPOPDFSFMSFTVMUBEP

Durante el ciclo de prueba de tres minutos, controle

FMWJTVBMJ[BEPSEFM'MPX4FOTFFOFMQBOFMEF

control. Si al terminar el test no muestra ninguna

barra, el sistema de evacuación es adecuado.

4JFMTJTUFNBEFFWBDVBDJØOTVGSFSFTUSJDDJPOFT

JNQPSUBOUFTFMJDPOPNPTUSBSÈCBSSBT4JFYJTUFO

otros problemas, estos se le indicarán con códigos

de error. Consulte en la página siguiente el listado de

códigos de error y sus soluciones.

4JMBTCBSSBTFTUÈOFODFOEJEBTFMTJTUFNBEF

evacuación está considerablemente bloqueado. Revise

el sistema de inmediato, ya que de no hacerlo el

funcionamiento será muy deficiente.

5. 'JOEFMDJDMP

Al finalizar el test aparecerá

en la pantalla

de visualización. Una vez haya terminado este ciclo,

la secadora se apagará automáticamente después de

unos momentos.

NOTA

La secadora deberá estar fría antes de iniciar el test.

4JMBVOJEBETFIBDBMFOUBEPEVSBOUFMBJOTUBMBDJØO

active el sistema Secado Con Aire (Air Dry) durante

unos minutos para reducir la temperatura interior.

INSTRUCCIONES PARA LA INSTALACIÓN

4JO#BSSBT

Corecto

#BSSBT

Restricción

Test de Instalación (conducto de comprobar) (cont.)

t$PNQSVFCFFMDØEJHPEFFSSPSBOUFTEFMMBNBSBMTFSWJ

cio técnico

t$PNQSVFCFMBTDPOEJDJPOFTEFMDPOEVDUP

4JTFJMVNJOBOMBTCBSSBTUSBTFMUFTUDPNQSVFCFFM

sistema de evacuación en busca de restricciones o

daños. Repare o reemplace el sistema de evacuación

según sea necesario.

Código de error Causas posibles Soluciones

U&

U&

t'BMMPEFMTFOTPSEFUFNQFSBUVSB tApague la secadora y llame al servicio técnico.

t'BMMPEFMTFOTPSEFIVNFEBE tApague la secadora y llame al servicio técnico.

t&MDBCMFEFBMJNFOUBDJØOOPFTUÈ

conectado correctamente o el

suministro eléctrico de la vivienda es

incorrecto.

t4FIBOGVOEJEPMPTGVTJCMFTIBTBMUBEP

el disyuntor o ha habido un apagón.

t

Compruebe el suministro eléctrico o la conexión

del cable de alimentación al enchufe. Consulte la

TFDDJØOi$ØNPDPOFDUBSMBTTFDBEPSBTFMÏDUSJDBTwEF

este manual para las instrucciones completas.

t3FBDUJWFFMEJTZVOUPSPSFFNQMBDFFMGVTJCMF/P

incremente la capacidad del fusible. Si el problema

es una sobrecarga del circuito, solicite los servicios

de un electricista cualicado.

'MVKPEFBJSFSFTUSJOHJEPPCMPRVFBEP

Evite funcionamientos prolongados o

funcionamientos con múltiples formaciones de

torceduras o codos.

Conducto demasiado

largo o muy torcido

Tubería demasiado larga

o con demasiados codos

Controle los bloqueos y la acumulación de pelusa.

Asegúrese que la tubería no posea cortes ni restricciones.

Tubería

estrangulada

o bloqueada

Acumulación

de pelusa o

bloqueo

NOTA

Cuando recién se instala la secadora, debe realizarse

esta prueba para alertarlo sobre cualquier clase de

problemas con el conducto de extracción de su hogar.

Sin embargo, puesto que la prueba realizada durante

un funcionamiento normal ofrece una información

más precisa sobre el estado del conducto de extrac

ción que la prueba de instalación, la cantidad de

barras visualizadas durante las dos pruebas puede no

ser la misma.

No interrumpa el test, ya que de caso contrario podría

obtener resultados erróneos.

Aunque no se ilumine ninguna barra tras el ciclo de

test, es posible que existan algunas restricciones en el

sistema de evacuación. Consulte la sección Cónexión

del conducto de ventilación de la secadora en este

manual para conocer todos los requisitos del sistema

de evacuación y de ventilación.

&TUBTFDBEPSBDVFOUBDPOFMTJTUFNB'MPX4FOTFVO

sistema innovador que detecta automaticamente los

bloqueos y restricciones en la tuberia de la secadora.

Mantener la tuberia sin acumulacion de pelusa y libre

de restricciones le permitira secar la ropa mas rapido y

reducir el gasto de energia.

INSTRUCCIONES PARA LA INSTALACIÓN

ESPAÑOL

CÓMO USAR

Funcionamiento de la secadora

&ODFOEFS-B4FDBEPSB

1SFTJPOFFMCPUØO&ODFOEJEP"QBHBEP1PXFSQBSBFODFOEFSMBTFDBEPSB4JTF

enciende, los LEDs de ciclo se iluminarán y se emitirá un aviso sonoro. Consulte

MBQÈHJOB

*OJDJBS&M$JDMP

Presione el botón Inicio/Pausa(Start/Pause) para que comience el ciclo. El ciclo

puede ser pausado en cualquier momento abriendo la puerta o presionando el

CPUØO*OJDJP1BVTB4UBSU1BVTF4JOPWVFMWFBJOJDJBSTFFMDJDMPUSBTNJOVUPT

la secadora se apagará y los ajustes del ciclo se perderán.

Seleccionar Un Ciclo

Gire el mando del selector de ciclo en cualquier sentido hasta que se ilumine

el LED del ciclo que desee. Se mostrarán los ajustes preestablecidos de

UFNQFSBUVSBOJWFMEFTFDBEPZPQDJØOQBSBFTUFDJDMP$POTVMUFMBQÈHJOB

Los ajustes predeterminados para el ciclo seleccionado podrán cambiarse

ahora si lo desea. Esto puede llevarse a cabo utilizando los botones

NPEJGJDBEPSFTEFDJDMPUBMZDPNPTFNVFTUSBFOMBQÈHJOB-BTPQDJPOFTEF

ciclo pueden añadirse utilizando los botones de opción tal y como se muestra

FOMBQÈHJOB

'JO%FM$JDMP

Al finalizar el ciclo, si lo tiene ajustado, oirá un aviso sonoro. Retire

inmediatamente sus prendas de la secadora para reducir las arrugas. Si tiene

seleccionada la función Cuidado De Arrugas (Wrinkle Care), la secadora

volteará brevemente la carga cada pocos minutos para ayudar a prevenir la

aparición de arrugas en sus prendas.

-JNQJBS&M'JMUSP%F1FMVTBT

Si aún no ha limpiado el filtro de pelusas, extráigalo y elimine las pelusas

procedentes de la última carga. Esto le ayudará a asegurar un funcionamiento

más rápido y eficiente de secado.

$BSHBS-B4FDBEPSB

Cargue en la secadora la carga húmeda procedente de la lavadora. Si la carga

es muy grande, deberá dividirla en cargas más pequeñas para obtener un buen

rendimiento y proteger los tejidos.

Filtro de

pelusa

NOTE

No todas las opciones ni modificadores están disponibles para todos los

ciclos. Se escuchará un sonido diferente y la luz LED no se iluminará si la

selección no está permitida.

CÓMO USAR

Guía de ciclos

Ciclos de secado con sensor (sensor dry)

Los ciclos de secado con sensor utilizan el sistema

exclusivo de sensor doble de LG para detectar y

comparar el nivel de humedad en las prendas y en

el aire, y programar el tiempo de secado del modo

necesario para asegurar resultados superiores.

La secadora ajusta automáticamente el nivel de

sequedad y temperatura del ajuste recomendado para

cada ciclo. El tiempo restante estimado se mostrará en

la pantalla.

Ciclos de secado manual (manual dry)

Use los ciclos de secado manual para seleccionar

una cantidad especifica de tiempo y temperatura

de secado. Cuando se selecciona el ciclo de secado

manual, la pantalla de Tiempo Restane Estimado

(Estimated Time Remaining) muestra el tiempo

restante real en su ciclo. Puede cambiar el tiempo

real en el ciclo apretando Más Tiempo (More Time) o

Menos Tiempo (Less Time).

$FSUJGJDBEPQPS/4'

La fundación NSF International certifica

RVFFMDJDMP"OUJ#BDUFSJBMSFEVDFFOVO

MBTCBDUFSJBTEFMMBWBEPFWJUBOEP

que éstas se transmitan en la siguiente

carga a lavar.

NOTA

Para proteger sus prendas, no todos los niveles,

temperatura u opciones están disponible con cada

ciclo. Consulte la HVÓBEFDJDMPT para los detalles.

Ciclo 5JQPEFUFMB

/JWFMEF

secado

5FNQFSBUVSB

5JFNQP

en min.

.ÈT

UJFNQP

.FOPT

tiempo

Cuidado

arrugas

Sonido de

secado

IÞNFEP

3FEVDDJØO

estática

1MBODIBEP

GÈDJM

Steam

Fresh

Acolchados, camisas,

pantalones (excepto prendas

muy delicadas)

Apagado

Media Alta 

ÅÅ ÅÅ

Regulable Regulable

Steam

Sanitary

Acolchados, ropa de

cama, ropa de niños.

Apagado Alta



Anti

#BDUFSJBM

No utilizar este ciclo

con prendas delicadas.

Muy Seco Alta



Poca Carga

Sólo prendas normales y

de algodón/tipo toallas

NÈYBQSPYLH

Normal seco

Alta



Regulable

Prendas

Voluminosas/

Ropa de cama

Acolchados, almohadas,

camisas.

Normal seco

Media

Regulable

Secado

Intenso

Vaqueros, prendas

pesadas.

Normal seco

Alta



ÅÅÅÅ

Regulable

Algodón/

Normal

Ropa de trabajo, pana,

etc.

Normal seco

Media



ÅÅÅÅ

Regulable

Planchado

Perm.,

Informal

Prendas sintéticas,

planchado permanente.

Normal seco

#BKB



ÅÅÅÅ

Regulable

Toallas

Prendas vaqueras,

toallas, algodón

resistente.

Normal seco

Media Alta

ÅÅÅÅ

Regulable

3PQBEF

Portiva

Ropa deportiva Apagado 



ÅÅ

Delicado

Lencería, sábanas,

blusas

Normal seco

#BKB



ÅÅÅÅ

Regulable

Secado

Rápido

Para poca carga con

tiempos de secado

cortos.

Apagado

Alta



ÅÅ ÅÅ

Regulable Regulable

Freshen

(Refrescado)

Para quitar arrugas

menores de la ropa.

Apagado

Media Alta



ÅÅ ÅÅ

Regulable Regulable

Secado Por

Aire

Para prendas que no

precisan calor, por

llevar plástico o goma

Apagado

Sin

Calor



ÅÅ

Regulable

ESPAÑOL

A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor

consulte las secciones específicas de este manual.

Revise el filtro de pelusa antes de

cada uso

Asegúrese siempre de que el filtro de pelusa esté limpio

antes de iniciar una carga nueva; un filtro de pelusa

bloqueado incrementará los tiempos de secado.

Para limpiarlo, tire del filtro de pelusa verticalmente y,

con los dedos, enrolle cualquier pelusa para retirarla del

filtro. No enjuague ni lave el filtro para eliminar la pelusa.

Empuje el filtro de pelusa firmemente en su lugar.

Para informacaión adicional, vea la sección LIMPIEZA

REGULAR.

Asegúrese siempre de que el filtro de pelusa esté

instalado adecuadamente antes de poner en

funcionamiento la secadora. Hacer funcionar la secadora

sin el filtro o con un filtro de pelusa suelto podría dañar

la secadora y los artículos en el interior de la misma.

Clasificación de cargas

Etiquetas de mantenimiento de las telas

La mayoría de las prendas de vestir tienen etiquetas

de mantenimiento de las telas para lograr un

mantenimiento adecuado.

Agrupamiento de prendas similares

Para obtener los mejores resultados, clasifique las

prendas en cargas que puedan secarse con el mismo

ciclo de secado.

Los diferentes tipos de telas tienen diferentes requisitos de

cuidado, y algunas telas se secarán más rápido que otras.

Cómo cargar la secadora

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas

o heridas al usar su electrodoméstico, siga las

precauciones básicas, incluyendo lo siguiente:

t

3FWJTFUPEPTMPTCPMTJMMPTQBSBBTFHVSBSTFEFRVF

FTUÏOWBDÓPT-PTBSUÓDVMPTDPNPDMJQTGØTGPSPT

QMVNBTNPOFEBTZMMBWFTQVFEFOEB×BSTVTFDBEPSB

PTVTQSFOEBT-PTPCKFUPTJOGMBNBCMFTUBMFTDPNP

FODFOEFEPSFTPGØTGPSPTQPESÓBOFODFOEFSTFZ

QSPWPDBSVOJODFOEJPSi no se cumple con esto se

podrá producir una explosión, incendio o muerte.

t/VODBTFRVFQSFOEBTRVFIBZBOTJEPFYQVFTUBTB

BDFJUFHBTPMJOBVPUSBTTVCTUBODJBTJOGMBNBCMFT

-BWBSMBTQSFOEBTOPFMJNJOBSÈDPNQMFUBNFOUFMPT

residuos de aceite. Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

NOTA

Consejos útiles de carga

t$PNCJOFQSFOEBTHSBOEFTZQFRVF×BTFOVOBDBSHB

t-BTQSFOEBTIÞNFEBTTFFYUFOEFSÈONJFOUSBT

se secan. No sobrecargue la secadora; las

prendas necesitan de espacio para girar y secar

adecuadamente.

t$JFSSFMBTDSFNBMMFSBTHBODIPTZDPSEPOFTQBSB

prevenir que estos artículos se enganchen o enreden

en otras prendas.

Filtro de

pelusa

Secado a

máquina

Seco

Planchado permanente

antiarrugas

Normal

Etiquetas de cuidado de las telas

Ajuste

de calor

Alto

Mediano

Bajo

Sin calor/ai

Suave/

delicado

No secar

a máquina

No secar

(utilizado junto

a “no lavar”)

CÓMO USAR

Secado En Parrilla (Rack Dry)

Use el ciclo Secado En Parrilla (Rack Dry) con artículos tales como

suéteres de lana, sedas, y lencería, que se deberían secar en posición

horizontal. También se puede usar Secado En Parrilla (Rack Dry) con

artículos que no deben secarse girando, tales como calzado deportivo

o animales de peluche. Presione y sostenga el botón Cuidado De

"SSVHBT8SJOLMF$BSFEVSBOUFTFHVOEPTQBSBBDUJWBSPEFTBDUJWBSMB

función Secado En Parrilla (Rack Dry).

Para instalar el estante de secado

.BOUFOJFOEPBCJFSUBMBQVFSUBEFMBTFDBEPSBEFTMJDFFMFTUBOUFFO

el tambor de la secadora.

"TFHÞSFTFEFRVFFTUÏBTFOUBEPVOJGPSNFNFOUFTPCSFFMCPSEF

interior de la puerta y descanse horizontalmente sobre el interior de

la secadora.

Funciones especiales

Los botones de opcion tambien activan las funciones especiales,

JODMVZFOEP$&33"%63""136&#"%&/*º04$)*-%-0$,1BSB

activar, presione y sostenga el boton marcado con la funcion especial

EVSBOUFTFHVOEPT

* CERRADURA A PRUEBA DE NIÑOS (CHILD LOCK)

Utilice esta opcion para evitar un uso no deseado de la secadora o

para evitar modificaciones en las configuraciones de ciclo mientras

la secadora esta funcionando. Presione y sostenga los botones

1MBODIBEP'ÈDJM&BTZ*SPOBMNJTNPUJFNQPEVSBOUFTFHVOEPTQBSB

activar o desactivar la funcion Cerradura a Prueba De Niños (Child

Lock). El icono de bloqueo podra verse en la pantalla y todos los

controles quedaran desactivados.

Cuando se ha fijado el seguro infantil, aparecerá el indicador de

seguro infantil y se desactivarán todos los botones excepto el botón

EF&ODFOEJEP"QBHBEP1PXFS

Botones de ajuste de ciclos

Los ciclos de secado con sensor (sensor dry) tienen ajustes

preprogramados que se seleccionan automaticamente. Los ciclos de

csecado manual (manual dry) tienen ajustes predeterminados, pero

pueden Personalizarse usando los botones de ajustes de ciclos. Apriete

el botón de esa opción para ver y seleccionar otros ajustes.

Nibel De Secado (Dry Level)

Selecciona el nivel de sequedad para el ciclo. Apriete el boton de

Nivel De Secado (Dry Level) varias veces para navegar por los ajustes

disponibles.

t&TUBPQDJPOFTUBEJTQPOJCMFVOJDBNFOUFFOMPTDJDMPTEFTFDBEPDPO

sensor (sensor dry).

t-BTFDBEPSBBKVTUBSBFMUJFNQPEFDJDMPBVUPNBUJDBNFOUF

Al seleccionar Más Seco (More Dry) o Muy Seco (Very Dry) se

incrementara el tiempo del ciclo, mientras que Humedo Seco (Damp

Dry) o Menos Seco (Less Dry) disminuira el tiempo del ciclo.

t6TFVOBKVTUF)VNFEP4FDP%BNQ%SZP.FOPT4FDP-FTT%SZFO

los articulos que desee planchar.

Control Del Temperatura (Temp. Control)

3FHVMBFMBKVTUFEFUFNQFSBUVSBEFTEF6MUSB#BKP6MUSB-PXB"MUP

(High). Esto permite el cuidado preciso de sus telas y prendas. Apriete

el boton Control Del Temperatura (Temp. Control) varias veces para

navegar por los ajustes disponibles.

SECADO DE TIEMPO (Time Dry)

-FQFSNJUFTFMFDDJPOBSFMUJFNQPEFTFDBEPNBOVBMNFOUFEFB

NJOVUPTFOJODSFNFOUPTEFNJOVUPT6TFFTUBPQDJPOFODBSHBT

pequenas o para eliminar arrugas. Use los botones de Más Tiempo/

Menos Tiempo (More Time/Less Time) para anadir o reducir el tiempo

EFTFDBEPFOJODSFNFOUPTEFNJOVUP

Su secadora dispone de varias opciones de ciclo adicionales, las cuales

personalizan los ciclos para satisfacer sus necesidades individuales.

Ciertos botones de opción también incorporan una función especial

(vea la siguiente página para obtener mayor información) que puede

activarse apretando y manteniendo apretado ese botón de opción por

TFHVOEPT

Para añadir opciones de ciclo a un ciclo:

&ODJFOEBMBTFDBEPSBZHJSFMBQFSJMMBTFMFDUPSBEFDJDMPTQBSB

seleccionar el ciclo deseado.

6TFMPTCPUPOFTEFQSPHSBNBDJØOEFDJDMPQBSBGJKBSMPTBKVTUFTQBSB

ese ciclo.

"QSJFUFFMMPTCPUØOFTEFPQDJØOEFDJDMPQBSBMBPQDJØORVFEFTFB

añadir. Aparecerá en la pantalla un mensaje de confirmación.

"QSJFUFFMCPUØO*/*$*01"64"45"351"64&QBSBJOJDJBSFMDJDMP-B

secadora iniciará automáticamente.

Cuidado De Arrugas (Wrinkle Care)

Al seleccionar esta opción, hará girar la carga periódicamente por

VOQMB[PEFIBTUBIPSBTEFTQVÏTEFMDJDMPTFMFDDJPOBEPPIBTUB

que se abra la puerta. Esto es de ayuda para prevenir la formación de

arrugas cuando no le sea posible retirar las prendas de la secadora

inmediatamente.

Spitido Encendido/Apagado (Signal On/Off)

Para apagar el pitido, presione el botón. Presione para volver a

encender el pitido.

Sonido De Secado Húmedo (Damp Dry Signal)

Con esta opción, la secadora hará sonar la alarma cuando la carga está

TFDB&TUBGVODJØOMFQFSNJUFSFUJSBSFMMPTBSUÓDVMPTMJWJBOPTRVF

seca(n) rápidamente o que desea planchar o colgar mientras aún se

encuentran húmedos. Presione y sostenga el boton Reducción Estática

3FEVDF4UBUJDEVSBOUFTFHVOEPTQBSBBDUJWBSPEFTBDUJWBS4POJEP

Desecado Húmedo (Damp Dry Signal).

NOTA

Para proteger las prendas, no todos los niveles de secado,

temperatura u opción están disponibles en todos los ciclos. Vea la

Guía de ciclos para obtener más detalles.

NOTE

NUNCA use el este ciclo en combinación con un ciclo de secado

giratorio.

NOTE

Asegúrese de quitar el estante de secado después de

usar el ciclo Secado En Parrilla (Rack Dry).

NOTE

Cerradura a Prueba De Niños (Child Lock) se mantiene

después del fin del ciclo. Si desea desactivar esta función,

QSFTJPOFZTPTUFOHBTFHVOEPTFMCPUØO1MBODIBEP'ÈDJM

(Easy Iron).

ESPAÑOL

-MFOFFMBMJNFOUBEPSSDPOBHVBIBTUBMBDBQBDJEBE

máxima

$PMØRVFMPEFOVFWPFOFMDPNQBSUJNFOUPDVBESBEPZ

ponga la tapa.

ADVERTENCIA

t/PMMFOFFMBMJNFOUBEPSEFWBQPSDPOMÓRVJEPTUBMFT

DPNPHBTPMJOBTPMWFOUFTQBSBMJNQJF[BFOTFDP

VPUSBTTVTUBODJBTJOGMBNBCMFTPFYQMPTJWBTSi no

se cumple con esta advertencia se podrán producir

heridas graves o muerte.

t/PCFCBBHVBEFMBMJNFOUBEPSEFWBQPSSi no

se cumple con esta advertencia se podrán producir

heridas graves o muerte.

CÓMO USAR

Tapa

MAX

SÓLO

agua

Alimentador

de vapor

NOTA

Puede guardar solo un programa personalizado

a la vez. Al apretar y mantener apretado el botón

Programa Personalizado (Custom Program),

reemplazará cualquier programa personalizado que

haya guardado anteriormente.

NOTA

Antes de usar el ciclo de vapor, debe llenarse el alimentador

de vapor con agua hasta la línea MAX. Si no lo hace, la

pantalla muestra . Asegúrese de que el alimentador

de vapor está llenado con agua y el cajón está cerrado

completamente. Apague la secadora, luego vuelva a iniciar

el ciclo de vapor.

t4ØMPVTFBHVB/PMMFOFFMBMJNFOUBEPSEFWBQPSDPO

sustancias extrañas, agentes para enjuague, o detergentes.

t"OUFTEFNPWFSMBTFDBEPSBWFSJGJRVFRVFFMBMJNFOUBEPS

de vapor esté vacío.

t/PVTFBHVBEFTUJMBEBFMTFOTPSEFOJWFMEFBHVBEFM

generador de vapor no funcionará.

t"TFHÞSFTFEFJOTUBMBSFM"MJNFOUBEPSEF7BQPSTJFMNJTNP

no se instala se producirán desbordes de agua.

t-JNQJFDVBMRVJFSEFSSBNFEFBHVBBMSFEFEPSEFM

Alimentador de Vapor y del cajón antes de encender el

secador.

t/PMMFOFFMBMJNFOUBEPSEFWBQPSDPOBHVBDBMJFOUFNÈT

EF¡'¡$

Programa personalizado

Si tiene una combinacion especial de ajustes que usa

con frecuencia, puede guardar estos ajustes a manera

de programa personalizado.

* Para guardar un programa personalizado:

&ODJFOEBMBTFDBEPSBZHJSFMBQFSJMMBTFMFDUPSBEF

ciclos para seleccionar el ciclo deseado.

6TFMPTCPUPOFTEFQSPHSBNBDJØOEFDJDMPQBSBGJKBS

los ajustes para ese ciclo.

"QSJFUFFMMPTCPUØOFTEFPQDJØOEFDJDMPQBSBMB

opción que desea añadir. Aparecerá en la pantalla un

mensaje de confirmación.

"QSJFUFZNBOUFOHBBQSFUBEPFMCPUØO1SPHSBNB

Personalizado (Custom Program).

Para recuperar un programa personalizado:

&ODJFOEBMBTFDBEPSB

"QSJFUFFMCPUØO1SPHSBNB1FSTPOBMJ[BEP$VTUPN

Program).

"QSJFUFFMCPUPO*OJDJP1BVTB4UBSU1BVTFQBSBJOJDJBS

el ciclo.

Funciones de vapor

Para llenar el alimentador de vapor

"CSBMBUBQB

&YUSBJHBFMBMJNFOUBEPSEFWBQPS

Funciones de vapor (cont.)

La nueva tecnologia de vapor de LG le permite

inyectar las telas con un chorro giratorio de vapor

caliente para refrescar las prendas, reducir la estatica, y

facilitar el planchado. Simplemente seleccione el ciclo

Steam Fresh™ o agregue la opción vapor a los ciclos

seleccionados.

Cómo usar el ciclo Steam Fresh™

Steam Fresh™ utiliza sólo el poder del vapor para

rápidamente reducir arrugas y olores de las telas. Da

nueva vida a las prendas arrugadas que han estado

guardadas por mucho tiempo y facilita el planchado

en ropa muy arrugada. Steam Fresh™ también puede

usarse para reducir los olores en las telas.

Para usar el ciclo Steam Fresh™:

&ODJFOEBMBTFDBEPSBZHJSFMBQFSJMMBTFMFDUPSBBMDJDMP

4UFBN'SFTI.

1BSBBHSFHBSVOBGVODJPOPQDJPOBMTFMFDDJPOF

Reducción Estática (Reduce Static), Planchado Fácil

(Easy Iron), o Cuidado De Arrugas (Wrinkle Care).

%FQFOEJFOEPEFMBDBSHBDBOUJEBEEFQSFOEBT

puede modificarse el tiempo de vapor presionando

los botones Más Tiempo (More Time) o Menos Tiempo

(Less Time)

1SFTJPOFFMCPUØOEF*OJDJP1BVTB4UBSU1BVTFQBSB

iniciar el ciclo.

Para agregar vapor a un ciclo estándar:

&ODJFOEBMBTFDBEPSBZHJSFMBQFSJMMBTFMFDUPSBBMDJDMP

deseado.

6UJMJDFMPTCPUPOFTEFDPOGJHVSBDJØOEFDJDMPQBSB

ajustar las configuraciones para ese ciclo.

1SFTJPOFFMCPUØOWBQPSQBSBMBPQDJØORVFMFHVTUBSJB

agregar. Luego ajuste el tamaño de carga utilizando

los botones Más Tiempo (More Time) o Menos Tiempo

(Less Time).

1SFTJPOFFMCPUØOEF*OJDJP1BVTB4UBSU1BVTFQBSB

iniciar el ciclo.

Cómo usar las opciónes de vapór

La opcíon Reducción Estática (Reduce Static) nyecta

vapor al final del ciclo de secado para reducir la

electricidad estatica producida por la friccion de telas.

Modifique el tiempo del ciclo presionando el botón Más

Tiempo (More Time) o Menos Tiempo (Less Time). La

pantalla muestra la cantidad de prendas recomendadas,

QPSFKFNQMPØ

La opcíon Planchado Fácil (Easy Iron) deja las telas

adecuadamente húmedas para planchado, lo que

puede ahorrar tiempo y facilitar el planchado. Modifique

el tiempo del ciclo presionando el botón Más Tiempo

(More Time) o Menos Tiempo (Less Time). La pantalla

muestra la cantidad de prendas recommendadas, por

FKFNQMPØ

Cómo usar el ciclo Steam Sanitary

El nuevo ciclo Steam Sanitary

es idóneo para la

higienización rápida y sencilla de elementos que no

pueden lavarse, utilizando sólo el poder del vapor.

Recomendamos utilizar este ciclo para tejidos de

algodón y poliéster. (NO use para espuma de uretano,

plumas o prendas delicadas).

NOTA

t-BTPQDJPOFT3FEVDDJØO&TUÈUJDB3FEVDF4UBUJDP

Planchado Fácil (Easy Iron) tambien pueden usarse

durante el ciclo Steam Fresh™.

t%FQFOEJFOEPEFMBDBSHBDBOUJEBEEFQSFOEBT

puede modificarse el tiempo del ciclo presionando

los botones Más Tiempo (More Time) o Menos

5JFNQP-FTT5JNF&OMBQBOUBMMBQPESBWFSTFP

TJHOJGJDBPNFOPTQSFOEBTFTQBSBØ

prendas, y

indica una carga grande, como un

edredon.

NOTA

t$VBOEPTFTFMFDDJPOB4FDBEP$PO4FOTPS4FOTPS

Dry) con la opcíon Reducción Estática (Reduce Static)

no puede seleccionarse Nivel De Secado (Dry Level)

de Menos (Less) o Humedo (Damp).

t-BTPQDJPOFT3FEVDDJØO&TUÈUJDB3FEVDF4UBUJD

o Planchado Fácil (Easy Iron) también pueden

seleccionarse durante los ciclos Tiempo De

Secado(Time Dry).

t%FTQVÏTEFTFMFDDJPOBSMBPQDJØO7BQPSFO5JNF

Dry, los botones Más Tiempo (More Time) o Menos

Tiempo (Less Time) TIME cambiarán el tiempo de

vapor ÚNICAMENTE.

t%FTQVFTEFQSFTJPOBS**OJDJP1BVTB4UBSU1BVTFMPT

botones Más Tiempo (More Time) o Menos Tiempo

(Less Time) Time no funcionarán.

CÓMO USAR

ESPAÑOL

Guía de ciclo de vapor

7BQPS

5JFNQP

programado

QPSMBGÈCSJDB

Control

temp.

/JWFMEF

Secado

&TUBEP

de tela

5JQPEFUFMB

Cantidad

.ÈY

Steam Sanitary

.JO Seca

Camisas, Ropa de

cama

$BNJTBTDBEB

Ropa de niños

*CT

4UFBN'SFTI

.JO

Seca

Edredón $BNJTBTDBEB

Camisas* 5 cada

3FEVDDJØO

estática

.JO Seca Camisas*

*CT

"35Ó$6-04

1MBODIBEP

GÈDJM

.JO Seca Camisas* Camisas* (5 cada)

0QDJØOEF7BQPS

3FEVDDJØO

estática

Siga el ciclo

Seleccionado

Mojada

Varía según el

ciclo seleccionado

*CT

"35Ó$6-04

1MBODIBEP

GÈDJM

Mojada

Varía según el

ciclo seleccionado

Camisas* (5 cada)

4FDBEP5FNQPSJ[BEP

3FEVDDJØO

estática

.JO

Mojada

Varía según el

ciclo seleccionado

*CT

"35Ó$6-04

1MBODIBEP

GÈDJM

.JO

Mojada

Varía según el

ciclo seleccionado

Camisas* (5 cada)

$BNJTBNF[DMBEFBMHPEØOQPMJÏTUFS&YDFQUPUFMBTFTQFDJBMNFOUFEFMJDBEBT

t$VBOEPTFUBQBOFMGJMUSPEFQFMVTBTPFMDPOEVDUPEFTBMJEBMBTPQDJPOFTEFWBQPSOPEBSÈOMPTSFTVMUBEPT

adecuados.

t1BSBNFKPSFTSFTVMUBEPTMBTQSFOEBTEFCFOTFSEFUBNB×PTZEFUJQPTEFUFMBTJNJMBSFT/PTPCSFDBSHVFMBTFDBEPSB

Funciones de vapor (cont.)

ADVERTENCIA

t/PBCSBMBQVFSUBEFMBTFDBEPSBEVSBOUFDJDMPTEF

WBQPS Si no se cumple con esto se podrá producir una

explosión, incendio, quemaduras o muerte.

t/PMMFOFFMBMJNFOUBEPSEFWBQPSDPOHBTPMJOB

TPMWFOUFTQBSBMJNQJF[BFOTFDPVPUSBTTVTUBODJBT

JOGMBNBCMFTPFYQMPTJWBTSi no se cumple con esto se

podrá producir una explosión, incendio, quemaduras o

muerte.

t/PUPRVFMBCPRVJMMBEFWBQPSEFMUBNCPSEVSBOUF

PEFTQVÏTEFMDJDMPEFWBQPS Si no se cumple con

esta advertencia se podrán producir heridas graves o

muerte.

NOTA

t1VFEFRVFFMWBQPSOPTFBDMBSBNFOUFWJTJCMFEVSBOUFMPT

ciclos de vapor. Esto es normal.

t/PVTFFMDJDMPSteam Fresh™ con elementos como lana,

manta de lana, camperas de cuero, seda, ropa húmeda,

lencería, productos de espuma o mantas eléctricas.

t1BSBNFKPSFTSFTVMUBEPTMBTQSFOEBTEFCFOTFSEFUBNB×PT

y de tipos de tela similares. No sobrecargue la secadora.

t$VBOEPTFUBQBFMGJMUSPDPOEVDUPMBPQDJØOWBQPSQVFEF

no tener resultados óptimos.

t$VBOEPMBGVODJØOWBQPSFTUÈTJFOEPVUJMJ[BEBFMUBNCPS

se detendrá para permitir que el vapor permanezca en el

tambor.

t&MBMJNFOUBEPSEFWBQPSEFCFMMFOBSTFDPOBHVBIBTUBMB

línea MAX. De otro modo, se mostrará un mensaje de Error.

CÓMO USAR

MAINTENANCE

Limpieza regular

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

t%FTFODIVGFMBTFDBEPSBBOUFTEFMJNQJBSMBNJTNBQBSB

FWJUBSFMSJFTHPEFEFTDBSHBTFMÏDUSJDBT

Si no se cumple con esta advertencia se podrán producir

heridas graves, incendios, descargas eléctricas o muerte.

t"MMJNQJBSMBTFDBEPSBOVODBVUJMJDFRVÓNJDPTEFDPSUF

MJNQJBEPSFTBCSBTJWPTPTPMWFOUFT

Los mismos dañarán su aspecto.

Limpieza del exterior

El mantenimiento adecuado de su secadora podría

prolongar su vida útil. El exterior de la unidad puede

limpiarse con agua tibia y un detergente de jabón medio,

no abrasivo.

Limpie inmediatamente cualquier clase de fuga, con un

trapo suave y húmedo.

Limpieza del interior

Limpie con un paño alrededor de la abertura y el sello

de la puerta con un paño suave húmedo para prevenir la

acumulación de pelusa y polvo que podrían dañar el sello

de la puerta.

Limpie la ventanilla con un paño suave humedecido con

agua caliente y un detergente suave no abrasivo para el

hogar; luego seque con un paño.

Se puede limpiar el tambor de acero inoxidable con un

limpiador de acero inoxidable convencional, usado según

las especificaciones del fabricante. Nunca use limpiadores

abrasivos ni de lana metálica; pueden raspar o dañar la

superficie.

Limpieza alrededor y debajo de la secadora

Aspire la pelusa y polvo alrededor de la secadora y debajo

de ella con regularidad. Se debe revisar que el sistema de

conductos de ventilación no tenga acumulación de pelusa y

se debe limpiar una vez por año. Si se percibe una reducción

del flujo de aire o desempeño del secado notorios, revise

que el sistema de conductos no esté bloqueado ni tenga

obstrucciones.

Mantenimiento del sistema de conductos

Se debe revisar que el sistema de conductos de ventilación

no tenga acumulación de pelusa y se debe limpiar una

vez por año. Si se percibe una reducción del flujo de aire o

desempeño del secado notorios, revise que el sistema de

conductos no esté bloqueado ni tenga obstrucciones. Llame

a un técnico o proveedor de mantenimiento calificados.

Limpieza del filtro de pelusa

Limpie siempre las pelusas del filtro tras cada ciclo.

Para limpiarlo, tire del filtro de pelusa verticalmente.

Luego:

1BSBVOBMJNQJF[BEJBSJBSFUJSFUPEBTMBTQFMVTBTEFM

filtro con sus dedos, o

-JNQJFFMGJMUSPEFQFMVTBDPOVOBTQJSBEPSP

4JFMGJMUSPEFQFMVTBTTFIBFOTVDJBEPNVDIPPTFIB

obstruido con suavizante de tejido, lávelo en agua

caliente jabonosa y déjelo secar completamente

antes de volverlo a colocar.

Filtro de

pelusa

NOTA

NUNCA opere la secadora sin haber colocado antes el

filtro de pelusa. NUNCA haga funcionar la secadora

con un filtro de pelusas húmedo.

NOTA

No use alcohol desnaturalizado, disolventes o

productos similares.

Nunca use limpiadores abrasivos o de lana metálica;

pueden dañar la superficie.

MANTENIMIENTO

ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de llamar a mantenimiento

Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el diagnóstico de

problemas en una etapa temprana. Si su secadora no funciona adecuadamente o no funciona en lo absoluto, revise

lo siguiente antes de llamar a mantenimiento.

1SPCMFNB $BVTBTQPTJCMFT Soluciones

La secadora no

se enciende

t&MDBCMFFMÏDUSJDPOPFTUÈFODIVGBEP

adecuadamente.

t&MGVTJCMFEFMIPHBSFTUÈRVFNBEPFM

cortacircuitos se ha accionado, o ha

ocurrido una interrupción eléctrica.

t"TFHÞSFTFEFRVFFMFODIVGFFTUÏDPOFDUBEPEFNBOFSBTFHVSB

en un tomacorriente con conexión a tierra, que se corresponda

con la placa de clasificación.

t3FBDUJWFFMEJTZVOUPSPDBNCJFFMGVTJCMF/PBVNFOUFMB

capacidad del fusible. Si el problema se debe a una sobrecarga

de circuito, pida a un electricista calificado que solucione el

problema.

La secadora no

calienta

t&MGVTJCMFEFMIPHBSFTUÈRVFNBEPFM

cortacircuitos se ha accionado, o ha

ocurrido una interrupción eléctrica.

t4FIBBQBHBEPFMTVNJOJTUSPP

servicio de gas (solo modelos a gas).

t3FBDUJWFFMEJTZVOUPSPDBNCJFFMGVTJCMF/PBVNFOUFMBDBQBDJEBE

del fusible. Si el problema se debe a una sobrecarga de circuito, pida

a un electricista calificado que solucione el problema.

t$POGJSNFRVFMBWÈMWVMBEFDPSUFEFHBTEFMBWJWJFOEBZMBWÈMWVMBEF

corte de gas de la secadora estén completamente abiertas.

Manchas

de grasa o

suciedad en las

prendas

t4VBWJ[BEPSEFUFMBTVTBEP

incorrectamente.

t1SFOEBTMJNQJBTZTVDJBTTFDBEBT

juntas.

t1SFOEBTMJNQJBTZTVDJBTTFDBEBT

juntas.

t$POGJSNFZTJHBMBTJOTUSVDDJPOFTQSPWJTUBTDPOTVTVBWJ[BEPSEF

telas.

t"TFHÞSFTFEFVTBSTVTFDBEPSBTPMPQBSBTFDBSBSUÓDVMPTMJNQJPT

ya que los artículos sucios pueden ensuciar las prendas limpias

en la misma carga o en las subsiguientes.

t-BTNBODIBTFOSPQBTTFDBTTPOFOSFBMJEBENBODIBTRVFOPTF

eliminaron durante los procesos de lavado. Asegúrese de que

las ropas queden completamente limpias de acuerdo con las

instrucciones de su lavadora y detergente.

La pantalla

muestra los

FSSPSFTU&P

U&

t/PFTUÈGVODJPOBOEPFMDBMFGBDUPS t"QBHVFMBTFDBEPSBZMMBNFBNBOUFOJNJFOUP

Pelusa en las

prendas

t/PTFIBMJNQJBEPDPSSFDUBNFOUFFM

filtro de pelusa.

t1SFOEBTEFMBWBEPOPDMBTJGJDBEBT

adecuadamente.

t&YDFTPEFFTUÈUJDBFOMBTQSFOEBT

t-BTFDBEPSBFTUÈTPCSFDBSHBEB

t1B×VFMPTEFQBQFMQBQFMFTFUD

dejados en los bolsillos.

t"TFHÞSFTFEFMJNQJBSFMGJMUSPEFQFMVTBBOUFTEFDBEBDBSHB$PO

algunas cargas que producen altas cantidades de pelusa, puede

ser necesario limpiar el filtro durante el ciclo.

t"MHVOBTUFMBTQSPEVDFOQFMVTBTQPSFKFNQMPVOBUPBMMBEF

algodón peluda blanca) y deben secarse aparte de las prendas

que atrapan pelusa (por ejemplo: un par de pantalones de lino).

t0CTFSWFFMFYDFTPEFFTUÈUJDBFOMBTQSFOEBTEFTQVÏTEFM

secadora indicado de la sección más abajo.

t%JWJEBMBTDBSHBTHSBOEFTFODBSHBTNÈTQFRVF×BTQBSBSFBMJ[BS

el secado.

t3FWJTFMPTCPMTJMMPTNJOVDJPTBNFOUFBOUFTEFMBWBSZTFDBS

prendas.

Exceso de

estática en

las prendas

después del

secado

t/PTFVTBTVBWJ[BEPSEFUFMBPTF

usa incorrectamente.

t-BTQSFOEBTTFTFDBSPOQPS

demasiado tiempo (excesivamente

secas).

t4FDBEPEFUFMBTTJOUÏUJDBT

planchado permanente o

combinación de materiales

sintéticos.

t6TFVOTVBWJ[BEPSEFUFMBTQBSBSFEVDJSMBFMFDUSJDJEBEFTUÈUJDB

Asegúrese de seguir las instrucciones del fabricante.

t4PCSFDBSHBSVOBDBSHBEFMBWBEPQVFEFDBVTBSMBBDVNVMBDJPO

de electricidad estatica. Programe los ajustes y use un tiempo

de secado menos prolongado; o use los ciclos SECADO CON

SENSOR (SENSOR DRY).

t&TUPTNBUFSJBMFTQVFEFODBVTBSBDVNVMBDJØOEFFTUÈUJDB*OUFOUF

usar un suavizador de telas.

El tiempo de

secado no es

constante

t-PTBKVTUFTEFDBMPSFMUBNB×PEFMB

carga o la humedad de las prendas

no son constantes.

t&MUJFNQPEFTFDBEPQBSBVOBDBSHBWBSJBSÈEFQFOEJFOEPEFM

ajuste de calor, tipo de calor utilizado (eléctrico, natural, o gas

LP), el tamaño de la carga, el tipo de tela, el nivel de humedad de

las prendas y la condición de los conductos de escape y el filtro

de pelusa.

RESOLUCIÓN DE PROBLEMAS

Antes de llamar a mantenimiento (cont.)

1SPCMFN 1PTTJCMF$BVTFT

Solutions

Las prendas

tardan

demasiado

tiempo en

secarse

t-BDBSHBOPFTUÈDPSSFDUBNFOUF

clasificada.

t$BSHBHSBOEFEFUFMBTQFTBEBT

t

No se han programado adecuadamente

los controles de la secadora.

t4FOFDFTJUBMJNQJBSFMGJMUSPEF

pelusa.

t-PTDPOEVDUPTEFFTDBQFFTUÈO

bloqueados, sucios o el tendido de

los conductos es demasiado largo.

t&MGVTJCMFEFMIPHBSFTUÈRVFNBEPFM

cortacircuitos se ha accionado, o ha

ocurrido una interrupción eléctrica.

t-BTFDBEPSBFTUÈTPCSFDBSHBEB

t)BZNVZQPDBDBSHBFOMBTFDBEPSB

t4FQBSFMPTBSUÓDVMPTQFTBEPTEFMPTMJWJBOPT-PTBSUÓDVMPTNÈT

grandes y pesados requieren de mayor tiempo de secado.

t-BTUFMBTQFTBEBTSFRVJFSFOEFNBZPSUJFNQPEFTFDBEPZB

que tienden a retener mayor humedad. Para ayudar a reducir y

mantener tiempos de secado más constantes para telas pesadas

y de mayor tamaño, separe estos artículos en cargas más

pequeñas de un tamaño sistemático.

t6TFMPTBKVTUFTEFDPOUSPMBEFDVBEPTQBSBFMUJQPEFDBSHBRVF

esté secando.

t"TFHÞSFTFEFMJNQJBSFMGJMUSPEFQFMVTBBOUFTEFDBEBDBSHB$PO

algunas cargas que producen altas cantidades de pelusa, puede

ser necesario limpiar el filtro durante el ciclo.

t$POGJSNFRVFFMTJTUFNBEFDPOEVDUPEFFTDBQFTFFODVFOUSF

configurado correctamente y no tenga desechos, pelusa

ni obstrucciones. Asegúrese de que los reguladores de tiro

exteriores abran adecuadamente y no estén bloqueados,

atascados ni dañados.

t3FBDUJWFFMEJTZVOUPSPDBNCJFFMGVTJCMF/PBVNFOUFMB

capacidad del fusible. Si el problema se debe a una sobrecarga

de circuito, pida a un electricista calificado que solucione el

problema.

t%JWJEBMBTDBSHBTHSBOEFTFODBSHBTNÈTQFRVF×BTQBSBSFBMJ[BS

el secado.

t4JFTUÈTFDBOEPVOBDBSHBNVZQFRVF×BB×BEBBMHVOPTBSUÓDVMPT

adicionales para asegurar una acción de giro apropiada.

Las prendas

están

arrugadas

t-BTQSFOEBTTFTFDBSPOQPS

demasiado tiempo (excesivamente

secas).

t4FIBOEFKBEPMBTQSFOEBTFOMB

secadora por demasiado tiempo

una vez finalizado el ciclo.

t4FDBSFYDFTJWBNFOUFVOBDBSHBEFMBWBOEFSÓBQVFEFQSPWPDBS

arrugas en las prendas. Intente secar por un período menos

prolongado y retire los artículos mientras aún retienen una

cantidad leve de humedad.

t3FUJSFJONFEJBUBNFOUFUPEPTMPTBSUJDVMPTEFMBTFDBEPSBBMGJOBM

del ciclo. Use la opcíon CUIDADO DE ARRUGAS (WRINKLE CARE)

para continuar girando las prendas al final de un ciclo, por un

QMB[PNBYJNPEFIPSBT

Las prendas

encogen

t/PTFTJHVFOMBTJOTUSVDDJPOFTEFMB

etiqueta de la prenda.

t1BSBFWJUBSRVFMBTQSFOEBTFODPKBOTJHBDVJEBEPTBNFOUFMBT

instrucciones de cuidado de telas correspondiente a su prenda,

ya que algunas telas encogen naturalmente cuando se lavan.

Otras telas se pueden lavar, pero encogen cuando se secan en

una secadora. Use un ajuste de calor bajo o sin calor.

La pantalla

muestra el

código de error

t&MDBCMFEFBMJNFOUBDJØOFTUÈNBM

conectado.

t$PNQSVFCFMBDPOFYJØOEFMDBCMFEFBMJNFOUBDJØOBMCMPRVFEF

UFSNJOBMFT$POTVMUFMBTQÈHJOBT_EFFTUFNBOVBM

La luz de AñADIR

AGUA

( )

esta encendida

durante el ciclo

de secado

t&SSPSEFFOUSBEBEFBHVB t7FSJGJRVFFMDBKØOEFMBMJNFOUBEPSEFWBQPS

&MBMJNFOUBEPSEFWBQPSEFCFFTUBSMMFOPEFBHVBIBTUBMBMÓOFB

MAX.

$POTUBUFRVFFMBMJNFOUBEPSEFWBQPSFTUÏCJFODPMPDBEPZ

que el cajón esté completamente cerrado.

"QBHVFMBTFDBEPSBMVFHPWVFMWBBJOJDJBSFMDJDMPEFWBQPS

t/PVTFBHVBEFTUJMBEBFMTFOTPSEFOJWFMEFBHVBEFMHFOFSBEPS

de vapor no funcionará.

t/PGVODJPOBMBCPNCB%FTFODIVGFMBTFDBEPSBZMMBNFBMTFSWJDJP

técnico.

Gotea agua de la

boquilla cuando

comienza el ciclo

de vapor

t&TUPFTOPSNBM t&TUPFTDPOEFOTBDJØOEFWBQPS&MBHVBQBSBSÈEFHPUFBSEFTQVÏT

de un tiempo.

ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de llamar a mantenimiento (cont.)

1SPCMFN 1PTTJCMF$BVTFT

Solutions

No se produce

vapor pero no

aparece ningún

código de error

t&SSPSEFOJWFMEFBHVB t%FTFODIVGFMBTFDBEPSBZMMBNFBMTFSWJDJPUÏDOJDP

Las prendas

siguen arrugadas

después del ciclo

Steam Fresh™

t%FNBTJBEBTQSFOEBTPQSFOEBT

muy diferentes en la secadora.

t$BSHBTQFRVF×BTEFBQSFOEBTGVODJPOBONFKPS

t$BSHVFNFOPTQSFOEBT$BSHVFQSFOEBTEFDMBTFTJNJMBS

No quedan

rayas en la ropa

después de

Steam Fresh™

t-BGVODJØOEFFTUFDJDMPFTRVJUBS

las arrugas de las telas.

t6TFVOBQMBODIBQBSBIBDFSMBTSBZBT

Las prendas

tienen estatica

después de

Reducción

estática (Reduce

Static)

t&TUPFTOPSNBM t%FQFOEFEFMOJWFMJOEJWJEVBMEFIVNFEBEEFMBQJFM

Las están muy

húmedas o muy

secas después

de Reducción

estática (Reduce

Static)

t0QDJPOFTDPSSFDUBTEFTFDBEP

no seleccionadas.

t4FMFDDJPOFFMQFTPEFMBDBSHBNBOVBMNFOUFBOUFTEF

comenzar la opcíon Reducción estática (Reduce Static).

Las prendas

no quedan

uniformemente

húmedas después

de Planchado fácil

(Easy Iron)

t/ÞNFSPEFQJF[BTPUBNB×P

de la carga no seleccionado

correctamente al inicio del ciclo.

t4FMFDDJPOFFMOÞNFSPDPSSFDUPEFQSFOEBTPFMUBNB×PEF

la carga antes de iniciar el ciclo.

Gotea agua de la

puerta durante el

ciclo de vapor

t&TUPFTOPSNBM t/PSNBMNFOUFTFGPSNBDPOEFOTBDJØOFOFMJOUFSJPSEF

la puerta de la secadora durante el funcionamiento de

vapor. Puede gotear la condensación desde el fondo de la

puerta.

No se ve vapor

durante el ciclo

de vapor

t&TUPFTOPSNBM t&TEJGÓDJMWFSFMWBQPSDPOMBQVFSUBDFSSBEB

Sin embargo, la condensación se forma normalmente

en el interior de la puerta de la secadora si el sistema

funciona con normalidad.

El tambor no gira

durante el ciclo

de vapor

t&TUPFTOPSNBM t&MUBNCPSFTUÈBQBHBEPQBSBRVFFMWBQPSQFSNBOF[DBFO

el tambor. Normalmente, el tambor gira aproximadamente

TFHVOEPTDBEBNJOVUP

No se ve vapor

al comienzo del

ciclo

t&TUPFTOPSNBM t&MWBQPSTFMJCFSBFOEJGFSFOUFTFUBQBTEFMDJDMPQBSBDBEB

opción.

La pantalla

muestra carga

voluminosa

t&MCPUØO.ÈTUJFNQP.PSF

Time) está presionado.

t&TUBQBOUBMMBJOEJDBRVFMBPQDJØOEFWBQPSTFIBBKVTUBEP

para un elemento “grande”, por ejemplo, un edredón.

Pulse el botón Less Time (Menos tiempo) para reducir el

tamaño de carga indicado.

Olores restantes

en la ropa

después de

Steam Fresh™

t4UFBN'SFTIOPFMJNJOØ

completamente el olor.

t-BWFMBTUFMBTRVFDPOUJFOFOMPTPMPSFTFOVODJDMPEF

lavado normal.

ESPECIFICACIONES

4FDBEPSBDPOWBQØS%-&9%-(9

Descripción Secadora con vapor

Requisitos eléctricos Consulte la placa de clasificación para información en detalles.

Requisitos de gas /(BQVMHBEBT8$

-1BQVMHBEBT8$4PMPNPEFMPTBHBT

Dimensiones wBODIP9





wQSPGVOEJEBE9



wBMUP





” (D con la puerta

BCJFSUBDNBODIP9DNQSPGVOEJEBE9DNBMUPDN

(con la puerta abierta)

Peso neto (BTESZFSMCTLH

&MFDUSJDESZFSMCTLH

Capacidad de secado

$JDMPEFOPSNBM

$JDMPEFWBQPS

*&$QJFTDVCJDPTMCLH

*&$QJFTDVCJDPTMCLH

ESPECIFICACIONES

Antes de llamar a mantenimiento (cont.)

1SPCMFN 1PTTJCMF$BVTFT

Solutions

La luz de

Revise el Filtro

(Check Filter)

esta encendida

durante el ciclo

de secado

t&MGJMUSPEFQFMVTBFTUÈDBTJ

atascado o lleno.

t1BVTFFMDJDMPEFTFDBEPZMJNQJFFMGJMUSPEFQFMVTB

-BMV[EF'MPX

Sense

esta

encendida

durante el ciclo

de secado

t-BUVCFSÓBFTEFNBTJBEP

larga o posee muchos giros/

restricciones.

t#MPRVFPTJHOJGJDBUJWPEFMB

tubería por acumulación de

pelusa o escombros.

t&MFMFDUSPEPNÏTUJDPIB

detectado una obstrucción

en la ventilación externa de la

secadora.

t*OTUBMFVODPOEVDUPNÈTDPSUPPNÈTEFSFDIP-FBMBT

Instrucciones de Instalación.

t-BUVCFSÓBTFEFCFSÈDPOUSPMBSMJNQJBSEFJONFEJBUP

para eliminar la pelusa acumulada y otros bloqueos. La

secadora se puede usar, pero su funcionamiento y eficacia

se verán reducidos de forma importante.

t4JFMTJTUFNB'MPX4FOTF

detecta restricciones de salida,

el indicador permanecerá encendido durante dos horas

tras finalizar el ciclo. Si abre la puerta o pulsa el botón

&ODFOEJEP"QBHBEP1PXFSTFBQBHBSÈMBQBOUBMMB

ESPAÑOL

UTILIZACIÓN DEL Smart Diagnosis™

Diagnóstico sonoro

Si tuviera algún problema con su secadora, la misma posee la capacidad de transmitir datos a un teléfono inteligente

utilizando la aplicación Smart Laundry de LG o mediante el teléfono al Centro de atención telefónica de LG.

Smart Diagnosis™ no puede ser activado a menos que su secadora esté encendida pulsando el botón de

"MJNFOUBDJØO1PXFS4JTVTFDBEPSBOPQVFEFFODFOEFSTFUFOESÈRVFMPDBMJ[BSZTPMVDJPOBSMPTQSPCMFNBTTJO

utilizar Smart Diagnosis™.

Autodiagnóstico utilizando su

teléfono inteligente

%FTDBSHVFMBBQMJDBDJØO4NBSU-BVOESZEF-(FOTV

teléfono inteligente.

"CSBMBBQMJDBDJØO4NBSU-BVOESZEF-(FOTVUFMÏGPOP

inteligente. Presione el botón flecha hacia la derecha

para avanzar a la siguiente pantalla.

1SFTJPOFFMCPUØO(SBCBDJØOEFMUFMÏGPOPJOUFMJHFOUF

y mantenga la boquilla del teléfono inteligente junto

al logotipo de Smart Diagnosis™ de la secadora.

$POFMUFMÏGPOPFOTVTJUJPQVMTFZNBOUFOHBQVMTBEP

el botón de

Control De La Temperatura(Temp. Control)

durante tres segundos.

5. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Esto toma unos

TFHVOEPTZMBQBOUBMMBNPTUSBSÈMBDVFOUBSFHSFTJWB

de tiempo.



Al finalizar la grabación, vea el resultado del diagnóstico

presionando el botón Siguiente del teléfono.

Autodiagnóstico a través del

Centro de atención telefónica

-MBNFBM$FOUSPEFBUFODJØOUFMFGØOJDBEF-(

&MFDUSPOJDTBMUFMÏGPOP-(&&66-(

$BOBEÈ

$VBOEPTFMPJOEJRVFFMBHFOUFEFM$FOUSPEF

atención telefónica, mantenga el micrófono de

su teléfono sobre el logotipo Smart Diagnosis™

del equipo. Sostenga el teléfono a no más de una

QVMHBEBPDNQFSPTJOUPDBSFMFRVJQP



Pulse y mantenga pulsado el botón de Control De La

Temperatura(Temp. Control) durante tres segundos.

.BOUFOHBFMUFMÏGPOPFOFMTJUJPIBTUBRVFMB

transmisión del tono haya terminado. Esto toma unos

TFHVOEPTZMBQBOUBMMBNPTUSBSÈMBDVFOUBSFHSFTJWB

de tiempo.

5. Una vez que la cuenta regresiva haya finalizado y los

tonos se hayan detenido, reanude la conversación

con el agente del Centro de atención telefónica,

que será capaz de ayudarle en la utilización de la

información transmitida para su análisis.

NOTA

“Smart Diagnosis(Diagnóstico Inteligente) es una

función de resolución de problemas diseñada

para asistir, no reemplazar, al método tradicional

de resolución de problemas a través de llamadas

de servicio técnico. La efectividad de esta función

depende de diversos factores, entre los cuales se

incluyen, la recepción del teléfono celular utilizado

para la transmisión, cualquier ruido externo que

pueda presentarse durante la transmisión, y la acústica

de la habitación donde está ubicada la lavadora. Por

lo tanto, LG no garantiza que SmartDiagnosis resuelva

con precisión cualquier cuestión dada.”

NOTA

No toque ningún otro botón ni icono de la pantalla.

UTILIZACIÓN DEL SMART DIAGNOSIS™

Su secadora LG será reparada o reemplazada, a discreción de LG, si se comprueba que existe un defecto en el material o la mano

de obra bajo condiciones de uso normales, durante el período de garantía (“Período de garantía”) establecido más abajo, vigente

desde la fecha (“Fecha de compra”) de la compra del cliente original de producto. Esta garantía es válida únicamente para el com

QSBEPSPSJHJOBMEFMQSPEVDUPZDVBOEPTFVTBFO&&66JODMVZFOEP"MBTLB)BXBJJZMPTUFSSJUPSJPTEFMPT&&66FYDMVTJWBNFOUF

&45"("3"/5¶"3&&.1-";"$6"-26*&3053"&913&4"0*.1-¶$*5"*/$-6:&/%04*/-*.*5"$*»/

$6"-26*&3("3"/5¶"%&$0.&3$*"-*;"$*»/0"%&$6"$*»/1"3"6/1301»4*50%&5&3.*/"%0

&/-".&%*%"3&26&3*%"103-"-&:$6"-26*&3("3"/5¶"*.1-¶$*5"4&-*.*5"&/467*(&/$*""-

1&3¶0%0%&("3"/5¶"&913&4"*/%*$"%0.«4"33*#"/*&-'"#3*$"/5&/*&-%*453*#6*%03%&-04

&&664&3«/3&410/4"#-&4103%"º04*/$*%&/5"-&4$0/4&$6&/$*"-&4*/%*3&$504&41&$*"-&4

016/*5*704%&$6"-26*&3/"563"-&;"*/$-6:&/%04*/-*.*5"$*»/1²3%*%"%&("/"$*"40

*/(3&4040$6"-26*&3053"$-"4&%&%"º04$0/53"$56"-&4&953"$0/53"$56"-&40%&

$6"-26*&35*10Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuen

ciales o limitación en la duración de una garantía implícita, de modo que la exclusión o limitación indicada

anteriormente podría no aplicar en su caso. Esta garantía le brinda derechos legales especícos y podría también

tener otros derechos que varían según el estado.

&45"("3"/5¶"-*.*5"%"/0"1-*$""

t7JBKFTEFNBOUFOJNJFOUPEFTEFTVIPHBSQBSBFOUSFHBSFDFQDJØOZPJOTUBMBDJØOEFMQSPEVDUPJOTUSVDDJØOPSFFN

plazo de fusibles del hogar o cableado adecuado o corrección de reparaciones no autorizadas.

t-PTEB×PTPQSPCMFNBTPQFSBUJWPTRVFSFTVMUFOEFMBOFHMJHFODJBFOFMVTPFMBCVTPFMGVODJPOBNJFOUPGVFSB

de las especicaciones medioambientales o inconsistentes con los requisitos de precauciones establecidos en

la Guía de funcionamiento, accidente, insectos, incendio, inundación, instalación inadecuada, casos de fuerza

mayor, modicación o alteración no autorizada, corriente o voltaje incorrectos, o uso comercial, o uso diferente al

indicado.

El costo de reparación o reemplazo bajo estas circunstancias excluidas será responsabilidad del cliente.

/Á.&304%&$&/5304*/'03."$*»/%&$-*&/5&

1"3"$0/5"$5"3"-(&-&$530/*$4

103$033&0

($VTUPNFS*OGPSNBUJPO$FOUFS10#PY

+BNFT3FDPSE3PBE

)VOUTWJMMF"MBCBNB"55/$*$

1&3¶0%0%&("3"/5¶"

."/0%&0#3" Un año desde la Fecha de compra.

1*&;"46OB×Pdesde la Fecha de compra.

Las unidades de reemplazo y piezas de reparación

podrían ser nuevas o refabricadas.

Las unidades de reemplazo o piezas de reparación están

garantizadas por la porción restante del período de

garantía de la unidad original.

-(&-&$530/*$4*/$

("3"/5¶"-*.*5"%"%&-"4&$"%03"-(o&&66

$».04&"%.*/*453"&-."/5&/*.*&/50

.BOUFOJNJFOUPFOFMIPHBSi*O)PNFw

Guarde la factura fechada del distribuidor o la boleta

de entrega como evidencia de la Fecha de compra

como prueba para la garantía, y entregue una copia

de la factura al técnico de mantenimiento al momento

que se presta el mantenimiento.

-MBNFBMZFTDPKBMBPQDJØOBEFD

VBEBQBSBVCJDBSBTV$FOUSPEF.BOUFOJNJFOUP

"VUPSJ[BEP-(NÈTDFSDBOP

0WJTJUFOVFTUSPTJUJP8FCFOIUUQXXXMHTFSWJDFDPN

-MBNFBMIPSBTBMEÓBEÓBT

al año),

y seleccione la opción adecuada a partir del menú.

0WJTJUFOVFTUSPTJUJP8FCFOIUUQXXXMHTFSWJDFDPN

1BSBPCUFOFS"TJTUFODJBQBSBFMDMJFOUF

JOGPSNBDJØOEFMQSPEVDUPPNBOUFOJNJFOUPP

EJTUSJCVJEPSBVUPSJ[BEP

IrInformación de registro del producto

.PEFMP

/ÞNFSPEFTFSJF

'FDIBEFDPNQSB

El modelo y número de serie figuran en la placa de

clasificación en la parte interna de la puerta del frente.

GARANTÍA

ESPAÑOL

LG Electronics DLGX5681W 7.3 cu.ft. Ultra Large High Efficiency SteamDryer™ w/ SteamSanitary™

Product's Documents

User Manual

Specifications

LG Electronics DLGX5681W Questions and Answers

Related Products

LG Electronics DLEY1701WE 7.3 Cu. Ft. Ultra Large Capacity High Efficiency Front Control Steamdryer W/ Easyload Door

F1403YD6 Lg Washing Machines - 8kg Washer 4kg Dryer - Lg Electronics Uk

RC9011B Lg Tumble Dryer - 9kg Dryer - Lg Electronics Uk

RC8003A Lg Tumble Dryer - 8kg Dryer - Lg Electronics Uk

WD-12311RDK Lg Washing Machine - 8kg Washer / 4kg Dryer - Lg Electronics Uk

LG Electronics CDE3379WN LG dryer
