INSTRUCCIONES DEL USUARIO PARA
COMBINACIÓN DE MICROONDAS Y CAMPANA
Índice
SEGURIDAD DE LA COMBINACIÓN DE MICROONDAS
YCAMPANA
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
SEGURIDAD DE LA COMBINACIÓN DE MICROONDAS Y CAMPANA ... 1
REQUISITOS DE INSTALACIÓN .................................................................. 2
Herramientas y piezas ................................................................................. 2
Requisitos de ubicación .............................................................................. 2
Dimensiones del producto .......................................................................... 3
Requisitos eléctricos ................................................................................. 3
INSTRUCCIONES DE INSTALACIÓN .......................................................... 4
Solamente para la instalación con ventilación por la pared ....................... 4
Instalación del conjunto de la compuerta de tiro (para ventilación
por la pared solamente) .............................................................................. 4
Solamente para la instalación con ventilación en el techo ........................ 4
Instalación del conjunto de la compuerta de tiro (para ventilación
en el techo solamente) ................................................................................ 4
Instalación de la cubierta de ventilación ..................................................... 5
Ubique la(s) viga(s) de pared ....................................................................... 5
Marque la pared posterior .......................................................................... 7
Taladre orificios en la pared posterior ........................................................ 8
Fije la placa de montaje a la pared ............................................................. 8
Preparación del gabinete superior .............................................................. 9
Instalación del horno microondas............................................................... 9
Completar la instalación ........................................................................... 10
ESPECIFICACIONES PARA EL DISEÑO DE LA VENTILACIÓN ............. 11
AYUDA .......................................................................................................... 12
Piezas de repuesto .................................................................................... 12
Accesorios ................................................................................................. 12
Esta unidad puede usarse encima de productos para cocción eléctricos o a gas de hasta 36" (91,4 cm) de ancho. Vea la sección
“Requisitos de instalación” para obtener más detalles.
Estas instrucciones de instalación describen distintos modelos. La apariencia de su modelo en particular puede ser ligeramente
diferente de la imagen en estas instrucciones de instalación.
W11177860A
2
REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Herramientas necesarias
Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación. Lea y siga las instrucciones provistas
con cualquiera de las herramientas detalladas aquí.
■ Cinta métrica
■ Lápiz
■ Cinta de enmascarar
o tachuelas
■ Tijeras
■ Destornillador Phillips n.° 3
para pernos de ¼- 20 x 3"
■ Taladro
■ Brocas de barrena de
3
/
16
"
(5 mm),
3
/
8
" (10 mm),
5
/
8
" (16 mm)
■ Sierra perforadora de
3
/
4
"
(19 mm)
■ Alicate de corte diagonal
para cable
■ Detector de vigas
■ Llave de cubo (o llave de
punta hexagonal) de
7
/
16
"
para tirafondos de 1/4" x 2"
■ Broca de barrena para
un orificio con un diám.
de 1½" (3,8 cm) para el
gabinete de madera o
de metal
■ Sierra caladora
■ Pistola para calafateo y
compuesto para calafateo
impermeable
■ Cinta para ductos
Piezas suministradas
Para obtener información sobre cómo hacer un pedido, vea la
sección “Piezas de repuesto”.
NOTA: Los artículos de ferretería que se enumeran aquí son
para vigas de madera. Para otros tipos de estructuras de pared,
asegúrese de usar dispositivos de sujeción adecuados.
NOTA: según el modelo, el filtro para grasa de aluminio y el filtro
de carbón se pueden combinar.
Materiales necesarios
Accesorios estándar para la ventilación a través de la pared o
del techo. Consulte la sección “Especificaciones para el diseño
de la ventilación”.
Requisitos de ubicación
IMPORTANTE: Verifique la abertura donde se instalará el horno
microondas. La ubicación debe ofrecer:
■ Dimensiones de instalación mínimas. Consulte la ilustración
“Dimensiones de instalación”.
■ Al menos una viga para pared de madera de 2" x 4" (50,8 x
101,6 mm) y un muro de mampostería o yeso/listón con un
espesor mínimo de
3
/
8
" (10 mm) dentro de la abertura del
gabinete.
■ Soporte para un peso de 150 libras (68 kg), lo cual incluye
el horno microondas y los objetos que se coloquen en su
interior, así como en el gabinete superior.
■ Un tomacorriente eléctrico conectado a tierra dentro del
gabinete superior. Vea la sección “Requisitos eléctricos”.
NOTAS:
■ Si va a instalar el horno microondas cerca de una pared
lateral izquierda, asegúrese de dejar un espacio de al menos
6" (15,2 cm) entre la pared y el horno microondas, para que
la puerta se pueda abrir en toda su extensión.
■ Algunos gabinetes y materiales de construcción no están
diseñados para resistir el calor que produce el horno
microondas durante la cocción. Verifique con el constructor
o con el distribuidor de armarios para asegurarse de que los
materiales que se usen no cambien de color, se astillen ni
sufran otros daños.
Requisitos especiales
Solamente para la instalación con ventilación en la pared:
■ El recorte deberá estar libre de cualquier obstrucción para
que el tubo de ventilación encaje como es debido y la hoja
de la compuerta de tiro se abra libremente y por completo.
Solamente para la instalación con ventilación en el techo:
■ Si usa un tubo de transición de rectangular a redondo,
deberá haber un espacio de 3" (7,6 cm) por encima del
horno microondas, para que la hoja de la compuerta de
tiro pueda abrirse libremente y por completo. Consulte la
ilustración “Tubo de transición rectangular a redondo” en la
sección “Especificaciones para el diseño de la ventilación”.
A. Pernos de cabeza redonda de
3
/
16
-24 x 3" (2)
B. Pernos de cabeza plana de
1
/
4
-20
x 3" (2)
C. Arandelas (2)
D. Tuercas de palanca de
3
/
16
" (2)
E. Tirafondos de
1
/
4
" x 2" (2)
F. Tornillos para metal laminado (2)
G. Buje para cable de suministro
eléctrico (1)
H. Conjunto de compuerta de tiro
(para ventilación a través de la
pared o del techo)
J. Cubierta de ventilación (2)
A
B
C
DEF
G
H
J
No se muestra:
■ Plantilla del gabinete
superior
■ Placa de montaje
(ubicada en la
poliespuma superior)
■ Filtros de grasa
■ Filtros de carbón
3
Dimensiones de instalación
NOTA: El tomacorriente de pared de 3 terminales con conexión
a tierra debe estar dentro del gabinete superior. Vea la sección
“Requisitos eléctricos”.
*24" (61 cm) es lo típico para una altura de instalación de 60"
(152,4 cm). Las medidas exactas pueden variar según el tipo
de estufa/superficie de cocción que haya debajo.
Dimensiones del producto
*La profundidad global del producto variará ligeramente según
el diseño de la puerta.
Requisitos eléctricos
Respete todos los códigos y las ordenanzas vigentes.
Se necesita:
■ Un suministro eléctrico de 120 voltios, 60 hertzios, CA
solamente, de 15 o 20 amperios, con fusible o disyuntor
Se recomienda:
■ Un fusible o un disyuntor retardador
■ Un circuito separado que preste servicio solamente a este
horno microondas
A. Viga de pared de 2" x 4"
B. Tomacorriente de 3 terminales con conexión a tierra
12" (30.5 cm) min.
14" (35.6 cm) max.
30"
(76.2 cm)
min.
A B
upper cabinet and
side cabinet depth
24"
(61 cm)
typical*
60" ( 152.4 cm) min.
29
⁄
" (76,0 cm)
10
26,2cm
18"
45,5cm
10
26,2cm
/
"
/
"
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
INSTRUCCIONES PARA LA CONEXIÓN
A TIERRA
■ Para todos los aparatos electrodomésticos de
conexión con cable:
El horno de microondas debe estar conectado a
tierra. En caso de que se produzca un corto
circuito, la conexión a tierra reduce el riesgo de
electrocución por medio de un alambre de escape
para la corriente eléctrica. El horno de microondas
está equipado con un cable que tiene un alambre
de conexión a tierra con un enchufe para conexión
a tierra. El enchufe debe estar conectado a un
tomacorriente que está correctamente instalado y
conectado a tierra.
ADVERTENCIA: El uso incorrecto de la
conexión a tierra puede resultar en riesgo de
electrocución. Consulte con un electricista o técnico
calificado si las instrucciones para conexión a tierra no
se entienden bien o si hay alguna duda con respecto a
la correcta conexión a tierra del horno de microondas.
No use un cable de extensión. Si el cable es muy
corto, haga que un electricista o técnico calificado
instale un tomacorriente cerca del horno de microondas.
GUARDE ESTAS INSTRUCCIONES
4
Solamente para la instalación
conventilación por la pared

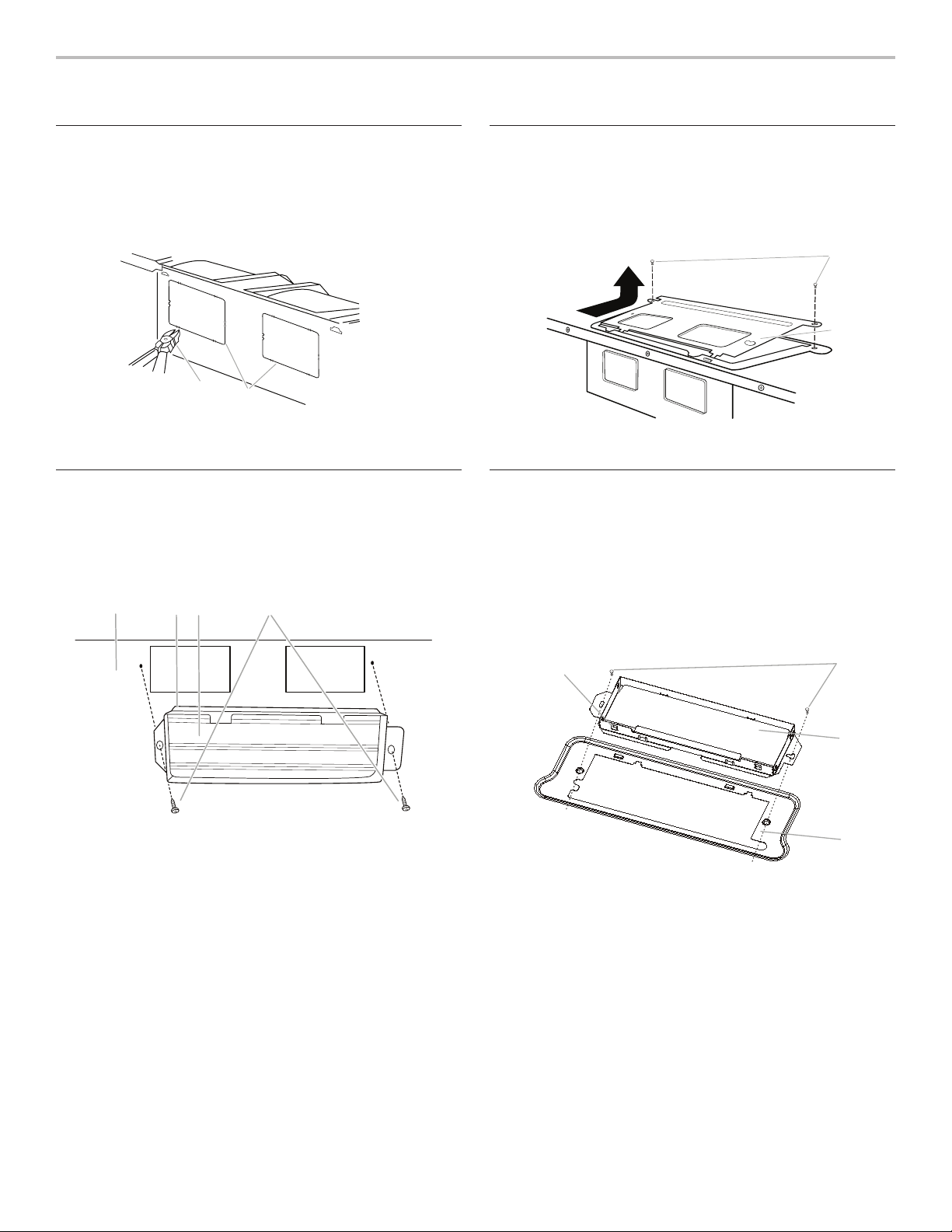

1. Corte con cuidado la cubierta del ducto de escape de la
cubierta de ventilación rectangular en la placa de la compuerta
con alicates cortaalambres diagonales.
Instalación del conjunto
delacompuerta de tiro
(para ventilación por la pared solamente)
1. Verifique que la hoja de la compuerta se mueva libremente
y que se abra completamente.
2. Ubique el conjunto de la compuerta de tiro sobre la parte
posterior del horno microondas de modo que la bisagra de
la hoja de la compuerta de tiro quede en la parte superior
y la hoja se abra alejándose del horno microondas.
3. Asegure el conjunto de la compuerta de tiro con 2 tornillos
para metal laminado.
Solamente para la instalación
conventilación en el techo
1. Retire los tornillos que sujetan la placa de la compuerta de
tiro a la parte superior del exterior del horno microondas.
Deslice la placa de la compuerta hacia el frente del horno
microondas y levántela.
Instalación del conjunto
delacompuerta de tiro
(para ventilación en el techo solamente)
1. Verifique que la hoja de la compuerta se mueva libremente
y que se abra completamente.
2. Ubique el conjunto de la compuerta de tiro sobre la parte
superior del horno microondas, de modo que la bisagra de
la hoja de la compuerta de tiro quede en la parte superior
y la hoja se abra alejándose del horno microondas.
A. Parte posterior del horno microondas
B. Conjunto de la compuerta de tiro
C. Hoja de la compuerta de tiro
D. Tornillo para metal laminado
A. Alicate cortaalambres diagonal
B. Cubiertas de ventilación de la
compuerta de tiro
A
BC D
A
B
A
B
A. Tornillos
B. Placa de la compuerta
A
B
C
D
A. Tornillos
B. Conjunto de la compuerta de tiro
C Hoja de la compuerta de tiro
D Parte superior del horno microondas
INSTRUCCIONES DE INSTALACIÓN
5
3. Asegure el conjunto de la compuerta de tiro con 2 tornillos
para metal laminado.
Nota: para garantizar un buen rendimiento del flujo de aire, para
ventilación por la pared y en el techo, retire el filtro de carbón de
la placa inferior antes de operar el horno microondas.
Instalación de la cubierta
deventilación
(para instalación de ventilación superior
yventilación por la pared)
1. Extraiga los tornillos que fijan la cubierta de ventilación B,
C y D a la parte superior del exterior del horno microondas.
Deslice hacia fuera las cubiertas de ventilación B, C y D.
Conserve la cubierta de ventilación C para usarla en el paso 2.
NOTA: conserve las cubiertas de ventilación B y D para
recirculación en el futuro.
2. Coloque la cubierta de ventilación C (que retiró en el paso 1)
en el área A, y gírela en 180 grados.
3. Fije las cubiertas de ventilación ubicadas en la poliespuma
superior (consulte el elemento J en la sección “Piezas
suministradas”).
4. Fije las cubiertas de ventilación a las ventilaciones B y C
con los tornillos que retiró en el paso 1.
Ubique la(s) viga(s) de pared
NOTA: Si no hay pies derechos de pared dentro de la abertura
del gabinete, no instale el horno microondas.
Vea las ilustraciones en “Posibles configuraciones de las vigas
de pared”.
1. Ubique los bordes de las vigas de pared dentro de la
abertura con un detector de vigas.
2. Marque el centro de cada viga y trace una línea a plomo hacia
abajo desde el centro de cada viga. Vea las ilustraciones en
“Posibles configuraciones de las vigas de pared”.
Filtro de carbón
Filtro de grasa
A
B
C
D
E
A. Tornillos
B. Cubierta de ventilación
C. Cubierta de ventilación
D. Cubierta de ventilación
E. Parte frontal superior
del horno microondas
B
C
A
E
A
E
B
C
A. Tornillo
B. Cubierta de ventilación
(ubicada en la poliespuma superior)
C. Cubierta de ventilación
(ubicada en la poliespuma superior)
E. Parte frontal superior del horno
microondas
6
Posibles configuraciones de las vigas de pared
Estas representaciones muestran ejemplos de las configuraciones de instalación preferidas con la placa de montaje.
Sin vigas de pared en los oricios de extremo
Sin vigas de pared en los oricios de extremo
NOTA: si las vigas de pared están a no más de 6" (15,2 cm) de la línea central vertical (consulte la sección “Marque la pared
posterior”), solamente se podrá hacer una instalación con recirculación o una instalación con ventilación en el techo.
Vigas de pared en oricios de extremo
B
C
A
D
E
F
E
A
D
C
Figura 1
BORDE SUPERIOR
Guía rápida de instalación
BORDE SUPERIOR
PASO 3B: LA MUESCA ES PARA EL
CABLE DE ALIMENTACIÓN QUE VIENE
DE LA PARED
ORIFICIO DE MONTAJE
Parte inferior del gabinete
superior
Corte el área para
ventilación desde la PARED
POSTERIOR
Pared posterior
Tamaño de broca para
oricio de ¼”
Pliegue hacia delante
Marq u e un a lí ne a c en tr al
PASO 01
PASO 01
BORDE INFERIOR
Marque el área de corte para ventilación desde el TECHO
BORDE INFERIOR
ORIFICIO PA RA SUMINISTRO DE
ALIMENTACIÓN
Tamaño de corte de
oricio de 1-1/2”
Corte el oricio antes de cortar la abertura
para ventilación en la parte inferior del
gabinete.
Instale los bujes del cable de alimentación
alrededor del oricio perforado, cuando
perfore un gabinete de metal.
PASO 01 Marque una línea central en la parte inferior del gabinete superior y en la pared posterio r, como se muestra en la FIG. A
PASO 02 Coloque la placa de montaje contra la parte inferior de la línea del gabinete superior y marque un oricio para
suministro de alimentación, como se muestra en la FIG. B y 2 oricios de montaje como se muestra en la FIG. C. A
continuación, ajuste la placa de montaje en el costado.
PASO 03 Pe rfore 2 oricios de montaje y el oricio para suministro de alimentación.
Para el usuario de CAMPANA: Si el suministro de alimentación por cable directo viene de una pared, vaya al PASO 03B.
PASO 03B Coloque la placa al ras contra la pared y marque el gabinete como se muestra en la FIG. D. Instale la caja de conexiones
en el gabinete superior. (Kit de accesorios No. WXXXXXX)
PASO 04 Pliegue 2 lengüetas de montaje hacia delante y hacia dentro del corte para lengüetas, como se muestra en la FIG.E.
Considere que las lengüetas NO deben quedar al ras después de plegarlas.
PASO 05 Si la ventilación se hará través del techo, marque, calque los oricios de la esquina de la plantilla. Deje la plantilla a un
lado y luego corte el área de la ventilación desde abajo del gabinete superior.
PASO 06 Si la ventilación se hará a través de la parte posterior, coloque la plantilla para marcar como se muestra en la FIG. F. Deje
la plantilla a un lado y luego corte de nuevo el área de la ventilación desde la pared.
PASO 07 Co loque la placa de montaje al ras contra la pare d y asegúrese de que la línea central de la placa esté alineada con las
paredes. El borde superior de la placa debe tocar la parte inferior del gabinete superior.
PASO 08 Fije la placa de montaje a la pared. (CONSULTE LA INSTRUCCIÓN DE INSTALACIÓN)
PASO 09 Monte la unidad MHC en los ganchos de la placa de montaje. Enroscado del cable de alimentación a través del oricio de
suministro de alimentación.
PASO 10Gire la unidad hacia la parte inferior del gabinete superior y luego, inserte los pernos de cabeza plana de ¼-20x3” en la
unidad.
CONSULTE LA INSTRUCCIÓN DE INSTALACIÓN PA RA REVISAR LA INSTALACIÓN COMPLETA.
CONSERVE LA ESPUMA EN LA PARTE INFERIOR DE LA UNIDAD PA RA PROTEGER LA SUPERFICIE INFERIOR.
B
A
E
C
F
D
A,
D
E
C
CONSULTE LA INSTRUCCIÓN DE INSTALACIÓN PA RA REVISAR LA INSTALACIÓN COMPLETA.
CONSERVE LA ESPUMA EN LA PARTE INFERIOR DE LA UNIDAD PARA PROTEGER LA SUPERFICIE INFERIOR.
Guía rápida de instalación
PASO 01 Marque una línea central en la parte inferior del gabinete superior y en la pared posterior, como se muestra en la FIG. A
PASO 02 Coloque la placa de montaje contra la parte inferior de la línea del gabinete superior y marque un oricio para
suministro de alimentación, como se muestra en la FIG. B y 2 oricios de montaje como se muestra en la FIG. C. A
continuación, ajuste la placa de montaje en el costado.
PASO 03 Pe rfore 2 oricios de montaje y el oricio para suministro de alimentación.
Para el usuario de CAMPANA: Si el suministro de alimentación por cable directo viene de una pared, vaya al PASO 03B.
PASO 03B Coloque la placa al ras contra la pared y marque el gabinete como se muestra en la FIG. D. Instale la caja de conexiones
en el gabinete superior. (Kit de accesorios No. W XXXXXX)
PASO 04 Pliegue 2 lengüetas de montaje hacia delante y hacia dentro del corte para lengüetas, como se muestra en la FIG.E.
Considere que las lengüetas NO deben quedar al ras después de plegarlas.
PASO 05 Si la ventilación se hará través del techo, marque, calque los oricios de la esquina de la plantilla. Deje la p lantilla a un
lado y luego corte el área de la ventilación desde abajo del gabinete superior.
PASO 06 Si la ventilación se hará a través de la parte posterior, coloque la plantilla para marcar como se muestra en la FIG. F. Deje
la plantilla a un lado y luego corte de nuevo el área de la ve ntilación desde la pared.
PASO 07 Coloque la placa de montaje al ras contra la pared y asegúrese de que la línea central de la placa esté alineada con las
paredes. El borde superior de la placa debe tocar la parte inferior del gabinete superior.
PASO 08 Fije la placa de montaje a la pared. (CONSULT E LA INSTRUCCIÓN DE INSTALACIÓN)
PASO 09 Monte la unidad MHC en los ganchos de la placa de montaje. Enroscado del cable de alimentación a través del oricio de
suministro de alimentación.
PASO 10 Gire la unidad hacia la parte inferior del gabinete superior y luego, inserte los pernos de cabeza plana de ¼-20x3” en la
unidad.
PASO 01
PASO 01
BORDE INFERIOR
Marque el área de corte para ventilación desde el TECHO
BORDE INFERIOR
Figura 3
BORDE SUPERIOR
BORDE SUPERIOR
PASO 3B: LA MUESCA ES PARA EL
CABLE DE ALIMENTACIÓN QUE VIENE
DE LA PARED
ORIFICIO DE MONTAJE
Tamaño de broca para
oricio de ¼”
Pliegue hacia delante
Marq ue un a lí ne a c en tr al
Parte inferior del gabinete
superior
Corte el área para
ventilación desde la PARED
POSTERIOR
Pared posterior
ORIFICIO PA RA SUMINISTRO DE
ALIMENTACIÓN
Tamaño de corte de
oricio de 1-1/2”
Corte el oricio antes de cortar la abertura
para ventilación en la parte inferior del
gabinete.
Instale los bujes del cable de alimentación
alrededor del oricio perforado, cuando
perfore un gabinete de metal.
B
A
E
F
A
E
D
C
BORDE SUPERIOR
PASO 3B: LA MUESCA ES PARA EL
CABLE DE ALIMENTACIÓN QUE VIENE
DE LA PARED
ORIFICIO DE MONTAJE
Tamaño de broca para
oricio de ¼”
Pliegue hacia delante
Marq u e un a lí ne a c en tr al
Parte inferior del gabinete
superior
Corte el área para
ventilación desde la PARED
POSTERIOR
Pared posterior
ORIFICIO PA RA SUMINISTRO DE
ALIMENTACIÓN
Tamaño de corte de
oricio de 1-1/2”
Corte el oricio antes de cortar la abertura
para ventilación en la parte inferior del
gabinete.
Instale los bujes del cable de alimentación
alrededor del oricio perforado, cuando
perfore un gabinete de metal.
PASO 01
PASO 01
BORDE INFERIOR
Marque el área de corte para ventilación desde el TECHO
BORDE INFERIOR
Figura 2
BORDE SUPERIOR
Guía rápida de instalación
PASO 01 Marque una línea central en la parte inferior del gabinete superior y en la pared posterior, como se muestra en la FIG. A
PASO 02 Coloque la placa de montaje contra la parte inferior de la línea del gabinete superior y marque un oricio para
suministro de alimentación, como se muestra en la FIG. B y 2 oricios de montaje como se muestra en la FIG. C. A
continuación, ajuste la placa de montaje en el costado.
PASO 03 Pe rfore 2 oricios de montaje y el oricio para suministro de alimentación.
Para el usuario de CAMPANA: Si el suministro de alimentación por cable directo viene de una pared, vaya al PASO 03B.
PASO 03B Coloque la placa al ras contra la pared y marque el gabinete como se muestra en la FIG. D. Instale la caja de conexiones
en el gabinete superior. (Kit de accesorios No. WXXXXXX)
PASO 04 Pliegue 2 lengüetas de montaje hacia delante y hacia dentro del corte para lengüetas, como se muestra en la FIG.E.
Considere que las lengüetas NO deben quedar al ras después de plegarlas.
PASO 05 Si la ventilación se hará través del techo, marque, calque los oricios de la esquina de la plantilla. Deje la plantilla a un
lado y luego corte el área de la ventilación desde abajo del gabinete superior.
PASO 06 Si la ventilación se hará a través de la parte posterior, coloque la plantilla para marcar como se muestra en la FIG. F. Deje
la plantilla a un lado y luego corte de nuevo el área de la ventilación desde la pared.
PASO 07 Co loque la placa de montaje al ras contra la pared y asegúrese de que la línea central de la placa esté alineada c on las
paredes. El borde superior de la placa debe tocar la parte inferior del gabinete superior.
PASO 08 Fije la placa de montaje a la pared. (CONSULTE LA INSTRUCCIÓN DE INSTALACIÓN)
PASO 09 Monte la unidad MHC en los ganchos de la placa de montaje. Enroscado del cable de alimentación a través del oricio de
suministro de alimentación.
PASO 10Gire la unidad hacia la par te inferior del gabinete superior y luego, inserte los pernos de cabeza plana de ¼-20x3” en la
unidad.
CONSULTE LA INSTRUCCIÓN DE INSTALACIÓN PA RA REVISAR LA INSTALACIÓN COMPLETA.
CONSERVE LA ESPUMA EN LA PARTE INFERIOR DE LA UNIDAD PA RA PROTEGER LA SUPERFICIE INFERIOR.
A. Orificios de extremo (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Líneas centrales de las vigas de pared
D. Orificios para tirafondos
E. Lengüetas de soporte
F. Marcas centrales de la placa de montaje
7
Vigas de pared en oricios de extremo
C
B
A,D
E
F
A,
D
E
C
Parte inferior del gabinete
superior
Corte el área para
ventilación desde la PARED
POSTERIOR
Pared posterior
ORIFICIO PA RA SUMINISTRO DE
ALIMENTACIÓN
Tamaño de corte de
oricio de 1-1/2”
Corte el oricio antes de cortar la abertura
para ventilación en la parte inferior del
gabinete.
Instale los bujes del cable de alimentación
alrededor del oricio perforado, cuando
perfore un gabinete de metal.
ORIFICIO DE MONTAJE
Tamaño de broca para
oricio de ¼”
Pliegue hacia delante
Marq ue un a lí ne a c en tr al
Figura 4
BORDE SUPERIOR
BORDE SUPERIOR
PASO 3B: LA MUESCA ES PARA EL
CABLE DE ALIMENTACIÓN QUE VIENE
DE LA PARED
PASO 01
PASO 01
BORDE INFERIOR
Marque el área de corte para ventilación desde el TECHO
BORDE INFERIOR
Guía rápida de instalación
PASO 01 Marque una línea central en la parte inferior del gabinete superior y en la pared posterior, como se muestra en la FIG. A
PASO 02 Coloque la placa de montaje contra la parte inferior de la línea del gabinete superior y marque un oricio para
suministro de alimentación, como se muestra en la FIG. B y 2 oricios de montaje como se muestra en la FIG. C. A
continuación, ajuste la placa de montaje en el costado.
PASO 03 Perfore 2 oricios de montaje y el oricio para suministro de alimentación.
Para el usuario de CAMPANA: Si el suministro de alimentación por cable directo viene de una pared, vaya al PASO 03B.
PASO 03B Coloque la placa al ras contra la pared y marque el gabinete como se muestra en la FIG. D. Instale la caja de conexiones
en el gabinete superior. (Kit de accesorios No. WXXXXXX)
PASO 04 Pliegue 2 lengüetas de montaje hacia delante y hacia dentro del corte para lengüeta s, como se muestra en la FIG.E.
Considere que las lengüetas NO deben quedar al ras después de plegarlas.
PASO 05 Si la ventilación se hará través del techo, marq ue, calque los oricios de la esquina de la plantilla. Deje la p lantilla a un
lado y luego corte el área de la ventilación desde abajo del gabinete superior.
PASO 06 Si la ventilación se hará a través de la parte posterior, coloque la plantilla para marcar como se muestra en la FIG. F. Deje
la plantilla a un lado y luego corte de nuevo el área de la ve ntilación desde la pared.
PASO 07 Coloque la placa de montaje al ras contra la pared y asegúrese de que la línea central de la placa esté alineada con las
paredes. El borde superior de la placa debe tocar la parte inferior del gabinete superior.
PASO 08 Fije la placa de montaje a la pared. (CONSULT E LA INSTRUCCIÓN DE INSTALACIÓN)
PASO 09 Monte la unidad MHC en los ganchos de la placa de montaje. Enroscado del cable de alimentación a través del oricio de
suministro de alimentación.
PASO 10 Gire la unidad hacia la parte inferior del gabinete superior y luego, inserte los pernos de cabeza plana de ¼-20x3” en la
unidad.
CONSULTE LA INSTRUCCIÓN DE INSTALACIÓN PA RA REVISAR LA INSTALACIÓN COMPLETA.
CONSERVE LA ESPUMA EN LA PARTE INFERIOR DE LA UNIDAD PARA PROTEGER LA SUPERFICIE INFERIOR.
A. Orificios de extremo (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Líneas centrales de las vigas de pared
D. Orificios para tirafondos
E. Lengüetas de soporte
F. Marcas centrales de la placa de montaje
Marque la pared posterior
El horno microondas deberá instalarse como mínimo sobre
1 viga de pared, preferentemente 2, usando como mínimo
1 tirafondo, preferentemente 2.
1. Con la cinta de medir, ubique y marque claramente la línea
central vertical de la abertura.
2. Alinee las marcas centrales en la placa de montaje con la
línea central en la pared; asegúrese de que esté nivelada
y que la parte superior de la placa de montaje esté a tope
contra el borde inferior del gabinete superior.
NOTAS:
■ Si el extremo frontal del gabinete superior está más bajo
que el extremo posterior, baje la placa de montaje para
que la parte superior quede nivelada con el extremo
frontal del gabinete.
■ Si la plantilla de montaje está dañada o no puede usarse,
mida y marque la pared con las dimensiones descritas
en el Paso 4.
3. Mientras sujeta la plantilla de montaje, marque ambos
orificios en las esquinas inferiores y trace una línea horizontal
por el borde inferior de la plantilla de montaje. Estas marcas
representan los orificios de extremo de la placa de montaje
y el borde inferior.
4. Retire la plantilla de montaje y verifique las marcas:
■ La línea del borde inferior debe estar a 17¹⁄
4
" (43,8 cm) de
la parte inferior del gabinete superior y debe estar nivelada.
■ Los orificios de extremo deben estar a 15³⁄
4
" (40,0 cm) del
borde inferior del gabinete superior y deben estar alineados
entre sí. Deben estar a 14¹⁄
8
" (35,9 cm) de la línea central.
5. Con las lengüetas de soporte mirando hacia adelante
(vea las ilustraciones en la sección “Ubique las vigas”),
alinee las marcas centrales de la placa de montaje con la
línea central de la pared y asegúrese de que el borde inferior
esté alineado con la línea horizontal trazada en el paso 3 y
que los orificios de extremo estén debidamente marcados.
Cerciórese de que la placa de montaje esté nivelada.
6. Sostenga la placa de montaje en su lugar y busque las
líneas centrales de las vigas de la pared trazadas en el paso
2 de “Ubique las vigas de pared”; marque al menos 1 o
preferentemente 2 orificios a través de la placa de montaje
lo más cercano a las líneas centrales. Vea las figuras 1, 2
y/o 3 en “Posibles configuraciones de las vigas de pared”
en la sección “Ubique las vigas de pared”. Los orificios
ennegrecidos en las áreas sombreadas son las ubicaciones
ideales para los orificios.
7. Reserve la placa de montaje.
A
A. Línea central
A
C
B
D
A. Pared posterior
B. Placa de montaje
C. La parte superior de la plantilla de montaje debe
alinearse con el borde frontal del gabinete
D. Borde frontal del gabinete superior
Parte inferior del gabinete superior
Parte inferior de la placa
de montaje
Orificio de extremo de
la placa de montaje
8,78"
(22,3 cm)
10.47"
(26,6 cm)
14¹⁄₈"
(35,9 cm)
14¹⁄₈"
(35,9 cm)
Línea central
8
Solamente para la instalación con ventilación por
la pared
8. Marque la línea central de
3
/
8
" (1 cm) hacia abajo desde el
extremo inferior del gabinete superior.
9. Usando una cinta de medir, mida hacia afuera 6" (15,2 cm)
a ambos lados de la línea central y marque.
10. Mida hacia abajo 4" (10,2 cm) desde la marca que hizo en
el paso 8 y marque.
11. Trace con una regla 2 líneas niveladas horizontales a través
de las marcas que hizo en los pasos 8 y 10.
12. Trace las 2 líneas verticales a plomo hacia abajo desde las
marcas hechas en el paso 9 para completar el rectángulo
de 12" x 4" (30,5 x 10,2 cm). Esa es el área de recorte para
la ventilación.
13. Corte un orificio de ³⁄
4
" (19 mm) en una esquina del área
de recorte.
14. Corte el área de recorte de la ventilación con una sierra
caladora.
Taladre oricios en la pared
posterior
Además de instalar la placa de montaje en al menos 1 viga,
se la debe sujetar a la pared en ambos orificios de extremo.
Si los orificios de extremo no están sobre vigas de pared, use
dos pernos de cabeza redonda de
3
/
16
-24 x 3" con tuercas
de palanca; si 1 orificio de extremo está sobre una viga de
pared, use 1 tirafondo y 1 perno de cabeza redonda de
3
/
16
-
24 x 3" con una tuerca de palanca; o si ambos orificios de
extremo se encuentran sobre vigas de pared, use 2 tirafondos.
A continuación se incluyen 3 configuraciones de instalación.
Instalación sin vigas de pared en los orificios de
extremo (figuras 1 y 2)
1. Taladre orificios de
5
/
8
" (16 mm) a través de la pared en los
dos orificios de extremo que se marcaron en el paso 3 de
“Marque la pared posterior”.
2. Taladre orificio(s) de
3
/
16
" (5 mm) en las vigas de pared en
los orificio que se marcaron en el Paso 6 de “Marcar la
pared posterior”. Consulte las figuras 1 y 2 en “Posibles
configuraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
Instalación de una viga de pared en un orificio de
extremo (figura 3)
1. Taladre un orificio de
3
/
16
" (5 mm) a través de la viga de
pared en el orificio de extremo que se marcó en el paso 3
de “Marque la pared posterior”.
2. Si instala en una segunda viga de pared, taladre un orificio
de
3
/
16
" (5 mm) en la viga de pared en el otro orificio marcado
en el Paso 6 de “Marcar la pared posterior”. Consulte la
figura 3 en “Posibles configuraciones de las vigas de pared”
de la sección “Ubique las vigas de pared”.
3. Taladre un orificio de
5
/
8
" (16 mm) a través de la pared en el
otro orificio de extremo.
Instalación para vigas de pared en ambos orificios
de extremo (figura 4)
1. Taladre un orificio de
3
/
16
" (5 mm) a través de la viga de
pared en el orificio de extremo que se marcó en el paso 3
de “Marque la pared posterior”.
Fije la placa de montaje a la pared
NOTA: asegure la placa de montaje a la pared en ambos
orificios de extremo perforados en las vigas de pared y/o en
la mampostería con pernos de cabeza redonda de
3/
16
-24 x 3"
y tuercas de palanca o con tirafondos de
1/
4
" x 2".
Consulte las ilustraciones de “Posibles configuraciones de las
vigas de pared” en la sección “Ubique las vigas de pared”.
Para una instalación rápida de ventilación por la pared o en el
techo, consulte la guía de referencia rápida en la placa de montaje.
Sin vigas de pared en los orificios de extremo
(figuras 1 y 2)
NOTA: la placa de montaje se debe asegurar a la pared en
al menos 1 viga de pared y también en ambos extremos.
1. Con las lengüetas de soporte de la placa de montaje
mirando hacia adelante, inserte pernos de cabeza redonda
de
3/
16
-24 x 3" a través de ambos orificios de extremo de la
placa de montaje.
2. Coloque tuercas de palanca en los pernos de la parte
posterior de la placa de montaje. Deje suficiente espacio para
que las tuercas de palanca atraviesen la pared y se abran.
3. Coloque la placa de montaje en la pared.
4. Empuje los 2 pernos con las tuercas de palanca a través
de la mampostería y apriete manualmente los pernos para
asegurarse de que las tuercas de palanca se hayan abierto
contra la mampostería.
5. Inserte los tirafondos en los orificios taladrados en las vigas
de pared en el paso 2 de “Instalación sin vigas de pared en
los orificios de extremo” en la sección “Taladre orificios en
la pared posterior”.
6. Controle la alineación de la placa de montaje y asegúrese
de que esté nivelada.
7. Ajuste bien todos los tirafondos y pernos.
6" (15,2 cm)6" (15,2 cm)
³⁄₈" (1 cm)
Parte inferior del gabinete superior
4" (10,2 cm)
Línea central
C
A
B
A. Perno de cabeza redonda de
3
/
16
-24 x 3"
B. Placa de montaje
C. Tuerca de palanca con resorte
A
B
C
D
A. Perno de cabeza redonda de
3
/
16
-24 x 3"
B. Placa de montaje
C. Tuerca de palanca con resorte
D. Mampostería
9
Viga de pared en un orificio de extremo (figura 3)
1. Con las lengüetas de soporte de la placa de montaje mirando
hacia adelante, inserte un perno de cabeza redonda de
3/
16
-24 x 3" a través del orificio de extremo que encaje en el
orificio de
5/
8
" (16 mm) taladrado en el paso 3 de “Instalación
para una viga de pared en un orificio de extremo” en la
sección “Taladre orificios en la pared posterior”.
2. Coloque una tuerca de palanca en el perno de la parte
posterior de la placa de montaje. Deje suficiente espacio para
que la tuerca de palanca pueda atravesar la pared y abrirse.
3. Coloque la placa de montaje en la pared.
4. Empuje el perno con la tuerca de palanca a través de
la mampostería y apriete manualmente el perno para
asegurarse que la tuerca de palanca se haya abierto contra
la mampostería.
5. Inserte un tirafondo en el orificio de extremo restante.
6. Si se hace la instalación en una segunda viga de pared,
inserte un tirafondo en el otro orificio taladrado en el paso
2 de “Instalación para una viga de pared en un orificio
de extremo” en la sección “Taladre orificios en la pared
posterior”. Controle la alineación de la placa de montaje
y asegúrese de que esté nivelada.
7. Apriete con firmeza los tirafondos y el perno.
Vigas de pared en ambos orificios de extremo
(figura 4)
1. Coloque la placa de montaje en la pared.
2. Inserte los tirafondos en ambos orificios de extremo.
3. Controle la alineación de la placa de montaje y asegúrese
de que esté nivelada.
4. Ajuste firmemente los tirafondos.
Preparación del gabinete superior
1. Desconecte el suministro eléctrico que alimenta el
tomacorriente de pared.
2. Retire todo el contenido del gabinete superior.
3. Coloque la plantilla del gabinete superior contra la parte inferior
del gabinete superior; fije con cinta adhesiva o con tachuelas.
Asegúrese de que la línea central de la plantilla quede alineada
con la línea central vertical en la pared posterior.
Las flechas que indican “Rear Wall” (Pared posterior) deben
estar contra la pared posterior para que los orificios que se
cortaron en el gabinete superior queden alineados con los
orificios de la parte superior del horno microondas.
NOTA:
■ si el gabinete superior tiene un marco alrededor, recorte
los bordes de la plantilla para que encaje dentro del marco,
contra el fondo del gabinete superior. La plantilla tiene líneas
de recorte que sirven de guía
■ Si la pared detrás del horno microondas (según se haya
instalado) tiene un revestimiento de pared parcial (p. ej.
protección contra salpicaduras de baldosas), asegúrese de
que las flechas que indican “Rear Wall” (Pared posterior) se
alineen con la parte más gruesa de la pared posterior (por
ejemplo, el espesor de las baldosas y no el del panel de yeso).
4. Asegúrese de mantener la medida de 10
3
/
4
" (27,3 cm) de la
pared posterior a los puntos “D” y “E” en la plantilla.
5. Recorte un orificio de 1¹⁄
2
" (3,8 cm) de diámetro en el área
sombreada circular “G” en la plantilla. Este orificio será para
el cable de suministro de energía.
NOTA: si el gabinete superior es de metal, el buje del cable de
suministro se debe instalar alrededor del orificio del cable de
suministro, como se muestra.
.
6. Taladre orificios de
3
⁄
8
" (10 mm) en los puntos “D” y “E” de la
plantilla. Son para dos pernos de
1
⁄
4
-20 x 3" y las arandelas
que se usan para asegurar el horno microondas al gabinete
superior.
Solamente para la instalación con ventilación en
el techo
7. Corte un orificio de
3
⁄
4
" (19 mm) en una esquina del área
rectangular sombreada.
8. Recorte el área rectangular con una sierra caladora.
Instalación del horno microondas
IMPORTANTE: El lado de los controles del horno microondas es
el lado pesado. Manipule el horno microondas con delicadeza.
1. Coloque una arandela en cada perno de cabeza plana de
1
⁄
4
-20 x 3" y ubíquelos dentro del gabinete superior cerca
de los orificios de
3
⁄
8
" (10 mm).
2. Asegúrese de que la puerta del horno microondas esté
cerrada y fijada con cinta adhesiva.
D
E
G
U
p
p
e
r
-
c
a
b
i
ne
t
t
e
m
p
l
a
t
e
F
10
³⁄₄
"
(27.3 cm)
10
³⁄₄
"
(27.3cm)
A
B
A. Gabinete de metal
B. Buje del cable de suministro de
electricidad
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar el horno
de microondas.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
10
3. Con la ayuda de 2 o más personas, levante el horno
microondas y cuélguelo de las lengüetas de soporte en
la parte inferior de la placa de montaje.
NOTA: para evitar daños al horno microondas, no aferre ni use
la puerta ni la manija de la puerta mientras manipula el horno
microondas.
4. Con el frente del horno microondas todavía inclinado, pase
el cable de suministro eléctrico a través del orificio del cable
de suministro eléctrico en el fondo del gabinete superior.
5. Rote el horno microondas para arriba hacia el gabinete
superior.
NOTA: si la ventilación será a través de la pared, asegúrese de
que el conjunto de la compuerta de tiro encaje con facilidad
dentro de la ventilación del recorte de la pared.
6. Empuje el horno microondas contra la placa de montaje
y sosténgalo en su lugar.
NOTA: si no se necesita ajustar el horno microondas, omita los
pasos 7 a 9.
7. Si es necesario ajustarlo, rótelo hacia abajo. Con la ayuda de
2 o más personas, levante el horno microondas fuera de la
placa de montaje y déjelo a un costado sobre una superficie
protegida.
8. Afloje los tornillos de la placa de montaje. Ajuste la placa de
montaje y vuelva a ajustar los tornillos.
9. Repita los pasos 3 a 6.
10. Con el horno microondas centrado y al menos una persona
sosteniéndolo en su lugar, inserte los pernos a través del
gabinete superior y dentro del horno microondas. Ajuste los
pernos hasta que no haya ningún espacio entre el gabinete
superior y el horno microondas.
NOTA:
■ Algunos gabinetes superiores pueden necesitar pernos más
largos o más cortos que 3” (7,6 cm). Los pernos más largos o
más cortos están disponibles en la mayoría de las ferreterías.
■ El apriete excesivo de los pernos puede deformar la parte
superior del horno microondas. Para evitar deformaciones,
pueden agregarse bloques de madera de relleno (deben ser
provistos por el instalador). Los bloques deben tener el
mismo espesor que el espacio entre la parte inferior del
gabinete superior y el horno microondas.
1. Conecte el ducto de escape al conjunto de la compuerta
de tiro.
Completar la instalación
1. Instale los filtros. Consulte las Instrucciones del usuario para
conocer la ubicación de los filtros.
2. Enchufe el horno microondas a un tomacorriente de pared
de 3 terminales con conexión a tierra.
3. Reconecte el suministro eléctrico.
4. Para verificar el funcionamiento del horno microondas,
coloque 1 taza (250 ml) de agua en la bandeja giratoria
y programe un tiempo de cocción de 1 minuto al 100 %
de potencia. Para probar el ventilador y el escape, haga
funcionar el ventilador.
5. Si el horno microondas no funciona:
■ Verifique que no se haya fundido un fusible o disparado
un disyuntor de la casa. Reemplace el fusible o reinicie
el cortacircuitos. Si el problema continúa, llame a un
electricista.
■ Verifique que el cable del suministro de energía esté
enchufado en un tomacorriente de pared de 3 terminales
con conexión a tierra.
■ Para obtener información sobre solución de problemas,
vea las Instrucciones del usuario.
Se ha completado la instalación.
Conserve las Instrucciones de instalación para uso futuro.
A
A. Pernos
A B
A. Ventilación
B. Conjunto de la compuerta de tiro (debajo del
ducto de ventilación) Compacto
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
11
ESPECIFICACIONES PARA EL DISEÑO DE LA VENTILACIÓN
Esta sección está destinada solamente para referencia del
diseñador arquitectónico y el constructor/contratista.
NOTAS:
■ Los materiales de ventilación necesarios para la instalación
no se proveen con la combinación de microondas y
campana.
■ No recomendamos usar una ventilación de metal flexible.
■ Para evitar posibles daños al producto, asegúrese de
ventilar el aire hacia el exterior, a menos que se trate de una
instalación con recirculación. No ventile el aire de escape
en espacios ocultos, como espacios dentro de paredes o
techos, desvanes, espacios angostos o garajes.
Para una instalación con ventilación óptima, recomendamos:
■ Usar cubiertas de techo o de pared que tengan compuertas
de tiro de contracorriente
■ Usar un ducto de ventilación de metal rígido
■ Usar la ruta más directa mediante la reducción al mínimo
del largo del ducto de ventilación y el número de codos para
proveer un rendimiento eficiente
■ Usar ductos de ventilación de tamaño uniforme
■ Usar cinta para ductos para sellar todas las juntas del sistema
de ventilación
■ Usar un compuesto de calafateo para sellar la abertura
exterior de la pared o el techo alrededor de la cubierta
■ Para un rendimiento óptimo de la campana, no instalar
2 codos juntos
Si va a tener la ventilación a través de la pared, cerciórese de que
haya el espacio adecuado dentro de la pared para poder abrir
completamente la compuerta.
Si la ventilación se hará a través del techo y va a usar un tubo
de transición rectangular a redondo, cerciórese de que haya un
espacio de al menos 3" (7,6 cm) entre la parte superior del horno
microondas y el tubo de transición. Consulte la ilustración
“Transición rectangular a redondo”.

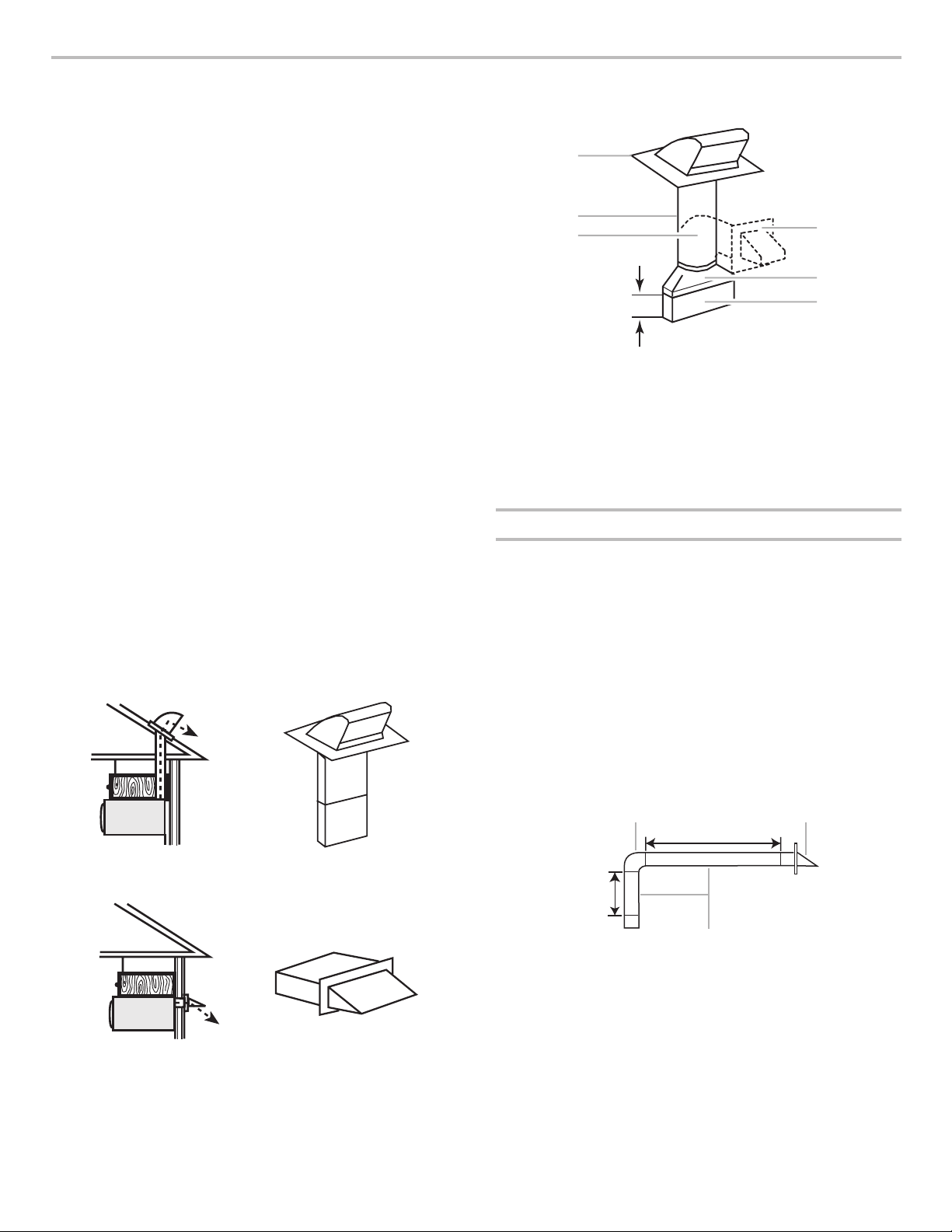

Transición rectangular a redondo
NOTA: Debe haber un espacio mínimo de 3" (7,6 cm) entre
la parte superior del horno microondas y el tubo de ajuste
rectangular a redondo para poder abrir la compuerta libre
y completamente.
Largo recomendado del ducto de ventilación
Deberá usarse un ducto de ventilación rectangular de 3¹⁄
4
" x 10"
(8,3 x 25,4 cm) o uno redondo de 6" (15,2 cm).
La longitud total del sistema de ventilación, incluido el ducto
de ventilación recto, los codos, los tubos de transición y las
cubiertas de la pared o del techo, no deberá exceder del
equivalente a 140 pies (42,7 m) para cualquier tipo de ventilación.
Vea la sección “Accesorios estándar recomendados” para los
largos equivalentes.
Para un rendimiento óptimo, no use más de tres codos de 90°.
Para calcular el largo del sistema que va a necesitar, agregue el
largo equivalente de cada pieza de ventilación que se usará en
el sistema.
Voir les exemples suivants.
Sistema de ventilación de 3¹⁄
4
" x 10" (8,3 x 25,4 cm) = 73 pies
(22,2 m) en total.
Ventilación en el techo Cubierta para el techo
Ventilación por la pared Cubierta para la pared
A
B
C
E
F
D
3" (7,6 cm)
A. Cubierta para el techo
B. Ducto de ventilación redondo de 6" (15,2 cm)
de diámetro como mínimo
C. Codo (solamente para la ventilación a través
de la pared)
D. Cubierta para la pared
E. Tubo de transición rectangular a redondo
de 3¹⁄
4
" x 10" a 6" (8,3 x 25,4 cm a 15,2 cm)
F. Pieza para la extensión del ducto de
ventilación, al menos 3" (7,6 cm) de altura
A B
C
6 ft (1,8 m)
2 ft
(0,6 m)
A. Un codo de 90° de 3¹⁄
4
" x 10" (8,3 x 25,4 cm) = 25 pies (7,6 m)
B. 1 cubierta para la pared = 40 pies (12,2 m)
C. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
Sistema de ventilación de 6" (15,2 cm) = 73 pies (22,2 m)
en total.
Si el ducto de ventilación existente es redondo, deberá usarse
un tubo de transición rectangular a redondo. También deberá
instalarse un ducto de escape de extensión rectangular de 3"
(7,6 cm) entre el conjunto de la compuerta y un tubo de ajuste
rectangular a redondo para evitar que la compuerta se adhiera.
A B
C D
6 ft (1,8 m)
2 ft
(0,6 m)
A. Dos codos de 90° = 20 pies (6,1 m)
B. 1 cubierta para la pared = 40 pies (12,2 m)
C. 1 tubo de transición rectangular a redondo = 5 pies (1,5 m)
D. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
W11177860A
EN PN W11124888B
©2018. Todos los derechos reservados.
AYUDA
Llame a su distribuidor o centro de servicio autorizado.
Cuando llame, deberá tener los números de modelo y de serie
del horno microondas. Los puede encontrar en la placa con el
número de modelo y de serie, que está en la puerta del horno
microondas en el marco frontal del horno.
Si necesita ayuda adicional, llámenos con el número de teléfono
gratuito o visite nuestra página web mencionada en la Guía del
usuario.
Piezas de repuesto
Si se debe reemplazar alguna de las piezas de instalación,
llámenos con el número de teléfono gratuito, que se encuentra
en la Guía del usuario.
A continuación se verá una lista de las piezas de repuesto
disponibles. Deberá tener a mano el número de modelo, que
está ubicado en la parte del horno microondas que mira hacia
el frente, detrás de la puerta.
■ Conjunto de la compuerta de tiro
■ Placa de montaje
■ Juego de tornillos de montaje (incluye las piezas de A a
G mencionadas en “Piezas suministradas” en la sección
“Herramientas y piezas”)
Accesorios
Los juegos de paneles de relleno están disponibles en su
distribuidor, para ser usados cuando este horno microondas
se instale en una abertura de 36" (91,4 cm) o 42" (106,7 cm)
de ancho. Los paneles de relleno vienen en pares. Cada panel
tiene un ancho de 3" (7,6 cm).
Juegos de paneles de relleno: 8171336 Blanco
8171337 Negro
8171338 Bisque
8171339 Acero inoxidable
99403 Almendra
Consulte a su distribuidor o centro de servicio autorizado para
obtener detalles.
A
A. Paneles de relleno
03/18
