Whirlpool WRV976DEM French Door Refrigeration User Manual

THANK YOU for purchasing this high-quality product. Register your new refrigerator at www.whirlpool.com. In Canada, register your

refrigerator at www.whirlpool.ca.

For future reference, please make a note of your product model and serial numbers. These can be located on the inside wall of the

refrigerator compartment.

Model Number___________________________________________ Serial Number____________________________________________

REFRIGERATOR USER INSTRUCTIONS

Table of Contents

W10730915C

REFRIGERATOR SAFETY .............................................................. 2

Proper Disposal of Your Old Refrigerator ....................................3

INSTALLATION INSTRUCTIONS ................................................... 3

Unpack the Refrigerator ............................................................... 3

Remove and Replace Refrigerator Doors .................................... 4

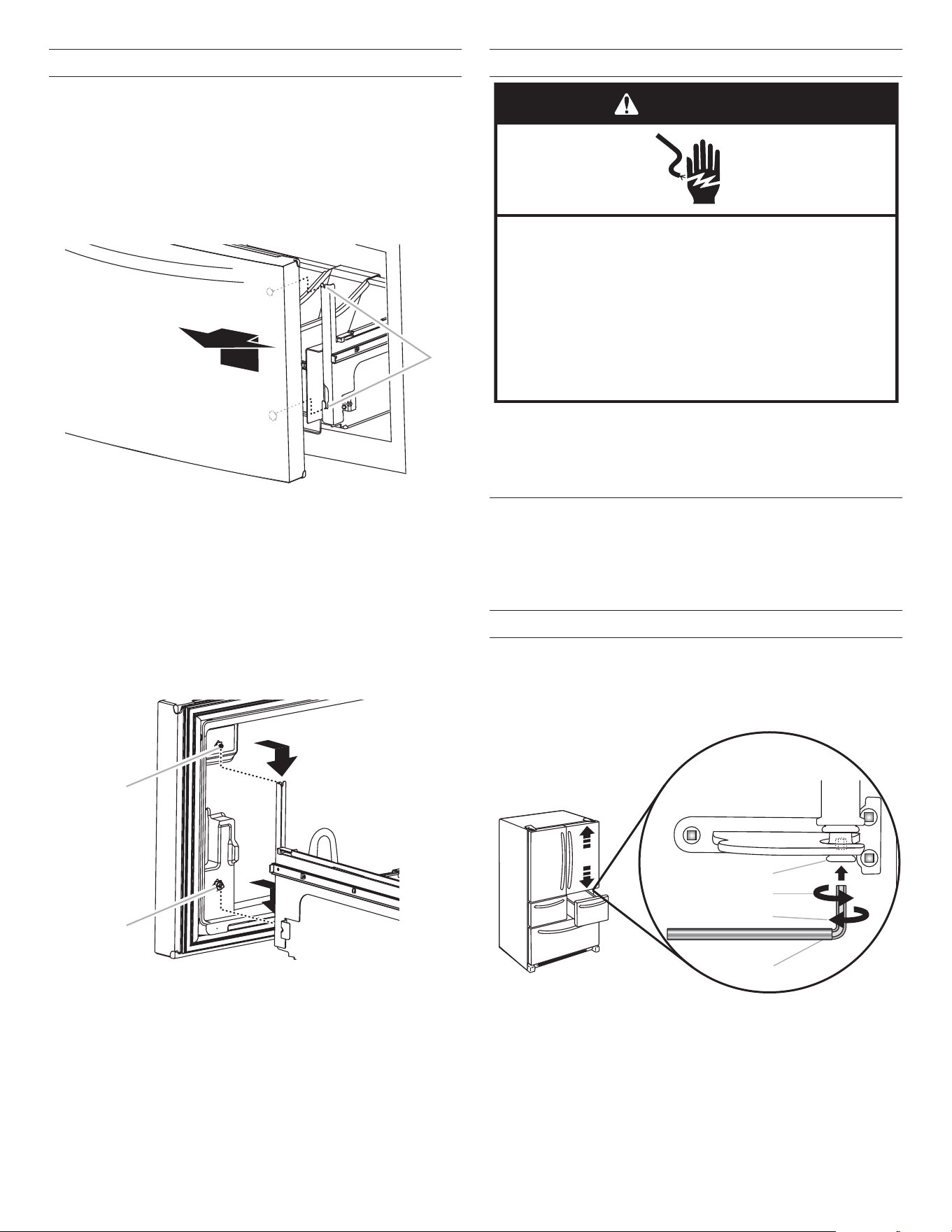

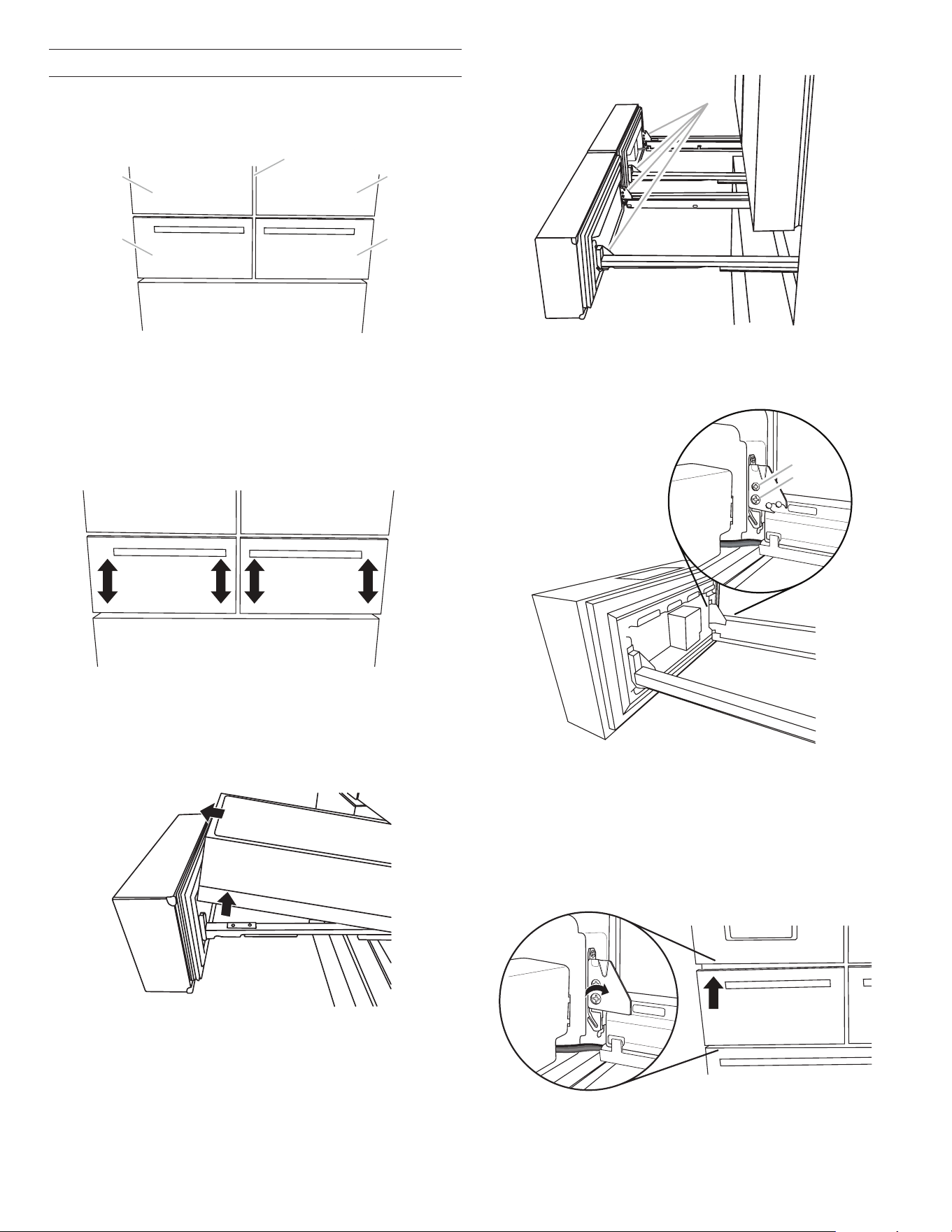

Remove and Replace Drawer Fronts ...........................................6

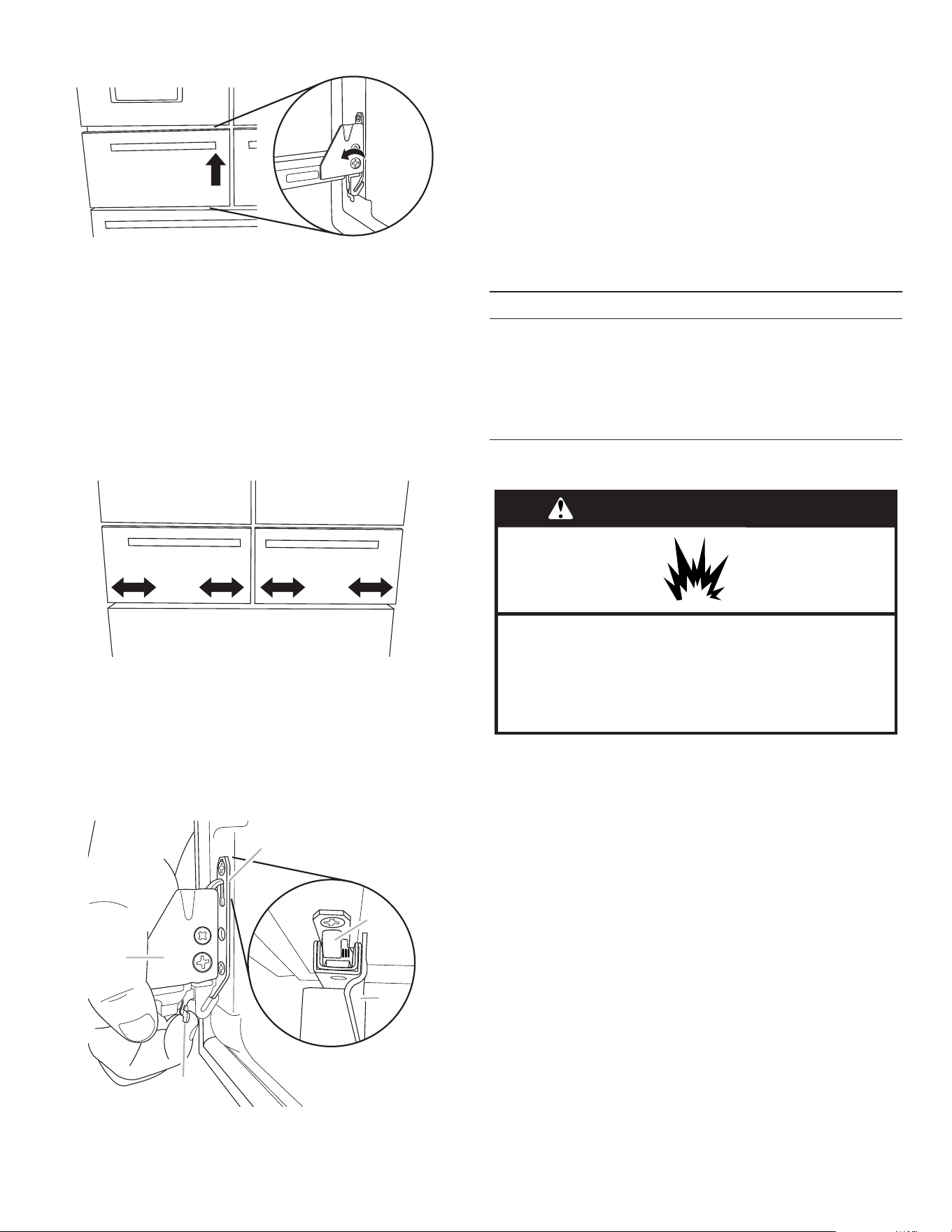

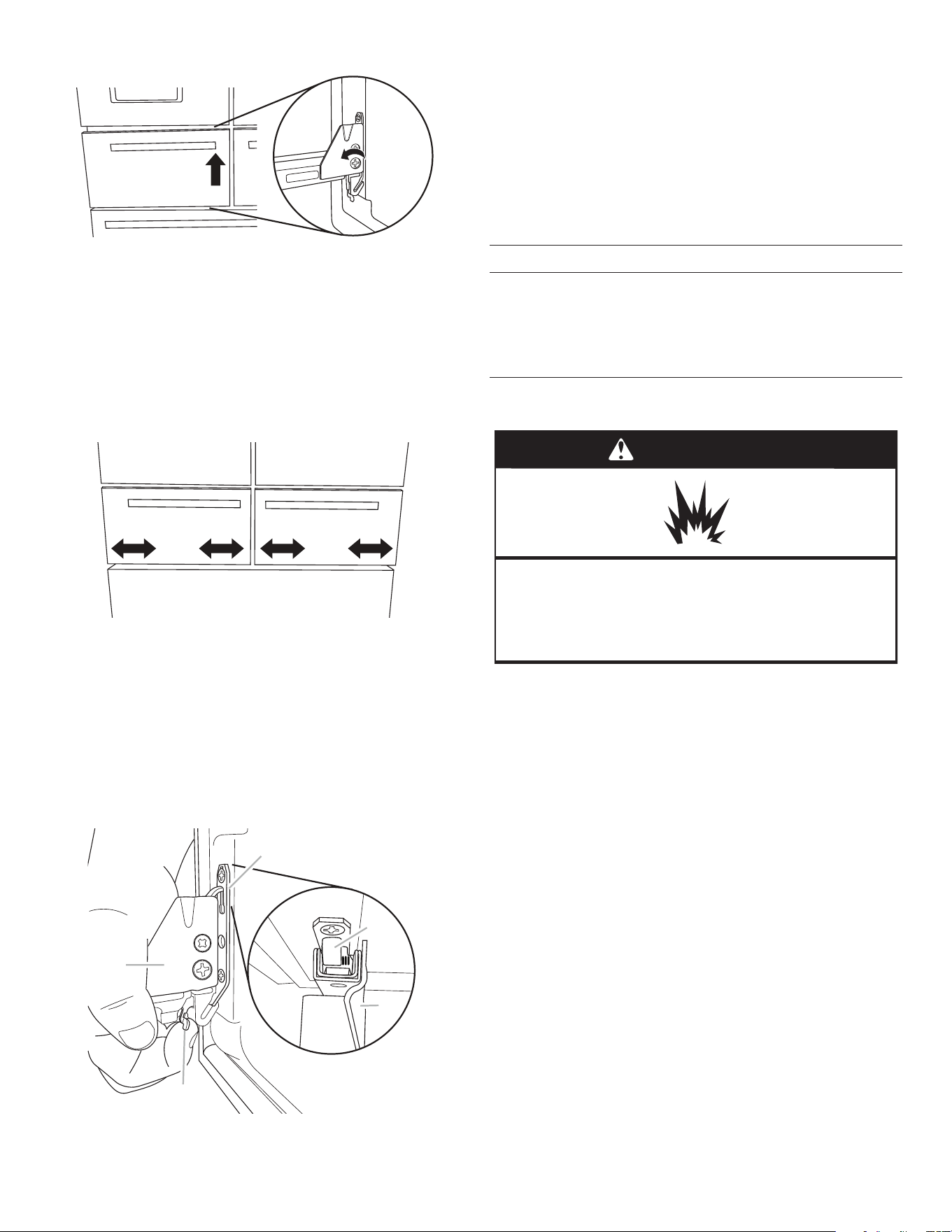

Align Doors and Drawers .............................................................8

Location Requirements ..............................................................10

Electrical Requirements .............................................................11

Water Supply Requirements ......................................................11

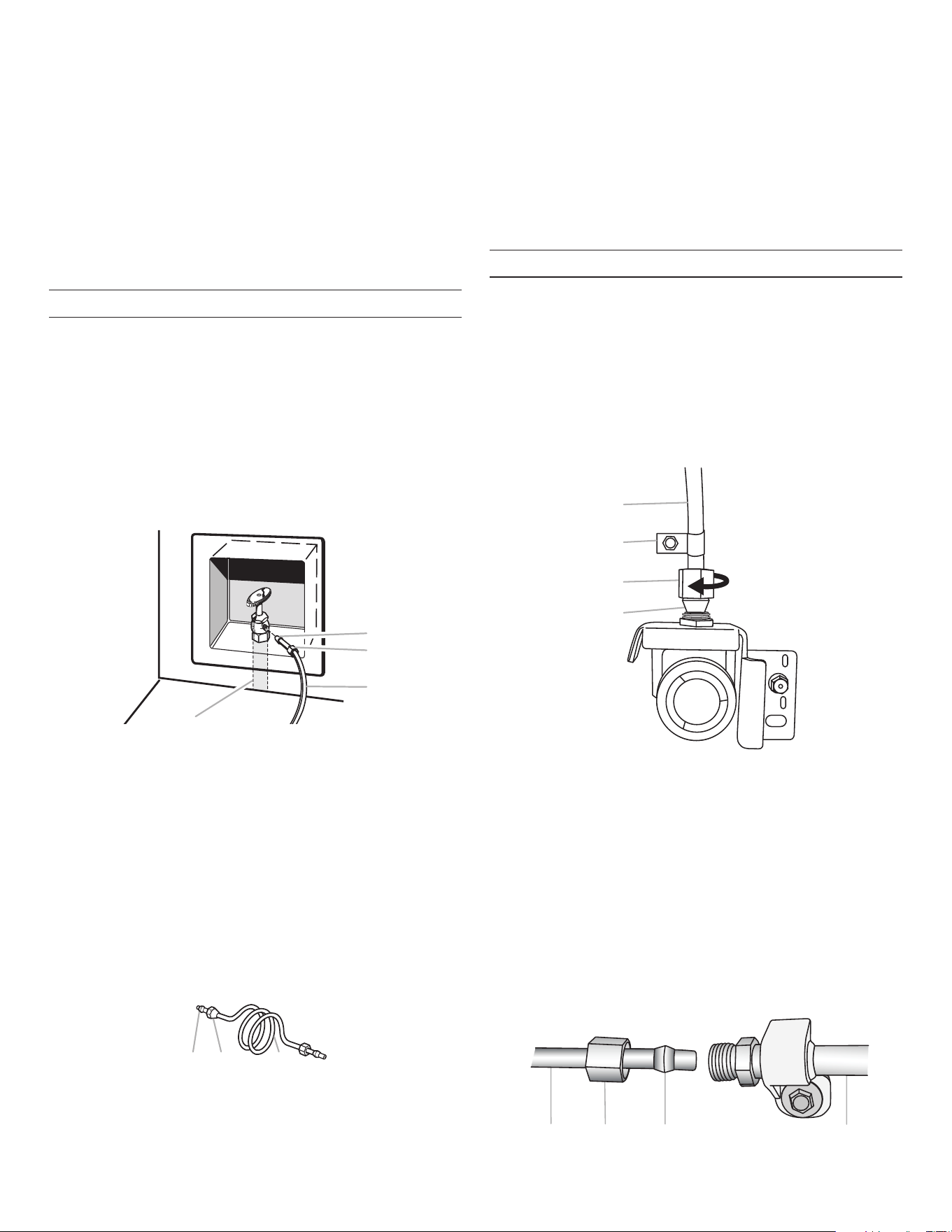

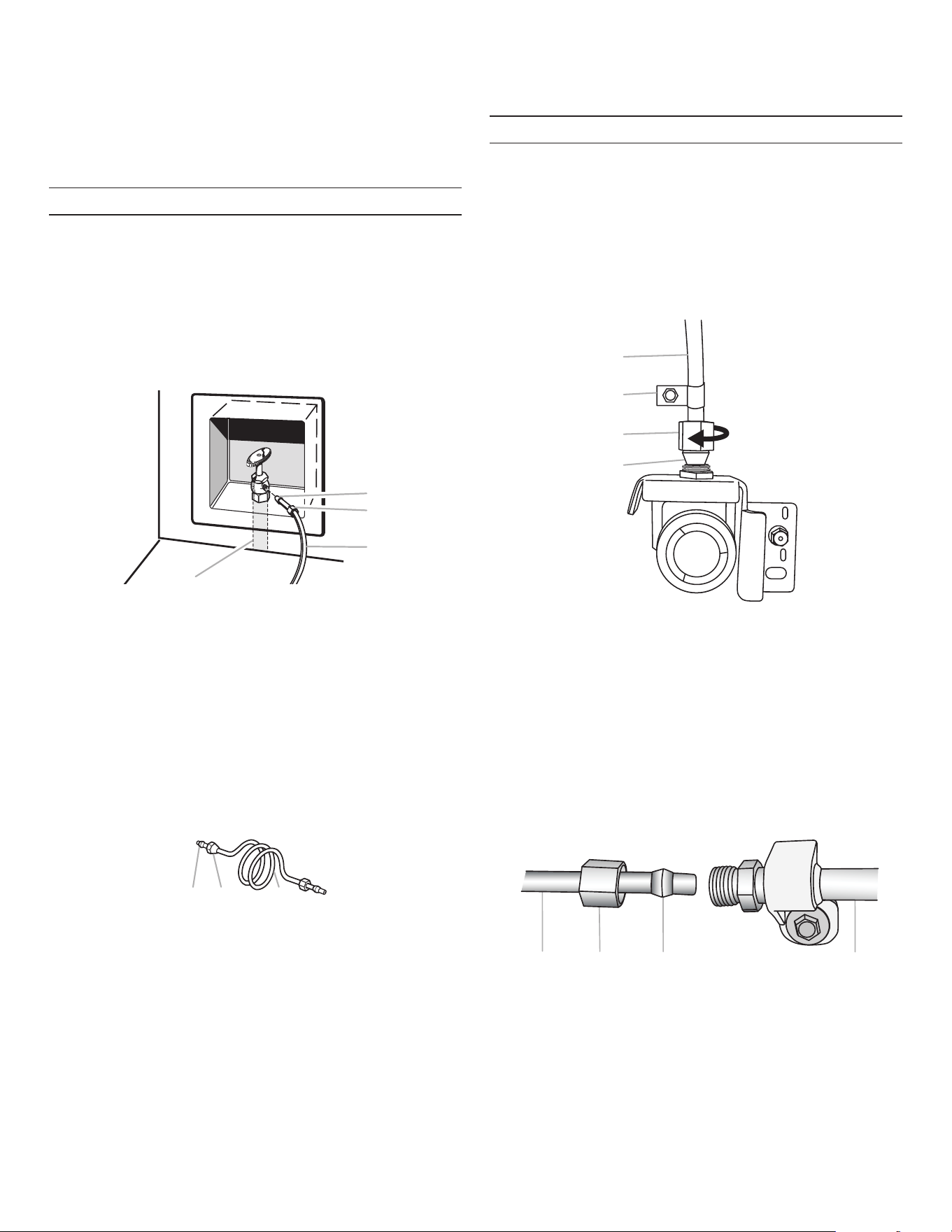

Connect the Water Supply .........................................................11

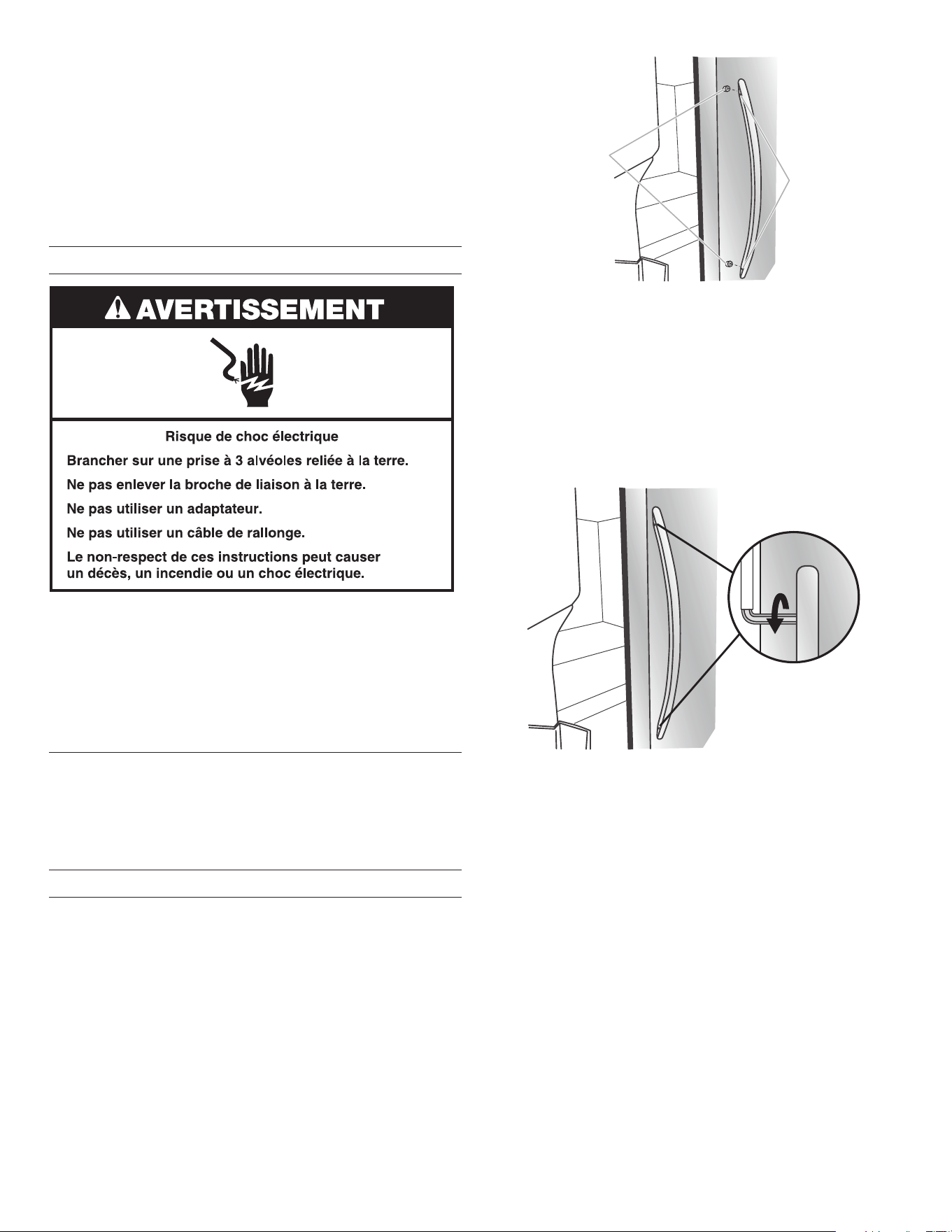

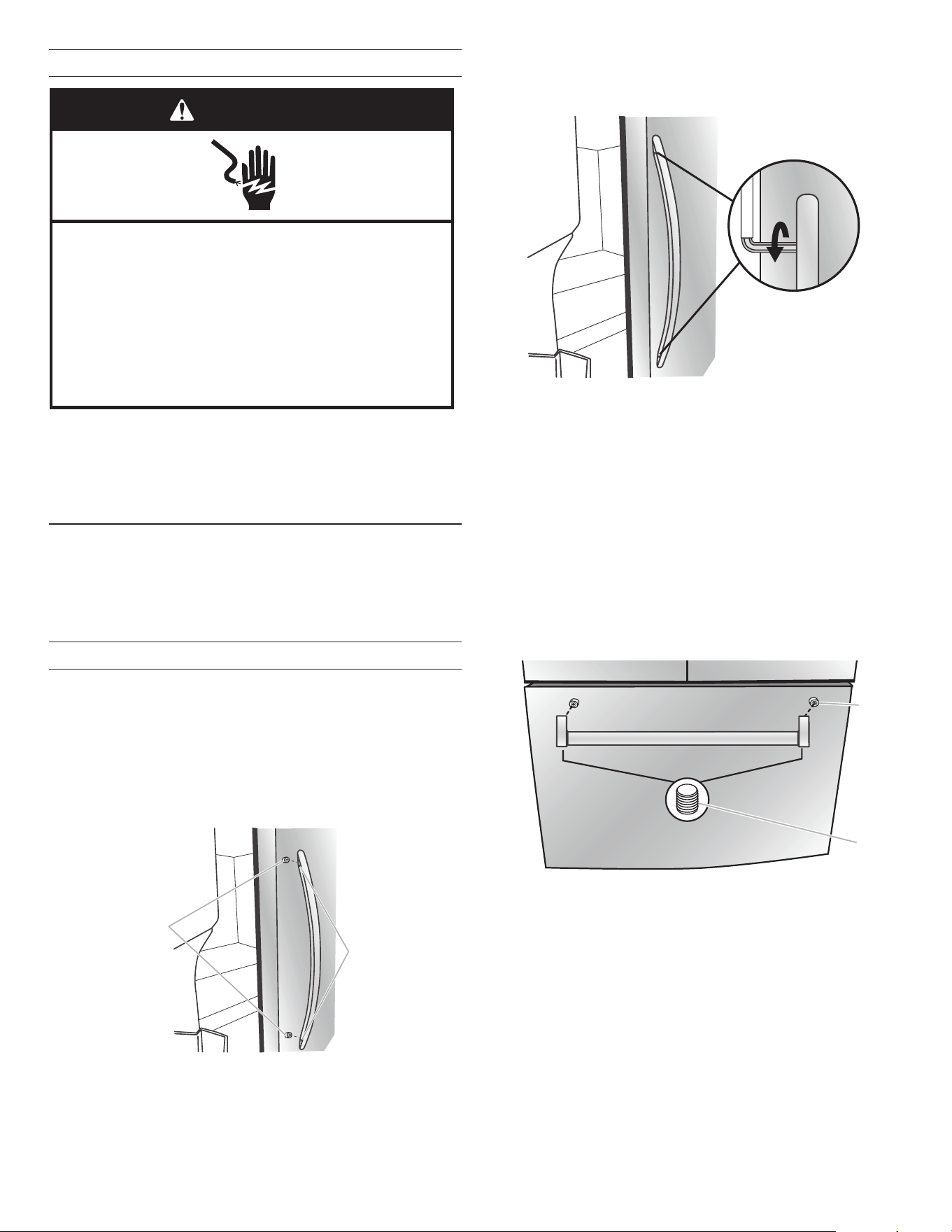

Handle Installation and Removal ...............................................13

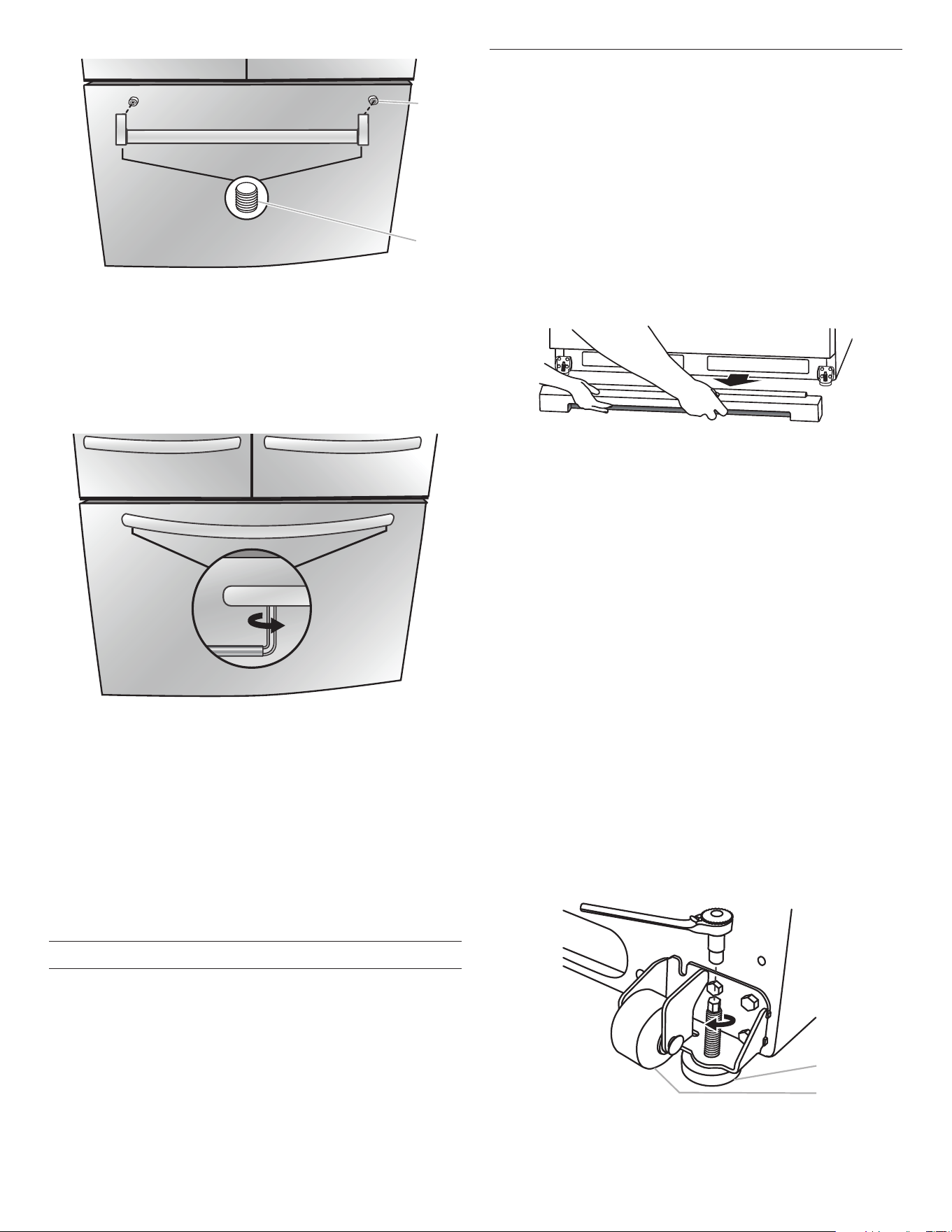

Refrigerator Leveling and Door Closing .....................................14

FILTERS AND ACCESSORIES ....................................................15

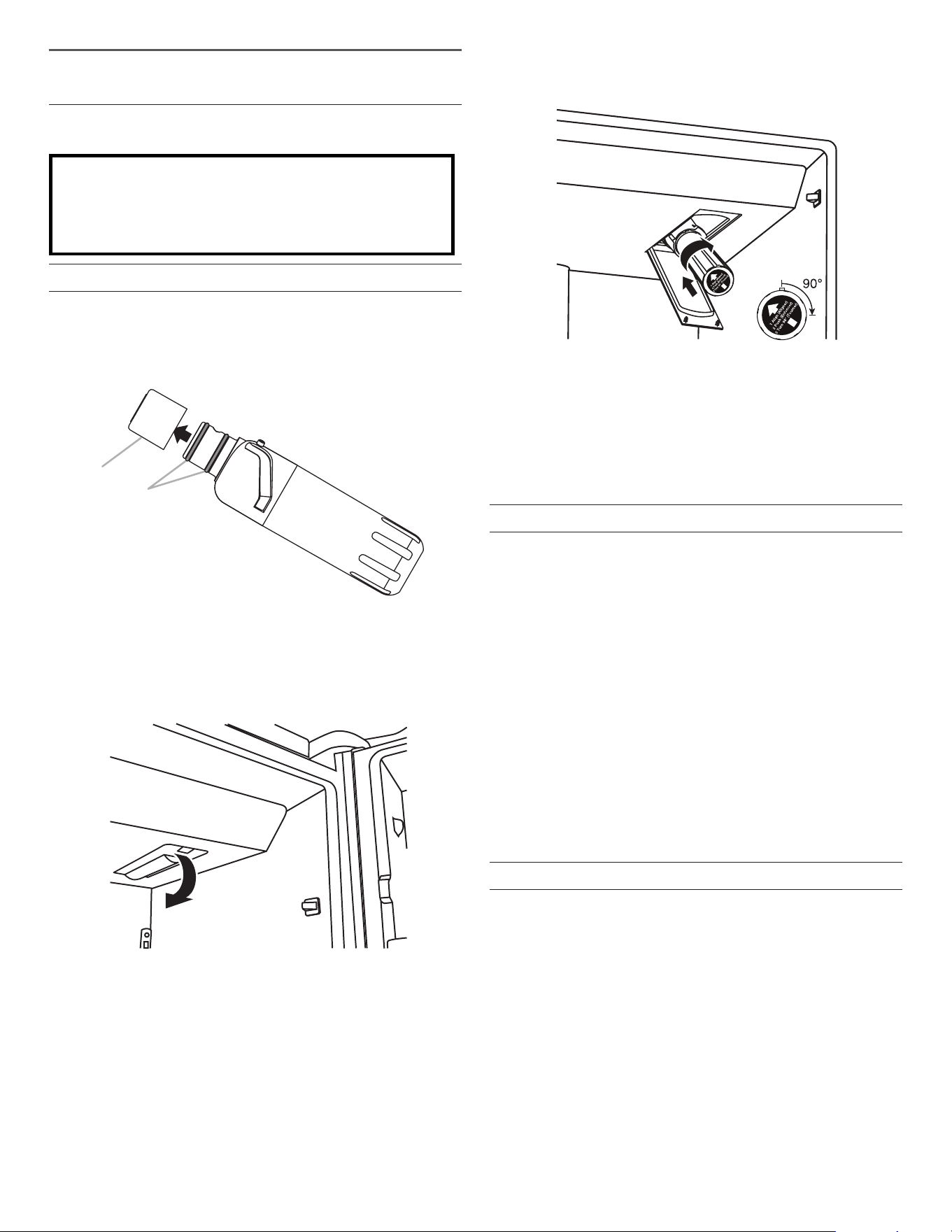

Water Filtration System ..............................................................15

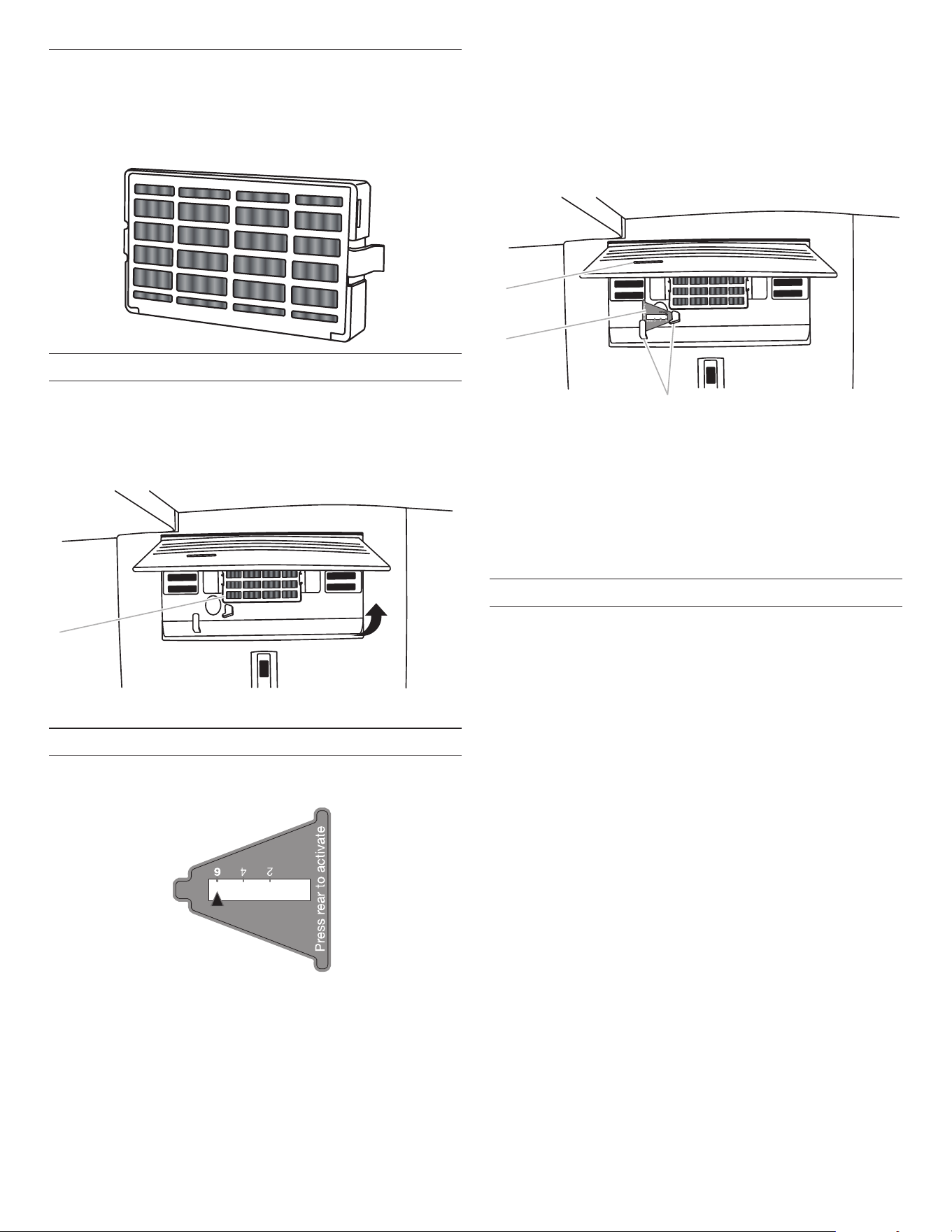

Install Air Filter (on some models) ..............................................16

Install Produce Preserver

(on some models) .......................................................................17

Accessories ................................................................................17

REFRIGERATOR USE ..................................................................17

Opening and Closing Doors .......................................................17

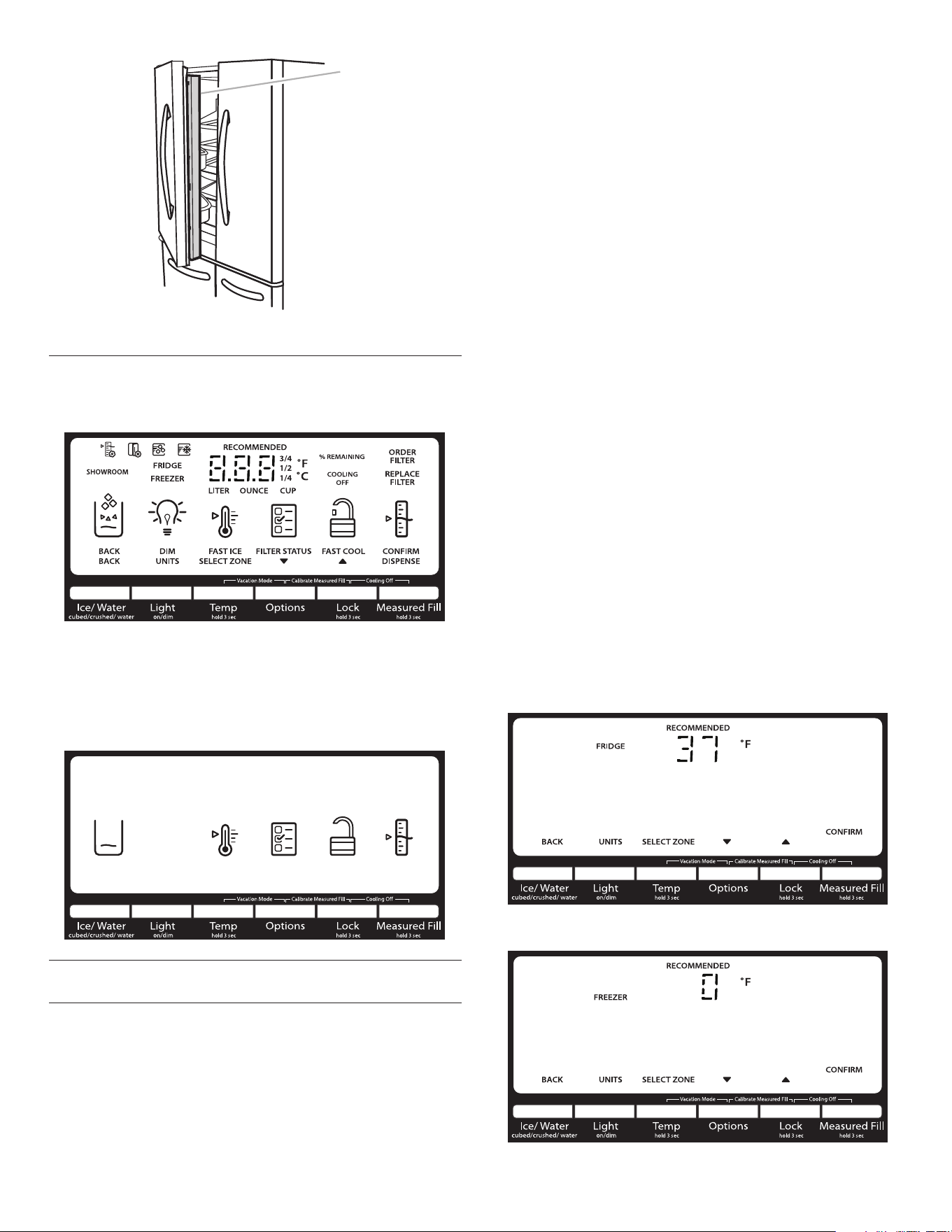

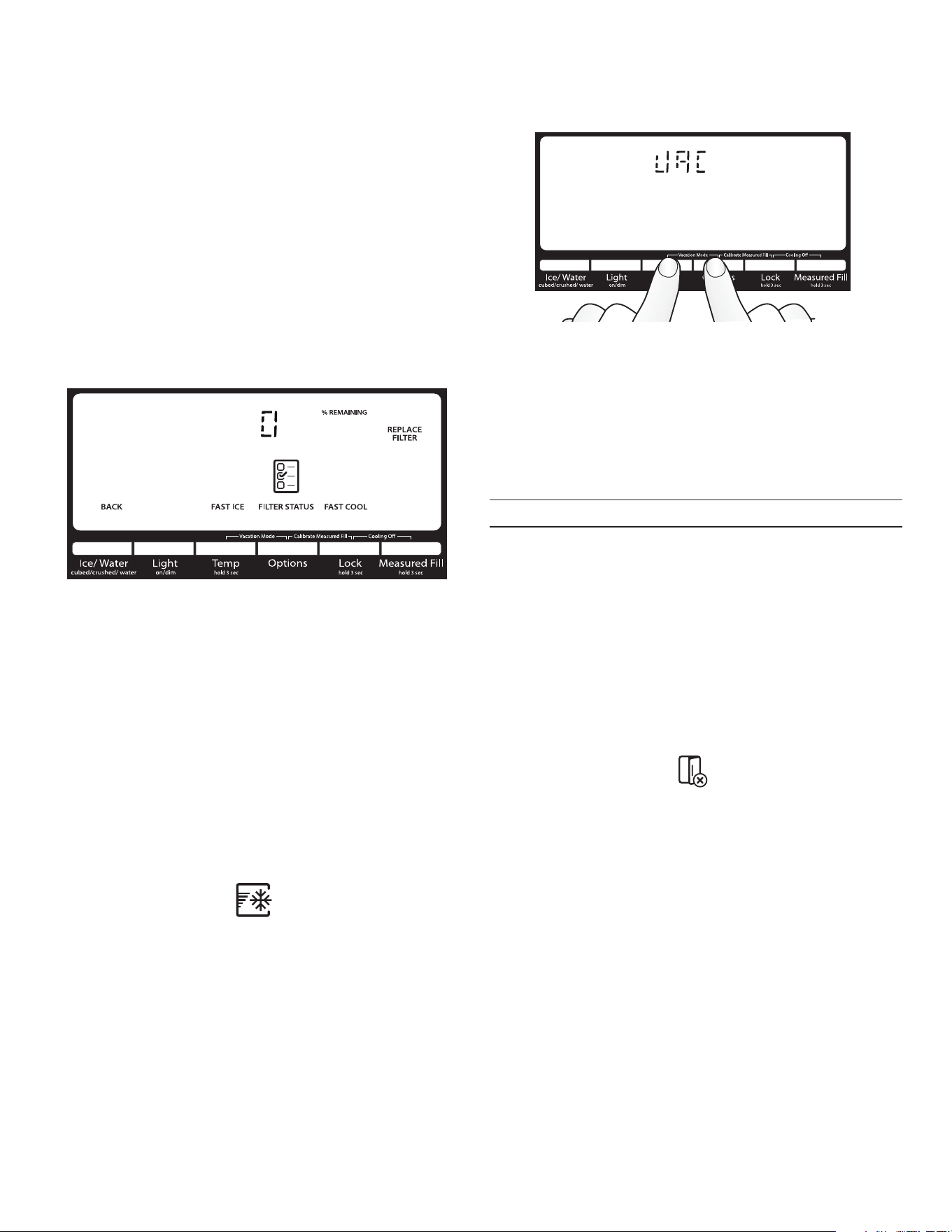

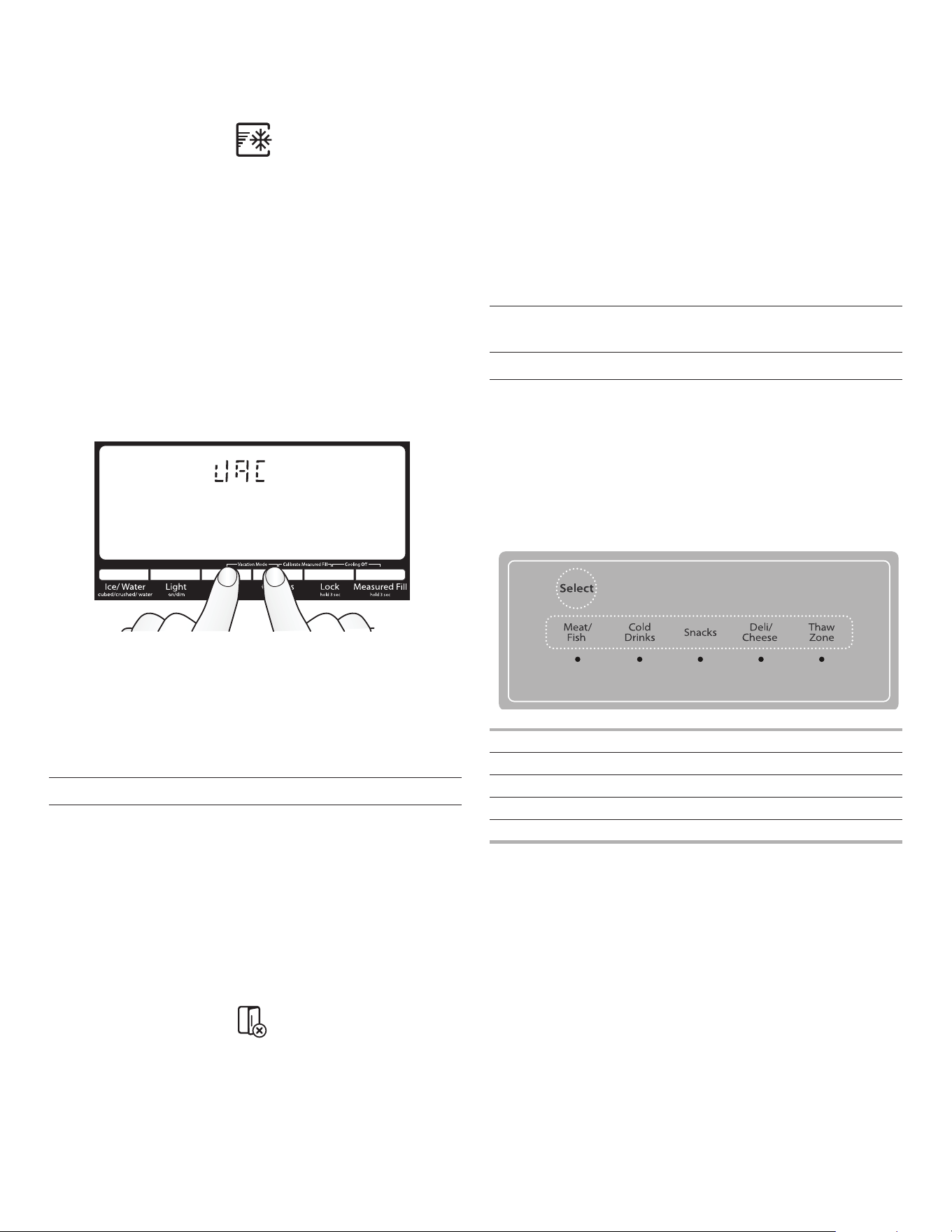

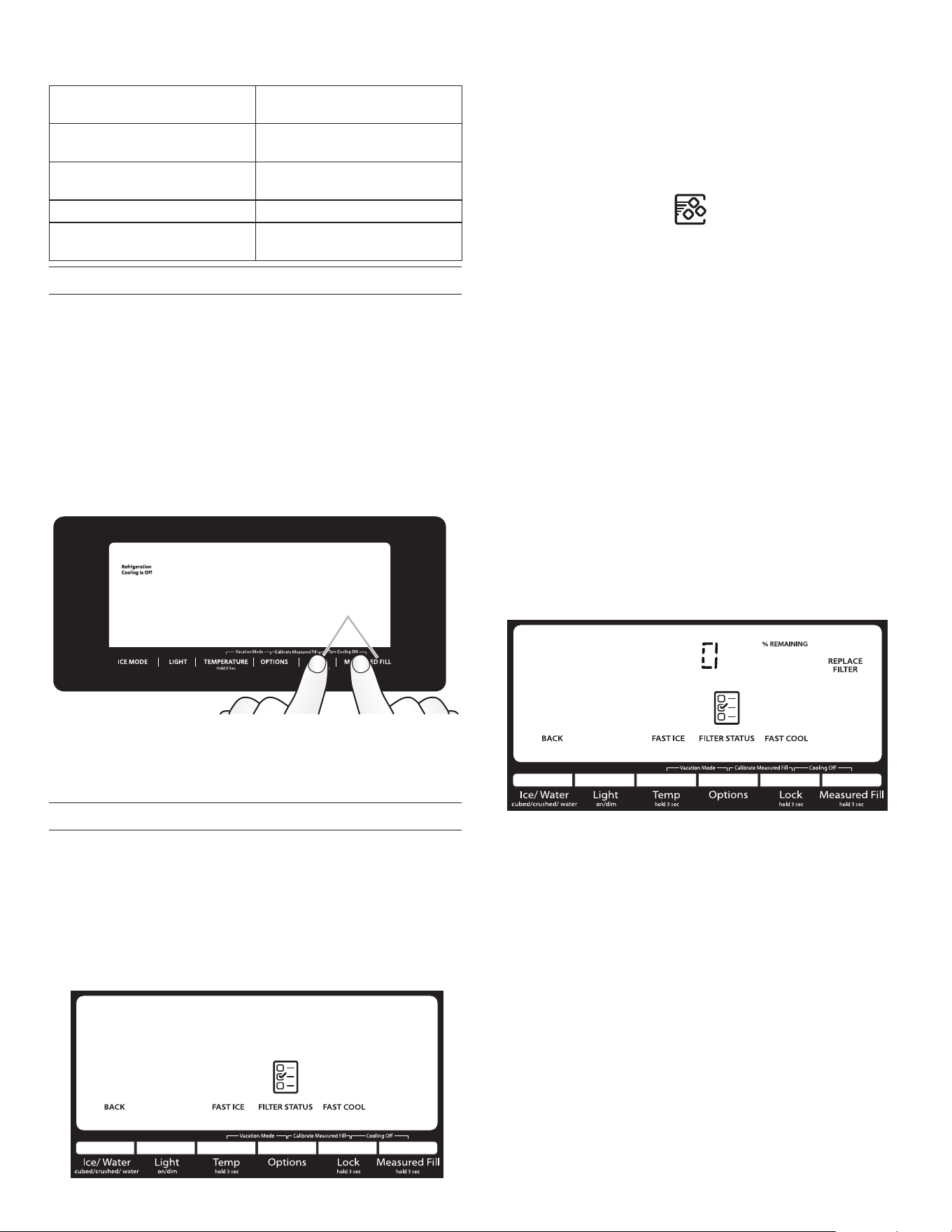

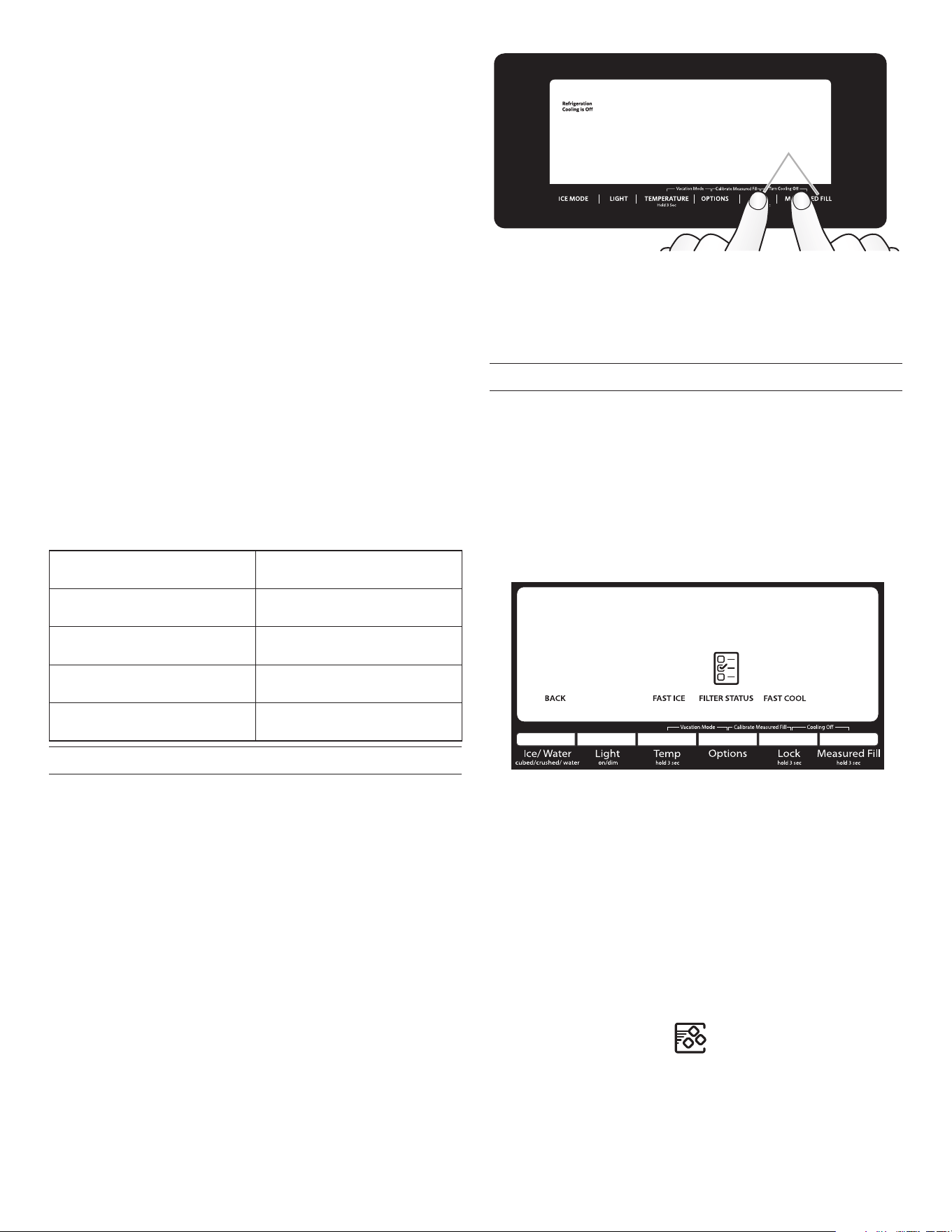

Using the Controls .....................................................................18

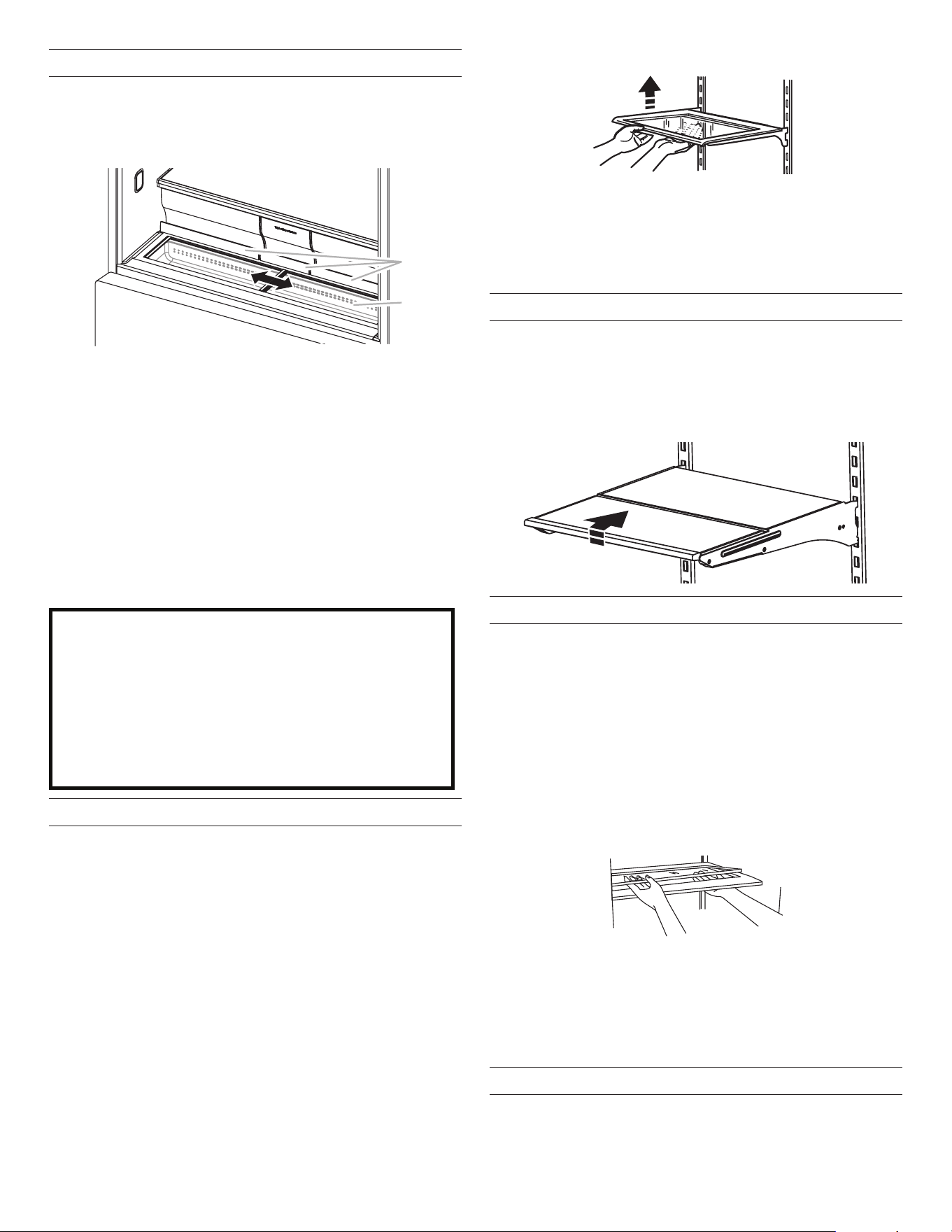

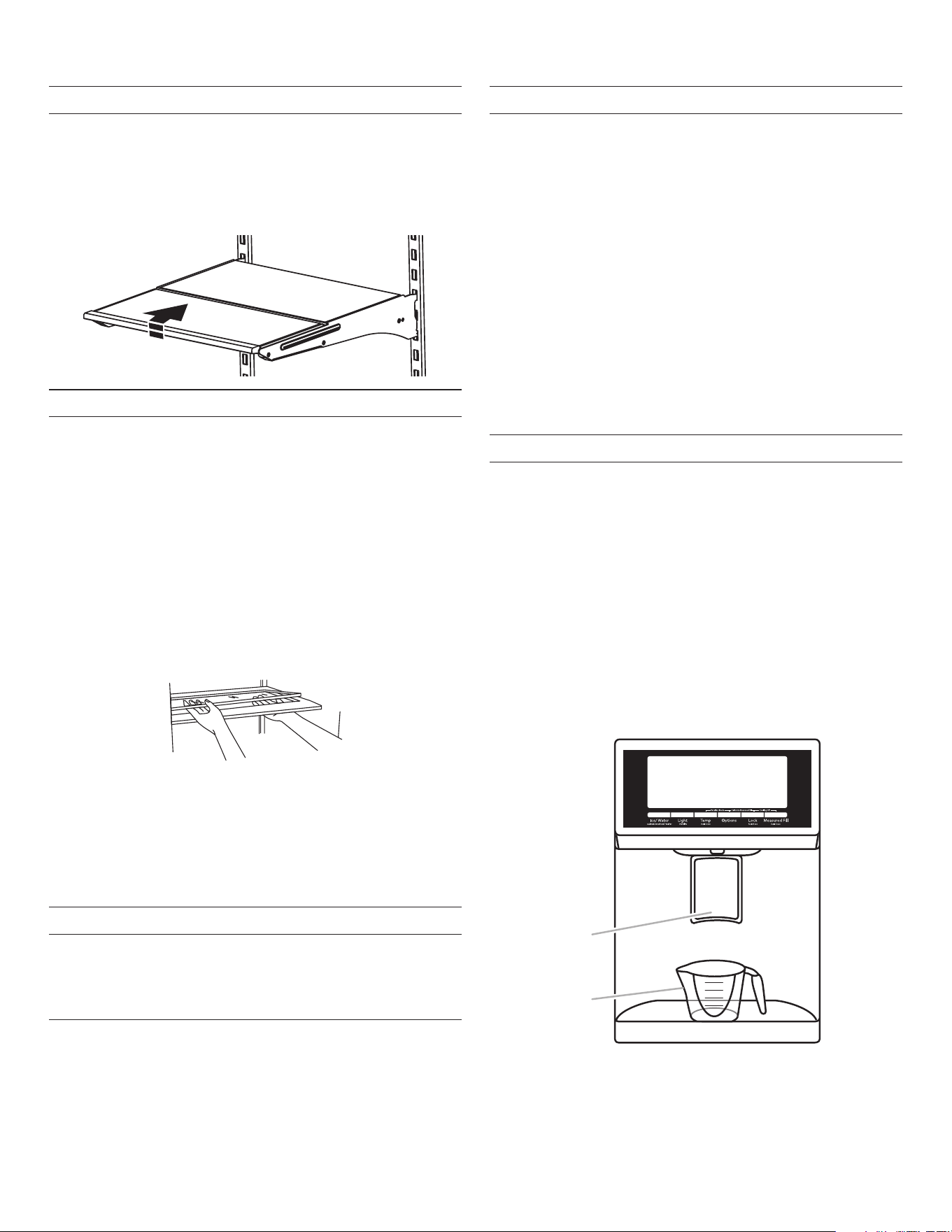

Refrigerator Features .................................................................20

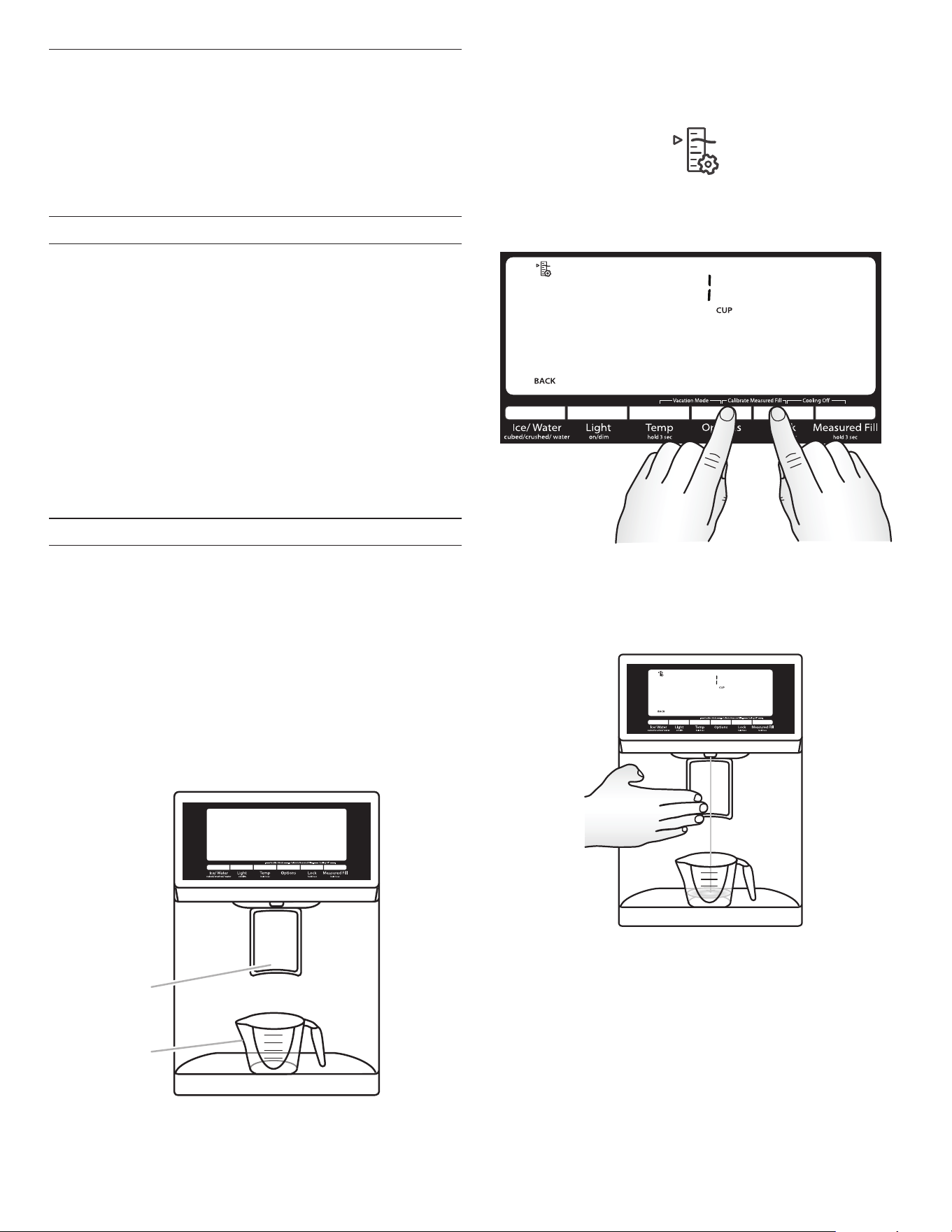

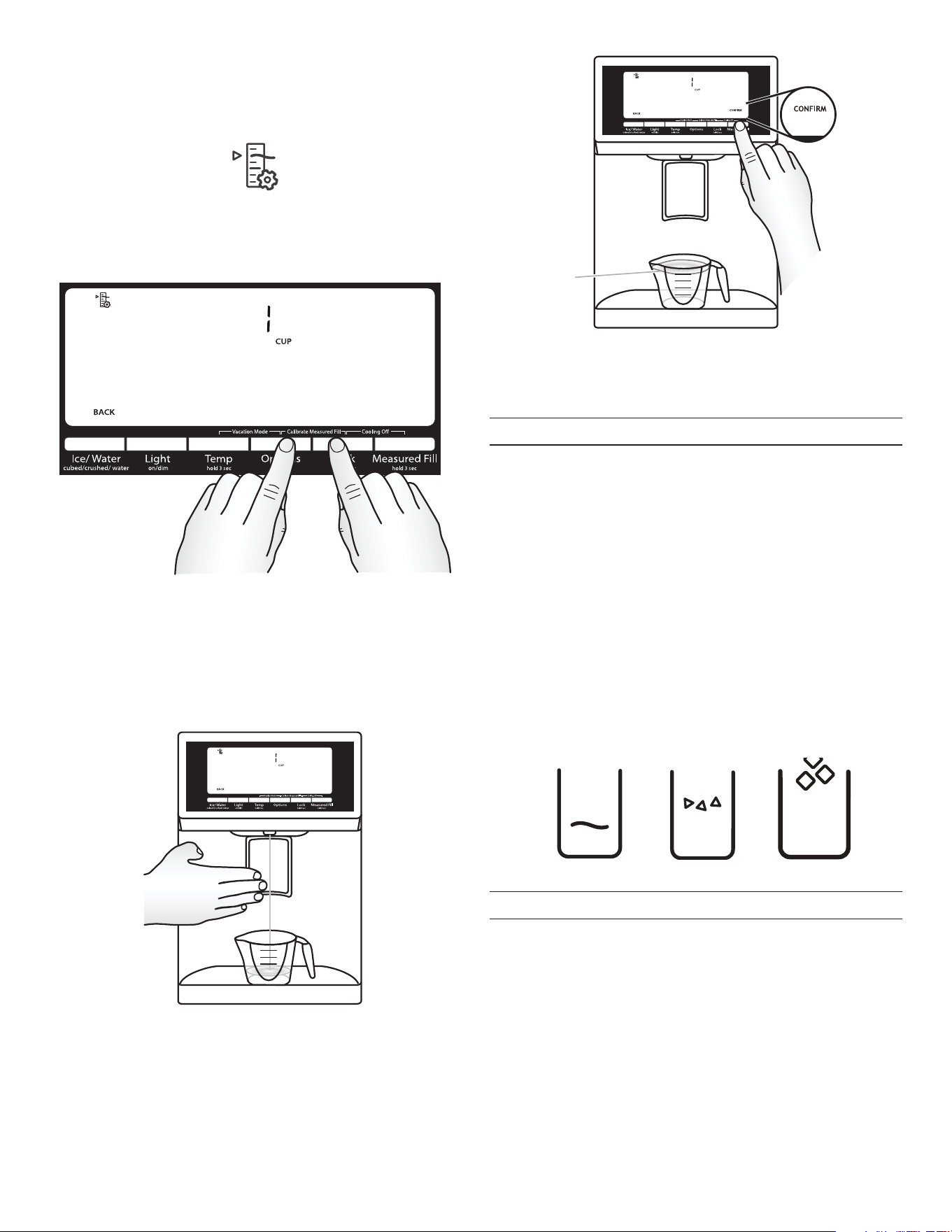

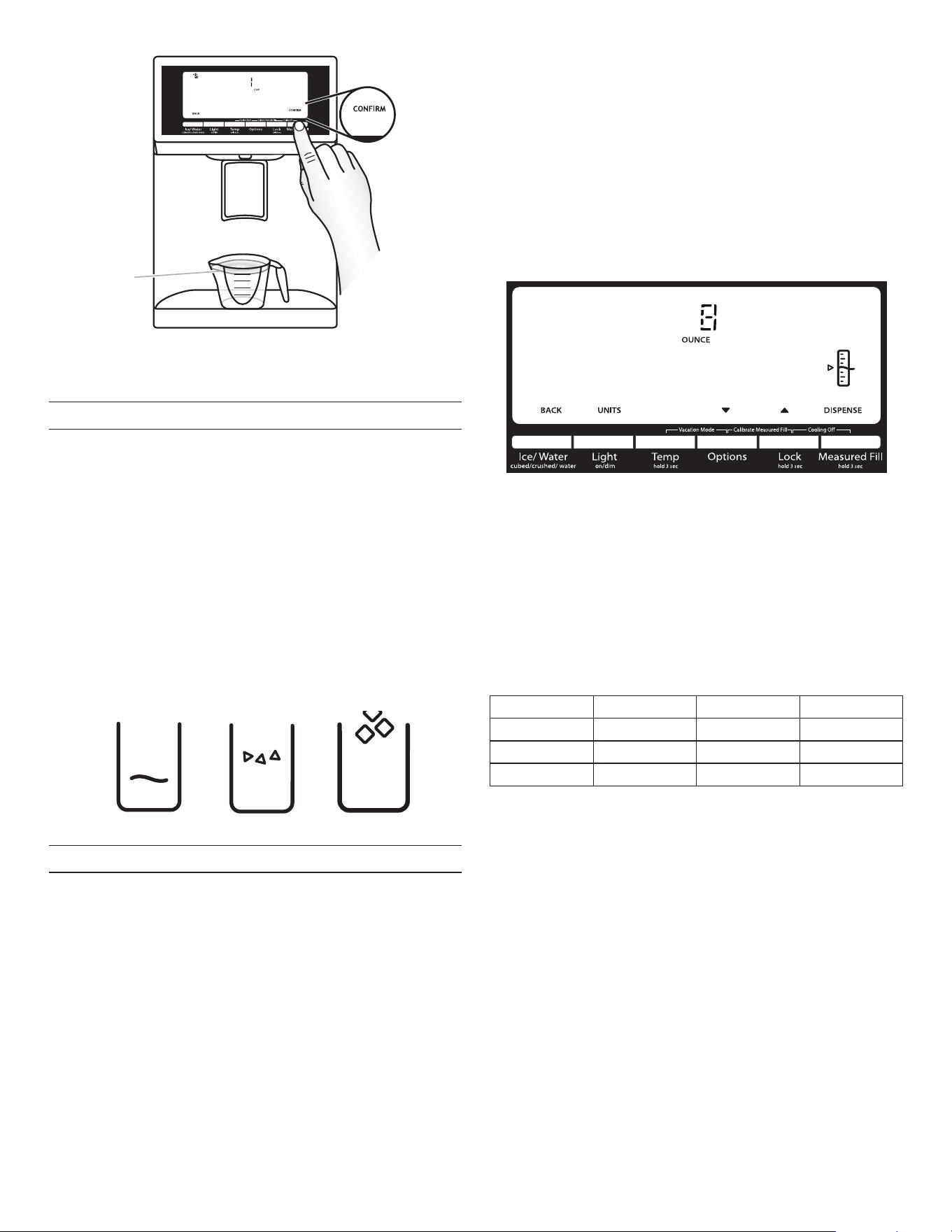

Water and Ice Dispensers ..........................................................22

Ice Maker and Ice Storage Bin

(on some models) .......................................................................25

REFRIGERATOR CARE ...............................................................26

Cleaning .....................................................................................26

Lights ..........................................................................................27

Vacation and Moving Care .........................................................27

TROUBLESHOOTING ..................................................................28

PERFORMANCE DATA SHEET ...................................................33

REFRIGERATOR SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

SAVE THESE INSTRUCTIONS

■ Plug into a grounded (earthed) outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all parts and panels before operating.

■ Remove doors from your old refrigerator.

■ Use nonflammable cleaner.

■ Do not store or use petrol, flammable liquids or gas in the

vicinity of this or other electrical appliances. The fumes can

cause fires or explosions.

■ Do not store explosive substances such as aerosol cans

with a flammable propellant in this refrigerator.

■ Do not use or place electrical devices inside the refrigerator

compartments if they are not of the type expressly

authorized by the manufacture.

■ Use two or more people to move and install refrigerator.

■ Disconnect power before installing ice maker (on ice maker

kit ready models only).

■ A qualified service technician must install the water line and

ice maker.

■ Connect to a potable water supply only.

■

Use a sturdy glass when dispensing ice (on some models).

■ This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction concerning

use of the appliance by a person responsible for their safety.

■ Children should be supervised to ensure that they do not

play with the appliance.

■ To avoid the risk of children becoming trapped and

suffocating, do not allow them to play or hide inside the

refrigerator.

■ If the power supply cord is damaged, it must be replaced by

the manufacturer or its service agent or a similarly qualified

person.

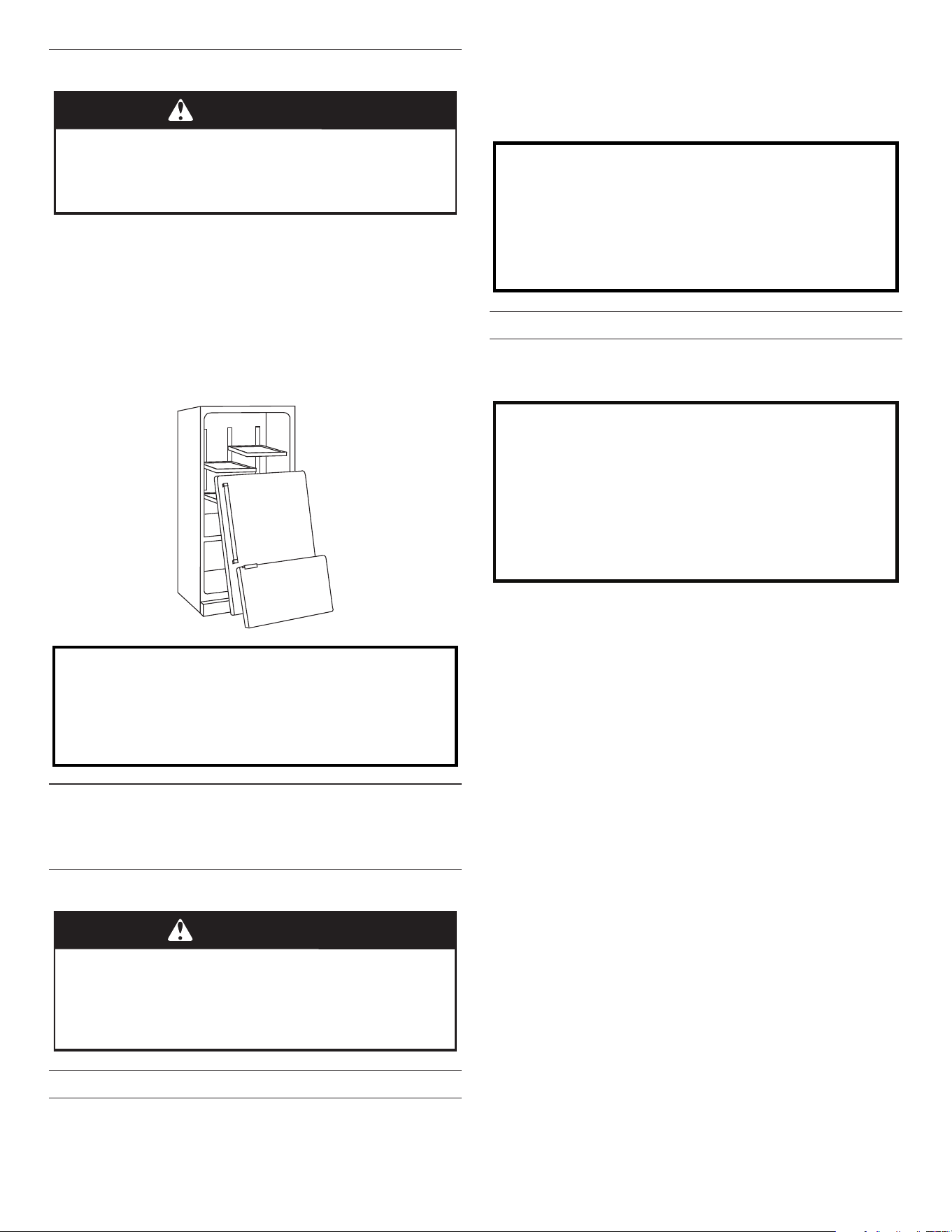

Proper Disposal of Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

–even if they will sit for “just a few days.” If you are getting rid

of your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take off the doors.

■ Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION

INSTRUCTIONS

Unpack the Refrigerator

Remove the Packaging

■ Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your ngers. Wipe with warm water

and dry.

■ Do not use sharp instruments, rubbing alcohol, ammable

uids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see “Refrigerator Safety.”

■ Dispose of/recycle all packaging materials.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions in

“Refrigerator Care.”

WARNING

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

Important information to know about disposal of

refrigerants:

Dispose of refrigerator in accordance with Federal and Local

regulations. Refrigerants must be evacuated by a licensed,

EPA certified refrigerant technician in accordance with

established procedures.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the oor with

cardboard or hardboard to avoid oor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

“walk” the refrigerator when trying to move it, as oor

damage could occur.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Remove and Replace Refrigerator Doors

NOTE: Measure the width of your door opening to see whether or not you need to remove the refrigerator doors to move the refrigerator

into your home. If door removal is necessary, see the following instructions.

IMPORTANT: If the refrigerator was previously installed and you are moving it out of the home, before you begin, turn the refrigerator

control OFF. Unplug the refrigerator or disconnect power. Remove food and adjustable door or utility bins from doors.

Gather the required tools and read all instructions before removing doors.

TOOLS NEEDED: 3/16" hex key and a #2 Phillips screwdriver

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

90°

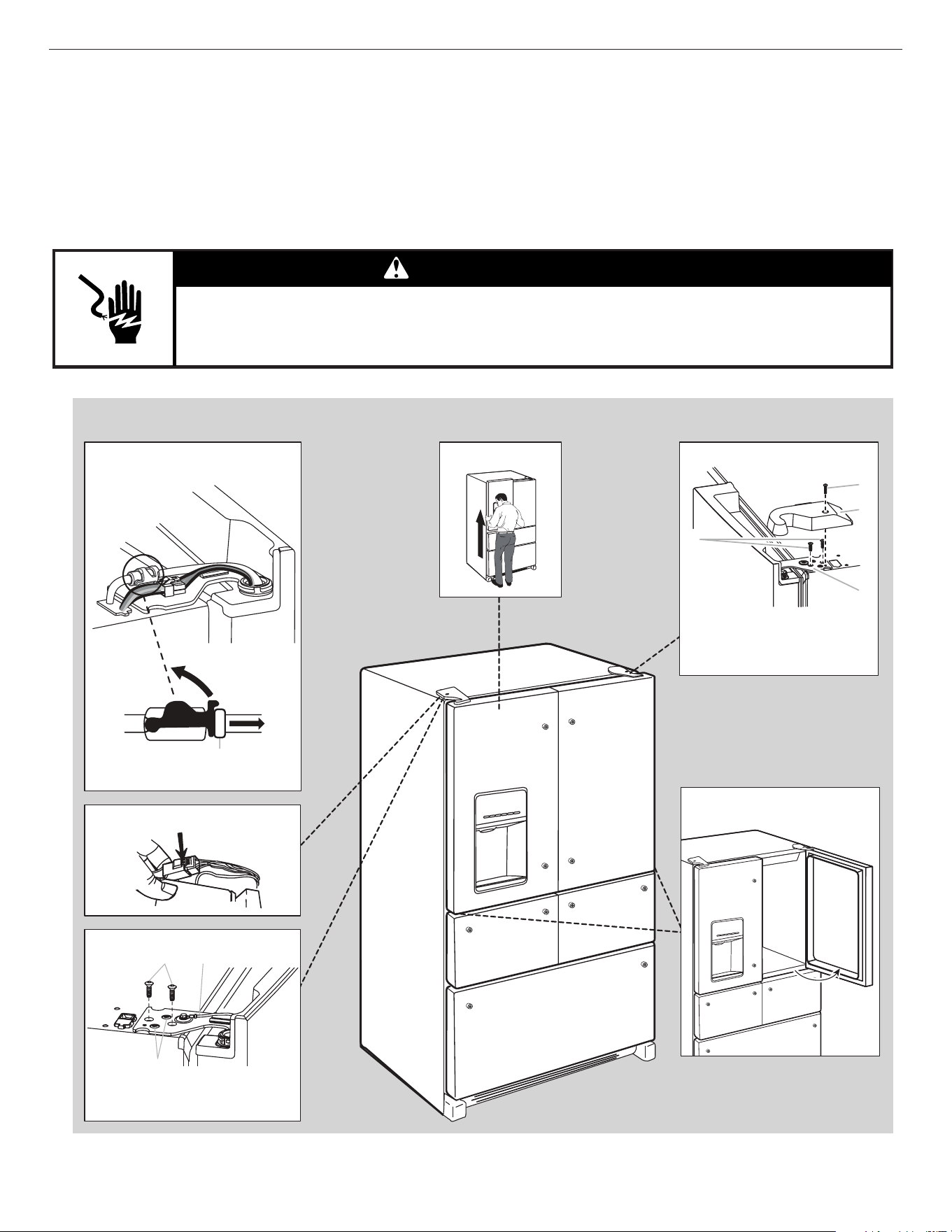

Door Removal and Replacement

Water Dispenser

Tubing Connection

Wiring Plug

Top Left Hinge

Top Right Hinge

Door Removal

Door at 90° Angle

to Cabinet

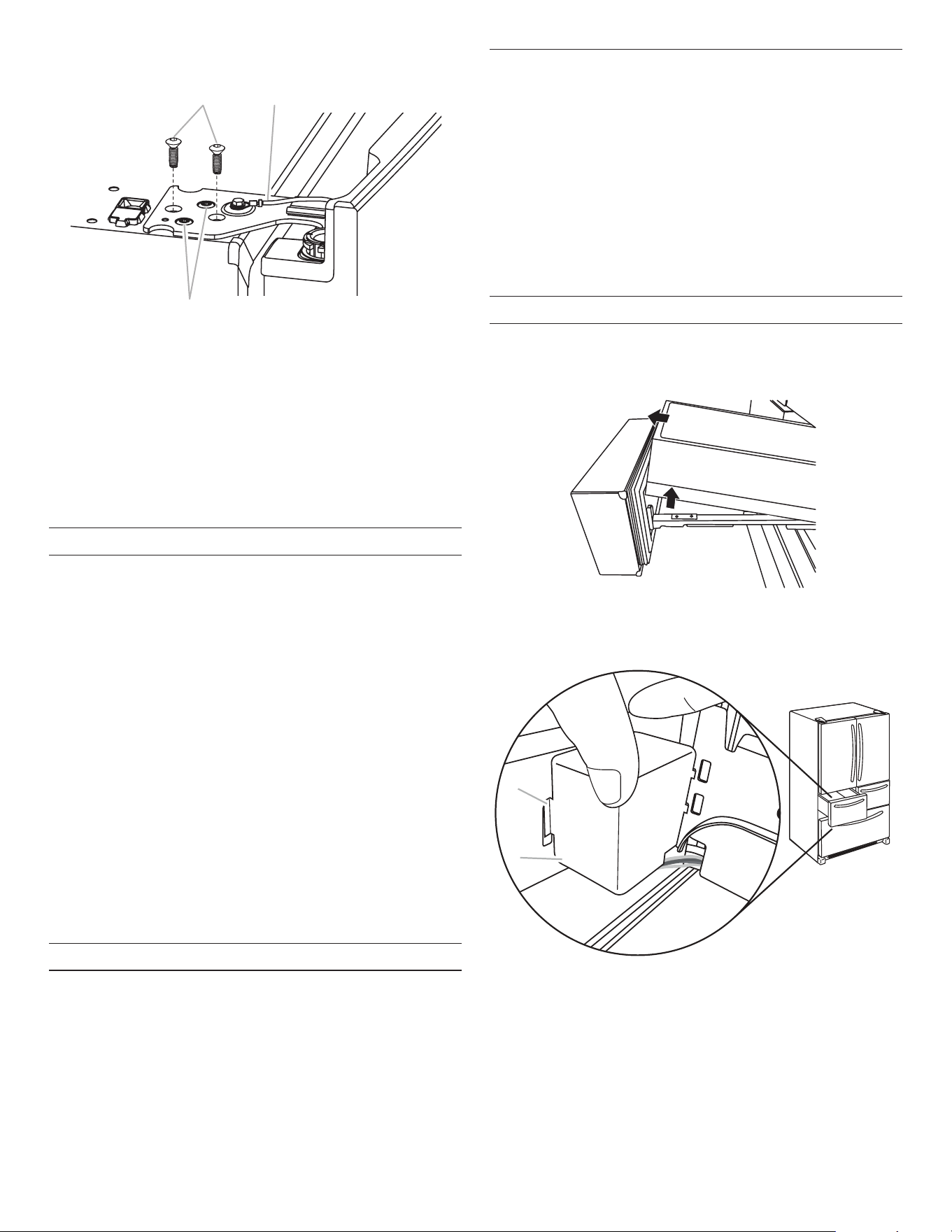

A. 3/16" Internal Hex-Head Screws

B. Hinge Cover Screw

C. Top Hinge Cover

D. Top Hinge

A. 3/16" Internal Hex-Head Screws

B. Ground Wire (Do Not Remove.)

C. Do Not Remove Screws

A. Outer Ring

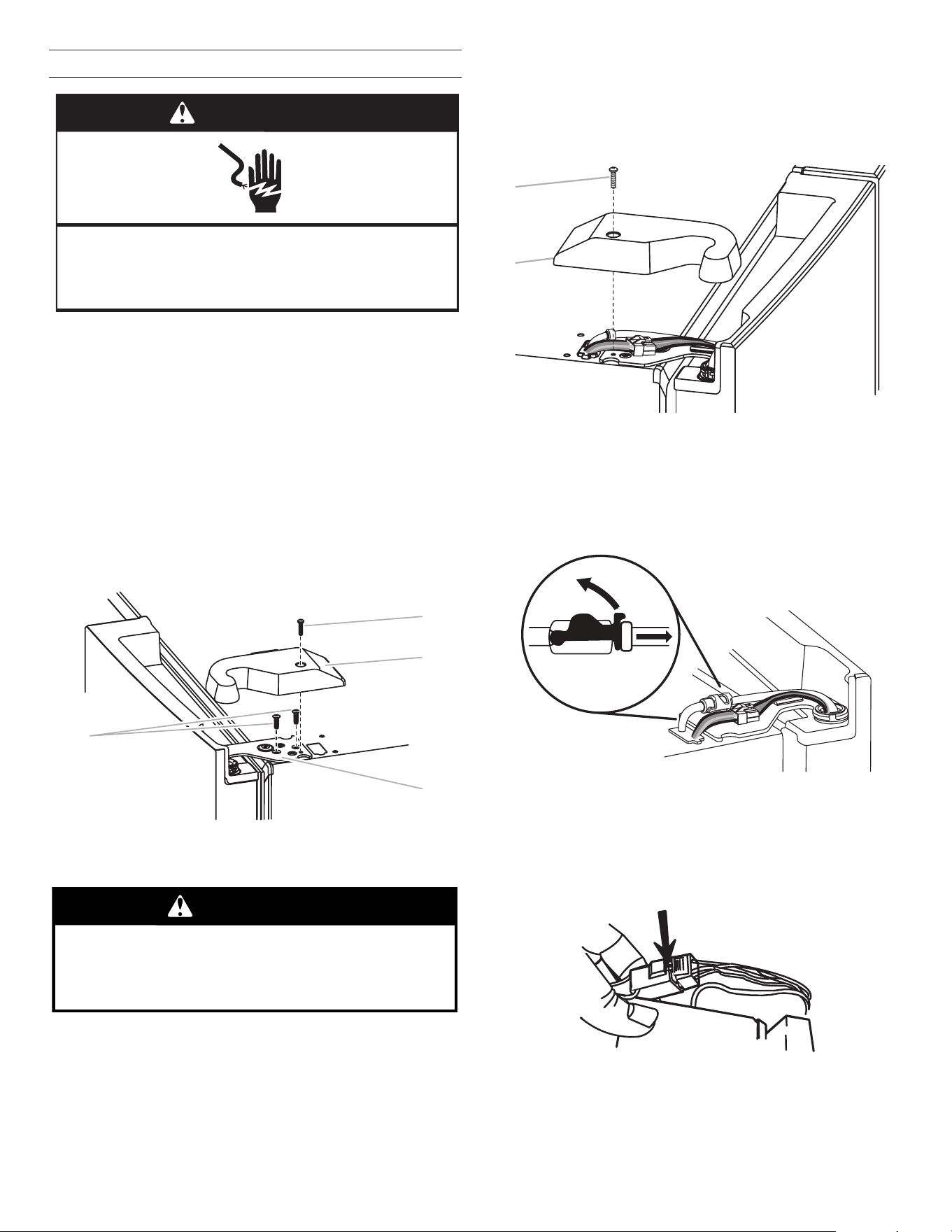

Remove Refrigerator Doors

Remove Right-Hand Refrigerator Door

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator doors closed until you are ready to lift

them free from the cabinet.

NOTE: Provide additional support for the refrigerator door

while the hinges are being removed. Do not depend on the

door gasket magnets to hold the door in place while you are

working.

3. Using a Phillips screwdriver, remove the cover from the top

hinge.

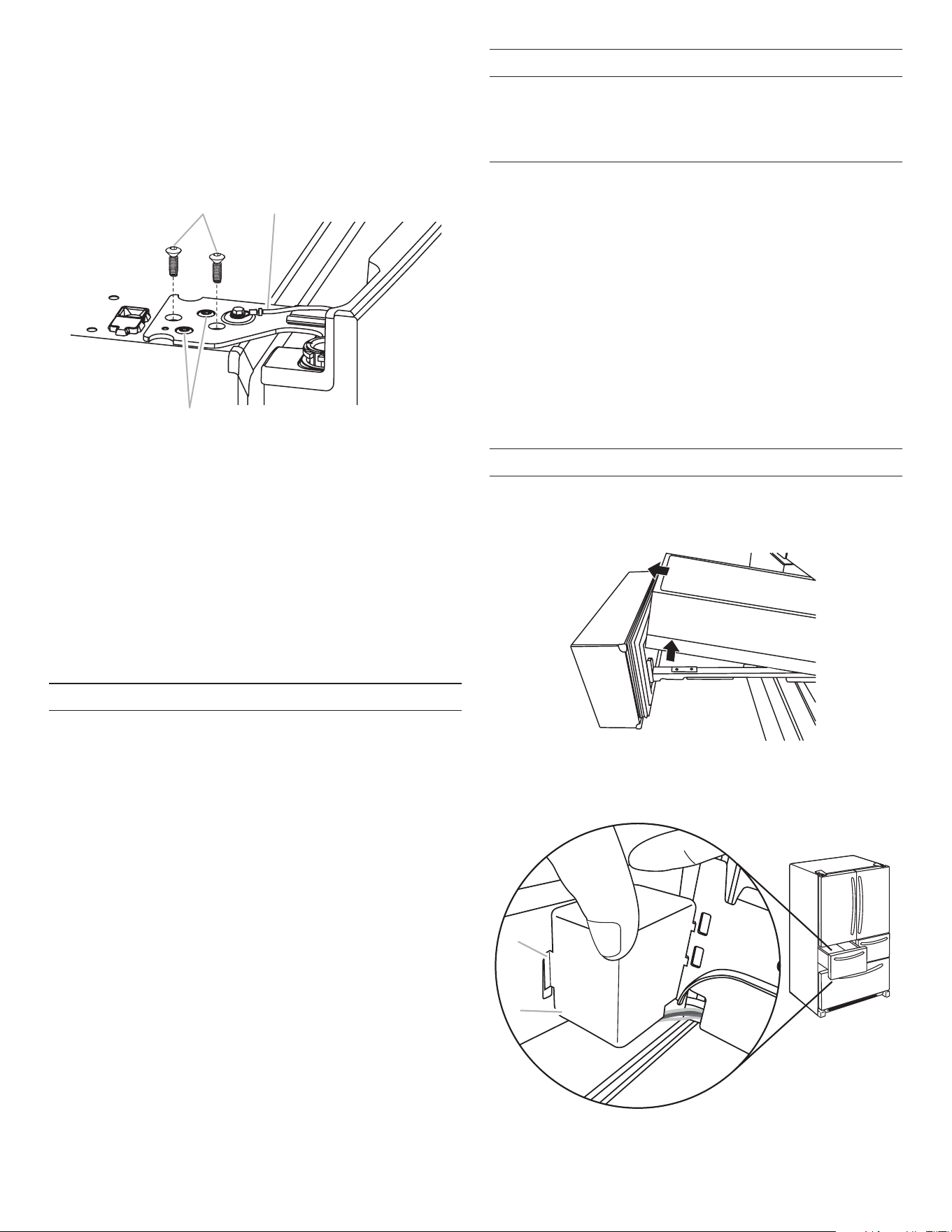

4. Using the 3/16" hex key wrench, remove the two internal hex-

head screws from the top hinge, and set aside.

NOTE: Do not remove the two locator screws. These screws

will help you align the hinge when you replace the door.

5. Lift the refrigerator door from the bottom hinge pin. The top

hinge will come away with the door.

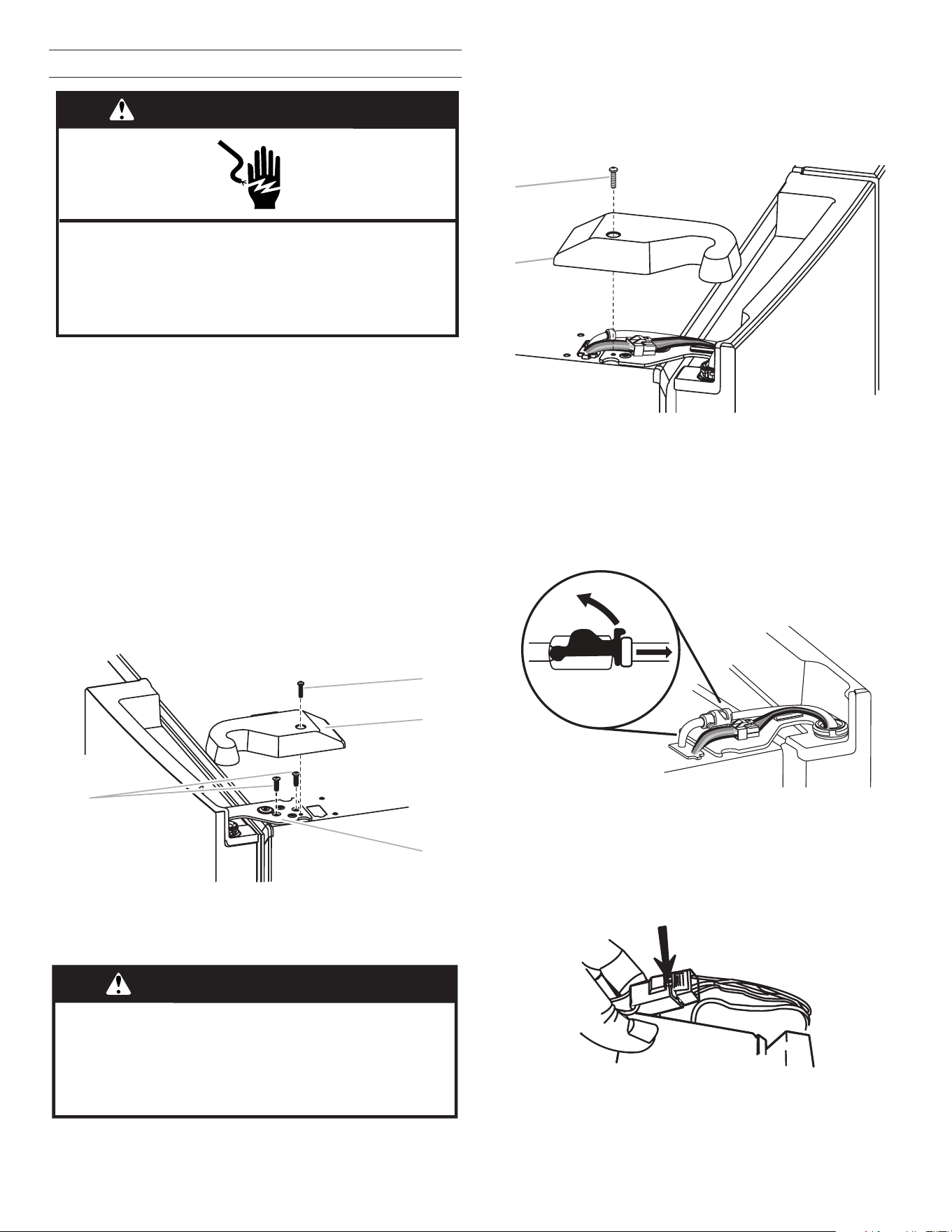

Remove Left-Hand Refrigerator Door

IMPORTANT: The tubing and wiring for the water dispenser run

through the left-hand door hinge, so they must be disconnected

before removing the door.

1. Using a Phillips screwdriver, remove the cover from the top

hinge.

2. Disconnect the water dispenser tubing located on top of the

door hinge. Firmly pulling up on the clasp, and then pull the

tubing out of the tting.

NOTE: The water dispenser tubing remains attached to the

left-hand refrigerator door.

3. Disconnect the wiring plug located on top of the door hinge.

■ Grasp each side of the wiring plug. With your left thumb,

press down to release the catch and pull the sections of

the plug apart.

NOTE: Do not remove the green, ground wire. It should

remain attached to the door hinge.

4. Using the 3/16" hex key wrench, remove the two internal hex-

head screws from the top hinge and set aside.

NOTES:

■ Provide additional support for the refrigerator door while the

hinges are being removed. Do not depend on the door gasket

magnets to hold the door in place while you are working.

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

A. Top hinge cover screw

B. Top hinge cover

C. 3/16" Internal hex-head screws

D. Top hinge

WARNING

Excessive Weight Hazard

Use two or more people to lift the refrigerator door.

Failure to do so can result in back or other injury.

A. Top hinge cover screw B. Top hinge cover

■ Do not remove the two locator screws. These screws will help

you align the hinge when you replace the door.

5. Lift the refrigerator door from the bottom hinge pin. The top

hinge will come away with the door.

NOTE: It may not be necessary to remove the bottom hinges

and brake feet assemblies to move the refrigerator through a

doorway.

■ Only if necessary, use a driver with a #2 square bit tip to

remove the bottom hinges and a 3/8" nut driver to remove

the brake feet screws.

Replace Refrigerator Doors

Replace Right-Hand Refrigerator Door

1. Set the right-hand door onto the bottom hinge pin.

2. Insert the top hinge pin into the open hole in the top of the

refrigerator door.

3. Using the two 3/16" internal hex-head screws, fasten the

hinge to the cabinet. Do not tighten the screws completely.

Replace Left-Hand Refrigerator Door

IMPORTANT: Do not intertwine the water tubing and wiring

bundles when reconnecting them.

1. Set the left-hand door onto the bottom hinge pin.

2. Using the two 3/16" internal hex-head screws, fasten the

hinge to the cabinet. Do not tighten the screws completely.

3. Reconnect the water dispenser tubing.

Style 1 - Insert the tubing into the tting until it stops and the

outer ring is touching the face of tting.

Style 2 - Insert the tubing rmly into the tting until it stops.

Close the clasp around the tubing. The clasp snaps into place

between the tting and the collar.

4. Reconnect the electrical wiring.

■ Push together the two sections of the wiring plug.

Final Steps

1. Completely tighten the four internal hex-head screws (two

on the right-hand door hinge and two on the left-hand door

hinge).

2. Replace both top hinge covers.

Remove and Replace Drawer Fronts

Depending on the width of your door opening, it may be

necessary to remove the drawer fronts to move the refrigerator

into your home.

IMPORTANT:

■ If the refrigerator was previously installed and you are moving

it out of the home, before you begin, turn the refrigerator

control off, and unplug the refrigerator or disconnect power.

Remove food from the drawers.

■ Two people may be required to remove and replace the

drawer fronts.

Tools Needed: Flat-blade screwdriver

Refrigerated Drawers

Remove the Drawer Fronts

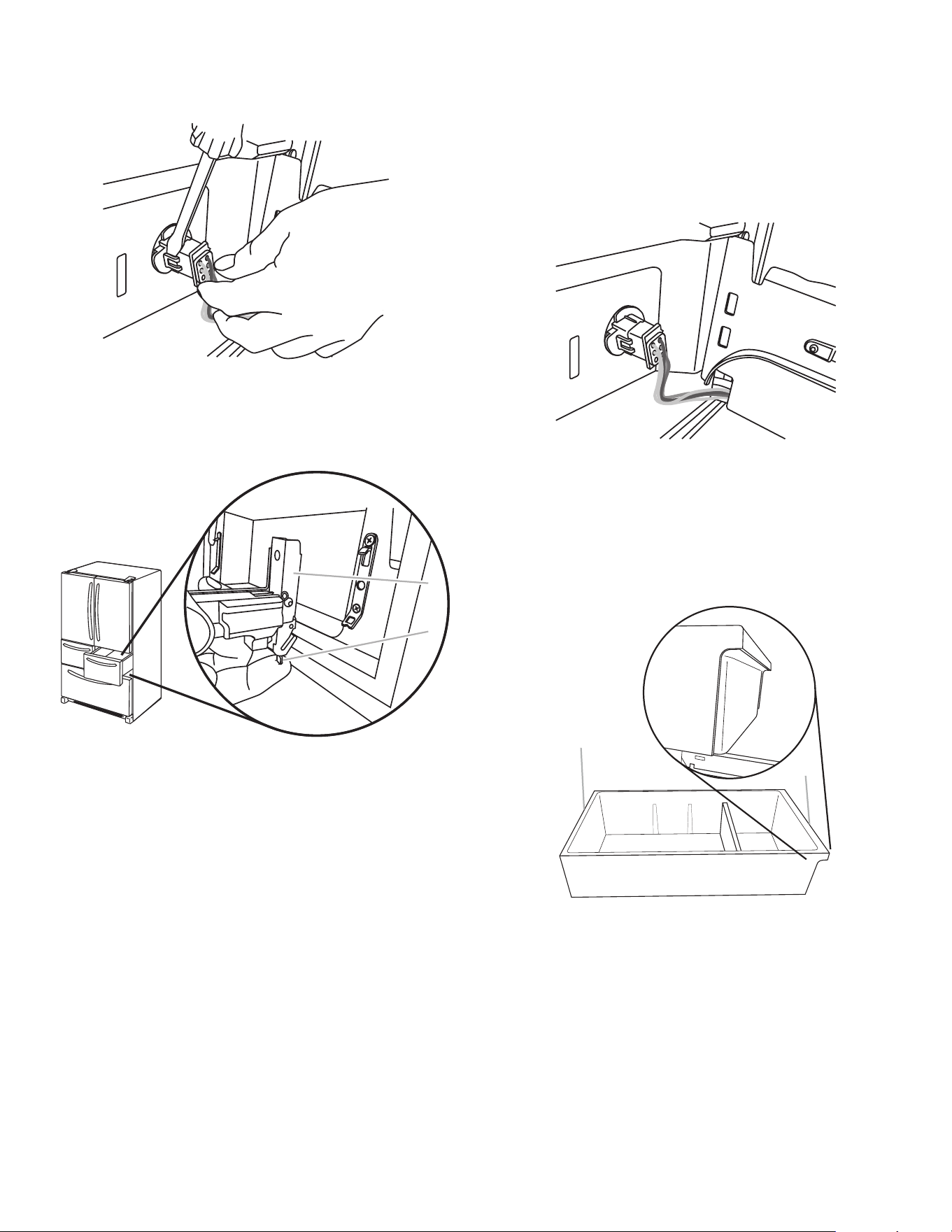

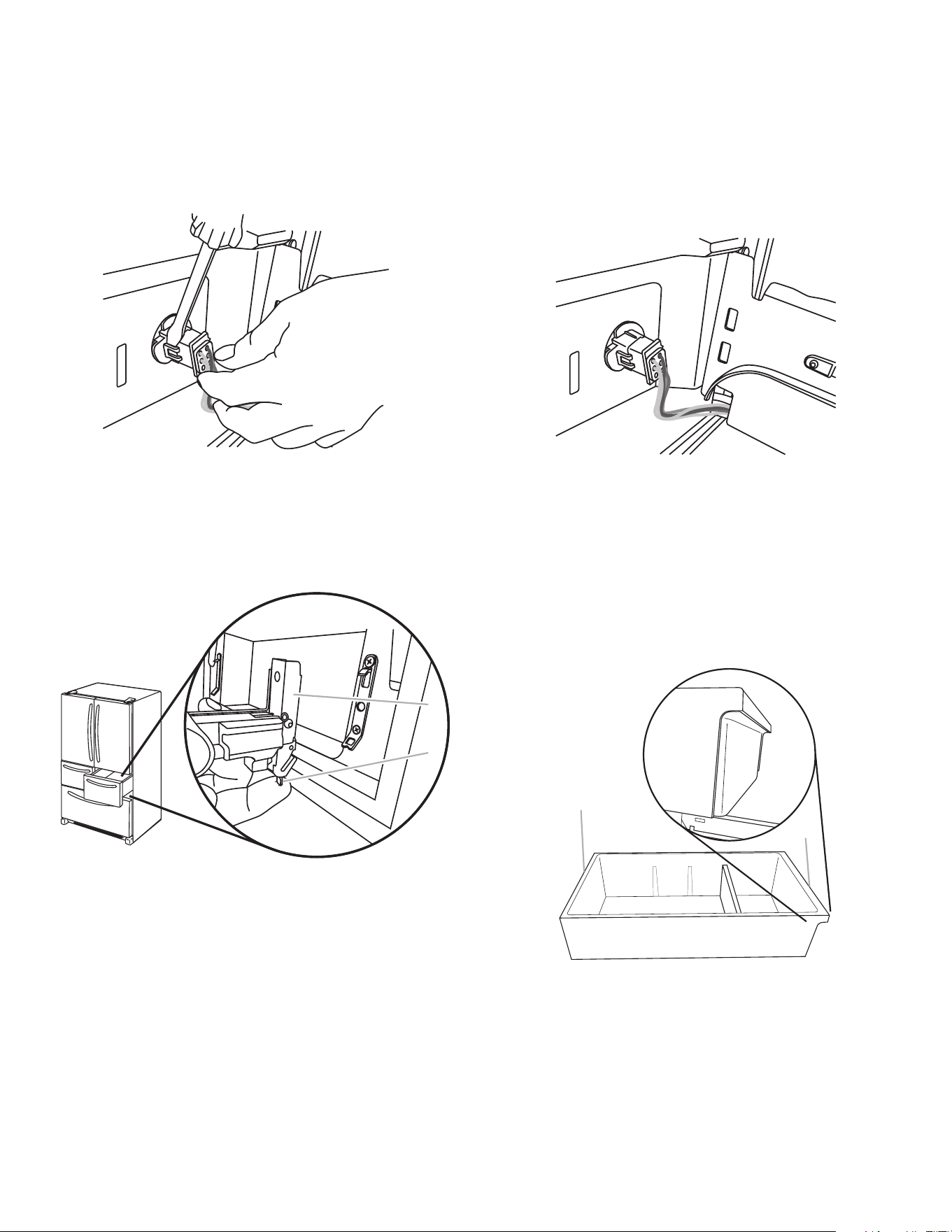

1. Open the drawer to its full extension. Grasp the sides of the

interior bin, and then lift up and out to remove.

2. Left-hand drawer only: Remove the wiring connection cover.

Press in on the side of the cover to release the tab from the

slot, and then pull the cover away from the bracket.

3. Left-hand drawer only: Disconnect the wiring.

NOTE: The drawer front of the left-hand refrigerated drawer

is connected to the temperature control by wires running

underneath the drawer glide. Before removing the drawer

front, the wires must be disconnected.

A B

A. 3/16" Internal hex-head

screws

B. Ground wire (Do not remove)

C. Locator screws

(Do not remove)

A. Cover tab

B. Wiring connection cover

■ On one side of the wiring connector, insert the screwdriver

blade between the connector tab and the connector to

release. Repeat for the opposite side. Pull the wiring

connector apart.

4. Remove the drawer front.

■ Push up on the lever at the bottom of the drawer glide

bracket to release the drawer front from the bracket.

■ Lift the drawer front up and off the drawer glide brackets.

5. Slide the drawer glides back into the refrigerator.

Replace the Drawer Fronts

1. Pull out the drawer glides until they are fully extended.

2. Push up on the lever at the bottom of the drawer glide bracket

to open. Insert the drawer front bracket into the drawer glide

bracket and release the lever.

NOTE: It helps if one person holds the drawer glides steady

while another person aligns the drawer front and connects the

brackets.

3. Left-hand drawer only: Reconnect wiring.

■ Align the two ends of the wiring connector and push them

together until you hear a “click” sound and feel the tabs

snap into place on the connector.

■ Gently pull on the wiring connection to ensure the wiring

connection is completely seated. Replace the wiring

cover.

NOTE: The wiring connection must be complete for the

drawer temperature control to operate.

4. Left-hand drawer only: Replace the wiring connection cover.

5. Replace the drawer bins onto the drawer glides with the rear

side of the bin facing the back of the refrigerator, as shown.

IMPORTANT: The Door Ajar alarm will sound if the interior

drawer bins are not replaced correctly. The bins are designed

with a specic front and rear. They must be placed into the

drawers, as shown, so that the refrigerated drawers will close

and operate properly.

A. Drawer glide bracket B. Release lever

A. Faces back of refrigerator (insert ﬁrst)

B. Faces front of refrigerator

Freezer Drawer

Remove Drawer Front

1. Open the freezer drawer to its full extension.

2. Loosen the two top screws that fasten the drawer front to

the drawer glides. The two screws (one on the left-hand side

and one on the right-hand side) are located inside the drawer

front.

3. Lift up on the drawer front to release the plastic studs from

the drawer glide bracket slots.

4. Slide the drawer glides back into the freezer.

Replace Drawer Front

1. Pull out the freezer drawer glides to their full extension.

2. Holding the drawer front by its sides, align the two plastic

studs, located at the bottom, inside the drawer front, with the

drawer glide bracket slots.

NOTE: It helps if one person holds the drawer glides steady

while another person aligns the drawer front and inserts the

studs into the slots.

3. Replace and tighten the two screws at the top of the drawer

front (one on the left-hand side and one on the right-hand

side).

Final Steps

1. Plug into a grounded 3 prong outlet.

2. Reset the controls. See “Using the Control(s)” and

“Temperature Controlled Exterior Drawer.”

3. Return all removable parts and the food to the drawers.

Align Doors and Drawers

Once the doors and drawer fronts are replaced on the refrigerator,

you may notice that the doors appear angled or that they are no

longer level. Both the refrigerator doors and refrigerated drawers

are adjustable.

Align Refrigerator Door

Tools Provided: 1/8" hex key

1. Keeping both refrigerator doors closed, pull out the right-hand

refrigerated drawer. Locate the bottom hinge pin of the

refrigerator door. The alignment screw is inside the bottom

hinge pin.

2. Insert the short end of the 1/8" hex key (packed with the Door

Handle Installation Instructions) into the bottom hinge pin until

it is fully engaged in the alignment screw.

■ To raise the door, turn the hex key to the right.

■ To lower the door, turn the hex key to the left.

3. Continue to turn the alignment screw until the doors are

aligned.

A. Drawer glide bracket slots

A. Drawer front screw

B. Drawer front plastic stud

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

A. Bottom hinge pin

B. Turn to the right to raise.

C. Turn to the left to lower.

D. 1/8" Hex key

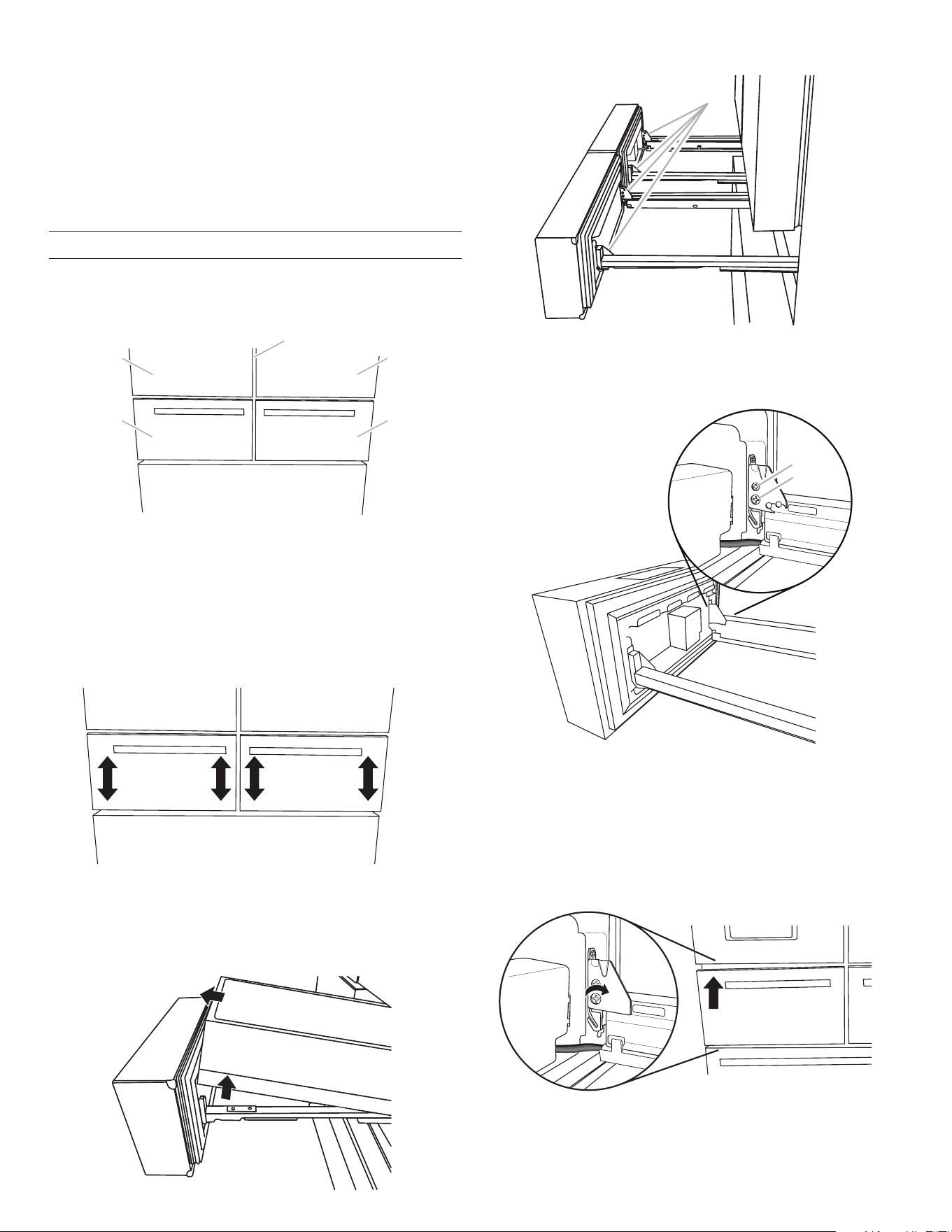

Align Refrigerated Drawer Fronts

When the drawer fronts are aligned, the width of the vertical

space (A) between the refrigerator doors (B) and the drawer fronts

Aligning the drawer fronts is a two-step process. The rst step

is to adjust the drawer fronts up and down. The second step

shifts the drawer fronts from side to side. Visually inspect the

refrigerator for alignment and adjust the drawer fronts as needed.

Step 1 - Adjust the Drawer Fronts Up/Down

IMPORTANT: Each refrigerated drawer can be adjusted up and

down on both the left and the right sides.

Tools Needed: Phillips screwdriver

1. With the drawers closed, identify the drawer front that needs

to be raised or lowered.

2. Open the drawer to its full extension. Grasp the sides of the

interior bin, and then lift it up and out to remove.

3. Locate the drawer glide brackets (A).

4. Insert the Phillips screwdriver into screw (A) and turn

counterclockwise to loosen the drawer front.

5. Insert the Phillips screwdriver into screw (B) to adjust the

drawer front.

IMPORTANT: The direction you turn screw (B) depends on

which side of the drawer you are adjusting.

Left-Hand Side Drawer Glide

■ To raise the drawer front, turn screw (B) clockwise.

■ To lower the drawer front, turn screw (B) counterclockwise.

A. Drawer glide brackets

A. Tightening screw

B. Adjusting screw

Right-Hand Side Drawer Glide

■ To raise the drawer front, turn screw (B) counterclockwise.

■ To lower the drawer front, turn screw (B) clockwise.

6. Insert the Phillips screwdriver into screw (A), and turn

clockwise to tighten the drawer front.

7. Close the refrigerated drawer to check the alignment. Repeat

steps 2 through 6 until the drawer fronts are level.

Step 2 - Adjust the Drawer Fronts Side to Side

IMPORTANT: Each refrigerated drawer can be adjusted

side to side on both the left and right side.

1. With the drawers closed, identify the drawer that is not

aligned.

2. Open the drawer to its full extension. Grasp the sides of the

interior bin, and then lift it up and out to remove. (See Step 1

for further details.)

3. Locate the drawer glide brackets. (See Step 1 for further

details.)

4. Starting with the glide bracket closest to the vertical gap,

press and hold the release lever (C) up. With your other hand,

lift the door clip (A) from the bracket (B).

5. Reposition the clip (A) onto the glide bracket (B) in the

direction you want to move the drawer front. Make sure that

the glide bracket is vertically level.

6. Release the lever (C) to lock the glide bracket into position.

7. Repeat steps 3 through 6 for the other side of the drawer

front.

NOTE: Adjust the clip (A) on the top of the second glide

bracket (B) so that it is in the same position as the side you

adjusted rst.

8. Close the drawer and visually inspect the gap. Repeat steps 2

though 7 until the drawer fronts are aligned.

Final Steps

1. Replace the interior drawer bins.

NOTE: The bins must be placed into the drawers correctly so

that the refrigerated drawers will close and operate properly.

See “Remove and Replace Drawer Fronts.”

2. Close the refrigerated drawers.

Location Requirements

IMPORTANT: This appliance is intended to be used in household

and similar applications such as.

■ Staff kitchen areas in shops, ofces and other working

environments.

■ Farm houses and by clients in hotels, motels and other

residential type environments.

■ Bed and breakfast type environments.

■ Catering and similar non-retail applications.

NOTE: If the manufacturer wants to limit the use of the appliance

to less than the above, this has to be clearly stated in the

instructions.

To ensure proper ventilation for your refrigerator, allow for a

1/2" (1.25 cm) of space on each side and at the top. Allow for a

1" (2.54 cm) space behind the refrigerator. If your refrigerator

has an ice maker, allow extra space at the back for the water line

connections. When installing your refrigerator next to a xed wall,

leave a 3³⁄4" (9.5 cm) minimum space between the refrigerator and

wall to allow the door to swing open.

A. Drawer front clip

B. Drawer glide bracket

C. Release lever

WARNING

Explosion Hazard

Keep ammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or re.

NOTE: This refrigerator is intended for use in a location where

the temperature ranges from a minimum of 55°F (13°C) to a

maximum of 110°F (43°C). The preferred room temperature

range for optimum performance, which reduces electricity usage

and provides superior cooling, is between 60°F (15°C) and 90°F

(32°C). It is recommended that you do not install the refrigerator

near a heat source, such as an oven or radiator.

Electrical Requirements

Before you move your refrigerator into its nal location, it is

important to make sure you have the proper electrical connection.

If the supply cord is damaged, it must be replaced by the

manufacturer or its service agent or a similarly qualied person.

Do not use a cord that shows cracks or abrasion damage along

its length or at either the plug or connector end.

Recommended Grounding Method

A 115 V, 60 Hz, AC only 15 or 20 A fused, grounded electrical

supply is required. It is recommended that a separate circuit

serving only your refrigerator and approved accessories be

provided. Use an outlet that cannot be turned off by a switch. Do

not use an extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn off Cooling, and then disconnect the

refrigerator from the electrical source. When you have nished,

reconnect the refrigerator to the electrical source and turn on

Cooling. See “Using the Control(s).”

Water Supply Requirements

A cold water supply with water pressure between 35 and 120 psi

(241 and 827 kPa) is required to operate the water dispenser and

ice maker. If you have questions about your water pressure, call a

licensed, qualied plumber.

NOTE: If the water pressure is less than what is required, the ow

of water from the water dispenser could decrease or ice cubes

could be hollow or irregular shaped.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of

a reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 and 120 psi

(241 and 827 kPa).

If a reverse osmosis water ltration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

■ Check to see whether the sediment lter in the reverse

osmosis system is blocked. Replace the lter if necessary.

■ Allow the storage tank on the reverse osmosis system to rell

after heavy use. The tank capacity could be too small to keep

up with the requirements of the refrigerator.

NOTE: Faucet-mounted reverse osmosis systems are not

recommended.

■ If your refrigerator has a water lter, it may further reduce

the water pressure when used in conjunction with a reverse

osmosis system. Remove the water lter. See “Water Filtration

System.”

If you have questions about your water pressure, call a licensed,

qualied plumber.

Connect the Water Supply

Read all directions before you begin.

IMPORTANT:

■ Connect to potable water supply only.

■ Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

■ The gray water tubing on the back of the refrigerator (which

is used to connect to the household water line) is a PEX

(cross-linked polyethylene) tube. Copper and PEX tubing

connections from the household water line to the refrigerator

are acceptable and will help avoid “off-taste” or odor in your

ice or water. Check for leaks.

If PEX tubing is used instead of copper, we recommend the

following part numbers:

W10505928RP (7 ft [2.14 m] jacketed PEX),

8212547RP (5 ft [1.52 m] PEX), or

W10267701RP (25 ft [7.62 m] PEX).

■ Install tubing only in areas where temperatures will remain

above freezing.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

1/2" (1.25 cm)

/4" (9.5 cm)

Tools Needed:

Gather the required tools and parts before starting installation.

■ Flat-blade screwdriver

■ 7/16" and 1/2" open-end wrenches or two adjustable

wrenches

■ 1/4" nut driver

NOTE: Do not use a piercing-type or 3/16" (4.76 mm) saddle

valve which reduces water ow and clogs easier.

Connect to Water Line

IMPORTANT: If you turn the refrigerator on before the water is

connected, turn off the ice maker.

1. Unplug refrigerator or disconnect power.

2. Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

3. Use a quarter-turn shut-off valve or the equivalent, served by

a 1/2" (12.7 mm) household supply line.

NOTE: To allow sufcient water ow to the refrigerator, a

minimum 1/2" (12.7 mm) size household supply line is

recommended.

4. Now you are ready to connect the copper tubing to the

shut-off valve. Use 1/4" (6.35 mm) O.D. (outside diameter)

soft copper tubing to connect the shut-off valve and the

refrigerator.

■ Ensure that you have the proper length needed for the job.

Be sure both ends of the copper tubing are cut square.

■ Slip compression sleeve and compression nut onto

copper tubing as shown. Insert end of tubing into outlet

end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not

overtighten.

5. Place the free end of the tubing into a container or sink, and

turn on main water supply to ush out tubing until water is

clear. Turn off shut-off valve on the water pipe.

NOTE: Always drain the water line before making the nal

connection to the inlet of the water valve to avoid possible

water valve malfunction.

6. Bend the copper tubing to meet the water line inlet which

is located on the back of the refrigerator cabinet as shown.

Leave a coil of copper tubing to allow the refrigerator to be

pulled out of the cabinet or away from the wall for service.

Connect to Refrigerator

Follow the connection instructions specic to your model.

Style 1

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut

and sleeve as shown. Tighten the compression nut. Do not

overtighten. Conrm copper tubing is secure by pulling on

copper tubing.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the copper tubing. Secure copper tubing to

refrigerator cabinet with a “P” clamp.

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the short, black plastic part from the end

of the water line inlet.

3. Thread the nut onto the end of the tubing. Tighten the nut by

hand. Then tighten it with a wrench two more turns. Do not

overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet’s side wall or other parts inside the cabinet.

4. Install the water supply tube clamp around the water supply

line to reduce strain on the coupling.

5. Turn on shut-off valve.

6. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

7. On some models, the ice maker is equipped with a built-in

water strainer. If your water conditions require a second water

strainer, install it in the 1/4" (6.35 mm) water line at either

tube connection. Obtain a water strainer from your appliance

dealer.

A. Sleeve

B. Nut

C. Copper tubing

(to refrigerator)

D. Household supply line

(1/2" [12.7 mm] minimum)

AB C

A. Compression sleeve

B. Compression nut

C. Copper tubing

A. Copper tubing

B. “P” clamp

C. Compression nut

D. Compression sleeve

A B C

A. Household water line

B. Nut (purchased)

C. Ferrule (purchased)

D. Refrigerator water tubing

Complete the Installation

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Water and Ice Dispensers.”

NOTE: Allow 24 hours to produce the rst batch of ice.

Discard the rst three batches of ice produced. Allow 3 days to

completely ll the ice storage bin.

Handle Installation and Removal

Parts Included: Refrigerator door handles (2), refrigerated

drawer handles (2), freezer drawer handle (1), 1/8" hex key, spare

setscrew(s).

NOTE: Handle style may vary by model.

Install Handles

Refrigerator Doors

NOTE: Handle mounting setscrews are preinstalled inside the

handle.

1. Remove the handles from the packaging inside the

refrigerator, and place them on a soft surface.

2. Open a refrigerator compartment door. On the closed

door, place a handle onto the shoulder screws so that the

setscrews are facing the adjacent door.

3. Firmly push the handle toward the door until the handle base

is ush against the door.

4. While holding the handle, insert the short end of the hex key

into the upper hole and slightly rotate the hex key until it is

engaged in the setscrew.

5. Using a clockwise motion, tighten the setscrew just until it

begins to contact the shoulder screw. Do not fully tighten.

6. Repeat steps 4 and 5 to fasten the lower setscrew.

7. Once both setscrews have been partially tightened as

instructed in the previous steps, fully tighten both setscrews.

IMPORTANT: When the screws feel tight, tighten them an

additional quarter-turn. The handle is not properly installed

without this extra tightening.

8. Repeat steps 2 through 7 to install the other handle onto the

adjacent refrigerator door.

Refrigerator and Freezer Drawers

1. With the drawer closed, place the handle onto the shoulder

screws so that the setscrews are facing down toward the

oor.

2. Firmly push the handle toward the drawer until the handle

base is ush against the drawer.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

A. Shoulder screws

B. Setscrews inside the handle

A. Shoulder screw

B. Setscrews inside the handle

3. Insert the short end of the hex key into the left-hand hole and

slightly rotate the hex key until it is engaged in the setscrew.

4. Using a left-to-right motion, tighten the setscrew a quarterturn

at a time just until it begins to contact the shoulder screw. Do

not fully tighten.

5. Repeat steps 3 and 4 to fasten the right-hand setscrew to the

shoulder screw.

6. Once both setscrews have been partially tightened as

instructed in the previous steps, fully tighten both setscrews.

IMPORTANT: When the screws feel tight, tighten them an

additional quarter-turn. The handle is not properly installed

without this extra tightening.

7. Save the hex key and all instructions.

Remove the Handles

1. While holding the handle, insert the short end of the hex key

into a setscrew hole, and slightly rotate the hex key until it is

engaged in the setscrew.

2. Using a right-to-left motion, loosen the setscrew a quarter-

turn at a time.

3. Repeat steps 1 and 2 for the other setscrew. Slowly pull the

handle away from the door or drawer.

4. If necessary, use a Phillips screwdriver to remove the shoulder

screws from the door.

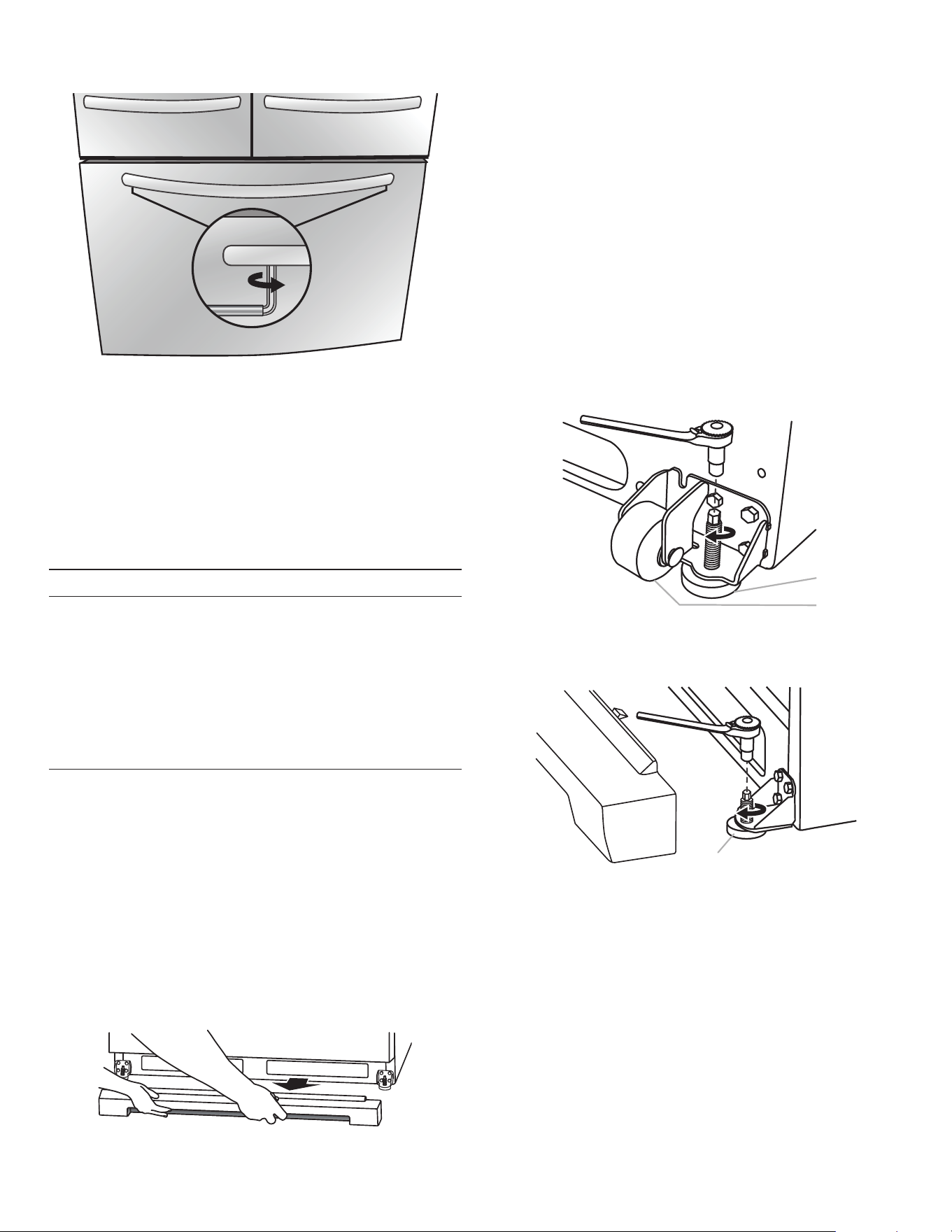

Refrigerator Leveling and Door Closing

The base grille covers the adjustable brake feet and roller

assemblies located at the bottom of the refrigerator below the

freezer drawer. Before making any adjustments, remove the base

grille and move the refrigerator to its nal location.

Tools Needed: 1/4" hex driver

Tools Provided: 1/8" hex key

1. Remove the base grille. Using both hands, grasp the grille

rmly and pull it toward you. Open the freezer drawer to

access the brake feet.

NOTE: To allow the refrigerator to roll easier, raise the brake

feet by turning them counterclockwise. The front rollers will be

touching the oor.

2. Move the refrigerator to its nal location.

3. Using the 1/4" hex driver, lower the brake feet. Turn them

clockwise until the rollers are off the oor and both brake feet

are snug against the oor. This keeps the refrigerator from

rolling forward when opening the refrigerator doors or freezer

drawer.

IMPORTANT: If you need to make further adjustments

involving the brake feet, you must turn both brake feet the

same amount to keep the refrigerator level.

4. Make sure the doors close easily. If you are satised with the

door opening and closing, skip the next section and go to

Step 5. If, however, the doors do not close easily or the doors

pop open, adjust the tilt.

To Adjust the Cabinet Tilt:

■ Open the freezer drawer. Use a 1/4" hex nut driver to turn

both brake feet clockwise the same amount. This will raise

the front of the refrigerator. It may take several turns to

allow the doors to close easier.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the brake feet. This

makes it easier to turn them.

Style 1

Style 2

5. Make sure the refrigerator is steady. If the refrigerator seems

unsteady or rolls forward when a door or drawer is pulled

open, adjust the brake feet.

To Steady the Refrigerator:

■ Open the freezer drawer. Using a 1/4" hex driver, turn both

brake feet clockwise the same amount until the brake feet

are snug against the oor. Check again. If not satised,

continue to adjust the brake feet by half turns of the screw

until the refrigerator does not roll forward when the drawer

is opened.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the brake feet. This

makes it easier to turn the screws.

6. Replace the base grille by aligning the ends of the grille with

the leveling assemblies on each side and snapping the grille

into place.

A. Brake foot

B. Front roller

A. Brake foot

1/4"

FILTERS AND ACCESSORIES

Water Filtration System

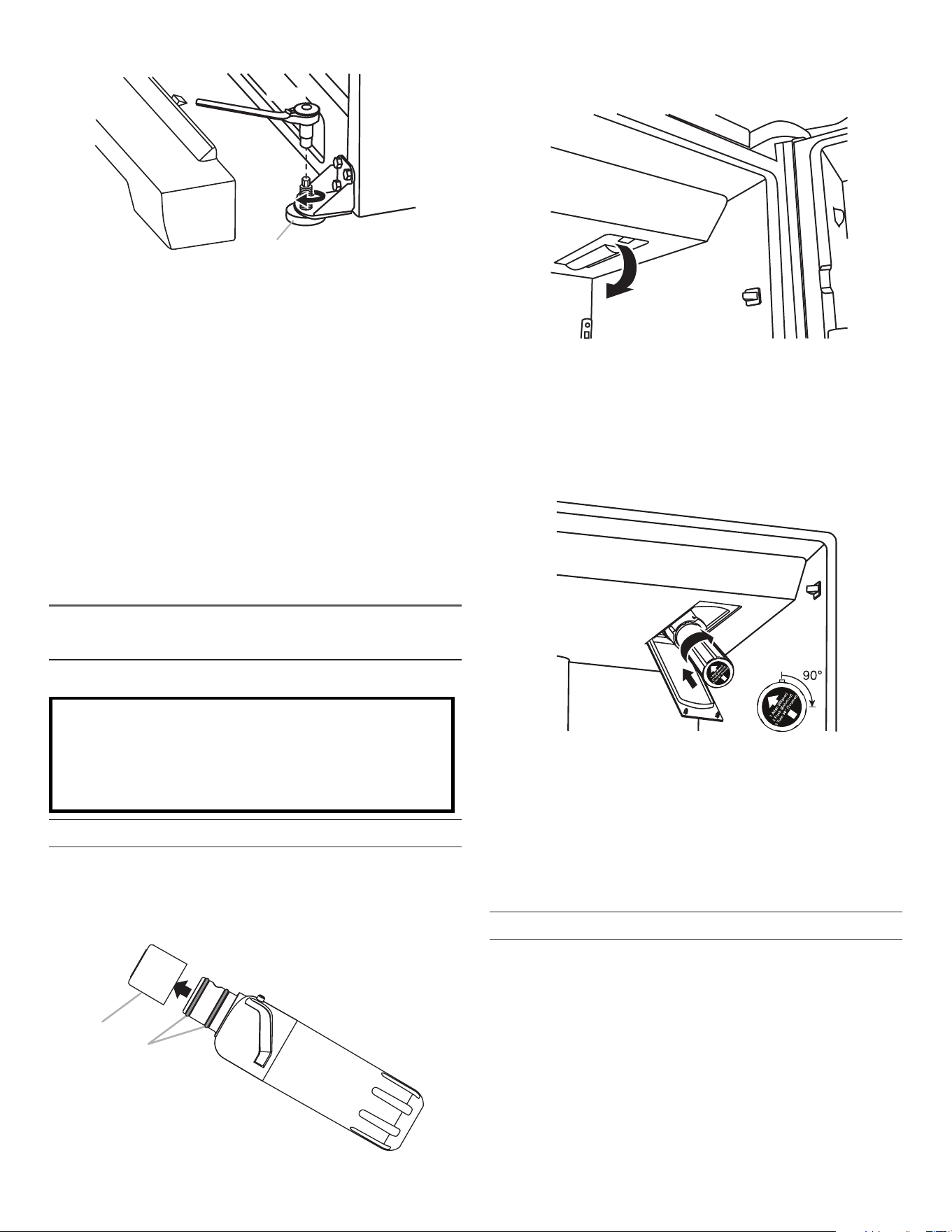

Install the Water Filter

1. Locate the accessory packet in the refrigerator and remove

the water lter.

2. Take the water lter out of its packaging and remove the cover

from the O-rings. Be sure the O-rings are still in place after the

cover is removed.

3. The water lter compartment is located in the right-hand side

of the refrigerator ceiling. Push up on the compartment door

to release the catch, and then lower the door.

4. Align the arrow on the water lter label with the cutout notch

in the lter housing and insert the lter into the housing.

5. Turn the lter clockwise 90 degrees (1/4 turn) until it locks into

the housing.

NOTE: If the lter is not correctly locked into the housing, the

water dispenser will not operate. Water will not ow from the

dispenser.

6. While the compartment door is still open, lift the lter up into

the compartment. Then, close the lter compartment door

completely.

7. Flush the water system. See “Flushing the Water Filter” in the

“Water and Ice Dispensers” section.

IMPORTANT: If you do not ush the water system, you may

experience dripping and/or decreased ow from the water

dispenser.

The Water Filter Status Light

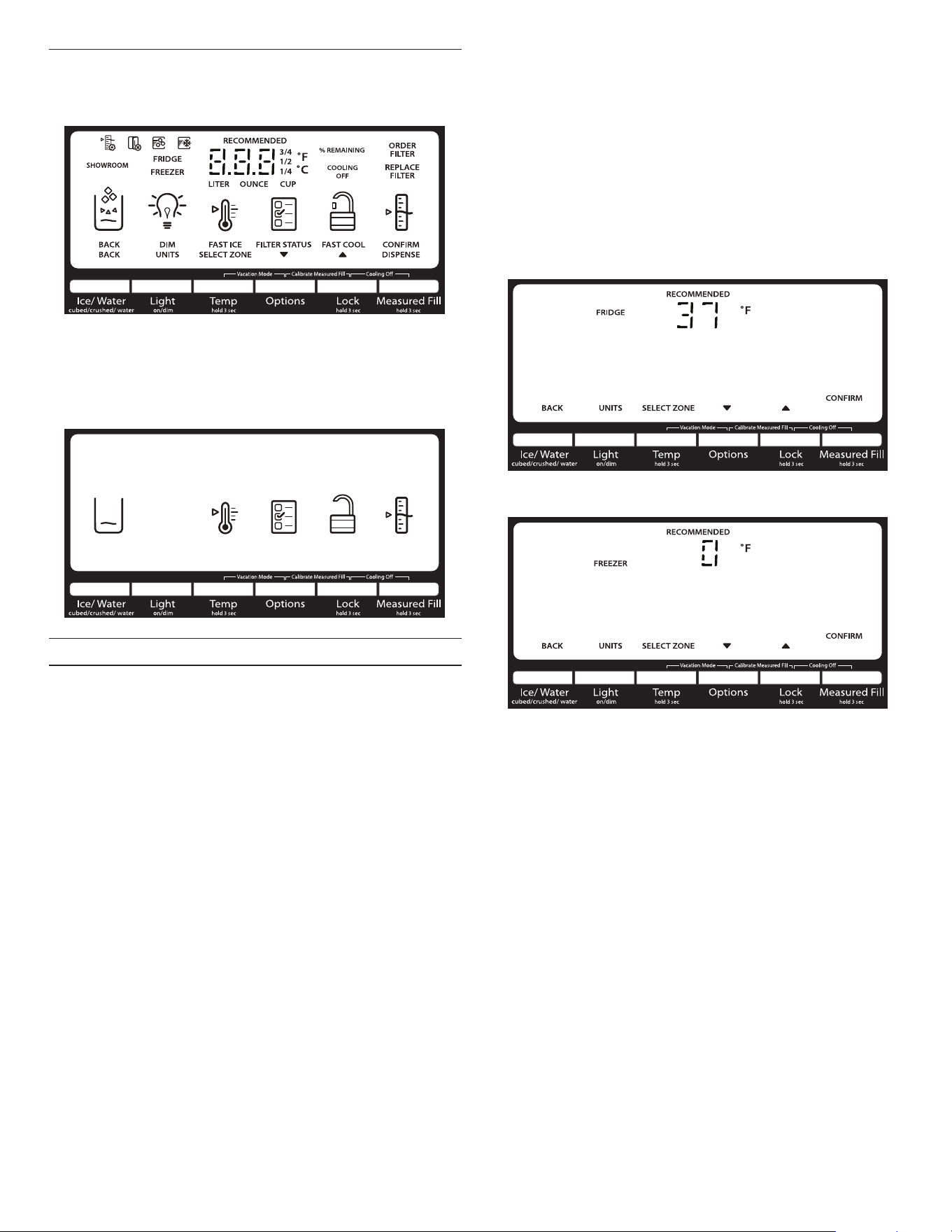

Press OPTIONS on the control panel to launch the Options

menu. Press OPTIONS, under Filter Status, again to display the

percentage of lter life remaining (from 99% to 0%). Press ICE/

WATER, under Back, to return to the Normal screen.

The Water Filter status lights will help you know when to change

your water lter.

■ ORDER FILTER (yellow) - it is almost time to change the water

lter. While you are dispensing water, “Order Filter” will blink

seven times and sound an alert tone three times.

■ REPLACE FILTER (red) - Replace the water lter. While you

are dispensing water, “Replace Filter” will blink seven times

and an alert tone will sound three times.

■ RESET the Water Filter status tracking feature. After you

replace the disposable lter with a new lter, closing the lter

compartment door will automatically reset the lter status

tracking feature. See “Using the Control(s).”

NOTE: “REPLACE FILTER” will remain illuminated if a lter is

not installed or is installed incorrectly.

Replace the Water Filter

To purchase a replacement water lter, see “Accessories” in the

User Guide, Use and Care Guide, or User Instructions.

Replace the disposable water lter when indicated on the water

lter status display or at least every 6 months. If water ow to

your dispenser or ice maker decreases noticeably, change the

water lter sooner.

1. Locate the water lter compartment in the right-hand side

of the refrigerator ceiling. Push up to release and lower the

compartment door.

2. Turn the water lter counterclockwise (to the left), and pull it

straight out of the compartment.

NOTE: There may be some water in the lter. Some spilling

may occur. Use a towel to wipe up any spills.

3. Install the replacement water lter by following steps 2

through 7 in the “Install the Water Filter” section.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

A. O-ring cover

B. O-rings

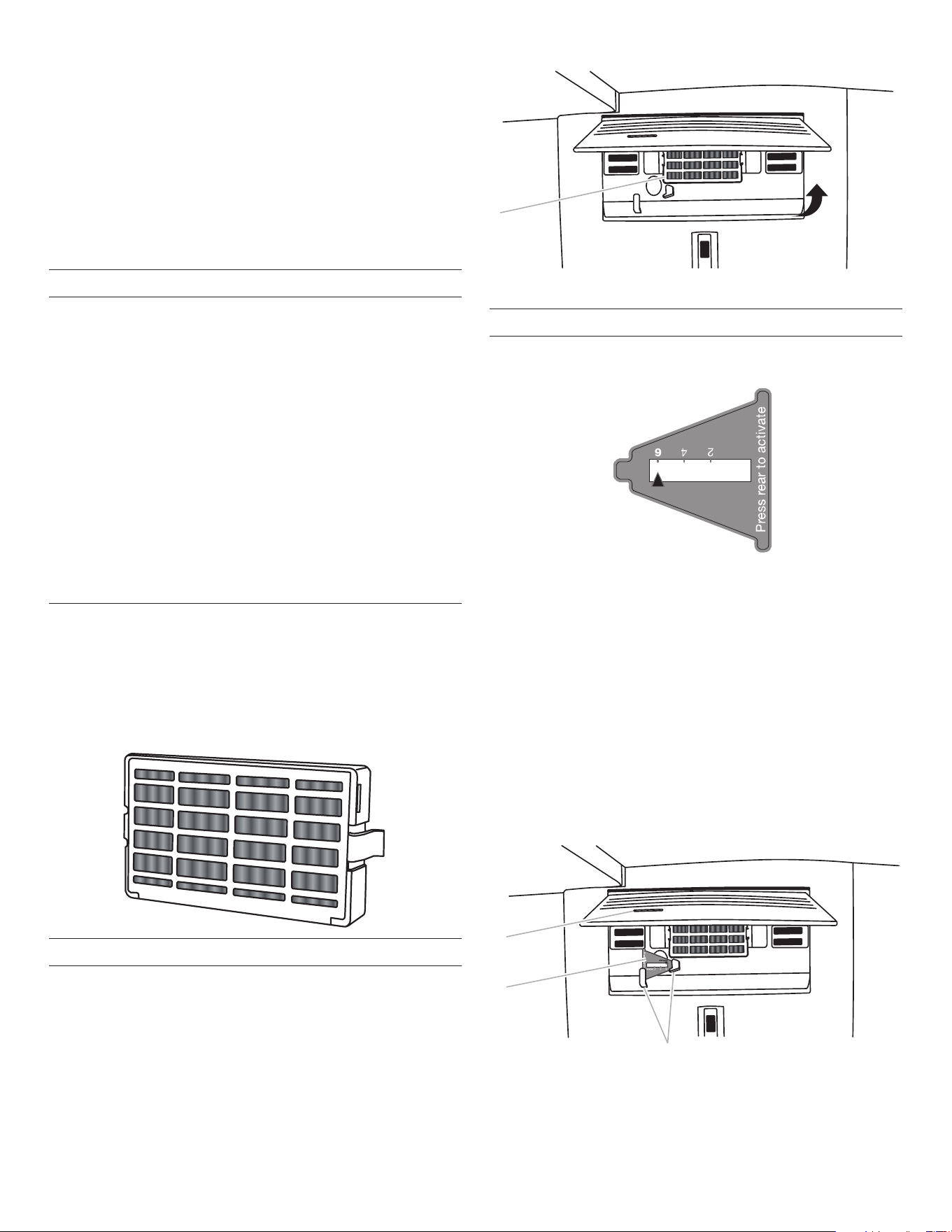

Install Air Filter (on some models)

An air lter is 15 times more powerful than baking soda at

reducing common food odors inside the refrigerator.

On some models, your refrigerator's accessory packet includes

an air lter, which must be installed prior to use.

Installing the Air Filter

Install the air lter behind the vented door, located on the rear wall

near the top of the refrigerator compartment.

1. Remove the air lter from its packaging.

2. Lift open the vented door.

3. Snap the lter into place.

Installing the Filter Status Indicator

The lter comes with a status indicator which should be activated

and installed at the same time the air lter is installed.

1. Place the indicator facedown on a rm, at surface.

2. Apply pressure to the bubble on the back of the indicator until

the bubble pops to activate the indicator.

3. Lift open the vented air lter door. On some models, there are

notches behind the door.

Models with notches:

■ With the indicator screen facing outward, slide the

indicator down into the notches.

NOTE: The indicator will not easily slide into the notches if

the bubble has not been popped.

■ Close the air lter door, and check that the indicator is

visible through the window in the door.

Models without notches:

■ Place the indicator somewhere it is easily visible - either

inside the refrigerator or elsewhere in your kitchen or

home.

Replacing the Air Filter

The disposable air lter should be replaced every 6 months when

the status indicator has completely changed from white to red.

To order a replacement air lter, contact us. See “Accessories”

in the User Guide, Use and Care Guide, or User Instructions for

information on ordering.

1. Remove the used air lter by squeezing in on the side tabs.

2. Remove the used status indicator.

3. Install the new air lter and lter status indicator using the

instructions in the previous sections.

A. Air ﬁlter

MONTHS

REPLACE

A. Status indicator window

B. Air Filter status indicator

C. Notches

Install Produce Preserver

(on some models)

The produce preserver absorbs ethylene to slow the ripening

process of many produce items. As a result, certain produce

items will stay fresh longer.

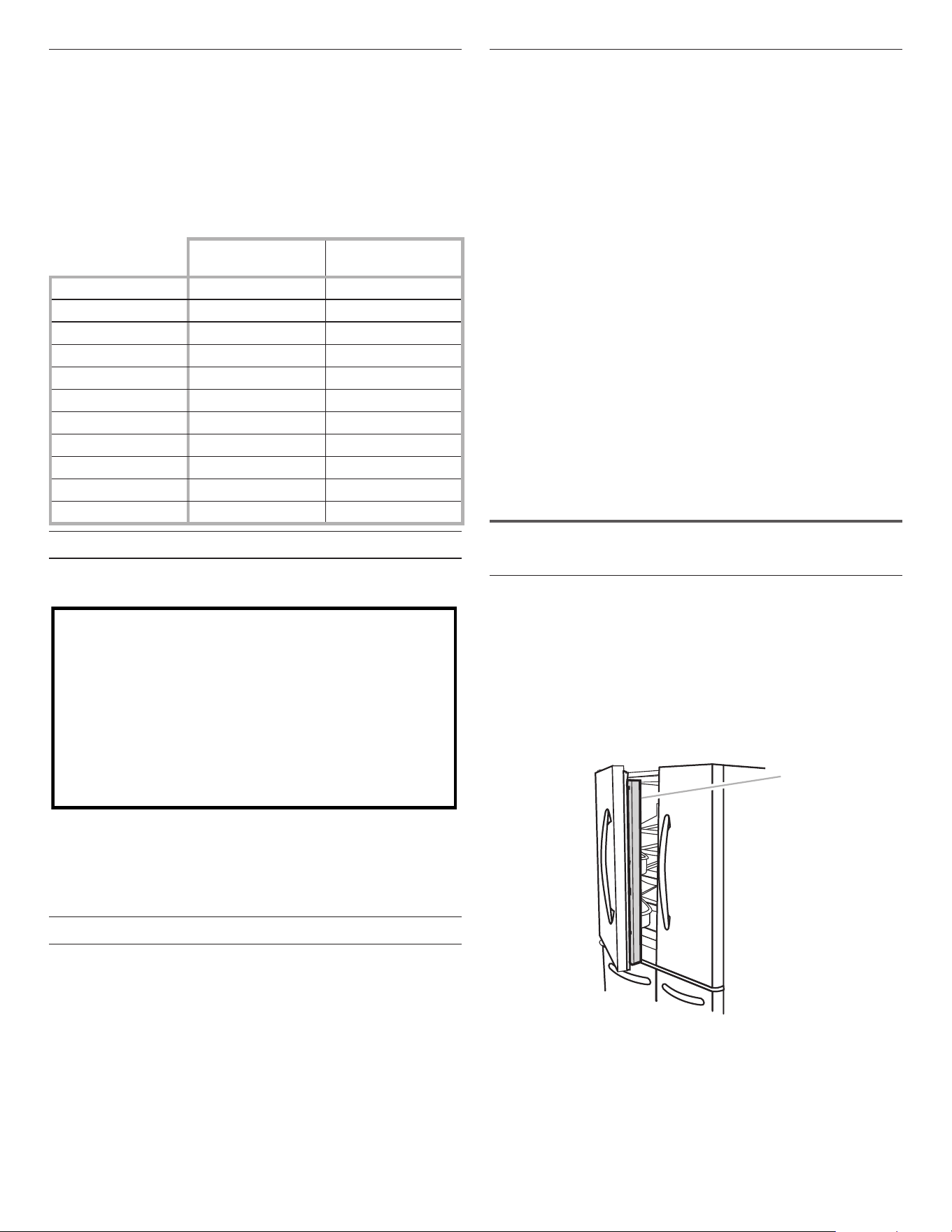

Ethylene production and sensitivity varies depending on the type

of fruit or vegetable. To preserve freshness, it is best to separate

produce with sensitivity to ethylene from fruits that produce

moderate to high amounts of ethylene.

Sensitivity to

Ethylene

Production

Apples High Very High

Asparagus Medium Very Low

Berries Low Low

Broccoli High Very Low

Cantaloupe Medium High

Carrots Low Very Low

Citrus Fruit Medium Very Low

Grapes Low Very Low

Lettuce High Very Low

Pears High Very High

Spinach High Very Low

Installing the Produce Preserver

For your convenience the suction mounted produce preserver can

be installed in either the crisper or the refrigerated drawers.

1. Wash the interior of a drawer with a solution of mild dish soap

and warm water, and dry thoroughly.

2. Find the package containing the Produce Preserver inside the

refrigerator, and install the Produce Preserver into the drawer

according to the instructions provided in the package.

Replacing the Produce Preserver

The disposable packet(s) should be replaced every 6 months or

when the status indicator changes completely from white to red.

To order replacements, contact us. See “Accessories” for

information on ordering.

1. Remove the used packets from the produce preserver

housing.

2. Remove the used status indicator.

3. Install the replacement packets and status indicator using the

instructions included in the package.

Accessories

The following accessories are available for your refrigerator. To

order an accessory, contact us and ask for the part number.

In the U.S.A., visit our website

www.whirlpool.com/accessories or call 1-800-901-2042.

In Canada, visit our website

www.whirlpoolparts.ca or call 1-800-807-6777.

Affresh

Stainless Steel Cleaner:

In U.S.A., order Part #W10355016

In Canada, order Part #W10355016B

Affresh

Stainless Steel Wipes:

In U.S.A., order Part #W10355049

In Canada, order Part #W10355049B

Affresh

Kitchen & Appliance Cleaner:

In U.S.A., order Part #W10355010

In Canada, order Part #W10355010B

Water Filter:

In U.S.A., order Part #EDR2RXD1

In Canada, order Part #EDR2RXD1B

Air Filter:

Order Part #W10311524 or AIR1

Produce Preserver Starter kit:

Order Part #P1UB6S1

Produce Preserver Rell kit:

Order Part #P1KC6R1

REFRIGERATOR USE

Opening and Closing Doors

There are two refrigerator compartment doors. The doors can be

opened and closed either separately or together.

There is a vertically hinged seal on the left refrigerator door.

■ When the left-side door is opened, the hinged seal

automatically folds inward so that it is out of the way.

■ When both doors are closed, the hinged seal automatically

forms a seal between the two doors.

CAUTION: IRRITANT

MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES

FORM WHEN MIXED WITH OTHER PRODUCTS.

Do not mix with cleaning products containing ammonia,

bleach or acids. Do not get in eyes, on skin or clothing. Do

not breathe dust. Keep out of reach of children.

FIRST AID TREATMENT: Contains potassium

permanganate. If swallowed, call a Poison Control Center or

doctor immediately. Do not induce vomiting. If in eyes, rinse

with water for 15 minutes. If on skin, rinse with water.

A. Hinged seal

Using the Controls

The controls are located above the external dispenser.

IMPORTANT: The display screen on the dispenser control panel

will turn off automatically and enter “sleep” mode when the

control buttons and dispenser paddles have not been used for 2

minutes or more. Press any control button to reactivate the

display screen. The home screen will appear as shown.

Viewing and Adjusting Temperature Set Points

For your convenience, your refrigerator and freezer controls are

preset at the factory.

When you rst install your refrigerator, make sure that the

controls are still set to the recommended set points. The factory

recommended set points are 37°F (3°C) for the refrigerator and

0°F (-18°C) for the freezer.

IMPORTANT:

■ Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the set points to a colder than

recommended setting will not cool the compartments any

faster.

■ If the temperature is too warm or too cold in the refrigerator

or freezer, rst check the air vents to be sure they are not

blocked before adjusting the controls.

■ The recommended settings should be correct for normal

household use. The controls are set correctly when milk or

juice is as cold as you like and when ice cream is rm.

NOTE: Areas such as a garage, basement, or porch may have

higher humidity or extreme temperatures. You may need to

adjust the temperature away from the recommended settings

to accommodate for these conditions.

■ Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

View Temperature Set Points

1. Press and hold TEMP for 3 seconds to activate Temperature

mode.

NOTE: To view temperature in degrees Celsius, press the

Light button, under Units, when adjust mode is activated. To

return the display setting to Fahrenheit, press the Light button

again.

When Temperature mode is activated, press TEMP to

toggle between Fridge and Freezer. The display will show

the temperature set point of the selected compartment and

temperature adjusting information will appear on the display

screen.

Recommended Refrigerator Temperature

Recommended Freezer Temperature

Adjust Temperature Set Points

Refrigerator set point range: 33°F to 42°F (0°C to 5.5°C)

Freezer set point range: -5°F to 5°F (-21°C to -15°C)

1. When Temperature mode is activated, press TEMP to select

the Refrigerator zone. The display will show the temperature

set point of the selected compartment as shown.

2. Press LOCK to raise the set point, or press OPTIONS to lower

the set point.

3. When you have nished viewing (and adjusting if desired)

the refrigerator set point, press TEMP, under Select Zone, to

change the display to show the freezer set point. When the

zone has been changed, “FREEZER” appears on the display

screen.

4. Press the Lock button to raise the set point, or press the

Options button to lower the set point.

Save/Conrm Temperature Settings

■ When you have nished adjusting both the refrigerator and

freezer set points, press MEASURED FILL to conrm and to

save the settings.

NOTE: To exit Temperature mode without saving changes, press

the Ice/Water button under Back at any time, or allow about

60 seconds of inactivity. The temperature mode will turn off

automatically and return to the normal screen.

When adjusting temperature set points,

use the following chart as a guide:

CONDITION: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR setting

1° higher

REFRIGERATOR too warm REFRIGERATOR setting

1° lower

FREEZER too cold FREEZER setting 1° higher

FREEZER too warm/

Too little ice

FREEZER setting

1° lower

Cooling On/Off

Your refrigerator and freezer will not cool when cooling is turned

off.

■ To turn cooling off, press and hold the Lock and Measured Fill

buttons at the same time for 3 seconds. The Cooling Off icon

will blink seven times and then remain lit as shown.

IMPORTANT:

■ To avoid unintentionally locking the dispenser or changing

other settings, press both buttons at exactly the same

time.

■ When cooling is OFF, the dispenser paddles and all

controls except, Lock and Measured Fill, are disabled.

■ Press and hold LOCK and MEASURED FILL for 3 seconds

again to turn cooling back on.

Options

IMPORTANT: All options are OFF (default) until selected.

■ Press the Options button to open the Options menu and

select among the Fast Ice, Filter Status and Fast Cool

features.

NOTE: “Fast Cool” and “Fast Ice” illuminate to indicate when

both features are ON.

■ Press the Ice/Water button under “Back” at any time to return

to the Home screen.

Fast Ice

The Fast Ice feature assists with temporary periods of heavy ice

use by increasing ice production. Once selected, Fast Ice will

remain on for 24 hours unless manually turned off.

■ To turn on the Fast Ice feature, press the Options button to

access the Options menu, and then press TEMP, under Fast

Ice to activate the feature. When the feature is ON, the Fast

Ice icon will appear on the dispenser display screen.

■ To manually turn off the Fast Ice feature, press the Options

button to enter Options mode (unless you are already in

Options mode), then press TEMP, under Fast Ice, again.

When the feature has been turned off, the Fast Ice icon will

disappear from the dispenser display.

Filter Status

Displays the percentage of use remaining in the water lter (from

100% remaining to 0% remaining).

To access Filter Status, press the Options button to access the

Options menu, and then press OPTIONS, under Filter Status, to

display the percent of life remaining in the water lter.

ALSO

The Water Filter status lights will let you know when to change

your water lter.

■ ORDER FILTER (Yellow) - Order a replacement water lter.

■ REPLACE FILTER (Red) - Replace the water lter. Replacing

the disposable water lter will automatically reset the Water

Filter status tracking feature. See “Water Filtration System.”

NOTE: REPLACE FILTER will remain illuminated if a lter is

not installed or installed incorrectly.

Fast Cool

The Fast Cool feature assists with periods of high refrigerator use,

full grocery loads, or temporarily warm room temperatures. Once

selected, Fast Cool will remain on for 24 hours unless manually

turned off.

NOTE: If you adjust the refrigerator temperature set point, Fast

Cool will turn off.

Press LOCK and MEASURED FILL at the same time.

■ To turn on the Fast Cool feature, press the Options button to

access the Options menu, then press TEMP, under Fast Cool

to activate the feature. When the feature is ON, the Fast Cool

icon will appear on the dispenser display screen.

■ To manually turn off the Fast Cool feature, press the Options

button to enter Options mode (unless you are already in

Options mode), then press LOCK, under Fast Cool, again.

When the feature has been turned off, the Fast Cool icon will

disappear from the dispenser display.

Vacation Mode

In Vacation Mode, the freezer will defrost less often to conserve

energy.

■ To turn on Vacation mode, press and hold the Temp and

Options buttons at the same time for 3 seconds. When the

feature is on, VAC will appear on the display as shown.

■ To turn off Vacation Mode, press and hold the Temp and

Options buttons at the same time for 3 seconds. VAC will

disappear and the display will return to the settings as they

were before Vacation Mode was turned on.

NOTES:

■ During the rst hour after Vacation Mode is turned on,

opening and closing the refrigerator door will not affect the

setting. After 1 hour has passed, opening and closing the

refrigerator door will turn off Vacation Mode.

■ While in Vacation Mode, if Fast Ice is turned on or the Door

Ajar alarm sounds, Vacation Mode will be canceled.

Additional Features

Door Ajar Alarm

The Door Ajar Alarm feature sounds an alarm when the

refrigerator door(s), drawers, or freezer drawer is open for 5

minutes and cooling is turned on. The alarm will repeat every 2

minutes. Close all doors and drawer to turn it off. The feature then

is reset and will reactivate when either door is left open again for

5 minutes.

NOTE: To mute the audible alarm while keeping the doors open,

such as while cleaning the inside of the refrigerator, press any

button on the control panel. The alarm sound will be temporarily

turned off, but the Door Ajar icon will still be displayed on the

dispenser control panel.

Disabling Sounds

■ To turn off control and dispenser sounds, press and hold

ICE/ WATER and MEASURED FILL at the same time for

3 seconds. All normal operating tones are disabled. Only

alert tones will be audible.

■ To turn all sounds back on, press and hold ICE/WATER

and MEASURED FILL at the same time for 3 seconds

again.

Power Outage

The Power Outage indicator lets you know if the power supply

to the refrigerator has been off, and the freezer temperature has

risen to 18°F (-8°C) or higher.

The control panel temperature display will read “PO,” and an

alert tone will sound three times. “Conrm” will blink until you

acknowledge the power outage by pressing MEASURED FILL

under “Conrm.”

Once the power outage has been conrmed, the “PO” will

disappear, and the display will return to the Home screen.

Showroom Mode

This mode is used only when the refrigerator is on display in a

retail store. If you unintentionally turn on Showroom mode, the

word “Showroom” will light up on the display. Exit Showroom

mode by pressing and holding LIGHT and LOCK at the same time

for 3 seconds.

Refrigerator Features

Temperature-Controlled Exterior Drawer

IMPORTANT: The left-hand refrigerated drawer has its own

temperature control. This control sets the temperature for this

drawer only. The temperature for the right-hand drawer is set to

the same temperature as the main refrigerator compartment.

Temperatures have been preset for the storage of: Meat/Fish,

Cold Drinks, Snacks, Deli/Cheese and Thaw Zone. These preset

temperatures cannot be adjusted.

■ Press SELECT to toggle through the temperature settings.

The icon will illuminate when it is selected.

Meat/Fish 32°F (0°C)

Cold Drinks 34°F (1°C)

Snacks 36°F (2°C)

Deli/Cheese 38°F (3°C)

Thaw Zone 39°F (4°C)

Removable Interior Drawer Bins

The drawer bins are removable for ease in cleaning.

To remove and replace the interior bins:

1. To remove, grasp the sides of the bin and lift up and out.

2. To replace, with the rear of the bin facing the back of the

refrigerator, lower the bin onto the drawer glides. See

“Remove and Replace Drawer Fronts.”

Adjustable Drawer Bin Dividers

Each refrigerated drawer has an interior drawer bin with a divider

that can be inserted into one of three different positions or

removed to customize the space for your food storage needs.

Easy Slide Bin

A shallow storage compartment with glass lids, which slide from

side to side is located below and in front of the crisper drawers.

NOTE: This compartment is not temperature or humidity

controlled, so it is not recommended for storing leafy vegetables.

To remove Easy Slide bin:

1. Remove all three crisper drawers.

2. Hold the upper sliding lid near the trim and lift up to remove.

Remove the lower lid.

3. Grasp the front of the bin with both hands and lift up on the

front to remove.

To replace Easy Slide bin:

1. Slightly tilt the rear of the bin upward.

2. Align the center rib and tabs on the Easy Slide bin with the

ribs and slots in the cabinet.

3. Lower the bin into place.

Shelves and Shelf Frames

The shelves in your refrigerator are adjustable to meet your

individual storage needs.

Storing similar food items together in your refrigerator and

adjusting the shelves to t different heights of items will make

nding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open and save energy.\

To remove and replace a shelf/shelf frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

3. Lower the front of the shelf and make sure that the shelf is in

position.

MicroEdge

Glo shelves (on some models):

■ The hooks on the rear of the shelf must be fully engaged in

the shelf supports to maintain proper electrical ow.

■ No more than two shelves with under-shelf lighting may be

used in the refrigerator at one time.

Tuck Away Shelf (on some models)

To retract and extend the front section of the shelf:

To retract the front-section of the shelf, slightly lift up on the front

edge and push the adjustable portion of the shelf back toward the

rear of the refrigerator.

Extend the front of the shelf by pulling the retracted portion of the

shelf outward until it is fully extended.

Crisper Drawers

To remove and replace the drawers:

1. Grasp the handle at the bottom of the drawer and slide the

drawer straight out to the stop. Lift the drawer off the bottom

guide.

2. Replace the drawer by placing it on the bottom drawer guide

and pushing it past the drawer stop into position.

To remove the crisper(s) cover:

1. Remove crisper drawers.

2. Holding the glass insert rmly with one hand, press up in

center of glass insert until it rises above the plastic frame.

Gently slide the glass insert forward to remove.

3. Lift the cover frame up and remove it.

To replace crisper(s) cover:

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

3. Replace crisper drawers.

Refrigerator Door Bins

The bins on your refrigerator door are adjustable to meet your

individual storage needs.

NOTE: The smallest door bin must be installed in the lowest

position on the refrigerator door.

A. Crisper drawer handles

B. Easy Slide bin

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Water and Ice Dispensers

IMPORTANT:

■ Allow 3 hours for the refrigerator to cool down and chill water.

■ Allow 24 hours to produce the rst batch of ice. Discard the

rst three batches of ice produced.

■ The dispensing system will not operate when either the

refrigerator door or freezer drawer is open.

Flush the Water System

Air in the water dispensing system can cause the water dispenser

to drip. After connecting the refrigerator to a water source or

replacing the water lter, ush the water system.

Flushing the water dispensing system forces air from the water

line and lter and prepares the water lter for use. Additional

ushing may be required in some households.

NOTE: As air is cleared from the system water may spurt out of

the dispenser.

1. Using a sturdy container, depress and hold the water

dispenser paddle for 5 seconds.

2. Release the dispenser paddle for 5 seconds. Repeat steps 1

and 2 until water begins to ow.

3. Once water begins to ow, continue depressing and releasing

the dispenser pad (5 seconds on, 5 seconds off) until a total

of 3 gal. (12 L) has been dispensed.

Calibrate Measured Fill

Household water pressure may affect the accuracy of the

Measured Fill feature. So, for optimum performance of your water

dispenser, you must rst calibrate Measured Fill.

IMPORTANT:

■ Flush the water system before calibrating Measured Fill.

■ For best results, calibration should be performed when water

is not being used in the house.

1. Place a sturdy measuring cup (1 cup [237 mL] size) on the

dispenser tray centered in front of the ice/water dispenser

paddle.

NOTE: Depending on your model, a measuring cup may be

provided.

2. Press and hold the Options and Lock buttons at the same

time for 3 seconds. The words “Back” and “1 Cup” will

appear on the display screen. Also, the Calibrate Measured

Fill icon will illuminate and remain lit while the Measured Fill

feature is being calibrated.

NOTE: You may press ICE/WATER “Back” at any time to exit

calibration mode. The Calibrate Measured Fill icon will

disappear.

3. Press and release the dispenser paddle, as needed, to

dispense water to the 1 cup ll line.

NOTE: If overlling or spilling occurs, discard the water and

press ICE/WATER “Back” to restart the calibration process.

4. When 1 cup of water has been correctly dispensed into the

measuring cup, press the Measured Fill button under the word

“Conrm” to conrm the calibration.

A. Ice/Water dispenser paddle

B. Measuring cup (1 cup)

5. When Measured Fill calibration has been conrmed, the icons

will disappear and the display will return to the home screen.

Dispensing

Press ICE/WATER to toggle through the following choices in a

continuous loop:

■ Water (default) - Dispenses water.

■ Cubed - Dispenses cubed ice.

■ Crushed - Dispenses crushed ice.

NOTES:

■ The word “ICE” appears on the display screen when either

crushed or cubed ice is selected.

■ For crushed ice, cubes are crushed before being

dispensed. This may cause a slight delay when dispensing

crushed ice. Noise from the ice crusher is normal, and

pieces of ice may vary in size.

■ When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the rst cubes.

The Water Dispenser

IMPORTANT:

■ Dispense at least 1 qt (1 L) of water every week to maintain a

fresh supply.

■ If the ow of water from the dispenser decreases, it could be

caused by low water pressure.

■ With the water lter removed, dispense 1 cup (237 mL)

of water. If 1 cup (237 mL) of water is dispensed in 8

seconds or less, the water pressure to the refrigerator

meets the minimum requirement.

■ If it takes longer than 8 seconds to dispense

1 cup (237 mL) of water, the water pressure to the

refrigerator is lower than recommended. See “Water

Supply Requirements” and “Troubleshooting” for

suggestions.

To Dispense Water - (Standard):

1. Select WATER.

2. Press a sturdy glass against the dispenser paddle.

3. Remove the glass to stop dispensing.

To Dispense Water - (Measured Fill):

Measured Fill allows you to dispense a specied amount of water

with the touch of a few controls.

NOTE: The amount of water you select will be dispensed. Be sure

that the container is empty and can hold the entire volume. If ice

is in the container, you may need to adjust your selection.

1. Press MEASURED FILL to turn on the feature. When the

feature is on, the Measured Fill screen appears on the display.

NOTES:

■ The dispenser will automatically turn off Measured Fill

after 1 minute of inactivity. When Measured Fill is turned

off, any changes you have made will be lost and all

defaults will be restored.

■ Press ICE/WATER, under “Back,” to manually turn off the

Measured Fill feature and return to the Home screen.

2. Press LIGHT, under Units, to toggle among ounce, cup, and

liter. The default unit is ounce.

Default, minimum, and maximum volumes are listed in the

following chart:

Units Default Minimum Maximum

Ounces 8 1 128

Cups 1 1/4 16

Liters 0.25 0.05 4.00

3. Press LOCK or OPTIONS to adjust the water volume as

desired. The Lock control increases the volume, and the

Options control lowers the volume.

NOTES:

■ When increasing or decreasing the dispense volumes,

if an adjustment button (-/+) is held for approximately

10 seconds or longer, the control may stop responding.

Release the button for approximately 2 seconds, and then

continue making the adjustment.

■ Most coffee cups (commonly 4 to 6 oz [118 to 177 mL] per

cup) are not the same size as a measuring cup

(8 oz [237 mL]). You may need to adjust the volume to

avoid unintentionally overlling coffee cups.

4. Dispense water.

NOTE: While dispensing water, the digital display will count

down how much water remains to be dispensed, according to

the volume you selected. The ow of water will automatically

stop once the desired volume has been dispensed.

■ Press a sturdy glass against the dispenser paddle.

■ Place the glass below the water dispenser and press

MEASURED FILL, under Dispense, for hands-free

dispensing.

A. 1 cup of water

Water

Crushed

Cubed

5. To stop dispensing before the selected volume has been

dispensed, remove the glass from the dispenser paddle OR

press MEASURED FILL a second time.

NOTE: If you stop dispensing before the desired volume has

been dispensed, the digital display will continue to show how

much water remains to be dispensed. The display will turn off

after 1 minute of inactivity.

6. To select a new volume or start dispensing the same volume

again, you must rst nish dispensing the selected volume or

turn off the Measured Fill feature (either by waiting 1 minute

so it will automatically turn off or by pressing Ice/Water

“Back,” to manually turn it off), and then turn it back on.

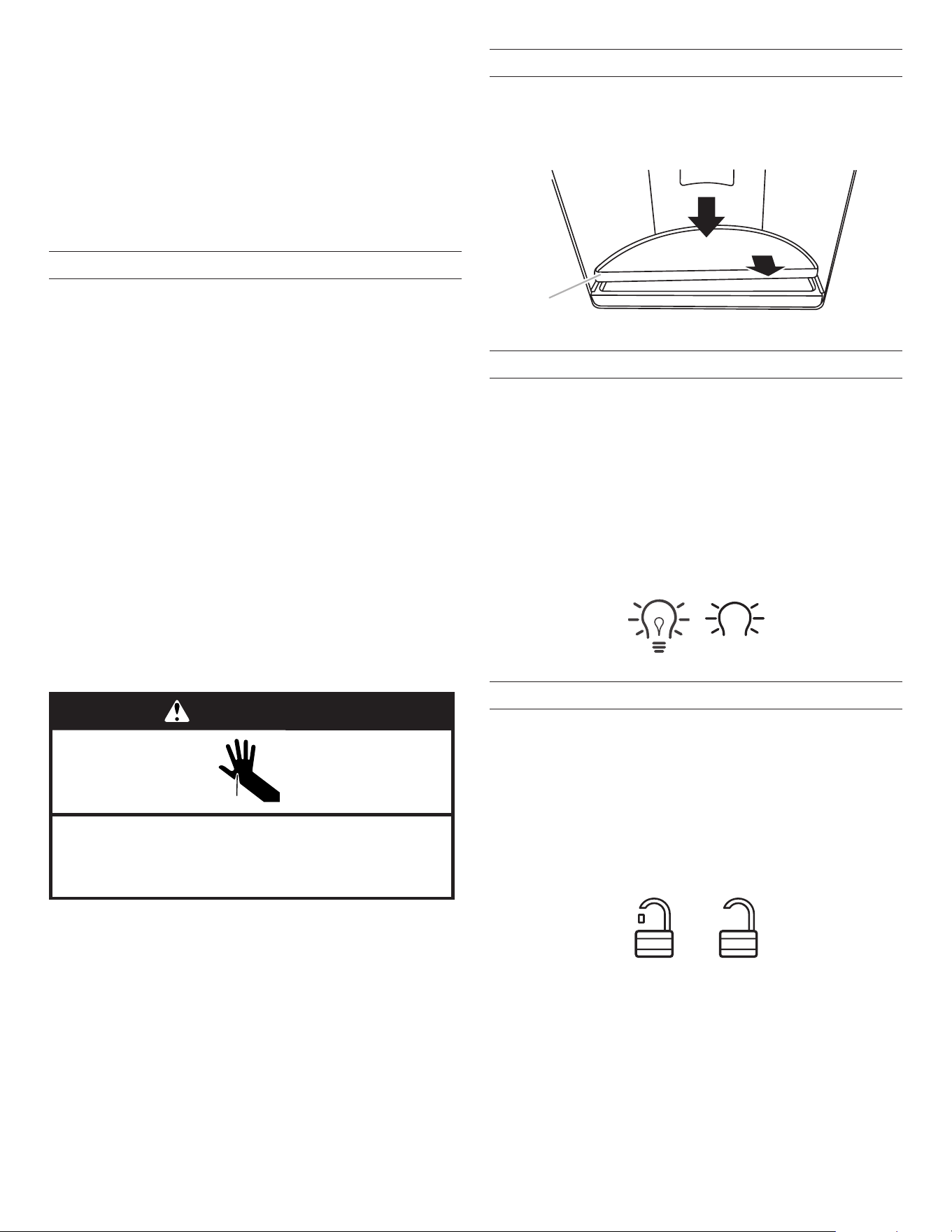

The Ice Dispenser

IMPORTANT:

■ If the ice cubes are hollow or have an irregular shape, it

could be because of low water pressure. See “Water Supply

Requirements.”

■ Ice travels from the ice storage bin through the dispenser

chute to the dispenser. To turn off the ice maker, see “Ice

Maker and Storage Bin.”

■ The dispenser may continue to make noise and ice may

continue to dispense for several seconds after releasing the

dispenser button or paddle.

To Clean the Ice Dispenser Chute:

Humidity causes ice to naturally clump together. Ice particles can

build up until the ice dispenser chute becomes blocked.

If ice is not dispensed regularly, it may be necessary to empty the

ice storage bin and clean the ice delivery chute, the ice storage

bin and the area beneath the storage bin every 2 weeks.

■ If necessary, remove the ice clogging the storage bin and

delivery chute, using a plastic utensil.

■ Clean the ice delivery chute and the bottom of the ice storage

bin using a warm, damp cloth, and then dry thoroughly.

To Dispense Ice:

1. Select the desired type of ice. To switch between cubed ice

and crushed ice, press ICE/WATER.

2. Press a sturdy glass against the dispenser paddle. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the paddle to activate the ice dispenser. Pressing hard will not

make the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for several seconds after

removing the glass from the dispenser paddle. The dispenser may

continue to make noise for a few seconds after dispensing.

The Dispenser Drip Tray

There is an insert in the dispenser drip tray. The insert can be

removed from the drip tray to carry to the sink to empty or clean.

■ Push down on the rear edge of the insert to tilt up the front

edge for easy removal.

The Dispenser Light

When you use the dispenser, the light will automatically turn on.

To turn on the light when you are not dispensing:

Press LIGHT to toggle through the following choices in a

continuous loop:

■ OFF (default) - The dispenser light is OFF.

■ ON - The dispenser light remains on at 100% brightness.

■ DIM - The dispenser light remains on at 50% brightness.

The dispenser lights are LEDs that cannot be changed. If it

appears that your dispenser lights are not working, see

“Troubleshooting” for more information.

The Dispenser Lock

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The Lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the controls and dispenser paddles. To turn off the ice

maker, see “Ice Maker and Storage Bin.”

■ Press and hold LOCK for 3 seconds to lock the dispenser.

■ Press and hold LOCK a second time to unlock the dispenser.

The display screen indicates when the dispenser is locked.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

WARNING

A. Dispenser tray insert

LOCKED

UNLOCKED

DIM

Ice Maker and Ice Storage Bin

(on some models)

IMPORTANT: To avoid low ice production and poor quality ice,

ush the water system before turning on the ice maker. See

“Water Dispenser.”

■ Following installation, allow 24 hours to produce the rst

batch of ice. Discard the rst three batches of ice produced.

Allow 2 to 3 days to ll the ice storage bin.

■ The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead

to poor quality ice. If a softened water supply cannot be

avoided, make sure the water softener is operating properly

and is well maintained.

■ If the ice in the storage bin clumps together, break up ice

using a plastic utensil and discard. Do not use anything sharp

to break up the ice. This can cause damage to the ice bin and

the dispenser mechanism.

■ Do not store anything in the ice storage bin.

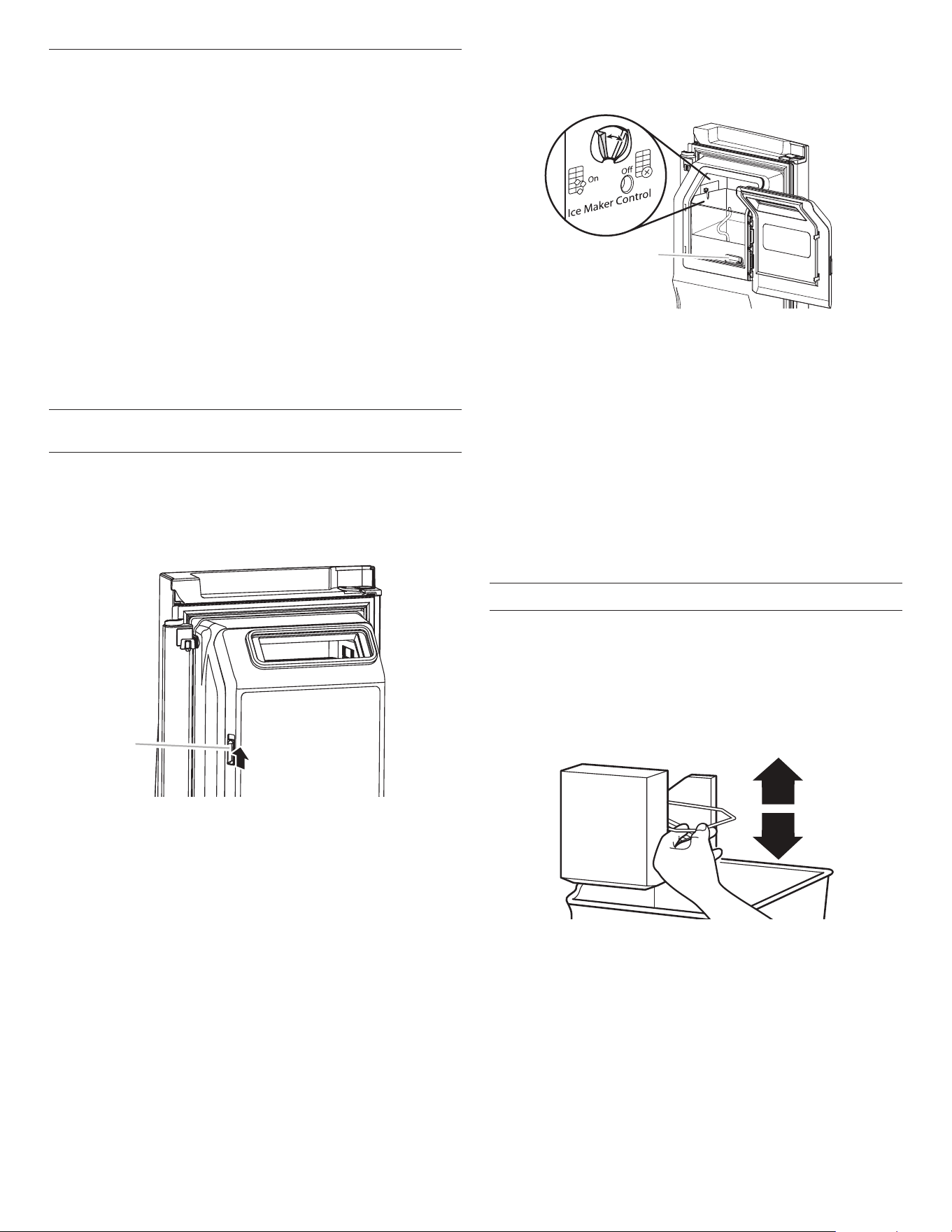

Style 1 - Ice Maker in the Refrigerator

(on some models)

The ice maker is located on the left-hand side of the refrigerator

compartment ceiling. Ice cubes are ejected into the ice storage

bin, located on the left-hand refrigerator door.

Turn the Ice Maker On/Off

1. Push up on the latch on the left-hand side of the ice

compartment to open the door.

2. Turn on the ice maker by moving the switch to the (left) On

position.

NOTES:

■ To manually turn off the ice maker, move the control to the

Off (right) position.

■ Your ice maker has an automatic shutoff. The sensor will

automatically stop ice production if the storage bin is full,

if the door is open, or the storage bin is removed. The

control will remain in the On (left) position.

3. Close the ice compartment door.

Remove and Replace the Ice Storage Bin

■ Remove the ice storage bin by inserting your ngers into the

hole at the base of the bin and squeezing the latch to release

the bin from the compartment. Lift the storage bin up and pull

it straight out.

■ Replace the storage bin inside the ice compartment and push

down to make sure it is rmly in place.

Ice Production Rate

■ The ice maker should produce approximately 3 lbs (1.4 kg) of

ice per day under normal operation.

■ To increase ice production, select the “Fast Ice” or “Max Ice”

feature from the Options menu on the control panel. See

“Using the Control(s).”

Style 2 - Ice Maker in the Freezer (on some models)

Turn the Ice Maker On/Off

To turn the ice maker on, simply lower the wire shut-off arm.

To manually turn the ice maker off, lift the wire shut-off arm to the

off (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will ll the ice storage bin and the ice cubes will

raise the wire shut-off arm to the OFF (arm up) position. Do not

force the wire shut-off arm up or down.

NOTE: Turn off the ice maker before removing the ice storage bin

to serve ice or to clean the bin. This will keep the ice cubes from

dropping out of the ice maker and into the freezer compartment.

After replacing the ice storage bin, turn on the ice maker.

Ice Production Rate

■ The ice maker should produce a complete batch of ice

approximately every 2 hours.

A. Ice compartment door latch

A. Ice storage bin release latch

REFRIGERATOR CARE

Cleaning

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

Exterior Cleaning

Please see the exterior cleaning information specic to your

model.

Style 1 - Smooth Door

IMPORTANT: Damage to smooth nish due to improper use of

cleaning products, or using non-recommended cleaning products,

is not covered under the warranty. Sharp or blunt instruments will

mar the nish.

DO USE DO NOT USE

4 Soft, clean cloth 6 Abrasive cloths

6 Paper towels or newsprint

6 Steel-wool pads

4 Warm, soapy water -

use a mild detergent.

6 Abrasive powders or liquids

6 Window sprays

6 Ammonia

6 Acidic or vinegar-based

cleaners

6 Oven cleaners

6 Flammable uids

NOTE: Paper towels scratch and may dull the clear coat of the

painted door. To avoid possible damage, use only soft, clean

clothes to polish and wipe the door.

Style 2 - Stainless Steel

IMPORTANT:

■ Use recommended stainless steel cleaners and cloths only.

Damage to stainless steel nish due to improper use of

cleaning products, or using non-recommended cleaning

products, is not covered under the warranty.

■ Avoid exposing stainless steel appliances to caustic or

corrosive elements such as high-salt, high-moisture, or high-

humidity environments. Damage due to exposure to these

elements is not covered under the warranty.

DO USE DO NOT USE

4 Soft, clean cloth 6 Abrasive cloths

6 Paper towels or newsprint

6 Steel-wool pads

4 Warm, soapy water 6 Abrasive powders or liquids

6 Ammonia

6 Citrus-based cleaners

6 Acidic or vinegar-based

cleaners

6 Oven cleaners

4 For heavy soil, use ONLY

a stainless steel cleaner

designed for appliances.

To order the cleaner, see

“Accessories.”

6 Stainless steel cleaner is for

stainless steel parts only! Do

not allow the Stainless Steel

Cleaner and Polish to come

into contact with any plastic

parts such as the trim pieces,

dispenser covers, or door

gaskets.

NOTES:

■ If unintentional contact does occur, clean plastic part with a

sponge and mild detergent in warm water. Dry thoroughly with

a soft cloth.

■ Just because a cleaner is a liquid does not mean it is

nonabrasive. Many liquid cleansers formulated to be gentle on

tile and smooth surfaces still damage stainless steel.

■ Citric acid permanently discolors stainless steel. To avoid

damaging the nish of your stainless steel refrigerator:

Do not allow these substances to remain on the nish

6 Mustard 6 Citrus-based sauces

6 Tomato juice 6 Citrus-based products

6 Marinara sauce

Interior Cleaning

IMPORTANT: Refrigerator shelves with under-shelf, LED lighting

are not dishwasher safe.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, ammable uids, cleaning waxes,

concentrated detergents, bleaches, or cleansers containing

petroleum products on plastic parts, interior and door liners,

or gaskets.

3. Plug in refrigerator or reconnect power.

WARNING

Explosion Hazard

Use nonammable cleaner.

Failure to do so can result in death, explosion, or re.

Condenser Cleaning

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is particularly

greasy or dusty, or there is signicant pet trafc in the home,

the condenser should be cleaned every 2 to 3 months to ensure

maximum efciency.

If you need to clean the condenser:

1. Unplug refrigerator or disconnect power.

2. Remove the base grille.

3. Use a vacuum cleaner with a soft brush to clean the grille, the

open areas behind the grille, and the front surface area of the

condenser.

4. Replace the base grille when nished.

5. Plug in refrigerator or reconnect power.

Lights

The lights in both the refrigerator and freezer compartments

are LEDs which do not need to be replaced. If the lights do not

illuminate when the door or drawer is opened, call for assistance

or service. In the U.S.A., call 1-800-253-1301. In Canada, call

1-800-807-6777.

Vacation and Moving Care

Vacations

If You Choose to Leave the Refrigerator On While You’re

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker and is

connected to the household water supply, turn off the water

supply to the refrigerator. Property damage can occur if the

water supply is not turned off.

3. If you have an automatic ice maker, turn off the ice maker.

NOTE: Depending on your model, raise the wire shut-off arm

to Off (arm up) position, or press the switch to OFF.

4. Empty the ice bin.

Models with Vacation Mode Feature

■ Turn on Vacation mode. See “Using the Controls.”

NOTE: Activating Vacation mode does not turn off the ice

maker.

If You Choose to Turn Off the Refrigerator Before You Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

■ Turn off the water supply to the ice maker at least one day

ahead of time.

■ When the last load of ice drops, raise the wire shut-off

arm to the Off (up) position or press the switch to OFF,

depending on your model.

3. Empty the ice bin.

4. Turn off the Temperature control(s). See “Using the Control(s).”

5. Clean refrigerator, wipe it, and dry well.

6. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

■ Turn off the water supply to the ice maker at least one day

ahead of time.

■ Disconnect the water line from the back of the refrigerator.

■ When the last load of ice drops, raise the wire shut-off

arm to the Off (up) position or press the switch to OFF,

depending on your model.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Turn off the Temperature control(s). See “Using the Control(s).”

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together, so they don’t shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR raise the leveling screws so they don't

scrape the oor. See “Align Doors and Drawers.”

9. Tape the doors closed and tape the power cord to the back of

the refrigerator.

When you get to your new home, put everything back and refer to

the “Installation Instructions” section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service call,

refer to the warranty page in this manual or visit www.whirlpool.com/product_help.

In Canada, visit www.whirlpool.ca.

In the U.S.A.: In Canada:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances

Customer eXperience Centre

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Refrigerator will not operate

■ Not connected to an electrical supply - Plug the power cord into a

grounded 3 prong outlet. Do not use an extension cord.

■ No power to the electrical outlet - Plug in a lamp to see if the outlet is

working.

■ Household fuse has blown or circuit breaker has tripped - Replace the

fuse or reset the circuit breaker. If the problem continues, contact a licensed

electrician.

■ Control or cooling is not turned on - Turn on the refrigerator control or turn

cooling on. See “Using the Controls.”

■ New installation - Following installation, allow 24 hours for the refrigerator

and freezer to cool completely.

NOTE: Adjusting the temperature control(s) to the coldest setting will not

cool either compartment (refrigerator or freezer) more quickly.

■ Refrigerator control is in Showroom mode (on some models) - If the

refrigerator is in Showroom mode, cooling is turned off and “Showroom”

will be illuminated on the control panel. See “Using the Control(s)” for more

information.

Motor seems to run too much

■ Your new refrigerator has an energy-efcient motor - The refrigerator

may run longer than you’re used to because the compressor and fans

operate at lower speeds that are more energy efcient. This is normal.

NOTE: Your refrigerator may run even longer if the room is warm, a large

load of food is added, the doors are opened often, or if a door has been left

open.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Lights do not work

■ Your refrigerator has been equipped with LED lighting which does not

need to be replaced - If there is power to the refrigerator and the lights do not

illuminate when a door or drawer is opened, call for service or assistance. See

either the front cover or the Warranty for contact information.

■ The dispenser light is set to OFF - On some models, the dispenser light will

operate only when the dispenser paddle is pressed. If you want the dispenser

light to stay on continuously, see “Water and Ice Dispensers.”

■ Doors have been open longer than 10 minutes - Close the doors and

drawers to reset and open to resume lighted task.

Shelves with under-shelf LEDs do not light up

(on some models)

■ Shelf hooks are not fully engaged in shelf supports - Check that the rear

shelf hooks are completely seated into the slots in the shelf supports.

■ Shelf supports, fastened to the back wall of the refrigerator cabinet,

are loose - Check all shelf support screws to ensure they are fully tightened.

Tighten all loose screws.

■ Doors have been open for longer than 10 minutes - Close the doors and

drawers to reset, and then open to resume lighted tasks.

Exterior drawer control not lit/unresponsive

■ The refrigerator is in Cooling Off mode - Exit Cooling Off mode. See “Using

the Control(s).”

■ The refrigerator controls’ initialization process did not complete

successfully - Unplug the refrigerator, and wait 5 seconds. Plug in the

refrigerator, and wait 30 seconds before opening the doors or drawers or

touching the control panel.

■ The drawer front was recently removed - Make sure the temperature control

wires have been properly reconnected. See “Remove and Replace Drawer

Fronts.”

Refrigerator seems noisy

The compressor in your new refrigerator regulates temperature more efciently and

uses less energy than older models. During various stages of operation, you may

hear normal operating sounds that are unfamiliar.

The following noises are normal:

■ Buzzing/Clicking - Heard when the water valve opens and closes to dispense

water or ll the ice maker. If the refrigerator is connected to a water line, this

is normal. If the refrigerator is not connected to a water line, turn off the ice

maker.

■ Repetitive Clicking - Dual evaporator valve is regulating the cooling operation.

■ Cracking/Clatter - Heard when ice is ejected from the ice maker mold and

then falls into the ice storage bin.

■ Popping - Heard when the inside walls contract/expand, especially during

initial cool down.

■ Hissing/Dripping - Flow of refrigerant or ow of oil in the compressor.

■ Pulsating/Whirring - Heard when the fans/compressor adjust to optimize

performance during normal operation.

■ Rattling - Heard when water passes through the water line or due to the

ow of refrigerant. Rattling may also come from items placed on top of the

refrigerator.

■ Water running or gurgling - Heard when ice melts during the defrost cycle

and water runs into the drain pan.

■ Sizzling - Heard when water drips onto the heater during the defrost cycle.

■ Vibration - The refrigerator may not be steady. Adjust the leveling screws

and lower the leveling foot until it is rmly against the oor. See “Refrigerator

Leveling and Door Closing.”

Temperature is too warm

■ New installation - Following installation, allow 24 hours for the refrigerator and

freezer to cool completely.

NOTE: Adjusting the temperature control(s) to the coldest setting will not cool

either compartment (refrigerator or freezer) more quickly.

■ Cooling is turned off - Turn on cooling. See “Using the Control(s).”

■ Doors are opened often or not closed completely - This allows warm air to

enter the refrigerator. Minimize door openings, keep the doors fully closed, and

make sure both doors are properly sealed.

■ Air vents are blocked - Remove items that are immediately in front of the

vents.

■ Large amount of warm food recently added - Allow several hours for the

refrigerator to return to its normal temperature.

■ Controls are not set correctly for the surrounding conditions - Adjust the

controls to a colder setting. Check the temperature again in 24 hours.

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Temperature is too cold in the

refrigerator/crisper

■ Controls are not set correctly for the surrounding conditions - Adjust the

controls to a warmer setting. Check the temperature again in 24 hours.

■ Ice storage bin is not in the correct position - See “Ice Maker and Ice

Storage Bin.”

■ Air vents are blocked - Remove items that are immediately in front of the

vents.

Temperature is too warm/ cold in the exterior

drawer

■ Control is not set correctly for the items stored in the drawer - Adjust the

temperature setting. See “Temperature Controlled Exterior Drawer.”

Interior moisture buildup

NOTE: Some moisture buildup is normal. Clean with a soft, dry cloth.

■ Room is humid - A humid environment contributes to moisture buildup. Only

use the refrigerator in an indoor location with as little humidity as possible.

■ Doors are opened often or not closed completely - This allows humid air to

enter the refrigerator. Minimize door openings, keep the doors fully closed, and

make sure both doors are properly sealed.

Frost/Ice buildup in the freezer compartment

■ The drawer is opened often or left open - Minimize drawer openings and

close drawer completely after use.

■ Poor drawer seal - Ensure drawer seal is making full contact with the cabinet

to allow for an adequate seal.

■ Temperature control(s) are not set correctly - See “Using the Control(s)” for

recommended temperature settings.

DOORS AND LEVELING Possible Causes and/or Recommended Solutions

Doors are difﬁcult to open

■ Gaskets are dirty or sticky - Clean the gaskets and contact surfaces with

mild soap and warm water. Rinse and dry with a soft cloth.

Doors will not close completely

■ Door is blocked open - Move food packages away from the door. Make sure

all bins and shelves are in their correct positions. Make sure all packaging

materials have been removed.

Doors appear to be uneven

■ Doors need to be aligned or refrigerator needs to be leveled - See

“Refrigerator Leveling and Door Closing.”

Refrigerator unsteady or it rolls forward when

opening and closing doors or drawers

■ Refrigerator brake feet are not snug against the oor - Remove the base

grille. Turn both brake feet (one on each side) clockwise, the same amount,

until they are snug against the oor. See “Refrigerator Leveling and Door

Closing.”

WARNING

Explosion Hazard

Use nonammable cleaner.

Failure to do so can result in death, explosion, or re.

ICE AND WATER Possible Causes and/or Recommended Solutions

Ice maker is not producing ice, not producing

enough ice, or producing small/hollow ice

■ Refrigerator is not connected to a water supply or the water supply shut-

off valve is not fully turned on - Connect the refrigerator to a water supply

and make sure the water shut-off valve is fully open.

■ Kink in the water source line - A kink in the water line can reduce water

ow, resulting in decreased ice production, small ice cubes, and/or hollow or

irregularly shaped ice. Straighten the water line.

■ Ice maker is not turned on - Turn on the ice maker. See “Ice Maker and

Storage Bin.”

■ New installation - After connecting the refrigerator to a water source, ush

the water system. (See “Water and Ice Dispensers.”) Wait 24 hours for ice

production to begin. Wait 72 hours for full ice production. Discard the rst three

batches of ice produced.

■ Refrigerator door is not closed completely - Close the door rmly. If it does

not close completely, see “The doors will not close completely.”

■ A water lter is installed on the refrigerator - Remove the water lter and

operate the ice maker. If ice volume improves, then the lter may be clogged or

incorrectly installed. Replace lter or install it correctly.

■ Large amount of ice was recently removed - Allow sufcient time for the ice

maker to produce more ice.

■ Ice is jammed in the ice maker ejector arm - Remove ice from the ejector

arm using a plastic utensil.

■ Inadequate water pressure - Verify that the household has adequate water

pressure. See “Water Supply Requirements.”

■ Water lter is installed incorrectly - Make sure the lter is properly installed.

See “Water Filtration System.”

■ A reverse osmosis water ltration system is connected to your cold water

supply - This can decrease water pressure. See “Water Supply Requirements.”

NOTE: If questions remain regarding water pressure, contact a licensed, qualied

plumber.

Ice dispenser will not operate properly

■ New installation - After connecting the refrigerator to a water source, ush

the water system. (See “Water and Ice Dispensers.”) Wait 24 hours for ice

production to begin. Wait 72 hours for full ice production. Discard the rst three

batches of ice produced.

■ Ice maker is not turned on or ice bin is not installed correctly - Turn on

the ice maker and make sure the ice storage bin is rmly in position. See “Ice

Maker and Storage Bin.”

■ Ice is clogged or frozen together in the ice storage bin or ice is blocking

the ice delivery chute - Remove or separate the clogged ice, using a plastic

utensil if necessary. Clean the ice delivery chute and the bottom of the ice

storage bin using a warm damp cloth, and then dry both thoroughly. To avoid

clogging and to maintain a fresh supply of ice, empty the storage bin and clean

both the storage bin and the delivery chute every 2 weeks.

■ Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers.”

■ Ice dispenser jams while dispensing crushed ice - For models with the ice

storage bin on the door, temporarily switch from crushed ice to cubed ice to

clear the jam.

■ Dispenser pad/lever has been pressed too long - Ice will automatically

stop dispensing. Wait a few minutes for the dispenser to reset, then resume

dispensing. Take large amounts of ice directly from the ice bin, not through the

dispenser.

■ Water pressure to the home is not at or above 35 psi (241 kPa) - The water

pressure to the home affects the ow from the dispenser. See “Water Supply

Requirements.”

■ Water lter is clogged or incorrectly installed - Replace lter or reinstall it

correctly. See “Water Filtration System.”

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

WARNING

ICE AND WATER Possible Causes and/or Recommended Solutions

Ice or water has an off-taste, odor, or gray

color

■ New plumbing connections - New plumbing connections can result in off-

avored or discolored ice or water. This problem should go away over time.

■ Ice has been stored too long - Discard the ice and wash the ice bin. Allow 24

hours for the ice maker to produce new ice.

■ Odor has transferred from food - Use airtight moisture-proof packaging to

store food.

■ Use of non-recommended water supply line - Odors and tastes can transfer

from certain materials used in non-recommended water supply lines. Use only

a recommended water supply line. See “Water Supply Requirements.”

■ There are minerals (such as sulfur) in the water - A water lter may need to

be installed in order to remove the minerals.

■ Water lter was recently installed or replaced - Gray or dark discoloration in

ice or water indicates that the water ltration system needs additional ushing.

See “Water and Ice Dispensers.”

Water dispenser will not operate properly

■ Doors not closed completely - Make sure both doors are rmly closed. (On

some models, only the freezer door must be closed in order to operate the

dispenser.)

■ Refrigerator is not connected to a water supply or the water supply shut-

off valve is not fully turned on - Connect the refrigerator to a water supply

and make sure the water shut-off valve is fully open.

■ Kink in the water source line - A kink in the water line can reduce water ow

to the dispenser. Straighten the water line.

■ Water pressure to the home is not at or above 35 psi (241 kPa) - The water

pressure to the home affects the ow from the dispenser. See “Water Supply

Requirements.”

■ New installation - After connecting the refrigerator to a water source, ush the

water system. See “Water and Ice Dispensers.”

■ Water dispenser measured ll feature is not dispensing an accurate

amount of water - Calibrate the water dispenser. See “Water and Ice

Dispensers.”

■ Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers.”

■ Water lter is clogged or incorrectly installed - Replace lter or reinstall it

correctly. See “Water Filtration System.”

■ A reverse osmosis water ltration system is connected to your cold water

supply - This can decrease water pressure. See “Water Supply Requirements.”

NOTE: If questions remain regarding water pressure, contact a licensed, qualied

plumber.

Water is leaking or dripping from the

dispenser

NOTE: After dispensing, a few additional drops of water are normal.

■ Glass was not held under the dispenser long enough - Hold the glass under

the dispenser for to 3 seconds after releasing the dispenser pad/lever.

■ New installation or water lter was recently installed or replaced - Air in

the water lines causes the water dispenser to drip. Flush the water system to

remove the air in the water lines. See “Water and Ice Dispensers.”

■ Residual ice in the dispenser chute is melting - Make sure the ice chute is

free of ice shavings or pieces.

Water is leaking from the back of the

refrigerator

■ Water line connections are not fully tightened - Make sure all connections

are rmly tightened. See “Connect the Water Supply.”

Water from the dispenser is not cool enough

(on some models)

NOTE: Water from the dispenser is chilled to 50°F (10°C).

■ New installation - Allow 24 hours after installation for the water supply to cool

completely.

■ Recently dispensed a large amount of water - Allow 24 hours for the new

water supply to cool completely.

■ Water has not been recently dispensed - The rst glass of water may not be

cool. Discard the rst glass of water dispensed.

■ Refrigerator is not connected to a cold water pipe - Make sure

the refrigerator is connected to a cold water pipe. See “Water Supply

Requirements.”

PERFORMANCE DATA SHEET

Water Filtration System

Model P9WB2L/P9RFWB2L/EDR2RXD1 Capacity 200 Gallons (757 Liters)

This system has been tested according to NSF/ANSI Standards 42, 53, 401, and CSA B483.1 for the reduction of the substances listed

below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to

the permissible limit for water leaving the system, as specied in NSF/ANSI Standards 42, 53, 401, and CSA B483.1.

Substance Reduction

Aesthetic Effects

Inuent Challenge

Concentration

Maximum Permissible

Product Water Concentration

Average% Reduction

Chlorine Taste/Odor Particulate

Class I*

2.0 mg/L ± 10% At least

10,000 particles/mL

50% reduction

85% reduction

97.2%

99.5%

Contaminant Reduction Inuent Challenge

Concentration

Maximum Permissible

Product Water Concentration

Average%Reduction

Lead: @ pH 6.5 / @ pH 8.5 0.15 mg/L± 10% 0.010 mg/L >99.3% / 98.6%

Benzene 0.015 mg/L ± 10% 0.005 mg/L 96.0%

p - Dichlorobenzene 0.225 mg/L ± 10% 0.075 mg/L >99.8%

Carbofuran 0.08 mg/L ± 10% 0.040 mg/L 91.9%

Toxaphene 0.015 ± 10% 0.003 mg/L 93.3%

Atrazine 0.009 mg/L ± 10% 0.003 mg/L 92.4%

Asbestos 10

to 10

bers/L

††

99% >99%

Live Cysts

†

50,000/L min. 99.95% >99.99%

Turbidity 11 NTU ± 10% 0.5 NTU 99.0%

Lindane 0.002 ± 10% 0.0002 mg/L 98.9%

Tetrachloroethylene 0.015 mg/L ± 10% 0.005 mg/L >96.6%

O-Dichlorobenzene 1.8 mg/L ± 10% 0.60 mg/L >99.9%

Ethylbenzene 2.1 mg/L ± 10% 0.70 mg/L 99.4%

1,2,4-Trichlorobenzene 0.210 mg/L ± 10% 0.07 mg/L >99.8%

2,4 - D 0.210 mg/L ± 10% 0.07 mg/L 93.8%

Styrene 2.0 mg/L ± 10% 0.1 mg/L 99.8%

Toluene 3.0 mg/L ± 10% 1.0 mg/L 87.9%

Endrin 0.006 mg/L ± 10% 0.002 mg/L >96.6%

Atenolol 200 ± 20% 30 ng/L >95.9%

Trimethoprim 140 ± 20% 20 ng/L >96.9%

Linuron 140 ± 20% 20 ng/L >96.4%

Estrone 140 ± 20% 20 ng/L >97.0%

Nonylphenol 1400 ± 20% 200 ng/L >97.4%

Carbamazepine 1400 ± 20% 200 ng/L >97.9%

Phenytoin 200 ± 20% 30 ng/L 93.8%

Naproxen 140 ± 20% 20 ng/L 96.1%

Bisphenol A 2000 ± 20% 300 ng/L >99.2%

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.6 gpm (2.27 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).

The compounds certied under NSF 401 have been deemed as “emerging compounds/incidental contaminants.” Emerging compounds/

incidental contaminants are those compounds that have been detected in drinking water supplies at trace levels. While occurring at only

trace levels, these compounds can affect the public acceptance/perception of drinking water quality.

System tested and certied by NSF International

against NSF/ANSI Standard 42, Standard 53, Standard

401, and CSA B483.1 for the reduction of contaminants

specied on the Performance Data Sheet.

■ It is essential that operational, maintenance, and lter

replacement requirements be carried out for the product

to perform as advertised. Property damage can occur if all

instructions are not followed.

■ The disposable cartridge must be changed at least every 6

months.

■ Use replacement lter P9RFWB2L, part #EDR2RXD1/

EDR2RXD1B. 2015 suggested retail price of $49.99

U.S.A./$49.99 Canada. Prices are subject to change without

notice.

■ The lter monitor system measures the amount of water that

passes through the lter and alerts you when it is time to

replace the lter.

Refer to the “Using the Controls” or “Water Filtration System”

section (in the User Instructions or User Guide) to learn how to

check the water lter status.

■ After changing the water lter, ush the water system. See

“Water and Ice Dispensers” or “Water Dispenser” in the User

Instructions or User Guide.

■ These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

■ The product is for cold water use only.

■ The water system must be installed in compliance with state

and local laws and regulations.

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certied for cyst reduction may be used

on disinfected waters that may contain lterable cysts. EPA

Est. No. 082047-TWN-001

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty, name and telephone number.

Application Guidelines/Water Supply Parameters

Water Supply Potable City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33° - 100°F (0.6° - 37.8° C)

Service Flow Rate 0.6 GPM (2.27 L/min.) @ 60 psi.

(413.7 kPa)

■ Your water ltration system will withstand up to 120 pounds

per square inch (psi) water pressure. If your water supply is

higher than 80 psi, install a pressure reducing valve before

installing the water ltration system.

*Class I particle size: >0.5 to <1 um

†

Based on the use of Cryptosporidium parvum oocysts

††

Fibers greater than 10 um in length

NSF is a registered trademark of NSF International.

Nous vous REMERCIONS d’avoir acheté ce produit de grande qualité. Enregistrer votre nouveau réfrigérateur au www.whirlpool.com.

Au Canada, enregistrer votre réfrigérateur au www.whirlpool.ca.

Pour référence ultérieure, consigner par écrit les numéros de modèle et de série de votre produit. Ceux-ci se trouvent sur la paroi interne

du compartiment de réfrigération.

Numéro de modèle___________________________________________ Numéro de série____________________________________________

INSTRUCTIONS D’UTILISATION

DU RÉFRIGÉRATEUR

Table de matières

SÉCURITÉ DU RÉFRIGÉRATEUR...............................................36

Mise au rebut du vieux réfrigérateur ..........................................37

INSTRUCTIONS D’INSTALLATION .............................................37

Déballage du réfrigérateur..........................................................37

Retrait et réinstallation des portes du réfrigérateur ...................38

Retrait et réinstallation des façades de tiroirs ...........................40

Alignement des portes et des tiroirs ..........................................42

Exigences d’emplacement .........................................................44

Spécications électriques ..........................................................45

Spécications de l’alimentation en eau .....................................45

Raccordement à la canalisation d’eau ......................................45

Installation et retrait des poignées .............................................47

Fermeture et alignement des portes ..........................................48

FILTRES ET ACCESSOIRES ........................................................ 49

Système de ltration de l’eau ....................................................49

Installer le ltre à air (sur certains modèles) ...............................50

Installer le conservateur de produits frais

(sur certains modèles) ................................................................51

Accessoires ................................................................................51

UTILISATION DU RÉFRIGÉRATEUR ..........................................51

Ouverture et fermeture des portes .............................................51

Utilisation des commandes .......................................................52

Caractéristiques du réfrigérateur ...............................................55

Distributeurs d’eau et de glaçons ..............................................56

Machine à glaçons et bac d’entreposage à glaçons

(sur certains modèles) ................................................................59

ENTRETIEN DU RÉFRIGÉRATEUR ............................................60

Nettoyage ...................................................................................60

Lampes .......................................................................................61

Précautions à prendre pour les vacances ou le

déménagement ..........................................................................61

DÉPANNAGE .................................................................................62

FICHE DE DONNÉES RELATIVES AU RENDEMENT................69

SÉCURITÉ DU RÉFRIGÉRATEUR

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

AVERTISSEMENT :

Pour réduire le risque d’incendie, de choc électrique ou de blessure dans le cadre de l’utilisation du

réfrigérateur, suivre les consignes de base suivantes :

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

■

Brancher sur une prise de terre (reliée à la masse).

■

Ne pas retirer la broche de terre.

■

Ne pas utiliser d’adaptateur.

■

Ne pas utiliser de rallonge.

■ Débrancher la source de courant électrique avant l'entretien.

■ Replacer pièces et panneaux avant de faire la remise en marche.

■ Enlever les portes de votre vieux réfrigérateur.

■ Utiliser un produit de nettoyage ininflammable.

■

Ne pas utiliser ou conserver d’essence ni de liquides ou gaz

inflammables à proximité de cet ou d’autres appareils électriques. Les

fumées peuvent causer des incendies ou des explosions.

■

Ne pas conserver de substances explosives, par exemple des bombes

aérosols contenant un agent propulseur, dans ce réfrigérateur.

■

Ne pas utiliser ni placer dans les compartiments du réfrigérateur des

dispositifs électriques d’un type autre que celui expressément autorisé

par le fabricant.

■ Utiliser deux ou plus de personnes pour déplacer et installer le

réfrigérateur.

■

Débrancher le réfrigérateur avant l'installation de la machine à

glaçons (seulement pour modèles prêts à recevoir une machine

à glaçons).

■

Un technicien qualifié doit installer le tuyau d’eau et le

distributeur de glaçons.

■

Raccorder uniquement à une arrivée d’eau potable.

■ Utiliser un verre robuste pour prendre des glaçons (sur

certains modèles).

■ Cet appareil ne convient pas à une utilisation par des

personnes (y compris des enfants) à capacités physiques,

sensorielles ou mentales réduites, ou possédant un

manque d'expérience et de connaissances, à moins

qu'elles ne soient placées sous supervision ou qu'elles

aient reçu des instructions concernant l’utilisation de

l'appareil par une personne responsable de leur sécurité.

■ Les enfants doivent être placés sous surveillance afin de

s'assurer qu'ils ne jouent pas avec l'appareil.

■

Pour éviter le risque que des enfants restent enfermés à

l’intérieur et s’asphyxient, ne pas les laisser jouer ou se cacher

dans le réfrigérateur.

■

Si le cordon d’alimentation est endommagé, il doit être remplacé

par le fabricant ou son technicien d’entretien ou une personne

présentant une qualification similaire.

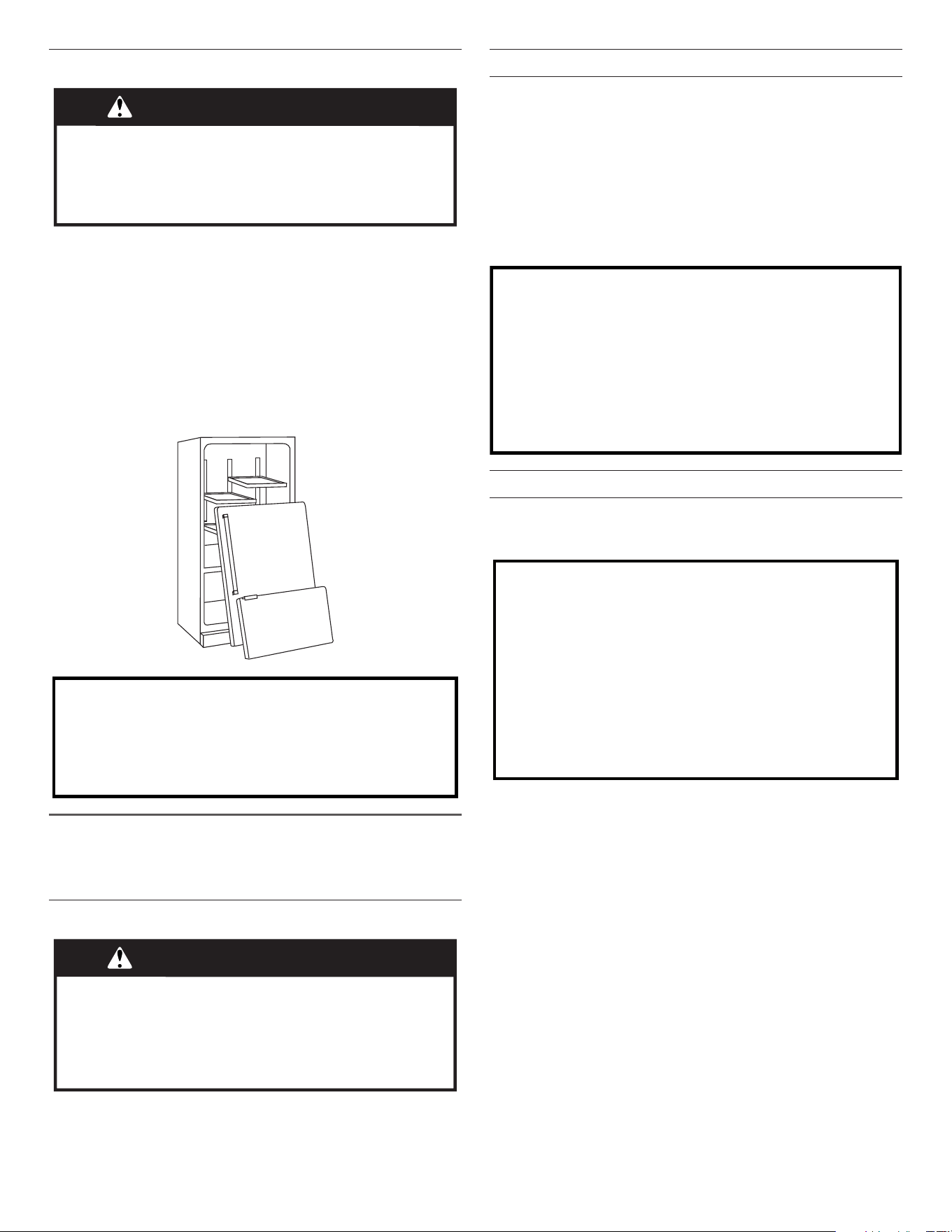

Mise au rebut du vieux réfrigérateur

IMPORTANT: Le risque qu’un enfant puisse se retrouver coincé

et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés ou

abandonnés restent dangereux, même s’ils ne restent à l’extérieur

que pour «quelques jours seulement». Si l’ancien réfrigérateur

doit être mis au rebut, suivre les instructions suivantes afin

d’éviter les accidents.

Avant de jeter l’ancien réfrigérateur ou congélateur:

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

INSTRUCTIONS

D’INSTALLATION

Déballage du réfrigérateur

Retrait des matériaux d’emballage

■ Enlever tout résidu de ruban adhésif et de colle des surfaces

du réfrigérateur avant de le mettre en marche. Frotter une

petite quantité de savon liquide à vaisselle sur l’adhésif avec

les doigts. Rincer à l’eau tiède et sécher.

■ Ne pas utiliser d’instruments coupants, d’alcool à friction,

de liquides inflammables ou de nettoyants abrasifs pour

enlever le ruban adhésif ou la colle. Ces produits peuvent

endommager la surface du réfrigérateur. Pour plus de

renseignements, voir la section «Sécurité du réfrigérateur».

■ Éliminer/recycler tous les matériaux d’emballage.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer

l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions

de nettoyage dans la section «Entretien du réfrigérateur».

AVERTISSEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigérateur.

Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

Renseignements importants à propos de la mise au

rebut des fluides réfrigérants :

Mettre le réfrigérateur au rebut conformément à la

réglementation fédérale et locale. Les fluides réfrigérants

doivent être évacués par un technicien certifié et agréé par

l’EPA conformément aux procédures établies.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le réfrigérateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement de votre

réfrigérateur pour le nettoyage ou un entretien ou réparation,

veiller à recouvrir le plancher avec du carton ou un panneau

de fibres dures pour éviter qu'il ne subisse tout dommage.

Toujours tirer le réfrigérateur tout droit lors de son

déplacement. Ne pas incliner le réfrigérateur d’un côté ou de

l’autre ni le “faire marcher” en essayant de le déplacer car le

plancher pourrait être endommagé.

Importants renseignements à savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

l’eau tiède quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposés à des

changements soudains de température ou à un impact tel

que coup brusque. Le verre trempé est conçu pour éclater

en d’innombrables pièces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont lourds. Les saisir à

deux mains lors de leur dépose afin d'éviter de les faire

tomber.

Retrait et réinstallation des portes du réfrigérateur

REMARQUE: En fonction de la largeur de l’ouverture de la porte, il faudra peut-être retirer les portes du réfrigérateur pour pouvoir

introduire le réfrigérateur dans le domicile. Si les portes doivent être retirées, consulter les instructions suivantes.

IMPORTANT: Si le réfrigérateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d’abord les

opérations suivantes: tourner la commande du réfrigérateur sur OFF (arrêt). Débrancher le réfrigérateur ou déconnecter la source de

courant électrique. Retirer les aliments et les balconnets des portes du réfrigérateur.

Rassembler les outils nécessaires et lire toutes les instructions avant de retirer les portes.

OUTILS REQUIS: Clé à tête hexagonale de 3/16 po et tournevis cruciforme n

2

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

90°

Retrait et réinstallation des portes

Raccord de tuyau du

distributeur d’eau

Fiche de câblage

Charnière supérieure gauche

Charnière supérieure

droite

Retrait des portes

Porte formant un angle de

90° par rapport à la caisse

A. Vis internes à tête hexagonale

de 3/16 po

B. Vis du couvre-charnière

C. Couvre-charnière supérieur

D. Charnière supérieure

A. Vis internes à tête hexagonale

de 3/16 po

B. Conducteur de liaison à la terre

(ne pas retirer.)

C. Ne pas retirer les vis

A. Bague externe

Retrait des portes du réfrigérateur

Retrait de la porte de droite du réfrigérateur

1. Débrancher le réfrigérateur ou déconnecter la source

de courant électrique.

2. Laisser les portes du réfrigérateur fermées jusqu’au moment

de les détacher de la caisse.

REMARQUE: Prévoir un support supplémentaire pour

la porte du réfrigérateur pendant le retrait des charnières.

La force d’attraction des aimants de la porte ne suffit pas à la

maintenir en place pendant la manutention.

3. À l’aide d’un tournevis cruciforme, retirer le couvre-charnière

de la charnière supérieure.

4. Utiliser la clé à tête hexagonale de 3/16 po pour enlever les

deux vis internes à tête hexagonale de la charnière supérieure

et les mettre de côté.

REMARQUE: Ne pas retirer les deux vis de positionnement.

Ces vis vous aideront à aligner la charnière lors de la

réinstallation de la porte.

5. Soulever la porte du réfrigérateur de l’axe de la charnière

inférieure. La charnière supérieure se dégage en même temps

que la porte.

Retrait de la porte de gauche du réfrigérateur

IMPORTANT: Étant donné que le raccordement de l’eau et

le câblage électrique passent par la charnière de la porte de

gauche, ils doivent être déconnectés avant de retirer la porte.

1. À l’aide d’un tournevis cruciforme, retirer le couvre-charnière

de la charnière supérieure.

2. Débrancher le tube du distributeur d’eau situé sur la charnière

de la porte. Tirer fermement l’attache vers le haut et retirer

avec précaution le tuyau du raccord.

REMARQUE: Le tuyau du distributeur d’eau reste fixé à la

porte de gauche du réfrigérateur.

3. Débrancher le câblage situé sur la charnière de la porte.

■ Saisir chaque côté de la fiche de câblage. Avec le pouce

gauche, appuyer sur le loquet pour le dégager et écarter

les deux sections de la fiche.

REMARQUE: Ne pas retirer le conducteur vert relié à la

terre. Il doit rester fixé à la charnière de porte.

4. Utiliser la clé à tête hexagonale de 3/16 po pour enlever les

deux vis internes à tête hexagonale de la charnière supérieure

et les mettre de côté.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

d'enlever les portes.

Le non-respect de cette instruction peut causer

un décès ou un choc électrique.

A. Vis du couvre-charnière

supérieur

B. Couvre-charnière supérieur

C. Vis internes à tête hexagonale

de 3/16 po

D. Charnière supérieure

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la

porte du réfrigérateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

A. Vis du couvre-charnière

supérieur

B. Couvre-charnière

supérieur

REMARQUES:

■ Prévoir un support supplémentaire pour la porte du

réfrigérateur pendant le retrait des charnières. La force

d’attraction des aimants de la porte ne suffit pas à la

maintenir en place pendant la manutention.

■ Ne pas retirer les deux vis de positionnement. Ces vis vous

aideront à aligner la charnière lors de la réinstallation de la

porte.

5. Soulever la porte du réfrigérateur de l’axe de la charnière

inférieure. La charnière supérieure se dégage en même temps

que la porte.

REMARQUE: Il ne sera peut-être pas nécessaire d’enlever

les charnières inférieures et les pieds de stabilisation pour

faire passer le réfrigérateur dans un cadre de porte.

■ Uniquement si cela s’avère nécessaire, retirer les

charnières inférieures à l’aide d’un tourne-écrou avec

une pointe carrée no2 et un tourne-écrou de 3/8 po pour

retirer les vis des pieds de stabilisation.

Repositionnement des portes du réfrigérateur

Réinstallation de la porte de droite du réfrigérateur

1. Placer la porte de droite sur l’axe de charnière inférieure.

2. Insérer l’axe de charnière supérieure dans le trou béant du

sommet de la porte du réfrigérateur.

3. Fixer la charnière à la caisse à l’aide des deux vis internes à

tête hexagonale de 3/16 po. Ne pas complètement serrer les

vis.

Réinstallation de la porte de gauche du réfrigérateur

IMPORTANT: Ne pas emmêler le tuyau d’eau et les faisceaux de

câblage en les reconnectant.

1. Placer la porte de gauche sur l’axe de charnière inférieure.

2. Fixer la charnière à la caisse à l’aide des deux vis internes à

tête hexagonale de 3/16 po. Ne pas complètement serrer les

vis.

3. Raccorder le tuyau du distributeur d’eau.

Style1 – Enfoncer le tuyau dans le raccord jusqu’à la butée et

jusqu’à ce que l’anneau externe soit en contact avec l’avant

du raccord.

Style2 – Enfoncer fermement le tuyau d’eau dans le raccord

jusqu’à ce qu’il s’arrête. Fixer l’attache autour du tube.

L’attache se fixe autour du raccord et du collier.

4. Rebrancher le câblage.

■ Remboîter les deux sections de la fiche de câblage.

Étapes finales

1. Serrer complètement les quatre vis internes à tête hexagonale

(deux sur la charnière de la porte de droite et deux sur la

charnière de la porte de gauche).

2. Réinstaller les deux couvre-charnière supérieurs.

Retrait et réinstallation des façades

de tiroirs

En fonction de la largeur de l’ouverture de la porte, il faudra

peut-être retirer les devants de tiroirs pour pouvoir introduire le

réfrigérateur dans le domicile.

IMPORTANT:

■ Si le réfrigérateur était déjà installé et que vous souhaitez

le déplacer hors de votre domicile, effectuez d’abord les

opérations suivantes: tourner la commande du réfrigérateur

sur OFF (arrêt) et débrancher le réfrigérateur ou déconnecter

la source de courant électrique. Retirer les aliments des tiroirs.

■ Il faudra peut-être deux personnes pour retirer et réinstaller la

façade du tiroir.

Outils requis: Tournevis à lame plate

Tiroirs réfrigérés

Retirer les façades du tiroir

1. Ouvrir complètement le tiroir. Saisir les côtés du compartiment

intérieur, le soulever et le retirer.

2. Tiroir de gauche seulement: Retirer le couvercle de protection

du câblage. Appuyer sur le côté du couvercle pour dégager la

patte de la fente, puis éloigner le couvercle du support.

A B

A. Vis internes à tête

hexagonale de 3/16 po

B. Conducteur de liaison

à la terre (ne pas retirer)

C. Vis de positionnement

(ne pas retirer)

A. Patte du couvercle

B. Couvercle de protection du câblage

3. Tiroir de gauche seulement: Débrancher le câblage.

REMARQUE: La façade du tiroir du tiroir réfrigéré du côté

gauche est reliée à la commande de température par des fils

sous la glissière du tiroir. Avant de retirer la façade du tiroir, les

fils doivent être débranchés.

■ D’un côté du connecteur du câblage, insérer la lame du

tournevis entre l’onglet du connecteur et le connecteur

lui-même pour dégager le connecteur. Répéter l’opération

de l’autre côté. Retirer le connecteur de câblage.

4. Retirer la façade du tiroir.

■ Pousser vers le haut le levier dans le bas du support de

la glissière du tiroir pour dégager la façade du tiroir du

support.

■ Soulever l’avant du tiroir vers le haut et le dégager des

supports de glissières de tiroir.

5. Réinsérer les glissières de tiroir dans le réfrigérateur.

Replacer les façades du tiroir

1. Tirer complètement les glissières du tiroir.

2. Pousser vers le haut le levier dans le bas du support de la

glissière du tiroir pour l’ouvrir. Insérer le support de la façade

du tiroir dans le support de la glissière du tiroir et relâcher le

levier.

REMARQUE: Pour faciliter l’opération, une personne peut

maintenir les glissières de tiroir en place pendant qu’une autre

aligne la façade du tiroir et relie les supports.

3. Tiroir de gauche seulement: Rebrancher le câblage.

■ Aligner les deux extrémités du connecteur de câblage et

les enfoncer ensemble jusqu’à ce qu’un déclic retentisse

et que l’on sente les onglets s’emboîter sur le connecteur.

■ Tirer délicatement sur les conducteurs pour vérifier qu’ils

sont parfaitement engagés. Réinstaller le couvercle du

boîtier de connexion.

REMARQUE: Le raccordement du câblage doit avoir été

exécuté pour que la commande de température du tiroir

puisse fonctionner.

4. Tiroir de gauche seulement: Replacer le couvercle de

protection du câblage.

5. Replacer les compartiments du tiroir sur les glissières du tiroir

avec la partie latérale arrière du compartiment faisant face à

l’arrière du réfrigérateur, de la manière illustrée.

IMPORTANT: L’alarme de porte ouverte retentira si les

compartiments du tiroir intérieur ne sont pas replacés

correctement. Les compartiments sont conçus avec une

partie avant et une partie arrière spécifique. Ils doivent être

placés dans les tiroirs de la façon illustrée de façon à ce que

les tiroirs réfrigérés ferment et fonctionnent correctement.

A. Support de la glissière du tiroir B. Levier de dégagement

A. Fait face à l’arrière du réfrigérateur (insérer en premier)

B. Fait face à l’avant du réfrigérateur

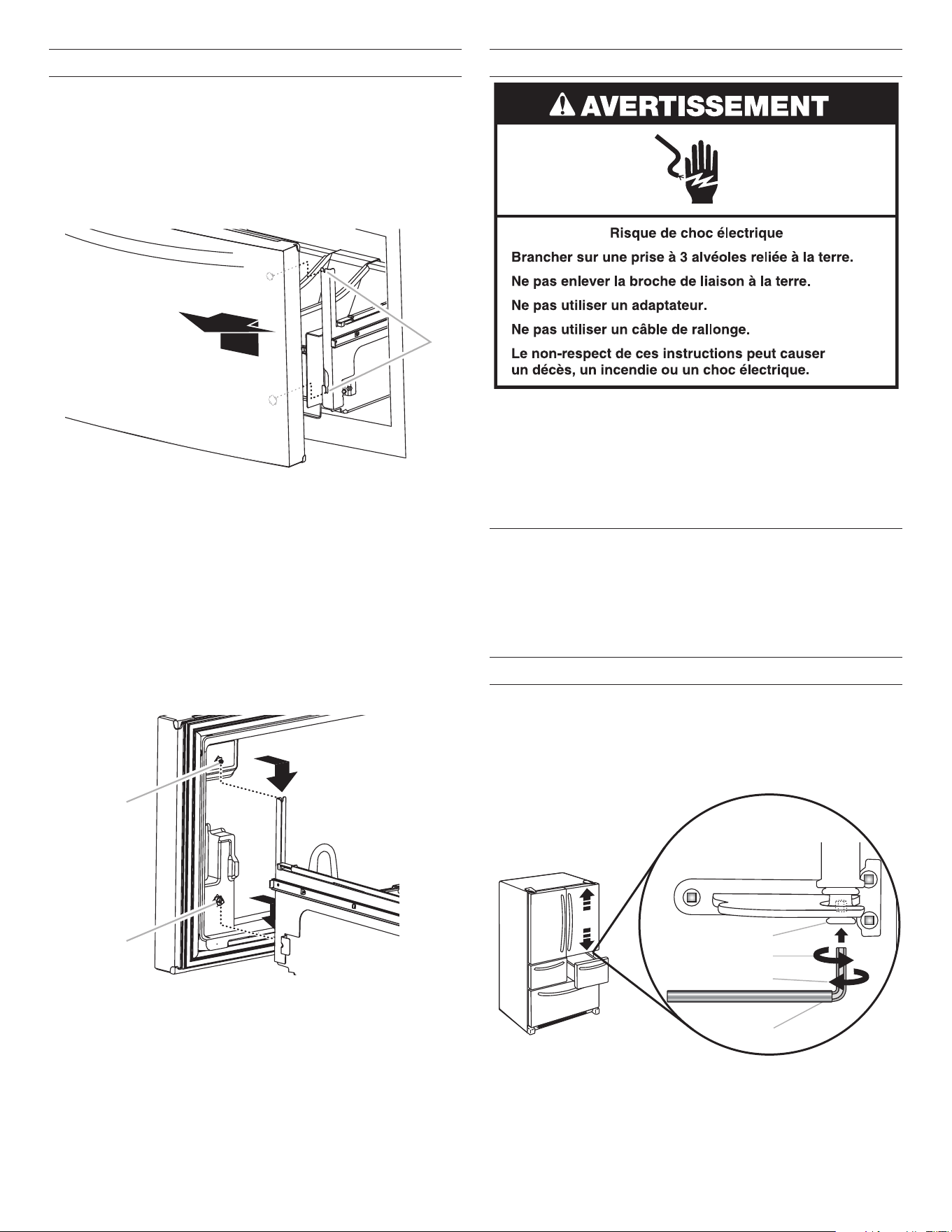

Tiroir du congélateur

Retrait de la façade du tiroir

1. Ouvrir complètement le tiroir de congélation.

2. Desserrer les deux vis supérieures fixant la façade du tiroir

aux glissières de tiroir. Les deux vis (une à gauche et une à

droite) se trouvent à l’intérieur de la façade du tiroir.

3. Soulever la façade du tiroir pour dégager les pitons en

plastique des encoches de la patte de glissière du tiroir.

4. Réinsérer les glissières dans le congélateur.

Réinstallation de la façade du tiroir

1. Déployer complètement les glissières de tiroir du congélateur.

2. Tout en saisissant la façade du tiroir par les côtés, aligner les

deux pitons en plastique (situés à l’intérieur de la façade du

tiroir, en bas) avec les encoches des supports de glissières de

tiroir.

REMARQUE: Pour faciliter l’opération, une personne peut

maintenir les glissières de tiroir en place pendant qu’une

autre aligne la façade du tiroir et insère les pitons dans les

encoches.

3. Réinstaller et serrer les deux vis situées au sommet de la

façade du tiroir (une à gauche et une à droite).

Étapes finales

1. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

2. Réinitialiser les commandes. Voir les sections «Utilisation

de la/des commande(s)» et «Tiroir extérieur à température

contrôlée».

3. Replacer toutes les pièces amovibles et aliments dans les

tiroirs.

Alignement des portes et des tiroirs

Dès que les portes et les façades des tiroirs sont replacées sur

le réfrigérateur, il est possible de noter que les portes peuvent

sembler présenter un certain angle ou qu’elles ne soient plus de

niveau. Les portes du réfrigérateur et les tiroirs réfrigérés sont

ajustables.

Alignement de la porte du réfrigérateur

Outil fourni: Clé hexagonale de 1/8 po

1. Tout en gardant les deux portes du réfrigérateur fermées,

retirer le tiroir réfrigéré du côté droit. Repérer l’axe de

charnière inférieure de la porte du réfrigérateur. La vis

d’alignement se trouve à l’intérieur de l’axe de la charnière

inférieure.

A. Encoches de la patte de glissière du tiroir

A. Vis de la façade du tiroir

B. Piton en plastique de la façade du tiroir

A. Axe de charnière inférieure

B. Tourner vers la droite pour

soulever.

B. Tourner vers la gauche pour

abaisser.

D. Clé hexagonale de 1/8 po

2. Introduire l’extrémité courte de la clé à tête hexagonale de

1/8po (jointe aux instructions d’installation de la poignée de

porte) dans l’axe de la charnière inférieure jusqu’à ce qu’elle

soit complètement engagée dans la vis d’alignement.

■ Pour soulever la porte, tourner la clé à tête hexagonale

vers la droite.

■ Pour abaisser la porte, tourner la clé à tête hexagonale

vers la gauche.

3. Continuer à tourner la vis d’alignement jusqu’à ce que les

portes soient alignées.

Alignement des façades des tiroirs réfrigérés

Lorsque les façades des tiroirs sont alignées, la largeur de l’espace

vertical (A) entre les portes du réfrigérateur (B) et les façades des

tiroirs (C) est la même et les tiroirs semblent de niveau.

L’alignement des façades des tiroirs est un processus en deux

étapes. La première étape consiste à ajuster les façades des tiroirs

vers le haut et vers le bas. La seconde étape consiste à déplacer les

façades d’un côté à l’autre. Inspecter visuellement le réfrigérateur

pour l’alignement et ajuster les façades des tiroirs au besoin.

Étape1 – Ajuster les façades des tiroirs vers le haut/vers le bas

IMPORTANT: Chaque tiroir réfrigéré peut être ajusté vers le haut

et vers le bas des côtés droit et gauche.

Outils requis: Tournevis à tête cruciforme

1. Avec les tiroirs fermés, cibler la façade qui doit être relevée ou

abaissée.

2. Ouvrir complètement le tiroir. Saisir les côtés du compartiment

intérieur, le soulever et le retirer.

3. Repérer les encoches de la glissière de tiroir (A).

4. Insérer le tournevis cruciforme au niveau de la tête de vis (A) et

tourner dans le sens antihoraire pour desserrer la façade du tiroir.

5. Insérer le tournevis cruciforme au niveau de la tête de vis (B)

pour ajuster la façade du tiroir.

IMPORTANT: La direction dans laquelle la vis (B) est tournée

dépend du côté du tiroir qui fait l’objet d’un ajustement.

Glissière gauche du tiroir

■ Pour relever la façade du tiroir, tourner la vis (B) dans le

sens horaire.

■ Pour abaisser la façade du tiroir, tourner la vis (B) dans le

sens antihoraire.

A. Supports de la glissière du tiroir

A. Vis de serrage

B. Vis de réglage

Glissière droite du tiroir

■ Pour relever la façade du tiroir, tourner la vis (B) dans le

sens antihoraire.

■ Pour abaisser la façade du tiroir, tourner la vis (B) dans le

sens horaire.

6. Insérer le tournevis cruciforme au niveau de la tête de vis (A)

et tourner dans le sens horaire pour serrer la façade du tiroir.

7. Refermer le tiroir réfrigéré pour vérifier l’alignement. Répéter

les étapes2 à 6 jusqu’à ce que les façades des tiroirs soient

de niveau.

Étape2 – Ajuster les façades des tiroirs d’un côté à l’autre

IMPORTANT: Chaque tiroir réfrigéré peut être ajusté latéralement

des côtés droit et gauche.

1. Avec les tiroirs fermés, cibler le tiroir qui n’est pas aligné.

2. Ouvrir complètement le tiroir. Saisir les côtés du compartiment

intérieur, le soulever et le retirer. (Voir l’étape1 pour plus de

détails.)

3. Repérer les encoches de la glissière de tiroir. (Voir l’étape1

pour plus de détails.)

4. En commençant par l’encoche de glissière la plus près de

l’espacement vertical, appuyer sur le levier de dégagement

soulever l’agrafe de porte (A) de l’encoche (B).

5. Replacer l’agrafe (A) sur l’encoche de glissière (B) dans la

direction vers laquelle on doit déplacer la façade du tiroir.

S’assurer que l’encoche de glissière est de niveau sur le plan

vertical.

6. Relâcher le levier (C) pour verrouiller l’encoche de glissière en

position.

7. Répéter les étapes3 à 6 pour l’autre côté de la façade de

tiroir.

REMARQUE: Ajuster l’agrafe (A) sur le haut de la seconde

encoche de glissière (B) afin qu’elle soit à la même position

que le côté ajusté en premier.

8. Refermer le tiroir et inspecter visuellement l’écartement.

Répéter les étapes2 à 7 jusqu’à ce que les façades des tiroirs

soient alignées.

Étapes finales

1. Réinstaller les bacs intérieurs.

REMARQUE: Ils doivent être placés dans les tiroirs de

façon à ce que les tiroirs réfrigérés ferment et fonctionnent

correctement. Voir la section «Retrait et réinstallation des

façades des tiroirs».

2. Refermer les tiroirs réfrigérés.

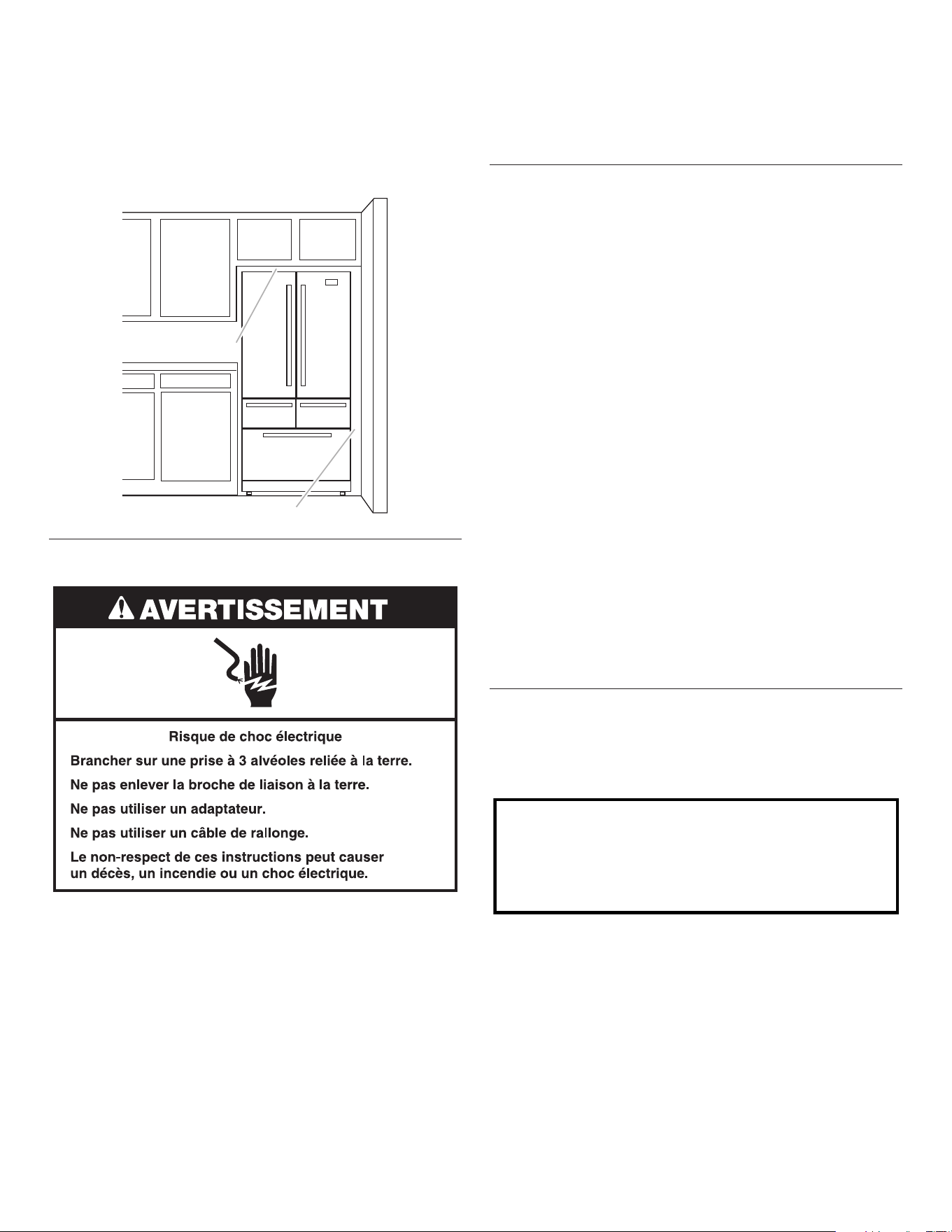

Exigences d’emplacement

IMPORTANT: Cet appareil est destiné à un usage domestique et

à d’autres usages similaires comme:

■ Espace de cuisine pour personnel de boutiques, bureaux et

autres environnements professionnels.

■ Résidences fermières et utilisation par les clients d’hôtels, de

motels et d’autres types de résidences.

■ Environnements de type chambres d’hôtes.

■ Banquets et autres utilisations non commerciales semblables.

REMARQUE: Si le fabricant souhaite réduire l’utilisation de

l’appareil à des valeurs inférieures à ce qui est mentionné

ci-dessus, la mention doit être clairement indiquée dans les

instructions.

Pour obtenir une aération appropriée pour ce réfrigérateur, laisser

un espace de 1/2 po (1,25cm) de chaque côté et au sommet.

Laisser un espace de 1po (2,54cm) derrière le réfrigérateur.

Si le réfrigérateur comporte une machine à glaçons, s’assurer

qu’un espace additionnel est prévu à l’arrière pour permettre

les raccordements des conduits d’eau. En cas d’installation du

réfrigérateur près d’un mur fixe, laisser un minimum de 3 ³⁄4 po

(9,5cm) entre le réfrigérateur et le mur pour permettre à la porte

de s’ouvrir sans obstruction.

A. Agrafe de façade du tiroir

B. Support de la glissière du tiroir

C. Levier de dégagement

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle

que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer

un décès, une explosion ou un incendie.

AVERTISSEMENT

REMARQUE: Ce réfrigérateur est conçu pour être utilisé dans

un endroit où la température est comprise entre un minimum

de 55°F (13°C) et un maximum de 110°F (43°C). La plage de

température ambiante idéale pour un rendement optimal est

comprise entre 60°F (15°C) et 90°F (32°C). Respecter cette

plage de température permet aussi de réduire la consommation

d’électricité et d’optimiser l’efficacité du refroidissement. Il est

recommandé de ne pas installer le réfrigérateur près d’une source

de chaleur comme un four ou un radiateur.

Spécifications électriques

Avant de placer le réfrigérateur à son emplacement final, il

est important de s’assurer d’avoir le raccordement électrique

approprié.

Si le cordon d’alimentation est endommagé, il doit être remplacé

par le fabricant, son agent de service ou toute autre personne

également qualifiée. Ne pas utiliser un cordon craquelé ou qui

présente des dommages d’abrasion sur la gaine, la fiche ou le

connecteur.

Méthode recommandée de liaison à la terre

Chaque appareil doit être alimenté par un circuit à 115V CA à

60Hz relié à la terre et protégé par un fusible de 15A ou 20A.

On recommande que le réfrigérateur et les accessoires approuvés

soient alimentés par un circuit indépendant. Utiliser une prise de

courant dont l’alimentation ne peut pas être interrompue par un

interrupteur. Ne pas utiliser de rallonge.

REMARQUE: Avant de procéder à tout type d’installation, de

nettoyage ou de changement d’ampoule, tourner la commande

de refroidissement sur la position OFF (arrêt) comme illustré puis

déconnecter le réfrigérateur de la source d’alimentation. Une

fois l’opération terminée, reconnecter le réfrigérateur à la source

d’alimentation et remettre la commande de refroidissement sous

tension (ON). Voir la section «Utilisation des commandes».

Spéciﬁcations de l’alimentation en eau

Une alimentation en eau froide avec une pression entre 35 et

120lb/po

(241 et 827kPa) est nécessaire pour faire fonctionner

le distributeur d’eau et la machine à glaçons. Pour toute question

au sujet de la pression de l’eau, faire appel à un plombier qualifié

agréé.

REMARQUE: Si la pression en eau est inférieure aux critères

minimaux, le débit du distributeur d’eau pourrait diminuer ou

entraîner la formation de glaçons creux ou de forme irrégulière.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l’alimentation en eau entre le

système d’osmose inverse et le robinet d’arrivée d’eau du

réfrigérateur doit être entre 35 et 120lb/po² (241 et 827kPa).

Si un système de filtration de l’eau par osmose inverse est

raccordé à l’alimentation en eau froide, la pression de l’eau

au système doit être d’un minimum de 40 à 60lb/po² (276 à

414kPa).

■ Vérifier que le filtre à sédiment dans le système à osmose

inverse n’est pas obstrué. Remplacer le filtre si nécessaire.

■ Laisser le réservoir du système d’osmose inverse se remplir

après une utilisation intense. La capacité du réservoir est

peut-être trop faible pour répondre aux spécifications du

réfrigérateur.

REMARQUE: Un système d’osmose inverse monté sur

robinet est déconseillé.

■ Si le réfrigérateur comporte un filtre à eau, celui-ci peut

réduire la pression de l’eau lorsqu’il est utilisé avec un

système d’osmose inverse. Enlever le filtre à eau. Voir la

section «Système de filtration de l’eau».

Pour toute question au sujet de la pression de l’eau, faire appel à

un plombier qualifié agréé.

Raccordement à la canalisation d’eau

Lire toutes les instructions avant de commencer.

IMPORTANT:

■ Brancher sur une alimentation en eau potable uniquement.

■ Réaliser l’installation de plomberie conformément aux

prescriptions du International Plumbing Code et des normes

et codes locaux en vigueur.

■ Le tuyau d’eau gris situé à l’arrière du réfrigérateur (et utilisé

pour raccorder l’appareil à la canalisation d’eau du domicile)

est un tuyau en polyéthylène réticulé. Il est possible d’utiliser

des raccords en cuivre ou en polyéthylène réticulé pour

le raccordement de la canalisation d’eau du domicile au

réfrigérateur – ils contribuent à éviter que l’eau ait un goût ou

une odeur désagréable. Vérifier qu’il n’y a pas de fuites.

Si on utilise un tuyau en polyéthylène réticulé au lieu d’un

tuyau de cuivre, nous recommandons les numéros de pièce

suivants:

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluée ou de qualité inconnue en

l'absence d'un dispositif de désinfection adéquat avant ou

après le système. Les systèmes certifiés pour la réduction

de kyste peuvent être utilisés pour l'eau désinfectée qui

peut contenir des kystes filtrables.

1/2 po (1,25 cm)

/4 po (9,5 cm)

W10505928RP (PEX chemisé de 7pi [2,14m]),

8212547RP (PEX de 5pi [1,52m]) ou

W10267701RP (PEX de 25pi [7,62m]).

■ Installer des tuyaux seulement là où les températures

resteront au-dessus du point de congélation.

Outils requis:

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation.

■ Tournevis à lame plate

■ Clés plates de 7/16 po et 1/2 po ou deux clés à molette

■ Tourne-écrou de 1/4 po

REMARQUE: Ne pas employer de robinet d’arrêt à étrier de

3/16po (4,76mm) ou de type à percer, car cela réduit le débit

d’eau et augmente le risque d’obstruction.

Raccordement à la canalisation d’eau

IMPORTANT: Si on doit mettre en marche le réfrigérateur avant

de raccorder la canalisation d’eau, placer la machine à glaçons à

OFF (arrêt).

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Couper l’alimentation principale en eau. Ouvrir le robinet le

plus proche assez longtemps pour vider l’eau du tuyau.

3. Utiliser un robinet d’arrêt quart de tour ou équivalent alimenté

par une canalisation d’alimentation domestique de 1/2 po

(12,7mm).

REMARQUE: Pour que le réfrigérateur reçoive un débit d’eau

suffisant, on recommande l’emploi d’une canalisation

d’alimentation domestique en cuivre de 1/2 po (12,7mm).

4. Il est maintenant possible de connecter le tuyau en cuivre au

robinet d’arrêt. Utiliser un tube en cuivre de 1/4 po (6,35mm)

de pour raccorder le robinet d’arrêt au réfrigérateur.

■ S’assurer d’avoir la longueur nécessaire pour une

installationcorrecte. Il faut s’assurer que les deux

extrémités du tuyau en cuivre sont bien coupées à angle

droit.

■ Installer la bague et l’écrou à compression sur le tuyau en

cuivre comme indiqué. Insérer l’extrémité du tuyau aussi

profondément que possible dans l’extrémité de sortie et à

l’équerre. Visser l’écrou de compression sur l’extrémité de

sortie du raccord à l’aide d’une clé à molette. Ne pas

serrer excessivement.

5. Placer l’extrémité libre de la canalisation dans un contenant

ou un évier et rétablir l’alimentation principale en eau pour

nettoyer le tuyau jusqu’à ce que l’eau soit limpide. Fermer le

robinet d’arrêt sur le tuyau d’alimentation en eau.

REMARQUE: Toujours vidanger le tuyau d’alimentation en

eau avant de faire le raccordement final sur l’entrée du robinet

pour éviter tout mauvais fonctionnement éventuel du robinet.

6. Courber le tuyau de cuivre de façon à le raccorder à l’arrivée

de la canalisation d’eau située à l’arrière de la caisse du

réfrigérateur, comme illustré. Laisser une partie du tube en

cuivre enroulée pour permettre de dégager le réfrigérateur de

l’armoire ou du mur en cas de dépannage.

Raccordement au réfrigérateur

Suivre les instructions relatives au modèle utilisé pour le

raccordement.

Style1

1. Ôter le bouchon de plastique de l’orifice d’entrée d’eau.

Raccorder le tube de cuivre au robinet d’arrivée d’eau à l’aide

d’un écrou et d’une bague de compression, comme illustré.

Serrer l’écrou de compression. Ne pas serrer excessivement.

Vérifier la solidité du raccordement en tirant sur le tube en cuivre.

2. Créer une boucle de service avec le tube en cuivre. Éviter de

déformer le tube de cuivre en l’enroulant. Fixer le tube en

cuivre à la caisse du réfrigérateur à l’aide d’une bride «P».

3. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérifier

l’absence de fuites. Éliminer toute fuite détectée.

Style2

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter la courte pièce en plastique noire de l’extrémité

du point d’entrée de la canalisation d’eau.

3. Enfiler l’écrou sur l’extrémité du tuyau. Serrer l’écrou

manuellement. Ensuite, serrer deux tours de plus avec une

clé. Ne pas serrer excessivement.

REMARQUE: Pour éviter les vibrations, veiller à ce que les

tuyaux en cuivre ne soient pas en contact avec les parois

latérales de la machine à glaçons ou d’autres composants à

l’intérieur de la caisse.

A. Bague

B. Écrou

C. Canalisation en cuivre

(jusqu’au réfrigérateur)

D. Canalisation d’alimentation

domestique (1/2 po [12,7mm]

minimum)

AB C

A. Bague de compression

B. Écrou de compression

C. Tube en cuivre

A. Tube en cuivre

B. Bride «P»

C. Écrou à compression

D. Bague de compression

A B C

A. Canalisation d’eau du domicile

B. Écrou (à acheter)

C. Virole (à acheter)

D. Tuyau d’eau du réfrigérateur

4. Installer la bride de la canalisation d’alimentation en eau

bien autour de la canalisation pour réduire la pression sur le

raccord.

5. Ouvrir le robinet d’arrêt.

6. Vérifier qu’il n’y a pas de fuites. Serrer tous les raccords

(y compris les raccords du robinet) ou les écrous qui

présentent des fuites.

7. Sur certains modèles, la machine à glaçons comporte un filtre

à eau incorporé. Si les caractéristiques de l’eau requièrent

un second filtre à eau, installer celui-ci dans la canalisation

d’eau de 1/4 po (6,35mm) à l’une ou l’autre des extrémités

de la canalisation. Se procurer un filtre à eau auprès de votre

marchand d’appareils ménagers.

Terminer l’installation

1. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

2. Rincer le système de distribution d’eau. Voir la section

«Distributeurs d’eau et de glaçons».

REMARQUE: Prévoir un délai de 24 heures pour la production

du premier lot de glaçons. Jeter les trois premiers lots de glaçons

produits. Prévoir un délai de 3 jours pour le remplissage complet

du bac d’entreposage.

Installation et retrait des poignées

Pièces fournies: Poignées de porte du réfrigérateur (2), poignées

de tiroirs réfrigérés (2), poignée du tiroir du congélateur (1), clés

hexagonales de 1/8 po et vis d’ajustement supplémentaires.

REMARQUE: Le style des poignées peut varier selon le modèle.

Installation des poignées

Portes du réfrigérateur

REMARQUE: Les vis de blocage sont préinstallées sur la

poignée.

1. Retirer les poignées de l’emballage à l’intérieur du

réfrigérateur et les placer sur une surface plane.

2. Ouvrir la porte du compartiment de réfrigération. Sur la porte

fermée, placer une poignée sur les vis à épaulement de façon

à ce que les vis de blocage soient orientées vers la porte

adjacente.

3. Pousser fermement la poignée vers la porte jusqu’à ce que la

base de la poignée soit en affleurement de la porte.

4. Tout en maintenant la poignée, introduire le côté court de

la clé à tête hexagonale dans le trou supérieur, puis tourner

légèrement la clé à tête hexagonale pour l’engager dans la vis

de blocage.

5. Serrer la vis de blocage jusqu’à ce qu’elle commence à

toucher la vis à épaulement en la tournant dans le sens

horaire. Ne pas serrer complètement.

6. Répéter les étapes4 et 5 pour serrer la vis de blocage

inférieure.

7. Une fois que les deux vis de blocage ont été partiellement

serrées, comme décrit dans les étapes précédentes, serrer

complètement les deux vis de blocage.

IMPORTANT: Lorsque les vis semblent serrées, les

serrer d’un quart de tour supplémentaire. Sans ce serrage

supplémentaire, la poignée ne sera pas correctement

installée.

8. Répéter les étapes2 à 7 pour installer l’autre poignée sur la

porte adjacente du réfrigérateur.

Tiroirs du réfrigérateur et du congélateur

1. Avec le tiroir fermé, placer la poignée sur les vis à épaulement

de façon à ce que les vis de blocage soient orientées vers le

plancher.

A. Vis à épaulement

B. Vis de blocage à l’intérieur de la poignée

2. Pousser fermement la poignée vers le tiroir jusqu’à ce que la

base de la poignée soit en affleurement avec le tiroir.

3. Introduire le côté court de la clé à tête hexagonale dans le

trou gauche, puis tourner légèrement la clé à tête hexagonale

pour l’engager dans la vis de blocage.

4. En tournant la clé de gauche à droite, serrer la vis de blocage

d’un quart de tour à la fois, jusqu’à ce qu’elle commence à

toucher la vis à épaulement. Ne pas serrer complètement.

5. Répéter les étapes3 et 4 pour serrer la vis de blocage du côté

droit sur la vis à épaulement.

6. Une fois que les deux vis de blocage ont été partiellement

serrées, comme décrit dans les étapes précédentes, serrer

complètement les deux vis de blocage.

IMPORTANT: Lorsque les vis semblent serrées, les

serrer d’un quart de tour supplémentaire. Sans ce serrage

supplémentaire, la poignée ne sera pas correctement

installée.

7. Conserver la clé à tête hexagonale et toutes les instructions.

Démontage des poignées

1. Tout en maintenant la poignée, introduire le côté court de la

clé à tête hexagonale dans le trou pour vis de blocage, puis

tourner légèrement la clé à tête hexagonale pour l’engager

dans la vis de blocage.

2. Desserrer la vis de blocage en la tournant d’un quart de tour à

la fois dans le sens droit vers gauche.

3. Répéter les étapes1 et 2 pour l’autre vis de blocage. Tirer

lentement sur la poignée pour la dégager de la porte ou du

tiroir.

4. Si nécessaire, retirer les vis à épaulement de la porte avec un

tournevis cruciforme.

Fermeture et alignement des portes

La grille de base recouvre les pieds de stabilisation ajustables

et les roulettes situées au bas du réfrigérateur sous le tiroir du

congélateur. Avant de réaliser les ajustements, retirer la grille de la

base et déplacer le réfrigérateur à son emplacement définitif.

Outils requis: Tourne-écrou de 1/4 po

Outil fourni: Clé hexagonale de 1/8 po

1. Retirer le casier de la base. Saisir la grille fermement et la

tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du

congélateur pour accéder aux pieds de stabilisation.

REMARQUE: Pour permettre au réfrigérateur de rouler plus

facilement, soulever les pieds de stabilisation en les tournant

dans le sens antihoraire. Les roulettes avant toucheront le

plancher.

2. Déplacer le réfrigérateur jusqu’à sa position de service finale.

3. À l’aide d’un tourne-écrou de 1/4po, abaisser le pied de

stabilisation. Les tourner dans le sens horaire, jusqu’à ce que

les roulettes ne touchent plus le sol et que les deux pieds

de stabilisation soient fermement en appui sur le sol. Cet

arrangement vise à empêcher le réfrigérateur de rouler vers

l’avant à l’ouverture des portes ou du tiroir de congélation.

IMPORTANT: Si des ajustements sont nécessaires par la

suite et si cela comprend les pieds de stabilisation, les deux

pieds de stabilisation doivent être tournés de façon égale

pour conserver l’aplomb du réfrigérateur.

4. S’assurer que les portes ferment facilement. Si vous êtes

satisfait de la facilité avec laquelle la porte s’ouvre et se

ferme, sauter la section suivante et passer à l’étape5.

Cependant, si les portes ne ferment pas facilement ou

qu’elles s’ouvrent d’elles-mêmes, ajuster l’inclinaison.

Ajustement de l’inclinaison de la caisse:

■ Ouvrir le tiroir du congélateur. Utiliser un tourne-écrou à

tête hexagonale de 1/4 po pour tourner les deux pieds

de stabilisation du même nombre de tours dans le sens

horaire. Cela soulève l’avant du réfrigérateur. Il peut être

nécessaire d’effectuer plusieurs tours pour permettre aux

portes de se fermer plus facilement.

REMARQUE: Le fait d’exercer une pression contre le

dessus du réfrigérateur permet d’alléger le poids appliqué

aux pieds de stabilisation. Ceci facilite leur rotation.

Style1

A. Vis à épaulement

B. Vis de blocage à l’intérieur de la poignée

A. Pied de stabilisation

B. Roulette avant

1/4 po

Style2

5. S’assurer que le réfrigérateur est stable. Si le réfrigérateur

semble instable ou qu’il roule vers l’avant lorsqu’on ouvre la

porte ou le tiroir, régler les pieds de stabilisation.

Stabilisation du réfrigérateur:

■ Ouvrir le tiroir du congélateur. Utiliser un tourne-écrou

de 1/4 po pour tourner les deux pieds de stabilisation

du même nombre de tours dans le sens horaire, jusqu’à

ce qu’ils soient fermement en appui sur le sol. Vérifier de

nouveau. Si le résultat n’est pas satisfaisant, continuer

d’ajuster les pieds de nivellement en tournant la vis par

demi-tours jusqu’à ce que le réfrigérateur ne roule plus

vers l’avant lors de l’ouverture du tiroir.

REMARQUE: Le fait d’exercer une pression contre le

dessus du réfrigérateur permet d’alléger le poids appliqué

aux pieds de stabilisation. Ceci facilite l’ajustement des vis.

6. Réinstaller la grille de la base en alignant les extrémités de

la grille avec les dispositifs de nivellement de chaque côté et

emboîter la grille.

FILTRES ET ACCESSOIRES

Système de filtration de l’eau

Installation du filtre à eau

1. Identifier le sachet d’accessoires à l’intérieur du réfrigérateur

et retirer le filtre à eau.

2. Retirer le filtre à eau neuf de son emballage, puis retirer les

protections des joints toriques. S’assurer que les joints toriques

sont toujours en place une fois les protections retirées.

3. Le compartiment du filtre à eau se trouve du côté droit du

plafond du réfrigérateur. Pousser la porte du compartiment

vers le haut pour dégager le loquet puis abaisser la porte.

4. Aligner l’arête sur l’étiquette du filtre à eau avec l’encoche du

logement du filtre et insérer le filtre dans le logement.

5. Tourner le filtre de 90 degrés (1/4 de tour) dans le sens horaire

jusqu’à ce qu’il s’emboîte dans le logement.

REMARQUE: Si le ltre n’est pas bien emboîté dans le

logement, le distributeur d’eau ne fonctionnera pas. L’eau ne

coulera pas du distributeur.

6. Tout en gardant le clapet du compartiment ouvert, soulever

le filtre pour l’insérer dans le compartiment. Ensuite, fermer

complètement le clapet du compartiment du filtre.

7. Rincer le système de distribution d’eau. Voir le point

«Rinçage du filtre à eau» dans la section «Distributeurs

d’eau et de glaçons».

IMPORTANT: Si on ne rince pas le circuit d’eau, on

remarquera peut-être que le distributeur d’eau dégoutte ou

une réduction du débit.

Témoin lumineux du filtre à eau

Appuyer sur OPTIONS sur le tableau de commande pour lancer

le menu Options. Appuyer de nouveau sur le bouton OPTIONS

sous «Filter Status» (état du filtre) pour afficher le pourcentage

d’utilisation restant du filtre (de 99% à 0%). Appuyer sur ICE/

WATER (glaçons/eau) sous «Back» (retour) pour revenir à l’écran

normal.

Le témoin lumineux de l’état du filtre à eau vous aidera à savoir

quand changer le filtre à eau.

■ ORDER FILTER (commander filtre) (jaune) – Il est presque

temps de changer le filtre à eau. Au cours de la distribution

d’eau, «Order Filter» (commander filtre) clignote sept fois et

un signal d’alerte retentit trois fois.

A. Pied de stabilisation

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluée ou de qualité inconnue en

l'absence d'un dispositif de désinfection adéquat avant ou

après le système. Les systèmes certifiés pour la réduction

de kyste peuvent être utilisés pour l'eau désinfectée qui

peut contenir des kystes filtrables.

A. Couvercle de joint torique

B. Joins toriques

1/4 po

■ REPLACE FILTER (remplacer filtre) (rouge) – Remplacer le filtre

à eau. Au cours de la distribution d’eau, «Replace Filter»

(remplacer filtre) clignote sept fois et un signal d’alerte retentit

trois fois.

■ RESET (réinitialiser) la caractéristique de témoin du filtre

à eau. Après avoir remplacé le filtre jetable par un filtre

neuf et avoir refermé le clapet du compartiment du filtre,

la caractéristique de suivi de l’état du filtre se réinitialise

automatiquement. Voir la section «Utilisation des

commandes».

REMARQUE: «REPLACE FILTER» (remplacer le filtre) reste

allumé si aucun filtre n’est installé ou si le filtre n’est pas bien

installé.

Remplacer le filtre à eau

Pour faire l’achat d’un filtre à eau de rechange, voir la section

«Accessoires» dans le guide de l’utilisateur, le guide d’utilisation

et d’entretien ou les instructions d’utilisation.

Remplacer le filtre à eau jetable lorsque l’écran d’affichage du

témoin du filtre à eau l’indique ou au moins tous les 6 mois. Si

le débit d’eau au distributeur d’eau ou à la machine à glaçons

diminue de façon marquée, changer le filtre à eau plus tôt.

1. Repérer le compartiment du filtre à eau sur le côté droit

du plafond du réfrigérateur. Appuyer sur la porte du

compartiment pour la déverrouiller puis l’abaisser.

2. Tourner le filtre à eau dans le sens antihoraire (vers la gauche)

et le retirer tout droit hors du compartiment.

REMARQUE: Il y aura peut-être de l’eau dans le filtre. Il est

possible qu’il y ait un dégât d’eau. Utiliser une serviette pour

essuyer tout renversement.

3. Installer le filtre à eau de rechange en suivant les étapes2 à 7

de la section «Installation du filtre à eau».

Installer le ﬁltre à air (sur certains modèles)

Un filtre à air est 15fois plus puissant que le bicarbonate de

soude pour réduire les odeurs courantes d’aliments à l’intérieur

du réfrigérateur.

Sur certains modèles, le sachet d’accessoires du réfrigérateur

comprend un filtre à air qui doit être installé avant d’utiliser le

réfrigérateur.

Installation du filtre à air

Installer le filtre derrière la porte à aérations, le long de la paroi

arrière, à proximité du sommet du compartiment de réfrigération.

1. Retirer le filtre à air de son emballage.

2. Ouvrir la porte à aérations en la soulevant.

3. Emboîter le filtre pour le mettre en place.

Installation du témoin d’état de filtre

Le filtre comporte un témoin d’état qui doit être activé et installé

en même temps que le filtre à air.

1. Placer le témoin orienté vers le bas sur une surface ferme et

plane.

2. Appliquer une pression sur la bulle située à l’arrière du témoin

jusqu’à ce que la bulle éclate – ceci active le témoin.

3. Ouvrir la porte du filtre à air à aérations en la soulevant.

Sur certains modèles, l’arrière de la porte comporte des

encoches.

Modèles avec encoches:

■ Faire glisser le témoin vers le bas et l’insérer dans les

encoches en orientant l’écran du témoin vers l’extérieur.

REMARQUE: Le témoin ne glissera pas facilement dans

les encoches si la bulle arrière n’a pas éclaté.

■ Fermer la porte du filtre à air et vérifier que le témoin est

visible par la petite fenêtre dans la porte.

A. Filtre à air

MONTHS

REPLACE

A. Fenêtre du témoin

B. Témoin d’état du filtre à air

C. Encoches

Modèles sans encoches:

■ Placer le témoin dans un endroit visible – soit à l’intérieur

du réfrigérateur, soit dans un autre endroit de la cuisine ou

du domicile.

Remplacer le filtre à air

Le filtre à air jetable doit être remplacé tous les 6 mois, lorsque le

témoin est entièrement passé du blanc au rouge.

Pour commander un filtre à air de rechange, nous contacter. Pour

commander, voir la section «Accessoires» dans le guide de

l’utilisateur, le guide d’utilisation et d’entretien ou les instructions

d’utilisation.

1. Retirer l’ancien filtre à air en serrant les onglets latéraux.

2. Retirer le témoin usagé.

3. Installer le filtre à air et le témoin neufs à l’aide des

instructions des sections précédentes.

Installer le conservateur de produits frais

(sur certains modèles)

Le sachet de conservation pour produits frais absorbe l’éthylène,

permettant ainsi un ralentissement du processus de maturation

de nombreux produits frais. Ainsi, la fraîcheur de certains produits

frais est prolongée.

La production d’éthylène et la sensibilité des produits à l’éthylène

varient selon le type de fruit ou de légume. Pour préserver la

fraîcheur des produits, il est conseillé de séparer les produits frais

sensibles à l’éthylène des fruits qui en produisent en quantité

modérée à élevée.

Sensibilité à

l’éthylène

Production

d’éthylène

Pommes Élevé Très élevé

Asperges Moyen Très bas

Petits fruits Basse Basse

Brocoli Élevé Très bas

Cantaloup Moyen Élevé

Carottes Basse Très bas

Agrume Moyen Très bas

Raisin Basse Très bas

Laitue Élevé Très bas

Poires Élevé Très élevé

Épinards Élevé Très bas

Installation du conservateur pour produits frais

Pour plus de commodité, le conservateur pour produit frais à

fixation par succion peut être installé dans le tiroir à légumes ou

les tiroirs réfrigérés.

1. Laver l’intérieur de chaque tiroir à l’aide d’une solution de

savon doux et d’eau tiède ; sécher complètement.

2. Trouver l’emballage contenant le conservateur pour produits

frais à l’intérieur du réfrigérateur, puis installer le conservateur

pour produits frais dans le tiroir selon les instructions fournies

dans l’emballage.

Remplacer le sachet de conservation pour produits

frais

Le sachet jetable doit être remplacé tous les 6mois ou lorsque le

témoin est entièrement passé du blanc au rouge.

Pour commander des filtres de rechange, nous contacter.

Voir la section «Accessoires» pour connaître le processus de

commande.

1. Retirer les sachets usagés du logement du conservateur pour

produits frais.

2. Retirer le témoin usagé.

3. Installer les sachets et le témoin neufs en suivant les

instructions incluses dans l’emballage.

Accessoires

Les accessoires suivants sont offerts pour ce réfrigérateur.

Pour commander un accessoire, nous contacter et demander le

numéro de pièce.

Aux É.-U., consulter notre page Web au www.whirlpool.com/

accessories ou composer le 1800901-2042.

Au Canada, visiter notre page Web au www.whirlpoolparts.ca

ou composer le 1800807-6777.

Nettoyant pour acier inoxydable affresh

:

Aux États-Unis, commander le numérode pièceW10355016

Au Canada, commander le numéro de pièceW10355016B

Chiffons pour acier inoxydable affresh

:

Aux États-Unis, commander le numérode pièceW10355049

Au Canada, commander le numéro de pièceW10355049B

Nettoyant pour cuisine et appareils ménagers affresh

:

Aux États-Unis, commander le numérode pièceW10355010

Au Canada, commander le numéro de pièceW10355010B

Filtre à eau:

Aux États-Unis, commander le numérode pièceEDR2RXD1

Au Canada, commander le numéro de pièceEDR2RXD1B

Filtre à air:

Commander le numéro de pièceW10311524 ou AIR1

Trousse de démarrage pour conservateur pour produits frais:

Commander le numéro de pièceP1UB6S1

Ensemble-recharge de conservateur pour produits frais:

Commander le numéro de pièceP1KC6R1

UTILISATION DU

RÉFRIGÉRATEUR

Ouverture et fermeture des portes

Il y a deux portes pour le compartiment de réfrigération.

Les portes peuvent être ouvertes et fermées séparément ou

ensemble.

Il y a sur la porte de gauche du réfrigérateur un joint à charnière

verticale.

■ Lors de l’ouverture de la porte du côté gauche, le joint à

charnière se replie automatiquement vers l’intérieur pour qu’il

n’y ait pas d’interférence.

■ Lorsque les deux portes sont fermées, le joint à charnière

assure automatiquement l’étanchéité entre les deux portes.

ATTENTION : IRRITANT

PEUT IRRITER LES YEUX ET LA PEAU. DÉGAGE DES

ÉMANATIONS DANGEREUSES LORSQUE MÉLANGÉ

AVEC D’AUTRES PRODUITS.

Ne pas mélanger avec d’autres agents de nettoyage tels

que l’ammoniaque, un agent de blanchiment ou des

acides. Éviter tout contact avec les yeux, la peau ou les

vêtements. Ne pas respirer les poussières. Tenir hors de la

portée des enfants.

PREMIERS SOINS : Contient du permanganate de

potassium. En cas d’ingestion, appeler immédiatement un

centre antipoison ou un médecin. Ne pas provoquer le

vomissement. En cas de contact avec les yeux, rincer avec

de l’eau pendant 15 minutes. En cas de contact avec la

peau, bien rincer avec de l’eau.

Utilisation des commandes

Les commandes se trouvent au-dessus du distributeur extérieur.

IMPORTANT: L’écran d’affichage sur le tableau de commande

du distributeur s’éteint automatiquement et entre au mode

«Veille» lorsque les boutons de commande et les leviers du

distributeur n’ont pas été utilisés pendant au moins 2minutes.

Appuyer sur n’importe quel bouton de commande pour réactiver

l’écran d’affichage. L’écran d’accueil apparaît comme indiqué.

Visualisation et modification des points de réglage de

température

À titre de commodité, les commandes du réfrigérateur et du

congélateur sont préréglées à l’usine.

Lors de l’installation initiale du réfrigérateur, s’assurer que les

commandes sont encore préréglées aux points de réglage

recommandés. Les points de réglage recommandés à l’usine

sont de 37°F (3°C) pour le réfrigérateur et 0°F (-18°C) pour le

congélateur.

IMPORTANT:

■ Attendre 24heures avant d’ajouter des aliments dans

le réfrigérateur. Si on ajoute des aliments avant que le

réfrigérateur ne soit complètement refroidi, les aliments

risquent de se gaspiller.

REMARQUE: Placer les points de réglage à un réglage

plus froid que celui qui est recommandé ne refroidira pas les

compartiments plus rapidement.

■ Si la température est trop tiède ou trop froide dans le

réfrigérateur ou le congélateur, vérifier d’abord les évents

pour s’assurer qu’ils ne sont pas bloqués, avant de régler les

commandes.

■ Les réglages recommandés devraient être corrects pour

une utilisation domestique normale. Les réglages sont faits

correctement lorsque le lait ou le jus sont aussi froids que

désiré et lorsque la crème glacée est ferme.

REMARQUE: Dans des zones comme un garage, un sous-

sol ou un porche, la température peut être extrême ou le taux

d’humidité supérieur à celui de votre domicile. Il peut s’avérer

nécessaire de modifier la température à d’autres réglages que

les réglages recommandés afin de s’adapter à ces conditions.

■ Attendre au moins 24heures entre chaque modification.

Vérifier à nouveau les températures avant de procéder à

d’autres modifications.

Consulter les points de réglage de température

1. Appuyer sur TEMP (température) pendant 3 secondes pour

activer le mode Temperature.

REMARQUE: Pour voir les températures en degrés Celsius,

appuyer sur le bouton Light (lampe) sous «Units» (unités)

lorsque le mode de réglage est activé. Pour revenir à

l’affichage en Fahrenheit, appuyer à nouveau sur le bouton

Light (lampe).

Lorsque le mode de température est activé, appuyer sur

TEMP (température) pour alterner entre le réfrigérateur et

le congélateur. L’affichage indique le point de réglage de

température du compartiment sélectionné, et le réglage de

température apparaît sur l’écran d’affichage.

Température recommandée du réfrigérateur

Température recommandée du congélateur

A. Joint à charnière

Modification des points de réglage de température

Échelle de réglage du réfrigérateur: 33°F à 42°F (0°C à 5,5°C)

Échelle de réglage du congélateur: -5°F à 5°F (-21°C à -15°C)

1. Lorsque le mode de température est activé, appuyer sur

TEMP (température) pour sélectionner la zone de réfrigération.

L’affichage indique le point de réglage de température du

compartiment sélectionné, comme illustré.

2. Appuyer sur LOCK (verrouillage) pour augmenter le point de

réglage ou sur OPTIONS pour le réduire.

3. Après avoir fini de visualiser (et d’ajuster, si désiré) le point de

réglage du réfrigérateur, appuyer sur TEMP (température) sous

«Select Zone» (sélectionner zone) pour modifier l’affichage

et faire apparaître le point de réglage du congélateur. Une fois

le changement de zone effectué, «FREEZER» (congélateur)

apparaît sur l’écran d’affichage.

4. Appuyer sur le bouton LOCK (verrouillage) pour augmenter le

point de réglage ou sur le bouton OPTIONS pour le diminuer.

Sauvegarder/confirmer les réglages de température

■ Après avoir fini de placer les points de réglage du réfrigérateur

et du congélateur, appuyer sur le bouton «Confirm»

(confirmer) de MEASURED FILL (remplissage mesuré) pour

sauvegarder les réglages.

REMARQUE: Pour sortir du mode Temperature sans

sauvegarder les modifications, appuyer sur le bouton Ice/Water

(glaçons/eau) sous «Back» (retour) à tout moment ou laisser

60 secondes d’inactivité s’écouler. Le mode Temperature s’éteint

automatiquement et l’affichage de l’écran redevient normal.

Pour modier les points de réglage de température,

utiliser le tableau suivant comme guide:

CONDITION: RÉGLAGE DE LA

TEMPÉRATURE:

RÉFRIGÉRATEUR trop froid RÉFRIGÉRATEUR Réglage 1°

plus élevé

RÉFRIGÉRATEUR trop tiède RÉFRIGÉRATEUR Réglage 1°

plus bas

CONGÉLATEUR trop froid CONGÉLATEUR Réglage 1°

plus élevé

CONGÉLATEUR trop tiède/

trop peu de glaçons

CONGÉLATEUR Réglage 1°

plus bas

Marche/arrêt du refroidissement

Ni le réfrigérateur ni le congélateur ne refroidiront lorsque le

refroidissement est désactivé.

■ Pour désactiver le refroidissement, appuyer simultanément

sur les boutons LOCK (verrouillage) et MEASURED FILL

(remplissage mesuré) pendant 3 secondes. L’icône Cooling off

(refroidissement désactivé) clignote sept fois et reste allumée.

IMPORTANT:

■ Afin d’éviter de verrouiller le distributeur ou de modifier

des réglages involontairement, appuyer sur les deux

boutons exactement au même moment.

■ Lorsque le refroidissement est désactivé, les plaques

du distributeur et toutes les commandes (à l’exception

de Lock [verrouillage] et de Measured Fill [remplissage

mesuré]) sont désactivées.

■ Appuyer de nouveau sur LOCK (verrouillage) et MEASURED

FILL (remplissage mesuré) pendant 3 secondes pour réactiver

le refroidissement.

Options

IMPORTANT: Toutes les options sont OFF (arrêt) (par défaut)

jusqu’à ce qu’elles soient sélectionnées.

■ Appuyer sur le bouton Options pour ouvrir le menu Options et

choisir entre Fast Ice (glaçons rapides), Filter Status (état du

filtre) ou Fast Cool (refroidissement rapide).

REMARQUE: «Fast Cool» (refroidissement rapide) et «Fast

Ice» (glaçons rapides) sont allumés pour indiquer que les

deux fonctions sont activées.

■ Appuyer sur le bouton Ice/Water (glaçons/eau) sous «Back»

(retour) à n’importe quel moment pour revenir à l’écran d’accueil.

Fast Ice (glaçons rapides)

La fonction de glaçons rapides augmente la production de

glaçons, ce qui est utile en période d’utilisation intensive de

glaçons. Une fois sélectionnée, la caractéristique Fast Ice

(glaçons rapides) reste activée pendant 24heures à moins d’être

annulée manuellement.

■ Pour activer la caractéristique Fast Ice (glaçons rapides),

appuyer sur le bouton Options pour accéder au mode Options

puis appuyer sur le bouton TEMP (température), situé sous

Fast Ice (glaçons rapides), pour activer la caractéristique.

Lorsque cette caractéristique est activée, l’icône «Fast

Ice» (glaçons rapides) apparaît sur l’écran d’affichage du

distributeur.

■ Pour désactiver manuellement la caractéristique glaçons

rapides, appuyer sur le bouton OPTIONS pour accéder au

mode Options (sauf si déjà au mode Options) puis appuyer

de nouveau sur le bouton TEMP (température) sous Fast Ice

(glaçons rapides). Lorsque cette fonction est désactivée,

l’icône de «Fast Ice» (glaçons rapides) disparaît de

l’affichage du distributeur.

Appuyer simultanément sur LOCK (verrouillage) et MEASURED FILL

(remplissage mesuré).

État du filtre

Affiche le pourcentage d’utilisation restant du filtre à eau

(de 100% à 0%).

Pour accéder au témoin d’état du filtre, appuyer sur le bouton

OPTIONS pour accéder au menu Options puis appuyer sur

OPTIONS sous «Filter Status» (état du filtre) pour afficher le

pourcentage de vie restant du filtre à eau.

À NOTER ÉGALEMENT

Le témoin lumineux de l’état du filtre à eau aide à savoir quand

changer le filtre à eau.

■ ORDER FILTER (commander filtre) (jaune) – Commander un

filtre à eau de rechange.

■ REPLACE FILTER (remplacer filtre) (rouge) – Remplacer le filtre

à eau. Si on remplace le filtre à eau jetable, la caractéristique

de suivi de l’état du filtre à eau sera automatiquement

réinitialisée. Voir la section «Système de filtration de l’eau».

REMARQUE: REPLACE FILTER (remplacer filtre) reste allumé

si aucun filtre n’est installé ou si le filtre n’est pas bien installé.

Refroidissement rapide

La caractéristique de refroidissement rapide est utile lors de

périodes d’utilisation intense du réfrigérateur, de l’ajout d’une

grande quantité d’aliments ou de l’élévation temporaire de la

température de la pièce. Une fois sélectionnée, la caractéristique

Fast Cool (refroidissement rapide) reste activée pendant

24heures à moins d’être annulée manuellement.

REMARQUE: Si l’on modifie le point de réglage de température

du réfrigérateur, «Fast Cool» (refroidissement rapide) s’éteint.

■ Pour activer la fonction «Fast Cool» (refroidissement rapide),

appuyer sur le bouton Options pour accéder au menu

Options puis appuyer sur le bouton TEMP (température), sous

Fast Cool (refroidissement rapide), pour activer la fonction.

Lorsque cette caractéristique est activée, l’icône «Fast Cool»

(refroidissement rapide) apparaît sur l’écran d’afchage du

distributeur.

■ Pour désactiver manuellement la caractéristique de

refroidissement rapide, appuyer sur le bouton Options pour

accéder au mode Options (sauf si déjà au mode Options) puis

appuyer de nouveau sur le bouton LOCK (verrouillage) sous

Fast Cool (refroidissement rapide). Lorsque cette fonction est

désactivée, l’icône de «Fast Cool» (refroidissement rapide)

disparaît de l’affichage du distributeur.

Mode Vacances

En mode vacances, le congélateur ne se dégivre pas aussi

fréquemment afin d’économiser de l’énergie.

■ Pour activer le mode Vacation (vacances), appuyer

simultanément sur les boutons Temp (température) et Options

pendant 3secondes. Lorsque cette fonction est activée,

«VAC» apparaît sur l’affichage comme indiqué.

■ Pour désactiver le mode Vacation (vacances), appuyer

simultanément sur les boutons Temp (température) et Options

pendant 3secondes. L’icône VAC disparaît et l’affichage

repasse aux réglages effectués avant que le mode Vacation

(vacances) ne soit activé.

REMARQUES:

■ Durant la première heure qui suit l’activation du mode

Vacation (vacances), l’ouverture ou la fermeture de la porte

du réfrigérateur n’affecte pas le réglage. Au-delà d’une

heure, l’ouverture ou la fermeture de la porte du réfrigérateur

désactivera le mode vacances.

■ Lorsque l’appareil est en mode de vacances, si la fonction

Fast Ice (glaçons rapides) est activée ou que l’alarme de porte

ouverte retentit, le mode Vacation (vacances) est annulé.

Caractéristiques supplémentaires

Alarme de porte entrouverte

La caractéristique d’alarme de porte entrouverte fait retentir un

signal d’alarme lorsque la/les porte(s), les tiroirs ou le tiroir du

congélateur est/sont ouvert(es) pendant 5 minutes et que le

refroidissement est activé. L’alarme retentit toutes les 2minutes.

Fermer le tiroir et toutes les portes pour désactiver l’alarme. La

caractéristique se réinitialise et se réactive ensuite si l’une des

portes est de nouveau laissée ouverte pendant 5 minutes.

REMARQUE: Pour que l’alarme sonore cesse de retentir tout en

gardant les portes ouvertes, comme lors du nettoyage de

l’intérieur du réfrigérateur, appuyer sur n’importe quel bouton sur

le tableau de commande. Le son de l’alarme sera temporairement

fermé, mais l’icône de porte entrouverte restera affichée sur le

tableau de commande du distributeur.

Désactivation des signaux sonores

■ Pour désactiver les signaux sonores des commandes et

du distributeur, appuyer simultanément sur ICE/WATER

(glaçons/eau) et MEASURED FILL (remplissage mesuré)

pendant 3secondes. Tous les signaux sonores normaux

de fonctionnement sont désactivés. Seuls les signaux

d’alerte retentiront normalement.

■ Pour réactiver tous les signaux sonores, appuyer de

nouveau simultanément sur ICE/WATER (glaçons/eau)

et MEASURED FILL (remplissage mesuré) pendant

3secondes.

Panne de courant

Le témoin de panne de courant indique à l’utilisateur si

l’alimentation électrique du réfrigérateur a été interrompue et que

la température du congélateur a atteint 18°F (-8°C) ou plus.

L’affichage de température du tableau de commande indiquera

«PO» et une alarme retentira à trois reprises. «Confirm»

(confirmer) clignotera jusqu’à ce que vous accusiez réception

de la panne de courant et appuyant sur «MEASURED FILL»

(remplissage mesuré) sous «Confirm».

Une fois la panne de courant confirmée, «PO» disparaît et

l’affichage revient à l’écran d’accueil.

Mode d’exposition

Ce mode est utilisé uniquement lorsque le réfrigérateur est en

exposition dans le magasin. Si on active involontairement le mode

d’exposition, le mot «Exposition» s’allume sur l’affichage. Pour

sortir du mode d’exposition, appuyer simultanément sur LIGHT

(éclairage) et LOCK (verrouillage) pendant 3 secondes.

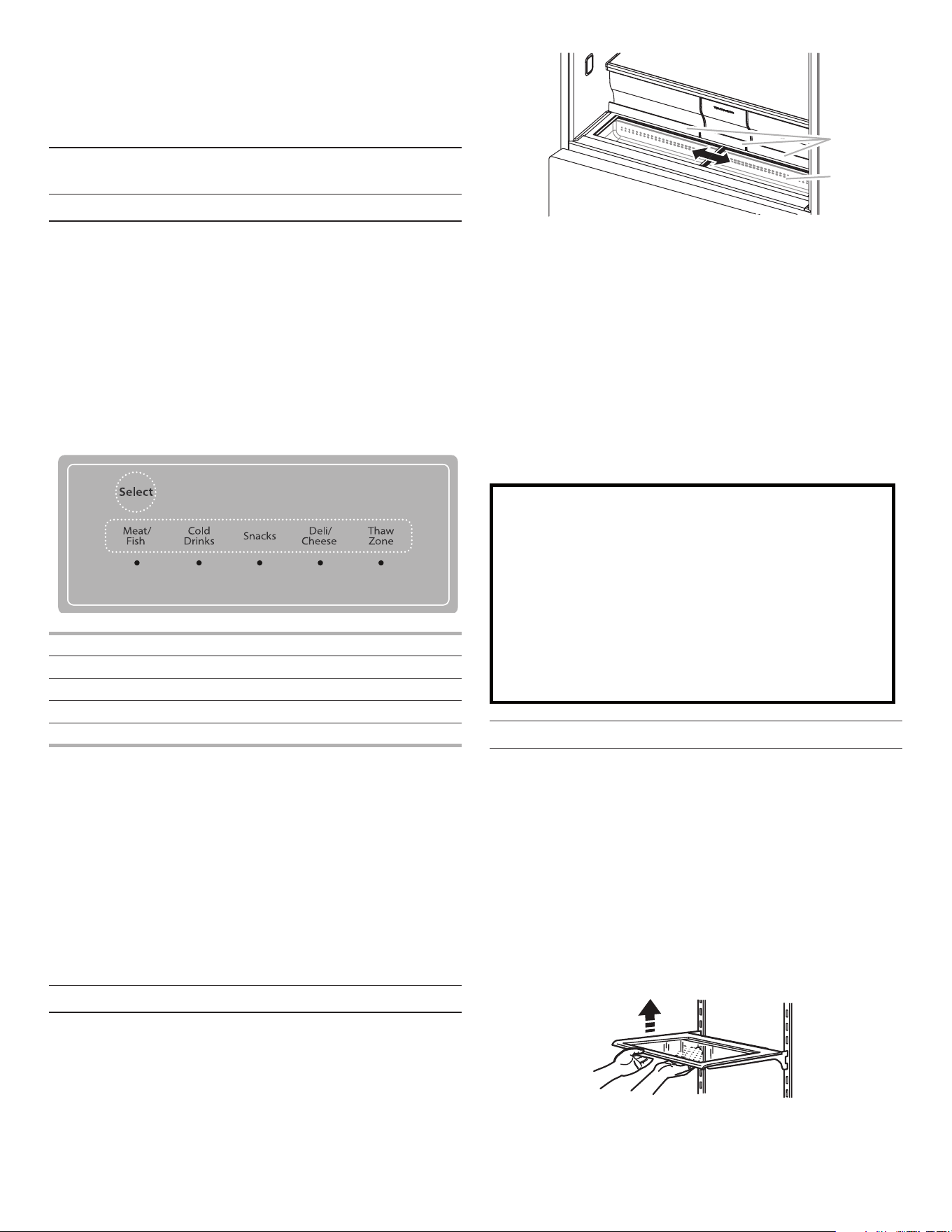

Caractéristiques du réfrigérateur

Tiroir extérieur à température contrôlée

IMPORTANT: Le tiroir réfrigéré du côté gauche comporte sa

propre commande de température. Cette commande règle la

température de ce tiroir uniquement. La température du tiroir

de droite est la même que celle du compartiment principal du

réfrigérateur.

Les températures ont été préréglées pour l’entreposage: Meat/

Fish (viande/poisson), Cold Drinks (boissons fraîches), Snack

Zone (zone Snack), Deli/Cheese (charcuterie/fromage) et Thaw

Zone (zone de décongelation). Ces températures préréglées ne

peuvent pas être modifiées.

■ Appuyer sur SELECT (sélectionner) pour alterner entre les

différents réglages de température. L’icône s’allume lorsque le

réglage souhaité est sélectionné.

Viande et poisson 32°F (0°C)

Boissons fraîches 34°F (1°C)

Collations 36°F (2°C)

Charcuterie/fromage 38°F (3°C)

Zone de décongélation 39°F (4°C)

Bacs/tiroirs intérieurs amovible

Les bacs/tiroirs sont amovibles pour en faciliter le nettoyage.

Retrait et réinstallation des bacs intérieurs:

1. Saisir les côtés du bac intérieur, le soulever et le retirer.

2. Pour le replacer, avec l’arrière du bac faisant face à l’arrière du

réfrigérateur, abaisser le bac sur les glissières du tiroir. Voir la

section «Retrait et réinstallation des façades des tiroirs».

Séparateurs pour bac/tiroir réglable

Chaque tiroir réfrigéré comporte un bac avec séparateur qui peut

être positionné à l’une ou l’autre des trois positions, ou retiré pour

maximiser l’espace de rangement des aliments en fonction de

vos besoins.

Bac Easy Slide

Un compartiment de rangement peu profond avec couvercle de

verre coulissant latéralement est situé sous et devant les tiroirs à

légumes.

REMARQUE: La température ou l’humidité ne sont pas

ajustables dans ce compartiment ; il n’est donc pas recommandé

d’y ranger des légumes à feuilles.

Pour retirer le bac Easy Slide:

1. Retirer les trois tiroirs à légumes.

2. Saisir le couvercle coulissant supérieur à côté de la garniture

et soulever pour le retirer. Retirer le couvercle inférieur.

3. Saisir l’avant du bac avec les deux mains puis soulever l’avant

pour le retirer.

Pour replacer le bac Easy Slide:

1. Incliner légèrement l’arrière du bac vers le haut.

2. Aligner l’arête centrale et les languettes du bac Easy Slide

avec les arêtes et encoches du cabinet.

3. Abaisser le bac pour le mettre en place.

Tablettes et cadres de tablettes

Les tablettes de réfrigérateur sont ajustables afin de s’adapter à

vos besoins de rangement.

Afin de pouvoir trouver plus facilement l’article recherché, on peut

remiser ensemble des aliments semblables dans le réfrigérateur

et ajuster les tablettes pour les adapter aux différentes tailles

d’articles. Ceci réduira également la durée d’ouverture de la porte

du réfrigérateur et permettra d’économiser de l’énergie.\

Enlever et réinstaller une tablette/un cadre de tablette:

1. Enlever la tablette/le cadre en l’inclinant vers le haut à l’avant

et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en dirigeant les crochets arrière

de la tablette dans les supports de tablette. Incliner l’avant de

la tablette vers le haut jusqu’à ce que les crochets arrière de

la tablette se placent dans les supports de tablette.

3. Abaisser l’avant de la tablette et s’assurer que la tablette est

bien en position.

Tablettes MicroEdge

Glo (sur certains modèles):

■ Les crochets à l’arrière de la tablette doivent être

complètement insérés dans les supports de tablette pour

assurer une alimentation électrique adéquate.

A. Poignées des bacs à légumes

B. Bac Easy Slide

Importants renseignements à savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

l’eau tiède quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposés à des

changements soudains de température ou à un impact tel

que coup brusque. Le verre trempé est conçu pour éclater

en d’innombrables pièces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont lourds. Les saisir à

deux mains lors de leur dépose afin d'éviter de les faire

tomber.

■ Ne pas utiliser plus de deux tablettes munies d’éclairage par

dessous en même temps dans le réfrigérateur.

Tablette escamotable (sur certains modèles)

Pour rétracter et déployer la section avant de la tablette:

Pour rétracter la section avant de la tablette, soulever légèrement

le rebord avant et repousser la partie escamotable de la tablette

vers l’arrière du réfrigérateur.

Déployer l’avant de la tablette en tirant sur la partie rétractée de la

tablette jusqu’à ce qu’elle soit complètement déployée.

Bacs à légumes

Retrait et réinstallation des tiroirs:

1. Saisir la poignée au bas du tiroir et soulever l’avant du tiroir

jusqu’à passer la butée du tiroir et extraire le tiroir en le faisant

glisser vers l’extérieur jusqu’à la butée. Retirer le tiroir des

guides inférieurs.

2. Replacer le tiroir en le plaçant sur la glissière inférieure du

tiroir et en le poussant au-delà de la butée d’arrêt du tiroir.

Retrait du couvercle des tiroirs à légumes:

1. Retirer le tiroir à légumes.

2. En maintenant fermement l’encart de verre d’une main,

appuyer sur le milieu de l’encart de verre jusqu’à ce qu’il

s’élève au-dessus du cadre en plastique. Faire glisser

doucement l’encart de verre vers l’avant pour le retirer.

3. Soulever le cadre du couvercle et le retirer.

Remise en place du couvercle des tiroirs à légumes:

1. Placer l’arrière du cadre du couvercle dans les supports des

parois latérales du réfrigérateur et abaisser l’avant du cadre

du couvercle pour le mettre en place.

2. Faire glisser l’encart arrière de verre dans le cadre du

couvercle et abaisser l’avant pour le mettre en place.

3. Replacer les tiroirs à légumes.

Balconnets de porte du réfrigérateur

Les balconnets dans les portes du réfrigérateur sont réglables afin

de s’adapter à vos besoins de rangement.

REMARQUE: Les balconnets de porte plus petits doivent être

installés à la position la plus basse dans la porte du réfrigérateur.

Distributeurs d’eau et de glaçons

IMPORTANT:

■ Attendre 3heures pour que le réfrigérateur et l’eau

refroidissent.

■ Prévoir un délai de 24 heures pour la production du premier

lot de glaçons. Jeter les trois premiers lots de glaçons

produits.

■ Le système de distribution ne fonctionne pas lorsque la porte

du réfrigérateur ou le tiroir du congélateur est ouvert.

Rinçage du circuit d’eau

De l’air piégé dans le système de distribution d’eau peut

faire dégoutter le distributeur d’eau. Après avoir raccordé le

réfrigérateur à une source d’alimentation en eau ou remplacé le

filtre à eau, vidanger le circuit d’eau.

Le fait de rincer le système de distribution d’eau évacue l’air de la

canalisation et du filtre et conditionne le filtre à eau. Un amorçage

supplémentaire peut s’avérer nécessaire dans certains domiciles.

REMARQUE: Pendant l’évacuation de l’air du système, de l’eau

peut gicler du distributeur.

1. Utiliser un récipient robuste pour appuyer sur la plaque du

distributeur d’eau pendant 5secondes.

2. Relâcher la plaque du distributeur pendant 5secondes.

Répéter les étapes1 et 2, jusqu’à ce que l’eau commence à

couler.

3. Une fois que l’eau commence à couler, continuer d’appuyer

et de relâcher la plaque du distributeur (appui pendant

5secondes, relâchement pendant 5secondes) jusqu’à ce

qu’un total de 3gal (12L) ait été distribué.

Calibration du Measured Fill (remplissage mesuré)

La pression en eau du domicile peut affecter la précision de

la fonction de Measured Fill (remplissage mesuré). Pour un

rendement optimal du distributeur d’eau, il faut d’abord calibrer la

fonction de remplissage mesuré.

IMPORTANT:

■ Purger le circuit d’eau avant de calibrer le remplissage

mesuré.

■ Pour de meilleurs résultats, le calibrage doit être effectué

lorsque personne n’utilise d’eau dans le domicile.

1. Placer une tasse à mesurer robuste (format 1tasse [237ml])

sur le plateau d’égouttement du distributeur, centré devant la

plaque de distribution d’eau/de glaçons.

REMARQUE: Pour certains modèles, une tasse à mesurer

est incluse.

A. Plaque du distributeur à eau/glaçons

B. Tasse à mesurer (1 tasse)

2. Appuyer simultanément et sans relâcher sur les boutons

OPTIONS et LOCK (verrouillage) pendant 3 secondes. Les

mots «Back» (retour) et «1 Cup» (1 tasse) apparaissent sur

l’écran d’affichage. L’icône de calibration du remplissage

mesuré s’allume également – elle reste allumée pendant le

calibrage de la fonction de remplissage mesuré.

REMARQUE: À tout moment, on peut appuyer sur le bouton

ICE/WATER (glaçons/eau) «Back» (retour) pour quitter le

mode de calibrage. L’icône de calibrage du remplissage

mesuré s’éteint.

3. Appuyer puis relâcher la plaque du distributeur à eau autant

de fois que nécessaire pour remplir la tasse d’eau jusqu’à la

ligne de remplissage maximal.

REMARQUE: Si un remplissage excessif ou un renversement

se produit, jeter l’eau et appuyer sur le bouton ICE/WATER

(glaçons/eau) situé sous «Back» (retour) pour réinitialiser le

processus de calibrage.

4. Une fois qu’une tasse d’eau a été versée dans la tasse à

mesurer, appuyer sur le bouton Measured Fill (remplissage

mesuré) sous le mot «Confirm» (confirmer) pour confirmer le

calibrage.

5. Une fois le calibrage de la fonction Measured Fill (remplissage

mesuré) confirmé, les icônes disparaissent et l’affichage

revient à l’écran d’accueil.

Distribution

Appuyer de nouveau sur ICE/WATER (glaçons/eau) pour permuter

entre les choix suivants (répétés en boucle):

■ Water (eau) (par défaut) – Distribue de l’eau.

■ Cubed (cubes) – Distribue des glaçons.

■ Crushed (concassé) – Distribue des glaçons concassés.

REMARQUES:

■ L’écran affiche «ICE» (glaçons) et indique le type de

glace sélectionné (concassée ou sous forme de glaçons).

■ Pour de la glace concassée, les glaçons sont concassés

avant d’être distribués. Cette action peut causer un court

délai lors de la distribution de glace concassée. Le bruit

du broyeur de glaçons est normal et la dimension des

morceaux de glace peut varier.

■ Lorsqu’on passe du mode glace concassée au mode

glaçons, quelques onces de glace concassée sont

distribuées avec les premiers glaçons.

Distributeur d’eau

IMPORTANT:

■ Distribuer au moins 1pte (1L) d’eau chaque semaine pour

maintenir un approvisionnement en eau fraîche.

■ La diminution du débit en provenance du distributeur peut

être causée par une faible pression en eau.

■ Avec le filtre à eau retiré, verser l’équivalent d’une (1) tasse

d’eau (237ml). Si l’équivalent d’une tasse (237ml) d’eau

est distribué en 8secondes ou moins, cela signifie que

la pression en eau alimentant le réfrigérateur répond au

critère minimal.

A. 1 tasse d’eau

Eau

Concassée

Glaçons

■ S’il faut plus de 8secondes à la machine pour distribuer

l’équivalent d’une tasse (237ml) d’eau, cela signifie que

la pression en eau alimentant le réfrigérateur est inférieure

au niveau recommandé. Voir les sections «Spécifications

de l’alimentation en eau» et «Dépannage» pour des

suggestions sur la marche à suivre.

Distribution d’eau(standard):

1. Sélectionner WATER (eau).

2. Appuyer un verre robuste contre la plaque de distribution.

3. Retirer le verre pour arrêter la distribution.

Distribution d’eau (remplissage mesuré):

La fonction Measured Fill (remplissage mesuré) permet de

distribuer une quantité d’eau précise en quelques pressions

seulement.

REMARQUE: La quantité d’eau distribuée correspondra à la

quantité sélectionnée. Vérifier que le récipient est vide et peut

contenir le volume complet. Si de la glace se trouve dans le

récipient, il faut peut-être modifier la sélection.

1. Appuyer sur MEASURED FILL (remplissage mesuré) pour

activer la caractéristique. Une fois la fonction activée, l’écran

de remplissage mesuré apparaît sur l’affichage.

REMARQUES:

■ Le distributeur désactive automatiquement la fonction de

remplissage mesuré après 1 minute d’inactivité. Lorsque

la fonction Measured Fill (remplissage mesuré) est

désactivée, toute modification effectuée est perdue et les

réglages par défauts sont réactivés.

■ Appuyer sur ICE/WATER (glaçons/eau) sous «Back»

(retour) pour désactiver manuellement la fonction de

remplissage mesuré et revenir à l’écran d’accueil.

2. Pour passer des onces aux tasses ou aux litres, appuyer sur

le bouton LIGHT (éclairage) sous Units (unités). L’unité utilisée

par défaut est l’once.

Les volumes par défaut, minimum et maximum sont indiqués

dans le tableau suivant:

Unités Par défaut Minimum Maximum

Onces 8 1 128

Tasses 1 1/4 16

Litre 0,25 0,05 4,00

3. Appuyer sur les boutons LOCK (verrouillage) ou OPTIONS

pour ajuster le volume comme désiré. La commande LOCK

(verrouillage) augmente le volume, et la commande OPTIONS

le réduit.

REMARQUES:

■ Lorsqu’on augmente ou diminue le volume de distribution,

il est possible que le tableau de commande cesse de

réagir si on appuie sur un bouton de réglage (-/+) pendant

environ 10 secondes ou plus. Relâcher le bouton pendant

environ 2 secondes et reprendre ensuite le processus de

réglage.

■ La plupart des tasses à café (généralement de 4 à

6oz [118 à 177ml] par tasse) ne sont pas de la même

taille qu’une tasse à mesurer (8oz [237ml]). Il peut

être nécessaire de modifier le volume pour éviter un

remplissage excessif non intentionnel des tasses à café.

4. Distribuer de l’eau.

REMARQUE: Au cours de la distribution de l’eau, l’affichage

numérique procède à un décompte de la quantité d’eau qu’il

reste à distribuer, en fonction du volume sélectionné. Le débit

d’eau s’arrête automatiquement une fois que le volume désiré

a été distribué.

■ Appuyer un verre robuste contre la plaque de distribution.

■ Placer le verre sous le distributeur d’eau et appuyer sur

le bouton MEASURED FILL (remplissage mesuré) sous

«Dispense» pour que l’eau soit distribuée sans avoir à

tenir le verre.

5. Pour arrêter la distribution avant que la totalité du volume

sélectionné ait été distribuée, retirer le verre de la plaque du

distributeur OU appuyer une seconde fois sur MEASURED

FILL (remplissage mesuré).

REMARQUE: Si la distribution est arrêtée avant que la

totalité du volume sélectionné ait été distribuée, l’affichage

numérique continue d’indiquer la quantité d’eau qu’il reste à

distribuer. L’affichage s’éteint après une minute d’inactivité.

6. Pour sélectionner un nouveau volume ou relancer la

distribution d’un volume identique, il faut d’abord finir

de distribuer le volume sélectionné, ou bien désactiver

la caractéristique Measured Fill (remplissage mesuré)

soit en attendant 1minute que la machine s’éteigne

automatiquement, soit en appuyant sur Ice/Water [glaçons/

eau] [situé sous le bouton «Back» (retour)] pour l’éteindre

manuellement) et la réactiver ensuite.

Distributeur à glaçons

IMPORTANT:

■ Des glaçons creux ou dont la forme est irrégulière peuvent

être causés par une faible pression d’eau. Voir la section

«Spécifications de l’alimentation en eau».

■ Les glaçons passent du bac d’entreposage à glaçons au

distributeur par le goulet du distributeur. Pour éteindre la

machine à glaçons, voir la section «Machine à glaçons et bac

d’entreposage».

■ Il est possible que le distributeur continue à faire du bruit et

à distribuer des glaçons pendant plusieurs secondes après

avoir relâché le bouton ou la plaque du distributeur.

Nettoyage du goulot du distributeur à glaçons:

L’humidité entraîne l’agglomération des glaçons. Des particules

de glace peuvent s’accumuler et obstruer le goulot du distributeur

à glaçons.

Si on n’a pas besoin de distribuer des glaçons régulièrement, il

peut s’avérer nécessaire de vider le bac d’entreposage à glaçons

et de nettoyer à la fois le goulot de distribution des glaçons,

le bac d’entreposage à glaçons et la zone située sous le bac

d’entreposage toutes les 2semaines.

■ Si nécessaire, retirer les glaçons obstruant le bac

d’entreposage et le goulot de distribution des glaçons à l’aide

d’un ustensile en plastique.

■ Nettoyer le goulot de distribution des glaçons et le fond du

bac d’entreposage à glaçons à l’aide d’un chiffon tiède et

humide, puis sécher soigneusement ces deux sections.

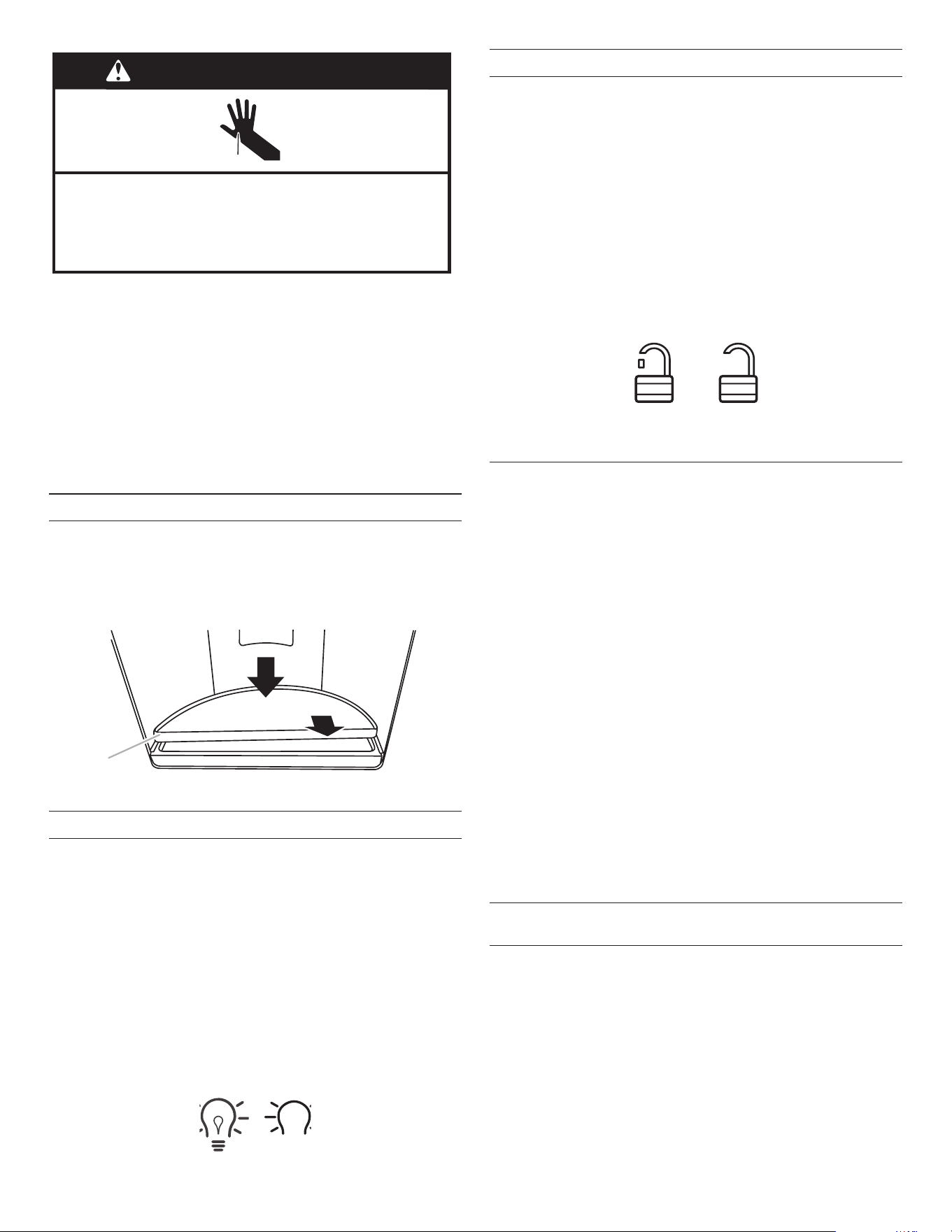

Distribution de glaçons:

1. Sélectionner le type de glace souhaité. Pour passer des

glaçons à la glace concassée, appuyer sur ICE/WATER

(glaçons/eau).

2. Appuyer un verre robuste contre la plaque de distribution.

Tenir le verre près de l’ouverture du distributeur pour que les

glaçons ne tombent pas à côté du verre.

IMPORTANT: Il n’est pas nécessaire d’exercer une pression

importante sur la plaque pour activer le distributeur de

glaçons. Une pression forte ne donne pas une distribution

plus rapide de glaçons ou des quantités plus grandes.

3. Retirer le verre pour arrêter la distribution.

REMARQUE: La distribution de glaçons peut se poursuivre

pendant plusieurs secondes après que le verre a été retiré de la

plaque du distributeur. Le distributeur peut continuer à faire du

bruit pendant quelques secondes après la distribution.

Plateau d’égouttement du distributeur

Le plateau d’égouttement comprend une plaque supplémentaire.

La plaque peut être retirée du plateau et transportée jusqu’à

l’évier pour être vidée ou nettoyée.

■ Enfoncer le rebord arrière de la plaque pour redresser

légèrement le rebord avant et faciliter son retrait.

Lumière du distributeur

Lorsqu’on utilise le distributeur, l’éclairage s’allume

automatiquement.

Pour allumer la lampe sans distribuer d’eau:

Appuyer sur LIGHT (éclairage) pour permuter entre les choix

suivants (répétés en boucle):

■ OFF (arrêt) (par défaut) - L’éclairage du distributeur est éteint.

■ ON (marche) - L’éclairage du distributeur reste allumé à

100% de sa luminosité.

■ DIM (tamisé) - L’éclairage du distributeur reste allumé à 50%

de sa luminosité.

Les lampes du distributeur sont des DEL qui ne peuvent pas être

remplacées. Si l’éclairage du distributeur ne semble pas

fonctionner, voir la section «Dépannage» pour plus d’information.

Verrouillage du distributeur

Le distributeur peut être arrêté pour un nettoyage facile ou pour

éviter la distribution involontaire par de jeunes enfants ou des

animaux de compagnie.

REMARQUE: La caractéristique de verrouillage n’interrompt pas

l’alimentation électrique au réfrigérateur, à la machine à glaçons

ou à la lampe du distributeur. Elle sert simplement à désactiver

les commandes et les leviers du distributeur. Pour éteindre la

machine à glaçons, voir la section «Machine à glaçons et bac

d’entreposage».

■ Appuyer sur LOCK (verrouillage) pendant 3 secondes pour

verrouiller le distributeur.

■ Appuyer une seconde fois sur LOCK (verrouillage) pour

déverrouiller le distributeur.

L’écran d’affichage indique si le distributeur est verrouillé.

Machine à glaçons et bac d’entreposage

à glaçons

(sur certains modèles)

IMPORTANT: Afin d’éviter une faible production de glaçons

ou des glaçons de mauvaise qualité, vidanger le circuit d’eau

avant de mettre en marche la machine à glaçons. Voir la section

«Distributeur d’eau».

■ Prévoir un délai de 24heures après l’installation pour la

production des premiers glaçons. Jeter les trois premiers

lots de glaçons produits. Accorder 2 à 3jours au bac

d’entreposage des glaçons pour qu’il se remplisse.

■ La qualité des glaçons dépend de la qualité de l’eau fournie

à la machine à glaçons. Éviter de connecter la machine à

glaçons à une alimentation en eau adoucie. Les produits

chimiques adoucisseurs d’eau (comme le sel) peuvent

endommager certaines pièces de la machine à glaçons et

entraîner une mauvaise qualité de glaçons. Si l’alimentation en

eau adoucie ne peut être évitée, s’assurer que l’adoucisseur

d’eau fonctionne bien et qu’il est bien entretenu.

■ Si des glaçons sont agglomérés dans le bac d’entreposage,

les briser à l’aide d’un ustensile en plastique et les jeter. Ne

pas utiliser d’objet pointu pour briser les glaçons. Ceci peut

endommager le bac d’entreposage et le mécanisme du

distributeur.

■ Ne rien conserver à l’intérieur du bac à glaçons.

Style 1 – Machine à glaçons dans le réfrigérateur

(sur certains modèles)

La machine à glaçons se trouve sur le côté gauche du plafond

du compartiment de réfrigération. Les glaçons sont éjectés dans

le bac d’entreposage à glaçons situé sur la porte de gauche du

réfrigérateur.

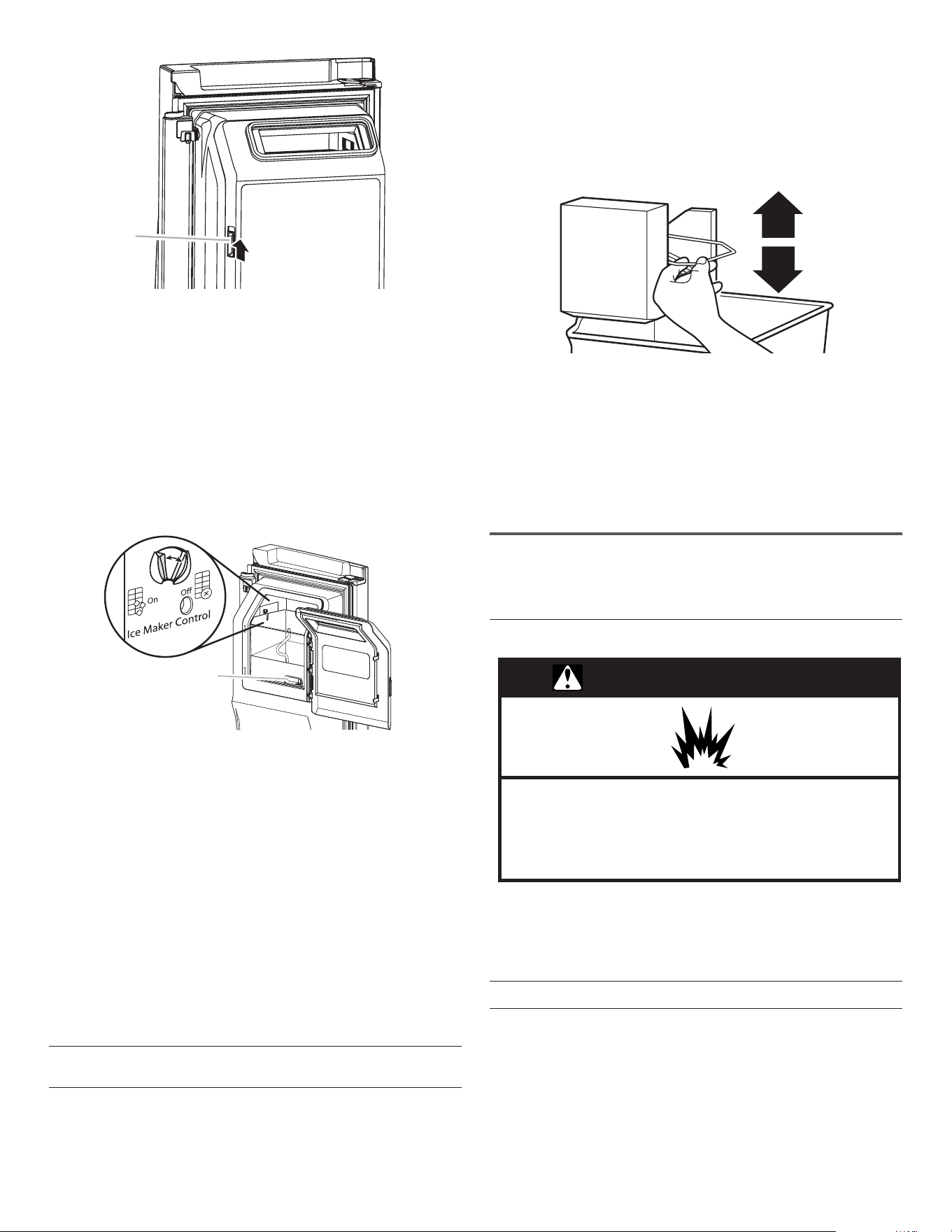

Mise en marche/arrêt de la machine à glaçons

1. Pousser le loquet sur le côté gauche du compartiment à

glaçons pour ouvrir la porte.

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut causer

des coupures.

AVERTISSEMENT

A. Plaque du plateau du distributeur

LOCKED

(verrouillage)

UNLOCKED

(déverrouillage)

(marche)

DIM

(tamisé)

2. Mettre en marche la machine à glaçons en tournant le

commutateur à la position ON (marche) (vers la gauche).

REMARQUES:

■ Pour arrêter la machine à glaçons manuellement, placer la

commande à la position OFF (arrêt) (à droite).

■ La machine à glaçons comporte un système d’arrêt

automatique. Le détecteur arrête automatiquement la

production de glaçons si le bac d’entreposage est plein,

si la porte est ouverte ou si on retire le bac d’entreposage

à glaçons. La commande restera en position ON (marche)

(à gauche).

3. Fermer la porte du compartiment à glaçons.

Retrait et réinstallation du bac d’entreposage à glaçons

■ Retirer le bac d’entreposage à glaçons en insérant les doigts

dans le trou situé à la base du bac et serrer le loquet pour

libérer le bac du compartiment. Soulever le bac d’entreposage

à glaçons en le soulevant et en le dégageant en ligne droite.

■ Réinstaller le bac d’entreposage dans le compartiment à

glaçons et appuyer dessus pour s’assurer qu’il est bien en

place.

Taux de production des glaçons

■ Dans des conditions d’utilisation normales, la machine à

glaçons devrait produire environ 3lb (1,4kg) de glaçons par

jour.

■ Pour augmenter la production de glaçons, sélectionner «Fast

Ice» (glaçons rapides) ou «Max Ice» (production de glaçons

maximale) du menu «Options» sur le tableau de commande.

Voir la section «Utilisation des commandes».

Style 2 – Machine à glaçons dans le congélateur (sur

certains modèles)

Mise en marche/arrêt de la machine à glaçons

Pour mettre la machine à glaçons en marche, il suffit d’abaisser le

bras de commande en broche.

Pour éteindre manuellement la machine à glaçons, soulever le

bras de commande à d’arrêt métallique à la position Off (arrêt/

position haute) et attendre l’émission d’un clic.

REMARQUE: La machine à glaçons comporte un système

d’arrêt automatique. Au fur et à mesure de la fabrication de la

glace, les glaçons remplissent le bac d’entreposage de glaçons.

Les glaçons soulèvent le bras de commande en broche à la

position OFF (arrêt/position haute). Ne pas forcer le commutateur

du bras en broche vers le haut ou vers le bas.

REMARQUE: Éteindre la machine à glaçons avant de retirer

le bac d’entreposage pour servir des glaçons ou pour nettoyer

le bac. Ceci empêchera les glaçons de tomber de la machine

à glaçons et dans le compartiment de congélation. Après avoir

remplacé le bac d’entreposage, mettre en marche la machine à

glaçons.

Taux de production des glaçons

■ La machine à glaçons doit produire un lot de glaçons complet

environ toutes les 2 heures.

ENTRETIEN DU

RÉFRIGÉRATEUR

Nettoyage

Les sections de réfrigération et de congélation se dégivrent

automatiquement. Toutefois, nettoyer les deux compartiments

environ une fois par mois afin d’éviter une accumulation d’odeurs.

Essuyer les renversements immédiatement.

Nettoyage des surfaces externes

Consulter les instructions de nettoyage extérieur relatives à votre

modèle.

Style1– Porte lisse

IMPORTANT: Les dommages au revêtement lisse en raison

d’un mauvais usage des produits nettoyants ou de l’utilisation de

produits nettoyants non recommandés ne sont pas couverts par

la garantie. Des instruments aiguisés ou coupants dépareraient le

revêtement.

A. Loquet de porte du compartiment à glaçons

A. Loquet de déverrouillage du bac d’entreposage à glaçons

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

UTILISER NE PAS UTILISER

4 Chiffon doux et propre 6 Chiffons abrasifs

6 Essuie-tout ou papier

journal

6 Tampons en laine d’acier

4 Eau tiède et savonneuse –

utiliser un détergent doux.

6 Poudres ou liquides abrasifs

6 Nettoyants à vitre en

vaporiseur

6 Ammoniac

6 Nettoyants acides ou à base

de vinaigre

6 Nettoyants à four

6 Liquides inflammables

REMARQUE: Les essuie-tout peuvent érafler et ternir le

revêtement transparent de la porte peinte. Afin d’éviter tout

dommage éventuel, utiliser des chiffons en tissu doux pour polir

et essuyer les portes.

Style2 – Acier inoxydable

IMPORTANT:

■ N’utiliser que les produits de nettoyage et les lingettes pour

acier inoxydable uniquement. Les dommages au revêtement

en acier inoxydable en raison d’un mauvais usage des

produits nettoyants ou de l’utilisation de produits nettoyants

non recommandés, ne sont pas couverts par la garantie.

■ Ne pas exposer les électroménagers en acier inoxydable

à des éléments caustiques ou corrosifs tels que le sel, un

niveau élevé d’humidité ou des environnements très humides.

Les dommages causés par l’exposition à de tels éléments ne

sont pas couverts par la garantie.

UTILISER NE PAS UTILISER

4 Chiffon doux et propre 6 Chiffons abrasifs

6 Essuie-tout ou papier journal

6 Tampons en laine d’acier

4 Eau tiède et

savonneuse

6 Poudres ou liquides abrasifs

6 Ammoniac

6 Nettoyants à base d’agrumes

6 Nettoyants acides ou à base de

vinaigre

6 Nettoyants à four

4 Pour les saletés

importantes, utiliser

UNIQUEMENT un

nettoyant pour acier

inoxydable conçu pour

les appareils concernés.

Pour commander le

nettoyant, voir la section

«Accessoires».

6 Un nettoyant pour acier

inoxydable doit être utilisé sur

les pièces en acier inoxydable

uniquement! Veiller à ce que

le nettoyant et poli pour acier

inoxydable n’entre pas en contact

avec les pièces de plastique

comme les garnitures, couvercles

de distributeurs ou joints de porte.

REMARQUES:

■ En cas de contact non intentionnel, nettoyer la pièce de

plastique avec une éponge et un détergent doux dans de

l’eau tiède. Sécher soigneusement avec un chiffon doux.

■ Un nettoyant sous forme liquide ne signifie pas forcément

qu’il n’est pas abrasif. Beaucoup de nettoyants liquides

formulés pour nettoyer le carrelage et autres surfaces lisses

en douceur peuvent tout de même endommager l’acier

inoxydable.

■ L’acide citrique décolore l’acier inoxydable de façon définitive.

Afin d’éviter d’endommager le fini en acier inoxydable du

réfrigérateur:

Ne pas laisser les produits suivants pendant une durée

prolongée sur le revêtement

6 Moutarde 6 Sauces à base d’agrumes

6 Jus de tomates 6 Produits à base d’agrumes

6 Sauce marinara

Nettoyage de l’intérieur

IMPORTANT: Les tablettes du réfrigérateur équipées d’éclairage

DEL par en dessous ne sont pas lavables au lave-vaisselle.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes soigneusement. Utiliser une éponge propre

ou un linge doux et un détergent doux dans de l’eau tiède.

REMARQUE: Ne pas utiliser de nettoyants puissants

ou abrasifs tels que les nettoyants à vitre en atomiseurs,

nettoyants à récurer, liquides inflammables, cires nettoyantes,

détergents concentrés, agents de blanchiment ou nettoyants

contenant du pétrole sur les pièces en plastique, les

garnitures intérieures et garnitures de portes ou sur les joints

de portes.

3. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Nettoyage du condensateur

Le condensateur n’a pas besoin d’être nettoyé souvent dans

des conditions de fonctionnement domestique normales. Si

l’environnement est particulièrement graisseux, poussiéreux ou

s’il y a des animaux domestiques dans la maison, le condenseur

devrait être nettoyé tous les 2 ou 3mois pour assurer une

efficacité maximum.

Si on doit nettoyer le condensateur:

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer le casier de la base.

3. Utiliser un aspirateur à brosse douce pour nettoyer la grille,

les endroits ouverts derrière la grille et la surface à l’avant du

condensateur.

4. Replacer la grille de la base après avoir terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Lampes

Les lampes dans le réfrigérateur et le congélateur sont à DEL et

n’ont pas besoin d’être remplacées. Si les lampes ne s’allument

pas lorsqu’on ouvre la porte, appeler les numéros fournis pour

obtenir de l’aide ou un dépannage. Aux États-Unis, composer le

1800253-1301. Au Canada, composer le 1800807-6777.

Précautions à prendre pour les vacances

ou le déménagement

Vacances

Si le réfrigérateur est laissé en marche pendant son absence:

1. Consommer toutes les denrées périssables et congeler les

autres articles.

2. Si le réfrigérateur comporte une machine à glaçons

automatique et qu’il est raccordé à la source

d’approvisionnement en eau du domicile, fermer la source

d’approvisionnement en eau du réfrigérateur. Des dommages

matériels peuvent subvenir si l’alimentation en eau n’est pas

coupée.

3. Si votre machine à glaçons est automatique, éteindre la

machine à glaçons.

REMARQUE: Selon votre modèle, soulever le bras de

commande métallique à la position OFF (arrêt/position haute),

ou placer le commutateur sur OFF (arrêt).

4. Vider le bac à glaçons.

Modèles avec fonction Vacation mode (mode vacances)

■ Activer Vacation mode (mode vacances). Voir la section

«Utilisation des commandes».

REMARQUE: L’activation du mode «vacances» ne

désactive pas la machine à glaçons.

Si l’utilisateur choisit d’arrêter le réfrigérateur avant son

absence:

1. Enlever tous les aliments du réfrigérateur.

2. Si le réfrigérateur est équipé d’une machine à glaçons

automatique:

■ Fermer l’approvisionnement en eau de la machine à

glaçons au moins un jour à l’avance.

■ Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande d’arrêt métallique à la

position (arrêt/position haute) ou placer le commutateur

sur OFF (arrêt), selon le modèle.

3. Vider le bac à glaçons.

4. Éteindre la/les commande(s) de température. Voir la section

«Utilisation des commandes».

5. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.

6. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc

ou de bois dans la partie supérieure de chaque porte de façon

à ce qu’elles soient suffisamment ouvertes pour permettre

à l’air d’entrer et d’éviter l’accumulation d’odeur ou de

moisissure.

Déménagement

En cas de déménagement et de déplacement du réfrigérateur

dans une nouvelle habitation, suivre ces étapes pour préparer le

déménagement.

1. Si le réfrigérateur est équipé d’une machine à glaçons

automatique:

■ Fermer l’approvisionnement en eau de la machine à

glaçons au moins un jour à l’avance.

■ Débrancher la canalisation d’eau de l’arrière du

réfrigérateur.

■ Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande d’arrêt métallique à la

position OFF (arrêt) (haute) ou placer le commutateur sur

OFF (arrêt), selon le modèle.

2. Retirer tous les aliments du réfrigérateur et placer tous les

aliments congelés dans de la neige carbonique.

3. Vider le bac à glaçons.

4. Éteindre la/les commande(s) de température. Voir la section

«Utilisation des commandes ».

5. Débrancher le réfrigérateur.

6. Bien nettoyer, essuyer et sécher.

7. Retirer toutes les pièces amovibles, bien les envelopper et

les attacher ensemble avec du ruban adhésif pour qu’elles ne

bougent et ne s’entrechoquent pas durant le déménagement.

8. Selon le modèle, soulever l’avant du réfrigérateur pour qu’il

roule plus facilement OU soulever les pieds de nivellement

pour qu’ils n’égratignent pas le plancher. Voir la section

«Alignement des portes et des tiroirs ».

9. Fermer les portes à l’aide de ruban adhésif et fixer le cordon

d’alimentation à la partie arrière du réfrigérateur.

Lors de l’arrivée au nouveau domicile, remettre tout en place

et consulter la section «Instructions d’installation» pour les

instructions de préparation. Aussi, si le réfrigérateur comporte une

machine à glaçons automatique, ne pas oublier de rebrancher

l’approvisionnement en eau au réfrigérateur.

DÉPANNAGE

Essayez d’abord les solutions suggérées ici. Pour obtenir de l’aide ou des recommandations supplémentaires pour éviter un appel de

service, reportez-vous à la page de garantie de ce guide, visitez le www.whirlpool.com/product_help.

Au Canada, visiter le www.whirlpool.ca.

Il est possible d’adresser ses commentaires ou questions par courrier à l’adresse suivante:

Aux États-Unis: Au Canada:

Whirlpool Brand Home Appliances

Centre pour l’eXpérience de la clientèle

553 Benson Road

Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances

Centre d’eXpérience pour la clientèle

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez indiquer dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.

UTILISATION GÉNÉRALE Causes possibles et solutions recommandées

Le réfrigérateur ne fonctionne pas

■ Non raccordé à l’alimentation électrique – Brancher le cordon d’alimentation

dans une prise à 3 alvéoles reliée à la terre. Ne pas utiliser de rallonge.

■ Pas d’alimentation au niveau de la prise – Brancher une lampe pour voir si la

prise électrique fonctionne.

■ Un fusible est grillé ou un disjoncteur s’est ouvert – Remplacer le fusible

ou réenclencher le disjoncteur. Si le problème persiste, contacter un électricien

agréé.

■ La commande ou le refroidissement n’est pas activé(e) – Activer la

commande du réfrigérateur ou le refroidissement. Voir la section «Utilisation

des commandes».

■ Nouvelle installation – Attendre 24 heures après l’installation pour que

l’alimentation en eau refroidisse complètement.

REMARQUE: Le fait de placer la/les commandes de température au

réglage le plus froid ne refroidira pas le compartiment (de réfrigération ou de

congélation) plus rapidement.

■ Les commandes du réfrigérateur sont en mode d’exposition (sur certains

modèles) – Si le réfrigérateur est en mode d’exposition, le refroidissement

est désactivé et «Exposition» s’allume sur le tableau de commande. Voir la

section «Utilisation des commandes» pour plus de renseignements.

Le moteur semble fonctionner excessivement

■ Votre nouveau réfrigérateur comporte un moteur haute efficacité – Il est

possible qu’il fonctionne plus longtemps que votre appareil précédent, car

le compresseur et les ventilateurs fonctionnent à des vitesses réduites plus

éconergiques. Ceci est normal.

REMARQUE: L’appareil peut fonctionner encore plus longtemps si la

température de la pièce est élevée, si une grande quantité de nourriture a été

ajoutée, si les portes sont fréquemment ouvertes ou si elles ont été laissées

ouvertes.

Les lampes ne fonctionnent pas

■ Le réfrigérateur a été équipé d’un éclairage à DEL qui n’a pas besoin

d’être remplacé – Si les lampes ne s’allument pas lorsqu’on ouvre la porte,

appeler les numéros fournis pour obtenir de l’aide ou un dépannage. Voir la

page de couverture ou la garantie pour savoir qui contacter.

■ La lampe du distributeur est éteinte – Sur certains modèles, si la lampe du

distributeur est réglée à Off (arrêt), elle ne fonctionne que si on appuie sur le

levier/la plaque du distributeur. Si on désire que la lumière du distributeur reste

allumée continuellement, voir la section «Distributeurs d’eau et de glaçons».

■ Les portes ont été ouvertes pendant plus de 10minutes – Fermer les portes

et le tiroir à réinitialiser, puis les rouvrir pour reprendre la tâche illuminée.

Les tablettes équipées d’éclairage DEL

par en dessous ne s’allument pas

(sur certains modèles)

■ Les crochets de tablettes ne sont pas complètement engagés dans les

supports de tablettes – Vérifier que les crochets de tablette arrière sont

complètement installés dans les encoches des supports de tablettes.

■ Les supports de tablettes accrochés à la paroi arrière du réfrigérateur ne

sont pas bien serrés – Vérifier que toutes les vis des supports de tablette sont

complètement serrées. Serrer toutes les vis desserrées.

■ Les portes ont été ouvertes pendant plus de 10minutes – Fermer les portes

et le tiroir à réinitialiser, puis les rouvrir pour reprendre les tâches illuminées.

UTILISATION GÉNÉRALE Causes possibles et solutions recommandées

La commande du tiroir extérieur n’est pas

allumée/ne répond pas

■ Le réfrigérateur est en mode de refroidissement désactivé – Quitter

le mode de refroidissement désactivé. Voir la section «Utilisation des

commandes».

■ Le processus d’initialisation des commandes du réfrigérateur ne

s’est pas exécuté parfaitement – Débrancher le réfrigérateur et attendre

5 secondes. Brancher le réfrigérateur et attendre 30secondes avant d’ouvrir

l’une des portes ou l’un des tiroirs du réfrigérateur ou de toucher le tableau de

commande.

■ La façade du tiroir a été retirée récemment – S’assurer que les fils de

commande de température ont bien été rebranchés. Voir la section «Retrait et

réinstallation des façades des tiroirs».

Le réfrigérateur semble bruyant

Le compresseur de ce nouveau réfrigérateur régule la température plus

efficacement et utilise moins d’énergie que les modèles plus anciens. Au cours de

différentes étapes du fonctionnement de l’appareil, des bruits de fonctionnement

normaux se font entendre qui ne sont pas familiers.

Les bruits suivants sont normaux:

■ Bourdonnement/cliquetis – Se produit lorsque le robinet d’eau s’ouvre et

se referme pour distribuer de l’eau ou remplir la machine à glaçons. Si le

réfrigérateur est raccordé à une canalisation d’arrivée d’eau, cela est normal.

Éteindre la machine à glaçons si le réfrigérateur n’est pas raccordé à une

canalisation d’arrivée d’eau.

■ Cliquetis répétitif – Soupape de régulation double de la fonction de

refroidissement.

■ Craquement/martèlement – Se fait entendre lorsque des glaçons sont

éjectés de la machine à glaçons et tombent dans le bac d’entreposage.

■ Bruit d’éclatement – Contraction/expansion des parois internes,

particulièrement lors du refroidissement initial.

■ Sifflement/égouttement – Écoulement de liquide réfrigérant ou d’huile dans le

compresseur.

■ Pulsation/frottement rythmique – Se produit lorsque les ventilateurs/le

compresseur se règlent pour optimiser la performance de l’appareil pendant

son fonctionnement – cela est normal.

■ Cliquetis – Se produit lorsque l’eau circule dans la canalisation d’arrivée d’eau

ou lorsque le réfrigérant circule dans l’appareil. Les vibrations peuvent aussi

provenir d’objets posés sur le réfrigérateur.

■ Bruit d’écoulement d’eau ou de gargouillement – Se produit lorsque la glace

fond lors du programme de dégivrage et que l’eau s’écoule dans le plateau de

dégivrage.

■ Grésillement – Se produit à mesure que de l’eau dégoutte sur l’élément de

chauffage durant le programme de dégivrage.

■ Vibration – Le réfrigérateur n’est peut-être pas stable. Ajuster les vis de

nivellement et abaisser le pied de nivellement avant de façon à ce qu’il

soit bien en contact avec le plancher. Consulter la section «Fermeture et

alignement des portes».

La température est trop élevée

■ Nouvelle installation – Attendre 24 heures après l’installation pour que

l’alimentation en eau refroidisse complètement.

REMARQUE: Le fait de placer la/les commandes de température au

réglage le plus froid ne refroidira pas le compartiment (de réfrigération ou de

congélation) plus rapidement.

■ Refroidissement est désactivé – Mettre en marche la commande de

refroidissement. Voir la section «Utilisation des commandes».

■ Les portes sont ouvertes fréquemment ou ne sont pas complètement

fermées – Ceci permet à l’air chaud de pénétrer dans le réfrigérateur.

Minimiser les ouvertures de porte, garder les portes complètement fermées et

s’assurer que l’étanchéité des deux portes est assurée.

■ Les ouvertures d’aération sont obstruées – Retirer les objets placés devant

les ouvertures.

■ Une grande quantité d’aliments chauds a été récemment ajoutée –

Attendre quelques heures pour permettre au réfrigérateur de revenir à une

température normale.

■ Le réglage des commandes n’est pas adapté à l’environnement de

l’appareil – Placer les commandes à un réglage plus froid. Contrôler à

nouveau la température 24 heures plus tard.

UTILISATION GÉNÉRALE Causes possibles et solutions recommandées

La température est trop basse dans le

réfrigérateur/tiroir à légumes

■ Le réglage des commandes n’est pas adapté à l’environnement de

l’appareil – Placer les commandes à un réglage plus chaud. Contrôler à

nouveau la température 24 heures plus tard.

■ Le bac d’entreposage à glaçons est mal installé – Voir la section «Machine

à glaçons et bac d’entreposage».

■ Les ouvertures d’aération sont obstruées – Retirer les objets placés devant

les ouvertures.

La température est trop basse/trop élevée

dans le tiroir extérieur

■ Le réglage des commandes n’est pas adapté aux articles rangés dans

le tiroir – Modifier le réglage de température. Consulter la section «Tiroir

extérieur à température contrôlée».

Accumulation d’humidité à l’intérieur de

l’appareil

REMARQUE: Une certaine accumulation d’humidité est normale. Nettoyer avec

un linge doux et sec.

■ La pièce est humide – Un environnement humide contribue à l’accumulation

d’humidité. Utiliser le réfrigérateur à l’intérieur du domicile uniquement, dans

un environnement aussi sec que possible.

■ Les portes sont ouvertes fréquemment ou ne sont pas complètement

fermées – Ceci permet à l’air humide de pénétrer dans le réfrigérateur.

Minimiser les ouvertures de porte, garder les portes complètement fermées et

s’assurer que l’étanchéité des deux portes est assurée.

Du givre/de la glace s’accumule dans le

compartiment de congélation

■ Le tiroir est fréquemment ouvert ou est laissé ouvert – Réduire la fréquence

d’ouverture du tiroir et refermer complètement le tiroir après utilisation.

■ Mauvaise étanchéité du tiroir – S’assurer que les joints de porte sont en

parfait contact avec la caisse du réfrigérateur pour que l’étanchéité soit

assurée.

■ Les réglages de température ne sont pas corrects – Voir la section

«Utilisation des commandes» pour connaître les réglages de température

recommandés.

PORTES ET NIVELLEMENT Causes possibles et solutions recommandées

Les portes sont difficiles à ouvrir

■ Les joints sont sales ou collants – Nettoyer les joints et les surfaces de

contact au savon doux et à l’eau tiède. Rincer et sécher avec un linge doux.

Les portes ne ferment pas complètement

■ La porte est bloquée en position ouverte – Déplacer les aliments sous

emballage pour dégager la porte. S’assurer que les balconnets et tablettes

sont correctement installés. Vérifier que tous les matériaux d’emballage ont été

retirés.

Les portes semblent mal alignées

■ L’alignement des portes ou le nivellement du réfrigérateur doit être réalisé

– Voir la section «Fermeture et alignement des portes».

Le réfrigérateur est instable ou roule vers

l’avant lorsqu’on ouvre ou ferme les portes ou

les tiroirs

■ Les pieds de nivellement ne sont pas fermement en appui sur le sol

– Retirer la grille de la base. Tourner les deux pieds de stabilisation (un de

chaque côté) du même nombre de tours dans le sens horaire, jusqu’à ce qu’ils

soient fermement en appui sur le sol. Consulter la section «Fermeture et

alignement des portes».

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

GLAÇONS ET EAU Causes possibles et solutions recommandées

La machine à glaçons ne produit pas ou

produit trop peu de glaçons, ou produit des

glaçons de petite taille/creux

■ Le réfrigérateur n’est pas raccordé à une alimentation en eau ou le robinet

d’arrêt d’eau n’est pas complètement ouvert – Raccorder le réfrigérateur à

une alimentation en eau et s’assurer que le robinet d’arrêt est complètement

ouvert.

■ La canalisation d’alimentation en eau est déformée – Une déformation de

la canalisation d’eau peut réduire le débit de l’eau, diminuer la production des

glaçons, entraîner la production de glaçons de petite taille, creux ou encore de

forme irrégulière. Redresser la canalisation d’eau.

■ La machine à glaçons n’est pas allumée – Mettre en marche la machine à

glaçons. Voir la section «Machine à glaçons et bac d’entreposage».

■ Nouvelle installation – Après avoir raccordé le réfrigérateur à une source

d’alimentation en eau, vidanger le système d’eau. (Voir la section «Distributeur

d’eau et de glaçons».) Attendre 24 heures pour que la production de glaçons

commence. Attendre 72 heures pour que la production de glaçons soit

complète. Jeter les trois premiers lots de glaçons produits.

■ La porte du réfrigérateur n’est pas complètement fermée – Fermer la porte

fermement. Si elle ne ferme pas complètement, voir la section «Les portes ne

ferment pas complètement».

■ Un filtre à eau est installé sur le réfrigérateur – Retirer le filtre à eau et faire

fonctionner la machine à glaçons. Si le volume de glace augmente, le filtre

est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller

correctement.

■ Une grande quantité de glaçons a été récemment prélevée – Accorder

suffisamment de temps à la machine à glaçons pour produire plus de glaçons.

■ Un glaçon est coincé dans le bras éjecteur de la machine à glaçons –

Retirer le glaçon du bras éjecteur avec un ustensile en plastique.

■ Pression en eau inadéquate – Vérifier que la pression en eau du domicile est

adéquate. Voir la section «Spécifications de l’alimentation en eau».

■ Le filtre à eau est mal installé – S’assurer que le filtre est correctement

installé. Voir la section «Système de filtration de l’eau».

■ Un système de filtration de l’eau par osmose inverse est raccordé à votre

alimentation en eau froide – Ceci peut réduire la pression de l’eau. Voir la

section «Spécifications de l’alimentation en eau».

REMARQUE: Si des questions demeurent quant à la pression de l’eau, contacter

un plombier qualifié agréé.

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut causer

des coupures.

AVERTISSEMENT

GLAÇONS ET EAU Causes possibles et solutions recommandées

Le distributeur de glaçons ne fonctionne pas

correctement

■ Nouvelle installation – Après avoir raccordé le réfrigérateur à une source

d’alimentation en eau, vidanger le système d’eau. (Voir la section «Distributeur

d’eau et de glaçons».) Attendre 24 heures pour que la production de glaçons

commence. Attendre 72 heures pour que la production de glaçons soit

complète. Jeter les trois premiers lots de glaçons produits.

■ La machine à glaçons n’est pas allumée ou le bac à glaçons n’est pas

bien installé – Mettre en marche la machine à glaçons et s’assurer que le bac

d’entreposage à glaçons est fermement en place. Voir la section «Machine à

glaçons et bac d’entreposage».

■ Des glaçons obstruent le bac d’entreposage à glaçons ou sont

agglomérés à l’intérieur, ou ils obstruent la goulotte de distribution de

glaçons – Retirer ou séparer les glaçons agglomérés à l’aide d’un ustensile

en plastique si nécessaire. Nettoyer le goulet de distribution et le fond

du bac d’entreposage à l’aide d’un chiffon tiède et humide, puis sécher

soigneusement ces deux sections. Pour éviter toute obstruction et maintenir

un approvisionnement en glaçons frais, vider le bac d’entreposage à glaçons

et nettoyer à la fois le bac d’entreposage et le goulet de distribution toutes les

2 semaines.

■ Le distributeur est verrouillé – Déverrouiller le distributeur. Voir la section

«Distributeurs d’eau et de glaçons».

■ Le distributeur à glaçons s’est bloqué pendant qu’il distribuait de la glace

concassée – Pour les modèles avec le bac d’entreposage des glaçons sur

la porte, passer temporairement du mode glace concassée au mode glaçons

pour éliminer l’obstruction.

■ On a appuyé sur la plaque/le levier du distributeur pendant trop

longtemps – Les glaçons cessent automatiquement d’être distribués. Attendre

quelques minutes pour que le distributeur soit réinitialisé et reprenne ensuite

la distribution. Prendre de grandes quantités de glaçons directement du bac

d’entreposage à glaçons et non depuis le distributeur.

■ La pression en eau du domicile est inférieure à 35lb/po² (241kPa) –

La pression de l’eau du domicile affecte le débit au niveau du distributeur.

Voir la section «Spécifications de l’alimentation en eau».

■ Le filtre à eau est obstrué ou mal installé – Remplacer le filtre ou le

réinstaller correctement. Voir la section «Système de filtration de l’eau».

Les glaçons ou l’eau ont un mauvais goût,

une mauvaise odeur ou une couleur grise

■ Raccords de plomberie neufs – Des raccords de plomberie neufs peuvent

entraîner une décoloration ou un mauvais goût de l’eau ou des glaçons.

Ce problème devrait disparaître avec le temps.

■ Les glaçons ont été entreposés pendant trop longtemps – Jeter les glaçons

et laver le bac à glaçons. Prévoir un délai de 24 heures pour que la machine à

glaçons produise de nouveaux glaçons.

■ L’odeur de certains aliments s’est transférée à d’autres – Utiliser des

emballages hermétiques et à l’épreuve de l’humidité pour conserver les

aliments.

■ Utilisation d’une canalisation d’alimentation en eau non recommandée

– L’odeur et le goût de certains matériaux utilisés dans des canalisations

d’alimentation en eau non recommandées peuvent se transférer aux aliments.

Utiliser uniquement une canalisation d’alimentation en eau recommandée.

Voir la section «Spécifications de l’alimentation en eau».

■ L’eau contient des minéraux (tels le soufre) – L’installation d’un filtre à eau

peut être requise afin d’enlever ces minéraux.

■ Le filtre à eau a été récemment installé ou remplacé – Une décoloration

grise ou foncée de la glace ou de l’eau indique que le système de filtration de

l’eau nécessite un rinçage supplémentaire. Voir la section «Distributeurs d’eau

et de glaçons».

GLAÇONS ET EAU Causes possibles et solutions recommandées

Le distributeur d’eau ne fonctionne pas

correctement

■ Les portes ne ferment pas complètement – S’assurer que les deux portes

sont bien fermées. (Sur certains modèles, seule la porte du congélateur doit

être fermée pour pouvoir utiliser le distributeur.)

■ Le réfrigérateur n’est pas raccordé à une alimentation en eau ou le robinet

d’arrêt d’eau n’est pas complètement ouvert – Raccorder le réfrigérateur à

une alimentation en eau et s’assurer que le robinet d’arrêt est complètement

ouvert.

■ La canalisation d’alimentation en eau est déformée – Une déformation

de la canalisation d’alimentation en eau peut réduire le débit du distributeur.

Redresser la canalisation d’eau.

■ La pression en eau du domicile est inférieure à 35lb/po² (241kPa) –

La pression de l’eau du domicile affecte le débit au niveau du distributeur.

Voir la section «Spécifications de l’alimentation en eau».

■ Nouvelle installation – Après avoir raccordé le réfrigérateur à une source

d’alimentation en eau, vidanger le système d’eau. Voir la section «Distributeurs

d’eau et de glaçons».

■ La caractéristique de remplissage du distributeur d’eau ne distribue pas

une quantité précise d’eau – Calibrer le distributeur d’eau. Voir la section

«Distributeurs d’eau et de glaçons».

■ Le distributeur est verrouillé – Déverrouiller le distributeur. Voir la section

«Distributeurs d’eau et de glaçons».

■ Le filtre à eau est obstrué ou mal installé – Remplacer le filtre ou le

réinstaller correctement. Voir la section «Système de filtration de l’eau».

■ Un système de filtration de l’eau par osmose inverse est raccordé à

votre alimentation en eau froide – Ceci peut réduire la pression de l’eau.

Voir la section «Spécifications de l’alimentation en eau».

REMARQUE: Si des questions demeurent quant à la pression de l’eau, contacter

un plombier qualifié agréé.

De l’eau fuit ou dégoutte du distributeur

REMARQUE: Il est normal que quelques gouttes supplémentaires s’écoulent de

la machine après avoir distribué de l’eau.

■ On n’a pas gardé le verre sous le distributeur pendant suffisamment

longtemps – Maintenir le verre sous le distributeur pendant 3 secondes après

avoir relâché le levier/la plaque du distributeur.

■ L’installation est récente, le filtre à eau a été récemment installé ou

changé – De l’air piégé dans les canalisations peut faire dégoutter le

distributeur d’eau. Rincer le système de distribution d’eau pour évacuer l’air

des canalisations. Voir la section «Distributeurs d’eau et de glaçons».

■ Des glaçons restés dans la goulotte du distributeur fondent – S’assurer

qu’il n’y a aucun copeau ou morceau de glace dans la goulotte à glaçons.

De l’eau fuit par l’arrière du réfrigérateur

■ Les raccords des canalisations d’eau ne sont pas bien serrés – S’assurer

que tous les raccords sont bien serrés. Voir «Raccordement de la canalisation

d’eau.»

L’eau du distributeur n’est pas assez froide

(sur certains modèles)

REMARQUE: L’eau du distributeur est réfrigérée à 50°F (10°C).

■ Nouvelle installation – Attendre 24 heures après l’installation pour que

l’alimentation en eau refroidisse complètement.

■ Une grande quantité d’eau a été récemment versée – Attendre 24 heures

pour qu’une nouvelle réserve d’eau refroidisse complètement.

■ On n’a pas versé d’eau récemment – Le premier verre d’eau ne sera peut-

être pas froid. Jeter le premier verre d’eau distribué.

■ Le réfrigérateur n’est pas raccordé à une canalisation d’arrivée d’eau

froide – S’assurer que le réfrigérateur est raccordé à une canalisation d’arrivée

d’eau froide. Voir la section «Spécifications de l’alimentation en eau».

FICHE DE DONNÉES RELATIVES AU RENDEMENT

Système de ltration d’eau

ModèleP9WB2L/P9RFWB2L/EDR2RXD1 d’une capacité de 200 gallons (757 litres)

Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSAB483.1 pour la réduction des substances énumérées ci-dessous.

La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou égale à la

limite permissible pour l’eau qui quitte le système, comme spécié par les normes ANSI/NSF42, 53 et 401, ainsi que CSAB483.1.

Réduction concentration

produits de désinfection

Concentration dans l’eau

àtraiter

Limite permissible de concentration

du produit dans l’eau

Réduction du

pourcentage moyen

Goût/odeur de chlore

Particules Classe I*

2,0mg/L ± 10%

Au moins 10000 particules/mL

Réduction de 50%

réduction de 85%

97,2%

99,5%

Réduction des contaminants Concentration dans l’eau

àtraiter

Limite permissible de concentration

du produit dans l’eau

Réduction du % moyen

Plomb: à pH6,5/à pH8,5 0,15mg/L± 10 % 0,010mg/L > 99,3%/98,6%

Benzène 0,015mg/L ± 10% 0,005mg/L 96,0%

p– dichlorobenzène 0,225mg/L ± 10% 0,075mg/L > 99,8%

Carbofurane 0,08mg/L ± 10% 0,040mg/L 91,9%

Toxaphène 0,015± 10% 0,003mg/L 93,3%

Atrazine 0,009mg/L ± 10% 0,003mg/L 92,4%

Amiante 10

à 10

bres/L

††

99% > 99%

Kystes opérationnels

†

50000/L min. 99,95% > 99,99%

Turbidité 11NTU± 10 % 0,5NTU 99,0%

Lindane 0,002± 10% 0,0002mg/L 98,9%

Tétrachloroéthène 0,015mg/L ± 10% 0,005mg/L > 96,6%

O-dichlorobenzène 1,8mg/L ± 10% 0,60mg/L > 99,9%

Éthylbenzène 2,1mg/L ± 10% 0,70mg/L 99,4%

1,2,4 – Trichlorobenzène 0,210mg/L ± 10% 0,07mg/L > 99,8%

2,4 – D 0,210mg/L ± 10% 0,07mg/L 93,8%

Styrène 2,0mg/L ± 10% 0,1mg/L 99,8%

Toluène 3,0mg/L ± 10% 1,0mg/L 87,9%

Endrin 0,006mg/L ± 10% 0,002mg/L > 96,6%

Aténolol 200± 20% 30ng/L > 95,9%

Triméthoprime 140± 20% 20ng/L > 96,9%

Linuron 140± 20% 20ng/L > 96,4%

Estrone 140± 20% 20ng/L > 97,0%

Nonylphénol 1400± 20% 200ng/L > 97,4%

Carbamazépine 1400± 20% 200ng/L > 97,9%

Phénytoïne 200± 20% 30ng/L 93,8%

Naproxène 140± 20% 20ng/L 96,1%

Bisphénol A 2000± 20% 300ng/L > 99,2%

Paramètres de tests: pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,6 gpm (2,27 Lpm). Pression = 60lb/po² (413,7kPa).

Temps. = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres).

Les composés certiés en vertu de la norme NSF401 sont considérés comme appartenant à la catégorie des « composés émergents/

contaminants secondaire ». Les composés émergents/contaminants secondaires sont des composés qui ont été détectés à de faibles

concentrations dans des sources d’approvisionnement en eau potable. Même s’ils n’apparaissent qu’à de faibles concentrations, ces

composés peuvent inuencer la perception et le niveau d’acceptation de la qualité de l’eau de consommation par le public.

Système testé et homologué par NSF International

en vertu des normes NSF/ANSI42, 53 et 401, ainsi

que CSAB483.1 pour la réduction de contaminants

spéciés sur la che de données de performance.

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de ltre soient respectées

pour que ce produit donne le rendement annoncé.

Desdommages à la propriété peuvent se produire

lorsquelesinstructions ne sont pas toutes respectées.

■ La cartouche jetable doit être changée au moins tous les

6mois.

■ Utiliser le ltre de remplacementP9RFWB2L, numéro de

pièceEDR2RXD1/EDR2RXD1B. Prix suggéré au détail en

2015 de 49,99$ US/49,99 $ CAN. Les prix sont indiqués

sous réserve de modication.

■ Le système de contrôle du ltre mesure la quantité d’eau

quipasse par le ltre et indique quand remplacer le ltre.

Consulter les sections « Utilisation des commandes » ou

« Système de ltration de l’eau » (dans les instructions

d’utilisation ou le guide d’utilisation) pour savoir comment

vérier l’état du ltre à eau.

■ Après avoir remplacé le ltre à eau, purger le système

d’eau. Voir les sections « Distributeur d’eau et de glaçons »

ou « Distributeur d’eau » dans les instructions d’utilisation

ouleguide d’utilisation.

■ Ces contaminants ne sont pas nécessairement présents dans

l’approvisionnement d’eau. Même si le test a été effectué

dans des conditions de laboratoires standard, le rendement

réel peut varier.

■ Le produit doit être utilisé pour l’eau froide seulement.

■ Le circuit d’eau doit être installé conformément aux lois

etrèglements locaux et à ceux de l’État concerné.

■ Ne pas utiliser ce produit pour ltrer une eau

microbiologiquement polluée ou de qualité inconnue en

l’absence d’un dispositif de désinfection adéquat en amont

ou en aval du système. Les systèmes certiés pour la

réduction des kystes peuvent être utilisés pour une eau

désinfectée susceptible de contenir des kystes ltrables.

Étab. EPA no 082047 – TWN-001

■ Consulter la section « Garantie » pour obtenir le nom

et le numéro de téléphone du fabricant, ainsi que les

renseignements sur la garantie limitée.

Directives d’application/paramètres d’approvisionnement en eau

Source d’eau Puits ou collectivité

Pression d’eau 30 à 120lb/po

(207 à 827kPa)

Température de l’eau 33° à 100°F (0,6° à 37,8°C)

Débit nominal 0,6gpm (2,27L/min) à 60psi.

(413,7kPa)

■ Le système de ltration d’eau peut prendre en charge une

pression d’eau pouvant atteindre 120 livres par pouce carré

(psi). Si l’alimentation en eau est supérieure à 80 psi, installer

un détendeur avant d’installer le système de ltration d’eau.

*Classe I – taille des particules: >0,5 à <1um

†

Sur la base de la ltration de kystes de Cryptosporidium parvum

††

Filtres de longueur supérieure à 10um

NSF est une marque déposée de NSF International.

NOTES

W10730915C

W10730921B – SP

09/19

Whirlpool WRV976DEM French Door Refrigeration

Product's Documents

USER INSTRUCTIONS

Specifications

Whirlpool WRV976DEM Questions and Answers

Related Products

Whirlpool WRFF3536SW French Door Refrigerator Water and Ice Dispenser 30 cu. ft.

Whirlpool WRFF3736SW French Door Refrigerator

Whirlpool WRMF7736PV French Door Refrigerator

Whirlpool WRFF3436RZ French Door Refrigerator

Whirlpool WRFF3436RV French Door Refrigerator

Whirlpool WRFC2036RV French Door Refrigerator
