Kenmore 51839 Side by Side Refrigerator User Manual

Use & Care Guide

Models/Modèles: 795.5183*

Side-by-Side Refrigerator

Réfrigérateur Double Porte

* = color number, numéro de couleur

P/N MFL63288305

Sears Brands Management Corporation

Hoﬀ man Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.com

www.sears.ca

English / Français

MFL63282405

TABLE OF CONTENTS

Warranty............................................................................. 3

Protection Agreements

.............................................. 4

Important Safety Instructions

................................ 5

Electrical & Grounding Requirements

..............7

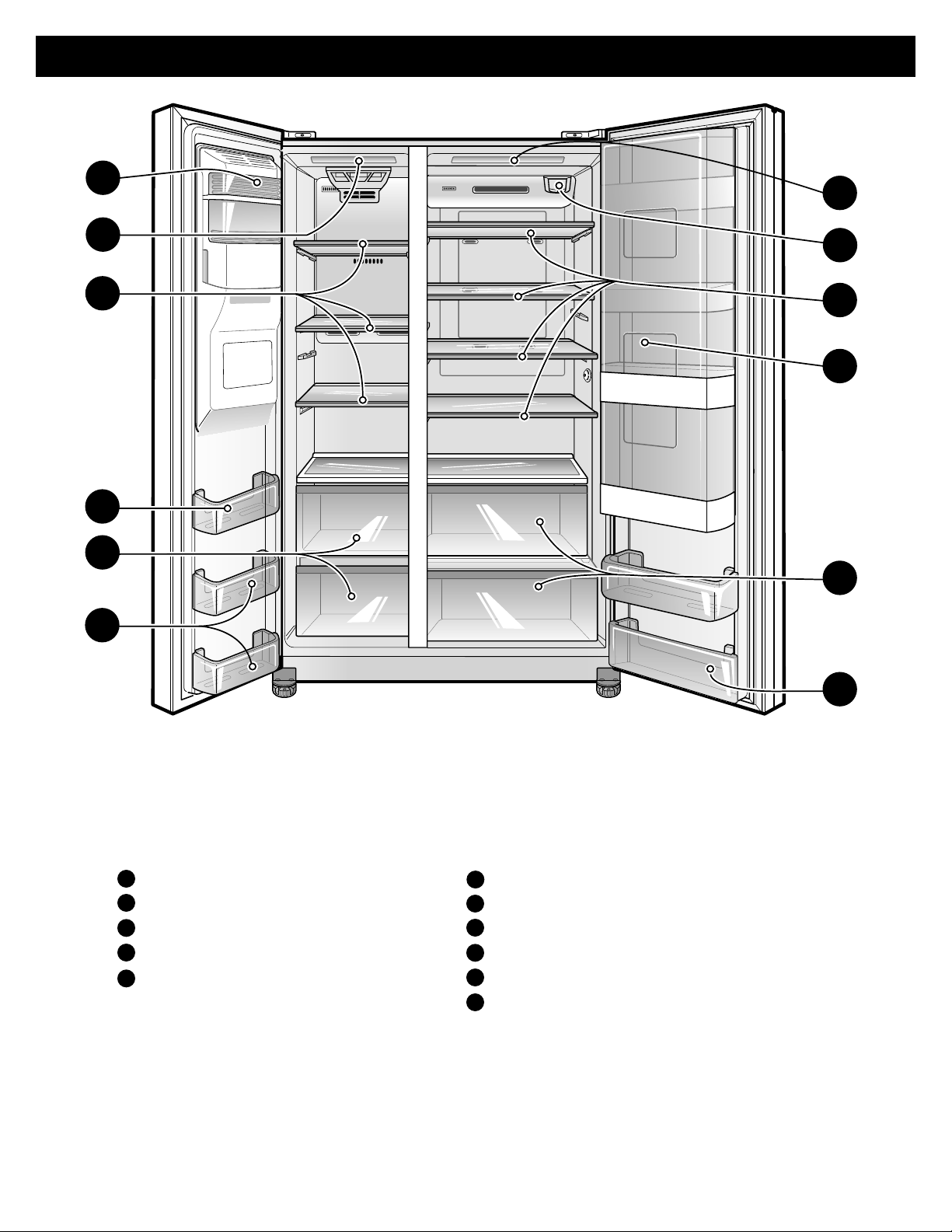

Parts and Features

....................................................... 8

Refrigerator Installation ..............................9-14

Unpacking Your Refrigerator ..........................9

Installation

.................................................................... 10

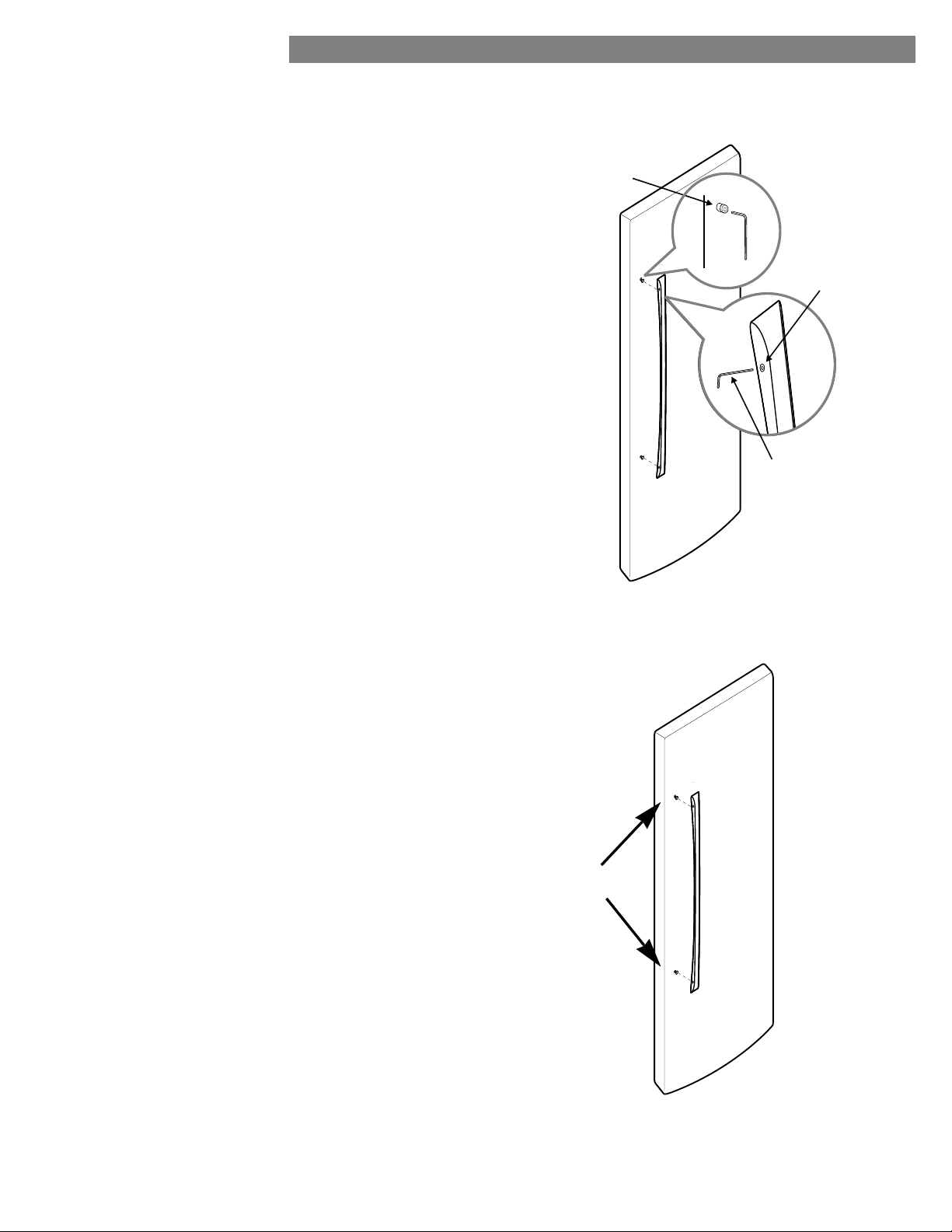

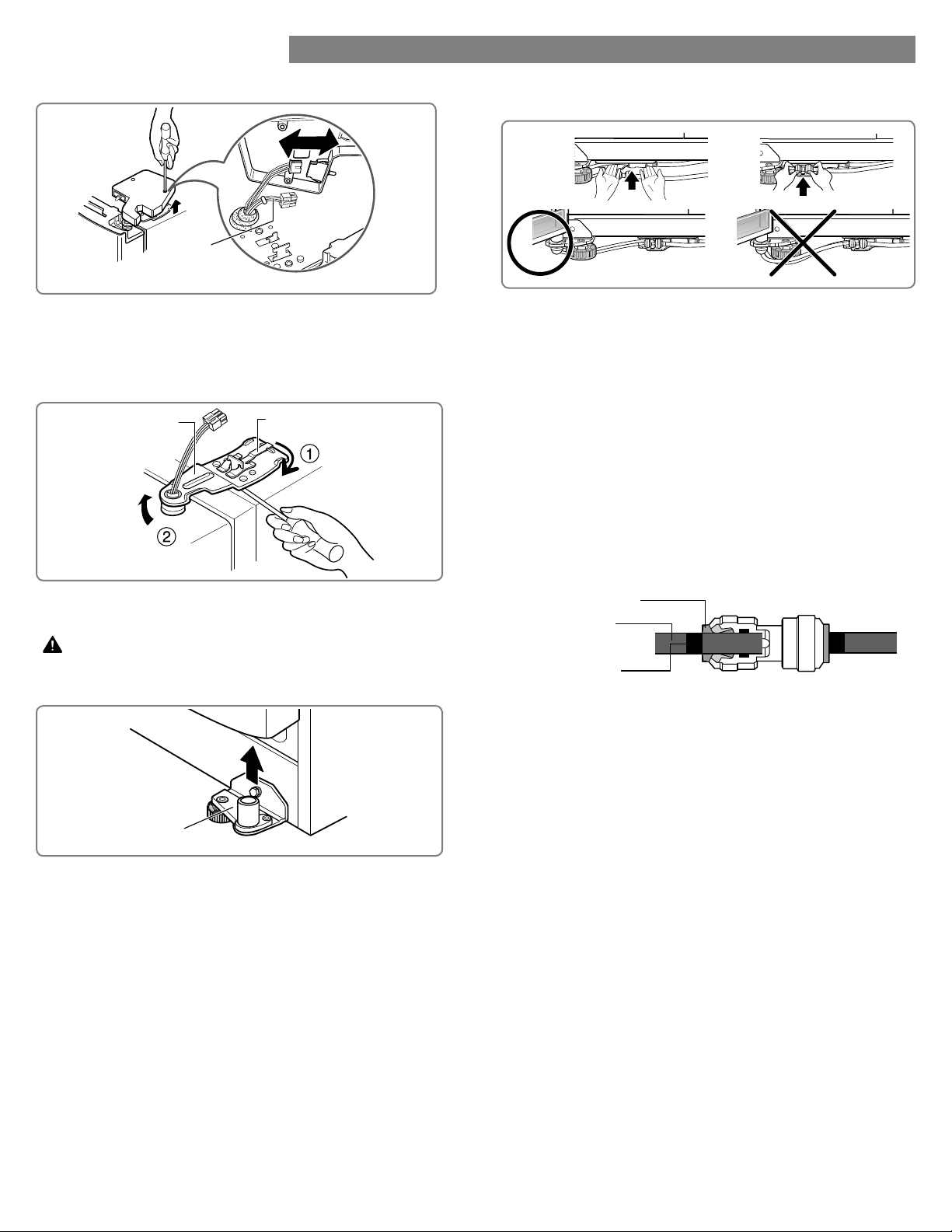

Removing/Replacing Your Refrigerator and

Freezer Handles and Doors

...........................11-13

Leveling and Door Alignment ......................14

Using Your Refrigerator .................................. 15

Setting the Controls ....................................... 15

Control Panel Features

............................................15

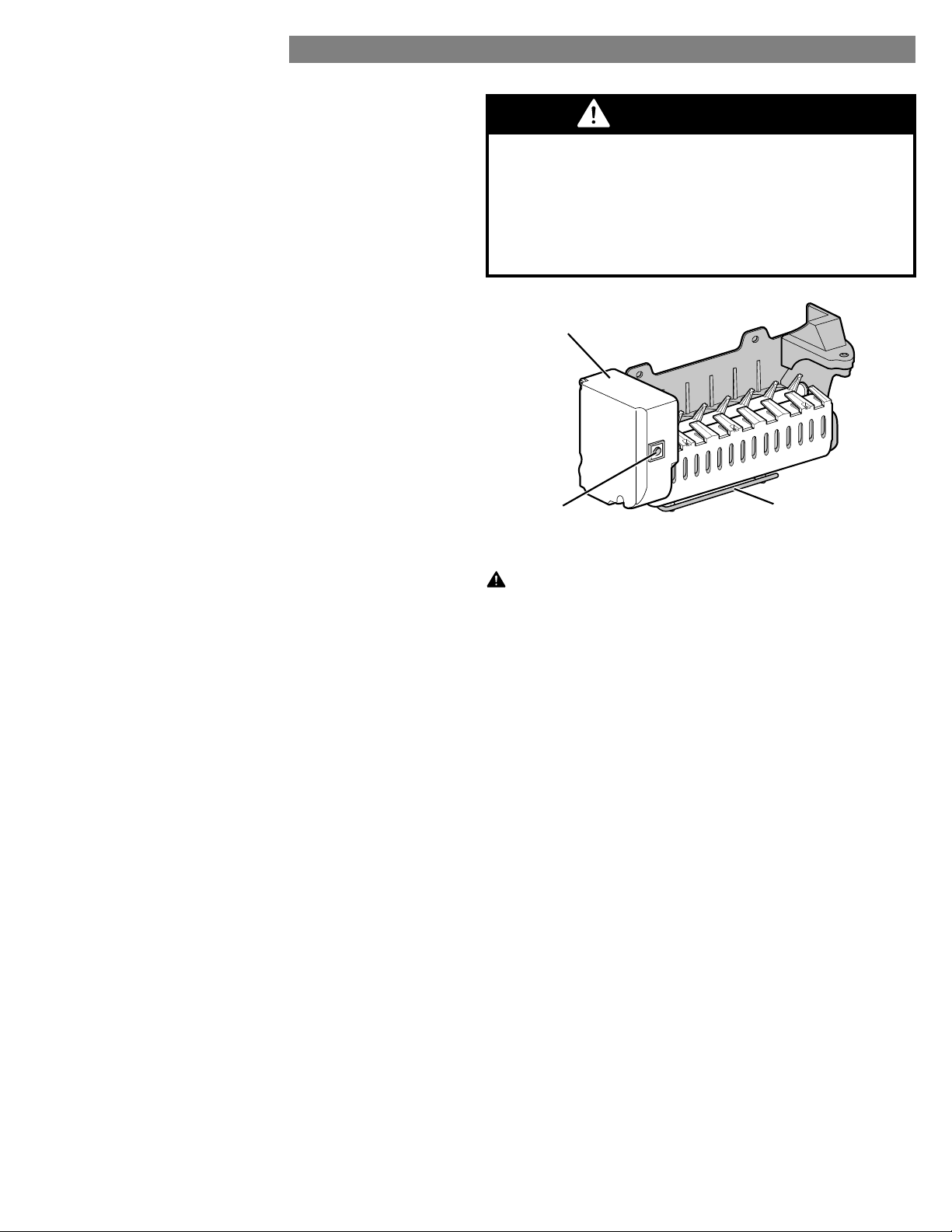

Automatic Icemaker......................................17

Food Storage Guide .....................................19

Refrigerator Section

Water and Ice Dispenser ............................. 20

Refrigerator/Freezer Door Bins.................... 21

Refrigerator Drawers and Cover .................. 21

Refrigerator/Freezer Shelves

.............................22

Door-in-Door.................................................. 23

Freezer Section

Ice Storage Bin .............................................. 24

Water Filter ..................................................... 25

Care And Cleaning ......................................... 28

General Cleaning Tips ................................ 28

Outside ........................................................... 28

Inside Walls ................................................... 28

Door Liner And Gaskets ............................... 28

Plastic Parts .................................................... 28

Condenser Coils ............................................. 28

LED Light Replacement ................................ 29

Power Interruptions ....................................... 29

When You Go On Vacation ........................ 29

When You Move ............................................ 29

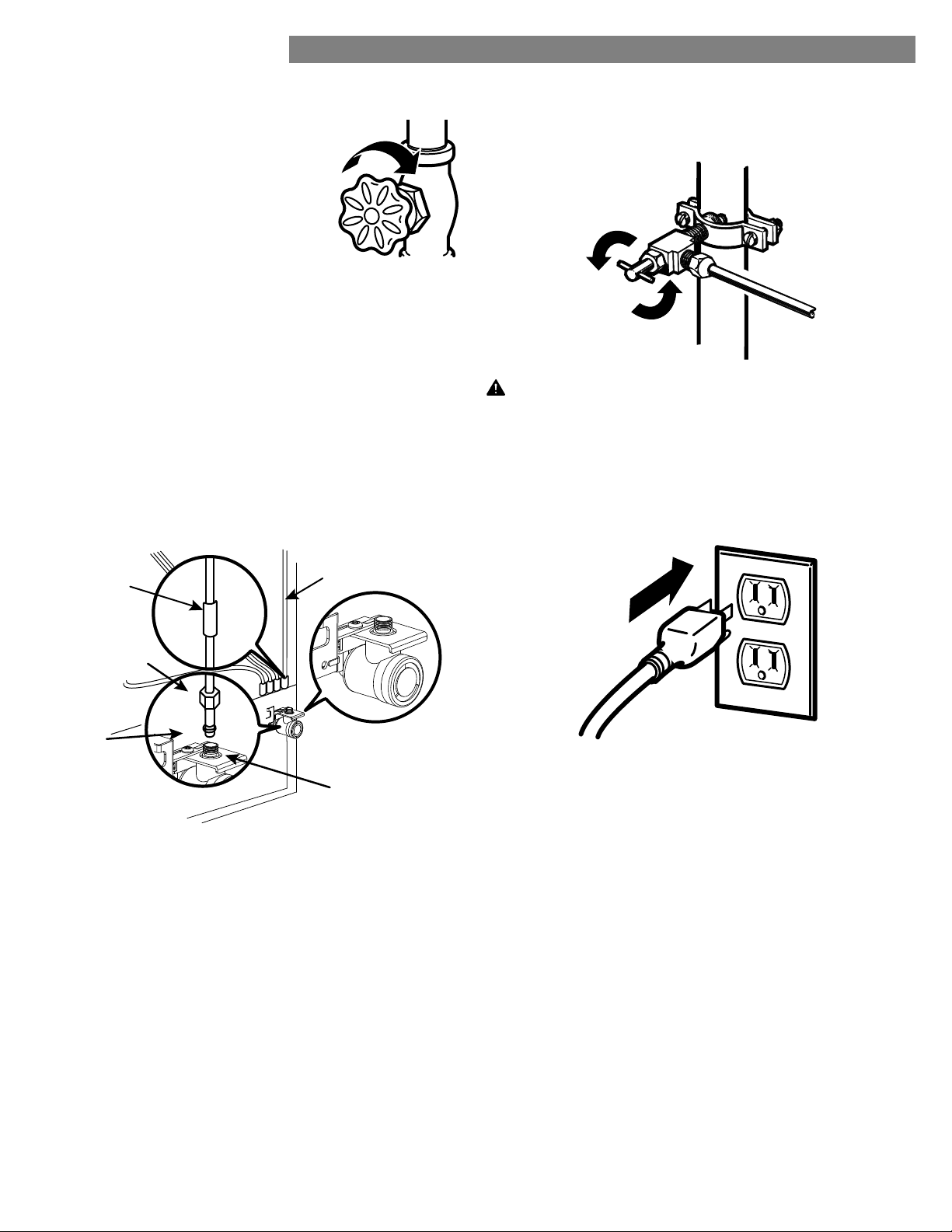

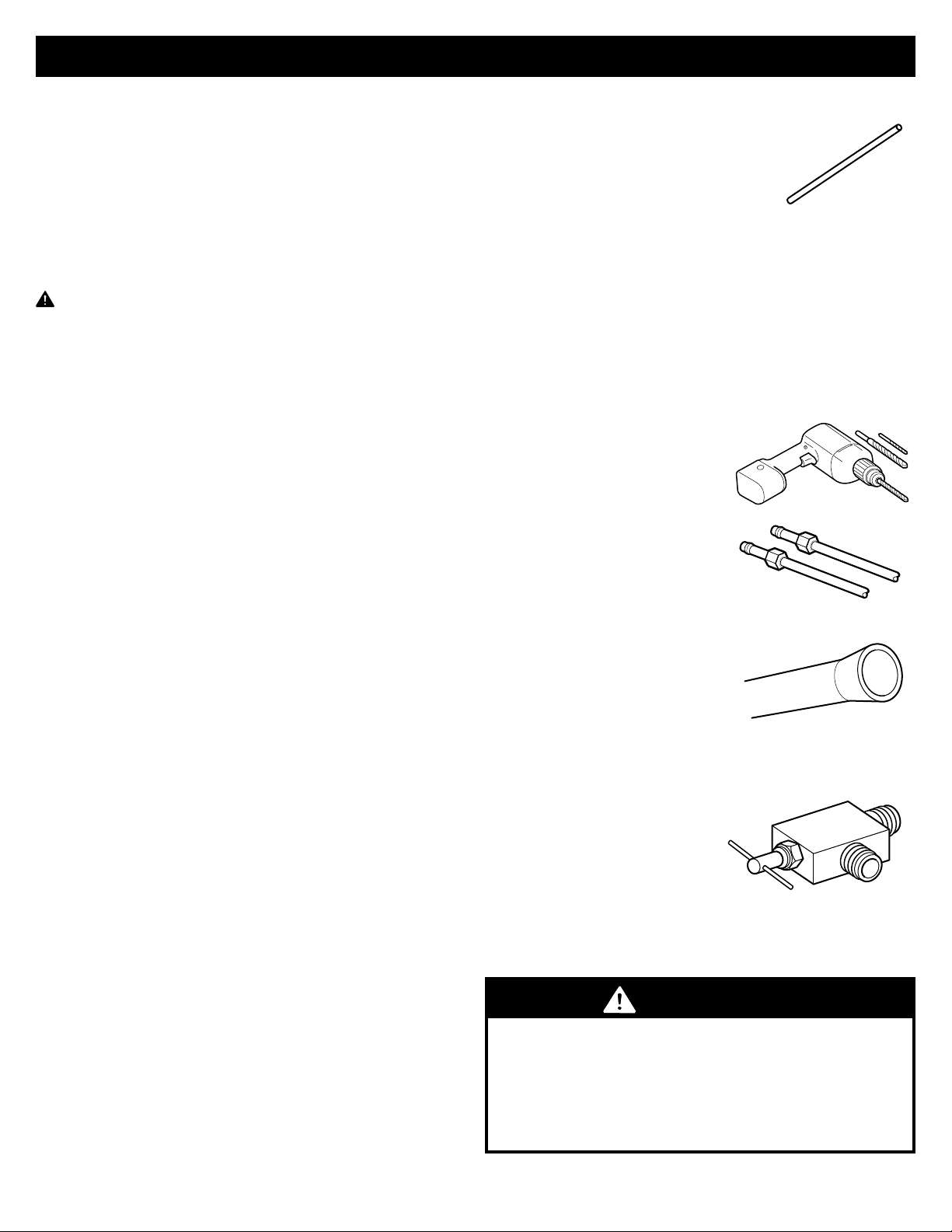

Connecting the Water Line ............................ 30

Troubleshooting Guide ................................... 33

Kenmore Connect

System ...........................41

Service ...............................................Back Cover

WARRANTY

REFRIGERATOR WARRANTY

Kenmore Limited Warranty

FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workmanship when it

is correctly installed, operated and maintained according to all supplied instructions.

WITH PROOF OF SALE, a defective appliance will receive free repair or replacement at option of seller.

To arrange for warranty service, call: 1-800-4-MY-HOME® (1-800-469-4663).

This warranty applies for only 90 DAYS from the sale date in the United States, and is void in Canada, if this appliance

is ever used for other than private household purposes.

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to ﬁ lters, belts, screw-in base light

bulbs and bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to all instructions

supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended

purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than

those recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modiﬁ cations made to this product.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as provided

herein. Implied warranties, including warranties of merchantability or ﬁ tness for a particular purpose, are limited to one

year or the shortest period allowed by law. Seller shall not be liable for incidental or consequential damages. Some

states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitation on

the duration of implied warranties of merchantability or ﬁ tness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States or Canada*.

This warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

* In-home repair service is not available in all Canadian geographical areas, nor will this warranty cover user or

servicer travel and transportation expenses if this product is located in a remote area (as deﬁ ned by Sears Canada

Inc.) where an authorized servicer is not available.

Sears Brands Management Corporation, Hoﬀ man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

PROTECTION AGREEMENTS

PRODUCT RECORD

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore Elite

product is designed and manufactured

for years of dependable operation. But like all products,

it may require preventive maintenance or repair from

time to time. That’s when having a Master Protection

Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend

the life of your new product. Here’s what the

Agreement* includes:

• Parts and labor needed to help keep products

operating properly under normal use, not just defects.

Our coverage goes well beyond the product warranty.

No deductibles, no functional failure excluded from

coverage— real protection.

• Expert service by a force of more than 10,000

authorized Sears service technicians, which means

someone you can trust will be working on your product.

• Unlimited service calls and nationwide service, as

often as you want us, whenever you want us.

• “No-lemon” guarantee – replacement of your covered

product if four or more product failures occur within

twelve months.

• Product replacement if your covered product can’t be

ﬁ xed.

• Annual Preventive Maintenance Check at your request

– no extra charge.

• Fast help by phone – we call it Rapid Resolution

– phone support from a Sears representative on all

products. Think of us as a “talking owner’s manual.”

• Power surge protection against electrical damage due

to power ﬂ uctuations.

• $250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of any

covered refrigerator or freezer.

• Rental reimbursement if repair of your covered

product takes longer than promised.

• 25% discount oﬀ the regular price of any non-covered

repair service and related installed parts.

Once you purchase the Agreement, a simple phone call

is all that it takes to schedule service. You can call at

any time day or night, or schedule a service appointment

online.

The Master Protection Agreement is a risk free purchase.

If you cancel for any reason during the product warranty

period, we will provide a full refund or a prorated refund

anytime after the product warranty period expires.

Purchase your Master Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information in the

U.S.A. call 1-800-827-6655.

* Coverage in Canada varies on some items. For full

details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. or Canada call

1-800-4-MY-HOME

In the space below, record the date of purchase, model and serial number of your product. You will ﬁ nd the model and

serial number printed on an identiﬁ cation label located on the interior liner of the refrigerator compartment. Have these

items of information available whenever you contact Sears concerning your product.

Model No.___________________ Date of Purchase ___________________

Serial No.___________________

Save these instructions and attach your sales receipt for future reference.

IMPORTANT SAFETY INSTRUCTIONS

WARNING

SAVE THESE INSTRUCTIONS

To reduce the risk of ﬁ re, electric shock, or personal

injury when using your product, basic safety precautions

should be followed, including the following.

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the

power cord. Always grip the plug ﬁ rmly and pull it

straight out from the outlet.

• Immediately repair or replace all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either the plug or connector end.

• Do not modify or extend the power cord length. It

could cause electric shock or ﬁ re.

• When moving your refrigerator away from the wall, be

careful not to roll over or damage the power cord.

• The insulation in this unit contains cyclopentane or a

pentane-like gas which is ﬂ ammable and requires a

special elimination process. Before discontinuing use of

this refrigerator, contact local authorities to arrange for

safe disposal of the unit.

BASIC SAFETY PRECAUTIONS

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you of hazards that can kill

or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard

signal word DANGER, WARNING or CAUTION. These words mean:

You will be killed or seriously injured if you do not follow instructions.

You can be killed or seriously injured if you do not follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

may result in minor or moderate injury, or product damage.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen

if the instructions are not followed.

• DO NOT store or use gasoline or other ﬂ ammable

vapors and liquids in the vicinity of this or any other

appliance.

• DO NOT store explosive substances such as aerosol

cans containing ﬂ ammable propellants in this

appliance.

• DO NOT allow children to climb, stand, or hang on the

refrigerator doors or shelves in the refrigerator. They

could damage the refrigerator and seriously injure

themselves.

• Keep ﬁ ngers out of pinch point areas; clearances

between the doors and cabinets are necessarily small.

Be careful closing doors when children are in the area.

• Unplug your refrigerator before cleaning or making

any repairs.

NOTE: It is strongly recommended that any service be

performed by a qualiﬁ ed technician.

DANGER

WARNING

CAUTION

WARNING

DANGER: RISK OF CHILD ENTRAPMENT

SAVE THESE INSTRUCTIONS

• Before service is performed on the interior LED lighting,

unplug the refrigerator or turn oﬀ power at the circuit

breaker or fuse box.

NOTE: The refrigerator and freezer compartment

lights are LED interior lighting, and service should be

performed by a qualiﬁ ed technician.

WARNING: Setting either or both controls to the OFF

position does not remove power to the light circuit.

• When you are ﬁ nished, reconnect the refrigerator to

the electrical source and reset the controls (Thermostat,

Refrigerator Control, and or Freezer Control, depending

on the model) to the desired setting.

• This refrigerator must be properly installed in

accordance with the Attention Installer Instructions that

were taped to the front of the refrigerator.

• After your refrigerator is in operation, do not touch the

cold surfaces in the freezer compartment when hands

are damp or wet. Skin may adhere to the extremely cold

surfaces.

Junked or abandoned refrigerators are dangerous, even

if they are sitting for only a few days. If you are getting

rid of your old refrigerator, please follow the instructions

at right to help prevent accidents (child entrapment and

suﬀ ocation).

• DO NOT touch the automatic ice making mechanism

while the refrigerator is plugged in.

• DO NOT refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin No. 69 says:

…You may safely refreeze frozen foods that have

thawed if they still contain ice crystals or if they are

still cold—below 4°C.

…Thawed ground meats, poultry or ﬁ sh that have any

oﬀ -odor or oﬀ -color should not be refrozen and should

not be eaten. Thawed ice cream should be discarded.

If the odor or color of any food is poor or questionable,

dispose of it. The food may be dangerous to eat.

Even partial thawing and refreezing reduces the

eating quality of foods, particularly fruits, vegetables

and prepared foods. The eating quality of red meats

is aﬀ ected less than that of many other foods. Use

refrozen foods as soon as possible to save as much of

their quality as you can.

WARNING: This product contains chemicals known to

the State of California to cause cancer and birth defects

or other reproductive harm. Wash hands after handling.

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER:

• Take oﬀ the doors.

• Leave the shelves in place so that

children may not easily climb inside

CAUTION

This appliance is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience and

knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person

responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

PARTS AND FEATURES

Automatic Icemaker

Freezer Light (LED)

Freezer Shelves

Freezer Door Bins

Freezer Drawers

Refrigerator Light (LED)

Water Filter

Refrigerator Shelves

Door-In-Door

Refrigerator Drawers

Refrigerator Door Bins

Use this page to become more familiar with the parts and features of your refrigerator.

NOTE: This guide covers several diﬀ erent models. The refrigerator you have purchased may have some or all of the items

listed below. The locations of the features shown below may not match your model.

REFRIGERATOR INSTALLATION

WARNING WARNING

WARNING

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any warning-

type labels, the model and serial number label, or

the Tech Sheet that is located under the front of the

refrigerator, behind the base grille.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also be

easily removed by rubbing a small amount of liquid dish

soap over the adhesive with your ﬁ ngers. Wipe with warm

water and dry.

Do not use sharp instruments, rubbing alcohol, ﬂ ammable

ﬂ uids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator.

Refrigerator shelves are installed in the shipping position.

Please reinstall shelves according to your individual

storage needs.

NOTE:

This appliance is intended to be used in household and

similar applications such as:

• staﬀ kitchen areas in shops, oﬃ ces and other working

environments

• farm houses and by clients in hotels, motels and other

residential environments

• bed and breakfast environments

• catering and similar non-retail applications.

This product is not to be used for special purposes such

as the storage of medicine or test materials, or for use

on ships, etc.

Excessive Weight Hazard:

Use two or more people to move and install the

refrigerator. Failure to do so can result in back or

other injury.

Excessive Weight Hazard:

Your refrigerator is heavy. When moving the

refrigerator for cleaning or service, be sure to protect

the ﬂ oor. Always pull the refrigerator straight out when

moving it. Do not wiggle or walk the refrigerator when

trying to move it, as ﬂ oor damage could occur.

Explosion Hazard:

Keep ﬂ ammable materials and vapors, such as

gasoline, away from the refrigerator. Failure to do so

can result in ﬁ re, explosion, or death.

3. Select a place where a water supply can be easily

connected for the automatic icemaker.

NOTE: The water pressure must be between 20 and

120 psi on models without a water ﬁ lter and between

40 and 120 psi on models with a water ﬁ lter.

4. Too small of a distance from adjacent items may

result in lowered freezing capability and increased

electricity consumption charges. Allow at least 24

inches (61 cm) in front of the refrigerator to open the

doors.

INSTALLATION

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for 115

Volts, 60 Hz, AC only, and fused at 15 amperes (minimum).

This provides the best performance and also prevents

overloading house wiring circuits which could cause a ﬁ re

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

1. To avoid noise and vibration, the unit must be

leveled and installed on a solidly constructed ﬂ oor. If

required, adjust the leveling legs to compensate for

unevenness of the ﬂ oor. The front should be slightly

higher than the rear to aid in door closing. Leveling

legs can be turned easily by tipping the cabinet

slightly. Turn the leveling legs counterclockwise to raise

the unit or clockwise to lower it. (See LEVELING AND

DOOR ALIGNMENT.)

NOTE: Installing on carpeting, soft tile surfaces,

a platform or weakly supported structure is not

recommended.

2. Install this appliance in an area where the temperature

is between 55°F (13°C) and 110°F (43°C). If the

temperature around the appliance is too low or high,

cooling ability may be adversely aﬀ ected.

REFRIGERATOR INSTALLATION

Shock Hazard:

To reduce the risk of electric shock, do not install the

refrigerator in a wet or damp area.

WARNING

2” (5.08 cm)

WARNING

Be careful when you work with the hinge, stopper, etc.

You may be injured.

To avoid risk of injury or electrical shock, do not put

hands or metal objects into the air vents or bottom

opening of the refrigerator.

REFRIGERATOR INSTALLATION

Removing the right (refrigerator) door

wire

harness

1. Open the door. Remove the top hinge cover screw.

2. Use a ﬂ at blade screwdriver to pry back the hooks

(not shown) of the hinge cover from the top of the

refrigerator cabinet. Lift up the cover. Disconnect all

wire harnesses.

hinge lever

upper

hinge

3. Rotate the hinge lever clockwise (1). Lift the top hinge

free of the hinge lever latch (2).

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

4. Lift the door from the lower hinge pin.

lower hinge

5. Place the door, inside facing up, on a non-scratching

surface.

Reinstalling the right (refrigerator) door

1. Place the door onto the lower hinge pin.

2. Fit the upper hinge over the hinge lever latch and

into place. Rotate the lever counterclockwise to

secure the hinge.

3. Reconnect all wire harnesses. Hook the tab on the

switch side of the cover under the edge of the wire

opening in the cabinet top. Position the cover into

place. Insert and tighten the cover screw.

Reinstalling the left (freezer) door

1. Feed the water tubes through the lower hinge pin

and place the door onto the lower hinge pin. Water

hoses should be behind the leg to prevent damage.

2. Fit top hinge over the hinge lever latch and into

place. Rotate the lever clockwise to secure the hinge.

3. Connect all the wire harnesses.

4. Hook the tab on the door switch side of the cover

under the edge of the wire opening in the cabinet

top. Position the cover into place. Insert and tighten

the cover screw.

5. Reconnect the water tubes by inserting the tubes into

the connectors. The tube is inserted correctly when

only one guide line is showing out of two.

Insert Line

Tube

Collet

REFRIGERATOR INSTALLATION

Left leveling

leg

Height

difference

PRESS & HOLD

CHANGE FILTER

Right leveling leg

Height

difference

Height

difference

PRESS & HOLD

CHANGE FILTER

Height

difference

Height

difference

PRESS & HOLD

CHANGE FILTER

Down

keeper nut

Adjustment

hinge pin

Tool for

adjustment

LEVELING

After installing, plug the refrigerator’s power cord into a

3-prong grounded outlet and push the refrigerator into the

ﬁ nal position.

Your refrigerator has two front leveling legs—one on the

right and one on the left. Adjust the legs to alter the tilt

from front-to-back or side-to-side. If your refrigerator

seems unsteady, or you want the doors to close more

easily, adjust the refrigerator’s tilt using the instructions

below:

NOTE: Tools Required: 11/16” (18mm) wrench or ﬂ at blade

screwdriver.

1. Turn the leveling leg counterclockwise to raise that side

of the refrigerator or clockwise to lower it. It may take

several turns of the leveling leg to adjust the tilt of the

refrigerator.

NOTE: Having someone push backward against the top of

the refrigerator takes some weight oﬀ of the leveling legs.

This makes it easier to adjust the legs.

2. Open both doors again and check to make sure that

they close easily. If the doors do not close easily, tilt

the refrigerator slightly more to the rear by turning

both leveling legs counterclockwise. It may take

several more turns, and you should turn both leveling

legs the same amount.

DOOR ALIGNMENT

If the doors are still uneven after the refrigerator has

been leveled, ﬁ nish adjusting the doors by following the

instructions below.

Adjusting tools: 5/16” (8mm) wrench and 3/4” (19mm)

wrench

Using a 3/4” (19mm) wrench, turn the keeper nut

clockwise to loosen the keeper nut.

Using a 5/16” (8mm) wrench, turn the adjustment hinge

pin clockwise or counterclockwise to level the refrigerator

and freezer door.

After leveling the door, turn the keeper nut

counterclockwise to tighten it.

CAUTION: Do not overtighten the door adjustment

screw. The hinge pin can be pulled out. (The adjustable

range of height is a maximum of 2” [5 cm]).

The height of the freezer door can also be adjusted by

inserting a maximum of three snap rings (two rings are

included with this owner’s manual). To insert, open the

freezer door and lift it at the lower hinge. Use a pliers to

insert the ring on the lower hinge pin.

USING YOUR REFRIGERATOR

SETTING THE CONTROLS

The refrigerator control functions as the thermostat for the

entire appliance (refrigerator and freezer sections). The

colder the setting, the longer the compressor will run to

keep the temperature colder. The freezer control adjusts

the cold air ﬂ ow from the freezer to the refrigerator.

Setting the freezer control to a lower temperature keeps

more cold air in the freezer compartment to make it

colder.

• The Refrigerator Temp Control ranges from 30°F to

46°F (1°C to 8°C). Press the Refrigerator Temp button

to cycle through the available temperature settings one

increment at a time. The recommended temperature for

the refrigerator compartment is 37°F (3°C).

• The Freezer Temp Control range is from -6°F to 8°F

(-21°C to -13°C). Press the Freezer Temp button to

cycle through the available temperature settings one

increment at a time. The recommended temperature for

the freezer compartment is 0°F (-18°C).

NOTE: When changing control settings, wait 24 hours

before making additional adjustments. The controls are set

correctly when milk or juice is as cold as you would like

and when ice cream is ﬁ rm. If the temperature in either

compartment is too cold or too warm, change the setting

one increment at a time. Wait 24 hours for the change to

stabilize before adjusting again.

Temperature Mode Switch Function (°F <->°C)

If you want to convert °F to °C or vice versa, press and

hold the Freezer Temp. and Refrigerator Temp. buttons at

the same time for approximately ﬁ ve seconds.

AIRFLOW

Cold air circulates from the freezer to the fresh food

section and back again through air vents in the wall

dividing the two sections. Be sure not to block vents while

packing your refrigerator. Doing so will restrict airﬂ ow

and may cause the refrigerator temperature to become

too warm or cause interior moisture buildup. (See air ﬂ ow

diagram below.)

Temperature

IMPORTANT:

Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors.

To prevent odor transfer and dried out food, wrap or

cover foods tightly. (See the Food Storage Guide section

for details.)

NOTE: If you close the refrigerator door, you may see the

freezer door open and close again due to pressure from

internal air ﬂ ow.

PRIOR TO USE

1. Clean your refrigerator thoroughly and wipe oﬀ dust

accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are packed

together to prevent possible damage during shipment.

3. Let your refrigerator run for at least 2 or 3 hours

before putting food in it. Check the ﬂ ow of cold air

in the freezer compartment to ensure proper cooling.

Your refrigerator is now ready for use.

CONTROL PANEL FEATURES

Ice & Water Dispenser

Select Water, Crushed Ice or Cubed Ice by pressing the

ICE & WATER button to the selection desired. The Water,

Crushed Ice or Cubed Ice icon will light up to indicate the

selection.

Selecting this icon indicates that cubed ice

will be dispensed when the dispenser pad is

activated.

Selecting this icon indicates that water will be

dispensed when the dispenser pad is activated.

Selecting this icon indicates that crushed ice

will be dispensed when the dispenser pad is

activated.

To dispense water or ice, gently push your cup against

the dispenser pad.

NOTE: Hold your cup in place for a couple of seconds

after dispensing ice or water so the last few drops go in

your cup instead of on the ﬂ oor.

CAUTION

Demo Mode (For Store Use Only)

The Demo Mode disables all cooling in the

refrigerator and freezer sections to conserve energy

while on display in a retail store.

To deactivate:

With either refrigerator door opened, press and

hold the Refrigerator Temp. and Ultra Ice buttons

at the same time for ﬁ ve seconds. The control panel

will beep and the temperature settings will display

to conﬁ rm that Demo Mode is deactivated. Use the

same procedure to activate the Demo Mode.

Adjusting Control Settings

Give the refrigerator time to cool down completely

before making ﬁ nal adjustments. It is best to wait

24 hours to let the normal settings (recommended

in the Temperature section) stabilize before making

any changes. If you need to adjust the temperature

in the refrigerator or freezer, start by adjusting the

refrigerator temperature and allow 24 hours for the

temperature to stabilize again. If it is still too warm or

too cold, then adjust the freezer control.

Use the settings listed in the chart below as a guide.

Always remember to wait at least 24 hours between

adjustments.

USING YOUR REFRIGERATOR

Ultra Ice

• When you press and hold the Ice Maker button for

approximately three seconds, the Ultra Ice icon on the

display panel will illuminate and will continue for 24

hours. The function will automatically shut oﬀ after 24

hours.

• You can stop this function manually by pressing and

holding the Ice Maker button for three seconds or

more.

• This function increases both ice making and freezing

capabilities.

Water Filter Reset

When the water ﬁ lter indicator turns on, you need

to change the water ﬁ lter. After changing the water

ﬁ lter, press and hold the Filter Reset button for three

seconds to turn the indicator light oﬀ . You need

to change the water ﬁ lter approximately every six

months.

Door Alarm

• When power is connected to the refrigerator, the door

alarm is activated. This function cannot be deactivated.

• When either the refrigerator or the freezer door is left

open for more than 60 seconds, the alarm tone will

sound to let you know that the door is open.

• When you close the door, the door alarm will stop.

Control Lock

• The Control Lock button deactivates the controls and

dispenser functions. When power is initially connected

to the refrigerator, the Lock function is oﬀ .

• If you want to activate the Lock function to lock other

buttons, press and hold the Control Lock button for

three seconds or more. The Control Lock indicator will

turn on and the Lock function is now enabled.

• When the Lock function is activated, no other buttons

will work. The dispenser pad is also deactivated.

• To disable the Lock function, press and hold the Control

Lock button for approximately three seconds.

Ambient Mood Light ⁄ Dispenser Light

A white light illuminates the dispenser area whenever

the dispenser pad is engaged. The dispenser area

can also be illuminated by a mood light, which is

activated by pressing the Light button. When the

Mood Light is activated, the indicator light above the

Light button turns on.

CONDITION/REASON RECOMMENDED ADJUSTMENT

REFRIGERATOR section too

warm.

• Door opened often.

• Large amount of food

added.

• Room temperature very warm.

• Set the REFRIGERATOR

control one degree

colder; wait 24 hours for

the new setting to take

full eﬀ ect before making

another adjustment.

FREEZER section too warm/ice

not made fast enough.

• Door opened often.

• Large amount of food added.

• Very cold (55°F (13°C)) room

temperature. (Compressor

does not cycle often enough.)

• Heavy ice usage.

• Air vents blocked by items.

• Set the FREEZER control

one degree colder;

wait 24 hours for the

new setting to take full

eﬀ ect before making

another adjustment.

• Move items out of air

stream.

REFRIGERATOR section too

cold.

• Controls not set correctly for

your conditions.

• Set the REFRIGERATOR

control one degree

warmer; wait 24 hours for

the new setting to take

full eﬀ ect before making

another adjustment.

FREEZER section too cold.

• Controls not set correctly for

your conditions.

• Set the FREEZER control

one degree warmer;

wait 24 hours for the

new setting to take full

eﬀ ect before making

another adjustment.

USING YOUR REFRIGERATOR

AUTOMATIC ICEMAKER

Ice is made in the automatic icemaker and sent to the

dispenser. The icemaker will produce 7 cubes per cycle

—approximately 70-120 cubes in a 24-hour period,

depending on freezer compartment temperature, room

temperature, number of door openings and other

operating conditions.

• It takes about 12 to 24 hours for a newly installed

refrigerator to begin making ice. Wait 72 hours for full

ice production to occur.

• Ice making stops when the in-door ice bin is full. When

full, the in-door ice bin holds approximately 6 to 8 (12-

16 oz) glasses of ice.

• To turn oﬀ the automatic icemaker, press the Ice

Maker button on the display. To turn on the automatic

icemaker, press the button again.

• The water pressure must be between 20 and

120 psi (138 to 827 kPa) on models without a water

ﬁ lter and between 40 and 120 psi on models with a

water ﬁ lter to produce the normal amount and size of

ice cubes.

WARNING

Personal Injury Hazard

Avoid contact with the moving parts of the ejector

mechanism, or the heating element that releases

the cubes. DO NOT place ﬁ ngers or hands on the

automatic ice making mechanism while the refrigerator

is plugged in.

WHEN YOU SHOULD TURN THE ICEMAKER OFF

• When the water supply will be shut oﬀ for several

hours.

• When the ice bin is removed for more than one or two

minutes.

• When the refrigerator will not be used for several days.

NOTE: The ice bin should be emptied when the Ice

Maker button is set to OFF.

NORMAL SOUNDS YOU MAY HEAR

• The icemaker water valve will buzz as the icemaker

ﬁ lls with water. If the icemaker is on, it will buzz even

if it has not yet been hooked up to water. To stop the

buzzing, turn oﬀ the icemaker.

NOTE: Keeping the icemaker on before the water line

is connected can damage the icemaker.

• You will hear the sound of cubes dropping into the bin

and water running in the pipes as the icemaker reﬁ lls.

PREPARING FOR VACATION

Set the Ice Maker button on the display to OFF and shut

oﬀ the water supply to the refrigerator.

NOTE: The ice bin should be emptied any time the Ice

Maker button is set to OFF.

If the ambient temperature will drop below freezing, have

a qualiﬁ ed technician drain the water supply system to

prevent serious property damage due to ﬂ ooding caused

by ruptured water lines or connections.

WARNING: Connect to a potable water supply only.

lcemaker

* This button for use

by service personnel ONLY

Automatic Shutoff Arm

USING YOUR REFRIGERATOR

• The ﬁ rst ice and water dispensed may include particles

or odor from the water supply line or the water tank.

• Throw away the ﬁ rst few batches of ice (about 24

cubes). This is also necessary if the refrigerator has not

been used for a long time.

• Never store beverage cans or other items in the ice

bin for the purpose of rapid cooling. Doing so may

damage the icemaker or the containers may burst.

• If discolored ice is dispensed, check the water ﬁ lter

and water supply. If the problem continues, contact a

Sears or other qualiﬁ ed service center. Do not use the

ice or water until the problem is corrected.

• Keep children away from the dispenser. Children may

play with or damage the controls.

• The ice passage may become blocked with frost if only

crushed ice is used. Remove the frost that accumulates

by removing the ice bin and clearing the passage with

a rubber spatula. Dispensing cubed ice can also help

prevent frost buildup.

• Never use thin crystal glass or crockery to collect ice.

Such containers may chip or break resulting in glass

fragments in the ice.

• Dispense ice into a glass before ﬁ lling it with water

or other beverages. Splashing may occur if ice is

dispensed into a glass that already contains liquid.

• Never use a glass that is exceptionally narrow or

deep. Ice may jam in the ice passage and refrigerator

performance may be aﬀ ected.

• Keep the glass at a proper distance from the ice outlet.

A glass held too close to the outlet may prevent ice

from dispensing.

• To avoid personal injury, keep hands out of the ice

door and passage.

• Never remove the dispenser cover.

• If ice or water dispenses unexpectedly, turn oﬀ the

water supply and contact Sears Home Service at

1-800-4-MY HOME

CAUTION

AUTOMATIC ICEMAKER (continued)

USING YOUR REFRIGERATOR

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

STORING FROZEN FOOD

NOTE: Check a freezer guide or a reliable cookbook

for further information about preparing food for

freezing or food storage times.

Freezing

Your freezer will not quick-freeze a large quantity of

food. Do not put more unfrozen food into the freezer

than will freeze within 24 hours (no more than 2 to 3

lbs. of food per cubic foot of freezer space). Leave

enough space in the freezer for air to circulate around

packages. Be careful to leave enough room at the

front so the door can close tightly.

Storage times will vary according to the quality and

type of food, the type of packaging or wrap used

(how airtight and moisture-proof) and the storage

temperature. Ice crystals inside a sealed package are

normal. This simply means that moisture in the food

and air inside the package have condensed, creating

ice crystals.

NOTE: Allow hot foods to cool at room temperature

for 30 minutes, then package and freeze. Cooling hot

foods before freezing saves energy.

Packaging

Successful freezing depends on correct packaging.

When you close and seal the package, it must not

allow air or moisture in or out. If it does, you could

have food odor and taste transfer throughout the

refrigerator and could also dry out frozen food.

Packaging recommendations:

• Rigid plastic containers with tight-ﬁ tting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

• Speciﬁ ed freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use

• Bread wrappers

• Non-polyethylene plastic containers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

CAUTION: Do not keep beverage cans or plastic

food containers in the freezer compartment. They may

break or burst if they freeze.

Items How to

Butter or

margarine

Cheese

Milk

Eggs

Fruit

Leafy

vegetables

Vegetables

with skins

(carrots,

peppers)

Fish

Leftovers

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Store in the original wrapping

until you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Store in original carton on interior

shelf, not in door bin.

Wash, let dry, and store in refrigerator

in plastic bags or in a drawer.

Do not wash or hull fruit until you

are ready to use it. Sort and keep

fruit in its original container, in a

refrigerator drawer, or store in a

completely closed paper bag on a

refrigerator shelf.

Remove store wrapping and trim

or tear oﬀ bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

refrigerator drawer.

Place in plastic bags or plastic

container and store in drawer.

Use fresh ﬁ sh and shellﬁ sh the

same day purchased.

Cover leftovers with plastic wrap,

aluminum foil, or plastic containers

with tight lids.

Ice Cream When storing frozen food like ice

cream for a long period, place

it on the freezer shelf, not in the

door bins.

REFRIGERATOR SECTION

WATER AND ICE DISPENSER

To dispense cold water, push on the dispenser switch

with a glass.

WARNING: Do not put your

ﬁ ngers up the ice chute opening.

Doing so can result in severe injury.

CAUTION: Do not dispense ice

into ﬁ ne china or crystal glasses.

China or crystal can break.

Some dripping may occur after dispensing. Hold your

cup beneath the dispenser for a few seconds after

dispensing to catch all of the drops.

NOTE: The dispenser is equipped with a light that

turns on when the dispenser pad is engaged.

USING YOUR REFRIGERATOR

REFRIGERATOR/FREEZER DOOR BINS

Your refrigerator and freezer feature bins which can

easily be arranged to store packaged products.

To remove, holding both sides, lift the door bin and pull it

out.

To replace the bin, slide it in above the desired support and

push down one side at a time until it snaps into place.

REFRIGERATOR DRAWERS AND COVER

The refrigerator drawers allow for better conservation of

fruits and vegetables.

To remove the refrigerator drawers—pull out the drawer

to full extension , lift the front up , and pull straight

out.

To install—slightly tilt up the front, insert the drawer into

the frame and push it back into place.

NOTE: When removing or installing the lower

refrigerator drawer, lift the cover to help remove or

insert the drawer.

CAUTION:

• Use both hands to assemble and disassemble the

refrigerator drawers. The compartments are heavy

when ﬁ lled with food and may cause injury if

dropped.

• Open the refrigerator door fully when disassembling

or reassembling the refrigerator drawers.

To remove the cover—hold the cover with both hands

and pull it out.

NOTE: Remove the refrigerator drawers before removing

the cover.

CAUTION: You will see the water tank while

removing the refrigerator drawer. Do not remove the

water tank or water leakage may occur. The water

tank is not a removable part.

Tank

USING YOUR REFRIGERATOR

REFRIGERATOR/FREEZER SHELVES

The shelves in your refrigerator and freezer are

adjustable to meet your individual storage needs.

Adjusting the shelves to ﬁ t items of diﬀerent heights

will make ﬁ nding the exact item you want easier. Doing

so will also reduce the amount of time the refrigerator

doors are open which will save energy.

IMPORTANT: Do not clean glass shelves with warm

water while they are cold. Shelves may break if exposed

to sudden temperature changes or impact.

NOTE: Glass shelves are heavy. Use special care when

removing them.

Detaching the shelf

Remove all items from the shelf. Lift the front of the shelf

slightly to disengage the rail stops.

Pull the shelf forward about halfway, keeping the front

of the shelf slightly lifted.

Holding the shelf with both hands, tilt the shelf and pull

it out.

Assembling the shelf

Tilt the front of the shelf up and guide the shelf into the

slots at a desired height. Slide the shelf in then lower the

front of the shelf.

CAUTION: Make sure that shelves are level from one

side to the other. Failure to do so may result in the shelf

falling or spilling food.

DOOR-IN-DOOR

The Door-in-Door compartment allows for easy access to

commonly used food items. The outer Door-in-Door door

includes three additional door bins.

Door-in-Door Compartment

To access the Door-in-Door compartment,

lightly press the button on the right

refrigerator door handle until you hear a

click to open the door. There is no need to

grip the handle when opening the Door-in-

Door compartment.

Door-in-Door Case

To open the Door-In-Door case, pull evenly on the

marked area to pop it open. The Door-In-Door Case is

removable for easy cleaning and adjustment.

CAUTION:

Remove contents from Door-in-Door case

before disassembly.

1 To remove the Door-In-Door case, lift up and pull out.

2 To replace the Door-In-Door case, line the tabs on

the Door-In-Door Case with the slots on the door and

push down until it snaps into place.

Door-in-Door Door Bins

The Door-in-Door inner and outer door bins are

removable for easy cleaning.

1 To remove the door bins, lift up and pull out.

2 To replace the door bins, slide the door bin in above

the desired support and push down until it snaps into

place.

Press until

you hear

the "Click"

sound

Press until

you hear

the "Click"

sound

USING YOUR REFRIGERATOR

FREEZER SECTION

ICE STORAGE BIN

The ice bin stores the ice cubes made by the icemaker.

If you need to remove the ice storage bin, do so as

follows:

NOTE: Use both hands to remove the ice bin to avoid

dropping it.

Lift the ice storage bin slightly

 and pull it out  as

shown in the ﬁ gure.

USING YOUR REFRIGERATOR

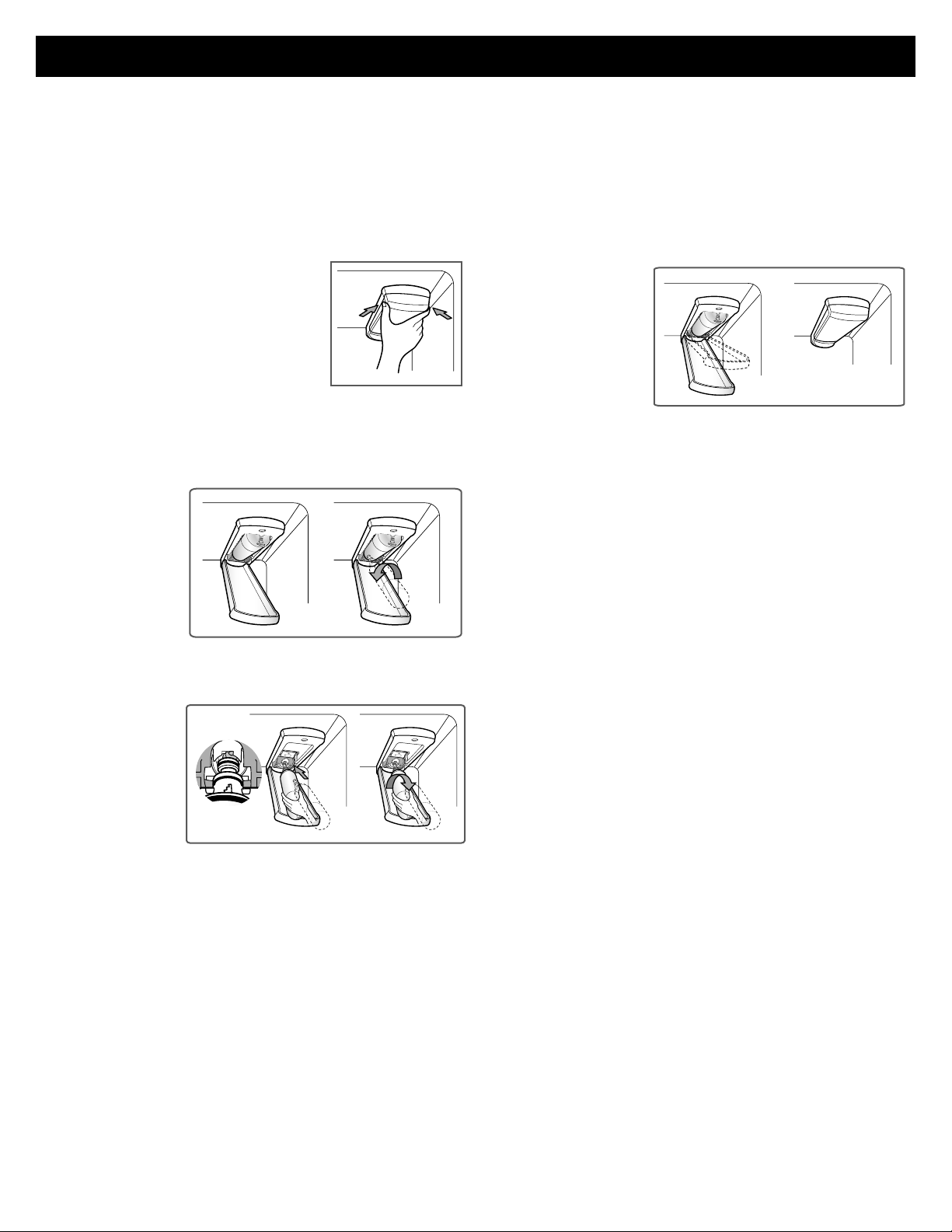

WATER FILTER

It is recommended that you replace the water ﬁ lter:

• Approximately every 6 months.

• When the water ﬁ lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Rotate the water

ﬁ lter up into

position and

close the cover.

The cover will

click when closed

correctly.

3. After the water ﬁ lter is replaced, dispense 2.5

gallons of water (ﬂ ush for approximately 5 minutes)

to remove trapped air and contaminants from

the system. Do not dispense the entire 2.5 gallon

amount continuously. Depress and release the

dispenser pad for cycles of 30 seconds ON and 60

seconds OFF.

NOTE: To purchase a replacement water ﬁ lter, visit a

Sears store or call 1-800-4-MY-HOME

. You may also

order on-line at www.sears.com/partsdirect

1. Remove the old water filter.

Press the push button to open the

water ﬁ lter cover.

NOTE: Replacing the water ﬁ lter

causes a small amount of water

(around 1 oz. or 25 cc) to drain. Place

a cup under the front end of the water ﬁ lter cover to

collect any leaking water. Hold the water ﬁ lter upright,

once it is removed, to prevent any remaining water from

spilling out of the water ﬁ lter.

Pull the water

ﬁ lter downward

and pull out.

Make sure to

rotate the ﬁ lter

down completely

before pulling

it out of the

manifold hole.

2. Replace with a new water ﬁ lter.

Take the new water ﬁ lter out of its packing and remove

the protective

cover from the

o-rings. With the

water ﬁ lter tabs

in the horizontal

position, push the

new water ﬁ lter

into the manifold

hole until it stops.

Performance Data Sheet

Use Replacement Cartridge: ADQ73613401(LT800P)

The concentration of the indicated substances in water entering the system was reduced to a concentration less than or

equal to the permissible limit for water leaving the system as speciﬁ ed in NSF/ANSI Standard 42 and Standard 53.

* Based on the use of Cryptosporidium parvum oocysts

System tested and certiﬁ ed by NSF International against NSF/ANSI Standard 42 and Standard 53 for the

reduction of substances listed below.

WATER FILTER

Contaminant Reduction

Average

Inﬂ uent

NSF speciﬁ ed Challenge

Concentration

Avg %

Reduction

Average

Product Water

Concentration

Max Permissible

Product Water

Concentration

NSF Reduction

Requirements

Chlorine Taste and Odor 2.0 mg/L 2.0 mg/L ± 10% 97.5% 0.05 mg/L N/A ≥ 50%

Nominal Particulate Class I, ,

≥0.5 to < 1.0 μm

5,600,000

pts/mL

At least 10,000 particles/mL 99.3% 73,000 pts/ml N/A ≥85%

Asbestos 170 MFL

to 10

MFL; ﬁ bers greater

than 10 μm in length

>99% < 1 MFL N/A ≥99%

Atrazine 0.0087 mg/L 0.009 mg/L ± 10% 94.2% 0.003 mg/L 0.003 mg/L N/A

Benzene 0.017 mg/L 0.015 mg/L ± 10% 97% 0.005 mg/L 0.005 mg/L N/A

Carbofuran 0.073 mg/L 0.08 mg/L ± 10% 98.8% 0.001 mg/L 0.04 mg/L N/A

Lindane 0.002 mg/L 0.002 mg/L ± 10% 98.8% 0.00002 mg/L 0.0002 mg/L N/A

P-Dichlorobenzene 0.263 mg/L 0.225 mg/L ± 10% 99.6% 0.001 mg/L 0.075 mg/L N/A

Toxaphene 0.015 mg/L 0.015 mg/L ± 10% 93.5% 0.001 mg/L 0.003 mg/L N/A

2,4-D 0.25 mg/L 0.210 mg/L ± 10% 99.5% 0.012 mg/L 0.07 mg/L N/A

Lead pH @6.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A

Lead pH @8.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A

Mercury @ pH 6.5 0.006 mg/L 0.006 mg/L ± 10% 96.5 0.0002 mg/L 0.002 mg/L N/A

Mercury @ pH 8.5 0.0062 mg/L 0.006 mg/L ± 10% 86.9 0.0081 mg/L 0.002 mg/L N/A

Cyst* 120,000 cysts/L Minimum 50,000 cysts/L 99.99% <1 cyst/L N/A ≥99.95%

LED LIGHT REPLACEMENT

NOTE: The refrigerator and freezer compartment lights

are LED interior lighting, and service should be performed

by a qualiﬁ ed technician.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep all

refrigerator doors closed to help foods stay cold and

frozen.

2. If the power will be out for more than 24 hours, remove

all frozen food and store it in a frozen food locker.

WHEN YOU GO ON VACATION

If you choose to leave the refrigerator on while you are

away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Turn oﬀ the icemaker and empty the ice bin.

If you choose to turn the refrigerator oﬀ before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control) to OFF. See the SETTING THE

CONTROLS section.

3. Clean the refrigerator, wipe it and dry well.

4. Tape rubber or wood blocks to the tops of both doors

to prop them open far enough for air to get in. This

stops odor and mold from building up.

WHEN YOU MOVE

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Unplug the refrigerator.

3. Clean, wipe and dry thoroughly.

4. Take out all removable parts, wrap them well

and tape them together so they do not shift and

rattle during the move. Refer to the USING YOUR

REFRIGERATOR section for removal instructions.

5. Depending on the model, raise the front of the

refrigerator so it rolls more easily OR screw in the

leveling legs all the way so they do not scrape the

ﬂ oor. See the DOOR ALIGNMENT section.

6. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and

refer to the REFRIGERATOR INSTALLATION section for

preparation instructions.

WARNING

Electrical Shock Hazard

Before service is performed on the interior LED lighting,

unplug the refrigerator or turn oﬀ power at the circuit

breaker or fuse box.

Setting either or both controls to the OFF position does

not remove power to the light circuit.

CARE AND CLEANING

CONNECTING THE WATER LINE

BEFORE YOU BEGIN

This water line installation is not covered by the refrigerator

warranty. Follow these instructions carefully to minimize the

risk of expensive water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and can

lead to water leakage or ﬂ ooding. Call a qualiﬁ ed plumber

to correct water hammer before installing the water supply

line to the refrigerator.

CAUTION: To prevent burns and product damage, only

connect the refrigerator water line to a cold water supply.

Connect to a potable water supply only.

If you use your refrigerator before connecting the water

line, make sure the Ice Maker button is set to OFF.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

WATER PRESSURE

Connect to the cold water supply. The water pressure

must be between 20 and 120 psi (138 to 827 kPa) on

models without a water ﬁ lter and between 40 and 120 psi

(276 to 827 kPa) on models with a water ﬁ lter.

If a reverse osmosis water ﬁ ltration system is connected

to your cold water supply, this water line installation is not

covered by the refrigerator warranty. Follow the following

instructions carefully to minimize the risk of expensive water

damage.

If a reverse osmosis water ﬁ ltration system is connected

to your cold water supply, the water pressure to the reverse

osmosis system needs to be a minimum of 40 to 60 psi (2.8

kgf/cm

~ 4.2 kgf/cm

, less than 2.0~3.0 sec. to ﬁ ll a cup

of 7 oz capacity).

If the water pressure from the reverse osmosis system is less

than 21 psi or 1.5 kgf/cm2 (takes more than 4.0 sec to ﬁ ll a

cup of 7 oz capacity):

• Check to see if the sediment ﬁ lter in the reverse osmosis

system is blocked. Replace the ﬁ lter if necessary.

• Allow the storage tank on the reverse osmosis system to

reﬁ ll after heavy usage.

• If the issue concerning water pressure from reverse

osmosis remains, call a licensed, qualiﬁ ed plumber.

• All installations must be in accordance with local

plumbing code requirements.

CAUTION: Wear eye protection during installation to

prevent injury.

WHAT YOU WILL NEED

• Copper Tubing, ¼ in. outer

diameter, to connect the refrigerator

to the water supply. Be sure both

ends of the tubing are cut square.

• To determine how much tubing you

need: measure the distance from the water valve on the

back of the refrigerator to the water supply pipe. Then,

add 8 feet (2.4 m). Be sure there is suﬃ cient extra tubing

(about 8 feet [2.4 m] coiled into 3 turns of about 10 in.

[25 cm] diameter) to allow the refrigerator to move out

from the wall after installation.

• Power drill.

• ½ in. or adjustable wrench.

• Flat blade and Phillips head screwdrivers.

• Two ¼ in. outer diameter

compression nuts and

2 ferrules (sleeves) to

connect the copper tubing

to the shutoﬀ valve and the

refrigerator water valve.

• If your existing copper water

line has a ﬂ ared ﬁ tting at the

end, you will need an adapter

(available at plumbing supply

stores) to connect the water line

to the refrigerator OR you can

cut oﬀ the ﬂ ared ﬁ tting with

a tube cutter and then use a

compression ﬁ tting.

• Shutoﬀ valve to connect

to the cold water line. The

shutoﬀ valve should have a water inlet with a minimum

inside diameter of 5/32 in. at the point of connection

to the COLD WATER LINE.

Saddle-type shutoﬀ valves

are included in many water

supply kits. Before purchasing,

make sure a saddle-type

valve complies with your local

plumbing codes.

NOTE: A Self Piercing Saddle Type Water Valve should

not be used.

WARNING

Electrical Shock Hazard

When using any electrical device (such as a power

drill) during installation, be sure the device is battery

powered, double insulated or grounded in a manner that

will prevent the hazard of electric shock.

CONNECTING THE WATER LINE

8. FLUSH OUT THE TUBING

Turn the main water supply on and

ﬂ ush out the tubing until the water

is clear.

Shut the water oﬀ at the water

valve after about one quart of

water has been ﬂ ushed through the

tubing.

9. CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE: Before making the connection to the

refrigerator, be sure that the refrigerator power cord is

not plugged into the wall outlet.

1. Remove the plastic ﬂ exible cap from the water valve.

2. Place the compression nut and ferrule (sleeve) onto the

end of the tubing as shown.

3. Insert the end of the copper tubing into the connection

as far as possible. While holding the tubing, tighten the

ﬁ tting.

10. TURN THE WATER ON AT THE SHUTOFF VALVE

Tighten any connections that leak.

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the wall.

Push the refrigerator back to the wall.

12. START THE ICEMAKER

Set the Ice Maker button to ON.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (–9°C) or below. It

will then begin operation automatically if the Ice Maker

button is set to ON.

CAUTION: Check to see if leaks occur at the water line

connections.

¼” (6.35 mm) Tubing

Refrigerator

Connection

Tubing Clamp

¼” (6.35 mm)

Compression

Nut

Ferrule

(Sleeve)

Back of refrigerator

Problem Possible Causes Solutions

Refrigerator and

Freezer section are

not cooling.

The power supply cord is unplugged. Firmly plug the cord into a live outlet with the proper

voltage.

Refrigerator is set to demo mode. Demo Mode allows the lights and control display to

work normally while disabling cooling to save energy

while on the showroom ﬂ oor. Refer to the Setting the

Controls section for instructions on how to disable

Demo Mode.

Refrigerator is in the defrost cycle. During the defrost cycle, the temperature of each

compartment may rise slightly. Wait 30 minutes and

conﬁ rm the proper temperature has been restored

once the defrost cycle has completed.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Refrigerator was recently relocated. If the refrigerator was stored for a long period of time

or moved on its side, it is necessary for the refrigerator

to lay upright for 24 hours before connecting it to

power.

Cooling System runs

too much.

Refrigerator is replacing an older

model.

Modern refrigerators require more operating time but

use less energy due to more eﬃ cient technology.

Refrigerator was recently plugged in

or power restored.

The refrigerator will take up to 24 hours to cool

completely.

Door opened often or a large amount

of food / hot food was added.

Adding food and opening the door warms the

refrigerator, requiring the compressor to run longer in

order to cool the refrigerator back down. In order to

conserve energy, try to get everything you need out of

the refrigerator at once, keep food organized so it is

easy to ﬁ nd, and close the door as soon as the food is

removed. (Refer to the Food Storage Guide.)

Doors are not closed completely. Firmly push the doors shut. If they will not shut all the

way, see the Doors will not close completely or pop

open section in Parts & Features Troubleshooting.

Refrigerator is installed in a hot

location.

The compressor will run longer under warm conditions.

At normal room temperatures (70°F or 21ºC) expect

your compressor to run about 40% to 80% of the

time. Under warmer conditions, expect it to run even

more often. The refrigerator should not be operated

above 110°F (43ºC).

Condenser / back cover is clogged. Use a vacuum cleaner with an attachment to clean the

condenser cover and vents. Do not remove the panel

covering the condenser coil area.

TROUBLESHOOTING GUIDE

Before conducting troubleshooting, make sure that the following basic requirements are met:

Service Flow 0.5 gpm (1.9 lpm)

Water Supply Potable Water

Water Pressure 40-120 psi (276 - 827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 38°C)

Electrical Ratings

115 Volts, 60 Hz, AC only, and fused

at 15 amperes (minimum).

COOLING

Problem Possible Causes Solutions

Refrigerator or

Freezer section is too

warm.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Air vents are blocked. Rearrange items to allow air to ﬂ ow throughout the

compartment. Refer to the Airﬂ ow diagram in the

Using Your Refrigerator section.

Doors are opened often or for long

periods of time.

When the doors are opened often or for long periods

of time, warm, humid air enters the compartment.

This raises the temperature and moisture level within

the compartment. To lessen the eﬀ ect, reduce the

frequency and duration of door openings.

Unit is installed in a hot location. The refrigerator should not be operated in

temperatures above 110ºF (43ºC).

A large amount of food or hot food

was added to either compartment.

Adding food warms the compartment requiring the

cooling system to run. Allowing hot food to cool to

room temperature before putting it in the refrigerator

will reduce this eﬀ ect.

Doors not closed correctly. See the Doors will not close correctly or pop open

section in Parts & Features Troubleshooting.

Temperature control is not set

correctly.

If the temperature is too warm, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Defrost cycle has recently completed. During the defrost cycle, the temperature of each

compartment may raise slightly and condensation may

form on the back wall. Wait 30 minutes and conﬁ rm

the proper temperature has been restored once the

defrost cycle has completed.

Interior moisture

buildup.

Doors are opened often or for long

periods of time.

When the doors are opened often or for long periods

of time, warm, humid air enters the compartment.

This raises the temperature and moisture level within

the compartment. To lessen the eﬀ ect, reduce the

frequency and duration of door openings.

Doors not closed correctly. See the Doors will not close correctly section in the

Troubleshooting section.

Weather is humid. Humid weather allows additional moisture to enter the

compartments when the doors are opened leading to

condensation or frost. Maintaining a reasonable level

of humidity in the home will help to control the amount

of moisture that can enter the compartments.

Defrost cycle recently completed. During the defrost cycle, the temperature of each

compartment may raise slightly and condensation may

form on the back wall. Wait 30 minutes and conﬁ rm

that the proper temperature has been restored once

the defrost cycle has completed.

Food is not packaged correctly. Food stored uncovered or unwrapped, and damp

containers can lead to moisture accumulation within

each compartment. Wipe all containers dry and store

food in sealed packaging to prevent condensation and

frost.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Food is freezing

in the refrigerator

compartment.

Food with high water content was

placed near an air vent.

Rearrange items with high water content away from

air vents.

Refrigerator temperature control is set

incorrectly.

If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Refrigerator is installed in a cold

location.

When the refrigerator is operated in temperature

below 41°F (5°C), food can freeze in the refrigerator

compartment. The refrigerator should not be operated

in temperature below 55°F (13°C).

Frost or ice crystals

form on frozen food

(outside of package).

Door is opened frequently or for long

periods of time.

When the doors are opened often or for long periods

of time, warm, humid air enters the compartment. This

raises the temperature and moisture level within the

compartment. Increased moisture will lead to frost

and condensation. To lessen the eﬀ ect, reduce the

frequency and duration of door openings.

Door is not closing properly. Refer to the Doors will not close correctly or pop

open section in the Troubleshooting section.

Refrigerator or

Freezer section is too

cold.

Incorrect temperature control settings. If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Frost or ice crystals

on frozen food

(inside of sealed

package).

Condensation from food with a high

water content has frozen inside of the

food package.

This is normal for food items with a high water

content.

Food has been left in the freezer for

a long period of time.

Do not store food items with high water content in the

freezer for a long period of time.

Icemaker is not

making enough ice.

Demand exceeds ice storage

capacity.

The icemaker will produce approximately 100 cubes in

a 24 hour period.

House water supply is not connected,

valve is not turned on fully, or valve is

clogged.

Connect the refrigerator to a cold water supply with

adequate pressure and turn the water shutoﬀ valve

fully open.

If the problem persists, it may be necessary to contact

a plumber.

Water ﬁ lter has been exhausted. It is recommended that you replace the water ﬁ lter:

• Approximately every 6 months.

• When the water ﬁ lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Low house water supply pressure. The water pressure must be between 20 and 120 psi

(138 - 827 kPa) on models without a water ﬁ lter and

between 40 and 120 psi (276 - 827 kPa) on models

with a water ﬁ lter.

If the problem persists, it may be necessary to contact

a plumber.

Reverse Osmosis ﬁ ltration system is

used.

Reverse osmosis ﬁ ltration systems can reduce the

water pressure below the minimum amount and result

in icemaker issues. (Refer to Water Pressure section.)

Tubing connecting refrigerator to

house supply valve is kinked.

The tubing can kink when the refrigerator is moved

during installation or cleaning resulting in reduced

water ﬂ ow. Straighten or repair the water supply line

and arrange it to prevent future kinks.

COOLING/ICE & WATER

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Icemaker is not

making enough ice

(continued).

Doors are opened often or for long

periods of time.

If the doors of the unit are opened often, ambient

air will warm the refrigerator which will prevent the

unit from maintaining the set temperature. Lowering

the refrigerator temperature can help, as well as not

opening the doors as frequently.

Doors are not closed completely. If the doors are not properly closed, ice production

will be aﬀ ected. See the Doors will not close

completely or pop open section in Parts & Features

Troubleshooting for more information.

The temperature setting for the

freezer is too warm.

The recommended temperature for the freezer

compartment for normal ice production is 0°F. If the

freezer temperature is warmer, ice production will be

aﬀ ected.

Dispensing water

slowly.

Water ﬁ lter has been exhausted. It is recommended that you replace the water ﬁ lter:

• Approximately every 6 months.

• When the water ﬁ lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Reverse osmosis ﬁ ltration system is

used.

Reverse osmosis ﬁ ltration systems can reduce the water

pressure below the minimum amount and result in

icemaker issues.

If the problem persists, it may be necessary to contact

a plumber.

Low house water supply pressure. The water pressure must be between 20 and 120 psi

(138 - 827 kPa) on models without a water ﬁ lter and

between 40 and 120 psi (276 - 827 kPa) on models

with a water ﬁ lter.

If the problem persists, it may be necessary to contact

a plumber.

Not dispensing ice. Doors are not closed completely. Ice will not dispense if any of the refrigerator doors

are left open.

Infrequent use of the dispenser. Infrequent use of the ice dispenser will cause the cubes

to stick together over time, which will prevent them

from properly dispensing. Check the ice bin for ice

cubes clumping/sticking together. If they are, break up

the ice cubes to allow for proper operation.

The delivery chute is clogged with

frost or ice fragments.

Eliminate the frost or ice fragments by removing the

ice bin and clearing the chute with a plastic utensil.

Dispensing cubed ice can also help prevent frost or ice

fragment buildup.

The dispenser display is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

Ice bin is empty. It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker

to begin making ice. Make sure that the shutoﬀ (arm/

sensor) is not obstructed.

Once the ice supply in the bin has been completely

exhausted, it my take up to 90 minutes before

additional ice is available, and approximately 24

hours to completely reﬁ ll the bin.

ICE & WATER

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Icemaker is not

making ice.

Refrigerator was recently installed or

icemaker recently connected.

It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker to

begin making ice.

Icemaker not turned on. Locate the Ice Maker button on the display and

conﬁ rm that it is set to ON.

The ice detecting sensor is obstructed. Foreign substances or frost on the ice-detecting sensor

can interrupt ice production. Make sure that the sensor

area is clean at all times for proper operation.

The refrigerator is not connected to

a water supply or the supply shutoﬀ

valve is not turned on.

Connect refrigerator to the water supply and turn the

water shutoﬀ valve fully open.

Icemaker shutoﬀ (arm or sensor)

obstructed.

If your icemaker is equipped with an ice shutoﬀ arm,

make sure that the arm moves freely. If your icemaker

is equipped with the electronic ice shutoﬀ sensor,

make sure that there is a clear path between the two

sensors.

Reverse osmosis water ﬁ ltration

system is connected to your cold

water supply.

Reverse osmosis ﬁ ltration systems can reduce the

water pressure below the minimum amount and result

in icemaker issues. (Refer to the Water Pressure

section.)

Not dispensing

water.

New installation or water line recently

connected.

Dispense 2.5 gallons (9.5 l) of water (ﬂ ush for

approximately 5 minutes) to remove trapped air and

contaminants from the system. Do not dispense the

entire 2.5 gallon (9.5 l) amount continuously. Depress

and release the dispenser pad for cycles of 30

seconds ON and 60 seconds OFF.

The dispenser panel is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

The dispenser is not set for water

dispensing.

The dispenser can be set for ice or water. Make

certain that the control panel is set for the proper

operation. Press the Water button on the control panel

to dispense water.

Refrigerator or freezer doors are not

closed properly.

Water will not dispense if any of the refrigerator

doors are left open.

Water ﬁ lter has been recently

removed or replaced.

After the water ﬁ lter is replaced, dispense 2.5 gallons

(9.5 l) of water (ﬂ ush for approximately 5 minutes) to

remove trapped air and contaminants from the system.

Do not dispense the entire 2.5 gallon (9.5 l) amount

continuously. Depress and release the dispenser pad

for cycles of 30 seconds ON and 60 seconds OFF.

Tubing connecting refrigerator to

house supply valve is kinked.

The tubing can kink when the refrigerator is moved

during installation or cleaning resulting in reduced

water ﬂ ow. Straighten or repair the water supply line

and arrange it to prevent future kinks.

The house water supply is not

connected, the valve is not turned on

fully, or the valve is clogged.

Connect refrigerator to the water supply and turn the

water shutoﬀ valve fully open.

If the problem persists, it may be necessary to contact

a plumber.

ICE & WATER

TROUBLESHOOTING GUIDE

ICE & WATER

Problem Possible Causes Solutions

Ice has bad taste or

odor.

Water supply contains minerals such

as sulfur.

A water ﬁ lter may need to be installed to eliminate

taste and odor problems.

NOTE: In some cases, a ﬁ lter may not help. It may not

be possible to remove all minerals / odor / taste in all

water supplies.

Icemaker was recently installed. Discard the ﬁ rst few batches of ice to avoid discolored

or bad tasting ice.

Ice has been stored for too long. Ice that has been stored for too long will shrink,

become cloudy, and may develop a stale taste. Throw

away old ice and make a new supply.

The food has not been stored

properly in either compartment.

Rewrap the food. Odors may migrate to the ice if

food is not wrapped properly.

The interior of the refrigerator needs

to be cleaned.

See the Care and Cleaning section for more

information.

The ice storage bin needs to be

cleaned.

Empty and wash the bin (discard old cubes). Make

sure that the bin is completely dry before reinstalling

it.

Dispensing warm

water.

Refrigerator was recently installed. Allow 24 hours after installation for the water storage

tank to cool completely.

The water dispenser has been used

recently and the storage tank was

exhausted.

Depending on your speciﬁ c model, the water storage

capacity will range from approximately 20 to 30 oz

(0.6 - 0.9 liter).

Dispenser has not been used for

several hours.

If the dispenser has not been used for several hours,

the ﬁ rst glass dispensed may be warm. Discard the

ﬁ rst 10 oz (0.3 liter).

Refrigerator is connected to the hot

water supply.

Make sure that the refrigerator is connected to a cold

water pipe.

WARNING: Connecting the refrigerator to a hot

water line may damage the icemaker.

Water has bad taste

or odor.

Water supply contains minerals such

as sulfur.

A water ﬁ lter may need to be installed to eliminate

taste and odor problems.

Water ﬁ lter has been exhausted. It is recommended that you replace the water ﬁ lter:

• Approximately every 6 months.

• When the water ﬁ lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Refrigerator was recently installed. Dispense 2.5 gallons (9.5 l) of water (ﬂ ush for

approximately 5 minutes) to remove trapped air and

contaminants from the system. Do not dispense the

entire 2.5 gallon (9.5 l) amount continuously. Depress

and release the dispenser pad for cycles of 30

seconds ON and 60 seconds OFF.

Icemaker is making

too much ice.

Icemaker shutoﬀ (arm/sensor) is

obstructed.

Empty the ice bin. If your icemaker is equipped with

an ice shutoﬀ arm, make sure that the arm moves

freely. If your icemaker is equipped with the electronic

ice shutoﬀ sensor, make sure that there is a clear path

between the two sensors. Reinstall the ice bin and wait

24 hours to conﬁ rm proper operation.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Clicking The defrost control will click when

the automatic defrost cycle begins

and ends. The thermostat control (or

refrigerator control on some models)

will also click when cycling on and

oﬀ .

Normal Operation

Rattling Rattling noises may come from the

ﬂ ow of refrigerant, the water line on

the back of the unit, or items stored

on top of or around the refrigerator.

Normal Operation

Refrigerator is not resting solidly on

the ﬂ oor.

Floor is weak or uneven or leveling legs need to be

adjusted. See the Door Alignment section.

Refrigerator with linear compressor

was jarred while running.

Normal Operation

Whooshing Evaporator fan motor is circulating

air through the refrigerator and

freezer compartments.

Normal Operation

Air is being forced over the condenser

by the condenser fan.

Normal Operation

Gurgling Refrigerant ﬂ owing through the

cooling system.

Normal Operation

Popping Contraction and expansion of the

inside walls due to changes in

temperature.

Normal Operation

Sizzling Water dripping on the defrost heater

during a defrost cycle.

Normal Operation

Vibrating If the side or back of the refrigerator

is touching a cabinet or wall, some of

the normal vibrations may make an

audible sound.

To eliminate the noise, make sure that the sides and

back cannot vibrate against any wall or cabinet.

Dripping Water running into the drain pan

during the defrost cycle.

Normal Operation

Pulsating or High-

Pitched Sound

Your refrigerator is designed to run

more eﬃ ciently to keep your food

items at the desired temperature. The

high eﬃ ciency compressor may cause

your new refrigerator to run longer

than your old one, but it is still more

energy eﬃ cient than previous models.

While the refrigerator is running, it is

normal to hear a pulsating or high-

pitched sound.

Normal Operation

NOISE

TROUBLESHOOTING GUIDE

Kenmore Connect™ System

Should you experience any problems with your

refrigerator, it has the capability of transmitting data

via your telephone to the Kenmore Connect

Team.

This gives you the capability of speaking directly to

our trained specialists. The specialist records the data

transmitted from your machine and uses it to analyze the

issue, providing a fast and eﬀ ective diagnosis.

If you experience problems with your refrigerator, call

1-800-4-MY-HOME

. Only use the Kenmore Connect

System feature when instructed to do so by the Kenmore

Connect

Team. The transmission sounds that you will

hear are normal and sound similar to a fax machine.

Kenmore Connect

cannot be activated unless your

refrigerator is connected to power. If your refrigerator

is unable to turn on, then troubleshooting must be done

without using Kenmore Connect

Using Kenmore Connect

First,

call 1-800-4-MY-HOME

(1-800-469-4663).

If the number of the phone you are using is on ﬁ le and

is associated with your refrigerator, you will be quickly

relayed to a Kenmore Connect

Team agent. Only use

the Kenmore Connect

feature when instructed to do so

by the Kenmore Connect

Team agent.

1. Lock the display. To lock the display, press and hold

the Control Lock button for three seconds. (If the

display has been locked for over ﬁ ve minutes, you

must deactivate the lock and then reactivate it.)

2. Open the right refrigerator door.

NOTE:

• For best results, do not move the phone while the tones are being transmitted.

• If the call center agent is not able to get an accurate recording of the data, you may be asked to

try again.

• Call quality diﬀ erences by region may aﬀ ect the Kenmore Connect

function.

• For best results, use Kenmore Connect

with a landline phone.

• Bad call quality may result in poor data transmission from your phone to the machine, which could

cause Kenmore Connect

to malfunction.

Kenmore Connect™ (on some models)

3. Hold the mouthpiece of your phone in front of the

speaker that is located on the right hinge of the

refrigerator door, when instructed to do so by the call

center.

4. Press and hold the Freezer Temp button for three

seconds while continuing to hold your phone to the

speaker.

5. After you hear three beeps, release the Freezer Temp

button.

6. Keep the phone in place until the tone transmission has

ﬁ nished. The display will count down the time. Once

the countdown is over and the tones have stopped,

resume your conversation with the specialist, who will

then be able to assist you in using the information

transmitted for analysis.

NOTES

TABLE DES MATIÈRES

Garantie ............................................................................83

Contrats de protection

............................................. 84

Consignes importantes de sécurité

..................85

Spéciﬁ cations électriques et de mise à la

terre

.................................................................................... 87

Pièces et fonctionnalités

......................................... 88

Installation du réfrigérateur ....................89-94

Déballage du réfrigérateur ......................... 89

Installation

................................................................... 90

Retirer/Remplacer les poignées et portes de

votre réfrigérateur et congélateur ........91- 93

Nivellement et alignement des portes .......94

Utilisation du réfrigérateur ............................ 95

Réglage des contrôles .................................. 95

Fonctions du panneau de contrôle

.................95

Machine à glaçon automatique .................97

Guide de stockage des aliments ............... 99

Partie réfrigérateur

Distributeur d'eau et de glace .................. 100

Bacs de porte réfrigérateur/congélateur ... 101

Compartiment à légumes et couvercle ...... 101

Étagères du réfrigérateur/congélateur

..... 102

Door-In-Door ................................................103

Partie congélateur

Bac de stockage des glaçons .................... 104

Filtre à eau .....................................................105

Entretien et nettoyage ...................................108

Conseils généraux de nettoyage ..............108

Extérieur ........................................................108

Parois internes ...............................................108

Revêtement et joints de la porte ................108

Éléments en plastique ..................................108

Serpentin du condenseur ............................108

Remplacement des lumières LED ...............109

Coupures de courant ...................................109

Avant de partir en vacance ........................109

Lorsque Vous Déménagez ..........................109

Brancher les lignes d'eau ............................. 110

Guide de dépannage ..................................... 111

Système Kenmore Connect ...........................121

Maintenance ......................................Couverture

CONTRAT DE PROTECTION

ENREGISTREMENT DU PRODUIT

Contrat de protection

Félicitations pour votre achat intelligent. Votre nouveau

produit Kenmore Elite

est conçu et fabriqué pour vous

procurer des années de service ﬁ able. Mais comme tous

les produits, il peut nécessiter d'un entretien préventif

ou d'une réparation de temps en temps. C'est dans ces

moments-là que le contrat de protection peut vous faire

économiser de l'argent et des tracas.

L'accord principal de protection peut aussi contribuer à

prolonger

la vie de votre nouveau produit. Voici ce que

contient l'accord* :

• Pièces et main d'œuvre nécessaires pour maintenir

les produits en

bon état de fonctionnement dans des

conditions normales d'utilisation, et pas seulement

en cas de défauts.

Notre couverture va bien au-

delà de la garantie du produit

. Pas de franchise,

pas de panne de fonctionnement exclue de la

couverture –

une véritable protection.

• Dépannage qualiﬁ é réalisé par une force de plus de

10 000 techniciens de dépannage certiﬁ és Sears, ce

qui signiﬁ e qu'une personne de conﬁ ance dépannera

votre produit.

• Appels de dépannage illimités et couverture

nationale, aussi souvent

que vous le voulez, quand

vous le voulez.

• Garantie "sans pépins" – remplacement de votre

produit

couvert si plus de quatre pannes se produisent

en moins de douze mois.

• Remplacement du produit si votre produit couvert

ne peut pas être

réparé.

• Contrôles annuels d'entretien préventif sur simple

demande – sans frais supplémentaires.

• Assistance rapide par téléphone – nous appelons

cela la résolution rapide. Assistance téléphonique

par un représentant Sears sur tous les produits.

Voyez-nous comme le "manuel du propriétaire parlant”.

• Protection contre les surtensions

et contre les

dommages électriques liés aux

variations de

courant.

• Protection annuelle de 250$ contre les pertes

alimentaires

résultant d'une panne mécanique d'un

réfrigérateur ou congélateur couvert.

• Remboursement de la location si la réparation de

votre produit couvert

prend plus longtemps que prévu.

• 25% de réduction sur le prix normal de n'importe

quel service de réparation non couvert et sur les

pièces installées correspondantes.

Une fois que vous avez souscrit au contrat, un simple

coup de téléphone et votre rendez-vous de dépannage

est marqué. Vous pouvez nous appeler à n'importe quelle

heure du jour et de la nuit et prendre un rendez-vous de

dépannage par Internet.

Le contrat de protection est un achat sans risque. Si vous

décidez d'annuler, pour n'importe quelle raison, pendant

la période de garantie de votre produit, nous vous

remboursement intégralement, et nous vous rembourserons

au prorata après que la période de garantie du produit a

expiré. Souscrivez à un accord principal de protection dès

aujourd'hui !

Certaines limitations et exclusions s'appliquent.

Pour connaitre les tarifs et les informations

supplémentaires aux États-Unis appelez le 1-800-827-

6655.

*La couverture au Canada varie sur certains produits.

Pour plus de détails, appelez Sears Canada au 1-800-

361-6665.

Service d'installation Sears

Pour une installation par des professionnels Sears de

vos appareils domestiques, dispositifs d'ouverture de

porte de garage, chauﬀ e-eau et autres équipements,

aux États-Unis ou au Canada, appelez le 1-800-4-MY-

HOME®.

Dans le champ ci-dessous, veuillez noter la date d'achat, le modèle et le numéro de série de votre produit. Vous

trouverez ces informations sur une plaque d'identiﬁ cation située sur le revêtement intérieur du réfrigérateur. Ayez ces

informations à disposition lorsque vous contactez Sears en rapport avec votre produit.

No. de modèle___________________ Date d'achat ___________________

No. de série.___________________

Gardez ces consignes et joignez-y votre preuve d'achat pour référence ultérieure.

CONSIGNES IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT

CONSERVEZ CES CONSIGNES

Pour réduire le risque d’incendie, de choc électrique

ou de blessure corporelle, les précautions de sécurité

élémentaires doivent être respectées, notamment les

suivantes :

Lisez l'ensemble des consignes avant d'utiliser cet

appareil.

• Ne débranchez jamais votre réfrigérateur en tirant

sur le câble d'alimentation. Tenez toujours la ﬁ che

fermement et retirez-la bien droite de la prise.

• Réparez ou remplacez immédiatement tout câble

électrique abîmé ou usé. N'utilisez pas de câble

électrique montrant des ﬁ ssurations ou des signes

d'usure sur sa longueur ou à ses extrémités.

• Ne modiﬁ ez pas, et ne rallongez pas, la longueur du

câble d'alimentation. Vous risquez de causer un choc

électrique ou un incendie.

• Lorsque vous éloignez le réfrigérateur du mur, faites

attention à ne pas écraser ou endommager le câble

électrique.

• L'isolation de cette unité contient du cyclopentane

ou un gaz similaire qui est inﬂ ammable et requiert

une procédure d'élimination spéciale. Avant de vous

débarrasser de ce réfrigérateur, veuillez contacter

les autorités locales pour organiser son élimination

sécurisée.

PRÉCAUTIONS DE SÉCURITÉ ÉLÉMENTAIRES

Ce guide contient de nombreux messages de sécurité importants. Lisez et respectez toujours l'ensemble

des messages de sécurité. Ceci est le symbole d'alerte de sécurité. Ce symbole vous avertit d'un danger

potentiel pouvant entraîner des dommages matériels et/ou des blessures corporelles graves, voire la

mort. Tous les messages de sécurité seront précédés de ce symbole d'alerte de sécurité et du mot

DANGER, ATTENTION ou PRUDENCE. Ces mots signiﬁ ent :

Vous allez mourir ou être sérieusement blessé si vous ne suivez pas les consignes.

Vous risquez de mourir ou d’être sérieusement blessé si vous ne suivez pas les

consignes.

Indique une situation de danger imminent qui, si elle n'est pas évitée,

peut entraîner des blessures mineures ou modérées ou endommager le produit.

Tous les messages de sécurité vous expliqueront quel est le danger potentiel, comment réduire les risques de blessure et

ce qui se produira si les consignes ne sont pas suivies.

• NE STOCKEZ PAS, et n'utilisez pas d’essence ou autres

liquides ou gaz inﬂ ammables à proximité d’un appareil

électrique.

• NE STOCKEZ PAS de produit explosif tel que des

bombes aérosoles contenant des combustibles

inﬂ ammables dans cet équipement.

• NE LAISSEZ PAS les enfants escalader, se tenir debout

sur, ou se balancer depuis les portes ou étagères du

réfrigérateur. Ils peuvent se blesser gravement et

endommager l’appareil.

• Gardez les mains éloignées des zones où vos doigts

peuvent être pincés ; les espaces entre les portes et les

bacs sont nécessairement faibles. Faites attention en

fermant les portes lorsque des enfants sont à proximité.

• Débranchez le réfrigérateur avant de nettoyer ou de le

réparer.

REMARQUE : Nous recommandons fortement que tout

dépannage soit réalisé par un technicien qualiﬁ é.

DANGER

ATTENTION

PRUDENCE

AVERTISSEMENT

DANGER : RISQUE DE PRISE AU PIÈGE POUR LES ENFANTS

CONSERVEZ CES CONSIGNES

• Avant d'assurer la maintenance de l'éclairage LED

interne, débranchez le réfrigérateur ou coupez

l'alimentation au niveau du disjoncteur ou des fusibles.

REMARQUE : L'éclairage du compartiment

réfrigérateur et congélateur est composé de diodes

internes, et leur maintenance doit être réalisée par un

technicien qualiﬁ é.

DANGER : Le fait de basculer les commandes en

position ÉTEINTE ne coupe pas le courant du circuit

électrique de la lumière.

• Lorsque vous avez ﬁ ni, rebranchez le réfrigérateur

à la source électrique et réinitialisez les commandes

(thermostat, contrôle du réfrigérateur et/ou du

congélateur, en fonction du modèle) sur le réglage

souhaité.

• Ce réfrigérateur doit être correctement installé

conformément aux Consignes pour l'installateur qui ont

été collées sur la partie avant du réfrigérateur.

• Une fois que votre réfrigérateur est en marche,

ne touchez pas les surfaces froides situées dans le

compartiment congélateur lorsque vos mains sont

humides ou mouillées. Votre peau pourrait rester collée

aux surfaces gelées.

Les réfrigérateurs jetés ou abandonnés sont dangereux,

même s'ils ne sont laissés que quelques jours. Si vous

vous débarrassez de votre ancien réfrigérateur, veuillez

respecter les consignes aﬁ n d'éviter les accidents (prise

au piège et suffocation des enfants).

• NE TOUCHEZ PAS le mécanisme de fabrication

automatique de glaçons lorsque le réfrigérateur est

branché.

• NE RECONGELEZ PAS d'aliments ayant complètement

décongelé. Le Bulletin no. 69 relatif à l'agriculture à

domicile et dans les jardins du Département Américain

d'Agriculture indique :

…Vous pouvez recongeler les aliments qui ont

décongelé s'ils contiennent toujours des cristaux de

glace ou s'ils sont toujours froids—en-dessous de 4°C.

…La viande hachée, la volaille ou le poisson

décongelés présentant une odeur ou une couleur

étrange ne doivent ni être recongelés, ni consommés.

La crème glacée décongelée doit être jetée. Si l'odeur

ou la couleur des aliments est mauvaise ou douteuse,

jetez-les. Leur consommation peut être dangereuse.

Même la décongélation partielle avant recongélation

réduit la qualité des aliments, particulièrement les

fruits, les légumes et les plats cuisinés. La qualité de

consommation des viandes rouges est moins affectée

que celle de la plupart des aliments. Consommez les

aliments recongelés dès que possible aﬁ n de proﬁ ter

au mieux de leur qualité.

DANGER : Ce produit contient des produits chimiques

pouvant, d'après l'État de Californie, causer le cancer ou

des malformations congénitales ou autres troubles de la

reproduction. Lavez-vous les mains après usage.

AVANT DE JETER VOTRE ANCIEN

RÉFRIGÉRATEUR OU CONGÉLATEUR :

• Retirez les portes

• Laissez les étagères en place pour

empêcher les enfants de grimper à

l'intérieur.

AVERTISSEMENT

Cet équipement n'est pas destiné à être utilisé par des

personnes (notamment des enfants) dont les capacités

physiques, sensorielles ou mentales sont diminuées, ou

manquant d'expérience ou de connaissances, sauf en cas

de supervision ou de consignes relatives à l'utilisation de

la part d'une personne responsable de leur sécurité.

Les enfants doivent être supervisés pour s'assurer qu'ils

ne jouent pas avec l'équipement.

ÉLIMINATION DES CFC/HCFC

SPÉCIFICATIONS ÉLECTRIQUES ET DE MISE À LA TERRE

AVERTISSEMENT

Votre ancien réfrigérateur peut être équipé d'un

système utilisant les CFC (chloroﬂ uorocarbones) ou HCFC

(hydrochloroﬂ uorocarbones). Il est estimé que les CFC

et les HCFC affectent la couche d'ozone lorsqu'ils sont

rejetés dans l'atmosphère. D'autres gaz réfrigérants

peuvent aussi être nocifs pour l'environnement lorsqu'ils

sont rejetés dans l'atmosphère.

IMPORTANT : Veuillez lire attentivement.

POUR BRANCHER L'ÉLECTRICITÉ

MÉTHODE RECOMANDÉE DE MISE À LA

MASSE

Le réfrigérateur doit toujours être branché à une prise

individuelle correctement reliée à la masse recevant un

courant électrique alternatif nominal de 115 V, 60 Hz, et

protégée par un fusible de 15 ampères (minimum). Ceci

permettra un fonctionnement optimal du réfrigérateur

et empêchera aussi de surcharger les circuits électriques

du logement, causant ainsi un risque d'incendie par des

câbles surchauffés. Il est recommandé d’utiliser un circuit

électrique distinct pour cet appareil.

Utilisez une prise ne pouvant pas être déconnectée

depuis un interrupteur ou une chaînette. N'utilisez pas de

rallonge.

Lorsqu'une prise murale standard 2 ports est utilisée, il

est de votre responsabilité et de votre devoir personnel

de la faire remplacer par une prise murale à 3 broches

correctement reliée à la masse.

Risque de choc électrique

Pour votre sécurité, cet appareil doit être correctement

relié à la masse. Faites vériﬁ er la prise murale et le

circuit électrique par un électricien qualiﬁ é aﬁ n de vous

assurer que la prise est correctement reliée à la masse.

Si vous décidez de jeter votre ancien réfrigérateur,

assurez-vous que le gaz réfrigérant est retiré de manière

appropriée par un technicien qualiﬁ é. Si vous retirez

intentionnellement le gaz réfrigérant, vous vous exposez

à des amendes ou des peines de prison conformément à

la législation environnementale applicable.

UTILISATION DES RALLONGES ÉLECTRIQUES

DANGER : N'utilisez pas de rallonge ni de raccord

de prise sans terre (deux broches). En raison des risques

de sécurité sous certaines conditions, l'utilisation d'un

câble de rallonge électrique n'est pas recommandée.

Cependant, si vous choisissez d’en utiliser une, il est

absolument nécessaire que celle-ci soit listée dans

l’UL (aux États-Unis), qu’elle soit compatible avec les

prises trois broches et reliée à la masse, et que les

caractéristiques électriques nominales de la rallonge

soient 15 A (minimum) et 120 V.

L’utilisation d’une rallonge augmentera le dégagement

nécessaire derrière le réfrigérateur.

• Ne pliez pas le câble de manière excessive et ne

l'écrasez pas avec des poids lourds.

• Branchez le cordon dans la position correcte, avec le

câble vers le bas.

• Lorsque vous déplacez le réfrigérateur, faites attention

à ne pas écraser ou endommager le câble électrique.

• Si le câble est endommagé, faites-le remplacer

immédiatement par le fabricant ou son agent de

maintenance.

• Ne branchez pas le cordon avec les mains humides.

• Ne placez pas les mains dans la zone située sous

l'appareil.

• Assurez-vous que le cordon n'est pas écrasé ni

endommagé par la partie arrière du réfrigérateur.

Fiche

électrique

3 broches

Prise murale 3

broches reliée à

la masse

Vériﬁ ez la mise

à la masse

avant utilisation

AVERTISSEMENT

Remplacement du câble électrique

Pour éviter tout danger, les câbles électriques

endommagés doivent être remplacés par le fabricant,

par son agent de maintenance ou par un technicien

qualiﬁ é. Ne pas laisser l'appareil fonctionner avec un

câble électrique endommagé.

PIÈCES ET FONCTIONNALITÉS

Utilisez cette page pour vous familiariser avec les pièces et les fonctionnalités de votre réfrigérateur.

REMARQUE : Ce guide correspond à plusieurs modèles différents. Le réfrigérateur que vous avez acheté peut

présenter tout ou partie des éléments indiqués ci-dessous. L'emplacement des éléments indiqués ci-dessous peut

correspondre à un autre modèle.

Machine à glaçon automatique

Lumière du congélateur (LED)

Étagères du congélateur

Bacs de la porte du congélateur

Tiroir du congélateur

Lumière du réfrigérateur (LED)

Filtre à eau

Étagère du réfrigérateur

Door-In-Door

Tiroirs à légumes

Bacs ﬁ xes de la porte du réfrigérateur

INSTALLATION DU RÉFRIGÉRATEUR

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

DÉBALLAGE DU RÉFRIGÉRATEUR

Avant d’installer votre réfrigérateur, retirez les

adhésifs ou autocollants temporaires. Ne retirez pas

les autocollants annonçant un danger, les étiquettes de

numéro de série et de modèle, ou la ﬁ che technique

située à l’arrière du réfrigérateur, derrière la grille de

support.

Pour retirer les résidus de ruban adhésif, frottez bien la

zone avec vos doigts. Les résidus d'adhésif ou de colle

peuvent aussi être facilement retirés en frottant une petite

quantité de liquide vaisselle sur l'adhésif avec les doigts.

Rincez avec de l'eau chaude et séchez.

N’utilisez pas d’objets coupants, d’alcool à frotter, de

liquides inﬂ ammables ou de produits de nettoyage

abrasifs pour retirer l’adhésif ou la colle. Ces produits

peuvent endommager la surface de votre réfrigérateur.

Les étagères du réfrigérateur sont installées en position

de transport. Replacez-les en fonction de vos besoins

individuels en termes d’espace.

REMARQUE :

Cet équipement est destiné à être utilisé dans un foyer

ou des applications similaires telles que :

• coins cuisine des employés dans les boutiques, bureaux

ou autres environnements de travail

• maisons de ferme ainsi que par les clients des hôtels,

motels et autres environnements résidentiels

• environnements de gîte chez l'habitant

• restauration et autres applications de distribution.

Ce produit ne doit pas être utilisé dans des objectifs

spéciaux tels que le stockage de médicaments ou de

matériel de test, ni être utilisé sur les navires, etc.

Risque de poids excessif :

Faites-vous aider de deux personnes ou plus pour

déplacer ou installer le réfrigérateur. Le non-respect

de ces consignes peut entrainer des blessures au dos

ou à d’autres membres.

Risque de poids excessif :

Votre réfrigérateur est lourd. Lorsque vous le déplacez

pour le nettoyer ou le dépanner, assurez-vous de

protéger le sol. Tirez toujours le réfrigérateur bien

droit lorsque vous le déplacez. N'essayez pas de le

remuer ou de le faire "marcher" pour le déplacer aﬁ n

de ne pas endommager votre sol.

Risque d'explosion :

Maintenez les matériaux et les vapeurs inﬂ ammables

(comme l’essence) éloignés du réfrigérateur. Le non-

respect de ces consignes peut entraîner la mort, une

explosion ou un incendie.

INSTALLATION (suite)

1. Pour réduire les bruits et vibrations, l'appareil doit

être installé de manière horizontale sur un sol construit

en dur. Si nécessaire, ajustez les pieds de nivellement

pour compenser l'irrégularité du sol. La partie

frontale doit être légèrement plus haute que la partie

arrière pour aider à la fermeture de la porte. Les

pieds de nivellement peuvent être tournés facilement

en inclinant légèrement le meuble. Tournez les

pieds de nivellement dans le sens antihoraire pour

soulever le réfrigérateur, ou dans le sens horaire

pour l'abaisser. (Voir nivellement et alignement de la

porte).

REMARQUE : Il n'est pas recommandé d'installer

le réfrigérateur sur de la moquette, une surface

de dalles souples, une plateforme ou une structure

faiblement soutenue.

2. Installez cet appareil dans une zone où la

température est comprise entre 13°C et 43°C (. Si la

température ambiante est trop basse ou trop élevée,

les capacités de refroidissement en seront affectées.

3. Choisissez un endroit où une entrée d'eau peut

facilement être connectée pour la machine à glaçons

automatique.

REMARQUE : La pression d'eau doit être entre 1,37

et 8,27 bars sur les modèles sans ﬁ ltre à eau, et entre

2,74 et 8,27 bars sur les modèles avec ﬁ ltre à eau.

4. Une trop grande proximité des meubles voisins peut

entraîner une diminution des capacités de congélation

et une augmentation des frais de consommation

électrique. Laissez au moins 61 cm devant le lave-

linge pour ouvrir la porte.

INSTALLATION

Le réfrigérateur doit toujours être branché à une prise

individuelle correctement reliée à la masse recevant un

courant électrique alternatif nominal de 115 V, 60 Hz, et

protégée par un fusible de 15 ampères (minimum). Ceci

permettra un fonctionnement optimal du réfrigérateur

et empêchera aussi de surcharger les circuits électriques

du logement, causant ainsi un risque d'incendie par des

câbles surchauffés. Il est recommandé d’utiliser un circuit

électrique distinct pour cet appareil.

INSTALLATION DU RÉFRIGÉRATEUR

Risque de choc électrique :

Aﬁ n de réduire le risque de choc électrique, n'installez

pas le réfrigérateur dans un espace humide.

DANGER

2” (5.08 cm)

AVERTISSEMENT

Soyez prudent lorsque vous travaillez sur la charnière,

la grille de support, la butée, etc. Vous risquez de

vous blesser. Pour éviter tout risque de blessure ou de

choc électrique, ne placez pas les mains ou des objets

en métal dans les trous d'aération, dans la grille de

support ou dans l'ouverture inférieure du réfrigérateur.

REMARQUE : Il est recommandé de retirer les portes si vous devez déplacer le réfrigérateur à travers un espace

étroit. Si vous devez retirer les poignées, suivez les consignes ci-dessous.

INSTALLATION DU RÉFRIGÉRATEUR

COMMENT RETIRER LES POIGNÉES

DU RÉFRIGÉRATEUR

REMARQUE : L'apparence de la poignée peut

être différente des illustrations de cette page.

Retirer la poignée du réfrigérateur

Dévissez les vis avec une clé Allen de 2,5 mm

et retirez la poignée.

REMARQUE : Si les attaches de support

de la poignée doivent être resserrées ou

retirées, utilisez une clé Allen de 6,4 mm.

COMMENT REPLACER LA POIGNÉE

DU RÉFRIGÉRATEUR

REMARQUE : L'apparence de la poignée

peut être différente des illustrations de cette

page.

Replacer la poignée du réfrigérateur

Placez la poignée sur la porte en

faisant correspondre les empreintes de

la poignée et les trous de support et en

resserrant les vis à l'aide d'une clé Allen

de 2,5 cm.

REMARQUE : Si les attaches de support

de la poignée doivent être resserrées ou

retirées, utilisez une clé Allen de 6,4 mm.

Fixations de

Montage

Les Vis

Clef Allen

Fixations

de Montage

AVERTISSEMENT

Risque de choc électrique

• Coupez l'alimentation électrique du réfrigérateur

avant l'installation. Le non-respect de ces consignes

peut entrainer des blessures graves ou la mort.

• Ne placez pas les mains, pieds ou autres objets

dans les aérations ou le dessous du réfrigérateur.

Vous pourriez vous blesser ou recevoir un choc

électrique.

RETIRER ET REPLACER

LES PORTES DU RÉFRIGÉRATEUR

AVERTISSEMENT

Risque de poids excessif :

Faites-vous aider de deux personnes ou plus pour

retirer ou installer les portes du réfrigérateur. Le non-

respect de ces consignes peut entrainer des blessures

au dos ou à d’autres membres.

INSTALLATION DU RÉFRIGÉRATEUR

Retirer la porte située à gauche (congélateur) avec la

connexion à la ligne d'eau.

Soulevez le tuyau d'alimentation en eau tout en enfonçant

le collet vers le bas (Figure 1), comme indiqué sur la

ﬁ gure ci-dessous.

REMARQUE : Si l'extrémité d'un tuyau est déformée ou

abimée, taillez-la. Le débranchement du tuyau sous la

porte entraîne l'écoulement d'environ 0,5 litre d'eau sur le

sol. Placez un grand récipient à l'extrémité du tuyau pour

éviter que l'eau ne se répande sur le sol.

Figure 1

REMARQUE : Tuyaux d’eau doivet être coupés avec un

bord drout et propre pour éviter les fuites.

Pas droit Endommagé Étiré

faisceau

de câbles

couvercle de

la charnière

charnière

supérieure

1. Ouvrez la porte. Retirez la vis du couvercle de la

charnière supérieure.

2. A l'aide d'un tournevis plat, écartez les crochets (non

illustrés) du couvercle de la charnière de la partie

supérieure de l'armoire du réfrigérateur. Soulevez le

couvercle.

3. Débranchez le faisceau de câbles.

4. Faites pivoter le levier de charnière dans le sens

antihoraire (1). Soulevez la charnière supérieure et

dégagez-la du loquet de verrouillage (2).

levier de charnière

charnière

supérieure

PRUDENCE : Lorsque vous dégagez la charnière

du loquet, assurez-vous que la porte ne tombe pas vers

l'avant.

5. Soulevez la porte et dégagez-la de l'axe

d'articulation inférieur en faisant bien attention à tirer

les lignes d'eau à travers celui-ci.

charnière inférieure

Suffisamment

pour que le tube

d'alimentation en eau

sorte complètement

6. Placez la porte, côté intérieur vers le haut, sur une

surface non abrasive. Attention à ne pas endommager le

tuyau d’arrivée d’eau.

Pour retirer la porte du côté droit (réfrigérateur) :

faisceau

de câbles

1. Ouvrez la porte. Retirez la vis du couvercle de la

charnière supérieure.

2. A l'aide d'un tournevis plat, écartez les crochets (non

illustrés) du couvercle de la charnière de la partie

supérieure de l'armoire du réfrigérateur. Soulevez le

couvercle. Débranchez le faisceau de câbles.

levier de

charnière

supérieure

3. Faites pivoter le levier de charnière dans le sens

horaire (1). Soulevez la charnière supérieure et

dégagez-la du loquet de verrouillage (2).

PRUDENCE Lorsque vous soulevez la charnière du

loquet, assurez-vous que la porte ne tombe pas vers

l'avant.

4. Soulevez la porte de l'axe d'articulation inférieur.

charnière inférieur

5. Placez la porte, côté intérieur vers le haut, sur une

surface non abrasive.

Réinstaller la porte située à droite (réfrigérateur).

1. Placez la porte sur l'axe d'articulation inférieur.

2. Ajustez la charnière supérieure sur le loquet de

verrouillage. Faites pivoter le levier dans le sens

antihoraire pour bloquer la charnière.

3. Rebranchez tous les faisceaux de câbles. Accrochez

l'ailette du côté interrupteur du coin sous le bord

de l'ouverture de passage des câbles dans la partie

supérieure de l'armoire. Installez le couvercle en

position. Insérez et resserrez la vis du couvercle.

Insertion

de ligne

Tuyau

Bague de

serrage

INSTALLATION DU RÉFRIGÉRATEUR

Réinstaller la porte située à gauche (congélateur).

1. Passez les tuyaux d'eau à travers l'axe d'articulation

inférieur et placez la porte sur celui-ci. Les tuyaux

d’eau doivent être derrière le pied pour éviter tout

dommage.

2. Ajustez la charnière supérieure sur le loquet de

verrouillage. Faites pivoter le levier dans le sens

horaire pour bloquer la charnière.

3. Branchez tous les faisceaux de câbles.

4. Accrochez l'ailette du côté interrupteur du couvercle

sous le bord de l'ouverture de passage des câbles

dans la partie supérieure de l'armoire. Installez le

couvercle en position. Insérez et resserrez la vis du

couvercle.

5. Rebranchez les tuyaux d'eau en insérant ceux-ci

dans les raccords. Le tuyau est inséré correctement

lorsqu’une seule ligne de guidage apparaît au lieu de

deux.

RÉGLAGE DES CONTRÔLES

Le contrôle du réfrigérateur fonctionne comme thermostat

pour l’ensemble de l’appareil (sections réfrigérateur

et congélateur). Plus le réglage est froid, plus le

compresseur fonctionnera pour maintenir la température

basse. Le contrôle du congélateur ajuste le ﬂ ux d’air

froid du congélateur vers le réfrigérateur. Lorsque le

congélateur est réglé à une température plus froide, le

congélateur conserve plus d’air froid pour refroidir.

• Le paramètre de température du réfrigérateur

varie entre 1°C et 8°C. Appuyez sur la touche

T° Réfrigérateur pour faire déﬁ ler les réglages

de température disponibles. La température

recommandée pour le compartiment réfrigérateur est

de 3°C .

• Le paramètre de température du congélateur

varie entre -21°C et -13°C. Appuyez sur la touche

T° CONGÉLATEUR pour faire déﬁ ler les différents

réglages de température disponibles La température

recommandée pour le compartiment congélateur est

de -18°C.

REMARQUE : Lorsque vous modiﬁ ez les réglages de

contrôle, attendez 24h avant de faire des réglages

supplémentaires. Le réglage est bon lorsque le lait ou

le jus d'orange est à la température que vous aimez et

lorsque la crème glacée est ferme. Si la température

dans l'un des compartiments est trop froide ou trop

chaude, changez les réglages un degré à la fois.

Attendez 24h que le système soit stabilisé avant d'ajuster

à nouveau.

Bascule du mode de température (°F <->°C). Pour pas-

ser des °C aux °F ou inversement, maintenez les boutons

T° Congélateur et T° Réfrigérateur enfoncés simultané-

ment pendant environ cinq secondes.

CIRCULATION DE L’AIR

De l’air froid circule du congélateur vers la section des

aliments frais et revient en passant par les aérations dans

la paroi divisant les deux sections. Assurez-vous de ne

pas bloquer les aérations lorsque vous remplissez votre

réfrigérateur. Vous limiteriez ainsi la circulation de l’air et

la température du réfrigérateur deviendrait trop élevée,

ou de l’humidité pourrait se former à l’intérieur. (Voir le

diagramme de circulation de l’air ci-dessous.)

Température

IMPORTANT :

Comme l’air circule entre les deux sections, toute odeur

qui se forme dans une section sera transmise à l’autre.

Vous devez bien nettoyer les deux sections pour en

éliminer les odeurs. Pour éviter le transfert des odeurs

et le dessèchement des aliments, emballez ou recouvrez

bien vos produits. (Voir la section de Guide de stockage

des aliments pour plus de détails.)

REMARQUE : Lorsque vous refermez la porte du

réfrigérateur, il se peut que vous observiez la porte du

congélateur s’ouvrir et se refermer à nouveau suite à la

pression exercée par le ﬂ ux d’air interne.

AVANT UTILISATION

1. Nettoyez bien votre réfrigérateur et essuyez toute la

poussière accumulée durant le transport.

2. Installez les accessoires tels que le bac à glaçons, les

tiroirs, les étagères, etc. Ils sont emballés ensemble

pour éviter les dommages pendant le transport.

3. Laissez votre réfrigérateur fonctionner pendant au

moins 2 à 3h avant d’y ranger des aliments. Vériﬁ ez

le ﬂ ux d’air froid dans le compartiment congélateur

pour garantir un bon refroidissement. Votre

réfrigérateur est maintenant prêt à fonctionner.

FONCTIONS DU PANNEAU DE CONTRÔLE

Distributeur d’eau et de glaçons

Sélectionnez Eau, Glace pilée ou Glaçons en appuyant

sur la touche EAU & GLACE jusqu’à l’option souhaitée.

L’icône Eau, Glace pilée ou Glaçons s’allumera pour

indiquer votre choix.

Pour distribuer de l’eau ou de la glace, pressez

doucement votre verre contre le bras du distributeur.

REMARQUE : Maintenez votre verre en position pendant

quelques secondes après la distribution de glace ou

d’eau pour que les dernières gouttes tombent dans votre

verre plutôt que sur le sol.

UTILISATION DU RÉFRIGÉRATEUR

La sélection de cette icône indique que des

glaçons seront distribués lorsque le bras sera

actionné.

La sélection de cette icône indique que de l'eau

sera distribuée lorsque le bras sera actionné.

La sélection de cette icône indique que de la

glace pilée sera distribuée lorsque le bras sera

actionné.

100

PRUDENCE

Mode démo (pour usage en magasin seulement)

Le mode démo désactive le refroidissement des

sections réfrigérateur et congélateur pour économiser

l’énergie lorsque l’appareil est en présentation dans

le magasin. Lorsqu’il est activé, le message OFF

s’afﬁ chera sur le panneau de contrôle.

Pour le désactiver :

Ouvrez une porte du réfrigérateur, puis enfoncez les

touches T° Réfrigérateur et Ultra Ice en même temps

pendant 5 sec. Le panneau de contrôle émettra un

bip et les réglages de température s’afﬁ cheront pour

conﬁ rmer que le Mode démo est désactivé. Utilisez la

même procédure pour activer le Mode démo.

Ajustement des paramètres de réglage

Donnez au réfrigérateur le temps de refroidir

complètement avant d’effectuer les réglages

déﬁ nitifs. Il est conseillé d’attendre 24 heures pour

laisser les réglages normaux recommandés ci-

dessus se stabiliser avant d’apporter d’éventuelles

modiﬁ cations. Si vous devez régler la température

dans le réfrigérateur ou dans le congélateur,

commencez par ajuster celle du réfrigérateur

et laissez 24 heures s’écouler pour permettre la

stabilisation de la température. Si celle-ci est encore

trop tiède ou trop froide, ajustez alors le réglage du

congélateur.

Utilisez les paramètres indiqués dans le tableau

ci-dessous pour vous guider. Rappelez-vous toujours

d’attendre au moins 24 heures entre les réglages.

Ultra Ice

• Lorsque vous maintenez la touche Ice Maker enfoncée

pendant plus de trois secondes, l'icône de Ultra Ice

sur le panneau d'afﬁ chage s'allume et se poursuivra

pendant 24 heures. La fonctionnalité s’éteindra

automatiquement après 24 heures.

• Vous pouvez la désactiver manuellement en appuyant

à nouveau sur la touche.

• Cette fonction augmente à la fois les capacités de

production de glace et de congélation en faisant

fonctionner le compartiment congélateur à son réglage

le plus froid pendant une période de 24 heures.

Filter Reset (Réinitialisation du ﬁ ltre à eau)

Lorsque le voyant de ﬁ ltre à eau s’allume, vous devez

le changer. Après avoir remplacé le ﬁ ltre à eau,

maintenez la touche Réinitialiser le ﬁ ltre enfoncée

pendant trois secondes pour éteindre le voyant de

l’icône. Il est recommandé de changer le ﬁ ltre à eau

environ tous les six mois.

Alarme de porte

• Lorsque le réfrigérateur est relié au courant, l'alarme de

porte est initialement en mode ON. Cette fonctionnalité

ne peut être désactivée.

• Si la porte du réfrigérateur ou du congélateur reste

ouverte pendant plus de 60 secondes, l'alarme retentit

pour indiquer qu'une porte est ouverte.

• L'alarme s'arrêtera lorsque vous refermez la porte.

Control Lock (Verrouillage des touches)

• La touche de verrouillage des commandes désactive

les commandes et les fonctions de distribution. Lorsque

le réfrigérateur est branché pour la première fois, la

fonction de verrouillage est désactivée.

• Si vous souhaitez activer la fonction de verrouillage,

maintenez la touche Alarme de porte enfoncée

pendant plus de trois secondes. L’icône Verrouillage

des touches s’afﬁ chera et la fonction de verrouillage

sera activée.

• Lorsque la fonction de verrouillage est activée, aucune

touche ne fonctionne. Le bras du distributeur est aussi

désactivé.

• Pour désactiver la fonction de verrouillage, maintenez

la touche Alarme de porte enfoncée pendant environ

trois secondes.

Éclairage d'ambiance ⁄ éclairage du distributeur

Une lumière blanche éclaire la zone du distributeur

à chaque fois que le bras est actionné. La zone du

distributeur peut également être éclairée par une

lumière d'ambiance, qui est activée en appuyant sur

la touche "Lumière". Lorsque l'éclairage d'ambiance

est activé, le voyant au-dessus de la touche "Lumière"

s'allume.

ÉTAT/MOTIF RÉGLAGE RECOMMANDÉ

RÉFRIGÉRATEUR pas assez froid.

• La porte est souvent ouverte.

• Une grande quantité de

nourriture a été placée.

• La température de la pièce est

très élevée.

• Réglez le paramètre

RÉFRIGÉRATEUR à un

degré plus froid et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

CONGÉLATEUR n'est pas assez

froid / la glace ne se forme pas

assez vite.

• La porte est souvent ouverte.

• Une grande quantité de

nourriture a été placée.

• Température de la pièce trop

froide (13°C). (Le cycle du

compresseur ne se déclenche

pas assez souvent)

• Forte consommation de glace.

• Les trous d'aération sont

bouchés par des articles.

• Réglez le paramètre

CONGÉLATEUR à un

degré plus froid et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

• Déplacez les articles hors

du ﬂ ux d'air.

RÉFRIGÉRATEUR trop froid.

• Les paramètres ne sont

pas bien réglés pour votre

environnement.

• Réglez le paramètre

RÉFRIGÉRATEUR à un

degré plus chaud et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

CONGÉLATEUR trop froid.

• Les paramètres ne sont

pas bien réglés pour votre

environnement.

• Réglez le paramètre

CONGÉLATEUR à un

degré plus chaud et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

UTILISATION DU RÉFRIGÉRATEUR

101

MACHINE À GLAÇON AUTOMATIQUE

La glace est fabriquée dans la machine à glaçons

automatique et envoyée vers le distributeur. La machine à

glaçons produira environ 7 cubes de glace par cycle, soit

environ 70-120 glaçons par période de 24h, en fonction

de la température du compartiment congélateur, de la

température de la pièce, du nombre de fois que la porte

est ouverte et d’autres conditions de fonctionnement.

• Un réfrigérateur nouvellement installé mettra entre 12

et 24h pour commencer à fabriquer des glaçons. La

production de glaçons atteint son niveau normal dans

les 72h.

• La fabrication de glaçons s’arrête lorsque le bac

intérieur est rempli. Lorsqu’il est plein, le bac à glaçons

peut contenir environ 6 à 8 verres de glaçons.

• Pour désactiver la machine à glaçon automatique,

appuyez sur le bouton Ice Maker à l'écran. Pour

activer la machine à glaçon automatique, appuyez de

nouveau sur le bouton.

• La pression de l’eau doit se situer entre 1,37 et 8,28

bars sur les modèles sans ﬁ ltre à eau et entre 2,56 et

8,28 bars sur les modèles avec un ﬁ ltre à eau, pour

produire des glaçons en quantité et de taille normale.

• La touche de sélection de la taille des glaçons sert à

compenser les pressions d’eau trop faibles ou fortes. Si

la pression d’eau arrivant jusqu’à votre réfrigérateur

est faible, vous devrez sélectionner le réglage le plus

élevé. Si la pression d’eau est forte, sélectionnez un

réglage plus faible.

AVERTISSEMENT

Risque de blessure

Évitez tout contact avec les pièces mobiles du

mécanisme de l’éjecteur ou avec l’élément de

chauﬀ age qui libère les glaçons. NE TOUCHEZ PAS

le mécanisme de fabrication automatique de glace

lorsque le réfrigérateur est branché.

Machine à glaçons

* Ce bouton ne doit être actionné que

par un technicien du service après-vente.

Dispositif d’arrêt

automatique (levier)

QUAND POUR ÉTEINDRE LA MACHINE À GLAÇONS

• Lorsque l’arrivée d’eau sera coupée pendant plusieurs

heures.

• Lorsque le bac à glaçons est retiré pendant plus d’une

ou deux minutes.

• Lorsque le réfrigérateur ne sera pas utilisé pendant

plusieurs jours.

REMARQUE : Le bac à glaçons doit être vidé lorsque

le bouton Ice Maker est tourne à la position OFF

(arrêt).

BRUITS NORMAUX QUE VOUS RISQUEZ D’ENTENDRE

• La vanne d’eau de la machine à glaçons bourdonnera

lorsqu’elle se remplit d’eau. Si la machine à glaçons est

en marche, le bourdonnement sera perceptible même

si la machine n’a pas encore été reliée à l’arrivée

d’eau. Pour interrompre le bourdonnement, éteindre la

machine à glaçons.

REMARQUE : La machine à glaçon peut être

endommagée si vous maintenez l’interrupteur en

position ON avant de brancher la ligne d’eau.

• Vous entendrez le son des glaçons dans le bac et l’eau

couler dans les tuyaux lorsque la machine à glaçons se

remplit.

PRÉPARATION DE VACANCES

Éteindre la machine à glaçons et coupez l’arrivée d’eau

vers le réfrigérateur.

REMARQUE : Le bac à glaçons doit être vidé lorsque la

machine à glaçons est eteint.

Si la température ambiante descend en-dessous de zéro,

faites vider les système d’approvisionnement en eau par

un technicien qualiﬁ é pour éviter d’importants dégâts

matériels liés aux inondations causées par la rupture des

lignes ou raccords d’eau.

ATTENTION : Ne branchez l'appareil qu'à une

source d'eau potable.

UTILISATION DU RÉFRIGÉRATEUR

102

UTILISATION DU RÉFRIGÉRATEUR

• Les premiers glaçons produits après l'installation

peuvent contenir des particules ou des odeurs

provenant de la ligne d'arrivée d'eau ou du réservoir

d'eau.

• Jetez les premiers verres de glaçons (environ 24

cubes). Jetez-les aussi si le réfrigérateur n'a pas été

utilisé pendant longtemps.

• Ne stockez jamais de cannettes de boisson ou autres

éléments dans le bac à glaçons pour les refroidir plus

rapidement. Ceci peut endommager la machine à

glace et le bac peut exploser.

• Si les glaçons produits sont décolorés, vériﬁ ez le

ﬁ ltre et l'arrivée d'eau. Si le problème persiste,

contactez Sears ou un centre de dépannage certiﬁ é.

Ne consommez pas les glaçons ou l'eau tant que le

problème n'est pas corrigé.

• Maintenez les enfants éloignés du distributeur. Ils

pourraient jouer avec ou endommager les commandes.

• La goulotte de glace peut être bloquée par le givre si

vous n'utilisez que de la glace pilée. Éliminez le givre

accumulé en retirant le bac à glaçons et en dégageant

la goulotte à l'aide d'une spatule en caoutchouc.

La distribution de glaçons peut aussi contribuer à

empêcher l'accumulation de givre ou de glace.

• N'utilisez jamais de verre ou de vaisselle en cristal ﬁ n

pour collecter les glaçons. Ces récipients peuvent se

fendre ou se briser et laisser des fragments de verre

dans la glace.

• Versez la glace dans un verre avant de le remplir

d'eau ou d'autres boissons. Vous pourriez être

éclaboussé si vous versez de la glace dans un verre

contenant déjà un liquide.

• N'utilisez jamais de verre trop étroit ou trop profond.

La glace pourrait rester bloquée dans le distributeur

et affecter les performances du réfrigérateur.

• Gardez le verre à distance correcte de la sortie du

distributeur. Un verre tenu trop près de la sortie peut

empêcher la distribution de glace.

• Pour éviter de vous blesser, gardez les mains éloignées

de la porte et du distributeur.

• Ne retirez pas le couvercle du distributeur.

• Si de la glace ou de l'eau s'écoulent de manière

inopportune, coupez l'arrivée d'eau et contactez Sears

Home Service au 1-800-4-MY HOME

AVERTISSEMENT

MACHINE À GLAÇONS AUTOMATIQUE (suite)

103

UTILISATION DU RÉFRIGÉRATEUR

GUIDE DE STOCKAGE DES ALIMENTS

Emballez ou stockez les aliments dans le réfrigérateur

dans des emballages étanches à l'air et à l'humidité

sauf indication contraire. Cela empêchera la

propagation des odeurs et des goûts à l'ensemble du

réfrigérateur. Pour les produits possédant une date de

péremption, vériﬁ ez le code de date pour en garantir

la fraîcheur.

STOCKAGE D'ALIMENTS CONGELÉS

REMARQUE : Consultez un guide de congélateur ou

un livre de cuisine ﬁ able pour plus d'informations sur

la préparation des aliments à la congélation ou les

temps de stockage des aliments.

Congélation

Votre congélateur ne congèlera pas rapidement

une grande quantité d'aliments. Ne placez pas plus

d'aliments dans le congélateur que celui-ci peut

congeler en 24h (pas plus de 1 à 2 kg d'aliments

pour 30 L d'espace). Laissez sufﬁ samment d'espace

dans le congélateur pour que l'air circule autour

des paquets. Assurez-vous de laisser sufﬁ samment

d'espace dans la partie avant pour que la porte

ferme bien.

Les temps de stockage varieront en fonction de la

qualité et du type de nourriture, du type d'emballage

ou de sachet utilisé (protection contre l'air et

l'humidité) et la température de stockage. Les cristaux

de glace qui se forment à l'intérieur d'un paquet

scellé sont normaux. Cela signiﬁ e simplement que

l'humidité contenue dans les aliments et dans l'air à

l'intérieur du paquet s'est condensée, formant des

cristaux de glace.

REMARQUE : Laissez les aliments chauds refroidir

à température ambiante pendant 30 minutes, puis

emballez-les avant de les congeler. Laisser refroidir

les aliments chauds avant de les congeler permet

d'économiser de l'énergie.

Emballage

La réussite de la congélation dépend de l'emballage

correct. Lorsque vous fermez et scellez le paquet,

celui-ci doit être étanche à l'air et à l'humidité.

Dans le cas contraire, les odeurs et les goûts se

propageront dans le réfrigérateur et les aliments

peuvent sécher.

Recommandations d'emballage :

• Récipients en plastique rigide avec couvercles

hermétiques

• Pots de conserve/congélation aux bords droits

• Feuille d'aluminium extra-résistante

• Papier plastiﬁ é

• Sachets plastique imperméables

• Sacs plastiques auto adhésifs pour congélation

Suivez les consignes sur l'emballage ou le récipient

pour réussir la congélation.

Ne pas utiliser

• Poches à pain

• Récipients en plastique autre que le polyéthylène

• Récipients sans couvercle hermétique

• Papier ciré ou sachet de congélation ciré

• Sachet ﬁ n semi-perméable

PRUDENCE Ne gardez pas les cannettes de

boisson ou les récipients alimentaires en plastique

dans le compartiment congélateur. Ceux-ci peuvent se

fendre ou exploser s'ils congèlent.

Aliments Comment

Beurre ou

margarine

Fromage

Lait

Œufs

Fruits

Légumes

feuillus

Légumes à

peau (ca-

rottes,

poivrons)

Poissons

Restes

Gardez le beurre ouvert dans un

plat recouvert ou un compartiment

fermé. Lorsque vous rangez une

motte supplémentaire, enroulez-

la dans de l'emballage pour

congélation et congelez-la.

Conservez dans son emballage

original jusqu'à consommation.

Une fois ouvert, remballez dans un

emballage en plastique ou dans

une feuille d'aluminium.

Essuyez les briques de lait. Pour

une meilleure conservation, placez

le lait sur l'étagère à l'intérieur et

non contre la porte.

Conservez le lait dans son

emballage d'origine.

Lavez, séchez et rangez les fruits

dans le réfrigérateur dans des

sacs plastique ou dans le bac

à légumes. Évitez de les laver

ou peler avant d'être prêt à les

consommer. Triez-les et conservez-

les dans leur emballage, dans un

bac à légumes, ou dans un sac en

papier bien fermé.

Retirez l'emballage du magasin

et coupez ou retirez les zones

abîmées ou décolorées. Lavez à

l'eau froide et égouttez. Rangez

dans un sac ou un récipient en

plastique et placez-le dans le bac

à légumes.

Rangez dans un sac ou un

récipient en plastique et placez-le

dans le bac à légumes.

Consommez les coquillages et le

poisson frais le jour de l'achat.

Recouvrez les restes de ﬁ lm

plastique ou d'aluminium, ou

rangez-les dans des récipients

en plastique avec couvercle

hermétique.

Crème glacée Lorsque vous rangez des aliments

congelés comme de la crème

glacée pendant de longues

périodes, placez-les sur l'étagère

du congélateur plutôt que dans les

bacs de porte.

105

BACS DE PORTE RÉFRIGÉRATEUR/CONGÉLATEUR

Votre réfrigérateur et votre congélateur possèdent des

compartiments pouvant facilement être réarrangés pour

les produits emballés.

Pour retirer, en retenant les deux côtés, soulevez le

compartiment de porte et tirez-le.

Pour replacer le bac, glissez-le au-dessus de

l’emplacement souhaité et poussez jusqu'à ce qu'il

s'emboîte.

COMPARTIMENT À LÉGUMES ET COUVERCLE

Les tiroirs à légumes permettra une meilleure

conservation des fruits et légumes.

Pour retirer les tiroirs à légumes—tirez complètement le

tiroir , soulevez l'avant  et tirez droit vers le haut.

Pour l'installer, inclinez légèrement l'avant—insérez le

tiroir dans le cadre et repoussez-le en place.

REMARQUE: Lorsque vous retirez ou installez le tiroir de

zone fraîcheur inférieur, soulevez le couvercle pour en

faciliter le retrait ou l'insertion.

ATTENTION :

• Utilisez les deux mains pour monter et démonter la

zone fraîcheur. Le bac est lourd lorsqu'il est plein et

peut causer des lésions en cas de chute.

• Ouvrez complètement la porte du réfrigérateur

lorsque vous montez ou démontez la zone fraîcheur.

Pour retirer le couvercle de la tiroirs à légumes—

tenez le couvercle des deux mains et retirez-le.

REMARQUE: Retirez les tiroirs à légumes avant de

retirer le couvercle.

ATTENTION : Vous verrez le réservoir d’eau

lorsque vous retirez le tiroir à légumes. Ne le retirez

pas, ou vous pourriez occasionner une fuite d’eau. Le

réservoir d’eau n’est pas une pièce amovible.

Tank

UTILISATION DU RÉFRIGÉRATEUR

107

USING YOUR REFRIGERATOR

UTILISATION DU RÉFRIGÉRATEUR

DOOR-IN-DOOR

Le compartiment Door-In-Door permet un accès facile aux

aliments d’usage courant. La porte extérieure du système

double porte comprend trois bacs supplémentaires.

Compartiment Door-in-Door

Pour accéder au compartiment double

porte, appuyez légèrement sur la touche

sur la poignée de porte de réfrigérateur

droite jusqu’à entendre un clic. Il n’est pas

nécessaire de saisir la poignée pour ouvrir

le compartiment de la double porte.

Boîte Door-In-Door

Pour ouvrir le boîte Door-In-Door, tirez uniformément sur

la zone marquée. L’assemblage de la boîte Door-In-Door

est amovible pour faciliter le nettoyage et l’ajustement.

ATTENTION : Retirez le contenu de la boîte Door-in-

Door avant de démonter.

1 Pour retirer l’assemblage de la boîte Door-In- Door,

soulevez vers le haut et sortez

2 Pour replacer le boîtier Door-In-Door, recouvrez les

languettes sur l’assemblage de la boîte Door-In-Door

des fentes de la porte et enfoncez jusqu’à ce que

tout s’enclenche en place

Compartiment de Porte Door-in-Door

Les paniers de porte intérieurs Door-In-Door sont

amovibles pour faciliter le nettoyage.

1 Pour retirer les paniers de porte, soulevez et retirez.

2 Pour replacer les paniers de porte, glissez le panier

de porte au-dessus du support voulu et enfoncez

jusqu’à ce qu’il s’enclenche en place.

Press until

you hear

the "Click"

sound

Press until

you hear

the "Click"

sound

108

UTILISATION DU RÉFRIGÉRATEUR

PARTIE CONGÉLATEUR

BAC DE STOCKAGE DES GLAÇONS

Le bac à glaçons conserve les glaçons fabriqués par

la machine. Si vous devez le retirer, suivez les étapes

ci-dessous :

REMARQUE : Utilisez vos deux mains pour retirer le

bac à glaçons aﬁ n de ne pas le laisser tomber.

Soulevez légèrement le bac à glaçon  et tirez-le 

comme indiqué sur la ﬁ gure.

110

Fiche technique de performances

Utilisez la cartouche de rechange : ADQ73613401(LT800P)

La concentration des substances indiquées dans l'eau entrant dans le système a été réduite en-dessous de la limite

autorisée pour l'eau sortant du système, comme spéciﬁ é dans les normes 42 & 53 de la NSF/ANSI.

* à partir de l'utilisation d'oocystes Cryptosporidium parvum

Système testé et certiﬁ é par NSF International en vertu des normes 42 et 53 de la NSF/ANSI pour la

réduction des substances indiquées ci-dessous.

Réduction de débris

Moyenne

Inﬂ uence

Objectif indiqué par

NSF

Concentration

moyen

Réduc-

tion

Moyenne

Eau de pro-

duit

Concentration

Max autorisé

Eau de produit

Concentration

Réduction NSF

Spéciﬁ cations

Goût et odeur de chlore 2,0 mg/L 2,0 mg/L ± 10% 97,5% 0,05 mg/L N/A ≥ 50%

Cat I de particules nomi-

nales,

≥ 0,5 à < 1,0 μm

5 600 000

pts/mL

Au moins 10 000 particules/

99,3% 73 000 pts/ml N/A ≥ 85%

Amiante 170 MFL

à 10

MFL; ﬁ bres de plus

de 10 μm de long

> 99% < 1 MFL N/A ≥ 99%

Atrazine 0,0087 mg/L 0,009 mg/L ± 10% 94,2% 0,003 mg/L 0,003 mg/L N/A

Benzène 0,017 mg/L 0,015 mg/L ± 10% 97% 0,005 mg/L 0,005 mg/L N/A

Carbofuran 0,073 mg/L 0,08 mg/L ± 10% 98,8% 0,001 mg/L 0,04 mg/L N/A

Lindane 0,002 mg/L 0,002 mg/L ± 10% 98,8% 0,00002 mg/L 0,0002 mg/L N/A

P-Dichlorobenzène 0,263 mg/L 0,225 mg/L ± 10% 99,6% 0,001 mg/L 0,075 mg/L N/A

Toxaphène 0,015 mg/L 0,015 mg/L ± 10% 93,5% 0,001 mg/L 0,003 mg/L N/A

2,4-D 0,25 mg/L 0,210 mg/L ± 10% 99,5% 0,012 mg/L 0,07 mg/L N/A

Plomb pH @6,5 0,150 mg/L 0,15 mg/L ± 10% > 99,3% 0,001 mg/L 0,010 mg/L N/A

Plomb pH @8,5 0,150 mg/L 0,15 mg/L ± 10% > 99,3% 0,001 mg/L 0,010 mg/L N/A

Mercure @ pH 6,5 0,006 mg/L 0,006 mg/L ± 10% 96,5 0,0002 mg/L 0,002 mg/L N/A

Mercure @ pH 8,5 0,0062 mg/L 0,006 mg/L ± 10% 86,9 0,0081 mg/L 0,002 mg/L N/A

Ciste*

120 000

cistes/L

50 000 cistes/L > 99,99% <1 ciste/L N/A ≥ 99,95%

FILTRE À EAU

111

FILTRE À EAU

Il est essentiel que les spéciﬁ cations d'installation,

d'entretien et de remplacement du ﬁ ltre d'eau

recommandées par le fabricant soient suivies pour que le

produit fonctionne comme indiqué.

Remarque : Les tests ont été réalisés dans des conditions

de laboratoire normales, les performances réelles

peuvent varier.

Cartouche de remplacement : ADQ73613401

Pour acheter un ﬁ ltre de rechange, visitez une boutique

Sears ou appelez le 1-800-4-MY-HOME

. Ou visitez

notre site web www.sears.com.

Produit distribué aux États-Unis par Sears Brands

Management Corporation, Hoffman Estates, IL 60179.

3M est une marque commerciale de 3M Company.

NSF est une marque commerciale de NSF International.

AVERTISSEMENT

Pour limiter le risque d'étouﬀ ement : Ne laissez pas

les enfants de moins de 3 ans accéder aux petits

éléments pendant l'installation du produit.

Pour limiter le risque d'ingestion de débris : Ne pas

utiliser avec de l'eau contaminée ou dont la qualité

n'a pas été testée sans une bonne désinfection avant

et après le circuit. Les systèmes certiﬁ és pour la

réduction des cistes peuvent être utilisés avec de l'eau

ﬁ ltrée pouvant contenir des cistes ﬁ ltrables. Numéro

d'établissement EPA 070595-MEX-001

Pour réduire le risque de dommages matériels liés à

des fuites d'eau :

• Lisez et suivez les consignes relatives au ﬁ ltre à eau

avant l'installation et l'utilisation de ce système.

• L'installation et l'utilisation DOIVENT être conformes

à l'ensemble des codes de plomberie en vigueur

dans l'État et au niveau local.

• Ne pas installer si la pression d'eau dépasse 8,27

bars. Contacter un plombier professionnel si vous

n'êtes pas sûr de savoir comment vériﬁ er la pression

d'eau.

• Ne pas installer en cas de possibilités de coup de

bélier. En cas de risques de coup de bélier, vous

devez installer un dispositif anti-bélier. Contacter

un plombier professionnel si vous n'êtes pas sûr

de savoir comment vériﬁ er l'existence de cette

condition.

• Ne pas installer sur les lignes d'arrivée d'eau

chaude.

La température maximale de fonctionnement de ce

système de ﬁ ltre à eau est de 38°C.

• Protégez le ﬁ ltre à eau contre le gel. Ne pas utiliser

le réfrigérateur dans des conditions de température

ambiante inférieure à 13°C.

Vider le ﬁ ltre à

eau avant de stocker l'unité à des températures

inférieures à 4,4°C.

• Le ﬁ ltre à eau jetable doit être remplacé tous

les six mois, à la capacité nominale, ou en cas de

réduction visible du débit.

• Ne pas installer de systèmes dans des zones où la

température ambiante peut dépasser les 43,3ºC.

• Lorsqu'un dispositif anti-reﬂ ux est installé sur

un circuit d'eau, un équipement de contrôle de

la pression liée à l'expansion thermique doit

également être installé.

• Assurez-vous que tous les tuyaux et raccords sont

bien ﬁ xés et ne présentent pas de fuite.

Directives d'application/Paramètres d'approvisionne-

ment en eau

Débit de service 1,9 lpm

Entrée d'eau

Communauté ou puits privé -

Eau potable

Pression d'eau 1,38 - 8,27 bars

Température de l'eau 0,6°C - 38°C

Capacité 757 litres

Certiﬁ cation du service californien de santé publique

no. 14-3015. Pour les conditions d'utilisation, les

caractéristiques de santé certiﬁ ées par le service californien

de santé publique et les pièces de rechange, consulter la

ﬁ che technique de performances

113

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Risque d'explosion

Utilisez un produit nettoyant non inﬂ ammable. Le non-

respect de ces consignes peut entraîner la mort, une

explosion ou un incendie.

Les compartiments réfrigérateur et congélateur dégivrent

automatiquement ; cependant, nettoyez les deux

compartiments environ une fois par mois pour éviter les

odeurs. Essuyez immédiatement en cas de déversement.

CONSEILS GÉNÉRAUX DE NETTOYAGE

• Débranchez le réfrigérateur ou coupez l'alimentation.

• Retirez toutes les parties amovibles telles que les

étagères, bacs à légume, etc. Référez-vous aux

sections de la partie Utiliser votre réfrigérateur pour

les consignes de retrait.

• Utilisez une éponge propre ou un chiffon doux et un

détergent léger avec de l'eau chaude. N'utilisez pas

de paille de fer ou de nettoyants abrasifs.

• Lavez à la main, rincez et séchez toutes les surfaces

consciencieusement.

• Branchez le réfrigérateur ou rallumez le courant.

EXTÉRIEUR

Le cirage des surfaces métalliques extérieures peintes

permet de fournir une protection contre la rouille. Ne

cirez pas les pièces en plastique. Cirez les surfaces

métalliques peintes au moins deux fois par an avec

de la cire pour appareils (ou de la cire à application

automatique). Appliquez la cire avec un chiffon propre et

doux.

Pour les appareils dont l'extérieur est en acier

inoxydable, utilisez une éponge propre ou un chiffon

doux et un détergent léger avec de l'eau chaude.

N'utilisez pas de paille de fer ou de nettoyants abrasifs.

Séchez consciencieusement avec un chiffon doux.

PAROIS INTÉRIEURES (laissez le congélateur réchauﬀ er

pour que le chiﬀ on ne reste pas collé)

Pour éliminer les odeurs, vous pouvez laver l'intérieur

du réfrigérateur avec un mélange de bicarbonate de

sodium et d'eau chaude. Mélangez 2 cuillères à soupe de

bicarbonate de sodium (26 g) à un litre d'eau). Assurez-

vous que le bicarbonate de sodium soit complètement

dissous pour ne pas rayer les surfaces du réfrigérateur.

REVÊTEMENT ET JOINTS DE LA PORTE

Utilisez une éponge propre ou un chiffon doux et un

détergent léger avec de l'eau chaude. N'utilisez pas les

cires de nettoyage, les détergents concentrés, l'eau de

Javel ou les produits nettoyants contenant des dérivés de

pétrole sur les pièces en plastique du réfrigérateur.

ÉLÉMENTS EN PLASTIQUE (Couvercles et panneaux)

Utilisez une éponge propre ou un chiffon doux et un

détergent léger avec de l'eau chaude. N'utilisez pas de

spray pour fenêtres, de nettoyants abrasifs ou de liquides

inﬂ ammables. Ceux-ci peuvent rayer ou endommager le

matériel.

SERPENTINS DU CONDENSEUR

Utilisez un aspirateur équipé

d'un embout pour nettoyer le

couvercle du condenseur et les

aérations.

Ne retirez pas le panneau

recouvrant la zone des

serpentins du condenseur.

PRUDENCE : Lorsque vous nettoyez l'intérieur du

réfrigérateur, ne pulvérisez pas d'eau.

114

REMPLACEMENT DES LUMIÈRES LED

REMARQUE : L'éclairage du compartiment réfrigérateur

et congélateur est composé de diodes internes, et leur

maintenance doit être réalisée par un technicien qualiﬁ é.

COUPURES DE COURANT

1. Si le courant est coupé pendant moins de 24h, laissez

toutes les portes du réfrigérateur fermées pour

garder les aliments froids et congelés.

2. Si le courant est coupé pendant plus de 24h, retirez

tous les aliments congelés et stockez-les dans un

placard frigoriﬁ que.

AVANT DE PARTIR EN VACANCE

Si vous choisissez de laisser le réfrigérateur branché

pendant votre absence, suivez ces étapes pour le

préparer avant votre départ.

1. Consommez tous les aliments périssables et congelez

les autres.

2. Éteignez la machine à glaçon et videz le bac à

glaçons.

Si vous choisissez d'éteindre le réfrigérateur avant de

partir, suivez ces étapes.

1. Retirez tous les aliments du réfrigérateur.

2. En fonction de votre modèle, réglez le contrôle du

thermostat (contrôle du réfrigérateur) sur OFF. Voir la

section RÉGLAGE DES CONTRÔLES.

3. Nettoyez le réfrigérateur, essuyez-le et séchez-le.

4. Scotchez des blocs de caoutchouc ou de bois sur la

partie supérieure des deux portes pour les maintenir

sufﬁ samment ouvertes pour laisser entrer l'air. Cela

empêchera la formation d'odeurs et de moisissures.

AVERTISSEMENT

Risque de choc électrique

Avant d'assurer la maintenance de l'éclairage LED

interne, débranchez le réfrigérateur ou coupez

l'alimentation au niveau du disjoncteur ou des fusibles.

Le fait de basculer les commandes en position ÉTEINTE

ne coupe pas le courant du circuit électrique de la

lumière.

LORSQUE VOUS DÉMÉNAGEZ

Lorsque vous déménagez votre réfrigérateur, suivez ces

étapes pour le préparer au transport.

1. Retirez tous les aliments du réfrigérateur et placez les

aliments congelés dans la carboglace.

2. Débranchez le réfrigérateur.

3. Nettoyez, essuyez et séchez méticuleusement.

4. Retirez toutes les pièces amovibles, emballez-les

bien et scotchez-les ensemble pour qu'elles ne

se déplacent pas et ne battent pas pendant le

transport. Référez-vous à la section UTILISER VOTRE

RÉFRIGÉRATEUR pour les consignes de retrait des

éléments.

5. Selon le modèle, soulevez l'avant du réfrigérateur

pour qu'il roule plus facilement OU vissez les pieds

de nivellement à fond pour qu'ils ne rayent pas le sol.

Voir la section ALIGNEMENT DES PORTES.

6. Fermez les portes et scotchez-les au réfrigérateur,

ainsi que le câble d'alimentation.

Lorsque vous arrivez à votre nouvelle adresse, remettez

tout en place et référez-vous à la section INSTALLATION

DU RÉFRIGÉRATEUR pour consulter les consignes de

préparation.

ENTRETIEN ET NETTOYAGE

115

BRANCHER LES LIGNES D'EAU

AVANT DE COMMENCER

L'installation de cette ligne d'eau n'est pas couverte

par la garantie du réfrigérateur. Suivez ces consignes

attentivement pour réduire les risques d'importants

dégâts matériels.

Les coups de bélier (eaux martelant dans les tuyaux)

dans les canalisations peuvent endommager les pièces

du réfrigérateur et provoquer des fuites d'eau ou

des inondations. Appelez un plombier certiﬁ é pour

éliminer les coups de bélier avant de raccorder la ligne

d'approvisionnement d'eau au réfrigérateur.

ATTENTION : Pour éviter de vous brûler et

d'endommager le produit, ne brancher la ligne d'eau du

réfrigérateur qu'à une source d'eau froide. Ne branchez

l'appareil qu'à une source d'eau potable.

Si vous utilisez votre réfrigérateur avant de raccorder la

ligne d'eau, assurez-vous que l'interrupteur de la machine

à glaçons est en position OFF(O).

N'installez pas les tuyaux de la machine à glaçons dans

des zones où la température descend en dessous de zéro.

PRESSION D'EAU

Reliez l'appareil à une source d'eau froide. La pression

de l'eau doit se situer entre 1,38 et 8,28 bars (20 et 120

psi) sur les modèles sans ﬁ ltre à eau et entre 2,76 et 8,28

bars (40 et 120 psi) sur les modèles avec un ﬁ ltre à eau.

Si un système de ﬁ ltration d'eau par osmose inversée

est branché à votre source d'eau froide, l'installation de

cette ligne d'eau n'est pas couverte par la garantie du

réfrigérateur. Suivez ces consignes attentivement pour

réduire les risques d'importants dégâts des eaux.

Si un système de ﬁ ltration de l'eau par osmose inversée

est branché à votre source d'eau froide, la pression d'eau

arrivant au système doit être au moins de 40 à 60 psi

(2,8 kgf/cm

~ 4,2 kgf/cm

, moins de 2 ~ 3 sec. pour

remplir un verre d'eau de 20 cl).

Si la pression d'eau dans le système d'osmose inversée

est inférieure à 21 psi ou 1,5 kgf/cm² (plus de 4 sec.

pour remplir un verre de 20 cl) :

• Vériﬁ ez que le ﬁ ltre à sédiments du système d'osmose

inversée n'est pas bouché. Remplacez le ﬁ ltre si

nécessaire.

• Laissez le réservoir de stockage sur le système

d'osmose inversée se remplir un usage intensif.

• Si le problème de pression d'eau du système d'osmose

inversée persiste, appelez un plombier certiﬁ é et

qualiﬁ é.

• Toutes les installations doivent être conformes aux

règlementations de plomberie locales.

PRUDENCE : Portez un équipement de protection des

yeux pendant l'installation pour éviter tout risque de

blessure.

CE DONT VOUS AUREZ BESOIN

• Tuyauterie en cuivre, de diamètre

extérieur 6 mm, pour relier le

réfrigérateur à la source d'eau.

Assurez-vous que les deux extrémités

de la tuyauterie sont carrées.

• Pour déterminer la quantité de

tuyauterie dont vous aurez besoin : mesurez la

distance depuis la vanne d'eau située à l'arrière du

réfrigérateur jusqu'au tuyau d'arrivée d'eau. Puis

ajoutez 2,4 m. Assurez-vous qu'il y a sufﬁ samment de

tuyauterie supplémentaire (environ 2,4 m enroulés sur

3 tours d'environ 25 cm de diamètre) pour permettre

au réfrigérateur d'être déplacé du mur après

l'installation.

• Perceuse électrique.

• Clé de 12 mm ou clé

anglaise.

• Tournevis plat et cruciforme.

• Deux écrous de serrage de

diamètre externe 6 mm et

2 embouts pour raccorder

la tuyauterie en cuivre à la

vanne d'arrêt et à la vanne

d'eau du réfrigérateur.

• Si la ligne d'eau en cuivre existante possède un

raccord évasé en son

extrémité, vous aurez besoin

d'un raccord (disponible dans

les magasins de plomberie)

pour relier la ligne d'eau au

réfrigérateur OU vous pouvez

couper le raccord évasé

avec une scie à tuyaux puis utiliser un raccord de

compression.

• Vanne d'arrêt à raccorder à la ligne d'eau froide.

La vanne d'arrêt doit

posséder une arrivée d'eau

d'un diamètre intérieur

minimum de 4 mm au point

de raccord à la LIGNE

D'EAU FROIDE. Les vannes

d'arrêt de type ventouse

sont incluses dans de nombreux kits de raccordement

à l'eau. Avant l'achat, assurez-vous qu'une vanne de

type ventouse est conforme à la règlementation locale

en matière de plomberie.

REMARQUE : Ne pas utiliser de vanne d'eau de type

ventouse auto-perçante

DANGER

Risque de choc électrique

Lorsque vous utilisez un appareil électrique (comme une

perceuse électrique) pendant l'installation, assurez-vous

que celui-ci est alimentée par batterie, doublement

isolé ou relié à la masse d'une manière empêchant tout

risque de choc électrique.

117

BRANCHER LES LIGNES D'EAU

8. RINCEZ LA TUYAUTERIE

Ouvrez la source d'eau principale

et rincez la tuyauterie jusqu'à ce

que l'eau soit transparente.

Coupez l'eau au niveau de la

vanne lorsqu'environ 1,5 L d'eau

est passé à travers le tuyau.

9. BRANCHEZ LA TUYAUTERIE AU

RÉFRIGÉRATEUR

REMARQUE : Avant d'effectuer le raccord, assurez-

vous que le câble d'alimentation du réfrigérateur

n'est pas branché à une prise murale.

1. Retirez l'embout ﬂ exible en plastique de la vanne

d'eau.

2. Placez l'écrou de serrage et la virole sur l'extrémité

du tuyau, comme illustré.

3. Insérez l'extrémité du tuyau en cuivre dans le raccord,

aussi loin que possible. Tout en tenant le tuyau,

resserrez le raccord.

10. OUVREZ L'EAU AU NIVEAU DE LA VANNE D'ARRÊT

Resserrez les raccords qui fuient.

11. BRANCHEZ LE RÉFRIGÉRATEUR

Disposez le serpentin de tuyauterie de manière à ce

qu'il ne vibre pas contre l'arrière du réfrigérateur ni

contre le mur. Repoussez le réfrigérateur vers le mur.

12. ALLUMEZ LA MACHINE À GLAÇONS

Basculez l'interrupteur de la machine à glaçons sur la

position ON.

La machine à glaçons ne commencera pas à

fonctionner avant d'atteindre sa température de

fonctionnement de -9°C ou moins. Elle se mettra

ensuite automatiquement en marche tant que

l'interrupteur sera en position ON.

PRUDENCE : Vériﬁ ez qu'aucune fuite ne se déclare au

niveau des raccords des lignes d'eau.

¼” (6.35 mm) Tubing

Refrigerator

Connection

Tubing Clamp

¼” (6.35 mm)

Compression

Nut

Ferrule

(Sleeve)

Back of refrigerator

119

Problème Causes possibles Solutions

Le compartiment

réfrigérateur ou

congélateur est trop

chaud

Le réfrigérateur vient d'être installé Chaque compartiment peut nécessiter jusqu'à 24h pour

atteindre la température souhaitée.

Les trous d'aération sont bouchés. Réorganisez les aliments pour laisser passer l'air dans

l'ensemble du compartiment. Référez-vous au schéma

de ﬂ ux d'air dans la section "Utilisation de votre

réfrigérateur".

Les portes sont ouvertes souvent ou

pendant longtemps.

Lorsque les portes sont ouvertes fréquemment ou pendant

longtemps, de l'air chaud et humide pénètre dans le

compartiment. Cela augmente la température et le niveau

d'humidité dans le compartiment. Pour diminuer l'effet,

limitez la fréquence et la durée des ouvertures de porte.

L'appareil est installé dans un lieu chaud. Le réfrigérateur ne doit pas être utilisé lorsque les

températures sont supérieures à 43°C.

Une grande quantité d'aliments ou des

aliments chauds ont été introduits dans

l'un des compartiments.

L'ajout d'aliments réchauffe le compartiment, et active

le système de refroidissement. L'effet sera réduit si

vous laissez les aliments chauds refroidir à température

ambiante avant de les mettre au réfrigérateur.

Les portes ne sont pas correctement

fermées.

Voir la section Les portes ne se ferment pas correctement

ou s'ouvrent d'elles-mêmes dans la partie "Dépannage

pièces et fonctionnalités".

Le contrôle de température n'est pas

réglé correctement.

Si la température est trop chaude, ajustez le contrôle un

pas à la fois et attendez que la température se stabilise.

Référez-vous à la section Réglage des contrôles pour plus

d'informations.

Le cycle de dégivrage vient de se

terminer.

Pendant le cycle de dégivrage, la température de chaque

compartiment peut augmenter légèrement et de la

condensation peut se former sur la paroi arrière. Attendez

30 minutes et vériﬁ ez que la température correcte est

revenue à la ﬁ n du cycle de dégivrage.

Accumulation

d'humidité à l'intérieur.

Les portes sont ouvertes souvent ou

pendant longtemps.

Lorsque les portes sont ouvertes fréquemment ou pendant

longtemps, de l'air chaud et humide pénètre dans le

compartiment. Cela augmente la température et le niveau

d'humidité dans le compartiment. Pour diminuer l'effet,

limitez la fréquence et la durée des ouvertures de porte.

Les portes ne sont pas correctement

fermées.

Voir la section Les portes ne se ferment pas correctement

dans la partie Dépannage.

Le temps est humide. Le temps humide permet à plus d'humidité de pénétrer

dans les compartiments lorsque les portes sont ouvertes,

ce qui entraîne la condensation ou le givre. Le fait de

maintenir un niveau raisonnable d'humidité dans votre

logement vous aidera à contrôler le degré d'humidité

pouvant entrer dans les compartiments.

Le cycle de dégivrage vient de se

terminer.

Pendant le cycle de dégivrage, la température de chaque

compartiment peut augmenter légèrement et de la

condensation peut se former sur la paroi arrière. Attendez

30 minutes et vériﬁ ez que la température correcte est

revenue à la ﬁ n du cycle de dégivrage.

Les aliments ne sont pas emballés

correctement.

Les aliments sont stockés sans couvercle ou sans emballage,

et les récipients mouillés peuvent entraîner l'accumulation

d'humidité dans les compartiments. Essuyez les récipients

et rangez les aliments dans des emballages scellés pour

éviter la condensation et le givre.

REFROIDISSEMENT

GUIDE DE DÉPANNAGE

120

Problème Causes possibles Solutions

Les aliments congèlent

dans le compartiment

réfrigérateur.

Des aliments possédant un niveau d'eau

élevé sont rangés près d'une aération.

Réorganisez les éléments possédant un niveau d'eau élevé

loin des aérations.

Le réglage de la température du

réfrigérateur n'est pas effectué

correctement.

Si la température est trop froide, ajustez le contrôle un

pas à la fois et attendez que la température se stabilise.

Référez-vous à la section Réglage des contrôles pour plus

d'informations.

Le réfrigérateur est installé dans un lieu

froid.

Lorsque le réfrigérateur fonctionne sous des températures

inférieures à 5°C, les aliments peuvent congeler dans le

compartiment réfrigérateur. Le réfrigérateur ne doit pas

être mis en marche lorsque la température est en-dessous

de 13°C.

Du givre ou des

cristaux de glace se

forment sur les aliments

congelés (à l'extérieur

des paquets).

Les portes sont ouvertes souvent ou

pendant longtemps.

Lorsque les portes sont ouvertes fréquemment ou pendant

longtemps, de l'air chaud et humide pénètre dans le

compartiment. Cela augmente la température et le

niveau d'humidité dans le compartiment. L'augmentation

de l'humidité entrainera du givre et de la condensation.

Pour diminuer l'effet, limitez la fréquence et la durée des

ouvertures de porte.

La porte n'est pas correctement fermée. Voir la section Les portes ne se ferment pas correctement

ou s'ouvrent d'elles-mêmes dans la partie Dépannage.

Le compartiment

réfrigérateur ou

congélateur est trop

froid

Réglage incorrect de la commande de

température.

Si la température est trop froide, ajustez le contrôle un

pas à la fois et attendez que la température se stabilise.

Référez-vous à la section Réglage des contrôles pour plus

d'informations.

Du givre ou des

cristaux de glace se

forment sur les aliments

congelés (à l'intérieur

de paquets scellés).

La condensation issue des aliments ayant

un niveau d'eau important a gelé à

l'intérieur du paquet.

Ceci est normal pour ce type d'aliments.

Des aliments sont restés au congélateur

pendant longtemps.

Ne conservez pas des aliments à niveau d'eau important

pendant de longues périodes au congélateur.

La machine à

glaçons ne produit

pas sufﬁ samment de

glaçons.

La demande dépasse la capacité de

fabrication de glaçons.

La machine à glaçons produira environ 100 cubes par

période de 24h.

L'arrivée d'eau du logement n'est

pas branchée, la vanne n'est pas

complètement ouverte ou est bouchée.

Branchez le réfrigérateur à une arrivée d'eau froide

à pression adaptée et ouvrez complètement la vanne

d'arrêt.

Si le problème persiste, il peut être nécessaire de contacter

un plombier.

Le ﬁ ltre à eau est épuisé. Il est recommandé de remplacer le ﬁ ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du ﬁ ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Faible pression d'arrivée d'eau. La pression de l'eau doit se situer entre 1,38 et 8,28 bars

sur les modèles sans ﬁ ltre à eau et entre 2,76 et 8,28 bars

sur les modèles avec un ﬁ ltre à eau.

Si le problème persiste, il peut être nécessaire de contacter

un plombier.

Vous utilisez un système de ﬁ ltration par

osmose inversée.

Les systèmes de ﬁ ltration par osmose inversée peuvent

réduire la pression d'eau en-dessous de la quantité

minimale et occasionner des problèmes. (Voir la section de

pression d'eau.)

Le tuyau reliant le réfrigérateur à

l'arrivée d'eau est tordu.

Le tuyau peut se tordre lorsque le réfrigérateur est

déplacé pendant l'installation ou le nettoyage, entrainant

une réduction du débit d'eau. Redressez ou réparez la

ligne d'arrivée d'eau et disposez-la pour éviter qu'elle ne

se torde à nouveau.

REFROIDISSEMENT / GLAÇONS & EAU

GUIDE DE DÉPANNAGE

121

GUIDE DE DÉPANNAGE

GLAÇONS & EAU

Problème Causes possibles Solutions

La machine à

glaçons ne produit

pas sufﬁ samment de

glaçons (suite).

Les portes sont ouvertes souvent ou

pendant longtemps.

Si les portes de l'appareil sont ouvertes souvent,

l'air ambiant réchauffera le réfrigérateur, ce qui

l'empêchera de maintenir la température établie.

Vous pouvez baisser le réglage de température

du réfrigérateur, ou ne pas ouvrir les portes aussi

souvent.

Les portes ne sont pas complètement

fermées.

Si les portes ne sont pas correctement fermées, la

production de glaçons en sera affectée. Voir la

section Les portes ne se ferment pas correctement ou

s'ouvrent d'elles-mêmes dans la partie "Dépannage

pièces et fonctionnalités".

Le réglage de température du

congélateur est trop chaud.

La température recommandée pour le compartiment

congélateur pour la production normale de glaçons

est de -18°C. Si la température est plus élevée, la

production en sera affectée.

L'eau coule

lentement.

Le ﬁ ltre à eau est épuisé. Il est recommandé de remplacer le ﬁ ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du ﬁ ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau

diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Vous utilisez un système de ﬁ ltration

par osmose inversée.

Les systèmes de ﬁ ltration par osmose inversée peuvent

réduire la pression d'eau en-dessous de la quantité

minimale et occasionner des problèmes.

Si le problème persiste, il peut être nécessaire de

contacter un plombier.

Faible pression d'arrivée d'eau dans

la maison.

La pression de l'eau doit se situer entre 1,38 et 8,28

bars sur les modèles sans ﬁ ltre à eau et entre 2,76 et

8,28 bars sur les modèles avec un ﬁ ltre à eau.

Si le problème persiste, il peut être nécessaire de

contacter un plombier.

Les glaçons ne tombent

pas.

Les portes ne sont pas complètement

fermées.

Les glaçons ne tomberont pas si les portes du réfrigérateur

sont laissées ouvertes.

Usage occasionnel du distributeur. Le manque d'utilisation du distributeur peut entraîner la

fusion des glaçons avec le temps, ce qui empêchera une

distribution correcte. Vériﬁ ez dans le bac à glaçons que

ceux-ci ne sont pas collés ou fusionnés. Si c'est le cas,

cassez-les pour permettre le fonctionnement correct.

La goulotte de distribution est bouchée

par du givre ou des morceaux de glace.

Éliminez le givre accumulé en retirant le bac à glaçons

et en dégageant la goulotte à l'aide d'une spatule en

caoutchouc. La distribution de glaçons peut aussi contribuer

à empêcher l'accumulation de givre ou de glace.

L'écran du distributeur est verrouillé. Maintenez la touche Verrouiller enfoncée pendant trois

secondes pour déverrouiller le panneau de contrôle et du

distributeur.

Le bac à glaçons est vide. Chaque compartiment peut nécessiter jusqu'à 24h pour

atteindre la température souhaitée et pour que la machine

à glaçons commence à produire. Assurez-vous que le

dispositif d'activation (bras/capteur) n'est pas obstrué.

Une fois que la réserve de glace du bac est épuisée, le

processus de formation de nouveaux glaçons peut prendre

jusqu'à 90 minutes, et 24 heures seront nécessaires au

remplissage complet du bac.

122

Problème Causes possibles Solutions

La machine à glaçons

ne produit pas de

glaçons.

Le réfrigérateur vient d'être installé

ou la machine à glaçons vient d'être

branchée.

Chaque compartiment peut nécessiter jusqu'à 24h

pour atteindre la température souhaitée et pour que

la machine à glaçons commence à produire.

La machine à glaçons n'est pas

activée.

Localisez le bouton Ice Maker sur l'écran et vériﬁ ez

qu'il est réglé sur ON.

Le capteur du système de détection

de glaçons est bloqué.

Des corps étrangers ou le gel sur le capteur de

détection peuvent interrompre la production de

glaçons. Assurez-vous que la zone du capteur est

toujours propre.

Le réfrigérateur n'est pas branché

à une arrivée d'eau ou la vanne

d'arrivée d'eau n'est pas ouverte.

Branchez le réfrigérateur à l'arrivée d'eau et ouvrez

la vanne correspondante complètement.

Le dispositif d'activation (bras ou

capteur) de la machine à glaçons est

obstrué.

Si votre machine à glaçons est équipée d'un bras

d'arrêt, assurez-vous que celui-ci se déplace

librement. Si votre machine à glaçons est équipée

d'un capteur d'arrêt électronique, assurez-vous que

l'espace entre les deux capteurs est dégagé.

Un système de ﬁ ltration de l'eau par

osmose inversée est branché à votre

arrivée d'eau froide.

Les systèmes de ﬁ ltration par osmose inversée peuvent

réduire la pression d'eau en-dessous de la quantité

minimale et occasionner des problèmes. (Voir la

section de pression d'eau.)

L'eau ne coule pas.

Nouvelle installation ou ligne d'eau

récemment branchée.

Versez environ 10 litres d'eau (faites couler pendant

environ 5 minutes) pour retirer l'air et les débris du

système. Ne laissez pas les 10 L couler de manière

continue. Pressez et relâchez le bras du distributeur

par cycles de 30 secondes ouvert, 60 secondes fermé.

L'écran du distributeur est verrouillé. Maintenez la touche Verrouiller enfoncée pendant

trois secondes pour déverrouiller le panneau de

contrôle et du distributeur.

Le distributeur n'est pas réglé pour

distribuer de l'eau.

Le distributeur peut être réglé sur Glace ou Eau.

Assurez-vous que le panneau de contrôle est

réglé pour le fonctionnement souhaité. Appuyez

sur la touche Eau sur le panneau de contrôle pour

sélectionner la distribution d'eau.

Les portes du réfrigérateur ou du

congélateur ne sont pas fermées

correctement.

L'eau ne coulera pas si les portes du réfrigérateur

sont laissées ouvertes.

Le ﬁ ltre à eau a récemment été retiré

ou remplacé.

Une fois que le ﬁ ltre à eau est remplacé, versez

environ 10 litres d'eau (faites couler pendant environ

5 minutes) pour retirer l'air et les débris du système.

Ne laissez pas les 10 L couler de manière continue.

Pressez et relâchez le bras du distributeur par cycles

de 30 secondes ouvert, 60 secondes fermé.

Le tuyau reliant le réfrigérateur à

l'arrivée d'eau est plié.

Le tuyau peut se tordre lorsque le réfrigérateur

est déplacé pendant l'installation ou le nettoyage,

entrainant une réduction du débit d'eau. Redressez ou

réparez la ligne d'arrivée d'eau et disposez-la pour

éviter qu'elle ne se torde à nouveau.

L'arrivée d'eau du logement n'est

pas branchée, la vanne n'est pas

complètement ouverte ou est

bouchée.

Branchez le réfrigérateur à l'arrivée d'eau et ouvrez

la vanne correspondante complètement.

Si le problème persiste, il peut être nécessaire de

contacter un plombier.

GLAÇONS & EAU

GUIDE DE DÉPANNAGE

123

GLAÇONS & EAU

Problème Causes possibles Solutions

Les glaçons ont un

mauvais goût ou une

mauvaise odeur.

L'arrivée d'eau contient des minéraux

comme du soufre.

Un ﬁ ltre à eau doit être installé pour éliminer les

problèmes de goût et d'odeur.

REMARQUE : Dans certains cas, le ﬁ ltre peut se révéler

insufﬁ sant. Il peut être impossible d'éliminer l'ensemble des

minéraux/odeurs/goûts de l'arrivée en eau.

La machine à glaçons vient d'être

installée.

Jetez les premières productions de glace pour éviter les

glaçons décolorés ou ayant mauvais goût.

Les glaçons sont stockés depuis trop

longtemps.

Les glaçons qui sont gardés trop longtemps rétréciront,

deviendront brumeux et peuvent avoir mauvais goût. Jetez

les vieux glaçons et prenez-en de nouveaux.

Les aliments ne sont pas correctement

rangés dans les compartiments.

Remballez les aliments. Les odeurs peuvent se propager

vers les glaçons si les aliments ne sont pas correctement

emballés.

L'intérieur du réfrigérateur doit être

nettoyé.

Voir la section "Entretien et Nettoyage" pour plus

d'informations.

Le bac de stockage des glaçons doit

être nettoyé.

Videz et lavez le bac (jetez les vieux glaçons). Assurez-

vous que le bac est complètement sec avant de le

réinstaller.

Distribution d'eau

tiède.

Le réfrigérateur vient d'être installé Attendez 24 heures après l'installation pour laisser le

temps au réservoir de stockage de l'eau de refroidir

complètement.

Le distributeur d'eau a été utilisé

récemment et le réservoir de stockage

est vide.

En fonction de votre modèle spéciﬁ que, la capacité de

stockage de l'eau évoluera entre 0,6 et 0,9 litre.

Le distributeur n'a pas été utilisé

pendant plusieurs heures.

Si le distributeur n'a pas été utilisé pendant plusieurs

heures, le premier verre peut être tiède. Jetez le premier

verre.

Le réfrigérateur est relié à l'arrivée

d'eau chaude.

Assurez-vous que le réfrigérateur est branché à un tuyau

d'eau froide.

ATTENTION : Brancher le réfrigérateur à une ligne

d'eau chaude peut endommager la machine à glaçons.

L'eau a un mauvais

goût ou une mauvaise

odeur.

L'arrivée d'eau contient des minéraux

comme du soufre.

Un ﬁ ltre à eau doit être installé pour éliminer les

problèmes de goût et d'odeur.

Le ﬁ ltre à eau est épuisé. Il est recommandé de remplacer le ﬁ ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du ﬁ ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Le réfrigérateur vient d'être installé Versez environ 10 litres d'eau (faites couler pendant

environ 5 minutes) pour retirer l'air et les débris du

système. Ne laissez pas les 10 L couler de manière

continue. Pressez et relâchez le bras du distributeur par

cycles de 30 secondes ouvert, 60 secondes fermé.

La machine à glaçon

produit trop de

glaçons.

Le disposition d'activation (bras ou

capteur) est obstrué.

Videz le bac à glaçons. Si votre machine à glaçons est

équipée d'un bras d'arrêt, assurez-vous que celui-ci se

déplace librement. Si votre machine à glaçons est équipée

d'un capteur d'arrêt électronique, assurez-vous que

l'espace entre les deux capteurs est dégagé. Réinstallez

le bac à glaçons et attendez 24h pour conﬁ rmer le bon

fonctionnement.

GUIDE DE DÉPANNAGE

124

BRUIT

Problème Causes possibles Solutions

Cliquetis Le contrôle du dégivrage émettra

un clic lorsque le cycle de dégivrage

automatique commence et prend

ﬁ n. Le contrôle du thermostat (ou

le contrôle du réfrigérateur, selon

le modèle) cliquera aussi lors des

changements de cycle.

Fonctionnement normal

Craquements Des bruits de vibration peuvent

provenir du ﬂ ux de liquide

réfrigérant, de la ligne d’arrivée

d’eau à l'arrière de l'appareil, ou

des éléments stockés au-dessus ou à

côté du réfrigérateur.

Fonctionnement normal

Le réfrigérateur ne repose pas

fermement sur le sol.

Le sol est faible ou irrégulier, ou les pieds de

nivellement doivent être ajustés. Voir la section

Fermeture de la porte.

Le réfrigérateur à compression

linéaire a été secoué en cours de

fonctionnement.

Fonctionnement normal

Grincement Moteur du ventilateur de

l’évaporateur faisant circuler l’air

entre les compartiments réfrigérateur

et congélateur.

Fonctionnement normal

Air forcé vers le condensateur par le

ventilateur.

Fonctionnement normal

Gargouillis Liquide de réfrigération circulant à

travers le système de refroidissement.

Fonctionnement normal

Pop Contraction et expansion des parois

internes en raison des changements

de température.

Fonctionnement normal

Grésillement Eau qui goutte sur le radiateur lors

d’un cycle de dégivrage.

Fonctionnement normal

Vibrations Si le côté ou l’arrière du

réfrigérateur touche un placard

ou un mur, certaines des vibrations

normales créeront un son audible.

Pour éliminer le bruit, assurez-vous que les côtés et

l’arrière ne peuvent pas vibrer contre un mur ou un

placard.

Bruit de goutte Eau en cours d’évacuation pendant le

cycle de dégivrage.

Fonctionnement normal

Bruit de pulsation ou

strident

Votre réfrigérateur est conçu pour

fonctionner plus efﬁ cacement

pour conserver vos aliments à

la température souhaitée. Le

compresseur à haute performance

peut améliorer la longévité de votre

réfrigérateur, mais il a aussi besoin

de plus d’énergie que les anciens

modèles. Lors du fonctionnement

du réfrigérateur, il est normal

d’entendre des bruits de pulsations

ou des bruits stridents.

Fonctionnement normal

GUIDE DE DÉPANNAGE

125

PIÈCES ET FONCTIONNALITÉS

GUIDE DE DÉPANNAGE

Problème Causes possibles Solutions

Les portes ne ferment

pas correctement

ou s'ouvrent d'elles-

mêmes.

Des paquets d'aliments bloquent la

fermeture de la porte.

Réorganisez les récipients alimentaires pour dégager

la porte et les étagères.

Le bac à glaçons, le couvercle du bac

à légume, les plateaux, les étagères

ou les paniers sont mal positionnés.

Poussez les bacs jusqu'au bout et placez les couvercles

du bac à légumes, les plateaux, les étagères et les

paniers en position correcte. Voir la section Utiliser

votre réfrigérateur pour plus d'informations.

Les portes ont été retirées pendant

l'installation du produit et n'ont pas

été replacées correctement.

Retirez et replacez les portes conformément à la

section Retirer et replacer les poignées et les portes

du réfrigérateur.

Le réfrigérateur n'est pas

correctement nivelé.

Voir Alignement des portes dans la section Installation

du réfrigérateur pour le niveler.

Les portes sont

difﬁ ciles à ouvrir.

Les joints sont sales ou collants. Nettoyez les joints et les surfaces qu'ils touchent.

Frottez une ﬁ ne couche de vernis pour appareils ou

de cire de cuisine sur les joints après nettoyage.

La porte vient d'être fermée. Lorsque vous ouvrez la porte, de l'air chaud entre

dans le réfrigérateur. À mesure que l'air chaud se

refroidit, cela peut créer un vide. SI la porte est

difﬁ cile à ouvrir, attendez une minute pour laisser la

pression de l'air s'équilibrer, puis tentez de nouveau.

Le réfrigérateur

oscille ou semble

instable.

Les pieds de nivellement ne sont pas

réglés correctement.

Référez-vous à la section Nivellement et alignement

de la porte .

Le sol n'est pas régulier. Il peut être nécessaire d'ajouter des cales sous les

pieds de nivellement ou des roues pour compléter

l'installation.

L'éclairage ne

fonctionne pas.

Une ampoule a grillé.

REMARQUE : L'éclairage du

compartiment réfrigérateur est

composé de diodes internes, et le

dépannage doit être réalisé par un

technicien qualiﬁ é. (Cette remarque

ne s'applique qu'à certains modèles)

Remplacez par une ampoule de même puissance,

taille et forme (disponible dans votre magasin de

bricolage local). Voir la section Remplacement d'une

ampoule.

Une ampoule est mal vissée dans la

douille.

Débranchez le réfrigérateur ou coupez l'alimentation

au niveau du disjoncteur ou des fusibles. Retirez

doucement l'ampoule et revissez-la. Rebranchez le

courant et réinitialisez la commande du réfrigérateur.

Référez-vous à la section Remplacement d'ampoule

pour obtenir des directives sur le remplacement de

votre ampoule.

GUIDE DE DÉPANNAGE

127

NOTES

® Registered Trademark /

Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada /

Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países

Marque de commerce /

Marque déposée de Sears Brands, LLC
