Safety Instructions . . . . . . . . . . .2, 3
Operating Instructions
Controls—Control Knobs . . . . .6, 7
Controls—Touch Pads . . . . . . .4, 5
Care and Cleaning
Air Filter . . . . . . . . . . . . . . . . . . . . . .8
Batteries . . . . . . . . . . . . . . . . . . . . . .8
Grille and Case . . . . . . . . . . . . . . . .8
Outdoor Coils . . . . . . . . . . . . . . . . .8
Installation Instructions . . . .9–12
Troubleshooting Tips . . . . . . . . .13
Normal Operating Sounds . . . . .13
Consumer Support
Consumer Support . . . . . . . . . . . .18
Product Registration . . . . . . .15, 16
Warranty . . . . . . . . . . . . . . . . . . . . .17
49-7579 11-07 JR
ASM05*
ASQ05
ASV05
ASM06*
ASQ06
ASV06
ASQ08
ASV08
Air Conditioners
Owner’s Manual and
Installation Instructions
ge.com
Write the model and serial
numbers here:
Model # ______________________
Serial # ______________________
Find these numbers on a label on
the side of the air conditioner.
Room
As an ENERGY STAR
®
partner, GE has
determined that this product meets
the E
NERGY STAR
®
guidelines for
energy efficiency.
*ENERGY STAR
®
labeled product
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
2
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock
or personal injury.
■ Use this appliance only for its intended
purpose as described in this Owner’s
Manual.
■ This air conditioner must be properly
installed in accordance with the Installation
Instructions before it is used.
■ Never unplug your air conditioner by pulling
on the power cord. Always grip plug firmly
and pull straight out from the receptacle.
■ Replace immediately all electric service
cords that have become frayed or otherwise
damaged. A damaged power supply cord
must be replaced with a new power supply
cord obtained from the manufacturer and
not repaired. Do not use a cord that shows
cracks or abrasion damage along its length
or at either the plug or connector end.
■ If the receptacle does not match the plug,
the receptacle must be changed out by a
qualified electrician.
■ Turn the unit
OFF
and unplug your air
conditioner before making any repairs
or cleaning.
NOTE: We strongly recommend that any servicing
be performed by a qualified individual.
■ For your safety…do not store or use
combustible materials, gasoline or other
flammable vapors or liquids in the vicinity
of this or any other appliance.
■ All air conditioners contain refrigerants,
which under federal law must be removed
prior to product disposal. If you are getting
rid of an old product with refrigerants, check
with the company handling disposal about
what to do.
SAFETY PRECAUTIONS
Do not, under any circumstances, cut or remove
the third (ground) prong from the power cord. For
personal safety, this appliance must be properly
grounded.
DO NOT use an adapter plug with this appliance.
The power cord of this appliance is equipped
with a 3-prong (grounding) plug which mates
with a standard 3-prong (grounding) wall
outlet to minimize the possibility of electric
shock hazard from this appliance.
Power cord includes a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the
TEST
button
and then the
RESET
button while plugged into
the outlet. If the
TEST
button does not trip
or if the
RESET
button will not stay engaged,
discontinue use of the air conditioner and
contact a qualified service technician.
Have the wall outlet and circuit checked by a
qualified electrician to make sure the outlet is
properly grounded.
Where a 2-prong wall outlet is encountered,
it is your personal responsibility and obligation
to have it replaced with a properly grounded
3-prong wall outlet.
The air conditioner should always be
plugged into its own individual electrical
outlet which has a voltage rating that matches
the rating plate.
This provides the best performance and also
prevents overloading house wiring circuits
which could cause a fire hazard from
overheated wires.
See the Installation Instructions,
Electrical
Requirements
section for specific electrical
connection requirements.
HOW TO CONNECT ELECTRICITY
3
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions
WARNING!
Because of potential safety hazards under certain
conditions, we strongly recommend against the
use of an extension cord.
However, if you must use an extension cord,
it is absolutely necessary that it be a UL-listed,
14 gauge, 3-wire grounding type appliance
extension cord having a grounding type plug
and outlet and that the electrical rating of the
cord be 15 amperes (minimum) and 125 volts.
CAUTION:
DO NOT use an extension cord with any of the
230/208 volt models.
USE OF EXTENSION CORDS—115-Volt models only
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
ge.com
4
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
■ To ensure proper operation, aim the
remote control at the signal receiver
on the air conditioner.
■ The remote control signal has a range of
up to 21 feet.
■ Make sure nothing is between the air conditioner
and the remote control that could block the
signal.
■ Make sure batteries are fresh and installed
correctly—see the
Care and Cleaning
section.
About the controls on the air conditioner—models with touch pads.
Features and appearance will vary.
Air Conditioner Controls
On/Off
Turns air conditioner on and off.
Display
Displays the set temperature or time
remaining on timer.
Mode
Use to set the air conditioner to
Cool
or
Fan
mode.
Increase
▲
/Decrease
▼
Pads
Use to set temperature when in
Cool
mode.
Fan
Use to set the fan speed at
Low, Med
or
High
.
Circulaire
(on some models)
Turn on to provide continuous side-to-side
air circulation.
For fixed side-to-side air direction, turn
On
until the desired air direction is obtained,
then turn it
Off
.
Energy Saver–
Controls the fan.
On—
The fan and compressor cycle on and
off. This results in wider variations of room
temperature and humidity. Normally used
when the room is unoccupied.
Note: The fan
will continue to run for a short time after the
compressor cycles off.
Off—
The fan runs all the time, while the
compressor cycles on and off.
This switch must be set at
Off
in order to use
the fan settings (on the mode control).
Timer
On—
When the air conditioner is off, it can be
set to automatically turn on in 1 to 24 hours
at its previous setting. Each touch will set the
time in hours.
Off—
When the air conditioner is on, it can
be set to automatically turn off in 1 to 24
hours. Each touch will set the time in hours.
To cancel the timer, press the
Timer
pad
until the display time disappears.
Sleep
(on some models)
Press to set the air conditioner to run for
8 hours before it automatically shuts off.
One hour after the sleep timer is set, the set
temperature will automatically increase 2°F.
To cancel the sleep mode, press the
Sleep
pad
a second time.
Note: The sleep timer will be cancelled if the
Timer, Energy Saver or Mode pad is pressed.
Remote Control Signal Receiver
Remote Control
ENERGY
SAVER On
TIMER On
Remote Control
COOL On
FAN On
SLEEP On
SLEEP On
ENERGY
SAVER On
COOL On
FAN On
TIMER On
OR
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
5
In the case of a power outage or interruption, the
unit will automatically re-start in the settings last
used after the power is restored. The
Timer
and
Sleep
features will reset to the original setting.
You may need to set a new time if desired.
Power Outage Recovery Feature
ge.com
When the air conditioner is turned on, it will
automatically start in the setting last used.
Cool Mode
Use the
Cool
mode with
High (3), Med (2)
or
Low (1)
fan for cooling. Use the
Increase
▲
/
Decrease
▼ pads to set the desired temperature
between 64°F and 86°F in 1°F increments.
A thermostat is used to maintain the room
temperature. The compressor will cycle on and off
to keep the room at the set level of comfort. Set the
thermostat at a lower number and the indoor air
will become cooler. Set the thermostat at a higher
number and the indoor air will become warmer.
NOTE: If the air conditioner is off and is then turned on
while set to Cool, it will take approximately 3 minutes for
the compressor to start and cooling to begin.
Cooling Descriptions
For Normal Cooling—
Select the
Cool
mode
and
High (3)
or
Med (2)
fan with a middle set
temperature.
For Maximum Cooling—
Select the
Cool
mode
and
High (3)
fan with a lower set temperature.
For Quieter & Nighttime Cooling—
Select the
Cool
mode and
Low (1)
fan with a middle set
temperature.
NOTE: If you switch from a Cool setting to Off or to
a fan setting, wait at least 3 minutes before switching
back to a Cool setting.
Air Direction—Up and Down (on some models)
Fingertip pressure on the horizontal louvers adjusts
the air direction up or down.
Fan Mode
Use the
Fan
at
High (3), Med (2)
or
Low (1)
to provide
air circulation and filtering without cooling. Since
fan only settings do not provide cooling, a
temperature setting will not be displayed.
Air Direction—Side-to-Side (on some models)
The side-to-side air direction is adjusted by the
louver levers.
The vent control is located on the inside of the
air louvers in the lower right corner.
When set at
CLOSE
, only the air inside the room
will be circulated and conditioned. When set at
OPEN
, some inside air is exhausted outside.
Vent Control (on some models)
To open the vent, push the lever to the right.
To close it, push it to the left.
Additional controls and important information.
Do Not Operate in Freezing Outdoor Conditions
This cool-only air conditioner was not designed for
freezing outdoor conditions. It must not be used in
freezing outdoor conditions.
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
6

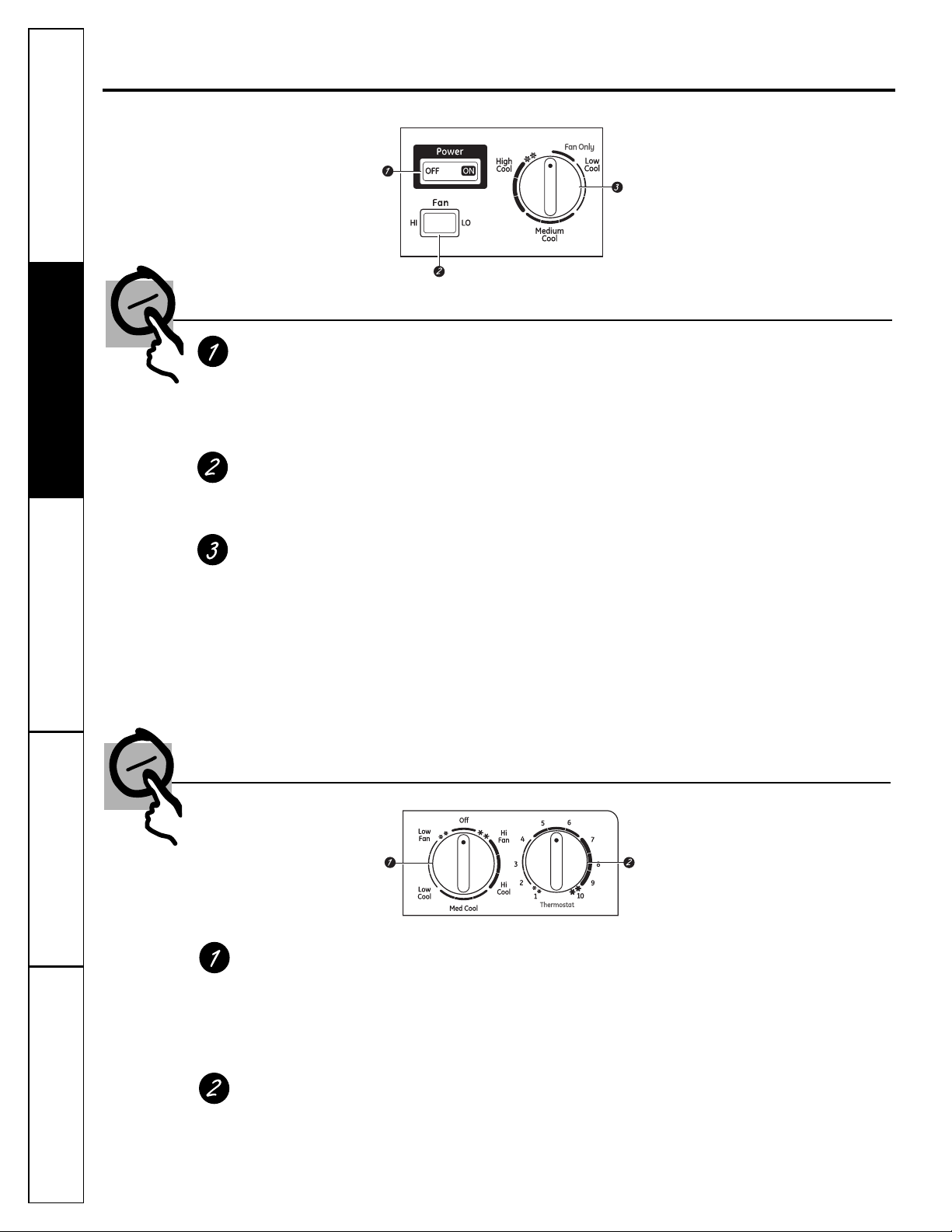

ON/OFF Switch
Turns air conditioner on and off.
NOTE: If the air conditioner is off and is then turned on while
set in a Cool mode, it will take approximately 3 minutes for
the compressor to start and cooling to begin.
Fan Switch (on some models)
Use to set the fan speed to
LO
or
HI
.
Mode/Temp Control (on some models)
Use to set the air conditioner to the
Fan Only
or a
Cool
mode.
Fan Only Mode
Use
Fan Only
at
HI
or
LO Fan
to provide air
circulation and filtering without cooling.
Cool Mode
Use a
Cool
setting with
HI
or
LO Fan
for cooling.
Turn the knob clockwise, toward the larger blue
area, for the indoor area to become cooler. Turn
the knob counterclockwise, toward the smaller blue
area, for the indoor air to become warmer. The
Mode/Temp control is used to maintain the room
temperature. When set in a
Cool
mode, the
compressor will cycle on and off to keep the room
at the same level of comfort.
Cooling Descriptions
For Normal Cooling—
Select a
Cool
mode with the
Mode/Temp knob set at the midpoint.
For Maximum Cooling—
Select a
Cool
mode with
the Mode/Temp knob set toward the larger
blue area.
For Quieter & Nighttime Cooling—
Select a
Cool
mode with
the Mode/Temp knob set toward the smaller blue area.
NOTE:
If you move the Mode/Temp control knob from a
Cool
setting to the
Fan Only
setting, wait at least 3 minutes
before switching back to a
Cool
setting.
About the controls on the air conditioner—models with control knob(s).
Features and appearance may vary.
Controls (on models so equipped)
Controls (on models so equipped)
Mode Control
Hi Cool, Med Cool
and
Low Cool
provide cooling
with different fan speeds.
Low Fan
or
Hi Fan
provides air circulation and
filtering without cooling.
Thermostat Control
The thermostat control is used to maintain the
room temperature. The compressor will cycle on
and off to keep the room at the same level of
comfort. When you turn the knob to a higher
number, the indoor air will become cooler. Turn
the knob to a lower number and the indoor air
will become warmer.
NOTE: If you move the switch from a cool setting to OFF or
to a fan setting, wait at least 3 minutes before switching back to a
cool setting.
Cooling Descriptions
For Normal Cooling
–Select
Hi Cool
or
Med Cool
with the
thermostat control at midpoint.
For Maximum Cooling
–Select
Hi Cool
with the thermostat
control at the highest number available on your knob.
For Quieter & Nighttime Cooling
–Select
Low Cool
with the
thermostat control at midpoint.
(Appearance will vary.)
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
7
ge.com
Additional controls and important information.
Air Direction—Up and Down (on some models)
Fingertip pressure on the horizontal louvers adjusts
the air direction up or down.
Air Direction—Side-to-Side
The side-to-side air direction is adjusted by the
louver levers.
Vent Control (on some models)
The vent control is located on the inside of the air
louvers in the lower right corner.
When set at
CLOSE
, only the air inside the room
will be circulated and conditioned. When set at
OPEN
, some inside air is exhausted outside.
To open the vent, push the lever to the right.
To close it, push it to the left.
Do Not Operate in Freezing Outdoor Conditions
This cool-only air conditioner was not designed for
freezing outdoor conditions. It must not be used in
freezing outdoor conditions.
Outdoor Coils
The coils on the outdoor side of the air conditioner
should be checked regularly. If they are clogged
with dirt or soot, they may be professionally
cleaned.
Grille and Case
Turn the air conditioner off and remove the
plug from the wall outlet before cleaning.
To clean, use water and a mild detergent.
Do not use bleach or abrasives.
Care and cleaning of the air conditioner.
Consumer Support
Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions
How to Insert the Batteries on the Remote Control (on some models)
Remove the battery cover by sliding it
according to the arrow direction.
Insert new batteries, making sure that the
(+) and (–) of battery are installed correctly.
Reattach the cover by sliding it back
into position.
NOTES:
■ Use 2 AAA (1.5 volt) batteries. Do not use
rechargeable batteries.
■ Remove the batteries from the remote control if
the system is not going to be used for a long time.
3
2
1
Air Filter
The air filter behind the front grille should be
checked and cleaned at least every 30 days or
more often if necessary.
Clean the filter with warm, soapy water. Rinse and
let the filter dry before replacing it.
CAUTION:DO NOT operate the air
conditioner without a filter because dirt and lint will
clog it and reduce performance.
To remove:
8
Grab the tabs on
the filter and pull
it up and out.
OR
1. Pull open the
inlet grille at the
bottom and lift
off to remove.
2. Pull the top
of the filter
down and out
to remove.
9
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
•
IMPORTANT — Save these
instructions for local inspector’s use.
•
IMPORTANT — Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these
instructions for future reference.
• Skill level – Installation of this appliance
requires basic mechanical skills.
• Completion time – Approximately 1 hour
• We recommend that two people install
this product.
• Proper installation is the responsibility
of the installer.
• Product failure due to improper installation
is not covered under the Warranty.
• You MUST use all supplied parts and use
proper installation procedures as described
in these instructions when installing this air
conditioner.
Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com
Installation
Air Conditioner
Instructions
Some models require a 115/120-volt a.c.,
60 Hz grounded outlet protected with a
15-amp time delay fuse or circuit breaker.
The 3-prong grounding plug minimizes the
possibility of electric shock hazard. If the wall
outlet you plan to use is only a 2-prong outlet,
it is your responsibility to have it replaced with
a properly grounded 3-prong wall outlet.
Some models require 230/208-volt a.c.,
protected with a time delay fuse or circuit
breaker. These models should be installed
on their own single branch circuit for
best performance and to prevent
overloading house or apartment wiring
circuits, which could cause a possible
fire hazard from overheating wires.
ELECTRICAL REQUIREMENTS
TOOLS YOU WILL NEED
Phillips head screwdriver
Ruler or tape measurePencil
Level
Scissors or knife
CAUTION:
Do not, under any circumstances, cut or
remove the third (ground) prong from the
power cord.
Do not change the plug on the power cord
of this air conditioner.
Aluminum house wiring may present special
problems—consult a qualified electrician.
Power cord includes a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the TEST button
and then the RESET button while plugged into
the outlet. If the TEST button does not trip or
if the RESET button will not stay engaged,
discontinue use of the air conditioner and
contact a qualified service technician.
Installation Instructions
PARTS INCLUDED
(Appearance may vary)
Type A (9 or 10)
1/2” Screws
Security bracket (3)
Type B (7)
3/4” Screws
Top mounting rail
Right
accordion
panel
Foam top
window gasket
Window
sash seal
Left
accordion
panel
Air
conditioner
Top mounting rail
seal strip
10
PREPARE AIR CONDITIONER
Remove the backing from the top
mounting rail seal strip and attach it
to the bottom of the top mounting rail.
Cut to size.
Install the top mounting rail with 3 or 4
type A screws (depending on the number
of holes in the top mounting rail) from the
outside of the case.
3
A
B
Top mounting
rail
Bottom
mounting rail
Installation Instructions
STORM WINDOW REQUIREMENTS
A storm window frame will not allow the air
conditioner to tilt toward the outside, and will
keep it from draining properly. To adjust for
this, attach a piece of wood to the sill.
WOOD PIECES –
WIDTH: 2″
LENGTH: Long enough to fit inside the
window frame.
THICKNESS: To determine the thickness,
place a piece of wood on the sill to make
it 1/2″ higher than the top of the storm
window frame or the vinyl frame.
Attach securely with nails or screws
provided by the installer.
2
11
1/2″ higher
than storm
window
frame
Storm window
frame
Wood
Sill
1/2″ higher
than vinyl frame
(on some windows)
Vinyl frame
WINDOW REQUIREMENTS
• These instructions are for a standard
double-hung window. You will need to modify
them for other types of windows.
• All supporting parts must be secured to firm
wood, masonry or metal.
• The electrical outlet must be within reach
of the power cord.
• Follow the dimensions in the table and
illustration for your model.
Models A B
ASQ05, ASS05, ASV05 11 3/4″ min. 22″–36″
ASQ06, ASV06 13″ min. 22″–36″
ASM05, ASM06 13 1/2″ min. 22″–36″
ASQ08, ASV08 13 1/2″ min. 24 1/2″–36″
1
A
(With accordion panels)
B
INSTALL AIR CONDITIONER IN
WINDOW
Cut the window sash seal to the window
width and stick the adhesive side to the
bottom of the sash.
Place the air conditioner on the sill with
the bottom mounting rail against its back
edge. Center it and close the window
securely behind the top mounting rail.
It should be level or slightly tilted to the
outside. Use a level; about a 1/3 bubble
will be the correct case slant to the outside.
PREPARE AIR CONDITIONER (CONT.)
Loosen the lower screw on each side of the
case and hook a security bracket on each side.
To allow for later adjustment, do not tighten
screws until installing the unit in the window.
Insert the frames of the accordion panels
into the top and bottom mounting rails.
Attach the accordion panels to the side
of the case using 6 type A screws.
3
D
Top mounting rail
Accordion
panels
Installation Instructions
4
A
Window
sash seal
B
INSTALL AIR CONDITIONER IN
WINDOW (CONT.)
Extend the left and right accordion
panels to the vertical window sashes
and attach with 4 type B screws.
Attach the brackets to the sill on both sides
using two type B screws.
Tighten the screws to secure the brackets
in place on each side of the air conditioner.
4
C
Type B
screws
Type B
screw
Type B
screws
INSTALL SECURITY BRACKET
AND FOAM TOP WINDOW
GASKET
Attach a security bracket with a type B
screw.
Cut the foam top window gasket to the
window width.
Stuff the foam between the glass and the
window to prevent air and insects from
getting into the room.
Caulk or weather-strip any gaps or
openings to the outside to seal the
installation.
The installation is now complete.
5
A
B
C
Security
bracket
Security
bracket
C
D
E
12
Normal Operating Sounds
■ You may hear a pinging noise caused by water
being picked up and thrown against the
condenser on rainy days or when the humidity
is high. This design feature helps remove
moisture and improve efficiency.
■ You may hear the thermostat click when the
compressor cycles on and off.
■ Water will collect in the base pan during
high humidity or on rainy days. The water
may overflow and drip from the outdoor side
of the unit.
■ The fan may run even when the compressor
does not.
Troubleshooting Tips… ge.com
Problem Possible Causes What To Do
Air conditioner
The air conditioner • Make sure the air conditioner plug is pushed
does not start
is unplugged. completely into the outlet.
The fuse is blown/circuit • Check the house fuse/circuit breaker box and replace
breaker is tripped. the fuse or reset the breaker.
Power failure. • If power failure occurs, turn the air conditioner
Off
.
When power is restored, wait 3 minutes to restart the
air conditioner to prevent tripping of the compressor
overload.
The current interrupter • Press the
RESET
button located on the power cord plug.
device is tripped.
• If the
RESET
button will not stay engaged, discontinue
use of the air conditioner and contact a qualified
service technician.
Air conditioner does
Airflow is restricted. • Make sure there are no curtains, blinds or furniture
not cool as it should
blocking the front of the air conditioner.
The temp control may • On models with touch pads: In
Cool
mode, press the
not be set correctly.
Decrease
▼ pad.
• On models with control knobs, turn the temperature
knob to a higher number.
The air filter is dirty. • Clean the filter at least every 30 days.
See the
Operating Instructions
section.
The room may have been hot. • When the air conditioner is first turned on, you need
to allow time for the room to cool down.
Cold air is escaping. • Check for open furnace registers and cold air returns.
• Set the air conditioner’s vent to the closed position.
Cooling coils have iced up. • See “
Air conditioner freezing up
” below.
Air conditioner
Ice blocks the air flow • On models with control knobs, set the mode control
freezing up
and stops the air conditioner at
Fan Only
and the fan switch to
HI
.
from cooling the room.
• On models with touch pads, set the controls at
High Fan
or
High Cool
and set the thermostat to
a higher temperature.
The remote control is
The batteries are inserted • Check the position of the batteries. They should be
not working
incorrectly. inserted in the opposite (+) and (–) direction.
The batteries may be dead. • Replace the batteries.
Water drips outside
Hot, humid weather. • This is normal.
Water drips indoors
The air conditioner is not • For proper water disposal, make sure the air conditioner
tilted to the outside. slants slightly from the case front to the rear.
Water collects in
Moisture removed from air • This is normal for a short period in areas with little
base pan
and drains into base pan. humidity; normal for a longer period in very humid areas.
“E1” appears
Function error code. • Unplug the air conditioner. Wait 3 minutes and plug it
in the display
back in.
Timer or Sleep feature not
A power outage or interruption • In the case of a power outage or interruption, the unit
working properly
occurred.
Timer
and
Sleep
features will reset to the original setting.
You may need to set a new time if desired.
13
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation Instructions
14
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
Notes.
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
GE Service Protection Plus
™
GE, a name recognized worldwide for quality and dependability, offers you
Service Protection Plus
™
—comprehensive protection on all your appliances—
No Matter What Brand!
Benefits Include:
• Backed by GE
• All brands covered
• Unlimited service calls
• All parts and labor costs included
• No out-of-pocket expenses
• No hidden deductibles
• One 800 number to call
You will be completely satisfied with our service protection or you may request your money back
on the remaining value of your contract. No questions asked. It’s that simple.
Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more—any brand!
Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker
coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable
household products are protected against expensive repairs.
Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224
for more information.
*All brands covered, up to 20 years old, in the continental U.S.
We’ll Cover Any Appliance.
Anywhere. Anytime.*
Please place in envelope and mail to:
✁
Cut here
15
16
Consumer Product Ownership Registration
Important
Mail
Today!
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
ge.com
First
Name
Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■
Street
Address
City
State
Date Placed
In Use
Month
Day
Year
Zip
Code
Apt. #
Last
Name
Phone
Number
_
_
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!
Follow these three steps to protect your new appliance investment:
Important: If you did not get a registration card with your
product, detach and return the form below to
ensure that your product is registered, or register
online at ge.com.
1
23
Model Number Serial Number
✁
Cut here
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of
mind of knowing we
can contact you in
the unlikely event of
a
safety modification.
After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is
800.GE.CARES
(800.432.2737).
Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.
Model Number
Serial Number
E-mail Address*
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other
important communications from GE Appliances (GEA).
■■ Check here if you do not want to receive communications from GEA’s carefully selected
partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR
WARRANTY RIGHTS.
For information about GEA’s privacy and data usage policy, go to ge.com and click
on “Privacy Policy” or call 800.626.2224.
17
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
GE Air Conditioner Warranty.
For The Period Of: GE Will Replace:
One Year Any part
of the air conditioner which fails due to a defect in materials or workmanship.
From the date of the
During this
limited one-year warranty,
GE will also provide,
free of charge,
all labor and related
original purchase
service to replace the defective part.
■ Service trips to your home to teach you how to
use the product.
■ Improper installation, delivery or maintenance. If you
have an installation problem, or if the air conditioner
is of improper cooling capacity for the intended use,
contact your dealer or installer. You are responsible
for providing adequate electrical connecting facilities.
■ Failure of the product resulting from modifications to
the product or due to unreasonable use including failure
to provide reasonable and necessary maintenance.
■ In commercial locations labor necessary to move
the unit to a location where it is accessible for service
by an individual technician.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Failure due to corrosion on models not corrosion-
protected.
■ Damage to the product caused by improper power supply
voltage, accident, fire, floods or acts of God.
■ Incidental or consequential damage caused by possible
defects with this air conditioner.
■ Damage caused after delivery.
■ Product not accessible to provide required service.
What Is Not Covered:
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available,
you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service
location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule service,
on-line, 24 hours a day, visit us at ge.com, or call 800.GE.CARES
(800.432.2737). Please have serial number and model number
available when calling for service.
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a
particular purpose, are limited to one year or the shortest period allowed by law.
18
Printed in China
Consumer Support.
GE Appliances Website
ge.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts or even schedule service on-line.
Schedule Service ge.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at
your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal
business hours.
Real Life Design Studio ge.com
GE supports the Universal Design concept—products, services and environments that can be used by
people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and
mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen
design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call
800.TDD.GEAC (800.833.4322).
Extended Warranties ge.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty
is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours.
GE Consumer Home Services will still be there after your warranty expires.
Parts and Accessories ge.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their
homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or
by phone at 800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.
Contact Us
ge.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Register Your Appliance ge.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the need arise.
You may also mail in the pre-printed registration card included in the packing material.
Instrucciones de seguridad
. . . . . .2, 3
Instrucciones de operación
Controles—botones de control . . .6, 7
Controles—teclas de toque . . . . . .4, 5
Cuidado y limpieza
Baterías . . . . . . . . . . . . . . . . . . . . . . . .8
Bobinas para exteriores . . . . . . . . . . .8
Filtro de aire . . . . . . . . . . . . . . . . . . . .8
Parrilla y caja . . . . . . . . . . . . . . . . . . .8
Instrucciones de instalación . .9–13
Ideas para la identificación
y reparación de problemas . . .14–15
Sonidos de operación normales . .15
Apoyo al consumidor
Apoyo al consumidor . . . . . . . . . . . .18
Garantía . . . . . . . . . . . . . . . . . . . . . .17
49-7579 11-07 JR
ASM05*
ASQ05
ASV05
ASM06*
ASQ06
ASV06
ASQ08
ASV08
Acondicionadores
de Aire
Manual del Propietario e
Instrucciones de Instalación
ge.com
Escriba el modelo y número
de serie aquí:
Número de modelo ______________
Número de serie ________________
Usted puede encontrar estos números
al costado del acondicionador de aire.
Como socio de ENERGY STAR
®
,
GE ha confirmado que este
producto cumple las directrices
de ENERGY STAR
®
relativas al
rendimiento energético.
Producto etiquetado *ENERGY STAR
®
Apoyo al consumidor Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
2
INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
¡ADVERTENCIA!
Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios,
descargas eléctricas o lesiones personales.
Q Use este electrodoméstico solamente para
el propósito determinado según se describe
en el Manual del propietario.
Q Este acondicionador de aire debe instalarse
correctamente de acuerdo con las
Instrucciones de instalación antes de su uso.
Q Nunca desenchufe su acondicionador de
aire tirando del cable eléctrico. Siempre
agarre firmemente el enchufe y tire de
él directamente hacia afuera.
Q Reemplace inmediatamente todos los
cables eléctricos que se hayan pelado o que
se hayan dañado de alguna otra manera.
Un cable de corriente dañado no debe
repararse, sino que debe ser sustituido por
uno nuevo que se adquiera del fabricante.
No use un cable eléctrico que muestre
evidencias de deterioro, o daños de abrasión
en su superficie en alguno de sus extremos.
Q Si el receptáculo no coincide con el
enchufe, un electricista calificado debe
reemplazar el receptáculo.
Q Apague la unidad y desenchufe
su acondicionador de aire antes de hacer
cualquier reparación o limpiar.
NOTA: Recomendamos enérgicamente que cualquier
servicio llevado a cabo en este equipo lo realice un
individuo calificado.
Q Por su seguridad… no almacene ni use
materiales combustibles, gasolina u otros
vapores o líquidos inflamables en la
proximidad de éste o algún otro
electrodoméstico.
Q Todos los acondicionadores de aire
contiene refrigerantes, los que por Ley
Federan deben ser removidos antes de
desecharlos. Si usted planea deshacerse de
algún producto que contenga refrigerantes,
póngase en contacto con la compañía que
se encarga de recoger su basura para que le
indiquen qué hacer.
PRECAUCIONES DE SEGURIDAD
Bajo ninguna circunstancia, corte o remueva la
tercera púa (tierra) del cable eléctrico. En pos
de la seguridad personal, este electrodoméstico
debe siempre conectarse a tierra.
NO use un enchufe adaptador con este
electrodoméstico.
El cable eléctrico de este electrodoméstico está
equipado con un enchufe de tres púas (tierra)
que combina con un tomacorriente estándar
de tres tomas de pared para minimizar la
posibilidad de una descarga eléctrica.
El cable eléctrico incluye un dispositivo para
interrupción de corriente. Se incluye un botón
de prueba y de reinicio en el dispositivo.
El dispositivo debe ponerse a prueba
periódicamente: primero se presiona el botón
de
TEST
(prueba) y luego
RESET
(reinicio)
mientras se encuentra enchufado al
tomacorriente. Si el botón
TEST
no se dispara
o si el botón
RESET
no queda enganchado,
deje de utilizar el acondicionador de aire y
comuníquese con un técnico calificado.
Pida a un técnico que inspeccione el
tomacorriente y el circuito para cerciorarse
de que el tomacorriente está conectado a
tierra de la manera apropiada.
Donde exista un tomacorriente de dos tomas,
es su responsabilidad y obligación personal
hacer que dicho tomacorriente sea
reemplazado por uno de tres tomas con
conexión a tierra.
El acondicionador de aire debería siempre
estar conectado a un tomacorriente individual
con su circuito de voltaje correspondiente.
Esto proporciona el mayor rendimiento y
además evita que los circuitos del resto de
la casa se sobrecarguen, lo cual podría causar
incendios por el sobrecalentamiento
del cableado.
Ver las Instrucciones de instalación, en la
sección
Requisitos Eléctricos
para los requisitos
específicos de conexión.
CÓMO CONECTAR LA ELECTRICIDAD
3
Apoyo al consumidorSolución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
ge.com
¡ADVERTENCIA!
Debido al potencial de riesgos de seguridad
bajo ciertas condiciones, enérgicamente
recomendamos contra el uso de cables
de extensión.
Sin embargo, si usted se ve en la necesidad
de usar un cable eléctrico de extensión, es
absolutamente necesario que el mismo esté
listado bajo UL, calibre 14, de tipo 3 tomas con
conexión a tierra para electrodomésticos y el
índice debe ser de 15 amperios (mínimo) y
125 voltios.
PRECAUCIÓN:
NO USE un cable de extensión con ninguno de los
modelos de 230/208 voltios.
USO DE CABLES DE EXTENSIÓN—Modelos de 115 voltios solamente
LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.
GUARDE ESTAS INSTRUCCIONES
4
Apoyo al consumidor Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
Q Para garantizar una operación apropiada, oriente
el control remoto hacia el receptor de señal del
acondicionador de aire.
Q El receptor de señal tiene un rango máximo
de 21 pies.
Q Cerciórese de que no haya nada entre el
acondicionador de aire y el control remoto que
pueda bloquear la señal.
Q Cerciórese de que las baterías sean frescas y
se instalen correctamente—ver la Sección de
Cuidado y Limpieza
.
On/Off (Encendido/apagado)
Apaga y prende el acondicionador de aire.
Pantalla
Muestra la temperatura de ajuste o el tiempo
restante en el sincronizador.
Modo
Usado para ajustar el acondicionador de aire
al modo
Cool (Frío)
o
Fan (Ventilador)
.
Teclas de Aumentar
V
/Reducir
W
Usado para ajustar la temperatura cuando
se encuentre en el modo
Cool (Frío)
.
Fan (Ventilador)
Usado para ajustar la velocidad del ventilador a
Low (Bajo), Med (Medio)
o
High (Alto)
.
Circulaire (Circulador de aire)
(en algunos modelos)
Para proporcionar circulación de aire continua de
lado a lado, ajuste el interruptor de Circulaire en
On (Encendido)
.
Para lograr circulación de aire fija de lado
a lado, coloque en
On (Encendido)
hasta que la
circulación de aire deseada sea lograda, luego
coloque en
Off (Apagado)
.
Energy Saver (Ahorrador de energía)
Controla el ventilador.
On (Encendido)—
El ventilador y el compresor hacen
ciclo en encendido y apagado. Este resulta en
variaciones mayores en la temperatura de la
habitación y en la humedad. Normalmente usado
cuando la habitación no está ocupada.
Nota: El
ventilador continuará funcionando por un corto tiempo
después de que el compresor haya entrado en el ciclo
de apagado.
Off (Apagado)—
El ventilador funciona todo el
tiempo, mientras que el compresor pasa por los
ciclos de encendido y apagado.
Este interruptor debe estar en
Off (Apagado)
para
usar los ajustes del ventilador (en el control
de modo).
Timer (Sincronizador)
On (Encendido)—
Cuando el acondicionador de aire
está apagado, puede ajustarse para que se encienda
automáticamente dentro de 1 a 24 horas en el nivel
previo. Cada toque ajustará el tiempo en horas.
Off (Apagado)—
Cuando el acondicionador de aire
está encendido, puede ajustarse para que se apague
automáticamente dentro de 1 a 24 horas. Cada
toque ajustará el tiempo en horas.
Para cancelar el sincronizador, presione la tecla
Timer (Sincronizador)
hasta que el tiempo en la
pantalla desaparezca.
Sleep (Dormir)
(en algunos modelos)
Presione para que el acondicionador de aire
funcione por 8 horas antes de apagarse
automáticamente.
Una hora después de que el sincronizador
para dormir haya sido ajustado, la temperatura
seleccionada aumentará automáticamente 2 ºF.
Para cancelar el modo de dormir, presione la tecla
Sleep (Dormir)
una segunda vez.
Nota: El sincronizador de dormir será cancelado si
cualquiera de las teclas de Timer (Sincronizador),
Energy Saver (Ahorrador de energía) o Mode (Modo)
son presionadas.
Receptor de la señal del control remoto
Control remoto
Acerca de los controles en el acondicionador de aire—
modelos con teclas de toque.
Control remoto
Las funciones y el aspecto pueden variar.
Controles del acondicionador de aire
SINCRONIZADOR
Encendido
FRÍO Encendido
VENTILADOR
Encendido
DORMIR
Encendido
DORMIR
Encendido
AHORRADOR DE
ENERGÍA Encendido
FRÍO
Encendido
VENTILADOR
Encendido
SINCRONIZADOR
Encendido
AHORRADOR DE
ENERGÍA Encendido
O
Modo de Fan (Ventilador)
Use el
Fan (Ventilador)
en
High (3) (Alto), Med (2) (Medio)
o
Low (1) (Bajo)
para proporcionar circulación de aire y
filtración sin enfriamiento. Debido a que los niveles de
ventilador únicamente no proporcionan enfriamiento,
el nivel de temperatura no se muestra en la pantalla.
Apoyo al consumidorSolución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
En caso de la pérdida de la energía o interrupción, la
unidad reiniciará automáticamente en las funciones de
la última vez que fue usado una vez la energía sea
restablecida. Las funciones del
Sincronizador
y
Dormir
reajustará al ajuste original. Es posible que usted necesite
ajustar un tiempo nuevo si así lo desea.
Función de recuperación de pérdida de energía
El control de ventilación está localizado al interior de las
persianas en la esquina derecha inferior.
Cuando está ajustado en
CLOSE (CERRADO)
, solamente
el aire en el interior de la habitación circulará y se
acondicionará. Cuando está ajustado en
OPEN (ABIERTO)
,
un poco del aire interno es expelido hacia afuera.
ge.com
Cuando el acondicionador de aire se encienda, se encenderá
automáticamente en el nivel que se encontraba la última vez.
Control de la ventilación (en algunos modelos)
Para abrir la parrilla, empuje la
palanca hacia la derecha y para
cerrarla hacia la izquierda.
Modo Cool (Frío)
Use el modo
Cool
con ventilador
High (3) (Alto), Med (2)
(Medio)
o
Low (1) (Bajo)
para enfriar. Use las teclas de
Increase
V
(Aumentar)/ Decrease
W
(Reducir)
para ajustar a
la temperatura deseada entre 64ºF y 86ºF en incrementos
de 1ºF.
Se usa un termostato para mantener la temperatura de
la habitación. El compresor hará ciclo entre apagado y
encendido para mantener la habitación a la temperatura
deseada. Ajuste el termostato a un número menor y el
aire interno se enfriará más. Si lo ajusta a un número
mayor, la temperatura del aire interno se calentará más.
NOTA: Si el acondicionador de aire está apagado y luego
se enciende mientras está ajustado en Cool (Frío), tomará
aproximadamente 3 minutos para que el compresor comience
a enfriar otra vez.
Descripciones de enfriamiento
Para enfriamiento normal—
Seleccione el modo de
Cool
(Frío)
y ventilador
High (3) (Alto)
o
Med (2) (Medio)
con una
temperatura de ajuste media.
Para enfriamiento máximo—
Seleccione el modo de
Cool
(Frío)
y ventilador
High (3) (Alto)
con una temperatura de
ajuste menor.
Para enfriamiento silencioso y enfriamiento nocturno—
Seleccione el modo de
Cool (Frío)
y ventilador
Low (1)
(Bajo)
con una temperatura de ajuste media.
NOTA: Si cambia de un ajuste Cool ( Frío) a Off (Apagado) o a
un ajuste de ventilador, espere aproximadamente 3 minutos
antes de cambiar otra vez al ajuste de Cool (Frío).
Dirección del aire—Hacia arriba y hacia abajo (en algunos modelos)
Una presión sencilla con los dedos en las persianas
horizontales ajustará la dirección del aire hacia arriba o
hacia abajo.
Dirección del aire—de lado a lado (en algunos modelos)
La dirección de lado a lado del aire es ajustada por las
palancas de las persianas.
Controles adicionales e información importante.
No use en las condiciones externas debajo el punto de
congelación
Este acondicionador de aire no es diseñado para usar en
temperaturas externas debajo el punto de congelación.
No use en las condiciones externas debajo el punto de
congelación.
5
Apoyo al consumidor Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
6
Acerca de los controles en el acondicionador de aire—
modelos con botón(es) de control.
Las funciones y el aspecto pueden variar.
Controles (en algunos modelos)
Interruptor ON/OFF
Enciende y apaga el acondicionador de aire.
NOTA: Si el acondicionador de aire está apagado y entonces es
encendido mientras está en un modo Cool (Enfriado), el compresor
necesitará aproximadamente 3 minutos para iniciar y para que el
enfriamiento comience.
Interruptor de Fan (Ventilador)
(en algunos modelos)
Use esta función para cambiar la velocidad del ventilador
entre
LO (BAJO)
ó
HI (ALTO)
.
Control de Mode/Temp (Modo/Temp)
(en algunos modelos)
Use para ajustar el acondicionador de aire
al modo
Fan Only (Ventilador solamente)
o a un modo
Cool (Enfriado)
.
Modo de Fan Only (Ventilador solamente)
Use
Fan Only
en
HI (ALTO)
o
LO (BAJO) Fan (Ventilador)
para proporcionar circulación de aire y filtración sin
enfriamiento.
Modo de Cool (Enfriado)
Use un ajuste
Cool
con
HI (ALTO)
o
LOW (BAJO) Fan (Ventilador)
para enfriamiento. Gire el botón en el sentido de las agujas del
reloj, hacia el área azul mayor, para que el aire de interior se
enfríe más. Gire el botón en sentido contrario al de las agujas del
reloj, hacia el área azul más pequeña, para que el aire de interior
se caliente más.
El control de Mode/Temp es usado para mantener a
temperatura ambiente. Cuando esté colocado en el modo
Cool
(Enfriado)
, el compresor hará ciclo entre apagado y encendido
para mantener el salón al mismo nivel de temperatura.
Descripciones de enfriamiento
Para enfriamiento normal—
Seleccione un modo
Cool (Enfriado)
con
el botón Mode/Temp en la posición del centro.
Para enfriamiento máximo—
Seleccione un modo
Cool (Enfriado)
,
con el botón Mode/Temp apuntando hacia el área azul mayor.
Para enfriamiento más tranquilo & durante las noches—
Seleccione
un modo
Cool (Enfriado)
con el botón Mode/Temp apuntando
hacia el área azul más pequeña.
NOTA:
Si usted mueve el botón de control de Mode/Temp
del ajuste
Cool
hacia el ajuste
Fan Only
, espere por lo menos
3 minutos antes de cambiar otra vez a un ajuste
Cool
.
Controles (en algunos modelos)
Control de Mode (Modo)
Use el modo
Hi Cool (Frío Alto), Med Cool (Frío
Medio)
y
Low Cool (Frío Bajo)
para enfriar con las
velocidades del ventilador varias.
Use el
Low Fan (Ventilador Bajo)
o
Hi Fan (Ventilador
Alto)
para proporcionar circulación de aire y
filtración sin enfriamiento.
Control de Termostato
Se usa un termostato para mantener la temperatura
de la habitación. El compresor hará ciclo entre
apagado y encendido para mantener la habitación
a la temperatura deseada. Ajuste el termostato a un
número mayor y el aire interno se enfriará más. Si
lo ajusta a un número menor, la temperatura del
aire interno se calentará más.
NOTA: Si cambia de un ajuste Cool (Frío) a Off (Apagado) o a
un ajuste de ventilador, espere aproximadamente 3 minutos
antes de cambiar otra vez al ajuste de Cool (Frío).
Descripciones de enfriamiento
Para enfriamiento normal—
Seleccione el modo de
Hi Cool
(Frío Alto)
o
Med Cool (Frío Medio)
con el termostato a un
ajuste medio.
Para enfriamiento máximo—
Seleccione el modo de
Hi Cool
(Frío Alto)
con el termostato a un número más alto.
Para enfriamiento silencioso y enfriamiento nocturno—
Seleccione el modo de
Low Cool (Frío Bajo)
con el
termostato a un ajuste medio.
(el aspecto puede variar)
Apoyo al consumidorSolución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
7
Dirección del aire—Hacia arriba y hacia abajo (en algunos modelos)
Una presión sencilla con los dedos en las persianas
horizontales ajustará la dirección del aire hacia
arriba o hacia abajo.
ge.com
Controles adicionales e información importante.
Dirección del aire—de lado a lado
La dirección de lado a lado del aire es ajustada por
las palancas de las persianas.
El control de ventilación está localizado al interior
de las persianas en la esquina derecha inferior.
Cuando está ajustado en
CLOSE (CERRADO)
,
solamente el aire en el interior de la habitación
circulará y se acondicionará. Cuando está ajustado
en
OPEN (ABIERTO)
, un poco del aire interno es
expelido hacia afuera.
Control de la ventilación (en algunos modelos)
Para abrir la parrilla, empuje la
palanca hacia la derecha y para
cerrarla hacia la izquierda.
No use en las condiciones externas debajo el punto
de congelación
Este acondicionador de aire no es diseñado para
usar en temperaturas externas debajo el punto
de congelación. No use en las condiciones
externas debajo el punto de congelación.
Bobinas para exteriores
Las bobinas en el lado exterior del acondicionador
de aire debe ser inspeccionada regularmente.
Si la misma está obstruida con suciedad u hollín,
podría ser limpiada profesionalmente.
Parrilla y caja
Apague el acondicionador de aire y retire el
enchufe del tomacorriente de la pared antes
de limpiar.
Para limpiar, use agua y un detergente suave.
No use cloro o materiales abrasivos.
Cuidado y limpieza del acondicionador de aire.
Apoyo al consumidor Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
Cómo insertar las baterías del control remoto (en algunos modelos)
Retire la cubierta de la batería deslizándola de
acuerdo con la dirección de la flecha.
Inserte baterías nuevas, cerciorándose de que
los polos positivos (+) y negativos (–) están
orientados correctamente.
Coloque la cubierta otra vez deslizándola en
su lugar.
NOTAS:
Q Use 2 baterías “AAA” de 1,5 voltios. No use
baterías recargables.
Q Retire las baterías del control remoto si el sistema
no ha de ser usado por un período de tiempo
extenso.
3
2
1
Filtro de aire
El filtro de aire detrás de la rejilla frontal debe
inspeccionarse y limpiarse por lo menos cada
30 días o más a menudo si fuese necesario.
Limpie el filtro con agua tibia y jabón. Enjuáguelo
y permita que se seque antes de colocarlo otra vez
en su lugar.
PRECAUCIÓN:NO OPERE el
acondicionador de aire sin el filtro debido a que la suciedad
y las pelusas lo obstruirán y reducirán su rendimiento.
Para retirarlo:
Agarre las orejillas
en el filtro y tire
hacia afuera y
hacia arriba.
8
O BIEN
1. Abra la rejilla
de la entrada
en la parte
inferior y
levántela
para retirar.
2. Tire la parte
superior del
filtro hacia abajo
y hacia afuera
para retirar.
9
ANTES DE INICIAR
Lea estas instrucciones completa y
cuidadosamente
•
IMPORTANTE — Guarde estas
instrucciones para uso del inspector local.
•
IMPORTANTE — Observe todos
los códigos y órdenes de ley.
• Nota al instalador – Asegúrese de dejar
estas instrucciones con el consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este
aparato requiere de destrezas mecánicas
básicas.
• Tiempo de ejecución – Aprox. 1 hora
• Recomendamos dos personas para
la instalación de este producto.
• La instalación apropiada es la
responsabilidad del instalador.
• La falla del producto debido a una
instalación inadecuada no está cubierta
por la garantía.
• Cuando instale este acondicionador
de aire, DEBE usar todas las piezas
suministradas y usar procedimientos
adecuados de instalación.
Instrucciones para
Acondicionador de aire
la instalación
Algunos modelos requieren tomacorrientes
de 115/120 voltios de corriente alterna y
60 Hz conectados a tierra, protegidos con
un fusible de dilatación de tiempo de
15 amperios o un cortacircuitos.
El enchufe de tres púas con conexión a tierra
minimiza la posibilidad de descargas eléctricas. Si
el tomacorriente de la pared que usted planea usar
solamente tiene 2 tomas, es su responsabilidad
hacer que un técnico lo reemplace por uno de tres
tomas con conexión a tierra.
REQUISITOS ELECTRICOS
Algunos modelos requieren 230/208 voltios,
de corriente alterna, protegidos por un
fusible de dilatación de tiempo o un
cortacircuitos. Estos modelos deberían
instalarse en un ramal exclusivo del circuito
para un rendimiento más notable y para
prevenir sobrecargas en los circuitos de
cableados de su casa o apartamento, lo cual
podría representar un riesgo de incendio
por el sobrecalentamiento de los alambres.
REQUISITOS ELECTRICOS
(cont.)
PRECAUCIÓN:
Bajo ninguna circunstancia corte o remueva
la tercera púa (conexión a tierra) del cable
eléctrico.
No cambie el enchufe en el cable eléctrico
de este acondicionador de aire.
Los cables caseros de aluminio podrían
presentar problemas especiales. Consulte
a un técnico electricista calificado.
¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien Visite nuestra página Web: ge.com
El cable de alimentación incluye un dispositivo
para interrupción de corriente. Se incluye un botón
de prueba y de reinicio en el dispositivo. El
dispositivo debe ponerse a prueba periódicamente:
primero se presiona el botón de TEST (prueba)
y luego RESET (reinicio) mientras se encuentra
enchufado al tomacorriente. Si el botón TEST
no se dispara o si el botón RESET no queda
enganchado, deje de utilizar el acondicionador
de aire y comuníquese con un técnico calificado.
PARTES INCLUIDAS
(el aspecto puede variar)
Instrucciones para la instalación
10
Riel de montaje
superior
Panel de
acordeón
derecho
Empaque superior de
espuma de la ventana
Sello del
marco de la
ventana
Panel de
acordeón
izquierdo
Tornillos 3/4″
tipo B (7)
Soporte de
seguridad (3)
Cinta de sellado
del riel de montaje
superior
Tornillos 1/2″
tipo A (9 o 10)
HERRAMIENTAS QUE USTED NECESITARÁ
Destornillador Phillips
Regla o cinta métrica
Lápiz
Nivel
Tijeras o cuchilla
Acondicionador
de aire
Instrucciones para la instalación
REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una ventana
estándar de dos pliegues. Usted
necesitará modificar el proceso para otros
tipos de ventanas.
• Todas las partes de apoyo deben quedar
totalmente aseguradas a algún metal,
mampostería o a la madera.
• El tomacorriente eléctrico debe estar
al alcance del cable eléctrico del
acondicionador de aire.
• Siga las dimensiones de la tabla y la
ilustración según su modelo.
Modelos A B
ASQ05, ASS05, ASV05 11 3/4″ mín. 22″–36″
ASQ06, ASV06 13″ mín. 22″–36″
ASM05, ASM06 13 1/2″ mín. 22″–36″
ASQ08, ASV08 13 1/2″ mín. 24 1/2″–36″
1
11
REQUISITOS DE UNA VENTANA
DE TORMENTAS
Un marco de ventana de tormentas no
permitirá que el acondicionador de aire se
incline hacia el exterior y evitará que drene
apropiadamente. Para solucionar este problema,
adhiera un pedazo de madera a la umbral.
PEDAZOS DE MADERA –
ANCHO: 2″
LONGITUD: Lo suficientemente largo
como para ajustar en el interior del marco
de la ventana.
GRUESO: Para determinar el grueso, coloque
un pedazo de madera en la umbral para
hacerla 1/2″ más alta que la parte superior
del marco de la ventana de tormentas o del
marco vinilo.
Péguelo firmemente con clavos o con
tornillos proporcionados por el instalador.
1/2″ más alto
que el marco
de ventana
de tormentas
Marco de
ventana de
tormentas
Umbral
2
1/2″ mas alto que el
marco vinilo (en algunas
ventanas)
Marco vinilo
Madera
A
(con paneles de acordeón)
B
Instrucciones para la instalación
PREPARE EL ACONDICIONADOR
DE AIRE
Retire la parte posterior la cinta de sellado del riel
de montaje y adhiéralo al fondo del riel de montaje
superior. Corte al tamaño apropiado.
Instale el riel de montaje superior con 3 o 4
tornillos tipo A (dependiendo en los números
de agujeros en el riel de montaje superior)
desde la parte exterior de la caja.
Afloje el tornillo inferior en cada lado de la caja y
enganche un soporte de seguridad en cada lado.
Para ajuste en el futuro, no apriete los tornillos
hasta que la instalación de la unidad en la
ventana.
3
A
B
Riel de montaje
superior
Riel de
montaje
inferior
C
Soporte de
seguridad
Soporte de
seguridad
12
PREPARE EL ACONDICIONADOR
DE AIRE (CONT.)
Inserte los marcos de los paneles de acordeón en
la parte superior e inferior de los rieles de montaje.
Adhiera los paneles de acordeón al lado de la caja
usando los 6 tornillos tipo A.
3
D
Riel de montaje
superior
Paneles de acordeón
INSTALE EL ACONDICIONADOR
DE AIRE EN LA VENTANA
Corte la banda de sello de la ventana de acuerdo
con el ancho de la ventana y péguela del lado
adhesivo al fondo de la banda.
Coloque el acondicionador de aire en la umbral
con el riel de montaje inferior contra su extremo
posterior. Céntrelo y cierre la ventana firmemente
detrás del riel de montaje superior. Debe estar
nivelado o ligeramente inclinado hacia el exterior.
Use un nivel; una inclinación de 1/3 de burbuja
será la correcta hacia el exterior.
4
A
Sello de la
banda de
ventana
B
Instrucciones para la instalación
INSTALE EL ACONDICIONADOR
DE AIRE EN LA VENTANA (CONT.)
Extienda los paneles de acordeón izquierdo
y derecho hacia las bandas de la ventana vertical
con 4 tornillos tipo B.
Pegue los corchetes a la umbral en ambos lados
usando dos tornillos tipo B.
Apriete los tornillos para sujetar los soportes en
su lugar en cada lado del acondicionador de aire.
4
C
Tornillos
tipos B
Tornillo
tipo B
Tornillos
tipos B
INSTALE EL SOPORTE DE
SEGURIDAD Y LA PARTE
SUPERIOR DE LA ESPUMA
DE LA JUNTA DE LA VENTANA
Pegue el soporte de seguridad con un tornillo
tipo B.
Corte la parte superior de la espuma
de la junta al ancho de la ventana.
Rellene la espuma entre el vidrio y la ventana
para evitar que aire e insectos se introduzcan
en la habitación.
Calafatee todas las aberturas al exterior
para sellar la instalación.
La instalación ahora está completa.
5
A
B
C
D
E
13
14
Apoyo al consumidor Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
Solucionar problemas.
Ideas para la identificación y solución de problemas: ¡Ahorre dinero y tiempo!
Problema Causas posibles Qué hacer
El acondicionador de aire
El acondicionador de aire •Cerciórese de que el acondicionador de aire está
no enciende
está desconectado. enchufado totalmente en el tomacorriente.
El fusible se disparó / •Inspeccione los fusibles / caja de interruptores de la casa
el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor.
Interrupción en el •Si ocurre una interrupción en el suministro eléctrico, apague
suministro eléctrico.
(OFF)
el acondicionador de aire. Cuando la energía se restaure,
espere 3 minutos para reiniciar el acondicionador de aire para
prevenir que se dispare el compresor por sobrecarga.
El dispositivo de interrupción •Presione el botón
RESET
ubicado en el cable de alimentación.
de corriente se ha activado.
•Si el botón
RESET
no se mantiene en su lugar, no utilice más el
acondicionador de aire y comuníquese con un técnico calificado.
El acondicionador de aire
El flujo de aire está restringido. •Cerciórese de que no existe ninguna cortina, persiana o
no enfría como debería
mueble bloqueando el frente del acondicionador de aire.
El control de temperatura no •En los modelos con teclado: En el modo
Cool (Frío)
,
está ajustado apropiadamente. presione la tecla
Reducir
W.
•En los modelos con botones, gire la temperatura a un número mayor.
El filtro de aire está sucio. •Limpie el filtro cada 30 días por lo menos. Ver la sección
de
Instrucciones de Operación
.
La habitación podría haber •Cuando el acondicionador de aire se enciende, usted
estado caliente. necesita darle tiempo para que enfrié la habitación.
El aire frío se está escapando. •Cerciórese de que los registros de la calefacción no están
abiertos y se encuentran retornando el aire frío.
•Coloque la ventanilla del acondicionador de aire en
la posición cerrada.
Las bobinas de enfriamiento •Ver “
Acondicionador de aire se está congelando
” más adelante.
se congelaron.
El acondicionador de aire
El hielo bloquea el flujo •En modelos con los botones de control, coloque el modo
se está congelando
de aire hacia el acondicionador de control en
Fan Only (Ventilador solamente)
y el interruptor
de aire evitando que se enfríe del ventilador en
HI (ALTO)
.
la habitación.
•En los modelos con teclas, coloque los controles en
High Fan (Ventilador alto)
ó
High Cool (Frío alto)
y ajuste
el termostato a una temperatura más alta.
El control remoto
Las baterías están insertadas •Inspeccione la posición de las baterías. Deben estar
no funciona
incorrectamente. insertadas en la posición indicada, (+) y (–).
Las baterías pueden •Reemplace las baterías.
estar agotadas.
Hay agua goteando afuera
Tiempo húmedo y caliente. •Esto es normal.
Hay agua goteando en el
El acondicionador de aire •Para drenar el agua apropiadamente, cercíorese de que
interior de la habitación
no está inclinado hacia afuera. el acondicionador de aire está inclinado ligeramente
desde el frente hacia atrás.
Se acumula agua en
La humedad removida del aire •Esto es normal por un corto período en áreas con poca
la bandeja
y se drena hasta la bandeja. humedad; normal por un período de tiempo más
postergado en áreas más húmedas.
“E1” aparece
Código de error de función. •Desconecte el acondicionador de aire. Espere 3 minutos y
en la pantalla
enchúfelo otra vez.
La función de
Una pérdida en el suministro •En el caso de una pérdida del suministro eléctrico o
Sincronizador (Timer) o
eléctrico o una interrupción ha una interrupción, la funciones de
Sincronizador
y
Dormir
en la unidad
Dormir (Sleep) no está
ocurrido. se reajustará al ajuste original. Es posible que usted necesite
funcionando apropiadamente
ajustar un tiempo nuevo si así lo desea.
15
Apoyo al consumidor
Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
ge.com
Sonidos de operación normales
Q Quizás escuche un sonido metálico causado por
el agua tomada y tirada contra el condensador en
los días lluviosos o cuando la humedad es alta. Esta
característica de diseño ayuda a remover la humedad
y mejora la eficiencia.
Q Quizás escuche que el termostato hace clic cuando el
compresor hace ciclo entre encendido y apagado.
Q El agua se acumula en la bandeja durante días lluviosos
o con mucha humedad. El agua podría derramarse y
gotear desde el lado externo de la unidad.
Q El ventilador podría funcionar aun si el compresor no
lo hace.
16
Notas.
Apoyo al consumidor Solución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
Apoyo al consumidorSolución de problemas
Instrucciones de
operación
Instrucciones de
seguridad
Instrucciones de
instalación
Garantía de su acondicionador de aire de GE.
Por el período de: GE reemplazará:
Un año Cualquier parte
del acondicionador de aire que falle debido a defectos en los materiales o en
A partir de la fecha
la fabricación. Durante esta
garantía limitada de un año
, GE también proporcionará,
sin costo
de la compra original alguno
, toda la mano de obra y el servicio relacionado—para reemplazar partes defectuosas.
Q Viajes de servicio a su casa para mostrarle cómo
funciona el equipo.
Q Instalación o entrega inapropiada, o mantenimiento
impropio. Si usted tiene un problema durante la
instalación, o si su acondicionador de aire no tiene la
capacidad de enfriamiento que usted necesita, póngase
en contacto con nuestro distribuidor o instalador.
Usted es responsable de proporcionar las facilidades
de conexión eléctrica necesarias.
Q Fallo del producto resultante de modificaciones al
producto o debido a uso irrazonable incluyendo no
proporcionar mantenimiento razonable y necesario.
Q En locales comerciales, la mano de obra necesaria para
retirar la unidad hacia un lugar para revisión por parte
de un técnico individual.
Q Reemplazo de fusibles de la casa o reajuste del sistema
de circuitos.
Q Fallos debido a la corrosión en modelos que no están
protegidos contra la corrosión.
Q Daño al producto causado por voltaje inapropiado hacia
el equipo, accidentes, incendios, inundaciones o actos
de la naturaleza de fuerza mayor.
Q Daños incidentales o consecuenciales causados por
defectos posibles con este acondicionador de aire.
Q Daños después de la entrega.
Q Producto no accesible para facilitar el servicio requerido.
Lo que no está cubierto:
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría
solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska,
la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles
son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en
su localidad.
Garante: General Electric Company. Louisville, KY 40225
Todos los servicios de garantía los proporcionan nuestros Centros
de Reparación de Fábrica o nuestros técnicos Customer Care
®
autorizados. Para concertar una cita de reparación, en línea,
24 horas al día, visítenos al ge.com, o llame al 800.GE.CARES
(800.432.2737). Cuando llame para solicitar servicio, por favor
tenga a mano el número de serie y el número de modelo.
Grape aquí su recibo.
Se requiere facilitar prueba
de la fecha de compra original
para obtener un servicio
bajo la garantía.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y
como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de
comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más
breve permitido por la ley.
17
Impreso en China
18
Apoyo al Consumidor.
Página Web de GE Appliances
ge.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al
día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales
de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una
reparación.
Solicite una reparación ge.com
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación
cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)
durante horas normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
ge.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de
todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,
incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy
mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas ge.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su
garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224)
durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios ge.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier
otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución
ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Póngase en contacto con nosotros
ge.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página
Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Registre su electrodoméstico ge.com
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de
embalaje o recorte y use el formulario de este Manual del Propietario.
