ge.com
Refrigerators
Top-Freezer
197D5226P005 49-60512-1 08-08 JR
Safety Instructions . . . . . . . . . .2, 3
Operating Instructions
Automatic Icemaker . . . . . . . . . . . .5
Care and Cleaning . . . . . . . . . . . . .6
Shelves . . . . . . . . . . . . . . . . . . . . . . .4
Storage Drawers . . . . . . . . . . . . .4, 5
Temperature Controls . . . . . . . . . .4
Installation Instructions
Preparing to Install
the Refrigerator . . . . . . . . . . . . . . .7
Reversing the Door Swing . . .11–14
Water Line Installation . . . . . . .8–10
Troubleshooting Tips
Before You Call For Service . .15, 16
Normal Operating Sounds . . . . . .15
Consumer Support
Consumer Support . . . . Back Cover
Product Registration
(Canadian) . . . . . . . . . . . . . . . 19, 20
Product Registration (U.S.) . 18–20
Warranty for
Canadian Customers . . . . . . . . . . 17
Warranty for U.S. Customers . . . 21
Réfrigérateurs
Congélateur supérieur
Refrigeradores
Congelador superior
Models 16,17,18
Manuel d’utilisation
et d’installation
Owner’s Manual and
Installation Instructions
Manual del propietario
e instalación
La section française commence à la page 22
La sección en español empieza en la página 44
Write the model and serial
numbers here:
Model # __________________________
Serial # __________________________
You can find them on a label on
the upper left side of the fresh food
compartment.
Refrigerators
Top-Freezer
Mesures de sécurité . . . . . . . 22–23
Instructions de fonctionnement
Bacs de rangement . . . . . . . . .25, 26
Clayettes . . . . . . . . . . . . . . . . .24, 25
Commandes de
la température . . . . . . . . . . . . . . .24
Entretien et nettoyage . . . . . . . . .27
Machine à glaçons
automatique . . . . . . . . . . . . . . . . .26
Instructions d’installation
Installation de la
conduite d’eau . . . . . . . . . . . .29–32
Inversion de
l’ouverture des portes . . . . . . .33–37
Préparation à l’installation
du réfrigérateur . . . . . . . . . . . . . .28
En cas de panne
Avant d’appeler
un réparateur . . . . . . . . . . . . . .40, 41
Bruits normaux
de fonctionnement . . . . . . . . . . . .39
Soutien au consommateur
Garantie . . . . . . . . . . . . . . . . . . . . .42
Soutien au consommateur . . . . . .43
Información de seguridad . . . 44–45
Instrucciones de operación
Control . . . . . . . . . . . . . . . . . . . . .46
Cuidado y limpieza . . . . . . . . . . .49
Estantes . . . . . . . . . . . . . . . . . .46, 47
Gavetas de
almacenamiento . . . . . . . . . . .47, 48
Máquina de
hielos automática . . . . . . . . . . . . .48
Instrucciones para la instalación
Cómo invertir el
vaivén de la puerta . . . . . . . . .56–57
Instalación de la
tubería del agua . . . . . . . . . . .51–55
Preparación para
instalar el refrigerador . . . . . . . . .50
Consejos para la solución
de problemas
Antes de solicitar
un servicio . . . . . . . . . . . . . . . .58, 59
Sonidos normales
de operación . . . . . . . . . . . . . . . . .58
Soporte al consumidor
Garantía . . . . . . . . . . . . . . . . . . . .62
Soporte al consumidor . . . . . . . . .63
Escriba aquí el modelo y el número
de serie:
Modelo # ________________________
Serie # __________________________
Encuentre estos números en la etiqueta
en el lado izquierdo de la parte superior
del compartimiento del refrigerador.
Écrivez ici le numéro de modèle et le
numéro de série :
Modèle #__________________________
Série # __________________________
Vous les trouvez sur une étiquette
dans le coin supérieur gauche du
compartiment réfrigérateur.
2
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
Use this appliance only for its intended purpose as described in this Owner’s Manual.
SAFETY PRECAUTIONS
When using electrical appliances, basic safety precautions should be followed, including the following:
■
■ This refrigerator must be properly installed
and located in accordance with the Installation
Instructions before it is used.
■
■ Do not allow children to climb, stand or hang
on the shelves in the refrigerator. They could
damage the refrigerator and seriously injure
themselves.
■
■ Do not touch the cold surfaces in the freezer
compartment when hands are damp or wet.
Skin may stick to these extremely cold surfaces.
■
■ Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
■
■ In refrigerators with automatic icemakers,
avoid contact with the moving parts of the
ejector mechanism, or with the heating element
located on the bottom of the icemaker. Do not
place fingers or hands on the automatic
icemaking mechanism while the refrigerator
is plugged in.
■
■ Keep fingers out of the “pinch point” areas;
clearances between the doors and between
the doors and cabinet are necessarily small.
Be careful closing doors when children are
in the area.
■
■ Unplug the refrigerator before cleaning and
making repairs.
NOTE: We strongly recommend that any servicing be
performed by a qualified individual.
■
■ Turning the control to the
0
position does
not remove power to the light circuit.
■
■ Do not refreeze frozen foods which have
thawed completely.
DANGER! RISK OF CHILD ENTRAPMENT
PROPER DISPOSAL OF THE REFRIGERATOR
Child entrapment and suffocation are not
problems of the past. Junked or abandoned
refrigerators are still dangerous…even if they will
sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow the instructions
below to help prevent accidents.
Before You Throw Away Your Old
Refrigerator or Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may
not easily climb inside.
Refrigerants
All refrigeration products contain refrigerants,
which under federal law must be removed prior
to product disposal. If you are getting rid of an
old refrigeration product, check with the company
handling the disposal about what to do.
3
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
ge.com
WARNING!
HOW TO CONNECT ELECTRICITY
Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.
For personal safety, this appliance must be properly grounded.
The power cord of this appliance is equipped with
a 3-prong (grounding) plug which mates with a
standard 3-prong (grounding) wall outlet to
minimize the possibility of electric shock hazard
from this appliance.
Have the wall outlet and circuit checked by a
qualified electrician to make sure the outlet is
properly grounded.
Where a standard 2-prong wall outlet is
encountered, it is your personal responsibility and
obligation to have it replaced with a properly
grounded 3-prong wall outlet.
The refrigerator should always be plugged into its
own individual electrical outlet which has a voltage
rating that matches the rating plate.
This provides the best performance and also
prevents overloading house wiring circuits which
could cause a fire hazard from overheated wires.
Never unplug your refrigerator by pulling on the
power cord. Always grip plug firmly and pull
straight out from the outlet.
Repair or replace immediately all power cords that
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either end.
When moving the refrigerator away from the
wall, be careful not to roll over or damage the
power cord.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions Installation Instructions
USE OF EXTENSION CORDS
Because of potential safety hazards under certain conditions, we strongly recommend against
the use of an extension cord.
However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United
States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding
type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
About the temperature control dial.
Turning the dial to 0 stops cooling in both compartments—fresh food and freezer. It does not shut off power to the refrigerator.
Temperature Control Dial (on some models)
The temperature control dial has nine
settings plus
0
.
1
is the warmest.
9
is the
coldest. At first, set the dial at
5
.
After using the refrigerator, adjust the
dial if necessary.
Insert a coin into the slot in the middle
of the dial and you can turn the dial to
the setting that is best suited to your needs.
Allow 24 hours for the refrigerator to
get cold.
About the fresh food compartment shelves.
Shelf supports at various levels allow you to custom-space your shelves. Not all features are on all models.
Full-Width Shelves
Some models have a steel wire sliding
shelf, a stationary tempered glass shelf,
a spillproof shelf or two steel wire
stationary shelves. These shelves can be
moved to another place in the fresh food
compartment.
The full-width sliding shelf has stop-locks.
When placed correctly on the shelf
supports, the shelf will stop before coming
completely out of the refrigerator and will
not tilt when you place food on it or
remove food from it.
Half-Width Shelves
One end of the shelf rests on a molded side-
wall support; a bracket on the other end
hooks into a track on the rear cabinet wall.
To remove,
lift the shelf up at front, then off
the support and out of the track.
To replace,
select desired shelf height. With
shelf front raised slightly, hook the
bracket’s top lug into the track, then lower
the shelf onto the support.
NOTE: The shelf to the right of the track is
designed to hook into the right-hand slot; the shelf
to the left is designed to hook into the left-hand slot.
2
Lift up and out
1
Tilt up
To remove a full-width shelf when
the fresh food compartment door
cannot be opened fully
Lift rear
Pull forward and down
Lift rear
Pull forward
To remove the full-width shelves
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
About the freezer compartment shelves.
Step Shelf
To remove the step shelf:
Lift left side of shelf slightly.
Move shelf to the left to free its right
ends from holes in the cabinet wall.
Lower right side of shelf, move shelf to
the right and take it out.
3
2
1
To replace the step shelf:
With shelf tilted as shown, fit left ends
of shelf into holes in cabinet wall.
Lift left side of shelf slightly, swing shelf
up, fit right ends of shelf into holes in
cabinet wall, and lower shelf into place.
2
1
1
2
3
Not all features are on all models.

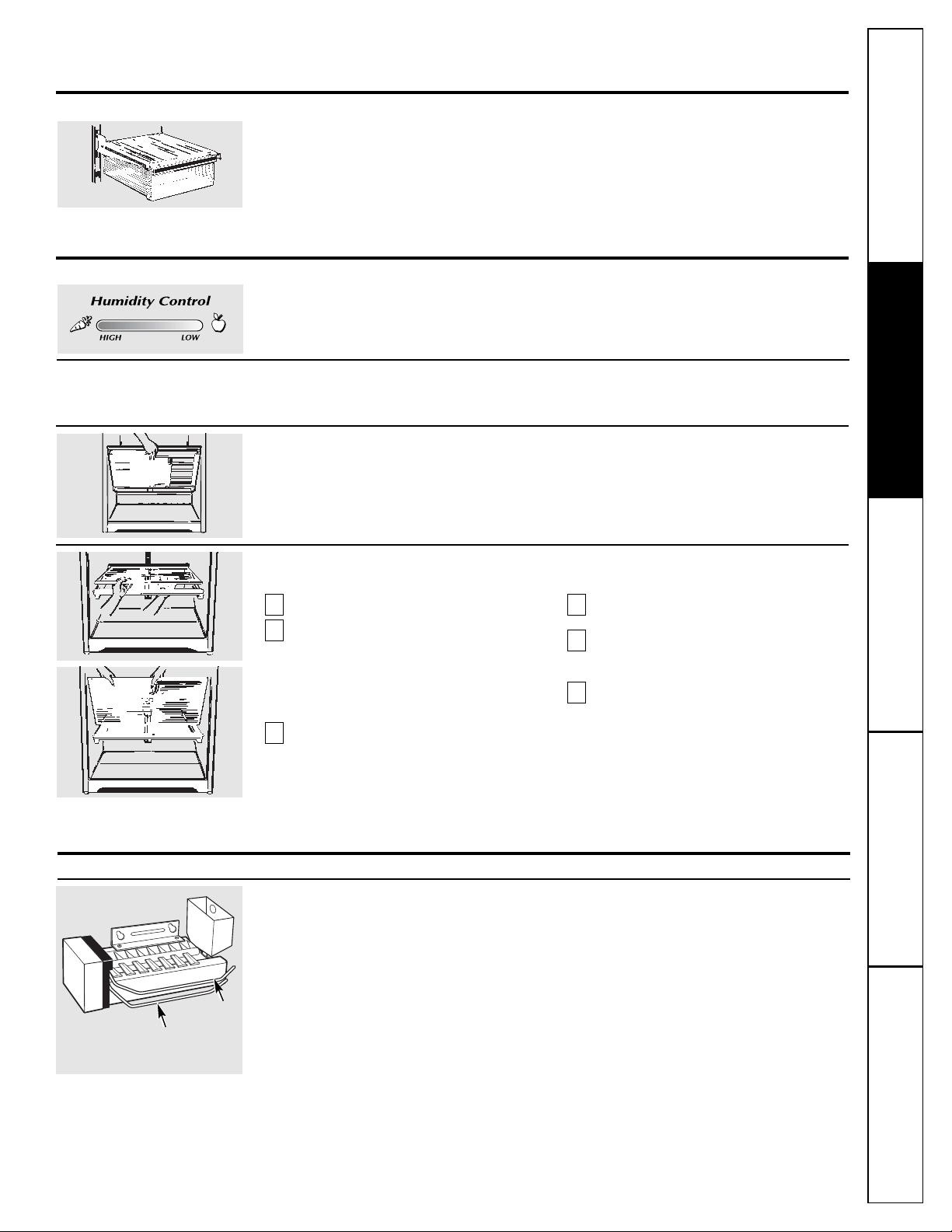

Fruit and Vegetable Drawers
Excess water that may accumulate in the
bottom of the drawers should be emptied
and the drawers wiped dry.
About the storage drawers.
4
About the automatic icemaker.
A newly-installed refrigerator may take 12 to 24 hours to begin making ice.
Automatic Icemaker (on some models)
The icemaker will produce approximately
100–130 cubes in a 24-hour period,
depending on the freezer compartment
temperature, room temperature, number of
door openings and other use conditions.
If the refrigerator is operated before the water
connection is made to the icemaker, move the
feeler arm to the
STOP
(up) position.
When the refrigerator has been connected
to the water supply, move the feeler arm to
the
ON
(down) position.
You will hear a buzzing sound each time
the icemaker fills with water.
The icemaker will fill with water when it cools
to 15°F. A newly-installed refrigerator may take
12 to 24 hours to begin making ice cubes.
Throw away the first few batches of ice to
allow the water line to clear.
Be sure nothing interferes with the sweep
of the feeler arm.
When the bin fills to the level of the feeler
arm, the icemaker will stop producing ice.
It is normal for several cubes to be joined
together.
If ice is not used frequently, old ice cubes
will become cloudy, taste stale and shrink.
NOTE: In homes with lower-than-average water
pressure, you may hear the icemaker cycle multiple
times when making one batch of ice.
Icemaker Accessory Kit
If your refrigerator did not already come
equipped with an automatic icemaker, an
icemaker accessory kit is available at extra cost.
Check the back of the refrigerator for
the specific icemaker kit needed for
your model.
Feeler Arm in
the STOP
(up) position
Feeler Arm in
the ON (down)
position
5
Consumer SupportTroubleshooting Tips
Operating InstructionsSafety Instructions
Installation Instructions
About storage drawer and cover removal.
Not all features are on all models.
Twin Drawer Shelf
To remove:
Remove the drawers.
Reach in, push the front of glass cover
up, and at the same time, pull it forward
as far as it will come.
Tilt it and take it out. Avoid cleaning the cold
glass cover with hot water because the extreme
temperature difference may cause it to break.
Remove the drawer frame. (Always
remove the glass cover before you take
out the drawer frame.)
Lift the frame off the supports at each side
and back, pull it forward, tilt it and take it out.
To replace:
Lower the frame until it rests on the
supports at each side and back.
Replace the glass cover, pushing its rear
edge firmly into the rear frame channel
and gently lowering the front into place.
Replace the drawers.
3
2
1
3
2
1
Drawer and Cover Removal
Drawers can be removed easily by grasping the sides and lifting up slightly while pulling
drawers past the
stop
location.
Full-Width Drawer with
Plastic Cover
To remove the cover,
lift it off its supports,
pull it forward, tilt it and take it out.
Adjustable Humidity Drawer (on some models)
Slide the control all the way to the
HIGH
setting to provide high humidity
recommended for most vegetables.
Slide the control all the way to the
LOW
setting to provide lower humidity levels
recommended for most fruits.
The snacks drawer can be moved to the
most useful location for your family’s
needs.
Snacks Drawer
Not all features are on all models.
About the storage drawers. ge.com
Care and cleaning of the refrigerator.
6
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
Cleaning the Outside
The door handles and trim
(on some models). Clean
with a cloth dampened with soapy water. Dry with a
soft cloth.
Keep the outside clean.
Wipe with a clean cloth lightly
dampened with kitchen appliance wax or mild liquid
dish detergent. Dry and polish with a clean,
soft cloth.
The stainless steel panels and door handles
(on some
models) can be cleaned with a commercially available
stainless steel cleaner. Do not use appliance wax or polish
on the stainless steel.
Do not wipe the refrigerator with a soiled dish cloth or wet
towel. These may leave a residue that can erode the paint.
Do not use scouring pads, powdered cleaners, bleach or cleaners
containing bleach because these products can scratch and
weaken the paint finish.
Cleaning the Inside
To help prevent odors,
leave an open box of baking soda
in the fresh food and freezer compartments.
Unplug the refrigerator before cleaning.
If this is not practical, wring excess moisture out of
sponge or cloth when cleaning around switches, lights
or controls.
Use warm water and baking soda solution—about a
tablespoon (15 ml) of baking soda to a quart (1 liter)
of water. This both cleans and neutralizes odors. Rinse
and wipe dry.
After cleaning the door gaskets, apply a thin layer of
petroleum jelly to the door gaskets at the hinge side.
This helps keep the gaskets from sticking and bending
out of shape.
Avoid cleaning cold glass shelves (on some models) with hot water
because the extreme temperature difference may cause them to
break. Handle glass shelves carefully. Bumping tempered glass can
cause it to shatter.
Do not wash any plastic refrigerator parts in the dishwasher.
Condenser
There is no need for routine
condenser cleaning in
normal home operating
environments. However, in
environments that may be
particularly dusty or greasy,
the condenser should be
cleaned periodically for efficient refrigerator operation.
To clean the condenser, turn the temperature control
dial to
0
. Sweep away or vacuum up dust.
For best results, use a brush specially designed for this
purpose. It is available at most appliance parts stores.
Moving the Refrigerator
Be careful when moving the refrigerator away from
the wall. All types of floor coverings can be damaged,
particularly cushioned coverings and those with
embossed surfaces.
Turn the leveling legs at each front corner of the
refrigerator counterclockwise until the rollers support
the refrigerator. Pull the refrigerator straight out and
return it to position by pushing it straight in.
Moving
the refrigerator in a side direction may result in damage
to the floor covering or refrigerator.
When pushing the refrigerator back, make sure you don’t roll over
the power cord or icemaker supply line (on some models).
After rolling the refrigerator back into place, turn the
legs clockwise until the legs again bear the weight of the
refrigerator.
Light Bulb Replacement
To replace a burned-out bulb, unplug the refrigerator
from its electrical outlet, unscrew the bulb when cool
and replace it with an appliance bulb of the same or
lower wattage.
Turning the control to the 0 position does not remove power to
the light circuit.
Preparing for Vacation
For long vacations or absences, remove food and
unplug the refrigerator. Move the temperature control
dial to the
0
position, and clean the interior with a
baking soda solution of one tablespoon (15 ml) of
baking soda to one quart (1 liter) of water. Leave the
doors open.
Move the feeler arm to the
STOP
(up) position and
shut off the water supply to the refrigerator.
If the temperature can drop below freezing, have a
qualified servicer drain the water supply system (on
some models) to prevent serious property damage
due to flooding.
Preparing to Move
Secure all loose items such as grille, shelves and drawers
by taping them securely in place to prevent damage.
Be sure the refrigerator stays in an upright position during moving.
Cleaning the condenser coils.
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT – Save these
instructions for local inspector’s use.
•
IMPORTANT – Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Skill level – Installation of this appliance requires
basic mechanical skills.
• Completion time – Refrigerator Installation
15 minutes
Reversing the Door Swing
1 hour
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
• Do not install the refrigerator where the temperature
will go below 60°F (16°C) because it will not run often
enough to maintain proper temperatures.
• Install it on a floor strong enough to support it fully
loaded.
REFRIGERATOR LOCATION
Allow the following clearances for ease of installation,
proper air circulation and plumbing and electrical
connections.
• Sides 3/4″ (19 mm)
• Top 1″ (25 mm)
• Back 1″ (25 mm)
CLEARANCES
Leveling legs
near each front corner of the refrigerator
are adjustable. They firmly position the refrigerator
and prevent it from moving when the doors are
opened. Leveling legs should be set so the front of the
refrigerator is raised just enough that the doors close
easily when opened about halfway.
Turn the leveling legs
clockwise to raise
the
refrigerator,
counterclockwise to lower it
.
Rollers
next to the leveling legs allow you to move the
refrigerator away from the wall for cleaning.
Turn the legs counterclockwise until the weight of the
refrigerator is transferred from them to the rollers.
After rolling the refrigerator back into place, turn the
legs clockwise until the legs again bear the weight of
the refrigerator.
ROLLERS AND LEVELING LEGS
If the refrigerator has an icemaker, it will have to be
connected to a cold water line. A water supply kit
(containing copper tubing, shutoff valve, fittings and
instructions) is available at extra cost from your dealer,
by visiting our Website at ge.com (in Canada at
www.geappliances.ca) or from Parts and Accessories,
1.800.661.1616.
WATER SUPPLY TO THE ICEMAKER
(on some models)
7
Installation Instructions
Models 16, 17, 18
If you have questions, call 1.800.GE.CARES
or visit our Website at:
ge.com
In Canada, call 1.800.561.3344
or Visit our Website at:
www.geappliances.ca
8
WHAT YOU WILL NEED
• Copper or GE SmartConnect
™
Refrigerator Tubing
kit, 1/4″ outer diameter to connect the refrigerator
to the water supply. If using copper, be sure both
ends of the tubing are cut square.
To determine how much tubing you need: measure
the distance from the water valve on the back of the
refrigerator to the water supply pipe. Then add 8′
(2.4 m). Be sure there is sufficient extra tubing
(about 8′ [2.4 m] coiled into 3 turns of about 10″
[25 cm] diameter) to allow the refrigerator to move
out from the wall after installation.
INSTALLING THE WATER LINE (ON SOME MODELS)
Installation Instructions
BEFORE YOU BEGIN
Recommended copper water supply kits are WX8X2,
WX8X3 or WX8X4, depending on the amount of
tubing you need. Approved plastic water supply lines
are GE SmartConnect
™
Refrigerator Tubing
(WX08X10006, WX08X10015 and WX08X10025).
When connecting your refrigerator to a GE Reverse
Osmosis Water System, the only approved installation
is with a GE RVKit. For other reverse osmosis water
systems, follow the manufacturer’s recommendations.
This water line installation is not warranted by the
refrigerator or icemaker manufacturer. Follow these
instructions carefully to minimize the risk of expensive
water damage.
Water hammer (water banging in the pipes) in house
plumbing can cause damage to refrigerator parts and
lead to water leakage or flooding. Call a qualified
plumber to correct water hammer before installing
the water supply line to the refrigerator.
To prevent burns and product damage, do not hook
up the water line to the hot water line.
If you use your refrigerator before connecting the
water line, make sure the feeler arm is in the
STOP
(up) position.
Do not install the icemaker tubing in areas where
temperatures fall below freezing.
When using any electrical device (such as a power
drill) during installation, be sure the device is double
insulated or grounded in a manner to prevent the
hazard of electric shock, or is battery powered.
All installations must be in accordance with local
plumbing code requirements.
1
WHAT YOU WILL NEED (CONT.)
GE SmartConnect
™
Refrigerator Tubing Kits are
available in the following lengths:
6′ (1.8 m) – WX08X10006
15′ (4.6 m) – WX08X10015
25′ (7.6 m) – WX08X10025
Be sure that the kit you select allows at least 8′ (2.4 m)
as described above.
NOTE: The only GE approved plastic tubing is that
supplied in GE SmartConnect
™
Refrigerator Tubing
kits. Do not use any other plastic water supply line
because the line is under pressure at all times. Certain
types of plastic will crack or rupture with age and
cause water damage to your home.
• A GE water supply kit (containing tubing, shutoff
valve and fittings listed below) is available at extra
cost from your dealer or from Parts and Accessories,
1.800.661.1616.
• A cold water supply. The water pressure must be
between 20 and 120 p.s.i. (1.4–8.1 bar).
• Power drill.
• 1/2″ or adjustable wrench.
• Straight and Phillips
blade screwdriver.
• Two 1/4″ outer diameter compression nuts and
2 ferrules (sleeves)—to connect
the copper tubing to the shutoff
valve and the refrigerator water valve.
OR
• If you are using a GE SmartConnect
™
Refrigerator
Tubing kit, the necessary fittings are preassembled
to the tubing.
• If your existing copper water line has a flared fitting
at the end, you will need an adapter (available at
plumbing supply stores) to connect the water line to
the refrigerator OR you can cut off the flared fitting
with a tube cutter and then use a compression
fitting. Do not cut formed end from GE
SmartConnect
™
Refrigerator tubing.
• Shutoff valve to connect to the cold water line.
The shutoff valve should have a water inlet with a
minimum inside diameter of 5/32″ at the point of
connection to the COLD WATER LINE. Saddle-type
shutoff valves are included in many water supply kits.
Before purchasing, make sure a saddle-type valve
complies with your local plumbing codes.
Installation Instructions
Install the shutoff valve on the nearest frequently used drinking water line.
SHUT OFF THE MAIN WATER
SUPPLY AND UNPLUG
REFRIGERATOR
Turn on the nearest faucet (counterclockwise) long
enough to clear the line of water.
1
9
Choose a location for the valve that is easily
accessible. It is best to connect into the side of a
vertical water pipe. When it is necessary to connect
into a horizontal water pipe, make the connection
to the top or side, rather than at the bottom, to
avoid drawing off any sediment from the water pipe.
Drill a 1/4″ hole in the water pipe (even if using a
self-piercing valve), using a sharp bit. Remove any
burrs resulting from drilling the hole in the pipe.
Take care not to allow water to drain into the drill.
Failure to drill a 1/4″ hole may result in reduced
ice production or smaller cubes.
DRILL THE HOLE FOR THE VALVE
2
Fasten the shutoff valve to the cold water pipe with
the pipe clamp.
Tighten the clamp screws until the sealing washer
begins to swell.
NOTE: Do not overtighten or you may crush the
tubing.
NOTE: Commonwealth of Massachusetts Plumbing
Codes 248CMR shall be adhered to. Saddle valves
are illegal and use is not permitted in Massachusetts.
Consult with your licensed plumber.
FASTEN THE SHUTOFF VALVE
3
Washer
Inlet End
Clamp Screw
Vertical Cold
Water Pipe
Saddle-Type
Shutoff Valve
Pipe Clamp
FLUSH OUT THE TUBING
Turn the main water supply on (counterclockwise)
and flush out the tubing until the water is clear.
Shut the water off at the water valve after about
one quart (1 liter) of water has been flushed
through the tubing.
6
CONNECT THE TUBING
TO THE VALVE
Place the compression nut and ferrule (sleeve)
for copper tubing onto the end of the tubing and
connect it to the shutoff valve.
Make sure the tubing is fully inserted into the
valve. Tighten the compression nut securely.
For plastic tubing from a GE SmartConnect
™
Refrigerator Tubing kit, insert the molded end
of the tubing into the shutoff valve and tighten
compression nut until it is hand tight, then tighten
one additional turn with a wrench. Overtightening
may cause leaks.
NOTE: Commonwealth of Massachusetts Plumbing
Codes 248CMR shall be adhered to. Saddle valves
are illegal and use is not permitted in Massachusetts.
Consult with your licensed plumber.
5
Saddle-Type
Shutoff Valve
Compression
Nut
SmartConnect
™
Tubing
Packing Nut
Outlet Valve
Ferrule (sleeve)
ROUTE THE TUBING
Route the tubing between the cold water line and
the refrigerator.
Route the tubing through a hole drilled in the wall
or floor (behind the refrigerator or adjacent base
cabinet) as close to the wall as possible.
NOTE: Be sure there is sufficient extra tubing
(about 8 feet [244 cm] coiled into 3 turns of about
10″ [25 cm] diameter) to allow the refrigerator to
move out from the wall after installation
.
4
CONNECT THE TUBING TO THE
REFRIGERATOR
(CONT.)
Fasten the tubing into the clamp provided to
hold it in a vertical position. You may need to
pry open the clamp.
7
Installation Instructions
10
CONNECT THE TUBING TO THE
REFRIGERATOR
NOTES:
• Before making the connection to the refrigerator,
be sure the refrigerator power cord is not plugged
into the wall outlet.
• We recommend installing a water filter if your
water supply has sand or particles that could clog
the screen of the refrigerator’s water valve. Install
it in the water line near the refrigerator. If using
GE SmartConnect
™
Refrigerator Tubing kit,
you will need an additional tube (WX08X10002)
to connect the filter. Do not cut plastic tube to
install filter.
Remove the access cover.
Remove the plastic flexible cap from the water
valve (refrigerator connection).
Place the compression nut and ferrule (sleeve)
onto the end of the tubing as shown. On GE
SmartConnect
™
Refrigerator Tubing kit,
the nuts are already assembled to the tubing.
Insert the end of the tubing into the water valve
connection as far as possible. While holding the
tubing, tighten the fitting.
For plastic tubing from a GE SmartConnect
™
Refrigerator Tubing kit, insert the molded end
of the tubing into the shutoff valve and tighten
compression nut until it is hand tight, then
tighten one additional turn with a wrench.
Overtightening may cause leaks.
7
TURN THE WATER
ON AT THE
SHUTOFF VALVE
Tighten any connections
that leak.
8
Tubing Clamp
1/4″ Compression
Nut
Ferrule
(sleeve)
SmartConnect
™
Tubing
Refrigerator
Connection
1/4″ Copper
Tubing
PLUG IN THE REFRIGERATOR
Arrange the coil of tubing so that it does not vibrate
against the back of the refrigerator or against the wall.
Push the refrigerator back to the wall.
9
Move the feeler arm to the
ON
(down) position. The
icemaker will not begin to operate until it reaches
its operating temperature of 15°F (–9°C) or below.
It will then begin operation automatically.
START THE ICEMAKER
Feeler Arm in the
STOP (up) position
Feeler Arm in
the ON (down) position
10
NOTE: In lower water pressure conditions, the
water valve may turn on up to 3 times to deliver
enough water to the icemaker.
Reattach the access cover.
INSTALLING THE WATER LINE (CONT.)
1
11
Installation Instructions
REVERSING THE DOOR SWING
2
When reversing the door swing:
• Read the instructions all the way through before
starting.
• Handle parts carefully to avoid scratching paint.
• Set screws down by their related parts to avoid using
them in the wrong places.
• Provide a non-scratching work surface for
the doors.
IMPORTANT: Once you begin, do not move the
cabinet until door-swing reversal is completed.
These instructions are for changing the hinges from
the right side to the left side—if you ever want to change
the hinges back to the right side, follow these same
instructions and reverse all references to left and right.
IMPORTANT NOTES
Phillips screwdriver
TOOLS REQUIRED
Masking tape
T20 or T25 Torxdriver
(needed for some models)
5/16″ hex-head
socket driver
5/16″ open-end
wrench
Putty knife or thin-blade
screwdriver
2.1 Tape the door shut with masking tape.
2.2 With a 5/16″ hex-head socket driver, remove the
screws that hold the top hinge to the cabinet.
REMOVE THE FREEZER DOOR
2
2.3 Lift the hinge straight up to free the hinge pin
from the socket in the top of the door and set it
aside, along with its screws.
Top Hinge
2.6 Transfer the 2 screws from the opposite side of
the cabinet to the screw holes vacated by the
top hinge removal.
2.5 Set the door on a non-scratching surface with
the outside up.
2.4 Remove the tape and tilt the door away from the
cabinet. Lift it off the center hinge pin.
1.1 Unplug the refrigerator from its electrical
outlet.
1.2 Empty all door shelves, including the dairy
compartment.
CAUTION: Do not let either door drop to the
floor. To do so could damage the door stop.
BEFORE YOU START
1
Installation Instructions
3.1 Tape the door shut with masking tape.
REMOVE THE FRESH FOOD DOOR
3
3.4 Set the door outside-up on a non-scratching surface.
3.3 Remove the tape and tilt the door away from the
cabinet. Lift the door from the pin in the bottom
hinge bracket. (If the plastic washer sticks to the
door bottom, put it back on the hinge.)
3.2 Using a 5/16″ hex-head socket screwdriver and
a 5/16″ open-end wrench, remove the two
screws holding the center hinge to the cabinet.
Lift the center hinge to free its pin from the
socket in the top of the door, and set hinge and
screws aside. Be careful not to lose the center hinge
spacer and washer.
3.7 Take one of the screws removed in step 2 and start
it in the outermost screw hole on the opposite side.
Do not drive it all the way down—leave enough space
under the screw head for thickness of the bracket.
12
REVERSING THE HARDWARE
4
REVERSING THE DOOR SWING (CONT.)
2
3.5 Transfer the two screws from the opposite side of the
cabinet to the screw holes vacated by the center
hinge removal.
3.6 Transfer the washer (if your model has one) to the
opposite side.
3
REMOVE THE FRESH FOOD DOOR (CONT.)
4.1 Move the bottom hinge bracket and plastic washer from
the right side to the left side.
Plastic
Washer
Hinge
Bracket
Switch the hinge pin to the
opposite side of the bracket.
Installation Instructions
4.2 Interchange hinge and screws at top right with
screws at top left of cabinet. Do not tighten screws
on hinge side at this time.
NOTES:
• Some hinges have four holes. Which holes you
use for installing the hinge depends on which
side you install the hinge.
• The outer edge of the hinge should be parallel
to the edge of the case for correct installation.
Installing the hinge on the left.
Installing the hinge on the right.
REVERSING THE DOOR HANDLES
5
5.1.2 Remove the handle.
5.1.3 Remove the screws from the right edge of the
door top and insert them into the handle screw
holes on the opposite side.
Top
Screws
for Handle
Holes
5.1.4 Remove plug button from the top hinge hole on
the left side of the door and insert it into the hole
on the opposite side that was vacated by removal of
the top hinge.
Plug Button
Plug
13
5.1.5 Pull the plug button from the front of the door
and transfer it to the opposite side.
5.2 Transfer door stop
5.2.1 Move the metal or plastic door stop and
screws from the right side to the left side.
To reattach the
handle on the
opposite side.
Plug Button
Metal Door Stop
Left Side
5.3 Reinstall fresh food door handle
5.3.1 Attach the handle to
the right side of the
door with screws at
the top and under
the handle plug.
5.3.2 Reinstall the
handle plug.
REVERSING THE DOOR
HANDLES
(CONT.)
5
Right Side
REVERSING THE HARDWARE
(CONT.)
4
5.1 Transfer fresh food door handle
5.1.1 Remove the handle plug using a tape-tipped
putty knife under the edge, and remove the
screw underneath. Remove the two screws
holding the handle to the top of the door.
Plastic Door Stop
Left Side
Right Side
Installation Instructions
5.4.3 Remove the screw from the
right top edge of the door
and insert it into the
handle screw hole on the
left side.
5.4.4 Transfer the door stop as shown in preceding
section 5.2.
5.4.5 Attach the handle to the
right edge of the door
with screws at top and
bottom, using bottom holes
vacated by removal of the
door stop screws.
TOP
BOTTOM
Top
Bottom
5.4 Transfer Freezer Door Handle
5.4.1 Remove the screw
holding the handle
to the top of the
door and the two
screws holding the
handle to the bottom
of the door.
5.4.2 Remove the handle.
14
6.1.2 Insert the pin on the center hinge into the socket in
the top of the door. Place the spacer, then the
washer, on the hinge pin.
NOTE: The center hinge must
be turned over as shown when
mounted on the left side.
Plastic Washer
and Spacer
Hinge Pin
6.2 Re-hang the freezer door
6.2.1 Lower the freezer door
onto the center hinge
pin. Be sure the
washer and spacer
are in place on the pin.
RE-HANGING THE DOORS (CONT.)
6
Center Hinge Pin
Plastic Washer
and Spacer
REVERSING THE DOOR SWING (CONT.)
2
6.1.3 Tilt the door toward the cabinet. As the door is
brought into position, slide the hinge under the head
of the screw which earlier had been partly driven into
the outermost hole. Insert the remaining screw, then
tighten both screws securely.
6.1 Re-hang the fresh food door
6.1.1 Lower the fresh food door onto the
bottom hinge pin. Be sure the washer
is in place on the pin.
RE-HANGING THE DOORS
6
Plastic
Washer
Hinge
Bracket
6.2.2 Tilt the door toward the cabinet, lifting the top hinge
so the pin fits into the socket on the top of the door.
6.2.3. Make sure the door is slightly above the top of the
cabinet and the gap between the doors is even across
the front. Tighten the top hinge screws. Do not
overtighten these screws–tighten them until they are
just snug, then turn them another one-half turn.
REVERSING THE DOOR HANDLES (CONT.)
5
Consumer SupportTroubleshooting Tips
Operating InstructionsSafety Instructions
Installation Instructions
15
■
The new high efficiency
compressor may run
faster and longer than
your old refrigerator
and you may hear a high-pitched hum or pulsating
sound while it is operating.
■
You may hear a whooshing sound when the doors close.
This is due to pressure equalizing within the refrigerator.
Normal operating sounds. ge.com
Newer refrigerators sound different from older refrigerators. Modern refrigerators have more features
and use newer technology.
■
You may hear the fans spinning at
high speeds.
This happens when the refrigerator
is first plugged in, when the doors
are opened frequently or when
a large amount of food is added to the refrigerator or
freezer compartments. The fans are helping to
maintain the correct temperatures.
CLICKS, POPS,
CRACKS and CHIRPS
■
You may hear cracking or popping sounds when the
refrigerator is first plugged in. This happens as the
refrigerator cools to the correct temperature.
■
The compressor may cause a clicking or chirping sound
when attempting to restart (this could take
up to 5 minutes).
■
Expansion and contraction of cooling coils during and
after defrost can cause a cracking or popping sound.
■
On models with an icemaker, after an icemaking cycle, you
may hear the ice cubes dropping into the ice bucket.
WATER SOU NDS
■
The flow of refrigerant through the freezer cooling coils
may make a gurgling noise like boiling water.
■
Water dropping on the defrost heater can cause a sizzling,
popping or buzzing sound during the defrost cycle.
■
A water dripping noise may occur during the defrost cycle as
ice melts from the evaporator and flows into the drain pan.
■
Closing the door may cause a gurgling sound due to
pressure equalization.
Do you hear what I hear? These sounds are normal.
For additional information on normal
icemaker operating sounds, see the
About the automatic icemaker section.
Before you call for service…
Troubleshooting Tips
Save time and money! Review the charts on the following
pages first and you may not need to call for service.
Problem Possible Causes What To Do
Refrigerator does not
Refrigerator in defrost cycle. • Wait about 30 minutes for defrost cycle to end.
operate
Temperature control dial • Move the temperature control dial to a temperature
in
0
position. setting.
Refrigerator is unplugged. • Push the plug completely into the outlet.
The fuse is blown/circuit • Replace fuse or reset the breaker.
breaker is tripped.
Vibration or rattling (slight
Roller screws or leveling legs • See
Rollers and Leveling Legs.
vibration is normal)
need adjusting.
Fresh food or freezer
Temperature control dial • See
About the temperature control dial.
compartment too warm
not set cold enough.
Warm weather or frequent • Set the temperature control dial one step colder.
door openings. See
About the temperature control dial.
Door left open. • Check to see if package is holding door open.
Package blocking air duct in • Check to see if package is blocking air duct in freezer
freezer compartment. compartment.
HUMMM...
WHOOSH...
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
Problem Possible Causes What To Do
Normal when refrigerator • Wait 24 hours for the refrigerator to completely
is first plugged in. cool down.
Often occurs when large • This is normal.
amounts of food are
placed in refrigerator.
Door left open. • Check to see if package is holding door open.
Hot weather or frequent • This is normal.
door openings.
Temperature control dial • See
About the temperature control dial.
set at the coldest setting.
Grille and condenser • See
Care and cleaning.
need cleaning.
Frost or ice crystals
Door left open. • Check to see if package is holding door open.
on frozen food
Too frequent or too long
(frost within package
door openings.
is normal)
Automatic icemaker
Icemaker is not on. • Move the feeler arm to the
ON
(down) position.
does not work
Water supply turned off or • See
Installing the water line.
(on some models)
not connected.
Freezer compartment • Wait 24 hours for the refrigerator to completely
too warm. cool down.
Piled up cubes in the storage • Level cubes by hand.
bin cause the icemaker
to shut off.
Frequent “buzzing” sound
Icemaker is on but the water • Move the feeler arm to the
STOP (up)
position. Keeping it
supply to the refrigerator has on will damage the water valve.
not been connected.
Cubes too small
Water shutoff valve connecting • Call the plumber to clear the valve.
refrigerator to water line may
be clogged.
Slow ice cube freezing
Door left open. • Check to see if package is holding door open.
Temperature control dial • See
About the temperature control dial.
not set cold enough.
Ice cubes have
Ice storage bin needs cleaning. • Empty and wash bin. Discard old cubes.
odor/taste
Food transmitting odor/taste • Wrap foods well.
to ice cubes.
Interior of refrigerator • See
Care and cleaning.
needs cleaning.
Moisture forms on
Not unusual during • Wipe surface dry and reset temperature control dial
cabinet surface
periods of high humidity. one setting colder.
between the doors
Moisture collects inside
Too frequent or too
(in humid weather, air
long door openings.
carries moisture into
refrigerator when doors
are opened)
Refrigerator has odor
Foods transmitting • Foods with strong odors should be tightly wrapped.
odor to refrigerator.
• Keep an open box of baking soda in the refrigerator;
replace every three months.
Interior needs cleaning. • See
Care and cleaning.
Motor operates for long
periods or cycles on and
off frequently. (Modern
refrigerators with more
storage space and a larger
space and a larger freezer
require more operating
time. They start and stop
often to maintain even
temperatures.)
Before you call for service…
16
Troubleshooting Tips
17
TERMS AND CONDITIONS:
This warranty applies only for single family domestic use in
Canada when the Refrigerator has been properly installed
according to the instructions supplied by Mabe and is
connected to an adequate and proper utility service.
Damage due to abuse, accident, commercial use, and alteration
or defacing of the serial plate cancels all obligations of this
warranty.
Service during this warranty period must be performed by an
Authorized Mabe Service Agent.
Neither Mabe nor the Dealer is liable for any claims or
damages resulting from failure of the Refrigerator or from
service delays beyond their reasonable control.
To obtain warranty service, purchaser must present the original
Bill of Sale. Components repaired or replaced are warranted
through the remainder of the original warranty period only.
This warranty is extended to the original purchaser and any
succeeding owner for products purchased for home use within
Canada. In home warranty service will be provided in areas
where it is available and deemed reasonable by Mabe to provide.
This warranty is in addition to any statutory warranty.
WHAT IS NOT COVERED:
• Owner is responsible to pay for service calls related to
product installation and/or teaching how to use the product.
• Damage to finish must be reported within 48 hours following
the delivery of the appliance.
• Damage to finish after delivery.
• Improper installation—proper installation includes adequate
air circulation to the refrigeration system, adequate electrical,
plumbing and other connecting facilities.
• Replacement of house fuses or resetting of circuit breakers.
• Replacement of light bulbs.
• Damage to product caused by accident, fire, floods or acts
of God.
• Loss of food due to spoilage.
• Proper use and care of product as listed in the owner’s
manual, proper setting of controls.
• Product not accessible to provide required service.
• WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL
DAMAGES.
IMPORTANT
Keep this warranty and your bill of sale as proof of original purchase and purchase date.
Please have serial number and model number available when calling for service.
Mabe Service is available coast to coast. If further help is
needed concerning this warranty, contact:
Manager, Consumer Relations
Mabe Canada Inc., Consumer Service
1 Factory Lane, Suite 310
Moncton, New Brunswick E1C 9M3
1.800.561.3344
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
What is covered How Long Warranted Parts Labour
(From Date of Sale) Repair or Replace
at Mabe’s Option
Compressor GE Profile: Ten (10) Years GE Profile: Ten (10) Years GE Profile: Five (5) Years
GE and All Other GE and All Other GE and All Other
Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
Sealed System (including GE Profile: Five (5) Years GE Profile: Five (5) Years GE Profile: Five (5) Years
evaporator, condenser GE and All Other GE and All Other GE and All Other
tubing and refrigerant) Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
All Other Parts One (1) Year One (1) Year One (1) Year
CUSTOMER WARRANTY
(for customers in Canada)
Your refrigerator is warranted to be free of defects in material and workmanship.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,
are limited to one year or the shortest period allowed by law.
18
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!
Follow these three steps to protect your new appliance investment:
Important: If you did not get a registration card with your
product, detach and return the form on the next page
to ensure that your product is registered, or register
online at ge.com. The top card is for products installed
in the U.S. The bottom card is for products installed in
Canada.
1
23
Model Number Serial Number
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of
mind of knowing we
can contact you in
the unlikely event of
a safety modification.
After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is
800 GE CARES
(800.432.2737).
Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.
GE Service Protection Plus
™
GE, a name recognized worldwide for quality and dependability together with Assurant Solutions, offers
you Service Protection Plus
™
—comprehensive protection on your appliances.*
Benefits Include:
• Prompt, reliable service from GE Authorized Servicers
• Convenient hours designed to suit your busy schedule
• Quality replacement parts
• The dependability of GE, a name recognized and trusted worldwide
• Ask about our interest-free payment plans
With Service Protection Plus you can expect:
• An extended service plan that limits unexpected repair bills
• Service coverage for most major brands
• Unlimited service calls for the length of your contract, or credit toward a replacement product
• Service coverage for covered operating parts and labor on appliances and home electronics that fail during normal
single family household use
• Your satisfaction is our goal. We strive to provide you with excellent service in a professional and timely manner.
Place your confidence in GE and call us in the U.S. toll-free at 1.800.626.2224 for more information.
*Most brands covered up to 15 years old in the continental U.S.
SPP is a trademark of General Electric Company.
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
19
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
Please place in envelope and mail to:
✁
Cut here
✁
Cut here
For refrigerators installed in the U.S.
For refrigerators installed in Canada
For refrigerators installed in the U.S.
Consumer Product Ownership Registration
Important
Mail
Today!
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
ge.com
First
Name
Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■
Street
Address
City
State
Date Placed
In Use
Month
Day
Year
Zip
Code
Apt. #
Last
Name
Phone
Number
_
_
✁
Cut here
Model Number Serial Number
E-mail Address*
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other
important communications from GE Appliances (GEA).
■■ Check here if you do not want to receive communications from GEA’s carefully selected
partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR
WARRANTY RIGHTS.
For information about GEA’s privacy and data usage policy, go to ge.com and click on
“Privacy Policy” or call 800.626.2224.
✁
Cut here
For refrigerators installed in Canada
20
Refrigerator Warranty. (For customers in the United States)
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule service,
on-line, 24 hours a day, visit us at ge.com, or call 800.GE.CARES
(800.432.2737). Please have serial number and model number
available when calling for service.
For The Period Of: GE Will Replace:
GE and GE PROFILE MODELS:
One Year Any part
of the refrigerator which fails due to a defect in materials or workmanship.
From the date of the
During this
limited one-year warranty,
GE will also provide,
free of charge,
all labor and
original purchase
related service to replace the defective part.
Thirty Days Any part
of the water filter cartridge which fails due to a defect in materials or workmanship.
(Water filter, if included)
During this
limited thirty-day warranty,
GE will also provide,
free of charge,
a replacement water
From the original
filter cartridge.
purchase date of
the refrigerator
GE PROFILE MODELS ONLY:
Five Years Any part of the sealed refrigerating system
(the compressor, condenser, evaporator
(GE Profile models only)
and all connecting tubing) which fails due to a defect in materials or workmanship.
From the date of the
During this
limited five-year sealed refrigerating system warranty,
GE will also provide,
original purchase free of charge,
all labor and related service to replace the defective part in the sealed
refrigerating system.
■ Service trips to your home to teach you how to use
the product.
■ Improper installation, delivery or maintenance.
■ Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
■ Loss of food due to spoilage.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Damage caused after delivery.
■ Replacement of the water filter cartridge, if included,
due to water pressure that is outside the specified
operating range or due to excessive sediment in the
water supply.
■ Replacement of the light bulbs, if included, or water filter
cartridge, if included, other than as noted above.
■ Damage to the product caused by accident, fire, floods
or acts of God.
■ Incidental or consequential damage caused by possible
defects with this appliance.
■ Product not accessible to provide required service.
What GE Will Not Cover:
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available,
you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service
location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a
particular purpose, are limited to one year or the shortest period allowed by law.
21
Consumer Support
Troubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
22
AVERTISSEMENT!
N’utilisez cet appareil qu’aux fins prévues dans le présent Manuel du propriétaire.
MESURES DE SÉCURITÉ
Pour utiliser un appareil électroménager électrique, vous devez prendre des mesures de sécurité, en
particulier :
■
■ Vous devez bien installer et placer votre
réfrigérateur, conformément aux Instructions
d’installation avant de l’utiliser.
■
■ Ne permettez jamais aux enfants de grimper, de
monter, de se tenir ou de se pendre aux étagères
de votre réfrigérateur. Ils peuvent endommager
le réfrigérateur et se blesser sérieusement.
■
■ Ne touchez jamais les surfaces froides dans le
compartiment congélation quand vos mains sont
humides ou mouillées. Votre peau peut coller à
ces surfaces extrêmement froides.
■
■ Ne conservez jamais ou n’utilisez jamais d’essence
ou d’autres liquides ou gaz inflammables à
proximité de votre réfrigérateur ou de tout autre
appareil électroménager.
■
■ Dans les réfrigérateurs qui ont des machines
à glaçons, évitez tout contact avec les éléments
mobiles du mécanisme d’éjection ou avec
l’élément chauffant situé à la partie inférieure de
la machine à glaçons. Ne mettez jamais vos doigts
ou vos mains sur le mécanisme de fabrication
automatique de glaçons quand le réfrigérateur
est branché.
■
■ Ne laissez jamais vos doigts dans des endroits
où ils risquent d’être pincés. L’écartement entre
les portes et l’armoire est nécessairement petit.
Faites attention de fermer les portes quand des
enfants se trouvent à proximité.
■
■ Débranchez votre réfrigérateur avant de
le nettoyer et de le réparer.
NOTE : Nous vous recommandons fortement de faire
accomplir tout service par un technicien qualifié.
■
■ Lorsque vous réglez la commande sur
0
(arrêt),
l’alimentation électrique de l’ampoule n’est pas
coupée.
■
■ Ne recongelez jamais des aliments congelés qui
ont complètement dégelé.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ.
LISEZ TOUTES LES INSTRUCTIONS AVANT
D’UTILISER VOTRE RÉFRIGÉRATEUR.
DANGER! RISQUE DE PRISE AU PIÈGE D’ENFANT
BONNE MISE AU REBUT DE VOTRE RÉFRIGÉRATEUR
L’enfermement et l’asphyxie des enfants ne sont
pas des histoires du passé. Les réfrigérateurs jetés
ou abandonnés sont toujours dangereux... même
s’ils ne doivent rester là que «quelques jours».
Si vous vous débarrassez de votre vieux
réfrigérateur, suivez les instructions suivantes
pour prévenir tout accident.
Avant de jeter votre vieux réfrigérateur ou
congélateur :
■ Enlevez les portes.
■ Laissez les clayettes en place, pour éviter que des
enfants puissent facilement grimper et se tenir
dans votre réfrigérateur.
Réfrigérants
Tous les appareils de réfrigération contiennent
des réfrigérants qui, conformément aux lois
fédérales, doivent être enlevés avant toute
élimination de l’appareil. Si vous vous débarrassez
de vieux appareils de réfrigération, vérifiez, auprès
de la société qui s’occupe de leur élimination,
ce que vous devez faire.
23
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ.
LISEZ TOUTES LES INSTRUCTIONS AVANT
D’UTILISER VOTRE RÉFRIGÉRATEUR.
www.electromenagersge.ca
BRANCHEMENT ÉLECTRIQUE
Ne coupez ou n’enlevez jamais, en n’importe quelles conditions, la troisième broche (mise à la terre) de
votre cordon d’alimentation. Pour votre sécurité personnelle, vous devez bien mettre à la terre cet
appareil électroménager.
Le cordon d’alimentation de cet appareil est muni
d’une fiche à trois broches (bipolaire avec terre)
qui se met dans une prise murale à trois trous
(bipolaire avec terre), pour réduire le risque de
secousse électrique occasionné par cet appareil.
Faites vérifier la prise murale et le circuit
électrique par un électricien qualifié pour vous
assurer que la prise murale est bien mise à la terre.
Si vous avez une prise murale à deux broches
seulement (sans terre), vous êtes personnellement
responsable et obligé de la faire remplacer par une
bonne prise murale avec terre, bien mise à la terre.
Vous devez toujours brancher votre réfrigérateur à
sa propre prise électrique, qui doit avoir un voltage
correspondant à celui de la plaque signalétique de
votre réfrigérateur.
Le rendement de votre réfrigérateur sera meilleur
et vous éviterez ainsi de surcharger les circuits
électriques et de surchauffer le câblage de votre
maison, et éviterez ainsi tout risque d’incendie
provoqué par des câbles surchauffés.
Ne débranchez jamais votre réfrigérateur en
tirant sur le cordon d’alimentation. Tenez toujours
la fiche fermement et enlevez-la de la prise en tirant
droit.
Réparez ou remplacez immédiatement tout
cordon d’alimentation usé ou endommagé.
N’utilisez jamais de cordon fissuré ou usé
sur sa longueur ou à l’une de ses extrémités.
Pour écarter votre réfrigérateur du mur, faites
attention dene pas écraser ou d’endommager
le cordon d’alimentation.
LISEZ ET SUIVEZ SOIGNEUSEMENT CES MESURES DE SÉCURITÉ.
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT!
UTILISATION DE RALLONGES ÉLECTRIQUES
Nous vous recommandons fortement de ne pas utiliser de rallonge électrique, à cause d’un danger de
risques possibles de sécurité dans certaines conditions.
Cependant, si vous devez absolument utiliser un cordon rallonge électrique, il est absolument requis que
vous utilisiez un cordon rallonge trifilaire, avec mise à la terre, certifié UL (aux États-Unis) ou ACNOR
(au Canada), avec prise et fiche à trois conducteurs, et à notation électrique de 15 ampères (minimum)
et 120 volts.
24
Soutien au
consommateur
Conseils de dépannage
Installation Mesures de sécuritéFonctionnement
Bouton de commande de la température.
Bouton de commande de la température
(sur certains modèles)
Le bouton de commande de la température possède neuf positions plus la position
0
.
1
est la température la plus
élevée,
9
la plus basse. Au départ, réglez le bouton de commande à la position
5
.
Après avoir utilisé le réfrigérateur quelque temps, réglez le bouton de commande si nécessaire.
Insérez une pièce de monnaie dans l’encoche au milieu du bouton de commande pour pouvoir tourner celui-ci
à la position qui convient le mieux à vos besoins.
24 heures sont nécessaires pour refroidir le réfrigérateur.
Tournez le bouton à la position 0 pour arrêter le refroidissement dans les deux compartiments réfrigérateur et
congélateur, mais cela ne coupe pas l’alimentation du réfrigérateur.
Clayettes du compartiment réfrigérateur.
Les clayettes se placent à différents niveaux vous permettant de personnaliser l’espace de rangement.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Clayettes pleine largeur
Certains modèles possèdent une clayette
coulissante métallique, une clayette en
verre trempée fixe, une clayette anti-
déversement ou deux clayettes fixes
métalliques. Vous pouvez déplacer
ces clayettes à un autre endroit du
compartiment réfrigérateur.
La clayette coulissante pleine largeur
possède des butées. Lorsqu’elle est placée
correctement sur ses supports, la clayette
s’arrêtera aux butées et ne sortira pas
complètement du réfrigérateur, et ne
s’inclinera pas si vous y placez ou enlevez
de la nourriture.
Clayettes demi-largeur
Un côté de la clayette repose sur
le support moulé dans la cloison latérale;
un support de l’autre côté permet
d’accrocher la clayette dans un rail
de la cloison arrière.
Pour enlever la clayette,
relevez-la à
l’avant et retirez-la du support et du rail.
Pour remettre la clayette,
sélectionnez
la hauteur désirée. Relevez légèrement
la clayette à l’avant, fixez le crochet
supérieur dans le rail, puis abaissez
la clayette sur le support.
REMARQUE : La clayette à droite du rail est
conçue pour s’accrocher dans l’encoche de
droite; la clayette à gauche du rail est conçue
pour s’accrocher dans l’encoche de gauche.
2
Soulevez pour dégager
1
Relevez
Relevez l’arrière
Tirez-la vers l’avant
Relevez l’arrière
Tirez-la vers l’avant et vers le bas
Pour enlever les clayettes
pleine largeur
Pour enlever une clayette
pleine largeur lorsque la porte
du compartiment réfrigérateur
ne peut pas s’ouvrir
complètement
Soutien au
consommateur
Conseils de dépannageFonctionnement
Mesures de sécurité
Installation
25
Clayettes du compartiment congélateur. www.electromenagersge.ca
Clayette étagée
Pour enlever la clayette étagée :
Relevez légèrement le côté gauche de
la clayette.
Déplacez la clayette vers la gauche pour libérer
son côté droit des trous de la cloison de la caisse.
Abaissez le côté droit de la clayette, déplacez-la
vers la droite pour l’enlever.
3
2
1
Bacs de rangement.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Bacs à légumes et à fruits
Lorsque l’eau s’accumule au fond des bacs, videz-les
et essuyez-les.
Bac à collation
Le bac à collation peut être placé à l’emplacement
qui convient le mieux aux besoins de votre famille.
Pour remettre la clayette étagée :
La clayette étant inclinée comme il est illustré sur
la figure, insérez les extrémités gauches de la
clayette dans les trous de la cloison de la caisse.
Relevez légèrement le côté gauche de la clayette,
relevez-la et insérez les extrémités droites de la
clayette dans les trous de la cloison de la caisse.
Abaissez la clayette pour la mettre en place.
2
1
Enlèvement du bac de rangement et du couvercle.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Enlèvement du bac de rangement et du couvercle
Vous pouvez enlever facilement les bacs en relevant légèrement les côtés lorsque le bac dépasse la position
de butée
stop
.
Bac pleine largeur avec couvercle en plastique
Pour enlever le couvercle,
soulevez-le de ses supports,
tirez-le vers l’avant, inclinez-le pour l’enlever.
Bac à légume à humidité réglable (sur certains modèles)
Faites glisser le réglage en position
HIGH (élevée)
pour
obtenir l’humidité maximum qui est recommandée
pour la plupart des légumes.
Faites glisser le réglage en position
LOW (basse)
pour
obtenir l’humidité minimum qui est recommandée
pour la plupart des fruits.
1
2
3
Machine à glaçons automatique
(sur certains modèles)
La machine à glaçons produit sept glaçons
par cycle, environ 100 à 130 glaçons par
24 heures, selon la température du
compartiment congélation, la température de
la pièce, le nombre de fois que la porte est
ouverte et les autres conditions d’utilisation.
Si vous faites fonctionner le réfrigérateur
avant de raccorder l’eau à la machine à
glaçons, amenez le bras palpeur en position
STOP
(arrêt) en haut.
Après avoir raccordé le réfrigérateur à
l’alimentation d’eau, amenez le bras palpeur
en position
ON
(marche) en bas.
Vous entendrez un bourdonnement chaque
fois que la machine à glaçons se remplit
d’eau.
La machine à glaçons se remplit d’eau
quand elle atteint 15°F. Un réfrigérateur
nouvellement installé prend de 12 à 24 heures
pour commencer à produire des glaçons.
Jetez les premiers lots de glaçons pour
permettre à la conduite d’eau de se purger.
Assurez-vous que rien ne gène la course du
bras palpeur.
Quand le bac se remplit jusqu’au niveau du
bras palpeur, la machine à glaçons s’arrête de
produire des glaçons.
Il est normal de trouver des glaçons qui soient
soudés ensemble.
Si vous n’utilisez pas souvent vos glaçons,
les vieux glaçons deviennent opaques,
prennent un mauvais goût et rétrécissent.
NOTE : Dans les maisons qui ont une pression d’eau
plus faible que la moyenne, vous pouvez entendre la
machine à glaçons recommencer plusieurs fois son
cycle pour produire une livraison de glaçons.
Trousse accessoire de machine à glaçons
Si votre réfrigérateur n’est pas déjà équipé
d’une machine à glaçons automatique, vous
pouvez acheter une trousse accessoire de
machine à glaçons.
Vérifiez derrière votre réfrigérateur le modèle
de trousse à glaçons que vous devez acheter
pour votre réfrigérateur.
Machine à glaçons automatique.
Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.
26
Soutien au
consommateur
Conseils de dépannage
Installation Mesures de sécuritéFonctionnement
Le bras
palpeur est
en position
STOP (arrêt)
en haut
Le bras
palpeur est en
position ON
(marche) en
bas
Clayette du bac double
Pour enlever les bacs :
Enlevez les deux bacs.
Relevez l’avant du couvercle en verre
par-dessous et en même temps, tirez-
le vers l’avant aussi loin que possible.
Inclinez-le et enlevez-le. Évitez de
nettoyer le couvercle en verre froid avec
de l’eau chaude, car la grande différence
de température peut le briser.
Enlevez le cadre du bac (enlevez
toujours le couvercle en verre avant
d’enlever le cadre).
Soulevez le cadre des supports de chaque
côté et derrière, tirez-le vers l’avant.
Inclinez-le pour le retirer.
Pour remettre les bacs :
Placez le cadre pour qu’il repose
sur les supports de chaque côté
et derrière.
Remettez le couvercle en verre,
appuyez fermement le bord arrière
dans la rainure arrière du cadre et
abaissez doucement le devant du
couvercle pour le mettre en place.
Replacez les bacs.
3
2
1
3
2
1
Enlèvement du bac de rangement et du couvercle.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
Soins et nettoyage de votre réfrigérateur. www.electromenagersge.ca
Nettoyage de l’extérieur
Les poignées de porte et les garnitures
(sur certains modèles).
Nettoyez avec un linge trempé dans de l’eau savonneuse.
Séchez avec un linge doux.
Conservez l’extérieur propre.
Essuyez avec un linge propre
légèrement humecté de cire à appareil électroménager ou
de détersif liquide à vaisselle doux. Séchez et polissez avec
un linge doux, propre.
Vous pouvez nettoyer les panneaux et les poignées de porte en
acier inoxydable
(sur certains modèles) avec un nettoyant
d’acier inoxydable vendu sur le marché. N’utilisez pas de
cire pour appareils ménagers sur l’acier inoxydable.
N’essuyez jamais votre réfrigérateur avec un torchon sale ou une
serviette mouillée. Cela peut laisser un résidu qui risque d’endommager
la peinture. N’utilisez jamais de tampon à récurer, de nettoyant en
poudre, d’eau de javel ou de produit nettoyant contenant un agent de
blanchiment, car ces produits peuvent rayer et endommager la peinture.
Nettoyage de l’intérieur
Pour aider à empêcher les odeurs,
laissez une boîte ouverte de
bicarbonate de soude dans les compartiments réfrigération
et congélation.
Débranchez votre réfrigérateur avant de le nettoyer.
Si ce n’est pas pratique, enlevez toute humidité au moyen
d’une éponge ou d’un chiffon pour nettoyer autour
des commutateurs, des lumières ou des réglages.
Utilisez une solution d’eau chaude et de bicarbonate
de soude 15 ml (soit une cuillère à soupe environ) de
bicarbonate de soude dans 1 litre (soit une pinte) d’eau).
Cette solution nettoie tout en neutralisant les odeurs.
Rincez et séchez en essuyant.
Après avoir nettoyé les joints de porte, appliquez une mince
couche de vaseline sur les joints du côté charnières afin de
les empêcher de coller et de se déformer.
Évitez de nettoyer les clayettes froides en verre (sur certains modèles) à
l’eau chaude, parce qu’elles risquent de se casser à cause de la grande
différence de températures. Manipulez avec soins le verre. Vous pouvez
briser en éclats le verre trempé en le heurtant.
Ne lavez aucune pièce en matière plastique de votre réfrigérateur dans
votre machine à laver la vaisselle.
Le condenseur
Vous n’avez pas besoin de
nettoyer souvent le condenseur
en milieu domestique normal.
Cependant, en milieu
particulièrement gras ou
poussiéreux, vous devez nettoyer
périodiquement le condenseur
pour obtenir un fonctionnement efficace de votre
réfrigérateur.
Pour nettoyer le condenseur, tournez le bouton de
commande de la température à
0
. Enlevez la poussière à
l’aide d’un balai ou d’un aspirateur.
Pour obtenir de bons résultats, utilisez une brosse
spécialiement conçue à cette fin. Vous la trouverez en vente
dans la plupart des magasins de pièces d’appareils
électroménagers.
Écartement du réfrigérateur
Faites attention quand vous écartez votre réfrigérateur
du mur. Vous pouvez endommager votre revêtement
de plancher, en particulier s’il est matelassé ou s’il a
une surface en relief.
Tournez les pieds de nivellement à chaque coin avant
du réfrigérateur vers la gauche pour que les roulettes
supportent le poids du réfrigérateur. Tirez le réfrigérateur
en ligne droite et remettez-le en place en poussant en ligne
droite.
Vous pouvez endommager le revêtement de plancher
ou votre réfrigérateur en le déplaçant latéralement.
Lorsque vous remettez en place votre réfrigérateur, assurez-vous de
ne pas le rouler sur le cordon d’alimentation ou la conduite d’eau de
la machine à glaçons (sur certains modèles).
Après avoir remis le réfrigérateur en place en le faisant
rouler, tournez les pieds vers la droite pour qu’ils
supportent de nouveau le poids du réfrigérateur.
Remplacement de l’ampoule
Pour remplacer une ampoule grillée, débranchez
le réfrigérateur, dévissez l’ampoule après l’avoir laissé
refroidir et remplacez-la par une ampoule pour appareil
électroménager de puissance identique ou moindre.
Le fait de tourner la commande de température à 0 ne coupe pas
l’alimentation électrique au circuit des lampes.
Préparation de départ en vacances
Pour de longues vacances ou absences, enlevez tous vos
aliments et débranchez votre réfrigérateur. Mettez le bouton
de commande de la température en position
0
et nettoyez
l’intérieur avec une solution de bicarbonate de soude, de
15 ml (une cuillère à soupe) de bicarbonate de soude pour
1 litre (une pinte) d’eau. Laissez les portes ouvertes.
Amenez le bras palpeur en position
STOP
(arrêt) en haut
et fermez l’alimentation d’eau du réfrigérateur.
Si la température risque de descendre en dessous du point
de congélation, demandez à un technicien qualifié de
purger votre système d’alimentation d’eau (sur certains
modèles) pour empêcher des inondations pouvant
occasionner des dégâts sérieux.
Préparation de déménagement
Fixez en place toutes les pièces mobiles, comme la grille,
les clayettes et les tiroirs, à l’aide de ruban adhésif, pour
empêcher tout dommage.
Assurez-vous que votre réfrigérateur soit en position droite pendant
le déménagement.
Nettoyage du serpentin
du condenseur.
27
AVANT DE COMMENCER
Veuillez lire toutes les directives attentivement.
•
IMPORTANT – Conservez ces
instructions pour l’inspecteur local.
•
IMPORTANT – Respectez toutes
les ordonnances et les codes locaux.
• Note à l’installateur – Assurez-vous de laisser
ces instructions au consommateur.
• Note au consommateur – Conservez
ces instructions pour référence future.
• Niveau de compétence – L’installation de cet appareil
nécessite des compétences mécaniques de base.
• Temps d’installation – Installation du réfrigérateur :
15 minutes
Inversion du sens d’ouverture
des portes :
1 heure
• L’installateur est responsable de bien installer
ce réfrigérateur.
• Toute panne du produit due à une mauvaise
installation n’est pas couverte par la garantie.
• N’installez jamais votre réfrigérateur dans un
emplacement où la température ambiante sera
inférieure à 16°C (60°F). Il ne se mettra pas en marche
suffisamment souvent pour maintenir des températures
convenables.
• Installez votre réfrigérateur sur un plancher
suffisamment solide pour le porter lorsqu’il est plein.
EMPLACEMENT DU RÉFRIGÉRATEUR
Prévoyez les dégagements suivants pour faciliter
l’installation, la bonne circulation d’air et les
raccordements de plomberie et d’électricité.
• Côtés : 19 mm (3/4 po)
• Dessus : 25 mm (1 po)
• Arrière : 25 mm (1 po)
DÉGAGEMENTS
Si votre réfrigérateur a une machine à glaçons, il faut
le brancher à une conduite d’eau froide. Vous pouvez
acheter une trousse d’alimentation d’eau GE (contenant
la tuyauterie, le robinet d’arrêt, les joints et les
instructions) chez votre revendeur ou en vous adressant
à notre site Web à l’adresse www.electromenagersge.ca
ou à notre service de Pièces et accessoires au numéro
de téléphone 1.800.661.1616.
ALIMENTATION D’EAU DE
LA MACHINE À GLAÇONS
(SUR CERTAINS MODÈLES)
28
Instructions d’installation
Modèles 16, 17, 18
Si vous avez des questions, appelez le 1.800.561.3344
ou
visitez notre site Web à l’adresse :
www.electromenagersge.ca
Les pieds de nivellement
situés à proximité des coins
avant du réfrigérateur sont réglables. Ils maintiennent
fermement le réfrigérateur en place et l’empêchent
de bouger lors de l’ouverture des portes. Les pieds
de nivellement doivent être réglés de sorte que l’avant
du réfrigérateur soit suffisamment relevé pour que
les portes se ferment facilement lorsqu’elles
se trouvent à mi-parcours.
Tournez les pieds de nivellement
vers la droite pour
relever
le réfrigérateur,
vers la gauche pour l’abaisser.
Les
roulettes
situées à proximité des pieds
de nivellement vous permettent de déplacer
le réfrigérateur du mur pour le nettoyage.
Tournez les pieds vers la gauche jusqu’à ce que
le poids du réfrigérateur soit transféré sur les roulettes.
Après avoir remis le réfrigérateur en place, tournez
les pieds vers la droite jusqu’à ce qu’ils supportent
le poids du réfrigérateur.
ROULETTES ET PIEDS
DE NIVELLEMENT
INSTALLATION DE LA CONDUITE D’EAU (SUR CERTAINS MODÈLES)
Nous recommandons les trousses d’alimentation d’eau
en cuivre WX8X2, WX8X3, WX8X4, selon le montant de
conduite dont vous avez besoin. Nous approuvons les conduites
d’eau en matière plastique GE SmartConnect
™
Refrigerator
Tubing (WX08X10006, WX08X10015 et WX08X10025).
Si vous installez un système d’eau GE Reverse Osmosis dans
votre réfrigérateur, la seule installation approuvée est celle
de la trousse GE RVKIT. Pour les autres systèmes d’osmose
de l’eau, suivez les recommandations du fabricant.
Cette installation de conduite d’eau n’est pas garantie par
le fabricant de réfrigérateur ou de machine à glaçons. Suivez
soigneusement ces instructions pour minimiser le risque de
dommages onéreux d’inondation.
Les coups de bélier (eau qui donne des coups dans les tuyaux)
dans la tuyauterie de la maison peuvent occasionner des
dommages aux pièces de votre réfrigérateur, ainsi que des fuites
ou des inondations. Appelez un plombier certifié pour corriger
les coups de bélier avant d’installer la conduite d’eau de votre
réfrigérateur.
Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau à
une canalisation d’eau chaude.
Si vous utilisez votre réfrigérateur avant de brancher la conduite
d’eau, assurez-vous de laisser le bras palpeur en position
STOP
(arrêt) en haut.
N’installez jamais les tuyaux de la machine à glaçon dans
des endroits où la température risque de descendre en dessous
du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse
électrique) pendant l’installation, assurez-vous que l’isolement
ou le câblage de cet outil empêche tout danger de secousse
électrique.
Vous devez procéder à toutes vos installations conformément
aux exigences de votre code local de plomberie.
AVANT DE COMMENCER
Instructions d’installation
Assurez-vous que votre trousse ait au moins 2,4 m (8 pieds)
comme indiqué ci-dessus.
NOTE : Les seuls tuyaux en matière plastique approuvés par GE
sont ceux qui font fournis dans les trousses GE SmartConnect
™
Refrigerator Tubing. N’utilisez jamais un autre tuyau en matière
plastique, car le tuyau d’alimentation d’eau est tout le temps
sous pression. Certaines catégories de tuyaux en matière
plastique peuvent devenir cassants avec l’âge et peuvent se
fendre, en occasionnant des dommages d’inondation dans
votre maison.
• Vous pouvez acheter une trousse d’alimentation d’eau GE
(contenant un tuyau, un robinet d’arrêt et les joints énumérés
ci-dessous) chez votre distributeur local ou en le commandant
au service de pièces et accessoires, au 1.800.661.1616.
• Une alimentation d’eau froide. La pression de l’eau doit être
entre 20 et 120 p.s.i. (1,4 et 8,1 bar).
• Une perceuse électrique.
• Une clé de 1/2 po ou
une clé anglaise.
• Un tournevis à lame plate et
un tournevis Phillips.
• Deux écrous à compression d’un diamètre extérieur de 1/4 po
et deux bagues (manchons)—pour brancher le tuyau en cuivre
au robinet d’arrêt et au robinet d’eau du réfrigérateur.
OU BIEN
• Si vous utilisez une trousse GE SmartConnect
™
Refrigerator
Tubing, les garnitures nécessaires sont déjà montées au tuyau.
• Si votre canalisation d’eau actuelle a un raccord évasé
à une extrémité, vous aurez besoin d’un adaptateur (que vous
trouverez dans votre magasin de matériel de plomberie) pour
brancher le tuyau d’eau au réfrigérateur, OU BIEN vous
pouvez couper le raccord évasé à l’aide d’un coupe-tube,
puis utiliser un raccord à compression. Ne coupez jamais
l’extrémité finie d’un tuyau de la trousse GE SmartConnect
™
Refrigerator Tubing.
• Un robinet d’arrêt pour brancher le tuyau d’eau froide.
Le robinet d’arrêt doit avoir une entrée d’eau avec un
diamètre intérieur minimal de 0,45 cm (5/32 po) au point de
jonction avec LA CONDUITE D’EAU FROIDE. Des robinets
d’arrêt à étrier sont souvent inclus dans les trousses
d’alimentation d’eau. Avant d’acheter, assurez-vous que le
robinet à étrier se conforme à vos codes de plomberie locaux.
CE DONT VOUS AUREZ BESOIN
(SUITE)
1
• Tuyaux en cuivre ou rousse GE SmartConnect
™
Refrigerator
Tubing, diamètre extérieur de 1/4 po pour brancher
le réfrigérateur à l’alimentation d’eau. Si vous utilisez un tuyau
en cuivre, assurez-vous que les deux extrémités du tuyau soient
coupées bien droit.
Pour trouver la longueur de tuyau dont vous aurez besoin :
mesurez la distance qui va du robinet d’eau situé derrière
le réfrigérateur jusqu’au tuyau d’alimentation d’eau. Ajoutez
2,44 m (8 pieds). Assurez-vous qu’il y ait assez de tuyau en trop
(environ 2,44 m [8 pieds] enroulés trois fois en cercles
d’environ 25 cm [10 po] de diamètre) pour vous permettre
de décoller le réfrigérateur du mur après l’installation.
Les trousses GE SmartConnect
™
Refrigerator Tubing sont
disponibles dans les dimensions suivantes :
1,8 m (6 pi) – WX08X10006
4,6 m (15 pi) – WX08X10015
7,6 m (25 pi) – WX08X10025
CE DONT VOUS AUREZ BESOIN
29
Instructions d’installation
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
Fixez le robinet d’arrêt au tuyau d’eau froide à l’aide
du collier de serrage.
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser
le tuyau de cuivre.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
Ouvrez le robinet le plus proche en sens inverse
des aiguilles d’une montre suffisamment longtemps
pour purger le tuyau.
Installez le robinet d’arrêt sur la canalisation d’eau
potable la plus fréquemment utilisée.
1
Choisissez, pour le robinet, un emplacement
facilement accessible. Il vaut mieux le brancher de
côté à un tuyau vertical. Si vous devez le brancher
à un tuyau horizontal, faites le branchement en haut
ou de côté, plutôt qu’en bas du tuyau, pour éviter de
recevoir des sédiments du tuyau d’alimentation d’eau.
Percez un trou de 1/4 po dans le tuyau d’eau,
à l’aide d’un foret dur. Enlevez toute barbure due
au perçage du trou dans le tuyau. Faites attention
de ne pas laisser de l’eau couler dans votre perceuse
électrique. Si vous ne percez pas un trou de 1/4 po,
vous obtiendrez une alimentation d’eau réduite et
des glaçons plus petits.
PERCEZ UN TROU POUR
LE ROBINET
2
FIXEZ LE ROBINET D’ARRÊT
3
Tuyau vertical
d’eau froide
Robinet d’arrêt
à étrier
Rondelle
Entrée
Vis du collier
Acheminez le tuyau du tuyau d’eau froide au
réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au niveau
de l’armoire de cuisine adjacente), aussi près du mur
que possible.
NOTE : Assurez-vous qu’il y ait assez de tuyau en
trop (environ 2,44 m [8 pieds] enroulés trois fois en
cercles d’environ 25 cm [10 po] de diamètre) pour
vous permettre de décoller le réfrigérateur du mur
après l’installation.
ACHEMINEZ LE TUYAU
4
Collier de serrage
30
1
FERMEZ L’ALIMENTATION
PRINCIPALE D’EAU ET
DÉBRANCHEZ LE RÉFRIGÉRATEUR
Instructions d’installation
31
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les au
robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans
le robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect
™
Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet d’arrêt et
serrez l’écrou de compression à la main, puis serrez
un autre demi tour avec une clé. Si vous serrez trop
fort, vous pouvez occasionner des fuites.
BRANCHEZ LE TUYAU AU ROBINET
5
Ouvrez le robinet d’alimentation principale d’eau en
sens inverse des aiguilles d’une montre et purgez le
tuyau jusqu’à ce que l’eau soit claire.
Fermez l’eau au niveau du robinet d’eau après
écoulement d’environ 1 litre (1 quart) d’eau par
le tuyau.
PURGEZ LE TUYAU
6
NOTES :
• Avant de brancher le tuyau à votre réfrigérateur,
assurez-vous que le cordon d’alimentation électrique
du réfrigérateur ne soit pas branché à la prise murale.
• Nous vous recommandons de poser un filtre à eau
si votre alimentation d’eau contient du sable ou des
particules qui peuvent boucher la grille du robinet
d’eau de votre réfrigérateur. Installez-le sur la
conduite d’eau près de votre réfrigérateur. Si vous
utilisez une trousse GE SmartConnect
™
Refrigerator
Tubing, vous aurez besoin d’un tuyau additionnel
(WX08X10002) pour brancher le filtre. Ne coupez
jamais un tuyau en matière plastique pour installer
votre filtre.
Enlevez le couvercle d’accès.
Enlevez le capuchon en matière plastique flexible du
robinet d’arrêt d’eau (branchement du réfrigérateur).
Placez l’écrou de compression et la bague (manchon)
à l’extrémité du tuyau comme l’indique l’illustration.
Si vous utilisez une trousse GE SmartConnect
™
Refrigerator Tubing, les écrous sont déjà assemblés
au tuyau.
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
7
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
Robinet d’arrêt
à étrier
Écrou de
compression
Tuyau
SmartConnect
™
Presse-joint
Robinet de sortie
Bague (manchon)
Instructions d’installation
Resserrez tout joint qui fuit.
FERMEZ L’EAU AU NIVEAU
DU ROBINET D’ARRÊT
8
Disposez la spirale de tuyau en cuivre de manière
à ce qu’elle ne vibre pas contre l’arrière de votre
réfrigérateur ou contre le mur. Mettez votre
réfrigérateur à sa place contre le mur en le poussant.
BRANCHEZ VOTRE
RÉFRIGÉRATEUR
9
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
32
Insérez l’extrémité du tuyau dans le branchement
du robinet d’arrêt d’eau, le plus loin que possible.
Tout en tenant le tuyau, serrez le raccord.
Si vous utilisez un tuyau en matière plastique d’une
trousse GE SmartConnect
™
Refrigerator Tubing,
insérez l’extrémité moulée du tuyau dans le robinet
d’arrêt et serrez l’écrou de compression à la main, puis
serrez un autre tour avec une clé. Si vous serrez trop
fort, vous pouvez occasionner des fuites.
Fixez le tuyau au collet fourni pour le tenir en position
verticale. Il est possible que vous ayez à disjoindre
le collet.
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
(SUITE)
7
Écrou de
compression de
0,63 cm (1/4 po)
Collet
à tuyau
Tuyau de 0,63 cm (1/4 po)
Collet
(manchon)
Branchement
au réfrigérateur
Tuyau
SmartConnect™
Remettez le couvercle d’accès.
1
METTEZ EN MARCHE
LA MACHINE À GLAÇONS
Amenez le bras palpeur en position
ON
(marche)
en bas. La machine à glaçons ne se met en marche
que lorsqu’elle atteint une température de
fonctionnement de –9°C (15°F) ou moins.
Elle commence immédiatement à fonctionner.
NOTE : Si votre pression d’eau est trop faible,
le robinet peut se remettre en marche jusqu’à trois
fois pour envoyer suffisamment d’eau à la machine
à glaçons.
Le bras
palpeur est en
position STOP
(arrêt) en haut
Le bras palpeur
est en position
ON (marche)
en bas
10
Instructions d’installation
Pour inverser le sens d’ouverture des portes :
• Lisez toutes les directives avant de commencer.
• Manipulez les pièces avec précaution pour éviter de
rayer la peinture.
• Posez les vis à côté des pièces correspondantes pour
ne pas les utiliser aux mauvais endroits.
• Posez les portes sur un plan de travail qui ne risque pas
de rayer la peinture.
IMPORTANT : Une fois commencée votre inversion
du sens d’ouverture des portes, ne déplacez jamais votre
réfrigérateur avant d’avoir terminé.
Ces directives s’appliquent à l’inversion des charnières
du côté droit au côté gauche. Si vous voulez remettre
les charnières à droite, suivez les mêmes directives en
inversant toutes les références aux côtés gauche et droit.
NOTES IMPORTANTES
Tourne-écrou à douille de 5/16 po
OUTILS REQUIS
Tournevis Phillips
Couteau à mastiquer ou
tournevis à lame mince
Ruban-cache
Tournevis à tête de force
T 20 ou T 25, (nécessaire
pour cértains modèles)
33
Clé ouverte de 5/16 po
1.1 Débranchez le réfrigérateur.
1.2 Videz tous les balconnets y compris le
compartiment laitier.
ATTENTION : Ne laissez pas tomber la porte sur
le sol ce qui pourrait endommager la butée de
porte.
AVANT DE COMMENCER
1
2.1 Maintenez la porte fermée avec du ruban
à masquer.
2.2 À l’aide d’un tourne-écrou hex. de 5/16 po,
enlevez les vis qui retiennent la charnière
supérieure à la caisse.
ENLÈVEMENT DE LA PORTE
DU CONGÉLATEUR
2
2.3 Enlevez la charnière en la soulevant pour libérer
l’axe de charnière du trou sur le dessus de la
porte et mettez-la de côté avec ses vis.
Charnière supérieure
2.4 Enlevez le ruban et inclinez la porte en
l’éloignant de la caisse. Soulevez-la de l’axe
de charnière centrale.
2.5 Placez la porte sur une surface antiégratignure
avec la surface extérieure vers le haut.
2.6 Transférez les 2 vis du côté opposé de la caisse
dans les trous laissés libres par l’enlèvement de
la charnière supérieure.
INVERSION DE L’OUVERTURE DES PORTES
2
3.1 Maintenez la porte fermée avec du ruban à masquer.
ENLÈVEMENT DE LA PORTE
DU RÉFRIGÉRATEUR
3
3.3 Enlevez le ruban et inclinez la porte en
l’éloignant de la caisse. Relevez la porte
de l’axe dans le support de charnière inférieure
(si la rondelle en plastique colle au bas de la porte,
replacez-la sur la charnière).
3.4 Placez la porte avec l’extérieur vers le haut sur
une surface antiégratignure.
3.2 À l’aide d’un tourne-écrou hex. de 5/16 po et
d’une clé ouverte de 5/16 po, enlevez les deux
vis maintenant la charnière centrale à la caisse.
Relevez la charnière centrale pour libérer son
axe du trou au-dessus de la porte et mettez la
charnière et ses vis de côté. Assurez-vous de ne
pas perdre la rondelle et la pièce d’espacement
de la charnière centrale.
3.7 Prenez l’une des vis enlevées à l’étape 2 et insérez-la
dans le trou extérieur du côté opposé. Ne l’insérez
pas complètement. Laissez suffisamment d’espace
sous la tête de la vis pour pour l’épaisseur du
support.
3.5 Transférez les deux vis du côté opposé de la caisse
dans les trous laissés libres par l’enlèvement de
la charnière centrale.
3.6 Transférez la rondelle (si votre modèle en possède
une) au côté opposé.
Instructions d’installation
34
INVERSION DE L’OUVERTURE DES PORTES (SUITE)
2
Instructions d’installation
35
INVERSION DE LA QUINCAILLERIE
4
4.2 Intervertissez la charnière et les vis dans le coin
supérieur droit avec les vis du coin supérieur
gauche de la caisse. Ne serrez pas les vis du côté
de la charnière pour l’instant.
REMARQUES :
• Certaines charnières possèdent quatre
trous. Les trous à utiliser pour l’installation
de la charnière dépendent du côté où vous
installez la charnière.
• Le bord extérieur de la charnière doit
être parallèle avec le bord de la caisse pour
une installation correcte.
Installation de la charnière
à gauche
Installation de la charnière
à droite
INVERSION DES POIGNÉES
DE PORTE
5
5.1 Transfert de la poignée de porte
du réfrigérateur
5.1.1 Enlevez le capuchon de la poignée à
l’aide d’un couteau à mastic en plaçant
la pointe, qui a été recouverte de
ruban, sous le bord et enlevez la vis
qui se trouve en dessous du capuchon.
Enlevez les deux vis maintenant
la poignée sur le dessus de la porte.
5.1.2 Enlevez la poignée.
5.1.3 Enlevez les vis du côté droit du dessus de
la porte et insérez-les dans les trous des vis
de poignée du côté opposé.
Dessus
Vis pour
trous de
poignée
5.1.4
Enlevez le capuchon du support de la charnière
supérieure sur le côté gauche
de la porte et insérez-
le dans le trou du côté opposé, laissé libre par
l’enlèvement de la charnière supérieure.
Capuchon
Capuchon
4.1 Déplacez le support de la charnière inférieure
et la rondelle en plastique du côté droit au côté
gauche.
Changez l’axe de charnière au
côté opposite de la charnière.
Rondelle en
plastique
Support
de charnière
5.1 Transfert de la poignée de porte
du réfrigérateur
(suite)
5.1.5 Retirez le capuchon à l’avant
de la porte et transférez-le du côté
opposé.
Pour fixer la
poignée sur le
côté opposé.
Capuchon
5.3 Remise de la poignée de la porte
du réfrigérateur
5.3.1 Fixez la poignée au côté
droit de la porte avec
les vis sur le dessus et
sous le capuchon de
la poignée.
5.3.2 Remettez le capuchon
de la poignée.
INVERSION DES POIGNÉES
DE PORTE
(SUITE)
5
5.4.3 Enlevez la vis du côté supérieur droit
de la porte et insérez-la dans le trou
de la poignée sur le côté gauche.
5.4.4 Transférez la butée de porte comme il est
illustré à la section 5.2 précédente.
5.4.5 Fixez la poignée au côté droit de la porte
avec les vis sur le dessus et le dessous, en utilisant
les trous inférieurs laissés libres par l’enlèvement
des vis de la butée de porte.
TOP
BOTTOM
Dessus
Dessous
5.4 Transfert de la poignée de la porte
du congélateur
5.4.1Enlevez la vis maintenant la poignée
sur le dessus de la porte et les deux vis
maintenant
la poignée sur
le dessous de
la porte.
5.4.2Enlevez la poignée.
Instructions d’installation
36
INVERSION DE L’OUVERTURE DES PORTES (SUITE)
2
5.2 Transfert de la butée de porte
5.2.1 Faites passer les vis et la butée de porte en
métal ou en plastic du côté droite au côté
gauche.
Métallique butée
de porte
Côté
gauche
Côté droit
Plastique butée
de porte
Côté
gauche
Côté droit
Instructions d’installation
37
6.1 Remontage de la porte
du réfrigérateur
6.1.1 Placez la porte du réfrigérateur sur
l’axe de charnière inférieure. Assurez-
vous que la rondelle se trouve bien
sur l’axe.
REMONTAGE DES PORTES
6
6.1.2 Insérez l’axe sur la charnière centrale, dans
l’emplacement sur le dessus de la porte. Mettez
la pièce d’espacement, puis la rondelle sur l’axe
de charnière. REMARQUE : La charnière
centrale doit être retournée comme il est
illustré lors du montage du côté gauche.
6.1.3 Inclinez la porte vers la caisse. Lorsque
la porte est amenée en position, faites coulisser
la charnière sous la tête de la vis qui a été
insérée précédemment dans le trou extérieur
de la caisse. Insérez la vis restante, puis serrez
bien les deux vis.
Rondelle en plastique
et pièce d’espacement
Axe de charnière
6.2 Remontage de la porte
du congélateur
6.2.1 Placez la porte du congélateur sur l’axe
de charnière centrale. Assurez-vous que
la rondelle et la pièce d’espacement sont
bien placées sur l’axe.
REMONTAGE DES PORTES (SUITE)
6
Axe de charnière centrale
Rondelle en
plastique et pièce
d’espacement
6.2.2 Inclinez la porte vers la caisse, relevez
la charnière supérieure pour que l’axe s’insère
dans l’emplacement sur le dessus de la porte.
6.2.3. Assurez-vous que la porte se trouve
légèrement au-dessus de la caisse et que
l’écartement entre les portes est le même.
Serrez les vis de la charnière supérieure.
Ne serrez pas trop fort ces vis. Serrez-les pour
qu’elles soient bien en place puis vissez d’un
demi-tour supplémentaire.
Rondelle
en
plastique
Axe de
charnière
38
Soutien au
consommateur
Conseils de dépannage
Installation Mesures de sécuritéFonctionnement
Notes.
39
Bruits normaux de fonctionnement. www.electromenagersge.ca
Les réfrigérateurs plus récents font des bruits différents de ceux
des anciens. Les réfrigérateurs modernes présentent plus de
fonctions et sont plus avancés sur le plan technologique.
HUMMM...
OUUCH....
■
Le nouveau compresseur à rendement élevé
peut fonctionner plus longtemps et plus vite que
votre ancien réfrigérateur et vous pouvez entendre
un son modulé ou un ronflement aigu pendant
son fonctionnement.
■
Vous pouvez entendre un sifflement lorsque les portes
se ferment. Cela vient de l’équilibrage de pression dans
le réfrigérateur.
■
Vous pouvez entendre les ventilateurs
tourner à hautes vitesses. Cela se produit lorsque
le réfrigérateur vient d’être branché, lorsque
les portes sont ouvertes fréquemment ou lors de
l’ajout d’une grande quantité d’aliments dans
les compartiments congélateur ou réfrigérateur.
Les ventilateurs permettent de maintenir
les bonnes températures.
CLICS, CLAQUEMENTS,
CRAQUEMENTS et
GRÉSILLEMENTS
■
Vous pouvez entendre des craquements ou des
claquements lorsque le réfrigérateur est branché
pour la première fois. Cela se produit lorsque
le réfrigérateur se refroidit à la bonne température.
■
Le compresseur peut causer un clic ou
un grésillement lors de la tentative de redémarrage
(cela peut prendre 5 minutes).
■
L’expansion et la contraction des serpentins
de refroidissement pendant et après le dégivrage
peuvent causer un craquement ou un claquement.
■
Sur les modèles équipés d’une machine à glaçons,
après un cycle de fabrication de glaçons, vous pouvez
entendre les glaçons tomber dans le bac.
BRUITS D’EAU
■
Le passage de l’agent frigorifique dans les serpentins
de refroidissement du congélateur peut être
accompagné d’un gargouillement semblable à celui
de l’eau en ébullition.
■
L’eau tombant sur l’élément chauffant de dégivrage
peut faire un bruit de grésillement, de claquement
ou de bourdonnement pendant le cycle de
dégivrage.
■
Un bruit de suintement d’eau peut être entendu
pendant le cycle de dégivrage lorsque la glace de
l’évaporateur fond et tombe dans le bac de
récupération.
■
Fermer la porte peut causer un gargouillement
en raison de l’équilibrage de pression.
Entendez-vous ce que j’entends ? Ces bruits sont normaux.
Pour obtenir plus d’information sur les
bruits normaux de fonctionnement de la
machine à glaçons, veuillez consultez la
section Machine à glaçons automatique.
OUIR !
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
Avant d’appeler un réparateur…
En cas de panne
Économisez votre temps et votre argent! Consultez les
tableaux des pages suivantes, vous éviterez peut-être
d’appeler un réparateur.
Problème Causes possibles Solutions
Votre réfrigérateur ne
Votre réfrigérateur se trouve •Attendez environ 40 minutes la fin du dégivrage.
fonctionne pas
dans son cycle de dégivrage.
Bouton de commande de •Placez le bouton de commande de la température
température à la position
0
. à un réglage de température.
Le réfrigérateur est débranché. • Poussez la fiche complètement dans la prise murale.
Le fusible a sauté ou •Changez le fusible ou rebranchez le disjoncteur.
le disjoncteur a sauté.
Vibrations ou bruits
Les vis des roulettes ou les •Voyez la section
Roulettes et pieds de nivellement.
de casse (une petite
pieds de nivellement ont
vibration est normale)
besoin d’être réglés.
C’est normal quand on met •Attendez 24 heures que le réfrigérateur se refroidisse
en marche le réfrigérateur complètement.
pour la première fois.
Cela arrive souvent quand •C’est normal.
on met beaucoup d’aliments
dans le réfrigérateur.
La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte
de bien se fermer.
Il fait chaud ou vous •C’est normal.
ouvrez souvent la porte.
Les boutons de réglage de •Voyez la section
Bouton de commande de la température.
température sont mis à leur
position la plus froide.
Vous devez nettoyer le •Voyez la section
Entretien et nettoyage.
condenseur et la grille.
Le compartiment
Le bouton de commande de • Voyez la section
Bouton de commande de la température.
réfrigération ou
température n’est pas placé à une
congélation est
position suffisamment froide.
trop chaud
Il fait chaud ou vous •Mettez le bouton de réglage de température un numéro
ouvrez souvent la porte. plus froid. Consultez
Boutons de réglage de température
.
La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte
de bien se fermer.
Un article bloque l’évent dans •Vérifiez si un article ne bloque pas la fermeture
le compartiment du congélateur. de la porte.
La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte
de bien se fermer.
Vous ouvrez la porte trop
souvent ou trop longtemps.
Le moteur fonctionne
pendant de longues
périodes ou se met en
marche et s’arrête
fréquemment (Les
réfrigérateurs modernes,
qui ont davantage
d’espace de rangement
et un compartiment
congélation plus grand,
nécessitent plus de
temps de fonctionnement.
Ils se mettent en marche
et s’arrêtent souvent
pour maintenir des
températures constantes.)
Du givre ou des cristaux
de glace se forment sur
les aliments congelés
(du givre à l’intérieur
des paquets d’aliments
est normal)
40
Soutien au
consommateur
Conseils de dépannage
Installation Mesures de sécuritéFonctionnement
41
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
www.electromenagersge.ca
Problème Causes possibles Solutions
La machine à glaçons
La machine à glaçons •Amenez le bras palpeur en position
ON
(marche) en bas.
automatique ne
n’est pas en position
ON
(marche).
fonctionne pas
L’alimentation d’eau est arrêtée • Consultez
Installation de la conduite d’eau
.
(sur certains modèles)
ou n’est pas branchée.
Le compartiment • Attendez 24 heures que le réfrigérateur soit
congélateur est trop chaud. complètement froid.
Une accumulation de glaçons •Égalisez les glaçons à la main.
dans le tiroir à glaçons peut
causer un arrêt de la machine
à glaçons.
Bourdonnement
La machine à glaçons •Éteignez la machine à glaçons. Amenez le bras palpeur
fréquent
marche, mais l’arrivée d’eau en position
STOP (arrêt)
en haut.
au réfrigérateur n’a pas
été raccordée.
Glaçons trop petits
Le robinet d’arrêt d’eau •Appelez un plombier pour nettoyer le robinet.
raccordant le réfrigérateur à la
conduite d’eau peut être obstrué.
La formation des
La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte
glaçons est lente
de bien se fermer.
Le bouton de commande de la •Voyez
Bouton de commande de la température
.
température ne se trouve pas à
une position suffisamment froide.
Les glaçons ont une
Le bac à glaçons doit •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.
odeur ou un goût
être nettoyé.
Les aliments donnent de •Emballez bien les aliments.
l’odeur ou du goût aux glaçons.
L’intérieur du réfrigérateur •Consultez
Soins et nettoyage de votre réfrigérateur
.
a besoin d’être nettoyé.
De l'humidité se forme
C’est normal pendant •Essuyez complètement la surface, puis réglez la
sur la surface de l’armoire
les périodes de grande humidité. température du compartiment réfrigération un chiffre
du réfrigérateur entre
plus haut et vérifiez à nouveau 24 heures plus tard.
les portes
De l’humidité se forme
Vous ouvrez les portes trop
à l’intérieur (quand il
souvent ou trop longtemps.
fait humide, l’air
transporte de l’humidité
à l’intérieur du
réfrigérateur quand
vous ouvrez les portes)
Le réfrigérateur sent
Les aliments donnent une •Vous devez bien empaqueter les aliments qui sentent
odeur au réfrigérateur. fort.
•Conservez une boîte ouverte de bicarbonate de soude
dans votre réfrigérateur; remplacez-la tous les trois mois.
L’intérieur a besoin •Consultez
Soins et nettoyage de votre réfrigérateur
.
d’un nettoyage.
42
GARANTIE DU CLIENT
(pour la clientèle au Canada)
Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.
Ce que cette Durée de garantie Pièces Main-d’oeuvre
garantie couvre (à partir de la Réparation ou
date d’achat) remplacement au
choix de Mabe
Compresseur GE Profile : Dix (10) ans GE Profile : Dix (10) ans GE Profile : Cinq (5) ans
GE et toutes autre GE et toutes autre GE et toutes autre
marques : Un (1) an marques : Un (1) an marques : Un (1) an
Système scellé (y GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans
compris l’évaporateur, la GE et toutes autre GE et toutes autre GE et toutes autre
tuyauterie du condenseur marques : Un (1) an marques : Un (1) an marques : Un (1) an
et le frigorigène)
Toutes les autres pièces Un (1) an Un (1) an Un (1) an
TERMES ET CONDITIONS :
La présente garantie ne s’applique qu’à l’utilisation domestique
par une seule famille au Canada, lorsque le réfrigérateur a été
installé conformément aux instructions fournies par Mabe et est
alimenté correctement en eau et en électricité.
Les dommages dûs à une utilisation abusive, un accident,
une exploitation commerciale, ainsi que la modification,
l’enlèvement ou l’altération de la plaque signalétique annulent
la présente garantie.
L’entretien effectué dans le cadre de la présente garantie doit
l’être par un réparateur agréé Mabe.
Mabe et le marchand ne peuvent être tenus pour responsables
en cas de réclamations ou dommages résultant de toute panne
du réfrigérateur ou d’un entretien retardé pour des raisons qui
raisonnablement échappent à leur contrôle.
L’acheteur doit, pour obtenir un service dans le cadre de la
garantie, présenter la facture originale. Les éléments réparés ou
remplacés ne sont garantis que pendant le restant de la période
de garantie initiale.
Cette garantie est offerte à l’acheteur initial, ainsi qu’à tout
propriétaire subséquent d’un produit acheté en vue d’une
utilisation domestique au Canada. Le service à domicile en vertu
de la garantie sera fourni dans les régions où il est disponible et
où Mabe estime raisonnable de le fournir.
Cette garantie est en sus de toute garantie statutaire.
EXCLUSIONS DE LA GARANTIE :
• Le propriétaire est responsable de payer les réparations
occasionnées par l’installation de ce produit et/ou les visites
nécessaires pour lui apprendre à utiliser ce produit.
• Tout dommage au fini de l’appareil doit être signalé auprès
du magasin où a été effectué l’achat dans les 48 heures
suivant la livraison de l’appareil.
• Dommages causés à la peinture ou à l’émail après livraison.
• Installation incorrecte—l’installation correcte inclut la
bonne circulation d’air pour le système de réfrigération,
des possibilités de branchement aux circuits électriques,
d’alimentation en eau et autres.
• Remplacement des fusibles ou réarmement des disjoncteurs.
• Remplacement des ampoules électriques.
• Dommages subis par l’appareil à la suite d’un accident, d’un
incendie, d’inondations ou en cas de force majeure.
• Utilisation correcte et entretien adéquat de l’appareil selon
le manuel d’utilisation, réglage correct des commandes.
• Perte des aliments dûe à la déterioration.
• Le service s’il est impossible d’avoir accès au produit
pour ce faire.
• LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES
INDIRECTS.
IMPORTANT
Gardez cette garantie et votre facture originale comme preuve d’achat et preuve
de la date d’achat.
Mabe vous offre ses services dans tout le pays. Pour de plus amples renseignements
sur la présente garantie, veuillez prendre contact avec :
Directeur, Relations avec les consommateurs, Mabe Canada Inc., Bureau 310,
1 Factory Lane, Moncton, N.B. E1C 9M3
1.800.561.3344
Agraphez votre reçu ici.
Vous devez fournir la preuve de
l’achat original pour obtenir des
services en vertu de la garantie.
EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est la réparation du produit selon les dispositions de
cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un usage
spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.
43
Soutien au consommateur.
Site Web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous
par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.
Service de réparations 1.800.561.3344
Service de réparations GE est tout près de vous.
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes
à mobilité réduite.
Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.
Ainsi le service après-vente GE sera toujours là après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1.888.261.2133.
Pièces et accessoires
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres
réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation
inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus
proche. Autrement, appelez-nous au 1.800.661.1616.
Contactez-nous
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au
Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Inscrivez votre appareil électroménager
Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos
communications et notre service après-vente. Vous pouvez également nous envoyer par la poste
le formulaire d’inscription joint à votre documentation.
¡ADVERTENCIA!
Use este aparato sólo con el fin para el cual fue diseñado como se describe en este Manual del propietario.
PRECAUCIONES DE SEGURIDAD
Al usar aparatos eléctricos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:
■
■ Este refrigerador debe instalarse y ubicarse
correctamente según las Instrucciones de instalación
antes de su uso.
■
■ No permita que los niños se suban, se paren
o se cuelguen de los estantes en el refrigerador.
Podrían dañar el refrigerador y sufrir graves daños.
■
■ No toque las superficies frías en el compartimiento
del congelador con las manos húmedas o mojadas.
La piel se puede pegar a estas superficies
extremadamente frías.
■
■ No almacene o use gasolina u otros vapores y
líquidos inflamables en las áreas cercanas a este
o a cualquier otro aparato.
■
■ En los refrigeradores con máquinas de hielo
automáticas, evite el contacto con las partes en
movimiento del mecanismo eyector, o con el
elemento calefactor localizado en la parte inferior
del dispositivo para hacer hielo. No coloque los
dedos o las manos en el mecanismo de la máquina
de hielos mientras el refrigerador esté conectado.
■
■ Mantenga los dedos alejados de las áreas estrechas;
los espacios entre las puertas y entre las puertas
y los gabinetes son necesariamente pequeños.
Tenga cuidado al cerrar las puertas cuando haya
niños en el área.
■
■ Desconecte el refrigerador antes de limpiar y hacer
reparaciones.
NOTA: Recomendamos enfáticamente que cualquier servicio
sea realizado por un individuo calificado.
■
■ Fijar el control en la posición
0 (apagado)
no elimina
la corriente hacia el circuito de luces.
■
■ No vuelva a congelar alimentos que se han
descongelado por completo.
44
Soporte al consumidor
Consejos para la
solución de problemas
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
USO DE CABLES DE EXTENSIÓN
Debido a peligros potenciales de seguridad bajo ciertas condiciones, nos oponemos al uso de cables
de extensión.
Sin embargo, si debe usar un cable de extensión, es absolutamente necesario que sea un tipo de cable
de extensión para aparatos con conexión a tierra de tres cables, que esté en la lista de UL (en los Estados
Unidos) o en la lista CSA (en Canadá), que tenga un enchufe de tipo conexión a tierra y salida y que
el grado eléctrico del cable sea de 15 amperios (mínimo) y 120 voltios.
¡PELIGRO! RIESGO DE QUE LOS NIÑOS
SE QUEDEN ATRAPADOS
ELIMINACIÓN APROPIADA DEL REFRIGERADOR
Los problemas de que los niños se queden
atrapados y se sofoquen no son cosas del pasado.
Los refrigeradores desechados o abandonados
siguen siendo peligrosos, aún si sólo están por
“unos pocos días”. Si está desechando su
refrigerador viejo, por favor siga las instrucciones
a continuación para ayudarle a evitar accidentes.
Antes de desechar su viejo refrigerador
o congelador:
■ Quítele las puertas.
■ Deje los estantes en su lugar, de manera que los
niños no puedan subirse fácilmente al interior.
Refrigerantes
Todos los aparatos de refrigeración contienen
refrigerantes, los cuales se deben retirar antes
de la eliminación del producto de acuerdo con
la ley federal. Si va a desechar algún aparato
antiguo de refrigeración, consulte con la
compañía a cargo de desechar el aparato
para saber qué hacer.
IMPORTANTE INFORMACIÓN DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.
45
Soporte al consumidor
Consejos para la
solución de problemas
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
ge.com
¡ADVERTENCIA!
CÓMO CONECTAR LA ELECTRICIDAD
Bajo ninguna circunstancia, no corte ni retire la tercera pata (conexión a tierra) del cable de electricidad.
Por seguridad personal, este aparato debe estar correctamente conectado a tierra.
El cable eléctrico de este aparato está provisto de
un enchufe de tres patas (conexión a tierra) que
encaja en un tomacorriente estándar de 3 orificios
(conexión a tierra) para minimizar la posibilidad
de peligro de un choque eléctrico de este aparato.
Haga que el tomacorriente de la pared y el circuito
sean revisados por un electricista calificado para
asegurar que el tomacorriente tiene la conexión a
tierra apropiada.
Cuando haya un tomacorriente estándar de dos
patas, es su responsabilidad y obligación personal
reemplazarlo con un tomacorriente adecuado de
tres orificios correctamente conectado a tierra.
El refrigerador deberá siempre estar conectado en
su propio tomacorriente eléctrico individual que
tenga un nivel de voltaje que se ajuste a la placa de
potencia.
Esto ofrece el mejor desempeño y también evita
sobrecargar los circuitos eléctricos de la casa que
podrían causar un incendio a partir de los cables
recalentados.
Nunca desconecte su refrigerador halando del
cable eléctrico. Siempre tome el enchufe
firmemente y hálelo directamente del
tomacorriente.
Repare o reemplace de inmediato todos los cables
eléctricos que se hayan desgastado o dañado. No
use un cable que tenga grietas o daños de abrasión
en su longitud o en cualquier extremo.
Al retirar el refrigerador de la pared, tenga cuidado
de no enrollar o dañar el cable eléctrico.
USO DE ENCHUFES ADAPTADORES
(los enchufes adaptadores no están permitidos en Canadá)
Debido a peligros potenciales de seguridad bajo ciertas condiciones, nos oponemos al uso de un
enchufe adaptador.
Sin embargo, si debe usar un adaptador, donde los
códigos locales lo permitan, se puede hacer una
conexión temporal
a un tomacorriente de dos patas
con el uso de un adaptador en la lista de UL,
disponible en la mayoría de las ferreterías.
El orificio más grande en el adaptador deberá
alinearse con el orificio más grande en el
tomacorriente para brindar la polaridad adecuada
en la conexión del cable eléctrico.
Al desconectar el cable eléctrico del adaptador,
siempre sostenga el adaptador en su lugar con una
mano, mientras hala el enchufe del cable eléctrico
con la otra. Si no hace esto, es probable que el
terminal a tierra del adaptador se rompa con el uso
repetido.
Si el terminal a tierra del adaptador se rompe,
NO USE
el refrigerador hasta que se haya
establecido una conexión a tierra adecuada.
Unir el terminal a tierra del adaptador a un tornillo de la
tapa de un tomacorriente no equivale a una conexión a
tierra, a menos que el tornillo de la tapa sea metálico, y no
esté aislado, y el tomacorriente tenga conexión a tierra
por medio del cableado de la casa. Deberá hacer que un
electricista calificado revise si el tomacorriente está
correctamente conectado a tierra.
LEA Y SIGA CUIDADOSAMENTE ESTA INFORMACIÓN
DE SEGURIDAD.
CONSERVE ESTAS INSTRUCCIONES
46
Soporte al consumidor
Consejos para la
solución de problemas
Operating Instructions
Información de
seguridad
Instrucciones para la
instalación
Instrucciones de
operación
Sobre el dial de control de la temperatura.
Girar el dial a 0 interrumpe el enfriamiento en ambos compartimientos: el compartimiento de alimentos frescos y
el congelador, aunque no apaga el suministro de corriente hacia el refrigerador.
Dial de control de la temperatura (en algunos modelos)
El dial de control de la temperatura
tiene nueve niveles más
0
.
1
es el nivel
más caliente y
9
es el nivel más frío.
Inicialmente, fije el dial en
5
.
Después de usar el refrigerador, ajuste el
dial de ser necesario.
Inserte una moneda en la ranura en el
centro del dial y podrá girar el dial hacia
el nivel que mejor se adapte a sus
necesidades.
Permita 24 horas para que el
refrigerador se enfríe.
Estantes completos
Algunos modelos tienen un estante
deslizante en alambre de acero, un
estante de vidrio temperado estacionario,
un estante a prueba de salpicaduras o
dos estantes estacionarios en alambre de
acero. Estos estantes se pueden mover
hacia otro lugar en el compartimiento
de alimentos frescos.
El estante deslizante de tamaño completo
tiene frenos. Cuando se coloca
correctamente en los soportes del estante,
el estante frena antes de salirse
completamente del refrigerador y no
se inclinará cuando coloque o retire
alimentos del mismo.
Para retirar un estante de
tamaño completo cuando la
puerta del compartimiento de
alimentos frescos no se pueda
abrir completamente
Levante la parte
posterior
Tire a la frente y hacia abajo
Levante la parte
posterior
Tire a la frente
Para retirar los estantes de
tamaño completo
Sobre los estantes del compartimiento de alimentos frescos.
Los soportes de los estantes en diferentes niveles le permiten adaptar el espacio de los estantes según sus
necesidades. No todas las características están presentes en todos los modelos.
Estantes medios
Un extremo del estante descansa sobre
un soporte moldeado en el costado; el
soporte en el otro extremo se engancha
en un riel en la parte posterior de la
pared del gabinete.
Para retirar,
levante el estante en la parte
delantera, luego saque del soporte y
fuera del riel.
Para reemplazar,
seleccione la altura
deseada para el estante. Con el estante
delantero levantado ligeramente,
enganche la oreja superior del soporte
en el riel, luego baje el estante hasta
el soporte.
NOTA: El estante hacia la derecha del riel está
diseñado para engancharse en la ranura de la
derecha; el estante hacia la izquierda está
diseñado para engancharse en la ranura
izquierda.
2
Levante hacia arriba
y hacia afuera
1
Incline hacia
arriba
Soporte al consumidor
Consejos para la
solución de problemas
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
47
Sobre los estantes del compartimiento del congelador. ge.com
Estante de escalón
Para retirar el estante de escalón:
Levante el lado izquierdo del escalón
ligeramente.
Mueva el estante hacia la izquierda
para liberar los extremos derechos de los
orificios en la pared del gabinete.
Baje el costado derecho del estante, mueva
el estante hacia la derecha y sáquelo.
3
2
1
Sobre las gavetas de almacenamiento.
No todas las características están presentes en todos los modelos.
Gavetas para frutas y vegetales
Se debe retirar el exceso de agua que se
pueda acumular al fondo de las gavetas y
se deben secar las gavetas.
La gaveta de refrigerios se puede
mover a la posición más útil según
las necesidades de su familia.
Sobre la remoción de la gaveta de almacenamiento y cubierta.
No todas las características están presentes en todos los modelos.
Remoción de la gaveta y cubierta
Se pueden retirar las gavetas fácilmente tomando los costados y levantando ligeramente
mientras hala las gavetas más allá de la ubicación del
freno
.
Gaveta de tamaño completo con
cubierta plástica
Para retirar la cubierta,
levante de los
soportes, hale hacia delante, inclínela
y sáquela.
Gaveta preservadora de humedad ajustable (en algunos modelos)
Deslice el control completamente hasta
la posición
HIGH
(alto) para ofrecer la alta
humedad recomendada para la mayoría
de los vegetales.
Lleve el control por completo hasta la
posición
LOW
(bajo) para ofrecer los niveles
bajos de humedad recomendados para la
mayoría de las frutas.
Para reemplazar el estante de escalón:
Con el estante inclinado como aparece,
ajuste los extremos del lado izquierdo
del estante en los orificios de la pared
del gabinete.
Levante el costado izquierdo del estante
ligeramente, mueva el estante hacia
arriba, ajuste los extremos del lado
derecho del estante en los orificios de
la pared del gabinete y baje el estante
a su lugar.
2
1
Gaveta de refrigerios
1
2
3
48
Soporte al consumidor
Consejos para la
solución de problemas
Operating Instructions
Información de
seguridad
Instrucciones para la
instalación
Instrucciones de
operación
Estante para las gavetas gemelas
Para retirar:
Retire las gavetas.
Empuje el frente de la cubierta
de vidrio hacia arriba, y al mismo
tiempo, hale hacia delante tanto
como se pueda.
Inclínela y sáquela. Evite limpiar la
cubierta de vidrio fría con agua caliente
ya que la diferencia de temperaturas
extremas podría causar que se quiebre.
Retire el marco de la gaveta.
(Siempre retire la cubierta de vidrio
antes de sacar el marco de la gaveta.)
Levante el marco de los soportes en
cada costado y atrás, hale hacia delante,
incline y saque.
Para reemplazar:
Baje el marco hasta que descanse
sobre los soportes en cada costado
y atrás.
Reemplace la cubierta de vidrio,
empujando su borde posterior
firmemente en el canal del marco
posterior y suavemente baje el frente
hacia su lugar.
Reemplace las gavetas.
3
2
1
3
2
1
Sobre la remoción de la gaveta de almacenamiento y cubierta.
No todas las características están presentes en todos los modelos.
Sobre la máquina de hielos automática.
Un refrigerador recientemente instalado puede tomar entre 12 y 24 horas para empezar a hacer hielo.
La máquina de hielos producirá siete
cubos por ciclo, aproximadamente entre
100 y 130 cubos en un período de 24 horas,
dependiendo de la temperatura del
compartimiento del congelador, la
temperatura del cuarto, el número de veces
que se abre la puerta y otras condiciones
de uso.
Si el refrigerador se opera antes de hacer
la conexión del agua hacia la máquina
de hielo, mueva el brazo de llenado hacia
la posición
STOP
(hacia arriba).
Cuando se haya conectado el refrigerador
al suministro de agua, mueva el brazo de
llenado hacia la posición
ON
(hacia abajo).
Escuchará un zumbido cada vez que la
máquina de hielos se llene de agua.
La máquina de hielos se llenará de
agua cuando se enfríe hasta 15°F. Un
refrigerador recién instalado se puede
tomar entre 12 y 24 horas para empezar a
hacer cubos de hielo.
Deseche los primeros cubos de hielo para
permitir que la línea del agua se limpie.
Asegúrese de que nada interfiera con el
movimiento del brazo indicador.
Cuando el contenedor se llene al nivel
del brazo indicador, la máquina de hielos
dejará de producir hielos.
Es normal que varios cubos de hielo se
junten.
Si el hielo no se usa con frecuencia, los
cubos de hielo viejo se volverán turbios,
con sabor rancio y se encogerán.
NOTA: En hogares con presión de agua inferior
al promedio, es posible que escuche el ciclo de
la máquina de hielos varias veces al hacer un lote
de hielo.
Kit de accesorios de la máquina
de hielos
Si su refrigerador no viene ya equipado con
una máquina de hielos automática, existe
un kit accesorio para la máquina de hielos
que está disponible por un costo adicional.
Revise en la parte posterior del refrigerador
en busca del kit para la máquina de hielos
específica que necesita para su modelo.
Brazo de
llenado hacia la
posición STOP
(hacia arriba)
Brazo de llenado
hacia la posición
ON (hacia abajo)
49
Soporte al consumidor
Consejos para la
solución de problemas
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
Cuidado y limpieza del refrigerador. ge.com
Limpieza exterior
Las manijas de la puerta y accesorio
(en algunos modelos).
Limpie con un paño humedecido con agua jabonosa. Seque
con un paño seco.
Mantenga el exterior limpio.
Límpielo con un paño ligeramente
humedecido con cera de cocina para electrodomésticos o
detergente líquido suave para platos. Seque y brille con un
paño limpio y seco.
Los paneles y las manijas de las puertas
de acero inoxidable
(en algunos modelos) pueden ser
limpiados con un limpiador para acero inoxidable para usos
comerciales.No utilice cera para electrodomésticos sobre el
acero inoxidable.
No limpie el refrigerador con un paño sucio para platos o con una
toalla mojada. Estos pueden dejar residuos y pueden erosionar la
pintura. No use almohadillas de restregar, limpiadores en polvo,
blanqueadores o limpiadores que contengan blanqueadores ya que
estos productos pueden raspar y debilitar el acabado de pintura.
Limpieza interior
Para ayudar a evitar olores,
deje una caja abierta de
bicarbonato en los compartimientos de alimentos frescos
y en el congelador.
Desconecte el refrigerador antes de limpiarlo.
Si esto no es
práctico, escurra la humedad excesiva con una esponja o paño
al limpiar alrededor de los interruptores, luces o controles.
Use una solución de agua tibia y bicarbonato—una cucharada
(15 ml) de bicarbonato para un cuarto (1 litro) de agua. Esto
limpia y neutraliza los olores. Enjuague y seque.
Después de limpiar los empaques de la puerta, aplique
una capa delgada de vaselina en los empaques de la puerta
en el costado de la bisagra. Esto ayuda a evitar que los
empaques se peguen y se doblen hasta perder su forma.
Evite limpiar los estantes de vidrio fríos (en algunos modelos) con
agua caliente ya que la diferencia de las temperaturas extremas
puede causar que se quiebren. Manipule los estantes de vidrio con
cuidado. Golpear el vidrio templado puede causar que se quiebre.
No lave ninguna parte plástica del refrigerador en la lavadora de platos.
Condensador
No hay necesidad de una
limpieza de rutina del
condensador en ambientes de
operación de hogares normales.
Sin embargo, en ambientes que
puedan ser particularmente
polvorientos o grasosos, el
condensador debe limpiarse periódicamente para una
operación eficiente del refrigerador.
Para limpiar el condensador, gire el dial de control de la
temperatura a
0
. Barra o aspire el polvo.
Para mejores resultados use un cepillo especialmente
diseñado para este fin. Está disponible en la mayoría de
tiendas de partes de electrodomésticos.
Mover el refrigerador
Tenga cuidado al mover el refrigerador lejos de la pared.
Todos los tipos de cubiertas de piso se pueden dañar,
particularmente las cubiertas acojinadas y aquellas con
superficies con diseños en relieve.
Hale el refrigerador en línea recta y regréselo a su posición
empujándolo de la misma forma.
Mover el refrigerador en una
dirección lateral puede resultar en daños a la superficie del piso
o al refrigerador.
Cuando empuje de nuevo el refrigerador, asegúrese de no pisar el
cable eléctrico o la línea de suministro a la máquina de hielos
(en algunos modelos).
Después de rodar el refrigerador a su posición, gire
las patas del refrigerador en el sentido de las manecillas
del reloj hasta que las patas sostengan nuevamente el peso
del refrigerador.
Reposición de la bombilla
Para reemplazar una bombilla quemada, desconecte el
refrigerador del tomacorriente eléctrico, desenrosque la
bombilla cuando esté fría y reemplácela con una bombilla
para refrigeradores de similar o inferior voltaje.
Girar el control a la posición 0 no desconecta la corriente del
circuito de la luz.
Cómo prepararse para las vacaciones
Para una largas vacaciones o ausencias, retire los alimentos
y desconecte el refrigerador. Gire el dial de control de
la temperatura hacia la posición
0 (apagado)
, y limpie el
interior con una solución de una cucharada de
bicarbonato (15 ml) y un cuarto (1 litro) de agua.
Deje las puertas abiertas.
Mueva el brazo de llenado a la posición
STOP
(hacia
arriba) y cierre el suministro del agua hacia el refrigerador.
Si la temperatura puede caer por debajo del punto de
congelamiento, haga que una persona calificada drene el
sistema del suministro de agua (en algunos modelos) para
evitar serios daños a la propiedad causados por
inundaciones.
Cómo prepararse para trasladarse
Asegure todos los artículos sueltos como la rejilla, los
estantes y cajones pegándolos con cinta en su lugar para
evitar daños.
Asegúrese de que el refrigerador permanezca en una posición
vertical durante el traslado.
Limpieza de los
serpentines del condensador
Lea estas instrucciones completa y cuidadosamente.
•
IMPORTANTE – Guarde estas
instrucciones para uso del inspector local.
•
IMPORTANTE – Observe todos los
códigos y órdenes de ley.
•
Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
•
Nota al consumidor – Conserve estas instrucciones
para referencia futura.
• Nivel de destreza – La instalación de este aparato
requiere de destrezas mecánicas básicas.
• Tiempo de ejecución – Instalación del refrigerador
15 minutos
Invertir el vaivén de la puerta
1 hora
• La instalación apropiada es la responsabilidad del
instalador.
• La falla del producto debido a una instalación
inadecuada no está cubierta por la garantía.
ANTES DE INICIAR
• No instale el refrigerador donde la temperatura baje de 60°F
(16°C) ya que no correrá con suficiente frecuencia para
mantener las temperaturas apropiadas.
• Instálela en un piso fuerte para que lo soporte con carga
completa.
UBICACIÓN DEL REFRIGERADOR
Permita el siguiente espacio para una fácil instalación,
apropiada circulación del aire y conexiones de plomería y
eléctricas.
• Costados 3/4″ (19 mm)
• Arriba 1″ (25 mm)
• Atrás 1″ (25 mm)
ÁREA
Si el refrigerador tiene una máquina de hielos, se tendrá que
conectar a una tubería de agua potable fría. Un kit de
suministro de agua (contiene tubería de cobre, válvula de
cierre, accesorios e instrucciones) está disponible con un
costo adicional a través de su proveedor, visitando nuestra
página Web ge.com o bien a través de Partes y Accesorios,
1.800.661.1616.
SUMINISTRO DE AGUA HACIA
LA MÁQUINA DE HIELOS
(en algunos modelos)
50
Las patas niveladoras
cerca de cada esquina delantera
del refrigerador son ajustables. Éstas colocan
firmemente el refrigerador y evitan que se mueva
cuando las puertas se abran. Las patas niveladoras
se deben colocar de manera que el frente del
refrigerador se levante lo suficiente para que las
puertas se cierren fácilmente cuando se abran hasta
la mitad.
Gire las patas niveladoras
en el sentido de las manecillas
del reloj para levantar
el refrigerador, y
en el sentido
contrario para bajarlo.
Los rodillos
al lado de las patas niveladoras le permiten
mover el refrigerador lejos de la pared para limpiarlo.
Gire las patas en el sentido contrario de las manecillas
del reloj hasta que el peso del refrigerador se traslade
de éstas hacia los rodillos. Después de rodar el
refrigerador de nuevo hacia su lugar, gire las patas en
el sentido de las manecillas del reloj hasta que las patas
sostengan nuevamente el peso del refrigerador.
RODILLOS Y PATAS NIVELADORAS
Instrucciones para
la instalación
Modelos 16, 17, 18
Si tiene preguntas, llame al 800.GE.CARES (800.432.2737)
o bien visite nuestra página Web:
ge.com
CÓMO INSTALAR LA TUBERÍA DEL AGUA
(EN ALGUNOS MODELOS)
Instrucciones para la instalación
Los kits de cobre recomendados para el suministro de
agua son WX8X2, WX8X3 o WX8X4, dependiendo de la
cantidad de tubería necesaria. Las tuberías plásticas
aprobadas para el suministro de agua son las tuberías para
el refrigerador SmartConnect
™
de GE (WX08X10006,
WX08X10015 y WX08X10025).
Al conectar su refrigerador a un Sistema de Agua de
Ósmosis Inversa de GE, la única instalación aprobada es
con un kit de Ósmosis Inversa de GE. Para otros sistemas
de agua de ósmosis inversa, siga las instrucciones del
fabricante.
Esta instalación de la tubería del agua no está garantizada
por el fabricante del refrigerador o de la máquina de
hielos. Siga estas instrucciones cuidadosamente para
minimizar el riesgo de un daño costoso debido al agua.
El martilleo del agua (agua golpeando contra la tubería)
en la tubería de la casa puede causar daños a las partes del
refrigerador y conducir a un goteo o inundación por el
agua. Llame a un plomero calificado para corregir el
martilleo del agua antes de instalar la tubería del agua
al refrigerador.
Para evitar quemaduras y daños con el producto, no
conecte la tubería del agua a la tubería del agua caliente.
Si usa el refrigerador antes de conectar la tubería,
asegúrese de que el brazo de llenado esté en la posición
STOP
(hacia arriba).
No instale la tubería de la máquina de hielos en lugares
donde la temperatura caiga por debajo del nivel de
congelamiento.
Al usar cualquier aparato eléctrico (como un taladro
eléctrico) durante la instalación, asegúrese de que el
aparato esté aislado o conectado de manera que evite el
peligro de una descarga eléctrica, o se opere por baterías.
Todas las instalaciones se deben realizar según los
requisitos del código local de plomería.
ANTES DE INICIAR QUÉ NECESITA (CONT.)
Los kits de tubería para el refrigerador SmartConnect
™
de
GE están disponibles en las siguientes longitudes:
6′ (1,8 m) – WX08X10006
15′ (4,6 m) – WX08X10015
25′ (7,6 m) – WX08X10025
Asegúrese de que el kit que haya seleccionado permita al
menos 8 pies (2,4 m) como se describe arriba.
NOTA: La única tubería de plástico aprobada de GE
es la que viene provista con los kits de tubería para el
refrigerador SmartConnect
™
de GE. No use ninguna otra
tubería plástica para el suministro del agua ya que la tubería
está bajo presión todo el tiempo. Ciertos tipos de plástico se
fracturarán o se romperán con el tiempo y causarán daños en
su casa debido al agua.
• Un kit de suministro de agua de GE (contiene tubería,
válvula de cierre y accesorios enumerados abajo) está
disponible a un costo adicional en su tienda o por medio de
Partes y Accesorios, 1.800.661.1616.
• Un suministro de agua fría. La presión del agua debe estar
entre 20 y 120 p.s.i. (1,4-8,1 bar).
• Taladro eléctrico.
• Llave de 1/2″ o ajustable.
• Destornillador plano
y de estrella.
• Dos tuercas de compresión de 1/4″
de diámetro exterior y 2 férulas
(mangas) – para conectar la tubería
de cobre a la válvula de cierre y l
a válvula del agua del refrigerador.
O BIEN
• Si está usando un kit de tubería para el refrigerador
SmartConnect
™
de GE, los accesorios necesarios ya vienen
preinstalados en la tubería.
• Si su tubería existente de cobre para el agua tiene un
accesorio con vuelo en el extremo, necesitará un adaptador
(disponible en las tiendas de suministros de plomería) para
conectar la línea del agua al refrigerador O BIEN, podrá
cortar el accesorio con vuelo con un cortador de tubos y
luego usar un accesorio de compresión. No corte el
extremo formado de la tubería para el refrigerador
SmartConnect
™
de GE.
• Válvula de cierre para conectar a la línea del agua fría. La
válvula de cierre deberá tener una entrada de agua con un
diámetro interno mínimo de 5/32″ en el punto de
conexión a la TUBERÍA DEL AGUA FRÍA. Las válvulas de
apagado tipo silla vienen incluidas en muchos kits de
suministro de agua. Antes de comprar, asegúrese de que
una válvula tipo silla cumple con los códigos de plomería en
su localidad.
1
QUÉ NECESITA
• Kit de tubería de cobre para el refrigerador o
SmartConnect
™
de GE, 1/4″ de diámetro externo para
conectar el refrigerador al suministro de agua. Si usa
cobre, asegúrese de que ambos extremos de la tubería
se corten uniformemente.
Para determinar la cantidad de tubería que necesita: mida
la distancia desde la válvula del agua en la parte posterior
del refrigerador hasta el tubo de suministro de agua.
Luego agregue 8 pies (2,4 m). Asegúrese de que haya
suficiente tubería adicional (unos 8 pies [2,4 m] enrollado
en tres vueltas de unas 10 pulgadas [25 cm] de diámetro)
para permitir que el refrigerador se pueda mover de la
pared después de la instalación.
51
Abra el grifo más cercano en contra del sentido de las
agujas del reloj por suficiente tiempo para limpiar la
tubería del agua.
1
52
Instrucciones para la instalación
Instale la válvula de cierre en la tubería del agua de consumo más frecuentemente utilizada.
Seleccione una ubicación para la válvula que sea
fácilmente accesible. Es mejor conectarla en el
costado de una tubería vertical de agua. Cuado sea
necesario conectarla en una tubería horizontal de
agua, haga la conexión en la parte superior o al lado,
en vez de hacerlo en la parte de abajo, para evitar
retirar cualquier sedimento de la tubería del agua.
Perfore un orificio de 1/4″ en la tubería del agua
(incluso si está usando una válvula auto perforadora),
usando una broca afilada. Retire cualquier sobrante
que resulte de perforar el orificio en la tubería. Tenga
cuidado de no permitir que se filtre agua hacia el
taladro. No perforar un orificio de 1/4″ puede resultar
en menor producción de hielo o cubos más pequeños.
SELECCIONE LA UBICACIÓN
DE LA VÁLVULA
2
Una la válvula de cierre a la tubería de agua fría
con la abrazadera para el tubo.
Apriete los tornillos de la abrazadera hasta que la
arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya que
podría romperse.
INSTALE LA VÁLVULA DE CIERRE
3
Arandela
Extremo de
entrada
Tornillo de la
abrazadera
Tubería vertical
de agua fría
Válvula de
cierre tipo silla
Abrazadera
del tubo
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts. Las
válvulas tipo silla son ilegales y su uso no está
permitido en Massachusetts. Consulte con un
plomero licenciado.
LAVE LA TUBERÍA
Abra el suministro principal de agua en contra del
sentido de las agujas del reloj y lave la tubería hasta
que el agua esté limpia.
Cierre el agua en la válvula después de que un cuarto
(1 litro) de agua se haya eliminado por la tubería.
6
DIRIJA LA TUBERÍA
Dirija la tubería entre la línea del agua fría y el refrigerador.
Dirija la tubería a través de un orificio perforado en la
pared o en el piso (detrás del refrigerador o del gabinete
de la base adyacente) lo más cerca posible a la pared.
NOTA: Asegúrese de que haya suficiente tubería
adicional (unos 8 pies [2,4 m] enrollada en tres vueltas de
alrededor de 10″ [25 cm] de diámetro) para permitir que
el refrigerador se pueda mover de la pared después de la
instalación.
4
Coloque la tuerca de compresión y férula para
la tubería de cobre (manga) en el extremo de la
tubería y conéctela a la válvula de cierre.
Asegúrese de que la tubería esté complemente
insertada en la válvula. Apriete la tuerca de
compresión firmemente.
Para tubería de plástico de un kit de tubería para
el refrigerador SmartConnect
™
de GE, inserte el
extremo moldeado de la tubería en la válvula de cierre
y apriete la tuerca de compresión hasta que esté
firmemente apretada a mano, luego apriete otro giro
con una llave. Apretar demasiado puede causar fugas.
CONECTE LA TUBERÍA
A LA VÁLVULA
5
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso no está
permitido en Massachusetts. Consulte con un plomero
licenciado.
Válvula de cierre
tipo silla
Tuerca de
compresión
Tubería
SmartConnect
™
Tuerca de empaque
Válvula de salida
Férula (manga)
CIERRE EL SUMINISTRO
PRINCIPAL DE AGUA Y
DESENCHUFE EL REFRIGERADOR
53
Instrucciones para la instalación
CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)
1
NOTAS:
• Antes de hacer la conexión al refrigerador, asegúrese
de que el cable de corriente del refrigerador no esté
conectado en el tomacorriente de la pared.
• Recomendamos instalar un filtro de agua si su
suministro de agua tiene arena o partículas que
podrían obstruir la malla de la válvula de agua del
refrigerador. Instálelo en la tubería del agua cerca
al refrigerador. Si usa un kit de tubería para el
refrigerador SmartConnect
™
de GE, necesitará un tubo
adicional (WX08X10002) para conectar el filtro. No
corte la tubería plástica para
instalar el filtro.
Retire la cubierta del acceso.
Retire la tapa flexible de plástico
de la válvula del agua (conexión
del refrigerador).
Coloque la tuerca de compresión y
la férula (manga) en el extremo de
la tubería como se muestra. En el
kit de tubería para el refrigerador
SmartConnect
™
de GE, las tuercas
ya vienen armadas con la tubería.
Inserte el extremo de la tubería en la conexión de la
válvula del agua lo más que se pueda. Mientras sostiene
la tubería, apriete el accesorio.
Para tubería de plástico de un kit de tubería para el
refrigerador SmartConnect
™
de GE, inserte el extremo
moldeado de la tubería en la válvula de cierre y apriete
la tuerca de compresión hasta que esté firmemente
apretada a mano, luego apriete otra vuelta con una llave.
Apretar demasiado puede causar fugas.
Una la tubería a la abrazadera provista para sostenerla
en una posición vertical. Quizás necesite apalancar
la abrazadera.
CONECTE LA TUBERÍA AL
REFRIGERADOR
7
Tuerca de
compresión
de 1/4″
Abrazadera
de la
tubería
Tubería de 1/4″
Férula
(manga)
Conexión del
refrigerador
Tubo de
SmartConnect
™
Reemplace la cubierta de acceso.
Apriete cualquier conexión que pueda presentar fugas.
ABRA LA LLAVE DEL AGUA
EN LA VÁLVULA DE CIERRE
8
Organice el cable de la tubería de manera que no vibre
contra la parte trasera del refrigerador o contra la pared.
Empuje el refrigerador hacia la pared.
CONECTE EL REFRIGERADOR
9
INICIE LA MÁQUINA DE HIELO
10
Mueva el brazo de llenado a la posición
ON
(hacia abajo).
La máquina de hielos no empezará a operar hasta que
alcance su temperatura de operación de 15°F (–9°C) o
menor. Luego, empezará a operar automáticamente.
NOTA: En condiciones de menor presión
del agua, la válvula de agua puede encenderse
hasta 3 veces para suministrar suficiente agua a
la máquina de hielos.
Brazo de
llenado hacia
la posición
STOP (hacia
arriba)
Brazo de
llenado hacia la
posición ON
(hacia abajo)
Instrucciones para la instalación
CÓMO INVERTIR EL VAIVÉN DE LA PUERTA
2
2.1 Pegue la puerta cerrada con cinta de enmascarar.
2.2 Con un destornillador de casquillo de cabeza
hexagonal de 5/16,″ retire los tornillos que sostienen
la bisagra superior del gabinete.
RETIRE LA PUERTA
DEL CONGELADOR
2
2.3 Levante la bisagra directamente hacia arriba para
liberar el pasador de la bisagra del casquillo en la parte
superior de la puerta y colóquela a un lado, junto con
los tornillos correspondientes.
Bisagra superior
2.4 Retire la cinta y levante la puerta hacia fuera del
gabinete. Levántela del pasador de la bisagra central.
2.5 Coloque la puerta sobre una superficie que no raye
con la parte exterior hacia arriba.
2.6 Traslade los dos tornillos del lado opuesto del
gabinete hacia los orificios de los tornillos
desocupados al retirar la bisagra superior.
Al invertir el vaivén de la puerta:
• Lea las instrucciones completamente antes de
empezar.
• Maneje las partes con cuidado para evitar raspar la
pintura.
• Ponga los tornillos con su parte correspondiente para
evitar usarlas en el lugar equivocado.
• Disponga de una superficie de trabajo que no se
raspe para las puertas.
IMPORTANTE: Una vez que empiece, no mueva el
gabinete hasta que haya completado el proceso de
invertir el vaivén de la puerta.
Estas instrucciones son para cambiar las bisagras del
lado derecho al izquierdo, si alguna vez desea cambiar
las bisagras al lado derecho nuevamente, siga las
mismas instrucciones e invierta toda las referencias
hacia la izquierda y derecha.
NOTAS IMPORTANTES
Destornillador de casquillo
con cabeza de 5/16″
HERRAMIENTAS REQUERIDAS
Destornillador de estrella
Cuchillo para masilla
(espátula) o destornillador
delgado
Cinta de enmascarar
Destornillador Torx
®
T20 ó T25, (necesitado
para algunos modela)
Llave abierta
de 5/16″
1.1 Desconecte el refrigerador del tomacorriente eléctrico.
1.2 Desocupe todos los estantes de la puerta, incluyendo el
compartimiento de lácteos.
PRECAUCIÓN: No permita que ninguna puerta se
caiga al piso, ya que esto podría dañar el freno de la
puerta.
ANTES DE INICIAR
1
54
Instrucciones para la instalación
CÓMO INVERTIR LOS
ELEMENTOS DE SOPORTES
4
4.2
Intercambie la bisagra y los tornillos en la parte
superior derecha con los tornillos en la parte superior
izquierda del gabinete. No apriete los tornillos en el
lado de la bisagra en este momento.
NOTAS:
• Algunas bisagras tienen cuatro orificios. Los
orificios a utilizar para la instalación de la bisagra
dependen del lado que instale la bisagra.
• El borde externo de la bisagra deberá estar paralelo
al borde de la caja para una instalación correcta.
Instalación de la bisagra
a la izquierda.
Instalación de la bisagra
a la derecha.
4.1
Mueva el soporte de la
bisagra inferior y la
arandela plástica del lado
derecho al izquierdo.
Cambie el pasador de la bisagra
al lado opuesto del soporte.
Arandela
Plástica
Soporte de
la bisagra
55
3.7 Tome uno de los tornillos retirados en el paso 2 y
colóquelo en el orificio para tornillo más exterior en el
lado opuesto. No atornille por completo, deje
suficiente espacio bajo la cabeza del tornillo para el
grosor del soporte.
RETIRE LA PUERTA DE
ALIMENTOS FRESCOS
(CONT.)
3
3.5 Traslade los dos tornillos del lado opuesto del gabinete
a los orificios de los tornillos desocupados al retirar la
bisagra central.
3.6 Traslade la arandela (si su modelo la incluye) hacia el
costado opuesto.
3.2
Usando un destornillador de casquillo de cabeza hexagonal
de 5/16″ y una llave abierta de 5/16,″ retire los dos tornillos
que sostienen la bisagra central al gabinete. Levante la
bisagra central para liberar el pasador del casquillo en la
parte superior de la puerta y coloque la bisagra y los
tornillos a un lado. Tenga cuidado de no perder el
espaciador y la arandela de la bisagra central.
3.1
P
egue la puerta cerrada con cinta de enmascarar.
RETIRE LA PUERTA DE
ALIMENTOS FRESCOS
3
3.3 Retire la cinta e incline la puerta hacia fuera del
gabinete. Levante la puerta del pasador en el soporte
de la bisagra inferior. (Si la arandela plástica se pega al
fondo de la puerta, colóquela de nuevo en la bisagra.)
3.4 Coloque la puerta con el exterior hacia arriba en una
superficie que no raye.
5.4 Traslade la manija de la puerta
del congelador
5.4.1Retire el tornillo que sostiene la
manija con la parte
superior de la puerta y
los dos tornillos que
sostienen la manija con
la parte inferior de
la puerta.
5.4.2Retire la manija.
Instrucciones para la instalación
5.3 Cómo reinstalar la manija de la
puerta de los alimentos frescos
5.3.1Pegue la manija en el lado
derecho de la puerta con
los tornillos que están en
la parte superior y debajo
del tapón de la manija.
5.3.2Vuelva a instalar el tapón
de la manija.
TOP
BOTTOM
CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (CONT.)
2
Parte superior
Parte inferior
56
5.1 Traslade la manija de la puerta de
alimentos frescos
(cont.)
5.1.5
Retire el tapón del frente
de la puerta y trasládelo
al lado opuesto.
Tapón
Para volver a instalar la
manija en el lado opuesto.
5.1.3 Retire los tornillos del borde derecho de la parte
superior de la puerta e insértelos en los orificios de
los tornillos de la manija en el lado opuesto.
Tornillos para
los orificios de
la manija
5.1.4
Retire el botón de la bisagra superior del lado
izquierdo de la puerta e insértelo en el orificio en el
lado opuesto que se desocupó al retirar la bisagra
superior.
Tapón
CÓMO INVERTIR LAS MANIJAS
DE LAS PUERTAS
5
5.1 Traslade la manija de la puerta
de alimentos frescos
5.1.1Retire el tapón de la manija por debajo del borde
usando un cuchillo de masilla con la punta forrada
con cinta, y retire el tornillo que está por debajo.
Retire los dos tornillos que sostienen la manija con
la parte superior de la puerta.
5.1.2 Retire la manija.
Parte superior
Tapón
5.2 Traslade el freno de la puerta
5.2.1 Desplace el tope de la puerta de metal o
plástico y los tornillos del lado derecho al
lado izquierdo.
Freno metálico
de la puerta
Lado
izquierdo
Lado
derecho
Freno plástico
de la puerta
Lado
derecho
Lado
izquierdo
6.1.2
Inserte el pasador en
la bisagra central en
el casquillo de la
parte superior de
la puerta. Coloque
el espaciador,
luego la arandela
en el pasador de la bisagra. NOTA: La bisagra
central debe girarse como se muestra al instalarse
en el lado izquierdo.
6.2 Vuelva a colgar la puerta
del congelador
6.2.1 Baje la puerta del
congelador al
pasador de la
bisagra central.
Cerciórese de que
la arandela y el e
spaciador estén en
su lugar en el pasador.
CÓMO VOLVER A COLGAR
LAS PUERTAS
(CONT.)
6
Pasador de la
bisagra central
Arandela
plástica y espaciador
6.2.2
Incline la puerta hacia el gabinete, levantando la
bisagra superior de manera que el pasador se ajuste
en el casquillo en la parte superior de la puerta.
6.2.3
Cerciórese de que la puerta esté ligeramente por
encima de la parte superior del gabinete y el
espacio entre las puertas esté uniforme por el
frente. Apriete los tornillos de la bisagra superior.
No apriete demasiado estos tornillos, apriételos
hasta que estén ajustados, luego dé otro medio giro.
Instrucciones para la instalación
6.1.3
Incline la puerta hacia el gabinete. A medida que la
puerta vuelve a su posición, deslice la bisagra debajo de la
cabeza del tornillo que anteriormente se había insertado
parcialmente en el orificio más externo. Inserte el tornillo
restante, luego apriete ambos tornillos firmemente.
Arandela
plástica
Soporte
de la
bisagra
6.1 Vuelva a colgar la puerta de los
alimentos frescos
6.1.1 Baje la puerta de los alimentos frescos al pasador
de la bisagra inferior. Asegúrese de que la arandela
esté en su lugar en el pasador.
CÓMO VOLVER A COLGAR
LAS PUERTAS
6
Arandela plástica y espaciador
Pasador de la bisagra
57
5.4.4 Traslade el freno de la puerta, como se muestra
en la sección 5.2 anterior.
5.4.5 Una la manija al borde
derecho de la puerta con
tornillos en la parte superior
e inferior, usando los
orificios que quedan al
retirar los tornillos del freno
de la puerta.
5.4.3 Retire el tornillo del borde
superior derecho de la puerta
e insértelo en el orificio del
tornillo de la manija en el
lado izquierdo.
CÓMO INVERTIR LAS MANIJAS
DE LA PUERTA
(CONT.)
5
Troubleshooting Tips
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
Troubleshooting Tips
Consejos para la
solución de problemas
Soporte al consumidor
■
El nuevo compresor de
alta eficiencia puede
funcionar más rápido y
durar más que el de su
refrigerador anterior y puede escuchar un zumbido
de tono alto o un sonido pulsante mientras opera.
■
Puede escuchar un sonido de soplido cuando las
puertas se cierran. Esto se debe a que la presión se
está estabilizando dentro del refrigerador.
Sonidos normales de operación.
Los refrigeradores más nuevos producen sonidos diferentes a los modelos más antiguos. Los refrigeradores
modernos tienen más funciones y usan tecnología más reciente.
■
Puede escuchar los ventiladores
moviéndose a gran velocidad. Esto pasa
cuando el refrigerador se conecta por
primera vez, cuando las puertas se abren
frecuentemente o cuando se guarda
gran cantidad de alimentos en el refrigerador o en los
compartimientos del congelador. Los ventiladores están
ayudando a mantener las temperaturas correctas.
CHASQ UIDOS,
ESTALLIDOS , CRUJIDO,
GORJEOS
■
Puede escuchar sonidos como de crujido o estallidos
cuando el refrigerador se conecta por primera vez. Esto
pasa a medida que el refrigerador se enfría hasta la
temperatura correcta.
■
El compresor puede causar un chasquido o un gorjeo
cuando intenta volver a arrancar (esto puede tomar
hasta 5 minutos).
■
Expansión y contracción de las bobinas durante o
después del ciclo de descongelación puede causar
sonidos como de crujido o estallidos.
■
En modelos con máquina de hielos, después de
completar un ciclo de hacer hielo, se pueden escuchar
los cubos de hielo cuando caen a la bandeja de hielos.
SON IDOS DE AGUA
■
El fluido del refrigerante a través de las bobinas puede
producir un sonido de borboteo como de agua
hirviendo.
■
El agua que cae en el calentador de descongelación
puede causar un chisporroteo, estallido o zumbido
durante el ciclo de descongelación.
■
Un ruido de agua cayendo se puede escuchar durante el
ciclo de descongelación a medida que el hielo se derrite
del evaporador y fluye hacia la bandeja de drenaje.
■
El cierre de las puertas puede producir un sonido de
gorgoteo debido a la estabilización de la presión.
¿Usted escucha lo que yo escucho? Estos sonidos son normales.
Para información adicional sobre los ruidos
normales de la máquina de hielos, consulte la
sección Sobre la máquina de hielos automática.
HMMMM...
WHOOSH...
Antes de llamar a solicitar servicio…
Consejos para la solución de problemas
¡Ahorre tiempo y dinero! Revise las tablas en las siguientes páginas
primero y quizás no necesite llamar a solicitar el servicio.
Problema Posibles causas Qué hacer
El refrigerador está en •Espere unos 30 minutos hasta que el ciclo
el ciclo de descongelado. de descongelado termine.
El dial de control de la temperatura •Mueva el dial de control de la temperatura
está en posición
0 (apagado).
a un nivel de temperatura.
El refrigerador está desconectado. • Empuje el enchufe completamente en el tomacorriente.
El fusible está quemado / el •Reemplace el fusible o fije el interruptor.
interruptor automático se saltó.
Los rodillos o patas •Consulte la sección
Rodillos y patas niveladoras.
niveladoras necesitan ajuste.
La puerta se deja abierta. •Revise si un paquete está reteniendo la puerta abierta.
Abrir la puerta con mucha
frecuencia o por mucho tiempo.
La válvula de cierre del agua que •Llame al plomero para que limpie la válvula.
conecta el refrigerador a la línea
del agua puede estar obstruida.
El refrigerador no opera
Vibración o traqueteo
(una
vibración ligera es normal)
Hielo o cristales de hielo en
los alimentos congelados (El
hielo dentro de un paquete
es normal)
Los cubos son
muy pequeños
58
59
Soporte al consumidor
Consejos para la
solución de problemas
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
ge.com
Problema Posibles causas Qué hacer
Normal cuando el refrigerador •Espere 24 horas hasta que el refrigerador se enfríe
se conecta inicialmente. por completo.
Con frecuencia ocurre cuando •Esto es normal.
grandes cantidades de alimentos
se almacenan en el refrigerador.
La puerta se deja abierta. •Revise si un paquete está reteniendo la puerta abierta.
El clima caliente o abrir •Esto es normal.
la puerta frecuentemente.
El dial de control de la temperatura
•Consulte la sección
Sobre el dial de control de la temperatura.
están en en el nivel más frío.
La rejilla y el condensador • Consulte la sección
Cuidado y limpieza.
necesitan limpieza.
El control de la temperatura no está
•Consulte la sección
Sobre el dial de control de la temperatura.
en un nivel suficientemente frío.
El clima caliente o abrir •Fije el control de la temperatura a un nivel más frío.
la puerta frecuentemente. Consulte la sección
Sobre los controles.
La puerta se deja abierta. •Revise si un paquete está reteniendo la puerta abierta.
Un paquete está obstruyendo •Revise si hay un paquete bloqueando el conducto
el conducto del aire en el del aire en el compartimiento del congelador.
compartimiento del congelador.
La máquina de hielos no •
Mueva el brazo de llenado a la posición
ON
(hacia abajo).
está encendido.
El suministro del agua está •Consulte la sección
Cómo instalar la tubería del agua.
apagado o no está conectado.
El compartimiento del •Espere 24 horas para que el refrigerador se enfríe
congelador no es muy frío. completamente.
Hay cubos amontonados en •Nivele los cubos con la mano.
el recipiente de almacenamiento
que causan que la máquina de
hielos se apague.
La máquina de hielos está en •
Mueva el brazo de llenado a la posición
STOP
(hacia
la posición de encendido, pero
arriba).
Mantener el brazo en la posición
ON
(hacia
el suministro de agua hacia el
abajo)
dañará la válvula del agua.
refrigerador no está conectado.
La puerta se deja abierta. •Revise si un paquete está reteniendo la puerta abierta.
El dial de control de la temperatura no
•Consulte la sección
Sobre el dial de control de la temperatura.
está en un nivel suficientemente frío.
El recipiente de almacenamiento • Desocupe el recipiente y lávelo. Deseche los cubos viejos.
de hielos necesita limpieza.
Hay alimentos que trasmiten • Envuelva bien los alimentos.
olor / sabor a los cubos de hielo.
El interior del refrigerador •Consulte la sección de
Cuidado y limpieza.
necesita limpieza.
No es raro durante •Seque la superficie, luego fije el control de la
periodos de alta humedad. temperatura a un nivel más frío.
Abrir la puerta con mucha
frecuencia o por mucho tiempo.
Hay alimentos que trasmiten •
Los alimentos con olores fuertes deben envolverse firmemente.
olor / sabor al refrigerador.
•Mantenga una caja abierta de bicarbonato
en el refrigerador, reemplácela cada tres meses.
El interior necesita limpieza. •Consulte la sección de
Cuidado y limpieza.
El motor opera con
frecuencia por largos
periodos o ciclos de
forma intermitente (Los
refrigeradores modernos
con más espacio de
almacenamiento y un
congelador más grande
requieren de más tiempo
de operación. Arrancan y
paran con frecuencia
para mantener
temperaturas uniformes.)
El compartimiento de
alimentos frescos o el
congelador no están muy
fríos
La maquina de hielos
automática no funciona
(en algunos modelos)
Zumbido
frecuente
Congelamiento lento de
los cubos de hielo
Los cubos de hielo tienen
olor / sabor
Se forma humedad en
la superficie del gabinete
entre las puertas
Humedad se forma al
interior (en clima húmedo,
el aire lleva la humedad
al refrigerador cuando
las puertas se abren)
El refrigerador tiene olor
60
Notas.
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
Consejos para la
solución de problemas
Soporte al consumidor
61
Notas. ge.com
Soporte al consumidor
Consejos para la
solución de problemas
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
Garantía del refrigerador.
Todos los servicios de garantía los proporcionan nuestros Centros de
Reparación de Fábrica o nuestros técnicos Customer Care
®
autorizados.
Para concertar una cita de reparación, en línea, 24 horas al día, visíte
nos al ge.com, o llame al 800.GE.CARES (800.432.2737). Cuando llame
para solicitar servicio, por favor tenga a mano el número de serie y
el número de modelo.
Por el período de: GE reemplazará:
MODELOS GE y GE PROFILE:
Un año Cualquier parte
del refrigerador que falle debido a defectos en los materiales o en
A partir de la fecha
la fabricación. Durante esta
garantía limitada de un año
, GE también proporcionará,
sin costo
de la compra original alguno
, toda la mano de obra y el servicio relacionado para reemplazar partes defectuosas.
Treinta días Cualquier parte
del cartucho del filtro de agua que falle debido a defectos en los materiales o en
(Filtro de agua, si incluido)
la fabricación. Durante esta
garantía limitada de treinta días
, GE también proporcionará,
sin costo
A partir de la fecha alguno
, un cartucho de filtro de agua de repuesto.
de la compra original
del refrigerador
MODELOS DE GE PROFILE SOLAMENTE:
Cinco años (Modelos Cualquier parte del sistema sellado de refrigeración
(compresor, condensador, evaporador y tuberías
de GE Profile solamente)
de conexión) que fallen debido a defectos en los materiales o fabricación. Durante esta
garantía
A partir de la fecha limitada de cinco años del sistema sellado de refrigeración
, GE también proporcionará,
sin costo
de la compra original alguno
, toda la mano de obra y el servicio relacionado para reemplazar partes defectuosas en
el sistema sellado de refrigeración.
■ Viajes de servicio a su hogar para enseñarle cómo usar
el producto.
■ Instalación o entrega inapropiada, o mantenimiento
impropio.
■ Fallas del producto si hay abuso, mal uso, o uso para
otros propósitos que los propuestos, o uso para fines
comerciales.
■ Pérdida de alimentos por averías.
■ Reemplazo de fusibles de su hogar o reajuste de
interruptores de circuito.
■ Causar daños después de la entrega.
■ Reemplazo del cartucho del filtro de agua, si incluido,
debido a presión de agua afuera de las limites de
operación especificados o sedimento excesivo en
el suministro de agua.
■ Reemplazo de las bombillas, si incluidas, o del cartucho
de filtro de agua, si incluido, diferente a como se
especifica anteriormente.
■ Daño al producto causado por accidente, fuego,
inundaciones o actos de Dios.
■ Daño incidental o consecuencial causado por posibles
defectos con el aparato.
■ Producto no accesible para facilitar el servicio requerido.
Lo que GE no cubrirá:
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría
solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska,
la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da
derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son
sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.
Garante: General Electric Company. Louisville, KY 40225
Grape aquí su recibo.
Se requiere facilitar prueba
de la fecha de compra
original para obtener un
servicio bajo la garantía.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y
como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de
comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más
breve permitido por la ley.
Soporte al consumidor Troubleshooting Tips
Instrucciones de
operación
Información de
seguridad
Instrucciones para la
instalación
Consejos para la
solución de problemas
62
63
Soporte al Consumidor.
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al
día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales
de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una
reparación.
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación
cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)
durante horas normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
ge.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de
todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,
incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy
mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas ge.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su
garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (1.888.261.2133)
durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página
Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de
embalaje.
ge.com
ge.com
ge.com
ge.com
ge.com
Página Web de GE Appliances www.Hotpoint.com
Solicite una reparación www.Hotpoint.com
Piezas y accesorios www.Hotpoint.com
Póngase en contacto con nosotros www.Hotpoint.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 1.800.661.1616 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier
otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución
ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Registre su electrodoméstico
www.Hotpoint.com
Consumer Support.
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts, or even schedule service on-line. In Canada: www.geappliances.ca
GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with
disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).
In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Extended Warranties
In the U.S.:
ge.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
1.800.661.1616 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be
referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.661.1616.
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.geappliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Register your new appliance on-line—at your convenience! Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the need arise.
You may also mail in the pre-printed registration card included in the packing material.
In Canada: www.geappliances.ca
ge.com
ge.com
GE Appliances Website
In the U.S.:
www.Hotpoint.com
Schedule Service
In the U.S.:
www.Hotpoint.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.
In Canada, call 1.800.561.3344
Real Life Design Studio
In the U.S.:
ge.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 1.888.261.2133 during normal business hours. GE Consumer
Home Services will still be there after your warranty expires.
ge.com
ge.com
ge.com
Parts and Accessories
In the U.S.:
www.Hotpoint.com
Contact Us
In the U.S.:
www.Hotpoint.com
Register Your Appliance
In the U.S.:
www.Hotpoint.com
Printed in the United States
Printed on Recycled Paper
