Thank you for buying this Pioneer product. Please read through these operating instruc-
tions so you will know how to operate your model properly.
Contents
01 Before you start
Features ............................................................................................................................................................................... 5
Checking what’s in the box ................................................................................................................................................5
Assembly ............................................................................................................................................................................. 5
02 Operation
Part names and functions .................................................................................................................................................7
Adjustment ..........................................................................................................................................................................7
Connecting your equipment ..............................................................................................................................................8
Playback ..............................................................................................................................................................................9
Pausing playback ...............................................................................................................................................................9
Finishing playback ..............................................................................................................................................................9
Additional information .......................................................................................................................................................9
03 Others
Troubleshooting ................................................................................................................................................................ 11
Cautions on use ................................................................................................................................................................ 11
Maintenance of each part ................................................................................................................................................11
About trademarks and registered trademarks ..............................................................................................................11
Specifications ...................................................................................................................................................................12
5
Before you start
01
Features
Simple to use, fully automatic record player
Once you select the record size, all you have to do is press the [START] button to start playing a record. When the
record is done, the player’s fully automatic function returns the tone arm to its position.
Stable record playing due to low center of gravity chassis
The bottom of the player has a metal plate to give the entire chassis a low center of gravity. That makes it stable
while playing records even when there are external vibrations.
Equipped with a phono equalizer that can be switched ON/OFF
Being equipped with its own phono equalizer means the player can be connected directly to amps that don’t have
a PHONO terminal. If an amp does have a phono equalizer, this function can be turned off.
Comes with a high-performance MM cartridge
Because it comes with a cartridge, you can use it right away.
Comes with a moderately thick rubber mat
The 5 mm thick rubber mat suppresses external vibration while improving the grip between the record and the
turntable–for stable record playing.
Unobtrusive design
Its appearance and finish engender a composed ambience so it harmonizes with your components as well as
your interior.
Detachable power cord
Cables are not obstacles when the player is moved, thus preventing disconnection problems.
Checking what’s in the box
Please check that you’ve received the following supplied accessories:
! Turntable
! Turntable sheet
! Dust cover with removable hinges
! Adapter for EP record
! Balance weight
! Headshell with cartridge
! Spare lead wires
! Power cord
! Operating instructions (this document)
WARNING
Store small parts out of the reach of children and
infants. If accidentally swallowed, contact a doctor
immediatel
y.
D41-6-4_A1_En
Assembly
! Do not remove the twist tie for clamping the tone arm until assembly is completed.
! Connect the power cord after player assembly and all the connections between other devices have been
completed.

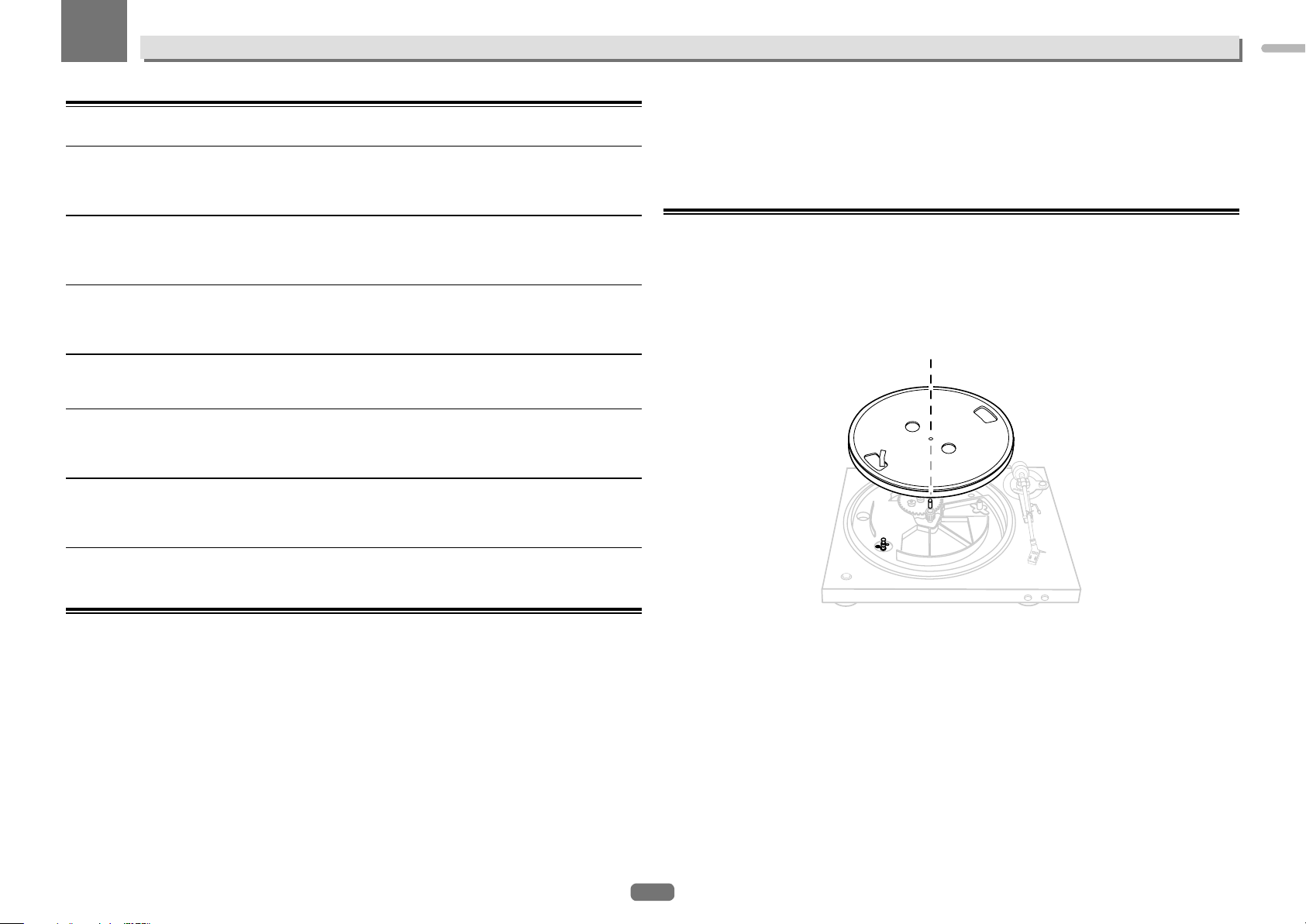

1 Set the turntable.
Set the turntable on the center spindle.
! Be careful not to hit the turntable on the main unit or drop it.
2 Turn the turntable so that the roller is visible through the square hole with the ribbon tape
for catching the belt.
English
6
Before you start
01
3 Pinch the ribbon tape and catch the belt on the outer center of the roller.
1
2
3
4
1 Roller
2 Belt
3 Ribbon tape
4 Square hole
4 Remove the ribbon tape.
5 Turn turntable slowly five or six turns.
Check that the belt is properly caught at the center of the roller.
6 Set the turntable sheet.
! The turntable mat has a top and a bottom side. Put the mat on the turntable so the bottom, which has the
Pioneer logo, faces down.
7 Attach the headshell.
Insert the headshell with attached cartridge into the tone arm. Next, while keeping the headshell horizontal,
tighten the lock nut.
8 Attach the balance weight.
Attach the balance weight to the rear shaft of the tone arm.
9 Mount the dust cover.
Insert the hinges of the dust cover securely into their holders on the back of the turntable.
PHONO LINE
AC IN
! Insert both hinges fully.
! When removing the dust cover, open the dust cover fully then pull out upward with holding the dust cover
near the hinge retainer sections.
10 Remove the twist tie for clamping the tone arm.
Once assembly is finished, remove the twist tie for clamping the tone arm.
7
Operation
02
Part names and functions

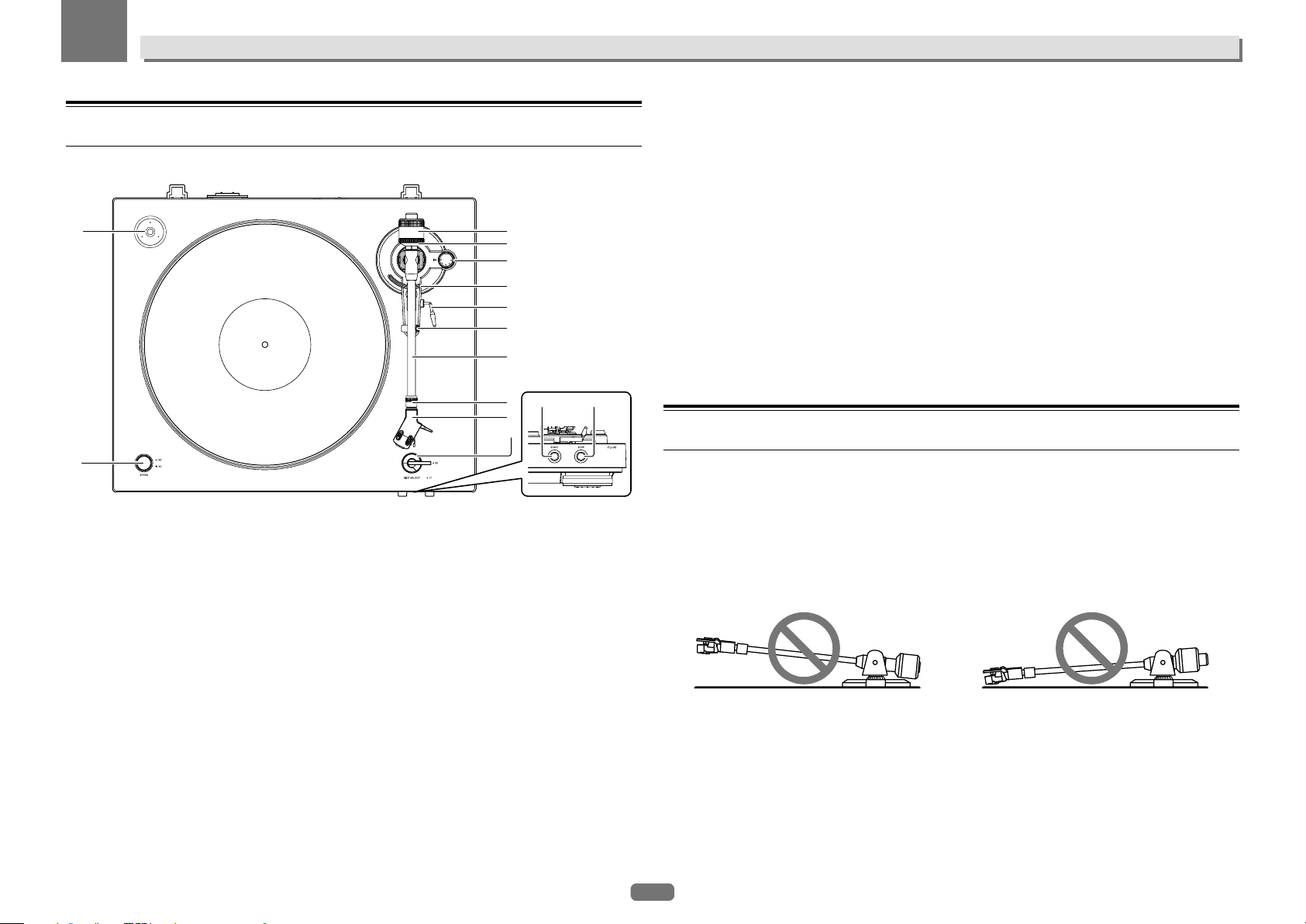

Top panel
A
N
T
I
-
S
K
A
T
I
N
G
7
8
9
a
b
c
d
5
6
e
4
23
1
1 SPEED button
Changes the speed according to the record to be played.
2 START button
Pressing the button starts rotation of the turntable.
3 STOP button
Pressing the button stops rotation of the turntable.
4 SIZE SELECT lever
Changes the size according to the record to be played.
5 Headshell
Used with a cartridge attached.
6 Lock nut
Holds the cartridge attached.
7 Tone arm
8 Arm rest
Serves as the support base for the tone arm.
9 Lifter lever
The tone arm goes up when the lever is pulled up. The tone arm goes down when the lever is pushed down.
a Arm lifter
This device is used to move the tone arm up and down. It is operated by the lifter lever.
b ANTI-SKATING dial
When a record is played, there is power to pull the stylus tip toward the inner perimeter. By matching this dial
to the stylus pressure value, that power is eliminated.
c Stylus pressure adjustment ring
Used to match to the appropriate stylus pressure of the cartridge.
d Balance weight
Used to balance the tone arm and adjust the stylus pressure.
e Adapter for EP record
Used to play standard EP records.
Adjustment

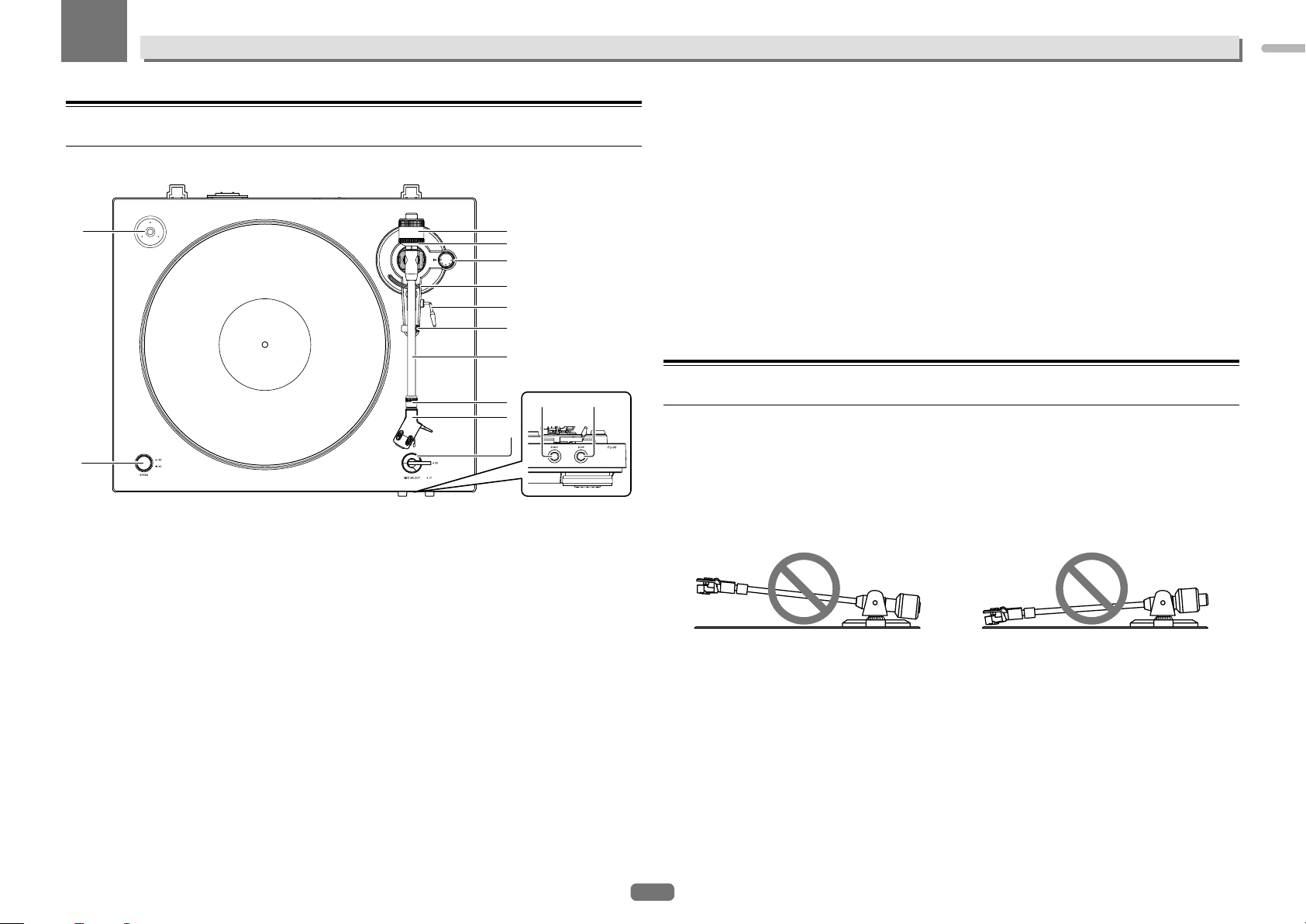

Adjusting the tone arm balance
Prepare as follows;
! For cartridges with removable stylus covers, remove the stylus cover.
! Push down the lifter lever.
1 Set the [ANTI-SKATING] dial to “0”.
2 Keep the tone arm from the arm rest and adjust the balance so it is horizontal.
Turn the balance weight until the tone arm becomes almost horizontal.
! When moving the tone arm, make sure that the stylus tip does not directly touch the turntable and the like.
Balance weight too far to the back Balance weight too far to the front
English
8
Operation
02

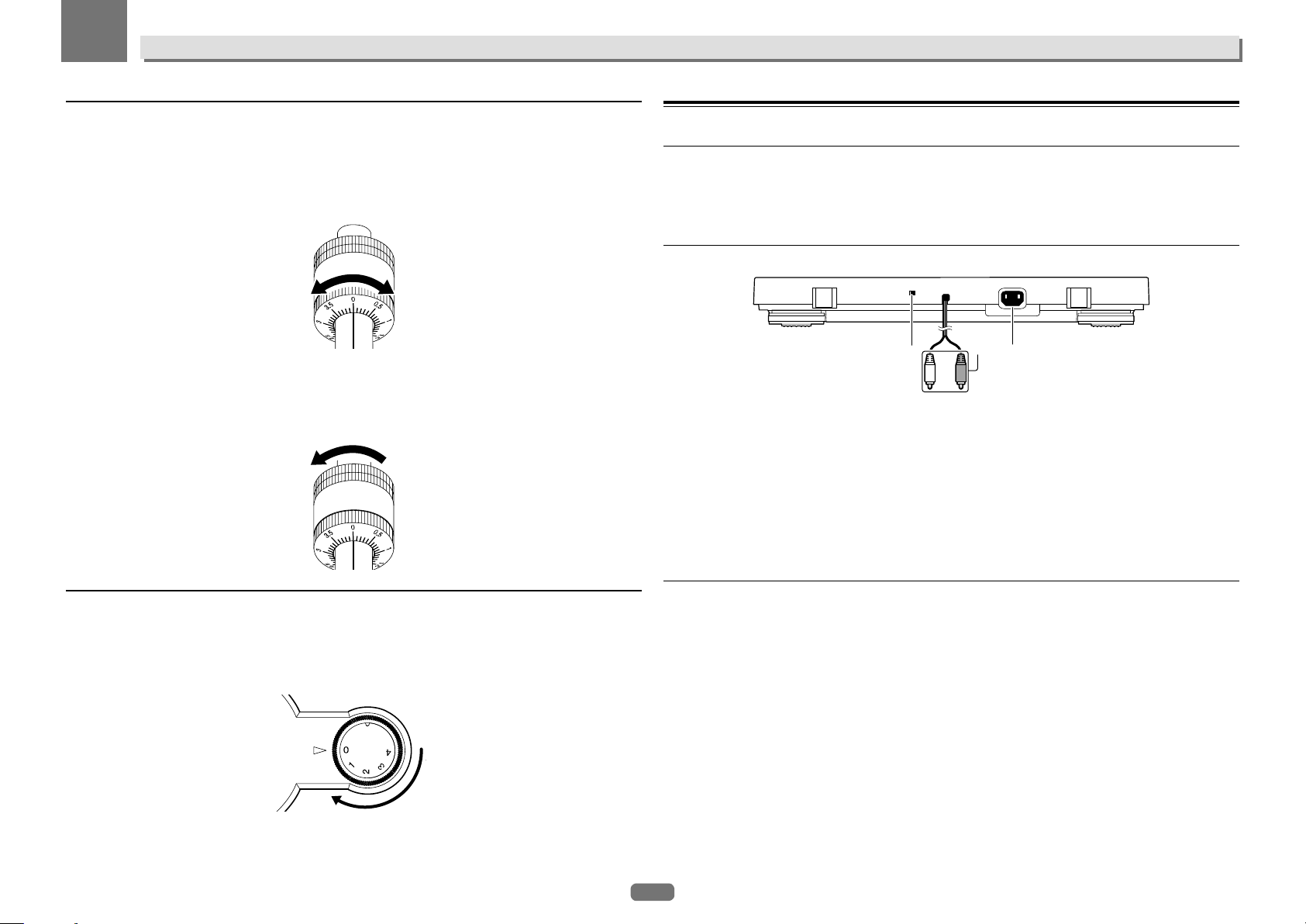

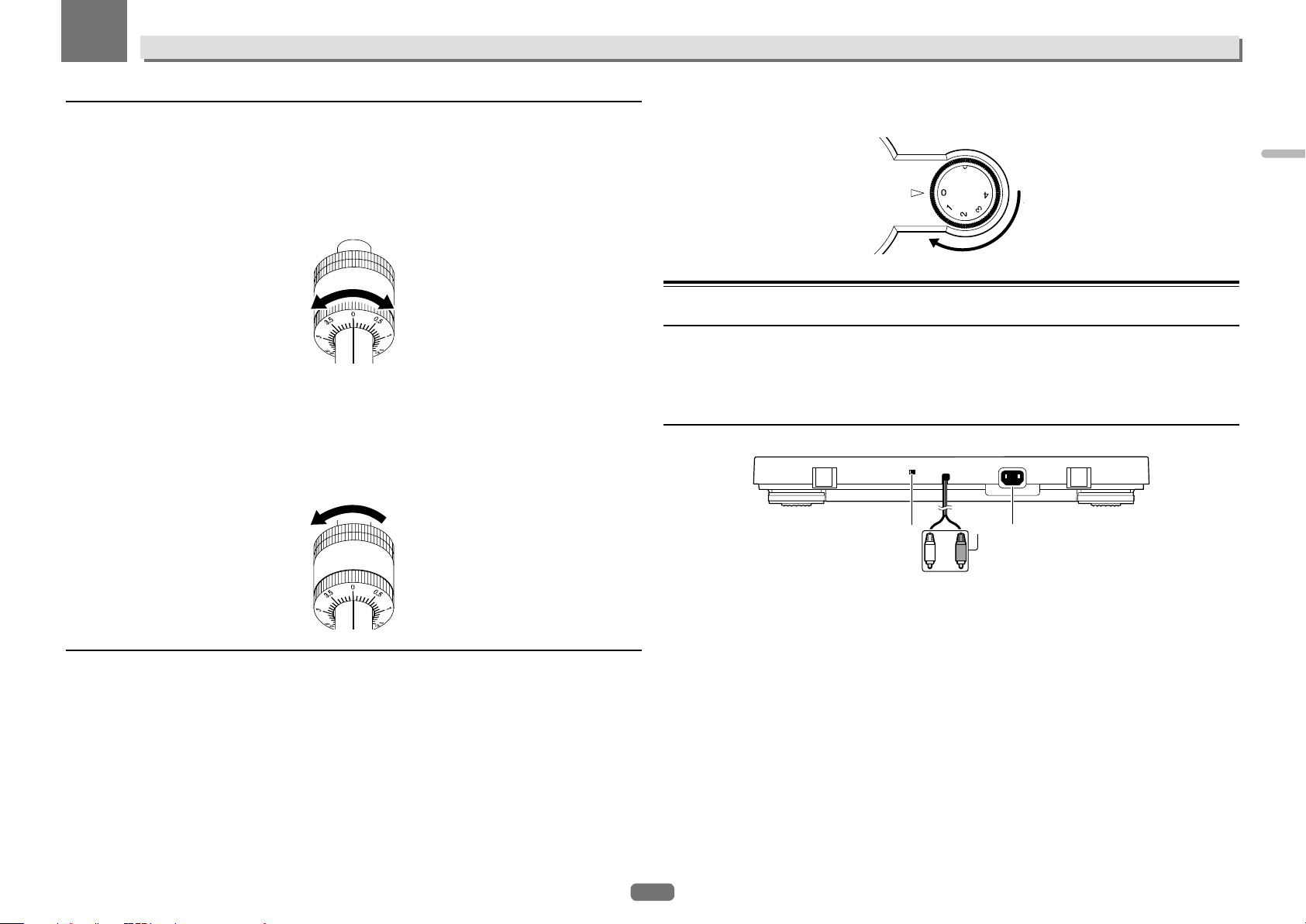

Adjusting the stylus pressure
1 Return the tone arm to the arm rest.
2 Match the “0” on the stylus pressure adjustment ring to the center line of the arm rear
shaft.
While using your finger to hold the balance weight to keep it from moving, turn only the stylus pressure adjust-
ment ring so that the number “0” comes to the black center line of the tone arm rear shaft.
3 Adjust the stylus pressure.
Turn the balance weight to adjust to the appropriate stylus pressure value for your cartridge.
! When turning the balance weight, the stylus pressure adjustment ring turns together. While observing the
adjustment ring, adjust the stylus pressure to the appropriate value.
! The appropriate stylus pressure for the included cartridge is 3.5 g. Set to “3.5”.
Adjusting anti-skating
This adjustment is made to prevent stylus jumping.
1 Match to the same scale position as the stylus pressure value.
2 Turn the [ANTI-SKATING] dial to match the reference mark to the same value as the
cartridge stylus pressure value.
A
N
T
I
-
S
K
A
T
I
N
G
Connecting your equipment
Connecting your equipment
! Be sure to turn off the power and unplug the power cord from the power outlet whenever making or changing
connections.
! Refer to the operating instructions for the component to be connected.
! Connect the power cord after all the connections between devices have been completed.
Descriptions of terminals
PHONO LINE
AC IN
31 2
1 Equalizer switch
Move this switch to appropriate position according to the audio input terminal of the pre-main amplifier or
other component.
2 RCA output terminals
Connects to the audio input terminal of the pre-main amplifier or other component.
3 AC IN terminal
Connects to a power outlet using the included power cord. Wait until all connections between the equipment
are completed before connecting the power cord.
! Be sure to use the included power cord.
Connecting to a pre-main amplifier and component
1 Set the equalizer switch to appropriate position.
PHONO: When connecting to the PHONO input terminal (the built-in equalizer of record player is not used.)
LINE: When connecting a terminal other than the PHONO input terminal (the built-in equalizer of record player is
used.)
2 Connect the RCA output terminal to the input terminal of the pre-main amplifier or other
component.
3 Connect the power cord.
Connects to a power outlet using the included power cord. Wait until all connections between the equipment are
completed before connecting the power cord.
! Before connecting to the outlet (AC outlet) mounted on the connected equipment, check the wattage dis-
played on the outlet. (This unit consumes 2 W of power.)
! If the player starts operating when the power cord is plugged in, press the [STOP] button.
9
Operation
02
Place of installation
Place the unit on a level surface that is free of external vibration.
! To the extent possible, keep the unit away from the speaker system.
! When the unit is very close to a radio (AM/FM broadcasting), the radio could generate noise. Keep the distance
as far away from the unit as possible.
Playback
Prepare as follows;
! Place a record on the turntable.
! Remove the stylus cover while paying attention not to touch the stylus tip.
1 Press the [SPEED] button to set the record’s playing speed.
To play 45’s, set the button to the raised position [v]; for 33 1/3 records, the button must be in the depressed
position [w].
! To play a standard EP record, attach the EP record adapter to the center spindle and play the EP record.
2 Move the [SIZE SELECT] lever to set the record size.
To play 17 cm records, set the lever position to [17]; for 30 cm records, set the lever position to [30].
! To play a standard EP record, attach the EP record adapter to the center spindle and play the EP record.
3 Press the [START] button for over 1 second.
The turntable starts turning and playback starts automatically.
! Once the record is played, the tone arm returns to its original position and the turntable automatically stops
turning.
! Once you have finished playing records, attach the stylus cover to protect the stylus tip.
! This set has an auto return function by which the tone arm automatically returns to its original position once
a specific point is reached after a record finishes playing. Though there is no problem with records of normal
size, with records including grooves up to this point, the auto return function may be activated before play-
back is finished.
Notes
! Do not touch the tone arm or turntable or turn off the power while a record is playing.
! The auto play system cannot be used for 25 cm records. In this case operate manually. If the tone arm does not
return to its original position after playback stops, press the [STOP] button.
Pausing playback
Pull up the lifter lever.
The stylus of the cartridge lifts away from the record.
! To resume playback, push down the lifter lever.
Finishing playback
1 Pull up the lifter lever to return the tone arm to the arm rest and then push down the lifter
lever.
2 Press the [STOP] button.
! Once you have finished playing records, attach the stylus cover to protect the stylus tip.
Additional information
Replacing the stylus
The included stylus has a service life of about 400 hours. To avoid damaging valuable records, replace the stylus
without delay. Purchase a replacement stylus at the store where you purchased the record player or your nearest
repair and inquiry outlet. Specify that you want the replacement stylus exclusively for PL-30-K.
! Turn off the amplifier’s power before replacing the stylus, and unplug the player’s power cord.
! The stylus tip is an extremely delicate part, so handle it very carefully. Use a soft brush to gently remove any
dust from the stylus tip.
! Removing the headshell makes it easy to replace the stylus.
Removing the replaceable stylus
1 Holding the cartridge steady with one hand, grasp the replaceable stylus with the other
hand, and then push down it.
2 Pull the stylus off gently in the direction of arrow.
Attaching the replaceable stylus
1 Holding the cartridge steady with one hand, grasp the replaceable stylus with the other
hand, point the catch on the replaceable stylus, insert it all the way into the long hole in the
cartridge.
2 Push up in the direction of arrow until a click is heard.
Replacing the cartridge
If you wish to mount a different cartridge on this player, use one weighing approximately 4.5 g to 9.5 g.
To purchase a headshell only, ask for one exclusively for PL-30-K at your store of purchase or nearest repair and
inquiry outlet.
English
10
Operation
02

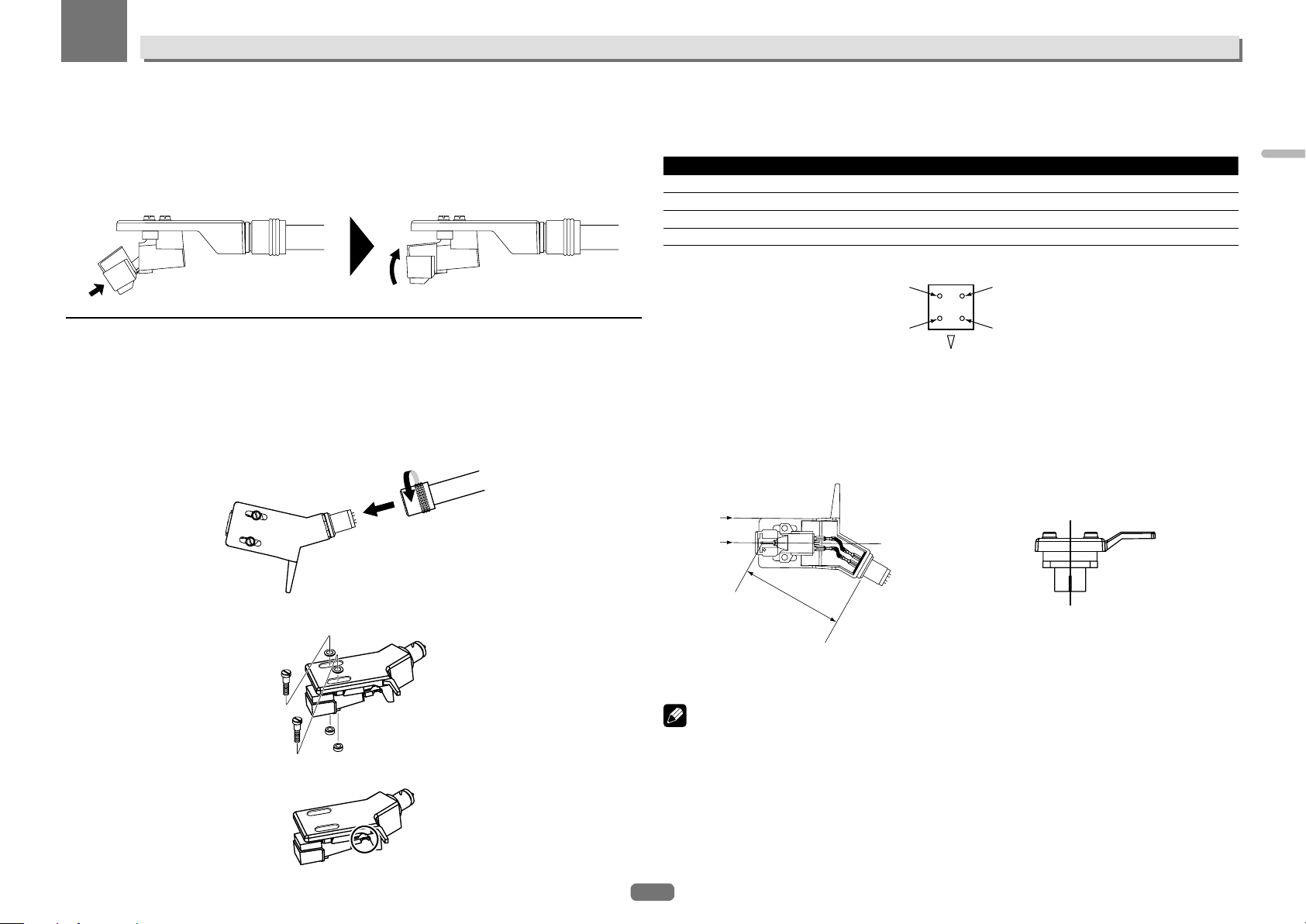

Removing the cartridge

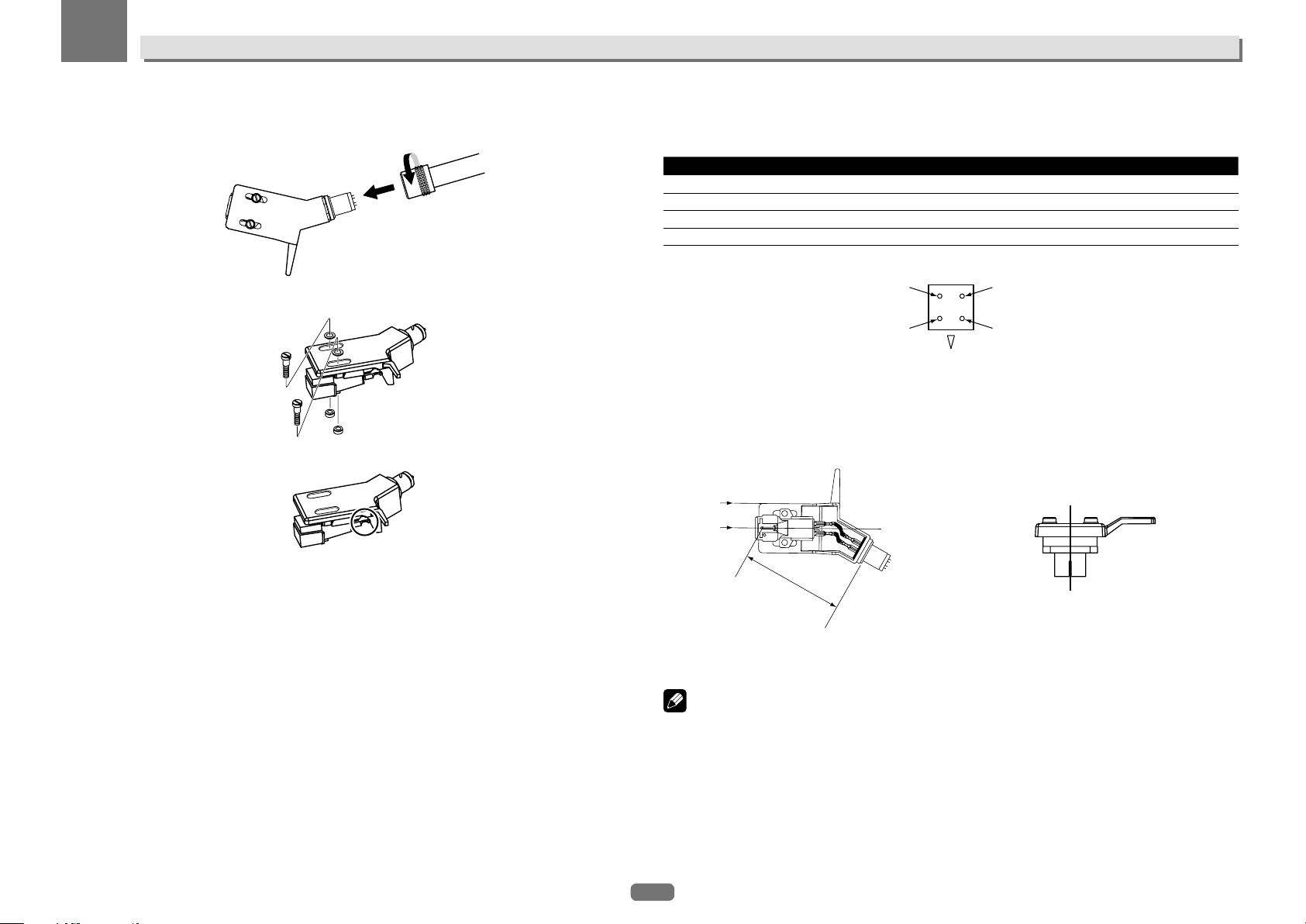

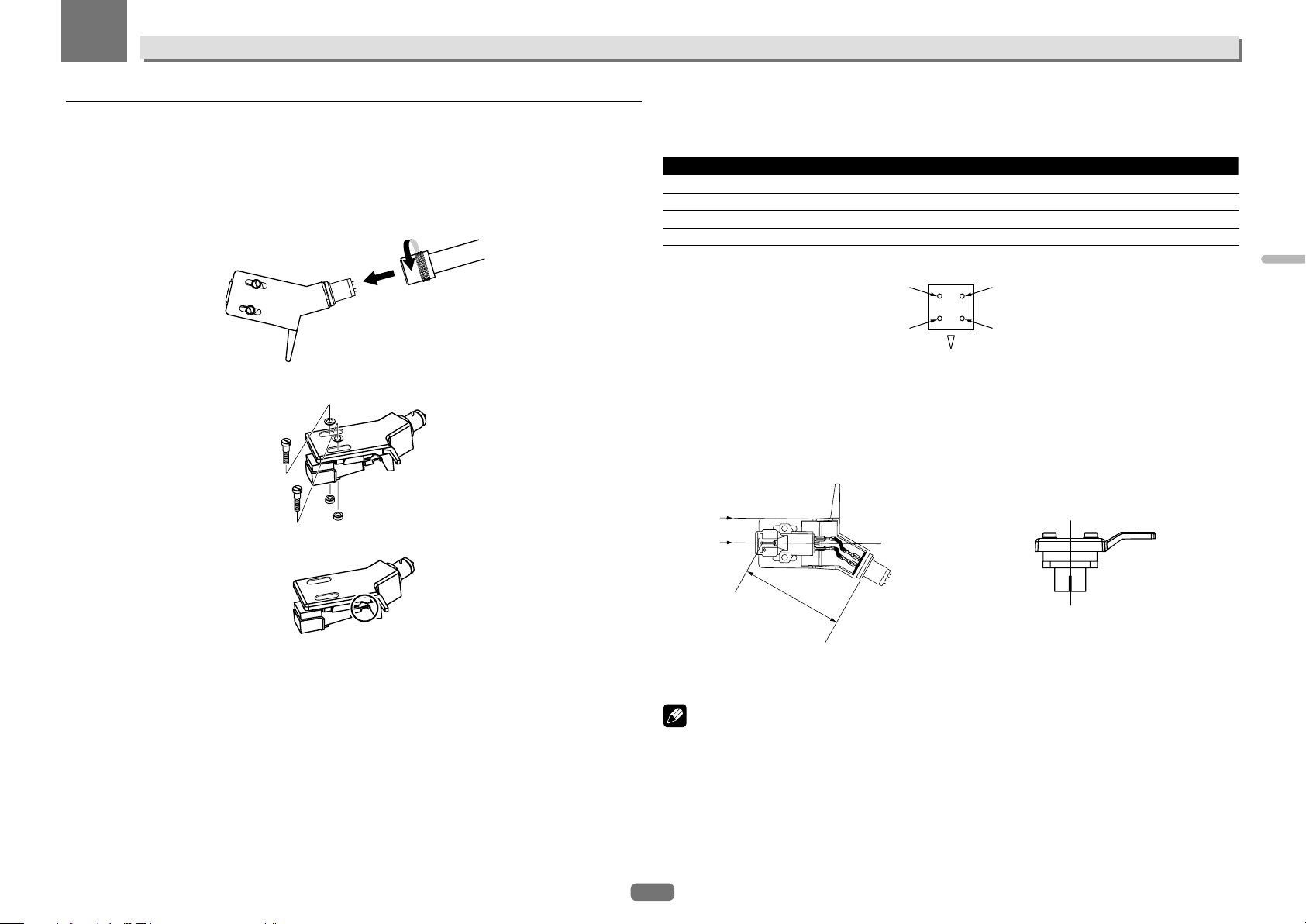

1 Turn the headshell lock nut and remove the headshell.
2 Loosen the cartridge mount screws and remove them.
3 Disconnect the lead wires on the cartridge side.
Attaching the cartridge
1 Connect the lead wires.
They are color-coded as shown below. Be careful to connect them properly.
Color Function
Red Right channel (R)
White Left channel (L)
Green Right channel ground (RG)
Blue Left channel ground (LG)
Upside
RL
RGLG
(Backside of cartridge)
2 Attach the cartridge.
To achieve the required overhang, mount in such a way that the stylus tip is positioned about 45 mm from the
edge of the headshell’s mount surface (the rubber washer), as shown on the diagram below.
! The overhang for this player should be 19 mm.
Back side
45 mm
(1 3/4 in.)
Mount parallel.
Front side
Mount perpendicular.
3 Tighten the cartridge mount screws to mount the cartridge.
Notes
! After replacing the cartridge, be sure to readjust the horizontal balance, stylus pressure, and anti-skating
value.
! The thickness of the terminal depends on the replacement cartridge, and some may not connect securely. In
this case, use the included spare lead wire.
11
Others
03
Troubleshooting
! If your player is not working properly, use the table below for troubleshooting.
If you cannot resolve the problem, please contact our service center or your sales outlet.
Problem Check Remedy
The power is not turned on. Is the power cord properly con-
nected?
Properly connect the included power cord to a power
outlet.
The turntable does not turn. Is the belt in place? Check the belt and rollers. If the belt has slipped off the
turntable, mount it according to the instructions in Assem-
bly. (Page 5 )
Has the belt been cut? Check the belt and roller. If the belt has been cut, replace it
with a new one.
No sound or small sound. Are the audio cables properly con-
nected?
Connect the audio cables properly.
Are the terminals and plugs dirty? Clean the terminals and plugs before making connections.
Is the headshell attached properly? Attach the headshell property.
The sound is distorted. Is the equalizer switch in its [LINE]
position, even though the player is
connected to your amp’s PHONO
terminal?
When the player is connected to a PHONO terminal, put
the equalizer switch in the [PHONO] position.
The sound is extremely
quiet.
Is the equalizer switch in its
[PHONO] position, even though the
player is connected to your amp’s
AUX terminal?
When connected to the AUX terminal, put the equalizer
switch in the [LINE] position. (Be sure to turn the volume
on your amp to its minimum before changing the position
of the equalizer switch.)
The left and right sound are
reversed.
Are the left and right connections for
each piece of equipment reversed?
Correctly connect the audio cable and the lead wires of
headshell part.
There is a low hum sound
(humming or buzzing
sound) during playback.
Is there an electric device such as a
fluorescent lamp or its power cord
near the connection cord?
Place the power cord of the fluorescent lamp or other
device as far away as possible.
The stylus tip does not
come down on the record.
Is the stylus pressure adjusted
property?
Match the balance weight to the appropriate stylus pres-
sure value for your cartridge.
Is the arm horizontally balanced? Turn the balance weight until the tone arm becomes hori-
zontal state.
Stylus jumping occurs. Is the stylus pressure adjusted
property?
Match the balance weight to the appropriate stylus pres-
sure value for your cartridge.
Is the record warped or does it have
scratches?
Check the condition of the record.
Does the stylus tip have a lot of dust
on it?
Remove the shell with cartridge and use a soft tip brush
or writing brush to carefully remove dust, etc. from the
stylus tip.
Is anti-skating adjusted correctly? Adjust anti-skating correctly.
Is the arm height adjusted correctly? Adjust the arm height correctly.
The arm stops along the
way and does not go ahead.
Does the record have scratches? Check the condition of the record.
Is the arm coming into contact with
something?
Check around the arm. If there is an obstacle, remove it.
Sound volume is low or
loud.
Is the connection to the amplifier
appropriate for the cartridge type
(output)?
Connect the connection cables properly.
Cautions on use
About condensation
Water droplets (condensation) may form inside the unit (on operating parts and lenses) in the winter, for exam-
ple, if the unit is moved from a cold place into a warm room or if the temperature in the room in which the unit
is installed rises suddenly (through heating, etc.). The unit will not operate properly and will not be playable with
condensation inside. Let the unit stand for 1 to 2 hours at room temperature (though this time depends on the
conditions of the condensation) without turning on the power. The water droplets will evaporate and the unit will
become playable. Condensation can occur in the summer as well if the unit is exposed to the direct wind from an
air-conditioner, etc. If this happens, move the unit to a different location.
When transporting the unit to another location
Use the original packing materials to pack the unit.
If the original packing materials are not available, be sure to perform the following.
! Detach the turntable sheet and turntable and pack carefully.
! Detach the headshell and balance weight from the arm and pack carefully.
! Use the arm clamper to secure the tone arm and use tape to secure it so that it does not move.
! Wrap the main unit in a blanket or soft paper so that it will not be damaged.
Maintenance of each part
When attaching and detaching the headshell, turn off the power of the amplifier.
If you attempt to do so while the volume is loud, the speaker could be damaged.
! Remove the shell with cartridge and use a soft tip brush or writing brush to carefully remove dust, etc. from the
stylus tip.
! Use a good quality record cleaner to clean records.
! Use a soft cloth or something similar to clean the headshell terminal and then reattach it to the tone arm.
Cleaning the dust cover, etc.
Use a soft cloth to clean the dust cover and cabinet.
! Do not clean the dust cover while playing. Static electricity could cause the tone arm to be pulled by the dust
cover.
About trademarks and registered trademarks
! Pioneer is a registered trademark of PIONEER CORPORATION.
The names of companies and products mentioned herein are the trademarks of their respective owners.
English
12
Others
03
Specifications
Power requirements .................................................................................................................................AC 120 V, 60 Hz
Power consumption ......................................................................................................................................................2 W
Main unit weight .........................................................................................................................................5.6 kg (12.3 lb)
Max. dimensions .... 435 mm (W) × 110 mm (H) × 372.6 mm (D) (17 3/16 in. (W) × 4 6/16 in. (H) × 14 11/16 in. (D))
Tolerable operating temperature .............................................................................+5 °C to +35 °C (+41 °F to +95 °F)
Tolerable operating humidity .......................................................................................... 5 % to 85 % (no condensation)
Turntable part
Drive method .......................................................................................................................................... Belt drive system
Motor .........................................................................................................................................................DC servo motor
Rotation speed .....................................................................................................................................33 1/3 rpm, 45 rpm
Wow and flutter ................................................................................................................ 0.1 % or less WRMS (JIS WTD)
S/N ratio ........................................................................................................................................................60 dB (DIN-B)
Turntable ........................................................................................................................................Aluminum die-casting
Tone arm part
Arm type ................................................................................................................Static balance straight type tone arm
Effective length................................................................................................................................................... 221.5 mm
Overhang ................................................................................................................................................................. 19 mm
Stylus pressure variable range .................................................................................................0 g to 4.0 g (1 scale 0.1 g)
Proper cartridge weight ................................................................................................... 4.5 g to 9.5 g (single cartridge)
Cartridge type ....................................................................................................................................................... MM type
Headshell weight ...................................................................................................... 10.0 g (including screws and nuts)
Output voltage
PHONO .....................................................................................................................................................................2.5 mV
LINE..........................................................................................................................................................................150 mV
! The specifications and design of this product are subject to change without notice.
! © 2014 PIONEER HOME ELECTRONICS CORPORATION. All rights reserved.
13
Others
03
UCH0212
LIMITED WARRANTY
WARRANTY VALID ONLY IN COUNTRY OF PRODUCT PURCHASE
WARRANTY
Pioneer Electronics (USA) Inc. (PUSA), and Pioneer Electronics Of Canada, Inc. (POC), warrant that products distributed by PUSA in the U.S.A., and by POC in Canada that fail to function
properly under normal use due to a manufacturing defect when installed and operated according to the owner’s manual enclosed with the unit will be repaired or replaced with a unit of
comparable value, at the option of PUSA or POC, without charge to you for parts or actual repair work. Parts supplied under this warranty may be new or rebuilt at the option of PUSA or POC.
THIS LIMITED WARRANTY APPLIES TO THE ORIGINAL OR ANY SUBSEQUENT OWNER OF THIS PIONEER PRODUCT DURING THE WARRANTY PERIOD PROVIDED THE
PRODUCT WAS PURCHASED FROM AN AUTHORIZED PIONEER DISTRIBUTOR/DEALER IN THE U.S.A. OR CANADA. YOU WILL BE REQUIRED TO PROVIDE A SALES
RECEIPT OR OTHER VALID PROOF OF PURCHASE SHOWING THE DATE OF ORIGINAL PURCHASE OR, IF RENTED, YOUR RENTAL CONTRACT SHOWING THE PLACE
AND DATE OF FIRST RENTAL. IN THE EVENT SERVICE IS REQUIRED, THE PRODUCT MUST BE DELIVERED WITHIN THE WARRANTY PERIOD, TRANSPORTATION
PREPAID, ONLY FROM WITHIN THE COUNTRY OF PURCHASE AS EXPLAINED IN THIS DOCUMENT. YOU WILL BE RESPONSIBLE FOR REMOVAL AND INSTALLATION OF
THE PRODUCT. PUSA OR POC, AS APPROPRIATE, WILL PAY TO RETURN THE REPAIRED OR REPLACEMENT PRODUCT TO YOU WITHIN THE COUNTRY OF PURCHASE.
PRODUCT WARRANTY PERIOD
Parts Labor
Home Audio and Video .......................................................................................................................................................................... 1 Year 1 Year
Microphones, Headphones, Phono Cartridges and Styluses .................................................................................................... 90 Days 90 Days
Shorter limited warranty periods apply to some models. Please refer to the limited warranty document enclosed with the product for a definitive statement of the warranty period.
The warranty period for retail customers who rent the product commences upon the date product is first put into use (a) during the rental period or (b) retail sale, whichever occurs first.
WHAT IS NOT COVERED
IF THIS PRODUCT WAS PURCHASED FROM AN UNAUTHORIZED DISTRIBUTOR, THERE ARE NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY AND THE IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE AND THIS PRODUCT IS SOLD STRICTLY “AS IS” AND “WITH ALL FAULTS".
PIONEER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL AND/OR INCIDENTAL DAMAGES.
PIONEER DOES NOT WARRANT ANY PRODUCT LISTED ABOVE WHEN IT IS USED IN A TRADE OR BUSINESS OR IN ANY INDUSTRIAL OR COMMERCIAL APPLICATION.
THIS WARRANTY DOES NOT APPLY IF THE PRODUCT HAS BEEN SUBJECTED TO POWER IN EXCESS OF ITS PUBLISHED POWER RATING.
THIS WARRANTY DOES NOT COVER TELEVISION OR DISPLAY SCREENS DAMAGED BY STATIC, NON-MOVING, IMAGES APPLIED FOR LENGTHY PERIODS (BURN-IN).
THIS WARRANTY DOES NOT COVER THE CABINET OR ANY APPEARANCE ITEM, USER ATTACHED ANTENNA, ANY DAMAGE TO RECORDS OR RECORDING TAPES
OR DISCS, ANY DAMAGE TO THE PRODUCT RESULTING FROM ALTERATIONS, MODIFICATIONS NOT AUTHORIZED IN WRITING BY PIONEER, ACCIDENT, MISUSE OR
ABUSE, DAMAGE DUE TO LIGHTNING OR TO POWER SURGES, SUBSEQUENT DAMAGE FROM LEAKING, DAMAGE FROM INOPERATIVE BATTERIES, OR THE
USE OF
BATTERIES NOT CONFORMING TO THOSE SPECIFIED IN THE OWNER’S MANUAL.
THIS WARRANTY DOES NOT COVER THE COST OF PARTS OR LABOR WHICH WOULD BE OTHERWISE PROVIDED WITHOUT CHARGE UNDER THIS WARRANTY
OBTAINED FROM ANY SOURCE OTHER THAN A PIONEER AUTHORIZED SERVICE COMPANY OR OTHER DESIGNATED LOCATION. THIS WARRANTY DOES NOT
COVER DEFECTS OR DAMAGE CAUSED BY THE USE OF UNAUTHORIZED PARTS OR LABOR OR FROM IMPROPER MAINTENANCE.
ALTERED, DEFACED, OR REMOVED SERIAL NUMBERS VOID THIS ENTIRE WARRANTY
NO OTHER WARRANTIES
IN THE U.S.A. - PIONEER LIMITS ITS OBLIGATIONS UNDER ANY IMPLIED WARRANTIES INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, TO A PERIOD NOT TO EXCEED THE WARRANTY PERIOD. NO WARRANTIES SHALL APPLY AFTER THE
WARRANTY PERIOD. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS AND SOME STATES DO NOT ALLOW THE EXCLUSIONS
OR LIMITATIONS OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATIONS OR EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY HAVE OTHER RIGHTS WHICH MAY VARY FROM STATE TO STATE.
IN CANADA - EXCEPT AS EXPRESSLY PROVIDED HEREIN, THERE ARE NO REPRESENTATIONS, WARRANTIES, OBLIGATIONS OR CONDITIONS, IMPLIED, STATUTORY
OR OTHERWISE, APPLICABLE TO THIS PRODUCT.
TO OBTAIN SERVICE
PUSA and POC have appointed a number of Authorized Service Companies throughout the U.S.A. and Canada should your product require service. To receive warranty service
you need to present your
sales receipt or, if rented, your rental contract showing place and date of original owner’s transaction. If shipping the unit you will need to package
it carefully and send it, transportation prepaid by a traceable, insured method, to an Authorized Service Company. Package the product using adequate padding material to
prevent damage in transit. The original container is ideal for this purpose. Include your name, address and telephone number where you can be reached during business hours.
On all complaints and concerns in the U.S.A. call Customer Support at 1-800-421-1404, or, in Canada, call Customer Satisfaction at (905) 479-4411.
PIONEER ELECTRONICS (USA) INC. PIONEER ELECTRONICS OF CANADA, INC.
IN THE U.S.A.
For hook-up and operation of your unit or to locate an
Authorized Service Company, please call or write:
CUSTOMER SUPPORT
PIONEER ELECTRONICS (USA) INC.
P.O. BOX 1720
LONG BEACH, CALIFORNIA 90801
1-800-421-1404
http://www.pioneerelectronics.com
IN CANADA
For additional information on this warranty,
please call or write:
CUSTOMER SATISFACTION GROUP
PIONEER ELECTRONICS OF CANADA, INC.
340 FERRIER STREET, UNIT 2
MARKHAM, ON L3R 2Z5
(905) 479-4411
1-877-283-5901
http://www.pioneerelectronics.ca
RECORD THE PLACE AND DATE OF PURCHASE FOR FUTURE REFERENCE
Model No. ____________________________________________ Serial No. _________________________________________ Purchase Date _______________________
Purchased From ___________________________________________________________________________________________________________________________
KEEP THIS INFORMATION AND YOUR SALES RECEIPT IN A SAFE PLACE
DISPUTE RESOLUTION
IN THE U.S.A. - Following our response to any initial request to Customer Support, should a dispute arise between you and Pioneer, Pioneer makes available its Complaint
Resolution Program to resolve the dispute. The Complaint Resolution Program is available to you without charge. You are required to use the Complaint Resolution Program
before you exercise any rights under, or seek any remedies, created by Title I of the Magnuson-Moss Warranty-Federal Trade Commission Improvement Act, 15 U.S.C. 2301 et seq.
To use the Complaint Resolution Program call 1-800-421-1404 and explain to the customer service representative the problem you are experiencing, steps you have taken
to have the product repaired during the warranty period and the name of the authorized Distributor/Dealer from whom the Pioneer product was purchased. After the complaint
has been explained to the representative, a resolution number will be issued. Within 40 days of receiving your complaint, Pioneer will investigate the dispute and will either:
(1) respond to your complaint in writing informing you what action Pioneer will take, and in what time period, to resolve the dispute; or (2) respond to your complaint in writing
informing you why it will not take any action.
IN CANADA - Call the Customer Satisfaction Manager at (905) 946-7412 to discuss your complaint and to obtain a prompt resolution.
English
2
Ce point d’exclamation, placé dans
un triangle équilatéral, a pour but
d’attirer l’attention de l’utilisateur
sur la présence, dans les
documents qui accompagnent
l’appareil, d’explications
importantes du point de vue de
l’exploitation ou de l’entretien.
Ce symbole de l’éclair, placé dans un
triangle équilatéral, a pour but
d’attirer l’attention de l’utilisateur sur
la présence, à l’intérieur du coffret de
l’appareil, de “tensions dangereuses”
non isolées d’une grandeur
suffisante pour représenter un risque
d’électrocution pour les êtres
humains.
ATTENTION :
POUR ÉVITER TOUT RISQUE
D’ÉLECTROCUTION, NE PAS
ENLEVER LE COUVERCLE (NI LE
PANNEAU ARRIÈRE). AUCUNE
PIÈCE RÉPARABLE PAR
L’UTILISATEUR NE SE TROUVE À
L’INTÉRIEUR. CONFIER TOUT
ENTRETIEN À UN PERSONNEL
QUALIFIÉ UNIQUEMENT.
ATTENTION
DANGER D´ELECTROCUTION
NE PAS OUVRIR
IMPORTANT
D3-4-2-1-1b_A1_Fr
AVER
TISSEMENT
Cet appareil
n’est pas étanche. Pour éviter les
risques d’incendie et de décharge électrique,
ne placez près de lui un récipient rempli d’eau,
tel qu’un vase ou un pot de fleurs, et ne
l’exposez pas à des gouttes d’eau, des
éclaboussures, de la pluie ou de l’humidité.
D3-4-2-1-3_A1_Fr
AVER
TISSEMENT
P
our éviter les risques d’incendie, ne placez
aucune flamme nue (telle qu’une bougie
allumée) sur l’appareil.
D3-4-2-1-7a_A1_Fr
Milieu de fonctionnement
Te
mpérature et humidité du milieu de
fonctionnement
:
De +5 °C à +35 °C (de +41 °F à +95 °F) ;
Humidité relative inférieure à 85 % (orifices de
ventilation non obstrués
)
N’installez pas l’appareil dans un endroit mal
ventilé ou un lieu soumis à une forte humidité
ou en plein soleil (ou à une forte lumière
artificielle).
D3-4-2-1-7c*_A1_Fr
PRÉCAUTION DE VENTILATION
Lors de l’installation de l’appareil, veillez à
laisser un espace suffisant autour de ses parois
de manière à améliorer la dissipation de
chaleur (au moins 15 cm sur le dessus, 5 cm à
l’arrière et 5 cm de chaque côté).
D3-4-2-1-7d*_A1_Fr
REMARQUE
L’AVERTISSEMENT DE PIÈCES NON
RÉPARABLES PAR L’UTILISATEUR SE
TROUVE SUR LE DESSOUS DE L’APPAREIL.
D3-7-13-68_A1_Fr
REMARQUE IMPORTANTE
LE NUMÉRO DE MODÈLE ET LE NUMÉRO
DE SÉRIE SE TROUVENT À L’ARRIÈRE OU
SUR LE FOND DE CET APPAREIL. NOTEZ
CES NUMÉROS À LA PAGE 12 POUR VOUS
Y RÉFÉRER ULTÉRIEUREMENT.
D36-AP9-3*_A1_Fr
ATTENTION
Comme le cordon d’alimentation fait office
de dispositif de déconnexion du secteur, il
devra être débranché au niveau de la prise
secteur pour que l’appareil soit
complètement hors tension. Par conséquent,
veillez à installer l’appareil de telle manière
que son cordon d’alimentation puisse être
facilement débranché de la prise secteur en
cas d’accident. Pour éviter tout risque
d’incendie, le cordon d’alimentation sera
débranché au niveau de la prise secteur si
vous prévoyez une période prolongée de non
utilisation (par exemple avant un départ en
vacances).
D3-4-2-2-2a*_A1_Fr
La pr
otection de votre ouïe est entre
vos mains
P
our assurer le rendement optimal de votre
matériel
et – plus important encore – la protection de
votre ouïe, réglez le volume à un niveau
raisonnable. P
our ne pas altérer votre sens de
la perception
, le son doit être clair mais ne
produire aucun vacarme et être exempt de
toute distorsio
n. Votre ouïe peut vous jouer des
tours. Avec le temps, votre système auditif peut
en effet s’adapter à des volumes supérieurs, et
ce qui vous semble un « niveau de confort
normal » pourrait au contraire être excessif et
contribuer à endommager votre ouïe de façon
permanente. Le réglage de votre matériel à un
volume sécuritaire
AVANT que votre ouïe
s’adapte vous permettra de mieux vous
protéger
.
CHOISISSEZ UN VOLUME
SÉCURIT
AIRE:
•
Réglez d’abord le volume à un niveau
inférieur.
•
Montez progressivement le volume jusqu’à
un niveau d’écoute confortable ; le son doit
être clair et exempt de distorsions.
•
Une fois que le son est à un niveau
confortable, ne touchez plus au bouton du
volume.
N’OUBLIEZ P
AS DE RESPECTER LES
DIRECTIVES SUIV
ANTES:
•
Lorsque vous montez le volume, assurez-vous
de pouvoir quand même entendre ce qui se
passe autour de vous.
•
Faites très attention ou cessez
temporairement l’utilisation dans les
situations pouvant s’avérer dangereuses.
•
N’utilisez pas des écouteurs ou un casque
d’écoute lorsque vous opérez un véhicule
motorisé ; une telle utilisation peut créer des
dangers sur la route et est illégale à de
nombreux endroits.
S001a_A1_Fr
AVERTISSEMENT
Gardez les pièces de petite taille hors de la
portée des bébés et des enfants. En cas
d’ingestion accidentelle, veuillez contacter
immédiatement un médecin
.
D41-6-4_A1_Fr
NOTE IMPORTANTE SUR LE CABLE
D’ALIMENTATION
Tenir le câble d’alimentation par la fiche. Ne
pas débrancher la prise en tirant sur le câble et
ne pas toucher le câble avec les mains
mouillées. Cela risque de provoquer un
court-circuit ou un choc électrique. Ne pas
poser l’appareil ou un meuble sur le câble. Ne
pas pincer le câble. Ne pas faire de noeud avec
le câble ou l’attacher à d’autres câbles. Les
câbles d’alimentation doivent être posés de
façon à ne pas être écrasés. Un câble abîmé
peut provoquer un risque d’incendie ou un
choc électrique. Vérifier le câble d’alimentation
de temps en temps. Contacter le service
après-vente PIONEER le plus proche ou le
revendeur pour un remplacement.
S002*_A1_Fr
Ce produit est destiné à une utilisation
domestique générale. Toute panne due à une
utilisation autre qu'à des fins privées (comme
une utilisation à des fins commerciales dans
un restaurant, dans un autocar ou sur un
bateau) et qui nécessite une réparation sera
aux frais du client, même pendant la période
de garantie.
K041_A1_Fr
3
Nous vous remercions d’avoir acheté ce produit Pioneer. Veuillez lire soigneusement ce
mode d’emploi. Vous saurez ainsi comment utiliser votre appareil correctement.
Table des matières
01 Avant de commencer
Caractéristiques..................................................................................................................................................................4
Vérification du contenu de la boîte ...................................................................................................................................4
Montage ..............................................................................................................................................................................4
02 Fonctionnement
Noms et fonctions des éléments ......................................................................................................................................6
Réglage ................................................................................................................................................................................6
Raccordement de votre équipement ................................................................................................................................ 7
Lecture ................................................................................................................................................................................. 8
Pause de la lecture .............................................................................................................................................................8
Fin de la lecture ...................................................................................................................................................................8
Informations supplémentaires .......................................................................................................................................... 8
03 Divers
Guide de dépannage ........................................................................................................................................................10
Précautions d’emploi .......................................................................................................................................................10
Entretien de chaque élément ..........................................................................................................................................11
À propos des marques commerciales et des marques déposées ...............................................................................11
Spécifications ...................................................................................................................................................................11
Français
4
Avant de commencer
01
Caractéristiques
Platine entièrement automatique et simple d’emploi
Après avoir sélectionné le format du disque, il vous suffit d’appuyer sur la touche [START] pour lancer la lecture.
À la fin du disque, le bras de lecture reprend automatiquement sa place.
Lecture stable des disques grâce au centre de gravité bas du châssis
Une plaque de métal installée à la base de la platine abaisse le centre de gravité du châssis. Ceci lui confère une
grande stabilité pendant la lecture des disques, même en présence de vibrations externes.
Égaliseur phono intégré commutable
Équipée de son propre égaliseur phono, la platine peut être raccordée directement à des amplis ne disposant pas
d’une prise PHONO. Si vous utilisez un ampli doté d’un égaliseur phono, cette fonction peut être désactivée.
Platine livrée avec une cellule MM hautes performances
La platine étant livrée avec une cellule, vous pouvez l’utiliser tout de suite.
Platine livrée avec un tapis caoutchouc d’épaisseur moyenne
D’une épaisseur de 5 mm, le tapis en caoutchouc supprime les vibrations externes tout en améliorant l’adhé-
rence entre le disque et le plateau, pour une lecture stable.
Design discret
L’apparence et la finition de cette platine créent une ambiance sereine qui s’harmonisera avec vos appareils
ainsi qu’avec votre intérieur.
Cordon d’alimentation amovible
Les câbles ne sont pas des obstacles lorsque l’on déplace la platine, empêchant ainsi des problèmes de
déconnexion.
Vérification du contenu de la boîte
Veuillez vérifier que vous avez reçu tous les accessoires suivants :
! Plateau
! Couvre-plateau
! Capot anti-poussière avec charnières amovibles
! Adaptateur pour disque 45 tours
! Contrepoids d’équilibrage
! Porte-cellule avec cellule
! Fils conducteurs de rechange
! Cordon d’alimentation
! Mode d’emploi (ce document)
AVERTISSEMENT
Gardez les pièces de petite taille hors de la portée des
bébés et des enfants. En cas d’ingestion accidentelle,
veuillez contacter immédiatement un médecin
.
D41-6-4_A1_Fr
Montage
! Ne retirez pas le lien qui maintient le bras de lecture immobile avant d’avoir terminé le montage.
! Lorsque le montage de la platine est terminé et que tous les autres appareils ont été raccordés, vous pouvez
brancher le cordon d’alimentation.

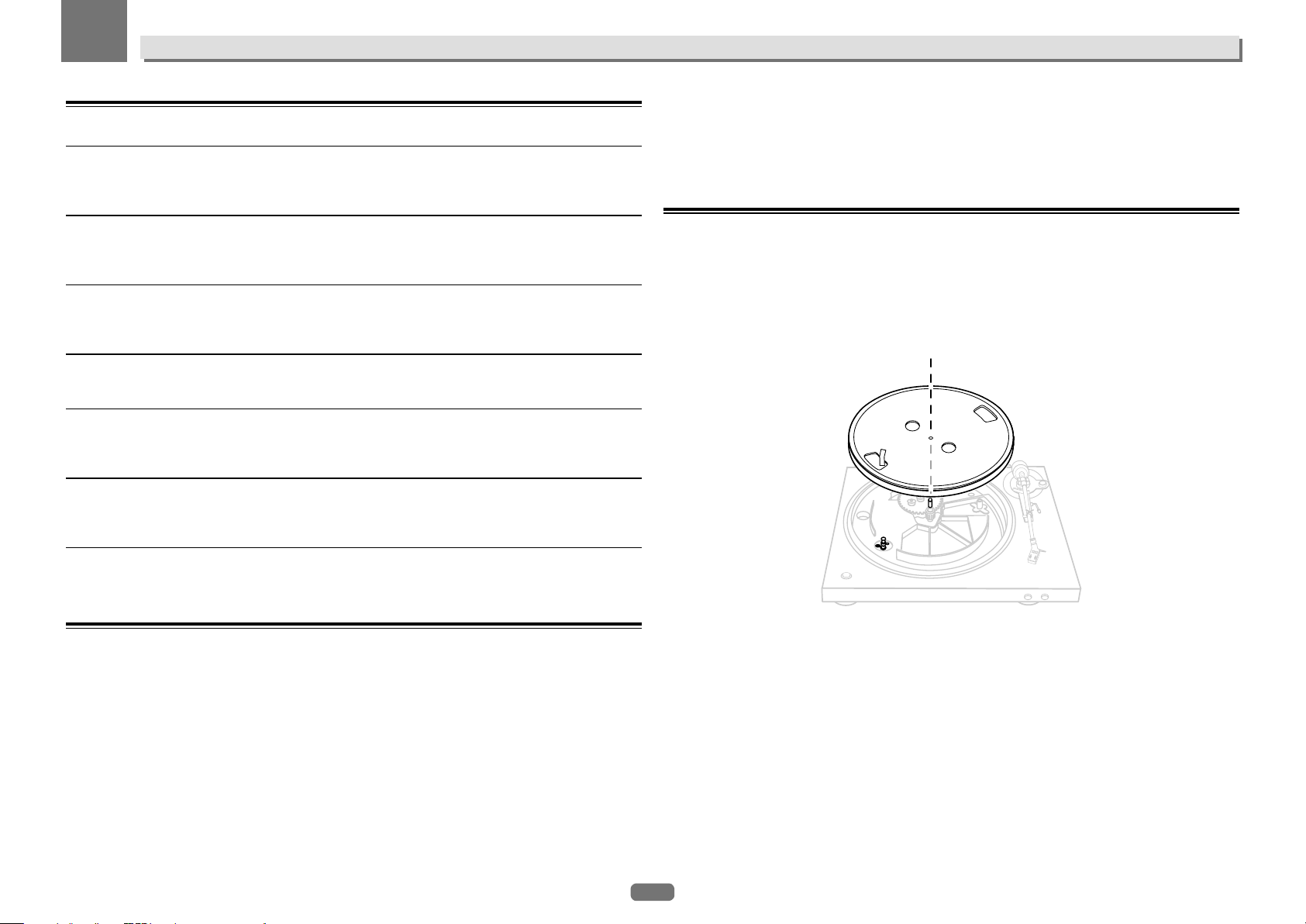

1 Positionnez le plateau.
Positionnez le plateau sur l’axe central.
! Veillez à ne pas heurter le plateau sur l’appareil principal ou à ne pas le laisser tomber.
2 Tournez le plateau de telle sorte que le galet soit visible à travers le trou carré sur lequel se
trouve le ruban permettant d’accrocher la courroie.
5
Avant de commencer
01

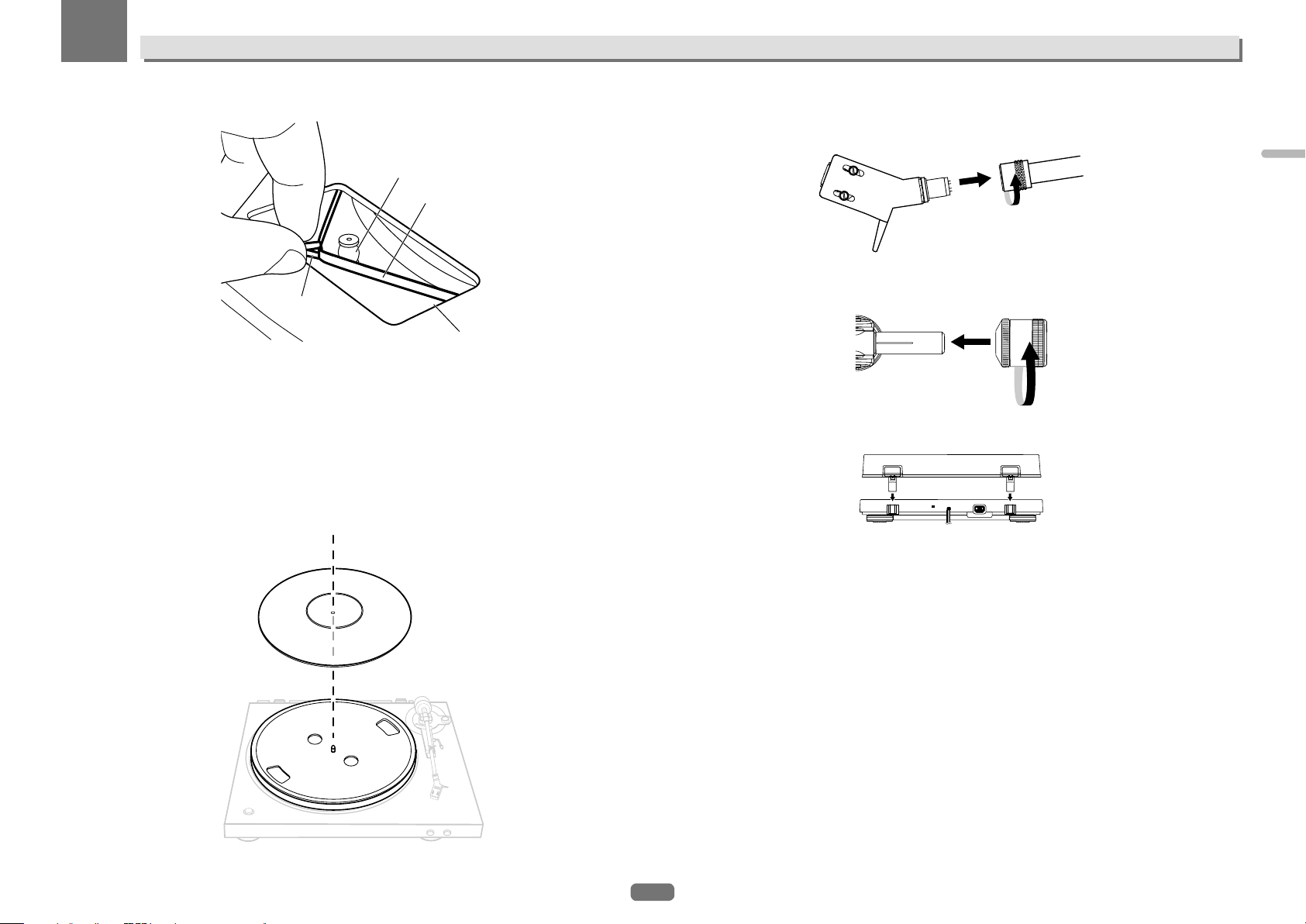

3 Pincez le ruban et accrochez la courroie à l’extérieur du galet, au centre de celui-ci.
1
2
3
4
1 Galet
2 Courroie
3 Ruban
4 Trou carré
4 Retirez le ruban.
5 Faites tourner le plateau lentement de cinq ou six tours.
Vérifiez que la courroie est bien accrochée au centre du galet.
6 Positionnez le couvre-plateau.
! Le tapis du plateau présente deux faces. Posez le tapis sur le plateau de telle sorte que la face inférieure, qui
porte le logo Pioneer, soit tournée vers le bas.
7 Fixez le porte-cellule.
Insérez le porte-cellule avec la cellule installée dans le bras de lecture. Ensuite, serrez l’écrou de blocage tout en
maintenant le porte-cellule à l’horizontale.
8 Fixez le contrepoids d’équilibrage.
Fixez le contrepoids d’équilibrage sur l’arbre arrière du bras de lecture.
9 Montez le capot anti-poussière.
Insérez fermement les charnières du capot anti-poussière dans leurs supports à l'arrière de la platine.
PHONO LINE
AC IN
! Insérez entièrement les deux charnières.
! Pour retirer le capot anti-poussière, ouvrez-le entièrement puis soulevez-le en le tenant près des guides de
retenue des charnières.
10 Retirez le lien qui maintient le bras de lecture immobile.
Après avoir terminé le montage, retirez le lien qui maintient le bras de lecture immobile.
Français
6
Fonctionnement
02
Noms et fonctions des éléments
Panneau supérieur
A
N
T
I
-
S
K
A
T
I
N
G
7
8
9
a
b
c
d
5
6
e
4
23
1
1 Touche SPEED
Change la vitesse en fonction du disque à lire.
2 Touche START
L’appui sur cette touche démarre la rotation du plateau.
3 Touche STOP
L’appui sur cette touche arrête la rotation du plateau.
4 Levier SIZE SELECT
Change le format en fonction du disque à lire.
5 Porte-cellule
Utilisé avec une cellule installée.
6 Écrou de blocage
Maintient la cellule en place.
7 Bras de lecture
8 Repose-bras
Sert de support pour le bras de lecture.
9 Levier de levage
Le bras de lecture monte lorsque l’on tire le levier vers le haut. Le bras de lecture descend lorsque l’on pousse
le levier vers le bas.
a Système de levage du bras
Ce dispositif est utilisé pour déplacer le bras de lecture de haut en bas. Il est commandé par le levier de
levage.
b Molette ANTI-SKATING
Pendant la lecture d’un disque, une force attire l’extrémité de la pointe de lecture vers l’intérieur du disque.
En faisant correspondre cette molette à la valeur de la pression de la pointe de lecture, on supprime cette
force.
c Bague de réglage de la pression de la pointe de lecture
Permet de faire correspondre la pression de la pointe de lecture appropriée de la cellule.
d Contrepoids d’équilibrage
Permet d’équilibrer le bras de lecture et de régler la pression de la pointe de lecture.
e Adaptateur pour disque 45 tours
Permet de lire des disques 45 tours standard.
Réglage
Réglage de l’équilibre du bras de lecture
Préparez comme suit :
! Pour les cellules avec couvercles de pointe de lecture amovibles, retirez le couvercle de la pointe de lecture.
! Poussez le levier de levage vers le bas.
1 Réglez la molette [ANTI-SKATING] sur “0”.
2 Éloignez le bras de lecture du repose-bras et réglez l’équilibre pour qu’il soit horizontal.
Tournez le contrepoids d’équilibrage jusqu’à ce que le bras de lecture devienne presque horizontal.
! Lors du déplacement du bras de lecture, assurez-vous que l’extrémité de la pointe de lecture ne touche pas
directement le plateau ou autre chose.
Contrepoids d’équilibrage trop reculé Contrepoids d’équilibrage trop avancé
7
Fonctionnement
02
Réglage de la pression de la pointe de lecture
1 Replacez le bras de lecture sur le repose-bras.
2 Faites correspondre le “0” sur la bague de réglage de la pression de la pointe de lecture
avec la ligne médiane de l’arbre arrière du bras de lecture.
Tournez uniquement la bague de réglage de la pression de la pointe de lecture de sorte que le chiffre “0” soit sur
la ligne médiane noire de l’arbre arrière du bras de lecture tout en maintenant le contrepoids d’équilibrage avec
votre doigt pour l’empêcher de bouger.
3 Réglez la pression de la pointe de lecture.
Tournez le contrepoids d’équilibrage pour faire le réglage sur la valeur de la pression de la pointe de lecture
appropriée pour votre cellule.
! Lorsque vous tournez le contrepoids d’équilibrage, la bague de réglage de la pression de la pointe de lecture
tourne en même temps. Tout en observant la bague de réglage, réglez la pression de la pointe de lecture à la
valeur appropriée.
! La pression de la pointe de lecture appropriée pour la cellule fournie est de 3,5 g. Le réglage à retenir est donc
“3,5”.
Réglage de l’antipatinage
Ce réglage permet d’empêcher la pointe de lecture de sauter.
1 Faites correspondre à la même position de la graduation que la valeur de la pression de la
pointe de lecture.
2 Tournez la molette [ANTI-SKATING] pour faire coïncider le repère avec la même valeur que
la pression de la pointe de lecture de la cellule.
A
N
T
I
-
S
K
A
T
I
N
G
Raccordement de votre équipement
Raccordement de votre équipement
! Veillez à toujours éteindre les appareils et à débrancher le cordon d’alimentation de la prise secteur avant de
raccorder un appareil ou de changer les connexions.
! Reportez-vous au mode d’emploi de l’appareil devant être raccordé.
! Lorsque tous les appareils ont été raccordés, vous pouvez brancher le cordon d’alimentation.
Descriptions des prises
PHONO LINE
AC IN
31 2
1 Commutateur de l’égaliseur
Placez ce commutateur dans la position appropriée en fonction de la prise d’entrée audio du préamplificateur
principal ou de l’autre composant utilisé.
2 Prises de sortie RCA
À relier à la prise d’entrée audio du préamplificateur principal ou de l’autre composant utilisé.
3 Prise AC IN
À relier à une prise d’alimentation avec le cordon d’alimentation fourni. Avant de brancher le cordon d’ali-
mentation, assurez-vous que tous les autres appareils sont raccordés.
! Veillez à utiliser le cordon d’alimentation fourni.
Français
8
Fonctionnement
02
Raccordement à un préamplificateur principal et à un composant
1 Placez le commutateur de l’égaliseur dans la position appropriée.
PHONO : pour une connexion à la prise d’entrée PHONO (l’égaliseur intégré à la platine n’est pas utilisé).
LINE : pour une connexion à une prise autre que la prise d’entrée PHONO (l’égaliseur intégré à la platine est
utilisé).
2 Reliez la prise de sortie RCA à la prise d’entrée du préamplificateur principal ou de l’autre
composant utilisé.
3 Branchez le cordon d’alimentation.
À relier à une prise d’alimentation avec le cordon d’alimentation fourni. Avant de brancher le cordon d’alimenta-
tion, assurez-vous que tous les autres appareils sont raccordés.
! Avant de raccorder à la prise (prise secteur) de l’équipement raccordé, vérifiez la puissance affichée sur la
prise. (Cet appareil consomme 2 W de puissance.)
! Si la platine commence à fonctionner lorsque vous branchez le cordon d’alimentation, appuyez sur la touche
[STOP].
Emplacement de l’appareil
Placez l’appareil sur une surface plane qui n’est pas soumise aux vibrations externes.
! Dans la mesure du possible, gardez l’appareil éloigné du système de haut-parleurs.
! Lorsque l’appareil est très proche d’une radio (radiodiffusion AM/FM), celle-ci pourrait générer du bruit.
Gardez l’appareil le plus éloigné possible.
Lecture
Préparez comme suit :
! Placez un disque sur le plateau.
! Retirez le couvercle de la pointe de lecture tout en veillant à ne pas toucher l’extrémité de la pointe de lecture.
1 Appuyez sur la touche [SPEED] pour choisir la vitesse de lecture du disque.
Pour lire des 45 tours, placez la touche en position haute [v] ; pour les disques 33 1/3 tours, la touche doit être en
position enfoncée [w].
! Pour lire un disque 45 tours standard, placez l’adaptateur pour disque 45 tours sur l’axe central.
2 Utilisez le levier [SIZE SELECT] pour choisir le format du disque.
Pour lire des disques de 17 cm, placez le levier en position [17] ; pour les disques de 30 cm, placez le levier en
position [30].
! Pour lire un disque 45 tours standard, placez l’adaptateur pour disque 45 tours sur l’axe central.
3 Appuyez sur la touche [START] pendant au moins 1 seconde.
Le plateau commence à tourner et la lecture démarre automatiquement.
! À la fin du disque, le bras de lecture reprend sa position d’origine et le plateau cesse automatiquement de
tourner.
! Dès que vous avez fini d’écouter des disques, mettez en place le couvercle de la pointe de lecture pour proté-
ger l’extrémité de la pointe de lecture.
! Cet appareil possède une fonction de retour automatique qui renvoie automatiquement le bras de lecture
dans sa position d’origine dès qu’un point spécifique est atteint à la fin de la lecture d’un disque. Ceci ne
pose pas de problèmes avec les disques de format habituel. Toutefois, avec certains disques qui comportent
des sillons jusqu’à cet endroit, la fonction de retour automatique peut s’enclencher avant que la lecture ne
soit terminée.
Remarques
! Ne touchez pas au bras de lecture ou au plateau et n’éteignez pas l’appareil pendant la lecture d’un disque.
! Le système de lecture automatique ne fonctionne pas pour les disques de 25 cm. Dans ce cas, utilisez l’appa-
reil manuellement. Si le bras de lecture ne reprend pas sa position d’origine à la fin de la lecture, appuyez sur
la touche [STOP].
Pause de la lecture
Tirez le levier de levage vers le haut.
La pointe de lecture de la cellule se soulève du disque.
! Pour reprendre la lecture, poussez le levier de levage vers le bas.
Fin de la lecture
1 Tirez le levier de levage vers le haut pour ramener le bras de lecture sur le repose-bras, puis
poussez le levier de levage vers le bas.
2 Appuyez sur la touche [STOP].
! Dès que vous avez fini d’écouter des disques, mettez en place le couvercle de la pointe de lecture pour proté-
ger l’extrémité de la pointe de lecture.
Informations supplémentaires
Remplacement de la pointe de lecture
La pointe de lecture fournie a une durée de vie utile d’environ 400 heures. Pour éviter d’endommager de précieux
disques, remplacez la pointe de lecture sans tarder. Achetez une pointe de lecture de rechange dans le magasin
où vous avez fait l’acquisition de la platine ou chez le réparateur le plus proche. Précisez que vous voulez une
pointe de lecture de rechange exclusivement prévue pour PL-30-K.
! Avant de procéder au remplacement de la pointe de lecture, éteignez l’amplificateur et débranchez le cordon
d’alimentation de la platine.
! L’extrémité de la pointe de lecture est une pièce extrêmement délicate : manipulez-la avec grand soin. Utilisez
un pinceau souple pour enlever doucement les éventuelles poussières de l’extrémité de la pointe de lecture.
! Le retrait du porte-cellule facilitera le remplacement de la pointe de lecture.
Retrait de la pointe de lecture remplaçable
1 D’une main, tenez fermement la cellule. De l’autre, saisissez la pointe de lecture
remplaçable et poussez-la vers le bas.
2 Retirez doucement la pointe de lecture dans le sens indiqué par la flèche.
9
Fonctionnement
02
Mise en place de la pointe de lecture remplaçable
1 D’une main, tenez fermement la cellule. De l’autre, saisissez la pointe de lecture
remplaçable, orientez la fixation de la pointe de lecture remplaçable dans la rainure de la
cellule et insérez-la à fond.
2 Poussez vers le haut dans le sens indiqué par la flèche jusqu’à ce que vous entendiez un
déclic.
Remplacement de la cellule
Si vous souhaitez équiper cette platine d’une cellule différente, choisissez une cellule pesant entre 4,5 g et 9,5 g
environ.
Pour acheter un porte-cellule seul, adressez-vous au magasin où vous avez fait l’acquisition de votre platine ou
au réparateur le plus proche et demandez une pièce exclusivement prévue pour PL-30-K.
Retrait de la cellule
1 Tournez l’écrou de blocage et retirez le porte-cellule.
2 Desserrez les vis de fixation de la cellule et ôtez-les.
3 Débranchez les fils conducteurs du côté de la cellule.
Mise en place de la cellule
1 Raccordez les fils conducteurs.
Ces fils comportent un code couleur, comme indiqué ci-dessous. Veillez à les raccorder correctement.
Couleur Fonction
Rouge Canal droit (R)
Blanc Canal gauche (L)
Vert Masse du canal droit (RG)
Bleu Masse du canal gauche (LG)
Haut
RL
RGLG
(Arrière de la cellule)
2 Fixez la cellule.
Pour obtenir le surplomb voulu, fixez la cellule de telle sorte que l’extrémité de la pointe de lecture soit position-
née à 45 mm environ du bord de la surface de montage du porte-cellule (la rondelle en caoutchouc), comme le
montre le schéma ci-dessous.
! Sur cette platine, le surplomb doit être de 19 mm.
Arrière
45 mm
Montez parallèlement.
Avant
Montez perpendiculairement.
3 Serrez les vis de fixation de la cellule.
Remarques
! Après avoir remplacé la cellule, n’oubliez pas de régler l’équilibre horizontal, la pression de la pointe de lecture
et la valeur de l’antipatinage.
! L’épaisseur de la borne dépend de la cellule de rechange. Certaines cellules peuvent ne pas se connecter
correctement. Dans ce cas, utilisez le fil conducteur de rechange fourni.
Français
10
Divers
03
Guide de dépannage
! Si votre platine ne fonctionne pas correctement, utilisez le tableau ci-dessous pour déterminer l’origine de la
panne.
Si vous ne parvenez pas à résoudre le problème, adressez-vous à notre service après-vente ou à votre
revendeur.
Problème Vérification Solution
L’appareil ne s’allume pas. Est-ce que le cordon d’alimentation
est correctement raccordé ?
Branchez correctement le cordon d’alimentation fourni sur
une prise d’alimentation.
Le plateau ne tourne pas. La courroie est-elle bien en place ? Vérifiez la courroie et le galet. Si la courroie a glissé et s’est
détachée, remontez-la comme indiqué au paragraphe
Montage. (Page 4 )
La courroie est-elle coupée ? Vérifiez la courroie et le galet. Si la courroie est coupée,
remplacez-la par une courroie neuve.
Aucun son ou son faible. Est-ce que les câbles audio sont
correctement raccordés ?
Raccordez correctement les câbles audio.
Est-ce que les prises et fiches sont
sales ?
Nettoyez les prises et les fiches avant d’effectuer les rac-
cordements.
Est-ce que le porte-cellule est correc-
tement fixé ?
Fixez correctement le porte-cellule.
Le son est déformé. Est-ce que le commutateur de l’égali-
seur est en position [LINE] alors que
la platine est reliée à la prise PHONO
de votre ampli ?
Si la platine est reliée à une prise PHONO, placez le com-
mutateur de l’égaliseur en position [PHONO].
Le son est à peine percep-
tible.
Est-ce que le commutateur de l’éga-
liseur est en position [PHONO] alors
que la platine est reliée à la prise
AUX de votre ampli ?
Si la platine est reliée à une prise AUX, placez le commu-
tateur de l’égaliseur en position [LINE]. (Veillez à régler le
volume de votre ampli au minimum avant de changer la
position du commutateur de l’égaliseur.)
Les sons de droite et de
gauche sont inversés.
Les connexions gauche et droite de
chaque appareil sont-elles inver-
sées ?
Raccordez correctement le câble audio et les fils conduc-
teurs du porte-cellule.
Il y a un faible bruit de fond
(bourdonnement) pendant
la lecture.
Y a-t-il un appareil électrique, tel
qu’une lampe fluorescente, ou son
cordon d’alimentation près du câble
de connexion ?
Placez le cordon d’alimentation de la lampe fluorescente
ou tout autre appareil aussi loin que possible.
L’extrémité de la pointe de
lecture ne s’abaisse pas sur
le disque.
La pression de la pointe de lecture
est-elle correctement réglée ?
Faites correspondre le contrepoids d’équilibrage avec la
valeur de la pression de la pointe de lecture appropriée
pour votre cellule.
Le bras est-il équilibré horizontale-
ment ?
Tournez le contrepoids d’équilibrage jusqu’à ce que le bras
de lecture devienne horizontal.
Problème Vérification Solution
La pointe de lecture saute. La pression de la pointe de lecture
est-elle correctement réglée ?
Faites correspondre le contrepoids d’équilibrage avec la
valeur de la pression de la pointe de lecture appropriée
pour votre cellule.
Le disque est-il déformé ou a-t-il des
rayures ?
Vérifiez l’état du disque.
L’extrémité de la pointe de lecture
est-elle très poussiéreuse ?
Retirez le porte-cellule avec la cellule installée et utilisez
une petite brosse souple ou un pinceau pour enlever
soigneusement la poussière, etc. de l’extrémité de la pointe
de lecture.
L’antipatinage est-il réglé correcte-
ment ?
Réglez l’antipatinage correctement.
La hauteur du bras est-elle réglée
correctement ?
Réglez la hauteur du bras correctement.
Le bras s’arrête en cours de
lecture et n’avance plus.
Y a-t-il des rayures sur le disque ? Vérifiez l’état du disque.
Le bras est-il en contact avec
quelque chose ?
Vérifiez autour du bras. Retirez l’obstacle, le cas échéant.
Le volume sonore est faible
ou fort.
La connexion à l’amplificateur
est-elle appropriée pour le type de
cellule (sortie) ?
Raccordez correctement les câbles de liaison.
Précautions d’emploi
À propos de la condensation
Des gouttelettes d’eau (condensation) peuvent se former à l’intérieur de l’appareil (sur les pièces et les lentilles)
en hiver, par exemple, si vous transportez sans transition l’appareil d’un endroit froid dans une pièce chaude,
ou si la température de la pièce où se trouve l’appareil augmente rapidement (un appareil de chauffage, par
exemple, est mis en marche). Cet appareil ne fonctionne pas correctement et la lecture n’est pas possible si de la
condensation s’est formée à l’intérieur. Laissez l’appareil éteint pendant 1 ou 2 heures à la température ambiante
(selon l’intensité de la condensation). Les gouttelettes d’eau s’évaporeront et la lecture sera de nouveau possible.
De la condensation peut aussi se former en été si l’appareil est exposé à l’air d’un climatiseur, etc. Dans ce cas,
installez l’appareil à un autre endroit.
Lors du transport de l’appareil à un autre endroit
Utilisez les matériaux d’emballage d’origine pour emballer l’appareil.
Si vous ne disposez pas des matériaux d’emballage d’origine, effectuez sans faute les opérations suivantes.
! Démontez le couvre-plateau et le plateau et emballez-les soigneusement.
! Démontez le porte-cellule et le contrepoids d’équilibrage du bras et emballez-les soigneusement.
! Utilisez le serre-bras pour fixer le bras de lecture et utilisez du ruban adhésif pour le maintenir fermement en
place.
! Enveloppez l’appareil principal dans une couverture ou du papier souple pour ne pas l’endommager.
11
Divers
03
Entretien de chaque élément
Lors du montage et du démontage du porte-cellule, éteignez l’amplificateur.
Tenter d’effectuer une telle opération alors que le volume est fort pourrait provoquer l’endommagement du
haut-parleur.
! Retirez le porte-cellule avec la cellule installée et utilisez une petite brosse souple ou un pinceau pour enlever
soigneusement la poussière, etc. de l’extrémité de la pointe de lecture.
! Utilisez un nettoyant pour disques de bonne qualité pour nettoyer les disques.
! Utilisez un chiffon doux ou quelque chose de similaire pour nettoyer la borne du porte-cellule, puis fixez-le à
nouveau au bras de lecture.
Nettoyage du capot anti-poussière, etc.
Utilisez un chiffon doux pour nettoyer le capot anti-poussière et le boîtier.
! Ne nettoyez pas le capot anti-poussière pendant la lecture. Le bras de lecture pourrait être attiré par le capot
anti-poussière à cause de l’électricité statique.
À propos des marques commerciales et des marques déposées
! Pioneer est une marque déposée de PIONEER CORPORATION.
Les noms de sociétés et de produits mentionnés ici sont des marques commerciales de leurs détenteurs
respectifs.
Spécifications
Alimentation .............................................................................................................................................. CA 120 V, 60 Hz
Consommation ..............................................................................................................................................................2 W
Poids de l’appareil principal ..................................................................................................................................... 5,6 kg
Dimensions maximales ............................................................................... 435 mm (L) × 110 mm (H) × 372,6 mm (P)
Température de fonctionnement tolérée ................................................................................................. +5 °C à +35 °C
Humidité de fonctionnement tolérée ...........................................................................5 % à 85 % (sans condensation)
Plateau
Méthode d’entraînement ..................................................................................... Système d’entraînement par courroie
Moteur ............................................................................................................................ Servomoteur à courant continu
Vitesse de rotation ........................................................................................................................33 1/3 tr/min, 45 tr/min
Fluctuation de vitesse ................................................................................................. 0,1 % ou moins WRMS (JIS WTD)
Rapport S/B ..................................................................................................................................................60 dB (DIN-B)
Plateau ...................................................................................................................................................Aluminium moulé
Bras de lecture
Type de bras...................................................................................... Bras de lecture de type droit, équilibrage statique
Longueur effective ............................................................................................................................................. 221,5 mm
Surplomb ................................................................................................................................................................. 19 mm
Plage variable de la pression de la pointe de lecture .....................................................0 g à 4,0 g (1 graduation 0,1 g)
Poids de la cellule approprié .................................................................................................... 4,5 g à 9,5 g (une cellule)
Type de cellule ...................................................................................................................................................... Type MM
Poids du porte-cellule ................................................................................................10,0 g (y compris les vis et écrous)
Tension de sortie
PHONO .....................................................................................................................................................................2,5 mV
LINE..........................................................................................................................................................................150 mV
! Les caractéristiques et la présentation peuvent être modifiées, sans avis préalable, dans un souci
d’amélioration.
! © 2014 PIONEER HOME ELECTRONICS CORPORATION. Tous droits de reproduction et de traduction
réservés.
Français
12
Divers
03
GARANTIE LIMITÉE
GARANTIE VALIDE SEULEMENT DANS LE PAYS OU LE PRODUIT A ÉTÉ ACHETÉ
GARANTIE
Pioneer Electronics (USA) Inc. (PUSA) et Pioneer Électronique du Canada, Inc. (POC) garantissent que les produits distribués par PUSA aux États-Unis et par POC au Canada qui,
après avoir été installés et utilisés conformément au manuel de l’utilisateur inclus avec l’unité, ne fonctionnent pas de façon appropriée dans des conditions d’utilisation normales en
raison d’un vice de fabrication, seront réparés ou remplacés par une unité de valeur comparable, au choix de PUSA ou de POC, sans que vous deviez payer pour les pièces ou les
travaux de réparation. Les pièces incluses en vertu de la présente garantie peuvent être neuves ou remises à neuf, au choix de PUSA ou de POC.
LA PRÉSENTE GARANTIE LIMITÉE S’APPLIQUE AU PROPRIÉTAIRE INITIAL AINSI QU’À TOUT PROPRIÉTAIRE SUBSÉQUENT DU PRÉSENT PRODUIT PIONEER PENDANT LA PÉRIODE DE GARANTIE,
À CONDITION QUE LE PRODUIT AIT ÉTÉ ACHETÉ CHEZ UN DISTRIBUTEUR OU DÉTAILLANT PIONEER AUTORISÉ AUX ÉTATS-UNIS OU AU CANADA. VOUS DEVREZ FOURNIR UN RELEVÉ DE CAISSE
OU UNE AUTRE PREUVE D’ACHAT VALIDE INDIQUANT LA DATE DE L’ACHAT INITIAL OU, SI VOUS LOUEZ LE PRODUIT, VOTRE CONTRAT DE LOCATION INDIQUANT L’ENDROIT ET LA DATE DE LA
PREMIÈRE LOCATION. SI JAMAIS UN SERVICE DE RÉPARATION EST REQUIS, LE PRODUIT DOIT ÊTRE EXPÉDIÉ PENDANT LA PÉRIODE DE GARANTIE, EN PORT PRÉPAYÉ, À L’INTÉRIEUR DU PAYS
OÙ L’ACHAT A ÉTÉ EFFECTUÉ SEULEMENT, TEL QU’IL EST EXPLIQUÉ DANS LE PRÉSENT DOCUMENT. VOUS ÊTES RESPONSABLE DU DÉMONTAGE ET DE L’INSTALLATION DU PRODUIT. PUSA
OU POC, LE CAS ÉCHÉANT, PAIERA POUR VOUS RETOURNER LE PRODUIT RÉPARÉ OU REMPLACÉ, À L’INTÉRIEUR DU PAYS OÙ L’ACHAT A ÉTÉ EFFECTUÉ.
PÉRIODE DE GARANTIE DES PRODUITS Pièces Main-d’œuvre
Produits audio et vidéo pour la maison ........................................................................................................................................ 1 an 1 an
Micros, écouteurs, stylets et cartouches phono ............................................................................................................................ 90 jours 90 jours
Durée des garanties réduites pour certains modèles. Veuillez vous référer au document degarantie limitée inclus avec le produit pour confirmer la durée de la garantie.
La période de garantie pour les clients qui louent le produit commence le jour où le produit est utilisé pour la première fois (a) pendant la période de location ou (b) après la vente au détail, selon ce qui se produit en premier.
ÉLÉMENTS NON COUVERTS PAR LA GARANTIE
UN PRODUIT ACHETÉ CHEZ UN DISTRIBUTEUR NON AUTORISÉ N’EST COUVERT PAR AUCUNE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS QUELQUE GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER QUE CE SOIT. DE PLUS, CE PRODUIT EST STRICTEMENT VENDU « TEL QUEL »
ET « AVEC TOUS SES DÉFAUTS ÉVENTUELS ».
PIONEER N’EST PAS RESPONSABLE DE QUELQUE DOMMAGE CONSÉCUTIF ET(OU) INDIRECT QUE CE SOIT.
PIONEER NE GARANTIT PAS LES PRODUITS ÉNUMÉRÉS CI-DESSUS LORSQU’ILS SONT UTILISÉS À DES FINS COMMERCIALES OU PROFESSIONNELLES, OU AU SEIN
DE TOUTE APPLICATION INDUSTRIELLE OU COMMERCIALE QUE CE SOIT.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS SI LE PRODUIT A ÉTÉ SOUMIS À UNE PUISSANCE NOMINALE EXCÉDANT CELLE QUI A ÉTÉ ÉTABLIE DANS LES
DOCUMENTS S’Y APPLIQUANT.
LA PRÉSENTE GARANTIE NE COUVRE PAS LES TÉLÉVISEURS OU LES ÉCRANS ENDOMMAGÉS EN RAISON DE L’APPLICATION D’IMAGES STATIQUES ET IMMOBILES
PENDANT DE LONGUES PÉRIODES (IMAGES RÉMANENTES).
LA PRÉSENTE GARANTIE NE COUVRE PAS LE COFFRAGE OU LES ÉLÉMENTS ESTHÉTIQUES, LES ANTENNES INSTALLÉES PAR L’UTILISATEUR, LES DOMMAGES AUX DISQUES
OU AUX RUBANS OU DISQUES D’ENREGISTREMENT, LES DOMMAGES AU PRODUIT DÉCOULANT D’UNE RETOUCHE, D’UNE MODIFICATION NON AUTORISÉE PAR ÉCRIT
PAR PIONEER, D’UN ACCIDENT, D’UN USAGE INAPPROPRIÉ OU D’UN USAGE ABUSIF, LES DOMMAGES PRODUITS PAR LA FOUDRE OU LA SURTENSION, LES DOMMAGES
SUBSÉQUENTS DÉCOULANT DE FUITES, LES DOMMAGES DÉCOULANT DE PILES DÉFECTUEUSES OU DE L’UTILISATION DE PILES NON CONFORMES À CELLES QUI SONT
SPÉCIFIÉES DANS LE MANUEL DE L’UTILISATEUR.
LA PRÉSENTE GARANTIE NE COUVRE PAS LE COÛT DES PIÈCES OU DE LA MAIN-D’ŒUVRE QUI SERAIENT AUTREMENT OFFERTES SANS FRAIS EN VERTU DE LA PRÉSENTE
GARANTIE, SI ELLES SONT OBTENUES AUPRÈS D’UNE SOURCE AUTRE QU’UNE SOCIÉTÉ DE SERVICE OU AUTRE AUTORISÉE OU DÉSIGNÉE PAR PIONEER. LA PRÉSENTE
GARANTIE NE COUVRE PAS LES DÉFECTUOSITÉS OU LES DOMMAGES CAUSÉS PAR L’UTILISATION D’UNE MAIN-D’ŒUVRE OU DE PIÈCES NON AUTORISÉES, NI D’UN
ENTRETIEN INADÉQUAT.
LES NUMÉROS DE SÉRIE MODIFIÉS, OBLITÉRÉS OU ENLEVÉS ANNULENT LA PRÉSENTE GARANTIE DANS SA TOTALITÉ.
INVALADITÉ DE TOUTE AUTRE GARANTIE
AUX ÉTATS-UNIS — PIONEER LIMITE SES OBLIGATIONS EN VERTU DE TOUTE GARANTIE IMPLICITE QUE CE SOIT, Y COMPRIS ENTRE AUTRES LES GARANTIES IMPLICITES DE
QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER, À UNE PÉRIODE N’EXCÉDANT PAS LA PÉRIODE DE GARANTIE. AUCUNE GARANTIE NE S’APPLIQUE APRÈS
LA PÉRIODE DE GARANTIE. CERTAINS ÉTATS NE PERMETTENT PAS LA LIMITATION DE LA DURÉE D’UNE GARANTIE IMPLICITE, ET CERTAINS NE PERMETTENT PAS L’EXCLUSION
.SUOV À REUQILPPA’S SAP EN CNOD TNEVUEP SUSSED-IC SEILBATÉ SNOISULCXE TE SNOITATIMIL SEL .STCERIDNI UO SFITUCÉSNOC SEGAMMOD SED NOITATIMIL AL UO
LA PRÉSENTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ JOUIR D’AUTRES DROITS, QUI PEUVENT VARIER D’UN ÉTAT À L’AUTRE.
AU CANADA — SOUS RÉSERVE DE CE QUI EST EXPRESSÉMENT STIPULÉ DANS LES PRÉSENTES, AUCUNE REPRÉSENTATION, GARANTIE, OBLIGATION OU CONDITION,
QU’ELLE SOIT IMPLICITE, OBLIGATOIRE OU AUTRE, NE S’APPLIQUE À CE PRODUIT.
SERVICE
PUSA et POC ont désigné un certain nombre de sociétés de service autorisées partout aux États-Unis et au Canada si jamais vous avez besoin de services de réparation pour
votre produit. Pour profiter d'un tel service en vertu de la garantie, vous devez présenter votre relevé de caisse ou, si vous louez le produit, votre contrat de location indiquant
l'endroit et la date de la transaction par le premier propriétaire. Si vous expédiez l'unité, vous devez l'emballer soigneusement et l'envoyer à une société de service autorisée, en
port prépayé et selon une méthode de transport pouvant être suivie et assurée. Emballez le produit au moyen de matériaux coussinés adéquats pour éviter les dommages pendant
le transport. La boîte d'origine est idéale à cette fin. Incluez votre nom, votre adresse et un numéro de téléphone où nous pouvons vous rejoindre pendant les heures de bureau.
Pour toutes les plaintes et problèmes aux États-Unis, communiquez avec le service de Soutien à la clientèle au 1-800-421-1404. Au Canada, communiquez avec le groupe de
Satisfaction de la clientèle au 1-877-283-5901.
Pour le raccordement ou le fonctionnement de votre unité, ou pour trouver une société de service autorisée, appelez ou écrivez à :
PIONEER ELECTRONICS (USA) INC. PIONEER ELECTRONIQUES DU CANADA, INC.
RÈGLEMENT DES CONFLITS
AUX ÉTATS-UNIS - Si un conflit se produit entre vous et Pioneer après la réponse à une demande initiale faite au service de Soutien à la clientèle, vous pouvez avoir recours au Programme
de résolution des plaintes de Pioneer pour résoudre le conflit. Ce programme vous est offert sans frais. Vous devez avoir recours au Programme de résolution des plaintes avant
de vous prévaloir de vos droits ou de chercher réparation en vertu du Titre I de la loi Magnuson-Moss Warranty-Federal Trade Commission Improvement Act, 15 U.S.C. 2301 et s.s.
Pour avoir recours au Programme de résolution des plaintes, appelez au 1-800-421-1404 et expliquez au représentant du service à la clientèle qui vous répondra le problème auquel
vous faites face et les démarches que vous avez entreprises pour faire réparer le produit pendant la période de garantie, puis donnez-lui le nom du distributeur / détaillant autorisé
auprès duquel vous vous êtes procuré le produit Pioneer. Une fois que votre plainte a été expliquée au représentant, un numéro de résolution vous sera communiqué. Pioneer étudiera
le conflit et, dans un délai de quarante (40) jours après la réception de votre plainte, (1) répondra à votre plainte par écrit pour vous aviser des démarches qu'elle entreprendra pour
résoudre le conflit, et indiquera combien de temps ces démarches prendront ; ou (2) répondra à votre plainte par écrit pour vous indiquer les raison
s pour lesquelles elle n'entreprendra
aucune démarche.
AU CANADA - Communiquez avec le directeur de la Satisfaction de la clientèle au (905) 946-7412 pour discuter de votre plainte et résoudre rapidement le problème.
ENREGISTREZ LE LIEU ET LA DATE D'ACHAT POUR RÉFÉRENCE ULTÉRIEURE
No. du modèle : ___________________________________________________ No. deSérte : _______________________________________________________________
Date d'achat : ____________________________________________________ Acheté de : ________________________________________________________________
PRENEZ SOIN DE GARDER CETTE INFORMATION ET VOTRE REÇU D'ACHAT DANS UN ENDROIT SÛR POUR RÉFÉRENCE FUTURE
AU CANADA
DÉPARTÉMENT DE SERVICE AU CONSOMMATEUR
PIONEER ÉLECTRONIQUES DU CANADA, INC.
340 FERRIER STREET, UNIT 2
MARKHAM, ON L3R 2Z5
(905) 479-4411
1-877-283-5901
http://www.pioneerelectronics.ca
AUX ÉTATS-UNIS
CUSTOMER SUPPORT
PIONEER ELECTRONICS (USA) INC.
P.O. BOX 1720
LONG BEACH, CALIFORNIA 90801
1-800-421-1404
http://www.pioneerelectronics.com
2
El punto exclamativo dentro un
triángulo equilátero convenido para
avisar el usuário de la presencia de
importantes instrucciones sobre el
funcionamiento y la manutención
en la libreta que acompaña el
aparato.
La luz intermitente con el símbolo de
punta de flecha dentro un triángulo
equilátero. Está convenido para
avisar el usuario de la presencia de
“voltaje peligrosa” no aislada dentro
el producto que podría constituir un
peligro de choque eléctrico para las
personas.
PRECAUCIÓN
PARA PREVENIR EL PELIGRO DE
CHOQUE ELÉCTRICO NO REMOVER
LA TAPA NI LAS PARTES DENTRO
NO UTILIZADAS, LLAMAR UNA
PERSONA CUALIFICADA.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
IMPORTANTE
D3-4-2-1-1b_A2_Es
ADVER
TENCIA
Este aparato no es impermeable.
Para evitar el
riesgo de incendio y de descargas eléctricas,
no ponga ningún recipiente lleno de líquido
(como pueda ser un vaso o un florero) cerca del
aparato ni lo exponga a gote
o, salpicaduras,
lluvia o humedad
.
D3-4-2-1-3_A1_Es
ADVER
TENCIA
Pa
ra evitar el peligro de incendio, no ponga
nada con fuego encendido (como pueda ser
una vela) encima del aparat
o.
D3-4-2-1-7a_A1_Es
Entor
no de funcionamiento
Te
mperatura y humedad del entorno de
funcionamient
o
+5 °C a +35 °C; menos del 85 % de humedad
relativa (rejillas de refrigeración no obstruidas
)
No instale este aparato en un lugar mal
ventilado
, ni en lugares expuestos a alta
humedad o a la luz directa del sol (o de otra luz
artificial potente).
D3-4-2-1-7c*_A1_Es
PRECAUCIÓN P
ARA LA VENTILACIÓN
Cuando instale este aparat
o, asegúrese de
dejar espacio en torno al mismo para la
ventilación con el fin de mejorar la disipación
de calor (por lo menos 15 cm encima, 5 cm
detrás, y 5 cm en cada lado)
.
D3-4-2-1-7d*_A1_Es
ADVERTENCIA
Guarde las piezas pequeñas fuera del alcance
de los niños. Si las ingirieran accidentalmente,
póngase de inmediato en contacto con un
médico.
D41-6-4_A1_Es
NOTA
EL AVISO DEL COMPARTIMIENTO DE LAS
PIEZAS QUE EL USUARIO NO DEBE
REPARAR ESTÁ SITUADO EN LA PARTE
INFERIOR DEL APARATO.
D3-7-13-68_A1_Es
PRECAUCIÓN
Puesto que el cable de alimentación hace las
funciones de dispositivo de desconexión de la
corriente para el aparato, para desconectar
toda la alimentación del aparato deberá
desenchufar el cable de la toma de corriente
de CA. Por lo tanto, asegúrese de instalar el
aparato de modo que el cable de
alimentación pueda desenchufarse con
facilidad de la toma de corriente de CA en
caso de un accidente. Para evitar correr el
peligro de incendio, el cable de alimentación
también deberá desenchufarse de la toma de
corriente de CA cuando no se tenga la
intención de utilizarlo durante mucho tiempo
seguido (por ejemplo, antes de irse de
vacaciones).
D3-4-2-2-2a*_A1_Es
Este producto es para tareas domésticas
generales. Cualquiera avería debida a otra
utilización que tareas domésticas (tales
como el uso a largo plazo para motivos de
negocios en un restaurante o el uso en un
coche o un barco) y que necesita una
reparación hará que cobrarla incluso durante
el período de garantía.
K041_A1_Es
PRECAUCIONES CONCERNIENTES A
LA MANIPULACIÓN DEL CABLE DE
ALIMENT
ACIÓN
To
me el cable de alimentación por la clavija. No
extraiga la clavija tirando del cable. Nunca
toque el cable de alimentación cuando sus
manos estén mojadas, ya que esto podría
causar cortocircuitos o descargas eléctricas.
No coloque la unidad, algún mueble, etc.,
sobre el cable de alimentación
. Asegúrese de
no hacer nudos en el cable ni de unirlo a otros
cables. Los cables de alimentación deberán ser
dispuestos de tal forma que la probabilidad de
que sean pisados sea mínima. Una cable de
alimentación dañado podrá causar incendios o
descargas eléctricas.
Revise el cable de
alimentación está dañado, solicite el reemplazo
del mismo al centro de se
rvicio autorizado
PIONEER más cercan
o, o a su distribuidor.
S002*_A1_Es
3
Gracias por comprar este producto Pioneer. Lea detenidamente este manual de instruc-
ciones para saber cómo operar este modelo adecuadamente.
Contenido
01 Antes de comenzar
Características .................................................................................................................................................................... 4
Comprobación del contenido de la caja ...........................................................................................................................4
Montaje ................................................................................................................................................................................4
02 Operación
Nombres y funciones de los controles .............................................................................................................................6
Ajuste ................................................................................................................................................................................... 6
Conexión del equipo ........................................................................................................................................................... 7
Reproducción .....................................................................................................................................................................8
Pausa de la reproducción .................................................................................................................................................. 8
Final de la reproducción ....................................................................................................................................................8
Información adicional ........................................................................................................................................................8
03 Otros
Solución de problemas ....................................................................................................................................................10
Cuidados para el uso ........................................................................................................................................................10
Mantenimiento de cada parte .........................................................................................................................................10
Acerca de las marcas comerciales y marcas comerciales registradas ......................................................................11
Especificaciones ...............................................................................................................................................................11
Español
4
Antes de comenzar
01
Características
Reproductor totalmente automático de uso muy sencillo
Una vez seleccionado el tamaño del disco, todo lo que tiene que hacer es presionar el botón [START] para
comenzar la reproducción. Cuando ha terminado la reproducción, su funcionamiento totalmente automático
devuelve el brazo fonocaptor a su posición.
Reproducción estable gracias al centro de gravedad bajo del chasis
La parte inferior del reproductor cuenta con una placa metálica que proporciona al chasis un centro de gravedad
bajo que lo estabiliza durante la reproducción, incluso cuando existen vibraciones externas.
Equipado con un ecualizador fonográfico que se puede ACTIVAR/
DESACTIVAR
Al disponer de su propio ecualizador fonográfico el reproductor se puede conectar directamente a amplifica-
dores que no cuenten con un terminal PHONO. Si el amplificador cuenta con un ecualizador fonográfico esta
función se puede desactivar.
El reproductor incluye un cartucho MM de alto rendimiento
Por este motivo, usted lo puede utilizar inmediatamente.
También se incluye una alfombrilla de goma de grosor moderado
La alfombrilla de goma de 5 mm de grosor suprime la vibración externa a la vez que mejora el agarre entre el
disco y el giradiscos, para proporcionar una reproducción más estable.
Diseño discreto
Su aspecto y acabado se adaptan al ambiente combinando perfectamente con el resto de dispositivos y decora-
ción interior.
Cable de alimentación desenchufable
Los cables no representan un obstáculo cuando se desplaza el reproductor por lo que se evitan así problemas de
desconexión.
Comprobación del contenido de la caja
Compruebe que ha recibido todos los accesorios siguientes:
! Giradiscos
! Plato giradiscos
! Funda guardapolvo con bisagras desmontables
! Adaptador para discos EP
! Contrapeso
! Portacápsula con cartucho
! Cables de repuesto
! Cable de alimentación
! Manual de Instrucciones (este manual)
ADVERTENCIA
Guarde las piezas pequeñas fuera del alcance de los
niños. Si las ingirieran accidentalmente, póngase de
inmediato en contacto con un médico
.
D41-6-4_A1_Es
Montaje
! No retire la la brida de sujeción del brazo fonocaptor hasta que haya finalizado la instalación.
! Conecte el cable de alimentación después de terminar la instalación y las conexiones entre los aparatos.
1 Coloque el giradiscos.
Coloque el giradiscos en el eje central.
! Tenga cuidado de no golpear el giradiscos contra la unidad principal ni dejarlo caer.
2 Gire el giradiscos de forma que el rodillo sea visible a través del orificio cuadrado
utilizando la cinta para coger la correa.
5
Antes de comenzar
01
3 Pince la cinta y capture la correa sobre el centro exterior del rodillo.
1
2
3
4
1 Rodillo
2 Correa
3 Cinta
4 Orificio cuadrado
4 Retire la cinta.
5 Gire el giradiscos lentamente cinco o seis vueltas.
Compruebe que la correa está colocada de forma correcta en el centro del rodillo.
6 Coloque el plato.
! La alfombrilla del giradiscos dispone de una parte superior y una inferior. Coloque la alfombrilla en el giradis-
cos de forma que la parte inferior, con el logotipo de Pioneer, quede orientada hacia abajo.
7 Monte el portacápsula.
Inserte el portacápsula con el cartucho montado en el brazo fonocaptor. A continuación, apriete la contratuerca
mientras mantiene el portacápsula horizontal.
8 Monte el contrapeso.
Fije el contrapeso al eje trasero del brazo fonocaptor.
9 Monte la cubierta guardapolvo.
Introduzca firmemente las bisagras de la funda guardapolvo en sus suportes de la parte trasera del giradiscos.
PHONO LINE
AC IN
! Introduzca ambas bisagras totalmente.
! Al retirar la funda guardapolvo ábrala totalmente y, a continuación, tire de ella hacia arriba sujetando la
funda guardapolvo junto a las secciones del fiador de las bisagras.
10 Retire la abrazadera de sujeción del brazo fonocaptor.
Una vez finalizada la instalación, retire la abrazadera de sujeción del brazo fonocaptor.
Español
6
Operación
02
Nombres y funciones de los controles
Panel superior
A
N
T
I
-
S
K
A
T
I
N
G
7
8
9
a
b
c
d
5
6
e
4
23
1
1 Botón SPEED
Cambia la velocidad de acuerdo con el disco que se vaya a reproducir.
2 Botón START
Al pulsar el botón se inicia la rotación del giradiscos.
3 Botón STOP
Al pulsar el botón se detiene la rotación del giradiscos.
4 Palanca SIZE SELECT
Cambia el tamaño de acuerdo con el disco que se vaya a reproducir.
5 Portacápsula
Se utiliza con un cartucho montado.
6 Contratuerca
Sujeta el cartucho montado.
7 Brazo fonocaptor
8 Apoyo del brazo
Sirve como base de soporte para el brazo fonocaptor.
9 Palanca elevadora
El brazo fonocaptor asciende cuando se tira hacia arriba de la palanca. El brazo fonocaptor desciende cuando
se aprieta la palanca hacia abajo.
a Elevador del brazo
Este dispositivo se utiliza para mover el brazo fonocaptor hacia arriba y abajo. Se maneja mediante la palanca
elevadora.
b Dial ANTI-SKATING
Cuando se reproduce un disco, hay una fuerza que tira de la punta de la aguja hacia el perímetro interior. Al
hacer coincidir este dial con el valor de presión de la aguja, se elimina esta fuerza.
c Anillo de ajuste de presión de la aguja
Se utiliza para hacer coincidir con la presión adecuada de aguja del cartucho.
d Contrapeso
Se utiliza para equilibrar el brazo fonocaptor y ajustar la presión de la aguja.
e Adaptador para discos EP
Se utiliza para reproducir discos EP estándar.
Ajuste
Ajuste del equilibrio del brazo fonocaptor
Realice la preparación del siguiente modo:
! Para cartuchos con cubiertas de aguja desmontables, retire la cubierta de aguja.
! Apriete hacia abajo la palanca elevadora.
1 Ajuste el dial [ANTI-SKATING] a “0”.
2 Mantenga el brazo fonocaptor lejos del apoyo del brazo y ajuste el equilibrio de modo que
esté horizontal.
Gire el contrapeso hasta que el brazo esté casi en horizontal.
! Al mover el brazo fonocaptor, asegúrese de que la punta de la aguja no toca directamente el giradiscos y
similares.
Contrapeso demasiado inclinado hacia la parte trasera Contrapeso demasiado inclinado hacia la parte delantera
7
Operación
02
Ajuste de la presión de la aguja
1 Devuelva el brazo fonocaptor al apoyo del brazo.
2 Haga coincidir el “0” en el anillo de ajuste de presión de la aguja con la línea central del eje
trasero del brazo.
Mientras utiliza su dedo para mantener el contrapeso de modo que no se mueva, ajuste sólo el anillo de ajuste
de presión de la aguja de modo que el número “0” coincida con la línea central negra del eje trasero del brazo
fonocaptor.
3 Ajuste de la presión de la aguja.
Gire el contrapeso para ajustarlo al valor apropiado de la presión de la aguja para su cartucho.
! Al girar el contrapeso, se gira conjuntamente el anillo de ajuste de presión de la aguja. Mientras observa el
anillo de ajuste, ajuste la presión de la aguja al valor adecuado.
! La presión correcta de la aguja para el cartucho incluido es de 3,5 g. En posición “3,5”.
Ajuste de anti-skating
Este ajuste se realiza para evitar los saltos de la aguja.
1 Ha de coincidir con la misma posición de la escala que el valor de presión de la aguja.
2 Gire el dial [ANTI-SKATING] para que coincida con la marca de referencia del mismo valor
que el valor de presión de la aguja del cartucho.
A
N
T
I
-
S
K
A
T
I
N
G
Conexión del equipo
Conexión del equipo
! Asegúrese de desconectar la alimentación y desenchufar el cable de alimentación de la toma de corriente
siempre que haga o cambie conexiones.
! Consulte el manual de instrucciones del componente que va a ser conectado.
! Conecte el cable de alimentación después de terminar las conexiones entre los aparatos.
Descripciones de los terminales
PHONO LINE
AC IN
31 2
1 Interruptor del ecualizador
Mueva este interruptor a la posición correcta según el terminal de entrada de audio del pre-amplificador u
otro componente análogo.
2 Terminales con salida RCA
Conecta el terminal de entrada de audio al pre-amplificador u otro componente análogo.
3 Terminal AC IN
Conecta a una toma de corriente con el cable de alimentación incluido. Espere hasta que todas las conexio-
nes entre el equipo estén terminadas antes de conectar el cable de alimentación.
! Asegúrese de usar el cable de alimentación incluido.
Conexión a un preamplificador y a un componente
1 Coloque el interruptor del ecualizador en la posición correcta.
PHONO: Al conectar el terminal de entrada PHONO (el ecualizador integrado del reproductor de discos no se
utiliza).
LINE: Al conectar un terminal de entrada distinto de PHONO (se utiliza el ecualizador integrado del reproductor
de discos).
2 Conecte el terminal de salida RCA al terminal de entrada del pre-amplificador u otro
componente análogo.
3 Conecte el cable de alimentación.
Conecta a una toma de corriente con el cable de alimentación incluido. Espere hasta que todas las conexiones
entre el equipo estén terminadas antes de conectar el cable de alimentación.
! Antes de conectarse a la fuente de alimentación (salida de corriente alterna) montada en el equipo conec-
tado, compruebe la potencia en vatios mostrada en la fuente de alimentación. (Esta unidad consume 2 W de
potencia.)
! Si el reproductor comienza a funcionar cuando se conecta el cable de alimentación pulse el botón [STOP].
Español
8
Operación
02
Lugar de instalación
Coloque la unidad sobre una superficie plana que esté libre de vibraciones externas.
! Dentro de lo posible, mantenga la unidad alejada del sistema de altavoces.
! Si la unidad está muy cerca de una radio (emisiones AM/FM), la radio puede generar ruidos. Mantenga la
distancia máxima posible con la unidad.
Reproducción
Realice la preparación del siguiente modo:
! Coloque un disco en el giradiscos.
! Retire la cubierta de la aguja teniendo cuidado de no tocar la punta de la aguja.
1 Pulse el botón [SPEED] para configurar la velocidad de reproducción del disco.
Para reproducir discos de 45 revoluciones coloque el botón en la posición elevada [v]; para discos de 33 1/3
revoluciones el botón debe encontrarse en posición pulsada [w].
! Para reproducir un disco EP estándar, coloque el adaptador de disco EP en el eje central y reproduzca el
disco EP.
2 Mueva la palanca [SIZE SELECT] para configurar el tamaño del disco.
Para reproducir discos de 17 cm coloque la palanca en posición [17]; para discos de 30 cm coloque la palanca
en posición [30].
! Para reproducir un disco EP estándar, coloque el adaptador de disco EP en el eje central y reproduzca el
disco EP.
3 Pulse el botón [START] durante 1 segundo.
El giradiscos comienza a girar y la reproducción se inicia automáticamente.
! Una vez finaliza la reproducción del disco, el brazo fonocaptor vuelve a su posición original y el giradiscos se
detiene automáticamente.
! Una vez que haya finalizado la reproducción de discos, coloque la cubierta de la aguja para proteger la punta
de la aguja.
! Este aparato cuenta con una función de retorno automático, el brazo fonocaptor vuelve a su posición origi-
nal automáticamente una vez alcanza un punto específico después de finalizar la reproducción del disco.
Aunque esto no es un problema con discos de tamaño normal, con discos que incluyen surcos hasta ese
punto la función de retorno automático se puede activar antes de que finalice la reproducción.
Notas
! No toque el brazo fonocaptor o el giradiscos ni desactive la corriente mientras se está reproduciendo un disco.
! El sistema de reproducción automática no se puede utilizar con discos de 25 cm. En este caso deberá reali-
zar la operación manualmente. Si el brazo fonocaptor no vuelve a su posición original después de detener la
reproducción, pulse el botón [STOP].
Pausa de la reproducción
Tire de la palanca elevadora hacia arriba.
La aguja del cartucho se eleva alejándose del disco.
! Para volver a la reproducción, apriete hacia abajo la palanca elevadora.
Final de la reproducción
1 Tire hacia arriba de la palanca para devolver el brazo fonocaptor al apoyo del brazo y
después apriete hacia abajo la palanca elevadora.
2 Pulse el botón [STOP].
! Una vez que haya finalizado la reproducción de discos, coloque la cubierta de la aguja para proteger la punta
de la aguja.
Información adicional
Sustitución de la aguja
La aguja incluida tiene una vida útil de unas 400 horas. Para evitar dañar sus valiosos discos, sustituya la aguja al
finalizar su vida útil. Adquiera una aguja de repuesto en la tienda donde adquirió su reproductor o en el centro de
reparación más cercano. Especifique que desea una aguja de repuesto exclusivamente para PL-30-K.
! Desactive la corriente del amplificador antes de sustituir la aguja y desenchufe el cable de alimentación del
reproductor.
! La punta de la aguja es una pieza extremadamente delicada, manipúlela con cuidado. Utilice un cepillo suave
para limpiar el polvo de la punta de la aguja con mucha delicadeza.
! Desmontar el portacápsula facilita la sustitución de la aguja.
Desmontaje de la aguja sustituible
1 Sujetando el cartucho firmemente con una mano, agarre la aguja con la otra mano y, a
continuación, presiónela hacia abajo.
2 Tire de la aguja suavemente en la dirección de la flecha para extraerla.
Montaje de la aguja sustituible
1 Sujetando firmemente el cartucho con una mano, agarre la aguja con la otra mano y
apuntando la parte insertable hacia la aguja, introdúzcala en todo su recorrido dentro del
orificio más largo del cartucho.
2 Presione hacia arriba en la dirección de la flecha hasta que se escuche un “clic”.
9
Operación
02
Sustitución del cartucho
Si desea montar un cartucho diferente en este reproductor utilice uno con un peso de 4,5 g a 9,5 g.
Para comprar solo un portacápsula, pida uno específico para PL-30-K en la tienda donde adquirió el giradiscos o
en su centro de reparación más cercano.
Desmontaje del cartucho
1 Gire la contratuerca del portacápsula y desmonte el mismo.
2 Afloje los tornillos de fijación del cartucho y extráigalos.
3 Desconecte los cables del lado del cartucho.
Fijación del cartucho
1 Conecte los cables.
Están codificados por colores como se indica a continuación. Tenga cuidado para conectarlos correctamente.
Color Función
Rojo Canal derecho (R)
Blanco Canal izquierdo (L)
Verde Toma de tierra del canal derecho (RG)
Azul Toma de tierra del canal izquierdo (LG)
Parte superior
RL
RGLG
(Parte posterior del cartucho)
2 Monte el cartucho.
Para conseguir el saliente necesario realice el montaje de tal forma que la punta de la aguja quede colocada a
unos 45 mm del borde de la superficie de fijación del portacápsula (la arandela de goma), como se muestra en el
diagrama siguiente.
! El saliente para este reproductor debe ser de 19 mm.
Parte posterior
45 mm
Montaje en paralelo.
Parte delantera
Montaje perpendicular.
3 Apriete los tornillos de fijación del cartucho para montar el mismo.
Notas
! Después de sustituir al cartucho asegúrese de reajustar el equilibrio horizontal, la presión de la guja y el valor
anti-skating.
! El grosor del terminal depende del cartucho de repuesto y puede que algunos no conecten correctamente. En
este caso, utilice el cable de repuesto incluido.
Español
10
Otros
03
Solución de problemas
! Si su reproductor no funciona correctamente utilice la tabla siguiente para realizar el proceso de resolución de
problemas.
Si no puede resolver el problema, contacte con nuestro centro de atención al cliente o con la tienda de
adquisición.
Problema Verificación Remedio
La alimentación no se
conecta.
¿Está bien conectado el cable de
alimentación?
Conecte bien el cable de alimentación incluido a una toma
de corriente.
El giradiscos no gira. ¿Está bien colocada la correa? Compruebe la correa y los rodillos. Si la correa se ha salido
de su posición, colóquela según las instrucciones que se
indican en Montaje. (Página 4 )
¿La correa está cortada? Compruebe la correa y el rodillo. Si la correa está cortada,
sustitúyala por una nueva.
No hay sonido o éste está
muy bajo.
¿Están bien conectados los cables
de audio?
Conecte correctamente los cables de audio.
¿Están sucios los terminales y las
clavijas?
Limpie los terminales y las clavijas antes de hacer cone-
xiones.
¿Está montado correctamente el
portacápsula?
Monte correctamente el portacápsula.
El sonido sufre distorsio-
nes.
¿Está el interruptor del ecualizador
en posición [LINE] incluso aun-
que esté conectado a su terminal
PHONO del amplificador?
Cuando el reproductor está conectado a un terminal
PHONO, coloque el interruptor del ecualizador en posición
[PHONO].
El sonido es extremada-
mente bajo.
¿Está el interruptor del ecualizador
en posición [PHONO] incluso aun-
que esté conectado al terminal AUX
del amplificador?
Cuando conectó el reproductor al terminal AUX, colocó el
interruptor del ecualizador en posición [LINE]. (Asegúrese
de colocar el volumen de su amplificador al mínimo antes
de modificar la posición del interruptor del ecualizador).
Los sonidos izquierdo y
derecho están invertidos.
¿Están invertidas las conexiones
izquierda y derecha para cada parte
del equipo?
Conecte correctamente el cable de audio y los conductores
de la pieza portacápsula.
Se produce un zumbido
grave (sonido tipo ronquido
o zumbido) durante la
reproducción.
¿Hay un dispositivo eléctrico como
una lámpara fluorescente o su cable
de alimentación cerca del cable de
alimentación de la unidad?
Coloque el cable de alimentación de la lámpara fluores-
cente o del otro dispositivo lo más lejos posible.
La punta de la aguja no
desciende hasta alcanzar
el disco.
¿Está ajustada la presión de la aguja
correctamente?
Haga coincidir el contrapeso al valor apropiado de la
presión de la aguja para su cartucho.
¿Está equilibrado el brazo horizon-
talmente?
Gire el contrapeso hasta que el brazo fonocaptor se
encuentre en estado horizontal.
Se producen saltos de la
aguja.
¿Está ajustada la presión de la aguja
correctamente?
Haga coincidir el contrapeso al valor apropiado de la
presión de la aguja para su cartucho.
¿Está alabeado el disco o está
rayado?
Compruebe el estado del disco.
¿Se ha acumulado en la punta de la
aguja una gran cantidad de polvo?
Retire el portacápsula con el cartucho y utilice un pincel
de punta suave o un pincel de escritura para eliminar con
cuidado el polvo, etc. de la punta de la aguja.
¿Está ajustado correctamente el
anti-skating?
Ajuste el anti-skating correctamente.
¿Está ajustada correctamente la
altura del brazo?
Ajuste correctamente la altura del brazo.
Problema Verificación Remedio
El brazo se detiene a lo
largo del camino y no sigue
adelante.
¿Está rayado el disco? Compruebe el estado del disco.
¿Tiene contacto el brazo con algún
obstáculo?
Compruebe alrededor del brazo. Si hay algún obstáculo,
retírelo.
El volumen de sonido es
bajo o alto.
¿Es adecuada la conexión con el
amplificador para el tipo de cartucho
(salida)?
Conecte correctamente los cables de conexión.
Cuidados para el uso
Acerca de la condensación
En invierno pueden formarse gotas de agua (condensación) dentro de la unidad (en las partes de funcionamiento
o en la lente), por ejemplo, si ésta se pasa de un lugar frío a otro caliente o si la temperatura de la habitación
donde está instalada la unidad aumenta repentinamente (empleando una calefacción, etc.). La unidad no fun-
cionará correctamente o no funcionará en absoluto con condensación en su interior. Deje la unidad a la tem-
peratura ambiental de la habitación durante 1 ó 2 horas (aunque este tiempo depende de las condiciones de la
condensación) sin conectar su alimentación. Las gotas de agua se evaporarán y la unidad podrá reproducir. La
condensación también se puede producir en verano si la unidad se expone a la salida directa de aire procedente
de un acondicionador de aire, etc. Si pasa esto, ponga la unidad en una posición diferente.
Al transportar la unidad a otra ubicación
Utilice los materiales de embalaje originales para empaquetar la unidad.
Si los materiales de embalaje originales no están disponibles, asegúrese de realizar lo siguiente.
! Desmonte el plato y el giradiscos y empaquételos con cuidado.
! Desmonte el portacápsula y el contrapeso del brazo y empaquételos con cuidado.
! Utilice el agarre del brazo para asegurar el brazo fonocaptor y utilice cinta adhesiva para fijarlo sin que pueda
moverse.
! Envuelva la unidad central en una manta o un papel suave de modo que no se dañe.
Mantenimiento de cada parte
Al montar y desmontar el portacápsula, apague la alimentación del amplificador.
Si lo hace mientras el volumen es alto, se pueden dañar los altavoces.
! Retire el portacápsula con el cartucho y utilice un pincel de punta suave o un pincel de escritura para eliminar
con cuidado el polvo, etc. de la punta de la aguja.
! Utilice un limpiador de buena calidad para limpiar los discos.
! Utilice un paño suave o similar para limpiar el terminal del portacápsula y vuelva a montarlo en el brazo
fonocaptor.
Limpieza de la cubierta guardapolvo, etc.
Utilice un paño suave para limpiar la cubierta guardapolvo y el mueble.
! No limpie la cubierta guardapolvo durante la reproducción. La energía estática puede provocar que el brazo
fonocaptor sea empujado por la cubierta guardapolvo.
11
Otros
03
Acerca de las marcas comerciales y marcas comerciales registradas
! Pioneer es una marca registrada de PIONEER CORPORATION.
Los nombres de compañías y productos mencionados aquí son marcas comerciales de sus respectivos
propietarios.
Especificaciones
Requisitos de alimentación eléctrica ......................................................................................................120 V CA, 60 Hz
Consumo de energía.....................................................................................................................................................2 W
Peso de la unidad principal ...................................................................................................................................... 5,6 kg
Dimensiones máximas ........................................................................... 435 mm (An) × 110 mm (Al) × 372,6 mm (Pr)
Temperatura de funcionamiento tolerable .............................................................................................. +5 °C a +35 °C
Humedad de funcionamiento tolerable .........................................................................5 % a 85 % (sin condensación)
Parte del giradiscos
Método de accionamiento ...................................................................................Sistema de accionamiento por correa
Motor ....................................................................................................................................................Servo motor de CC
Velocidad de rotación ..........................................................................................................................33 1/3 rpm, 45 rpm
Lloro y fluctuación.....................................................................................................0,1 % o inferior a WRMS (JIS WTD)
Relación señal/ruido .................................................................................................................................... 60 dB (DIN-B)
Giradiscos ......................................................................................................... Caja de fundición a presión de aluminio
Parte del brazo fonocaptor
Tipo de brazo ...........................................................................Brazo fonocaptor de tipo recto con equilibrado estático
Longitud efectiva ................................................................................................................................................ 221,5 mm
Saliente .................................................................................................................................................................... 19 mm
Rango variable de presión de la aguja ...................................................................................0 g a 4,0 g (1 escala 0,1 g)
Peso propio del cartucho ................................................................................................ 4,5 g a 9,5 g (cartucho simple)
Tipo de cartucho .................................................................................................................................................. Tipo MM
Peso del portacápsula ......................................................................................... 10,0 g (incluyendo tornillos y tuercas)
Tensión de salida
PHONO .....................................................................................................................................................................2,5 mV
LINE..........................................................................................................................................................................150 mV
! Las especificaciones y diseño de este producto están sujetos a cambios sin previo aviso.
! © 2014 PIONEER HOME ELECTRONICS CORPORATION. Todos los derechos reservados.
Español
<502-PL30KA-3431>
© 2014 PIONEER HOME ELECTRONICS CORPORATION.
All rights reserved.
© 2014 PIONEER HOME ELECTRONICS CORPORATION.
Tous droits de reproduction et de traduction réservés.
Printed in China / Imprimé en Chine
To register your product, find the nearest authorized service location, to
purchase replacement parts, operating instructions, or accessories,
please go to one of following URLs :
Pour enregistrer votre produit, trouver le service après-vente agréé le plus
proche et pour acheter des pièces de rechange, des modes d’emploi ou
des accessoires, reportez-vous aux URL suivantes :
In the USA/Aux Etats-Unis
http://www.pioneerelectronics.com
In Canada/Aux Canada
http://www.pioneerelectronics.ca
S018_B1_EnFr
PIONEER HOME ELECTRONICS CORPORATION
1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan
PIONEER ELECTRONICS (USA) INC.
P. O. BOX 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404
PIONEER ELECTRONICS OF CANADA, INC.
340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada TEL: 1-877-283-5901, 905-479-4411
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: 03/570.05.11
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
5 Arco Lane, Heatherton, Victoria, 3202, Australia, TEL: (03) 9586-6300
PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.
Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270
K002_B3_En
