your air conditioner and retain it for future reference.
TYPE WINDOW
MODELS LT0813CNR, LT1013CNR, LT1213CNR
P/NO MFL67694001
2 RoomAir Conditioner
Window-Type Air Conditioner Owner’s Manual
TABLE OF CONTENTS
FOR YOUR RECORDS
Write themodel and serial numbershere:
Model#
Serial#
Youcan find themon a labelon the sideof each unit.
Dealer'sName
DatePurchased
■ Stapleyourreceipt tothis page inthe event youneed it
toprovedate ofpurchase or forwarrantyissues.
READ THIS MANUAL
Inside you will find many helpful hints on how to use and
maintainyour airconditionerproperly. Justa littlepreventive
care on your part can save you a great deal of time and
moneyoverthelifeof yourair conditioner.

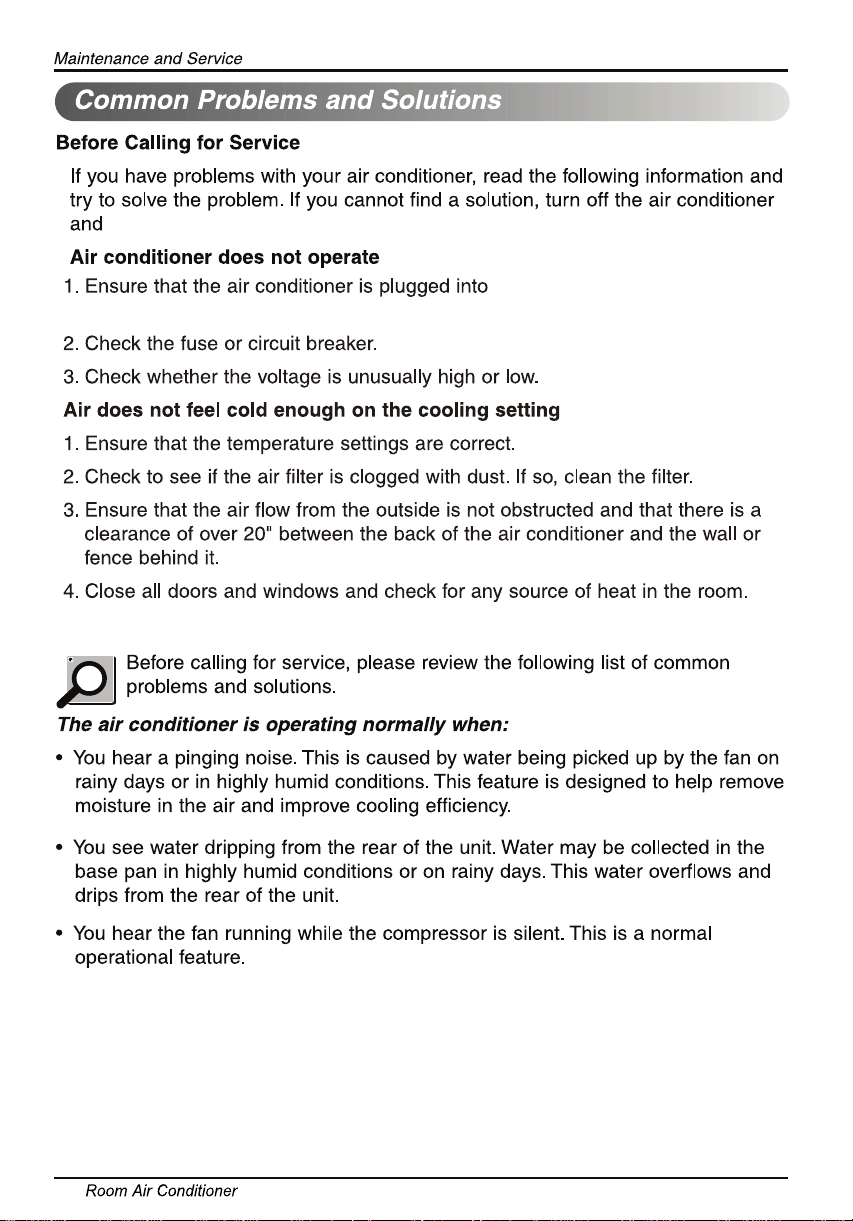

You'll find manyanswers to common problems in the chart
oftroubleshooting tips. Ifyoureviewourchart of
Troubleshooting Tips first,youmaynotneedtocallfor
service at all.
PRECAUTION
•Contact theauthorizedservicetechnician forrepair
ormaintenance of thisunit.
•Contact theinstaller forinstallation of thisunit.
• The air conditioner is not intended for use by young
childrenor invalids withoutsupervision.
• Young children should be supervised to ensure that
theydo notplaywith the airconditioner.
• When the power cord is to be replaced, replacement
workshallbeperformedbyauthorizedpersonnelonly
usingonly genuinereplacement parts.
•Installation work must be performed in accordance
with the National Electric Code by qualified and
authorized personnelonly.
SafetyPrecautions ..........................3
BeforeOperation .............................7
Introduction ....................................8
ElectricalSafety..............................9
Installation ....................................11
OperatingInstructions .................18
Maintenanceand Service ............21
Owner’s Manual 3
ENGLISH
Safety Precautions
Safety Precautions
To prevent injury to the user or other people and property damage, the following instructions
must be followed.
Incorrect operation due to ignoring instruction will cause harm or damage. The seriousness
is classified by the following indications.
Meanings of symbols used in this manual are as shown below.
WARNING
CAUTION
This symbol indicates the possibility of death or serious injury.
This symbol indicates the possibility of injury or damage to properties only.
WARNING
Installation
Be sure not to do.
Be sure to follow the instruction.
Don’tuse a power cord,a
plug, or a loose socket
which isdamaged.
• Otherwise, it may cause a fire
or electrical shock.
Alwaysplugintoa grounded
outlet.
• Otherwise, it may cause a fire
or electrical shock.
Donot modify or extendthe
powercordlength.
• It will cause electric shock or fire
due to heat generation.
Always plugintoa grounded
outlet.
Donot modifyor extend the
powercordlength.
Donot disassemble or
modifyproducts.
• It may cause failure and
electric shock.
Becaution whenunpacking
andinstalling.
• Sharp edges may cause
injury.
Do notstore flammables like
gasoline benzene, thinner, etc.
near the air conditioner.
• It may cause explosion or fire.
Gasolin
4 Room Air Conditioner

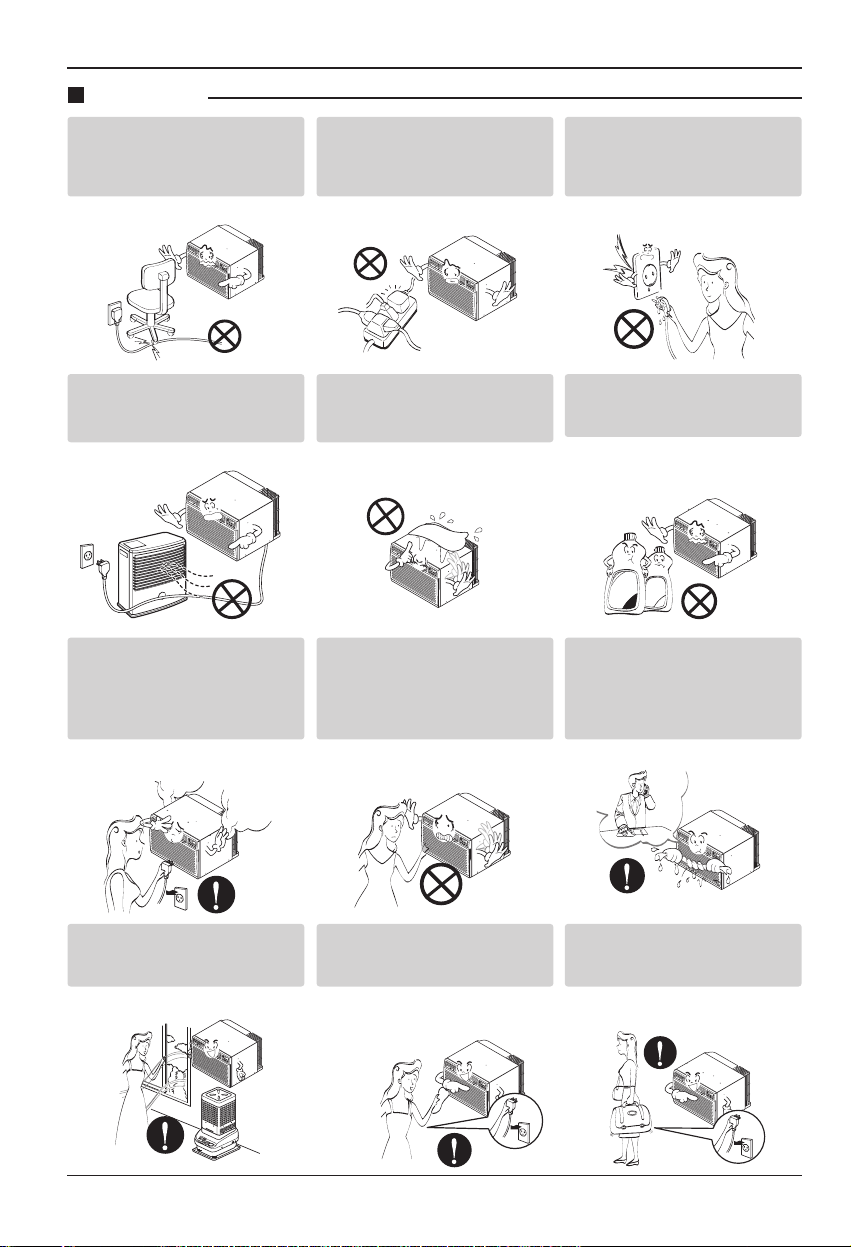

Operation
Do not place the power cord
near a heater.
• It may cause fire and electric
shock.
Do not allow water to run
into electric parts.
• It will cause failure of machine or
electric shock.
Use a soft cloth to clean. Do
not use wax, thinner, or a
strong detergent.
• The appearance of the air
conditioner may deteriorate,
change color, or develop surface
flaws.
Wax
Thinner
No correlation between fan
usage and oxygen depletion.
• An oxygen shortage may occur.
Turn off the power and
breakerfirst when cleansing
theunit.
• Since the fan rotates at high
speed during operation, it may
cause injury.
Unplug the unit whennot
usingit for alongtime.
• Prevent accidental startup and
the possibility of injury.
Unplug the unit if strange
sounds, odors, or smoke
come from it.
• Otherwise it may cause fire and
electric shock accident.
Do not open the suction
inlet grill of the product
during operation.
• Otherwise, it may electrical
shock and failure.
If water enters the product, turn
off the the power switch of the
main body of appliance. Contact
service center after taking the
power-plug out from the socket.
Do not place heavy object
on the power cord and take
care so that the cord should
not be pressed.
• There is danger of fire or electric
shock.
Do not share the outlet with
other appliances.
• It will cause electric shock or fire
due to heat generation.
Take the power plug out if
necessary, holding the head
of the plug and do not touch
it with wet hands.
• Otherwise, it may cause a fire
or electrical shock.
SafetyPrecautions
Owner’s Manual 5
ENGLISH

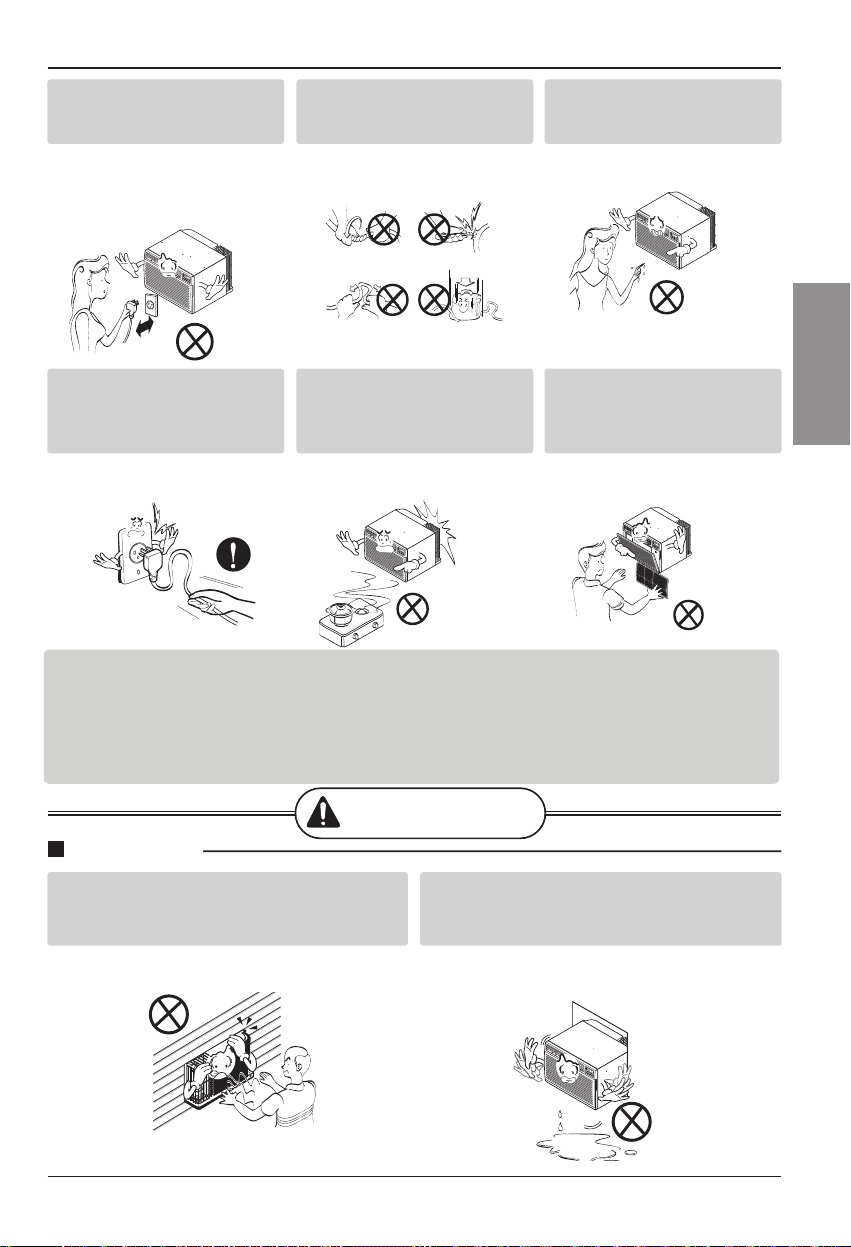

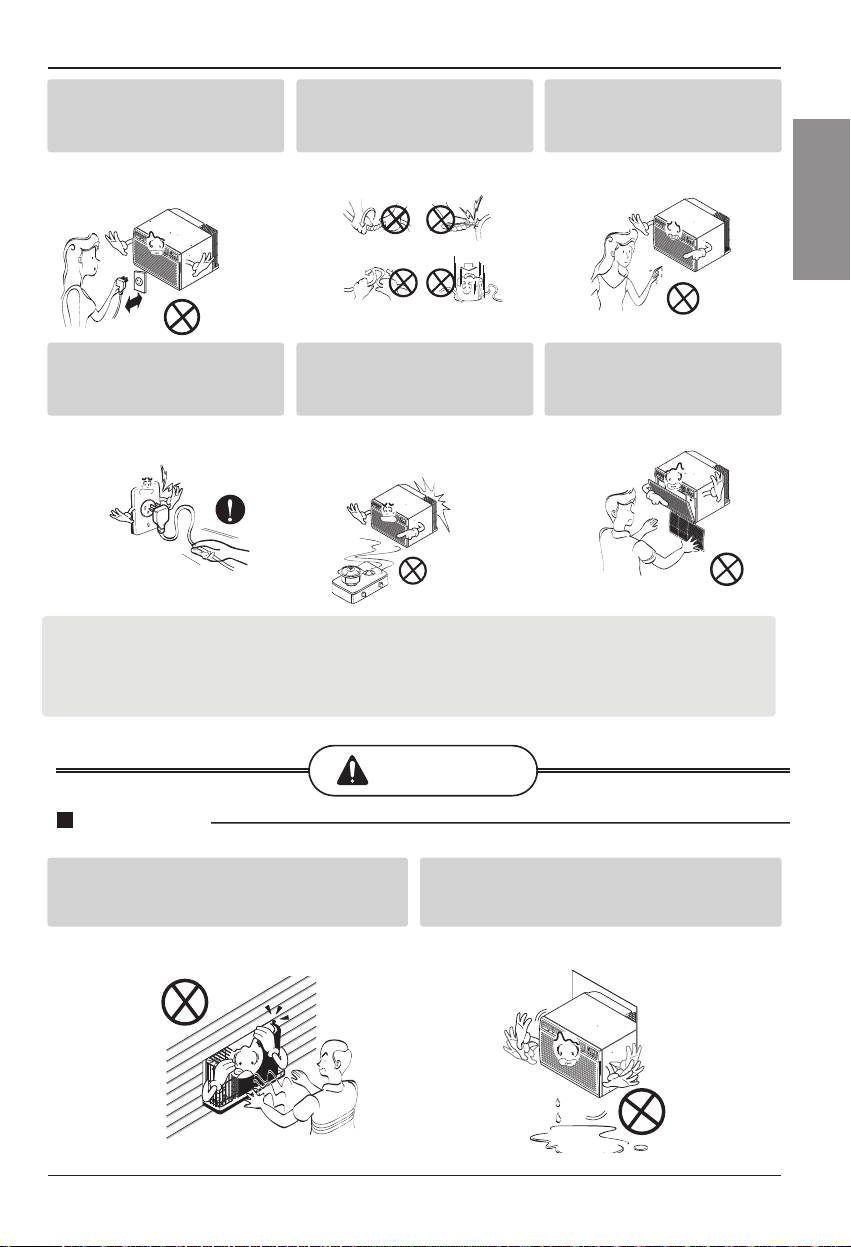

SafetyPrecautions
CAUTION
Installation
Do not operate or stop the
unit by inserting or pulling
out the power plug.
• It will cause electric shock or fire
due to heat generation.
Do not damage or use an
unspecified power cord.
• It will cause electric shock or fire.
Do not operate with wet
hands or in damp
environment.
• It will cause electric shock.
Hold the plug by the head
when taking it out.
• It may cause electric shock and
damage.
When gas leaks, open the
window for ventilation
before operating the unit.
• Otherwise, it may cause
explosion, and a fire.
Never touch the metal parts
of the unit when removing
the filter.
• They are sharp and may cause
injury.
Installthe product so the exhaust and noise
are not aimed directly at the neighbors.
• Be considerate.
Follow installation instructions exactly.
• Otherwise,it may causevibration orwater
leakage.
For inner cleaning, contact an Authorized Service Center or a dealer.
Do not use harsh detergent that causes corrosion or damage on the unit.
Harsh detergent may also cause failure of product, fire, or electric shock.
Do not use this appliance for
special purposes such as
cooling pets,
foods, precision
machinery, or objects of art.
y
If you eat the liquid from the battery,brush
your teeth and see doctor.Do not use the
remote if the battery have leaked.
y
If the liquid from the battery gets onto your skin
or clothers，
wash it well with clean water. Do
not use the remote if the battery has leaked.
Instead of running air conditioning
constantly
，open a window
for fresh air occasionally.
You will feel better.
7
2. No correlation between fan usage and oxygen depletion.
3.
8 RoomAir Conditioner
Introduction
This symbol alerts youto the risk of electric shock.
This symbol alerts youto hazards that could cause harm to
the air conditioner.
This symbol indicates special notes.
NOTICE
Thisappliance shouldbe installedin accordancewith theNational Electric Code.
Introduction
Symbols Used in this Manual
Features
CABINET
FRONT GRILLE
INLET GRILLE
(Air Intake)
AIR FILTER
HORIZONTAL AIR DEFLECTOR
(Vertical Louver)

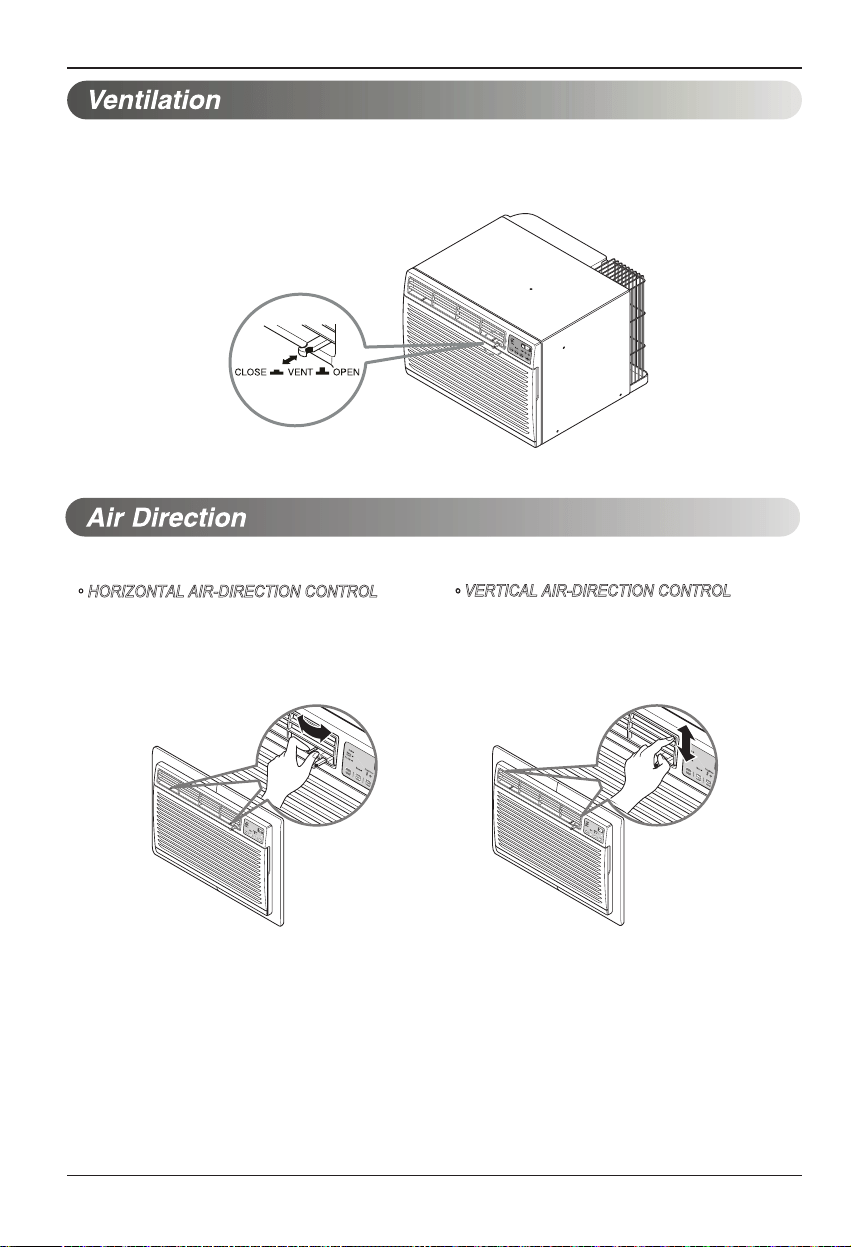

VENT CONTROL
VERTICAL AIR DEFLECTOR
(Horizontal Louver)
AIR DISCHARGE
SLEEVE ASSEMBLY
(Including Aluminum Rear grille)
THE SLEEVE AND THE REAR GRILLE
(optionally supplied with your unit)
THE UNIT
REAR GRILLE
(Aluminum Rear grille)
RESET
TEST
should be
Avoid shock hazard. This unit cannot
be user-serviced. Do N27open the
tamper-resistant sealed portion.
All warranties and performance will
be voided. This unit is not intended
to be used as an ON/OFF switch.
Owner’s Manual 11
ENGLISH
Installation
Installation
Remove packingmaterialsfrom the wallsleeveandtape
fromthe air conditioner.
INSTALLATION REQUIREMENTS
If you use an existing wall sleeve, youshould
measureits dimensions.
Installthe newair conditioner according to these
installationinstructionsto achievethebest
performance. Allwall sleeves used to mountthe new
airconditioner must be ingood structuralcondition
andhavea reargrilleto securely attach the newair
conditioner.(Figure 1)
With the LGE sleeve(optionally supplied with
your unit), youcanmaintain the best performance of
thenew airconditioner. (Figure 2)
ELECTRICAL SERVICE
Checkyouravailable electrical service. Thepower
supplyavailable must be the sameas that shownon
theunit nameplate (foundon left sideof cabinet).
Allmodels are equipped with a 3-prongservice plug
toprovide proper service and safepositive
grounding. Do notchange plug in anyway.Donot
usean adapter plug.Ifyourpresent walloutlet does
notmatch your plug,call a qualified electricianto
makethenecessary corrections.
SAVECARTON for
storageand this OWNER'SMANUALforfuture
reference. The carton is the bestwayto store unit
during winter or whennot in use.
INSTALLATION HARDWARE
14-
13
/
32
"
(366 mm)
24"(610 mm)
18-
15
/
32
"(468 mm)
20-
3
/
32
"
(511 mm)
1
5
6
7
8
3
2 4
9
2 Size options
2 Size options
To avoid risk of personal injury, property
damage, or product damage due to the weight of
this device and sharp edges that may be
exposed:
• Air conditionerscoveredin thismanualpose an
excessive weighthazard. Two ormore peopleare
neededto move andinstall theunit.
To preventinjuryor strain,use properlifting and
carrying techniqueswhen movingunit.
• Carefully inspectlocation whereair conditionerwill
beinstalled.Besure itwill supportthe weightof
theunit over anextendedperiodof time.
• Handle airconditioner withcare. Wearprotective
gloves wheneverlifting orcarrying theunit.AVOID
thesharp metalfins offront andrear coils.
• Make sureairconditioner doesnot fallduring
installation.
REQUIRED TOOLS:
• Tight Fitting gloves
• Standard screwdriver
• Phillips screwdriver
• Pliers
• Sharp knife
• 3/8-inch open end
wrenchor adjustable
wrench
• 1/4-inch hexsocket
andratchet
• Tapemeasure
• Electricdrill
• 1/4-inch drillbit
Figure 1
Air Conditioner
ITEM NAME OF PARTS Q'TY
1 PLASTICGRILLE 1
2 VERTICALINSULATION STRIP 1
3 AROUNDINSULATION STRIPS 2
4 HORIZONTAL INSULATION STRIP 1
5 SUPPORTBLOCK 2
6 BAFFLE 1
7 TRIMFRAME 2
8 SHIM 2
9
PLASTICNUTS ANDWASHER SCREWS
4
15-
17
/
32
"
(394 mm)
16-
23
/
32
"
(425 mm)
25-
7
/
8
"
(656 mm)
Aluminum metal grille
Figure 2
LGE Wall Sleeve
12 RoomAir Conditioner
Installation
INSTALLATION
• Pick alocation which will allowthe conditioned air
toblowinto thearea youwant.Goodinstallation
withspecial attention to theproper position of the
unitwill lessen the chance that service will be
needed.
ITEMS IN INSTALLATION HARDWARE
Youmaynot need all partsin the kit.Discardunused
parts.

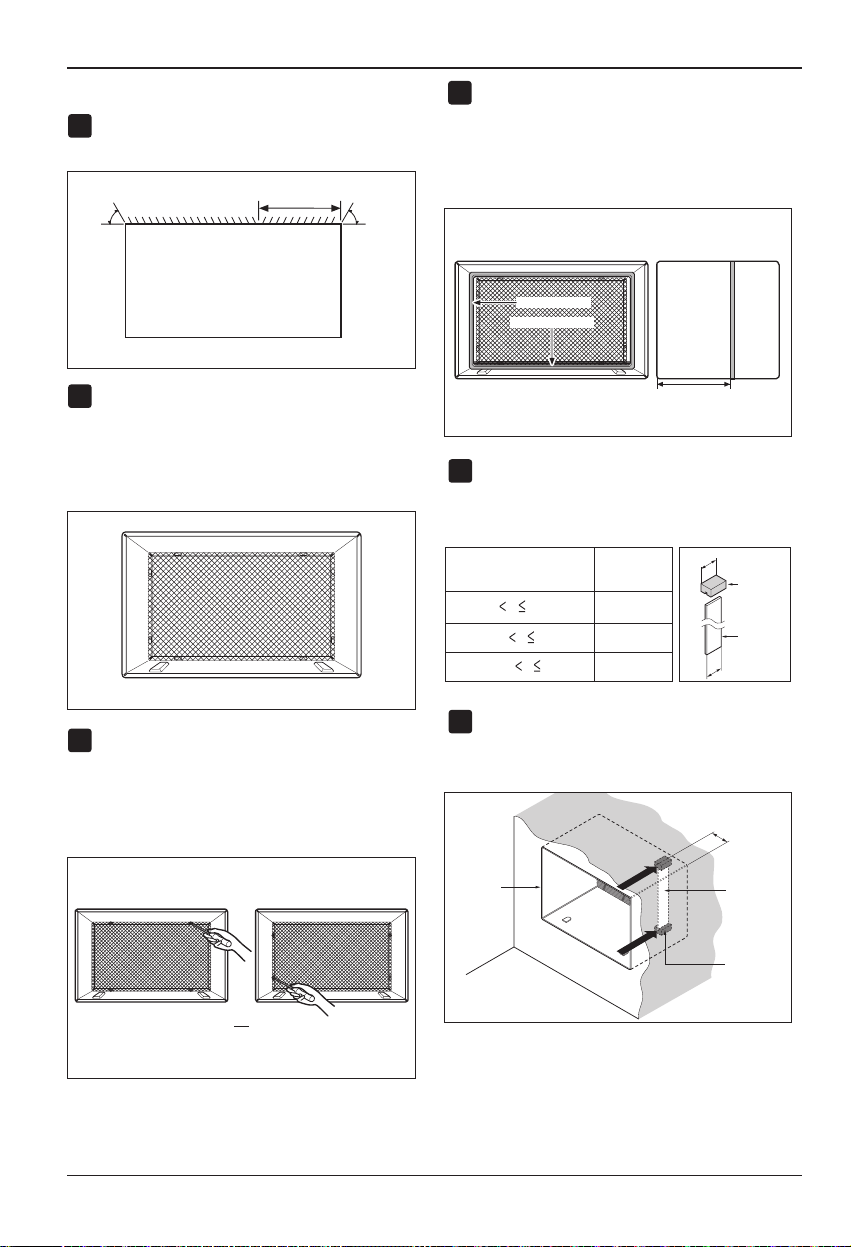

HOW TO INSTALL
Identifythe existingwallsleevebeforeinstalling
theunit from the listedbelow.
Allwall sleeves used tomount the newAir
Conditionermust be insound structuralcondition
andhavearear grille that securely attaches to
sleeve,or rear flange that servesasa stop forthe
AirConditioner.
Remove the old airconditioner from existing wall
sleeve.
Cleanthe interior of the existingsleeve.
(Donot disturb seals.)
Wall sleevemustbe securely fastenedin wall
beforeinstallingthe air conditioner. Use the
nailsor screwsthrough sleeveintowall,if
needed.Repaintsleeve ifneeded.
Preparethe wallsleeveforinstallationof the
unit.Ifyouplan to useyour existingwall sleeve,
andit is not LGE, use
procedureB or C below.
Installnewunit into wallsleeve.
Wheninstallation is completed, the replacement unit
MUSThavea rearwardslope as shown. To
achieve 1/4" slope,removethebacking fromthe
11-13/16"shim stripsand attach them asshown
belowin Fig.3. Place the higher portionof the shim to
thefront of the rib on the base of the wallsleeve.
ITEM(inches) Qty.
Plasticgrille 26
3
/
4
x16
1
/
2
1
Vertical insulation strip 15
9
/
16
x1
3
/
8
x1
3
/
8
1
AroundInsulation Strips
67
1
/
8
x1
3
/
8
x
25
/
32
1
59
27
/
32
x1
3
/
8
x1
3
/
8
1
HorizontalInsulation Strip 23
7
/32
x1
3
/
8
x1
3
/16
1
SupportBlock 1
3
/
4
x1
3
/
8
x4
5
/
16
2
Baffle
14x
4
1
/
2
x
1
/
8
1
Shim 11
13
/
16
x1 x
3
/
4
2
TrimFrame 2
Washer Screw 4
Nuts (Plastic) 4
Grille Rear 1
NOTICE
1
2
3
4
5
6
1/4"
Wall Sleeve
FRONT
UNIT
SHIM PLACEMENT UNIT INSTALLATION
1" high
3
/
4
" High
Shim
6" 6"
Figure 3
We strongly recommend the removal of the
old wall sleeve and the installation of a new
LGE Wall Sleeve.
Ifyou decideto keep theexistingwallsleeve,
youhave toredirect thelouversat theback of
thewall sleeve illustration. The useof pliersis
recommended. Ifyou DONOT redirect,you
run therisk ofpoor performance or product
failure. This isnot coveredunder theterms of
theLGE warranty.
Wall SleeveDimensions(inches)
Brand
Width Height Depth
White-Westinghouse
25-1/2 15-1/4
16,17-1/2
Frigidaire
or22
Carrier (52F series)
GeneralElectric
26 15-5/8 16-7/8
/Hotpoint
Whirlpool 25-7/8 16-1/2
17-1/8
or23
Fedders/Emerson 27 16-3/4
16-3/4
or19-3/4
LGE 25-7/8 15-17/32 16-23/32
Emerson/Fedders 26-3/4 15-3/4 15
Carrier (51S Series) 25-3/4 16-7/8 18-5/8
Friedrich 27 16-3/4 16-3/4
Procedure Brand
Depth(inches)
A LGE 16-23/32
White-Westinghouse
FrigidaireCarrier
16,17-1/2
(52Fseries)
or22
B
GeneralElectric
16-7/8
/Hotpoint
Whirlpool 17-1/8or 23
Carrier (51S series)
18-5/8
Fedders/Emerson
16-3/4
or19-3/4
C
Emerson/Fedders 15
Friedrich 16-3/4
Owner’s Manual 13
ENGLISH
Installation
PROCEDURE A
Ifyou areusing the newsleeve(optionally
suppliedwith yourunit), skip to step 3.
Otherwise,install theplastic grille from the kit.
Cutthe plastic grille to 25-1/2" wide and15-
1/4"high.Placethe plastic grille to theinside
ofthe wallsleeveatthe rear flange.
Fasten the 4washer screwsto secure thegrille
tothe wallsleeve.Ifyouneed plastic nuts to
mountplastic grille to the inside of thewall
sleeve,there are plastic nutsin the installation
kit. Thenuts are installed fromthe inside of the
sleeve andare pressed into the square holes
ofthe rear flanges.
Remove the backingfrom thevertical insulation
strip 15
9
/
16
x1
3
/
8
x1
3
/
8
andattach that to the
insiderightof the sleeve as shownbelow.
Remove the backingfrom the around insulation
strip 67
1
/
8
x1
3
/
8
x
25
/
32
andattach that to the
insidefront of the sleeve as shownbelow.
Installthe newunit into the wallsleeve.
To assembletr
im,snap the tab ofeach piece
intothe slot of theother piece as shownbelow.
Slidetrimoverthefront of the air conditioner
untiltrimis flush with sleeve as shownbelow.
ENGLISH
Figure 4
Around Insulation
Vertical Insulation
9
1
/
2
" 6"
Indoor Outdoor
Figure 6
or
Figure 5
1
2
3
5
Wall
Trim (2 ea)
7 erugiF
• Air conditionerscoveredin thismanualpose an
excessive weight hazard. Twoor morepeople are
neededto move andinstall theunit.
To preventinjuryor strain,use properlifting and
carrying techniqueswhen movingunit.
• When handlingthe airconditioner, becareful to
avoid cutsfrom sharp metalfins onfront andrear
coils.
• Make sure airconditioner doesnot fall during
removal.
• If unitdoes notoperate afterinstallation check, to
besure thecircuit interrupter hasnotbeen tripped.
RefertotheTroubleshootingguide for reset
procedure.
4
14 Room Air Conditioner
Installation
PROCEDURE B
Redirectthe louversat the backof the wall
sleeve to 60° angle as shown in the Figure 8.
The useof pliers is recommended.
Ifthe wallsleevealreadyhas a rear grille,skip
tostep 4.Ifthe wallsleeve does not havearear
grilleor louveredpanel, install the plastic grille
fromthe kit.Cutthe plasticgrilleto 25-1/2" wide
and15-1/4" high.Placethe plasticgrille to the
insideof the wallsleeveatthe rear flange.
Fasten the 4washer screwsto secure thegrille
tothe wallsleeve.Ifyouneed plastic nuts to
mountplastic grille to the inside of thewall
sleeve,there are plastic nutsin the installation
kit. Thenuts are installed fromthe inside of the
sleeve and arepressed into the square holes of
therear flanges.
Remove the backingfrom theVertical Insulation
strip 15
9
/
16
x1
3
/
8
x1
3
/
8
andattach that to the
insiderightof the sleeve as shownbelow.
Remove
thebackingfrom the Around Insulation
strip 67
1
/
8
x1
3
/
8
x
25
/
32
andattach that to the
insidefront of the sleeve as shownbelow.
Ifthe depth of yourexistingwallsleeveisless
than or equal to 18", skip to step 6. Otherwise,
cutthe baffles and thesupport blocksaccording
tolength A in the tablebelow.
Figure 8
Depth D of the existing
wall sleeve (inches)
Length A
(inches)
Support
Block
Baffle
A
A
3
/4
1-
3
/4
4
18 D 18-
5
/
8
18-
5
/
8
D 19-
3
/
4
19-
3
/
4
D 22
5
Placethe plastic grille
Fasten the screws
Figure 12
1
4
2
3
Figure 9
Around Insulation
Vertical Insulation
9
1
/
2
" 6"
Indoor Outdoor
Figure 11
or
Figure 10
Rear Louvers
(Top View)
60°
60°
7
3
/
32
"
Owner’s Manual 15
Installation
PROCEDURE B
Remove the backingfrom the supportblocks
andattach them to theinside of the wallsleeve
as shown Figure 13 . Slide the baffle into
slots of thesupport blocks.
Installthe newunit into the wallsleeve.
Assemble trim as described in Step 5,
ProcedureA.
Wall
Wall
Sleeve
Baffle
(
7
3
/
32
"
)
Front
Support
Block
Figure 13
6
in
7
CAUTION
• Air conditionerscoveredin thismanualpose an
excessive weight hazard. Two ormore peopleare
neededto move andinstall theunit.
To preventinjuryor strain,use properlifting and
carrying techniqueswhen movingunit.
• When handlingthe airconditioner, becareful to
avoid cutsfrom sharp metalfins onfront andrear
coils.
• Make sure airconditioner doesnot fallduring
removal.
• If unitdoes notoperate afterinstallation check, tobe
surethe circuitinterrupterhas notbeen tripped.
RefertotheTroubleshootingguide for reset
procedure.
8
16 Room Air Conditioner
Installation
PROCEDURE C
Redirect the louvers at the back of the wall
.41 erugiF eht ni nwohs sa elgna °06 ot eveels
Theuse of pliers is recommended.
Ifthe wallsleevealreadyhas a rear grille, skip
tostep 4.Ifthe wallsleevedoesnot havearear
grilleor louveredpanel, install the plastic grille
fromthe kit.Cutthe plastic grille to26-1/2" wide
and15-1/2" high.Placethe plasticgrilleto the
insideof the wallsleeveatthe rear flange.
Fasten the 4washer screwsto secure thegrille
tothe wallsleeve.Ifyou needplastic nuts to
mountplastic grille to the inside of thewall
sleeve,there are plastic nutsin the installation
kit. Thenuts are installed fromthe inside of the
sleeve and arepressed into the square holes of
therear flanges.
Remove the backingfrom the horizontal
insulationstrip23
7
/
32
x1
3
/
8
x1
3
/
16
andattach
thatto the inside right of the sleeve as shown
below.Remo
vethebacking fromthe around
insulationstrip59
27
/
32
x1
3
/
8
x1
3
/
8
andattach
thatto the inside front of thesleeveasshown
below.
Ifthe depth of yourexistingsleeve is less than
orequal to 18”, skip tostep 7.Otherwise,cut
thebaffles and the supportblocksaccording to
Length Ain the tablebelow.
Remove the backingfrom the support blocks
andattach them to theinside of the wallsleeve
as shown in Figure 19.
Slide the baffle into slots
of thesupport blocks
Depth D of the existing
wall sleeve (inches)
Length A
(inches)
Support
Block
Baffle
A
A
3
/4
1-
3
/4
4
18 D 18-
5
/
8
18-
5
/
8
D 19-
3
/
4
19-
3
/
4
D 22
Wall
Wall
Sleeve
Baffle
Front
Support
Block
(7
3
/
32
")
Figure 19
Figure 18
1
4
2
3
Figure 15
8
1
/
2
"
Indoor Outdoor
Around Insulation
Horizontal Insulation
Figure 17
or
Figure 16
Rear Louvers
(Top View)
60°
7
3
/
32
"
60°
Figue 14
5
6
Placethe plastic grille
Fasten the screws
Installation
Owner’s Manual 17
8
9
7
Figure 20
Figure 21
1" high
3
/
4
" High
Shim (2EA)
6" 6"
• Air conditionerscoveredin thismanualpose an
excessive weight hazard. Two ormore peopleare
neededto move andinstall theunit.
To preventinjuryor strain,use properlifting and
carrying techniqueswhen movingunit.
• When handlingthe airconditioner, becareful toavoid
cutsfrom sharp metalfins onfront andrear coils.
• Make sureairconditioner doesnot fallduring
removal.
• If unitdoes notoperate afterinstallation check, tobe
surethe circuitinterrupterhas notbeen tripped.
RefertotheTroubleshootingguide for reset
procedure.
Installthe newunit into the wallsleeve.
Assembletrim as described in Step 6,
ProcedureA.
To achieve rearwardslope forunit draining,
remove the backingfrom the 11
13
/
16
"shim
strips and attachthem as shownbelow inFigure
21. The higher portion of shim is to be placed
infront of the rib on the base ofwall sleeve.
18 RoomAir Conditioner

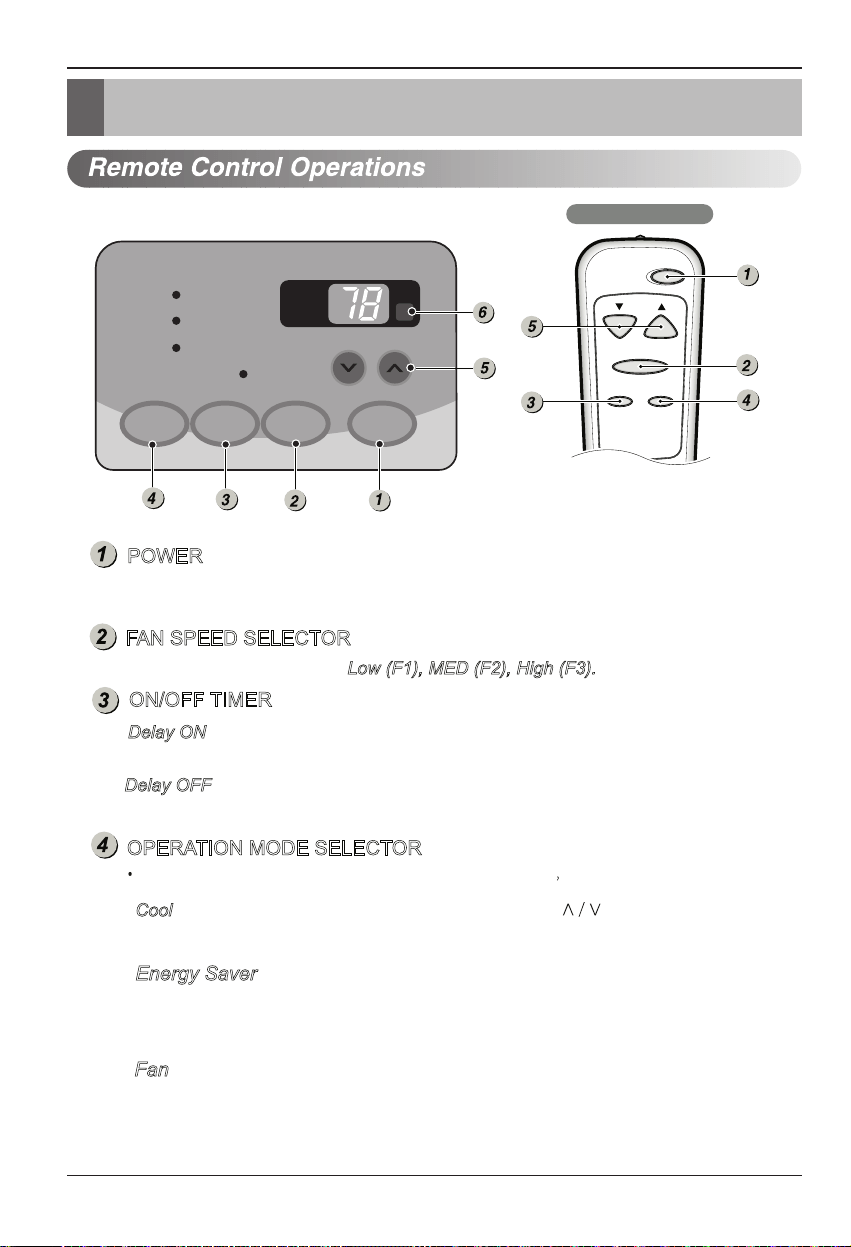

OperatingInstructions
Operating Instructions
MODE TIMER POWER
FAN
SPEED
Fan
Energy
Saver
Cool
Timer
TEMP
'
F
F1 LOW
F2 MED
F3 HIGH
REMOTE CONTROLLER
Power
Temp
Fan Speed
Timer Mode
- when the air conditioner is off, it can be set to automatically turn
OPERATION MODE SELECTOR
Delay OFF
- when the air conditioner is on, it can be set to automatically turn
on from 1 to 24 hours at its previous mode and fan settings.
off from 1 to 24 hours.
Everytime you push this button，it will toggle between Cool Energy Saver, and Fan.
Delay ON
the desired fan speed.
ON/OFF TIMER
Cool - Compressor runs and cools the room. Use the
and FAN buttons to
set the desired temperature and circulation fan speed.
Energy Saver - The fan stops when the compressor stops cooling.
Approximately every 3 minutes the fan will turn on and check the room air
temperature if cooling is needed.
Fan - Fan circulate air but compressor does not run. Use the FAN button to set
Operation starts when this button is pressed and stops when you
press the button again.
FAN SPEED SELECTOR
Use to set the fan speed to
Low (F1), MED (F2), High (F3).
POWER
Owner’s Manual 19
ENGLISH
OperatingInstructions
TEMPERATURE CONTROL
The thermostat monitors room temperature to maintain the desired temperature.
The thermostat can be set between 60
F~86 F (16 C~30 C).
REMOTE CONTROL SENSOR
During operation in failure of electric power, the unit runs as previous setting operation.
CAUTION
Do not ure rechargeable batteries. Make sure that the batteries are new.
Do not mix alkaline, standard (Carbon-zinc) or rechargeable (Nickel-cadmium)
batteries.
- In order to prevent discharge, remove the batteries from the remote control if
the air conditioner is not going to be used for an extended period of time.
To maintain optimal operation of the remote control, the remote sensor should
not be exposed to direct sunlight.
Keep the remote control away from extremely hot or humid places.
1. Push out the cover on the back of the remote control with your thumb.
2. Pay attention to polarity and insert two new AAA 1.5V batteries.
3. Reattach the cover.
The remote controller will not function properly if strong light strikes the sensor of the air
conditioner or if there are obstacles between the remote controller and the air conditioner.
20 RoomAir Conditioner
OperatingInstructions
Theventilationleverislocated inthe rightof theair discharge.Theventilationlever mustbein theCLOSE
Thedirection ofair canbe controlledwherever youwantbyadjusting thehorizontal louver andthe vertical louver.
• HORIZONTAL AIR-DIRECTION CONTROL
posotion inorder to maintainthe bestcooling conditions． When freshair isnecessaryin theroom, set
theventilation leverto the OPENposition. The damperis openedand roomair isexhaustedoutside.
The horizontal air direction is adjusted by moving
vertical louver.
The lever of vertical louver is located in the right and
left side of the air discharge.
• VERTICAL AIR-DIRECTION CONTROL
The vertical air direction is adjusted by moving
the horizontal louver.
Owner’s Manual 21
ENGLISH
Maintenanceand Service
Maintenance and Service

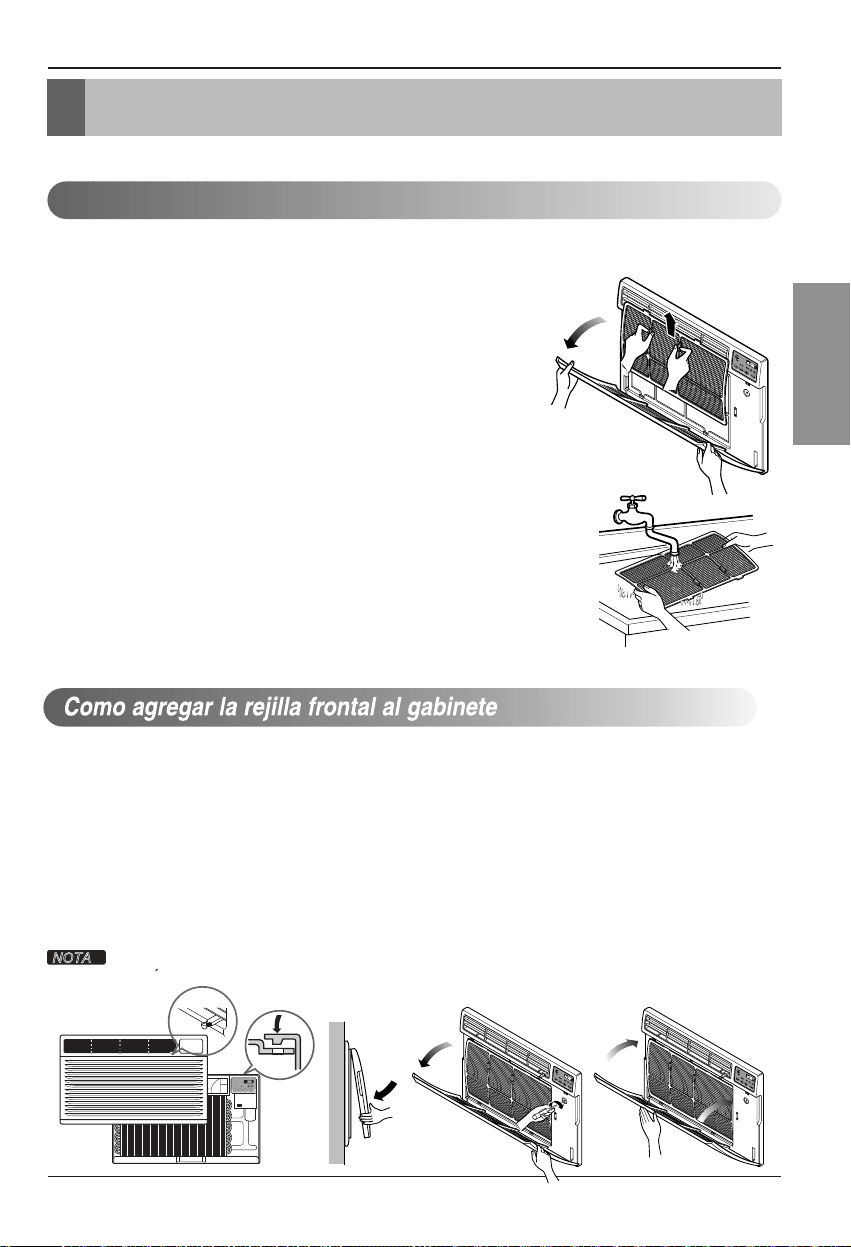

Air Filter Cleaning
TURN THE AIR CONDITIONER OFF AND REMOVE THE PLUG FROM THE POWER OUTLET.
The air filter should be checked at least twice a month to see if cleaning is necessary.
Trapped particles in the filter will build up and block the airflow. This reduces the cooling
capacity and also causes an accumulation of frost on the cooling coils.
If the filter becomes turn or damaged you should replace
immediately. Replacement filters are available from your
salesperson, dealer, and the authorized customer service
centers.
1. Open the inlet grille downward by pulling out the top of the
inlet grille.
2. Remove the air filter from the front grille assembly by
pulling the air filter up slightly.
3. Wash the filter using lukewarm water below 40°C (104°F).
4. Gently shake the excess water from the filter completely.
Replace the filter.
The front grille can be removed for cleaning or to check the model and serial numbers.
For your safety, you should attach the front grille as the following procedures.
1. Pull down front grille from the cabinet top.
2.
Push front grille’s tips toward the cabinet in
order to insert front grille’s tabs into the
cabinet.
3. Open the inlet grille.
4. Tighten the screw through the front grille into
the plate of control box.
5. Close inlet grille.
Guide the lever carefully through the
grille as you push it in.
MODE TIMER POWER
FAN
SPEED
Fan
Energy
Saver
Cool
Timer
TEMP
'
F
F1 LOW
F2 MED
F3 HIGH
How To Attach Front Grille To Cabinent
call 1-800-243-0000.
22
an outlet of the proper
voltage and amperage.
Air
conditioner
does not
start
The air conditioner is
unplugged.
Make sure the air conditioner plug is pushed
completely into the outlet.
The fuse is blown/circuit
breaker is tripped.
Check the house fuse/circuit breaker box and
replace the fuse or reset the breaker.
Power failure.
If power failure occurs, turn the mode control
to Off. When power is restored, wait 3 minutes
to restart the air conditioner to prevent tripping
of the compressor overload.
The current interrupter
device is tripped.
Press the RESET button located on the power
cord plug. If the RESET
button will not stay
engaged, discontinue use of the air conditioner
and contact a qualified service technician.
Air conditioner
does not cool
as it should
Air conditioner
freezing up
Water drips
outside
Water drips
indoors
Water collects
in base pan
Airflow is restricted.
The room may have been
hot.
Cold air is escaping.
Cooling coil have iced up.
The cooling coils are iced
over.
Hot, humid weather.
The air conditioner is not
tilted to the outside.
Moisture removed from air
and drains into base pan.
The air filter is dirty.
Make sure there are no curtains, blinds, or
furniture blocking the front of the air conditioner.
In COOL model, press the DECREASE pad.
Clean the filter at least every 2 weeks.
See the care and Maintenance section.
When the air conditioner is first turned on, you
need to allow time for the room to cool down.
Check for open furnace floor registers an cold
air returns.
See Air Conditioner Freezing Up below.
Ice may block the air flow and obstruct the air
conditioner from properly cooling the room.
Set the mode control at High Fan
or High Cool
This is normal.
For proper water disposal, make sure the air
conditioner slants slightly from the case front
to the rear.
This is normal for a short period in areas with
little humidity; normal for a longer period in
very humid areas.
.
The temp control may not
be set correctly.
ENGLISH
3
24 AireAcondicionador
Manualdel usuario del acondicionador de aire tipoVentana
TABLA DE CONTENIDOS
PARA SUS ARCHIVOS
Escriba aquíel modelo ynúmero de serie:
Modelon°:
Serien°:
Puedeencontrar estosdatos en laetiqueta situada enel
lateralde cadaunidad.
Nombredel distribuidor:
Fechade compra:
■ Adjunte surecibo a estapágina con lagrapadorapara
elmomento que lonecesite paraprobar la fechadesu
adquisicióno parala validaciónde lagarantía.
LEAESTEMANUAL
En su interior encontrará muchos consejos útiles sobre la
utilización y mantenimiento de su acondicionador de aire.
Unos pocos cuidados por su parte le pueden ahorrar
mucho tiempo y dinero durante la vida de su
acondicionadorde aire.
Enlatabladeconsejosparalasoluciónrápidade
problemasencontrará muchas respuestas alos problemas
más habituales. Si revisa primero nuestra Tabla de
Consejos para la solución rápida de problemas,tal vez no
necesitellamar nuncaal serviciotécnico.
PRECAUCIÓN
•Póngase encontacto con untécnico del servicio
autorizadopara realizar lareparación y
mantenimientode esta unidad.
•Póngase encontacto con uninstalador para realizar
lainstalacióndeestaunidad.
•Cuando seva a cambiar elcable eléctrico,eltrabajo
dereemplazamiento debe serrealizado únicamente
porpersonal autorizado,utilizando laspiezas de
cambiogenuinasúnicamente.
•El trabajode reemplazamiento debeser realizado de
acuerdoconel Código EléctricoNacional
únicamentepor personalautorizado.
Precaucionesde Seguridad.........25
Antesdeponerelequipoen
funcionamiento..............................29
Introducción...................................30
SeguraidaElectrica.......................31
Instalacion......................................33
Instruccionnesde
Funcionamiento.............................40
Cuidadoy Mantenimiento ............43
Manualdel Propietario 25
ESPAÑOL
Precaucionesde Seguridad
Precauciones de Seguridad
Para evitar lesiones al usuario o a otras personas y daños a la propiedad, estas instrucciones
estén seguirse.
Una operación incorrecta por ignorar las instrucciones provocará lesiones o daños. La seriedad se clasifica
por las siguientes indicaciones.
Significados de los símbolos utilizados en este manual.
ADVERTENCIA
Instalación
No hacer.
Siga estas instrucciones.
No utilice un cable de
alimentación, enchufe o una
toma suelta que esté dañada.
• De lo contrario, podría provocar
un incendio o descarga
eléctrica.
Enchufe siempre a un
tomacorriente que tenga
toma a tierra.
• De lo contrario, podría provocar
un incendio o descarga
eléctrica.
No modifique ni alargue el
cable de alimentación.
• De lo contrario, puede provocar
una descarga eléctrica o
incendio debido a la
generación de calor.
No desmonte ni modifique
los productos.
• Puede ocasionar fallos y una
descarga eléctrica.
Tenga cuidado al
desembalar e instalar el
aparato.
• Los bordes afilados pueden
provocar lesiones.
No use el cable de alimentación
cerca gas inflamable o
materiales combustibles tales
como la gasolina, benceno,
disolvente, etc.
• Podría ocurrir una explosión o
incendio.
Gasolin
ADVERTENCIA
PRECAUCION
Este símbolo indica la posibilidad de muerte o de seria lesión.
Este símbolo indica sólo la posibilidad de lesiones o daños ala propiedad
26 AireAcondicionador
Precaucionesde Seguridad
Operación
No ponga el cable de
alimentación cerca de un
calentador.
• Puede ocasionar un incendio y
una descarga eléctrica.
No permita que entre agua
en las piezas eléctricas.
• Puede provocar fallos en el
producto o descargas
eléctricas.
Utilice un paño suave para
limpiar. No utilice cera,
disolventes o detergentes
fuertes.
•
La apariencia del aparato de aire
acondicionado puede deteriorar,
cambiar el color o desarrollar flujos
en las
superficies.
Wax
Thinner
Ventile bien la sala al usar
este aparato con una estufa,
etc.
• Puede ocurrir un falta de
oxígeno.
Apague el aparato y el
interruptor diferencial
primero antes de limpiar la
unidad.
•
Debido a que el ventilador gira a
alta velocidad durante el
funcionamiento, podría ocasionar
lesiones.
Apague el interruptor de
alimentación principal cuando
no vaya a utilizar el aparato
durante mucho tiempo.
• Evitará el arranque accidental y
la posibilidad de lesiones.
Desenchufe la unidad si oye
un sonido extraño, olores, o
si observa salir humo.
• De lo contrario, puede ocurrir
un incendio y un accidente por
descarga eléctrica.
No abra la parrilla de
entrada al aparato mientras
está en funcionamiento.
• De lo contrario, pueden ocurrir
descargas eléctricas y fallos.
Si entra agua en el producto,
apague el interruptor de la
carcasa principal del aparato.
Póngase en contacto con el
centro de servicio después de
haber sacado el enchufe del
tomacorriente.
No use el cable de alimentación
cerca gas inflamable o materiales
combustibles tales como la
gasolina, benceno, disolvente, etc.
• Puede ocasionar una explosión
o descarga eléctrica.
No comparta el
tomacorriente con otros
electrodomésticos.
•
De lo contrario, puede provocar una
descarga eléctrica o incendio debido
a la generación de calor.
Saque el enchufe en caso de
necesidad, sosteniendo la
cabeza del enchufe y no lo
toque con las manos mojadas.
•
De lo contrario, podría provocar un
incendio o descarga eléctrica.
Manualdel Propietario 27
ESPAÑOL
Precaucionesde Seguridad
ADVERTENCIA
Instalación
No opere ni detenga la
unidad insertando o
estirando de enchufe.
• De lo contrario, puede provocar
una descarga eléctrica o
incendio debido a la
generación de calor.
No dañe ni use un enchufe
de alimentación no
especificado.
• Provocará descargas eléctricas
o incendios.
No toque el producto con
las manos mojadas o en un
ambiente húmedo.
• Provocará descargas
eléctricas.
Sostenga el enchufe por su
cabeza al sacarlo.
• Podría ocasionar una descarga
eléctrica y daños.
Cuando haya un escape de
gas, abra la ventana para
ventilar antes de poner en
marcha la unidad.
• De lo contrario, podría ocurrir
una explosión o incendio.
No toque las partes
metálicas del aparato al
sacar el filtro del aire.
• Son puntiagudas y pueden
provocar lesiones.
Instale el producto de modo que el ruido o
el aire caliente producido por la unidad
externa no moleste a los vecinos.
• De lo contrario puede dar lugar a disputas
vecinales.
Mantenga nivelado el producto al instalarlo.
• De lo contrario se podría causar vibraciones o
escapes de agua.
Para una limpieza interior, póngase en contacto con un Centro de Servicios Autorizado
o un revendedor.
No utilice detergentes abrasivos que causan corrosión o dañan la unidad.
Los detergentes abrasivos pueden igualmente provocar un fallo del producto,
un incendio o una descarga electrónica.
Antesde ponerel equipoen funcionamiento
Manualdel Propietario 29
Para cuestiones de reparacióny mantenimiento,póngase en contacto con su
distribuidorde servicio autorizado.
Preparación para el funcionamiento
Uso
Limpieza y mantenimiento
Servicio
Antes de poner el equipo en funcionamiento
1. Póngase en contacto con un especialista para realizar la instalación.
2. Enchufe correctamente la toma de alimentación.
3. Utilice un circuito dedicado.
4. No utilice un cable alargador.
5. No inicie/cese el funcionamiento enchufando/desenchufando el cable
eléctrico.
6. Si el cable/enchufe está dañado, sustitúyalo solo por una pieza autorizada.
1. Estando expuesto a la circulación directa de aire durante un extenso período
de tiempo podría resultar peligroso para su salud.
2. Debido a la probabilidad de falta de oxígeno, ventile el cuarto cuando esté
utilizado el aparato junto con estufas u otros aparatos de calefacción.
3. No utilice este aire acondicionado con propósitos especiales no especificados
(Ej.: conservación de dispositivos de precisión, comida, animales domésticos,
plantas y objetos de arte). Tal uso podría dañar los artículos.
1. No toque las piezas metálicas de la unidad al retirar el filtro. Manejar aristas
afiladas de metal puede causar lesiones.
2. No utilice el agua para limpiar el interior del aire acondicionado. La exposición
al agua puede destruir el aislamiento, conduciendo a posibles descargas
eléctricas.
3.
Al limpiar la unidad, asegúrese antes de que la electricidad y el interruptor
están apagados. El ventilador rota a muy alta velocidad durante el
funcionamiento del equipo. Existe la posibilidad de lesiones si acciona
accidentalmente la electricidad de la unidad mientras limpia el interior de la
unidad.
ESPAÑOL
30 AireAcondicionador
Introducción
Este símbolo lo advierte de un peligrode accidente por
corriente eléctrica.
Este símbolo lo adiverte de un peligro que pueda causar un
daño del ventliador.
Este símbolo significa condicciones especiales.
CONSEJO
Introducción
Símbolos Utilizados en Este Manual
Características
Esteaparato deberíainstalarse deacuerdo conlas normas delCódigo EléctricoNacional.
ARMARIO
REJILLA
FRONTAL
REJILLA DE ENTRADA
(Toma de aire)
FILTRO DE AIRE
DEFLECTOR HORIZONTAL DE AIRE
(Rejilla de ventilación vertical)
CONTROL DEL ORIFICIO DE VENTILACIÓN
DEFLECTOR VERTICAL DE AIRE
(Rejilla de ventilación horizontal)
DESCARGA
DE AIRE
MONTAJE DEL SOPORTE DE PARED
(Incluyendo rejilla posterior de aluminio)
EL SOPORTE DE PARED Y
LA REJILLA POSTERIOR
(incluido opcionalmente con su unidad)
EL UNIDAD
REJILLA POSTERIOR
(Rejilla posterior
de aluminio)
Seguraida Electrica
31
Seguraida Electrica
Datos Electricos
115V~
RESET
TEST
no permanece activo,
suspenda el uso del aire acondicionado y
póngase en contacto con un técnico de
servicio cualificado.
Utilice el enchufe de la pared Consumo de Energía
Standard 125V, enchufe de 3
Líneas de 15A, 125V AC
Utilice un fusible de
15AMP. o un
Interruptor de 15AMP.
El cable de alimentación puede incluir un
dispositivo interruptor de corriente. La
carcasa del enchufe cuenta con un botón de
prueba y otro de reinicio. El dispositivo debe
comprobarse periódicamente presionando
primero el botón TEST
y después RESET.
Si el botón TEST
no se desconecta o si el
botón RESET
No presione nunca el botón de prueba durante
el funcionamiento,de lo contrario el enchufe
podría resultar dañado.
Este dispositivo contiene productos químicos,
incluyendo plomo, conocido en el estado de
California como producto cancerígeno y
causante de defectos de nacimiento y otros
daños al sistema reproductor.
Lávese bien las manos tras manipular el
dispositivo.
No desmonte, modifique ni sumerja en agua
este enchufe.
Si el dispositivo se activara, deberá corregir
Los hilos conductores dentro del cable están
rodeados por blindajes, que supervisan la
corriente de fuga.
Examine periódicamente el cable en busca de
cualquier daño.No utilice este producto si los
blindajes resultaran expuestos.
Evite el riesgo de descargas eléctricas;esta
unidad no puede ser reparada por el usuario
por ser resistente y a prueba de alteraciones.
Manipular la porción sellada de la unidad
anulará todas las garantías y quejas de
está
diseñada para
su uso
como un interruptor de
NO USE CABLE DE EXTENSIÓN EN UNIDADES
Todo el cableado deberá realizarse de acuerdo
con los códigos y reglamentos eléctricos
locales.
El cableado doméstico de aluminio podría
ocasionar problemas especiales. Consulte a un
electricista calificado.
la causa antes de volver a utilizarlo.
Estos blindajes no están puestos a tierra.
rendimiento.Esta unidad no
encendido-apagado.
CONSEJO
CONSEJO
ESPAÑOL
Seguraida Electrica
IMPORTANTE
(FAVORLEA CON ATENCIÓN)
POR LA SEGURIDAD PERSONAL DEL USUARIO,ESTE
APARATO DEBE SER DEBÍDAMENTE NEUTRALIZADO.
El cordón de energía de éste aparato esta equipado
con tres patas(cable a tierra). Utilice éste con un
enchufe de pared de tres salidas(a tierr a) para
minimizar el peligro de choque eléctrico. El cliente
debe revisar el receptor de pared y el circuito por un
electricista calificado para asegurarse que la
recepción esta debidamente neutralizada.
NO CORTE O REMUEVA LA TERCERA PATA(GROUND)
DEL ENCHUFE.
A. SITUACIONES EN LAS CUALES EL APARATO
ES DESCONECTADO OCASIONALMENTE
Debido al peligro potencial, nosotros no
recomendamos el uso de adaptadores. Sin embargo,
si usted desea utilizar un adaptador, una CONEXIÓN
TEMPORAL, puede ser
efectuada. Utilice adaptadores UL, disponibles en la
mayoría de los estable cimientos de
herramientas. La pata mas grande del adaptador
debe ser alineada con la pata mas g rande del
interruptor para asegurarse una polarización
adecuada.
Adaptar la terminal del ground del adaptador a
la cubierta de la pared con un
tornillo no neutraliza el aparato a menos que la
cubierta del tornillo sea de metal,u no sea
insolada, y el receptor de pared este
neutralizado a través del alambrado del la casa.
El cliente debe hacer verificar el circuito por un
electricista calificado para asegurarse que el
receptor esta debidamente neutralizado.
Desconecte el cordón de energía del adaptador,
utilizado una mano en cada uno. De lo contrario, la
terminal del adaptador puede romperse. NO UTILICE el
aparato con un enchufe roto.
B. SITUACIONES EN LAS CUALES EL APARATO
ES DESCONECTADO CON
FRECUENCIA.
No utilice un adaptador en estas circunstancias .
Desconectar el cordón de energía con frecuencia lo
llevará al eventual rompimiento de la ter minal de
neutralización. La saluda de energía de la pared
debe ser reemplazada por una salida de tres
patas(neutralizada).
USO DE EXTENSIONES
Debido al peligro potencial, no recomendamos la
utilización de extensiones. Sin embargo, si usted
desea utilizar una extensión, utilice una
certificada por CSA/UL de tres alambres .
Seguraida Electrica
32 Aire Acondicionador
Manualdel Propietario 33
ESPAÑOL
Instalacion
Instalacion
Retirelos materialesde embalaje del soporte de paredde
paredy la cinta del aire acondicionado.
REQUISITOS DE INSTALACIÓN
Siutiliza un soportede pared de pared yaexistente,
deberámedir sus dimensiones.Instaleelnuevo aire
acondicionadosegún estas instruccionesde instalación
paralograrel mejor funcionamiento. Todoslos soporte de
paredde pared utilizados paramontar el nuevo aire
acondicionadodeben estar en buenascondiciones
estructuralesy contar con una rejilla traserapara conectar
elnuevo aire acondicionado de forma segura. (Figure 1)
Conel soportede pared LGE (incluidoopcionalmente
consu unidad), podrá mantener el mejorrendimiento del
nuevoaire acondicionado. (Figure 2)
SERVICIO ELÉCTRICO
Compruebe su servicioeléctrico disponible. La fuente de
alimentacióndisponible debe serigual que la que se
muestraen la placade identificacióndelaunidad
(encontradaen el lado izquierdo de lacarcasa).
Todos los modelos están equipados conun enchufede
tresdientes para proporcionar elservicio apropiado y
ponera tierra el positivode formasegura.Nocambie el
enchufedeninguna manera.Noutilice un enchufe
adaptador.Sisu enchufede pared actualno admite su
enchufe,llameaunelectricistacualificadopararealizar
lascorrecciones necesarias. GUARDE LA CAJADE
CARTÓNparael almacenamiento y esteMANUALDEL
PROPIETARIOpara futurasreferencias. Elcartónesla
mejormanera de almacenar launidad durante el invierno
ocuando no esté en uso.
HARDWARE DEINSTALACIÓN
14-
13
/
32
"
(366 mm)
24"(610 mm)
18-
15
/
32
"(468 mm)
20-
3
/
32
"
(511 mm)
1
5
6
7
8
3
2 4
9
2 opciones de tamaño
2 opciones de tamaño
•Guantes ceñidos
adecuados
•Destornillador estándar
•Destornillador de estrella
•Alicates
•Cuchillo afilado
•Llaveinglesaabierta o
ajustablede 3/8-pulgadas
•Enchufeycarretedetuerca
hexagonalde1/4- pulgadas
•Cinta métrica
•Taladro eléctrico
•Boca de taladro de1/4-
pulgadas
Figure 1
Aireacondicionado
ARTÍCULO
NOMBREDE LAS PIEZAS Q'TY
1
REJILLADE PLÁSTICO 1
2
TIRAVERTICAL DE AISLAMIENTO 1
3
TIRASENVOLVENTES DE AISLAMIENTO
2
4
TIRAHORIZONTAL DEAISLAMIENTO 1
5
BLOQUEDE APOYO 2
6
COMPUERTA 1
7
MARCODE AJUSTE 2
8
CUÑA2
9
TUERCASDEPLÁSTICO YTORNILLOS DE ARANDELA
4
15-
17
/
32
"
(394 mm)
16-
23
/
32
"
(425 mm)
25-
7
/
8
"
(656 mm)
Rejilla de aluminio
Figure 2
Soporte de pared
LGE
Para evitar riesgosde dañoscorporales,materiales,o daños
alproducto debidosal pesode estedispositivo y alos bordes
afiladosque puedenestar expuestos:
•Los airesacondicionados tratadosen estemanual
representanun peligropor pesoexcesivo. Son necesarias
doso máspersonas paradesplazar einstalar launidad.
Para evitar lesioneso grandes esfuerzos, utilice las técnicas
deelevaciónydesplazamiento paramoverla unidad.
•Examinar cuidadosamentela ubicacióndonde elaire
acondicionadovaya aser instalado.Asegúresede que
aguantaráel peso dela unidada lolargo deun extenso
períododetiempo.
•Manipule concuidado elaire acondicionado.Utilicelos
guantesprotectores siempreque levanteodesplace la
unidad. EVITElas aristas afiladasde metalde lasbobinas
frontaly posterior.
•Asegúrese deque elaire acondicionadono secaiga durante
lainstalación.
HERRAMIENTAS NECESARIAS:
Instalacion
INSTALACIÓN
•Escoja una ubicaciónquepermitaalaireacondicionado
soplarhacia el área que desee. Una buenainstalación,
prestandoespecial atenciónalaposicióncorrectadela
unidadreducirá la necesidad de reparaciones.
ARTÍCULOSEN ELHARDWAREDE
INSTALACIÓN
Ustedpuede no necesitar todas las piezas delconjunto.
Descartelas piezas que no utilice
CÓMO INSTALAR
Identifiqueel soporte de pared existenteantes de
instalarla unidad según la lista.
Todos los soporte de paredutilizados para montar el
nuevoaire acondicionado deben estar en condiciones
estructuralessanas y tener una rejilla posterior que se
acoplecon seguridadal soporte de pared, o una pestaña
posterior que sirvacomofreno para elaire
acondicionado.
Desmonteel antiguo aire acondicionado del soporte
depared existente.
Limpieel interiordel soporte de pared existente.(No
toqueel sellado.)
Elsoporte de pared se estar firmemente sujeto a la pared
antesde instalar el aire acondicionado. Utilice los clavoso
tornillos a travésdel soporte depared, si fuera necesario.
Vuelvaapintar el soporte de pared si fueranecesario.
Prepareel soporte de pared parala instalacióndela
unidad.Siustedpiensa utilizar el soporte de pared
existente, y no es LGE, utilice elprocedimiento B ó C
acontinuación.
Instalela nueva unidad en el soportedepared.
Alfinalizar la instalación, la unidad de sustituciónDEBE
teneruna pendiente hacia atrássegúnseilustra.Para
lograruna pendientede 1/4", retire el envoltoriode las
cuñasde 11-13/16" y acóplelas segúnsemuestraa
continuaciónen la Figure.3. Coloque el extremomásalto
dela cuñ
aen la p
artefrontal de la base del soporte de
pared.
CONSEJO
1
2
3
4
5
6
1/4"
Soporte
de pared
FRENTAL
UNIDAD
COLOCACIÓN DE LA CUÑA INSTALACIÓN DE LA UNIDAD
1"de
alto
3/4"de alto
Cuña
6" 6"
Figure 3
Recomendamosencarecidamente quedesmonte elviejo
soporte depared yla instalaciónde unnuevo soporte
depared LGE.
Sidecide mantenerel soporte de pared existente,tendrá
queredireccionar lasrejillas deventilaciónenlaparte
posterior dela ilustracióndel soporte depared.
Recomendamosel usode alicates. Si NOlas redirecciona,
correelriesgodeunrendimientopobreodeaverías enel
producto.
Estasno estáncubiertasbajo lostérminosde garantíade
LGE.
ARTÍCULO(pulgadas) Cant.
Rejillaplástica 26
3
/
4
x16
1
/
2
1
Tiravertical de aislamiento 15
9
/
16
x1
3
/
8
x1
3
/
8
1
Tirasde aislamiento 67
1
/
8
x1
3
/
8
x
25
/
32
1
envolventes 59
27
/
32
x1
3
/
8
x1
3
/
8
1
Tirahorizontalde aislamiento
23
7
/32 x1
3
/
8
x1
3
/16 1
Bloquede apoyo 1
3
/
4
x1
3
/
8
x4
5
/
16
2
Compuerta 14x 4
1
/
2
x
1
/
8
1
Cuña11
13
/
16
x1x
3
/
4
2
Marcodeajuste 2
Tornillosde arandela 4
Tuercas (Plástico) 4
Rejillaposterior 1
Marca
Dimensionesdel soporte de pared (pulgadas)
Ancho Altura
Profundidad
White-Westinghouse
25-1/2 15-1/4
16,17-1/2
Frigidaire
ó22
Carrier (Serie 52F)
GeneralElectric
26 15-5/8 16-7/8
/Hotpoint
Whirlpool 25-7/8 16-1/2
17-1/8
ó23
Fedders/Emerson 27 16-3/4
16-3/4
ó19-3/4
LGE 25-7/8 15-17/32 16-23/32
Emerson/Fedders 26-3/4 15-3/4 15
Carrier (Serie 51S) 25-3/4 16-7/8 18-5/8
Friedrich 27 16-3/4 16-3/4
Procedimiento Marca
Profundidad(pulgadas)
A LGE 16-23/32
White-Westinghouse
FrigidaireCarrier
16,17-1/2
Carrier (Serie 52F)
ó22
B
GeneralElectric
16-7/8
/Hotpoint
Whirlpool 17-1/8ó 23
Carrier (Serie 51S)
18-5/8
Fedders/Emerson
16-3/4
ó19-3/4
C
Emerson/Fedders 15
Friedrich 16-3/4
34 Aire Acondicionador
Manual del Propietario 35
ESPAÑOL
Instalacion
PROCEDIMIENTO A
Si está utilizando un nuevo soporte de pared
(incluido opcionalmente con su unidad), salte al
paso 3. Si no es así, instale la rejilla plástica. Corte
la rejilla plástica a 25-1/2" de ancho y 15-1/4” de
alto. Coloque la rejilla plástica en el interior del
soporte de pared en la pestaña posterior.
Apriete los 4 tornillos de la arandela para asegurar la
rejilla al soporte de pared. Si necesita tuercas
plásticas para montar la rejilla plástica en el interior
del soporte de pared, encontrará tuercas plásticas
en el equipo de instalación. Las tuercas están
instaladas en el interior del soporte de pared y están
presionando las perforaciones rectangulares de las
pestañas posteriores.
Retire el envoltorio de la tira vertical de aislamiento
15-9/16 x 1-3/8 x 1-3/8 y únala a la parte interior
derecha del soporte de pared según se muestra a
continuación. Retire el envoltorio de la tira de
aislamiento envolvente de 67-1/8 x 1-3/8 x 25/32 y
únala a la parte frontal interior del sopo
rte de pared
según se muestra a continuación.
Instale la nueva unidad en el soporte de pared.
Para el montaje, encaje la lengüeta de cada pieza
en la ranura de la otra pieza según se muestra a
continuación. Deslice la pieza sobre la parte frontal
del aire acondicionado hasta que el ajuste sea
rasante con el soporte de pared según se muestra a
continuación.
Figure 4
Aislamiento envolvente
Aislamiento vertical
9
1
/
2
" 6"
Interior Exterior
Figure 6
ó
Figure 5
1
2
3
4
5
Pared
Ajuste (2EA)
Figure 7
• Los airesacondicionados tratadosen estemanual
representanun peligropor pesoexcesivo. Son
necesarias doso máspersonas paradesplazare
instalarla unidad. Para evitar lesioneso esfuerzos
excesivos,utilice lastécnicas delevantamiento y
desplazamientoapropiadas almoverla unidad.
• Manipule concuidado elaire acondicionado, tenga
cuidadode evitarcortesde lasaristasafiladas de
metalde lasbobinas frontaly posterior.
• Asegúrese deque elaire acondicionadono secaiga al
desmontarlo.
• Si launidad nofunciona trasla revisión deinstalación,
asegúreseque elinterruptordel circuitono seha
disparado.Consultela guíade soluciónde averías
paraconocer elprocedimiento dereinicio.
Instalacion
PROCEDIMIENTO B
Redireccionelas rejillas de ventilaciónen laparte
posterior delsoporte de pared a un ángulo de60°
según muestra la FIG. 8. Recomendamos el uso de
alicates.
Siel soporte de pared yacuenta conuna rejilla
posterior, salte al paso 4.Sielsoporte de pared no
tieneuna rejilla posterior o un panel enrejilla, instale
larejilla plástica del conjunto. Corte la rejilla plástica
a25-1/2" de ancho y 15-1/4”dealto. Coloquela
rejillaplástica en la parteinteriordel soporte de
pareden la pestaña posterior.
Apriete los4 tornillos dela arandela paraasegurar la
rejillaal soporte de pared.Sinecesitatuercas
plásticaspara montar larejilla plástica en el interior
delsoporte de pared, encontrarátuercas plásticas
enel equipo de instalación.Lastuercasestán
instaladasen el interior del soporte de paredy están
presionandolas perforacionescuadradasde las
pestañasposteriores.
Retireel envoltoriode la tira vertical de aislamiento
15-9/16x 1-3/8 x 1-3/8 y únala ala parte interior
derechadel soporte de pared segúnse muestraa
continuación. Retire elenvoltoriode la tirade
aislamientoenvolvente de 67-1/8 x 1-3/8x 25/32 y
únalaa la parte frontal interior del soportede pared
segúnse muestraa continuación.
Sila profundidad de su soportede pared es menor o
igual a 18", salte al paso 6. Si no, corte las
compuertasy los bloquesde soporte segúnla
longitudA en la tablaa continuación.
1
4
2
3
Aislamiento envolvente
Aislamiento vertical
9
1
/
2
" 6"
Interior Exterior
ó
Rejillas de ventilación posteriores
(Perspectiva superior)
60°
60°
7
3
/
32
"
Figure 8
Profundidad D del soporte
de pared existente (pulgadas)
Longitud A
(pulgadas)
Bloque
de apoyo
Compuerta
A
A
3
/
4
1-
3
/
4
4
18 D 18-
5
/
8
18-
5
/
8
D 19-
3
/
4
19-
3
/
4
D 22
5
Coloquela rejilla plástica
Apriete los tornillos
Figure 12
Figure 9
Figure 10
Figure 11
36 Aire Acondicionador
Manualdel Propietario 37
ESPAÑOL
Instalacion
PROCEDIMIENTO B
Retireel envoltoriode los bloquesde apoyo y
acóplelosal interiordel soportede pared como
sal ne atreupmoc al ecilseD .31 erugiF al artseum
ranurasdelos bloquesde apoyo.
Instalela nueva unidad en el soportede pared.
Ajuste la posición según describe el paso 5,
procedimientoA.
Pared
Soporte
de pared
Compuerta
(
7
3
/
32
"
)
Frontal
Bloque
de apoyo
Figure 13
6
8
7
•Los airesacondicionados tratadosen estemanual
representanun peligropor pesoexcesivo. Son
necesarias doso máspersonas paradesplazar e
instalarla unidad.
Para evitar lesioneso esfuerzosexcesivos,utilice
lastécnicas delevantamientoydesplazamiento
apropiadasal mover launidad.
•Manipule concuidado elaire acondicionado, tenga
cuidadode evitarcortesde lasaristas afiladasde
metalde lasbobinas frontaly posterior.
•Asegúrese deque elaire acondicionado no se
caigaal desmontarlo.
•Si launidad nofunciona trasla revisiónde
instalación,asegúrese queel interruptor delcircuito
nose hadisparado. Consulte laguíadesoluciónde
averíaspara conocerel procedimientode reinicio.
38 Aire Acondicionador
Instalacion
PROCEDIMIENTO C
Redireccionelas rejillas de ventilaciónen la parte
posterior del soportede pared a un ángulo de 60°
según muestra la Figure 14. Recomendamos el
uso de alicates.
Siel soporte de pared yacuenta con una rejilla
posterior, salte al paso 4.Sielsoporte de pared no
tieneuna rejilla posterior o un panel en rejilla, instale
larejilla plástica del conjunto. Corte la rejilla plástica
a26-1/2" de ancho y 15-1/2”dealto. Coloquela
rejillaplástica en la parte interior del soportede
pareden la pestaña posterior.
Apriete los 4tornillos de laarandela paraasegurar la
rejillaal soporte de pared.Sinecesitatuercas
plásticaspara montar larejilla plástica en el interior
delsoporte de pared, encontrarátuercas plásticas
enel equipo de instalación.Lastuercas están
instaladasen el interior del soporte de pared yestán
presionandolas perforacionescuadradasde las
pestañasposteriores.
Retireel envoltoriode la tirahorizontalde aislamiento
de23-7/32 x 1-3/8 x 1-3/16 y únalaa la parte interior
derechadel soporte de pared según semuestra a
continuación. Retireel envoltoriode la tira de
aislamientoenvolvente de 59-27/32 x 1-3/8 x 1-3/8y
únalaa la parte frontalinteriordel soporte de pared
segúnse muestraa continuación.
Sila profundidad de su soporte depared es menor o
iguala 18", salte al paso 7.Sino, corte las
compuertasy los bloquesde apoyosegúnla longitud
"A"en la tablaa continuación.
Retireel envoltoriode los bloquesde apoyoy únalos
alinteriordel soporte de pared comomuestra la FIG.
19. Deslice la compuerta dentro de las ranuras en
losbloques deapoyo.
Profundidad "D" del soporte
de pared existente (pulgadas)
Longitud "A"
(pulgadas)
Bloque
de apoyo
Compuerta
A
A
3
/
4
1-
3
/
4
4
18 D 18-
5
/
8
18-
5
/
8
D 19-
3
/
4
19-
3
/
4
D 22
Pared
Soporte
de pared
Compuerta
Frontal
Bloque
de poyo
(7
3
/
32
")
Figure 19
Figure 18
1
4
2
3
Figure 15
8
1
/
2
"
Interior Exterior
Aislamiento envolvente
Aislamiento horizontal
Figure 17
ó
Figure 16
Rejillas de ventilación posteriores
(Perspectiva superior)
60°
7
3
/
32
"
60°
Figure 14
5
6
Coloquela rejilla plástica
Apriete los tornillos
Instalacion
Manualdel Propietario 39
ESPAÑOL
PROCEDIMIENTO C
Para lograruna pendiente de posterior para el
drenajede la unidad, retire el envoltorio de las
cuñasde 11-13/16" y acóplelas segúnsemuestra
a continuación en la FIG. 21. Coloque el extremo
másaltodelacuña enla parte frontal de la base
delsoporte de pared.
Instalela nueva unidad en el soporte de pared.
Monteel ajuste segúnlodescritoenelpaso6,
procedimientoA.
8
9
7
Figure 20
1" de
alto
3/4"
de alto
Cuña (2EA)
6" 6"
Figure 21
•Los airesacondicionados tratadosen estemanual
representanun peligropor pesoexcesivo. Son
necesarias doso máspersonas paradesplazar e
instalarla unidad.
Para evitar lesioneso esfuerzosexcesivos,utilice
lastécnicas delevantamientoy desplazamiento
apropiadasal mover launidad.
•Manipule concuidado elaire acondicionado, tenga
cuidadode evitarcortesde lasaristas afiladasde
metalde lasbobinas frontaly posterior.
•Asegúrese deque elaire acondicionadono se
caigaal desmontarlo.
•Si launidad nofunciona trasla revisiónde
instalación,asegúrese queel interruptor delcircuito
nose hadisparado. Consulte laguíadesolución
deaveríaspara conocerel procedimientode
reinicio.
40 AireAcondicionador
Instruccionnes deFuncionamiento
Instruccionnes de Funcionamiento
MODE TIMER POWER
FAN
SPEED
Fan
Energy
Saver
Cool
Timer
TEMP
'
F
F1 LOW
F2 MED
F3 HIGH
Power
Temp
Fan Speed
Timer Mode
POWER
El funcionamiento se inicia cuando se pulsa esta tecla y se detiene cuando se la
presiona nuevamente.
SELECTOR DE VELOCIDAD DEL VENTILADOP
Usado para ajustar la velocidad del ventilador a Low (F1), MED (F2), High (F3).
CRONOMETRO ON/OFF
Encendido - Cuando el acondicionador de aire esta apagado，puede ajustarse para
que se encienda automaticamente dentro de 1 a 24 horas en el nivel previo.
Apagado -
Cuando el acondicionador de aire esta apagado，puede ajustarse para
que se apague automaticamente dentro de 1 a 24 horas.
FUNCIONAMIENTO DEL MODO SELECTOR
Cada vez que usted presione este boton, este senalara entre Cool, Energy Saver, and
Cool(frío) - El compresor funciona y enfría la habitación. Use los
botones TEMP/TIMER
y FAN(ventilador)
para configurar la temperatura deseada y la velocidad de
circulación del ventilador.
Fan.
AHORRADOR DE ENEERGIA - El ventilador se detiene cuando el compressor no
Aporximadamente cada 3minutos el ventilador se encendera,y
sigue enfriando.
necesitara verificar la temperatura del cuarto para saber si es necesario mas enfriamiento.
FAN
(ventilador) - El ventilador hace circular el aire pero el compresor no funciona.
no funciona.Utilice el botón FAN(ventilador) para configurar la velocidad deseada
del ventilador.
Manualdel Propietario 41
ESPAÑOL
Instruccionnes deFuncionamiento
CONTROL DE TEMPERATURA
El termostato monitorea la temperature de la habitacion para mantener la temperatura deseada.
El termostato puede ser colocado entre 60
.
SENSOR DEL CONTROL REMOTO
PRECAUTIÓN:El mando a distancia no funcionará correctamente si
una luz fuerte hace contacto con el sensor del aire acondicionado o si
hay obsáculos entre el mando a distancia y el aire acondicionado.
Insertar las baterías del control remoto
1. Empuje hacia afuera con su pulgar la cubierta en la parte posterior del
control remoto.
2. Preste atención a la polaridad e inserte dos nuevas baterías AAA 1,5V .
3. Vuelva a colocar la cubierta
No use batería recargables. Asegúrese que ambas baterías sean nuevas.
No mezcle las pilas alcalinas, estándares(Carbon-zinc) o
recargables(Niquel-cadmium).
• Para evitar que se descarguen, quite las baterías del control remoto si el
acondicionador de aire no va a ser usado por un período largo de tiempo.
Mantenga el control remoto lejos de los lugares húmedos o
extremadamente calientes. Para mantener el funcionamiento óptimo del
control remoto, el sensor remoto no debe exponerse a la luz solar directa.
CONSEJO
42 AireAcondicionador
Instruccionnes deFuncionamiento
Manualdel Propietario 43
ESPAÑOL
Cuidadoy Mantenimiento
Cuidado y Mantenimiento
MODETIMER POWER
FAN
SPEED
Fan
Energy
Saver
Cool
Timer
TEMP
'
F
F1 LOW
F2 MED
F3 HIGH
APAGUE EL ACONDICIONADOR DE AIRE Y DESENCHÚFELO DE LA FUENTE DE PODER.
El filtro de aire debe ser controlado al menos dos veces al mes para ver si es necesaria su
limpieza.
Las partículas atrapadas en el filtro pueden acumularse y
bloquear el flujo del aire. Esto reduce la capacidad de
refrigeración y también causa una acumulación de hielo
en los sepentines de enfriamiento.
Si el filtro se inutiliza o se daña, debe ser reemplazado
inmediatamente. Filtros de repuesto están disponibles en la
tienda donde lo compró, el representante y en los centros de
servicios autorizados.
1. Abra la rejilla de entrada hacia abajo tirando de la parte
superior de la rejilla de entrada.
2. Quite el filtro de aire de la rejilla frontal tirando ligeramente
del filtro de aire.
3. Lave el filtro usando agua tibia por debajo de 40°C
(104°F).
4. Sacuda suavemente el exceso de agua del filtro.
Reemplace el filtro.
La rejilla frontal puede quitarse para su limpieza o para comprobar el modelo y el número de
serie.
Para su
seguridad, debe seguir el siguiente procedimiento para colocarla.
1. Quite la parte superior de la rejilla frontal de
la parte superior del gabinete.
2. Empuje los extremos frontales de la rejilla
hacia el gabinete a fin de insertar las
pestañas de la rejilla frontal en el gabinete.
3. Abra la rejilla de entrada.
4. Ajuste los tornillos a través de la rejilla frontal
en la placa de la caja de control.
5. Cierre la rejilla de entrada.
Guie la palanca cuidadosamente
a traves de la parrilla mientras la empuja.
NOTA
Limpieza del filtro deaire
1-800-243-000.
44
El dispositivo interruptor de corriente
esta desconectado.
Hay goteo de
agua en la parte
El aire
acondiciona do
no enciende
El aire acondicionado esta
desconectado.
Asegurese que ei aire acondicionado esta conectado
completamente a la fuente de energia.
El fusible esta quemado/el interruptor
de energia se habloqueado.
Cheque los fusibles/interruptor de la casa y reemplace
los fuslbles o reestablezca el interruptor de energia.
Falta de energia.
Cuando la energia se reestablezca
，
espere 3 minutos
para encender de nuevo el aire acondicionado.Con
esto evitara que se produzca una sobrecarga en
Presione el boton
RESET
situado en el enchufe del cable
de alimentacion Si el boton
RESET
no p ermanece activo，
suspenda el uso del aure acondicionado y pongase en
contacto con un tecnico de servicio cualificado.
El aire
acondiciona do no
enfr’a corno
debiera
El flujo de aire esta restringido.
Asegurese que no haya cortinas,persianas o muebles
bloqueando el frente del aire acondicionado.
Coloque el control de TEMPERATURA
en un numero mas alto.
Ajustar el control de temperatura a un numero mas bajo.
El filtro de aire esta sucio.
Limipe el filtro pro lo menos cada dos semanas.Vea la
seccion de instrucciones de operacion.
El cuarto aun esta caliente.
Cuando usted enciende el aire acondicionado debe esperar
un momento para que la habitacion se enftre.
El aire frio se esta escapando.
Asegurese que todas las salidas de aire esten cerradas
para que el aire regrese.
El serpentin de refrigeracion se ha
congelado.
Establezca una temperatura mas alta.
El aire
acondiciona do
enfria dernasiado
El hielo bloquea el flujo de aire y
detiene el enfriamiento del cuarto.
Elija el modo alto del ventilador High Fan
o enfriado alto
High Cool
.
Clima caliente y humedo.
Esto es normal.
Hay goteo de
aguaen la parte
El acondicionador de aire no esta
inclinado hacia el exterior.
Para una salida correcta del agua ，asegurese de que el
acondicionador de aire se incline levemente desde la
parte frontal hasta la parte trasera de la caja.
Se acumula agua
en la bandeja
Se elimino la humedad del aire y se
drena en la bandeja.
Esto es normal durante un periodo corto en areas con
poca humedad ；es normal durante un periodo mas
largo en areas muy humedas.
el compresor.
externa
interna
45
Garantía
GARANTÍA LIMITADA DEL AIRE ACONDICIONADO LG - EE.UU.
COBERTURA DE LA GARANTÍA:
LG Electronics Inc. (“LG”) garantiza que reparará o sustituirá, gratuitamente, su producto si resulta defectuoso en materiales o
mano de obra bajo condiciones normales de uso durante el periodo de garantía mencionado más abajo, efectivo a partir de
la fecha de compra del producto original por parte del consumidor. Esta garantía limitada sólo es válida para el comprador
original del producto y no es asignable ni transferible a ningún otro comprador o usuario final subsecuentes, y efectiva
únicamente cuando el producto se compra a través de un distribuidor autorizado de LG y se utiliza en los Estados Unidos ("EE
UU") o en cualquiera de sus terri
torios.
Nota: Los recambios y piezas de repuesto pueden ser nuevos o estar reconstruidos de fábrica y están garantizados durante el
tiempo restante del periodo de garantía de la unidad original o noventa días (90), el periodo de los dos que sea más largo. Por
favor, guarde el recibo de compra o la nota de entrega como prueba de la fecha de compra como comprobante de garantía (se le
puede pedir que presente una copia a LG o a su representante autorizado).
PERIODO DE GARANTÍA:
1 año desde la fecha de compra: Cualquier repuesto interno/funcional y mano de obra
PROCESO DE SERV
ICIO: Servicio a domicilio
Los servicios a domicilio se prestarán durante el periodo de garantía sujeto a disponibilidad en los Estados Unidos. El servicio a
domicilio puede no estar disponible en todas las áreas. Para recibir asistencia técnica a domicilio, el producto debe estar en un
entorno despejado y accesible al personal técnico. Si durante el servicio a domicilio la reparación no se puede llevar a cabo, es
posible que sea necesario desplazarlo a nuestras instalaciones, repararlo y devolverlo a su hogar. Si este fuera el caso, LG puede
optar, a petición nuestra, a utilizar el transporte de nuestra elección
para desplazar la unidad al y del centro de servicio
autorizado de LG.
ESTA GARANTÍA LIMITADA NO SE APLICA A:
1. Las visitas de Asistencia a domicilio para entregar, recoger
y/o instalar el producto, instruir o sustituir fusibles.
2. Sustitución de fusibles de la casa o reajuste de
interruptores de circuito, la corrección del cableado de la casa
o de la tubería, o la corrección de la instalación del producto.
3. Los daños o averías causados por fugas /
roturas/
congelación de tuberías de agua, líneas de drenaje restringido,
suministro insuficiente de agua o interrumpido, o suministro
insuficiente de aire.
4. Los daños o averías causados por accidentes, plagas e
insectos, rayos, viento, fuego, inundaciones o actos de Dios.
5. Los daños o fallos ocasionados por el mal uso, abuso,
instalación inadecuada, reparación o mantenimiento. Se
considera reparación inadecuada aquella en que se hayan
utilizado piezas no aprobadas o especificadas por LG.
6. Los daños o averías causados por modificaciones no
autorizadas o alteraciones del producto.
7. Los daños o averías causados por la uti
lización de una
corriente eléctrica, tensión o código de plomería incorrectos.
8. Daños estéticos, incluyendo arañazos, abolladuras,
desportilladuras u otros daños en el acabado del producto, a
menos que dichos daños sean el resultado de defectos en los
materiales o mano de obra y se informe a LG en el plazo de
siete días naturales (7) a partir de la fecha de entrega.
9. Los daños o la pérdida de componentes de cualquier
producto cuya caja haya sido abierta, haya sido objeto de un
descuento o se haya restaurado.
10. Los productos cuyos números de serie de fábrica
originales hayan sido quitados, borrados o cambiados de
ninguna manera.
11.
Las reparaciones cuando el producto se utiliza para
cualquier cosa fuera de lo normal y del uso doméstico
habitual (por ejemplo su alquiler, uso comercial, en oficinas o
en instalaciones de ocio) o en contra de la instrucciones que
se indican en el manual del propietario.
12. La extracción y reinstalación del producto si está instalado
en un lugar inaccesible.
ESTA GARANTÍA SE OTORGA EN SUSTITUCIÓN O EXCLUSIÓN DE TODA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO SIN
LIMITAR CUALQUIER GARANTÍA DE CALIDAD O IDONEIDAD CON UN PROPÓSITO CONCRETO. EN LA MEDIDA EN QUE CUALQUIER
GARANTÍA IMPLÍCITA ES OBLIGADA POR LA
LEY, ESTÁ LIMITADA EN DURACIÓN AL PERIODO DE GARANTÍA YA MENCIONADO. LA
REPARACIÓN O REEMPLAZO DE PIEZAS, SEGÚN LO ESTABLECIDO EN ESTA GARANTÍA, ES EL ÚNICO QUE PUEDE RECLAMAR EL
CLIENTE. NI EL FABRICANTE NI SU DISTRIBUIDOR EN LOS EE.UU. SE HACE RESPONSABLE DE CUALQUIER DAÑO (DERIVADO,
INDIRECTO, ESPECIAL O PENAL) DE CUALQUIER NATURALEZA, INCLUYENDO, SIN LIMITACION, LA PÉRDIDA DE INGRESOS O
BENEFICIOS O CUALQUIER OTRO TIPO DE DAÑO, AÚN BASADO EN UN CONTRATO, SEA UN AGRAVIO O DE CUALQUIER OTRA
MANERA.
ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS IMPREVISTOS O RESULTANTES, O LIMITACIONES A LA
DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, POR LO QUE LA EXCLUSIÓN O LIMITACIÓN MENCIONADA ANTERIORMENTE NO SERÁ
APLICABLE AL USUARIO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS
QUE
VARIARÁN DE UN ESTADO A OTRO.
COMO OBTENER EL SERVICIO DE ESTA GARANTÍA E INFORMACIÓN ADICIONAL:
Llame al 1-800-243-0000 o visite nuestra página web: www.lg.com.
Dirección de correo ordinario: LG Customer Information Center (ATTN: CIC)
201 James Record Road, Huntsville, AL 35824
WARRANTY
LG ROOM AIR CONDITIONER LIMITED
WARRANTY
-
USA
WH
AT THIS WARRANTY COVERS:
LG Electronics U.S.A., Inc. (“LG”) warrants your LG Room Air Conditioner ("product") against defect in materials or workmanship
under normal household use, during the warranty period set forth below, LG will, at its option, repair or replace the product. This
limited warranty is valid only to the original retail purchaser of the product, is not assignable or transferrable to any subsequent
purchaser or user, and applies only when the product is purchased through an LG authorized dealer or distributor and used within
the United States (“U.S.”) including U.S. Territories.
Note: Replacement products a
nd repair parts may be new or factory-remanufactured and are warranted for the remaining portion
of the original unit’s warranty period or ninety (90) days, whichever is longer. Please retain dated receipt or delivery ticket as
evidence of the Date of Purchase for proof of warranty (you may be required to submit a copy to LG or authorized representative).
WARRANTY PERIOD:
1 year from the Date of Purchase: Any internal/
functional Parts and Labor.
HOW SERVICE I
S HANDLED: In-Home Service
In-home service will be provided during the warranty period subject to availability within the United States. In-home service may
not be availabl
e in all areas. To receive in-home service, the product must be unobstructed and accessible to service personnel. If
during in-home service repair cannot be completed, it may be necessary to remove, repair and return the product. If in-home
service is unavailable, LG may elect, at our option, to provide for transportation of our choice to and from a LG authorized service
center.
THIS LIMITE
D WARRANTY DOES NOT COVER:
1. Ser
vice trips to deliver, pick up, or install the product or
for instruction on product use.
2. Replacing house fuses or resetting of circuit breakers,
correction of house wiring or plumbing, or correction of
product installation.
3. Damage or failure caused by leaky/ broken/ frozen water
pipes, restricted drain lines, inadequate or interrupted
water supply or inadequate supply of air.
4. Damage or failure caused by accidents, pests and vermin,
lightning, wind, fire, floods or acts of God.
5. Damage or failure
resulting from misuse, abuse, improper
installation, repair or maintenance. Improper repair
includes use of parts not approved or specified by LG.
6. Damage or failure caused by unauthorized modification or
alteration to the product.
7. Damage or failure caused by incorrect electrical current,
voltage, or plumbing codes.
8. Cosmetic damage, including scratches, dents, chips or
other damage to the finish of the product, unless such
damage results from defects in materials or
workmanship and is reported to LG within seven (7)
calendar days from the date of delivery.
9. Damage or missing items to any display, open box,
discounted, or refurbished product.
10. Product where the original factory serial numbers have
been removed, defaced or changed in any way.
11. Repairs when product is used in other than normal and
usual household use (e.g. rental, commercial use,
offices, or recreational facilities) or contrary to the
instructions outlined in the owner’s manual.
12. The removal and reinstallation of the Product if it is
installed in an
inaccessible location.
THIS
WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING AND WITHOUT LIMITATION TO, ANY
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED WARRANTY IS
REQUIRED BY LAW, THIS WARRANTY IS LIMITED IN DURATION TO THE TERM PERIOD EXPRESSED ABOVE. REPAIR OR
REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY FOR THE CUSTOMER. NEITHER THE
MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR
PUNITIVE DAMAGES OF ANY NATURE, INCLUDING AND WITHOUT LIMITATION TO, LOST REVENUES OR
PROFITS, OR ANY OTHER
DAMAGE, WHETHER BASED IN CO
NTRACT, TORT, OR OTHERWISE.
SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATIONS
ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY TO YOU. THIS
WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE.
HOW TO OBTAIN WARRANTY SERVICE & ADDITIONAL INFORMATION:
Call 1-800-243-0000 or visit our website at www.lg.com
.
Mail to: LG Customer Information Center (ATTN: CIC)
201 James Record Road, Huntsville, AL 35824
1-800-243-0000
LG Customer Information Center
Register your product Online！
www.lgappliances.com
LG ELECTRONICS,INC.
1000 Sylvan Ave.,Englewood Cliffs,NJ 07632
