Neff D94K55N0/01 Chimney hood User Manual

Montageanleitung

Wandesse

Installation instructions

Wall-mounted chimney extractor

Notice de montage

d'une hotte-cheminée murale

Montagevoorschrift

Wandafvoer

Istruzioni per il montaggio

Camino a muro

Instrucciones de montaje

Campana extractora para ﬁjar a la pared

Instruções de Montagem

Exaustor tipo Chaminé

ÌŠžł˝š² ½−×−¦˚½ž³ž²

ﬂÞšþ˙¹½ž½−² ˇ×−¹¹−¾ž½¸¹ˇ² ð−¼Ž˝žˇ²

×Ć×−¼ ½ŽˇðÐ−ĆI łÐˇ ³½š¹˚ğ³ž ³½− ½−á₣ç

Monteringsanvisning

Spisﬂäkt för väggmontage

Monteringsanvisning

Damphette (vifte) for vegg

Asennusohje

Seinään asennettava liesikuputuuletin

Montagevejledning

Vægemfang

Instrukcja montażu

Ścienny okap kuchenny

ﬁ

de Seite 03 – 07

en page 08 – 12

fr page 13 – 17

nl pagina 18 – 22

it pagina 23 – 27

es página 28 – 32

pt página 33 – 37

el ÒšÝáŠˇ 38 – 42

sv sid 43 – 47

no side 48 – 52

ﬁ sivu 53 – 57

da side 58 – 62

pl strony 63– 67

Wichtige Hinweise

Zusätzliche Hinweise bei Gas-Koch-

geräten:

Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen

Bestimmungen (z.B. in Deutschland:

Technische Regeln Gasinstallation TRGI) zu

beachten.

Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der

Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder

einer hohen Wand eingebaut werden.

Abstand mind. 50 mm.

Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und

Unterkante der Dunstabzugs-

haube: 650 mm, Abb. 1.

Empfehlung: 700 mm.

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können

wertvolle Rohstoffe wiedergewonnen

werden.

Bevor Sie das Altgerät entsorgen, machen

Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle

eingesetzten Materialien sind umweltver-

träglich und wieder verwertbar. Bitte helfen

Sie mit und entsorgen Sie die Verpackung

umweltgerecht.

Über aktuelle Entsorgungswege informieren

Sie sich bitte bei Ihrem Fachhändler oder

bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstab-

zugshaube: 550 mm, Abb. 1.

Empfehlung: 700 mm.

Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr

(z.B. Funkenﬂug) ausgehen kann, ist die

Montage der Dunstabzugshaube nur dann

zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare

Abdeckung hat und die länderspeziﬁschen

Vorschriften eingehalten werden.

Diese Einschränkung gilt nicht für Gas-

Herde und Gas-Mulden.

Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto

größer ist die Möglichkeit, dass sich durch

aufsteigenden Wasserdampf an der

Dunstabzugshaube Tropfen bilden können.

Vor dem Lesen bitte die letzten Seiten mit

den Abbildungen ausklappen.

Dieses Gerät ist ent-

sprechend der

europäischen Richtlinie

2002/96/EG über Elektro-

und Elektronik-Altgeräte

(waste electrical and

electronic equipment –

WEEE) gekennzeichnet.

Die Richtlinie gibt den

Rahmen für eine EU-weit gültige

Rücknahme und Verwertung der Altgeräte

vor.

Vor der Montage

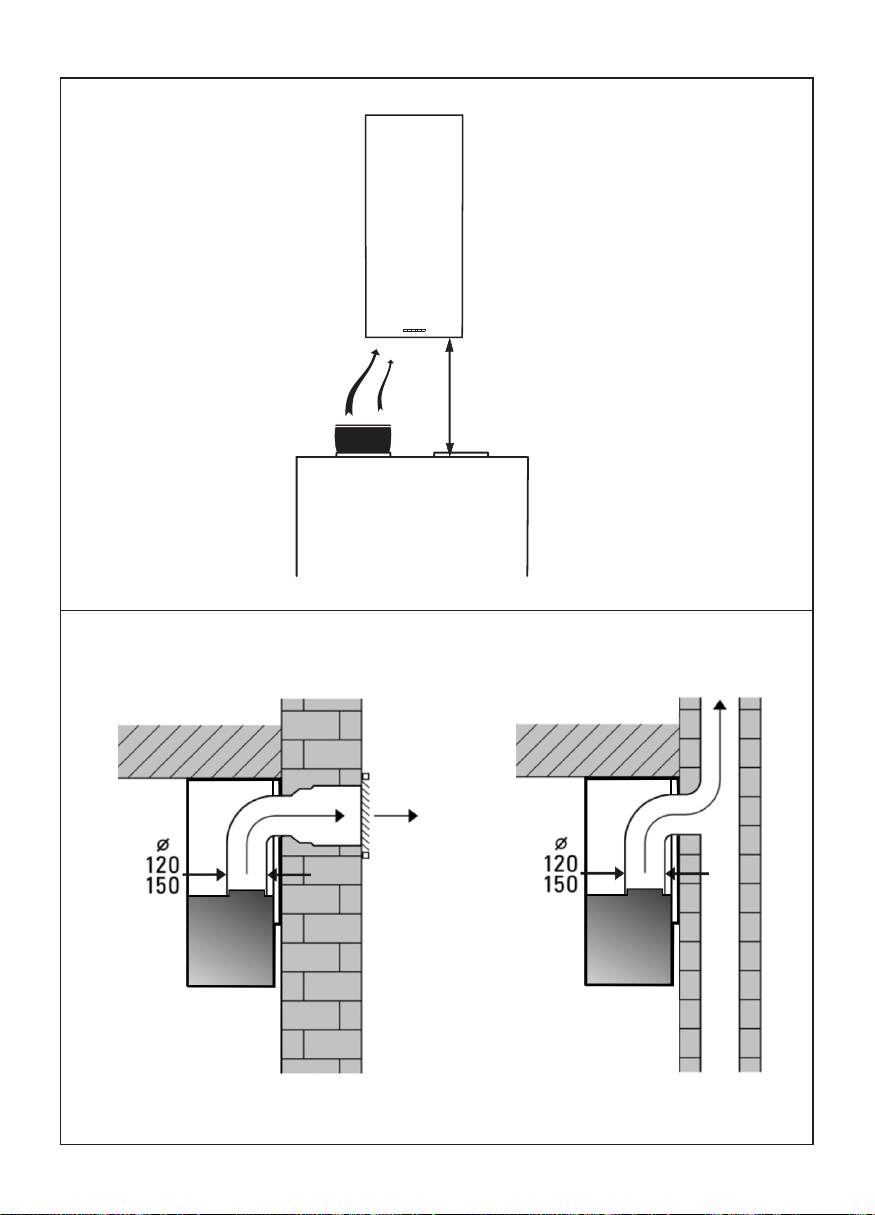

Abluftbetrieb Abb. 2

Die Abluft wird über einen Lüftungsschacht

nach oben, oder direkt durch die Außen-

wand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb

beﬁndlichen Rauch- oder Abgaskamin

noch in einen Schacht, welcher der Ent-

lüftung von Aufstellungsräumen von Feuer-

stätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die

behördlichen und gesetzlichen Vor-

schriften (z. B. Landesbauordnungen) zu

beachten.

Bei Abführung der Luft in nicht in Betrieb

beﬁndliche Rauch- oder Abgaskamine ist

die Zustimmung des zuständigen Schorn-

steinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen (wie

z.B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

überschritten wird.

Abluftbetrieb Abb. 2

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z.B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie

gegenseitige Verriegelung o.ä., die

Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

sicher.

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb

von Kochgeräten, z. B. Kochmulde und

Gasherd wird diese Regel nicht

angewendet.

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohleﬁlter – verwendet wird,

ist der Betrieb ohne Einschränkung

möglich.

Wird die Abluft durch die Außenwand

geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

Optimale Leistung der Dunstabzugs-

haube:

❑ Kurzes, glattes Abluftrohr.

❑ Möglichst wenig Rohrbögen.

❑ Möglichst große Rohrdurchmesser und

große Rohrbögen.

Der Einsatz von langen, rauhen

Abluftrohren, vielen Rohrbögen oder

kleineren Rohrdurchmessern führt zu

einer Abweichung von der optimalen

Luftleistung und gleichzeitig zu einer

Geräuscherhöhung.

❑ Rundrohre:

Wir empfehlen

Innendurchmesser 150 mm, jedoch

mind. 120 mm.

❑ Flachkanäle müssen einen gleichwer-

tigen Innenquerschnitt wie Rundrohre

haben.

Sie sollten keine scharfen Umlenkun-

gen haben.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

sorgen.

Anschluss Abluftrohr l 150 mm:

❑ Abluftrohr direkt am Luftstutzen

befestigen.

Anschluss Abluftrohr l 120 mm:

❑ Reduzierstutzen auf den Luftstutzen

stecken – Abb. 3 – und dann das

Abluftrohr befestigen.

❑ Abluftrohr am Reduzierstutzen

befestigen.

Umluftbetrieb Abb. 4

❑ Mit Aktivkohleﬁlter, wenn keine

Möglichkeit für Abluftbetrieb vorhanden

ist.

Wenn die Dunstabzugshaube für

Umluftbetrieb geeignet ist, können Sie das

komplette Montage-Set beim Fachhandel

erwerben.

Vor der Montage

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

sein.

❑ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

Konstruktionsänderungen im Rahmen der technischen

Entwicklung bleiben vorenthalten.

Abluft Umluft

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Elektrischer Anschluss Einbauen

Die Dunstabzugshaube darf nur an eine

vorschriftsmäßig installierte Schutzkontakt-

steckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst

direkt hinter der Kaminverblendung

anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach

Abnahme der Filterrahmen – im Innenraum

des Gerätes – zu ﬁnden.

Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall

nur durch einen beim zuständigen

Elektrizitäts-Versorgungsunternehmen

eingetragenen Elektro-Installateur

angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung

vorzusehen. Als Trennvorrichtung gelten

Schalter mit einer Kontaktöffnung von mehr

als 3 mm und allpoliger Abschaltung. Dazu

gehören LS-Schalter und Schütze.

Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch

den Hersteller oder seinen Kundendienst

oder eine ähnlich qualiﬁzierte Person

ersetzt werden, um Gefährdung zu

vermeiden.

Diese Dunstabzugshaube entspricht den

EG-Funkentstörbestimmungen.

Die Dunstabzugshaube ist für die

Montage an die Küchenwand vorgesehen.

1. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an

die Wand anzeichnen.

Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei

Elektro-Kochstellen bzw. 650 mm bei Gas-

Kochstellen achten. Der untere Rand der

Schablone entspricht dem unteren Rand

der Dunstabzugshaube.

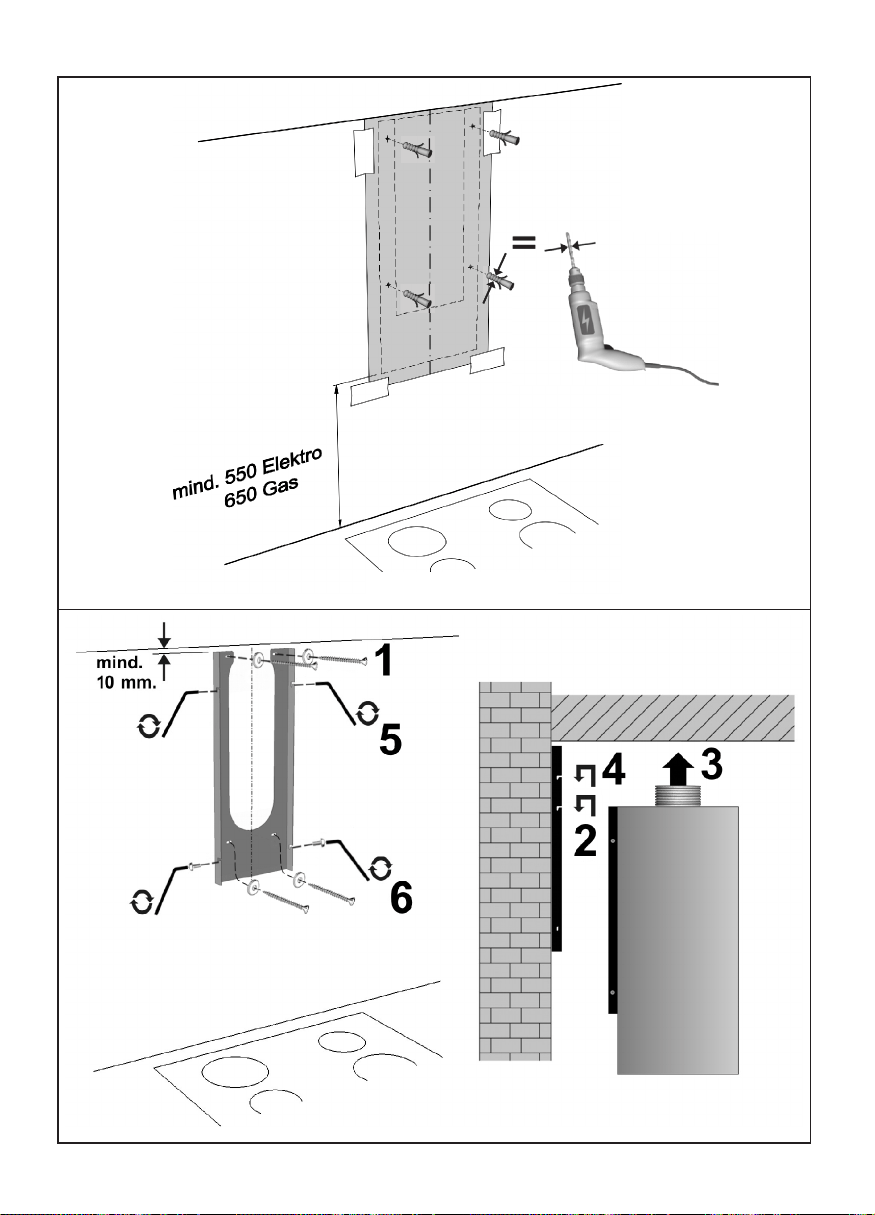

2. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen

und die Kontur des Einhängebereiches

anzeichnen. Abb. 5.

3. 4 Löcher für die Wandhalterung der

Dunstabzugshaube bohren (l 8 mm)

und Dübel wandbündig eindrücken.

Abb. 5.

4. Schrauben Sie den Befestigungsrahmen

an die Wand und richten Sie ihn vertikal

aus. Abb. 6.

5. Rohrverbindung herstellen.

6. Elektrische Verbindung herstellen.

7. Dunstabzugshaube in die

Wandhalterung einhängen und

festschrauben. Die Schrauben fest

anziehen. Abb. 6.

Stromschlaggefahr!

Das Gerät ist mit einem EU-Schuko-

Stecker ausgestattet. Um die

Schutzerdung in einer Dänemark-

Steckdose sicherzustellen, muss das

Gerät mit einem geeigneten Stecker-

Adapter angeschlossen werden. Dieser

Adapter (zulässig bis max. 13 Ampere) ist

über den Kundendienst (Ersatzteil-Nr.

616581) erhältlich.



Umstellen Abluft – Umluftbetrieb

❑

Drücken Sie gleichzeitig die Tasten 0

und , bis die Anzeige

ã leuchtet.

Danach die Tasten loslassen.

❑

Die Anzeige

ã erlischt nach kurzer Zeit.

Die elektronische Steuerung ist auf

Umluftbetrieb eingestellt.

❑

Durch Wiederholen der Schritte 1 und 2

wird die elektronische Steuerung wieder

auf Abluftbetrieb umgestellt (Anzeige

#).

Umstellung der elektronischen

Steuerung auf Umluftbetrieb:

❑ Serienmäßige Einstellung ist

Abluftbetrieb.

❑ Die Dunstabzugshaube muss

angeschlossen und ausgeschaltet sein.

Important information

Additional information concerning gas

cookers:

When installing gas hotplates, comply

with the relevant national statutory

regulations (e.g. in Germany: Technische

Regeln Gasinstallation TRGI).

Always comply with the currently valid

regulations and installation instructions

supplied by the gas appliance

manufacturer.

Only one side of the extractor hood

may be installed next to a high-sided unit

or high wall. Gap at least 50 mm.

Minimum distance on gas hotplates

between the upper edge of the trivet

and lower edge of the extractor

hood: 650 mm, Fig. 1.

Recommendation: 700 mm.

Old appliances are not worthless

rubbish. Valuable raw materials can be

reclaimed by recycling old appliances.

Before disposing of your old appliance,

render it unusable.

You received your new appliance in a

protective shipping carton. All packaging

materials are environmentally friendly and

recyclable. Please contribute to a better

environment by disposing of packaging

materials in an environmentally-friendly

manner.

Please ask your dealer or inquire at your

local authority about current means of

disposal.

The extractor hood can be used in

exhaust air or circulating air mode.

The applicable regulations of the power

supply company and compliance of local

and national building regulations must be

observed when installing air extractors

(overhead and table top downdraught) in

permanent dwellings.

Always mount the extractor hood over

the centre of the hob.

Minimum distance between electric

hob and bottom edge of extractor hood:

550 mm, Fig. 1.

Recommendation: 700 mm.

The extractor hood must not be

installed over a solid fuel cooker – a

potential ﬁre hazard (e.g. ﬂying sparks) –

unless the cooker features a closed,

non-removable cover and all national

regulations are observed.

The smaller the gap between the

extractor hood and hotplates, the greater

the likelihood that droplets will form on the

underside of the extractor hood.

Before reading these instructions, please fold

out the pages at the back with the illustrations.

This appliance is

labelled in accordance with

European Directive

2002/96/EG concerning

used electrical and

electronic appliances

(waste electrical and

electronic equipment –

WEEE). The guideline

determines the framework for the return

and recycling of used appliances as

applicable throughout the EU.

Prior to installation

Exhaust-air mode Fig. 2

The exhaust air is discharged upwards

through a ventilation shaft or directly

through the outside wall into the open.

Exhaust air should neither be directed

into a smoke or exhaust ﬂue that is

currently used for other purposes, nor into

a shaft that is used for ventilating rooms in

which stoves or ﬁreplaces are also located.

Exhaust air may be discharged in

accordance with official and statutory

regulations only (e.g. national building

regulations).

Local authority regulations must be

observed when discharging air into smoke

or exhaust ﬂues that are not otherwise in

use.

When the extractor hood is operated

in exhaust-air mode simultaneously with

a different burner which also makes use

of the same chimney (such as gas, oil or

coal-ﬁred heaters, continuous-ﬂow heaters,

hot-water boilers) care must be taken to

ensure that there is an adequate supply

of fresh air which will be needed by the

burner for combustion.

Safe operation is possible provided that the

underpressure in the room where the

burner is installed does not exceed 4 Pa

(0.04 mbar).

Exhaust-air mode Fig. 2

This can be achieved if combustion air can

ﬂow through non-lockable openings, e.g. in

doors, windows and via the air-

intake/exhaust-air wall box or by other

technical measures, such as reciprocal

interlocking, etc.

If the air intake is inadequate, there is a

risk of poisoning from combustion gases

which are drawn back into the room.

An air-intake/exhaust-air wall box by itself

is no guarantee that the limiting value will

not be exceeded.

Note: When assessing the overall

requirement, the combined ventilation

system for the entire household must be

taken into consideration. This rule does not

apply to the use of cooking appliances,

such as hobs and ovens.

Unrestricted operation is possible if the

extractor hood is used in recirculating

mode – with activated carbon ﬁlter.

If the exhaust air is going to be

discharged into the open, a telescopic

wall box should be ﬁtted into the outside

wall.

Prior to installation

For optimum extractor hood efficiency:

❑

Short, smooth air exhaust pipe.

❑

As few bends in the pipe as possible.

❑

Diameter of pipe to be as large as

possible and no tight bends in pipe.

If long, rough exhaust-air pipes,

many pipe bends or smaller pipe

diameters are used, the air extraction

rate will no longer be at an optimum

level and there will be an increase in

noise.

❑

Round pipes:

We recommend

Internal diameter: 150 mm (at least

120 mm).

❑

Flat ducts must have an internal cross-

section that equates to that of round

pipes.

There should be no sharp bends.

l 120 mm approx. 113 cm

l 150 mm approx. 177 cm

❑

If pipes have different diameters:

Insert sealing strip.

❑

For exhaust-air mode, ensure that

there is an adequate supply of fresh air.

Connecting a l 150 mm exhaust-air

pipe:

❑

Mount the pipe directly onto the air

outlet on the hood.

Connecting a l 120 mm exhaust-air

pipe:

❑ Place the reducing connecting piece

onto the air connecting piece – Fig. 3 –

and fasten the exhaust pipe to it.

❑ Attach the exhaust-air pipe to the

reducing connector.

Circulating-air mode Fig. 4

❑ With activated carbon ﬁlter if exhaust-air

mode is not possible.

If the extractor hood is suitable for

circulating-air mode, you can purchase the

complete installation set at specialist

outlets.

Preparing the wall

❑

The wall must be ﬂat and perpendicular.

❑

Ensure that the wall is capable of

providing a ﬁrm hold for mounting

screws and plugs.

Weight in kg:

We reserve the right to construction changes within the

context of technical development.

Exhaust

air

Recircula-

ting air

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Electrical data:

Are to be found on the name plate inside

the appliance after removal of the ﬁlter

frame.

Before undertaking any repairs,

always disconnect the extractor hood from

the electricity supply.

Length of the connecting cable: 1.30 m.

If it is necessary to wire the extractor

hood directly into the mains:

The extractor hood should only be

connected to the electricity supply by a

properly qualiﬁed electrician.

A separator must be installed in the

household circuit. A suitable separator is a

switch that has a contact gap of more than

3 mm and interrupts all poles. Such

devices include circuit breakers and

contactors.

If the connecting cable for this

appliance is damaged, the cable must be

replaced by the manufacturer or his

customer service or a similarly qualiﬁed

person in order to prevent serious injury to

the user.

This extractor hood corresponds to EC

regulations concerning RF interference

suppression.

Electrical connection

WARNING: THIS APPLIANCE MUST BE

EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the mains lead are coloured in

accordance with the following code:

Green and Yellow – Earth

Blue – Neutral

Brown – Live

If you ﬁt your own plug, the colours of

these wires may not correspond with the

identifying marks on the plug terminals.

This is what you have to do:

1.Connect the green and yellow (Earth)

wire to the terminal in the plug marked

‘E’ or with the symbol ( ), or

coloured green or green and yellow.

2.Connect the blue (Neutral) wire to the

terminal in the plug marked ‘N’ or

coloured black.

3.Connect the brown (Live) wire to the

terminal marked ‘L’, or coloured red.

The extractor hood should only be

connected to an earthed socket that has

been installed according to relevant

regulations.

If possible, site the earthed socket directly

behind the chimney panelling.

Risk of electric shock!

The appliance features an EU safety plug.

To ensure protective earthing in a Danish

socket, the appliance must be connected

to a suitable plug adapter. This adapter

(permitted up to max. 13 amps) is available

from customer service (spare part no.

616581).



Installation

This extractor hood is intended to be

mounted onto the kitchen wall.

1. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an

die Wand anzeichnen.

Ensure that the minimum distance bet-

ween the hob and the extractor hood is

maintained – 550 mm for an electric hob

and 650 mm for a gas hob. The bottom

edge of the template equates to the lower

edge of the extractor hood.

2. Using the template, mark positions for

the screws on the wall and mark the

outline of the attachment area. Fig. 5.

3. Drill 4 holes (l 8 mm) for the wall holder

of the extractor hood and press in

wall plugs ﬂush with the wall. Fig. 5.

4. Screw the attachment frame to the wall

and align it vertically. Fig. 6.

5. Connect the pipes.

6. Connect the power.

7. Attach the extractor hood to the wall

holder and screw into place. Tighten the

screws. Fig. 6.

Changing over from exhaust-

air to recirculating mode

Changing the electronic control system

to recirculating mode:

❑

The standard factory setting is for

operation in exhaust-air mode.

❑

To change the mode, the extractor hood

must have been connected up and

should be switched off.

❑

Simultaneously press buttons 0 and

until

ã comes on. Then release the

buttons.

❑

ã goes out shortly afterwards.

The electronic control system will then

have been set to recirculating mode.

❑

By repeating steps 1 and 2, you can

change the electronic control system

back to exhaust-air mode (

# in display).

Remarques importantes

Remarques supplémentaires

concernant les cuisinières à gaz:

Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en

vigueur dans votre pays (En Allemagne par

ex: les Règles technique TRGI régissant

l'installation du gaz).

Respectez les prescriptions et

consignes d'encastrement en leur version

applicable publiées par les fabricants

d'appareils au gaz.

La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une

paroi haute. Ecart minimum: 50 mm.

Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur

de la grille support et le bord inférieur de la

hotte: 650 mm, ﬁg. 1.

Recommandation: 700 mm.

Les anciens appareils ne sont pas des

déchets sans valeur.

Leur élimination respectueuse de

l'environnement permet de récupérer de

précieuses matières premières.

Avant de vous débarrasser de l'appareil,

rendez-le inutilisable.

Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un

emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés

sont compatibles avec l'environnement et

recyclables. Aidez-nous à éliminer

l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre

mairie quelles sont les formes de recyclage

actuellement possibles.

Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de

cuisson.

L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte

doit être de 550 mm, voir ﬁg. 1.

Recommandation: 700 mm.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par

projection d'étincelles par ex.), le

montage de la hotte ne sera admis que si ce

foyer est équipé d'un couvercle fermé et

inamovible et si le montage ne

contrevient pas à la réglementation

nationale. Cette restriction ne vaut pas pour

les cuisinières à gaz et les foyers aux gaz.

Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inférieure de la hotte.

Cet appareil est marqué

selon la directive euro-

péenne 2002/96/CE

relative aux appareils élec-

triques et électroniques

usagés (waste electrical

and electronic equipment–

WEEE). La directive

déﬁnit le cadre pour

une reprise et une récupération des

appareils usagés applicables dans les pays

de la CE.

Avant de lire ce qui suit, veuillez déplier

les volets illustrés en ﬁn de notice.

Avant le montage

Evacuation de l'air à l'extérieur Fig. 2

L'air vicié est évacué vers le haut par un

conduit d'aération ou directement à l'air

libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué

vers une cheminée en service, rejetant des

fumées ou des gaz de combustion, ni vers

un conduit servant à l'aération de locaux

dans lesquels se trouvent des foyers à

combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié

devra être conforme aux arrêtés

municipaux, préfectoraux, et aux

prescriptions légales (par ex. aux

ordonnances publiques applicables au

bâtiment).

Si l'air vicié doit être évacué par des

cheminées d'évacuation des fumées et gaz

de combustion qui ne sont pas en service,

veuillez respecter la réglementation locale

et nationale applicable.

Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulati-

on) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possi-

ble si la dépression dans le local où le foyer

de chauffage est implanté ne dépasse pas

4 Pascals (0,04 mbars).

Evacuation de l'air à l'extérieur Fig. 2

On y parvient en présence d'ouvertures

non obturables ménagées par ex. dans les

portes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

combustion.

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

de combustion.

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situati-

on, toujours tenir compte de l'ensemble

des moyens d'aération du logement. Cette

règle ne vaut généralement pas si vous uti-

lisez des appareils de cuisson (table de

cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen

d'un ﬁltre au charbon actif, son

fonctionnement ne s'assortit d'aucune

restriction.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Avant le montage

Mode Air recyclé Fig. 4

❑ Avec ﬁltre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la

hotte.

Si la hotte aspirante convient pour

fonctionner en mode Recyclage, vous

pouvez vous procurer l'ensemble du kit de

montage auprès du commerce

spécialisé.

Pour que la hotte aspirante ait le

meilleur rendement, veillez à ce que:

❑

Le conduit d'évacuation soit court et lisse.

❑

Il ait le moins possible de coudes.

❑

Il ait le plus fort diamètre et que les

coudes soient les plus arrondis

possibles.

L'emploi de conduits d'air vicié longs,

rugueux, formant de nombreux coudes

ou d'un trop petit diamètre fait

descendre le débit d'air en dessous du

débit optimal, tout en accroissant le

bruit d'aspiration.

❑

Conduits de section ronde:

Nous recommandons

recommandons des conduits au diamètre

intérieur de 150 mm mais de 120 mm

minimum.

❑

Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter

aucun coude prononcé.

120 mm l = 113 cm

de section

150 mm l = 177 cm

de section.

❑

Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

étancher.

❑

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit

d'évacuation l 150 mm:

❑

Fixez le conduit d'évacuation

directement sur l'oriﬁce.

Branchement du conduit

d'évacuation l 120 mm:

❑ Introduisez le manchon réducteur sur le

manchon à air (ﬁg. 3) et puis ﬁxez le tuyau

d’ air vicié contre le premier.

❑ Fixez le tuyau d'air vicié contre le

manchon réducteur.

Préparation du mur

❑

Le mur doit être bien plat et vertical.

❑

Utilisez des chevilles pour assurer une

retenue ferme.

Poids en kg:

Sous réserve de modiﬁcations constructives dans

l’intérêt du progrès technique.

Air

évacue

Air

recyclé

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Branchement électrique

La ﬁche mâle de la hotte aspirante ne

pourra être branchée que dans une prise

secteur à contacts de terre réglementaire-

ment posée. Installer cette prise autant que

possible directement derrière le capotage

de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le

cadre pour ﬁltre, sur la plaque signalétique,

à l’intérieur de l’appareil.

Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement:

1,30 m.

Si le cordon doit être raccordé

déﬁnitivement au secteur:

Dans ce cas, le branchement de la hotte

ne pourra être effectué que par un

électricien-installateur agréé auprès de la

compagnie locale/nationale distributrice

d'électricité.

Prévoir un dispositif de coupure côté

secteur. Valent comme tel les

commutateurs dont l'ouverture entre

contacts dépasse 3 mm et qui sectionnent

tous les pôles. Figurent parmi eux

également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet

appareil a été endommagé, il faut conﬁer

son remplacement au fabricant ou à son

service après-vente, ou encore à une

personne possédant des qualiﬁcations

identiques, pour éviter de créer des

risques.

Cette hotte aspirante est conforme aux

dispositions CE sur l'antiparasitage des

appareils électriques.

Encastrement

Cette hotte aspirante est prévue pour le

montage contre le mur de la cuisine.

1. Du plafond au bord inférieur de la hotte

aspirante, tracez une ligne médiane

contre le mur.

Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour

les foyers électriques et 650 mm pour les

foyers au gaz. Le bord inférieur du gabarit

représente le bord inférieur de la hotte

aspirante.

2. A l'aide du gabarit, marquez les

emplacements des vis contre le mur

ainsi que le contour de la zone

d'accrochage. Fig. 5.

3. Percez 4 trous (l 8 mm) destinés à la

ﬁxation de la hotte contre le mur puis

enfoncez les chevilles à ras dans le mur.

Fig. 5.

4. Vissez le cadre de ﬁxation contre le mur

et ajustez-le bien à la verticale. Fig. 6.

5. Raccordez le conduit.

6. Réalisez le branchement électrique.

7. Accrochez la hotte aspirante contre le

mur et vissez. Serrez les vis à fond.

Fig. 6.

Conversion du mode Air évacué au mode Air recyclé

Conversion de la commande

électronique au mode Air recyclé:

❑

La hotte est livrée réglée en série sur le

mode Air évacué.

❑

Pour effectuer la conversion, il faut que

la hotte aspirante soit raccordée

électriquement mais hors tension.

❑

Appuyez simultanément sur les

touches 0 et jusqu'à ce que la

mention

ã s'allume. Ensuite, relâchez

les touches.

❑

La mention

ã s'éteint au bout d'un

temps bref. La commande électronique

est désormais réglée sur le mode Air

recyclé.

❑

Pour convertir à nouveau la commande

électronique sur le mode Air évacué

(affichage de la lettre

#), il suffit de

répéter les opérations décrites aux

points 1. et 2. ci-dessus.

Belangrijke voorschriften

Extra voorschriften bij gaskook-

apparatuur:

Bij de montage van gaskookzones

moeten de geldende wettelijke nationale

voorschriften (bijv. in Duitsland: Technische

regels gasinstallatie TRGI) in acht worden

genomen.

De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het

gasfornuis moeten in acht worden

genomen.

Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw

een hoge kast of hoge wand bevinden.

Afstand minstens 50 mm.

Bij gaskookzones bedraagt de

minimumafstand tussen de bovenkant van

de pandrager en de onderkant van de

afzuigkap: 650 mm, afb. 1.

Advies: 700 mm.

Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer

kunnen waardevolle materialen opnieuw

worden gebruikt.

Maak het oude apparaat onbruikbaar

voordat u het afvoert.

Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking.

Alle gebruikte materialen zijn milieu-

vriendelijk en kunnen opnieuw worden

gebruikt. Lever uw bijdrage door de

verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de

gemeente naar de beste manier om uw

oude apparaat en de verpakking af te

voeren.

De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met lucht-

circulatie.

De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

Minimumafstand tussen elektrische

kookzones en de onderkant van de

wasemafzuigkap: 550 mm, afb. 1.

Advies: 700 mm.

Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan

uitgaan (bijvoorbeeld door vonken) is de

montage van de wasemafzuigkap alleen

toegestaan als het fornuis een gesloten,

niet verwijderbare afscherming heeft en

de voor het desbetreffende land geldende

voorschriften in acht worden genomen.

Deze beperking geldt niet voor

gasfornuizen en gasplateaus.

Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de

mogelijkheid is dat zich door opstijgende

waterdamp onder aan de wasemafzuigkap

druppels kunnen vormen.

Klap voor het lezen de laatste pagina's

met de afbeeldingen naar buiten.

Dit apparaat is geken-

merkt in overeenstemmig

met de Europese richtlijn

2002/96/EG betreffende

afgedankte elektrische en

elektronische apparatuur

(waste electrical and

electronic equipment –

WEEE).

De richtlijn geeft het kader aan voor de in

de EU geldige terugneming en

verwerking van oude apparaten.

Voor de montage

Afzuigkap met luchtafvoer Afb. 2

De afvoerlucht wordt via een afvoerschacht

naar boven of rechtstreeks door de

buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden

afgevoerd via een in gebruik verkerende

rook- of afvoergasschoorsteen of via een

schacht die dient voor de ventilatie van

ruimten waarin stookinstallaties zijn

opgesteld.

Bij de afvoer van afvoerlucht moeten de

officiële en wettelijke voorschriften (bijv.

nationale bouwvoorschriften) worden

nageleefd.

Als de lucht wordt afgevoerd via een in

gebruik verkerende rook- of afvoergas-

schoorsteen moet de toestemming van de

bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt

gebruikt met luchtafvoer en tegelijkertijd

schoorsteenafhankelijke stook-

installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,

warmwaterbereidingsapparaten) moet

voor voldoende aanvoer van lucht

worden gezorgd, die nodig is voor de

verbranding.

Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de

opstellingsruimte van de stookinstallatie

niet wordt overschreden.

Afzuigkap met luchtafvoer Afb. 2

Dit kan men bereiken wanneer er door

niet-afsluitbare openingen, bijv. in deuren,

ramen en d.m.v. luchtaanvoer-/

luchtafvoersleuven in de muur of door

andere technische maatregelen, zoals

wederzijdse vergrendeling e.d.,

verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt

aangevoerd, bestaat er vergiftigingsge-

vaar door teruggezogen verbrandings-

gassen.

Alleen een muurkast voor luchttoevoer en

luchtafvoer is geen waarborg voor het

aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd

de complete ventilatie van de woning in

acht worden genomen. Bij het gebruik van

kookapparatuur, bijvoorbeeld kookplateau

en gasfornuis, wordt deze regel niet

toegepast.

Als de wasemafzuigkap wordt gebruikt met

luchtcirculatie en actieve-koolﬁlter is het

gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur

wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

Voorbereiden van de muur

❑

De muur moet vlak en loodrecht zijn.

❑

Pluggen moet stevig kunnen worden

bevestigd.

Voor de montage

Optimaal vermogen van de wasem-

afzuigkap:

❑

Korte, gladde luchtafvoerpijp.

❑

Zo min mogelijk bochten.

❑

Zo groot mogelijke buisdiameter en

grote bochten.

Gebruik van lange, ruwe luchtafvoer-

buizen, veel buisbochten of kleine

buisdiameters vermindert de

afzuigcapaciteit en veroorzaakt

bovendien hardere geluiden.

❑

Ronde buizen:

wij adviseren

een inwendige diameter van 150 mm,

echter minstens 120 mm.

❑

Platte kanalen moeten een gelijk-

waardige inwendige diameter als

ronde buizen hebben.

Ze dienen geen scherpe bochten te

hebben.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑

Bij afwijkende buisdiameters:

dichtstrips gebruiken.

❑

Bij gebruik van de wasemafzuigkap

met luchtafvoer moet voor voldoende

luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp l 150 mm:

❑

Luchtafvoerpijp rechtstreeks aan de

luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp l 120 mm:

❑ Het tussenstuk op de luchtaansluiting

bevestigen – afb. 3 – en hierop de

afvoerpijp bevestigen.

❑ Luchtafvoerbuis bevestigen aan het

verloopstuk.

Gebruik met circulatielucht Afb. 4

❑ Met een koolstoffilter, indien gebruik met

afvoerlucht niet mogelijk is.

Wanneer de afzuigkap geschikt is voor

gebruik met circulatielucht, kunt u de

complete montageset aanschaffen bij een

speciaalzaak.

Gewicht in kg:

Constructiewijzigingen in het kader van technische

verbeteringen voorbehouden.

Lucht-

avoer

Lucht-

circulatie

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Elektrische aansluiting

De wasemafzuigkap mag alleen worden

aangesloten aan een volgens de voor-

schriften geïnstalleerd, geaard stopcontact.

Het geaarde stopcontact moet indien

mogelijk vlak achter de schoorsteenaf-

scherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte

van het apparaat vermeld en zijn zichtbaar

als het ﬁlterframe wordt afgenomen.

Bij reparaties moet de wasemafzuig-

kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door

een erkende installateur worden

aangesloten.

In de installatie moet een scheidingsvoor-

ziening worden aangebracht. Als

scheidingsvoorzieningen gelden

schakelaars met een contactopening van

meer dan 3 mm en uitschakeling met alle

polen. Daarbij horen aardlekschakelaars en

veiligheidsschakelaars.

Als de elektriciteitskabel van het

apparaat beschadigd raakt, moet deze

worden vervangen door de klantenservice

van de fabrikant of door een gekwaliﬁceerd

vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-

bepalingen voor radio-ontstoring.

Inbouwen

De wasemafzuigkap is voorzien voor

montage aan de keukenmuur.

1. Vanaf het plafond tot aan de onderkant

van de afzuigkap een middellijn

aftekenen op de muur.

Minimumafstand in acht nemen van

550 mm tussen wasemafzuigkap en

kookzones van elektrisch fornuis en van

650 mm tussen wasemafzuigkap en

branders van gasfornuis. De onderste rand

van het sjabloon duidt de onderste rand

van de wasemafzuigkap aan.

2. Met behulp van de sjabloon de posities

voor de schroeven in de muur krassen

en de omtrek van het bevestigings-

gedeelte aftekenen. Afb. 5.

3. 4 gaten boren voor de muurbevestiging

van de afzuigkap (l 8 mm) en de

pluggen geheel in de muur drukken.

Afb. 5.

4. Schroef het bevestigingsframe op de

muur en lijn het verticaal uit. Afb. 6.

5. Buisverbinding tot stand brengen.

6. Elektrische aansluiting tot stand

brengen.

7. Afzuigkap in de muurbevestiging

hangen en vastschroeven.

De schroeven goed vastdraaien. Afb. 6.

Wijzigen luchtafvoer - luchtcirculatie

Elektronische besturing instellen op

werking met luchtcirculatie.

❑

Standaardinstelling is werking met

luchtafvoer.

❑

De wasemafzuigkap moet aangesloten

en uitgeschakeld zijn.

❑

Druk tegelijkertijd op toetsen 0 en

tot de indicatie

ã gaat branden. Laat

dan de toetsen los.

❑

De indicatie

ã gaat na korte tijd uit. De

elektrische besturing is ingesteld op

werking met luchtcirculatie.

❑

Door het herhalen van de stappen 1 en

2 wordt de elektrische besturing weer

ingesteld op werking met luchtafvoer

(aanduiding

#).

Avvertenze importanti

Avvertenze supplementari per

apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di

legge nazionali (per es. in Germania:

Regole Tecniche per Installazioni a Gas

TRGI).

É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il

montaggio della casa produttrice degli

apparecchi a gas.

É consentito il montaggio della cappa

aspirante con un solo lato accanto ad un

mobile alto oppure ad un muro alto.

Distanza min. 50 mm.

Distanza minima per fornelli a gas fra

bordo superiore della griglia d’appoggio

pentole e bordo inferiore della cappa

aspirante: 650 mm, ﬁg. 1.

Consigliata: 700 mm.

Gli apparecchi dismessi non sono riﬁuti

senza valore.

Attraverso lo smaltimento ecologico

possono essere recuperati materiali

pregiati.

Rendere inservibile l'apparecchio dismesso

prima di rottamarlo.

L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto ﬁno a Voi.

Tutti i materiali utilizzati sono compatibili

con l'ambiente e riciclabili. Siete pregati di

collaborare, smaltendo l'imballaggio in

modo ecologicamente corretto.

Informatevi sulle attuali possibilità di

smaltimento presso il Vostro rivenditore

specializzato, oppure presso la Vostra

amministrazione comunale.

La cappa aspirante può essere

utilizzata per il funzionamento ad

espulsione d'aria ed a ricircolo d'aria.

Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante:

550 mm, ﬁg. 1.

Consigliata: 700 mm.

Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo

d'incendio (p. es. scintille), il montaggio

della cappa aspirante è consentito solo se

il focolare è dotato di una copertura chiusa

non smontabile e se contemporaneamente

vengono osservate le pertinenti norme

nazionali.

Questa limitazione non è valida per le

cucine a gas e per i piani di cottura a gas.

Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto

maggiore è la possibilità che nella parte

inferiore della cappa aspirante possano

condensarsi gocce a causa del vapore

acqueo che sale.

Prima di leggere, si prega di aprire le

ultime pagine con le illustrazioni.

Questo apparecchio

dispone di contrassegno

ai sensi della direttiva

europea 2002/96/CE in

materia di apparecchielettrici

ed elettronici (waste electrical <

and electronic equipment –

WEEE).

Questa direttiva deﬁnisce le

norme per la raccolta e il riciclaggio degli

apparecchi dismessi valide su tutto il

territorio dell’Unione Europea.

Prima del montaggio

Funzionamento a scarico d'aria

Fig. 2

L'aria di scarico viene condotta verso l'alto,

attraverso un pozzo di ventilazione, oppure

direttamente all'aperto, attraverso la parete

esterna.

É vietato immettere l'aria di scarico in

un camino per il fumo o in un camino per i

gas di scarico funzionanti, oppure in un

pozzo, che serve al deﬂusso dell'aria di

locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere

osservate le norme amministrative e

legali (per es. regolamenti edilizi

nazionali).

Nel caso di scarico dell'aria in camini per il

fumo o in camini per i gas di scarico non

funzionanti, è necessario ottenere

l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria

della cappa aspirante, con contempora-

neo funzionamento di combustioni

dipendenti dal camino (come p. es.

apparecchi di riscaldamento a gas, olio

combustibile oppure a carbone,

scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una

sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.

Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del

focolare non viene superata la depressione

di 4 Pa (0,04 mbar).

Funzionamento a scarico d'aria

Fig. 2

È possibile conseguire ciò quando l'aria per

la combustione può continuare ad affluire

attraverso aperture non chiudibili, per es. in

di porte, ﬁnestre ed in combinazione con

cassette murali per l'alimentazione/

espulsione dell'aria o con altre misure

tecniche, come interdizione reciproca e

simili.

Se l'aria di alimentazione non è

sufficiente, sussiste pericolo

d'intossicazione a causa di ritorno di gas

combusti.

Un cassetta murale di alimentazione/

scarico dell'aria da sola non garantisce il

rispetto del valore limite.

Nota: Nella stima si deve considerare

sempre il bilancio totale dell'aerazione

dell'abitazione. Questa regola non si

applica per il funzionamento di apparecchi

di cottura, p. es. piano di cottura e cucina

a gas.

Se la cappa aspirante viene usata in

funzionamento a ricircolo d'aria - con ﬁltro

a carbone attivo -, quest'uso è consentito

senza limitazioni.

Se l'aria di scarico viene condotta

attraverso la parete esterna, si dovrebbe

utilizzare una cassetta murale telescopica.

Prima del montaggio

Funzionamento a ricircolo d'aria

Fig. 4

❑ Con ﬁltro a carbone attivo, se non è

disponibile nessun'altra possibilità per il

funzionamento a scarico d'aria.

Se la cappa aspirante è idonea per il

funzionamento a ricircolo d'aria, il set di

montaggio completo può essere acquistato

presso il rivenditori specializzati.

Rendimento ottimale della cappa

aspirante:

❑

Tubo di scarico corto, liscio.

❑

Il minor numero possibile di gomiti di

tubo.

❑

Diametri di tubo possibilmente grandi e

gomiti grandi.

L'impiego di lunghi tubi di espulsione

ruvidi, di più gomiti di tubo o di

diametri piccoli causa una difformità

dall'indice di ricambio aria ottimale e

contemporaneamente un aumento

del rumore.

❑

Tubi tondi:

Consigliamo

un diametro interno di 150 mm, e

comunque min. 120 mm.

❑

I canali a sezione quadra devono

avere una sezione trasversale interna

equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti

deviazioni.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑

Nel caso di diametri di tubo diversi:

applicare il nastro di tenuta.

❑

Nel funzionamento a scarico d'aria

provvedere ad una sufficiente

alimentazione dell'aria.

Collegamento del tubo di scarico

l 150 mm:

❑

ﬁssare il tubo di scarico direttamente al

manicotto dell'aria.

Collegamento del tubo di scarico

l 120 mm:

❑ Inserire il manicotto di riduzione sul

manicotto dell’aria (ﬁg.3) e ﬁssare ad

esso il tubo di scarico dell’aria.

❑ Fissare il tubo di scarico dell'aria al

manicotto di riduzione.

Preparazione del muro

❑

Il muro deve essere piano e verticale.

❑

Provvedere ad un robusto ﬁssaggio dei

tasselli.

Peso in kg:

Con riserva di modiﬁche costruttive nel quadro

dell'evoluzione tecnica.

Scarico

d’aria

Ricircolo

d’aria

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Allacciamento elettrico

La cappa aspirante deve essere

collegata solo ad una presa di corrente con

contatto di terra, installata a norma.

Disporre la presa con contatto di terra se

possibile direttamente dietro al rivestimento

del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo

lo smontaggio del portaﬁltro nel vano

interno dell’apparecchio.

In caso di riparazioni togliere sempre

corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento:

1,30 m.

In caso di necessità di allacciamento

ﬁsso:

La cappa aspirante deve essere comunque

collegata solo da un elettroinstallatore

autorizzato dalla competente azienda di

distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un

dispositivo di separazione. Sono dispositivi

di separazione gli interruttori con

un'apertura tra i contatti superiore a 3 mm

e con interruzione onnipolare. Rientrano tra

questi gli interruttori automatici e i relè.

Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare

pericoli deve essere sostituito dalla casa

produttrice, dal suo servizio assistenza

clienti, oppure da una persona

specializzata.

Questa cappa aspirante è conforme alle

norme CEE sulla schermatura contro i

radiodisturbi.

Montaggio

La cappa aspirante è prevista per il

montaggio sul muro della cucina.

1. Tracciare sul muro una linea mediana

dal soffitto al bordo inferiore della cappa

aspirante.

Rispettare la distanza minima tra piano

di cottura e cappa aspirante di 550 mm

per i fornelli elettrici, e di 650 mm per i

fornelli a gas. Il margine inferiore della dima

corrisponde al bordo inferiore della cappa

aspirante.

2. Per mezzo della dima, tracciare sul

muro le posizioni per le viti ed il

contorno della zona di aggancio. Fig. 5.

3. Trapanare 4 fori (l 8 mm) per il supporto

murale della cappa aspirante ed inserire

i tasselli a paro con il muro. Fig. 5.

4. Avvitare al muro il telaio di ﬁssaggio e

disporlo verticale. Fig. 6.

5. Collegare il tubo.

6. Eseguire il collegamento elettrico.

7. Agganciare la cappa aspirante al

supporto murale ed avvitarla. Stringere

saldamente le viti. Fig. 6.

Commutazione scarico d'aria – ricircolo d'aria

Commutazione del comando elettronico

al funzionamento a ricircolo d'aria:

❑

L'impostazione di serie è per il

funzionamento a scarico d'aria.

❑

La cappa aspirante deve essere

collegata e spenta.

❑

Premere contemporaneamente i tasti 0

e , ﬁnché non appare

ã.

Poi rilasciare i tasti.

❑

Poco dopo l'indicazione

ã scompare.

Il comando elettronico è così impostato

su funzionamento a ricircolo d'aria.

❑

Ripetendo i passi 1 e 2, il comando

elettronico viene impostato di nuovo sul

funzionamento a scarico d'aria

(indicazione nel display

#).

Antes de la lectura se aconseja abrir las

últimas páginas con las ilustraciones.

Advertencias importantes

Cuanto menor sea la distancia entre la

campana extractora y los quemadores,

mayor posibilidad existe de que se formen

gotas de agua en la parte inferior de la

campana extractora debidas a la

condensación del vapor de agua.

Advertencias adicionales relativas a las

cocinas de gas:

Al proceder al montaje de los quema-

dores de una placa de cocción o cocina de

gas deberán observarse estrictamente las

normas y disposiciones legales vigentes en

cada pa’s (en Alemania, por ejemplo, son

las Normas Técnicas para Instalación de

Equipos de Gas TRGI).

Respetar las normas y disposiciones.

así como las instrucciones y consejos de

montaje facilitadas por los fabricantes de

las cocinas y aparatos de gas.

Esta campana extractora sólo deberá

montarse con un lateral junto a un armario

o pared alta. Distancia mínima a observar:

50 mm.

La distancia mínima entre el borde

inferior de la campana extractora y el

borde superior de la parrilla para colocar

recipientes de las zonas de cocción

(quemadores) de una placa de cocción o

cocina de gas: 650 mm, (Fig. 1).

Distancia aconsejada: 700 mm.



Los aparatos eléctricos usados

incorporan materiales valiosos que se

pueden recuperar. Por ello deberán

entregarse a dicho efecto en un centro

oﬁcial de recogida o recuperación de

materiales reciclables (por ejemplo Servicio o

centro municipal de desguace o

instituciones semejantes).

Su Ayuntamiento o Administración local le

facilitarán gustosamente las señas del

Centro de recuperación de materiales más

próximo.

Antes de deshacerse de su aparato usado

deberá inutilizarlo.

Su nuevo aparato está protegido durante

el transporte hasta su hogar por un embalaje

protector. Todos los materiales de embalaje

utilizados son respetuosos con el medio

ambiente y pueden ser reciclados o reutiliza-

dos. Contribuya activamente a la protección

del medio ambiente insistiendo en unos

métodos de eliminación y recuperación de

los materiales de embalaje respetuosos con

el medio ambiente.

Su Distribuidor o Administración local le

informará gustosamente sobre las vías y

posibilidades más eﬁcaces y actuales para la

eliminación respetuosa con el medio

ambiente de estos materiales.

La presente campana extractora es

apropiada para trabajar con evacuación del

aire al exterior o al interior (sistema de

recirculación del aire).

Montar la campana extractora siempre

por encima del centro de las zonas de

cocción o los quemadores (según el tipo de

cocina que se utilice).

La distancia mínima a observar entre las

zonas de cocción (de una placa o

cocina eléctrica) y el borde inferior de la

campana es de 550 mm (Fig. 1).

Distancia aconsejada: 700 mm.

La campana sólo se podrá montar por

encima de hogares para combustibles

sólidos con peligro de incendio (por

ejemplo proyección de chispas) si el hogar

está provisto de una protección cerrada no

desmontable y se cumplen las normas y

disposiciones nacionales vigentes. Esta

restricción no es válida para cocinas y

placas de gas.

Este aparato cumple

con la Directiva europea

2002/96/CE sobre

aparatos eléctricos y

electrónicos identiﬁcada

como (Residuos de aparatos

eléctricos y electrónicos).

La directiva proporciona

el marco general válido en

todo el ámbito de la Unión Europea para la

retirada y la reutilización de los residuos de

los aparatos eléctricos y electrónicos.

Antes del montaje

Funcionamiento con evacuación del

aire al exterior Fig. 2

El aire de evacuación pasa a través de un

túnel de ventilación hacia arriba o

directamente hacia el exterior, a través de

la correspondiente pared.

El aire de evacuación no debe pasar a

ninguna chimenea de humos o gases de

escape en servicio, ni tampoco a túneles

de ventilación de locales con hogares.

Antes de proceder a los trabajos de

evacuación del aire al exterior, deberá

observar las disposicones legales de su

localiad (por ejemplo el reglamento local

para el permiso de ediﬁcación).

En caso de hacer pasar el aire de

evacuación de la campana a una chimenea

de humos o gases de escape fuera de

servicio, deberá consultarse con el

deshollinador del distrito competente,

observando asimismo las normas y

disposiciones nacionales vigentes.

Si se utiliza la campana con

evacuación del aire al exterior simultá-

neamente con un hogar dependiente de

una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores

instantáneos, calentadores de agua), hay

procurar que exista una suﬁciente

alimentación de aire, necesario para el

proceso de combustión del hogar.

Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar

no se sobrepasa la depresión admisible de

4 Pa (0,04 mbares).

Funcionamiento con evacuación del

aire al exterior

Fig. 2

Para ello, es necesario que existan

aperturas no bloqueables por las que el

aire de combustión pueda renovarse y

ventilarse sin diﬁcultad, por ejemplo por

puertas, ventanas o cajas murales para la

alimentación o evacuación del aire o

también pueden tomarse otras otras

medidas como por ejemplo instalando

cerrojos invertidos o similares.

Cerciorarse de que existe una alimenta-

ción suﬁciente del aire. De lo contrario el

aire evacuado se vuelve a utilizar para la

admisión y se corre el peligro de intoxi-

cación.

La sola presencia de una caja mural para

alimentación o evacuación del aire, sin

embargo, no constituye una garantía para

la observación de los límites de tolerancia

válidos.

Nota: En las consideraciones y

valoraciones a este respecto siempre

habrá que tener en cuenta todo el conjunto

del sistema de ventilación existente en la

vivienda. Esta regla no es válida para las

cocinas y placas de cocción de gas.

Las campanas extractoras montadas con

evacuación del aire interior (sistema de

recirculación del aire), dotadas de ﬁltro de

carbón activo, pueden funcionar sin ningún

tipo de restricción.

Si el aire es evacuado pasando a través

de la pared exterior, deberá utilizarse una

caja mural telescópica.

Antes del montaje

Condiciones necesarias para lograr la

óptima potencia y rendimiento de la cam-

pana extractora:

❑

Tubo de evacuación corto y liso.

❑

Menor número de codos posible.

❑

Usar en lo posible tubos de gran diámetro,

así como codos de gran tamaño.

❑

Tubos redondos:

Se aconseja emplear tubos con un

diámetro interior 150 mm; el diámetro

mínimo admisible es de 120 mm.

Los tubos de evacuación largos y con

desigualdades, y la utilización de

muchos tubos y codos de diámetro

pequeño perjudica el rendimiento ópti-

mo del aparato y provoca un aumento

de ruidos desagradables durante su

funcionamiento.

❑

Los canales planos deberán poseer una

sección interior equivalente a la de los

tubos redondos.

No deben presentar ángulos demasia-

do agudos.

Diámetro 120 mm, approx. 113 cm

Diámetro 150 mm, approx. 177 cm

❑

En caso de usar tubos con diferentes

diámetros:

Colocar una tira estanqueizante.

❑

Al trabajar con sistema de evacuación del

aire al exterior: Procurar una

suﬁciente alimentación de aire.

Conexión de los tubos de

evacuación

Tubo con diámetro de 150 mm:

❑

Fijar directamente el tubo de evacuación el

aire en el racor de empalme.

En caso de tubos de evacuación con

120 mm de diámetro:

❑ Empalmar el tubo reductor en el racor de

empalme para la evacuación del aire

(Fig. 3). Fijar a continuación el tubo de

evacuación.

❑ Fijar el tubo de evacuación del aire al tubo

reductor.

Funcionamiento con evacuación del

aire hacia el interior (recirculación

del aire)

Fig. 4

❑ Filtro de carbón activo en caso de no

existir la posibilidad de trabajar con

evacuación del aire hacia el exterior.

En caso de que su campana extractora

sea adecuada para funcionamiento con

evacuación del aire al interior (recirculación

del aire), puede Vd. adquirir el kit de

montaje completo en el comercio

especializado.

Preparativos en la pared

❑

La pared tiene que ser lisa y vertical.

❑

Procurar un asiento ﬁrme de los tacos

en la pared.

Peso en kg:

Nos reservamos el derecho de introducir modiﬁcacio-

nes o cambios constructivos en los aparatos como

consecuencia del progreso técnico.

Evacuación

del aire al

exterior

Aire

circulante

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Conexión eléctrica

La campana extractora sólo podrá

conectarse a una toma (caja) de corriente

provista de puesta a tierra. La toma de

corriente deberá encontrarse o montarse

directamente detrás del revestimiento

decorativo de la campana.

Características eléctricas:

ﬁguran en la placa de características que

es accesible después de quitar los marcos

de ﬁltro, en la parte interior del aparato.

En caso de reparación de la campana

deberá desconectarse siempre el aparato

de la red eléctrica, antes de iniciar los

trabajos correspondientes.

Longitud del cable de conexión a la red

eléctrica: 1,30 m.

En caso de necesitar una conexión ﬁja a

la red eléctrica:

El aparato sólo deberá ser conectado a la

red eléctrica por un instalador-electricista

registrado como tal en la empresa de

abastecimiento de energía eléctrica de la

zona. Como dispositivo de separación se

admiten interruptores con una abertura de

contacto superior a 3 mm y desconexión

de todas las fases. Esto incluye

interruptores LS y contactores.

En caso de producirse daños en el

cable de conexión del aparato, éste sólo

podrá ser sustituido por el fabricante, un

técnico especializado del Servicio de

Asistencia Técnica Oﬁcial o un técnico

especializado del ramo, a ﬁn de evitar

situaciones de peligro.

La campana extractora cumple las normas

comunitarias en materia de radiodespara-

sitaje.

Montaje

Esta campana extractora ha sido

diseñada exclusivamente para su montaje

en la pared.

1. Trazar una línea medial en la pared

desde el techo hasta el borde inferior de

la campana extractora.

Entre la placa de cocción y el borde

inferior de la campana extractora debe

observarse la siguiente distancia mínima de

seguridad: 550 mm, por encima de las

placas de cocción eléctricas 650 mm por

encima de las placas de cocción de gas. El

borde inferior de la plantilla de montaje

corresponde al borde inferior de la

campana extractora.

2. Marcar las posiciones de los tornillos en

la pared con ayuda de la platilla. Marcar

asimismo el contorno de la zona de

enganche. Fig. 5.

3. Practicar 4 taladros de 8 mm de

diámetro en la pared para la sujeción de

la campana extractora. Encajar los

tacos en los taladros a ras con la pared.

Fig. 5.

4. Atornillar el bastidor de sujeción de la

campana a la pared; alinearlo

verticalmente. Fig. 6.

5. Efectuar el empalme de las tuberías.

6. Realizar la conexión eléctrica de la

campana.

7. Enganchar la campana en el bastidor de

sujeción, atornillarla. Apretar los tornillos

ﬁrmemente. Fig. 6.

Modiﬁcar el funcionamiento de la campana extractora de

evacuación del aire hacia el exterior a evacuación del aire al interior

Modiﬁcar el mando electrónico de la

campana de funcionamiento con

evacuación del aire al exterior a

evacuación del aire al interior:

❑

La campana extractora viene ajustada

de fábrica a funcionamiento con

evacuación del aire hacia el exterior.

❑

La campana extractora tiene que estar

acoplada a la red eléctrica, pero

desconectada.

❑

Pulsar simultáneamente las teclas 0 y

, hasta que se ilumine la indicación

ã en la pantalla. Soltar a continuación

las teclas.

❑

La indicación

ã se apaga al poco

tiempo. El mando electrónico de la

campana ha sido ajustado a

funcionamiento con evacuación del aire

hacia el interior.

❑

En caso de repetir las fases descritas en

los apartados 1 y 2, se vuelve a ajustar

la campana extractora a funcionamiento

con evacuación del aire hacia el exterior

(indicación

#).

Indicações Importantes

Instruções adicionais para placas a gás:

Na montagem de aparelhos de

cozinhar a gás (= fogões e placas), têm

que ser respeitadas as respectivas normas

nacionais em vigor (p. ex. na Alemanha:

Regulamentações Técnicas sobre

Instalações de Gás TRGI).

Têm que ser respeitadas as instruções

e as normas de instalação do fabricante.

O exaustor só pode ser instalado junto

de um armário superior ou de uma parede

alta. Distância mínima: 50 mm.

A distância mínima, no caso de

queimadores a gás, entre a aresta superior

dos recipientes e a aresta inferior do

exaustor: 650 mm, Fig. 1.

Recomendação: 700 mm.

Aparelhos velhos não são, de forma

alguma, lixo.

Através de reciclagem compatível com o

meio ambiente, é possível recuperar

matérias primas valiosas.

Antes de enviar o aparelho para recicla-

gem, inutilize-o.

O seu novo aparelho esteve protegido

pela embalagem até chegar a sua casa.

Todos os materiais aplicados na

embalagem são compatíveis com o meio

ambiente e reutilizáveis. Por favor

contribua também para a preservação do

meio ambiente, reciclando a embalagem

em conformidade.

Junto do Agente Especializado ou na

Câmara Municipal da sua área de

residência informe-se sobre os processos

de reciclagem disponíveis.

O exaustor pode funcionar com

exaustão ou circulação de ar.

Instalar o exaustor sempre centrado

com a placa de cozinha.

Respeitar a distância mínima entre a

placa eléctrica de cozinha e o canto inferior

do exaustor: 550 mm, Fig. 1.

Recomendação: 700 mm.

A montagem do exaustor só é possível

sobre uma zona de chama alimentada por

combustíveis sólidos, da qual pode resultar

perigo de incêndio (por ex. o saltar de uma

faúlha), se essa zona estiver protegida

com uma cobertura fechada inamovível e

se forem respeitadas as normas

especíﬁcas do país. Esta limitação não se

aplica a fogões ou placas a gás.

Quanto menor for a distância entre o

exaustor e a placa de cozinha, maior é a

possibilidade de se formarem bolhas de

água na zona inferior do exaustor,

resultantes da subida do vapor de água.

Antes de iniciar a leitura destas instruções,

queira desdobrar as últimas páginas com ilustrações.

Este aparelho está

marcado em conformidade

com a Directiva2002/96/CE

relativa aos resíduos de

equipamentos eléctricos e

electrónicos (waste electrical

and electronic equipment –

WEEE). A directiva

estabelece o quadro para a

criação de um sistema de recolha e

valorização dos equipamentos usados

válido em todos os Estados-Membros da

União Europeia.

Antes da montagem

Funcionamento com exaustão Fig. 2

O ar da exaustão é conduzido para cima,

através de um canal, ou directamente para

o exterior através da parede.

A exaustão do ar não pode ser feita

através de uma chaminé de saída de

fumos ou de gases de combustão, nem

através de um canal que sirva para

ventilação de locais, onde se encontrem

aparelhos de queima.

Na derivação do ar evacuado, têm que

ser respeitadas as prescrições

municipais e as normas legais ( p. ex.

Departamento Regulador da

Construção Civil).

Para condução do ar de exaustão para

uma chaminé de fumos ou de gases de

combustão, que não esteja em

funcionamento, é necessária uma

autorização das entidades competentes.

Se o exaustor funcionar com

exaustão, o funcionamento simultâneo

de aparelhos dependentes de uma

chaminé (como por ex. aquecedores a

gás, óleo ou carvão, esquentadores e

acumuladores) tem que ser garantida a

renovação do ar necessário, para a

combustão perfeita dos aparelhos antes

referidos.

É possível um funcionamento sem

qualquer perigo, se não for ultrapassada a

depressão de 4 Pa (0,04 mbar) no local de

instalação dos aparelhos de queima.

Funcionamento com exaustão Fig. 2

Isto pode ser conseguido se o ar

necessário à combustão puder ser

reposto, através de aberturas não

fecháveis, p. ex. em portas, janelas e em

ligação com caixas murais de alimentação

ou de saída de ar, ou ainda através doutras

medidas técnicas, como trancagem

recíproca ou semelhantes.

Se a renovação de ar fresco não for

suﬁciente, existe o perigo de envenena-

mento, provocado pelo retorno dos

gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar

não garante, por si só, o cumprimento do

valor limite.

Nota: Na avaliação tem que ser

considerada sempre a necessidade global

de ventilação da habitação.

No funcionamento de aparelhos de

cozinhar, como por ex. placas e fogões a

gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de

ar – com ﬁltro de carvão activo – não há

qualquer tipo de limitação.

Se o ar da exaustão for conduzido

através da parede exterior, deve ser

utilizada uma caixa mural telescópica.

Antes da montagem

Potência optimizada do exaustor:

❑ Tubo de exaustão curto e liso.

❑ Tubo com número mínimo de curvas.

❑ Diâmetro do tubo e curvas tão grandes

quanto possível.

A utilização de tubos de aspiração

longos e rugosos no seu interior,

muitas curvas, ou diâmetros

reduzidos, provoca uma alteração

nas condições optimizadas de

ventilação e, simultaneamente, um

aumento do nível de ruídos.

❑ Tubos circulares:

Recomendamos

um diâmetro interior de 150 mm, mas

no mínimo de 120 mm

❑ Canais planos têm que ter um secção

equivalente ao diâmetro dos tubos.

Eles não devem ter nenhum desvio

muito pronunciado.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑ Se os diâmetros dos tubos

apresentarem diferenças:

Deverão ser aplicadas cintas de

vedação.

❑ No funcionamento com exaustão de

ar, deve ser garantida uma renovação

de ar suﬁciente.

Ligação do tubo de exaustão

l 150 mm:

❑ Fixar o tubo de exaustão directamente

no bocal.

Ligação do tubo de exaustão

l 120 mm:

❑ Encaixar o bocal de redução no bocal

de saída de ar – Fig. 3– e, depois, ﬁxar

o tubo de exaustão de ar.

❑ Fixar o tubo de exaustão na redução.

Função de circulação de ar Fig. 4

❑ Com ﬁltro de carvão activo, se não

existirem condições para funcionamento

de exaustão.

Se o exaustor for adequado para a

função de circulação de ar, poderá adquirir

o conjunto de montagem completo no

comércio especializado.

Preparação da parede

❑ A parede tem que ser lisa e estar à

esquadria.

❑ Tem que ser garantida uma boa ﬁxação

das buchas.

Peso em kg:

Reservados todos os direitos quanto a alterações de

construção no âmbito da evolução técnica.

Exaustão

Circulação

de ar

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Ligação eléctrica

O exaustor só deve ligado a uma tomada

com protecção de terra e instalada de

acordo com as normas em vigor.

Se possível, instalar a tomada directa-

mente por baixo da cobertura da chaminé.

Características eléctricas:

Encontram-se na chapa de características

no interior do aparelho – que está à vista

depois de retirar os caixilhos do ﬁltro.

Para reparações, desligar o exaustor

da corrente eléctrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessário uma ligação

ﬁxa:

O exaustor só pode ser ligado à corrente

por um instalador eléctrico credenciado

pela empresa distribuidora de

electricidade.

Relativamente à instalação, deve ser

previsto um dispositivo de corte. Como

dispositivo de corte, são válidos

interruptores com uma abertura de

contactos superior a 3mm e corte

multipolar. Daqui fazem parte os inter-

ruptores LS e protecções.

Se o cabo de ligação deste aparelho

estiver daniﬁcado, ele terá que ser

substituido pelo fabricante, pelos seus Ser-

viços Técnicos ou, ainda, por uma

pessoa qualiﬁcada, a ﬁm de se evitarem

situações de perigo para o utilizador.

Este exaustor corresponde às normas UE

sobre protecção antiparasitária.

Montagem

O exaustor está preparado para ser

montado numa parede da cozinha.

1. A partir do tecto, traçar na parede uma

bissectriz até à aresta inferior do

exaustor.

Respeitar a distância mínima entre a

placa de cozinhar e o exaustor, ou seja,

550 mm no caso de discos eléctricos e de

650 mm no caso de queimadores a gás.

O canto inferior do molde corresponde ao

canto inferior do exaustor.

2. Com a ajuda do escantilhão, marcar, na

parede, as posições para os parafusos

e assinalar o contorno da zona de

suspensão do aparelho. Fig. 5.

3. Fazer 4 furos para o suporte do

exaustor na parede (l 8 mm) e

introduzir as buchas, até estas ﬁcarem à

face com a parede. Fig. 5.

4. Aparafusar a armação de ﬁxação na

parede e alinhá-la até que esta ﬁque em

posição vertical. Fig. 6.

5. Efectuar a ligação dos tubos.

6. Efectuar a ligação eléctrica.

7. Pendurar o exaustor no suporte da

parede e apertar os parafusos.

Os parafusos têm que ﬁcar bem

apertados. Fig. 6.

Alteração de funcionamento por exaustão para circulação de ar

Alteração do comando electrónico para

funcionamento por circulação de ar:

❑

O exaustor é fornecido com a regulação

para funcionamento por exaustão de ar.

❑

O exaustor deve ser ligado e desligado.

❑

Premir, simultaneamente, as teclas 0 e

até que a indicação

ã ﬁque

iluminada. Depois, soltar as teclas.

❑

A indicação

ã apaga-se, passado

pouco tempo. O comando electrónico

está regulado para circulação de ar.

❑

Repetindo as operações 1 e 2, o

comando electrónico é, novamente,

alterado para funcionamento por

exaustão. (Indicação

#).

Σηµαντικέσ υποδείξεισ

Επιπλέον υποδείξεις για συσκευές

µαγειρέµατος µε αέριο:

Κατά την τοποθέτηση των εστιών

αερίου πρέπει να τηρούνται οι σχετικέσ

εθνικέσ νοµικέσ διατάξεισ (π.χ. στη

Γερµανία: Τεχνικοί Κανονισµοί

Εγκατάστασησ Αερίου TRGI).

Πρέπει να προσέξετε τισ εκάστοτε

ισχύουσεσ προδιαγραφέσ τοποθέτησησ

και τισ υποδείξεισ τοποθέτησησ των

κατασκευαστών συσκευών αερίου.

Ο απορροφητήρασ κουζίνασ

επιτρέπεται να τοποθετηθεί µνον στη

µία πλευρά του δίπλα σε υψηλ ερµάριο ή

σε υψηλ τοίχο. Η απσταση πρέπει να

είναι τουλάχιστον 50 mm.

Ελάχιστη απσταση σε εστίεσ αερίου

µεταξύ τησ πάνω άκρησ του φορέα

σκευών και τησ κάτω άκρησ του

απορροφητήρα: 650 mm, απεικ. 1.

Σύσταση: 700 mm.

Οι παλιέσ συσκευέσ δεν αποτελούν

άχρηστα απορρίµµατα. Με την απσυρσή

τουσ σύµφωνα µε τουσ κανονισµούσ για

την προστασία του περιβάλλοντοσ

µπορούν να επαναποκτηθούν πολύτιµεσ

πρώτεσ ύλεσ.

Προτού αποσύρετε την παλιά συσκευή,

πρέπει να την αχρηστέψετε.

Η συσκευασία προστατεύει την

καινούργια σασ συσκευή κατά τη

µεταφορά µέχρι το σπίτι σασ. λα τα

χρησιµοποιούµενα υλικά συσκευασίασ

είναι αβλαβή για το περιβάλλον και

µπορούν να ξαναχρησιµοποιηθούν.

Παρακαλούµε να συντελέσετε κι εσείσ

στην προστασία του περιβάλλοντοσ και ν'

αποσύρετε τη συσκευασία µε τρπο

αβλαβή για το περιβάλλον.

Για τουσ επίκαιρουσ τρπουσ απσυρσησ

παρακαλείσθε να ζητήσετε πληροφορίεσ

απ το ειδικ κατάστηµα, απ το οποίο

αγοράσατε τη συσκευή ή απ τη ∆ηµοτική

ή Κοινοτική Αρχή τησ περιοχήσ σασ.

Ο απορροφητήρασ κουζίνασ µπορεί να

χρησιµοποιηθεί στη λειτουργία

απορρφησησ ακάθαρτου αέρα και στη

λειτουργία ανακύκλωσησ αέρα.

Ο απορροφητήρασ κουζίνασ πρέπει να

τοποθετείται πάντοτε πάνω απ το

κέντρο τησ εστίασ.

Ελάχιστη απσταση µεταξύ των

εστιών ηλεκτρικήσ κουζίνασ και τησ κάτω

άκρησ του απορροφητήρα: 550 mm,

απεικνιση 1.

Σύσταση: 700 mm.

Πάνω απ εστίεσ φωτιάσ για στερεά

καύσιµα, απ τισ οποίεσ µπορεί να

προκύψει κίνδυνοσ πυρκαϊάσ (π.χ. απ

σπινθήρεσ) η τοποθέτηση του

απορροφητήρα κουζίνασ επιτρέπεται

µνον, ταν η εστία φωτιάσ καλύπτεται µε

κλειστ κάλυµµα που δεν µπορεί να

αφαιρεθεί και τηρούνται οι ειδικέσ για την

εκάστοτε χώρα προδιαγραφέσ. Αυτσ ο

περιορισµσ δεν ισχύει για κουζίνεσ

αερίου και σκαφοειδείσ εστίεσ

µαγειρέµατοσ µε αέριο.

 σο µικρτερη είναι η απσταση

ανάµεσα στον απορροφητήρα και τισ

εστίεσ τσο µεγαλύτερη είναι η

πιθαντητα να σχηµατισθούν στην κάτω

επιφάνεια του απορροφητήρα κουζίνασ

σταγνεσ νερού απ τον ανερχµενο

υδρατµ.

Αυτή η συσκευή

χαρακηρίζεται σύµφωνα

µε την ευρωπαϊκή οδηγία

2002/96/ΕΚ περί ηλεκτρικών

και ηλεκτρονικών συσκευών

(waste electrical and

electronic equipment –

WEEE).

Η οδηγία προκαθορίζει τα

πλαίσια για µια απσυρση και

αξιοποίηση των παλιών συσκευών µε ισχύ

σ΄ λη την ΕΕ.

Πριν αρχίσετε µε το διάβασµα, παρακαλούµε να ξεδιπλώσετε

τισ τελευταίεσ σελίδεσ µε τισ απεικονίσεισ

Πριν την τοποθέτηση

Λειτουργία απορρφησης ακάθαρτου

αέρα

απεικ. 2

Ο ακάθαρτοσ αέρασ διοχετεύεται µέσω

µιασ καταπακτήσ προσ τα πάνω ή

καταλήγει απευθείασ στο ύπαιθρο

διαµέσου του εξωτερικού τοίχου.

Ο ακάθαρτοσ αέρασ δεν επιτρέπεται

να διοχετεύεται ούτε σε καπνοδχο

βρισκµενη σε λειτουργία, απ την οποία

εξέρχεται καπνσ ή καυσαέρια ούτε σε

αγωγ, ο οποίοσ χρησιµεύει για την

εξαέρωση χώρων µε εστίεσ φωτιάσ.

Κατά την απαγωγή του ακάθαρτου αέρα

πρέπει να τηρούνται οι υπηρεσιακές και

νοµικές προδιαγραφές (π.χ. εθνικές

πολεοδοµικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε

καπνοδχουσ για την έξοδο καπνού ή

καυσαερίων, οι οποίεσ βρίσκονται εκτσ

λειτουργίασ, απαιτείται η συγκατάθεση

του αρµδιου εργοδηγού

καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα µέσω του

απορροφητήρα κουζίνας και την

ταυτχρονη λειτουργία εγκαταστάσεων

πυράς, των οποίων ο καπνς πρέπει να

εξέρχεται µέσω καπνοδχου (πωσ π.χ.

συσκευέσ θέρµανσησ µε αέριο, πετρέλαιο

ή κάρβουνο, θερµοσίφωνα, συσκευέσ

θέρµανσησ νερού) πρέπει να λαµβάνονται

µέτρα παροχής επαρκούς ποστητας

αέρα, η οποία απαιτείται για την καύση

στισ εστίεσ πυράσ.

Ακίνδυνη λειτουργία είναι δυνατή µνον,

ταν η υποπίεση στον χώρο φωτιάσ δεν

υπερβεί τα 4 Pa (0,04 mbar).

Λειτουργία απορρφησης ακάθαρτου

αέρα

απεικ. 2

Αυτ µπορεί να επιτευχθεί, ταν χάρη σε

ανοίγµατα που δεν κλείνουν, π.χ. σε

πρτεσ, παράθυρα και σε συνδυασµ µε

πλαίσιο εντοιχισµού εισδου/εξδου αέρα

ή χάρη σε άλλα τεχνικά µέτρα, πωσ

αµοιβαία ασφάλιση ή παρµοια, ο αέρασ

καύσησ µπορεί να εισρέει κατπιν

ανεµπδιστα.

Σε µη επαρκή αέρα παροχής υφίσταται

κίνδυνος δηλητηρίασης απ

επαναρροφώµενα αέρια καύσης.

Μνο µε πλαίσιο εντοιχισµού

εισδου/εξδου αέρα δεν διασφαλίζεται η

τήρηση τησ οριακήσ τιµήσ.

Σηµείωση: Για την εκτίµηση πρέπει να

λαµβάνεται πάντοτε υπψη ο συνολικσ

αερισµσ τησ κατοικίασ. Για τη λειτουργία

συσκευών µαγειρέµατοσ, π.χ.

σκαφοειδούσ εστίασ µαγειρέµατοσ και

κουζίνασ αερίου δεν βρίσκει εφαρµογή ο

καννασ αυτσ.

Αν ο απορροφητήρασ κουζίνασ

χρησιµοποιείται στη λειτουργία

ανακύκλωσησ αέρα - µε φίλτρο ενεργού

άνθρακα -, η λειτουργία του είναι δυνατή

χωρίσ περιορισµ.

Σε περίπτωση που ο ακάθαρτος αέρας

εξέρχεται δια του εξωτερικού τοίχου,

πρέπει να χρησιµοποιείται πλαίσιο

εντοιχισµού τηλεσκοπικού τύπου.

Πριν την τοποθέτηση

Ιδανική απδοση του απορροφητήρα

κουζίνας:

❑

Κοντσ, λείοσ σωλήνασ απορρφησησ

ακάθαρτου αέρα.

❑

Κατά το δυνατν λιγτερεσ γωνιακέσ

συνδέσεισ.

❑

Κατά το δυνατν σωλήνασ µεγάλησ

διαµέτρου και µεγάλεσ γωνιακέσ

συνδέσεισ των σωλήνων.

Η χρήση µακριών, τραχέων σωλήνων

απαγωγής, πολλών γωνιών ή σωλήνων

µικρτερης διαµέτρου οδηγεί σε

απκλιση απ την ιδανική απδοση

αέρα και ταυτχρονα σε αύξηση των

θορύβων.

❑

Κυλινδρικοί σωλήνες:

Συνιστούµε

εσωτερική διάµετρο 150 mm, ωστσο

τουλάχιστον 120 mm.

❑

Οι επίπεδες δίοδοι πρέπει να έχουν

εσωτερική εγκάρσια τοµή ιστιµη µε

αυτή κυλινδρικών σωλήνων.

∆εν πρέπει να έχουν οξείες αλλαγές

κατεύθυνσης.

∆ιάµετροσ 120 mm, περ. 113 cm

∆ιάµετροσ 150 mm, περ. 177 cm

❑

Σε περίπτωση απκλισης της

διαµέτρου των σωλήνων: Τοποθετείτε

στεγανοποιητικέσ λωρίδεσ.

❑

Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα φροντίζετε για την

επαρκή εισροή αέρα.

Σύνδεση σωλήνα απορρφησης

ακάθαρτου αέρα, διαµέτρου 150 mm:

❑

Στερεώστε τον σωλήνα απορρφησησ

ακάθαρτου αέρα απευθείασ στη

σύνδεση.

Σύνδεση σωλήνα απορρφησης

ακάθαρτου αέρα, διαµέτρου 120 mm:

❑ Τοποθετήστε το στµιο αναγωγήσ στο

στµιο αερισµού - απεικ. 3 - και

στερεώστε κατπιν τον σωλήνα

απορρφησησ ακάθαρτου αέρα.

❑ Στερεώστε τον σωλήνα απορρφησησ

ακάθαρτου αέρα στο στµιο αναγωγήσ.

Λειτουργία ανακύκλωσης αέρα απεικ. 4

❑ Με φίλτρο ενεργού άνθρακα, ταν δεν

υπάρχει δυναττητα για τη λειτουργία

απορρφησησ ακάθαρτου αέρα.

Αν ο απορροφητήρασ κουζίνασ είναι

κατάλληλοσ για τη λειτουργία

ανακύκλωσησ αέρα, µπορείτε να

προµηθευτείτε ολκληρο το σετ

τοποθέτησησ απ το ειδικ κατάστηµα.

Προετοιµασία του τοίχου

❑

Ο τοίχοσ πρέπει να είναι επίπεδοσ και

κάθετοσ.

❑

Η σταθερτητα των ούπατ πρέπει να

είναι εξασφαλισµένη.

Βάρος σε kg

Επιφυλασσ%µεθα για αλλαγές κατασκευής στα

πλαίσια της τεχνικής προ%δου.

Ακάθαρτος

αέρας

Ανακυκλωµένος

αέρας

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Σύνδεση στο δίκτυο του

ηλεκτρικού ρεύµατοσ

Ο απορροφητήρας κουζίνας επιτρέπεται

να συνδεθεί στο δίκτυο του ηλεκτρικού

ρεύµατοσ µνον µέσω πρίζασ σούκο,

εγκατεστηµένησ σύµφωνα µε τισ

ισχύουσεσ προδιαγραφέσ.

Εγκαταστήστε την πρίζα σούκο στο

ταβάνι, κατά το δυνατν ακριβώσ πάνω

απ την επένδυση τησ "καµινάδασ".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρηµένα στην πινακίδα τύπου

που βλέπετε µετα την αφαίρεση του

πλαίσιου φίλτρου – στο εσωτερικ τησ

συσκευήσ –.

 Σε περίπτωση επισκευών πρέπει

γενικά να αποµονώνεται η συσκευή απ

το ρεύµα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Σε περίπτωση απαιτούµενης µονίµου

σύνδεσης:

Ο απορροφητήρασ κουζίνασ επιτρέπεται

να συνδεθεί στο δίκτυο του ηλεκτρικού

ρεύµατοσ σε κάθε περίπτωση µνον απ

αδειούχο ηλεκτρολγο που είναι

καταχωρηµένοσ στην αρµδια υπηρεσία

παροχήσ ηλεκτρικού ρεύµατοσ (∆.Ε.Η.).

Απ την πλευρά τησ εγκατάστασησ πρέπει

να προβλεφθεί µία διάταξη αποµνωσησ.

Ωσ διατάξεισ αποµνωσησ ισχύουν

διακπτεσ µε διάκενο επαφήσ άνω των

3 mm και διακοπή σε λουσ τουσ πλουσ.

Σ' αυτέσ ανήκουν οι διακπτεσ LS και οι

προστατευτικέσ διατάξεισ.

Αν το καλώδιο σύνδεσησ αυτήσ τησ

συσκευήσ είναι φθαρµένο, αυτ πρέπει να

αντικατασταθεί απ τον κατασκευαστή ή

απ την υπηρεσία τεχνικήσ εξυπηρέτησησ

πελατών ή απ παρµοια ειδικευµένο

πρσωπο, για να αποφεύγεται ο κίνδυνοσ.

Αυτσ ο απορροφητήρασ κουζίνασ

ανταποκρίνεται στισ διατάξεισ τησ ΕΚ περί

αντιπαρασιτικών συστηµάτων.

Τοποθέτηση

Ο απορροφητήρας κουζίνας προορίζεται

για την τοποθέτηση σε τοίχο τησ

κουζίνασ.

1. Σχεδιάστε απ το ταβάνι ωσ την κάτω

άκρη του απορροφητήρα µία κεντρική

γραµµή στον τοίχο.

Προσέξτε την ελάχιστη απσταση

µεταξύ εστιών και απορροφητήρα

κουζίνασ των 550 mm στην περίπτωση

ηλεκτρικών εστιών ή αντίστοιχα των

650 mm στην περίπτωση εστιών αερίου.

Η κάτω άκρη του χναριού ανταποκρίνεται

στην κάτω του απορροφητήρα.

2. Με τη βοήθεια του χναριού χαράξτε τισ

θέσεισ για τισ βίδεσ στον τοίχο και

σχεδιάστε το περίγραµµα τησ περιοχήσ

ανάρτησησ. Απεικ. 5.

3. Ανοίξτε 4 τρύπεσ για τη στερέωση

τοίχου του απορροφητήρα (

l 8 mm)

και τοποθετήστε τα ούπατ µέσα στισ

τρύπεσ, πιέζοντάσ τα προσ τα µέσα,

ώστε να είναι πρσωπο µε πρσωπο µε

τον τοίχο. Απεικ. 5.

4. Βιδώστε το πλαίσιο στερέωσησ στον

τοίχο και ευθυγραµµίστε το κάθετα.

Απεικ. 6.

5. Κάνετε τη σωληνοσύνδεση.

6. Κάνετε την ηλεκτρική σύνδεση.

7. Κρεµάστε τον απορροφητήρα στη

συγκράτηση τοίχου και βιδώστε τον

γερά. Σφίξτε γερά τισ βίδεσ. Απεικ. 6.

Ρύθµιση απ τη λειτουργία απορρφησησ ακάθαρτου αέρα στη

λειτουργία ανακύκλωσησ αέρα

Ρύθµιση του ηλεκτρονικού συστήµατος

ελέγχου στη λειτουργία ανακύκλωσης

αέρα:

❑

Ο απορροφητήρασ είναι ρυθµισµένοσ

απ το εργοστάσιο στη λειτουργία

απορρφησησ ακάθαρτου αέρα.

❑

Ο απορροφητήρασ πρέπει να έχει

συνδεθεί και να βρίσκεται εκτσ

λειτουργίασ.

❑

Πιέστε ταυτχρονα τα πλήκτρα 0 και

, µέχρι να ανάψει η ένδειξη

ã.

Αφήστε κατπιν τα πλήκτρα ελεύθερα.

❑

Η ένδειξη ã σβήνει µετά απ λίγο

χρνο. Το ηλεκτρονικ σύστηµα

ελέγχου ρυθµίστηκε στη λειτουργία

ανακύκλωσησ αέρα.

❑

Επαναλαµβάνοντασ τα βήµατα 1 και 2,

το ηλεκτρονικ σύστηµα ελέγχου

ρυθµίζεται πάλι στη λειτουργία

απορρφησησ ακάθαρτου αέρα

(ένδειξη

#).

Viktigt att veta

Kompletterande anvisningar vid

montering över gasspis/-häll:

Om ﬂäkten ska monteras över gas-

spis/-häll måste detta göras i enlighet med

gällande bestämmelser i resp. land (t.ex.

Technische Regeln Gasinstallation TRG för

Tyskland).

Följ gällande anvisningar för montering

av spisﬂäktar samt de monterings-

anvisningar tillverkaren av gasspisen/

-hällen lämnar.

Fläkten får endast monteras med ena

sidan mot högskåp eller hög vägg.

Minimiavstånd 50 mm.

För gashällar gäller att minsta

avstånd från ﬂäktens underkant till gallret

som tillagningskärlet står på ska vara:

650 mm, se bild 1.

Vi rekommenderar: 700 mm.

Gamla uttjänta produkter är inte

värdelöst avfall.

Om de får tas om hand på miljöriktigt sätt

kan värdefulla råmaterial återvinnas.

Förstör den gamla ﬂäkten innan den

lämnas till skrotning.

Den nya ﬂäkten har skyddats av

förpackningsmaterialet på sin väg till dig.

Samtliga material som använts är

miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala

renhållningsverket var du kan lämna

förpackningsmaterialet så att det tas om

hand på bästa miljöriktiga sätt.

Fläkten har två olika arbetssätt: frånluft

eller med kolﬁlter.

Spisﬂäkten ska alltid placeras mitt över

häll/spis.

Minimiavstånd mellan elektriska

kokzoner och ﬂäktens

underkant: 550 mm, bild 1.

Vi rekommenderar: 700 mm.

Fläkten får monteras över eldstad för

fast bränsle endast om eldstaden har ett

slutet icke avtagbart skyddshölje och i

enlighet med gällande bestämmelser i resp.

land. Denna inskränkning gäller ej för

gasspis/-häll.

Ju mindre avstånd mellan spisﬂäkt och

spis desto större risk för att det bildas

vattendroppar på ﬂäktens undersida p.g.a.

vattenånga.

Vik ut uppslaget med bilder längst bak och titta

på dem samtidigt som du läser texten.

Denna anhet är märkt i

enlighet med der

europeiska direktivet

2002/96/EG om avfall som

utgörs av eller innehåller

elektroniska produkter

(waste electrical and

electronic equipment –

WEEE).

Direktivet anger ramarna för inom EU

giltigt återtagande och korrekt

återvinning av uttjänta enheter.

Före monteringen

Frånluft bild 2

Den avgående luften leds via en

ventilationstrumma uppåt eller direkt ut i

det fria.

Den avgående luften får inte ledas ut i

skorsten för rök eller avgas om denna är i

funktion eller i en trumma som används för

ventilation av rum där det står en eldstad.

Gällande föreskrifter (t.ex. byggnorm)

måste åtföljas beträffande hur den

avgående luften får ledas ut.

Är skorstenen inte längre i funktion måste

tillåtelse inhämtas från ansvarig sotare.

Om ﬂäkten används samtidigt med

eldstad som är beroende av luften i

rummet (t.ex. gas-, olje- eller kolugn,

varmvattenberedare) måste det ﬁnnas

tillräcklig mängd förbränningsluft för

resp. ugn.

Det är ingen fara om ugnen ifråga står i ett

rum där undertrycket inte överskrider 4 Pa

(0,04 mbar).

Frånluft bild 2

Detta kan man uppnå om förbränningsluf-

ten leds genom öppningar som inte går att

stänga, t.ex. i dörrar, fönster och i

kombination med öppningar för

tilluft/frånluft i väggar eller med andra

tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs

ﬁnns det risk för förgiftning pga att

oförbrända gaser sugs tillbaka in i

rummet.

Enbart ett hål i väggen för tilluft och frånluft

är inte tillräckligt för att värdena ska hamna

inom tillåtna gränser.

Observera att du vid beräkningen alltid

måste utgå ifrån hela våningens ventilation.

Denna regel gäller inte för spisar, t.ex.

spishällar och gasspisar.

Om du använder spisﬂäkt med kolﬁlter

gäller inte ovanstående reservationer.

Om frånluften leds ut genom yttervägg

bör teleskopisk anslutningslåda mot mur

användas. Ej tillåtet i Sverige.

Före monteringen

Så här fungerar ﬂäkten mest effektivt:

❑ Kort, slät imkanal.

❑ Så få rörkrökar som möjligt.

❑ Så stor diameter som möjligt på rör och

rörkrökar.

Långa, icke släta frånluftsrör, många

böjar eller för liten rördiameter gör att

effekten inte blir optimal samtidigt

som bullret ökar.

❑ Runda kanaler:

Vi rekommenderar

inre diameter 150 mm,

dock minst 120 mm.

❑ Platta kanaler måste ha likvärdig inre

area som runda.

Kanalerna bör inte ha några skarpa

böjar.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑ Vid avvikande rördiameter:

Sätt in tätningslister.

❑ Vid frånluft:

Sörj för tillräcklig ventilation!

Anslutning frånluftsslang l 150 mm:

❑

Fäst röret direkt i kanalen.

Anslutning frånluftsslang l 120 mm:

❑ Fäst reduceringsstycket i rörstosen – se

bild 3 – och fäst sedan frånluftsslangen.

❑ Fäst frånluftsslangen i

reduceringsstycket.

Kolﬁlter bild 4

❑ Om anslutning till husets ventilations-

kanal inte är möjlig.

Om ﬂäkten ska drivas med kolﬁlter kan

komplett monteringssats köpas i

fackhandeln.

Förberedelser i väggen

❑ Väggen måste vara plan och lodrät.

❑ Pluggarna måste sitta fast ordentligt.

Vikt i kg:

Rätt till tekniska ändringar förbehålles.

Frånluft Kolﬁlter

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Elektrisk anslutning

Spisﬂäkten får endast anslutas till ett

jordat vägguttag, förutsatt att detta är

installerat enligt gällande bestämmelser

och att stickproppen är skyddad genom

jordning.

Det jordade vägguttaget bör om möjligt

installeras direkt bakom ﬂäktbeklädnaden

enligt.

Elektriska data:

Uppgifterna ﬁnns på typskylten. Typskylten

syns inuti ﬂäkten om du tar ut ﬁlterramen.

Före reparationer: Gör alltid

spisﬂäkten strömlös.

Anslutningsledningens längd: 1,30 m.

Om fast anslutning krävs:

Fast anslutning får endast utföras av

behörig elektriker.

Frånskiljare måste användas. Använd en

kontakt med en kontaktöppning om minst

3 mm och allpolig frånslagning. Dit hör LS-

omkopplare och skyddsbrytare.

Om anslutningsledningen skadas måste

den bytas ut av tillverkaren eller

service eller av annan fackman. Detta för

att undvika fara.

Spisﬂäkten är avstörd enligt EUs

bestämmelser för radioavstörning.

Montering

Fläkten är avsedd att monteras i

köksvägg.

1. Markera på väggen en mittlinje från

taket ned till ﬂäktens underkant.

Minsta avstånd mellan spis/häll och

ﬂäkt; elektrisk spis = 550 mm, gasspis =

650 mm. Mallens undre kant motsvarar

ﬂäktens undre kant.

2. Markera skruvarnas läge på väggen

med hjälp av mallen och markera

konturerna för var ﬂäkten ska hängas.

Bild 5.

3. Borra 4 hål för väggfästena till ﬂäkten

(diameter 8 mm) och tryck in plugg.

Bild 5.

4. Skruva fast fästramen i väggen och

kontrollera att den hänger lodrätt. Bild 6.

5. Anslut rören.

6. Koppla ﬂäkten till elnätet.

7. Sätt in ﬂäkten i väggfästena och skruva

fast den. Dra åt skruvarna ordentligt.

Bild 6.

Ändra från frånluft till kolﬁlter

Ändra till drift med kolﬁlter:

❑

Vid leverans är ﬂäkten inställd på

frånluftsdrift.

❑

Fläkten måste vara ansluten till elnätet

men avstängd.

❑

Håll knapparna 0 och samtidigt

intryckta tills det står

ã i teckenrutan.

Släpp därefter båda knapparna.

❑

Efter en kort stund slocknar

ã i

teckenrutan. Elektroniken har nu ställt

om sig till drift med kolﬁlter.

❑

Ändra tillbaka till frånluftsdrift genom att

upprepa steg 1. och 2. (det står

#).

Viktige henvisninger

Tilleggshenvisninger ved gasskomfyrer:

Ved monteringen av gass kokeplater

må det tas hensyn til de nasjonale lovlige

bestemmelsene (f. eks. i Tyskland: Tekniske

regler for gassinstallasjon TRGI).

Det må tas hensyn til de respektive

gyldige monteringsforskriftene og

monteringshenvisningene fra produsenten

av gassapparater.

Dampviften må være montert kun på

den ene siden ved et høyt skap eller en høy

vegg. Avstanden må være minst 50 mm.

Minste avstand ved gass kokeplater

mellom overkant av holderen for grytene og

underkanten av damphetten:

650 mm, ﬁg. 1.

Anbefaling: 700 mm.

Gamle apparater er ikke verdiløst avfall.

Ved miljøvennlig bortskaffing kan det

gjenvinnes verdifulle råstoffer.

Før du kaster det gamle apparatet, må det

gjøres ubrukelig først.

Det nye apparatet ditt har vært

beskyttet med emballasje på veien til deg.

Alle materialene som blir brukt er mil-

jøvennlige og kan resirkuleres. Hjelp til å

bortskaffe emballasjen på en miljøvennlig

måte.

Kommunen på stedet der du bor eller

faghandelen er behjelpelig med

informasjoner om avfallsplasser.

Damphetten kan brukes med utløps-

eller resirkulasjonsdrift.

Damphetten må alltid monteres over

midten av komfyren.

Minsteavstanden mellom komfyr og

underkant av damphetten: 550 mm, ﬁg. 1.

Anbefaling: 700 mm.

Over et ildsted for faste brennstoffer

hvor det er fare for brann (p.g.a. gnist-

dannelse), er det kun tillatt å montere en

damphette dersom ildstedet har en lukket,

ikke avtakbar avdekning, og dersom de

til enhver tid gyldige forskriftene i det

respektive landet blir overholdt.

Dette gjelder ikke for gasskomfyr og

gass-kokeplater.

Jo mindre avstanden er mellom

damphetten og kokeblussene, jo større en

mulighetene for at det kan danne seg

dråper på undersiden av damphetten på

grunn av den oppstigende vanndampen.

Dette apparatet er

klassiﬁsert i henhold til

det europieske direktivet

2002/96/EF om avhending

av elektrisk- og elektronisk

utstyr (waste electrical and

electronic equipment –

WEEE).

Direktivet angir rammene

for innlevering og gjenvinning

av innbytteprodukter.

Før du leser bruksanvisningen må du

brette ut de siste sidene med bilder.

Før montasjen

Utløpsdrift ﬁg. 2

Luften ledes oppover gjennom en luftsjakt

eller direkte ut i det fri gjennom et hull i

ytterveggen.

Utløpsluften må ikke ledes inn i en

skorstein hvor det er røk eller avgass eller

inn i en sjakt hvor det er plassert

fyringsanlegg.

Angående utleding av luft, må det tas

hensyn til forskriftene og lovene som

myndighetene har utgitt (f. eks. Fylkets

tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en

skorstein som ikke brukes til røk eller

avgass, må det innhentes tillatelse fra

brannvesenet.

Når damphetten blir drevet med

utløpsdrift og det samtidig blir fyrt med

apparater som er avhengig av skorstein

(som f.eks. gass, olje, kullfyringsapparater,

varmtvannsbeholdere med gjennomløp)

må det sørges for tilstrekkelig tilførsel

av frisk luft. Dette er nødvendig for

forbrenningen.

En risikofri drift er mulig dersom

undertrykket i rommet der ovnen er

montert ikke overskrider 4 Pa (0,04 mbar).

Utløpsdrift ﬁg. 2

Dette kan oppnås når forbrenningsluften

kan få strømme inn enten ved åpninger

som ikke kan lukkes, f. eks. dører, vinduer

og i forbindelse med murkasse for

innstrømning og utstrømning av luft, eller

andre tekniske tiltak, bl. a. gjensidig låsing

e. l.

Dersom ikke det strømmer inn

tilstrekkelig luft, er det fare for at

forbrenningsgassen kan bli suget

tilbake.

Kun en murkasse for tilløps- og utløpsluft

alene garanterer ikke at grenseverdien blir

overholdt.

Bemerkning: Ved vurdering av luftfor-

holdene må hele leiligheten/huset vurderes

under ett. Ved bruk av kokeutstyr, f.eks.

gasskomfyr eller gassplater gjelder ikke

denne regelen.

Dersom damphetten blir drevet med

resirkulasjonsluft – med aktivﬁlter –, er det

ingen innskrenkninger når det gjelder

driften.

Skal avluften ledes gjennom ytter-

veggen, bør det brukes en teleskop-

murboks.

Før montasjen

Slik oppnår du en optimal ytelse på

damphetten:

❑

Et kort, glatt utløpsrør.

❑

Så få vinkler og bøyninger som mulig.

❑

Helst en stor diameter på røret og

opplegget må foretas i store rørbuer.

Innsatsen av lange, ru avluftsrør, for

mange rørbuer eller små rørdiameter

fører til et avvik fra den optimale

lufteffekten og samtidig til en høyere

lyd.

❑

Rundrør:

Vi anbefaler

en indre diameter på 150 mm, i allefall

minst 120 mm.

❑

Flatkanalene må ha den samme indre

diameteren som rundrørene.

De bør ikke ha skarpe kanter.

120 mm l ca. 113 cm

150 mm l ca. 177 cm

❑

Ved avvikende rørdiameter:

sett inn en tetningslist.

❑

Ved utløpsdrift må det sørges for

tilstrekkelig lufttilførsel av friskluft.

Tilkopling til utløpsrør l 150 mm:

❑

Fest utløpsrøret direkte til luftstussen.

Tilkopling til utløpsrør l 120 mm:

❑ Sett Reduksjonsrøret på luftstussen –

ﬁg. 3 – og fest så avluftsrøret.

❑ Fest utløpsrøret til reduksjonsstussen.

Resirkulasjonsdrift ﬁg. 4

❑ Med aktiv kullﬁlter dersom det ikke er

mulig for utløpsdrift.

Dersom damphetten er egnet for

resirkulasjonsdrift, kan du kjøpe et komplett

monteringssett hos faghandelen.

Forberedelse av veggen

❑ Veggen må forløpe loddrett og jevnt.

❑ Det må sørges for at ekspansjons-

hylsene sitter godt fast.

Vekt i kg:

Konstruksjonsendringer innenfor rammen av den

tekniske utviklingen forbeholdes.

Utløp

Resirku-

lasjon

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Elektrisk tilkopling

Damphetten må kun koples til en

stikkontakt som er forskriftsmessig

installert og som er jordet. Stikkontakten

må beﬁnne seg så nært apparatet som

mulig, helst bak vifteblenden.

Elektriske data:

Disse ﬁnner De på typeskiltet inne i

apparatet etter å ha fjernet ﬁlterrammene.

Ved reparasjon må apparatet alltid

gjøres strømløs.

Lengden på tilkoplingskabelen: 1,30 m.

Ved nødvendig fast tilkopling:

Damphetten må i alle tilfeller tilkoples av en

autorisert elektro-installatør.

Ved installasjonen må damphetten utstyres

med en skilleinnretning. Som

skilleinnretning gjelder brytere med en

kontaktåpning på mer enn 3 mm og en

ﬂerpolet utkopling. I denne kategorien faller

LS-brytere og beskyttelser.

Når tilkoplingsledningen på dette

apparate er skadet, må det skiftes ut av

produsenten eller av kundeservice eller en

annen kvaliﬁsert person, for å unngå at det

oppstår fare.

Denne damphetten tilsvarer EF-retnings-

linjene for demping av radiostøy.

Montasje

Damphetten er beregnet for montasje i

kjøkkenveggen.

1. Tegn en midtlinje på veggen fra taket til

underkanten på damphetten.

Pass på at det er en minste avstand til

kokeplatene fra damphetten på minst

550 mm ved elektrokomfyrer, hhv. 650 mm

ved gassbluss. Den nedre kanten på

sjablonen tilsvarer den nedre kanten på

damphetten.

2. Med hjelp av sjablonen markerer du

plasseringen av skruene på veggen og

tegner inn konturen av hengeområdet.

Fig. 5.

3. Bor hull for veggholderen av

damphetten (l 8 mm) og trykk en hylse

inn plant med veggen. Fig. 5.

4. Skru festerammen på veggen og rett

den inn vertikalt. Fig. 6.

5. Legg opp rørforbindelsen.

6. Legg opp den elektriske forbindelsen.

7. Heng damphetten inn i veggholderen og

skru fast. Skruene må være skrudd

helt fast. Fig. 6.

Omsjalting fra utløps – til resirkulasjonsdrift

❑

Trykk samtidig på tastene 0 og inntil

indikasjonen

ã lyser. Deretter slippes

tastene.

❑

Indikasjonen

ã slukkes etter kort tid.

Den elektroniske styringen er innstilt på

resirkulasjonsdrift.

❑

Ved å gjenta skrittene 1 og 2 blir den

elektroniske styringen igjen omsjaltet på

utløpsdrift (indikasjon

#).

Omsjalting av den elektroniske

styringen til resirkulasjonsdrift:

❑

Den seriemessige innstillingen er på

utløpsdrift.

❑

Damphetten må være tilkoplet og slått av.

Tärkeitä ohjeita

Kaasulla toimivia keittotasoja ja liesiä

koskevia lisäohjeita:

Noudata kaasulla toimivien

keittotasojen asennuksessa maakohtaisia

lakisääteisiä määräyksiä (esim. Saksassa:

Tekniset määräykset kaasuasennuksista

TRGI).

Noudata voimassaolevia asennus-

määräyksiä ja kaasulaitteiden valmistajien

asennusohjeita.

Asenna liesituuletin siten, että ainoa-

staan sen toisella puolella on korkea kaappi

tai seinä. Vähimmäisetäisyyys 50 mm.

Kaasulla toimivat keittoalueet:

keittotason pinnan ja liesituulettimen välillä

tulee olla tilaa vähintään: 650 mm, kuva 1.

Suositus: 700 mm.

Käytöstä poistetut laitteet voidaan

käyttää hyväksi toimittamalla ne

kierrätykseen, jolloin niistä saadaan

raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvotto-

maksi ennen hävittämistä.

Kuljetussyistä uusi liesituulettimesi on

pakattu sitä suojaavaan pakkaukseen.

Kaikki pakkauksessa käytetyt materiaalit

ovat ympäristöystävällisiä ja ne voidaan

kierrättää. Suojele ympäristöä hävittämällä

pakkausmateriaali ympäristöystävällisesti.

Myyntiliike tai kunnan tai kaupungin

jätehuoltoasioista vastaavat henkilöt

antavat neuvoja paikallisesta jätehuollosta.

Liesituuletinta voi käyttää hormiliitäntäi-

senä ja huoneilmaan palauttavana.

Asenna liesituuletin aina keittotason

keskikohdan yläpuolelle.

Sähkölieden keittotason ja liesituuletti-

men välisen etäisyyden tulee olla vähintään:

550 mm, kuva 1.

Suositus: 700 mm.

Liesituulettimen asennus on sallittu

esim. kipinöinnistä aiheutuvan palovaaran

vuoksi kiinteillä polttoaineilla toimivien

liesien yläpuolelle vain, jos liesi on

varustettu suljetulla kiinteällä kannella ja

jos noudatetaan maakohtaisia määräyksiä.

Tämä rajoitus ei koske kaasuliesiä eikä

kaasukeittotasoja.

Mitä pienempi liesituulettimen ja

keittotason välinen etäisyys on, sitä

suurempi on mahdollisuus, että ylös

kohoava vesihöyry muodostaa pisaroita

liesituulettimen alaosaan.

Käännä ennen lukemista lopussa olevat

kuvasivut esiin.

Tämän laitteen merkintä

perustuu käytettyjä sähkö-

ja elektroniikkalaitteita

(waste electrical and

electronic equipment –

WEEE) koskevaan

direktiiviin 2002/96/EG.

Tämä direktiivi määrittää

käytettyjen laitteiden palautus-

ja kierrätys-säännökset koko EU:n alueella.

Ennen asennusta

Toiminta hormiliitäntäisenä kuva 2

Poistoilma johdetaan ylös ilmanvaihto-

hormin kautta.

Poistoilmaa ei saa johtaa toiminnassa

olevan savu- tai ilmanvaihtohormiin (esim.

tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on

noudatettava maakohtaisia lakisääteisiä

määräyksiä.

Mikäli poistoilma johdetaan käyttämät-

tömänä olevaan savu- tai ilmanvaihto-

hormiin, siihen on saatava lupa paikallisilta

viranomaisilta.

Kun liesituuletin on hormiliitäntäinen

ja samanaikaisesti käytössä on

huoneilmaa tarvitseva tulisija (kuten

esim. kaasu-, öljy- tai hiililämmitteinen

lämmityslaite tai vedenlämmitin), on

huolehdittava riittävästä tuloilman

saannista, jotta tulisija saa tarpeeksi ilmaa

palamista varten.

Vaaraton toiminta on mahdollista, jos

tulisijan sijoitushuoneessa alipaine ei ole

korkeampi kuin 4 Pa (0,04 mbar).

Toiminta hormiliitäntäisenä kuva 2

Tähän päästään, jos palamiseen tarvittava

ilma voi aina virrata avoimien aukkojen

kautta, joita on esim. ovissa, ikkunoissa,

tulo- ja poistoilman liitännöissä, tai

ilmanvirtaus on järjestetty muita teknisiä

toimenpiteitä käyttäen, esim. keskinäisen

lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä,

aiheuttavat takaisinimetyt palamiskaasut

myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään

takaa raja-arvojen pysymistä annetuissa

rajoissa.

Huomautus: Tilannetta arvioitaessa on aina

otettava huomioon asunnon ilmastoinnin

kokonaisratkaisu. Tämä sääntö ei koske

keittolaitteiden, esim. keittotason tai kaasu-

lieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuo-

dattimen kanssa, jolloin ilma palautetaan

huonetilaan, on toiminta mahdollista ilman

rajoitusta.

Jos poistoilma johdetaan ulos

ulkoseinän läpi, on syytä käyttää

teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen

teho:

❑

Lyhyt sileä poistopukti.

❑

Mahdollisimman vähän mutkia.

❑

Halkaisijaltaan isot putket ja loivat

mutkat.

Jos käytetään pitkiä, karkeapintaisia

poistoilmaputkia, paljon mutkia tai

halkaisijaltaan pieniä putkia, ei

tuulettimen teho ole enää

optimaalinen ja samalla melu

lisääntyy.

❑

Pyöreät putket:

Suositeltava

sisähalkaisija 150 mm, vähintään

kuitenkin 120 mm.

❑

Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyöreiden

putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

l 120 mm n. 113 cm

l 150 mm n. 177 cm

❑

Jos putken halkaisija on erilainen:

käytä tiivistenauhaa.

❑

Hormiliitännässä on huolehdittava

riittävän tuloilman saannista.

Poistoilmaputken liitäntä l 150 mm:

❑

Kiinnitä poistoilmaputki suoraan

asennuskaulukseen.

Poistoilmaputken liitäntä l 120 mm:

❑ Työnnä supistuskappale

asennuskaulukseen - kuva 3 - ja kiinnitä

sitten poistoilmaputki.

❑ Kiinnitä poistoilmaputki

supistuskappaleeseen.

Toiminta huoneilmaan palauttavana

kuva 4

❑ Kun hormiliitäntä ei ole mahdollista, on

käytettävä aktiivihiilisuodatinta.

Jos liesituuletinta voidaan käyttää

huoneilmaan palauttavana, voit tilata

täydellisen asennussarjan

kodinkoneliikkeistä.

Seinän esivalmistelut

❑ Seinän tulee olla tasainen ja pystysuora.

❑ Huolehdi, että tulpat on kiinnitetty

kunnolla seinään.

Paino kiloissa

Konstruksjonsendringer innenfor rammen av den

tekniske utviklingen forbeholdes.

Poistoilma Kiertoilma

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Sähköliitäntä

Liesituulettimen saa liittää vain

määräysten mukaisesti asennettuun

suojakosketinpistorasiaan.

Sijoita suojakosketinpistorasia heti

hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan

tyyppikilvestä kun suodatinkehys on

poistettu.

Korjaustöiden ajaksi liesituuletin on

irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä

ainoastaan paikallisen sähkölaitoksen

valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija,

jonka kosketinväli on yli 3 mm ja joka

katkaisee virran kaikkinapaisesti. Tällaisia

katkaisijoita ovat LS-katkaisijat ja releet.

Jos liesituulettimen liitäntäjohto vioittuu,

sen saa vaihtaa vain valmistaja tai

valtuutettu huoltoliike tai huoltomies

vahinkojen välttämiseksi.

Tämä liesituuletin vastaa EU:n

häiriönpoistomääräyksiä.

Asennus

Liesituuletin on tarkoitettu asennettavaksi

keittiön seinään.

1. Merkitse seinään keskiviiva katosta

liesituulettimen alareunaan.

Ota huomioon, että keittotason ja

liesituulettimen välillä tulee olla tilaa

vähintään 550 mm (sähköliedet) tai

650 mm (kaasuliedet). Asennusmallin

alareuna vastaa liesituulettimen alareunaa.

2. Merkitse seinään ruuvien paikat

asennusmallin avulla ja kiinnitysalueen

ääriviivat. Kuva 5.

3. Poraa 4 reikää (l 8 mm) liesituulettimen

seinäpidikettä varten ja paina tulpat

reikiin niin, että ne ovat samassa linjassa

seinän kanssa. Kuva 5.

4. Kiinnitä kiinnityskehys seinään ruuveilla

ja suorista pystysuunnassa. Kuva 6.

5. Tee putkiliitäntä.

6. Tee sähköliitäntä.

7. Ripusta liesituuletin seinäpidikkeen

varaan ja kiinnitä ruuveilla. Kiristä ruuvit.

Kuva 6.

Muuttaminen hormiliitäntäisestä huoneilmaan palauttavaksi

Elektronisen ohjauksen muuttaminen

huoneilmaan palauttavaa toimintaa

varten:

❑

Sarjavalmisteisena ohjaus on säädetty

hormiliitäntäistä toimintaa varten.

❑

Liesituulettimen tulee olla liitettynä ja

kytkettynä pois päältä.

❑

Paina samanaikaisesti painikkeita 0 ja

, kunnes näyttö

ã syttyy. Vapauta

sitten painikkeet.

❑

Näyttö

ã sammuu hetken kuluttua.

Elektroninen ohjaus on nyt säädetty

huoneilmaan palauttavaan

toimintaan sopivaksi.

❑

Kun haluat vaihtaa toimintatavan

takaisin hormiliitäntäiseksi toista kohtien

1 ja 2 toimenpiteet (näyttö

#).

Vigtige oplysninger

Yderligere henvisninger ved

gaskogeplader:

Gaskogeplader skal monteres iht.

gældende nationale love og bestemmelser

(f.eks. i Tyskland: Tekniske Bestemmelser

Gasinstallation TRGI).

De passende indbygningsforskrifter og

indbygningshenvisninger fra gaskoge-

apparatets producent skal overholdes.

Emhætten må kun på den ene side

være monteret ved siden af et højt skab

eller en høj væg. Afstand mindst 50 mm.

Den mindste afstand mellem gas-

kogepladernes øverste kant og emhættens

nederste kant: 650 mm, Fig. 1.

Anbefaling: 700 mm.

Udtjente apparater indeholder

materialer, der er velegnede til genbrug.

Brug genbrugsordningerne for emballage

og ældre apparater og vær med til at skåne

miljøet.

Udtjente maskiner bør gøres ubrugelige.

Forpakningsmaterialet skal bortskaffes

forskriftsmæssigt:

Vore produkter kræver en effektiv

beskyttelsesemballage under transporten.

I denne sammenhæng begrænser vi os til

det absolut nødvendige. Emballagen er

fremstillet af miljøvenlige materialer og kan

behandles som andet normalt affald.

Brug genbrugsordningerne for emballage

og ældre apparater og vær med til at skåne

miljøet. Er der tvivl om ordningerne og hvor

genbrugspladserne er placeret, kan

kommunen eller Deres forhandler

kontaktes.

Emhætten kan bruges som aftræk og til

cirkulation.

Emhætten skal altid placeres lige midt

over kogepladerne.

Den mindste afstand mellem elektriske

kogeplader og emhættens nederste kant:

550 mm, Fig. 1.

Anbefaling: 700 mm.

Det er kun tilladt at montere emhætten

over et ildsted til faste brændstoffer, fra

hvilke der kan udgå en brandfare (f.eks.

gnister), hvis ildstedet har et lukket, ikke

aftageligt dæksel og hvis de forskrifter,

som gælder i Danmark, overholdes. Denne

restriktion gælder ikke for gas-komfurer og

nedsænkede kogeplader med gas.

Jo mindre afstanden er mellem

emhætte og kogested, desto større er

muligheden for, at der dannes vanddråber

på undersiden af emhætten på grund af

dampe, der stiger op.

Slå op på de sidste sider med billederne,

inden De begynder at læse.

Dette apparat er

klassiﬁceret iht. det

europæiske direktiv

2002/96/EF om affald af

elektrisk- og elektronisk

udstyr (waste electrical and

electronic equipment –

WEEE).

Dette direktiv angiver

rammerne for indlevering og recycling af

kasserede apparater gældende for hele EU.

Inden monteringen

Aftræk Fig. 2

Den brugte luft ledes væk gennem en

luftskakt opad eller direkte ud gennem

ydermuren.

Den brugte luft, der går bort, må

hverken ledes ud i en røg- eller

røggaskamin, der er i funktion, eller i en

skakt, der benyttes til udluftning af rum,

hvor der ﬁndes ildsteder.

Ved aﬂedning af aftræk skal de stedlige

og lovmæssige forskrifter følges (f.eks.

bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og

røggasskorstene, der er ude af drift, skal

De overholde de i Danmark gældende

bestemmelser.

Ved emhættens aftræksdrift og

samtidig drift af skorstensafhængig

fyring (som f.eks. varmeapparater med

gas, olie eller kul, gennemstrømnings-

vandvarmer, varmvandsboiler), skal De

sørge for tilstrækkelig tilførselsluft, der

kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis

undertrykket i køkkenet, hvor ildstedet

beﬁnder sig, ikke overskrider 4 Pa (0,04

mbar).

Aftræk Fig. 2

Dette kan opnås, hvis forbrændingsluften

kan strømme efter igennem uaﬂukkelige

åbninger, f.eks. i døre, vinduer og i

forbindelse med tilførselsluft-/aftræksluft-

murkasse eller ved hjælp af andre tekniske

foranstaltninger, såsom gensidig aﬂåsning

eller lignende.

Ved utilstrækkelig tilførselsluft er der

risiko for forgiftning som følge af

tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene

sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke

forholdsregler, der skal tages, skal man

tage ventilationssystemet i hele boligen i

betragtning. Dette er dog ikke nødvendigt,

når der bruges kogeapparater, f.eks.

nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation –

med aktiv-ﬁlter –, kan driften gennemføres

uden indskrænkning.

Ledes den brugte luft ud gennem

ydervæggen, bør der bruges en teleskop-

murkasse.

Forberedelse af væggen

❑ Væggen skal være jævn og lodret.

❑ Sørg for at dyvlerne sidder rigtigt fast i

væggen.

Inden monteringen

Forudsætninger for at emhætten

arbejder optimal:

❑

Kort, glat aftræksrør.

❑

Så få bøjede rør som muligt.

❑

Brug så store rørdiametre som muligt og

store rørbuer.

Brug af lange, rå rør til aftræksluft,

mange rørbøjninger eller små

rørdiametre medfører afvigelse af den

optimale lufteffekt, og samtidig øges

støjen.

❑

Runde rør:

Vi anbefaler:

Indvendig diameter på 150 mm, dog

mindst 120 mm.

❑

Flade kanaler skal have en indvendig

diameter, der svarer til de indvendige

diametre på de runde rør.

De bør ikke have skarpe knæk.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑

Drejer det sig om andre rørdiametre:

Sættes et tætningsbånd i.

❑

Ved aftræksdrift skal man sørge

for tilstrækkelig lufttilførsel.

Tilslutning med aftræksrør l 150 mm:

❑

Aftræksrøret fastgøres direkte på

aftræksstudsen.

Tilslutning med aftræksrør l 120 mm:

❑ Anbring reduktionsstudsen på

luftstudsen - billede 3 - og fastgør

herefter aftræksrøret.

❑ Fastgør aftræksrøret på

reduktionsstudsen.

Luftcirkulation Billede 4

❑ Med aktiv-ﬁlter hvis aftræk ikke er mulig.

Er emhætten egnet til luftcirkulation, kan

du købe hele montagesættet hos din

forhandler.

Vægt i kg:

Der forbeholdes ret til kontruktionsændringer indenfor

den tekniske udviklings rammer.

Aftræk

Luft-

cirkulation

1715

DWC041650

2220

LC457CA60

2220

DWC046750

D94K55N0

DWC041650B

LC456CA30

2220

LC457CA60B

1715

3BC845

2220

3BC847

Elektrisk tilslutning

Emhætten må kun sluttes til en stikdåse

med jordledning, der er installeret iht. de

gældende bestemmelser. Stikdåsen skal

helst anbringes direkte bagved aftræks-

beklædningen.

Elektriske data:

De ﬁndes på typeskiltet på indersiden af

emhætten og kan ses, når ﬁlterrammerne

tages af.

Ved reparationer skal emhætten altid

gøres strømfrit.

Længde på tilslutningsledningen:

1,30 m.

Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en

el-installatør, der er godkendt af det

pågældende elektricitetsværk.

Ved installationen skal der benyttes en

skilleanordning. Ved skilleanordning forstås

en kontakt med en kontaktåbning på mere

end 3 mm og udkobling af alle poler.

Herunder hører ledningssikrings-kontakter

og kontaktorer.

En beskadiget tilslutningsledning skal

erstattes af fabrikanten eller af dennes

serviceafdeling eller af en tilsvarende

kvaliﬁceret person, så fare ikke kan opstå.

Dette apparat opfylder gældende EEC-

bestemmelser om radiostøjdæmpning.

Montering

Denne emhætte er beregnet til montering

på en køkkenvæg.

1. Træk en midterlinie på væggen fra loftet

til underkanten på emhætten.

Den mindste afstand mellem elektriske

kogeplader og emhættens nederste kant:

550 mm mellem gaskogeplader og

emhættens nederste kant: 650 mm skal

overholdes. Den nederste kant på

skabelonen svarer til den nederste kant på

emhætten.

2. Opmærk skruepositionerne på væggen

ved hjælp af skabelonen og marker

konturen for ihængningsområdet.

Billede 5.

3. Bor 4 huller til emhættens vedligeholdel-

sesholder (l 8 mm) og tryk dyvler ind i

væggen, så de ﬂugter med væggen.

Billede 5.

4. Skru fastgørelsesrammen fast på

væggen og justér den lodret. Billede 6.

5. Forbind de forskellige rør.

6. Tilslut elektriciteten.

7. Hæng emhætten fast i vægholderen og

skru den fast. Spænd skruerne fast.

Billede 6.

Fare for elektrisk stød!

Apparatet er udstyret med et EU–Schuko–

stik (sikkerhedsstik). For at sikre korrekt

jordforbindelse i stikkontakter i Danmark

skal apparatet tilsluttes med en egnet stik–

adapter. Denne adapter (tilladt til maks. 13

ampere) kan bestilles via kundeservice

(reservedel nr. 616581).



Omstilling aftræk – luftcirkulation

Elektronisk styring omstilles til

luftcirkulation:

❑

Emhætten er seriemæssigt indstillet til

aftræk.

❑

Emhætten skal være tilsluttet og slukket.

❑

Tryk samtidigt på tasterne 0 og , til

visningen

ã lyser. Slip herefter tasterne.

❑

ã forsvinder efter kort tid.

Den elektroniske styring er nu indstillet til

luftcirkulation.

❑

Den elektroniske styring indstilles til

aftræk ved at gentage skridt 1 og 2

(#).

&(I5, 6:;9?,I,50(

$% # ) 1  !%  !'  

&    )!' ( 

n !9?> 465;(I< 7(3502B= .(?6=>*/

4<:?@ )>A ?(*/6=(5, 6)6=0@?<1@*,

5694> 7(E:;=6=, 57 = 0,4*?,*/

'(:(+> $,*/50*?5, +3( 5:;(3(*10 (?6=>*/

$"

n (3,I> :;6:6=(A :0C +6 6)6=0@?<1@*>*/

5694 465;(I< <9?@+?,E 5( .(? 69(? +6

05:;9<2*10 465;(I< 76+(5>*/ 79?,? 796+<

*,5;(

n 2(7 46I5( ?(465;6=(A 1,+56:;965

50, 6)62 =>:620,.6 4,)3( 3<) =>:620,1

H*0(5>

+3,.D6HA 405  44

n 0504(35( 6+3,.D6HA +3( 7(3502B=

.(?6=>*/ 7640C+?> .B95@ 29(=C+?0@ :0(;

20 :;(56=0@*,1 67(9*0, +3( 5(*?>E 0 +635@

29(=C+?0@

62(7< 650 mm, 9>: 

'(3,*(5(  44

n %9?@+?,50( =>:?D, ? *0( 50, :@

6+7(+(40 ),? =(9;6H*0?0C20 ,2636.0*?

5,1 302=0+(*10 6+7(+B= 46I5( 6+?>:2(A

*,55, 4(;,90(D> !9?,+ ?D646=(50,4 50,

79?>+(;5,.6 <9?@+?,50( 5(3,I> <*?>50A 1,

50,=(35>4

n 7(26=(50, */9650D6 &(:?, 56=,

<9?@+?,50, 76+*?(: ;9(5:769;< (I +6 &(:

&:?>:;20, ;, 4(;,90(D> :@ 2647(;>)035,

?, H96+6=0:20,4 0 46.@ )>A 76++(5,

9,*>2305.6=0 ,:;,H*0, 796:?,50 6

=:7BD79(*C ?)>=(1@* 67(26=(50, = :76

:B) 7679(=5> ? 7<52;< =0+?,50( ,2636

.0*?5,.6

'(:0C.501*0, (2;<(35>*/ 05-694(*10 5(

;,4(; ,2636.0*?5,1 302=0+(*10 6+7(+B= <

&(:?,.6 :7,*1(30:;>*?5,.6 :79?,+(=*> 3<)

< (+44050:;9(*10 264<5(35,1

n 2(7 46I, )>A =(5> ?(9B=56 +6

76*/D(50(50( 76=0,;9?( 3<) 1,.6 9,*>92<3(

*10

n '(465;6=(A 62(7 <40,:?*?(1@* .6

5(+ 7(5,3,4 2<*/,55>4

n 0504(35( 6+3,.D6HA 7640C+?> 7(350

2(40 ,3,2;9>*?5>40 ( +635@ 29(=C+?0@

62(7< 550 mm, 9>: 

'(3,*(5(  44

n (+ 7(3,50:2(40 7(30= :;(D>*/ 2;B9,

506:@ 50,),?70,*?,E:;=6 ?(7(3,50( :0C 57

0:29> ?(465;6=(50, 62(7< 1,:; +6?=636

5, ;>326 = 79?>7(+2< .+> 7(3,50:26

76:0(+( :;(D@ 50,<:<=(35@ 7629>=C 0 1,+

56*?,H50, :@ :;6:6=(5, 6)6=0@?<1@*,

5694> 7(E:;=6=,

$6 6.9(50*?,50, 50, ;>*?> :0C 7(3502B= 0

2<*/,5,2 .(?6=>*/

n 4 450,1:?( 6+3,.D6HA 7640C+?> 62(

7,4 ( 7(3502(40 ;>4 =0C2:?, 79(=+676

+6)0,E:;=6 0I 5( +635,1 *?CH*0 62(7<

)C+?0, :29(73(A :0C 7(9( =6+5( <56:?@*(

:0C +6 .B9>

#)   % &#* 5(3,I> 79?,19?,A

6:;(;50, :;965> ? 03<:;9(*1(40

n $6 <9?@+?,50,

76:0(+( 6?5(*?,50,

?.6+56H*0 ? =>;>*?5@

,<967,1:2@   

= +?0,+?050, <9?@+?,E

,3,2;9>*?5>*/ 0 ,3,2;96

50*?5>*/ =(:;, ,3,*;90*(3

(5+ ,3,*;9650* ,8<074,5;

F &$( =>;>*?5(

629,H3( ?(:(+>

:2D(+6=(50( 0 9,*>2305.< <9?@+?,E =>:?D>*/

? *0( 6)6=0@?<1@*, 5( *(D>4 ;,9,50, %500

<967,1:20,1

!9?,+ 465;(I,4

&   ! !'   "!)$

!"# !'  )  "!'  % #)

">: 

+796=(+?(5, 76=0,;9?, 1,:; 20,96=(5,

+6 .B9> 7679?,? :?>) =,5;>3(*>15> (3)6

),?76H9,+506 5( ?,=5@;9? 7679?,?

?,=5C;9?5@ H*0(5C



'(2(?(5, 1,:; :20,96=(50, 6+796=(

+?(5,.6 76=0,;9?( +6 +?0(D(1@*,.6 2640

5( 79?,?5(*?65,.6 5( +>4 3<) 26405(

6+796=(+?(1@*,.6 .(? *?> ;,I +6 :?>)<

2;B9> :D +6 6+796=(+?(50( 76=0,;9?( ?

362(30 76:0(+(1@*>*/ 7(3,50:2(

#)( !"#!' ) & "!' % #) 

 &$)* (+ ) !'   !#  (   

$% # (   "# '   " " /$% ' !' 

"#) "$( &!'    

& 79?>7(+2< 6+796=(+?(50( 76=0,;9?( +6

50,+?0(D(1@*>*/ 26405B= 79?,?5(*?65>*/

5( +>4 *?> .(? 2650,*?5, 1,:; 6;9?>4(50,

76?=63,50( 6+76=0,+50*/ =D(+?



!)$ !"#!'  )  "!' 

% #)  "#) ) ! " "# )(  !) $ (

). & ! !  !   1(2 57

<9?@+?,50( 6.9?,=(1@*, 5( .(? 63,1 7(35>

*?> ;,I =C.0,3 6.9?,=(*?, =6+> 6 :;(D>4

79?,7D>=0, 6.9?,=(*?, D(?0,5,2)

! )   $% )" '   !"!

'  ! !".(' & "!' %#), 2;B9,

1,:; 50,?)C+5, 7(3,50:2< 79?> :7(3(50<

?0(D(50, 50,:;(56=0@*, ?(.96I,50( 1,:;

46I30=, 1,H30 = 7640,:?*?,50< = 2;B9>4

?5(1+<1, :0C 7(3,50:26 50, 79?,29(*?( :0C

76+*0H50,50(  !(  4)(9

Funkcjonowanie p odczas odprowa-

dzania powietrza

">: 

6I5( ;6 6:0@.5@A 20,+> ?(7,=5065> 1,:;

:;(D> +67D>= 76=0,;9?( 50,?)C+5,.6 +6

:7(3(50( 7679?,? 50,?(4>2(1@*, :0C 6;=6

9> 57 6;=69> = +9?=0(*/ *?> 625(*/ =

264)05(*10 ?, :29?>52(40 H*0,55>40

+6:;(9*?(1@*>40  6+796=(+?(1@*>40

76=0,;9?, *?> ;,I ? 055>40 H96+2(40

;,*/50*?5>40 ;(2040 1(2 =?(1,45, =>70,

9(50, :0C 0 ;>4 76+6)5,

0 !"#!'  )  "!' % #) 

$% ' ($% # )  *  $%   )

" )/$%' ! ) %#& $- "!' # 

  *(  $"! (   )  

#29?>52( H*0,55( +6796=(+?(1@*(

6+796=(+?(1@*( 76=0,;9?, :(4( 50, .=(

9(5;<1, ?(*/6=(50( +67<:?*?(35>*/ =(9

;6H*0

'    !9?> :?(*6=(50< 5(3,I> =?0@A

76+ <=(.C ?(=:?, *(D26=0;> )03(5: 5(76

=0,;9?,50( 7640,:?*?,50( $( 9,.<D( 50,

6+56:0 :0C +6 +?0(D(50( <9?@+?,E 2<*/,5

5>*/ 57 7(3502B= *?> 2<*/,5,2 .(?6

=>*/

,H30 62(7 1,:; =>269?>:;>=(5>= *,3<

9,*>92<3(*10 76=0,;9?(  ? -03;9,4 5( =C.0,3

(2;>=5>  ;6 *0, 1,:; +6?=6365, ),?

3040;<

0 "!' % #) )!$%  !"#!'  ) 

 "!"#)) 0 - ) ' -% # ) *

"!'  ! &1('  + $- %  $ !"!'  

$#)(   0 

!9?,+ 465;(I,4

<52*1656=(50, 76+*?(: 9,*>92<

3(*10 76=0,;9?(

">: 

K ' -03;9,4 5( =C.0,3 (2;>=5> 1,H30 50,

0:;50,1, 055( 46I30=6HA +?0(D(50( = *,3<

6+796=(+?(50( 76=0,;9?(

n ,H30 62(7 5(+(1, :0C +6 +?0(D(50( = *,3<

9,*>92<3(*10 76=0,;9?( 26473,; 465;(I6=>

46I, )>A 5()>;> u $"  $% ( ) !

$"#)' (.

"%(    &  ! !'   !  "&

"<9( =>36;6=( 76=0,;9?( 29B;2(

.D(+2(

(2 5(1450,1:?( 30*?)( 263(5,2 9<96

=>*/

G9,+50*, 9<9 46I30=0, +<I, 69(? +<I,

263(52( 9<96=,

1( .& $)!#$%   #& #

' (!% !' ( "!' % # )  ' &

!   &   .(  0#   # &#

 #&$) !"% (   * ' (   -

"!' % # )   !) 0  "!' !& 

  ' -$)(  . $

& #( !# *. 

'(3,*(4> =,=5C;9?5@ H9,+50*C 150 mm,

( 1(2263=0,2 405  44

  .( !  ' # % !' ( "# )  #! &

76=055> 76:0(+(A =,=5C;9?5> 79?,29B1

7679?,*?5> 6+76=0(+(1@*> 79?,29616=0

9<9 629@.D>*/

& #(  "!'  ( "!$ +

) )*( '  

H9  44 62  *4



H9  44 62  *4



 "# )("& #,1 ( 0#   # &# 

?(:;6:6=(A ;(H4C <:?*?,350(1@*@

!)$ ).  !"#!' 

)  *! "!' % # )

5(3,I> ?(7,=50A =>:;(9*?(1@*>

+67D>= 76=0,;9?(

!.*)  # &# !"#!' ) *( 

"!'  % # )0#      

?(46*6=(A 9<9C ),?76H9,+506 5( ;<3,10

76=0,;9?(

!.*)  # &# !"#!' ) *( 

"!'  % # ) 0#      

K (D6I>A ;<3,1C 9,+<2*>15@ 5( ;<3,10

76=0,;9?( 9>: 0 79?>46*6=(A +6 50,1

9<9C 6+796=(+?(1@*@ 76=0,;9?,

K '(46*6=(A 9<9C ),?76H9,+506 5( ;<3,10

9,+<2*>15,1

#)(!% !'   0 (

G*0(5( 4<:0 )>A 7D(:2( 0 70656=(

(3,I> <7,=50A :0C I, 26D20 :@ 46*56

6:(+?65,

&(.( = 2.

+796=(

+?(50,

76=0,;9?(

",*>92<3(*1(

76=0,;9?(



&









&





' +67<:?*?,50,4 ?40(5 265:;9<2*10 = 6)30*?<

,=63<*10 ;,*/50*?5,1



&

















4)C>(=*3.* *1*097<(=3*

 $ ! #3 *-

54)C>(=43< /*)<3.* )4 :=.*2.43*,4

,3.&=)& 57>): =&.89&14;&3*,4 =,4)3.* =

3472&2.

%&24394;&? :=.*2.43* ,3.&=)4 ; 7&2&(-

24H1.;4G(. '*=54G7*)3.4 54) 801*5.*3.*2

3&) 4':)4;> 0&3&C: 042.34;*,4

"    ' % *+"

)4 ;,1>): 3& 9&'1.(=(* 24)*1: (=<1. 54

;<(.>,3.B(.: 07&9< +.197& ; ;*;3B97=3*/

;3B(* :7=>)=*3.&

n  $%+*$  ( " $% ) 3&1*H< =&;8=*

4)C>(=<? =&8.1&3.* 4) 40&5:

0( #2-     $#0,+ , #   

!  %+  #"+ "#2 $#0,+ "

&' 0#:

0&5 24H* '<? 54)C>(=43< /*)<3.* 57=*=

.389&1&947& *1*097<0. :57&;3.43*,4 57=*=

+.72B )<897<':/>(> *3*7,.B *1*097<(=3>

$ .389&1&(/. /*)3&0 54;.334 '<? =&24394

;&3* :7=>)=*3.* 4)C>(=&/>(* #7=>)=*3.&

4)C>(=&/>(* 94 ;<C>(=3.0. = 49;&7(.*2

542.B)=< 89<0&2. ;.B08=<2 3.H  22 . =

;<C>(=3.0.*2 ;.414'.*,:34;<2 %&;.*7&/>

8.B 9: ;<C>(=3.0. &:942&9<(=3* 47&= 57=*

0&@3.0.

n *G1. 0&'*1 =&8.1&/>(< :7=>)=*3.& =489&

3.* :8=04)=43< ; (*1: :3.03.B(.&

=&,74H*D 2:8. '<? ;<2.*3.43< 57=*= 8*7

;.8 9*(-3.(=3< 574):(*39& 1:' 57=*= .33>

;<85*(/&1.=4;&3> 484'B

"*3 40&5 /*89 =,4)3< = 3472&2. $

)49<(=>(<2. 48C&3.&3.& 57=*)

=&0CA(*3.&2. 4)'.47: 7&).4;*,4

439&H

 $  (" "* &' 57=*;.)=.&3< )4

2439&H: 3& G(.&3.* 0:(-*33*/

1. %&=3&(=<? 3& 2:7=* G74)04;> 1.3.B 4)

8:+.9: )4 )413*/ 07&;B)=. 40&5:

0:(-*33,4

n &1*H< =&(-4;&? 2.3.2&13> 4)C*,C4G?

542.B)=< 5&13.0&2. & 40&5*2 550 mm )1&

5&13.0A; *1*097<(=3<(- . 650 mm )1&

5&13.0A; ,&=4;<(- 413< 2&7,.3*8 ;=47

3.0& 4)54;.&)& )413*/ 07&;B)=. 40&5:

0:(-*33*,4

2. %& 5424(> ;=473.0& =&=3&(=<? 3&

G(.&3.* 54C4H*3.* G7:' 47&=

=&7<8 2.*/8(& =&-&(=*3.& <8 

3. $<;.*7(.?  49;47< )C  22 ; G(.&3.*

. ;C4H<? ; 3.* 04C0. 9&0 &'< 54=489&

;&C< 7A;34 =* G(.&3> <8 

4. 7=<07B(.? )4 G(.&3< 24(:/>(> 7&2B

:89&;.&/>( /> 5.434;4 <8 

5. 4)C>(=<? 7:7B

6. 4)C>(=<? )4 =&8.1&3.& *1*097<(=3*,4

7. 8&)=.? 40&5 0:(-*33< 3&

54)89&;.* G(.*33*/ . 57=<07B(.? ,4

40C&)3.* )407B(.? G7:'< <8 

7=*C>(=*3.* 4)574;&)=&3.* 54;.*97=&  7*(<70:1&(/& 54;.*97=&

%+ 0,+ "   ' % #"+" # $" (

&' % (, # " % * % (   / $#) 

' %+ 

#89&;.*3.* 8*7</3* 3&

4)574;&)=&3.* 54;.*97=&

0&5 0:(-*33< 2:8. '<?

54)C>(=43< . =,&8=43<

&(.83>? /*)34(=*G3.* ,:=.0.  .

 &H )4 242*39: 54/&;.*3.& 8.B

C 

&89B53.* =;413.? ,:=.0.

4 (-;.1. 4=3&(=*3.*

C =3.0&

$ 9*3 8548A' 5&3*1 *1*09743.(=3< /*89

:89&;.43< 3& 7*(<70:1&(/B 54;.*97=&

4;9&7=&/>( 0740.  .  , 5&3*1 *1*09743.(=

3< 3& 34;4 =489&/* :89&;.43< 3& 4)574;&

)=&3.* 54;.*97=& 4=3&(=*3.* 3& ;<G;.*

91&(=:





Notizen

Notes

Notities

mind. 550 Elektro

650 Gas

Abb. 1

Abb. 2

Abb. 3

Abb. 4

Abb. 5

Abb. 6

06067761 1009

Neff D94K55N0/01 Chimney hood

Product's Documents

User Manual

Specifications

Neff D94K55N0/01 Questions and Answers

Related Products

Neff D79B21N0GB/02 Chimney hood

Neff D77M55N0GB/03 Chimney hood Stainless steel

Neff D79B21N0GB/01 Chimney hood

Neff D39B45N0/04 Chimney hood

Neff D8600S0GB/01 Chimney hood 600 mm wide

Neff D8240N0/01 Chimney hood
