REFRIGERATOR SAFETY

Table of Contents / Table des matières

REFRIGERATOR SAFETY.....................................................................1

INSTALLATION INSTRUCTIONS .........................................................2

REFRIGERATOR USE .........................................................................11

REFRIGERATOR CARE.......................................................................16

TROUBLESHOOTING..........................................................................17

ACCESSORIES ....................................................................................19

WATER FILTER CERTIFICATIONS ....................................................19

PERFORMANCE DATA SHEET..........................................................20

WARRANTY..........................................................................................21

SÉCURITÉ DU RÉFRIGÉRATEUR ..................................................... 22

INSTRUCTIONS D'INSTALLATION ...................................................23

UTILISATION DU RÉFRIGÉRATEUR................................................. 32

ENTRETIEN DU RÉFRIGÉRATEUR ................................................... 37

DÉPANNAGE........................................................................................ 38

ACCESSOIRES ....................................................................................40

FEUILLE DE DONNÉES SUR LA PERFORMANCE.......................... 41

GARANTIE............................................................................................ 42

REFRIGERATOR USER INSTRUCTIONS

W10332632C

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your

refrigerator. For more information, see “Refrigerator Safety.”

Proper Disposal of Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

– even if they will sit for “just a few days.” If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take off th e door s.

■ Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

SAVE THESE INSTRUCTIONS

■

Plug into a grounded 3 prong outlet.

■

Do not remove ground prong.

■

Do not use an adapter.

■

Do not use an extension cord.

■

Disconnect power before servicing.

■

Replace all parts and panels before operating.

■

Remove doors from your old refrigerator.

■

Use nonflammable cleaner.

■

Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■

Use two or more people to move and install refrigerator.

■

Disconnect power before installing ice maker (on ice maker

kit ready models only).

■

Use a sturdy glass when dispensing ice (on some models).

■

Do not hit the refrigerator glass doors (on some models).

WARNING

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

Important information to know about disposal of

refrigerants:

Dispose of refrigerator in accordance with Federal and Local

regulations. Refrigerants must be evacuated by a licensed,

EPA certified refrigerant technician in accordance with

established procedures.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with

cardboard or hardboard to avoid floor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

“walk” the refrigerator when trying to move it, as floor

damage could occur.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Door Removal, Leveling and Alignment

Gather the required tools and parts and read all instructions before starting installation. Save these instructions for future reference.

NOTE: Before moving your product into your home, measure the doorway of your home to see whether you need to remove the

refrigerator and freezer doors. If door removal is necessary, see the instructions below.

IMPORTANT: Before you begin, turn the refrigerator control OFF. Unplug refrigerator or disconnect power.

TOOLS NEEDED:

Phillips screwdriver, ³⁄₁₆" hex key, ¹⁄₄" hex-head socket wrench, ¹⁄₄" and ⁵⁄₁₆" open-ended wrenches or adjustable wrench, internal star

drive or ³⁄₈" hex-head socket wrench

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

Water Dispenser

Tubing Connection

A. Face of Fitting

Base Grille

Wiring Connection

Bottom Hinge

B. Wiring Clip

A. Electrical Housing

D. Wiring Plug

C. Grommet

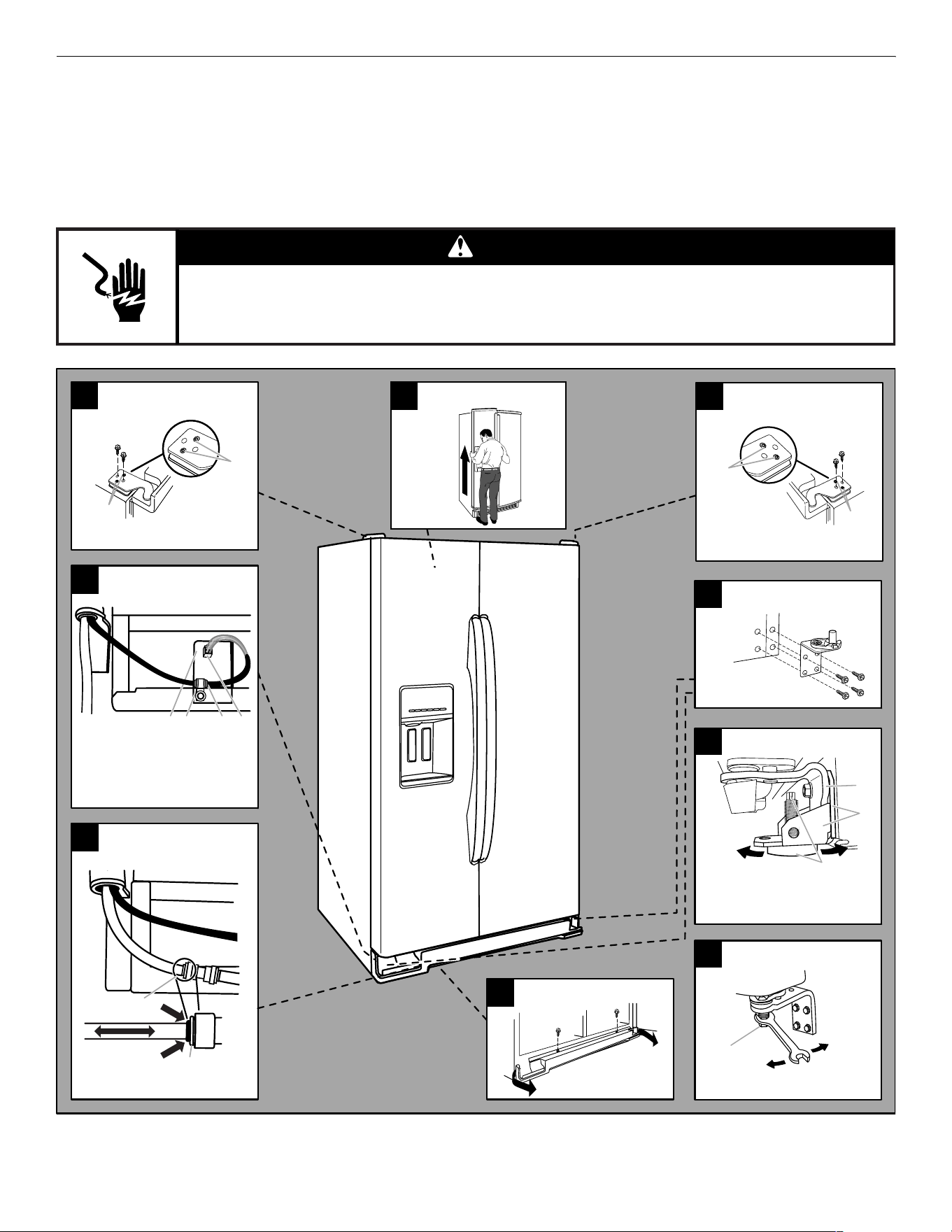

Door Removal

Top Left Hinge

Do Not Remove Screws A

Top Right Hinge

Leveling

A. Bottom Hinge

B. Leveler Bracket

C. Leveling Foot

Door Alignment

A. Alignment Screw

Lower

Raise

Raise Lower

Doors must be

open to 90˚

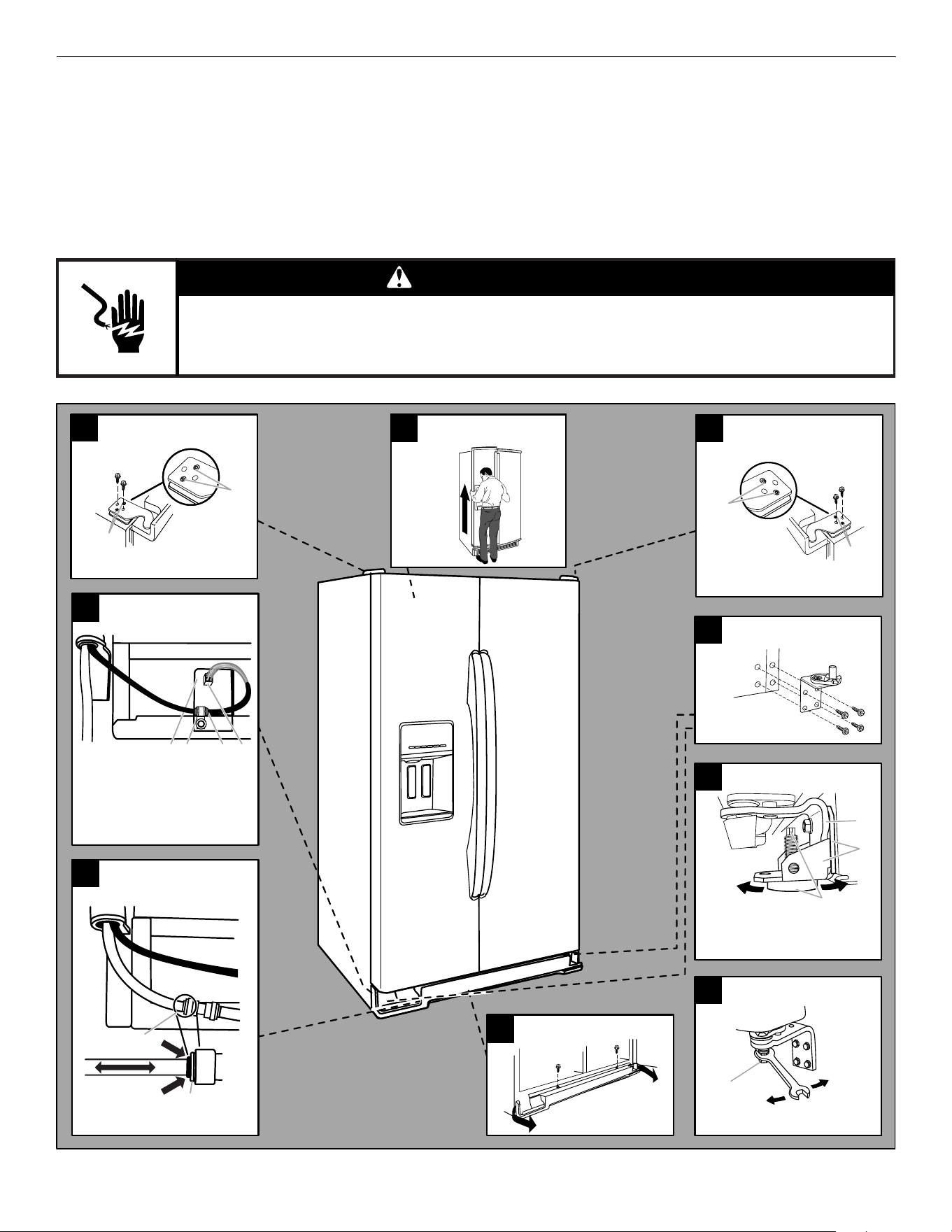

Remove the Doors

1. Unplug refrigerator or disconnect power.

2. Open both doors to 90°. Remove the base grille by removing

the two screws, then pulling out on the outside corners. See

Graphic 1.

NOTE: The doors must only be opened to 90°. If they are

opened all the way, the base grille will not come off.

3. Remove food, the ice storage bin, and any adjustable door or

utility bins from doors.

4. Disconnect the water tubing, located behind the base grille on

the freezer door side. See Graphic 2.

■ Press the colored outer ring against the face of fitting and

pull the water tubing free.

NOTE: Keep the water tubing connector attached to the

tube that runs underneath the freezer. The door cannot be

removed if the connector is still attached to the tube that

runs through the door hinge.

5. Disconnect the wiring, located behind the base grille on the

freezer door side. See Graphic 3.

■ Remove the wiring clip using a ¹⁄₄" hex-head socket

wrench.

■ Pull the electrical housing out from under the refrigerator.

Disconnect the wiring plug from the housing.

6. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

7. Use a ³⁄₁₆" hex key to remove the top left hinge screws as

shown. See Graphic 4.

IMPORTANT: Do not remove either screw A.

8. Lift freezer door straight up off bottom hinge. See Graphic 5.

The water tubing and wiring remain attached to the freezer

door and pull through the bottom left hinge.

NOTE: This may require two people - one to lift the door and

another to feed the water tubing and wiring through the hinge.

IMPORTANT: Rest the door on its side on a soft, clean

surface, such as a towel, blanket or piece of cardboard. This

will help avoid damaging the door, water tubing and wiring.

9. Use a ³⁄₁₆" hex key to remove the top right hinge screws as

shown. See Graphic 6.

IMPORTANT: Do not remove either screw A.

10. Lift the refrigerator door straight up off bottom hinge.

11. It may not be necessary to remove the bottom hinges to move

the refrigerator through a doorway. Both bottom hinges have

similar construction.

■ If necessary, use an internal star drive or a ³⁄₈" hex-head

socket wrench to remove the bottom hinges. See

Graphic 7.

IMPORTANT: The leveler brackets are mounted behind

the hinges. If you remove the hinges, make sure that the

leveler brackets are replaced when reinstalling the hinges.

Replace the Doors and Hinges

1. Replace both bottom hinges, if removed. Make sure that the

leveler brackets are assembled behind the hinges. Tighten

screws.

IMPORTANT: When the screws are tightened properly, there

should not be any gaps between the refrigerator, leveler

bracket and hinge.

2. Before replacing the freezer door on the bottom left hinge,

feed the wiring through the hinge. Assistance may be needed.

3. Feed the water tube through the bottom left hinge, then

replace the freezer door on the hinge. Assistance may be

needed.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets to

hold the doors in place while you are working.

4. Align and replace the top left hinge as shown. See Graphic 4.

Tighten screws.

5. Reconnect water tubing and wiring.

IMPORTANT: Do not intertwine the water tubing and wiring

when reconnecting them.

■ Push the water tube into the fitting until it stops. See

Graphic 2.

■ Reconnect the wiring plug to the electrical housing, then

push the housing back under the refrigerator. Align the left

hole in the front lip of the housing with the right hole in the

refrigerator's base crossbar. See Graphic 3.

■ Reinstall the wiring clip over the grommet. See Graphic 3.

■ Align the clip's screw hole with the left hole in the electrical

housing and the right hole in the crossbar, and screw in

the clip using a single screw. Tighten screw. See

Graphic 3.

IMPORTANT: Once connected, the wiring should not be

taut. Some flexibility is needed to allow the freezer door to

open properly.

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

WARNING

Excessive Weight Hazard

Use two or more people to lift the freezer door.

Failure to do so can result in back or other injury.

WARNING

Excessive Weight Hazard

Use two or more people to lift the freezer door.

Failure to do so can result in back or other injury.

6. Replace the refrigerator door by lifting the door onto the

bottom right hinge.

7. Align and replace the top right hinge as shown. See Graphic 6.

Tighten screws.

8. Replace the ice storage bin and any adjustable door or utility

bins.

9. Plug refrigerator into a grounded 3 prong outlet.

Leveling and Door Closing

Your refrigerator has two adjustable front feet — one on the right

and one on the left. In most cases, the refrigerator should be

steady when both feet are touching the floor. If your refrigerator

seems unsteady or if you want the doors to close more easily,

adjust the refrigerator's tilt using the instructions below:

1. Move the refrigerator into its final location. If necessary, open

both doors to 90° and remove the base grille. See Graphic 1.

2. The two leveling feet are located on the brackets on each side

of the product. See Graphic 8.

NOTE: Having someone push against the top of the refrigerator

takes some weight off the leveling feet. This makes it easier to

make adjustments.

3. Use a ¹⁄₄" open-ended or adjustable wrench to adjust the

leveling feet. Turn the leveling foot to the left to raise that side

of the product, or turn it to the right to lower that side of the

product.

4. Open both doors again and check that they close as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning the leveling feet to the left. It may take several more

turns, and you should turn both leveling feet the same

amount.

NOTE: Whenever you need to move the refrigerator, turn the

leveling feet to the right until they are no longer touching the

ground. This will allow the refrigerator to roll more easily.

Door Alignment

A refrigerator that is not level from side-to-side may appear to

have doors that are not properly aligned. If the doors appear this

way, use the instructions in the previous section to check the

leveling.

The doors are designed to be slightly different heights when the

refrigerator is empty, in order to account for the weight of food

that will be placed on the doors. If the doors are still not aligned

after checking the leveling and loading the refrigerator with food,

follow the steps below to adjust the door alignment.

1. If necessary, open both doors to 90° and remove the base

grille. See Graphic 1.

2. Locate the alignment screw on the bottom hinge of the

refrigerator door. See Graphic 9.

3. Use a ⁵⁄₁₆" open-ended or adjustable wrench to turn the screw.

To raise the refrigerator door, turn the screw to the right. To

lower the door, turn the screw to the left.

4. Check that the doors are even at the top. If necessary,

continue to turn the alignment screw until the doors are

aligned.

5. Open both doors to 90°. Replace the base grille. See

Graphic 1.

Handle Installation and Removal

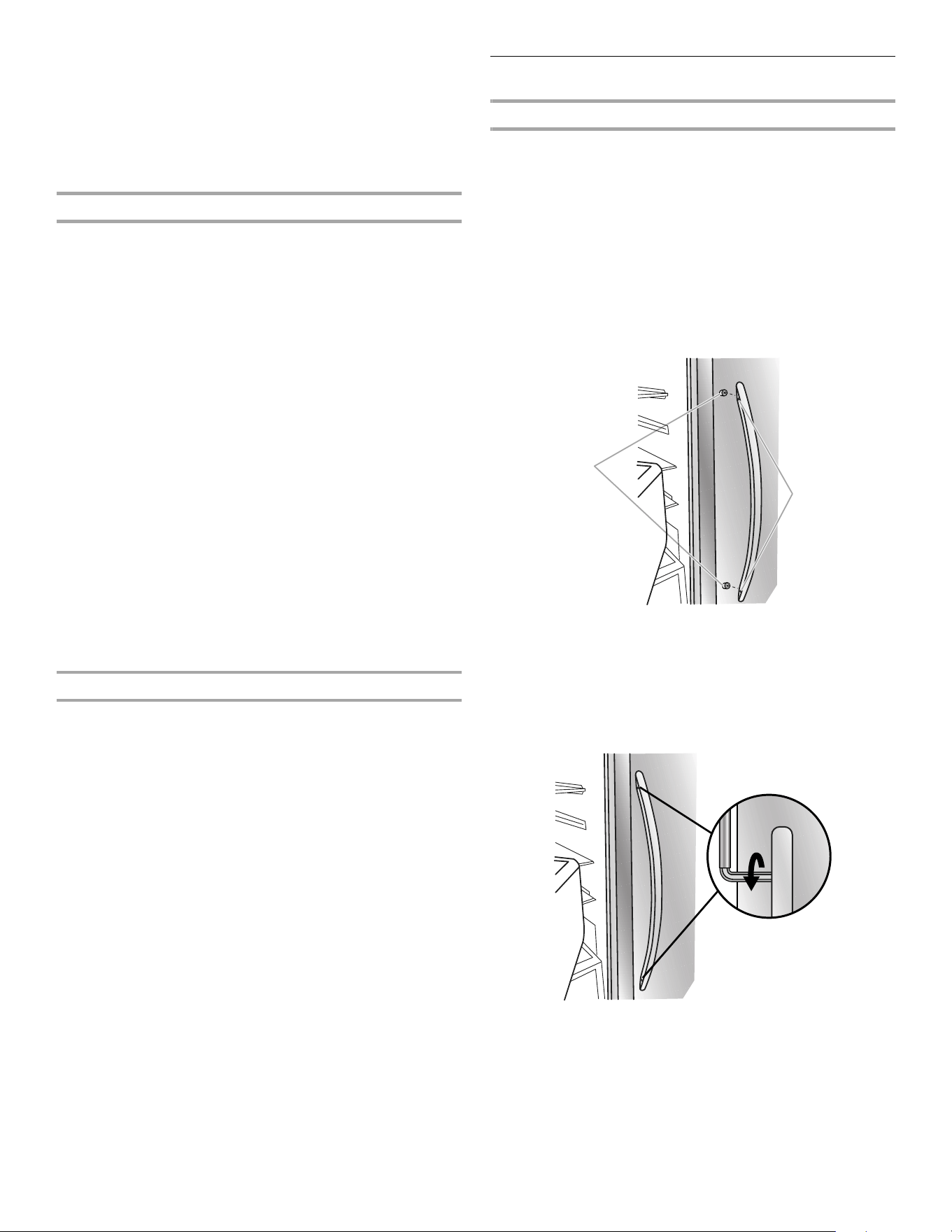

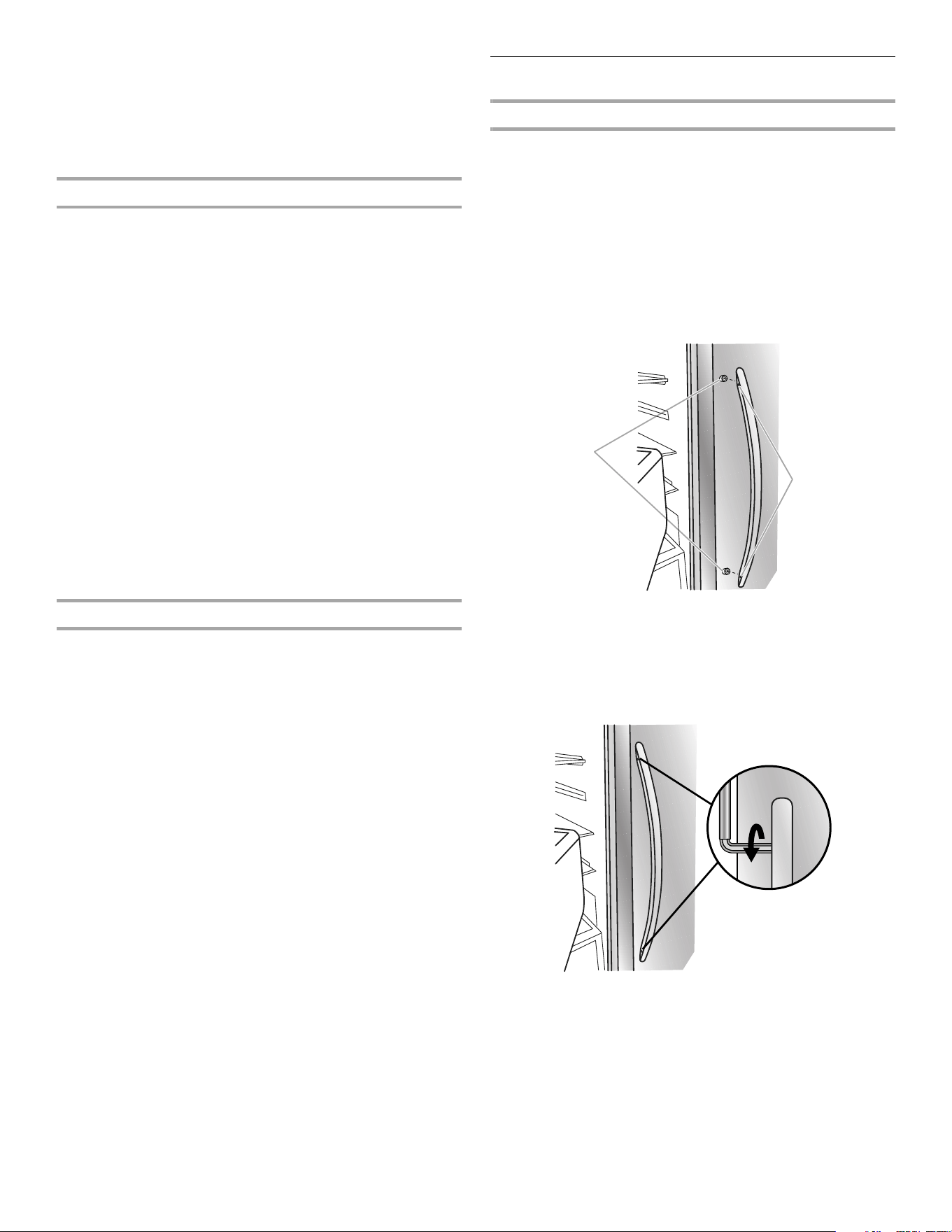

Style 1 - Setscrews

PARTS INCLUDED: Door handles (2), ¹⁄₈" hex key, spare

setscrew(s)

To Install the Handles:

NOTE: The handle mounting setscrews are preinstalled in the

handle.

1. Remove the handles, which are packed inside the refrigerator.

NOTE: To avoid scratching the finish, place the handles on a

towel or other soft surface.

2. Open the freezer door. On the refrigerator door, place the

handle on the shoulder screws with the setscrews facing the

freezer.

3. Firmly push the handle toward the door until the handle base

is flush against the door.

4. While holding the handle, insert the short end of the hex key

into the upper hole and slightly rotate the hex key until it is

engaged in the setscrew.

5. Using a clockwise motion, tighten the setscrew until it begins

to contact the shoulder screw.

6. Repeat steps 4 and 5 to begin fastening the lower setscrew.

A. Shoulder screws

B. Setscrews inside the handle

7. Once both setscrews have been partially tightened as outlined

in the previous steps, fully tighten both the upper and lower

setscrews.

IMPORTANT: When the screws feel tight, tighten them an

additional quarter-turn. The handle is not properly installed

without this extra tightening.

8. Open the refrigerator door and close the freezer door. Repeat

steps 2 through 7 to install the other handle onto the freezer

door with the setscrews facing the refrigerator.

9. Save the hex key and all instructions.

To Remove the Handles:

1. While holding the handle, insert the short end of the hex key

into the lower setscrew hole and slightly rotate the hex key

until it is engaged in the setscrew.

2. Using a counterclockwise motion, loosen the setscrew a

quarter-turn at a time.

3. Repeat steps 1 and 2 for the upper setscrew. Gently pull the

handle away from the door.

4. If necessary, use a Phillips screwdriver to remove the shoulder

screws from the door.

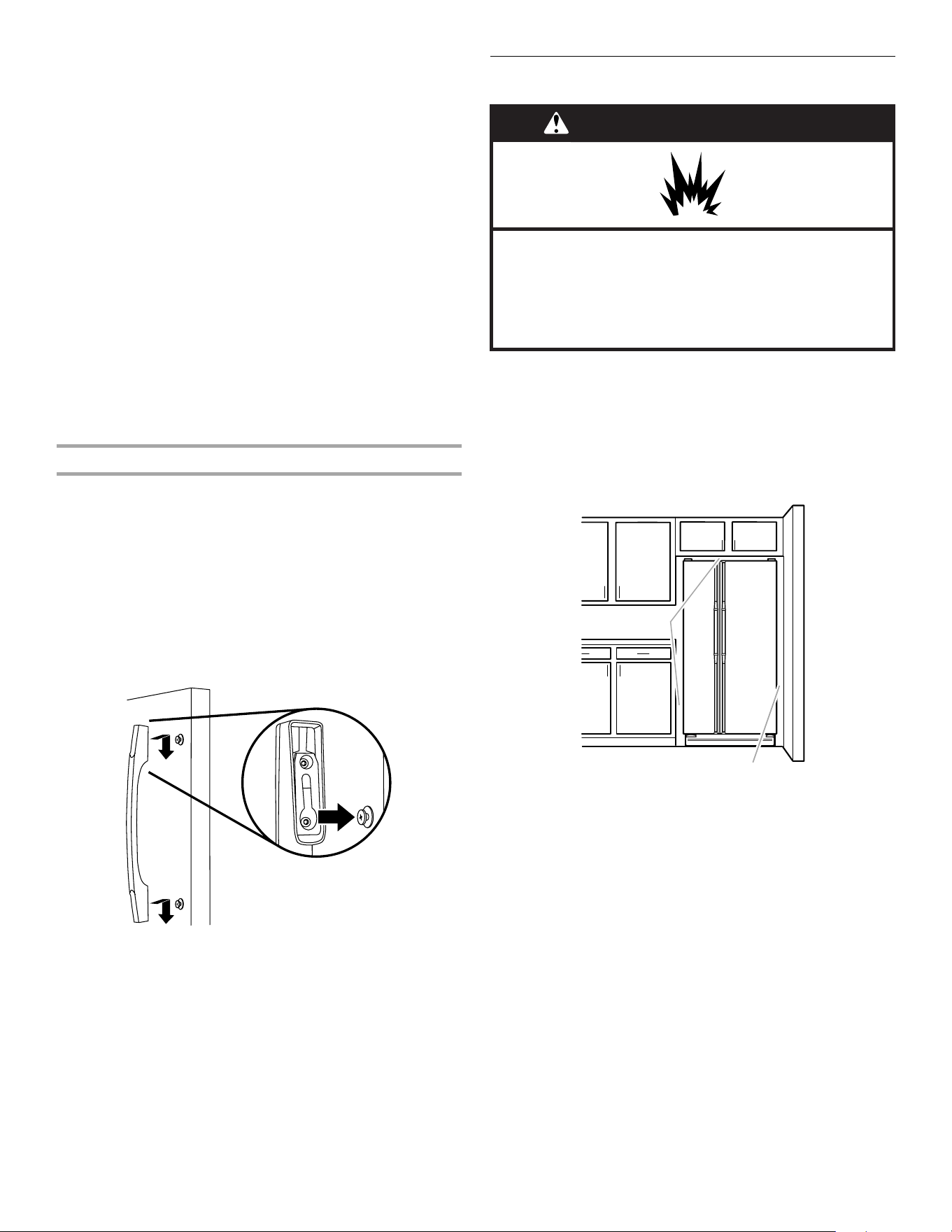

Style 2 - Slide-on

PARTS INCLUDED: Door handles (2)

To Install the Handles:

1. Remove the handles, which are packed inside the refrigerator.

NOTE: To avoid damaging the handles, place them on a towel

or other soft surface.

2. Place the handle on the shoulder screws, which are mounted

on the freezer door. Apply firm pressure on the handle to slide

it down onto the shoulder screws.

NOTE: Do not push the handle toward the door; this can

damage the door. Apply only downward pressure.

3. Repeat the previous steps to install the refrigerator door

handle.

4. Save all instructions.

To Remove the Handles:

1. Lift the handle directly upward, and pull it off of the door.

2. If necessary, use a Phillips screwdriver to remove the shoulder

screws from the door.

NOTE: Some models have mounting brackets connected to

the shoulder screws.

Location Requirements

To ensure proper ventilation for your refrigerator, allow for ¹⁄₂"

(1.25 cm) of space on each side and at the top. Allow for 1"

(2.54 cm) of space behind the refrigerator. If your refrigerator has

an ice maker, allow extra space at the back for the water line

connections. When installing your refrigerator next to a fixed wall,

leave a 2" (5.08 cm) minimum space on each side (depending on

your model) to allow the doors to swing open.

NOTES:

■ This refrigerator is intended for use in a location where the

temperature ranges from a minimum of 55°F (13°C) to a

maximum of 110°F (43°C). The preferred room temperature

range for optimum performance, which reduces electricity

usage and provides superior cooling, is between 60°F (15°C)

and 90°F (32°C). It is recommended that you do not install the

refrigerator near a heat source, such as an oven or radiator.

■ Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is placed

against an extended wall and the ability to remove the crisper

pans is desired, an additional 18" (45.72 cm) of cabinet width

is required, so a total cabinet opening width of 54"

(137.16 cm) is recommended.

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

2" (1.25 cm)

2" (5.08 cm)

Electrical Requirements

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 volt, 60 Hz., AC only, 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See “Using the

Controls.”

Water Supply Requirements

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

■ All installations must meet local plumbing code requirements.

■ Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See “Water Filtration

System.”

If you have questions about your water pressure, call a licensed,

qualified plumber.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

■ Flat-blade screwdriver

■ ⁷⁄₁₆" and ¹⁄₂" Open-end or two

adjustable wrenches

■ ¹⁄₄" Nut driver

■ ¹⁄₄" Drill bit

■ Cordless drill

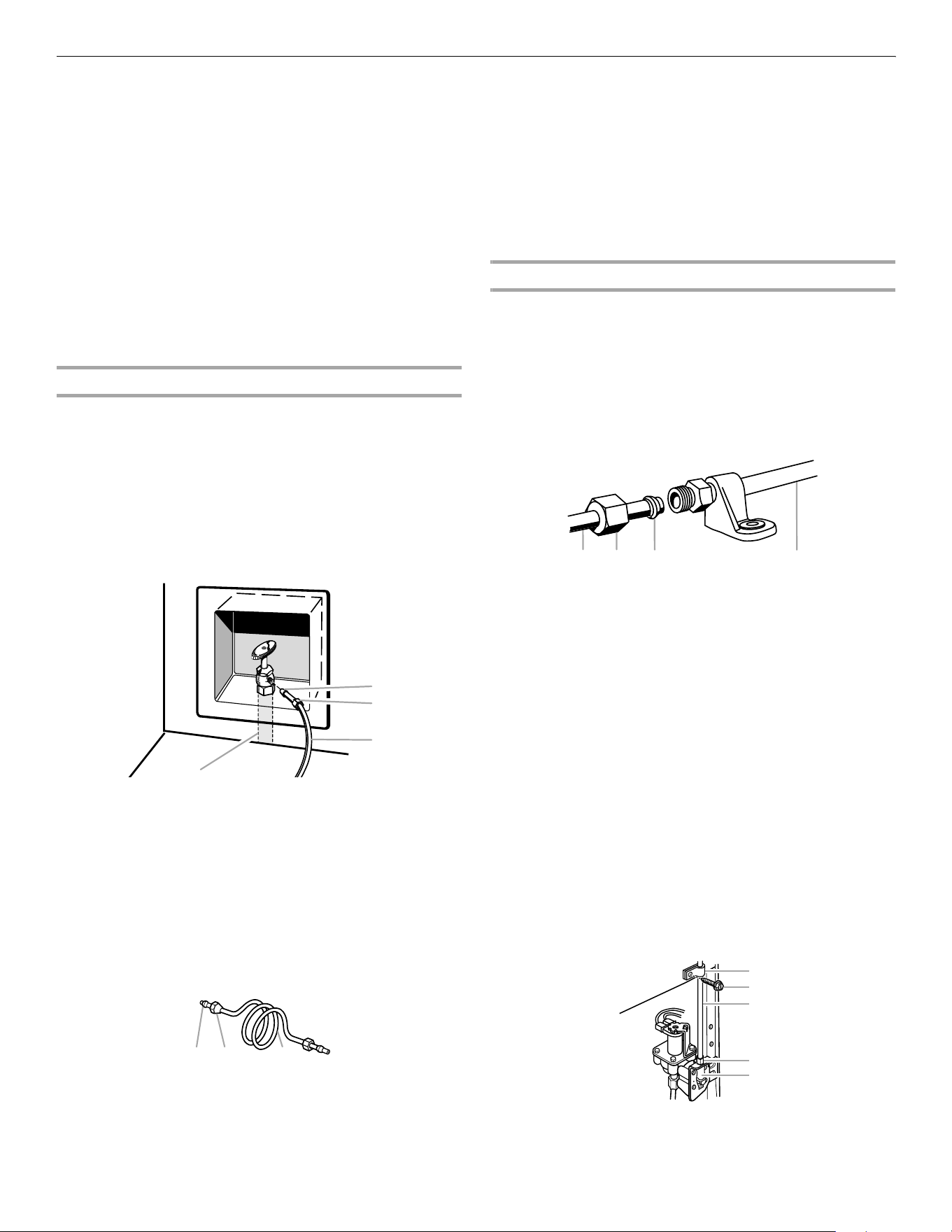

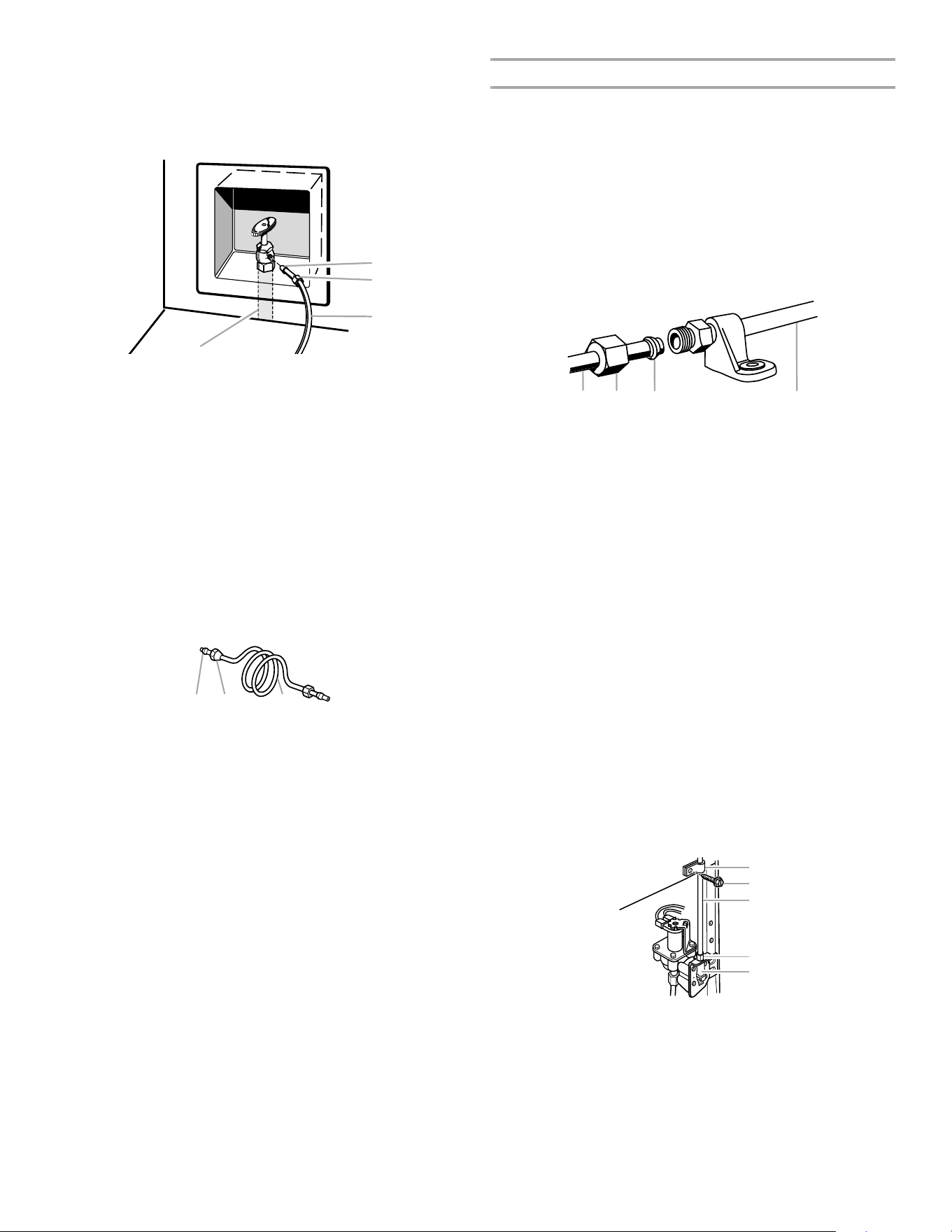

Connect Water Supply

Read all directions before you begin.

IMPORTANT:

■ Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

■ Use copper tubing or Whirlpool supply line, Part Number

8212547RP, and check for leaks.

■ Install tubing only in areas where temperatures will remain

above freezing.

TOOLS NEEDED:

Gather the required tools and parts before starting installation.

■ Flat-blade screwdriver

■ ⁷⁄₁₆" and ¹⁄₂" open-end wrenches or two adjustable wrenches

■ ¹⁄₄" nut driver

Connect to Water Line

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFF.

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Use a quarter-turn shutoff valve or the equivalent, served by a

¹⁄₂" copper household supply line.

NOTE: To allow sufficient water flow to the refrigerator, a

minimum ¹⁄₂" size copper household supply line is

recommended.

4. Now you are ready to connect the copper tubing to the shutoff

valve. Use ¹⁄₄" (6.35 mm) OD soft copper tubing to connect the

shutoff valve and the refrigerator.

■ Ensure that you have the proper length needed for the job.

Be sure both ends of the copper tubing are cut square.

■ Slip compression sleeve and compression nut onto

copper tubing as shown. Insert end of tubing into outlet

end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not

overtighten.

5. Place the free end of the tubing into a container or sink, and

turn on main water supply to flush out tubing until water is

clear. Turn off shutoff valve on the water pipe.

NOTE: Always drain the water line before making the final

connection to the inlet of the water valve, to avoid possible

water valve malfunction.

6. Bend the copper tubing to meet the water line inlet, which is

located on the back of the refrigerator cabinet as shown.

Leave a coil of copper tubing to allow the refrigerator to be

pulled out of the cabinet or away from the wall for service.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove and discard the short, black plastic part from the end

of the water line inlet.

3. Thread the nut onto the end of the tubing. Tighten the nut by

hand. Then tighten it with a wrench two more turns. Do not

overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet’s side wall or other parts inside the cabinet.

4. Install the water supply tube clamp around the water supply

line to reduce strain on the coupling.

5. Turn shutoff valve ON.

6. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the plastic part that is attached to the

inlet of the water valve.

3. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

4. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

5. Turn shutoff valve ON.

6. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

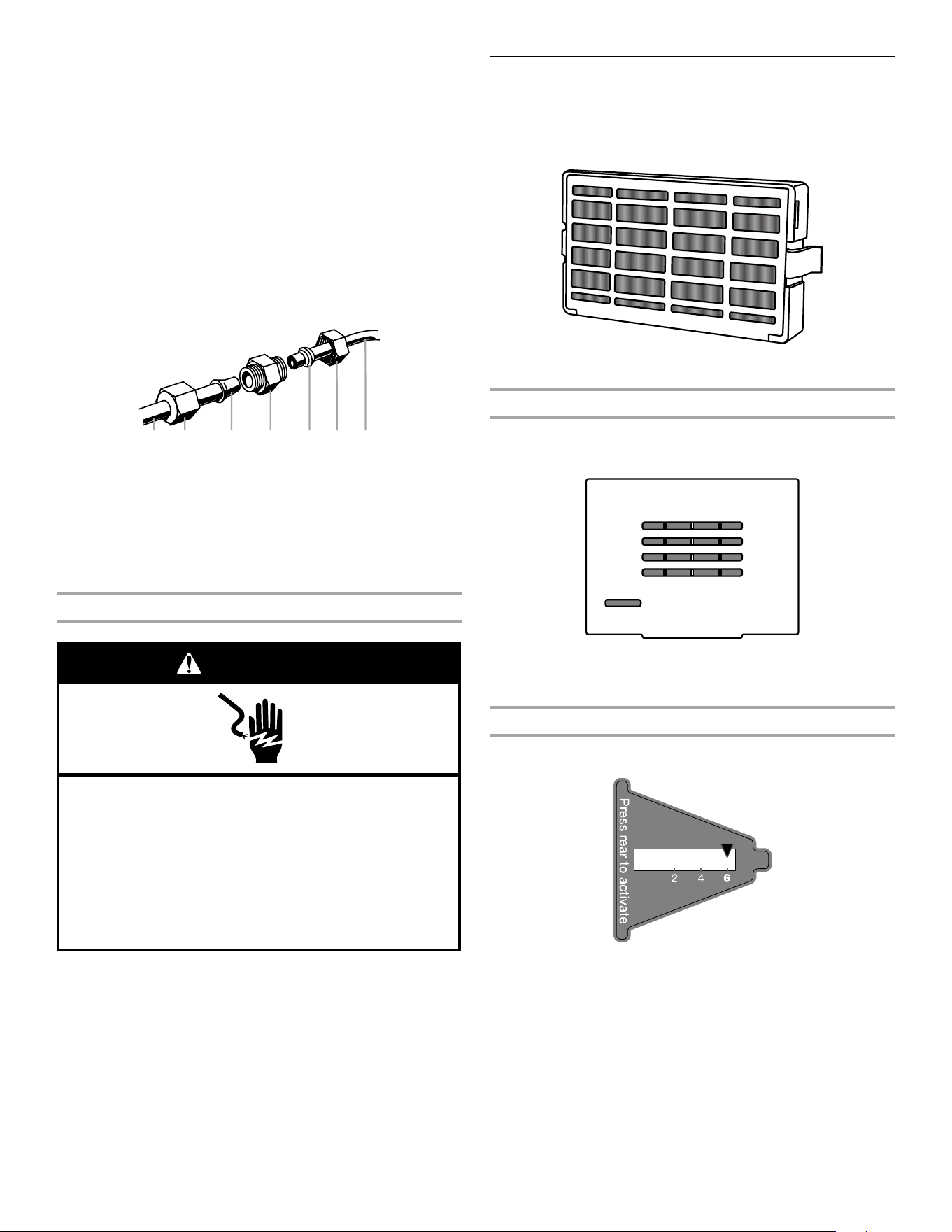

A. Bulb

B. Nut

C. Copper tubing (to refrigerator)

D. Household supply line (½" minimum)

A. Compression sleeve

B. Compression nut

C. Copper tubing

B CA

A. Line to refrigerator

B. Nut (purchased)

C. Ferrule (purchased)

D. Supplied line from refrigerator

A. Tube clamp

B. Tube clamp screw

C. Copper tubing

D. Compression nut

E. Valve inlet

DA B C

7. On some models, the ice maker is equipped with a built-in

water strainer. If your water conditions require a second water

strainer, install it in the ¹⁄₄" (6.35 mm) water line at either tube

connection. Obtain a water strainer from your nearest

appliance dealer.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed in

order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Prepare the Water System” or

“Water and Ice Dispensers.”

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

Install Air Filter

(on some models)

On some models, your refrigerator's accessory packet includes

an air filter, which must be installed prior to use. On some models,

the air filter is already installed at the factory.

The air filter reduces the buildup of odors. This helps to maintain a

cleaner environment inside the refrigerator.

Installing the Air Filter (on some models)

The filter should be installed behind the vented door, which is

located (depending on your model) along either the rear or left

interior wall near the top of the refrigerator compartment.

1. Remove the air filter from its packaging.

2. Lift open the vented door.

3. Snap the filter into place.

Installing the Filter Status Indicator (on some models)

The filter comes with a status indicator, which should be activated

and installed at the same time the air filter is installed.

1. Place the indicator face-down on a firm, flat surface.

2. Apply pressure to the bubble on the back of the indicator, until

the bubble pops to activate the indicator.

3. Lift open the vented air filter door. On some models, there are

notches behind the door.

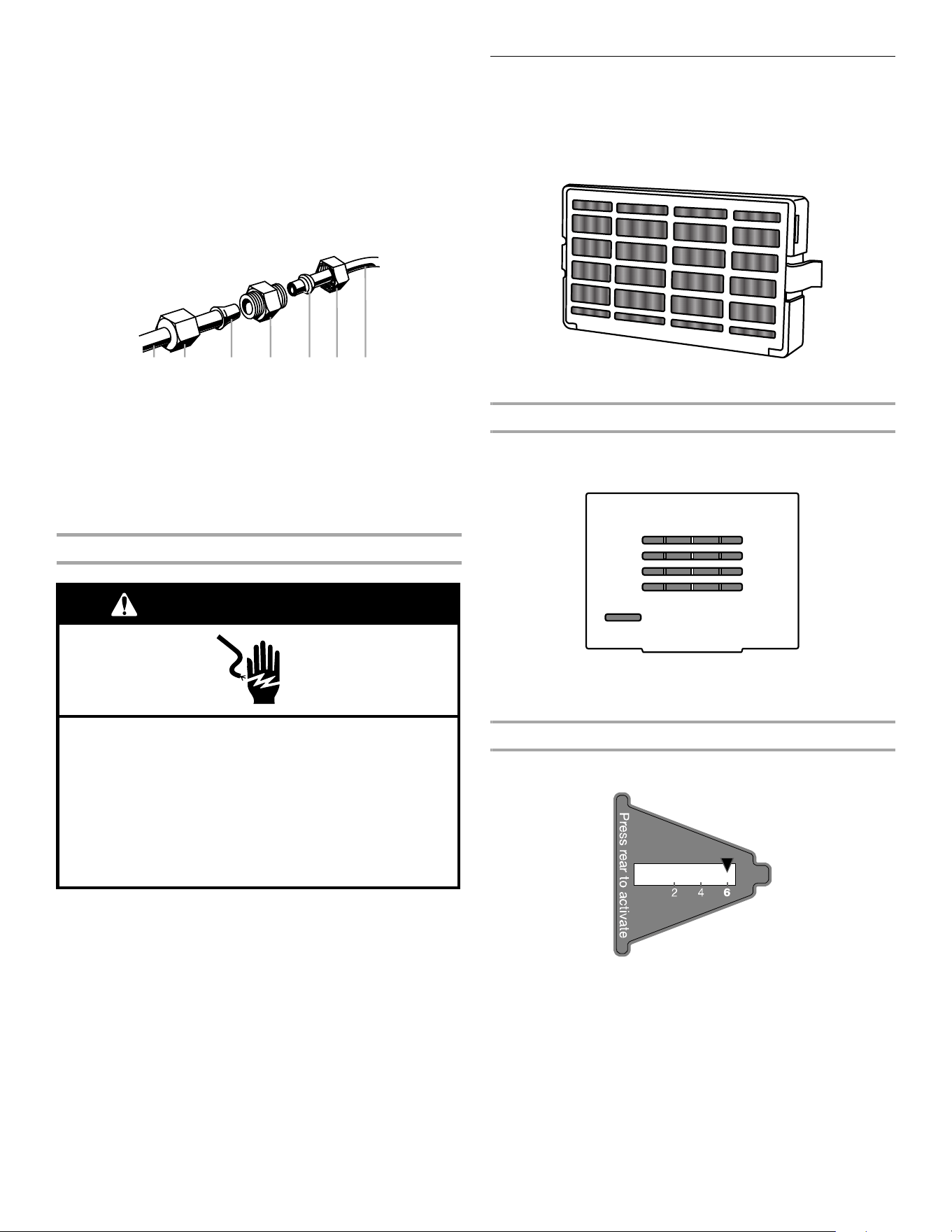

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupling (purchased)

E. Ferrule (purchased)

F. N ut (p urchased)

G. Household water line

A B C D E F G

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

MONTHS

REPLACE

4. On models with notches:

■ Slide the indicator down into the notches, facing outward.

NOTE: The indicator will not easily slide into the notches

if the rear bubble has not been popped.

■ Close the air filter door, and check that the indicator is

visible through the rectangular hole in the door.

On models without notches:

■ Store the indicator in a visible place you will easily

remember - either inside the refrigerator, or elsewhere in

your kitchen or home.

Replacing the Air Filter

The disposable air filter should be replaced every 6 months, when

the status indicator has completely changed from white to red.

To order a replacement air filter, see “Accessories.”

1. Remove the old air filter by squeezing in on the side tabs.

2. Remove the old status indicator.

3. Install the new air filter and status indicator using the

instructions in the previous sections.

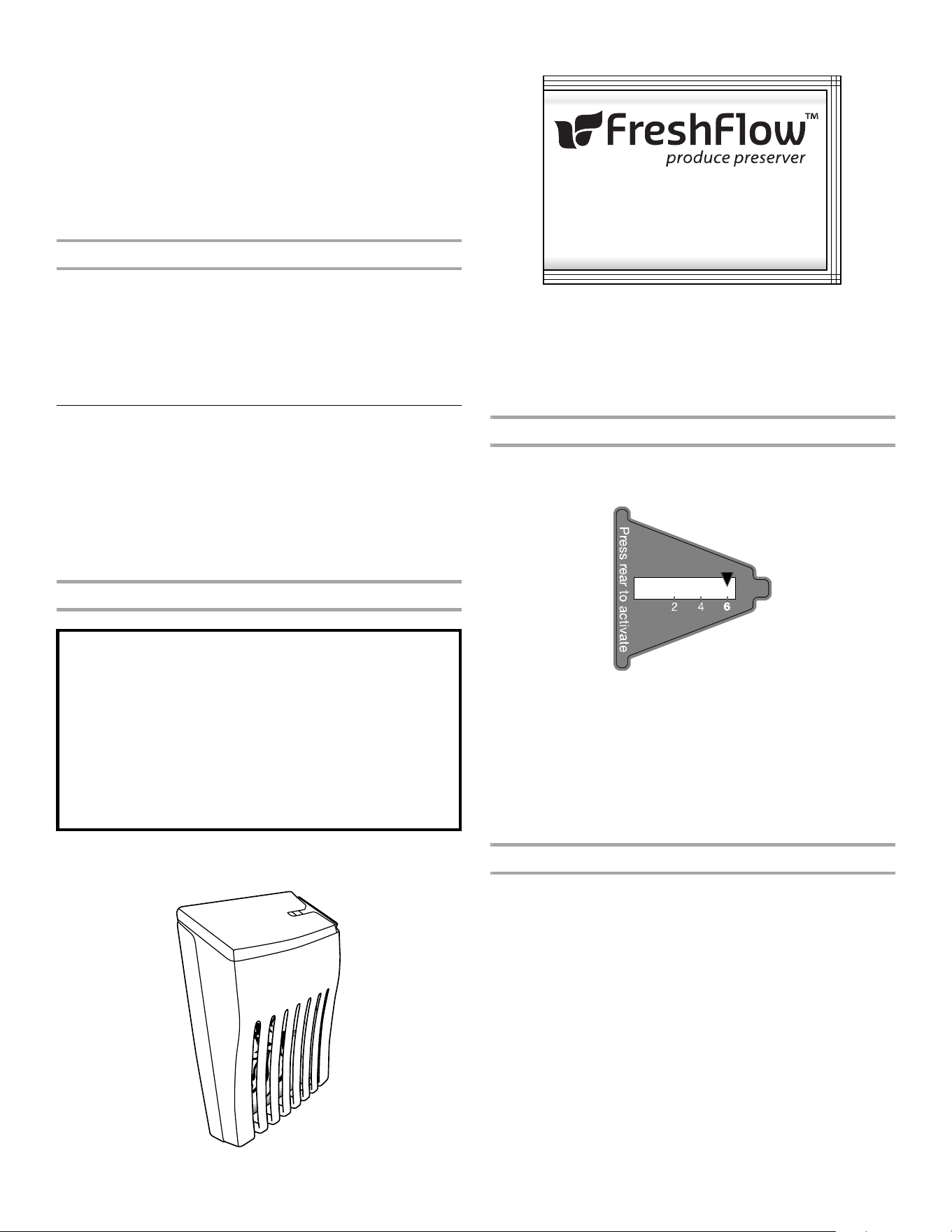

Install Produce Preserver

(on some models)

On some models, your refrigerator's accessory packet includes a

Produce Preserver, which should be installed prior to use. On

some models, the Produce Preserver is already installed at the

factory.

The Produce Preserver absorbs ethylene, allowing the ripening

process of many produce items to slow down. As a result, certain

produce items will stay fresh longer.

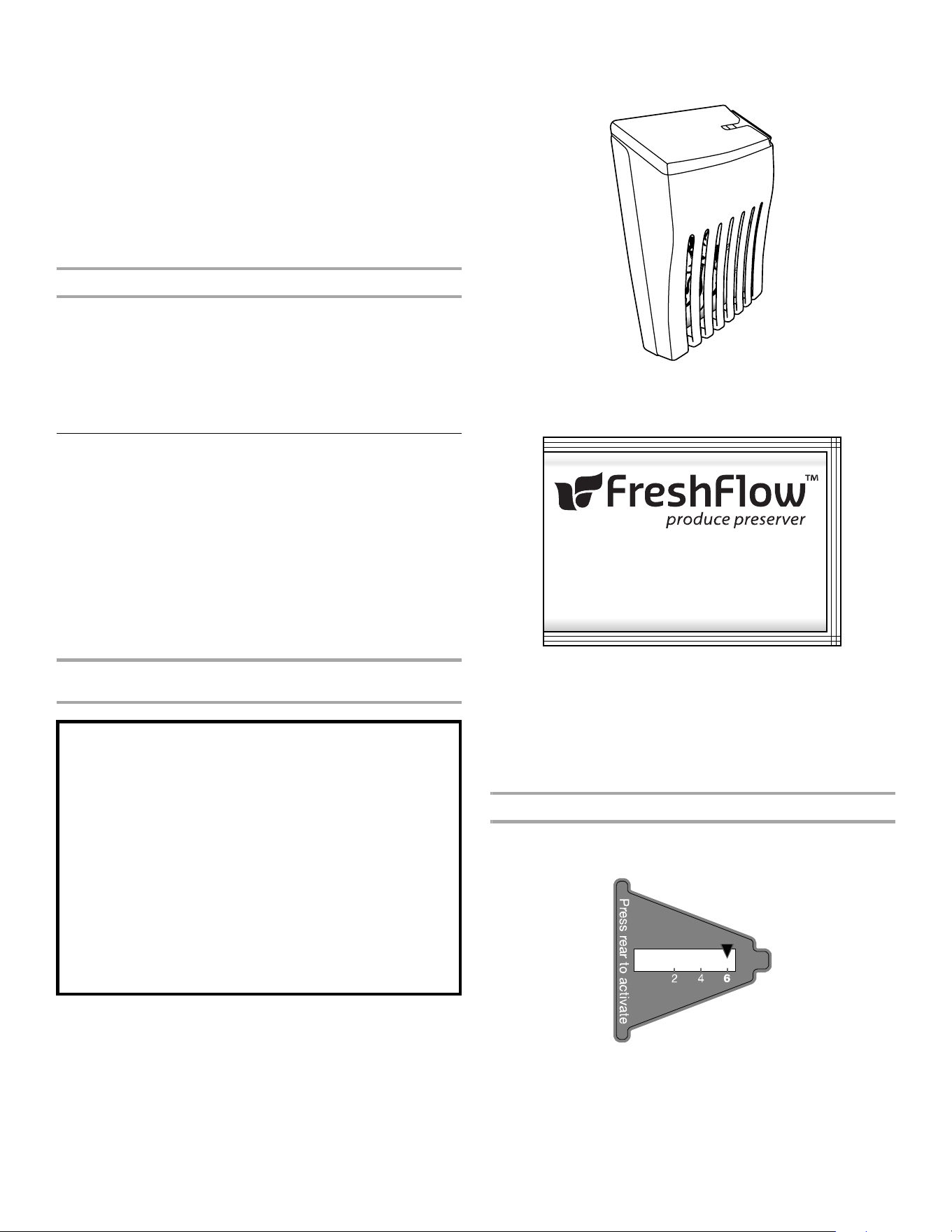

Installing the Produce Preserver (on some models)

The Produce Preserver pouches should be installed in their

housing, which is located along an interior side wall of the crisper

or convertible drawer.

NOTE: For best performance, always use two pouches.

1. Remove the Produce Preserver pouches from their packaging.

2. Lift up on the housing in order to remove it from its mounting

tab along the wall.

3. Open the housing by pulling up and out on the back of the top

of the housing.

4. Place both pouches inside the housing, then snap the housing

back together.

5. Place the housing back on the mounting tab along the wall.

Installing the Status Indicator (on some models)

The Produce Preserver comes with a status indicator, which

should be activated and installed at the same time the pouch is

installed.

1. Place the indicator face-down on a firm, flat surface.

2. Apply pressure to the bubble on the back of the indicator, until

the bubble pops to activate the indicator.

3. Slide open the cap on the Produce Preserver housing.

4. Place the indicator in the top of the housing, facing outward.

5. Slide the cap closed, and check that the indicator is visible

through the rectangular hole in the cap.

NOTE: The cap will not easily close if the indicator’s rear

bubble has not been popped.

Replacing the Produce Preserver (on some models)

The disposable pouches should be replaced every 6 months,

when the status indicator has completely changed from white to

red.

To order replacements, see “Accessories.”

1. Remove the old pouches from the Produce Preserver housing.

2. Remove the old status indicator.

3. Install the new pouches and status indicator using the

instructions in the previous sections.

CAUTION: IRRITANT

MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES

FORM WHEN MIXED WITH OTHER PRODUCTS.

Do not mix with cleaning products containing ammonia,

bleach or acids. Do not get in eyes, on skin or clothing. Do

not breathe dust. Keep out of reach of children.

FIRST AID TREATMENT: Contains potassium

permanganate. If swallowed, call a Poison Control Center or

doctor immediately. Do not induce vomiting. If in eyes, rinse

with water for 15 minutes. If on skin, rinse with water.

CAUTION

ITA

Read cautions on back.

ATTENTION

ITA

Lisez des prudences sur le revers.

CAUTION

IRRITANT

Read cautions on back.

ATTENTION

IRRITANT

Lire les mises en garde au dos.

Whirlpool Corporation, Benton Harbor MI 49022

MONTHS

REPLACE

REFRIGERATOR USE

Using the Controls

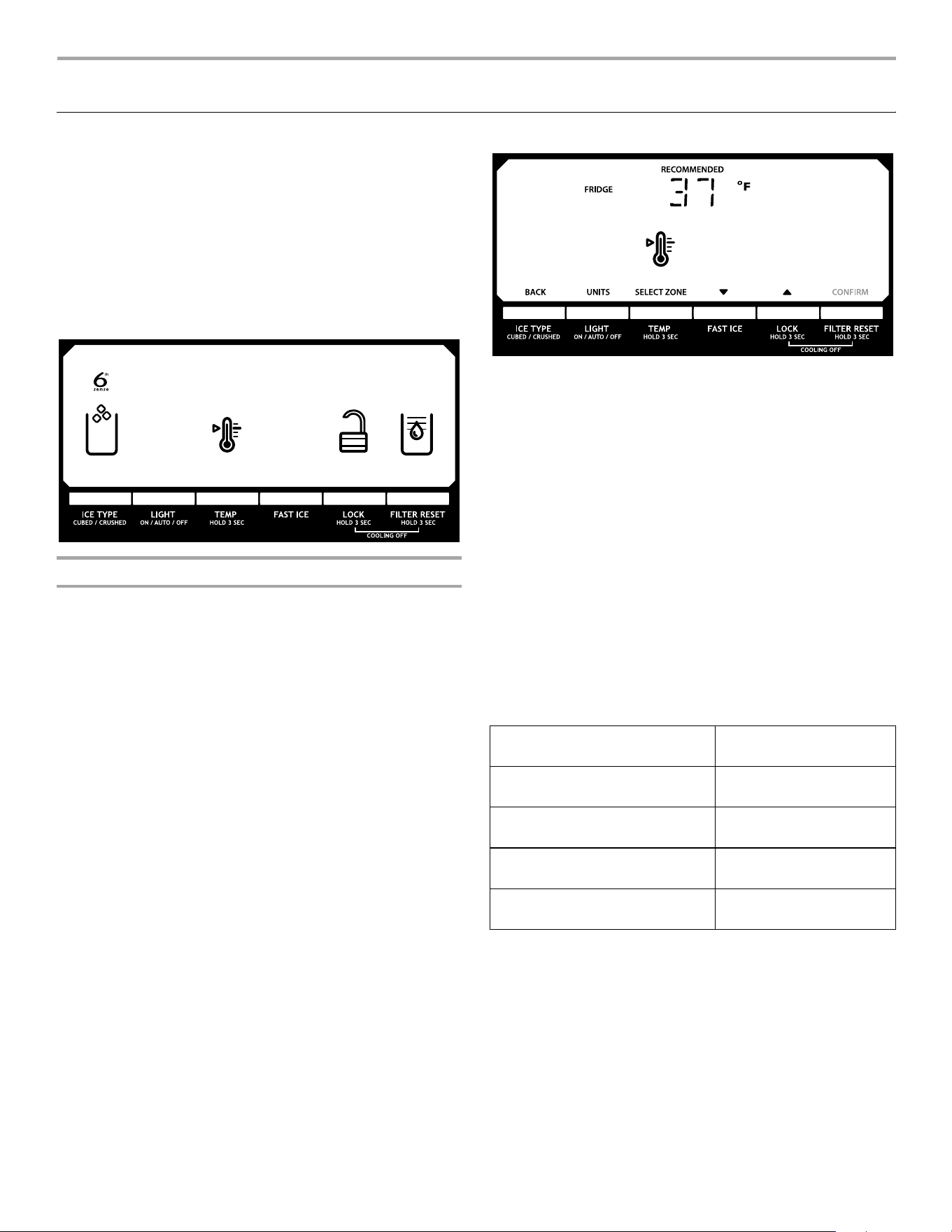

The refrigerator and freezer controls are located on the dispenser

panel.

IMPORTANT: The display screen on the dispenser control panel

will turn off automatically and enter “sleep” mode when the

control buttons and dispenser pads have not been used for

2 minutes or more. While in “sleep” mode, the first press of a

control button will only reactivate the display screen, without

changing any settings. After reactivation, changes to any settings

can then be made. If no changes are made within 2 minutes, the

display will re-enter “sleep” mode.

■ Touch any control button on the dispenser panel to activate

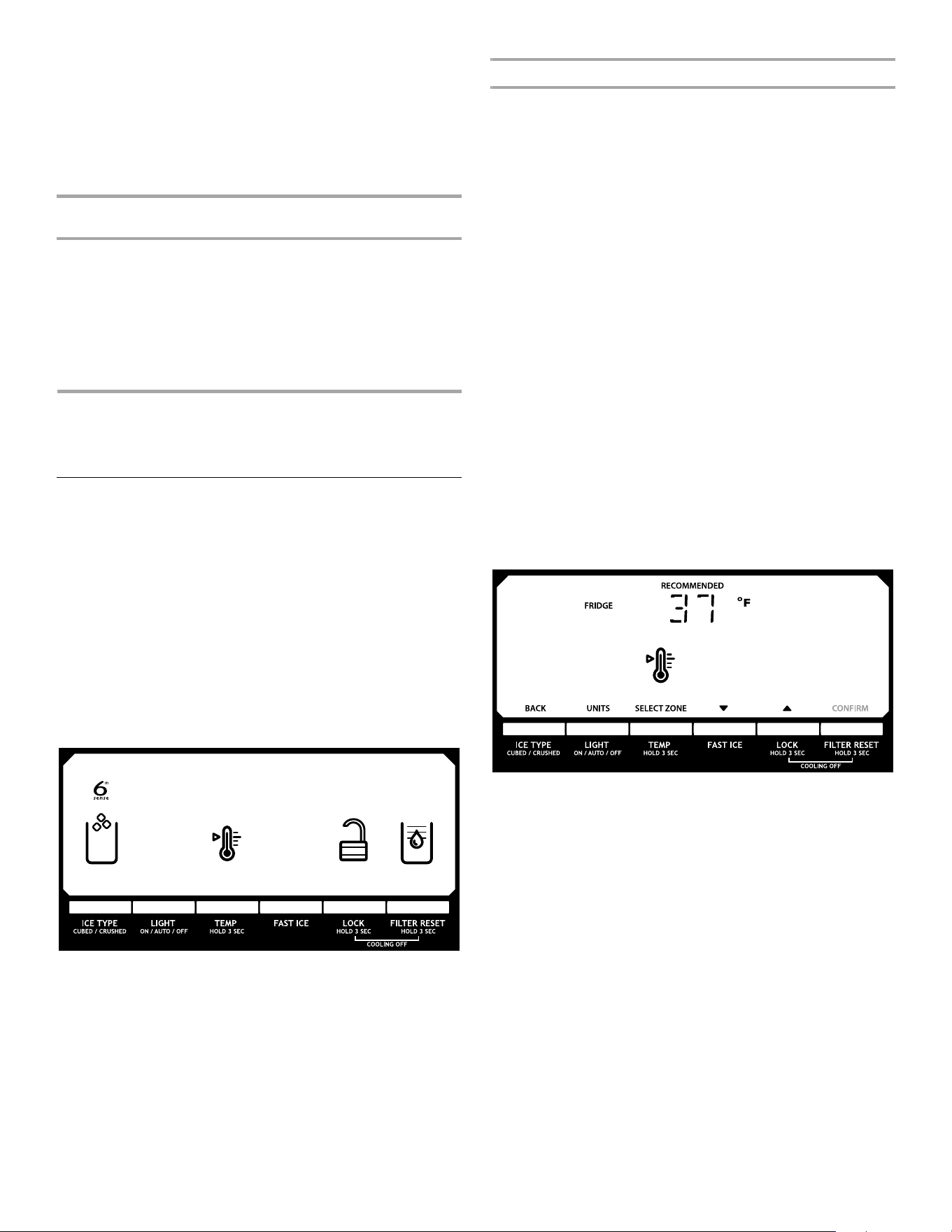

the display screen. The home screen will appear as shown.

Adjusting the Controls

For your convenience, your refrigerator and freezer controls are

preset at the factory. When you first install your refrigerator, make

sure that the controls are still set to the “mid-settings.” The factory

recommended set points are 37°F (3°C) for the refrigerator and

0°F (-18°C) for the freezer.

IMPORTANT:

■ Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the set points to a colder than

recommended setting will not cool the compartments any

faster.

■ If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

■ The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

■ Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

To view and adjust the set points, press and hold the TEMP

button for 3 seconds. When adjust mode is activated, adjusting

information will appear on the display screen.

NOTE: To view Celsius temperatures, press the LIGHT button

when adjust mode is activated. To return the display setting to

Fahrenheit, press LIGHT again.

■ When adjust mode is activated, the display screen shows the

refrigerator set point and “FRIDGE” appears.

■ Press LOCK to raise the set point, or press FAST ICE to lower

the set point.

■ When you have finished viewing (and adjusting if desired) the

refrigerator set point, press TEMP to change the display to

show the freezer set point. When the zone has been changed,

“FREEZER” appears on the display screen.

■ Press LOCK to raise the set point, or press FAST ICE to lower

the set point.

■ When you have finished viewing (and adjusting if desired) both

the refrigerator and freezer set points, press FILTER to save

the settings.

NOTE: To exit without saving changes, press ICE TYPE at any

time while in adjust mode, or allow about 60 seconds of

inactivity and adjust mode will turn off automatically.

When adjusting temperature set points, use the following chart as

a guide.

The set point range for the refrigerator is 33°F to 45°F (0°C to

7°C). The set point range for the freezer is -5°F to 5°F (-21°C to

-15°C).

CONDITION: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Setting

1° higher

REFRIGERATOR too warm REFRIGERATOR Setting

1° lower

FREEZER too cold FREEZER Setting

1° higher

FREEZER too warm /

Too little ice

FREEZER Setting

1° lower

Cooling On/Off

Your refrigerator and freezer will not cool when cooling is

turned off.

■ To turn cooling off, press and hold the LOCK and FILTER

buttons at the same time for 3 seconds.

IMPORTANT: To avoid unintentionally locking the dispenser

or changing other settings, be sure to press both buttons at

exactly the same time.

When cooling is off, “COOLING OFF” will appear on the

display screen.

■ Press and hold LOCK and FILTER for 3 seconds again to turn

cooling back on.

Additional Features

Fast Ice

The Fast Ice feature assists with temporary periods of heavy ice

use by increasing ice production over a 24-hour period.

IMPORTANT: This feature only works if the ice maker is turned

on. See “Ice Maker and Storage Bin.”

■ Press FAST ICE to turn on the Fast Ice feature. When the

feature is on, the Fast Ice icon will appear on the dispenser

display screen. The Fast Ice setting will remain on for 24 hours

unless manually turned off.

■ To manually turn off the Fast Ice feature, press FAST ICE again

or adjust the freezer temperature set point. The Fast Ice icon

will disappear when the feature is off.

NOTE: If increased ice production is desired at all times, change

the freezer set point to a lower setting. Setting the freezer to a

colder temperature may make some foods, such as ice cream,

harder.

6th Sense™ Temperature Management

The 6th Sense™ feature assists with regulating the temperature

inside the refrigerator. If a large quantity of warm food is placed in

the refrigerator or warm air enters the refrigerator while the door is

held open, the 6th Sense™ system activates to quickly restore the

temperature to the set point.

NOTE: The 6th Sense™ system is always on when your

refrigerator is operating. You do not need to press any buttons to

activate it. The 6th Sense™ icon on the dispenser display screen

indicates that the feature is functioning properly.

Door Ajar Alarm

The Door Ajar Alarm feature sounds an alarm when the refrigerator

or freezer door is open for 5 minutes and the product cooling is

turned on. The alarm will repeat every 2 minutes. Close both

doors to turn it off. The feature then resets and will reactivate

when either door is left open again for 5 minutes.

NOTE: To mute the audible alarm while keeping the doors open,

such as while cleaning the inside of the refrigerator, press any

button on the control panel. The alarm sound will be temporarily

turned off, but the Door Ajar icon will still be displayed on the

dispenser control panel.

Dual Evaporator (on some models)

Some models come equipped with a dual sequential evaporation

system, which includes two separate evaporators for the

refrigerator and freezer compartments.

Dual evaporation results in higher humidity, which helps keep

foods in the refrigerator from spoiling as quickly and improves

food quality and freshness in the freezer due to decreased freezer

burn. In addition, the dual evaporation system helps keep food

smells in the refrigerator from transferring to ice in the freezer.

NOTE: The dual evaporation system is always activated when

your refrigerator is operating. You do not need to press any

buttons to turn it on.

Convertible Drawer Temperature Control

(on some models)

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to avoid “spot” freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28° to 32°F (-2° to 0°C).

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal storage

temperatures.

NOTE: If food starts to freeze, move the control to the right (less

cold), toward the VEG setting. Remember to wait 24 hours

between adjustments.

Crisper Humidity Control

(on some models)

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Chilled Door Bin

(on some models)

Cool air from the freezer is directed to the refrigerator door bin

directly beneath the vents.

NOTE: The dairy compartment and can rack are not associated

with the Chilled Door Bin feature.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

■ Slide the door chill control to the left to reduce the flow of cold

air to the bin and make it less cold.

■ Slide the door chill control to the right to increase the flow of

cold air to the bin and make it colder.

A. Chilled door bin control

Water and Ice Dispensers

IMPORTANT: After connecting the refrigerator to a water source

or replacing the water filter, flush the water system. Use a sturdy

container to depress and hold the water dispenser pad for

5 seconds, then release it for 5 seconds. Repeat until water

begins to flow. Once water begins to flow, continue depressing

and releasing the dispenser pad (5 seconds on, 5 seconds off)

until a total of 3 gal. (12 L) has been dispensed. This will flush air

from the filter and water dispensing system, and prepare the

water filter for use. Additional flushing may be required in some

households. As air is cleared from the system, water may spurt

out of the dispenser.

NOTES:

■ The dispensing system will not operate when the freezer door

is open.

■ Allow 24 hours for the refrigerator to cool down and chill

water.

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced. Wait 72 hours for full ice

production.

■ The display screen on the dispenser control panel will turn off

automatically and enter “sleep” mode when the control

buttons and dispenser pads have not been used for 2 minutes

or more. While in “sleep” mode, the first press of a control

button will only reactivate the display screen, without

changing any settings. After reactivation, changes to any

settings can then be made. If no changes are made within

2 minutes, the display will re-enter “sleep” mode.

The Water Dispenser

IMPORTANT:

■ Dispense at least 1 qt (1 L) of water every week to maintain a

fresh supply.

■ If the flow of water from the dispenser decreases, it could be

caused by low water pressure.

■ With the water filter removed, dispense 1 cup of water. If

1 cup of water is dispensed in 8 seconds or less, the

water pressure to the refrigerator meets the minimum

requirement.

■ If it takes longer than 8 seconds to dispense 1 cup of

water, the water pressure to the refrigerator is lower than

recommended. See “Water Supply Requirements” or

“Troubleshooting” for suggestions.

To Dispense Water:

1. Press a sturdy glass against the water dispenser pad.

2. Remove the glass to stop dispensing.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer when

the dispenser pad is pressed. To turn off the ice maker, see “Ice

Maker and Storage Bin.”

Your ice maker can produce both crushed and cubed ice. Before

dispensing ice, select which type of ice you prefer by pressing the

ICE TYPE button.

The display screen indicates which type of ice is selected.

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from crushed to cubed, a few ounces of crushed

ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Make sure the desired type of ice is selected. To switch

between cubed and crushed, press ICE TYPE.

2. Press a sturdy glass against the ice dispenser pad. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the

pad in order to activate the ice dispenser. Pressing hard will

not make the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for several seconds after

removing the glass from the pad. The dispenser may continue

to make noise for a few seconds after dispensing.

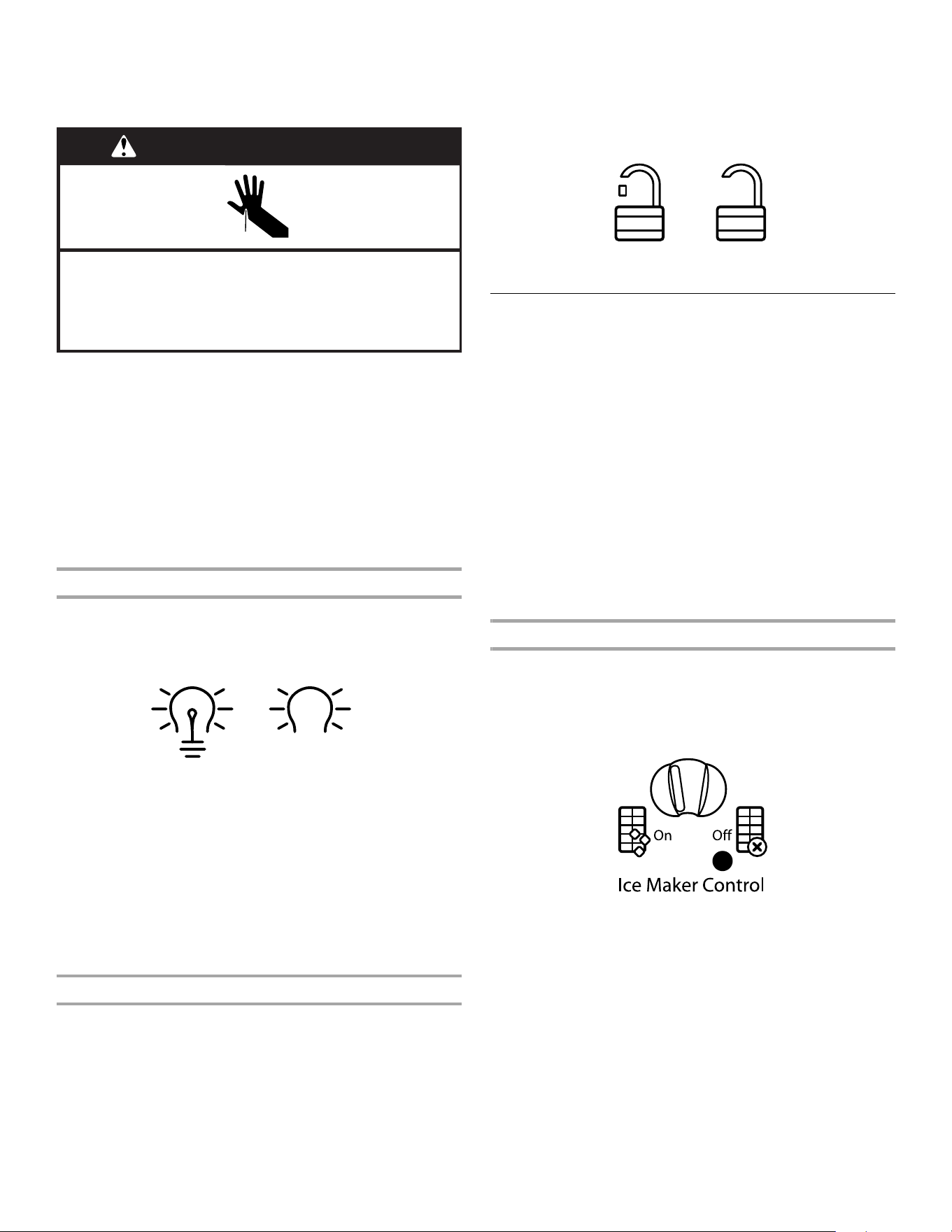

The Dispenser Light

When you use the dispenser, the light will automatically turn on.

If you want the light to be on continuously, you may choose either

ON or DIM. The display screen indicates which mode is selected.

ON: Press LIGHT to turn the dispenser light on.

DIM: Press LIGHT a second time to select DIM mode. The

dispenser light will remain on, but at a lower intensity.

OFF: Press LIGHT a third time to turn the dispenser light off.

The dispenser lights are LEDs that cannot be changed. If it

appears that your dispenser lights are not working, see

“Troubleshooting” for more information.

CRUSHED CUBED

ON DIM

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

WARNING

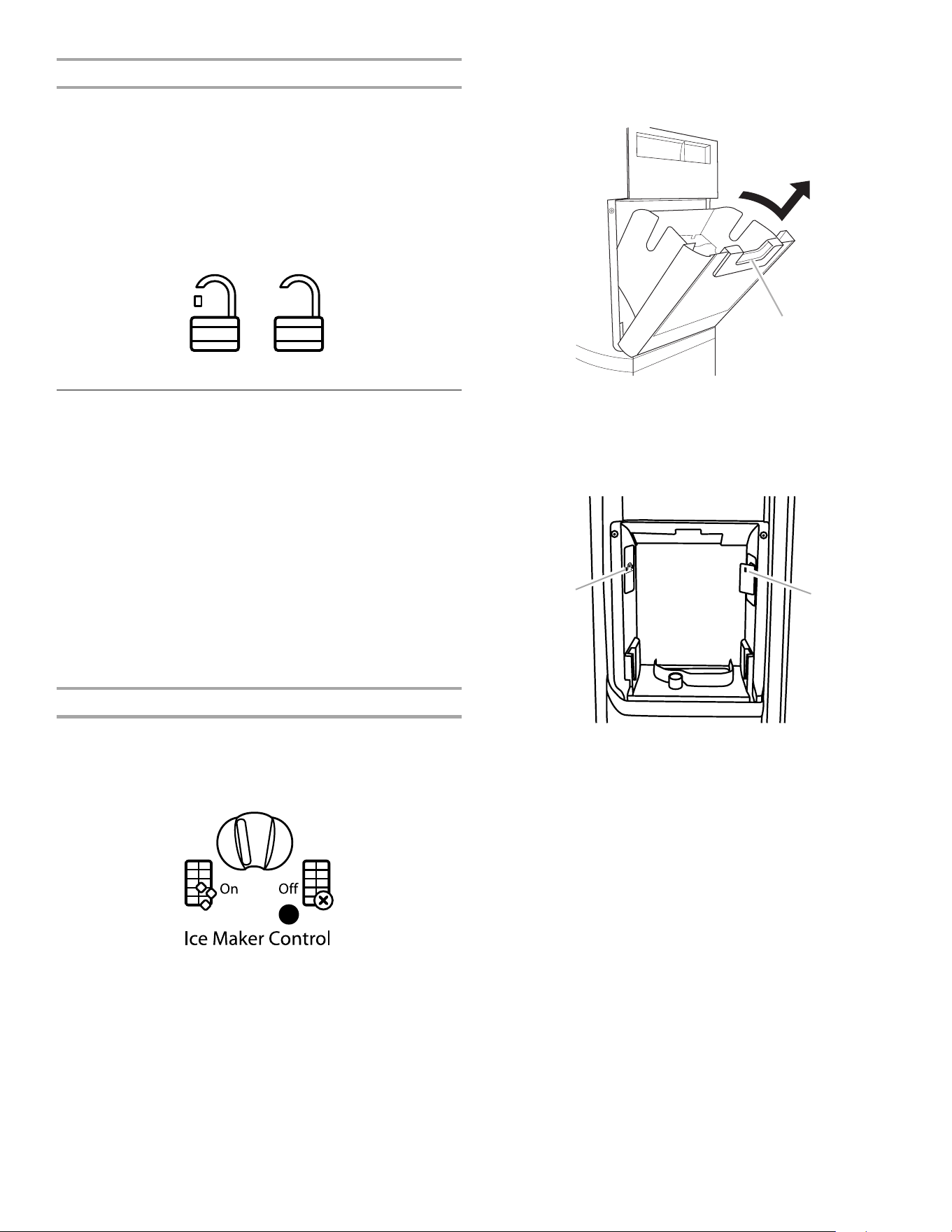

The Dispenser Lock

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the refrigerator,

to the ice maker, or to the dispenser light. It simply deactivates the

controls and dispenser pads. To turn off the ice maker, see “Ice

Maker and Storage Bin.”

■ Press and hold LOCK for 3 seconds to lock the dispenser.

■ Press and hold LOCK a second time to unlock the dispenser.

The display screen indicates when the dispenser is locked.

Ice Maker and Storage Bin

(on some models)

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

■ The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

■ Do not use anything sharp to break up the ice in the storage

bin. This can cause damage to the ice container and the

dispenser mechanism.

■ Do not store anything on top of or in the ice maker or storage

bin.

Style 1

Turning the Ice Maker On/Off:

The On/Off switch can only be accessed when the ice storage bin

has been removed. The switch is located on the freezer door, on

the left side of the wall that surrounds the ice storage bin. See the

following section for bin removal instructions.

■ To turn on the ice maker, slide the control to the ON (left)

position.

■ To manually turn off the ice maker, slide the control to the OFF

(right) position.

NOTE: The ice maker has an automatic shutoff to keep the

storage bin from overfilling during normal operation. The ice

maker sensors will automatically stop ice production, but the

control will remain in the ON (left) position.

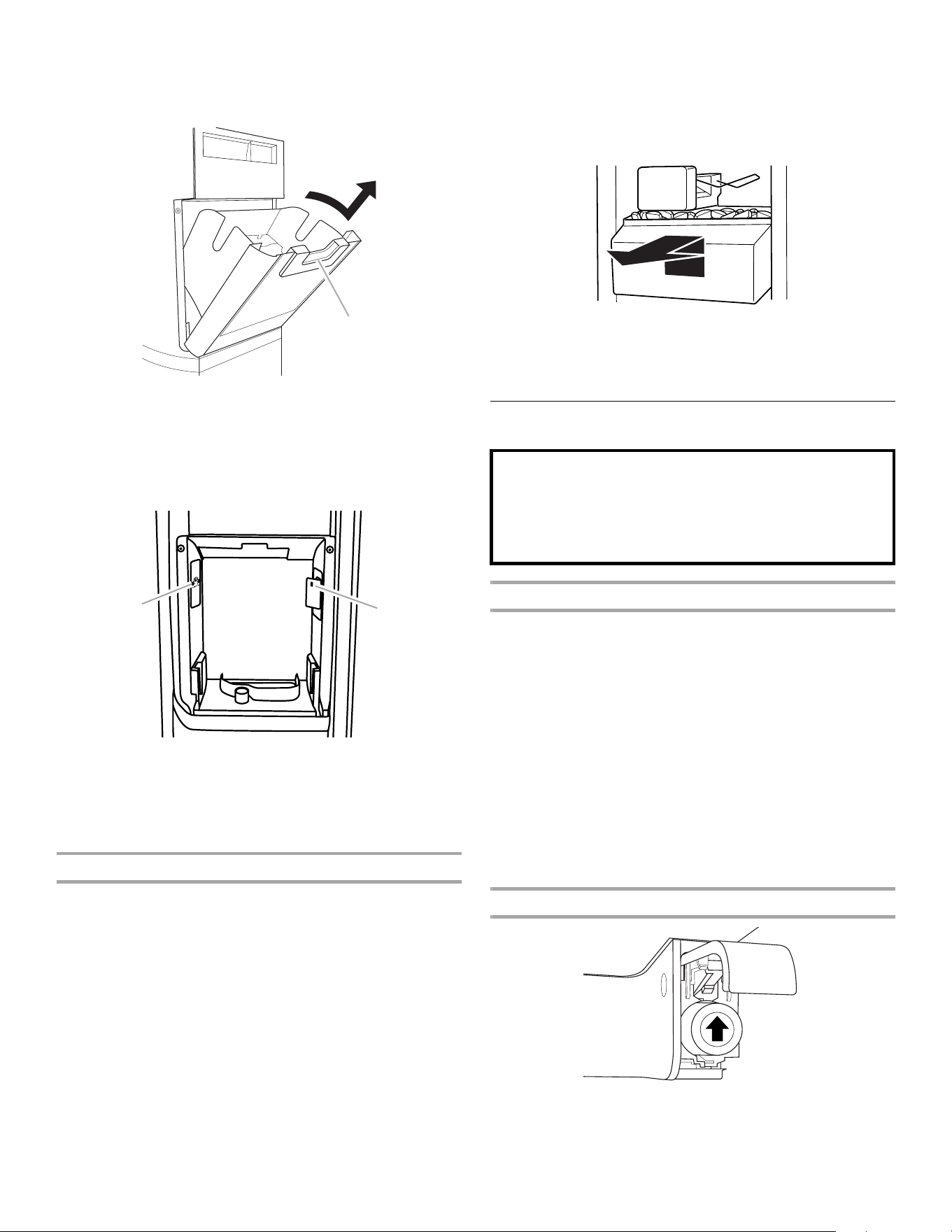

Removing and Replacing Ice Storage Bin:

1. Press down the release lever and tilt the bucket outward. Use

both hands to hold the base of the storage bin, then lift it up

and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover (“flipper door”), located on the right wall of the

freezer door, stops the ice maker from producing ice if the

door is open or the storage bin is removed.

2. Replace the bin by sliding it onto the door, then tilting it back

into an upright position. The release lever will click when the

bin is securely in place.

LOCKED UNLOCKED

A. Release lever

A. On/Off switch

B. Sensor cover

Style 2

Turning the Ice Maker On/Off:

■ To turn ON the ice maker, simply lower the wire shutoff arm.

■ To manually turn off the ice maker, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click. Ice can still

be dispensed, but no more can be made.

NOTE: The ice maker has an automatic shutoff to keep the

storage bin from overfilling during normal operation. As ice is

made, the ice cubes will fill the ice storage bin, and the ice cubes

will raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

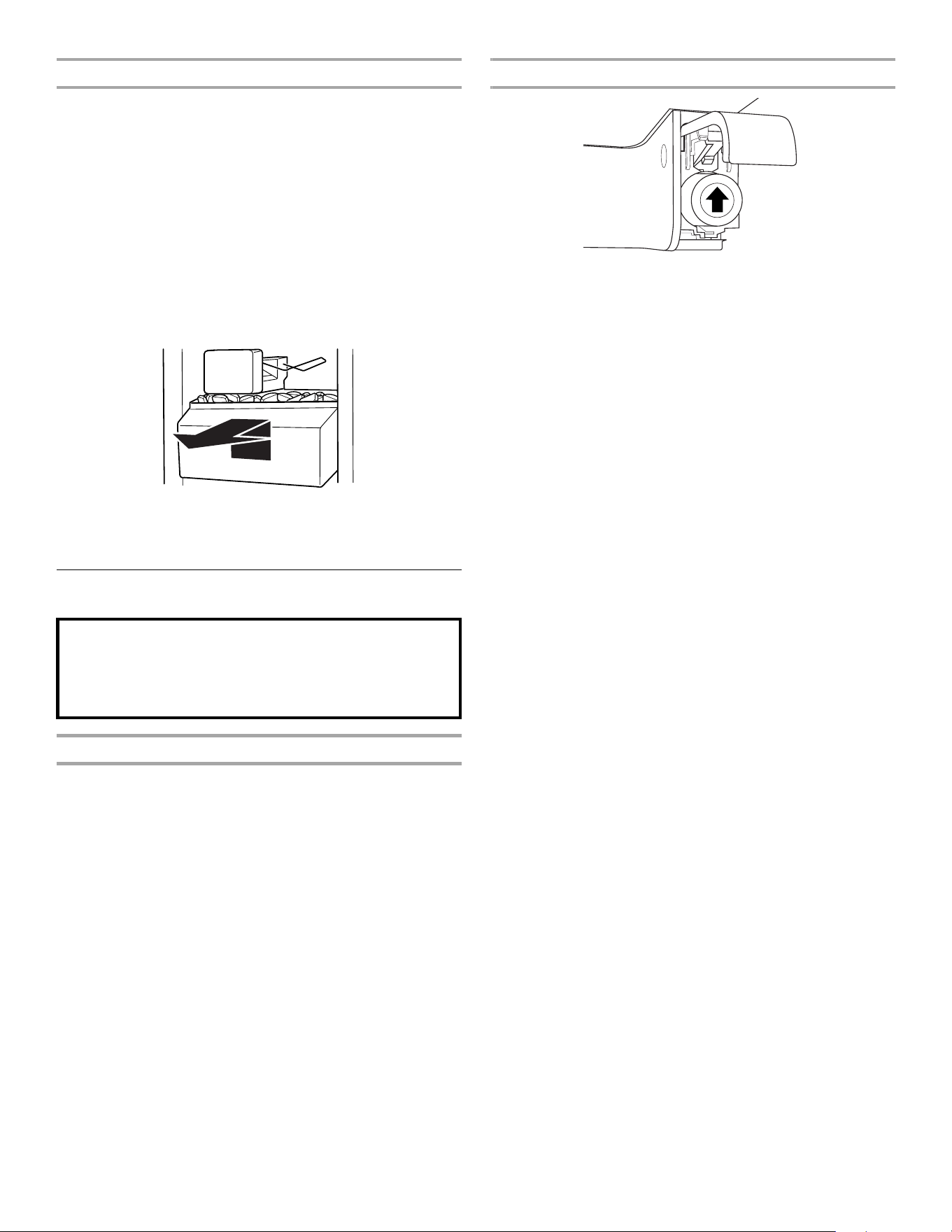

Removing and Replacing Ice Storage Bin:

1. Pull the covering panel up from the bottom.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work.

5. To restart ice production, push the wire shutoff arm down to

the ON position. Make sure the door is closed tightly.

Water Filtration System

Water Filter Status Light

The water filter status light will help you know when to change

your water filter.

■ When the dispenser control panel’s water filter status display

changes to “ORDER,” this tells you that it is almost time to

change the water filter cartridge.

■ Replace the water filter cartridge when the water filter status

display changes to “REPLACE.”

If water flow to your water dispenser or ice maker decreases

noticeably, change the filter sooner. The filter should be replaced

at least every 6 months, depending on your water quality and

usage.

■ After changing the water filter, reset the status light by

pressing and holding the FILTER button for 3 seconds. When

the system is reset, the “ORDER” and “REPLACE” icons will

disappear from the display screen.

Changing the Water Filter

1. Locate the water filter in the top-right corner of the refrigerator

compartment.

2. Lift open the filter cover door. The filter will be released and

then eject as the door is opened.

3. When the door is completely open, pull the filter straight out.

NOTE: There may be some water in the filter. Some spilling

may occur. Use a towel to wipe up any spills.

4. Take the new filter out of its packaging and remove the covers

from the O-rings. Be sure the O-rings are still in place after the

covers are removed.

5. With the arrow pointing up, align the new filter with the filter

housing and slide it into place. The filter cover door will

automatically begin to close as the new filter is inserted.

6. Close the filter cover door completely in order to snap the filter

into place. You may need to press hard.

7. Flush the water system. See “Water and Ice Dispensers.”

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

REFRIGERATOR CARE

Cleaning

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille. See the “Door Removal”

instructions, either in the User Instructions or the separate

instruction sheet provided with your refrigerator.

■ Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

■ Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

Changing the Light Bulbs

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with one of the same size, shape and wattage.

■ The dispenser lights are LEDs that cannot be changed.

■ On some models, the interior lights are LEDs that cannot

be changed.

■ On some models, the interior lights require a 40-watt bulb.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.whirlpool.com In Canada, www.whirlpool.ca

Refrigerator Operation

The refrigerator will not operate

■ Power cord unplugged? Plug into a grounded 3 prong outlet.

■ Is outlet working? Plug in a lamp to see if the outlet is

working.

■ Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

■ Are controls on? Make sure the refrigerator controls are on.

See “Using the Controls.”

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The refrigerator may run

even longer if the room is warm, a large food load is added, doors

are opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with an explanation.

■ Buzzing - heard when the water valve opens to fill the ice

maker

■ Clicking/Snapping - valves opening or closing

■ Pulsating - fans/compressor adjusting to optimize

performance

■ Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

■ Sizzling/Gurgling - water dripping on the heater during

defrost cycle

■ Popping - contraction/expansion of inside walls, especially

during initial cool-down

■ Water running - may be heard when ice melts during the

defrost cycle and water runs into the drain pan

■ Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

■ Door blocked open? Move food packages away from door.

■ Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

■ Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

The refrigerator rocks and is not stable

■ What do I do if the refrigerator rocks and is not stable?

To stabilize the refrigerator, remove the base grille and lower

the leveling feet until they touch the floor. See the “Door

Removal” instructions, either in the User Instructions or the

separate instruction sheet provided with your refrigerator.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

The lights do not work

■ Is a light bulb loose in the socket or burned out? See

“Changing the Light Bulbs.”

■ Is the dispenser light set to OFF? On some models, the

dispenser light will operate only when a dispenser lever/pad is

pressed. If you want the dispenser light to stay on

continuously, set the dispenser light to ON, or (on some

models) NIGHT LIGHT or AUTO or HALF or DIM. See “Water

and Ice Dispensers.”

■ Is the dispenser light set to NIGHT LIGHT or AUTO? On

some models, if the dispenser is set to the NIGHT LIGHT or

AUTO mode, be sure the dispenser light sensor is not

blocked. See “Water and Ice Dispensers.”

Temperature and Moisture

Temperature is too warm

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

■ Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

■ Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

■ Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See “Using the Controls.”

There is interior moisture buildup

NOTE: Some moisture buildup is normal. Clean with a dry cloth.

■ Humid room? Contributes to moisture buildup.

■ Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

Ice and Water

The ice maker is not producing ice or not enough ice

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

■ Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

■ Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil. (This

does not apply to models with the ice maker mounted at the

top of the freezer door.)

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See “Water Supply Requirements.”

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

■ Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See “Water Supply Requirements.”

■ Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

■ New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

■ Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

■ Odor transfer from food? Use airtight, moisture-proof

packaging to store food.

■ Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

■ Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

■ Freezer door closed completely? Close the door firmly. If it

does not close completely, see “The doors will not close

completely.”

■ Ice bin installed correctly? Be sure the ice bin is firmly in

position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

■ Ice clogged in the ice storage bin or delivery chute?

Remove clogged ice, using a plastic utensil if necessary.

Clean chute and bottom of storage bin using a warm moist

cloth, and dry both thoroughly. To avoid clogging and maintain

a fresh supply of ice, empty the storage bin and clean both the

bin and delivery chute every two weeks.

■ Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

■ Has the ice melted around the auger (metal spiral) in the

ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

■ Is the ice dispenser stalling while dispensing “crushed”

ice? Change the ice button from “crushed” to “cubed.” If

cubed ice dispenses correctly, depress the button for

“crushed” ice and begin dispensing again.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

WARNING

■ Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

■ Freezer door closed completely? Close the door firmly. If it

does not close completely, see “The doors will not close

completely.”

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

■ Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See “Water Supply Requirements.”

■ Kink in the home water source line? Straighten the water

source line.

■ New installation? Flush and fill the water system.

■ Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

■ Is a reverse osmosis water filtration system connected to

your cold water supply? See “Water Supply Requirements.”

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

■ Glass not being held under the dispenser long enough?

Hold the glass under the dispenser for 2 to 3 seconds after

releasing the dispenser lever/pad.

■ New installation? Flush the water system. See “Prepare the

Water System” or “Water and Ice Dispensers.”

■ Recently changed water filter? Flush the water system. See

“Prepare the Water System” or “Water and Ice Dispensers.”

The dispenser water is not cool enough (on some models)

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

■ New installation? Allow 24 hours after installation for the

water supply to cool completely.

■ Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

■ Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

■ Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See “Water

Supply Requirements.”

ACCESSORIES

To order replacement filters, call 1-800-442-9991 and ask for the

part number listed below or contact your authorized Whirlpool

dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner and Polish:

Order Part #4396095

Water Filter:

Order Part #W10295370 (P4RFWB)

Air Filter:

Order Part #W10311524

Produce Preserver:

Order Part #W10346771

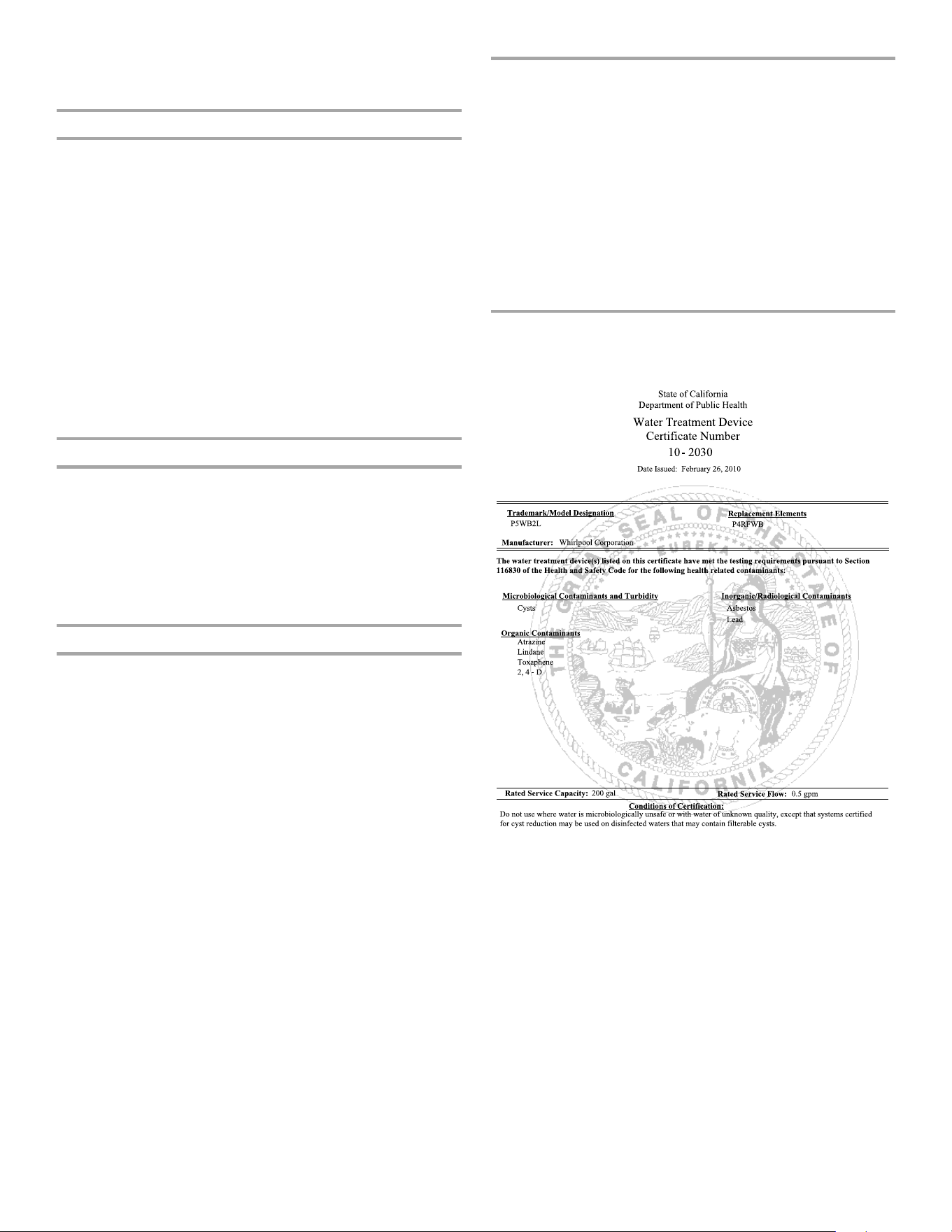

WATER FILTER CERTIFICATIONS

PERFORMANCE DATA SHEET

Water Filtration System

Model P5WB2L/P4RFWB Capacity 200 Gallons (757 Liters)

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

■ Use replacement filter P4RFWB, part #W10295370.

2011 suggested retail price of $39.99 U.S.A./$49.99 Canada.

Prices are subject to change without notice.

Style 1 – When the water filter status display changes from

“GOOD” to “ORDER,” order a new filter. When the filter indicator

reads “REPLACE,” it is recommended that you replace the filter.

Style 2 – When the filter indicator changes from green to yellow,

order a new filter. When the indicator changes from yellow to red,

it is recommended that you replace the filter.

Style 3 – When the filter indicator reads 10%, order a new filter.

When the indicator reads 0%, it is recommended that you

replace the filter.

Style 4 – Press FILTER to check the status of your water filter. If

the filter indicator light is yellow, order a new filter. If the filter

indicator light is red, it is recommended that you replace the filter.

■ After changing the water filter, flush the water system. See

“Water and Ice Dispensers” or “Water Dispenser.”

■ These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

■ The product is for cold water use only.

■ The water system must be installed in compliance with state and

local laws and regulations.

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

■ Refer to the “Warranty” section for the Manufacturer’s name,

address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

System tested and certified by NSF International against NSF/ANSI

Standard 42 for the reduction of Chlorine Taste and Odor, and Particulate

Class I*; and against NSF/ANSI Standard 53 for the reduction of Live

Cysts, Asbestos, Lead, Lindane, Toxaphene, Atrazine, and 2,4 - D.

Substance Reduction

Aesthetic Effects

NSF Reduction

Requirements

Average

Influent

Influent Challenge

Concentration

Maximum

Effluent

Minimum %

Reduction

Average %

Reduction

Chlorine Taste/Odor

Particulate Class I

50% reduction

85% reduction

2.0 mg/L

7,300,000 #/mL

2.0 mg/L ± 10%

At least 10,000 particles/mL

0.20 mg/L

75,000 #/mL

97.2

99.4

Contaminant

Reduction

NSF Reduction

Requirements

Average

Influent

Influent Challenge

Concentration

Maximum

Effluent

Minimum %

Reduction

Average %

Reduction

Live Cysts

†

99.95% 160,000/L 50,000/L min. 54/L

†

99.97 99.99

Asbestos 99% 87 MFL 10

to 10

fibers/L

††

0.17 MFL 99 99

Lead: @ pH 6.5

Lead: @ pH 8.5

0.010 mg/L

0.160 mg/L

0.140 mg/L

0.15 mg/L ± 10%

0.001 mg/L

0.005 mg/L

99.4

98.6

99.4

98.6

Lindane 0.0002 mg/L 0.0019 mg/L 0.002 mg/L ± 10% 0.00002 mg/L 98.9 99

Toxaphene 0.003 mg/L 0.014 mg/L 0.015 mg/L ± 10% 0.001 mg/L 93 93

Atrazine 0.003 mg/L 0.0094 mg/L 0.009 mg/L ± 10% 0.0005 mg/L 94.5 94.7

2,4 - D 0.07 mg/L 0.220 mg/L 0.210 mg/L ± 10% 0.028 mg/L 87.5 96.1

Water Supply

Water Pressure

Water Temperature

Service Flow Rate

City or Well

30 - 120 psi (207 - 827 kPa)

33° - 100°F (0.6° - 37.8°C)

0.5 gpm (1.9 Lpm) @ 60 psi

†

††

Class I particle size: >0.5 to <1 um

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

Based on the use of Cryptosporidium parvum oocysts

Fibers greater than 10 um in length

® NSF is a registered trademark of NSF International.

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be

provided by a Whirlpool designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY

SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies

only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain

service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is

used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Any food or medicine loss due to refrigerator or freezer product failures.

7. Pickup and delivery. This major appliance is intended to be repaired in your home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with Whirlpool's published installation instructions.

11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or

cannot be easily determined.

12. Discoloration, rust, or oxidation of stainless steel surfaces.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR

A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces

do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This

warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This

warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies. 6/08

For additional product information, in the U.S.A., visit www.whirlpool.com

In Canada, visit www.whirlpool.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may

contact Whirlpool at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of

the refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

If you need further assistance, you can write to Whirlpool with any questions or concerns at the address below:

In the U.S.A.:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

In Canada:

Whirlpool Brand Home Appliances

Customer eXperience Centre

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Please keep these User Instructions and the model number information for future reference.

Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la

section DÉPANNAGE, veuillez visiter notre site Web www.whirlpool.com pour des informations supplémentaires. Si vous avez

toujours besoin d'assistance, veuillez nous téléphoner au 1-800-253-1301. Au Canada, visitez notre site Web www.whirlpool.ca

ou téléphonez-nous au 1-800-807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

SÉCURITÉ DU RÉFRIGÉRATEUR

INSTRUCTIONS D'UTILISATION DU

RÉFRIGÉRATEUR

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■ Ne pas enlever la broche de liaison à la terre.

■ Ne pas utiliser un adaptateur.

■ Ne pas utiliser un câble de rallonge.

■ Débrancher la source de courant électrique avant l'entretien.

■ Replacer pièces et panneaux avant de faire la remise en marche.

■ Enlever les portes de votre vieux réfrigérateur.

■ Utiliser un produit de nettoyage ininflammable.

■ Garder les matériaux et les vapeurs inflammables, telle

que l'essence, loin du réfrigérateur.

■ Utiliser deux ou plus de personnes pour déplacer et

installer le réfrigérateur.

■ Débrancher le réfrigérateur avant l'installation de la

machine à glaçons (seulement pour modèles prêts à

recevoir une machine à glaçons).

■ Utiliser un verre robuste pour prendre des glaçons (sur

certains modèles).

■ Ne pas heurter les portes en verre du réfrigérateur (sur

certains modèles).

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

Retirer les matériaux d’emballage. Ne pas utiliser d'instruments

coupants, d'alcool à friction, de liquides inflammables ou de

nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces

produits peuvent endommager la surface de votre réfrigérateur.

Pour plus de renseignements, voir “Sécurité du réfrigérateur”.

Mise au rebut appropriée

de votre vieux réfrigérateur

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne

sont pas un problème du passé. Les réfrigérateurs jetés ou

abandonnés sont encore dangereux, même s'ils sont laissés

abandonnés pendant “quelques jours seulement”. Si vous vous

débarrassez de votre vieux réfrigérateur, veuillez suivre les

instructions suivantes pour aider à éviter les accidents.

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

AVERTISSEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigérateur.

Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

Renseignements importants à propos de la mise au

rebut des fluides réfrigérants :

Mettre le réfrigérateur au rebut conformément à la

réglementation fédérale et locale. Les fluides réfrigérants

doivent être évacués par un technicien licencié et certifié par

l’EPA conformément aux procédures établies.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le réfrigérateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement de votre

réfrigérateur pour le nettoyage ou un entretien ou réparation,

veiller à recouvrir le plancher avec du carton ou un panneau

de fibres dures pour éviter qu'il ne subisse tout dommage.

Toujours tirer le réfrigérateur tout droit lors de son

déplacement. Ne pas incliner le réfrigérateur d’un côté ou de

l’autre ni le “faire marcher” en essayant de le déplacer car le

plancher pourrait être endommagé.

Importants renseignements à savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

l’eau tiède quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposés à des

changements soudains de température ou à un impact tel

que coup brusque. Le verre trempé est conçu pour éclater

en d’innombrables pièces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont lourds. Les saisir à

deux mains lors de leur dépose afin d'éviter de les faire

tomber.

Retrait, réglage de l'aplomb et alignement de la porte

Rassembler les outils et pièces nécessaires et lire toutes les instructions avant de commencer l’installation. Conserver ces instructions

pour référence ultérieure.

REMARQUE : Avant de déplacer l’appareil jusque dans votre domicile, prendre les mesures de l’entrée afin de déterminer s’il est

nécessaire d'ôter les portes de réfrigérateur et de congélateur. S'il s’avère nécessaire d'ôter les portes, voir les instructions ci-dessous.

IMPORTANT : Avant de commencer, tourner la commande du réfrigérateur à OFF (arrêt). Débrancher le réfrigérateur ou déconnecter la

source de courant électrique.

OUTILLAGE NÉCESSAIRE :

Tournevis Phillips, clé hexagonale de ³⁄₁₆", clé à douille à tête hexagonale de ¹⁄₄", clés plates de ¹⁄₄" et ⁵⁄₁₆" ou clé à molette, carré

d’entraînement ou clé à douille à tête hexagonale de ³⁄₈"

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

Les portes doivent

être ouvertes à 90˚

Grille de la base

Charnière inférieure

Enlèvement des

portes

Charnière supérieure

gauche

Ne pas retirer les vis A

Charnière supérieure

droite

Nivellement

A. Charnière inférieure

B. Support de vérin

C. Pied de nivellement

A. Vis d’alignement

Alignement des

portes

Abaisser

Relever

Relever Abaisser

A. Face du raccord

A. Boîtier de raccordements

électriques

B. Agrafe de câblage

C. Œillet

D. Connecteur

Raccord du conduit

du distributeur d'eau

Raccordement

des câbles

BA DC

Enlever les portes

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Ouvrir les deux portes à 90°. Retirer la grille de la base en

retirant les deux vis puis en tirant sur les angles extérieurs.

Voir dessin 1.

REMARQUE : Les portes ne doivent être ouvertes qu'à 90°. Si

elles sont entièrement ouvertes, la grille de la base ne

s’enlèvera pas.

3. Retirer les aliments, le bac d'entreposage des glaçons et tout

balconnet réglable ou compartiment utilitaire des portes.

4. Déconnecter le conduit d'eau situé derrière la grille de la base

du côté de la porte du congélateur. Voir dessin 2.

■ Appuyer sur l'anneau externe coloré contre la partie avant

du raccord et tirer le tuyau d’eau pour le dégager.

REMARQUE : Maintenir le connecteur de la canalisation

d'eau fixé au tuyau qui passe sous le congélateur. La

porte ne peut être enlevée si le connecteur est toujours

fixé au tuyau qui passe par la charnière de porte.

5. Déconnecter le câblage situé derrière la grille de la base du

côté de la porte du congélateur. Voir dessin 3.

■ Ôter l'agrafe de câblage avec une clé à douille à tête

hexagonale de ¹⁄₄".

■ Tirer le boîtier de raccordements électriques pour le

dégager de dessous le réfrigérateur. Débrancher le

câblage du boîtier.

6. Fermer les deux portes et les garder fermées jusqu’à ce que

vous soyez prêt à les soulever pour les dégager de la caisse.

7. Utiliser une clé hexagonale de ³⁄₁₆" pour enlever les vis de la

charnière supérieure gauche, tel qu’illustré. Voir dessin 4.

IMPORTANT : Ne pas retirer l’une des vis A.

8. Soulever verticalement la porte du congélateur pour la

dégager de la charnière inférieure. Voir dessin 5. Le conduit

d'eau et le câblage demeurent joints à la porte du congélateur

et passent à travers la charnière inférieure gauche.

REMARQUE : Cette opération nécessitera peut-être l’aide de

deux personnes – une pour soulever la porte et l’autre pour

faire passer le tuyau d’eau et le câblage par la charnière.

IMPORTANT : Faire reposer la porte sur le côté, sur une

surface souple et propre telle une serviette, une couverture ou

un morceau de carton. Ceci permettra d'éviter d'endommager

la porte, le tuyau d'eau et le câblage.

9. Utiliser une clé hexagonale de ³⁄₁₆" pour enlever les vis de la

charnière supérieure droite, tel qu’illustré. Voir dessin 6.

IMPORTANT : Ne pas retirer l’une des vis A.

10. Soulever verticalement la porte du réfrigérateur pour l’enlever

de la charnière inférieure.

11. Il peut ne pas être nécessaire d’enlever les charnières

inférieures pour faire passer le réfrigérateur dans un cadre de

porte. Les deux charnières à la base ont une construction

similaire.

■ Si nécessaire, utiliser un carré d’entraînement ou une clé à

douille à tête hexagonale de ³⁄₈" pour enlever les

charnières du bas. Voir dessin 7.

IMPORTANT : Les supports de vérin sont montés

derrières les charnières. Si l’on retire les charnières,

s’assurer que les supports de vérin sont réinstallés

lorsqu'on remet les charnières en place.

Remplacer les portes et les charnières

1. Réinstaller les deux charnières inférieures, si elles ont été

enlevées. S’assurer que les supports de vérin sont assemblés

derrière les charnières. Serrer les vis.

IMPORTANT : Lorsque les vis sont correctement serrées, il ne

doit pas y avoir d’espace entre le réfrigérateur, le dispositif de

mise à niveau et la charnière.

2. Avant de replacer la porte du congélateur sur la charnière

inférieure gauche, introduire le câblage dans la charnière. On

aura peut-être besoin d’aide pour cette opération.

3. Introduire le tuyau d’eau dans la charnière inférieure gauche

puis réinstaller la porte du congélateur sur la charnière. On

aura peut-être besoin d’aide pour cette opération.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnières supérieures sont replacées. Ne pas

dépendre des aimants des portes pour tenir les portes en place

pendant que vous faites le travail.

4. Aligner et réinstaller la charnière supérieure gauche tel

qu'indiqué. Voir dessin 4. Serrer les vis.

5. Reconnecter le conduit d'eau et le câble.

IMPORTANT : Ne pas emmêler le tuyau d’eau et le câblage

en les reconnectant.

■ Enfoncer le tuyau d’eau dans le raccord jusqu’à ce qu’il

s’arrête. Voir dessin 2.

■ Rebrancher le câblage sur le boîtier, puis pousser le boîtier

sous le réfrigérateur pour le remettre en place. Aligner le

trou gauche du rebord avant du boîtier avec le trou droit

du croisillon de la base du réfrigérateur. Voir dessin 3.

■ Réinstaller l’agrafe de câblage sur l’œillet. Voir dessin 3.

■ Aligner le trou de vis de l’attache dans le trou de gauche

du boîtier électrique et le trou de droite du croisillon, puis

visser dans l’attache avec une seule vis. Serrer la vis. Voir

dessin 3.

IMPORTANT : Une fois raccordé, le câblage ne doit pas

être tendu. On doit laisser un certain mou pour permettre

à la porte du congélateur de s’ouvrir correctement.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

d'enlever les portes.

Le non-respect de cette instruction peut causer

un décès ou un choc électrique.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la

porte du congélateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la

porte du congélateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

6. Réinstaller la porte du réfrigérateur en soulevant la porte pour

la placer sur la charnière inférieure droite.

7. Aligner et réinstaller la charnière supérieure droite tel

qu'indiqué. Voir dessin 6. Serrer les vis.

8. Réinstaller le bac d'entreposage à glaçons et tout balconnet

réglable ou compartiment utilitaire de la porte.

9. Brancher le réfrigérateur sur une prise à 3 alvéoles reliée à la

terre.

Nivellement et fermeture de la porte

Le réfrigérateur comporte deux pieds avant réglables, l’un à droite

et l’autre à gauche. Dans la plupart des cas, le réfrigérateur

devrait être stable lorsque les deux pieds touchent le plancher.

Si votre réfrigérateur semble instable ou si vous désirez que les

portes se ferment plus facilement, ajuster l’inclinaison du

réfrigérateur en observant les instructions ci-dessous :

1. Déplacer le réfrigérateur à sa position finale. Ouvrir les deux

portes à 90°et retirer la grille de la base, si nécessaire. Voir

dessin 1.

2. Les deux pieds de nivellement sont situés sur les supports de

chaque côté du produit. Voir dessin 8.

REMARQUE : Le fait d'exercer une pression contre le dessus du

réfrigérateur permet d'alléger le poids appliqué aux vis de

nivellement. Ceci facilite les réglages.

3. Utiliser une clé plate de ¹⁄₄" ou une clé à molette pour régler les

pieds de nivellement. Tourner le pied de nivellement vers la

gauche pour soulever ce côté du produit ou vers la droite pour

abaisser ce côté.

4. Ouvrir à nouveau les deux portes et s’assurer qu’elles ferment

tel que désiré. Si ce n'est pas le cas, incliner le réfrigérateur un

peu plus vers l'arrière en tournant les pieds de nivellement

vers la gauche. Plusieurs tours peuvent être nécessaires et il

convient de tourner les deux pieds de nivellement de façon

égale.

REMARQUE : Chaque fois que l’on déplace le réfrigérateur,

tourner les pieds de nivellement vers la droite jusqu’à ce qu’ils ne

soient plus en contact avec le sol. Ceci permet au réfrigérateur de

rouler plus facilement.

Alignement des portes

Lorsqu’un réfrigérateur n’est pas d’aplomb transversalement, on

peut avoir l’impression que ses portes ne sont pas bien alignées.

Si l'utilisateur a cette impression, utiliser les instructions de la

section précédente pour contrôler l'aplomb.

Les portes sont conçues pour avoir des hauteurs légèrement

différentes lorsque le réfrigérateur est vide, afin de prendre en

compte le poids des aliments qui seront placés dans les portes. Si

les portes ne sont toujours pas alignées après avoir contrôlé

l’aplomb et rempli le réfrigérateur d'aliments, suivre les étapes ci-

dessous pour régler l'alignement des portes.

1. Ouvrir les deux portes à 90°et retirer la grille de la base, si

nécessaire. Voir dessin 1.

2. Localiser la vis d’alignement sur la charnière inférieure de la

porte du réfrigérateur. Voir l'illustration 9.

3. Utiliser une clé plate de ⁵⁄₁₆" ou une clé à molette pour tourner

la vis. Pour augmenter la hauteur de la porte du réfrigérateur,

tourner la vis vers la droite. Pour diminuer la hauteur de la

porte, tourner la vis vers la gauche.

4. Vérifier que les portes sont alignées au sommet. Si

nécessaire, continuer à tourner la vis d'alignement jusqu'à ce

que les portes soient alignées.

5. Ouvrir les deux portes à 90°. Réinstaller la grille de la base.

Voir dessin 1.

Installation et démontage des poignées

Style 1 - Vis de blocage

PIÈCES COMPRISES : Poignées de porte (2), clé hexagonale

de ¹⁄₈", vis de blocage (de rechange)

Installation des poignées :

REMARQUE : Les vis de blocage pour le montage de la poignée

sont préinstallées dans la poignée.

1. Retirer les poignées de l’emballage à l’intérieur du

réfrigérateur.

REMARQUE : Afin d’éviter d’érafler le revêtement, placer les

poignées sur une serviette ou une autre surface souple.

2. Ouvrir la porte du congélateur. Placer la poignée sur les vis

d'épaulement montées sur la porte du réfrigérateur en

orientant les vis de blocage vers le congélateur.

3. Pousser fermement la poignée vers la porte jusqu’à ce que la

base de la poignée soit en affleurement avec la porte.

4. Tout en maintenant la poignée, insérer l’extrémité courte de la

clé à hexagonale dans le trou supérieur et faire légèrement

pivoter la clé hexagonale jusqu'à ce qu'elle soit engagée dans

la vis de blocage.

5. Serrer la vis de blocage jusqu’à ce qu'elle commence à

toucher la vis d'épaulement en la tournant dans le sens

horaire.

6. Répéter les étapes 4 et 5 pour commencer à serrer la vis de

blocage inférieure.

A. Vis d’épaulement

B. Vis de blocage à l’intérieur de la poignée

7. Une fois que les deux vis de blocage ont été partiellement

serrées tel que décrit dans les étapes précédentes, resserrer

complètement les vis de blocage inférieures et supérieures.

IMPORTANT : Lorsque les vis semblent serrées, les serrer

d'un quart de tour supplémentaire. Sans ce serrage

supplémentaire, la poignée ne sera pas correctement

installée.

8. Ouvrir la porte du réfrigérateur et fermer la porte du

congélateur. Répéter les étapes 2 à 7 pour installer l’autre

poignée sur la porte du congélateur en orientant les vis de

blocage vers le réfrigérateur.

9. Conserver la clé hexagonale et toutes les instructions.

Retrait des poignées :

1. Tout en maintenant la poignée, insérer l’extrémité courte de la

clé hexagonale dans le trou inférieur et faire légèrement

pivoter la clé hexagonale jusqu'à ce qu'elle soit engagée dans

la vis de blocage.

2. Desserrer la vis de blocage en la tournant d’un quart de tour à

la fois dans le sens antihoraire.

3. Répéter les étapes 1 et 2 pour la vis de blocage supérieure.

Dégager la poignée de la porte en la tirant doucement.

4. Si nécessaire, retirer les vis d’épaulement de la porte avec un

tournevis Phillips.

Style 2 - Système emboîtable

PIÈCES COMPRISES : Poignées de porte (2)

Installation des poignées :

1. Retirer les poignées de l’emballage à l’intérieur du

réfrigérateur.

REMARQUE : Afin d’éviter d’endommager les poignées, les

placer sur une serviette ou une autre surface souple.

2. Placer la poignée sur les vis d'épaulement montées sur la

porte du congélateur. Appliquer une pression ferme sur la

poignée pour la faire glisser sur les vis d’épaulement.

REMARQUE : Ne pas pousser la poignée vers la porte; ceci

peut endommager la porte. Pousser uniquement vers le bas.

3. Répéter les étapes précédentes pour installer la poignée de la

porte du réfrigérateur.

4. Conserver toutes les instructions.

Retrait des poignées :

1. Soulever la poignée directement vers le haut et l'extraire de la

porte.

2. Si nécessaire, retirer les vis d’épaulement de la porte avec un

tournevis Phillips.

REMARQUE : Certains modèles comportent des supports de

montage connectés aux vis d’épaulement.

Exigences d'emplacement

Pour obtenir une aération appropriée pour votre réfrigérateur,

laisser un espace de ¹⁄₂" (1,25 cm) de chaque côté et au sommet.

Laisser un espace de 1" (2,54 cm) derrière le réfrigérateur. Si votre

réfrigérateur comporte une machine à glaçons, s’assurer qu’un

espace additionnel est prévu à l’arrière pour permettre les

raccordements des conduits d’eau. En cas d’installation du

réfrigérateur près d’un mur fixe, laisser un minimum de 2"

(5,08 cm) de chaque côté (selon le modèle) pour permettre à la

porte de s’ouvrir sans obstruction.

REMARQUES :

■ Ce réfrigérateur est conçu pour être utilisé dans un endroit où

la température est comprise entre un minimum de 55°F (13°C)

et un maximum de 110°F (43°C). La plage de température

ambiante idéale pour une performance optimale est comprise

entre 60°F (15°C) et 90°F (32°C). Respecter cette plage de

température permet aussi de réduire la consommation

d’électricité et d’optimiser l’efficacité du refroidissement. Il est

recommandé de ne pas installer le réfrigérateur près d’une

quelconque source de chaleur, tel un four ou un radiateur.

■ La largeur de la cavité d’encastrement doit être d’au moins

36" (91,44 cm) pour l’installation du produit. Cependant, si le

produit est placé contre une paroi relativement longue et si on

veut pouvoir retirer les bacs à légumes, il convient d’élargir la

cavité de 18" (45,72 cm). On recommande donc une cavité

d’encastrement d’une largeur totale de 54" (137,16 cm).

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle

que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer

un décès, une explosion ou un incendie.

AVERTISSEMENT

2" (1,25 cm)

2" (5,08 cm)

Spécifications électriques

Avant de placer le réfrigérateur à son emplacement final, il est

important de vous assurer d'avoir la connexion électrique

appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 ampères CA seulement, protégée par fusible et adéquatement

mise à la terre, est nécessaire. Il est recommandé d'utiliser un

circuit distinct pour alimenter uniquement votre réfrigérateur.

Utiliser une prise murale qui ne peut pas être mise hors circuit à

l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d'exécuter tout type d'installation, nettoyage

ou remplacement d'une ampoule d'éclairage, tourner la

commande (réglage du thermostat, du réfrigérateur ou du

congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite

le réfrigérateur de la source d'alimentation électrique. Lorsque

vous avez terminé, reconnecter le réfrigérateur à la source

d'alimentation électrique et tourner de nouveau la commande

(réglage du thermostat, du réfrigérateur ou du congélateur selon

le modèle) au réglage désiré. Voir “Utilisation des commandes”.

Spécifications de l’alimentation en eau

Rassembler les outils et pièces nécessaires avant de commencer

l'installation. Lire et suivre les instructions fournies avec les outils

indiqués ici.

OUTILLAGE REQUIS :

REMARQUE : Votre marchand de réfrigérateurs présente une

trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄"

(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,

s’assurer que le robinet d’arrêt à étrier est conforme à vos codes

locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier

de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau

et cause une obstruction plus facilement.

IMPORTANT :

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Utiliser un tube en cuivre et vérifier s’il a des fuites. Installer les

tubes en cuivre seulement à des endroits où la température se

maintient au-dessus du point de congélation.

Pression de l'eau

Une alimentation en eau froide avec une pression entre 30 et

120 lb/po

(207 et 827 kPa) est nécessaire pour faire fonctionner

le distributeur d'eau et la machine à glaçons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le

système d'osmose inverse et la valve d'arrivée d'eau du

réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est

raccordé à votre alimentation en eau froide, la pression de l'eau

au système doit être d'un minimum de 40 à 60 lb/po² (276 à

414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure

à 40 à 60 lb/po

(276 à 414 kPa) :

■ Vérifier si le filtre à sédiment du système d'osmose inverse est

bloqué et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci

peut réduire encore plus la pression de l'eau lorsqu'elle est

utilisée avec un système d'osmose inverse. Retirer la

cartouche du filtre à eau. Voir “Système de filtration d'eau”.

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifié agréé.

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

■ L'installation de la plomberie doit être conforme au Code

International de plomberie et respecter les codes et

règlements locaux de plomberie.

■ Utiliser un tuyau en cuivre ou le tuyau d'alimentation

Whirlpool, pièce numéro 8212547RP et vérifier s’il y a des

fuites.

■ Installer les tuyaux seulement là où les températures resteront

au-dessus du point de congélation.

OUTILLAGE NÉCESSAIRE :

Rassembler les outils et pièces nécessaires avant de commencer

l’installation.

■ Tournevis à lame plate

■ Clés plates de ⁷⁄₁₆" et de ¹⁄₂" ou deux clés à molette

■ Tourne-écrou de ¹⁄₄"

Raccordement à une canalisation d’eau

IMPORTANT : Si on doit mettre en marche le réfrigérateur avant

qu’il soit raccordé à la canalisation d’eau, placer la commande de

la machine à glaçons à la position OFF (arrêt).

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période

suffisante pour que la canalisation d’eau se vide.

■ Tournevis à lame plate

■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou

deux clés à molette

■ Tourne-écrou de ¹⁄₄"

■ Foret de ¹⁄₄"

■ Perceuse sans fil

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

3. Utiliser un robinet d’arrêt quart de tour ou équivalent alimenté

par une canalisation d’alimentation domestique en cuivre

de ¹⁄₂".

REMARQUE : Pour que le réfrigérateur reçoive un débit d’eau

suffisant, on recommande l’emploi d’une canalisation

d’alimentation domestique en cuivre de ¹⁄₂" minimum.

4. On est maintenant prêt à connecter le tuyau en cuivre au

robinet d’arrêt. Utiliser un conduit de cuivre flexible de ¹⁄₄"

(6,35 mm) de diamètre extérieur pour raccorder le robinet

d’arrêt au réfrigérateur.

■ S'assurer d'avoir la longueur nécessaire pour le

raccordement. Il faut s'assurer que les deux extrémités du

tuyau en cuivre sont bien coupées à angle droit.

■ Installer le manchon et l’écrou à compression sur le tuyau

en cuivre (voir l’illustration). Insérer l’extrémité du tuyau de

sortie aussi profondément que possible dans l’extrémité

de sortie et à l’équerre. Visser l’écrou à compression sur

l’extrémité de la sortie à l’aide d’une clé à molette. Ne pas

serrer à l’excès.

5. Placer l'extrémité libre du tuyau dans un contenant ou évier et

rétablir l'alimentation principale en eau pour nettoyer le tuyau

jusqu'à ce que l'eau en sorte claire. Fermer le robinet d'arrêt

sur le tuyau d'alimentation en eau.

REMARQUE : Toujours vidanger le tuyau d'alimentation en

eau avant de faire le raccordement final sur l'entrée du robinet

pour empêcher tout mauvais fonctionnement éventuel du

robinet.

6. Courber le tuyau de cuivre de façon à faire un raccordement

sur l'entrée du robinet qui se trouve à l'arrière du réfrigérateur

(voir l'illustration). Laisser un serpentin de tube en cuivre pour

permettre de sortir le réfrigérateur du placard ou du mur en

cas d'intervention de service.

Raccordement au réfrigérateur

Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter la courte pièce en plastique noire au bout de

l’orifice d’entrée de la canalisation d’eau.

3. Visser l'écrou dans le raccord à l'extrémité du tuyau. Serrer

l'écrou manuellement. Ensuite le serrer deux tours de plus

avec une clé. Ne pas serrer à l'excès.

REMARQUE : Pour éviter les vibrations, veiller à ce que les

tuyaux en cuivre ne soient pas en contact avec les parois

latérales de la caisse ou d'autres composants à l'intérieur de

la caisse.

4. Installer la bride du tuyau d'alimentation en eau autour de la

canalisation d'alimentation en eau pour réduire la tension sur

le raccord.

5. OUVRIR le robinet d'arrêt.

6. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris

les raccordements du robinet) ou les écrous qui fuient.

Style 2

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter la pièce en plastique fixée au point d’arrivée du

robinet d’eau.

3. Connecter le tube en cuivre à la valve d'arrivée d’eau en

utilisant un écrou et une bague de compression tel qu’illustré.

Serrer l’écrou de compression. Ne pas serrer excessivement.

4. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le

tube au réfrigérateur tel qu'illustré. Ceci aide à éviter

d’endommager le tube lorsque le réfrigérateur est poussé

contre le mur.

5. OUVRIR le robinet d’arrêt.

6. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements au niveau de la valve d’entrée

d’eau) ou les écrous qui coulent.

7. Sur certains modèles, la machine à glaçons est équipée d’un

filtre à eau incorporé. Si la qualité de l’eau distribuée

localement nécessite un deuxième filtre à eau, installer ce

dernier dans la canalisation d'eau de ¼" (6,35 mm) au niveau

de l'un des raccords du tuyau. On peut obtenir un tel filtre à

eau chez le marchand d’appareils électroménagers le plus

proche.

A. Renflement

B. Écrou

C. Canalisation en cuivre (jusqu’au réfrigérateur)

D. Canalisation d’alimentation du domicile

(½" minimum)

A. Manchon à compression

B. Écrou de compression

C. Tuyau en cuivre

B CA

A. Canalisation jusqu’au

réfrigérateur

B. Écrou (acheté)

C. Virole (achetée)

D. Canalisation d'alimentation en

eau du réfrigérateur

A. Bride du tube

B. Vis de bride de tube

C.Tube en cuivre

D. Écrou de compression

E. Valve d'entrée d'eau

DA B C

Style 3

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d’eau gris à

l’arrière du réfrigérateur.

3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez

long, un raccord de ¼" x ¼" (6,35 mm x 6,35 mm) est

nécessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser l'écrou fourni sur le

raccord à l'extrémité du tube de cuivre.

REMARQUE : Serrer l'écrou à la main. Ensuite, le serrer avec

une clé deux tours de plus. Ne pas serrer excessivement.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou

les écrous qui coulent.

Achever l’installation

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

2. Vider le système d’eau. Voir “Préparer le système d'eau” ou

“Distributeurs d'eau et de glaçons”.

REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Attendre 3 jours pour que le bac à glaçons

se remplisse entièrement.

Installation du filtre à air

(sur certains modèles)

Sur certains modèles, le sachet d’accessoires du réfrigérateur

comprend un filtre à air qui doit être installé avant d’utiliser le

réfrigérateur. Sur certains modèles, le filtre à air est préinstallé à

l’usine.

Le filtre à air réduit l'accumulation d'odeurs. Ceci aide à maintenir

un environnement plus propre à l’intérieur du réfrigérateur.

Installation du filtre à air (sur certains modèles)

Le filtre doit être installé derrière la porte à aérations, située (selon

le modèle) le long de la paroi intérieure gauche ou arrière, à

proximité du sommet du compartiment de réfrigération.

1. Retirer le filtre à air de son emballage.

2. Ouvrir la porte avec aérations en la soulevant.

3. Emboîter le filtre pour le mettre en place.

Installation du témoin de statut de filtre (sur certains modèles)

Le filtre comporte un témoin de statut qui doit être activé et

installé en même temps que le filtre à air.

1. Placer le témoin orienté vers le bas sur une surface ferme et

plane.

2. Appliquer une pression sur la bulle située à l’arrière du témoin

jusqu’à ce que la bulle éclate – ceci active le témoin.

3. Ouvrir la porte du filtre à air avec aérations en la soulevant.

Sur certains modèles, l’arrière de la porte comporte des

encoches.

A. Conduit vers le réfrigérateur

B. Écrou (fourni)

C. Renflement

D. Raccord (à acheter)

E. Virole (à acheter)

F. Écrou (à acheter)

G. Canalisation

d'eau du domicile

A B C D E F G

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

MONTHS

REPLACE

4. Modèles avec encoches :

■ Faire glisser le témoin vers le bas, dans les encoches, en

l’orientant vers l’extérieur.

REMARQUE : Le témoin ne glissera pas facilement dans

les encoches si la bulle arrière n'a pas éclaté.

■ Fermer la porte du filtre à air et vérifier que le témoin est

visible à travers le trou rectangulaire de la porte.

Modèles sans encoches :

■ Conserver le témoin dans un endroit visible dont

l'utilisateur se souviendra facilement - soit à l'intérieur du

réfrigérateur, soit dans un autre endroit de la cuisine ou du

domicile.

Remplacement du filtre à air

Le filtre à air jetable doit être remplacé tous les 6 mois, lorsque le

témoin de statut est entièrement passé du blanc au rouge.

Pour commander un filtre à air de rechange, voir “Accessoires”.

1. Retirer l’ancien filtre à air en serrant les onglets latéraux.

2. Retirer l’ancien témoin de statut.

3. Installer le filtre à air et le témoin de statut neufs à l'aide des

instructions des sections précédentes.

Installer le sachet de conservation

pour produits frais

(sur certains modèles)

Sur certains modèles, le sachet d’accessoires du réfrigérateur

comprend un sachet de conservation pour produits frais, qui doit

être installé avant d’utiliser le réfrigérateur. Sur certains modèles,

le sachet de conservation pour produits frais est préinstallé à

l’usine.

Le sachet de conservation pour produits frais absorbe l'éthylène,

permettant ainsi un ralentissement du processus de maturation

de nombreux produits frais. Ainsi, la fraîcheur de certains produits

frais est prolongée.

Installation du sachet de conservation pour produits frais

(sur certains modèles)

Les sachets de conservation pour produits frais doivent être

installés dans leur logement, situé le long d’une paroi latérale

interne du bac à légumes ou du tiroir convertible.

REMARQUE : Pour une performance idéale, toujours utiliser les

deux sachets.

1. Retirer les sachets de conservation pour produits frais de leur

emballage.

2. Soulever le logement pour l’extraire de la languette de

montage le long de la paroi.

3. Ouvrir le logement en soulevant l’arrière du sommet du

logement pour l'extraire.

4. Placer les deux sachets à l’intérieur du logement puis

emboîter les deux parties du logement pour le refermer.

5. Réinstaller le logement sur la languette de montage le long de

la paroi.

Installation du témoin lumineux (sur certains modèles)

Le sachet de conservation pour produits frais comporte un témoin

lumineux qui doit être activé et installé en même temps que le

sachet.

1. Orienter le témoin vers le bas en le plaçant sur une surface

ferme et plane.

2. Appliquer une pression sur la bulle située à l’arrière du témoin

jusqu’à ce que la bulle éclate – ceci active le témoin.

ATTENTION : IRRITANT

PEUT IRRITER LES YEUX ET LA PEAU. DÉGAGE DES

ÉMANATIONS DANGEREUSES LORSQUE MÉLANGÉ

AVEC D’AUTRES PRODUITS.

Ne pas mélanger avec d’autres agents de nettoyage tels

que l’ammoniaque, un agent de blanchiment ou des

acides. Éviter tout contact avec les yeux, la peau ou les

vêtements. Ne pas respirer les poussières. Tenir hors de la

portée des enfants.

PREMIERS SOINS : Contient du permanganate de

potassium. En cas d’ingestion, appeler immédiatement un

centre antipoison ou un médecin. Ne pas provoquer le

vomissement. En cas de contact avec les yeux, rincer avec

de l’eau pendant 15 minutes. En cas de contact avec la

peau, bien rincer avec de l’eau.

CAUTION

Read cautions on back.

ATTENTION

ITA

Lisez des prudences sur le revers.

CAUTION

IRRITANT

Read cautions on back.

ATTENTION

IRRITANT

Lire les mises en garde au dos.

Whirlpool Corporation, Benton Harbor MI 49022

MONTHS

REPLACE

3. Ouvrir le couvercle du logement du sachet de conservation

pour produits frais.

4. Placer le témoin sur le sommet du logement en l’orientant vers

l'extérieur.

5. Fermer le couvercle en le faisant coulisser et vérifier que le

témoin est visible à travers le trou rectangulaire du couvercle.

REMARQUE : Le couvercle ne se fermera pas facilement si la

bulle arrière du témoin lumineux n'a pas éclaté.

Remplacement du sachet de conservation pour produits frais

(sur certains modèles)

Les sachets jetables doivent être remplacés tous les 6 mois,

lorsque le témoin est entièrement passé du blanc au rouge.

Pour commander des sachets de rechange, voir “Accessoires”.

1. Retirer les anciens sachets du logement du conservateur pour

produits frais.

2. Retirer l’ancien témoin.

3. Installer les sachets et le témoin neufs en suivant les

instructions des sections précédentes.

UTILISATION

DU RÉFRIGÉRATEUR

Utilisation des commandes

Les commandes du réfrigérateur et du congélateur se trouvent sur

le tableau de distribution.

IMPORTANT : L’écran d’affichage sur le tableau de commande

du distributeur s’éteint automatiquement et entre au mode “veille”

lorsque les boutons de commande et les plaques de distribution

n’ont pas été utilisés pendant au moins 2 minutes. Le fait

d’appuyer une fois sur un bouton de commande au mode “veille”

réactive uniquement l’écran d’affichage, sans modifier les

réglages. Après réactivation, n’importe quel réglage peut alors

être modifié. Si aucune modification n’est apportée dans les

2 minutes qui suivent, l’affichage passe de nouveau au mode

“veille”.

■ Appuyer sur n’importe quel bouton de commande sur le

tableau de distribution pour activer l'écran d’affichage.

L’écran d’accueil apparaît tel qu’indiqué.

Ajustement des commandes

Pour votre confort, les commandes du réfrigérateur et du

congélateur sont préréglées à l’usine. Lors de l’installation initiale

du réfrigérateur, s’assurer que les commandes sont encore

préréglées au “réglage moyen”. Les points de réglage

recommandés par l’usine sont 37°F (3°C) pour le réfrigérateur et

0°F (-18°C) pour le congélateur.

IMPORTANT :

■ Attendre 24 heures avant d’ajouter des aliments dans le

réfrigérateur. Si on ajoute des aliments alors que le

réfrigérateur n’a pas complètement refroidi, les aliments

risquent de s’abîmer.

REMARQUE : Ajuster la commande sur un réglage plus froid

que celui qui est recommandé ne refroidira pas les

compartiments plus rapidement.

■ Si la température est trop tiède ou trop froide dans le

réfrigérateur ou le congélateur, vérifier d’abord les évents pour

s’assurer qu’ils ne sont pas bloqués, avant de régler les

commandes.

■ Les réglages préréglés devraient être corrects pour l’utilisation

domestique normale. Les réglages sont faits correctement

lorsque le lait ou le jus sont aussi froids que vous l’aimez et

lorsque la crème glacée est ferme.

■ Attendre au moins 24 heures entre les ajustements. Vérifier de

nouveau les températures avant de procéder à d’autres

ajustements.

Pour visualiser et ajuster les points de réglage, appuyer pendant

3 secondes sur la touche TEMP (température). Lorsque le mode

de réglage est activé, les données d’ajustement apparaissent sur

l’écran d’affichage.

REMARQUE : Pour visualiser les températures en Celsius,

appuyer sur la touche LIGHT (éclairage) lorsque le mode de

réglage est activé. Pour revenir au mode d’affichage en

Fahrenheit, appuyer de nouveau sur LIGHT.

■ Lorsque le mode de réglage est activé, l’écran d’affichage

indique le point de réglage du réfrigérateur et “FRIDGE”

(réfrigérateur) apparaît.

■ Appuyer sur LOCK (verrouillage) pour augmenter le point de

réglage, ou sur FAST ICE (glace rapide) pour le réduire.

■ Après avoir fini de visualiser (et d’ajuster, si désiré) le point de

réglage du réfrigérateur, appuyer sur TEMP (température) pour

modifier l’affichage et faire apparaître le point de réglage du

congélateur. Une fois le changement de zone effectué,

“FREEZER” (congélateur) apparaît sur l’écran d’affichage.

■ Appuyer sur LOCK (verrouillage) pour augmenter le point de

réglage, ou sur FAST ICE (glace rapide) pour le réduire.

■ Après avoir fini de visualiser (et d’ajuster, si désiré) les points

de réglage du réfrigérateur et du congélateur, appuyer sur

FILTER (filtre) pour sauvegarder les réglages.

REMARQUE : Pour sortir sans sauvegarder les modifications,

appuyer sur ICE TYPE (type de glace) à tout moment à partir

du mode de réglage ou laisser 60 secondes d’inactivité

s’écouler; le mode de réglage s’éteindra automatiquement.

Pour ajuster les points de réglage de température, utiliser le

tableau suivant comme guide.

La gamme de valeurs de réglage pour le réfrigérateur va de 33°F à

45°F (0°C à 7°C). La gamme de valeurs de réglage pour le

congélateur va de -5°F à 5°F (-21°C à -15°C).

Refroidissement On/Off (marche/arrêt)

Ni le réfrigérateur, ni le congélateur ne refroidiront lorsque le

refroidissement est désactivé.

■ Pour désactiver le refroidissement, appuyer simultanément

sur les boutons LOCK (verrouillage) et FILTER (filtre) pendant

3secondes.

IMPORTANT : Afin d’éviter de verrouiller le distributeur ou de

modifier des réglages involontairement, veiller à appuyer sur

les deux boutons exactement au même moment.

Lorsque le refroidissement est désactivé, “COOLING OFF”

(refroidissement désactivé) apparaît sur l’écran d’affichage.

■ Appuyer de nouveau pendant 3 secondes sur LOCK

(verrouillage) et FILTER (filtre) pour réactiver le refroidissement.

Caractéristiques supplémentaires

Fast Ice (glace rapide)

La caractéristique Fast Ice est utile lors de périodes temporaires

d'utilisation intense de glaçons en augmentant la production de

glaçons sur une période de 24 heures.

IMPORTANT : Cette caractéristique ne fonctionne que si la

machine à glaçons est en marche. Voir “Machine à glaçons et bac

d’entreposage”.

■ Appuyer sur la touche FAST ICE pour activer la caractéristique

de glace rapide. Lorsque cette caractéristique est activée,

l’icône “Fast Ice” apparaît sur l’écran d’affichage du

distributeur. Le réglage Fast Ice demeure activé pendant

24 heures à moins d’être annulé manuellement.

■ Pour désactiver manuellement la caractéristique Fast Ice,

appuyer de nouveau sur FAST ICE ou ajuster le point de

réglage de température du congélateur. L’icône Fast Ice

disparaît lorsque cette caractéristique est désactivée.

REMARQUE : Si l’on désire une production accrue de glaçons en

permanence, placer le point de réglage du congélateur à un

réglage inférieur. Le réglage du congélateur à une température

plus froide peut rendre certains aliments, comme la crème glacée,

plus durs.

Gestion de la température 6th Sense™

La caractéristique 6th Sense™ aide à réguler la température à

l'intérieur du réfrigérateur. Si une grande quantité d'aliments

tièdes est placée dans le réfrigérateur ou que de l'air tiède pénètre

dans le réfrigérateur alors que la porte est maintenue ouverte, le

système 6th Sense™ est activé pour rétablir rapidement la

température à la valeur de réglage.

REMARQUE : Le système 6th Sense™ est toujours activé

lorsque le réfrigérateur fonctionne. Il n'est pas nécessaire

d'appuyer sur un quelconque bouton pour l'activer. L’icône

6th Sense™ sur l’écran d’affichage du distributeur indique que

cette fonction est opérationnelle.

Alarme de porte entrouverte

La caractéristique d'alarme de porte entrouverte fait entendre un

signal d'alarme lorsque la porte du réfrigérateur ou du congélateur

est ouverte pendant 5 minutes et que le système de

refroidissement fonctionne. L’alarme retentira toutes les

2 minutes. Fermer les deux portes pour l’arrêter. La

caractéristique se réinitialise ensuite et se réactive si l’une des

deux portes est de nouveau laissée ouverte pendant 5 minutes.

REMARQUE : Pour que l’alarme sonore cesse de retentir tout en

gardant les portes ouvertes, comme lors du nettoyage de

l’intérieur du réfrigérateur, appuyer sur n’importe quel bouton sur

le tableau de commande. Le son de l’alarme sera temporairement

supprimé, mais l’icône de porte entrouverte restera affichée sur le

tableau de commande du distributeur.

Évaporateur double (sur certains modèles)

Certains modèles sont équipés d’un double système

d’évaporation séquentiel, composé de deux évaporateurs

distincts pour les compartiments de réfrigération et de

congélation.

La double évaporation engendre un taux d’humidité supérieur, qui

contribue à ralentir la détérioration des aliments dans le

réfrigérateur et à améliorer leur qualité et leur fraîcheur dans le

congélateur en raison d’une brûlure de congélation moins vive.

En outre, le double système d’évaporation contribue à éviter que

les odeurs de nourriture présentes dans le réfrigérateur ne se

transfèrent à la glace du congélateur.

REMARQUE : Le double système d’évaporation est toujours

activé lorsque le réfrigérateur fonctionne. Il n’est pas nécessaire

d’appuyer sur un quelconque bouton pour l’activer.

Commande de température dans

le tiroir convertible

(sur certains modèles)

La commande peut être ajustée pour un refroidissement

approprié des viandes ou des légumes. L’air à l’intérieur du

contenant est refroidi pour éviter les "petits espaces" de

congélation et peut être réglé pour garder les viandes aux

températures de conservation de 28° à 32°F (de -2° à 0°C)

recommandées par l’Office national du bétail et des viandes.

Conservation de la viande :

Régler la commande sur l'un des trois réglages MEAT (viande)

pour conserver la viande à sa température de conservation

optimale.

Conservation des légumes :

Régler la commande à VEG (légumes) pour conserver les légumes

à leurs températures de conservation optimales.

REMARQUE : Si les aliments commencent à geler, déplacer la

commande vers la droite (moins froid) en l’orientant vers le

réglage VEG (légumes). Ne pas oublier d'attendre 24 heures entre

les ajustements.

CONDITION : AJUSTEMENT DE LA

TEMPÉRATURE :

RÉFRIGÉRATEUR trop froid Réglage du RÉFRIGÉRATEUR

1° plus haut

RÉFRIGÉRATEUR trop tiède Réglage du RÉFRIGÉRATEUR

1° plus bas

CONGÉLATEUR trop froid Réglage du CONGÉLATEUR

1° plus haut

CONGÉLATEUR trop tiède /

Trop peu de glaçons

Réglage du CONGÉLATEUR

1° plus bas

Réglage de l'humidité dans le bac à légumes

(sur certains modèles)

On peut contrôler le degré d'humidité dans le bac à légumes

étanche. La commande peut être ajustée à n'importe quel réglage

entre LOW et HIGH.

LOW/bas (ouvert) pour une meilleure conservation des fruits et

légumes à pelures.

HIGH/haut (fermé) pour une meilleure conservation des légumes à

feuilles frais.

Compartiment fraîcheur dans la porte

(sur certains modèles)

De l'air froid du congélateur passe directement dans le

compartiment de la porte du réfrigérateur situé sous les évents.

REMARQUE : Le compartiment à produits laitiers et le porte-

canettes ne sont pas associés à la caractéristique Compartiment

fraîcheur dans la porte.

Commande du compartiment fraîcheur dans la porte

La commande du compartiment fraîcheur se trouve sur le côté

gauche du compartiment de réfrigération.

■ Déplacer le bouton de commande du compartiment fraîcheur

vers la gauche pour réduire la circulation d'air froid dans le

compartiment et le rendre ainsi moins froid.

■ Déplacer le bouton de commande du compartiment fraîcheur

vers la droite pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

Distributeurs d’eau et de glaçons

IMPORTANT : Après avoir raccordé le réfrigérateur à une source

d’alimentation en eau ou remplacé le filtre à eau, vidanger le

circuit d’eau. Utiliser un récipient robuste pour appuyer sur la

plaque du distributeur d’eau pendant 5 secondes, puis relâcher la

plaque pendant 5 secondes. Répéter l’opération jusqu’à ce que

l’eau commence à couler. Une fois que l’eau commence à couler,

continuer d'appuyer puis de relâcher la plaque du distributeur

(appui pendant 5 secondes, relâchement pendant 5 secondes)

jusqu’à ce qu’un total de 3 gal. (12 L) soit distribué. Ceci évacue

l'air du filtre et du système de distribution d’eau et prépare le filtre

à eau pour utilisation. Une vidange supplémentaire peut être

nécessaire dans certains domiciles. Pendant l'évacuation de l'air

du système, de l'eau peut gicler du distributeur.

REMARQUES :

■ Le système de distribution ne fonctionne pas lorsque la porte

du congélateur est ouverte.

■ Accorder 24 heures pour que le réfrigérateur se refroidisse et

refroidisse l'eau.

■ Accorder 24 heures pour produire la première quantité de

glaçons. Jeter les trois premières quantités de glaçons

produites. Attendre 72 heures pour une production complète

de glaçons.

■ L’écran d’affichage sur le tableau de commande du

distributeur s’éteint automatiquement et entre au mode

“veille” lorsque les boutons de commande et les plaques de

distribution n’ont pas été utilisés pendant au moins 2 minutes.

Le fait d’appuyer une fois sur un bouton de commande au

mode “veille” réactive uniquement l’écran d’affichage, sans

modifier les réglages. Après réactivation, n’importe quel

réglage peut alors être modifié. Si aucune modification n’est

apportée dans les 2 minutes qui suivent, l’affichage passe de

nouveau au mode “veille”.

Le distributeur d'eau

IMPORTANT :

■ Distribuer au moins 1 pte (1 L) d’eau chaque semaine pour

maintenir un approvisionnement en eau fraîche.

■ Si le débit en provenance du distributeur diminue, cela peut

être dû à une faible pression en eau.

■ Avec le filtre à eau retiré, verser l’équivalent d’une (1) tasse

d’eau. Si l’équivalent d’une (1) tasse d’eau est distribué en

8 secondes ou moins, cela signifie que la pression en eau

alimentant le réfrigérateur répond au critère minimal.

■ S’il faut plus de 8 secondes à la machine pour distribuer

l’équivalent d’une (1) tasse d’eau, cela signifie que la

pression en eau alimentant le réfrigérateur est inférieure au

niveau recommandé. Voir “Spécifications de l’alimentation

en eau” ou “Dépannage” pour des suggestions sur la

marche à suivre.

Distribution d’eau :

1. Appuyer un verre robuste contre la plaque du distributeur

d’eau.

2. Retirer le verre pour arrêter la distribution.

Le distributeur de glaçons

La glace tombe du bac d'entreposage de la machine à glaçons

dans le congélateur lorsqu'on appuie sur la plaque du distributeur.

Pour éteindre la machine à glaçons, voir “Machine à glaçons et

bac d'entreposage”.

La machine à glaçons peut produire à la fois de la glace

concassée et des glaçons. Avant toute distribution de glace,

sélectionner le type de glace préféré avec le bouton ICE TYPE

(typedeglace).

L’écran d’affichage indique le type de glace sélectionné.

Pour de la glace concassée, les glaçons sont concassés avant

d'être distribués. Cette action peut causer un court délai lors de la

distribution de glace concassée. Le bruit du broyeur de glaçons

est normal et la dimension des morceaux de glace peut varier.

Lorsqu'on passe du mode glace concassée au mode glaçons,

quelques onces de glace concassée sont distribuées avec les

premiers glaçons.

A. Commande du compartiment fraîcheur dans la porte

CRUSHED

(Glace concassée)

CUBED

(Glaçons)

Distribution de glace :

1. S'assurer que le type de glaçons désiré est bien sélectionné.

Pour passer de glaçons à glace concassée, appuyer sur

ICE TYPE (type de glace).

2. Appuyer un verre robuste contre la plaque de distribution de

glaçons. Tenir le verre près de l'ouverture du distributeur pour

que les glaçons ne tombent pas à côté du verre.

IMPORTANT : Il n'est pas nécessaire d'exercer une pression

importante sur la plaque pour activer le distributeur de

glaçons. Une pression forte ne donne pas une distribution

plus rapide de glaçons ou des quantités plus grandes.

3. Retirer le verre pour arrêter la distribution.

REMARQUE : La distribution de glaçons peut se poursuivre

jusqu'à quelques secondes après que le verre a été éloigné de

la plaque. Le distributeur peut continuer à faire du bruit

pendant quelques secondes après la distribution.

La lampe du distributeur

Lorsqu'on utilise le distributeur, la lampe s'allume

automatiquement. Pour avoir la lumière allumée en permanence,

sélectionner ON ou DIM. L’écran d’affichage indique le mode

sélectionné.

ON (marche) : Appuyer sur LIGHT (lumière) pour allumer la lampe

du distributeur.

DIM (faible luminosité) : Appuyer sur LIGHT une deuxième fois

pour sélectionner le mode DIM. La lampe du distributeur restera

allumée, mais à une intensité plus faible.

OFF (arrêt) : Appuyer sur LIGHT une troisième fois pour éteindre

la lampe du distributeur.

Les lampes du distributeur sont des DEL qui ne peuvent pas être

remplacées. Si les lampes du distributeur ne fonctionnent pas,

voir la section “Dépannage” pour plus d'informations.

Le verrouillage du distributeur

Le distributeur peut être verrouillé pour un nettoyage facile ou

pour éviter la distribution involontaire par de jeunes enfants ou

des animaux de compagnie.

REMARQUE : La caractéristique de verrouillage ne coupe pas le

courant électrique au réfrigérateur, à la machine à glaçons ou à la

lumière du distributeur. Cela désactive tout simplement les

commandes et les plaques du distributeur. Pour éteindre la

machine à glaçons, voir “Machine à glaçons et bac

d'entreposage”.

■ Appuyer sur LOCK pendant 3 secondes pour verrouiller le

distributeur.

■ Appuyer à nouveau sur LOCK pour déverrouiller le

distributeur.

L’écran d’affichage indique si le distributeur est verrouillé.

Machine à glaçons et bac d'entreposage

(sur certains modèles)

■ Accorder 24 heures pour produire la première quantité de

glaçons. Jeter les trois premières quantités de glaçons

produites.

■ La qualité de vos glaçons dépend de la qualité de l'eau fournie

à votre machine à glaçons. Éviter de brancher la machine à

glaçons à un approvisionnement d'eau adoucie. Les produits

chimiques adoucisseurs d'eau (tels que le sel) peuvent

endommager des pièces de la machine à glaçons et causer

une piètre qualité des glaçons. Si une alimentation d'eau

adoucie ne peut pas être évitée, s'assurer que l'adoucisseur

d'eau fonctionne bien et qu'il est bien entretenu.

■ Ne pas utiliser un objet pointu pour briser les glaçons dans le

bac. Cette action peut endommager le bac et le mécanisme

du distributeur.

■ Ne pas garder quoi que ce soit sur le dessus ou dans la

machine à glaçons ou dans le bac à glaçons.

Style 1

Mise en marche/arrêt de la machine à glaçons :

On ne peut accéder au commutateur marche/arrêt qu’une fois le

bac d’entreposage à glaçons retiré. Le commutateur se trouve sur

la porte du congélateur, du côté gauche de la paroi entourant le

bac d’entreposage à glaçons. Voir la section suivante pour des

instructions sur le retrait du bac.

■ Pour mettre en marche la machine à glaçons, glisser le

commutateur vers la position ON (vers la gauche).

■ Pour arrêter manuellement la machine à glaçons, glisser le

commutateur vers la position OFF (vers la droite).

REMARQUE : La machine à glaçons comporte un système

d’arrêt automatique pour éviter le débordement du bac

d’entreposage dans les conditions normales de fonctionnement.

Le détecteur de la machine à glaçons arrêtera automatiquement

la production de glaçons mais le commutateur restera en position

ON (vers la gauche).

(Marche)

DIM

(Faible luminosité)

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut causer

des coupures.

AVERTISSEMENT

LOCKED

(Verrouillé)

UNLOCKED

(Déverrouillé)

Pour retirer et réinstaller le bac à glaçons :

1. Appuyer sur le levier de dégagement et incliner le seau vers

l'extérieur. Saisir la base du bac d’entreposage à deux mains

et le soulever pour le dégager.

REMARQUE : Il n'est pas nécessaire de pousser le

commutateur de la machine à glaçons vers la position OFF

(vers la droite) lorsqu'on enlève le bac. Le couvercle du

détecteur (“porte à clapet”) sur la paroi de droite de la porte

du congélateur interrompt la production de glaçons lorsque la

porte est ouverte ou que le bac d’entreposage a été enlevé.

2. Réinstaller le bac en le faisant glisser sur la porte puis en

l’inclinant vers l’arrière et en le plaçant en position verticale.

Le levier de dégagement émet un déclic lorsque le bac est

bien en place.

Style 2

Mise en marche/arrêt de la machine à glaçons :

■ Pour mettre la machine à glaçons en marche, il suffit

d'abaisser le bras de commande en broche.

■ Pour arrêter manuellement la machine à glaçons, soulever le

bras de commande en broche à la position OFF (élevée) et

attendre le clic. Les glaçons peuvent encore être distribués,

mais aucun autre glaçon ne peut être fait.

REMARQUE : La machine à glaçons comporte un système

d’arrêt automatique pour éviter le débordement du bac

d’entreposage dans les conditions normales de fonctionnement.

Au fur et à mesure de la fabrication de la glace, les glaçons

remplissent le bac d'entreposage de glaçons. Les glaçons

soulèvent le bras de commande en broche à la position OFF

(élevée). Ne pas forcer le bras de commande en broche vers le

haut ou vers le bas.

Pour retirer et réinstaller le bac à glaçons :

1. Tirer le panneau qui recouvre le bac à glaçons en le retirant

hors de la base.

2. Soulever le bras en broche jusqu’à ce qu’il s’enclenche à la

position OFF (élevée).

3. Soulever le devant du bac à glaçons et le retirer.

4. Replacer le bac à glaçons en le poussant complètement sinon

le distributeur ne fonctionnera pas.

5. Pour remettre la production de glaçons en marche, appuyer

sur le bras en broche pour l’abaisser à la position ON.

S’assurer que la porte est bien fermée.

Système de filtration de l'eau

Témoin lumineux de l'état du filtre à eau

Le témoin lumineux de l'état du filtre à eau vous permettra de

savoir quand changer votre filtre à eau.

■ Lorsque l’affichage du témoin du filtre à eau sur le tableau de

commande passe à “ORDER” (commander), ceci indique qu’il

est presque temps de changer la cartouche du filtre à eau.

■ Remplacer la cartouche du filtre à eau lorsque l’écran

d’affichage indique “REPLACE” (remplacer).

Si le débit d’eau vers le distributeur d’eau ou la machine à glaçons

décroît de manière sensible, il convient de changer le filtre plus

tôt. Le filtre doit être remplacé au moins tous les 6 mois selon la

qualité de l’eau et l’utilisation.

■ Après avoir changé le filtre à eau, régler de nouveau le témoin

lumineux du filtre à eau en appuyant sur FILTER pendant

3 secondes. Une fois le système réinitialisé, les icônes

“ORDER” (commander) et “REPLACE” (remplacer)

disparaissent de l’écran d’affichage.

Remplacement du filtre à eau

1. Repérer le filtre à eau situé dans le coin supérieur droit du

compartiment de réfrigération.

2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre

doit être libéré puis éjecté lorsqu’on ouvre la porte.

A. Levier de dégagement

A. Commutateur marche/arrêt

B. Couvercle du détecteur

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluée ou de qualité inconnue en

l'absence d'un dispositif de désinfection adéquat avant ou

après le système. Les systèmes certifiés pour la réduction

de kyste peuvent être utilisés pour l'eau désinfectée qui

peut contenir des kystes filtrables.

3. Une fois la porte complètement ouverte, retirer le filtre en le

tirant en ligne droite.

REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il est

possible que de l'eau se renverse. Utiliser une serviette pour

essuyer tout renversement.

4. Retirer le filtre neuf de son emballage, puis retirer les

protections des anneaux d'étanchéité. S'assurer que les

anneaux d'étanchéité sont toujours en place une fois que les

couvercles sont retirés.

5. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le

logement du filtre et le faire glisser pour le mettre en place. La

porte du couvercle du filtre entame un mouvement

automatique de fermeture à mesure que l’on insère le filtre

neuf.

6. Fermer complètement le couvercle du filtre pour emboîter le

filtre et le mettre en place. Il faudra peut-être appuyer

fortement.

7. Purger le circuit d'eau. Voir “Distributeurs d'eau et de

glaçons”.

ENTRETIEN DU

RÉFRIGÉRATEUR

Nettoyage

Les sections de réfrigération et de congélation se dégivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour éviter une accumulation d'odeurs. Essuyer

les renversements immédiatement.

IMPORTANT : Comme l’air circule entre les deux sections, toutes

les odeurs formées dans une section seront transférées à l’autre.

Vous devez nettoyer à fond les deux sections pour éliminer les

odeurs. Pour éviter le transfert d'odeurs et l'assèchement des

aliments, envelopper ou recouvrir hermétiquement les aliments.

Nettoyage de votre réfrigérateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs ou

puissants tels que les nettoyants à vitre en atomiseurs, nettoyants

à récurer, liquides inflammables, cires nettoyantes, détergents

concentrés, eau de Javel ou nettoyants contenant du pétrole sur

les pièces en plastique, les garnitures intérieures et de portes ou

les joints de portes. Ne pas utiliser d'essuie-tout, tampons à

récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un

linge doux et un détergent doux dans de l'eau tiède.

3. Laver les surfaces extérieures en acier inoxydable ou en métal

peint avec une éponge propre ou un linge doux et un

détergent doux dans de l'eau tiède.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si

l'environnement est particulièrement graisseux, poussiéreux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait être nettoyé tous les deux ou trois mois

pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base. Voir les instructions “Dépose de

la porte”, soit dans les instructions d'utilisation, soit sur la

feuille d’instructions fournie séparément avec le

réfrigérateur.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à

l'avant du condenseur.

■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Remplacement des ampoules d’éclairage

REMARQUE : Votre réfrigérateur ne pourra pas accommoder

toutes les ampoules pour les appareils ménagers. S’assurer de

faire le remplacement par une ampoule de grosseur, de forme et

de puissance semblables.

■ Les lampes du distributeur sont des DEL qui ne peuvent

pas être remplacées.

■ Sur certains modèles, les lampes intérieures sont des DEL

qui ne peuvent pas être remplacées.

■ Sur certains modèles, les lampes intérieures nécessitent

une ampoule de 40 watts.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever le protecteur d’ampoule s’il y a lieu.

REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver

à l’eau tiède et avec un détergent liquide. Bien rincer et sécher

le protecteur d’ampoule.

3. Enlever l’ampoule d’éclairage et la remplacer par une de

même taille, forme et puissance.

4. Replacer le protecteur d’ampoule s'il y a lieu.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour éviter le coût d’un appel de service.

Aux É.-U., www.whirlpool.com Au Canada, www.whirlpool.ca

Fonctionnement du réfrigérateur

Le réfrigérateur ne fonctionne pas

■ Le cordon d'alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ La prise électrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

■ Un fusible est-il grillé ou un disjoncteur s'est-il

déclenché? Remplacer le fusible ou réenclencher le

disjoncteur. Si le problème persiste, appeler un électricien.

■ Les commandes sont-elles en marche? S'assurer que les

commandes du réfrigérateur sont en marche. Voir “Utilisation

des commandes”.

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse

complètement.

REMARQUE : Le fait d'ajuster les commandes de

température sur le réglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

Il se peut que votre nouveau réfrigérateur fonctionne plus

longtemps que l'ancien grâce à son compresseur à haute

efficacité et ses ventilateurs. Le réfrigérateur peut fonctionner plus

longtemps encore si la température de la pièce est chaude, si une

importante quantité de nourriture y est ajoutée, si les portes sont

fréquemment ouvertes ou si elles ont été laissées ouvertes.

Le réfrigérateur est bruyant

Le bruit des réfrigérateurs a été réduit au cours des années. Du

fait de cette réduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau réfrigérateur qui n'avaient

pas été décelés avec votre ancien modèle. Voici une liste des

sons normaux accompagnés d'une explication.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau

s'ouvre pour remplir la machine à glaçons

■ Cliquètement/crépitement - ouverture ou fermeture des

vannes

■ Pulsation - les ventilateurs/le compresseur se règlent afin

d'optimiser la performance

■ Cliquetis - écoulement de liquide réfrigérant, mouvement des

conduites d'eau ou d'objets posés sur le dessus du

réfrigérateur

■ Grésillement/gargouillement - de l'eau tombe sur l'élément

de chauffage durant le programme de dégivrage

■ Bruit d'éclatement - contraction/expansion des parois

internes, particulièrement lors du refroidissement initial

■ Bruit d'écoulement d'eau - peut être entendu lorsque la

glace fond lors du programme de dégivrage et que l'eau

s'écoule dans le plateau de dégivrage

■ Grincement/craquement - se produit lorsque la glace est

éjectée du moule à glaçons

Les portes ne ferment pas complètement

■ La porte est-elle bloquée en position ouverte? Déplacer les

emballages d'aliments pour libérer la porte.

■ Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles à ouvrir

■ Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux et à l'eau tiède.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Le réfrigérateur bascule et n’est pas stable

■ Que dois-je faire si le réfrigérateur bascule et n’est pas

stable? Pour stabiliser le réfrigérateur, retirer la grille de la

base et abaisser les pieds de nivellement jusqu’à ce qu’ils

touchent le plancher. Voir les instructions “Dépose de la

porte”, soit dans les instructions d'utilisation, soit sur la feuille

d’instructions fournie séparément avec le réfrigérateur.

Les ampoules ne fonctionnent pas

■ Une ampoule est-elle desserrée dans la douille ou grillée?

Voir “Remplacement des ampoules d'éclairage”.

■ La lumière du distributeur est-elle réglée à OFF (arrêt)?

Sur certains modèles, la lumière du distributeur ne fonctionne

que si l’on appuie sur un levier/la plaque du distributeur. Si on

désire que la lumière du distributeur reste allumée en

permanence, régler la lumière du distributeur à ON (allumée),

ou (sur certains modèles) NIGHT LIGHT (veilleuse) ou AUTO

ou HALF (luminosité réduite de moitié) ou DIM (faible

luminosité). Voir “Distributeurs d'eau et de glaçons”.

■ La lumière du distributeur est-elle réglée à NIGHT LIGHT

(veilleuse) ou AUTO? Sur certains modèles, si le distributeur

est réglé au mode NIGHT LIGHT (veilleuse) ou AUTO,

s'assurer que le détecteur de la lumière du distributeur n'est

pas bloqué. Voir “Distributeurs d'eau et de glaçons”.

Température et humidité

La température est trop élevée

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse

complètement.

■ Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)? Ceci

permet à l'air chaud de pénétrer dans le réfrigérateur.

Minimiser les ouvertures de porte et garder les portes

complètement fermées.

■ Une importante quantité d'aliments a-t-elle été ajoutée?

Accorder quelques heures pour que le réfrigérateur revienne à

sa température normale.

■ Les réglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Vérifier la température au bout de 24 heures. Voir “Utilisation

des commandes”.

Il existe une accumulation d'humidité à l'intérieur

REMARQUE : Une certaine accumulation d'humidité est normale.

Essuyer avec un chiffon sec.

■ La pièce est-elle humide? Ceci contribue à l'accumulation

de l'humidité.

■ Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)? Ceci

permet à l'air humide de pénétrer dans le réfrigérateur.

Minimiser les ouvertures de porte et garder les portes

complètement fermées.

Glaçons et eau

La machine à glaçons ne produit pas ou pas suffisamment de

glaçons

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le

réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt

d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la

canalisation peut réduire l'écoulement d'eau. Redresser la

canalisation d'eau.

■ La machine à glaçons est-elle allumée? S'assurer que le

bras de commande en broche ou l'interrupteur (selon le

modèle) est en position ON (marche).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production

de glaçons. Attendre 72 heures pour la production complète

de glaçons.

■ Une grande quantité de glaçons vient-elle d'être enlevée?

Attendre 24 heures pour que la machine à glaçons produise

plus de glaçons.

■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le

glaçon du bras éjecteur avec un ustensile en plastique. (Ceci

ne s’applique pas aux modèles pour lesquels la machine à

glaçons est montée au sommet de la porte du congélateur.)

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut

diminuer la pression de l'eau. Voir “Spécifications de

l'alimentation en eau”.

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

■ La valve de la canalisation d'eau n'est-elle pas

complètement ouverte? Ouvrir la valve d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la

canalisation peut réduire l'écoulement d'eau. Redresser la

canalisation d'eau.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut

diminuer la pression de l'eau. Voir “Spécifications de

l'alimentation en eau”.

■ Reste-t-il des questions concernant la pression de l'eau?

Appeler un plombier agréé et qualifié.

Goût, odeur ou couleur grise des glaçons

■ Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une décoloration et un

mauvais goût des glaçons.

■ Les glaçons ont-ils été gardés trop longtemps? Jeter les

glaçons. Laver le compartiment à glaçons. Accorder

24 heures pour la fabrication de nouveaux glaçons.

■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages étanches à l'air et à l'humidité pour conserver les

aliments.

■ L'eau contient-elle des minéraux (tels que le soufre)?

L'installation d'un filtre à eau peut être requise afin d'enlever

les minéraux.

■ Y a-t-il un filtre à eau installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le

système de filtration de l'eau a besoin d'un rinçage

additionnel.

Le distributeur de glaçons ne fonctionne pas correctement

■ Porte du congélateur complètement fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes

ne ferment pas complètement”.

■ Le bac à glaçons est-il bien installé? S'assurer que le bac à

glaçons est fermement en place.

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production

de glaçons. Attendre 72 heures pour une production complète

de glaçons.

■ Des glaçons obstruent-ils le bac d’entreposage ou le

goulet de distribution des glaçons? À l’aide d’un ustensile

en plastique si nécessaire, retirer les glaçons causant

l’obstruction. Nettoyer le goulet de distribution et le fond du

bac d’entreposage à l’aide d’un chiffon tiède et humide et

sécher entièrement ces deux sections. Pour éviter toute

obstruction et maintenir un approvisionnement en glaçons

frais, vider le bac d’entreposage et nettoyer le bac

d’entreposage et le goulet de distribution toutes les deux

semaines.

■ Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser

seulement des glaçons produits par la machine à glaçons

courante.

■ La glace a-t-elle fondu autour de la tige (spirale en métal)

dans le bac à glaçons? Vider le bac à glaçons. Utiliser de

l’eau tiède pour faire fondre la glace si nécessaire.

■ Le distributeur de glaçons se bloque-t-il lorsqu'il distribue

de la glace “concassée”? Changer le réglage “crushed”

(glace concassée) pour le réglage “cubed” (glaçons). Si les

glaçons sont correctement distribués, abaisser le bouton

“crushed” pour obtenir de la glace concassée et reprendre la

distribution.

■ Le bras de distribution a-t-il été retenu trop longtemps?

Les glaçons cesseront d'être distribués lorsque le bras est

retenu trop longtemps. Attendre 3 minutes pour que le moteur

du distributeur soit réglé de nouveau avant d'être utilisé.

Le distributeur d'eau ne fonctionne pas correctement

■ Porte du congélateur complètement fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes

ne ferment pas complètement”.

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le

réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt

d'eau complètement.

■ La pression de l'eau est-elle inférieure à 30 lb/po²

(207 kPa)? La pression de l'eau du domicile détermine

l'écoulement d'eau du distributeur. Voir “Spécifications de

l'alimentation en eau”.

■ Déformation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

■ S'agit-il d'une nouvelle installation? Rincer et remplir le

système de distribution d'eau.

■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre

peut être obstrué ou installé incorrectement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Voir

“Spécifications de l'alimentation en eau”.

De l'eau suinte du distributeur

REMARQUE : Il est normal de constater une ou deux gouttes

d'eau après la distribution d'eau.

■ Le verre n'a pas été maintenu sous le distributeur assez

longtemps? Maintenir le verre sous le distributeur pendant

2 à 3 secondes après avoir relâché le levier/la plaque du

distributeur.

■ S'agit-il d'une nouvelle installation? Vidanger le système de

distribution d'eau. Voir “Préparation du système d'eau” ou

“Distributeurs d'eau et de glaçons”.

■ Le filtre à eau a-t-il été récemment changé? Vidanger le

système de distribution d'eau. Voir “Préparation du système

d'eau” ou “Distributeurs d'eau et de glaçons”.

L'eau du distributeur n'est pas assez froide

(sur certains modèles)

REMARQUE : L'eau du distributeur est refroidie à seulement 50°F

(10°C).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour que l'alimentation d'eau refroidisse

complètement.

■ Une grande quantité d'eau a-t-elle récemment été

distribuée? Attendre 24 heures pour que l'alimentation d'eau

refroidisse complètement.

■ N'a-t-on pas récemment distribué de l'eau? Le premier

verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

■ Le réfrigérateur est-il branché à l'arrivée d'eau froide?

S'assurer que le réfrigérateur est branché à l'arrivée d'eau

froide. Voir “Spécifications de l'alimentation en eau”.

ACCESSOIRES

Pour commander des filtres de rechange, composer le

1-800-442-9991 et demander le numéro de pièce indiqué

ci-dessous ou contacter votre marchand autorisé Whirlpool.

Au Canada, composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable :

Commander la pièce N° 4396095

Filtre à eau :

Commander la pièce N° W10295370 (P4RFWB)

Filtre à air :

Commander la pièce N° W10311524

Sachet de conservation pour produits frais :

Commander la pièce N° W10346771

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut causer

des coupures.

AVERTISSEMENT

FEUILLE DE DONNÉES SUR LA PERFORMANCE

Système de filtration d’eau

Modèle P5WB2L/P4RFWB Capacité 200 gallons (757 litres)

Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des

substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour

l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.

Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).

Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).

■ Il est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respectées pour que ce

produit donne le rendement annoncé.

■ Utiliser la cartouche de remplacement P4RFWB, pièce

n° W10295370. Prix au détail suggéré en 2011 de 39,99 $US/

49,99 $CAN. Les prix sont sujets à modification sans préavis.

Style 1 – Lorsque l’écran d’affichage de l’état du filtre à eau

passe de “GOOD” (bon) à “ORDER” (commander), commander

un nouveau filtre. Lorsque le témoin indique “REPLACE”

(remplacer), il est recommandé de remplacer le filtre.

Style 2 – Lorsque le témoin du filtre passe du vert au jaune,

commander un nouveau filtre. Lorsque le témoin passe du jaune

au rouge, il est recommandé de remplacer le filtre.

Style 3 – Lorsque le témoin du filtre indique 10 %, commander

un nouveau filtre. Lorsque le témoin indique 0 %, il est

recommandé de remplacer le filtre.

Style 4 – Appuyer sur FILTER (filtre) pour vérifier l'état du filtre à

eau. Lorsque le témoin lumineux du filtre est jaune, commander

un nouveau filtre. Si le témoin lumineux du filtre est rouge, il est

recommandé de remplacer le filtre.

■ Après avoir changé le filtre à eau, vidanger le système de

distribution d'eau. Voir “Distributeurs d'eau et de glaçons” ou

“Distributeur d'eau”.

■ Ces contaminants ne sont pas nécessairement présents dans

votre approvisionnement d'eau. Même si le test a été effectué

dans des conditions de laboratoires standard, le rendement réel

peut varier.

■ Le produit doit être utilisé pour l'eau froide seulement.

■ Le circuit d’eau doit être installé conformément aux lois et

règlements locaux et à ceux de l’État concerné.

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluée ou de qualité inconnue en l'absence d'un dispositif de

désinfection adéquat avant ou après le système. Les systèmes

certifiés pour la réduction de kyste peuvent être utilisés pour

l'eau désinfectée qui peut contenir des kystes filtrables.

■ Consulter la section “Garantie” pour obtenir le nom, l'adresse et

le numéro de téléphone du fabricant.

■ Consulter la section “Garantie” pour voir la garantie limitée du

fabricant.

Directives d'application/

Paramètres d'approvisionnement en eau

Produit testé et certifié par NSF International en vertu de la norme

NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules

de classe I*) et en vertu de la norme NSF/ANSI 53 (réduction de kystes

actifs, amiante, plomb, lindane, toxaphène, atrazine et 2,4 - D).

Réd. de substances

Effets esthétiques

Critères de

réduction NSF

Affluent

moyen

Concentration dans l'eau

àtraiter

Effluent maximal % de réd.

minimale

% de réd.

moyenne

Chlore goût/odeur

Particules (classe I*)

réduction de 50 %

réduction de 85 %

2,0 mg/L

7 300 000 #/mL

2,0 mg/L ± 10 %

Au moins 10 000 particules/mL

0,20 mg/L

75 000 #/mL

97,2

99,4

Réduction des

contaminants

Critères de

réduction NSF

Affluent

moyen

Concentration dans l'eau

àtraiter

Effluent maximal % de réd.

minimale

% de réd.

moyenne

Kystes actifs

†

99,95 % 160 000/L 50 000/L min. 54/L

†

99,97 99,99

Amiante 99 % 87 MFL 10

à 10

fibres/L

††

0,17 MFL 99 99

Plomb : à pH 6,5

Plomb : à pH 8,5

0,010 mg/L

0,160 mg/L

0,140 mg/L

0,15 mg/L ± 10 %

0,001 mg/L

0,005 mg/L

99,4

98,6

99,4

98,6

Lindane 0,0002 mg/L 0,0019 mg/L 0,002 mg/L ± 10 % 0,00002 mg/L 98,9 99

Toxaphène 0,003 mg/L 0,014 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 93 93

Atrazine 0,003 mg/L 0,0094 mg/L 0,009 mg/L ± 10 % 0,0005 mg/L 94,5 94,7

2,4 - D 0,07 mg/L 0,220 mg/L 0,210 mg/L ± 10 % 0,028 mg/L 87,5 96,1

Source d'eau

Pression de l'eau

Température de l'eau

Débit nominal

Collectivité ou puits

30 - 120 lb/po² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8°C)

0,5 gpm (1,9 L/min) à 60 lb/po²

†

††

Classe I - taille des particules : > 0,5 à <1 um

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).

Cas de la filtration de kystes de Cryptosporidium parvum

Fibres de longueur supérieure à 10 um

® NSF est une marque déposée de NSF International.

GARANTIE DE GROS APPAREIL MÉNAGER

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions

jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les

pièces spécifiées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce

gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Whirlpool. LE SEUL ET

EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE

CI-DESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros

appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service

dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont

pas respectées.

2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par

Whirlpool.

5. Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans

les 30 jours suivant la date d'achat.

6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

9. Les frais de déplacement et de transport pour le service du produit si votre gros appareil ménager est situé dans une région

éloignée où un fournisseur de services d’entretien ou de réparation Whirlpool autorisé n’est pas disponible.

10. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies par Whirlpool.

11. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés.

12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN

USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et

provinces ne permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage

particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits

juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU

INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de

sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques

spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand Whirlpool autorisé pour déterminer si

une autre garantie s'applique. 6/08

Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.whirlpool.com.

Au Canada, visiter www.whirlpool.ca.

Si vous n’avez pas accès à Internet et que vous nécessitez une assistance pendant l’utilisation du produit ou que vous souhaitez

prendre un rendez-vous, vous pouvez contacter Whirlpool au numéro ci-dessous.

Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi

interne du compartiment de réfrigération.

Pour assistance ou service aux É.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d’assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à l’adresse

Aux États-Unis :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada :

Whirlpool Brand Home Appliances

Centre d'eXpérience à la clientèle

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée.

Veuillez conserver le manuel de l’utilisateur et le numéro de modèle pour référence ultérieure.

W10332632C

SP PN W10335264C

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi sous licence par Whirlpool Canada LP au Canada

8/11

Printed in Mexico

Imprimé au Mexique

Whirlpool WSF26D3EXL Side By Side Refrigeration

Product's Documents

USER INSTRUCTIONS

Specifications

Whirlpool WSF26D3EXL Questions and Answers

Related Products

Whirlpool GD2LHGXKB00 Side By Side Refrigeration

Whirlpool GD5SHGXKQ Side-by-side Refrigeration

Whirlpool GD2LHGXKB Side By Side Refrigeration

Whirlpool GS2SHAXLT Side-by-side Refrigeration

Whirlpool ED2GPWXKW Side by side Refrigeration

Whirlpool GD2NHGXKB Side By Side Refrigeration
