Haier HA12TG21SS 23.40 Inch Freestanding Top Freezer Refrigerator

User Manual

For HA12TG21SS. Additionally, the document applies to other Haier models: HA10TG21SW, HA10TG21SB, HA10TG21SS, HA12TG21SW, HA12TG21SB

PDF File Manual, 64 pages, Read Online | Download pdf file

HA12TG21SS photo
background
User Manual
Guide de l’utilisateur
Manual del usuario
HA10TG21SW
HA10TG21SB
HA10TG21SS
HA12TG21SW
HA12TG21SB
HA12TG21SS
Frost-Free Refrigerator/Freezer
Frost-Libérent
Réfrigérateur/Congélateur
Frost-Libera
Refrigerador/Congelador
49-60796-1 05-18 GEA
Loading page 2...
Loading page 3...
Loading page 4...
Loading page 5...
Loading page 6...
Loading page 7...
Loading page 8...
Loading page 9...
Loading page 10...
Loading page 11...
Loading page 12...
Loading page 13...
Loading page 14...
Loading page 15...
Loading page 16...
Loading page 17...
Loading page 18...
Loading page 19...
Loading page 20...
Loading page 21...
Loading page 22...
Loading page 23...
Loading page 24...
Loading page 25...
Loading page 26...
Loading page 27...
Loading page 28...
Loading page 29...
Loading page 30...
Loading page 31...
Loading page 32...
Loading page 33...
Loading page 34...
Loading page 35...
Loading page 36...
Loading page 37...
Loading page 38...
Loading page 39...
Loading page 40...
Loading page 41...
Loading page 42...
Loading page 43...
Loading page 44...
Loading page 45...
Loading page 46...
Loading page 47...
Loading page 48...
Loading page 49...
Loading page 50...
Loading page 51...
Loading page 52...
Loading page 53...
Loading page 54...
Loading page 55...
Loading page 56...
Loading page 57...
Loading page 58...
Loading page 59...
Loading page 60...
Loading page 61...
Loading page 62...
Loading page 63...
Loading page 64...

Other documents for Haier HA12TG21SS

The following documents are available:
User Manual Other Documents Photos

Specifications

User Manual - Transcript

  • Page 3 - English - : 49607961 TABLE OF CONTENTS ENGLISH REFRIGERATOR SAFETY 4 Proper Disposal of Your Old Refrigerated Appliance 5 PARTS AND FEATURES 6 INSTALLATION REQUIREMENTS 7 Location Requirements 7 Connecting Electricity 8 INSTALLATION INSTRUCTIONS 9 Unpacking Refrigerator 9 Leveling Refrigerator 10 Proper Air Circulation 10 Door Alignment 10 Reverse Door Swing 11 Reinstallation 12 REFRIGERATOR USE 13 Adjustable Temperature Dial 13 Refrigerator Section Interior Light 13 FrostFree RefrigeratorFreezer 13 Refrigerator Interior Shelves 13 Crispers and Crisper Cover 14 Removing or Replacing the Crisper Cover 14 REFRIGERATOR CARE 15 Interior Cleaning 15 Exterior Cleaning 15 LED Lighting Replacement 15 Power Interruptions 16 Vacation 16 Moving 16 TROUBLESHOOTING 17 Normal Operating Sounds 17 Troubleshooting 18 LIMITED WARRANTY 21 RECORD KEEPING 22
  • Page 4 - English - : 49607961 ENGLISH REFRIGERATOR SAFETY CAUTION To reduce the risk of injury when using your refrigerator follow these basic safety precautions Ŷ Do not clean refrigerator with warm water when it is cold Components may break if exposed to sudden temperature changes or impact such as bumping or dropping Ŷ Keep fingers out of the pinch point areas clearances between the lid and cabinet are necessarily small Be careful closing doors when children are in the area Ŷ Do not touch the cold surfaces in the refrigerator compartment when hands are damp or wet skin may stick to these extremely cold surfaces Ŷ Do not refreeze frozen foods which have thawed completely IMPORTANT SAFETY INSTRUCTIONS WARNING ÝòõèçøæèëèõìöîòéĤõèèïèæõìæäïöëòæîìñíøõüò persons or damage when using the refrigerator follow basic precautions including the following Ŷ This refrigerator must be properly installed and located in accordance with the Installation Instructions before it is used Ŷ Unplug the refrigerator before making repairs or cleaning NOTE Power to the refrigerator cannot be disconnected by any setting on the control panel NOTE Repairs must be performed by a qualified Service Professional Ŷ Replace all parts and panels before operating Ŷ Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance Ŷ Do not store explosive substances such as aerosol cans with a flammable propellant in this appliance Ŷ Do not use an extension cord Ŷ To prevent suffocation and entrapment hazards to childrenremove the fresh food and freezer doors from any refrigerator before disposing of it or discontinuing its use Ŷ To avoid serious injury or death children should not stand on or play in or with the appliance Ŷ Children and persons with reduced physical sensory or mental capabilities or lack of experience and knowledge can use this appliance only if they are supervised or have been given instructions on safe use and understand the hazards involved Ŷ This appliance is intended to be used in household and similar applications such as staff kitchen areas in shops offices and other working environments farm houses by clients in hotels motels bed amp breakfast and other residential environments catering and similar non retail applications
  • Page 5 - English - : 49607961 ENGLISH STATE OF CALIFORNIA PROPOSITION 65 WARNINGS WARNING This product contains one or more chemicals known to the State of California to cause cancer and birth defects or other reproductive harm REFRIGERATOR SAFETY WARNING EXPLOSION HAZARD Flammable Refrigerant This appliance contains isobutane refrigerant R600a a natural gas with high environmental compatibility However it is also combustible Adhere to the warnings below to reduce the risk of injury or property damage 1 When handling installing and operating the appliance care should be taken to avoid damage to the refrigerant tubing 2 Service shall only be performed by authorized service personnel Use only manufacturerauthorized service parts 3 Dispose of refrigerator in accordance with Federal and Local Regulations Flammable refrigerant and insulation material used require special disposal procedures Contact your local authorities for the environmentally safe disposal of your refrigerator 4 Keep ventilation openings in the appliance enclosures or in the builtin structure clear of obstruction 5 Do not use mechanical devices or other means to accelerate the defrosting process 6 Do not damage refrigerant circuit 7 Do not use electrical appliances inside the food storage compartment of the appliance PROPER DISPOSAL OF YOUR OLD APPLIANCE WARNING SUFFOCATION AND ENTRAPMENT HAZARD Failure to follow these disposal instructions can result in death or serious injury IMPORTANT Child entrapment and suffocation are not problems of the past Junked or abandoned appliances are still dangerous even if they will sit for just a few days If you are getting rid of your old appliance please follow the instructions below to help prevent accidents Before You Throw Away Your Old Appliance Ŷ Take off the doors Ŷ Leave the shelves in place so that children may not easily climb inside

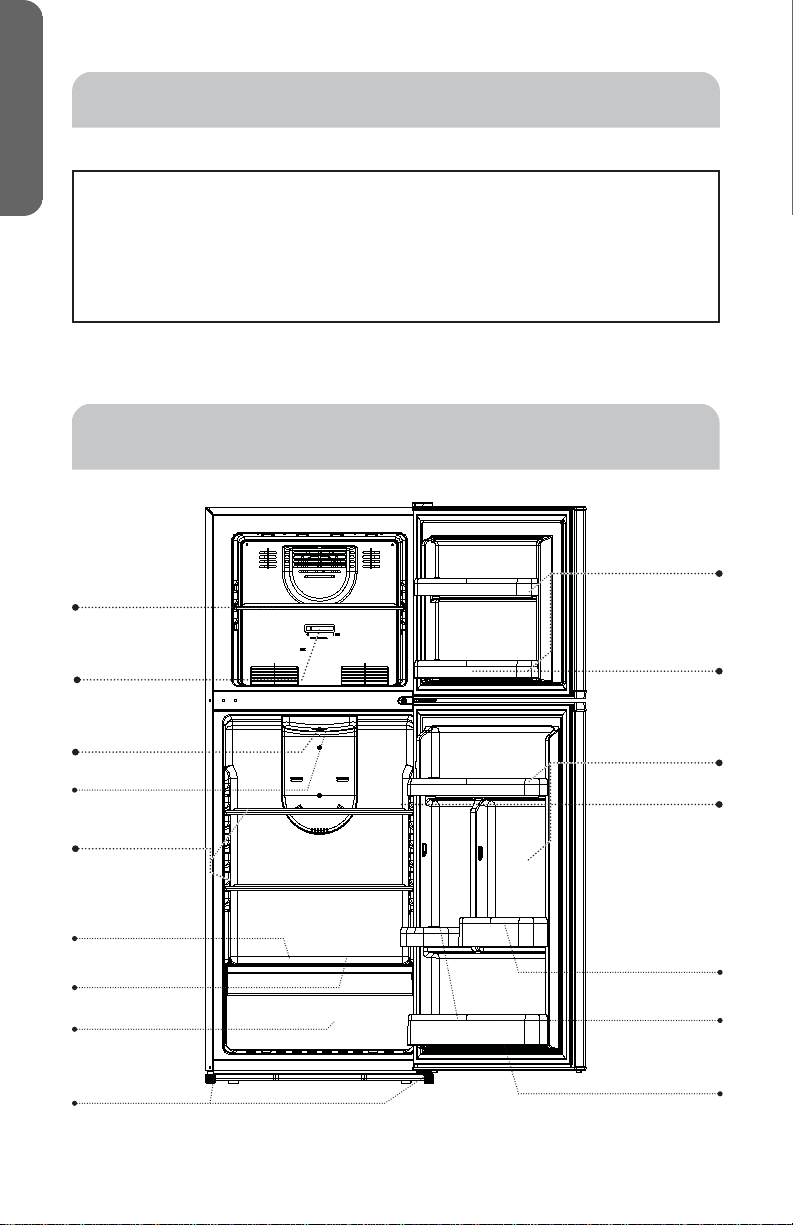

  • Page 6 - English - : 49607961 ENGLISH PARTS AND FEATURES Refrigerant and Foam Disposal Dispose of refrigerator in accordance with Federal and Local Regulations Flammable refrigerant and insulation material used require special disposal procedures Contact your local authorities for the environmentally safe disposal of your refrigerator READ AND SAVE THESE INSTRUCTIONS REFRIGERATOR SAFETY PROPER DISPOSAL OF YOUR OLD APPLIANCE Cont Leveling Legs Clear Crisper Clear Glass Crisper Cover Adjustable Temperature Control FullWidth Freezer Door Shelf FullWidth Door Shelf Freezer Temperature Control Freezer Shelf LED Light FullWidth Glass Shelves Crisper Humidity Control FullWidth Door Shelf Light Switch Gallon Storage Compartment 2 Liter Bottle Storage Compartment FullWidth Door Shelf only on HA12TG21S
  • Page 7 - English - : 49607961 ENGLISH INSTALLATION REQUIREMENTS WARNING LOCATION REQUIREMENTS IMPORTANT This refrigerator is designed for freestanding installation only It should not be recessed or builtin an enclosed cabinet To ensure your refrigerator works at optimum efficiency you should install it in a location where there is proper air circulation and electrical connections Explosion and Fire Hazard Keep flammable materials and vapors such as gasoline away from appliance Failure to do so can result in death explosion or fire LOCATION REQUIREMENTS Do not install the refrigerator where the temperature will go below 60F 16C because it will not run often enough to maintain proper temperatures Do not install the refrigerator where the temperature will go above 100F 37C because it will not perform properly Install it on a floor strong enough to support it fully loaded Do not install the refrigerator in a location exposed to water rain etc or direct sunlight
  • Page 8 - English - : 49607961 INSTALLATION REQUIREMENTS ENGLISH Do not under any circumstances cut or remove the third ground prong from the power cord For personal safety this appliance must be properly grounded The power cord of this appliance is equipped with a 3prong grounding plug which mates with a standard 3prong grounding wall outlet to minimize the possibility of electric shock hazard from this appliance Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded Where a standard 2prong wall outlet is encountered it is your personal responsibility and obligation to have it replaced with a properly grounded 3prong wall outlet The refrigerator should always be plugged into its own individual electrical outlet which has a voltage rating that matches the rating plate A 115 Volt AC 60 Hz 15 or 20amp fused grounded electrical supply is required This provides the best performance and also prevents overloading house wiring circuits which could cause a fire hazard from overheated wires Never unplug your refrigerator by pulling on the power cord Always grip plug firmly and pull straight out from the outlet Immediately discontinue use of a damaged supply cord If the supply cord is damaged it must be replaced by a qualified service professional with an authorized service part from the manufacturer When moving the refrigerator away from the wall be careful not to roll over or damage the power cord CONNECTING ELECTRICITY WARNING ELECTRICAL SHOCK HAZARD Plug into a grounded 3prong outlet Do not remove the ground prong Do not use an adapter Do not use an extension cord Failure to follow these instructions can result in death fire or electrical shock
  • Page 9 - English - : 49607961 IMPORTANT Handle with care when moving refrigerator to avoid either damaging the refrigerant tubing or increasing the risk of a leak IMPORTANT When moving the refrigerator never tilt it more than a 45 angle This could damage the compressor and the sealed system If the refrigerator has been placed in a horizontal position for any period of time wait 24 hours before plugging in the refrigerator to allow the refrigerant to settle 1 Remove all packaging material This includes the corrugated base and all adhesive tape holding the refrigerator accessories inside and outside 2 Inspect and remove any remains of packing tape or printed materials before powering on the refrigerator 3 If your refrigerator comes with smooth or stainless steel doors please remove the clear film before turning it on for the first time When removing the film do not pull the film straight down as this could result in misaligned doors 4 It is normal for the freezer door to be positioned slightly higher than the top of the cabinet when the refrigerator is first installed This positioning is done at the factory to ensure a proper gasket seal once the door is weighted with food items ENGLISH INSTALLATION INSTRUCTIONS WARNING UNPACKING REFRIGERATOR Explosion and Fire Hazard Do not puncture refrigerant tubing Follow handling instructions carefully Flammable refrigerant used Failure to do so can result in death explosion or fire

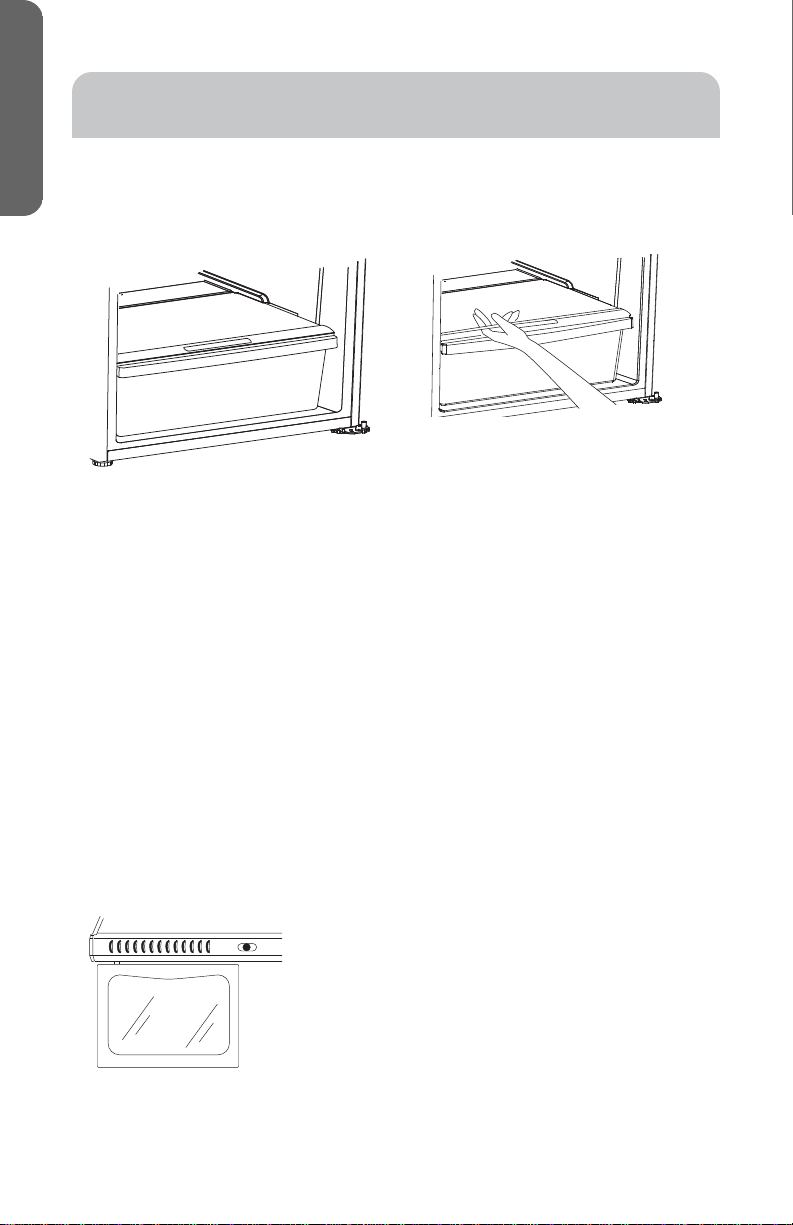

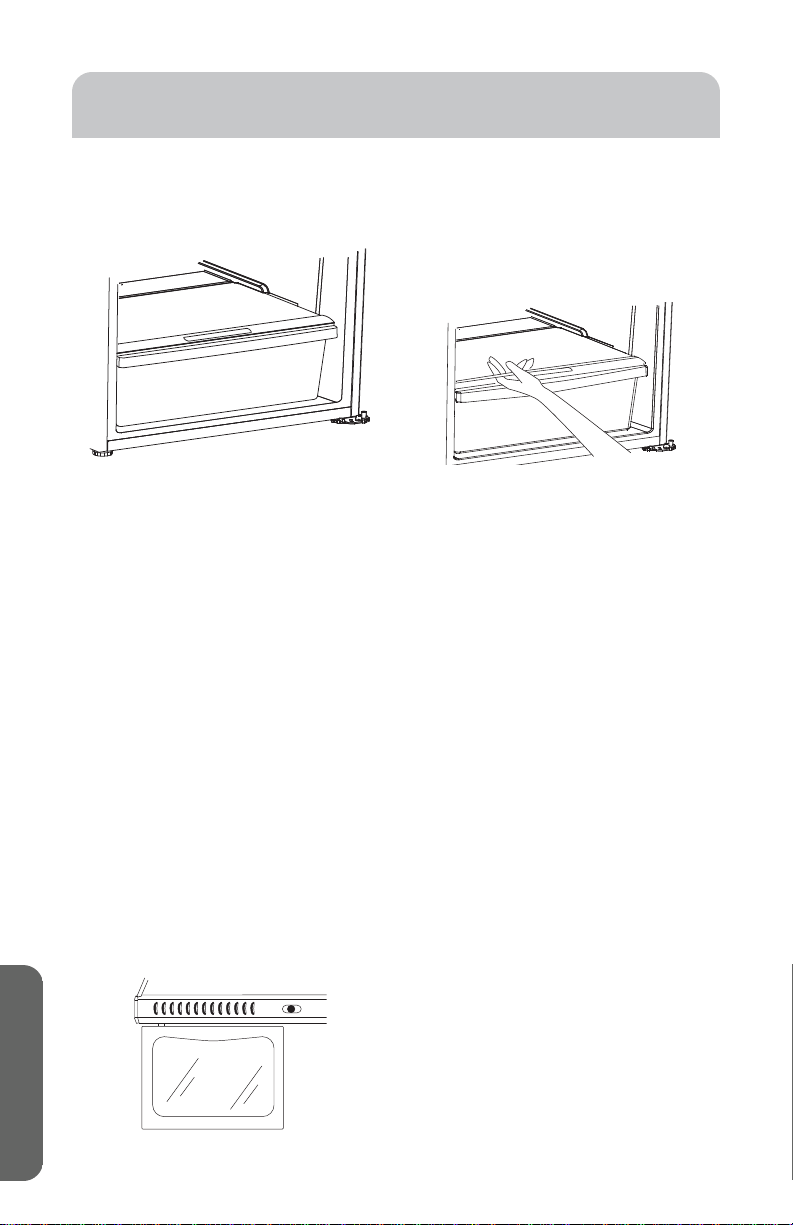

  • Page 10 - English - : 49607961 INSTALLATION INSTRUCTIONS ENGLISH LEVELING REFRIGERATOR Your refrigerator has two leveling legs that are located in the front bottom corners of your refrigerator After properly placing your refrigerator under its final position you can level your refrigerator Leveling legs can be adjusted by turning them clockwise to raise your refrigerator or by turning them counterclockwise to lower your refrigerator The refrigerator door will close easier when the leveling legs are extended PROPER AIR CIRCULATION To ensure your refrigerator works at the maximum efficiency it was designed for you should install it in a location where there is proper air circulation plumbing and electrical connections Your refrigerator is not designed to òóèõäèìñèðóèõäøõèöåèïòúamp ȋÏampȋÌòõäåòùè ȋÏȋÌ Do not install your refrigerator in any location not properly insulated or heated eg garage etc Keep out of direct sunlight and away from heating sources such as radiators heaters and cooking appliances The following are recommended clearances around the refrigerator Sides1 25 mm Top1 25 mm Back2 50mm DOOR ALIGNMENT Freezer Door 1 Remove the top hinge cover Fig 1 2 Loosen the top hinge screws using a hexhead screwdriver 3 Adjust the door or put a spacer in between and then tighten the screws 4 Replace the top hinge cover LowerRaise Hinge Cover Fig 1 Top Hinge

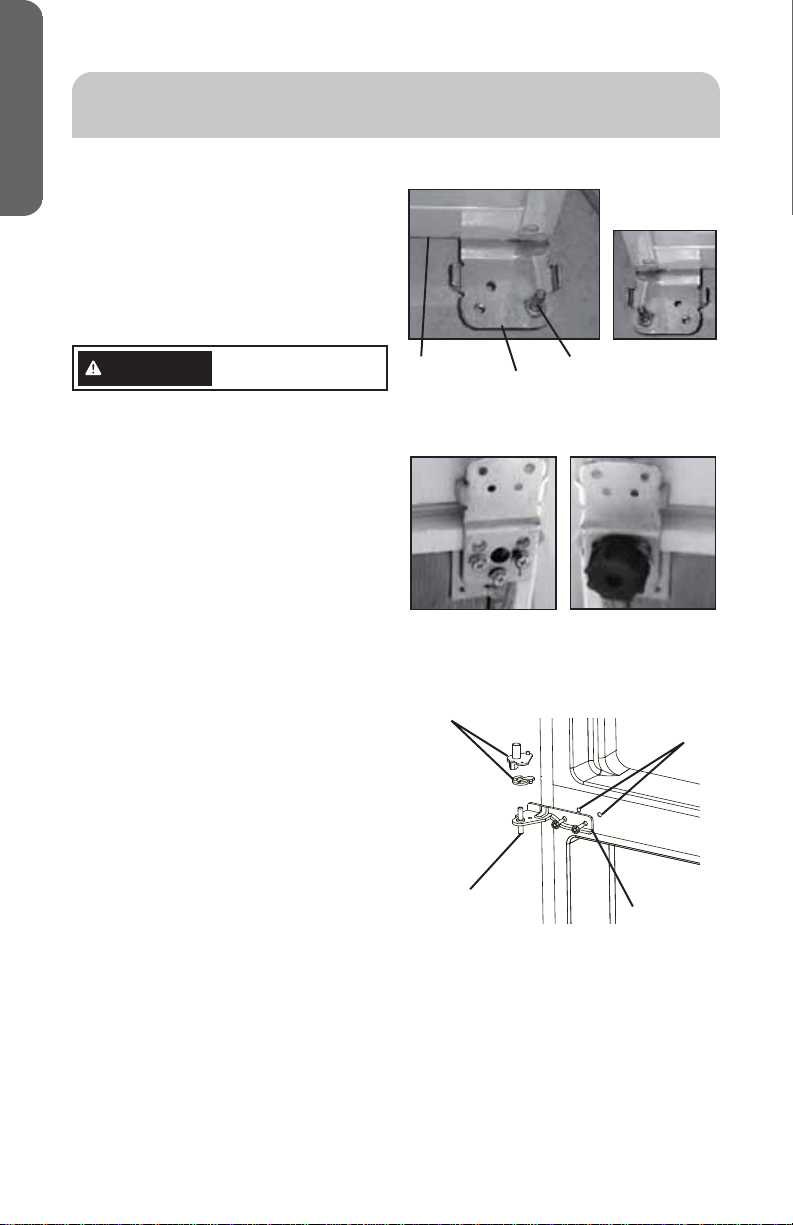

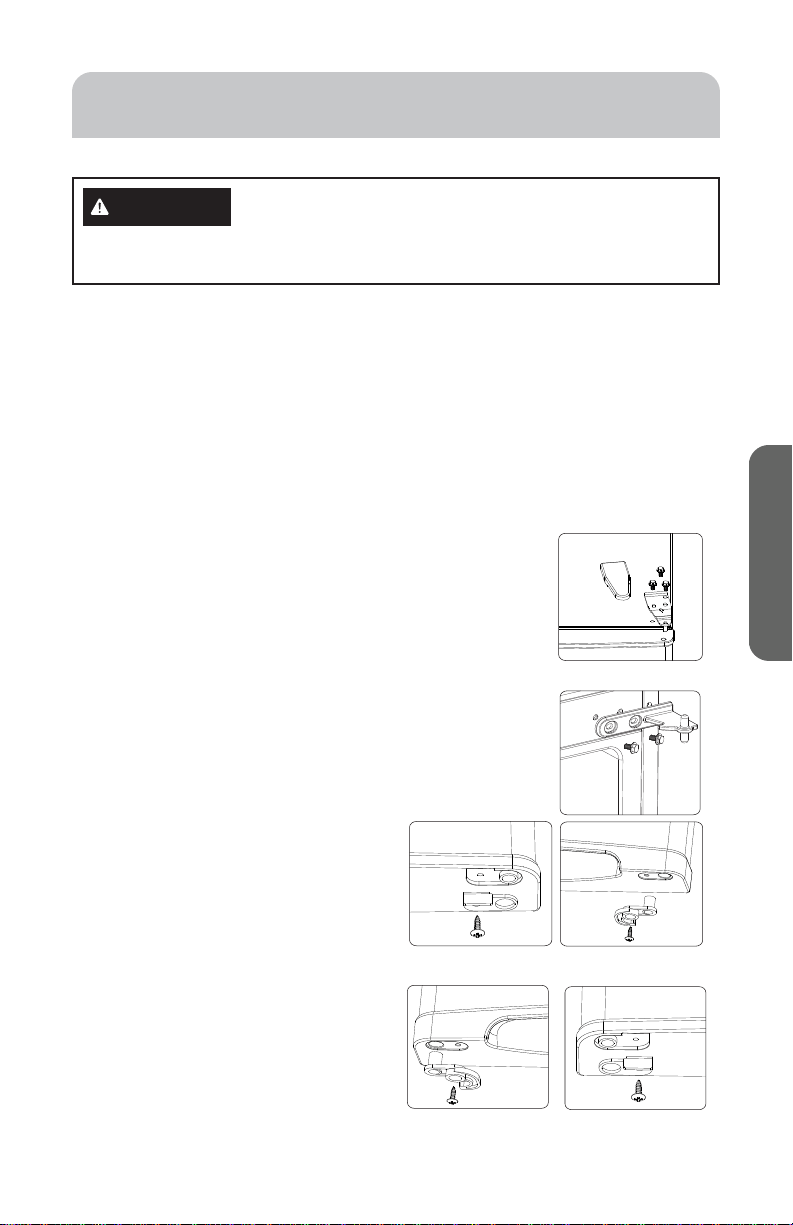

  • Page 11 - English - : 49607961 REVERSE DOOR SWING LeftRight Door Opening Method This product allows you to reverse the door opening from left to right and back You can select your preference of door opening by following the procedure to make the change Tools Required Phillips and Flat Head Screwdrivers Ratchet Wrench with 8 mm and 10 mm sockets Dismantling 1 Affix refrigerator and freezer door by sticking adhesive tape on both sides to hold doors in place 2 As shown in Fig 2 remove the upper hinge cover by using flat head screwdriver Then remove three screws using ratchet wrench with 10 mm head Take out hinge by pulling it vertically and keep it in safe place Remove the top hinge plug from the opposite side of the cabinet top 3 Remove the adhesive tape on freezer door lift it and take off the door and carefully put it aside 4 Remove two screws of middle hinge using ratchet wrench with 8 mm socket and keep them in a safe place Fig 3 5 Remove the adhesive tape on refrigerator door lift it and take refrigerator door and carefully put it aside 6 Remove the doorstoppers from the refrigerator and freezer doors Fig 4 7 Insert left side doorstoppers provided in your packing on the left side bottom hole of the refrigerator door and on the left side bottom hole of the freezer door Fasten with screws provided Fig 5 ENGLISH INSTALLATION INSTRUCTIONS WARNING Follow all steps when reversing the door swing Failure to follow these instructions leaving off parts or overtightening screws can lead to the door falling off and result in injury and property damage Fig 2 Fig 3 Fig Fig
