For use only with
Part No. 8528308 Rev. B
Installation Instructions
IMPORTANT:
Installer: Leave Installation
Instructions with the homeowner.
Homeowner: Keep Installation
Instructions for future reference.
IMPORTANT:
Read and save these
instructions.
Pedestal
13"
(33 cm)
Important: Check that all 4 pads are
present as shown. If they are not, do
not install the pedestal and contact
your dealer.
27"
(68.6 cm)
18-9/16"
(47.2 cm)
23-5/8"
(60 cm)
2-5/8"
(6.7 cm)
Washers and DryersWashers and Dryers
™™
®
®
OR
™™

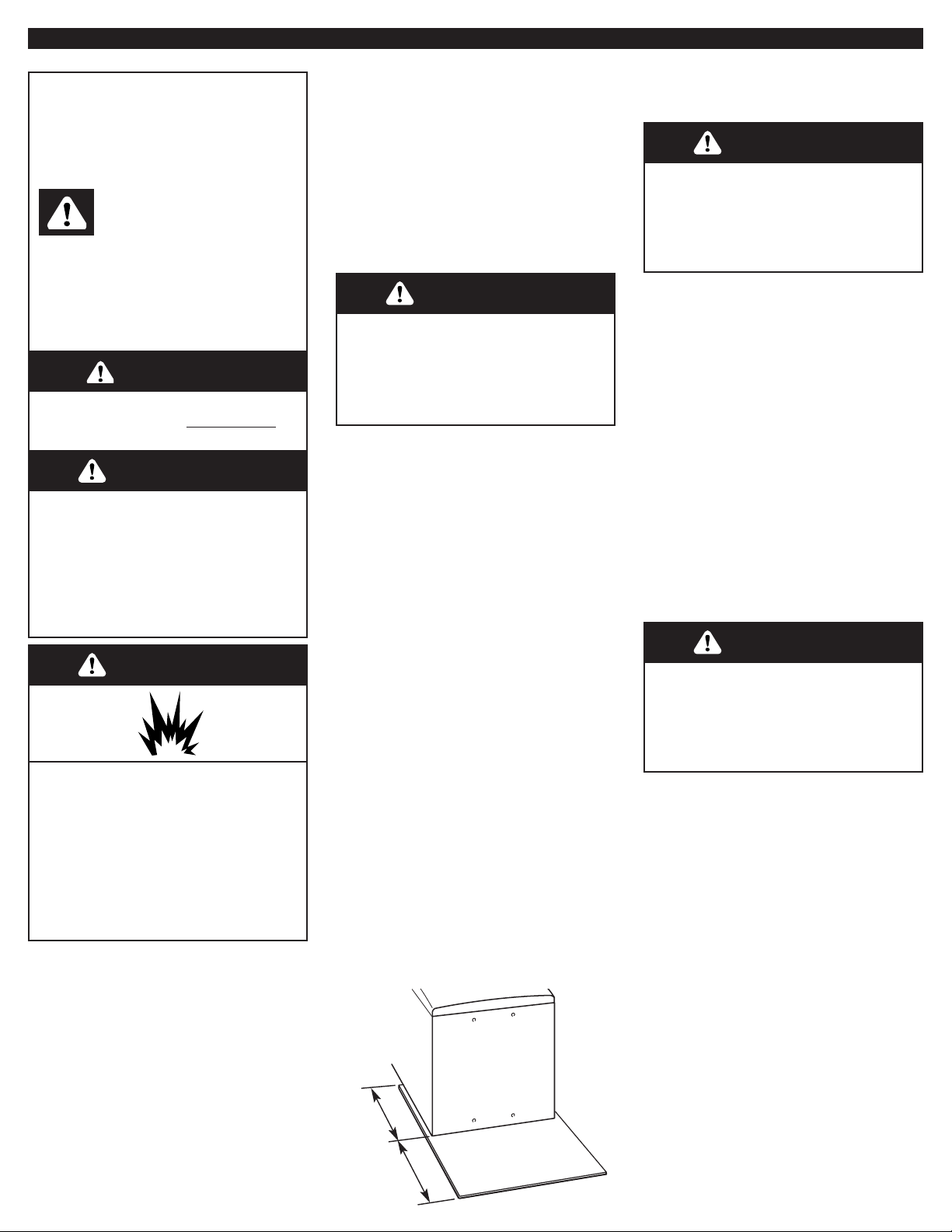

Before you start...
Important: If your washer and dryer
are already installed, they MUST be
uninstalled.
If you need to uninstall your washer or
dryer, see Installation Instructions that
came with your model for tools
required.
Excessive Weight Hazard
Use two or more people to move
and uninstall washer.
Failure to do so can result in back
or other injury.
WARNING
Explosion Hazard
Keep flammable materials and
vapors, such as gasoline, away from
dryer.
Place dryer at least 18 inches
(45.7 cm) above the floor for a
garage installation.
Failure do to so can result in death,
explosion, or fire.
WARNING
1.Turn off the hot and cold water
faucets.
2.Unplug the power supply cord.
3.Slowly loosen the fill hoses at the
faucets to relieve the water pressure.
Use a sponge or towel to absorb the
released water.
4.Remove the “HOT” and “COLD” fill
hoses from the back of the washer.
Drain water in the hoses into a bucket.
5.Squeeze the ears of the drain hose
clamp with pliers to open and slide the
clamp down the hose. Disconnect the
drain hose from the washer and drain
any water in the hose into a bucket.
6.Pull the washer away from wall so it
can be tipped on its back.
7.Protect the floor with a large piece of
cardboard cut from the pedestal carton.
Lay the washer on its back (make sure
that the power supply cord is not under
the washer) so that the cardboard is
under the entire lower back edge of the
washer (see Figure 1). An additional
small amount of water will drain out of
the washer when it is tipped back. Go
to “Installing the Pedestal”.
Uninstalling your washer:
Excessive Weight Hazard
Use two or more people to move
and uninstall dryer.
Failure to do so can result in back
or other injury.
WARNING
Uninstalling your electric
dryer:
1.Unplug the power supply cord.
2.Pull the dryer away from the wall
enough to loosen the vent clamp. Loosen
the clamp and carefully remove the
exhaust vent from the dryer exhaust outlet.
3.Pull the dryer away from wall so that it
can be tipped on its back.
4.Protect the floor with a large piece of
cardboard cut from the pedestal carton.
Lay the dryer on its back (make sure
that the power supply cord is not under
the dryer) so that the cardboard is under
the entire lower back edge of the dryer
(see Figure 1). Go to “Installing the
Pedestal”.
Excessive Weight Hazard
Use two or more people to move
and uninstall dryer.
Failure to do so can result in back
or other injury.
WARNING
Uninstalling your gas dryer:
1.Unplug the power supply cord.
2.Turn off the gas supply.
3.Pull the dryer away from the wall
enough to loosen the vent clamp.
Loosen the clamp and carefully remove
the exhaust vent from the dryer exhaust
outlet.
4.Disconnect the flexible gas supply
line from the dryer. Put a piece of tape
over the open ends of the gas line
connection fittings.
5.Pull the dryer away from wall so that
it can be tipped on its back.
6.Protect the floor with a large piece of
cardboard cut from the pedestal carton.
Lay the dryer on its back (make sure
that the power supply cord is not under
the dryer) so that the cardboard is under
the entire lower back edge of the dryer
(see Figure 1). Go to “Installing the
Pedestal”.
You can be killed or seriously
injured if you don’t follow
instructions.
DANGER
Your safety and the safety of
others are very important.
We have provided many important
safety messages in this manual and
on your appliance. Always read and
obey all safety messages.
All safety messages will tell you
what the potential hazard is, tell you
how to reduce the chance of injury,
and tell you what can happen if the
instructions are not followed.
You can be killed or seriously
injured if you don’t immediatel
y
follow instructions.
WARNING
This is the safety alert
symbol.
This symbol alerts you to
potential hazards that can kill or hurt
you and others.
All safety messages will follow the
safety alert symbol and either the
word “DANGER” or “WARNING”.
These words mean:
Tools required:
• Utility knife
• Phillips screwdriver (drawer removal)
• 1/4" (6.5 mm) hex head ratchet or open-end wrench
(leveling legs)
• 5/16" (8 mm) hex head ratchet (sheet metal screws)
• Level
• 9/16" (14.3 mm) open-end wrench (leveling leg
locknuts)
• pliers or slip-joint pliers (for drain and inlet hoses)
2
cardboard
12"
(30.5 cm)
15"
(38.1 cm)
Figure 1
Note: If dryer and pedestal assembly is
located in a garage, 6" (15.2 cm) must
be added under pedestal so that dryer
is 18" (45.7 cm) above garage floor.

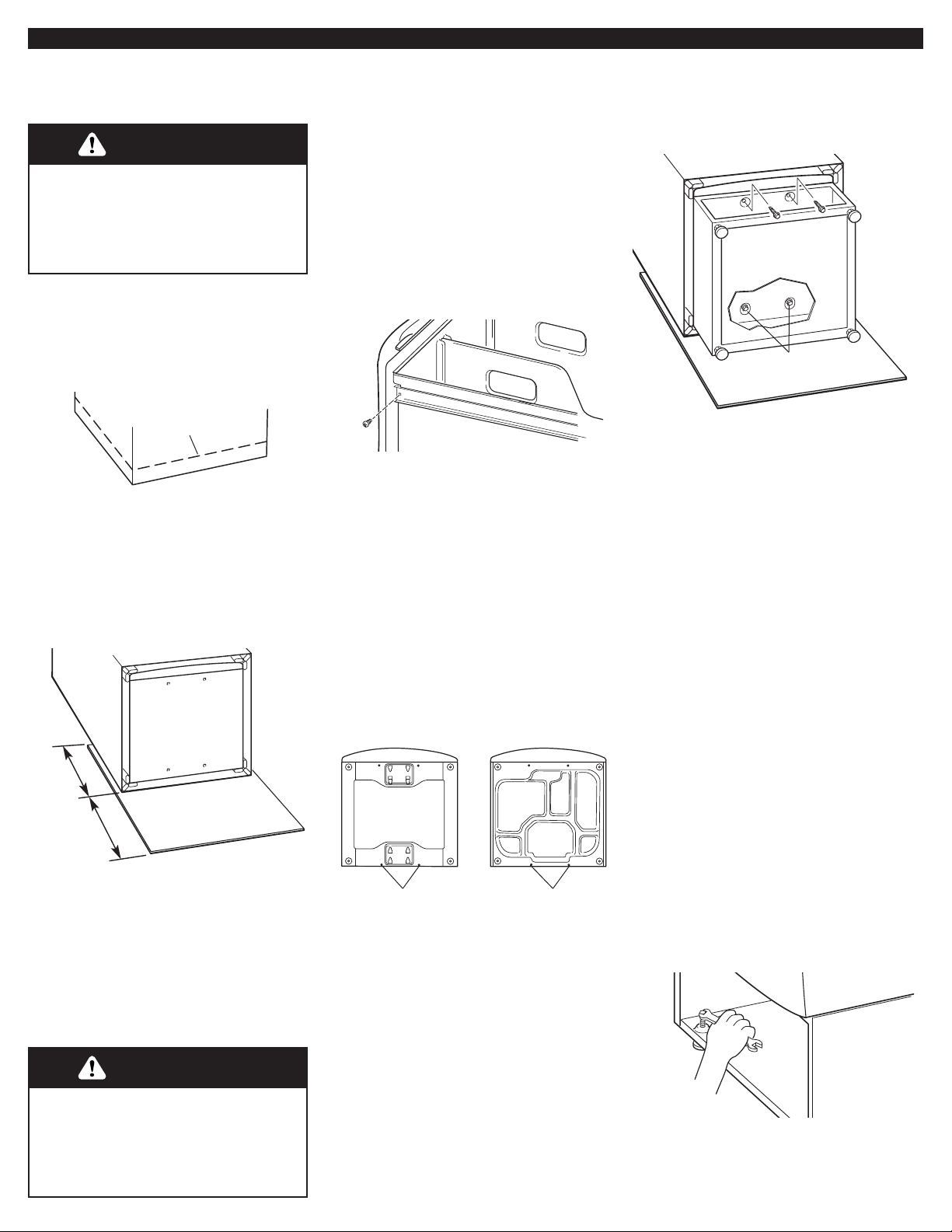

3
Installing the
pedestal
1.Open the pedestal drawer.
Remove the envelope taped inside the
drawer. This envelope contains four
#12 x 5/8" (1.6 cm) hex head sheet
metal screws that will be used in Step 4.
1.Position the packaged washer/dryer
close to the final location. Using a utility
knife, cut through the packaging along
the dotted lines around the packaging
near its base. Note: Do not remove the
packaging at this time.
2.Remove the Phillips head screw
from both drawer slides and save
screws. Remove the drawer from the
slides and set aside. Push the slides
back into the pedestal.
9.Level the washer/dryer from side
to side and front to back. Make sure all
four pedestal feet are in solid contact
with the floor.
Place a level on the top. Locate the 1/4"
(6.4 mm) hex on the top of each
pedestal foot. Reach inside the
pedestal and use a 1/4" (6.4 mm) hex
head ratchet or open-end wrench to
adjust the feet up or down as needed to
level the washer/dryer.
7.Slide the washer/dryer close to
its final location.
If your washer/dryer is still in its
packaging, follow the instructions on
the packaging and remove it.
8.Follow the Installation
Instructions that came with your model
to finish installing or reinstalling your
washer/dryer (i.e., hoses, vents, etc.).
Excessive Weight Hazard
Use two or more people to move
washer or dryer.
Failure to do so can result in back
or other injury.
WARNING
If your washer or dryer is
still in its packaging:
Excessive Weight Hazard
Use two or more people to move
and install pedestal.
Failure to do so can result in back
or other injury.
WARNING
Follow these instructions to install the
pedestal on a washer or dryer.
cardboard
dryer bottom
install screws
washer bottom
3.If your washer/dryer has feet
installed, remove them. DO NOT install
the feet that came with a new
washer/dryer.
lower screws in
keyhole slots
cut along
dotted lines
2.Protect the floor with a large piece of
cardboard cut from the pedestal carton.
Lay the washer/dryer on its back (make
sure that the power supply cord is not
under the washer/dryer) so that the
cardboard is under the entire lower
back edge of the washer/dryer.
install screws
4.Partially install the two lower
#12 x 5/8” (1.6 cm) hex head sheet
metal screws leaving a space of about
3/8” (1 cm) between the screw head
and the bottom of the washer/dryer.
5.Move the pedestal against the
washer/ dryer bottom. Slide the
pedestal’s keyhole slots over the lower
two partially installed screws.
Position the pedestal toward the front of
the washer/dryer and install the two
remaining hex head sheet metal
screws. Do not tighten completely.
Align the sides of the pedestal so that
they are even with the sides of the
6.Tip the washer/dryer and
pedestal assembly back to upright
position. Remove protective cardboard.
washer/dryer. Reach inside pedestal
drawer opening and securely tighten all
four pedestal screws.
15"
(38.1 cm)
12"
(30.5 cm)
washer/dryer laying on its back
with packaging bottom removed
3.Remove the bottom of the packaging.
Go to “Installing the Pedestal”.
KENMORE ELITE, HE
3 and
HE
3T
are trademarks of Sears, Roebuck and Co.
WHIRLPOOL, DUET and DUET
HT
are trademarks of Whirlpool, U.S.A.
Part No. 8528308 Rev. B
©2001
Whirlpool Corporation
All rights reserved.
Printed in U.S.A.
WARRANTY
Full One-Year Warranty on Mechanical parts.
For one year from the date of purchase, supplier will repair or replace any of its mechanical parts if
defective in material or workmanship.This Pedestal must be installed with the listed washer or dryer and
operated according to the instructions provided in the washer or dryer Owner's Manual or Use and Care
Guide.
Warranty Restriction
If the Pedestal is subject to other than private family use and or used with any other product than those
listed in the installation instructions, the warranty is null and void.
Warranty Service
Warranty service is available by contacting the retailer where the Pedestal was purchased. If retailer is not
available, please refer to the Owner’s Manual or Use and Care Guide that came with the washer or dryer that
is installed with the Pedestal and contact the service department listed there.
This warranty applies only while the Pedestal is in use in the United States or Canada*.This warranty gives
you specific legal rights and you may also have other rights which vary from state to state or province to
province.
*Warranty terms may vary in Canada.
In the space below, record your model number information and purchase date. See the serial plate located
behind the drawer, on the side frame of the Pedestal, for model number information
Have this information available to help you quickly obtain assistance or service.
Model number
Serial number
Save these instructions and your sales receipt for future reference.
11.Pull both drawer slides out
and reassemble the drawer to the
drawer slides with the two Phillips head
screws. Use of the two dividers is
optional. Close the drawer.
10.When the washer/dryer is
level, use a 9/16" (14.3 mm) open-end
wrench to securely tighten all four
locknuts against the pedestal. The
locknuts must be tightened.
locknut
Item number
Purchase date
Para uso sólo con
Parte No. 8528308 Rev. B
Instrucciones de Instalación
IMPORTANTE :
Instalador: Deje estas instrucciones de
instalación con el propietario.
Propietario: Guarde estas instrucciones
de instalación para futura referencia.
IMPORTANTE:
Lea y guarde estas
instrucciones.
Pedestal
Lavadoras y SecadorasLavadoras y Secadoras
™™
®
®
O
™™
13"
(33 cm)
27"
(68.6 cm)
18-9/16"
(47.2 cm)
23-5/8"
(60 cm)
2-5/8"
(6.7 cm)
Importante: Verifique la presencia de las
cuatro almohadillas como se muestra. Si
no es así, no instale el pedestal y póngase
en contacto con su distribuidor.

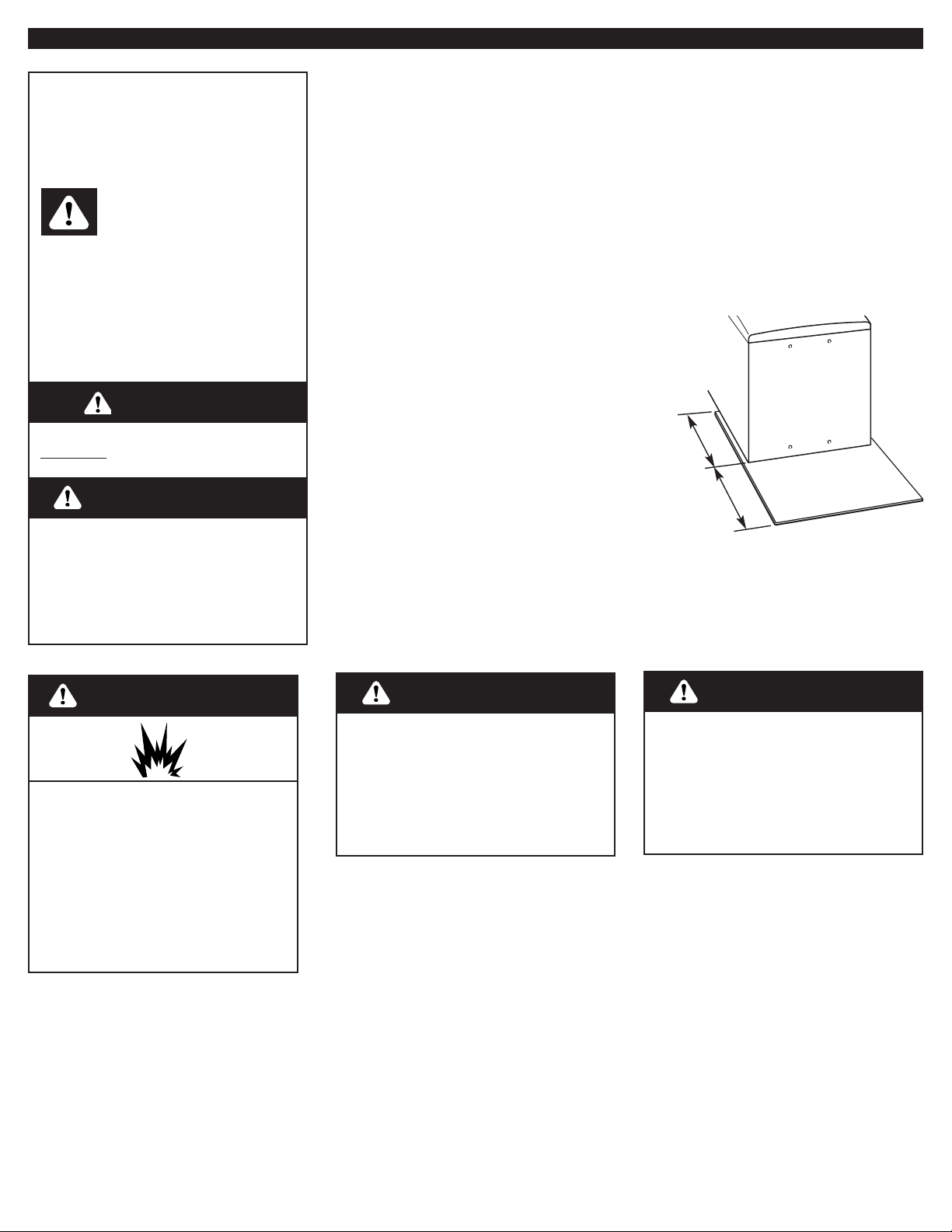

12 pulg
(30.5 cm)
15 pulg
(38.1 cm)
Antes de
empezar...
Importante: Si su lavadora y secadora
ya están instaladas, DEBEN ser
desinstaladas.
Si necesita desinstalar su lavadora o
secadora, vea las herramientas
necesarias en las Instrucciones de
Instalación que vinieron con su modelo.
Nota: Si el conjunto de la secadora y del
pedestal se ubica en un garaje, debe
añadir 6 pulg (15.2 cm) debajo del
pedestal para que la secadora queda a
18 pulg (45.7 cm) encima del piso.
Riesgo de peso excesivo
Use dos o más personas para
trasladar y desinstalar la lavadora.
El no hacerlo puede resultar en
lesiones a la espalda u otras
lesiones.
ADVERTENCIA
Riesgo de peso excesivo
Use dos o más personas para
trasladar y desinstalar la
secadora.
El no hacerlo puede resultar en
lesiones a la espalda u otras
lesiones.
ADVERTENCIA
6. Retire la lavadora de la pared para
poder inclinarla sobre su respaldo.
7. Proteja el piso con un pedazo grande
de cartón recortado de la caja del
pedestal. Eche la lavadora sobre su
respaldo (asegúrese que el cordón de
alimentación eléctrica no está debajo de
la lavadora) de manera que el cartón esté
totalmente debajo del borde inferior del
respaldo de la lavadora (vea la Figura 1).
Al inclinar la lavadora hacia atrás se va a
derramar un poco más de agua. Pase a
“Instalación del Pedestal”.
Cómo desinstalar su
lavadora:
Cómo desinstalar su
secadora eléctrica:
Herramientas
necesarias:
• Cuchillo para todo servicio
• Destornillador Phillips (para retirar el cajón)
• Llave de tuercas de 1/4" (6.4 mm) de cabeza
hexagonal con trinquete o llave de extremo
abierto (para nivelar las patas)
• Llave de tuercas de 5/16" (8 mm) de cabeza
hexagonal con trinquete (para pernos de
autorroscantes)
• Nivel de burbuja
• Llave de tuercas de 9/16" (14.3 mm) de extremo
abierto (para nivelar las contratuercas de las
patas)
• Pinzas o pinzas de junta movediza (para las
mangueras de drenaje y de llenado)
2
cartón
Figura 1
1. Desenchufe el cordón de alimentación
eléctrica.
2. Retire la secadora de la pared lo
necesario para aflojar la abrazadera de
ventilación. Afloje la abrazadera y retire
con cuidado la salida de aire del escape
de la secadora.
3. Retire la secadora de la pared para
poder inclinarla sobre su respaldo.
4. Proteja el piso con un pedazo grande
de cartón recortado de la caja del
pedestal. Eche la secadora sobre su
respaldo (asegúrese que el cordón de
alimentación eléctrica no está debajo de la
secadora) de manera que el cartón esté
totalmente debajo del borde inferior del
respaldo de la secadora (vea la Figura 1.)
Pase a “Instalación del Pedestal”.
Si no sigue las instrucciones, usted
puede morir o sufrir una lesión grave.
PELIGRO
Su seguridad y la seguridad de los
demás es muy importante.
Hemos incluido muchos mensajes
importantes de seguridad en este manual
y en su electrodoméstico. Lea y obedezca
siempre todos los mensajes de seguridad.
Este es el símbolo de
advertencia de seguridad.
Este símbolo le llama la
atención sobre peligros
potenciales que pueden ocasionar la
muerte o una lesión a usted y a los
demás.
Todos los mensajes de seguridad irán a
continuación del símbolo de advertencia
de seguridad y de la palabra “PELIGRO”
o “ADVERTENCIA”. Estas palabras
significan:
Todos los mensajes de seguridad le dirán
el peligro potencial, le dirán cómo reducir
las posibilidades de sufrir una lesión y lo
que puede suceder si no se siguen las
instrucciones.
Si no sigue las instrucciones de
inmediato
, usted puede morir o sufrir
una lesión grave
.
ADVERTENCIA
Peligro de explosión
Mantenga los materiales y vapores
inflamables, tales como gasolina, lejos
de la secadora.
Coloque la secadora a una distancia
mínima de 18 pulg (45.7 cm) del suelo
si se instala en un garaje.
El incumplimiento de lo anterior, podría
resultar en muerte, explosión o
incendio.
ADVERTENCIA
1. Cierre las llaves de agua caliente y
fría.
2. Desenchufe el cordón de alimentación
eléctrica.
3. Afloje lentamente las mangueras de
llenado en las llaves para aliviar la
presión del agua. Use una esponja o una
toalla para absorber el agua derramada.
4. Retire las mangueras de llenado
“HOT” y “COLD” en la parte posterior de
la lavadora. Drene el agua de las
mangueras en un balde.
5. Con unas pinzas apriete las aletas de
la abrazadera de la manguera de drenaje
para abrirla y luego deslícela hacia abajo
de la manguera. Desconecte la manguera
de drenaje de la lavadora y drene el agua
que pueda tener en un balde.
15 pulg
(38.1 cm)
12 pulg
(30.5 cm)

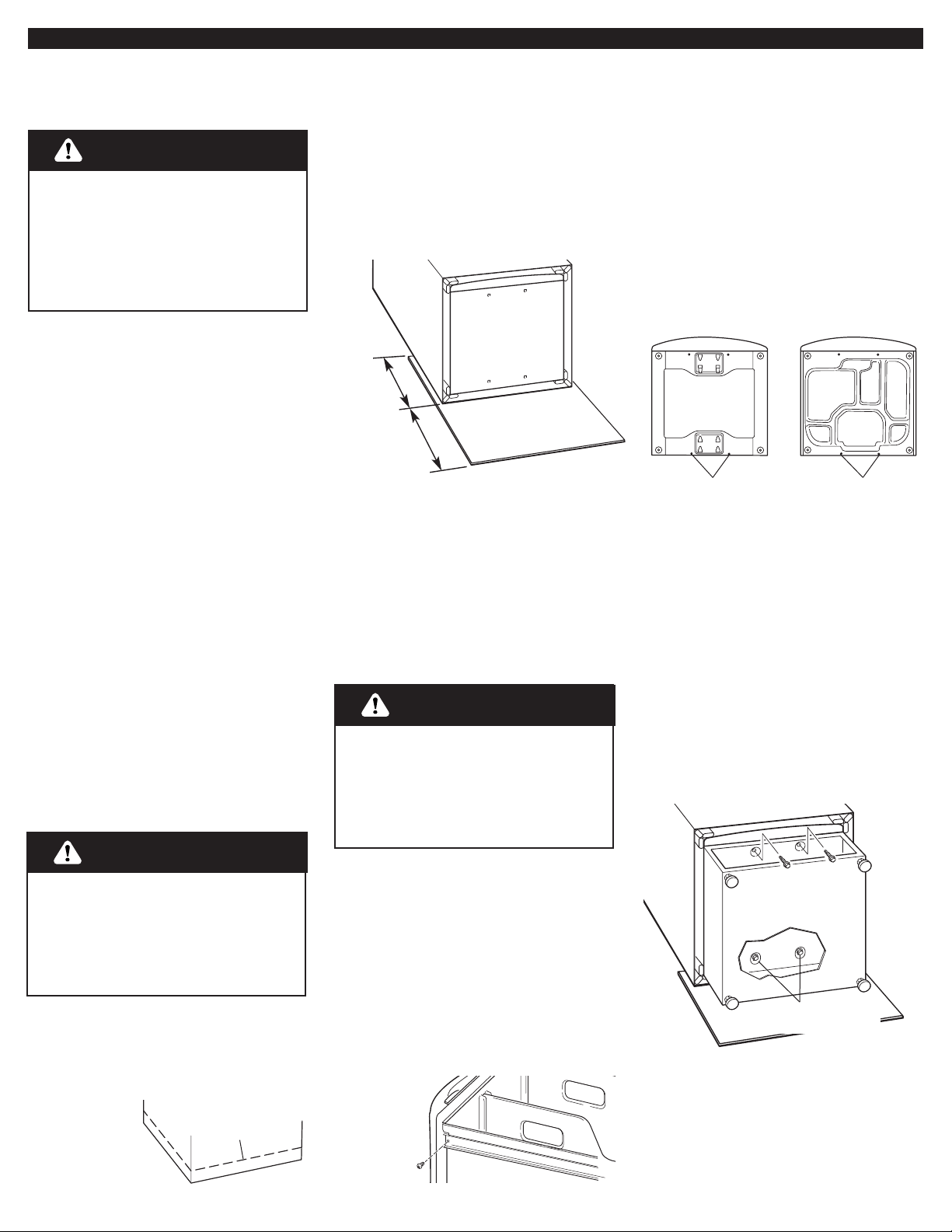

3
Instalación del
pedestal
1.Abra el cajón del pedestal. Retire
el sobre pegado con cinta adhesiva
dentro del cajón. Este sobre contiene
cuatro tornillos autorroscantes de cabeza
hexagonal #12 x 5/8" (1.6 cm) que se
usarán en el Paso 4.
1.Coloque la lavadora/secadora en su
empaque cerca de su ubicación final.
Utilizando un cuchillo para todo servicio,
corte a través del envase a lo largo de la
línea punteada alrededor del empaque
cerca de su
base. Nota: No
retire el envase
en este
momento.
2.Retire los pernos de cabeza
Phillips de ambas correderas del cajón y
guárdelos. Remueva el cajón de las
correderas
y póngalo
a un lado.
Empuje
las
correderas
de vuelta
dentro del pedestal.
Riesgo de peso excesivo
Use dos o más personas para
trasladar la lavadora o secadora.
El no hacerlo puede resultar en
lesiones a la espalda u otras
lesiones.
ADVERTENCIA
Riesgo de peso excesivo
Use dos o más personas para
trasladar e instalar el pedestal.
El no hacerlo puede resultar en
lesiones a la espalda u otras
lesiones.
ADVERTENCIA
Riesgo de peso excesivo
Use dos o más personas para
trasladar y desinstalar la
secadora.
El no hacerlo puede resultar en
lesiones a la espalda u otras
lesiones.
ADVERTENCIA
Si su lavadora o secadora
está aún en su empaque:
Cómo desinstalar su
secadora a gas:
1. Desenchufe el cordón de alimentación
eléctrica.
2. Corte el suministro de gas.
3. Retire la secadora de la pared lo
necesario para aflojar la abrazadera de
ventilación. Afloje la abrazadera y retire
con cuidado la salida de aire del escape
de la secadora.
4. Desconecte el suministro flexible de
gas de la secadora. Coloque un pedazo
de cinta adhesiva sobre los extremos de
las conexiones de la tubería de gas.
5. Retire la secadora de la pared para
poder inclinarla sobre su respaldo.
6. Proteja el piso con un pedazo grande
de cartón recortado de la caja del
pedestal. Eche la secadora sobre su
respaldo (asegúrese que el cordón de
alimentación eléctrica no está debajo de
la secadora) de manera que el cartón esté
totalmente debajo del borde inferior del
respaldo de la secadora (vea la Figura 1).
Pase a “Instalación del Pedestal”.
Sigua estas instrucciones para instalar
el Pedestal a una lavadora/secadora.
la lavadora/secadora está echada sobre su
respaldo y se ha retirado el fondo del empaque
cartón
fondo de la secadora
instalar pernos
fondo de la lavadora
3.Si su lavadora/secadora tiene las
patas instaladas, retírelas. NO instale las
patas que vinieron con la nueva
lavadora/secadora.
tornillos inferiores
en ranuras alargadas
corte a lo largo de
la línea punteada
2.Proteja el piso con un pedazo grande
de cartón recortado de la caja del
pedestal. Eche la lavadora/secadora
sobre su respaldo (asegúrese que el
cordón de alimentación eléctrica no está
debajo de la lavadora/secadora) de
manera que el cartón esté totalmente
debajo del borde inferior del respaldo de
la lavadora/secadora.
instalar pernos
4.Instale parcialmente los dos
tornillos autorroscantes de cabeza
hexagonal #12 x 5/8" (1.6 cm) inferiores
dejando un espacio de unos 3/8" (1 cm)
entre la cabeza del perno y el fondo de la
lavadora/secadora.
5.Mueva el pedestal acercándolo al
fondo de la lavadora/secadora. Deslice
las ranuras alargadas del pedestal sobre
los dos tornillos parcialmente instalados.
Coloque el pedestal hacia el frente de la
lavadora/secadora e instale los dos
tornillos autorroscantes de cabeza
hexagonal restantes. No los apriete
completamente.
Alinee los costados del pedestal de
manera que estén al ras con los costados
de la lavadora/secadora. A través de la
abertura del cajón del pedestal, apriete
firmemente todos los tornillos del
pedestal.
6.Incorpore el conjunto de
lavadora/secadora y pedestal de vuelta a
la posición vertical. Retire el cartón de
protección.
3.Remueva el fondo del empaque. Pase
a “Instalación del Pedestal”.
KENMORE ELITE, HE
3
y HE
3T
son marcas comerciales de Sears, Roebuck and Co.
WHIRLPOOL, DUET Y DUET
HT
son marcas comerciales de Whirpool, EE.UU.
Parte No. 8528308 Rev. B
© 2001
Whirlpool Corporation
Todos los derechos reservados
Impreso en EE.UU.
GARANTÍA
Garantía completa de un año sobre los componentes mecánicos.
Durante un año desde la fecha de compra, cuando este Pedestal esté instalado con la lavadora o secadora indicadas y
operado de acuerdo con las instrucciones provistas en el Manual del Propietario o Manual de Uso y Guía de Cuidado de
la lavadora o secadora, el proveedor reparará o reemplazará cualquiera de sus componentes mecánicos que resulte
defectuoso en material o mano de obra.
Restricción de garantía
Si el Pedestal es sometido a otro uso que el de familias privadas y/o es usado con cualquier otro producto que los
indicados en las instrucciones de instalación, la garantía quedará anulada,
Servicio de garantía
El servicio de garantía está disponible poniéndose en contacto con el minorista donde se compró el Pedestal. Si no se puede
tomar contacto con el minorista, sírvase consultar el Manual del Propietario o el Guiá de uso y cuidado que vino con la
lavadora o secadora instaladas con el Pedestal y póngase en contacto con el departamento de servicio que se indica en
ellos.
Esta garantía se aplica sólo cuando el Pedestal está en uso en los Estados Unidos o en Canadá*. Esta garantía le da
derechos legales específicos y puede también tener otros derechos que varían de estado a estado o de provincia a provincia.
*Las condiciones de la garantía pueden variar en Canadá.
En el siguiente espacio, anote su número de modelo y fecha de compra.Vea el número del modelo en la placa de
características situada detrás del cajón, en el marco lateral del Pedestal.
Tenga a la mano esta información para ayudarle a obtener ayuda o servicio rápidamente.
Número de modelo
Número de serie
Guarde estas instrucciones y su recibo de compra para referencia futura.
11.Tire de ambas correderas del
cajón y vuelva a ensamblar el cajón
sobre las
correderas con
los dos pernos
de cabeza
Phillips. El uso
de las dos
divisiones es
opcional.
Cierre el cajón.
10.Cuando la
lavadora/secadora esté
nivelada, use una llave
de tuercas de 9/16"
(14.3 mm) de extremo abierto para
apretar firmemente las contratuercas de
las cuatro patas contra el pedestal. Las
contratuercas deben ser apretadas.
contratuerca
Número de ítem
Fecha de compra
9.Nivele la lavadora/secadora de lado
a lado y de adelante a atrás. Asegúrese
que las cuatro patas del pedestal hacen
contacto con el piso sólidamente.
Coloque un nivel de burbuja en la parte
superior. Ubique el perno hexagonal de
1/4" (6.4 mm) encima de cada pata del
pedestal. Por dentro del pedestal y usando
una llave de tuercas de cabeza hexagonal
de trinquete de 1/4" (6.4 mm) o una llave
de extremo abierto, ajuste las patas hacia
arriba o hacia abajo según se necesite
para nivelar la lavadora/secadora.
7.Deslice la lavadora/secadora cerca
de su posición final.
Si su lavadora/secadora está aún en su
empaque, siga las instrucciones en el
empaque y retírela.
8.Siga las instrucciones de
instalación que vinieron con su modelo
para terminar la instalación o
reinstalación de su lavadora/secadora (es
decir, mangueras, salidas de ventilación,
etc.).
Pour utilisation avec les produits suivants seulement
N° de pièce 8528308 Rév. B
Instructions d’installation
IMPORTANT :
Installateur : Laisser les instructions
d’installation au propriétaire
Propriétaire : Conserver les
instructions d’installation pour
consultation ultérieure.
IMPORTANT:
Lire et conserver ces
instructions
Support piédestal
33 cm
(13 po)
68,6 cm
(27 po)
47,2 cm
(18-9/16 po)
60 cm
(23-5/8 po)
6,7 cm
(2-5/8 po)
Laveuses et sécheusesLaveuses et sécheuses
™™
®
®
OU
™™
Important : Vérifier que les 4
plaquettes d’appui sont présentes;
sinon, ne pas installer le piédestal;
contacter le revendeur.

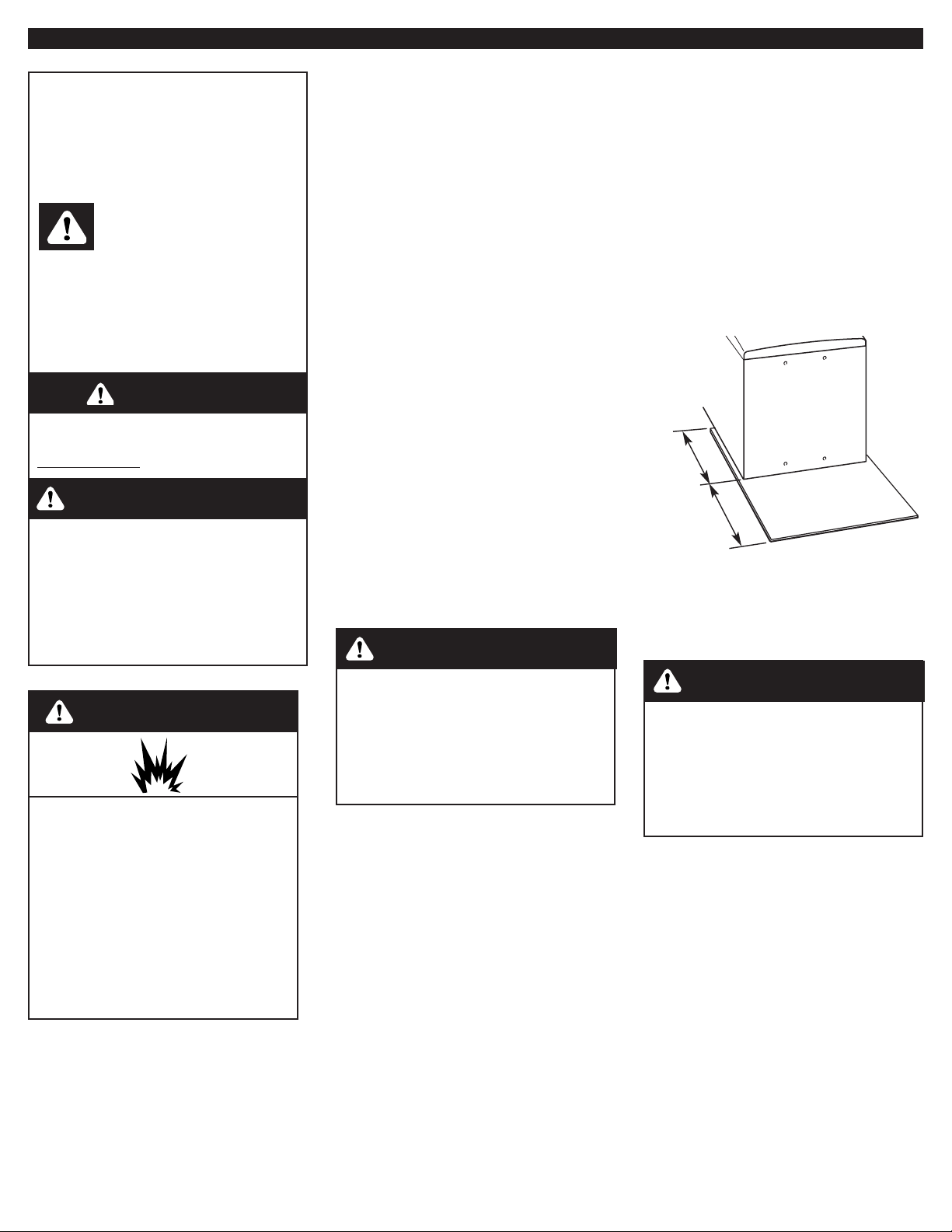

30,5 cm
(12 po)
38,1 cm
(15 po)
Figure 1
Avant de
commencer...
Important: Si l’ensemble de laveuse et
sécheuse est déjà installé, on DOIT le
désinstaller.
S’il est nécessaire de désinstaller la
laveuse ou la sécheuse, consulter les
instructions d’installation fournies avec
l’appareil, au sujet des outils nécessaires.
Risque du poids excessif
Utiliser deux ou plus de personnes
pour déplacer et installer la
laveuse.
Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autre blessure.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes
pour déplacer et installer la
sécheuse électrique.
Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autre blessure.
AVERTISSEMENT
7. Protéger le plancher avec une grande
feuille de carton (provenant de
l’emballage du support piédestal). Placer
la laveuse sur le dos, sur la feuille de
carton (veiller à ne pas laisser le cordon
d’alimentation coincé sous l’appareil). La
feuille de carton doit empêcher la totalité
du rebord inférieur de la laveuse de
toucher le plancher (voir Figure 1). Une
quantité d’eau additionnelle peut
s’écouler de la machine lorsqu’elle est en
appui sur le dos. Passer à la section
“Installation du support piédestal”.
Désinstallation de la
laveuse :
Désinstallation de la
sécheuse électrique :
Outillage
nécessaire:
• Couteau utilitaire
• Tourne-vis Phillips (extraction du tiroir)
• 6,4 mm (1/4 po) clé à cliquet à tête hexagonale ou
clé plate correspondante pour le réglage de
l’aplomb
• Cliquet à tête hexagonale 8mm (5/16 po) (pour vis
de tôlerie)
• Niveau
• Clé plate 14,3 mm (9/16 po) (écrous des pieds de
nivellement)
• Pince ou pince articulée (pour tuyaux
d’alimentation et de vidange)
2
carton
Votre sécurité et celle des autres est
très importante.
Nous donnons de nombreux messages de
sécurité importants dans ce manuel, et sur
votre appareil ménager. Assurez-vous de
toujours lire tous les messages de
sécurité et de vous y conformer.
Voici le symbole d’alerte de
sécurité.
Ce symbole d’alerte de sécurité
vous signale les dangers potentiels de
décès et de blessures graves à vous et à
d’autres.
Tous les messages de sécurité suivront le
symbole d’alerte de sécurité et le mot
«DANGER» ou «AVERTISSEMENT». Ces
mots signifient :
Risque possible de décès ou de
blessure grave si vous ne suivez pas
les instructions.
Tous les messages de sécurité vous diront
quel est le danger potentiel et vous disent
comment réduire le risque de blessure et
ce qui peut se produire en cas de non-
respect des instructions.
DANGER
Risque possible de décès ou de
blessure grave si vous ne suivez pas
immédiatement
les instructions.
AVERTISSEMENT
1. Débrancher le cordon d’alimentation
électrique.
2. Écarter la sécheuse du mur
suffisamment pour pouvoir desserrer la
bride du conduit d’évacuation. Desserrer la
bride et déconnecter le conduit d’évacuation
de la bouche de décharge de la sécheuse.
3. Écarter la sécheuse du mur pour
pouvoir la faire basculer et la faire reposer
sur le dos.
4. Protéger le plancher avec une grande
feuille de carton (provenant de l’emballage
du support piédestal). Placer la sécheuse
sur le dos, sur la feuille de carton (veiller à
ne pas laisser le cordon d’alimentation
coincé sous l’appareil). La feuille de carton
doit empêcher la totalité du rebord inférieur
de la sécheuse de toucher le plancher (voir
Figure 1). Passer à la section “Installation
du support piédestal”.
Remarque : Si l'ensemble de la
sécheuse et du piédestal se trouve
dans un garage, il faut ajouter 15,2 cm
(6 po) en dessous du piédestal pour
que la sécheuse soit à 45,7 cm (18 po)
au-dessus du plancher du garage.
1. Fermer les robinets d’arrivée d’eau
chaude et d’eau froide.
2. Débrancher le cordon d’alimentation
électrique.
3. Desserrer doucement les raccords des
tuyaux d’alimentation sur les robinets
pour libérer la pression de l’eau. Utiliser
une éponge ou une serviette pour
absorber l’eau libérée.
4. Déconnecter les tuyaux d’arrivée d’eau
chaude et d’eau froide de l’arrière de la
laveuse. Laisser l'eau dans les tuyaux
s'écouler dans un seau.
5. Avec une pince, ouvrir la bride du
tuyau de vidange pour pouvoir la faire
glisser sur le tuyau. Déconnecter le tuyau
de vidange de la laveuse et récupérer
l’eau qui peut s’écouler dans un seau.
6. Écarter la laveuse du mur pour pouvoir
la faire basculer et la faire reposer sur le
dos.
Risque d’explosion
Garder les matières et les vapeurs
inflammables, telle que l’essence,
loin de la sécheuse.
Placer la sécheuse au moins
45,7 cm (18 po) au-dessus du
plancher pour une installation
dans un garage.
Le non-respect de ces
instructions peut causer un
décès, une explosion ou un
incendie.
AVERTISSEMENT
38,1 cm
(15 po)
30,5 cm
(12 po)

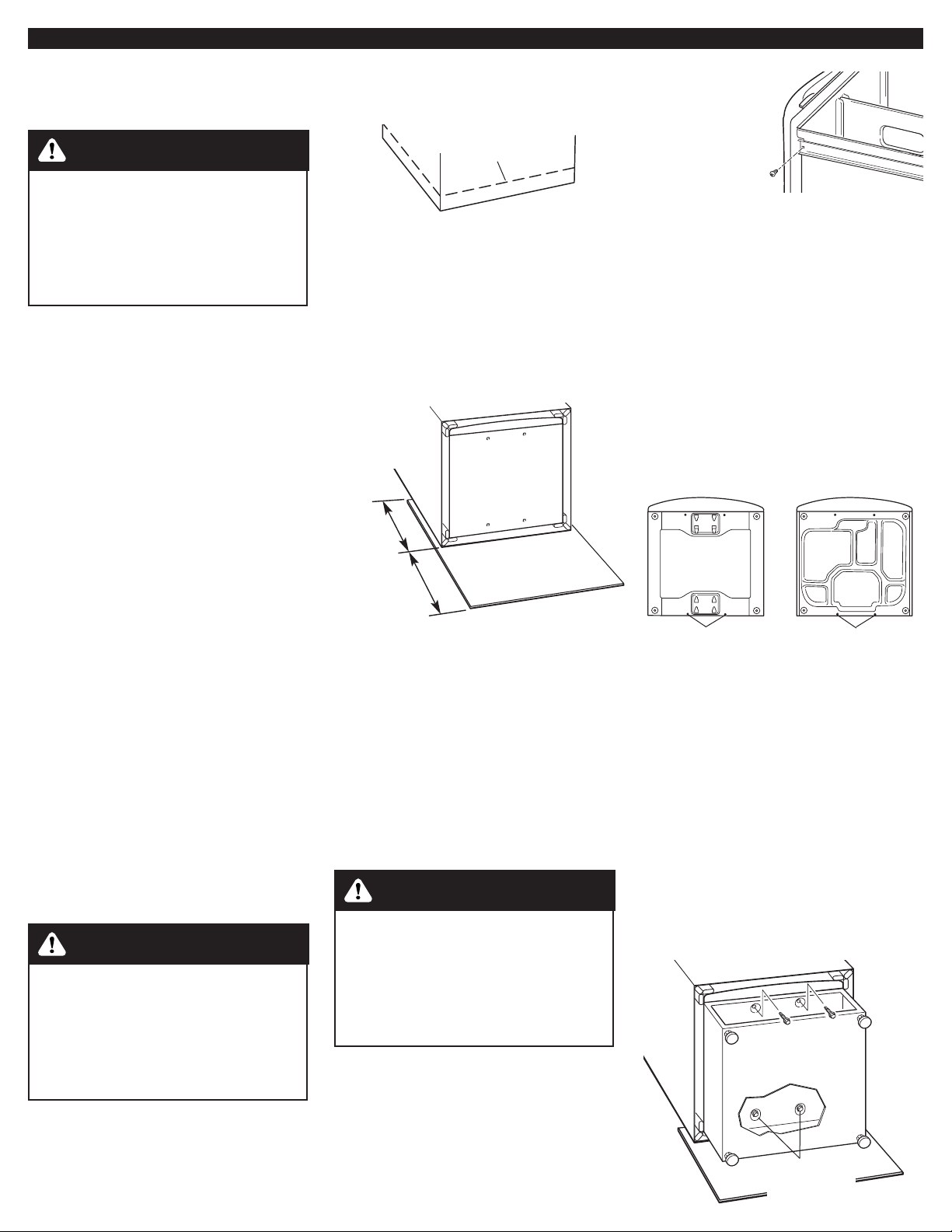

3
Installation du
support piédestal
1.Ouvrir le tiroir du support
piédestal. Retirer l’enveloppe fixée à
l’intérieur par du ruban adhésif. Cette
enveloppe contient quatre vis de tôlerie
1,6 cm (#12 x 5/8 po) à tête hexagonale
qui seront utilisées pour les étape 4.
1.Placer la laveuse/sécheuse dans son
emballage à proximité de son
emplacement final. À l’aide d’un couteau
utilitaire, découper l’emballage le long de
2.Enlever la
vis Phillips sur
chaque glissière
du tiroir,
conserver les vis.
Dégager le tiroir
des glissières; et le mettie de côté.
Pousser les glissières dans le support
piédestal.
Risque du poids excessif
Utiliser deux ou plus de personnes
pour déplacer et installer la
laveuse.
Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autre blessure.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes
pour déplacer et installer la
laveuse.
Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autre blessure.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes
pour déplacer et installer la
sécheuse électrique.
Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autre blessure.
AVERTISSEMENT
Si la laveuse ou la sécheuse
est encore dans son
emballage :
Désinstallation de la
sécheuse à gaz :
1. Débrancher le cordon d’alimentation
électrique.
2. Fermer l’arrivée de gaz.
3. Écarter la sécheuse du mur
suffisamment pour pouvoir desserrer la
bride du conduit d’évacuation. Desserrer la
bride et déconnecter le conduit
d’évacuation de la bouche de décharge de
la sécheuse.
4. Déconnecter le conduit flexible de la
canalisation de gaz de la sécheuse.
Obturer avec du ruban adhésif l’ouverture
de chaque raccord de la canalisation de
gaz.
5. Écarter la sécheuse du mur pour
pouvoir la faire basculer et la faire reposer
sur le dos.
6. Protéger le plancher avec une grande
feuille de carton (provenant de l’emballage
du support piédestal). Placer la sécheuse
sur le dos, sur la feuille de carton (veiller à
ne pas laisser le cordon d’alimentation
coincé sous l’appareil). La feuille de carton
doit empêcher la totalité du rebord
inférieur de la sécheuse de toucher le
plancher (voir Figure 1). Passer à la
section “Installation du support piédestal”.
Pour l’installation du support piédestal
en conjonction avec une laveuse ou une
sécheuse, appliquer les instructions
suivantes:
appareil
reposant sur le
dos avec la base
de l’emballage
enlevée
carton
fond de la sécheuse
installer les vis
fond de la laveuse
3.Si des pieds sont installés sur
l’appareil, les enlever. NE PAS installer
les pieds livrés avec une laveuse ou une
sécheuse neuve.
vis dans les
ouvertures en
trou de serrure
Découpez sur la
ligne pointillée
2.Protéger le plancher avec une grande
feuille de carton (provenant de
l’emballage du support piédestal). Placer
l’appareil sur le dos, sur la feuille de
carton (veiller à ne pas laisser le cordon
d’alimentation coincé sous l’appareil). La
feuille de carton doit empêcher la totalité
du rebord inférieur de l’appareil de
toucher le plancher.
installer les vis
4.Insérer partiellement les deux vis
de tôlerie inférieures 1,6 cm (#12 x
5/8 po) laisser un espace d’environ 1 cm
(3/8 po) entre la tête de vis et le fond de
l’appareil.
5.Placer le support piédestal en
contact avec le fond de l’appareil.
Engager les ouvertures en trou de
serrure du support piédestal sur les deux
vis inférieures partiellement enfoncées.
Positionner le piédestal vers l’avant de
l’appareil et installer les deux autres vis
de tôlerie hexagonales. Ne pas visser
complètement.
Aligner les bords du support piédestal
pour qu’ils soient en affleurement avec
les bords de l’appareil. Bien serrer les
quatre vis du support piédestal (introduire
le bras dans l’ouverture de passage du
tiroir).
3.Enlever le fond de l’emballage. Passer
à “Installation du support piédestal”.
la ligne pointillée, près de la base.
Remarque: Ne pas enlever l'emballage à
ce stade.

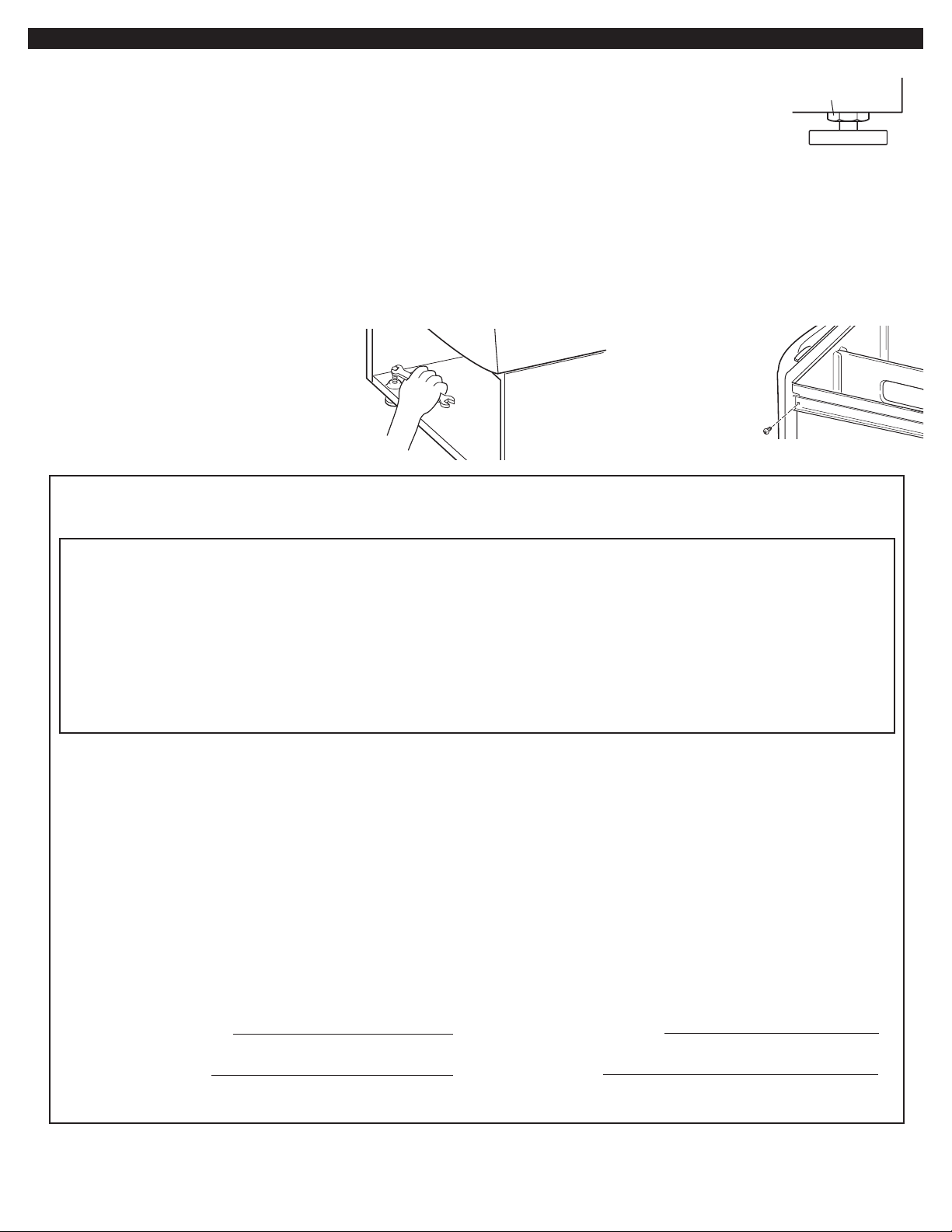

Kenmore Elite HE
3
et HE
3T
sont des marques de commerce de Sears, Roebuck and Co.
Whirlpool, Duet et Duet
HT
sont des marques de commerce de Whirlpool, USA.
N° de pièce 8528308 Rév. B
© 2001
Whirlpool Corporation
Tous droits réservés
Imprimé aux É-U.
GARANTIE
Garantie complète de un an sur les pièces mécaniques.
Pendant un an à compter de la date d’achat, si ce support piédestal a été installé avec une laveuse ou sécheuse de la
liste d’appareils spécifiés, et utilisé conformément aux instructions fournies dans le manuel du propriétaire ou le guide
d’utilisation et d’entretien de la laveuse ou de la sécheuse, le fournisseur réparera ou remplacera toute pièce mécanique
ayant un vice de matériau ou de fabrication
Restrictions de la garantie
Si le support piédestal est utilisé autrement que dans un environnement familial ou en conjonction avec un produit autre
que ceux qui sont mentionnés dans les instructions d’installation, la présente garantie est nulle et non avenue.
Service sous garantie
Si un besoin de service sous garantie est nécessaire, contacter le détaillant chez qui le support piédestal a été acheté. Si le
détaillant n’est pas disponible, contacter le département de service des ventes mentionné dans le manuel du propriétaire ou
le guide d’utilisation et d’entretien fourni avec la laveuse ou la sécheuse installée en conjonction avec le support piédestal.
Cette garantie n’est applicable que dans le cas d’un support piédestal utilisé aux États-Unis ou au Canada.* Cette garantie
vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits, variables d’une province à une
autre.
*Les conditions contractuelles de la garantie peuvent être différentes au Canada.
Dans l’espace ci-dessous, inscrire le numéro de modèle du produit et la date d’achat.Voir la plaque de série qui est située
derrière le tiroir, sur le châssis du support piédestal.
La communication de cette information sera nécessaire lors d’une demande d’intervention de service après-vente.
Numéro de modèle
Numéro de série
Conserver ces instructions et la facture de vente pour référence ultérieure.

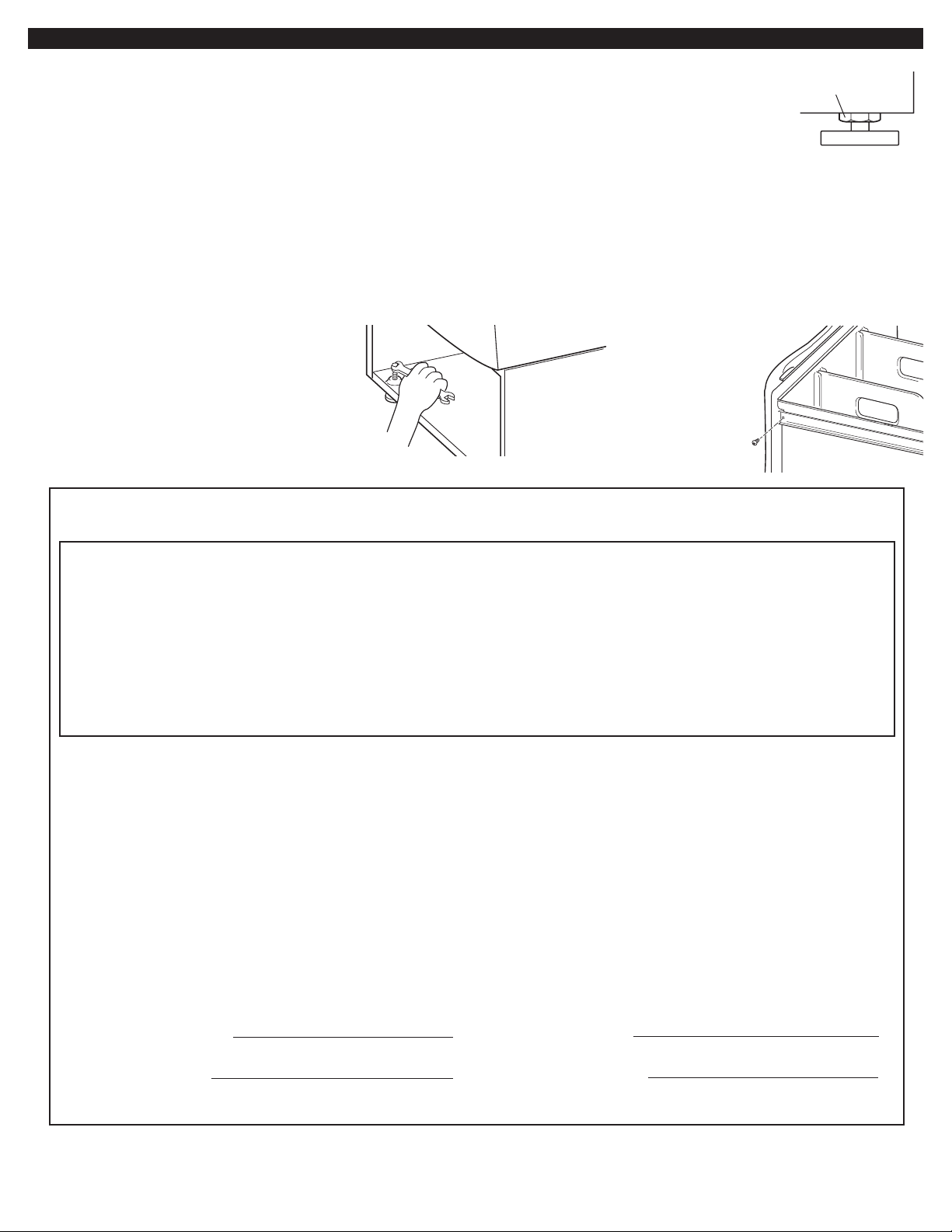

11.Retirer chaque glissière du
tiroir hors du support piédestal, réinstaller
le tiroir sur les glissières, fixer avec les
deux vis Phillips.
L’installation des
deux cloisons de
division est
facultative.
Fermer le tiroir.
10.Lorsque
l’appareil est
parfaitement
d’aplomb, serrer
l’écrou de blocage de chaque pied contre
le support piédestal, avec une clé plate
de 14,3 mm (9/16 po). Chaque écrou de
blocage doit être bien serré.
écrou de blocage
Numéro de l’article
Date d’achat
9.Niveler l’appareil d’un côté à l’autre
et de l’avant à l’arrière.Veiller à ce que
les quatre pieds du piédestal soient
fermement en contact avec le sol.
Placer un niveau sur la table de l’appareil.
Identifier la section hexagonale de
6,4 mm (1/4 po) au sommet de chaque
pied du support piédestal. Par l’intérieur
du support piédestal, visser les pieds
vers le haut ou vers le bas (avec une clé
à cliquet ou une clé plate de 6,4 mm
(1/4 po) selon le besoin pour établir un
bon aplomb de la laveuse ou de la
sécheuse.
7.Faire glisser l’appareil près de sa
position finale.
Si la laveuse ou la sécheuse est encore
dans son emballage, enlever l’emballage
(en suivant les instructions sur
l’emballage).
8.Exécuter les instructions
d’installation fournies avec l’appareil pour
terminer l’installation ou la réinstallation
de la laveuse ou la sécheuse (tuyaux
d’eau, évents, etc.)
6.Incliner et remettre debout
l’ensemble de la laveuse et sécheuse sur
le support piédestal. Enlever la feuille de
carton de protection.
