Whirlpool GXU7130DXB 30-inch Vented 300-CFM Under-Cabinet User Manual

LI3Y5B/W10320576B

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

Table of Contents/Table des matières..................................................................2

30" (76.2 CM) RANGE HOOD

Installation Instructions and Use & Care Guide

HOTTE D’ASPIRATION DE 30" (76,2 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

RANGE HOOD SAFETY ........................................................... 3

INSTALLATION REQUIREMENTS .......................................... 4

Tools and Parts .................................................................... 4

Location Requirements ....................................................... 4

Venting Requirements ......................................................... 5

Electrical Requirements ....................................................... 7

INSTALLATION INSTRUCTIONS ........................................... 7

Prepare Location ................................................................. 7

Install Range Hood ............................................................... 9

Make Electrical Connection ................................................ 10

Complete Installation ......................................................... 10

RANGE HOOD USE ............................................................. 11

Range Hood Controls ........................................................ 11

RANGE HOOD CARE ........................................................... 11

Cleaning ............................................................................ 11

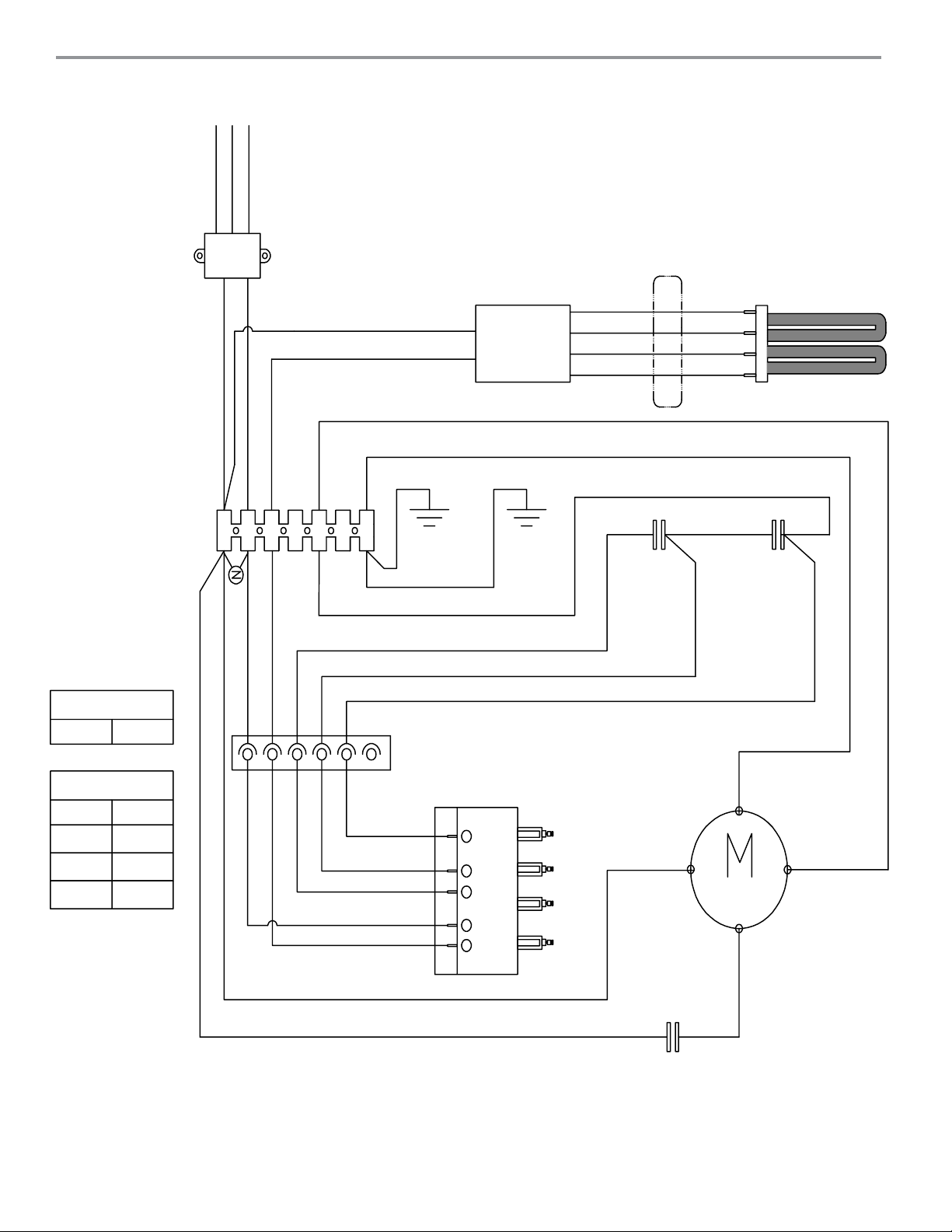

WIRING DIAGRAM ............................................................... 12

ASSISTANCE OR SERVICE ................................................. 13

In the U.S.A. ...................................................................... 13

In Canada .......................................................................... 13

Accessories ....................................................................... 13

WARRANTY .......................................................................... 14

TABLE OF CONTENTS TABLE OF CONTENTS

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ......................... 15

EXIGENCES D'INSTALLATION ............................................ 17

Outils et pièces .................................................................. 17

Exigences d'emplacement ................................................ 17

Exigences concernant l'évacuation ................................... 18

Spéciﬁcations électriques ................................................. 20

INSTRUCTIONS D'INSTALLATION ..................................... 20

Préparation de l'emplacement .......................................... 20

Installation de la hotte ........................................................ 22

Raccordement électrique ................................................... 24

Achever l’installation ......................................................... 24

UTILISATION DE LA HOTTE ............................................... 25

Commandes de la hotte de cuisinière ............................... 25

ENTRETIEN DE LA HOTTE ................................................. 25

Nettoyage .......................................................................... 25

SCHÉMA DE CÂBLAGE ....................................................... 26

ASSISTANCE OU SERVICE ................................................. 27

Accessoires ....................................................................... 27

GARANTIE ............................................................................ 27

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

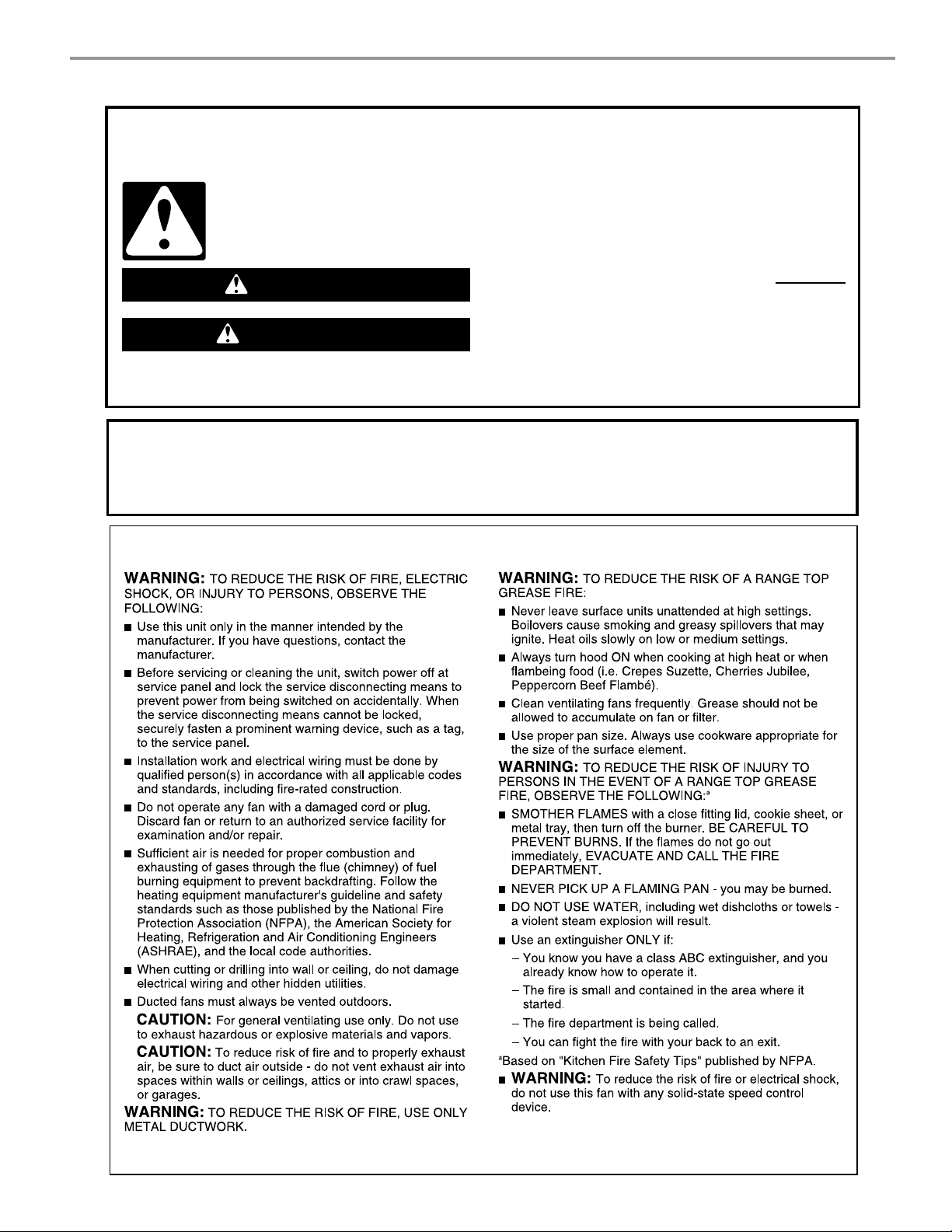

RANGE HOOD SAFETY

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

®†TORX is a registered trademark of Acument Intellectual Properties, LLC

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

■ Drill

■ 1¼" (3.0 cm) drill bit

■

⁄8" (3.0 mm) drill bit for pilot holes

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Caulking gun and weatherproof caulking compound

■ Flat-blade screwdriver

■ Phillips screwdriver

■ Saber or keyhole saw

■ Vent clamps

■ Metal snips

■ Compass or 8" (20.3 cm) circle template

Parts supplied

Remove parts from package. Check that all parts are included.

■ 2 - Metal ﬁlters

■ 6 - 3.5 x 9.5 mm mounting screws

■ 3 - 4.5 x 13 mm damper screws

■ 3¼" x 10" (8.3 x 25.4 cm) damper/vent connector

■ T-20 Torx®† adapter

Parts needed

■ 3¼" x 10" (8.3 x 25.4 cm) or 6" (15.2 cm) or larger round metal

venting

■ 6" (15.2 cm) or larger round damper, if using 6" (15.2 cm) or

larger round vent system

■ 3¼" x 10" (8.3 x 25.4 cm) to 6" (15.2 cm) or larger diameter

transition piece if using 6" (15.2 cm) or larger diameter round

vent system.

■ 3 - UL listed wire connectors

For cabinets with recessed bottoms:

■ Two 2" (5.1 cm) wide ﬁller strips. Length and thickness

determined by recess dimensions.

■ Four ﬂat head wood screws or machine screws with washers

and nuts (to attach ﬁller strips).

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ It is the installer’s responsibility to comply with installation

clearances speciﬁed on the model/serial rating plate. The

model/serial rating plate is located inside the range hood on

the left wall.

■ Range hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance. Consult the

cooktop/range manufacturer installation instructions before

making any cutouts.

■ Grounded electrical outlet is required. See “Electrical

Requirements” section.

■ The hood is factory-set for vented installations.

■ All openings in ceiling and wall where range hood will be

installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title

24 CFR, Part 328 (formerly the Federal Standard for Mobile

Home Construction and Safety, title 24, HUD, Part 280)

or when such standard is not applicable, the standard for

Manufactured Home Installation 1982 (Manufactured Home

Sites, Communities and Setups) ANSI A225.1/NFPA 501A*, or

latest edition, or with local codes.

Product Dimensions

29¹⁵⁄₁₆" (76.0 cm)

20"

(50.8 cm)

(22.9 cm)

1¹⁄₂"

(3.8 cm)

4³⁄₄"

(12.1 cm)

(2.5 cm)

4¹⁄₁₆" (10.3 cm)

1³⁄₄"

(4.4 cm)

³⁄₄"

(2.0 cm)

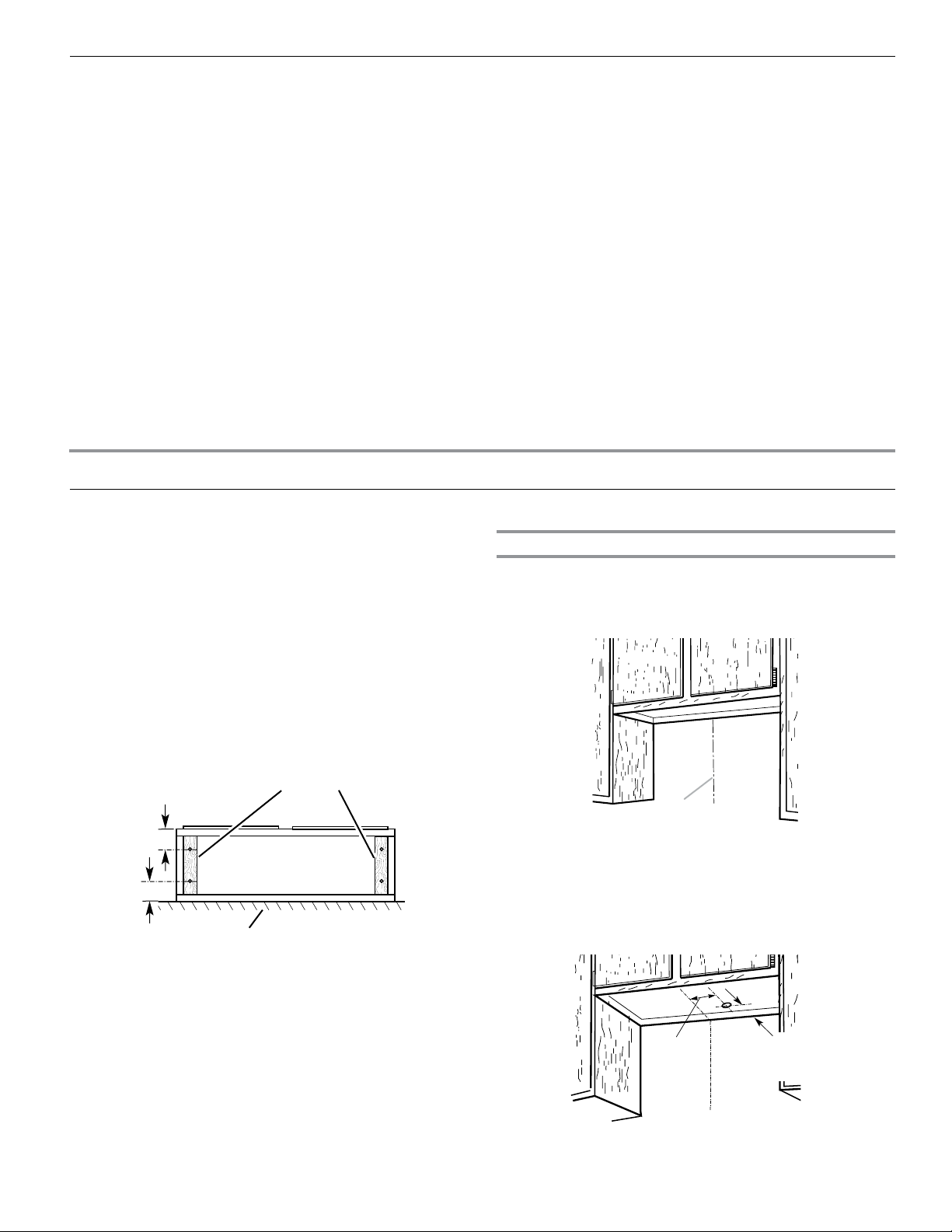

Installation Clearances

A. 18" (45.7 cm) min. clearance - upper cabinet to countertop

B. 24" (61.0 cm) min. for electric cooking surfaces

27" (68.6 cm) min. for gas cooking surfaces

30" (76.2 cm) suggested max. - bottom of range hood to cooking

surface

C. 30" (76.2 cm) min. cabinet opening width

D. 13" (33.0 cm) cabinet depth

E. 36" (91.4 cm) base cabinet height

Venting Requirements

■ Vent system must terminate to the outdoors.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use a 4" (10.2 cm) laundry-type wall cap.

■ Use a 6" (15.2 cm) or larger round metal vent or a 3¼" x 10"

(8.3 x 25.4 cm) rectangular metal vent. Rigid metal vent is

recommended. Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be

kept to a minimum to provide efﬁcient performance.

For the most efficient and quiet operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If roof or wall cap has a

damper, do not use damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold air flow and a thermal break should be installed

to minimize conduction of outside temperatures as part of the

vent system. The damper should be on the cold air side of the

thermal break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of make up air

systems when using ventilation systems greater than specified

CFM of air movement. The specified CFM varies from

locale to locale. Consult your HVAC professional for specific

requirements in your area.

Venting Methods

Vent system can terminate either through the roof or wall. Use

3¼" x 10" (8.3 x 25.4 cm) with a maximum vent length of 35 ft

(10.7 m) or 6" (15.2 cm) or larger round vent with a maximum

length of 50 ft (15.2 m) for vent system.

NOTE: Flexible vent is not recommended. Flexible vent

creates back pressure and air turbulence that gently reduces

performance.

The ducting from this fan to the outside of the building has a

strong effect on the air flow, noise and energy use of the fan.

Use the shortest, straightest duct routing possible for best

performance, and avoid installing the fan with smaller ducts

than recommended. Insulation around the ducts can reduce

energy loss and inhibit mold growth. Fans installed with existing

ducts may not achieve their rated airflow.

Ensure duct joints and exterior penetrations are sealed with

caulk or other similar material to create an air-tight path and to

minimize building heat loss and gain and reduce the potential

for condensation.

Place/wrap insulation around duct and/or fan in order to

minimize possible condensation buildup within the duct,

building heat loss and gain.

A. 6" (15.2 cm) or larger round

vent or a 3¼" x 10" (8.3 x

25.4 cm) rectangular vent

through roof

B. Round vent: use 6" (15.2 cm)

or larger round damper

(purchased separately)

C. Round vent: use 3¼" x 10"

(8.3 x 25.4 cm) to 6" (15.2 cm)

or larger diameter transition

piece

(purchased separately)

D. 27" (68.6 cm) - 30" (76.2 cm)

above gas cooking surface

24" (61.0 cm) - 30" (76.2 cm)

above electric cooking

surface

E. Roof cap

F. Seal duct joints with duct

tape/caulk

A. 6" (15.2 cm) or larger round

vent or a 3¼" x 10" (8.3 x

25.4 cm) rectangular vent

through the wall

B. Round vent: use 3¼" x 10" (8.3

x 25.4 cm) to 6" (15.2 cm) or

larger diameter transition piece

(purchased separately)

C. 3¼" x 10" (8.3 x 25.4 cm)

through the wall

D. 27" (68.6 cm) - 30" (76.2 cm)

above gas cooking surface

24" (61.0 cm) - 30" (76.2 cm)

above electric cooking surface

E. Wall cap

F. Seal duct joints with duct

tape/caulk

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

6" (15.2 cm) or Larger Round Vent System

Vent Piece Round

45° elbow 2.5 ft

(0.8 m)

90° elbow 5.0 ft

(1.5 m)

6" (15.2 cm) or larger

wall cap

0.0 ft

(0.0 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 6" (15.2 cm) or larger

4.5 ft

(1.4 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 6" (15.2 cm) or larger

90° elbow

5.0 ft

(1.5 m)

Example vent system

Maximum Recommended Length = 50 ft (15.2 m)

1 - 90° elbow = 5.0 ft (1.5 m)

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of 7" (17.8 cm) system = 13.0 ft (3.9 m)

3¼" x 10" (8.3 cm x 25.4 cm) Vent System

Vent Piece

3¼" x 10" (8.3 cm x 25.4 cm)

90° elbow

5.0 ft

(1.5 m)

3¼" x 10" (8.3 cm x 25.4 cm)

flat elbow

12.0 ft

(3.7 m)

3¼" x 10" (8.3 cm x 25.4 cm)

wall cap

0.0 ft

(0.0 m)

Example vent system

Maximum Recommended Length = 35 ft (10.7 m)

1 - 90° elbow = 5.0 ft (1.5 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

1 - wall cap = 0.0 ft (0.0 m)

Length of 3¼" x 10" (8.3 cm x 25.4 cm)

system

= 13.0 ft (3.9 m)

Wall cap

90˚ elbow

2 ft (0.6 m)

6 ft (1.8 m)

Wall cap

¹⁄₄" x 10"

(8.3 x 25.4 cm)

elbow

2 ft

(0.6 m)

6 ft (1.8 m)

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70

(latest edition), or CSA Standards C22.1-94, Canadian Electrical

Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local

codes and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 Volt, 60 Hz., AC only, 15-amp, fused electrical circuit

is required.

■ If the house has aluminum wiring, follow the procedure

below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools

designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's

recommended procedure. Aluminum/copper connection

must conform with local codes and industry accepted

wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as speciﬁed on the model/serial rating plate.

The model/serial plate is located behind the ﬁlter on the

rear wall of the range hood.

■ Wire sizes must conform to the requirements of the

National Electrical Code, ANSI/NFPA 70 (latest edition), or

CSA Standards C22. 1-94, Canadian Electrical Code, Part

1 and C22.2 No. 0-M91 (latest edition) and all local codes

and ordinances.

INSTALLATION INSTRUCTIONS

Prepare Location

NOTE: It is recommended that the vent system be installed

before hood is installed.

Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

1. Disconnect power.

2. Determine which venting method to use: roof or wall.

3. Select a ﬂat surface for assembling the range hood. Place

covering over that surface.

4. Lift the range hood and set it upside down onto covered

surface.

5. If cabinet has recessed bottom, add wood ﬁller strips on

each side. Install screws to attach ﬁller strips in locations

shown.

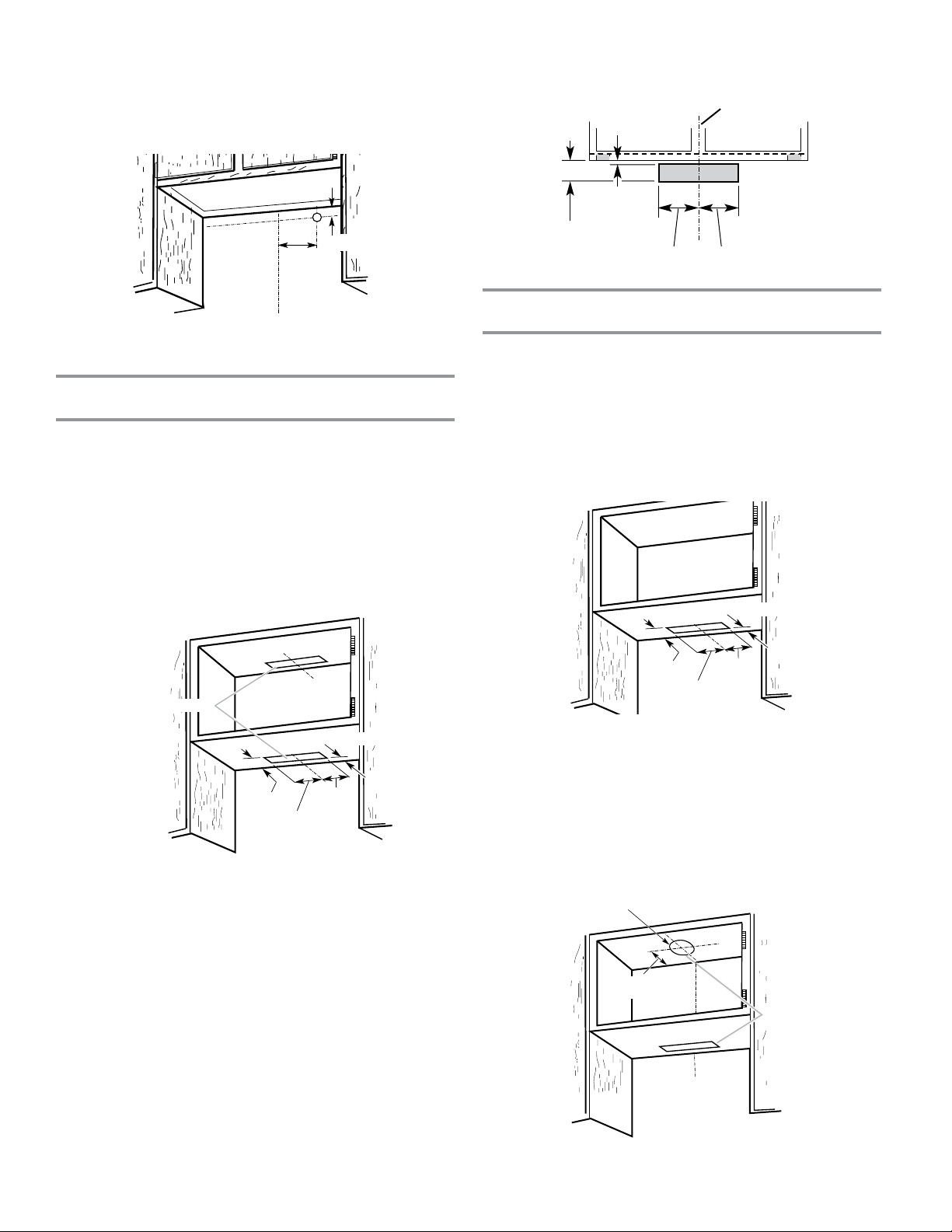

Determine Wiring Hole Location

Cut only one 1

⁄4" (3.2 cm) diameter wiring access hole. See

Step 2 for wiring hole location instructions.

1. Determine and clearly mark a vertical centerline on the wall

and cabinet in the area the vent opening will be made.

A. Centerline

2. To wire through top:

Mark a line distance “A” from the right of the centerline on

the underside of the cabinet. Mark the point on this line that

is 1

⁄4" (4.4 cm) from back wall. Drill a 1¼" (3.2 cm) diameter

hole through the cabinet at this point.

A. 10

⁄8" (27.6 cm)

Cabinet

bottom

Wall

3" (7.6 cm)

Wood filler strips

(recessed cabinet

bottoms only)

3" (7.6 cm)

Centerline

1¹⁄₄" (4.3 cm)

from wall,

not cabinet

frame

3. To wire through wall:

Mark a line distance “A” from the right of the centerline on

the underside of the wall. Mark the point on this line that is

⁄4" (1.9 cm) from the underside of the cabinet. Drill a

⁄4" (3.2 cm) diameter hole through the rear wall at this

point.

A. 10

⁄8" (27.6 cm)

Style 1 - Cut Openings for 3¼" x 10" (8.3 cm x 25.4 cm)

Rectangular Vent System

Roof Venting

To make a 4

⁄4" x 10½" (10.8 cm x 26.7 cm) rectangular

cutout on the underside of cabinet top and bottom:

1. Mark lines

⁄2" (1.3 cm) and 4

⁄4" (12.1 cm) from the back wall

on the centerline of the underside of cabinet.

2. Mark lines 5¼" (13.3 cm) to the right and left of the

centerline on the underside of cabinet.

3. Use saber or keyhole saw to cut a rectangular opening for

vent.

4. Repeat steps 1-3 for the underside of the top of the cabinet.

Wall Venting

To make a 3½" x 10½" (8.9 cm x 26.7 cm) rectangle in the

wall:

1. Make 2 lines by measuring

⁄8" (0.9 cm) and 3

⁄8" (9.8 cm)

down from underside of cabinet and mark on the centerline

on the back wall.

2. Mark lines 5¼" (13.3 cm) to the right and left of the

centerline on the wall.

3. Use saber or keyhole saw to cut a rectangular opening in the

wall for the vent.

Style 2 - Cut Openings for 3¼" x 10" (8.3 x 25.4 cm)

Rectangular Vent to Round Vent Transition

Roof Venting

To make a 4

⁄4" x 10½" (10.8 cm x 26.7 cm) rectangular

cutout on the underside of cabinet bottom:

1. Mark lines

⁄2" (1.3 cm) and 4

⁄4" (12.1 cm) from the back wall

on the centerline of the underside of cabinet.

2. Mark lines 5¼" (13.3 cm) to the right and left of the

centerline on the underside of cabinet.

3. Use saber or keyhole saw to cut a rectangular opening for

vent.

To make a circular vent opening on the underside of the

cabinet top:

1. Mark a centerline on the underside of the top of cabinet.

2. Mark a line 5" (12.7 cm) from the back wall on the underside

of the top of cabinet.

3. Use a compass or a circle template to draw a circle with a

diameter that is ¼" (0.64 cm) larger than the vent.

4. Use saber or keyhole saw to cut the circular vent opening.

Centerline

³⁄₄" (1.9 cm)

5¹/₄"

(13.3 cm)

5¹/₄"

(13.3 cm)

*4³⁄₄"

(12.1 cm)

*From wall, not cabinet frame

Cabinet cutouts

*¹⁄₂" (1.3 cm)

³⁄₈"

3 ⁷⁄ ₈"

Cabinet

front

(0.9 cm)

(9.8 cm)

5¹⁄₄"

(13.3 cm)

Centerline

5¹⁄₄"

(13.3 cm)

5¹/₄"

(13.3 cm)

5¹/₄"

(13.3 cm)

*4³⁄₄"

(12.1 cm)

*From wall, not cabinet frame

*¹⁄₂" (1.3 cm)

Circular vent opening

Cabinet

cutouts

*From wall, not

cabinet frame

*5"

(12.7 cm)

Install Range Hood

Install Vent System

1. Install vent through the vent opening in upper cabinet or

wall. Complete venting system according to the selected

venting method. See “Venting Requirements” section.

2. Use caulking to seal exterior wall or roof opening around the

cap.

Complete Preparation

1. Remove the grease ﬁlters. See the “Range Hood Care”

section.

2. Lift the range hood up under cabinet and determine ﬁnal

location by centering beneath cabinet. Mark on the

underside of cabinet the location of the 4 keyhole mounting

slots on the range hood. Set range hood aside on a covered

surface.

■ Depending on your installation, remove either top or rear

rectangular vent knockout. If using round vent, remove

top rectangular knockout.

■ Make sure damper pivot is nearest to top/back edge of

range hood.

■ Remove tape from damper ﬂap.

NOTE: The exhaust adaptor/damper can be installed up

to 1" (2.5 cm) on either side of the hood center to

accommodate off-center ductwork.

■ If using rectangular vent, attach rectangular damper/

vent connectors to the range hood using sheet metal

screws.

NOTE: If the wall cap is directly behind the vent

connector, the dampers in the connector and wall cap

must not interfere with each other. Remove the vent

connector damper if they interfere.

■ If using round vent, attach vent transition piece

(purchased separately) to range hood top using sheet

metal screws.

A. Vertical vent

B. Sheet metal screws

C. Hinge pin

D. Vent knockouts

E. Horizontal vent

A. Keyhole slot

3. Use

⁄8" (3 mm) drill bit and drill 4 pilot holes as shown.

A. Drill pilot hole.

4. Install the 4 - 4.5 mm x 13 mm mounting screws in pilot

holes. Leave about

⁄4" (6.4 cm) space between screw heads

and cabinet to slide range hood into place.

5. Run the home power supply cable according to the National

Electric Code or CSA standards and local codes and

ordinances. There must be enough wiring from the fused

disconnect (or circuit breaker) box to make the connection in

the hood electrical terminal box.

NOTE: Do not reconnect power until the installation is

complete.

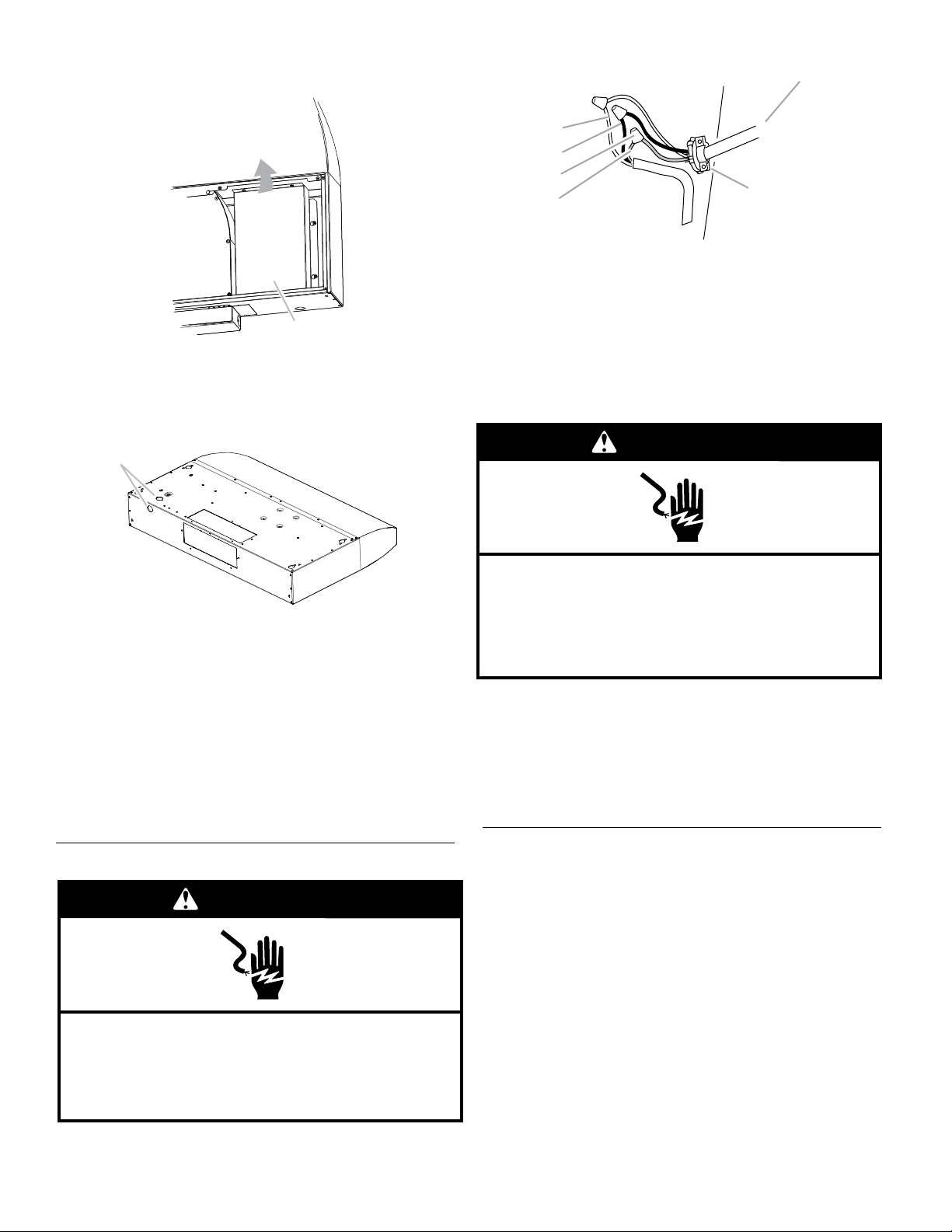

6. Remove the screws from the terminal box cover. Then slide

the cover toward the outside edge of range hood to position

the large end of the keyhole slots over the mounting tabs.

A. Screws

B. Mounting tabs

C. Terminal box cover

¹⁄₄"

(6.4 mm)

7. Tip the terminal box cover at the screw ﬂange area to

remove. Remove the terminal box cover and set it aside.

A. Terminal box cover

8. Remove the power supply knockout from the top or rear of

the vent hood (depending on the incoming location of your

home power supply cable) and install a UL Listed or CSA

approved ½” strain relief.

A. Power supply knockout

9. Using 2 or more people, lift the hood into ﬁnal position.

Feed enough electrical wire through the ½" UL listed or CSA

approved strain relief to make connections in the terminal

box. Tighten the strain relief screws.

10. Position the range hood so that the large end of the keyhole

slots are over the mounting screws. Then push the hood

toward the wall so that the screws are in the neck of the

slots. Tighten the mounting screws, making sure the screws

are in the narrow neck of slots.

11. Connect ventwork to hood. Seal joints with clamps to make

secure and airtight.

12. Check that back draft dampers work properly.

Make Electrical Connection

1. Disconnect power.

A. White wires

B. Black wires

C. UL listed wire connector

D. Green (or bare) and yellow-green ground wire

E. Home power supply cable

F. UL listed or CSA approved ½" strain relief

2. Use UL listed wire connectors and connect white wires (A)

together.

3. Use UL listed wire connectors and connect black wires (B)

together.

4. Connect green (or bare) ground wire from home power

supply to yellow-green ground wire (C) in terminal box using

UL listed wire connectors.

5. Reinstall terminal box cover.

6. Check that the light bulb is secure in its socket. See

"Replacing the Fluorescent Lamp" in the Range Hood Care

section.

7. Reconnect power.

Complete Installation

1. Replace grease ﬁlters. See the “Range Hood Care” section.

2. Check the operation of the range hood fan and light. See

“Range Hood Use” section.

If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

Disconnect power and check wiring connections.

NOTE: To get the most efﬁcient use from your new range hood,

read the “Range Hood Use” section.

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire

in terminal box.

Failure to do so can result in death or electrical shock.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the

hood before cooking and allow it to operate several minutes

after the cooking is complete to clear all smoke and odors from

the kitchen.

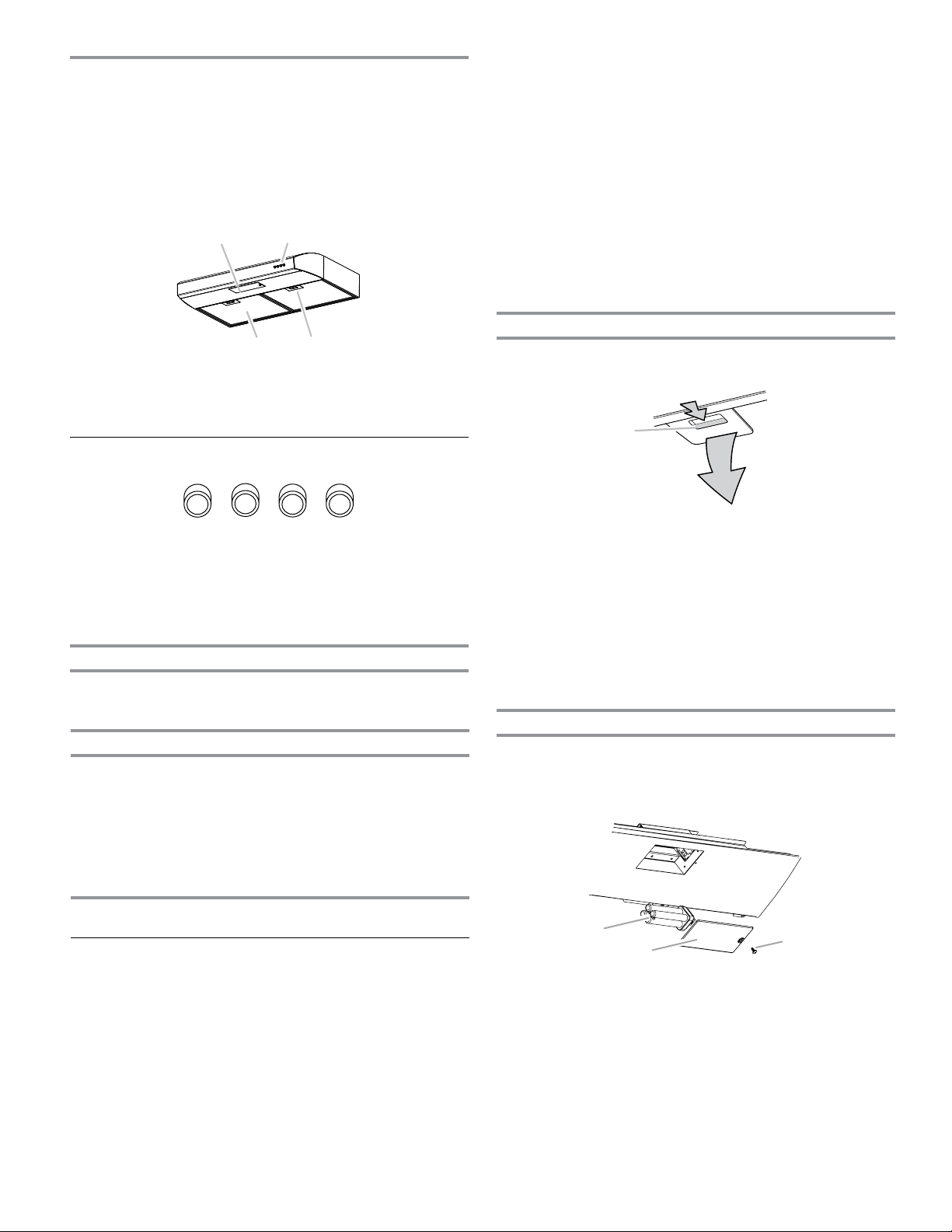

The hood controls are located on the front panel on the right

side of the range hood.

A. Fluorescent lamp housing

B. Grease ﬁlter handle

C. Blower and light controls

D. Grease ﬁlter

Range Hood Controls

A. On/Off light button

B. Blower Off and speed minimum button

C. Blower speed medium button

D. Blower speed maximum button

Operating the light

The On/Off light button controls the light. Press once for On

and again for Off.

Operating the blower

The BLOWER SPEED buttons turn the blower on and control

the blower speed and sound level for quiet operation. The

speed can be changed anytime during fan operation by

pressing the desired blower speed button.

Press the BLOWER OFF button a second time to turn the

blower off.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease ﬁlters frequently

according to the following instructions. Replace grease ﬁlters

before operating hood.

Exterior Surfaces:

IMPORTANT: Do not use soap-ﬁlled scouring pads, abrasive

cleaners, Cooktop Polishing Creme, steel wool, gritty

washcloths or paper towels.

To avoid damage to the stainless steel, do not use cleaners that

contain chlorine.

Cleaning Method:

■ Rub in direction of grain to avoid scratching or damaging

the surface.

■ Stainless Steel Cleaner and Polish Part Number 31462A

(not included): See “Assistance or Service” section to order.

■ Liquid detergent or all-purpose cleaner:

Rinse with clean water and dry with soft, lint-free cloth.

■ Glass cleaner to remove ﬁngerprints.

Metal Grease Filter

1. Remove each ﬁlter by pulling the spring release handle and

then pulling down the ﬁlter.

A. Spring release handle

2. Wash metal ﬁlters as needed in dishwasher or hot detergent

solution.

3. Reinstall the ﬁlter by making sure the spring release handles

are toward the front. Insert aluminum ﬁlter into upper track.

4. Push in spring release handle.

5. Push up on metal ﬁlter and release handle to latch into

place.

6. Repeat steps 1-5 for the other ﬁlter.

Replacing a Fluorescent Lamp

Turn off the range hood and allow the ﬂuorescent lamp to cool.

1. Disconnect power.

2. Remove the screw from the lens cover and remove the

cover.

A. Screw

B. Lens cover

C. Fluorescent lamp

3. Remove the light from the socket and replace with a 120

volt, 13-watt (maximum), 50° ﬂuorescent light for GX24

base.

4. Replace the lens cover and screw. Tighten the screw.

5. Reconnect power.

If new light does not operate, make sure the lamp is inserted

correctly before calling service.

D B

WIRING DIAGRAM

GND L

Y/G

EMI

Filter

Y/G

Ballast

GND

Chassis

GND

Electrical

Support

GYGY

BRBR

25 uF

15 uF

12 uF

S30

23 4

3 4

5 6

Motor Resistance

(Ohms)

Motor

Characteristics

Red - Black

56.5

Power Supply

Frequency

Power

Absorption

Current

120 VAC

60 Hz

144 Watts

1.2 A

ASSISTANCE OR SERVICE

When calling for assistance or service, please know the

purchase date and the complete model and serial number of

your appliance. This information will help us to better respond

to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory speciﬁed parts. Factory speciﬁed parts will ﬁt

right and work right because they are made with the same

precision used to build every new appliance. To locate factory

speciﬁed replacement parts in your area, call us or your nearest

designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center

toll free: 1-800-253-1301.

Our consultants provide assistance with:

■ Features and speciﬁcations on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking,

hearing impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors

and service companies. Whirlpool designated service

technicians are trained to fulﬁll the product warranty and

provide afterwarranty service anywhere in the United

States.

To locate the Whirlpool designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Call the Whirlpool Canada LP Customer eXperience Centre toll

free: 1-800-807-6777.

Our consultants provide assistance with:

■ Features and speciﬁcations on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking,

hearing impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated

service technicians are trained to fulﬁll the product warranty

and provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool

Canada LP with any questions or concerns at:

Customer eXperience Centre

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

In Canada

Accessories

Stainless Steel Cleaner and Polish

Order Part Number 31462A

11/14

WHIRLPOOL

MAJOR APPLIANCE

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

■ Name, address and telephone number

■ Model number and serial number

■ A clear, detailed description of the problem

■ Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit www.whirlpool.com/product_help.

2. All warranty service is provided exclusively by our authorized Whirlpool Service Providers

. In the U.S. and

Canada, direct all requests for warranty service to:

Whirlpool Customer eXperience Center

In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized Whirlpool dealer to determine whether another warranty applies.

www.whirlpool.com/product_help

ONE YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

For one year from the date of purchase, when this

major appliance is installed, operated and maintained

according to instructions attached to or furnished with

the product, Whirlpool Corporation or Whirlpool

Canada LP (hereafter “Whirlpool”) will pay for Factory

Specified Replacement Parts and repair labor to

correct defects in materials or workmanship that

existed when this major appliance was purchased, or

at its sole discretion replace the product. In the event

of product replacement, your appliance will be

warranted for the remaining term of the original unit's

warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS

LIMITED WARRANTY SHALL BE PRODUCT REPAIR

AS PROVIDED HEREIN. Service must be provided by a

Whirlpool designated service company. This limited

warranty is valid only in the United States or Canada

and applies only when the major appliance is used in

the country in which it was purchased. This limited

warranty is effective from the date of original consumer

purchase. Proof of original purchase date is required to

obtain service under this limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published

user, operator or installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in

accordance with electrical or plumbing codes or correction of household electrical or

plumbing (i.e. house wiring, fuses or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation

solutions, etc.).

5. Defects or damage caused by the use of non-genuine Whirlpool parts or accessories.

6. Conversion of products from natural gas or L.P. gas.

7. Damage from accident, misuse, abuse, fire, floods, acts of God or use with products

not approved by Whirlpool.

8. Repairs to parts or systems to correct product damage or defects caused by

unauthorized service, alteration or modification of the appliance.

9. Cosmetic damage including scratches, dents, chips, and other damage to the

appliance finishes unless such damage results from defects in materials and

workmanship and is reported to Whirlpool within 30 days.

10. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive

environments including but not limited to high salt concentrations, high moisture or

humidity or exposure to chemicals.

11. Food or medicine loss due to product failure.

12. Pick-up or delivery. This product is intended for in-home repair.

13. Travel or transportation expenses for service in remote locations where an authorized

Whirlpool servicer is not available.

14. Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim,

decorative panels, flooring, cabinetry, islands, countertops, drywall, etc.) that

interfere with servicing, removal or replacement of the product.

15. Service or parts for appliances with original model/serial numbers removed, altered

or not easily determined.

The cost of repair or replacement under these excluded circumstances shall be

borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you

specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations

contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance,

you should ask Whirlpool or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation

of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and

you also may have other rights that vary from state to state or province to province.

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter

le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour empêcher tout rétablissement accidentel de

l'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une étiquette d'avertissement proéminente

interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et normes applicables, y

compris les codes du bâtiment et de protection contre les

incendies.

■

Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner

à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion

et évacuation des gaz à combustion par la cheminée), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de l'équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors des opérations de découpage et de perçage dans un

mur ou un plafond, ne pas endommager les câblages

électriques et les canalisations qui peuvent s’y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction

de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE :

Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air

aspiré par un conduit jusqu'à l'extérieur - ne pas décharger

l'air aspiré dans un espace vide du bâtiment comme une

cavité murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEMENT :

POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée

ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément

chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de réglage de la vitesse à semi-

conducteurs.

†®TORX est une marque déposée de Acument Intellectual Properties, LLC

EXIGENCES D'INSTALLATION

Outils et pièces

Rassembler les outils et composants nécessaires avant

d’entreprendre l’installation. Lire et observer les instructions

fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Perceuse

■ 1 foret de 1¼" (3 cm)

■ Foret de

⁄8" (3 mm) pour avant-trous

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pistolet à calfeutrage et composé de calfeutrage résistant aux

intempéries

■ Tournevis à lame plate

■ Tournevis Phillips

■ Scie sauteuse ou scie à guichet

■ Brides pour conduit

■ Cisaille de ferblantier

■ Compas ou gabarit circulaire de 8" (20,3 cm)

Pièces fournies

Retirer les pièces de l'emballage. Vériﬁer que toutes les pièces

sont présentes.

■ 2 - ﬁltres métalliques

■ 6 - vis de montage de 3,5 x 9,5 mm

■ 3 - vis de clapet de 4,5 x 13 mm

■ Module clapet/connecteur de conduit de 3¼" x 10"

(8,3 x 25,4 cm)

■ Adaptateur Torx® T-20†

Pièces nécessaires

Installations avec décharge à l'extérieur :

■ Conduit métallique rond de 3

⁄4" x 10" (8,3 x 25,4 cm) ou d'un

diamètre de 6" (15,2 cm) ou plus

■ Clapet anti-reﬂux de 6" (15,2 cm) ou plus de diamètre, pour

utilisation avec un circuit d'évacuation de 6" (15,2 cm) ou plus

de diamètre

■ Raccord de transition de 3

⁄4" x 10" (8,3 x 25,4 cm) sur

6" (15,2 cm) ou plus de diamètre pour utilisation avec circuit

d'évacuation d'un diamètre de 6" (15,2 cm) ou plus.

■ 3 connecteurs (homologation UL)

Pour placards avec cavité au fond :

■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et

épaisseur selon les dimensions de l'encastrement.

■ Quatre vis à bois à tête plate ou vis à métaux avec rondelles et

écrous, pour la ﬁxation des tringles d’appui.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur.

■ C'est à l'installateur qu'incombe la responsabilité de respecter

les distances de séparation exigées, spéciﬁées sur la plaque

signalétique de l'appareil. La plaque signalétique est située à

l'intérieur de la hotte, sur la paroi gauche.

■ Installer la hotte de cuisinière à distance de toute zone

exposée à des courants d'air, comme fenêtres, portes et

bouches de chauffage.

■ Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards; ces dimensions tiennent compte

des valeurs minimales des dégagements de séparation.

Avant d'effectuer des découpages, consulter les instructions

d'installation fournies par le fabricant de la table de cuisson/

cuisinière.

■ On doit disposer d'une prise de courant électrique reliée à la

terre. Voir la section “Spéciﬁcations électriques”.

■ La hotte a été conﬁgurée à l'usine pour une installation avec

décharge à l'extérieur. Pour une installation sans décharge à

l'extérieur (recyclage), l'ensemble de recyclage est inclus. Voir

la section “Assistance ou service” pour commander un ﬁltre à

charbon de rechange (pièce n° W10272068).

■ Assurer l'étanchéité au niveau de chaque ouverture découpée

dans le plafond ou le mur pour l'installation de la hotte de

cuisinière.

Installation dans une résidence mobile

L'installation de cette hotte de cuisinière doit satisfaire aux

exigences de la norme Manufactured Home Construction

Safety Standards, Titre 24 CFR, partie 328 (anciennement

Federal Standard for Mobile Home Construction and Safety,

titre 24, HUD, partie 280); lorsque cette norme n'est pas

applicable, l'installation doit satisfaire aux critères de la plus

récente édition de la norme Manufactured Home Installation

1982 (Manufactured Home Sites, Communities and Setups)

ANSI A225.1/NFPA 501A*, ou des codes et règlements locaux.

Product Dimensions

29¹⁵⁄₁₆" (76,0 cm)

20"

(50,8 cm)

(22,9 cm)

1¹⁄₂"

(3,8 cm)

4³⁄₄"

(12,1 cm)

(2,5 cm)

4¹⁄₁₆" (10,3 cm)

1³⁄₄"

(4,4 cm)

³⁄₄"

(2,0 cm)

Installation Clearances

A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur

et le plan de travail

B. Distance maximale suggérée du bas de la hotte à la surface

de cuisson

24" (61 cm) min. pour surfaces de cuisson électriques

27" (68,6 cm) min. pour surfaces de cuisson au gaz

30" (76,2 cm) max. suggéré

C. Largeur minimale de l'ouverture du placard de 30" (76,2 cm)

D. Profondeur de placard 13" (33 cm)

E. Hauteur de placard du bas 36" (91,4 cm)

Exigences concernant l'évacuation

■ Le système d'évacuation doit décharger l'air à l'extérieur.

■ Ne pas terminer le conduit d'évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de 4"

(10,2 cm) normalement utilisée pour un équipement de

buanderie.

■ Utiliser un conduit métallique rond de 6" (15,2 cm) ou plus

de diamètre, ou un conduit métallique rectangulaire de 3¼"

x 10" (8,3 cm x 25,4 cm). Un conduit en métal rigide est

recommandé. L'utilisation d'un conduit de plastique ou en

feuille métallique est déconseillée.

■ La longueur du système d'évacuation et le nombre

de coudes doit être réduit au minimum pour fournir la

meilleure performance.

Pour un fonctionnement efficace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de

24" (61,0 cm) au minimum entre deux coudes, si on doit

utiliser plus de un raccord coudé.

■ Ne pas installer 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l'étanchéité avec les brides de serrage pour

conduit.

■ Le système d'évacuation doit comporter un clapet. Si la

bouche de décharge murale ou par le toit comporte un

clapet, ne pas utiliser le clapet fourni avec la hotte de

cuisinière.

■ Autour de la bouche de décharge à l'extérieur par un mur

ou par le toit, assurer l'étanchéité avec un produit de

calfeutrage.

Installations pour régions à climat froid

On doit installer un clapet anti-reﬂux additionnel à l'arrière

pour minimiser le reﬂux d'air froid, et incorporer un élément

d'isolation thermique pour minimiser la conduction de chaleur

par l'intermédiaire du conduit d'évacuation, de l'intérieur de la

maison à l'extérieur. Le clapet anti-reﬂux doit être placé du côté

air froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que

possible de l'endroit où le système d'évacuation s'introduit

dans la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système

d'appoint d'air lors de l'emploi d'un ventilateur d'extraction

dont la capacité d'aspiration est supérieure à un débit (pieds

cubes par minute) spéciﬁé. Le débit spéciﬁé, pieds cubes par

minute, est variable d'une juridiction à une autre. Consulter

un professionnel des installations de chauffage ventilation/

climatisation au sujet des exigences spéciﬁques applicables

dans la juridiction locale.

Méthodes d'évacuation

La sortie à l'extérieur du circuit d'évacuation peut se faire

à travers le toit ou à travers un mur. Utiliser un conduit

rectangulaire de 3¼" x 10" (8,3 cm x 25,4 cm) pour une

longueur effective maximale de circuit de 35 pi (10,7 cm) ou

un conduit rond de 6" (15,2 cm) ou plus de diamètre pour une

longueur effective maximale de circuit de 50 pi (15,2 m).

REMARQUE : On déconseille l'emploi d'un conduit flexible.

Un conduit flexible peut susciter une rétro-pression et

des turbulences de l'air, ce qui réduit considérablement la

performance.

La canalisation de ce ventilateur vers l'extérieur du bâtiment

a un effet important sur la circulation d'air, le bruit et la

consommation d'énergie du ventilateur. Un passage de conduit

court et droit est préférable pour une meilleure performance.

Éviter d'installer le ventilateur avec un conduit plus petit que

recommandé. Un isolant autour du conduit peut réduire la perte

d'énergie et inhiber la croissance de moisissures. Un ventilateur

installé avec un conduit existant peut ne pas atteindre son débit

d'air nominal.

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation

nécessaire, additionner les longueurs équivalentes (pieds/

mètres) de tous les composants utilisés dans le système.

Système de décharge circulaire de 6" (15,2 cm) ou plus.

Bouche de décharge murale

de 6" (15,2 cm) ou plus

0 pi

(0 m)

⁄4" x 10" (8,3 cm x 25,4 cm)

sur 6" (15,2 cm) ou plus

4,5 pi

(1,4 m)

Coude à 90° de 3

⁄4" x 10"

(8,3 cm x 25,4 cm)

sur 6" (15,2 cm) ou plus

5 pi

(1,5 m)

Exemple de système de décharge

Longueur maximale recommandée = 50 pi (15,2 m)

1 - coude à 90° = 5 pi (1,5 m)

1 - bouche de décharge murale = 0 pi (0 m)

section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système de dia.

7" (17,8 cm)

= 13 pi (3,9 m)

Système de décharge de 3

⁄4

" x 10" (8,3 cm x 25,4 cm)

Composant

Coude à 90° de 3

⁄4" x 10"

(8,3 cm x 25,4 cm)

5 pi (1,5 m)

Coude plat de 3

⁄4" x 10"

(8,3 cm x 25,4 cm)

12 pi

(3,7 m)

Bouche de décharge murale

de 3

⁄4" x 10" (8,3 cm x

25,4 cm)

0 pi

(0 m)

Bouche de

décharge murale

coude à 90˚

2 pi (0,6 m)

6 pi (1,8 m)

A. Conduit rond de diamètre

6" (15,2 cm) ou plus ou conduit

rectangulaire de 3¼" x 10"

(8,3 x 25,4 cm) à travers le toit

B. Conduit rond : utiliser un clapet

rond de 6" (15,2 cm) ou plus de

diamètre (achat séparé)

C. Conduit rond : Utiliser un

raccord de transition de 3¼" x

10" (8,3 x 25,4 cm) sur 6"

(15,2 cm) ou de plus grande

taille (achat séparé).

D. 24" (61 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson électrique

27" (68,6 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson au gaz

E. Bouche de décharge sur toit

F. Assurer l’étanchéité des

jointures du conduit avec

du ruban adhésif/mastic pour

conduits

A. Conduit de diamètre 6"

(15,2 cm) ou plus ou conduit

rectangulaire de 3¼" x 10" (8,3

x 25,4 cm) à travers le toit

B. Conduit rond : Utiliser un

raccord de transition de 3¼" x

10" (8,3 x 25,4 cm) sur 6"

(15,2 cm) ou de plus grande

taille

C. Sortie à travers le mur pour

conduit rectangulaire de 3¼" x

10" (8,3 x 25,4 cm)

D. 24" (61 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson électrique

27" (68,6 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson au gaz

E. Bouche de décharge murale

F. Assurer l’étanchéité des

jointures du conduit avec

du ruban adhésif/mastic pour

conduits

Assurer le scellement des joints et des pénétrations extérieures

du conduit à l'aide du mastic ou un autre matériau similaire afin

de créer un passage d'air étanche, minimiser les pertes et gains

de chaleur et réduire le risque de condensation.

Placer/enrouler de l'isolant tout autour du conduit et/ou

ventilateur afin de minimiser les gains et pertes de chaleur, et la

possibilité d'accumulation de condensation dans le conduit.

Composant Conduit rond

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90° 5 pi

(1,5 m)

Exemple de système de décharge

Longueur maximale recommandée = 35 pi (10,7 m)

1 - coude à 90° = 5 pi (1,5 m)

section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

1 - bouche de décharge murale = 0 pi (0 m)

Longueur du système de 3

⁄4" x 10"

(8,3 cm x 25,4 cm)

= 13 pi (3,9 m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en

vigueur.

Vériﬁer que l'installation électrique a été correctement effectuée

et qu'elle est conforme aux spéciﬁcations de la plus récente

édition des normes National Electrical Code, ANSI/NFPA 70,

ou de la norme CSA C22.1-94, Code canadien de l'électricité,

partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les

codes et règlements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu'un électricien qualifié

vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus,

contacter :

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 A, protégé par fusible.

■ Si le domicile est équipé d'un câblage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/

ou des outils spécialement conçus et homologués UL

pour ﬁxer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des

connecteurs. La connexion aluminium/cuivre doit être

conforme aux codes locaux et aux pratiques de câblage

acceptées par l'industrie.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec la demande de courant de l'appareil

spéciﬁée sur la plaque signalétique. La plaque signalétique

de l'appareil est située derrière le ﬁltre, sur la paroi arrière

de la hotte.

■ Le calibre des conducteurs doit satisfaire aux exigences

de la plus récente édition de la norme National Electrical

Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94,

Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91

(dernière édition) et de tous les codes et règlements en

vigueur.

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

REMARQUE : Il est recommandé d'installer le système

d'évacuation avant de procéder à l'installation de la hotte.

Avant d’exécuter les découpages, vériﬁer la disponibilité d’un

dégagement sufﬁsant dans le plafond ou le mur pour le conduit

d’évacuation.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : à travers le

toit ou à travers le mur.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l'aide d'au moins 2 personnes, soulever la hotte et la

placer à l'envers sur une surface couverte.

5. Si le fond du placard forme une cavité, ajouter des tringles

d’appui en bois de chaque côté. Installer les vis pour ﬁxer

les tringles d’appui aux emplacements indiqués.

Déterminer l’emplacement du trou de passage du câble

Percer seulement un trou de passage de

⁄4" (3,2 cm) de

diamètre pour le câblage. Voir l’étape 2 pour des instructions

sur l’emplacement du trou de passage du câblage.

Bouche de

décharge murale

Coude de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

2 pi (0,6 m)

6 pi (1,8 m)

(7,6 cm)

Tringles d'appui en bois

(seulement pour fond de

placard avec cavité)

Bord inf. du placard

Mur

1. Déterminer et tracer l’axe central vertical sur le mur et le

placard dans la zone où le passage du conduit d’évacuation

sera réalisé.

A. Axe central

2. Câblage à travers le sommet du placard :

Tracer une ligne de distance “A” à partir de la droite de l’axe

central, sur la face inférieure du placard. Sur cette ligne,

marquer le point situé à 1

⁄4" (4,4 cm) du mur arrière. Percer

en ce point un trou de 1¼" (3,2 cm) de diamètre à travers le

placard.

A. 10

⁄8" (27,6 cm)

3. Passage du câble à travers le mur :

Tracer une ligne de distance “A” à partir de la droite de l’axe

central, sur la face inférieure du mur. Marquer un point sur

cette ligne qui se trouve à

⁄4" (1,9 cm) de la face inférieure

du placard. Percer en ce point un trou de 1

⁄4" (3,2 cm) de

diamètre à travers la paroi arrière.

A. 10

⁄8" (27,6 cm)

Style 1 - Découpages d’ouverture pour un système

d’évacuation rectangulaire de 3¼” x 10” (8,3 cm x

25,4 cm)

Décharge à travers le toit

Découpage d’une ouverture rectangulaire de 4

⁄4" x 10½"

(10,8 cm x 26,7 cm) sur la face inférieure du sommet et du

bas du placard :

1. Tracer des lignes à ½" (1,3 cm) et 4

⁄4" (12,1 cm) du mur

arrière, sur l’axe central de la face inférieure du placard.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

4. Répéter les étapes 1 à 3 pour la face inférieure du sommet

du placard.

Évacuation par le mur

Découpage d’une ouverture rectangulaire de 3½" x 10½"

(8,9 cm x 26,7 cm) dans le mur :

1. Mesurer 2 lignes de

⁄8" (0,9 cm) et 3

⁄8" (9,8 cm) en

descendant à partir de la face inférieure du placard et

marquer leur emplacement sur l'axe central du mur arrière.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur le mur.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire du système d’évacuation

dans le mur.

³⁄₄" (1,9 cm)

Axe central

1¹⁄₄" (4,3 cm)

à partir du mur et non

du cadre du placard

Axe central

5¹/₄"

(13,3 cm)

5¹/₄"

(13,3 cm)

*4³⁄₄"

(12,1 cm)

*¹⁄₂" (1,3 cm)

*À partir du mur, et non

du cadre du placard

Ouvertures découpées

dans le placard

³⁄₈"

3 ⁷⁄ ₈"

5 ¹⁄₄"

(0.9 cm)

(9,8 cm)

(13,3 cm)

Axe central

Avant du

placard

Style 2 – Découpages d’ouverture pour un conduit

rectangulaire de 3¼" x 10" (8,3 x 25,4 cm) sur raccord

de transition rond

Décharge à travers le toit

Découpage d’une ouverture rectangulaire de 4

" x 10½"

(10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :

1. Tracer des lignes à

⁄2" (1,3 cm) et 4

⁄4" (12,1 cm) du mur

arrière, sur l’axe central de la face inférieure du placard.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

Découpage d’une ouverture circulaire sur la face inférieure

du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet du

placard.

2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière

sur la face inférieure du sommet du placard.

3. Utiliser un compas ou un gabarit circulaire pour tracer un

cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du

conduit d'évacuation.

4. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture circulaire pour le passage du conduit

d'évacuation.

Installation de la hotte

Installation du conduit d’évacuation

1. Installer le conduit d’évacuation à travers l’ouvertures

découpée dans le placard mural ou le mur. Achever

l’installation du système d’évacuation conformément à la

méthode d’évacuation sélectionnée. Voir la section

“Exigences concernant l'évacuation”.

2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le

mur ou le toit).

Achever la préparation

1. Ôter les ﬁltres à graisse. Voir la section “Entretien de la

cuisinière”.

■ Selon votre installation, retirer l'opercule rectangulaire

supérieur ou arrière du conduit d'évacuation. Si l'on

utilise un conduit d'évacuation rond, retirer l'opercule

arrachable rectangulaire supérieur.

■ Veiller à ce que le pivot du clapet soit le plus proche

possible du bord supérieur/arrière de la hotte.

■ Enlever le ruban adhésif du volet du clapet.

REMARQUE : Le clapet/adaptateur d'évacuation

peut être installé jusqu'à 1" (2,5 cm) de chaque côté

du centre de la hotte pour pouvoir installer les

conduits décentrés.

■ Si l'on utilise un conduit rectangulaire, ﬁxer les

connecteurs rectangulaires du clapet/conduit à la hotte

à l'aide de vis de tôlerie.

REMARQUE : Si la bouche de décharge murale est

située directement derrière le connecteur de conduit, on

doit veiller à empêcher toute interférence entre les

clapets du connecteur et de la bouche de décharge

murale. En cas d’interférence, supprimer le clapet du

connecteur de conduit.

■ En cas d’utilisation d’un conduit circulaire, ﬁxer le

raccord de transition (achat séparé) au sommet de la

hotte à l’aide de vis de tôlerie.

A. Conduit vertical

B. Vis de tôlerie

C. Axe de charnière

D. Opercules du conduit d'évacuation

E. Conduit horizontal

Ouverture pour le conduit circulaire

*5"

(12,7 cm)

Ouvertures

découpées

dans le placard

*À partir du mur, et non

du cadre du placard

5¹/₄"

(13,3 cm)

5¹/₄"

(13,3 cm)

*4³⁄₄"

(12,1 cm)

*¹⁄₂" (1,3 cm)

*À partir du mur, et non

du cadre du placard

2. Soulever la hotte sous le placard et déterminer sa position

d’installation ﬁnale en la centrant sous le placard. Sur la face

inférieure du placard, marquer l’emplacement des 4 trous de

montage sur la hotte. Placer la hotte à part sur une surface

couverte.

A. Trou en forme de serrure

3. À l'aide d'un foret de

⁄8" (3 mm), percer 4 avant-trous tel

qu'illustré.

A. Perçage des avant-trous.

4. Installer les 4 vis de montage 4,5 x 13 mm dans les

avanttrous. Laisser un espace d’environ ¼" (6,4 cm) entre

les têtes des vis et le placard pour faire glisser la hotte et la

mettre en place.

5. Acheminer le câble d'alimentation du domicile selon les

prescriptions du Code national de l’électricité ou des normes

CSA et des codes et règlements locaux. La longueur du

câblage depuis le tableau de distribution (avec fusibles ou

disjoncteurs) doit être sufﬁsante pour réaliser facilement le

raccordement dans le boîtier de connexion de la hotte.

REMARQUE : Ne pas mettre le système sous tension avant

d’avoir complètement terminé l’installation.

6. Ôter les 2 vis du couvercle du boîtier de connexion. Faire

ensuite glisser le couvercle vers le bord externe de la hotte

pour placer l'extrémité large des trous de forme allongée sur

les pattes de montage.

A. Vis

B. Pattes de montage

C. Couvercle du boîtier de connexion

7. Pointer le couvercle du boîtier de connexion vers la tête de

la vis pour le retirer. Retirer le couvercle du boîtier de

connexion et le mettre de côté.

A. Couvercle du boîtier de connexion

8. Ôter l’opercule pour le passage de l'alimentation électrique

du sommet ou de l'arrière de la hotte de ventilation (selon

l'emplacement du câble d'alimentation électrique du

domicile) et installer un serre-câble de ½” homologué UL ou

CSA.

A. Opercule pour le passage de

l'alimentation électrique

9. À l'aide d'au moins deux personnes, soulever la hotte et la

placer à son emplacement ﬁnal. Insérer sufﬁsamment de

câble électrique à travers le serre-câble de ½"

(homologation UL ou CSA) pour établir les connexions avec

la boîte de connexion. Serrer les vis du serre-câble.

10. Positionner les trous allongés de la hotte par-dessus la tête

des vis de montage. Puis pousser la hotte vers le mur pour

engager la partie étroite des trous sur les vis de ﬁxation.

Serrer les vis de montage en s'assurant que les vis sont

dans la partie étroite des trous de ﬁxation des vis.

11. Raccorder le circuit d’évacuation à la hotte. Assurer

l'étanchéité des jointures avec des brides pour conduits.

12. Vériﬁer que les clapets anti-retour fonctionnent

correctement.

¹⁄₄"

(6,4 mm)

Raccordement électrique

1. Déconnecter la source de courant électrique.

A. Conducteurs blancs

B. Conducteurs noirs

C. Connecteur de ﬁls (homologation UL)

D. Conducteurs verts (ou nus) ou verts-jaunes de

liaison à la terre

E. Câble d'alimentation électrique du domicile

F. Serre-câble de ½" (homologation UL ou CSA)

2. Connecter ensemble les conducteurs blancs (A) à l'aide de

connecteurs de ﬁls (homologation UL).

3. Connecter ensemble les conducteurs noirs (B) à l’aide de

connecteurs de ﬁls (homologation UL).

4. À l'aide des connecteurs de ﬁls (homologation UL),

connecter le conducteur de liaison à la terre (vert ou nu) du

câble d’alimentation du domicile au conducteur vert-jaune

de liaison à la terre (C) dans le boîtier de connexion.

5. Installer le couvercle du boîtier de connexion.

6. Vériﬁer que l'ampoule d'éclairage est bien ﬁxée dans leur

douille. Voir “Remplacement d'une lampe ﬂuorescente” à la

section Entretien de la hotte.

7. Reconnecter la source de courant électrique.

Achever l’installation

1. Réinstaller les ﬁltres à graisse. Voir la section “Entretien de la

hotte”.

2. Contrôler le fonctionnement du ventilateur de la hotte et de

la lampe. Voir la section “Utilisation de la hotte”.

Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s’est ouvert ou si un fusible du domicile est grillé.

Déconnecter la source de courant électrique et inspecter les

connections du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la

nouvelle hotte de cuisinière, lire la section “Utilisation de la

hotte”.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

AVERTISSEMENT

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs

de cuisson et odeurs de la zone de la table de cuisson. Pour

obtenir les meilleurs résultats, mettre la hotte en marche avant

d’entreprendre une cuisson, et la laisser fonctionner pendant

plusieurs minutes après l’achèvement d’une cuisson pour

pouvoir évacuer de la cuisine toute odeur de cuisson ou fumée.

Les commandes de la hotte se trouvent sur le panneau

avantdroit de la hotte.

A. Logement pour lampe ﬂuorescente

B. Poignée du ﬁltre à graisse

C. Commandes du ventilateur et de l'éclairage

D. Filtre à graisse

Commandes de la hotte de cuisinière

A. Bouton d'éclairage On/Off (marche/arrêt)

B. Bouton d'arrêt de ventilateur et de vitesse

minimale

C. Bouton de vitesse modérée de ventilateur

D. Bouton de vitesse maximale de ventilateur

Pour faire fonctionner la lampe

Le bouton d'éclairage On/Off contrôle les lampe. Appuyer une

fois sur le bouton pour allumer la lampe, puis une nouvelle fois

pour l’éteindre.

Utilisation du ventilateur

Les boutons BLOWER SPEED (vitesse du ventilateur) activent

le ventilateur et contrôlent la vitesse du ventilateur et le niveau

sonore pour un fonctionnement silencieux. On peut modiﬁer la

vitesse à tout moment pendant le fonctionnement du ventilateur

en appuyant sur le bouton correspondant à la vitesse

souhaitée.

Appuyer une deuxième fois sur le bouton BLOWER OFF (arrêt

ventilateur) pour arrêter le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les ﬁltres à

graisse en suivant les instructions suivantes. Réinstaller les

ﬁltres à graisse avant de faire fonctionner la hotte.

Surfaces externes :

IMPORTANT : Ne pas utiliser de tampons de récurage

savonneux, de nettoyants abrasifs, de crème à polir pour table

de cuisson, de laine d’acier, de chiffons de lavage rugueux ou

d’essuie-tout.

Pour éviter d’endommager les surfaces en acier inoxydable, ne

pas utiliser de nettoyants contenant du chlore.

Les produits de nettoyage ne doivent pas contenir de chlore.

Des dommages peuvent survenir.

Méthode de nettoyage :

■ Frotter dans la direction du grain pour éviter d’égratigner

ou d’endommager la surface.

■ Nettoyant et poli pour acier inoxydable – Pièce n° 31462A

(non inclus) : Voir la section “Assistance ou service” pour

commander.

■ Détergent liquide ou nettoyant tout-usage :

Rincer à l’eau propre et sécher avec un chiffon doux sans

charpie.

■ Nettoyant à vitre pour éliminer les traces de doigts.

Filtre à graisse métallique

1. Retirer chaque ﬁltre en tirant sur la poignée à ressort puis en

tirant le ﬁltre vers le bas.

A. Poignée à ressort

2. Laver le ﬁltre métallique selon le besoin au lave-vaisselle ou

avec une solution de détergent chaude.

3. Réinstaller le ﬁltre en s'assurant que les poignées à ressort

sont orientées vers l'avant. Insérer le ﬁltre d'aluminium dans

la rainure supérieure.

4. Enfoncer la poignée à ressort.

5. Pousser le ﬁltre métallique vers le haut et relâcher la poignée

pour l'emboîter.

6. Répéter les étapes 1 à 5 pour l'autre ﬁltre.

Remplacement d’une lampe fluorescente

Interrompre l’alimentation de la hotte; attendre le

refroidissement de la lampe ﬂuorescente.

1. Déconnecter la source de courant électrique.

2. Retirer la vis du cabochon et retirer le cabochon.

A. Vis

B. Cabochon

C. Lampe ﬂuorescente

3. Retirer l'ampoule de la douille et la remplacer par une

ampoule ﬂuorescente de 120 volts, 13 watts (maximum), 50°

pour un culot GX24.

4. Réinstaller le cabochon et la vis. Serrer la vis.

5. Reconnecter la source de courant électrique.

Si la nouvelle lampe ne fonctionne pas, vériﬁer que chaque

lampe est correctement insérée dans sa douille avant de

demander l’intervention d’un dépanneur.

D B

SCHÉMA DE CÂBLAGE

NEU

Terre L

JA/VE

Filtre

(interférences

électro-mag.)

JA/VE

Ballast

Terre/Châssis

Terre/Réseau électrique

GRISGRIS

MARMAR

GRIS

25 uF

15 uF

12 uF

S30

23 4

3 4

5 6

Résistance du moteur

(Ohms)

Caractéristiques du moteur

Rouge - Noir

56.5

Source

d'alimentation

électrique

Fréquence

Demande

d'énergie

Courant

120 VCA

60 Hz

144 W

1,2 A

ASSISTANCE OU SERVICE

Lors d’un appel pour assistance ou service, veuillez connaître

la date d’achat, le numéro de modèle et le numéro de série

complets de l’appareil. Ces renseignements nous aideront à

mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,

nous vous recommandons d’employer uniquement les pièces

spéciﬁées par l’usine. Les pièces spéciﬁées par l’usine

conviendront et fonctionneront bien parce qu’elles sont

fabriquées avec la même précision utilisée dans la fabrication

de chaque nouvel appareil. Pour localiser les pièces spéciﬁées

par l’usine, dans votre région, nous appeler ou téléphoner au

centre de service désigné le plus proche.

Veuillez appeler sans frais le Centre pour l'eXpérience de la

clientèle de Whirlpool Canada LP au : 1-800-807-6777.

Call the Whirlpool Canada LP Customer eXperience Centre toll

free: 1-800-807-6777.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spéciﬁcations sur toute notre gamme

d’appareils électroménagers.

■ Consignes d'utilisation et d’entretien.

■ Ventes d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les

techniciens de service désignés par Whirlpool Canada LP

sont formés pour remplir la garantie des produits et fournir

un service après la garantie, partout au Canada.

Accessoires

Nettoyant et poli pour acier inoxydable

Commander la pièce numéro 31462A

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez

soumettre par écrit toute question ou préoccupation à

Whirlpool Canada LP à l’adresse suivante :

Whirlpool Canada LP

Centre pour l'eXpérience de la clientèle

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de

téléphone où l’on peut vous joindre dans la journée.

05/15

Printed in Mexico

Imprimé au Mexique

W10320576B

11/14

GARANTIE LIMITÉE DES

GROS APPAREILS

MÉNAGERS

WHIRLPOOL

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST

OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à

disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone

■ Numéros de modèle et de série

■ Une description claire et détaillée du problème rencontré

■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour

votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes

pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code

QR ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le

site http://www.whirlpool.ca.

Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés

Whirlpool. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

Centre d’eXpérience de la clientèle Whirlpool

Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre

garantie s'applique.

http://www.whirlpool.ca

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT

Pendant un an à compter de la date

d’achat, lorsque ce gros appareil ménager

est installé, utilisé et entretenu

conformément aux instructions jointes à ou

fournies avec le produit, Whirlpool

Corporation ou Whirlpool Canada, LP (ci-

après désignées “Whirlpool”) décidera à sa

seule discrétion de remplacer le produit ou

de couvrir le coût des pièces spécifiées par

l’usine et de la main-d’œuvre nécessaires

pour corriger les vices de matériaux ou de

fabrication qui existaient déjà lorsque ce

gros appareil ménager a été acheté. S’il est

remplacé, l'appareil sera couvert pour la

période restant à courir de la garantie

limitée d’un an du produit d’origine.

LE SEUL ET EXCLUSIF RECOURS DU

CLIENT DANS LE CADRE DE LA

PRÉSENTE GARANTIE LIMITÉE CONSISTE

EN LA RÉPARATION PRÉVUE PAR LA

PRÉSENTE. Le service doit être fourni par

une compagnie de service désignée par

Whirlpool. Cette garantie limitée est valide

uniquement aux États-Unis ou au Canada

et s’applique exclusivement lorsque le gros

appareil ménager est utilisé dans le pays où

il a été acheté. La présente garantie limitée

est valable à compter de la date d'achat

initial par le consommateur. Une preuve de

la date d’achat initial est exigée pour obtenir

un dépannage dans le cadre de la présente

garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l'utilisateur, de l'opérateur ou des instructions d'installation.

2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.

3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectification de l'installation électrique ou de

la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).

4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).

5. Défauts ou dommage résultant de l'utilisation de pièces ou accessoires Whirlpool non authentiques.

6. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.

7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l'utilisation de produits non approuvés par Whirlpool.

8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant

d'une réparation, altération ou modification non autorisée faite à l'appareil.

9. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi

par le fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou

de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.

10. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des

produits chimiques (exemples non exhaustifs).

11. Perte d'aliments ou de médicaments due à la défaillance du produit.

12. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du domicile.

13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où

une compagnie de service Whirlpool autorisée n’est pas disponible.

14. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.)

qui entravent le dépannage, le retrait ou le remplacement du produit.

15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à

la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE

PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas

de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne

pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui

peuvent varier d’une juridiction à l'autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Whirlpool décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil

ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la

garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Whirlpool ou à votre détaillant pour obtenir les modalités d'achat d'une garantie

étendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE

PAR LA PRÉSENTE. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et

certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent

ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui

peuvent varier d’une juridiction à l'autre.
