Pioneer DEH 1200MP CD Receiver User Manual

Owner’s Manual

Mode d’emploi

Manual de instrucciones

CD RECEIVER

AUTORADIO CD

RADIO CD

DEH-1200MP

English Français Español

Thank you for purchasing this PIONEER

product.

To ensure proper use, please read through this

manual before using this product. It is espe-

cially important that you read and observe

WARNINGs and CAUTIONs in this manual.

Please k eep the manual in a safe and accessible

place for future reference.

This device complies with part 15 of the FCC

Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interfer-

ence, and (2) this device must accept any inter-

ference received, including interference that

may cause undesired operation.

Information to User

Alteration or modifications carried out without

appropriate authorization may invalidate the

user’s right to operate the equipment.

For Canadian model

This Class B digital apparatus complies with

Canadian ICES-003.

About this unit

The tuner frequencies on this unit are allo-

cated for use in North America. Use in other

areas may result in poor reception.

WARNING

Handling the cord on this product or cords asso-

ciated with accessories sold with the product will

expose you to chemicals listed on proposition 65

known to the State of California and other govern-

mental entities to cause cancer and birth defect

or other reproductive harm. Wash hands after

handling.

CAUTION:

USE OF CONTROL OR ADJUSTMENT OR

PERFORMANCE OF PROCEDURES

OTHER THAN THOSE SPECIFIED HEREIN

MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

CAUTION:

THE USE OF OPTICAL INSTRUMENTS

WITH THIS PRODUCT WILL INCREASE

EYE HAZARD.

CAUTION

! Do not allow this unit to come into contact

with liquids. Electrical shock could result.

Also, damage to this unit, smoke, and over-

heating could result from contact with liquids.

! Always keep the volume low enough to hear

outside sounds.

! Avoid exposure to moisture.

! If the battery is disconnected or discharged,

any preset memory will be erased.

Important (Serial number)

The serial number is located on the bottom of

this unit. For your own security and convenience,

be sure to record this number on the enclosed

warranty card.

Before You Start

Section

After-sales service for

Pioneer products

Please contact the dealer or distributor from

where you purchased this unit for after-sales

service (including warranty conditions) or any

other information. In case the necessary infor-

mation is not available, please contact the

companies listed below:

Please do not ship your unit to the companies

at the addresses listed below for repair without

advance contact.

U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R 0P2

1-877-283-5901

905-479-4411

For warranty information please see the Lim-

ited Warranty sheet included with this unit.

In case of trouble

Should this unit fail to operate properly, please

contact your dealer or nearest authorized

PIONEER Service Station.

Visit our website

http://www.pioneerelectronics.com

! Learn about product updates (such as firm-

ware updates) for your product.

! Register your product to receive notices

about product updates and to safeguard

purchase details in our files in the event of

loss or theft.

! Access owner's manuals, spare parts infor-

mation, service information, and much

more.

Before You Start

English

Section

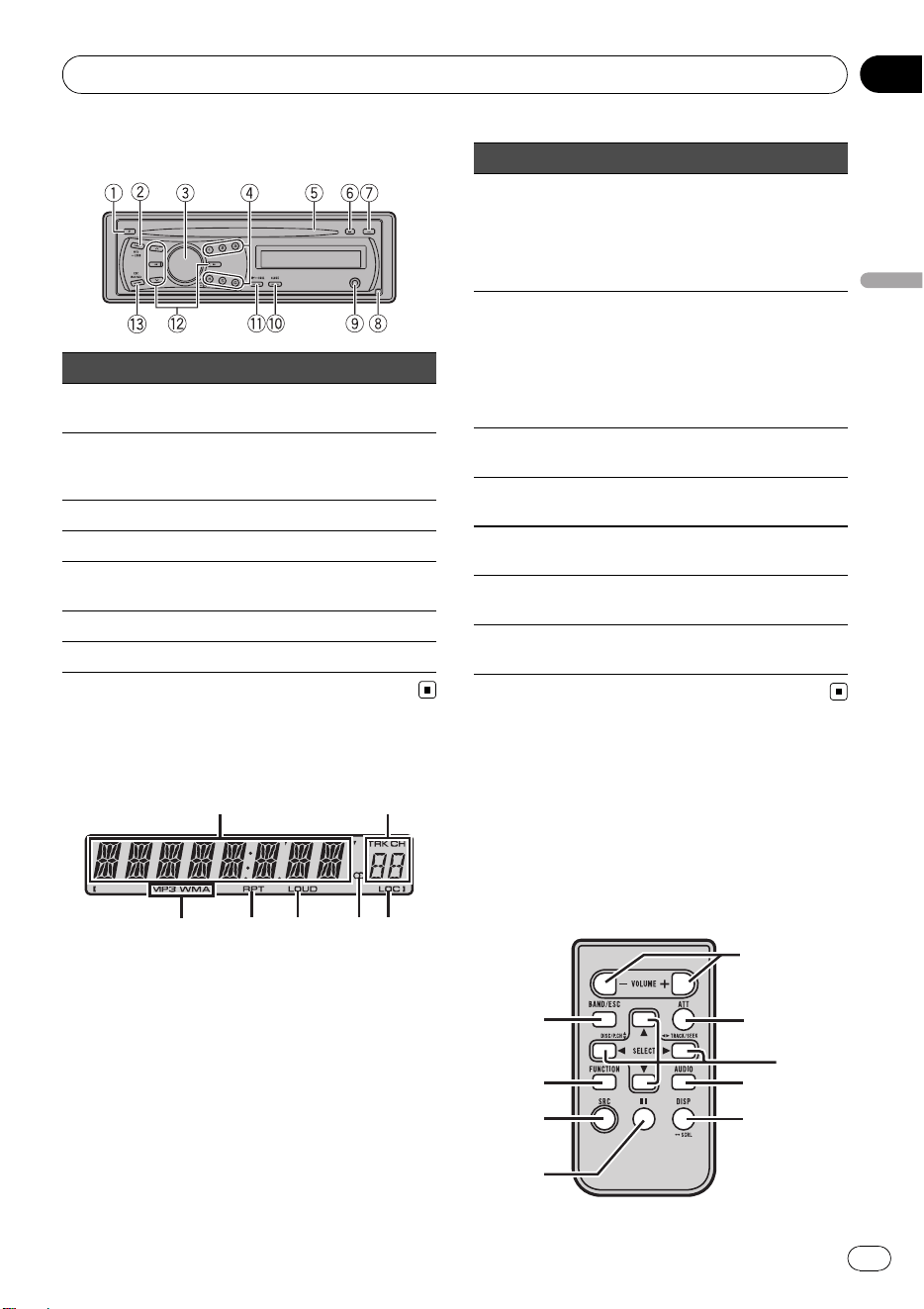

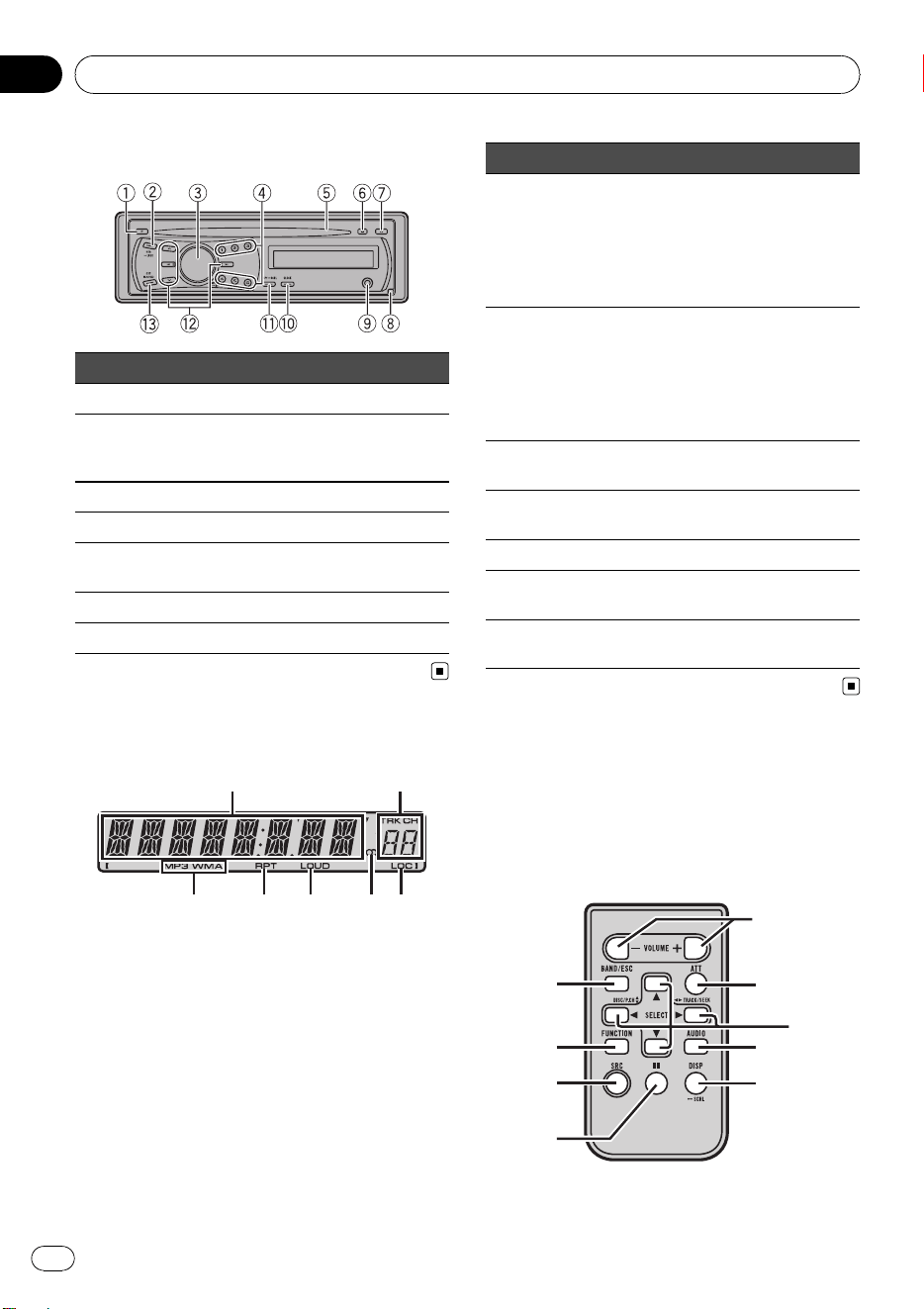

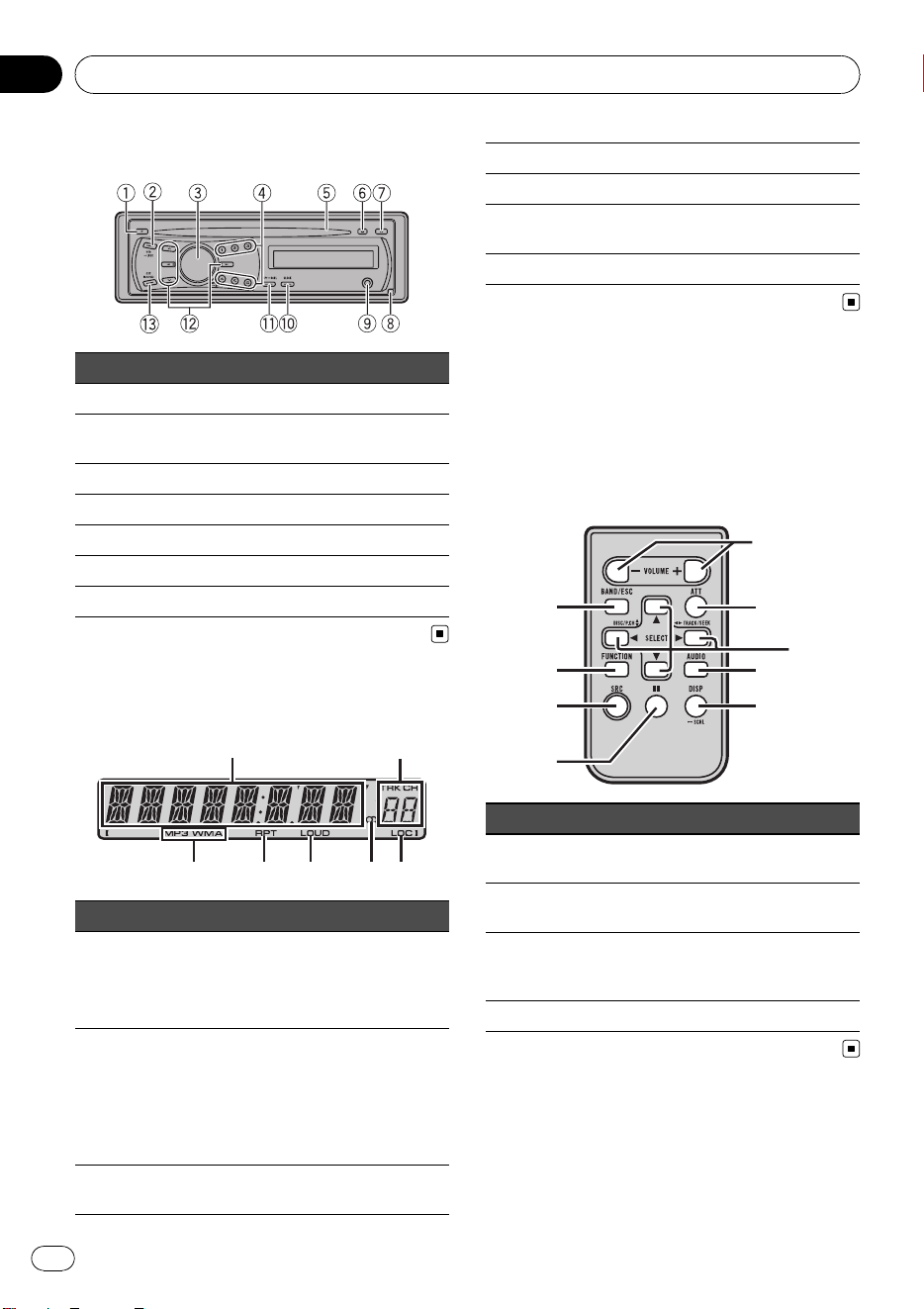

Head unit

Button Button

1 F (function) 8 Detach

2 EQ/LOUD 9

AUX input jack (3.5

mm stereo jack)

3 SRC/OFF a CLOCK

4 1 to 6 b DISP/SCRL

5 Disc loading slot c a/b/c/d

6 h (eject) d BAND/ESC

7 A (audio)

Display indication

4 5 6 7

Indicator State

Main dis-

play sec-

tion

! Tuner: band and frequency

! Built-in CD player: elapsed

playback time and text infor-

mation

Preset

number/

track num-

ber

! The track number or preset

number.

! If a track number 100 or more

is selected, d on the left of

the track number indicator

will light.

MP3/

WMA

The type of the currently playing

disc.

4 RPT Repeat play is turned on.

5 LOUD Loudness is on.

6 5 (stereo)

The selected frequency is being

broadcasted in stereo.

7 LOC Local seek tuning is on.

Remote control

Operation is the same as when using the but-

tons on the head unit. See the explanation of

the head unit about the operation of each but-

ton with the exception of ATT, which is ex-

plained below.

Part State

VOLUME

(+/-)

Press to increase or decrease vo-

lume.

f ATT

Press to mute. Press again to un-

mute.

SRC

(source)

Press to cycle through all the

available sources. Press and hold

to turn the source off.

h e (pause) Press to pause or resume.

Operating this unit

Section

Use and care of the remote

control

Using the remote control

1 Point the remote control in the direction of the

front panel to operate.

When using for the first time, pull out the film

protruding from the tray.

Replacing the battery

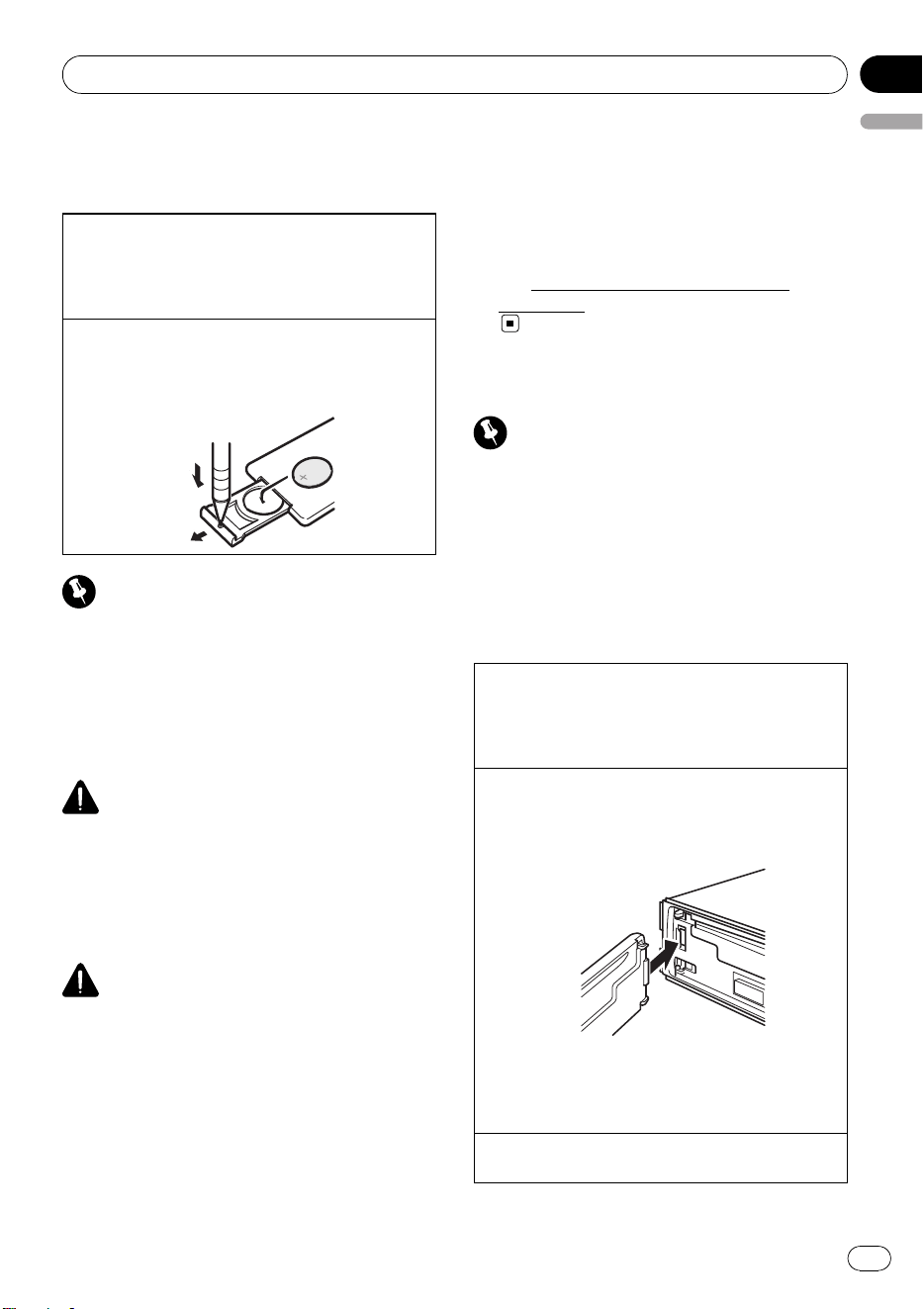

1 Slide the tray out on the back of the remote con-

trol.

2 Insert the battery with the plus (+) and minus (–)

poles aligned properly.

Important

! Do not store the remote control in high tem-

peratures or direct sunlight.

! The remote control may not function properly

in direct sunlight.

! Do not let the remote control fall onto the

floor, where it may become jammed under the

brake or accelerator pedal.

WARNING

! Keep the battery out of the reach of children.

Should the battery be swallowed, consult a

doctor immediately.

! Batteries (battery pack or batteries installed)

must not be exposed to excessive heat such

as sunshine, fire or the like.

CAUTION

! Use one CR2025 (3 V) lithium battery.

! Remove the battery if the remote control is not

used for a month or longer.

! There is a danger of explosion if the battery is

incorrectly replaced. Replace only with the

same or equivalent type.

! Do not handle the battery with metallic tools.

! Do not store the battery with metallic objects.

! If the battery leaks, wipe the remote control

completely clean and install a new battery.

! When disposing of used batteries, comply

with governmental regulations or environmen-

tal public institutions’ rules that apply in your

country/area.

! “Perchlorate Material – special handling may

apply.

See

www.dtsc.ca.gov/hazardouswaste/

perchlorate. (Applicable to California, U.S.A.)”

Basic Operations

Important

! Handle gently when removing or attaching

the front panel.

! Avoid subjecting the front panel to excessive

shock.

! Keep the front panel out of direct sunlight and

high temperatures.

! Remove any cables and devices attached to

this unit before detaching the front panel to

avoid damage to the device or vehicle interior.

Removing the front panel to protect your unit from

theft

1 Press the detach button to release the front

panel.

2 Grab the front panel and remove.

Re-attaching the front panel

1 Slide the front panel to the left until it clicks.

Front panel and the head unit are connected on

the left side. Make sure that the front panel has

been properly connected to the head unit.

2 Press the right side of the front panel until it is

firmly seated.

If you can’t attach the front panel to the head unit

successfully, try again. However, forcing the front

panel into place may result in damage.

Turning the unit on

1 Press SRC/OFF to turn the unit on.

Operating this unit

English

Section

Turning the unit off

1 Press SRC/OFF and hold until the unit turns off.

Selecting a source

1 Press SRC/OFF to cycle between:

TUNER (tuner)—CD (built-in CD player)—AUX

(AUX)

Adjusting the volume

1 Turn SRC/OFF to adjust volume.

Note

When this unit’s blue/white lead is connected to

the vehicle’s auto-antenna relay control terminal,

the vehicle’s antenna extends when this unit’s

source is turned on. To retract the antenna, turn

the source off.

Menu operations identical

for function settings/audio

adjustments/initial settings

Returning to the ordinary display

Canceling the initial setting menu

! Press BAND/ESC.

You can also cancel initial settings by holding

down SRC/OFF until the unit turns off.

Tuner

Basic Operations

Selecting a band

1 Press BAND/ESC until the desired band (F1, F2,

F3 for FM or AM) is displayed.

Manual tuning (step by step)

1 Press c or d.

Seeking

1 Press and hold c or d, and then release.

You can cancel seek tuning by briefly pressing c

or d.

While pressing and holding c or d, you can skip

stations. Seek tuning starts as soon as you re-

lease c or d.

Storing and recalling stations

You can easily store up to six stations as pre-

sets.

% When you find a station that you want

to store in memory, press one of the preset

tuning buttons (1 to 6) and hold until the

preset number stops flashing.

Stored radio station frequency can be recalled

by pressing the preset tuning button.

# Press a or b to recall radio station frequen-

cies.

Function settings

% Press F (function) to select the function.

After selecting, perform the following proce-

dures to set the function.

LOCAL (local seek tuning)

Local seek tuning lets you tune in only those radio sta-

tions with sufficiently strong signals for good recep-

tion.

1 Press a or b to turn local seek tuning on or off.

2 Press c or d to set the sensitivity.

FM: LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

AM: LOCAL 1—LOCAL 2

Larger setting number is higher level. The highest

level setting allows reception of only the strongest

stations, while lower settings let you receive pro-

gressively weaker stations.

BSM (best stations memory)

BSM (best stations memory) automatically stores the

six strongest stations in the order of their signal

strength.

Storing broadcast frequencies with BSM may replace

broadcast frequencies you have saved using 1 to 6.

1 Press a to turn BSM on.

The six strongest broadcast frequencies are

stored in the order of their signal strength.

To cancel the storage process, press b.

Operating this unit

Section

Basic Operations

Playing a CD/CD-R/CD-RW

1 Insert the disc, label side up, into the disc loading

slot.

1 If a disc has already been inserted, press SRC/

OFF to select the built-in CD player.

Ejecting a CD/CD-R/CD-RW

1 Press h .

Selecting a folder

1 Press a or b.

Selecting a track

1 Press c or d.

Fast forwarding or reversing

1 Press and hold c or d.

Switching between compressed audio and CD-DA

1 Press BAND/ESC.

Note

When playing compressed audio, there is no

sound during fast forward or reverse.

Displaying text information

Selecting the desired text information

1 Press DISP/SCRL.

CD TEXT discs: Play time—disc title—disc ar-

tist name—track title—track artist name

WMA/MP3: Play time—folder name—file name

—track title—artist name—album title—com-

ment—bit rate

WAV: Play time—folder name—file name—sam-

pling frequency

Scrolling the text information to the left

1 Press and hold DISP/SCRL.

Notes

! Incompatible text stored with the audio file

may not be displayed or may be displayed in-

correctly.

! Depending on the version of iTunes used to

write MP3 files onto a disc, comment informa-

tion may be incorrectly displayed.

! When playing back VBR (variable bit rate)-re-

corded WMA files, the average bit rate value is

displayed.

! When playing back VBR (variable bit rate)-re-

corded MP3 files, VBR is displayed instead of

bit rate value.

Function settings

% Press F (function) to select the function.

After selecting, perform the following proce-

dures to set the function.

RPT (repeat play)

1 Press c or d to select the repeat range.

DSC – Repeat all tracks

TRK – Repeat the current track

FLD – Repeat the current folder

RDM (random play)

1 Press a or b to turn random play on or off.

When random play is on, RDM appears in the dis-

play.

If you turn random play on during folder repeat,

FRDM appears in the display.

SCAN (scan play)

Scan play searches for a song within the selected re-

peat range.

1 Press a to turn scan play on.

If you turn scan play on during FLD, FSCN ap-

pears in the display.

2 When you find the desired track press b to turn

scan play off.

If the display has automatically returned to the

playback display, select SCAN again by pressing F

(function).

After scanning of a disc (folder) is finished, nor-

mal playback of the tracks begins.

PAUSE (pause)

1 Press a or b to pause or resume.

COMP OFF (compression and BMX)

Using the COMP (compression) and BMX functions

let you adjust the sound playback quality of this unit.

1 Press a or b to select your favorite setting.

COMP OFF—COMP 1—COMP 2—COMP OFF—

BMX 1—BMX 2

Operating this unit

English

Section

FF/REV (fast forward/reverse)

You can switch the search method between fast for-

ward/reverse and searching every 10 tracks. Selecting

ROUGH enables you to search every 10 tracks.

1 Press d to select ROUGH.

FF/REV – Fast forward and reverse

ROUGH – Searching every 10 tracks

To select FF/REV, press c.

2 Press BAND/ESC to return to the playback dis-

play.

3 Press and hold c or d to search every 10 tracks

on a disc (folder).

If the rest of track number is less than 10, press

and hold c or d recalls the first (last) one.

Audio Adjustments

% Press A (audio) to select the audio func-

tion.

After selecting, perform the following proce-

dures to set the audio function.

FAD (fader/balance adjustment)

You can change the fader/balance setting.

1 Press a or b to adjust front/rear speaker balance.

Adjustment range (front/rear): FAD F15 to FAD

R15

FAD 0 is the proper setting when only two speak-

ers are used.

2 Press c or d to adjust left/right speaker balance.

Adjustment range (left /right): BAL L15 to BAL

R15

BASS/MID/TREBLE (equalizer adjustment)

You can adjust the bass/mid/treble level.

! Adjusted equalizer curve settings are stored in

CUSTOM.

1 Press a or b to adjust the level.

Adjustment range: +6 to -6

LOUD (loudness)

Loudness compensates for deficiencies in the low-

and high-frequency ranges at low volume.

1 Press a or b to turn loudness on or off.

2 Press c or d to select the desired setting.

LOW (low)—HI (high)

SLA (source level adjustment)

SLA (Source level adjustment) lets you adjust the vo-

lume level of each source to prevent radical changes

in volume when switching between sources.

! Settings are based on the FM volume level, which

remains unchanged.

Before adjusting source levels, compare the FM

volume level with the level of the source you wish

to adjust.

! The AM volume level can also be adjusted with

source level adjustments.

1 Press a or b to adjust the source volume.

Adjustment range: SLA +4 to SLA –4

Note

You can also turn loudness on or off by pressing

and holding EQ/LOUD.

Using the equalizer

% Press EQ/LOUD to select the equalizer.

DYNAMIC—VOCAL—NATURAL —CUSTOM

—FLAT—POWERFUL

! CUSTOM allows you to create a customized

setting.

! When FLAT is selected no adjustments are

made to the sound.

Other Functions

Adjusting initial settings

1 Press SRC/OFF and hold until the unit

turns off.

2 Press SRC/OFF and hold until the clock

appears in the display.

3 Press F (function) to select the initial

setting.

After selecting, perform the following proce-

dures to set the initial setting.

Setting the clock

1 Press c or d to select the segment of the clock

display you wish to set.

Hour—Minute

2 Press a or b to put a clock right.

Operating this unit

Section

AUX (auxiliary input)

Activate this setting when using auxiliary device con-

nected to this unit.

1 Press a or b to turn auxiliary setting on or off.

Turning the clock display on or off

% Press CLOCK to turn the clock display

on or off.

Each press of CLOCK turns the clock display

on or off.

# The clock display disappears temporarily

when you perform other operations, but the clock

display appears again after 25 seconds.

Using the AUX source

1 Insert the stereo mini plug into the

AUX input jack.

2 Press SRC/OFF to select AUX as the

source.

Operating this unit

English

Section

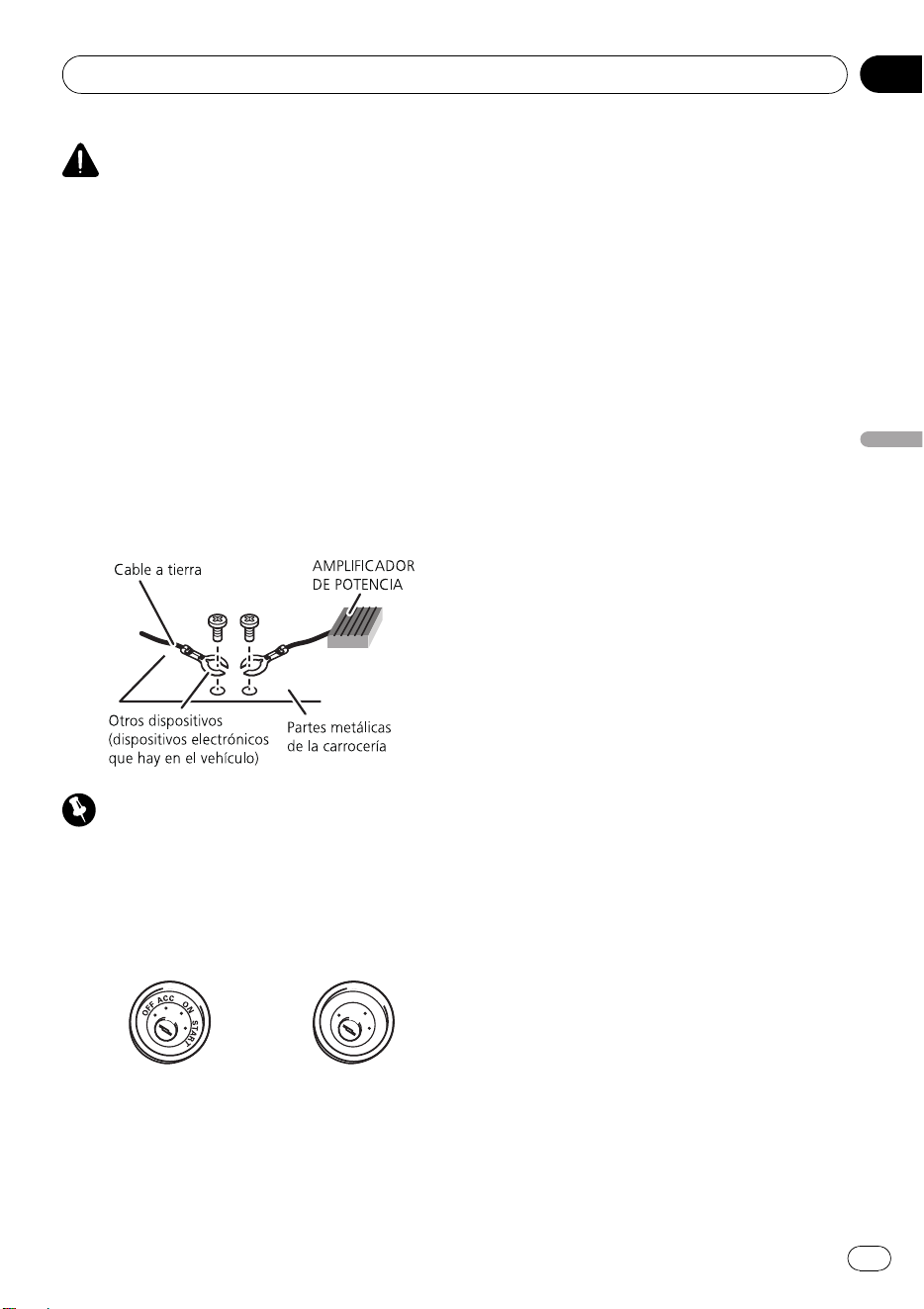

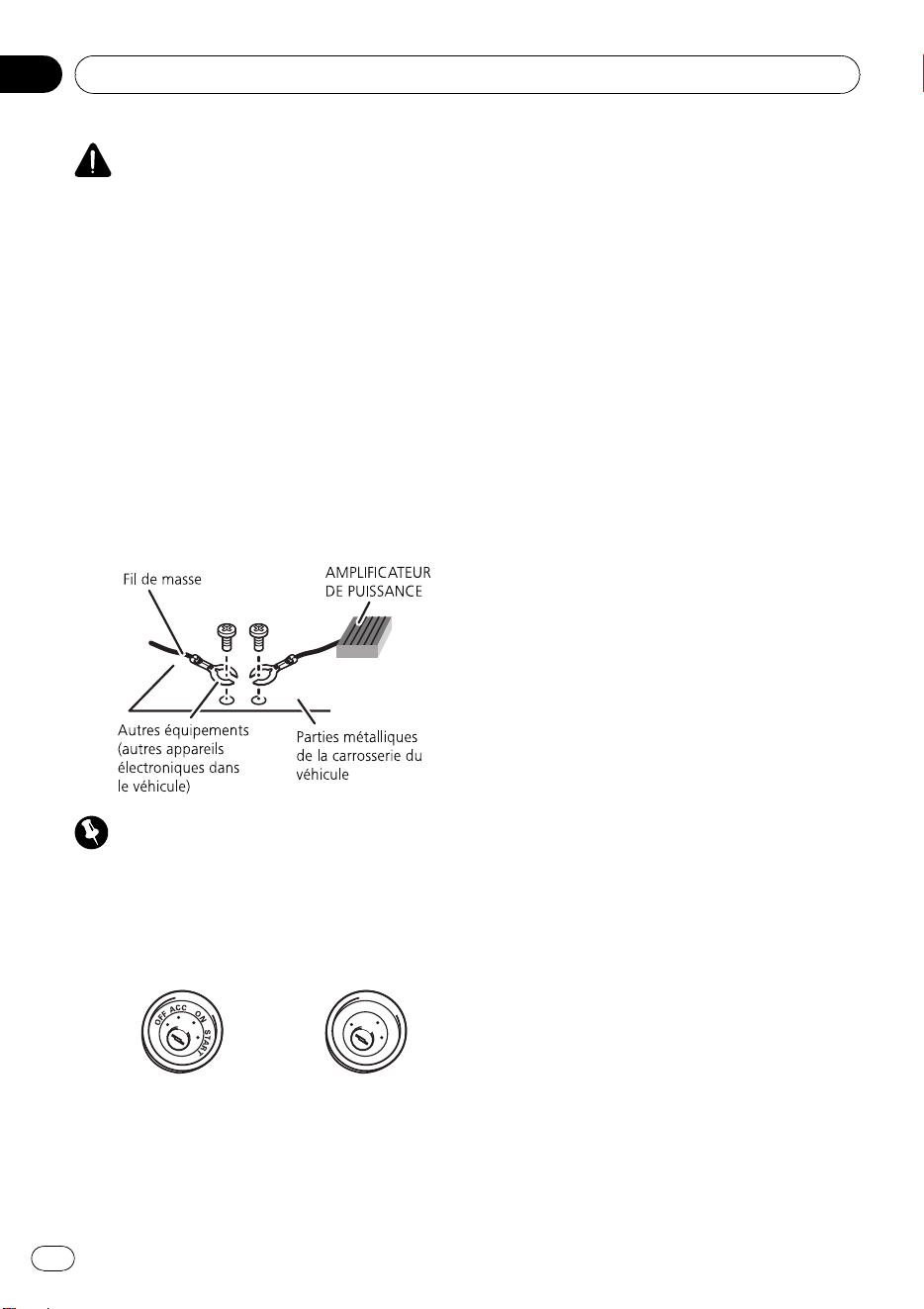

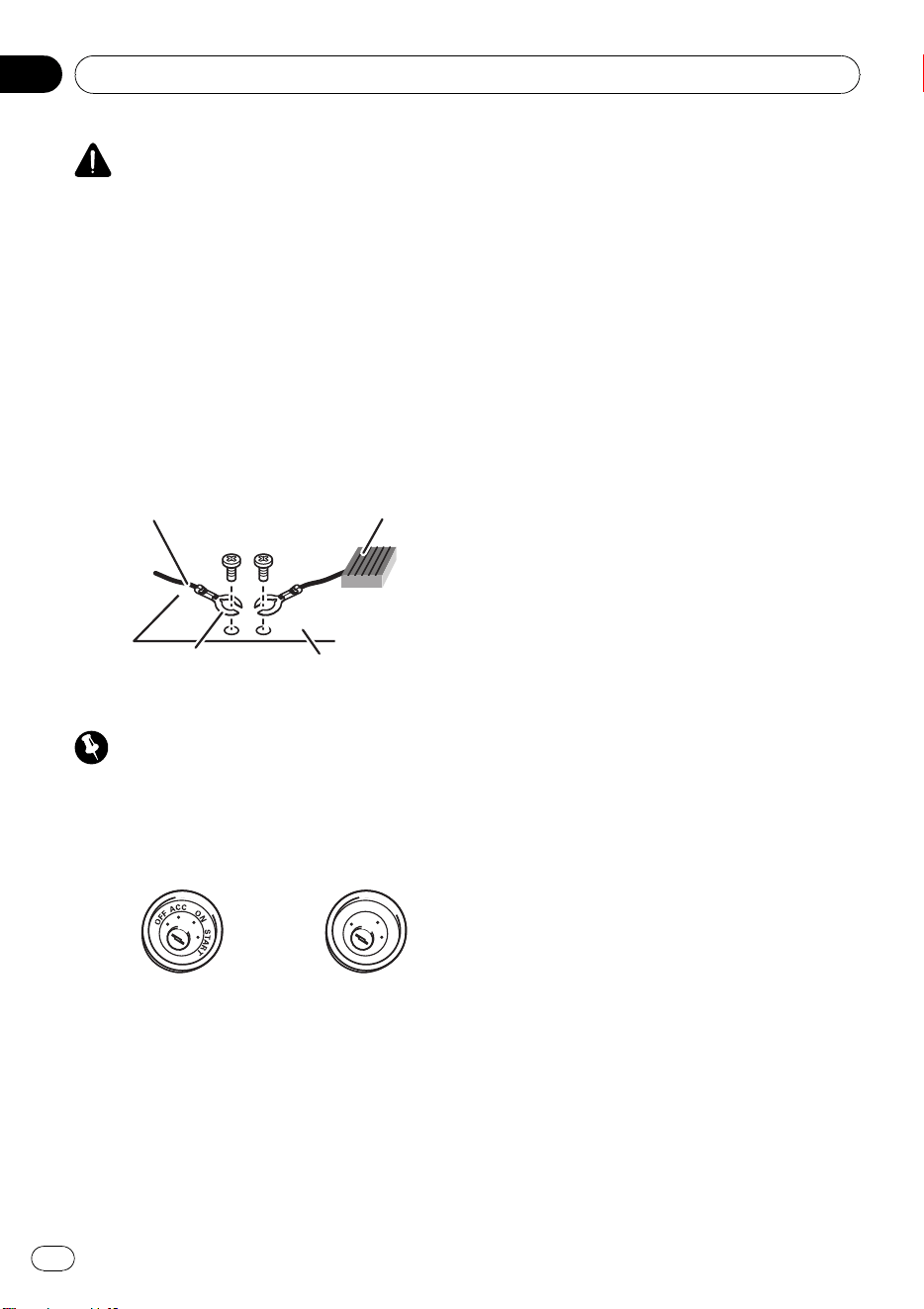

WARNING

! Use speakers over 50 W (output value) and be-

tween 4 W to 8 W (impedance value). Do not

use 1 W to 3 W speakers for this unit.

! The black cable is ground. When installing

this unit or power amp (sold separately), make

sure to connect the ground wire first. Ensure

that the ground wire is properly connected to

metal parts of the car’s body. The ground wire

of the power amp and the one of this unit or

any other device must be connected to the car

separately with different screws. If the screw

for the ground wire loosens or falls out, it

could result in fire, generation of smoke or

malfunction.

Ground wire

Metal parts of car’s body

Other devices

(Another electronic

device in the car)

POWER AMP

Important

! When installing this unit in a vehicle without

an ACC (accessory) position on the ignition

switch, failure to connect the red cable to the

terminal that detects operation of the ignition

key may result in battery drain.

ACC position No ACC position

! Use this unit with a 12-volt battery and nega-

tive grounding only. Failure to do so may result

in a fire or malfunction.

! To prevent a short-circuit, overheating or mal-

function, be sure to follow the directions

below.

— Disconnect the negative terminal of the

battery before installation.

— Secure the wiring with cable clamps or ad-

hesive tape. Wrap adhesive tape around

wiring that comes into contact with metal

parts to protect the wiring.

— Place all cables away from moving parts,

such as the gear shift and seat rails.

— Place all cables away from hot places,

such as near the heater outlet.

— Do not connect the yellow cable to the bat-

tery by passing it through the hole to the

engine compartment.

— Cover any disconnected cable connectors

with insulating tape.

— Do not shorten any cables.

— Never cut the insulation of the power cable

of this unit in order to share the power

with other devices. The current capacity of

the cable is limited.

— Use a fuse of the rating prescribed.

— Never wire the negative speaker cable di-

rectly to ground.

— Never band together negative cables of

multiple speakers.

! When this unit is on, control signals are sent

through the blue/white cable. Connect this

cable to the system remote control of an exter-

nal power amp or the vehicle’s auto-antenna

relay control terminal (max. 300 mA 12 V DC).

If the vehicle is equipped with a glass anten-

na, connect it to the antenna booster power

supply terminal.

! Never connect the blue/white cable to the

power terminal of an external power amp.

Also, never connect it to the power terminal of

the auto antenna. Doing so may result in bat-

tery drain or a malfunction.

Connections

Section

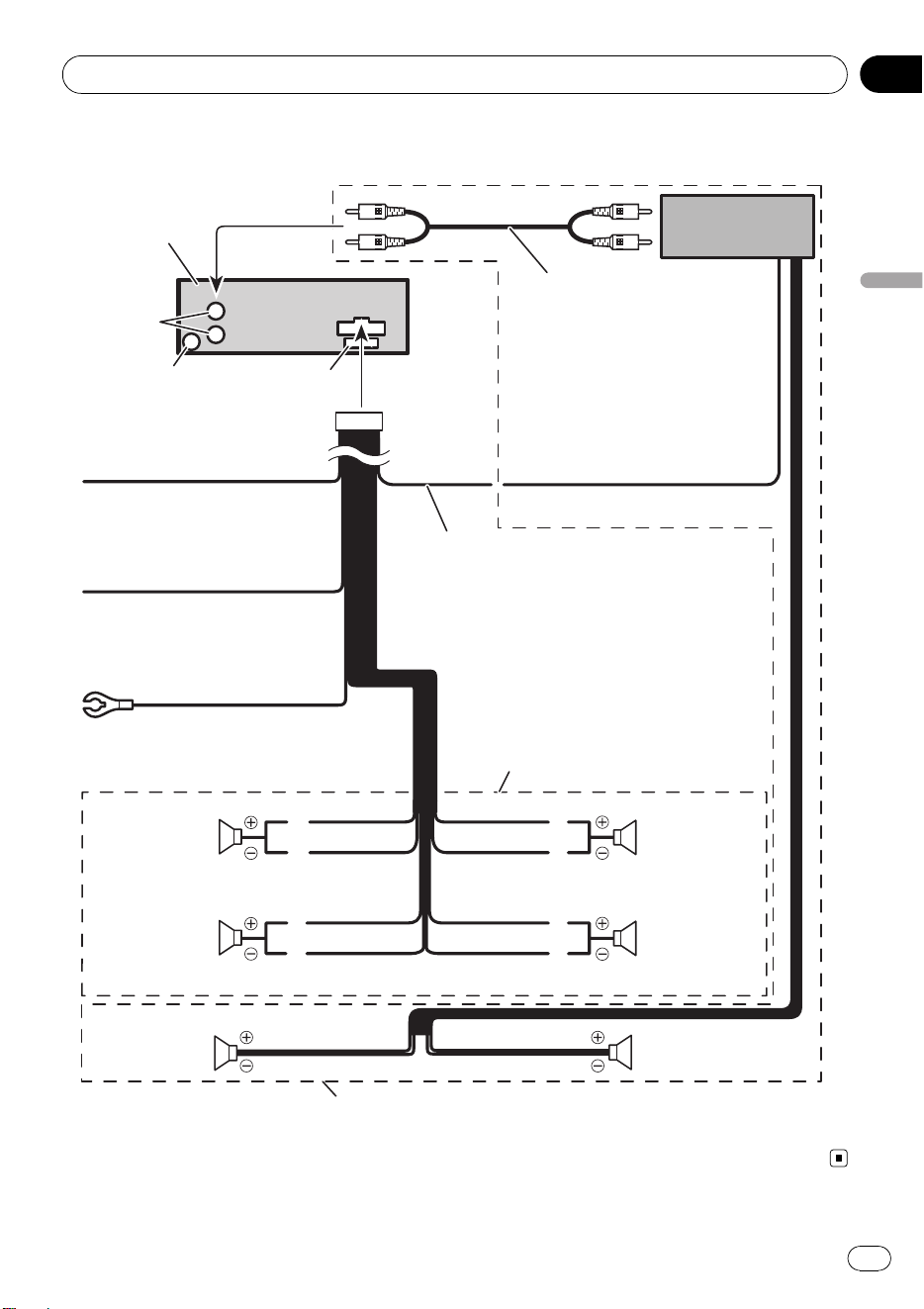

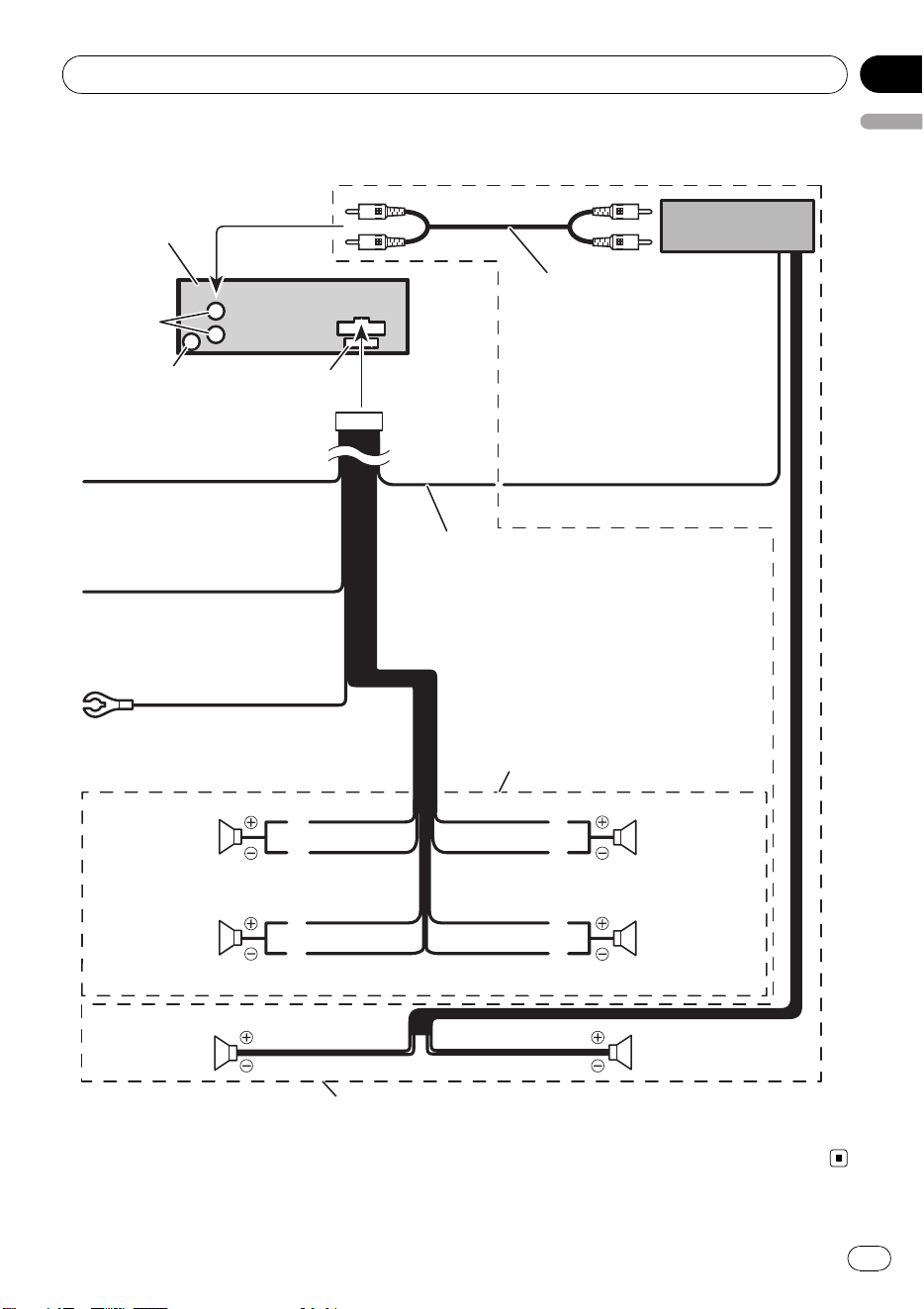

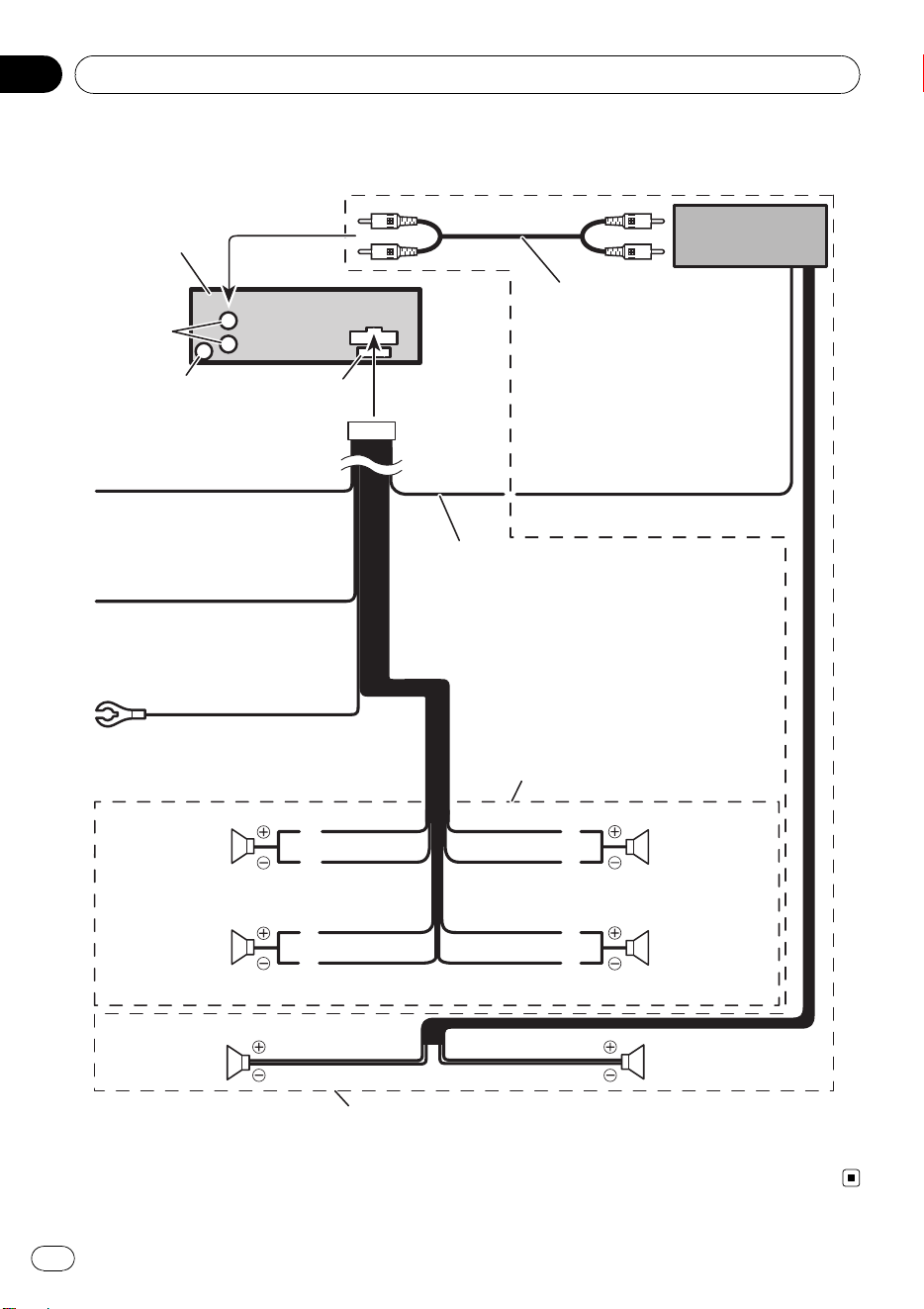

Connection diagram

Connect with RCA cables

(sold separately)

Rear output

This product

Antenna jack

Fuse (10 A)

Blue/white

Connect to system control terminal of the

power amp or auto-antenna relay control

terminal (max. 300 mA 12 V DC).

Yellow

Connect to the constant 12 V

supply terminal.

Red

Connect to terminal controlled

by ignition switch (12 V DC).

Black (chassis ground)

Connect to a clean, paint-free

metal location.

Power amp

(sold separately)

System remote control

Left Right

Perform these connections when using

the optional amplifier.

Rear speaker Rear speaker

White/black

Violet/black

Violet

With a 2 speaker system, do not connect

anything to the speaker leads that are not

connected to speakers.

Front speaker Front speaker

White

Gray/black

Gray

Green/black

Green

Rear speaker Rear speaker

Connections

English

Section

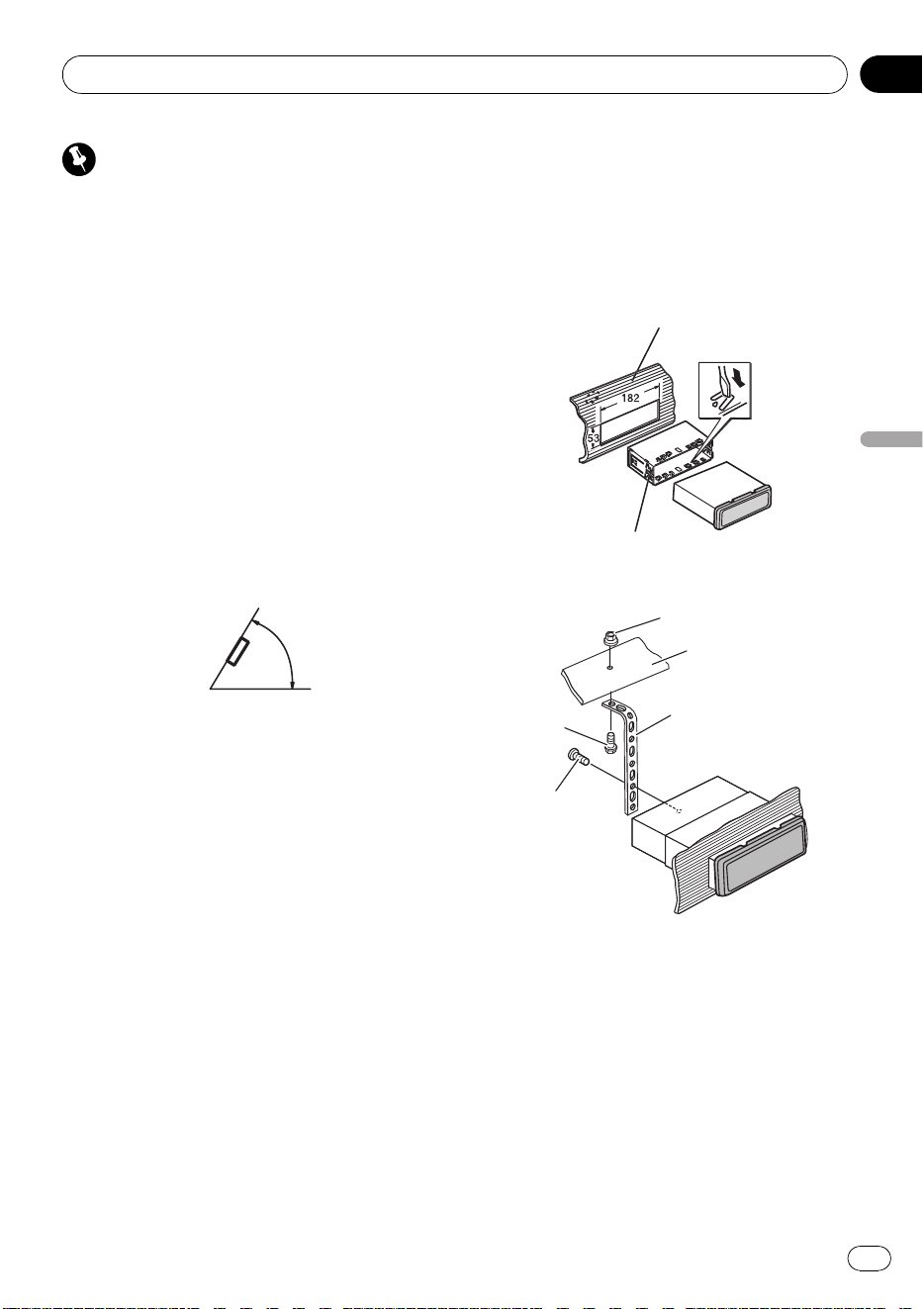

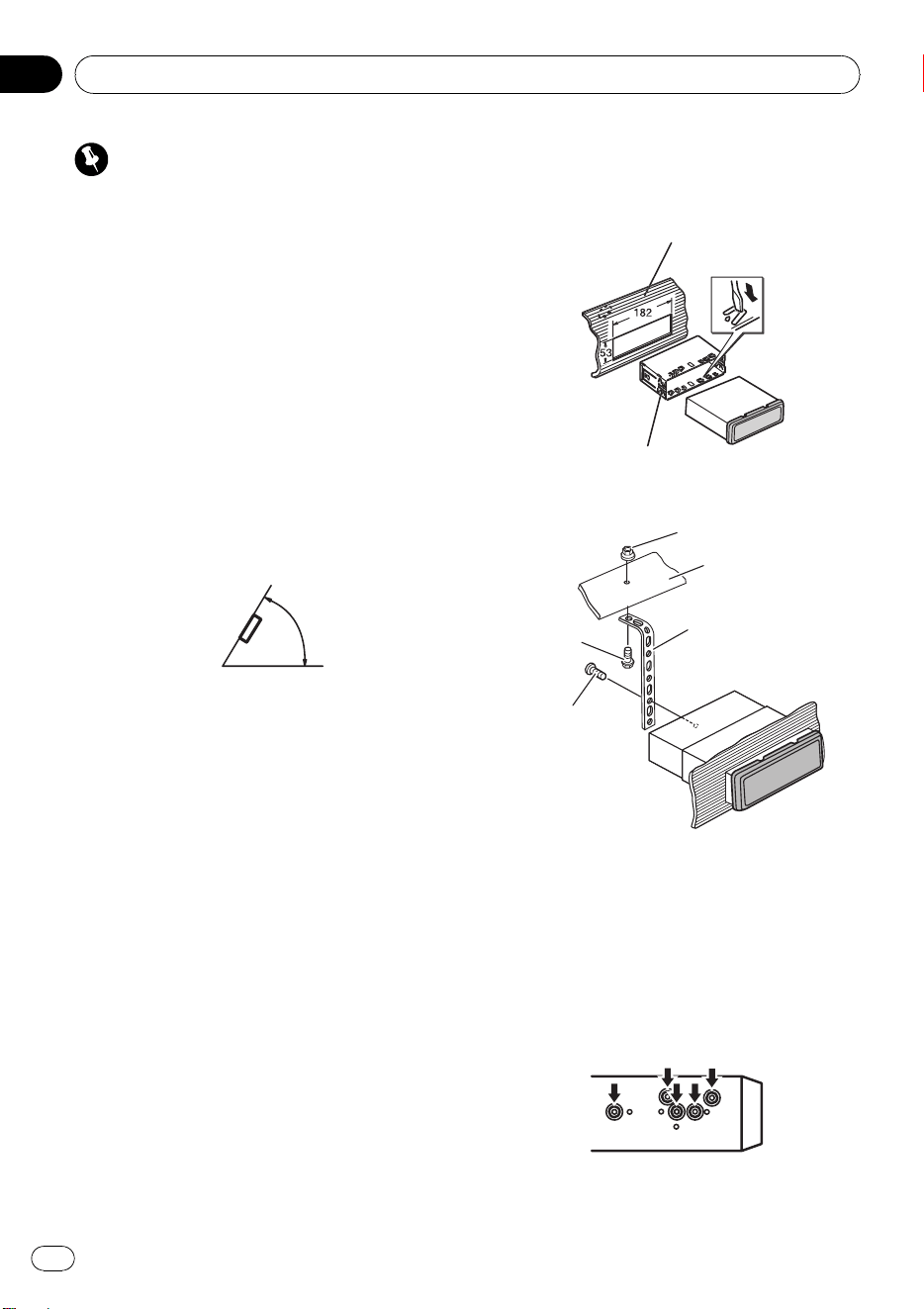

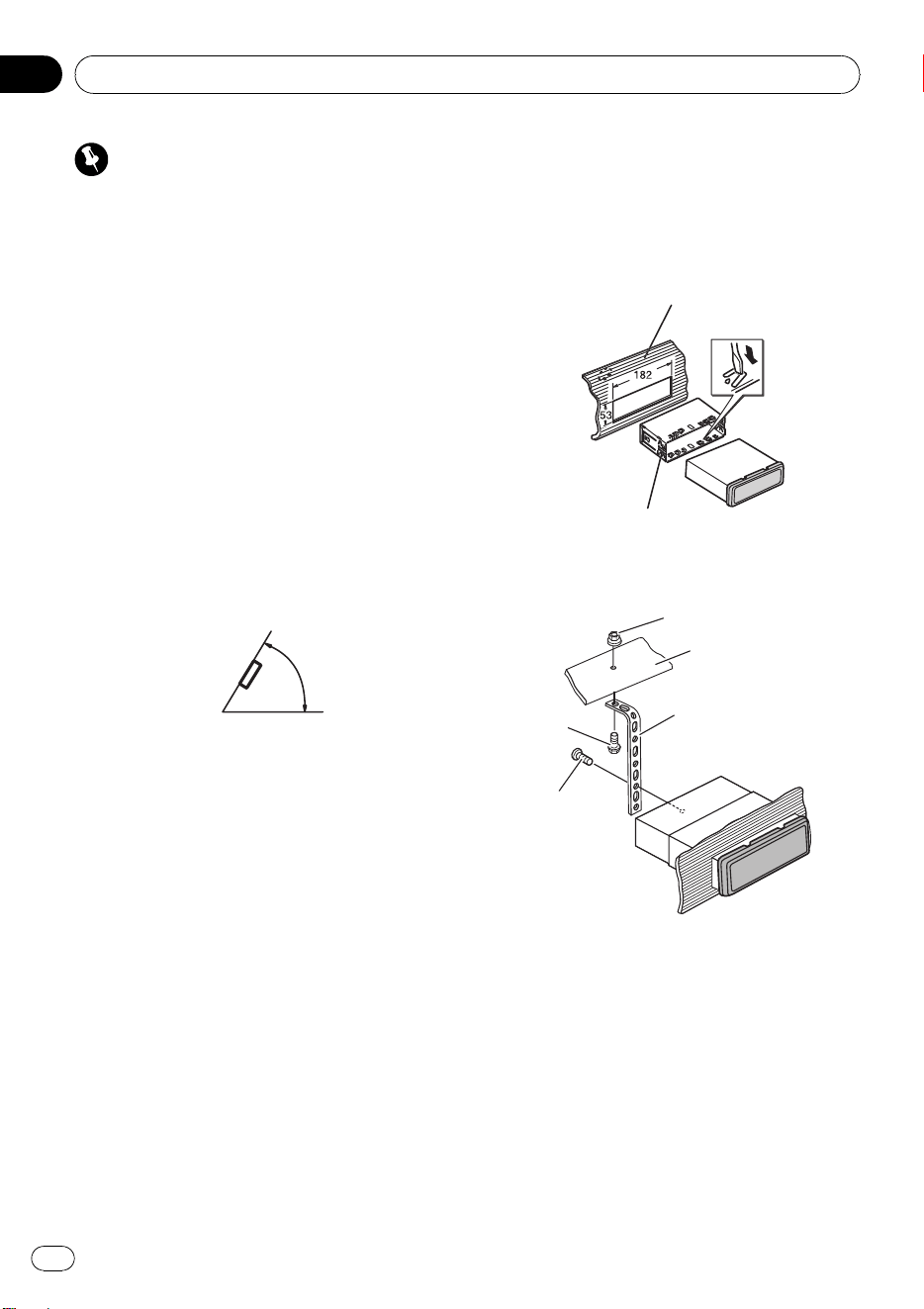

Important

! Check all connections and systems before

final installation.

! Do not use unauthorized parts as this may

cause malfunctions.

! Consult your dealer if installation requires dril-

ling of holes or other modifications to the vehi-

cle.

! Do not install this unit where :

— it may interfere with operation of the vehi-

cle.

— it may cause injury to a passenger as a re-

sult of a sudden stop.

! The semiconductor laser will be damaged if it

overheats. Install this unit away from hot

places such as near the heater outlet.

! Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed either from

“Front” (conventional DIN front-mount) or

“Rear” (DIN rear-mount installation, utilizing

threaded screw holes on the sides of unit

chassis). For details, refer to the following in-

stallation methods.

! Use commercially available parts when in-

stalling.

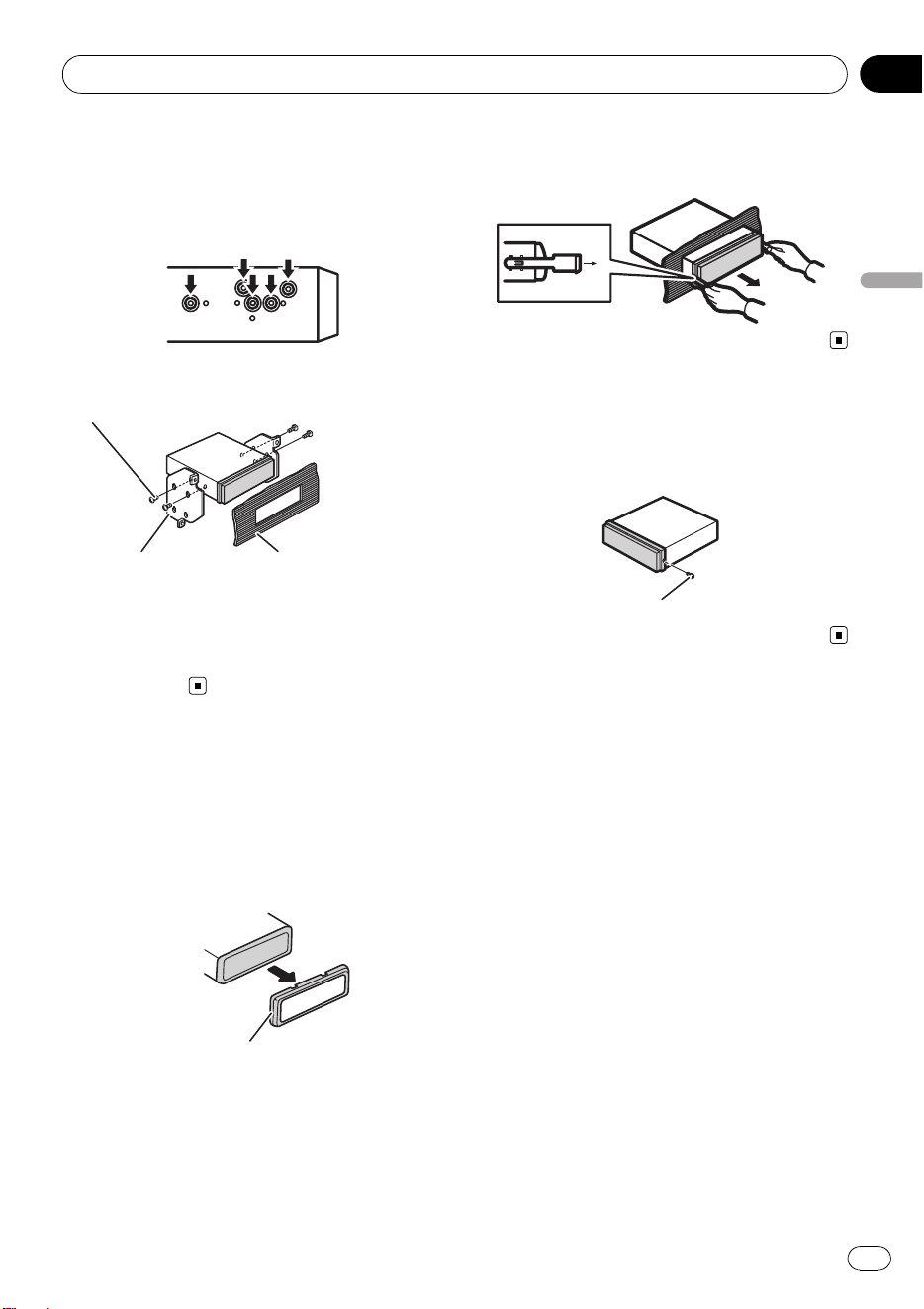

DIN Front-mount

1 Insert the mounting sleeve into the

dashboard.

For installation in shallow spaces, use the sup-

plied mounting sleeve. If there is enough

space, use the mounting sleeve that came

with the vehicle.

2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°)

into place.

Dashboard

Mounting sleeve

3 Install the unit as illustrated.

Screw (M48)

Screw

Metal strap

Nut

Firewall or

metal support

# Make sure that the unit is installed securely in

place. An unstable installation may cause skip-

ping or other malfunctions.

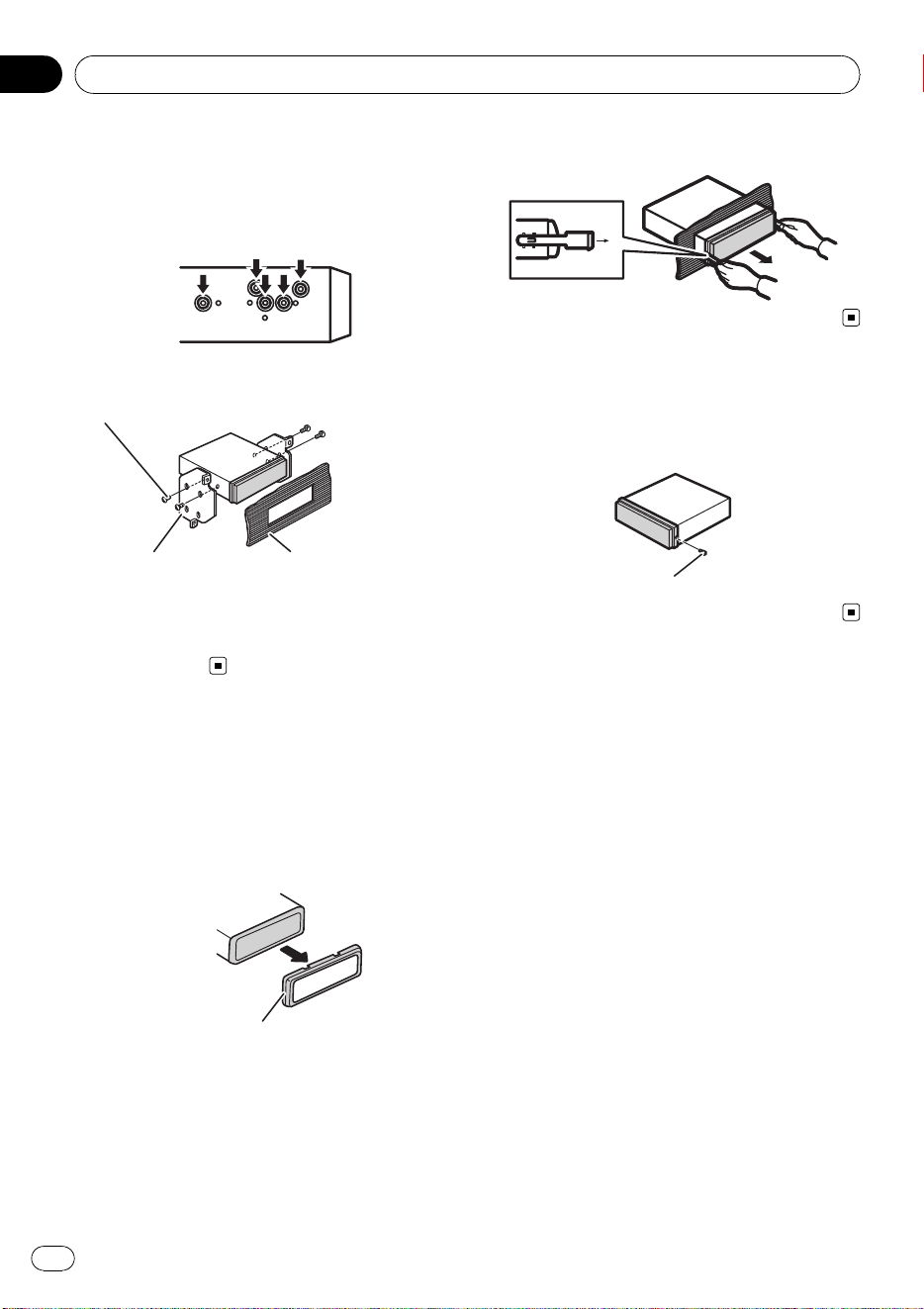

DIN Rear-mount

1 Determine the appropriate position

where the holes on the bracket and the

side of the unit match.

Installation

Section

2 Tighten two screws on each side.

Screw

Mounting bracket Dashboard or console

! Use either truss (5 mm × 8 mm) or flush

sur face (5 mm × 9 mm) screws, depending

on the bracket screw holes.

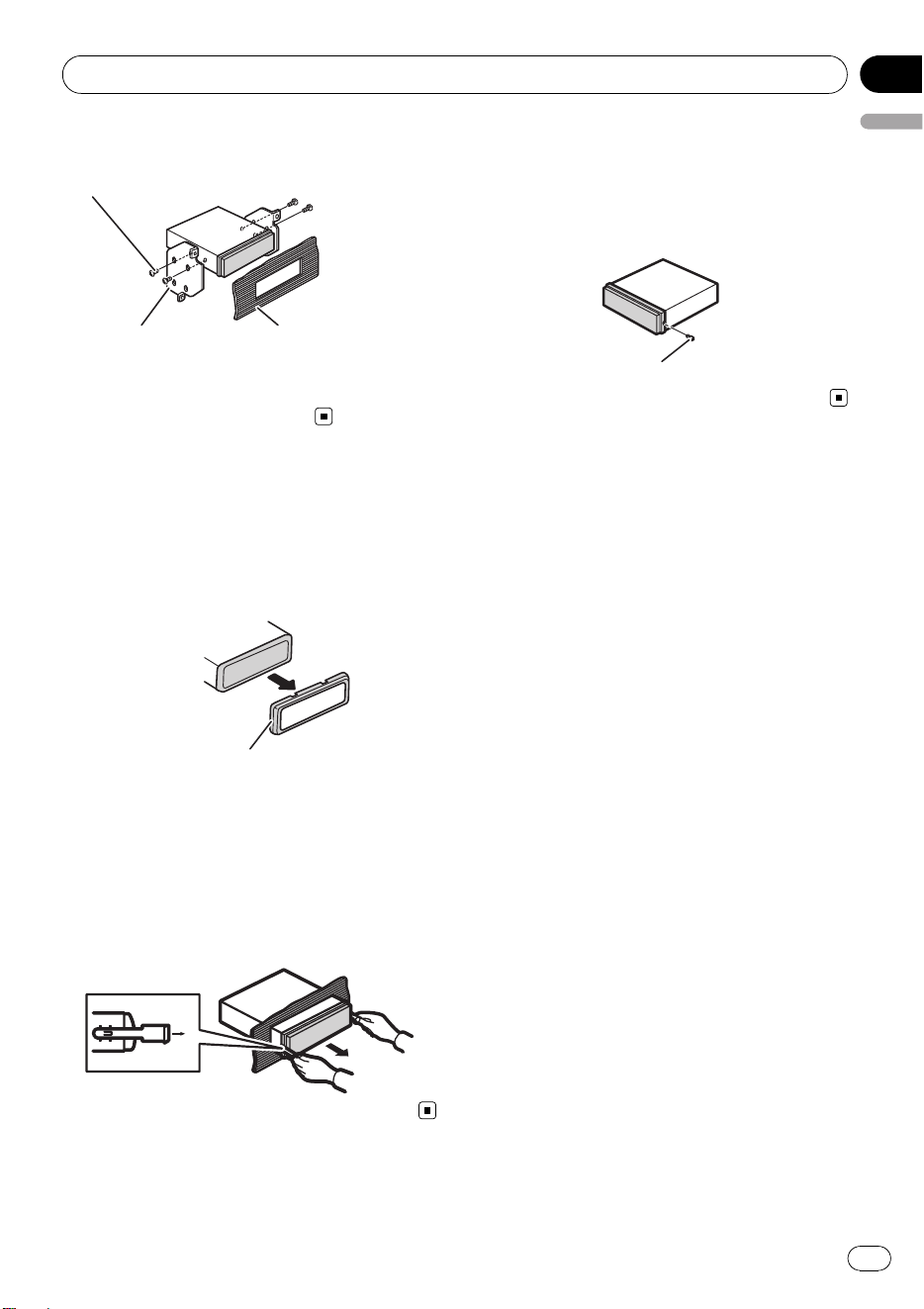

Removing the unit

1 Extend top and bottom of the trim ring

outwards to remove the trim ring. (When

reattaching the trim ring, point the side

with the groove down.)

Trim ring

! Releasing the front panel allows easier ac-

cess to the trim ring.

2 Insert the supplied extraction keys into

both sides of the unit until they click into

place.

3 Pull the unit out of the dashboard.

Fastening the front panel

If you do not plan to detach the front panel,

the front panel can be fastened with the sup-

plied screw.

Screw

Installation

English

Section

Troubleshooting

Symptom Cause Action (See)

The display

automatically

returns to the

ordinary dis-

play.

You did not per-

form any opera-

tion within about

30 seconds.

Perform operation

again.

The repeat play

range changes

unexpectedly.

Depending on

the repeat play

range, the se-

lected range may

change when se-

lecting another

folder or track, or

when fast for-

warding/rever-

sing.

Select the repeat

play range again.

NO XXXX ap-

pears when a

display is chan-

ged (e.g., NO T-

TTL).

No text informa-

tion embedded

Switch the display

or play another

track/file.

The unit is mal-

functioning.

There is inter-

ference.

You are using a

device, such as a

cell phone, that

transmits electro-

magnetic waves

near the unit.

Move electrical de-

vices that may be

causing the inter-

ference away from

the unit.

Error messages

When you contact your dealer or your nearest

Pioneer Service Center, be sure to note the

error message.

Message Cause Action

ERROR-11, 12,

17, 30

Dirty disc Clean disc.

ERROR-11, 12,

17, 30

Scratched disc Replace disc.

ERROR-10, 11,

12, 15, 17, 30,

Electrical or me-

chanical

Turn the ignition

switch OFF and

back ON, or switch

to a different

source, then back

to the CD player.

ERROR-15 The inserted disc

is blank

Replace disc.

ERROR-22, 23

Unsupported CD

format

Replace disc.

FRMTREAD There is some-

times a delay be-

tween the start of

playback and

when you start to

hear any sound

Wait until the mes-

sage disappears

and you hear

sound.

NO AUDIO The inserted disc

does not contain

any playable files

Replace disc.

PROTECT All the files on

the inserted disc

are embedded

with DRM

Replace disc.

SKIPPED The inserted disc

contains DRM

protected WMA

files

Replace disc.

Handling guideline

Discs and player

Use only discs featuring either of following two logos.

Use 12-cm or 8-cm CD. Do not use an adapter when

playing 8-cm CDs.

Use only conventional, fully circular discs. Do not use

shaped discs.

Do not insert anything other than a CD into the CD

loading slot.

Do not use cracked, chipped, warped, or otherwise

damaged discs as they may damage the player.

Unfinalized CD-R/CD-RW disc playback is not possi-

ble.

Additional Information

Appendix

Do not touch the recorded surface of the discs.

Store discs in their cases when not in use.

Avoid leaving discs in excessively hot environments

including under direct sunlight.

Do not attach labels, write on or apply chemicals to

the surface of the discs.

To clean a CD, wipe the disc with a soft cloth outward

from the center.

Condensation may temporarily impair the player’s

per formance. Leave it to adjust to the warmer tem-

perature for about one hour. Also, wipe any damp

discs with a soft cloth.

Playback of discs may not be possible because of

disc characteristics, disc format, recorded applica-

tion, playback environment, storage conditions, and

so on.

Road shocks may interrupt disc playback.

Read the precautions for discs before using them.

DualDiscs

DualDiscs are two-sided discs that have a recordable

CD for audio on one side and a recordable DVD for

video on the other.

Since the CD side of DualDiscs is not physically com-

patible with the general CD standard, it may not be

possible to play the CD side with this unit.

Frequent loading and ejecting of a DualDisc may re-

sult in scratches on the disc. Serious scratches can

lead to playback problems on this unit. In some

cases, a DualDisc may become stuck in the disc load-

ing slot and will not eject. To prevent this, we recom-

mend you refrain from using DualDisc with this unit.

Please refer to the information from the disc manu-

facturer for more detailed information about Dual-

Discs.

Compressed audio

compatibility

WMA

Compatible format: WMA encoded by Windows

Media Player

File extension: .wma

Bit rate: 48 kbps to 320 kbps (CBR), 48 kbps to 384

kbps (VBR)

Sampling frequency: 32 kHz to 48 kHz

Windows Media Audio Professional, Lossless, Voice:

MP3

File extension: .mp3

Bit rate: 8 kbps to 320 kbps

Sampling frequency: 16 kHz to 48 kHz (32, 44.1, 48

kHz for emphasis)

Compatible ID3 tag version: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3

tag Version 2.x is given priority over Version 1.x.)

M3u playlist: No

MP3i (MP3 interactive), mp3 PRO: No

WAV

Compatible format: Linear PCM (LPCM), MS ADPCM

File extension: .wav

Quantization bits: 8 and 16 (LPCM), 4 (MS ADPCM)

Sampling frequency: 16 kHz to 48 kHz (LPCM), 22.05

kHz and 44.1 kHz (MS ADPCM)

Disc

Playable folder hierarchy: up to eight tiers (A practical

hierarchy is less than two tiers.)

Playable folders: up to 99

Playable files: up to 999

File system: ISO 9660 Level 1 and 2, Romeo, Joliet

Multi-session playback: Yes

Packet write data transfer: No

Regardless of the length of blank section between the

songs of the original recording, compressed audio

discs play with a short pause between songs.

Additional Information

English

Appendix

Supplemental information

Only the first 32 characters can be displayed as a file

name (including the file extension) or a folder name.

This unit may not operate correctly depending on the

application used to encode WMA files.

There may be a slight delay when starting playback of

audio files embedded with image data.

Sequence of audio files

The user cannot assign folder numbers and

specify playback sequences with this unit.

Example of a hierarchy













Level 1 Level 2 Level 3 Level 4

: Folder

: Compressed

audio file

01 to 05: Folder

number

1 to 6: Playback

sequence

Disc

! Folder selection sequence or other opera-

tion may differ depending on the encoding

or writing software.

! Folder hierarchy is allowed up to eight tiers.

However, a practical hierarchy of folder is

less than two tiers.

! Up to 99 folders on a disc can be played

back.

iTunes

Apple and iTunes are trademarks of Apple

Inc., registered in the U.S. and other coun-

tries.

MP3

Supply of this product only conveys a license

for private, non-commercial use and does not

convey a license nor imply any right to use

this product in any commercial (i.e. revenue-

generating) real time broadcasting (terrestrial,

satellite, cable and/or any other media), broad-

casting/streaming via internet, intranets and/

or other networks or in other electronic con-

tent distribution systems, such as pay-audio or

audio-on-demand applications. An indepen-

dent license for such use is required. For de-

tails, please visit

http://www.mp3licensing.com.

WMA

The Windows Mediaä logo printed on the box

indicates that this unit can play back WMA

data.

Windows Media and the Windows logo are tra-

demarks or registered trademarks of Microsoft

Corporation in the United States and/or other

countries.

Additional Information

Appendix

Specifications

General

Power source ............................. 14.4 V DC (10.8 V to 15.1 V

allowable)

Grounding system ................... Negative type

Maximum current consumption

..................................................... 10.0 A

Dimensions (W × H × D):

DIN

Chassis ..................... 178 mm × 50 mm × 162

(7 in. × 2 in. × 6-3/8 in.)

Nose ........................... 188 mm × 58 mm × 15 mm

(7-3/8 in.× 2-1/4 in.× 5/8 in.)

Chassis ..................... 178 mm × 50 mm × 162

(7 in.× 2 in.× 6-3/8 in.)

Nose ........................... 170 mm × 48 mm × 15 mm

(6-3/4 in.× 1-7/8 in.× 5/8 in.)

Weight .......................................... 1.3 kg (2.9 lbs)

Audio

Maximum power output ....... 50 W × 4

Continuous power output ... 22 W × 4 (50 Hz to 15 000

Hz, 5 % THD, 4 W load, both

channels driven)

Load impedance ...................... 4 W (4 W to 8 W allowable)

Preout maximum output level

..................................................... 2.0 V

Tone controls:

Bass

Frequency ................ 100 Hz

Gain ............................ ±12 dB

Mid

Frequency ................ 1 kHz

Gain ............................ ±12 dB

Treble

Frequency ................ 10 kHz

Gain ............................ ±12 dB

CD player

System .......................................... Compact disc audio system

Usable discs .............................. Compact disc

Signal-to-noise ratio ............... 94 dB (1 kHz) (IHF-A net-

work)

Number of channels .............. 2 (stereo)

WMA decoding format ......... Ver . 7, 7.1, 8, 9, 10, 11 (2ch

audio)

(Windows Media Player)

MP3 decoding format ........... MPEG-1 & 2 Audio Layer 3

WAV signal format .................. Linear PCM & MS ADPCM

FM tuner

Frequency range ...................... 87.9 MHz to 107.9 MHz

Usable sensitivity ..................... 11 dBf (0.7 µV/75 W, mono,

S/N: 30 dB)

Signal-to-noise ratio ............... 72 dB (IHF-A network)

AM tuner

Frequency range ...................... 530 kHz to 1 710 kHz

Usable sensitivity ..................... 25 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 62 dB (IHF-A network)

CEA2006 Specifications

Power output ............................. 14 W RMS × 4 Channels (4

W and ≦ 1 % THD+N)

S/N ratio ....................................... 91 dBA (reference: 1 W into

4 W)

Note

Specifications and the design are subject to mod-

ifications without notice.

Additional Information

English

Appendix

Nous vous remercions d’avoir acheté cet

appareil PIONEER.

Pour garantir une utilisation correcte, lisez

bien ce mode d’emploi avant d’utiliser cet ap-

pareil. Il est particulièrement important que

vous lisiez et respectiez les indications AT-

TENTION et PRÉCAUTION de ce mode

d’emploi. Conservez-le dans un endr oit sûr et

facilement accessible pour toute consultation

ultérieure.

Pour le modèle canadien

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil

sont attribuées pour une utilisation en Amé-

rique du Nord. Son utilisation dans d’autres

régions peut se traduire par une réception de

mauvaise qualité.

PRÉCAUTION

! Ne laissez pas cet appareil entrer en contact

avec des liquides. Cela pourrait provoquer une

électrocution. Tout contact avec des liquides

pourrait aussi provoquer des dommages, de

la fumée et une surchauffe de l’appareil.

! Maintenez le niveau d’écoute à une valeur

telle que vous puissiez entendre les sons pro-

venant de l’extérieur.

! Évitez tout contact avec l’humidité.

! Si la batterie est débranchée ou déchargée, le

contenu de la mémoire sera effacé.

Service après-vente des

produits Pioneer

Veuillez contacter le revendeur ou le distribu-

teur auprès duquel vous avez acheté cet appa-

reil pour le service après vente (y compris les

conditions de garantie) ou pour toute autre in-

formation. Dans le cas où les informations né-

cessaires ne sont pas disponibles, veuillez

contacter les sociétés indiquées ci-dessous :

N’expédiez pas l’appareil pour réparation à

l’une des adresses figurant ci-dessous sans

avoir pris contact au préalable.

États-Unis

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Électroniques du Canada, Inc.

Département de service aux consommateurs

300 Allstate Parkway

Markham, Ontario L3R 0P2

1-877-283-5901

905-479-4411

Pour connaître les conditions de garantie, re-

portez-vous au document Garantie limitée qui

accompagne cet appareil.

En cas d’anomalie

En cas d’anomalie, veuillez contacter votre re-

vendeur ou le centre d’entretien agréé par

PIONEER le plus proche.

Visitez notre site Web

http://www.pioneerelectronics.com

! Informez-vous sur les mises à jour disponi-

bles pour votre produit (telles que les mises

à jour du firmware).

! Enregistrez votre produit afin de recevoir

des notifications concernant les mises à

jour du produit, ainsi que pour sauvegarder

les détails de votre achat dans nos fichiers

en cas de perte ou de vol.

! Accédez aux modes d’emploi, aux informa-

tions relatives aux pièces de rechange et à

l’entretien, et à beaucoup d’autres

informations.

Avant de commencer

Section

Appareil central

Touche Touche

1 F (fonction) 8

Retrait de la face

avant

2 EQ/LOUD 9

Jack d’entrée AUX

(jack stéréo 3,5

mm)

3 SRC/OFF a CLOCK

4 1 à 6 b DISP/SCRL

Fente de charge-

ment des disques

c a/b/c/d

6 h (éjection) d BAND/ESC

7 A (audio)

Indications affichées

4 5 6 7

Indicateur État

Section

d’affichage

principal

! Syntoniseur : gamme et fré-

quence

! Lecteur de CD intégré : temps

de lecture écoulé et informa-

tions textuelles

Numéro de

présélec-

tion/numé-

ro de plage

! Le numéro de plage ou le nu-

méro de présélection.

! Si un numéro de plage de 100

ou plus est sélectionné, d à

gauche de l’indicateur de nu-

méro de plage s’allume.

MP3/

WMA

Le type du disque en cours de lec-

ture.

4 RPT

La répétition de la lecture est en

service.

5 LOUD

La correction physiologique est

en service.

6 5 (stéréo)

La station sélectionnée émet en

stéréo.

7 LOC

L’accord automatique sur une sta-

tion locale est en service.

Télécommande

Le fonctionnement est le même qu’avec l’utili-

sation des touches de l’appareil central. Re-

portez-vous à la description de l’appareil

central pour des explications sur le fonction-

nement de chaque touche à l’exception de

ATT, qui est expliqué ci-dessous.

Utilisation de l’appareil

Section

Français

Partie État

VOLUME

(+/-)

Appuyez sur ces touches pour

augmenter ou diminuer le niveau

sonore.

f ATT

Appuyez sur cette touche pour

couper le son. Appuyez à nouveau

pour réactiver le son.

SRC

(source)

Appuyez sur cette touche pour

parcourir les différentes sources

disponibles. Maintenez la pres-

sion sur cette touche pour mettre

la source hors service.

h e (pause)

Appuyez sur cette touche pour

mettre en pause ou reprendre la

lecture.

Utilisation et entretien de

la télécommande

Utilisation de la télécommande

1 Pointez la télécommande dans la direction de la

face avant de l’appareil à télécommander.

Lors de la première utilisation, retirez le film qui

dépasse du porte-pile.

Remplacement de la pile

1 Sortez le porte-pile de l’arrière de la télécom-

mande en le faisant glisser.

2 Insérez la pile en respectant les polarités (+) et

(–).

Important

! Ne laissez pas la télécommande exposée à

des températures élevées ou à la lumière di-

recte du soleil.

! La télécommande peut ne pas fonctionner

correctement à la lumière directe du soleil.

! Ne laissez pas la télécommande tomber sur le

plancher, où elle pourrait gêner le bon fonc-

tionnement de la pédale de frein ou d’accélé-

rateur.

ATTENTION

! Conservez la pile hors de portée des enfants.

Au cas où la pile serait avalée, consultez im-

médiatement un médecin.

! Les piles ne doivent pas être exposées à des

températures élevées telles que la lumière di-

recte du soleil, des flammes ou toute autre

source de chaleur similaire.

PRÉCAUTION

! Utilisez une pile au lithium CR2025 (3 V).

! Retirez la pile si la télécommande n’est pas

utilisée pendant un mois ou plus.

! Remplacer la pile de manière incorrecte peut

créer un risque d’explosion. Remplacez la pile

uniquement par une pile identique ou de type

équivalent.

! Ne manipulez pas la pile avec un outil métal-

lique.

! Ne conservez pas la pile avec des objets mé-

talliques.

! Si la pile fuit, nettoyez soigneusement la télé-

commande, puis insérez une pile neuve.

! Lors de la mise au rebut des piles usagées,

respectez les règlements nationaux ou les ins-

tructions locales en vigueur dans le pays ou la

région en matière de conservation ou de pro-

tection de l’environnement.

Opérations de base

Important

! Lorsque vous enlevez ou remontez la face

avant, manipulez-la doucement.

! Évitez de heurter la face avant.

! Conservez la face avant à l’abri des tempéra-

tures élevées et de la lumière directe du soleil.

! Retirez les câbles et les périphériques connec-

tés à cet appareil avant d’enlever la face avant

pour éviter d’endommager le périphérique ou

l’intérieur du véhicule.

Utilisation de l’appareil

Section

Retrait de la face avant pour protéger l’appareil

contre le vol

1 Appuyez sur la touche de retrait pour libérer la

face avant.

2 Saisissez la face avant et retirez-la.

Remontage de la face avant

1 Faites glisser la face avant vers la gauche jusqu’à

ce qu’elle s’enclenche en position.

La face avant et l’appareil central sont connectés

sur le côté gauche. Assurez-vous que la face

avant soit correctement connectée à l’appareil

central.

2 Appuyez sur le côté droit de la face avant jusqu’à

ce qu’elle soit bien en place.

Si vous ne pouvez pas monter la face avant sur

l’appareil central, réessayez. Cependant, forcer la

face avant en position risque de l’en dommager.

Mise en service de l’appareil

1 Appuyez sur SRC/OFF pour mettre en service l’ap-

pareil.

Mise hors service de l’appareil

1 Maintenez la pression sur SRC/OFF jusqu’àce

que l’appareil soit mis hors service.

Choix d’une source

1 Appuyez sur SRC/OFF pour parcourir les options

disponibles :

TUNER (syntoniseur)—CD (lecteur de CD intégré)

—AUX (AUX)

Réglage du volume

1 Tournez SRC/OFF pour régler le volume.

Remarque

Si le fil bleu/blanc de l’appareil est relié à la prise

de commande du relais de l’antenne motorisée

du véhicule, celle-ci se déploie lorsque la source

est mise en service. Pour rétracter l’antenne, met-

tez la source hors service.

Opérations communes des

menus pour les réglages

des fonctions/réglages

audio/réglages initiaux

Retour à l’affichage ordinaire

Annulation du menu des réglages initiaux

! Appuyez sur BAND/ESC.

Vous pouvez également abandonner les réglages

initiaux en maintenant la pression sur SRC/OFF

jusqu’à ce que l’appareil se mette hors service.

Syntoniseur

Opérations de base

Sélection d’une gamme

1 Appuyez sur BAND/ESC jusqu’à ce que la

gamme désirée, F1, F2, F3 en FM ou AM (PO/

GO), soit affichée.

Accord manuel (pas à pas)

1 Appuyez sur c ou d.

Recherche

1 Appuyez de façon continue sur c ou d, puis relâ-

chez.

Vous pouvez annuler l’accord automatique en ap-

puyant brièvement sur c ou d.

Lorsque vous appuyez sur c ou d de façon pro-

longée, vous pouvez sauter des stations. L’accord

automatique démarre dès que vous relâchez c

ou d.

Utilisation de l’appareil

Section

Français

Mise en mémoire et rappel des

stations

Vous pouvez facilement mettre en mémoire

jusqu’à six stations.

% Lorsque se présente une station que

vous désirez mettre en mémoire, mainte-

nez la pression sur une des touches de pré-

sélection (1 à 6) jusqu’à ce que le numéro

de la présélection cesse de clignoter.

La fréquence d’une station radio mémorisée

peut être rappelée en appuyant sur le bouton

de présélection.

# Appuyez sur a ou b pour rappeler les fré-

quences des stations de radio.

Réglages des fonctions

% Appuyez sur la touche F (fonction) pour

sélectionner la fonction.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

LOCAL (accord automatique sur une station locale)

L’accord automatique sur une station locale ne s’inté-

resse qu’aux stations de radio dont le signal reçu est

suffisamment puissant pour garantir une réception

de bonne qualité.

1 Appuyez sur a ou b pour mettre l’accord automa-

tique sur une station locale en service ou hors ser-

vice.

2 Appuyez sur c ou d pour régler la sensibilité.

FM : LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

AM : LOCAL 1—LOCAL 2

Un numéro de réglage plus élevé correspond à un

niveau plus élevé. La valeur la plus élevée permet

la réception des seules stations très puissantes ;

les autres valeurs autorisent, dans l’ordre décrois-

sant, la réception de stations de moins en moins

puissantes.

BSM (mémoire des meilleures stations)

La fonction BSM (mémoire des meilleures stations)

mémorise automatiquement les six stations les plus

fortes dans l’ordre de la force du signal.

La mise en mémoire de fréquences à l’aide de la fonc-

tion BSM peut provoquer le remplacement d’autres

fréquences déjà conservées grâce aux touches 1 à 6.

1 Appuyez sur a pour mettre en service BSM.

Les six fréquences d’émission les plus puissantes

sont mémorisées dans l’ordre de la force du si-

gnal.

Pour annuler la mise en mémoire, appuyez sur b.

Opérations de base

Lecture d’un CD/CD-R/CD-RW

1 Introduisez un disque, l’étiquette vers le haut,

dans le logement de chargement des disques.

1 Si un disque a déjà été introduit, appuyez sur

SRC/OFF pour choisir le lecteur de CD intégré.

Éjection d’un CD/CD-R/CD-RW

1 Appuyez sur h.

Sélection d’un dossier

1 Appuyez sur a ou b.

Sélection d’une plage

1 Appuyez sur c ou d.

Avance ou retour rapide

1 Appuyez de façon continue sur c ou d.

Commutation entre les modes audio compressé et

CD-DA

1 Appuyez sur BAND/ESC.

Remarque

Lors de la lecture d’un disque d’audio compressé,

aucun son n’est émis pendant l’avance ou le re-

tour rapide.

Utilisation de l’appareil

Section

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1 Appuyez sur DISP/SCRL.

Disques CD TEXT: Temps de lecture—titre du

disque—nom de l’interprète du disque—titre de

la plage—nom de l’interprète de la plage

WMA/MP3 : Temps de lecture—nom du dossier

—nom du fichier—titre de la plage—nom de l’in-

terprète—titre de l’album—commentaire—débit

binaire

WAV: Temps de lecture—nom du dossier—nom

du fichier—fréquence d’échantillonnage

Défilement des informations textuelles sur la gauche

1 Appuyez sur DISP/SCRL de façon prolongée.

Remarques

! Tout texte incompatible mémorisé avec le fi-

chier audio risque de ne pas s’afficher ou de

s’afficher de manière incorrecte.

! Selon la version de iTunes utilisée pour enre-

gistrer les fichiers MP3 sur un disque, les in-

formations de commentaire peuvent ne pas

s’afficher correctement.

! Lors de la lecture de fichiers WMA enregistrés

en VBR (débit binaire variable), la valeur du

débit binaire moyen est affichée.

! Lors de la lecture de fichiers MP3 enregistrés

en mode VBR (débit binaire variable), VBR est

affiché au lieu de la valeur du débit binaire.

Réglages des fonctions

% Appuyez sur la touche F (fonction) pour

sélectionner la fonction.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

RPT (répétition de la lecture)

1 Appuyez sur c ou d pour choisir l’étendue de ré-

pétition.

DSC – Répétition de toutes les plages

TRK – Répétition de la plage en cours de lecture

FLD – Répétition du dossier en cours de lecture

RDM (lecture aléatoire)

1 Appuyez sur a ou b pour mettre la lecture aléa-

toire en service ou hors service.

Quand la fonction lecture aléatoire est en service,

RDM est affiché sur l’écran.

Si vous activez la lecture aléatoire pendant la ré-

pétition de dossier, FRDM s’affiche sur l’écran.

SCAN (examen du disque)

L’examen du disque recherche une plage à l’intérieur

de l’étendue de répétition sélectionnée.

1 Appuyez sur a pour activer la lecture du contenu

du disque.

Si vous activez la lecture du disque pendant FLD,

FSCN s’affiche sur l’écran.

2 Quand vous trouvez la plage désirée appuyez sur

b pour arrêter la lecture du contenu du disque.

Si l’écran est revenu automatiquement à l’affi-

chage des conditions de lecture, sélectionnez

SCAN à nouveau en appuyant sur la touche F

(fonction).

Lorsque l’examen du disque (dossier) est terminé,

la lecture normale reprend.

PAUSE (pause)

1 Appuyez sur a ou b pour mettre en pause ou re-

prendre la lecture.

COMP OFF (compression et BMX)

L’utilisation des fonctions COMP (compression) et

BMX vous permet d’ajuster la qualité sonore de cet

appareil.

1 Appuyez sur a ou b pour choisir la correction dé-

sirée.

COMP OFF—COMP 1—COMP 2—COMP OFF—

BMX 1—BMX 2

FF/REV (avance/retour rapide)

Vous pouvez choisir entre les méthodes recherche ra-

pide avant, recherche rapide arrière et recherche tou-

tes les 10 plages. Sélectionner ROUGH vous permet

d’effectuer une recherche toutes les 10 plages.

1 Appuyez sur d pour choisir ROUGH.

FF/REV – Recherche rapide avant et arrière

ROUGH – Recherche toutes les 10 plages

Pour sélectionner FF/REV, appuyez sur c.

2 Appuyez sur BAND/ESC pour revenir à l’affichage

des conditions de lecture.

3 Appuyez de façon prolongée sur c ou d pour ef-

fectuer une recherche toutes les 10 plages sur un

disque (dossier).

Si le nombre de plages restantes est inférieur à

10, l’appui de façon prolongée sur c ou d rap-

pelle la première (la dernière) plage.

Utilisation de l’appareil

Section

Français

Réglages sonores

% Appuyez sur A (audio) pour sélection-

ner la fonction audio.

Après avoir sélectionné la fonction audio, ef-

fectuez les procédures de paramétrage suivan-

tes.

FAD (réglage de l’équilibre avant-arrière/droite-gau-

che)

Vous pouvez modifier le réglage d’équilibre avant-ar-

rière/droite-gauche.

1 Appuyez sur a ou b pour régler l’équilibre des

haut-parleurs avant-arrière.

Plage de réglage (avant/arrière) : FAD F15 à FAD

R15

FAD 0 est le réglage convenable dans le cas où

seulement deux haut-parleurs sont utilisés.

2 Appuyez sur c ou d pour régler l’équilibre des

haut-parleurs gauche-droite.

Plage de réglage (gauche/droite) : BAL L15 à BAL

R15

BASS/MID/TREBLE (réglage de l’égaliseur)

Vous pouvez régler le niveau des graves, des mé-

diums et des aigus.

! Les réglages de la courbe d’égalisation ajustée

sont mémorisés dans CUSTOM.

1 Appuyez sur a ou b pour régler le niveau.

Plage de réglage : +6 à -6

LOUD (correction physiologique)

La correction physiologique a pour objet d’accentuer

les hautes et les basses fréquences à bas niveaux d’é-

coute.

1 Appuyez sur a ou b pour mettre la correction

physiologique en service ou hors service.

2 Appuyez sur c ou d pour sélectionner le réglage

désiré.

LOW (faible)—HI (élevé)

SLA (réglage du niveau de la source)

La fonction SLA (réglage du niveau de la source) per-

met d’ajuster les niveaux sonores de chaque source

afin d’éviter que ne se produisent de fortes variations

d’amplitude sonore lorsque vous passez d’une source

àl’autre.

! Les réglages sont basés sur le niveau du volume

FM qui lui, demeure inchangé.

Avant d’ajuster les niveaux de la source, compa-

rez le niveau du volume FM au niveau de la source

que vous voulez régler.

! Le niveau du volume AM peut également être

réglé à l’aide de cette fonction.

1 Appuyez sur a ou b pour régler le volume de la

source.

Plage de réglage : SLA +4 à SLA –4

Remarque

Vous pouvez également mettre en service, ou

hors service, la correction physiologique en ap-

puyant sur EQ/LOUD et en maintenant cette tou-

che enfoncée.

Utilisation de l’égaliseur

% Appuyez sur EQ/LOUD pour sélection-

ner l’égaliseur.

DYNAMIC—VOCAL—NATURAL —CUSTOM

—FLAT—POWERFUL

! CUSTOM vous permet de créer un réglage

personnalisé.

! Quand FLAT est sélectionné, aucun ajuste-

ment n’est apporté au son.

Autres fonctions

Ajustement des réglages initiaux

1 Maintenez la pression sur SRC/OFF jus-

qu’à ce que l ’appareil soit mis hors service.

2 Appuyez sur la touche SRC/OFF et

maintenez-la enfoncée jusqu’à ce que l’hor-

loge apparaisse sur l’afficheur.

3 Appuyez sur F (fonction) pour sélec-

tionner le réglage initial.

Après avoir sélectionné le réglage initial, effec-

tuez les procédures de paramétrage suivantes.

Utilisation de l’appareil

Section

Réglage de l’horloge

1 Appuyez sur c ou d pour sélectionner le segment

de l’affichage de l’horloge que vous voulez régler.

Heure—Minute

2 Appuyez sur a ou b pour régler l’horloge.

AUX (entrée auxiliaire)

Activez ce réglage lorsque vous utilisez un appareil

auxiliaire connecté à cet appareil.

1 Appuyez sur a ou b pour mettre le réglage auxi-

liaire en service ou hors service.

Mise en service ou hors service

de l’affichage de l’horloge

% Appuyez sur CLOCK pour mettre l ’affi-

chage de l’horloge en service ou hors ser-

vice.

Chaque pression sur CLOCK provoque l’affi-

chage de l’horloge ou son extinction.

# L’affichage de l’horloge disparaît momentané-

ment quand une autre opération est réalisée ; il

apparaît à nouveau 25 secondes plus tard.

Utilisation de la source AUX

1 Insérez la mini prise stéréo dans le jack

d’entrée AUX.

2 Appuyez sur SRC/OFF pour choisir AUX

comme source.

Utilisation de l’appareil

Section

Français

ATTENTION

! Utilisez des haut-parleurs avec une puissance

de sortie de 50 W et une impédance de 4 W à

8 W.N’utilisez pas des haut-parleurs d’impé-

dance 1 W à3W avec cet appareil.

! Le câble noir est la masse. Lorsque vous in-

stallez cet appareil ou un amplificateur de

puissance (vendu séparément), assurez-vous

de connecter le fil de masse en premier. Assu-

rez-vous que le fil de masse est connecté cor-

rectement aux parties métalliques de la

carrosserie du véhicule. Le fil de masse de

l’amplificateur de puissance et celui de cet ap-

pareil ou de tout autre appareil doivent être

connectés au véhicule séparément et avec

des vis différentes. Si la vis du fil de masse se

desserre ou tombe, il peut en résulter un in-

cendie, de la fumée ou un dysfonctionne-

ment.

Important

! Lors de l’installation de cet appareil dans un

véhicule sans position ACC (accessoire) sur le

contacteur d’allumage, ne pas connecter le

câble rouge à la borne qui détecte l’utilisation

de la clé de contact peut entraîner le déchar-

gement de la batterie.

Avec position ACC Sans position ACC

! Utilisez cet appareil uniquement sur des véhi-

cules avec une batterie 12 volts et une mise à

la masse du négatif. Le non respect de cette

prescription peut engendrer un incendie ou

un dysfonctionnement.

! Pour éviter un court-circuit, une surchauffe ou

un dysfonctionnement, assurez-vous de res-

pecter les instructions suivantes.

— Déconnectez la borne négative de la batte-

rie avant l’installation.

— Fixez le câblage avec des serre-fils ou de la

bande adhésive. Pour protéger le câblage,

enroulez dans du ruban adhésif les parties

du câblage en contact avec des pièces en

métal.

— Placez les câbles à l’écart de toutes les

parties mobiles, telles que le levier de vi-

tesse et les rails des sièges.

— Placez les câbles à l’écart de tous les en-

droits chauds, par exemple les sorties de

chauffage.

— Ne reliez pas le câble jaune à la batterie à

travers le trou dans le compartiment mo-

teur.

— Recouvrez tous les connecteurs de câbles

qui ne sont pas connectés avec du ruban

adhésif isolant.

— Ne raccourcissez pas les câbles.

— Ne coupez jamais l’isolation du câble d’ali-

mentation de cet appareil pour partager

l’alimentation avec d’autres appareils. La

capacité en courant du câble est limitée.

— Utilisez un fusible correspondant aux ca-

ractéristiques spécifiées.

— Ne câblez jamais le câble négatif du haut-

parleur directement à la masse.

— Ne réunissez jamais ensemble les câbles

négatifs de plusieurs haut-parleurs.

! Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le

câble bleu/blanc. Connectez-le à la télécom-

mande du système d’un amplificateur de puis-

sance externe ou à la borne de commande du

relais de l’antenne automatique du véhicule

(max. 300 mA 12 V CC). Si le véhicule est

équipé d’une antenne intégrée à la lunette ar-

rière, connectez-le à la borne d’alimentation

de l’amplificateur d’antenne.

! Ne reliez jamais le câble bleu/blanc à la borne

d’alimentation d’un amplificateur de puis-

sance externe. De même, ne le reliez pas à la

borne d’alimentation de l’antenne motorisée.

Dans le cas contraire, il peut en résulter un

déchargement de la batterie ou un dysfonc-

tionnement.

Connexions

Section

Schéma de connexion

Connectez avec des câbles

RCA (vendus séparément)

Sortie

arrière

Ce produit

Jack d’antenne

Fusible (10 A)

Bleu/blanc

Connectez à la broche de commande du système

de l’amplificateur de puissance ou à la broche de

commande du relais de l’antenne automatique

(max. 300 mA 12 V CC).

Jaune

Connectez à la borne d’alimentation

12 V permanente.

Rouge

Connectez à la borne contrôlée par

le contact d’allumage (12 V CC).

Noir (masse du châssis)

Connectez sur un endroit métallique

propre, non recouvert de peinture.

Amplificateur de

puissance (vendu

séparément)

Télécommande du système

Gauche Droite

Réalisez ces connexions lors de l’utilisation

d’un amplificateur optionnel.

Haut-parleur

arrière

Haut-parleur

arrière

Blanc/noir

Violet/noir

Violet

Avec un système à 2 haut-parleurs, ne

connectez rien aux fils des haut-parleurs qui

ne sont pas connectés à des haut-parleurs.

Haut-parleur

avant

Haut-parleur

avant

Blanc

Gris/noir

Gris

Vert/noir

Vert

Haut-parleur

arrière

Haut-parleur

arrière

Connexions

Section

Français

Important

! Vérifiez toutes les connexions et tous les systè-

mes avant l’installation finale.

! N’utilisez pas de pièces non autorisées car il

peut en résulter des dysfonctionnements.

! Consultez votre revendeur si l’installation né-

cessite le perçage de trous ou d’autres modifi-

cations du véhicule.

! N’installez pas cet appareil là où :

— il peut interférer avec l’utilisation du véhi-

cule.

— il peut blesser un passager en cas d’arrêt

soudain du véhicule.

! Le laser à semi-conducteur sera endommagé

s’il devient trop chaud. Installez cet appareil à

l’écart de tous les endroits chauds, par exem-

ple les sorties de chauffage.

! Des performances optimales sont obtenues

quand l’appareil est installé à un angle infé-

rieur à 60°.

60°

Montage avant/arrière DIN

Cet appareil peut être installé correctement

soit à partir de “l’avant” (montage frontal DIN

conventionnel) ou de “l’arrière” (installation en

montage arrière DIN, utilisant des trous de vis

filetés sur les côtés du châssis de l’appareil).

Pour les détails, reportez-vous aux méthodes

d’installation suivantes.

! Utilisez des pièces disponibles dans le

commerce lors de l’installation.

Montage frontal DIN

1 Insérez le manchon de montage dans le

tableau de bord.

Lors de l’installation de cet appareil dans un

espace peu profond, utilisez le manchon de

montage fourni. Si l’espace est insuffisant, uti-

lisez le manchon de montage fourni avec le vé-

hicule.

2 Fixez le manchon de montage en utili-

sant un tournevis pour courber les pattes

métalliques (90°) en place.

Tableau de bord

Manchon de montage

3 Installez l’appareil comme indiqué sur

la figure.

Vis (M48)

Vis

Attache en métal

Écrou

Pare-feu ou support

métallique

# Assurez-vous que l’appareil est correctement

mis en place. Toute installation instable peut en-

traîner des sauts ou autres dysfonctionnements.

Installation

Section

Montage arrière DIN

1 Déterminez la position appropriée où

les trous sur le support et sur le côté de

l’appareil se correspondent.

2 Serrez deux vis de chaque côté.

Vis

Support de montage Tableau de bord ou

console

! Utilisez des vis à tête bombée (5 mm × 8

mm) ou des vis en affleurement (5 mm × 9

mm), selon la forme des trous de vis dans

le support.

Enlèvement de l’ap pareil

1 Étirez le haut et le bas de l’anneau de

garniture vers l’extérieur pour retirer la

garniture. (Quand vous remontez l’anneau

de garniture, pointez le côté avec la rainu re

vers le bas.)

Anneau de garniture

! Relâcher la face avant permet d’accéder

plus facilement à l’anneau de garniture.

2 Insérez les clés d’extraction fournies

dans les deux côtés de l’appareil jusqu’àce

qu’elles s’enclenchent en place.

3 Tirez l’appareil hors du tableau de

bord.

Fixation de la face avant

Si vous ne souhaitez pas détacher la face

avant, elle peut être fixée avec les vis fournies.

Vis

Installation

Section

Français

Dépannage

Symptôme Causes possi-

bles

Action correcti-

veeportez-vous à

L’affichage or-

dinaire est au-

tomatiquement

restauré.

Vous n’avez exé-

cuté aucune opé-

ration pendant

30 secondes.

Réexécutez l’opéra-

tion.

L’étendue de ré-

pétition de lec-

ture change de

manière inat-

tendue.

En fonction de

l’étendue de ré-

pétition de lec-

ture, l ’étendue

sélectionnée

peut changer

lors de la sélec-

tion d’un autre

dossier ou d’une

autre plage ou en

cas d’avance/re-

tour rapide.

Resélectionnez l’é-

tendue de répéti-

tion de lecture.

NO XXXX ap-

paraît lors de la

modification de

l’affichage (par

exemple NO T-

TTL).

Aucune informa-

tion textuelle

n’est intégrée

Basculez l’affi-

chage ou la lecture

sur une autre

plage/un autre fi-

chier.

L’appareil ne

fonctionne pas

correctement.

Il y a des inter-

férences.

Vous utilisez un

autre appareil, tel

qu’un téléphone

cellulaire, qui

transmet des

ondes électroma-

gnétiques à

proximité de l’ap-

pareil.

Éloignez tous les

appareils électri-

ques qui pourrait

provoquer des in-

terférences.

Messages d’erreur

Quand vous contactez votre distributeur ou le

Ser vice d’entretien agréé par Pioneer le plus

proche, n’oubliez pas de noter le message

d’erreur.

Message Causes possi-

bles

Action corrective

ERROR-11, 12,

17, 30

Disque sale Nettoyez le disque.

ERROR-11, 12,

17, 30

Disque rayé Utilisez un autre

disque.

ERROR-10, 11,

12, 15, 17, 30,

Anomalie élec-

trique ou méca-

nique

Coupez et remettez

le contact d’allu-

mage ou choisis-

sez une autre

source, puis reve-

nez au lecteur de

CD.

ERROR-15 Le disque inséré

est vierge.

Utilisez un autre

disque.

ERROR-22, 23 Format CD non

pris en charge

Utilisez un autre

disque.

FRMTREAD Le début de la

lecture et le

début de l’émis-

sion des sons

sont parfois dé-

calés.

Attendez que le

message dispa-

raisse pour enten-

dre les sons.

NO AUDIO Le disque inséré

ne contient pas

de fichiers pou-

vant être lus

Utilisez un autre

disque.

PROTECT Tous les fichiers

sur le disque in-

séré intègrent la

protection par

DRM

Utilisez un autre

disque.

SKIPPED Le disque inséré

contient des fi-

chiers WMA pro-

tégés par DRM

Utilisez un autre

disque.

Conseils sur la manipulation

Disques et lecteur

Utilisez uniquement des disques affichant l’un ou

l’autre des logos suivants.

Utilisez un CD 12 cm ou 8 cm. N’utilisez pas un adap-

tateur lorsque vous lisez des CD 8 cm.

Informations complémentaires

Annexe

Utilisez seulement des disques conventionnels de

forme circulaire. N’utilisez pas de disques ayant une

forme particulière.

N’introduisez aucun objet dans le logement pour CD

autre qu’un CD.

N’utilisez pas de disques fendillés, ébréchés, voilés

ou présentant d’autres défauts, car ils peuvent en-

dommager le lecteur.

La lecture de disques CD -R/CD-RW non finalisés

n’est pas possible.

Ne touchez pas la surface enregistrée des disques.

Rangez les disques dans leur coffret dès que vous ne

les écoutez plus.

Évitez de laisser les disques dans des environnements

trop chauds, en particulier à la lumière directe du so-

leil.

Ne posez aucune étiquette sur la surface des disques,

n’écrivez pas sur un disque, n’appliquez aucun agent

chimique sur un disque.

Pour nettoyer un CD, essuyez le disque avec un chif-

fon doux en partant du centre vers l’extérieur.

La condensation peut perturber temporairement le

fonctionnement du lecteur. Laissez celui-ci s’adapter

à la température plus élevée pendant une heure envi-

ron. Essuyez également les disques humides avec un

chiffon doux.

La lecture de certains disques peut être impossible en

raison des caractéristiques du disque, de son format,

de l’application qui l’a enregistré, de l ’environnement

de lecture, des conditions de stockage ou d’autres

conditions.

Les cahots de la route peuvent interrompre la lecture

d’un disque.

Lisez les précautions d’emploi des disques avant de

les utiliser.

DualDiscs

Les DualDiscs sont des disques à deux faces avec un

CD enregistrable pour l’audio sur une face et un DVD

enregistrable pour la vidéo sur l’autre.

Comme la face CD des DualDiscs n’est pas physique-

ment compatible avec le standar d CD général, la lec-

ture de la face CD sur cet appareil peut ne pas être

possible.

Charger et éjecter fréquemment un DualDisc peut

provoquer des rayures sur le disque. Des rayures im-

portantes peuvent entraîner des problèmes de lecture

sur cet appareil. Dans certains cas, un DualDisc peut

se retrouver bloqué dans le logement pour CD et ne

sera pas éjecté. Pour éviter cela, nous vous recom-

mandons de vous abstenir d’utiliser des DualDiscs

avec cet appareil.

Pour des informations plus détaillées sur les Dual-

Discs, veuillez vous reporter aux informations four-

nies par le fabricant des disques.

Compatibilité des formats

audio compressés

WMA

Format compatible : WMA encodé par Windows

Media Player

Extension de fichier : .wma

Débit binaire : 48 kbit/s à 320 kbit/s (CBR), 48 kbit/s à

384 kbit/s (VBR)

Fréquence d’échantillonnage : 32 kHz à 48 kHz

Windows Media Audio Professional, Lossless, Voice :

Non

MP3

Extension de fichier : .mp3

Débit binaire : 8 kbit/s à 320 kbit/s

Fréquence d’échantillonnage : 16 kHz à 48 kHz (32,

44,1, 48 kHz pour accentuation)

Version étiquette ID3 compatible : 1.0, 1.1, 2.2, 2.3, 2.4

(la Version 2.x de l’étiquette ID3 a priorité sur la Ver-

sion 1.x.)

Liste de lecture m3u : Non

MP3i (MP3 interactif), mp3 PRO : Non

Informations complémentaires

Annexe

Français

WAV

Format compatible : PCM Linéaire (LPCM), MS

ADPCM

Extension de fichier : .wav

Bits de quantification : 8 et 16 (LPCM), 4 (MS

ADPCM)

Fréquence d’échantillonnage : 16 kHz à 48 kHz

(LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Disque

Hiérarchie des dossiers pouvant être lus : jusqu’à8ni-

veaux (dans la pratique, la hiérarchie compte moins

de 2 niveaux).

Dossiers pouvant être lus : jusqu’à99

Fichiers pouvant être lus : jusqu’à 999

Système de fichiers : ISO 9660 Niveau 1 et 2, Romeo,

Joliet

Lecture multi-session : Oui

Transfert des données en écriture par paquet : Non

Quelle que soit la durée du silence entre les plages

musicales de l’enregistrement original, la lecture des

disques d’audio compressé s’effectue avec une

courte pause entre les plages musicales.

Informations supplémentaires

Seuls les 32 premiers caractères d’un nom de fichier

(incluant l’extension de fichier) ou d’un nom de dos-

sier peuvent être affichés.

Cet appareil peut ne pas fonctionner correctement

selon l’application utilisée pour encoder les fichiers

WMA.

Il peut se produire un léger retard lors du démarrage

de la lecture de fichiers audio intégrés avec des don-

nées image.

Séquence des fichiers audio

Sur cet appareil, l’utilisateur ne peut pas affec-

ter de numéros de dossier ni spécifier les sé-

quences de lecture.

Exemple de hiérarchie

Niveau 1 Niveau 2 Niveau 3 Niveau 4

: Dossier

: Fichier audio

compressé

01 à 05 : Numéro de

dossier

1 à 6 : Séquence

de lecture

Disque

! La séquence de sélection des dossiers ou

d’autres opérations peut différer en fonc-

tion du logiciel de codage ou d’écriture.

! Huit niveaux maximum sont autorisés pour

la hiérarchie des dossiers. Toutefois, la hié-

rarchie des dossiers est dans la pratique in-

férieure à deux niveaux.

! L’appareil peut lire un maximum de 99 dos-

siers sur un disque.

Droits d’auteur et marques

commerciales

iTunes

Apple et iTunes sont des marques commercia-

les de Apple Inc. déposées aux États-Unis et

dans d’autres pays.

Informations complémentaires

Annexe

MP3

La vente de ce produit comporte seulement

une licence d’utilisation privée, non commer-

ciale, et ne comporte pas de licence ni n’im-

plique aucun droit d’utilisation de ce produit

pour une diffusion commerciale (c’est-à-dire

générant des revenus) en temps réel (terrestre,

par satellite, câble et/ou tout autre média), dif-

fusion/streaming via internet, des intranets et/

ou d’autres systèmes électroniques de distri-

bution de contenu, telles que les applications

audio payante ou audio sur demande. Une li-

cence indépendante est requise pour de telles

utilisations. Pour les détails, veuillez visiter le

site

http://www.mp3licensing.com.

WMA

Le logo Windows Media™ imprimé sur le cof-

fret indique que ce produit peut lire les don-

nées WMA.

Windows Media et le logo Windows sont des

marques commerciales ou des marques

commerciales déposées de Microsoft

Corporation aux États-Unis et/ou dans d’au-

tres pays.

Informations complémentaires

Annexe

Français

Caractéristiques techniques

Généralités

Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V

acceptable)

Mise à la masse ....................... Pôle négatif

Consommation maximale ... 10,0 A

Dimensions (L × H × P) :

DIN

Châssis ..................... 178 mm × 50 mm × 162

Panneau avant ...... 188 mm × 58 mm × 15 mm

Châssis ..................... 178 mm × 50 mm × 162

Panneau avant ...... 170 mm × 48 mm × 15 mm

Poids .............................................. 1,3 kg

Audio

Puissance de sortie maximale

..................................................... 50 W × 4

Puissance de sortie continue

..................................................... 22 W × 4 (50 Hz à 15 000

Hz, DHT 5 %, impédance de

charge 4 W, avec les deux

canaux entraînés)

Impédance de charge ........... 4 W (4 W à8W acceptable)

Niveau de sortie maximum de la sortie préamp

..................................................... 2,0 V

Contrôles de tonalité :

Grave

Fréquence ............... 100 Hz

Gain ............................ ±12 dB

Moyen

Fréquence ............... 1 kHz

Gain ............................ ±12 dB

Aigus

Fréquence ............... 10 kHz

Gain ............................ ±12 dB

Lecteur de CD

Système ....................................... Compact Disc Digital Audio

Disques utilisables ................. Disques compacts

Rapport signal/bruit ............... 94 dB (1 kHz) (Réseau

IHF-A)

Nombre de canaux ................. 2 (stéréo)

Format de décodage WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11 (2 ca-

naux audio)

(Windows Media Player)

Format de décodage MP3 ... MPEG-1 & 2 Couche Audio

Format du signal WAV .......... PCM Linéaire & MS ADPCM

Syntoniseur FM

Gamme de fréquence ............ 87,9 MHz à 107,9 MHz

Sensibilité utile ......................... 11 dBf (0,7 µV/75 W, mono,

S/B : 30 dB)

Rapport signal/bruit ............... 72 dB (réseau IHF-A)

Syntoniseur AM

Gamme de fréquence ............ 530 kHz à 1 710 kHz

Sensibilité utile ......................... 25 µV (S/B : 20 dB)

Rapport signal/bruit ............... 62 dB (réseau IHF-A)

Caractéristiques CEA2006

Puissance de sortie ................ 14 W RMS x 4 Canaux (4 W

et ≦ 1 % DHT+B)

Rapport S/B ................................ 91 dBA (référence : 1 W sur

4 W)

Remarque

Les caractéristiques et la présentation peuvent

être modifiées sans avis préalable.

Informations complémentaires

Annexe

Gracias por haber adquirido este producto

PIONEER.

Lea con detenimiento este manual antes de

utilizar el producto por primera vez para que

pueda darle el mejor uso posible. Es muy im-

portante que lea y observe las ADVERTEN-

CIAS y PRECAUCIONES de este manual.

Una vez leído, guarde el manu al en un lugar se-

guro y a mano para que pueda consultarlo en el

futuro.

Acerca de esta unidad

Las frecuencias del sintonizador de esta uni-

dad están asignadas para su uso en América

del norte. El uso en otras áreas puede causar

una recepción deficiente.

PRECAUCIÓN

! No permita que esta unidad entre en contacto

con líquidos, ya que puede producir una des-

carga eléctrica. Además, el contacto con líqui-

dos puede causar daños en la unidad, humo y

recalentamiento.

! Mantenga siempre el volumen lo suficiente-

mente bajo como para que pueda escuchar

los sonidos que provienen del exterior.

! Evite la exposición a la humedad.

! Si se desconecta o se descarga la batería,

cualquier memoria preajustada se borrará.

Servicio posventa para

productos Pioneer

Póngase en contacto con el concesionario o

distribuidor al que compró esta unidad para

obtener el servicio posventa (incluidas las con-

diciones de garantía) o cualquier otra informa-

ción. En caso de que no esté disponible la

información necesaria, póngase en contacto

con las empresas enumeradas abajo.

No envíe su producto para su reparación a las

empresas cuyas direcciones se indican abajo

sin haberse puesto antes en contacto con

ellas.

EE.UU.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADÁ

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R 0P2

1-877-283-5901

905-479-4411

Para obtener información sobre la garantía,

véase la hoja de Garantía limitada adjunta a

este producto.

En caso de problemas

En caso de que esta unidad no funcione co-

rrectamente, póngase en contacto con su con-

cesionario o con el centro de servicio

PIONEER autorizado más cercano.

Visite nuestro sitio Web

http://www.pioneerelectronics.com

! Infórmese de las últimas actualizaciones

(por ejemplo, acutalizaciones de firmware)

para su producto.

! Registre su producto para recibir informa-

ción sobre acualizaciones del producto y

para mantener la seguridad de los detalles

de su compra en nuestros archivos en caso

de pérdida o robo.

! Acceso a manuales del propietario, infor-

mación sobre piezas de recambio y mucho

más.

Antes de comenzar

Sección

Español

Unidad principal

Botón Botón

1 F (función) 8 Soltar

2 EQ/LOUD 9

Conector de entra-

da AUX (conector

estéreo de 3,5 mm)

3 SRC/OFF a CLOCK

4 1 a 6 b DISP/SCRL

Ranura de carga de

discos

c a/b/c/d

6 h (expulsar) d BAND/ESC

7 A (audio)

Indicaciones de pantalla

4 5 6 7

Indicador Estado

Sección

principal

de la pan-

talla

! Sintonizador: banda y fre-

cuencia

! Reproductor de CD incorpora-

do: tiempo de reproducción

transcurrido e información de

texto

Númeo de

presinto-

nía/núme-

ro de pista

! El número de pista o de pre-

sintonía.

! Si se selecciona un número

de pista 100 o superior, d se

iluminará a la izquierda del in-

dicador de número de pista.

MP3/

WMA

El tipo de disco que se está repro-

duciendo actualmente.

4 RPT

La repetición de reproducción

está activada.

5 LOUD Sonoridad activada.

5 (esté-

reo)

La frecuencia seleccionada se

está transmitiendo en estéreo.

7 LOC

Sintonización por búsqueda local

activada.

Mando a distancia

Las funciones se utilizan de la misma manera

que al usar los botones de la unidad principal.

Consulte la explicación de la unidad principal

acerca del uso de cada botón, con excepción

de ATT, que se explica a continuación.

Utilización de esta unidad

Sección

Parte Estado

VOLUME

(+/-)

Pulse para aumentar o disminuir

el volumen.

f ATT

Pulse para silenciar. Pulse de

nuevo para desactivar el silencia-

miento.

SRC (fuen-

te)

Pulse este botón para visualizar

todas las fuentes disponibles.

Manténgalo pulsado para apagar

la fuente.

h e (pausa) Pulse para pausar o reanudar.

Uso y cuidado del mando a

distancia

Uso del mando a distancia

1 Apunte el mando a distancia hacia la carátula

para que funcione la unidad.

Al utilizar el mando a distancia por primera vez,

extraiga la película que sobresale de la bandeja.

Reemplazo de la batería

1 Deslice y extraiga la bandeja de la parte posterior

del mando a distancia.

2 Inserte la pila con los polos positivo (+) y negati-

vo (–) en la dirección correcta.

Importante

! No guarde el mando a distancia en lugares ex-

puestos a altas temperaturas o a la luz solar

directa.

! Es posible que el mando a distancia no fun-

cione correctamente si lo expone a la luz solar

directa.

! No deje caer el mando a distancia al suelo, ya

que puede quedar atascado debajo del freno

o del acelerador.

ADVERTENCIA

! Mantenga la pila fuera del alcance de los

niños. En caso de ingestión accidental de

ésta, consulte a un médico de inmediato.

! Las pilas o baterías no deben exponerse a

altas temperaturas ni fuentes de calor como

el sol, fuego, etc.

PRECAUCIÓN

! Utilice una sola batería de litio CR2025 (3 V).

! Extraiga la pila si no piensa utilizar el mando

a distancia durante un mes o más tiempo.

! Si la pila se sustituye de forma incorrecta exis-

te cierto riesgo de explosión. Reemplácela

sólo por una del mismo tipo o equivalente.

! No manipule la pila con herramientas metáli-

cas.

! No guarde la pila junto a objetos metálicos.

! En el caso de que se produzcan fugas de la

pila, limpie completamente el mando a distan-

cia e instale una pila nueva.

! Para desechar las pilas usadas, cumpla con

los reglamentos gubernamentales o las nor-

mas ambientales pertinentes de las institucio-

nes públicas aplicables en su país/zona.

Funciones básicas

Importante

! Proceda con cuidado al retirar o colocar el

panel frontal.

! Evite someter la carátula a impactos excesi-

vos.

! Mantenga la carátula fuera del alcance de la

luz solar directa y no la exponga a temperatu-

ras elevadas.

! Extraiga cualquier cable o dispositivo conec-

tado a esta unidad antes de extraer el panel

delantero para evitar que el dispositivo o el in-

terior del vehículo sufran daños.

Utilización de esta unidad

Sección

Español

Extracción del panel delantero para proteger la uni-

dad contra robo

1 Pulse el botón de soltar para liberar el panel de-

lantero.

2 Sujete la carátula y extráigala.

Colocación del panel frontal

1 Deslice la carátula hacia la izquierda hasta que

oiga un chasquido.

El panel delantero y la unidad principal están co-

nectados por el lado izquierdo. Asegúrese de que

el panel delantero está conectado correctamente

a la unidad principal.

2 Pulse el lado derecho de la carátula hasta que se

asiente firmemente.

Si no puede volver a colocar el panel frontal a la

unidad principal, inténtelo de nuevo. Sin embar-

go, si intenta forzar el panel delantero para fijarlo,

puede que éste resulte dañado.

Encendido de la unidad

1 Pulse SRC/OFF para encender la unidad.

Apagado de la unidad

1 Mantenga pulsado SRC/OFF hasta que se apague

la unidad.

Selección de una fuente

1 Pulse SRC/OFF para desplazarse entre:

TUNER (sintonizador)—CD (reproductor de CD

incorporado)—AUX (AUX)

Ajuste del volumen

1 Haga girar SRC/OFF para ajustar el volumen.

Nota

Si el cable azul/blanco de esta unidad está conec-

tado al terminal de control del relé de la antena

automática del vehículo, la antena se extiende

cuando se enciende el equipo. Para retraer la an-

tena, apague la fuente.

Las operaciones del menú

son idénticas para los

ajustes de función/ajustes

de audio/ajustes iniciales

Para volver a la visualización normal

Para cancelar el menú de ajustes iniciales

! Pulse BAND/ESC.

También se pueden cancelar los ajustes iniciales

presionando SRC/OFF hasta que se apague la

unidad.

Sintonizador

Funciones básicas

Selección de una banda

1 Presione BAND/ESC hasta que se visualice la

banda deseada (F1, F2, F3 para FM o AM).

Sintonización manual (paso a paso)

1 Pulse c o d.

Búsqueda

1 Mantenga pulsado c o d y luego suéltelo.

Se puede cancelar la sintonización por búsqueda

pulsando brevemente c o d.

Al mantener pulsado c o d se pueden saltar las

emisoras. La sintonización por búsqueda comien-

za inmediatamente después de que suelte c o d.

Almacenamiento y

recuperación de emisoras

Se pueden almacenar con facilidad hasta seis

emisoras presintonizadas.

% Cuando encuentre la emisora que

desea almacenar en la memoria, pulse uno

de los botones de ajuste de presintonías (1

a 6) y manténgalo pulsado hasta que el nú-

mero de presintonía deje de destellar.

Una frecuencia de emisora de radio almace-

nada se puede recuperar pulsando el botón de

ajuste de presintonías.

# Presione a o b para recuperar las frecuen-

cias de las emisoras de radio.

Utilización de esta unidad

Sección

Ajustes de funciones

% Pulse F (función) para seleccionar la

función.

Una vez seleccionada, siga los siguientes

pasos para ajustar la función:

LOCAL (sintonización por búsqueda local)

La sintonización por búsqueda local le permite sinto-

nizar sólo las emisoras de radio con señales lo sufi-

cientemente intensas como para asegurar una buena

recepción.

1 Presione a o b para activar o desactivar la sinto-

nización por búsqueda local.

2 Presione c o d para ajustar la sensibilidad.

FM: LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

AM: LOCAL 1—LOCAL 2

El ajuste de número mayor se corresponde con el

nivel superior. El ajuste de nivel superior sólo per-

mite recibir las emisoras con las señales más in-

tensas, mientras que los ajustes más bajos

permiten recibir de manera progresiva las emiso-

ras con las señales más débiles.

BSM (memoria de las mejores emisoras)

BSM (memoria de las mejores emisoras) guarda

automáticamente las seis emisoras más fuertes

según el orden de intensidad de la señal.

Al almacenar frecuencias con la función BSM, se

pueden reemplazar las frecuencias que se almacena-

ron con las teclas 1 a 6.

1 Presione a para activar la función BSM.

Las seis frecuencias de las emisoras de mayor in-

tensidad se almacenarán en orden según la inten-

sidad de las señales.

Para cancelar el proceso de almacenamiento, pre-

sione b.

Funciones básicas

Reproducción de un CD/CD-R/CD-RW

1 Inserte el disco en la ranura de carga de discos

con el lado de la etiqueta hacia arriba.

1 Si ya se ha insertado un disco, pulse SRC/OFF

para seleccionar el reproductor de CD incorpora-

do.

Expulsión de un CD/CD-R/CD-RW

1 Pulse h.

Selección de una carpeta

1 Pulse a o b.

Selección de una pista

1 Pulse c o d.

Avance rápido o retroceso

1 Mantenga pulsado c o d.

Cambio entre audio comprimido y CD-DA

1 Pulse BAND/ESC.

Nota

Al reproducir audio comprimido, no hay sonido

durante el avance rápido o el retroceso.

Visualización de información

de texto

Selección de la información de texto deseada

1 Pulse DISP/SCRL.

Discos CD TEXT: tiempo de reproducción—títu-

lo del disco—nombre del artista del disco —título

de la pista—nombre del artista de la pista

WMA/MP3: Tiempo de reproducción—nombre

de la carpeta—nombre del archiv o—título de la

pista—nombre del artista—título del álbum—co-

mentarios—velocidad de grabación

WAV: Tiempo de reproducción—nombre de la

carpeta—nombre del archivo—frecuencia de

muestreo

Desplazamiento de la información de texto a la iz-

quierda

1 Mantenga pulsado DISP/SCRL.

Notas

! Puede que los textos almacenados incompati-

bles con el archivo de audio se muestren de

manera correcta o incorrecta.

! Según sea la versión de iTunes utilizada para

grabar archivos MP3 en un disco, es posible

que la información de los comentarios no se

muestre correctamente.

! Al reproducir ficheros WMA grabados como

VBR (velocidad de grabación variable), se vi-

sualizará el valor promedio de la velocidad de

grabación.

Utilización de esta unidad

Sección

Español

! Al reproducir archivos MP3 grabados con

VBR (velocidad de grabación variable), apare-

ce VBR en lugar del valor de velocidad de gra-

bación.

Ajustes de funciones

% Pulse F (función) para seleccionar la

función.

Una vez seleccionada, siga los siguientes

pasos para ajustar la función:

RPT (repetición de reproducción)

1 Presione c o d para seleccionar la gama de repe-

tición.

DSC – Repite todas las pistas

TRK – Repite la pista actual

FLD – Repite la carpeta actual

RDM (reproducción aleatoria)

1 Presione a o b para activar o desactivar la repro-

ducción aleatoria.

Cuando la repetición aleatoria está activada, en el

display aparece RDM.

Si activa la reproducción aleatoria durante la re-

petición de carpeta, FRDM aparece en el display.

SCAN (reproducción con exploración)

La reproducción con exploración busca una canción

dentro de la gama de repetición seleccionada.

1 Presione a para activar la reproducción con ex-

ploración.

Si activa la reproducción con exploración durante

FLD, en el display aparece FSCN.

2 Cuando encuentre la pista deseada, presione b

para desactivar la reproducción con exploración.

Si la pantalla vuelve automáticamente a la visuali-

zación de reproducción, seleccione de nuevo

SCAN pulsando F (función).

Una vez finalizada la exploración de un disco (car-

peta), comenzará la reproducción normal de las

pistas.

PAUSE (pausa)

1 Pulse a o b para pausar o reanudar.

COMP OFF (compresión y BMX)

El uso de las funciones COMP (compresión) y BMX le

permiten ajustar la calidad de reproducción de soni-

do de este reproductor.

1 Presione a o b para seleccionar el ajuste favori-

to.

COMP OFF—COMP 1—COMP 2—COMP OFF—

BMX 1—BMX 2

FF/REV (avance rápido/retroceso)

Se puede cambiar el método de búsqueda entre las

opciones de avance rápido/retroceso y búsqueda

cada 10 pistas. Seleccionar ROUGH le permite reali-

zar la búsqueda cada 10 pistas.

1 Presione d para seleccionar ROUGH.

FF/REV – Avance rápido y retroceso rápido

ROUGH– Búsqueda cada 10 pistas

Para seleccionar FF/REV, presione c.

2 Pulse BAND/ESC para volver a la pantalla de re-

producción.

3 Presione c o d y mantenga presionado para bus-

car una pista cada 10 pistas en un disco (carpe-

ta).

Si el número de pistas restantes es inferior a 10,

presione c o d y mantenga presionado para recu-

perar la primera (última).

Utilización de esta unidad

Sección

Ajustes de audio

% Pulse A (audio) para seleccionar la fun-

ción de audio.

Una vez seleccionada, siga los siguientes

pasos para ajustar la función de audio:

FAD (ajuste del fader/balance)

Puede cambiar el ajuste de fader/balance.

1 Pulse a o b para ajustar el balance entre los alta-

voces delanteros y traseros.

Gama de ajuste (delanteros/traseros): FAD F15 a

FAD R15

FAD 0 es el ajuste apropiado cuando se usan sólo

dos altavoces.

2 Pulse c o d para ajustar el balance entre los alta-

voces izquierdos y derechos.

Gama de ajuste (izquierda/derecha): BAL L15 a

BAL R15

BASS/MID/TREBLE (ajuste de ecualizador)

Se puede ajustar el nivel de graves/medios/agudos.

! Los ajustes de la curva de ecualización configura-

dos se almacenan en CUSTOM.

1 Pulse a o b para ajustar el nivel.

Gama de ajuste: +6 a -6

LOUD (sonoridad)

La sonoridad compensa las deficiencias en las

gamas de frecuencias bajas y altas cuando se escu-

cha a un volumen bajo.

1 Pulse a o b para activar o desactivar la sonori-

dad.

2 Pulse c o d para seleccionar el ajuste deseado.

LOW (bajo)—HI (alto)

SLA (ajuste del nivel de fuente)

SLA (ajuste del nivel de fuente) le permite ajustar el

nivel de volumen de cada fuente para evitar cambios

radicales en el volumen cuando se cambia entre las

fuentes.

! Los ajustes se basan en el nivel de volumen de

FM, que se mantiene inalterado.

Antes de ajustar los niveles de la fuente, compare

el nivel de volumen de FM con el de la fuente que

desea ajustar.

! El nivel del volumen de AM también se puede re-

gular con el ajuste del nivel de fuente.

1 Pulse a o b para ajustar el volumen de la fuente.

Gama de ajuste: SLA +4 a SLA –4

Nota

También se puede activar o desactivar la sonori-

dad presionando EQ/LOUD.

Uso del ecualizador

% Pulse EQ/LOUD para seleccionar el

ecualizador.

DYNAMIC—VOCAL—NATURAL —CUSTOM

—FLAT—POWERFUL

! CUSTOM le permite crear un ajuste perso-

nalizado.

! Cuando se selecciona FLAT no se hacen

ajustes al sonido.

Otras funciones

Configuración de los ajustes

iniciales

1 Mantenga pulsado SRC/OFF hasta que

se apague la unidad.

2 Presione SRC/OFF y mantenga presio-

nado hasta que el reloj aparezca en el dis-

play.

3 Pulse F (función) para seleccionar la

configuración inicial.

Una vez seleccionada, siga los siguientes

pasos para configurar el ajuste inicial:

Ajuste del reloj

1 Presione c o d para seleccionar el segmento de

la visualización del reloj que desea ajustar.

Hora—Minuto

2 Presione a o b para poner el reloj en hora.

AUX (entrada auxiliar)

Active este ajuste si utiliza un dispositivo auxiliar co-

nectado a esta unidad.

1 Pulse a o b para activar o desactivar el ajuste au-

xiliar.

Utilización de esta unidad

Sección

Español

Activación y desactivación de la

visualización del reloj

% Pulse CLOCK para activar o desactivar

la visualización del reloj.

Cada vez que se presiona CLOCK, se activa o

desactiva la visualización del reloj.

# La visualización del reloj desaparece momen-

táneamente cuando se utilizan otras funciones,

pero vuelve a aparecer después de 25 segundos.

Uso de la fuente AUX

1 Inserte el miniconector estéreo en el co-

nector de entrada AUX.

2 Pulse SRC/OFF para seleccionar AUX

como la fuente.

Utilización de esta unidad

Sección

ADVERTENCIA

! Utilice altavoces de más de 50 W (valor de sa-

lida) y de entre 4 W y8W (valor de impedan-

cia). No utilice altavoces de 1 W a3W con esta

unidad.

! El cable negro es el cable a tierra. Cuando ins-

tale esta unidad o el amplificador de potencia

(vendido por separado), siempre conecte pri-

mero el cable a tierra. Compruebe que el

cable de tierra está conectado adecuadamen-

te a las partes metálicas de la carrocería del

automóvil. El cable a tierra del amplificador, el

de esta unidad o el de cualquier otro dispositi-

vo debe conectarse al automóvil por separado

usando tornillos diferentes. Si el tornillo para

el cable a tierra se afloja o se cae, puede pro-

vocar incendios, humo o averías.

Importante

! Cuando esta unidad se instale en un vehículo

sin posición ACC (accesorio) en la llave de en-

cendido, el cable rojo se debe conectar al ter-

minal que pueda detectar la operación de la

llave de encendido. De lo contrario, puede

descargarse la batería.

Posición ACC Sin posición ACC

! Utilice esta unidad únicamente con una bate-

ría de 12 voltios y conexión a tierra negativa.

De lo contrario, pueden producirse incendios

o averías.

! Para evitar cortocircuitos, sobrecalentamiento

o fallos de funcionamiento, asegúrese de se-

guir las siguientes instrucciones.

— Desconecte el terminal negativo de la bate-

ría antes de la instalación.

— Asegure el cableado con pinzas para ca-

bles o cinta adhesiva. Envuelva con cinta

adhesiva las partes en contacto con piezas

metálicas para proteger el cableado.

— Coloque todos los cables alejados de las

partes móviles, como la palanca de cam-

bios y los rieles de los asientos.

— Coloque todos los cables alejados de luga-

res calientes, como cerca de la salida del

calefactor.

— No conecte el cable amarillo a la batería

pasándolo a través del orificio hasta el

compartimiento del motor.

— Cubra con cinta aislante los conectores de

cables que queden desconectados.

— No acorte ningún cable.

— Nunca corte el aislamiento del cable de ali-

mentación de esta unidad para compartir

la corriente con otros equipos. La capaci-

dad de corriente del cable es limitada.

— Utilice un fusible con la tensión nominal

indicada.

— Nunca conecte el cable negativo de los al-

tavoces directamente a tierra.

— Nunca empalme los cables negativos de

varios altavoces.

! Cuando se enciende esta unidad, se emite

una señal de control a través del cable azul/

blanco. Conecte este cable al mando a distan-

cia del sistema de un amplificador de poten-

cia externo o al terminal de control del relé de

la antena automática del vehículo (máx. 300

mA 12 V CC). Si el vehículo posee una antena

integrada en el cristal del parabrisas, conécte-

la al terminal de la fuente de alimentación del

amplificador de la antena.

! Nunca conecte el cable azul/blanco al termi-

nal de potencia de un amplificador de poten-

cia externo. Ni tampoco lo conecte al terminal

de potencia de la antena automática. De lo

contrario, puede descargarse la batería o pro-

ducirse un fallo de funcionamiento.

Conexiones

Sección

Español

Diagrama de conexión

Conectar con cables RCA

(se venden por separado)

Salida

trasera

Este producto

Conector de antena

Fusible (10 A)

Azul/blanco

Conectar al terminal de control del sistema del

amplificador de potencia o al terminal de control

del relé de la antena (máx. 300 mA 12 V CC).

Amarillo

Conectar al terminal de alimentación

constante 12 V.

Rojo

Conectar al terminal controlado por

la llave de encendido (12 V CC).

Negro (toma de tierra del chasis)

Conectar a una parte metálica limpia,

sin pintura.

Amplificador de

potencia (se vende

por separado)

Control remoto del sistema

Izquierda Derecha

Realice estas conexiones cuando utilice

el amplificador opcional.

Altavoz trasero Altavoz trasero

Blanco/negro

Violeta/negro

Violeta

Con un sistema de 2 altavoces, no conecte

ningún otro aparato a las salidas de cable que

no estén conectadas a los altavoces.

Altavoz delantero Altavoz delantero

Blanco

Gris/negro

Gris

Verde/negro

Verde

Altavoz trasero Altavoz trasero

Conexiones

Sección

Importante

! Compruebe todas las conexiones y sistemas

antes de la instalación final.

! No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

! Consulte a su concesionario si para la instala-

ción es necesario taladrar orificios o hacer

otras modificaciones al vehículo.

! No instale esta unidad en un lugar donde:

— pueda interferir con el manejo del ve-

hículo.

— pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

! El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de zonas

que alcancen altas temperaturas, como cerca

de la salida del calefactor.

! Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

Montaje delantero/

posterior DIN

Esta unidad se puede instalar adecuadamente

ya sea de manera “delantera” (montaje delan-

tero convencional DIN) o “posterior” (instala-

ción de montaje posterior DIN, utilizando

agujeros roscados para tornillos en los latera-

les del bastidor de la unidad). Para obtener de-

talles, consulte los siguientes métodos de

instalación.

! En la instalación, emplee piezas disponi-

bles en el mercado.

Montaje delantero DIN

1 Inserte el manguito de montaje en el

salpicadero.

Si realiza la instalación en un espacio poco

profundo, utilice el manguito de montaje su-

ministrado. Si hay suficiente espacio, utilice el

manguito de montaje que venía con el ve-

hículo.

2 Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas

metálicas (90°) y colocarlas en su lugar.

Salpicadero

Manguito de montaje

3 Instale la unidad según la ilustración.

Tornillo (M48)

Tornillo

Correa metálica

Tuerca

Muro cortafuego

o soporte de metal

# Asegúrese de que la unidad esté firmemente

instalada en su lugar. Una instalación inestable

puede causar saltos en el audio o un mal funcio-

namiento de la unidad.

Instalación

Sección

Español

Montaje trasero DIN

1 Determine la posición correcta, de

modo que los orificios del soporte y del la-

teral de la unidad coincidan.

2 Apriete los dos tornillos en cada lado.

Tornillo

Carcasa Salpicadero o consola

! Utilice tornillos de cabeza redonda (5 mm

× 8 mm) o tornillos de cabeza embutida (5

mm × 9 mm), según los orificios roscados

del soporte.

Retirada de la unidad

1 Extienda hacia afuera la parte superior

e inferior del anillo de guarnición para reti-

rarlo. (Al volver a colocar el anillo de guar-

nición, oriente el lado que tiene una ranura

hacia abajo.)

Anillo de guarnición

! Libere el panel delantero para acceder más

fácilmente al anillo de guarnición.

2 Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se

escuche un ligero chasquido.

3 Extraiga la unidad del salpicadero.

Fijación de la caratula

Si no tiene previsto sacar la carátula, ésta se

puede fijar con el tornillo suministrado.

Tornillo

Instalación

Sección

Solución de problemas

Síntoma Causa Acción (Consul-

te)

La pantalla

vuelve automá-

ticamente a la

visualización

normal.

No ha realizado

ninguna opera-

ción en aproxi-

madamente 30

segundos.

Realice la opera-

ción de nuevo.

La gama de re-

petición de re-

producción

cambia de ma-

nera inespera-

da.

Dependiendo de

la gama de repe-

tición de repro-

ducción, la gama

seleccionada

puede cambiar

cuando seleccio-

ne otra carpeta o

pista o cuando

utilice el avance

rápido/retroceso.

Seleccione de

nuevo la gama de

repetición de re-

producción.

NO XXXX apa-

rece cuando se

cambia una

pantalla (p. ej.:

NO T-TTL).

No hay informa-

ción de texto in-

tegrada

Cambie la pantalla

o reproduzca otra

pista/archivo.

La unidad no

funciona co-

rrectamente.

Hay una inter-

ferencia.

Está usando un

dispositivo, como

un teléfono

móvil, que trans-

mite ondas elec-

tromagnéticas

cerca de la uni-

dad.

Aleje de la unidad

los dispositivos

eléctricos que pue-

dan estar causan-

do interferencias.

Mensajes de error

Cuando contacte con su concesionario o con

el servicio técnico Pioneer más cercano, ase-

gúrese de anotar el mensaje de error.

Mensaje Causa Acción

ERROR-11, 12,

17, 30

Disco sucio Limpie el disco.

ERROR-11, 12,

17, 30

Disco rayado Reemplace el

disco.

ERROR-10, 11,

12, 15, 17, 30,

Problema eléctri-

co o mecánico

Cambie la llave de

encendido del

automóvil a la posi-

ción de desactiva-

ción y luego pase

de nuevo a activa-

ción, o cambie a

una fuente diferen-

te, y después vuel-

va a activar el

reproductor de CD.

ERROR-15 El disco inser-

tado aparece en

blanco

Reemplace el

disco.

ERROR-22, 23 Formato de CD

no compatible

Reemplace el

disco.

FRMTREAD A veces se pro-

duce un retraso

entre el comien-

zo de la repro-

ducción y la

emisión del soni-

Espere hasta que

el mensaje desapa-

rezca y oiga soni-

do.

NO AUDIO El disco inser-

tado no contiene

archivos reprodu-

cibles

Reemplace el

disco.

PROTECT Todos los archi-

vos del disco in-

sertado tienen

DRM integrado

Reemplace el

disco.

SKIPPED El disco inser-

tado contiene ar-

chivos WMA

protegidos con

DRM

Reemplace el

disco.

Información adicional

Apéndice

Español

Pautas para el manejo

Discos y reproductor

Use únicamente discos que tengan uno de los si-

guientes dos logos.

Utilice un CD de 12 cm u 8 cm. No utilice un adap-

tador cuando reproduzca un CD de 8 cm.

Utilice sólo discos convencionales y completamente

circulares. No use discos con formas irregulares.

No inserte ningún otro elemento que no sea un CD

en la ranura de inserción de CD.

No use discos con roturas, picaduras, deformados o

dañados de otro modo, ya que pueden causar daños

al reproductor.

No es posible reproducir discos CD-R/CD-RW no fina-

lizados.

No toque la superficie grabada de los discos.

Cuando no utilice los discos guárdelos en sus cajas.

Evite dejar discos en ambientes excesivamente ca-

lientes o expuestos a la luz solar directa.

No fije etiquetas, no escriba ni aplique sustancias

químicas en la superficie de los discos.

Para limpiar un CD, pásele un paño suave desde el

centro hacia afuera.

La condensación puede afectar temporalmente al

rendimiento del reproductor. Deje que se adapte a la

temperatura más cálida durante aproximadamente

una hora. Además, si los discos tienen humedad, sé-

quelos con un paño suave.

Quizás no pueda reproducir algunos discos debido a

sus características, formato, aplicación grabada, en-

torno de reproducción, condiciones de almacena-

miento u otras causas.

Las vibraciones en las carreteras pueden interrumpir

la reproducción de un disco.

Lea las advertencias de los discos antes de utilizarlos.

Discos dobles

Los discos dobles son discos de dos caras que inclu-

yen un CD grabable de audio en una cara y un DVD

grabable de vídeo en la otra cara.

Debido a que la cara del CD de los discos dobles no

es físicamente compatible con el estándar general de

CD, es posible que no se pueda reproducir la cara del

CD en esta unidad.

La carga y expulsión frecuente de un disco doble

puede producir ralladuras en el disco. Las ralladuras

graves pueden producir problemas de reproducción

en esta unidad. En algunos casos, un disco doble

puede atascarse en la ranura de carga del disco y no

se expulsará. Para evitarlo, recomendamos que no

utilice un disco doble en esta unidad.

Consulte la información del fabricante del disco para

obtener más información sobre los discos dobles.

Compatibilidad con audio

comprimido

WMA

Formato compatible: WMA codificado con Windows

Media Player

Extensión de archivo: .wma

Velocidad de grabación: 48 kbps a 320 kbps (CBR), 48

kbps a 384 kbps (VBR)

Frecuencia de muestreo: 32 kHz a 48 kHz

Windows Media Audio Professional, Lossless, Voice:

MP3

Extensión de archivo: .mp3

Velocidad de grabación: 8 kbps a 320 kbps

Frecuencia de muestreo: 16 kHz a 48 kHz (32, 44,1, 48

kHz para énfasis)

Versiones de etiqueta ID3 compatibles: 1.0, 1.1, 2.2,

2.3, 2.4 (la etiqueta ID3 Versión 2.x tiene prioridad

sobre la Versión 1.x).

Información adicional

Apéndice

Lista de reproducción M3u: no

MP3i (MP3 interactivo), mp3 PRO: no

WAV

Formato compatible: Lineal PCM (LPCM), MS

ADPCM

Extensión de archivo: .wav

Bits de cuantificación: 8 y 16 (LPCM), 4 (MS ADPCM)

Frecuencia de muestreo: 16 kHz a 48 kHz (LPCM),

22,05 kHz y 44,1 kHz (MS ADPCM)

Disco

Jerarquía de carpetas reproducibles: hasta ocho nive-

les (una jerarquía práctica de carpetas tiene menos

de dos niveles).

Carpetas reproducibles: hasta 99

Archivos reproducibles: hasta 999

Sistema de archivos: ISO 9660 Nivel 1 y 2, Romeo, Jo-

liet

Reproducción multi-sesión: sí

Transferencia de datos en formato Packet Write: no

Independientemente de la longitud de la sección en

blanco que haya entre las canciones de la grabación

original, los discos de audio comprimidos se reprodu-

cirán con una breve pausa entre cada canción.

Información complementaria

Sólo se pueden visualizar los primeros 32 caracteres

como nombre de archivo (incluida la extensión) o

nombre de carpeta.

Esta unidad puede no funcionar correctamente, de-

pendiendo de la aplicación utilizada para codificar ar-

chivos WMA.

Es posible que ocurra un pequeño retardo al iniciar la

reproducción de ficheros de audio integrados con

datos de imagen.

Secuencia de archivos de

audio

El usuario no puede asignar números de car-

peta ni especificar secuencias de reproduc-

ción con esta unidad.

Ejemplo de una jerarquía

Nivel 1 Nivel 2 Nivel 3 Nivel 4

: carpeta

: archivo de audio

comprimido

1 a 5: número de

carpeta

1 a 6: secuencia

de reproducción

Disco

! La secuencia de selección de carpetas u

otras operaciones pueden diferir, depen-

diendo del software de codificación o escri-

tura.

! Se permite una jerarquía de carpetas de

hasta ocho niveles. Sin embargo, la jerar-

quía práctica de carpetas es de menos de

dos niveles.

! Es posible reproducir hasta 99 carpetas en

un disco.

iTunes

Apple e iTunes son marcas comerciales de

Apple Inc., registradas en los EE.UU. y otros

países.

Información adicional

Apéndice

Español

MP3

La venta de este producto sólo otorga una li-

cencia para su uso privado, no comercial. No

otorga ninguna licencia ni concede ningún

derecho a utilizar este producto en transmisio-

nes comerciales (es decir, lucrativas) en tiem-

po real (terrestres, vía satélite, por cable y/o

por cualquier otro medio), transmisiones/

streaming por Internet, intranets y/u otras

redes o en otros sistemas de distribución de

contenido electrónico, como por ejemplo, apli-

caciones de pago por escucha (pay-audio) o

audio bajo demanda (audio-on-demand). Se

necesita una licencia independiente para su

uso comercial. Para obtener más información,

visite

http://www.mp3licensing.com.

WMA

El logo de Windows Mediaä impreso en la

caja indica que esta unidad puede reproducir

datos WMA.

Windows Media y el logo de Windows son

marcas comerciales o registradas de

Microsoft Corporation en los EE.UU. y/o en

otros países.

Información adicional

Apéndice

Especificaciones

Generales

Fuente de alimentación ........ 14,4 V CC (10,8 V a 15,1 V

permisible)

Sistema de conexión a tierra

..................................................... Tipo negativo

Consumo máximo de corriente

..................................................... 10,0 A

Dimensiones (An × Al × Pr):

DIN

Bastidor .................... 178 mm × 50 mm × 162

Cara anterior .......... 188 mm × 58 mm × 15 mm

Bastidor .................... 178 mm × 50 mm × 162

Cara anterior .......... 170 mm × 48 mm × 15 mm

Peso ............................................... 1,3 kg

Audio

Potencia de salida máxima

..................................................... 50 W × 4

Potencia de salida continua

..................................................... 22 W × 4 (50 a 15 000 Hz,

5% THD, 4 W de carga,

ambos canales activados)

Impedancia de carga ............. 4 W (4 W a8W permisible)

Nivel de salida máxima del preamplificador (Pre-out)

..................................................... 2,0 V

Controles de tono:

Graves

Frecuencia .............. 100 Hz

Ganancia ................. ±12 dB

Media

Frecuencia .............. 1 kHz

Ganancia ................. ±12 dB

Agudos

Frecuencia .............. 10 kHz

Ganancia ................. ±12 dB

Reproductor de CD

Sistema ........................................ Sistema de audio de discos

compactos

Discos utilizables .................... Disco compacto

Relación de señal a ruido .... 94 dB (1 kHz) (red IHF-A)

Número de canales ................ 2 (estéreo)

Formato de decodificación WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11 (audio

2 canales)

(Windows Media Player)

Formato de decodificación MP3

..................................................... MPEG-1 & 2 Audio Layer 3

Formato de señal WAV ......... PCM lineal & MS ADPCM

Sintonizador de FM

Gama de frecuencias ............ 87,9 MHz a 107,9 MHz

Sensibilidad utilizable ........... 11 dBf (0,7 µV/75 W, mono,

Señal/ruido: 30 dB)

Relación de señal a ruido .... 72 dB (red IHF-A)

Sintonizador de AM

Gama de frecuencias ............ 530 kHz a 1 710 kHz

Sensibilidad utilizable ........... 25 µV (Señal/ruido: 20 dB)

Relación de señal a ruido .... 62 dB (red IHF-A)

Especificaciones CEA2006

Potencia de salida ................... 14 W RMS × 4 canales (4 W

y ≦ 1 % THD+N)

Relación de señal a ruido .... 91 dBA (referencia: 1 W a 4

Nota

Las especificaciones y el diseño están sujetos a

modificaciones sin previo aviso.

Información adicional

Apéndice

Español

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU

TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada

TEL: 1-877-283-5901

TEL: 905-479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso

Col.Lomas de Chapultepec, Mexico, D.F. 11000

TEL: 55-9178-4270

先鋒股份有限公司

總公司：台北市中山北路二段44號13樓

電話： (02) 2521-3588

先鋒電子（香港）有限公司

香港九龍尖沙嘴海港域世界商業中心

9樓901-6室

電話： (0852) 2848-6488

Published by Pioneer Corporation.

Publié par Pioneer Corporation. Copyright

ã 2009 par Pioneer Corporation. Tous

droits réservés.

Printed in Thailand

Imprimé en Thaïlande

<QRD3039-A/N>UC

Pioneer DEH 1200MP CD Receiver

Product's Documents

User Manual

Specifications

Pioneer DEH-1200MP Questions and Answers

Related Products

Pioneer DEHX8800BHS CD Receiver

Pioneer DEH S4010BT CD Receiver

Pioneer DEH X4900BT CD Receiver

Pioneer DEH S5200BT CD Receiver

Pioneer DEH S5120BT CD Receiver

Pioneer DEH-S4220BT CD Receiver Smart Sync App, Bluetooth®, Android™, iPhone® - Audio CD Receiver
