THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,
please visit our website at www.maytag.com for additional information. If you still need assistance, call us at 1-800-688-9900.
In Canada, visit our website at www.maytag.ca or call us at 1-800-807-6777.
You will need your model and serial number, located on the inside wall of the refrigerator compartment.
Para obtener acceso a “Instrucciones para el usuario del refrigerador” en español, o para obtener información adicional acerca de
su producto, visite: www.maytag.com.
Necesitará su número de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.
REFRIGERATOR SAFETY
Table of Contents / Table des matières
REFRIGERATOR SAFETY........................................................ 1
INSTALLATION INSTRUCTIONS............................................. 2
REFRIGERATOR USE............................................................... 5
REFRIGERATOR CARE............................................................9
TROUBLESHOOTING............................................................. 10
ACCESSORIES........................................................................12

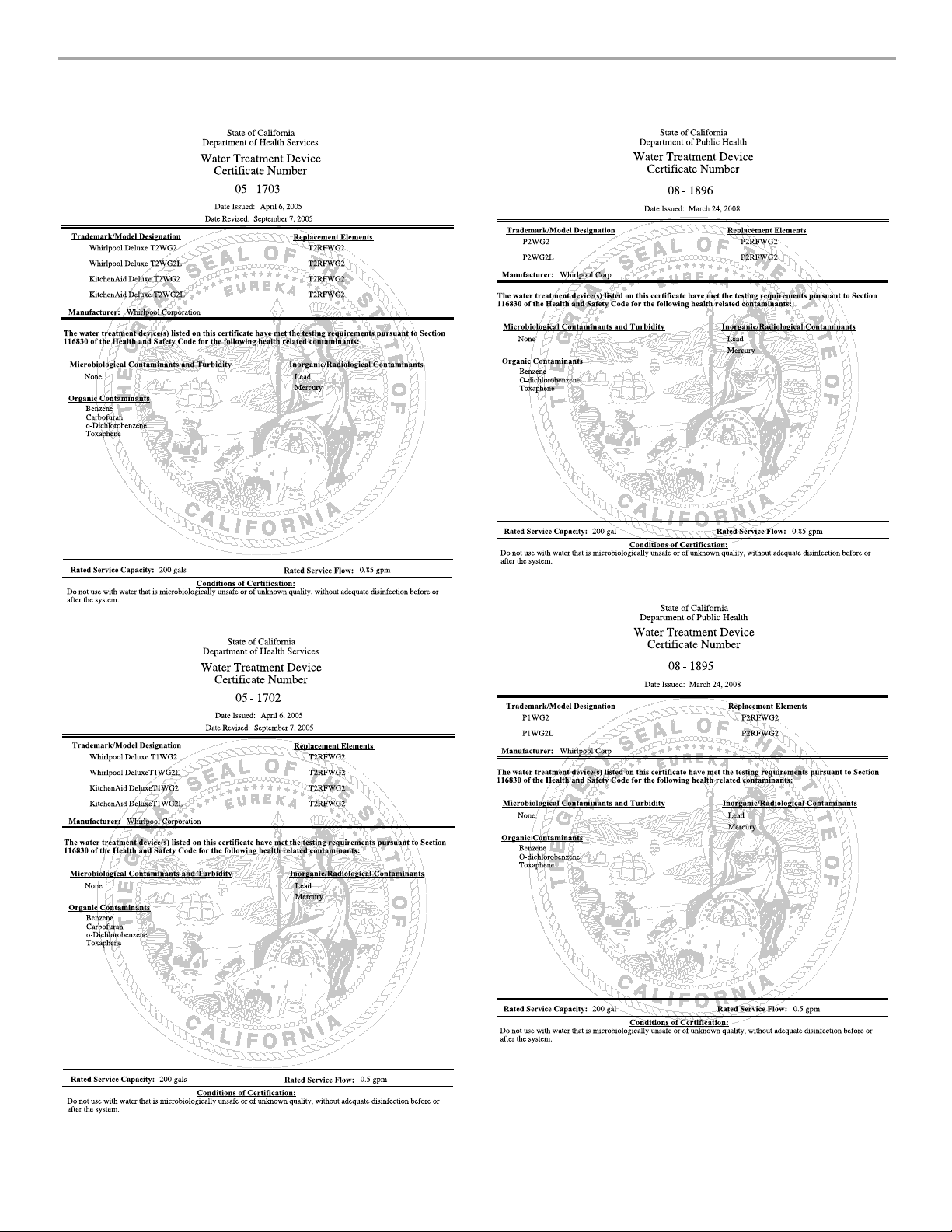

WATER FILTER CERTIFICATIONS .......................................13
PERFORMANCE DATA SHEETS...........................................14
WARRANTY............................................................................. 18
SÉCURITÉ DU RÉFRIGÉRATEUR.........................................19
INSTRUCTIONS D'INSTALLATION.......................................20
UTILISATION DU RÉFRIGÉRATEUR ....................................23
ENTRETIEN DU RÉFRIGÉRATEUR.......................................27
DÉPANNAGE...........................................................................29
ACCESSOIRES........................................................................31
FEUILLES DE DONNÉES SUR LA PERFORMANCE...........32
GARANTIE ...............................................................................36
REFRIGERATOR
USER INSTRUCTIONS
W10289680A
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
2
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to remove
tape or glue. These products can damage the surface of your
refrigerator. For more information, see “Refrigerator Safety.”
Proper Disposal of Your Old Refrigerator
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
– even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may not easily
climb inside.
IMPORTANT SAFETY INSTRUCTIONS
WARNING:
To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
SAVE THESE INSTRUCTIONS
■
Plug into a grounded 3 prong outlet.
■
Do not remove ground prong.
■
Do not use an adapter.
■
Do not use an extension cord.
■
Disconnect power before servicing.
■
Replace all parts and panels before operating.
■
Remove doors from your old refrigerator.
■
Use nonflammable cleaner.
■
Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
■
Use two or more people to move and install refrigerator.
■
Disconnect power before installing ice maker (on ice maker
kit ready models only).
■
Use a sturdy glass when dispensing ice (on some models).
■
Do not hit the refrigerator glass doors (on some models).
WARNING
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with
cardboard or hardboard to avoid floor damage. Always pull
the refrigerator straight out when moving it. Do not wiggle or
“walk” the refrigerator when trying to move it, as floor
damage could occur.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
3
Location Requirements
To ensure proper ventilation for your refrigerator, allow for ¹⁄₂"
(1.25 cm) of space on each side and at the top. Allow for 1"
(2.54 cm) of space behind the refrigerator. If your refrigerator has
an ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a fixed wall,
leave a 2" (5.08 cm) minimum space on each side (depending on
your model) to allow the doors to swing open.
NOTES:
■ It is recommended that you do not install the refrigerator near
an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).
■ Normal minimum cabinet cut-out width required for product
installation is 36" (91.44 cm). However, if the product is
placed against an extended wall and the ability to remove the
crisper pans is desired, an additional 18" (45.72 cm) of
cabinet width is required, so a total cabinet opening width of
54" (137.16 cm) is recommended.
Electrical Requirements
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator
or Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source
and reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting. See “Using the
Controls.”
Water Supply Requirements
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
■ All installations must meet local plumbing code requirements.
■ Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
1
/
2
" (1.25 cm)
2" (5.08 cm)
■ Flat-blade screwdriver
■ ⁷⁄₁₆" and ¹⁄₂" Open-end or two
adjustable wrenches
■ ¹⁄₄" Nut driver
■ ¹⁄₄" Drill bit
■ Cordless drill
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
4
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
■ Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
■ Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
■ If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water
Filtration System.”
If you have questions about your water pressure, call a licensed,
qualified plumber.
Connect Water Supply
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line
is connected, turn the ice maker OFF.
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a ¹⁄₂" (1.27 cm) to 1¹⁄₄" (3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
■ Make sure it is a cold water pipe.
■ Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
4. Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure
both ends of copper tubing are cut square.
5. Using a cordless drill, drill a ¹⁄₄" (6.35 mm) hole in the cold
water pipe you have selected.
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the ¹⁄₄" (6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten, or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw the compression
nut onto outlet end with adjustable wrench. Do not
overtighten.
8. Place the free end of the tubing in a container or sink, and
turn ON the main water supply. Flush the tubing until water is
clear. Turn OFF the shutoff valve on the water pipe. Coil the
copper tubing.
Connect to Refrigerator
Style 1
1. Unplug refrigerator or disconnect power.
2. Remove and discard the plastic part that is attached to the
inlet of the water valve.
3. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do
not overtighten.
4. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
5. Turn shutoff valve ON.
6. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
7. The ice maker is equipped with a built-in water strainer. If
your water conditions require a second water strainer, install
it in the ¹⁄₄" (6.35 mm) water line at either tube connection.
Obtain a water strainer from your nearest appliance dealer.
Style 2
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. If the gray water tube supplied with the refrigerator is not long
enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed
in order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper tubing.
A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut
E. Compression sleeve
F. Shutoff valve
G. Packing nut
A
B
C
DEF
G
A. Tube clamp
B. Tube clamp screw
C. Copper tubing
D. Compression nut
E. Valve inlet
A
C
B
D
E
5
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
Style 3
1. Unplug refrigerator or disconnect power.
2. Remove and discard the cap from the gray water tube.
3. Using a compression nut and sleeve, attach the copper tube
to the water inlet.
4. Once secured, tighten the compression nut. Do not
overtighten.
5. Check the connection by pulling on the copper tubing. Turn
on water supply to refrigerator. Check for leaks. Tighten any
nuts or connections that leak.
Complete the Installation
1. Plug into a grounded 3 prong outlet.
2. Flush the water system. See “Prepare the Water System” or
“Water and Ice Dispensers.”
NOTE: Allow 24 hours to produce the first batch of ice. Allow
3 days to completely fill ice container.
REFRIGERATOR USE
Using the Controls
The refrigerator and freezer controls are located on the dispenser
panel.
IMPORTANT: The display screen on the dispenser control panel
will turn off automatically and enter “sleep” mode when the
control buttons and dispenser levers have not been used for
2 minutes or more. While in “sleep” mode, the first press of a
control button will only reactivate the display screen, without
changing any settings. After reactivation, changes to any settings
can then be made. If no changes are made within 2 minutes, the
display will re-enter “sleep” mode.
■ Touch any control button on the dispenser panel to activate
the display screen. The home screen will appear as shown.
Adjusting the Controls
For your convenience, your refrigerator and freezer controls are
preset at the factory. When you first install your refrigerator, make
sure that the controls are still set to the “mid-settings.” The
factory recommended set points are 37°F (3°C) for the
refrigerator and 0°F (-18°C) for the freezer.
IMPORTANT:
■ Wait 24 hours before you put food into the refrigerator. If you
add food before the refrigerator has cooled completely, your
food may spoil.
NOTE: Adjusting the set points to a colder than
recommended setting will not cool the compartments any
faster.
■ If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not
blocked before adjusting the controls.
■ The preset settings should be correct for normal household
usage. The controls are set correctly when milk or juice is as
cold as you like and when ice cream is firm.
A. Refrigerator water tubing
B. Nut (provided)
C. Bulb
D. Coupling (purchased)
E. Ferrule (purchased)
F. Nut (purch as ed)
G. Household water line
A. Cap
B. Inlet
A B C D E F G
B
A
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
6
■ Wait at least 24 hours between adjustments. Recheck the
temperatures before other adjustments are made.
To view and adjust the set points, press and hold the TEMP
button for 3 seconds. When adjust mode is activated, adjusting
information will appear on the display screen.
NOTE: To view Celsius temperatures, press the LIGHT button
when adjust mode is activated. To return the display setting to
Fahrenheit, press LIGHT again.
■ When adjust mode is activated, the display screen shows the
refrigerator set point and “FRIDGE” appears.
■ Press LOCK to raise the set point, or press FAST ICE to lower
the set point.
■ When you have finished viewing (and adjusting if desired) the
refrigerator set point, press TEMP to change the display to
show the freezer set point. When the zone has been changed,
“FREEZER” appears on the display screen.
■ Press LOCK to raise the set point, or press FAST ICE to lower
the set point.
■ When you have finished viewing (and adjusting if desired)
both the refrigerator and freezer set points, press FILTER to
save the settings.
NOTE: To exit without saving changes, press ICE TYPE at
any time while in adjust mode, or allow about 60 seconds of
inactivity and adjust mode will turn off automatically.
When adjusting temperature set points, use the following chart as
a guide.
The set point range for the refrigerator is 33°F to 45°F (0°C to
7°C). The set point range for the freezer is -5°F to 5°F (-21°C to
-15°C).
Cooling On/Off
Your refrigerator and freezer will not cool when cooling is
turned off.
■ To turn cooling off, press and hold the LOCK and FILTER
buttons at the same time for 3 seconds.
IMPORTANT: To avoid unintentionally locking the dispenser
or changing other settings, be sure to press both buttons at
exactly the same time.
When cooling is off, “COOLING OFF” will appear on the
display screen.
■ Press and hold LOCK and FILTER for 3 seconds again to turn
cooling back on.
Additional Features
Fast Ice
The Fast Ice feature assists with temporary periods of heavy ice
use by increasing ice production over a 24-hour period.
IMPORTANT: This feature only works if the ice maker is turned
on. See “Ice Maker and Storage Bin.”
■ Press FAST ICE to turn on the Fast Ice feature. When the
feature is on, the Fast Ice icon will appear on the dispenser
display screen. The Fast Ice setting will remain on for
24 hours unless manually turned off.
■ To manually turn off the Fast Ice feature, press FAST ICE
again or adjust the freezer temperature set point. The Fast Ice
icon will disappear when the feature is off.
NOTE: If increased ice production is desired at all times, change
the freezer set point to a lower setting. Setting the freezer to a
colder temperature may make some foods, such as ice cream,
harder.
Door Ajar Alarm
The Door Ajar Alarm feature sounds an alarm when the
refrigerator or freezer door is open for 5 minutes and the product
cooling is turned on. The alarm will repeat every 2 minutes. Close
both doors to turn it off. The feature then resets and will
reactivate when either door is left open again for 5 minutes.
NOTE: To mute the audible alarm while keeping the doors open,
such as while cleaning the inside of the refrigerator, press any
button on the control panel. The alarm sound will be temporarily
turned off, but the Door Ajar icon will still be displayed on the
dispenser control panel.
Convertible Drawer Temperature Control
(on some models)
The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to avoid “spot” freezing and can
be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28° to 32°F (-2° to 0°C).
The convertible vegetable/meat drawer control comes preset at
the lowest meat setting.
To store meat:
Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.
To store vegetables:
Set the control to VEG to store vegetables at their optimal
storage temperatures.
NOTE: If food starts to freeze, move the control to the left (less
cold). Remember to wait 24 hours between adjustments.
CONDITION: TEMPERATURE
ADJUSTMENT:
REFRIGERATOR too cold REFRIGERATOR Setting
1° higher
REFRIGERATOR too warm REFRIGERATOR Setting
1° lower
FREEZER too cold FREEZER Setting
1° higher
FREEZER too warm /
Too little ice
FREEZER Setting
1° lower
save
7
Crisper Humidity Control
(on some models)
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and
HIGH.
LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables.
Chilled Door Bin
(on some models)
Cool air from the freezer is directed to the refrigerator door bin
directly beneath the vents.
NOTE: The dairy compartment and can rack are not associated
with the Chilled Door Bin feature.
Chilled Door Bin Control
The chilled door bin control is located on the left-hand side of the
refrigerator compartment.
■ Slide the door chill control to the left to reduce the flow of
cold air to the bin and make it less cold.
■ Slide the door chill control to the right to increase the flow of
cold air to the bin and make it colder.
Water and Ice Dispensers
IMPORTANT: After connecting the refrigerator to a water source
or replacing the water filter, flush the water system. Use a sturdy
container to depress and hold the water dispenser lever for
5 seconds, then release it for 5 seconds. Repeat until water
begins to flow. Once water begins to flow, continue depressing
and releasing the dispenser lever (5 seconds on, 5 seconds off)
until a total of 3 gal. (12 L) has been dispensed. This will flush air
from the filter and water dispensing system, and prepare the
water filter for use. Additional flushing may be required in some
households. As air is cleared from the system, water may spurt
out of the dispenser.
NOTES:
■ The dispensing system will not operate when the freezer door
is open.
■ Allow 24 hours for the refrigerator to cool down and chill
water.
■ Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
■ The display screen on the dispenser control panel will turn off
automatically and enter “sleep” mode when the control
buttons and dispenser levers have not been used for
2 minutes or more. While in “sleep” mode, the first press of a
control button will only reactivate the display screen, without
changing any settings. After reactivation, changes to any
settings can then be made. If no changes are made within
2 minutes, the display will re-enter “sleep” mode.
The Water Dispenser
IMPORTANT: Dispense enough water every week to maintain a
fresh supply.
To Dispense Water:
1. Press a sturdy glass against the water dispenser lever.
2. Remove the glass to stop dispensing.
The Ice Dispenser
Ice dispenses from the ice maker storage bin in the freezer when
the dispenser lever is pressed. To turn off the ice maker, see “Ice
Maker and Storage Bin.”
Your ice maker can produce both crushed and cubed ice. Before
dispensing ice, select which type of ice you prefer by pressing
the ICE TYPE button.
The display screen indicates which type of ice is selected.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crushed to cubed, a few ounces of crushed
ice will be dispensed along with the first cubes.
To Dispense Ice:
1. Make sure the desired type of ice is selected. To switch
between cubed and crushed, press ICE TYPE.
2. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to
the lever in order to activate the ice dispenser. Pressing hard
will not make the ice dispense faster or in greater quantities.
3. Remove the glass to stop dispensing.
NOTE: Ice may continue to dispense for up to 10 seconds
after removing the glass from the lever. The dispenser may
continue to make noise for a few seconds after dispensing.
A. Chilled door bin control
A
CRUSHED CUBED
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
WARNING
8
The Dispenser Light
When you use the dispenser, the light will automatically turn on.
If you want the light to be on continuously, you may choose either
ON or DIM. The display screen indicates which mode is selected.
ON: Press LIGHT to turn the dispenser light on.
DIM: Press LIGHT a second time to select DIM mode. The
dispenser light will remain on, but at a lower intensity.
OFF: Press LIGHT a third time to turn the dispenser light off.
The dispenser lights are LEDs that cannot be changed. If it
appears that your dispenser lights are not working, see
“Troubleshooting” for more information.
The Dispenser Lock
The dispenser can be turned off for easy cleaning or to avoid
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the
refrigerator, to the ice maker, or to the dispenser light. It simply
deactivates the controls and dispenser levers. To turn off the ice
maker, see “Ice Maker and Storage Bin.”
■ Press and hold LOCK for 3 seconds to lock the dispenser.
■ Press and hold LOCK a second time to unlock the dispenser.
The display screen indicates when the dispenser is locked.
Ice Maker and Storage Bin
(on some models)
Turning the Ice Maker On/Off
The On/Off switch is located on the top right-hand side of the
freezer compartment.
■ To turn on the ice maker, slide the control to the ON (left)
position.
■ To manually turn off the ice maker, slide the control to the
OFF (right) position.
NOTE: Your ice maker has an automatic shutoff. The ice maker
sensors will automatically stop ice production, but the control will
remain in the ON (left) position.
REMEMBER:
■ Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
■ The quality of your ice will be only as good as the quality of
the water supplied to your ice maker. Avoid connecting the
ice maker to a softened water supply. Water softener
chemicals (such as salt) can damage parts of the ice maker
and lead to poor quality ice. If a softened water supply cannot
be avoided, make sure the water softener is operating
properly and is well maintained.
■ Do not use anything sharp to break up the ice in the storage
bin. This can cause damage to the ice container and the
dispenser mechanism.
■ Do not store anything on top of or in the ice maker or storage
bin.
Removing and Replacing Ice Storage Bin
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover (“flipper door”) on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.
Water Filtration System
(on some models)
Water Filter Status Light (on some models)
The water filter status light will help you know when to change
your water filter.
■ When the dispenser control panel’s water filter status display
changes to “ORDER,” this tells you that it is almost time to
change the water filter cartridge.
■ Replace the water filter cartridge when the water filter status
display changes to “REPLACE.”
If water flow to your water dispenser or ice maker decreases
noticeably, change the filter sooner. The filter should be replaced
at least every 6 months, depending on your water quality and
usage.
■ After changing the water filter, reset the status light by
pressing and holding the FILTER button for 3 seconds. When
the system is reset, the “ORDER” and “REPLACE” icons will
disappear from the display screen.
ON DIM
LOCKED UNLOCKED
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or
after the system.
9
Changing the Water Filter
1. Press the eject button to release the filter from the base grille.
2. Pull the filter straight out.
3. Turn the cap counterclockwise to remove it from the filter.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
4. Align the ridge on the cap with the arrow on the new filter and
turn the cap until it snaps into place.
NOTE: You can run the dispenser without a filter. Your water
will not be filtered. Simply insert the cap all of the way into the
base grille and rotate the cap until it is firmly in place.
5. Remove the covers from the O-rings. Be sure the O-rings are
still in place after the covers are removed.
6. Push the filter into the base grille. The eject button will pop
back out when the filter is fully engaged.
7. Flush the water system. See “Water and Ice Dispensers.”
REFRIGERATOR CARE
Cleaning
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
4. On some models, wash glass door panels with a clean
sponge or soft cloth and a mild detergent in warm water.
NOTE: Do not hit the glass with pots, pans, furniture, toys, or
other objects. Scratching, hitting, jarring or stressing the
glass may weaken its structure, causing an increased
likelihood of breakage at a later date.
5. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
■ Remove the base grille. See the “Door Removal”
instructions, either in the User Instructions or the separate
instruction sheet provided with your refrigerator.
■ Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
■ Replace the base grille when finished.
6. Plug in refrigerator or reconnect power.
Changing the Light Bulbs
NOTE: Not all bulbs will fit your refrigerator. Be sure to replace
the bulb with one of the same size, shape and wattage.
Replacement bulbs are available from your dealer.
■ The dispenser lights are LEDs that cannot be changed.
■ On some models, the interior lights are LEDs that cannot
be changed.
■ On some models, the interior lights require a 40-watt
bulb.
1. Unplug refrigerator or disconnect power.
2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Rinse and dry the shield well.
3. Remove light bulb and replace with one of the same size,
shape and wattage.
4. Replace light shield when applicable.
5. Plug in refrigerator or reconnect power.
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
WARNING
Broken Glass Hazard
Do not hit refrigerator glass doors.
Protect glass surface and edges during installation or
removal of doors.
Failure to do so can result in serious eye injury or
minor cuts.
10
TROUBLESHOOTING
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call.
In the U.S.A., www.maytag.com In Canada, www.maytag.ca
Refrigerator Operation
The refrigerator will not operate
■ Power cord unplugged? Plug into a grounded 3 prong
outlet.
■ Is outlet working? Plug in a lamp to see if the outlet is
working.
■ Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
■ Are controls on? Make sure the refrigerator controls are on.
See “Using the Controls.”
■ New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The refrigerator may run
even longer if the room is warm, a large food load is added, doors
are opened often, or if the doors have been left open.
The refrigerator is noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below
are listed some normal sounds with an explanation.
■ Buzzing - heard when the water valve opens to fill the ice
maker
■ Pulsating - fans/compressor adjusting to optimize
performance
■ Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator
■ Sizzling/Gurgling - water dripping on the heater during
defrost cycle
■ Popping - contraction/expansion of inside walls, especially
during initial cool-down
■ Water running - may be heard when ice melts during the
defrost cycle and water runs into the drain pan
■ Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
■ Door blocked open? Move food packages away from door.
■ Bin or shelf in the way? Push bin or shelf back in the correct
position.
The doors are difficult to open
■ Are the gaskets dirty or sticky? Clean gaskets with mild
soap and warm water.
The refrigerator rocks and is not stable
■ What do I do if the refrigerator rocks and is not stable?
To stabilize the refrigerator, remove the base grille and lower
the leveling feet until they touch the floor. See the “Door
Removal” instructions, either in the User Instructions or the
separate instruction sheet provided with your refrigerator.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
11
The lights do not work
■ Is a light bulb loose in the socket or burned out? See
“Changing the Light Bulbs.”
■ Is the dispenser light set to OFF? On some models, the
dispenser light will operate only when a dispenser lever/pad
is pressed. If you want the dispenser light to stay on
continuously, set the dispenser light to ON, or (on some
models) NIGHT LIGHT or AUTO or HALF or DIM. See “Water
and Ice Dispensers.”
■ Is the dispenser light set to NIGHT LIGHT or AUTO? On
some models, if the dispenser is set to the NIGHT LIGHT or
AUTO mode, be sure the dispenser light sensor is not
blocked. See “Water and Ice Dispensers.”
Temperature and Moisture
Temperature is too warm
■ New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
■ Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
■ Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
■ Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See “Using the Controls.”
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
■ Humid room? Contributes to moisture buildup.
■ Door(s) opened often or left open? Allows humid air to
enter refrigerator. Minimize door openings and keep doors
fully closed.
Ice and Water
The ice maker is not producing ice or not enough ice
■ Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
■ Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
■ Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
■ New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
■ Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
■ Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil. (This
does not apply to models with the ice maker mounted at the
top of the freezer door.)
■ Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
■ Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
■ Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
■ Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
■ Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
■ New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
■ Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
■ Odor transfer from food? Use airtight, moisture-proof
packaging to store food.
■ Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
■ Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing.
The ice dispenser will not operate properly
■ Freezer door closed completely? Close the door firmly. If it
does not close completely, see “The doors will not close
completely.”
■ Ice bin installed correctly? Be sure the ice bin is firmly in
position.
■ New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
■ Ice clogged in the ice storage bin or delivery chute?
Remove clogged ice, using a plastic utensil if necessary.
Clean chute and bottom of storage bin using a warm moist
cloth, and dry both thoroughly. To avoid clogging and
maintain a fresh supply of ice, empty the storage bin and
clean both the bin and delivery chute every two weeks.
■ Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
■ Has the ice melted around the auger (metal spiral) in the
ice bin? Empty the ice container. Use warm water to melt the
ice if necessary.
12
■ Is the ice dispenser stalling while dispensing “crushed”
ice? Change the ice button from “crushed” to “cubed.” If
cubed ice dispenses correctly, depress the button for
“crushed” ice and begin dispensing again.
■ Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes
for dispenser motor to reset before using again.
The water dispenser will not operate properly
■ Freezer door closed completely? Close the door firmly. If it
does not close completely, see “The doors will not close
completely.”
■ Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
■ Is the water pressure at least 30 psi (207 kPa)? The water
pressure to the home determines the flow from the dispenser.
See “Water Supply Requirements.”
■ Kink in the home water source line? Straighten the water
source line.
■ New installation? Flush and fill the water system.
■ Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.
■ Is a reverse osmosis water filtration system connected to
your cold water supply? See “Water Supply Requirements.”
Water is leaking from the dispenser
NOTE: One or two drops of water after dispensing is normal.
■ Glass not being held under the dispenser long enough?
Hold the glass under the dispenser for 2 to 3 seconds after
releasing the dispenser lever/pad.
■ New installation? Flush the water system. See “Prepare the
Water System” or “Water and Ice Dispensers.”
■ Recently changed water filter? Flush the water system. See
“Prepare the Water System” or “Water and Ice Dispensers.”
The dispenser water is not cool enough
(on some models)
NOTE: Water from the dispenser is chilled to only 50°F (10°C).
■ New installation? Allow 24 hours after installation for the
water supply to cool completely.
■ Recently dispensed large amount of water? Allow
24 hours for water supply to cool completely.
■ Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.
■ Refrigerator connected to a cold water pipe? Make sure
the refrigerator is connected to a cold water pipe. See “Water
Supply Requirements.”
ACCESSORIES
To order stainless steel cleaner or replacement filters, call
1-800-688-9900 and ask for the appropriate part number listed
below or contact your authorized MAYTAG
®
Appliances dealer.
In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish:
Order Part #4396095
Standard Base Filter Cartridge:
Order Part #4396841 (T2RFWG2 and P2RFWG2)
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
WARNING
13
WATER FILTER CERTIFICATIONS
14
PERFORMANCE DATA SHEETS
Base Grille Water Filtration System
Model T2WG2L/T2RFWG2 Capacity 200 Gallons (757 Liters)
Model T2WG2/T2RFWG2 Capacity 200 Gallons (757 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
■ It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
■ Use replacement filter T2RFWG2, part #4396841.
2010 suggested retail price of $39.99 U.S.A./$54.95 Canada.
Prices are subject to change without notice.
Model T2WG2L: Style 1 – When the filter indicator reads 10%,
order a new filter. When the indicator reads 0%, it is
recommended that you replace the filter.
Style 2 – When the filter indicator changes from green to yellow,
order a new filter. When the indicator changes from yellow to red,
it is recommended that you replace the filter.
Style 3 – When the water filter status display changes from
“GOOD” to “ORDER,” order a new filter. When the filter indicator
reads “REPLACE,” it is recommended that you replace the filter.
Style 4 – Press FILTER to check the status of your water filter. If
the filter indicator light is yellow, order a new filter. If the filter
indicator light is red, it is recommended that you replace the filter.
Model T2WG2: Change the water filter cartridge every 6 months.
If the water flow to the water dispenser or ice maker decreases
noticeably before 6 months have passed, replace the water filter
cartridge more often.
■ These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
■ The product is for cold water use only.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system.
■ Refer to the “Warranty” section for the Manufacturer’s name,
address and telephone number.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
Application Guidelines/Water Supply Parameters
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class II*; and against NSF/ANSI Standard 53 for the reduction of Mercury,
Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.
Substance Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Chlorine Taste/Odor
Particulate Class II
*
50% reduction
85% reduction
2.0182 mg/L
1333333 #/mL
2.0 mg/L ± 10%
At least 10,000 particles/mL
0.06 mg/L
6600 #/mL
**
0.0536 mg/L
2325 #/mL
97.03
99.51
97.34
99.83
Contaminant
Reduction
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Lead: @ pH 6.5***
Lead: @ pH 8.5***
0.010 mg/L
0.010 mg/L
0.1533 mg/L
0.1400 mg/L
0.15 mg/L ± 10%
0.15 mg/L ± 10%
0.0005 mg/L
0.0007 mg/L
0.0005 mg/L
0.0006 mg/L
99.67
99.50
99.67
99.57
Mercury: @ pH 6.5
Mercury: @ pH 8.5
0.002 mg/L
0.002 mg/L
0.0058 mg/L
0.0059 mg/L
0.006 mg/L ± 10%
0.006 mg/L ± 10%
0.0002 mg/L
0.0005 mg/L
0.0002 mg/L
0.0003 mg/L
96.54
91.57
96.54
94.92
Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L ± 10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L ± 10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L ± 10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00
Water Supply
Water Pressure
Water Temperature
Service Flow Rate
City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)
0.85 gpm (3.2 Lpm) @ 60 psi
*
**
***
Class II particle size: 1 um to <5 um
Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
Compliant for Lead reduction requirements under NSF/ANSI Standard 53 as tested by Pace Analytical Services, Inc.
® NSF is a registered trademark of NSF International.
15
Base Grille Water Filtration System
Model T1WG2L/T2RFWG2 Capacity 200 Gallons (757 Liters)
Model T1WG2/T2RFWG2 Capacity 200 Gallons (757 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
■ It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
■ Use replacement filter T2RFWG2, part #4396841.
2010 suggested retail price of $39.99 U.S.A./$54.95 Canada.
Prices are subject to change without notice.
Model T1WG2L: Style 1 – When the filter indicator reads 10%,
order a new filter. When the indicator reads 0%, it is
recommended that you replace the filter.
Style 2 – When the filter indicator changes from green to yellow,
order a new filter. When the indicator changes from yellow to red,
it is recommended that you replace the filter.
Style 3 – When the water filter status display changes from
“GOOD” to “ORDER,” order a new filter. When the filter indicator
reads “REPLACE,” it is recommended that you replace the filter.
Style 4 – Press FILTER to check the status of your water filter. If
the filter indicator light is yellow, order a new filter. If the filter
indicator light is red, it is recommended that you replace the filter.
Model T1WG2: Change the water filter cartridge every 6 months.
If the water flow to the water dispenser or ice maker decreases
noticeably before 6 months have passed, replace the water filter
cartridge more often.
■ These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
■ The product is for cold water use only.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system.
■ Refer to the “Warranty” section for the Manufacturer’s name,
address and telephone number.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
Application Guidelines/Water Supply Parameters
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class II*; and against NSF/ANSI Standard 53 for the reduction of Mercury,
Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.
Substance Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Chlorine Taste/Odor
Particulate Class II
*
50% reduction
85% reduction
2.0182 mg/L
1333333 #/mL
2.0 mg/L ± 10%
At least 10,000 particles/mL
0.06 mg/L
6600 #/mL
**
0.0536 mg/L
2325 #/mL
97.03
99.51
97.34
99.83
Contaminant
Reduction
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Lead: @ pH 6.5***
Lead: @ pH 8.5***
0.010 mg/L
0.010 mg/L
0.1533 mg/L
0.1400 mg/L
0.15 mg/L ± 10%
0.15 mg/L ± 10%
0.0005 mg/L
0.0007 mg/L
0.0005 mg/L
0.0006 mg/L
99.67
99.50
99.67
99.57
Mercury: @ pH 6.5
Mercury: @ pH 8.5
0.002 mg/L
0.002 mg/L
0.0058 mg/L
0.0059 mg/L
0.006 mg/L ± 10%
0.006 mg/L ± 10%
0.0002 mg/L
0.0005 mg/L
0.0002 mg/L
0.0003 mg/L
96.54
91.57
96.54
94.92
Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L ± 10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L ± 10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L ± 10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00
Water Supply
Water Pressure
Water Temperature
Service Flow Rate
City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)
0.5 gpm (1.9 Lpm) @ 60 psi
*
**
***
Class II particle size: 1 um to <5 um
Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
Compliant for Lead reduction requirements under NSF/ANSI Standard 53 as tested by Pace Analytical Services, Inc.
® NSF is a registered trademark of NSF International.
16
Base Grille Water Filtration System
Model P2WG2L/P2RFWG2 Capacity 200 Gallons (757 Liters)
Model P2WG2/P2RFWG2 Capacity 200 Gallons (757 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
■ It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
■ Use replacement filter P2RFWG2, part #4396841.
2010 suggested retail price of $39.99 U.S.A./$54.95 Canada.
Prices are subject to change without notice.
Model P2WG2L/P2WG2: Style 1 – When the filter indicator
reads 10%, order a new filter. When the indicator reads 0%, it is
recommended that you replace the filter.
Style 2 – When the filter indicator changes from green to yellow,
order a new filter. When the indicator changes from yellow to red,
it is recommended that you replace the filter.
Style 3 – When the water filter status display changes from
“GOOD” to “ORDER,” order a new filter. When the filter indicator
reads “REPLACE,” it is recommended that you replace the filter.
Style 4 – Press FILTER to check the status of your water filter. If
the filter indicator light is yellow, order a new filter. If the filter
indicator light is red, it is recommended that you replace the filter.
Change the water filter cartridge every 6 months. If the water
flow to the water dispenser or ice maker decreases noticeably
before 6 months have passed, replace the water filter cartridge
more often.
■ These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
■ The product is for cold water use only.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system.
■ Refer to the “Warranty” section for the Manufacturer’s name,
address and telephone number.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
Application Guidelines/Water Supply Parameters
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead,
Mercury, Benzene, Toxaphene, and O-dichlorobenzene.
Substance Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Chlorine Taste/Odor
Particulate Class I
*
50% reduction
85% reduction
1.909 mg/L
9700000 #/mL
2.0 mg/L ± 10%
At least 10,000 particles/mL
0.05 mg/L
2600 #/mL
**
<0.05 mg/L
62000 #/mL
>97.4
>97.6
>97.4
>99.4
Contaminant
Reduction
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Lead: @ pH 6.5
Lead: @ pH 8.5
0.010 mg/L
0.010 mg/L
143.33 ug/L
140 ug/L
0.15 mg/L ± 10%
0.15 mg/L ± 10%
1.0 ug/L
1.0 ug/L
1.0 ug/L
1.0 ug/L
>99.3
>99.3
>99.3
99.3
Mercury: @ pH 6.5
Mercury: @ pH 8.5
0.002 mg/L
0.002 mg/L
0.0058 mg/L
0.00646 mg/L
0.006 mg/L ± 10%
0.006 mg/L ± 10%
0.3 ug/L
1.4 ug/L
0.0002 mg/L
0.0004 mg/L
>96.5
76.3
96.5
88.1
Benzene 0.005 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.5 ug/L 0.0005 mg/L >96.5 >96.5
O-Dichlorobenzene 0.6 mg/L 1.83333 mg/L 1.8 mg/L ± 10% 4.8 ug/L 0.014 mg/L 99.7 99.9
Toxaphene 0.003 mg/L 0.016 mg/L 0.015 mg/L ± 10% 1 ug/L 0.001 mg/L >93.2 >93.2
Water Supply
Water Pressure
Water Temperature
Service Flow Rate
City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)
0.85 gpm (3.2 Lpm) @ 60 psi
*
**
Class I particle size: >0.5 um to <1 um
Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
® NSF is a registered trademark of NSF International.
17
Base Grille Water Filtration System
Model P1WG2L/P2RFWG2 Capacity 200 Gallons (757 Liters)
Model P1WG2/P2RFWG2 Capacity 200 Gallons (757 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
■ It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
■ Use replacement filter P2RFWG2, part #4396841.
2010 suggested retail price of $39.99 U.S.A./$54.95 Canada.
Prices are subject to change without notice.
Model P1WG2L/P1WG2: Style 1 – When the filter indicator
reads 10%, order a new filter. When the indicator reads 0%, it is
recommended that you replace the filter.
Style 2 – When the filter indicator changes from green to yellow,
order a new filter. When the indicator changes from yellow to red,
it is recommended that you replace the filter.
Style 3 – When the water filter status display changes from
“GOOD” to “ORDER,” order a new filter. When the filter indicator
reads “REPLACE,” it is recommended that you replace the filter.
Style 4 – Press FILTER to check the status of your water filter. If
the filter indicator light is yellow, order a new filter. If the filter
indicator light is red, it is recommended that you replace the filter.
Change the water filter cartridge every 6 months. If the water
flow to the water dispenser or ice maker decreases noticeably
before 6 months have passed, replace the water filter cartridge
more often.
■ These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
■ The product is for cold water use only.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system.
■ Refer to the “Warranty” section for the Manufacturer’s name,
address and telephone number.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
Application Guidelines/Water Supply Parameters
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead,
Mercury, Benzene, Toxaphene, and O-dichlorobenzene.
Substance Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Chlorine Taste/Odor
Particulate Class I
*
50% reduction
85% reduction
1.909 mg/L
5166666 #/mL
2.0 mg/L ± 10%
At least 10,000 particles/mL
0.05 mg/L
4200 #/mL
**
<0.05 mg/L
1900 #/mL
>97.4
>99.9
>97.4
>99.9
Contaminant
Reduction
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Average
Effluent
Minimum %
Reduction
Average %
Reduction
Lead: @ pH 6.5
Lead: @ pH 8.5
0.010 mg/L
0.010 mg/L
143.33 ug/L
150 ug/L
0.15 mg/L ± 10%
0.15 mg/L ± 10%
1.0 ug/L
1.0 ug/L
1.0 ug/L
1.0 ug/L
>99.3
>99.3
>99.3
99.3
Mercury: @ pH 6.5
Mercury: @ pH 8.5
0.002 mg/L
0.002 mg/L
0.0058 mg/L
0.00646 mg/L
0.006 mg/L ± 10%
0.006 mg/L ± 10%
0.3 ug/L
0.8 ug/L
0.0002 mg/L
0.0004 mg/L
94.8
88.5
96.4
94.9
Benzene 0.005 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.5 ug/L 0.0005 mg/L >96.7 >96.7
O-Dichlorobenzene 0.6 mg/L 1.83333 mg/L 1.8 mg/L ± 10% 160 ug/L 0.005 mg/L 91.1 96.5
Toxaphene 0.003 mg/L 0.016 mg/L 0.015 mg/L ± 10% 1 ug/L 0.001 mg/L >93.8 >93.8
Water Supply
Water Pressure
Water Temperature
Service Flow Rate
City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)
0.5 gpm (1.9 Lpm) @ 60 psi
*
**
Class I particle size: >0.5 um to <1 um
Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
® NSF is a registered trademark of NSF International.
18
MAYTAG
®
MAJOR APPLIANCE WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory specified
parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be
provided by a Maytag designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE
PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies only when the
major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this
limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in
a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair
house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty coverage.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance
with electrical or plumbing codes, or use of products not approved by Maytag.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results
from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.
6. Any food or medicine loss due to refrigerator or freezer product failures.
7. Pickup and delivery. This major appliance is intended to be repaired in your home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Maytag servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with
Maytag's published installation instructions.
11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot be
easily determined.
12. Discoloration, rust, or oxidation of stainless steel surfaces.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not
allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives
you specific legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives
you specific legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies. 6/08
For additional product information, in the U.S.A., visit www.maytag.com
In Canada, visit www.maytag.ca
If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may
contact Maytag at the number below.
Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of
the refrigerator compartment.
For assistance or service in the U.S.A., call 1-800-688-9900. In Canada, call 1-800-807-6777.
If you need further assistance, you can write to Maytag with any questions or concerns at the address below:
In the U.S.A.:
Maytag Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
In Canada:
Maytag Brand Home Appliances
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
Please keep these User Instructions and the model number information for future reference.
19
Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la
section DÉPANNAGE, veuillez visiter notre site Web www.maytag.com pour des informations supplémentaires. Si vous avez
toujours besoin d'assistance, veuillez nous téléphoner au 1-800-688-9900. Au Canada, visitez notre site Web www.maytag.ca ou
téléphonez-nous au 1-800-807-6777.
Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.
SÉCURITÉ DU RÉFRIGÉRATEUR
INSTRUCTIONS D'UTILISATION DU
RÉFRIGÉRATEUR
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
AVERTISSEMENT :
réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :
Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
■ Ne pas enlever la broche de liaison à la terre.
■ Ne pas utiliser un adaptateur.
■ Ne pas utiliser un câble de rallonge.
■ Débrancher la source de courant électrique avant l'entretien.
■ Replacer pièces et panneaux avant de faire la remise en marche.
■ Enlever les portes de votre vieux réfrigérateur.
■ Utiliser un produit de nettoyage ininflammable.
■ Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
■ Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
■ Débrancher le réfrigérateur avant l'installation de la
machine à glaçons (seulement pour modèles prêts à
recevoir une machine à glaçons).
■ Utiliser un verre robuste pour prendre des glaçons (sur
certains modèles).
■ Ne pas heurter les portes en verre du réfrigérateur (sur
certains modèles).
20
INSTRUCTIONS D'INSTALLATION
Déballage du réfrigérateur
Retirer les matériaux d’emballage. Ne pas utiliser d'instruments
coupants, d'alcool à friction, de liquides inflammables ou de
nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces
produits peuvent endommager la surface de votre réfrigérateur.
Pour plus de renseignements, voir “Sécurité du réfrigérateur”.
Exigences d'emplacement
Pour obtenir une aération appropriée pour votre réfrigérateur,
laisser un espace de ¹⁄₂" (1,25 cm) de chaque côté et au sommet.
Laisser un espace de 1" (2,54 cm) derrière le réfrigérateur. Si
votre réfrigérateur comporte une machine à glaçons, s’assurer
qu’un espace additionnel est prévu à l’arrière pour permettre les
raccordements des conduits d’eau. En cas d’installation du
réfrigérateur près d’un mur fixe, laisser un minimum de 2"
(5,08 cm) de chaque côté (selon le modèle) pour permettre à la
porte de s’ouvrir sans obstruction.
Mise au rebut de votre vieux réfrigérateur
IMPORTANT : L'emprisonnement et l'étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs jetés ou
abandonnés sont encore dangereux, même s'ils sont laissés
abandonnés pendant “quelques jours seulement”. Si vous vous
débarrassez de votre vieux réfrigérateur, veuillez suivre les
instructions suivantes pour aider à éviter les accidents.
Avant de jeter votre vieux réfrigérateur ou congélateur :
■ Enlever les portes.
■ Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
AVERTISSEMENT
Risque de suffoquer
Enlever les portes de votre vieux réfrigérateur.
Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Déplacement de votre réfrigérateur :
Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
AVERTISSEMENT
1
/
2" (1,25 cm)
2" (5,08 cm)
21
REMARQUES :
■ Il est recommandé de ne pas installer le réfrigérateur près
d'un four, d'un radiateur ou de toute autre source de chaleur.
Ne pas installer le réfrigérateur dans un endroit où la
température baissera au-dessous de 55°F (13°C).
■ La largeur de la cavité d’encastrement doit être d’au moins
36" (91,44 cm) pour l’installation du produit. Cependant, si le
produit est placé contre une paroi relativement longue et si on
veut pouvoir retirer les bacs à légumes, il convient d’élargir la
cavité de 18" (45,72 cm). On recommande donc une cavité
d’encastrement d’une largeur totale de 54" (137,16 cm).
Spécifications électriques
Avant de placer le réfrigérateur à son emplacement final, il est
important de vous assurer d'avoir la connexion électrique
appropriée.
Méthode recommandée de mise à la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise à la terre, est nécessaire. Il est recommandé d'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur.
Utiliser une prise murale qui ne peut pas être mise hors circuit à
l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.
REMARQUE : Avant d'exécuter tout type d'installation,
nettoyage ou remplacement d'une ampoule d'éclairage, tourner
la commande (réglage du thermostat, du réfrigérateur ou du
congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite
le réfrigérateur de la source d'alimentation électrique. Lorsque
vous avez terminé, reconnecter le réfrigérateur à la source
d'alimentation électrique et tourner de nouveau la commande
(réglage du thermostat, du réfrigérateur ou du congélateur selon
le modèle) au réglage désiré. Voir “Utilisation des commandes”.
Spécifications de l’alimentation en eau
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
OUTILLAGE REQUIS :
REMARQUE : Votre marchand de réfrigérateurs présente une
trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄"
(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,
s’assurer que le robinet d’arrêt à étrier est conforme à vos codes
locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier
de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau
et cause une obstruction plus facilement.
IMPORTANT :
■ Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■ Utiliser un tube en cuivre et vérifier s’il a des fuites. Installer
les tubes en cuivre seulement à des endroits où la
température se maintient au-dessus du point de congélation.
Pression de l'eau
Une alimentation en eau froide avec une pression entre 30 et
120 lb/po
2
(207 et 827 kPa) est nécessaire pour faire fonctionner
le distributeur d'eau et la machine à glaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifié agréé.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau entre le
système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po² (276 à
414 kPa).
Si la pression de l'eau au système d'osmose inverse est
inférieure à 40 à 60 lb/po
2
(276 à 414 kPa) :
■ Vérifier si le filtre à sédiment du système d'osmose inverse
est bloqué et le remplacer si nécessaire.
■ Laisser le réservoir du système d'osmose inverse se remplir
après une utilisation intense.
■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci
peut réduire encore plus la pression de l'eau lorsqu'elle est
utilisée avec un système d'osmose inverse. Retirer la
cartouche du filtre à eau. Voir “Système de filtration d'eau”.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
■ Tournevis à lame plate
■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou
deux clés à molette
■ Tourne-écrou de ¹⁄₄"
■ Foret de ¹⁄₄"
■ Perceuse sans fil
22
Raccordement de la canalisation d'eau
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit mettre en marche le réfrigérateur avant
qu’il soit raccordé à la canalisation d’eau, placer la commande de
la machine à glaçons à la position OFF (arrêt).
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de
¹⁄₂" (1,27 cm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit d’une canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ceci
permet de tenir le point de perçage à l'écart de l'eau et
d'empêcher les sédiments qu’on trouve normalement
dans l’eau de s’accumuler dans le robinet d’arrêt.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur à l’arrière du
réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur
de 7 pi (2,1 m) pour permettre le déplacement du
réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de
¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube
soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄"
(6,35 mm) dans le tuyau de canalisation d’eau froide choisi.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que l'extrémité de sortie du robinet est
bien engagée dans le trou de ¹⁄₄" (6,35 mm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
7. Enfiler l’écrou et la bague de compression sur le tube en
cuivre comme on le voit sur l’illustration. Insérer l’extrémité
du tube aussi loin que possible dans l'extrémité de sortie du
robinet. Visser l’écrou de compression sur l'extrémité de
sortie avec une clé à molette. Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la pièce en plastique fixée au point d’arrivée du
robinet d’eau.
3. Connecter le tube en cuivre à la valve d'arrivée d’eau en
utilisant un écrou et une bague de compression tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
4. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d’endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
5. OUVRIR le robinet d’arrêt.
6. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d’entrée
d’eau) ou les écrous qui coulent.
7. La machine à glaçons est équipée d’un filtre à eau incorporé.
Si la qualité de l’eau distribuée localement nécessite un
deuxième filtre à eau, installer ce dernier dans la canalisation
d'eau de ¼" (6,35 mm) au niveau de l'un des raccords du
tuyau. On peut obtenir un tel filtre à eau chez le marchand
d’appareils électroménagers le plus proche.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d’eau gris à
l’arrière du réfrigérateur.
3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez
long, un raccord de ¼" x ¼" (6,35 mm x 6,35 mm) est
nécessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser l'écrou fourni sur le
raccord à l'extrémité du tube de cuivre.
REMARQUE : Serrer l'écrou à la main. Ensuite, le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.
A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
A
B
C
DEF
G
A. Bride du tube
B. Vis de bride de tube
C.Tube en cuivre
D. Écrou de compression
E. Valve d'entrée d'eau
A. Conduit vers le réfrigérateur
B. Écrou (fourni)
C. Renflement
D. Raccord (à acheter)
E. Virole (à acheter)
F. Écrou (à acheter)
G. Canalisation
d'eau du domicile
A
C
B
D
E
A B C D E F G
23
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.
Style 3
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter le bouchon du tube d’eau gris.
3. À l’aide d’un écrou et d’une bague de compression, fixer le
tube de cuivre à l'arrivée d'eau.
4. Une fois le tube fixé, serrer l’écrou de compression. Ne pas
serrer excessivement.
5. Vérifier le raccordement en tirant sur le tube en cuivre. Ouvrir
l’arrivée d’eau alimentant le réfrigérateur. Inspecter pour
rechercher les fuites. Serrer tous les raccords ou les écrous
qui coulent.
Achever l’installation
1. Brancher sur une prise à 3 alvéoles reliée à la terre.
2. Vider le système d’eau. Voir “Préparer le système d'eau” ou
“Distributeurs d'eau et de glaçons”.
REMARQUE : Attendre 24 heures pour produire la première
quantité de glaçons. Attendre 3 jours pour que le bac à glaçons
se remplisse entièrement.
UTILISATION
DU RÉFRIGÉRATEUR
Utilisation des commandes
Les commandes du réfrigérateur et du congélateur se trouvent
sur le tableau de distribution.
IMPORTANT : L’écran d’affichage sur le tableau de commande
du distributeur s’éteint automatiquement et entre au mode
“veille” lorsque les boutons de commande et les leviers de
distribution n’ont pas été utilisés pendant au moins 2 minutes. Le
fait d’appuyer une fois sur un bouton de commande au mode
“veille” réactive uniquement l’écran d’affichage, sans modifier les
réglages. Après réactivation, n’importe quel réglage peut alors
être modifié. Si aucune modification n’est apportée dans les
2 minutes qui suivent, l’affichage passe de nouveau au mode
“veille”.
■ Appuyer sur n’importe quel bouton de commande sur le
tableau de distribution pour activer l'écran d’affichage.
L’écran d’accueil apparaît tel qu’indiqué.
Ajustement des commandes
Pour votre confort, les commandes du réfrigérateur et du
congélateur sont préréglées à l’usine. Lors de l’installation initiale
du réfrigérateur, s’assurer que les commandes sont encore
préréglées au “réglage moyen”. Les points de réglage
recommandés par l’usine sont 37°F (3°C) pour le réfrigérateur et
0°F (-18°C) pour le congélateur.
IMPORTANT :
■ Attendre 24 heures avant d’ajouter des aliments dans le
réfrigérateur. Si on ajoute des aliments alors que le
réfrigérateur n’a pas complètement refroidi, les aliments
risquent de s’abîmer.
REMARQUE : Ajuster la commande sur un réglage plus froid
que celui qui est recommandé ne refroidira pas les
compartiments plus rapidement.
■ Si la température est trop tiède ou trop froide dans le
réfrigérateur ou le congélateur, vérifier d’abord les évents
pour s’assurer qu’ils ne sont pas bloqués, avant de régler les
commandes.
■ Les réglages préréglés devraient être corrects pour
l’utilisation domestique normale. Les réglages sont faits
correctement lorsque le lait ou le jus sont aussi froids que
vous l’aimez et lorsque la crème glacée est ferme.
■ Attendre au moins 24 heures entre les ajustements. Vérifier
de nouveau les températures avant de procéder à d’autres
ajustements.
A. Bouchon
B. Arrivée d’eau
B
A
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
24
Pour visualiser et ajuster les points de réglage, appuyer pendant
3 secondes sur la touche TEMP (température). Lorsque le mode
de réglage est activé, les données d’ajustement apparaissent sur
l’écran d’affichage.
REMARQUE : Pour visualiser les températures en Celsius,
appuyer sur la touche LIGHT (éclairage) lorsque le mode de
réglage est activé. Pour revenir au mode d’affichage en
Fahrenheit, appuyer de nouveau sur LIGHT.
■ Lorsque le mode de réglage est activé, l’écran d’affichage
indique le point de réglage du réfrigérateur et “FRIDGE”
(réfrigérateur) apparaît.
■ Appuyer sur LOCK (verrouillage) pour augmenter le point de
réglage, ou sur FAST ICE (glace rapides) pour le réduire.
■ Après avoir fini de visualiser (et d’ajuster, si désiré) le point de
réglage du réfrigérateur, appuyer sur TEMP (température)
pour modifier l’affichage et faire apparaître le point de réglage
du congélateur. Une fois le changement de zone effectué,
“FREEZER” (congélateur) apparaît sur l’écran d’affichage.
■ Appuyer sur LOCK (verrouillage) pour augmenter le point de
réglage, ou sur FAST ICE pour le réduire.
■ Après avoir fini de visualiser (et d’ajuster, si désiré) les points
de réglage du réfrigérateur et du congélateur, appuyer sur
FILTER (filtre) pour sauvegarder les réglages.
REMARQUE : Pour sortir sans sauvegarder les
modifications, appuyer sur ICE TYPE (type de glace) à tout
moment à partir du mode de réglage ou laisser 60 secondes
d’inactivité s’écouler; le mode de réglage s’éteindra
automatiquement.
Pour ajuster les points de réglage de température, utiliser le
tableau suivant comme guide.
La gamme de valeurs de réglage pour le réfrigérateur va de 33°F
à 45°F (0°C à 7°C). La gamme de valeurs de réglage pour le
congélateur va de -5°F à 5°F (-21°C à -15°C).
Refroidissement On/Off (marche/arrêt)
Ni le réfrigérateur, ni le congélateur ne refroidiront lorsque le
refroidissement est désactivé.
■ Pour désactiver le refroidissement, appuyer simultanément
sur les boutons LOCK (verrouillage) et FILTER (filtre) pendant
3 secondes.
IMPORTANT : Afin d’éviter de verrouiller le distributeur ou de
modifier des réglages involontairement, veiller à appuyer sur
les deux boutons exactement au même moment.
Lorsque le refroidissement est désactivé, “COOLING OFF”
(refroidissement désactivé) apparaît sur l’écran d’affichage.
■ Appuyer de nouveau pendant 3 secondes sur LOCK
(verrouillage) et FILTER (filtre) pour réactiver le
refroidissement.
Caractéristiques supplémentaires
Fast Ice (glace rapides)
La caractéristique Fast Ice est utile lors de périodes temporaires
d'utilisation intense de glaçons en augmentant la production de
glaçons sur une période de 24 heures.
IMPORTANT : Cette caractéristique ne fonctionne que si la
machine à glaçons est en marche. Voir “Machine à glaçons et
bac d’entreposage”.
■ Appuyer sur la touche FAST ICE pour activer la
caractéristique de glace rapides. Lorsque cette
caractéristique est activée, l’icône “Fast Ice” apparaît sur
l’écran d’affichage du distributeur. Le réglage Fast Ice
demeure activé pendant 24 heures à moins d’être annulé
manuellement.
■ Pour désactiver manuellement la caractéristique Fast Ice,
appuyer de nouveau sur FAST ICE ou ajuster le point de
réglage de température du congélateur. L’icône Fast Ice
disparaît lorsque cette caractéristique est désactivée.
REMARQUE : Si l’on désire une production accrue de glaçons
en permanence, placer le point de réglage du congélateur à un
réglage inférieur. Le réglage du congélateur à une température
plus froide peut rendre certains aliments, comme la crème
glacée, plus durs.
Alarme de porte entrouverte
La caractéristique d'alarme de porte entrouverte fait entendre un
signal d'alarme lorsque la porte du réfrigérateur ou du
congélateur est ouverte pendant 5 minutes et que le système de
refroidissement fonctionne. L’alarme retentira toutes les
2 minutes. Fermer les deux portes pour l’arrêter. La
caractéristique se réinitialise ensuite et se réactive si l’une des
deux portes est de nouveau laissée ouverte pendant 5 minutes.
REMARQUE : Pour que l’alarme sonore cesse de retentir tout en
gardant les portes ouvertes, comme lors du nettoyage de
l’intérieur du réfrigérateur, appuyer sur n’importe quel bouton sur
le tableau de commande. Le son de l’alarme sera
temporairement supprimé, mais l’icône de porte entrouverte
restera affichée sur le tableau de commande du distributeur.
CONDITION : AJUSTEMENT DE LA
TEMPÉRATURE :
RÉFRIGÉRATEUR trop froid Réglage du RÉFRIGÉRATEUR
1° plus haut
RÉFRIGÉRATEUR trop tiède Réglage du RÉFRIGÉRATEUR
1° plus bas
CONGÉLATEUR trop froid Réglage du CONGÉLATEUR
1° plus haut
CONGÉLATEUR trop tiède /
Trop peu de glaçons
Réglage du CONGÉLATEUR
1° plus bas
save
25
Commande de température dans
le tiroir convertible
(sur certains modèles)
La commande peut être ajustée pour un refroidissement
approprié des viandes ou des légumes. L’air à l’intérieur du
contenant est refroidi pour éviter les "petits espaces" de
congélation et peut être réglé pour garder les viandes aux
températures de conservation de 28° à 32°F (de -2° à 0°C)
recommandées par l’Office national du bétail et des viandes. Le
tiroir convertible pour légumes/viande est préréglé au réglage
pour viande le plus bas.
Conservation de la viande :
Régler la commande sur l'un des trois réglages MEAT (viande)
pour conserver la viande à sa température de conservation
optimale.
Conservation des légumes :
Régler la commande à VEG (légumes) pour conserver les
légumes à leurs températures de conservation optimales.
REMARQUE : Si les aliments commencent à geler, déplacer la
commande vers la gauche (moins froid). Ne pas oublier
d'attendre 24 heures entre les ajustements.
Réglage de l'humidité dans le bac à légumes
(sur certains modèles)
On peut contrôler le degré d'humidité dans le bac à légumes
étanche. La commande peut être ajustée à n'importe quel
réglage entre LOW et HIGH.
LOW/bas (ouvert) pour une meilleure conservation des fruits et
légumes à pelures.
HIGH/haut (fermé) pour une meilleure conservation des légumes
à feuilles frais.
Compartiment fraîcheur dans la porte
(sur certains modèles)
De l'air froid du congélateur passe directement dans le
compartiment de la porte du réfrigérateur situé sous les évents.
REMARQUE : Le compartiment à produits laitiers et le porte-
canettes ne sont pas associés à la caractéristique Compartiment
fraîcheur dans la porte.
Commande du compartiment fraîcheur dans la porte
La commande du compartiment fraîcheur se trouve sur le côté
gauche du compartiment de réfrigération.
■ Déplacer le bouton de commande du compartiment fraîcheur
vers la gauche pour réduire la circulation d'air froid dans le
compartiment et le rendre ainsi moins froid.
■ Déplacer le bouton de commande du compartiment fraîcheur
vers la droite pour augmenter la circulation d'air froid dans le
compartiment et le rendre ainsi plus froid.
Distributeurs d’eau et de glaçons
IMPORTANT : Après avoir raccordé le réfrigérateur à une source
d’alimentation en eau ou remplacé le filtre à eau, vidanger le
circuit d’eau. Utiliser un récipient robuste pour appuyer sur le
levier du distributeur d’eau pendant 5 secondes, puis relâcher le
levier pendant 5 secondes. Répéter l’opération jusqu’à ce que
l’eau commence à couler. Une fois que l’eau commence à couler,
continuer d'appuyer puis de relâcher le levier du distributeur
(appui pendant 5 secondes, relâchement pendant 5 secondes)
jusqu’à ce qu’un total de 3 gal. (12 L) soit distribué. Ceci évacue
l'air du filtre et du système de distribution d’eau et prépare le filtre
à eau pour utilisation. Une vidange supplémentaire peut être
nécessaire dans certains domiciles. Pendant l'évacuation de l'air
du système, de l'eau peut gicler du distributeur.
REMARQUES :
■ Le système de distribution ne fonctionne pas lorsque la porte
du congélateur est ouverte.
■ Accorder 24 heures pour que le réfrigérateur se refroidisse et
refroidisse l'eau.
■ Accorder 24 heures pour produire la première quantité de
glaçons. Jeter les trois premières quantités de glaçons
produites.
■ L’écran d’affichage sur le tableau de commande du
distributeur s’éteint automatiquement et entre au mode
“veille” lorsque les boutons de commande et les leviers de
distribution n’ont pas été utilisés pendant au moins
2 minutes. Le fait d’appuyer une fois sur un bouton de
commande au mode “veille” réactive uniquement l’écran
d’affichage, sans modifier les réglages. Après réactivation,
n’importe quel réglage peut alors être modifié. Si aucune
modification n’est apportée dans les 2 minutes qui suivent,
l’affichage passe de nouveau au mode “veille”.
Le distributeur d'eau
IMPORTANT : Puiser une quantité suffisante d'eau chaque
semaine pour maintenir un approvisionnement frais.
Distribution d’eau :
1. Appuyer un verre robuste contre le levier du distributeur
d’eau.
2. Retirer le verre pour arrêter la distribution.
Le distributeur de glaçons
La glace tombe du bac d'entreposage de la machine à glaçons
dans le congélateur lorsqu'on appuie sur le levier du distributeur.
Pour éteindre la machine à glaçons, voir “Machine à glaçons et
bac d'entreposage”.
La machine à glaçons peut produire à la fois de la glace
concassée et des glaçons. Avant toute distribution de glace,
sélectionner le type de glace préféré avec le bouton ICE TYPE
(type de glace).
L’écran d’affichage indique le type de glace sélectionné.
A. Commande du compartiment fraîcheur dans la porte
A
CRUSHED
(Glace concassée)
CUBED
(Glaçons)
26
Pour de la glace concassée, les glaçons sont concassés avant
d'être distribués. Cette action peut causer un court délai lors de
la distribution de glace concassée. Le bruit du broyeur de
glaçons est normal et la dimension des morceaux de glace peut
varier. Lorsqu'on passe du mode glace concassée au mode
glaçons, quelques onces de glace concassée sont distribuées
avec les premiers glaçons.
Distribution de glace :
1. S'assurer que le type de glaçons désiré est bien sélectionné.
Pour passer de glaçons à glace concassée, appuyer sur
ICE TYPE (type de glace).
2. Appuyer un verre robuste contre le levier de distribution de
glaçons. Tenir le verre près de l'ouverture du distributeur pour
que les glaçons ne tombent pas à côté du verre.
IMPORTANT : Il n'est pas nécessaire d'exercer une pression
importante sur le levier pour activer le distributeur de
glaçons. Une pression forte ne donne pas une distribution
plus rapide de glaçons ou des quantités plus grandes.
3. Retirer le verre pour arrêter la distribution.
REMARQUE : La distribution de glaçons peut se poursuivre
jusqu'à 10 secondes après que le verre a été éloigné du
levier. Le distributeur peut continuer à faire du bruit pendant
quelques secondes après la distribution.
La lampe du distributeur
Lorsqu'on utilise le distributeur, la lampe s'allume
automatiquement. Pour avoir la lumière allumée en permanence,
sélectionner ON ou DIM. L’écran d’affichage indique le mode
sélectionné.
ON (marche) : Appuyer sur LIGHT (lumière) pour allumer la
lampe du distributeur.
DIM (faible luminosité) : Appuyer sur LIGHT une deuxième fois
pour sélectionner le mode DIM. La lampe du distributeur restera
allumée, mais à une intensité plus faible.
OFF (arrêt) : Appuyer sur LIGHT une troisième fois pour éteindre
la lampe du distributeur.
Les lampes du distributeur sont des DEL qui ne peuvent pas être
remplacées. Si les lampes du distributeur ne fonctionnent pas,
voir la section “Dépannage” pour plus d'informations.
Le verrouillage du distributeur
Le distributeur peut être verrouillé pour un nettoyage facile ou
pour éviter la distribution involontaire par de jeunes enfants ou
des animaux de compagnie.
REMARQUE : La caractéristique de verrouillage ne coupe pas le
courant électrique au réfrigérateur, à la machine à glaçons ou à la
lumière du distributeur. Cela désactive tout simplement les
commandes et les leviers du distributeur. Pour éteindre la
machine à glaçons, voir “Machine à glaçons et bac
d'entreposage”.
■ Appuyer sur LOCK pendant 3 secondes pour verrouiller le
distributeur.
■ Appuyer à nouveau sur LOCK pour déverrouiller le
distributeur.
L’écran d’affichage indique si le distributeur est verrouillé.
Machine à glaçons et bac d'entreposage
(sur certains modèles)
Mise en marche/arrêt de la machine à glaçons
Le commutateur On/Off se trouve en haut, à droite du
compartiment de congélation.
■ Pour mettre en marche la machine à glaçons, glisser le
commutateur vers la position ON (vers la gauche).
■ Pour arrêter manuellement la machine à glaçons, glisser le
commutateur vers la position OFF (vers la droite).
REMARQUE : La machine à glaçons comporte un système
d'arrêt automatique. Le détecteur de la machine à glaçons
arrêtera automatiquement la production de glaçons mais le
commutateur restera en position ON (vers la gauche).
À NOTER :
■ Accorder 24 heures pour produire la première quantité de
glaçons. Jeter les trois premières quantités de glaçons
produites.
■ La qualité de vos glaçons dépend de la qualité de l'eau
fournie à votre machine à glaçons. Éviter de brancher la
machine à glaçons à un approvisionnement d'eau adoucie.
Les produits chimiques adoucisseurs d'eau (tels que le sel)
peuvent endommager des pièces de la machine à glaçons et
causer une piètre qualité des glaçons. Si une alimentation
d'eau adoucie ne peut pas être évitée, s'assurer que
l'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
■ Ne pas utiliser un objet pointu pour briser les glaçons dans le
bac. Cette action peut endommager le bac et le mécanisme
du distributeur.
■ Ne pas garder quoi que ce soit sur le dessus ou dans la
machine à glaçons ou dans le bac à glaçons.
ON
(Marche)
DIM
(Faible luminosité)
Risque de coupure
Utiliser un verre robuste pour prendre des glaçons.
Le non-respect de cette instruction peut causer
des coupures.
AVERTISSEMENT
LOCKED
(Verrouillé)
UNLOCKED
(Déverrouillé)
27
Pour retirer et réinstaller le bac à glaçons
1. Tenir la base du bac à glaçons à deux mains et appuyer sur le
bouton de déverrouillage pour pouvoir soulever et retirer le
bac.
REMARQUE : Il n'est pas nécessaire de pousser le
commutateur de la machine à glaçons vers la position OFF
(vers la droite) lorsqu'on enlève le bac. Le couvercle du
détecteur (“porte à clapet”), sur la paroi gauche du
congélateur, interrompt la production de glaçons lorsque la
porte est ouverte ou que le bac n'est pas en place.
2. Remettre le bac sur la porte et appuyer vers le bas pour le
remettre bien en place.
Système de filtration de l'eau
(sur certains modèles)
Témoin lumineux de l'état du filtre à eau
(sur certains modèles)
Le témoin lumineux de l'état du filtre à eau vous permettra de
savoir quand changer votre filtre à eau.
■ Lorsque l’affichage du témoin du filtre à eau sur le tableau de
commande passe à “ORDER” (commander), ceci indique
qu’il est presque temps de changer la cartouche du filtre
à eau.
■ Remplacer la cartouche du filtre à eau lorsque l’écran
d’affichage indique “REPLACE” (remplacer).
Si le débit d’eau vers le distributeur d’eau ou la machine à
glaçons décroît de manière sensible, il convient de changer le
filtre plus tôt. Le filtre doit être remplacé au moins tous les 6 mois
selon la qualité de l’eau et l’utilisation.
■ Après avoir changé le filtre à eau, régler de nouveau le témoin
lumineux du filtre à eau en appuyant sur FILTER pendant
3 secondes. Une fois le système réinitialisé, les icônes
“ORDER” (commander) et “REPLACE” (remplacer)
disparaissent de l’écran d’affichage.
Remplacement du filtre à eau
1. Appuyer sur le bouton d'éjection pour libérer le filtre de la
grille de la base.
2. Tirer sur le filtre tout droit vers l'extérieur.
3. Tourner le couvercle dans le sens antihoraire pour l'enlever
du filtre.
IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre
réfrigérateur. Conserver le couvercle pour l'utiliser avec le
filtre de rechange.
4. Aligner l'arête sur le couvercle avec la flèche sur le nouveau
filtre et tourner le couvercle jusqu'à ce qu'il s'enclenche en
place.
REMARQUE : Il est possible de faire fonctionner le
distributeur sans utiliser de filtre. L'eau ne sera pas filtrée.
Simplement insérer le couvercle tout droit dans la grille de la
base et le tourner jusqu'à ce qu'il soit bien en place.
5. Enlever les couvercles des anneaux d'étanchéité. S'assurer
que les anneaux d'étanchéité sont toujours en place une fois
que les couvercles sont retirés.
6. Enfoncer le filtre dans la grille de la base. Le bouton
d'éjection ressortira lorsque le filtre sera complètement
engagé.
7. Vidanger le système de distribution d'eau. Voir “Distributeurs
d'eau et de glaçons”.
ENTRETIEN DU
RÉFRIGÉRATEUR
Nettoyage
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour éviter une accumulation d'odeurs. Essuyer
les renversements immédiatement.
IMPORTANT : Comme l’air circule entre les deux sections,
toutes les odeurs formées dans une section seront transférées à
l’autre. Vous devez nettoyer à fond les deux sections pour
éliminer les odeurs. Pour éviter le transfert d'odeurs et
l'assèchement des aliments, envelopper ou recouvrir
hermétiquement les aliments.
Nettoyage de votre réfrigérateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs ou
puissants tels que les nettoyants à vitre en atomiseurs,
nettoyants à récurer, liquides inflammables, cires nettoyantes,
détergents concentrés, eau de Javel ou nettoyants contenant du
pétrole sur les pièces en plastique, les garnitures intérieures et de
portes ou les joints de portes. Ne pas utiliser d'essuie-tout,
tampons à récurer ou autres outils de nettoyage abrasifs.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes à fond. Utiliser une éponge propre ou un
linge doux et un détergent doux dans de l'eau tiède.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant
ou après le système.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
28
3. Laver les surfaces extérieures en acier inoxydable ou en
métal peint avec une éponge propre ou un linge doux et un
détergent doux dans de l'eau tiède.
4. Sur certains modèles, laver les panneaux en verre de la porte
avec une éponge propre ou un linge doux et un détergent
doux dans de l'eau tiède.
REMARQUE : Ne pas cogner de casseroles, poêles,
meubles, jouets ou autres objets contre le verre. Le fait de
donner des coups contre le verre, de l’érafler, le secouer ou
d’exercer une pression dessus peut fragiliser sa structure et
le rendre plus susceptible de se briser ultérieurement.
5. Le condenseur n'a pas besoin d'être nettoyé souvent dans
des conditions de fonctionnement normales. Si
l'environnement est particulièrement graisseux, poussiéreux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait être nettoyé tous les deux ou trois mois
pour assurer une efficacité maximum.
Si vous avez besoin de nettoyer le condenseur :
■ Retirer la grille de la base. Voir les instructions “Dépose
de la porte”, soit dans les instructions d'utilisation, soit
sur la feuille d’instructions fournie séparément avec le
réfrigérateur.
■ Utiliser un aspirateur à brosse douce pour nettoyer la
grille, les endroits ouverts derrière la grille et la surface à
l'avant du condenseur.
■ Replacer la grille de la base lorsqu’on a terminé.
6. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Remplacement des ampoules d’éclairage
REMARQUE : Votre réfrigérateur ne pourra pas accommoder
toutes les ampoules pour les appareils ménagers. S’assurer de
faire le remplacement par une ampoule de grosseur, de forme et
de puissance semblables. Les ampoules de remplacement sont
disponibles chez votre marchand.
■ Les lampes du distributeur sont des DEL qui ne peuvent
pas être remplacées.
■ Sur certains modèles, les lampes intérieures sont des
DEL qui ne peuvent pas être remplacées.
■ Sur certains modèles, les lampes intérieures nécessitent
une ampoule de 40 watts.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Enlever le protecteur d’ampoule s’il y a lieu.
REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver
à l’eau tiède et avec un détergent liquide. Bien rincer et
sécher le protecteur d’ampoule.
3. Enlever l’ampoule d’éclairage et la remplacer par une de
même taille, forme et puissance.
4. Replacer le protecteur d’ampoule s'il y a lieu.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
AVERTISSEMENT
Risque de bris de verre
Ne pas heurter les portes en verre du réfrigérateur.
Protéger la surface et les rebords de verre durant
l'installation ou la dépose des portes.
Le non-respect de cette instruction peut entraîner de
graves blessures aux yeux ou de légères coupures.
29
DÉPANNAGE
Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)
pour éviter le coût d’un appel de service.
Aux É.-U., www.maytag.com Au Canada, www.maytag.ca
Fonctionnement du réfrigérateur
Le réfrigérateur ne fonctionne pas
■ Le cordon d'alimentation électrique est-il débranché?
Brancher sur une prise à 3 alvéoles reliée à la terre.
■ La prise électrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
■ Un fusible est-il grillé ou un disjoncteur s'est-il
déclenché? Remplacer le fusible ou réenclencher le
disjoncteur. Si le problème persiste, appeler un électricien.
■ Les commandes sont-elles en marche? S'assurer que les
commandes du réfrigérateur sont en marche. Voir “Utilisation
des commandes”.
■ S'agit-il d'une nouvelle installation? Accorder 24 heures
après l'installation pour que le réfrigérateur se refroidisse
complètement.
REMARQUE : Le fait d'ajuster les commandes de
température sur le réglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
Il se peut que votre nouveau réfrigérateur fonctionne plus
longtemps que l'ancien grâce à son compresseur à haute
efficacité et ses ventilateurs. Le réfrigérateur peut fonctionner
plus longtemps encore si la température de la pièce est chaude,
si une importante quantité de nourriture y est ajoutée, si les
portes sont fréquemment ouvertes ou si elles ont été laissées
ouvertes.
Le réfrigérateur est bruyant
Le bruit des réfrigérateurs a été réduit au cours des années. Du
fait de cette réduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau réfrigérateur qui n'avaient
pas été décelés avec votre ancien modèle. Voici une liste des
sons normaux accompagnés d'une explication.
■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau
s'ouvre pour remplir la machine à glaçons
■ Pulsation - les ventilateurs/le compresseur se règlent afin
d'optimiser la performance
■ Cliquetis - écoulement de liquide réfrigérant, mouvement
des conduites d'eau ou d'objets posés sur le dessus du
réfrigérateur
■ Grésillement/gargouillement - de l'eau tombe sur l'élément
de chauffage durant le programme de dégivrage
■ Bruit d'éclatement - contraction/expansion des parois
internes, particulièrement lors du refroidissement initial
■ Bruit d'écoulement d'eau - peut être entendu lorsque la
glace fond lors du programme de dégivrage et que l'eau
s'écoule dans le plateau de dégivrage
■ Grincement/craquement - se produit lorsque la glace est
éjectée du moule à glaçons
Les portes ne ferment pas complètement
■ La porte est-elle bloquée en position ouverte? Déplacer
les emballages d'aliments pour libérer la porte.
■ Un compartiment ou une tablette bloquent-ils le
passage? Replacer le compartiment ou la tablette en
position correcte.
Les portes sont difficiles à ouvrir
■ Les joints collent-ils ou sont-ils sales? Nettoyer les joints
au savon doux et à l'eau tiède.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
30
Le réfrigérateur bascule et n’est pas stable
■ Que dois-je faire si le réfrigérateur bascule et n’est pas
stable? Pour stabiliser le réfrigérateur, retirer la grille de la
base et abaisser les pieds de nivellement jusqu’à ce qu’ils
touchent le plancher. Voir les instructions “Dépose de la
porte”, soit dans les instructions d'utilisation, soit sur la feuille
d’instructions fournie séparément avec le réfrigérateur.
Les ampoules ne fonctionnent pas
■ Une ampoule est-elle desserrée dans la douille ou grillée?
Voir “Remplacement des ampoules d'éclairage”.
■ La lumière du distributeur est-elle réglée à OFF (arrêt)?
Sur certains modèles, la lumière du distributeur ne fonctionne
que si l’on appuie sur un levier/la plaque du distributeur. Si on
désire que la lumière du distributeur reste allumée en
permanence, régler la lumière du distributeur à ON (allumée),
ou (sur certains modèles) NIGHT LIGHT (veilleuse) ou AUTO
ou HALF (luminosité réduite de moitié) ou DIM (faible
luminosité). Voir “Distributeurs d'eau et de glaçons”.
■ La lumière du distributeur est-elle réglée à NIGHT LIGHT
(veilleuse) ou AUTO? Sur certains modèles, si le distributeur
est réglé au mode NIGHT LIGHT (veilleuse) ou AUTO,
s'assurer que le détecteur de la lumière du distributeur n'est
pas bloqué. Voir “Distributeurs d'eau et de glaçons”.
Température et humidité
La température est trop élevée
■ S'agit-il d'une nouvelle installation? Accorder 24 heures
après l'installation pour que le réfrigérateur se refroidisse
complètement.
■ Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)? Ceci
permet à l'air chaud de pénétrer dans le réfrigérateur.
Minimiser les ouvertures de porte et garder les portes
complètement fermées.
■ Une importante quantité d'aliments a-t-elle été ajoutée?
Accorder quelques heures pour que le réfrigérateur revienne
à sa température normale.
■ Les réglages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Vérifier la température au bout de 24 heures. Voir “Utilisation
des commandes”.
Il existe une accumulation d'humidité à l'intérieur
REMARQUE : Une certaine accumulation d'humidité est
normale.
■ La pièce est-elle humide? Ceci contribue à l'accumulation
de l'humidité.
■ Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)? Ceci
permet à l'air humide de pénétrer dans le réfrigérateur.
Minimiser les ouvertures de porte et garder les portes
complètement fermées.
Glaçons et eau
La machine à glaçons ne produit pas ou pas
suffisamment de glaçons
■ Le réfrigérateur est-il connecté à l'alimentation en eau et
le robinet d'arrêt d'eau est-il ouvert? Brancher le
réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt
d'eau complètement.
■ La canalisation de la source d'eau du domicile comporte-
t-elle une déformation? Une déformation dans la
canalisation peut réduire l'écoulement d'eau. Redresser la
canalisation d'eau.
■ La machine à glaçons est-elle allumée? S'assurer que le
bras de commande en broche ou l'interrupteur (selon le
modèle) est en position ON.
■ S'agit-il d'une nouvelle installation? Attendre 24 heures
après l'installation pour le commencement de la production
de glaçons. Attendre 72 heures pour la production complète
de glaçons.
■ Une grande quantité de glaçons vient-elle d'être enlevée?
Attendre 24 heures pour que la machine à glaçons produise
plus de glaçons.
■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le
glaçon du bras éjecteur avec un ustensile en plastique. (Ceci
ne s’applique pas aux modèles pour lesquels la machine à
glaçons est montée au sommet de la porte du congélateur.)
■ Un système de filtration de l'eau à osmose inverse est-il
connecté à votre canalisation d'eau froide? Ceci peut
diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau”.
Les glaçons sont creux ou petits
REMARQUE : Cela indique une faible pression de l'eau.
■ La valve de la canalisation d'eau n'est-elle pas
complètement ouverte? Ouvrir la valve d'eau
complètement.
■ La canalisation de la source d'eau du domicile comporte-
t-elle une déformation? Une déformation dans la
canalisation peut réduire l'écoulement d'eau. Redresser la
canalisation d'eau.
■ Un système de filtration de l'eau à osmose inverse est-il
connecté à votre canalisation d'eau froide? Ceci peut
diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau”.
■ Reste-t-il des questions concernant la pression de l'eau?
Appeler un plombier agréé et qualifié.
Goût, odeur ou couleur grise des glaçons
■ Les raccords de plomberie sont-ils neufs? Des raccords
de plomberie neufs peuvent causer une décoloration et un
mauvais goût des glaçons.
■ Les glaçons ont-ils été gardés trop longtemps? Jeter les
glaçons. Laver le compartiment à glaçons. Accorder
24 heures pour la fabrication de nouveaux glaçons.
■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages étanches à l'air et à l'humidité pour conserver les
aliments.
■ L'eau contient-elle des minéraux (tels que le soufre)?
L'installation d'un filtre peut être requise afin d'enlever les
minéraux.
31
■ Y a-t-il un filtre à eau installé sur le réfrigérateur? Une
décoloration grise ou foncée de la glace indique que le
système de filtration de l'eau a besoin d'un rinçage
additionnel.
Le distributeur de glaçons ne fonctionne pas
correctement
■ Porte du congélateur complètement fermée? Bien fermer
la porte. Si elle ne ferme pas complètement, voir “Les portes
ne ferment pas complètement”.
■ Le bac à glaçons est-il bien installé? S'assurer que le bac à
glaçons est fermement en place.
■ S'agit-il d'une nouvelle installation? Attendre 24 heures
après l'installation pour le commencement de la production
de glaçons. Attendre 72 heures pour une production
complète de glaçons.
■ Des glaçons obstruent-ils le bac d’entreposage ou le
goulet de distribution des glaçons? À l’aide d’un ustensile
en plastique si nécessaire, retirer les glaçons causant
l’obstruction. Nettoyer le goulet de distribution et le fond du
bac d’entreposage à l’aide d’un chiffon tiède et humide et
sécher entièrement ces deux sections. Pour éviter toute
obstruction et maintenir un approvisionnement en glaçons
frais, vider le bac d’entreposage et nettoyer le bac
d’entreposage et le goulet de distribution toutes les deux
semaines.
■ Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser
seulement des glaçons produits par la machine à glaçons
courante.
■ La glace a-t-elle fondu autour de la tige (spirale en métal)
dans le bac à glaçons? Vider le bac à glaçons. Utiliser de
l’eau tiède pour faire fondre la glace si nécessaire.
■ Le distributeur de glaçons se bloque-t-il lorsqu'il
distribue de la glace “concassée”? Changer le réglage
“crushed” (glace concassée) pour le réglage “cubed”
(glaçons). Si les glaçons sont correctement distribués,
abaisser le bouton “crushed” pour obtenir de la glace
concassée et reprendre la distribution.
■ Le bras de distribution a-t-il été retenu trop longtemps?
Les glaçons cesseront d'être distribués lorsque le bras est
retenu trop longtemps. Attendre 3 minutes pour que le
moteur du distributeur soit réglé de nouveau avant d'être
utilisé.
Le distributeur d'eau ne fonctionne pas correctement
■ Porte du congélateur complètement fermée? Bien fermer
la porte. Si elle ne ferme pas complètement, voir “Les portes
ne ferment pas complètement”.
■ Le réfrigérateur est-il connecté à l'alimentation en eau et
le robinet d'arrêt d'eau est-il ouvert? Brancher le
réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt
d'eau complètement.
■ La pression de l'eau est-elle inférieure à 30 lb/po²
(207 kPa)? La pression de l'eau du domicile détermine
l'écoulement d'eau du distributeur. Voir “Spécifications de
l'alimentation en eau”.
■ Déformation du conduit de canalisation d'eau du
domicile? Redresser la canalisation d'eau.
■ S'agit-il d'une nouvelle installation? Rincer et remplir le
système de distribution d'eau.
■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre
peut être obstrué ou installé incorrectement.
■ Un système de filtration de l'eau à osmose inverse est-il
connecté à votre canalisation d'eau froide? Voir
“Spécifications de l'alimentation en eau”.
De l'eau suinte du distributeur
REMARQUE : Il est normal de constater une ou deux gouttes
d'eau après la distribution d'eau.
■ Le verre n'a pas été maintenu sous le distributeur assez
longtemps? Maintenir le verre sous le distributeur pendant
2 à 3 secondes après avoir relâché le levier/la plaque du
distributeur.
■ S'agit-il d'une nouvelle installation? Vidanger le système
de distribution d'eau. Voir “Préparation du système d'eau” ou
“Distributeurs d'eau et de glaçons”.
■ Le filtre à eau a-t-il été récemment changé? Vidanger le
système de distribution d'eau. Voir “Préparation du système
d'eau” ou “Distributeurs d'eau et de glaçons”.
L'eau du distributeur n'est pas assez froide
(sur certains modèles)
REMARQUE : L'eau du distributeur est refroidie à seulement
50°F (10°C).
■ S'agit-il d'une nouvelle installation? Attendre 24 heures
après l'installation pour que l'alimentation d'eau refroidisse
complètement.
■ Une grande quantité d'eau a-t-elle récemment été
distribuée? Attendre 24 heures pour que l'alimentation d'eau
refroidisse complètement.
■ N'a-t-on pas récemment distribué de l'eau? Le premier
verre d'eau peut ne pas être froid. Jeter le premier verre
d'eau.
■ Le réfrigérateur est-il branché à l'arrivée d'eau froide?
S'assurer que le réfrigérateur est branché à l'arrivée d'eau
froide. Voir “Spécifications de l'alimentation en eau”.
ACCESSOIRES
Pour commander le nettoyant pour acier inoxydable ou des filtres
de rechange, composer le 1-800-688-9900 et demander le
numéro de pièce indiqué ci-dessous ou contacter votre
marchand autorisé MAYTAG
®
Appliances. Au Canada, composer
le 1-800-807-6777.
Nettoyant et poli pour acier inoxydable :
Commander la pièce N° 4396095
Cartouche du filtre de la base standard :
Commander la pièce N° 4396841 (T2RFWG2 et P2RFWG2)
Risque de coupure
Utiliser un verre robuste pour prendre des glaçons.
Le non-respect de cette instruction peut causer
des coupures.
AVERTISSEMENT
32
FEUILLES DE DONNÉES SUR LA PERFORMANCE
Système de filtration d'eau de la grille de la base
Modèle T2WG2L/T2RFWG2 Capacité 200 gallons (757 litres)
Modèle T2WG2/T2RFWG2 Capacité 200 gallons (757 litres)
Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.
Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,85 gpm (3,2 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).
■ Il est essentiel que les exigences de fonctionnement, d'entretien
et de remplacement de filtre soient respectées pour que ce
produit donne le rendement annoncé.
■ Utiliser le filtre de remplacement T2RFWG2, pièce n° 4396841.
Prix au détail suggéré en 2010 de 39,99 $US/54,95 $CAN. Les
prix sont sujets à modification sans préavis.
Modèle T2WG2L : Style 1 – Lorsque le témoin du filtre indique
10 %, commander un nouveau filtre. Lorsque le témoin indique
0 %, il est recommandé de remplacer le filtre.
Style 2 – Lorsque le témoin du filtre passe du vert au jaune,
commander un nouveau filtre. Lorsque le témoin passe du jaune
au rouge, il est recommandé de remplacer le filtre.
Style 3 – Lorsque l’écran d’affichage de l’état du filtre à eau
passe de “GOOD” (bon) à “ORDER” (commander), commander
un nouveau filtre. Lorsque le témoin indique “REPLACE”
(remplacer), il est recommandé de remplacer le filtre.
Style 4 – Appuyer sur FILTER (filtre) pour vérifier l'état du filtre à
eau. Lorsque le témoin lumineux du filtre est jaune, commander
un nouveau filtre. Si le témoin lumineux du filtre est rouge, il est
recommandé de remplacer le filtre.
Modèle T2WG2 : Changer la cartouche du filtre à eau tous les
6 mois. Si le débit d'eau au distributeur ou à la machine à
glaçons diminue de façon marquée avant que 6 mois ne se
soient écoulés, remplacer la cartouche du filtre à eau plus
souvent.
■ Ces contaminants ne sont pas nécessairement présents dans
votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement réel
peut varier.
■ Le produit doit être utilisé pour l'eau froide seulement.
■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système.
■ Consulter la section “Garantie” pour obtenir le nom, l'adresse et
le numéro de téléphone du fabricant.
■ Consulter la section “Garantie” pour voir la garantie limitée du
fabricant.
Directives d'application/
Paramètres d'approvisionnement en eau
Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de
mercure, benzène, toxaphène, O-dichlorobenzène et carbofurane).
Réd. de substances
Effets esthétiques
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Chlore goût/odeur
Particules (classe II*)
réduction de 50 %
réduction de 85 %
2,0182 mg/L
1333333 #/mL
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
0,06 mg/L
6600 #/mL
**
0,0536 mg/L
2325 #/mL
97,03
99,51
97,34
99,83
Réduction des
contaminants
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Plomb : à pH 6,5***
Plomb : à pH 8,5***
0,010 mg/L
0,010 mg/L
0,1533 mg/L
0,1400 mg/L
0,15 mg/L ± 10 %
0,15 mg/L ± 10 %
0,0005 mg/L
0,0007 mg/L
0,0005 mg/L
0,0006 mg/L
99,67
99,50
99,67
99,57
Mercure : à pH 6,5
Mercure : à pH 8,5
0,002 mg/L
0,002 mg/L
0,0058 mg/L
0,0059 mg/L
0,006 mg/L ± 10 %
0,006 mg/L ± 10 %
0,0002 mg/L
0,0005 mg/L
0,0002 mg/L
0,0003 mg/L
96,54
91,57
96,54
94,92
Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxaphène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal
Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,85 gpm (3,2 L/min) à 60 lb/po²
*
**
***
Classe II - taille des particules : 1 um à <5 um
Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
Conforme aux exigences de réduction du plomb de la norme NSF/ANSI 53 (testé par Pace Analytical Services, Inc.)
® NSF est une marque déposée de NSF International.
33
Système de filtration d'eau de la grille de la base
Modèle T1WG2L/T2RFWG2 Capacité 200 gallons (757 litres)
Modèle T1WG2/T2RFWG2 Capacité 200 gallons (757 litres)
Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.
Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).
■ Il est essentiel que les exigences de fonctionnement, d'entretien
et de remplacement de filtre soient respectées pour que ce
produit donne le rendement annoncé.
■ Utiliser la cartouche de remplacement T2RFWG2, pièce
n° 4396841. Prix au détail suggéré en 2010 de 39,99 $US/
54,95 $CAN. Les prix sont sujets à modification sans préavis.
Modèle T1WG2L : Style 1 – Lorsque le témoin du filtre indique
10 %, commander un nouveau filtre. Lorsque le témoin indique
0 %, il est recommandé de remplacer le filtre.
Style 2 – Lorsque le témoin du filtre passe du vert au jaune,
commander un nouveau filtre. Lorsque le témoin passe du jaune
au rouge, il est recommandé de remplacer le filtre.
Style 3 – Lorsque l’écran d’affichage de l’état du filtre à eau
passe de “GOOD” (bon) à “ORDER” (commander), commander
un nouveau filtre. Lorsque le témoin indique “REPLACE”
(remplacer), il est recommandé de remplacer le filtre.
Style 4 – Appuyer sur FILTER (filtre) pour vérifier l'état du filtre à
eau. Lorsque le témoin lumineux du filtre est jaune, commander
un nouveau filtre. Si le témoin lumineux du filtre est rouge, il est
recommandé de remplacer le filtre.
Modèle T1WG2 : Changer la cartouche du filtre à eau tous les
6 mois. Si le débit d'eau au distributeur ou à la machine à
glaçons diminue de façon marquée avant que 6 mois ne se
soient écoulés, remplacer la cartouche du filtre à eau plus
souvent.
■ Ces contaminants ne sont pas nécessairement présents dans
votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement réel
peut varier.
■ Le produit doit être utilisé pour l'eau froide seulement.
■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système.
■ Consulter la section “Garantie” pour obtenir le nom, l'adresse et
le numéro de téléphone du fabricant.
■ Consulter la section “Garantie” pour la garantie limitée du
fabricant.
Directives d'application/
Paramètres d'approvisionnement en eau
Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de
mercure, benzène, toxaphène, O-dichlorobenzène et carbofurane).
Réd. de substances
Effets esthétiques
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Chlore goût/odeur
Particules (classe II*)
réduction de 50 %
réduction de 85 %
2,0182 mg/L
1333333 #/mL
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
0,06 mg/L
6600 #/mL
**
0,0536 mg/L
2325 #/mL
97,03
99,51
97,34
99,83
Réduction des
contaminants
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Plomb : à pH 6,5***
Plomb : à pH 8,5***
0,010 mg/L
0,010 mg/L
0,1533 mg/L
0,1400 mg/L
0,15 mg/L ± 10 %
0,15 mg/L ± 10 %
0,0005 mg/L
0,0007 mg/L
0,0005 mg/L
0,0006 mg/L
99,67
99,50
99,67
99,57
Mercure : à pH 6,5
Mercure : à pH 8,5
0,002 mg/L
0,002 mg/L
0,0058 mg/L
0,0059 mg/L
0,006 mg/L ± 10 %
0,006 mg/L ± 10 %
0,0002 mg/L
0,0005 mg/L
0,0002 mg/L
0,0003 mg/L
96,54
91,57
96,54
94,92
Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxaphène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal
Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 L/min) à 60 lb/po²
*
**
***
Classe II - taille des particules : 1 um à <5 um
Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
Conforme aux exigences de réduction du plomb de la norme NSF/ANSI 53 (testé par Pace Analytical Services, Inc.)
® NSF est une marque déposée de NSF International.
34
Système de filtration d'eau de la grille de la base
Modèle P2WG2L/P2RFWG2 Capacité 200 gallons (757 litres)
Modèle P2WG2/P2RFWG2 Capacité 200 gallons (757 litres)
Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.
Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,85 gpm (3,2 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).
■ Il est essentiel que les exigences de fonctionnement, d'entretien
et de remplacement de filtre soient respectées pour que ce
produit donne le rendement annoncé.
■ Utiliser la cartouche de remplacement P2RFWG2, pièce
n° 4396841. Prix au détail suggéré en 2010 de 39,99 $US/
54,95 $CAN. Les prix sont sujets à modification sans préavis.
Modèle P2WG2L/P2WG2 : Style 1 – Lorsque le témoin du filtre
indique 10 %, commander un nouveau filtre. Lorsque le témoin
indique 0 %, il est recommandé de remplacer le filtre.
Style 2 – Lorsque le témoin du filtre passe du vert au jaune,
commander un nouveau filtre. Lorsque le témoin passe du jaune
au rouge, il est recommandé de remplacer le filtre.
Style 3 – Lorsque l’écran d’affichage de l’état du filtre à eau
passe de “GOOD” (bon) à “ORDER” (commander), commander
un nouveau filtre. Lorsque le témoin indique “REPLACE”
(remplacer), il est recommandé de remplacer le filtre.
Style 4 – Appuyer sur FILTER (filtre) pour vérifier l'état du filtre à
eau. Lorsque le témoin lumineux du filtre est jaune, commander
un nouveau filtre. Si le témoin lumineux du filtre est rouge, il est
recommandé de remplacer le filtre.
Changer la cartouche du filtre à eau tous les 6 mois. Si le débit
d'eau au distributeur ou à la machine à glaçons diminue de façon
marquée avant que 6 mois ne se soient écoulés, remplacer la
cartouche du filtre à eau plus souvent.
■ Ces contaminants ne sont pas nécessairement présents dans
votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement réel
peut varier.
■ Le produit doit être utilisé pour l'eau froide seulement.
■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système.
■ Consulter la section “Garantie” pour obtenir le nom, l'adresse et
le numéro de téléphone du fabricant.
■ Consulter la section “Garantie” pour voir la garantie limitée du
fabricant.
Directives d'application/
Paramètres d'approvisionnement en eau
Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe I*) et en vertu de la norme NSF/ANSI 53 (réduction de plomb,
mercure, benzène, toxaphène et O-dichlorobenzène).
Réd. de substances
Effets esthétiques
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Chlore goût/odeur
Particules (classe I*)
réduction de 50 %
réduction de 85 %
1,909 mg/L
9700000 #/mL
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
0,05 mg/L
2600 #/mL
**
<0,05 mg/L
62000 #/mL
>97,4
>97,6
>97,4
>99,4
Réduction des
contaminants
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Plomb : à pH 6,5
Plomb : à pH 8,5
0,010 mg/L
0,010 mg/L
143,33 ug/L
140 ug/L
0,15 mg/L ± 10 %
0,15 mg/L ± 10 %
1,0 ug/L
1,0 ug/L
1,0 ug/L
1,0 ug/L
>99,3
>99,3
>99,3
99,3
Mercure : à pH 6,5
Mercure : à pH 8,5
0,002 mg/L
0,002 mg/L
0,0058 mg/L
0,00646 mg/L
0,006 mg/L ± 10 %
0,006 mg/L ± 10 %
0,3 ug/L
1,4 ug/L
0,0002 mg/L
0,0004 mg/L
>96,5
76,3
96,5
88,1
Benzène 0,005 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,5 ug/L 0,0005 mg/L >96,5 >96,5
O-Dichlorobenzène 0,6 mg/L 1,83333 mg/L 1,8 mg/L ± 10 % 4,8 ug/L 0,014 mg/L 99,7 99,9
Toxaphène 0,003 mg/L 0,016 mg/L 0,015 mg/L ± 10 % 1 ug/L 0,001 mg/L >93,2 >93,2
Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal
Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,85 gpm (3,2 Lpm) à 60 lb/po²
*
**
Classe I - taille des particules : >0,5 um à <1 um
Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
® NSF est une marque déposée de NSF International.
35
Système de filtration d'eau de la grille de la base
Modèle P1WG2L/P2RFWG2 Capacité 200 gallons (757 litres)
Modèle P1WG2/P2RFWG2 Capacité 200 gallons (757 litres)
Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.
Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).
■ Il est essentiel que les exigences de fonctionnement, d'entretien
et de remplacement de filtre soient respectées pour que ce
produit donne le rendement annoncé.
■ Utiliser la cartouche de remplacement P2RFWG2, pièce
n° 4396841. Prix au détail suggéré en 2010 de 39,99 $US/
54,95 $CAN. Les prix sont sujets à modification sans préavis.
Modèle P1WG2L/P1WG2 : Style 1 – Lorsque le témoin du filtre
indique 10 %, commander un nouveau filtre. Lorsque le témoin
indique 0 %, il est recommandé de remplacer le filtre.
Style 2 – Lorsque le témoin du filtre passe du vert au jaune,
commander un nouveau filtre. Lorsque le témoin passe du jaune
au rouge, il est recommandé de remplacer le filtre.
Style 3 – Lorsque l’écran d’affichage de l’état du filtre à eau
passe de “GOOD” (bon) à “ORDER” (commander), commander
un nouveau filtre. Lorsque le témoin indique “REPLACE”
(remplacer), il est recommandé de remplacer le filtre.
Style 4 – Appuyer sur FILTER (filtre) pour vérifier l'état du filtre à
eau. Lorsque le témoin lumineux du filtre est jaune, commander
un nouveau filtre. Si le témoin lumineux du filtre est rouge, il est
recommandé de remplacer le filtre.
Changer la cartouche du filtre à eau tous les 6 mois. Si le débit
d'eau au distributeur ou à la machine à glaçons diminue de façon
marquée avant que 6 mois ne se soient écoulés, remplacer la
cartouche du filtre à eau plus souvent.
■ Ces contaminants ne sont pas nécessairement présents dans
votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement réel
peut varier.
■ Le produit doit être utilisé pour l'eau froide seulement.
■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système.
■ Consulter la section “Garantie” pour obtenir le nom, l'adresse et
le numéro de téléphone du fabricant.
■ Consulter la section “Garantie” pour voir la garantie limitée du
fabricant.
Directives d'application/
Paramètres d'approvisionnement en eau
Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe I*) et en vertu de la norme NSF/ANSI 53 (réduction de plomb,
mercure, benzène, toxaphène et O-dichlorobenzène).
Réd. de substances
Effets esthétiques
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Chlore goût/odeur
Particules (classe I*)
réduction de 50 %
réduction de 85 %
1,909 mg/L
5166666 #/mL
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
0,05 mg/L
4200 #/mL
**
<0,05 mg/L
1900 #/mL
>97,4
>99,9
>97,4
>99,9
Réduction des
contaminants
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent
maximal
Effluent
moyen
% de réd.
minimale
% de réd.
moyenne
Plomb : à pH 6,5
Plomb : à pH 8,5
0,010 mg/L
0,010 mg/L
143,33 ug/L
150 ug/L
0,15 mg/L ± 10 %
0,15 mg/L ± 10 %
1,0 ug/L
1,0 ug/L
1,0 ug/L
1,0 ug/L
>99,3
>99,3
>99,3
99,3
Mercure : à pH 6,5
Mercure : à pH 8,5
0,002 mg/L
0,002 mg/L
0,0058 mg/L
0,00646 mg/L
0,006 mg/L ± 10 %
0,006 mg/L ± 10 %
0,3 ug/L
0,8 ug/L
0,0002 mg/L
0,0004 mg/L
94,8
88,5
96,4
94,9
Benzène 0,005 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,5 ug/L 0,0005 mg/L >96,7 >96,7
O-Dichlorobenzène 0,6 mg/L 1,83333 mg/L 1,8 mg/L ± 10 % 160 ug/L 0,005 mg/L 91,1 96,5
Toxaphène 0,003 mg/L 0,016 mg/L 0,015 mg/L ± 10 % 1 ug/L 0,001 mg/L >93,8 >93,8
Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal
Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 Lpm) à 60 lb/po²
*
**
Classe I - taille des particules : >0,5 um à <1 um
Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
® NSF est une marque déposée de NSF International.
GARANTIE DE GROS APPAREIL MÉNAGER MAYTAG
®
GARANTIE LIMITÉE
Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes
à ou fournies avec le produit, Maytag, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Maytag”) paiera pour
les pièces spécifiées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros
appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Maytag. LE SEUL ET EXCLUSIF
RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS.
Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est
utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente
garantie limitée.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique
unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas
respectées.
2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil
ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces
consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive
ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par Maytag.
5. Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil
ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Maytag dans les 30
jours suivant la date d'achat.
6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.
7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
8. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.
9. Les frais de déplacement et de transport pour le service du produit si votre gros appareil ménager est situé dans une région éloignée où
un fournisseur de services d’entretien ou de réparation Maytag autorisé n’est pas disponible.
10. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies par Maytag.
11. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,
modifiés ou ne peuvent pas être facilement identifiés.
12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne
permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage particulier, de sorte que la
limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez
également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.
LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE CI-DESSUS. MAYTAG N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains
États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces limitations et
exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez
également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.
Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand Maytag autorisé pour déterminer si une
autre garantie s'applique.
6/08
Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.maytag.com. Au Canada, visiter www.maytag.ca.
Si vous n’avez pas accès à Internet et que vous nécessitez une assistance pendant l’utilisation du produit ou que vous souhaitez prendre
un rendez-vous, vous pouvez contacter Maytag au numéro ci-dessous.
Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi
interne du compartiment de réfrigération.
Pour assistance ou service aux É.-U., composez le 1-800-688-9900. Au Canada, composez le 1-800-807-6777.
Si vous avez besoin de plus d’assistance, vous pouvez écrire à Maytag en soumettant toute question ou problème à l’adresse suivante :
Aux États-Unis :
Maytag Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Au Canada :
Maytag Brand Home Appliances
Centre d'eXpérience à la clientèle
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée.
Veuillez conserver le manuel de l’utilisateur et le numéro de modèle pour référence ultérieure.
W10289680A
SP PN W10289681A
©
2010
All rights reserved.
Tous droits réservés.
®Registered trademark/™ Trademark of Maytag Corporation or its related companies
®Marque déposée/™ Marque de commerce de Maytag Corporation ou de ses compagnies affiliées
Used under license by Maytag Limited in Canada
Emploi sous licence par Maytag Limited au Canada
5/10
Printed in U.S.A.
Imprimé aux É.-U.
