Nikon BKA127SA Coolshot 20 Golf Rangefinder User Manual

Instruction manual/Manual de instrucciones/

Manuel d’utilisation/Manual de instruções

English ......................................... p. 4-18

Español ...................................... p. 19-33

Français ...................................... p. 34-48

Português brasileiro ................. p. 49-63

4 5

CONTENTS

English

Cautions before use

Thank you for purchasing the Nikon Laser Rangefinder COOLSHOT 20.

〇 Before using this product, read thoroughly the “Cautions before use” and instructions on correct

usage in this instruction manual (this manual).

〇 Keep this manual within reach for easy reference.

〇 Do not disassemble or repair this product by yourself, this may result in a serious problem.

A product that has been disassembled or repaired is not guaranteed by the manufacturer.

● Specifications and design are subject to change without notice.

● No reproduction in any form of this manual, in whole or in part (except for brief quotation in

critical articles or reviews), may be made without written authorization from NIKON VISION CO.,

LTD.

● NIKON VISION CO., LTD. reserves the right to change the contents described in these manuals at

any time and without prior notice.

Cautions before use ........................................ 5-8

Key features ........................................................... 9

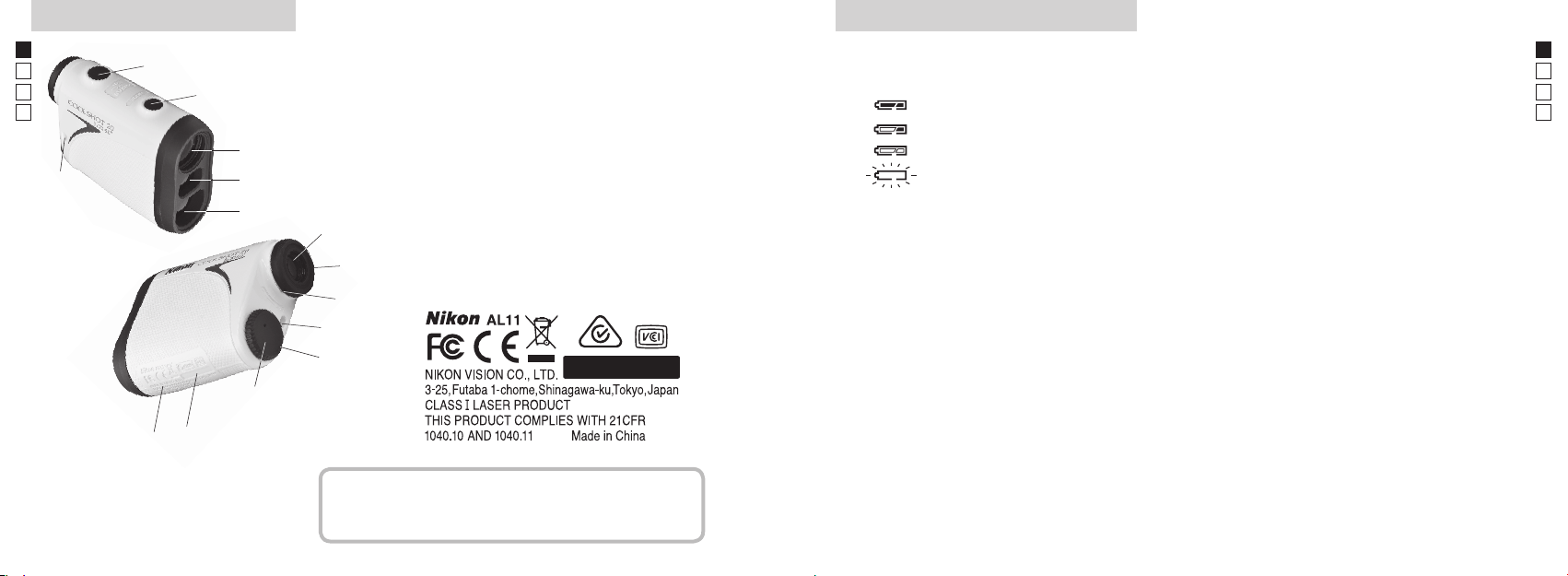

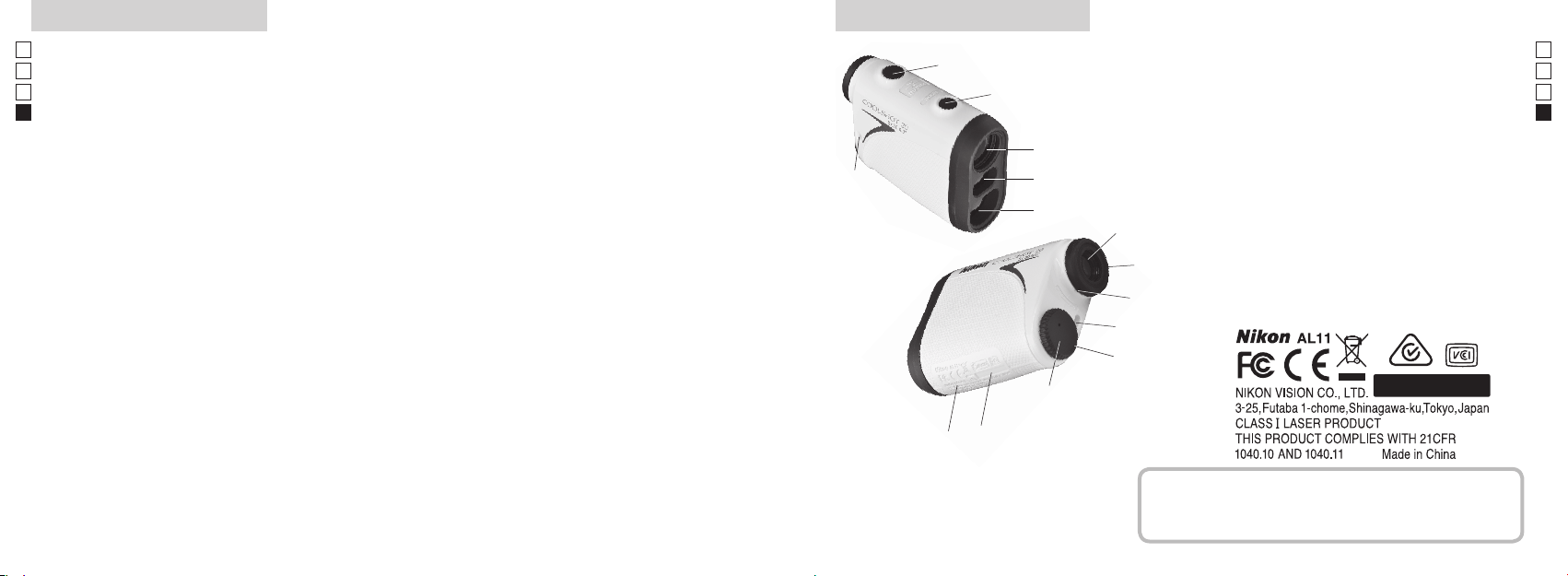

Nomenclature/Composition ......................... 10

Inserting and Changing battery .................. 11

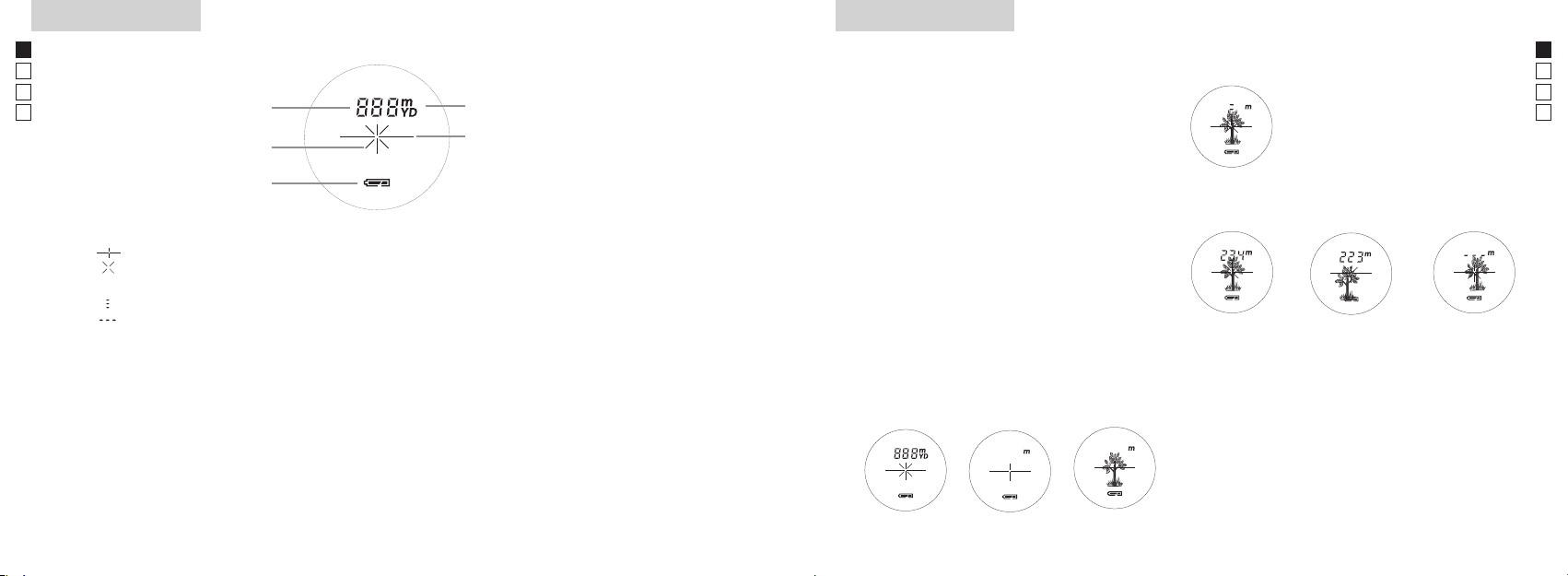

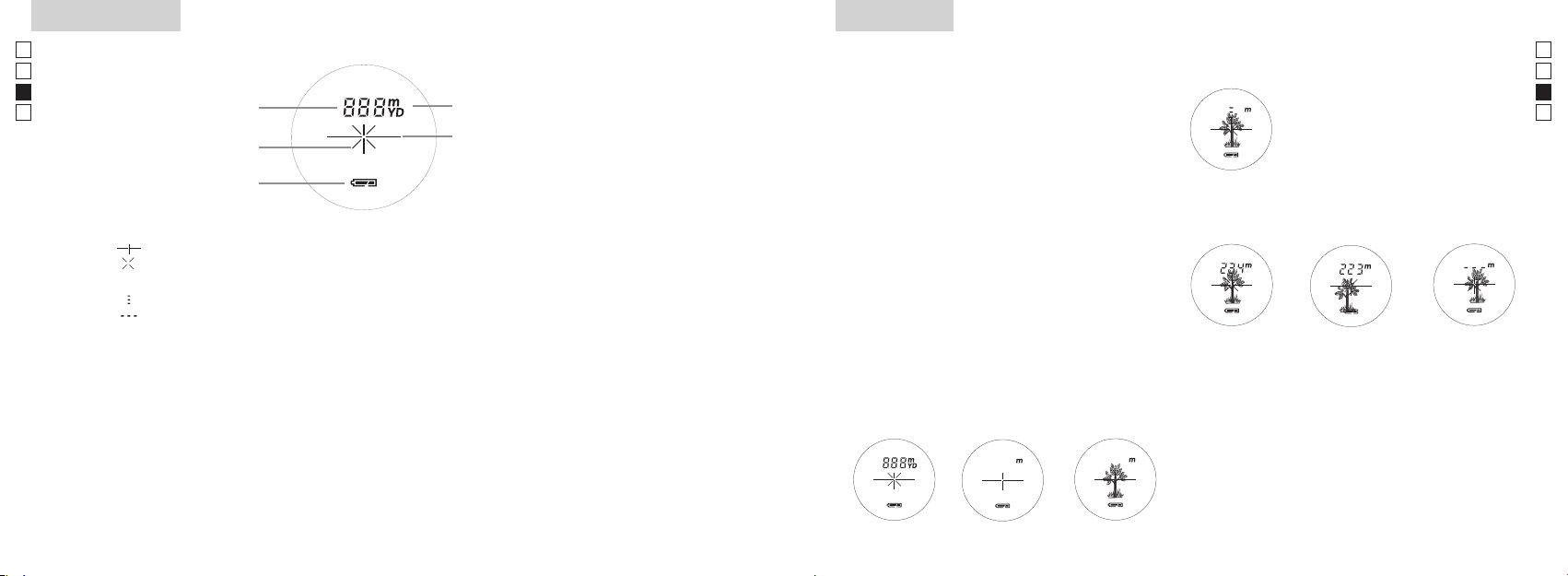

Internal display ................................................... 12

Measurement ...................................................... 13

Target priority mode/Disance display units/

Others ..................................................................... 14

Specifications ............................................... 15-16

Troubleshooting/Repair ........................... 17-18

6 7

Please observe the following

guidelines strictly so you can use

the equipment properly and

avoid potentially hazardous

problems. Before using this

product, read thoroughly the

“Cautions before use” and

instructions on correct usage

accompanying the product.

Keep this manual within reach

for easy reference.

WARNING

This indication alerts you to the fact

that any improper use ignoring the

contents described herein can result

in potential death or serious injury.

CAUTION

This indication alerts you to the fact

that any improper use ignoring the

contents described herein can result

in potential injury or material loss.

SAFETY PRECAUTIONS (Laser)

The Nikon Laser Rangefinder uses an

invisible laser beam. Be sure to

observe the following:

Warning

• DonotdepressthePOWERON/

Measurement button while

looking into the optics from the

objective side. Failure to do this may

negatively affect or damage your

eyes.

• Donotaimatthe eye.

• Donotpointthelaseratpeople.

• Donotlookatthelaserwithanother

optical instrument such as through

lenses or binoculars, nor with the

naked eye. This may result in damage

to the eyes.

• Whennotmeasuring,please keep

yourfingersawayfromthePOWER

ON/Measurement button to avoid

accidentally emitting the laser beam.

• Whennotinuseforanextended

period, please remove the battery

from the body.

• Donotdisassemble/remodel/repair

the Nikon Laser Rangefinder. The

emitting laser may be harmful to

your health. A product that has been

disassembled/remodeled/repaired is

not guaranteed by the manufacturer.

• KeeptheNikonLaserRangefinder

out of reach of children when

stored.

• IftheNikonLaserRangefinder’s

body cover is damaged, or if it

emits a strange sound due to

dropping or some other cause,

remove the battery immediately

and stop using.

SAFETY PRECAUTIONS

(lithium battery)

If handled incorrectly, the battery

may rupture and leak, corroding

equipment and staining clothing.

Be sure to observe the following:

• Installthebatterywiththe+and–

poles positioned correctly.

• Thebatteryshouldberemoved

when exhausted or during

extended periods of non-use.

• Donotshorttheendterminalofthe

battery chamber.

• Donotcarrytogether with keys

or coins in a pocket or bag, it may

short and cause overheating.

• Donotexposethebatterytowater,

or a flame. Never disassemble the

battery.

• Donotchargethelithiumbattery.

• Ifliquidfromadamagedbattery

comes into contact with clothing or

skin, rinse immediately with plenty

of water. If liquid from a damaged

battery enters the eyes, rinse

immediately with clean water, then

consult a doctor.

• Whendisposingofthebattery,

follow your local area regulations.

• Preventchildrenfromputting

rubber eyecup or small parts,

etc. into their mouths. If children

swallow such parts, consult a

doctor immediately.

• Ifusingtherubbereyecupfora

long period of time, some people

may suffer skin inflammation. If any

symptoms occur, stop using it and

consult a doctor immediately.

• WhencarryingtheNikonLaser

Rangefinder, store it in the case.

• IfyourNikonLaserRangefinder

should fail to operate correctly,

discontinue use immediately and

consult with your local dealer for

instructions on where to send it for

repair.

Cautions before use

SAFETY PRECAUTIONS

(Monocular)

The Nikon Laser Rangefinder

employs a monocular in its optical

system in order to aim at the target.

Be sure to observe the following:

Warning

• Never look directly at the sun, an

intense light or the laser beam

when using the Nikon Laser

Rangefinder.

Cautions

• WhennotusingtheNikonLaser

Rangefinder, do not push the

POWERON/Measurementbutton.

• Donotusethisproductwhile

walking. Failure to observe this

may cause injury or malfunction

as a result of walking into

something, hitting others, falling

or other accidents.

• Donotswingaroundbythe

strap. This may result in hitting

others and cause injury.

• Donotplacethisproductin

an unstable place. Failure to

observe this may result in falling

or dropping and cause injury or

malfunction.

• Keeptheplasticbagusedtowrap

this product or other small parts

out of reach of children.

8 9

Storage

• Watercondensationormoldmay

occur on the lens surface because of

high humidity. Therefore, store the

Nikon Laser Rangefinder in a cool,

dry place.

After use on a rainy day or at night,

thoroughly dry it at room

temperature, then store in a cool,

dry place.

CARE AND MAINTENANCE

Lenses

• Whenremovingdustonthelens

surface, use a soft oil-free brush.

• Whenremovingstainsorsmudges

like fingerprints from the lens

surface, wipe the lenses very gently

with a soft clean cotton cloth or

quality oil-free lens tissue. Use a

small quantity of pure alcohol (not

denatured) to wipe stubborn

smudges. Do not use velvet cloth or

ordinary tissue, as it may scratch the

lens surface. Once the cloth has

been used for cleaning the body, it

should not be used again for the

lens surface.

Main body

• Cleanthebodysurfacewithasoft,

clean cloth after blowing away dust

with a blower* lightly. Do not use

benzene, thinner, or other cleaners

containing organic solvents.

* A blower is rubber cleaning

equipment that blows air from a

nozzle.

SAFETY PRECAUTIONS

Cautions

• TheNikonLaserRangefinderisnot

designed for use underwater.

• Rain,water,sandandmudshould

be removed from the rangefinder

body surface as soon as possible,

using a soft, clean cloth.

• DonotleavetheNikonLaser

Rangefinder in a car on a hot or

sunny day, or near heat-generating

equipment. This may damage or

negatively affect it.

• DonotleavetheNikonLaser

Rangefinder in direct sunlight.

Ultraviolet rays and excessive heat

may negatively affect or even

damage the unit.

• IftheNikonLaserRangefinderis

exposed to sudden changes in

temperature, water condensation

may occur on lens surfaces. Do

not use the product until the

condensation has evaporated.

• Measurementrange:5-500 meters/6-550 yards

• High-quality6xfinderwithmultilayercoating

• FirstTargetPrioritymodeisemployed

• Singlepressofbuttonenablesapprox.8-second

continuous measurement

• Automaticpowershut-off(afterapprox.8seconds

unoperated)

• Defaultto“LastUse”settings

• Rainproof—JIS/IECprotectionclass4(IPX4)

equivalent (under our testing conditions)

• Invisible/EyesafeEN/IECClass1MLaser

The Nikon Laser Rangefinder uses an invisible

laser beam for measuring. It measures the time the

laser beam takes to travel from the rangefinder

to the target and back. Laser reflectivity and

measurement results may vary according to climatic

and environmental conditions, as well as the color,

surface finish, size, shape and other characteristics

of the target.

The following conditions makes measuring easier:

• Cloudyweather

• Bright-coloredtarget

• Targetwithhighlyreflectivesurface

• Large-sizetarget

• Whenlaserincidentangletothetargetiscloseto90

degrees

Measurement may result in inaccuracy or failure in

the following cases:

• Targethassmallorslenderreflectivesurface

• Targethasdiffusingreflectivesurface

• Targetdoesnotreflectthelaserbeamtothe

rangefinder

• Targethastotallyreflectivesurface(glass,mirror,

etc.)

• Blacktarget

• Targethassteppedsurface

• Insnow,rainorfog

• Targetmeasuredthroughglass

• Reflectivesurfacemeasuredfromdiagonaldirection

• Movingorvibratingtarget

• Obstaclecuttingacrossinfrontofthetarget

• Whenmeasuringthesurfaceofwater

Key FeaturesCautions before use

This symbol indicates that this battery is to be

collected separately.

The following apply only to users in European

countries.

• This battery is designated for separate collection at an

appropriate collection point. Do not dispose of as

household waste.

• For more information, contact the retailer or the local

authorities in charge of waste management.

Symbol for separate collection applicable in European

countries

This symbol indicates that this product is to be

collected separately.

The following apply only to users in European

countries.

• This product is designated for separate collection at

an appropriate collection point. Do not dispose of as

household waste.

• For more information, contact the retailer or the local

authorities in charge of waste management.

Symbol for separate collection applicable in European

countries

10 11

Nomenclature/Composition

1 Monocular objective lens

2 Laser emission aperture

3 Laser detector aperture

4 MODEbutton

5 POWERON/Measurementbutton

6 6x monocular eyepiece

7 Eyecup/diopteradjustmentring

8 Diopter index

9 Strap eyelet

!p Battery chamber cover "Open" indication

!q Battery chamber cover

!w Productnumberlabel

!e FDA information indication

Inserting and Changing battery

• Type of battery: 3V CR2 lithium battery

• Battery remaining amount indicators

* Battery condition mark in the internal display warns when the battery needs to be replaced.

: Battery has enough power for use.

 :Batterylevelisgettinglow.Preparetoreplacethebattery.

: Battery level is low. Battery should be replaced with a new one.

flashing : Battery is exhausted. After the indicator flashes three times, the laser rangefinder

  automaticallypowersoff.Pleasereplacethebattery.

1. Open the battery chamber cover

Rotate the battery chamber cover counterclockwise and remove it. It may not open easily due to its

rubber packing for water resistance.

2. Insert the battery/Replace the old battery with a new one

Insert a new battery correctly positioned following the indication seal inside the chamber. The [-] pole

should be positioned toward the inside of the chamber. If the battery is not inserted correctly, the Nikon

Laser Rangefinder will not operate.

 Whenreplacingthebattery,taketheoldbatteryoutfirst.Theninsertanewone.

3. Close the battery chamber cover

Rotate the battery chamber cover clockwise to screw it into the body. It may not close easily due to the

rubber packing for water resistance, but continue to turn it all the way until it stops. Confirm that the

cover is securely closed.

• Battery life

Continuous operation: Approx. 2,000 times (at approx. 20°C)

This figure may differ according to condition, temperature, and other factors such as target shape, color, etc.

Use only as a guide.

* The battery supplied with this Laser Rangefinder is for operation checking. Due to natural electrical discharge, the life of this

battery will likely be shorter than that noted above.

* If water enters the battery chamber due to submersion, dry the battery chamber well, then replace the battery.

Body .................................. x1

Soft case ........................... x1

Strap ..................................x1

Lithium battery (CR2) .. x1

Composition

12 13

Internal display Measurement

Caution — use of controls or adjustments or

performance of procedures other than those

specified herein may result in hazardous radiation

exposure.

1. Install a battery in the battery chamber. (See

"Inserting and Changing Battery")

2. Diopter adjustment

Adjust diopter to obtain a clear LCD indication in the

viewfinder.

First, rotate the diopter adjustment ring counterclockwise

untilitcomestoacompletestop.Next,pressthePOWER

ON/Measurement button to turn on the power (Confirm

theinternaldisplayison).Whilelookingthroughthe

eyepiece, rotate the diopter adjustment ring clockwise

until the LCD comes into focus.

If you rotate the ring too much, rotate it

counterclockwise substantially then adjust it again.

If the diopter is not adjusted to correspond to your

eyesight, you may not be able to correctly aim at your

subject.

3. Measuring

Before measuring, be sure to confirm unit setting.

Measuring.

Failure to measure or

unable to measure

distance.

Displays the

measured figure.

(Target 1)

Displays the

measured figure.

(Target 2)

  :Aimatthetargetyouwanttomeasure.Positionthetargetatthecenterofthetargetmark.

 : Appears while the laser is being irradiated for a measurement.

Do not look towards the objective lens side while this mark is shown.

 : Now measuring

  : "Failure to measure" or "Unable to measure"

* Usually, an LCD employs equal or lower magnification. However the LCD of this product is magnified

by the high magnification of the eyepiece. Although this LCD was produced using the most advanced

technology, it is impossible to eliminate dust completely. As a result, dust may be seen. It will not,

however, affect measurement accuracy or safety during use.

Unit of measure (m/yd.)

Target mark

Laser irradiation mark

Battery condition

Distance

Immediately after

power-on. (Initializing)

Stand-by. Target aiming.

1.PressthePOWERON/

Measurement button for

power-on.

2. Aim at the target.

3.PressPOWERON/Measurementbuttononcetostartcontinuous

measurement for approx. 8 seconds. (Single measurement mode is

not available with this laser rangefinder.)

4. For approx. 8 seconds, the internal display shows “distance” and “fail to

measure” indicator alternately. (Laser irradiation mark is blinking.)

5. After continuous measurement, the measured results are

displayed for approx. 8 seconds, then power turns off. If you

press the

POWERON/Measurement

button during power-on

(while the internal display is active), another approx. 8-second

measurement starts.

14 15

Specifications

Measurement system

Measurement range 5-500 m/6-550 yds.

Distance display (increment) Every 1 m/yd.

Optical system

Magnification (x) 6

Effectivediameterofobjectivelens

(mm)

Angular field of view (real) (˚) 6.0

Eyerelief(mm) 16.7

Exitpupil(mm) 3.3

Diopter adjustment ±4m

Others

Operating temperature (˚C) -10—+50

Powersource CR2 lithium battery x 1 (DC 3V)

Dimensions(LxHxW)(mm) 91 x 73 x 37

Weight(g) Approx. 125 (without battery)

Structure

JIS/IECprotectionclass4(IPX4)equivalent(under

our testing conditions)*

Safety

Class1MLaserProduct(EN/IEC60825-1:2007)

Class I LaserProduct(FDA/21CFRPart1040.10:1985)

EMC

FCCPart15SubPartBclassB,EU:EMCdirective,

AS/NZS, VCCI classB

Environment RoHS,WEEE

Meter [ ]Yard [ ]

1. Turn on the power (Confirm the internal display is on).

2.PressandholdtheMODEbuttonformorethantwoseconds.

Whenthedisplayunithasbeenswitched,releasethebutton.

3. After the unit is set, results will be converted and displayed in

the selected distance display unit.

Distance display units

Measurement results are displayed in yards/meters.

(Factory default setting is yard.)

This Laser Rangefinder has a First

TargetPrioritySystem.Whenmeasuring

overlapping subjects, this equipment

displays the distance to the closest subject.

Target priority mode

Others

This Nikon Laser Rangefinder is a basic rangefinder. Its results cannot be used as official evidence.

ThisequipmenthasbeentestedandfoundtocomplywiththelimitsforaClassBdigitaldevice,pursuanttoPart15ofthe

FCCRulesandtoEUEMCdirective.Theselimitsaredesignedtoprovidereasonableprotectionagainstharmfulinterference

in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to

radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try

to correct the interference by one or more of the following measures:

•Reorientorrelocatethereceivingantenna.

•Increasetheseparationbetweentheequipmentandreceiver.

•Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

ThisClassBdigitalapparatusmeetsallrequirementsoftheCanadianInterference-CausingEquipmentRegulations.

ThisdevicecomplieswithPart15oftheFCCRules.Operationissubjecttothefollowingtwoconditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may cause undesired operation.

16 17

* Water resistance performance

ThisNikonLaserRangefinderisequivalenttoJIS/IECprotectionclass4(IPX4)(underourtestingconditions).Thisrating

does not guarantee the water resistance performance of the unit or that it will be free from damage or problems under

allconditions.Pleaseobservethefollowingwhenusing:

•Theunitisnotasealedstructure,soitshouldnotbeoperatednorheldinrunningwater.

•Ifanymoistureisfoundonmovablepartsoftheunit,stopusingitandwipeitoff.

Laser

Class EN/IECClass1M

Wavelength(nm) 905

Pulseduration(ns) 20

Output(W) 10

Beam divergence (mrad) Vertical: 3.8, Horizontal: 0.17

Operating humidity (%RH) 80 or less (without dew condensation)

Specifications

Troubleshooting/Repair

If your Nikon Laser Rangefinder should require repair, please contact your local dealer for details regarding where to

send it. Before doing so, you are advised to consult the Troubleshooting Table below.

Symptom Check Points

Unitdoesnotturnon—LCDfailsto

illuminate

•DepressPOWERON/Measurementbutton.

•Checkbatteryinsertion.

•Replacethebatteryifnecessary.

Target range cannot be obtained

•Besurethatnothing,suchasyourhandorfinger,isblockingthelaser

emission aperture and laser detector.

•Besurethatthelaseremissionapertureandlaserdetectorareclean.

Clean them if necessary.

•Besurethatthetargetshapeandconditionareappropriatetoreflectthe

laser beam.

•Replacethebattery.

[- - -] (“Cannot measure”) appears

•Besuretoholdtheunitsteadywhilemeasuring.

•Besurethetargetiswithinmeasuringrange.

Closer target cannot be measured

•Besurethatnothing,suchasleavesorgrass,isbetweentheNikonLaser

Rangefinder and the target.

Target beyond a certain distance

cannot be measured

•Besurethatnothing,suchasleavesorgrass,isbetweentheNikonLaser

Rangefinder and the target.

18 19

If problems persist after consulting the Troubleshooting Table, please contact your local dealer to check/repair the Nikon

Laser

Rangefinder. Never let anyone other than the official representative of the product manufacturer check or repair

the

Nikon Laser Rangefinder. Failure to follow this instruction could result in injury, or damage to the product.

Symptom Check Points

Measurement result is unstable

•Replacethebattery.

•Besurethatthetargetshapeandconditionareappropriatetoreflectthe

laser beam.

•Besuretoholdtheunitsteadywhilemeasuring.

•Besurethatnothing,suchasleavesorgrass,isbetweentheNikonLaser

Rangefinder and the target.

Incorrect result is displayed

•Replacebattery.

•Besurethatthetargetshapeandconditionareappropriatetoreflectthe

laser beam.

•Besurethatnothing,suchasleavesorgrass,isbetweentheNikonLaser

Rangefinder and the target.

CONTENIDO

Precaucionesantesdeluso ............................... 20-23

Características clave .................................................... 24

Nomenclatura/Componentes .................................. 25

Inserción y cambio de la batería ............................. 26

Pantallainterna ............................................................. 27

Medición .......................................................................... 28

Modo de prioridad al sujeto/Unidades de

indicación de la distancia/Otros .............................. 29

Especificaciones ..................................................... 30-31

Solución de problemas/Reparación ............... 32-33

Español

Troubleshooting/Repair

20 21

Precauciones antes del uso

Respete estrictamente las

orientaciones siguientes para

utilizar correctamente el equipo

y evitar accidentes que podrían

ser peligrosos. Antes de utilizar

el producto lea atentamente las

"Precauciones antes del uso" y las

instrucciones de uso correcto que

acompañan al producto. Tenga a

mano este manual para

consultarlo cuando lo precise.

ADVERTENCIA

Estaindicaciónleavisaqueunuso

incorrecto que no tenga en cuenta

este punto puede provocar la muerte

o heridas graves.

PRECAUCIÓN

Estaindicaciónleadvierteque

cualquier utilización inadecuada que

ignore el contenido aquí incluido

puede provocar lesiones o pérdidas

materiales.

PRECAUCIONES DE SEGURIDAD

(Láser)

EltelémetroláserNikonutilizaunhaz

láserinvisible.Asegúrese de respetar lo

Advertencia

• No pulse el botón POWERON/

Measurement (encendido/medición)

mientras mira la óptica desde el

lado del objetivo. Si lo hace sus

ojos podrían verse afectados

negativamente o lesionados.

• Noapuntealojo.

• Noapunteapersonasconelláser.

• Noutilicelaunidadjuntoconotros

elementos ópticos adicionales, como

lentes o binoculares. La utilización

de un elemento óptico junto con el

telémetro láserNikonaumentael

riesgo de dañar los ojos.

• Cuando no esté realizando

mediciones, mantenga los dedos

apartados del botón POWERON/

Measurement (encendido/medición)

para evitar la emisión accidental de

unhazláser.

• Sinovaautilizarloduranteun

período prolongado, retire la batería

del cuerpo.

• Nodesmonte/remodele/repareel

telémetroláserNikon.Elláseremitido

podría ser nocivo para su salud. Un

producto que haya sido desmontado/

remodelado/reparado pierde la

garantía del fabricante.

• MantengaeltelémetroláserNikon

fuera del alcance de los niños

cuando lo guarde.

• Silacarcasadeltelémetro láser

Nikonestádañadaosiemiteun

ruido raro después de una caída o

por cualquier otra causa, retire la

batería inmediatamente y deje de

usarlo.

Muchas gracias por comprar el Nikon Laser Rangefinder COOLSHOT 20.

〇Antesdeutilizarelproductoleaatentamentelas"Precaucionesantesdeluso"ylas

instrucciones de uso correcto del manual de instrucciones (este manual).

〇 Tenga a mano este manual para consultarlo cuando lo precise.

〇 No desmonte ni repare este producto usted mismo, puede provocar algún problema grave.

Un producto que haya sido desmontado o reparado pierde la garantía del fabricante.

● Las especificaciones y el diseño pueden cambiar sin aviso previo.

● Queda prohibida la reproducción total o parcial (excepto para citas breves en artículos o

revisiones de evaluación) de este manual en cualquier forma sin la autorización previa por

escrito de NIKON VISION CO., LTD.

●NIKON VISION CO., LTD. se reserva el derecho a modificar el contenido explicado en estos

manuales en cualquier momento y sin aviso previo.

22 23

PRECAUCIONES DE SEGURIDAD

(Batería de litio)

Si se maneja incorrectamente, la

batería pueden romperse y sufrir

fugas, corroyendo los equipos y

manchando la ropa

Asegúrese de respetar lo siguiente:

• Montelabateríaconlospolos+y-

orientados correctamente.

• Labateríadeberetirarsecuando

estáagotadaoenperíodos

prolongados de no utilización.

• Nocortocircuiteelterminaldel

extremodelacámaradelabatería.

• Nolallevejunto con llaves o

monedas en un bolsillo o bolsa,

podría cortocircuitarse y provocar

un sobrecalentamiento.

• Noexpongalabateríaalaguania

llamas. Nunca desmonte la batería.

• Norecarguelabateríadelitio.

• Siellíquidodeunabateríadañada

entra en contacto con la ropa o la

piel,enjuáguelainmediatamente

con mucha agua. Si el líquido de

una batería dañada va a parar a los

ojos,enjuáguelosinmediatamente

con agua limpia y consulte a un

médico.

• Desechelabateríaconformealas

regulaciones locales de su zona.

• Nopermitaquelosniñosse

pongan las ojeras de goma, piezas

pequeñas, etc. en la boca. Si un

niño se traga alguna de estas

piezas, consulte a un médico

inmediatamente.

• Siutilizanlasojerasdegoma

durante mucho tiempo, algunas

personas pueden notar una

inflamación de la piel. Si presenta

algún síntoma, deje de utilizarlas

y consulte inmediatamente a un

médico.

• Cuandotransporteeltelémetro

láserNikon,guárdeloenlafunda.

• SisutelémetroláserNikoncaeo

funciona incorrectamente, deje de

usarlo de inmediato y consulte a

su distribuidor local dónde debe

enviarlo para su reparación.

PRECAUCIONES DE

SEGURIDAD (Monocular)

EltelémetroláserNikonemplea un

monocular en su sistema óptico

para apuntar al objetivo. Asegúrese

de respetar lo siguiente:

Advertencia

• Nuncamiredirectamentealsol,

aunaluzintensanialhazláser

cuando utilice el Nikon Laser

Rangefinder.

Precauciones

• Cuando no utilice el Nikon

Laser Rangefinder, no pulse el

botón POWERON/Measurement

(encendido/medición).

• Noutiliceesteproductomientras

camina. Si lo hace podría

provocar lesiones o averías como

resultado de tropiezos, golpes

a otras personas, caídas u otros

accidentes.

• Nolobalanceeconlacorrea.

Podríagolpearaalguienyherirle.

• Nocoloqueesteproductoenun

lugar inestable. No respetar esta

indicación puede provocar una

caída y causar lesiones o averías.

• Mantengalabolsadeplástico

utilizada para envolver el

producto y las piezas pequeñas

fuera del alcance de los niños.

Almacenamiento

• Encasodehumedadelevadapuede

aparecer condensación de agua o

moho sobre la superficie de las

lentes.Portanto,guardeel

telémetroláserNikonenunlugar

fresco y seco.

Después de usarlo en un día lluvioso

o por la noche, séquelo a

temperaturaambienteyguárdelo

en un lugar fresco y seco.

CUIDADO Y MANTENIMIENTO

Lentes

• Limpieelpolvodelasuperficiede

la lente con un cepillo sin aceite.

• Aleliminarmanchasoresiduos

como marcas de dedos de la

superficie de las lentes, límpielas

muy suavemente con un paño de

algodón suave y limpio o con un

paño de limpieza de lentes de

calidad sin aceite. Utilice una

pequeña cantidad de alcohol puro

(no desnaturalizado) para limpiar

las manchas resistentes. No utilice

trapos de terciopelo ni papel tisú

común dado que pueden rayar las

lentes. Si se ha utilizado un paño

para limpiar el cuerpo no debe

usarse para la superficie de la lente.

Cuerpo principal

• Limpielasuperficiedelcuerpocon

un paño suave y limpio después de

eliminar suavemente el pelo con un

soplador*. No utilice benceno,

disolvente ni otros limpiadores con

disolventesorgánicos.

* Un soplador es un equipo de para

limpieza de goma que sopla aire

por una boquilla.

PRECAUCIONES DE SEGURIDAD

Precauciones

• ElNikonLaserRangefindernoestá

diseñado para utilizarlo bajo el

agua.

• Lluvia,agua,arena y barro deben

eliminarse de la superficie del

telémetro lo antes posible,

utilizando un paño suave y limpio.

• NodejeeltelémetroláserNikon

en un coche estacionado en un

díacálidoosoleado,ocercadeun

equipoquegenerecalor.Podría

dañarlo o afectarle negativamente.

• NodejeeltelémetroláserNikon

bajo la luz solar directa. Los rayos

ultravioleta y el exceso de calor

podrían afectar negativamente a la

unidad e incluso dañarla.

• Siseexponeeltelémetroláser

Nikon a cambios de temperatura

repentinos, puede condensarse

agua en las superficies de las lentes.

No utilice el producto hasta que la

condensación se haya evaporado.

Precauciones antes del uso

Este símbolo indica que esta batería se recogerá por

separado.

Lo siguiente sólo se aplicará a usuarios en países

europeos.

• Esta batería ha sido designada para su recogida en

un punto de recogida apropiado. No la tire como

desecho doméstico.

• Para más información, contacte con el vendedor o

autoridades locales a cargo de la gestión de

residuos.

Símbolo para recogida separada aplicable en países

Europeos

Símbolo para recogida separada aplicable en países

Europeos

Este símbolo indica que esta producto se recogerá por

separado.

Lo siguiente sólo se aplicará a usuarios en países

europeos.

• Esta producto ha sido designada para su recogida en

un punto de recogida apropiado. No la tire como

desecho doméstico.

• Para más información, contacte con el vendedor o

autoridades locales a cargo de la gestión de

residuos.

24 25

• Gamademedición:5-500metros/6-550yardas

• Visordealtacalidadde6xconrecubrimiento

multicapa

• Elinstrumentoaplicaelmodedeprioridadalprimer

sujeto

• Unapulsacióndelbotónproporcionaunamedición

continua de unos 8 segundos

• Apagadoautomático(despuésdeaprox. 8 s sin

utilizar)

• Predeterminaciónalosajustes"Usadosenúltimo

lugar"

• Apruebadelluvia—Gradodeprotección

equivalenteaJIS/IECdeclase4(IPX4)

• Láserinvisible/Seguro para la vista de clase 1M según

EN/IEC

El telémetro láser Nikon utiliza un haz láser invisible

para realizar la medición. Mide el tiempo que tarda

el haz láser en ir desde el telémetro al objetivo

y volver. La reflectividad láser y los resultados

de medición pueden variar en función de las

condiciones climáticas y ambientales, así como del

color, acabado superficial, tamaño, forma y otras

características del sujeto.

Las condiciones siguientes facilitan la medición:

• Tiemponublado

• Sujetodecoloresbrillantes

• Sujetoconsuperficiemuyreflectantes

• Sujetodegrantamaño

• Cuandoelángulodeincidenciadelláserescercano

a 90 grados

La medición puede resultar imprecisa o fallar en

los casos siguientes:

• Sujetoconunasuperficiereflectantepequeñao

delgada

• Sujetoconunasuperficiereflectantedifusora

• Sujetoquenoreflejaelhazláserhaciael

Rangefinder

• Sujetoconunasuperficietotalmentereflectante

(vidrio, espejo, etc.)

• Sujetonegro

• Sujetoconunasuperficieescalonada

• Nieve,lluviaoniebla

• Sujetomedidoatravésdevidrio

• Superficiereflectantemedidaendireccióndiagonal

• Sujetoenmovimientoovibrante

• Obstáculointerpuestodelantedelsujeto

• Almedirlasuperficiedelagua

Características clave Nomenclatura/Componentes

1 Objetivo monocular

2Aberturaparaemisiónláser

3 Aberturadeldetectorláser

4 BotónMODE

5 BotónPOWERON/Measurement(encendido/

medición)

6 Ocular monocular de 6x

7 Ojera/Aro de ajuste de dioptrías

8 Índice de dioptrías

9 Argolla para correa

!p Indicación "Abierta" de la tapa del

compartimento de la batería

!q Tapa del compartimento de la batería

!w Etiquetadenúmerodeproducto

!e Indicación informativa de la FDA

Cuerpo ..............................x1

Caja flexible .................... x1

Correa ............................... x1

Batería de litio (CR2) .... x1

Componentes

26 27

Inserción y cambio de la batería

• Tipo de batería: Batería de litio CR2 de 3 V

• Indicadores de la carga restante de la batería

* La marca del estado de la batería en la pantalla interna le avisa cuando esta necesita ser sustituida.

: La batería tiene carga suficiente para usarla.

 :Elniveldelabateríaseestáquedandobajo.Prepáreseparasustituirlabatería.

 :Elniveldelabateríaesbajo.Debesustituirselabateríaporunanueva.

destellante:Labateríasehaagotado.Elindicadordestellarátresvecesyelrangefinderláserse

apagaráautomáticamente.Sustituyalabatería.

1. Abra la tapa del compartimento de la batería

 Girelatapadelcompartimentodelabateríaenelsentidocontrarioaldelasagujasdelrelojyretírela.

Noesfácildeabrirdebidoasuempaquetaduradegomadeimpermeabilidad.

2. Sustituya la batería vieja por otra nueva

Introduzca una batería nueva colocada correctamente conforme a la indicación del interior del

compartimento.Elpolo[-]debecolocarsehaciaelinteriordelcompartimento.Sinoseinsertala

bateríacorrectamente,elNikonLaserRangefindernofuncionará.Alsustituirlabatería,retireen

primer lugar la batería usada. A continuación inserte una nueva.

3. Cierre la tapa del compartimento de la batería

 Girelatapadelcompartimentodelabateríaenelsentidodelasagujasdelrelojparaenroscarlaenel

cuerpo.Puedequecuestedecerrardebidoalagomadelaimpermeabilización,perosigagirándola

del todo hasta que haga tope. Compruebe que la tapa esté cerrada firmemente.

• Duración de la batería

Funcionamiento continuo: Aprox. 2.000 ciclos (a aprox. 20°C)

 Estacifrapuedevariarenfuncióndelestadodelabatería,latemperaturayotrosfactorescomoformadel

sujeto, color, etc. Utilícela sólo como orientación.

*Labateríasuministradaconesterangefinderláseresparacomprobarelfuncionamiento.Debidoaladescargaeléctrica

natural,laduracióndelabateríaseráprobablementemenorquelaantesindicada.

* Si entra agua en el compartimiento de la batería debido a una inmersión, seque bien el compartimiento de la batería y

cambie la batería.

Pantalla interna

 : Apunte al sujeto que desea medir. Coloque el sujeto en el centro de la marca de sujeto.

 :Aparecemientrasseestáemitiendoelláserparaunamedición.

No mire hacia el lado de las lentes del objetivo mientras aparezca esta marca.

 :Seestámidiendo

 : "Medición fallida" o "No se pudo medir"

* Normalmente, un LCD aplica una ampliación igual o menor. No obstante, el LCD de este producto se

amplíaconlagranampliacióndelocular.AunqueesteLCDsefabricóempleandolatecnologíamás

avanzada, es imposible eliminar totalmente el polvo. Como resultado, puede verse polvo. No obstante,

noafectaráalaprecisióndelamediciónnialaseguridaddeutilización.

Distancia

Unidad de medida (m/yarda)

Marca de sujeto

Marcadeemisióndeláser

Estadodelabatería

28 29

Medición

Precaución: La utilización de controles, ajustes o

parámetros de procedimiento distintos de los aquí

indicados puede provocar una exposición a

radiaciones peligrosas.

1. Coloque una batería en el compartimento de la

batería (consulte "Inserción y cambio de la batería")

2. Ajuste de dioptrías

Ajuste las dioptrías para conseguir una indicación clara del

LCD en el visor.

 Enprimerlugargireelarodeajustededioptríasen

sentido contrario al de las agujas del reloj hasta que llegue

asutope.AcontinuaciónpulseelbotónPOWERON/

Measurement para encender el aparato (confirme que la

pantallainternaestáencendida).Mireporelocularygire

el aro de ajuste de dioptrías en el sentido de las agujas del

reloj hasta que el LCD quede enfocado.

 Sigirademasiadoelaro,hágalogirarensentidocontrario

al de las agujas del reloj y vuelva a ajustar.

 Sinoajustalasdioptríasasugraduación,quizásnopueda

enfocar correctamente su sujeto.

3. Medición

Antes de medir asegúrese de confirmar el ajuste de la

unidad.

Inmediatamente

después del encendido.

(inicializando)

Modo de espera. Apuntar al sujeto.

Medición

Medición fallida o

no se pudo medir la

distancia.

Muestra la cifra

medida (Sujeto 1)

Muestra la cifra

medida (Sujeto 2)

Estetelémetroláserincorporaun

sistemadeprioridadalsujetomás

cercano. Cuando mide sujetos que se

superponen, este equipo muestra la

distanciahastaelsujetomáspróximo.

Unidades de indicación de la distancia

Metro [ ]

Yarda

[ ]

Los resultados de medición se indican en yardas/metros

(elajustepredeterminadodefábricasonlasyardas).

1.Enciendaelaparato(confirmequelapantallainternaestá

encendida).

2.MantengapulsadoelbotónMODEdurantemásdedossegundos.

Cuando la unidad de visualización haya cambiado, suelte el botón.

3.Unavezfijadalaunidad,losresultadosseconvertirányvisualizarán

en la unidad de indicación de la distancia seleccionada.

Modo de prioridad al sujeto

Otros

EstetelémetroláserNikonesun

telémetrobásico.Susresultadosnose

pueden utilizar como prueba oficial.

EsteequipohasidoevaluadoycumpleconloslímitesparaundispositivodigitaldeclaseB,deconformidadconlaParte15

delasreglasdelaFCCyconladirectivasobreCEMdelaUE.Estoslímitesestándiseñadosparaproporcionarunaprotección

razonablecontralainterferenciaperjudicialenunainstalaciónresidencial.Esteequipogenera,usaypuedeirradiarenergía

de frecuencia de radio y, si no se instala y usa de conformidad con las instrucciones, podría causar una interferencia

perjudicial a las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación

particular. Si el equipo provoca perturbaciones en la recepción de radio o televisión, lo que se puede comprobar apagando

yvolviendoaencenderelequipo,elusuariodeberíaintentarcorregirlainterferenciamedianteunaomásdelasmedidas

siguientes:

•Reorienteoreubiquelaantenareceptora.

•Aumentelaseparaciónentreelequipoyelreceptor.

•Consultealdistribuidoroauntécnicodetelevisión/radioexperimentado.

EsteaparatodigitaldeClaseBcumpletodoslosrequisitosdelasRegulacionesCanadiensessobreEquiposqueProvocan

Interferencias.

EstedispositivocumpleconlaParte15delasReglasdelaFCC.El

funcionamientoestásujetoalasdoscondicionessiguientes:

(1)Estedispositivonopuedeprovocarinterferenciaspeligrosas,y

(2)Estedispositivodebeaceptarcualquierinterferenciarecibida,incluidaslas

interferencias que pueden provocar un funcionamiento no deseado.

1.Presioneelbotón

POWERON/Measurement

para encender.

2. Apunte al sujeto.

3.PresioneelbotónPOWERON/Measurement(encendido/medición)

para empezar una medición continua de

aprox.

ocho segundos (en

estetelémetronoestádisponibleelmododemediciónúnica).

4. Durante

aprox.

ocho segundos la pantalla interna muestra

alternativamente los indicadores "distancia medida" y "no se pudo

medir"(destellalamarcaderadiaciónláser).

5. Después de la medición continua, se visualizan los resultados

medidos durante aprox. ocho segundos y después se apaga

lacorriente.SipresionaelbotónPOWERON/Measurement

(encendido/medición) con el aparato encendido (con la pantalla

interna activa) se inicia otra medición de aprox. ocho segundos.

30 31

Especificaciones

Sistema de medición

Gamademedición 5-500 metros/6-550 yardas

Visualización de distancias

(incremento)

Cada 1 metro/yarda

Sistema óptico

Aumento (x) 6

Diámetroefectivodelobjetivo(mm) 20

Campo de visión angular (real) (˚) 6,0

Distancia aprox. de la pupila de salida

al ocular (mm)

16,7

Pupiladesalida(mm) 3,3

Ajuste de dioptrías ±4 m

Otros

Temperatura de funcionamiento (˚C) -10—+50

Fuente de alimentación Batería de litio CR2 x 1 (3 Vcc)

Dimensiones (L x Al x An) (mm) 91 x 73 x 37

Peso(g) Aprox. 125 (sin batería)

Estructura

GradodeprotecciónequivalenteaJIS/IECdeclase4(IPX4)(bajonuestras

condiciones de ensayo)*

Seguridad

Productoláserdeclase1M(EN/IEC60825-1:2007)

ProductoláserdeclaseI (FDA/21CFRPart1040.10:1985)

CEM FCCParte15Sub-parteB claseB,UE:directivaCEM,AS/NZS,VCCIclaseB

Medio ambiente RoHS,WEEE

* Prestaciones de resistencia al agua

EstetelémetroláserpresentaungradodeprotecciónequivalenteaJIS/IECdeclase4(IPX4)(bajonuestrascondiciones

deensayo).Estaclasificaciónnogarantizaquelaunidadnosufraningúndañooproblemabajocualquiersituación.Al

utilizarla, respete lo siguiente:

•Launidadnoesunaestructurasellada,porloquenodebeutilizarsenimantenersebajoaguaencirculación.

•Siaparecehumedadenlaspiezasmóvilesdelaunidad,dejedeusarlayséquela.

Láser

Clase EN/IECClase1M

Longitud de onda (nm) 905

Duración del impulso (ns) 20

Potencia(W) 10

Divergencia del haz (mrad) Vertical: 3,8, Horizontal: 0,17

Humedad de funcionamiento (%HR) 80 o menos (sin condensación)

32 33

Solución de problemas/Reparación

Si su telémetroláserNikonprecisaraalgunareparación,póngaseencontactoconsudistribuidorlocalparasabera

dónde debe enviarlo. Antes de hacerlo, le aconsejamos que consulte la Tabla de solución de problemas siguiente.

Síntoma Puntos que debe comprobar

Launidadnoseenciende—

ElLCDnoseilumina

•PulseelbotónPOWERON/Measurement.

•Compruebelainsercióndelabatería.

•Sustituyalabateríasiesnecesario.

No se puede obtener el rango de

medición

•Compruebequenohaynada,comosumanoodedo,quebloqueela

aberturadeemisióndellásernieldetectordelláser.

•Compruebequelaaberturadeemisióndelláseryeldetectordelláser

estén limpios. Límpielas si es necesario.

•Compruebequelaformayelestadodelsujetosonadecuadospara

reflejarelhazláser.

•Sustituyalabatería.

Aparece [- - -] (“No se puede

medir”)

•Asegúresedemantenerlaunidadfijamientrasestámidiendo.

•Compruebequeelsujetoestádentrodelrangodemedición.

Nosepuedemedirunsujetomás

cercano

•Compruebequenohaynada,comohojasohierba,entreeltelémetro

láserNikonyelsujeto.

Nopuedemedirseunobjetomás

alládedeterminadadistancia

•Compruebequenohaynada,comohojasohierba,entreeltelémetro

láserNikonyelsujeto.

Si persisten los problemas después de consultar la Tabla de solución de problemas, póngase en contacto con su

distribuidor local para que revise/repare el

telémetroláser Nikon. No deje que nadie distinto del representante oficial del

fabricante del producto revise ni repare el

telémetro láserNikon. No respetar esta indicación podría provocar lesiones o

dañar el producto.

Síntoma Puntos que debe comprobar

Elresultadodelamediciónes

inestable

•Sustituyalabatería.

•Compruebequelaformayelestadodelsujetosonadecuadospara

reflejarelhazláser.

•Asegúresedemantenerlaunidadfijamientrasestámidiendo.

•Compruebequenohaynada,comohojasohierba,entreeltelémetro

láserNikonyelsujeto.

Se visualiza un resultado incorrecto

•Sustituyalabatería.

•Compruebequelaformayelestadodelsujetosonadecuadospara

reflejarelhazláser.

•Compruebequenohaynada,comohojasohierba,entreeltelémetro

láserNikonyelsujeto.

34 35

SOMMAIRE

Précautionsavantutilisation ............................. 35-38

Caractéristiques principales ..................................... 39

Nomenclature/Composition .................................... 40

Insérer et remplacer la pile ....................................... 41

Écran interne .................................................................. 42

Mesure .............................................................................. 43

Mode priorité à la cible/Unités d'affichage de

distance/Autres .............................................................. 44

Spécifications .......................................................... 45-46

Guidededépistagedespannes/

Réparations .............................................................. 47-48

Français

Précautions avant utilisation

Mercid’avoirchoisiletélémètrelaserNikonCOOLSHOT20.

〇Avantd’utiliserl'appareil,lisezattentivementles«Précautionsavantutilisation»etlesmanuel

d'utilisation (ce manuel).

〇 Conservez ces manuel à portée de main pour référence.

〇 Ne démontez pas et ne réparez pas cet appareil vous-même, car ceci pourrait engendrer un

problèmesérieux.

La garantie constructeur ne s'applique pas aux produits qui ont été démontés ou réparés.

● Les spécifications et la conception sont sujettes à modification sans préavis.

● Aucune reproduction totale ou partielle de ce manuel, sous quelque forme que ce soit,

(àl'exceptiondebrèvescitationsdansdesrevuesoumagazines)nepeutêtrefaitesans

autorisation écrite de NIKON VISION CO., LTD.

● NIKON VISION CO., LTD. se réserve le droit de modifier le contenu de ces manuels à tout moment

sans préavis.

36 37

Respectez à la lettre les

instructions suivantes pour une

utilisation adéquate de votre

matériel et pour éviter tout

risque d'accident. Avant d’utiliser

l'appareil, lisez attentivement les

« Précautions avant utilisation »

et le mode d’emploi qui

accompagnent l'appareil.

Conservez ces instructions à

portée de main pour référence.

ATTENTION

Avertitdufaitqu’unemploiincorrect

en ignorant les points ci-dessous peut

se traduire par la mort ou de sérieuses

blessures.

PRÉCAUTION

Avertitdufaitqu’unemploiincorrect

en ignorant les points ci-dessous peut

se traduire par de sérieuses blessures

ou des dégâts matériels.

PRÉCAUTIONS DE SÉCURITÉ

(Laser)

LetélémètrelaserNikoncomporteun

faisceau laser invisible. Veillez à

respecter ce qui suit:

Attention

• N'appuyezpassurleboutonPOWER

ON/Mesure pendant que vous

regardez l'optique à partir du côté

objectif. Sinon, vos yeux pourrait être

affectés ou endommagés.

• Nevisezpaslesyeux.

• Nepointezpaslefaisceaulaservers

d'autres personnes.

• N'utilisezpasl'appareilenmême

temps que d'autres instruments

d'optique tels que des lentilles ou des

jumelles. L'utilisation d'un instrument

d'optique en même temps que le

Télémètre Laser Nikon augmente les

risques de blessures oculaires.

• Si vous n'effectuez pas de mesures,

ne placez pas vos doigts à proximité

duboutonPOWERON/Mesurepour

éviter d'allumer le faisceau laser par

accident.

• Sivousnel'utilisezpaspendantune

longue période de temps, veuillez

retirer la pile.

• Nepasdémonter/modifier/

réparer letélémètrelaserNikon.

Le laser émetteur pourrait être

nocif pour votre santé. La garantie

constructeur ne s'applique pas aux

produits qui ont été démontés/

modifiés/réparés.

• Nelaissezpasletélémètrelaser

Nikon à la portée des enfants.

• Silecouvercleduboîtierdu

télémètrelaserestendommagé,ou

s'il émet un bruit étrange en raison

d'une chute ou d'une autre cause,

retirez immédiatement la pile et

cessez d'utiliser l'appareil.

Veillez à respecter ce qui suit:

• Installezlapilemanièreàcequeles

pôles+et-soientcorrectement

positionnés.

• Lapiledoitêtreretiréequandelle

est déchargée et suite à toute

longue période de non-utilisation.

• Necourt-circuitezpaslescontacts

du compartiment à pile.

• Nelatransportezpasà proximité de

clefsoudepiècesdansunepoche

ou un sac, il pourrait y avoir un

court-circuit et une surchauffe.

• N'exposezpaslapileàl'eauouaux

flammes. Ne démontez jamais la

pile.

• Nerechargezjamaislepileau

lithium.

• Siduliquideprovenantd'unepile

endommagées venait à entrer en

contact avec un vêtement ou de

la peau, rincez immédiatement à

l'eau claire. Si du liquide provenant

d'une pile endommagées entrait

en contact avec les yeux, rincez

immédiatement à l'eau claire et

consultez un médecin.

• Lorsquevousjetezlapile,

conformez-vous aux lois de

recyclage locales.

• Nelaissezpaslesacenplastique

qui a servi à emballer ce produit ou

d'autrespetitespiècesàlaportée

des enfants.

• Empêchezlesenfantsdeporteràla

bouche les œilletons en caoutchouc

oud'autrepetitespièces,etc.Sides

enfantsavalaientcetypedepièces,

consultez immédiatement un

médecin.

• Sivousutilisezl'œilletonen

caoutchouc pendant longtemps, ils

peuvent provoquer une irritation

cutanée. Arrêter d'utiliser l'appareil

et consultez immédiatement un

médecin si cela se produisait.

• Lorsquevoustransportezle

télémètrelaserNikon,rangez-le

dans son étui.

• SivotreTélémètreLaserNikon

ne fonctionne pas correctement,

cessez immédiatement de l'utiliser

et consultez votre revendeur local

pour déterminer la destination de

réparation.

PRECAUTIONS DE SECURITE

(Pile au lithium)

Si elle n'est pas convenablement

manipulée, la pile peut se rompre

et fuir, provoquant la corrosion

de l'appareil et des taches sur les

vêtements.

PRÉCAUTIONS DE SÉCURITÉ

(Objectif monoculaire)

LesystèmeoptiqueduTélémètre

Laser Nikon comporte un objectif

monoculaire pour viser la cible.

Veillez à respecter ce qui suit:

Attention

• Neregardezjamaisdirectement

lesoleil,unelumièreintenseou

lefaisceaulaser,avecletélémètre

laser Nikon.

Précautions

• Si vous n'utilisez pas le télémètre

laser Nikon, n'appuyez pas sur le

boutonPOWERON/Mesure.

• N'utilisezpasl'appareilen

marchant. Vous pourriez causer

des blessures ou une panne

en rencontrant un obstacle, en

touchant d'autres personnes, en

tombant ou par le biais d'autres

types d'accidents.

• Nelebalancezpasparla

bandoulière.Vouspourriez

toucher et blesser d'autres

personnes.

• Neposezpasl'appareildansdes

endroits instables. Ceci pourrait

causer des chutes et créer des

blessures ou des pannes.

Précautions avant utilisation

38 39

Stockage

• Delacondensationoudes

moisissures peuvent se former sur la

surface des lentilles en cas de forte

humidité.Pourcetteraison,rangez

le télémètre laser Nikon dans un

endroit frais et sec.

 Aprèsutilisationunjourdepluieou

pendant la nuit, laissez le sécher

entièrementàtempérature

ambiante avant de le ranger dans un

endroit frais et sec.

SOINS ET ENTRETIEN

Lentilles

• Servez-vousd’unpinceaudouxnon

gras pour dépoussiérer la surface

des lentilles.

• Pourl'éliminationdetachesou

saletés comme les traces de doigts

de la surface des lentilles, essuyez

doucement avec un chiffon doux et

propre ou du papier pour lentilles

non gras de bonne qualité. Un peu

d’alcoolpur(nondénaturé)peut

être utilisé pour éliminer les taches

tenaces.L’emploideveloursoud’un

mouchoir en papiern’estpas

recommandé,parcequ’ils

pourraient rayer la surface des

lentilles. Un chiffon utilisé pour

nettoyerleboîtiernedoitpasêtre

réutilisé sur la surface des lentilles.

Boîtier principal

• Nettoyezlecorpsavecunchiffon

douxetpropreaprèsavoirretiré

soigneusementlespoussièresavec

unsoufflet*.N'utiliseznibenzène,

ni diluant, ni d'autres produits

nettoyants contenant des agents

organiques.

* Un soufflet est un élément de

nettoyage en caoutchouc qui

souffle de l'air par une petite buse.

PRECAUTIONS DE SECURITE

Précautions

• LetélémètrelaserNikonn'estpas

destiné à une utilisation sous-

marine.

• Lapluie,l'eau,lesableetlaboue

doivent être retirés de la surface

duboîtierdutélémètredèsque

possible au moyen d'un chiffon

doux et propre.

• NelaissezpasleLetélémètrelaser

dans une voiture par temps chaud

ouensoleillé,ouprèsd’unappareil

produisant de la chaleur. Cela

pourrait l'endommager ou affecter

son fonctionnement.

• NelaissezpasletélémètreLaser

Nikonàlalumièredirectedu

soleil. Les rayons UV et la chaleur

excessive peuvent affecter

son fonctionnement, voire

l'endommager.

• Encasdechangementde

températurebrutal,del’eaupeut

se condenser sur la surface des

lentillesduTélémètreLaserNikon.

N'utilisez pas l'appareil tant que la

condensation n'a pas disparu.

Précautions avant utilisation

Ce symbole indique que cette batterie doit être collectée

séparément.

Les mesures suivantes concernent uniquement les

utilisateurs européens.

• Cette batterie doit être jetée séparément dans un point

de collecte approprié. Ne la jetez pas dans une poubelle

réservée aux ordures ménagères.

• Pour plus d’ informations, contactez le détaillant ou les

autorités locales responsables de la gestion des ordures.

Symbole pour la collecte sélective applicable aux pays

européens

Symbole pour la collecte sélective applicable aux pays

européens

Ce symbole indique que ce produit doit être collectée

séparément.

Les mesures suivantes concernent uniquement les

utilisateurs européens.

• Ce produit doit être jetée séparément dans un point de

collecte approprié. Ne la jetez pas dans une poubelle

réservée aux ordures ménagères.

• Pour plus d’ informations, contactez le détaillant ou les

autorités locales responsables de la gestion des ordures.

• Plagedemesure:5-500mètres/6-550yards

• Télémètre6xde qualité supérieure avec traitements

multicouches

• OnutiliselesystèmePrioritéàlapremièrecible

• Une simple pression du bouton permet de lancer une

mesure continue d'environ 8 secondes

• Arrêtautomatique(aprèsenviron8secondes de

nonutilisation)

• Réglagepardéfautsur«Dernièreutilisation»

• Imperméable—Équivalent à une protection de classe

4JIS/IEC(IPX4)

• LaserEN/IECdeClasse1M,invisibleetsansdanger

pour les yeux

Le télémètre laser Nikon comporte un faisceau

laser invisible. Il mesure la durée d'un aller-retour

du faisceau laser de l'appareil à la cible. La portée

maximale de l'appareil dépend des conditions

environnementales et climatiques, de la couleur,

de la finition de surface, de la taille, de la forme et

d'autres caractéristiques propres à la cible.

Les conditions suivantes facilitent les mesures :

• Tempscouvert

• Cibledecouleurvive

• Cibleàsurfacetrèsréfléchissante

• Cibledegrandetaille

• Angled'incidencedulasersurlacibleprochede90

degrés

Les mesures prises dans les cas suivants peuvent

s'avérer imprécises ou erronées :

• Lacibleaunesurfaceréfléchissanteétroiteoude

petite taille

• Lacibleaunesurfaceréfléchissantediffuse

• Lacibleneréfléchitpaslerayonlaserautélémètre

• Lacibleaunesurfacetotalementréfléchissante

(verre, miroir, etc...)

• Ciblenoire

• Lacibleaunesurfaceétagée

• Tempsdeneige,pluieoubrouillard

• Lacibleestviséeàtraversunverre

• Lasurfaceréfléchissanteestviséedebiais

• Laciblebougeouvibre

• Unobstaclesedéplacedevantlacible

• Lacibleestunpland'eau

Caractéristiques principales

40 41

Nomenclature/Composition

1 Objectif monoculaire

2 Ouverture de l'émetteur laser

3 Ouverture du détecteur laser

4 BoutonMODE

5 BoutonPOWERON/Mesure

6 Oculaire monoculaire 6x

7 Œilleton/bague de réglage dioptrique

8 Index dioptrique

9 Œilletpourlanière

!p Indication«Ouvert»pourlecouvercledu

logement des piles

!q Couvercle du logement des piles

!w Etiquettedenumérodeproduit

!e Indications pour la FDA

Boîtier ............................... x1

Housse .............................. x1

Lanière ..............................x1

Pileaulithium(CR2) ....x1

Composition

Insérer et remplacer la pile

• Type de pile: Pile3VCR2aulithium

• Indicateurs de charge de pile

* La marque d'état de la pile indique la nécessité de remplacer la pile sur l'écran interne.

: Charge suffisante pour le fonctionnement.

 :Leniveaudechargedelapiledevientfaible.Préparez-vousàremplacerlapile.

: Le niveau de charge de la pile est faible. La pile doit être remplacée.

clignotant :Lapileestusée.L'indicateurclignotetroisfoispuisletélémètrelasers'éteint

automatiquement. Veuillez remplacer la pile.

1. Ouvrez le couvercle du logement de la pile

Tournez le couvercle du compartiment de la pile dans le sens inverse des aiguilles d'une montre et

retirez-le. Il peut être difficile à ouvrir à cause du joint d'étanchéité.

2. Remplacez la pile usagée par une pile neuve

Insérez une nouvelle pile et orientez-la selon le sens indiqué dans le compartiment. Le pôle [-] doit

être positionné vers l'intérieur du compartiment. Si la pile n'est pas positionnée correctement, le

télémètrelaserNikonnefonctionnerapas.Pourremplacerlapile,sortezd'abordlapileusagée.Puis,

insérez la nouvelle.

3. Fermez le couvercle du logement de la pile

Tournez le couvercle du compartiment de la pile dans le sens des aiguilles d'une montre pour la

visserdansleboîtier.Ilpeutêtredifficileàfermeràcausedujointd'étanchéité,maiscontinuezàle

tourner jusqu'au bout. Vérifiez que le compartiment est bien fermé.

• Durée de vie de la pile

Fonctionnement continu: environ 2.000 fois (à environ 20 °C)

Cette valeur peut varier selon la température et d'autres facteurs tels que forme, couleur, etc. de la cible.

Utiliser uniquement comme indication.

*Lapilefournieaveccetélémètrelasersertàenvérifierlefonctionnement.Acausedeladéchargenaturelle,laduréedevie

de la pile sera probablement plus courte que la valeur ci-dessus.

* Si de l'eau rentrait dans le compartiment suite à une immersion, séchez bien le logement de la pile, et remplacez la pile.

42 43

Écran interne

:Visezlaciblequevoussouhaitezmesurer.Positionnezlacibleaucentredelamarquecible.

 : S'affiche lorsque le laser est utilisé pour une mesure.

Neregardezpasducôtédel’objectiftantquecettemarqueestvisible.

 : Mesure en cours

 : «Échec de la mesure » ou «mesure de distance impossible »

* Un ACL emploie généralement un grossissement égal ou inférieur. Cependant, le ACL de ce produit est

grossit par le grossissement de l'oculaire. Bien que l'écran ACL ait été fabriqué grâce à la technologie la

plusavancée,ilestimpossibled'éliminertouteslespoussières.Etilestdoncpossibled'observerdela

poussière.Cependant,ellen'affecterapaslaprécisiondelamesureoulasécuritépendantlamesure.

Distance

Unité de mesure (m/yd.)

Repèredecible

Marque d'irradiation laser

Indicateur d'état de la pile

Mesure

Attention — L'emploi de commandes, réglages ou

performances de procédure autres que ceux spécifiés

dans ce manuel peut entraîner une exposition à des

rayonnements dangereux.

1. Installez une pile dans le logement prévu à cet effet.

(Reportez-vous à la section « Insérer et remplacer la

pile »)

2. Correction dioptrique

Réglez la correction dioptrique pour obtenir une image

nette sur l'écran LCD.

Tournez d'abord la bague de réglage dioptrique dans le

sens inverse des aiguilles d'une montre jusqu'à ce qu'elle

soittotalementenbutée.Ensuite,appuyezsurlebouton

POWERON/Mesurepourallumerl'appareil(Vérifiez

que l'écran interne est allumé). Tout en regardant dans

l'oculaire, tournez la bague de réglage dioptrique dans le

sens horaire jusqu'à ce que l'affichage soit net.

Si vous tournez trop la bague, tournez-la dans le

sensinversedesaiguillesd'unemontredemanière

significative, puis réajustez.

Si la correction dioptrique ne correspond pas à votre vue,

vous aurez des difficultés à effectuer la mise au point sur le

sujet.

3. Mesure

Avant de prendre les mesures, veillez à confirmer les

paramètresdudispositif.

Immédiatementaprès

la mise sous tension.

(initialisation)

Enveille. Cible visée.

Mesure en cours.

Échec de la mesure ou

mesure de distance

impossible.

Affiche les

résultats mesurés.

(Cible 1)

Affiche les résultats

mesurés. (Cible 2)

1.AppuyezsurleboutonPOWERON/

Mesure pour mettre l'appareil sous

tension.

2. Visez la cible.

3.AppuyezunefoissurleboutonPOWERON/Mesurepourprendre

une mesure continue pendant

environ

8 secondes. (Le mode mesure

uniquen'estpasdisponiblesurcetélémètrelaser).

4.L'affichageinterneaffichelestémoinsclignotants«distancemesurée»

ou«échecdelamesure»pendant

environ

8 secondes. (Le signe de

rayonnement laser clignote lors de la prise de mesure).

5. Une fois la mesure continue effectuée, les résultats mesurés

s'affichent pendant environ 8 secondes, puis l'appareil se met hors

tension.SivousappuyezsurleboutonPOWERON/Mesurelorsque

l'appareil est sous tension (pendant que l'affichage interne est

éclairé), une autre mesure de environ 8 secondes s'initie.

44 45

CetélémètreLasercomporteun

systèmedePrioritéàlapremière

cible. Lorsque vous mesurez des

sujets superposés, cet appareil

indique la distance au sujet le plus

proche.

Unités d'affichage de distance

Mètre [ ]Yard

[ ]

Lesrésultatsdemesuresontaffichésenyards/mètres.

(Le réglage par défaut est le yard.)

1. Mettez l'appareil sous tension (vérifiez que l'écran interne est allumé).

2.Maintenezlapressiond'undoigtsurleboutonMODEpendantplusde

2 secondes. Lorsque la nouvelle unité d'affichage est adoptée, relâchez

la pression sur le bouton.

3.Aprèsadoptiond'uneunitéd'affichage,lesrésultatssontconvertiset

affichés dans l'unité choisie.

Mode priorité à la cible

Spécifications

Systèmedemesure

Plagedemesure 5-500mètres/6-550yards

Affichage de distance (incrément) Chaque1mètre/yard

Systèmeoptique

Grossissement(x) 6

Diamètreeffectifdelalentille

del’objectif(mm)

Champ angulaire (réel) (˚) 6,0

Dégagement oculaire (mm) 16,7

Pupilledesortie(mm) 3,3

Correction dioptrique ±4m

Autres

Température de fonctionnement (˚C) -10—+50

Alimentation 1 pile CR2 au lithium, 3V CC,

Dimensions (L x H x l) (mm) 91 x 73 x 37

Poids(g) Environ125(sanslapile)

Structure

Équivalentàuneprotectiondeclasse4JIS/IEC(IPX4)(dansnos

conditions de test)*

Sécurité

Produitlaserdeclasse1M(EN/IEC60825-1:2007)

ProduitlaserdeclasseI(FDA/21CFRPart1040.10:1985)

EMC

FCCChapitre15Sous-partieBclasseB,directiveEU:EMC,AS/NZS,

VCCI classe B

Environnement RoHS,WEEE

Autres

CeTélémètreLaserNikonestuntélémètredebase.Sesrésultatsnepeuventpasêtreutiliséscommepreuveofficielle.

Aprèsessais,lescaractéristiquesdecetappareilontétéjugéescommeentrantdansleslimitesdesdispositifsnumériquesde

laclasseB,tellesquedécritesàlaPartie15desRèglesFCCetdeladirectiveEMCdel'UE.Ceslimitesontétéfixéesdanslebut

d'apporter une protection raisonnable contre les brouillages des appareils domestiques. Cet appareil produit, utilise et peut

émettre des fréquences radioélectriques ; s'il n'est pas installé conformément aux instructions, ces ondes peuvent perturber

les radiocommunications. Toutefois, même en cas d'installation conforme aux instructions, il peut arriver qu'un brouillage

seproduiseenraisondesconditionsparticulièresd'installation.Sicetappareilperturbelaréceptiondesémissionsderadio

ou de télévision, ce dont on peut s'assurer en le mettant sous tension puis hors tension, l'utilisateur est invité à prendre les

mesures correctives suivantes:

•Modifierl'orientationdel'antennederéceptionouchangersonemplacement.

•Augmenterladistanceséparantl'appareildurécepteurderadiooudetélévision.

•Consulterledistributeurouuntechnicienderadio/télévisionexpérimenté.

Cet appareil numérique de la classe B est conforme à la norme canadienne relative aux équipements susceptibles de

provoquer des brouillages.

CetappareilestconformeàlaPartie15desRèglesFCC.L'utilisationdecetappareilestsoumiseauxconditionssuivantes:

(1) Cet appareil ne doit pas provoquer des brouillages nuisibles et

(2) Cet appareil doit s'accommoder des brouillages auxquels il est soumis, y compris les brouillages qui peuvent provoquer

des anomalies de fonctionnement.

46 47

* Performances de résistance à l'humidité

CetélémètrelaserNikoncorrespondàuneclasse4deprotectionJIS/IEC(IPX4)(selonnosconditionsdetest).Ce

classementnegarantitpasqueleproduitneconnaîtrapasdedommagesoudeproblèmes,quellesquesoientles

conditions. Veuillez suivre les indications suivantes lors de son utilisation:

•L'appareiln'estpasunestructureétanche.Ilnedoitpasêtreplacéouutilisédansl'eau.

•Encasd'humiditésurlespiècesmobilesdel'appareil,arrêtezsonutilisationetessuyez-le.

Laser

Classe Classe1MEN/IEC

Longueur d'onde (nm) 905

Durée d'une impulsion (ns) 20

Puissancedesortie(W) 10

Divergence du faisceau (mrad) Verticale: 3,8, Horizontale: 0,17

Humidité ambiante de

fonctionnement (%HR)

80 ou moins (sans condensation)

Spécifications

Guide de dépistage des pannes/Réparations

SileTélémètreLaserNikondoitêtreréparé,consultezlerevendeurlocalquivousindiqueraoùl'envoyerpour

réparation. Toutefois, avant toute chose, prenez connaissance du tableau qui suit.

Symptômes Points à vérifier

L'appareil ne se met pas sous tension

—l'écranACLnes'éclairepas

•AppuyezsurleboutonPOWERON/Mesure.

•Vérifiezl'installationdelapile.

•Remplacezlapilesinécessaire.

La distance à la cible ne peut pas être

obtenue

•Veillezàcequ'aucunobstacle(votremainouundoigt)n'empêchela

propagation du faisceau laser ni la réception par le détecteur.

•Assurez-vousquelafenêtred'émissionlaseretledétecteursoient

propres. Le cas échéant, nettoyez-les.

•Assurez-vousquelaformeetl'étatdelaciblepermettentlaréflexion

du laser.

•Remplacezlapile.

L'indication [- - -] ("Mesure

impossible")apparaît

•Veillezàcequel'appareilsoitstablependantlamesure.

•Assurez-vousquelacibleestdansleslimitesdeportéedel'appareil.

Les distances les plus proches ne

peuvent pas être mesurées

•Veillezàcequ'aucunobstacle(feuilles,herbes,etc.)nesoitplacéentre

Télémètre Laser Nikon et la cible.

Les cibles placées au-delà d'une

certaine distance ne peuvent pas

être mesurées

•Veillezàcequ'aucunobstacle(feuilles,herbes,etc.)nesoitplacéentre

Télémètre Laser Nikon et la cible.

48 49

Sileproblèmepersisteaprèsavoirconsultéletableaudedépistagedespannes,prenezcontactaveclerevendeurpour

qu'il vérifie ou répare le

TélémètreLaserNikon. Ne confiez à personne d'autre qu'un représentant agréé du fabricant,

le soin de vérifier ou de réparer le

TélémètreLaserNikon. Faute de respecter cette consigne, vous vous exposez à des

blessures ou à une défaillance de l'appareil.

Symptômes Points à vérifier

Les résultats des mesures sont

variables

•Remplacezlapile.

•Assurez-vousquelaformeetl'étatdelaciblepermettentlaréflexiondu

laser.

•Veillezàcequel'appareilsoitstablependantlamesure.

•Veillezàcequ'aucunobstacle(feuilles,herbes,etc.)nesoitplacéentre

TélémètreLaserNikonetlacible.

Le résultat affiché est incorrect

•Remplacezlapile.

•Assurez-vousquelaformeetl'étatdelaciblepermettentlaréflexiondu

laser.

•Veillezàcequ'aucunobstacle(feuilles,herbes,etc.)nesoitplacéentre

Télémètre Laser Nikon et la cible.

Guide de dépistage des pannes/Réparations

CONTEÚDO

Cuidados antes do uso ........................................ 50-53

Principaiscaracterísticas ............................................ 54

Nomenclatura/Composição ..................................... 55

Inserção e troca de pilhas .......................................... 56

Visor interno ................................................................... 57

Medição

........................................................................... 58

Modo de prioridade de alvo/Unidades de

visualização de distância/Outros ............................ 59

Especificações ......................................................... 60-61

Problemasesoluções/Reparo .......................... 62-63

Português brasileiro

50 51

Cuidados antes do uso

Obrigado por comprar o Telêmetro a Laser COOLSHOT 20 da Nikon.

〇Antesdeusaresteproduto,leiacuidadosamenteos"Cuidadosantesdouso"easinstruções

sobreousocorretonopresentemanualdeinstruções(essemanual).

〇Mantenhaestemanualàmãoparafácilconsulta.

〇 Não desmonte ou repare este produto sem ajuda por um profissional, pois isto pode resultar

em um problema sério.

Umprodutoquefoidesmontadooureparadonãoestácobertopelagarantiadofabricante.

●Asespecificaçõeseoprojetoestãosujeitosamudançassemavisoprévio.

● Não pode ser feita nenhuma reprodução deste manual, no todo ou em parte (exceto para breve

citaçãoemartigosouanálisescríticas),semautorizaçãoporescritodaNIKONVISIONCO.,LTD.

●A NIKON VISION CO., LTD. se reserve o direito de alterar o conteúdo descrito nesses manuais em

qualquer altura e sem aviso prévio.

Por favor, siga rigorosamente as

orientações a seguir, para que

possa usar o equipamento de

forma adequada e evitar

problemas potencialmente

perigosos. Antes de usar este

produto, leia atentamente os

"Cuidados antes do uso" e as

instruções sobre o uso correto,

que acompanham o produto.

Mantenha este manual à mão

para fácil consulta.

ADVERTÊNCIA

Estaindicaçãoalertavocêparaofato

de que qualquer uso inadequado,

ignorando o conteúdo descrito neste

documento, pode potencialmente

resultaremmorteoulesõessérias.

CUIDADO

Estaindicaçãoalertavocêparaofato

de que qualquer uso inadequado,

ignorando o conteúdo descrito neste

documento, pode potencialmente

resultaremlesõesouperdas

materiais.

PRECAUÇÕES DE SEGURANÇA

(Laser)

O Telêmetro a Laser Nikon emite um

raio laser invisível. Certique-se de que

observa o que segue:

Advertência

• Não pressione o botão POWERON/

Medição enquanto estiver olhando

para dentro da óptica do lado da

objetiva. A falha em fazer isto é poder

afetar negativamente ou danificar os

olhos.

• Nãodirijaoraiolaserparaosolhos.

• Nãoaponteoraioàspessoas.

• Nãoopereaunidadecomoutros

elementos ópticos adicionais, como

lentes ou binóculos. O uso de um

instrumento óptico junto com o

Telêmetro a Laser Nikon aumenta o

risco de danos aos olhos.

• Se não estiver a medir, mantenha os

seus dedos longe do botão POWER

ON/Medição para evitar a emissão

acidental do raio laser.

• Quandonãoestiveremusoporum

período prolongado, retire a pilha do

corpo.

• Nãodesmonte/reconstrua/repare

o Telêmetro a Laser Nikon. O laser

emitido pode ser prejudicial à

sua saúde. Um produto que foi

desmontado/reconstruído/reparado

nãoestácobertopelagarantiado

fabricante.

• MantenhaoTelêmetroaLaser

Nikon guardado fora do alcance de

crianças.

• SeocorpodoTelêmetroaLaser

Nikon for danificado ou se este

emitir um som estranho devido à

queda ou por outra causa, retire

imediatamente a pilha e pare de

usá-lo.

52 53

PRECAUÇÕES DE SEGURANÇA

(Pilha de lítio)

Se manuseada incorretamente,

a pilha pode romper-se e vazar,

corroendo o equipamento e

manchando roupas.

Certifique-se de que observa o que

segue:

• Instaleapilhacomospólos+e–na

posição correta.

• Apilhadeveserremovidaquando

vazia ou durante longos períodos

de não uso.

• Nãoprovoquecurto-circuitono

terminal do compartimento da pilha.

• Nãotransportejunto com chaves ou

moedas em um bolso ou bolsa, pois

pode curto-circuitar ou provocar

superaquecimento.

• Nãoexponhaapilhaàáguaoua

chamas. Nunca desmonte a pilha.

• Nãorecarregueapilhadelítio.

• Seolíquidodeumapilhadanificada

entraremcontatocomovestuário

ouapele,enxágueimediatamente

commuitaágua.Seolíquidode

pilhas danificadas entrar nos olhos,

enxágueimediatamentecomágua

limpa e, em seguida, consulte um

médico.

• Nodescartedapilha,sigaos

regulamentosdasuaárealocal.

pequenas fora do alcance de

crianças.

• Evitequeascriançascoloquem

a viseira de borracha ou peças

pequenas, etc. na boca. Se uma

criança engolir estas peças, consulte

imediatamente um médico.

• Seasviseirasdeborrachaforem

usadas por um longo período de

tempo, algumas pessoas podem

sofrer inflamação da pele. Se

ocorrer qualquer sintoma, consulte

imediatamente um médico.

• Aotransportarotelêmetroalaser

Nikon, guarde-o no estojo.

• SeoseuTelêmetroaLaserNikon

não funcionar corretamente,

interrompa imediatamente o seu

uso e consulte o seu distribuidor

localparainstruçõessobrepara

ondeenviá-loparareparação.

PRECAUÇÕES DE SEGURANÇA

(Monóculo)

O Telêmetro a Laser Nikon usa um

monóculo no seu sistema óptico de

modo a mirar o alvo. Certique-se

de que observa o que segue:

Advertência

• Nuncaolhediretamente

diretamente para o sol ou para o

raio laser, ao usar o telęmetro a

Laser Nikon.

Cuidados

• Quando não usar o Telêmetro

a Laser Nikon, não pressione o

botão POWERON/Medição.

• Nãouseesteprodutoao

caminhar. A falha em observar

isto é poder causar lesão ou mau

funcionamento como resultado

de bater em algo, acertar outras

pessoas, cair ou outros acidentes.

• Nãobalancepelaalça.Istopode

fazer com que acerte outras

pessoasecauselesões.

• Nãocoloqueesteprodutoem

localinstável.Afalhaemobservar

isto pode resultar em que ele caia

ouodeixecair,provocandolesões

ou mau funcionamento.

• Mantenhaabolsaplástica

utilizada para embalar este

produto ou outras peças

Cuidados antes do uso

Armazenagem

• Podeocorrercondensaçãodaágua

ou bolor na superfície da lente

devidoàelevadaumidade.Poristo,

guarde o Telêmetro a Laser Nikon

em local fresco e seco.

Após o uso em um dia chuvoso ou à

noite, limpe-o cuidadosamente à

temperatura ambiente e guarde-o

em local fresco e seco.

CUIDADOS E MANUTENÇÃO

Lentes

• Aoremoverapoeiradasuperfície

da lente, use uma escova macia

isenta de óleo.

• Aoremovermanchasouborrões

comoimpressõesdigitaisda

superfície das lentes, limpe as

lentes suavemente com um pano

de algodão macio e limpo ou um

papel de boa qualidade e isento de

óleo para limpar lentes. Use uma

pequenaquantidadedeálcoolpuro

(não desnaturado) para limpar

borrõesresistentes.Nãousepanos

de veludo ou de tecido comum,

pois podem arranhar a superfície

das lentes. Se o pano tiver sido

usado para limpar o corpo, ele não

deve ser usado novamente para a

superfície da lente.

Corpo principal

• Limpeasuperfíciesdocorpocom

um pano macio e limpo, depois de

soprar ligeiramente a poeira com

um soprador*. Não use benzeno,

solvente ou outros agentes de

limpeza que contenham solventes

orgânicos.

* Um soprador é um equipamento

de limpeza de borracha que sopra

ar por um bocal.

PRECAUÇÕES DE SEGURANÇA

Cuidados

• OTelêmetroalaserNikonnãofoi

projetado para o uso submerso.

• Chuva,água,areiaelamadevem ser

removidas da superfície do corpo

do telêmetro assim que possível,

usando-se um pano macio, limpo.

• NãodeixeoTelêmetroaLaser

Nikon no carro em um dia quente

ou ensolarado, ou perto de

equipamento gerador de calor.

Istopodedanificá-loouafetá-lode

forma negativa.

• NãodeixeoTelêmetroaLaserNikon

exposto à luz solar direta. Os raios

ultravioleta e o calor excessivo

podemafetá-lonegativamenteou

até mesmo danificar a unidade.

• SeoTelêmetroaLaserNikonfor

exposto a mudanças bruscas

de temperatura, pode ocorrer

condensaçãodeáguanas

superfícies das lentes. Não use o

produto enquanto a condensação

não tiver evaporado.

Este símbolo indica que esta pilha é para ser

recolhida separadamente.

Esta norma aplica-se somente aos utilizadores nos

países Europeus.

• Esta pilha foi designada para recolha em separado

num recipiente apropriado. Não coloque no

caixote do lixo doméstico.

• Para mais informações, entre em contacto com o

revendedor ou com as autoridades locais

responsáveis pela gestão de lixo.

Símbolo para recolha de resíduos em separado

utilizado nos países Europeus

Este símbolo indica que este produto é para ser

recolhida separadamente.

Esta norma aplica-se somente aos utilizadores nos

países Europeus.

• Este produto está designada para recolha em

separado num recipiente apropriado. Não coloque

no caixote do lixo doméstico.

• Para mais informações, entre em contacto com o

revendedor ou com as autoridades locais

responsáveis pela gestão de lixo.

Símbolo para recolha de resíduos em separado

utilizado nos países Europeus

54 55

• Faixademedição:5-500metros/6-550jardas

• Sistemaóptico6xdealtaqualidadecomlentescom

revestimento multi-camada

• SistemadePrimeiraPrioridadedeAlvoativado

• Pressionarobotãoumavezativadurantecercade8

segundos a função de medição contínua

• Desligamentoautomáticodaenergia(após

aproximadamente 8 seg. sem uso)

• Defaultparaajustes"ÚltimoUso"

• Àprovadechuva—EquivalenteàproteçãoJIS/IEC,

classe4(IPX4)

• Laserdaclasse1MInvisível/SeguroparaosolhosEN/

IEC

O Telêmetro a Laser Nikon emite um raio laser

invisível para medição. Mede o tempo que o raio

laser demora a percorrer a distância do telêmetro

ao alvo e o inverso. Os resultados da refletividade

e da medição podem variar de acordo com as

condições climáticas e ambientais, bem como a cor,

o acabamento da superfície, o tamanho, forma e

outras características do alvo.

As seguintes condições facilitam a medição:

• Temponublado

• Alvosdecoresbrilhantes

• Alvoscomsuperfíciesaltamenterefletivas

• Alvosdetamanhogrande

• Comoângulodeincidênciadolaseremrelaçãoao

alvo é aprox. 90 graus

A medição pode resultar em inexatidão ou falha

nos seguintes casos:

• Oalvotêmsuperfíciesrefletivaspequenasou

estreitas

• Oalvotêmsuperfíciesrefletivasdifusas

• Oalvonãorefleteoraiolaserparaotelêmetro

• Oalvotemumasuperfícietotalmenterefletiva

(vidro, espelho, etc.)

• Oalvoépreto

• Oalvotêmsuperfíciesemdegraus

• Comneve,chuvaouneblina

• Oalvomedidoatravésdevidro

• Superfícierefletivamedidadadireçãodiagonal

• Alvoemmovimentoouemvibração

• Obstáculoemmovimentonafrentedoalvo

• Aomedirumasuperfíciedeágua

Principais características Nomenclatura/Composição

1 Objetiva monocular

2 Abertura de emissão do laser

3 Abertura de detecção do laser

4 BotãoMODE

5 ButãoPOWERON/Medição

6 Óculo monocular 6x

7 Viseira/anel de ajuste de dioptria

8 Índice de dioptria

9 Olhal da alça

!p Indicação "Open" ("Abrir") do compartimento

da pilha

!q Tampa do compartimento da pilha

!w Etiquetadenúmerodeproduto

!e IndicaçãodeinformaçõesdeFDA

Corpo ................................ x1

Estojomacio ...................x1

Alça ....................................x1

Pilhadelítio(CR2) ........x1

Composição

56 57

Inserção e troca de pilhas

• Tipo de pilha: Pilhadelítio3VCR2

• Indicadores de carga remanescente da pilha

* A marca de estado da pilha no visor interno avisa quando a pilha tem de ser trocada.

 :Pilhatemcargasuficienteparauso.

 :Cargadapilhaestáficandobaixa.Estejapreparadoparatrocarapilha.

 :Cargadapilhaestábaixa.Apilhadevesersubstituídaporumanova.

piscando :Pilhaestágasta.Seoindicadorpiscatrêsvezes,otelêmetroalaserdesligar-se-á

automaticamente.Porfavor,troqueapilha.

1. Abra a tampa do compartimento da pilha

 Rodeatampadocompartimentodapilhanosentidoanti-horárioeretire-a.Elapodenãoabrir

facilmentedevidoàvedaçãoemborrachapararesistênciaàágua.

2. Substitua a pilha velha por uma nova

Insira uma pilha nova corretamente posicionada, seguindo a etiqueta de indicação dentro do

compartimento. O polo [-] deve ser posicionado na direção do interior do compartimento. Se a pilha

nãoforcolocadacorretamente,oTelêmetroalaserNikonnãofuncionará.Sequertrocarapilha,retire

primeiro a antiga pilha. Depois coloque a nova pilha.

3. Feche a tampa do compartimento da pilha

 Rodeatampadocompartimentodapilhanosentidohorárioeenrosque-anocorpo.Elapodenão

fecharfacilmentedevidoàvedaçãodeborrachapararesistênciaàágua,mascontinueagirá-laatéque

pare.Confirmeseatampaestáfirmementefechada.

• Vida da pilha

Operação contínua: aprox. 2.000 vezes (a aprox. 20°C)

Estanúmeropodeserdiferente,deacordocomascondições,temperaturaeoutrosfatorescomoformato,cor,

etc. do alvo. Use somente como referência.

* A pilha fornecida juntamente com o telêmetro a laser foi usada para a verificação da operação. No entanto, devido à descarga

elétricanatural,avidadestapilhaprovavelmenteserámaiscurtadoqueaapontadaacima.

*Seáguapenetrarnocompartimentodapilhadevidoàsubmersão,sequebemocompartimentodapilhaesubstituaapilhaa

seguir.

Visor interno

 :Mireoalvoquequermedir.Posicioneoalvonocentrodamarcadoalvo.

 :Apareceenquantoolaserestásendoativadoparaumamedição.

Não olhe na direção da lateral das lentes objetivas quando esta marca é exibida.

 : Medindo agora

 : "Falha na medição" ou "Incapaz de medir"

*Geralmente,umLCDexibenamesmamagnificaçãoouinferior.Noentanto,oLCDdesteproduto

éaltamentemagnificadopelalenteocular.EmboraoLCDtenhasidoproduzidocomousoda

mais avançada tecnologia, é impossível eliminar completamente o pó. Como resultado, pode ser

visívelpó.Noentanto,opónãoprejudicaráaprecisãodamediçãoouasegurançaduranteouso.

Distância

Unidade de medição (metros/jardas)

Marca do alvo

Marca de irradiação do laser

Estadodapilha

58 59

Medição

Cuidado — O uso de controles e ajustes ou a

execução de procedimentos que não aqueles

especificados nestas instruções podem resultar em

exposição a radiações perigosas.

1. Instale uma pilha no compartimento da pilha. (Ver

"Inserção e troca de pilhas")

2. Ajuste da dioptria

Ajuste a dioptria para obter uma imagem nítida LCD no

telêmetro.

 Emprimeirolugar,gireoaneldeajustedadioptriano

sentidoanti-horárioatéqueesteparecompletamente.A

seguir,pressioneobotãoPOWERON/Mediçãoparaligaro

aparelho(confirmeseovisorinternoestáligado).Olhando

pela lente ocular, gire o anel de ajuste de dioptrias no

sentidohorárioatéqueoLCDfiquefocado.

 Segiraroaneldemasiado,gireováriasrotaçõesnosentido

anti-horário,eajustedenovoaseguir.

Se a dioptria não for ajustada para corresponder à sua

visão, você pode não conseguir mirar corretamente no seu

objeto.

3. Medição

Antes de medir, certifique-se de confirmar o ajuste da

unidade.

Imediatamente

após ligar a energia.

(Inicialização)

Emespera. Mira do alvo.

Medição.

Falha na medição ou

incapaz de medir a

distância.

Exibeonúmero

medido (Alvo 1).

Exibeonúmero

medido (Alvo 2).

Estetelêmetroalasertêmumsistema

de PrimeiroPrioridadedeAlvo.Ao

medir objetos em sobreposição, este

equipamento exibe a distância para o

objeto mais perto.

Unidades de visualização de distância

Metro [ ]Jarda

[ ]

Osresultadosdasmediçõessãovisualizadosemmetros/jardas.

(Oajustedefaultdefábricaéjardas.)

1.Ligueaenergia(confirmeseovisorinternoestáligado).

2.PressioneobotãoMODEsemsoltarpormaisdedoissegundos.

Quando a unidade de exibição tiver sido comutada, solte o botão.

3. Após a unidade estar ajustada, os resultados serão convertidos e

exibidos na unidade de medida que você selecionou.

Modo de prioridade de alvo

Outros

EsteTelêmetroaLaserNikonéumtelêmetrobásico.Seusresultadosnãopodemserusadoscomoprovasoficiais.

Esteequipamentofoitestadoeconcluiu-sequeatendeoslimitesparaumdispositivodigitalClasseB,deacordocom

aParte15dasRegrasdaFCCedadiretivaEUEMC.Esteslimitesforamprojetadosparaoferecerproteçãorazoável

contrainterferênciasprejudiciaisemumainstalaçãoresidencial.Esteequipamentogera,usaepodeirradiarenergiade

frequênciaderádioe,senãoforinstaladoeusadodeacordocomasinstruções,podeocasionarinterferênciasprejudiciais

acomunicaçõesporrádio.Noentanto,nãohágarantiadequenãoocorraminterferênciasemumainstalaçãoespecífica.

Seesteequipamentocausarinterferênciasprejudiciaisàrecepçãoderádiooutelevisão,quepodemsercomprovadasao

desligareligaroequipamento,recomenda-sequeousuáriotentecorrigirainterferênciapormeiodeumaoumaisdas

medidas a seguir:

•Reorientaroureposicionaraantenareceptora.

•Aumentaraseparaçãoentreoequipamentoeoreceptor.

•Consultarodistribuidorouumtécnicoderádio/TVexperienteparasolicitarajuda.

EsteaparelhodigitalClasseBatendetodososrequisitosdaCanadianInterference-CausingEquipmentRegulations.

EstedispositivoestáconformeaParte15dasRegrasdaFCC.Aoperaçãoestásujeitaàsduascondiçõesaseguir:

(1)Estedispositivonãopodecausarinterferênciaprejudiciale

(2)Estedispositivodeveaceitarqualquerinterferênciarecebida,inclusiveinterferênciaquepodecausaroperaçãoindesejada.

1.PressioneobotãoPOWER

ON/Medição para ligar a

energia.

2. Mire no alvo.

3.PressioneobotãoPOWERON/Mediçãoumavezparainiciaramedição

contínua por

aprox. 8 segundos. (O modo de medição simples não

estádisponívelnestemodelodetelêmetroalaser).

4.Poraprox.8segundos,ovisorinternomostraalternadamenteo

indicador “distance” (distância) e “fail to measure” (falha na medição).

(Marcadeirradiaçãodolaserestápiscando).

5. Após a medição contínua, os resultados medidos são exibidos

por

aprox.

8 segundos e, depois, a energia é desligada. Se você

pressionarobotãoPOWERON/Mediçãoquandoaenergiaestiver

ligada (enquanto o visor interno estiver ativo), tem início uma outra

medição de

aprox.

8 segundos.

60 61

Especificações

Sistema de medição

Faixa de medição 5-500 metros/6-550 jardas

Exibiçãodadistância(aumento) Cada 1 metro/jarda

Sistema óptico

Magnificação (x) 6

Diâmetro efetivo da objetiva (mm) 20

Campo de visão angular (real) (˚) 6,0

Alívio dos olhos (mm) 16,7

Pupiladesaída(mm) 3,3

Ajuste da dioptria ± 4 m

Outros

Temperatura de operação (˚C) -10—+50

Fonte de energia PilhadelítioCR2x1(CC3V)

Dimensões(CxHxL)(mm) 91 x 73 x 37

Peso(g) Aprox. 125 (sem pilha)

Estrutura

EquivalenteàproteçãoJIS/IEC,classe4(IPX4)(deacordocomas

nossascondiçõesdeteste)*

Segurança

Classe1MProdutolaser(EN/IEC60825-1:2007)

Classe IProdutolaser(FDA/21CFRParte1040.10:1985)

EMC

FCCParte15SubparteBclasseB,diretrizEU:EMC,AS/NZS,classeB

VCCI

Ambiente RoHS,WEEE

* Desemepnho resistente a água

EstetelêmetroalaserNikonéequivalenteàclassedeproteção4JIS/IEC(IPX4)(sobnossascondiçõesdeteste).

Estaclassificaçãonãogarantequeaunidadesejaimuneadanosouproblemasemquaisquercircunstâncias.Por

favor, observe o seguinte durante a utilização:

•Comoaunidadenãotemumaestruturaperfeitamentevedada,elanãodeveseroperadanemexpostaaágua

corrente.

•Sesedetectarumidadenaspeçasmóveisdaunidade,paredeusá-laelimpe-a.

Laser

Classe EN/IECClasse1M

Comprimento de onda (nm) 905

Duração do pulso (ns) 20

Saída(W) 10

Divergência de feixe (mrad) Vertical: 3,8, Horizontal: 0,17

Umidade de operação (%RH) 80 ou inferior (sem condensação de orvalho)

62 63

Problemas e soluções/Reparo

Se o seu Telêmetro a Laser Nikon precisar de ser reparado, por favor contate o seu distribuidor local quanto a

detalhes sobre para onde enviar o produto. Antes de fazer isto, recomendamos que você consulte a Tabela de

ProblemaseSoluçõesabaixo.

Sintoma Pontos a Verificar

Unidadenãoliga—LCDnãoilumina

•PressioneobotãoPOWERON/Medição.

•Verifiqueacolocaçãodapilha.

•Troqueapilha,senecessário.

Não é possível obter o alcance do alvo

•Certifique-sedequenada,como,porexemploasuamãoouoseudedo,

estábloqueandoaaberturadeemissãodelasereodetectordelaser.

•Certifique-sedequeaaberturadeemissãodelasereodetectordelaser

estãolimpos.Limpe-os,senecessário.

•Certifique-sedequeaformaeascondiçõesdoalvosãoapropriadaspara

refletir o raio laser.

•Troqueapilha.

[- - -] aparece (“Incapaz de medir”)

•Certifique-sedeseguraraunidadeenquantomede.

•Certifique-sedequeoalvoestádentrodafaixademedição.

Um alvo mais próximo não pode

ser medido

•Certifique-sedequenada,comoporexemplo,folhasougrama,está

entre o Telêmetro a Laser Nikon e o alvo.

Um alvo além de uma determinada

distância não pode ser medido

•Certifique-sedequenada,comoporexemplo,folhasougrama,está

entre o Telêmetro a Laser Nikon e o alvo.

SeosproblemaspersistiremapósconsultaraTabeladeProblemaseSoluções,porfavorcontateoseudistribuidorlocal

para inspecionar/reparar o Telêmetro

a Laser Nikon. Nunca deixe qualquer pessoa que não o representante oficial do

fabricante do produto inspecionar ou reparar o Telêmetro

a Laser Nikon. A falha em seguir esta instrução pode resultar

emlesõesoudanosaoproduto.

Sintoma Pontos a Verificar

Resultadodamediçãoéinstável

•Troqueapilha.

•Certifique-sedequeaformaeascondiçõesdoalvosãoapropriadas

para refletir o raio laser.

•Certifique-sedeseguraraunidadeenquantomede.

•Certifique-sedequenada,comoporexemplo,folhasougrama,está

entre o Telêmetro a Laser Nikon e o alvo.

O resultado incorreto é exibido

•Troqueapilha.

•Certifique-sedequeaformaeascondiçõesdoalvosãoapropriadas

para refletir o raio laser.

•Certifique-sedequenada,comoporexemplo,folhasougrama,está

entre o Telêmetro a Laser Nikon e o alvo.

PrintedinChina(268K)1E/1406

NIKON VISION CO., LTD.

3-25,Futaba1-chome,Shinagawa-ku,Tokyo142-0043,Japan

Nikon BKA127SA Coolshot 20 Golf Rangefinder

Product's Documents

User Manual

Specifications

Nikon BKA127SA Questions and Answers

#1 How bright is the display? Does this unit beep or is it silent operation? I would like to get something that will work for both golf and bow hunting

#2 Can you see how much battery life is left through the lense or other method?

#3 Can it measure slope ?

#4 Can it measure distance in range practice-the length of the flight and landing of the ball?

#5 Does this rangefinder come with a case?

#6 Are the batteries rechargeable that come with the unit - what size batteries does it take?

Related Products

Nikon COOLSHOT 40 Golf Laser Rangefinder

Nikon 16202 Coolshot 40I Metal Golf Rangefinder

Garmin 010-02555-01 Approach G12 Golf Rangefinder

ACEGMET PFS5 Golf Rangefinder Slope 1300 Yards Laser Range Finder

FOSSIBOT C1000 Range Finder Golf Rangefinder

SUAOKI PF3 Golf Rangefinder 656 Yards Flag-Lock Slope Mode Distance Height Speed Angle Measurement
