Des questions? Appelez au 1-800-561-3344 ou visitez notre site Web à l'adresse suivante : electromenagersge.ca
LISEZ ATTENTIVEMENT CES
INSTRUCTIONS ET CONSERVEZ-LES.
Instructions
Four à micro-ondes
d'installation
à hotte intégrée
Lisez attentivement toutes ces instructions.
•
IMPORTANT – Conservez ces instructions pour
l'inspecteur local.
•
IMPORTANT – Observez tous
les codes et règlements en vigueur.
•
Remarque destinée à l'installateur –Veillez à
laisser ces instructions au consommateur.
AVANT DE COMMENCER
• Remarque destinée au consommateur –
Conservez ces instructions pour vous y reporter ultérieurement.
• Niveau de compétence – L'installation de cet appareil
nécessite des compétences de base en mécanique et en
électricité.
• L'installateur est responsable de la qualité de l'installation.
• La panne du produit due à une mauvaise installation n'est pas
couverte par la garantie.
350A4502P727
DE68-03699B
(04-12 ATS)
2
Recyclage d'air ............................................................... 19 à 22
Fixation de la plaque de montage au mur ......19
Préparation de l’armoire supérieure ...................19
Adaptation du ventilateur du four
à micro-ondes pour la recirculation ........... 20, 21
Installation du four à micro-ondes..............21, 22
Installation du filtre à charbon ..............................22
Avant d’utiliser votre four à micro-ondes ...................................23
TABLE DES MATIÈRES
Renseignements généraux
Consignes de sécurité importantes .................................................. 3
Exigences électriques ................................................................................ 3
Évacuation de la hotte ......................................................................... 4, 5
Dommages - Expédition/installation ................................................ 6
Pièces comprises .......................................................................................... 6

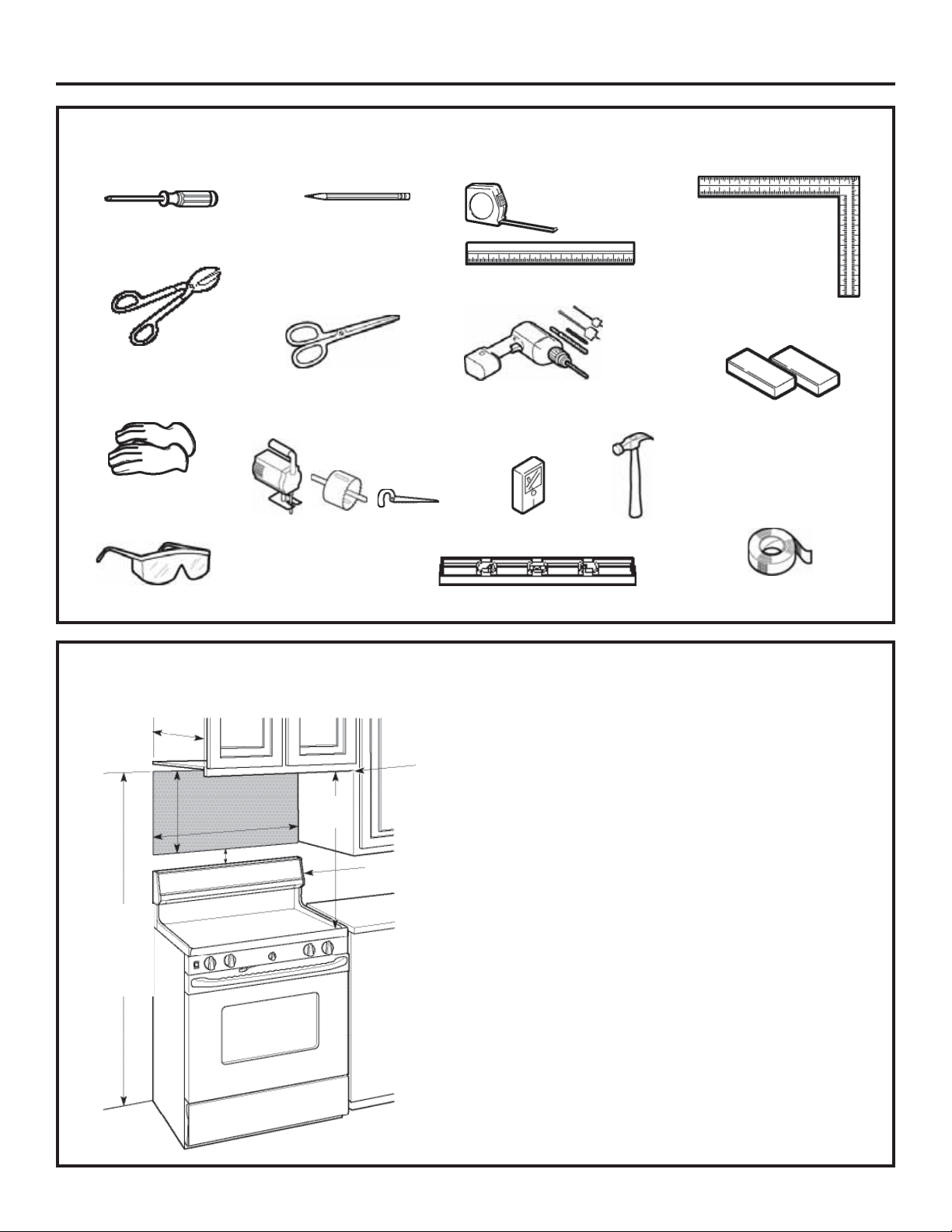

Outils nécessaires ...................................................................................... 7
Dégagements pour l’installation ....................................................... 7
Guide d’installation étape par étape

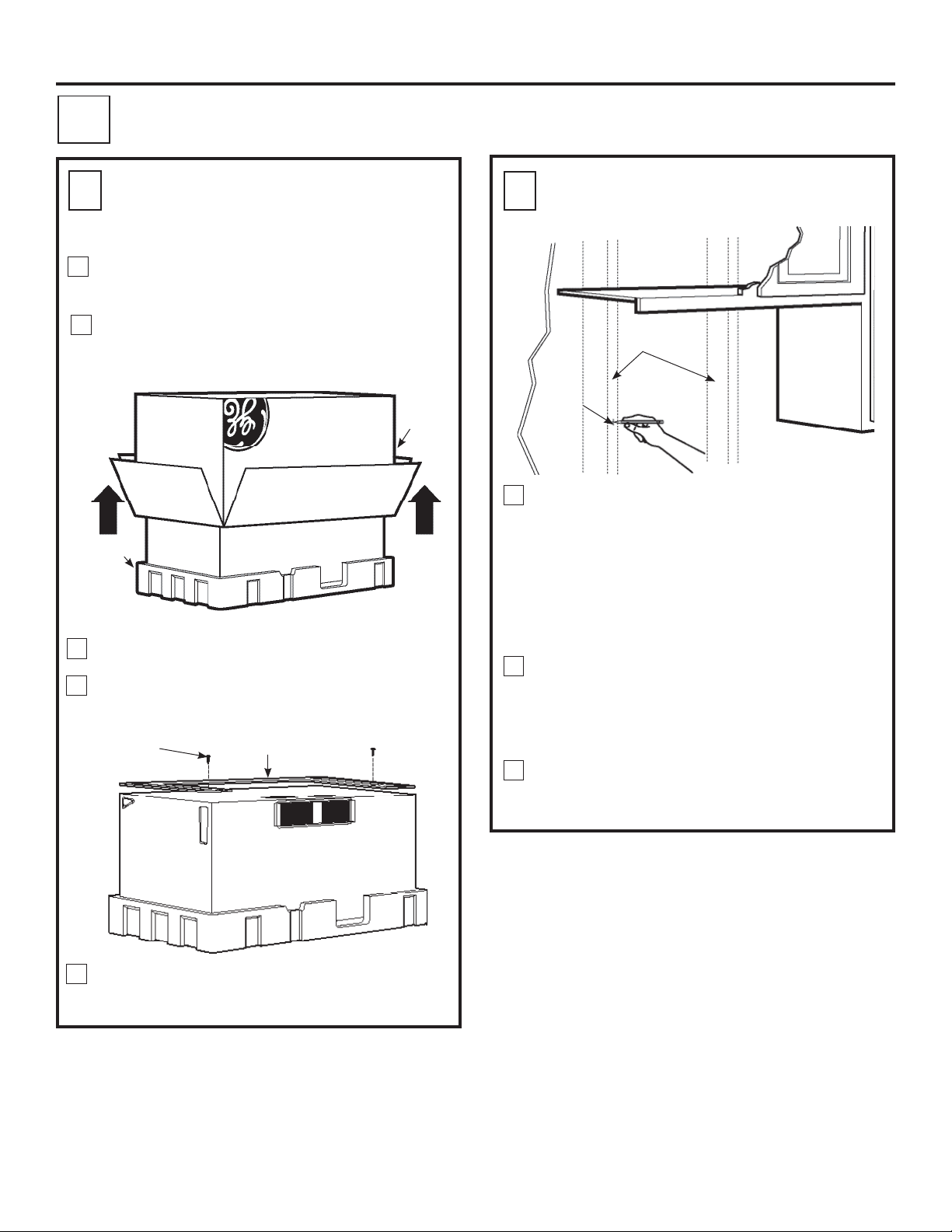

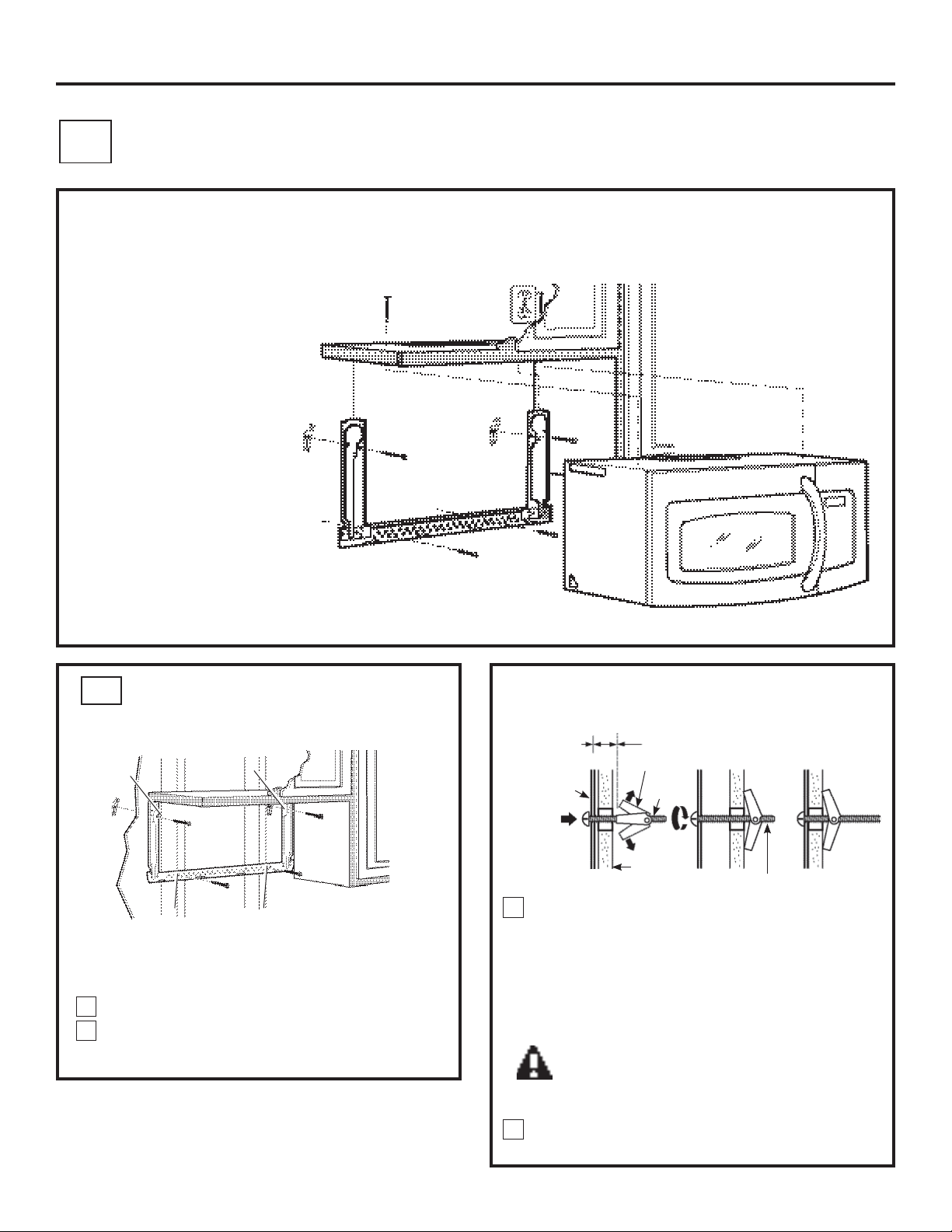

Mise en place de la plaque de montage ...............................8 à 10
Enlèvement de la plaque de montage .............................. 8
Localisation des montants ..................................................... 8
Établissement de l’emplacement de la plaque murale ..... 9
Alignement de la plaque murale ...................................... 10
Types d'installation .......................................................................11 à 22
Évacuation à l’extérieur par le dessus ................. 12 à 14
Fixation de la plaque de montage au mur .......12
Préparation de l’armoire supérieure ....................13
Vérification du fonctionnement du registre .....13
Installation du four à micro-ondes...............13, 14
Ajustement de l’adaptateur d’évacuation ........14
Connexion au conduit ................................................14
Évacuation à l’extérieur par l’arrière ..................... 15 à 18
Préparation du mur arrière pour
l’évacuation à l’extérieur par l’arrière .................15
Fixation de la plaque de montage au mur ...15, 16
Préparation de l’armoire supérieure ....................16

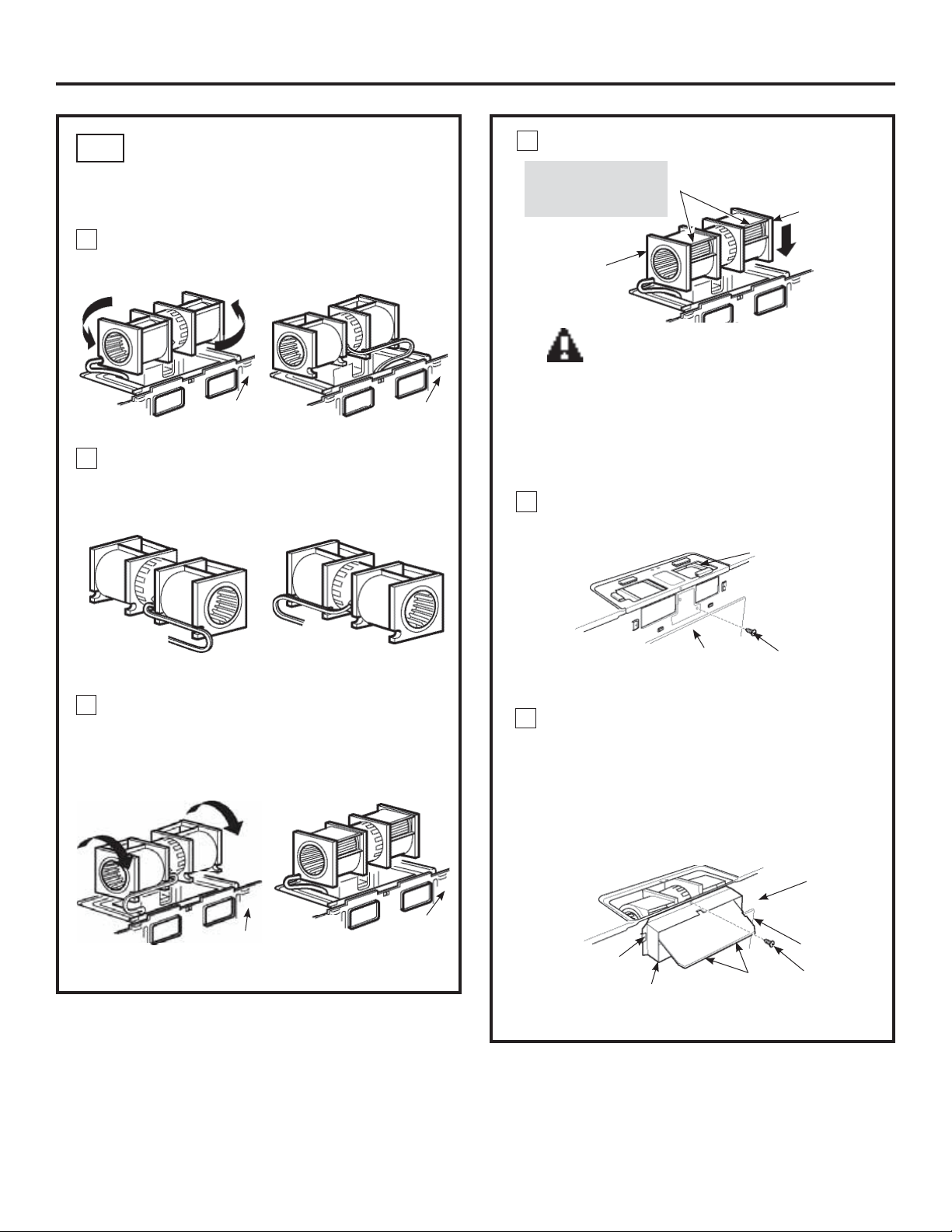

Adaptation du ventilateur du four
à micro-ondes pour l’évacuation
à l’extérieur par l'arrière ....................................16, 17
Installation du four à micro-ondes.......................18
A
B
C
Instructions d’installation
CONSIGNES DE SÉCURITÉ IMPORTANTES
3
Instructions d’installation
Avant d’entreprendre l’installation, un électricien qualifié doit
vérifier la continuité à la prise murale pour s’assurer qu’elle est
adéquatement mise à la terre. Si ce n’est pas le cas, ou si la
prise murale ne répond pas aux exigences électriques indiquées
(à la section EXIGENCES ÉLECTRIQUES), il faut faire appel à un
électricien qualifié pour corriger tout défaut.
AVERTISSEMENT :
Risque de choc électrique.
Peut entraîner des blessures
ou la mort : Enlevez le fusible
ou déclenchez le disjoncteur
au panneau de distribution
principal avant d’entreprendre
l’installation, afin d’éviter toute
blessure grave ou mortelle
imputable à un choc électrique.
AVERTISSEMENT : Risque de choc électrique.
Peut entraîner des blessures ou la mort : CET APPAREIL DOIT
ÊTRE CONVENABLEMENT MIS À LA TERRE pour éviter un choc
grave ou mortel.
Pour diminuer les risques de
chocs électriques, le cordon
d’alimentation de cet appareil
est muni d’une fiche à trois
broches (mise à la terre)
qui correspond à une prise
murale à trois alvéoles (prise
mise à la terre).
Si la prise murale est du type standard à deux alvéoles, il faut
la faire remplacer par une prise à trois alvéoles correctement
mise à la terre, en vous adressant à un électricien qualifié.
AVERTISSEMENT : Risque de choc électrique.
Peut entraîner des blessures ou la mort : NE COUPEZ, NE
DÉFORMEZ ET NE RETIREZ en aucun cas la troisième broche
(mise à la terre) de la fiche du cordon d’alimentation. N'utilisez
pas de cordon prolongateur. Le non-respect de ces consignes
peut causer un incendie.
Avant
l'utilisation,
vérifiez la
qualité de la
mise à la terre.
ATTENTION : Pour votre sécurité,
la surface de montage doit être en mesure de supporter la
charge des armoires, ainsi qu’un poids supplémentaire de
63 à 85 livres (28,6 à 38,6 kg) correspondant au poids du
produit, et la charge du four qui peut atteindre 50 livres
(22,7 kg), pour un poids total de 113 à 135 livres
(51,3 à 61,2 kg).
ATTENTION : Pour votre sécurité, ce produit
ne doit pas être installé sous des armoires aménagées en
îlot ou en péninsule. Il doit être fixé À LA FOIS à une armoire
supérieure ET à un mur.
ATTENTION : Afin d'éviter les risques de blessure
(blessures au dos ou autres dues au poids excessif du four à
micro-ondes) et pour ne pas endommager le produit, son
installation doit être effectuée par deux personnes.
EXIGENCES ÉLECTRIQUES
Les caractéristiques nominales de ce produit sont : 120 V CA,
60 Hz, 13,5 A et 1,5 kW. Ce produit doit être branché à un
circuit d’alimentation de tension et de fréquence appropriées.
La taille des fils doit être conforme aux exigences du Code
national de l’électricité ou du code local en vigueur pour
cette puissance nominale. La fiche du cordon d’alimentation
doit être branchée dans une prise de courant distincte mise
à la terre, de 15 ou 20 ampères. La boîte de la prise doit être
aménagée dans l’armoire située au-dessus du four à micro-
ondes. La boîte de la prise et le circuit d’alimentation doivent
être installés par un électricien qualifié, conformément aux
normes du Code national d’électricité ou du code local en
vigueur.
4
ÉVACUATION DE LA HOTTE
Le tableau suivant décrit un exemple d’installation de conduit possible.
REMARQUE : Ne lisez les deux pages suivantes que si vous décidez d’évacuer l’air du ventilateur à l’extérieur.
Si vous décidez de recycler l’air dans la pièce, rendez-vous à la page 6.
ÉVACUATION À L’EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)
REMARQUE : Dans le cas d’évacuation par l’arrière, vous devez faire attention d’aligner le conduit d’évacuation avec les espaces entre
les montants, ou le mur devrait être préparé au moment de la construction en laissant assez d’espace entre les montants pour recevoir
le conduit.
* IMPORTANT : Si vous utilisez un adaptateur de transition rectangulaire à rond, il faudra couper les coins inférieurs du
registre aux dimensions de l’adaptateur à l’aide de cisailles pour que le registre puisse bouger.
Le tableau suivant décrit un exemple d’installation de conduit possible.
Instructions d’installation
ÉVACUATION À L’EXTÉRIEUR PAR L'ARRIÈRE (EXEMPLE SEULEMENT)
LONGUEUR NOMBRE LONGUEUR
PIÈCES DE CONDUIT ÉQUIVALENTE x UTILISÉ = ÉQUIVALENTE
Évent de toiture 24pi x (1) = 24pi
Conduit droit de 12pi 12pi x (1) = 12pi
(6po rond)
Adaptateur de transition 5pi x (1) = 5pi
rectangulaire à rond*
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et
représentent les longueurs nécessaires à une bonne ventilation pour n’importe quelle hotte.
Longueur totale = 41 pi
LONGUEUR NOMBRE LONGUEUR
PIÈCES DE CONDUIT ÉQUIVALENTE* x UTILISÉ = ÉQUIVALENTE
Évent mural 40pi x (1) = 40pi
Conduit droit de 3pi 3pi x (1) = 3pi
(3
1
⁄4pox 10po rectangulaire)
Coude de 90° 10pi x (2) = 20pi
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et
représentent les longueurs nécessaires à une bonne ventilation pour n’importe quelle hotte.
Longueur totale = 63 pi
1 po = 2,5 cm; 1 pi = 0,3 m
LONGUEUR NOMBRE LONGUEUR
PIÈCES DE CONDUIT ÉQUIVALENTE x UTILISÉ = ÉQUIVALENTE
Adaptateur de transition 5pi x ( ) = pi
rectangulaire à rond*
Évent mural 40pi x ( ) = pi
Coude de 90° 10pi x ( ) = pi
Coude de 45° 5pi x ( ) = pi
Coude de 90° 25pi x ( ) = pi
Coude de 45° 5pi x ( ) = pi
Évent de toiture 24pi x ( ) = pi
Conduit droit rond de 6po ou 1 pi x ( ) = pi
3
1
⁄4pox 10po rectangulaire
Longueur totale = pi
Les longueurs équivalentes des pièces de conduits sont basées sur des
essais réels et représentent les longueurs nécessaires à une bonne
ventilation pour n'importe quelle hotte.
* IMPORTANT : Si vous utilisez un adaptateur de
transition, il faudra couper les coins inférieurs du
registre aux dimensions de l’adaptateur à l’aide de
cisailles pour que le registre puisse bouger.
REMARQUE : Si vous devez installer un conduit, la longueur totale
du conduit rectangulaire de 3
1
⁄4 po x 10 po ou du conduit rond de
6 po de diamètre ne doit pas excéder une longueur équivalente
de 140 pi.
L’évacuation vers l’extérieur requiert un CONDUIT D'ÉVACUATION
POUR HOTTE. Lisez attentivement ce qui suit.
REMARQUE : Il est important que l’évacuation soit installée en
utilisant le chemin le plus direct et avec le moins de coudes
possible. Cela permet de garantir une bonne évacuation et de
prévenir les blocages. Assurez-vous également que les registres
bougent librement et que rien ne bloque les conduits.
Connexion au conduit :
La sortie d’évacuation de la hotte a été conçue pour être
raccordée à un conduit rectangulaire standard de 3
1
⁄4 po x 10 po.
Si vous avez besoin d’un conduit rond, il faut utiliser un
adaptateur de transition. N’utilisez pas un conduit dont le
diamètre est inférieur à 6 po.
Longueur maximale du conduit :
Pour une circulation d’air satisfaisante, la longueur totale du
conduit rectangulaire de 3
1
⁄4 po x 10 po ou du conduit rond de
6 po de diamètre ne doit pas excéder une longueur équivalente
à 140 pi.
Les coudes, adaptateurs de transition, évents
muraux ou de toiture, etc.,
offrent une résistance
supplémentaire à la circulation de l’air et sont équivalents à une
section de conduit droit plus longue que leur dimension réelle.
Lorsque vous calculez la longueur totale du conduit, ajoutez les
longueurs équivalentes de tous les adaptateurs de transition
et des coudes, ainsi que la longueur de toutes les sections de
conduit droit. Vous trouverez dans le tableau ci-dessous la
longueur équivalente approximative en pieds et en mètres de
certains types de conduits.
5
Instructions d’installation
1 po = 2,5 cm; 1 pi = 0,3 m
PIÈCE
QUANTITÉ
Gabarit pour 1
l'armoire
supérieure
Gabarit pour 1
l'armoire
supérieure
Instructions 1
d'installation
Filtres à graisse 1
emballés
séparément
6

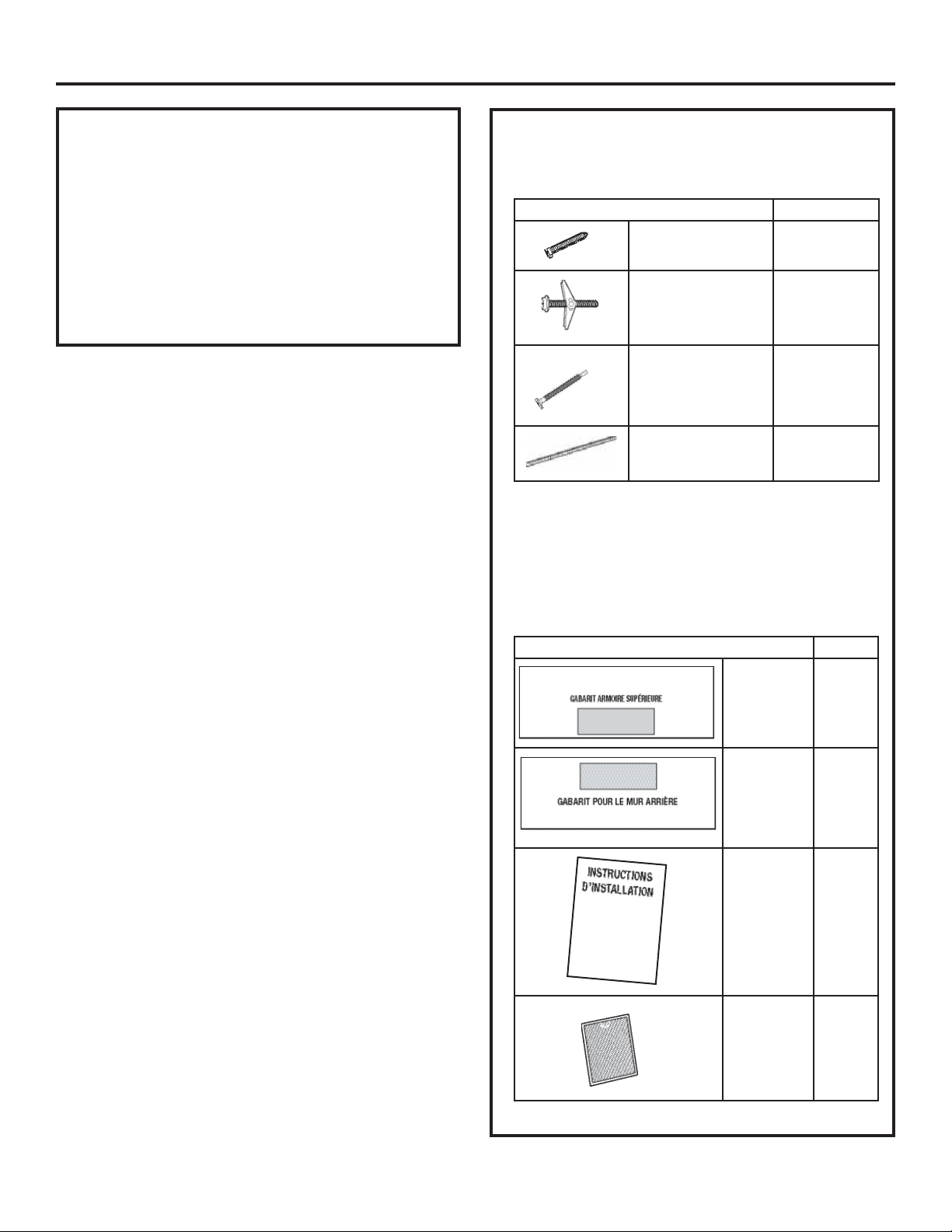

PIÈCE QUANTITÉ
Vis à bois 2
(
1
⁄4pox 2po)
Boulons à ailettes (et 2
écrous à oreilles)
(
3
⁄16pox 3po)
Vis à métaux à auto- 2
alignement
(
1
⁄4po-28x 3
1
⁄4po)
Passe-fil en nylon 1
(pour armoires en métal)
• Si l’appareil est endommagé durant le transport,
retournez-le au magasin où vous l’avez acheté pour le
faire réparer ou remplacer.
• Si l’appareil est endommagé par le client, la réparation
ou le remplacement incombent au client.
• Si l’appareil est endommagé par l’installateur (s’il ne
s’agit pas du client), la réparation ou le remplacement doit
faire l’objet d’une entente entre le client et l’installateur.
DOMMAGES - EXPÉDITION/
INSTALLATION
PIÈCES COMPRISES
Vous trouverez les pièces de quincaillerie dans un sachet
fourni avec l’appareil. Vérifiez que vous avez bien toutes ces
pièces.
REMARQUE :
Des pièces supplémentaires sont incluses.
QUINCAILLERIE
AUTRES PIÈCES
Instructions d’installation
1 po = 2,5 cm; 1 pi = 0,3 m
7
OUTILS NÉCESSAIRES
Tournevis Phillips nº1 et nº2
Crayon
Équerre de menuisier
(facultative)
Cisailles de ferblantier
(pour couper le registre,
si requis)
Perceuse électrique avec forets de
3
⁄16po,
1
⁄2po et
5
⁄8po
Marteau
(facultatif)
Localisateur
de montant
Entretoises d’assemblage ou
pièces de bois de récupération,
si requis pour l’espacement
avec l’armoire supérieure
(utilisées pour l’installation sous
une armoire dont le fond est
doté d’un rebord)
Gants
Scie
(sauteuse, trépan ou à guichet)
Niveau
Ruban adhésif en toile
et ruban-cache
DÉGAGEMENTS POUR L’INSTALLATION
REMARQUES :
• Il faut un espace d’au moins 30 po entre les armoires,
sans obstructions.
• Si l’espace entre les armoires est supérieur à 30 po,
un ensemble de panneaux complémentaires peut être
utilisé pour remplir l’espace entre le four à micro-ondes
et les armoires. Votre Manuel de l'utilisateur contient
le numéro de l’ensemble qui convient à votre modèle.
• Ce four à micro-ondes est conçu pour une installation
au-dessus de cuisinières de moins de 36 po de largeur.
• Si l’évacuation de l’air de votre four à micro-ondes
s’effectue vers l’extérieur, consultez la section
« Évacuation de la hotte » pour la préparation du
conduit d’évacuation.
• Lorsque vous installez le four à micro-ondes sous
des armoires dont le fond est lisse et plat, suivez
attentivement les directives indiquées sur le gabarit
pour l’armoire supérieure en ce qui concerne le
dégagement du cordon d’alimentation.
• Pour les modèles avec grilles de ventilation vers le
haut : Ne laissez pas les armoires ou autres objets
obstruer la circulation d'air des trous de l'évent.
Dosseret
66po ou plus
entre le sol et
le dessus du
four à micro-
ondes
30po
2po
30po
min.
16
1
⁄2po
Le rebord
inférieur de
l'armoire doit
être à au moins
30po de la
surface de
cuisson
Instructions d’installation
Ciseaux
(pour couper le gabarit,
si nécessaire)
Lunettes de sécurité
13 po
max.
1 po = 2,5 cm; 1 pi = 0,3 m
ou
Règle ou mètre-ruban et
règle droite
8
Localisez les montants en utilisant l'une des méthodes
suivantes :
A. Utilisez un localisateur de montant - dispositif
magnétique permettant de localiser les clous.
OU
B. Utilisez un marteau, pour frapper légèrement sur la
surface de montage jusqu’à ce que vous n’entendiez
plus un son creux. Cela signifie que vous avez trouvé
un montant.
Après avoir localisé le ou les montants, trouvez-en le
centre en vérifiant le mur à laide d’un petit clou afin de
trouver les rebords du montant. Puis, faites une marque
à mi-chemin entre les deux bords. Le centre de tout
montant adjacent doit se trouver à 16 po ou 24 po de
cette marque.
Tracez une ligne verticale au milieu des montants.
LE FOUR À MICRO-ONDES DOIT ÊTRE FIXÉ À AU MOINS
UN MONTANT DU MUR.
1
Retirez les directives d’installation, les filtres, le plateau
en verre et le sachet de quincaillerie. N’enlevez pas la
protection en polystyrène du devant du four.
Repliez complètement les quatre rabats contre les côtés
de la boîte. Ensuite, retournez le four et la boîte avec
précaution. Le four devrait reposer sur le polystyrène.
ENLÈVEMENT DU FOUR À MICRO-
ONDES DE LA BOÎTE/ENLÈVEMENT
DE LA PLAQUE DE MONTAGE
LOCALISATION DES MONTANTS
B
.
A
.
2
MISE EN PLACE DE LA PLAQUE DE MONTAGE
1
Montants
Centre
3
Tirez la boîte vers le haut pour dégager le four.
Enlevez les deux vis de la plaque de montage. Cette
plaque sera utilisée comme gabarit pour le mur arrière et
pour le montage. Vous pouvez jeter ces vis.
Plaque de
montage
Vis
Boîte
Polystyrène
Instructions d’installation
2
3
5
Enlevez et jetez les sacs en plastique.
4
1
1 po = 2,5 cm; 1 pi = 0,3 m
9
ÉTABLISSEMENT DE L’EMPLACEMENT DE LA PLAQUE MURALE SOUS VOTRE ARMOIRE
C.
Vos armoires peuvent être dotées de garnitures décoratives qui
entravent l’installation du four à micro-ondes. Enlevez l'élément
décoratif pour installer convenablement le four à micro-ondes
et pour vous assurer qu’il est de niveau.
LE FOUR À MICRO-ONDES DOIT ÊTRE DE NIVEAU.
Utilisez un niveau pour vous assurer que le fond de l’armoire est
de niveau.
Si les armoires sont dotées uniquement d’un rebord avant,
sans rebord sur les côtés ou à l’arrière, installez la plaque de
montage plus bas, à la même distance que le rebord avant de
l’armoire. Ainsi, le four à micro-ondes sera de niveau.
Mesurez l’épaisseur intérieure du rebord avant de l’armoire.
Tracez une ligne horizontale sur le mur arrière, en dessous
du fond de l’armoire, à une distance égale à l’épaisseur
intérieure du rebord avant de l’armoire.
Pour l’installation sous une armoire dotée uniquement
d’un rebord avant, alignez les languettes de montage avec
cette ligne horizontale, sans toucher le fond de l’armoire,
tel que décrit à l’étape D.
Emplacement de la plaque - sous une armoire
à fond plat
Emplacement de la plaque - sous une armoire
dotée d’un rebord avant
Languettes de la plaque
de montage touchant le
dessous de l’armoire
Languettes de la
plaque de montage
placées sous le fond
de l’armoire, à la
même distance que
l’épaisseur du rebord
avant de l’armoire
Au moins 30po,
moins de 36po
Emplacement de la plaque - sous une armoire
dont le fond est doté d’un rebord
Languettes de la plaque
de montage touchant le
rebord arrière
Instructions d’installation
30po de la surface
de cuisson
1
2
3
1 po = 2,5 cm; 1 pi = 0,3 m
30po de la surface
de cuisson
10
ALIGNEMENT DE LA PLAQUE MURALE
Tracez une ligne verticale sur le mur au centre de l’espace de
30 po de largeur.
Utilisez la plaque de montage comme gabarit pour le mur
arrière. Placez la plaque de montage sur le mur, en vous
assurant que les languettes touchent le fond de l’armoire
ou la ligne de niveau tracée à l'étape C dans le cas des
armoires dotées d'un rebord avant. Alignez l’encoche et
la ligne centrale de la plaque de montage avec la ligne
centrale tracée sur le mur.
Tout en tenant la plaque de montage d’une main, tracez des
cercles sur le mur aux points (trous) A, B, C et D (voyez le
schéma ci-dessus/la plaque réelle est pourvue de flèches).
Quatre trous doivent être utilisés pour le montage.
REMARQUE : Les trous C et D sont situés à l’intérieur de
la zone E. Si aucun des trous C et D ne se trouve dans un
montant, trouvez un montant à un autre endroit de la zone E
et tracez un cinquième cercle aligné sur ce montant. Il est
important qu’au moins une vis à bois soit fixée solidement
dans un montant pour soutenir le poids du four à micro-
ondes.
Mettez la plaque de montage de côté.
AVERTISSEMENT : Risque de choc
électrique. Peut entraîner des blessures ou la mort. Faites
attention de ne pas percer le câblage électrique à l'intérieur
des murs ou des armoires.
Percez des trous dans les cercles. S'il y a un montant, percez
un trou de
3
⁄16 po pour les vis à bois. S’il n’y a pas de montant,
percez un trou de
5
⁄8 po pour les boulons à ailettes.
REMARQUE : N'INSTALLEZ PAS LA PLAQUE DE MONTAGE
TOUT DE SUITE.
1
2
3
4
Tracez une ligne
verticale sur le
mur à partir du
centre de l’armoire
supérieure.
Zone E
Trou A
Trou B
Trou D
Trou C
D.
Instructions d’installation
ATTENTION : Portez des
gants pour éviter de vous couper les
doigts sur les bords coupants.
Encoches
de la ligne
centrale
1 po = 2,5 cm; 1 pi = 0,3 m
A
TYPES D'INSTALLATION
(Choisissez A, B ou C)
Ce four à micro-ondes est conçu pour s’adapter aux trois types
d’évacuation suivants :
A. Évacuation à l'extérieur par le dessus (conduit vertical)
B. Évacuation à l'extérieur par l'arrière (conduit horizontal)
C. Recyclage d'air (évacuation sans conduit)
REMARQUE : Ce four à micro-ondes est équipé à l’usine en vue
d’une évacuation par le dessus (sauf les modèles sans conduit).
Choisissez le type d’évacuation approprié à votre installation et
rendez-vous à cette section.
ÉVACUATION À L'EXTÉRIEUR PAR LE
DESSUS (CONDUIT VERTICAL)
ÉVACUATION À L'EXTÉRIEUR PAR
L'ARRIÈRE (CONDUIT HORIZONTAL)
RECYCLAGE D'AIR
(ÉVACUATION SANS CONDUIT)
Voir page 12
Voir page 15
Voir page 19
Pour une évacuation sans conduit,
il faut utiliser un nécessaire de filtre
à charbon. (Consultez votre Manuel
de l'utilisateur pour connaître le
numéro de ce nécessaire.)
Adaptateur en place pour
évacuation à l’extérieur
par le dessus
Instructions d’installation
2
B
C
11
Placez la plaque de montage contre le mur et insérez
les écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et
la vis à bois, assurez-vous que les languettes de la plaque
de montage touchent le dessous de l’armoire lorsque vous
poussez la plaque contre le mur et que la plaque est bien
centrée sous l’armoire.
ATTENTION : Faites attention de ne pas
vous pincer les doigts entre l’arrière de la plaque de
montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter le
serrage des boulons.
3
A
4
12

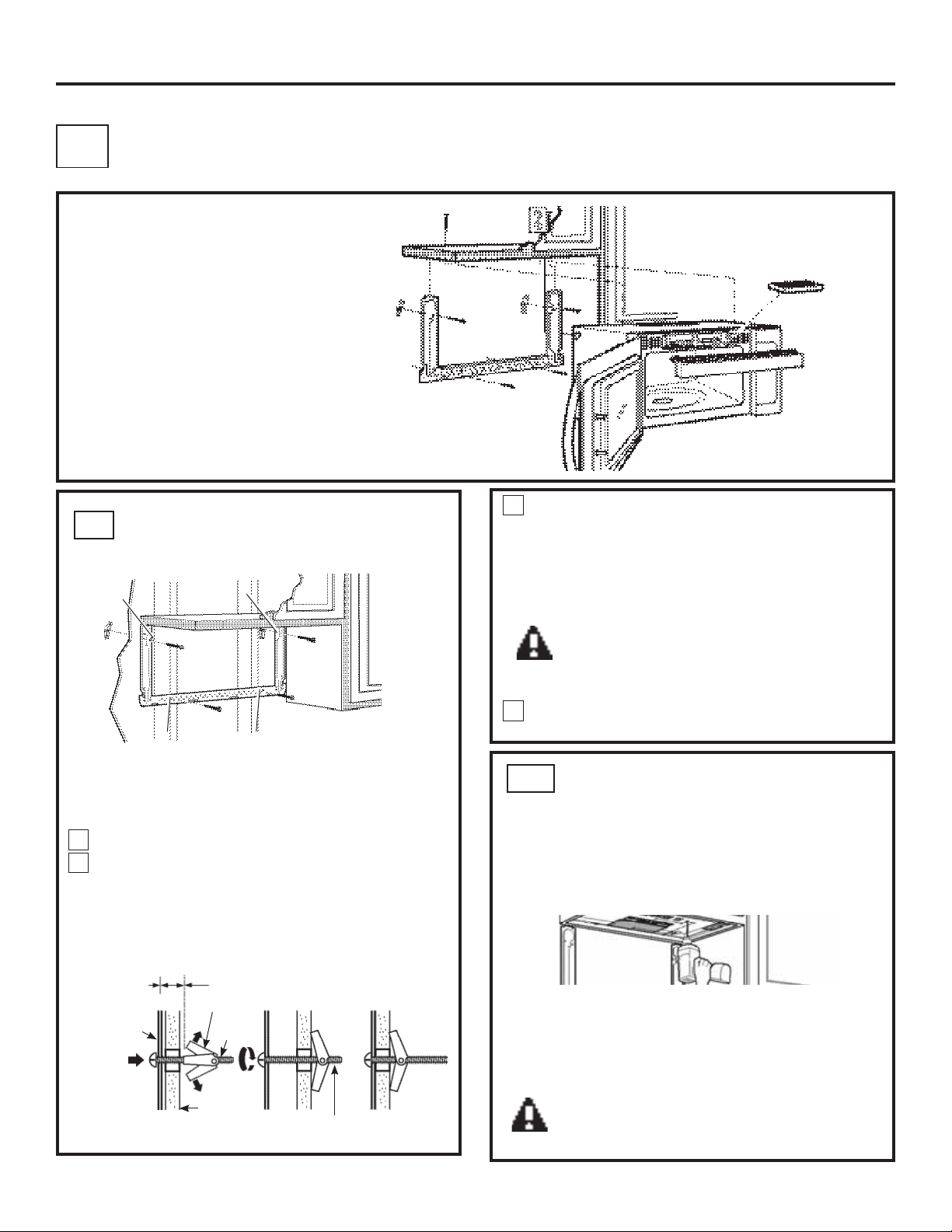

ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS
(conduit vertical)
VUE D'ENSEMBLE DE L'INSTALLATION
A1. Fixation de la plaque de montage au mur
A2. Préparation de l’armoire supérieure
A3. Vérification du fonctionnement du registre
A4. Installation du four à micro-ondes
A5. Ajustement de l’adaptateur d’évacuation
A6. Connexion au conduit
Mur
Plaque de
montage
Espace pour les
ailettes supérieures
à l’épaisseur du mur
Extrémité du boulon
Boulon à
ailettes
Écrou à ailettes

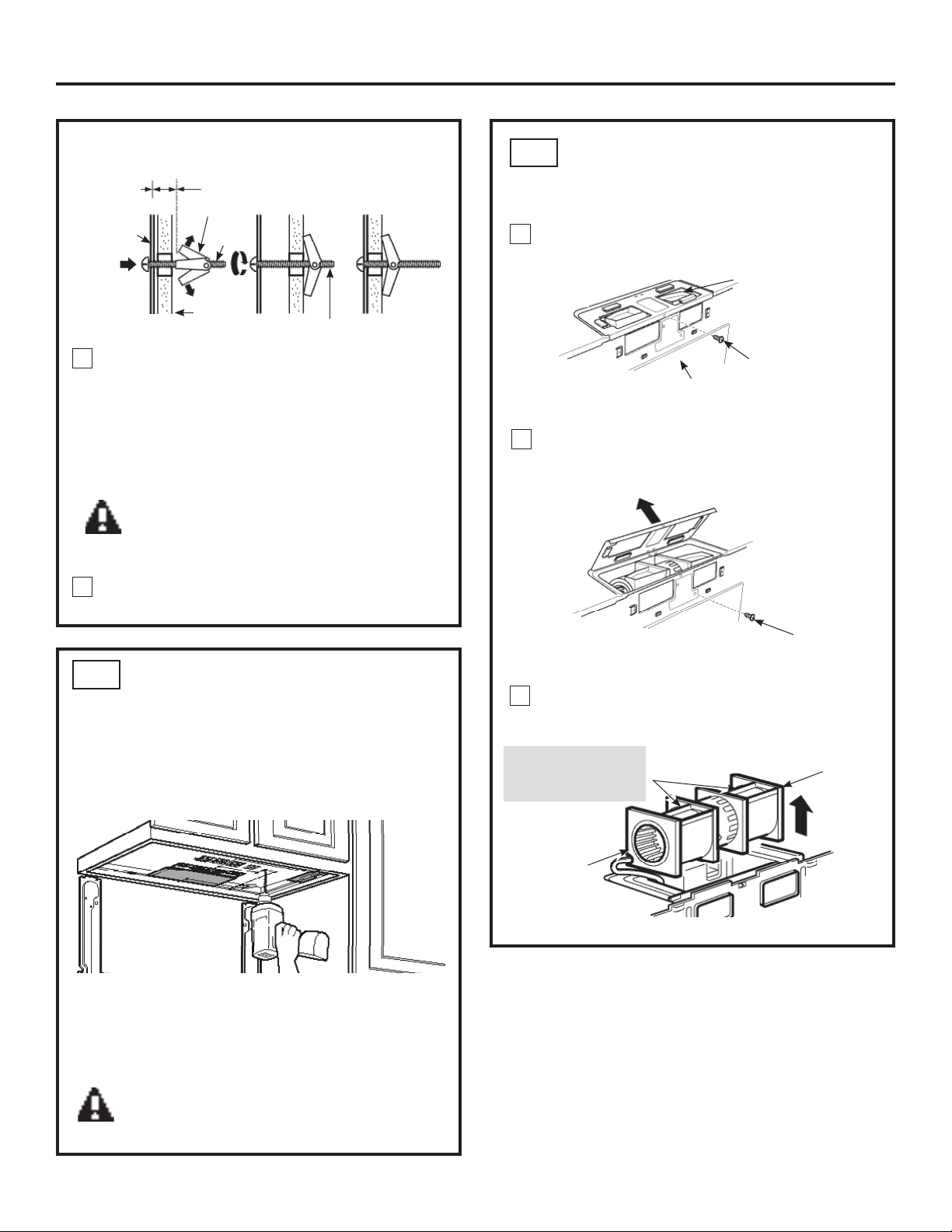

Pour utiliser les boulons à ailettes :
Instructions d’installation
FIXATION DE LA PLAQUE DE
MONTAGE AU MUR
A1
Fixez la plaque au mur à l’aide des boulons à ailettes. Vous
devez utiliser au moins une vis à bois pour fixer la plaque à
un montant. Les emplacements conseillés sur la plaque de
montage sont indiqués par A, B, C et D.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à
3
⁄4 po sur chaque boulon.
1
2
A
B
C
D
1 po = 2,5 cm; 1 pi = 0,3 m
13
3

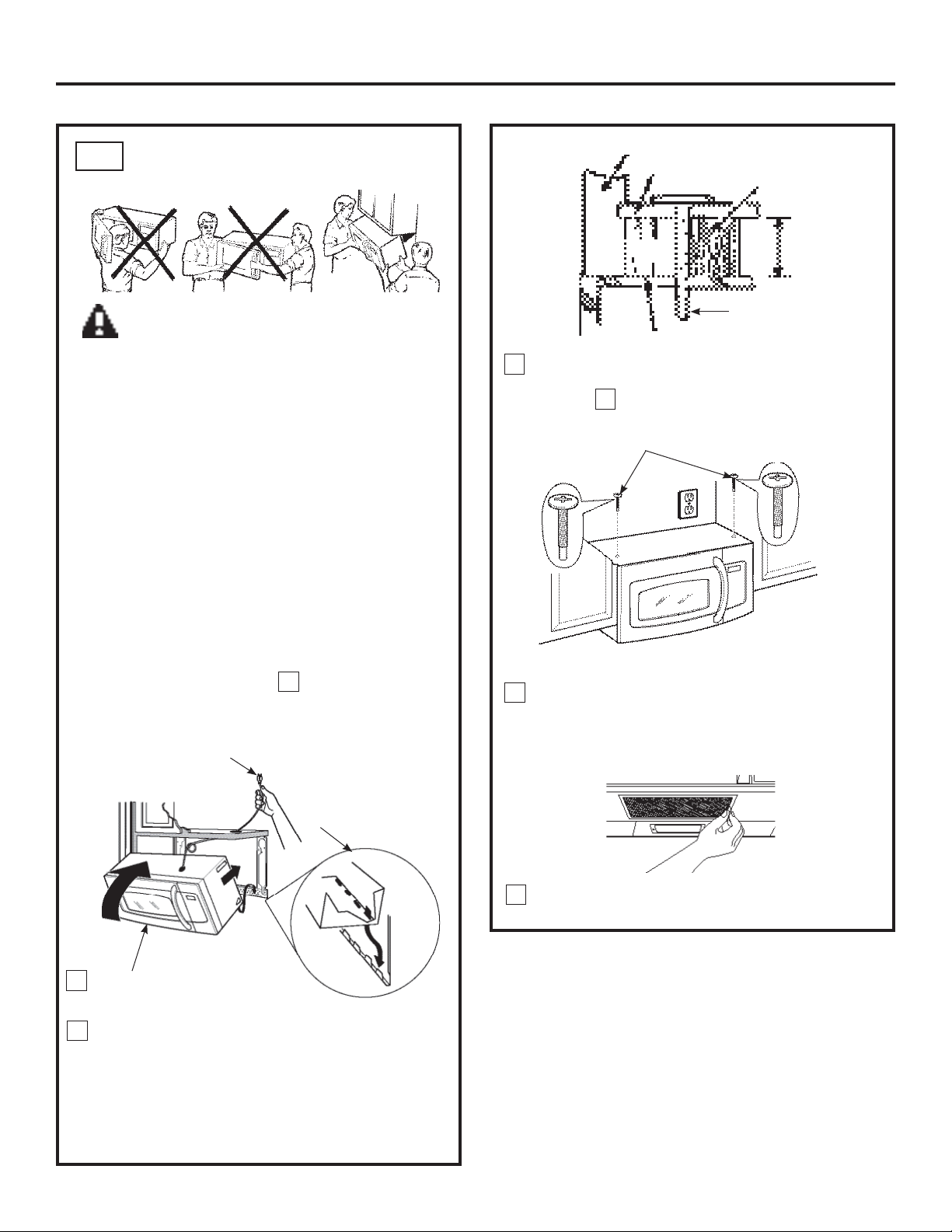

INSTALLATION DU FOUR À
MICRO-ONDES
A4.
VÉRIFICATION DU FONCTIONNEMENT
DU REGISTRE
A3.
UTILISATION DU GABARIT POUR
L'ARMOIRE SUPÉRIEURE, POUR
LA PRÉPARATION DE L'ARMOIRE
SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu’un trou suffisamment grand pour y faire
passer le cordon d’alimentation.
A2.
ATTENTION : POUR VOTRE SÉCURITÉ ET
POUR FACILITER L’INSTALLATION, NOUS RECOMMANDONS
QUE L’INSTALLATION DE CE FOUR À MICRO-ONDES SOIT
EFFECTUÉE PAR DEUX PERSONNES.
IMPORTANT : Ne saisissez pas ou n’utilisez pas la
poignée du four durant l’installation.
REMARQUE : Si vos armoires sont en métal, installez un
passe-fil en nylon autour de l’orifice du cordon d’alimentation
pour empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire munie
d’un rebord avant, nous vous recommandons d’utiliser des
entretoises.
IMPORTANT : Si vous n’utilisez pas d’entretoises,
des dommages peuvent être causés au boîtier
au moment de resserrer les vis.
Insérez une vis à auto-alignement dans le trou situé au
centre de l’armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets
à la vis après que les filets ont été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que le
cordon d’alimentation est bien serré. Faites attention de
ne pas le coincer, particulièrement au moment d’installer
le four sous l’armoire.
REMARQUE : Lors de
l’installation du four à micro-
ondes, faites passer le cordon
d’alimentation à travers le trou
situé dans le fond de l’armoire
supérieure. Gardez-le bien
serré durant les étapes 1 à 3.
Ne coincez pas le cordon ou
ne soulevez pas le four
en tirant sur le cordon.
Soulevez le micro-
ondes, penchez-le vers
l’avant, et accrochez
les fentes situées sur le
bord inférieur à l’arrière
du four sur les quatre
languettes inférieures de
la plaque de montage.
• Lisez les instructions figurant sur le GABARIT POUR
L'ARMOIRE SUPÉRIEURE.
• Collez-le sous l’armoire supérieure.
• Percez les trous, en suivant les instructions sur le GABARIT
POUR L'ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité
lorsque vous percez des trous dans le fond de l’armoire.
Instructions d’installation
• Placez le four à micro-ondes en position debout, le dessus
de l’unité sur le dessus.
• Assurez-vous que le ruban adhésif qui retient le registre
a été enlevé et que le registre bouge librement avant
d’installer le four à micro-ondes.
• Faites glisser le registre en position. Assurez-vous que le
registre s'insère fermement dans les crochets de retenue.
• Vous devrez effectuer les ajustements nécessaires pour vous
assurer que le conduit du four soit bien aligné avec le conduit
d’évacuation de la résidence après l’installation du four.
1
2
Relevez le devant du four
contre le dessous de l’armoire.
Adaptateur
d’évacuation
Plaque du ventilateur
Registre
Arrière du four
à micro-ondes
Crochets de retenue
14
4

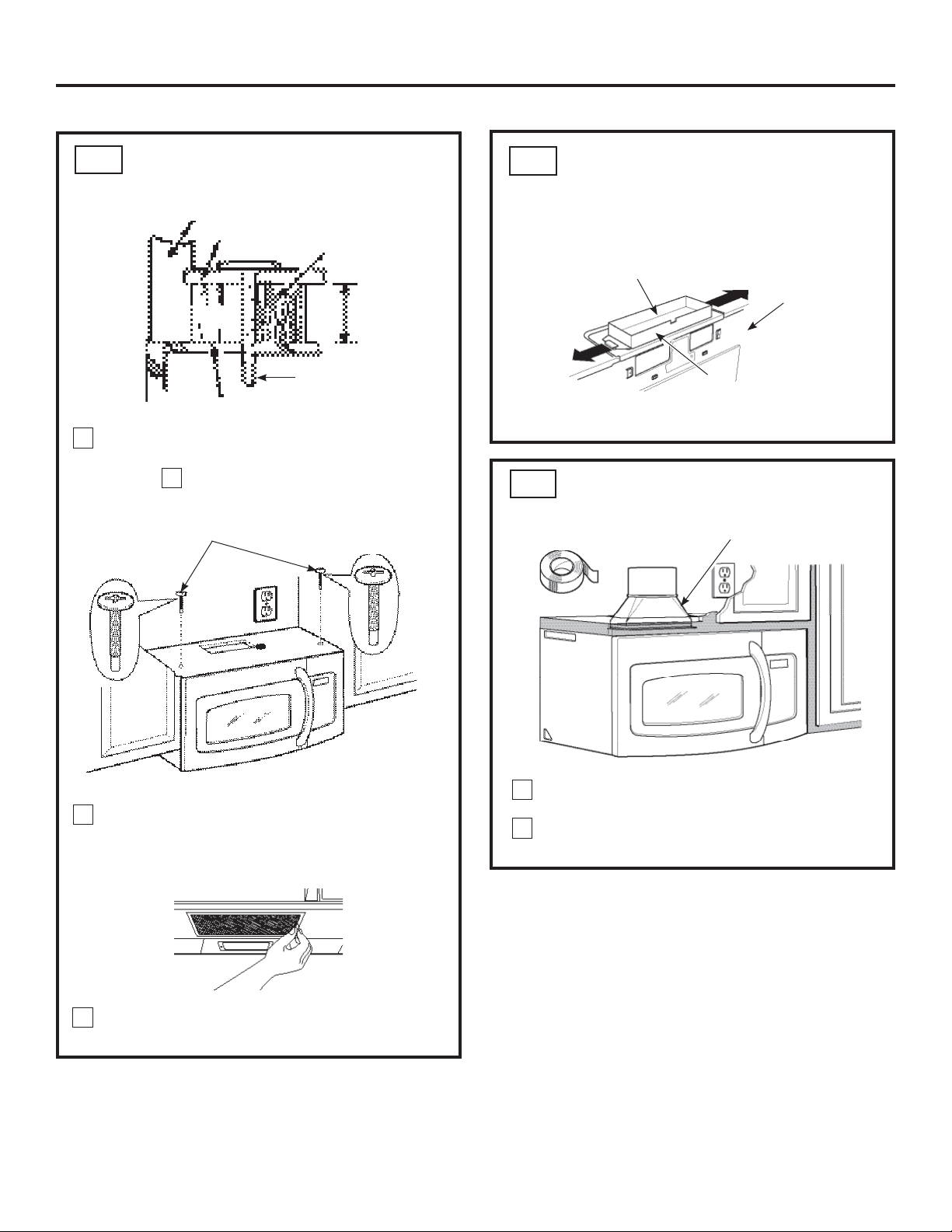

Fixez le four à micro-ondes à l’armoire supérieure.
7
Serrez les deux vis de chaque côté dans le dessus du four
à micro-ondes. (Tout en serrant les vis, soulevez l’avant
du four à micro-ondes et poussez-le contre le mur et
l’armoire supérieure.)
Installez le filtre à graisses. Consultez le Manuel de
l'utilisateur emballé avec le four à micro-ondes.
Instructions d’installation
AJUSTEMENT DE L’ADAPTATEUR
D’ÉVACUATION
A5.
Ouvrez l’armoire supérieure et ajustez l’adaptateur d’évacuation
pour le relier au conduit d’évacuation de la résidence.
Arrière du four
à micro-ondes
Pour un ajustement de l’avant à l’arrière
ou de côté à côté, glissez l’adaptateur
d’évacuation tel que requis
Registre
CONNEXION AU CONDUIT
1
Tirez sur le conduit du domicile pour le raccorder à
l’adaptateur d’évacuation.
Scellez les joints du conduit à l’aide de ruban adhésif
en toile.
A6.
Conduit du domicile
2
Avant de l’armoire
Étagère inférieure de l’armoire
Entretoise
Dessus du four à micro-ondes
Équivalent à
la profondeur
du rebord de
l’armoire
Vis à auto-alignement
Insérez 2 vis à auto-alignement
à travers les trous de l’armoire
supérieure. Faites faire deux tours
complets à chaque vis.
5
INSTALLATION DU FOUR À
MICRO-ONDES (suite)
A4.
6
ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (conduit horizontal)
VUE D'ENSEMBLE DE L'INSTALLATION
B1. Préparation du mur arrière
B2. Fixation de la plaque de montage au mur
B3. Préparation de l’armoire supérieure
B4. Ajustement du ventilateur
B5. Installation du four à micro-ondes
Instructions d’installation
B
PRÉPARATION DU MUR ARRIÈRE
POUR L'ÉVACUATION À L’EXTÉRIEUR
PAR L’ARRIÈRE
B1.
Vous devez percer une ouverture dans le mur arrière pour
l’évacuation à l’extérieur.
• Lisez les instructions figurant sur le GABARIT POUR LE MUR
ARRIÈRE.
• Collez-le au mur arrière avec du ruban adhésif, en l'alignant
sur les trous préalablement percés pour les trous A et B de
la plaque de montage.
• Percez l'ouverture en suivant les instructions sur le GABARIT
POUR LE MUR ARRIÈRE.
15
FIXATION DE LA PLAQUE DE
MONTAGE AU MUR
B2
Fixez la plaque au mur à l’aide des boulons à ailettes. Vous
devez utiliser au moins une vis à bois pour fixer la plaque
à un montant. Les emplacements conseillés sur la plaque de
montage sont indiqués par A, B, C et D.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à
3
⁄4 po sur chaque boulon.
1
2
A
B
C
D
1 po = 2,5 cm; 1 pi = 0,3 m
16
UTILISATION DU GABARIT POUR
L'ARMOIRE SUPÉRIEURE, POUR
LA PRÉPARATION DE L'ARMOIRE
SUPÉRIEURE
B3.
• Lisez les instructions figurant sur le GABARIT POUR L'ARMOIRE
SUPÉRIEURE.
• Collez-le sous l’armoire supérieure.
• Percez les trous, en suivant les instructions sur le GABARIT
POUR L'ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité
lorsque vous percez des trous dans le fond de l’armoire.
Mur
Plaque de
montage
Espace pour les ailettes
supérieures à l’épaisseur du mur
Boulon à
ailettes
Écrou à ailettes
Pour utiliser les boulons à ailettes :
Extrémité du boulon
Instructions d’installation
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu’un trou suffisamment grand pour y faire
passer le cordon d’alimentation.
Placez la plaque de montage contre le mur et insérez
les écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et la
vis à bois, assurez-vous que la plaque est bien centrée sous
l’armoire et que les languettes de la plaque de montage
touchent le dessous de l’armoire lorsque vous poussez la
plaque contre le mur.
ATTENTION : Faites attention de ne pas
vous pincer les doigts entre l’arrière de la plaque de
montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter le
serrage des boulons.
3
4
AVANT : Pales du
ventilateur orientées
vers le haut
3
1
Enlevez et conservez la vis qui retient le moteur du
ventilateur au four à micro-ondes.
ADAPTATION DU VENTILATEUR DU
MICRO-ONDES POUR L’ÉVACUATION
À L’EXTÉRIEUR PAR L’ARRIÈRE
B4.
Extrémité B
Extrémité A
Enlevez délicatement l’ensemble du ventilateur. Les fils
seront assez longs pour vous permettre d’ajuster la
position du ventilateur.
Arrière du four
à micro-ondes
Vis de fixation de la
porte du moteur du
ventilateur
Ventilateur
2
Ouvrez la porte du ventilateur en la soulevant à l'arrière
du four à micro-ondes. Déposez et conservez la vis de
fixation du ventilateur.
Vis de fixation
du ventilateur
Faites glisser l'adaptateur d'évacuation dans l'arrière
du four à micro-ondes, en le fixant aux languettes de
retenue inférieures. Assurez-vous que la charnière du
registre est installée sur le dessus et que le registre
bouge librement. Réinstallez la vis supérieure du moteur
du ventilateur en l'insérant dans l'adaptateur et la porte
du ventilateur, et à l'arrière du four à micro-ondes.
7

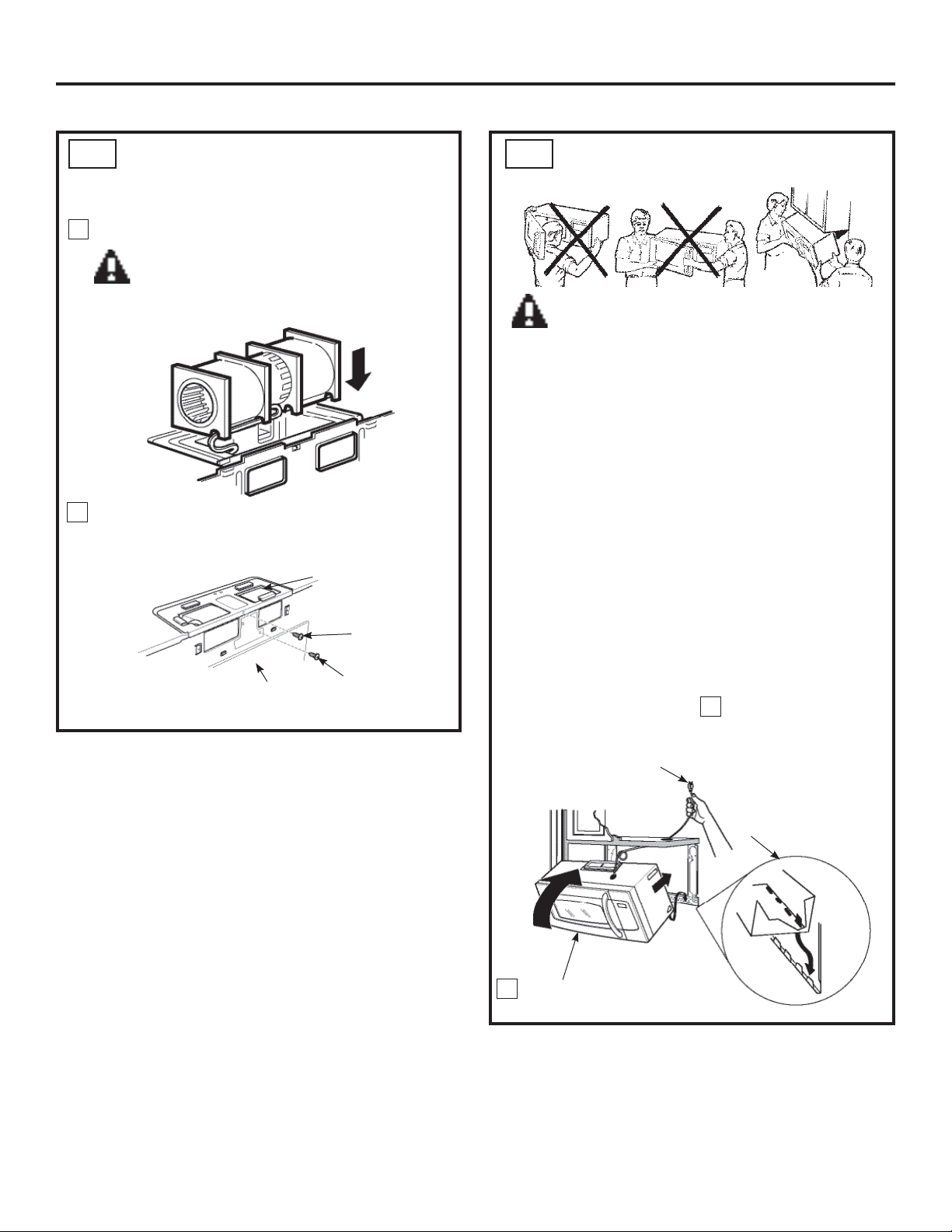

Replacez l’ensemble du ventilateur dans l’ouverture.
8
Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur soient orientées vers l’arrière du
four à micro-ondes.
5
4
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES POUR
L’ÉVACUATION À L’EXTÉRIEUR PAR
L’ARRIÈRE (suite)
B4.
17
Retournez l’ensemble du ventilateur dans le sens contraire
des aiguilles d’une montre sur 180°.
Enlevez délicatement les fils des encoches. Replacez les
fils dans les encoches de l’autre côté de l’ensemble du
ventilateur.
Avant la modification Après la modification
Les fils sont placés
dans le côté droit
Les fils sont placés
dans le côté gauche
Avant la rotation Après la rotation
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Fermez la porte du ventilateur. Fixez le ventilateur au
four à micro-ondes en utilisant la vis de fixation de
l’étape 2.
Avant le roulement Après le roulement
APRÈS : Pales du
ventilateur orientées
vers l’arrière
Extrémité A
Extrémité B
Arrière
du four à
micro-ondes
Arrière
du four à
micro-ondes
9
ATTENTION : Ne tirez pas et n’étirez
pas les fils de l’ensemble du ventilateur. Assurez-vous
que les fils ne sont pas coincés.
REMARQUE : Les ouvertures de l’ensemble
du ventilateur doivent correspondre aux
ouvertures de ventilation à l’arrière du four
à micro-ondes.
Instructions d’installation
6
Arrière du four à
micro-ondes
Vis de fixation du
ventilateur
Ventilateur
Guide
Guide
Adaptateur
Languettes de blocage
(non illustrées)
Arrière du four à
micro-ondes
Vis de fixation
de la porte
du moteur du
ventilateur
Fixez le four à micro-ondes à l’armoire supérieure.
18
Instructions d’installation
3
INSTALLATION DU FOUR À
MICRO-ONDES
B5.
ATTENTION : POUR VOTRE SÉCURITÉ ET
POUR FACILITER L’INSTALLATION, NOUS RECOMMANDONS
QUE L’INSTALLATION DE CE FOUR À MICRO-ONDES SOIT
EFFECTUÉE PAR DEUX PERSONNES.
IMPORTANT : Ne saisissez pas ou n’utilisez pas
la poignée du four durant l’installation.
REMARQUE : Si vos armoires sont en métal, installez un
passe-fil en nylon autour de l’orifice du cordon d’alimentation
pour empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire munie
d’un rebord avant, nous vous recommandons d’utiliser des
entretoises.
IMPORTANT : Si vous n’utilisez pas d’entretoises,
des dommages peuvent être causés au boîtier
au moment de resserrer les vis.
Insérez une vis à auto-alignement dans le trou situé au
centre de l’armoire supérieure. Fixez temporairement
le four en place en faisant faire au moins deux tours
complets à la vis après que les filets aient été engagés. (Elle
sera complètement resserrée plus tard.) Assurez-vous que
le cordon d’alimentation soit bien serré. Faites attention de
ne pas le coincer, particulièrement au moment d’installer le
four sous l’armoire.
REMARQUE : Lors de
l’installation du four à
micro-ondes, faites passer
le cordon d’alimentation à
travers le trou situé dans le
fond de l’armoire supérieure.
Gardez-le bien serré durant
les étapes 1 à 3. Ne coincez
pas le cordon ou ne
soulevez pas le four en
tirant sur le cordon.
Soulevez le micro-
ondes, penchez-le vers
l’avant, et accrochez
les fentes situées sur
le bord inférieur à
l’arrière du four sur
les quatre languettes
inférieures de la plaque
de montage.
5
Avant de l’armoire
Étagère inférieure de l’armoire
Serrez les deux vis de chaque côté dans le dessus du
four à micro-ondes. (Tout en serrant les vis, soulevez
l’avant du four à micro-ondes et poussez-le contre le
mur et l’armoire supérieure.)
Entretoise
Dessus du four à micro-ondes
Équivalent à
la profondeur
du rebord de
l’armoire
Insérez 2 vis à auto-alignement à travers
les trous de l’armoire supérieure. Faites
faire deux tours complets à chaque vis.
Installez le filtre à graisses. Consultez le Manuel de
l'utilisateur emballé avec le four à micro-ondes.
Vis à auto-alignement
4
1
2
Relevez le devant du four contre
le dessous de l’armoire.
6
7
UTILISATION DU GABARIT POUR
L'ARMOIRE SUPÉRIEURE, POUR
LA PRÉPARATION DE L'ARMOIRE
SUPÉRIEURE
C2.
19
RECYCLAGE D'AIR
(évacuation sans conduit)
VUE D'ENSEMBLE DE L'INSTALLATION
C1. Fixation de la plaque de montage au mur
C2. Préparation de l’armoire supérieure
C3. Ajustement du ventilateur
C4. Installation du four à micro-ondes
C5. Installation du filtre à charbon
• Lisez les instructions figurant sur le GABARIT POUR L'ARMOIRE
SUPÉRIEURE.
• Collez-le sous l’armoire supérieure.
• Percez les trous, en suivant les instructions sur le gabarit
POUR L'ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité
lorsque vous percez des trous dans le fond de l’armoire.
Instructions d’installation
Vous devez percer des trous pour les vis de soutien supérieures,
ainsi qu’un trou suffisamment grand pour y faire passer le
cordon d’alimentation.
C
Placez la plaque de montage contre le mur et insérez les
écrous à ailettes dans les trous du mur pour fixer la plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et
la vis à bois, assurez-vous que les languettes de la plaque
de montage touchent le dessous de l’armoire lorsque vous
poussez la plaque contre le mur, et que la plaque est bien
centrée sous l’armoire.
ATTENTION : Faites attention de ne pas
vous pincer les doigts entre l’arrière de la plaque de
montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter le
serrage des boulons.
3
4
Mur
Plaque de
montage
Espace pour les ailettes
supérieures à l’épaisseur
du mur
Extrémité du boulon
Boulon à
ailettes
Écrou à ailettes
Pour utiliser les boulons à ailettes :
FIXATION DE LA PLAQUE DE
MONTAGE AU MUR
C1
Fixez la plaque au mur à l’aide des boulons à ailettes. Vous
devez utiliser au moins une vis à bois pour fixer la plaque à
un montant. Les emplacements conseillés sur la plaque de
montage sont indiqués par A, B, C et D.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à
3
⁄4 po sur chaque boulon.
1
2
A
B
C
D
1 po = 2,5 cm; 1 pi = 0,3 m
APRÈS : Pales
du ventilateur
orientées vers
l'avant
4
20
Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur soient orientées vers l’avant du four
à micro-ondes.
Roulement
REMARQUE : Assurez-vous que les fils demeurent en place
dans les encoches du châssis du moteur.
Instructions d’installation
AVANT : Pales du
ventilateur orientées
vers le haut
ADAPTATION DU VENTILATEUR DU
MICRO-ONDES POUR LE RECYCLAGE
C3.
1
Enlevez et conservez la vis qui retient le moteur du
ventilateur au four à micro-ondes.
2
Ouvrez la porte du ventilateur en la soulevant à l'arrière
du four à micro-ondes. Déposez et conservez la vis de
fixation du ventilateur.
3
Enlevez délicatement l’ensemble du ventilateur. Les fils
seront assez longs pour vous permettre d’ajuster la
position du ventilateur.
Arrière du four
à micro-ondes
Vis de fixation de la
porte du moteur du
ventilateur
Ventilateur
Vis de fixation
du ventilateur
5
ADAPTATION DU VENTILATEUR DU
MICRO-ONDES POUR LE RECYCLAGE
(suite)
C3.
21
Replacez l’ensemble du ventilateur dans l’ouverture.
ATTENTION : Ne tirez pas et n’étirez pas
les fils de l’ensemble du ventilateur. Assurez-vous que
les fils ne sont pas coincés.
Instructions d’installation
REMARQUE : Lors de
l’installation du four à
micro-ondes, faites passer
le cordon d’alimentation
à travers le trou situé
dans le fond de l’armoire
supérieure. Gardez-le
bien serré durant les
étapes 1 à 3. Ne coincez
pas le cordon ou ne
soulevez pas le four en
tirant sur le cordon.
Soulevez le micro-ondes,
penchez-le vers l’avant,
et accrochez les fentes
situées sur le bord
inférieur à l’arrière du four
sur les quatre languettes
inférieures de la plaque
de montage.
2
Relevez le devant du four
contre le dessous de l’armoire.
1
Fermez la porte du ventilateur. Fixez le ventilateur au
four à micro-ondes en utilisant les vis de fixation des
étapes 1 et 2.
6
INSTALLATION DU FOUR À
MICRO-ONDES
C4.
ATTENTION : POUR VOTRE SÉCURITÉ ET
POUR FACILITER L’INSTALLATION, NOUS RECOMMANDONS
QUE L’INSTALLATION DE CE FOUR À MICRO-ONDES SOIT
EFFECTUÉE PAR DEUX PERSONNES.
IMPORTANT : Ne saisissez pas ou n’utilisez pas la
poignée du four durant l’installation.
REMARQUE : Si vos armoires sont en métal, installez un passe-
fil en nylon autour de l’orifice du cordon d’alimentation pour
empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire munie
d’un rebord avant, nous vous recommandons d’utiliser des
entretoises.
IMPORTANT : Si vous n’utilisez pas d’entretoises,
des dommages peuvent être causés au boîtier au
moment de resserrer les vis.
Arrière du four à
micro-ondes
Vis de fixation
du ventilateur
Ventilateur
Vis de fixation de la
porte du moteur du
ventilateur
5
6
3
4
2
1
INSTALLATION DU FILTRE À
CHARBON
C5.
INSTALLATION DU FOUR À
MICRO-ONDES (suite)
C4.
Installez le filtre à charbon. Lorsqu’il est bien installé, le
treillis métallique du filtre est visible de l’avant.
Réinstallez le panneau et les vis.
Fermez la porte.
22
Filtre à
charbon
Insérez le treillis métallique vers le haut
Déposez les 3 vis qui retiennent le panneau avant du
dessus du four à micro-ondes.
Ouvrez la porte et déposez le panneau.
Poussez le filtre vers le bas jusqu’à ce qu’il se dégage des
languettes de blocage. Faites glisser le filtre vers le bas et
retirez-le.
Instructions d’installation
6
7
Serrez les deux vis de chaque côté dans le dessus du
four à micro-ondes. (Tout en serrant les vis, soulevez
l’avant du four à micro-ondes et poussez-le contre le
mur et l’armoire supérieure.)
Insérez 2 vis à auto-alignement à
travers les trous de l’armoire supérieure.
Faites faire deux tours complets à
chaque vis.
Installez le filtre à graisses. Consultez le Manuel de
l'utilisateur emballé avec le four à micro-ondes.
5
Fixez le four à micro-ondes à l’armoire supérieure.
Avant de l’armoire
Étagère inférieure de l’armoire
Entretoise
Dessus du four à micro-ondes
Équivalent à la
profondeur du
rebord de l’armoire
3
Insérez une vis à auto-alignement dans le trou situé au
centre de l’armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets
à la vis après que les filets ont été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que le
cordon d’alimentation est bien serré. Faites attention
de ne pas le coincer, particulièrement au moment
d’installer le four sous l’armoire.
Vis à auto-alignement
4
CONSERVEZ LES INSTRUCTIONS D'INSTALLATION
POUR VOTRE INSPECTEUR LOCAL.
Branchez le cordon d’alimentation sur une prise de
courant réservée de 15 à 20 A.
7.
Lisez le Manuel de l'utilisateur.
6.
Réinstallez le fusible ou réenclenchez le disjoncteur
du panneau de distribution principal.
4.
Enlevez tout le matériel d’emballage du four
à micro-ondes.
2.
Assurez-vous que le four à micro-ondes a été installé
conformément aux directives.
1.
23
AVANT D’UTILISER VOTRE FOUR À MICRO-ONDES
Avant l'utilisation,
vérifiez la qualité de
la mise à la terre.
Instructions d’installation
Installez le plateau tournant et l’élément
rotatif dans le micro-ondes.
3.
5.
350A4502P727
DE68-03699B
49-40668
04-12 ATS Imprimé en Malaisie
