GE - General Electric PXRQ15F GE Profile Reverse Osmosis User Manual

GEAppliances.com

Reverse Osmosis

101019-A 215C1174P003 49-50198-1 01-10 GE

Filtration System

PXRQ15F

PNRQ15FBL

Owner’s Manual

and Installation

Safety Instructions

Safety Instructions . . . . . . . . . . . . . . .2

Specification Guidelines . . . . . . . . . .3

Operating Instructions

About the RO System . . . . . . . . . .4, 5

Installation Instructions

Tools and Materials Required . . . . .6

Before Beginning Installation . . .6, 7

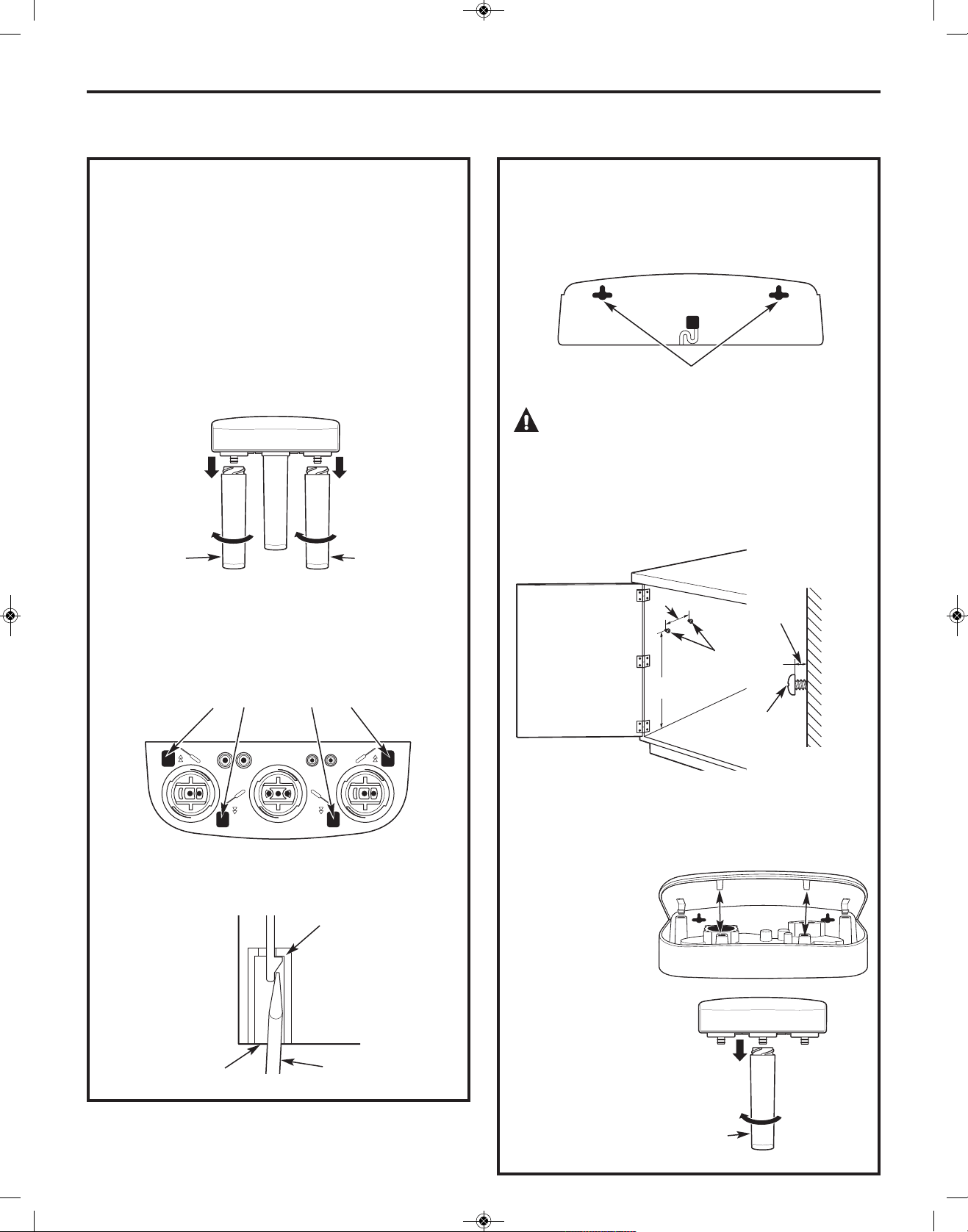

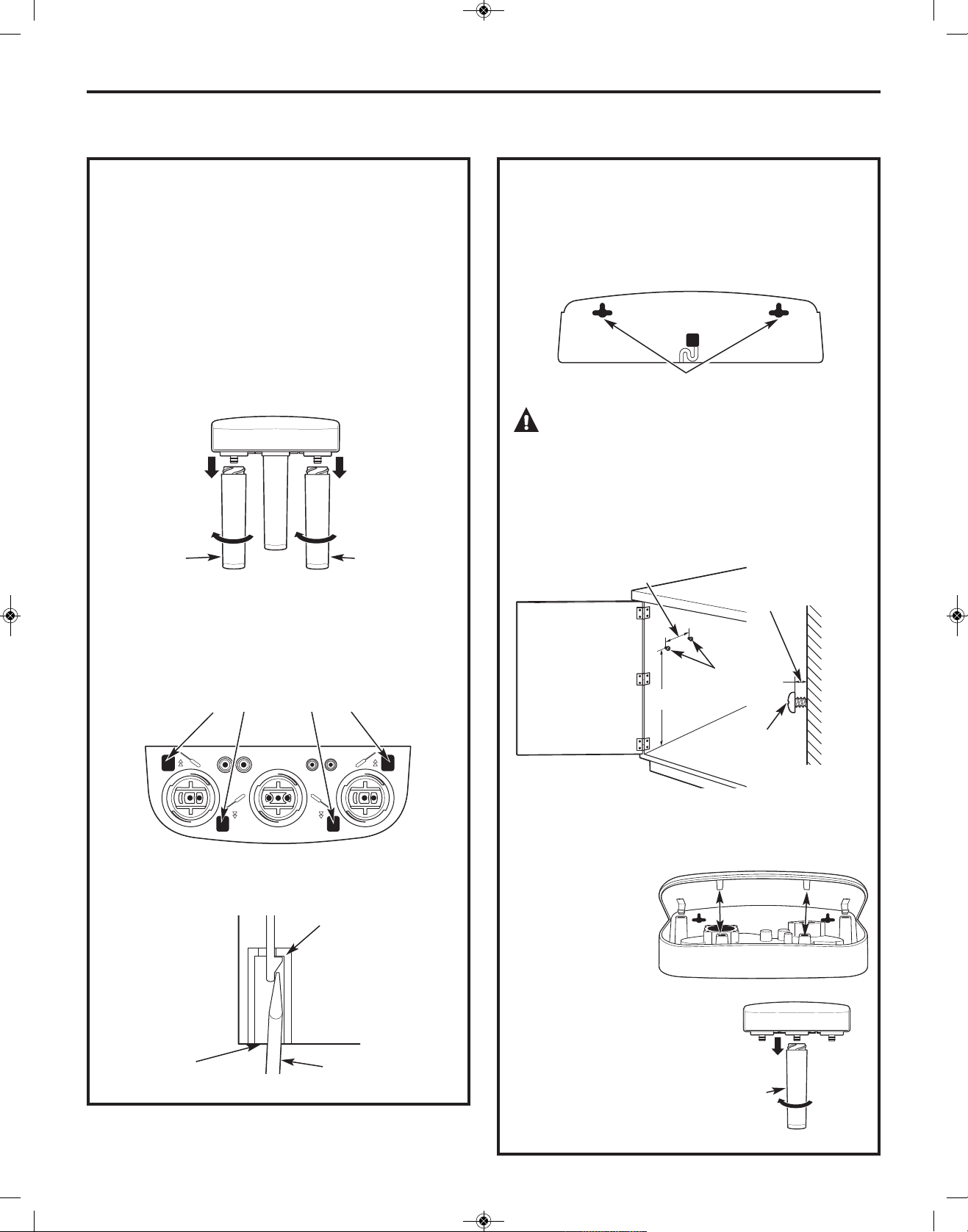

Mounting System Installation . . . . .8

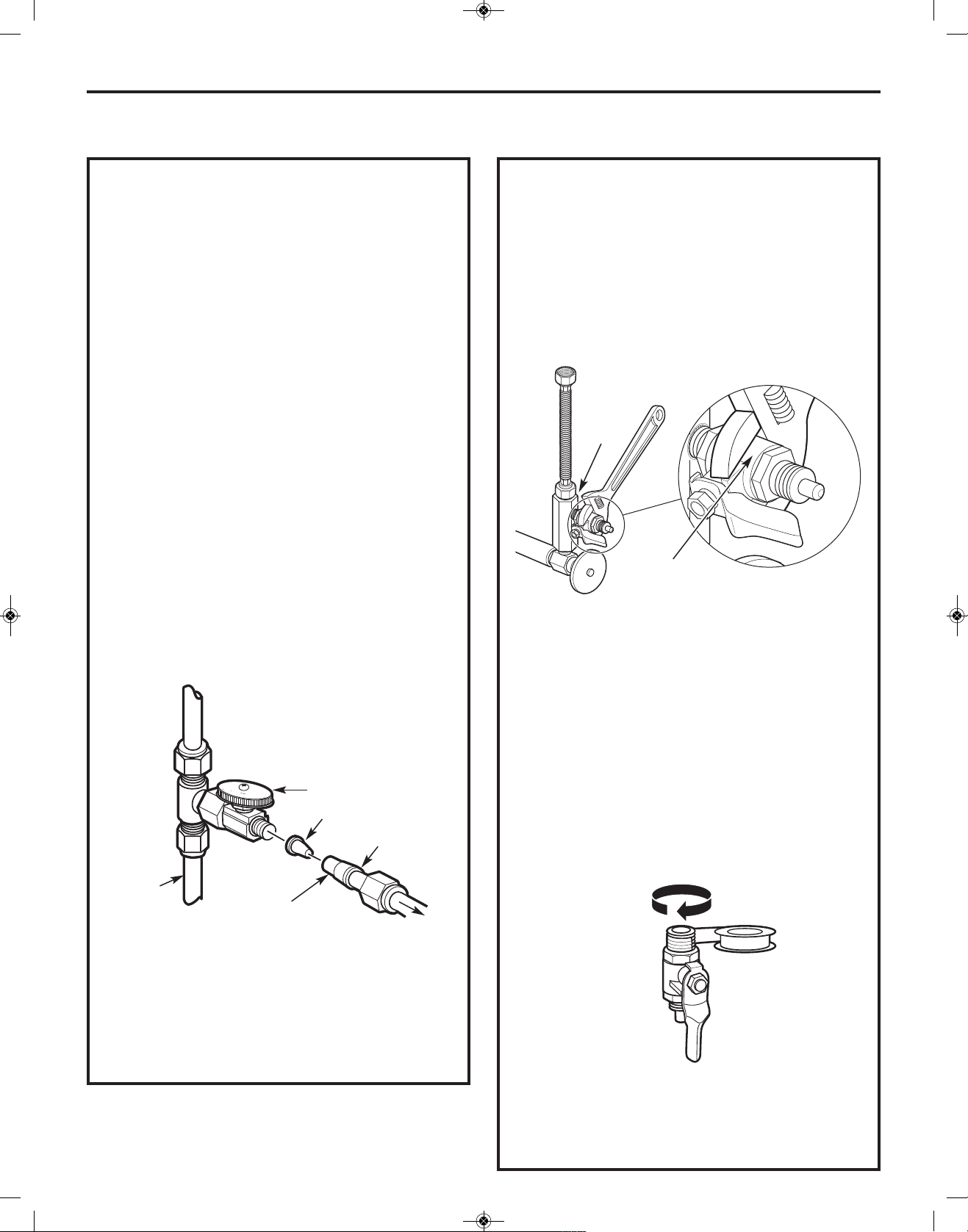

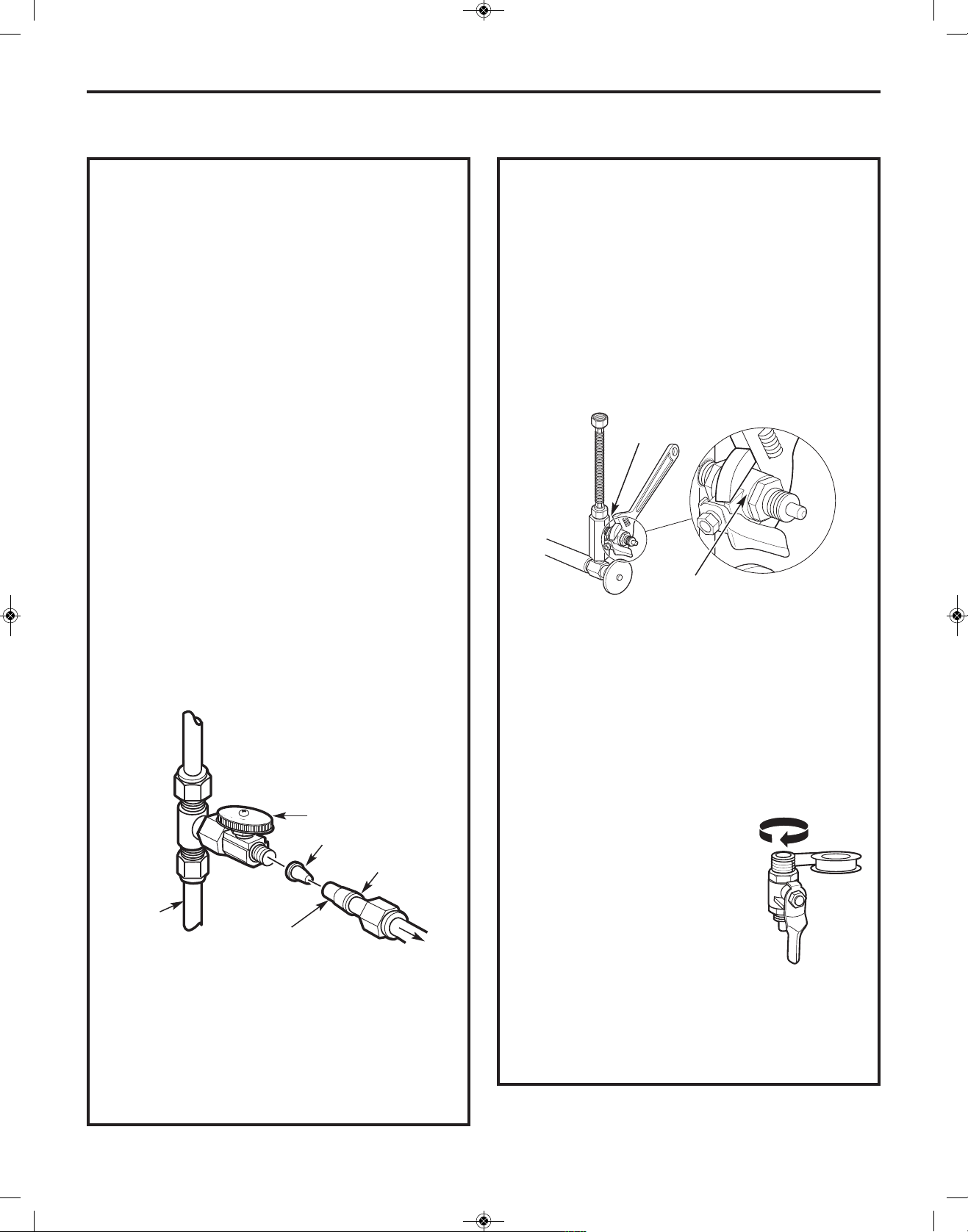

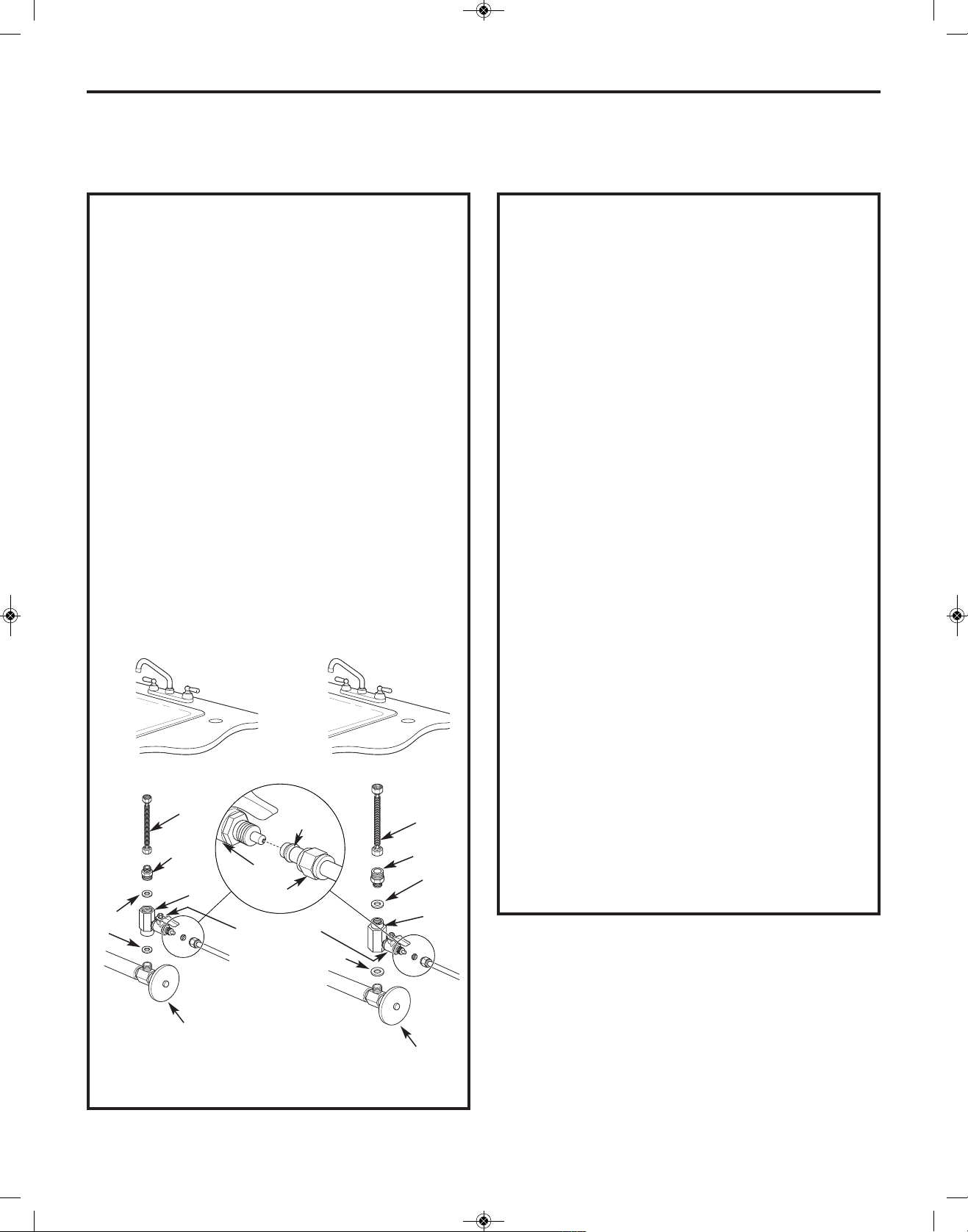

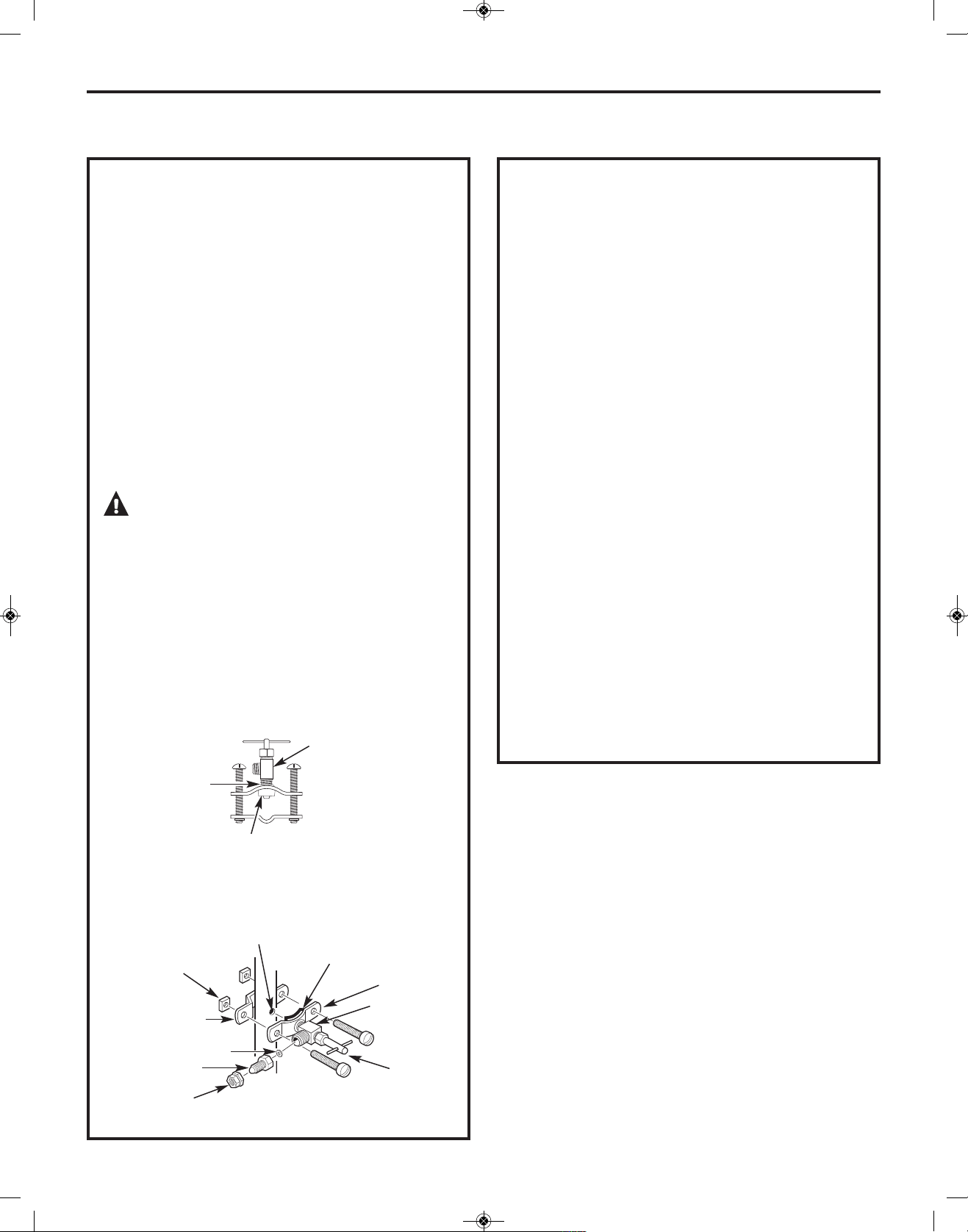

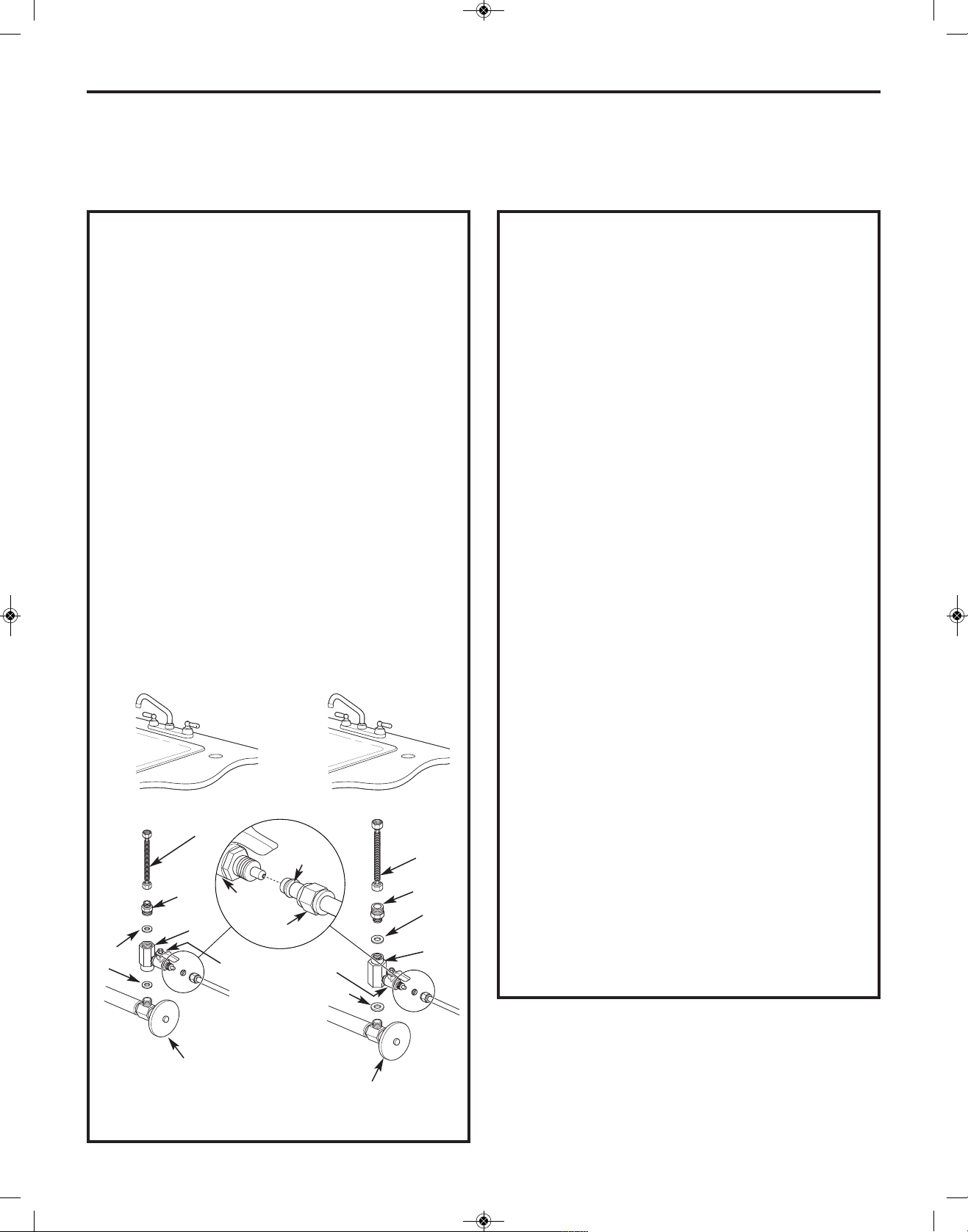

Feed Water Supply . . . . . . . . . . .9–12

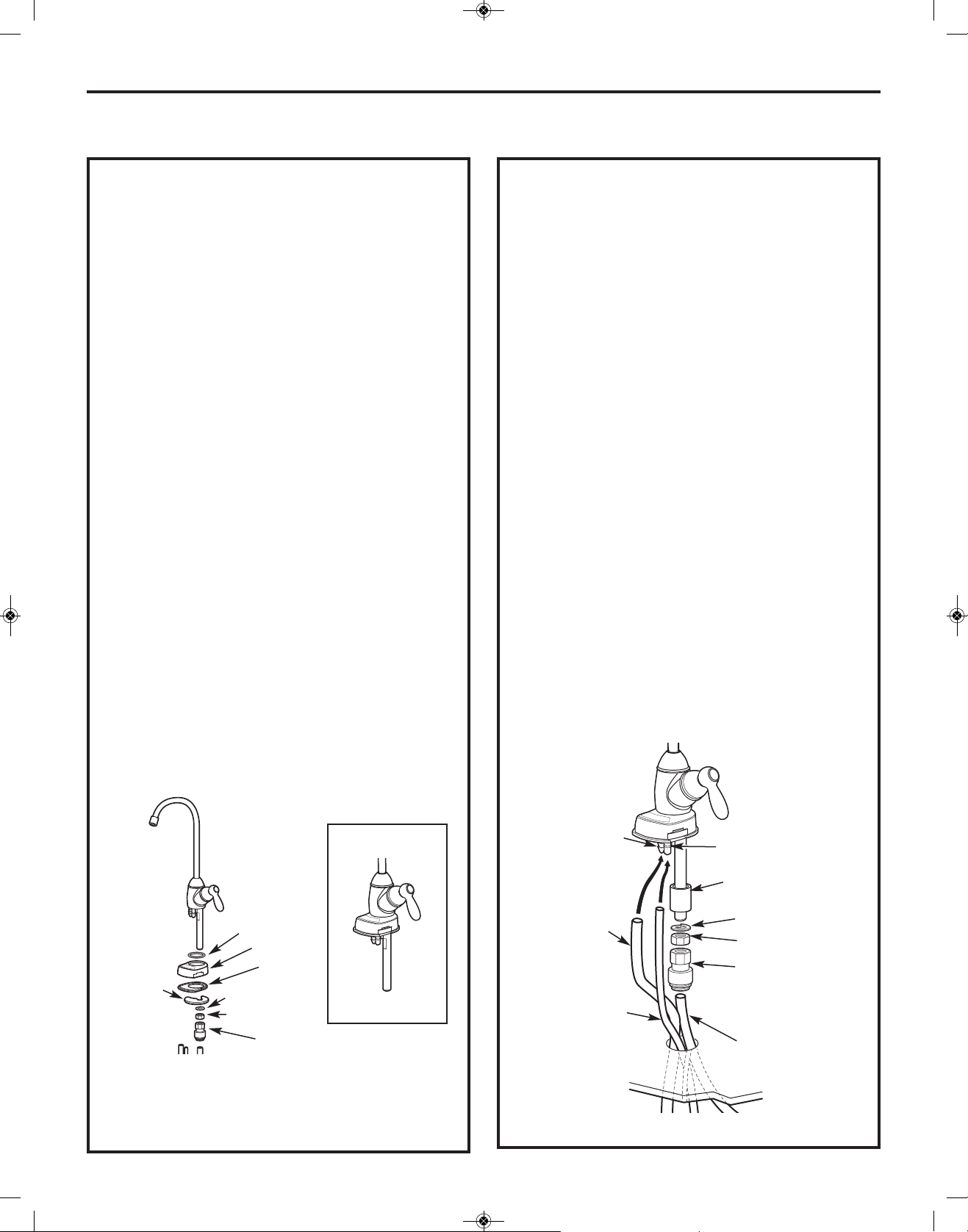

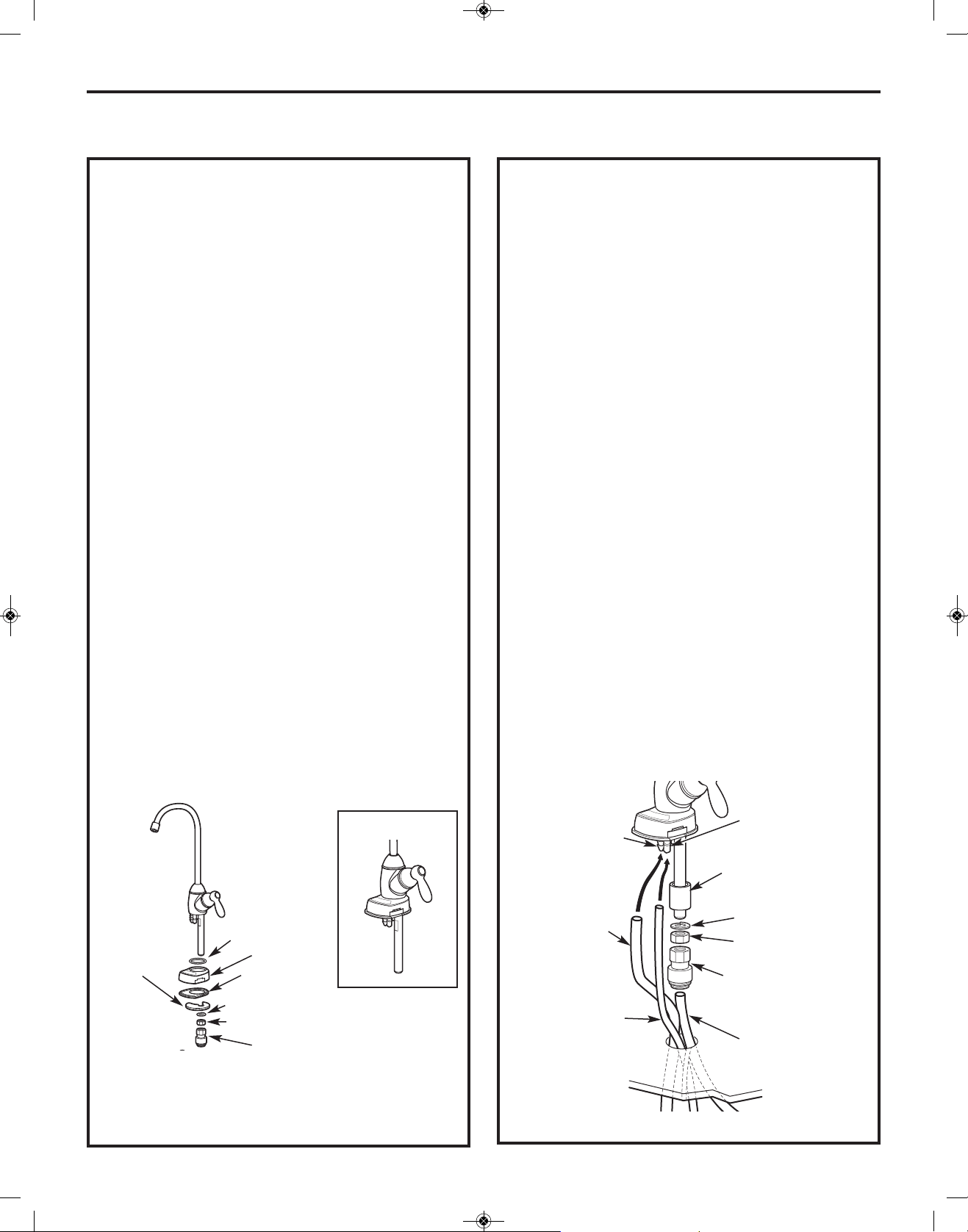

Faucet Assembly . . . . . . . . . . . .13, 14

Battery Installation . . . . . . . . . . . . .14

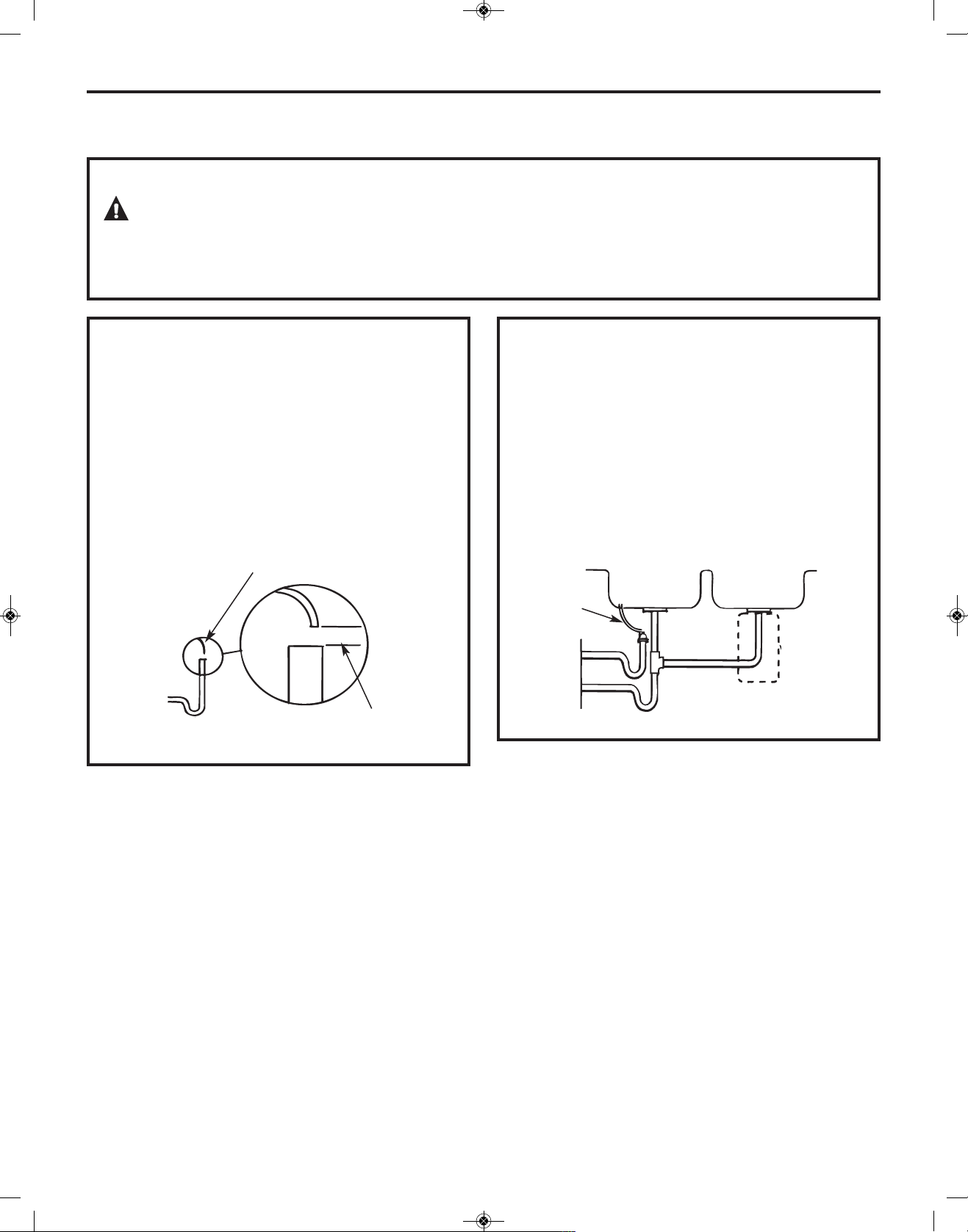

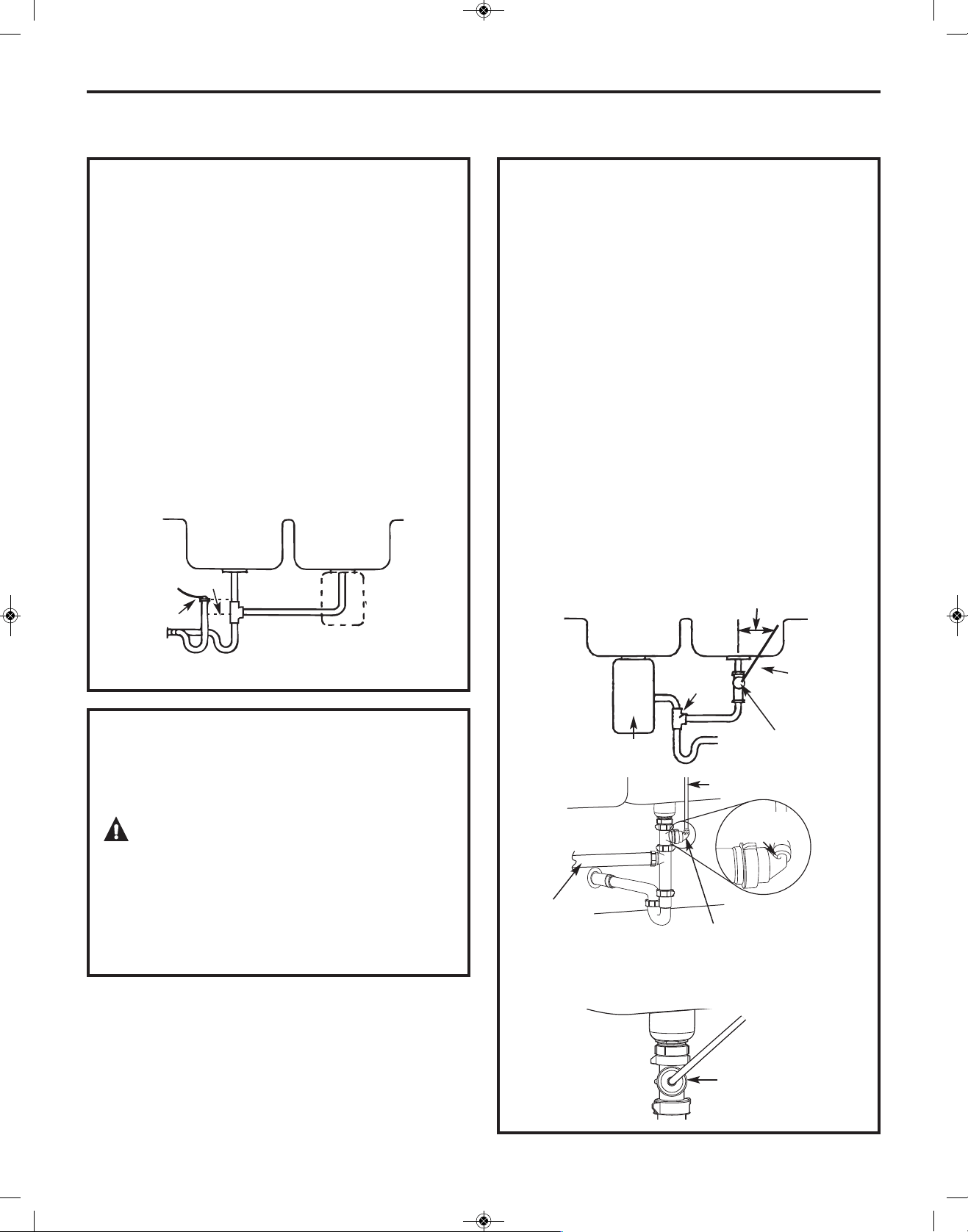

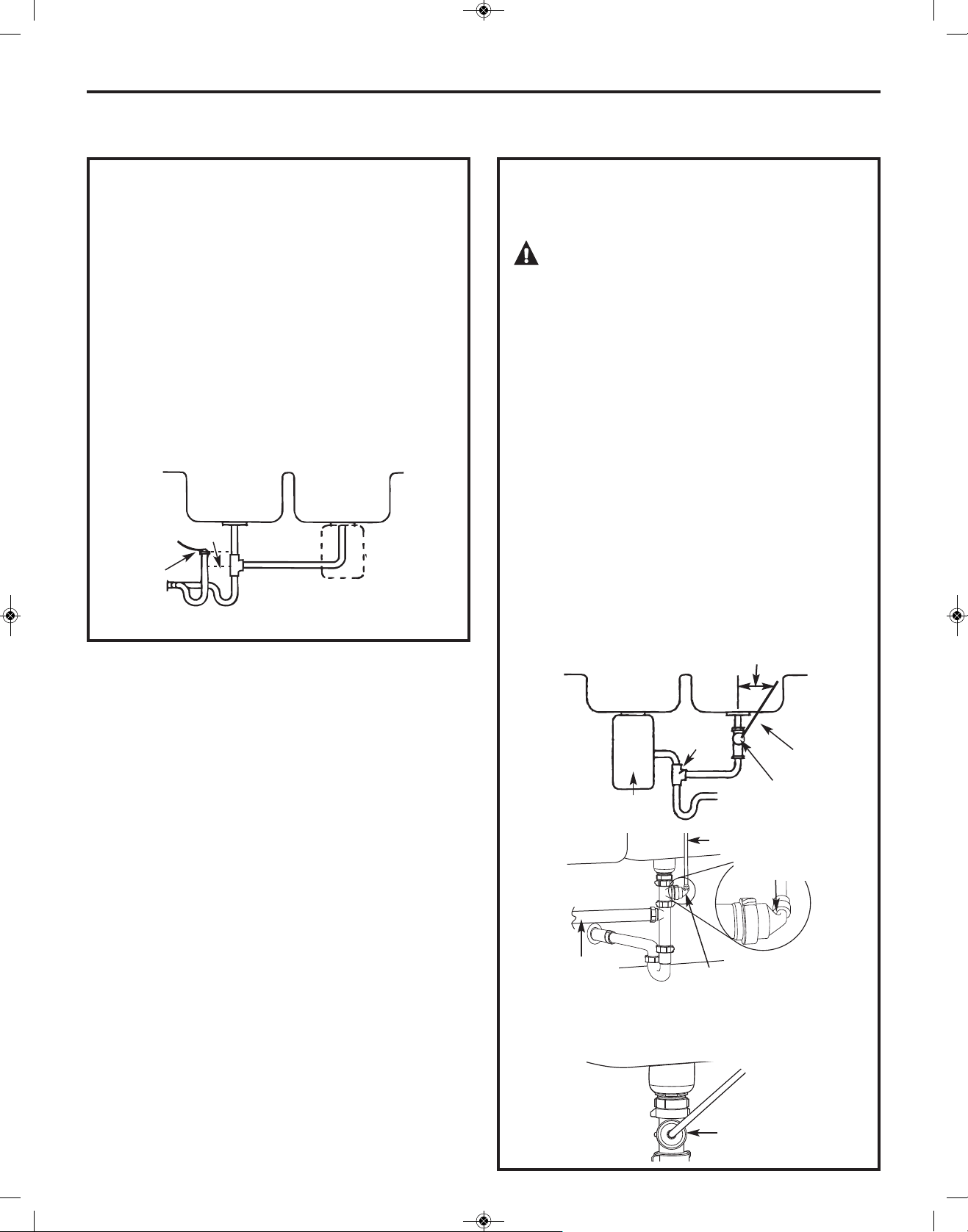

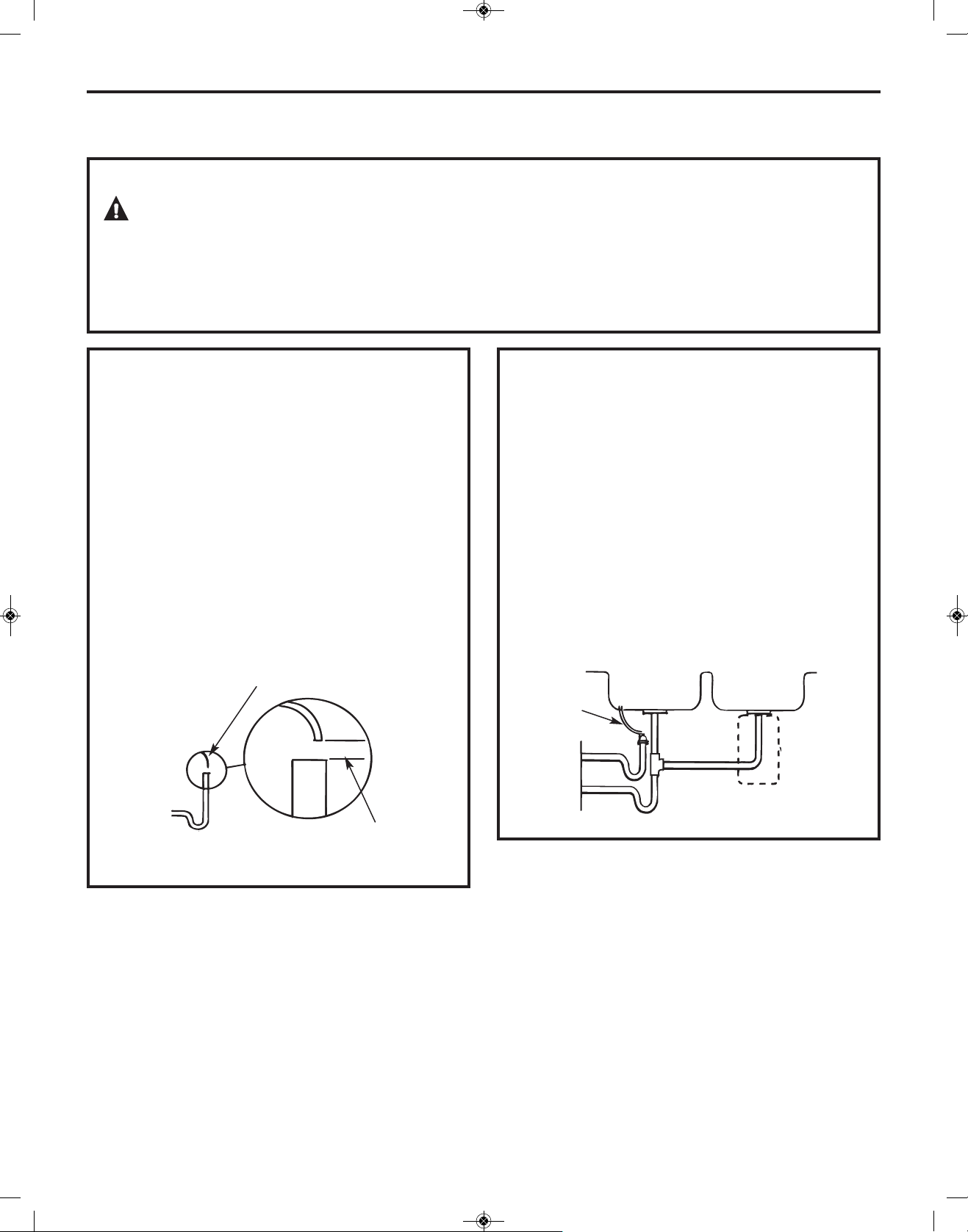

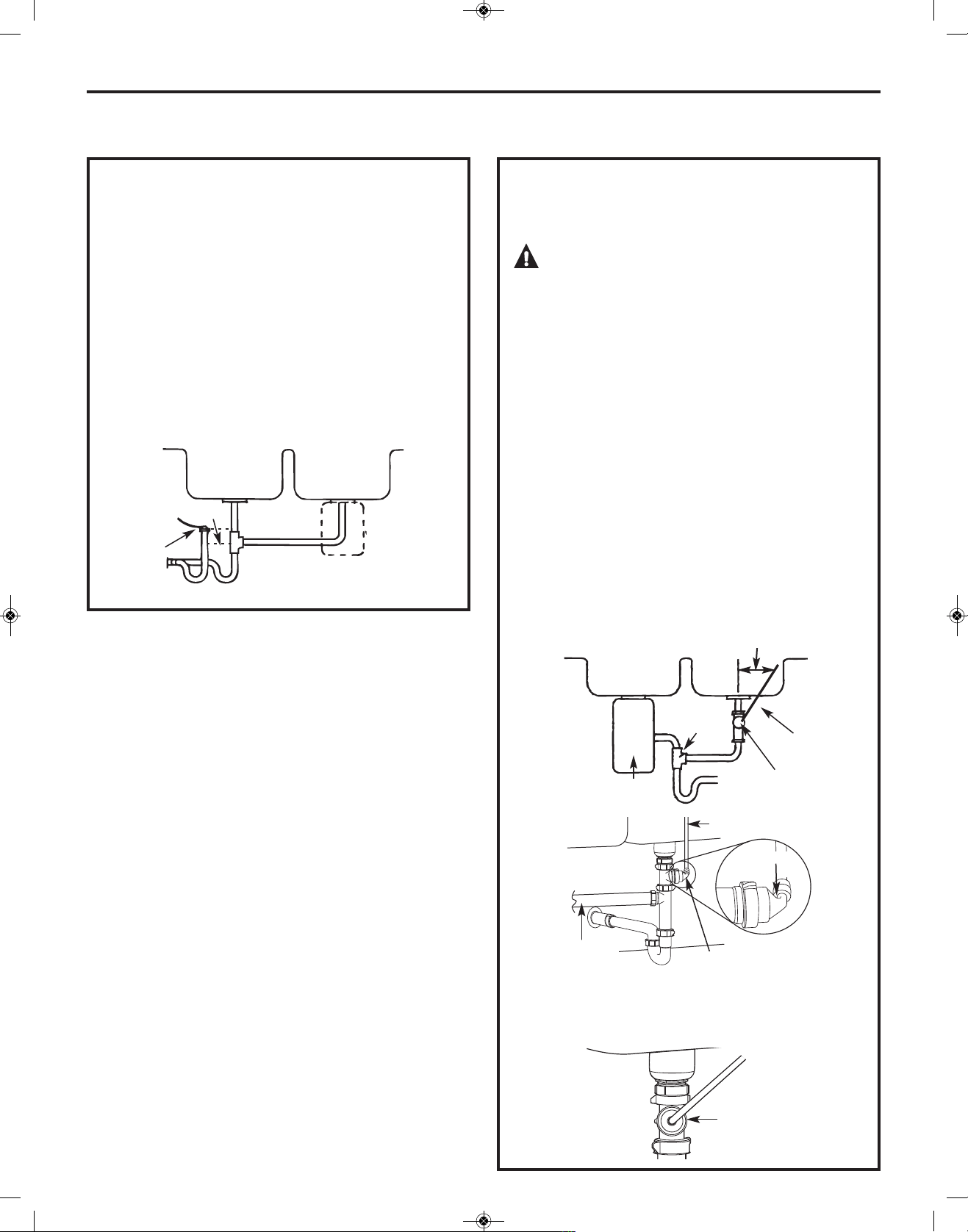

Filtration Drain Connection . .15, 16

Storage Tank and Startup . . . . . . .17

Care and Cleaning

Prefilter, Postfilter and

RO Cartridge Replacement . . . . . .18

Sanitization . . . . . . . . . . . . . . . . . . .19

Water Test Kit . . . . . . . . . . . . . . . . .20

Troubleshooting Tips . . . . . . .21, 22

Consumer Support

Consumer Support . . . . .Back Cover

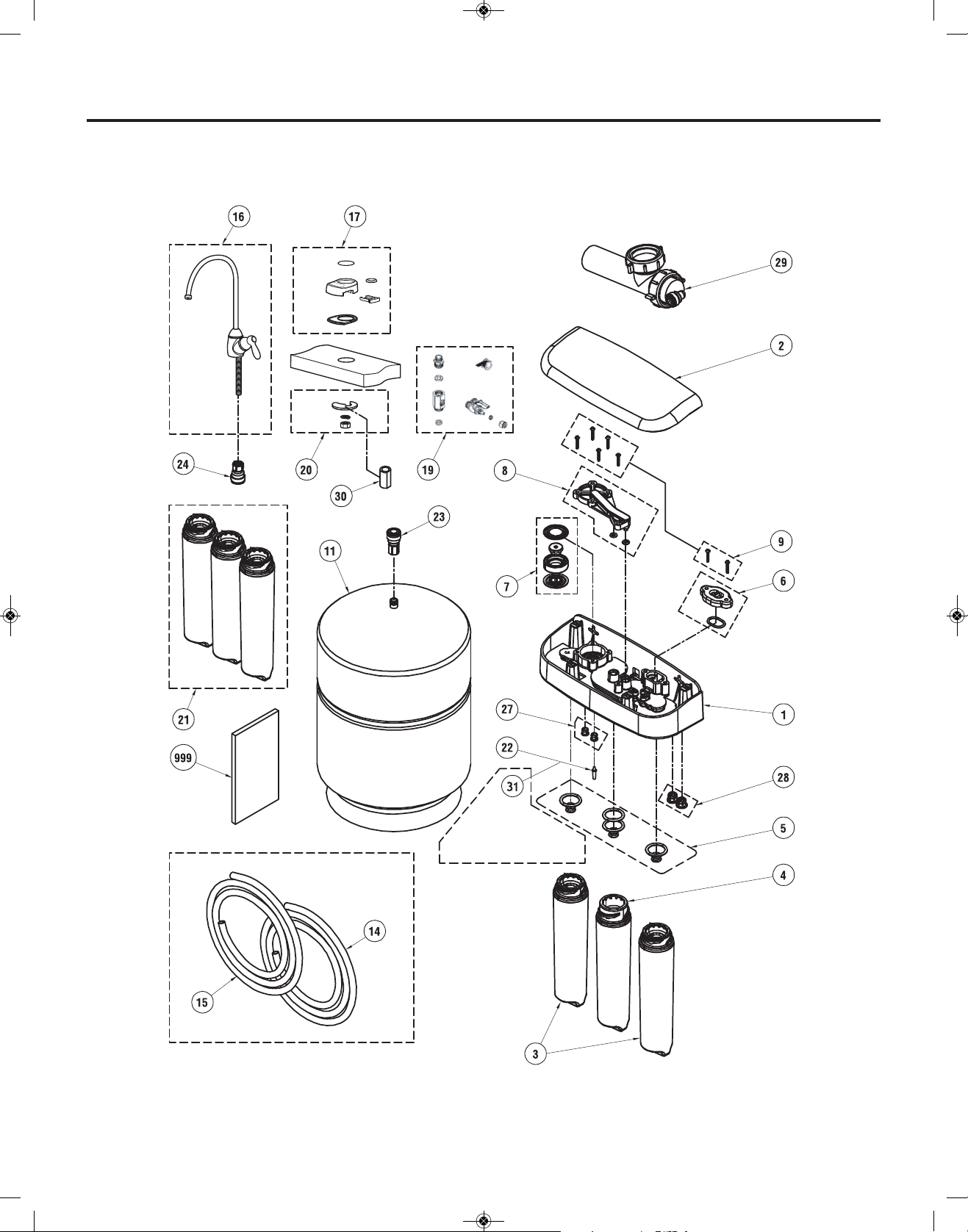

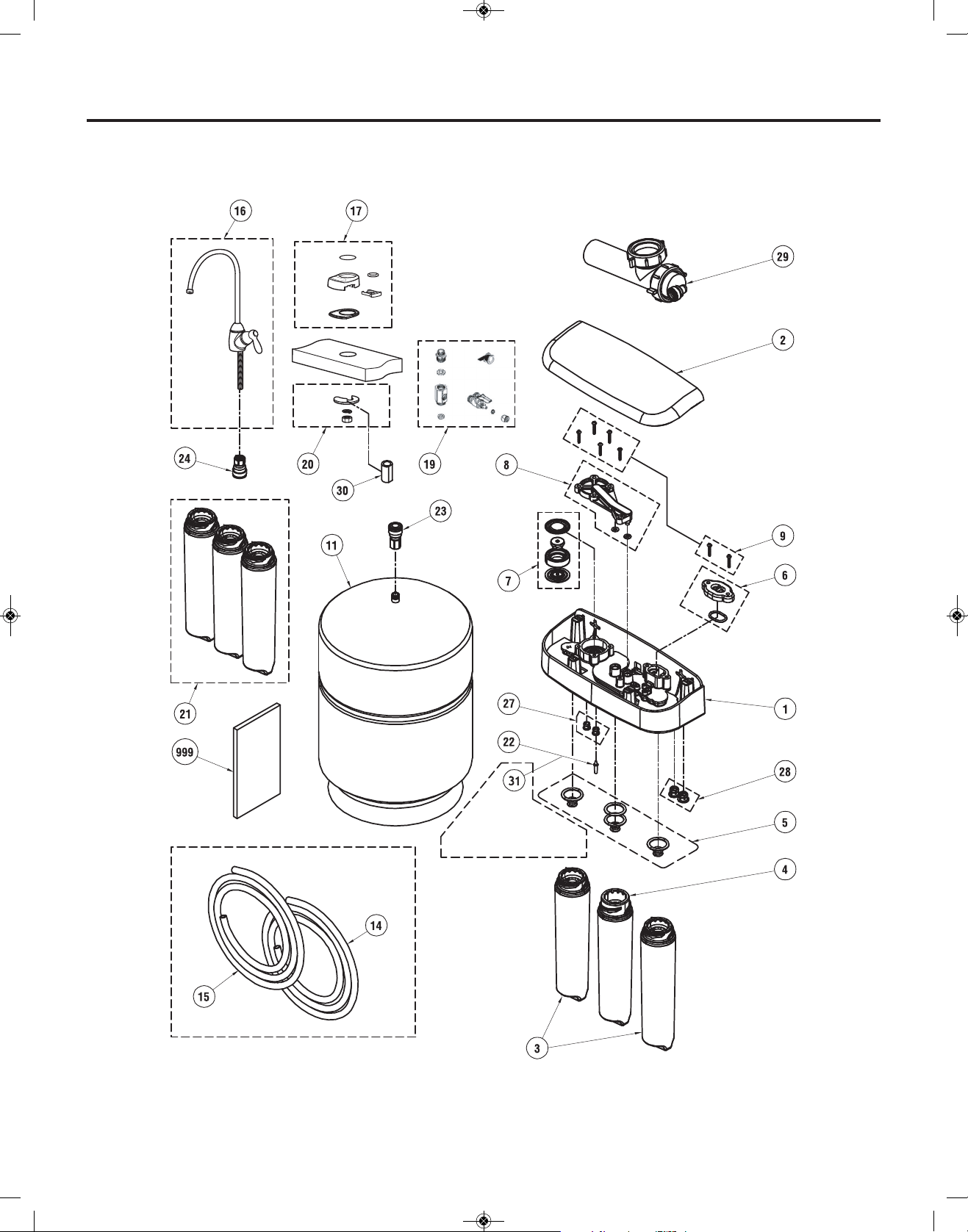

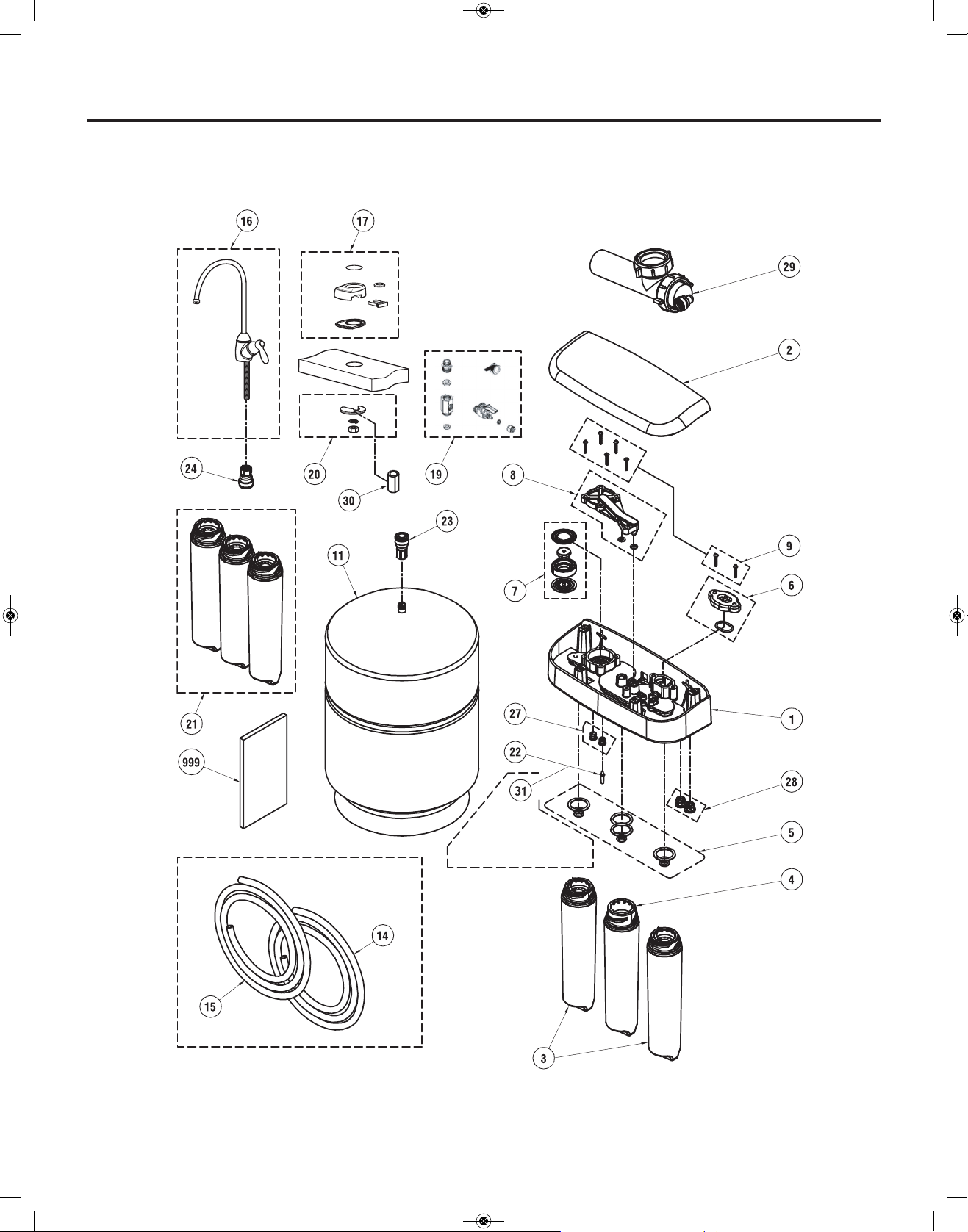

Parts List/Catalog . . . . . . . . . . .24, 25

Warranty . . . . . . . . . . . . . . . . . . . . .26

Manuel d’utilisation

et d’installation

Manual del propietario

y instalación

La section française commence à la page 27

Osmose Inversée

Système de Filtration

La sección en español empieza en la página 55

Ósmosis Inversa

Sistema de Filtración

Tested and Certified by NSF International to NSF/ANSI

Standard 58. For the reduction of the claims specified,

see the Performance Data Sheet.

Essayé et certifié par NSF International conformément

aux normes 58 NSF/ANSI. Pour

la réduction des caractéristiques indiquées, consultez la

feuille de données de rendement.

Probado y certificado por NSF International por cumplir

con el estándar 58. Para la reducción de reclamos

especificados, ver la hoja de datos de desempeño.

Write the model and serial

numbers here:

Model # __________________

Serial # __________________

You can find them on the bracket.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 1

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

■ Check with your state and local public works

department for plumbing and sanitation codes.

You must follow these guidelines as you install the

Reverse Osmosis system. Using a qualified installer

is recommended.

■ If house water pressure is over the maximum

(120 pounds per square inch), install a pressure

reducing valve in the water supply line to the

Reverse Osmosis system.

■

Be sure the water supply conforms with the

Specification Guidelines. If the water supply conditions

are unknown, contact your municipal water company

or your local health department for a list of

contaminants in your area and a list of laboratories

certified by your state to analyze drinking water.

WARNING: Before using the Reverse Osmosis

system for the first time, the system must be

purged. The Reverse Osmosis cartridge contains

a food grade preservative that must be purged

from the system. The preservative will give product

water an unpleasant taste and odor.

WARNING: Do not use with water that is

microbiologically unsafe or of unknown quality

without adequate disinfection before or after the

system. Systems certified for cyst reduction may

be used on disinfected water that may contain

filterable cysts.

This system has been tested for the treatment of

water containing pentavalent arsenic (also known

as As(V), As(+5) or arsenate) at concentrations

of 0.050 mg/L or less. This system reduces

pentavalent arsenic, but may not remove other

forms of arsenic. This system is to be used on water

supplies containing a detectable free chlorine

residual or on water supplies that have been

demonstrated to contain only pentavalent arsenic.

Treatment with chloramine (combined chlorine)

is not sufficient to ensure complete conversion of

trivalent arsenic to pentavalent arsenic. Please see

the Arsenic Facts section of the Performance Data

Sheet for further information.

This reverse osmosis system contains a replaceable

component critical to efficiency of the system.

Replacement of the reverse osmosis component

should be with one of identical specifications, as

defined by the manufacturer, to assure the same

efficiency and contaminant reduction performance.

SAVE THESE INSTRUCTIONS

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

■ Install or store where it will not be exposed to

temperatures below freezing or exposed to any type

of weather. Water freezing in the system will

damage it. Do not attempt to treat water over 100°F.

■

Do not install on HOT WATER. The temperature

of the water supply to the Reverse Osmosis system

must be between the minimum of 40°F and the

maximum of 100°F. See the Specification Guidelines.

■

Extended non-use of the Reverse Osmosis system.

If the system has not been used for one week or

more, open the RO water faucet and allow the

system to drain. Close the RO water faucet and

allow the system to regenerate the water supply.

■

Recommended installation is under the sink.

However, the unit can be installed in a remote

location, up to 20 feet away from the sink.

• However, additional materials will be required.

See parts list to obtain additional materials

from GE.

• Locating the tank on a basement floor, with the

faucet at a first floor sink may result in some loss

of flow rate and capacity (approximately 20%).

Installing a second tank will improve this

performance. An RVKIT can be used.

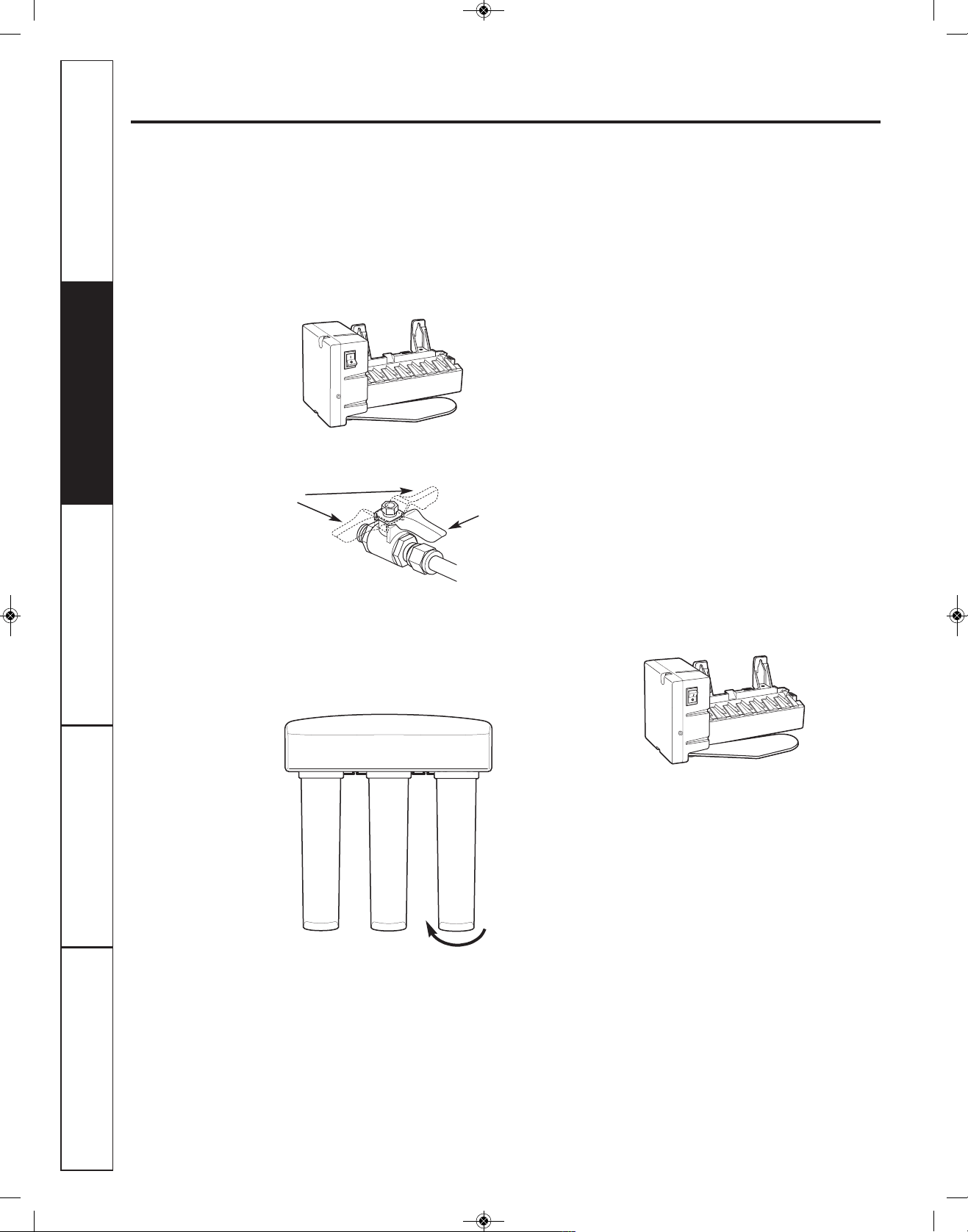

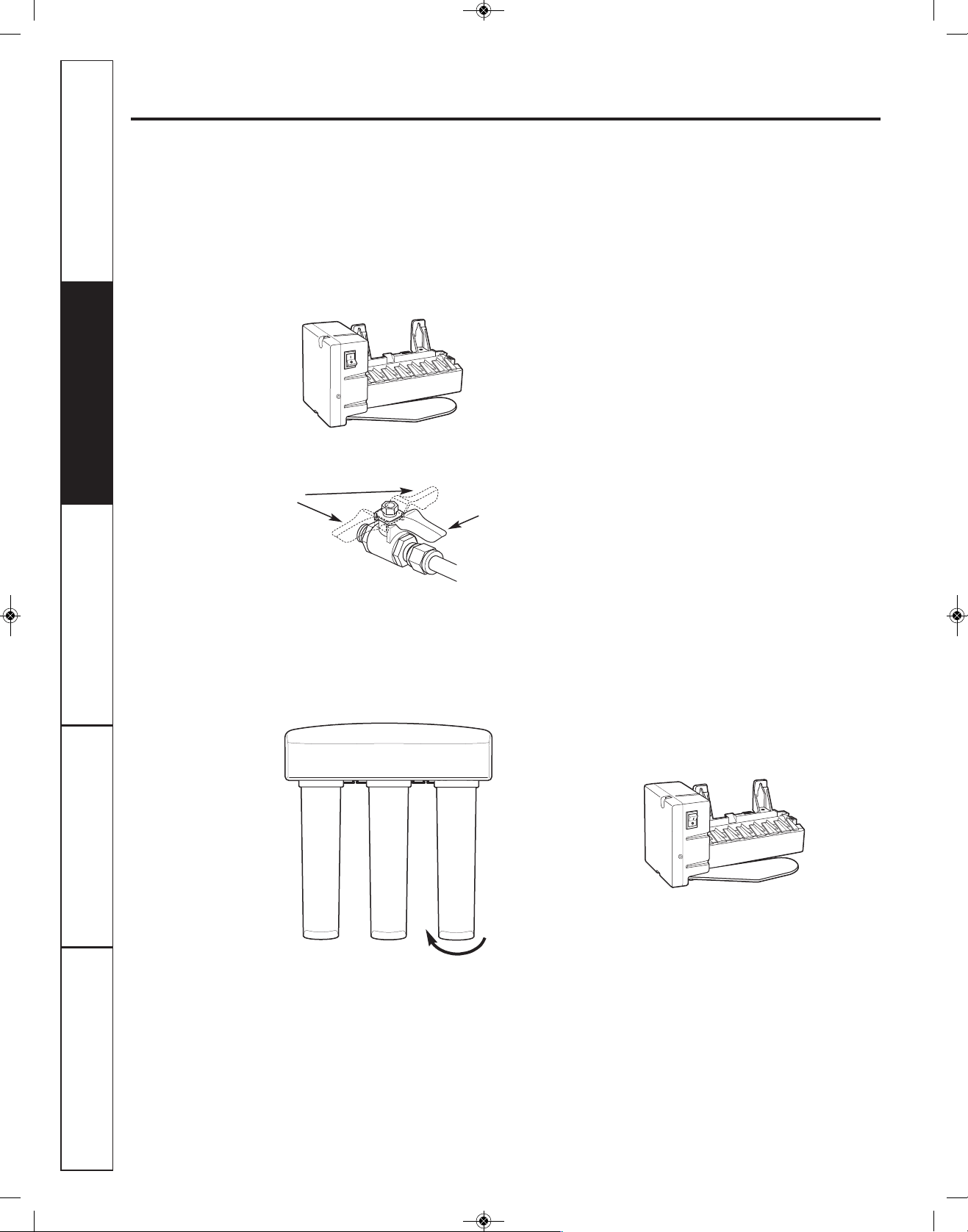

■ If Reverse Osmosis system is connected to a

refrigerator icemaker, a special icemaker

connection kit is required (RVKIT). Do not use

copper tubing for the connection between the

Reverse Osmosis system and the refrigerator.

WARNING: Discard all unused parts and packaging

material after installation. Small parts remaining after

the installation could be a choke hazard.

■

Sanitize upon installation of the Reverse Osmosis

system and after servicing inner parts, including

replacement of prefilter, postfilter and Reverse

Osmosis cartridge. It is important to have clean

hands while handling inner parts of the system.

See the Sanitizing the Reverse Osmosis System section.

■

This Reverse Osmosis system contains a replaceable

treatment component critical for effective

reduction of total dissolved solids. This product

water shall be tested periodically to verify that the

system is performing satisfactorily. See the About

the Water Test Kit section.

BE SURE TO FOLLOW ALL APPLICABLE STATE

AND LOCAL CODES.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of property

damage or personal injury.

SAFETY PRECAUTIONS

PROPER INSTALLATION AND MAINTENANCE

This Reverse Osmosis system must be properly installed and located in accordance with the Installation

Instructions before it is used.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 2

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

Specification guidelines. GEAppliances.com

The system makes a good supply of drinking water each day.

How much it will make depends primarily on these things…

Product – height 11” width 10.5” depth 4”

WATER SOFTENER RECOMMENDED

INCOMING WATER HARDNESS (GPG)

2010

7.5

6.5

Water Softener

not required

Maximum Turbidity (NTU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .<2

Maximum iron, manganese, hydrogen sulfide (ppm) . . . . . . . . . . . . . . . . . . . . . . .<0.1

Chlorine in water supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.0 ppm Maximum Allowable

Feed water pH limits (pH) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–10

Storage tank capacity—gallons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Automatic shutoff control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .yes

Prefilter and postfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(FQROPF) Carbon Block

Reverse Osmosis membrane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(FQROMF) Thin Film Polyamide

Storage Tank Dimension (inches) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .height 15” diameter 11”

System Body Dimension (inches) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .height 11” width 10.5” depth 4”

Feed water pressure limits—pounds per square inch (psi) . . . . . . . . . . . . . . . . . . . . . . .40–120

Feed water temperature limits—minimum/maximum degrees F . . . . . . . . . . . . . . . . . .40–100

Maximum Total Dissolved Solids (TDS)—parts per million (ppm) . . . . . . . . . . . . . . . . .2000

Maximum water hardness @ 6.9 pH recommended to optimize membrane

life—grains per gallon (gpg) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

For water with hardness greater than 10 grains (at 6.9 pH), the use of a softener

is recommended. Failure to install a water softener will reduce the life of the

Reverse Osmosis membrane. See chart for additional information on the possible

need for a water softener.

a. If house water pressure is over 120 psi, install a pressure reducing valve in the water supply line. If house water pressure

is under 40 psi, install a Reverse Osmosis booster pump (contact your local plumbing supply company).

b. Removed (maximum of 2.0 ppm) by the Reverse Osmosis prefilter. REGULAR MAINTENANCE IS REQUIRED. Chlorine will destroy

the Reverse Osmosis membrane.

c. Theoretical tank capacity. When tested according to NSF/ANSI Standard 58 at 50 psig inlet pressure, tank capacity is

2.3 gallons.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 3

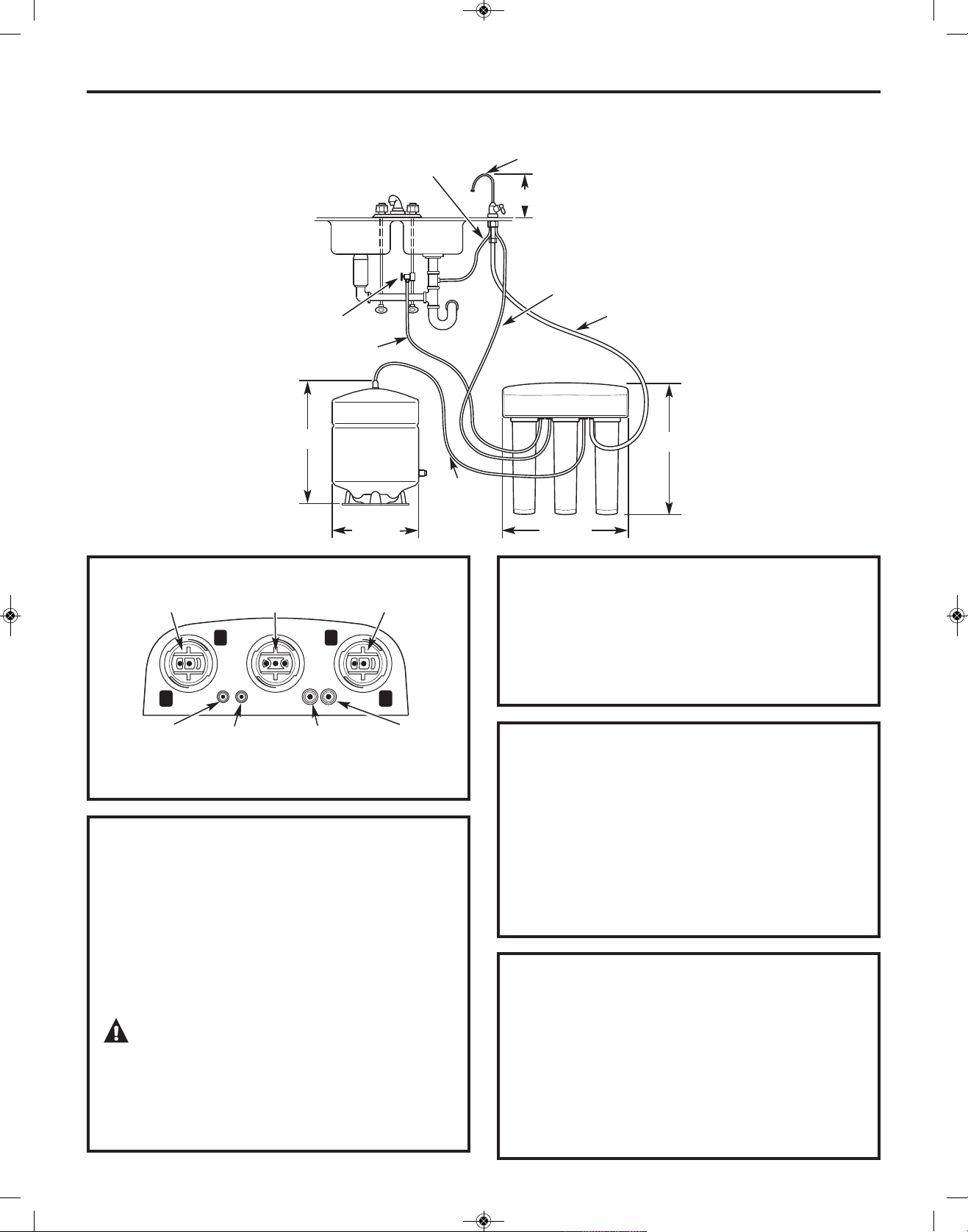

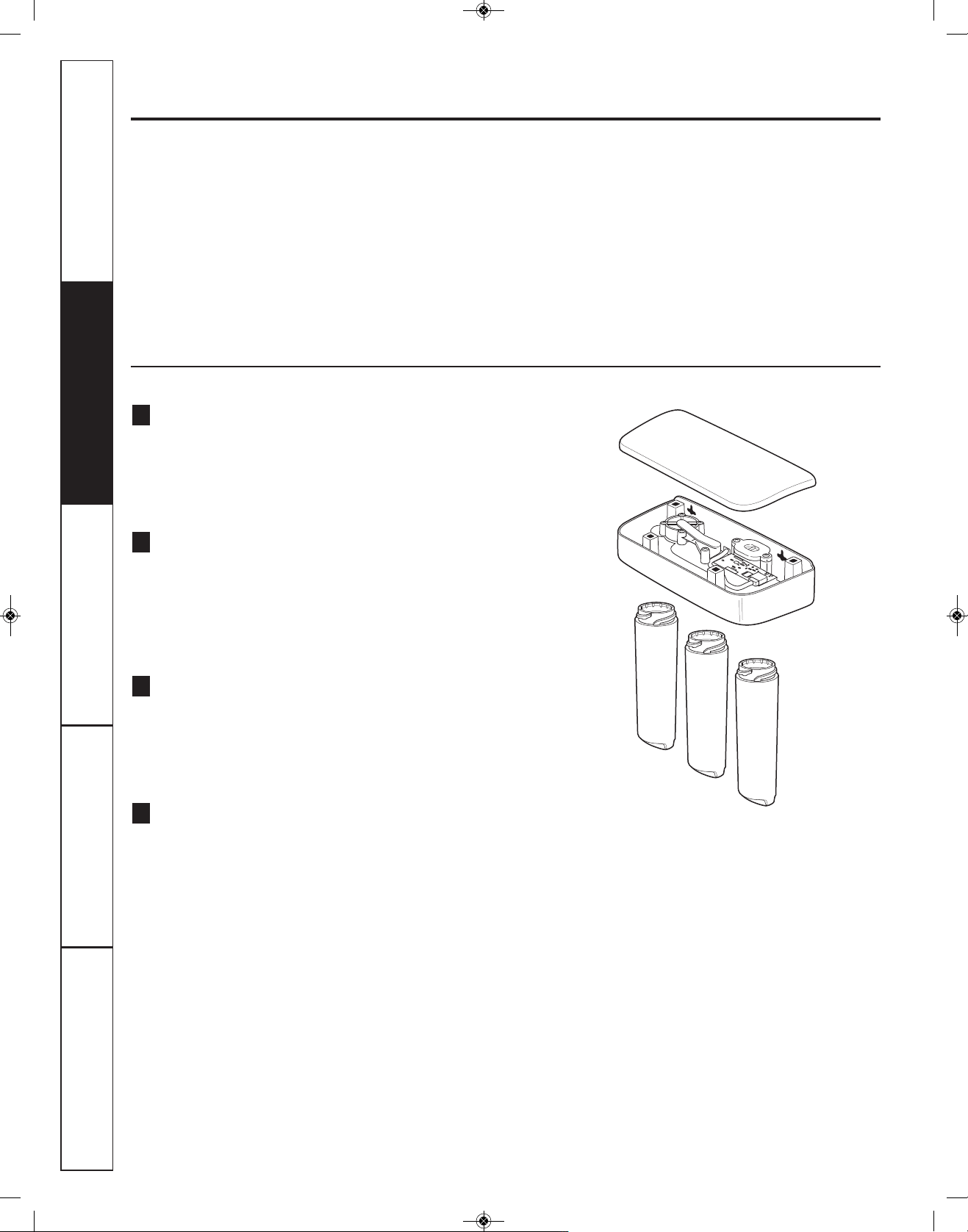

About the reverse osmosis system.

How the Reverse Osmosis System Works

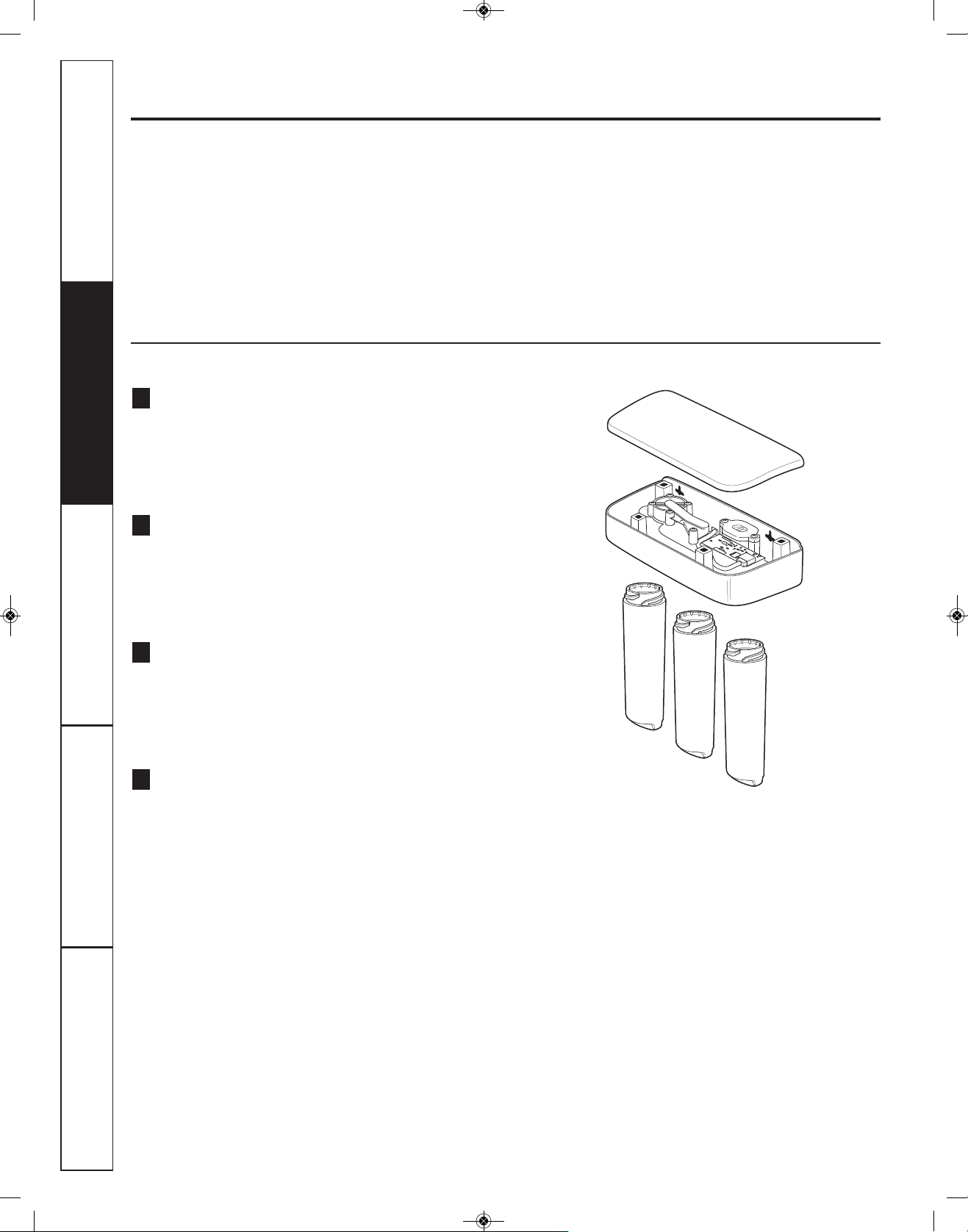

Description of the Reverse Osmosis System

Reverse Osmosis reduces Total Dissolved Solids (TDS) and organic matter from water by diffusing it through a special

membrane. The membrane separates minerals and impurities from the water and they are flushed to the drain. For the

reduction of the claims specified, see Performance Data Sheet. High quality product water goes directly to the drinking

water faucet or to the storage tank. The system makes a good supply of drinking water each day. How much it makes

depends on the feed water supply pressure, temperature and quality.

The prefilter and postfilter are replaceable cartridges. The carbon prefilter reduces chlorine while also filtering sediments.

The postfilter reduces any other undesirable tastes and odors before you use the water.

The system includes an electronic faucet assembly with a prefilter and postfilter change reminder. When six months have

passed, a flashing blue light will remind you to change the two filters.

Troubleshooting TipsConsumer Support Troubleshooting Tips Installation Instructions Safety InstructionsOperating Instructions

Prefilter—Water from the cold supply pipe is directed to the

prefilter cartridge. The prefilter is a replaceable sediment

cartridge containing activated carbon. The prefilter reduces

chlorine in the feed water because CHLORINE DESTROYS THE

REVERSE OSMOSIS MEMBRANE. Filtered, clean, chlorine-reduced

water flows from the prefilter to the Reverse

Osmosis cartridge.

Reverse Osmosis Cartridge—The middle cartridge includes a

tightly wound, special membrane. Water is forced through the

cartridge where the membrane reduces the dissolved solids and

organic matter. High quality product water exits the Reverse

Osmosis cartridge and goes to the storage tank. Reject water,

with the dissolved solids and organic matter, leaves the cartridge

and is discharged to the drain through 1⁄4” tubing.

Postfilter—After leaving the storage area, but before going

to the system faucet, product water goes to the postfilter

cartridge. The postfilter is also a replaceable sediment cartridge

that contains activated carbon. Any remaining tastes, odors or

sediments are reduced from product water by the postfilter.

Clean, high quality drinking water flows through the tubing

and to the system faucet.

Storage Tank—The storage area holds up to 2-1/2 gallons

of product water. A diaphragm inside the tank keeps water

pressurized, when the tank is full, for fast flow to the faucet

when drinking water is needed.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 4

GEAppliances.com

heck Valve—

The check valve prevents a backward flow of product water from the storage tank. A backward flow could

cause the Reverse Osmosis membrane to rupture.

Automatic Shutoff Assembly—To conserve water, the drinking water system has an automatic shutoff. When the storage tank

has filled to capacity and the drinking water faucet is closed, pressure closes the shutoff. Water flow to the Reverse Osmosis

housing is shut off until drinking water is used again, and pressure drops in the Reverse Osmosis system.

Flow Control—The flow control regulates the flow of water through the Reverse Osmosis cartridge at the required rate to

produce high quality water. The control is located in the 1/4" drain line exiting off the manifold.

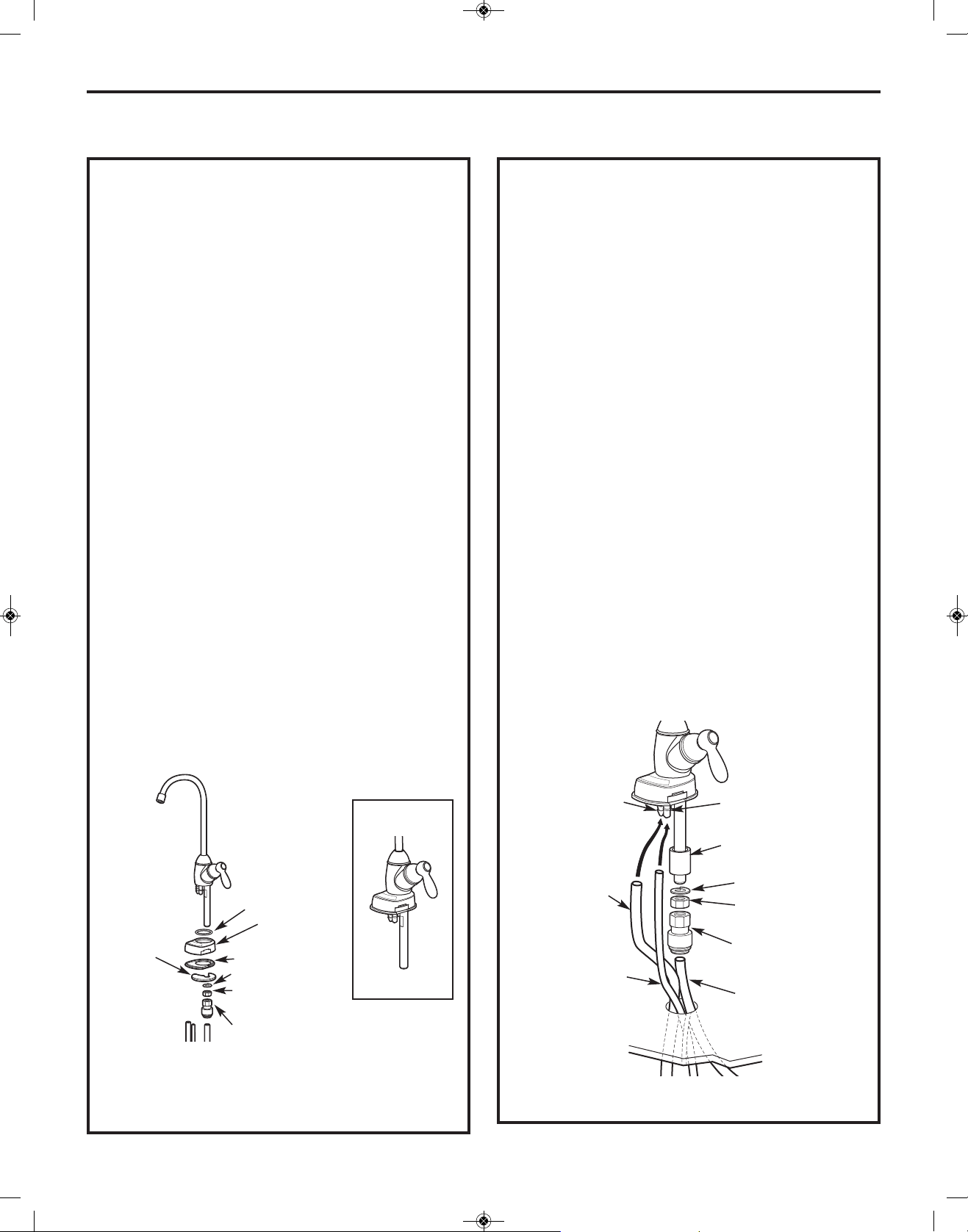

Faucet and Electronics—The countertop faucet dispenses filtered drinking water when opened. It has a hand-operated

lever, with variable flow adjustment. You can keep the faucet open by removing your hand from the lever once water is

flowing.

To comply with plumbing codes, an air gap is built into the faucet drain water connection.

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions Installation Instructions

The electronic faucet provides a six month timer to remind you when it is time to replace your prefilter and postfilter.

Replace the filters when the blue light begins to flash in order to protect the RO membrane and keep the system

functioning properly.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 5

Installation

Reverse Osmosis Filtration System

Instructions

Models PXRQ15F and PNRQ15FBL

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEAppliances.com

BEFORE BEGINNING INSTALLATION

Read these instructions completely

and carefully.

•

IMPORTANT — Save these

instructions for local inspector’s use.

•

IMPORTANT — Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these instructions

for future reference.

• Proper installation is the responsibility

of the installer.

• Product failure due to improper installation is

not covered under the Warranty.

• A shutoff valve must be available or added

near the installation point.

TOOLS AND MATERIALS REQUIRED

FOR INSTALLATION

• Electric drill and 1-1/4” Drill Bit (type as

required) if mounting is needed for faucet

• Two (2) Adjustable Wrenches

• 1/16” Drill Bit (optional for pilot holes)

• Tape Measure

• Phillips and Flat Blade Screwdrivers

• Utility Knife

• If your main water line is a rigid pipe,

you will require a compression fitting

and possibly other plumbing hardware

to complete the installation.

CAUTION: To avoid damaging the

sink, consult a qualified plumber or installer for

drilling procedures. Special drill bits may be

needed for porcelain or stainless steel.

CONTENTS INCLUDED

WITH PRODUCT

• Reverse Osmosis Assembly and Tubing

• Product Literature (Owner’s Manual and

Installation Instructions)

• Performance Data Sheet

• Feed Water Adapter and Supply Valve

• Faucet Assembly with Electronic Base Monitor

and Tubing

• Storage Tank

• Drain Line Adapter

WARNING: Read entire manual. Failure to follow all guides and rules could cause

personal injury or property damage.

• Check with your state and/or local public works department for plumbing codes. You must

follow their guides as you install the Water Filtration system.

NOTE: Failure to comply with these installation instructions will void the product warranty, and

the installer will be responsible for any service, repair or damages caused thereby.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 6

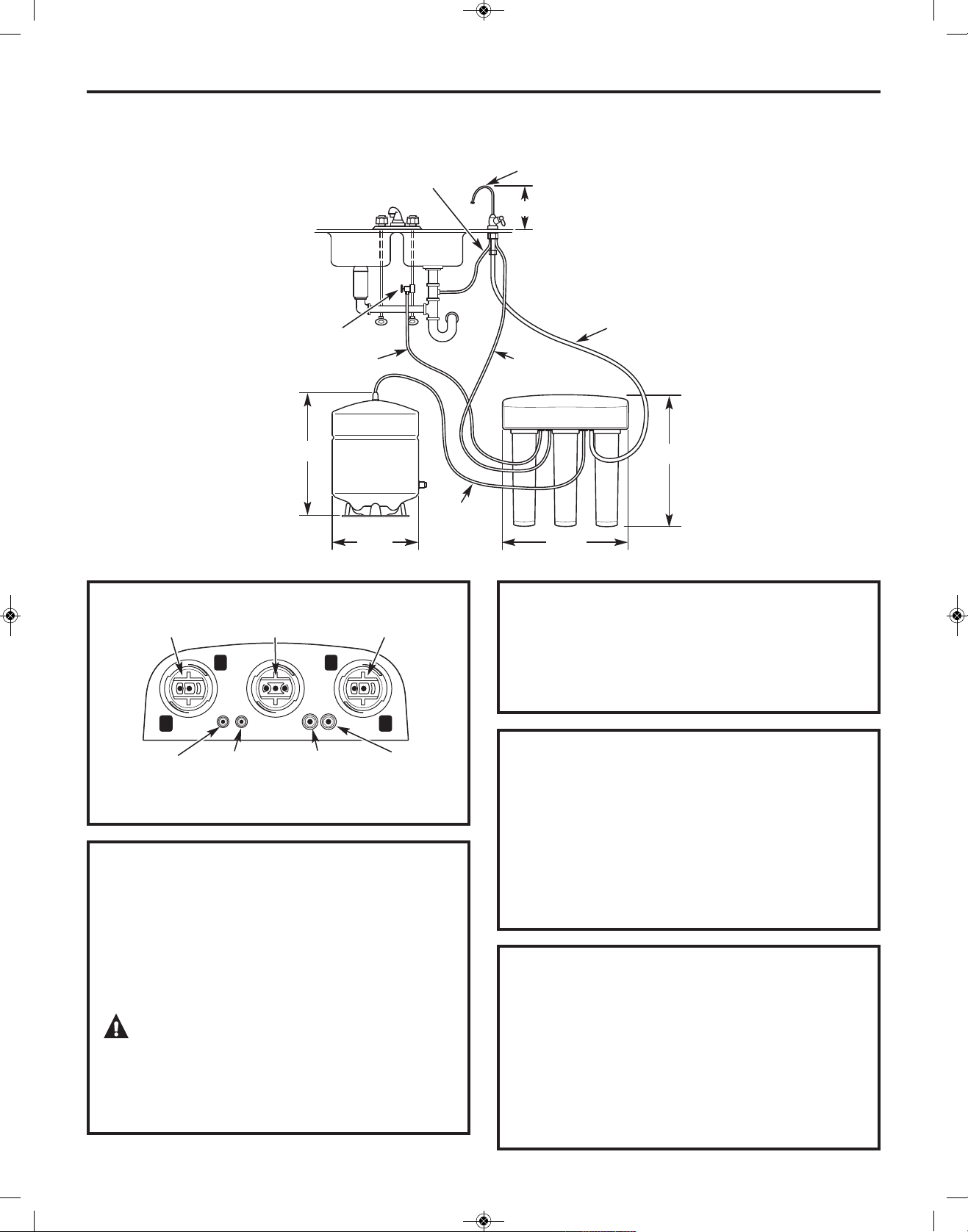

TUBING/FILTER DETAIL

Installation Instructions

Things to Check Before Beginning Installation

FEED WATER

The water supply to the undercounter Reverse

Osmosis system must have the qualities listed in

the specifications. Municipal water supplies most

often will have these qualities. Well water may

need conditioning—have the water tested by a

water analysis laboratory and get their

recommendations for treatment.

CAUTION: For water with a hardness

greater than 10 grains (at 6.9 pH),

the use of a softener is recommended. Failure to

install a softener will reduce the life of the Reverse

Osmosis cartridge.

FILTRATION DRAIN CONNECTION

A suitable drain point and air gap (check your

state and/or local codes) are needed for reject

water from the Reverse Osmosis membrane

cartridge.

BASEMENT INSTALLATION

If installing in a basement, leave enough tubing

in place during installation to be able to move

unit to floor for ease at servicing and making

filter/membrane changes. Additional tubing and

fittings required.

NOTE: See parts list on page 25 for optional

parts that may be required for a basement

installation.

RO FAUCET

The RO product water faucet installs on the sink

or on the countertop next to the sink. Often, it is

installed in an existing sink spray attachment

hole or a hole may be drilled. Space is required

underneath for tubing to and from the faucet,

and for securing the faucet in place. All faucet

connections are done on or above the sink or

countertop.

ink

p-trap

Hot Cold

isposer

1/4” drain

tube (black)

/8” outlet tube (blue banded)

1/4” inlet tube

(

yellow banded)

Reverse osmosis system

3/8” storage tank

tube (red banded)

11” dia. 10-1/2”

15”

11”

”

/8” drain tube (black)

O product water faucet mounted through sink or countertop

Feed water adapter

Prefilter

PostfilterMembrane

1/4” yellow

banded inlet

from supply

valve

1/4” black

tube to

faucet

3/8” red banded

tube to storage

tank

3/8” blue

banded

tube to

faucet

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 7

Installation Instructions

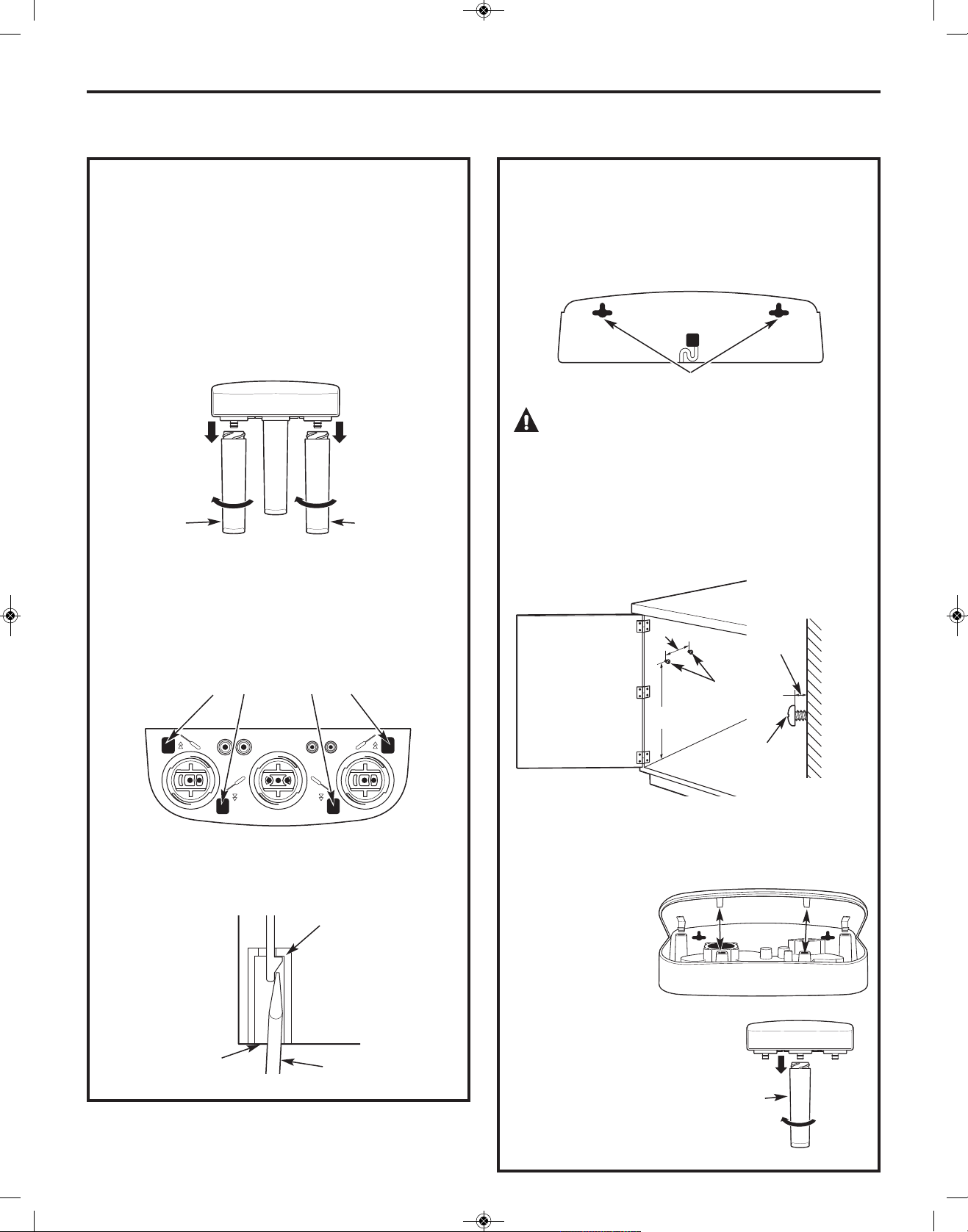

REVERSE OSMOSIS ASSEMBLY

MOUNTING SYSTEM

INSTALLATION

Choose a location under the sink to mount the

system. Location should be easily accessible,

with adequate clearance between the bottom of

the filter cartridges and the floor or bottom of

the cabinet for removal

of filter cartridges. Allow enough space on either

side of the system for the tubing connections.

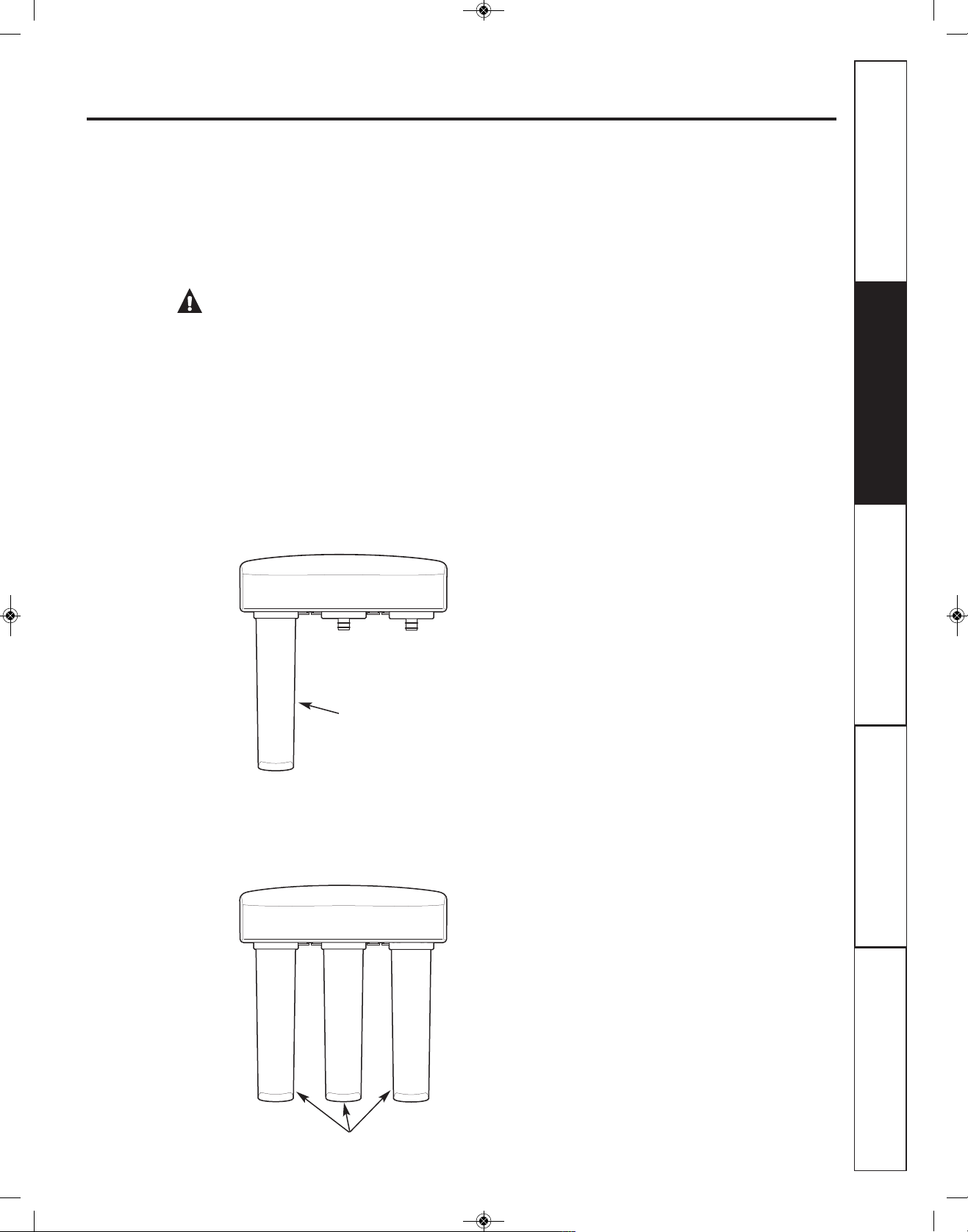

1. Remove the prefilter and postfilter

cartridges.

2. Remove the assembly cover by unlocking the

four tabs on the cover from the system.

3. Use a flat-head screwdriver to work from left

to right from the underside of the system.

4. Use the icons on the bottom of the system

for screwdriver positioning.

5. Hold the Reverse Osmosis assembly up to

the wall surface where you wish to install it.

Mark location for screws. There should be a

minimum of 17” from the marks to the

bottom of the cabinet floor.

CAUTION: Do not get dirt or

debris inside the assembly area. Use only to

mark mounting hole locations.

6. Install screws to the wall, leaving a 3/16”

clearance between the head of the screw and

wall (drill pilot holes if needed).

7. Hang the Reverse Osmosis assembly on the

screws. Tighten or loosen the screws as

desired until the system is secure on the

wall.

8. To install the

cover, line up

the front

tabs on the

cover with the

openings

in the system.

9. Snap the cover

in place; the

tabs will flex,

allowing the

cover to snap in

place.

10. Remove the

membrane

cartridge.

Screw locations

17”

7”

Screws

Screw

3/16”

Wall

Screwdriver positioning

ScrewdriverSystem opening

Tab

Prefilter

Postfilter

To removeTo remove

To remove

Membrane

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 8

Installation Instructions

FEED WATER SUPPLY

A. PREFERRED INSTALLATION

Utilizing existing kitchen sink water supply valve

(A) and removable faucet tubing (B).

1. Refer to illustration below to complete

assembly depending on supply valve

size (A).

2. Close the cold water supply valve (A) under

the sink.

3. Unscrew the flexible tubing line (B) from the

supply valve (A) that connects to the COLD

water riser.

NOTE: For rigid pipe, see C. Optional Installation

on page 10.

Note Adapter (C) orientation:

3/8” installation—Rounded end of adapter (C)

connects to supply valve (A).

1/2” installation—Rounded end of adapter (C)

connects to coupling (D), then to existing faucet

tubing (B).

Check and comply with local plumbing codes as you plan, then install a cold feed water supply fitting.

4. Assemble adapter (C) and coupling (D)

as shown in illustration at left, per your

configuration. Ensure that the gasket (G) is in

place before final assembly. Start installation

by hand, then finish tightening with

adjustable wrench. Be careful not

to overtighten or cross thread as damage to

threads may occur.

5. Hand tighten assembled adapter (C)

onto supply valve (A) for the proper size

installation. Be sure gasket (G) is in place

before final assembly. Start installation

by hand, then finish tightening with an

adjustable wrench. Be careful not to

overtighten or cross thread as damage

to threads may occur.

6. Reconnect faucet tubing line (B) to top

of adapter (C).

NOTE: If inlet valve (F) is to be removed

for installation, refer to E. Removal and

Reinstallation of Inlet Valve on page 11.

7. Cut wire ties on tubing coils, using care not

to damage tubes or parts if using a utility

knife.

8. Remove the 1/2” nut (I) and ferrule (H) from

end of inlet valve. Using the yellow banded

tubing provided, place the nut (I) and ferrule

(H) onto the tubing and install onto inlet

valve (F) as shown at left. Tighten with

adjustable wrench. Be careful not to

overtighten or cross thread as damage to

threads may occur.

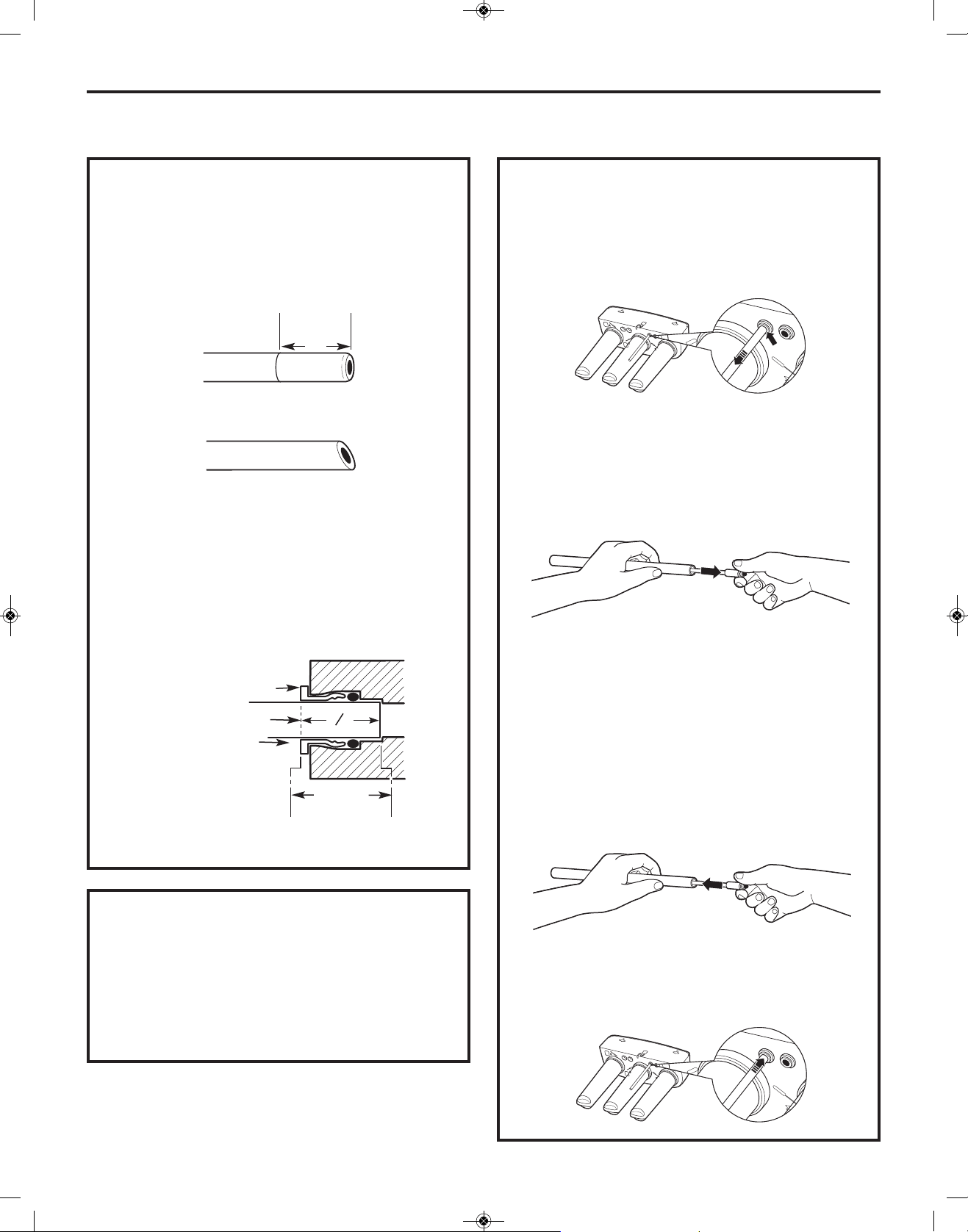

NOTE: Inspect the ends of the tubing prior

to installation to be sure there are no

imperfections and that the end of the tubing is

cut square. It may be necessary to cut

the tubing again.

For 3/8 Plumbing For 1/2 Plumbing

(B) Faucet

tubing line (not

included)

(D)

Coupling

(C)

Adapter

(F) Inlet valve

(A) Cold water

supply valve

(not included)

(B) Faucet

tubing line (not

included)

(A) Cold water

supply valve

(not included)

(D)

Coupling

(C)

Adapter

(G) Gasket

(G)

Gasket

(H)

Ferrule

(F) Inlet valve

(I) Nut

(G) Gasket

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 9

Installation Instructions

FEED WATER SUPPLY (cont.)

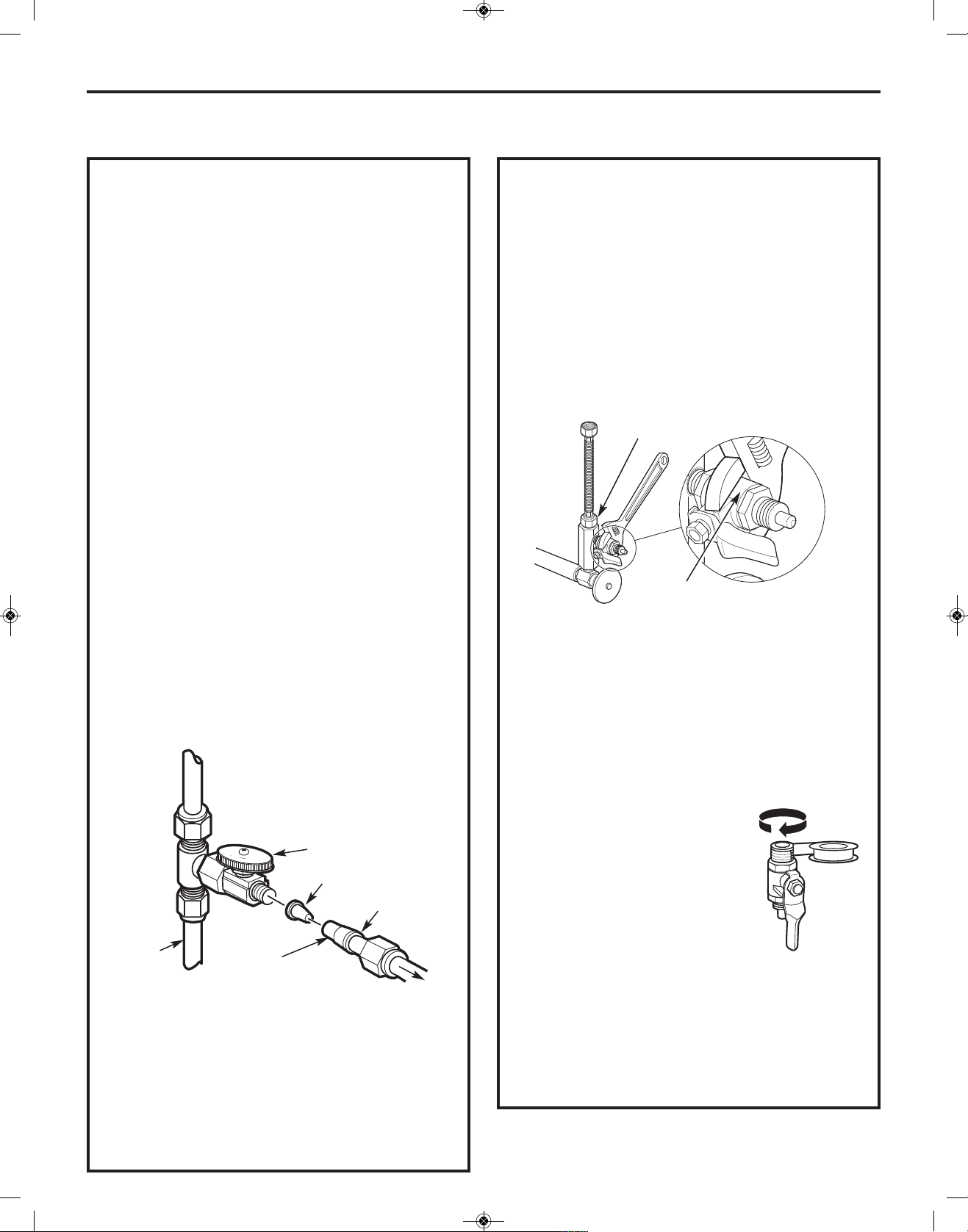

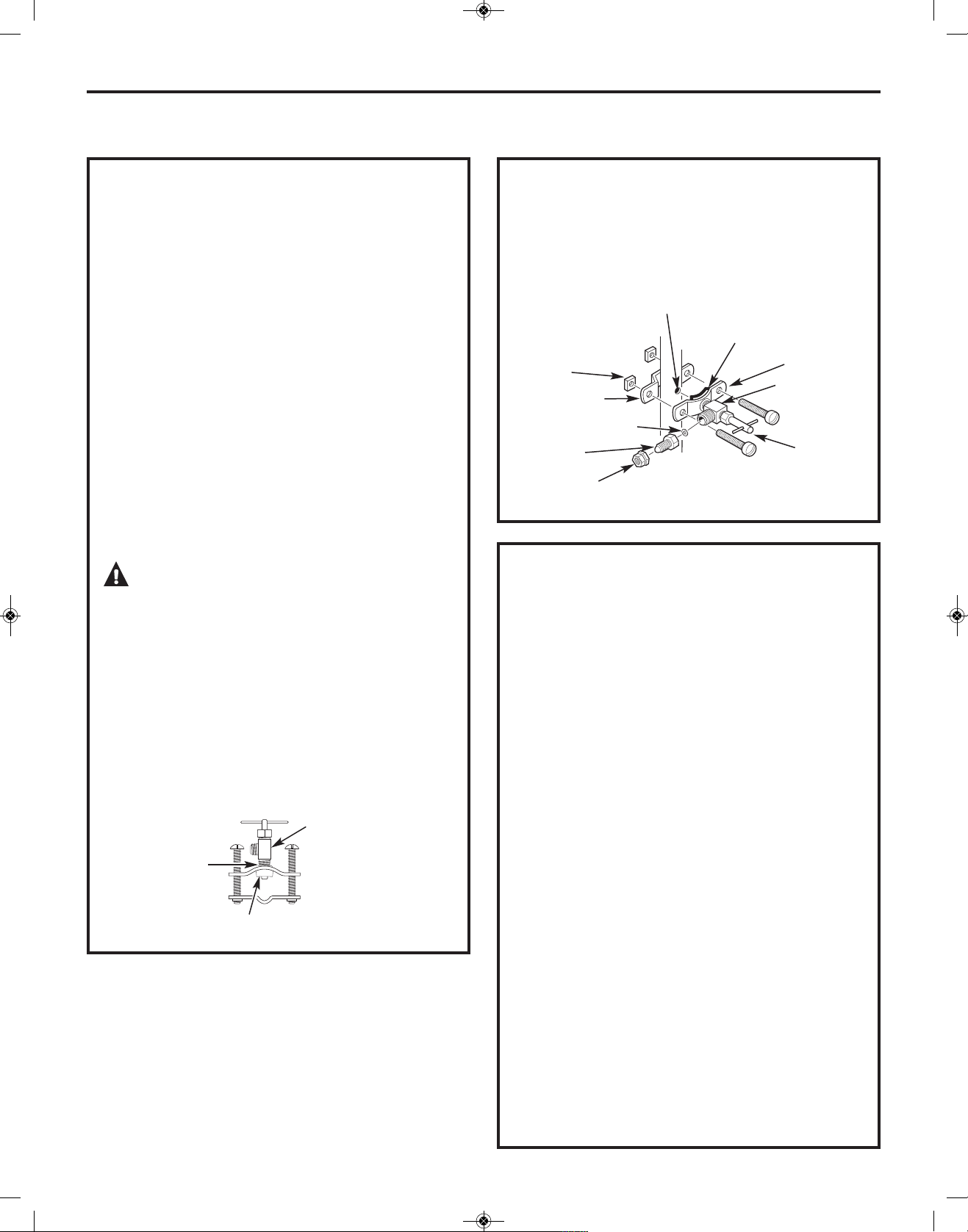

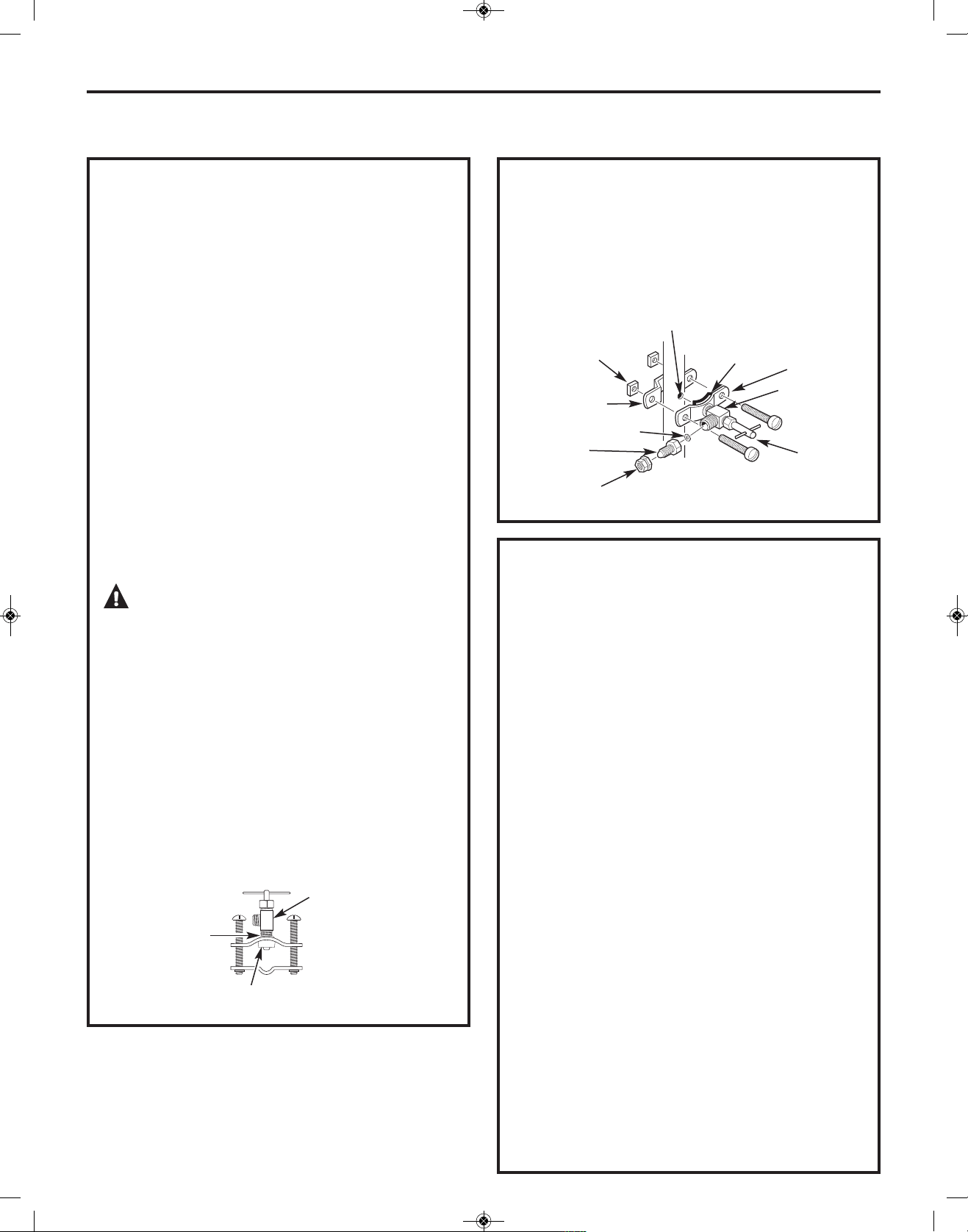

B. OPTIONAL HOME INSTALLATION

Where codes permit (Requires additional parts)

*For 1/2” OD or larger metal tubing only.

NOTE: Codes in the state of Massachusetts

require installation by a licensed plumber and

do not permit the use of the saddle valve. For

installation, use plumbing code 248-CMR of the

Commonwealth of Massachusetts.

Saddle valve is available through GE Parts

and Services at 1.800.626.2002, part number

WS15X10023. Self piercing saddle valves are

not recommended.

1. Turn off the cold water supply and attach

saddle valve as required by product selection.

(Be sure to follow manufacturers’ Installation

Instructions).

DANGER: Many homes are

electrically grounded through the plumbing.

To protect yourself from serious injury or fatal

shock, use a battery-powered hand drill only

to make the hole. DO NOT USE AN ELECTRIC

DRILL.

2. Close the water supply valve by turning the

handle clockwise.

3. Open the main water supply valve and

several house faucets to purge air from the

system. Close faucets when water runs

smoothly.

Snug valve into bracket

(DO NOT OVERTIGHTEN)

Some threads

should be visible

Rubber gasket

Optional water supply connection (using saddle valve)*

Pre-drill

1/4” hole

Seal—make sure the

seal is in place

Clamp X

Nut (2)—not

required if holes

in clamp are

threaded

Valve

Handle

Tubing adapter

Washer

Compression

nut



Clamp Z

Use to connect the tubing

*For 1/2” OD or larger metal tubing only.

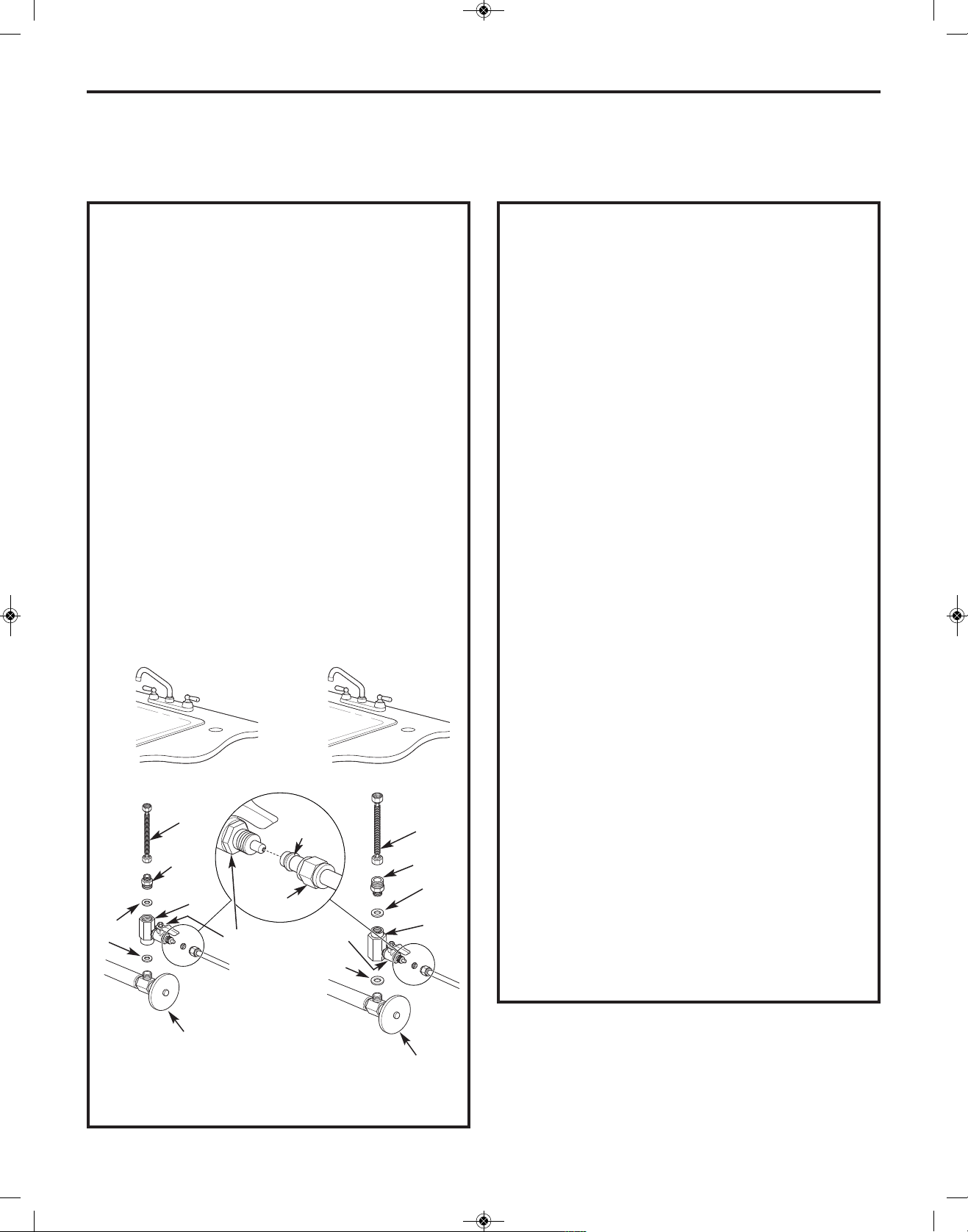

C. OPTIONAL RIGID PIPE

INSTALLATION

For installation with rigid pipe between supply

valve and sink faucet.

Option 1

1. Remove pipe from supply valve and sink

faucet.

2. Obtain flexible pipe sized to your plumbing.

3. Install flexible pipe.

4. GO back to A. Preferred Installation section,

step 4.

Option 2

1. Obtain compression fittings to fit rigid pipe.

2. Obtain any other fittings required to connect

compression fittings to adapter.

NOTE: Adapter has 1/2” and 3/8” internal and

external threads.

3. Remove pipe from supply valve.

4. Cut pipe to fit length of assembled fittings

and adapter.

5. Install compression fitting to pipe.

6. GO back to A. Preferred Installation section,

step 4.

NOTE: Above described materials are not

included with the product.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 10

Installation Instructions

D. OPTIONAL REMOTE LOCATION

INSTALLATION

(requires additional part)

1. Turn off the cold water supply.

2. Complying with plumbing codes, install a

fitting on the cold water pipe to adapt 1/4”

OD tubing. A typical connection is shown in

illustration below. Make sure a water supply

valve is used.

3. If the RO unit is to be installed more than 6

feet from the valve, replace the yellow

banded inlet tubing with a longer length of

GE 1/4” tubing. A 33 foot length of 1/4”

tubing is available through GE Parts and

Services at 1.800.626.2002, part number

WS07X10018. DO NOT SUBSTITUTE

TUBING OF UNKNOWN QUALITY.

4. If the RO unit is to be installed more than

6 feet from the faucet, replace the blue banded

outlet tubing with a longer length

of GE 3/8” tubing. A 33 foot length is available

through GE Parts and Services at

1.800.626.2002, part number WS07X10019.

See Faucet Installation on page 13 for more

details. DO NOT SUBSTITUTE TUBING OF

UNKNOWN QUALITY.

If you are using copper tubing, DO NOT

connect it directly onto the RO unit. Purchase a

connector and use a short length of the yellow

banded tubing provided to make final connection to

RO. Do not use copper tubing to attach to

icemaker or faucet.

Insert (not included)

Cold

water

pipe

1/4” (yellow banded)

tubing to inlet

Ferrule

Water supply valve

To RO

Preferred water supply connection

(using compression fitting)

E. REMOVAL AND RE-INSTALLATION

OF INLET VALVE

(required only if inlet

valve needs to be removed to complete

Step 5 on page 13)

1. Remove inlet valve (F) from adapter (C) using

adjustable wrench on valve body. See

illustration below for detail. DO NOT USE

WRENCH ON HEX NUT END OF VALVE AS

LEAK MAY OCCUR.

2. Remove all sealing tape from inlet valve (F)

and adapter (C) threads.

3. Hand tighten assembled adapter (C)

onto supply valve (A) for the proper size

installation. Be sure the gaskets (G), as

shown on page 13, are in place before final

assembly. Finish tightening with adjustable

wrench. Be careful not to overtighten or

cross thread as damage

to threads may occur.

4. Using white thread sealing tape provided,

apply approximately 9 wraps of tape around

the large threads on inlet valve (F) in a

clockwise direction, as shown below.

5. Hand tighten inlet valve (F) into the adapter (C),

then finish tightening with adjustable wrench.

DO NOT USE WRENCH ON HEX NUT END

OF VALVE AS LEAK MAY OCCUR.

(C)

Adapter

(F) Inlet valve

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 11

Installation Instructions

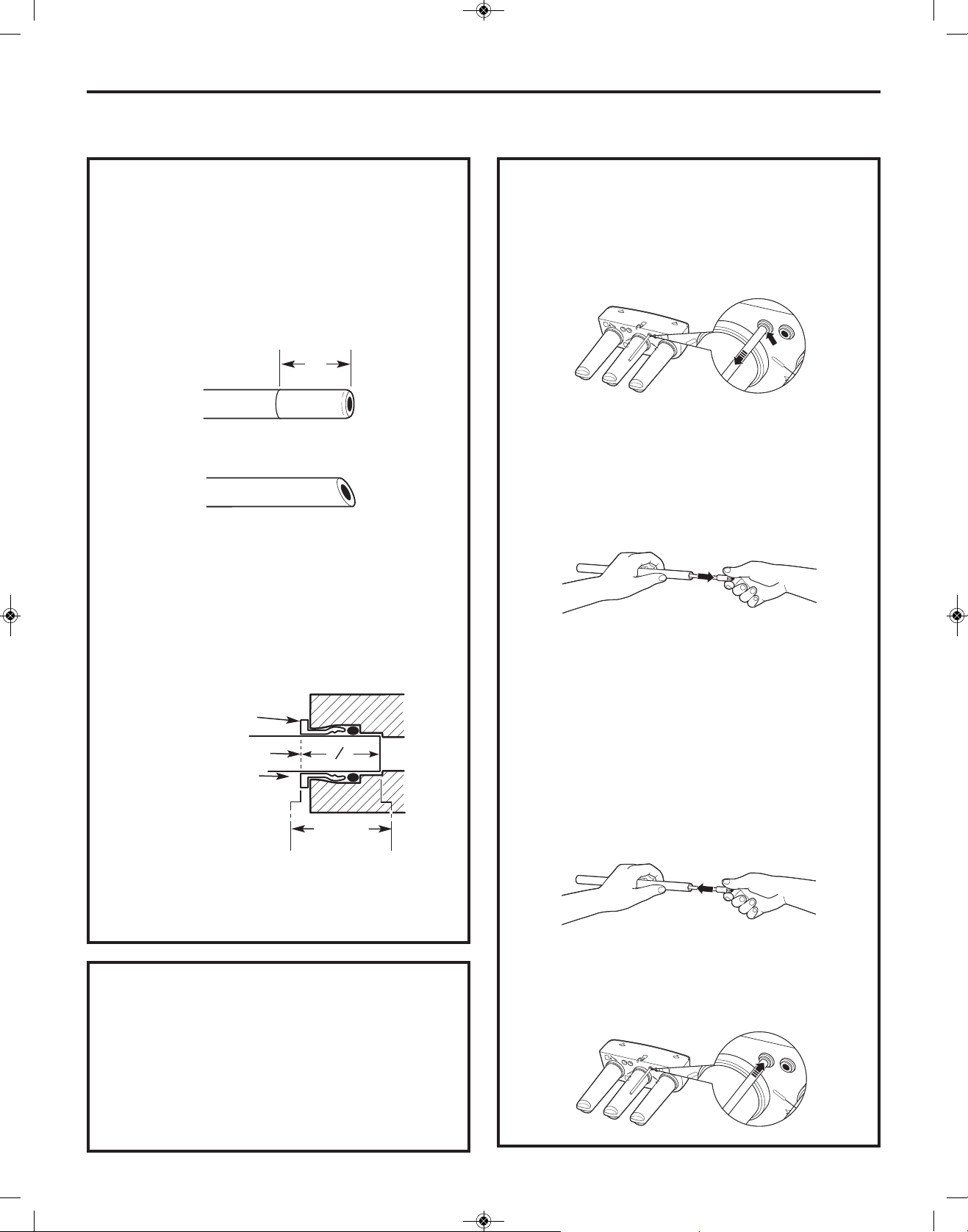

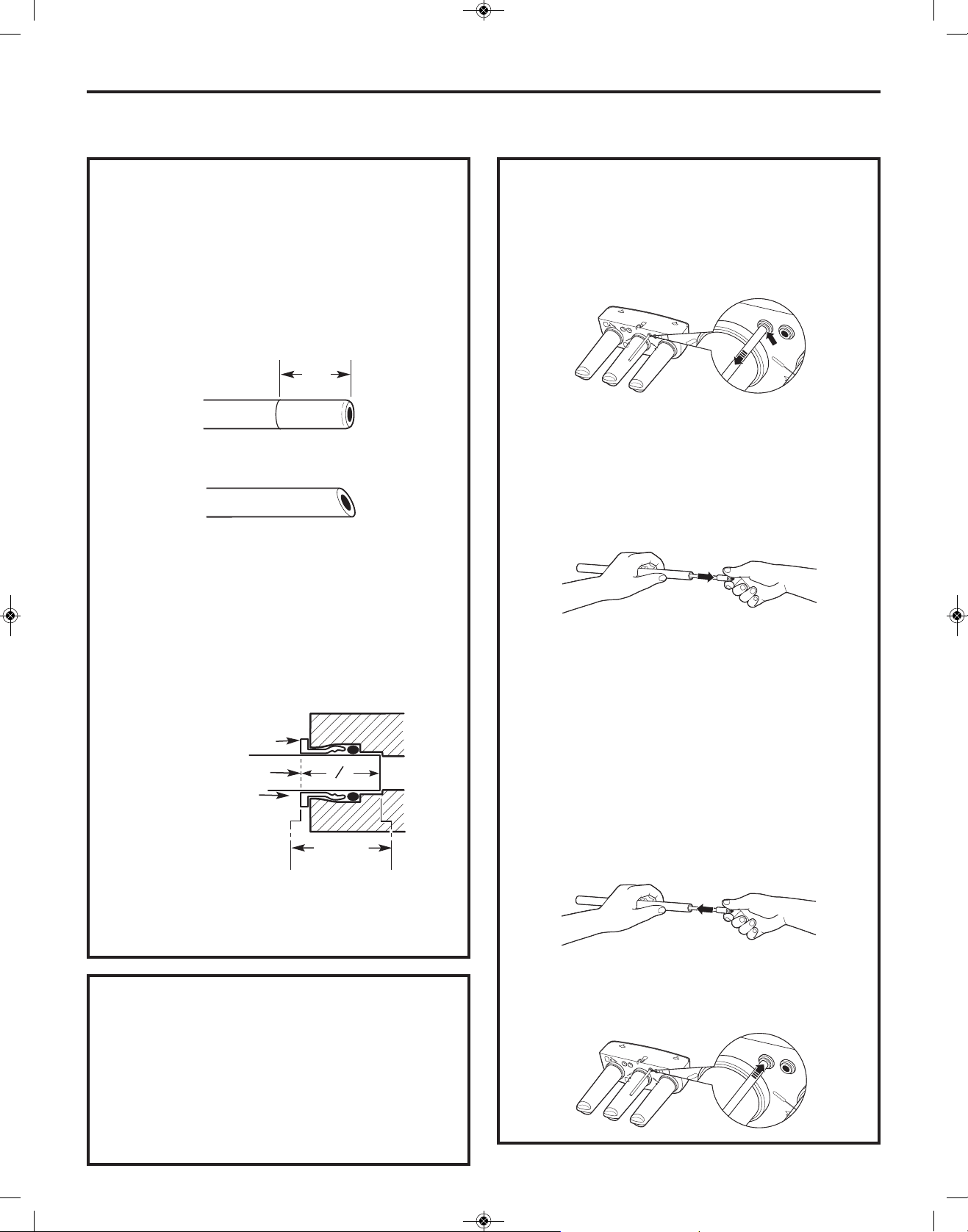

INSTALLING THE TUBING TO TANK

AND FAUCET

1. Measure 3/4” from the end of each

remaining piece of tubing (faucet end and

inlet end) and mark with a pencil. (Check for

roundness, smoothness, cuts, nicks, flat

spots and sharp edges).

2. Push the tubing firmly into each fitting on the

manifold until the line is flush with the fitting

collar. (If the tubing is removed, re-cut the

end, measure, mark and re-insert). Tubing

must be fully inserted to avoid leaks. To

remove tubing: depress and hold red or

blue collet; pull tubing out to remove.

3. Pull out slightly on tubing to ensure a good

seal.

/4”

(

19 mm)

INCORRECT

Engagement

3/4”

(3/8” tubing)

Red or Blue Collet

(DO NOT REMOVE)

Insertion line

Insert tubing

FLOW RESTRICTOR

REPLACEMENT PROCEDURE

(cont.)

1. Remove drain line tubing by pushing up on

the drain line collet with one hand (1) and

removing the drain line with the other hand

(2).

2. Once the drain line has been removed from

the system base, grasp the end of the flow

restrictor and pull it straight out from the

tube*. If the restrictor is difficult to remove

by hand, a pair of pliers may be used to grip

the end of the restrictor

to aid in removal from the tubing.

*In some instances, the restrictor may slide out of the drain

tubing as it is removed from the drain line port. If, after

removing the drain line as described in step 1, the

restrictor is no longer in the end of the tubing, check the

drain line port. Remove the restrictor from the port and

proceed to step 3.

3. Take new restrictor and slide it back into the

drain tubing. Insert the restrictor by hand only.

Do not use pliers to insert. Make sure to insert

restrictor all the way into the tubing. Failure to

do so could result in improper operation of the

RO system.

4. Reinsert drain line tubing in system base. Tug

lightly on the tubing to ensure that the collet

is engaged and has a proper grip on the

tubing.

FEED WATER SUPPLY (cont.)

FLOW RESTRICTOR

REPLACEMENT PROCEDURE

Each time the Reverse Osmosis cartridge is

changed, you will need to replace the flow

restrictor in the drain line as well.

Be sure to wash your hands before handling

inner parts of the system.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 12

Installation Instructions

FAUCET ASSEMBLY

FAUCET MOUNTING INSTALLATION

Be sure there is room underneath the sink to

make the needed connections. Select one of the

following locations to install the faucet:

• In an existing sink spray attachment or soap

dispenser hole.

• In a hole to be drilled in the sink top.

• In a hole to be drilled in the countertop, next

to the sink.

NOTE: Be sure the faucet base will fit flat

against the surface at the selected location

so the gasket will seal.

1. If drilling is needed, make a 1-1/4” dia. hole.

Be sure to use the proper procedure for

drilling porcelain or stainless steel.

Special drill bits may be needed. Consult

a qualified plumber for proper procedure.

2. Remove the faucet, thin o-ring (D), faucet base

(E), bottom base gasket (F), lock washer (G),

hex nut (H) and mounting bracket (I) from the

packaging.

3. Feed the 3/8” blue banded, 1/4” black tube

(attached to the Reverse Osmosis System)

and the 3/8” black tube (included in separate

packaging) up through the mounting hole in

the sink or countertop. This step may require

two people to assemble. See page 14 for

Optional One Person Faucet Tubing

Installation.

4. Feed the two black tubes up through the

gasket (F), faucet base (E) and O-ring (D).

NOTE: For ease of service and maintenance,

keep tubing lengths long enough so removal of

the Reverse Osmosis system from under the

sink is possible.

5. Push the 1/4” black and 3/8” black tubing

onto their respective fittings on the body (B).

NOTE: To ease insertion, submerge tubing ends

into hot water for a few minutes to soften.

6. Seat the base (E) and body (B) together.

Make sure the O-ring and gasket are

in place when the base meets the body. The

faucet handle will be at the 3 o’clock position

with respect to the base.

7. Slide the lock washer onto the threaded

stem of the body (B), then thread the hex

nut (H) onto the stem. Screw about halfway up.

NOTE: If installing faucet on a stainless steel sink,

slide on installation spacer (M) before the lock

washer.

8. Screw the blue tipped tubing adapter (K)

onto the threaded stem of the body (B).

9. Push the blue banded tubing into the

adapter. It should go in about 3/4”. Pull on it

to make sure it is installed correctly.

10. Feed the tubing and stem back down

through the 1-1/4” hole.

11. Lower the faucet assembly into place

in the mounting hole and orient to final

position. Place the mounting bracket (I)

above the lock washer (G) around the faucet

stem. While holding the mounting bracket in

place, securely tighten the

hex nut. This step may require two people.

Mounting

bracket (I)

Base (E)

Hex nut (H)

Handle

Spout

Gasket (F)

Tubing adapter (K)

Lock washer (G)

O-ring (D)

Cap

ASSEMBLED

3/8” barb

fitting

3/8”(black) drain

tubing

1/4” (black)

drain tubing

1/4” barb fitting

Tubing adapter (K)

3/8” (blue banded)

outlet tubing

Hex Nut (H)

Lock washer (G)

Installation spacer (M)

(as needed)

Body (B)

From ROFrom ROTo drain

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 13

Installation Instructions

FAUCET ASSEMBLY (cont.)

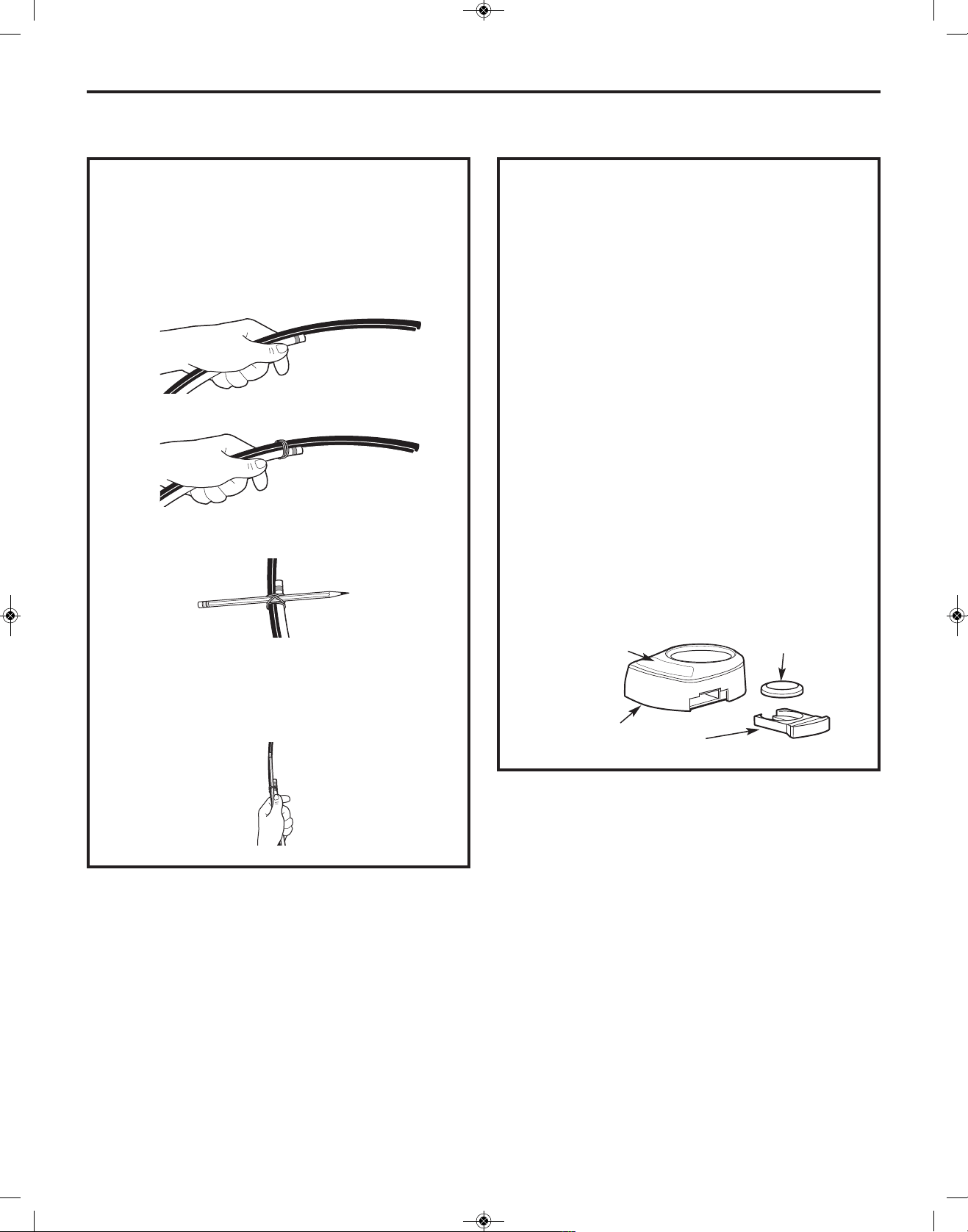

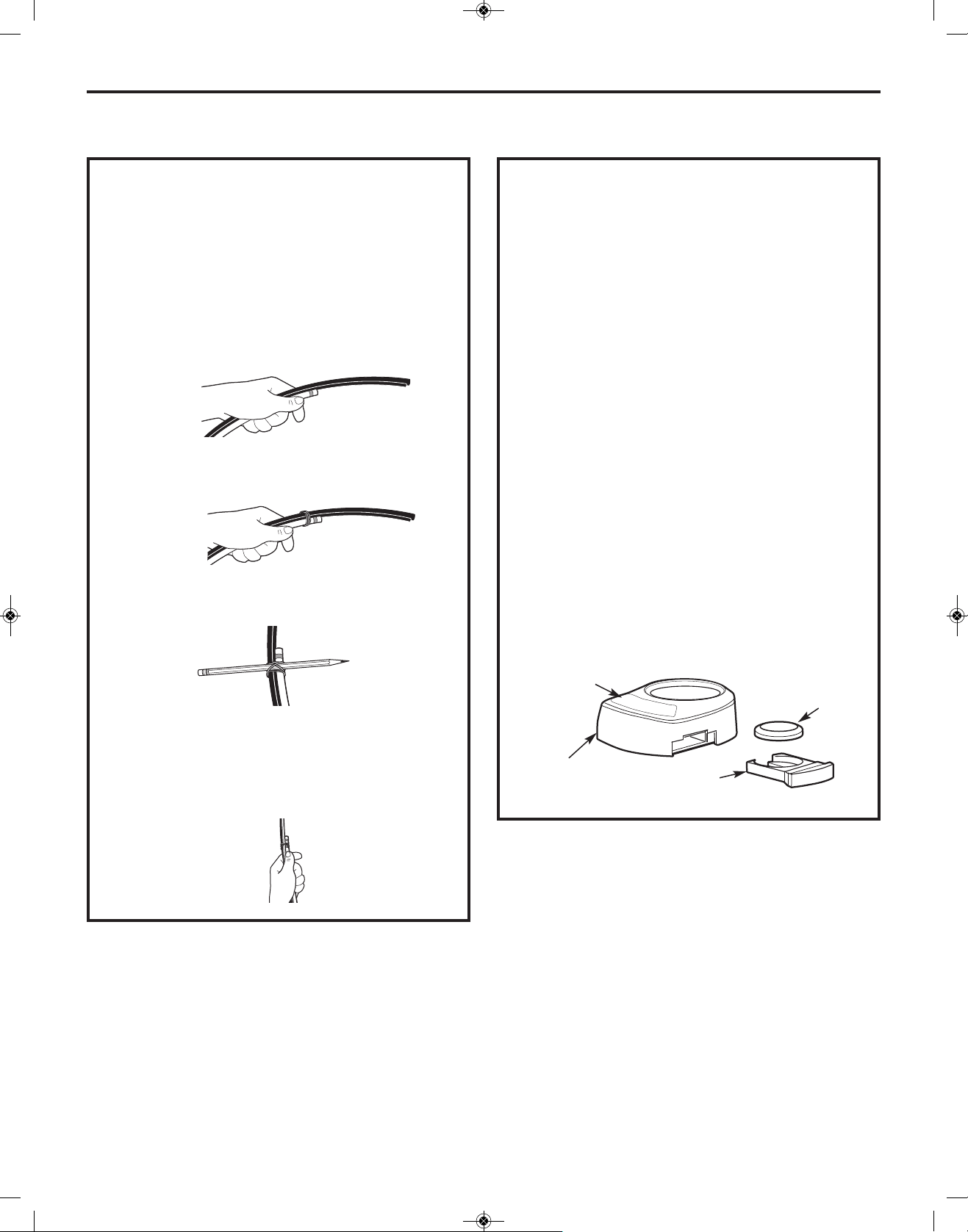

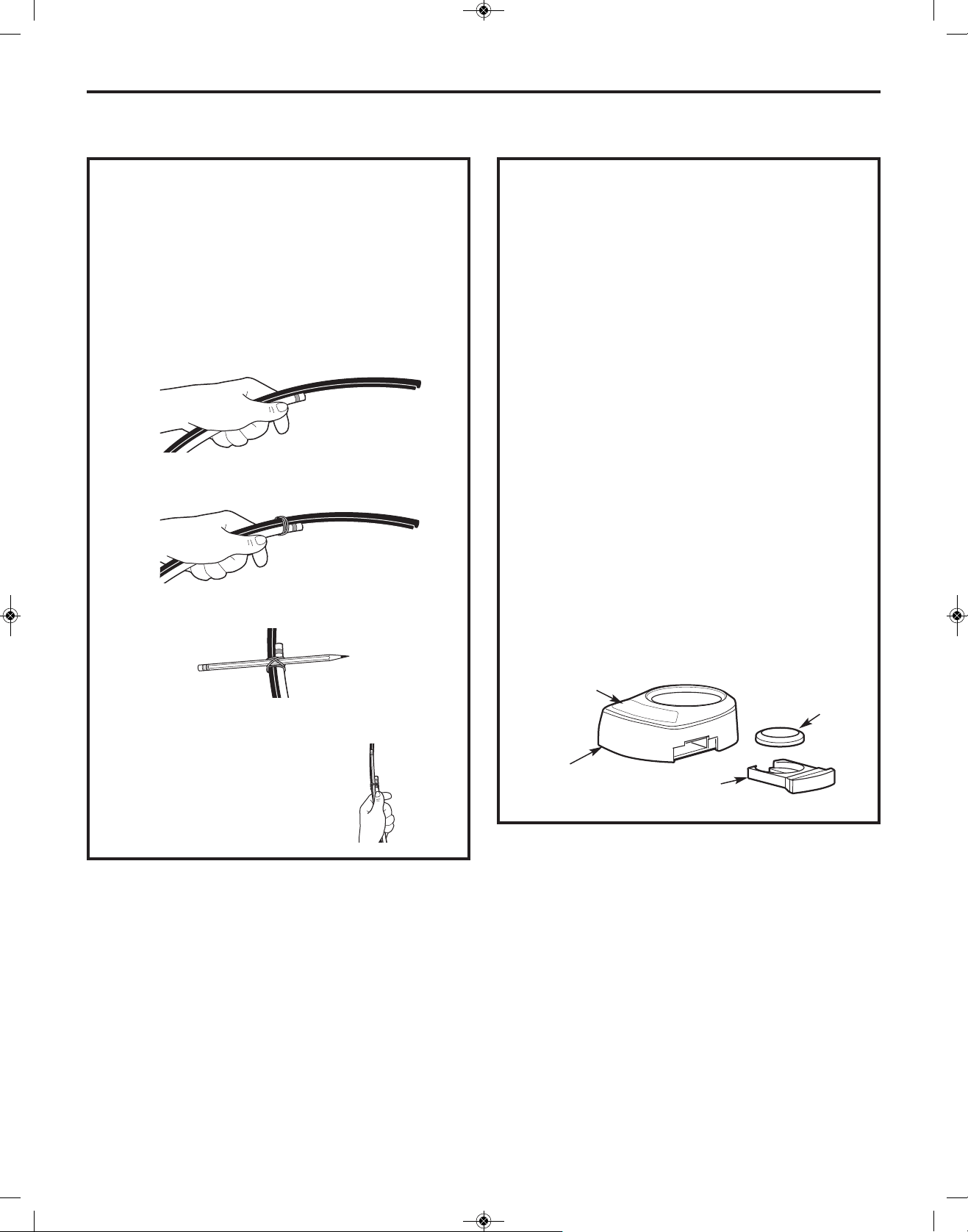

BATTERY INSTALLATION

1. Use a small flat blade screwdriver or coin to

remove the battery tray (A) at the side of the

faucet base.

2. Install one CR2032, 3 volt battery (B)

+ side down into the battery tray (A).

3. Slide tray into faucet base (C) until the

battery tray (A) edge is flush with the side of

the base.

4. The blue light (D) will flash 5 times, indicating

a proper installation and system reset. If you

want to reinitiate the start-up sequence,

remove the battery for 45–60 seconds; the

electronics need to fully discharge. Then put

the battery back in.

5. The light is normally off. After 6 months

of use, the light will flash again every

30 seconds, indicating the proper time

to replace the filter cartridge.

NOTE: The blue light may stop blinking if

allowed to blink for an extended period of time.

To ensure proper operation, the battery should

be replaced with every filter change.

OPTIONAL ONE PERSON

FAUCET TUBING INSTALLATION

1. From under the sink, gather the 1/4” drain

line (black), 3/8” drain line (black) and 3/8”

outlet tube (blue banded) in one hand with

the drain tubes the same length and the

outlet tube offset approximately 6 inches.

2. Wrap a rubber band around all 3 tubes.

3. Insert a typical No. 2 pencil through the

rubber band location.

4. Rotate the pencil down until it is in line with

the tubing and push up through the

mounting hole. Release the grip on the

pencil and the tubes will remain in position

for easier faucet connection.

–

(B) Battery

(A) Battery

tray

(D) Blue light

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 14

Installation Instructions

FILTRATION DRAIN CONNECTION

PREFERRED INSTALLATION:

OPTION A—BASEMENT ACCESS

INSTALLATION

Route the drain line DIRECTLY from the Reverse

Osmosis system to a standpipe in the basement,

bypassing the air gap provided in the faucet. The air

gap installation is left to the discretion of the

installer. The drain line may also be routed to a floor

drain or washtub, provided that the air gap is

maintained. Special air gap fittings are available to

connect the drain line to the top of the standpipe.

Check and comply with local plumbing codes as you plan.

CAUTION: The options detailed below are the ONLY approved installation

configurations. Do not use any drain saddle device.

NOTE: Failure to follow these Installation Instructions will void the warranty, and the installer will

be responsible for any service, repair or damages caused thereby.

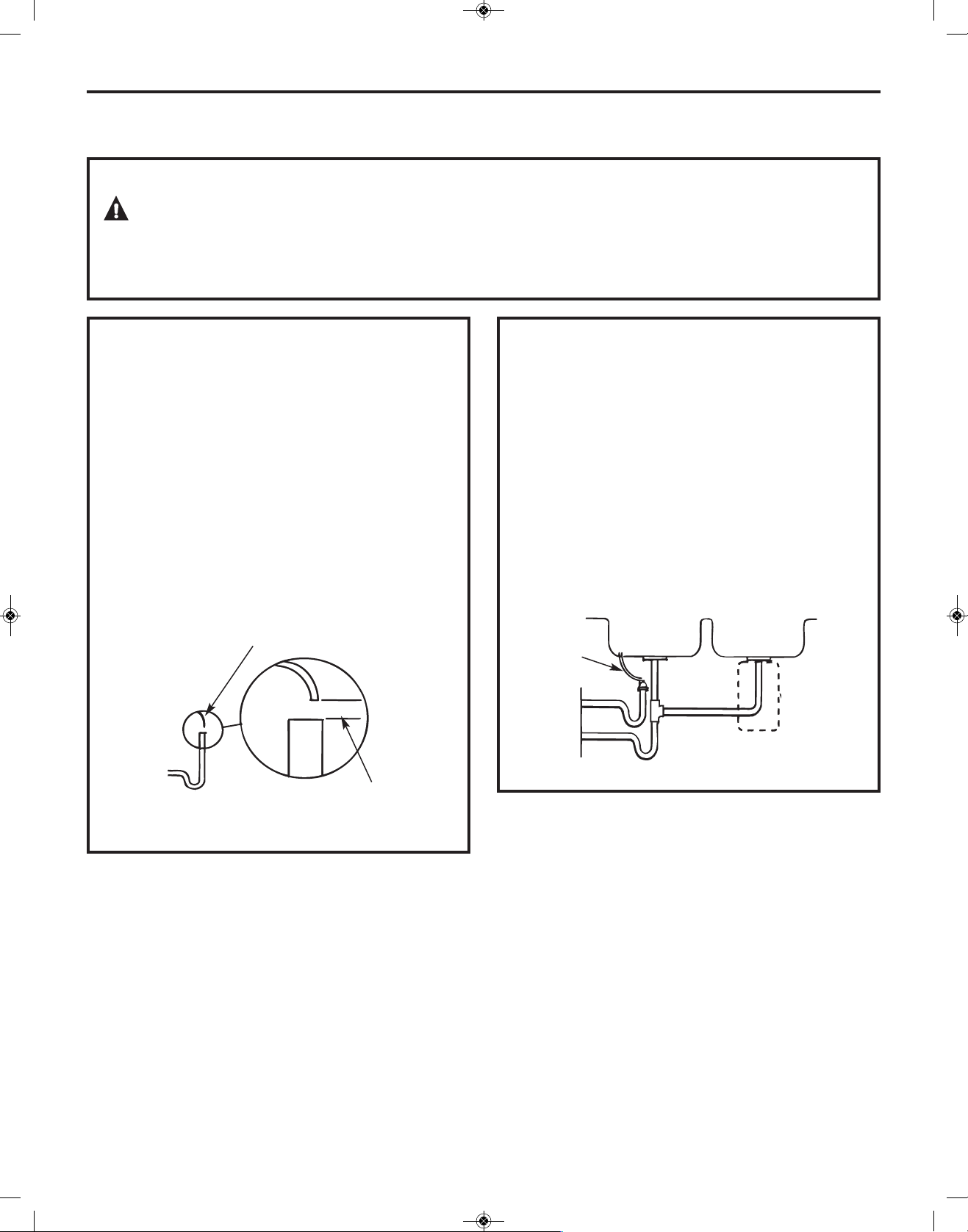

Drain line from the Reverse Osmosis system

1”

1” minimum air gap

must be maintained

PREFERRED INSTALLATION:

OPTION B—DRY-VENTED P-TRAP

INSTALLATION

Install a separate dry-vented p-trap under the sink

to be used exclusively for the Reserve Osmosis

drain line. A dry-vented p-trap is a

p-trap that has its own vent/stack. Attach the drain

line adapter to the p-trap and secure it with the

slip joint nut and washer as shown. The drain line

MUST be routed through the air gap provided in

the RO water faucet.

Reverse

Osmosis

drain line

Optional disposer

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 15

Installation Instructions

FILTRATION DRAIN CONNECTION (cont.)

PREFERRED INSTALLATION:

OPTION C—WET-VENTED P-TRAP

INSTALLATION

Install a p-trap under the sink to be used exclusively

for the Reverse Osmosis drain line.

A wet-vented p-trap is a p-trap that shares a

common vent/stack. Attach the drain line adapter to

the p-trap and secure it with the slip joint nut and

washer as shown. The drain line MUST be routed

through the air gap provided in the RO water faucet.

Locate the Reverse Osmosis p-trap as high as

possible (minimum of 4” above horizontal).

1”

SECONDARY INSTALLATION:

OPTION D—DRAIN LINE ADAPTER

INSTALLATION

CAUTION: Using Option D

may result in clogging under adverse

conditions and requires periodic

inspection/cleaning by the user.

DO NOT INSTALL THE DRAIN LINE

DOWNSTREAM OF A DISPOSER OR IN A

HORIZONTAL PIPE. Install the drain line adapter

under the sink as shown (parts included). The baffle

tee shown must be installed to prevent a clog in the

Reverse Osmosis drain line. Route the drain line

from the air gap to the drain line adapter, ensuring

that there are no dips, loops or low spots in the line.

The drain line adapter should be aligned vertically so

that the hose connection points upward (the hose

connection should never be allowed to drop below

45° from this vertical position). This installation MAY

result in a slight drain noise in the sink drain when

the Reverse Osmosis system is regenerating. If this

happens, simply place the sink drain stoppers

in the strainer to suppress it.

Reverse

Osmosis

drain line

Optional disposer

Reverse

Osmosis

drain line

4” minimum

Drain line

adapter

Maximum 45°

Baffle tee

(mandatory)

Optional

disposer

From second

sink or

disposer

45°

From faucet air gap

Drain line

adapter

Drain line connection should

be 180° opposite existing

horizontal pipe/baffle-tee as

shown in diagram

Drain line adapter

Proper drain line adapter orientation.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 16

Installation Instructions

STORAGE TANK AND STARTUP

STORAGE TANK INSTALLATION

1. Remove the protective cap from the top of

the tank.

2. Apply 2–3 wraps

of thread tape,

in a clockwise

direction, to the

tank threads.

3. Install the push-to-connect fittings on the

threaded fitting on the tank as shown.

4. Push the 3/8”red banded tubing from the

Reverse Osmosis System into the fitting on

the storage tank.

SYSTEM STARTUP PROCEDURE

CAUTION: If installing the unit in

new construction, ensure that house plumbing

is flushed thoroughly before opening the water

supply valve.

1. Check that all tubing connections are secure.

2. Turn on the Feed Water Supply Valve.

3. Check all connection points for leaks.

4. Follow the Sanitization procedures on page

19.

5. After sanitization is complete, reinstall

prefilter, postfilter and Reverse Osmosis

cartridges.

6. Membrane contains a food grade

preservative. Allow the system to fill the

tank, then drain it completely four times

before using the water from the system.

7. Recheck all water connection points a few

days later to check for small leaks.

Storage tank

Thread

tape

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 17

Troubleshooting TipsConsumer Support Troubleshooting Tips Installation Instructions Safety InstructionsOperating Instructions

Care and cleaning of the reverse osmosis system.

Prefilter, Postfilter and Reverse Osmosis Membrane Cartridge Replacement Procedure

When the blue light in the faucet base flashes,

it is time to replace the prefilter and postfilter.

This will occur every 6 months.

Be sure to wash your hands before handling

inner parts of the system.

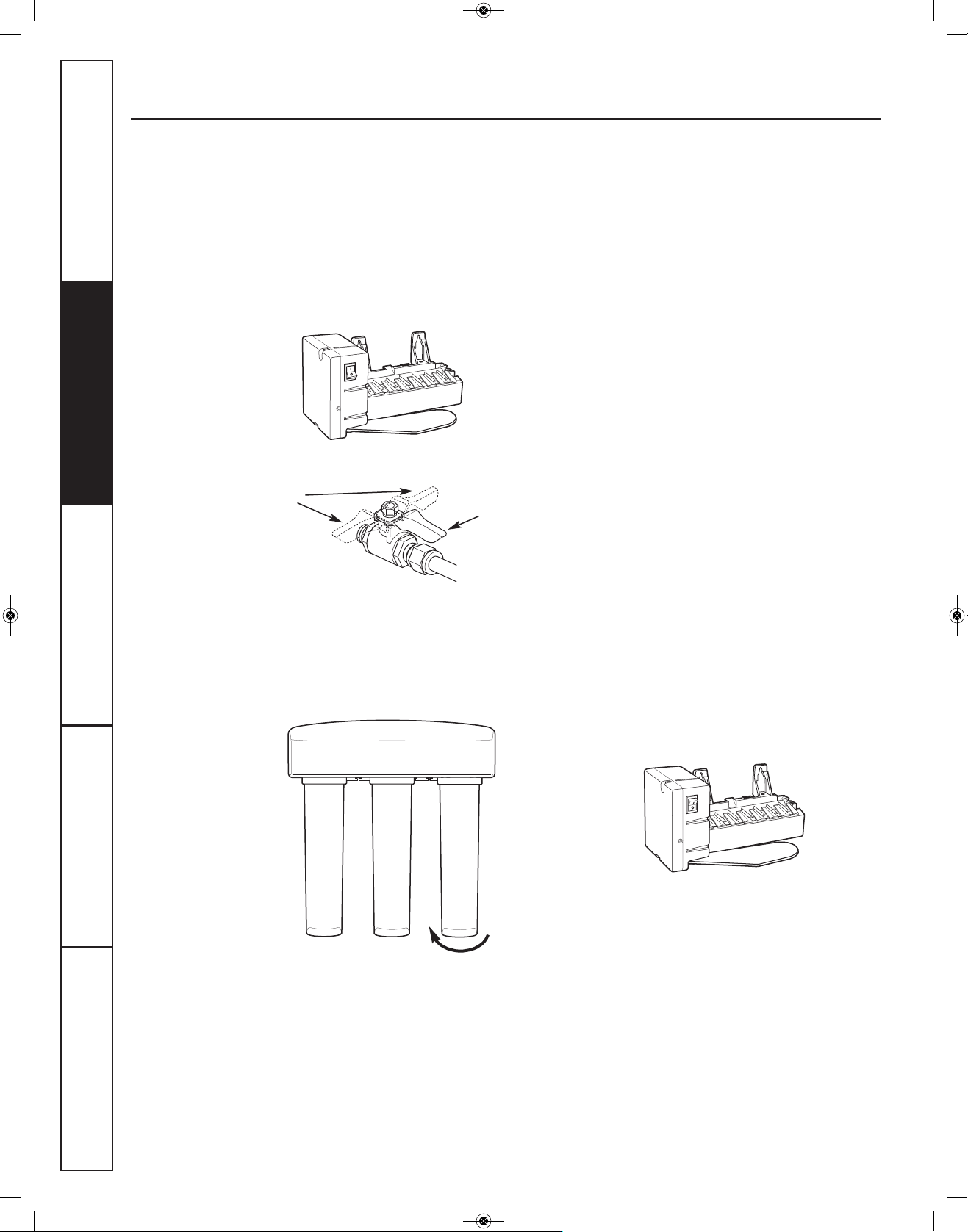

1. Turn OFF the icemaker (if attached to

the system).

2. Turn off water supply to the system.

3. Turn ON faucet to drain tank (may take several

minutes). Turn OFF faucet when tank is empty.

4. Remove the prefilter, postfilter and Reverse

Osmosis cartridge by rotating to the left about

1/3 turn.

5. Follow Sanitizing the Reverse Osmosis System

procedure found on page 19.

6. Remove foil on top of new replacement

cartridges. Install new cartridges into the

manifold by turning to the right about 1/3 turn

until the alignment marks line up and the

cartridges stop. DO NOT OVERTIGHTEN. The

cartridges will rise up as they are turned.

NOTE: The prefilter and postfilter are identical.

You may install either filter in the prefilter or

postfilter position. The reverse osmosis cartridge

is installed in the center position.

7. Turn ON water supply to fill the system

(may take up to four hours). Check for leaks.

8. Remove the battery tray and replace the

battery, positive “+” side down, to reset timer

and monitor function in faucet base (see Battery

Installation for proper procedure).

9. If only the prefilter and postfilter are replaced,

turn the faucet ON and fill and empty the

storage tank a total of two (2) times. If the

membrane cartridge is replaced, fill and empty

the storage tank a total of four times. (This will

remove the food grade preservatives contained

in new membranes. This preservative will give

product water an unpleasant taste

and odor.)

10. Once the storage tank is full, turn on the

icemaker.

NOTE: System should be sanitized when replacing

the prefilter and postfilter cartridge or the Reverse

Osmosis cartridge. Follow the Sanitizing the Reverse

Osmosis System procedure on page 19.

OFF

To remove

Reverse

Osmosis

Prefilter Postfilter

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 18

GEAppliances.com

Sanitizing the Reverse Osmosis System

Sanitize upon installation of the Reverse Osmosis

system and after servicing inner parts, including

replacement of prefilter, postfilter and the

membrane cartridge.

Be sure to wash your hands before handling

inner parts of the system.

CAUTION: Before sanitizing, be sure to

remove all cartridges. Chlorine will destroy the

Reverse Osmosis membrane cartridge.

1. Follow steps 1 through 4 under Prefilter,

Postfilter and Reverse Osmosis Membrane Cartridge

Replacement Procedure.

2. Fill the empty canister labeled “Sanitization

Canister” with water to within 1 inch of the

upper opening. Add 1 oz. (2 Tbsp.) ordinary

household bleach. Install canister into the

prefilter canister position by turning to the right

about 1/3 turn until the alignment marks line

up and the canister stops.

3. Install the two additional “sanitiziation canisters”

into the membrane canister and postfilter

openings in the manifold by turning to the right

about 1/3 turn until the alignment marks line

up and the canister stops.

4. Turn ON water supply. Turn ON faucet until

water begins to flow from the faucet, then turn

faucet OFF. Allow system to fill for 10 minutes.

5. Turn faucet ON and allow water to flow for 20

minutes, or until bleach odor is gone. Turn OFF

water supply again. Turn ON faucet to drain

the system.

6. Once the system is drained, turn the faucet OFF

and remove the canisters by turning to the left

about 1/3 turn. Keep these in a safe place until

needed the next time.

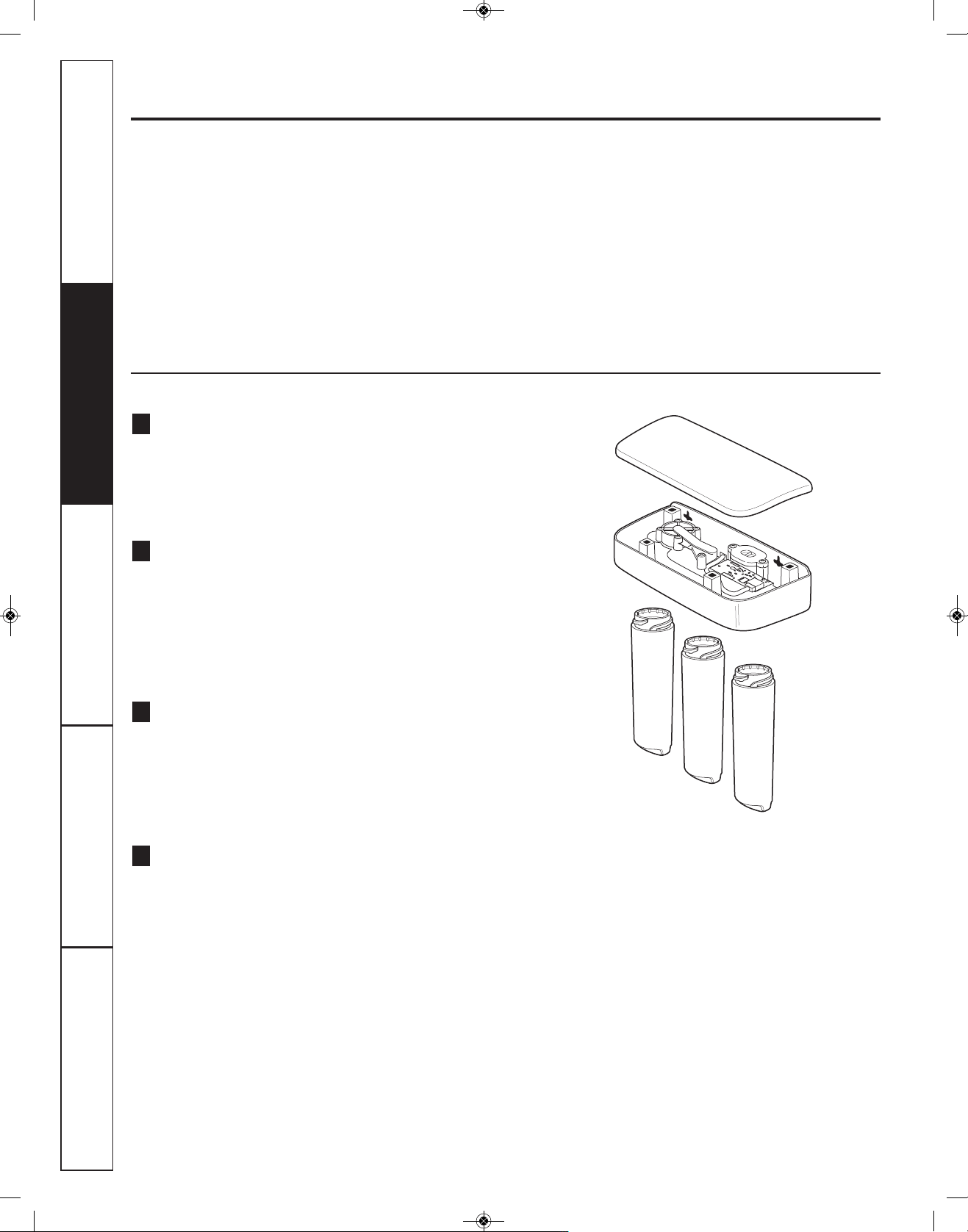

Sanitization

canisters

Prefilter

position

Consumer Support

Troubleshooting Tips

Operating InstructionsSafety Instructions Installation Instructions

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 19

Operating Instructions Safety InstructionsInstallation InstructionsTroubleshooting TipsConsumer Support

Care and cleaning of the reverse osmosis system.

To obtain replacement filters, call toll-free GE Appliance Parts at 800.626.2002 (U.S.),

800.663.6060 (Canada–English), 800.361.3869 (Canada–French), or visit the store where

you purchased your reverse osmosis system.

CAUTION: Before servicing the Reverse Osmosis system, close the water supply/saddle valve and open

the RO water faucet. Allow the system to drain.

Prefilter/Postfilter Cartridge Replacement FQROPF Carbon Block

Reverse Osmosis Cartridge Replacement FQROMF Thin Film Polyamide

The Water Test Kit

To obtain an independent laboratory water test kit, please call Legend Technical Services at

1.800.826.8553 ext. 47 and leave your contact details. They will contact you to find out what water

tests you are interested in, and inform you of the cost of the testing. You will then receive a kit that

will include all necessary tests to properly indicate the performance level of your system. Product

water should be tested a minimum of every six months.

NOTE: When the TDS reduction of the system falls below 75%, it is time to replace the reverse

osmosis cartridge in addition to the prefilter and postfilter.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 20

Problem Possible Causes What To Do

Water has air bubbles Air in system after installation. •Will go away after it runs for a while.

and is cloudy

Indicator light on faucet Batteries installed incorrectly •Observe orientation on page 14 and install correctly.

base not working or expended. Replace batteries if old.

Blue light does not •Normal operation.

illuminate until 6 months.

Batteries are dead. •Use new CR2032, 3-volt battery.

Chlorine taste and/or The ppm of chlorine in your

•If the water supply contains more than 2.0 ppm of chlorine,

odor in the Reverse water supply exceeds maximum additional filtering of the water supply to the Reverse

Osmosis product water limits and has destroyed the Osmosis is needed. Correct this condition before doing

Reverse Osmosis membrane. maintenance on the Reverse Osmosis system.

The prefilter is no longer •Replace the Reverse Osmosis membrane cartridge,

removing chlorine from flow control, screen, prefilter, postfilter and batteries

the water supply. in the electronics box.

Other taste and/or odor High quality product water • This is normal.

may have a different taste

than what you’re used to.

Low water usage. • Completely drain system and allow to refill.

Contamination in product •Use sanitizing procedures.

water storage.

Prefilter and postfilter

•Replace the prefilter and postfilter.

need to be changed.

•Sanitize system.

Water leaking from Drain side of faucet air gap •Inspect and eliminate restriction or plug. It is important

faucet air gap hole (3/8ʺ tubing) plugged, that there are no dips, loops or low spots in the drain line

restricted or incorrectly from the faucet air gap to the drain pipe. Refer to

connected to the drain. Installation Instructions for proper drain connection.

If drain line adapter was used as the drain point,

periodic inspection/cleaning is recommended.

System makes product This is normal. •Water flow rate will be lower than your regular faucet.

water slowly

•It takes 3–4 hours to fill the tank.

Water supply to the Reverse •Increase water pressure, precondition the water, etc.,

Osmosis system not within as needed to conform before doing maintenance on

specifications. the Reverse Osmosis system.

Prefilter cartridge plugged •Replace the prefilter.

If rate does not increase,

replace

with sediments.

the

postfilter, Reverse Osmosis membrane cartridge,

flow control and batteries in the faucet base.

Reverse Osmosis membrane •Replace Reverse Osmosis membrane cartridge, flow

plugged with sediments.

control and battery in the faucet base.

Before you call for service… GEAppliances.com

Troubleshooting Tips

Save time and money! Review the charts on the following pages

first and you may not need to call for service.

Consumer Support

Troubleshooting Tips

Operating InstructionsSafety Instructions Installation Instructions

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 21

Operating Instructions Safety InstructionsInstallation InstructionsTroubleshooting TipsConsumer Support

Problem Possible Causes What To Do

No Water Water supply valve •Turn water supply valve on. See diagram on page 11.

not turned on.

After filter change, •It takes 3–4 hours for RO system to provide enough

tank is empty. water to fill the tank.

Leaks at fittings Improperly installed. •Reinstall. See Installation Instructions.

SOUNDS YOU MAY HEAR Sink drain, drain water •This is normal.

from system.

•Drain line can be installed to an alternative drain,

such as a basement drain. See pages 15 and 16

for alternative drain configurations.

Faucet air gap—drain water •Install a pressure regulator in the house water supply

flowing through the faucet system to reduce the pressure below 90 psi.

air gap. This may be associated

•An alternative flow restrictor for high pressure

with high pressure water supply,

installations is available from GE (see item #31 on the

generally 90 psi or greater.

parts list, page 25). Contact GE Parts and ask for Flow

Restrictor, High Pressure, Part Number WS15X10049.

Troubleshooting Tips

Before you call for service…

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 22

Notes. GEAppliances.com

Consumer SupportOperating InstructionsSafety Instructions Installation Instructions

Troubleshooting Tips

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 23

OPTIONAL FLOW

RESTRICTOR - HIGH

PRESSURE INSTALLATION

Parts list.

PXRQ15F, PNRQ15FBL

OPTIONAL PARTS FOR

REMOTE INSTALLATION

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 24

Parts catalog. GEAppliances.com

QUANTITY

REF. NO. GE PART NO. PART DESCRIPTION FL

0001 WS19X10017 MANIFOLD ASSEMBLY 11

0002 WS19X10018 HOOD 11

0003 FQROPF PRE AND POSTFILTER SET 11

0004 FQROMF RO CARTRIDGE 11

0005 WS03X10047 O-RING KIT (4 LG, 6 SM) 11

0006 WS03X10048 FLOW METER CAP & O-RING 11

0007 WS15X10050 SHUT-OFF VALVE ASSEMBLY 11

0008 WS10X10030 SHUT-OFF COVER & CHECK

BALL ASSEMBLY 11

0009 WS02X10034 SCREWS, SET OF 7 11

0011 WS32X10021 WATER STORAGE TANK 11

0014 WS07X10018 TUBING, 1/4ʺ DIA. X 33ʺ—WHITE 11

0015 WS07X10019 TUBING, 3/8ʺ DIA. X 33ʺ—WHITE 11

0016 WS15X10037 FAUCET, CHROME, LONG REACH 1–

WS15X10042 FAUCET, CHROME, HIGH ARC –1

0017 WS10X10028 FAUCET BASE, CHROME 11

0019 WS18X10009 FEED WATER ADAPTER KIT 11

0020 WS02X10031 WASHER & NUT—FAUCET 11

0021 WS35X10041 SANITIZATION KIT 11

0022 WS15X10041 FLOW RESTRICTOR 11

0023 WS22X10055 TANK CONNECTOR, 3/8ʺ TUBE 11

0024 WS22X10054 FAUCET FITTING, 3/8ʺ TUBE 11

0027 WS22X10052 COLLET, 1/4ʺ (SET OF 2) 11

0028 WS22X10053 COLLET, 3/8ʺ (SET OF 2) 11

0029 WS18X10006 DRAIN LINE ADAPTER 11

0030 WS02X10030 SPACER, FAUCET MOUNT 11

0031 WS15X10049 FLOW RESTRICTOR, HIGH PRESSURE ––

0999 49-50198 OWNER’S MANUAL &

INSTALLATION INSTRUCTIONS 11

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 25

Operating Instructions Safety InstructionsInstallation InstructionsTroubleshooting TipsConsumer Support

GE Reverse Osmosis System Warranty.

For The Period Of: GE Will Replace:

One Year Any part of the Reverse Osmosis Filtration System which fails due to a defect in materials or

From the date of the workmanship. During this limited one-year warranty, GE will also provide, free of charge, all labor

original purchase and related service to replace the defective part.

ll warranty service provided by our SmartWater

™

uthorized Servicer

Network. To schedule service on-line, 24 hours a day, contact us at

ge.com, or call toll-free 800.GE.CARES (U.S.), or 866.777.7627 (Canada).

Please have serial number and model number available when calling

for service.

■ Service trips to your home to teach you how to use the

product.

■ Improper installation, delivery or maintenance.

■ Failure of the product if it is abused, misused, used for

other than the intended purpose or used commercially.

■ Use of this product where water is microbiologically

unsafe or of unknown quality, without adequate

disinfection. Systems certified for cyst reduction may be

used on disinfected water that may contain filterable cysts.

■ Filter cartridges, membrane cartridges and batteries

after 30 days from date of purchase.

■ Damage to the product caused by accident, fire, floods

or acts of God.

■ Incidental or consequential damage caused by possible

defects with this appliance.

What GE Will Not Cover:

Staple your receipt here.

Proof of the original purchase date

is needed to obtain service under

the warranty.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If

the product is located in an area where service by a GE Authorized Servicer is not available, you may be responsible for a trip charge or

you may be required to bring the product to an Authorized GE Service location for service. In Alaska, the warranty excludes the cost of

shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific

legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult

your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period allowed by law.

49-50198-1_ EN:49-50198 EN.qxd 12/30/2009 11:22 AM Page 26

Mesures de sécurité

Mesures de sécurité . . . . . . . . . . . . . . . . . . .28

Guide des spécifications . . . . . . . . . . . . . . .29

Fonctionnement

Au sujet du système de filtration par

osmose inversée . . . . . . . . . . . . . . . . . . .30, 31

Instructions d’installation

Alimentation d’eau . . . . . . . . . . . . . . . .35–38

Avant de commencer l’installation . . .32, 33

Installation de la pile . . . . . . . . . . . . . . . . .40

Installation du robinet . . . . . . . . . . . . .39, 40

Installation du système de montage . . . . . .34

Outillage et matériel requis . . . . . . . . . . . .32

Raccordements à la conduite

de vidange . . . . . . . . . . . . . . . . . . . . . . .41, 42

Réservoir de stockage et démarrage . . . . .43

Entretien et nettoyage

Aseptisation . . . . . . . . . . . . . . . . . . . . . . . . .45

Remplacement des cartouches

pré-filtre, post-filtre et osmose inversée . . . . .44

Trousse pour le test d’eau . . . . . . . . . . . . . .46

Conseils de dépannage . . . . . . . . . . . .47, 48

Soutien au consommateur

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Liste des pièces/catalogue . . . . . . . . . .50, 51

Soutien au consommateur . . . . . . . . . . . . .54

La section Française.

Transcrivez les numéros de modèle et de série ici :

# de modèle ______________________________

# de série ________________________________

Vous les trouverez sur le support du corps

de filtre.

Soutien au consommateur

Conseils de dépannage

FonctionnementMesures de sécurité Installation

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 27

Soutien au consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES INSTRUCTIONS.

■ Vérifiez avec les travaux publics locaux ou de votre état quels

sont les codes régissant la plomberie et les aménagements

sanitaires. Vous devrez vous y conformer lors de l’installation

du système du système de filtration par osmose inversée. Il est

recommandé de faire appel à un installateur qualifié.

■ Si la pression de l’eau arrivant à l’habitation dépasse la valeur

maximale de 120 livres/po2, montez un détendeur dans la

conduite d’arrivée de l’eau au système de filtration.

■ Assurez-vous que l’eau est conforme au Guide des spécifications. Si

les conditions de l’eau ne sont pas connues, contactez votre

compagnie municipale de fourniture d’eau ou votre service de

santé local pour obtenir une liste des agents de contamination

de votre région et une liste des laboratoires homologués par

votre état pour l’analyse de l’eau de table.

AVERTISSEMENT : Avant la première utilisation du

système de filtration, celui-ci doit être purgé. La cartouche du

système de filtration par osmose inversée contient un préservatif

pour aliments qui doit être purgé du système. Ce préservatif

donne à l’eau un goût et une odeur désagréables.

AVERTISSEMENT : N’utilisez pas l’appareil avec

de l’eau qui n’est pas sûre microbiologiquement ou de qualité

inconnue sans qu’elle n’ait été désinfectée avant de o après que

le système. Les appareils homologués pour la réduction des

spores peuvent être utilisés pour le filtrage de l’eau qui a été

désinfectée pouvant contenir des spores filtrables.

Ce système à été testé pour le traitement de l’eau contenant de

l’arsenic pentavalent (aussi appelé As(V), As(+5) ou arséniate) à

une concentration de 0,050 mg/L ou moins. Ce système réduit

l’arsenic pentavalent, mais peut ne pas retirer d’autres formes

d’arsenic. Ce système doit être utilisé dans les alimentations en

eau contenant du chlore libre

résiduel détectable ou dans les

alimentations en eau qui se sont avérées contenir seulement

de l’arsenic pentavalent. Le traitement à la chloramine (chlore

combiné) n’est pas suffisant pour assurer la conversion

complète de l’arsenic trivalent en arsenic pentavalent. Veuillez

lire la section Faits sur l’arsenic de la fiche technique de

performance pour des renseignements supplémentaires.

Ce système d’osmose inversée contient un élément remplaçable

essentiel à l’efficience du système. L’élément d’osmose inversée

ne peut être remplacé que par un élément ayant les mêmes

caractéristiques, telles que définies par le fabricant, pour

assurer la même efficience et le même rendement en

matière de réduction des contaminants.

CONSERVEZ CES INSTRUCTIONS

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT

CES MESURES DE SÉCURITÉ.

■ Installez l’appareil ou entreposez-le de telle façon qu’il ne

soit pas exposé à des températures inférieures au point de

congélation ou non à l’abri de tout type de conditions

météorologique. Il sera endommagé par l’eau qui se congèle.

N’essayez pas de traiter de l’eau dont la température est

supérieure à 100 degrés F.

■ Ne branchez pas l’appareil sur une CONDUITE D’EAU

BOUILLANTE. La température de l’eau arrivant au système doit

se trouver entre 40°F au minimum et 100°F au maximum.

Voyez le Guide des spécifications.

■ Période prolongée de non-utilisation du système de filtration.

Si le système n’a pas été utilisé au cours d’une période d’une

semaine ou plus, ouvrez le robinet d’eau RO pour permettre

la vidange de celui-ci. Fermez le robinet pour permettez au

système de régénérer l’alimentation en eau.

■ L’installation recommandée est sous l’évier. Toutefois, l’unité

peut être installée dans un lieu éloigné, jusqu’à une distance

de 6 m (20 pi) de l’évier.

• Cependant, des matériaux supplémentaires seront

nécessaires. Consultez la liste de pièces pour commander les

matériaux supplémentaires chez GE.

• Si vous placez le réservoir sur un plancher de sous-sol, avec le

robinet à l’évier du premier étage, vous pouvez obtenir une

réduction du taux de débit et de la capacité (d’environ 20 %).

Vous améliorerez ce rendement en installant un deuxième

réservoir. Vous pouvez utiliser le RVKIT.

■ Si le système de filtration par osmose inversée est raccordé

à la machine à glaçons du réfrigérateur, un kit spécial pour

la connexion de la machine à glaçons est nécessaire (RVKIT).

N’utilisez pas de tubes en cuivre pour la connexion entre le

système de filtration par osmose inversée et le réfrigérateur.

AVERTISSEMENT : Débarrassez-vous de tous les

composants non-utilisés ainsi que de l’emballage après

l’installation. Les petites pièces qui restent après l’installation

peuvent constituer un danger d’étouffement si ingérées.

■ Désinfectez les éléments au cours de l’installation et après

l’entretien des composants internes. Ceci inclut le remplacement

de l’élément de pré-filtrage, l’élément du post-filtrage et de

la cartouche de l’appareil. Il est important que les mains soient

propres lors de la manipulation des éléments internes du

système. Voyez la section Désinfection du système de filtration

par osmose inversée.

■ Ce système d’osmose inversée contient un élément de

traitement remplaçable essentiel pour réduire efficacement

les solides totaux dissous. Vous devez tester périodiquement

ce produit dans l’eau pour vous assurer que le système

fonctionne bien. Consultez la section Trousse de test d’eau.

ASSUREZ-VOUS QUE VOUS SUIVEZ TOUTS

DE VOS CODES D’ÉTAT ET LOCAUX.

AVERTISSEMENT!

Pour votre sécurité, suivez les instructions fournies dans le présent manuel afin de

minimiser les risques de dommages au matériel ou de blessures corporelles.

PRÉCAUTIONS DE SÉCURITÉ

INSTALLATION ET ENTRETIEN DU SYSTÈME

Avant son utilisation, le système de filtration doit être correctement installé et positionné conformément aux

instructions d’installation.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 28

Soutien au consommateurConseils de dépannage

FonctionnementMesures de sécurité Installation

Guide des spécifications. www.electromenagersge.ca

Le système prépare chaque jour une bonne quantité d’eau potable.

Cette quantité dépend principalement des facteurs suivants…

Produit – hauteur 11po (28 cm) largeur 10,5po (26,7 cm)

profondeur 4po (10 cm)

ADOUCISSEUR D’EAU RECOMMANDÉ

DURETÉ DE L’EAU D’ALIMENTATION (GPG)

2010

7,5

6,5

doucisseur d’eau

non requis

pH de l’eau d’alimentation

Turbiditémaximale(NTU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .<2

Maximum de fer, de manganèse, d’hydrogène sulfuré (ppm) . . . . .<0,1

Chlore dans l’approvisionnement d’eau . . . . . . . . . . . . . . . . . . . . . . .2,0 ppm maximum permissible

Limites de pH de l’eau d’alimentation (pH) . . . . . . . . . . . . . . . . . . . . .4–10

Capacité du réservoir—gallons (litres) . . . . . . . . . . . . . . . . . . . . . . . .4 gal (15,1 l)

Contrôle automatique d’arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .oui

Pré-filtre et post-filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(FQROPF) bloc de carbone

Membrane d’osmose inversée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(FQROMF) pellicule fine de polyamide

Dimensions du réservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hauteur 15 po (38 cm) diamètre 11 po (28 cm)

Dimensions du corps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hauteur 11 po (28 cm) largeur 10,5 po (26,7 cm)

Limites de pression de l’eau d’alimentation—livres par pouce carré (psi) . . . . . . . . . . . . .40–120

Limites de température de l’eau d’alimentation—minimum/maximum en degrés F . . . . .40–100

Maximum de solides dissous totaux (TDS)—parts par million (ppm) . . . . . . . . . . . . . . . . . .2000

Maximum de dureté d’eau @ pH 6,9 recommandé pour optimiser

la durée de vie de la membrane—grains par gallon (gpg) . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Pour une dureté d’eau supérieure à 10 grains (à un pH de 6,9), nous

recommandons d’utiliser un adoucisseur. Si vous n’installez pas un adoucisseur

d’eau, vous réduirez la durée de vie de la membrane d’osmose inversée.

Consultez le tableau pour de plus amples informations sur le besoin possible d’un

adoucisseur d’eau.

a. Si la pression d’eau de la maison est supérieure à 120 psi, installez un robinet de réduction de pression sur le tuyau

d’approvisionnement d’eau. Si la pression de l’eau de la maison est inférieure à 40 psi, installez une pompe de

refoulement d’osmose inversée (appelez votre fournisseur local de produits de plomberie).

b. Enlevé (maximum de 2,0 ppm) par le filtre d’osmose inversée. ENTRETIEN RÉGULIER REQUIS. Le chlore détruira

la membrane d’osmose inversée.

c. Capacité théorique du réservoir. Quand il est essayé conformément à la norme 58 NSF/ANSI à 50 psig de pression

d’approvisionnement d’eau, la capacité du réservoir est égale à 2,3 gallons (8,7 l).

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 29

Au sujet du système de filtration par osmose inversée.

Ce que ce système accomplit

Description du système de filtration par osmose inversée

Le système de filtration par osmose inversée réduit les matières solides totalement dissoutes (TDS) ainsi que

les matières organiques de l’eau par diffusion au travers d’une membrane spéciale. Cette membrane sépare les matières

minérales et les impuretés de l’eau, lesquelles sont évacuées dans le tuyau de vidange. Pour la réduction des prétentions

indiquées, consultez la feuilles de données de rendement. L’eau de haute qualité produite est acheminée directement

au robinet d’alimentation en eau potable ou au réservoir. L’appareil produit une bonne quantité d’eau potable

quotidiennement. La quantité d’eau produite est fonction de la pression d’eau d’alimentation, de sa température

et de sa qualité.

Les pré-filtre et post-filtre au charbon sont des cartouches remplaçables. Le pré-filtre élimine le chlore et filtre les

sédiments. Le post-filtre élimine les goûts et les odeurs indésirables avant l’utilisation de l’eau.

Ces systèmes comprennent un ensemble de robinet électronique avec rappel de changement de pré-filtre et de post-filtre.

Tous les six mois, une lumière clignotante bleue vous rappelle qu’il faut changer les deux filtres.

Pré-filtre—L’eau en provenance de la conduite d’eau froide

est dirigée dans la cartouche du pré-filtre. Le pré-filtre est une

cartouche de récupération des sédiments remplaçable qui

contient du charbon actif. Il réduit la quantité de chlore de

l’eau, lequel DÉTRUIT LA MEMBRANE DU SYSTÈME. L’eau propre,

filtrée et à teneur de chlore réduite s’écoule du

pré-filtre vers la cartouche du système.

Cartouche du système de filtration par osmose inversée—

La cartouche du milieu comprend une membrane étroitement

sertie. L’eau est forcée au travers de la cartouche où la

membrane réduit les matières solides dissoutes et les matières

organiques. L’eau traitée de haute qualité sort du logement du

système et se dirige vers le réservoir. L’eau rejetée contenant les

matières solides dissoutes et les déchets organiques quitte le

logement puis est déchargée à l’orifice de vidange au passant

par la conduite de 1/4 po.

Post-filtre—Après avoir quitté le réservoir mais avant d’être

acheminée au robinet du système, l’eau produite s’écoule vers

le post-filtre se trouvant dans le corps de filtre. Le post-filtre est

aussi une cartouche de filtration des sédiments remplaçable

contenant du charbon actif. Tout reliquat de goûts, d’odeur

ou de sédiments sont éliminés de l’eau par le post-filtre. L’eau

potable propre de haute qualité s’écoule par la conduite vers le

robinet du système.

Réservoir—Le réservoir contient jusqu’à 2,5 gallons (9,5 l)

d’eau traitée. À l’intérieur, un diaphragme maintient l’eau sous

pression lorsque le réservoir est plein de façon à assurer une

débit rapide vers le robinet lorsque l’on désire avoir de l’eau

potable.

Soutien au consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 30

www.electromenagersge.ca

lapet anti-retour—

Le clapet empêche le refoulement de l’eau traitée en provenance du réservoir. Un tel refoulement

pourrait entraîner la rupture de la membrane du système.

Robinet d’arrêt automatique—Dans le but de conserver l’eau, le système de production d’eau potable comporte un robinet

d’arrêt automatique. Lorsque le réservoir est plein et que le robinet d’alimentation en eau potable est fermé, la pression

ferme l’appareil. Le débit d’eau vers le logement du système de filtration par osmose inversée est interrompu jusqu’à ce

que l’eau potable soit à nouveau utilisée et que la pression chute dans le système.

Régulation de débit—Le régulateur de débit contrôle le débit de l’eau au travers de la cartouche du système

de filtration pour obtenir la valeur requise nécessaire à la production d’eau de haute qualité. Il est situé sur

le tuyau de vidange de 1/4 po sortant du distributeur.

Robinet et électronique—Le robinet du comptoir fait couler de l’eau potable filtrée quand on l’ouvre. Il a un levier

manuel de réglage de débits variables. Le robinet reste ouvert quand on ôte sa main du levier, dès que l’eau a

commencé à couler. Conformément aux codes de plomberie, un écart anti-retour est construit dans le raccord

de renvoi du robinet.

Le robinet électronique comporte une minuterie de six mois pour vous rappeler que vous devez remplacer votre

pré-filtre et votre post-filtre. Remplacez les filtres quand la lumière bleue commence à clignoter, pour protéger

la membrane d’osmose inversée et préserver le bon fonctionnement du système.

Soutien au consommateurConseils de dépannage

FonctionnementMesures de sécurité Installation

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 31

Instructions

Système de filtration osmose inversée

d’installation

Modèles PXRQ15F et PNRQ15FBL

Si vous avez des questions, appelez le 1.800.361.3400 ou visitez notre site Web à l’adresse :

www.electromenagersge.ca

AVANT DE COMMENCER

L’INSTALLATION

Veuillez lire toutes les directives attentivement.

•

IMPORTANT — Conservez ces

instructions pour l’inspecteur local.

•

IMPORTANT — Respectez toutes les

ordonnances et les codes locaux.

• Avis à l’installateur – Assurez-vous de laisser

ces instructions au consommateur.

• Avis au consommateur – Conservez ces

instructions pour référence future.

• L’installateur est responsable de bien installer.

• Toute panne du produit due à une mauvaise

installation n’est pas couverte par la garantie.

• Un robinet d’arrêt doit être disponible ou

ajouté à côté du point d’installation.

OUTILLAGE ET MATÉRIEL REQUIS

POUR L’INSTALLATION

• Perceuse et mèche de perceuse de 1-1/4 po

(du type nécessaire) si le montage est requis

pour le robinet

• Deux (2) clefs réglables

• Mèche de perceuse de 1/16 po (en option

pour les trous de guidage)

• Ruban-mètre

• Tournevis normaux et Phillips

• Couteau

• Si votre canalisation principale d’eau est un tuyau

rigide, vous avez besoin d’une bague de

compression et peut-être d’autres éléments de

plomberie pour terminer l’installation.

ATTENTION : Pour éviter

d’endommager l’évier, consultez un plombier ou un

installateur qualifié avant de percer les trous. Vous

avez peut-être besoin de mèches de perceuse

spéciales pour la porcelaine ou l’acier inoxydable.

LISTE DES COMPOSANTS DE L’APPAREIL

• Ensemble de filtration par osmose inversée et conduite

• Imprimés concernant l’appareil (manuel d’utilisation et d’installation)

• Feuillet de données relatives à la performance

• Adaptateur d’alimentation d’eau et robinet d’alimentation

• Ensemble de robinet avec moniteur électronique de base et tuyau

• Réservoir

• Adaptateur de la conduite de vidange

AVERTISSEMENT : Lisez en totalité ce manuel. Si vous ne suivez pas toutes ses règles

et ses directives, vous pouvez provoquer des blessures corporelles ou des dommages matériels.

• Vérifiez les codes de plomberie auprès des services de travaux publics de votre État/province et/ou

de votre collectivité. Vous devez suivre leurs directives pour installer le système de filtration des eaux.

NOTE : Si vous ne vous conformez pas à ces instructions d’installation, vous annulez la garantie du produit,

et l’installateur devient responsable de tout service, réparation ou dommage occasionné par le système.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 32

Instructions d’installation

Points à vérifier avant de commencer l’installation

EAU D’ALIMENTATION

L’eau alimentant le système de filtration par

osmose inversée monté sous le comptoir doit

présenter des qualités répertoriées dans les

spécifications. Dans la plupart des cas, l’eau

fournie par les municipalités répond à ces

spécifications. L’eau de puits peut requérir un

traitement—faites-la tester par un laboratoire

d’analyses et suivez leurs recommandations pour

traitement.

ATTENTION : Lorsque la dureté de

l’eau est supérieure à 10 grains (à un pH de 6,9),

il est recommandé d’utiliser un adoucisseur. Si

un adoucisseur n’est pas utilisé, la durée de vie

de la cartouche du système de filtration sera

réduite.

RACCORD DU SYSTÈME DE

FILTRAGE À LA VIDANGE

L’eau évacuée provenant de la membrane

du système de filtration nécessite un point

de vidange approprié et un espace d’air (vérifiez

vos codes locaux).

INSTALLATION DANS UN SOUS-SOL

Si l’installation est effectuée dans un sous-sol,

ménagez une longueur de conduite suffisante au

cours de l’installation afin de faciliter l’entretien

et d’assurer le remplacement des

filtres/membrane. Conduite et raccords

supplémentaires sont nécessaires.

NOTE : Consultez la liste de pièces à la page 51

pour des pièces en option qui peuvent être

nécessaires pour une installation au sous-sol.

ROBINET RO

Le robinet d’eau produite RO est monté sur l’évier ou

sur le comptoir à proximité de l’évier. Souvent, il est

monté dans l’orifice de l’arrosoir existant ou vous pouvez

percer un trou. Il est nécessaire de disposer d’un espace

suffisant sous l’évier ou le comptoir pour la conduite

reliée au robinet ou en provenance de celui-ci et pour le

montage du robinet. Tous les raccordements de robinet

sont effectués sur ou au dessus de l’évier ou du

comptoir.

ollecteur-p

de l’évier

Chaude Froide

Évacuateur

uyau de vidange de 1/4

po (noir)

Tuyau de sortie de 3/8 po (rayé de bleu)

uyau d’entrée de

1/4 po (rayé de jaune)

Système de

osmose inversée

uyau du

réservoir de

tockage de 3/8

po (rayé de rouge)

Dia. de

11 po

(28 cm)

0-1/2 po

(26,7 cm)

5 po (38 cm)

11 po (28 cm)

po (17,8 cm)

Tuyau de vidange de 3/8 po (noir)

Robinet d’eau produite RO passant au travers de l’évier ou le comptoir

Adaptateur d’alimentation

Pré-filtre Post-filtreMembrane

Tuyau d’entrée de

1/4 po (rayé de jaune)

partant du robinet

d’alimentation

Tuyau de

1/4 po (noir)

allant au

robinet

Tuyau de 3/8 po

(rayé de rouge)

allant au réservoir

de stockage

Tuyau de

3/8 po (rayé de

bleu) allant au

robinet

DÉTAIL DES TUYAUX/DU FILTRE

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 33

Instructions d’installation

ENSEMBLE D’OSMOSE INVERSÉE

INSTALLATION DU SYSTÈME

DE MONTAGE

Choisissez un emplacement sous l’évier pour

monter le système. Cet emplacement doit être

facilement accessible, avec suffisamment d’espace

libre entre le bas des cartouches

de filtre et le plancher d’armoire ou le bas de

l’armoire pour pouvoir enlever les cartouches de

filtre. Laissez suffisamment d’espace de chaque

côté du système pour les raccords de tuyaux.

1. Enlevez les cartouches de pré-filtre et

de post-filtre.

2. Enlevez le couvercle de l’ensemble en

déverrouillant les quatre taquets situés sur le

couvercle du système.

3. Utilisez un tournevis à tête plate pour aller de

gauche à droite à l’envers du système.

4. Utilisez les icônes placées en bas du

système pour bien placer votre tournevis.

5. Tenez l’ensemble d’osmose inversée vers

le haut le long de la surface du mur là où vous

voulez l’installer. Marquez l’emplacement des vis.

Il devrait y avoir au minimum 17 po (43 cm) de

distance entre ces marques et

le bas du plancher d’armoire.

ATTENTION : Ne mettez pas de

poussière ou de saletés dans l’endroit où vous allez

placer l’ensemble. Ne faites que marquer

l’emplacement des trous de montage.

6. Vissez les vis dans le mur, en laissant un espace de

3/16 po libre entre la tête de vis et le mur (percez

des trous de guidage si nécessaire).

7. Accrochez l’ensemble d’osmose inversée sur

les vis. Serrez ou desserrez les vis le cas échéant

pour bien accrocher le système au mur.

8. Pour installer

le couvercle,

alignez les

taquets situés

à l’avant du

couvercle aux

ouvertures du

système.

9. Faites claquer le couvercle

en place; les taquets se

replient, en permettant

au couvercle de bien

tenir en place.

10. Enlevez la cartouche

de membrane.

Emplacement des vis

17 po (43 cm)

7 po (17,8 cm)

Vis

3/16 po

(0,5 cm)

Mur

Emplacement du tournevis

Tournevis

Ouverture

du système

Taquet

Pré-filtre

Post-filtre

Pour enleverPour enlever

Pour

enlever

Membrane

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 34

Instructions d’installation

ALIMENTATION D’EAU

A. INSTALLATION PRÉFÉRENTIELLE

Utilisez le robinet d’alimentation existant de votre

évier (A) et le tuyau amovible de robinet (B).

1. Consultez l’illustration ci-dessous pour terminer

l’assemblage en fonction de la taille de votre

robinet d’alimentation (A).

2. Fermez le robinet d’alimentation d’eau froide

(A) sous l’évier.

3. Dévissez le tuyau flexible (B) du robinet

d’alimentation (A) qui est branché au tuyau

ascendant d’eau froide.

NOTE : Pour un tuyau rigide, consultez

C. Installation optionnelle, à la page 36.

Notez l’orientation de l’adaptateur (C) :

Installation 3/8 po—L’adaptateur à extrémité ronde (C)

se branche au robinet d’alimentation (A).

Installation 1/2 po—L’adaptateur à extrémité ronde

de robinet (B).

Vérifiez et conformez-vous aux codes de plomberie lors de la planification puis installez un raccord

d’alimentation d’eau froide.

4. Assemblez l’adaptateur (C) et le raccord (D)

comme l’indique l’illustration de gauche,

conformément aux caractéristiques de votre

installation. Veillez à ce que le joint (G) soit en

place avant l’assemblage final. Commencez

l’installation à la main, puis finissez de serrer à

la clé anglaise. Prenez bien soin de ne pas

trop serrer ou de ne pas fausser le filetage,

car vous pouvez l’endommager.

5. Serrez à la main l’adaptateur assemblé (C) dans

le robinet d’alimentation (A) conformément aux

caractéristiques de votre installation. Assurez-

vous que le joint (G) soit en place avant

l’assemblage final. Commencez l’installation à

la main, puis finissez de serrer à la clé anglaise.

Prenez bien soin de ne pas trop serrer ou de

ne pas fausser le filetage, car vous pouvez

l’endommager.

6. Rebranchez le tuyau du robinet (B) au sommet

de l’adaptateur (C).

NOTE : Si vous devez enlever le robinet d’entrée

(F) pour votre installation, consultez E. Enlèvement

et réinstallation du robinet d’entrée, à la page 37.

7. Coupez les liens métalliques des rouleaux de

tuyaux, en prenant soin de ne pas endommager

les tuyaux ou les pièces si vous utilisez un

couteau tout usage.

8. Enlevez l’écrou de 1/2 po (I) et la bague (H) de

l’extrémité du robinet d’entrée. Utilisant le

tuyau (rayé jaune) fourni, placez l’écrou (I) et la

bague (H) sur le tuyau et installez dans le

robinet d’entrée (F) comme l’indique la figure

de gauche. Serrez à la clé anglaise. Prenez bien

soin de ne pas trop serrer ou de ne pas

fausser le filetage, car vous pouvez

l’endommager.

NOTE : Inspectez les extrémités du tuyau avant

l’installation pour vous assurer qu’il n’y ait pas

d’imperfection et que l’extrémité du tuyau soit bien

coupée à angle droit. Vous aurez peut-être besoin

de recouper le tuyau.

Pour la plomberie

de 3/8 po

Pour la plomberie

de 1/2 po

(B)Tuyau de robinet

(non compris)

(D)

Raccord

(C)

Adaptateur

(F) Robinet d’entrée

(A) Robinet

d’alimentqation

d’eau froide (non

compris)

(B)Tuyau de

robinet (non

compris)

(A) Robinet

d’alimentation

d’eau froide

(non compris)

(D)

Raccord

(C)

Adaptateur

(G) Joint

(G)

Joint

(H)

Bague

(I) Écrou

(G) Joint

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 35

Instructions d’installation

ALIMENTATION D’EAU (suite)

B. INSTALLATION OPTIONNELLE

EFFECTUÉE DANS UN DOMICILE

Lorsque les codes l’autorisent (Des pièces

supplémentaires sont nécessaires)

*Pour OD de 1/2 po ou tube métallique de plus

grandes dimensions.

NOTE : Les codes de l’état du Massachusetts

exigent que l’installation soit effectuée par

un plombier certifié et ne permettent pas

l’utilisation de soupapes à étrier. Pour

l’installation, utilisez le code 248-CMR du

Commonwealth du Massachusetts.

Une soupape à étrier est disponible auprès

du service de piéces détachées GE en

composant le 1.800.626.2002, numéro de

référence WS15X10023. Les soupapes à étrier

auto-perçants ne sont pas recommandés.

1. Fermez l’alimentation d’eau froide et montez

la soupape à étrier comme l’exige le produit

de votre choix. (Assurez-vous de suivre les

instructions d’installation du fabricant).

DANGER : Beaucoup de maisons

sont raccordées à la terre par l’intermédiaire

de la plomberie. Pour vous mettre à l’abri de

blessures graves ou de choc électrique fatal,

utilisez une perceuse alimentée par batterie

pour faire le trou. N’UTILISEZ PAS DE

PERCEUSE ÉLECTRIQUE.

2. Fermez le robinet d’alimentation d’eau en

tournant la poignée dans le sens horaire.

3. Ouvrez le robinet principal d’alimentation et

plusieurs autres robinets de l’habitation afin

de purger l’air du système. Fermez les

robinets une fois que l’écoulement d’eau est

régulier.

Montez la soupape dans le

support (NE SERREZ PAS

EXCESSIVEMENT)

Plusieurs

filets doivent

être visibles

Joint en caoutchouc

C. INSTALLATION OPTIONNELLE

AVEC TUYAU RIGIDE

Pour installer avec un tuyau rigide entre le robinet

d’entrée et le robinet de l’évier.

Option 1

1. Enlevez le tuyau du robinet d’alimentation

et le robinet de l’évier.

2. Obtenez un tuyau flexible correspondant

à la taille de votre plomberie.

3. Installez le tuyau flexible.

4. Retournez à la section A. Installation

préférentielle, étape 4.

Option 2

1. Obtenez des bagues de compression

qui conviennent au tuyau rigide.

2. Obtenez toute autre bague nécessaire pour

brancher les bagues de compression à

l’adaptateur.

NOTE : L’adaptateur a un filetage intérieur de

1/2 po et un filetage extérieur de 3/8 po.

3. Enlevez le tuyau du robinet d’alimentation.

4. Coupez le tuyau afin que sa longueur

corresponde à celle des bagues assemblées et

à l’adaptateur.

5. Installez la bague de compression sur le tuyau.

6. Retournez à la section A. Installation

préférentielle, étape 4.

NOTE : Les pièces indiquées ci-dessus

n’accompagnent pas le produit.

B. INSTALLATION OPTIONNELLE

EFFECTUÉE DANS UN DOMICILE

(suite)

Raccordement optionnel à la source d’alimentation

d’eau (avec utilisation de la soupape à étrier)*

Trou de 1/4 po

pré-percé

Joint—assurez-vous

que le joint est en place

Bride X

Écrou (2)—non

nécessaire si les

trous de la bride

sont filetés

Soupape

à étrier

Poignée

Adaptateur

de la conduite

Rondelle

Écrou de

compression



Bride Z

Utilisez pour raccorder

la conduite

*Pour OD de 1/2 po ou tube métallique de plus

grandes dimensions.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 36

Instructions d’installation

D. INSTALLATION À DISTANCE

OPTIONNELLE

(des pièces

supplémentaires sont nécessaires)

1. Fermez l’alimentation d’eau froide.

2. Installez un raccord sur la conduite d’eau froide pour

adaptation à une conduite de diamètre extérieur de

1/4 po, conformément aux codes de plomberie. Une

connexion typique est montrée dans l’illustration ci-

dessous. Vérifiez qu’un robinet d’alimentation d’eau

est utilisé.

3. Si l’équipement de filtration à osmose

inversée doit être installé à plus de 1,8 m (6 pi)

du robinet, remplacez le tuyau d’entrée (rayé jaune)

par une conduite GE de 1/4 po plus long. Une

conduite de 1/4 po de 10 m (33 pi) est disponible

auprès du service de pièces détachées GE au

1.800.626.2002, numéro de référence WS07X10018.

NE SUBSTITUEZ PAS DE CONDUITE DE

QUALITÉ INCONNUE.

4. Si l’équipement de filtration à osmose inversée doit

être installé à plus de 1,8 m (6 pi) du robinet,

remplacez le tuyau de sortie (rayé bleu) par une

conduite GE de 3/8 po plus long. Une conduite de 10

m (33 pi) est disponible auprès du service de pièces

détachées GE au 1.800.626.2002, numéro de

référence WS07X10019. Voir Installation du robinet,

page 39 pour plus de détails. NE SUBSTITUEZ PAS

DE CONDUITE DE QUALITÉ INCONNUE.

Si vous utilisez des tubes de cuivre, NE les

branchez PAS directement sur l’équipement de filtration

par osmose inversée. Achetez un connecteur et utilisez

une conduite jaune plus court fourni pour faire la

connexion finale à l’équipement de filtration par osmose

inversée. N’utilisez pas de tube de cuivre pour brancher à

machine à glaçons ou au robinet.

Insert (non inclus)

Tuyau

d’eau

froide

Tuyau de 1/4 po

(rayé jaune) à l’entrée

Bague

Robinet d’alimentation d’eau

Vers l’appareil

Branchement préférentiel à l’alimentation d’eau

(utilisant une bague de compression)

E. ENLÈVEMENT ET RÉINSTALLATION DU

ROBINET D’ENTRÉE (nécessaire

uniquement si vous devez enlever le

robinet d’entrée pour terminer l’étape 5

à la page 39)

1. Enlevez le robinet d’entrée (F) de l’adaptateur

robinet. Consultez l’illustration ci-dessous pour

de plus amples détails. N’UTILISEZ JAMAIS

LA CLÉ SUR L’ÉCROU HEXAGONAL SITUÉ À

L’EXTRÉMITÉ DU ROBINET, CAR VOUS

POUVEZ PROVOQUER UNE FUITE.

2. Enlevez tout le chatterton d’étanchéité

des filetages du robinet d’entrée (F) et de

l’adaptateur (C).

3. Serrez à la main l’adaptateur assemblé (C) dans le

robinet d’alimentation (A) pour votre bonne taille

d’installation. Assurez-vous que les joints (G) soient

en place avant l’assemblage final, conformément à

l’illustration de la page 39. Serrez à la clé anglaise.

Prenez bien soin de ne pas trop serrer ou de ne

pas fausser le filetage, car vous pouvez

l’endommager.

4. Utilisez le chatterton

d’étanchéité fourni, en

tournant le chatterton environ

9 fois autour du gros filetage

sur le robinet d’entrée (F),

dans le sens des aiguilles

d’une montre, comme

l’indique la figure à droite.

5. Serrez à la main le robinet

d’entrée (F) dans l’adaptateur (C), puis finissez de

serrer à la clé anglaise. N’UTILISEZ JAMAIS LA

CLÉ SUR L’ÉCROU HEXAGONAL SITUÉ À

L’EXTRÉMITÉ DU ROBINET, CAR VOUS POUVEZ

PROVOQUER UNE FUITE.

(F) Robinet d’entrée

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 37

Instructions d’installation

ALIMENTATION D’EAU (suite)

INSTALLATION DU TUYAU AU

RÉSERVOIR ET AU ROBINET

1. Mesurez 3/4 po (19 mm) à partir de chaque

extrémité de tuyau restante (extrémité du

tuyau et extrémité du robinet) et marquez

avec un crayon (vérifiez que le tuyau soit

bien rond, lisse, qu’il n’ait pas de coupure,

d’arête vive ou de point faible, et que la

coupure soit bien perpendiculaire).

2. Poussez fermement le tuyau dans chaque

raccord du collecteur jusqu’à ce que le tuyau

soit aligné au col du manchon (si le tuyau est

enlevé, recoupez son extrémité, mesurez,

marquez et réinsérez). Vous devez bien

insérer le tuyau pour éviter toute fuite. Pour

enlever le tuyau, appuyez sur la virole

rouge ou bleue et tenez appuyé. Tirez sur

le tuyau pour l’enlever.

3. Tirez légèrement sur le tuyau pour vous

assurer qu’il est bien scellé.

3/4 po

(19 mm)

INCORRECT

Engagement

3/4 po

(19 mm)

(Tuyau de 3/8 po)

Virole rouge ou bleue

(NE PAS ENLEVER)

Ligne d’insertion

Insérez le tuyau

PROCÉDURE DE REMPLACEMENT

DU RÉDUCTEUR DE DÉBIT

Chaque fois que vous changez la cartouche

d’osmose inversée, vous devez également

changer le réducteur de débit dans le tuyau de

vidange.

Assurez-vous de bien vous laver les mains avant

de toucher les pièces internes du système.

PROCÉDURE DE REMPLACEMENT

DU RÉDUCTEUR DE DÉBIT

(suite)

1. Enlevez le tuyau de vidange en poussant

vers le haut la virole du tuyau de vidange (1)

avec une main tout en enlevant le tuyau de

vidange (2) avec l’autre main.

2. Après avoir enlevé le tuyau de vidange de la

base du système, saisissez l’extrémité du

réducteur de débit et tirez le réducteur droit

vers vous pour le faire sortir du tuyau*. Si le

réducteur est difficile à enlever à la main,

utilisez des pinces pour saisir l’extrémité du

réducteur, pour l’enlever plus facilement du

tuyau.

*Dans certains cas, le réducteur peut sortir en glissant

du tuyau de vidange quand vous l’enlevez du col du tuyau de

vidange. Si, après avoir enlevé le tuyau de vidange

conformément à l’étape 1, le réducteur n’est

plus à l’extrémité du tuyau, vérifiez le col du tuyau de

vidange. Enlevez le réducteur du col et passez à l’étape 3.

3. Prenez un nouveau réducteur et mettez-le en

place en le faisant glisser dans le tuyau de

vidange. Faites-le pénétrer à la main. N’utilisez

jamais de pinces pour le remettre en place.

Assurez-vous de faire entrer complètement le

réducteur dans le tuyau.

Si vous ne le faites pas, vous risquez d’obtenir

un mauvais fonctionnement

du système d’osmose inversée.

4. Refaites entrer le tuyau de vidange dans la

base du système. Tirez un peu sur le tuyau

pour vous assurer que la virole est bien

engagée et tient bien au tuyau.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 38

Instructions d’installation

INSTALLATION DU ROBINET

MONTAGE DE ROBINET

Assurez-vous que vous disposez d’un espace suffisant sous

l’évier pour faire les raccordements. Choisissez l’un des endroits

suivants pour l’installation du robinet :

• Dans un trou d’évier existant pour tuyau de pulvérisation d’eau

ou distributeur de savon liquide.

• Dans un trou à percer dans le dessus de l’évier.

• Dans un trou à percer dans le comptoir, à côté de l’évier.

NOTE : Assurez-vous que la base du robinet s’adaptera sur la

surface de la position sélectionnée pour assurer une bonne

jonction du joint du robinet et de la surface.

1. Si un perçage est nécessaire, faites un trou de 1-1/4 po de

diamètre. Assurez-vous que vous suivez la bonne

procédure pour le perçage de la porcelaine ou de l’acier

inoxydable. Vous pouvez avoir besoin de mèches

spéciales de perceuse. Consultez un plombier qualifié

pour trouver la bonne procédure.

2. Enlevez le robinet, le joint torique (D), la base de

robinet (E), le joint d’étanchéité du bas de la base (F),

la rondelle frein (G), l’écrou hexagonal (H) et le disque de

montage (I) de l’emballage.

3. Faites passer le tuyau de 3/8 po (rayé bleu), le tuyau

de 1/4 po (noir) (attaché au système d’osmose inversée) et

le tuyau de 3/8 po (noir) (compris dans l’emballage) par le

trou de montage de l’évier ou du comptoir.

Cette étape peut nécessiter deux personnes pour

l’assemblage. Consultez la section Installation optionnelle

du tuyau de robinet par une personne

à la page 40.

4. Acheminez les deux conduites noires vers le haut au travers

du joint d’étanchéité (F), de la base du

robinet

(E) et du

joint torique (D).

NOTE : Pour faciliter les opérations d’entretien, maintenez la

conduite suffisamment long de telle façon que le retrait du

système de filtration par osmose inversée situé sous le

comptoir demeure possible.

5. Poussez la conduite noire de 1/4 et 3/8 po sur leur raccord

cannelé respectif sur le corps (B).

NOTE : Pour faciliter l’insertion, trempez les extrémités des

tuyaux dans de l’eau chaude pendant quelques minutes pour les

assouplir.

6. Positionnez la base (E) et le corps (B) ensemble. Assurez-

vous que le joint torique et le joint d’étanchéité sont en

place à la jonction de la base et du corps. La poignée du

robinet sera positionnée à 3 heures par rapport à la base.

7. Glissez la rondelle frein sur la tige filetée du robinet (B), puis

vissez l’écrou hexagonal (H) sur la tige. Vissez sur la moitié

de la longueur environ vers le haut.

NOTE : Si vous utilisez le robinet sur un évier en acier

inoxydable, faites glisser une bague d’installation (M) avant la

rondelle frein.

8. Vissez l’adaptateur de tuyau à l’extrémité bleue (K) de

l’arrière filetée du corps (B).

9. Poussez le tuyau (rayé bleu) dans l’adaptateur. Il

doit pénétrer d’environ 3/4 po (2 cm). Tirez dessus pour

vous assurer qu’il tient bien.

10. Passez la conduite et la tige vers le bas au travers

du trou de 1-1/4 po (3 cm).

11. Abaissez l’ensemble de robinet en place dans le trou

de montage et orientez-le en position finale. Placez le

disque de montage (I) au-dessus de la rondelle frein (G)

autour de l’arrière du robinet. En tenant le disque de

montage en place, serrez fort l’écrou hexagonal.

Cette étape peut nécessiter deux personnes.

Disque de

montage (I)

Base (E)

Écrou

hexagonal (H)

Poignée

Bec

Joint

d’étanchéité (F)

Adaptateur de la conduite (K)

Rondelle frein (G)

Joint

torique (D)

Capuchon

ASSEMBLÉ

Raccord cannelé

de 3/8 po

Tuyau de

vidange de 3/8

po (noir)

Tuyau de vidange

de 1/4 po (noir)

Raccord cannelé

de 1/4 po

Adaptateur de la

conduite (K)

Tuyau de sortie de

3/8 po (rayé bleu)

Écrou hexagonal (H)

Rondelle frein (G)

Bague d’installation (M)

(le cas échéant)

Corps du

robinet (B)

De l’appareil OIDe l’appareil

Vers l’égout

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 39

Instructions d’installation

INSTALLATION DU ROBINET (suite)

INSTALLATION DE LA PILE

1. Utilisez un petit tournevis à tête plate ou une

pièce de monnaie pour enlever le tiroir à pile (A)

du côté de la base de robinet.

2. Installez une pile CR2032 de 3 volts (B),

le côté positif (+) vers le bas, dans le tiroir

à pile (A).

3. Faites glisser le tiroir à pile dans la base de

robinet (C) jusqu’à ce que le rebord du tiroir à

pile (A) soit aligné au côté de la base.

4. La lumière bleue (D) clignote cinq fois, indiquant

ainsi une bonne installation et une remise à

zéro du système. Si vous voulez recommencer

la procédure de démarrage du système,

enlevez la pile pendant 45 à 60 secondes. Le

système électronique doit se décharger

entièrement. Remettez ensuite

la pile en place.

5. La lumière est normalement éteinte. Après

6 mois d’utilisation, la lumière se remet à

clignoter toutes les 30 secondes, indiquant ainsi

qu’il est temps de remplacer le filtre.

NOTE : La lumière bleue peut s’arrêter de clignoter

si on la laisse clignoter pendant longtemps. Pour

assurer un bon fonctionnement, vous devez changer

la pile chaque fois que vous changez le filtre.

INSTALLATION OPTIONNELLE DU

TUYAU DE ROBINET PAR UNE

PERSONNE

1. En partant sous l’évier, réunissez le tuyau

de vidange de 1/4 (noir), le tuyau de vidange de

3/8 po (noir) et le tuyau de sortie de 3/8 po (rayé

bleu) dans une main, avec les tuyaux de

drainage se terminant à la même longueur et le

tuyau de sortie dépassant d’environ 6 pouces.

2. Entourez les trois tuyaux d’une bande élastique.

3. Insérez un crayon ordinaire No 2 dans

la bande élastique.

4. Faites tourner le crayon jusqu’à ce qu’il soit

aligné aux tuyaux et poussez vers le haut par le

trou de montage. Relâchez votre prise sur le

crayon. Les tuyaux demeurent en position pour

un branchement plus facile

du robinet.

–

(B) Pile

du robinet

(A) Tiroir

à pile

(D) Lumière

bleue

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 40

Instructions d’installation

RACCORDEMENTS À LA CONDUITE DE VIDANGE

INSTALLATION PRÉFÉRENTIELLE :

OPTION A – INSTALLATION

DU SYSTÈME AU SOUS-SOL

Acheminez DIRECTEMENT la conduite de

vidange du système de filtration par osmose

inversée à un évent du sous-sol, en dérivant

l’espace d’air ménagé dans le robinet.

L’installation de l’écart anti-retour est laissée à la

discrétion de l’installateur. Il est aussi possible

de diriger la conduite de vidange sur un orifice

d’évacuation du sol ou encore dans une

baignoire sous réserve que l’espace d’air du

sous-sol est respecté. Des raccords spéciaux

pour l’espace d’air sont disponibles pour le

raccordement de la conduite à l’évent.

Vérifiez et conformez-vous aux codes de plomberie lors de la planification.

MISE EN GARDE : Les options décrites ci-dessous représentent UNIQUEMENT

les configurations d’installation homologuées. N’utilisez pas de systèmes comportant

des soupapes à étrier.

NOTE : Si vous ne vous conformez pas à ces instructions d’installation, vous annulez la garantie

du produit, et l’installateur devient responsable de tout service, réparation ou dommage

occasionné par le système.

Conduite de vidange du système de

filtration par osmose

1 po

Il faut conserver un

écart anti-retour d’au

moins 1 po (2,5 cm)

INSTALLATION PRÉFÉRENTIELLE :

OPTION B – INSTALLATION D’UN

SIPHON P À VENTILATION

TRADITIONNELLE

Installez sous l’évier un siphon P à ventilation

traditionnelle, qui sera utilisé uniquement pour le

tuyau de vidange d’osmose inversée. Un siphon

P à ventilation traditionnelle est un siphon P qui

a sa propre ventilation. Attachez l’adaptateur de

tuyau de vidange au siphon P, et serrez-le avec

l’écrou coulissant et la rondelle comme l’indique

la figure. Le tuyau de vidange DOIT passer par

l’espace d’air fourni par le robinet d’eau

d’osmose inversée.

Tuyau de

vidange

d’osmose

inversée

Évacuateur en option

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 41

Instructions d’installation

RACCORDEMENTS À LA CONDUITE DE VIDANGE (suite)

INSTALLATION PRÉFÉRENTIELLE :

OPTION C – INSTALLATION D’UN SIPHON

P À VENTILATION INTERNE

Installez sous l’évier un siphon P à ventilation interne, qui

sera utilisé uniquement pour le tuyau de vidange

d’osmose inversée. Un siphon P à ventilation interne est

un siphon P qui partage une ventilation commune.

Attachez l’adaptateur de tuyau de vidange au siphon P, et

serrez-le avec l’écrou coulissant et la rondelle comme

l’indique la figure. Le tuyau de vidange DOIT passer par

l’espace d’air fourni par le robinet d’eau d’osmose

inversée. Placez le siphon P d’osmose inversée aussi

haut que possible (au moins 4 po [10 cm] au-dessus de

l’horizontale).

1 po

(2,5 cm)

INSTALLATION SECONDAIRE :

OPTION D – INSTALLATION D’UN

ADAPTATEUR DE TUYAU DE VIDANGE

ATTENTION : Si vous utilisez l’option

D, vous risquez de boucher la tuyauterie en cas

de mauvaises conditions. L’utilisateur doit

l’inspecter et la nettoyer périodiquement.

N’INSTALLEZ PAS LE TUYAU DE VIDANGE EN

AVAL D’UN ÉVACUATEUR OU SUR UN TUYAU

HORIZONTAL. Installez l’adaptateur de tuyau de vidange

sous l’évier comme l’indique la figure (pièces comprises).

Vous devez installer la chicane en T indiquée pour

empêcher que le tuyau de vidange d’osmose inversée se

bouche. Amenez le tuyau de vidange de l’écart anti-retour

à l’adaptateur de tuyau de vidange, en vous assurant qu’il

n’y ait pas d’angle d’inclinaison, de boucle ou de point bas

dans le tuyau. Vous devez aligner verticalement

l’adaptateur

de tuyau de vidange de manière à ce que le branchement

de tuyau soit orienté vers le haut (le branchement de

tuyau ne doit jamais baisser de moins de 45° par rapport

à sa position verticale). Cette installation peut occasionner

un petit bruit de vidange quand le système d’osmose

inversée se recharge. Si cela se produit, placez

simplement les bouchons de vidange d’évier pour arrêter

le bruit

Tuyau de

vidange

d’osmose

inversée

Évacuateur en option

Tuyau de

vidange

d’osmose

inversée

Au moins 4 po (10 cm)

Adaptateur de

tuyau à vidange

Maximum 45°

Chicane en T

(obligatoire)

Évacuateur en

option

Depuis le

deuxième

évier ou

l’évacuateur

45°

De l’écart anti-retour

du robinet

Adaptateur de tuyau

à vidange

Le branchement du tuyau de

vidange doit être 180° opposé

à la chicane en T ou au tuyau

existant comme l’indique la figure

Adaptateur de tuyau

à vidange

Bonne orientation de l’adaptateur de tuyau de vidange

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 42

Instructions d’installation

RÉSERVOIR DE STOCKAGE ET DÉMARRAGE DU SYSTÈME

INSTALLATION DU RÉSERVOIR

DE STOCKAGE

1. Enlevez le capuchon protecteur du haut du

réservoir.

2. Enroulez 2 ou 3

tours de chatterton

d’étanchéité, dans

le sens des aiguilles

d’une montre,

autour du filetage

du réservoir.

3. Installez le raccordement

poussoir sur le

raccordement fileté

du réservoir comme

l’indique la figure.

4. Poussez le tuyau de

3/8 po (rayé rouge)

du système d’osmose

inversée dans le

raccordement du

réservoir de stockage.

PROCÉDURE DE MISE EN MARCHE

DU SYSTÈME

ATTENTION : Si vous installez

votre système dans une construction neuve,

assurez-vous de bien purger la plomberie de

la maison avant d’ouvrir le robinet

d’approvisionnement d’eau.

1. Vérifiez que tous les raccords de tuyaux soient

bien mis.

2. Ouvrez le robinet d’approvisionnement d’eau.

3. Vérifiez qu’il n’y ait pas de fuite aux points de

raccordement.

4. Suivez les procédures d’aseptisation

à la page 45.

5. Après avoir terminé l’aseptisation, remettez

le pré-filtre, le post-filtre et les cartouches

d’osmose inversée.

6. La membrane contient un agent de préservation

comestible. Laissez le système remplir le

réservoir, videz-le ensuite complètement quatre

fois avant d’utiliser l’eau du système.

7. Vérifiez à nouveau tous les points de raccords

quelques jours plus tard, afin de vous assurer

qu’il n’y ait pas de petites fuites.

Réservoir de

stockage

Chatterton

d’étanchéité

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 43

Conseils de dépannageSoutien au consommateur Installation Mesures de sécuritéFonctionnement

Entretien et nettoyage du système de filtration

par osmose inversée.

Procédure de remplacement du pré-filtre, du post-filtre et de la cartouche de membrane

d’osmose inversée.

Quand la lumière bleue de la base du robinet

clignote, il est temps de remplacer le pré-filtre

et le post-filtre. Cela se produit tous les 6 mois.

Assurez-vous de vous laver les mains avant de

manipuler les pièces intérieures du système.

1. Mettez la machine à glaçons en position OFF

(arrêt) (si elle est attachée au système).

2. Coupez l’alimentation en eau du système.

3. Ouvrez le robinet pour vider le réservoir (cela

peut rendre plusieurs minutes). Fermez le

robinet quand le réservoir est vide.

4. Enlevez le pré-filtre, le post-filtre et la cartouche

d’osmose inversée en les faisant tourner vers la

gauche environ 1/3 de tour.

5. Suivez les procédures de la section Aseptisation du

système d’osmose inversée à la page 45.

6. Enlevez l’opercule au sommet des nouvelles

cartouches de remplacement. Installez les

nouvelles cartouches dans le collecteur en

tournant vers la droite environ 1/3 de tour,

jusqu’à ce que les marques d’alignement soient

alignées et les cartouches s’arrêtent. NE SERREZ

PAS TROP. Les cartouches se soulèvent quand

elles sont tournées.

NOTE : Le pré-filtre et le post-filtre sont

identiques. Vous pouvez installer l’un ou l’autre

indifféremment. La cartouche d’osmose inversée

est installée au centre.

7. Ouvrez l’approvisionnement d’eau pour remplir

le système (cela peut prendre jusqu’à quatre

heures). Vérifiez qu’il n’y a pas de fuite.

8. Enlevez le tiroir à pile et remettez la pile, le côté

positif « + » vers le bas, pour remettre en marche

la minuterie et la fonction de surveillance dans

la base du robinet (voir la bonne procédure

dans la section Installation de la pile).

9. Sivousneremplacezquelepré-filtreetlepost-

filtre,ouvrezlerobinetetremplissezpuisvidezleréser

voirdestockagedeux(2)fois. Si vous remplacez la

cartouche de membrane, remplissez et videz le

réservoir de stockage quatre fois au total. (Cela

enlèvera les agents de préservation comestibles

contenus dans les nouvelles membranes. Cet

agent de préservation donne à l’eau du produit

un goût et une odeur désagréables.

10. Quand le réservoir de stockage est plein, mettez

en marche la machine à glaçons.

NOTE : Vous devez aseptiser le système quand vous

remplacez la cartouche de pré-filtre et la cartouche

de post-filtre ou la cartouche d’osmose inversée.

Suivez les procédures de la section Aseptisation du

système d’osmose inversée, à la page 45.

ON (marche)

OFF (arrêt)

Pour enlevez

Osmose

inversée

Pré-filtre

Post-filtre

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 44

www.electromenagersge.ca

Aseptisation du système d’osmose inversée

Aseptisez l’installation du système d’osmose

inversée après avoir entretenu, réparé ou changé

des pièces intérieures, en particulier après avoir

remplacé le pré-filtre, le post-filtre et la

cartouche de membrane.

Assurez-vous de vous laver les mains avant de

manipuler les pièces intérieures du système.

ATTENTION : Avant d’aseptiser,

assurez-vous d’enlever toutes les cartouches.

Le chlore détruit la cartouche de membrane

d’osmose inversée.

1. Suivez les étapes 1 à 4 de la section Procédure

de remplacement du pré-filtre, du post-filtre et

de la cartouche de membrane d’osmose inversée.

2. Emplissez d’eau la cartouche vide appelée

« cartouche d’aseptisation », avec l’eau qui arrive

à moins d’1 pouce de l’ouverture supérieure.

Ajoutez 1 once (2 cuillers à soupe) d’eau de Javel

ménagère ordinaire. Installez la cartouche en

position de cartouche de pré-filtre en tournant

vers la droite environ 1/3 de tour jusqu’à ce

que les marques d’alignement s’alignent et

la cartouche s’arrête.

3. Installez les deux « cartouches d’aseptisation »

additionnelles dans les ouvertures de la

cartouche de membrane et du post-filtre

du collecteur en les tournant vers la droite

environ 1/3 de tour jusqu’à ce que les

lignes d’alignement soient alignées et

la cartouche s’arrête.

4. Ouvrez l’alimentation d’eau. Ouvrez le robinet

jusqu’à ce que l’eau commence à couler du

robinet, puis fermez le robinet. Laissez le système

se remplir pendant 10 minutes.

5. Ouvrez le robinet et laissez l’eau couler

20 minutes, ou jusqu’à ce que l’odeur

de Javel disparaisse. Fermez à nouveau

l’approvisionnement d’eau. Ouvrez le

robinet pour purger le système.

6. Quand le système est purgé, fermez le robinet

et enlevez les cartouches en les tournant vers la

gauche environ 1/3 de tour. Conservez-les dans

un endroit sûr jusqu’à ce que vous en ayez

besoin à nouveau.

Cartouches

d’aseptisation

Position de pré-filtre

Soutien au consommateur

Conseils de dépannage

FonctionnementMesures de sécurité Installation

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 45

Entretien et nettoyage du système de filtration

par osmose inversée.

Pour obtenir des filtres de rechange, appelez le numéro d’appel sans frais du service de pièces d’appareil GE au

800.626.2002 (États-Unis), 800.663.6060 (Canada–Anglais), 800.361.3869 (Canada–Français), ou visitez le magasin

dans lequel vous avez acheté le système de filtration par osmose inversée.

MISE EN GARDE : Avant d’effectuer l’entretien du système de filtration, fermez

le robinet d’alimentation / soupape à étrier et ouvrez le robinet d’eau OI. Permettez au système

de se vider.

Cartouche de rechange du pré-filtre/post-filtre FQROPF Bloc de charbon

Cartouche de rechange du système de filtration FQROMF Pellicule mince en polyamide

Trousse de test d’eau

Pour obtenir une trousse de test d’eau d’un laboratoire indépendant, veuillez appeler Legend

Technical Services au 1.800.826.8553 poste 47 et laissez les informations pour vous contacter. Ils

vous contacteront pour vous demander d’identifier les tests d’eau qui vous intéressent, et pour vous

informer du coût du test. Vous recevrez ensuite une trousse qui comprendra tous les tests nécessaires

pour indiquer correctement le niveau de performance de votre système. L’eau produite doit être

testée au minimum tous les six mois.

NOTE : Quand la réduction de solides totaux dissous du système baisse en dessous de 75 %, il est

temps de remplacer la cartouche d’osmose inversée en plus du pré-filtre et du post-filtre.

Conseils de dépannageSoutien au consommateur Installation Mesures de sécuritéFonctionnement

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 46

Problème Causes possibles Correctifs

L’eau est trouble et Il y a de l’air dans les conduites •Ce phénomène disparaît après que l’eau a coulé

contient des bulles après l’installation. pendant un certain temps.

La lumière indicatrice Les piles ne sont pas bien mises •Trouvez la bonne orientation à la page 40 et placez bien

située sur la base du ou sont usées. les piles. Remplacez les piles si elles sont usées.

robinet ne fonctionne pas

La lumière bleue ne s’allume pas •Fonctionnement normal.

avant 6 mois.

Les piles sont mortes. •Utilisez la pile neuve CR2032, de 3 volts.

L’eau du système de La concentration en ppm de •Si l’eau alimentant le système contient une

filtration goûte le chlore chlore dans votre eau dépasse concentration de plus de 2,0 ppm de chlore, il est

ou présente des odeurs les limites maximales et a détruit nécessaire d’assurer un filtrage complémentaire de cette

de chlore la membrane du système. eau. Corrigez cette situation avant toute opération

d’entretien du système.

Le pré-filtre n’élimine plus le •Remplacez la membrane, cartouche, régulateur de débit,

chlore de l’eau. tamis, pré-filtre, post-filtre du système de filtration et les

piles dans la boîte électronique.

Il y a d’autres odeurs L’eau de haute qualité produite • Ceci est normal.

ou goût de chlore peut avoir un goût différent de

celui auquel vous êtes habitué.

Utilisation basse de l’eau. •Videz complètement le système et le remplir à nouveau.

Contamination dans le réservoir •Utilisez les procédures de désinfection.

d’eau traitée.

Le pré-filtre ou post-filtre •Remplacez le pré-filtre et le post-filtre.

doivent être remplacés.

•Désinfectez le système.

Avant d’appeler un réparateur... www.electromenagersge.ca

Conseils de dépannage

Économisez du temps et de l’argent! Repassez en revue le tableau et

il est possible que vous n’ayez pas à appeler pour obtenir du service.

Soutien au consommateurFonctionnementMesures de sécurité Installation

Conseils de dépannage

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 47

Fonctionnement Mesures de sécuritéInstallationConseils de dépannageSoutien au consommateur

Problème Causes possibles Correctifs

L’eau fuit de l’orifice Le côté vidange de l’espace d’air •Inspectez et éliminez la cause du colmatage. Il est

d’espace d’air du robinet du robinet (conduite de 3/8 po) important que la conduite de vidange soit rectiligne

est colmaté, l’écoulement est entre l’espace d’air du robinet et la conduite de vidange.

limité ou la conduite n’a pas été Réferez-vous à la section Raccordement à la conduite de

correctement raccordé au vidange pour vous assurer d’un bon raccord de la

point de vidange. conduite. Si vous avez utilisé un adaptateur pour la

conduite au point de vidange, il est recommandé

d’effectuer une inspection périodique/nettoyage.

Le système produit de Ceci est normal. •Le débit d’eau sera inférieur à celui de votre robinet

l’eau lentement habituel.

•Il faut de 3 à 4 heures pour fournir suffisamment d’eau

pour remplir le réservoir.

L’eau alimentant le système de •Augmentez la pression de l’eau ou pré-conditionnez

filtration ne répond pas aux l’eau, etc. selon le cas afin que vous soyez conforme

spécifications définies. aux spécifications avant d’effectuer les opérations

d’entretien du système.

La cartouche du pré-filtre est •Remplacez le pré-filtre. Si le débit n’augmente pas,

colmatée par des sédiments. remplacez le post-filtre, la cartouche du système,

le régulateur de débit et les piles dans la base

du robinet.

La cartouche du système est •Remplacez la cartouche du système, le régulateur

colmatée par des sédiments. de débit et la pile dans la base du robinet.

Pas d’eau Le robinet d’alimentation d’eau •Ouvrez le robinet d’alimentation d’eau. Consultez

n’est pas ouvert. le diagramme à la page 37.

Après un changement de filtre, •Il faut de 3 à 4 heures au système d’osmose inversée

le réservoir est vide. pour fournir suffisamment d’eau pour remplir

le réservoir.

Fuites aux raccords Mauvaise installation. •Réinstallez. Consultez les instructions d’installation.

Sons que vous pouvez Vidange de l’évier, vidange •C’est normal.

entendre de l’eau du système.

•Vous pouvez poser un tuyau de vidange à une autre

vidange, comme une vidange de cave. Consultez les

pages 41 et 42 pour d’autres configurations de vidange.

Écart anti-retour du robinet— •Installez un régulateur de pression dans le système

vidange de l’eau au travers de d’approvisionnement d’eau pour réduire la pression

l’écart anti-retour du robinet. de l’eau en dessous de 90 psi.

Cela peut résulter d’un

•Un autre réducteur de débit pour les installations

approvisionnement d’eau

à pression élevée est vendu par GE (article 31 sur

à pression élevée, en général

la liste des pièces à la page 51. Appelez les pièces GE

de 90 psi ou plus.

et demandez un réducteur de débit, haut débit, pièce

numéro WS15X10049.

Avant d’appeler un réparateur...

Conseils de dépannage

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 48

Notes. www.electromenagersge.ca

Soutien au consommateurFonctionnementMesures de sécurité Installation

Conseils de dépannage

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 49

Réducteur de débit

pour installations à pression

élevée

Liste de pièces.

PXRQ15F, PNRQ15FBL

PIÈCES EN OPTION

POUR UNE INSTALLATION

À DISTANCE

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 50

QUANTITÉ

N° DE RÉF N° DE PIÈCE DESCRIPTION DES PIÈCES FL

0001 WS19X10017 ENSEMBLE DE COLLECTEUR 11

0002 WS19X10018 CAPUCHON 11

0003 FQROPF ENSEMBLE PRÉ-FILTRE ET POST-FILTRE 11

0004 FQROMF CARTOUCHE D’OSMOSE INVERSÉE 11

0005 WS03X10047 JEU DE JOINTS TORIQUES (4 GRANDS, 6 PETITS) 11

0006 WS03X10048 CAPUCHON D’INDICATEUR DE DÉBIT

ET JOINT TORIQUE 11

0007 WS15X10050 ENSEMBLE DE ROBINET D’ARRÊT 11

0008 WS10X10030 ENSEMBLE DE COUVERCLE D’ARRÊT ET DE BALLE

DE VÉRIFICATION 11

0009 WS02X10034 VIS, ENSEMBLE DE 7 11

0011 WS32X10021 RÉSERVOIR DE STOCKAGE D’EAU 11

0014 WS07X10018 TUYAU, DIAMÈTRE DE 1/4 PO X 33 PIEDS—BLANC 11

0015 WS07X10019 TUYAU, DIAMÈTRE DE 3/8 PO X 33 PIEDS—BLANC 11

0016 WS15X10037 ROBINET, CHROME, LONGUE PORTÉE 1–

WS15X10042 ROBINET, CHROME, OGIVAL –1

0017 WS10X10028 BASE DE ROBINET, CHROME 11

0019 WS18X10009 TROUSSE D’ADAPTATEUR D’ALIMENTATION D’EAU 11

0020 WS02X10031 RONDELLE ET ÉCROU—ROBINET 11

0021 WS35X10041 TROUSSE D’ASEPTISATION 11

0022 WS15X10041 RÉDUCTEUR DE DÉBIT 11

0023 WS22X10055 RACCORD DE RÉSERVOIR, TUYAU DE 3/8 PO 11

0024 WS22X10054 RACCORD DE ROBINET, TUYAU DE 3/8 PO 11

0027 WS22X10052 VIROLE, 1/4 PO (ENSEMBLE DE 2) 11

0028 WS22X10053 VIROLE, 3/8 PO (ENSEMBLE DE 2)11

0029 WS18X10006 ADAPTATEUR DE TUYAU DE VIDANGE 11

0030 WS02X10030 BAGUE DE MONTAGE DU ROBINET 11

0031 WS15X10049 RÉDUCTEUR DE DÉBIT, HAUT DÉBIT ––

0999 49-50198 MANUEL D’UTILISATION ET D’INSTALLATION 11

Catalogue des pièces. www.electromenagersge.ca

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 51

Fonctionnement Mesures de sécuritéInstallationConseils de dépannageSoutien au consommateur

Notes.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 52

Soutien au consommateur

Conseils de dépannage

FonctionnementMesures de sécurité Installation

Garantie du système de filtration par osmose inversée de GE.

Pour la période de : GE remplacera :

Un an Tout composant du système de filtration qui cessera de fonctionner à la suite d’un défaut matériel

À partir de la date ou de fabrication. Au cours de cette garantie limitée de une année, GE assurera sans frais les

d’achat original travaux et le service connexe nécessaires pour remplacer la pièce défectueuse.

out service couvert par la garantie sera assuré par un réseau

de réparateurs GE SmartWater

™

accrédité. Pour obtenir du service en ligne

24 heures par jour, veuillez nous contacter sur le site

www.electromenagersge.ca, ou appelez sans frais au 800.GE.CARES (États-

Unis) ou 866.777.7627 (Canada). Veuillez fournir le numéro de série et le

numéro de modèle lorsque vous appelez pour obtenir le service.

■ Les déplacements de service à domicile pour vous

enseigner comment utiliser le produit.

■ L’installation, la livraison ou l’entretien incorrects.

■ Le non-fonctionnement du produit si celui-ci a été

malmené, mal utilisé, utilisé dans un but autre que

celui pour lequel il a été conçu ou utilisé pour une

exploitation commerciale.

■ L’utilisation de ce produit lorsque l’eau est

microbiologiquement douteuse ou de qualité inconnue,

sans désinfection adéquate. Les systèmes homologués

pour la réduction de bactéries peuvent être utilisés avec

de l’eau désinfectée pouvant contenir des bactéries

filtrables.

■ Les cartouches de filtre, les cartouches de membrane

et les piles après trente jours à partir de la date d’achat.

■ Les dommages causés par accident au produit,

les incendies, inondations ou actes de Dieu.

■ Les dommages fortuits ou indirects à la propriété

personnelle résultant de défauts possibles de cet

appareil.

Ce qui n’est pas couvert :

Agrafez le reçu d’achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir la

preuve de l’achat original.

Cette garantie s’étend à l’acheteur initial et à tout propriétaire ultérieur pour les appareils achetés pour un usage au Canada ou

aux Etats-Unis. Si le produit est installé dans une région où ne se trouve aucun réparateur autorisé GE, vous devrez peut-être assumer les frais de

transport ou apporter expédier le produit à un centre de service autorisé GE. En Alaska, cette garantie exclut le coût d’expédition ou les appels de

service à votre site.

Certains États ou provinces n’autorisent pas l’exclusion ou la restriction des dommages directs ou indirects. La présente garantie vous donne des

droits juridiques particuliers, mais vous pouvez avoir d’autres droits qui varient d’un État ou d’une province à l’autre. Pour connaître vos droits, appelez

le bureau de la protection du consommateur de votre localité, de votre État ou de votre province ou le procureur général de votre État.

Garant : General Electric Company. Louisville, KY 40225

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit selon les

dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité

et d’adéquation à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par

la législation.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 53

Soutien au consommateur.

Site Web appareils électroménagers GE

www.electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous

par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations 1.800.361.3400

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes

à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Prolongation de garantie www.electromenagersge.ca

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.

Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.800.461.3636.

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires

directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations

doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le

fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus

proche. Autrement, appelez-nous au 1.888.261.3055.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au

Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager www.electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos

communications et notre service après-vente. Vous pouvez également nous envoyer par la poste

le formulaire d’inscription joint à votre documentation.

49-50198-1_FR:49-50198 FR.qxd 12/30/2009 9:40 AM Page 54

La sección en Español.

Información de seguridad

Información de seguridad . . . . . . . . . . . . . 56

Pautas sobre las especificaciones . . . . . . . . 57

Instrucciones de operación

Sobre el sistema

de Ósmosis Inversa . . . . . . . . . . . . . . . .58, 59

Instrucciones de instalación

Antes de empezar la instalación . . . . . .60, 61

Conexión del drenaje de filtración . . .69, 70

Ensambladura del grifo . . . . . . . . . . . .67, 68

Herramientas y materiales requeridos . . .60

Instalación de la batería . . . . . . . . . . . . . . .68

Instalación de la ensambladura

del sistema de Ósmosis Inversa . . . . . . . . . .62

Suministro de agua de alimentación . . .63–66

Tanque de almacenamiento y arranque . . .71

Cuidado y limpieza

Desinfección . . . . . . . . . . . . . . . . . . . . . . . .73

Kit de prueba del agua . . . . . . . . . . . . . . . .74

Reemplazo del pre-filtro, post-filtro y

cartucho del sistema de Ósmosis Inversa . . .72

Consejos para la solución de fallas . . .75, 76

Soporte al consumidor

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Lista de partes/Catálogo . . . . . . . . . . .78, 79

Soporte al consumidor . . . . . . . . . . . . . . . .83

Anote aquí los números de modelo de serie:

Modelo No. __________________________

Serie No. ____________________________

Los podrá encontrar en el soporte del

sumidero.

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 55

Soporte al consumidor Solucionar problemas Operación SeguridadInstalación

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

■

Consulte con su departamento local de obras públicas para

los códigos de plomería y desinfección. Deberá seguir estas

pautas a medida que instala el sistema de Ósmosis Inversa.

Se recomienda contratar a un instalador calificado.

■

Si la presión de agua de la casa está por encima del máximo

(125 libras por pulgada cuadrada), instale una válvula reductora

de presión en la línea de suministro de agua hacia el sistema

de Ósmosis Inversa.

■

Asegúrese de que el suministro de agua se adapte a las Pautas

sobre las especificaciones. Si las condiciones del suministro de agua

son desconocidas, contacte a su compañía de suministro de

agua o a su departamento local de salud para obtener una lista

de contaminantes en su área y de laboratorios certificados por

el estado para analizar el agua de consumo.

ADVERTENCIA:

Antes de usar el sistema de

Ósmosis Inversa por primera vez, se deberá purgar el sistema.

El cartucho del sistema de Ósmosis Inversa contiene un

preservativo de alimentos que debe purgarse del sistema.

El preservativo le dará al agua un sabor y olor desagradables.

ADVERTENCIA

: No use con agua que sea

microbiológicamente insegura o de calidad desconocida sin

una desinfección adecuada antes o después del sistema. Se

podrán usar sistemas certificados para la reducción de quistes

en agua desinfectada que pueda contener quistes filtrables.

Este sistema se ha sometido a prueba para el tratamiento de

agua que contiene arsénico pentavalente (también conocido

como As(V), As(+5) o arsenato) en concentraciones de 0,050

mg/L o inferiores. Este sistema reduce el arsénico pentavalente,

pero es posible que no elimine otras formas de arsénico. Este

sistema es para uso en suministros de agua que contienen un

residuo libre de cloro detectable o en suministros de agua que

han demostrado contener únicamente arsénico pentavalente.

El tratamiento con cloramina (cloro combinado) no es

suficiente para garantizar una conversión completa de arsénico

trivalente a arsénico pentavalente. Sírvase consultar la sección

Información sobre el arsénico en la hoja de datos del

desempeño para mayor información.

Este sistema de ósmosis inversa contiene un componente

reemplazable que es crucial para la eficiencia del sistema. El

componente de ósmosis inversa se debe reemplazar por uno

de especificaciones idénticas, según lo define el fabricante, para

garantizar la misma eficiencia, y el desempeño de reducción de

contaminantes.

ADVERTENCIA!

Para su seguridad, se deberá seguir la información de este manual para

minimizar el riesgo de daños a la propiedad o lesiones personales.

PRECAUCIONES DE SEGURIDAD

CONSERVE ESTAS INSTRUCCIONES

LEA Y SIGA CUIDADOSAMENTE ESTA INFORMACIÓN DE SEGURIDAD.

■

Instale o almacene donde no esté expuesto a temperaturas por

debajo del punto de congelamiento o expuesto a cualquier tipo

de clima. El congelamiento del agua en el sistema podrá

estropearlo. No intente tratar el agua por encima de 100°F.

■ No instale en AGUA CALIENTE. La temperatura del suministro

de agua hacia el sistema de Ósmosis Inversa deberá estar entre

40°F mínimo y 100°F máximo.

■ Período prolongado sin uso del sistema de Ósmosis Inversa. Si el

sistema no es usado por una semana o más, abra el grifo de

agua del sistema, permita que el sistema se drene. Cierre el

grifo y permita que el sistema regenere el suministro de agua.

■ La instalación recomendada es debajo del lavaplatos. Sin

embargo, la unidad se puede instalar en una ubicación remota,

hasta 20 pies de distancia del lavaplatos.

• Sin embargo, serán necesarios materiales adicionales.

Consulte la lista de partes para obtener materiales adicionales

de GE.

• Localizar el tanque en el piso de un sótano, con el grifo de

un lavaplatos de primer piso podría resultar en cierta pérdida

del flujo y capacidad (aproximadamente 20%). Instalar un

segundo tanque mejorará este desempeño. Se puede usar

un RVKIT.

■ Si el sistema de Ósmosis Inversa está conectado a la máquina

de hielos de un refrigerador, se requiere de un kit para la

conexión a la máquina de hielos (RV KIT). No utilice tubos

de cobre para la conexión entre el sistema de Ósmosis

Inversa y el refrigerador.

ADVERTENCIA:

Deseche todas las partes no usadas y

el material de empaque después de la instalación. Las partes

pequeñas que sobren después de la instalación podrían

presentar un riesgo de asfixia.

■ Desinfecte después de instalar el sistema de Ósmosis

Inversa y después de dar servicio a las partes interiores,

incluyendo la reposición del pre-filtro, post-filtro y cartucho

del sistema de Ósmosis Inversa. Es importante tener las

manos limpias al manipular las partes internas del sistema.

Consulte la sección Desinfección del sistema de Ósmosis Inversa.

■ Este sistema de Osmosis Inversa contiene un componente

reemplazable crucial para la reducción eficaz de sólidos

totales disueltos. El agua producida se debe revisar

periódicamente para verificar el desempeño satisfactorio

del sistema. Consulte la sección Acerca del kit de prueba

del agua.

ASEGÚRESE QUE SEGUIR TODOS DE LOS CÓDIGOS

DEL ESTADO Y LOCAL.

INSTALACIÓN Y MANTENIMIENTO ADECUADOS

Este sistema de Ósmosis Inversa debe ser instalado correctamente y ubicado según las Instrucciones de instalación antes

de su uso.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 56

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

Pautas sobre las especificaciones. GEAppliiances.com

El sistema produce un suministro adecuado de agua potable cada día.

La cantidad que produzca dependerá principalmente de los siguientes aspectos…

Producto – altura 11” ancho 10,5

”

profundidad 4

”

DESCALCIFICADOR DE AGUA RECOMENDADO

UREZA DEL AGUA ENTRANTE (GRANOS POR GALÓN)

2010

7,5

6,5

No se requiere de

descalcificador de agua

pH del agua entrante

Turbidezmáxima(NTU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Máximo hierro, manganeso, sulfuro de hidrógeno (ppm) . . . . . . . . . . .<0,1

Cloro en el suministro de agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,0 ppm máximo, permitido

Límites del pH del agua de alimentación . . . . . . . . . . . . . . . . . . . . . . . . .4–10

Capacidad del tanque de almacenamiento—galones . . . . . . . . . . . . . .4

Control de apagado automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sí

Prefiltro y postfiltro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(FQROPF) bloque de carbón

Membrana de Ósmosis Inversa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(FQROMF) poliamida de película delgada

Dimensiones del tanque de almacenamiento (pulgadas) . . . . . . . . . . .altura 15” diámetro 11”

Dimensiones del cuerpo del sistema (pulgadas) . . . . . . . . . . . . . . . . . .altura 11” ancho 10,5” profundidad 4”

Límites de presión del agua de alimentación—libras por pulgada cuadrada (psi) . . . . . .40–120

Límites de la temperatura del agua de alimentación—mínimo/máximo grados F . . . . . .40–100

Máximo de sólidos totales disueltos (TDS)—partes por millón (ppm) . . . . . . . . . . . . . . . . .2000

Dureza máxima del agua a 6,9 pH recomendado para optimizar

la duración de la membrana—granos por galón (gpg) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Para agua con dureza superior a 10 granos (a 6,9 pH), se recomienda

el uso de un descalcificador. No instalar un descalcificador de agua reducirá la

duración de la membrana de Ósmosis Inversa. Consulte

la gráfica para información adicional sobre la posibilidad de necesitar

un descalcificador de agua.

a. Si la presión del agua de la casa es superior a 120 psi, instale una válvula reductora de presión en la tubería de suministro

del agua. Si la presión del agua de la casa es inferior a 40 psi, instale una bomba impulsora de Ósmosis Inversa (contáctese

con la compañía local de suministros de plomería).

b. Retirado (máximo de 2,0 ppm) por el prefiltro de Ósmosis Inversa. SE REQUIERE MANTENIMIENTO REGULAR. El cloro destruirá

la membrana de Ósmosis Inversa.

c. Capacidad teórica del tanque. Cuando se prueba de acuerdo con el estándar NSF/ANSI 58 a una presión de entrada

de 50 psig, la capacidad del tanque es 2,3 galones.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 57

Sobre el sistema de Ósmosis Inversa.

¿Qué hace el sistema de Ósmosis Inversa?

Descripción del sistema de Ósmosis Inversa

El sistema de Ósmosis Inversa reduce los Sólidos totales disueltos (TDS—Total Dissolved Solids) y la materia orgánica

del agua al dispersarla a través de una membrana especial. La membrana separa los minerales e impurezas del agua y los

expulsa hacia el desagüe. Consulte la Hoja de datos de desempeño para la reducción de afirmaciones especificadas. El

agua producida de alta calidad va directamente hacia el grifo de agua para consumo o hacia el tanque de almacenamiento.

El sistema produce un buen suministro de agua para consumo cada día. La cantidad que produzca depende de la presión,

temperatura y calidad del suministro de agua.

El pre-filtro y post-filtro son cartuchos reemplazables. El pre-filtro reduce el cloro al mismo tiempo que filtra los

sedimentos. El post-filtro reduce cualquier otro sabor u olor no deseados antes de usar el agua.

El sistema incluye una ensambladura de grifo electrónico con un recordatorio de cambio de pre-filtro y post-filtro. Cuando

hayan transcurrido 6 meses, una luz azul intermitente le recordará cambiar los dos filtros.

Pre-filtro—El agua de la tubería de suministro de agua fría

llega al cartucho del pre-filtro. El pre-filtro es un cartucho

de sedimentos reemplazable que contiene carbono activado.

El pre-filtro reduce el cloro en el agua de alimentación ya que

el CLORO DESTRUYE LA MEMBRANA DEL SISTEMA DE ÓSMOSIS

INVERSA. El agua filtrada, limpia, con cloro reducido fluye desde

el pre-filtro hacia el cartucho del sistema de Ósmosis Inversa.

Cartucho del sistema Ósmosis Inversa—El cartucho central

incluye una membrana especial fuertemente envuelta. El agua

penetra a través del cartucho donde la membrana retira los

sólidos disueltos y la materia orgánica. El agua producida de

alta calidad sale de la caja del sistema de Ósmosis Inversa y se

dirige hacia el tanque de almacenamiento. El agua rechazada,

con los sólidos disueltos y la materia orgánica, sale de la caja

y se descarga en el drenaje a través de un tubo de 1/4”.

Post-filtro—Después de salir del área de almacenamiento, pero

antes de ir hacia el grifo del sistema, el agua producida va hacia

el post-filtro. El post-filtro es también un cartucho de sedimento

que puede ser reemplazado que contiene carbono activado.

Cualquier sabor, olor o sedimentos restantes son retirados del

agua producida por el post-filtro. Agua limpia, de alta calidad,

lista para tomar fluye a través del tubo hacia el grifo del sistema.

Tanque de almacenamiento—El área de almacenamiento

tiene capacidad hasta de 2,5 galones de agua producida. Un

diafragma al interior del tanque mantiene el agua presurizada,

cuando el tanque está lleno, para un rápido flujo hacia el grifo

cuando se necesite consumir agua.

Soporte al consumidor Solucionar problemas Operación SeguridadInstalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 58

GEAppliances.com

Válvula de revisión—La válvula de revisión evita un flujo inverso del agua producida desde el tanque de

almacenamiento. Un flujo inverso podría causar que la membrana del sistema de Ósmosis Inversa se rompiera.

Válvula de apagado automático—Para conservar el agua, el sistema de agua de consumo tiene un apagado automático.

Cuando el tanque de almacenamiento ha llenado su capacidad y el grifo de agua de consumo está cerrado, la presión

cierra el apagado automático. El flujo de agua hacia la caja del sistema de Ósmosis Inversa se apaga hasta que el agua

de consumo se use nuevamente y la presión caiga en el sistema de Ósmosis Inversa.

Control del flujo—El control del flujo regula el flujo de agua a través del cartucho del sistema de Ósmosis Inversa

al ritmo requerido para producir agua de alta calidad. El control está ubicado en la tubería de drenaje de 1/4"

saliendo del múltiple.

Grifos y electrónicos—El grifo de la encimera dispensa agua potable filtrada cuando se abre. Tiene una palanca

operada con las manos, con un ajuste de flujo variable. Usted puede mantener el grifo abierto removiendo sus manos

de la palanca una vez el agua comience a fluir. Para cumplir con los códigos de plomería, se construye una tolerancia

o huelgo de aire en la conexión de agua del drenaje del grifo.

El grifo electrónico incluye un temporizador de 6 meses para recordarle cuando es el momento de reemplazar

el pre-filtro y el post-filtro. Reemplace los filtros cuando la luz azul se torne intermitente con el fin de proteger

la membrana y mantener el sistema funcionando correctamente.

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 59

Instrucciones

Sistema de filtración de Ósmosis Inversa

de instalación

Modelos PXRQ15F y PNRQ15FBL

Si tiene preguntas, llame al 1.800.GE.CARES (800.432.2737) o bien visite nuestra página Web:

ge.com

ANTES DE EMPEZAR LA INSTALACIÓN

Lea estas instrucciones completa y

cuidadosamente.

•

IMPORTANTE — Guarde estas

instrucciones para uso del inspector local.

•

IMPORTANTE — Observe todos los

códigos y ordenanzas vigentes.

• Nota al instalador – Asegúrese de dejar

estas instrucciones al consumidor.

• Nota al consumidor – Conserve estas

instrucciones para consultas posteriores.

• La instalación apropiada es la responsabilidad

del instalador.

• Las averías del producto causadas por una

instalación inadecuada no están cubiertas por

la garantía.

• Debe existir una válvula de cierre disponible o

se debe agregar una cerca

al punto de instalación.

HERRAMIENTAS Y MATERIALES

REQUERIDOS PARA LA INSTALACIÓN

• Taladro y broca de 1-1/4” para taladro (tipo

según el requerido) si se necesita montar el grifo

• Dos (2) llaves abiertas ajustables

• Broca de 1/16”

• Cinta de medir

• Destornillador Phillips y recto

• Cuchillo

• Si la tubería principal del agua es rígida, necesitará

un accesorio de compresión y posiblemente

otros equipos de plomería para completar la

instalación.

PRECAUCIÓN: Para evitar daños al

lavaplatos, consulte con un plomero o instalador

calificado para los procedimientos de perforación.

Podría necesitar brocas especiales para porcelana

o acero inoxidable.

CONTENIDOS INCLUIDOS

CON EL PRODUCTO

• Ensamblaje del sistema de Ósmosis Inversa y tubería

• Literatura sobre el producto (manual del propietario e instalación) y hoja de datos funcionamiento

• Bolsa de partes de la entrada del suministro de agua

• Adaptador de agua de alimentación y válvula de suministro

• Ensambladura del grifo con monitor electrónico de base y tubos

• Tanque de almacenamiento

• Adaptador de la tubería de drenaje

ADVERTENCIA: Lea este manual en su totalidad. No seguir todas las pautas y

normas podría causar lesiones personales o daños a la propiedad.

• Consulte con la autoridad de obras públicas estatal/local para los códigos de plomería. Deberá

seguir estas pautas para instalar el sistema de filtración de agua.

NOTA: No cumplir con estas instrucciones de instalación invalidará la garantía del producto, y el

instalador será responsable por cualquier servicio, reparación o daños causados.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 60

Instrucciones de instalación

Cosas a revisar antes de empezar la instalación

AGUA DE ALIMENTACIÓN

El suministro de agua hacia el sistema de Ósmosis

Inversa debajo del mostrador debe tener las

condiciones enumeradas en las especificaciones.

Los suministros de agua locales con frecuencia

tendrán estas condiciones. El agua de pozos puede

necesitar acondicionamiento—haga que el agua sea

analizada por un laboratorio y obtenga sus

recomendaciones para tratamiento.

PRECAUCIÓN: Para aguas

con una dureza mayor a 10 granos (a 6,9 pH),

se recomienda el uso de un descalcificador.

No instalar un descalcificador reducirá la vida

del cartucho del sistema de Ósmosis Inversa.

CONEXIÓN DEL DRENAJE

DE FILTRACIÓN

Un punto de drenaje adecuado y un vacío de aire

(consulte los códigos locales) serán necesarios

para el agua rechazada del cartucho de la membrana

del sistema de Ósmosis Inversa.

INSTALACIÓN EN SÓTANO

Si se va a instalar en un sótano, deje suficiente

tubería en su lugar durante la instalación para poder

mover la unidad hacia el piso para mayor facilidad en el

servicio y hacer cambios al filtro/membrana. Tubería y

accesorios adicionales se necesitarán.

NOTA: Consulte el catálogo de partes en

la página 79 que podrían ser necesarias

para una instalación en el sótano.

GRIFO DEL SISTEMA DE OI

El grifo del agua producida por el sistema de

Ósmosis Inversa se instala en el lavaplatos o en la

parte superior del mostrador al lado del lavaplatos.

Con frecuencia se instala en un orificio existente en

el lavaplatos. Se requiere espacio en la parte de abajo

para la tubería hacia y desde el grifo, y para asegurar

el grifo en su lugar. Todos los conexiones del grifo se

instalan sobre o por encima del lavaplatos o

mostrador.

rampa P del lavaplatos

Caliente Fría

Triturador

ubería de drenaje de 1/4” (negra)

Tubería de salida de 3/8” (con banda azul)

ubería de entrada de 1/4”

(con banda amarilla)

istema de

Ósmosis Inversa

Tubería del

tanque de

almacenamiento

de 3/8”

(

con banda roja)

11” diá. 10-1/2”

15”

1”

7”

Tubería de drenaje de 3/8” (negra)

Grifo de agua producida por el sistema de Ósmosis Inversa montado en

el lavaplatos o en el mostrador

daptador del agua

de alimentación

Pre-filtro

Post-filtro

Membrana

Entrada con banda

amarilla de 1/4”

proveniente de la

válvula de

suministro

Tubería negra

de 1/4” hacia

el grifo

Tubería con banda

roja de 3/8” hacia

el tanque de

almacenamiento

Tubería con

banda azul de

3/8” hacia el

grifo

DETALLE DE LOS TUBOS/FILTRO

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 61

Instrucciones de instalación

ENSAMBLADURA DEL SISTEMA DE ÓSMOSIS INVERSA

INSTALACIÓN DEL SISTEMA

DE MONTAJE

Elija una ubicación debajo del lavaplatos para instalar

el sistema. La ubicación debe ser de fácil acceso,

con el espacio necesario entre el fondo de los

cartuchos de filtro y el piso o el fondo del gabinete

para retirar los cartuchos del filtro. Deje suficiente

espacio en ambos lados del sistema para las

conexiones de los tubos.

1. Retire los cartuchos de pre-filtro y post-filtro.

2. Retire la tapa de la ensambladura

desenganchando las 4 pestañas en la tapa que

la unen al sistema.

3. Use un destornillador de cabeza plana para

trabajar de izquierda a derecha desde la parte

inferior lateral del sistema.

4. Use los símbolos en la parte inferior

del sistema para encontrar la posición

del destornillador.

5. Sostenga la ensambladura del sistema de

Ósmosis Inversa en la superficie de la pared en

donde lo quiera a instalar. Marque la ubicación

de los tornillos. Debe haber un espacio mínimo

de 17” entre las marcas

y el fondo del piso del gabinete.

PRECAUCIÓN: No permita que

la suciedad entre al área de la ensambladura. Use

sólo para marcar la ubicación de los orificios de

montaje.

6. Instale los tornillos hacia la pared, dejando un

espacio de 3/16” entre la cabeza del tornillo y la

pared (perfore orificios pilotos

si son necesarios)

7. Cuelgue la ensambladura del sistema de

Ósmosis Inversa en los tornillos. Apriete o

afloje los tornillos según lo desee hasta que el

sistema esté firme en la pared.

8. Para instalar

la tapa, alinee

las pestañas

delanteras

de la tapa con

las aberturas en

el sistema.

9. Encaje la tapa en su

lugar; las pestañas se

flexionarán

permitiendo que

la tapa encaje

correctamente.

10. Retire el cartucho

de membrana.

Ubicación de los tornillos

17”

7”

Tornillos

Tornillo

3/16”

Pared

Posición del destornillador

Destornillador

Abertura

del sistema

Pestaña

Pre-filtro

Post-filtro

Para retirarPara retirar

Para

retirar

Membrana

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 62

Instrucciones de instalación

SUMINISTRO DE AGUA DE ALIMENTACIÓN

A. INSTALACIÓN PREFERIDA

Utilizando la válvula existente de suministro de agua

del lavaplatos de la cocina (A) y la tubería

desmontable del grifo (B).

1. Consulte la ilustración a continuación para

la ensambladura completa dependiendo

del tamaño de la válvula de suministro (A).

2. Cierre la válvula de suministro de agua fría (A)

debajo del tanque.

3. Destornille la tubería flexible (B) de la válvula de

suministro (A) que se conecta

con la tubería de subida del agua FRÍA.

NOTA: Para tubería rígida, consulte

C. Instalación opcional en la página 64.

Note la orientación del adaptador (C):

Instalación de 3/8”—El extremo redondeado

del adaptador (C) se conecta con la válvula

de suministro (A).

Instalación de 1/2”—El extremo redondeado

del adaptador (C) se conecta al acoplamiento (D),

luego a la tubería existente del grifo (B).

Revise y cumpla con los códigos locales de plomería al planear, luego instale un accesorio de suministro

de agua de alimentación fría.

4. Ensamble el adaptador (C) y el acoplamiento (D)

como se muestra en la ilustración de la

izquierda, según su configuración. Verifique que

el empaque (G) esté en su lugar antes de la

ensambladura final. Empiece la instalación a

mano, luego termine de apretar con una llave

ajustable. Tenga cuidado de no apretar en

exceso o cruzar las roscas ya que se podrían

dañar.

5. Apriete a mano el adaptador ensamblado (C) en

la válvula de suministro (A) para la instalación

del tamaño correcto. Cerciórese de que el

empaque (G) esté en su lugar antes de la

ensambladura final. Empiece

la instalación a mano, luego termine de apretar

con una llave ajustable. Tenga cuidado de no

apretar en exceso o cruzar las roscas ya que

se podrían dañar.

6. Vuelva a conectar la tubería del grifo (B), en la

parte superior del adaptador (C).

NOTA: Si es necesario retirar la válvula

de entrada (F) para la instalación, consulte

la sección E. Cómo retirar y volver a instalar

la válvula de entrada en la pagina 65.

7. Corte las ataduras en los rollos de tubería con

cuidado de no dañar los tubos o las partes si

utiliza un cuchillo.

8. Retire la tuerca de 1/2” (I) y la férula (H)

del extremo de la válvula de entrada. Usando la

tubería de banda amarilla que se suministra,

coloque la tuerca (I) y la férula (H) en la tubería e

instale en la válvula de entrada (F) como se

muestra a la izquierda. Apriete con la llave

ajustable. Tenga cuidado de no apretar en

exceso o cruzar las roscas ya que se podrían

dañar.

NOTA: Inspeccione los extremos de las tuberías

antes de la instalación para verificar que no haya

imperfecciones y que el extremo de la tubería se

corte recto. Podría ser necesario cortar la tubería

nuevamente.

Para plomería de 3/8 Para plomería de 1/2

(B) Tubería del grifo

(no incluida)

(D)

Acoplamiento

(C)

Adaptador

(F) Válvula de entrada

(A) Válvula de

suministro de

agua fría (no incluida)

(B) Tubería

del grifo

(no incluida)

(A) Válvula de

suministro de

agua fría (no incluida)

(D)

Acoplamiento

(C)

Adaptador

(G) Empaque

(G)

Empaque

(H)

Férula

(F) Válvula

de entrada

(I) Tuerca

(G) Empaque

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 63

Instrucciones de instalación

SUMINISTRO DE AGUA DE ALIMENTACIÓN (cont.)

B. INSTALACIÓN CASERA OPCIONAL

Donde los códigos lo permitan

(Partes adicionales necesitarán)

*Para tubería metal de 1/2” DE o más largo

únicamente.

NOTA: Los códigos en el estado de

Massachusetts requieren la instalación por parte

de un plomero certificado y no permiten el uso

de la válvula de montura. Para la instalación, use

el código de plomería 248-CMR de

Massachusetts.

La válvula de montura está disponible a través

de Partes y Servicios de GE en el 1.800.626.2002,

número de parte WS15X10023. No se recomiendan

las válvulas de monturas de auto perforación.

1. Apague el suministro de agua fría y anexe

la válvula de montura según sea necesario de

acuerdo con la selección del producto.

(Cerciórese de seguir las instrucciones

de instalación del fabricante).

PELIGRO: Muchas casas se

conectan electrónicamente a tierra a través

de la plomería. Para protegerse de lesiones

serias o de choques fatales, use únicamente un

taladro manual operado con baterías para abrir

el orificio. NO USE UN TALADRO ELÉCTRICO.

2. Cierre la válvula de suministro de agua girando

la manija en el sentido del reloj.

3. Abra la válvula principal de suministro

del agua y varios grifos de la casa para purgar

aire del sistema. Cierre los grifos cuando el

agua corra suavemente.

C. INSTALACIÓN OPCIONAL

DE TUBERÍA RÍGIDA

Para instalación con tubería rígida entre la válvula de

suministro y el grifo del lavaplatos.

Opción 1

1. Retire el tubo de la válvula de suministro

y del grifo de lavaplatos.

2. Obtenga un tubo flexible de acuerdo

con el tamaño de la tubería.

3. Instale el tubo flexible.

4. Regrese al paso 4, A. Instalación preferida.

Opción 2

1. Obtenga accesorios de compresión que

se ajusten a la tubería rígida.

2. Obtenga cualquier otro accesorio necesario

para conectar los accesorios de compresión al

adaptador.

NOTA: El adaptador tiene roscas internas y

externas de 1/2” y 3/8”.

3. Retire el tubo de la válvula de suministro.

4. Corte el tubo para que se ajuste a la longitud de

los accesorios ensamblados y al adaptador.

5. Instale el accesorio de compresión en el tubo.

6. Regrese al paso 4, A. Instalación preferida.

NOTA: Los materiales que se describen

anteriormente no vienen incluidos con

el producto.

B. INSTALACIÓN CASERA OPCIONAL

(cont.)

Conexión opcional del suministro de agua (usando

válvula de montura)*

Orificio de 1/4”

previamente abierto

Sello—asegúrese que

el sello está en su lugar

Grapa X

Tuercas (2), no se

requieren si los

orificios en

la grapa tienen filetes

Válvula de

montura

Manija

Adaptador

de la tubería

Arandela

Tuerca de

compresión



Grapa Z

Use para conectar la tubería

*Para tubería metal de 1/2” DE o más largo únicamente.

Acomode la válvula en

el soporte. (NO APRIETE

DEMASIADO)

Deberán verse

algunos filetes

Empaque de caucho

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 64

Instrucciones de instalación

D. INSTALACIÓN EN UNA

UBICACIÓN REMOTA

(requiere partes adicionales)

1. Cierre el suministro de agua fría.

2. En cumplimento con los códigos de plomería,

instale un accesorio en el tubo de agua fría para

adaptar una tubería de 1/4” DE. En la ilustración

abajo se muestra una conexión típica. Verifique

que se utiliza una válvula de suministro de

agua.

3. Si la unidad de Ósmosis Inversa se va

a instalar a más de 6 pies de la válvula,

reemplace la tubería con banda amarilla con

tubería GE de mayor longitud de 1/4”. Puede

adquirir una longitud de 33 pies de tubería de

1/4” a través de Partes y Servicios de GE en el

1.800.626.2002, número de parte WS07X10018.

NO REEMPLACE CON TUBERÍA DE

CALIDAD DESCONOCIDA.

4. Si la unidad de Ósmosis Inversa se va a instalar

a más de 6 pies del grifo, reemplace la tubería

con banda azul con tubería GE de mayor

longitud de 3/8”. Puede adquirir una longitud de

33 pies de tubería de 3/8” a través de Partes y

Servicios de GE en el 1.800.626.2002, número

de parte WS07X10019. Consulte la sección

Instalación del grifo en la página 67 para

mayores detalles. NO REEMPLACE CON

TUBERÍA DE CALIDAD DESCONOCIDA.

Si está

utilizando tubería de cobre, NO los conecte

directamente en la unidad de Ósmosis Inversa.

Adquiera un conector y utilice una longitud corta de

la tubería con banda amarilla que se suministra para

hacer la conexión final hacia el sistema de Ósmosis

Inversa. No utilice tubería de cobre para conectar a

la máquina de hielos o al grifo.

Inserto (no incluido)

Tubo de

agua fría

Tubería de 1/4

(de banda amarilla) hacia

la entrada

Férula

Válvula de suministro de

agua

Hacia el

sistema

Conexión preferida del suministro

de agua (usando accesorios de

compresión)

E. CÓMO RETIRAR Y VOLVER A

INSTALAR LA VÁLVULA DE

ENTRADA

(se requiere únicamente si la

válvula de entrada se debe retirar para

completar el paso 5 en la página 67)

1. Retire la válvula de entrada (F) del adaptador (C)

usando una llave ajustable en el cuerpo de la

válvula. Vea los detalles en la siguiente

ilustración. NO USE UNA LLAVE EN EL

EXTREMO DE LA TUERCA HEXAGONAL DE

LA VÁLVULA YA QUE PODRÍA OCASIONAR

FUGAS.

2. Retire toda la cinta sellante de la válvula de

entrada (F) y roscas del adaptador (C).

3. Apriete a mano el adaptador (C) ensamblado en

la válvula de suministro (A) para la instalación

del tamaño correcto. Verifique que los

empaques (G), como se muestra en la página

67, estén en su lugar antes de la ensambladura

final. Termine de apretar con una llave ajustable.

Tenga cuidado de no apretar en exceso o

cruzar las roscas ya que se podrían dañar.

4. Con una cinta sellante

blanca de rosca que se

incluye, aplique

aproximadamente nueve

vueltas de cinta alrededor

de las roscas grandes en la

válvula de entrada (F) en

la dirección del reloj, como

se muestra.

5. Apriete a mano la válvula de entrada (F) en el

adaptador (C), luego termine de apretar con una

llave ajustable. NO USE UNA LLAVE EN EL

EXTREMO DE LA TUERCA HEXAGONAL DE

LA VÁLVULA YA QUE PODRÍA OCASIONAR

FUGAS.

(F) Válvula de entrada

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 65

Instrucciones de instalación

SUMINISTRO DE AGUA DE ALIMENTACIÓN (cont.)

CÓMO INSTALAR LA TUBERÍA

AL TANQUE Y AL GRIFO

1. Mida 3/4” a partir del extremo de cada

pedazo de tubería restante (el extremo del

grifo y el extremo de entrada) y marque con

un lápiz. (Inspeccione y cerciórese de que la

superficie está redonda, suave, y que no hay

cortes, pinchaduras, rebabas cortantes y

puntos planos).

2. Empuje la tubería con firmeza hacia cada

accesorio en el colector hasta que la línea

esté al ras con el collarín de ajuste. (Si la

tubería se remueve, corte el extremo otra

vez, midiendo, marcando y reinsertando). La

tubería debe estar totalmente insertada para

evitar fugas. Para remover la tubería:

depresione y sostenga depresionado el collar

rojo o azul; tire del tubo para remover.

3. Tire de la tubería hacia afuera ligeramente

para asegurarse de que existe un buen sello.

3/4”

(19 mm)

INCORRECTO

Inserción

de 3/4”

(tubería de 3/8”)

Collar rojo o azul

(NO REMOVER)

Línea de inserción

Inserción de la tubería

PROCEDIMIENTO DE REEMPLAZO

DEL ESTRANGULADOR DE FLUJO

Cada vez que el cartucho de Osmosis

Inversa se cambia, usted necesitará reemplazar el

estrangulador de flujo en la tubería

de drenaje también.

Asegúrese de lavarse las manos antes

de manejar partes internas del sistema.

PROCEDIMIENTO DE REEMPLAZO DEL

ESTRANGULADOR DE FLUJO

(cont.)

1. Remueva la tubería de drenaje empujando

en el collar de la tubería de drenaje con una

mano (1) y removiendo la tubería de drenaje

con la otra mano (2).

2. Una vez la tubería de drenaje se haya

removido de la base del sistema, agarre

el extremo del estrangulador de flujo y tire de

él directamente hacia afuera a partir

de la tubería*. Si el estrangulador es difícil de

remover a mano, es posible que usted

necesite pinzas para agarrar el extremo

del estrangulador y auxiliarse en extraerlo.

*En algunos casos, el estrangulador podría deslizarse hacia

afuera de la tubería de drenaje conforme se remueve del

portal de la tubería de drenaje. Si, después de remover la

tubería de drenaje como se describe en el Paso 1, el

estrangulador ya no está en el extremo de la tubería,

inspeccione el portal de la tubería de drenaje. Remueva el

estrangulador del portal y proceda al Paso 3.

3. Tome el estrangulador nuevo y deslícelo

de regreso en la tubería de drenaje.

Inserte el estrangulador usando sus manos

solamente. No use pinzas para insertarlo.

Asegúrese de insertar el estrangulador hasta el

máximo. No hacerlo podría resultar en una

operación inapropiada del sistema OI.

4. Reinstale la tubería de drenaje en la base del

sistema. Tire ligeramente de la tubería para

asegurarse de que el collar está ajustado y

que existe un agarre apropiado en la tubería.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 66

Instrucciones de instalación

ENSAMBLADURA DEL GRIFO

INSTALACIÓN DE MONTAJE DEL GRIFO

Asegúrese de que haya espacio debajo del lavaplatos

para hacer las conexiones necesarias. Seleccione uno de

los siguientes lugares para instalar el grifo:

• En un accesorio existente para rociar, en el

lavaplatos u orificio para dispensar jabón.

• En un orificio a perforarse en la parte superior del

lavaplatos.

• En un orificio a perforarse en el mostrador,

al lado del lavaplatos.

NOTA: Asegúrese de que la base del grifo quede

plana contra la superficie en la ubicación

seleccionada de manera que el empaque selle.

1. Si es necesario, perfore para hacer un orificio de

1-1/4” de diámetro. Cerciórese de seguir

el procedimiento correcto para perforar

porcelana o acero inoxidable. Podrían ser

necesarias brocas especiales. Consulte con un

plomero calificado el procedimiento correcto.

2. Retire de la envoltura el grifo, el aro tórico

delgado (D), la base del grifo (E), el empaque

(F) de la base del fondo, la arandela (G) de

bloqueo, la tuerca hexagonal (H) y el soporte

de montaje (I).

3. Alimente la tubería de banda azul de 3/8” y

negra de 1/4” (unido al sistema de Ósmosis

Inversa) y la tubería negra de 3/8” (incluido en

un empaque separado) a través del orificio de

montaje en el lavaplatos o mostrador. Este paso

podría necesitar de dos personas para armar.

Consulte la página 68 para Instalación opcional de

la tubería del grifo por una sola persona.

4. Introduzca los dos tuberías negras a través del

empaque (F), la base del grifo (E) y el anillo tórico (D).

NOTA: Para facilidad de servicio y mantenimiento,

mantenga la tubería de longitud suficiente de

manera que remover el sistema de Ósmosis Inversa

sea posible desde abajo del lavaplatos.

5. Empuje la tubería negra de 1/4” y 3/8” en sus

respectivos accesorios serrados en el cuerpo (B).

NOTA: Para facilitar la inserción, sumerja los

extremos de la tubería en agua caliente por unos

cuantos minutos para que se suavice.

6. Acomode la base (E) y el cuerpo (B) juntos.

Cerciórese de que el anillo tórico y el empaque

estén en su lugar cuando la base se encuentre

con el cuerpo. La manija del grifo estará en la

posición de las 3 en el reloj con respecto a la

base.

7. Deslice la arandela de bloqueo en el vástago

roscado del cuerpo (B), luego enrosque la

tuerca hexagonal (H) en el vástago. Atornille

hasta la mitad.

NOTA: Si está instalando el grifo en un lavaplatos de

acero inoxidable, deslice un espaciador de instalación

(M) antes de la arandela de bloqueo.

8. Atornille el adaptador de tubería de punta azul

(K) en el vástago enroscado del cuerpo (B).

9. Empuje la tubería de banda azul en el adaptador.

Debe entrar alrededor de 3/4”. Hale para verificar

si está instalado correctamente.

10. Introduzca la tubería y el vástago de nuevo por

el orificio de 1-1/4”.

11. Baje la ensambladura del grifo a su lugar en el

orificio de instalación y oriente hacia la posición

final. Coloque el soporte de montaje (I) encima de

la arandela de bloque (G) alrededor del vástago del

grifo. Mientras sostiene el soporte de montaje en

su lugar apriete firmemente la tuerca hexagonal.

Podrían ser necesarias dos personas para este

paso.

Soporte de

montaje (I)

Base (E)

Tuerca hexagonal (H)

Manija

Pico

Empaque (F)

Adaptador de la tubería (K)

Arandela de bloqueo (G)

Anillo tórico (D)

Tapa

ENSAMBLADO

Accesorio

serrado de 3/8”

Tubería

de drenaje

de 3/8” (negra)

Tubería

de drenaje

de 1/4” (negra)

Accesorio serrado

de 1/4”

Adaptador de

la tubería (K)

Tubería de salida

de 3/8” (banda azul)

Tuerca hexagonal (H)

Arandela bloqueo (G)

Espaciador de instalación

(M) (según sea

necesario)

Cuerpo (B)

Del sistema de OIHacia el desagüe

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 67

Instrucciones de instalación

ENSAMBLADURA DEL GRIFO (cont.)

INSTALACIÓN DE LA BATERÍA

1. Use un destornillador pequeño de pala plana o

moneda para retirar la bandeja

de la batería (A) al lado de la base del grifo.

2. Instale una batería (B) de 3 voltios CR2032, con

el lado positivo hacia la parte inferior

de la bandeja de la batería (A).

3. Deslice la bandeja en la base del grifo (C) hasta

que el borde de la bandeja de la batería (A) esté

nivelada con el costado de la base.

4. La luz azul (D) se encenderá de forma

intermitente 5 veces indicando una instalación

correcta y la re-inicialización

del sistema. Si desea reiniciar la secuencia

arranque, retire la batería por 45–60 segundos; el

sistema electrónico necesita descargarse

completamente. Luego coloque nuevamente la

batería.

5. La luz está normalmente apagada. Después de

6 meses de uso, la luz se encenderá

nuevamente cada 30 segundos indicando el

momento de reemplazar el cartucho del filtro.

NOTA: La luz azul podría dejar de iluminarse

intermitentemente si se le deja por un período

prolongado de tiempo. Para garantizar una operación

correcta, la batería se debe reemplazar con cada

cambio de filtro.

INSTALACIÓN OPCIONAL DE

LA TUBERÍA DEL GRIFO POR

UNA SOLA PERSONA

1. Desde la parte inferior del lavaplatos, reúna la

tubería de drenaje (negra) de 1/4”, la tubería de

drenaje (negra) de 3/8” y la tubería de salida

(con banda azul) de 3/8” en una mano con las

tuberías de drenaje de la misma longitud y la

tubería de salida corrida aproximadamente 6”.

2. Envuelva un caucho o hule alrededor de los tres

tuberías.

3. Inserte un lápiz No. 2 a través del caucho

o hule.

4. Rote el lápiz hacia abajo hasta que esté en línea

con la tubería y empuje hacia arriba a través del

orificio de montaje. Libere

la presión sobre el lápiz y

los tubos permanecerán

en posición para una más

fácil conexión del grifo.

–

(B) Batería

del grifo

(A) Bandeja

de la batería

(D) Luz azul

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 68

Instrucciones de instalación

CONEXIÓN DEL DRENAJE DE FILTRACIÓN

INSTALACIÓN PREFERIDA:

OPCIÓN A—INSTALACIÓN

DE ACCESO AL SÓTANO

Enrute la tubería de drenaje (negro, 1/4”)

DIRECTAMENTE desde el sistema de Ósmosis

Inversa hacia una torre depósito en el sótano,

pasando el vacío de aire provisto en el grifo. La

instalación del vacío del aire se deja a discreción del

instalador. El tubo de drenaje puede también ser

enrutado en el sótano hacia un drenaje del piso o

tina de lavar, siempre y cuando el vacío de aire en el

sótano se mantenga. Existen accesorios especiales

de vacío del aire para conectar el tubo de drenaje a

la parte superior de la torre depósito.

Revise y cumpla con todos los códigos estatales y locales de plomería.

PRECAUCIÓN: Las opciones detalladas a continuación son las ÚNICAS configuraciones

aprobadas para instalación. No use ningún dispositivo de montura de drenaje.

NOTA: No cumplir con estas instrucciones de instalación invalidará la garantía del producto,

y el instalador será responsable por cualquier servicio, reparación o daños causados.

Tubería de drenaje del sistema de Ósmosis Inversa

1ʺ

Se debe mantener un

espacio de aire mínimo

de 1”

INSTALACIÓN PREFERIDA:

OPCIÓN B—INSTALACIÓN DE

VENTILACIÓN SECA Y TRAMPA EN P

Instale una trampa en P con ventilación seca debajo

del lavaplatos para usar exclusivamente en la tubería

de drenaje del sistema de Ósmosis Inversa. Una

trampa en P con ventilación seca es una que tiene

su propia ventilación/ conducto vertical. Una el

adaptador de la tubería de drenaje a la trampa en P

y asegúrelo con la tuerca y arandela como se

muestra. La tubería de drenaje se DEBE dirigir a

través del vacío

de aire dispuesto en el grifo de agua del sistema de

Ósmosis Inversa.

Tubería de

drenaje del

sistema

Ósmosis

Inversa

Triturador opcional

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 69

Instrucciones de instalación

CONEXIÓN DEL DRENAJE DE FILTRACIÓN (cont.)

INSTALACIÓN PREFERIDA:

OPCIÓN C—INSTALACIÓN DE

VENTILACIÓN HÚMEDA Y TRAMPA

EN P

Instale una trampa en P debajo del lavaplatos para

usar exclusivamente en la tubería de drenaje del

sistema de Ósmosis Inversa. Una trampa en P con

ventilación húmeda es una que comparte una

ventilación común. Una el adaptador de la tubería de

drenaje a la trampa en P y asegúrelo con la tuerca y

arandela como se muestra. La tubería de drenaje se

DEBE dirigir a través del vacío de aire dispuesto en

el grifo de agua del sistema de Ósmosis Inversa.

Localice la trampa en P del sistema de Ósmosis

Inversa lo más alto posible (mínimo 4” por encima

de forma horizontal).

1”

INSTALACIÓN SECUNDARIA:

OPCIÓN D—INSTALACIÓN DEL

ADAPTADOR DE LA TUBERÍA

DE DRENAJE

(cont.)

Instale el adaptador de la tubería de drenaje debajo

del lavaplatos como se muestra (partes incluidas).

Se debe instalar una T de reparto como se exhibe

para evitar una obstrucción en la tubería de drenaje

del sistema de Ósmosis Inversa. Dirija la tubería de

drenaje desde el vacío de aire hacia el adaptador de

la tubería de drenaje, asegurándose de que no haya

caídas, vueltas o puntos bajos en la tubería. El

adaptador de la tubería de drenaje se debe alinear

verticalmente de manera que los puntos de

conexión de la manguera estén hacia arriba (la

conexión de la manguera nunca debe caer por

debajo de los 45 grados de esta posición vertical).

Esta instalación PODRÍA resultar en un ruido ligero

del drenaje en el lavaplatos cuando el sistema de

Ósmosis inversa esté regenerando. Si esto ocurre,

simplemente coloque la tapa de drenaje del

lavaplatos en el sumidero para eliminarlo.

Tubería

de drenaje

del sistema

Triturador opcional

Tubería de

drenaje del

sistema

Ósmosis

Inversa

Mínimo de 4”

Adaptador de la

tubería de drenaje

Máximo 45°

T de reparto

(necesario)

Triturador

opcional

Desde el

segundo

lavaplatos

o triturador

45°

Desde el vacío de aire

del grifo

Adaptador de

la tubería de

drenaje

La conexión de la tubería de drenaje debe quedar

180° opuesta a la tubería existente horizontal/T

de reparto como se muestra

Adaptador de la tubería

de drenaje

Orientación correcta del adaptador de la tubería de drenaje

INSTALACIÓN SECUNDARIA:

OPCIÓN D—INSTALACIÓN DEL

ADAPTADOR DE LA TUBERÍA

DE DRENAJE

PRECAUCIÓN: El uso de la

opción D podría resultar en una obstrucción

bajo condiciones adversas y requiere

inspección/limpieza por parte del usuario.

NO INSTALE LA TUBERÍA DE DRENAJE EN

FORMA DESCENDENTE A PARTIR DEL

TRITURADOR O EN UNA TUBERÍA HORIZONTAL.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 70

Instrucciones de instalación

TANQUE DE ALMACENAMIENTO Y ARRANQUE

INSTALACIÓN DEL TANQUE

DE ALMACENAMIENTO

1. Retire la tapa

protectora del tanque.

2. Aplique 2–3 vueltas de

cinta, en dirección del

reloj, a las roscas del

tanque.

3. Instale los accesorios

de presión para conectar en

el accesorio enroscado del

tanque como se muestra.

4. Empuje la tubería de

banda roja de 3/8” desde

el sistema de Ósmosis

Inversa hacia el accesorio

en el tanque de

almacenamiento.

PROCEDIMIENTO PARA

EL ARRANQUE DEL SISTEMA

PRECAUCIÓN: Si se está

instalando la unidad en una construcción

nueva, verifique que la plomería de la casa

se purgue completamente antes de abrir la

válvula de suministro.

1. Verifique que todas las conexiones

de la tubería estén seguras.

2. Encienda la válvula de suministro del agua de

alimentación.

3. Verifique todos los puntos de conexión

en busca de fugas.

4. Siga los procedimientos de desinfección

de la página 73.

5. Después de completar la desinfección, vuelva a

instalar el pre-filtro, post-filtro

y cartuchos de Ósmosis Inversa.

6. La membrana contiene un preservativo

de grado de alimentos. Permita que

el sistema llene el tanque, luego drénelo

completamente 4 veces antes de usar

el agua del sistema.

7. Vuelva a revisar todos los puntos de conexión

de agua unos días después

en busca de fugas pequeñas.

Tanque de

almacenamiento

Cinta

de rosca

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 71

Soporte al consumidor Solucionar problemas Operación Seguridad

Instalación

Cuidado y limpieza del sistema de Ósmosis Inversa.

Procedimiento de reemplazo del pre-filtro, post-filtro y cartucho de membrana del sistema

de Ósmosis Inversa

Cuando la luz azul en la base del grifo está

intermitente, es el momento de reemplazar el pre-

filtro y post-filtro. Esto ocurrirá cada seis meses.

Cerciórese de lavarse las manos antes de manipular

partes interiores del sistema.

1. Apague la máquina de hielo (si está unida al sistema).

2. Apague el suministro de agua hacia el sistema.

3. Encienda el grifo hacia el tanque de drenaje

(podría tomarse varios minutos). Cierre el grifo

cuando el tanque esté vacío.

4. Retire el pre-filtro, post-filtro y el cartucho

de Ósmosis Inversa rotando hacia la izquierda

aproximadamente un tercio de giro.

5. Siga el procedimiento de Cómo desinfectar

el sistema de Ósmosis Inversa en la página 73.

6. Retire el aluminio que viene encima de los

nuevos cartuchos de reemplazo. Instale los

nuevos cartuchos en el colector girando hacia

la derecha aproximadamente un tercio de giro

hasta que las marcas de alineación queden

alineadas y los cartuchos paren. NO APRIETE EN

EXCESO. Los cartuchos se levantarán a medida

que giran.

NOTA: El prefiltro y posfiltro son idénticos. Usted

puede instalar cualquier filtro en la posición de

filtro o posfiltro. El cartucho de osmosis inversa

se instala en la posición central.

7. Encienda el suministro de agua para llenar

el sistema (puede tomar hasta 4 horas). Revise

en busca de fugas.

8. Retire la bandeja de la batería y reemplace la

batería, con el lado positivo “+” hacia la parte

inferior, para re-inicializar el temporizador y

monitorear la función en la base del grifo

(consulte la sección Instalación de la batería

para el procedimiento correcto).

9. Si únicamente el pre-filtro y el post-filtro se

reemplazan, abra el grifo y llene y vacíe el

tanqued ea lmacenamiento dos (2) veces. Si el

cartucho de membrana se reemplaza, llene y

desocupe el tanque de almacenamiento un total

de 4 veces. (Esto eliminará los preservativos de

grado de alimentos contenidos en las nuevas

membranas. Este preservativo le dará al agua un

sabor y olor desagradables).

10. Una vez que el tanque de almacenamiento esté

lleno, encienda la máquina de hielos.

NOTA: El sistema debe desinfectarse cuando se

reemplace el cartucho de pre-filtro y post-filtro o el

cartucho de Ósmosis Inversa. Siga el procedimiento

Cómo desinfectar el sistema de Ósmosis Inversa en la

página 73.

ENCENDIDO

APAGADO

Para retirar

Ósmosis

Inversa

Pre-

filtro

Post-

filtro

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 72

GEAppliances.com

Cómo desinfectar el sistema de Ósmosis Inversa

Desinfecte el sistema en el momento de instalación

del sistema de Ósmosis Inversa y después de realizar

servicio a las partes internas, incluyendo el reemplazo

del pre-filtro, post-filtro y el cartucho de membrana.

Cerciórese de lavarse las manos antes de manipular

las partes internas del sistema.

PRECAUCIÓN: Antes de la

desinfección, verifique que retiró todos los

cartuchos. El cloro destruirá el cartucho de

membrana de Ósmosis Inversa.

1. Siga los pasos del 1 al 4 en la sección Procedimiento

de reemplazo del pre-filtro, post-filtro y cartucho de

membrana del sistema de Ósmosis Inversa.

2. Llene el cartucho vacío marcado como “cartucho

de desinfección” con agua hasta quedar a una

pulgada de la abertura superior. Agregue una

onza (2 cucharadas) de blanqueador casero

común. Instale el cartucho en la posición del

cartucho de pre-filtro girando hacia la derecha

un tercio de giro aproximadamente, hasta que

las marcas de alineación queden alineadas y

el cartucho pare.

3. Instale los 2 cartuchos de desinfección adicionales

en las aberturas en el colector para el cartucho

de membrana y de post-filtro girando hacia

la derecha un tercio de giro aproximadamente,

hasta que las marcas de alineación queden

alineadas y el cartucho pare.

4. Abra la válvula de agua. Abra el grifo hasta que

el agua empiece a fluir, luego cierre el grifo. Deje

que el sistema se llene por 10 minutos.

5. Abra el grifo y deje que el agua fluya por

20 minutos o hasta que el olor a blanqueador

desaparezca. Cierre el suministro de agua

nuevamente. Abra el grifo para drenar

el sistema.

6. Una vez que el sistema se drene, cierre el grifo y

retire los cartuchos girando hacia la izquierda un

tercio de giro aproximadamente. Guárdelos en

lugar seguro hasta que los necesite nuevamente.

Cartuchos de

desinfección

Posición

de pre-filtro

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 73

Soporte al consumidor Solucionar problemas Operación SeguridadInstalación

Cuidado y limpieza del sistema de Ósmosis Inversa.

Para obtener filtros de repuesto, llame sin costo a Repuestos de electrodoméstricos de GE

al 800.626.2002 (EE.UU.), 800.663.6060 (Canadá–inglés), 800.361.3869 (Canadá–francés), o visite

la tienda donde adquirió el sistema de Ósmosis Inversa.

PRECAUCIÓN: Antes de poner en servicio el sistema de Ósmosis Inversa, cierre el suministro de

agua/válvula de montura y abra el grifo de agua del sistema de Ósmosis Inversa. Permita que el sistema se drene.

Repuesto de cartucho pre-filtro/post-filtro FQROPF Bloque de carbono

Repuesto de cartucho del sistema de Ósmosis Inversa FQROMF Poliamida de película delgada

Kit de prueba del agua

Para obtener un kit de prueba del agua de un laboratorio independiente, llame a Legend Technical

Services al 1.800.826.8553 ext. 47 y deje sus datos para contactarlo. Ellos le contactarán para

averiguar qué pruebas de agua le interesan, y le informarán sobre el costo de las pruebas. Luego

recibirá un kit que incluye todas las pruebas necesarias para indicar correctamente el nivel de

desempeño de su sistema. El agua del producto se debe someter a prueba como mínimo cada

seis meses.

NOTA: Cuando la reducción de los sólidos totales disueltos (TDS) del sistema caiga por debajo del

75%, es el momento de reemplazar el cartucho de Ósmosis Inversa además del pre-filtro y post-filtro.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 74

Problema Posible causas Qué hacer

El agua tiene burbujas Aire en el sistema después de •Desaparecerá después de que el agua corra por

de aire y está turbia la instalación. un tiempo.

La luz indicadora Las baterías se instalaron •Observe la orientación en la página 68 para instalación

de la base del grifo incorrectamente o son expendida. correcta. Reemplace las baterías si son viejas.

no funciona

La luz azul no ilumina hasta •Operación normal.

los seis meses.

Las baterías están agotadas. •Use batería nueva CR2032, de 3 voltios.

Sabor y/u olor a cloro El nivel de ppm de cloro en su

•Si el suministro de agua contiene más de 2,0 ppm de

en el agua producida suministro de agua supera los

cloro, se necesita filtración adicional del suministro de

por el sistema de límites máximos y ha destruido agua hacia el sistema de Ósmosis Inversa. Corrija esta

Ósmosis Inversa la membrana del sistema de condición antes de hacer mantenimiento al sistema

Ósmosis Inversa. de Ósmosis Inversa.

El pre-filtro ya no está retirando •Reemplace el cartucho de la membrana, control

el cloro del suministro de agua. del flujo, rejilla, pre-filtro, post-filtro y baterías

en la caja electrónica del sistema de Ósmosis Inversa.

Otro sabor y/u olor Agua producida de alta calidad •Esto es normal.

puede tener un sabor diferente

al que está acostumbrado.

Bajo uso de agua. •Drene completamente el sistema y permita que se

vuelva a llenar.

Contaminación en almacenamiento

•

Siga los procedimientos de desinfección.

del agua producida.

El pre-filtro, post-filtro y/o el

•Reponga el pre-filtro y post-filtro.

cartucho deben ser cambiados.

•Desinfecte el sistema.

Antes de llamar a solicitar servicio… GEAppliancescom

Consejos para la solución de fallas

¡Ahorre tiempo y dinero! Revise las tablas en las siguientes páginas primero y

quizás no necesite llamar a solicitar un servicio.

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 75

Consejos para la solución de fallas

Soporte al consumidor Solucionar problemas Operación SeguridadInstalación

Problema Posible causas Qué hacer

Agua goteando del El lado de drenaje del vacío de •Inspeccione y elimine obstrucciones o bloqueos.

orificio del vacío de aire del grifo (tubería de 3/8ʺ) Es importante que no haya hundimientos, vueltas o

aire del grifo está obstruido, restringido o caídas en la tubería de drenaje desde el vacío de aire

incorrectamente conectado del grifo hacia la tubería de drenaje. Consulte las

hacia el punto de drenaje. Instrucciones de instalación para una

conexión

apropiada del drenaje. Si el adaptador de la tubería

de drenaje se usó como el punto de drenaje,

se recomienda una inspección/limpieza periódica.

El sistema produce el Esto es normal. •El ritmo de flujo del agua será inferior que el de su

agua muy lentamente llave normal.

•Para llenar el tanque necesitará 3–4 horas.

El suministro de agua hacia el •Aumente la presión del agua, preacondicione el agua,

sistema Ósmosis Inversa no está etc., según sea necesario para adaptarse antes de

dentro de las especificaciones. hacer mantenimiento el sistema de Ósmosis Inversa.

El cartucho de pre-filtro está •Reemplace el pre-filtro y post-filtro. Si el ritmo no

obstruido con sedimentos. aumenta, reemplace el cartucho del sistema de

Ósmosis Inversa, control del flujo y las baterías

en la base del grifo.

El cartucho del sistema de •Reemplace el cartucho del sistema de Ósmosis Inversa,

Ósmosis Inversa está obstruido control del flujo y la batería en la base del grifo.

con sedimentos.

No hay agua La válvula de suministro •Abra la válvula de suministro de agua. Consulte

de agua no está abierta. el diagrama en la página 65.

Después del cambio de filtro, •Se necesitan entre 3 y 4 horas para que el sistema

el tanque está vacío. de Ósmosis Inversa suministre suficiente agua para

llenar el tanque.

Fugas en los accesorios Instalados incorrectamente. •Vuelva a instalar. Consulte las instrucciones de instalación.

Sonidos que usted podría Drenaje del lavamanos, •Esto es normal.

escuchar agua de drenaje del sistema.

•La tubería de drenaje se puede instalar en un drenaje

alternativo, como en un drenaje de sótano. Consulte

las páginas 69 y 70 para configuraciones de drenaje

alternativos.

Vacío de aire en el grifo— •Instale un regulador de presión en su sistema

el agua de drenaje fluye a través de suministro de agua de la casa para reducir la presión

del vacío de aire en el grifo. por debajo de 90 psi.

Este podría estar asociado con

•GE tiene un estrangulador de flujo para presión de agua

la presión alta del suministro

alta (Consulte el artículo #31 en la lista de partes,

de agua, generalmente a 90

página 79). Póngase en contacto con el Departamento

psi o mayor.

de Partes de GE y pida un Estrangulador de flujo, de

presión alta, Número de parte WS15X10049.

Antes de llamar a solicitar servicio…

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 76

Notas. GEAppliamces.com

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 77

Estrangulador de

flujo (opcional), para

instalaciones de presión alta

Lista de partes.

PXRQ15F, PNRQ15FBL

PARTES OPCIONALES

PARA INSTALACIÓN REMOTA

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 78

Catálogo de partes. GEAppliances.com

CANTIDAD

NO. REF. PARTE NO. DESCRIPCIÓN DE LA PARTE FL

0001 WS19X10017 ENSAMBLADURA DEL COLECTOR 11

0002 WS19X10018 TAPA 11

0003 FQROPF JUEGO DE PRE- Y POST-FILTRO 11

0004 FQROMF CARTUCHO DE ÓSMOSIS INVERSA 11

0005 WS03X10047 KIT DE ARO TÓRICO (4 GRANDES, 6 PEQUEÑOS) 11

0006 WS03X10048 TAPA DEL MEDIDOR DEL FLUJO Y ARO TÓRICO 11

0007 WS15X10050 ENSAMBLADURA DE LA VÁLVULA DE CIERRE 11

0008 WS10X10030 TAPA DE CIERRE Y ENSAMBLADURA DE LA BOLA

DE RETENCIÓN 11

0009 WS02X10034 TORNILLOS, JUEGO DE 7 11

0011 WS32X10021 TANQUE DE ALMACENAMIENTO DE AGUA 11

0014 WS07X10018 TUBERÍA, 1/4ʺ DIA. X 33ʺ—BLANCO 11

0015 WS07X10019 TUBERÍA, 3/8ʺ DIA. X 33ʺ—BLANCO 11

0016 WS15X10037 GRIFO, CROMO, LARGO ALCANCE 1–

WS15X10042 GRIFO, CROMO, ARCO ALTO –1

0017 WS10X10028 BASE DEL GRIFO, CROMO 11

0019 WS18X10009 KIT ADAPTADOR DEL AGUA DE ALIMENTACIÓN 11

0020 WS02X10031 ARANDELA Y TUERCA—GRIFO 11

0021 WS35X10041 KIT DE DESINFECCIÓN 11

0022 WS15X10041 LIMITADOR DEL FLUJO 11

0023 WS22X10055 CONECTOR DEL TANQUE, TUBERÍA DE 3/8ʺ 11

0024 WS22X10054 ACCESORIO DEL GRIFO, TUBERÍA DE 3/8ʺ 11

0027 WS22X10052 BOQUILLA, 1/4ʺ (JUEGO DE 2) 11

0028 WS22X10053 BOQUILLA, 3/8ʺ (JUEGO DE 2) 11

0029 WS18X10006 ADAPTADOR DEL TUBERÍA DE DRENAJE 11

0030 WS02X10030 ESPACIADOR, MONTADO EN EL GRIFO 11

0031 WS15X10049 ESTRANGULADOR DE FLUJO, DE PRESIÓN ALTA ––

0999 49-50198 MANUAL DEL PROPIETARIO Y INSTALACIÓN 11

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 79

Notas.

Soporte al consumidor Solucionar problemas Operación SeguridadInstalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 80

Notas.

Soporte al consumidorSolucionar problemas

OperaciónSeguridad Instalación

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 81

Garantía del Sistema Ósmosis Inversa.

Por el período de: GE repondrá:

Un año Cualquier parte del Sistema de Filtración de Ósmosis Inversa cuya falla se deba a

A partir de la fecha un defecto material o de mano de obra. Durante esta garantía limitada de un año, GE de compra

original también ofrecerá sin costo, toda la mano de obra y servicio relacionado para reemplazar

las partes defectuosas.

■ Visitas de servicio hasta su casa para enseñarle cómo

usar el producto.

■ Instalación, entrega o mantenimiento incorrectos.

■ Falla del producto si es abusado, mal utilizado, usado

con un fin diferente al propósito pretendido o usado

para fines comerciales.

■ Uso de este producto donde el agua sea

microbiológicamente insegura o de calidad desconocida,

sin una desinfección adecuada. Los sistemas certificados

para la reducción de quistes pueden ser usados en agua

desinfectada que puede contener quistes filtrables.

■ Cartuchos del filtro, cartuchos de la membrana y las

baterías después de treinta días a partir de la fecha de

la compra.

■ Daño al producto causado por accidente, incendio,

inundación o actos de Dios.

■ Daños incidentales o consecuentes causados por posibles

defectos con este aparato.

Qué no cubrirá GE:

Todo servicio de garantía será proporcionado por un Proveedor de

Servicio GE SmartWater

™

autorizado. Para concertar una

cita en línea, visítenos 24 horas al día a ge.com, o llámenos

gratuitamente al 800.GE.CARES (U.S.) o al 866.777.7627 (Canadá).

Cuando llame para solicitar servicio, por favor tenga a mano el número

de serie y el número de modelo.

Grape aquí su recibo.

Se requiere facilitar prueba de la

fecha de compra original para

obtener un servicio bajo

la garantía.

Soporte al consumidor Solucionar problemas Operación SeguridadInstalación

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial dentro

de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte

de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele

que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo

de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía

da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus

derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en

su localidad.

Garante: General Electric Company. Louisville, KY 40225

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y

como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de

comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más

breve permitido por la ley.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 82

Soporte al consumidor.

Página Web de GE Appliances

GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al

día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales

de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una

reparación. También puede “Ask Our Team of Experts ™ ” (Preguntar a nuestro equipo de expertos) sobre

cualquier cuestión y mucho más...

Solicite una reparación GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)

durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

GEAppliances.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su

garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224)

durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono

al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier

otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución

ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página

Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico GEAppliances.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le

proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos

de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de

embalaje o recorte y use el formulario de este Manual del Propietario.

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 83

Consumer Support.

GE Appliances Website

In the U.S.: GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts

™

” your questions,

and so much more... In Canada: www.geappliances.ca

Schedule Service In the U.S.: GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.361.3400

Real Life Design Studio In the U.S.: GEAppliances.com

GE supports the Universal Design concept—products, services and environments that can be used by people of all

ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and

impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Extended Warranties In the U.S.: GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer

Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories In the U.S.: GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to

qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Camco service center, or call 1.888.261.3055.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada: www.geappliances.ca, or write to: Director, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

communication and prompt service under the terms of your warranty, should the need arise. You may also mail in

the pre-printed registration card included in the packing material, or detach and use the form in this Owner’s

Manual. In Canada: www.geappliances.ca

Printed in China

49-50198-1_SP:49-50198 SP.qxd 12/30/2009 9:41 AM Page 84

GE - General Electric PXRQ15F GE Profile Reverse Osmosis Twist and Lock Filtration System

Product's Documents

User Manual

Specifications

GE - General Electric PXRQ15F Questions and Answers

Related Products

GE - General Electric PNRQ21LBN GE Profile Reverse Osmosis Twist and Lock Filtration System

GE - General Electric PNRQ15FBL GE Profile Reverse Osmosis Twist and Lock Filtration System

GE - General Electric GNRQ18NBN GE Reverse Osmosis Filtration System

GE - General Electric GXRM10GBL GE Reverse Osmosis Filtration System

GE - General Electric GXRV10ABL GE Reverse Osmosis Filtration System

GE - General Electric PNRQ20RBL GE Profile Reverse Osmosis Filtration System with Chrome Faucet
