Installation Instructions and
Use and Care Guide
IMPORTANT:
Read and save
these instructions.
IMPORTANT:
Installer: Leave Installation Instructions with
the homeowner.
Homeowner: Keep Installation Instructions for
future reference.
Save Installation Instructions for local electrical
inspector's use.
99043793A/9763373
www.whirlpool.com
Quick Reference
Table of Contents:
Pages
Before you start
Electrical requirements

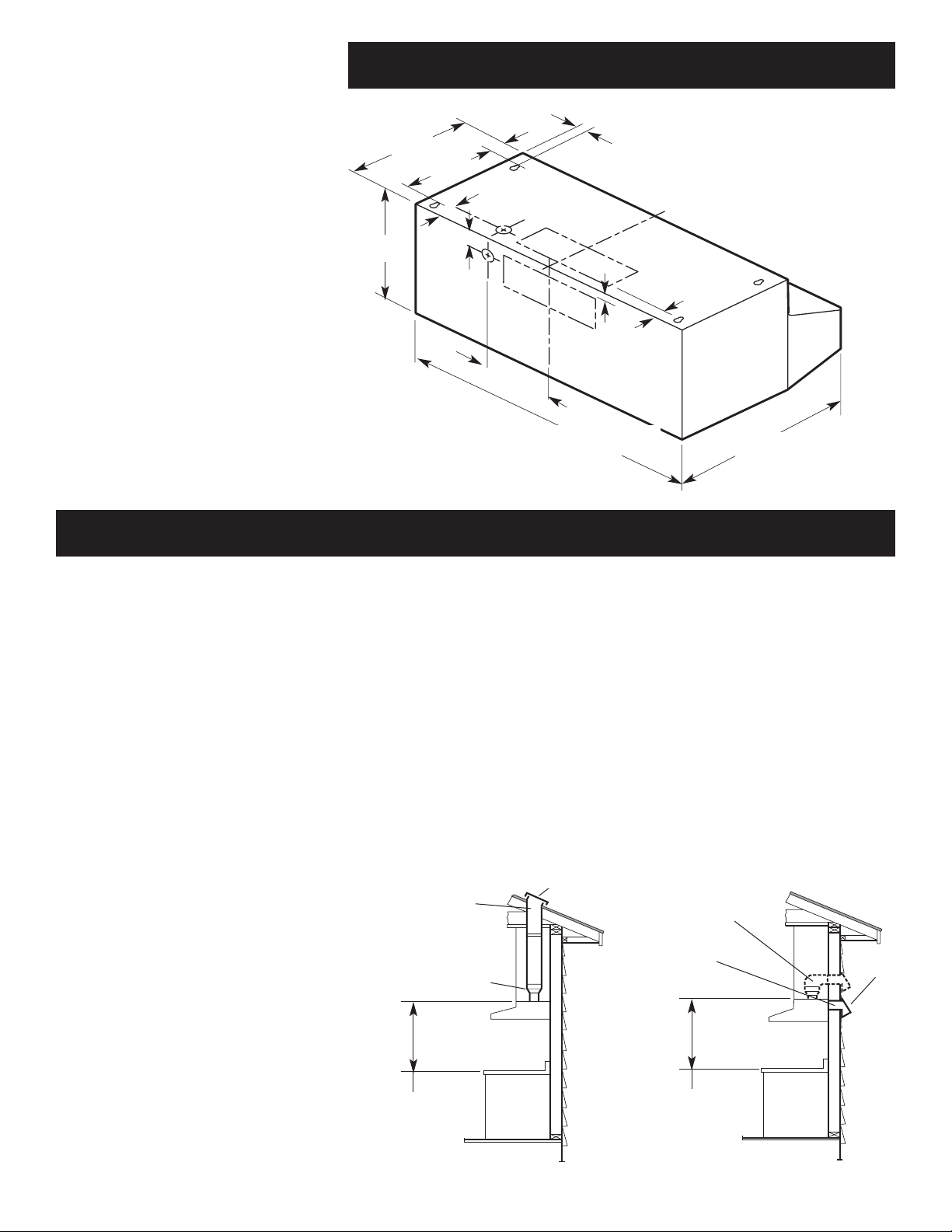

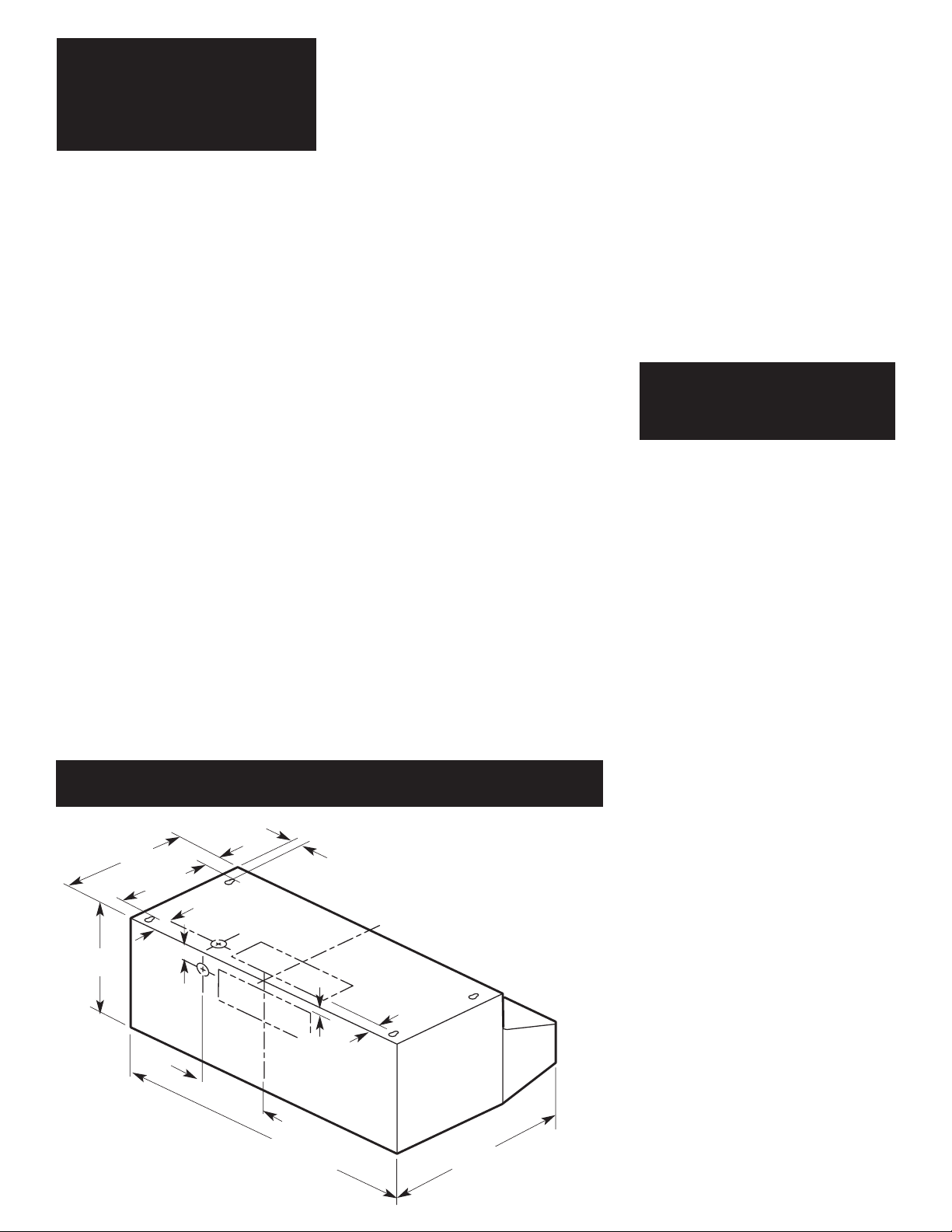

Product dimensions
Venting requirements
Installation steps
Use and Care Information
Warranty
Requesting Assistance
or Service
2
2
3
3 - 4
4 - 7
7 - 8
8
9- 10
30" (76.2 cm) and 36" (91.4 cm)
Convertible Range Hood
GZ8330 Series
GZ8336 Series
2
Before you start...
Proper installation is your
responsibility. Make sure you have
everything necessary for correct
installation. It is the responsibility of
the installer to comply with the
clearances specified.
Check the location where the range
hood will be installed. The location
should be away from strong draft
areas, such as windows, doors, and
strong heating vents.
Mobile home installation
The installation of this range hood
must conform to the Manufactured
Home Construction Safety
Standards, Title 24 CFR, Part 328
(formerly the Federal Standard for
Mobile Home Construction and
Safety, Title 24, HUD, Part 280) or
when such standard is not
applicable, the Standard for
Manufactured Home Installation
1982 (Manufactured Home Sites,
Communities and Setups) ANSI
A225.1/NFPA 501A*, or latest edition,
or with local codes.
Important: Observe all governing
codes and ordinances.
This is the safety alert symbol.
This symbol alerts you to
potential hazards that can kill
or hurt you and others. All safety
messages will follow the safety alert
symbol and either the word “DANGER”
or “WARNING”. These words mean:
You can be killed or seriously injured
if you don’t follow instructions.
DANGER
WARNING
Your safety and the safety of
others is very important.
We have provided many important
safety messages in this manual and
on your appliance. Always read and
obey all safety messages.
All safety messages will tell you what
the potential hazard is, tell you how to
reduce the chance of injury, and tell
you what can happen if the
instructions are not followed.
You can be killed or seriously injured
if you don’t immediately
follow
instructions.
Tools and
materials needed
for installation:
WARNING — TO REDUCE THE
RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO
PERSONS, OBSERVE THE
FOLLOWING:
Installation work and electrical
wiring must be done by qualified
person(s) in accordance with all
applicable Codes and Standards,
including Fire Rated Construction.
Sufficient air is needed for proper
combustion and exhausting of
gases through the flue (chimney)
of fuel burning equipment to
prevent back drafting. Follow the
heating equipment
manufacturer’s guideline and
safety standards such as those
published by the National Fire
Protection Association (NFPA),
and the American Society of
Heating Refrigeration and Air
Conditioning Engineers
(ASHRAE), and the local code
authorities.
When cutting or drilling into wall or
ceiling, do not damage electrical
wiring and other hidden utilities.
Ducted fans must always be
vented to the outdoors.
WARNING — To reduce the risk
of fire, use only metal ductwork.
This unit must be grounded.
• flat blade
screwdriver
• pliers
• drill
• ruler
• 1-1/4" (3.0 cm)
drill bit
• 1/8" (or 3 mm) drill
bit for pilot holes
• pencil
Parts supplied:
• 2, aluminum filters
• 3-1/4" x 10" (8.3 x 25.4 cm) damper/vent
connector
• parts bag
Electrical
requirements
Important: Observe all governing
codes and ordinances.
It is the customer’s responsibility:
• To contact a qualified electrical
installer.
• To assure that the electrical
installation is adequate and in
conformance with National
Electrical Code, ANSI/NFPA 70
— latest edition*, or CSA
Standards C22.1-94, Canadian
Electrical Code, Part 1 and
C22.2 No.0-M91 - latest
edition** and all local codes
and ordinances.
A separate ground wire must be
used. It is recommended that a
qualified electrician determine that
the ground path is adequate.
A 120-volt, 60-Hz, AC-only, fused
electrical system is required. A
separate 15-amp circuit is
recommended.
Do not ground to a gas pipe.
Check with a qualified electrician if
you are not sure range hood is
properly grounded.
Do not have a fuse in the neutral or
ground circuit.
IMPORTANT:
Save Installation Instructions for
electrical inspector’s use.
The range hood must be connected
with copper wire only.
The range hood should be
connected directly to the fused
disconnect (or circuit breaker) box
through flexible armored or
nonmetallic sheathed copper cable.
A U.L.- or C.S.A.-listed strain relief
must be provided at each end of the
power supply cable. Wire sizes
(COPPER WIRE ONLY) and
connections must conform with the
rating of the appliance as specified
on the model/serial rating plate.
This hood is factory set for vented
installations. For non-vented
installations, purchase Charcoal
Filter Pad Kit No. 4396390 (contains
two filter pads) from your dealer.
Cabinets with recessed bottoms:
• 2, 2" (5.8 cm) wide filler strips. Length and
thickness determined by recess dimensions.
• 4 flat head wood screws or machine screws
with washers and nuts to attach filler strips.
For vented installations, you also need:
• compass or 8"
(20.3 cm) circle
template
• metal snips
• keyhole saw
• saber saw
• duct tape
• 3-1/4"x10" (81.3 x 25.4 cm)
to 6" (15.2 cm) round
transition piece if using
round vent
• 6" (15.2 cm) round damper
if using 6" (15.2 cm) round
vent system
3
Product dimensions
Venting requirements
29-7/8" (75.9 cm) model: GZ8330
35-7/8" (91.1 cm) model: GZ8336
7-1/2"
(19.1 cm)
2"
(5.1 cm)
1-1/2"
(3.8 cm)
1"
(2.5 cm)
1-1/2"
(3.8 cm)
9"
(22.9 cm)
9"
(22.9 cm)
12"
(30.5 cm)
3/4"
(1.9 cm)
3/8"
(9.5 mm)
20"
(50.8 cm)
Wire sizes must conform to the
requirements of the National
Electrical Code ANSI/NFPA 70 —
latest edition*, or CSA Standards
C22.1-94, Canadian Electrical Code
Part 1 and C22.2 No. 0-M91 - latest
edition** and all local codes and
ordinances.
A U.L.- or C.S.A.-listed conduit
connector must be provided at each
end of the power supply cable (at
the range hood and at the junction
box).
In U.S. only: For power cord
connected installations, a U.L.-
listed range hood cord-connection
kit MUST be used. Cord kit has not
been evaluated for use in Canada.
Copies of the standards listed may be
obtained from:
* National Fire Protection Association
One Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
Venting system must terminate to
the outside.
Do not terminate the vent in an attic
or other enclosed space.
Do not use four-inch (10.2 cm)
laundry-type wall caps.
Do not use plastic vent.
Vent system needed for installation
is not included.
Determine which outside venting
method needs to be used. It is
recommended that the vent
system be installed before
installing the hood.
NOTE: If a non-vented
(recirculating) installation is
desired, follow instructions on
Page 5.
The length of the vent system and
number of elbows should be kept
to a minimum to provide efficient
performance. The size of the vent
system should be uniform. Do
Not install two elbows together.
Use duct tape to seal all joints in
the vent system. Vent system can
terminate either through the roof
or wall. Use caulking to seal
exterior wall or roof opening
around exhaust hood. For the
most efficient and quiet operation,
it is recommended that the range
be vented vertically through the
6" (15.2 cm) or larger
round or 3-1/4" x 10"
(8.3 x 25.4 cm)
through roof
roof cap
27" (68.6 cm) to
33" (83.8 cm) above
cooking surface
transition piece

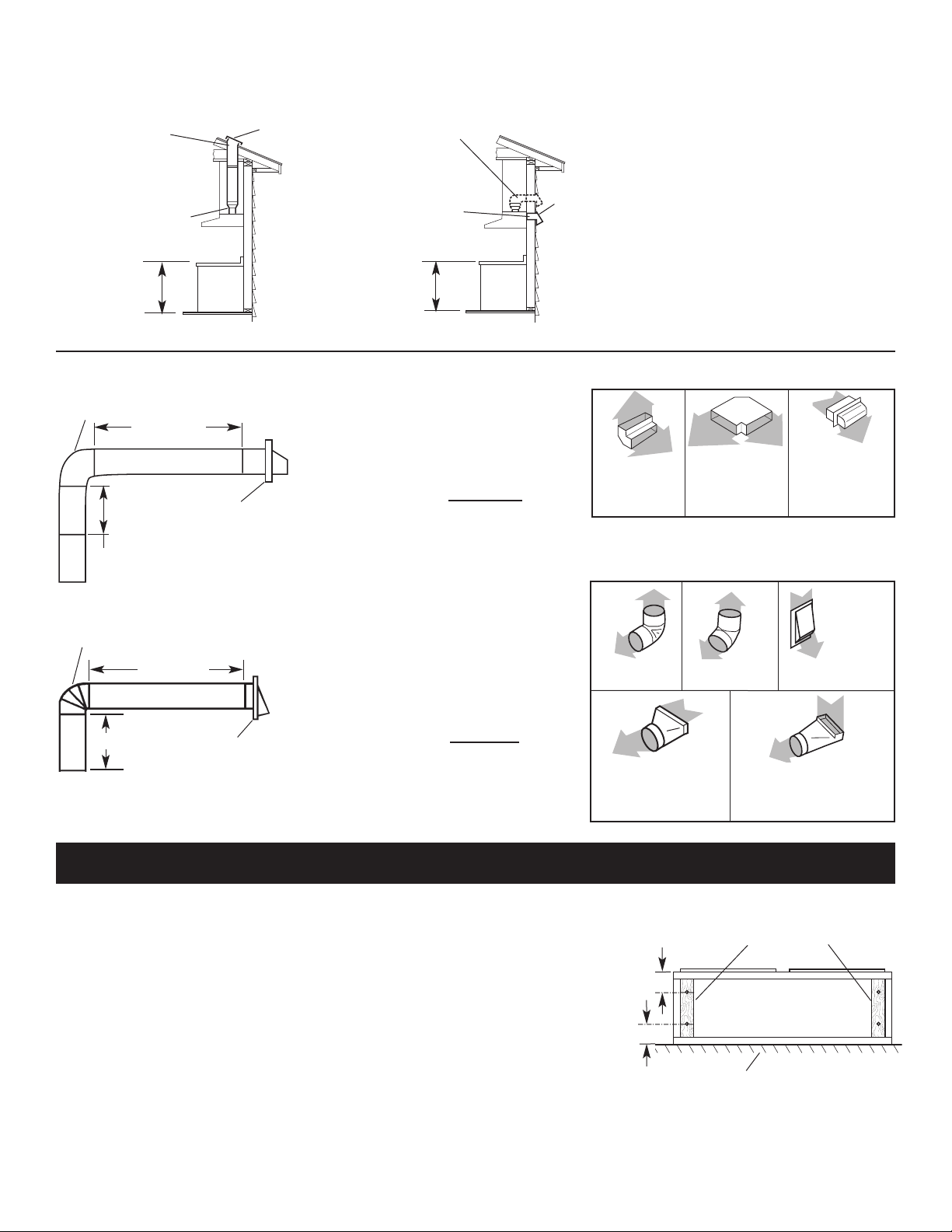

Vertical roof venting
wall
cap
3-1/4" x 10"
(8.3 x 25.4 cm)
through the wall
Horizontal wall venting
6" (15.2 cm) or larger
round or 3-1/4" x 10"
(8.3 x 25.4 cm)
through the wall
27" (68.6 cm) to
33" (83.8 cm) above
cooking surface
Figure 2
Figure 1
Recommended vent length
Use 3-1/4" x 10" (8.3 x 25.4 cm) or
6" (15.2 cm) or larger round vent
with a maximum length of 70 feet
(21.3 m) for vent system. If 7"
(17.8 cm) round vent is used, the
maximum length is 80 ft. (24.4 m).
For best performance, use no
more than three 90° elbows. To
calculate the length of system
you need, add the equivalent feet
(meters) for each vent piece used
in the system. See the examples
on the next page.
roof through 6" (15.2 cm) round
vent system.
Figures 1 and 2 show common
venting methods and what types
of materials are needed.
Now start...
With range hood in kitchen.
Prepare hood
location
4

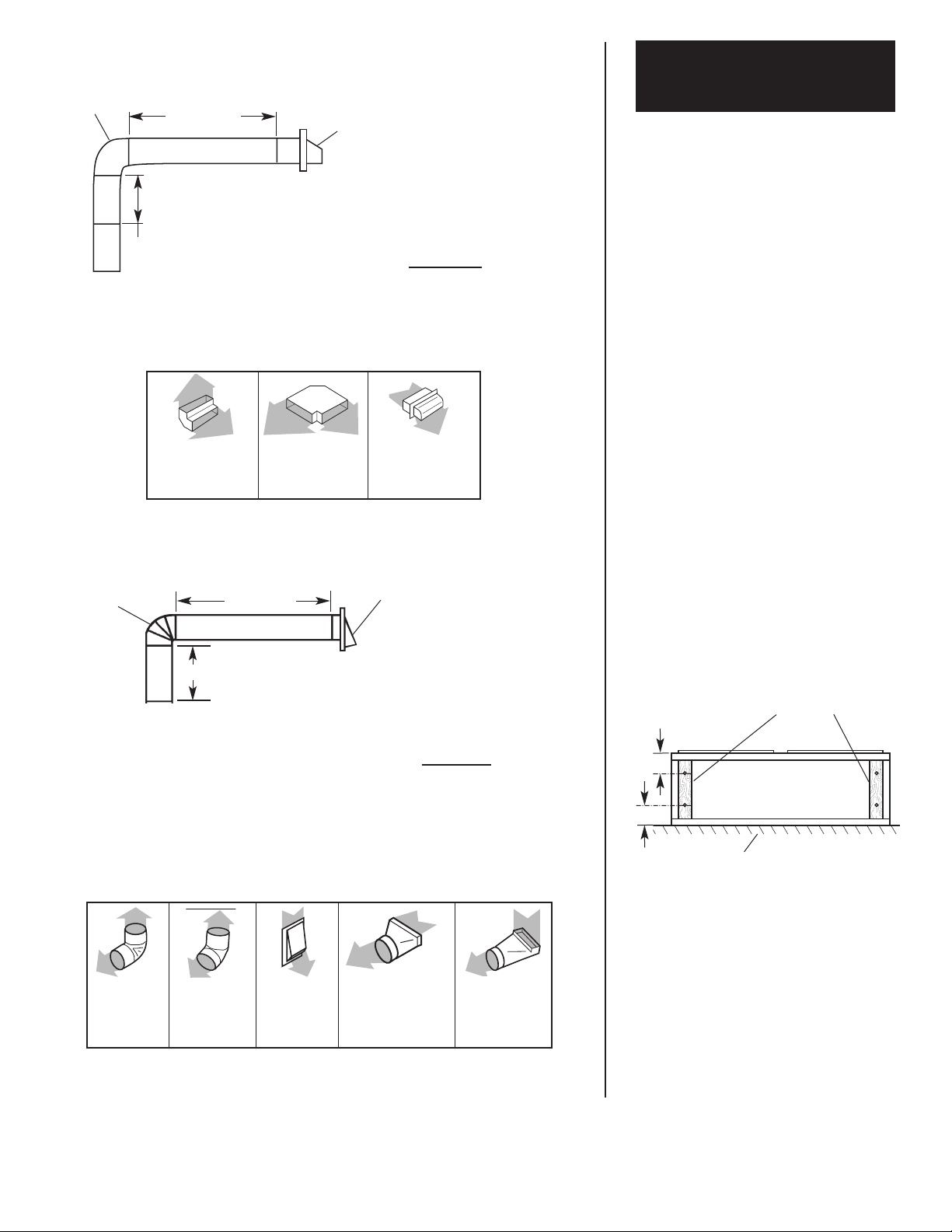

3-1/4" x 10" (8.3 x 25.4 cm) vent system
Recommended standard fittings
Maximum length = 70 ft. (21.3 m)
1 - 90° elbow = 5 ft. (1.5 m)
8 ft. (2.4 m) straight = 8 ft. (2.4 m)
1 - wall cap = 0 ft. (0 m)
Length of 3-1/4" x
10" (8.3 x 25.4 cm)
system = 13 ft. (3.9 m)
3-1/4" x 10"
(8.3 x 25.4 cm)
90° elbow =
5 ft. (1.5 m)
3-1/4" x 10"
(8.3 x 25.4 cm)
flat elbow =
12 ft. (3.7 m)
3-1/4" x 10"
(8.3 x 25.4 cm)
wall cap =
0 ft. (0 m)
2 ft.
(0.6 m)
6 ft. ( 1.8 m)
wall cap
3-1/4" x 10"
(8.3 x 25.4 cm)
elbow
6" (15.2 cm) vent system
90° elbow
wall cap
Maximum length* = 70 ft. (21.3 m)
1 - 90° elbows = 5 ft.
(1.5 m)
1 - wall cap = 0 ft.
(0 m)
8 ft. (2.4 m) straight = 8 ft.
(2.4 m)
Length of 6"
(15.2 cm) system = 13 ft.
(3.9 m)
Recommended standard fittings
6 ft. (1.8 m)
2 ft. (0.6 m)
3-1/4" x 10"
(8.3 x 25.4 cm) to
6" (15.2 cm) =
4.5 ft. (1.4 m)
90° elbow =
5 ft. (1.5 m)
45° elbow =
2.5 ft. (0.8 m)
3-1/4" x 10"
(8.3 x 25.4 cm)
to 6" (15.2 cm)
90° elbow =
5 ft. (1.5 m)
6" (15.2 cm)
wall cap =
0 ft. (0 m)
Slide cardboard or hardboard under
range before moving range across
floor to prevent damaging floor
covering.
Cover countertop, cooktop or set-in
range with a thick, protective covering
to prevent damaging them.
1.
Disconnect and move
freestanding range from cabinet
opening to provide easier access
to upper cabinet and rear wall. Put
a thick, protective covering over
cooktop, set-in range or
countertop to protect from
damage or dirt.
3.
If cabinet has recessed
bottom, add wood filler strips on
each side. Locate screws to attach
filler strips in locations shown.
2.
Determine which venting
method (roof or wall venting or
non-venting) you need to use. This
range hood is shipped for vented
installation.
wood filler strips
(recessed cabinet
bottoms only)
cabinet
bottom
wall
3"
(7.6 cm)
3"
(7.6 cm)
* If 7" (17.8 cm) round vent is used, maximum length of vent
system is 80 ft. (24.4 m).
Prepare and install
the hood
3-1/4" x 10" (8.3 x 25.4 cm)
RECTANGULAR VERTICAL
vent system
5
4.
From the diagrams below,
select the diagram for your
installation.
Vented installations: Cut the vent
system and electrical wiring
access holes as required. Either
wiring hole can be used.
Non-vented installations: Cut only
the one 1-1/4" (3.2 cm) dia. wiring
access hole required. If wiring
through the top, use location
shown in VERTICAL vent systems.
If wiring through the back, use
location shown in HORIZONTAL
vent system.

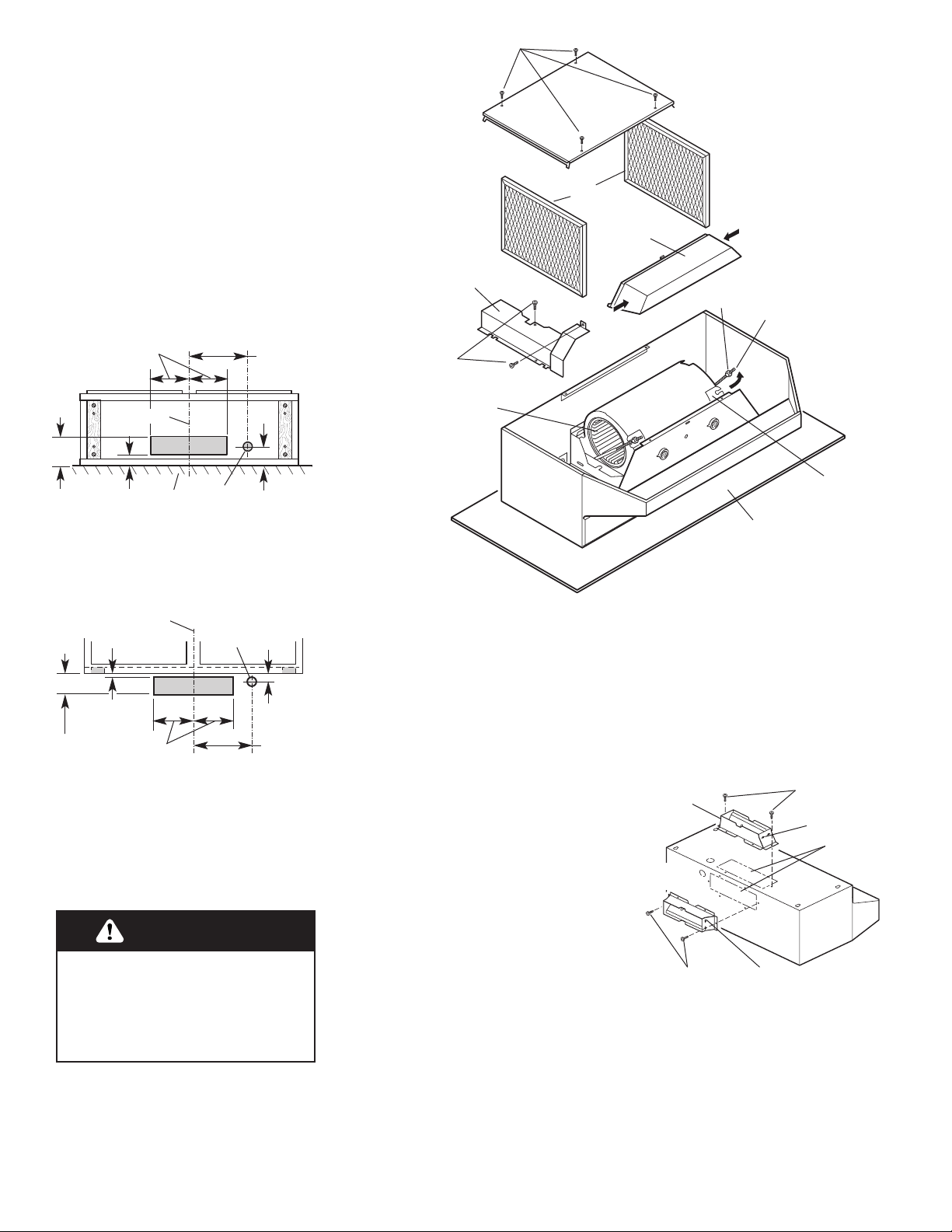

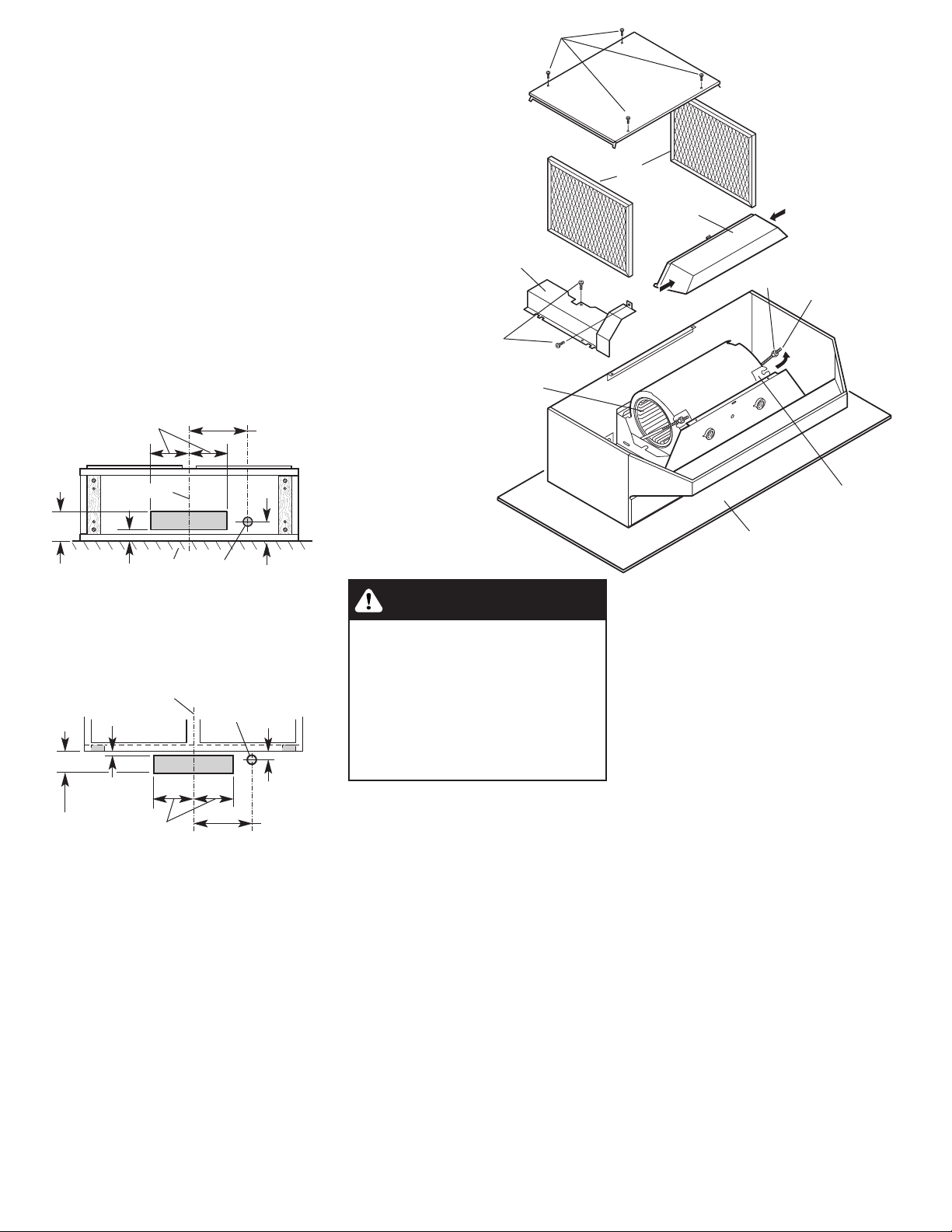

For Steps 5 through 10, refer to
Figure 3.
5.
Set hood upside down on a
protective covering such as
cardboard or large towel.
1-3/8"
(3.5 cm)
5-1/8"
(13.0 cm)
centerline
wall
6-1/4"
(15.9 cm)
7-1/2"
(19.1 cm)
2-1/8"
(5.4 cm)
1-1/4"
(3.2 cm)
dia. hole
3-1/4" x 10" (8.3 x 25.4 cm)
HORIZONTAL vent system
1/8"
(3.2 mm)
3-7/8"
(9.8 cm)
centerline
cabinet
front
6-1/4"
(15.9 cm)
7-1/2"
(19.1 cm)
3/4"
(19 mm)
1-1/4" (3.2 cm)
dia. hole
Excessive Weight Hazard
Use two or more people to move
and install range hood.
Failure to do so can result in
back or other injury.
WARNING
Figure 3
protective
cover
knurled
nut
mounting
rod
mounting
bracket
blower
assembly
blower
wheel
light
lens
filters
screws
bottom cover
wiring box
cover
screws
For vented installations, go to
Step 12a.
For non-vented installations,
go to Step 13.
12a.
Depending on your
installation, remove either back or
top vent knockout.
12b.
Attach the
damper/vent connector to the
hood. Use the two black sheet
metal screws provided in the
parts bag. Note: If wall cap is
directly behind vent connector,
the dampers in the connector and
wall cap MUST NOT interfere
with each other. Remove the vent
connector damper if they
interfere.
6.
Remove bottom cover
screws and bottom cover.
7.
Remove filters.
8.
Remove wiring box cover
and screws.
9.
To make the hood lighter
and easier to install, it is
recommended that the blower
assembly be removed.
To remove:
a) Disconnect blower wiring
plug.
b) Loosen, but do not remove,
knurled nuts on mounting
rods. Slip rods out of blower
mounting brackets.
Important: Do not grasp blower
by blower wheels. Wheels may
be damaged.
c) Lift blower out and set aside.
10.
Remove light lens.
Squeeze sides of lens toward
center to free lens tabs and lift
lens out.
11.
Depending on your
installation, remove either back or
top wiring knockout.
black
screws
black screws
horizontal
vent
vertical
vent
vent
knockouts
hinge pin
hinge pin
6
Make electrical
connection
Electrical Shock Hazard
Disconnect power before making
electrical connections.
Connect ground wire to green
ground screw in terminal box.
Failure to do so can result in
death or electrical shock.
WARNING
22.
Reinstall blower.
Vented installations:
Reinstall blower. Do not grasp
blower by blower wheels. Position
blower so that blower discharge
lines up with damper/vent
connector and slip rods into
mounting brackets on blower
assembly. Tighten knurled nuts
securely and reconnect blower
plug.
Non-vented installations:
19.
Make electrical
connections. Install locknut on
electrical connector and tighten
securely. Connect white to white
and black to black wires using
twist-on connectors. Connect
green or bare ground wire to the
green ground screw.
Using a U.L.-listed power
supply cord-connection kit
(U.S. only):
Follow Power Cord Kit instructions for
connecting wiring.
20.
Replace wiring box cover
and screws. Make sure that wires
are not pinched between cover
and hood.
21.
Install two 75 watt max.
bulbs, or one 75 watt and one 25
watt bulb for night-light use. Install
25 watt bulb in right-hand socket.
To get the most efficient
use from your new range
hood, read the “Use and
Care Information” section.
Keep your Whirlpool
Installation Instructions and
Use and Care Guide close
to range hood for easy
reference.
white
green
green or bare
ground wire
black
black
locknut
electrical
connector
horizontal vent
blower
discharge
front holes
blower
discharge
vertical vent

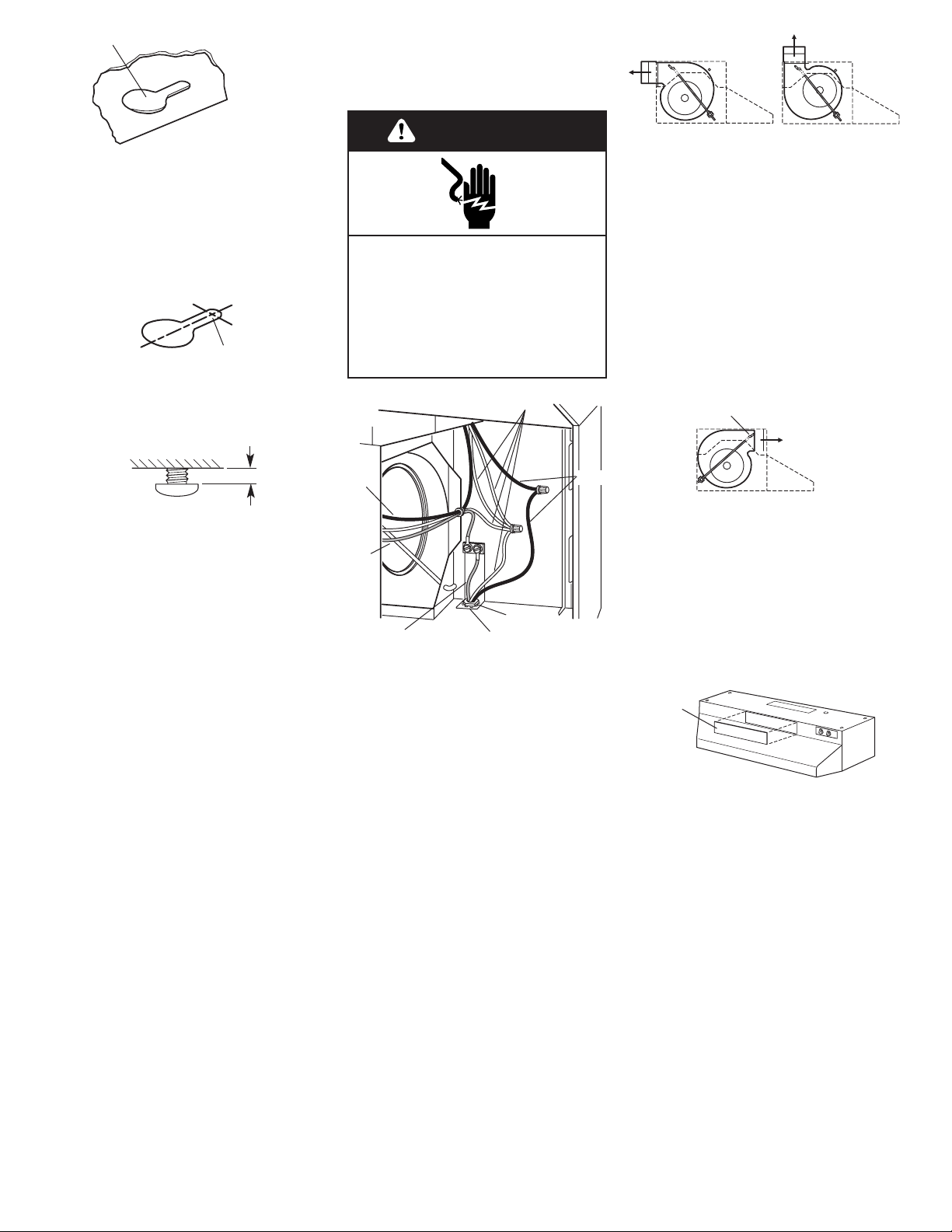

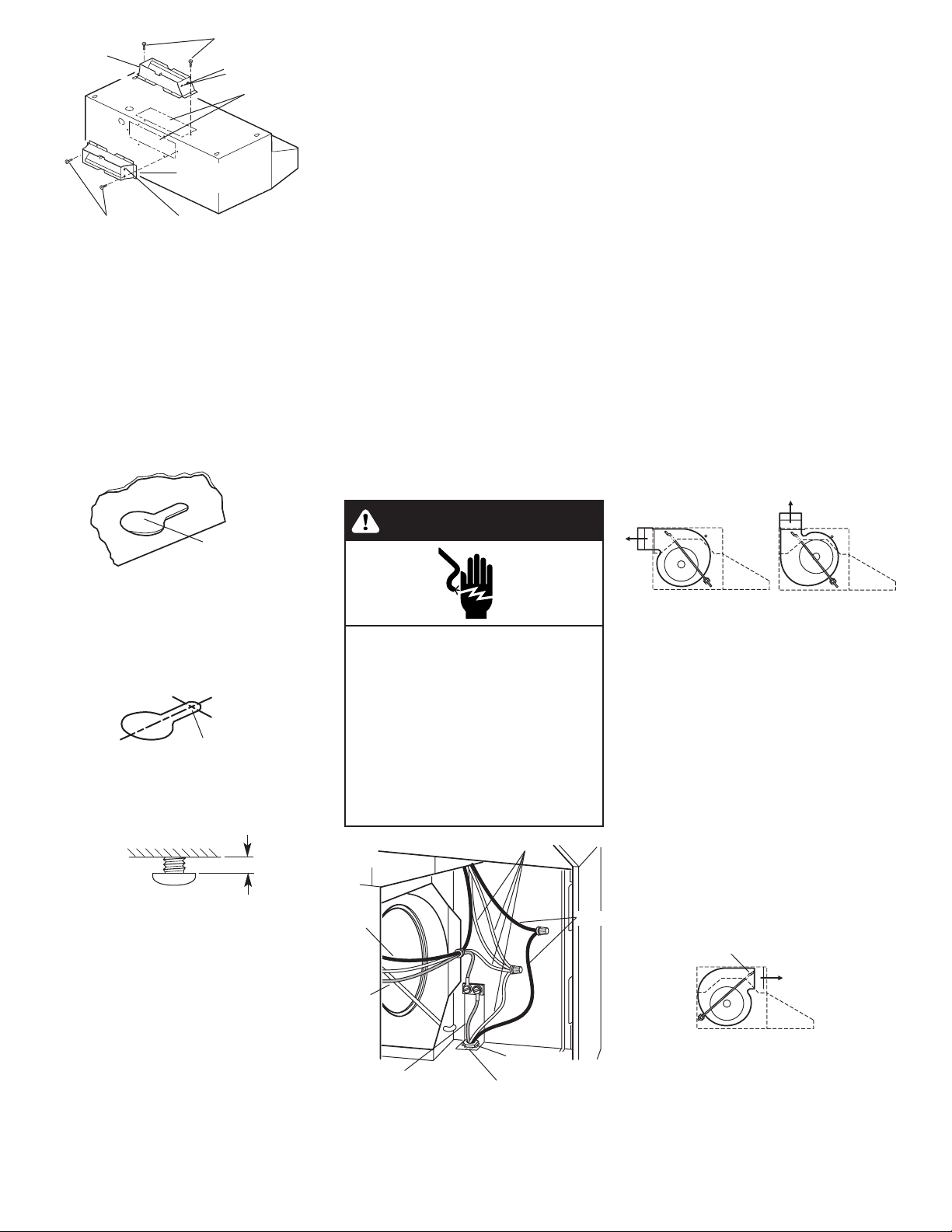

13.
Lift the range hood up
under cabinet and determine final
position. Mark on the underside
of cabinet the location of the four
keyhole mounting slots. Set
range hood aside on a protected
surface.
keyhole slot
front
of hood
14.
Use 1/8" (or 3 mm) drill bit
and drill 4 pilot holes as shown.
drill pilot hole
15. Remove the 4 hood
mounting screws from the parts bag
and install
in pilot holes. Leave
screw heads away from filler
strips or cabinet bottom about
1/4" (6.4 cm)
16. If using direct wiring, make
sure power is disconnected, and pull
about 12" (30 cm) of wire through
wall or cabinet and into opening.
17. Lift range hood into final
position, feeding electrical wire
through wiring opening. Position the
range hood so that the large end of
the keyhole slots are over the
screws. Then push the hood toward
the wall so that the screws are in the
neck of the slots. Tighten mounting
screws to cabinet, making sure
mounting screws are in narrow neck
of slots. Make sure that damper
blade, if used, rotates up and down
freely.
18. Connect ventwork to hood.
Seal joints with duct tape to make
the secure and air tight.
1/4"
(6.4 mm)
blower
discharge
Reinstall blower. Do not grasp
blower by blower wheels. Move
mounting rods to front holes in
hood support channels. Position
blower so that blower discharge
lines up with louvered opening on
hood front.
Slip rods into mounting brackets
and tighten knurled nuts securely.
Reconnect blower plug.
Remove louver cover on control
panel. Pry cover off with
screwdriver or knife.
23.
Reinstall bottom cover
(see Step 6).
louver
cover
7

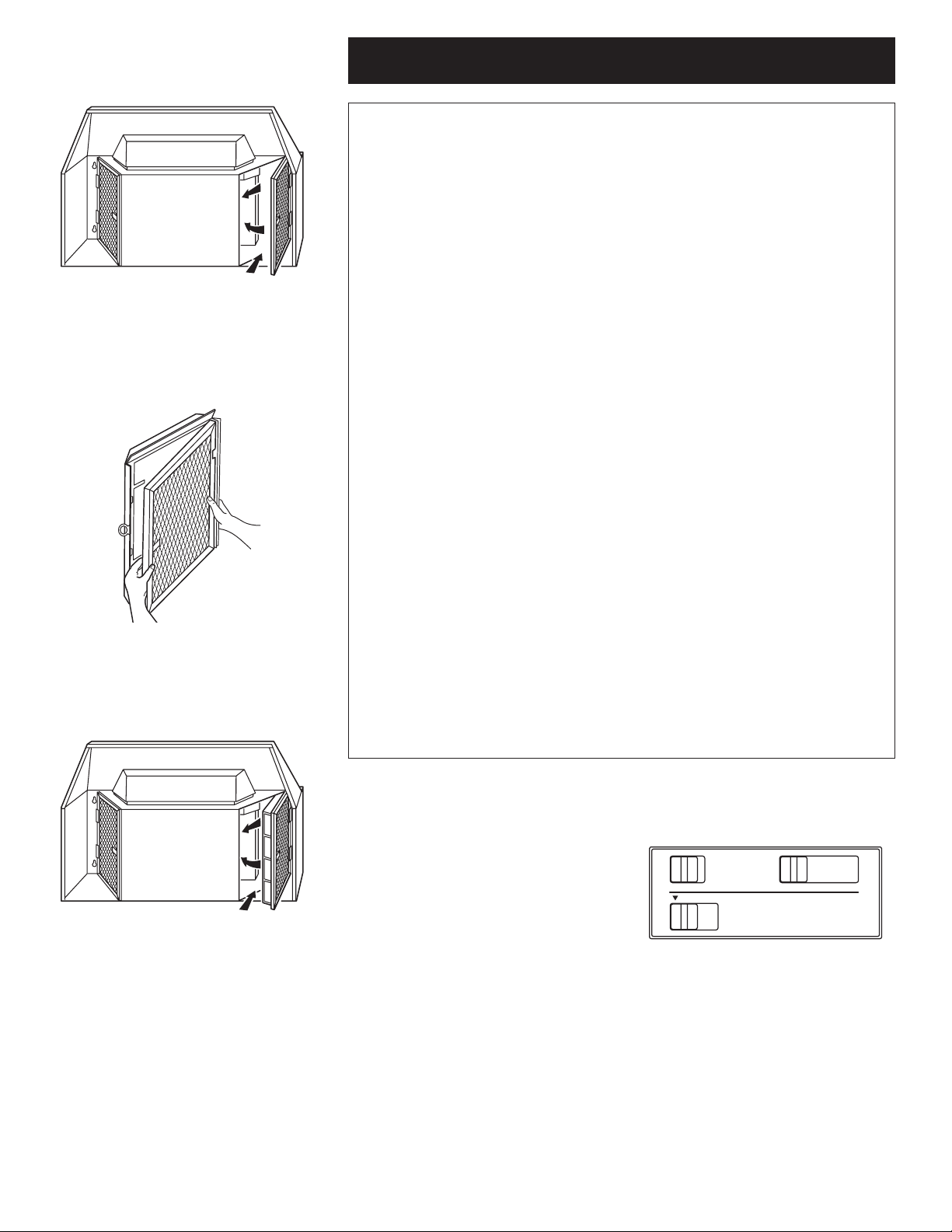

24.
Install filters.
Vented installations:
Make sure tabs are toward outside
and bottom. Insert aluminum filter
into upper track , push in and
pull down .
Non-vented installations:
Snap aluminum filter onto front of
charcoal filter. Make sure that tab
on aluminum filter lines up with
finger pull on charcoal filter.
Push filter assembly into upper track
. Flaps on filter will flex against top
and sides of opening. Push
assembly up until bottom of
assembly clears lip on bottom cover.
Push in and pull assembly down
, collapsing pull ring against
aluminum filters.
Blower “SPEED”
Infinite speed slide control adjusts
blower speed and sound level for quiet
operation.
Blower “ON”
Turns blower ON and OFF. When this control is turned ON, blower will
operate at preset speed of slide control.
LIGHT
Three-position switch.
• First position (ON) - Turns both bulbs ON.
• Second position - Turns right-side bulb ON.
• Third position (▼ ) - Turns both bulbs OFF.
DO NOT install bulbs rated higher than 75 Watts. Install a smaller bulb on the
right for a night light.
Use and Care Information
WARNING — To reduce the risk of
fire or electrical shock, do not use
this fan with any solid-state speed
control device.
WARNING — TO REDUCE THE
RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO
PERSONS, OBSERVE THE
FOLLOWING:
Use this unit only in the manner
intended by the manufacturer. If
you have questions, contact the
manufacturer. Before servicing or
cleaning unit, switch power off at
service panel and lock switch
power off at service panel and lock
service panel to prevent power
from being switched on
accidentally. When the service
disconnecting means cannot be
locked, securely fasten a prominent
warning device such as a tag to
the service panel.
CAUTION: For general ventilating
use only. Do not use to exhaust
hazardous or explosive materials
and vapors.
WARNING — TO REDUCE THE
RISK OF A RANGE TOP GREASE
FIRE:
Never leave surface units
unattended at high settings.
Boilovers cause smoking and
greasy spillovers that may ignite.
Heat oils slowly on low or medium
settings.
Always turn hood ON when
cooking at high heat or when
cooking flaming foods.
Clean ventilating fans frequently.
Grease should not be allowed to
accumulate on fan or filter.
Use proper pan size. Always use
cookware appropriate for the size
of the surface element.
WARNING — TO REDUCE THE
RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE
FOLLOWING:
SMOTHER FLAMES with a close-
fitting lid, cookie sheet, or metal
tray, then turn off the burner. BE
CAREFUL TO PREVENT BURNS.
If the flames do not go out
immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.
NEVER PICK UP A FLAMING PAN
— You may be burned.
DO NOT USE WATER, including
wet dishcloths or towels — a
violent steam explosion will result.
Use an extinguisher ONLY if:
You know you have a Class ABC
extinguisher, and you already know
how to operate it.
The fire is small and contained in
the area where it is started.
The fire department is being
called.
You can fight the fire with your
back to an exit.
ON SPEED
BLOWER
ON
LIGHT
Operation
8
Cleaning
Aluminum mesh filters:
Remove each filter by grasping
the tab at the bottom of filter,
lifting up and swinging filter out
to the side.
To reinstall, see Step 24a.
Charcoal filters
(non-vented installations):
The aluminum filter is the only
washable part of the filter system.
Snap it out of its frame and
remove actrivated charcoal filter.
Clean aluminum filter in a
detergent solution of dishwater.
The activated charcoal filter is not
washable. It should last up to
twelve months with normal use.
Reassemble filter and reinstall
filter, see Step 24b.
When it's time to replace your
aluminum filter, or charcoal filter pads
(non-vented installations):
1. For model series GZ8330 and
GZ8336:
Order Aluminum Filter
No. 4396389 (contains two
filters).
Order Charcoal Filter Pad Kit
No. 4396390 (contains two
filter pads).
2. Call Whirlpool's Telesales line
at 1-800-442-9991.
3. Give the Telesales
Representative the part
number needed.
4. The Representative will give
you the current price.
5. Place your order using your
Master Card
®
, Visa
®
or
Discover
®
credit card.
6. If you wish: mail a check or
money order to:
Whirlpool Corporation
1900 Whirlpool Drive
LaPorte, IN 46350-9980
Attn: Accessory Accounting
7. Be sure to ask the Telesales
Representative about the wide
variety of other Whirlpool
Product Accessories.
Light lens:
Remove light lens (see Step 10).
Wash in warm, sudsy water.
Hood surfaces:
Do not allow an excessive
accumulation of grease. Use a
mild detergent suitable for
painted surfaces. DO NOT USE
ABRASIVE CLOTH, STEEL WOOL
PADS, OR SCOURING POWDERS.
Vacuum blower to clean. Do not
immerse blower in water.
WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for FSP
®
replacement parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
ITEMS WHIRLPOOL WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pick
up and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
publis hed installation instructions.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if
another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 8/05
9
Requesting Assistance or Service
Call the Whirlpool Customer Interaction
Center toll-free at 1-800-253-1301.
Our consultants are available to assist you.
When calling: Please know the purchase date, and
the complete model and serial number
of your appliance This information will
help us better respond to your request.
Our consultants provide assistance with:
•
Features and specifications on our full line
of appliances
•
Installation information
If you need replacement parts
If you need to order replacement parts, we recom-
mend that you only use factory-authorized parts.
These parts will fit right and work right, because
they are made to the same exacting specifications
used to build every new Whirlpool appliance.
To locate factory-authorized parts in your area, call
our Customer Interaction Center telephone number,
your nearest authorized service center, or Whirlpool
Factory Service at 1-800-442-1111.
For further assistance
If you need further assistance, you can write to ask
any questions or tell us about your concerns at:
Customer Interaction Center
c/o Correspondence Dept.
2000 North M-63
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your
correspondence.
•
Use and maintenance procedures
•
Accessory and repair parts sales
•
Specialized customer assistance (Spanish
speaking, hearing impaired, limited vision, etc.)
•
Referrals to local dealers, service companies, and
repair parts distributors
Whirlpool-designated service technicians are trained to
fulfill the product warranty and provide after-warranty
service, anywhere in the United States.
To locate the designated service company in your
area, you can also look in your telephone directory
Yellow Pages.
If you need assistance or service in U.S.A.
2. If you need service
✝
...
Contact your nearest Inglis Limited Appliance
Service branch or designated servicing outlet to
service your appliance. (See list below.)
1. If the problem is not due to one of the items
listed in “Check Operation”
✝
...
Contact the dealer from whom you
purchased your appliance, or call the
Inglis Limited Consumer Assistance
Centre toll-free,
8:30 a.m. – 6 p.m. (EST),
at 1-800-235-0665.
Direct service branches:
BRITISH COLUMBIA 1-800-665-6788
ALBERTA 1-800-661-6291
ONTARIO Ottawa area 1-800-267-3456
(except 807 area code) Outside the Ottawa area 1-800-807-6777
MANITOBA, SASKATCHEWAN 1-800-665-1683
and 807 area code in ONTARIO
QUEBEC Montreal (except South Shore) 1-800-361-3032
South Shore Montreal 1-800-361-0950
Quebec City 1-800-463-1523
Sherbrooke 1-800-567-6966
ATLANTIC PROVINCES 1-800-565-1598
For further assistance
If you need further assistance, you can write to
Inglis Limited with any questions or concerns at:
Consumer Relations Department
Inglis Limited
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your
correspondence.
✝
When asking for assistance or service, please
provide a detailed description of the problem,
your appliance’s complete model and serial
numbers, and the purchase date. This
information will help us respond properly to
your request.
If you need assistance or service in Canada
99043793A/9763373
© 2005 Whirlpool Corporation
Printed in U.S.A.
09/2005
www.inglislimited.com
Instructions d’installation et
Guide d’utilisation et d'entretien
IMPORTANT :
Lire et conserver
ces instructions
.
IMPORTANT :
Installateur : Remettre les instructions
d’installation au propriétaire de l’appareil.
Propriétaire :
Conserver les instructions
d’installation pour consultation ultérieure.
Conserver
les instructions d’installation à
l’intention de l’inspecteur local des installations
électriques.
99043793A/9763373
www.whirlpool.com
Consultation rapide
Table des matières :
Pages
Avant de commencer
Spécifications pour
l’installation électrique
Dimensions du produit
Circuit de décharge de l’air
Les étapes de l’installation
Utilisation et entretien
Garantie
Demande d’assistance ou
de service
2
3
3
3
4 - 7
7 - 8
8
9- 10
Hotte d’extraction convertible
76,2 cm (30 po) ou 91,4 cm (36 po)
Série GZ8330
Série GZ8336
2
C’est au propriétaire de l’appareil
qu’incombe la responsabilité d'une
installation correcte. Veiller à disposer
de tout le matériel nécessaire pour
réaliser une installation correcte. C’est
à l’installateur qu’incombe la
responsabilité de respecter les
distances de dégagement spécifiées.
Inspecter l’emplacement où la hotte
d’aspiration sera installée; choisir un
endroit à distance des sources de
courants d’air, comme fenêtres, portes
et bouches de chauffage.
Installation dans une résidence mobile
L’installation de la hotte doit être
conforme aux prescriptions de la
norme des É.-U. Manufactured Home
Construction Safety Standards, titre 24
CFR, Partie 328 (anciennement Federal
Standard for Mobile Home
Important : Respecter les
prescriptions de tous les codes
et règlements en vigueur.
Outillage et
matériel
nécessaires pour
l’installation :
AVERTISSEMENT - POUR
RÉDUIRE LE RISQUE
D’INCENDIE, CHOC ÉLECTRIQUE
OU BLESSURE, RESPECTER LES
INSTRUCTIONS SUIVANTES :
Tout travail d’installation ou câblage
électrique doit être réalisé par une
personne qualifiée, dans le respect
des prescriptions de tous les codes
et normes applicables, y compris
les codes du bâtiment et de
protection contre les incendies. Le
fonctionnement de cet appareil peut
modifier la circulation de l’air et
affecter le fonctionnement d’un
appareil utilisant un combustible.
Respecter les directives du fabricant
de l’équipement de chauffage et les
prescriptions des normes de
sécurité - comme celles publiées
par la National Fire Protection
Association (NFPA) et l’American
Society of Heating, Refrigeration
and Air Conditioning Engineers
(ASHRAE) - et les prescriptions des
autorités réglementaires locales.
Lors d’opérations de découpage et
de perçage dans un mur ou plafond,
veiller à ne pas endommager les
câblages électriques ou
canalisations qui peuvent s’y
trouver.
Le conduit d’évacuation associé à
un ventilateur doit toujours
décharger l’air à l’extérieur.
AVERTISSEMENT - Pour réduire le
risque d’incendie, utiliser
uniquement des conduits
métalliques.
Cet appareil doit être relié à la terre.
• tournevis à lame plate
• pince
• perceuse
• règle
• foret de 3 cm (1 1/4 po)
• foret de 3 mm (1/8 po) pour les avant-
trous
• crayon
Matériel nécessaire pour l’installation
avec décharge à l’extérieur :
• compas ou gabarit circulaire de 20,3 cm
(8 po)
• cisaille de ferblantier
• scie à guichet
• scie sauteuse
• ruban adhésif pour conduit
• Pour conduit d’évacuation
cylindrique, raccord de transition
81,3 cm x 25,4 cm (3 1/4 x 10 po) à
diamètre 15,2 cm (6 po).
• Clapet rond de 15,2 cm (6 po) – pour
un conduit d’évacuation de diamètre
15,2 (6 po)
Placards avec fond en retrait :
• tringles de remplissage de largeur de
5,8 cm (2,2 po). Longueur et épaisseur
selon les dimensions de la cavité de
retrait.
• 4 vis à bois à tête plate ou vis à métaux
avec rondelle et écrou pour la fixation
des tringles.
Composants
fournis :
•
2 filtres en aluminium
• raccord de connexion 8,3 x 25,4 cm
(3-1/4 x 10 po) pour conduit de décharge
• sachet de petites pièces
Cette hotte a été configurée à
l’usine pour le raccordement à un
conduit d’évacuation.
Pour une
installation sans raccordement à un
conduit d’évacuation, acheter chez le
revendeur l’ensemble de filtres à
charbon (produit n° 4396390) (2 filtres).
Avant de
commencer...
Votre sécurité et celle des autres
est très importante.
Nous donnons de nombreux
messages de sécurité importants
dans ce manuel, et sur votre appareil
ménager. Assurez-vous de toujours
lire tous les messages de sécurité et
de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de
sécurité.
Ce symbole d’alerte de
sécurité vous signale les dangers
potentiels de décès et de blessures
graves à vous et à d’autres.
Tous les messages de sécurité
suivront le symbole d’alerte de
sécurité et le mot «DANGER» ou
«AVERTISSEMENT». Ces mots
signifient :
Tous les messages de sécurité vous
diront quel est le danger potentiel et
vous disent comment réduire le risque
de blessure et ce qui peut se produire
en cas de non-respect des
instructions.
Risque possible de décès ou de
blessure grave si vous ne suivez
pas immédiatement
les instructions.
Risque possible de décès ou de
blessure grave si vous ne suivez
pas les instructions.
Construction and Safety, titre 24,
HUD, partie 280); lorsque cette norme
n’est pas applicable, l’installation doit
être réalisée en conformité avec les
prescriptions de la dernière édition de
la norme ANSI A225.1/NFPA 501A*
(Manufactured Home Installation 1982
- Manufactured Home Sites,
Communities and Setups) et/ou des
codes locaux en vigueur.
3
Dimensions du produit
Circuit de
décharge de l’air
Spécifications
pour l’installation
électrique
Important : Respecter les
prescriptions de tous les codes et
règlements en vigueur.
C’est au client qu’incombe la
responsabilité de :
• Contacter un électricien qualifié
pour l’installation.
• Veiller à ce que l’installation
électrique soit réalisée d’une
manière adéquate et en conformité
avec les prescriptions du Code
national des installations électriques
ANSI/NFPA 70 - dernière édition*,
ou des normes CSA C22.1-94/Code
canadien des installations
électriques (partie 1) et C22.2 N°
0-M91 - dernière édition**, et avec
les prescriptions de tous les codes et
règlements locaux en vigueur.
Si un conducteur distinct de liaison à
la terre est utilisé lorsque le code le
permet, on recommande qu’un
électricien qualifié vérifie que la
liaison à la terre est adéquate.
L’appareil doit être alimenté par un
circuit de 120 volts, 60 Hz, CA
seulement, 15 A, avec un fusible sur
chaque conducteur.
Ne pas utiliser une tuyauterie de gaz
pour la liaison à la terre.
En cas d’incertitude quant à la qualité
de la liaison à la terre de la hotte,
La hotte doit être raccordée au
réseau électrique uniquement avec
des conducteurs de cuivre.
La hotte doit être raccordée
directement au coupe-circuit avec
fusible ou au disjoncteur par
l’intermédiaire d'un câble à
conducteurs de cuivre, à blindage
métallique flexible ou à gaine non
métallique. Un passe-fil
(homologation UL ou CSA) doit être
installé à chaque extrémité du câble
d’alimentation. Le calibre des
conducteurs (CUIVRE SEULEMENT)
et les connexions doivent être
compatibles avec la demande de
courant de l’appareil spécifiée sur la
plaque signalétique.
La taille des conducteurs doit
satisfaire les prescriptions du Code
national des installations électriques
ANSI/NFPA 70 - dernière édition*, ou
des normes CSA C22.1-94/Code
canadien des installations électriques
(partie 1) et C22.2 N° 0-M91 - dernière
édition**, et les prescriptions de tous
les codes et règlements locaux en
vigueur.
Le système doit décharger l’air à
l’extérieur.
Ne pas terminer le conduit
d’évacuation au-dessus d’un plafond
ou dans autre espace fermé.
Ne pas utiliser une bouche de
décharge murale de 10,2 cm (4 po)
normalement utilisée pour un
équipement de buanderie.
Ne pas utiliser des conduits de
plastique.
Le système d’évacuation nécessaire
pour l’installation n’est pas inclus.
Déterminer la méthode appropriée
pour la décharge à l’extérieur. On
recommande que le conduit de
décharge soit installé avant
l’installation de la hotte.
NOTE : Pour une configuration
d’installation avec recyclage (sans
décharge) appliquer les instructions
de la page 5.
Pour optimiser la performance,
minimiser la longueur du circuit et le
nombre de coudes. La section du
circuit d’évacuation devrait être
uniforme. Ne pas installer deux
coudes ensemble. Utiliser du ruban
adhésif pour conduit pour assurer
l’étanchéité de chaque jointure du
circuit. Le circuit peut effectuer la
décharge à travers le toit ou à travers
un mur. Calfeutrer pour réaliser
l’étanchéité au point de traversée du
mur ou du toit par le conduit
d’évacuation. On recommande
l’évacuation verticale à travers le toit
à l’aide d’un conduit circulaire de
diamètre 17,8 cm (7 po); ce système
sera le plus efficace et le plus
silencieux.
consulter un électricien qualifié.
Ne pas installer un fusible en série
avec le conducteur neutre ou le
conducteur de liaison à la terre
IMPORTANT :
Conserver les instructions
d’installation à l’intention de
l’inspecteur local des installations
électriques.
Un serre-câble (agrément UL ou CSA)
doit être installé à chaque extrémité
du câble d’alimentation (sur la hotte
et sur la boîte de connexion).
Pour les États-Unis seulement : Pour
une hotte alimentée par un cordon
d’alimentation, on DOIT utiliser un
cordon de branchement entre la
cuisinière et la hotte (homologation
U.L.). Ce produit n’a pas été évalué
par rapport aux normes canadiennes.
On peut obtenir aux adresses suivantes des
exemplaires des normes mentionnées :
* National Fire Protection Association
One Batterymarch Park
Quincy, Massachusetts 02269
**CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
75,9 cm (29-7/8 po) : Modèle GZ8330
91,1 cm (35-7/8 po) : Modèle GZ8336
19,1 cm
(7-1/2 po)
5,1 cm
(2 po)
3,8 cm
(1-1/2 po)
2,5 cm
(1 po)
3,8 cm
(1-1/2 po)
22,9 cm
(9 po)
22,9 cm
(9 po)
30,5 cm
(12 po)
1,9 cm
(3/4 po)
50,8 cm
(20 po)
9,5 mm
(3/8 po)
Commencer avec... la hotte dans la cuisine.
Préparation de
l’emplacement de
l’installation
4
Circuit de conduit 8,3 x 25,4 cm (3 1/4 x 10 po)
Raccords standard recommandés
Longueur maximale = 21,3 m (70 pi)
1 -
coude à 90°
=
1,5 m
(5 pi)
Section droite
2,4 m (8 pi) = 2,4 m (8 pi)
1 - bouche de décharge
murale = 0 m (0 pi)
Longueur équivalente totale
de conduit 8,3 x 25,4 cm
(3 1/4 x 10 po) = 3,9 m (13 pi)
Coude à 90°
8,3 x 25,4 cm
(3 1/4 x 10 po)
= 1,5 m (5 pi)
Coude plat
8,3 x 25,4 cm
(3 1/4 x 10 po)
= 3,7 m (12 pi)
Bouche de
décharge murale
8,3 x 25,4 cm
(3 1/4 x 10 po)
= 0 m (0 pi)
0,6 m
(2 pi)
1,8 m (6 pi)
bouche de
décharge
murale
coude
8,3 x 25,4 cm
(3 1/4 x 10 po)
Circuit de décharge de diamètre 15,2 cm (6 po)
coude à 90°
bouche de
décharge
murale
Longueur maximale* = 21,3 m (70 pi)
1 - coude à 90° = 1,5 m (5 pi)
1
-
bouche de décharge
murale
=0 m
(0 pi)
Section droite
2,4 m (8 pi) = 2,4 m (8 pi)
Longueur équivalente totale de
conduit 15,2 cm (6 po) = 3,9 m (13 pi)
Raccords standard recommandés
1,8 m (6 pi)
0,6 m (2 pi)
Raccord de transition
8,3 x 25,4 cm
(3 1/4 x 10 po)/15,2 cm
(6 po) = 1,4 m (4,5 pi)
Coude à 90°=
1,5 m (5 pi)
Coude à 45°=
0,8 m (2,5 pi)
Raccord de transition
à 90° 8,3 x 25,4 cm
(3 1/4 x 10 po)/ diamètre
15,2 cm (6 po) = 1,5 m (5 pi)
Bouche de
décharge
murale
15,2 cm (6 po) =
0 m (0 pi)
Placer une feuille de contreplaqué ou
de carton sous la cuisinière avant de
la déplacer pour ne pas endommager
le revêtement de sol.
Protéger le plan de travail, la table de
cuisson ou la cuisinière encastrée
avec un matériau protecteur épais.
1.
Déconnecter la cuisinière
autonome et la sortir de sa cavité pour
accéder plus facilement aux placards
muraux et au mur arrière. Placer un
matériau protecteur épais sur la table
de cuisson ou le plan de travail pour la
protection contre les dommages et
souillures.
3.
Si le placard comporte un fond en
retrait, ajouter une tringle de
remplissage de chaque côté.
Positionner les vis de fixation des
tringles aux emplacements indiqués.
2.
Déterminer quelle méthode de
décharge de l’air sera utilisée (à
travers le toit, à travers le mur, ou
sans évacuation). Lors de l’expédition,
cette hotte est configurée pour
utilisation avec évacuation.
Figure 1
Conduit de décharge
traversant le toit :
diamètre 15,2 cm (6 po) ou
8,3 x 25,4 cm (3 1/4 x 10 po)
mitre de
décharge
sur le toit
68,6 cm (27 po) à
83,8 cm (33 po)
au-dessus de la
surface de cuisson
raccord de
transition
Décharge verticale, à
travers le toit
bouche de
décharge
murale
Conduit de décharge
traversant le mur :
8,3 x 25,4 cm
(3 1/4 x 10 po)
Décharge horizontale, à
travers le mur
Conduit de décharge
traversant le mur :
diamètre de 15,2 cm
(6 po) ou 8,3 x 25,4 cm
(3 1/4 x 10 po)
68,6 cm (27 po) à
83,8 cm (33 po)
au-dessus de la
surface de cuisson
Figure 2
Longueur recommandée du
circuit d’évacuation
Utiliser un circuit d’une longueur
maximale de 21,3 m (70 pi), réalisé en
conduit rectangulaire de 8,3 x 25,4 cm
(3 1/4 x 10 po) ou conduit rond de dia.
15,2 cm (6 po) ou plus. Si du conduit
rond de 7 po (17,8 cm) est utilisé, la
longueur maximale sera de 24,4 m
(80 pi). Pour obtenir la meilleure
performance, ne pas incorporer plus
de 3 coudes à 90° au circuit. Pour
calculer la longueur effective du
circuit, inclure la longueur équivalente
de chaque section ou raccord utilisé.
Voir les exemples ci-dessous.
Les figures 1 et 2 présentent les méthodes d’évacuation communément
utilisées et les matériaux employés.
tringles de remplissage
(seulement pour placards
avec fond en retrait)
fond du
placard
mur
7,6 cm
(3 po)
7,6 cm
(3 po)
*
Si un conduit rond de 17,8 cm (7 po) est utilisé, la longueur
maximale du circuit sera de 24,4 m (80 pi).
Conduit d’évacuation
VERTICAL/RECTANGULAIRE
8,3 x 25,4 cm (3 1/4 x 10 po)
5
4.
À l’aide des illustrations ci-
dessous, choisir la configuration
d’installation.
Installations avec conduit de
décharge :
Découper les orifices
nécessaires pour le câblage électrique
et le conduit de décharge. L’un ou
l’autre des trous peut être utilisé pour
le câblage.
Installations sans conduit de
décharge :
Percer seulement un trou
de 3,2 cm (1 1/4 po) pour le passage
du câblage. Pour l’arrivée du câblage
par le sommet, utiliser l’emplacement
indiqué pour un circuit de décharge
VERTICAL. Pour l’arrivée du câblage
par l’arrière, utiliser l’emplacement
indiqué pour le circuit de décharge
HORIZONTAL.
3,5 cm
(1 3/8 po)
13,0 cm
(5 1/8 po)
axe central
mur
15,9 cm
(6 1/4 po)
19,1 cm
(7 1/2 po)
5,4 cm
(2 1/8 po)
trou - dia.
3,2 cm
(1 1/4 po)
Conduit d’évacuation
HORIZONTAL
8,3 x 25,4 cm (3 1/4 x 10 po)
3,2 mm
(1/8 po)
9,8 cm
(3 7/8 po)
axe central
façade du
placard
15,9 cm
(6 1/4 po)
19,1 cm
(7 1/2 po)
19 mm
(3/4 po)
trou - dia.
3,2 cm
(1 1/4 po)
Figure 3
couvercle de
protection
écrou
moleté
tige de
montage
bride de
montage
ventilateur
turbine du
ventilateur
lampe/
diffuseur
filtres
vis
couvercle inférieur
couvercle de
la boîte de
connexion
vis
Préparation
et installation
de la hotte
Danger - Poids excessif
Deux personnes ou plus doivent
participer aux opérations de
manipulation de la hotte.
Le non-respect de cette
instruction peut provoquer des
blessures du dos ou autres
blessures.
AVER TISSEMENT
Pour les éstapes 5 à 10
inclusivement, voir la figure 3.
5.
Placer la hotte à l’envers sur
un matériau de protection (carton
ou grande serviette).
6.
Ôter les vis du couvercle
inférieur et le couvercle inférieur.
7.
Ôter les filtres.
8.
Ôter les vis et le couvercle de
la boîte de connexion.
9.
Il sera utile d’enlever le
ventilateur; la hotte sera ainsi plus
légère pour l’installation.
Pour la dépose :
a) Débrancher le cordon
d’alimentation du ventilateur.
b) Desserrer (sans les enlever)
les écrous moletés sur les
tiges de montage. Tirer les
tiges hors des brides de
montage du ventilateur.
Important : Ne pas saisir le
ventilateur par les éléments de
turbine; ceci pourrait leur faire
subir des dommages.
c) Soulever le ventilateur pour
l’extraire et le placer de côté.
10.
Ôter le diffuseur de lumière.
Pousser les deux bords du diffuseur
vers le centre pour dégager les pattes
de retenue et soulever pour enlever
le diffuseur.
11.
Selon la configuration
d’installation, enlever l’opercule du
passage de câblage de l’arrière ou du
sommet.
Pour une installation avec
décharge à l’extérieur, passer à
l’étape 12a.
Pour une installation avec
recyclage, passer à l’étape 13.
12a.
Selon la configuration
d’installation, enlever l’opercule
arrachable de l’arrière ou du sommet.
6
Raccordement au
réseau électrique
Risque de choc électrique
Interrompre l’alimentation
électrique du circuit avant
d’effectuer les raccordements.
Relier le conducteur de liaison à
la terre à la vis verte dans la
boîte de connexion.
Le non-respect de ces
instructions peut susciter un
décès ou un choc électrique.
AVER TISSEMENT
12b.
Fixer le raccord/clapet
sur la hotte. Utiliser deux vis à
tôlerie noires fournies dans le
sachet de petites pièces. Note : Si
la bouche de décharge murale est
située directement derrière le
raccord, on doit veiller à ce qu’il
n’y ait PAS d’interférence entre le
clapet (dans le raccord) et la
bouche de décharge murale. S’il y
a une interférence, enlever le
raccord/clapet.
vis
noires
vis noires
pour conduit
horizontal
pour
conduit
vertical
opercules
arrachables
broche
d’articulation
broche d’articulation
15.
Prendre les 4 vis de montage
dans le sachet de petites pièces;
placer les 4 vis dans les avant-trous.
Laisser la tête de chaque vis en retrait
d’environ 6,4 cm (1/4 po) par rapport
aux tringles de remplissage ou au bas
du placard.
16.
Pour une installation avec
câblage direct, vérifier que le câble
n’est pas sous tension, et tirer environ
30 cm (12 po) du câble à travers le
mur ou le placard, à travers
l’ouverture.
13.
Soulever la hotte sous le
placard, et déterminer l’emplacement
final. Marquer la position des 4 trous
d’accrochage sur la face inférieure des
placards. Placer la hotte en attente sur
une surface protégée.
14.
Percer les quatre avant-trous
nécessaires avec un foret de 3 mm
(1/8 po) tel qu’indiqué.
trou pour
l’accrochage
avant
de la hotte
perçage de
l’avant-trou
6,4 mm
(1/4 po)
17.
Soulever la hotte jusqu’à sa
position finale et faire passer le câble
électrique à travers l’ouverture du
câblage. Positionner la hotte pour que
la partie large de chaque trou
d’accrochage coïncide avec la tête de
vis. Pousser ensuite la hotte vers le
mur pour positionner la partie étroite
des trous d’accrochage sous les têtes
de vis. Serrer les vis de montage;
vérifier que la tête de chaque vis est
placée au niveau de la partie étroite
du trou d’accrochage correspondant.
Le cas échéant, vérifier que le volet de
réglage peut pivoter librement dans
les deux directions.
18.
Raccorder le conduit
d’évacuation à la hotte. Assurer
l’étanchéité à l’air des jointures avec
du ruban adhésif pour conduits.
19.
Exécuter les raccordements
électriques. Installer l’écrou de blocage
sur le serre-câble et bien serrer.
Raccorder les conducteurs avec des
blanc
vert
conducteur vert ou
nu, pour liaison à la
terre
noir
noir
écrou de
blocage
serre-câble
connecteurs à vis (blanc-blanc et noir-
noir). Connecter le conducteur vert ou
nu à la vis verte de liaison à la terre.
Utilisation d’un cordon de
raccordement – homologation
UL (É.-U. seulement) :
Pour le raccordement des
conducteurs, exécuter les instructions
fournies avec le cordon de
raccordement.
20.
Réinstaller le couvercle de la
boîte de connexion et les vis. Veiller à
ne coincer aucun conducteur entre le
couvercle et la hotte.
21.
Installer deux lampes de 75
watts maximum, ou une lampe de 75
watts et une lampe de 25 watts pour
l’éclairage nocturne. Installer la lampe
de 25 watts dans la douille du côté
droit.
22.
R
éinstaller le ventilateur.
Installations avec conduit de
décharge :
Réinstaller le ventilateur.
Ne pas
saisir le ventilateur par les
turbines.
Positionner le ventilateur de
telle manière que l’orifice de décharge
du ventilateur soit aligné avec le
raccord/clapet; enfiler les tiges dans
les brides de montage du ventilateur.
Bien serrer les écrous moletés.
Reconnecter la fiche de branchement
du ventilateur.
Installations avec recyclage :
pour conduit
horizontal
décharge du
ventilateur
pour conduit
vertical
décharge du
ventilateur
trous avant
décharge du
ventilateur
Réinstallation du ventilateur.
Ne pas
saisir le ventilateur par les
turbines.
Engager les tiges de
montage dans les trous avant des
tringles de support de la hotte.
Positionner le ventilateur pour aligner
l’orifice de décharge du ventilateur
avec les ouvertures à claire-voies de
7
Pour pouvoir faire le meilleur
usage de cette nouvelle hotte,
lire la section « Utilisation et
entretien ». Conserver les
instructions d’installation
Whirlpool et le guide
d’utilisation et d'entretien pour
pouvoir les consulter
facilement.
couvercle avec
claire-voies
l’avant de la hotte.
Insérer les tiges dans les brides de
montage et bien serrer les écrous
moletés. Reconnecter la fiche de
branchement du ventilateur.
24.
Installer les filtres.
Installation avec conduit de
décharge :
Veiller à ce que les pattes soient
orientées vers l’extérieur et le bas.
Insérer le filtre d’aluminium dans les
rainures supérieures
; pousser dans
et tirer vers le bas
.
Installation avec recyclage :
Emboîter le filtre d’aluminium à
l’avant du filtre à charbon. Veiller à ce
que les pattes du filtre d’aluminium
soient alignées avec la tirette
d’extraction du filtre à charbon.
Pousser l’ensemble des filtres dans la
rainure supérieure
. Les rabats du
filtre assureront le maintien contre
les bords de l’ouverture, au sommet
et sur les côtés. Pousser l’ensemble
vers le haut jusqu’à ce que le bas de
l’ensemble passe au-delà de la lèvre
du couvercle inférieur. Pousser dans
et tirer l’ensemble vers le bas
.
La bague de la tirette doit s’écraser
contre les filtres d’aluminium.
Ôter le couvercle à claire-voies du
tableau de commande. (On peut
utiliser un tournevis ou un couteau.)
23.
Reinstall bottom cover
(see Step 6).
8
Fonctionnement
SPEED – Vitesse du ventilateur
La commande à glissière du ventilateur permet une variation continue de
la vitesse, et la minimisation du bruit de fonctionnement.
ON – Mise en marche du ventilateur
Commande de mise en marche et d’arrêt du ventilateur. À la position ON,
le ventilateur fonctionne à la vitesse prédéfinie par la position de la
commande de vitesse.
LIGHT – Éclairage
Commutateur à trois positions.
• Première position (ON) – allumage des deux lampes.
• Deuxième position – allumage de la lampe de droite.
• Troisième position (▼) – extinction des deux lampes.
NE JAMAIS installer une lampe de plus de 75 watts. Installer une lampe
de plus basse puissance dans la douille de droite pour l’éclairage
nocturne.
ON SPEED
BLOWER
ON
LIGHT
Utilisation et entretien
AVERTISSEMENT - Pour réduire le
risque d’incendie ou de choc
électrique, ne pas utiliser ce
ventilateur en conjonction avec un
dispositif de réglage de la vitesse à
semi-conducteurs.
AVERTISSEMENT - POUR MINIMISER
LE RISQUE D’INCENDIE, CHOC
ÉLECTRIQUE OU DOMMAGES
CORPORELS, RESPECTER LES
INSTRUCTIONS SUIVANTES :
Utiliser cet appareil uniquement dans
les applications envisagées par le
fabricant. Pour toute question,
contacter le fabricant. Avant
d’entreprendre un travail d’entretien
ou de nettoyage, interrompre
l’alimentation de la hotte au niveau du
tableau de disjoncteurs, et verrouiller
le tableau de disjoncteurs pour
empêcher tout rétablissement
accidentel de l’alimentation du circuit.
Lorsqu’il n’est pas possible de
verrouiller le tableau de disjoncteurs
ou le dispositif d’interruption de
l’alimentation, placer sur le tableau de
disjoncteurs une étiquette
d’avertissement proéminente
interdisant le rétablissement de
l’alimentation.
MISE EN GARDE : Cet appareil est
conçu uniquement pour la ventilation
générale. Ne pas l’utiliser pour
l’évacuation de matières ou vapeurs
dangereuses ou explosives.
AVERTISSEMENT - POUR MINIMISER
LE RISQUE D’UN FEU DE GRAISSE
SUR LA TABLE DE CUISSON :
Ne pas laisser une cuisson en cours à
feu vif sans surveillance. Un
débordement peut provoquer la
génération de fumée ou un feu de
graisse. Utiliser une puissance de
chauffage moyenne ou basse pour
faire chauffer de l’huile lentement.
Faire toujours fonctionner le
ventilateur de la hotte lors d’une
cuisson à feu vif ou pour flamber un
mets.
Veiller à maintenir la propreté du
ventilateur, des filtres et des surfaces
où de la graisse peut s’accumuler.
Nettoyer fréquemment.
Utiliser toujours des ustensiles et
récipients de cuisson appropriés,
correspondant au type et à la quantité
des aliments à préparer, et à la taille
de l’élément chauffant.
AVERTISSEMENT - POUR RÉDUIRE LE
RISQUE DE DOMMAGES CORPORELS
APRÈS LE DÉCLENCHEMENT D’UN
FEU DE GRAISSE SUR LA
CUISINIÈRE, APPLIQUER LES
RECOMMANDATIONS SUIVANTES :
Placer sur le récipient un couvercle
bien ajusté, une tôle à biscuits ou un
plateau métallique POUR ÉTOUFFER
LES FLAMMES, puis éteindre le
brûleur. VEILLER À ÉVITER LES
BRÛLURES. Si les flammes ne
s’éteignent pas immédiatement,
ÉVACUER LA PIÈCE ET CONTACTER
LES POMPIERS. NE JAMAIS
PRENDRE EN MAIN UN RÉCIPIENT
ENFLAMMÉ - le risque de brûlure est
élevé.
NE PAS UTILISER D’EAU ni un torchon
humide - ceci pourrait provoquer une
explosion de vapeur brûlante. Utiliser
un extincteur SEULEMENT si :
Il s’agit d’un extincteur de classe ABC,
dont on connaît le fonctionnement.
Il s’agit d’un petit feu encore limité à
l’endroit où il s’est déclaré.
Les pompiers ont été contactés.
Il est possible de garder le dos orienté
vers une sortie pendant l’opération de
lutte contre le feu.
9
Nettoyage
Filtres d’aluminium :
Pour enlever chaque filtre, saisir la
patte en bas du filtre, puis soulever
et faire pivoter le filtre vers le côté.
Pour la réinstallation, voir l’étape 24a.
Filtres à charbon
(installations avec recyclage) :
Seul le filtre d’aluminium est
lavable. Extraire le filtre à charbon
de son logement pour l’enlever.
Nettoyer le filtre d’aluminium dans
une solution de détergent à lave-
vaisselle.
Le filtre à charbon n’est pas lavable.
Sa longévité est d’environ 12 mois
en service normal.
Réassembler les composants du
filtre; réinstaller le filtre – voir
l’étape 24b.
Lorsqu’il est temps de remplacer le
filtre d’aluminium ou les filtres à
charbon (installations avec
recyclage) :
1.
Pour les modèles série GZ8330 ou
GZ8336 :
Commander le filtre aluminium
n° 4396389 (lot de 2 filtres).
Commander l'emsemble de filtres à
charbon n° 4396390 (lot de 2 filtres).
2.
Téléphoner à Whirlpool Telesales au
1-800-442-9991.
3.
Communiquer au représentant le
numéro de la pièce nécessaire.
4.
Le représentant communiquera le
prix en vigueur.
5.
Passer commande avec paiement
par carte de crédit Master Card
®
,
Visa
®
ou Discover
®
.
6.
On peut également payer par chèque
ou mandat. Envoyer à l’adresse
suivante :
Whirlpool Corporation
1900 Whirlpool Drive
LaPorte, IN 46350-9980
Attention : Accessory Accounting
7.
Le représentant Telesales peut
communiquer de l’information sur
les nombreux autres produits et
accessoires Whirlpool.
Diffuseur de lumière :
Ôter le diffuseur (voir Étape 10).
Laver le diffuseur dans de l’eau
savonneuse tiède.
Surfaces de la hotte :
Ne pas laisser une quantité
excessive de graisse s’accumuler.
Utiliser un détergent doux utilisable
sur les surfaces peintes. Ne pas
utiliser de produit abrasif, tampon
de laine d’acier ou poudre de
récurage. Utiliser un aspirateur pour
nettoyer le ventilateur. Ne pas
immerger le ventilateur dans de
l’eau.
GARANTIE DES GROS APPAREILS MÉNAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITÉE DE UN AN
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces de rechange FSP
®
et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une
compagnie de service désignée par Whirlpool.
WHIRLPOOL NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces
pièces consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par
Whirlpool.
5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
9. Les frais de transport pour le service d'un produit dans les régions éloignées.
10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé
pour déterminer si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.
8/05
2.
Si vous avez besoin de service
✝
...
Communiquer avec la plus proche succursale ou le
plus proche établissement de service agréé de Inglis
Ltée pour l’entretien de votre appareil. (Voir la liste ci-
dessous.)
1.
Si le problème n’est pas attribuable à
l’une des causes indiquées dans
« Dépannage »
✝
...
Communiquer avec le marchand chez qui
vous avez acheté votre appareil
électroménager, ou téléphoner au Centre
d’assistance aux consommateurs d'Inglis
Limitée, sans frais d’interurbain entre 8 h 30
et 18 h 00 (HNE) au 1-800-235-0665.
Succursales de service direct :
COLOMBIE-BRITANNIQUE 1-800-665-6788
ALBERTA 1-800-661-6291
ONTARIO Région d’Ottawa 1-800-267-3456
(à l’exception de l’indicatif régional 807) En dehors de la région d’Ottawa 1-800-807-6777
MANITOBA, SASKATCHEWAN 1-800-665-1683
et indicatif régional 807 en ONTARIO
QUÉBEC Montréal (à l’exception de la rive sud) 1-800-361-3032
Rive Sud Montréal 1-800-361-0950
Québec 1-800-463-1523
Sherbrooke 1-800-567-6966
PROVINCES DE L’ATLANTIQUE 1-800-565-1598
Pour plus d’assistance
Si vous avez besoin d’autre d’assistance, vous
pouvez écrire à Inglis Ltée en soumettant toute
question ou préoccupation au :
Service des relations avec la clientèle
Inglis Ltée
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Veuillez indiquer dans votre correspondance un
numéro de téléphone où on peut vous joindre
durant la journée.
✝
Lorsque vous demandez de l’assistance ou une
intervention, veuillez fournir une description
détaillée du problème, les numéros complets du
modèle et de série de l’appareil, et la date d’achat.
Ces renseignements nous aideront à mieux répondre
à votre demande.
Si vous avez besoin d’assistance ou de service au Canada
99043793A/9763373
© 2005 Whirlpool Corporation
Imprimé aux É.-U.
09/2005
www.inglislimited.com
