INSM28GR240
INSM21GR240
INSP28SS240
INCA SMART
Installation Instructions
Use and Care Information
Instructions d'installation
Utilisez et d'entretien
Instrucciones de instalación
Información de uso y cuidado
2
READ AND SAVE THESE INSTRUCTIONS BEFORE YOU
START INSTALLING THIS RANGE HOOD
WARNING: - TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium setting.
b)AlwaysturnhoodONwhencookingathighheatorwhenambeingfood(i.e.Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan
orlter.
d) Use proper pan size. Always use cookware appropriate for the size of the surface element.
WARNING: - TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A
RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING*:
a)SMOTHERFLAMESwithaclose-ttinglid,cookiesheet,ormetaltray,thenturnotheburner.
BECAREFULTOPREVENTBURNS.IftheamesdonotgooutimmediatelyEVACUATE
AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will
result.
d) Use an extinguisher ONLY if:
1. You know you have a Class ABC extinguisher, and you already know how to operate it.
2. Thereissmallandcontainedintheareawhereitstarted.
3. Theredepartmentisbeingcalled.
4. Youcanghttherewithyourbacktoanexit.
* Based on "Kitchen Firesafety Tips" published by NFPA
WARNING - TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, do not use this fan
with any solid-state speed control device.
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have any
questions, contact the manufacturer.
2. Beforeservicingorcleaningunit,switchpoweroatservicepanelandlockthe
service disconnecting means to prevent power from being switched on acciden-
tally. When the service disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
CAUTION: For General Ventilating Use Only. Do Not Use To Exhaust Hazardous or
Explosive Materials and Vapors.
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
1. InstallationWorkAndElectricalWiringMustBeDoneByQualiedPerson(s)InAccor-
dance With All Applicable Codes And Standards, Including Fire-Rated Construction.
2. Sucientairisneededforpropercombustionandexhaustingofgasesthrough
theue(chimney)offuelburningequipmenttopreventbackdrafting.Followthe
heating equipment manufacturer's guideline and safety standards such as those
publishedbythe NationalFireProtectionAssociation(NFPA),andtheAmerican
SocietyforHeating,RefrigerationandAirConditioningEngineers(ASHRAE),and
the local code authorities.
3
3. When cutting or drilling into wall or ceiling, do not damage electrical wiring and
other hidden utilities.
4. Ducted fans must always be vented to the outdoors.
ALL WALL AND FLOOR OPENINGS WHERE THE RANGE HOOD IS INSTALLED
MUST BE SEALED.
This Range Hood requires at least 24" of clearance between the bottom of the Range Hood
and the cooking surface or countertop. This hood has been approved by UL at this distance
from the cooktop.
This minimum clearance may be higher depending on local building codes. For gas cooktops
and combination ranges, a minimum of 30" is recommended and may be required.
Overhead cabinets on both sides of this unit must be a minimum of 18" above the cooking surface
or countertop. Consult the cooktop or range installation instructions given by the manufacturer
before making any cutouts.
MOBILE HOME INSTALLATION The installation of this Range Hood must conform to the
Manufactured Home Construction and Safety Standards, Title 24 CFR, Part 3280 (formerly
Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280). See
Electrical Requirements.
• Venting system MUST terminate outside the home.
• DO NOT terminate the ductwork in an attic or other enclosed space.
• DO NOT use 4" laundry-type wall caps.
• Flexible-type ductwork is not recommended.
• DO NOT obstruct the ow of combustion and ventilation air.
• Failure to follow venting requirements may result in a re.
WARNING
!
VENTING REQUIREMENTS

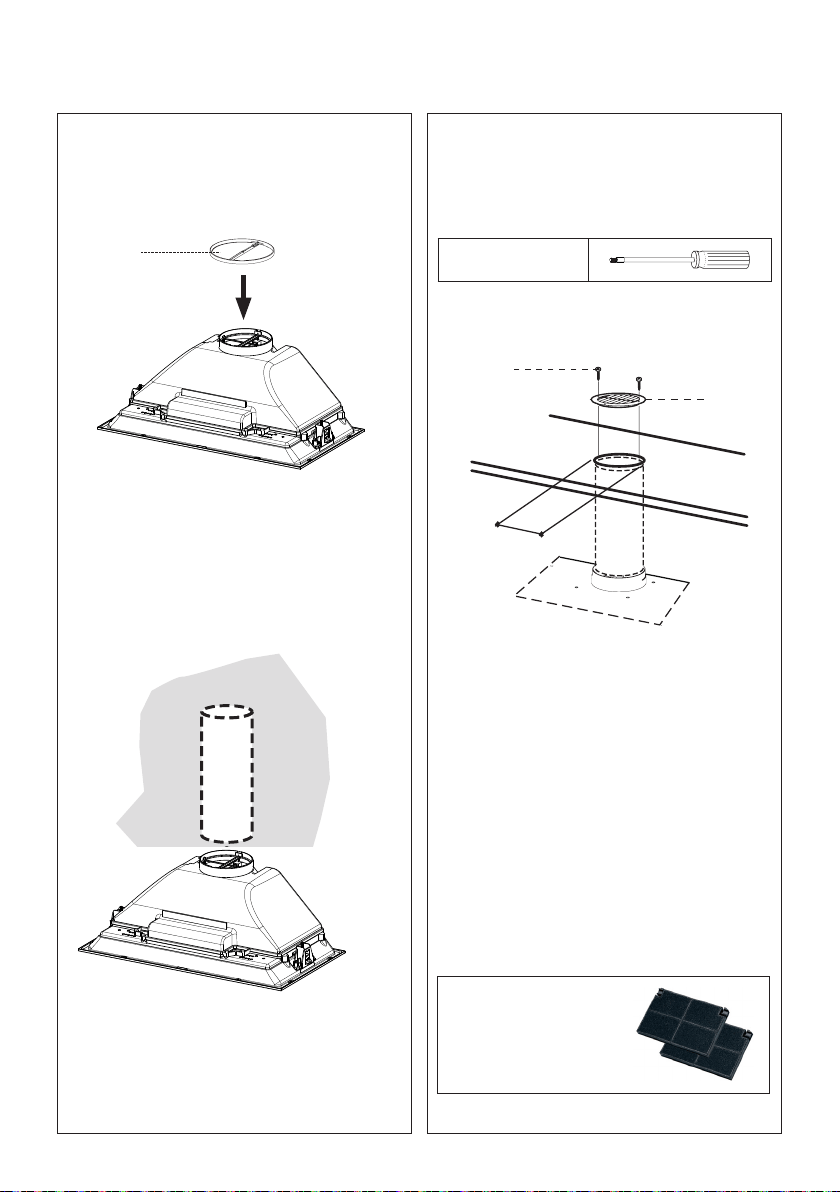

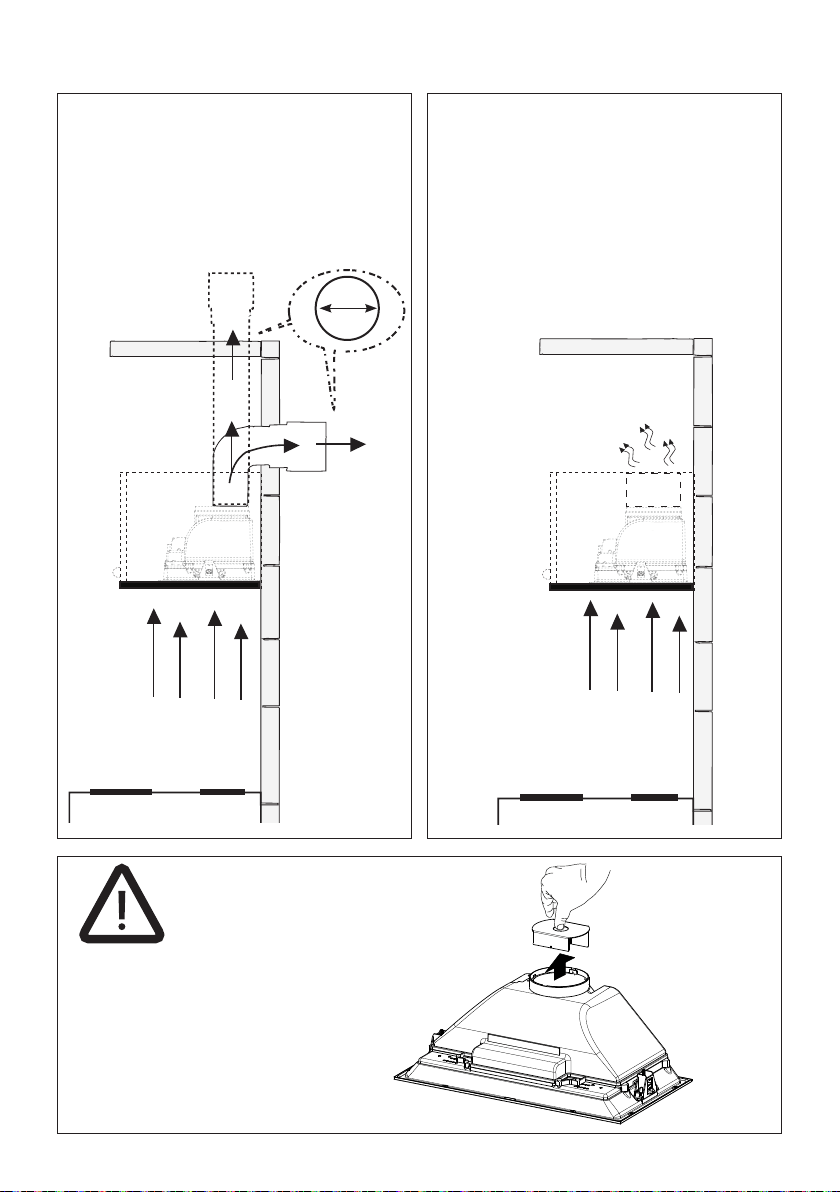

Determine which venting method is best for your application. Ductwork can extend either through
the wall or the roof.
The length of the ductwork and the number of elbows should be kept to a minimum to provide ef-
cient performance. The size of the ductwork should be uniform. Do not install two elbows together.
Use duct tape to seal all joints in the ductwork system. Use caulking to seal exterior wall or oor
opening around the cap.
Flexible ductwork is not recommended. Flexible ductwork creates back pressure and air turbulence
that greatly reduces performance.
Make sure there is proper clearance within the wall or oor for exhaust duct before making cutouts.
Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a support-
ing frame must be constructed.
WARNING - To Reduce The Risk Of Fire, Use Only Metal Ductwork.
CAUTION-Toreduceriskofreandtoproperlyexhaustair,besuretoductairoutside–Do
not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
Cold Weather installations
An additional back draft damper should be installed to minimize backward cold air ow and a nonmetal-
lic thermal break should be installed to minimize conduction of outside temperatures as part of the vent
system. The damper should be on the cold air side of the thermal break. The break should be as close
as possible to where the vent system enters the heated portion of the house.
4
• Electrical ground is required on this Range Hood.
• If cold water pipe is interrupted by plastic, nonmetallic gaskets or other materials, DO
NOT use for grounding.
• DO NOT ground to a gas pipe.
• DO NOT have a fuse in the neutral or grounding circuit. A fuse in the neutral or
grounding circuit could result in electrical shock.
• Check with a qualied electrician if you are in doubt as to whether the Range Hood is
properly grounded.
• Failure to follow electrical requirements may result in a re.
WARNING
!
StateofCaliforniaProposition65Warning(USonly)
WARNING
This product contains chemicals known to the State of California to cause cancer and birth
defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov
ELECTRICAL REQUIREMENTS
A 120 volt, 60 Hz AC-only electrical supply is required on a separate 15 amp fused circuit. A time-de-
lay fuse or circuit breaker is recommended. The fuse must be sized per local codes in accordance
with the electrical rating of this unit as specied on the serial/rating plate located inside the unit near
the eld wiring compartment.
5

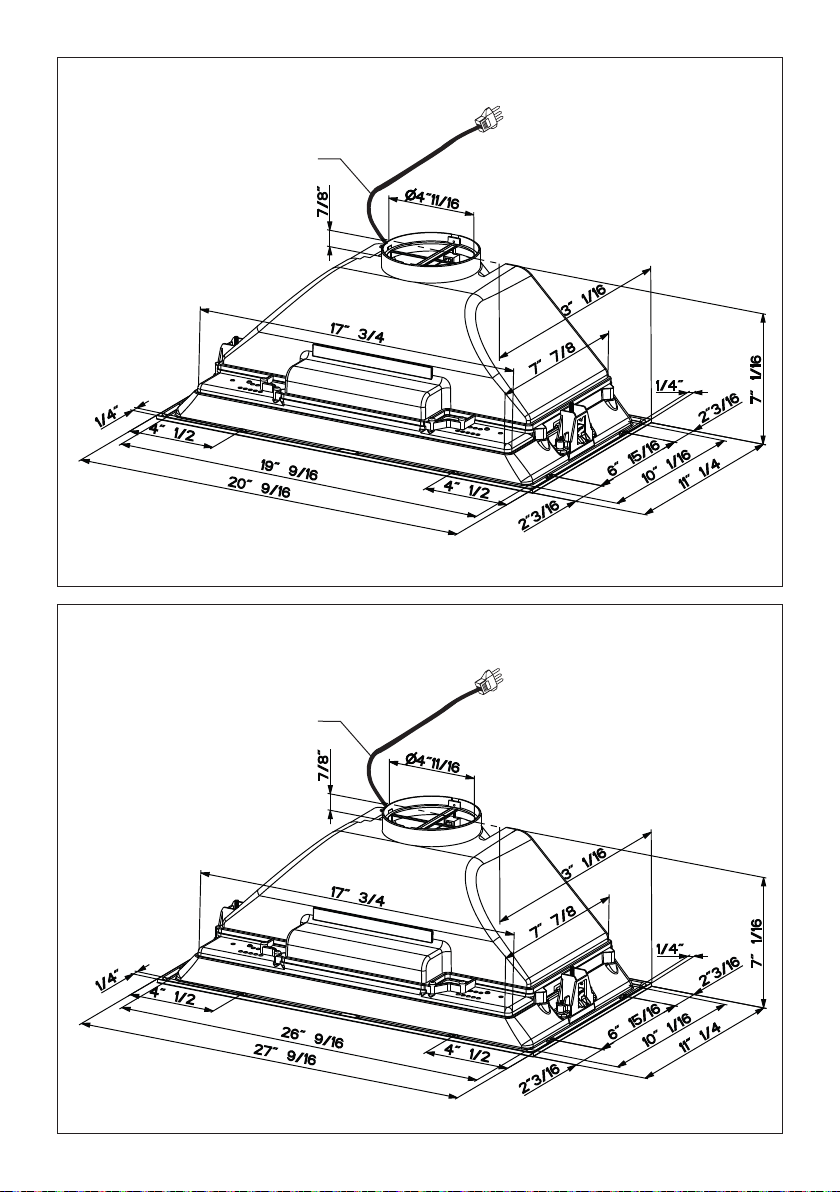

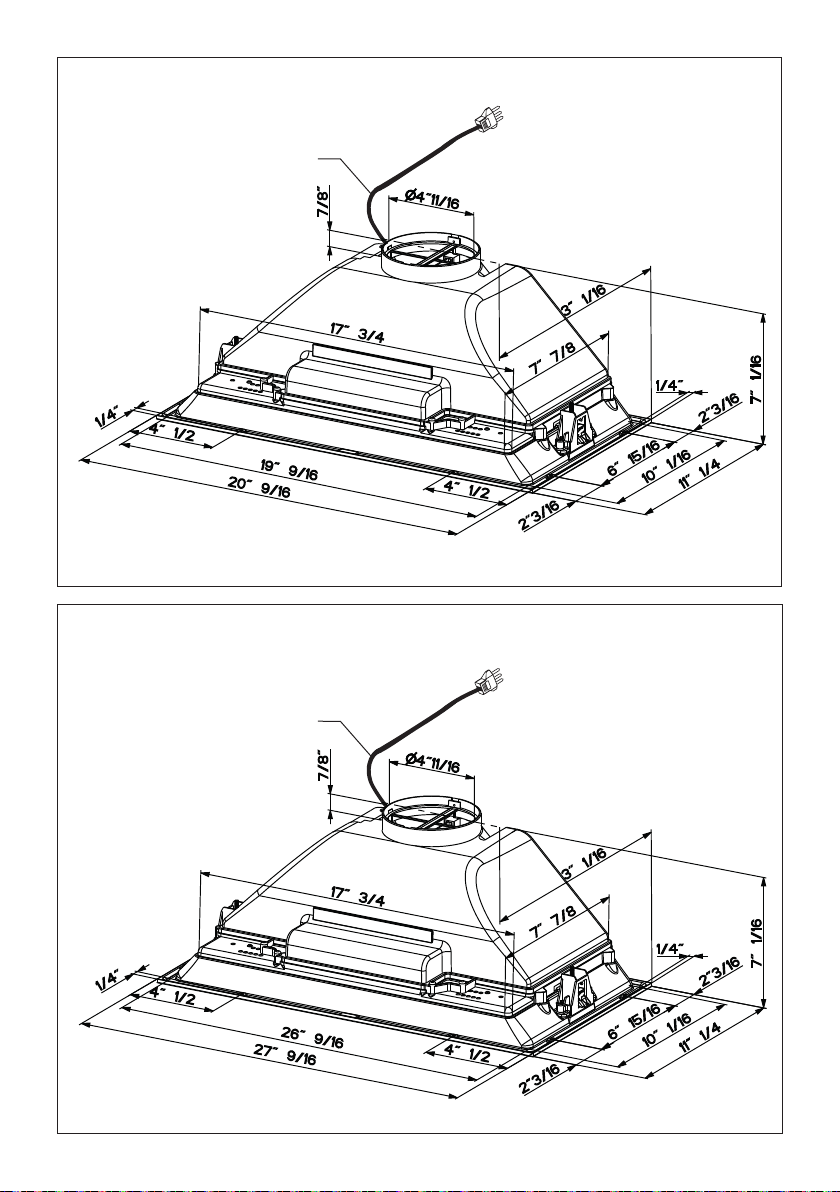

RANGE HOOD DIMENSIONS 21"
47 "
RANGE HOOD DIMENSIONS 28"
47 "
6
MIN. 24" OVER ELECTRIC
INSTALLATION HEIGHT REQUIREMENTS
MIN. 30" OVER GAS
THE INCA SMART IS NOT DESIGNED FOR USE OVER PRO-STYLE
COOKING SURFACES, INSTALLATIONS OVER PRO-STYLE COOKING
SURFACES WILL COMPLETELY VOID THE WARRANTY OF THIS
PRODUCT .
WARNING
!
7

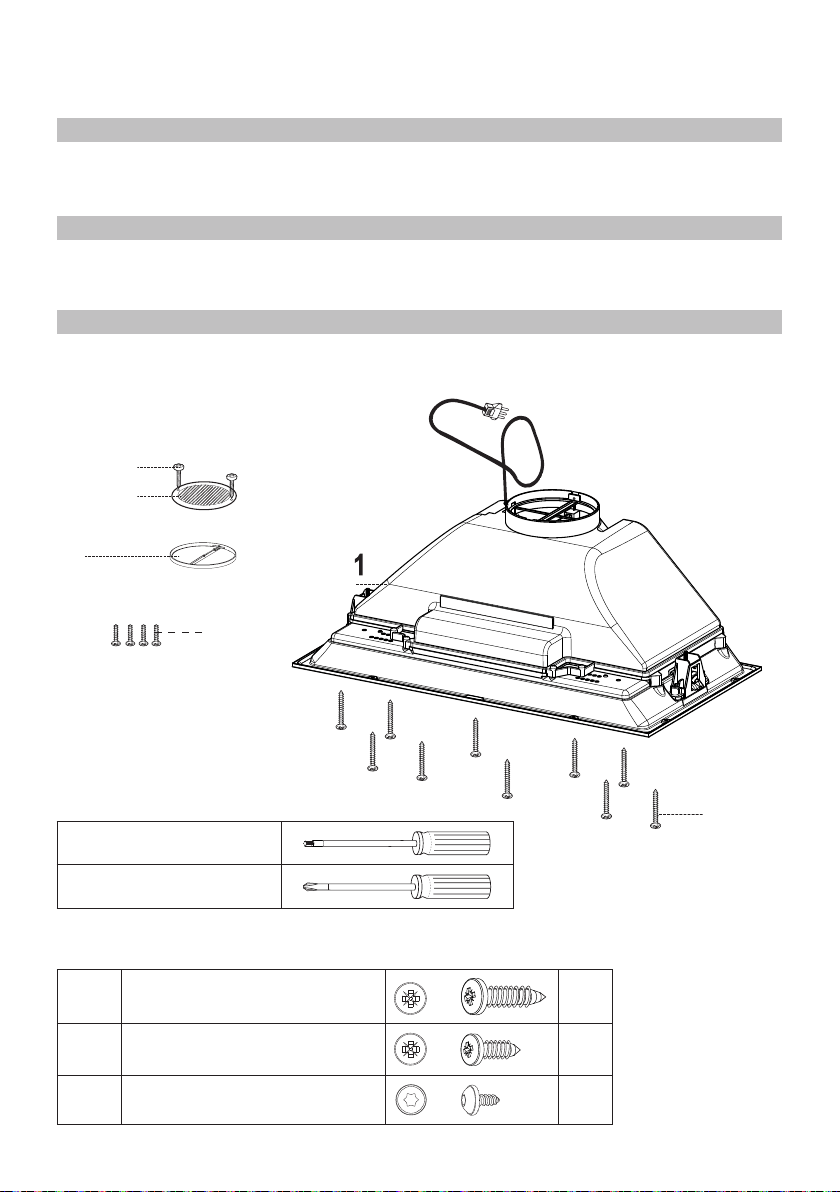

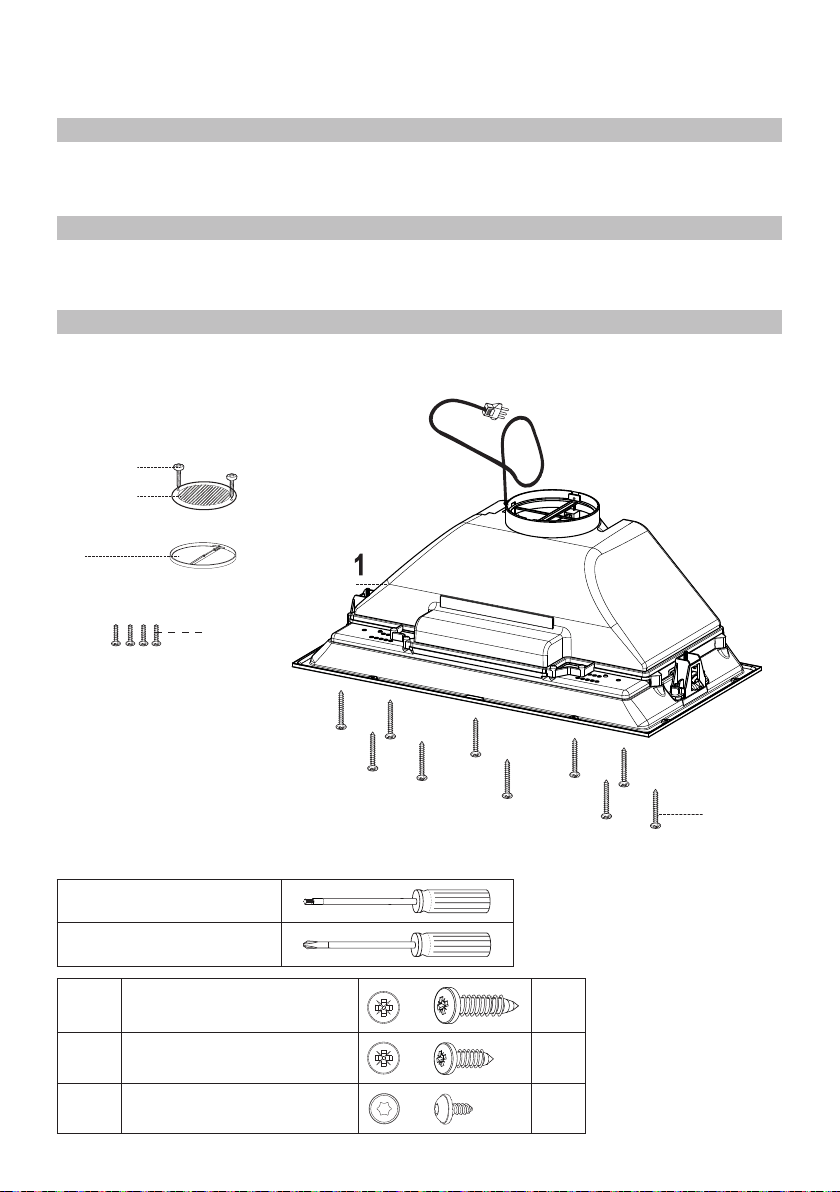

MAIN PARTS
Components
Ref. Qty. Product Components
1 1 Hood Body, complete with: Controls, Light, Filters,Blower.
8 1 Recirculation Vent Grill
10 1 Damper ø 5"
Ref. Qty. Installation Components
12a 10 Screws (for hood installation)
12b 4 Screws 1/8"x1/2" (for Cover installation)
12e 2 Screws 1/8"x3/8" (for Recirculation Vent Grill mounting)
Qty. Documentation
1 Instruction Manual
H
I
H
I
H
I
H
I
12b
10
12e
8
12a
12a Pozi Screws (1/8" x 5/8")
10
12b Pozi Screws (1/8" x 1/2")
4
12e Torx Screws (1/8" x 3/8")
2
Torx Screwdriver
Pozi Screwdriver
8
Available Accessories
Parts needed
- 5" Round Metal ductwork .
Liner 24" Stainless #LINE24ST
Liner 30" Stainless #LINE30ST
Liner 36" Stainless #LINE36ST
Activated Charcoal Filter sku #; FILTER4
Two men required for installation
Wear work gloves for safety
9

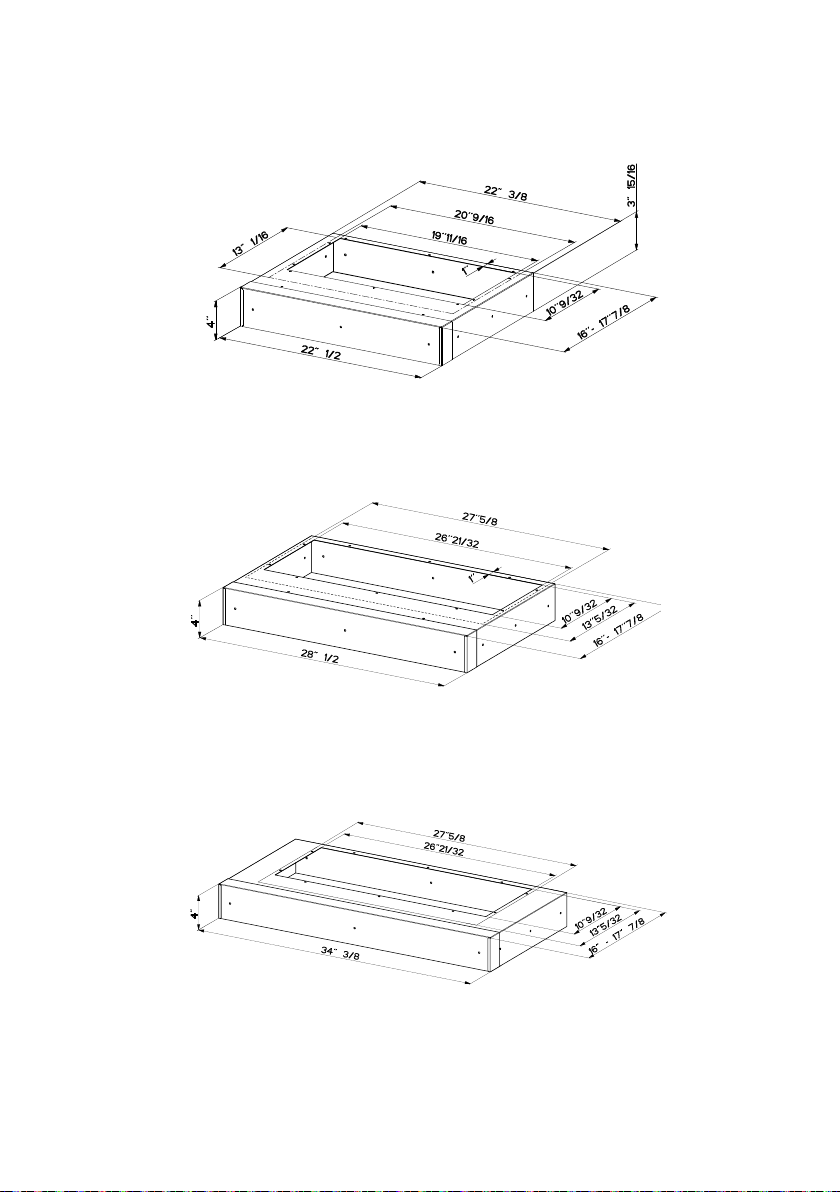

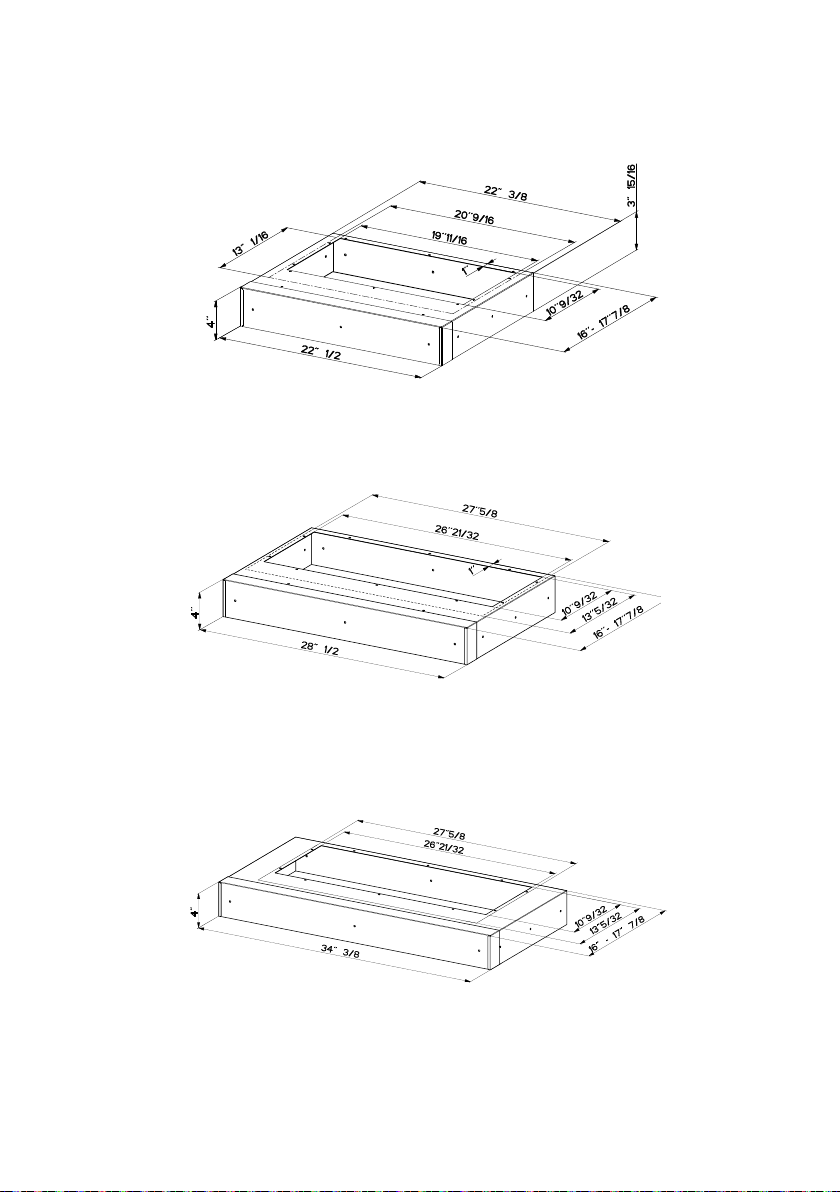

LINER DIMENSIONS
Version 09/14 - Page 4
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
FRONT VIEW / LA PERSPECTIVE DE FRONT
BOTTOM VIEW / LA PERSPECTIVE DE BAS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour des installations avec L'Inca HC SS, enlevez la section perforée
additionnelle.
RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
LINER DIMENSIONS / DIMENSIONS DU CADRE
Pre-Planning Your Installation -
Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30” for maximum effectiveness. Also consult the cooktop manufacturer’s
recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum d’efcacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
Version 09/14 - Page 4
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
FRONT VIEW / LA PERSPECTIVE DE FRONT
BOTTOM VIEW / LA PERSPECTIVE DE BAS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour des installations avec L'Inca HC SS, enlevez la section perforée
additionnelle.
RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
LINER DIMENSIONS / DIMENSIONS DU CADRE
Pre-Planning Your Installation -
Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30” for maximum effectiveness. Also consult the cooktop manufacturer’s
recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum d’efcacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
Bellucci, Daniele
30-Jan-2019
Released
StandardLiner24Stainless(LINE24ST)designedfor24”wideinstallations
Pre-Planning your Installation - Important: The recommended height to install this hood o the
cooktop is a minimum of 24" and a maximum 30" for maximum eectiveness. Also consult the
cooktop manufacturer's recommendation.
StandardLiner30Stainless(LINE30ST)designedfor30”wideinstallations
StandardLiner36Stainless(LINE36ST)designedfor36”wideinstallations
10

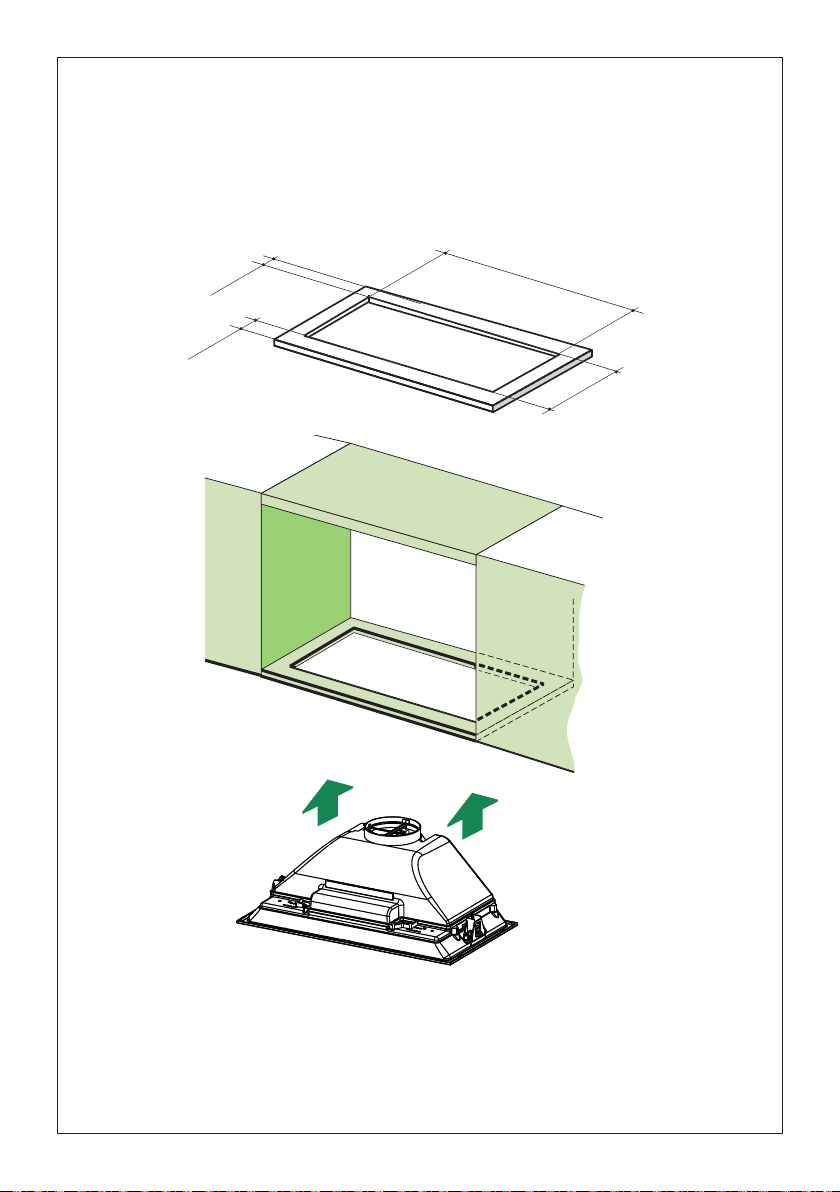

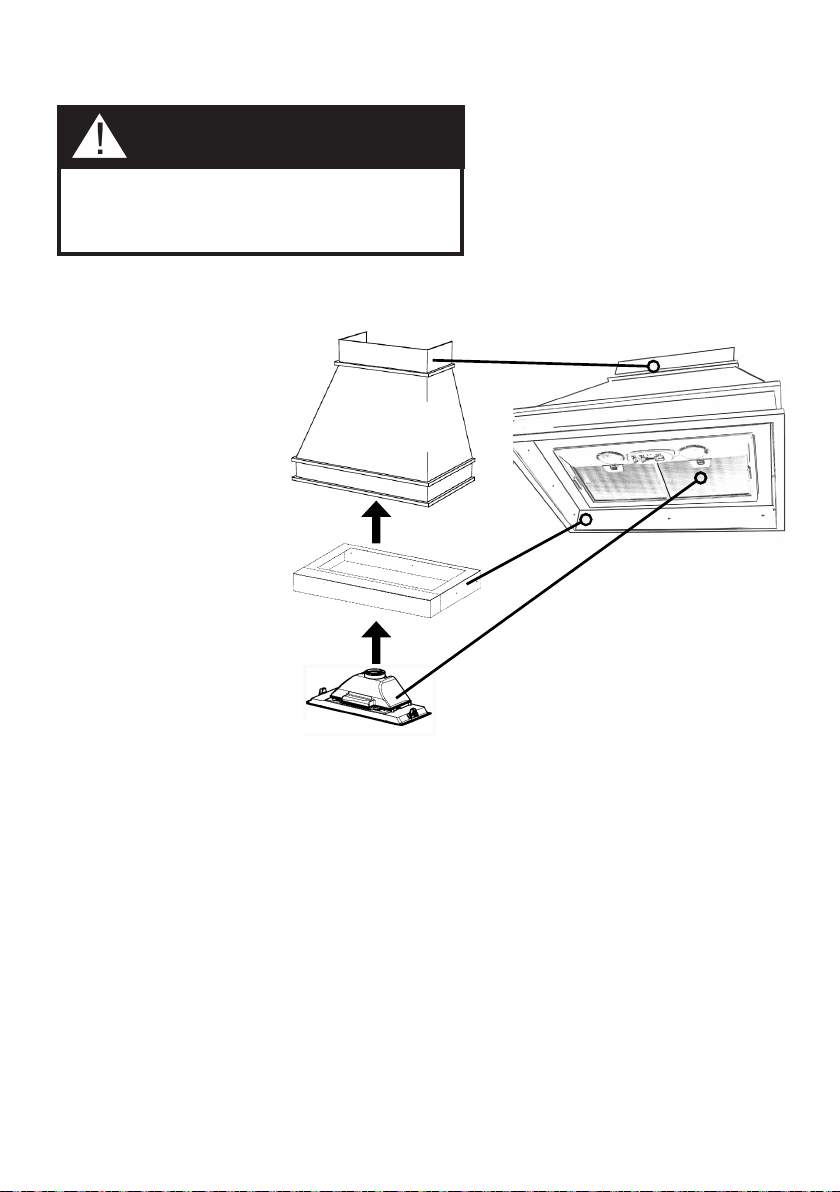

FOR INSTALLATION WITH LINERS
When building a custom hood, always
follow all applicable codes and
standards.
WARNING
!

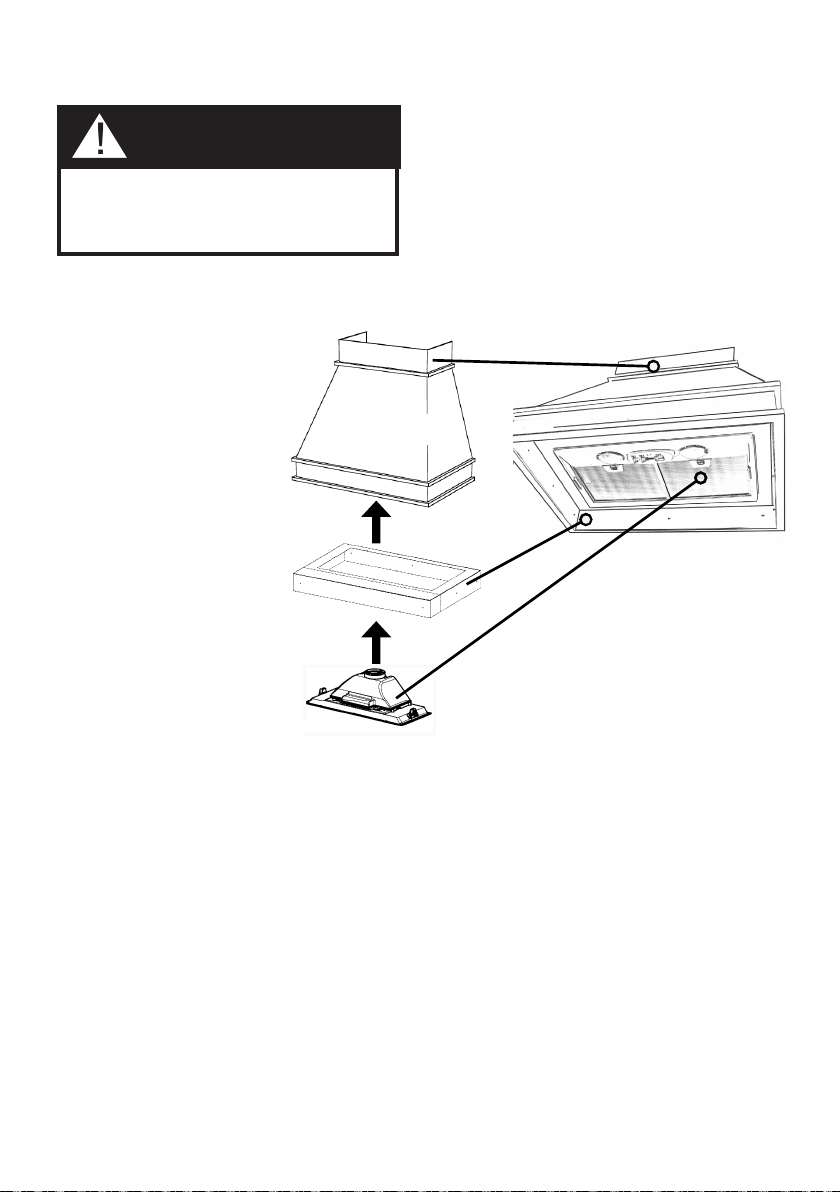

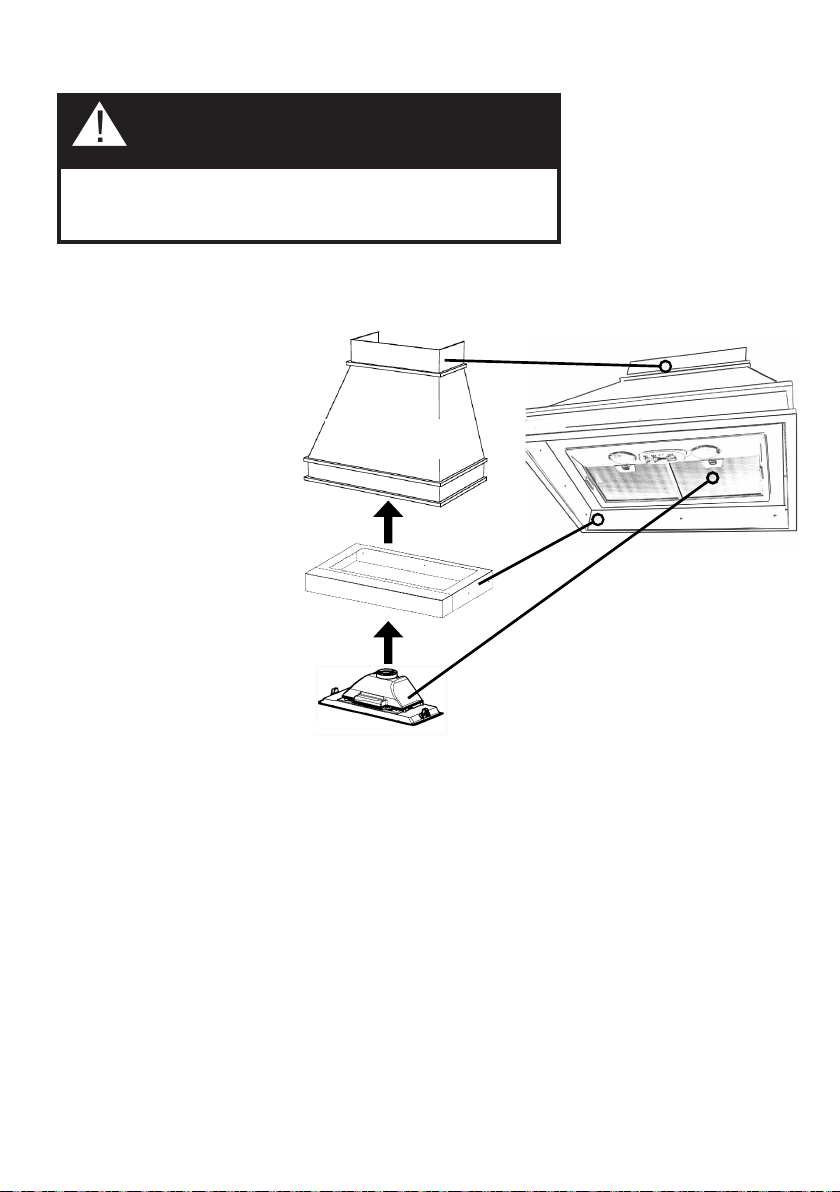

The Inca Smart can be used in
standard 24" or 30" or 36" wide
cabinetry or with custom hoods
30" wide and up.
For custom/wood hoods,
choose either YOUR OWN
custom liner or our Standard
Liner designed for 24"and 30"
and 36" wide installations.
Liners create a perfectly -
sealed, non-combustible
nish for the underside of your
custom/wood hood.
The Standard Liners are made
up of two sections: a larger,
rear section (pre-cut out for
insertion of the Inca Smart)
and a front section for a total
adjustable depth between 16"
and 17 7/8".
!!! IMPORTANT NOTE: DO NOT
REMOVE THE ADDITIONAL
PERFORATED SECTION AROUND
THE PRE-CUT-OUT WHEN
INSTALLING THE STANDARD
LINER WITH THE INCA SMART
MODEL.
Consider the shape, size,
and weight of the Inca Smart
and Liner to determine the
conguration of the custom/
wood hood.
See RANGEHOOD DIMENSIONS
AND LINER DIMENSIONS.
1. The custom/wood hood must have a sturdy base (3/4" plywood
recommended) to accomodate the cut-out for the Inca Smart. The base
must be recessed to accomodate the height of the Liner (see LINER
DIMENSIONS). The Liner attaches to the bottom of the base using
screws appropriate for the size and material of your custom/wood hood.
The Inca Smart inserts into the cut-out in the Liner and base.
2. Position the rear section of the Liner so that it abuts the back edge of
your custom/wood hood. Using a pen, trace the outline of the pre-cut out.
Remove the Liner and proceed to MAKE YOUR CUT-OUTS.
Install both sections of the Liner and proceed to INSTALL THE
RANGEHOOD.
Version 09/14 - Page 5
The Inca Smart requires 5" round ductwork. To ensure that the blower performs to its
highest possible capacity, ductwork should be as short and straight as possilbe.
Make your ductrun as straight and short as possible. The ductrun should not exceed 25
equivalent feet if ducted with the required minimum of 5" round duct. Count 45º angles
as 3 feet, 90º elbows as 5 feet, and 90º at elbows as 12 feet.
For best results, use no more than three 90° elbows. Make sure that there is a minimum
of 24" of straight duct between elbows if more than one is used. Do not install two
elbows together. If you must elbow right away, do it as far away from the hood's
exhaust opening as possible.
TOOLS NEEDED FOR INSTALLATION
• Saber Saw or Jig Saw
• Drill
• 1 1/4" Wood Drill Bit
• Pliers
• Phillips Screwdriver
• Wire Stripper or Utility Knife
• Metal Snips
• Measuring Tape or Ruler
• Level
• Pencil
• Caulking Gun
• Duct Tape
PLAN YOUR DUCTWORK
The Inca Smart can be used in
standard 30" or 36" wide cabinetry
or with custom hoods 30" wide
and up.
For custom/wood hoods, choose
either YOUR OWN custom liner or
our Standard Liner designed for 30"
and 36" wide installations. Liners
create a perfectly-sealed, non-
combustible nish for the underside
of your custom/wood hood.
The Standard Liners are made
up of two sections: a larger, rear
section (pre-cut out for insertion of
the Inca Smart) and a front section
for a total adjustable depth between
16" and 17
7/8"
.
!!! IMPORTANT NOTE: DO NOT
REMOVE THE ADDITIONAL
PERFORATED SECTION
AROUND THE PRE-CUT-
OUT WHEN INSTALLING
THE STANDARD LINER WITH
THE INCA SMART MODEL.
THIS PERFORATION IS ONLY
REMOVED FOR USE WITH THE
INCA HC SS MODEL.
Consider the shape, size, and
weight of the Inca Smart and Liner
to determine the configuration
of the custom/wood hood. See
RANGEHOOD DIMENSIONS AND
LINER DIMENSIONS on Page 4.
FOR INSTALLATIONS WITH LINERS
PARTS SUPPLIED FOR INSTALLATION
• 1 Backdraft Damper
• 10 Screws
• Field Wiring Box
• 1 Literature Package
PARTS NEEDED FOR INSTALLATION
• 2 Conduit Connectors
• Power Supply Cable
• Scews for Field Wiring Box
• 1 Wall or Roof Cap
• All Metal Ductwork
OPTIONAL ACCESSORIES AVAILABLE
• Charcoal Filter Kit
For recirculating installations only,
replace charcoal lters as needed
part # FILTER4
• Liners
Create a perfectly-sealed, non-combustible
perimeter around the Inca Smart. Depth adjustable
from 16" - 17
7/8"
.
Standard Liner 30 Stainless - part #
LINE30ST
Standard Liner 36 Stainless - part #
LINE36ST
CUSTOM/WOOD
HOOD
STANDARD LINER
INCA SMART
WARNING
!
When building a custom hood,
always follow all applicable
codes and standards.
1. The custom/wood hood must have a sturdy base (3/4" plywood recommended) to accomodate
the cut-out for the Inca Smart. The base must be recessed to accomodate the height of the
Liner (see LINER DIMENSIONS on Page 4). The Liner attaches to the bottom of the base
using screws appropriate for the size and material of your custom/wood hood. The Inca Smart
inserts into the cut-out in the Liner and base.
2. Position the rear section of the Liner so that it abuts the back edge of your custom/wood
hood. Using a pen, trace the outline of the pre-cut out. Remove the Liner and proceed to MAKE
YOUR CUT-OUTS on Page 6. Install both sections of the Liner and proceed to INSTALL THE
RANGEHOOD on Page 6.
CUSTOM/WOODH
HOOD
STANDARD LINER
INCA SMART
11
Choose your ducting method
Requires purchase of Activated
Charcoal Accessory #Filter4
Rear
Top
5"
Non Ducted - RecirculationDucted Venting Installation
Remove the metal packaging
support piece from the top of the
hood before installation.
Caution: If an elbow is required,
do it as far away from the hood's
exhaust opening as possible.
12
INSTALL THE RANGE HOOD
1
2

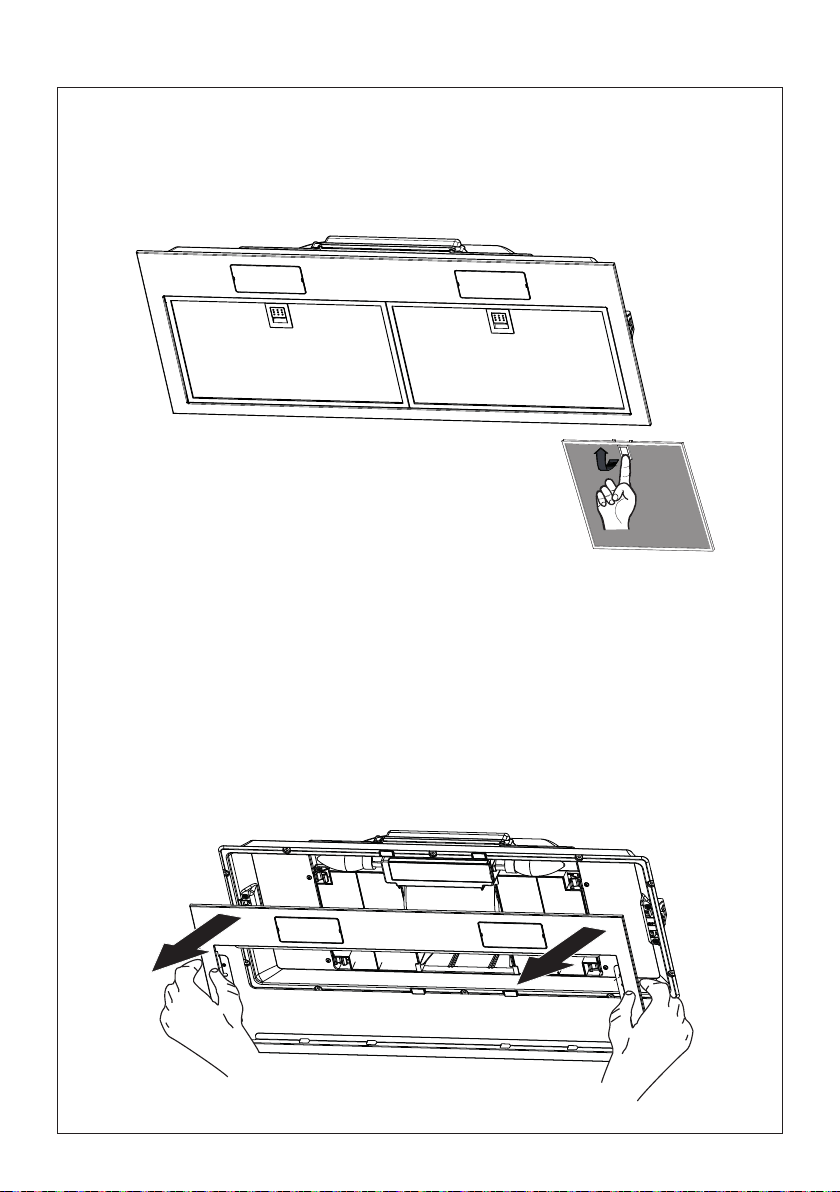

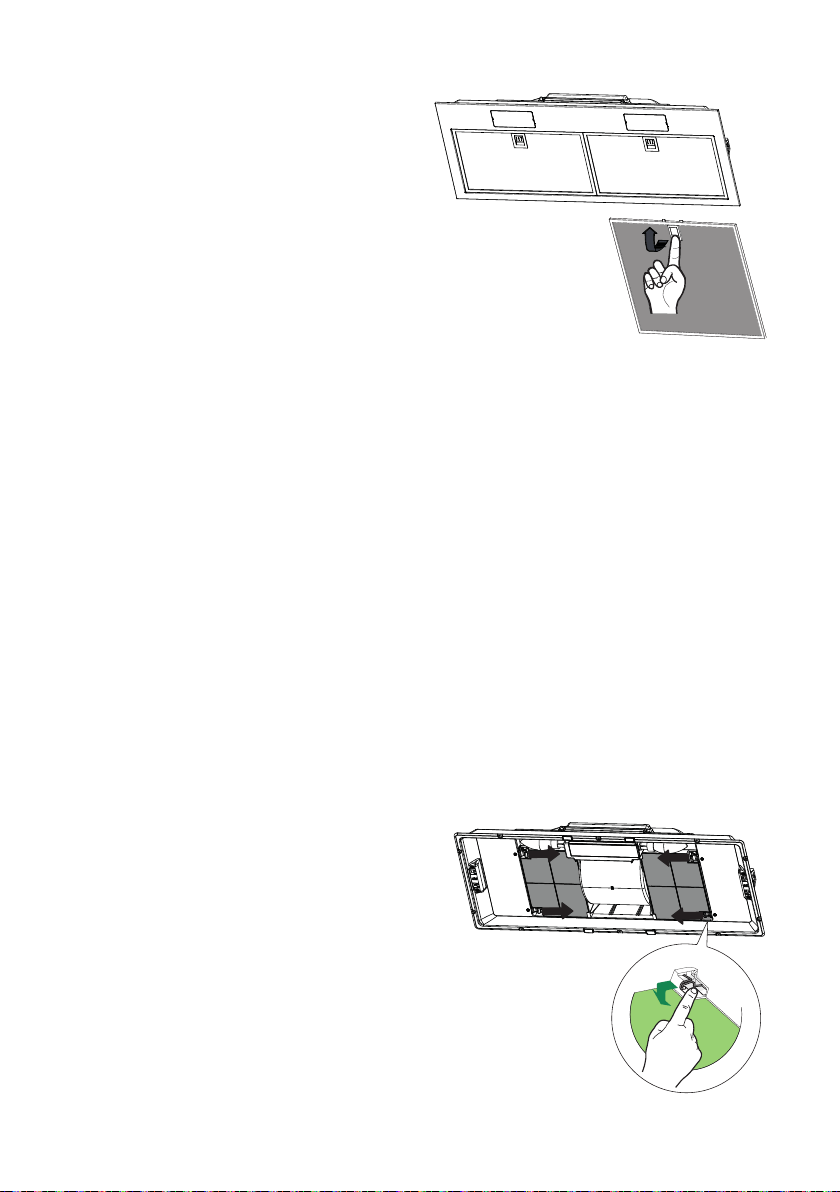

Remove grease lters and set aside.
Remove the bottom of the Range Hood by pulling forward as shown.
13
3
The Hood can be installed directly on the underside of the cabinet (minimum 24" for electric ranges
and 30" for gas ranges).
Create an opening in the bottom of the Cabinet, as shown.
Attention: The cabinet must be accessible so that you can access the hood cable and
plug in the future, after installing the product.
1/2”
10 1/4”
19” 9/16 - 26” 5/8
1/2”
1/2”
10 1/4”
19” 9/16 - 26” 5/8
1/2”
1/2”
10 1/4”
19” 9/16 - 26” 5/8
1/2”
21"
28"
14

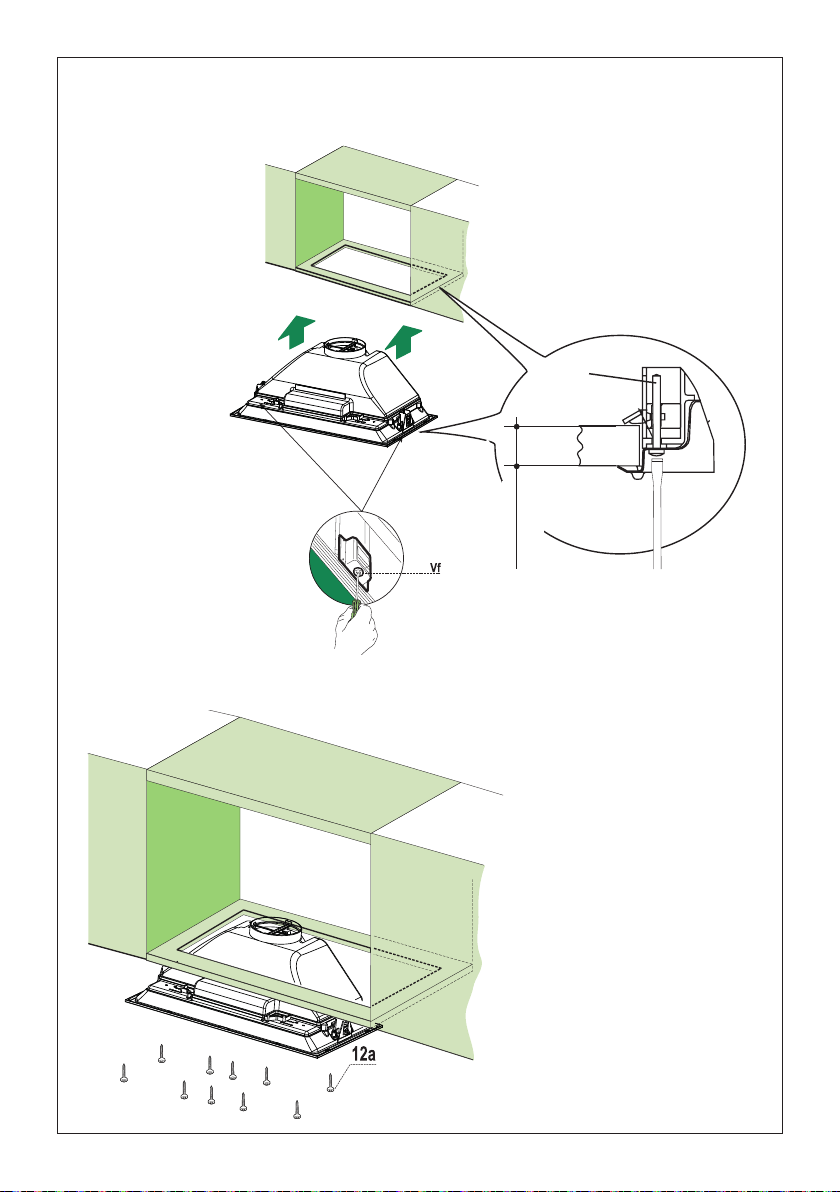

Insert the hood until the side supports snap into place.
Lock in position by tightening the screws Vf from underneath the hood.
Fasten using the 10 screws 12a provided.
10 1/2”
1/2”
19” 9/16 - 26” 5/8
Min.9/16"
Max 1" 3/16
Vf
Attention:
INSM21 uses 8 screws
INSM28/INSP uses 10 screws
4
5
15

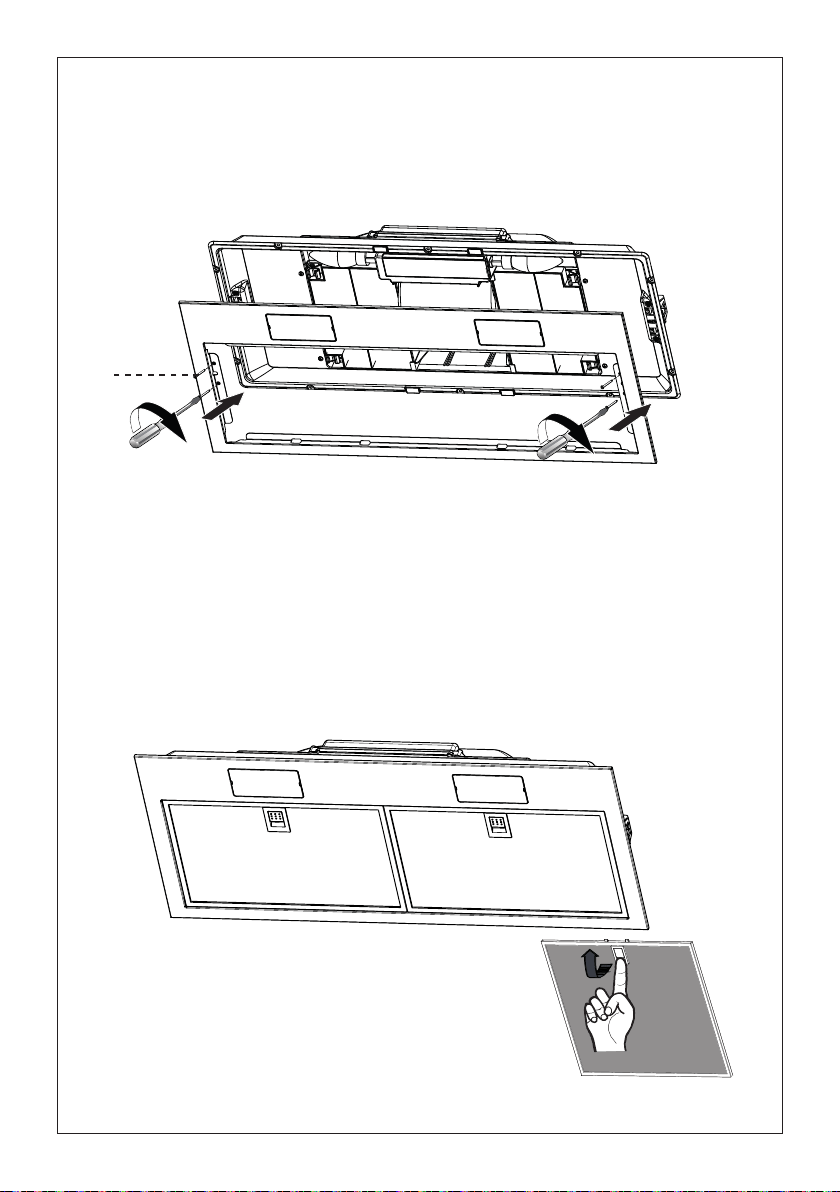

Replace the bottom of the Range Hood by 4 screws 12b as shown.
Place the grease lters in the hood
6
7
12b
16
CHOOSE YOUR DUCTING METHOD
Ducted Venting Installation
8
Non Ducted -
Recirculation Option
Install Damper that is included with the
Hood before connecting to the ductwork.
H
I
Install Roof or Wall Cap purchased
separately. Connect the ø 5" metal duc-
twork to the Roof or Wall Cap and then
attach ductwork.
´
For Non-Ducted Recirculation venting,
route the ductwork to a location above the
hood where the discharge is vented back
into the room.
Use the included Recirculation Vent Grill to
cover the opening. Secure the grill with the
2 screws provided in the Install Kit.
Required Activated
Charcoal Filter Accessory
- sku # - FILTER4
4 15/16"
12e
8
Torx Screwdriver
17
9
ELECTRICAL INSTALLATION WITH CONNECTION CABLE
Max. 33 7/16”
GROUNDING INSTRUCTIONS
This appliance must be grounded.
In the event of an electrical short circuit, grounding reduces the risk of electric shock
by providing an escape wire for the electric current.
This appliance is equipped with a cord having a grounding wire with a grounding plug.
The plug must be plugged into an outlet that is properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualied electrician if the grounding instructions are not completely under-
stood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualied
electrician install an outlet near the appliance.
18
10
For Non-Ducted Recirculation Option

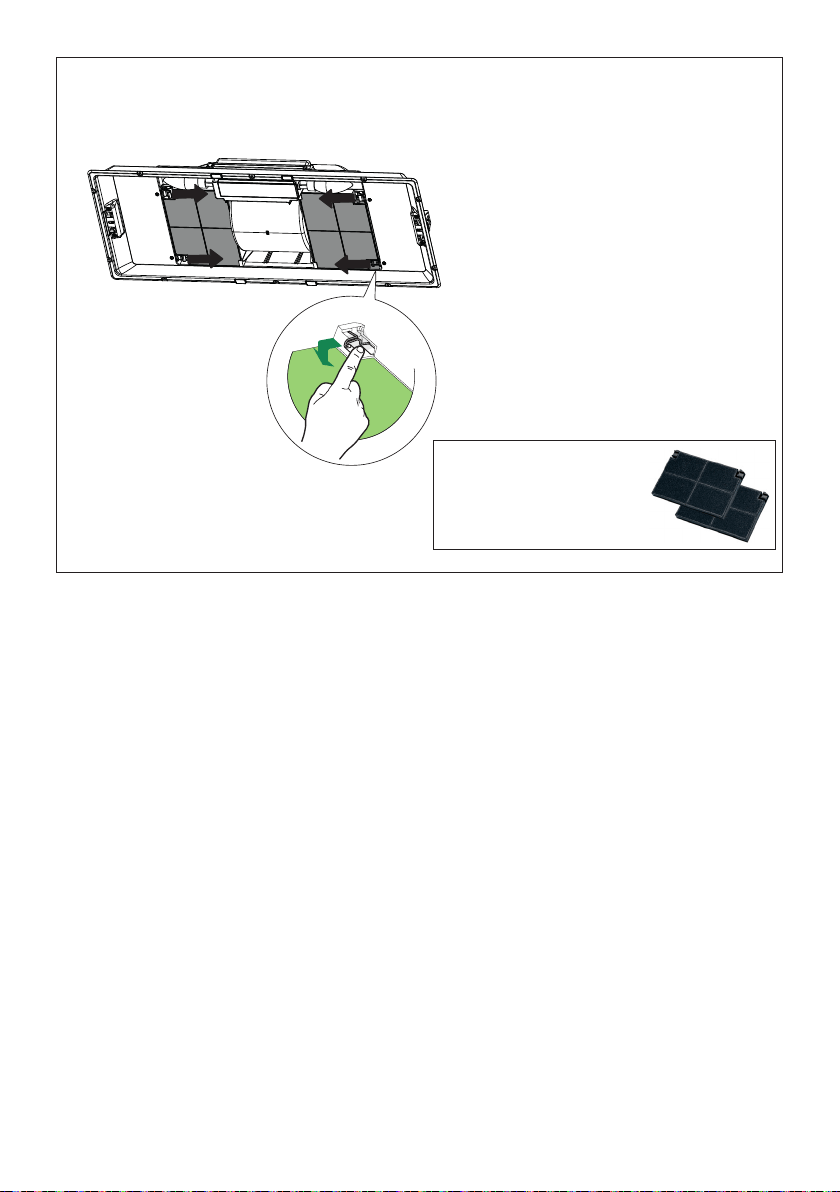

The charcoal lters must be
inserted behind the grease lters
as indicated.
Required Activated
Charcoal Filter Accessory -
sku # - FILTER4
19
USE AND CARE INFORMATION
For Best Results
Start the Range Hood several minutes before cooking to develop proper airow. Allow the
Range Hood to operate for several minutes after cooking is complete to clear all smoke and
odors from the kitchen.
INSM28GR240 INSM21GR240
Button Function
LED indicator light (L)
Light On/O Button
On/O switch for the lights.
Press the button to turn the light ON and press again to turn it OFF.
On/O
Move the switch to "1" to turn the blower ON and to "0" to turn the blower OFF.
Speed Control
1 Low Speed (ON)
2 Medium Speed
3 High Speed
20
For Best Results
Start the Range Hood several minutes before cooking to develop proper airow. Allow the
Range Hood to operate for several minutes after cooking is complete to clear all smoke and
odors from the kitchen.
Button Function
LED indicator light (L) - indicates current speed with color
Green - speed 1
Orange - speed 2
Red - speed 3
Flashing Red - intensive speed
Light On/O Button
On/O switch for the LED lights.
Press the button to turn the light ON and press again to turn it OFF.
Blower On/O Button
On/O button for the blower.
Press the button to turn the blower ON to speed one (indicated by green LED) and
press again to turn the hood o.
Blower Speed 2
Press this button to turn the hood onto speed #2. (indicated by orange LED).
Blower Speed 3 / Intensive
Press this button to turn the hood onto speed #3. (indicated by solid red LED)
Hold down the speed 3 button for 2 seconds to activate the intensive speed.
The intensive speed setting is indicated by a blinking red light.
This operates the hood for 10 minutes on the highest speed and then returns to the
previous speed.
INSP28SS240
USE AND CARE INFORMATION
21
Cleaningmetalgreaselters
The metal grease lters can be cleaned in hot detergent
solution or washed in the dishwasher. They should be
cleaned every 2 months use, or more frequently if use
is particularly heavy.
• Remove the lter, pushing the lever towards the back
of the unit and at the same time pulling downward.
• Wash the lter without bending it, leave it to dry
thoroughly before replacing (if the surface of the lter
changes color over time, this will have absolutely no
effect on its efciency).
• Replace, taking care to ensure that the handle faces
forward.
• Cleaning in dishwasher may dull the nish of the
metal grease lter.
• No water can be present in lters before installing
back in hood.
Cleaning Exterior surfaces
Cleaning Exterior surfaces:
Please note, abrasives and scouring agents can scratch
range hood nishes and should not be used to clean
nished surfaces.
Stainless Steel nish cleaning instructions:
Clean exterior surfaces with a commercially available
stainless steel cleaner.
Painted Gray nish cleaning instructions:
Clean exterior surfaces with hot soapy water.
Replacing Activated Charcoal Filter
The Activated Charcoal Filters are not washable
and cannot be regenerated, and must be replaced
approximately every 4 months of operation, or more
frequently with heavy usage.
• Remove the grease lters.
• Remove the saturated carbon lter.
• Fit the new lter by hooking it into its seating.
• Replace the grease lters.
Caution: When used in recirculation mode, to
Reduce the Risk of Fire and Shock use only
conversion kit Model FILTER 4.
22
Light Bulb Replacement

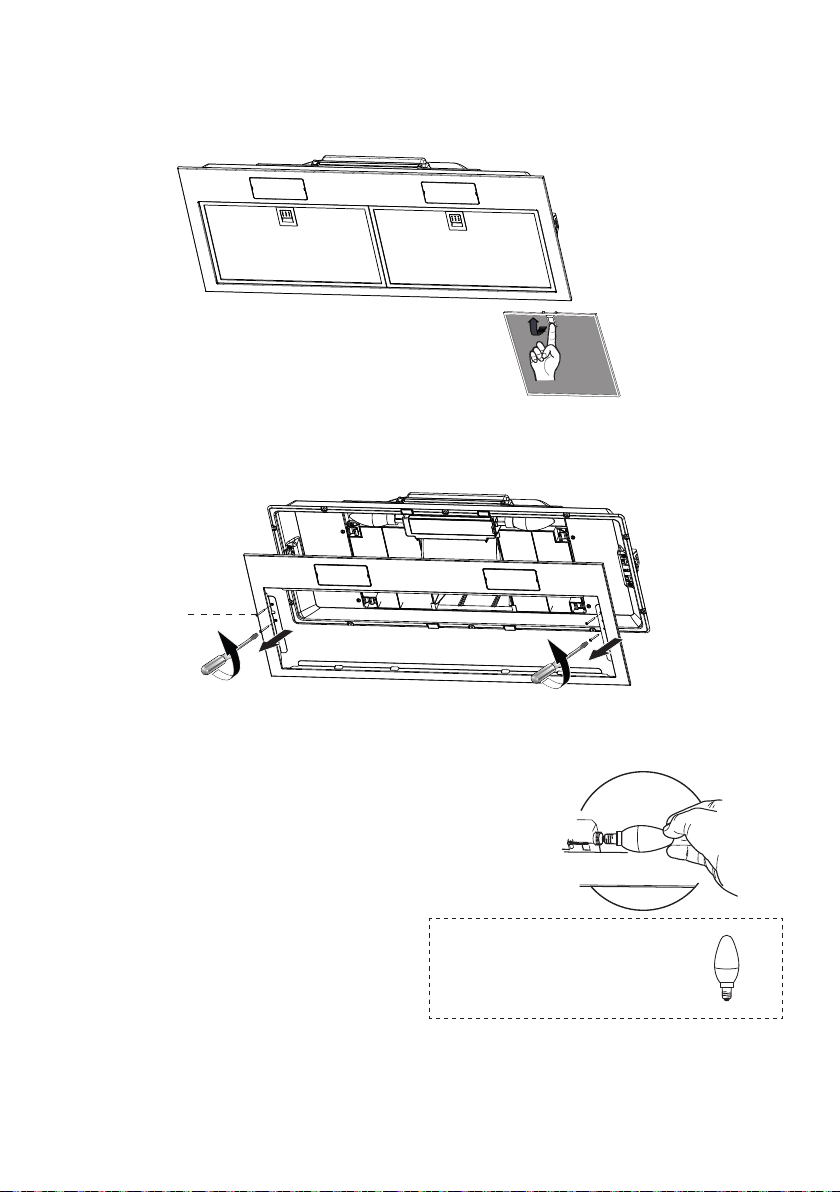

• Remove grease lters and set aside.
• Remove the bottom of the Range Hood by 4 screws 12b as shown.
• Replace the lamp with a new one of the same type.
• Replace the bottom of the Range Hood by 4 screws 12b.
• Replace the grease lters.
E12 self-ballasted led lamps –
listed in accordance with ul 1993/
nmxj-578/1-ance/ csa c22.2 No.
1993
12b
23
0 1 2 3 4 5 6 7 8 9
R
P
P
H90_615
01
Drawing N : Rev :
Modif. by
Doc.status
Do not get quotas from the drawing do not bring
modifications without authorization of techincal office.
According to the law we reserve the own of the present
drawing with reproduction prohibition partial or total.
Approved date
Modification description
Approved by

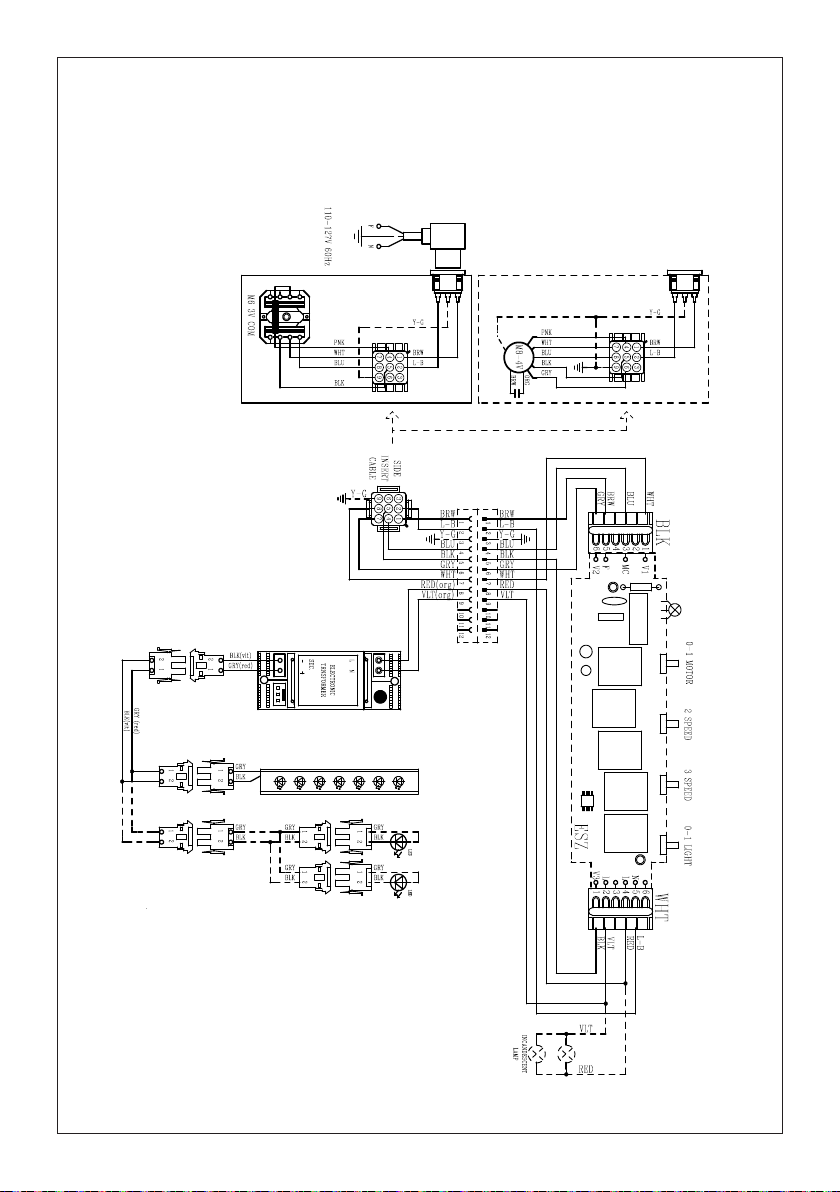

WIRING DIAGR.M8/4V SCL/PB LED
Doc Type
Denomination
Creation date
17.Ott.2019
DOLCE CORRADO
Created by
991.0599.900
Code
0 1 LIGHT
BRW
RED
SEC.
- +
ELECTRONIC
TRNSFORMER
L N
RED
GRY (red)
BLK (vlt)
1
2
12
12
GRYGRYGRY
1
LED
BLKBLKBLK
2
1
2
12
GRYGRY
LED
BLKBLK
12
12
GRYGRY
LED
BLKBLK
12
12
GRYGRY
LED
BLKBLK
VLT
LED
RED
VLT
LED
RED
BRW
BLU
Y-G
BLK
F
2
1
Y-G
110-127V 60Hz
WHT
N
BLU
4
3
Y-G
1 2 3 SPEED
BRWBLK
BRW
BRW
6
5
WHTVLTWHT
PNK
M8-4V
BRW
ORG
Y-G
8
7
BLU
WHT
10
9
BLKGRY
BLK
LP
INSM28GR240 INSM21GR240

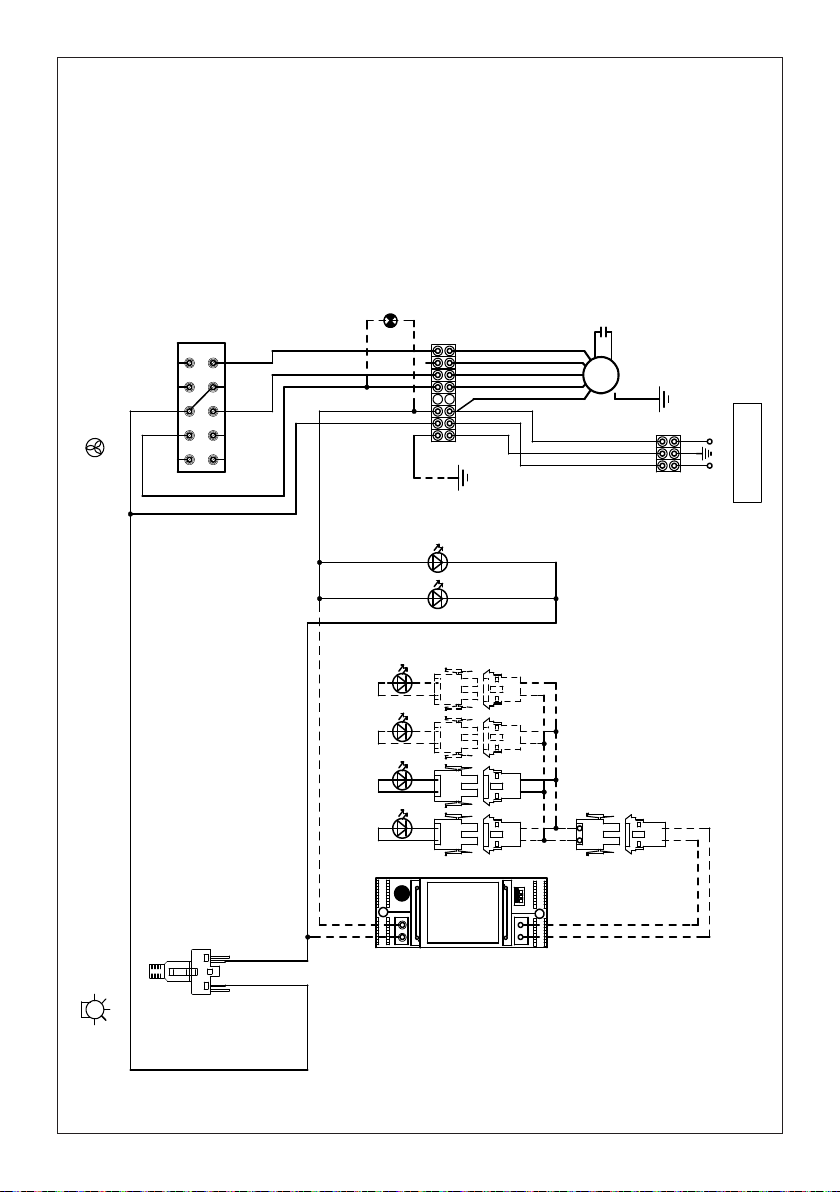

WIRING DIAGRAM
24
WIRING DIAGRAM
991.0294.933 H90-220 r3
D002491_01
991.0294.933 H90-220 r3
D002491_01
INSP28SS240
25
January 4, 2016
FABER CONSUMER WARRANTY & SERVICE
All Faber products are warranted against any defect in materials or workmanship for the original purchaser
for a period of 1 year from the date of original purchase (requires proof of purchase). This warranty covers
labor and replacement parts. Faber, at its option, may repair or replace the product or components
necessary to restore the product to good working condition. To obtain warranty service, contact the dealer
from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber
distributor, contact us at (508) 358-5353 for the name of a distributor in your area.
The following is not covered by Faber's warranty:
1. Service calls to correct the installation of your range hood, to instruct you how to use your range hood, to
replace or repair house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace range hood light bulbs, fuses or filters. Those consumable parts are
excluded from warranty coverage.
3. Repairs when your range hood is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation,
installation not in accordance with electrical or plumbing codes or Faber documentation, or use of products
not approved by Faber.
5. Replacement parts or repair labor costs for units operated outside the United States or Canada, including
any non-UL or C-UL approved Faber range hoods.
6. Repairs to the hood resulting from unauthorized modifications made to the range hood.
7. Expenses for travel and transportation for product service in remote locations and pickup and delivery
charges. Faber range hoods should be serviced in the home.
THIS WARRANTY DOES NOT ALLOW RECOVERY OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT
LIMITATION, DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, PERSONAL INJURY/WRONGFUL
DEATH OR LOST PROFITS FABER WARRANTY IS LIMITED TO THE ABOVE CONDITIONS AND TO THE WARRANTY PERIOD
SPECIFIED HEREIN AND IS EXCLUSIVE. EXCEPT AS EXPRESSLY SPECIFIED IN THIS AGREEMENT, FABER DISCLAIMS ALL
EXPRESS OR IMPLIED CONDITIONS, REPRESENTATIONS, AND WARRANTIES INCLUDING, WITHOUT LIMITATION, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE
.
This warranty gives you specific legal rights that may vary from state to state.
Model#: ______________________________ Serial #: _____________________________
26
VEUILLEZ LIRE ET CONSERVER LA PRÉSENTE NOTICE AVANT
DE COMMENCER L'INSTALLATION DE LA HOTTE DE CUISINE
A
VERTISSEMENT : - POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA
TABLE DE CUISSON :
a)Ne laissez jamais sans surveillance les éléments de la surface de cuisson à
température élevée. Les bouillonnements excessifs peuvent provoquer de la fumée
et les débordements de graisse peuvent s'enammer. L'huile doit être chauée
lentement, à une température basse ou moyenne.
b) Assurez-vous de toujours mettre en marche la hotte lorsque vous cuisinez à
températureélevéeoupréparezunmetsambé(p.ex.crêpesSuzette,cerisesjubilé,
bœufambé).
c)Nettoyez régulièrement les ventilateurs d'aspiration. Assurez-vous de ne pas laisser
delagraisses'accumulersurleventilateurouleltre.
d)Utiliseztoujoursdespoêlesetcasserolesdelatailleappropriée.Utiliseztoujours
desustensilesdecuisinedelatailleadaptéeàcelledel'élémentchauant.
AVERTISSEMENT : - POUR PRÉVENIR LES BLESSURES EN CAS DE FEU DE GRAISSE
SUR LA TABLE DE CUISSON, SUIVEZ LES RECOMMANDATIONS SUIVANTES* :
a) ÉTOUFFEZ LES FLAMMES à l'aide d'un couvercle hermétique, d'une plaque à
biscuits ou d'un plateau métallique, puis éteignez le brûleur. FAITES ATTENTION
AUX BRÛLURES. Si le feu ne s'éteint pas immédiatement, QUITTEZ LES LIEUX ET
APPELEZ LES POMPIERS.
b) NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMME - Vous pourriez vous brûler.
c) N'UTILISEZ JAMAIS DE L'EAU, ni un linge à vaisselle ou un torchon mouillé, pour
éteindre le feu. Cela pourrait provoquer une violente explosion de vapeur.
d) Utilisez un extincteur UNIQUEMENT si :
1. Vousêtescertainqu'ils'agitd'unextincteurdeclasseABCetquevousconnaissez
bien son mode d'emploi.
2. Le feu est de faible intensité et se limite à l'endroit où il a démarré.
3. Les pompiers ont déjà été appelés.
4. Unevoiedesortiesetrouvederrièrevouspendantquevouséteignezlesammes.
* D'après le guide « Kitchen Firesafety Tips » publié par la NFPA aux États-Unis.
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE,
n'utilisez jamais ce ventilateur en association avec un dispositif de réglage de vitesse
à semi-conducteurs.
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURE CORPORELLE, RESPECTEZ LES INSTRUCTIONS SUIVANTES :
1. Utilisez cet appareil uniquement de la façon prévue par le fabricant. Pour toute
question, communiquez avec le fabricant.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation
au niveau du panneau électrique et verrouillez-le pour vous assurer que l'électricité
n'est pas rétablie accidentellement. S'il n'est pas possible de verrouiller le dispositif
d'interruptiondel'alimentation,achezdefaçonfermeetbienvisibleunavisde
danger, par exemple à l'aide d'une étiquette sur le panneau.
ATTENTION : Destiné à un usage de ventilation générale uniquement. N'utilisez pas
ce dispositif pour l'aspiration de vapeurs ou de matériaux dangereux ou explosifs.
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURE CORPORELLE, RESPECTEZ LES INSTRUCTIONS SUIVANTES :
1. L'installationetlebranchementélectriquedoiventêtreréalisésparuntechnicien
27
qualiéetconformémentàtouslescodesetnormesenvigueur,incluantceux
concernant la construction à l'épreuve du feu.
2. Andegarantirunecombustionet une évacuation adéquates desgazparles
conduites de la cheminée des appareils à combustion, une bonne aération est
nécessaire pour éviter le refoulement. Respectez les lignes directrices fournies
parlefabricantdumatérielchauant,ainsiquelesnormesdesécuritécomme
cellespubliéesparlaNationalFireProtectionAssociation(NFPA)etlaAmerican
SocietyforHeating,RefrigerationandAirConditioningEngineers(ASHRAE)aux
États-Unis, ainsi que les codes en vigueur dans votre région.
3. Lorsque vous faites une ouverture ou percez dans un mur ou le plafond, veillez à
nepasendommagerleslsélectriquesoud'autresdispositifscachés.
4. Lesventilateurscanalisésdoiventtoujoursêtreraccordésàl'extérieur.
TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMITÉ DE LA HOTTE
DOIT ÊTRE SCELLÉE.
Un espace libre d'au moins 24" est requis entre le bas de la hotte et la surface de cuisson ou
le comptoir. Cette hotte a été homologuée par l'UL à cette distance de la surface de cuisson.
L’espace libre minimal requis peut-être plus grand, selon la réglementation en matière de
construction de votre région. Pour les cuisinières à gaz et les cuisinières combinées, un
espace minimal de 30" est recommandé et pourrait être exigé.
Les armoires suspendues de chaque côté de l'appareil doivent se trouver à au moins 18" de la
surface de cuisson ou du comptoir. Consultez la notice d'installation de la surface de cuisson
ou de la cuisinière fournie par le fabricant avant de pratiquer des ouvertures.
INSTALLATION DANS UNE MAISON MOBILE L'installation de cette hotte doit être conforme
à la Partie 3280 de la norme Manufactured Home Construction and Safety Standards, Title 24
CFR (précédemment la partie 280 de la norme Federal Standard for Mobile Home Construction
and Safety, Title 24, HUD). Consultez la che technique électrique.
CRITÈRES DE VENTILATION
Déterminez quelle méthode de ventilation est mieux adaptée à votre application. Les conduits
peuvent passer par le mur ou le toit.
Pour garantir une meilleure ecacité, la longueur des conduits et le nombre de coudes
doivent être le plus limités que possible. Le diamètre des conduits devrait être uniforme.
N'installez pas deux coudes ensemble. Utilisez un ruban pour canalisations an de sceller
tous les joints du système de conduits. Utilisez un calfeutrage pour sceller les ouvertures
dans le mur extérieur ou le plancher, autour du clapet.
Il n'est pas recommandé d'utiliser des conduits exibles. Les conduits exibles provoquent une
contre-pression et de la turbulence qui diminuent grandement l'ecacité de l'appareil.
Assurez-vous que l'espace libre dans le mur ou le plancher est susant pour le conduit
d'évacuation avant de pratiquer les ouvertures. Ne coupez jamais une poutre ou un chevron,
sauf si c'est absolument nécessaire. S'il s'avère nécessaire de couper une poutre ou un
chevron, la construction d'un renforcement est requise.
AVERTISSEMENT - Pour réduire le risque d'incendie, utilisez uniquement des conduits métalliques.
ATTENTION - Pour réduire le risque d'incendie et pour évacuer adéquatement l'air, assurez-
vousderaccorderlesconduitsàl'extérieur–Nediusezpasl'aird'évacuationdansdes
espaces à l'intérieur des murs ou du plafond, ou encore à l'intérieur d'un grenier, d'une
galerie technique ou d'un garage.
28
• Le système de ventilation DOIT déboucher à l'extérieur.
• NE FAITES PAS déboucher les conduits dans un grenier ou un autre endroit fermé.
• N’UTILISEZ PAS un clapet de sécheuse mural de 4".
• Il n'est pas recommandé d'utiliser des conduits exibles.
• N’ENTRAVEZ PAS le ux de l'air de combustion et de ventilation.
• Le non-respect des exigences en matière de ventilation pourrait entraîner un
incendie.
AVERTISSEMENT
!
Installation dans les climats froids
Le système de ventilation doit prévoir un registre antirefoulement supplémentaire pour
réduire le ux d'air froid inverse, ainsi qu'une barrière thermique non métallique pour réduire
la conduction des températures extérieures. Le registre doit être installé du côté air froid par
rapport à la barrière thermique. La barrière thermique doit être positionnée le plus près que
possible de l'endroit où le système de ventilation pénètre dans la partie chauée de la maison.
• Une mise à la terre électrique est requise pour cette hotte.
• N'UTILISEZ PAS un tuyau d'eau froide pour la mise à la terre si celui-ci est branché
par des joints en plastique, par des rondelles non métalliques ou d'autres matériaux.
• N'UTILISEZ PAS une conduite de gaz pour la mise à la terre.
• N'INSTALLEZ PAS un fusible sur le circuit neutre ou le circuit de mise à la terre. La
présence d'un fusible dans le circuit neutre ou de mise à la terre peut entraîner un
choc électrique.
• Consultez un électricien qualié si vous n'êtes pas certain de la mise à la terre de la
hotte.
• Le non-respect des exigences de la che technique électrique pourrait entraîner un
incendie.
AVERTISSEMENT
!
Avertissementrelatifàlaproposition65del’ÉtatdeCalifornie(États-Unis
uniquement)
AVERTISSEMENT
Ce produit contient des éléments chimiques que l’État de Californie considère comme
étant cancérigènes ou causant des malformations congénitales ou d’autres troubles de la
reproduction.
Pour de plus amples renseignements, consultez le site www.P65Warnings.ca.gov
FICHE TECHNIQUE ÉLECTRIQUE
Une alimentation de courant alternatif de 120 volts à 60 Hz est requise sur un circuit à fusible
distinct de 15 ampères. Il est recommandé d'installer un fusible temporisé ou un disjoncteur.
Le fusible doit être calibré conformément aux codes en vigueur pour les caractéristiques
nominales électriques de l'appareil, indiquées sur la plaque signalétique située à l'intérieur
de l'appareil, à proximité du compartiment des câblages externes.
29
DIMENSIONS HOTTE 21"
47 "
DIMENSIONS HOTTE 28"
47 "
30
MIN. 24" AU-DESSUS D’UNE
SURFACE ÉLECTRIQUE
HAUTEUR REQUISE POUR L’INSTALLATION
MIN. 30" AU-DESSUS D’UNE
SURFACE AU GAZ
LA HOTTE INCA SMART N’EST PAS CONÇUE POUR ÊTRE UTILISÉE
AVEC DES SURFACES DE CUISSON DE STYLE PROFESSIONNEL.
L’INSTALLATION AU-DESSUS D’UNE SURFACE DE CUISSON DE TYPE
PROFESSIONNEL ANNULERA ENTIÈREMENT LA GARANTIE APPLICABLE
À CE PRODUIT.
AVERTISSEMENT
!
31
PIÈCES PRINCIPALES
Composants
Réf. Qté Composants du produit
1 1 Bâti de la hotte, avec : Commandes, éclairage, ltres, ventilateur.
8 1 Grille d’évent de recyclage
10 1 Registre ø 5"
Réf. Qté Composants d’installation
12a 10 vis (pour installation de la hotte)
12b 4 vis 1/8"x1/2" (pour installation du couvercle)
12e 2 vis 1/8"x3/8" (pour montage de la grille d’évent de recyclage)
Qté Documentation
1 Mode d’emploi
H
I
H
I
H
I
H
I
12b
10
12e
8
12a
12a Vis à tête Pozidriv (1/8" x 5/8")
10
12b Vis à tête Pozidriv (1/8" x 1/2")
4
12e Vis à tête étoile (1/8" x 3/8")
2
Tournevis étoile
Tournevis Pozidriv
32
Accessoires disponibles
Pièces requises
- Conduit métallique 5" circulaire
Caisse 24" acier inoxydable, LINE24ST
Caisse 30" acier inoxydable, LINE30ST
Caisse 36" acier inoxydable, LINE36ST
Filtre à charbon actif no d'article FILTER4
Deux personnes requises
pour l’installation
Portez des gants
par mesure de sécurité
33
DIMENSIONS DE LA CAISSE
Version 09/14 - Page 4
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
FRONT VIEW / LA PERSPECTIVE DE FRONT
BOTTOM VIEW / LA PERSPECTIVE DE BAS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour des installations avec L'Inca HC SS, enlevez la section perforée
additionnelle.
RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
LINER DIMENSIONS / DIMENSIONS DU CADRE
Pre-Planning Your Installation -
Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30” for maximum effectiveness. Also consult the cooktop manufacturer’s
recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum d’efcacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
Version 09/14 - Page 4
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
FRONT VIEW / LA PERSPECTIVE DE FRONT
BOTTOM VIEW / LA PERSPECTIVE DE BAS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour des installations avec L'Inca HC SS, enlevez la section perforée
additionnelle.
RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
LINER DIMENSIONS / DIMENSIONS DU CADRE
Pre-Planning Your Installation -
Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30” for maximum effectiveness. Also consult the cooktop manufacturer’s
recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum d’efcacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
Bellucci, Daniele
30-Jan-2019
Released
Caissestandard24enacierinoxydable(LINE24ST)conçuepourlesinstallationsd'une
largeurde24”
Planicationdel’installation-Important: Il est recommandé d'installer cette hotte à une
distance d'au moins 24" de la surface de cuisson et à une distance maximale de 30” pour une
ecacité optimale. Reportez-vous également aux recommandations du fabricant de la surface
de cuisson.
Caissestandard30enacierinoxydable(LINE30ST)conçuepourlesinstallationsd'une
largeurde30”
Caissestandard36enacierinoxydable(LINE36ST)conçuepourlesinstallationsd'une
largeurde36”
34
POUR INSTALLATIONS AVEC CAISSES
Lorsque vous construisez un habillage de hotte sur
mesure, assurez-vous de toujours respecter les codes et
normes applicables.
AVERTISSEMENT
!
Le produit Inca Smart peut être
utilisé avec des armoires standards
d’une largeur de 24", 30" ou 36", ou
encore avec un habillage de hotte
sur mesure d’une largeur de 30" et
plus.
Pour les habillages sur mesure/
en bois, choisissez soit VOTRE
PROPRE caisse sur mesure ou
nos caisses standards conçues
pour les installations d’une
largeur de 24"et 30" et 36".
Les caisses créent une nition
non combustible parfaitement
scellée pour le dessus de votre
habillage sur mesure/en bois.
Les caisses standards sont
formées de deux sections :
une section arrière plus large
(précoupée pour l'insertion de la
hotte Inca Smart) et une section
avant, permettant de régler la
profondeur (entre 16" et 17 7/8")
!!! REMARQUE IMPORTANTE :
N’ENLEVEZ PAS LA SECTION
SUPPLÉMENTAIRE PERFORÉE
AUTOUR DE LA SECTION
PRÉCOUPÉE LORSQUE VOUS
INSTALLEZ UNE CAISSE STANDARD
AVEC LE MODÈLE INCA SMART.
Tenez compte de la forme, de la
dimension et du poids du produit
Inca Smart et de la caisse pour
déterminer la conguration de
l’habillage sur mesure/en bois.
Consultez DIMENSIONS DE HOTTE
ET DIMENSIONS DE CAISSE.
1. L'habillage de hotte sur mesure/en bois doit présenter une base
solide (contre-plaqué de 3/4" recommandé) pour permettre l'ouverture
pour la hotte Inca Smart. La base doit être amincie pour accueillir la
hauteur de la caisse (consultez DIMENSIONS DE LA CAISSE). La
caisse se xe au bas de la base à l’aide de vis adéquates pour les
dimensions et le matériau de votre habillage de hotte sur mesure/en
bois.
La hotte Inca Smart s'insère dans l'ouverture de la caisse et de la
base.
2. Placez l’arrière de la caisse en l’adossant sur le bord arrière de
votre habillage de hotte sur mesure/en bois. À l'aide d'un stylo, tracez
le contour de l'ouverture précoupée. Retirez la caisse et PRATIQUEZ
VOS OUVERTURES.
Installez les deux sections de la caisse et passez à l’INSTALLATION
DE LA HOTTE.
Version 09/14 - Page 5
The Inca Smart requires 5" round ductwork. To ensure that the blower performs to its
highest possible capacity, ductwork should be as short and straight as possilbe.
Make your ductrun as straight and short as possible. The ductrun should not exceed 25
equivalent feet if ducted with the required minimum of 5" round duct. Count 45º angles
as 3 feet, 90º elbows as 5 feet, and 90º at elbows as 12 feet.
For best results, use no more than three 90° elbows. Make sure that there is a minimum
of 24" of straight duct between elbows if more than one is used. Do not install two
elbows together. If you must elbow right away, do it as far away from the hood's
exhaust opening as possible.
TOOLS NEEDED FOR INSTALLATION
• Saber Saw or Jig Saw
• Drill
• 1 1/4" Wood Drill Bit
• Pliers
• Phillips Screwdriver
• Wire Stripper or Utility Knife
• Metal Snips
• Measuring Tape or Ruler
• Level
• Pencil
• Caulking Gun
• Duct Tape
PLAN YOUR DUCTWORK
The Inca Smart can be used in
standard 30" or 36" wide cabinetry
or with custom hoods 30" wide
and up.
For custom/wood hoods, choose
either YOUR OWN custom liner or
our Standard Liner designed for 30"
and 36" wide installations. Liners
create a perfectly-sealed, non-
combustible nish for the underside
of your custom/wood hood.
The Standard Liners are made
up of two sections: a larger, rear
section (pre-cut out for insertion of
the Inca Smart) and a front section
for a total adjustable depth between
16" and 17
7/8"
.
!!! IMPORTANT NOTE: DO NOT
REMOVE THE ADDITIONAL
PERFORATED SECTION
AROUND THE PRE-CUT-
OUT WHEN INSTALLING
THE STANDARD LINER WITH
THE INCA SMART MODEL.
THIS PERFORATION IS ONLY
REMOVED FOR USE WITH THE
INCA HC SS MODEL.
Consider the shape, size, and
weight of the Inca Smart and Liner
to determine the configuration
of the custom/wood hood. See
RANGEHOOD DIMENSIONS AND
LINER DIMENSIONS on Page 4.
FOR INSTALLATIONS WITH LINERS
PARTS SUPPLIED FOR INSTALLATION
• 1 Backdraft Damper
• 10 Screws
• Field Wiring Box
• 1 Literature Package
PARTS NEEDED FOR INSTALLATION
• 2 Conduit Connectors
• Power Supply Cable
• Scews for Field Wiring Box
• 1 Wall or Roof Cap
• All Metal Ductwork
OPTIONAL ACCESSORIES AVAILABLE
• Charcoal Filter Kit
For recirculating installations only,
replace charcoal lters as needed
part # FILTER4
• Liners
Create a perfectly-sealed, non-combustible
perimeter around the Inca Smart. Depth adjustable
from 16" - 17
7/8"
.
Standard Liner 30 Stainless - part #
LINE30ST
Standard Liner 36 Stainless - part #
LINE36ST
CUSTOM/WOOD
HOOD
STANDARD LINER
INCA SMART
WARNING
!
When building a custom hood,
always follow all applicable
codes and standards.
1. The custom/wood hood must have a sturdy base (3/4" plywood recommended) to accomodate
the cut-out for the Inca Smart. The base must be recessed to accomodate the height of the
Liner (see LINER DIMENSIONS on Page 4). The Liner attaches to the bottom of the base
using screws appropriate for the size and material of your custom/wood hood. The Inca Smart
inserts into the cut-out in the Liner and base.
2. Position the rear section of the Liner so that it abuts the back edge of your custom/wood
hood. Using a pen, trace the outline of the pre-cut out. Remove the Liner and proceed to MAKE
YOUR CUT-OUTS on Page 6. Install both sections of the Liner and proceed to INSTALL THE
RANGEHOOD on Page 6.
SUR MESURE/EN BOIS
HOTTE
CAISSE STANDARD
INCA SMART
35
Choisissez la méthode de canalisation
Nécessite l'achat de l'accessoire à
charbon actif Filter4
Arrière
Haut
5"
Sans canalisation -
recyclage
Installation avec ventilation canalisée
Avant l’installation, retirez la pièce
de soutien métallique incluse dans
l’emballage sur le dessus de la
hotte.
Attention : Si vous devez installer un
coude, placez-le le plus loin possible
de l’ouverture d’évacuation de la
hotte.
36
INSTALLATION DE LA HOTTE
1
2
Retirez les ltres à graisse et mettez-les à part.
Retirez le fond de la hotte en tirant vers l’avant comme illustré.
37
3
La hotte peut être installée directement en dessous de l’armoire (distance minimale de 24" des surfaces
de cuisson électriques et de 30" pour les surfaces de cuisson au gaz).
Pratiquez une ouverture sur le fond de l’armoire, comme illustré.
À noter: L’armoire doit être accessible, pour vous permettre d’atteindre le câble de la
hotte et le brancher plus tard, après l’installation du produit.
1/2”
10 1/2”
19” 9/16 - 26” 5/8
1/2”
1/2”
10 1/2”
19” 9/16 - 26” 5/8
1/2”
1/2”
10 1/4”
19” 9/16 - 26” 5/8
1/2”
21"
28"
38
Insérez la hotte jusqu'à ce que les appuis latéraux s'enclenchent.
Verrouillez en serrant les vis Vf à partir du dessous de la hotte.
Fixez-la à l’aide des 10 vis 12a fournies.
10 1/2”
1/2”
19” 9/16 - 26” 5/8
Min.9/16"
Max 1" 3/16
Vf
À noter :
INSM21 nécessite 8 vis
INSM28/INSP nécessite 10 vis
4
5
39
Remettez en place le fond de la hotte à l’aide de 4 vis 12b comme illustré.
Placez les ltres à graisse dans la hotte
6
7
12b
40
CHOISIR LA MÉTHODE DE
CANALISATION
Installation avec ventilation canalisée
8
Option de recyclage sans canalisation
Installez le registre inclus avec la hotte
avant de la raccorder aux conduits.
H
I
Installez le clapet de toiture ou le clapet
mural acheté séparément. Raccordez
le conduit métallique de ø 5" au clapet
de toiture ou au clapet mural, puis
raccordez les conduits.
´
Pour la ventilation avec recyclage sans
canalisation, dirigez les conduits à un
emplacement au-dessus de la hotte où
l'air évacué est retourné dans la pièce.
Utilisez la grille d'évent de recyclage
pour couvrir l'ouverture. Fixez la grille à
l'aide des 2 vis fournies dans la trousse
d'installation.
Filtre à charbon actif
requis - No d'article
FILTER4
4 15/16"
12e
8
Tournevis étoile
41
9
IN
STALLATION ÉLECTRIQUE AVEC CÂBLE DE CONNEXION
Max. 33 7/16”
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre.
La mise à la terre réduit le risque de choc électrique en cas de court-circuit, car elle
fournit un l d'évacuation au courant électrique.
Cet appareil est muni d'un cordon présentant un l de mise à la terre, avec une che
de mise à la terre.
La che doit être insérée dans une prise correctement installée et mise à la terre.
AVERTISSEMENT - Une mise à la terre inadéquate peut entraîner un choc électrique.
Consultez un électricien qualié si vous ne comprenez pas parfaitement les instructions
de mise à la terre ou si vous avez des doutes quant à la mise à la terre de l'appareil.
N'utilisez pas de rallonge. Si le cordon d’alimentation est trop court, demandez à un
électricien qualié d’installer une prise à proximité de l'appareil.
42
10
Pour option sans canalisation, avec recyclage d'air
Les ltres à charbon doivent
être insérés derrière les ltres à
graisse comme indiqué.
Filtre à charbon actif requis
- No d'article FILTER4
43
INFORMATION RELATIVE À L'UTILISATION ET L'ENTRETIEN
Pour de meilleurs résultats
Activez la hotte quelques minutes avant de commencer à cuisiner pour créer un ux d'air
adéquat. Laissez la hotte fonctionner quelques minutes après avoir ni de cuisiner pour
absorber toute la fumée et les odeurs de la cuisine.
INSM28GR240
INSM21GR240
Bouton Fonction
Témoin DEL (L)
Interrupteur d’éclairage
Interrupteur Marche/Arrêt pour l'éclairage.
Appuyez sur le bouton pour mettre l'éclairage en marche, et une nouvelle fois
pour l’éteindre.
Marche/Arrêt
Placez le sélecteur à « 1 » pour mettre en marche le ventilateur et à « 0 » pour
l’arrêter.
Commande de vitesse
1 Vitesse réduite (Marche)
2 Vitesse moyenne
3 Vitesse élevée
44
Pour de meilleurs résultats
Activez la hotte quelques minutes avant de commencer à cuisiner pour créer un ux d'air
adéquat. Laissez la hotte fonctionner quelques minutes après avoir ni de cuisiner pour
absorber toute la fumée et les odeurs de la cuisine.
Bouton Fonction
Témoin DEL (L) - la couleur permet de connaître la vitesse sélectionnée
Vert - vitesse 1
Orange - vitesse 2
Rouge - vitesse 3
Rouge clignotant - vitesse intensive
Interrupteur d’éclairage
Interrupteur Marche/Arrêt pour l'éclairage DEL.
Appuyez sur le bouton pour mettre l'éclairage en marche, et une nouvelle fois
pour l’éteindre.
Interrupteur du ventilateur
Interrupteur Marche/Arrêt pour le ventilateur.
Appuyez sur le bouton pour mettre le ventilateur en marche à la première vitesse
(signalée par le témoin DEL vert) et appuyez de nouveau pour éteindre la hotte.
Ventilateur vitesse 2
Appuyez sur ce bouton pour faire passer la hotte à la vitesse 2 (signalée par le
témoin DEL orange).
Ventilateur vitesse 3 / intensive
Appuyez sur ce bouton pour faire passer la hotte à la vitesse 3 (signalée par le
témoin DEL rouge xe)
Tenez le bouton vitesse 3 enfoncé pendant 2 secondes pour activer la vitesse
intensive.
Le réglage « vitesse intensive » est signalé par le clignotement du témoin rouge.
La hotte fonctionne alors à la vitesse maximale pendant 10 minutes, après quoi
elle retourne à la vitesse précédente.
INSP28SS240
INFORMATION RELATIVE À L'UTILISATION ET L'ENTRETIEN
45
Nettoyagedesltres
à graisse métalliques
Les ltres à graisse métalliques peuvent être lavés
dans une solution d'eau chaude savonneuse ou dans le
lave-vaisselle. Ils devraient être nettoyés tous les 2 mois
d'utilisation, ou plus fréquemment en cas d'utilisation
particulièrement intensive.
• Retirez le ltre, en poussant simultanément le levier
vers l'arrière de l'appareil et en le tirant vers le bas.
• Lavez le filtre sans le plier. Laissez-le sécher
complètement avant de le réinstaller (un changement
de la couleur à la surface du ltre au l du temps n'a
aucun impact sur son efcacité).
• Remettez-le en place, en vous assurant que la poignée
se trouve vers l'avant.
• Le lave-vaisselle pourrait ternir le ni du ltre à
graisse métallique.
• Les ltres doivent être totalement secs lorsqu’ils sont
réinstallés dans la hotte.
Nettoyage des surfaces extérieures
Nettoyage des surfaces extérieures :
Veuillez noter que l’utilisation de produits abrasifs ou
solvants peut endommager la supercie de la hotte; ils ne
devraient pas être utilisés pour le nettoyage des surfaces.
Instructions pour le nettoyage de l’acier inoxydable :
Nettoyez les surfaces extérieures avec un agent
nettoyant pour l’acier inoxydable disponible sur le
marché.
Instructions pour le nettoyage des surfaces peintes
en gris :
Les surfaces extérieures doivent être lavées à l’aide
d’eau chaude savonneuse.
Remplacementdultre
à charbon actif
Les ltres à charbon actif ne sont pas lavables et ne
peuvent être régénérés. Ils doivent être remplacés
environ tous les 4 mois d'utilisation, ou plus souvent
en cas d'utilisation intensive.
• Retirez les ltres à graisse.
• Retirez le ltre à charbon saturé.
• Posez le nouveau filtre en l'installant à son
emplacement.
• Replacez les ltres à graisse.
Attention : Pour réduire le risque d’incendie ou
de choc électrique, lorsque l’appareil est utilisé en
mode recyclage, utilisez uniquement le modèle
FILTER 4 en guise de trousse de conversion.
46
Remplacement des ampoules
• Retirez les ltres à graisse et mettez-les à part.
• Retirez le fond de la hotte avec les 4 vis 12b comme illustré.
• Remplacez l'ampoule avec une nouvelle du même type.
• Remettez en place le fond la hotte à l’aide de 4 vis 12b.
• Remettez en place les ltres à graisse.
Ampoules E12 à ballast intégré
– répondant à la norme UL 1993/
nmxj-578/1-ance/ csa c22.2
No 1993
12b
47
0 1 2 3 4 5 6 7 8 9
R
P
P
H90_615
01
Drawing N : Rev :
Modif. by
Doc.status
Do not get quotas from the drawing do not bring
modifications without authorization of techincal office.
According to the law we reserve the own of the present
drawing with reproduction prohibition partial or total.
Approved date
Modification description
Approved by
WIRING DIAGR.M8/4V SCL/PB LED
Doc Type
Denomination
Creation date
17.Ott.2019
DOLCE CORRADO
Created by
991.0599.900
Code
0 1 LIGHT
BRW
RED
SEC.
- +
ELECTRONIC
TRNSFORMER
L N
RED
GRY (red)
BLK (vlt)
1
2
12
12
GRYGRYGRY
1
LED
BLKBLKBLK
2
1
2
12
GRYGRY
LED
BLKBLK
12
12
GRYGRY
LED
BLKBLK
12
12
GRYGRY
LED
BLKBLK
VLT
LED
RED
VLT
LED
RED
BRW
BLU
Y-G
BLK
F
2
1
Y-G
110-127V 60Hz
WHT
N
BLU
4
3
Y-G
1 2 3 SPEED
BRWBLK
BRW
BRW
6
5
WHTVLTWHT
PNK
M8-4V
BRW
ORG
Y-G
8
7
BLU
WHT
10
9
BLKGRY
BLK
LP
INSM28GR240 INSM21GR240
SCHÉMA DE CÂBLAGE
48
SCHÉMA DE CÂBLAGE
991.0294.933 H90-220 r3
D002491_01
991.0294.933 H90-220 r3
D002491_01
INSP28SS240
49
January 4, 2016
FABER CONSUMER WARRANTY & SERVICE
All Faber products are warranted against any defect in materials or workmanship for the original purchaser
for a period of 1 year from the date of original purchase (requires proof of purchase). This warranty covers
labor and replacement parts. Faber, at its option, may repair or replace the product or components
necessary to restore the product to good working condition. To obtain warranty service, contact the dealer
from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber
distributor, contact us at (508) 358-5353 for the name of a distributor in your area.
The following is not covered by Faber's warranty:
1. Service calls to correct the installation of your range hood, to instruct you how to use your range hood, to
replace or repair house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace range hood light bulbs, fuses or filters. Those consumable parts are
excluded from warranty coverage.
3. Repairs when your range hood is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation,
installation not in accordance with electrical or plumbing codes or Faber documentation, or use of products
not approved by Faber.
5. Replacement parts or repair labor costs for units operated outside the United States or Canada, including
any non-UL or C-UL approved Faber range hoods.
6. Repairs to the hood resulting from unauthorized modifications made to the range hood.
7. Expenses for travel and transportation for product service in remote locations and pickup and delivery
charges. Faber range hoods should be serviced in the home.
THIS WARRANTY DOES NOT ALLOW RECOVERY OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT
LIMITATION, DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, PERSONAL INJURY/WRONGFUL
DEATH OR LOST PROFITS FABER WARRANTY IS LIMITED TO THE ABOVE CONDITIONS AND TO THE WARRANTY PERIOD
SPECIFIED HEREIN AND IS EXCLUSIVE. EXCEPT AS EXPRESSLY SPECIFIED IN THIS AGREEMENT, FABER DISCLAIMS ALL
EXPRESS OR IMPLIED CONDITIONS, REPRESENTATIONS, AND WARRANTIES INCLUDING, WITHOUT LIMITATION, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE
.
This warranty gives you specific legal rights that may vary from state to state.
Model#: ______________________________ Serial #: _____________________________
50
LEA Y GUARDE ESTAS INSTRUCCIONES ANTES DE
COMENZAR A INSTALAR ESTA CAMPANA EXTRACTORA
ADVERTENCIA: - PARA REDUCIR EL RIESGO DE INCENDIO DE GRASA:
a)Nuncadejelasunidadesdesuperciedesatendidasenajustesaltos.Lasebulliciones
causan humo y derrames grasientos que pueden encenderse. Caliente los aceites
lentamente en ajustes bajos o medios.
b)Siempreenciendalacampanacuandococineafuegoaltoocuandoameealimentos
(porej.CrepesSuzette,CherriesJubilee,PeppercornBeefFlambé).
c)Limpie los sopladores con frecuencia. No se debe permitir que la grasa se acumule
enelsopladoroltro.
d)Use un tamaño de olla adecuado. Siempre use utensilios de cocina apropiados para
eltamañodelelementodesupercie.
ADVERTENCIA: - PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO
DE INCENDIO DE GRASA, TENGA CUENTA LO SIGUIENTE*:
a) APAGUE LAS LLAMAS con una tapa ajustada, bandeja para hornear galletas o bandeja
de metal, luego apague el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS.
Si las llamas no se apagan de inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE
BOMBEROS.
b) NUNCA RECOJA UNA OLLA EN LLAMAS - Puede quemarse.
c) NO USE AGUA, incluidos paños de cocina húmedos o toallas; se producirá una
violenta explosión de vapor.
d) Use un extintor SOLAMENTE si:
1. Usted sabe que tiene un extintor Clase ABC y ya sabe cómo operarlo.
2. El fuego es pequeño y está contenido en el área donde comenzó.
3. Llame al departamento de bomberos.
4. Puede luchar contra el fuego con su espalda hacia una salida.
* Basado en "Kitchen Firesafety Tips" publicado por NFPA
ADVERTENCIA - PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA O INCENDIO,
no use este soplador con ningún dispositivo de control de velocidad de estado.
ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS
O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:
1. Use esta unidad solo de la manera prevista por el fabricante. Si tiene alguna
pregunta, comuníquese con el fabricante.
2. Antes de reparar o limpiar la unidad, apague el equipo en el panel de servicio
y bloquee los medios de desconexión del servicio para evitar que la energía se
encienda accidentalmente. Cuando los medios de desconexión del servicio no se
puedanbloquear,jedeformaseguraundispositivodeadvertenciaprominente,
como una etiqueta, al panel de servicio.
PRECAUCIÓN: Para uso general de ventilación solamente. No lo use para expulsar
materiales y vapores peligrosos o explosivos.
ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS
O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:
1. El trabajo de instalación y el cableado eléctrico deben realizarlo las personas
calicadasdeacuerdocontodosloscódigosyestándaresaplicables,incluidala
construcciónconclasicacióndeincendio.
51
2. Senecesitasucienteaireparalacombustiónadecuadayelescapedegasesa
travésdeltubodehumos(chimenea)delequipoquequemacombustibleparaevitar
la retrogresión. Siga las directrices del fabricante del equipo de calefacción y las
normas de seguridad tales como los publicados por la National Fire Protection
Association (NFPA), la American Society for Heating, Refrigeration and Air
ConditioningEngineers(ASHRAE)ylasautoridadesdeloscódigoslocales.
3. Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico ni otros
servicios ocultos.
4. Los sopladores con conductos siempre deben tener salida al exterior.
TODAS LAS ABERTURAS DE LA PARED Y EL PISO DONDE ESTÁ INSTALADA LA
CAMPANA EXTRACTORA SE DEBEN SELLAR.
Esta campana extractora requiere al menos 24" de espacio libre entre la parte inferior de
la campana y la supercie de cocción o encimera. Esta campana ha sido aprobada por UL a
esta distancia de la placa.
Esta separación mínima puede ser mayor dependiendo de los códigos de construcción locales.
Para placas de gas y cocinas combinadas, se recomienda y puede ser necesario un mínimo
de 30 ".
Los armarios superiores a ambos lados de esta unidad deben estar a un mínimo de 18" por
encima de la supercie de cocción o la encimera. Consulte las instrucciones de instalación de
la placa o la campana proporcionadas por el fabricante antes de hacer cualquier corte.
INSTALACIÓN EN CASA MÓVIL La instalación de esta campana extractora debe cumplir con
las Normas de seguridad y construcción de viviendas prefabricadas, Título 24 CFR, Parte 3280
(anteriormente Norma federal para construcción y seguridad de casas móviles, Título 24, HUD,
Parte 280). Vea los requisitos eléctricos.
REQUISITOS DE VENTILACIÓN
Determine qué método de ventilación es mejor para su aplicación. Los conductos pueden extenderse
a través de la pared o el techo.
La longitud de los conductos y la cantidad de codos se deben mantener al mínimo para proporcionar
un rendimiento eciente. El tamaño de los conductos debe ser uniforme. No instales dos codos
juntos. Use cinta adhesiva para sellar todas las juntas en el sistema de conductos. Use masilla
para sellar la pared exterior o la abertura del piso alrededor de la tapa.
No se recomiendan conductos exibles. Los conductos exibles crean una contrapresión y turbulencias
de aire que reducen en gran medida el rendimiento.
Asegúrese de que haya espacio libre adecuado dentro de la pared o el piso para el conducto de
escape antes de hacer los cortes. No corte una vigueta o poste a menos que sea absolutamente
necesario. Si se debe cortar una vigueta o poste, entonces se debe construir un marco de soporte.
ADVERTENCIA - Para reducir el riesgo de incendio, use solamente conductos de metal.
PRECAUCIÓN - Para reducir el riesgo de incendio y para descargar adecuadamente el aire,
asegúrese de sacar el aire - No expulse los humos en espacios dentro de paredes o techos,
áticos, espacios angostos o garajes.
52
• El sistema de ventilación DEBE terminar fuera del hogar.
• NO termine el conducto en un espacio ático o en otro espacio cerrado.
• NO use tapones de pared de 4" tipo lavadero.
• No se recomiendan conductos exibles.
• NO obstruya el ujo del aire de combustión y ventilación.
• El incumplimiento de los requisitos de ventilación puede provocar un incendio.
ADVERTENCIA
!
Instalaciones para clima frío
Se debe instalar un registro de retrogresión para minimizar el ujo de aire frío hacia atrás y se
debe instalar un interruptor térmico no metálico para minimizar la conducción de temperaturas
externas como parte del sistema de ventilación. El registro debe estar en el lado del aire frío
del interruptor térmico. El interruptor debe estar lo más cerca posible de donde el sistema de
ventilación ingrese a la parte calentada de la casa.
• Esta campana extractora requiere conexión eléctrica de tierra.
• Si la tubería de agua fría está interrumpida por juntas de plástico, de materiales no
metálicos u otros materiales, NO la utilice para conexión a tierra.
• NO conecte a tierra a una tubería de gas.
• NO tenga un fusible en el circuito neutro o de tierra. Un fusible en el circuito neutro o
de tierra podría provocar una descarga eléctrica.
• Consulte con un electricista calicado si tiene dudas acerca de si la campana
extractora está correctamente conectada a tierra.
• El incumplimiento de los requisitos eléctricos puede provocar un incendio.
ADVERTENCIA
!
AdvertenciadelaPropuesta65delEstadodeCalifornia(soloEE.UU.)
ADVERTENCIA
Este producto contiene sustancias químicas que el Estado de California considera que
causan cáncer y defectos de nacimiento u otros daños reproductivos.
Para obtener más información, vaya a www.P65Warnings.ca.gov
REQUISITOS ELÉCTRICOS
Se requiere un suministro eléctrico de 120 voltios, 60 Hz solo CA en un circuito separado con
fusible de 15 amperios. Se recomienda un fusible de retardo o un cortacircuitos. El fusible se debe
dimensionar según los códigos locales de acuerdo con la clasicación eléctrica de esta unidad, tal
como se especica en la placa de número de serie/clasicación ubicada dentro de la unidad, cerca
del compartimento de cableado de campo.
53
DIMENSIONES DE LA CAMPANA EXTRACTORA 21"
47 "
DIMENSIONES DE LA CAMPANA EXTRACTORA 28
"
47 "
54
MÍN. 24" SOBRE COCINA ELÉCTRICA
REQUISITOS DE ALTURA DE INSTALACIÓN
MÍN. 30" SOBRE COCINA DE GAS
LA INCA SMART NO ESTÁ DISEÑADA PARA SER USADA SOBRE
SUPERFICIES DE COCINA ESTILO PROFESIONAL, LAS INSTALACIONES
SOBRE SUPERFICIES DE COCINA ESTILO PROFESIONAL ANULARÁN
COMPLETAMENTE LA GARANTÍA DE ESTE PRODUCTO.
ADVERTENCIA
!
55
PARTES PRINCIPALES
Componentes
Ref. Cdad. Componentes del producto
1 1 Cuerpo de la campana, completo de: Controles, Luz, Filtros, Soplador.
8 1 Rejilla de ventilación de recirculación
10 1 Registro ø 5"
Ref. Cdad. Componentes del Instalación
12a 10 Tornillos (para la instalación de la campana)
12b 4 Tornillos 1/8"x1/2" (para la instalación de la cubierta)
12e 2 Tornillos 1/8"x3/8" (para el montaje de la rejilla de ventilación de recirculación)
Cdad. Documentación
1 Manual de instrucciones
H
I
H
I
H
I
H
I
12b
10
12e
8
12a
12a Tornillos Pozi (1/8" x 5/8")
10
12b Tornillos Pozi (1/8" x 1/2")
4
12e Tornillos Torx (1/8" x 3/8")
2
Destornillador Torx
Destornillador Pozi
56
Accesorios disponibles
Piezas necesarias
- Conducto metálico redondo de 5".
Forro de 24" de acero inoxidable #LINE24ST
Forro de 30" de acero inoxidable #LINE30ST
Forro de 36" de acero inoxidable #LINE36ST
Filtro de carbón activado sku #; FILTER4
Se requieren dos hombres
para la instalación
Use guantes de trabajo por seguridad
57
DIMENSIONES DEL FORRO
Version 09/14 - Page 4
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
FRONT VIEW / LA PERSPECTIVE DE FRONT
BOTTOM VIEW / LA PERSPECTIVE DE BAS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour des installations avec L'Inca HC SS, enlevez la section perforée
additionnelle.
RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
LINER DIMENSIONS / DIMENSIONS DU CADRE
Pre-Planning Your Installation -
Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30” for maximum effectiveness. Also consult the cooktop manufacturer’s
recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum d’efcacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
Version 09/14 - Page 4
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
FRONT VIEW / LA PERSPECTIVE DE FRONT
BOTTOM VIEW / LA PERSPECTIVE DE BAS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour des installations avec L'Inca HC SS, enlevez la section perforée
additionnelle.
RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
LINER DIMENSIONS / DIMENSIONS DU CADRE
Pre-Planning Your Installation -
Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30” for maximum effectiveness. Also consult the cooktop manufacturer’s
recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum d’efcacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
Bellucci, Daniele
30-Jan-2019
Released
Forroestándarde24deaceroinoxidable(LINE24ST)diseñadopara instalaciones anchas de 24"
Planicaciónpreviadesuinstalación-Importante: La altura recomendada para instalar esta
campana arriba de la encimera es de un mínimo de 24 " y un máximo de 30" para una ecacia
máxima. También consulte la recomendación del fabricante de la encimera.
Forroestándarde30deaceroinoxidable(LINE30ST)diseñadoparainstalacionesanchasde30"
Forroestándarde36deaceroinoxidable(LINE36ST)diseñadoparainstalacionesanchasde36"
58
PARA LA INSTALACIÓN CON FORROS
Siempre siga todos los códigos y estándares
aplicables al construir una campana
personalizad.
ADVERTENCIA
!
La Inca Smart puede ser utilizada
en gabinetes estándar de 24" o 30"
o "36" de ancho o con campanas
personalizadas de 30" de ancho
y más.
Para campanas de madera o
a medida, elija SU PROPIO
revestimiento a medida o
nuestro revestimiento estándar
diseñado para instalaciones
de 24" y 30" y 36" de ancho.
Los forros crean un acabado
perfectamente sellado e
incombustible para la parte
inferior de su campana de
madera personalizada.
Los forros estándar se
componen de dos secciones:
una sección trasera más
grande (pre recortada para la
inserción de la Inca Smart) y
una sección frontal para una
profundidad ajustable total
entre 16" y 17 7/8".
!!! NOTA IMPORTANTE: NO
RETIRE LA SECCIÓN PERFORADA
ADICIONAL ALREDEDOR DEL
PRE-CORTE CUANDO INSTALE
EL FORRO ESTÁNDAR CON EL
MODELO INCA SMART.
Considere la forma, tamaño
y peso de la Inca Smart y
el Forro para determinar la
conguración de la campana
de madera/personalizada.
Ver DIMENSIONES DE LA
CAMPANA EXTRACTORA Y DEL
FORRO.
1. La campana personalizada/de madera debe tener una base resistente
(se recomienda madera contrachapada de 3/4 ") para alojar el recorte
para Inca Smart. La base debe estar rebajada para alojar la altura del
forro (consulte DIMENSIONES DEL FORRO). El forro se ja a la parte
inferior de la base con tornillos adecuados para el tamaño y el material
de la campana de madera/personalizada.
La Inca Smart se inserta en el recorte en el forro y la base.
2. Coloque la sección posterior del forro de forma que quede en el borde
posterior de la campana de madera/personalizada. Con un bolígrafo,
trace el contorno del pre recorte. Retire el forro y proceda a HACER LOS
RECORTES.
Instale ambas secciones del forro y proceda a INSTALAR LA
CAMPANA EXTRACTORA.
Version 09/14 - Page 5
The Inca Smart requires 5" round ductwork. To ensure that the blower performs to its
highest possible capacity, ductwork should be as short and straight as possilbe.
Make your ductrun as straight and short as possible. The ductrun should not exceed 25
equivalent feet if ducted with the required minimum of 5" round duct. Count 45º angles
as 3 feet, 90º elbows as 5 feet, and 90º at elbows as 12 feet.
For best results, use no more than three 90° elbows. Make sure that there is a minimum
of 24" of straight duct between elbows if more than one is used. Do not install two
elbows together. If you must elbow right away, do it as far away from the hood's
exhaust opening as possible.
TOOLS NEEDED FOR INSTALLATION
• Saber Saw or Jig Saw
• Drill
• 1 1/4" Wood Drill Bit
• Pliers
• Phillips Screwdriver
• Wire Stripper or Utility Knife
• Metal Snips
• Measuring Tape or Ruler
• Level
• Pencil
• Caulking Gun
• Duct Tape
PLAN YOUR DUCTWORK
The Inca Smart can be used in
standard 30" or 36" wide cabinetry
or with custom hoods 30" wide
and up.
For custom/wood hoods, choose
either YOUR OWN custom liner or
our Standard Liner designed for 30"
and 36" wide installations. Liners
create a perfectly-sealed, non-
combustible nish for the underside
of your custom/wood hood.
The Standard Liners are made
up of two sections: a larger, rear
section (pre-cut out for insertion of
the Inca Smart) and a front section
for a total adjustable depth between
16" and 17
7/8"
.
!!! IMPORTANT NOTE: DO NOT
REMOVE THE ADDITIONAL
PERFORATED SECTION
AROUND THE PRE-CUT-
OUT WHEN INSTALLING
THE STANDARD LINER WITH
THE INCA SMART MODEL.
THIS PERFORATION IS ONLY
REMOVED FOR USE WITH THE
INCA HC SS MODEL.
Consider the shape, size, and
weight of the Inca Smart and Liner
to determine the configuration
of the custom/wood hood. See
RANGEHOOD DIMENSIONS AND
LINER DIMENSIONS on Page 4.
FOR INSTALLATIONS WITH LINERS
PARTS SUPPLIED FOR INSTALLATION
• 1 Backdraft Damper
• 10 Screws
• Field Wiring Box
• 1 Literature Package
PARTS NEEDED FOR INSTALLATION
• 2 Conduit Connectors
• Power Supply Cable
• Scews for Field Wiring Box
• 1 Wall or Roof Cap
• All Metal Ductwork
OPTIONAL ACCESSORIES AVAILABLE
• Charcoal Filter Kit
For recirculating installations only,
replace charcoal lters as needed
part # FILTER4
• Liners
Create a perfectly-sealed, non-combustible
perimeter around the Inca Smart. Depth adjustable
from 16" - 17
7/8"
.
Standard Liner 30 Stainless - part #
LINE30ST
Standard Liner 36 Stainless - part #
LINE36ST
CUSTOM/WOOD
HOOD
STANDARD LINER
INCA SMART
WARNING
!
When building a custom hood,
always follow all applicable
codes and standards.
1. The custom/wood hood must have a sturdy base (3/4" plywood recommended) to accomodate
the cut-out for the Inca Smart. The base must be recessed to accomodate the height of the
Liner (see LINER DIMENSIONS on Page 4). The Liner attaches to the bottom of the base
using screws appropriate for the size and material of your custom/wood hood. The Inca Smart
inserts into the cut-out in the Liner and base.
2. Position the rear section of the Liner so that it abuts the back edge of your custom/wood
hood. Using a pen, trace the outline of the pre-cut out. Remove the Liner and proceed to MAKE
YOUR CUT-OUTS on Page 6. Install both sections of the Liner and proceed to INSTALL THE
RANGEHOOD on Page 6.
CAMPANA
DE MADERA/
PERSONALIZADA
FORRO ESTÁNDAR
INCA SMART
59
Elija su método de conducción
Requiere compra de accesorio de
carbón activado #Filter4
Parte
trasera
Parte
superior
5"
Sin conducto - Recirculación
Instalación de ventilación con conducto
Retire la pieza de soporte del
embalaje metálico de la parte
superior de la campana antes
de la instalación.
Precaución: Si se requiere un codo,
hágalo lo más lejos posible de la
abertura de escape de la campana.
60
INSTALE LA CAMPANA EXTRACTORA
1
2
Retire los ltros de grasa y déjelos a un lado.
Retire la parte inferior de la campana extractora tirando hacia adelante como se muestra.
61
3
La campana se puede instalar directamente en la parte inferior del gabinete (mínimo 24 "para cocinas
eléctricas y 30" para cocinas de gas).
Cree una abertura en la parte inferior del gabinete, como se muestra.
Atención: El gabinete debe ser accesible para que se pueda acceder al cable de la
campana y enchufarlo en el futuro, después de instalar el producto.
1/2”
10 1/2”
19” 9/16 - 26” 5/8
1/2”
1/2”
10 1/2”
19” 9/16 - 26” 5/8
1/2”
1/2”
10 1/4”
19” 9/16 - 26” 5/8
1/2”
21"
28"
62
Inserte la campana hasta que los soportes laterales encajen en su lugar.
Bloquee en posición apretando los tornillos Vf debajo de la campana.
Sujete usando los 10 tornillos 12a provistos.
10 1/2”
1/2”
19” 9/16 - 26” 5/8
Min.9/16"
Máx. 1" 3/16
Vf
Atención:
INSM21 usa 8 tornillos
INSM28/INSP usa 10 tornillos
4
5
63
Vuelva a colocar la parte inferior de la campana extractora con 4 tornillos 12b
como se muestra.
Coloque los ltros de grasa en la campana
6
7
12b
64
ELIJA SU MÉTODO DE
CONDUCCIÓN
Instalación de ventilación
con conducto
8
Sin conducto -
Opción de recirculación
Instale el registro que se incluye con la
campana antes de la conexión a la red
de conductos.
H
I
Instale el techo o la tapa de pared
comprados por separado. Conecte el
conducto metálico de ø 5" al techo o
a la tapa de pared y luego conecte el
conducto.
´
Para la ventilación de recirculación sin
conducto, dirija la tubería a una ubicación
por encima de la campana donde la
descarga se ventila de regreso a la sala.
Use la rejilla de ventilación de
recirculación incluida para cubrir la
abertura. Fije la rejilla con los 2 tornillos
provistos en el kit de instalación.
Accesorio de ltro de
carbón activado requerido
- sku # - FILTER4
4 15/16"
12e
8
Destornillador Torx
65
9
INSTALACIÓN ELÉCTRICA CON CABLE DE CONEXIÓN
Max. 33 7/16”
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este equipo se debe conectar a tierra.
En el caso de un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de
descarga eléctrica al proporcionar un cable de escape para la corriente eléctrica.
Este equipo está provisto de un cable que tiene un cable de conexión a tierra con un
enchufe de conexión a tierra.
El enchufe debe estar enchufado a un tomacorriente que esté instalado y conectado
a tierra correctamente.
ADVERTENCIA: una conexión a tierra incorrecta puede provocar un riesgo de
descarga eléctrica.
Consulte a un electricista calicado si las instrucciones de conexión a tierra no
se comprenden completamente o si existe una duda acerca de si el equipo está
correctamente conectado a tierra.
No utilice un cable de extensión. Si el cable de alimentación es demasiado corto,
solicite a un electricista calicado que instale un tomacorriente cerca del dispositivo.
66
10
Para la opción de recirculación sin conducto
Los ltros de carbón deben
insertarse detrás de los ltros de
grasa como se indica.
Accesorio de ltro de
carbón activado requerido -
sku # FILTER4
67
INFORMACIÓN DE USO Y CUIDADO
Para mejores resultados
Encienda la campana extractora varios minutos antes de cocinar para desarrollar un ujo de
aire adecuado. Deje que la campana extractora funcione durante varios minutos después de
que se complete la cocción para eliminar todo el humo y los olores de la cocina.
INSM28GR240 INSM21GR240
Botón Función
Luz indicadora LED (L)
Botón de encendido/apagado de luz
Interruptor de encendido/apagado de luces.
Presione el botón para encender la luz y presiónelo nuevamente para apagarla.
Encendido/apagado
Mueva el interruptor a "1" para encender el soplador y a "0" para apagarlo.
Control de velocidad
1 Velocidad baja (encendida)
2 Velocidad media
3 Velocidad alta
68
Para mejores resultados
Encienda la campana extractora varios minutos antes de cocinar para desarrollar un ujo de
aire adecuado. Deje que la campana extractora funcione durante varios minutos después de
que se complete la cocción para eliminar todo el humo y los olores de la cocina.
Botón Función
Luz indicadora LED (L): indica la velocidad actual con color
Verde - velocidad 1
Naranja - velocidad 2
Rojo - velocidad 3
Rojo destellando - velocidad intensiva
Botón de encendido/apagado de luz
Interruptor de encendido / apagado para las luces LED.
Presione el botón para encender la luz y presiónelo nuevamente para apagarla.
Botón de encendido/apagado del soplador
Botón de encendido/apagado para el soplador.
Presione el botón para encender el soplador a velocidad uno (indicada por el
LED verde) y vuelva a presionar para apagar la campana.
Velocidad del soplador 2
Presione este botón para encender la campana a la velocidad #2. (indicada por
el LED naranja).
Velocidad del soplador 3 / Intensiva
Presione este botón para encender la campana a la velocidad #3. (indicada por
el LED rojo encendido jo).
Mantenga presionado el botón de velocidad 3 durante 2 segundos para activar la
velocidad intensiva.
El ajuste de velocidad intensiva se indica mediante una luz roja parpadeante.
Esto hace funcionar la campana durante 10 minutos a la velocidad más alta y
luego vuelve a la velocidad anterior.
INSP28SS240
INFORMACIÓN DE USO Y CUIDADO
69
Limpiezadelosltros
de grasa metálicos
Los ltros de grasa metálicos se pueden limpiar
en solución de detergente caliente o lavarse en el
lavavajillas. Se deben limpiar cada 2 meses de uso, o
más frecuentemente si el uso es particularmente pesado.
• Retire el ltro, empujando la palanca hacia la parte
posterior de la unidad y al mismo tiempo tirando
hacia abajo.
• Lave el filtro sin doblarlo, deje que se seque
completamente antes de reemplazarlo (si la supercie
del ltro cambia de color con el tiempo, esto no tendrá
ningún efecto sobre su eciencia).
• Reemplace, asegurándose de que la manija mire
hacia adelante.
• La limpieza en el lavavajillas puede estropear el
acabado del ltro de grasa metálico.
• No puede haber agua en los ltros antes de volver a
instalarlos en la campana.
Limpiezadesuperciesexteriores
Limpieza de supercies exteriores:
Tenga en cuenta que los abrasivos y los agentes de
limpieza pueden rayar los acabados de la campana
extractora y no deben usarse para limpiar supercies
acabadas.
Instrucciones de limpieza del acabado de acero
inoxidable:
Limpie las supercies exteriores con un limpiador para
acero inoxidable disponible en el mercado.
Instrucciones de limpieza del acabado gris pintado:
Limpie las supercies exteriores con agua jabonosa
caliente.
Reemplazodelltro
de carbón activado
Los ltros de carbón activado no son lavables y no
pueden ser regenerados, y deben ser reemplazados
aproximadamente cada 4 meses de operación, o más
frecuentemente con uso intensivo.
• Retire los ltros de grasa.
• Retire el ltro de carbón saturado.
• Coloque el nuevo ltro enganchándolo en su asiento.
• Reemplace los ltros de grasa.
Precaución: Cuando se usa en el modo de
recirculación, para reducir el riesgo de incendio y
descarga, utilice únicamente el kit de conversión
Modelo FILTER 4.
70
Reemplazo de la bombilla
• Retire los ltros de grasa y déjelos a un lado.
• Retire la parte inferior de la campana extractora con 4 tornillos 12b como
se muestra.
• Reemplace la bombilla con una nueva del mismo tipo.
• Vuelva a colocar la parte inferior de la campana extractora con 4 tornillos 12b.
• Reemplace los ltros de grasa.
Lámparas led autobalastradas E12
- homologadas de acuerdo con ul
1993/nmxj-578/1-ance/ csa c22.2
No. 1993
12b
71
0 1 2 3 4 5 6 7 8 9
R
P
P
H90_615
01
Drawing N : Rev :
Modif. by
Doc.status
Do not get quotas from the drawing do not bring
modifications without authorization of techincal office.
According to the law we reserve the own of the present
drawing with reproduction prohibition partial or total.
Approved date
Modification description
Approved by
WIRING DIAGR.M8/4V SCL/PB LED
Doc Type
Denomination
Creation date
17.Ott.2019
DOLCE CORRADO
Created by
991.0599.900
Code
0 1 LIGHT
BRW
RED
SEC.
- +
ELECTRONIC
TRNSFORMER
L N
RED
GRY (red)
BLK (vlt)
1
2
12
12
GRYGRYGRY
1
LED
BLKBLKBLK
2
1
2
12
GRYGRY
LED
BLKBLK
12
12
GRYGRY
LED
BLKBLK
12
12
GRYGRY
LED
BLKBLK
VLT
LED
RED
VLT
LED
RED
BRW
BLU
Y-G
BLK
F
2
1
Y-G
110-127V 60Hz
WHT
N
BLU
4
3
Y-G
1 2 3 SPEED
BRWBLK
BRW
BRW
6
5
WHTVLTWHT
PNK
M8-4V
BRW
ORG
Y-G
8
7
BLU
WHT
10
9
BLKGRY
BLK
LP
INSM28GR240 INSM21GR240
DIAGRAMA DE CABLEADO
72
DIAGRAMA DE CABLEADO
991.0294.933 H90-220 r3
D002491_01
991.0294.933 H90-220 r3
D002491_01
INSP28SS240
73
Esta garantia Aplica para USA y Canada
January 4, 2016
FABER CONSUMER WARRANTY & SERVICE
All Faber products are warranted against any defect in materials or workmanship for the original purchaser
for a period of 1 year from the date of original purchase (requires proof of purchase). This warranty covers
labor and replacement parts. Faber, at its option, may repair or replace the product or components
necessary to restore the product to good working condition. To obtain warranty service, contact the dealer
from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber
distributor, contact us at (508) 358-5353 for the name of a distributor in your area.
The following is not covered by Faber's warranty:
1. Service calls to correct the installation of your range hood, to instruct you how to use your range hood, to
replace or repair house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace range hood light bulbs, fuses or filters. Those consumable parts are
excluded from warranty coverage.
3. Repairs when your range hood is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation,
installation not in accordance with electrical or plumbing codes or Faber documentation, or use of products
not approved by Faber.
5. Replacement parts or repair labor costs for units operated outside the United States or Canada, including
any non-UL or C-UL approved Faber range hoods.
6. Repairs to the hood resulting from unauthorized modifications made to the range hood.
7. Expenses for travel and transportation for product service in remote locations and pickup and delivery
charges. Faber range hoods should be serviced in the home.
THIS WARRANTY DOES NOT ALLOW RECOVERY OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT
LIMITATION, DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, PERSONAL INJURY/WRONGFUL
DEATH OR LOST PROFITS FABER WARRANTY IS LIMITED TO THE ABOVE CONDITIONS AND TO THE WARRANTY PERIOD
SPECIFIED HEREIN AND IS EXCLUSIVE. EXCEPT AS EXPRESSLY SPECIFIED IN THIS AGREEMENT, FABER DISCLAIMS ALL
EXPRESS OR IMPLIED CONDITIONS, REPRESENTATIONS, AND WARRANTIES INCLUDING, WITHOUT LIMITATION, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE
.
This warranty gives you specific legal rights that may vary from state to state.
Model#: ______________________________ Serial #: _____________________________
GARANTÍA Y SERVICIO AL CONSUMIDOR FABER
Todos los productos Faber están garantizados contra cualquier defecto de materiales o mano de obra para el
comprador original por un período de 1 año a partir de la fecha de compra original (requiere prueba de compra).
Esta garantía cubre mano de obra y piezas de repuesto. Faber, a su elección, puede reparar o reemplazar el
producto o componentes necesarios para restaurar el producto en buenas condiciones de trabajo. Para obtener
el servicio de garantía, póngase en contacto con el distribuidor de quien adquirió la campana extractora o con el
distribuidor local de Faber. Si no puede identicar a un distribuidor local de Faber, comuníquese con nosotros al
(508) 358-5353 para obtener el nombre de un distribuidor en su área.
Lo siguiente no está cubierto por la garantía de Faber:
1. Llamadas de servicio para corregir la instalación de su campana extractora, para instruirle sobre cómo usar su
campana extractora, para reemplazar o reparar fusibles de la casa o para corregir el cableado de la casa o la
plomería.
2. Llamadas de servicio para reparar o reemplazar las bombillas, fusibles o ltros de la campana extractora. Estas
partes de consumibles están excluidas de la cobertura de la garantía.
3. Reparaciones, cuando su campana extractora se utiliza para uso doméstico distinto al normal.
4. Daños resultantes de accidente, alteración, mal uso, abuso, incendio, inundación, eventos naturales, instala-
ción incorrecta, instalación no conforme a los códigos eléctricos o de plomería o la documentación de Faber, o
uso de productos no aprobados por Faber.
5. Piezas de repuesto o costos de mano de obra de reparación para unidades operadas fuera de los Estados
Unidos o Canadá, incluyendo cualquier campana de cocina Faber no aprobada por UL o C-UL.
6. Reparaciones a la campana resultantes de modicaciones no autorizadas a la misma.
7. Gastos de viaje y transporte para el servicio del producto en lugares remotos, y gastos de recogida y entrega.
Las campanas de cocina Faber deben ser reparadas en el hogar.
ESTA GARANTÍA NO PERMITE LA RECUPERACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, IN-
CLUYENDO, SIN LIMITACIÓN, DAÑOS DIRECTOS, INDIRECTOS, INCIDENTALES, ESPECIALES O CONSE-
CUENTES, LESIONES PERSONALES O MUERTE INCORRECTA O BENEFICIOS PERDIDOS. LA GARANTÍA
DE FABER SE LIMITA A LAS CONDICIONES ANTERIORES Y AL PERÍODO DE GARANTÍA ESPECIFICADO
AQUÍ Y ES EXCLUSIVA. EXCEPTO DADO LO EXPRESAMENTE ESPECIFICADO EN ESTE ACUERDO, FABER
RENUNCIA A TODAS LAS CONDICIONES, REPRESENTACIONES Y GARANTÍAS EXPRESAS O IMPLÍCITAS
INCLUYENDO, SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O ADECUACIÓN
PARA UN PROPÓSITO PARTICULAR.
Esta garantía le otorga derechos legales especícos que pueden variar de estado a estado.
Modelo: ____________________________ Número de serie ____________________________
74
75
991.0600.853_02 - 200128
D00000001_01
