Sony XR-F5100 Fmam Cassette Car Stereo User Manual

Operating Instructions

Mode d’emploi

Owner’s Record

The model and serial numbers are located on the bottom of the unit.

Record these numbers in the space provided below.

Refer to these numbers whenever you call upon your Sony dealer regarding this product.

Model No. XR-F5100 Serial No.

XR-F5100

For installation and connections, see the supplied installation/connections manual.

En ce qui concerne l’installation et les connexions, consulter le manuel

d’installation/raccordement fourni.

3-262-940-11 (1)

FM/AM

Cassette Car Stereo

Welcome !

Thank you for purchasing this Sony Cassette

Player. You can enjoy its various features even

more with:

• Optional CD/MD units (both changers and

players)*

• CD TEXT information (displayed when a CD

TEXT disc*

is played on a connected optional

CD unit with the CD TEXT function).

• Supplied controller accessory

Card remote commander RM-X115

• Optional controller accessory

Rotary commander RM-X4S

*1 This unit works with Sony products only.

*2 A CD TEXT disc is an audio CD that includes

information such as the disc name, artist name,

and track names. This information is recorded on

the disc.

Warning

This equipment has been tested and found to

comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable

rotection against harmful interference in a

esidential installation. This equipment

generates, uses, and can radiate radio frequency

energy and, if not installed and used in

accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference

will not occur in a particular installation. If this

equipment does cause harmful interference to

adio or television reception, which can be

determined by turning the equipment off and on,

the user is encouraged to try to correct the

interference by one or more of the following

measures:

–

Reorient or relocate the receiving antenna.

–

Increase the separation between the equipment

and receiver.

–

Connect the equipment into an outlet on a

circuit different from that to which the receiver

is connected.

–

Consult the dealer or an experienced radio/TV

technician for help.

You are cautioned that any changes or

modifications not expressly approved in this

manual could void your authority to operate this

equipment.

The “XM Ready” logo indicates that this product

will control a Sony XM tuner module (sold

separately).

Please see your nearest authorized Sony dealer

for details on the XM tuner module.

For instructions on XM tuner operation, please

refer to the XM tuner module’s included

instruction manual.

Table of Contents

Location of controls . . . . . . . . . . . . . . . . . . . 4

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Notes on Cassettes. . . . . . . . . . . . . . . . . . . . . 6

Getting Started

Resetting the unit. . . . . . . . . . . . . . . . . . . . . . 7

Detaching the front panel . . . . . . . . . . . . . . . 7

Setting the clock . . . . . . . . . . . . . . . . . . . . . . 8

Cassette Player

Listening to a tape . . . . . . . . . . . . . . . . . . . . . 9

Playing a tape in various functions . . . . . . . . 9

Radio

Storing stations automatically

— Best Tuning Memory (BTM). . . . . . . 10

Receiving the stored stations. . . . . . . . . . . . 10

Storing only the desired stations . . . . . . . . . 11

Storing station names

— Station Memo. . . . . . . . . . . . . . . . . . . 11

Tuning in a station through a list

— List-up . . . . . . . . . . . . . . . . . . . . . . . . 12

Other Functions

Using the rotary commander . . . . . . . . . . . . 13

Adjusting the sound characteristics . . . . . . . 14

Quickly attenuating the sound. . . . . . . . . . . 14

Changing the sound and display settings. . . 15

Setting the equalizer (EQ3) . . . . . . . . . . . . . 16

Setting the Dynamic Soundstage Organizer

(DSO) . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

CD/MD Unit (optional)

Playing a CD or MD. . . . . . . . . . . . . . . . . . 17

Display items . . . . . . . . . . . . . . . . . . . . . . . 18

Playing tracks repeatedly

— Repeat Play . . . . . . . . . . . . . . . . . . . . 19

Playing tracks in random order

— Shuffle Play. . . . . . . . . . . . . . . . . . . . 19

Labeling a CD

— Disc Memo . . . . . . . . . . . . . . . . . . . . 20

Locating a disc by name

— List-up . . . . . . . . . . . . . . . . . . . . . . . . 21

Additional Information

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . 21

Removing the unit. . . . . . . . . . . . . . . . . . . . 22

Specifications . . . . . . . . . . . . . . . . . . . . . . . 23

Troubleshooting . . . . . . . . . . . . . . . . . . . . . 24

Error displays/Messages. . . . . . . . . . . . . . . 25

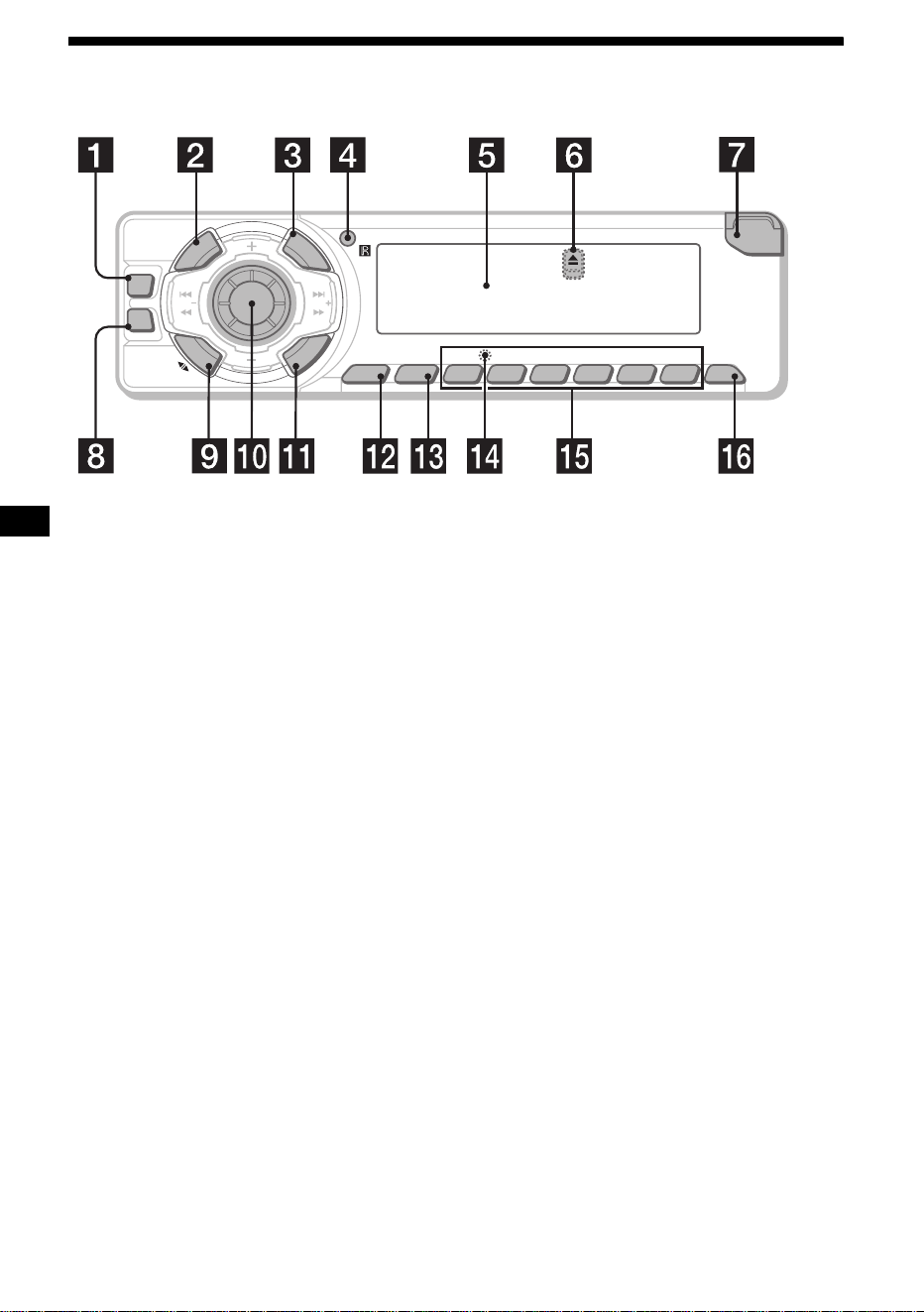

Location of controls

Refer to the pages listed for details.

a DSO button 17

b SOURCE (Power on/Radio/Tape/CD/

MD) button

To select the source.

c LIST/CAT*

button 11, 12, 20, 21

d Receptor for the card remote

commander

e Display window

f Z (eject) button (located on the front side

of the unit, behind the front panel) 9

g OPEN button 7, 9

h EQ3 button 16

i MODE (o) button

To change operation.

j Volume control dial/Select button

Rotate to:

– Adjust the volume.

– Adjust settings.

Press to:

– Select items.

k DSPL (display mode change) button

8, 12, 15, 18, 20

l SENS/MTL button 9, 10, 11

m BTM button 10

n RESET button (located on the front side of

the unit, behind the front panel) 7

o Number buttons 15

Tape:

(3): REP 9

(5): BL SKIP 9

(6): ATA 9

Radio:

To store stations/receive stored stations.

CD/MD:

(3): REP 19

(4): SHUF 19

p OFF (Stop/Power off) button*

7, 9, 17

*1 (CAT) is available only when the XM tuner is

connected.

Warning when installing in a car without

an ACC (accessory) position on the

ignition switch

After turning off the ignition, be sure to press

and hold (OFF) on the unit until the display

disappears.

Otherwise, the display does not turn off and this

causes battery drain.

OPEN

6543

BBESHUF ATABL SKIPREPMTL

BTMSENS

EQ3

XR-F5100

DSO

SEEK SEEK

OFF

q DISC (ALBUM)/PRESET buttons (+/–)

To receive preset stations/change the disc*

skip albums*

*1 When an optional CD/MD unit is connected.

*2 Available only when an optional CD unit with the

MP3 file control function is connected, and MP3

file is played.

r SEEK buttons (–/+)

To skip tracks/fast-forward, reverse a track/

tune in stations automatically, find a station

manually/select a setting.

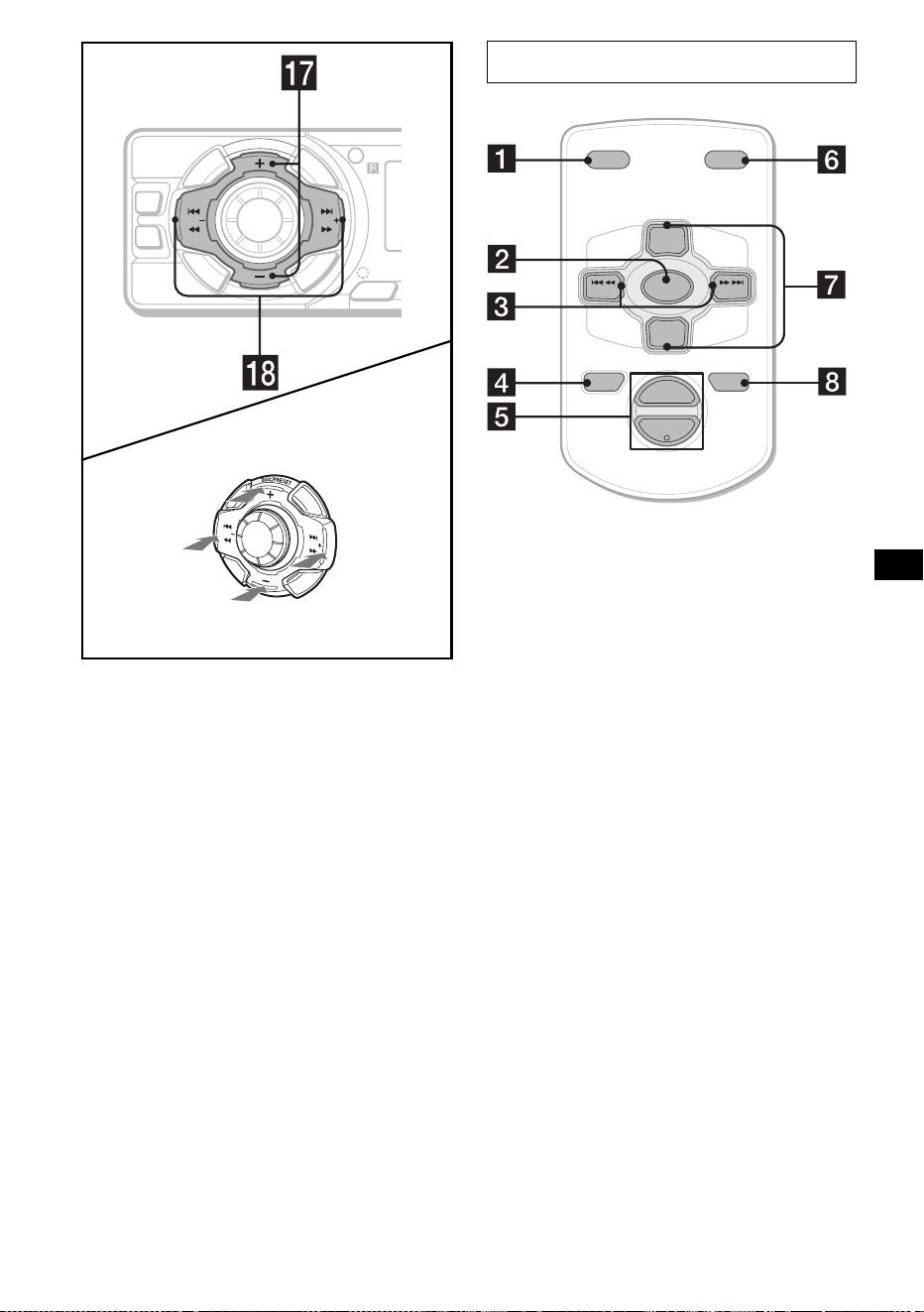

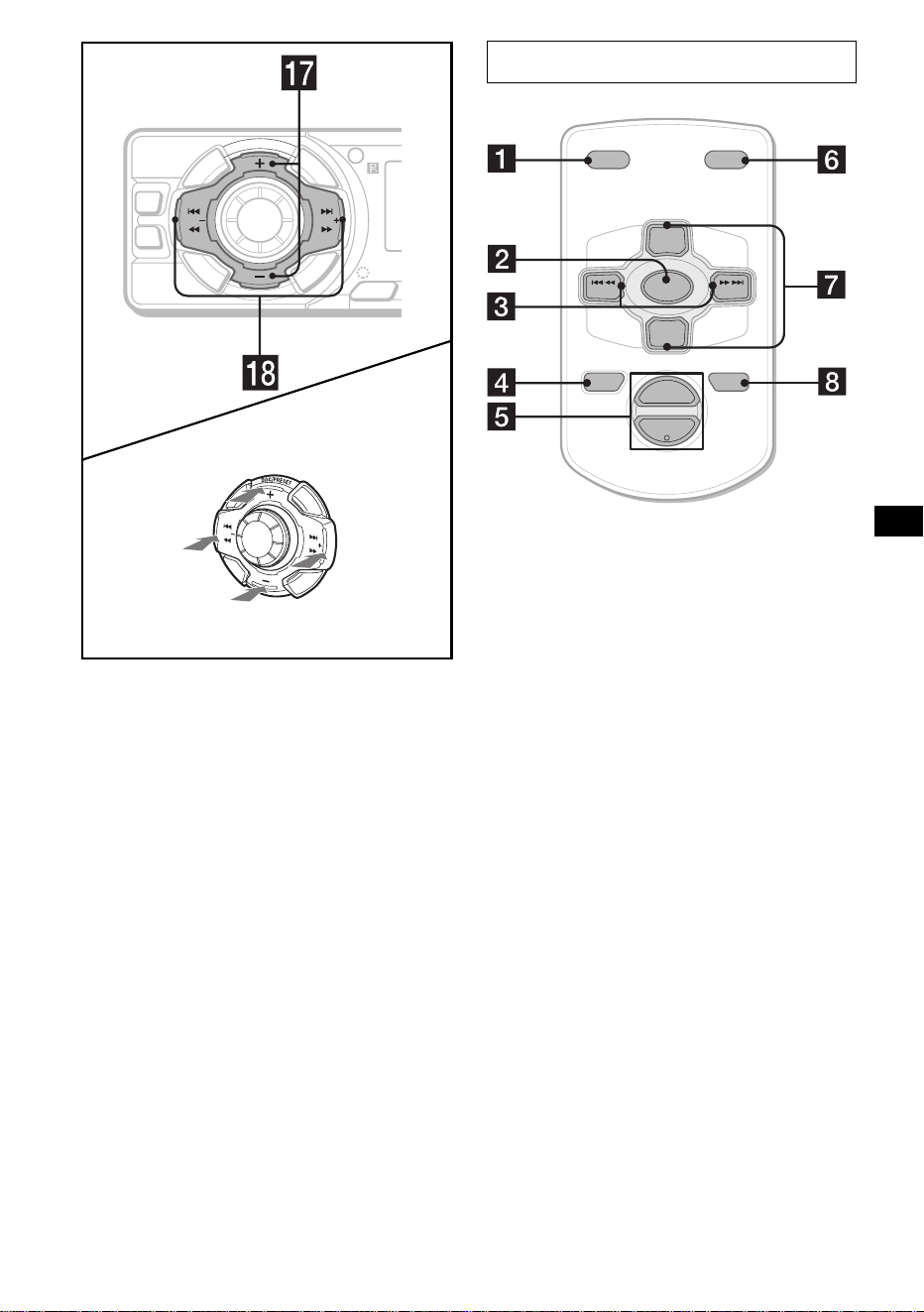

The corresponding buttons of the card

remote commander control the same

functions as those on this unit.

a DSPL button

b SOURCE button

c SEEK (–/+) buttons

d OFF button

e VOL (+/–) buttons

f MODE button

g PRESET (DISC/ALBUM) (+/–) buttons

h ATT button

Note

If the display disappears by pressing (OFF), it cannot

be operated with the card remote commander unless

(SOURCE) on the unit is pressed, or a cassette tape is

inserted to activate the unit first.

Tip

For details on how to replace the battery, see

“Replacing the lithium battery” on page 22.

SEEK

SENS

EQ3

DSO

SEEK SEEK

(SEEK)

(–): to select

leftwards/

(SEEK)

(+): to select

rightwards/

(DISC/PRESET)

(+): to select upwards

(DISC/PRESET)

(–): to select downwards

Card remote commander RM-X115

ATTOFF

DSPL MODE

SOURCE

VOL

–

PRESET

–

SEEK

–

SEEK

Precautions

• If your car was parked in direct sunlight, allow

the unit to cool off before operating it.

• If no power is being supplied to the unit, check

the connections first. If everything is in order,

check the fuse.

• If no sound comes from the speakers of a 2-

speaker system, set the fader control to the

center position.

• When a tape is played back for a long period,

the cassette may become warm because of the

built-in power amplifier. However, this is not a

sign of malfunction.

If you have any questions or problems

concerning your unit that are not covered in this

manual, please consult your nearest Sony dealer.

To maintain high sound quality

Be careful not to splash juice or other soft drinks

onto the unit or tapes.

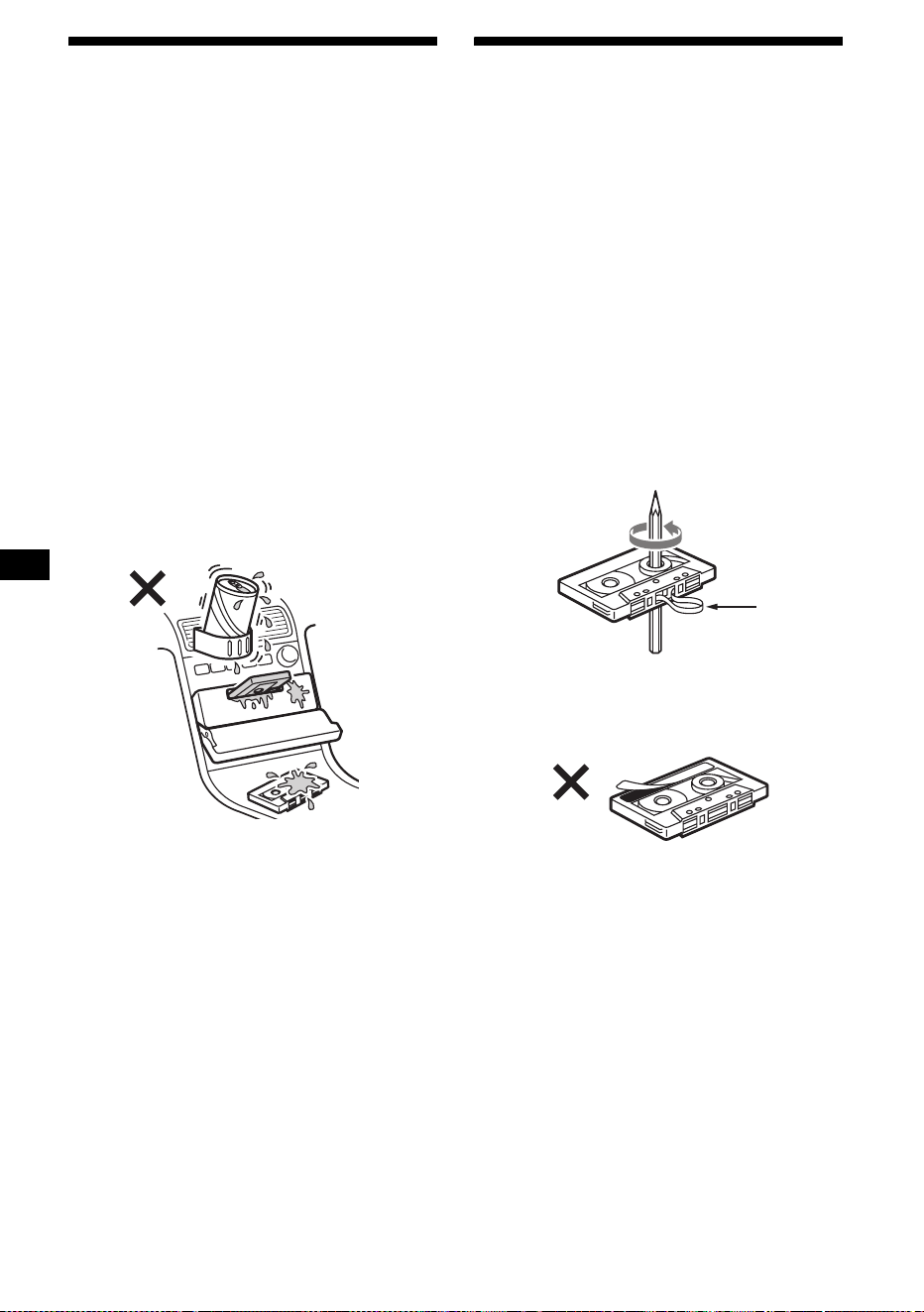

Notes on Cassettes

Cassette care

• Do not touch the tape surface of a cassette, as

any dirt or dust will contaminate the heads.

• Keep cassettes away from equipment with

built-in magnets such as speakers and

amplifiers, as erasure or distortion on the

recorded tape could occur.

• Do not expose cassettes to direct sunlight,

extremely cold temperatures, or moisture.

• Slack in the tape may cause the tape to be

caught in the machine. Before you insert the

tape, use a pencil or similar object to turn the

reel and take up any slack.

• Distorted cassettes and loose labels can cause

problems when inserting or ejecting tapes.

Remove or replace loose labels.

• The sound may become distorted while playing

the cassette. The cassette player head should be

cleaned after each 50 hours of use.

The use of cassettes longer than 90 minutes

is not recommended except for long

continuous play

The tape used for these cassettes is very thin and

tends to stretch easily.

Frequent playing and stopping of these tapes

may cause them to become entangled in the

cassette deck mechanism.

Slack

Getting Started

Resetting the unit

Before operating the unit for the first time, or

after replacing the car battery or changing the

connections, you must reset the unit.

Remove the front panel and press the RESET

button with a pointed object, such as a ball-point

pen.

Note

Pressing the RESET button will erase the clock setting

and some stored contents.

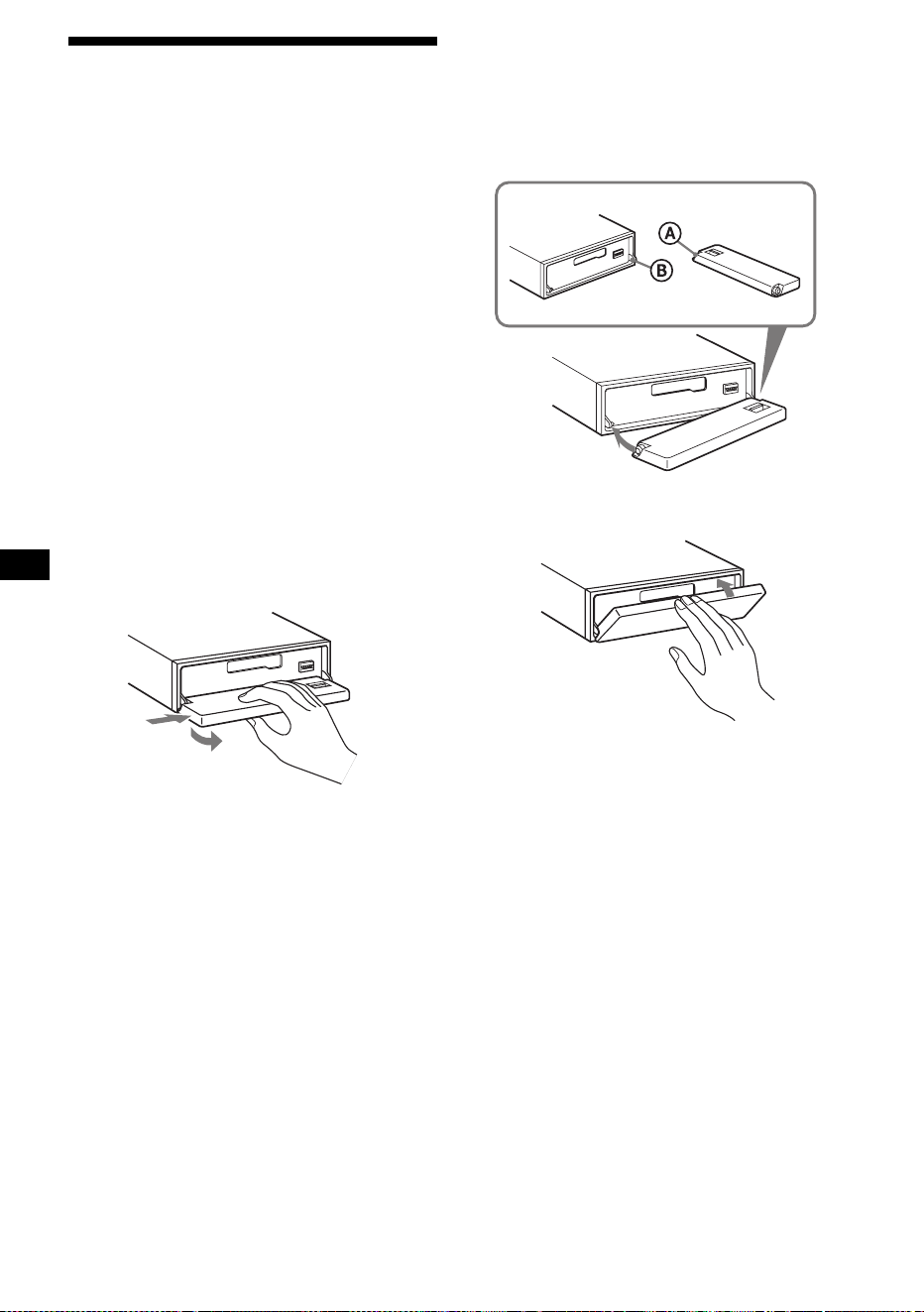

Detaching the front panel

You can detach the front panel of this unit to

protect the unit from being stolen.

Caution alarm

If you turn the ignition switch to the OFF

position without removing the front panel, the

caution alarm will beep for a few seconds.

If you connect an optional amplifier and do not

use the built-in amplifier, the beep sound will be

deactivated.

1 Press (OFF)*.

Tape playback or radio reception stops (the

key illumination and display remain on).

* If your car has no ACC (accessory) position on

the ignition switch, be sure to turn the unit off by

pressing (OFF) until the display disappears to

avoid car battery drain.

2 Press ( OPEN), then slide the front

panel to the right, and gently pull out

the left end of the front panel.

Notes

• If you detach the panel while the unit is still turned

on, the power will turn off automatically to prevent

the speakers from being damaged.

• Do not drop or put excessive pressure on the front

panel and its display window.

• Do not subject the front panel to heat/high

temperature or moisture. Avoid leaving it in a parked

car or on a dashboard/rear tray.

Tip

When carrying the front panel with you, use the

supplied front panel case.

RESET button

continue to next page t

Attaching the front panel

Place hole A of the front panel onto the spindle

B on the unit, then lightly push the left side in.

Press (SOURCE) on the unit (or insert a

cassette) to operate the unit.

Note

Do not put anything on the inner surface of the front

panel.

Setting the clock

The clock uses a 12-hour digital indication.

Example: To set the clock to 10:08

1 Press (DSPL) for 2 seconds.

The hour indication flashes.

1Rotate the volume control dial to set

the hour.

2Press the select button.

The minute indication flashes.

3Rotate the volume control dial to set

the minute.

2 Press (DSPL).

The clock starts. After the clock setting is

complete, the display returns to normal play

mode.

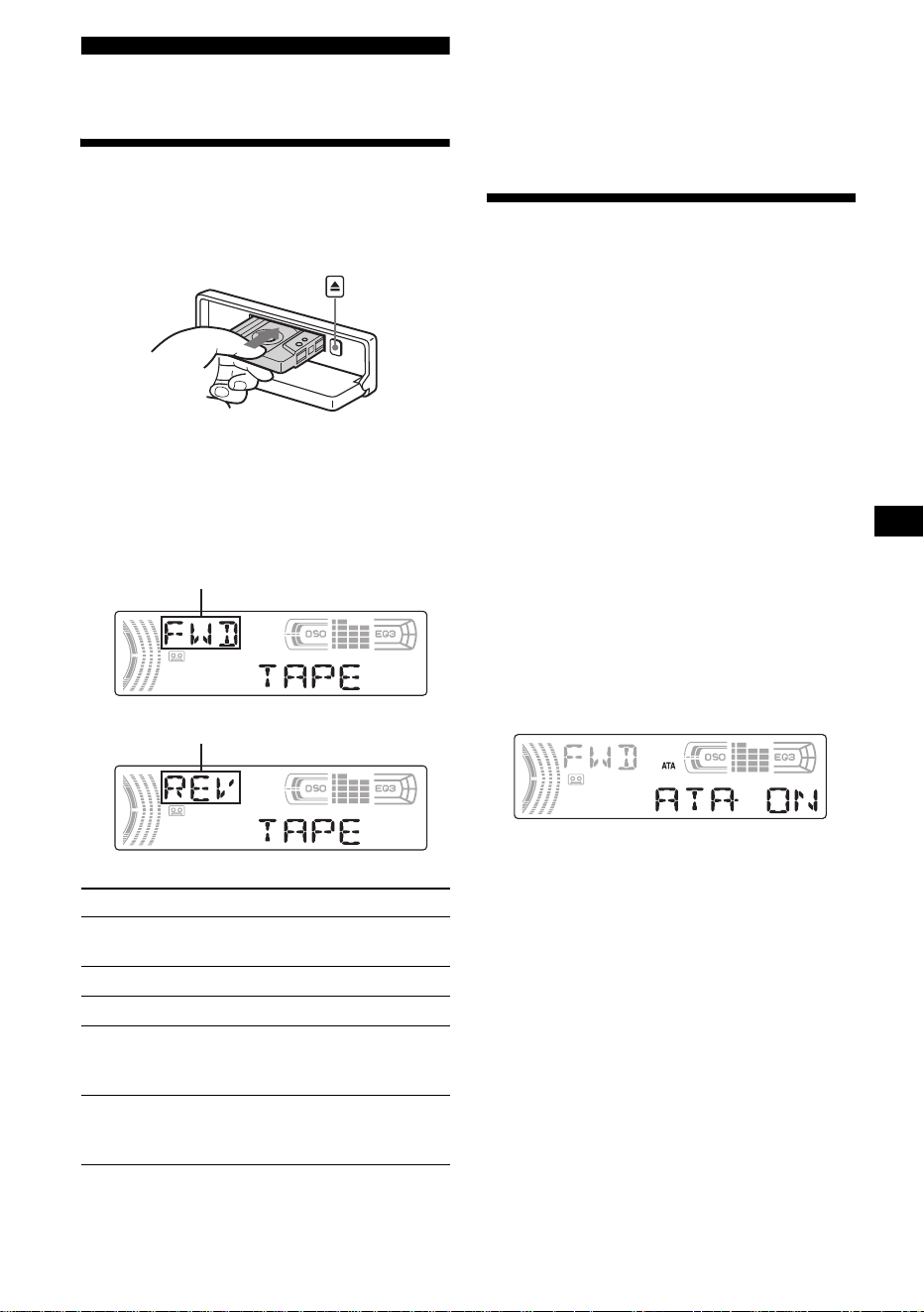

Cassette Player

Listening to a tape

1 Press (OPEN) and insert a cassette.

Playback starts automatically.

2 Close the front panel.

If a cassette is already inserted, press (SOURCE)

repeatedly until “FWD” or “REV” appears to

start playback.

Note

The AMS function may not work when:

– the blanks between tracks are shorter than 4

seconds.

– there is noise between tracks.

– there are long sections of low volume or quiet

sections.

Playing a tape in various

functions

You can play the tape in various functions:

• REP (Repeat Play) repeats the current track.

• BL SKIP (Blank Skip) skips blanks longer than

8 seconds.

• ATA (Automatic Tuner Activation) turns on the

tuner automatically when fast-winding the tape.

• MTL (Metal) lets you play a metal or CrO

tape.

During tape playback, press the

desired function button repeatedly

until “ON” in the display appears.

Function buttons

(3): REP

(5): BL SKIP

(6): ATA

(SENS): MTL

Example: ATA function

ATA function starts.

To return to normal play mode, select “OFF.”

To Press

Change the tape’s

playback direction

(MODE) (o)

Stop playback (OFF)

Eject the cassette (OPEN) then Z

Skip tracks

–Automatic

Music Sensor

(SEEK) (./>)

[once for each track]

Fast-forward/

reverse

– Manual Search

(SEEK) (m/M)

[hold to desired point]

The side facing up is played.

The side facing down is played.

Radio

The unit can store up to 6 stations per band

(FM1, FM2, FM3, AM1 and AM2).

Caution

When tuning in stations while driving, use Best

Tuning Memory to prevent accidents.

Storing stations

automatically

— Best Tuning Memory (BTM)

The unit selects the stations with the strongest

signals within the selected band, and stores them

in the order of their frequency.

1 Press (SOURCE) repeatedly to select

the radio.

2 Press (MODE) repeatedly to select the

band.

3 Press (BTM) for 2 seconds.

The unit stores stations in the order of their

frequencies on the number buttons.

A beep sounds when the setting is stored.

Notes

• If only a few stations can be received due to weak

signals, some number buttons will retain their former

settings.

• When a number is indicated in the display, the unit

starts storing stations from the one currently

displayed.

Receiving the stored stations

1 Press (SOURCE) repeatedly to select

the radio.

2 Press (MODE) repeatedly to select the

band.

3 Press the number button ((1) to (6))

on which the desired station is stored.

If preset tuning does not work

— Automatic tuning/Local Seek Mode

Automatic tuning:

Press (SEEK) (+) or ( SEEK) (–) to

search for the station.

Scanning stops when the unit receives a

station. Repeat the operation until the desired

station is received.

Local Seek Mode:

If the automatic tuning stops too

frequently, press (SENS) repeatedly

until “LOCAL-ON” appears.

Only the stations with relatively strong

signals will be tuned in.

To cancel the local seek mode, press (SENS)

twice when receiving FM.

Note

When receiving AM, to cancel the local seek mode,

press (SENS) (“LOCAL-OFF” appears).

Tip

If you know the frequency of the station you want to

listen to, press and hold (SEEK) (+) or ( SEEK) (–) to

locate the approximate frequency, then press

(SEEK) (+) or (SEEK) (–) repeatedly to fine adjust to

the desired frequency (manual tuning).

If FM stereo reception is poor

— Monaural Mode

During radio reception, press (SENS)

repeatedly until “MONO-ON” appears.

The sound improves, but becomes monaural

(“ST” disappears).

To return to normal radio reception mode, press

(SENS) (“MONO-OFF” appears).

Tip

If FM broadcasts are difficult to hear, set DSO to

“OFF” (page 17).

Storing only the desired

stations

You can manually preset the desired stations on

any chosen number button.

1 Press (SOURCE) repeatedly to select

the radio.

2 Press (MODE) repeatedly to select the

band.

3 Press (SEEK) (+) or (SEEK) (–) to tune

in the station that you want to store.

4 Press the desired number button ((1)

to (6)) for 2 seconds until “MEM”

appears.

The number button indication appears in the

display.

Note

If you try to store another station on the same number

button, the previously stored station will be erased.

Storing station names

— Station Memo

You can assign a name to each radio station and

store it in memory. The name of the station

currently tuned in appears in the display. You can

assign a name using up to 8 characters for a

station.

Storing the station names

1 Tune in a station whose name you

want to store.

2 Press (LIST/CAT) for 2 seconds.

3 Enter the characters.

1 Press the volume control dial to

select the desired character.

A y B y C ... y 0 y 1 y 2 ...

y + y – y

... y * y A

*(blank space)

2 Press the select button after

locating the desired character.

The next character flashes.

3 Repeat steps 1 and 2 to enter the

entire name.

4 To return to normal radio reception

mode, press (LIST/CAT) for 2 seconds.

Tip

Simply overwrite or enter “ ” to correct or erase a

character.

continue to next page t

Erasing the station name

1 Press (SOURCE) repeatedly to select

the radio.

2 Press (MODE) repeatedly to select the

band.

3 Press (LIST/CAT) for 2 seconds.

4 Press (DSPL) for 2 seconds.

The stored names will appear.

5 Press the volume control dial to select

the station name you want to erase.

6 Press the select button for 2 seconds.

The name is erased.

Repeat steps 5 and 6 if you want to erase

other names.

7 Press (LIST/CAT) for 2 seconds.

The unit returns to normal radio reception

mode.

Note

If you have already erased all of the station names,

“NO DATA” appears in step 6.

Tuning in a station through

a list

— List-up

1 During radio reception, press

(LIST/CAT).

The frequency appears in the display.

2 Press (LIST/CAT) repeatedly until you

find the desired station.

3 Press (SEEK) (+) or ( SEEK) (–) to tune

in the desired station.

Other Functions

You can also control the unit (and optional CD/

MD units) with a rotary commander (optional).

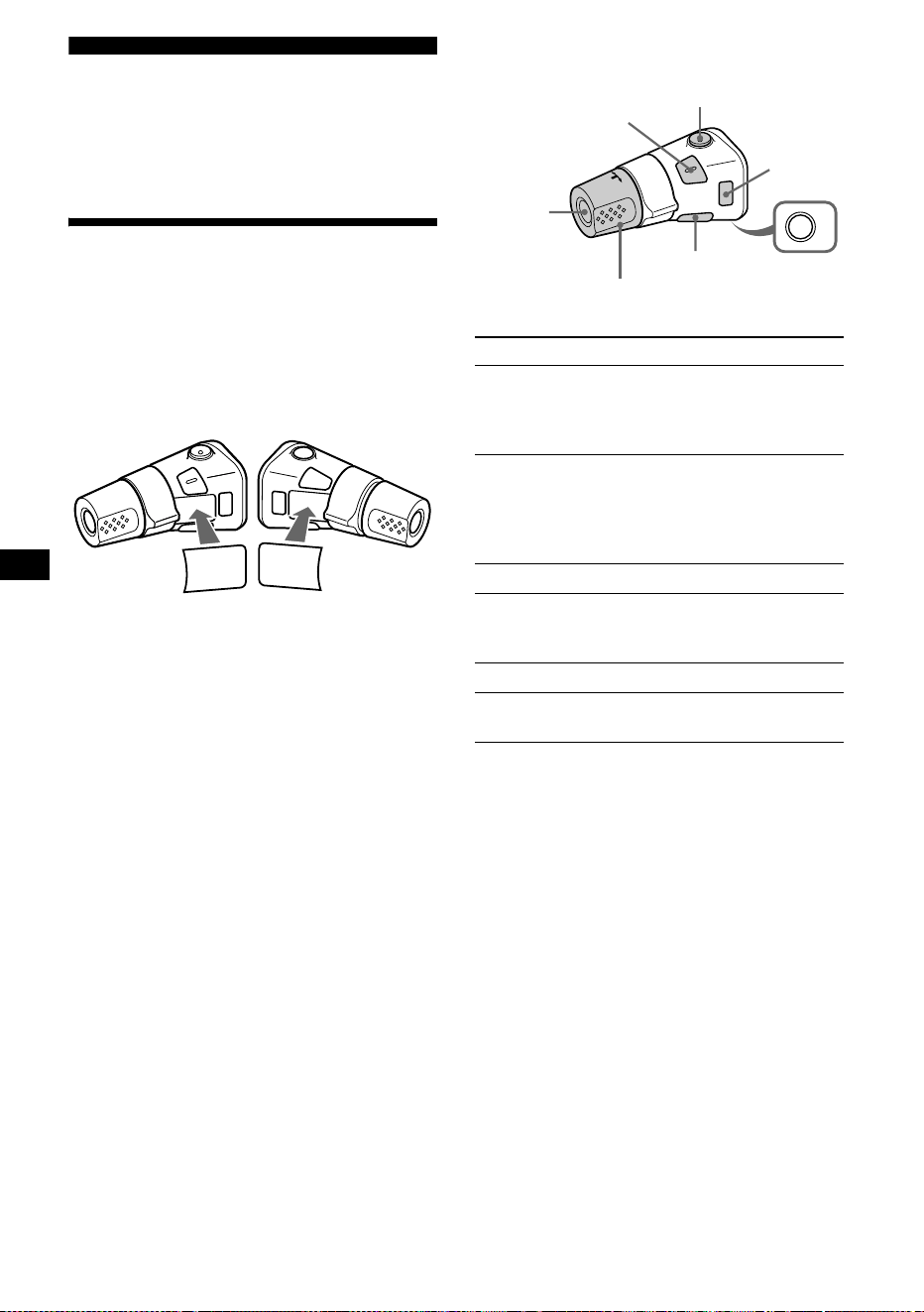

Using the rotary commander

First, attach the appropriate label depending on

how you want to mount the rotary commander.

The rotary commander works by pressing

buttons and/or rotating controls.

By pressing buttons

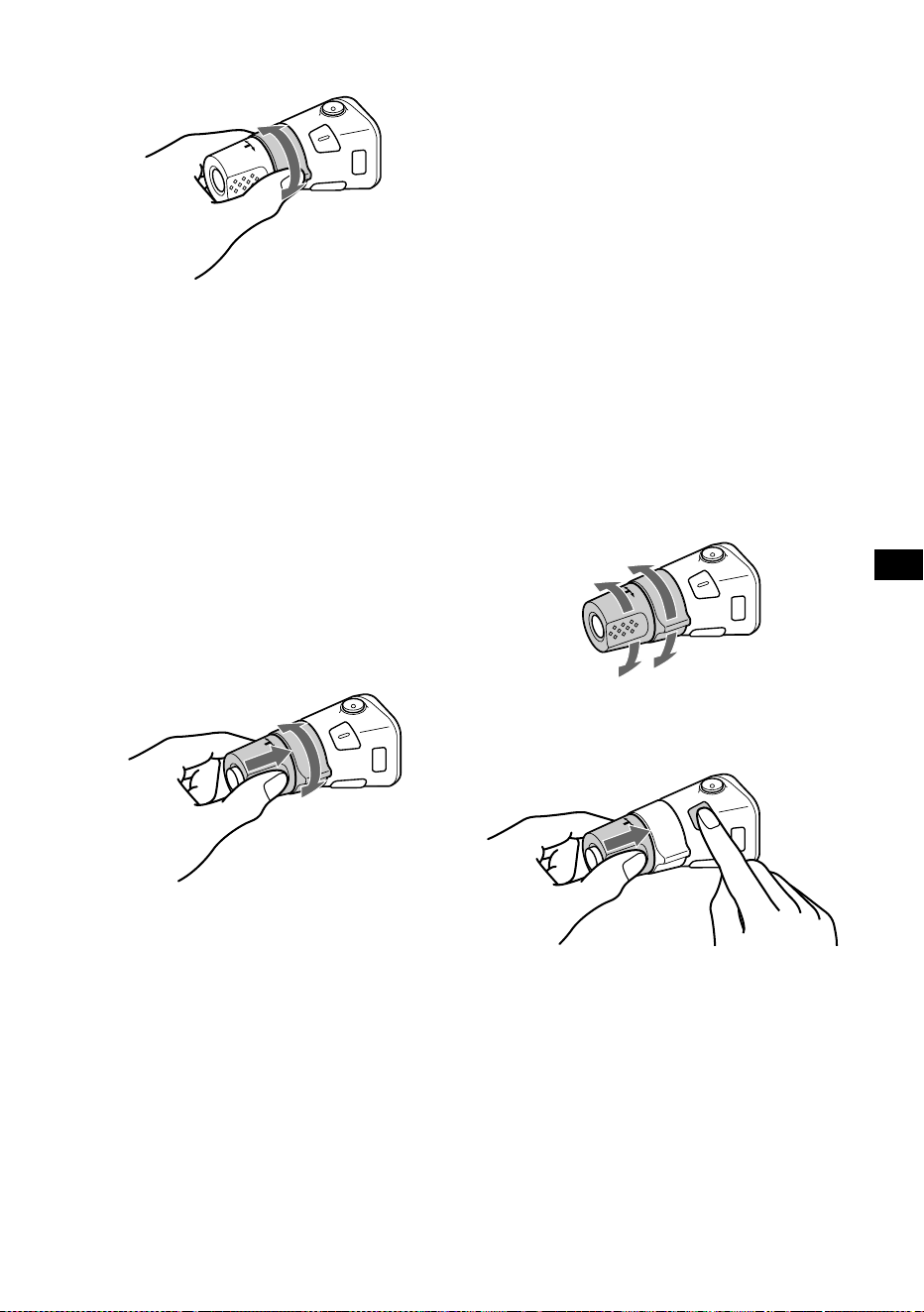

By rotating the control

Rotate and release to:

– Locate the beginning of tracks on the tape.

– Tune in stations automatically.

– Skip tracks on the disc*

Rotate, hold, and release to:

– Fast-wind the tape.

– Find a station manually.

– Fast-forward/reverse a track*

Tip

To start playback while fast-winding the tape, press

(MODE).

By pushing in and rotating the control

Push in and rotate the control to:

– Receive preset stations.

– Change discs during CD (MD) playback*

During playback of a CD containing MP3

files*

Push in and repeat rotating quickly to:

– Change discs one by one.

Push in, then rotate and hold to:

– Change albums*

*1 Only if the corresponding optional equipment is

connected.

*2 If your car has no ACC (accessory) position on the

ignition key switch, after turning off the ignition, be

sure to press and hold (OFF) until the display

disappears.

*3 Available only when an optional CD unit with the

MP3 file control function is connected, and MP3 file

is played.

Press To

(SOURCE) Change the source

(Radio/Tape/CD*

/MD*

Power on

(MODE) Change operation

(Radio band/Tape playback

direction/CD unit*

/MD

unit*

)

(ATT) Attenuate the sound

(OFF)*

Stop playback or radio

reception/Power off

(SEL) Adjust and select

(DSPL) Change the display item

SEL

DSPL

MODE

SEL

DSPL

MODE

OFF

Rotate the VOL control

to adjust the volume.

(SOURCE)

(SEL)

(ATT)

(DSPL)

(OFF)

(MODE)

continue to next page t

SEEK/AMS

control

PRESET/DISC

control

Changing the operative direction

The operative direction of controls is factory-set

as shown below.

If you need to mount the rotary commander on

the right hand side of the steering column, you

can reverse the operative direction.

Press (SEL) for 2 seconds while

pushing the VOL control.

Adjusting the sound

characteristics

You can adjust the balance, fader, low pass filter

and subwoofer volume.

1 Press the select button repeatedly

until “BAL,” “FAD,” “LPF” or “SUB”

appears.

Each time you press the select button, the

item changes as follows:

LOW*

t MID*

t HI*

BAL (left-right) t FAD (front-rear) t

LPF (low pass filter)*

SUB (subwoofer volume)*

*1 When EQ3 is activated (page 16).

*2 When “SUB” is selected (page 15).

*3 The cut off frequency is adjustable to 78 Hz,

125 Hz or OFF.

*4 The volume level is adjustable between –10

and +10 steps. (Below –10, “ATT” is displayed.)

2 Rotate the volume control dial to

adjust the selected item.

Note

Adjust within 3 seconds after selecting the item.

Quickly attenuating the

sound

(With the rotary commander or the card

remote commander)

Press (ATT).

After “ATT-ON” momentarily appears,

“ATT” appears in the display.

To restore the previous volume level, press

(ATT) again.

Tip

When the interface cable of a car telephone is

connected to the ATT lead, the unit decreases the

volume automatically when a telephone call comes in

(Telephone ATT function).

To increase

To decrease

Changing the sound and

display settings

The following items can be set:

• REAR/SUB*

— to switch the audio output

REAR or SUB.

– Select “REAR” to output to a power amplifier.

– Select “SUB” to output to a subwoofer.

• A.SCRL (Auto Scroll)*

(page 18).

• M.DSPL (Motion Display) — to turn the

motion display on or off.

– Select “ON” to activate the motion display

(the moving pattern appears in the display).

– Select “OFF” to deactivate the motion display.

•DEMO*

— to turn the demonstration display

on or off.

– Select “ON” to activate the demonstration

display (The demonstration starts about 10

seconds after the unit is turned off).

– Select “OFF” to deactivate the

demonstration display.

•BEEP*

— to turn the beeps on or off.

• DIM — to change the brightness of the display.

– Select “ON” to dim the display.

– Select “OFF” to deactivate the Dimmer.

Switching the REAR/SUB*

Press the select button and then rotate

the volume control dial.

After 3 seconds, the display returns to normal

play mode.

Selecting the desired item

Press the select button and the

desired button simultaneously.

select button + (3): A.SCRL*

select button + (4): M.DSPL

select button + (4): DEMO*

select button + (6): BEEP*

select button + (DSPL): DIM

After the mode setting is complete, the display

returns to normal play mode.

To cancel the item, press the select button and the

desired button simultaneously again.

*1 When the unit is turned off.

*2 When an optional CD/MD unit is connected and

played.

*3 The beep sound is output only when the built-in

amplifier is used.

Setting the equalizer (EQ3)

You can select an equalizer curve for 7 music

types (XPLOD, VOCAL, CLUB, JAZZ, NEW

AGE, ROCK, CUSTOM and OFF (equalizer

OFF)).

You can store a different equalizer setting for

each source.

Selecting the equalizer curve

1 Press (SOURCE) to select a source

(Radio, Tape, CD or MD).

2 Press (EQ3) repeatedly to select the

desired equalizer curve.

Each time you press (EQ3), the item

changes.

To cancel the equalizing effect, select “OFF.”

Adjusting the equalizer curve

You can store and adjust the equalizer settings

for different tone ranges.

1 Press (SOURCE) to select a source

(Radio, Tape, CD or MD).

2 Press (EQ3) repeatedly to select the

desired equalizer curve.

3 Adjusting the equalizer curve.

1Press the select button repeatedly

to select the desired tone range.

Each time you press the select button, the

tone range changes.

LOW t MID t HI (t BAL t FAD t

LPF t SUB)

2Rotate the volume control dial to

adjust to the desired volume level.

The volume level is adjustable by 1 dB

steps from –10 dB to +10 dB.

3Repeat step 1 and 2 to adjust the

equalizer curve.

To restore the factory-set equalizer curve,

press the select button for 2 seconds.

Note

When EQ3 is set to “OFF,” you cannot adjust the

equalizer curve settings.

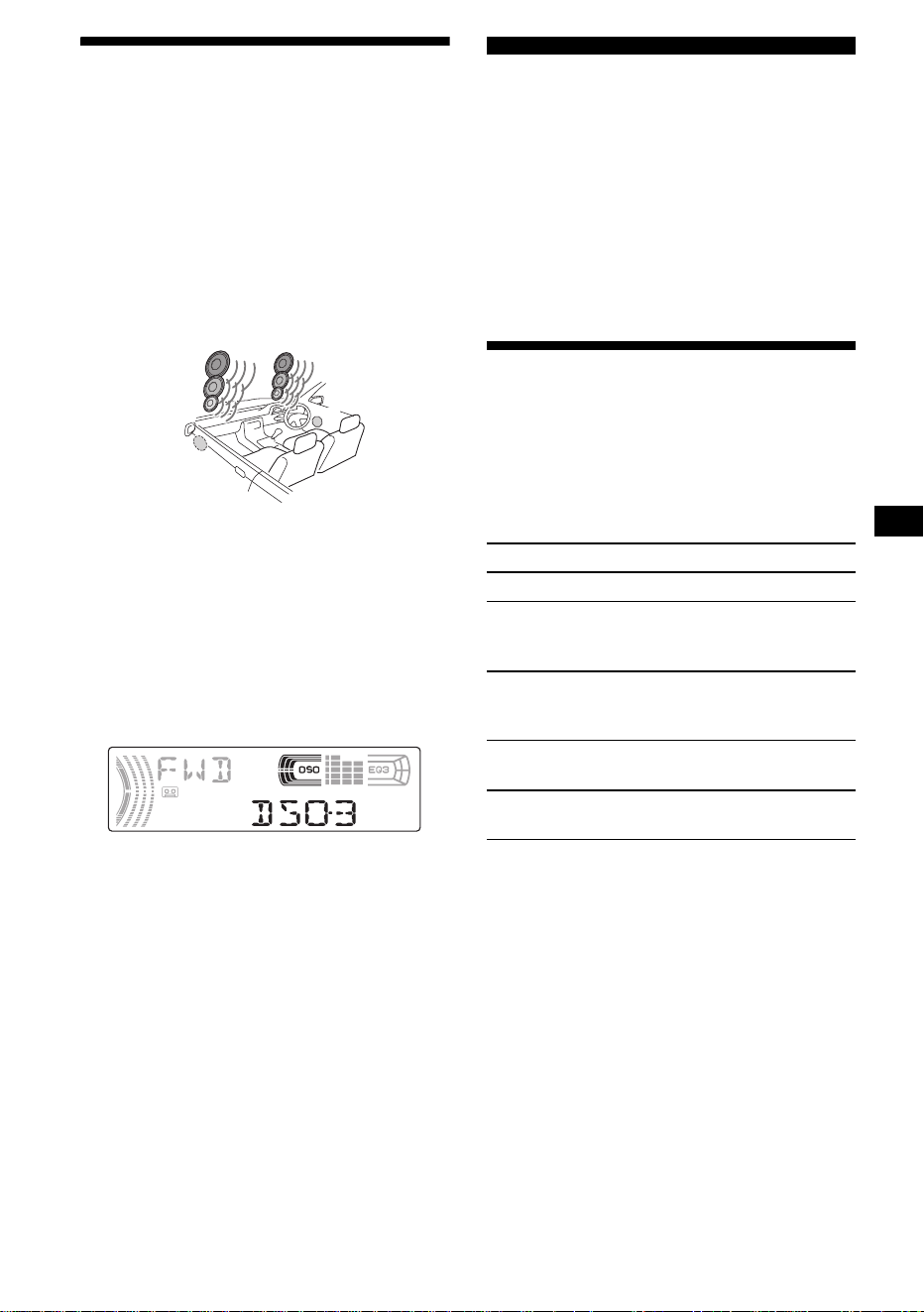

Setting the Dynamic

Soundstage Organizer (DSO)

If your speakers are installed into the lower part

of the doors, the sound will come from below

and may not be clear.

The DSO (Dynamic Soundstage Organizer)

function creates a more ambient sound as if there

were speakers above the dashboard (virtual

speakers).

You can store the DSO setting for each source.

DSO mode and image of virtual speakers

*1 DSO-1

*2 DSO-2

*3 DSO-3

*4 DSO-OFF

1 Press (SOURCE) to select a source

(Radio, Tape, CD or MD).

2 Press (DSO) repeatedly until the

desired DSO setting appears.

Each time you press (DSO), the DSO setting

changes.

To cancel the DSO function, select “DSO-

OFF.” After 3 seconds, the display returns to

normal play mode.

Notes

• Depending on the type of car interior or type of

music, DSO may not have a desirable effect.

• If FM broadcasts are difficult to hear, set DSO to

“OFF.”

CD/MD Unit (optional)

This unit can control external CD/MD units

(optional).

If you connect an optional CD unit with the CD

TEXT function and the CUSTOM FILE

function, the CD TEXT information will appear

in the display when you play a CD TEXT disc.

If you connect MP3 playable CD units (eg. MP3

CD changer), you can play MP3 files;

compressed audio files with quality sound.

Playing a CD or MD

1 Press (SOURCE) repeatedly to select

“CD” or “MD (MS*

).”

2 Press (MODE) repeatedly until the

desired unit appears.

Playback starts.

When the last file on the disc is over

The file number indication returns to “1,” and

playback restarts from the first file of the disc.

*1 MS: MG Memory Stick System-up Player MGS-X1

*2 Available only when an optional CD unit with the

MP3 file control function is connected, and MP3 file

is played.

To Press

Stop playback (OFF)

Skip tracks

– Automatic

Music Sensor

(SEEK) (./>)

[once for each track]

Fast-forward/

reverse

– Manual Search

(SEEK) (m/M)

[hold to desired point]

Skip discs

– Disc selection

(DISC/PRESET) (+/–)

[once for each disc]

Skip albums*

– Album selection

(DISC/PRESET) (+/–)

[hold to desired point]

continue to next page t

Cautions when connecting MGS-X1 and MD unit(s)

This unit recognizes MGS-X1 as an MD unit.

• When you want to play MGS-X1, press (SOURCE) to

select “MS” or “MD.” When “MS” appears in the

source display, MGS-X1 starts to play. When “MD”

appears in the source display, press (MODE) to

select “MS,” to start playback.

• When you want to play an MD unit, press (SOURCE)

to select “MD” or “MS.” If your desired MD unit

appears in the source display, it starts to play. If “MS”

or another MD unit appears in the source display,

press (MODE) to select your desired MD unit, to

start playback.

Notes when connecting MP3 playable CD unit(s)

• If a disc with no MP3 files (tracks) is inserted, “NO

MUSIC” appears in the display and playback of the

next disc starts.

• Before playing a track, this unit reads all track and

album information on the disc. Depending on the

track structure, it may take more than a minute

before playback begins. During this time, “READ” is

displayed. Play will automatically start when reading

is complete.

Note

With an optional unit connected, playback of the same

source will continue on to the optional CD/MD unit.

Display items

When the disc/album/track changes, any

prerecorded title*

of the new disc/album/track is

automatically displayed. (If the A.SCRL (Auto

Scroll) function is set to “ON,” names exceeding

8 characters will be scrolled (page 15).)

*1 When pressing (DSPL), “NO NAME” indicates that

there is no Disc Memo (page 20) or no prerecorded

name to display.

*2 Only for CD TEXT discs with the artist name.

*3 Only for MP3 files.

Only track name/artist name/album name in ID3

tag is displayed.

When pressing (DSPL), “NO ID3” indicates that

there is no ID3 tag to display.

Notes

• Some characters cannot be displayed. Characters

and signs which cannot be displayed appear as “ *.”

• For some CD TEXT discs or ID3 tags with very

many characters, information may not scroll.

• This unit cannot display the artist name for each

track of a CD TEXT disc.

Tips

• When the A.SCRL (Auto Scroll) function is set to

“OFF” and the disc/album/track is changed, the disc/

album/track name or ID3 tag does not scroll.

• When an MP3 file is played and the album is

changed, the new album number is displayed.

To Press

Switch display item ( DSPL)

Displayable items

• Disc

number/Track number/Elapsed

playing time

• Disc name*

/Artist name*

• Album (folder) name*

• Track (file) name*

• ID3 tag*

• Clock

Source

Playing tracks repeatedly

— Repeat Play

You can select:

• REP-TRACK — to repeat the current track.

•REP-ALBM*

— to repeat the tracks in the

current album.

•REP-DISC*

— to repeat the tracks in the

current disc.

*1 Available only when an optional CD unit with the

MP3 file control function is connected, and MP3 file

is played.

*2 Available only when one or more optional CD/MD

units are connected.

During playback, press (3) (REP)

repeatedly until the desired setting

appears in the display.

Repeat Play starts.

To return to normal play mode, select

“REP-OFF.”

Playing tracks in random

order

— Shuffle Play

You can select:

• SHUF-ALBM*

— to play the tracks in the

current album in random order.

• SHUF-DISC — to play the tracks in the current

disc in random order.

• SHUF-CHGR*

— to play the tracks in the

current optional CD (MD) changer in random

order.

• SHUF-ALL*

— to play all the tracks in all

connected CD (MD) units in random order.

*1 Available only when an optional CD unit with the

MP3 file control function is connected, and MP3 file

is played.

*2 Available only when one or more optional CD (MD)

changers are connected.

*3 Available only when two or more optional CD (MD)

units are connected.

During playback, press (4) (SHUF)

repeatedly until the desired setting

appears in the display.

Shuffle Play starts.

To return to normal play mode, select

“SHUF-OFF.”

Note

“SHUF-ALL” will not shuffle tracks between CD units

and MD units.

Labeling a CD

— Disc Memo (When connecting a CD unit

with the CUSTOM FILE function)

You can label each disc with a custom name

(Disc Memo). You can enter up to 8 characters

for a disc. If you label a CD, you can locate the

disc by name (page 21).

1 Start playing the disc you want to label

in a CD unit with the CUSTOM FILE

function.

2 Press (LIST/CAT) for 2 seconds.

The unit will repeat the disc during the

labeling procedure.

3 Enter the characters.

1 Rotate the volume control dial to

select the desired character.

A y B y C ... y 0 y 1 y 2 ...

y + y – y

... y * y A

* (blank space)

2 Press the select button after

locating the desired character.

The next character flashes.

3 Repeat steps 1 and 2 to enter the

entire name.

4 To return to normal play mode, press

(LIST/CAT) for 2 seconds.

Tips

• Simply overwrite or enter “ ” to correct or erase a

character.

• You can label CDs on a unit without the CUSTOM

FILE function if that unit is connected along with a

CD unit that has the function. The Disc Memo will be

stored in the memory of the CD unit with the

CUSTOM FILE function.

Note

REP-TRACK/SHUF play is suspended until the name

edit is complete.

Viewing the Disc Memo

As a display item, the Disc Memo always takes

priority over any original CD TEXT information.

Tip

Other items can be displayed (page 18).

Erasing the Disc Memo

1 Press (SOURCE) repeatedly to select

“CD.”

2 Press (MODE) repeatedly to select the

CD unit storing the Disc Memo.

3 Press (LIST/CAT) for 2 seconds.

4 Press (DSPL) for 2 seconds.

The stored names will appear.

5 Rotate the volume control dial to

select the disc name you want to

erase.

6 Press the select button for 2 seconds.

The name is erased.

Repeat steps 5 and 6 if you want to erase

other names.

7 Press (LIST/CAT) for 2 seconds.

The unit returns to normal play mode.

Notes

• When the Disc Memo for a CD TEXT disc is erased,

the original CD TEXT information is displayed.

• If you cannot find the Disc Memo you want to erase,

try selecting a different CD unit in step 2.

To Press

View (DSPL) during CD/CD

TEXT disc playback

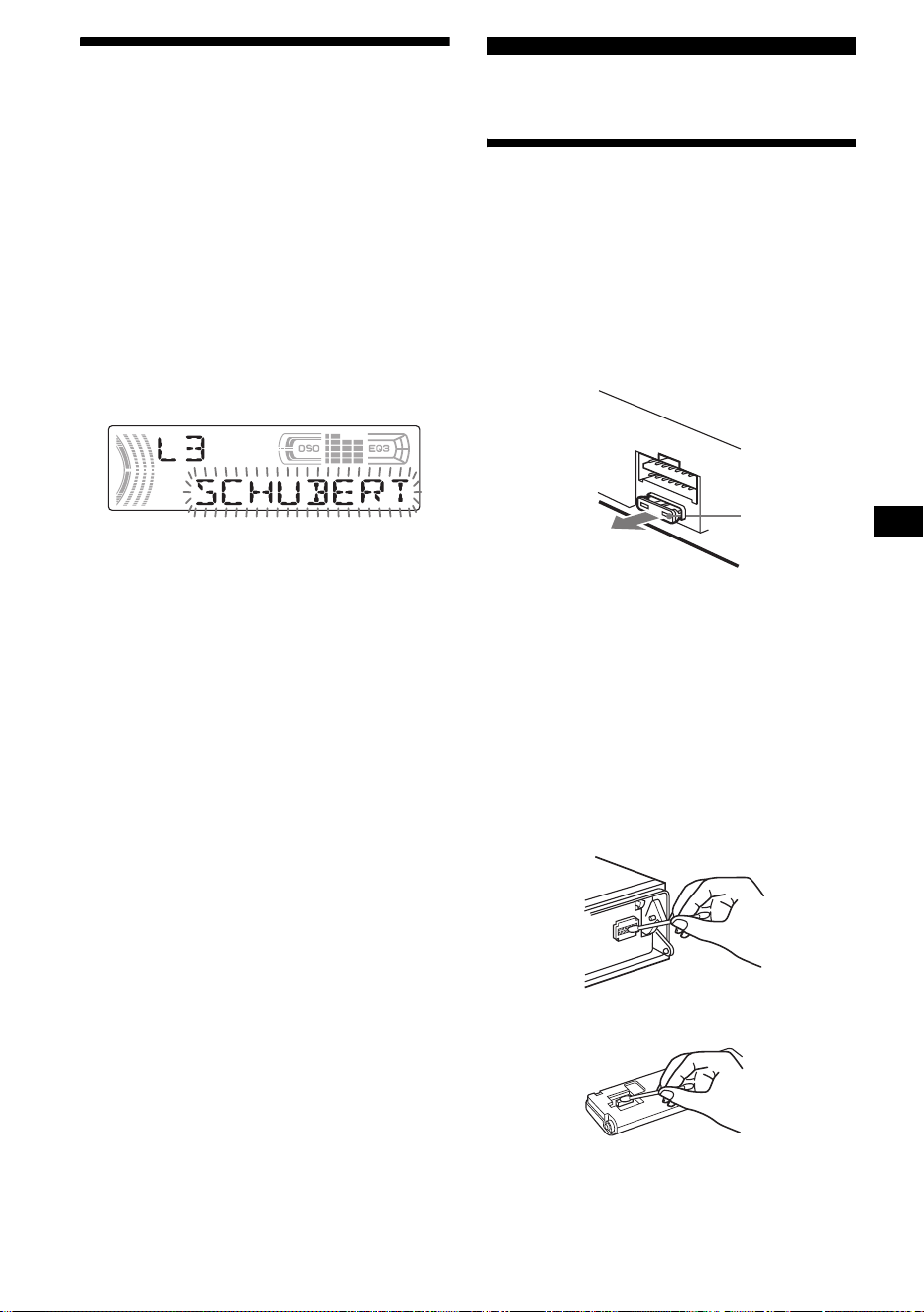

Locating a disc by name

— List-up (When connecting a CD unit with

the CD TEXT/CUSTOM FILE function, or an MD

unit)

You can use this function for discs that have been

assigned custom names*

or for CD TEXT

discs*

*1 Locating a disc by its custom name: when you

assign a name for a CD (page 20) or an MD.

*2 Locating discs by the CD TEXT information: when

you play a CD TEXT disc on a CD unit with the CD

TEXT function.

1 During playback, press (LIST/CAT).

The name assigned to the current disc appears

in the display.

2 Press (LIST/CAT) repeatedly until you

find the desired disc.

3 Press (SEEK) (+) or (SEEK) (–) to play

the disc.

Notes

• Once a disc name has been displayed for 5

seconds, the display goes back to its normal

playback mode.

• If there are no discs in the magazine, “NO DISC”

appears in the display.

• If a disc has not been assigned a custom file, “NO

NAME” appears in the display.

• The information appears only in upper case. There

are also some letters which cannot be displayed.

Additional Information

Maintenance

Fuse replacement

When replacing the fuse, be sure to use one

matching the amperage rating stated on the

original fuse. If the fuse blows, check the power

connection and replace the fuse. If the fuse blows

again after replacement, there may be an internal

malfunction. In such a case, consult your nearest

Sony dealer.

Warning

Never use a fuse with an amperage rating

exceeding the one supplied with the unit as this

could damage the unit.

Cleaning the connectors

The unit may not function properly if the

connectors between the unit and the front panel

are not clean. In order to prevent this, detach the

front panel (page 7) and clean the connectors

with a cotton swab dipped in alcohol. Do not

apply too much force. Otherwise, the connectors

may be damaged.

continue to next page t

Fuse (10 A)

Main unit

Back of the front panel

Notes

• For safety, turn off the ignition before cleaning the

connectors, and remove the key from the ignition

switch.

• Never touch the connectors directly with your fingers

or with any metal device.

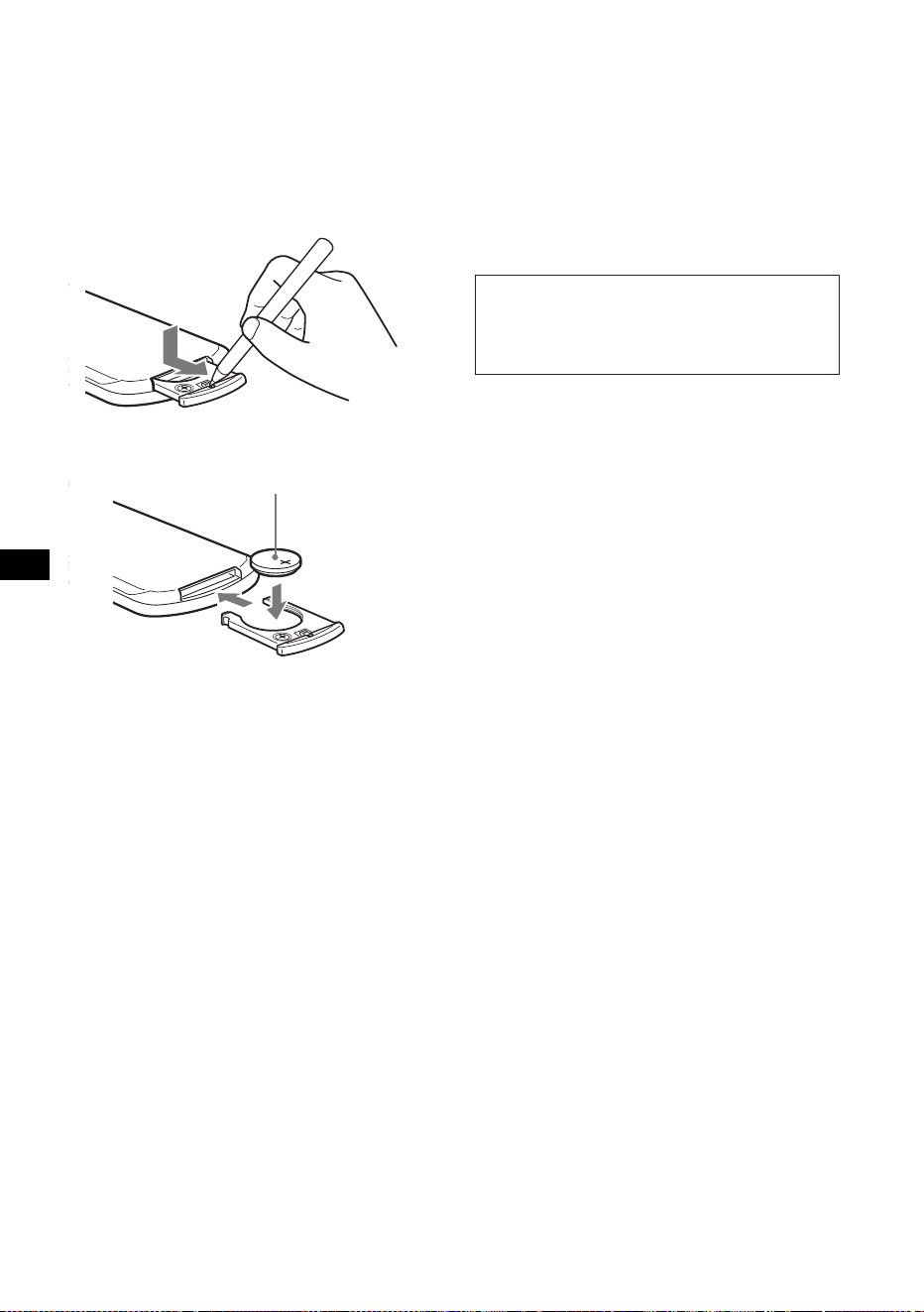

Replacing the lithium battery

Under normal conditions, battery will last

approximately 1 year. (The service life may be

shorter, depending on the conditions of use.)

When the battery becomes weak, the range of the

card remote commander becomes shorter.

Replace the battery with a new CR2025 lithium

battery. Use of any other battery may present a

risk of fire or explosion.

Notes on lithium battery

• Keep the lithium battery out of the reach of

children. Should the battery be swallowed,

immediately consult a doctor.

• Wipe the battery with a dry cloth to assure a

good contact.

• Be sure to observe the correct polarity when

installing the battery.

• Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

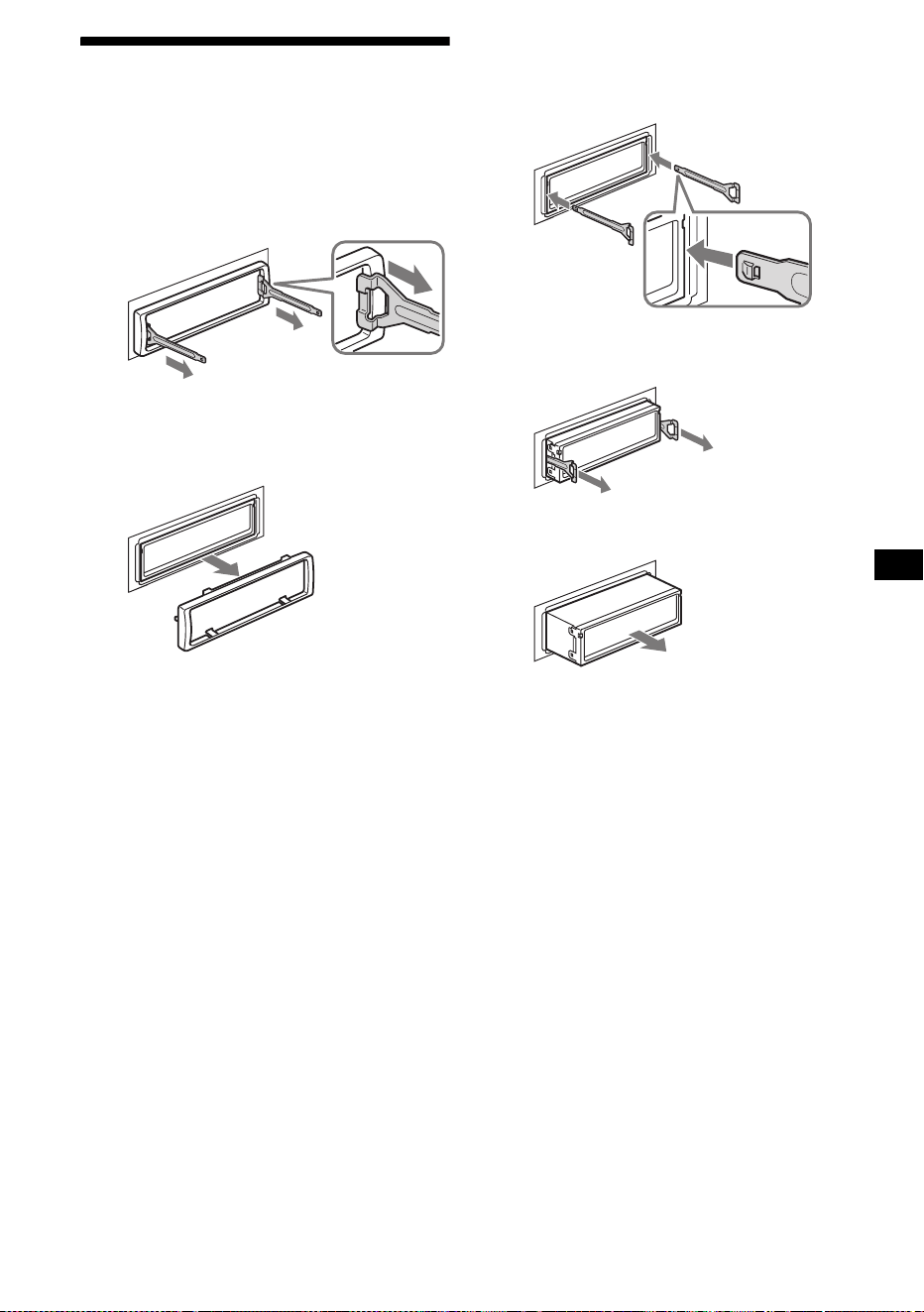

Removing the unit

1 Remove the protection collar.

1Detach the front panel (page 7).

2Engage the release keys together

with the protection collar.

3Pull out the release keys to remove

the protection collar.

2 Remove the unit.

1Insert both release keys together

until they click.

2Pull the release keys to unseat the

unit.

3Slide the unit out of the mounting.

+ side up

WARNING

Battery may explode if mistreated.

Do not recharge, disassemble, or dispose of

in fire.

Orient the release

key correctly.

Face the hook

inwards.

Specifications

Cassette Player section

Tape track 4-track 2-channel stereo

Wow and flutter 0.08 % (WRMS)

Frequency response 30 – 18,000 Hz

Signal-to-noise ratio

Tuner section

Tuning range 87.5 – 107.9 MHz

Antenna terminal External antenna connector

Intermediate frequency 10.7 MHz/450 kHz

Usable sensitivity 9 dBf

Selectivity 75 dB at 400 kHz

Signal-to-noise ratio 67 dB (stereo),

69 dB (mono)

Harmonic distortion at 1 kHz

0.5 % (stereo),

0.3 % (mono)

Separation 35 dB at 1 kHz

Frequency response 30 – 15,000 Hz

Tuning range 530 – 1,710 kHz

Antenna terminal External antenna connector

Intermediate frequency 10.7 MHz/450 kHz

Sensitivity 30 µV

Power amplifier section

Outputs Speaker outputs

(sure seal connectors)

Speaker impedance 4 – 8 ohms

Maximum power output 52 W × 4 (at 4 ohms)

General

Outputs Audio output terminals

(rear/sub switchable)

Power antenna relay control

terminal

Power amplifier control

terminal

Inputs Telephone ATT control

terminal

Remote controller input

terminal

BUS control input terminal

BUS audio input terminal

Antenna input terminal

Tone controls Low:

±10 dB at 60 Hz (XPLOD)

Mid:

±10 dB at 1 kHz (XPLOD)

High:

±10 dB at 10 kHz (XPLOD)

Power requirements 12 V DC car battery

(negative ground)

Dimensions Approx. 178 × 50 × 177 mm

/8 × 2 × 7 in)

(w/h/d)

Mounting dimensions Approx. 182 × 53 × 161 mm

/4 × 2

/8 × 6

/8 in)

(w/h/d)

Mass Approx. 1.2 kg

(2 lb 10 oz)

Supplied accessories Card remote commander

RM-X115

Parts for installation and

connections (1 set)

Front panel case (1)

Optional accessories Rotary commander

RM-X4S

BUS cable (supplied with

an RCA pin cord)

RC-61 (1 m), RC-62 (2 m)

Optional equipment CD changer (10 discs)

CDX-757MX

CD changer (6 discs)

CDX-T69

MD changer (6 discs)

MDX-66XLP

XM Satellite Radio

Receiver

XT-XM1

Source selector

XA-C30

AUX-IN Selector

XA-300

Note

This unit cannot be connected to a digital preamplifier

or an equalizer which is Sony BUS system compatible.

Design and specifications are subject to change

without notice.

POWER OUTPUT AND TOTAL HARMONIC DISTORTION

23.2 watts per channel minimum continuous average power into 4 ohms,

4 channels driven from 20 Hz to 20 kHz with no more than 5% total

harmonic distortion.

AUDIO POWER SPECIFICATIONS

Cassette type

TYPE II, IV 61 dB

TYPE I 58 dB

Troubleshooting

The following checklist will help you remedy

problems you may encounter with your unit.

Before going through the checklist below, check

the connection and operating procedures.

General

No sound.

• Rotate the volume control dial to adjust the

volume.

• Cancel the ATT function.

• Set the fader control to the center position for

a 2-speaker system.

• You tried to play back MP3 files with an

optional CD unit which is incompatible with

MP3.

t Play back with a Sony MP3 compatible

CD unit, such as the CDX-757MX.

The contents of the memory have been

erased.

• The RESET button has been pressed.

t Store again into the memory.

• The power lead or battery has been

disconnected.

• The power connecting lead is not connected

properly.

No beep sound.

• The beep sound is canceled (page 15).

• An optional power amplifier is connected

and you are not using the built-in amplifier.

The display disappears from/does not

appear in the display window.

• The display disappears if you press and hold

(OFF).

t Press and hold (OFF) again until the

display appears.

• Remove the front panel and clean the

connectors. For details, see “Cleaning the

connectors” on page 21.

Stored stations and correct time are erased.

The fuse has blown.

Makes noise when the ignition key is in the

ON, ACC, or OFF position.

The leads are not matched correctly with the

car’s accessory power connector.

No power is being supplied to the unit.

• Check the connection. If everything is in

order, check the fuse.

• The car does not have an ACC position.

t Press (SOURCE) (or insert a cassette) to

turn on the unit.

The power is continuously supplied to the

unit.

The car does not have an ACC position.

The power antenna does not extend.

The power antenna does not have a relay box.

Tape playback

The sound is distorted.

The tape head is contaminated.

t Clean the head with a commercially

available dry-tape cleaning cassette.

The AMS does not operate correctly.

• There is noise in the space between tracks.

• A blank space is too short (less than 4

seconds).

• A long pause, or a passage of low

frequencies or very low sound level is treated

as a blank space.

Radio reception

Preset tuning is not possible.

• Store the correct frequency in the memory.

• The broadcast signal is too weak.

The stations cannot be received.

The sound is hampered by noises.

• Connect a power antenna control lead (blue)

or accessory power supply lead (red) to the

power supply lead of a car’s antenna booster

(only when your car has built-in FM/AM

antenna in the rear/side glass).

• Check the connection of the car antenna.

• The auto antenna will not go up.

t Check the connection of the power

antenna control lead.

• Check the frequency.

• When the DSO mode is on, the sound is

sometimes hampered by noises.

t Set the DSO mode to “OFF” (page 17).

Automatic tuning is not possible.

• The local seek mode is set to “ON.”

t Set the local seek mode to “OFF”

(page 10).

• The broadcast signal is too weak.

t Perform manual tuning.

The “ST” indication flashes.

• Tune in the frequency accurately.

• The broadcast signal is too weak.

t Set the monaural reception mode to

“ON” (page 11).

A program broadcast in stereo is heard in

monaural.

The unit is in monaural reception mode.

t Cancel monaural reception mode

(page 11).

Error displays/Messages

*1 When an error occurs during playback of a CD or

MD, the disc number of the CD or MD does not

appear in the display.

*2 The disc number of the disc causing the error

appears in the display.

If these solutions do not help improve the

situation, consult your nearest Sony dealer.

CD/MD playback

The sound skips.

Dirty or defective disc.

Error displays

(For this unit and optional CD/MD changers)

The following indications will flash for about

5 seconds, and an alarm sound will be heard.

BLANK*

No tracks have been recorded on an MD*

t Play an MD with recorded tracks on it.

ERROR*

• A CD is dirty or inserted upside down*

t Clean or insert the CD correctly.

• A CD/MD cannot play because of some

problem.

t Insert another CD/MD.

FAILURE (Illuminates until any button is

pressed.)

The connection of speakers/amplifiers is

incorrect.

t See the installation guide manual of this

model to check the connection.

FAILURE (Illuminates for about 1 second.)

When the XM tuner is connected, storing an

XM radio channel into a preset failed.

t Be sure to receive the channel that you

want to store, then try it again.

NO DISC

No disc is inserted in the CD/MD unit.

t Insert discs in the CD/MD unit.

NO MAG

The disc magazine is not inserted in the CD

unit.

t Insert the magazine in the CD unit.

NO MUSIC

A CD which is not a music file is inserted in

the MP3 playable CD unit.

t Insert a music CD in the MP3 playable CD

unit.

NOTREADY

The lid of the MD unit is open or the MDs are

not inserted properly.

t Close the lid or insert the MDs properly.

OFFSET

There may be an internal malfunction.

t Check the connection. If the error

indication remains on in the display,

consult your nearest Sony dealer.

RESET

The CD/MD unit cannot be operated because

of some problem.

t Press the RESET button on the unit.

Messages

L.SEEK +/–

The local seek mode is on during automatic

tuning (page 10).

“” or “”

You have reached the beginning or the end of

the disc and you cannot go any further.

XR-F5100

3-262-940-11 (1)

02FR01INT-U.fm masterpage:Left

Félicitations !

Nous vous remercions d’avoir fait l’acquisition

de ce lecteur de cassette Sony. Vous pouvez

profiter encore davantage des multiples fonctions

de cet appareil grâce aux fonctions et accessoires

cités ci-dessous :

• Fonctionnement avec des lecteurs CD/MD en

option (changeurs et lecteurs)*

• informations CD TEXT (affichées lors de la

lecture d’un CD TEXT*

avec un lecteur CD en

option doté de la fonction CD TEXT).

• Accessoire de commande fourni

Mini-télécommande RM-X115

• Accessoire de commande en option

Satellite de commande RM-X4S

*1 Cet appareil fonctionne uniquement avec des

produits Sony.

*2 Un disque CD TEXT est un CD audio contenant

des informations telles que le nom du disque, le

nom de l’artiste et les noms des plages. Ces

informations sont enregistrées sur le disque.

Le logo « XM Ready » indique que ce produit

commande un tuner XM Sony (vendu

séparément).

Consultez votre revendeur agréé Sony le plus

proche pour obtenir plus d

’

informations sur le

tuner XM.

Pour en savoir plus sur le fonctionnement du

tuner XM, reportez-vous au manuel utilisateu

fourni avec le tuner XM.

Table des matières

Emplacement des commandes . . . . . . . . . . . 4

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Remarques sur les cassettes. . . . . . . . . . . . . . 6

Préparation

Réinitialisation de l’appareil . . . . . . . . . . . . . 7

Retrait de la façade . . . . . . . . . . . . . . . . . . . . 8

Réglage de l’horloge . . . . . . . . . . . . . . . . . . . 9

Lecteur de cassette

Écoute d’une cassette . . . . . . . . . . . . . . . . . . 9

Divers modes de lectures d’une cassette . . . 10

Radio

Mémorisation automatique des stations

— Mémorisation des meilleurs accords

(BTM). . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Réception des stations mémorisées . . . . . . . 11

Mémorisation des stations souhaitées

uniquement . . . . . . . . . . . . . . . . . . . . . . . 12

Mémorisation des noms de station

— Fonction de mémoire des stations . . . 12

Syntonisation d’une station à partir d’une liste

— Affichage automatique des titres . . . . 13

Autres fonctions

Fonctionnement du satellite de

commande. . . . . . . . . . . . . . . . . . . . . . . . 14

Réglages des caractéristiques sonores. . . . . 16

Atténuation rapide du son . . . . . . . . . . . . . . 16

Modification des réglages du son et de

l’affichage. . . . . . . . . . . . . . . . . . . . . . . . 16

Réglage de l’égaliseur (EQ3) . . . . . . . . . . . 17

Réglage du répartiteur dynamique du son émis

(DSO) . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Lecteur CD/MD (en option)

Lecture d’un CD ou d’un MD. . . . . . . . . . . 19

Rubriques d’affichage. . . . . . . . . . . . . . . . . 20

Lecture de plages en boucle

— Lecture répétée . . . . . . . . . . . . . . . . . 20

Lecture des plages dans un ordre aléatoire

— Lecture aléatoire . . . . . . . . . . . . . . . . 21

Identification d’un CD

— Fonction de mémo de disque. . . . . . . 21

Recherche d’un disque par son nom

— Affichage automatique des titres. . . . 22

Informations complémentaires

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Démontage de l’appareil. . . . . . . . . . . . . . . 25

Caractéristiques techniques . . . . . . . . . . . . 26

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . 27

Affichage des erreurs et messages . . . . . . . 28

Emplacement des commandes

Pour obtenir des informations plus détaillées, reportez-vous aux numéros de pages indiqués.

a Touche DSO 18

b Touche SOURCE (Mise sous tension/

Radio/Cassette/CD/MD)

Sélection de la source.

c Touche LIST/CAT*

12, 13, 21, 22

d Récepteur de la mini-télécommande

e Fenêtre d’affichage

f Touche Z (éjecter) (située à l’avant de

l’appareil, derrière la façade) 9, 10

g Touche OPEN 8, 9, 10

h Touche EQ3 (égaliseur) 17, 18

i Touche MODE (o)

Changement du mode de fonctionnement.

j Molette de réglage du volume/Touche

de sélection

Tournez cette commande pour :

– régler le volume ;

– effectuer des réglages ;

Appuyez sur cette commande pour :

– sélectionner des paramètres.

k Touche DSPL (modification du mode

d’affichage) 9, 13, 17, 20, 22

l Touche SENS/MTL 10, 11, 12

m Touche BTM 11

n Touche RESET (située à l’avant de

l’appareil, derrière la façade) 7

o Touches numériques 17

Cassette :

(3): REP 10

(5): BL SKIP 10

(6): ATA 10

Radio :

Mémorisation des stations ou réception des

stations mémorisées.

CD/MD :

(3): REP 20

(4): SHUF 21

p Touche OFF (Arrêt/Mise hors

tension)*

8, 10, 19

*1 (CAT) est disponible uniquement lorsque le

récepteur XM est raccordé.

Avertissement en cas d’installation de

l’appareil dans un véhicule dont le

contact ne comporte pas de position ACC

(accessoires)

Après avoir coupé le moteur, n’oubliez pas

de maintenir (OFF) enfoncée sur l’appareil,

jusqu’à ce que l’affichage apparaisse.

Sinon, l’affichage n’est pas désactivé et la

batterie du véhicule se décharge.

OPEN

6543

BBESHUF ATABL SKIPREPMTL

BTMSENS

EQ3

XR-F5100

DSO

SEEK SEEK

OFF

q Touches DISC (ALBUM)/PRESET (+/–)

Pour syntoniser des stations

présélectionnées, changer de disque*

sauter des albums*

*1 Lorsqu’un lecteur CD/MD en option est

raccordé.

*2 Disponible uniquement lorsqu’un lecteur CD en

option avec fonction MP3 est raccordé et qu’un

fichier MP3 est en cours de lecture.

r Touches SEEK (–/+)

Passage d’une plage à l’autre, avance ou

recul rapide, syntonisation automatique ou

manuelle des stations ou sélection d’un

réglage.

Les touches de la mini-télécommande

permettent de commander les mêmes

fonctions que les touches

correspondantes sur l’appareil.

a Touche DSPL

b Touche SOURCE

c Touches SEEK (–/+)

d Touche OFF

e Touches VOL (+/–)

f Touche MODE

g Touches PRESET (DISC/ALBUM) (+/–)

h Touche ATT

Remarque

Si vous désactivez l’affichage en appuyant sur (OFF),

il ne peut pas être réactivé avec la mini-

télécommande, sauf si vous activez d’abord l’appareil

en appuyant sur (SOURCE) ou si vous insérez une

cassette dans le lecteur.

Conseil

Pour obtenir des informations plus détaillées sur le

remplacement de la pile, reportez-vous à la section

« Remplacement de la pile au lithium » page 24.

SEEK

SENS

EQ3

DSO

SEEK SEEK

(SEEK)

(–): pour

déplacer la

sélection

vers la

gauche/.

(SEEK)

(+): pour

déplacer la

sélection

vers la

droite/>

(DISC/PRESET)

(+) : pour déplacer la sélection vers le haut

(DISC/PRESET)

(–) : pour déplacer la sélection vers le bas

Mini-télécommande RM-X115

ATTOFF

DSPL MODE

SOURCE

VOL

–

PRESET

–

SEEK

–

SEEK

Précautions

• Si votre véhicule est resté stationné en plein

soleil, laissez l’appareil refroidir avant de

l’utiliser.

• Si l’appareil n’est pas alimenté, commencez

par vérifier les raccordements. Si tout est en

ordre, vérifiez le fusible.

• Si aucun son n’est émis par les haut-parleurs

d’une chaîne à 2 enceintes, réglez la commande

l’équilibre avant/arrière à la position médiane.

• Après une longue période de lecture, la cassette

peut devenir chaude à cause de l’amplificateur

intégré. Ceci est normal et n’est pas le signe

d’un problème de fonctionnement.

Si vous avez des questions ou des problèmes

concernant cet appareil qui ne sont pas abordés

dans ce mode d’emploi, contactez votre

détaillant Sony.

Pour conserver un son de haute qualité

Veillez à ne pas renverser de jus de fruit ou de

boissons sucrées sur l’appareil ou sur les disques.

Remarques sur les cassettes

Entretien des cassettes

• Ne touchez pas la surface de la bande d’une

cassette. En effet, toute saleté ou poussière

pourrait souiller les têtes de lecture.

• Tenez les cassettes à l’écart d’appareils

comportant des aimants intégrés, par exemple

les haut-parleurs et les amplificateurs. Ceux-ci

pourraient en effet effacer le contenu de la

bande ou causer une distorsion du son

enregistré.

• Ne soumettez pas les cassettes au rayonnement

direct du soleil, à des températures

extrêmement basses ni à l’humidité.

• Une bande mal tendue risque de s’emmêler

dans le mécanisme de l’appareil. Avant

d’insérer une cassette, tendez bien la bande en

faisant tourner les bobines à l’aide d’un crayon

ou d’un autre objet similaire.

• Une cassette déformée ou portant une étiquette

qui se décolle peut causer des problèmes lors

de l’insertion ou de l’éjection. Retirez ou

remplacez les étiquettes mal collées.

• Le son de la cassette en lecture peut présenter

une distorsion. Nettoyez la tête de lecture du

lecteur de cassette toutes les 50 heures

d’utilisation.

Bande

distendue

L’utilisation de cassettes de plus de 90

minutes n’est pas recommandée, sauf pour

une lecture en continu pendant de longues

périodes

La bande de ce type de cassettes est très mince et

se détend facilement.

Avec la lecture et l’arrêt répétés, ce type de

bande pourrait s’emmêler dans le mécanisme du

lecteur de cassette.

Préparation

Réinitialisation de l’appareil

Avant la première mise en service de l’appareil,

après avoir remplacé la batterie du véhicule ou

modifié les raccordements, vous devez

réinitialiser l’appareil.

Retirez la façade, puis appuyez sur la touche

RESET avec un objet pointu, comme un stylo à

bille.

Remarque

Une pression sur la touche RESET remet l’heure à

zéro et efface certaines informations mémorisées.

Touche RESET

Retrait de la façade

Vous pouvez retirer la façade de cet appareil pour

éviter qu’il ne soit volé.

Alarme d’avertissement

Si vous mettez la clé de contact en position OFF

sans ôter la façade, l’alarme d’avertissement

retentit pendant quelques secondes.

Si vous raccordez un amplificateur en option et

que vous n’utilisez pas l’amplificateur intégré, le

bip est désactivé.

1 Appuyez sur (OFF)*.

La lecture de la cassette ou la réception radio

est interrompue (l’éclairage des touches reste

activé et l’affichage reste allumé).

* Si le contact de votre véhicule n’est pas doté

d’une position ACC (accessoires), veillez à

désactiver l’appareil en appuyant sur (OFF)

jusqu’à ce que l’affichage disparaisse pour éviter

que la batterie du véhicule ne se décharge.

2 Appuyez sur ( OPEN), faites glisser la

façade vers la droite, puis tirez

doucement vers vous l’extrémité

gauche de la façade.

Remarques

• Si vous retirez la façade alors que l’appareil est sous

tension, l’alimentation est automatiquement coupée,

de manière à éviter d’endommager les haut-

parleurs.

• N’exercez pas de pression excessive sur la façade

(y compris la fenêtre d’affichage) et ne la faites pas

tomber non plus.

• N’exposez pas la façade à une température ou à un

taux d’humidité élevé. Évitez de la laisser dans un

véhicule en stationnement ou sur le tableau de bord

ou la plage arrière.

Conseil

Lorsque vous transportez la façade, glissez-la dans

l’étui fourni à cet effet.

Installation de la façade

Enfilez l’orifice A de la façade sur la tige B de

l’appareil, puis poussez doucement sur le côté

gauche pour l’engager en position.

Appuyez sur (SOURCE) sur l’appareil (ou

insérez une cassette) pour le faire fonctionner.

Remarque

Ne posez rien sur la face interne de la façade.

Réglage de l’horloge

L’horloge numérique fonctionne suivant un cycle

de 12 heures.

Exemple : pour régler l’horloge à 10:08

1 Appuyez sur (DSPL) pendant 2

secondes.

L’indication des heures clignote.

1 Tournez la molette de réglage du

volume pour régler les heures.

2 Appuyez sur la touche de sélection.

L’indication des minutes clignote.

3 Tournez la molette de réglage du

volume pour régler les minutes.

2 Appuyez sur (DSPL).

L’horloge démarre. Une fois le réglage de

l’horloge terminé, la fenêtre d’affichage

revient au mode de lecture normal.

Lecteur de cassette

Écoute d’une cassette

1 Appuyez sur (OPEN) et insérez une

cassette.

La lecture commence automatiquement.

2 Fermez la façade.

Si une cassette se trouve déjà dans l’appareil,

appuyez plusieurs fois sur (SOURCE) jusqu’à ce

que l’indication « FWD » ou « REV » s’affiche

pour lancer la lecture.

Suite à la page suivante t

La face orientée vers le haut est en lecture.

La face orientée vers le bas est en lecture.

Remarque

Il est possible que la fonction AMS ne fonctionne pas

si :

– les zones vides entre les plages durent moins de 4

secondes ;

– il y a des parasites entre les plages ;

– il y a de longues sections à faible volume ou

silencieuses.

Divers modes de lectures

d’une cassette

Il existe divers modes de lecture des cassettes :

• REP (lecture répétée) : lecture en boucle de la

plage en cours.

• BL SKIP (saut de zones vides) : saut des zones

vides de plus de 8 secondes.

• ATA (activation automatique de la radio) : mise

en fonction automatique de la radio lors du

rembobinage rapide de la cassette.

• MTL (métal) : permet la lecture d’un cassette

métal ou CrO

Pendant la lecture de la cassette,

appuyez plusieurs fois sur la touche

correspondant au mode souhaité

jusqu’à ce que « ON » s’affiche.

Touches de mode

(3): REP

(5): BL SKIP

(6): ATA

(SENS): MTL

Exemple : mode ATA

Le mode ATA démarre.

Pour revenir en mode de lecture normal,

sélectionnez « OFF ».

Pour Appuyez sur

changer le sens de

lecture de la

cassette

(MODE) (o)

arrêter la lecture (OFF)

éjecter la cassette (OPEN), puis sur Z

passer d’une plage

à l’autre

– Accès

automatique

aux plages

(SEEK) (./>)

[une fois par plage]

avancer

rapidement ou

reculer dans une

plage

– Recherche

manuelle

(SEEK) (m/M)

[maintenez la touche

enfoncée jusqu’au point

souhaité]

Radio

L’appareil peut mémoriser jusqu’à 6 stations par

bande de fréquences (FM1, FM2, FM3, AM1 et

AM2).

Attention

Pour sélectionner des stations pendant que vous

conduisez, utilisez la fonction « Mémorisation

des meilleurs accords (BTM) », de façon à

réduire les risques d’accident.

Mémorisation automatique

des stations

— Mémorisation des meilleurs accords

(BTM)

L’appareil sélectionne les stations ayant les

signaux les plus puissants dans la bande

sélectionnée et les mémorise dans l’ordre des

fréquences.

1 Appuyez plusieurs fois sur (SOURCE)

pour sélectionner la radio.

2 Appuyez plusieurs fois sur (MODE)

pour sélectionner la bande.

3 Appuyez sur (BTM) pendant 2

secondes.

L’appareil enregistre les stations sur les

touches numériques dans l’ordre des

fréquences.

Un bip retentit lorsque le réglage est

mémorisé.

Remarques

• S’il n’est possible de capter que quelques stations

en raison de la faiblesse des signaux, certaines

touches numériques conservent leur réglage

précédent.

• Si un numéro est affiché à l’écran, l’appareil

commence la mémorisation des stations à partir de

la station affichée.

Réception des stations

mémorisées

1 Appuyez plusieurs fois sur (SOURCE)

pour sélectionner la radio.

2 Appuyez plusieurs fois sur (MODE)

pour sélectionner la bande.

3 Appuyez sur la touche numérique ((1)

à (6)) sur laquelle la station souhaitée

est mémorisée.

Si la fonction de réglage des

présélections ne fonctionne pas

— Syntonisation automatique/Mode de

recherche locale

Syntonisation automatique :

Appuyez sur (SEEK) (+) ou (SEEK) (–)

pour rechercher la station souhaitée.

Le balayage s’interrompt lorsque l’appareil

capte une station. Répétez cette opération

jusqu’à ce que vous captiez la station

souhaitée.

Mode de recherche locale :

Si la recherche automatique des

fréquences s’arrête trop fréquemment,

appuyez plusieurs fois sur (SENS)

jusqu’à ce que « LOCAL-ON »

s’affiche.

Seules les stations émettant des signaux

relativement puissants sont accordées.

Pour annuler le mode de recherche locale,

appuyez deux fois sur (SENS) lors de la

réception FM.

Remarque

Lors de la réception AM, pour annuler le mode de

recherche locale, appuyez une fois sur (SENS)

(l’indication « LOCAL-OFF » disparaît).

Conseil

Si vous connaissez la fréquence de la station que

vous souhaitez écouter, maintenez (SEEK) (+) ou

(SEEK) (–) enfoncée pour rechercher la fréquence

approximative, puis appuyez plusieurs fois sur

(SEEK) (+) ou (SEEK) (–) pour la régler avec

précision (réglage manuel de la fréquence).

Suite à la page suivante t

Si la réception stéréo FM est mauvaise

— Mode mono

En cours de réception radio, appuyez

plusieurs fois sur (SENS) jusqu’à ce

que « MONO-ON » s’affiche.

La qualité sonore est améliorée, mais le son

est diffusé en mono (l’indication « ST »

disparaît).

Pour revenir au mode de réception radio normal,

appuyez sur (SENS) (« MONO-OFF »

s’affiche).

Conseil

Si vous avez de la difficulté à entendre les émissions

FM, réglez DSO à « OFF » (page 18).

Mémorisation des stations

souhaitées uniquement

Vous pouvez présélectionner manuellement les

stations souhaitées sur les touches numériques de

votre choix.

1 Appuyez plusieurs fois sur (SOURCE)

pour sélectionner la radio.

2 Appuyez plusieurs fois sur (MODE)

pour sélectionner la bande.

3 Pour capter la station que vous

souhaitez mémoriser, appuyez sur

(SEEK) (+) ou (SEEK) (–).

4 Appuyez sur la touche numérique

souhaitée ((1) à (6)) pendant 2

secondes jusqu’à ce que l’indication

« MEM » apparaisse.

Le numéro de la touche apparaît dans la

fenêtre d’affichage.

Remarque

Si vous essayez de mémoriser une autre station sur la

même touche numérique, la station mémorisée

précédemment est effacée.

Mémorisation des noms de

station

— Fonction de mémoire des stations

Vous pouvez attribuer un nom à chaque station

de radio et le sauvegarder dans la mémoire. Le

nom de la station écoutée apparaît alors dans la

fenêtre d’affichage. Vous pouvez attribuer un

nom de station comprenant jusqu’à 8 caractères.

Mémorisation des noms de station

1 Réglez une station dont vous

souhaitez mémoriser le nom.

2 Appuyez sur (LIST/CAT) pendant 2

secondes.

3 Saisissez les caractères du nom

souhaité.

1Appuyez sur la molette de réglage

du volume pour sélectionner le

caractère souhaité.

A y B y C ... y 0 y 1 y 2 ...

y + y – y

... y * y A

*(espace)

2Appuyez sur la touche de sélection

lorsque vous avez repéré le

caractère souhaité.

Les caractères suivants clignotent.

3Répétez les étapes 1 et 2 pour

saisir le reste du nom.

4 Pour revenir au mode de réception

radio normal, appuyez sur (LIST/CAT)

pendant 2 secondes.

Conseil

Pour corriger ou effacer un caractère, procédez

simplement par réécriture ou saisissez « ».

Suppression du nom de la station

1 Appuyez plusieurs fois sur (SOURCE)

pour sélectionner la radio.

2 Appuyez plusieurs fois sur (MODE)

pour sélectionner la bande.

3 Appuyez sur (LIST/CAT) pendant 2

secondes.

4 Appuyez sur (DSPL) pendant 2

secondes.

Les noms mémorisés apparaissent.

5 Appuyez sur la molette de réglage du

volume pour sélectionner le nom de la

station à supprimer.

6 Appuyez sur la touche de sélection

pendant 2 secondes.

Le nom est supprimé.

Répétez les étapes 5 et 6 si vous souhaitez

effacer d’autres noms.

7 Appuyez sur (LIST/CAT) pendant 2

secondes.

L’appareil revient au mode de réception radio

normal.

Remarque

Si vous avez déjà effacé tous les noms de station,

l’indication « NO DATA » s’affiche à l’étape 6.

Syntonisation d’une station à

partir d’une liste

— Affichage automatique des titres

1 En cours de réception radio, appuyez

sur (LIST/CAT).

La fréquence s’affiche à l’écran.

2 Appuyez sur (LIST/CAT) plusieurs fois

pour sélectionner la station souhaitée.

3 Pour capter la station que vous

souhaitez mémoriser, appuyez sur

(SEEK) (+) ou (SEEK) (–).

Autres fonctions

Vous pouvez également commander l’appareil

(et les lecteurs CD ou MD en option) avec un

satellite de commande (en option).

Fonctionnement du satellite

de commande

Apposez d’abord l’étiquette appropriée, suivant

la position de montage du satellite de commande.

Le satellite de commande fonctionne par

pression sur les touches et/ou par rotation des

commandes.

Fonctionnement par pression sur les

touches

SEL

DSPL

MODE

SEL

DSPL

MODE

Appuyez sur Pour

(SOURCE) changer de source

(Radio/Cassette/CD*

MD*

)/mettre l’appareil

sous tension

(MODE) changer de mode de

fonctionnement

(bande radio/sens de lecture

de la cassette/lecteur CD*

lecteur MD*

)

(ATT) atténuer le son

(OFF)*

arrêter la lecture d’un disque

ou la réception radio/mettre

l’appareil hors tension

(SEL) régler et sélectionner

(DSPL) changer de rubrique

d’affichage

OFF

Tournez la commande VOL

pour régler le volume.

(SOURCE)

(SEL)

(ATT)

(DSPL)

(OFF)

(MODE)

Fonctionnement par rotation de la

commande

Tournez la commande et relâchez-la

pour :

– repérer le début des plages sur la cassette ;

– régler automatiquement des stations de

radio ;

– passer d’une plage à l’autre sur le disque*

Tournez la commande, maintenez-la et

relâchez-la pour :

– rembobiner ou faire avancer rapidement la

cassette ;

– trouver une station manuellement ;

– avancer ou reculer rapidement dans une

plage*

Conseil

Pour lancer la lecture pendant l’avance rapide ou le

rembobinage, appuyez sur (MODE).

Fonctionnement par pression et

rotation de la commande

Exercez une pression sur la commande

et tournez-la pour :

– régler les stations mémorisées ;

– changer de disque en cours de lecture d’un

CD ou d’un MD*

En cours de lecture d’un CD contenant des

fichiers MP3*

Exercez une pression sur la commande

et tournez-la brièvement plusieurs fois

pour :

– changer de disque un par un.

Exercez une pression sur la commande,

tournez-la et maintenez-la pour :

– changer d’album*

*1 Uniquement si l’appareil en option correspondant

est raccordé.

*2 Si le contact de votre voiture n’est pas doté d’une

position ACC (accessoires), veillez à appuyer sur

(OFF) une fois le moteur coupé et à maintenir

cette touche enfoncée jusqu’à ce que l’affichage

disparaisse.

*3 Disponible uniquement lorsqu’un lecteur CD en

option avec fonction MP3 est raccordé et qu’un

fichier MP3 est en cours de lecture.

Modification du sens de

fonctionnement

Le sens de fonctionnement des commandes est

réglé par défaut comme indiqué dans

l’illustration ci-dessous.

Si vous devez monter le satellite de commande

du côté droit de la colonne de direction, vous

pouvez inverser le sens de fonctionnement.

Appuyez sur (SEL) pendant 2

secondes tout en appuyant sur la

commande VOL.

Commande

SEEK/AMS

Commande

PRESET/DISC

Pour augmenter

Pour diminuer

Réglages des

caractéristiques sonores

Vous pouvez régler la balance, l’atténuateur, le

filtre passe-bas et le volume du caisson de

graves.

1 Appuyez plusieurs fois sur la touche

de sélection jusqu’à ce que

l’indication « BAL », « FAD », « LPF »

ou « SUB » apparaisse.

À chaque pression sur la touche de sélection,

le paramètre change de la façon suivante :

LOW*

t MID*

t HI*

BAL (gauche-droite) t

FAD (avant-arrière) t

LPF (filtre passe-bas)*

SUB (volume du caisson de graves)*

*1 Lorsque EQ3 est activé (page 17).

*2 Lorsque « SUB » est sélectionné (page 16).

*3 La fréquence de coupure peut être réglée à

78 Hz, 125 Hz ou OFF.

*4 Le volume sonore peut être réglé par

incréments de –10 à +10. (à moins de –10,

l’indication « ATT » s’affiche.)

2 Tournez la molette de réglage du

volume pour régler le paramètre

sélectionné.

Remarque

Effectuez ce réglage dans les 3 secondes après avoir

sélectionné le paramètre.

Atténuation rapide du son

(À l’aide du satellite de commande ou de la

mini-télécommande)

Appuyez sur (ATT).

L’indication « ATT-ON » s’affiche

brièvement à l’écran, puis « ATT » s’affiche.

Pour rétablir le niveau de volume précédent,

appuyez de nouveau sur (ATT).

Conseil

Lorsque le câble d’interface d’un téléphone de voiture

est raccordé au fil ATT, l’appareil réduit

automatiquement le volume lors d’un appel

téléphonique entrant (fonction ATT du téléphone).

Modification des réglages du

son et de l’affichage

Les réglages suivants sont disponibles :

•REAR/SUB*

— pour commuter la sortie

audio à REAR ou SUB.

– Sélectionnez « REAR » pour émettre vers un

amplificateur de puissance.

– Sélectionnez « SUB » pour émettre vers un

caisson de graves.

• A.SCRL (défilement automatique)*

(page 20).

• M.DSPL (affichage animé) — pour activer ou

désactiver le mode d’affichage animé.

– Sélectionnez « ON » pour activer l’affichage

animé (le motif animé apparaît dans la

fenêtre d’affichage).

– Sélectionnez « OFF » pour désactiver la

fonction d’affichage animé.

•DEMO*

— pour activer ou désactiver

l’affichage de démonstration.

– Sélectionnez « ON » pour activer l’affichage

de démonstration (la démonstration démarre

environ 10 secondes après la mise hors

tension de l’appareil).

– Sélectionnez « OFF » pour désactiver la

fonction d’affichage de démonstration.

• BEEP*

— pour activer ou désactiver le bip.

• DIM — pour modifier la luminosité de la

fenêtre d’affichage.

– Sélectionnez « ON » pour diminuer la

luminosité de la fenêtre d’affichage.

– Sélectionnez « OFF » pour désactiver le

régulateur de luminosité.

Commutation REAR/SUB*

Appuyez sur la touche de sélection,

puis tournez la molette de réglage du

volume.

Après 3 secondes, l’affichage revient en mode de

lecture normal.

Sélection de l’option souhaitée

Appuyez simultanément sur la touche

de sélection et la touche de votre

choix.

touche de sélection + (3): A.SCRL*

touche de sélection + (4): M.DSPL

touche de sélection + (4): DEMO*

touche de sélection + (6): BEEP*

touche de sélection + (DSPL): DIM

Une fois le réglage terminé, la fenêtre

d’affichage revient au mode de lecture normal.

Pour annuler l’option sélectionnée, appuyez de

nouveau simultanément sur la touche de

sélection et sur la touche souhaitée.

*1 Lorsque l’appareil est hors tension.

*2 Lorsqu’un lecteur CD ou MD en option est

raccordé et en cours de lecture.

*3 Le bip sonore est émis uniquement lorsque

l’amplificateur intégré est utilisé.

Réglage de l’égaliseur (EQ3)

Vous pouvez sélectionner l’une des 7 courbes de

réglages de l’égaliseur, dont chacune correspond

à un type de musique : XPLOD, VOCAL,

CLUB, JAZZ, NEW AGE, ROCK, CUSTOM et

OFF (égaliseur éteint).

Vous pouvez sauvegarder un réglage d’égaliseur

différent pour chaque source.

Sélection de la courbe d’égaliseur

1 Appuyez sur (SOURCE) pour

sélectionner une source (radio,

cassette, CD ou MD).

2 Appuyez plusieurs fois sur (EQ3) pour

sélectionner la courbe d’égaliseur

souhaitée.

Chaque fois que vous appuyez sur (EQ3), le

paramètre change.

Pour annuler l’effet de l’égaliseur,

sélectionnez « OFF ».

Suite à la page suivante t

Réglage de la courbe de l’égaliseur

Vous pouvez mémoriser et régler différentes

plages de tonalité pour l’égaliseur.

1 Appuyez sur (SOURCE) pour

sélectionner une source (radio,

cassette, CD ou MD).

2 Appuyez plusieurs fois sur (EQ3) pour

sélectionner la courbe d’égaliseur

souhaitée.

3 Réglage de la courbe d’égaliseur.

1 Appuyez plusieurs fois sur la

touche de sélection pour

sélectionner la plage de tonalité

souhaitée.

Chaque fois que vous appuyez sur la

touche de sélection, la plage de tonalité

change.

LOW t MID t HI (t BAL t FAD t

LPF t SUB)

2 Tournez la molette de réglage du

volume pour régler le volume au

niveau souhaité.

Le niveau de volume peut être réglé par

incréments de 1 dB, de –10 dB à +10 dB.

3 Répétez les étapes 1 et 2 pour

régler la courbe de l’égaliseur.

Pour rétablir la courbe par défaut de

l’égaliseur, appuyez sur la molette de

sélection pendant 2 secondes.

Remarque

Lorsque EQ3 est réglé à « OFF », vous ne pouvez

pas régler les paramètres de la courbe de l’égaliseur.

Réglage du répartiteur

dynamique du son émis

(DSO)

Si vos haut-parleurs sont installés dans la partie

inférieure des portières, le son est émis à un

niveau proche du sol et il se peut qu’il ne soit pas

clair.

La fonction DSO (répartiteur dynamique du son

émis) crée un son mieux réparti, comme s’il y

avait des haut-parleurs dans le tableau de bord

(haut-parleurs virtuels).

Vous pouvez sauvegarder un réglage DSO pour

chaque source.

Représentation des haut-parleurs virtuels

en mode DSO

*1 DSO-1

*2 DSO-2

*3 DSO-3

*4 DSO-OFF

1 Appuyez sur (SOURCE) pour

sélectionner une source (radio,

cassette, CD ou MD).

2 Appuyez plusieurs fois sur (DSO)

jusqu’à ce que le réglage DSO

souhaité s’affiche.

À chaque pression sur (DSO), le réglage

DSO change.

Pour annuler la fonction DSO, sélectionnez

« DSO-OFF ». Après 3 secondes, l’affichage

revient en mode de lecture normal.

Remarques

• Selon l’intérieur de la voiture ou le type de musique,

la fonction DSO peut avoir un effet indésirable.

• Si vous avez des difficultés à entendre les émissions

FM, réglez DSO à « OFF ».

Lecteur CD/MD (en

option)

Cet appareil permet de commander des lecteurs

CD ou MD externes (en option).

Si vous raccordez un lecteur CD en option

disposant de la fonction CD TEXT et de la

fonction CUSTOM FILE, les informations CD

TEXT apparaissent dans l’écran d’affichage

lorsque vous écoutez un disque CD TEXT.

Si vous raccordez des lecteurs CD compatibles

MP3 (p. ex. un changeur CD MP3), vous pouvez

lancer la lecture de fichiers MP3, des fichiers

audio compressés offrant un son de grande

qualité.

Lecture d’un CD ou d’un MD

1 Appuyez plusieurs fois sur (SOURCE)

pour sélectionner « CD » ou « MD

(MS*

)».

2 Appuyez plusieurs fois sur (MODE)

jusqu’à ce que l’appareil souhaité

s’affiche.

La lecture commence.

Lorsque la lecture du dernier fichier du

disque est terminée

Le numéro de fichier affiché revient à « 1 » et la

lecture reprend au premier fichier du disque.

*1 MS : Lecteur Memory Stick MG System-up

MGS-X1

*2 Disponible uniquement lorsqu’un lecteur CD en

option avec fonction MP3 est raccordé et qu’un

fichier MP3 est en cours de lecture.

Précautions à prendre lors du raccordement

d’appareils MGS-X1 ou MD

Cet appareil reconnaît le MGS-X1 comme étant un

lecteur MD.

• Pour lancer la lecture sur un lecteur MGS-X1,

appuyez sur (SOURCE) pour sélectionner « MS » ou

« MD ». Lorsque l’affichage de la source indique

« MS », le MGS-X1 commence la lecture. Quand

l’affichage de la source indique « MD », appuyez sur

(MODE) pour sélectionner « MS » et lancer la

lecture.

• Pour lancer la lecture sur un lecteur MD, appuyez

sur (SOURCE) pour sélectionner « MD » ou « MS ».

Lorsque l’affichage de la source indique le lecteur

MD souhaité, la lecture commence. Si l’affichage de

la source indique « MS » ou un autre lecteur MD,

appuyez sur (MODE) pour sélectionner le lecteur

MD souhaité et lancer la lecture.

Remarques sur le raccordement de lecteurs CD

compatibles MP3

• Si un disque sans fichiers (plages) MP3 est inséré,

l’indication « NO MUSIC » s’affiche à l’écran et la

lecture passe au disque suivant.

• Avant de lancer la lecture d’une plage, cet appareil

lit toutes les informations relatives aux plages et aux

albums du disque. Selon la structure des plages,

cette recherche d’informations peut durer plus d’une

minute avant que la lecture ne puisse commencer.

Pendant cette période, l’indication « READ »

s’affiche à l’écran. La lecture commence

automatiquement lorsque la lecture des informations

est terminée.

Remarque

Avec un appareil en option raccordé, la lecture de la

même source continue sur le lecteur CD ou MD en

option.

Pour Appuyez sur

arrêter la lecture (OFF)

passer d’une plage

à l’autre

–Accès

automatique

aux plages

(SEEK) (./>)

[une fois par plage]

avancer

rapidement ou

reculer dans une

plage

–Recherche

manuelle

(SEEK) (m/M)

[maintenez la touche

enfoncée jusqu’au point

souhaité]

passer d’un disque

à l’autre

–Sélection d’un

disque

(DISC/PRESET) (+/–)

[une fois pour chaque

disque]

passer d’un album

à l’autre*

–Sélection d’un

album

(DISC/PRESET) (+/–)

[maintenir la touche

enfoncée jusqu’à l’endroit

souhaité]

Rubriques d’affichage

Lorsque le disque, l’album ou la plage change,

tout titre préenregistré*

du nouveau disque, du

nouvel album ou de la nouvelle plage et

automatiquement affiché. (Si la fonction de

défilement automatique (A.SCRL) est réglée à

« ON », les noms de plus de 8 caractères défilent

dans la fenêtre d’affichage (page 16).)

*1 Lorsque vous appuyez sur (DSPL), l’indication

« NO NAME » indique qu’il n’existe pas de mémo

de disque (page 21) ou de nom préenregistré à

afficher.

*2 Uniquement pour les disques CD TEXT contenant

le nom de l’artiste.

*3 Uniquement pour les fichiers MP3.

Dans une étiquette ID3, seuls le nom de la plage,

de l’artiste et de l’album sont affichés.

Lorsque vous appuyez sur (DSPL), l’indication

« NO ID3 » indique qu’il n’y a pas d’étiquette ID3 à

afficher.

Remarques

• Certains caractères ne peuvent pas être affichés.

Les caractères qui ne peuvent être affichés sont

remplacés par le symbole « * » à l’affichage.

• Pour certains disques CD TEXT ou étiquettes ID3

contenant un grand nombre de caractères, le

défilement automatique peut ne pas fonctionner.

• Cet appareil ne peut pas afficher le nom de l’artiste

de chaque plage d’un disque CD TEXT.

Conseils

• Lorsque le défilement automatique (A.SCRL) est

réglé à « OFF » et que le nom du disque, de la plage

ou de l’album est modifié, ce nom ou l’étiquette ID3

ne défile pas.

• Lorsque vous lisez un fichier MP3 et que l’album est

modifié, le nouveau numéro d’album s’affiche.

Lecture de plages en boucle

— Lecture répétée

Vous pouvez sélectionner :

• REP-TRACK — pour répéter la plage en cours

de lecture.

• REP-ALBM*

— pour répéter les plages de

l’album en cours de lecture.

• REP-DISC*

— pour répéter les plages du

disque en cours de lecture.

*1 Disponible uniquement lorsqu’un lecteur CD en

option avec fonction MP3 est raccordé et qu’un

fichier MP3 est en cours de lecture.

*2 Disponible uniquement lorsqu’un ou plusieurs

lecteurs CD ou MD en option sont raccordés.

En cours de lecture, appuyez

plusieurs fois sur (3) (REP) jusqu’à ce

que le réglage souhaité apparaisse

dans la fenêtre d’affichage.

La lecture répétée commence.

Pour revenir en mode de lecture normal,

sélectionnez « REP-OFF ».

Pour Appuyez sur

passer d’une

rubrique

d’affichage à

l’autre

(DSPL)

Rubriques affichables

• Numéro de disque/numéro de plage/

Durée de lecture écoulée

• Nom du disque*

/Nom de l’artiste*

• Nom de l’album (dossier)*

• Nom de la plage (fichier)*

• Étiquette ID3*

• Horloge

Source

Lecture des plages dans un

ordre aléatoire

— Lecture aléatoire

Vous pouvez sélectionner :

•SHUF-ALBM*

— pour écouter les plages de

l’album en cours dans un ordre aléatoire.

• SHUF-DISC — pour écouter les plages du

disque en cours de lecture dans un ordre

aléatoire.

• SHUF-CHGR*

— pour écouter dans un ordre

aléatoire les plages de l’appareil CD ou MD (en

option) utilisé.

•SHUF-ALL*

— pour écouter dans un ordre

aléatoire toutes les plages de tous les lecteurs

CD ou MD raccordés.

*1 Disponible uniquement lorsqu’un lecteur CD en

option avec fonction MP3 est raccordé et qu’un

fichier MP3 est en cours de lecture.

*2 Disponible uniquement lorsqu’un ou plusieurs

changeurs CD ou MD en option sont raccordés.

*3 Disponible uniquement lorsque deux lecteurs CD

(MD) en option ou plus sont raccordés.

En cours de lecture, appuyez

plusieurs fois sur (4) (SHUF) jusqu’à

ce que le réglage souhaité apparaisse

dans la fenêtre d’affichage.

La lecture aléatoire commence.

Pour revenir en mode de lecture normal,

sélectionnez « SHUF-OFF ».

Remarque

La fonction « SHUF-ALL » ne passe pas de façon

aléatoire de la lecture de plages de lecteurs CD à la

lecture de plages de lecteurs MD.

Identification d’un CD

— Fonction de mémo de disque (en cas de

raccordement d’un lecteur CD disposant de la

fonction CUSTOM FILE)

Vous pouvez identifier chaque disque avec un

nom personnalisé (fonction de mémo de disque).

Vous pouvez saisir jusqu’à 8 caractères pour

chaque disque. Lorsque vous avez identifié un

CD, vous pouvez ensuite le localiser par son nom

(page 22).

1 Commencez à écouter le disque que

vous souhaitez identifier dans un

lecteur CD disposant de la fonction

CUSTOM FILE.

2 Appuyez sur (LIST/CAT) pendant 2

secondes.

L’appareil répète la lecture du disque au cours

de la procédure d’identification.

3 Saisissez les caractères du nom

souhaité.

1 Tournez la molette de réglage du

volume pour sélectionner le

caractère souhaité.

A y B y C ... y 0 y 1 y 2 ...

y + y – y

... y * y A

* (espace)

2 Appuyez sur la touche de sélection

lorsque vous avez repéré le

caractère souhaité.

Les caractères suivants clignotent.

3 Répétez les étapes 1 et 2 pour

saisir le reste du nom.

4 Pour revenir au mode de lecture

normal, appuyez sur (LIST/CAT)

pendant 2 secondes.

Suite à la page suivante t

Conseils

• Pour corriger ou effacer un caractère, procédez

simplement par réécriture ou saisissez « ».

• Vous pouvez identifier les CD avec un appareil ne

disposant pas de la fonction CUSTOM FILE si cet

appareil est raccordé à un autre lecteur CD

disposant de cette fonction. Le mémo de disque est

alors sauvegardé dans la mémoire du lecteur CD

disposant de la fonction CUSTOM FILE.

Remarque

La lecture REP-TRACK/SHUF est suspendue jusqu’à

ce que la modification du nom soit terminée.

Affichage du mémo de disque

En tant que rubrique d’affichage, le mémo de

disque est toujours affiché en priorité par rapport

aux informations CD TEXT d’origine.

Conseil

D’autres informations peuvent également être

affichées (page 20).

Suppression du mémo de disque

1 Appuyez plusieurs fois sur (SOURCE)

pour sélectionner « CD ».

2 Appuyez plusieurs fois sur (MODE)

pour sélectionner le lecteur CD sur

lequel le mémo de disque est

mémorisé.

3 Appuyez sur (LIST/CAT) pendant 2

secondes.

4 Appuyez sur (DSPL) pendant 2

secondes.

Les noms mémorisés apparaissent.

5 Tournez la molette de réglage du

volume pour sélectionner le nom du

disque à supprimer.

6 Appuyez sur la touche de sélection

pendant 2 secondes.

Le nom est supprimé.

Répétez les étapes 5 et 6 si vous souhaitez

effacer d’autres noms.

7 Appuyez sur (LIST/CAT) pendant 2

secondes.

Le lecteur revient en mode de lecture normal.

Remarques

• Lorsque le mémo d’un disque CD TEXT est effacé,

les informations CD TEXT d’origine s’affichent.

• Si vous ne réussissez pas à trouver le mémo de

disque que vous souhaitez effacer, essayez de

sélectionner un autre lecteur CD à l’étape 2.

Recherche d’un disque par

son nom

— Affichage automatique des titres (en cas

de raccordement d’un lecteur CD disposant

de la fonction CD TEXT ou CUSTOM FILE ou

pour un lecteur MD)

Vous pouvez utiliser cette fonction pour les

disques auxquels vous avez attribué des noms*

et pour les disques CD TEXT*

*1 Recherche d’un disque par son nom : lorsque vous

avez attribué un nom au CD (page 21) ou au MD.

*2 Recherche d’un disque grâce aux informations CD

TEXT : lorsque vous écoutez un disque CD TEXT

sur un lecteur CD disposant de la fonction CD

TEXT.

1 En cours de lecture, appuyez sur

(LIST/CAT).

Le nom attribué au disque en cours de lecture

s’affiche à l’écran.

2 Appuyez sur (LIST/CAT) plusieurs fois

pour sélectionner le disque souhaité.

3 Appuyez sur (SEEK) (+) ou (SEEK) (–)

pour lancer la lecture du disque.

Remarques

• Une fois que le nom d’un disque s’est affiché

pendant 5 secondes, la fenêtre d’affichage revient à

son mode de lecture normal.

• Si le chargeur ne contient aucun disque, l’indication

« NO DISC » apparaît dans la fenêtre d’affichage.

• Si un fichier personnalisé n’a pas été affecté à un

disque, l’indication « NO NAME » apparaît dans la

fenêtre d’affichage.

• Les informations s’affiche en majuscules

uniquement. Par ailleurs, certaines lettres ne

peuvent pas s’afficher.

Pour Appuyez sur

afficher le nom (DSPL) pendant la lecture

d’un disque CD ou CD

TEXT

Informations

complémentaires

Entretien

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à

utiliser un fusible dont la capacité, en ampères,

correspond à la valeur indiquée sur l’ancien

fusible. Si le fusible fond, vérifiez le

branchement de l’alimentation et remplacez le

fusible. Si le nouveau fusible fond également, il

est possible que l’appareil soit défectueux. Dans

ce cas, contactez votre détaillant Sony le plus

proche.

Avertissement

Ne jamais utiliser de fusible dont la capacité en

ampères dépasse celle du fusible fourni avec

l’appareil, car cela pourrait endommager

l’appareil.

Nettoyage des connecteurs

L’appareil peut ne pas fonctionner correctement

si les connecteurs entre l’appareil et la façade

sont encrassés. Pour éviter cette situation, retirez

la façade (page 8) et nettoyez les connecteurs

avec un coton-tige imbibé d’alcool. N’exercez

pas une pression trop forte, car les connecteurs

pourraient être endommagés.

Remarques

• Pour plus de sécurité, coupez le moteur avant de

nettoyer les connecteurs et retirez la clé du contact.

• Ne touchez jamais les connecteurs directement

avec les doigts ou avec un objet métallique.

Fusible (10 A)

Suite à la page suivante t

Appareil principal

Arrière de la façade

Remplacement de la pile au lithium

En fonctionnement normal, une pile dure environ

1 an. (En fonction des conditions d’utilisation, sa

durée de vie peut être plus courte.) Lorsque la

pile est faible, la portée de la mini-télécommande

diminue. Remplacez la pile par une nouvelle pile

au lithium CR2025. L’utilisation de tout autre

type de pile entraîne un risque d’incendie ou

d’explosion.

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de portée des

enfants. En cas d’ingestion de la pile, consultez

immédiatement un médecin.

• Essuyez la pile avec un chiffon sec pour assurer

un bon contact.

• Veillez à respecter la polarité lors de

l’installation de la pile.

• Ne tenez pas la pile avec des pinces

métalliques, car cela peut entraîner un court-

circuit.

pôle + vers le haut

ATTENTION

Utilisée de façon incorrecte, la pile peut

exploser. Ne pas la recharger, la démonter ni

la jeter au feu.

Démontage de l’appareil

1 Retirez le cadre de sûreté.

1 Retirez la façade (page 8).

2 Insérez les clés de déblocage

simultanément dans le cadre de

sûreté.

3 Tirez sur les clés de déblocage pour

retirer le cadre de sûreté.

2 Retirez l’appareil.

1 Insérez les deux clés de déblocage

simultanément jusqu’au déclic.

2 Tirez sur les clés de déblocage pour

dégager l’appareil.

3 Faites glisser l’appareil en dehors

de son support.

Orientez

correctement la

clé de déblocage.

Tournez les

crochets vers

l’intérieur.

Caractéristiques techniques

Lecteur de cassette

Plages cassettes 4 plages 2 canaux stéréo

Pleurage et scintillement 0,08 % (W eff.)

Réponse en fréquence 30 à 18 000 Hz

Rapport signal/bruit

Radio

Plage de syntonisation 87,5 à 107,9 MHz

Borne d’antenne Connecteur d’antenne

externe

Fréquence intermédiaire 10,7 MHz/450 kHz

Sensibilité utile 9 dBf

Sélectivité 75 dB à 400 kHz

Rapport signal/bruit 67 dB (stéréo),

69 dB (mono)

Distorsion harmonique à 1 kHz

0,5 % (stéréo),

0,3 % (mono)

Séparation 35 dB à 1 kHz

Réponse en fréquence 30 à 15 000 Hz

Plage de syntonisation 530 à 1 710 kHz

Borne d’antenne Connecteur d’antenne

externe

Fréquence intermédiaire 10,7 MHz/450 kHz

Sensibilité 30 µV

Amplificateur de puissance

Sorties Sorties de haut-parleurs

(connecteurs de sécurité)

Impédance du haut-parleurs

4 à 8 ohms

Puissance de sortie maximale

52 W × 4 (à 4 ohms)

Généralités

Sorties Bornes de sorties audio

(commutation arrière/

caisson de graves)

Borne de commande de

relais d’antenne électrique

Borne de commande

d’amplificateur de

puissance

Entrées Fil de commande ATT

téléphone

Borne d’entrée de

télécommande

Borne d’entrée de

commande BUS

Borne d’entrée audio BUS

Borne d’entrée de l’antenne

Commandes de tonalité Bas :

±10 dB à 60 Hz (XPLOD)

Moyen :

±10 dB à 1 kHz (XPLOD)

Haut :

±10 dB à 10 kHz (XPLOD)

Alimentation requise Batterie de véhicule

12 V CC (masse négative)

Dimensions Environ 178 × 50 × 177 mm

/8 × 2 × 7 po)

(l/h/p)

Dimensions de montage Environ 182 × 53 × 161 mm

/4 × 2

/8 × 6

/8 po)

(l/h/p)

Poids Environ 1,2 kg

(2 lb 10 oz)

Accessoires fournis Mini-télécommande

RM-X115

Composants destinés à

l’installation et au

raccordement (1 jeu)

Étui pour la façade (1)

Accessoires en option Satellite de commande

RM-X4S

Câble BUS (fourni avec un

câble à broche RCA)

RC-61 (1 m), RC-62 (2 m)

Appareils en option Changeur de CD

(10 disques)

CDX-757MX

Changeur de CD

(6 disques)

CDX-T69

Changeur de MD

(6 disques)

MDX-66XLP

Récepteur radio par satellite

XT-XM1

Sélecteur de source

XA-C30

Sélecteur AUX-IN

XA-300

Remarque

Cet appareil ne doit pas être branché à un

préamplificateur numérique ni à un égaliseur

compatible avec le système Sony BUS.

La conception et les caractéristiques techniques sont

sujettes à modification sans préavis.

Type de cassette

TYPE II et IV 61 dB

TYPE I 58 dB

Dépannage

La liste de contrôle suivante vous aidera à

remédier aux problèmes que vous pourriez

rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôle ci-

dessous, vérifiez les procédures de raccordement

et d’utilisation.

Généralités

Aucun son n’est émis.

• Tournez la molette de réglage du volume

pour régler le volume.

• Désactivez la fonction ATT.

• Pour un système à 2 haut-parleurs, réglez la

commande d’équilibre avant-arrière à la

position médiane.

• Vous avez essayé d’effectuer la lecture de

fichiers MP3 avec un lecteur CD en option

qui n’est pas compatible avec le format MP3.

t Lecture avec un lecteur CD compatible

MP3 de Sony, tel que le CDX-757MX.

Le contenu de la mémoire a été effacé.

• La touche RESET a été enfoncée.

t Recommencez la procédure

d’enregistrement dans la mémoire.

• Le câble d’alimentation ou la batterie a été

déconnecté.

• Le câble d’alimentation n’est pas raccordé

correctement.

Aucun bip n’est émis.

• Le bip est désactivé (page 16).

• Un amplificateur de puissance en option est

raccordé et vous n’utilisez pas

l’amplificateur intégré.

L’affichage disparaît de la fenêtre

d’affichage ou il ne s’affiche pas.

• L’affichage est désactivé si vous maintenez

(OFF) enfoncée.

t Maintenez de nouveau (OFF) enfoncée

jusqu’à ce que l’affichage apparaisse.

• Retirez la façade et nettoyez les connecteurs.

Pour plus de détails, reportez-vous à la

section « Nettoyage des connecteurs »

page 23.

Les stations mémorisées sont effacées et

l’heure est remise à zéro.

Le fusible a fondu.

Émission de bruits lorsque la clé de contact

est en position ON, ACC ou OFF.

Les câbles ne sont pas raccordés correctement

au connecteur d’alimentation du véhicule

destiné aux accessoires.

L’appareil n’est pas alimenté.

• Vérifiez le raccordement. Si tout est en

ordre, vérifiez le fusible.

• Le véhicule n’est pas équipé d’une position

ACC (accessoires).

t Appuyez sur (SOURCE) (ou insérez une

cassette) pour mettre l’appareil sous

tension.

L’appareil est alimenté en permanence.

Le véhicule n’est pas équipé d’une position

ACC (accessoires).

L’antenne électrique ne se déploie pas.

L’antenne électrique ne dispose pas d’un

boîtier de relais.

Lecture d’une cassette

Le son est déformé.

La tête de lecture est encrassée.

t Nettoyez la tête de lecture avec une

cassette de nettoyage à sec disponible dans

le commerce.

La fonction AMS ne fonctionne pas

correctement.

• Il y a des parasites dans les zones entre les

plages.

• Une des zones vides est trop courte

(inférieure à 4 secondes).

• Un pause longue, un passage comportant des

basses fréquences ou un volume à très faible

niveau est traité comme une zone vide.

Réception radio

Impossible de capter une présélection.

• Enregistrez la fréquence correcte dans la

mémoire.

• Le signal capté est trop faible.

Impossible de capter des stations.

Le son est parasité.

• Raccordez un fil de commande d’antenne

électrique (bleu) ou un fil d’alimentation

d’accessoire (rouge) au câble d’alimentation

de l’amplificateur d’antenne du véhicule

(uniquement si votre véhicule est équipé

d’une antenne FM/AM intégrée dans la

fenêtre arrière ou latérale).

• Vérifiez le raccordement de l’antenne du

véhicule.

• L’antenne automatique ne se déploie pas.

t Vérifiez le raccordement du fil de

commande de l’antenne électrique.

• Vérifiez la fréquence.

• Lorsque le mode DSO est activé, le son peut

parfois être parasité.

t Réglez le mode DSO à « OFF »

(page 18).

Suite à la page suivante t

Affichage des erreurs et

messages

Le réglage automatique des stations est

impossible.

• Le mode de recherche locale est réglé à

«ON».

t Réglez le mode de recherche locale à

« OFF » (page 11).

• Le signal capté est trop faible.

t Réglez la fréquence manuellement.

L’indication « ST » clignote.

• Réglez la fréquence correctement.

• Le signal capté est trop faible.

t Réglez le mode de réception mono à

« ON » (page 12).

Une émission en stéréo est entendue en

mode mono.

L’appareil est en mode de réception mono.

t Désactivez le mode de réception mono

(page 12).

Lecture de CD et de MD

Le son saute.

Le disque est sale ou défectueux.

Affichage des erreurs

(pour cet appareil et les changeurs CD ou

MD en option)

Les indications suivantes clignotent pendant

environ 5 secondes et une alarme retentit.

BLANK*

Aucune plage n’a été enregistrée sur un MD*

t Insérez un MD contenant des plages

enregistrées.

ERROR*

• Le CD est sale ou inséré à l’envers*

t Nettoyez le CD ou insérez-le

correctement.

• Un CD ou un MD ne peut pas être lu en

raison de certains problèmes.

t Insérez un autre CD ou MD.

FAILURE (Reste allumé jusqu’à ce que vous

appuyiez sur une touche.)

Le raccordement des haut-parleurs ou des

amplificateurs est incorrect.

t Reportez-vous au guide d’installation de

cet appareil et vérifiez le raccordement.

FAILURE (Reste allumé pendant 1 seconde

environ.)

Quand un récepteur XM est raccordé, échec de

mémorisation d’une station radio XM sur un

numéro présélectionné.

t Vérifiez que vous recevez la station radio

que vous souhaitez mémoriser, puis

essayez de nouveau.

NO DISC

Aucun disque n’a été inséré dans le lecteur CD

ou MD.

t Insérez un disque dans le lecteur CD ou

MD.

NO MAG

Le chargeur n’a pas été inséré dans le lecteur

CD.

t Insérez le chargeur dans le lecteur CD.

NO MUSIC

Un CD ne comportant pas de fichiers de

musique a été inséré dans un lecteur de CD

avec fonction MP3.

t Insérez un disque audio dans le lecteur de

CD MP3.

NOTREADY

Le couvercle du lecteur MD est ouvert ou les

MD ne sont pas insérés correctement.

t Fermez le couvercle ou insérez

correctement les MD.

*1 Lorsqu’une erreur se produit lors de la lecture d’un

CD ou MD, le numéro de disque du CD ou du MD

ne s’affiche pas.

*2 Le numéro du disque qui a provoqué l’erreur

s’affiche à l’écran.

Si ces solutions ne permettent pas d’améliorer la

situation, contactez votre détaillant Sony le plus

proche.

OFFSET

Il se peut que l’appareil soit défectueux.

t Vérifiez le raccordement. Si le message

d’erreur ne disparaît pas de l’affichage,

contactez votre détaillant Sony le plus

proche.

RESET

Le lecteur CD ou MD ne peut pas fonctionner

en raison de certains problèmes.

t Appuyez sur la touche RESET de

l’appareil.

Messages

L.SEEK +/–

Le mode de recherche locale est activé en

cours de recherche automatique des

fréquences (page 11).

«» ou «»

Vous avez atteint le début ou la fin du disque et

vous ne pouvez pas aller plus loin.

Sony Corporation Printed in Thailand

• Lead-free solder is used for soldering certain parts.

• Halogenated flame retardants are not used in the certain printed wiring boards.

• Halogenated flame retardants are not used in cabinets.

• Paper is used for the packaging cushions.

Sony XR-F5100 Fmam Cassette Car Stereo

Product's Documents

Operating Instructions

Specifications

Sony XR-F5100 Questions and Answers

Related Products

Sony XR-CA350X Fmam Cassette Car Stereo

Sony XR-CA650X Fmam Cassette Car Stereo

Sony XR-CA330 Fmam Cassette Car Stereo

Sony XR-CA300 Fmam Cassette Car Stereo

Sony XM-5520 Car Stereo Amp

Sony RM-X2S Car Stereo Remote Rotary Commander
