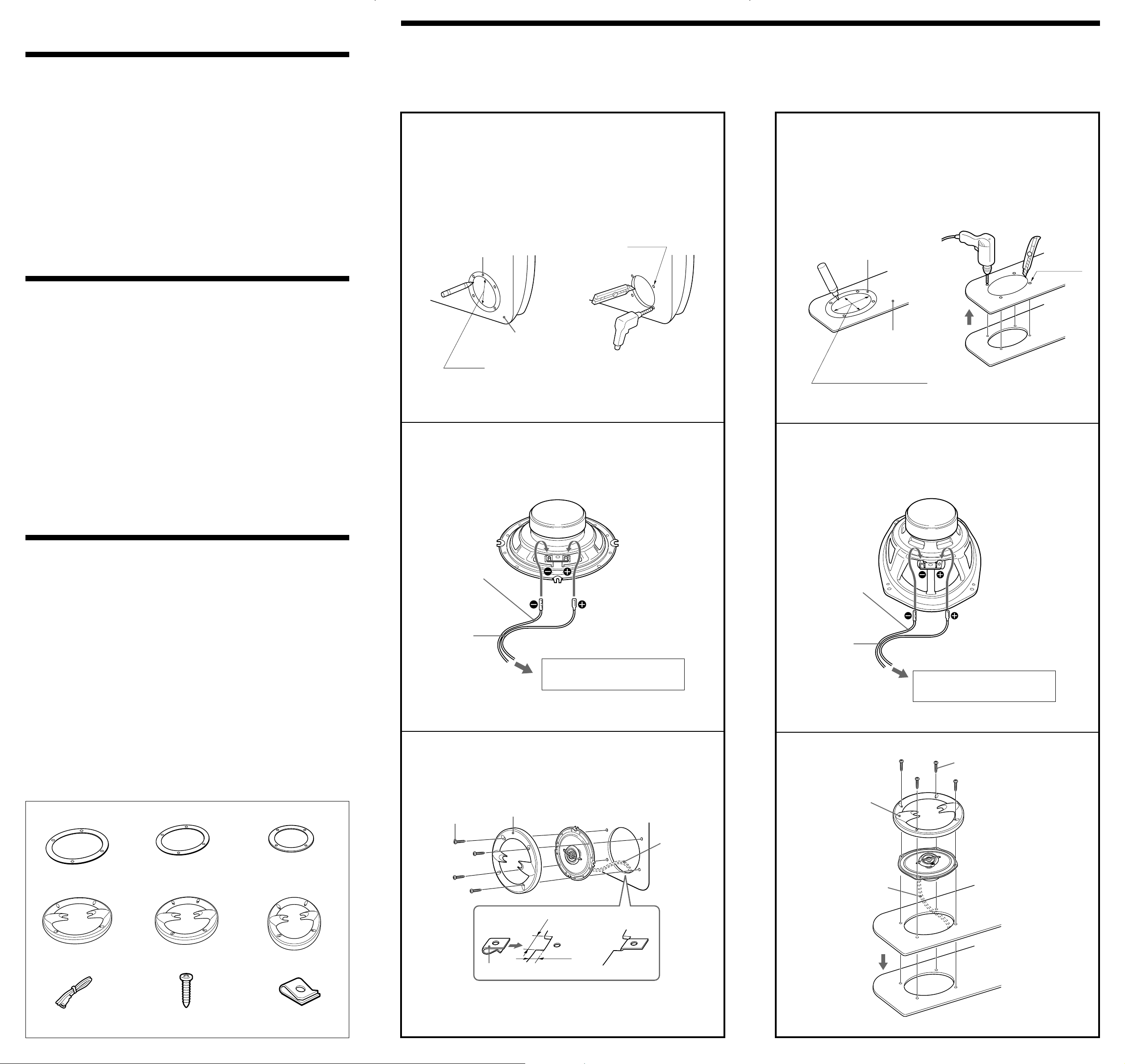

Instructions
Mode d’emploi
Instrucciones
2006 Sony Corporation Printed in Thailand
XS-V690HP
XS-V680HP
XS-V160HP
3-way Speaker
2-way Speaker
2-661-473-11 (1)
Precautions
•Do not continuously use the speaker system
beyond the peak power handling capacity.
•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from damage
caused by the magnets in the speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your
nearest Sony dealer before mounting.
Dimensions
Dimensions
Dimensiones
Unit: mm (in)
Unité : mm (po)
Unidad: mm
Précautions
•Évitez de soumettre le système de haut-parleurs
à une utilisation continue au-delà de la capacité
de traitement de la puissance de crête.
•Gardez les bandes enregistrées, les montres et
les cartes de crédit utilisant un code magnétique
à l’écart du système de haut-parleurs pour éviter
tout dommage causé par les aimants des haut-
parleurs.
Si vous ne pouvez pas trouver d’emplacement
adéquat pour installer l’appareil, consultez
votre détaillant Sony le plus proche.
Precauciones
•Procure no utilizar el sistema de altavoces en
forma continua con una potencia que sobrepase
la potencia admisible.
•Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito con
codificación magnética para evitar daños que
posiblemente causarían los imanes de los
altavoces.
Si no encuentra un emplazamiento apropiado
para el montaje, consulte al distribuidor de su
automóvil o al distribuidor de Sony más
próximo.
Specifications
XS-V690HP
Speaker Coaxial 3-way:
Woofer 16 × 24 cm
(6
3
/8 × 9
1
/2 in) cone type
Midrange 6.0 cm (2
3
/8 in)
cone type
Tweeter 0.8 cm (
11
/32 in)
dome type
Peak power 400 W
Rated power 100 W
Impedance 4 Ω
Sensitivity 92 dB/W/m
Frequency response 25 – 30,000 Hz
Mass Approx. 1,300 g (2 lb 14 oz)
per speaker
Supplied accessories Parts for installation
XS-V680HP
Speaker Coaxial 2-way:
Woofer 15 × 20 cm
(6 × 7
7
/8 in) cone type
Tweeter 3.5 cm (1
7
/16 in)
dome type
Peak power 280 W
Rated power 65 W
Impedance 4 Ω
Sensitivity 92 dB/W/m
Frequency response 27 – 30,000 Hz
Mass Approx. 980 g (2 lb 3 oz) per
speaker
Supplied accessories Parts for installation
XS-V160HP
Speaker Coaxial 2-way:
Woofer 16 cm (6
3
/8 in)
cone type
Tweeter 3.5 cm (1
7
/16 in)
dome type
Peak power 280 W
Rated power 65 W
Impedance 4 Ω
Sensitivity 92 dB/W/m
Frequency response 30 – 30,000 Hz
Mass Approx. 920 g (2 lb 1 oz) per
speaker
Supplied accessories Parts for installation
Design and specifications are subject to change
without notice.
Especificaciones
XS-V690HP
Altavoz Coaxial de 3 vías:
Graves 16 × 24 cm, tipo
cónico
Gama media 6,0 cm, tipo
cónico
Agudos 0,8 cm, tipo cúpula
Corriente máxima 400 W
Corriente nominal 100 W
Impedancia 4 Ω
Sensibilidad 92 dB/W/m
Respuesta de frecuencia 25 – 30 000 Hz
Peso Aprox. 1 300 g por altavoz
Accesorios suministrados
Componentes para
instalación
XS-V680HP
Altavoz Coaxial de 2 vías:
Graves 15 × 20 cm, tipo
cónico
Agudos 3,5 cm, tipo cúpula
Corriente máxima 280 W
Corriente nominal 65 W
Impedancia 4 Ω
Sensibilidad 92 dB/W/m
Respuesta de frecuencia 27 – 30 000 Hz
Peso Aprox. 980 g por altavoz
Accesorios suministrados
Componentes para
instalación
XS-V160HP
Altavoz Coaxial de 2 vías:
Graves 16 cm, tipo cónico
Agudos 3,5 cm, tipo cúpula
Corriente máxima 280 W
Corriente nominal 65 W
Impedancia 4 Ω
Sensibilidad 92 dB/W/m
Respuesta de frecuencia 30 – 30 000 Hz
Peso Aprox. 920 g por altavoz
Accesorios suministrados
Componentes para
instalación
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Caractéristiques
techniques
XS-V690HP
Haut-parleur Coaxial à 3 voies :
Woofer de 16 × 24 cm (6
3
/8 ×
9
1
/2 po) type conique
Médium 6,0 cm (
2
3
/8 po)
type conique
Tweeter de 0,8 cm (
11
/32 po)
type dôme
Puissance de crête 400 W
Puissance nominale 100 W
Impédance 4 Ω
Sensibilité 92 dB/W/m
Réponse en fréquence 25 – 30 000 Hz
Poids Environ 1 300 g (2 lb 14 oz)
par haut-parleur
Accessoires fournis Eléments d’installation
XS-V680HP
Haut-parleur Coaxial à 2 voies :
Woofer de 15 × 20 cm
(6 × 7
7
/8 po) type conique
Tweeter de 3,5 cm (1
7
/16 po)
type dôme
Puissance de crête 280 W
Puissance nominale 65 W
Impédance 4 Ω
Sensibilité 92 dB/W/m
Réponse en fréquence 27 – 30 000 Hz
Poids Environ 980 g (2 lb 3 oz) par
haut-parleur
Accessoires fournis Eléments d’installation
XS-V160HP
Haut-parleur Coaxial à 2 voies :
Woofer de 16 cm (6
3
/8 po)
type conique
Tweeter de 3,5 cm (1
7
/16 po)
type dôme
Puissance de crête 280 W
Puissance nominale 65 W
Impédance 4 Ω
Sensibilité 92 dB/W/m
Réponse en fréquence 30 – 30 000 Hz
Poids Environ 920 g (2 lb 1 oz) par
haut-parleur
Accessoires fournis Eléments d’installation
La conception et les spécifications sont sujettes à
modification sans préavis.
78 (3
1
/8)
25 (1)
10 (
13
/32)
203 (8)
129 (5
1
/8)
ø 5.4 (
7
/32)
ø 183 (7
1
/4)
16 (
21
/32)
55 (2
1
/4)
ø 85 (3
3
/
8
)
ø 126 (5)
146 (5
7
/8)
ø 158 (6
1
/
4
)
182 (7
1
/4)
ø 85 (3
3
/
8
)
142 (5
5
/
8
)
ø 90 (3
5
/
8
)
222 (8
3
/
4
)
237 (9
3
/
8
)
4.5 × 5.5 (
3
/16 ×
7
/32)
153 (6
1
/8)
292 (11
1
/
2
)
117 (4
5
/8)
203 (8) 19 (
3
/4)
168 (6
5
/8)
185 (7
3
/
8
)
24 (
31
/32)
25 (1)
6 × 8.7 (
1
/4 ×
11
/32)
166 (6
5
/8 )
166 (6
5
/
8
)
XS-V160HP
XS-V690HP
XS-V680HP
128 (5
1
/8)
108 (4
3
/
8
)
118 (4
3
/4)
5 × 10 (
7
/32 ×
13
/32)
150 (6)
ø 4.5 (
3
/16)
240 (9
1
/
2
)
ø 183 (7
1
/
4
)
124 (5)
61 (2
1
/2)
