AEH24
AEW24
Safety Instructions . . . . . . . .2, 3
Operating Instructions
. . . . .4, 5
Care and Cleaning
Air Filter . . . . . . . . . . . . . . . . . .6
Grille and Case . . . . . . . . . . . . .6
Outdoor Coils . . . . . . . . . . . . . .6
Installation Instructions . .7–12
Troubleshooting Tips . . . . . .13
Normal Operating Sounds . . .14
Consumer Support
Consumer Support . . . . . . . . .18
Product Registration . . . . .15, 16
Warranty . . . . . . . . . . . . . . . . .17
49-7502 02-05 JR
Owner’s Manual and
Installation Instructions
Write the model and serial numbers here:
Model # __________________________
Serial # __________________________
Find these numbers on a label on the
side of the air conditioner.
Air Conditioners
Room
www.GEAppliances.com
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock
or personal injury.
■ Use this appliance only for its intended
purpose as described in this Owner’s
Manual.
■ This air conditioner must be properly
installed in accordance with the Installation
Instructions before it is used.
■ Never unplug your air conditioner by pulling
on the power cord. Always grip plug firmly
and pull straight out from the receptacle.
■ Replace immediately all electric service
cords that have become frayed or otherwise
damaged. Do not use a cord that shows
cracks or abrasion damage along its length
or at either the plug or connector end.
■ Turn the mode control to OFF and unplug
your air conditioner before making any
repairs or cleaning.
NOTE: We strongly recommend that any servicing
be performed by a qualified individual.
■ For your safety…do not store or use
combustible materials, gasoline or other
flammable vapors or liquids in the vicinity
of this or any other appliance.
■ All air conditioners contain refrigerants,
which under federal law must be removed
prior to product disposal. If you are getting
rid of an old product with refrigerants, check
with the company handling disposal about
what to do.
SAFETY PRECAUTIONS
Do not, under any circumstances, cut or remove
the third (ground) prong from the power cord. For
personal safety, this appliance must be properly
grounded.
The power cord of this appliance is equipped
with a 3-prong (grounding) plug which mates
with a standard 3-prong (grounding) wall
outlet to minimize the possibility of electric
shock hazard from this appliance.
Power cord includes a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the TEST button
and then the RESET button. If the TEST button
does not trip or if the RESET button will not
stay engaged, discontinue use of the air
conditioner and contact a qualified service
technician.
Have the wall outlet and circuit checked by a
qualified electrician to make sure the outlet is
properly grounded.
Where a 2-prong wall outlet is encountered,
it is your personal responsibility and obligation
to have it replaced with a properly grounded
3-prong wall outlet.
The air conditioner should always be
plugged into its own individual electrical
outlet which has a voltage rating that matches
the rating plate.
This provides the best performance and also
prevents overloading house wiring circuits
which could cause a fire hazard from
overheated wires.
See the Installation Instructions, Electrical
Requirements section for specific electrical
connection requirements.
HOW TO CONNECT ELECTRICITY
Consumer Support
Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions
2
3
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions
WARNING!
Because of potential safety hazards under certain
conditions, we strongly recommend against the
use of an extension cord.
However, if you must use an extension cord,
it is absolutely necessary that it be a UL-listed,
14 gauge, 3-wire grounding type appliance
extension cord having a grounding type plug
and outlet and that the electrical rating of the
cord be 15 amperes (minimum) and 125 volts.
CAUTION:
DO NOT use an extension cord with any of the
230/208 volt models.
USE OF EXTENSION CORDS—115-Volt models only
Because of potential safety hazards under certain
conditions, we strongly recommend against the use
of an adapter plug.
However, if you must use an adapter, where
local codes permit, a temporary connection may
be made to a properly grounded 2-prong wall
outlet by use of a UL-listed adapter available
at most local hardware stores.
The larger slot in the adapter must be aligned
with the larger slot in the wall outlet to provide
proper polarity in the connection of the
power cord.
When disconnecting the power cord from the
adapter, always hold the adapter in place with
one hand while pulling the power cord plug
with the other hand. If this is not done, the
adapter ground terminal is very likely to break
with repeated use.
If the adapter ground terminal breaks, DO NOT
USE the air conditioner until a proper ground
has been established.
Attaching the adapter ground terminal to a wall outlet
cover screw does not ground the appliance unless the
cover screw is metal, and not insulated, and the wall
outlet is grounded through the house wiring. You should
have the circuit checked by a qualified electrician to
make sure the outlet is properly grounded.
USE OF ADAPTER PLUGS—115-Volt models only
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
GEAppliances.com
Lights next to the
touch pads on the
air conditioner control
panel indicate the
selected settings.
4
Consumer Support
Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions
■ To ensure proper operation, aim the remote
control at the signal receiver on the air
conditioner.
■ The remote control signal has a range of
up to 21 feet.
■ Make sure nothing is between the air conditioner
and the remote control that could block the
signal.
■ Make sure batteries are fresh and installed
correctly as indicated on the remote control.

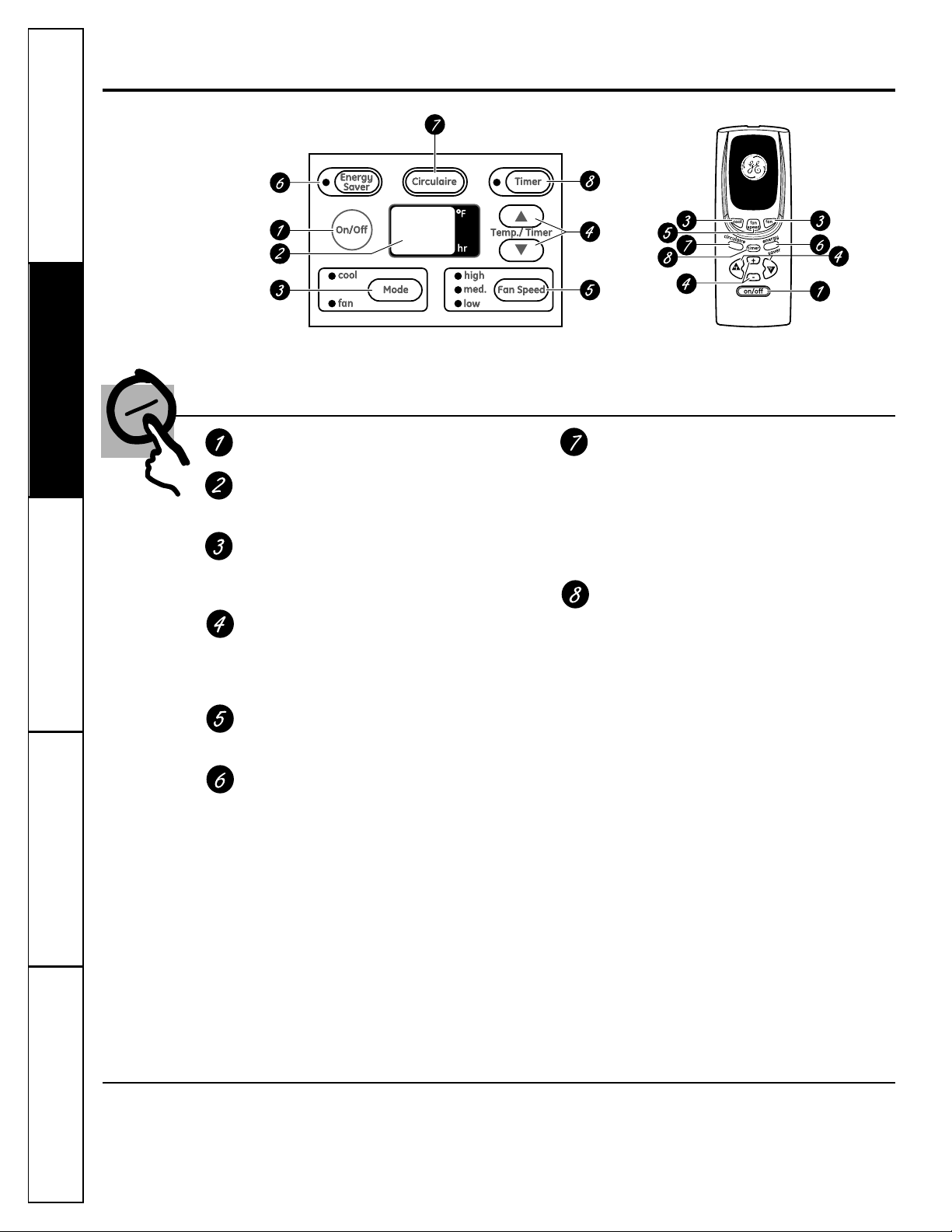

About the controls on the air conditioner.
Air Conditioner Controls
Controls
ON/OFF Pad
Turns air conditioner on and off.
Display
Shows the set temperature or time remaining
on timer.
COOL FAN MODE Pad(s)
Use to set the air conditioner to COOL or
FAN mode.
Temp./Timer Increase ▲ /Decrease ▼ Pads
Use to set temperature when in COOL mode,
or the time when using the timer.
FAN Speed Pad
Use to set the fan speed to LOW, MED or HIGH.
ENERGY SAVER
Controls the fan.
ON—The fan will cycle on and off with the
compressor. This results in wider variations of
room temperature and humidity. Normally
used when the room is unoccupied. NOTE: The
fan will continue to run for a short time after the
compressor cycles off.
OFF—The fan runs all the time, while the
compressor cycles on and off.
This feature must be set at OFF in order to
use the fan settings (on the mode control).
CIRCULAIRE
For continuous side-to-side air circulation,
set the Circulaire switch to ON.
For fixed side-to-side air direction, turn ON
until the desired air direction is obtained,
then turn it OFF.
TIMER Pad
ON—When the air conditioner is off, it can be
set to automatically come on in 1 to 24 hours
(depending on model) at its previous setting.
Each touch of the TIMER INCREASE ▲ /
DECREASE ▼ pads will set the timer in hours.
OFF—When the air conditioner is on, it can
be set to automatically turn off in 1 to 24 hours
(depending on model). Each touch of the
TIMER INCREASE ▲ / DECREASE ▼ pads will set
the timer in hours.
To cancel the timer, press the TIMER pad until
the timer light goes off.
Remote Control
Timer
Increase/
Decrease
Pads
Remote Control
Temp.
Increase/
Decrease
Pads
GEAppliances.com
COOL Mode
Use the COOL mode with HIGH, MED or LOW fan
for cooling. Use the TEMPERATURE INCREASE ▲ /
DECREASE ▼ pads to set the desired temperature
between 64°F and 86°F in 1°F increments.
An electronic thermostat is used to maintain the
room temperature. The compressor will cycle on
and off to keep the room at the set level of comfort.
Set the thermostat at a lower number and the indoor
air will become cooler. Set the thermostat at a higher
number and the indoor air will become warmer.
NOTE: If the air conditioner is off and is then turned on
while set to COOL, it will take approximately 3 minutes
for the compressor to start and cooling to begin.
Cooling Descriptions
For Normal Cooling—Select the COOL mode and
HIGH or MED fan with a middle set temperature.
For Maximum Cooling—Select the COOL mode
and HIGH fan with a lower set temperature.
For Quieter & Nighttime Cooling—Select the
COOL mode and LOW fan with a middle set
temperature.
NOTE: If you switch from a COOL setting to OFF or to a fan
setting, wait at least 3 minutes before switching back to a
COOL setting.
FAN Mode
Use the FAN at HIGH, MED or LOW to provide air
circulation and filtering without cooling. Since fan
only settings do not provide cooling, a temperature
setting will not be displayed.
Consumer Support
Troubleshooting Tips
Operating InstructionsSafety Instructions Installation Instructions

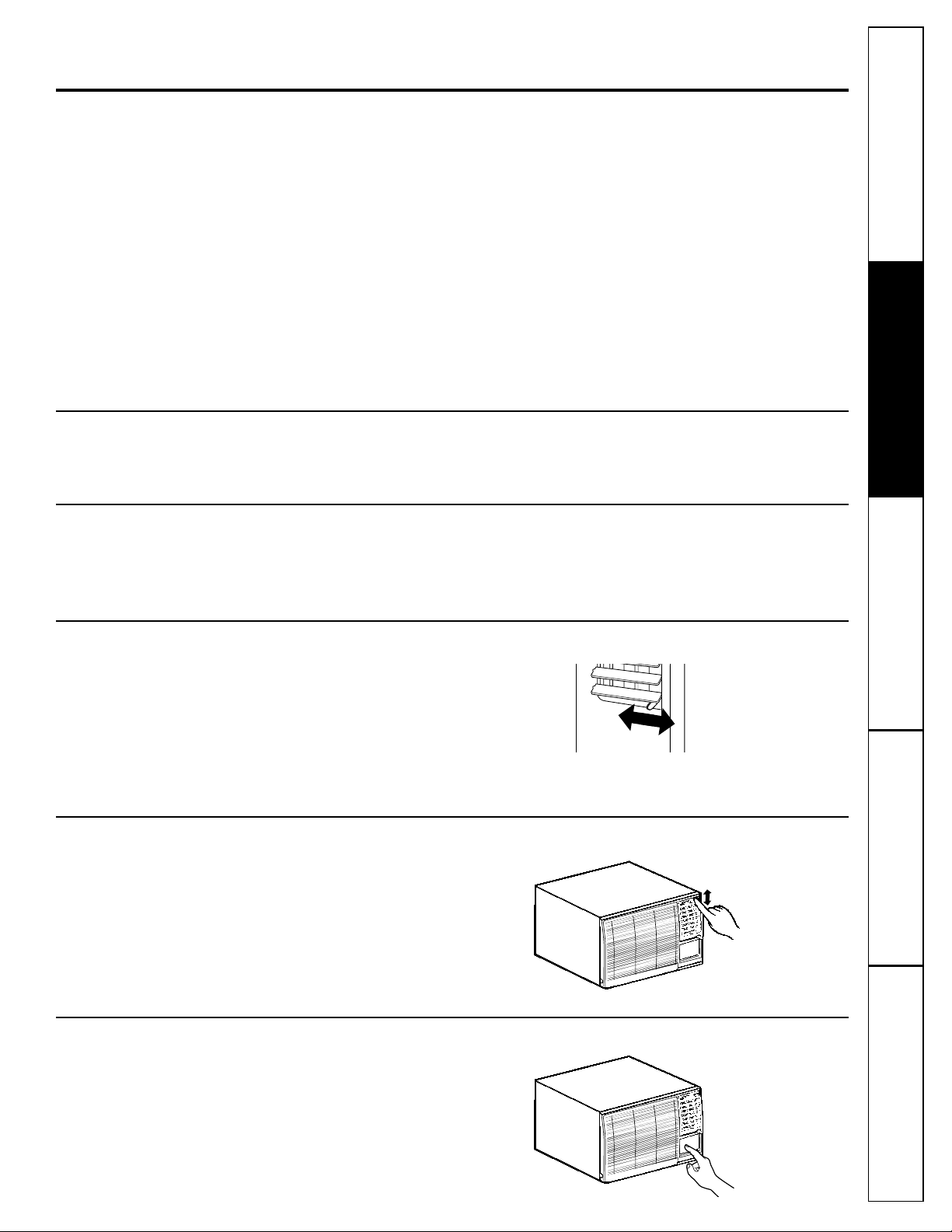

Vent Control
The vent control is located above the control
panels.
When set at CLOSE, only the air inside the room
will be circulated and conditioned. When set at
OPEN, some outside air is let into the room.
To open the vent, push the lever to the right.
To close it, push it to the left.
5
Air Direction—Up and Down
Fingertip pressure on the horizontal louvers
adjusts the air direction up or down.
In the case of a power outage or interruption, the
unit will automatically re-start in the settings last
used after the power is restored. The TIMER feature
will reset to the original setting. You may need to set
a new time if desired.
Power Outage Recovery Feature
Control Panel Door
Press to open and close the door.

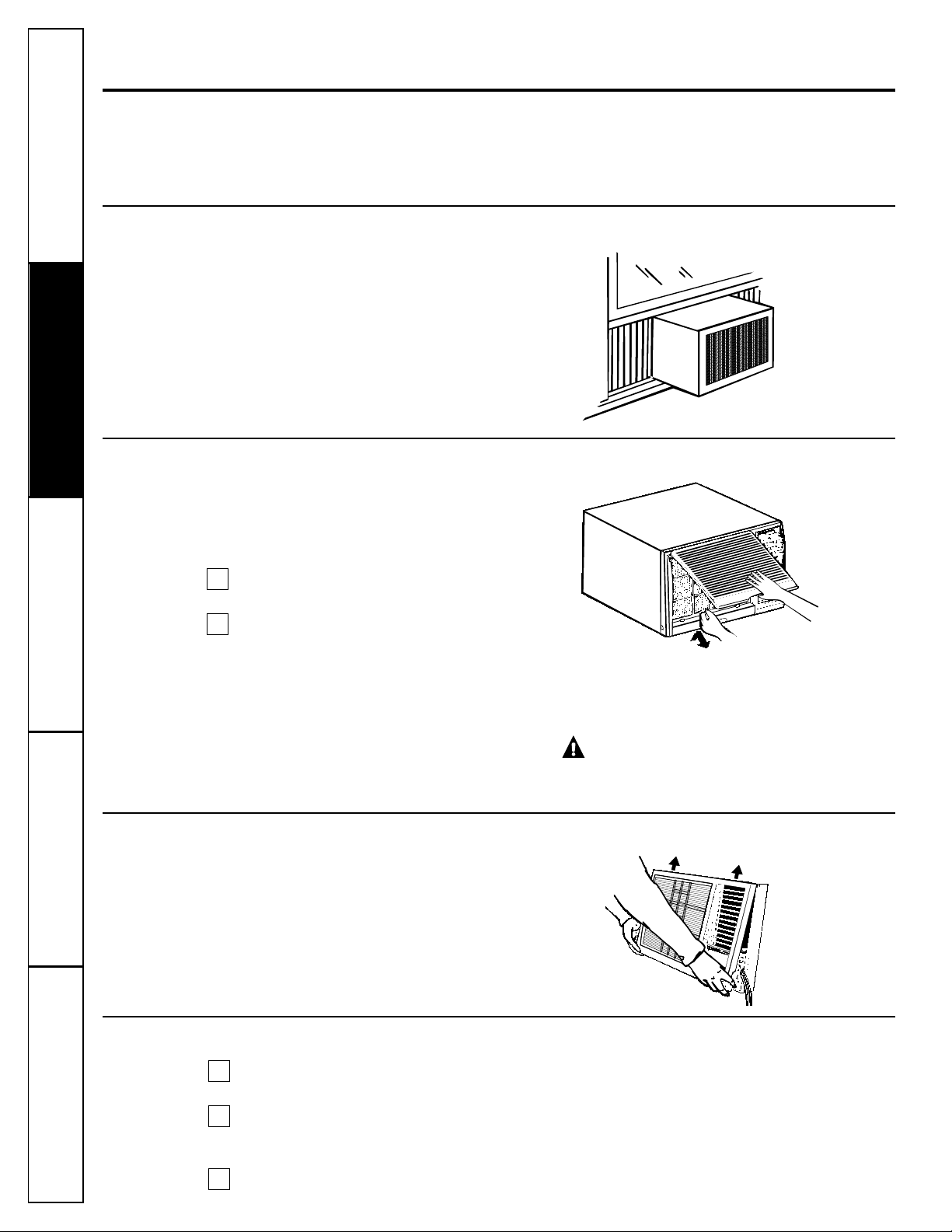

Air Filter
The air filter behind the front grille should be
checked and cleaned at least every 30 days or
more often if necessary.
To remove:
Open the inlet grille upward by pulling out the
bottom of the inlet grille.
Using the tab, pull up slightly on the filter
to release it and pull it down.
Clean the filter with warm, soapy water. Rinse and
let the filter dry before replacing it.
CAUTION: DO NOT operate the air
conditioner without a filter because dirt and lint will clog it
and reduce performance.
2
1
Outdoor Coils
The coils on the outdoor side of the air conditioner
should be checked regularly. If they are clogged
with dirt or soot, they may be professionally cleaned.
Grille Frame Removal (if necessary for coil cleaning)
Grasp the lower corners of the grille frame while
pressing in on the case side tabs with your finger
tips. Pull out to release and lift it up.
NOTE: Do not pull the bottom edge toward you more than 3″
or you may damage the tabs of the grille.
Grille and Case
Turn the air conditioner off and remove the
plug from the wall outlet before cleaning.
To clean, use water and a mild detergent. Do not
use bleach or abrasives.
Care and cleaning of the air conditioner.
6
Consumer Support
Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions
How to Insert the Batteries in the Remote Control
Remove the battery cover by sliding it
according to the arrow direction.
Insert new batteries, making sure that the (+)
and (–) of battery are installed correctly.
Reattach the cover by sliding it back
into position.
NOTES:
■ Use 2 “AAA” (1.5 volt) alkaline batteries. Do not
use rechargeable batteries.
■ Remove the batteries from the remote control if
the system is not going to be used for a long time.
3
2
1

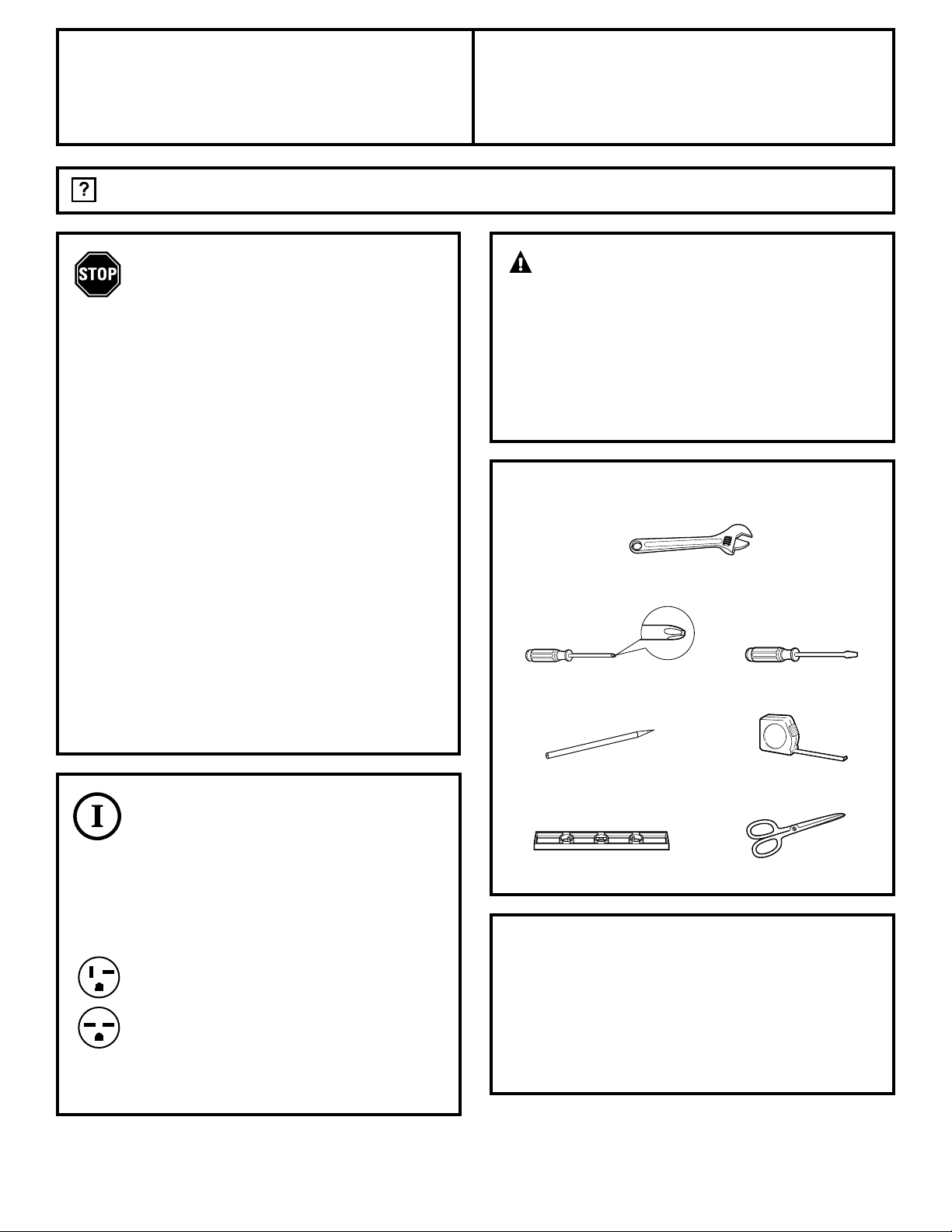

BEFORE YOU BEGIN
Read these instructions completely
and carefully.
•
IMPORTANT — Save these
instructions for local inspector’s use.
•
IMPORTANT — Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these
instructions for future reference.
• Skill level – Installation of this appliance
requires basic mechanical skills.
• Completion time – Approximately 1 hour
• We recommend that two people install
this product.
• Proper installation is the responsibility
of the installer.
• Product failure due to improper installation
is not covered under the Warranty.
Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: www.GEAppliances.com
Installation
Air Conditioner
Instructions
The 3-prong grounding plug minimizes the
possibility of electric shock hazard. If the wall
outlet you plan to use is only a 2-prong outlet,
it is your responsibility to have it replaced with
a properly grounded 3-prong wall outlet.
Some models require 230/208-volt a.c.,
protected with a time delay fuse or circuit
breaker. These models should be installed
on their own single branch circuit for
best performance and to prevent
overloading house or apartment wiring
circuits, which could cause a possible
fire hazard from overheating wires.
ELECTRICAL REQUIREMENTS
CAUTION:
Do not, under any circumstances, cut or
remove the third (ground) prong from the
power cord.
Do not change the plug on the power cord
of this air conditioner.
Aluminum house wiring may present special
problems—consult a qualified electrician.
7

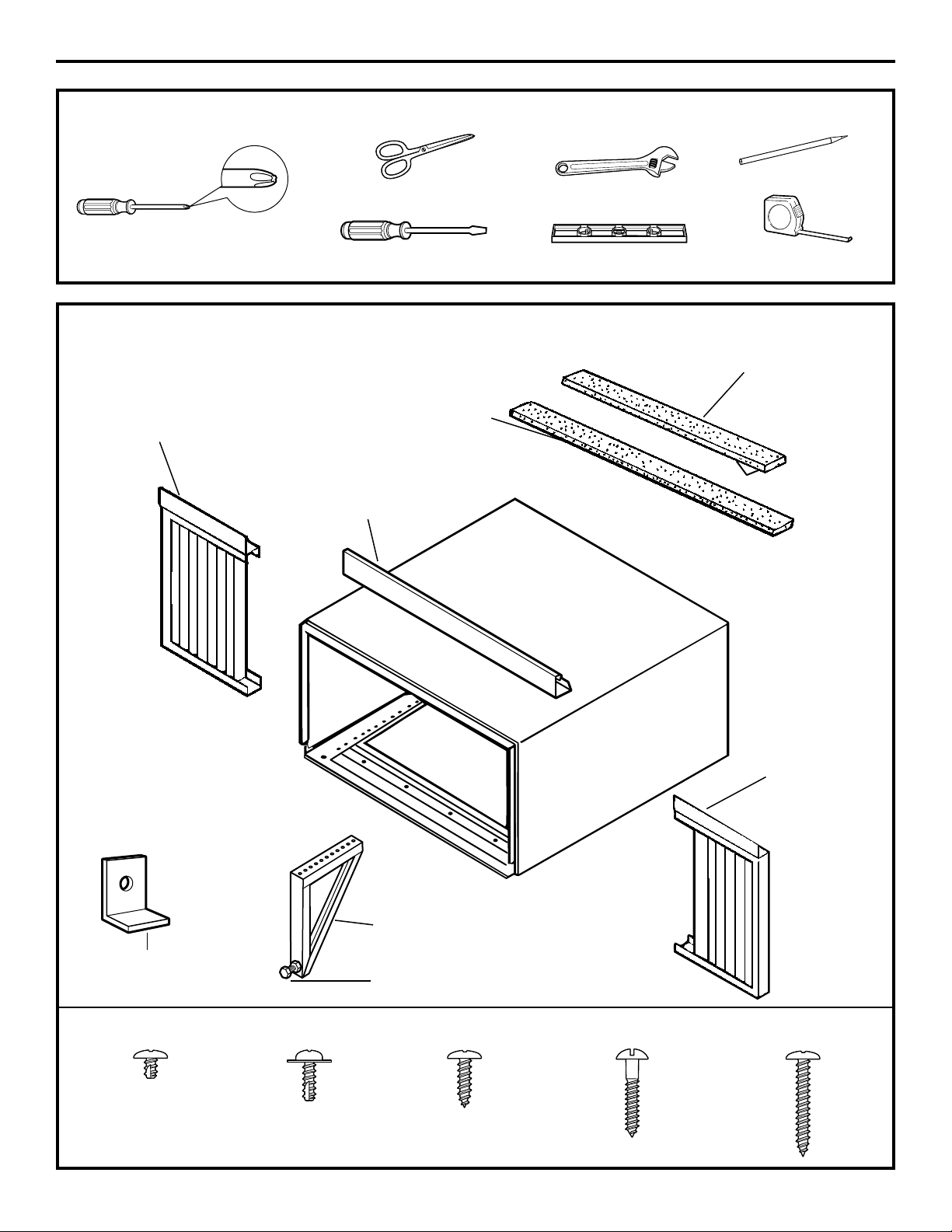

TOOLS YOU WILL NEED
Phillips head screwdriver
Ruler or tape measurePencil
Level
Scissors or knife
Flat-blade screwdriver
Power cord includes a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the TEST button
and then the RESET button. If the TEST button
does not trip or if the RESET button will not stay
engaged, discontinue use of the air conditioner
and contact a qualified service technician.
Adjustable wrench
Type A (6)
V-support (2)
Window locking
bracket (2)
Top
mounting
rail
Right
accordion
panel
Foam top
window gasket
Window
sash seal
Left
accordion
panel
Type B (4) Type C (7) Type D (6) Type E (6)
Bolt (2) & nuts (2)

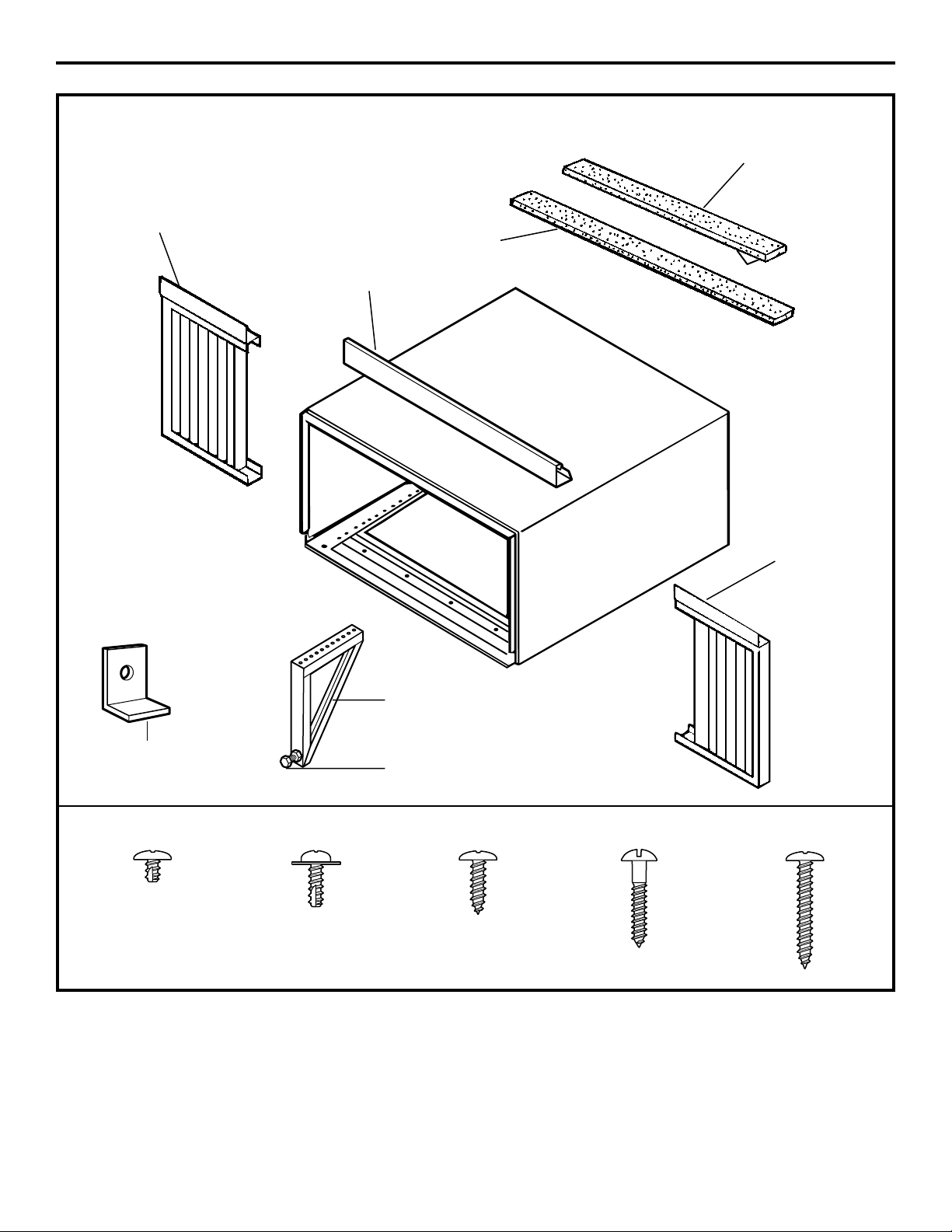

PARTS INCLUDED
(Appearance may vary)
8
Installation Instructions
Installation Instructions

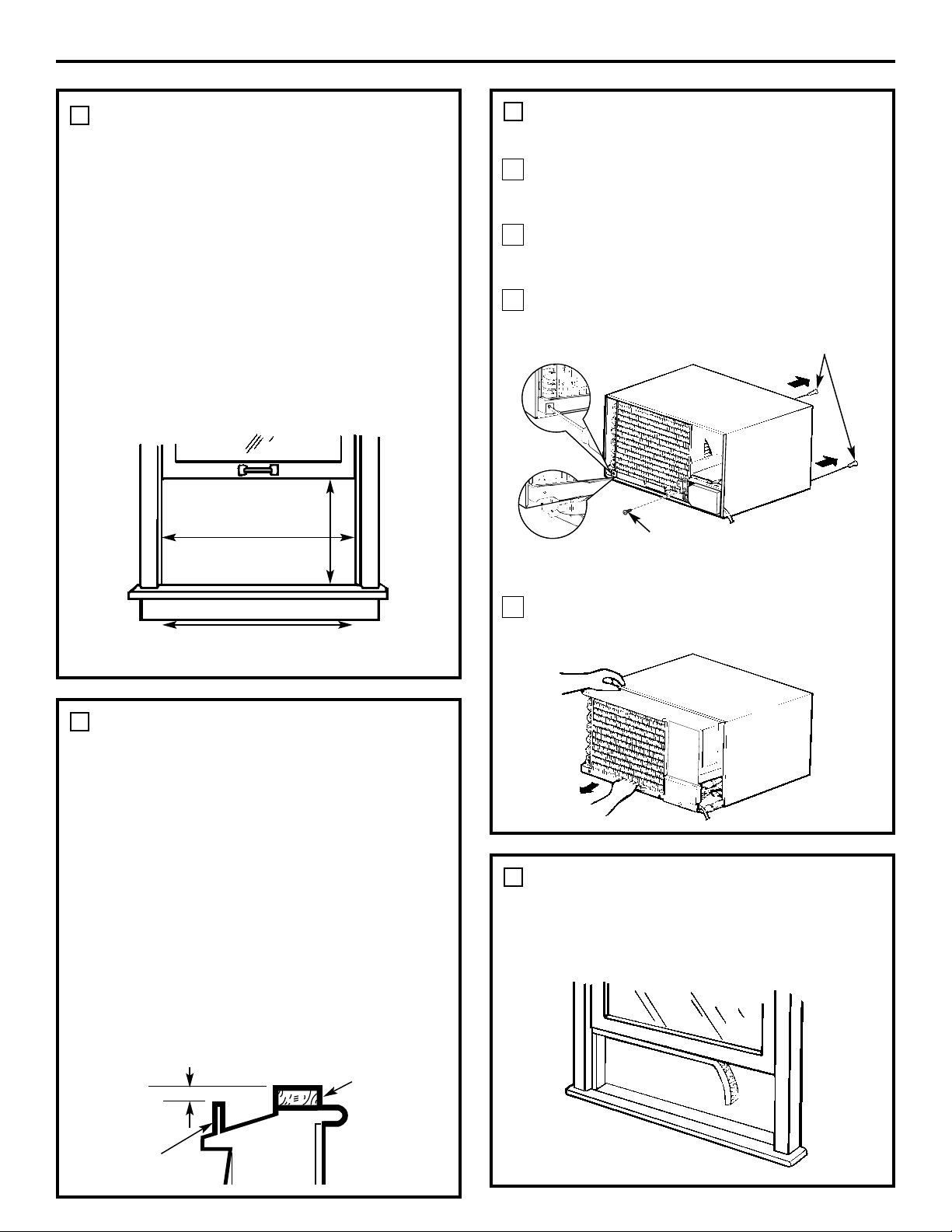

WINDOW REQUIREMENTS
• These instructions are for a standard
double-hung window. You will need to
modify them for other types of windows.
• The air conditioner can be installed
without the accordion panels if needed
to fit in a narrow window. See the
window opening dimensions.
• All supporting parts must be secured
to firm wood, masonry or metal.
• The electrical outlet must be within
reach of the power cord.
1
17
3
⁄8″ min.
30″ to 41″
(With accordion panels)
26″ min.
(Without accordion panels)
STORM WINDOW REQUIREMENTS
A storm window frame will not allow the
air conditioner to tilt toward the outside,
and will keep it from draining properly.
To adjust for this, attach a piece of wood
to the stool.
WOOD PIECES–
WIDTH: 2″
LENGTH: Long enough to fit inside the
window frame.
THICKNESS: To determine the thickness,
place a piece of wood on the stool to
make it 1/2″ higher than the top of the
storm window frame.
Attach securely with nails or screws
provided by the installer.
1/2″ higher
than frame
Storm
window
frame
Wood
Stool
2
REMOVE THE AIR CONDITIONER
FROM THE CASE
Remove the 2 shipping screws (if present)
from the back of the case and discard them.
Remove the locking screw and locking
bracket from the lower frame. Save to
reinstall later.
Remove the ground screw and save to
reinstall later.
Slide the air conditioner from the case by
gripping the base pan handle and pulling
forward while bracing the case.
D
C
B
A
3
Remove shipping screws (if present) and discard
PREPARE THE WINDOW
Cut the window sash seal to the proper
length. Peel off the backing and attach the
seal to the underside of the window sash.
4
9
Remove the ground screw
and save to reinstall later

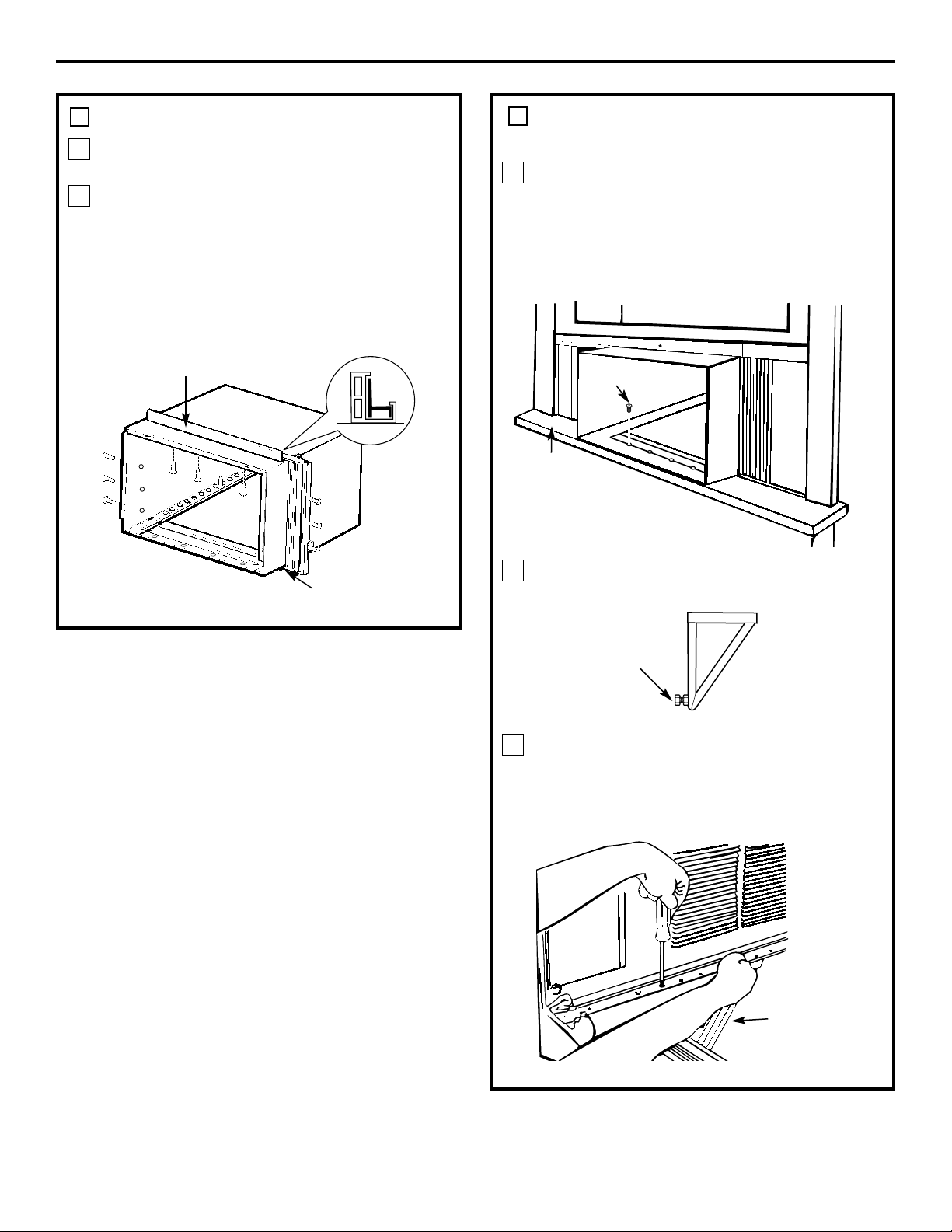

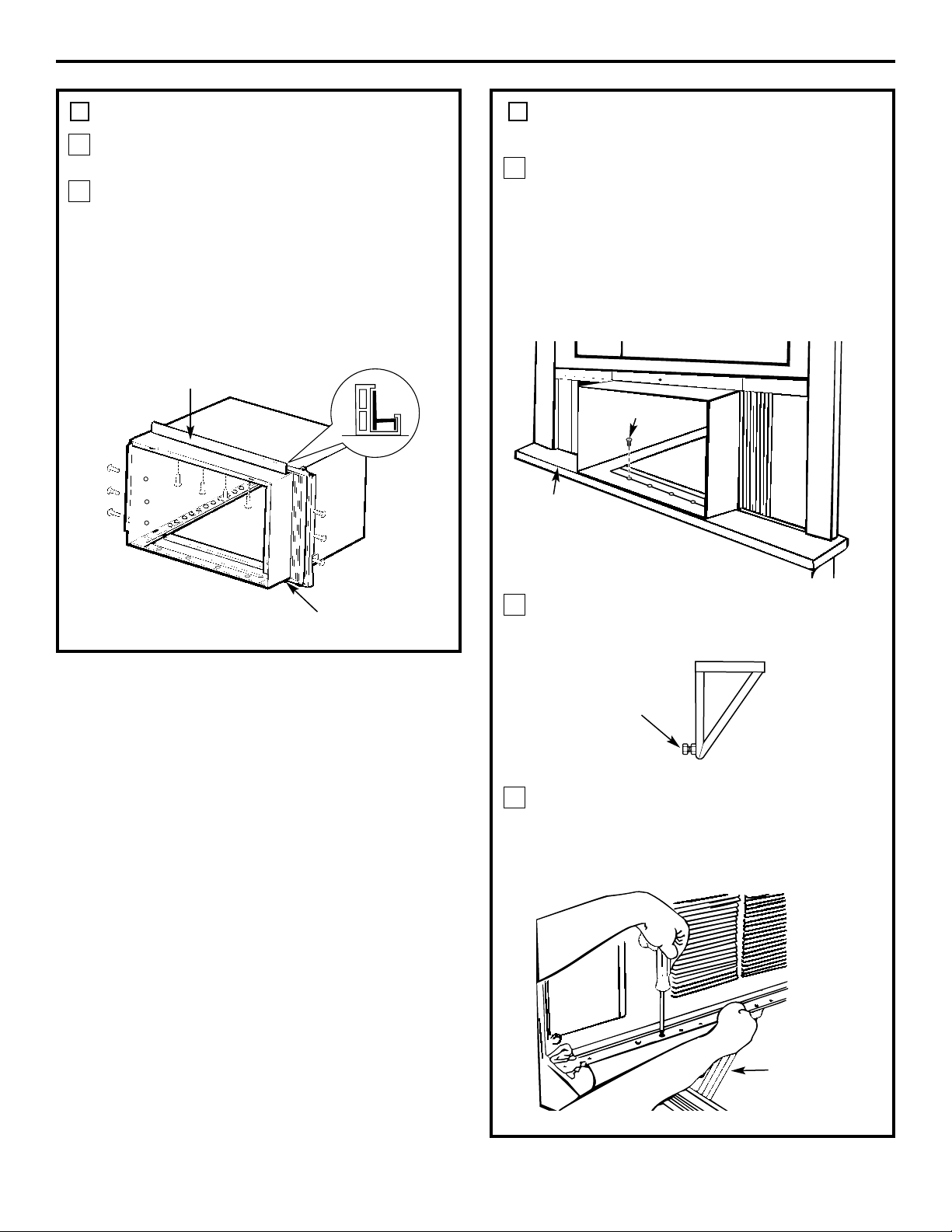

PREPARE THE CASE
Install the top mounting rail with 4 type B
screws from the inside of the case.
Insert the frames for the accordion panels
into the top mounting rail and the bottom
frame guides. Attach the accordion panels
to the side of the case using 3 type A screws
on each side.
Note: When attaching the accordion panels,
make sure to only screw the inner panels
to the case sides.
B
A
5
Installation Instructions
Top mounting rail
Bottom frame guides
10

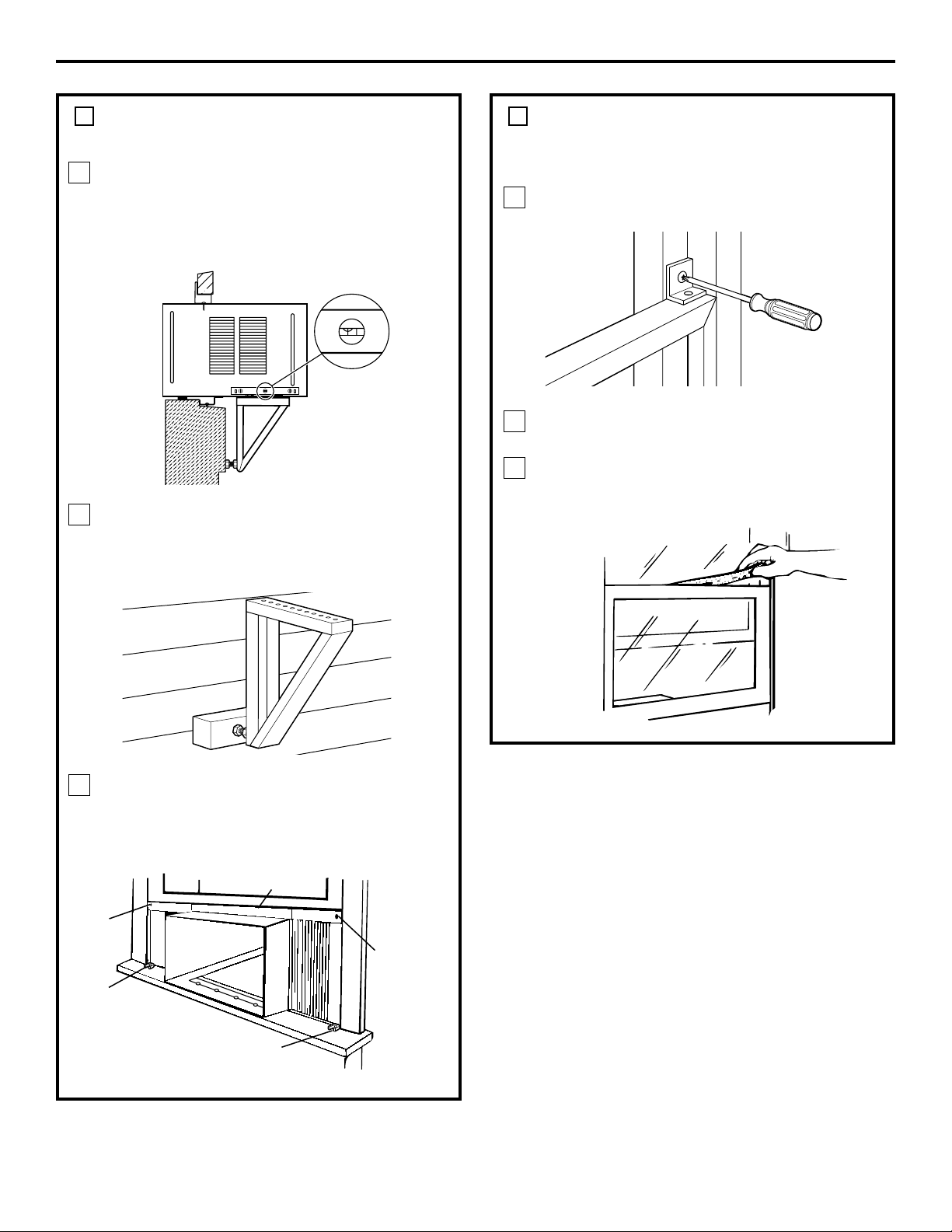

INSTALL THE CASE
IN THE WINDOW
Carefully slide the case into the window and
center the case. Lower the window behind
the top mounting rail. Pull the bottom of the
case forward so that the bottom mounting
rail is tight against the back of the window
stool. Mount the case to the window sill using
4 type E screws. Drill pilot holes, if necessary.
Make sure the bolts and nuts are all of the
way in both the left and right V-supports.
Position the V-supports on the case bottom
so that they will be near the outside wall.
Attach a V-support to each side of the
bottom of the case using type C screws,
3 on each side.
C
B
A
6
Bolt and nut
V-support
4 type E screws
Stool
Installation Instructions
INSTALL THE CASE
IN THE WINDOW
(cont.)

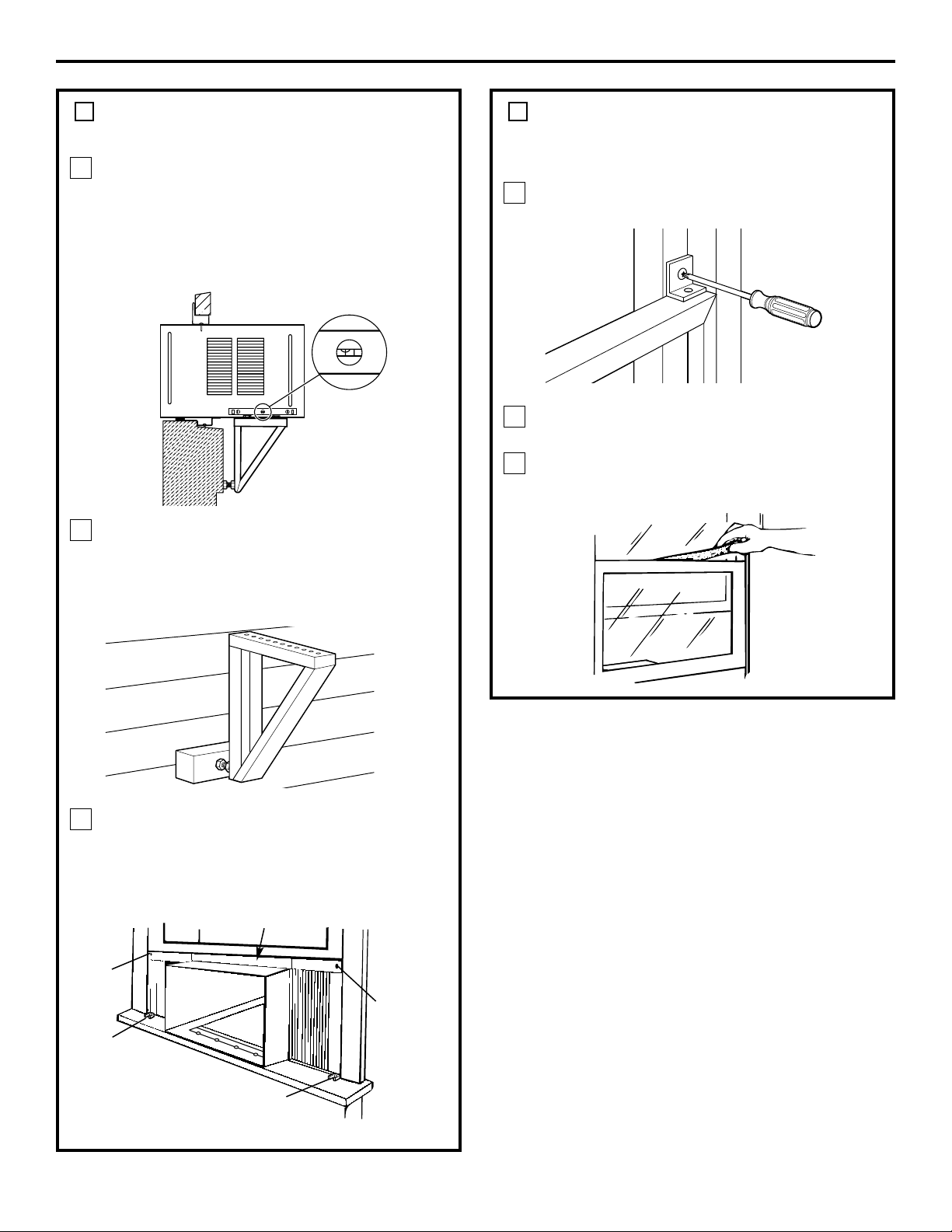

Adjust the leveling bolts and nuts against the
outside wall so that the case has a slight tilt
to the outside. Tighten nuts with an adjustable
wrench. Use a level; about a 1/2 bubble will
be the correct case slant to the outside.
Use a wood block (obtained locally) between
the leveling bolts and the wall if the wall is
weak or if the weight of the air conditioner
falls between the studs in the wall.
Extend the left and right accordion panels
to the vertical window sashes. Drill pilot
holes and attach the top and bottom corners
with 4 type D screws.
F
E
D
6
Type D
screw
Type D
screw
Type D
screw
Top mounting rail
Type D
screw
INSTALL SUPPORT BRACKETS
AND THE FOAM TOP WINDOW
GASKET
Attach the support brackets with two
type E screws, one on each side.
Cut the foam top window gasket to the
window width.
Stuff the foam between the glass and the
window to prevent air and insects from
getting into the room.
C
B
A
7
11

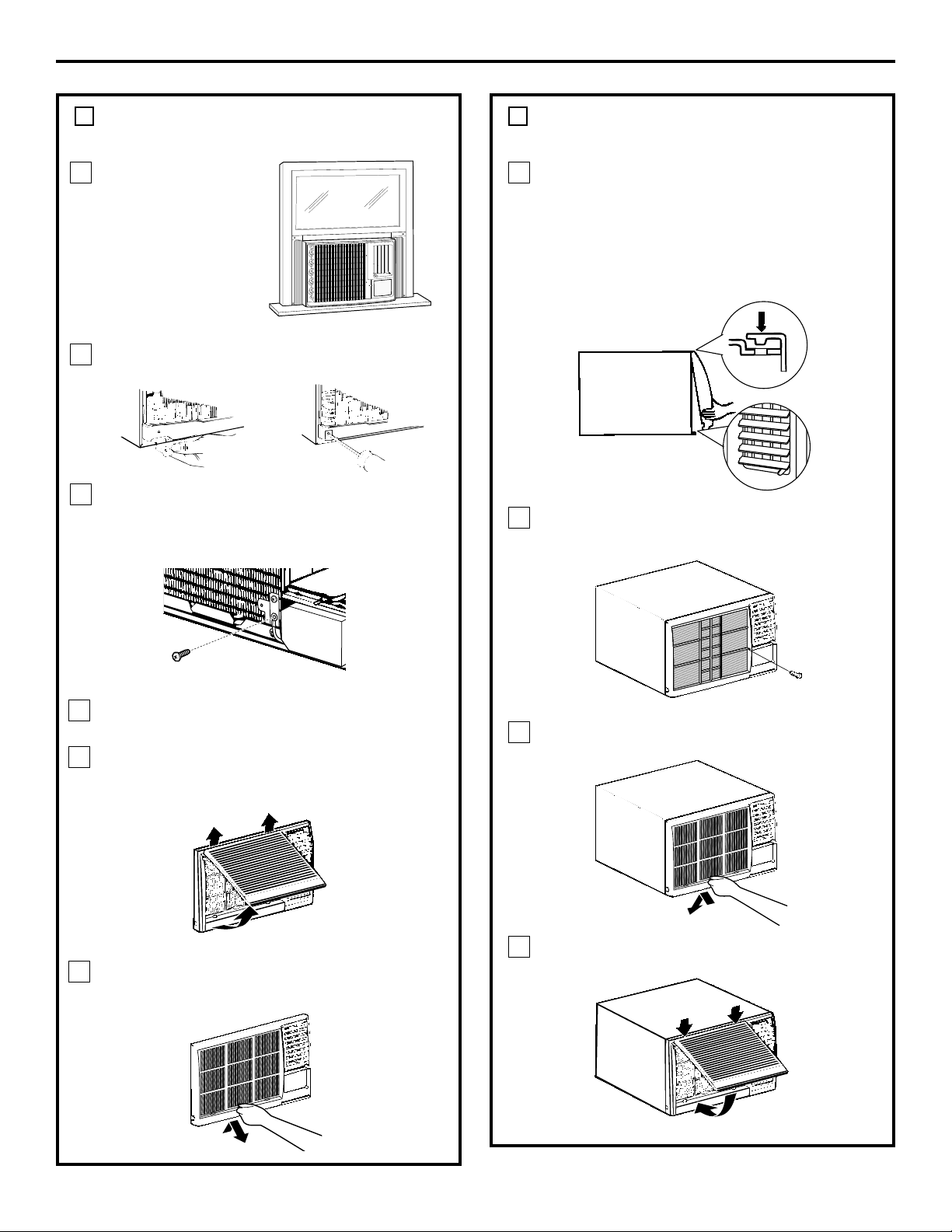

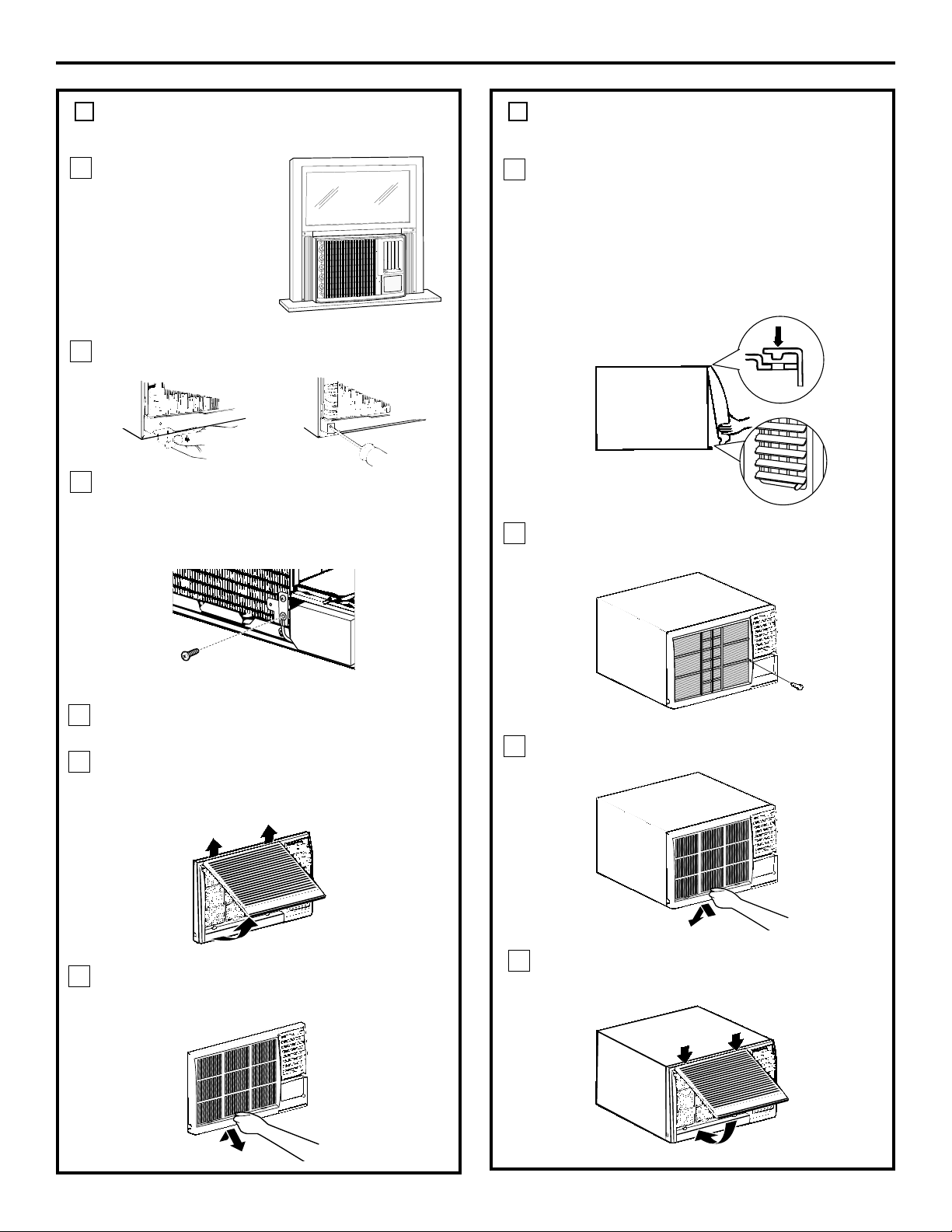

INSTALL THE AIR CONDITIONER
IN THE CASE
Slide the air
conditioner into
the case. Do not
push on the
controls or the
finned coils.
Make sure the
air conditioner
is firmly seated.
Reinstall the locking bracket and screw
removed earlier.
Reconnect the ground wire to the air
conditioner using the screw removed earlier.
IMPORTANT: The ground wire must be
reinstalled to ensure a proper ground.
Remove the front grille from its box and
remove the shipping tape.
Grasp the inlet grille at the bottom corners
and pull it forward. Unhook it from its top
hinges and set it aside.
Using the tab, pull up slightly on the filter
to release it and pull it down and out.
F
E
D
C
B
A
8
Installation Instructions
12
INSTALL THE AIR CONDITIONER
IN THE CASE
(cont.)
Pull the coiled power cord from its shipped
position in the air discharge area. Attach
the front grille frame to the case by inserting
the tabs on the grille frame into the slots
on the front top of the case. Push the grille
frame in until it snaps into place around the
power cord on the right side.
Secure the front grille frame to the case
with one type C screw.
Reinstall the filter.
Reinstall the inlet grille. Connect power.
J
I
H
G
8
Guide the lever carefully
through the grille frame
as you push it in.
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions
13
Problem Possible Causes What To Do
Air conditioner The air conditioner • Make sure the air conditioner plug is pushed completely
does not start is unplugged. into the outlet.
The fuse is blown/circuit • Check the house fuse/circuit breaker box and replace
breaker is tripped. the fuse or reset the breaker.
Power failure. • If power failure occurs, turn the air conditioner OFF.
When power is restored, wait 3 minutes to restart the
air conditioner to prevent tripping of the compressor
overload.
The current interrupter • Press the RESET button located on the power cord plug.
device is tripped.
• If the RESET button will not stay engaged, discontinue
use of the air conditioner and contact a qualified service
technician.
Air conditioner does not Airflow is restricted. • Make sure there are no curtains, blinds or furniture
cool as it should blocking the front of the air conditioner.
The temp control may not • In COOL mode, press the TEMPERATURE DECREASE ▼pad.
be set correctly.
The air filter is dirty. • Clean the filter at least every 30 days. See the
Operating Instructions section.
The room may have been hot. • When the air conditioner is first turned on, you need to
allow time for the room to cool down.
Cold air is escaping. • Check for open furnace floor registers and cold air returns.
• Set the air conditioner’s vent to the closed position.
Cooling coils have iced up. • See “Air conditioner freezing up” below.
Air conditioner Ice blocks the air flow and • Set the controls at HIGH FAN or HIGH COOL and set the
freezing up stops the air conditioner thermostat to a higher temperature.
from cooling the room.
The remote control The batteries are inserted • Check the position of the batteries. They should be
is not working incorrectly. inserted in the opposite (+) and (–) direction.
The batteries may be dead. • Replace the batteries.
Water drips outside Excessively hot and • This is normal.
humid weather.
Water drips indoors The air conditioner is not • For proper water disposal, make sure the air conditioner
tilted to the outside. slants slightly from the case front to the rear.
Water collects in Moisture is removed from • This is normal for a short period in areas with little
base pan indoor air and drains into humidity; normal for a longer period in very humid areas.
rear of a cabinet where a fan
blows it against the outdoor
condenser coil.
TIMER feature not A power outage or interruption • In the case of a power outage or interruption, the unit
working properly occurred. TIMER feature will reset to the original setting. You may
need to set a new time if desired.
Troubleshooting Tips. GEAppliances.com
Troubleshooting Tips. Save time and money! Review the chart below
first and you may not need to call for service.
14
Consumer Support
Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions
Troubleshooting Tips.
Normal Operating Sounds
■ You may hear a pinging noise caused by water being
picked up and thrown against the condenser on rainy
days or when the humidity is high. This design feature
helps remove moisture and improve efficiency.
■ You may hear the thermostat click when the compressor
cycles on and off.
■ Water will collect in the base pan during high humidity
or on rainy days. The water may overflow and drip from
the outdoor side of the unit.
■ The fan may run even when the compressor does not.
15
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
GE Service Protection Plus
™
GE, a name recognized worldwide for quality and dependability, offers you
Service Protection Plus
™
---comprehensive protection on all your appliances---
No Matter What Brand!
Benefits Include:
• Backed by GE
• All brands covered
• Unlimited service calls
• All parts and labor costs included
• No out-of-pocket expenses
• No hidden deductibles
• One 800 number to call
You will be completely satisfied with our service protection or you may request your money back
on the remaining value of your contract. No questions asked. It’s that simple.
Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more---any brand!
Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker
coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable
household products are protected against expensive repairs.
Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224
for more information.
*All brands covered, up to 20 years old, in the continental U.S.
We’ll Cover Any Appliance.
Anywhere. Anytime.*
Please place in envelope and mail to:
✁
Cut here
16
Consumer Product Ownership Registration
I
m
p
o
r
t
a
n
t
M
a
i
l
T
o
d
a
y
!
GE Appliances
GE Consumer & Industrial
Louisville, Kentucky
www.GEAppliances.com
First
Name
Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■
Street
Address
City
State
Date Placed
In Use
Month
Day
Year
Zip
Code
Apt. #
Last
Name
Phone
Number
_
_
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!
Follow these three steps to protect your new appliance investment:
Important: If you did not get a registration card with your
product, detach and return the form below to
ensure that your product is registered, or register
online at www.GEAppliances.com.
1
23
Model Number Serial Number
✁
Cut here
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of
mind of knowing we
can contact you in
the unlikely event of
a
safety modification.
After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is
800.GE.CARES
(800.432.2737).
Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.
Model Number Serial Number
E-mail Address*
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important
communications from GE Appliances (GEA).
■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR
WARRANTY RIGHTS.
For information about GEA’s privacy and data usage policy, go to www.GEAppliances.com and click
on “Privacy Policy” or call 800.626.2224.
17
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions
Air Conditioner Warranty.
For The Period Of: We Will Replace:
One Year Any part of the air conditioner which fails due to a defect in materials or workmanship.
From the date of the During this full one-year warranty, we will also provide, free of charge, all labor and in-home
original purchase service to replace the defective part.
Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator and
From the date of the all connecting tubing) which fails due to a defect in materials or workmanship. During this
original purchase four-year additional warranty, we will also provide, free of charge, all labor and in-home service
to replace the defective part.
■ Service trips to your home to teach you how to
use the product.
■ Improper installation, delivery or maintenance. If you
have an installation problem, or if the air conditioner
is of improper cooling capacity for the intended use,
contact your dealer or installer. You are responsible
for providing adequate electrical connecting facilities.
■ Failure of the product resulting from modifications to
the product or due to unreasonable use including failure
to provide reasonable and necessary maintenance.
■ In commercial locations labor necessary to move the
unit to a location where it is accessible for service
by an individual technician.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Failure due to corrosion on models not corrosion-
protected.
■ Damage to the product caused by improper power supply
voltage, accident, fire, floods or acts of God.
■ Incidental or consequential damage caused by possible
defects with this air conditioner.
■ Damage caused after delivery.
What Is Not Covered:
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule service,
on-line, 24 hours a day, visit us at GEAppliances.com, or call
800.GE.CARES (800.432.2737).
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
Consumer Support.
GE Appliances Website
www.GEAppliances.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts
™
”
your questions, and so much more...
Schedule Service www.GEAppliances.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at
your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal
business hours.
Real Life Design Studio www.GEAppliances.com
GE supports the Universal Design concept—products, services and environments that can be used by
people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and
mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen
design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call
800.TDD.GEAC (800.833.4322).
Extended Warranties www.GEAppliances.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty
is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours.
GE Consumer Home Services will still be there after your warranty expires.
Parts and Accessories www.GEAppliances.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their
homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day
or by phone at 800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.
Contact Us www.GEAppliances.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Register Your Appliance www.GEAppliances.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the need arise.
You may also mail in the pre-printed registration card included in the packing material.
18
Printed in China
Instrucciones de seguridad . . .2, 3
Instrucciones de operación . . .4, 5
Cuidado y limpieza
Bobinas para exteriores . . . . . . . .6
Filtro de aire . . . . . . . . . . . . . . . . .6
Rejilla y caja . . . . . . . . . . . . . . . . .6
Instrucciones
de instalación . . . . . . . . . . . .7–12
Solucionar problemas . . . . . . .13
Sonidos normales
de operación . . . . . . . . . . . . . . .14
Apoyo al consumidor
Apoyo al consumidor . . . . . . . .18
Garantía . . . . . . . . . . . . . . . . . . .17
Escriba los números de modelo
y serie aquí:
# de Modelo ___________________
# de Serie _____________________
Puede encontrar estos números
en una etiqueta en el costado del
acondicionador de aire.
Manual del propietario e
Instrucciones de Instalación
Acondicionadores de Aire
www.GEAppliances.com
AEH24
AEW24
49-7502 02-05 JR
2
INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
¡ADVERTENCIA!
Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios,
descargas eléctricas o lesiones personales.
■ Use este electrodoméstico solamente para
el propósito determinado según se describe
en el Manual del propietario.
■ Este acondicionador de aire debe instalarse
correctamente de acuerdo con las
Instrucciones de instalación antes de su uso.
■ Nunca desenchufe su acondicionador de
aire tirando del cable eléctrico. Siempre
agarre firmemente el enchufe y tire de
él directamente hacia afuera.
■ Reemplace inmediatamente todos los cables
eléctricos que se hayan pelado o que se
hayan dañado de alguna otra manera. No
use un cable eléctrico que muestre evidencias
de deterioro, o daños de abrasión en su
superficie en alguno de sus extremos.
■ Apague el control de modo y desenchufe
su acondicionador de aire antes de hacer
cualquier reparación o limpiar.
NOTA: Recomendamos enérgicamente que cualquier
servicio llevado a cabo en este equipo lo realice un
individuo calificado.
■ Por su seguridad… no almacene ni use
materiales combustibles, gasolina u otros
vapores o líquidos inflamables en la
proximidad de éste o algún otro
electrodoméstico.
■ Todos los acondicionadores de aire
contiene refrigerantes, los que por Ley
Federan deben ser removidos antes de
desecharlos. Si usted planea deshacerse de
algún producto que contenga refrigerantes,
póngase en contacto con la compañía que
se encarga de recoger su basura para que le
indiquen qué hacer.
PRECAUCIONES DE SEGURIDAD
Bajo ninguna circunstancia, corte o remueva la
tercera púa (tierra) del cable eléctrico. En pos
de la seguridad personal, este electrodoméstico
debe siempre conectarse a tierra.
El cable eléctrico de este electrodoméstico está
equipado con un enchufe de tres púas (tierra)
que combina con un tomacorriente estándar
de tres tomas de pared para minimizar la
posibilidad de una descarga eléctrica.
El cable eléctrico incluye un dispositivo para
interrupción de corriente. Se incluye un botón
de prueba y de reinicio en el dispositivo.
El dispositivo debe ponerse a prueba
periódicamente: primero se presiona el botón
de TEST (prueba) y luego RESET (reinicio).
Si el botón TEST no se dispara o si el botón
RESET no queda enganchado, deje de utilizar
el acondicionador de aire y comuníquese
con un técnico calificado.
Pida a un técnico que inspeccione el
tomacorriente y el circuito para cerciorarse
de que el tomacorriente está conectado a
tierra de la manera apropiada.
Donde exista un tomacorriente de dos tomas,
es su responsabilidad y obligación personal
hacer que dicho tomacorriente sea
reemplazado por uno de tres tomas con
conexión a tierra.
El acondicionador de aire debería siempre
estar conectado a un tomacorriente individual
con su circuito de voltaje correspondiente.
Esto proporciona el mayor rendimiento y
además evita que los circuitos del resto de
la casa se sobrecarguen, lo cual podría causar
incendios por el sobrecalentamiento
del cableado.
Ver las Instrucciones de instalación, en la
sección Requisitos Eléctricos para los requisitos
específicos de conexión.
CÓMO CONECTAR LA ELECTRICIDAD
Apoyo al consumidor Solucionar problemas
Operación SeguridadInstalación
3
Apoyo al consumidorSolucionar problemasOperaciónSeguridad Instalación
GEAppliances.com
¡ADVERTENCIA!
Debido al potencial de riesgos de seguridad bajo
ciertas condiciones, enérgicamente recomendamos
contra el uso de cables de extensión.
Sin embargo, si usted se ve en la necesidad
de usar un cable eléctrico de extensión, es
absolutamente necesario que el mismo esté
listado bajo UL, sea calibre 14, del tipo de
3 tomas con conexión a tierra para
electrodomésticos y el índice eléctrico debe
ser de 15 amperios (mínimo) y 125 voltios.
PRECAUCIÓN:
NO USE un cable de extensión con ninguno de los
modelos de 230/208 voltios
USO DE CABLES DE EXTENSIÓN—Modelos de 115 voltios solamente
Debido al potencial de riesgos de seguridad bajo
ciertas condiciones, enérgicamente recomendamos
contra el uso de enchufes adaptadores.
Sin embargo, si usted se ve en la necesidad de
usar un adaptador, donde los códigos legales
locales lo permitan, puede hacer una conexión
temporal a un interruptor de 2 tomas siempre
que se use un tomacorriente listado UL
disponible en la mayoría de las ferreterías.
La ranura mayor en el adaptador debe estar
alineada con la púa mayor en la pared para
proporcionar una polaridad apropiada en la
conexión del cable eléctrico.
Cuando se disponga a desconectar el cable
eléctrico del adaptador, siempre sostenga el
adaptador en su lugar con una mano mientras
tira del cable eléctrico con la otra mano. Si no
hace esto, la terminal de tierra del adaptador
podría romperse después de que este proceso
se repita varias veces.
Si se rompe el terminal de conexión a tierra
del adaptador, NO USE el acondicionador de
aire hasta que la conexión a tierra se haya
restablecido.
Unir el terminal de conexión a tierra del adaptador a un
tornillo de la cubierta en la pared no conecta a tierra
el electrodoméstico apropiadamente a no ser que el
tornillo de la cubierta sea metálico y no esté aislado,
y el tomacorriente de la casa esté apropiadamente
conectado a tierra a través del cableado de la casa.
Haga que un técnico calificado inspeccione el circuito
de la casa para cerciorarse que está conectado a tierra
apropiadamente.
USO DE ENCHUFES ADAPTADORES—Modelos de 115 voltios solamente
LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.
GUARDE ESTAS INSTRUCCIONES
4
■ Para garantizar una operación apropiada, oriente el
control remoto hacia el receptor de señal del
acondicionador de aire.
■ El receptor de señal tiene un rango máximo de 21 pies.
■ Cerciórese de que no haya nada entre el acondicionador
de aire y el control remoto que pueda bloquear la señal.
■ Cerciórese de que las baterías sean frescas y se instalen
correctamente según se indica en el control remoto.
Acerca de los controles en el acondicionador de aire.
Controles del acondicionador de aire
Controles
ON/OFF (ENCENDIDO/APAGADO)
Apaga y prende el acondicionador de aire.
Pantalla
Muestra la temperatura ajustada o el tiempo
restante en el sincronizador.
Tecla(s) de MODO COOL FAN
(VENTILADOR FRÍO)
Usado para ajustar el acondicionador de aire
al modo COOL (FRÍO) o FAN (VENTILADOR).
Teclas de Temp./Timer (Sincronizador)
Increase ▲ (Aumentar)
/Decrease
▼ (Reducir)
Usado para ajustar la temperatura cuando se
encuentre en el modo COOL (FRÍO), o el tiempo
cuando use el sincronizador.
FAN SPEED (VELOCIDAD DEL VENTILADOR)
Usado para ajustar la velocidad del ventilador a
LOW (BAJO), MED o HIGH (ALTO).
ENERGY SAVER (AHORRADOR DE ENERGÍA)
Controla el ventilador.
ON (ENCENDIDO)—El ventilador hará un ciclo
de encendido y apagado con el compresor. Este
resulta en variaciones mayores en la temperatura
de la habitación y en la humedad. Normalmente
usado cuando la habitación no está ocupada.
NOTA: El ventilador continuará funcionando por un corto
tiempo después de que el compresor haya entrado en el
ciclo de apagado.
OFF (APAGADO)—El ventilador funciona todo el
tiempo, mientras que el compresor pasa por los
ciclos de encendido y apagado.
Este interruptor debe estar en OFF (APAGADO)
para usar los ajustes del ventilador (en el control
de modo).
CIRCULAIRE
Para proporcionar circulación de aire continua
de lado a lado, ajuste el interruptor de Circulaire
en ON (ENCENDIDO).
Para lograr circulación de aire fija de lado a lado,
coloque en ON (ENCENDIDO) hasta que la
circulación de aire deseada sea lograda, luego
coloque en OFF (APAGADO).
TIMER (SINCRONIZADOR)
ON (ENCENDIDO)—Cuando el acondicionador
de aire está apagado, puede ajustarse para que
se encienda automáticamente dentro de 1 a 24
horas (dependiente en modelo) en el nivel
previo. Cada toque de las teclas de TIMER
(SINCRONIZADOR) INCREASE ▲ (AUMENTAR)/
DECREASE ▼ (REDUCIR) ajustará el sincronizador
en horas.
OFF (APAGADO)—Cuando el acondicionador
de aire está encendido, puede ajustarse para que
se apague automáticamente dentro de 1 a 24
horas (dependiente en modelo). Cada toque de
las teclas de TIMER (SINCRONIZADOR) INCREASE
▲ (AUMENTAR)/ DECREASE ▼ (REDUCIR) ajustará
el sincronizador en horas.
Para cancelar el sincronizador, presione la tecla
TIMER (SINCRONIZADOR) hasta que la luz del
sincronizador se apague.
Control remoto
Control remoto
Teclas de timer
(sincronizador)
increase
(aumentar)/
decrease (reducir)
Apoyo al consumidor Solucionar problemas
Operación SeguridadInstalación
Las luces al lado de
las teclas de toque en
el panel de control del
acondicionador de aire
indicarán los ajustes
seleccionados.
Teclas
de temp.
increase
(aumentar)/
decrease
(reducir)
GEAppliances.com
Modo COOL (FRIO)
Use el modo COOL con ventilador HIGH (ALTO), MED
(MEDIO) o LOW (BAJO) para enfriar. Use las teclas
de TEMPERATURE (TEMPERATURA) INCREASE ▲
(AUMENTAR)/ DECREASE ▼ (REDUCIR) para ajustar
a la temperatura deseada entre 64ºF y 86ºF en
incrementos de 1ºF.
Se usa un termostato electrónico para mantener la
temperatura de la habitación. El compresor hará
ciclo entre apagado y encendido para mantener
la habitación a la temperatura deseada. Ajuste el
termostato a un número menor y el aire interno
se enfriará más. Si lo ajusta a un número mayor,
la temperatura del aire interno se calentará más.
NOTA: Si el acondicionador de aire está apagado y luego se
enciende mientras está ajustado en COOL (FRÍO), tomará
aproximadamente 3 minutos para que el compresor comience
a enfriar otra vez.
Descripciones de enfriamiento
Para enfriamiento normal—Seleccione el modo
COOL (FRÍO) y ventilador HIGH (ALTO) o MED (MEDIO)
con una temperatura de ajuste media.
Para enfriamiento máximo—Seleccione el modo
COOL (FRÍO) y ventilador HIGH (ALTO) con una
temperatura de ajuste menor.
Para enfriamiento silencioso y enfriamiento nocturno—
Seleccione el modo COOL y ventilador LOW (BAJO)
con una temperatura de ajuste media.
NOTA: Si cambia de un ajuste COOL (FRÍO) a OFF
(APAGADO) o a un ajuste de ventilador, espere
aproximadamente 3 minutos antes de cambiar otra
vez al ajuste de COOL (FRÍO).
Modo de FAN (Ventilador)
Use el FAN (Ventilador) en High (ALTO), MED (MEDIO)
o LOW (BAJO) para proporcionar circulación de aire
y filtración sin enfriamiento. Debido a que los
niveles de ventilador únicamente no proporcionan
enfriamiento, el nivel de temperatura no se
muestra en la pantalla.
Control de la ventilación
El control de ventilación está localizado encima
de los paneles de control.
Cuando está ajustado en CLOSE (CERRADO),
solamente el aire en el interior de la habitación
circulará y se acondicionará. Cuando está ajustado
en OPEN (ABIERTO), un poco del aire externo se
permite que entre en la habitación.
Para abrir la rejilla, empuje la palanca hacia la derecha.
Para cerrarla, empújela hacia la izquierda.
5
Dirección del aire—hacia arriba y hacia abajo
Apoyo al consumidorSolucionar problemasOperaciónSeguridad Instalación
Una presión sencilla con los dedos en las parrillas
horizontales ajustará la dirección del aire hacia
arriba o hacia abajo.
En caso de la pérdida de la energía o interrupción,
la unidad reiniciará automáticamente en las
funciones de la última vez que fue usado una
vez la energía sea restablecida. La función del
TIMER (SINCRONIZADOR) reajustará al ajuste original.
Es posible que usted necesite ajustar un tiempo
nuevo si así lo desea.
Función de recuperación de pérdida de energía
Puerta del panel de control
Presione para abrir y cerrar la puerta.
Filtro de aire
El filtro de aire detrás de la rejilla frontal debe
inspeccionarse y limpiarse por lo menos cada
30 días o más a menudo si fuese necesario.
Para retirarlo:
Abra la rejilla de entrada hacia arriba
tirando de la misma desde el fondo.
Usando la orejilla, tire hacia arriba
ligeramente sobre el filtro para liberarlo
y extráigalo.
Limpie el filtro con agua tibia y jabón. Enjuáguelo y
permita que se seque antes de colocarlo otra vez en
su lugar.
PRECAUCIÓN: NO OPERE el
acondicionador de aire sin el filtro debido a que la suciedad y
las pelusas lo obstruirán y reducirán su rendimiento.
2
1
Bobinas para exteriores
Se deben inspeccionar con frecuencia las bobinas
en el lado exterior del acondicionador de aire. Si
las mismas están obstruidas con suciedad u hollín,
podrían limpiarse profesionalmente.
Rejilla y caja
Apague el acondicionador de aire y retire el
enchufe del tomacorriente de la pared antes
de limpiar.
Para limpiar, use agua y un detergente suave.
No use cloro o materiales abrasivos.
Cuidado y limpieza del acondicionador de aire.
6
Apoyo al consumidor Solucionar problemas
Operación SeguridadInstalación
Retirar el marco de la rejilla (si es necesario para limpiar las bobinas)
Agarre las esquinas inferiores del marco de la rejilla
mientras presiona hacia adentro en las orejillas en
los lados de la caja con las puntas de sus dedos. Tire
hacia afuera para liberarla y levante.
NOTA: No tire del extremo inferior hacia usted más de 3″
o usted podría dañar las orejillas de la rejilla.
Cómo insertar las pilas en el control remoto
Retire la cubierta de la pila deslizándola
de acuerdo con la dirección de la flecha.
Inserte pilas nuevas cerciorándose de que los
polos positivos (+) y negativos (–) están
orientados correctamente.
Coloque la cubierta otra vez deslizándola
en su lugar.
NOTAS:
■ Use 2 pilas alcalinas “AAA” de 1,5 voltios.
No use pilas recargables.
■ Retire las pilas del control remoto si no va
a usar el sistema por un período prolongado.
3
2
1
7
¿Preguntas? Llame 800.GE.CARES (800.432.2737) o Visite nuestra página en la red en: www.GEAppliances.com
Instrucciones
Acondicionador
de instalación
de aire
El enchufe de tres púas con conexión a tierra
minimiza la posibilidad de descargas eléctricas.
Si el tomacorriente de la pared que usted planea
usar solamente tiene 2 tomas, es su
responsabilidad hacer que un técnico lo
reemplace por uno de tres tomas con conexión
a tierra.
Algunos modelos requieren 230/208
voltios, de corriente alterna, protegidos
por un fusible de dilatación de tiempo o
un cortacircuitos. Estos modelos
deberían instalarse en un ramal
exclusivo del circuito para un
rendimiento más notable y para prevenir
sobrecargas en los circuitos de
cableados de su casa o apartamento,
lo cual podría representar un riesgo de
incendio por el sobrecalentamiento de
los alambres.
REQUISITOS ELÉCTRICOS
PRECAUCIÓN:
Bajo ninguna circunstancia corte o remueva
la tercera púa (conexión a tierra) del cable
eléctrico.
No cambie el enchufe en el cable eléctrico de
este acondicionador de aire.
Los cables caseros de aluminio podrían
presentar problemas especiales. Consulte a
un técnico electricista calificado.
ANTES DE INICIAR
Lea estas instrucciones completa y
cuidadosamente
•
IMPORTANTE — Guarde estas
instrucciones para uso del inspector local.
•
IMPORTANTE — Observe todos
los códigos y órdenes de ley.
• Nota al instalador – Asegúrese de dejar
estas instrucciones con el consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este
aparato requiere de destrezas mecánicas
básicas.
• Tiempo de ejecución – Aprox. 1 hora
• Recomendamos dos personas para
la instalación de este producto.
• La instalación apropiada es la
responsabilidad del instalador.
• La falla del producto debido a una
instalación inadecuada no está cubierta
por la garantía.
El cable eléctrico incluye un dispositivo para
interrupción de corriente. Se incluye un botón
de prueba y de reinicio en el dispositivo.
El dispositivo debe ponerse a prueba
periódicamente: primero se presiona el botón
de TEST (prueba) y luego RESET (reinicio). Si el
botón TEST no se dispara o si el botón RESET
no queda enganchado, deje de utilizar el
acondicionador de aire y comuníquese con
un técnico calificado.
Soporte de cierre
de la ventana (2)
Riel de
montaje
superior
Panel de
acordeón
derecho
Junta de
espuma superior
de la ventana
Sello de la banda
de la ventana
Panel de
acordeón
izquierdo
PARTES INCLUIDAS
(apariencia puede variar)
Instrucciones de instalación
8
HERRAMIENTAS QUE NECESITARÁ
Un destornillador de estrella
Una regla o cinta métrica
Lápiz
Nivel
Tijeras o cuchilla
Un destornillador con hoja plana
Apoyo en V
Llave ajustable
Perno (2) & tuercas (2)
Tipo A (6) Tipo B (4) Tipo C (7) Tipo D (6) Tipo E (6)
Instrucciones de instalación
REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una
ventana estándar de dos pliegues.
Usted necesitará modificar el proceso
para otros tipos de ventanas.
• El acondicionador de aire puede
instalarse sin los paneles de acordeón
para ajustarse a una ventana más
estrecha. Ver las dimensiones de la
abertura de la ventana más adelante.
• Todas las partes de apoyo deben quedar
totalmente aseguradas a algún metal,
mampostería o a la madera.
• El tomacorriente eléctrico debe estar
al alcance del cable eléctrico del
acondicionador de aire.
1
17
3
⁄
8
″ mín.
30″ a 41″
(con paneles de acordeón)
26″ mín.
(sin paneles de acordeón)
REQUISITOS DE UNA VENTANA
DE TORMENTAS
Un marco de ventana de tormentas no
permitirá que el acondicionador de aire se
incline hacia el exterior y evitará que drene
apropiadamente. Para solucionar este problema,
adhiera un pedazo de madera a la repisa.
PIEZAS DE MADERA–
ANCHO: 2″
LONGITUD: Suficiente longitud para
ajustarse al interior del marco de la ventana.
ESPESOR: Para determinar el espesor,
coloque un pedazo de madera en la repisa
para hacerlo 1/2″ más alto que la parte
superior del marco de la ventana de tormentas.
Una firmemente con puntillas o tornillos
provistos por el instalador.
1/2″ más alto
que el marco
Marco de
ventana de
tormentas
Madera
Repisa
2
RETIRE EL ACONDICIONADOR
DE AIRE DE LA CAJA
Remueva los 2 tornillos de envío (si están
presentes) de la parte posterior de la caja y
descártelos.
Retire el tornillo y soporte de seguridad del
frente inferior de la unidad. Guárdelo parala
instalación más tarde.
Remueva el tornillo a tierra y guárdelo para
la instalación más tarde.
Deslice el acondicionador de aire de la caja
agarrando la empuñadura del cárter base y
tire hacia adelante mientras sostiene la caja.
D
C
B
A
3
Retire los tornillos de envío (si están presentes) y descártelos
PREPARE LA VENTANA
Corte el sello de la banda de la ventana a
la longitud apropiada. Pele la parte posterior
y pegue el sello a la parte inferior de la banda
de la ventana.
4
9
Remueva el tornillo a
tierra y guárdelo para
la instalación más tarde
PREPARE LA CAJA
Instale el riel de montaje superior con
4 tornillos tipo B del interior de la caja.
Inserte los marcos para los paneles de
acordeón en el riel de montaje superior
y las guías inferiores del marco. Una los
paneles de acordeón al lado de la caja
usando 3 tornillos tipo A en cada lado.
Nota: Cuando se encuentre pegando los
paneles de acordeón, asegúrese de atornillar
solamente los paneles internos a los lados
de la caja.
B
A
5
Instrucciones de instalación
Riel de montaje superior
Guías inferiores
del marco
10
INSTALE LA CAJA
EN LA VENTANA
Con cuidado deslice la caja en la ventana y
céntrela. Baje la ventana detrás del riel de
montaje superior. Tire del fondo de la caja
hacia adelante de forma tal que el riel de
montaje del fondo quede apretado contra
la parte posterior de la repisa de la ventana.
Monte la caja en el umbral de la ventana
usando 4 tornillos tipo E. Taladre agujeros
pilotos, si es necesario.
Asegúrese de que los pernos y las tuercas
están completamente insertados en los
apoyos en V de la derecha y de la izquierda.
Coloque los apoyos en V en el fondo de la
caja de forma tal que estén cerca de la pared
exterior. Pegue un apoyo en V a cada lado
del fondo de la caja usando tornillos tipo C,
3 en cada lado.
C
B
A
6
Perno y tuerca
Apoyo en V
4 Tornillos tipo E
Repisa
Instrucciones de instalación
INSTALE LA CAJA
EN LA VENTANA
(cont.)
Ajuste los pernos y los tuercas de nivelación
contra la pared exterior de forma tal que la
caja tenga una ligera inclinación hacia la
parte de afuera. Apriete las tuercas con una
llave ajustable. Use un nivel; aproximadamente
1/2 gota será la inclinación correcta para la
parte de afuera.
Use un bloque de madera (obtenido
localmente) entre los tornillos de nivelación
y la pared si la pared es débil o si el peso del
acondicionador de aire cae entre columnas
en la pared.
Extienda los paneles de acordeón izquierdos
y derechos al marco vertical de la ventana.
Taladre agujeros pilotos y pegue las
esquinas superiores y inferiores con cuatro
tornillos tipo D.
F
E
D
6
Tornillo
tipo D
Tornillo
tipo D
Tornillo
tipo D
Riel de montaje superior
Tornillo
tipo D
INSTALE SOPORTES DE
CIERRE Y LA JUNTA DE ESPUMA
SUPERIOR DE LA VENTANA
Una los soportes de cierre con 2 tornillos
tipo E, uno en cada lado.
Corte la junta de espuma superior de la
ventana al ancho de la ventana.
Rellene la espuma entre el vidrio y la
ventana para evitar que aire e insectos se
introduzcan en la habitación.
C
B
A
7
11
Instrucciones de instalación
INSTALE EL ACONDICIONADOR
DE AIRE EN LA CAJA
(cont.)
Hale el cable eléctrico embobinado de su
posición de envío en al área de descarga de
aire. Una el marco de la rejilla frontal a la caja
insertando las orejillas en el marco dentro de
las ranuras de la pared superior frontal de
la caja. Empuje el marco hasta que quede en su
lugar alrededor del cable eléctrico en el
lado derecho.
Asegure el marco de la rejilla frontal a la caja
con un tornillo tipo C.
Reinstale el filtro.
Reinstale la rejilla de entrada. Conecte
la energía.
J
I
H
G
8
Guíe la palanca cuidadosamente
a través del marco de la rejilla
mientras lo empuja hacia adentro.
INSTALE EL ACONDICIONADOR
DE AIRE EN LA CAJA
Deslice el
acondicionador de aire
en la caja. No empuje
los controles o las
bobinas de aleta.
Asegúrese de que el
acondicionador de aire
esté firmemente
asentado.
Reinstale el soporte de cierre y el tornillo
retirado anteriormente.
Vuelva a conectar el cable de conexión a tierra
al acondicionador usando el tornillo retirado
anteriormente. IMPORTANTE: El cable de
conexión a tierra se debe reinstalar para
asegurar una conexión a tierra correcta.
Quite la rejilla frontal de su caja y quítele
la cinta de envío.
Agarre la rejilla de entrada en las esquinas
inferiores y tire de ellas hacia adelante.
Desengánchela de sus bisagras superiores
y póngala en un lado.
Usando la orejilla, tire ligeramente hacia arriba
en el filtro para liberarlo y tire hacia abajo y
hacia afuera.
F
E
D
C
B
A
8
12
13
Solucionar problemas.
GEAppliances.com
Problema Causas posibles Qué hacer
El acondicionador de aire El acondicionador de aire • Cerciórese de que el acondicionador de aire está
no enciende está desconectado. enchufado totalmente en el tomacorriente.
El fusible se disparó / • Inspeccione los fusibles / caja de interruptores de la casa
el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor.
Interrupción en el • Si ocurre una interrupción en el suministro eléctrico,
suministro eléctrico. apague (OFF) el acondicionador de aire. Cuando la
energía se restaure, espere 3 minutos para reiniciar
el acondicionador de aire para prevenir que se dispare
el compresor por sobrecarga.
El dispositivo de interrupción • Presione el botón RESET ubicado en el cable de
de corriente se ha activado. alimentación.
• Si el botón RESET no se mantiene en su lugar, no
utilice más el acondicionador de aire y comuníquese
con un técnico calificado.
El acondicionador de aire El flujo de aire está restringido. • Cerciórese de que no existe ninguna cortina, persiana o
no enfría como debería mueble bloqueando el frente del acondicionador de aire.
El control de temperatura no • En el modo COOL (FRÍO), presione la tecla
está ajustado apropiadamente. TEMPERATURE DECREASE ▼.
El filtro de aire está sucio. • Limpie el filtro cada 30 días por lo menos. Ver la sección
de Instrucciones de Operación.
La habitación podría haber • Cuando el acondicionador de aire se enciende, usted
estado caliente. necesita darle tiempo para que enfrié la habitación.
El aire frío se está escapando. • Cerciórese de que los registros de la calefacción no están
abiertos y se encuentran retornando el aire frío.
• Coloque la ventanilla del acondicionador de aire en
la posición cerrada.
Las bobinas de enfriamiento • Ver “Acondicionador de aire congelándose” más adelante.
se congelaron.
El acondicionador de aire El hielo bloquea el flujo • Coloque los controles en HIGH FAN (VENTILADOR ALTO)
se está congelando de aire hacia el acondicionador ó HIGH COOL (FRÍO ALTO) y ajuste el termostato a una
de aire evitando que se enfríe temperatura más alta.
la habitación.
El control remoto Las baterías están insertadas • Inspeccione la posición de las baterías. Deben estar
no funciona incorrectamente. insertadas en la posición indicada, (+) y (–).
Las baterías están agotadas. • Reemplace las baterías.
Hay agua goteando Calor excesivo y • Esto es normal.
afuera tiempo húmedo.
Hay agua goteando en el El acondicionador de aire • Para drenar el agua apropiadamente, cercíorese de que
interior de la habitación no está inclinado hacia afuera. el acondicionador de aire está inclinado ligeramente
desde el frente hacia atrás.
Se acumula agua en La humedad es removida • Esto es normal por un corto período en áreas con poca
la bandeja del aire interno y drenada hacia humedad; normal por un período de tiempo más
la parte posterior del gabinete postergado en áreas más húmedas.
donde un ventilador la empuja
contra el embobinado del
consumidor.
La función de Una pérdida en el suministro • En el caso de una pérdida del suministro eléctrico o
SINCRONIZADOR (TIMER) eléctrico o una interrupción una interrupción, la función de SINCRONIZADOR en la
no está funcionando ha ocurrido. unidad se reajustará al ajuste original. Es posible que
apropiadamente usted necesite ajustar un tiempo nuevo si así lo desea.
Apoyo al consumidorSolucionar problemasOperaciónSeguridad Instalación
14
Solucionar problemas.
Sonidos de operación normales
■ Quizás escuche un sonido metálico causado por el agua
tomada y tirada contra el condensador en los días
lluviosos o cuando la humedad es alta. Esta característica
de diseño ayuda a remover la humedad y mejora
la eficiencia.
■ Quizás escuche que el termostato hace clic cuando
el compresor hace ciclo entre encendido y apagado.
■ El agua se acumula en la bandeja durante días lluviosos
o con mucha humedad. El agua podría derramarse y
gotear desde el lado externo de la unidad.
■ El ventilador podría funcionar aun si el compresor no
lo hace.
Apoyo al consumidor Solucionar problemas
Operación SeguridadInstalación
15
Notas.
Apoyo al consumidorSolucionar problemasOperaciónSeguridad Instalación
Notas.
Apoyo al consumidor Solucionar problemas
Operación SeguridadInstalación
16
17
Apoyo al consumidorSolucionar problemasOperación
Seguridad
Instalación
Garantía de su acondicionador de aire.
Por el período de: Nosotros reemplazaremos:
Un año Cualquier parte del acondicionador de aire que falle debido a defectos en los materiales o en
A partir de la fecha la fabricación. Durante esta garantía completa de un año, nosotros también proporcionaremos,
de la compra original sin costo alguno, toda la mano de obra y los servicios internos para reemplazar partes defectuosas.
Cinco años Cualquier parte del sistema de refrigeración sellada (compresor, condensador, evaporador y tuberías
A partir de la fecha de conexión) que fallen debido a defectos en los materiales o fabricación. Durante estos cuatro
de la compra original años de garantía adicionales, también proporcionaremos, sin costo alguno, toda la mano de obra
y los servicios internos para reemplazar partes defectuosas.
■ Viajes de servicio a su casa para mostrarle cómo
funciona el equipo.
■ Instalación, entrega o mantenimiento inapropiada.
Si usted tiene un problema durante la instalación,
o si su acondicionador de aire no tiene la capacidad
de enfriamiento que usted necesita, póngase en
contacto con nuestro distribuidor o instalador.
Usted es responsable de proporcionar las facilidades
de conexión eléctrica necesarias.
■ Fallo del producto resultante de modificaciones al
producto o debido a uso irrazonable incluyendo no
proporcionar mantenimiento razonable y necesario.
■ En locales comerciales, la mano de obra necesaria para
retirar la unidad hacia un lugar para revisión por parte
de un técnico individual.
■ Reemplazo de fusibles de la casa o reajuste del sistema
de circuitos.
■ Fallos debido a la corrosión en modelos que no están
protegidos contra la corrosión.
■ Daño al producto causado por voltaje inapropiado hacia
el equipo, accidentes, incendios, inundaciones o actos
de la naturaleza de fuerza mayor.
■ Daños incidentales o consecuenciales causados por
defectos posibles con este acondicionador de aire.
■ Daños causados después de la entrega.
Lo que no está cubierto:
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles
son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en
su localidad.
Garante: General Electric Company. Louisville, KY 40225
Todos los servicios de garantía los proporcionan nuestros Centros
de Reparación de Fábrica o nuestros técnicos Customer Care
®
autorizados. Para concertar una cita de reparación, en línea,
24 horas al día, visítenos al GEAppliances.com, o llame
al 800.GE.CARES (800.432.2737).
Grape aquí su recibo.
Se requiere facilitar prueba
de la fecha de compra original
para obtener un servicio
bajo la garantía.
Ayuda al Cliente.
Página Web de GE Appliances
www.GEAppliances.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al
día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales
de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una
reparación. También puede “Ask Our Team of Experts
™
” (Preguntar a nuestro equipo de expertos) sobre
cualquier cuestión y mucho más...
Solicite una reparación www.GEAppliances.com
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación
cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)
durante horas normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
www.GEAppliances.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de
todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,
incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy
mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas www.GEAppliances.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su
garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224)
durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios www.GEAppliances.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier
otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución
ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Póngase en contacto con nosotros www.GEAppliances.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página
Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Registre su electrodoméstico www.GEAppliances.com
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de
embalaje o recorte y use el formulario de este Manual del Propietario.
18
Impreso en China
