Refrigerators
Bottom Freezer
197D7926P001 49-60551-1 02-08 JR
Safety Instructions . . . . . . . . . . .2, 3
Operating Instructions
Automatic Icemaker . . . . . . . . . . . . . . .11
Care and Cleaning . . . . . . . . . . . . .12, 13
Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Dispenser . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Replacing the Light Bulbs . . . . . . . . . .14
Fresh Food Storage Options . . . . . . .7–9
Water Filter . . . . . . . . . . . . . . . . . . . . . . . . .6
Installation Instructions
Installing the Refrigerator . . . . . . .16–23
Installing the Water Line . . . . . . . .24–26
Preparing to Install
the Refrigerator . . . . . . . . . . . . . . . . . . . .15
Troubleshooting Tips . . . . . .27–30
Normal Operating Sounds . . . . . . . . . .27
Consumer Support
Consumer Support . . . . . . . .Back Cover
Performance Data Sheet . . . . . . . . . . .39
Product Registration
for Canadian Customers . . . . . . . .35, 36
Product Registration
for U.S. Customers . . . . . . . . . . . . .33, 34
State of California Water
Treatment Device Certificate . . . . . . .40
Warranty for Canadian
Customers . . . . . . . . . . . . . . . . . . . . . . . . .38
Warranty for U.S. Customers . . . . . . .37
Réfrigérateurs
Congélateur inférieur
Refrigeradores
Congelador inferior
Write the model and serial
numbers here:
Model # ____________________
Serial # ____________________
Find these numbers on a label
on the left side, near the middle
of the refrigerator compartment.
GE Model 26
Manuel d’utilisation
et d’installation
Owner’s Manual and
Installation Instructions
Manual del propietario
y instalación
La section française commence à la page 41
La sección en español empieza en la página 75
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
Use this appliance only for its intended purpose as described in this Owner’s Manual.
SAFETY PRECAUTIONS
When using electrical appliances, basic safety precautions should be followed, including the following:
■
■This refrigerator must be properly installed
and located in accordance with the Installation
Instructions before it is used.
■
■Do not allow children to climb, stand or hang
on the shelves in the refrigerator. They could
damage the refrigerator and seriously injure
themselves.
■
■Do not touch the cold surfaces in the freezer
compartment when hands are damp or wet.
Skin may stick to these extremely cold surfaces.
■
■Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any other
appliance.
■
■Keep fingers out of the “pinch point” areas;
clearances between the doors and between
the doors and cabinet are necessarily small.
Be careful closing doors when children are
in the area.
■
■In refrigerators with automatic icemakers,
avoid contact with the moving parts of the
ejector mechanism, or with the heating element
that releases the cubes. Do not place fingers or
hands on the automatic icemaking mechanism
while the refrigerator is plugged in.
■
■Unplug the refrigerator before cleaning and making
repairs.
NOTE: We strongly recommend that any servicing
be performed by a qualified individual.
■
■Do not refreeze frozen foods which have
thawed completely.
PROPER DISPOSAL OF THE REFRIGERATOR
Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are
still dangerous…even if they will sit for “just a few
days.” If you are getting rid of your old refrigerator,
please follow the instructions below to help prevent
accidents.
Before You Throw Away Your Old
Refrigerator or Freezer:
■Take off the doors.
■Leave the shelves in place so that children may not
easily climb inside.
Refrigerants
All refrigeration products contain refrigerants,
which under federal law must be removed prior
to product disposal. If you are getting rid of an old
refrigeration product, check with the company
handling the disposal about what to do.
USE OF EXTENSION CORDS
Because of potential safety hazards under certain conditions, we strongly recommend against
the use of an extension cord.
However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United States)
or a CSA certified (in Canada), 3-wire grounding type appliance extension cord having a grounding type plug
and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.
DANGER! RISK OF CHILD ENTRAPMENT
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
2
3
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
ge.com
WARNING!
HOW TO CONNECT ELECTRICITY
Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.
For personal safety, this appliance must be properly grounded.
The power cord of this appliance is equipped
with a 3-prong (grounding) plug which mates
with a standard 3-prong (grounding) wall outlet
to minimize the possibility of electric shock hazard
from this appliance.
Have the wall outlet and circuit checked by a qualified
electrician to make sure the outlet is properly
grounded.
Where a standard 2-prong wall outlet is encountered,
it is your personal responsibility and obligation to
have it replaced with a properly grounded 3-prong
wall outlet.
The refrigerator should always be plugged into its
own individual electrical outlet which has a voltage
rating that matches the rating plate.
This provides the best performance and also prevents
overloading house wiring circuits which could cause
a fire hazard from overheated wires.
Never unplug your refrigerator by pulling
on the power cord. Always grip plug firmly
and pull straight out from the outlet.
Repair or replace immediately all power cords that
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either end.
When moving the refrigerator away from the wall,
be careful not to roll over or damage the power cord.
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
4

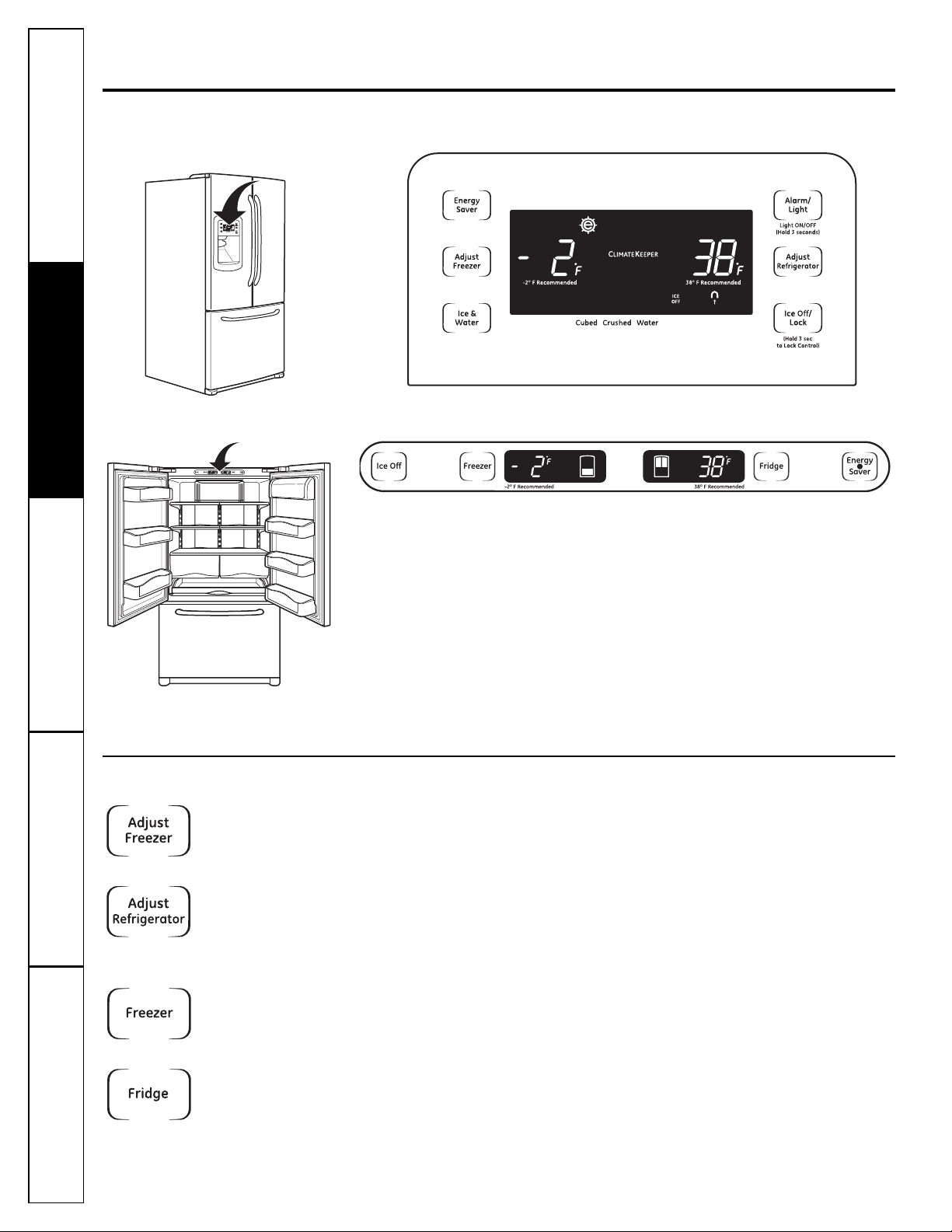

About the controls with temperature settings.
The temperature controls are preset in the factory at 38°F for the refrigerator
compartment and -2°F for the freezer compartment. Allow 24 hours for
the temperature to stabilize to the preset recommended settings.
The temperature controls can display both the SET temperature as well as
the actual temperature in the refrigerator and freezer. The actual temperature
may vary slightly from the SET temperature based on usage and operating
environment.
Dispenser models:
To change the temperature, press and release
the Adjust Freezer or Adjust Refrigerator pad.
The display will show the actual temperature.
Tap either the Adjust Freezer or Adjust Refrigerator
pad until the desired temperature is displayed.
Once the desired temperature has been set,
the temperature display will return to the actual
refrigerator and freezer temperatures after
10 seconds. Several adjustments may be required.
Each time you adjust controls, allow 24 hours
for the refrigerator to reach the temperature you
have set.
Changing the Temperature
NOTE: The refrigerator is shipped with protective film covering the temperature
controls. If this film was not removed during installation, remove it now.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions

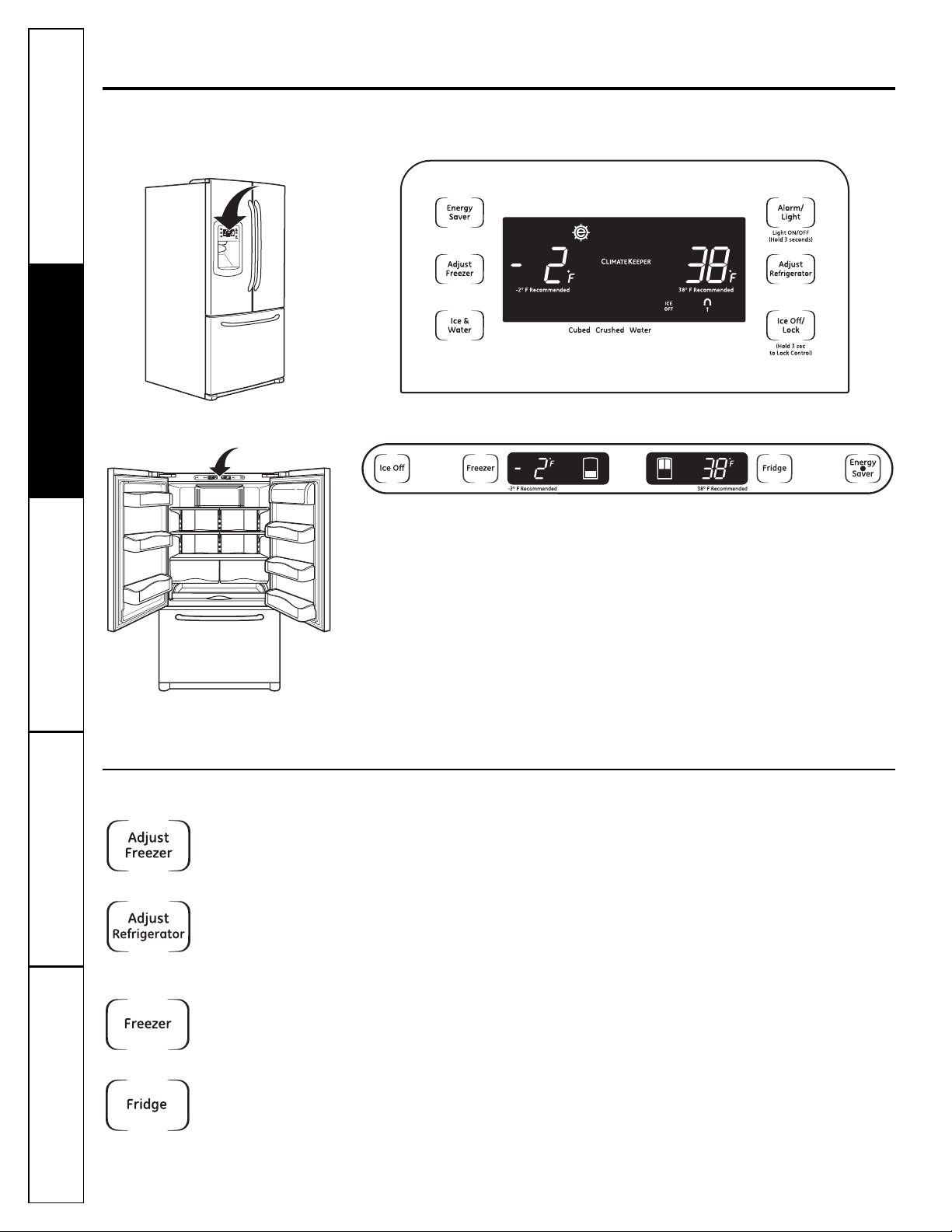

Not all features are on all models. Your controls will look like one of the following:
Internal Control Models
Dispenser Models
Internal control models:
To change the temperature, press and release
the Freezer or Fridge pad. The display will show
the actual temperature. Tap either the Freezer or
Fridge pad until the desired temperature is displayed.
Once the desired temperature has been set,
the temperature display will return to the actual
refrigerator and freezer temperatures after
10 seconds. Several adjustments may be required.
Each time you adjust controls, allow 24 hours
for the refrigerator to reach the temperature
you have set.
Location of Dispenser Controls
Location of Internal Controls
About Energy Saver
This product is equipped with an Energy
Saver feature. The refrigerator is shipped
with the Energy Saver feature on.
Over time, moisture can form on the front
surface of the refrigerator cabinet and cause
rust. If moisture does appear on the front
surface of the refrigerator cabinet, turn off
the Energy Saver feature by pressing
and releasing the Energy Saver pad
on the control panel.
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
5

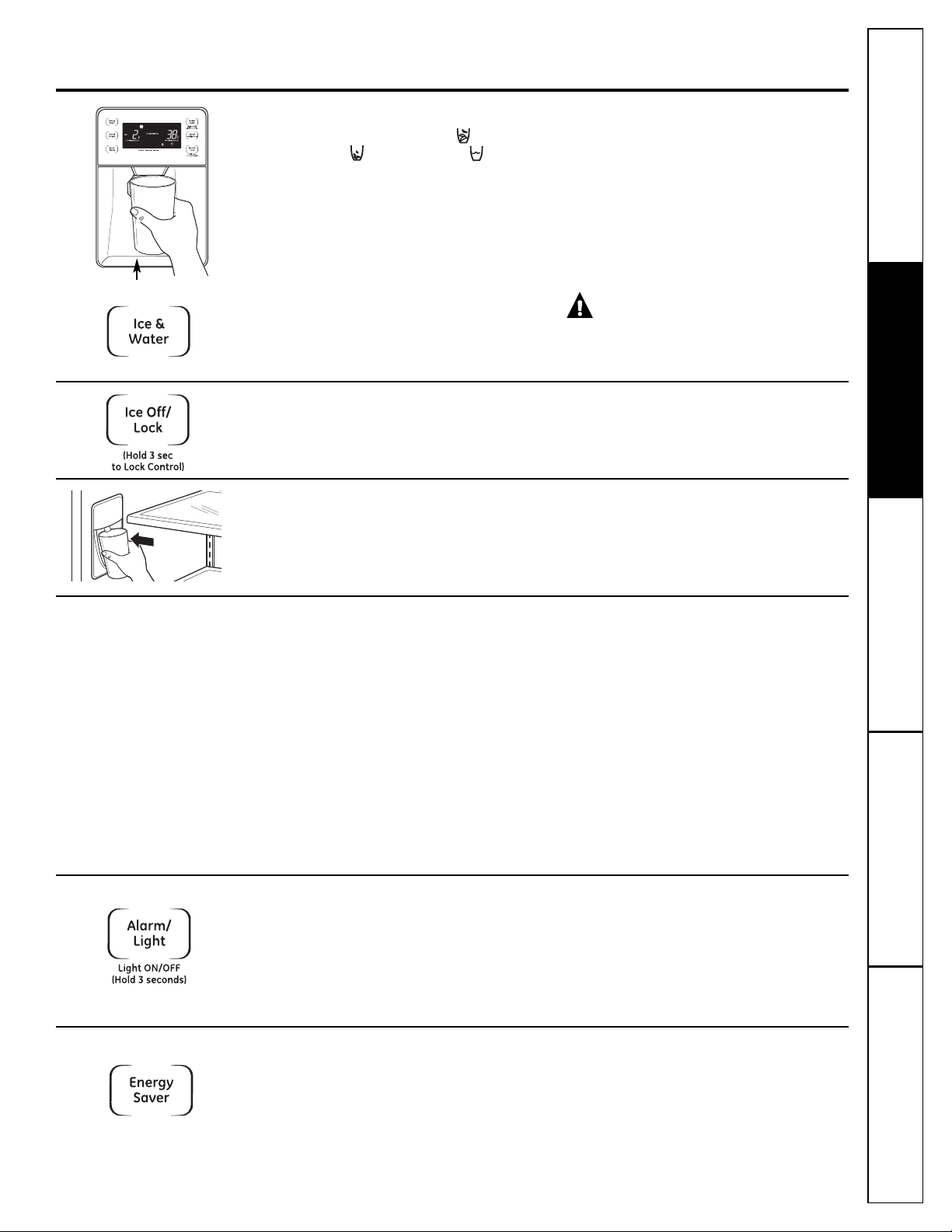

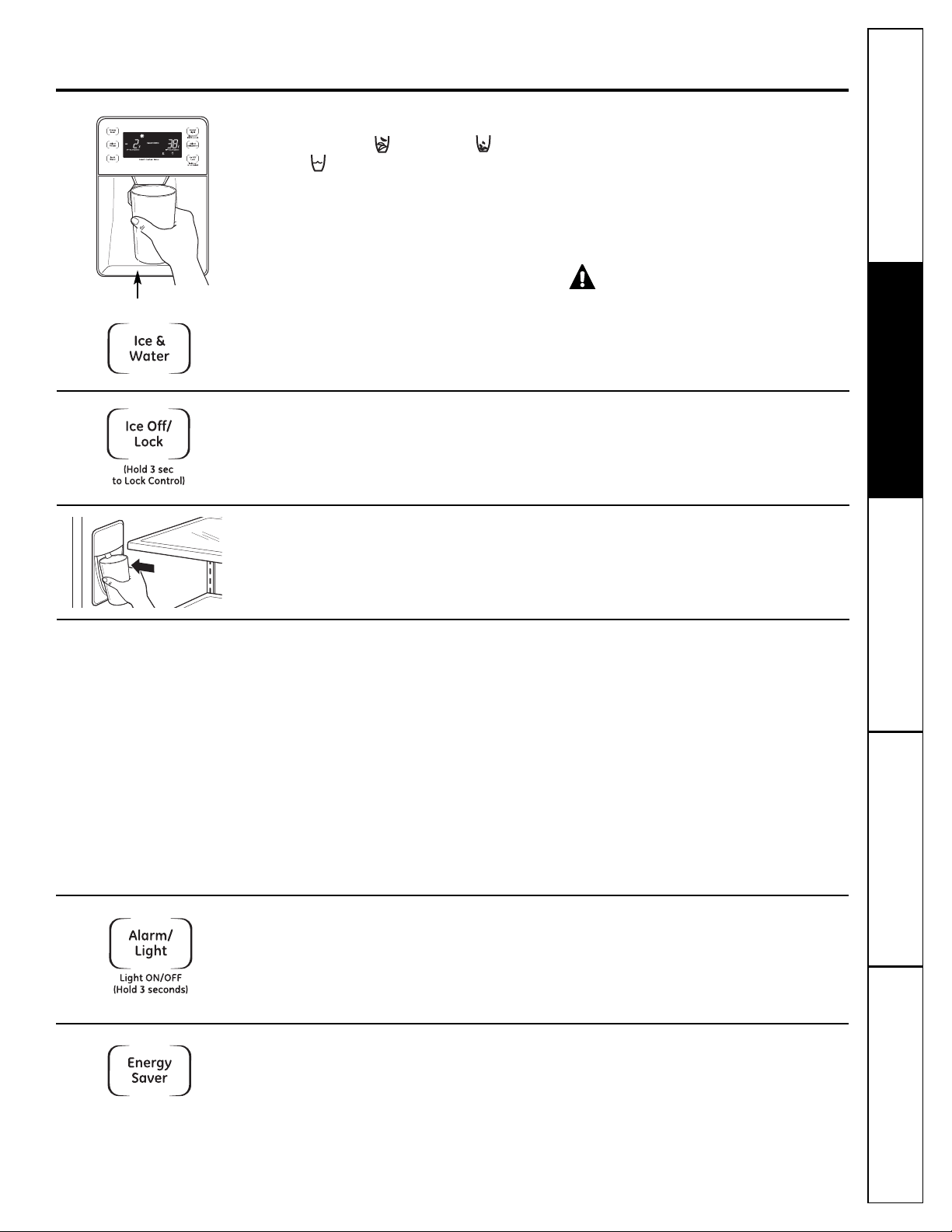

About the controls. ge.com
About Door Alarm (on some models) About Dispenser Light (on some models)
The door alarm will sound if any
door is open for more than 3 minutes.
The beeping stops when you close the door.
Press and hold the Alarm/Light pad for
3 seconds to turn on the dispenser light.
To turn off, press and hold the pad again
for 3 seconds.
To Use the Dispenser (on some models)
Select Cubed Ice , Crushed Ice or
Water by pressing the Ice & Water pad.
Press the glass gently against the top
of the dispenser cradle.
The spill shelf is not self-draining.
To reduce water spotting, the shelf should
be cleaned regularly.
If no water is dispensed when the refrigerator
is first installed, there may be air in the water
line system. Press the dispenser arm for at
least two minutes to remove trapped air from
the water line and to fill the water system.
To flush out impurities in the water line, throw
away the first six full glasses of water.
CAUTION:Never put fingers
or any other objects into the ice crusher
discharge opening.
To Lock and Unlock the Dispenser (on some models)
To lock, press and hold the Ice Off/Lock pad
for 3 seconds. Repeat this step to unlock the
dispenser.
Internal Water Dispenser (on some models)
To use the internal water dispenser, place a
glass underneath the water outlet and push
gently against the dispenser with your glass.
Important Facts About Your Dispenser
■
■Do not add ice from trays or bags to the storage drawer.
It may not crush or dispense well.
■
■Avoid overfilling glass with ice and use of narrow
glasses. Backed-up ice can jam the chute or cause
the door in the chute to freeze shut. If ice is blocking
the chute, poke it through with a wooden spoon.
■
■Beverages and foods should not be quick-chilled in
the ice storage drawer. Cans, bottles or food packages
in the storage drawer may cause the icemaker or auger
to jam.
■
■To keep dispensed ice from missing the glass,
put the glass close to, but not touching, the dispenser
opening.
■
■Some crushed ice may be dispensed even though you
selected Cubed Ice. This happens occasionally when
a few cubes accidentally get directed to the crusher.
■
■After crushed ice is dispensed, some water may drip from
the chute.
■
■Sometimes a small mound of snow will form on the door in
the ice chute. This condition is normal and usually occurs
when you have dispensed crushed ice repeatedly.
The snow will eventually evaporate.
Spill Shelf
Push

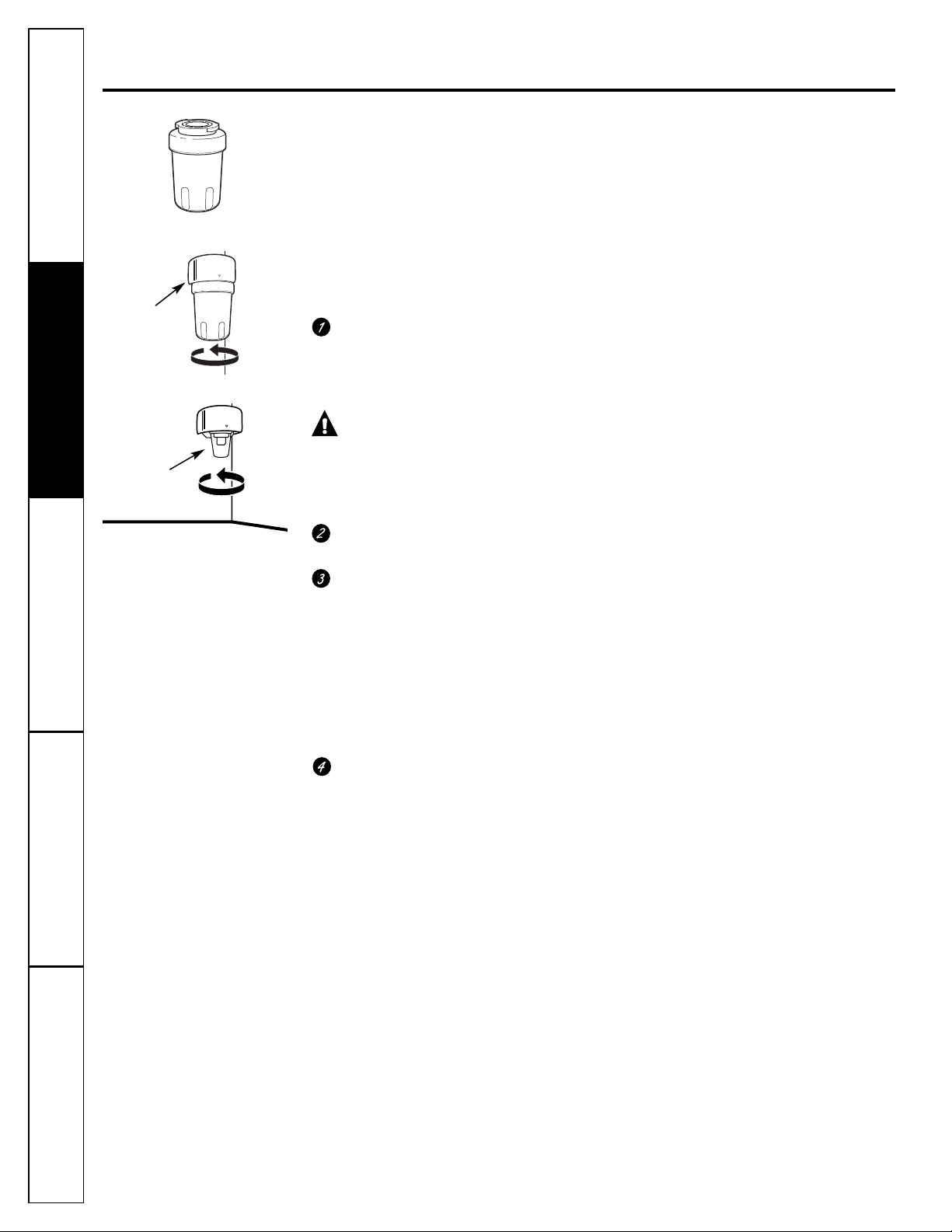

Water Filter Cartridge
The water filter cartridge is located
in the back upper right corner
of the refrigerator compartment.
When to Replace the Filter
The filter cartridge should be replaced
every six months or if the flow of water
to the dispenser or icemaker decreases.
Installing the Filter Cartridge
If you are replacing the cartridge, first
remove the old one by slowly turning
it counterclockwise. A small amount
of water may drip down.
CAUTION: If air has been
trapped in the system, the filter cartridge may
be ejected as it is removed. Use caution when
removing.
Remove the protective foil from the end
of the cartridge.
Lining up the arrow on the cartridge
and the cartridge holder, place the top
of the new cartridge up inside the holder.
Do not push it up into the holder. Slowly
rotate the cartridge clockwise until it
stops. As you turn the cartridge, it will
automatically raise itself into position.
Cartridge will rotate about 1/4 turn.
Do not overtighten.
Run water from the dispenser for
3 minutes (about 1
1
⁄2 gallons) to clear
the system and prevent sputtering.
See To Use the Dispenser section.
NOTE: A newly installed water filter
cartridge may cause water to spurt
from the dispenser.
Filter Bypass Plug
You must use the filter bypass plug when a
replacement filter cartridge is not available.
The icemaker will not operate without
the filter or filter bypass plug.
Replacement Filters:
To order additional filter cartridges
in the United States, visit our Website,
ge.com or call GE Parts and Accessories,
800.626.2002.
Filter Model MWF
Customers in Canada should consult
the yellow pages for the nearest Mabe
Service Center.
About the water filter.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
6
Cartridge
Holder
Filter
Bypass
Plug
7
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions

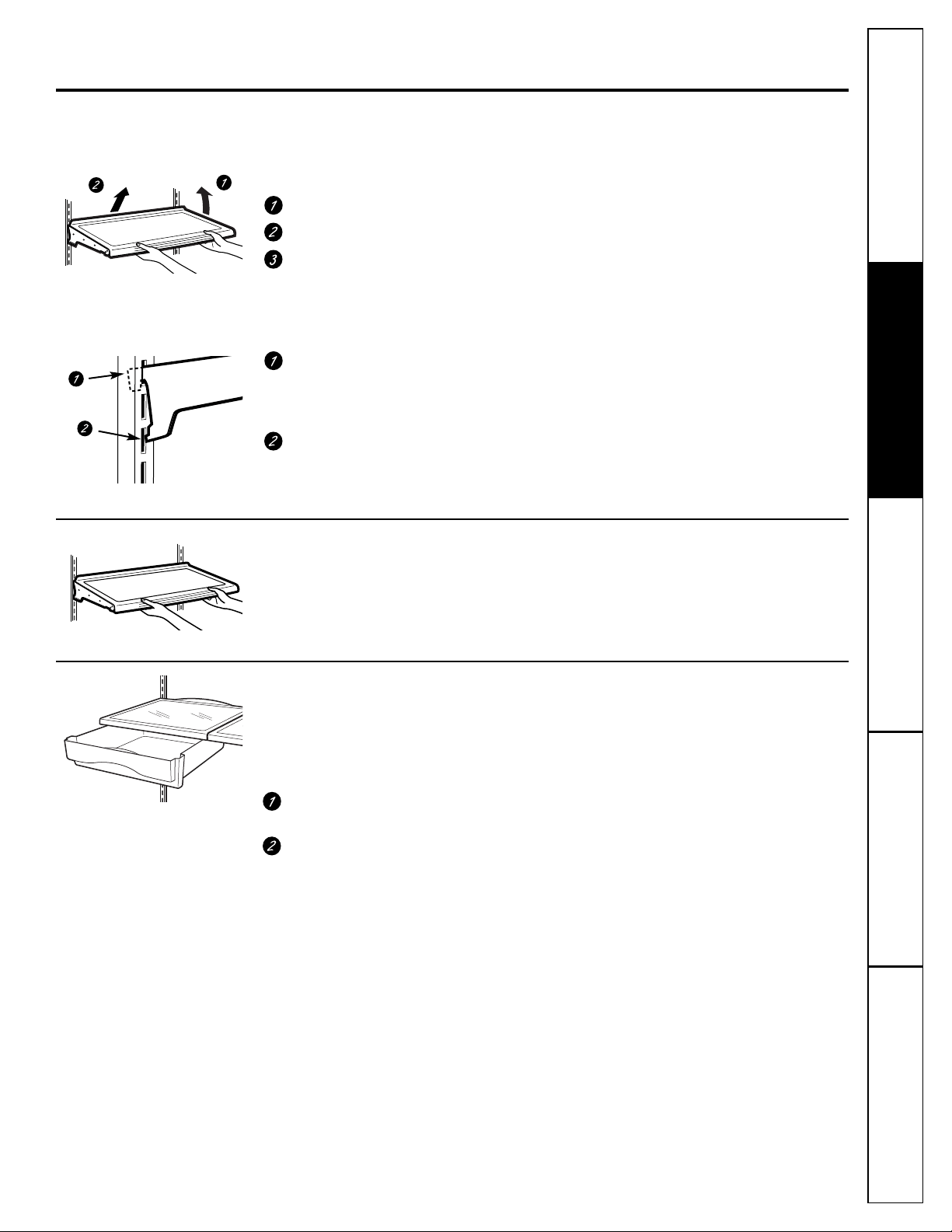

Rearranging the Shelves
To remove:
Remove all items from the shelf.
Tilt the shelf up at the front.
Lift the shelf up at the back and
bring the shelf out.
To replace:
While tilting the shelf up, insert the top
hook at the back of the shelf in a slot
on the track.
Lower the front of the shelf until
the bottom of the shelf locks into place.
Spillproof Shelves
Spillproof shelves have special edges to
help prevent spills from dripping to lower
shelves.
About fresh food storage options. ge.com
Shelves in the refrigerator compartment are adjustable.
Floating snack pan
The location of the snack pan is adjustable
and can be changed like the other shelves.
To remove:
Pull the snack pan out to the stop
position.
Lift the pan up and past the stop.

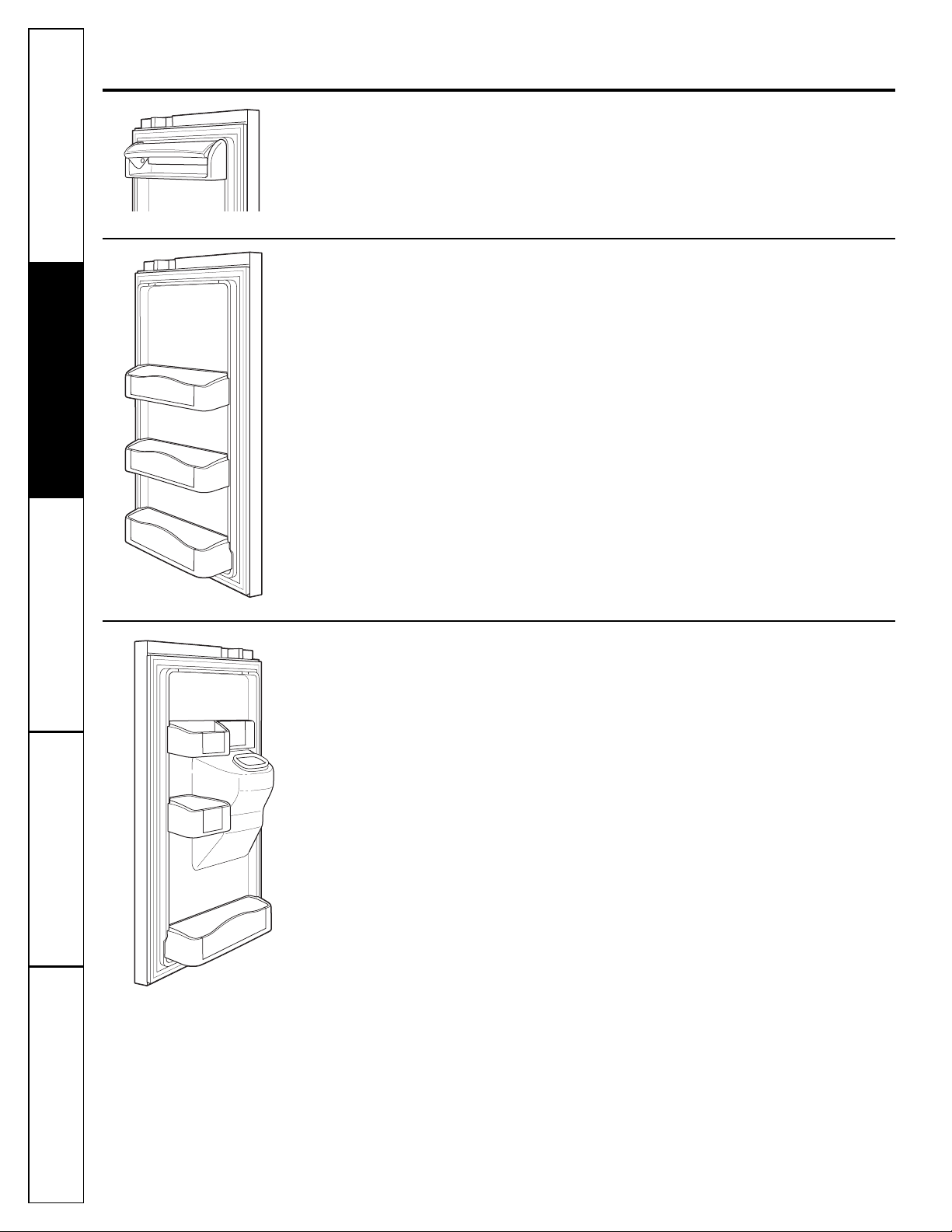

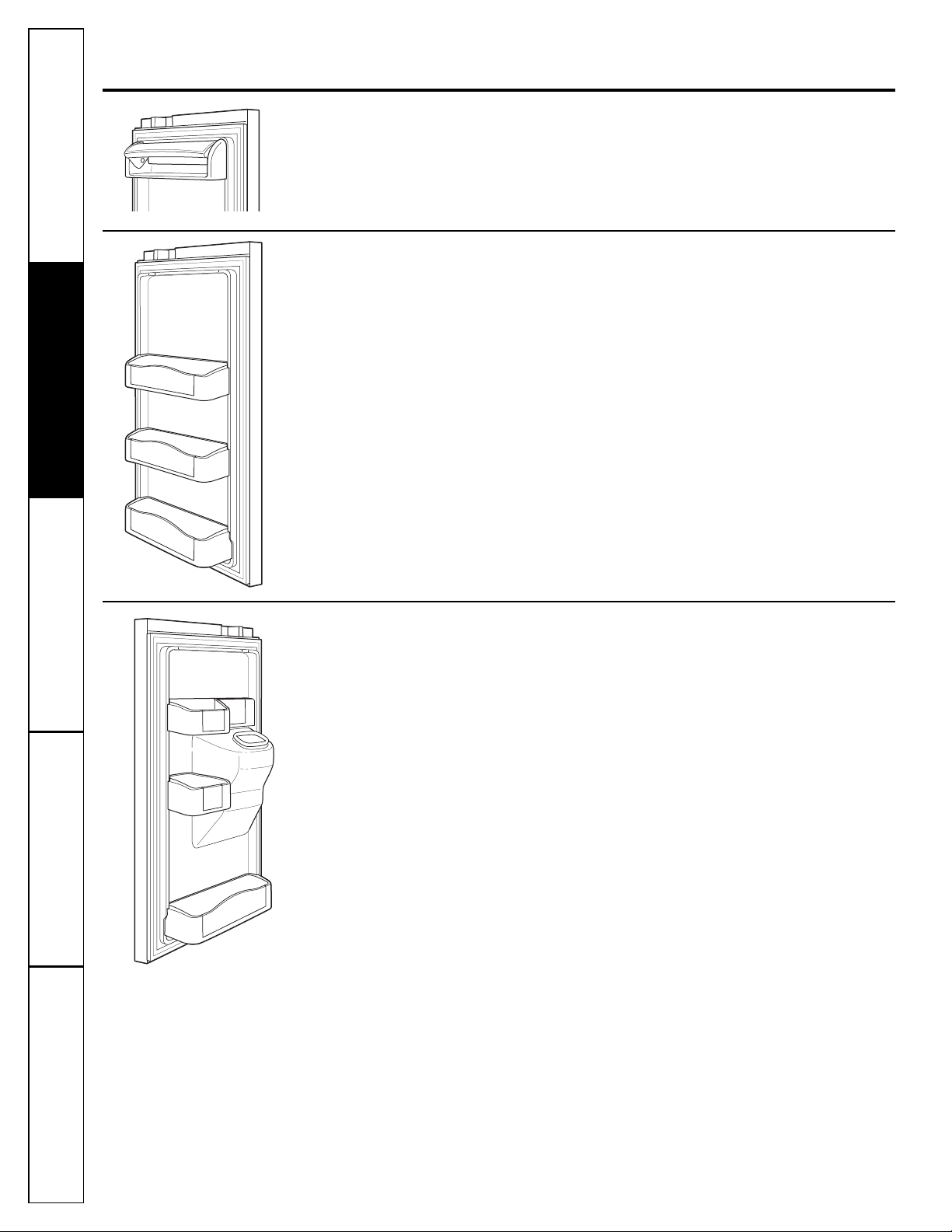

Non-Adjustable Bins on the Door (on some models)
To remove: Lift the bin straight up, then
pull out.
To replace: Engage the bin in the molded
supports on the door and push down.
It will lock in place.
Adjustable Bins on the Door
Adjustable bins can easily be carried from
refrigerator to work area.
To remove: Lift bin straight up, then
pull out.
To replace or relocate: Slide in the bin just
above the molded door supports, and push
down. The bin will lock in place.
NOTE: On models without a full-width pantry,
the location of the bottom door bin is not
adjustable.
About fresh food storage options.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Non-Adjustable Dairy Bin
To remove: Lift the dairy bin straight up, then
pull out.
To replace: Engage the bin in the molded
door supports and push down. The bin will
lock in place.
8
9
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
ge.com

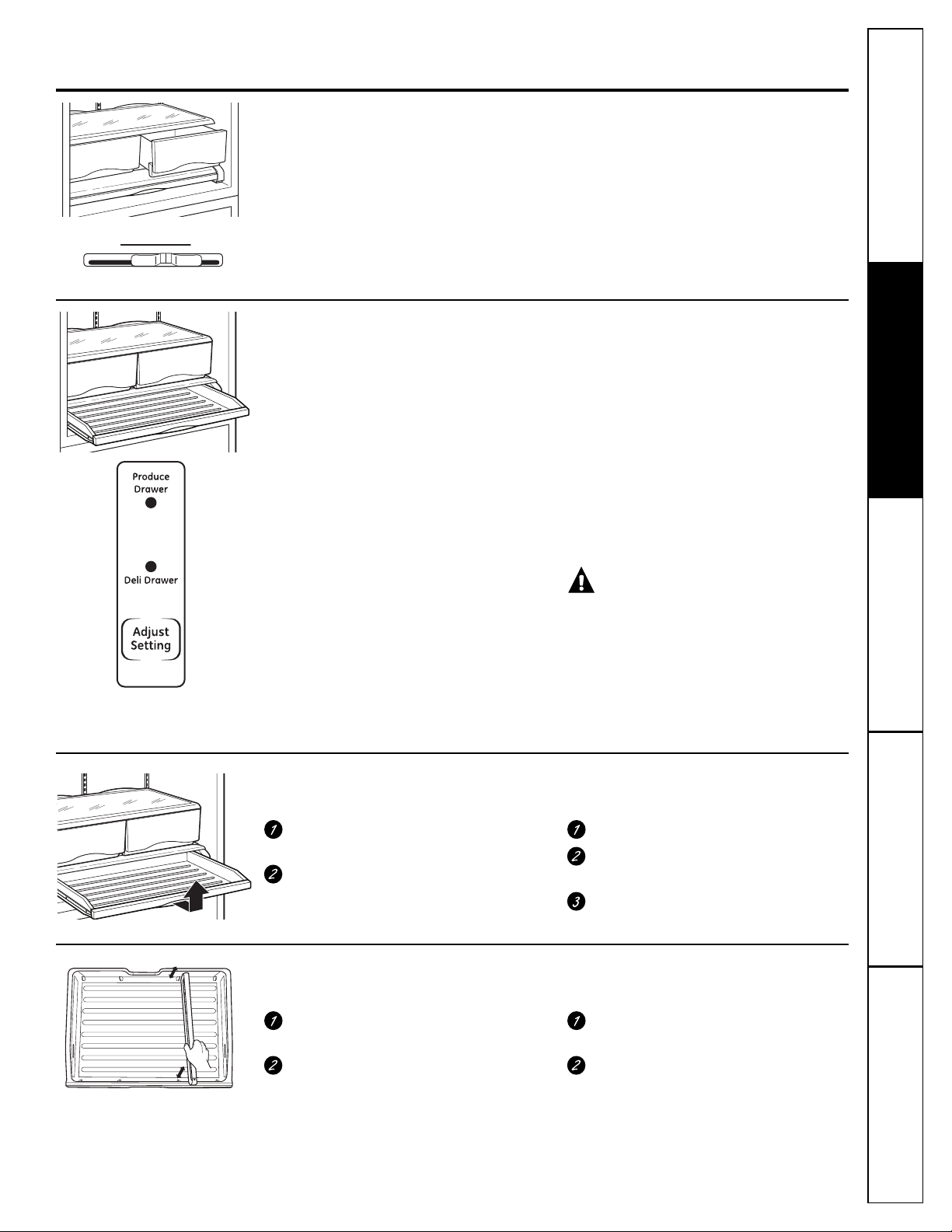

Fruit and Vegetable Crisper
Keep fruits and vegetables organized
in separate compartments for easy access.
Excess water that may accumulate
in the bottom of the drawers or under
the drawers should be wiped dry.
Veg
Fruit
Adjustable Deli/Produce Drawer (on some models)
The Adjustable Deli/Produce Drawer
is a full-width drawer with adjustable
temperature control. This drawer can
be used for large miscellaneous items.
There is a temperature control which can
adjust the amount of cold air allowed into
the drawer.
To remove:
Pull the drawer out to the stop position.
Lift the front of the drawer up and out.
To replace:
Lift the cover up.
Engage the pantry rollers into the side
rails.
Push the drawer inward (until it is
in place).
How to Remove and Replace the Adjustable Deli/Produce Drawer
To remove:
Pull the drawer out to the stop position.
Raise the front side of the divider
to unhook it from the rear wall of
the drawer.
To replace:
Hook the back of the divider over the rear
wall of the drawer.
Push the divider down.
How to Remove and Replace Drawer Divider
Control
When Produce Drawer is selected,
the temperature of the drawer can be kept
around 38°F (3°C). This feature also helps
keep food fresh for a long time.
When Deli Drawer is selected,
the temperature of the drawer can be kept
around 34°F (1°C). This feature also helps
keep meat or fish fresh for a longer time.
NOTE: Fruits and vegetables may be
damaged using the Deli Drawer setting.
Do not store lettuce or other leafy produce
in this drawer.
CAUTION:Do not store glass
bottles in this drawer. If they are frozen,
they can break and cause personal injury.
The control is located on the right
side of the drawer.
10

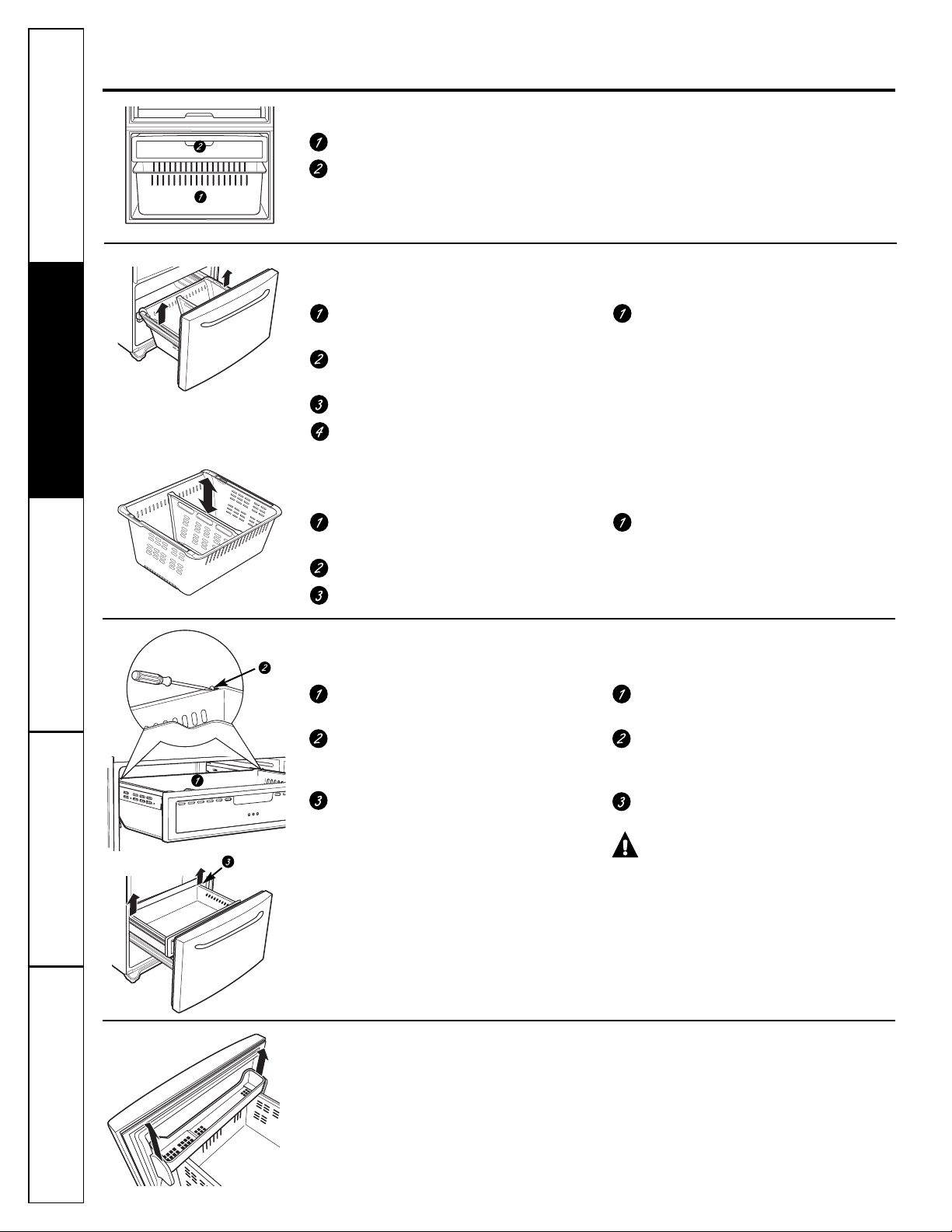

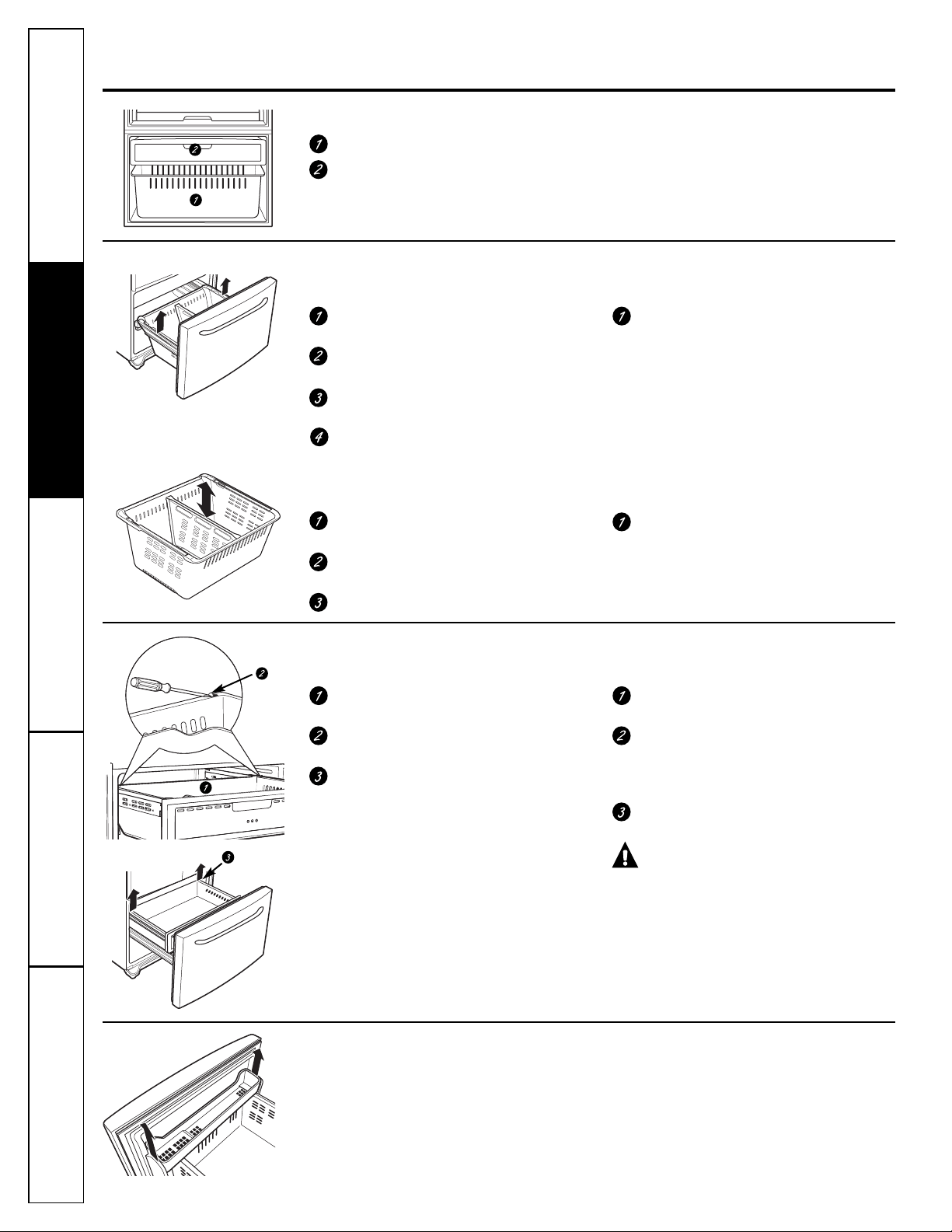

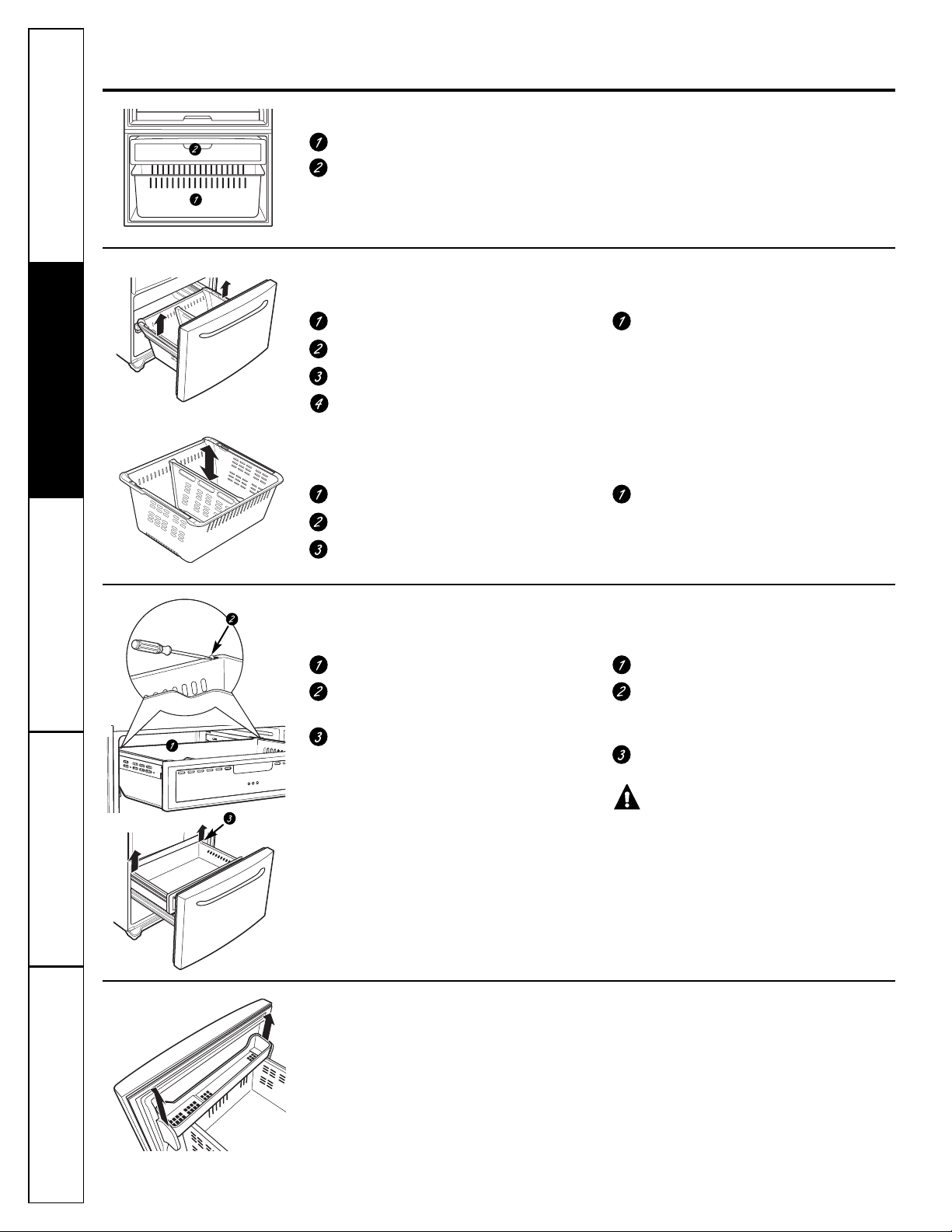

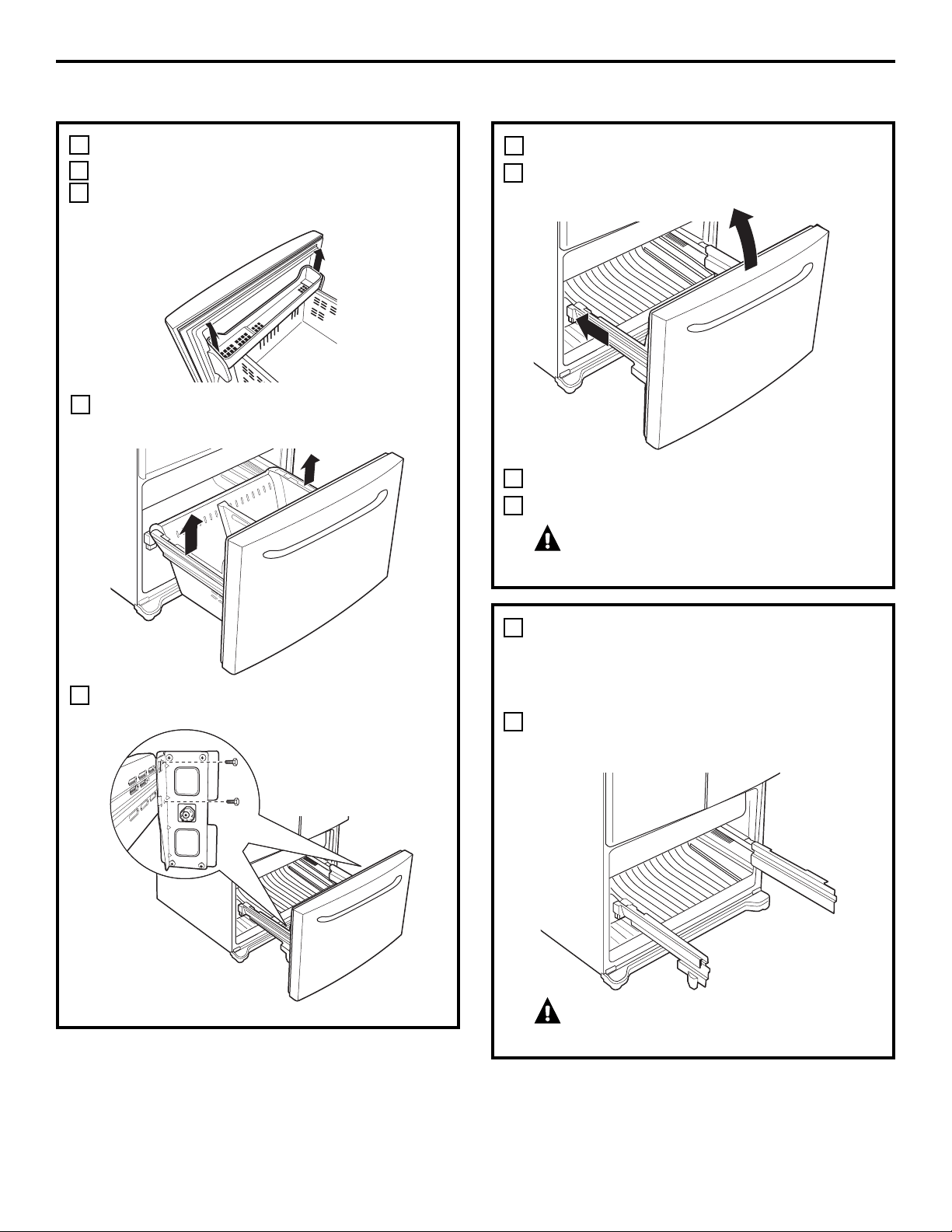

Freezer Basket and Drawer
Basket.
Drawer.
Basket Removal
To remove:
Remove Freezer Bin. (See below.)
Pull basket out to the stop position.
Tilt up the rear of the bin.
Lift it out to remove.
To replace:
Place the basket into the rail assembly.
To remove:
Pull the drawer out to the stop position.
Remove both side knobs with a flat-head
screwdriver (as shown at left).
Tilt up the rear of the drawer and lift
drawer up and out.
To replace:
Pull both rails out to the stop position.
Place the drawer onto the rails and hook
the support into the slots located on
the side of the drawer.
Replace the side knobs and push
the drawer back into place.
WARNING:Do not lose the side
knobs during disassembly since they may
present a choking hazard to children.
About the freezer.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Basket Divider Removal
To remove:
Pull basket out to the stop position.
Tilt up the rear of the bin.
Lift it out to remove.
To replace:
Hook the top corners of the divider over
the hole of the basket.
Drawer Removal
Non-Adjustable Bin in the Freezer
To remove: Pull the brackets upward until
you hear a clicking sound and remove
the bin.
To replace: Hook the ends of the bin into
both brackets and push down until the bin
locks into place.
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
About the automatic icemaker. ge.com
Automatic Icemaker
The icemaker will produce seven cubes
per cycle—approximately 100–130 cubes
in a 24-hour period, depending on freezer
compartment temperature, room
temperature, number of door openings
and other use conditions.
If the refrigerator is operated before the
water connection is made to the icemaker,
press and release the Ice Off/Lock or Ice Off
pad on the control panel to disengage the
icemaker.
When the refrigerator has been connected
to the water supply, press and release the
Ice Off/Lock or Ice Off pad on the control
panel to engage the icemaker.
A newly installed refrigerator may take
12 to 24 hours to begin making ice cubes.
You will hear a buzzing sound each time
the icemaker fills with water.
Throw away the first few batches of ice to
allow the water line to clear.
Be sure nothing interferes with the sweep
of the feeler arm.
When the bin fills to the level of the feeler
arm, the icemaker will stop producing ice.
It is normal for several cubes to be joined
together.
If ice is not used frequently, old ice cubes
will become cloudy, taste stale and shrink.
NOTE: In homes with lower-than-average
water pressure, you may hear the icemaker
cycle multiple times when making one batch
of ice.
NOTE: Turn on the Ice Off feature
if the water supply is shut off.
A newly installed refrigerator may take 12 to 24 hours to begin making ice.
11
Care and cleaning of the refrigerator.
Cleaning the Outside
The door handles and trim. Clean with
a cloth dampened with soapy water. Dry
with a soft cloth. Do not use wax on the door
handles and trim.
Keep the outside clean. Wipe with
a clean cloth lightly dampened with kitchen
appliance wax or mild liquid dish detergent.
Dry and polish with a clean, soft cloth.
Do not wipe the refrigerator with a soiled
dish cloth or wet towel. These may leave
a residue that can erode the paint. Do not
use scouring pads, powdered cleaners,
bleach or cleaners containing bleach
because these products can scratch
and weaken the paint finish.
The stainless steel panels and door
handles. Stainless steel (on some models)
can be cleaned with a commercially
available stainless steel cleaner. A spray-on
stainless steel cleaner works best.
Do not use appliance wax or polish
on the stainless steel.
Silver-accented plastic parts. Wash parts
with soap or other mild detergents. Wipe
clean with a sponge, damp cloth or paper
towel.
Do not scrub with steel-wool pads or other
abrasive cleaners.
Cleaning the Inside
To help prevent odors, leave an open box
of baking soda in the refrigerator and freezer
compartments.
Unplug the refrigerator before cleaning.
If this is not practical, wring excess moisture
out of sponge or cloth when cleaning around
switches, lights or controls.
Use an appliance wax polish on the inside
surface between the doors.
Use warm water and baking soda solution—
about a tablespoon (15 ml) of baking soda to
a quart (1 liter) of water. This both cleans and
neutralizes odors. Rinse and wipe dry.
After cleaning the door gaskets, apply a thin
layer of petroleum jelly to the door gaskets
at the hinge side. This helps keep the gaskets
from sticking and bending out of shape.
Avoid cleaning cold glass shelves with hot
water because the extreme temperature
difference may cause them to break.
Handle glass shelves carefully. Bumping
tempered glass can cause it to shatter.
Do not wash any plastic refrigerator
parts in the dishwasher.
Silver-accented plastic parts. Wash parts
with soapy water. Wipe clean with a sponge,
damp cloth or paper towel.
Do not scrub with steel-wool pads or other
abrasive cleaners.
12
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
13
For long vacations or absences, remove
food and unplug the refrigerator. Clean
the interior with a baking soda solution of
one tablespoon (15 ml) of baking soda to one
quart (1 liter) of water. Leave the doors open.
Press and release the Ice Off/Lock or Ice Off
pad on the control panel to disengage the
icemaker.
If the temperature can drop below freezing,
have a qualified servicer drain the water
supply system (on some models) to prevent
serious property damage due to flooding.
ge.com
Behind the Refrigerator
Be careful when moving the refrigerator
away from the wall. All types of floor
coverings can be damaged, particularly
cushioned coverings and those with
embossed surfaces.
Raise the leveling legs located
at the bottom front of the refrigerator.
See Level the Refrigerator in the Installation
Instructions for leveling leg details.
Pull the refrigerator straight out and return it
to position by pushing it straight in. Moving
the refrigerator in a side direction may result
in damage to the floor covering or
refrigerator.
Lower the leveling legs until they touch
the floor.
When pushing the refrigerator back, make
sure you don’t roll over the power cord
or icemaker supply line (on some models)
and ensure the anti-tip bracket is engaged
(if equipped).
Preparing for Vacation
Preparing to Move
Secure all loose items such as base grille,
shelves and drawers by taping them
securely in place to prevent damage.
When using a hand truck to move the
refrigerator, do not rest the front or back
of the refrigerator against the hand truck.
This could damage the refrigerator. Handle
only from the sides of the refrigerator.
Be sure the refrigerator stays in an upright
position during moving.
14
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions

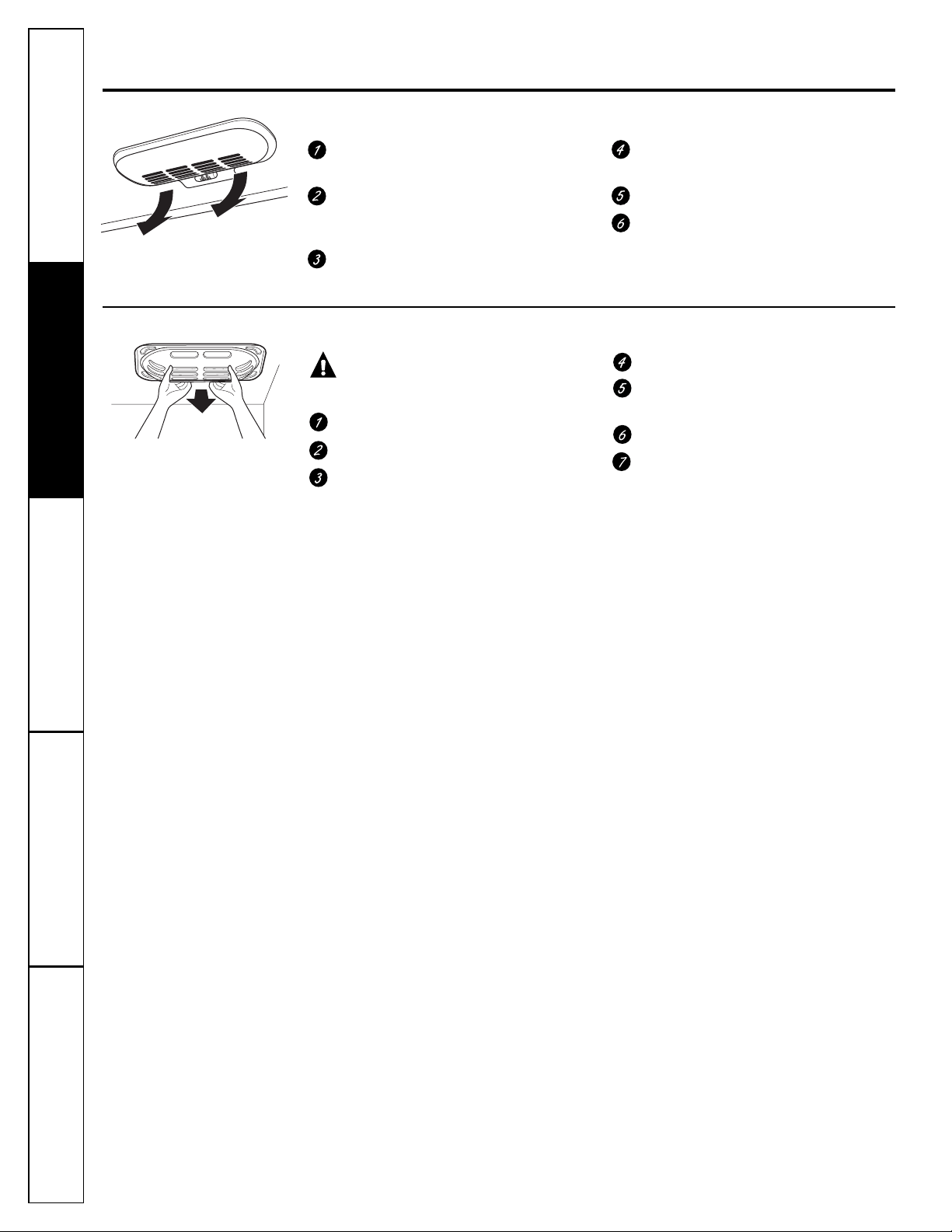

Refrigerator Lights
Unplug the power cord from
the outlet.
Rotate the shield down while depressing
the two tabs on the back side of
the cover to remove it.
Turn the bulb counterclockwise.
Replace with an appliance bulb
of the same or lower wattage.
Replace the shield.
Plug the refrigerator back in.
NOTE: Reveal
®
appliance bulbs may be
ordered from GE Parts and Accessories,
800.626.2002.
Replacing the light bulbs.
Freezer Light
CAUTION: Light bulbs may
be hot.
Unplug the power cord from the outlet.
Pull drawer out to the stop position.
Rotate the shield down while pushing
it backwards to remove it.
Turn the bulb counterclockwise.
Replace with an appliance bulb
of the same or lower wattage.
Replace the shield.
Plug the refrigerator back in.
NOTE: Reveal
®
appliance bulbs may be
ordered from GE Parts and Accessories,
800.626.2002.
DIMENSIONS

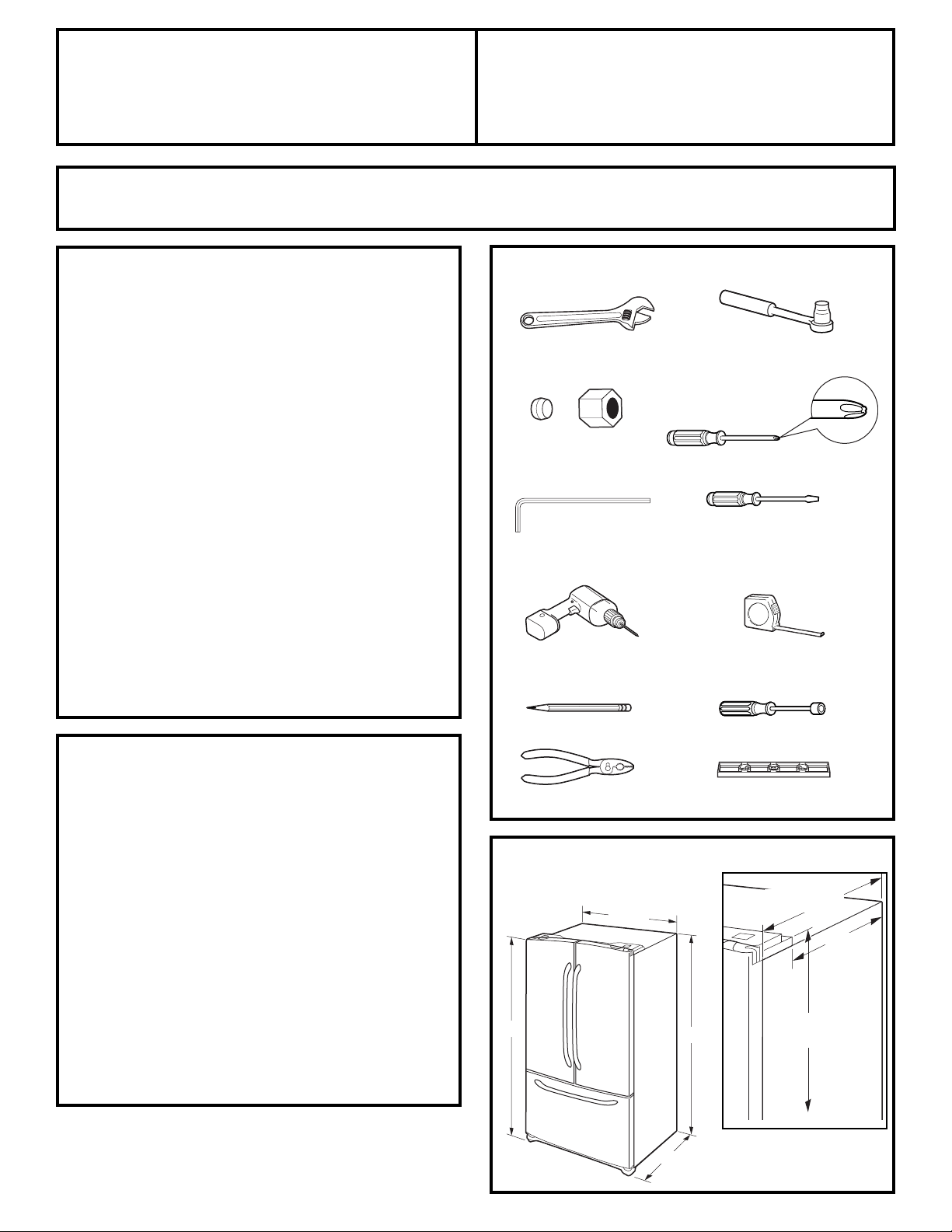

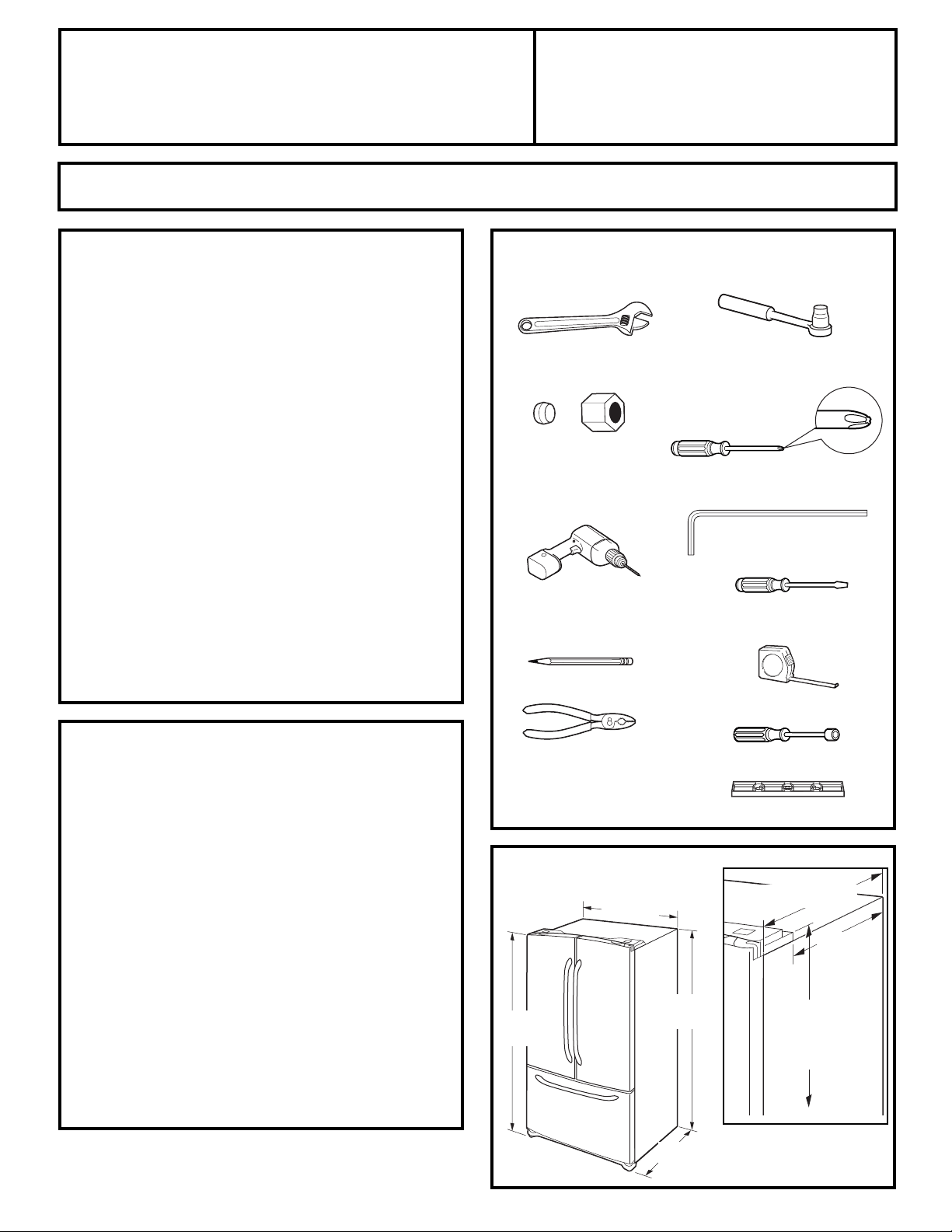

TOOLS YOU MAY NEED
Installation
Refrigerator
Instructions
GE Model 26
Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com
In Canada, call 1.800.561.3344 or Visit our Website at: www.geappliances.ca
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT — Save these instructions for local
inspector’s use.
•
IMPORTANT — Observe all governing codes and
ordinances.
• Note to Installer – Be sure to leave these instructions with
the Consumer.
• Note to Consumer – Keep these instructions for future
reference.
• Skill level – Installation of this appliance requires basic
mechanical skills.
• Completion time – Refrigerator Installation
20 minutes
Water Line Installation
30 minutes
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not covered
under the Warranty.
PREPARATION
MOVING THE REFRIGERATOR INDOORS
If the refrigerator will not fit through a doorway,
the refrigerator doors and freezer drawer can be removed.
• To remove the refrigerator door, see the Installing
the Refrigerator section.
• To remove the freezer drawer, see the Removing
the Freezer Drawer section.
WATER SUPPLY TO THE ICEMAKER AND DISPENSER
If the refrigerator has an icemaker, it will have to be
connected to a cold water line. A GE water supply kit
(containing tubing, shutoff valve, fittings and instructions)
is available at extra cost from your dealer, by visiting our
Website at ge.com (in Canada at www.geappliances.ca)
or from Parts and Accessories, 800.626.2002
(In Canada 1.888.261.3055).
Adjustable Wrench
1/4″ Outer Diameter
Compression Nut
and Ferrule (sleeve)
Phillips-Head Screwdriver
15
10 mm Socket
Ratchet/Driver
3/32″, 1/8″, 3/16″ and
4 mm Allen Wrenches
Pencil
1/8″ Drill Bit and
Electric or Hand Drill
Tape Measure
1/4″ Nut Driver
Pliers
Level
Flat-Head Screwdriver
70″
35
3
⁄4″
35
1
⁄2″
Case Depth w/o
Doors 29
1
⁄8″
68
1
⁄2″
Height from
floor to hinge
cover top 68
7
⁄8″
Additional Dimensions
22
5
⁄8″

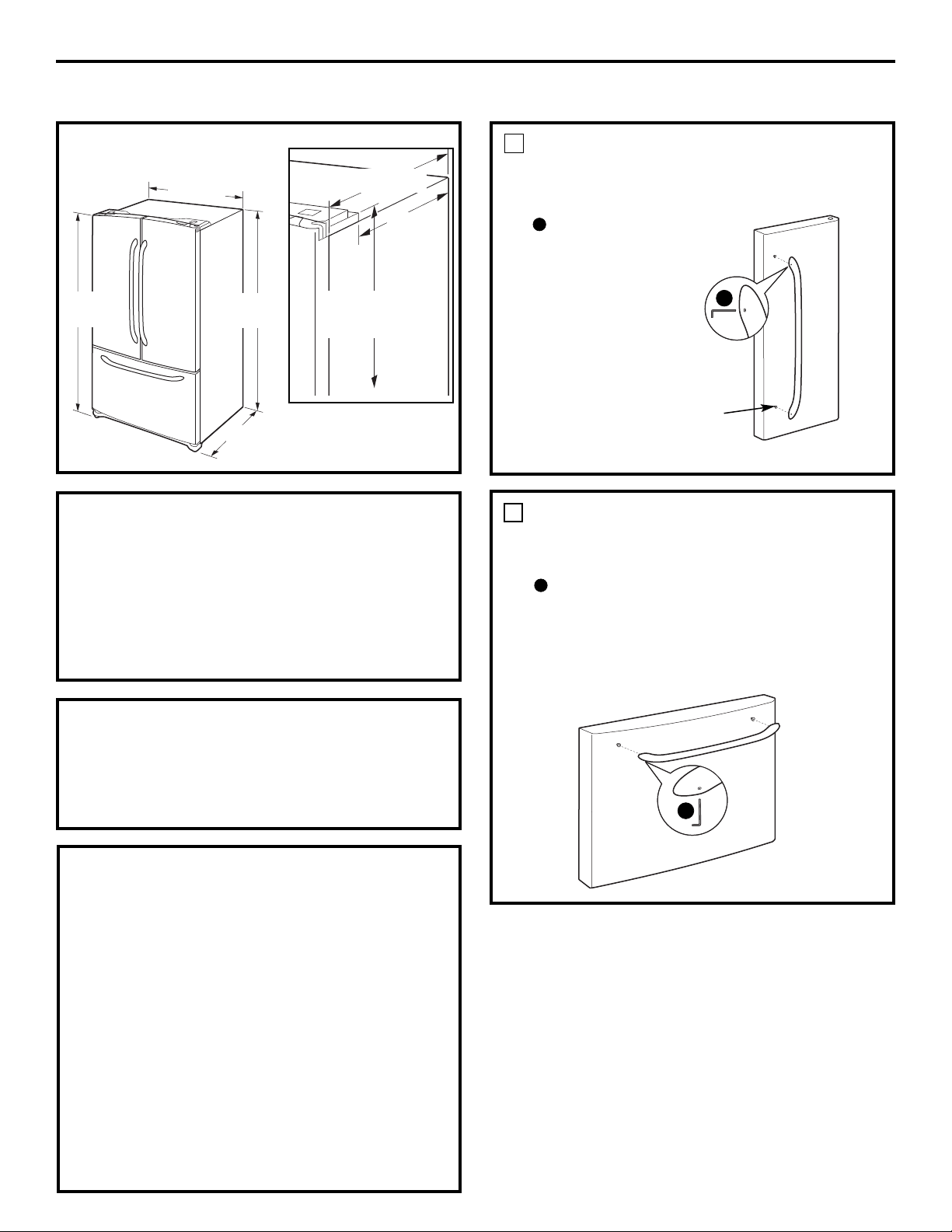

Installation Instructions
INSTALLING THE REFRIGERATOR
REFRIGERATOR LOCATION
• Do not install the refrigerator where the temperature will
go below 60°F (16°C) because it will not run often enough
to maintain proper temperatures.
• Do not install the refrigerator where the temperature will
go above 100°F (37°C) because it will not perform properly.
• Install it on a floor strong enough to support it fully loaded.
CLEARANCES
Allow the following clearances for ease of installation, proper
air circulation and plumbing and electrical connections.
Sides 1/8″(3 mm)
Top 1″ (25 mm)
Back 1″ (25 mm)
REMOVING THE REFRIGERATOR DOORS
• IMPORTANT NOTE: This refrigerator is 35.6″ deep. Doors
and passageways leading to the installation location
must be at least 36″ wide in order to leave the doors and
handles attached to the refrigerator while transporting it
into the installation location. If passageways are less than
36″, the refrigerator doors and handles can easily be
scratched and damaged. The top cap and doors can be
removed to allow the refrigerator to be safely moved
indoors. Start with Step 1.
• If it is not necessary to remove doors, skip to Step 9. Leave
tape and all packaging on doors until the refrigerator is in
the final location.

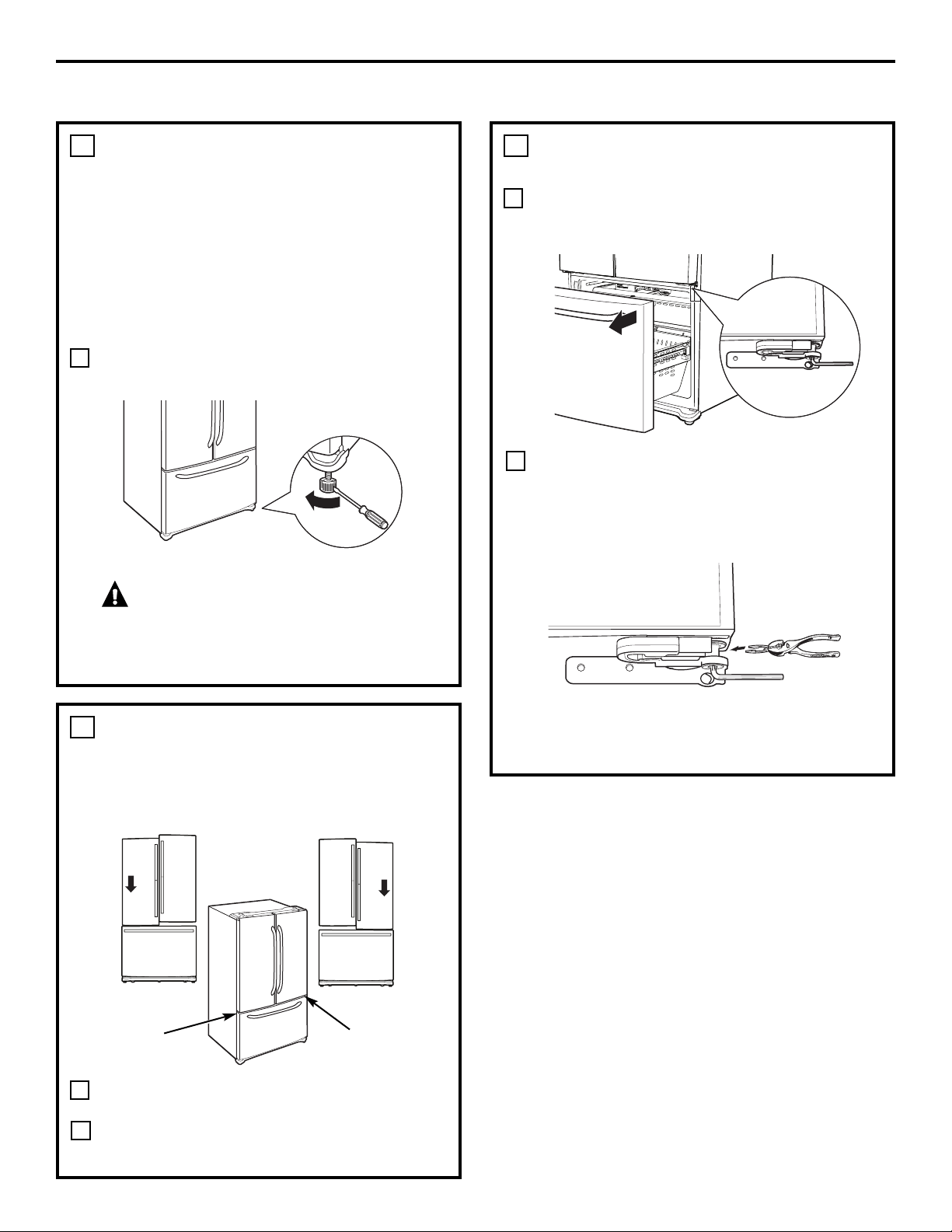

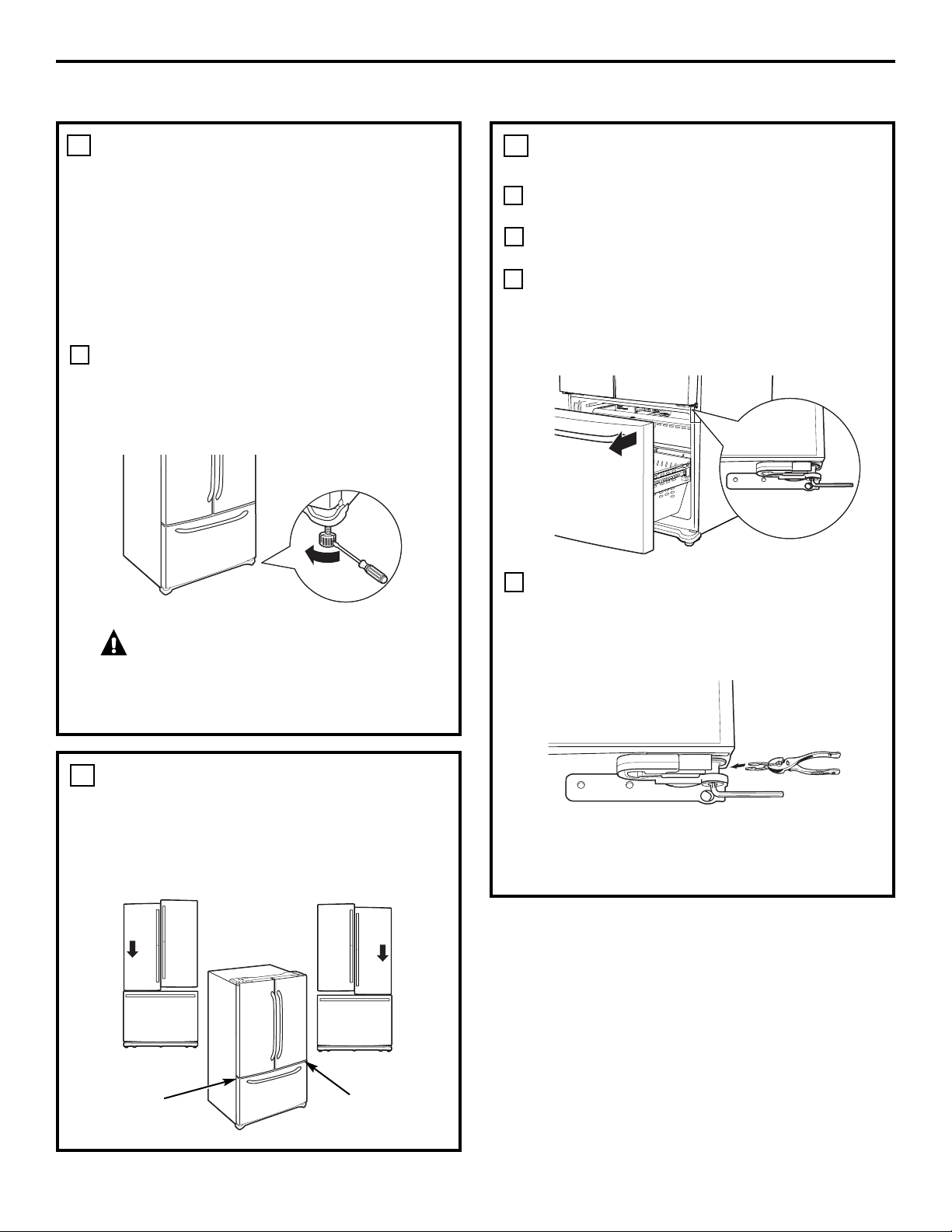

• NOTE: Use a padded hand truck to move this refrigerator.
Place the refrigerator on the hand truck with a side
against the truck. We strongly recommend that TWO
PEOPLE move and complete this installation.
16

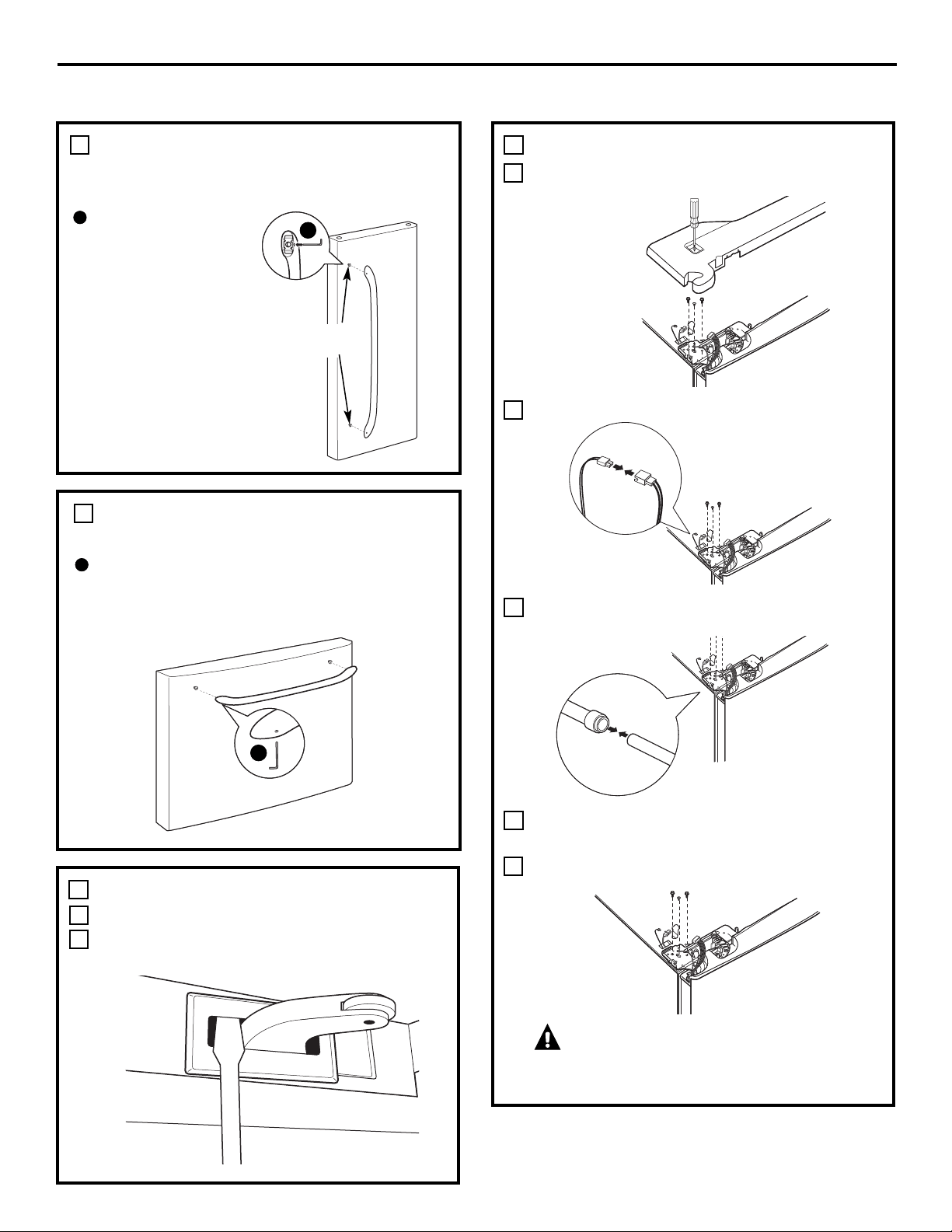

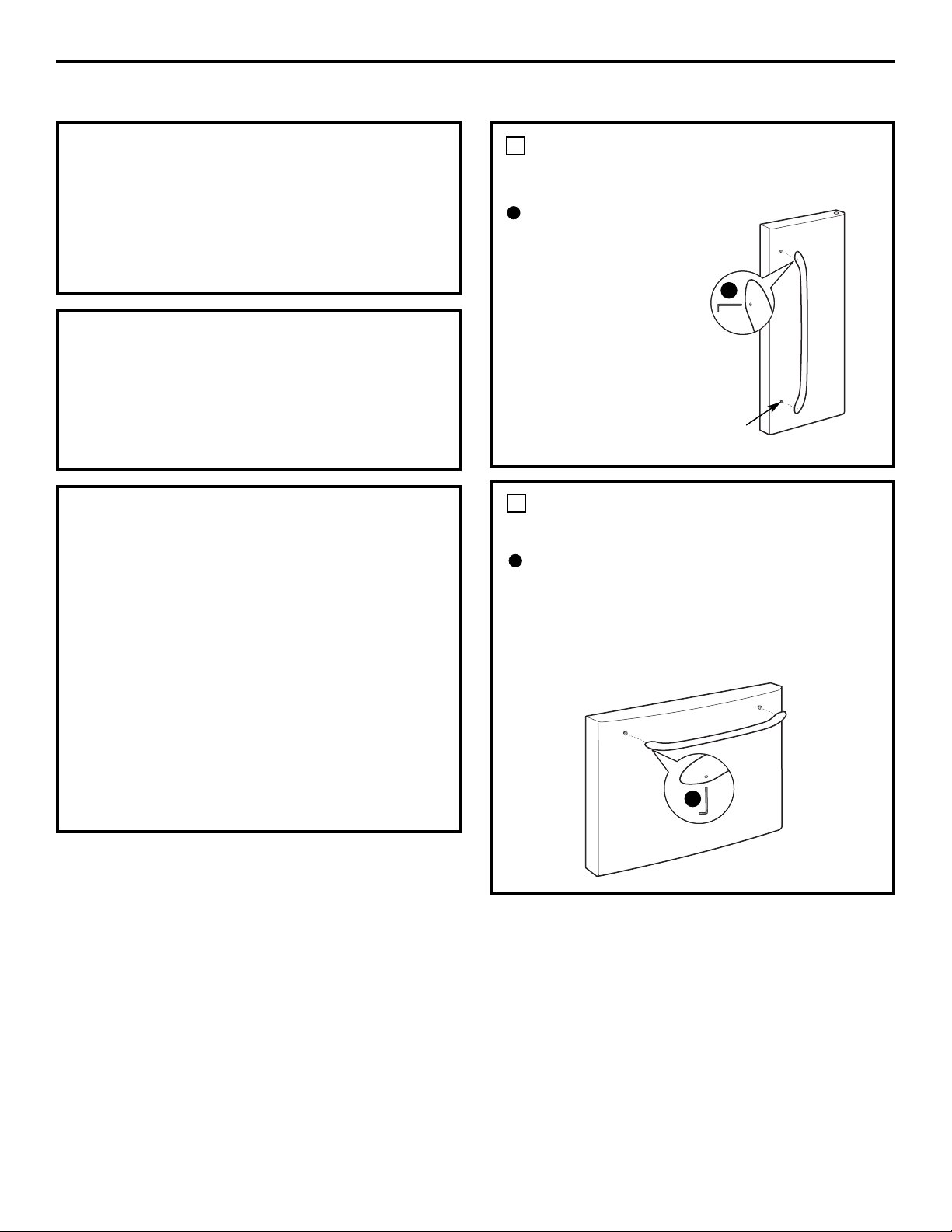

REMOVE THE FRESH FOOD
DOOR HANDLE
Stainless steel and plastic handles:
REMOVING THE DOOR
HANDLE: Loosen
the set screws
with the 1/8″
Allen wrench
and remove
the handle.
NOTE: If the handle
mounting fasteners
need to be tightened
or removed, use
a Phillips-head
screwdriver.
A
Mounting
Fasteners
A
REMOVE THE FREEZER DOOR HANDLE
Stainless steel and plastic handles:
Loosen the set screws located on the underside
of the handle with the 1/8″ Allen wrench and
remove the handle.
NOTE: If the handle mounting fasteners need
to be tightened or removed, use a Phillips-head
screwdriver.
A
A
1
2

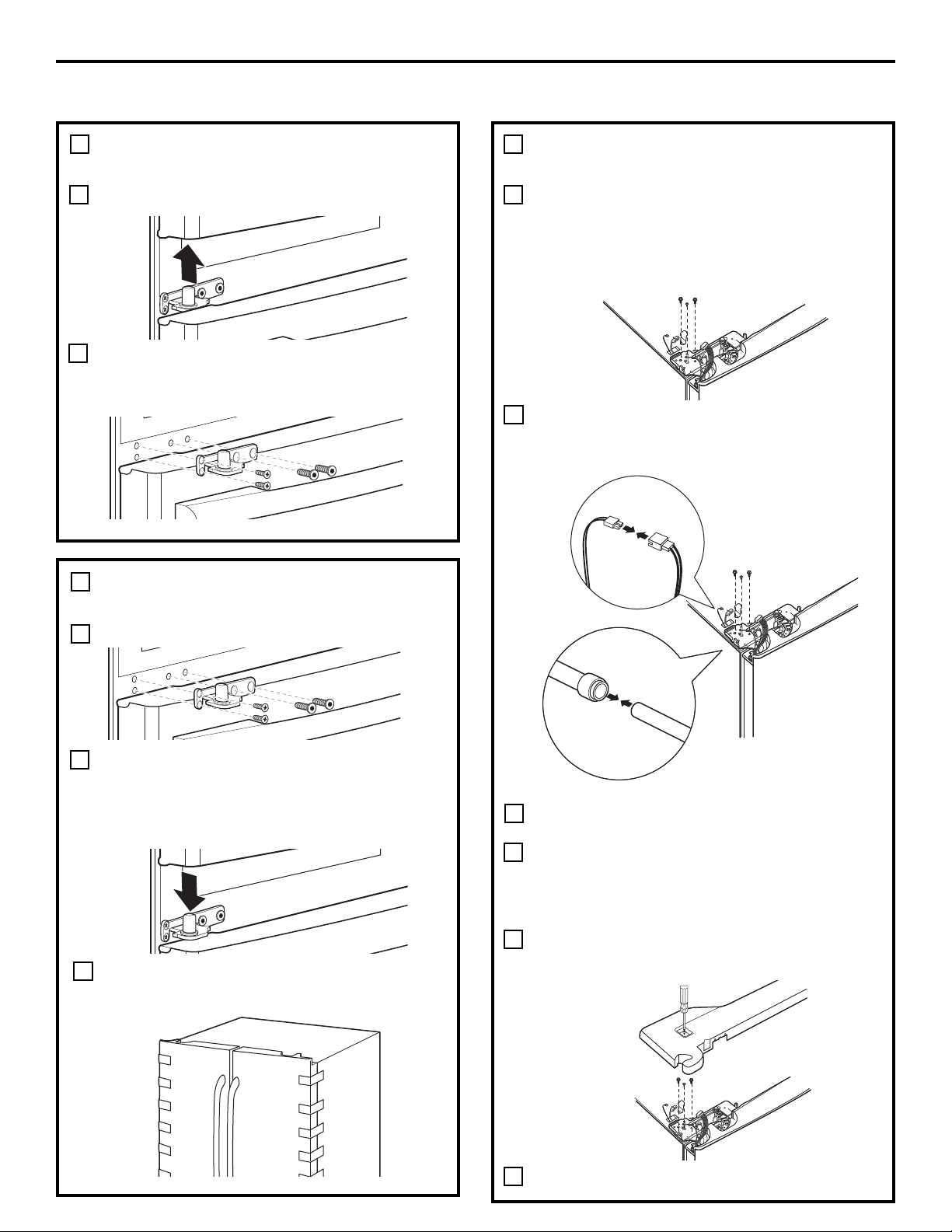

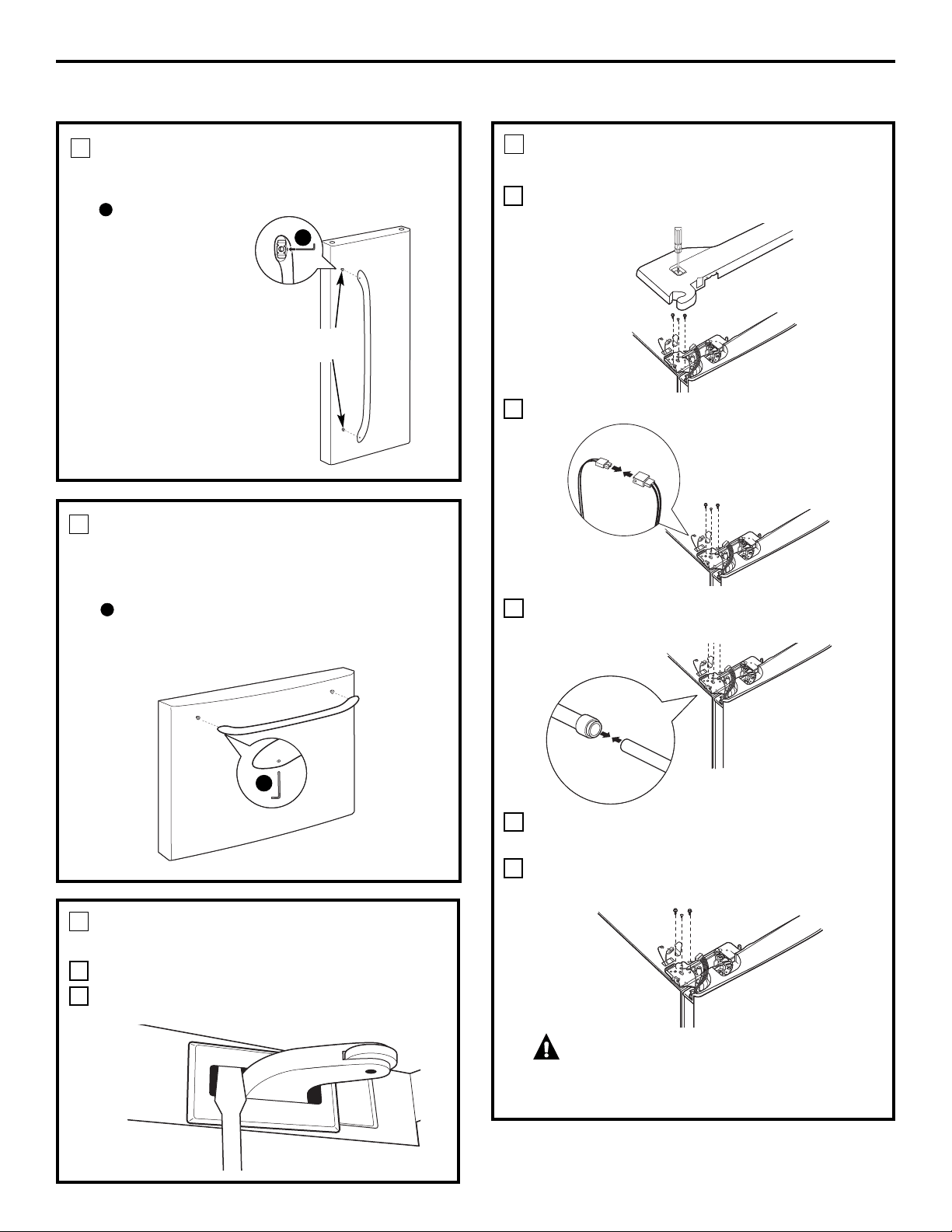

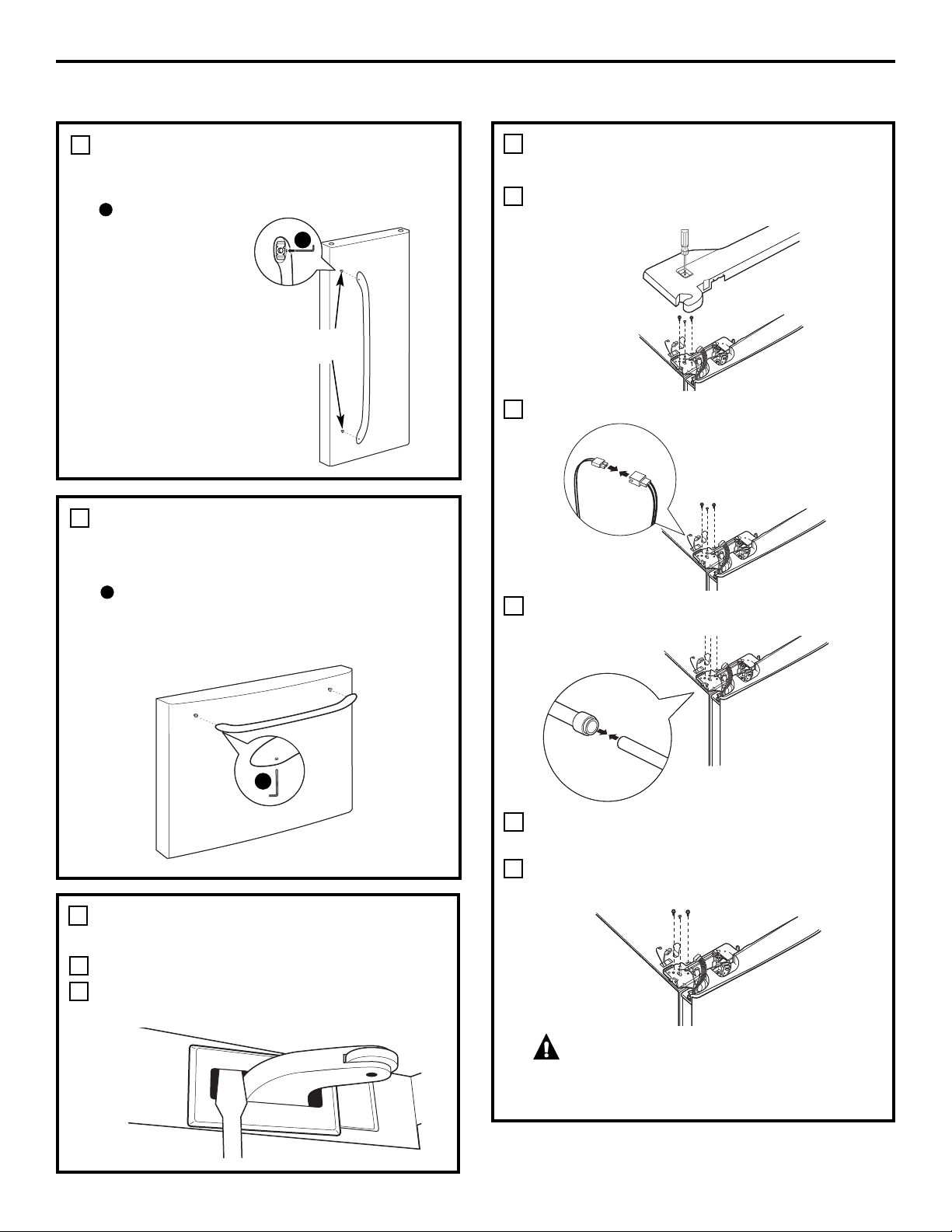

REMOVE THE REFRIGERATOR DOORS
Open the refrigerator doors.
Remove the two rectangular caps with a flat-head
screwdriver.
REMOVE THE REFRIGERATOR DOORS (cont.)
Remove the three screws on top with a Phillips-head
screwdriver.
Disengage the two electrical connectors.
To disconnect the water coupling, push in on the gray
color of the coupling and pull out the tubing.
Remove the two grounding cables with a Phillips-head
screwdriver.
Remove three 10 mm hex-head bolts (right and left).
CAUTION: When the bolts are removed, the
door may fall and cause personal injury and/or damage
to the door itself.
E
F
G
C
D
Installation Instructions
17
ATTACH THE FREEZER DOOR HANDLE
Stainless steel and plastic handles:
Attach the handle firmly to the mounting
fasteners and tighten the set screws on
the bottom of the handle with a 1/8″ Allen
wrench.
A
ATTACH THE FRESH FOOD
DOOR HANDLE
Stainless steel and plastic handles:
Attach the handle
to the handle
mounting fasteners
and tighten the set
screws with a 1/8″
Allen wrench.
A
Mounting
Fasteners
A
A
3
4
5
A
B
5
REMOVE THE REFRIGERATOR DOORS (cont.)
Lift the door straight up to remove.
Remove the two bolts using a 3/16″Allen wrench
and two Phillips-head screws from the center hinge.
Set the hinge, bolts and screw aside.
Installation Instructions
INSTALLING THE REFRIGERATOR (cont.)

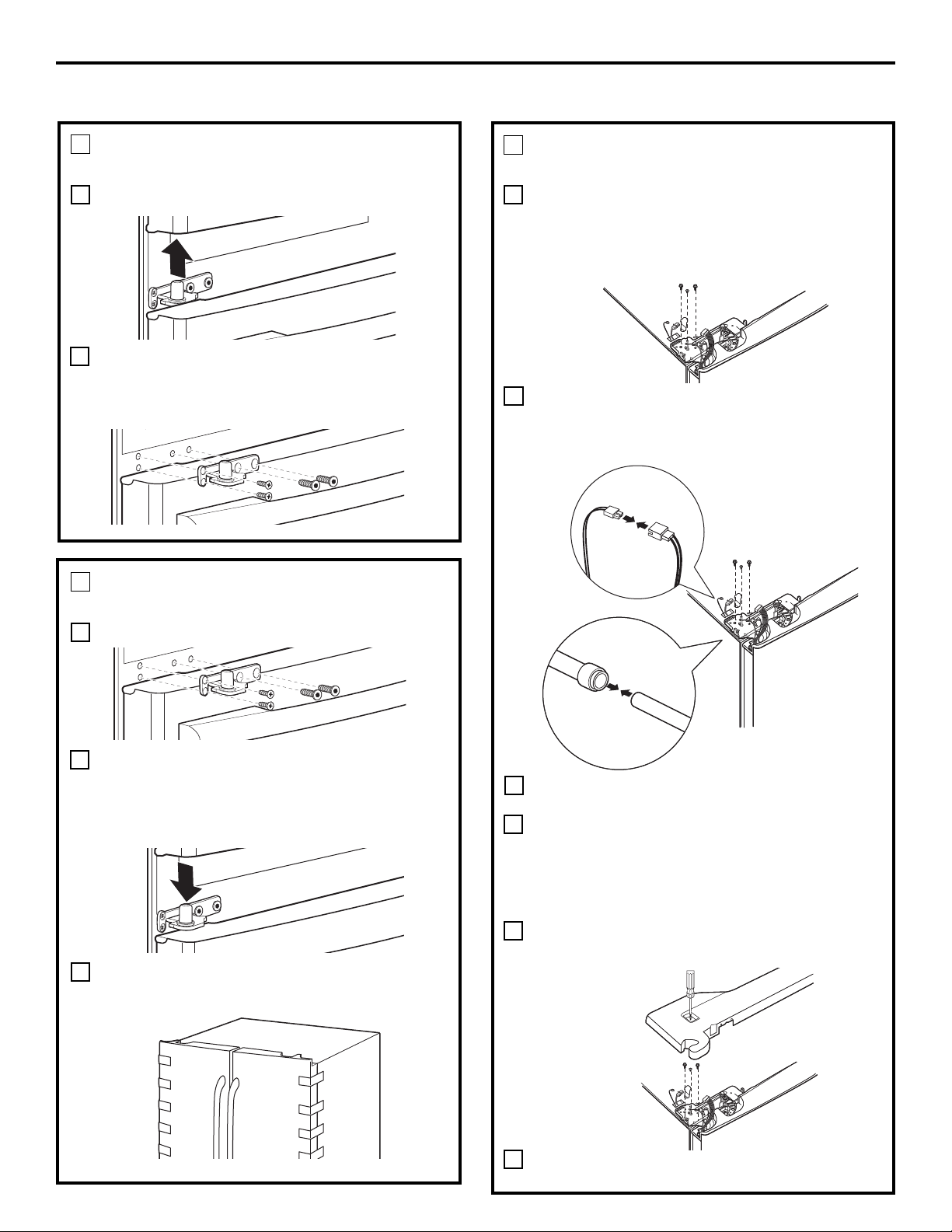

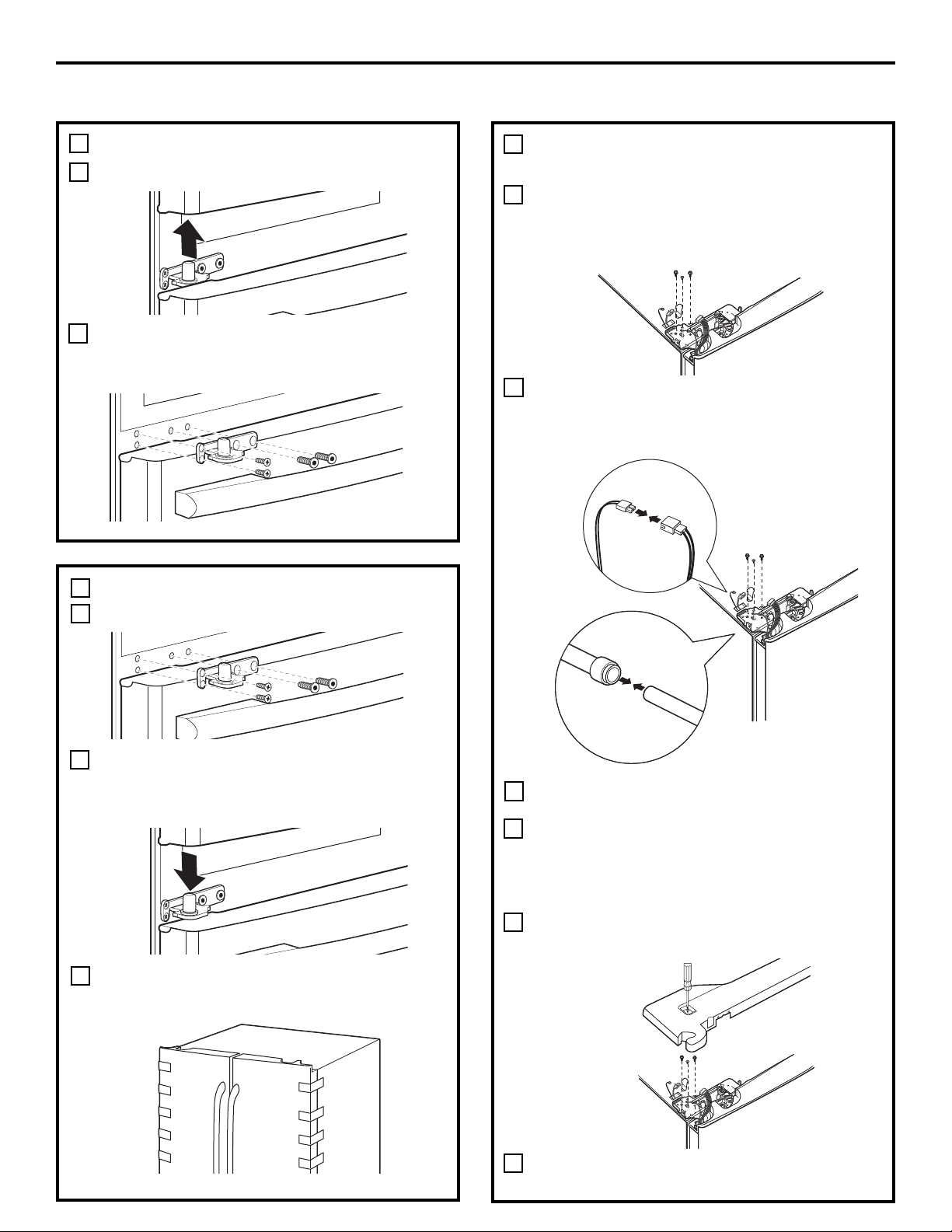

REPLACING THE REFRIGERATOR DOORS
Install the center hinge on each side.
Lower the refrigerator door onto the center hinge pin.
Ensure that the plastic hinge pin thimble is on the center
hinge pin or inside door hinge pin hole located in the
bottom of the door.
Securely tape the door shut with masking tape
or have a second person support the door.
A
B
REPLACING THE REFRIGERATOR DOORS
(cont.)
Insert the top hinge pin into the hinge hole on top
of the refrigerator door. Make sure the door is aligned
with the cabinet and opposite door. Attach the hinge to
the top of the cabinet. Do not tighten bolts completely.
On left-hand doors, pass the wires and water line
through the top hinge pin. Then connect the water line
and two connectors.
Attach the ground wire with a Phillips-head screwdriver
at the right and left hinge.
Make sure the gasket on the door is flush against the
cabinet and is not folded. Make sure the door is straight
and the gap between the doors is even across the front.
While holding the aligned door in place, tighten the top
hinge bolts.
Reconnect the two connectors at each side of the top
cap and reattach the three Phillips-head screws on top.
Reinstall the rectangular caps removed in Step 5.
E
F
G
D
C
I
H
H
18
5
6
6
I
Installation Instructions
REMOVE THE FREEZER DOOR (cont.)
Use the tip of a screwdriver to separate the rail from
the rail cover. Tilt the front end up and lift the entire door.
Set the door front on a nonscratching surface.
Push the rail assemblies back into the cabinet.
CAUTION: Push both sides of the rail
assemblies back at the same time.
E
F
G

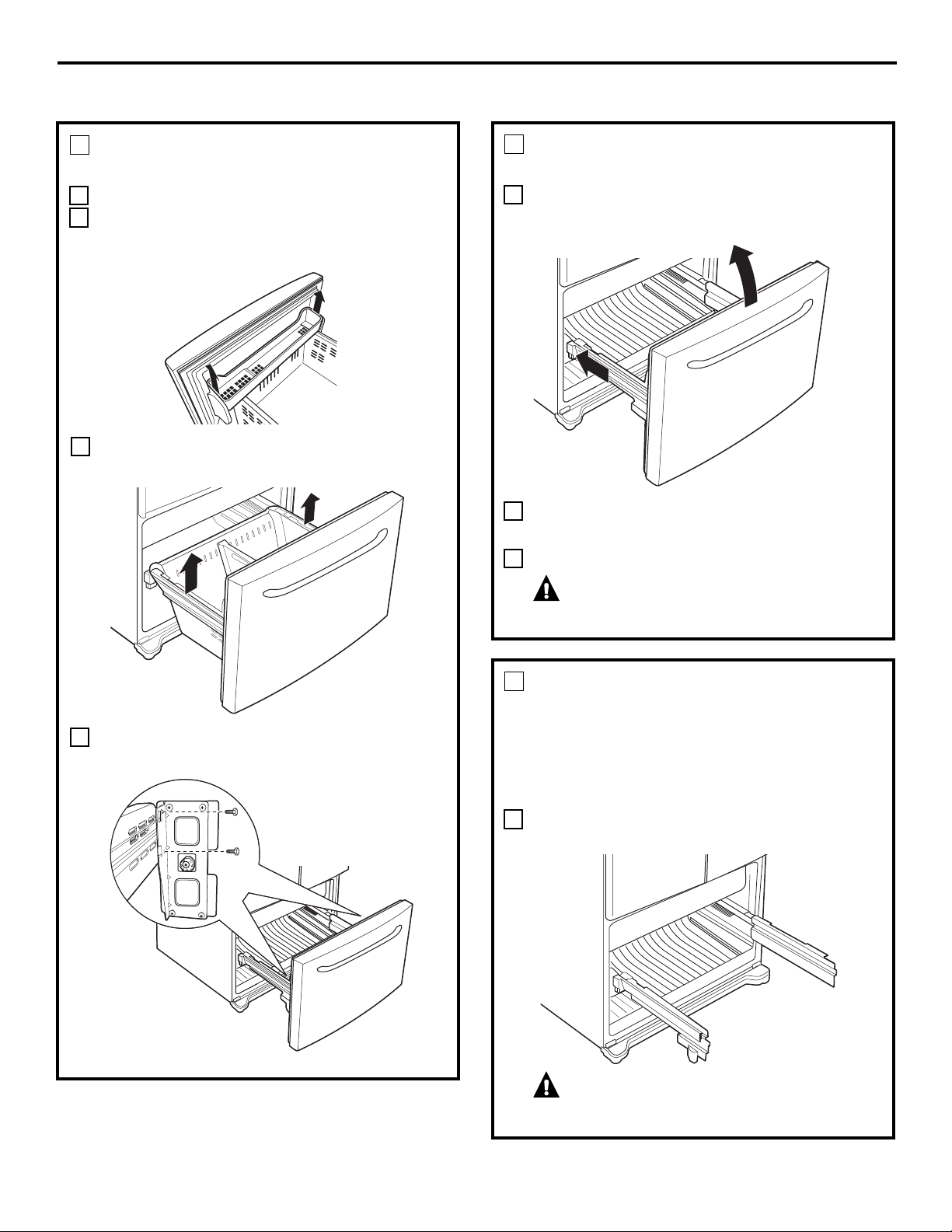

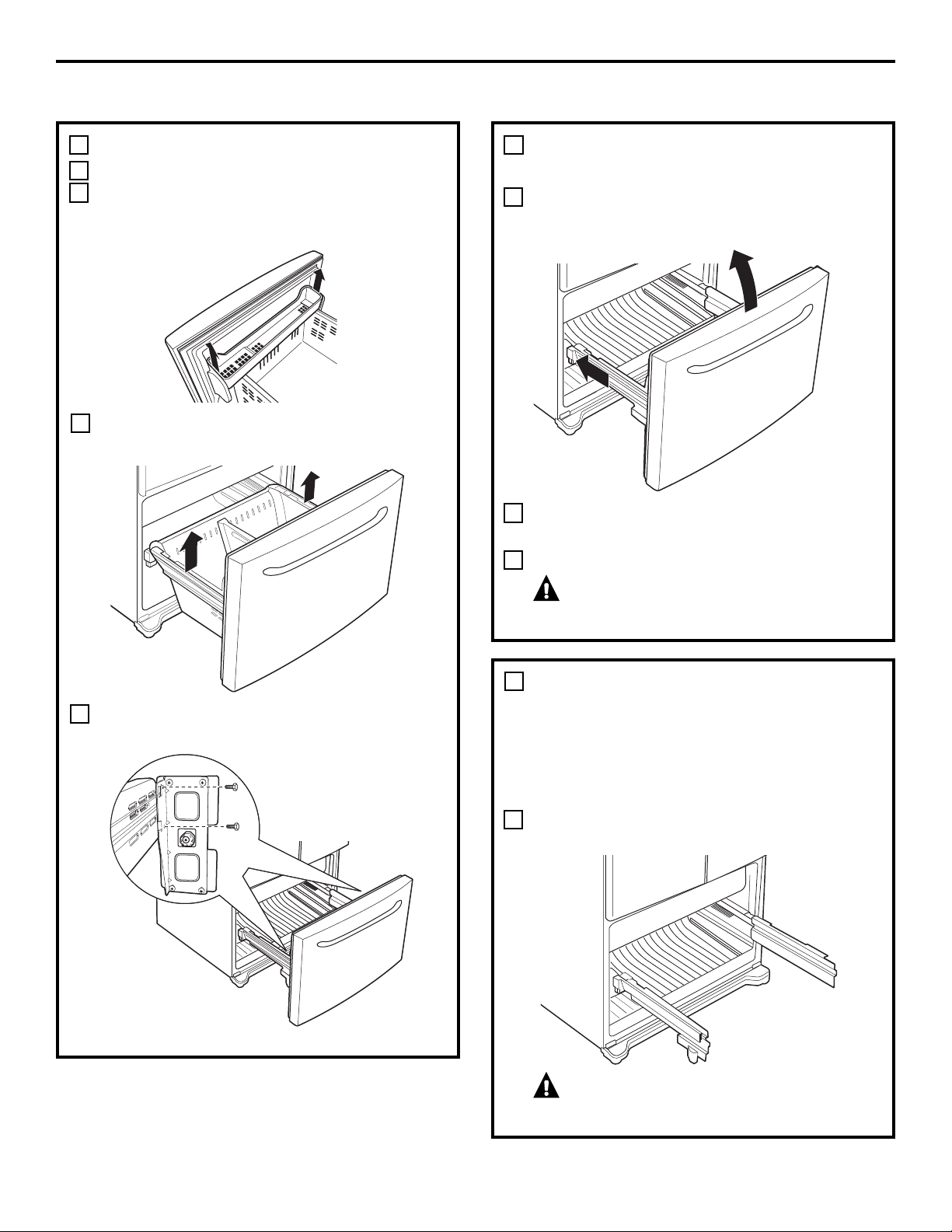

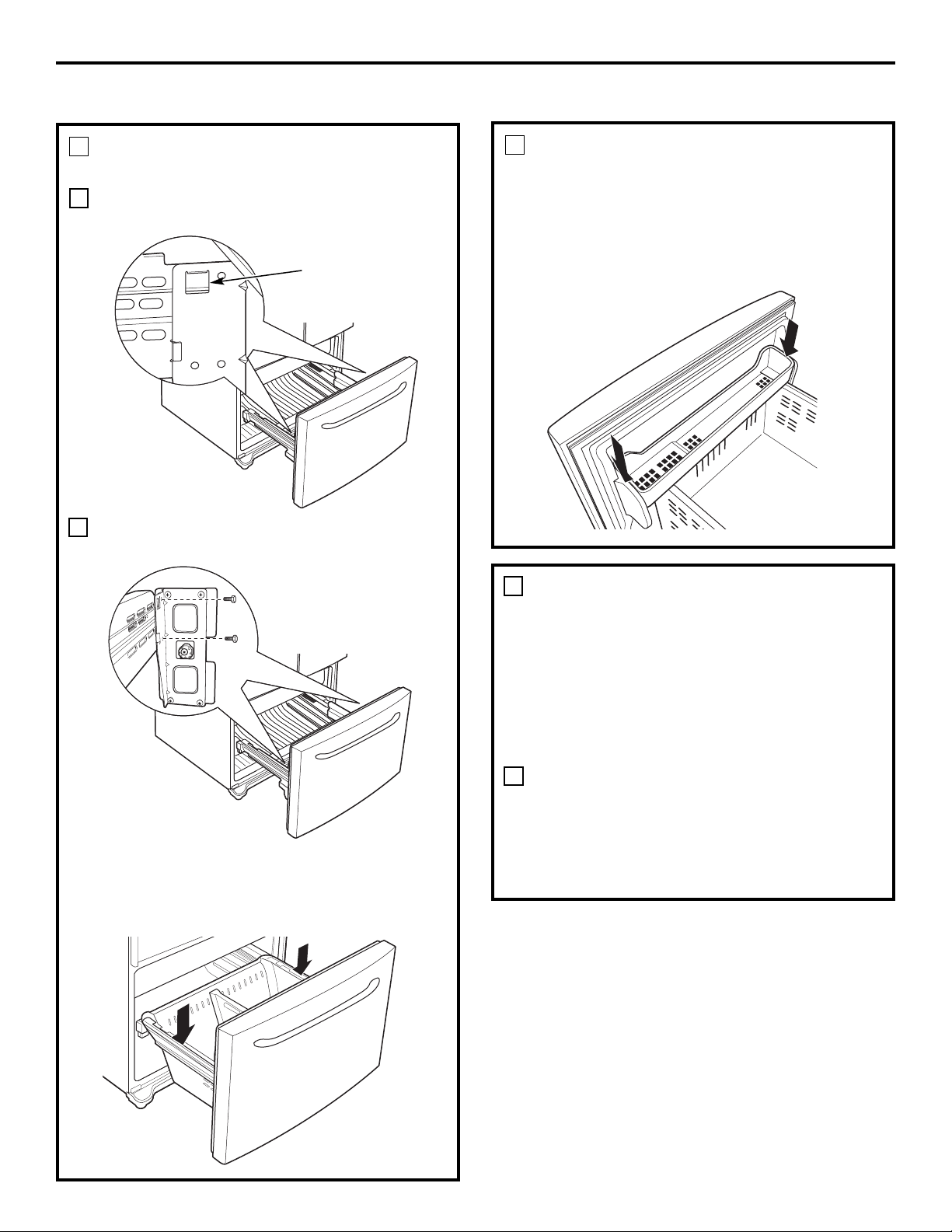

REMOVE THE FREEZER DOOR
Pull the freezer door open to full extension.
Remove the freezer bin by pulling both brackets upward
at the same time. (See page 10.)
Take out the lower basket by lifting the basket up from
the rail system. (See page 10.)
Remove the two 10 mm hex-head bolts from the right
and left side.
A
B
C
D
19
REPLACING THE FREEZER DOOR
Two people may be required to complete this procedure.
ATTACH AND SECURE THE DRAWER FRONT TO
THE SLIDES
Pull out the rail assemblies to the full length on each side
of the cabinet.
CAUTION:
Make sure to pull out the side
rails evenly.
A
7
7
8
Installation Instructions
INSTALLING THE REFRIGERATOR (cont.)
20
CONNECTING THE REFRIGERATOR
TO THE HOUSE WATER LINE
A cold water supply is required for automatic icemaker
operation. If there is not a cold water supply, you will
need to provide one. See Installing the Water Line
section.
NOTE: Before making the connection to the refrigerator,
be sure the refrigerator power cord is not plugged
into the wall outlet.
If you are using copper tubing, place
a compression nut and ferrule (sleeve) onto
the end of the tubing coming from the house
cold water supply.
If you are using the GE SmartConnect
™
tubing, the nuts are already assembled
to the tubing.
9
A
REPLACING THE FREEZER DOOR (cont.)

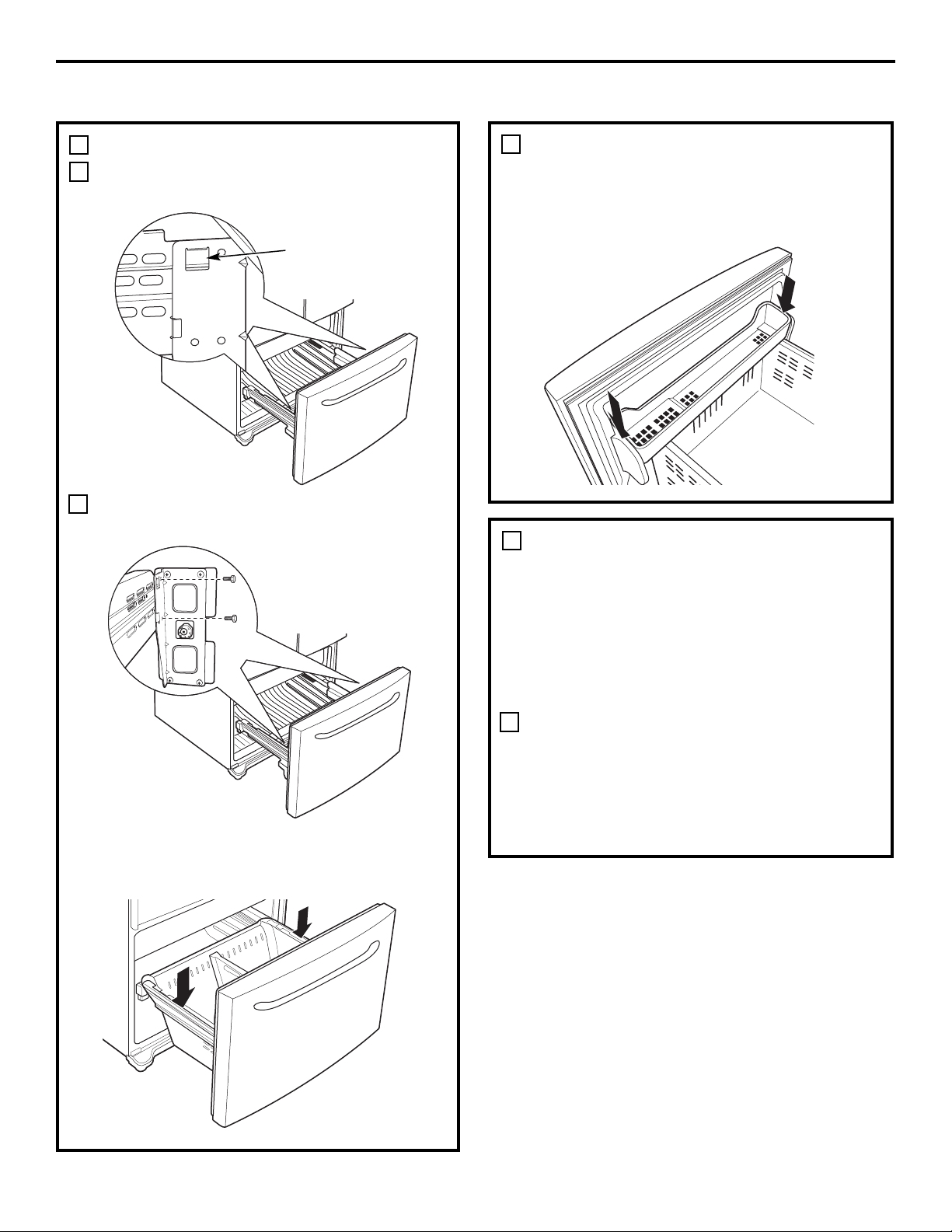

REPLACE THE FREEZER BIN
Hook the ends of the freezer bin into both brackets,
and push down until they lock into place. (See page 10.)
REPLACING THE FREEZER DOOR (cont.)
Hang the freezer door front onto open slots
on the sides.
Tighten screws completely. (There are four 10 mm
hex-head bolts.)
REPLACE THE FREEZER BASKET
Replace the freezer basket by lowering it into the frame.
B
C
Slot
8
8
TURN ON THE WATER SUPPLY
Turn the water on at the shutoff valve
(house water supply) and check for any leaks
.
Installation Instructions
21
10

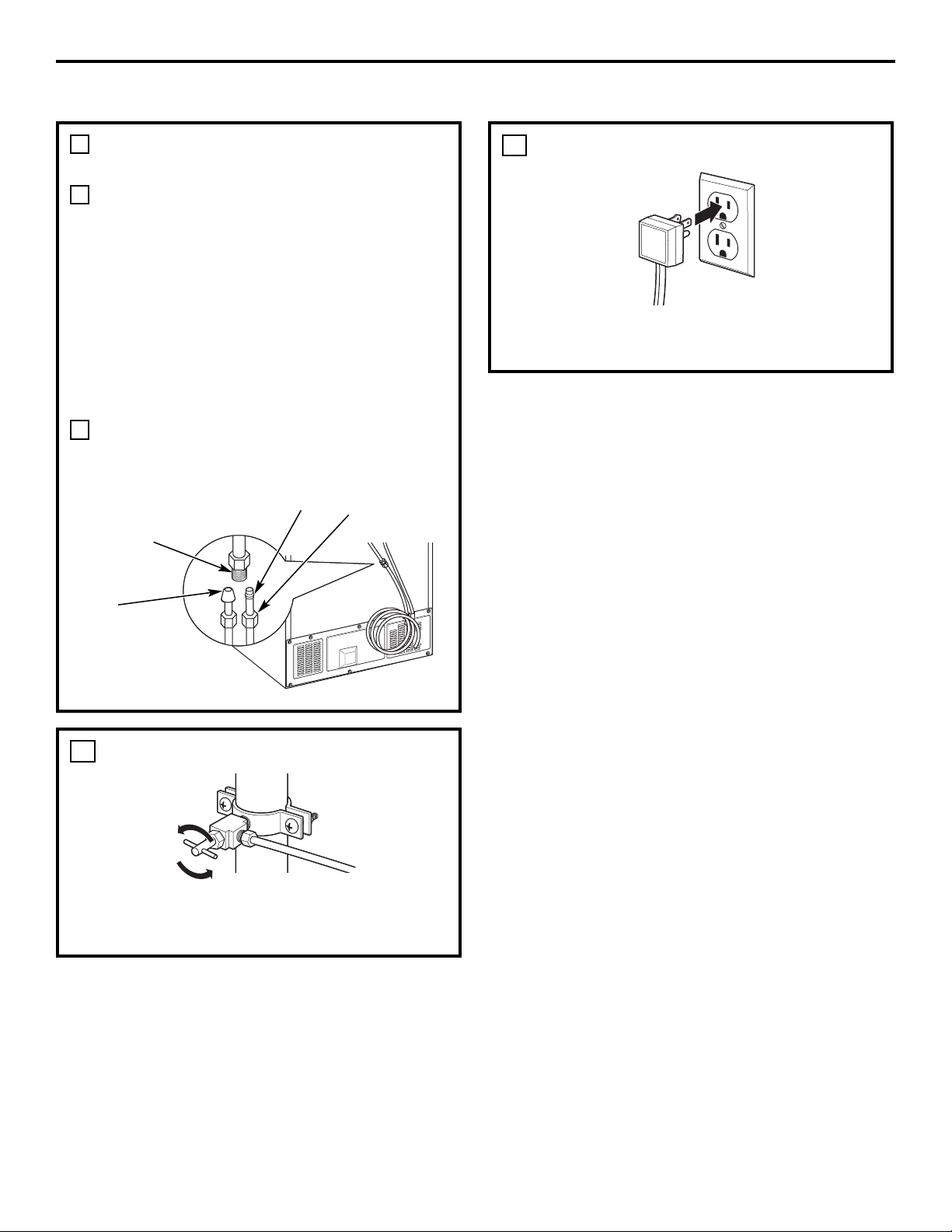

PLUG IN THE REFRIGERATOR
See the grounding information attached to the
power cord.
11

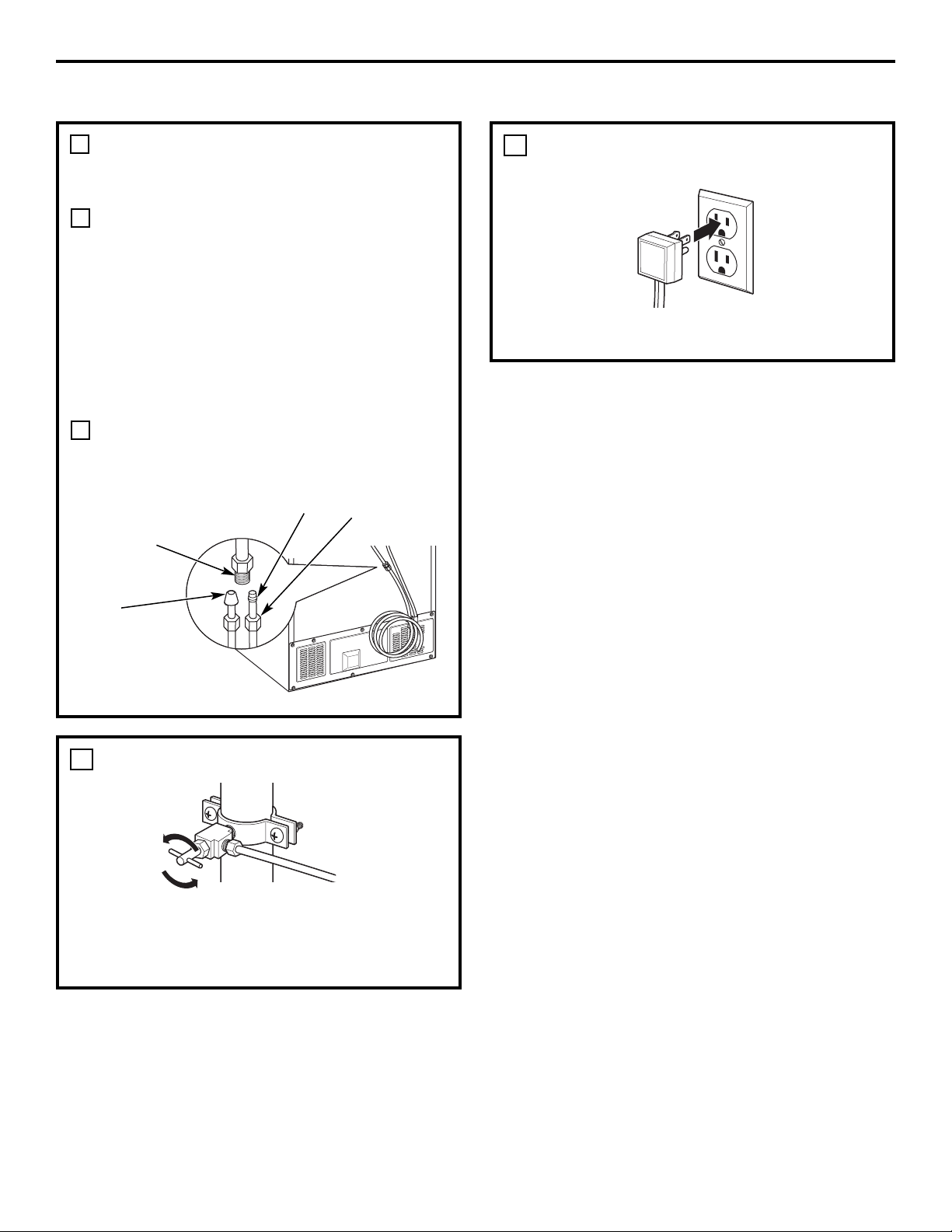

CONNECTING THE REFRIGERATOR
TO THE HOUSE WATER LINE
(cont.)
If you are using copper tubing, insert
the end of the tubing into the refrigerator
connection, at the back of the refrigerator,
as far as possible. While holding the tubing,
tighten the fitting.
If you are using GE SmartConnect
™
tubing,
insert the molded end of the tubing into
the refrigerator connection, at the back
of the refrigerator, and tighten the compression
nut until it is hand tight. Then tighten one
additional turn with a wrench. Overtightening
may cause leaks.
Fasten the tubing into the clamp provided to
hold it in position. You may need to pry open
the clamp.
9
B
C
1/4″
Compression
Nut
Ferrule
(sleeve)
SmartConnect
™
Tubing
Refrigerator
Connection

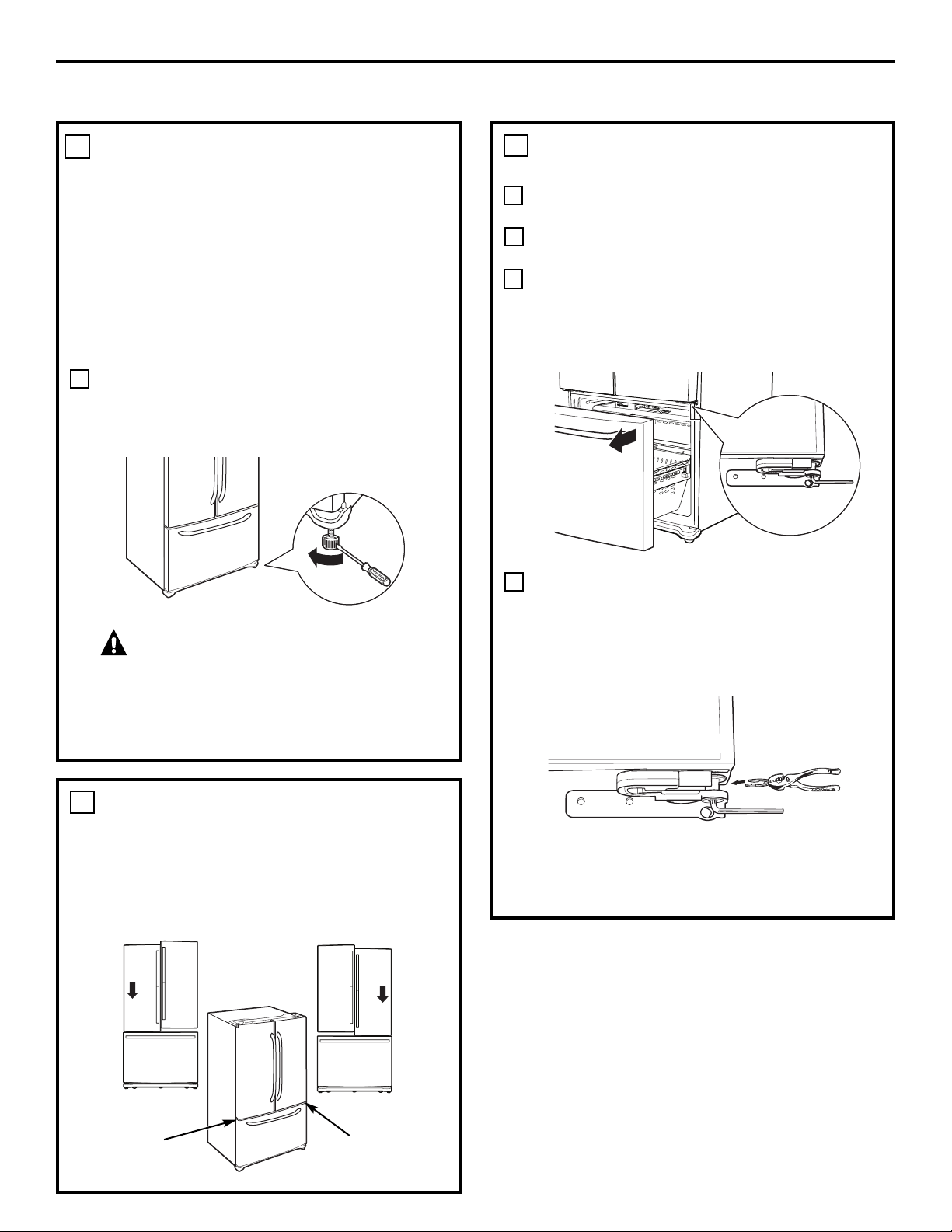

LEVEL THE REFRIGERATOR
The leveling legs have 2 purposes:
1) Leveling legs adjust so the refrigerator is
firmly positioned on the floor and does not
wobble.
2) Leveling legs serve as a stabilizing brake
to hold the refrigerator securely in position
during operation and cleaning. The leveling
legs also prevent the refrigerator from
tipping.
Turn the leveling legs clockwise to raise
the refrigerator, counterclockwise to lower it.
CAUTION: To avoid possible
personal injury or property damage,
the leveling legs must be firmly touching
the floor.
12
A
Installation Instructions
INSTALLING THE REFRIGERATOR (cont.)
LEVEL THE REFRIGERATOR DOORS
Remember a level refrigerator is necessary for
getting the doors perfectly even. If you need help,
review the previous section on leveling the
refrigerator.
If you open the freezer door, you can see
the center hinge.
Insert the supplied 4 mm Allen wrench into
the shaft of the center hinge.
13
A
LEVEL THE REFRIGERATOR
DOORS
(cont.)
Adjust the height by turning clockwise
or counterclockwise. When you turn
counterclockwise, the door will move up.
After adjusting the doors, insert the supplied
fastener ring using a pair of pliers in the gap
between the hinge grommet and the center
hinge. The number of fastener rings you will
need to insert depends on the gap.
NOTE: Four fastener rings are enclosed with
the refrigerator. Thickness of each fastener ring
is 0.04″.
13
22
B
D
C
Flat-Head Screwdriver
When
the left
door is
lower
than the
right
door.
When
the left
door is
higher
than the
right
door.
Adjustment
point
Adjustment
point
Installation Instructions

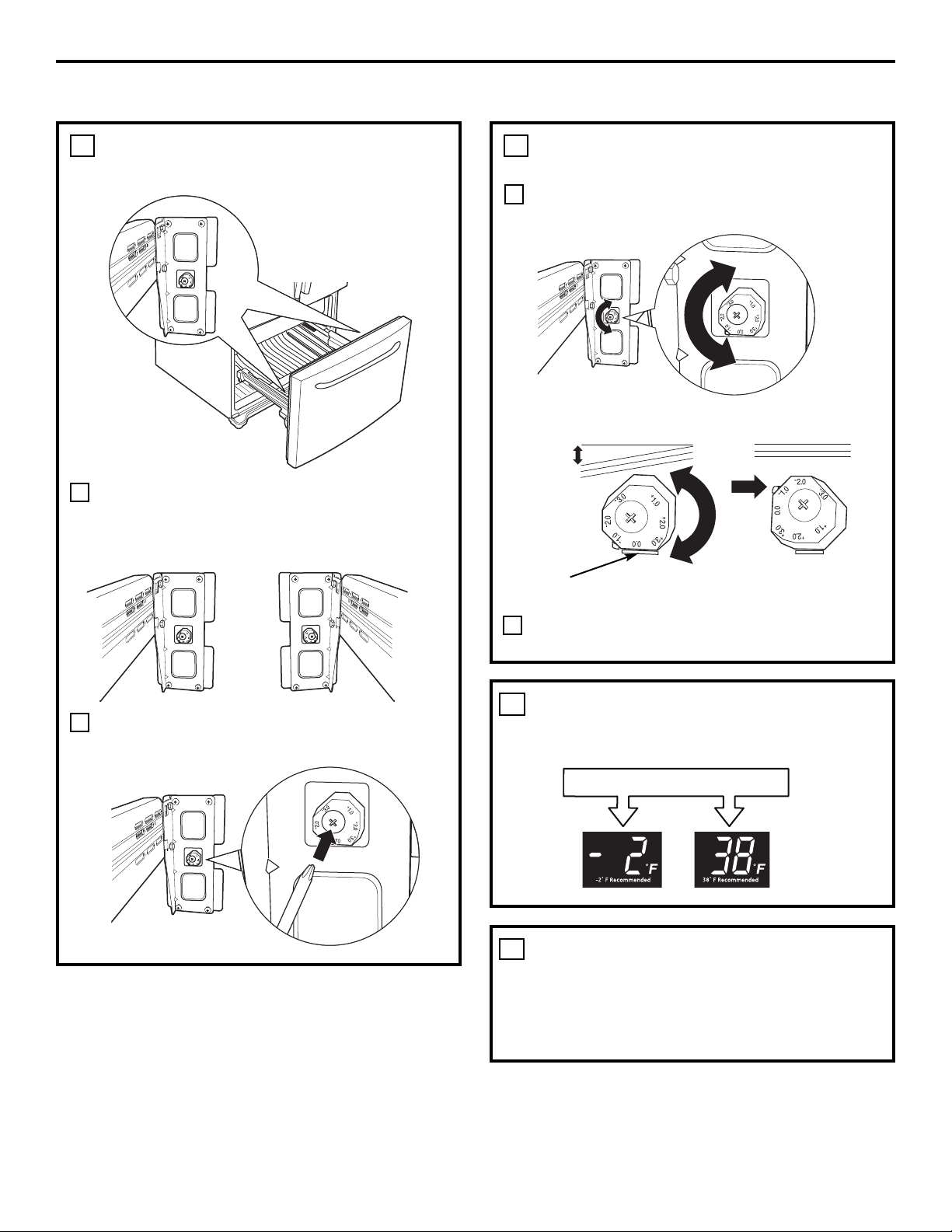

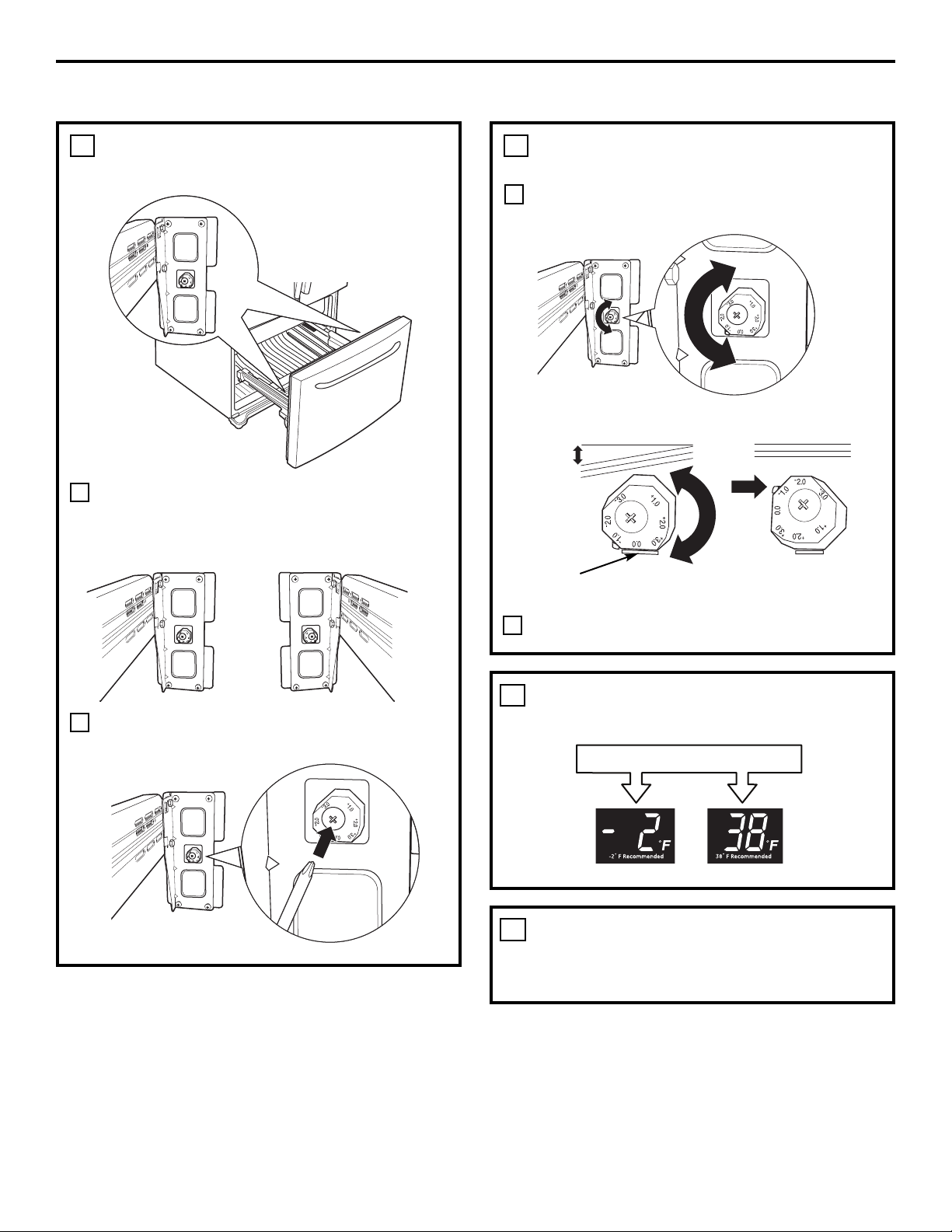

LEVEL THE FREEZER DOOR
Locate the height adjuster in the freezer door.
Slightly loosen the four Phillips-head screws
from the door on each side (right and left).
Loosen the controller screw with a Phillips-head
screwdriver to adjust the level.
14
A
B
SET THE CONTROLS
Set the controls to the recommended setting.
15
REMOVE PACKAGING
A) Remove all tape, foam and protective
packing from shelves and drawers.
16
23
LEVEL THE FREEZER DOOR (cont.)
Find the best position to align the door slope.
After adjustment, tighten all the screws.
14
C
D
Example: The slope is about
2 mm as shown below.
Rotate the height adjuster to +2.0
to reduce the door slope.
Reference
Plane
Slope
Installation Instructions
24
INSTALLING THE WATER LINE
Recommended copper water supply kits are WX8X2,
WX8X3 or WX8X4, depending on the amount of tubing
you need. Approved plastic water supply lines are GE
SmartConnect
™
Refrigerator Tubing (WX08X10006,
WX08X10015 and WX08X10025).
When connecting your refrigerator to a GE Reverse
Osmosis Water System, the only approved installation
is with a GE RVKit. For other reverse osmosis water
systems, follow the manufacturer’s recommendations.
If the water supply to the refrigerator is from
a Reverse Osmosis Water Filtration System
AND the refrigerator also has a water filter,
use the refrigerator’s filter bypass plug. Using
the refrigerator’s water filtration cartridge in
conjunction with the MWF filter can result
in hollow ice cubes.
This water line installation is not warranted
by the refrigerator or icemaker manufacturer.
Follow these instructions carefully to minimize
the risk of expensive water damage.
Water hammer (water banging in the pipes) in
house plumbing can cause damage to refrigerator
parts and lead to water leakage or flooding. Call a
qualified plumber to correct water hammer before
installing the water supply line to the refrigerator.
To prevent burns and product damage, do not hook
up the water line to the hot water line.
If you use your refrigerator before connecting the
water line, disable the icemaker by turning the Ice
Off feature ON. See About the Automatic Icemaker
for more information.
Do not install the icemaker tubing in areas where
temperatures fall below freezing.
When using any electrical device (such as a power
drill) during installation, be sure the device is double
insulated or grounded in a manner to prevent the
hazard of electric shock, or is battery powered.
All installations must be in accordance with local
plumbing code requirements.

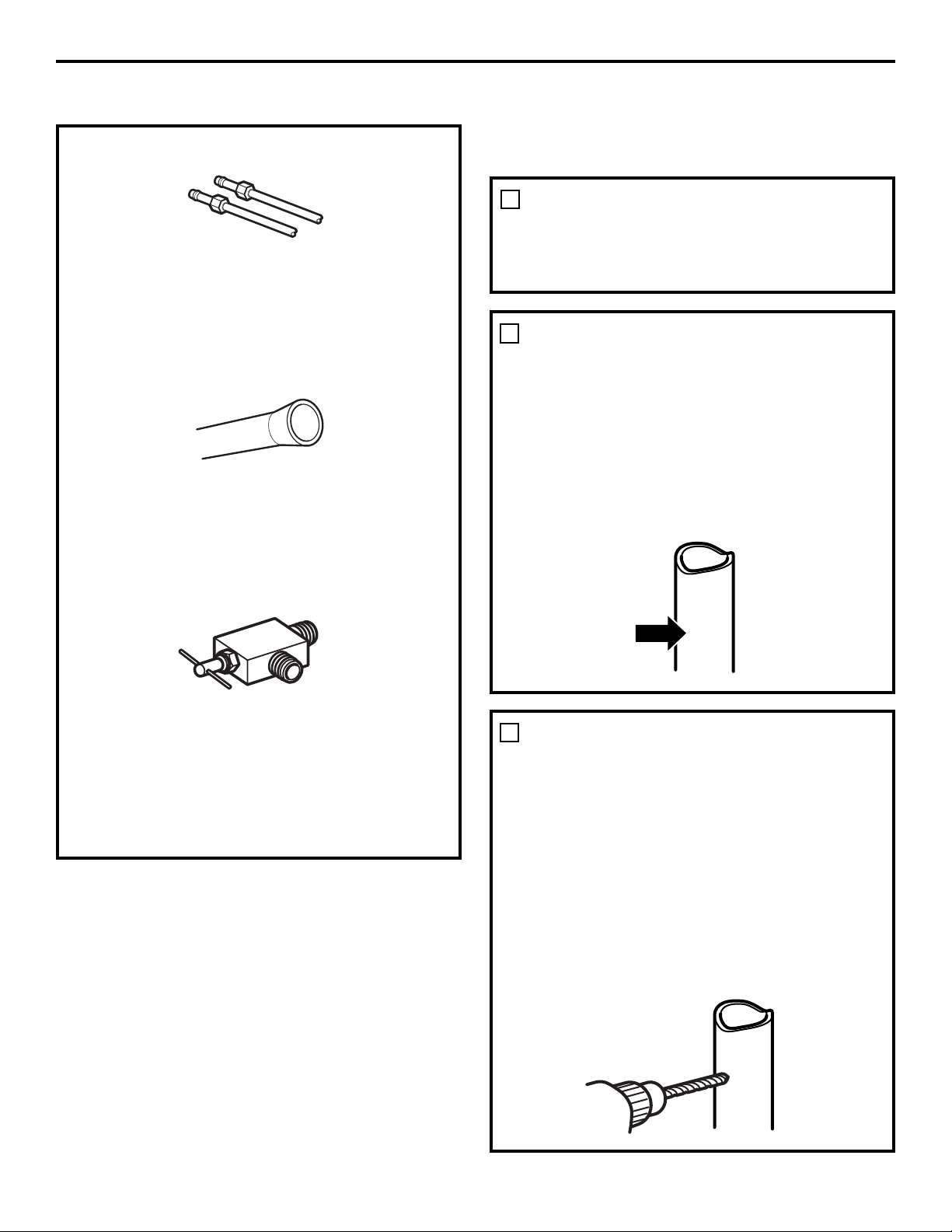

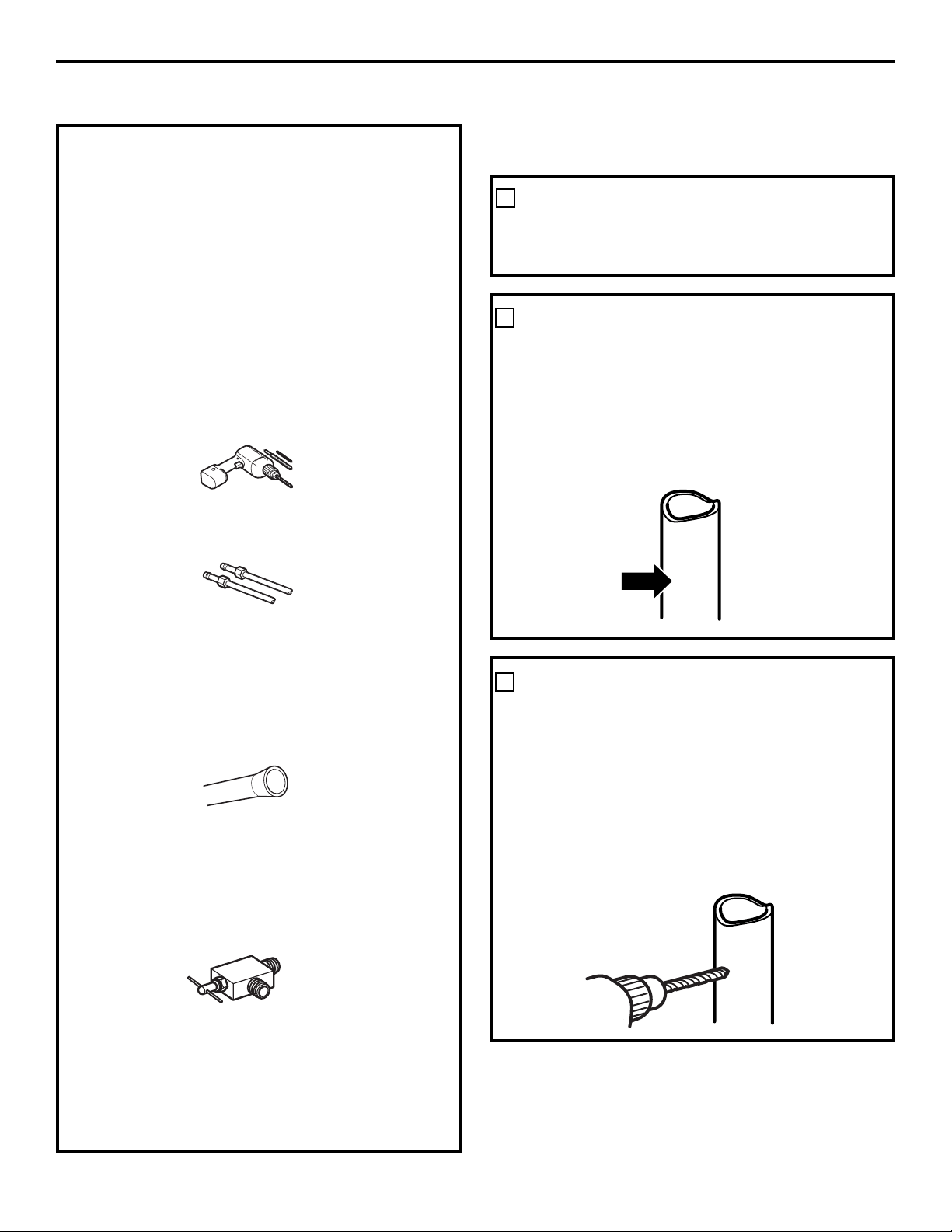

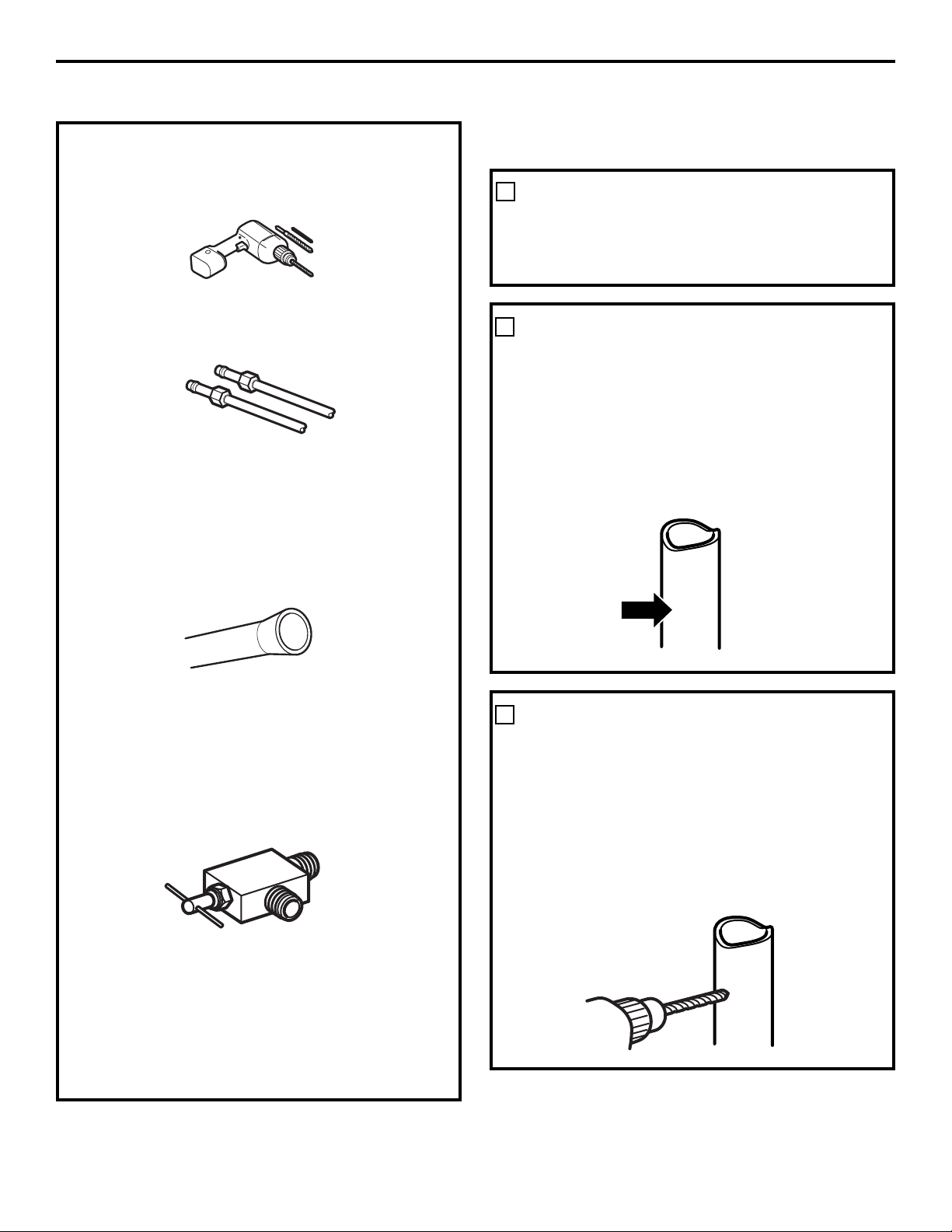

BEFORE YOU BEGIN
WHAT YOU WILL NEED
• Copper or GE SmartConnect
™
Refrigerator
Tubing kit, 1/4″ outer diameter to connect the
refrigerator to the water supply. If using copper,
be sure both ends of the tubing are cut square.
To determine how much tubing you need: measure
the distance from the water valve on the back of
the refrigerator to the water supply pipe. Be sure
there is sufficient extra tubing to allow the
refrigerator to move out from the wall after
installation.
GE SmartConnect
™
Refrigerator Tubing Kits are
available in the following lengths:
6′ (1.8 m) – WX08X10006
15′ (4.6 m) – WX08X10015
25′ (7.6 m) – WX08X10025
NOTE: The only GE approved plastic tubing
is that supplied in GE SmartConnect
™
Refrigerator Tubing kits. Do not use any other
plastic water supply line because the line is
under pressure at all times. Certain types of
plastic will crack or rupture with age and cause
water damage to your home.
• A GE water supply kit (containing tubing,
shutoff valve and fittings listed below) is available
at extra cost from your dealer or from Parts
and Accessories, 800.626.2002 (in Canada
1.888.261.3055).
• A cold water supply. The water pressure must be
between 20 and 120 p.s.i. (1.4–8.1 bar).
• Power drill.
• 1/2″ or adjustable wrench.
• Straight and Phillips blade screwdriver.
•Two 1/4″ outer diameter compression nuts
and 2 ferrules (sleeves)—to connect the copper
tubing to the shutoff valve and the refrigerator
water valve.
OR
• If you are using a GE SmartConnect
™
Refrigerator Tubing kit, the necessary fittings
are preassembled to the tubing.
• If your existing copper water line has a flared
fitting at the end, you will need an adapter
(available at plumbing supply stores) to connect
the water line to the refrigerator OR you can cut
off the flared fitting with a tube cutter and then
use a compression fitting. Do not cut formed end
from GE SmartConnect
™
Refrigerator tubing.
• Shutoff valve to connect to the cold water line.
The shutoff valve should have a water inlet with a
minimum inside diameter of 5/32″ at the point of
connection to the COLD WATER LINE. Saddle-type
shutoff valves are included in many water supply
kits. Before purchasing, make sure a saddle-type
valve complies with your local plumbing codes.
WHAT YOU WILL NEED (CONT.)
SHUT OFF THE MAIN WATER SUPPLY
Turn on the nearest faucet long enough
to clear the line of water.

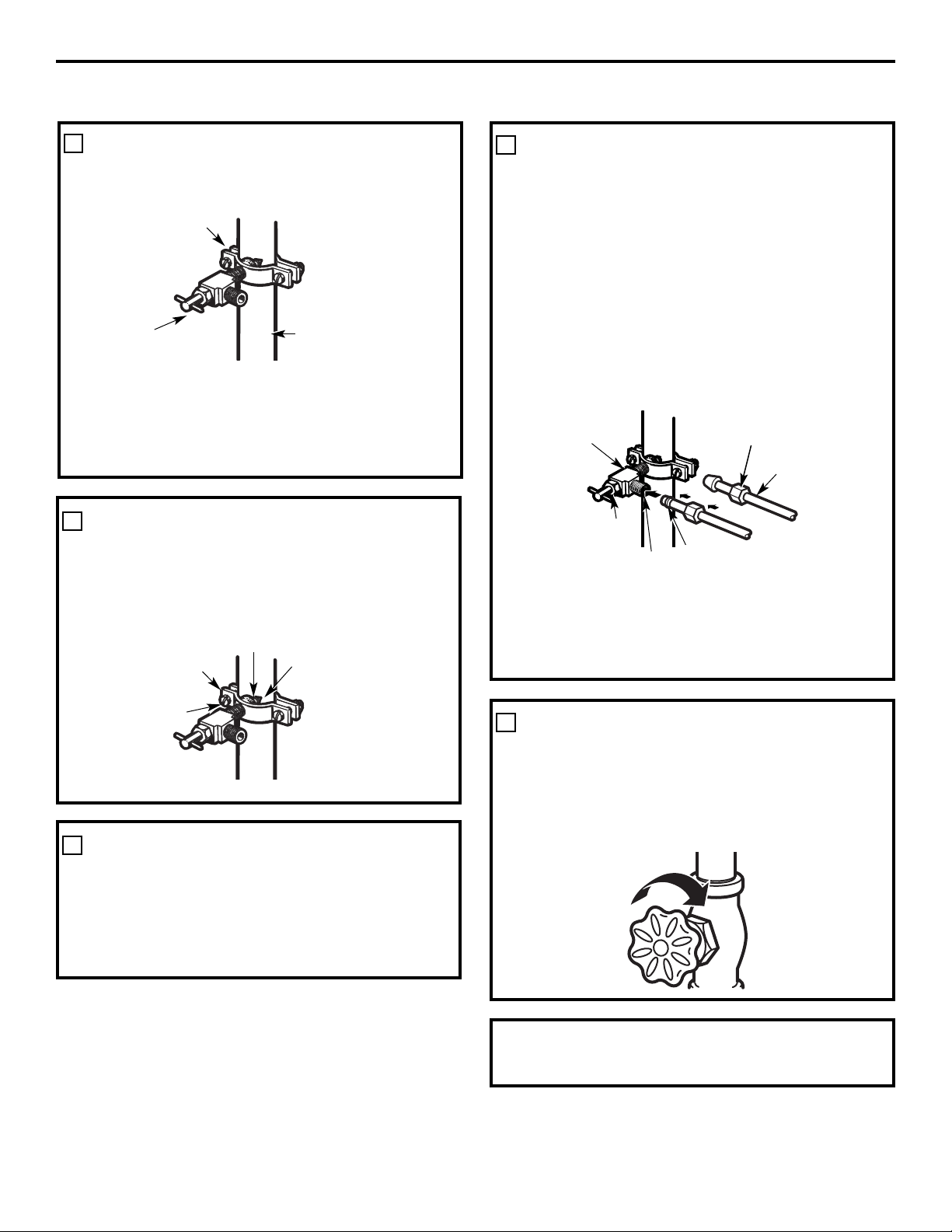

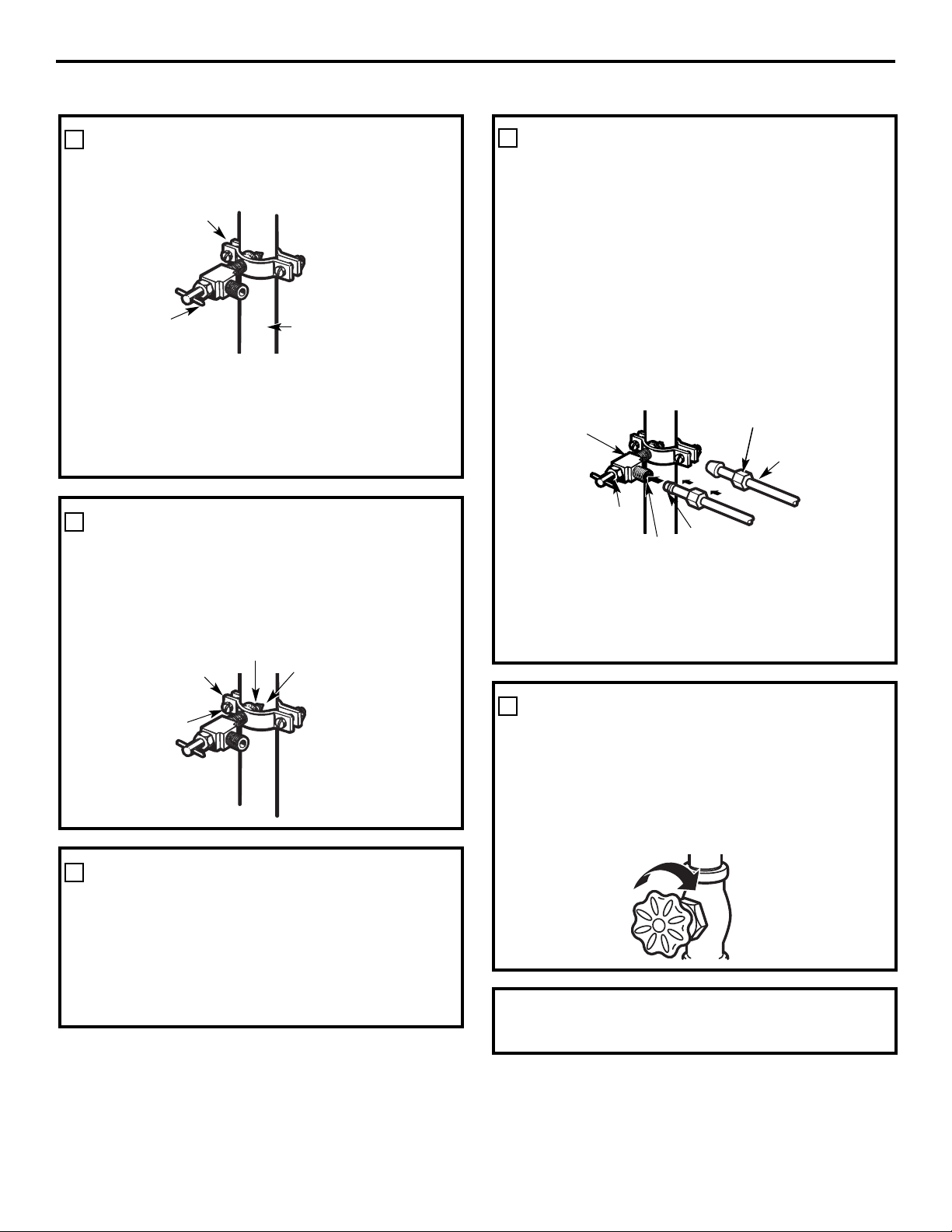

Install the shutoff valve on the nearest frequently
used drinking water line.
1
Choose a location for the valve that is easily
accessible. It is best to connect into the side
of a vertical water pipe. When it is necessary to
connect into a horizontal water pipe, make the
connection to the top or side, rather than at the
bottom, to avoid drawing off any sediment from
the water pipe.
CHOOSE THE VALVE LOCATION
2
DRILL THE HOLE FOR THE VALVE
3
Drill a 1/4″ hole in the water pipe (even if using
a self-piercing valve), using a sharp bit. Remove
any burrs resulting from drilling the hole in the
pipe.
Take care not to allow water to drain into
the drill.
Failure to drill a 1/4″ hole may result in reduced
ice production or smaller cubes.
Installation Instructions
25
Installation Instructions
Place the compression nut and ferrule (sleeve)
for copper tubing onto the end of the tubing and
connect it to the shutoff valve.
Make sure the tubing is fully inserted into
the valve. Tighten the compression nut securely.
For plastic tubing from a GE SmartConnect
™
Refrigerator Tubing kit, insert the molded end
of the tubing into the shutoff valve and tighten
compression nut until it is hand tight, then
tighten one additional turn with a wrench.
Overtightening may cause leaks.
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered to.
Saddle valves are illegal and use is not permitted
in Massachusetts. Consult with your licensed
plumber.

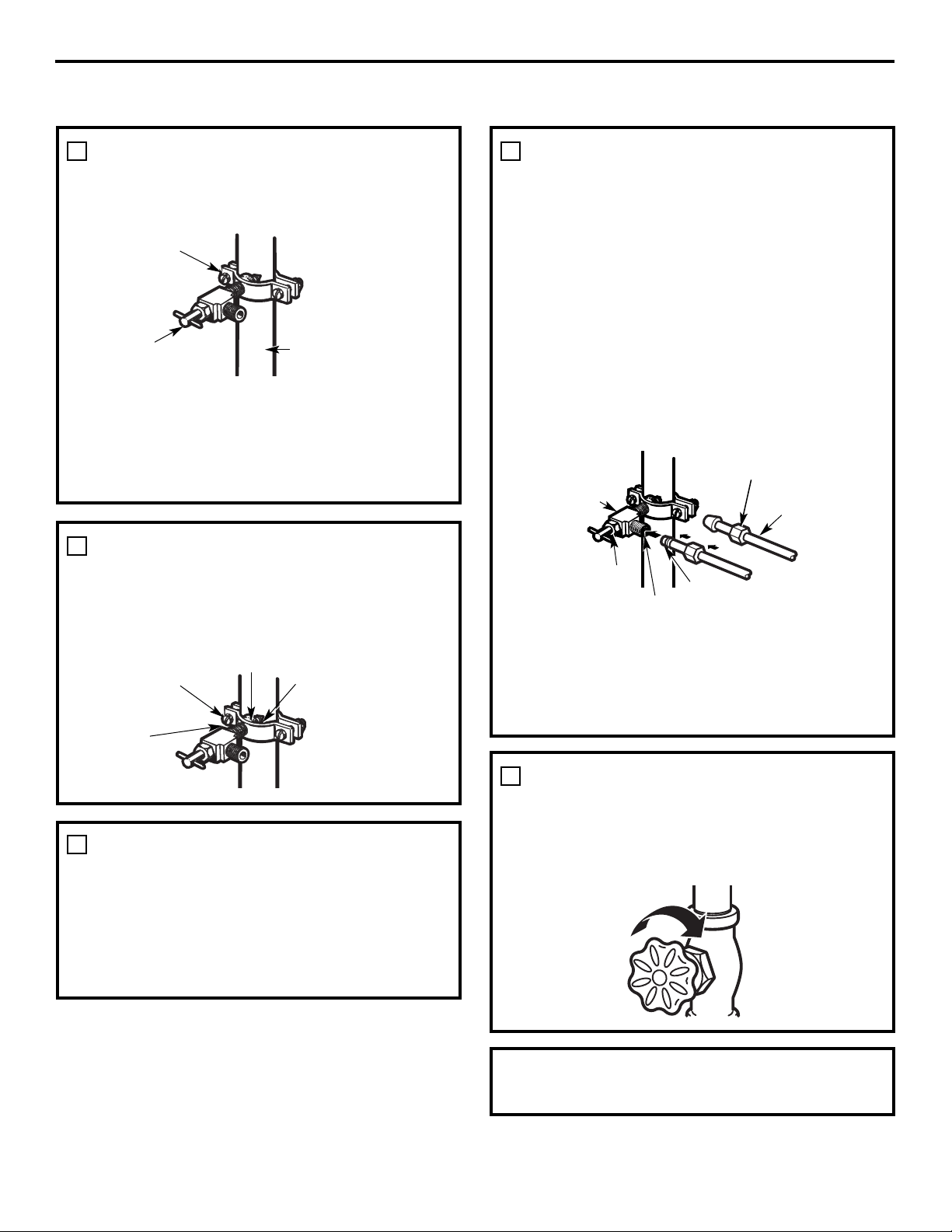

CONNECT THE TUBING TO THE VALVE
7
Saddle-Type
Shutoff Valve
Compression Nut
Packing Nut
Outlet Valve
Ferrule (sleeve)
Turn the main water supply on and flush out
the tubing until the water is clear.
Shut the water off at the water valve after about
one quart (1 liter) of water has been flushed
through the tubing.
FLUSH OUT THE TUBING
8
SmartConnect
™
Tubing
Fasten the shutoff valve to the cold water pipe
with the pipe clamp.
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered to.
Saddle valves are illegal and use is not permitted
in Massachusetts. Consult with your licensed
plumber.
FASTEN THE SHUTOFF VALVE
4
Tighten the clamp screws until the sealing
washer begins to swell.
NOTE: Do not overtighten or you may crush
the tubing.
TIGHTEN THE PIPE CLAMP
5
Pipe Clamp
Vertical Cold Water Pipe
Saddle-Type
Shutoff Valve
Washer
Inlet End
Pipe Clamp
Clamp
Screw
Route the tubing between the cold water line
and the refrigerator.
Route the tubing through a hole drilled in the
wall or floor (behind the refrigerator or adjacent
base cabinet) as close to the wall as possible.
ROUTE THE TUBING
6
To complete the installation of the refrigerator,
go back to Step 1 in Installing the Refrigerator.
26
INSTALLING THE WATER LINE (CONT.)
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
Normal operating sounds. ge.com
Before you call for service…
Troubleshooting Tips
Save time and money! Review the charts on the following
pages first and you may not need to call for service.
Newer refrigerators sound different from older refrigerators.
Modern refrigerators have more features and use newer technology.
HUMMM...
WHOOSH...
■
The new high efficiency compressor may run faster and longer
than your old refrigerator and you may hear a high-pitched hum
or pulsating sound while it is operating.
■
You may hear a whooshing sound when the doors close.
This is due to pressure equalizing within the refrigerator.
■
You may hear the fans spinning at high speeds. This happens
when the refrigerator is first plugged in, when the doors are
opened frequently or when a large amount of food is added
to the refrigerator or freezer compartments. The fans are
helping to maintain the correct temperatures.
■
The fans change speeds in order to provide optimal cooling
and energy savings.
CLICKS, POPS,
CRACKS and SNAPS
■
You may hear cracking or popping sounds when the refrigerator
is first plugged in. This happens as the refrigerator cools
to the correct temperature.
■
The freezer control will click when starting or stopping
the compressor.
■
Expansion and contraction of cooling coils during
and after defrost can cause a cracking or popping sound.
■
On models with an icemaker, after an icemaking cycle,
you may hear the ice cubes dropping into the ice bucket.
■
On models with a dispenser, during water dispense, you
may hear the water lines move at initial dispense and after
dispenser button is released.
WATER SOUNDS
■
The flow of refrigerant through the freezer cooling coils may
make a gurgling noise like boiling water.
■
Water dropping on the defrost heater can cause a sizzling,
popping or buzzing sound during the defrost cycle.
■
A water dripping noise may occur during the defrost cycle as ice
melts from the evaporator and flows into the drain pan.
■
Closing the door may cause a gurgling sound due to pressure
equalization.
Do you hear what I hear? These sounds are normal.
Problem Possible Causes What To Do
Refrigerator does not Refrigerator in defrost cycle. • Wait about 30 minutes for defrost cycle to end.
operate
Refrigerator is unplugged. • Push the plug completely into the outlet.
The fuse is blown/circuit • Replace fuse or reset the breaker.
breaker is tripped.
Vibration or rattling Leveling legs need adjusting. • See Level the Refrigerator.
(slight vibration
is normal)
For additional information on normal
icemaker operating sounds, see the
About the automatic icemaker section.
27
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
28
Problem Possible Causes What To Do
Motor operates for Normal when refrigerator • Wait 24 hours for the refrigerator to completely
long periods or cycles is first plugged in. cool down.
on and off frequently.
Often occurs when large • This is normal.
(Modern refrigerators
amounts of food are
with more storage
placed in refrigerator.
space and a larger
Door left open. • Check to see if package is holding door open.
freezer require more
Hot weather or frequent • This is normal.
operating time. They
door openings.
start and stop often
Temperature control • See About the controls.
to maintain even
set at the coldest setting.
Refrigerator or freezer Temperature controls not set • See About the controls.
compartment too warm cold enough.
Warm weather or frequent • Set the temperature control one step colder.
door openings. See About the controls.
Door left open. • Check to see if package is holding door open.
Frost or ice crystals Door left open. • Check to see if package is holding door open.
on frozen food
Door openings too frequent
(frost within package
or too long.
is normal)
Frequent “buzzing” Ice Off feature is turned • Press and release the Ice Off/Lock pad on the control
sound off, but the water supply panel to turn on the Ice Off feature, and then the
to the refrigerator has not icon will be displayed. Keeping the Ice Off feature
been connected. on will damage the water valve.
Small or hollow cubes Water filter clogged. • Replace filter cartridge with new cartridge or with plug.
Automatic icemaker Ice Off feature is turned on. • Press and release the Ice Off/Lock pad on the control
does not work panel to turn off the Ice Off feature, and then the
icon will disappear.
Water supply turned off or • See Installing the water line.
not connected.
Freezer compartment • Wait 24 hours for the refrigerator to completely
too warm. cool down.
Piled up cubes in the storage • Level cubes by hand.
bin cause the icemaker
to shut off.
Ice cubes stuck in icemaker. • Turn off the icemaker, remove cubes and turn
the icemaker back on.
Before you call for service…
Troubleshooting Tips
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
29
ge.com
Problem Possible Causes What To Do
Ice cubes have Food transmitting odor/taste • Wrap foods well.
odor/taste to ice cubes.
Interior of refrigerator • See Care and cleaning.
needs cleaning.
• Keep an open box of baking soda in the refrigerator;
replace every three months.
Slow ice cube freezing Door left open. • Check to see if package is holding door open.
Freezer control not set • See About the controls.
cold enough.
Refrigerator has odor Foods transmitting • Foods with strong odors should be tightly wrapped.
odor to refrigerator.
• Keep an open box of baking soda in the refrigerator;
replace every three months.
Interior needs cleaning. • See Care and cleaning.
Moisture forms on Not unusual during • Wipe surface dry and reset the refrigerator control
outside of refrigerator periods of high humidity. one setting colder.
• Turn off Energy Saver mode.
Moisture collects inside Too frequent or too
(in humid weather, air long door openings.
carries moisture into
refrigerator when doors
are opened)
Refrigerator or freezer No power at outlet. • Replace fuse or reset the breaker.
compartment light does
Light bulb burned out or loose. • See Replacing the light bulbs.
not work
Door/drawer does not Leveling legs need adjusting. • See Installing the Refrigerator.
close by itself
Hot air from bottom Normal air flow cooling
of refrigerator motor. In the refrigeration
process, it is normal that
heat be expelled in the
area under the refrigerator.
Some floor coverings will
discolor at these normal
and safe temperatures.
Food freezing in Food too close to the air vent • Move the food away from the air vent.
the refrigerator at the back of the refrigerator.
Refrigerator control is set • Move the refrigerator control to a warmer
too cold. temperature setting one increment at a time.
Problem Possible Causes What To Do
Water has poor Water dispenser has not been • Dispense water until all water in system is replenished.
taste/odor used for a long time.
Water in first glass Normal when refrigerator • Wait 24 hours for the refrigerator to completely
is warm is first installed. cool down.
Water dispenser has not been • Dispense water until all water is system is replenished.
used for a long time.
Water system has been drained. • Allow several hours for replenished supply to chill.
Water dispenser Water supply line turned off • See Installing the water line.
does not work or not connected.
Water filter clogged. • Replace filter cartridge or remove filter and install plug.
Air may be trapped in • Press the dispenser arm for at least 2 minutes.
the water system.
Water in reservoir is frozen • Set the refrigerator control to a warmer setting and wait
because the controls are set 24 hours. If water does not dispense after 24 hours, call
too cold. for service.
Flow of water to Water filter clogged. • Replace filter cartridge or remove filter and install plug.
dispenser or icemaker
is slow
Water spurting from Newly installed filter cartridge. • Run water from the dispenser for 3 minutes
dispenser (about 1
1
⁄2 gallons).
No water or ice cube Supply line or shutoff valve • Call a plumber.
production is clogged.
Water filter clogged. • Replace filter cartridge or remove filter and install plug.
Filter cartridge not • Remove and reinstall filter cartridge, being certain that
properly installed. it locks into place. The blade on the end of the cartridge
should be positioned vertically.
Water is leaking from Glass not being held under • Hold the glass underneath the dispenser for 2–3 seconds
dispenser the dispenser long enough after releasing the dispenser button. Water may continue
after button is released. to dispense after the button is released.
Air may be present in the • Dispense water for at least 2 minutes to remove air
water line system, causing from system.
water to drip after being
dispensed.
Handle is loose / handle Handle needs adjusting. • See Attach the Fresh Food handle and Attach
has a gap the Freezer handle sections for detailed instructions.
Refrigerator beeping This is the door alarm. • Close door.
30
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Before you call for service…
Troubleshooting Tips
31
Notes. ge.com
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
32
Notes.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
33
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
GE Service Protection Plus
™
GE, a name recognized worldwide for quality and dependability together with Assurant Solutions, offers you
Service Protection Plus
™
—comprehensive protection on your appliances.*
Benefits Include:
• Prompt, reliable service from GE Authorized Servicers
• Convenient hours designed to suit your busy schedule
• Quality replacement parts
• The dependability of GE, a name recognized and trusted worldwide
• Ask about our interest-free payment plans
With Service Protection Plus you can expect:
• An extended service plan that limits unexpected repair bills
• Service coverage for most major brands
• Unlimited service calls for the length of your contract, or credit toward a replacement product
• Service coverage for covered operating parts and labor on appliances and home electronics that fail during normal single family
household use
• Your satisfaction is our goal. We strive to provide you with excellent service in a professional and timely manner.
Place your confidence in GE and call us in the U.S. toll-free at 1.800.626.2224 for more information.
*Most brands covered up to 15 years old in the continental U.S.
SPP is a trademark of General Electric Company.
Please place in envelope and mail to:
✁
Cut here
Consumer Product Ownership Registration
Important
Mail
Today!
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
ge.com
First
Name
Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■
Street
Address
City
State
Date Placed
In Use
Month
Day
Year
Zip
Code
Apt. #
Last
Name
Phone
Number
_
_
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!
Follow these three steps to protect your new appliance investment:
Important: If you did not get a registration card with your
product, detach and return the form below to
ensure that your product is registered, or register
online at ge.com.
1
23
Model Number Serial Number
✁
Cut here
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of
mind of knowing we
can contact you in
the unlikely event of
a safety modification.
After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is
800 GE CARES
(800.432.2737).
Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.
Model Number Serial Number
E-mail Address*
34
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important
communications from GE Appliances (GEA).
■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY RIGHTS.
For information about GEA’s privacy and data usage policy, go to ge.com and click on “Privacy Policy”
or call 800.626.2224.
35
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
36
Refrigerator Warranty. (For customers in the United States)
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule service,
on-line, visit us at ge.com, or call 800.GE.CARES (800.432.2737).
Please have serial number and model number available when
calling for service.
■Service trips to your home to teach you how to use
the product.
■Improper installation, delivery or maintenance.
■Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
■Loss of food due to spoilage.
■Replacement of house fuses or resetting of circuit
breakers.
■Damage caused after delivery.
■Replacement of the water filter cartridge, if included, due
to water pressure that is outside the specified operating
range or due to excessive sediment in the water supply.
■Replacement of the light bulbs, if included, or water filter
cartridge, if included, other than as noted above.
■Damage to the product caused by accident, fire, floods
or acts of God.
■Incidental or consequential damage caused by possible
defects with this appliance.
■Product not accessible to provide required service.
What GE Will Not Cover:
This warranty is extended to the original purchaser and any succeeding owner for products purchased for
home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is
not available, you may be responsible for a trip charge or you may be required to bring the product to an
Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service
calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know
what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in
this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or
fitness for a particular purpose, are limited to one year or the shortest period allowed by law.
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
37
For The Period Of: GE Will Replace:
GE and GE PROFILE MODELS:
One Year Any part of the refrigerator which fails due to a defect in materials or workmanship.
From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor and
original purchase related service to replace the defective part.
Thirty Days Any part of the water filter cartridge which fails due to a defect in materials or workmanship.
(Water filter, if included) During this limited thirty-day warranty, GE will also provide, free of charge, a replacement water
From the original filter cartridge.
purchase date of
the refrigerator
GE PROFILE MODELS ONLY:
Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator and all
(GE Profile models only) connecting tubing) which fails due to a defect in materials or workmanship. During this limited
From the date of the five-year sealed refrigerating system warranty, GE will also provide, free of charge,
original purchase all labor and related service to replace the defective part in the sealed refrigerating system.
38
TERMS AND CONDITIONS:
This warranty applies only for single family domestic use in
Canada when the Refrigerator has been properly installed
according to the instructions supplied by Mabe and is
connected to an adequate and proper utility service.
Damage due to abuse, accident, commercial use, and
alteration or defacing of the serial plate cancels all
obligations of this warranty.
Service during this warranty period must be performed
by an Authorized Mabe Service Agent.
Neither Mabe nor the Dealer is liable for any claims or
damages resulting from failure of the Refrigerator or from
service delays beyond their reasonable control.
To obtain warranty service, purchaser must present
the original Bill of Sale. Components repaired or replaced
are warranted through the remainder of the original warranty
period only.
This warranty is extended to the original purchaser and any
succeeding owner for products purchased for home use within
Canada. In home warranty service will be provided in areas
where it is available and deemed reasonable by Mabe to
provide.
This warranty is in addition to any statutory warranty.
WHAT IS NOT COVERED:
• Owner is responsible to pay for service calls related
to product installation and/or teaching how to use
the product.
• Damage to finish must be reported within 48 hours
following the delivery of the appliance.
• Damage to finish after delivery.
• Improper installation—proper installation includes adequate
air circulation to the refrigeration system, adequate
electrical, plumbing and other connecting facilities.
• Replacement of house fuses or resetting of circuit breakers.
• Replacement of light bulbs.
• Damage to product caused by accident, fire, floods or acts
of God.
• Loss of food due to spoilage.
• Proper use and care of product as listed in the owner’s
manual, proper setting of controls.
• Product not accessible to provide required service.
• WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL
DAMAGES.
IMPORTANT
Keep this warranty and your bill of sale as proof of original purchase and purchase date.
Please have serial number and model number available when calling for service.
Mabe Service is available coast to coast. If further help is
needed concerning this warranty, contact:
Manager, Consumer Relations
Mabe Canada Inc., Consumer Service
1 Factory Lane, Suite 310
Moncton, New Brunswick E1C 9M3
1.800.561.3344
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
What is covered How Long Warranted Parts Labour
(From Date of Sale) Repair or Replace
at Mabe’s Option
Compressor GE Profile: Ten (10) Years GE Profile: Ten (10) Years GE Profile: Five (5) Years
GE and All Other GE and All Other GE and All Other
Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
Sealed System (including GE Profile: Five (5) Years GE Profile: Five (5) Years GE Profile: Five (5) Years
evaporator, condenser GE and All Other GE and All Other GE and All Other
tubing and refrigerant) Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
All Other Parts One (1) Year One (1) Year One (1) Year
CUSTOMER WARRANTY
(for customers in Canada)
Your refrigerator is warranted to be free of defects in material and workmanship.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for
a particular purpose, are limited to one year or the shortest period allowed by law.
39
Manufactured for: General Electric Company, Louisville, KY 40225
EPA EST. No. 070595-MN-001
Performance Data Sheet
SmartWater Filtration System
MWF Cartridge
This system has been tested according to NSF/ANSI 42/53 for reduction of the substances listed below.
The concentration of the indicated substances in water entering the system was reduced to a concentration
less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53.*
(100% safety factors built in for unmetered usage)
Standard No. 42: Aesthetic Effects
Parameter USEPA Influent Influent Effluent % Reduction Min. Required
MCL Challenge Concentration Average Average Maximum Average Minimum Reduction
Chlorine — 2.0 mg/L + 10% 1.96 mg/L 0.06 mg/L 0.11 mg/L 96.77% 94.74% > 50%
T & O — — — — — — — —
Particulate** — ≥ 10,000 particles/mL 6,400,000 #/mL 58,833 #/mL 150,000 #/mL 99.14% 97.97% ≥ 85%
Standard No. 53: Health Effects
Parameter USEPA Influent Influent Effluent % Reduction Min. Required
MCL Challenge Concentration Average Average Maximum Average Minimum Reduction
Turbidity 0.5 NTU 11 +
1 NTU*** 10.5 NTU 0.14 NTU 0.28 NTU 98.54% 97.20% 0.5 NTU
Cysts ≥ 99.95% Reduction Minimum 50,000 L 118,750 #/L < 1 #/L 4 #/L > 99.99% > 99.99% ≥ 99.95%
Asbestos ≥ 99% Reduction 10
7
to 10
8
fibers/L; > 10µm 57 MF/L 0.996 MF/L < 1 MF/L 99.60% 99.39% ≥ 99%
Lead at pH 6.5 0.015 mg/L 0.15 mg/L +
10% 0.1567 mg/L < 0.001 mg/L < 0.001 mg/L 99.36% 99.29% 0.010 mg/L
Lead at pH 8.5 0.015 mg/L 0.15 mg/L + 10% 0.1433 mg/L < 0.001 mg/L < 0.001 mg/L 99.30% 99.29% 0.010 mg/L
Mercury at pH 6.5 0.002 mg/L 0.006 mg/L +
10% 0.0059 mg/L 0.000350 mg/L 0.0007 mg/L 94.70% 87.50% 0.002 mg/L
Mercury at pH 8.5 0.002 mg/L 0.006 mg/L + 10% 0.0057 mg/L 0.000325 mg/L 0.0006 mg/L 93.20% 89.29% 0.002 mg/L
Alachlor 0.002 mg/L 0.04 mg/L + 10% 0.0367 mg/L 0.00023 mg/L 0.0004 mg/L 99.34% 98.67% 0.002 mg/L
Lindane 0.0002 mg/L 0.002 mg/L +
10% 0.0020 mg/L < 0.00002 mg/L < 0.00002 mg/L 99.00% 98.95% 0.0002 mg/L
2,4-D 0.070 mg/L 0.210 mg/L + 10% 0.2033 mg/L 0.00337 mg/L 0.011000 mg/L 98.32% 94.50% 0.070 mg/L
Toxaphene 0.003 mg/L 0.015 mg/L + 10% 0.0160 mg/L 0.00100 mg/L 0.001000 mg/L 93.44% 91.67% 0.003 mg/L
Benzene 0.005 mg/L 0.015 mg/L +
10% 0.0145 mg/L 0.000500 mg/L 0.000500 mg/L 96.51% 95.83% 0.005 mg/L
Carbofuran 0.040 mg/L 0.080 mg/L +
10% 0.0830 mg/L 0.001000 mg/L 0.001000 mg/L 98.78% 98.65% 0.04 mg/L
1,4 dichlorobenzene
0.075 mg/L 0.225 mg/L + 10% 0.2283 mg/L 0.000500 mg/L 0.000500 mg/L 99.78% 99.77% 0.075 mg/L
Atrazine 0.003 mg/L 0.009 mg/L +
10% 0.0087 mg/L < 0.0005 mg/L < 0.0005 mg/L 94.22% 93.33% 0.003 mg/L
* Tested using a flow rate of 0.50 gpm; pressure of 60 psig; pH of 7.5 ± 0.5; temp. of 68° ± 5°F (20° ± 3°C)
** Measurement in Particles/ml. Particles used were 0.5-1 microns
*** NTU=Nephelometric Turbidity units
Operating Specifications
Capacity: certified for up to 300 gallons (1135 l); up to six months for models without a replacement filter indicator light;
up to one year for models with a replacement filter indicator light
Pressure requirement: 40–120 psi (2.8–8.2 bar), non-shock
Temperature: 33–100ºF (0.6–38ºC)
Flow rate: 0.5 gpm (1.9 lpm)
General Installation/Operation/Maintenance Requirements
Flush new cartridge at full flow for 3 minutes to purge out trapped air.
Replace cartridge when the indicator light flashes or water flow rate is reduced on non-indicator units.
Special Notices
Installation instructions, parts and service availability, and standard warranty are included with the product when shipped.
This drinking water system must be maintained according to manufacturer’s instructions, including replacement of filter cartridges.
Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.
The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your water.
Check for compliance with the state and local laws and regulations.
Note that while the testing was performed under standard laboratory conditions, actual performance may vary. Systems must
be installed and operated in accordance with manufacturer’s recommended procedures and guidelines.
NSF
®
System Tested and Certified by NSF International against ANSI/NSF Standard 42 & 53 for the reduction of:
Standard No. 42: Aesthetic Effects
Chemical Unit
Chlorine Taste and Odor
Mechanical Filtration Unit
Particulate Reduction, Class I
Standard No. 53: Health Effects
Chemical Reduction Unit
Alachlor and Atrazine Reduction
Benzene and Carbofuran Reduction
1,4 dichlorobenzene and 2,4-D Reduction
Lead and Lindane Reduction
Mercury and Toxaphene Reduction
Mechanical Filtration Unit
Turbidity Reduction
Cyst and Asbestos Reduction
40
State of California
Department of Health Services
Water Treatment Device
Certificate Number
Date Issued: February 2, 2005
Trademark/Model Designation
Replacement Elements
169805 -
MWF MWF
Manufacturer: General Electric Company
The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section
116830 of the Health and Safety Code for the following health related contaminants:
Cysts
Turbidity
Asbestos
Lead
Mercury
Alachlor
Atrazine
Benzene
Carbofuran
Lindane
Mercury
Toxaphene
1,4-dichlorobenzene
2,4-D
Microbiological Contaminants and Turbidity
Inorganic/Radiological Contaminants
Organic Contaminants
Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems certified for
cyst reduction may be used on disinfected waters that may contain filterable cysts.
300 galRated Service Capacity:
0.5 gpm
Rated Service Flow:
Conditions of Certification:
Mesures de sécurité . . . . . . . . . . . . . . . . .42, 43
Fonctionnement
Congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Entretien et nettoyage
du réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . .52, 53
Le filtre à eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
Les commandes . . . . . . . . . . . . . . . . . . . . . . . . .44–45
Machine à glaçons automatique . . . . . . . . . . . .51
Options de stockage des produits frais . .47–49
Remplacement des ampoules . . . . . . . . . . . . . .54
Installation
Installation de la conduite d’eau . . . . . . . . .64–66
Installation du réfrigérateur . . . . . . . . . . . . .56–63
Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Conseils de dépannage . . . . . . . . . . . .67–70
Bruits normaux de fonctionnement . . . . . . . . .67
Soutien au consommateur
Feuillet de données relatives à la
performance de la cartouche . . . . . . . . . . . . . . .73
Garantie pour la clientèle au Canada . . . . . . .72
Soutien au consommateur . . . . . . . . . . . . . . . . . .74
41
Transcrivez les numéros de modèle et de série ici :
# de modèle ____________________________
# de série ____________________________
Ils figurent sur l’étiquette qui se trouve à l’interieur
du compartiment réfrigérateur – du côté gauche,
près du centre.
Soutien au
consommateur
Conseils de dépannageFonctionnement InstallationMesures de sécurité
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
AVERTISSEMENT!
N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.
MESURES DE SÉCURITÉ
Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,
y compris les suivantes.
■Installez le réfrigérateur conformément aux
directives d’installation avant de l’utiliser.
■Ne laissez pas les enfants grimper, s’asseoir, se tenir
debout ni se pendre aux clayettes du réfrigérateur.
Ils pourraient endommager le réfrigérateur et
se blesser gravement.
■Ne touchez pas les surfaces froides du congélateur
si vous avez les mains humides ou mouillées :
la peau risque d’adhérer à ces surfaces très froides.
■N’entreposez et n’utilisez pas d’essence ou autres
vapeurs et liquides inflammables à proximité de cet
appareil ou de tout autre appareil électroménager.
■Si votre réfrigérateur est doté d’une machine
à glaçons automatique évitez le contact avec
les pièces mobiles du mécanisme éjecteur, ou
avec l’élément chauffant situé à la partie inférieure
de la machine à glaçons. Ne posez pas les doigts
ou les mains sur le mécanisme de la machine
à glaçons pendant que le réfrigérateur est branché.
■Éloignez les doigts des parties du réfrigérateur où
l’on peut facilement se pincer : les espaces entre
les portes et entre les portes et les placards sont
toujours étroits. Soyez prudent lorsque vous fermez
les portes de l’appareil en présence des enfants.
■Débranchez votre réfrigérateur avant de le nettoyer
ou de le réparer.
REMARQUE : Nous vous recommandons vivement
de confier toute réparation à un technicien qualifié.
■Ne recongelez pas les aliments surgelés qui ont
complètement dégelé.
42
COMMENT VOUS DÉBARRASSER CONVENABLEMENT
DE VOTRE ANCIEN RÉFRIGÉRATEUR
Les enfants pris au piège ou morts d’asphyxie sont
toujours d’actualité. Les réfrigérateurs abandonnés
sont toujours aussi dangereux, même si on n’attend
que «quelques jours» pour s’en débarrasser. Si vous
ne gardez pas votre ancien réfrigérateur, veuillez
suivre les directives ci-dessous afin de prévenir
les accidents.
Avant de vous débarrasser de votre ancien
réfrigérateur ou congélateur :
■Démontez les portes.
■Laissez les clayettes en place afin d’empêcher
les enfants de grimper à l’intérieur.
Réfrigérants
Tous les appareils de réfrigération contiennent
des réfrigérants qui, conformément aux lois fédérales,
doivent être enlevés avant toute élimination de
l’appareil. Si vous vous débarrassez de vieux appareils
de réfrigération, vérifiez, auprès de la société qui
s’occupe de leur élimination, ce que vous devez faire.
CORDONS PROLONGATEURS
Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques
potentiels qu’ils présentent dans certaines conditions.
Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire qu’il
s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL (aux États-Unis)
ou certifié CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre de 15 ampères (minimum)
et de 120 volts.
DANGER! RISQUES POUR LES ENFANTS
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
43
AVERTISSEMENT!
RACCORDEMENT ÉLECTRIQUE
Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon
d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.
Le cordon d’alimentation de cet appareil est
muni d’une fiche à 3 broches (mise à la terre)
qui se branche dans une prise murale ordinaire
à 3 alvéoles (mise à la terre) pour réduire au minimum
les risques de chocs électriques.
Faites examiner la prise de courant et le circuit
par un électricien qualifié pour vous assurer que
la prise est correctement mise à la terre.
Si la prise murale est du type standard à 2 alvéoles,
il vous incombe de la faire remplacer par une prise
à 3 alvéoles correctement mise à la terre.
Le réfrigérateur doit toujours être branché dans sa
propre prise de courant, dont la tension nominale est
identique à celle indiquée sur la plaque signalétique.
Cette précaution est recommandée pour garantir
un rendement optimum et éviter une surcharge des
circuits électriques de la résidence, ce qui pourrait
créer un risque d’incendie par surchauffe des fils.
Ne débranchez jamais le réfrigérateur en tirant sur
le cordon d’alimentation. Saisissez fermement la fiche
du cordon et tirez droit pour la retirer de la prise.
Réparez ou remplacez immédiatement tout cordon
effiloché ou endommagé. N’utilisez pas un cordon
fendillé ou présentant des signes d’usure.
Lorsque vous déplacez votre réfrigérateur du mur,
faites attention de ne pas le faire rouler sur le cordon
d’alimentation afin de ne pas l’endommager.
VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES
DE SÉCURITÉ.
CONSERVEZ CES DIRECTIVES
www.electromenagersge.ca
Les commandes avec réglages de température.
La temperature est pré-réglée à l’usine au numéro 38° F pour le compartiment réfrigérateur
et -2° F pour le compartiment congélateur. Attendez 24 heures que la température se stabilise
aux temperatures recommandées pré-réglées.
Le réglage de température peut indiquer la température SET (réglée) ainsi que la température
réelle dans le compartiment réfrigération et dans le compartiment congélation. La température
SET (réglée) peut varier légèrement de la température réelle, selon l’utilisation et les conditions
de fonctionnement.
NOTE : Le réfrigérateur est expédié avec une pellicule de protection couvrant les commandes
de température. Si cette pellicule n’a pas été retirée au cours de l’installation faites-le
maintenant.
44
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Toutes les options ne sont pas disponibles sur tous les modèles. Les commandes de votre appareil
se présenteront ainsi :
Modéles du distributeur :
Pour modifier la température, appuyez et relâchez
le bouton
Adjust Freezer
(réglage congélateur)
ou
Adjust Refrigerator
(réglage réfrigérateur). L’affichage
indiquera la température actuelle. Appuyez brièvement
sur la touche
Adjust Freezer
(réglage congélateur)
ou
Adjust Refrigerator
(réglage réfrigérateur) jusqu’à ce
que la température désirée apparaisse.
Une fois la température souhaitée affichée, après
10 secondes, la température affichée retournera à celle
du réfrigérateur et du congélateur. Plusieurs ajustements
peuvent être nécessaires.
Chaque fois que vous ajustez les commandes, laissez
passer 24 heures pour que le réfrigérateur atteigne
la température que vous avez sélectionnée.
Changement de la température
Modéles du commandes interne :
Pour modifier la température, appuyez puis relâchez
la touche Freezer (Congélateur) ou Fridge (Réfrigérateur).
L’affichage vous indiquera la température actuelle. Appuyez
brièvement sur la touche Freezer (Congélateur) ou Fridge
(Réfrigérateur) jusqu’à ce que la température désirée
apparaisse.
Une fois la température souhaitée réglée, après
10 secondes, l’affichage reviendra à la température actuelle
du réfrigérateur et du congélateur. Plusieurs ajustements
peuvent être nécessaires.
Chaque fois que vous ajustez les commandes, laissez
passer 24 heures pour que le réfrigérateur atteigne
la température que vous avez sélectionnée.
Modéles du Commandes Interne
Modéles du Distributeur
Localisation
des Commandes du Distributeur
Localisation
des Commandes Internes
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
Au sujet des commandes. www.electromenagersge.ca
Alarme de porte (sur certains modèles)
L’alarme de porte sonne si l’une des portes
est ouverte pendant plus de 3 minutes.
La sonnerie s’arrête quand vous fermez
la porte.
Appuyez sur la touche Alarm/Light
(alarme/éclairage) et tenez-la appuyée
pendant 3 secondes pour activer l’éclairage
du distributeur. Pour le désactiver, appuyez
sur la même touche et tenez-la appuyée
pendant 3 secondes.
L’économiseur d’énergie
Votre appareil est équipé d’un mécanisme
économiseur d’énergie. Le réfrigérateur est
livré avec cet économiseur d’énergie activé.
Avec le temps, il peut se former de l’humidité
sur la surface avant du compartiment
réfrigération, qui peut entraîner de la rouille.
S’il apparaît de l’humidité sur la surface
avant du compartiment réfrigération,
éteignez l’économiseur d’énergie en
appuyant, puis relâchant la touche Energy
Saver (économiseur d’énergie) du panneau
de contrôle.
L’éclairage du distributeur (sur certains modèles)
45
Pour utiliser le distributeur
(sur certains modèles)
Sélectionnez Cubed Ice (glaçon) , Crushed
Ice (glace pilée) ou Water (eau)
en appuyant sur la touche Ice & Water
(glace & eau).
Appuyez doucement le verre contre le haut
du berceau du distributeur.
Le bac de récupération ne se vide pas tout
seul. Pour réduire les éclaboussures d’eau,
le bac doit être régulièrement nettoyé.
Si rien ne sort du distributeur lors de
la première installation du réfrigérateur,
c’est qu’il peut exister de l’air dans le circuit
d’eau. Appuyez sur le bras du distributeur
pendant au moins deux minutes pour
éliminer l’air prisonnier du circuit d’eau
et remplir le système d’eau. Pour vidanger
les impuretés du circuit d’eau, jetez les six
premiers verres pleins d’eau.
MISE EN GARDE :
N’introduisez jamais vos doigts ou tout autre
objet dans l’ouverture de sortie du broyeur
de glace.
Pour verrouiller et déverrouiller le distributeur (sur certains modèles)
Pour le verrouiller, appuyez sur la touche
Ice Off/Lock (glace désactivée/verrouillage)
et tenez-la appuyée pendant 3 secondes.
Répétez cette étape pour déverrouiller
le distributeur.
Consignes importantes pour votre distributeur
■
■N’ajouter pas la glace en provenance des tiroirs ou des
paniers dans le bac de stockage. Elle peut ne pas se broyer
ou être mal distribuée.
■
■Évitez de trop remplir le verre avec de la glace et d’utiliser
des verres étroits. La glace refoulée peut se coincer dans
la goulotte ou provoquer le gel de la porte de la goulotte en
position fermée. Si de la glace bloque la goulotte, faites-la
passer avec une cuillère en bois.
■
■Boissons et aliments ne doivent pas être rafraîchis
rapidement dans le bac de stockage à glace. Des canettes,
des bouteilles ou des paquets d’aliments dans le tiroir de
stockage peuvent provoquer le bourrage de la machine
à glaçons ou de la vrille.
■
■Pour éviter que la glace distribuée ne tombe hors du verre,
placez le verre à proximité de l’ouverture du distributeur,
mais sans le toucher.
■
■Un peu de glace pilée peut être distribuée, même si
vous avez sélectionné Cubed Ice (glaçon). Cela se produit
occasionnellement lorsque quelques glaçons sont envoyés
directement dans le broyeur par inadvertance.
■
■Après une distribution de glace pilée, un peu d’eau peut
sortir de la goulotte.
■
■Parfois, un petit monticule de neige se forme sur la porte
de la goulotte. C’est normal et cela se produit généralement
lorsque vous avez distribué de la glace pilée de manière
répétée. La neige s’évaporera toute seule.
Bac de trop-plein
Distributeur d’Eau Interne (sur certains modèles)
Pour utiliser le distributeur d’eau interne,
placez un verre sous la sortie d’eau et
appuyez doucement contre le distributeur
avec votre verre.
Appuyez
Cartouche du filtre à eau
La cartouche du filtre à eau se trouve
dans le coin droit arrière supérieur
du compartiment réfrigérateur.
Remplacement du filtre
La cartouche du filtre doit être remplacée
tous les six mois ou quand le débit d’eau
du distributeur ou de la machine à glaçons
diminue.
Installation de la cartouche
du filtre à eau
Si vous remplacez la cartouche, d’abord
enlevez la vieille cartouche en la tournant
doucement dans le sens contraire
des aiguilles d’une montre. Une petite
quantité d’eau peut s’en échapper.
MISE EN GARDE : S’il y
a de l’air piégé dans le système, la cartouche
de filtre peut être éjectée pendant qu’elle est
enlevée. Procédez avec soin pour l’enlever.
Enlevez la feuille de protection
de l’extrémité de la cartouche.
En alignant les flèches de la cartouche
et du boîtier de cartouche, placez le haut
de la nouvelle cartouche à l’intérieur du
support. Ne l’insérez pas de force dans
le support. Tournez doucement
la cartouche dans le sens des aiguilles
d’une montre jusqu’à ce qu’elle s’arrête.
Pendant sa rotation, la cartouche
atteindra elle-même sa position.
La cartouche tournera d’environ
1/4 de tour. Ne serrez pas trop fort.
Faites couler de l’eau du distributeur
pendant 3 minutes (environ 5 litres)
pour purger le système et empêcher
les pulvérisations. Consultez la section
Utilisation du distributeur.
NOTE : Une cartouche de filtre à eau
nouvellement installée peut occasionner
un jet d’eau du distributeur.
Bouchon de dérivation du filtre
Il faut utiliser le bouchon de dérivation
du filtre lorsqu’une cartouche de
remplacement n’est pas disponible.
Le distributeur et la machine à glaçons
ne peuvent pas fonctionner sans le filtre
ou sans le bouchon de dérivation du filtre.
Filtres de remplacement :
Pour commander des cartouches
supplémentaires, visitez notre site Web à
l’adresse www.electromenagersge.ca, ou
appelez le Service des pièces et accessoires
au 888.261.3055.
Modèle MWF
Les clients au Canada devraient consulter
les pages jaunes pour connaître la succursale
Mabe la plus près.
Le filtre à eau.
46
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Support de
cartouche
Bouchon de
dérivation
du filtre
47
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation

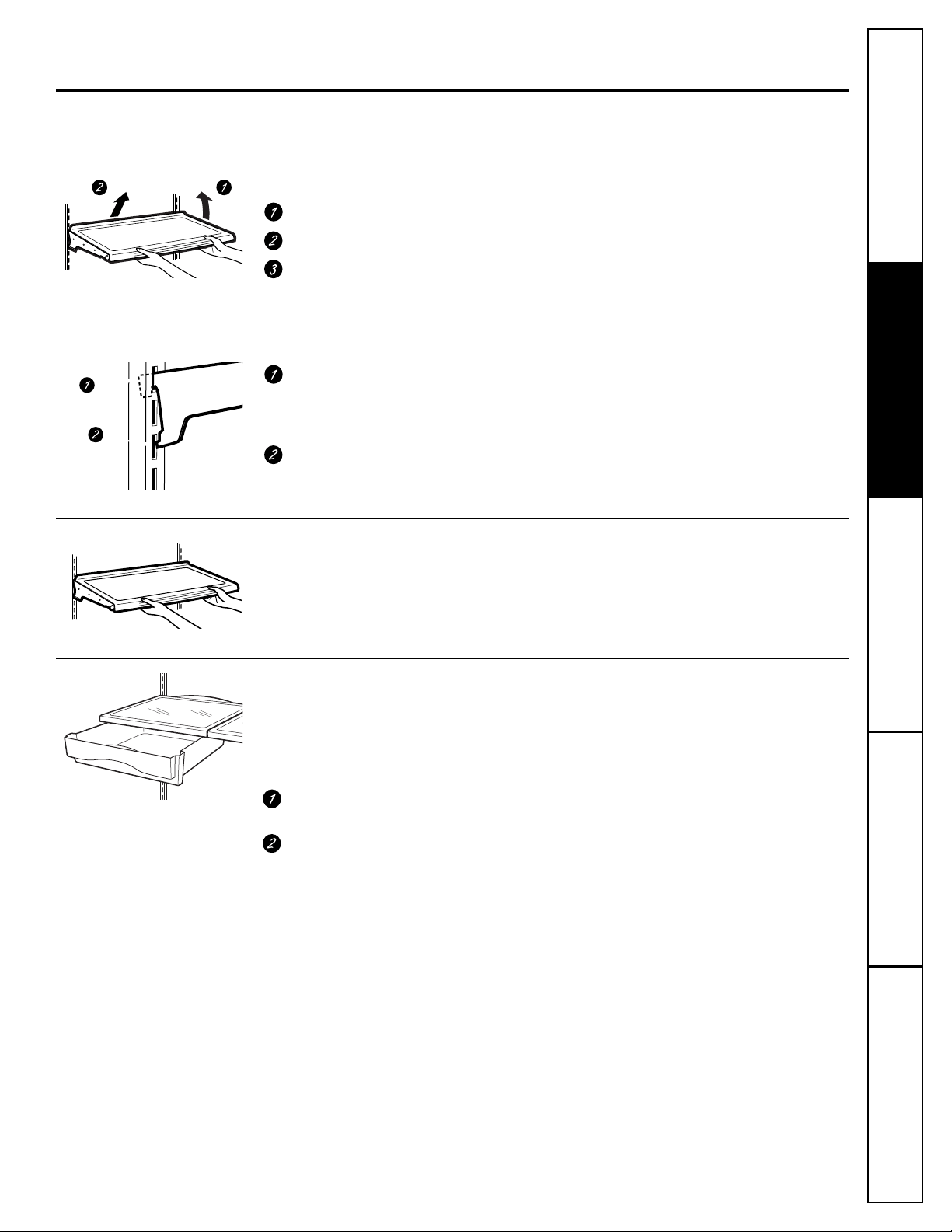

Options de stockage des produits frais. www.electromenagersge.ca
Mise en place des clayettes
Les clayettes du réfrigérateur sont réglables.
Enlèvement :
Enlevez tous les articles de la clayette.
Soulevez la clayette à l’avant.
Soulevez la clayette à l’arrière
et faites-la sortir.
Remise en place :
En faisant basculer la clayette vers
le haut, insérez le crochet supérieur à
l’arrière de la clayette dans une fente
du rail.
Abaissez le devant de la clayette
jusqu’à ce que le bas de la clayette
se fixe en place.
Clayettes anti-déversement
Les clayettes anti-déversement ont des bords
spéciaux pour empêcher tout déversement
aux clayettes inférieures.
Bac à casse-croûte à positionnement variable
La position de ce bac à casse-croûte est
réglable et peut être modifiée comme pour
les autres clayettes.
Pour l’enlever :
Faites glisser le bac jusqu’à sa position
d’arrêt.
Soulevez le bac pour lui faire dépasser
sa position d’arrêt.
Options de stockage des produits frais.
Bacs réglables de porte
Vous pouvez facilement transporter les bacs
réglables du réfrigérateur à votre surface
de travail.
Enlèvement : Soulevez l’avant du bac droit
vers le haut, puis enlevez en soulevant.
Remise en place ou changement de place :
Faites glisser le bac juste au-dessus
des soutiens moulés de la porte et poussez
vers le bas. Le bac se verrouillera en place.
NOTE : Sur les modèles sans garde-mange
complet, la location du bac de porte inférieur
est non-réglable.
Bacs non-réglables de porte (sur certains modèles)
Enlèvement : Soulevez le bac droit vers
le haut, puis enlevez en soulevant.
Remise en place : Engagez le bac dans
les soutiens moulés de la porte et poussez
vers le bas. Il se fixera en place.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
48
Bac non réglable à produits laitiers
Enlèvement : Soulevez le bac à produits
laitiers vers le haut, puis enlevez-le.
Remise en place : Insérez le bac dans les
soutiens moulés de la porte et poussez-le
vers le bas. Le bac se verrouillera en place.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation
49
www.electromenagersge.ca
Bacs à fruits et légumes
Organisez les fruits et les légumes dans
les compartiments séparés pour l’accès
facile.
Vous devez bien essuyer toute eau en excès
qui peut s’accumuler au fond des bacs ou
en dessous des bacs.
Veg
Fruit
Tiroir réglable à produits/épicerie fine
(sur certains modèles)
Le tiroir réglable à produits/épicerie fine est
un tiroir de grande largeur avec un contrôle
de température réglable. Ce tiroir peut être
utilisé pour une variété de grands articles.
Il existe un contrôle de température qui peut
régler la quantité d’air froid permise dans
le tiroir.
Contrôle
Lorsque Produce Drawer (tiroir produits)
est sélectionné, la température du tiroir
peut être maintenue à 38° F (3° C) environ.
Ce fonctionnalité permet de conserver
des produits frais pendant longtemps.
Lorsque Deli Drawer (tiroir épicerie fine)
est sélectionné, la température du tiroir
peut être maintenue à 34° F (1° C) environ.
Ce fonctionnalité permet de conserver
de la viande fraîche ou du poisson frais
pendant longtemps.
NOTE : Les fruits et les légumes peuvent être
endommagés par l’utilisation du réglage Deli
Drawer (tiroir épicerie fine). Ne stockez pas
de laitue ou d’autres produits à feuilles dans
ce tiroir.
MISE EN GARDE :
Ne stockez pas de bouteilles en verre dans
ce tiroir. Si elles gèlent, elles peuvent se casser
et blesser quelqu’un.
Enlèvement :
Sortez le tiroir jusqu’à sa position d’arrêt.
Soulevez l’avant du tiroir vers le haut
et l’extérieur.
Remise en place :
Soulevez le couvercle vers le haut.
Insérez les roulettes dans les rails
latéraux.
Poussez le tiroir vers l’intérieur (jusqu’à ce
qu’il soit en place).
Comment démonter et remonter le tiroir réglable à produits/épicerie fine
Enlèvement :
Sortez le tiroir jusqu’à sa position d’arrêt.
Levez l’avant du séparateur pour
le déloger de la paroi arrière du tiroir.
Remise en place :
Insérez l’arrière du séparateur dans
la paroi arrière du tiroir.
Poussez le séparateur vers le bas.
Comment démonter et remonter le séparateur de tiroir
Le contrôle est situé sur le côté
droit du tiroir.
Panier et tiroir du compartiment congélation
Panier.
Tiroir.
Enlèvement du panier
Congélateur.
50
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Enlèvement :
Enlevez le bac du congélateur.
(Voir ci-dessous.)
Sortez le panier jusqu’à sa position
d’arrêt.
Inclinez vers le haut l’arrière du bac.
Soulevez-le pour l’enlever.
Remise en place :
Placez le panier dans l’assemblage
des rails.
Démontage du séparateur de panier
Enlèvement :
Sortez le panier jusqu’à sa position
d’arrêt.
Inclinez vers le haut l’arrière du bac.
Soulevez-le pour l’enlever.
Remise en place :
Insérez les coins supérieurs du
séparateur dans les trous du panier.
Enlèvement :
Déboîtez le tiroir hors de sa position
d’arrêt.
Enlevez les deux ergots latéraux avec
un tournevis à tête plate (comme montré
à gauche).
Inclinez vers le haut derrière du tiroir
et sortez-le en le soulevant.
Remise en place :
Sortez les rails jusqu’à leur position
d’arrêt.
Placez le tiroir sur les rails et insérez
le support dans les fentes situées sur
le côté du tiroir.
Replacez les ergots latéraux et poussez
le tiroir en place.
AVERTISSEMENT :Faites
attention de ne pas perdre les ergots latéraux
pendant le démontage, car ils peuvent
présenter un risque d’étranglement pour
les enfants.
Enlèvement du tiroir
Bac non réglable du congélateur
Enlèvement : Tirez les supports vers le haut
jusqu’à ce que vous entendiez un clic, puis
enlevez le bac.
Remise en place : Insérez les extrémités
du bac dans les deux supports et poussez-le
vers le bas jusqu’à ce que le bac se verrouille
en place.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation
51
Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.
Machine à glaçons automatique. www.electromenagersge.ca
Machine à glaçons automatique
La machine à glaçons produit sept glaçons
par cycle, soit environ 100 à 130 glaçons
par 24 heures, selon la température du
compartiment congélation, la température
de la pièce, le nombre de fois que la porte est
ouverte et les autres conditions d’utilisation.
Si vous faites fonctionner le réfrigérateur
avant de raccorder l’eau à la machine
à glaçons, appuyez et relâchez la touche
Ice Off/Lock (glace désactivée/verrouillage)
ou la touche Ice Off (glace désactivée)
du panneau de commande pour
déconnecter la machine à glaçons.
Lorsque le réfrigérateur est raccordé
à l’alimentation d’eau, appuyez
et relâchez la touche Ice Off/Lock (glace
désactivée/verrouillage) ou la touche Ice Off
(glace désactivée) du panneau de commande
pour connecter la machine à glaçons.
Un réfrigérateur nouvellement installé
prend de 12 à 24 heures pour commencer
à produire des glaçons.
Vous entendrez un bourdonnement chaque
fois que la machine à glaçons se remplit
d’eau.
Jetez les premiers lots de glaçons pour
permettre à la conduite d’eau de se purger.
Assurez-vous que rien ne gène la course
du bras palpeur.
Quand le bac se remplit jusqu’au niveau du
bras palpeur, la machine à glaçons s’arrête
de produire des glaçons. Il est normal de
trouver des glaçons qui soient soudés
ensemble.
Si vous n’utilisez pas souvent vos glaçons,
les vieux glaçons deviennent opaques,
prennent un mauvais goût et rétrécissent.
NOTE : Dans les maisons qui ont une pression
d’eau plus faible que la moyenne, vous pouvez
entendre la machine à glaçons recommencer
plusieurs fois son cycle pour produire
une livraison de glaçons.
NOTE : Activez la fonctionnalité Ice Off (glace
désactivée) si l’alimentation d’eau est coupée.
Entretien et nettoyage de votre réfrigérateur.
Nettoyage de l’extérieur
Les poignées de porte et les garnitures.
Nettoyez avec un linge trempé dans de l’eau
savonneuse. Séchez avec un linge doux.
N’appliquez pas de cire sur les poignées
et les garnitures de porte.
Conservez l’extérieur propre. Essuyez avec
un linge propre légèrement humecté de cire
à appareil électroménager ou de détersif
liquide à vaisselle doux. Séchez et polissez
avec un linge doux, propre.
N’essuyez jamais votre réfrigérateur avec
un torchon sale ou une serviette mouillée.
Cela peut laisser un résidu qui risque
d’endommager la peinture. N’utilisez jamais
de tampon à récurer, de nettoyant en poudre,
d’eau de javel ou de produit nettoyant
contenant un agent de blanchiment,
car ces produits peuvent rayer et
endommager la peinture.
Vous pouvez nettoyer les panneaux et
les poignées de porte en acier inoxydable
(sur certains modèles) avec un nettoyant
d’acier inoxydable vendu sur le marché.
Il vaut mieux utiliser un produit de nettoyage
vaporisé pour acier inoxydable.
N’utilisez pas de cire pour appareils ménagers
sur l’acier inoxydable.
Pièces en matière plastique plaquée argent.
Lavez ces pièces avec du savon ou un autre
détergent doux. Essuyez avec une éponge,
un linge humide ou une serviette en papier.
Ne frottez jamais avec des tampons en laine
d’acier ou d’autres nettoyants abrasifs.
Nettoyage de l’intérieur
Pour aider à empêcher les odeurs, laissez
une boîte ouverte de bicarbonate de soude
dans les compartiments réfrigération et
congélation.
Débranchez votre réfrigérateur avant de
le nettoyer. Si ce n’est pas pratique, enlevez
toute humidité au moyen d’une éponge
ou d’un chiffon pour nettoyer autour des
commutateurs, des lumières ou des réglages.
Utilisez une cire pour appareils
électroménagers sur la surface intérieure
entre les portes.
Utilisez une solution d’eau chaude et de
bicarbonate de soude (15 ml [soit une cuillère
à soupe environ] de bicarbonate de soude
dans 1 litre [soit une pinte] d’eau). Cette
solution nettoie tout en neutralisant les
odeurs. Rincez et séchez en essuyant.
Après avoir nettoyé les joints de porte,
appliquez une fine couche de vaseline
sur les joints du côté des charnières pour
empêcher les joints de coller et de
se déformer.
Évitez de nettoyer les clayettes froides
en verre à l’eau chaude, parce qu’elles
risquent de se casser à cause de la grande
différence de températures. Manipulez avec
soins le verre. Vous pouvez briser en éclats
le verre trempé en le heurtant.
Ne lavez aucune pièce en matière
plastique de votre réfrigérateur dans
votre machine à laver la vaisselle.
Pièces en matière plastique plaquée argent.
Lavez ces pièces dans de l’eau savonneuse.
Essuyez avec une éponge, un linge humide
ou une serviette en papier.
Ne frottez jamais avec des tampons en laine
d’acier ou d’autres nettoyants abrasifs.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
52
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
53
www.electromenagersge.ca
Lorsque vous vous absentez pendant
une période prolongée, videz et débranchez
le réfrigérateur. Nettoyez l’intérieur avec
une solution d’eau et de bicarbonate
de soude, à raison 15 ml (d’une cuillère
à soupe) de bicarbonate par litre (1 pinte)
d’eau. Laissez les portes ouvertes.
Appuyez et relâchez la touche Ice Off/Lock
(glace désactivée/verrouillage) ou la touche
Ice Off (glace désactivée ) sur le panneau
de contrôle pour désengager la machine
à glaçons.
Si la température risque de descendre sous
le point de congélation, demandez à
un réparateur de vidanger la conduite d’eau
afin d’éviter les dégâts sérieux causés par
les inondations.
Derrière le réfrigérateur
Prenez un soin particulier lorsque vous
éloignez le réfrigérateur du mur. Tous
les types de revêtements de sol peuvent être
endommagés, particulièrement ceux qui sont
coussinés ou dont la surface est gaufrée.
Soulevez les pieds d’inclinaison situés en bas
à l’avant de votre réfrigérateur. Consultez
Mettez le réfrigérateur de niveau dans
la section Instructions d’installation pour
les details de nivellement de pieds
Tirez le réfrigérateur en ligne droite et,
lorsque vous le remettez en place, poussez-le
vers le mur en ligne droite. Les déplacements
latéraux du réfrigérateur pourraient
endommager le revêtement de sol
ou le réfrigérateur.
Abaissez les pieds d’inclinaison jusqu’à ce
qu’ils touchent le sol.
Lorsque vous remettez le réfrigérateur
en place en le poussant, veillez à ne pas
le faire rouler sur le cordon d’alimentation
ou sur la conduite d’eau de la machine
à glaçons (sur certains modèles) et
assurez-vous que le support du mécanisme
anti-basculement soit engagé (si votre
réfrigérateur est ainsi équipé).
Départ en vacances
Déménagement
Immobilisez tous les éléments amovibles,
tels que les clayettes et les bacs, à l’aide
de ruban gommé pour éviter de
les endommager.
Si vous utilisez un charriot pour déménager
le réfrigérateur, ne laissez jamais le devant
ou le derrière du réfrigérateur reposer contre
le charriot. Cela pourrait endommager
le réfrigérateur. Ne transportez
le réfrigérateur que par les côtés.
Assurez-vous que le réfrigérateur demeure
debout pendant son déménagement.

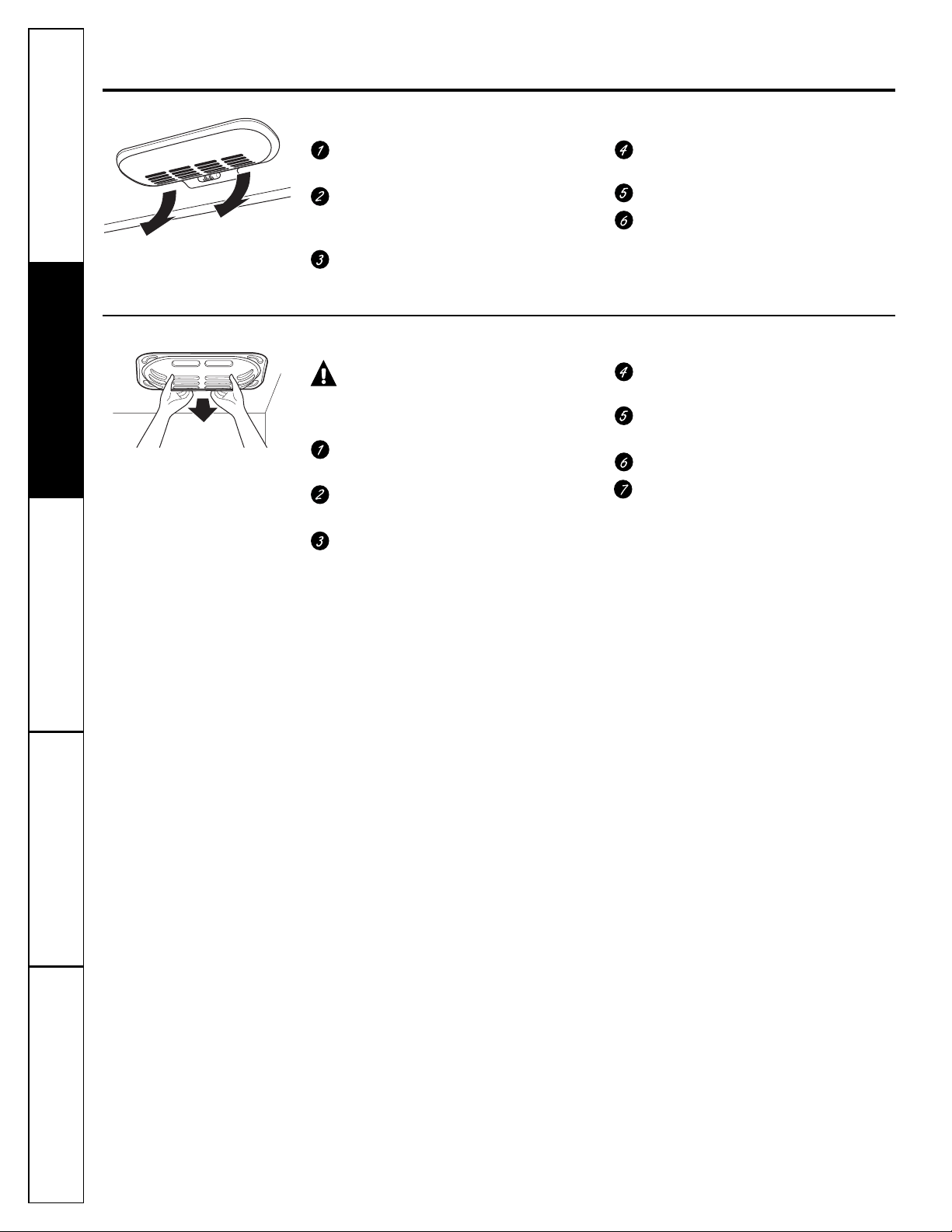

Lumière du compartiment congélation
MISE EN GARDE :
Les ampoules électriques peuvent être
brûlantes.
Débranchez le cordon d’alimentation
de la prise.
Sortez le tiroir jusqu’à sa position
d’arrêt.
Faites tourner le capot tout
en le poussant vers l’arrière pour l’enlever.
Tournez l’ampoule dans le sens contraire
des aiguilles d’une montre.
Remplacez-la par une ampoule
de la même puissance ou inférieure.
Replacez le capot.
Rebranchez le réfrigérateur.
NOTE : Les ampoules Reveal
®
peuvent être
commandées au service après-vente GE,
au 800.626.2002.
Lumières du compartiment réfrigération
Débranchez le cordon d’alimentation
de la prise.
Faites tourner le capot tout en appuyant
sur les deux languettes à l’arrière pour
l’enlever.
Tournez l’ampoule dans le sens contraire
des aiguilles d’une montre.
Remplacez-la par une ampoule
de la même puissance ou inférieure.
Replacez le capot.
Rebranchez le réfrigérateur.
NOTE : Les ampoules Reveal
®
peuvent être
commandées au service après-vente GE,
au 800.626.2002.
Remplacement des ampoules.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
54
OUTILS DONT VOUS POUVEZ AVOIR
BESOIN
Veuillez lire toutes les directives attentivement.
•
IMPORTANT — Conservez ces instructions
pour l’inspecteur local.
•
IMPORTANT — Respectez toutes
les ordonnances et les codes locaux.
• Note à l’installateur – Assurez-vous de laisser
ces instructions au consommateur.
• Note au consommateur – Conservez
ces instructions pour référence future.
• Niveau de compétence – L’installation de
cet appareil nécessite des compétences
mécaniques de base.
• Temps d’installation – Installation du réfrigérateur
20 minutes
Installation de la conduite
d’eau 30 minutes
• L’installateur est responsable de bien installer
ce réfrigérateur.
• Toute panne du produit due à une mauvaise
installation n’est pas couverte par la garantie.
Questions? Appelez le 1.800.561.3344 ou Visitez notre site Web à l’adresse : www.electromenagersge.ca
Instructions
Réfrigérateur
d’installation
Modèle 26
AVANT DE COMMENCER
Si votre réfrigérateur est doté d’une machine
à glaçons, la machine à glaçons doit être raccordée
à une conduite d’eau froide. Vous pouvez acheter
une trousse d’alimentation d’eau GE (contenant
la tuyauterie, le robinet d’arrêt, les joints et
les instructions) chez votre revendeur ou
en vous adressant à notre site Web à l’adresse
www.electromenagersge.ca ou à notre service
de Pièces et accessoires au numéro de téléphone
1.888.261.3055.
PREPARATION (suite)
ALIMENTATION D’EAU DE LA MACHINE À GLAÇONS
ET DU DISTRIBUTEUR
PRÉPARATION
DÉPLACEMENT DU RÉFRIGÉRATEUR À L’INTÉRIEUR
DE LA MAISON
Si le réfrigérateur ne peut pas passer par la porte,
vous pouvez enlever les portes du compartiment
réfrigération et le tiroir du compartiment
congélation.
• Pour enlever la porte du compartiment
réfrigération, consultez la section Installation
du réfrigérateur.
• Pour enlever le tiroir du compartiment
congélation, consultez la section Enlèvement
du tiroir du compartiment congélation.
Clé réglable
Écrou à compression
d’un diamètre exterieur
de 1/4 po et bague
Tournevis cruciforme
Tournevis à cliquet
de 10 mm
Clé à six pans de 3/32 po,
1/8 po, 3/16 po et 4 mm
55
Tournevis à tête plate
Perceuse à main ou
électrique et mèche
de 1/8 po
Crayon
Pinces
Mètre
Tourne-écrou de 1/4 po
Niveau
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR
EMPLACEMENT DU RÉFRIGÉRATEUR
• N’installez jamais votre réfrigérateur dans un emplacement
où la température ambiante sera inférieure à 16° C (60° F). Il ne se mettra
pas en marche suffisamment souvent pour maintenir des températures
convenables.
• N’installez jamais votre réfrigérateur dans un emplacement
où la température ambiante sera supérieure à 37° C (100° F).
Il ne fonctionnera pas bien.
• Installez votre réfrigérateur sur un plancher suffisamment solide pour
le porter lorsqu’il est plein.
DÉGAGEMENTS
Prévoyez les dégagements suivants pour faciliter l’installation, la bonne
circulation d’air et les raccordements de plomberie et d’électricité :
Côtés 3 mm (1/8 po)
Dessus 25 mm (1 po)
Arrière 25 mm (1 po)
DÉMONTAGE DES PORTES
DU RÉFRIGÉRATEUR
• NOTE IMPORTANTE : Ce réfrigérateur a une profondeur de 35,6 po.
Les portes et les passages qui mènent à l’endroit où vous désirez
l’installez doivent avoir une largeur du moins de 36 po., pour
permettre de transporter le réfrigérateur jusqu’à cet endroit sans être
obligé d’enlever les portes et les poignées. Si le passage a moins que
36 po. de largeur, vous risquez vraiment de rayer et d’endommager
les portes et les poignées de votre réfrigérateur. Vous pouvez enlever
facilement le capuchon du haut et les portes pour déplacer plus
aisément le réfrigérateur chez vous. Commencez par l’étape 1.
• Si vous n’avez pas à enlever les portes, passez directement à l’étape 9.
Laissez le ruban et tous les matériaux d’emballage sur les portes,
jusqu’à ce que vous ayez déménagé le réfrigérateur dans son
emplacement final.
• NOTE : Utilisez un chariot manuel rembourré pour déplacer
le réfrigérateur. Placez le réfrigérateur sur le chariot manuel
avec un côté contre le chariot. Nous vous recommandons vivement
d’utiliser DEUX PERSONNES pour déplacer le réfrigérateur et l’installer.
56
ENLEVEZ LA POIGNÉE DE PORTE DU
COMPARTIMENT POUR ALIMENTS FRAIS
Poignée en acier inoxydable et en matière
plastique :
ENLÈVEMENT
DE LA POIGNÉE DE
PORTE : Desserrez
les vis de
l’ensemble à l’aide
d’une clé Allen de
1/8 po. et enlevez
la poignée.
NOTE : Si vous
devez resserrer ou
enlever les fixations
de montage de
la poignée, utilisez
le tournevis cruciforme.
A
1
Fixations
de montage
A
ENLEVEZ LA POIGNÉE DE LA PORTE
DU COMPARTIMENT CONGÉLATION
Poignées en acier inoxydable et en matière plastique
:
Desserrez les vis de l’ensemble situées en bas
de la poignée à l’aide de la clé Allen de 1/8 po
et enlevez la poignée.
NOTE : Si vous devez resserrer ou enlever les fixations
de montage de la poignée, utilisez le tournevis
cruciforme.
A
2
A
DIMENSIONS
Dimensions additionelles
Profondeur de caisse sans
portes 74 cm (29
1
⁄8 po.)
Hauteur de plancher
à couvercle
de la charnière
174,9 cm (68
7
⁄8 po.)
57,5 cm
(22
5
⁄8 po.)
177,8 cm
(70 po.)
90,8 cm
(35
3
⁄4 po.)
174 cm
(68
1
⁄2 po.)
90,2 cm
(35
1
⁄2 po.)
DÉMONTAGE DES PORTES
DU RÉFRIGÉRATEUR
(suite)
Enlevez les trois vis en haut avec un tournevis
cruciforme.
Débranchez les deux connecteurs électriques.
Pour débranchez l’alimentation d’eau, poussez sur
la couleur grise du raccord et sortez la conduite.
Enlevez les deux câbles de terre avec un tournevis
cruciforme.
Enlevez les trois boulons à tête hexagonale de 10 mm
(droite et gauche).
MISE EN GARDE : Lorsque les boulons
sont enlevés, la porte peut tomber et blesser quelqu’un
et/ou endommager la porte elle-même.
Instructions d’installation
E
F
G
C
D
FIXEZ LA POIGNÉE DE LA PORTE
DU COMPARTIMENT ALIMENTS FRAIS
Poignée en acier inoxydable et en matière plastique :
Fixez la poignée
aux fixations
de montage
de la poignée et
resserrez les vis de
l’ensemble à l’aide
d’une clé Allen de
1/8 po.
A
3
FIXEZ LA POIGNÉE DE LA PORTE
DU COMPARTIMENT CONGÉLATION
Poignées en acier inoxydable et en matière
plastique :
Fixez bien la poignée aux fixations de montage
de la poignée et resserrez les vis de l’ensemble situées
en bas de la poignée à l’aide d’une clé Allen de 1/8 po.
A
Fixations
de montage
A
4
A
5
DÉMONTAGE DES PORTES
DU RÉFRIGÉRATEUR
Ouvrez les portes du réfrigérateur.
Enlevez les deux capuchons rectangulaires avec
un tournevis à tête plate.
A
B
5
57
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
58
REMONTAGE DES PORTES
DU RÉFRIGÉRATEUR
(suite)
Insérez la broche de la charnière supérieure dans
le trou de charnière en haut de la porte du réfrigérateur.
Assurez-vous que la porte est alignée avec le caisson et
la porte opposée. Fixez la charnière en haut du caisson.
Ne serrez pas complètement les boulons.
Sur la porte de gauche, passez les fils et la conduite
d’eau à travers la broche de la charnière supérieure.
Puis raccordez la conduite d’eau et les deux connecteurs
électriques.
Fixez le fil de terre avec un tournevis cruciforme
sur la charnière à gauche et à droite.
Assurez-vous que le joint d’étanchéité sur la porte
s’applique contre le caisson et qu’il n’est pas plié. Assurez-
vous que la porte est droite et que l’espace entre les portes
est le même sur toute la façade. Tout en tenant la porte
alignée en place, serrez les boulons de la charnière
supérieure.
Rebranchez les deux connecteurs de chaque côté
du capuchon supérieur et revissez les trois vis cruciformes
en haut.
Replacez les capuchons rectangulaires que vous avez
enlevés en Étape 5.
REMONTAGE DES PORTES
DU RÉFRIGÉRATEUR
Installez la charnière centrale de chaque côté.
Descendez la porte du réfrigérateur sur la broche de
la charnière centrale. Assurez-vous que le dé plastique
de la broche de la charnière soit inséré sur la broche de
la charnière centrale ou à l’intérieur du trou de la broche
de la porte, situé dans le dessous de la porte.
Fixez la porte avec du ruban adhésif en position fermée
ou demandez à une autre personne de tenir la porte.
A
B
C
DÉMONTAGE DES PORTES
DU RÉFRIGÉRATEUR
(suite)
Soulevez la porte vers le haut pour l’enlever.
Enlevez les deux boulons en utilisant une clé hexagonale
de type Allen de 3/16″ et les deux vis cruciformes
de la charnière centrale. Mettez de côté la charnière,
les boulons et les vis.
I
H
E
F
G
D
H
5
6
6
I
DÉMONTAGE DE LA PORTE
DU CONGÉLATEUR
Ouvrez à fond la porte du congélateur.
Enlevez le bac du congélateur en tirant
les deux supports vers le haut en même temps.
(Voir page 50.)
Enlevez le panier inférieur en le soulevant des rails.
(Voir page 50.)
Enlevez les deux boulons à tête hexagonale
de 10 mm des côtés droit et gauche.
A
B
C
D
DÉMONTAGE DE LA PORTE
DU CONGÉLATEUR
(suite)
Utilisez la pointe d’un tournevis pour séparer
le rail du couvercle. Inclinez l’avant vers le haut
et soulevez la porte entière.
Placez la façade de la porte sur une surface
non abrasive.
Repoussez les assemblages de rail dans le caisson.
MISE EN GARDE
:
Poussez les deux
côtés des assemblages de rail en même temps.
E
F
G
REMONTAGE DE LA PORTE
DU CONGÉLATEUR
Deux personnes peuvent être nécessaires pour
achever cette procédure.
FIXEZ ET SERREZ L’AVANT DU TIROIR
AUX GLISSIÈRES
Sortez les assemblages de rail de toute leur
longueur de chaque côté du caisson.
MISE EN GARDE :Assurez-vous
de sortir les rails latéraux à la même longueur.
A
Instructions d’installation
59
7
7
8
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
REMONTAGE DE LA PORTE
DU CONGÉLATEUR
(suite)
Suspendez l’avant de la porte du congélateur
sur les ouvertures des côtés.
Vissez les vis complètement. (Il s’agit des quatre
boulons à tête hexagonale de 10 mm.)
REMISE EN PLACE DU PANIER DU CONGÉLATEUR
Replacez le panier du congélateur en le descendant
dans le cadre.
B
C
Ouverture
REMONTAGE DE LA PORTE
DU CONGÉLATEUR
(suite)
REMISE EN PLACE DU BAC DE CONGÉLATEUR
Insérez les extrémités du bac de congélateur dans
les deux supports et poussez-le vers le bas jusqu’à
ce qu’il se verrouille en place. (Voir page 50.)
BRANCHEMENT DU RÉFRIGÉRATEUR
À LA CONDUITE D’EAU DE LA MAISON
Une alimentation d’eau froide est requise
pour faire fonctionner la machine à glaçons.
Vous devrez en fournir une si elle n’existe pas.
Voir la section Installation de la conduite d’eau.
NOTE : Avant de brancher la conduite au
réfrigérateur, assurez-vous que le cordon
d’alimentation électrique n’est pas branché
à la prise murale.
Si vous utilisez un tuyau de cuivre, placez
un écrou de compression et une bague
(manchon) à l’extrémité du tuyau qui vient
de l’alimentation d’eau froide de la maison.
Si vous utilisez un tuyau GE SmartConnect,
™
les écrous sont déjà assemblés au tuyau.
9
A
60
8
8
Instructions d’installation
61
BRANCHEMENT DU RÉFRIGÉRATEUR
À LA CONDUITE D’EAU DE LA MAISON
(suite)
Si vous utilisez un tuyau de cuivre, insérez
aussi loin que possible l’extrémité du tuyau
dans le raccord à l’arrière du réfrigérateur.
Tout en tenant le tuyau, serrez le raccord.
Si vous utilisez un tuyau GE SmartConnect,
™
insérez l’extrémité moulée du tuyau dans
le raccord à l’arrière du réfrigérateur, puis
serrez l’écrou à compression à la main. Serrez
ensuite un autre tour à l’aide d’une clé. Un
serrage excessif pourrait occasionner des
fuites.
Fixez le tuyau dans le collet (fourni) pour
le maintenir en position. Il est possible que
vous deviez écarter le collet.
9
B
C
Ecrou à
compression
1/4 po
Ferrule
(sleeve)
Tuyau
SmartConnect
™
Raccord du
réfrigérateur
OUVREZ L’ALIMENTATION D’EAU
Ouvrez l’alimentation d’eau au niveau
du robinet d’arrêt (l’alimentation d’eau
de la maison) et vérifiez la présence de fuites.
10
BRANCHEZ LE CORDON
DU RÉFRIGÉRATEUR DANS LA PRISE
Lisez l’étiquette concernant la mise à la terre
qui est attachée au cordon d’alimentation.
11
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
NIVELLEMENT DES PORTES
DU RÉFRIGÉRATEUR
(suite)
Si vous ouvrez la porte du congélateur,
vous pouvez voir la charnière centrale.
Insérez la clé Allen de 4 mm fournie
dans l’orifice de la charnière centrale.
Réglez la hauteur en tournant la clé dans
le sens des aiguilles d’une montre ou dans
le sens contraire. Lorsque vous tournez dans
le sens contraire des aiguilles d’une montre,
la porte se déplacera vers le haut.
Après avoir réglé les portes, insérez les rondelles
de fixation fournies à l’aide d’une paire de pinces
dans l’espace vide entre l’œillet de la charnière
et la charnière centrale. Le nombre de rondelles
de fixation à insérer dépendra de l’espace vide
à combler.
NOTE : Quatre rondelles de fixation sont
fournies avec le réfrigérateur. L’épaisseur
de chaque rondelle est de 0,04″.
13
D
C
METTEZ LE RÉFRIGÉRATEUR DE NIVEAU
Les pieds de nivellement jouent deux rôles :
1) Elles peuvent être réglées de manière
à permettre à l’appareil de reposer
solidement sur le sol.
2) Les pieds de nivellement servent de frein
de stabilisation, pour tenir le réfrigérateur
bien en place pendant son fonctionnement
et son nettoyage. Les pieds d’inclinaison
empêchent également le réfrigérateur
de basculer.
Tournez les pieds dans le sens des aiguilles d’une
montre pour faire monter le réfrigérateur, dans
le sens opposé à celui des aiguilles d’une montre
pour le faire descendre.
MISE EN GARDE :
Pour éviter tous risques de blessures
corporelles ou de dommages matériels,
les pieds de nivellement doit bien reposer
sur le plancher.
12
A
Tournevis à
tête
plate
NIVELLEMENT DES PORTES
DU RÉFRIGÉRATEUR
Rappelez-vous qu’un réfrigérateur de niveau est nécessaire
pour que les portes soient parfaitement planes. Si vous avez
besoin d’aide, reportez-vous à la section précédente sur
le nivellement du réfrigérateur.
13
Lorsque
la porte
gauche
est plus
basse que
la porte
droite.
Lorsque
la porte
gauche
est plus
haute que
la porte
droite.
Point
d’ajustement
Point
d’ajustement
A
B
62
NIVELLEMENT DE LA PORTE
DU CONGÉLATEUR
(suite)
Trouvez la meilleure position pour aligner
l’inclinaison de la porte.
Après le réglage, resserrez toutes les vis.
NIVELLEMENT DE LA PORTE
DU CONGÉLATEUR
Localisez le réglage de hauteur dans
la porte du congélateur. Desserrez légèrement
les quatre vis cruciformes de chaque côté
de la porte (droite et gauche).
Desserrez la vis de l’ajusteur avec un tournevis
cruciforme pour régler le niveau.
14
A
B
Instructions d’installation
RÉGLEZ LES COMMANDES
Réglez les commandes selon
les recommandations.
15
ENLEVEZ LES MATÉRIAUX
D’EMBALLAGE
A) Enlevez tous les matériaux d’emballage
(rubans, mousse et autre protection)
des clayettes et des tiroirs.
16
14
C
D
Exemple : L’inclinaison est d’environ
2 mm comme illustré ci-dessous.
Tournez l’ajusteur de hauteur vers +2.0 pour
réduire l’inclinaison de la porte.
Plan de
référence
Inclinaison
63
RÉGLAGES DE COMMANDE RECOMMANDÉS
INSTALLATION DE LA CONDUITE D’EAU
Nous recommandons les trousses d’alimentation d’eau en
cuivre WX8X2, WX8X3, WX8X4, selon le montant de conduite
dont vous avez besoin. Nous approuvons les conduites d’eau
en matière plastique GE SmartConnect
™
Refrigerator Tubing
(WX08X10006, WX08X10015 et WX08X10025).
Si vous installez un système d’eau GE Reverse Osmosis dans
votre réfrigérateur, la seule installation approuvée est celle de
la trousse GE RVKIT. Pour les autres systèmes d’osmose de
l’eau, suivez les recommandations du fabricant.
Si l’alimentation d’eau à votre réfrigérateur vient
d’un système de filtration d’osmose inversée ET si votre
réfrigérateur a également un filtre d’eau, utilisez le bouchon
de dérivation du filtre de votre réfrigérateur. Si vous utilisez
la cartouche de filtration de votre réfrigérateur en
conjonction avec le filtre MWF, vous pouvez produire
des glaçons creux.
Cette installation de conduite d’eau n’est pas garantie
par le fabricant de réfrigérateur ou de machine à glaçons.
Suivez soigneusement ces instructions pour minimiser
le risque de dommages onéreux d’inondation.
Les coups de bélier (eau qui donne des coups dans
les tuyaux) dans la tuyauterie de la maison peut occasionner
des dommages aux pièces de votre réfrigérateur, ainsi que
des fuites ou des inondations. Appelez un plombier certifié
pour corriger les coups de bélier avant d’installer la conduite
d’eau de votre réfrigérateur.
Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau
à une canalisation d’eau chaude.
Si vous utilisez votre réfrigérateur avant de brancher
l’alimentation d’eau, désactivez votre machine à glaçons
en activant la commande Ice Off (glace désactivée).
Voir la section Machine à Glaçons Automatique pour
de plus amples informations.
N’installez jamais les tuyaux de la machine à glaçon
dans des endroits où la température risque de descendre
en dessous du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse
électrique) pendant l’installation, assurez-vous que l’isolement
ou le câblage de cet outil empêche tout danger de secousse
électrique.
Vous devez procéder à toutes vos installations
conformément aux exigences de votre code local
de plomberie.
Instructions d’installation
64
• Tuyaux en cuivre ou trousse GE SmartConnect
™
Refrigerator Tubing, diamètre extérieur de 1/4 po pour
brancher le réfrigérateur à l’alimentation d’eau. Si vous
utilisez un tuyau en cuivre, assurez-vous que les deux
extrémités du tuyau soient coupées bien droit.
Pour trouver la longueur de tuyau dont vous aurez
besoin : mesurez la distance qui va du robinet d’eau situé
derrière le réfrigérateur jusqu’au tuyau d’alimentation
d’eau. Assurez-vous qu’il y ait assez de tuyau en trop pour
vous permettre de décoller le réfrigérateur du mur après
l’installation.
Les trousses GE SmartConnect
™
Refrigerator Tubing
sont disponibles dans les dimensions suivantes :
1,8 m (6 pi) – WX08X10006
4,6 m (15 pi) – WX08X10015
7,6 m (25 pi) – WX08X10025
NOTE : Les seuls tuyaux en matière plastique
approuvés par GE sont ceux qui font fournis dans
les trousses GE SmartConnect
™
Refrigerator Tubing.
N’utilisez jamais un autre tuyau en matière plastique,
car le tuyau d’alimentation d’eau est tout le temps sous
pression. Certaines catégories de tuyaux en matière
plastique peuvent devenir cassants avec l’âge et
peuvent se fendre, en occasionnant des dommages
d’inondation dans votre maison.
• Vous pouvez acheter une trousse d’alimentation d’eau
GE (contenant un tuyau en cuivre, un robinet d’arrêt et
les joints énumérés ci-dessous) chez votre distributeur
local ou en le commandant au service de pièces et
accessoires, au 1.888.261.3055.
CE DONT VOUS AUREZ BESOIN
AVANT DE COMMENCER
Choisissez pour le robinet un emplacement
facilement accessible. Il vaut mieux le brancher
de côté à un tuyau vertical. Si vous devez
le brancher à un tuyau horizontal, faites
le branchement en haut ou de côté, plutôt
qu’en bas du tuyau, pour éviter de recevoir
des sédiments du tuyau d’alimentation d’eau.
CHOISISSEZ L’EMPLACEMENT
DU ROBINET
2
Instructions d’installation
FERMEZ L’ALIMENTATION PRINCIPALE
D’EAU
Ouvrez le robinet le plus proche suffisamment
longtemps pour purger le tuyau.
Installez le robinet d’arrêt sur la canalisation d’eau
potable la plus fréquemment utilisée.
1
Percez un trou de 1/4 po dans le tuyau d’eau,
à l’aide d’un foret dur. Enlevez toute barbure
due au perçage du trou dans le tuyau.
Faites attention de ne pas laisser de l’eau
couler dans votre perceuse électrique.
Si vous ne percez pas un trou de 1/4 po, vous
obtiendrez une alimentation d’eau réduite et des
glaçons plus petits.
PERCEZ UN TROU POUR LE ROBINET
3
CE DONT VOUS AUREZ BESOIN (suite)
65
• Une alimentation d’eau froide potable. La pression
de l’eau doit être entre 20 et 120 p.s.i. (1,4 et 8,1 bar).
• Une perceuse électrique.
• Une clé de 1/2 po ou une clé réglable.
• Un tournevis à lame plate et un tournevis Phillips.
• Deux écrous à compression d’un diamètre extérieur
de 1/4 po et deux bagues (manchons)—pour brancher
le tuyau en cuivre au robinet d’arrêt et au robinet d’eau
du réfrigérateur.
OU
• Si vous utilisez une trousse d’alimentation d’eau GE avec
tuyau en matière plastique, les garnitures nécessaires
sont déjà montées au tuyau.
• Si votre canalisation d’eau actuelle a un raccord évasé
à une extrémité, vous aurez besoin d’un adaptateur
(que vous trouverez dans votre magasin de matériel
de plomberie) pour brancher le tuyau d’eau au
réfrigérateur, OU BIEN vous pouvez couper le raccord
évasé à l’aide d’un coupe-tube, puis utiliser un raccord
à compression. Ne coupez jamais l’extrémité finie
d’un tuyau de la trousse GE SmartConnect
™
Refrigerator Tubing.
• Un robinet d’arrêt pour brancher le tuyau d’eau froide.
Le robinet d’arrêt doit avoir une entrée d’eau avec
un diamètre intérieur minimal de 5/32 po au point
de jonction avec le TUYAU D’EAU FROIDE. Des robinets
d’arrêt à étrier sont souvent inclus dans les trousses
d’alimentation d’eau. Avant d’acheter, assurez-vous
que le robinet à étrier se conforme à vos codes de
plomberie locaux.
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les
au robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans
le robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect
™
Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet
d’arrêt et serrez l’écrou de compression à
la main, puis serrez un autre demi tour avec
une clé. Si vous serrez trop fort, vous pouvez
occasionner des fuites.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
BRANCHEZ LE TUYAU AU ROBINET
7
Ouvrez le robinet d’alimentation principale d’eau
et purgez le tuyau jusqu’à ce que l’eau soit
claire.
Fermez l’eau au niveau du robinet d’eau après
écoulement d’environ 1 litre (1 quart) d’eau par
le tuyau.
PURGEZ LE TUYAU
8
Instructions d’installation
Acheminez le tuyau du tuyau d’eau froide
au réfrigérateur.
Faites passer le tuyau par un trou percé dans
le mur ou le plancher (derrière le réfrigérateur ou au
niveau de l’armoire de cuisine adjacente), aussi près
du mur que possible.
ACHEMINEZ LE TUYAU
6
Fixez le robinet d’arrêt au tuyau d’eau froide
à l’aide du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
FIXEZ LE ROBINET D’ARRÊT
4
Collier de serrage
Tuyau vertical
d’eau froide
Robinet d’arrêt
à étrier
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser
le tuyau de cuivre.
SERREZ LE COLLIER DE SERRAGE
5
Rondelle
Entrée
Collier de serrage
Vis du
collier
Pour compléter l’installation du réfrigérateur, retournez
à l’étape 1 de la section Installation du réfrigérateur.
Robinet d’arrêt
à étrier
Écrou de compression
Presse-joint
Robinet de sortie
Bague (manchon)
Tuyau
SmartConnect
™
66
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
Bruits de fonctionnement normaux. www.electromenagersge.ca
Avant d’appeler un réparateur…
Conseils de dépannage—Économisez du temps et de l’argent!
Consultez d’abord les tableaux qui suivent et vous pourrez
peut-être éviter de faire appel à un réparateur.
Problème Causes possibles Correctifs
Le réfrigérateur Le cycle de dégivrage est en cours. • Attendez environ 30 minutes permettre au cycle de dégivrage
ne fonctionne pas de se terminer.
Le réfrigérateur est débranché. • Enfoncez la fiche de l’appareil dans la prise murale.
Le disjoncteur ou le fusible • Remplacez le fusible ou réenclenchez le disjoncteur.
peut avoir sauté.
Vibration ou bruit Les pieds de nivellement • Consultez Mettez le réfrigérateur de niveau.
métallique (une légère ont besoin d’être réglés.
vibration est normale)
Les réfrigérateurs plus récents font des bruits différents de ceux des anciens. Les réfrigérateurs
modernes présentent plus de fonctions et sont plus avancés sur le plan technologique.
HUMMM...
OUUCH....
■
Le nouveau compresseur à rendement élevé peut fonctionner plus
longtemps et plus vite que votre ancien réfrigérateur et vous pouvez
entendre un son modulé ou un ronflement aigu pendant son
fonctionnement.
■
Vous pouvez entendre un sifflement lorsque les portes se ferment.
Cela vient de l’équilibrage de pression dans le réfrigérateur.
■
Vous pouvez entendre les ventilateurs tourner à hautes vitesses.
Cela se produit lorsque le réfrigérateur vient d’être branché, lorsque
les portes sont ouvertes fréquemment ou lors de l’ajout d’une grande
quantité d’aliments dans les compartiments congélateur ou réfrigérateur.
Les ventilateurs permettent de maintenir les bonnes températures.
■
Les ventilateurs changent de vitesses pour assurer des économies
d’énergie et un refroidissement optimaux.
CLICS et CLAQUEMENTS
■
Vous pouvez entendre des craquements ou des claquements lorsque
le réfrigérateur est branché pour la première fois. Cela se produit lorsque
le réfrigérateur se refroidit à la bonne température.
■
Le règlage du congélateur clique quand le compresseur se met
en marche ou s’ârrete.
■
L’expansion et la contraction des serpentins de refroidissement pendant
et après le dégivrage peuvent causer un craquement ou un claquement.
■
Sur les modèles équipés d’une machine à glaçons, après un cycle de
fabrication de glaçons, vous pouvez entendre les glaçons tomber dans
le bac.
■
Sur les modèles munis d’un distributeur, le mouvement des conduites
peut être audible lors de la première distribution d’eau et après
le relâchement du bouton du distributeur.
BRUITS D’EAU
■
Le passage de l’agent frigorifique dans les serpentins de refroidissement
du congélateur peut être accompagné d’un gargouillement semblable
à celui de l’eau en ébullition.
■
L’eau tombant sur l’élément chauffant de dégivrage peut faire un bruit
de grésillement, de claquement ou de bourdonnement pendant le cycle
de dégivrage.
■
Un bruit de suintement d’eau peut être entendu pendant le cycle
de dégivrage lorsque la glace de l’évaporateur fond et tombe dans le bac
de récupération.
■
Fermer la porte peut causer un gargouillement en raison de l’équilibrage
de pression.
Entendez-vous ce que j’entends ? Ces bruits sont normaux.
OUIR !
Pour obtenir plus d’information sur
les bruits normaux de fonctionnement
de la machine à glaçons, veuillez consultez
la section Machine à glaçons automatique.
67
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
68
Avant d’appeler un réparateur…
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Problème Causes possibles Correctifs
Le moteur fonctionne Ceci est normal lorsque le • Attendez 24 heures pour que le réfrigérateur refroidisse
pendant de longues réfrigérateur vient d’être branché. complètement.
périodes ou démarre
Ceci arrive souvent lorsque • C’est normal.
et s’arrête fréquemment.
une grande quantité d’aliments
a été mise au réfrigérateur.
(Les réfrigérateurs
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
congélateurs étant plus
Temps chaud ou ouverture • C’est normal.
grands, leur moteur doit
fréquente des portes.
fonctionner plus
Les commandes de température • Consultez Les commandes.
longtemps. Ils démarrent
ont été réglées aux températures
et s’arrêtent afin de
les plus basses.
Température trop élevée La commande de température • Consultez Les commandes.
dans le congélateur ou du réfrigérateur ou du
le réfrigérateur congélateur n’est pas réglée
à une température assez basse.
Temps chaud ou ouverture • Abaissez la commande de température d’une position.
fréquente des portes. Consultez Les commandes.
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
Givre sur les aliments Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
surgelés (il est normal
Les ouvertures de porte sont
que du givre se forme
trop fréquentes ou trop longues.
à l’intérieur du paquet)
Vibration fréquente La fonctionnalité Ice Off (glace • Appuyez et relâchez la touche Ice Off/Lock (glace désactivée/
désactivée) est désactivée, mais verrouillage) du panneau de contrôle pour activer la fonctionnalité
l’approvisionnement en eau du Ice Off (glace désactivée), puis l’icône s’affiche. Maintenir
réfrigérateur n’est pas branché. activée la fonctionnalité Ice Off (glace désactivée) endommagera
la vanne d’eau.
Petits glaçons ou glaçons Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
creux à l’intérieur cartouche ou installez le bouchon du filtre.
La machine à glaçons La fonctionnalité Ice Off • Appuyez et relâchez la touche Ice Off/Lock (glace désactivée/
automatique ne (glace désactivée) est activée. verrouillage) du panneau de contrôle pour désactiver la
fonctionne pas fonctionnalité Ice Off (glace désactivée), puis l’icône disparaît.
L’alimentation d’eau est arrêtée • Consultez Installation de la conduite d’eau.
ou n’est pas branchée.
Le compartiment • Attendez 24 heures que le réfrigérateur soit
congélateur est trop chaud. complètement froid.
Une accumulation de glaçons • Égalisez les glaçons à la main.
dans le tiroir à glaçons peut
causer un arrêt de la machine
à glaçons.
Des glaçons se sont collés dans • Débranchez la machine à glaçons, enlevez les glaçons,
la machine à glaçons. puis remettez en marche la machine à glaçons.
Le moteur fonctionne
pendant de longues
périodes ou démarre et
s’arrête fréquemment.
(Les réfrigérateurs
modernes et leurs
congélateurs étant plus
grands, leur moteur doit
fonctionner plus
longtemps. Ils démarrent
et s’arrêtent afin de
maintenir des
températures uniformes.)
Problème Causes possibles
Correctifs
Odeur/saveur Des aliments ont transmis • Emballez bien les aliments.
anormale des glaçons leur odeur/goût aux glaçons.
Il faut nettoyer l’intérieur • Consultez Entretien et nettoyage.
du réfrigérateur.
• Gardez une boite de bicarbonate de soude ouverte dans
votre réfrigérateur. Remplacez-la tous les trois mois.
Formation lente des Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
glaçons
La commande de température • Consultez Les commandes.
du congélateur n’est pas réglée
à une température assez basse.
Odeur dans Des aliments ont transmis • Les aliments à odeur forte doivent être emballés
le réfrigérateur leur odeur au réfrigérateur. hermétiquement.
• Gardez une boîte ouverte de bicarbonate de soude
dans le réfrigérateur.
Il faut nettoyer l’intérieur. • Consultez Entretien et nettoyage.
De la condensation Cela n’est pas inhabituel pendant • Essuyez bien la surface extérieure et abaissez
s’accumule à l’extérieur les périodes de forte humidité. la commande du réfrigérateur d’une position.
•
Désactivez le mode d’économie d’énergie.
De l’humidité se forme Vous ouvrez les portes trop
à l’intérieur (quand il souvent ou trop longtemps.
fait humide, l’air
transporte de l’humidité
à l’intérieur du
réfrigérateur quand
vous ouvrez les portes)
La lumière de compartiment
Pas d’électricité à la prise. • Remplacez le fusible ou remettez en marche
réfrigération ou congélation
le disjoncteur.
ne s’allume pas
L’ampoule a brûlé ou elle • Consultez Remplacement des ampoules électriques.
n’est pas vissée à fond.
La porte/le tiroir Vous devez ajuster les pieds • Consultez Installation du réfrigérateur.
ne ferme pas seul de nivellement.
De l’air chaud souffle C’est normal. Le moteur
du bas du réfrigérateur se refroidit à l’air. Dans le processus
de réfrigération il est normal que
de la chaleur soit émise en bas
du réfrigérateur. Certains
revêtements de sol sont sensibles
et changent de couleur à ces
températures normales et pas
dangereuses.
Les aliments gèlent Les aliments sont trop près de • Éloignez les aliments de l’ouverture de circulation d’air.
dans le compartiment l’ouverture de circulation d’air
réfrigération à l’arrière du compartiment
réfrigération.
Le réglage de votre • Réglez votre réfrigérateur à une température plus
réfrigérateur est trop froid. chaude en sélectionnant une graduation à la fois.
www.electromenagersge.ca
69
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
70
Avant d’appeler un réparateur…
Problème Causes possibles
Correctifs
Mauvais goût/odeur Le distributeur d’eau n’a pas • Faites couler l’eau jusqu’à ce que l’eau du système soit
de l’eau été utilisé depuis longtemps. remplacée par de l’eau fraîche.
L’eau versée dans Normal lorsque le réfrigérateur • Attendez 24 heures pour que la température
le premier verre est est initialement installé. du réfrigérateur se stabilise.
chaude
Le distributeur d’eau n’a pas été • Faites couler l’eau jusqu’à ce que l’eau du système soit
utilisé depuis longtemps. remplacée par de l’eau fraîche.
Le réservoir d’eau vient • Attendez plusieurs heures pour que l’eau refroidisse.
d’être vidangé.
Le distributeur d’eau L’alimentation en eau est • Consultez Installation de la conduite d’eau.
ne fonctionne pas coupée ou n’est pas raccordée.
Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
cartouche ou installez le bouchon du filtre.
Il y a de l’air dans la conduite • Appuyez sur le bras de distribution pendant au moins
d’eau. deux minutes.
L’eau dans le réservoir est gelée • Augmentez la température de réglage de compartiment
parce que la température de réfrigération et attendez 24 heures. Si l’eau ne coule pas
réglage est trop froide. du distributeur près 24 heures, appelez le service.
Débit de l’eau Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
du distributeur ou cartouche ou installez le bouchon du filtre.
de la machine à glaçons
est lent
L’eau jaillit La cartouche du filtre vient • Faites couler l’eau du distributeur pendant 3 minutes
du distributeur d’être installée. (environ 6 litres).
La machine à glaçons La conduite d’eau ou • Appelez un plombier.
ne distribue ni eau le robinet d’arrêt est bouché.
ni glaçons
Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
cartouche ou installez le bouchon du filtre.
Cartouche de filtre • Retirez et réinstallez la cartouche de filtre en vous
mal installée. assurant qu’elle se bloque en place. La lame à l’extrémité
de la cartouche doit être positionnée verticalement.
L’eau coule Vous ne tenez pas le verre sous • Tenez le verre sous le distributeur pendant 2–3 secondes
du distributeur le distributeur suffisamment après avoir relâché le bouton du distributeur. L’eau peut
longtemps après avoir relâché continuer à couler après que vous ayez relâché le bouton.
le bouton.
De l’air peut se trouver • Faites écouler l’eau pendant au moins 2 minutes
dans les conduites d’eau, pour expulser l’air du système.
causant l’égouttement après
une distribution d’eau.
La poignée est lâche/ Vous devez ajuster la poignée • Consultez les sections Fixez la poignée du compartiment
Il y a un espace vide de porte. aliments frais et Fixez la poignée du compartiment
pour la poignée congélation pour des instructions détaillées.
Son du réfrigérateur C’est l’alarme de porte. • Fermez la porte.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
71
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation
Notes.
72
GGAARRAANNTTIIEE DDUU CCLLIIEENNTT
(pour la clientèle au Canada)
Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.
Ce que cette Durée de garantie Pièces Main-d’oeuvre
garantie couvre (à partir Réparation
de la date d’achat) ou remplacement
au choix de Mabe
Compresseur GE Profile : Dix (10) ans GE Profile : Dix (10) ans GE Profile : Cinq (5) ans
GE et toutes autre GE et toutes autre GE et toutes autre
marques : Un (1) an marques : Un (1) an marques : Un (1) an
Système scellé GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans
(y compris l’évaporateur, GE et toutes autre GE et toutes autre GE et toutes autre
la tuyauterie du condenseur marques : Un (1) an marques : Un (1) an marques : Un (1) an
et le frigorigène)
Toutes les autres pièces Un (1) an Un (1) an Un (1) an
TERMES ET CONDITIONS :
La présente garantie ne s’applique qu’à l’utilisation
domestique par une seule famille au Canada, lorsque
le réfrigérateur a été installé conformément aux instructions
fournies par Mabe et est alimenté correctement en eau
et en électricité.
Les dommages dûs à une utilisation abusive, un accident,
une exploitation commerciale, ainsi que la modification,
l’enlèvement ou l’altération de la plaque signalétique
annulent la présente garantie.
L’entretien effectué dans le cadre de la présente garantie
doit l’être par un réparateur agréé Mabe.
Mabe et le marchand ne peuvent être tenus pour
responsables en cas de réclamations ou dommages
résultant de toute panne du réfrigérateur ou d’un entretien
retardé pour des raisons qui raisonnablement échappent
à leur contrôle.
L’acheteur doit, pour obtenir un service dans le cadre
de la garantie, présenter la facture originale. Les éléments
réparés ou remplacés ne sont garantis que pendant
le restant de la période de garantie initiale.
Cette garantie est offerte à l’acheteur initial, ainsi qu’à
tout propriétaire subséquent d’un produit acheté en vue
d’une utilisation domestique au Canada. Le service
à domicile en vertu de la garantie sera fourni dans
les régions où il est disponible et où Mabe estime
raisonnable de le fournir.
Cette garantie est en sus de toute garantie statutaire.
EXCLUSIONS DE LA GARANTIE :
• Le propriétaire est responsable de payer les réparations
occasionnées par l’installation de ce produit et/ou les
visites nécessaires pour lui apprendre à utiliser ce produit.
• Tout dommage au fini de l’appareil doit être signalé
auprès du magasin où a été effectué l’achat dans
les 48 heures suivant la livraison de l’appareil.
• Dommages causés à la peinture ou à l’émail après
livraison.
• Installation incorrecte—l’installation correcte inclut
la bonne circulation d’air pour le système de réfrigération,
des possibilités de branchement aux circuits électriques,
d’alimentation en eau et autres.
• Remplacement des fusibles ou réarmement
des disjoncteurs.
• Remplacement des ampoules électriques.
• Dommages subis par l’appareil à la suite d’un accident,
d’un incendie, d’inondations ou en cas de force majeure.
• Utilisation correcte et entretien adéquat de l’appareil selon
le manuel d’utilisation, réglage correct des commandes.
• Perte des aliments dûe à la déterioration.
• Le service s’il est impossible d’avoir accès au produit
pour ce faire.
• LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES
INDIRECTS.
IMPORTANT
Gardez cette garantie et votre facture originale comme preuve d’achat et preuve de la date d’achat.
Mabe vous offre ses services dans tout le pays. Pour de plus amples renseignements sur la présente garantie,
veuillez prendre contact avec :
Directeur, Relations avec les consommateurs, Mabe Canada Inc.,
Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3
1.800.561.3344
Agraphez votre reçu ici.
Vous devez fournir la preuve de
l’achat original pour obtenir des
services en vertu de la garantie.
EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est la réparation du produit selon les dispositions
de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation
à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.
73
Feuillet de données relatives à la performance
Cartouche MWF du système de
Filtration d’eau GE SmartWater
Ce système a été essayé selon les normes NSF/ANSI 42/53 pour une réduction des substances énumérées ci-dessous.
La concentration des substances indiquées dans l’eau qui entre dans le système a été réduite à une concentration inférieure
ou égale à la limite permise pour l’eau quittant le système, telle que précisée par la norme NSF/ANSI 42/53.*
(facteurs intégrés de sécurité à 100% pour une utilisation sans compteur)
Norme N
O
42 : Effets esthétiques
Paramètre USEPA Qualité Moyenne Effluent % Réduction Réduction
MCL influent concentration influente Moyenne Maximum Moyenne Minimum exigeante min.
Chlore
— 2,0 mg/L + 10% 1,96 mg/L 0,06 mg/L 0,11 mg/L 96,77% 94,74% > 50%
Goût et odeur — — — — — — — —
Particules
** —
10.000 particles/mL minimum
6.400.000 #/mL 58.833 #/mL 150.000 #/mL 99,14% 97,97% ≥ 85%
Norme N
O
53 : Effets de santé
Paramètre USEPA Qualité Moyenne Effluent % Réduction Réduction
MCL influent concentration influente Moyenne Maximum Moyenne Minimum exigeante min.
Turbidité
0,5 NTU 11 + 1 NTU*** 10,5 NTU 0,14 NTU 0,28 NTU 98,54% 97,20% 0,5 NTU
Spores
≥ 99,95%
réduction 50.000 L minimum
118.750 #/L < 1 #/L 4 #/L > 99,99% > 99,99% ≥ 99,95%
Amiante ≥ 99%
réduction
10
7
à
10
8
fibres/L; > 10µm 57 MF/L 0,996 MF/L < 1 MF/L 99,60% 99,39% ≥ 99%
Plomb au pH 6,5
0,015 mg/L 0,15 mg/L +
10% 0,1567 mg/L < 0,001 mg/L < 0,001 mg/L 99,36% 99,29% 0,010 mg/L
Plomb au pH 8,5
0,015 mg/L 0,15 mg/L + 10% 0,1433 mg/L < 0,001 mg/L < 0,001 mg/L 99,30% 99,29% 0,010 mg/L
Mercure à pH 6,5 0,002 mg/L 0,006 mg/L + 10% 0,0059 mg/L 0,000350 mg/L 0,0007 mg/L 94,70% 87,50% 0,002 mg/L
Mercure à pH 8,5 0,002 mg/L 0,006 mg/L +
10% 0,0057 mg/L 0,000325 mg/L 0,0006 mg/L 93,20% 89,29% 0,002 mg/L
Alachlore 0,002 mg/L 0,04 mg/L + 10% 0,0367 mg/L 0,00023 mg/L 0,0004 mg/L 99,34% 98,67% 0,002 mg/L
Lindane 0,0002 mg/L 0,002 mg/L + 10% 0,0020 mg/L < 0,00002 mg/L < 0,00002 mg/L 99,00% 98,95% 0,0002 mg/L
2,4-D 0,070 mg/L 0,210 mg/L +
10% 0,2033 mg/L 0,00337 mg/L 0,011000 mg/L 98,32% 94,50% 0,070 mg/L
Toxaphène 0,003 mg/L 0,015 mg/L +
10% 0,0160 mg/L 0,00100 mg/L 0,001000 mg/L 93,44% 91,67% 0,003 mg/L
Benzène 0,005 mg/L 0,015 mg/L + 10% 0,0145 mg/L 0,000500 mg/L 0,000500 mg/L 96,51% 95,83% 0,005 mg/L
Carbofurane 0,040 mg/L 0,080 mg/L +
10% 0,0830 mg/L 0,001000 mg/L 0,001000 mg/L 98,78% 98,65% 0,04 mg/L
1,4 Dichlorobenzène
0,075 mg/L 0,225 mg/L +
10% 0,2283 mg/L 0,000500 mg/L 0,000500 mg/L 99,78% 99,77% 0,075 mg/L
Atrazine 0,003 mg/L 0,009 mg/L + 10% 0,0087 mg/L < 0,0005 mg/L < 0,0005 mg/L 94,22% 93,33% 0,003 mg/L
* Testé utilisant un débit de 0,50 gpm; une pression de 60 psig; un pH de 7,5 ± 0,5; et une temp. de 20° C ± 3° C (68° F ± 5° F)
** Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron.
*** NTU = unités de turbidité néphélométrique
Spécifications d’opération
Capacité: certifiée jusqu’à maximum de 300 gallons (1135 l); jusqu’à maximum de six mois pour les modèles non dotés d’un voyant indicateur
de remplacement de filtre; jusqu’à maximum d’un an pour les modèles dotés d’un voyant indicateur de remplacement de filtre
Exigence en matière de pression : 2,8 à 8,2 bar (40 à 120 psi), sans choc
Température : 0,6°–38 °C (33°–100° F)
Débit : 1,9 lpm (0,5 gpm)
Exigences générales d’installation/opération/entretien
Rincez la nouvelle cartouche à plein débit pendant 3 minutes afin de libérer de l’air.
Remplacez la cartouche lorsque le voyant clignote ou lorsque le débit d’eau est réduit pour les appareils sans voyants.
Avis spéciaux
Les directives d’installation, la disponibilité de pièces et de service ainsi que la garantie standard sont expédiées avec le produit.
Ce système d’eau potable doit être entretenu conformément aux directives du fabricant, y compris le remplacement des cartouches du filtre.
N’utilisez pas lorsque l’eau présente un danger microbiologique ou lorsque l’eau est d’une qualité inconnue sans désinfecter adéquatement
le système avant ou après; le système peut servir pour de l’eau désinfectée qui pourrait contenir des spores filtrables.
Les contaminants ou autres substances retirées ou réduites par ce système de traitement de l’eau ne sont pas nécessairement dans votre eau.
Vérifiez pour vous assurer de vous conformer aux lois et règlements locaux et de l’état.
Notez que bien que l’essai a eu lieu dans des conditions normales de laboratoire, mais que le rendement réel peut varier. Les systèmes doivent
être installés et fonctionner conformément aux procédures et directives recommandées par le fabricant.
NSF
®
Fabriquée pour : General Electric Company, Louisville, KY 40225
EPA EST. No. 070595-MN-001
Testée et certifiée selon les normes 42 et 53 de ANSI/NSF
pour la réduction de :
Norme N
O
42 : Effets esthétiques
Unité chimique
L’odeur et le goût de chlore
Unité de filtration mécanique
Réduction de particules, catégorie I
Norme N
O
53 : Effets de santé
Unité de réduction chimique
Réduction alachlore et atrazine
Réduction benzène et carbofuran
Réduction 1,4 dichlorobenzène et 2,4-D
Réduction plomb et lindane
Réduction mercure et toxaphène
Unité de filtration mécanique
Réduction de turbidité
Réduction de spores et amiante
74
Soutien au consommateur.
Site Web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager?
Contactez-nous par Internet au site www.electromenagersge.ca, tous les jours de l’année.
Service de réparations 1.800.561.3344
Service de réparations GE est tout près de vous.
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes
à mobilité réduite.
Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.
Ainsi le service après-vente GE sera toujours là après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1.800.461.3636.
Pièces et accessoires
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur.
Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent,
car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus proche.
Autrement, appelez-nous au 1.888.261.3055.
Contactez-nous
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au
Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Inscrivez votre appareil électroménager www.electromenagersge.ca
Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos
communications et notre service après-vente. Vous pouvez également nous envoyer par la poste
le formulaire d’inscription joint à votre documentation.
Información de seguridad . . . . . . 76, 77
Instrucciones de operación
Cómo reemplazar
las bombillas de luz. . . . . . . . . . . . . . . . . . . . . . . 88
Congelador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Cuidado y limpieza
del refrigerador . . . . . . . . . . . . . . . . . . . . . . . 86, 87
El filtro de agua. . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Los controles del refrigerador . . . . . . . . 78–79
Máquina de hielo automática . . . . . . . . . . . . 85
Opciones de almacenamiento
de alimentos frescos . . . . . . . . . . . . . . . . . 81–83
Instrucciones de instalación
Instalación de la tubería
del agua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98–100
Instalación del refrigerador. . . . . . . . . . . 90–97
Preparación para
instalar el refrigerador. . . . . . . . . . . . . . . . . . . . 89
Solucionar problemas . . . . . . . . 101–104
Sonidos normales de la operación . . . . . . 101
Servicio al consumidor
Garantía para consumidores
en los Estados Unidos. . . . . . . . . . . . . . . . . . . 106
Hoja de datos de funcionamiento. . . . . . . 107
Servicio al consumidor. . . . . . . . . . . . . . . . . . 111
75
Anote aquí los números de modelo y de serie:
No. de modelo ______________________
No. de serie ______________________
Usted los verá en una etiqueta en el interior
del compartimiento de refrigerador sobre el lado
izquierdo, cerca del medio.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
INFORMACIONES IMPORTANTES DE SEGURIDAD.
LEA PRIMERO TODAS LAS INSTRUCCIONES.
¡ADVERTENCIA!
Use este aparato sólo para los fines que se describen en este Manual del propietario.
PRECAUCIONES DE SEGURIDAD
Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:
■Antes de usarse, este refrigerador deberá
estar instalado y ubicado de acuerdo con
las instrucciones de instalación.
■No permita que los niños se suban, se paren
o se cuelguen de las charolas del refrigerador.
Podría dañarse el refrigerador y causarles serias
lesiones.
■No toque las superficies frías del congelador
cuando tenga las manos húmedas o mojadas.
La piel se podría adherir a las superficies
extremadamente frías.
■No guarde ni use gasolina u otros vapores o líquidos
inflamables cerca de este o cualquier otro aparato.
■Aleje los dedos fuera de las áreas donde se puede
pinchar los dedos; los espacios entre las puertas
y entre las puertas y los gabinetes son
necesariamente estrechos. Cierre las puertas
con cuidado en la presencia de los niños.
■Si su refrigerador tiene un dispositivo automático
para hacer hielo, evite el contacto con las partes
móviles del mecanismo de expulsión, o con
el elemento calefactor localizado en la parte inferior
del dispositivo para hacer hielo. No ponga los dedos
ni las manos en el mecanismo automático para
hacer hielo mientras el refrigerador esté conectado.
■Desconecte el refrigerador antes de limpiarlo
o efectuar reparaciones.
NOTA: Recomendamos enfáticamente encargar
cualquier servicio a un personal calificado.
■No vuelva a congelar los alimentos congelados
una vez que se hayan descongelado.
76
DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR
El atrapamiento y la sofocación de los niños no
son un problema del pasado. Los refrigeradores
abandonados son un peligro…aunque sea sólo por
“pocos días.” Si se deshace de su viejo refrigerador,
por favor siga las instrucciones abajo para ayudarnos
a prevenir algún accidente.
Antes de deshacerse de su viejo
refrigerador o congelador:
■Quite las puertas.
■Deje los entrepaños en su sitio para que los niños
no se suban.
Refrigerantes
Todos los aparatos de refrigeración contienen
refrigerantes, los cuales se deben retirar antes de
la eliminación del producto de acuerdo con la ley
federal. Si va a desechar algún aparato antiguo de
refrigeración, consulte con la compañía a cargo
de desechar el aparato para saber qué hacer.
USO DE CABLES DE EXTENSION
Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones,
se recomienda estrictamente no usar cables de extensión.
Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos
y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo)
y 120 voltios.
¡PELIGRO! RIESGO DE QUE
UN NIÑO PUEDA QUEDAR ATRAPADO
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
ge.com
77
¡ADVERTENCIA!
COMO CONECTAR LA ELECTRICIDAD
Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad
personal, este aparato deberá conectarse debidamente a tierra.
El cable eléctrico de este aparato está equipado
con una clavija de tres puntas (tierra) que enchufa en
un contacto estándar de pared de tres salidas (tierra)
para reducir al mínimo la posibilidad de daños por
un choque eléctrico con este aparato.
Haga que un electricista calificado verifique
el enchufe de la pared y el circuito para asegurarse
que la salida esté conectada debidamente a tierra.
Donde se disponga sólo de un contacto de pared con
salida para dos puntas, es su responsabilidad personal
y su obligación reemplazarlo por un contacto adecuado
para tres puntas con conexión a tierra.
El refrigerador deberá conectarse siempre en
su propio contacto eléctrico individual que tenga
un voltaje que vaya de acuerdo con la tabla
de clasificación.
Esto garantiza la mejor ejecución y evita
la sobrecarga del circuito eléctrico de la casa
y los daños a causa del sobrecalentamiento
de los cables.
Nunca desconecte el refrigerador jalando el cable.
Tome siempre firmemente la clavija y sáquela
del contacto sin doblarla.
Repare o reemplace inmediatamente todos los cables
eléctricos de servicio que se hayan desgastado o
dañado en alguna otra forma. No utilice cables que
muestren roturas o daños por abrasión a lo largo
de éste ni en la clavija o en alguno de sus extremos.
Al alejar su refrigerador de la pared, cuide que
no pase sobre el cable o lo dañe.
FAVOR DE LEER Y SEGUIR CUIDADOSAMENTE
LAS PRECAUCIONES DE SEGURIDAD.
GUARDE ESTAS INSTRUCCIONES
Los controles con niveles de temperaturas.
78
Los controles de temperatura vienen preconfigurados de fábrica a 38° F tanto para
el compartimento del refrigerador y a -2° F para el compartimento del congelador.
Deje pasar 24 horas para que la temperatura se estabilice en los niveles
preconfigurados.
Los controles de la temperatura pueden exhibir tanto la temperatura
establecida (SET) como la temperatura real en el refrigerador y
en el congelador. La temperatura real puede variar ligeramente
de la temperatura fijada según su uso y el ambiente de operación.
NOTA: El refrigerador se envía con una película de protección que
cubre los controles de la temperatura. Si esta película no se retiró durante
la instalación, hágalo ahora.
No todas las características se encuentran en todos los modelos. Sus controles se verán como alguno
de los siguientes:
Modelos de dispensador:
Para cambiar la temperatura, presione y libere
el botón Adjust Freezer (ajuste del congelador)
o Adjust Refrigerator (ajuste del refrigerador).
La pantalla mostrará la temperatura real. Pulse
el botón Adjust Freezer (ajuste del congelador)
o Adjust Refrigerator (ajuste del refrigerador)
hasta que aparezca la temperatura deseada.
Una vez la temperatura deseada haya sido
ajustada, la pantalla de la temperatura regresará
a las temperaturas reales del refrigerador y del
congelador después de 10 segundos. Puede que
sean necesarios varios ajustes.
Cada vez que usted ajuste los controles, permita
que transcurran 24 horas para que el refrigerador
alcance la temperatura que usted ha ajustado
Cómo cambiar la temperatura
Modelos de controles internos:
Para cambiar la temperatura, presione y libere
los botones Freezer (congelador) o Fridge
(refrigerador). La pantalla mostrará la temperatura
real. Presione el botón Freezer o Fridge hasta
alcanzar la temperatura deseada.
Una vez que se ha configurado la temperatura
deseada, la pantalla de la temperatura volverá
a las temperaturas reales del refrigerador y
congelador después de 10 segundos. Pueden
requerirse varios ajustes.
Cada vez que se ajustan los controles, permita
que transcurran 24 horas para que el refrigerador
alcance la nueva temperatura configurada.
Modelos de controles internos
Modelos de dispensador
Ubicación de controles
de dispensador
Ubicación de controles
internos
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Sobre Energy Saver (Ahorro de Energía)
Este producto está equipado con
una característica de ahorro de energía.
El refrigerador se empaca con
la característica de ahorro de
energía encendida.
Con el tiempo, puede formarse humedad
en la superficie frontal del gabinete
del refrigerador y provocar corrosión.
Si aparece humedad en la superficie frontal
del gabinete del refrigerador, apague
la característica de ahorro de energía
presionando y liberando el botón Energy
Saver en el panel de control.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
79
Acerca de los controles. ge.com
Sobre la alarma de la puerta
(en algunos modelos)
La alarma de la puerta comenzará a sonar
si cualquier de las puertas queda abierta por
más de 3 minutos. Una vez que se cierra
la puerta, el sonido para.
Presione y sostenga el botón Alarm/Light
(alarma/luz) durante 3 segundos para
encender la luz del dispensador. Para
apagarla, presione y sostenga el botón
de nuevo durante 3 segundos.
Sobre la luz del dispensador
(en algunos modelos)
Para usar el dispensador (en algunos modelos)
Seleccione Cubed Ice (cubitos) , Crushed
Ice (triturado) o Water (agua)
presionando el botón Ice & Water
(hielo y agua).
Presione el vaso suavemente contra la parte
superior del dispensador.
El estante de derrames no es auto-vaciante.
Para reducir las manchas de aguas,
el estante debe limpiarse regularmente.
Si no se dispensa agua cuando
el refrigerador recién se instala, puede haber
aire en el sistema de línea de agua. Presione
el brazo del dispensador por lo menos
durante dos minutos para quitar el aire
atrapado de la línea de agua y para llenar el
sistema de agua. Para purgar las impurezas
de la línea de agua, elimine los primeros seis
vasos llenos de agua.
PRECAUCIÓN:
Nunca coloque los dedos o cualquier otro
objeto dentro de la abertura de descarga
de la trituradora de hielo.
Para trabar y destrabar el dispensador (en algunos modelos)
Para trabar, presione y sostenga el botón Ice
Off/Lock (apagado hielo/trabado) durante
3 segundos. Repita este paso para destrabar
el dispensador.
Información importante sobre su dispensador
■
■No agregue hielo de cubeteras o de bolsas en el cajón
de almacenamiento. Puede que no se triture o se dispense
bien.
■
■Evite sobrellenar el vaso con hielo y el uso de vasos
angostos. El hielo trabado puede obstruir la tolva o hacer
que la puerta de la tolva se congele y cierre. Si hay hielo
bloqueando la tolva, atraviéselo con una cuchara
de madera.
■
■Las bebidas y los alimentos no deben enfriarse
rápidamente en el cajón de almacenamiento de hielo.
Las latas, botellas o paquetes de alimentos del cajón de
almacenamiento pueden hacer que la máquina de hielo
o la barrena se traben.
■
■Para evitar que el hielo caiga fuera de los vasos, coloque
el vaso cerca pero sin tocar la abertura del dispensador.
■
■Puede dispensarse algo de hielo triturado aunque haya
seleccionado Cubed Ice (hielo en cubitos). Esto sucede
ocasionalmente cuando algunos cubitos se dirigen
accidentalmente a la trituradora.
■
■Después de dispensar hielo triturado, puede gotear algo
de agua desde la tolva.
■
■A veces se forma una pequeña cantidad de nieve
en la puerta en la tolva de hielo. Esta condición es normal
generalmente sucede cuando ha dispensado hielo triturado
repetidamente. La nieve finalmente se evaporará.
Recogedor
Dispensador interno de agua (en algunos modelos)
Para usar el dispensador interno de agua,
coloque un vaso debajo de la salida
de agua y presiónelo suavemente
contra el dispensador.
Presione
Cartucho del filtro
El cartucho del filtro de agua está ubicado
en la esquina superior derecha trasera
del compartimento del refrigerador.
Reemplazar el filtro
El cartucho del filtro debe cambiarse cada
seis meses o si disminuye el flujo de agua
hacia el dispensador.
Instalar el cartucho del filtro
Si está reemplazando el cartucho,
primero retire el anterior girándolo
lentamente en sentido contrario
de las agujas del reloj. Puede chorrear
una pequeña cantidad de agua.
PRECAUCIÓN:
Si se ha quedado aire atrapado en el sistema,
el cartucho del filtro podría ser expulsado
conforme es removido. Use precaución
cuando lo remueva.
Retire el papel de aluminio protector
del extremo del cartucho.
Alinee la flecha del cartucho y el soporte
del cartucho, coloque la parte superior
del nuevo cartucho hacia arriba dentro
del soporte. No lo empuje dentro del
soporte. Lentamente gire el cartucho en
sentido de las agujas del reloj hasta que
se detenga. Mientras gira el cartucho,
se colocará automáticamente en su
posición. El cartucho girará alrededor
de 1/4 de giro. No lo apriete demasiado.
Pase agua por el dispensador por
3 minutos (aproximadamente 1
1
⁄2
galones) para despejar el sistema
y para evitar chisporroteos. Ver
la sección Cómo usar el dispensador.
NOTA: Un cartucho del filtro recién instalado
podría causar que el agua chisporrotee
desde el dispensador.
Tapón de derivación del filtro
Se debe usar el tapón de derivación
del filtro cuando un cartucho de filtro de
reemplazamiento no se puede encontrar.
El dispensador y el dispositivo para hacer
hielo no pueden funcionar sin el filtro
o sin el tapón de derivación del filtro.
Filtros de recambio:
Para pedir cartuchos adicionales en
los Estados Unidos, visite nuestro sitio Web,
ge.com, o llame a GE para partes
y accesorios al 800.626.2002.
Modelo MWF
El filtro de agua.
80
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Soporte del
cartucho
Tapón de
derivación
del filtro
81
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
Reorganización de los estantes
Para retirar:
Quite todos los elementos del estante.
Incline el estante en la parte del frente.
Levante el estante hacia arriba
en la parte de atrás y saque el estante.
Para reemplazar:
Mientras inclina el estante hacia arriba,
inserte el gancho superior en la parte
posterior del estante en la ranura
de la corredera.
Baje el frente del estante hasta que
la parte inferior del estante se ajuste
en su lugar.
Estantes a prueba de salpicaduras
Los estantes a prueba de salpicaduras
tienen bordes especiales para evitar
que las salpicaduras se rieguen
a los estantes inferiores.
Sobre las opciones de almacenamiento
de alimentos frescos. ge.com
Los estantes en el compartimiento del refrigerador son ajustables.
Bandeja de snacks desmontable
La ubicación de la bandeja de snacks
es ajustable y puede cambiarse como
las otras bandejas.
Para quitar:
Tire de la bandeja de snacks hacia afuera
hasta que se detenga.
Levante la bandeja para quitarla.
Sobre las opciones de almacenamiento de alimentos frescos.
82
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Compartimientos no ajustables en la puerta (en algunos modelos)
Para retirar: Levante el compartimiento
recto y luego hálelo.
Para reemplazar: Inserte el compartimiento
en los soportes moldeados en la puerta
y empuje hacia abajo. Éste se ajustará
en su lugar.
Gaveta para lácteos no ajustable
Para retirar: Levante la gaveta de lácteos
hacia arriba, luego tire hacia afuera.
Para reemplazar: Enganche la gaveta
en los soportes moldeados de la puerta y
presione hacia abajo. La gaveta se trabará
en su lugar.
Compartimientos ajustables en la puerta
Los compartimientos ajustables pueden
llevarse fácilmente del refrigerador al área
de trabajo.
Para retirar: Levante el estante recto y luego
hálelo.
Para reemplazar o cambiar de lugar:
Deslice el compartimiento justo encima
de los soportes de la puerta, y presione
hacia abajo. El compartimiento se trabará
en su lugar.
NOTA: En modelos sin despensa de ancho
completo, la ubicación del recipiente inferior
de la puerta no es ajustable.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
83
ge.com
Gaveta preservadora de frutas y vegetales
Para un fácil acceso, mantenga
las frutas y las verduras organizadas
en compartimientos separados.
El exceso de agua que pueda acumularse
al fondo de las gavetas debe retirarse
y se deben limpiar las gavetas.
Veg
Fruit
Cajón ajustable para Deli/Verduras y frutas (en algunos modelos)
El cajón ajustable para Deli/Verduras y frutas
es un cajón de ancho completo con control
de temperatura ajustable. Este cajón puede
utilizarse para una amplia variedad de
productos.
Hay un control de temperatura que puede
ajustar la cantidad de aire frío que ingresa
al cajón.
Control
Cuando se selecciona Produce Drawer
(cajón de verduras y frutas), la temperatura
del cajón puede mantenerse alrededor
de los 38° F (3° C). Esta característica también
ayuda a mantener los alimentos frescos
durante un período prolongado.
Cuando se selecciona Deli Drawer (cajón
para Deli), la temperatura del cajón puede
mantenerse alrededor de los 34° F (1° C).
Esta característica también ayuda a
mantener carnes y pescados frescos
durante un período más prolongado.
NOTA: Las frutas y vegetales pueden dañarse
con la configuración Deli Drawer (cajón para
Deli). No guarde lechuga u otro vegetal
de hojas en este cajón.
PRECAUCIÓN:No guarde
botellas de vidrio en este cajón. Si se congelan,
pueden romperse y provocar lesiones
personales.
Para retirar:
Tire del cajón hacia afuera hasta que
se detenga.
Levante el frente del cajón hacia arriba
y luego afuera.
Para reemplazar:
Levante la tapa hacia arriba.
Enganche los rodillos dentro de los rieles
laterales.
Presione el cajón hacia adentro
(hasta que esté en su lugar).
Cómo quitar y volver a colocar el cajón ajustable de Deli/Verduras y frutas
Para retirar:
Tire del cajón hacia afuera hasta que
se detenga.
Levante el lado frontal de la división
para desengancharla de la pared trasera
del cajón.
Para reemplazar:
Enganche la parte trasera de la división
sobre la pared trasera del cajón.
Presione la división hacia abajo.
Cómo quitar y volver a colocar la división de cajón
El control está ubicado en el lado
derecho del cajón.
Estante y canasta del congelador
Canasta.
Gaveta.
Retiro de la canasta
Para retirar:
Tire del cajón hacia afuera hasta que
se detenga.
Quite ambas perillas laterales
con un destornillador de cabeza plana.
Incline hacia arriba la parte trasera
del cajón, levántelo y quítelo.
Para reemplazar:
Tire ambos rieles hacia afuera hasta que
se detenga.
Coloque el cajón sobre los rieles
y enganche el soporte dentro
de las ranuras ubicadas en el lado
del cajón.
Vuelva a colocar la perilla lateral
y presione el cajón hasta su lugar.
ADVERTENCIA:No pierda
las perillas laterales durante el desmontaje
ya que pueden provocar un peligro de
atragantamiento para los niños.
Sobre el congelador.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Para retirar:
Quite la gaveta del congelador.
(Ver abajo).
Tire del cajón hacia afuera hasta que
se detenga.
Incline hacia arriba la parte trasera
de la gaveta.
Levántela para quitarla.
Para reemplazar:
Coloque la canasta sobre el montaje
de rieles.
Remoción de la división de la canasta
Para retirar:
Tire la canasta hacia afuera hasta que
se detenga.
Incline hacia arriba la parte trasera
de la gaveta.
Levántela para quitarla.
Para reemplazar:
Enganche los extremos superiores
de la división sobre el orificio
de la canasta.
Retiro de la gaveta
Gaveta no ajustable en el congelador
Para retirar: Tire de los soportes hacia arriba
hasta escuchar un “clic” y quite la gaveta.
Para reemplazar: Enganche los extremos
de la gaveta dentro de ambos soportes
y presione hacia abajo hasta que la gaveta
se trabe en su lugar.
84
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
85
Máquina de hielo automática
La máquina de hielos producirá siete cubos
por ciclo, aproximadamente entre 100
y 130 cubos en un periodo de 24 horas,
dependiendo de la temperatura
del compartimiento del congelador,
la temperatura del cuarto, el número
de veces que se abre la puerta y otras
condiciones de uso.
Si se utiliza el refrigerador antes de que
se realice la conexión de agua hacia
la máquina de hielo, presione y libere
los botones Ice Off/Lock (hielo
apagado/bloqueo) o Ice Off (hielo apagado)
del panel de control para desconectar
la máquina de hielo.
Cuando el refrigerador se ha conectado
al suministro de agua, presione y libere
los botones Ice Off/Lock o Ice Off del panel
de control para conectar la máquina de hielo.
Un refrigerador recién instalado se puede
tomar entre 12 y 24 horas para empezar
a hacer cubos de hielo.
Escuchará un zumbido cada vez que
la máquina de hielos se llene de agua.
Deseche los primeros cubos de hielo para
permitir que la línea del agua se limpie.
Asegúrese de que nada interfiera con
el movimiento del brazo indicador.
Cuando el contenedor se llene al nivel del
brazo indicador, la máquina de hielos dejará
de producir hielos. Es normal que varios
cubos de hielo se junten.
Si el hielo no se usa con frecuencia, los cubos
de hielo viejo se volverán turbios, con sabor
rancio y se encogerán.
NOTA: En hogares con presión de agua
inferior al promedio, es posible que escuche
el ciclo de la máquina de hielos varias veces
al hacer un lote de hielo.
NOTA: Encienda la característica Ice Off
(apagado hielo) si el suministro de agua está
apagado.
Sobre la máquina de hielo automática. ge.com
Un refrigerador recientemente instalado puede tomar entre 12 y 24 horas para empezar a hacer hielo.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
86
Cuidado y limpieza del refrigerador.
Limpiar el exterior
Las manijas de la puerta y los ornamentos.
Se limpian con un paño humedecido
con una solución de detergente suave y
agua. Seque con un paño suave. No use
cera en las manijas de la puerta ni en los
ornamentos.
Mantenga limpio el terminado. Limpie
con un paño limpio ligeramente humedecido
con cera para aparatos de cocina o
un detergente suave y agua. Seque
y pula con un paño limpio y suave.
No limpie el refrigerador con un paño sucio
para trastes ni con un paño húmedo.
Estos podrían dejar residuos que afecten
a la pintura. No use estropajos, limpiadores
en polvo, blanqueadores ni limpiadores que
contengan blanqueador, ya que estos
productos podrían rayar y desprender
el acabado de pintura.
Los paneles y las manijas de las puertas
de acero inoxidable. Acero inoxidable
(en algunos modelos) pueden ser limpiados
con un limpiador para acero inoxidable
para usos comerciales.
No utilice cera para electrodomésticos
sobre el acero inoxidable.
Piezas plásticas plateadas. Lave las piezas
con jabón u otro detergente suave. Limpie
con una esponja, paño húmedo o toalla
de papel.
No raspe con esponjillas de metal u otros
limpiadores abrasivos.
Limpiar el interior
Para evitar olores, deje una caja abierta de
bicarbonato de sodio en los compartimientos
del refrigerador y del congelador.
Desconecte el refrigerador antes de
limpiarlo. Si no fuera posible, exprima
el exceso de humedad de la esponja o del
paño cuando se limpie alrededor de botones,
bombillas o controles.
Use cera para electrodomésticos
en el interior entre las puertas.
Use agua caliente y una solución de
bicarbonato de sodio—aproximadamente
una cucharada (15 ml) de bicarbonato
de sodio por cada cuarto (1 litro) de agua.
Esta solución limpia y neutraliza olores.
Enjuague y seque.
Después de limpiar los sellos magnéticos
de las puertas, aplique una capa delgada
de vaselina del lado de la bisagra. Esto ayuda
a evitar que los sellos magnéticos se doblen
o se peguen.
Evite limpiar los estantes de vidrio fríos con
agua caliente, ya que la extrema diferencia
de temperatura puede hacer que se quiebren.
Maneje los estantes de vidrio con cuidado.
Chocar vidrio templado puede hacer que
se rompe en pedazos.
No lave partes plásticas del refrigerador
en el lavaplatos.
Piezas plásticas plateadas. Limpie las piezas
con agua jabonosa. Limpie con una esponja,
paño húmedo o toalla de papel.
No raspe con esponjillas de metal u otros
limpiadores abrasivos.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
87
ge.com
Atrás del refrigerador
Se deberá tener cuidado al retirar
el refrigerador de la pared. Todos los tipos
de recubrimiento de pisos se pueden dañar,
sobre todo los recubrimientos acojinados
y los que tienen superficies repujadas.
Eleve las patas niveladoras ubicadas
en la parte inferior frontal del refrigerador.
Ver Cómo nivelar el refrigerador en las
Instrucciones de instalación para detalles
sobre las patas de nivelación.
Hale el refrigerador en forma recta y empuje
nuevamente para devolverlo a su posición.
Mover el refrigerador en dirección lateral
puede causar daños al recubrimiento del
piso o al refrigerador.
Baje las patas niveladoras hasta que toquen
el piso.
Al empujar el refrigerador a su lugar,
asegúrese de no pasar sobre el cable
eléctrico ni sobre la línea de alimentación
de la máquina de hielos (en algunos modelos)
y asegure que el soporte anti-volcaduras
esté accionado (si corresponde).
Preparación para vacaciones
En el caso de vacaciones o ausencias
prolongadas, quite los alimentos
y desenchufe el refrigerador. Limpie
el interior con solución de bicarbonato
de una cucharada (15 ml) de bicarbonato
por un cuarto (1 litro) de agua. Deje abiertas
las puertas.
Presione y libere el botón Ice Off/Lock
(apagado hielo/bloqueado) o el botón Ice Off
(apagado hielo) del panel de control para
desactivar la máquina de hielo.
Si la temperatura pueda llegar al punto
de congelación, haya una persona calificada
para desaguar el sistema del suministro
de agua para evitar daños a la propiedad
causados por inundación.
En caso de mudanza
Asegure todos los elementos sueltos como
parrilla de la base, entrepaños y recipientes
pegándolos con cinta adhesiva en su lugar
para evitar daños.
Al usar una carretilla para mover el
refrigerador, no haga descansar la parte
frontal o trasera del refrigerador contra
la carretilla. Esto podría dañar el refrigerador.
Manéjelo sólo desde los laterales
del refrigerador.
Asegúrese de que el refrigerador se coloque
en posición vertical durante la mudanza.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
88
Luces del refrigerador
Desenchufe el cable de energía
del tomacorriente.
Gire la cubierta hacia abajo mientras
presiona las dos lengüetas de la parte
trasera de la cubierta para quitarla.
Gire la bombilla en sentido contrario de
las agujas del reloj.
Coloque una bombilla para
electrodomésticos del mismo vataje
o menor.
Vuelva a colocar la cubierta.
Vuelva a enchufar el refrigerador.
NOTA: Las bombillas para electrodomésticos
Reveal
®
pueden solicitarse en Piezas y
Accesorios de GE, 800.626.2002.
Luz del congelador
Cómo reemplazar las bombillas.
PRECAUCIÓN:
Las bombillas podrían estar calientes.
Desenchufe el cable de energía
del tomacorriente.
Tire el cajón hacia afuera hasta que
se detenga.
Gire la cubierta hacia abajo mientras
la empuja hacia atrás para quitarla.
Gire la bombilla en sentido contrario
de las agujas del reloj.
Coloque una bombilla para
electrodomésticos del mismo vataje
o menor.
Vuelva a colocar la cubierta.
Vuelva a enchufar el refrigerador.
NOTA: Las bombillas para electrodomésticos
Reveal
®
pueden solicitarse en Piezas y
Accesorios de GE, 800.626.2002.
Lea estas instrucciones completa y cuidadosamente.
•
IMPORTANTE — Guarde estas instrucciones
para uso del inspector local.
•
IMPORTANTE — Observe todos los códigos
y órdenes de ley.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
• Nota al consumidor – Conserve estas instrucciones para
referencia futura.
• Nivel de destreza – La instalación de este aparato
requiere de destrezas mecánicas básicas.
• Tiempo de ejecución – Instalación del refrigerador
20 minutos
Instalación de la línea de agua
30 minutos
• La instalación apropiada es la responsabilidad
del instalador.
• La falla del producto debido a una instalación
inadecuada no está cubierta por la garantía.
¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien Visite nuestra página Web: ge.com
Instrucciones para
Refrigerador
la Instalación
Modelo 26
ANTES DE INICIAR
HERRAMIENTAS QUE
USTED PUEDE NECESITAR
PREPARACIÓN
CÓMO MOVER EL REFRIGERADOR AL INTERIOR
Si el refrigerador no entra por una puerta,
se pueden retirar las puertas del refrigerador
y la gaveta del congelador.
• Para retirar la puerta del refrigerador, consulte
la sección Instalacion del refrigerador.
• Para retirar la gaveta del congelador, consulte
la sección Cómo retirar la gaveta del congelador.
SUMINISTRO DE AGUA HACIA LA MÁQUINA
DE HIELOS Y EL DISPENSADOR (EN ALGUNOS
MODELOS)
Si el refrigerador tiene una máquina de hielos,
se tendrá que conectar a una tubería de agua potable
fría. Un kit de suministro de agua (contiene tubería
de cobre, válvula de cierre, accesorios e instrucciones)
está disponible con un costo adicional a través de
su proveedor, visitando nuestra página Web ge.com
o bien a través de Partes y Accesorios, 800.626.2002.
Llave ajustable
Tuerca de compresión
de 1/4″ y férula (manga)
(modelos con máquina
de hielos solamente)
Destornillador Phillips
Destornillador de casquillo
de 10 mm
89
Llaves Allen de 3/32″,
1/8″, 3/16 y 4 mm
Lápiz
Broca de perforadora
de 1/8
″ y perforadora
eléctrica o de mano
Cinta métrica
Llave de tuercas de 1/4″
Alicates
Nivel
Destornillador plano
DIMENSIONES
Profundidad del cuerpo sin
puertas 29
1
⁄8″ (74 cm)
Altura desde el piso
hasta la parte
superior
de la cubierta
de la bisagra 68
7
⁄8″
(174,9 cm)
Dimensiones adicionales
22
5
⁄8″
(57,5 cm)
70″
(177,8 cm)
35
3
⁄4″
(90,8 cm)
68
1
⁄2″
(174 cm)
35
1
⁄2″
(90,2 cm)
Instrucciones para la instalación
INSTALACIÓN DEL REFRIGERADOR
UBICACIÓN DEL REFRIGERADOR
• No instale el refrigerador donde la temperatura baje
de 60° F (16° C) ya que no correrá con suficiente
frecuencia para mantener las temperaturas
apropiadas.
• No instale el refrigerador donde la temperatura
suba por encima de 100° F (37° C) ya que no
funcionará correctamente.
• Instálelo en un piso fuerte para que lo soporte con
carga completa.
ESPACIO LIBRE
Permita el siguiente espacio para una fácil instalación,
apropiada circulación del aire y conexiones de
plomería y eléctricas:
Costados 1/8″(3 mm)
Arriba 1″ (25 mm)
Atrás 1″ (25 mm)
PARA QUITAR LAS PUERTAS
DEL REFRIGERADOR
• NOTA IMPORTANTE: Este refrigerador tiene
una profundidad de 35,6 pulgadas. Las puertas
y los pasillos que llevan a la ubicación de la
instalación deben tener un ancho de por lo menos
36 pulgadas para dejar las puertas y las manijas
conectadas al refrigerador mientras éste
se transporta a la ubicación de la instalación.
Si los pasillos tiene menos que 36 pulgadas,
las puertas y las manijas del refrigerador
se pueden rayar y dañar con facilidad.
Se pueden retirar la tapa superior y las puertas
para permitir el traslado seguro del refrigerador
al interior. Empiece con el Paso 1.
• Pase hasta el paso 9 si no se necesita retirar
las puertas. Deje la cinta y todo el embalaje
en las puertas hasta que el refrigerador
se encuentre en su destino final.
• NOTA: Utilice una carretilla de mano
almohadillada para trasladar el refrigerador.
Coloque el refrigerador en la carretilla de mano
con un costado contra la carretilla.
Recomendamos fuertemente que DOS PERSONAS
trasladen y completen la instalación.
90
RETIRE LA MANIJA DE LA PUERTA
DE ALIMENTOS FRESCOS
Manija de acero inoxidable y de plástico:
CÓMO REMOVER
LA MANIJA DE
LA PUERTA: Afloje
los tornillos de
fijación con
una llave Allen
de 1/8″y retire
la manija.
NOTA: Para ajustar
o retirar los tornillos
de montaje de
la manija, utilice
el destornillador
Phillips.
A
1
Tornillos de
montaje
A
RETIRE LA MANIJA DE LA PUERTA
DEL CONGELADOR
Manijas de acero inoxidable y de plástico:
Afloje los tornillos de fijación ubicados en la parte
inferior de la manija con una llave Allen de 1/8″
y retire la manija.
NOTA: Para ajustar o retirar los tornillos
de montaje de la manija, utilice el destornillador
Phillips.
A
2
A
CÓMO QUITAR LAS PUERTAS
DEL REFRIGERADOR
(cont.)
Quite los tres tornillos de la parte superior
con un destornillador Phillips.
Desconecte los dos conectores eléctricos.
Para desconectar la conexión de agua, presione sobre
el color gris de la conexión y tire de la tubería.
Quite los dos cables de conexión a tierra
con un destornillador Phillips.
Quite los tres pernos de cabeza hexagonal de 10 mm
(derecha e izquierda).
PRECAUCIÓN
: Cuando quita
los pernos, la puerta puede caer y provocar lesiones
personales y/o daños a la puerta misma.
E
F
G
C
D
Instrucciones para la instalación
SUJETE LA MANIJA DE LA PUERTA
DE ALIMENTOS FRESCOS
Manija de acero inoxidable y de plástico:
Sujete la manija
a los tornillos de
montaje y ajuste
los tornillos de
fijación con
una llave Allen
de 1/8″.
A
3
SUJETE LA MANIJA DE LA PUERTA
DEL CONGELADOR
Manijas de acero inoxidable y de plástico:
Sujete la manija firmemente a los tornillos
de montaje y ajuste los tornillos de fijación
en la parte inferior de la manija con una llave
Allen de 1/8″.
A
4
A
Tornillos de
montaje
A
5
CÓMO QUITAR LAS PUERTAS
DEL REFRIGERADOR
Abra las puertas del refrigerador.
Quite las dos tapas rectangulares con un destornillador
de cabeza plana.
A
B
5
91
Instrucciones para la instalación
INSTALACIÓN DEL REFRIGERADOR (cont.)
92
CÓMO VOLVER A COLOCAR
LAS PUERTAS DEL REFRIGERADOR
Instale la bisagra central en cada lado.
Baje la puerta del refrigerador sobre el perno
de la bisagra central. Verifique que el capuchón plástico
del perno de la bisagra esté sobre el perno de la bisagra
central o dentro del orificio del perno de la bisagra
de la puerta ubicado en la parte inferior de la puerta.
Coloque cinta para que la puerta no se abra o solicite
a una segunda persona que sostenga la puerta.
A
B
C
CÓMO QUITAR LAS PUERTAS
DEL REFRIGERADOR
(cont.)
Levante la puerta hacia arriba para quitarla.
Quite los dos pernos utilizando una llave Allen de 3/16″
y los dos tornillos Phillips de la bisagra central. Separe
la bisagra, los pernos y tornillo.
I
H
CÓMO VOLVER A COLOCAR
LAS PUERTAS DEL REFRIGERADOR
(cont.)
Introduzca el perno de la bisagra superior dentro
del orificio de la bisagra de la parte superior de la puerta
del refrigerador. Verifique que la puerta esté alineada
con el gabinete y la puerta opuesta. Conecte la bisagra
a la parte superior del gabinete. No ajuste los pernos
por completo.
En las puertas de la izquierda, pase los cables y línea
de agua a través del perno de la bisagra superior.
Luego conecte la línea de agua y los dos conectores.
Conecte el cable a tierra con un destornillador
Phillips sobre las bisagras derecha e izquierda.
Verifique que la junta de la puerta esté nivelada con
el gabinete y que no esté doblada. Verifique que la puerta
esté derecha y que el espacio entre las puertas esté
nivelado en el frente. Mientras sostiene la puerta alineada
en su lugar, ajuste los pernos de la bisagra superior.
Vuelva a instalar los dos conectores sobre cada lado
de la tapa superior y vuelva a conectar los tres tornillos
Phillips en la parte superior.
Reinstale las tapas rectangulares removidas en el paso 5.
E
F
G
D
H
5
6
6
I
Instrucciones para la instalación
QUITE LA PUERTA DEL CONGELADOR
Abra la puerta del congelador al máximo.
Quite la gaveta del congelador tirando de
ambos soportes hacia arriba al mismo tiempo.
(Ver página 84.)
Quite la canasta inferior levantándola del sistema
de rieles. (Ver página 84.)
Quite los dos pernos hexagonales de 10 mm
de los lados derecho e izquierdo.
A
B
C
D
QUITE LA PUERTA DEL
CONGELADOR
(cont.)
Use la punta del destornillador para separar el riel
de la tapa del riel. Incline el extremo frontal hacia
arriba y levante toda la puerta.
Coloque el frente de la puerta sobre una superficie
que no raye.
Empuje los montajes de rieles dentro del gabinete.
PRECAUCIÓN
:
Empuje ambos lados
de los montajes de rieles al mismo tiempo.
E
F
G
CÓMO VOLVER A COLOCAR LA PUERTA
DEL CONGELADOR
Se requieren dos personas para completar este
procedimiento.
CONECTE Y SUJETE EL FRENTE DEL CAJÓN
A LOS DESLIZADORES
Estire los montajes de rieles al máximo sobre cada
lado del gabinete.
PRECAUCIÓN:Asegúrese de estirar
los rieles laterales de manera uniforme.
A
93
7 7
8
INSTALACIÓN DEL REFRIGERADOR (cont.)
Instrucciones para la instalación
CÓMO VOLVER A COLOCAR LA PUERTA
DEL CONGELADOR
(cont.)
Cuelgue el frente de la puerta del congelador sobre
las ranuras abiertas de los lados.
Ajuste los tornillos por completo. (Hay cuatro
pernos hexagonales de 10 mm.)
CÓMO VOLVER A COLOCAR LA CANASTA
DEL CONGELADOR
Vuelva a colocar la canasta del
congelador
bajándola
sobre el marco.
B
C
Ranura
CÓMO VOLVER A COLOCAR LA PUERTA
DEL CONGELADOR
(cont.)
CÓMO VOLVER A COLOCAR LA GAVETA
DEL CONGELADOR
Enganche los extremos de la gaveta del congelador
dentro de ambos soportes y presione hacia abajo
hasta que se traben en su lugar. (Ver página 84.)
CÓMO CONECTAR EL REFRIGERADOR
A LA LÍNEA DE AGUA DE LA CASA
Se requiere un suministro de agua fría para
la operación de la máquina de hielos. Si no
existe un suministro de agua fría, usted
necesitará hacer uno. Ver la sección
Instalación de la tubería de agua.
NOTAS: Antes de hacer la conexión, cerciórese
de que el cable eléctrico del refrigerador
no esté conectado al interruptor de la pared.
Si usted está usando tubería de cobre,
coloque una tuerca de compresión y una
férula (manga) en el extremo de la tubería que
viene del suministro de agua fría de la casa.
Si se encuentra usando tuberías de GE
SmartConnect,
™
las tuercas están ya
ensambladas a la tubería.
9
A
94
8
8
Instrucciones para la instalación
95
CÓMO CONECTAR EL REFRIGERADOR
A LA LÍNEA DE AGUA DE LA CASA
(cont.)
Si usted está usando tubería de cobre, inserte
el extremo de la tubería en la conexión del refrigerador,
en la parte posterior del refrigerador, hasta donde
sea posible. Mientras sostiene la tubería, apriete
el accesorio.
Si se encuentra usando tuberías de GE
SmartConnect,
™
inserte el extremo moldeado
de la tubería en la conexión del refrigerador
en la parte posterior del refrigerador, y apriete la tuerca
de compresión hasta que esté apretada a mano.
Entonces apriete una vuelta adicional con una llave.
Si la aprieta demasiado causará fugas.
Apriete la tubería en la abrazadera proporcionada para
sostenerla en su posición. Es posible que usted necesite
levantar la abrazadera haciendo palanca.
9
B
C
Tuerca de
compresión
de 1/4″
Férula
(manga)
Tubería de
SmartConnect
™
Conexión
del refrigerador
ACTIVE LA CONEXIÓN DE AGUA
Haga pasar la corriente de agua en la válvula
de cierre (el suministro de agua de la casa)
e inspeccione en busca de fugas.
10
CONECTE EL REFRIGERADOR
Ver la información adjunta sobre la conexión
a tierra del cable eléctrico.
11
CÓMO NIVELAR EL REFRIGERADOR
Las patas niveladoras tienen dos propósitos:
1) Las patas niveladoras se ajustan para que
el refrigerador esté colocado firmemente
en el piso y no tambalee.
2) Las patas niveladoras sirven como un freno
estabilizador para sostener el refrigerador
firmemente en posición durante la operación
y limpieza. Las patas niveladoras también
evitan que el refrigerador se incline.
Gire las patas niveladoras en sentido
de las agujas del reloj para levantar
el refrigerador, y en contra de las agujas
del reloj para bajarlo.
PRECAUCIÓN: Para evitar
posibles lesiones personales o daños
a la propiedad, las patas niveladoras
deben tocar firmemente el piso.
12
A
Instrucciones para la instalación
INSTALACIÓN DEL REFRIGERADOR (cont.)
Destornillador plano
CÓMO NIVELAR LAS PUERTAS
DEL REFRIGERADOR
Recuerde que hace falta un refrigerador nivelado para que
las puertas estén bien equilibradas. Si necesita ayuda, vuelva
a ver la sección anterior sobre la nivelación del refrigerador.
13
Cuando
la puerta
izquierda
está más
baja
que la
derecha.
Cuando
la puerta
izquierda
está más
alta
que la
derecha.
Punto
de ajuste
Punto de ajuste
96
CÓMO NIVELAR LAS PUERTAS
DEL REFRIGERADOR
(cont.)
Si abre la puerta del congelador, usted podrá
ver la bisagra central.
Introduzca la llave Allen de 4 mm dentro del eje
de la bisagra central.
Ajuste la altura girando en sentido de
las agujas del reloj o en sentido contrario
de las agujas del reloj. Cuando gire en sentido
contrario de las agujas del reloj, la puerta
se elevará.
Después de ajustar las puertas, introduzca
el anillo sujetador suministrado utilizando un par
de pinzas en el espacio entre el ojal de la bisagra
y la bisagra central. La cantidad de anillos de
sujeción que necesitará depende del espacio.
NOTA: Se incluyen cuatro anillos de sujeción
con el refrigerador. El grosor de cada anillo
de sujeción es 0.04″.
13
D
C
A
B
Instrucciones para la instalación
AJUSTE LOS CONTROLES
Ajuste los controles donde se recomienda.
15
RETIRE EL EMBALAJE
A)
Retire toda la cinta y el embalaje protector
y de espuma de las repisas y las gavetas.
16
CÓMO NIVELAR LA PUERTA
DEL CONGELADOR
Ubique el ajuste de altura de la puerta
del congelador. Afloje un poco los cuatro
tornillos Phillips de la puerta sobre cada
lado (derecho e izquierdo).
Afloje el tornillo regulador con un destornillador
Phillips para ajustar el nivel.
14
A
B
CÓMO NIVELAR LA PUERTA
DEL CONGELADOR
(cont.)
Encuentre la mejor posición para alinear
la inclinación de la puerta.
Después del ajuste, apriete todos los tornillos.
14
C
D
Ejemplo: La inclinación es de 2 mm.
como puede verse abajo.
Gire el ajuste de altura a +2.0 para
reducir la inclinación de la puerta.
Plano de
referencia
Inclinación
97
AJUSTES DE CONTROLE RECOMENDOS
• Kit de tubería de cobre para el refrigerador o
SmartConnect
™
de GE, 1/4″ de diámetro externo para
conectar el refrigerador al suministro de agua. Si usa
cobre, asegúrese de que ambos extremos de la tubería
se corten uniformemente.
Para determinar la cantidad de tubería que necesita:
mida la distancia desde la válvula del agua en la parte
posterior del refrigerador hasta el tubo de suministro de
agua. Asegúrese de que haya suficiente tubería adicional
para permitir que el refrigerador se pueda mover de
la pared después de la instalación.
Los kits de tubería para el refrigerador SmartConnect
™
de GE están disponibles en las siguientes longitudes:
6′ (1,8 m) – WX08X10006
15′ (4,6 m) – WX08X10015
25′ (7,6 m) – WX08X10025
NOTA: La única tubería de plástico aprobada de GE
es la que viene provista con los kits de tubería para
el refrigerador SmartConnect
™
de GE. No use ninguna
otra tubería plástica para el suministro del agua ya que
la tubería está bajo presión todo el tiempo. Ciertos
tipos de plástico se fracturarán o se romperán con
el tiempo y causarán daños en su casa debido al agua.
• Un kit de suministro de agua de GE (contiene tubería,
válvula de apagado y accesorios enumerados abajo)
está disponible a un costo adicional en su tienda o por
medio de Partes y Accesorios, 800.626.2002.
• Un suministro de agua fría. La presión del agua debe
estar entre 20 y 120 p.s.i. (1,4–8,1 bar).
• Taladro eléctrico.
• Llave de 1/2″ o ajustable.
• Destornillador plano y de estrella.
INSTALACIÓN DE LA TUBERÍA DEL AGUA
Los kits de cobre recomendados para el suministro
de agua son WX8X2, WX8X3 o WX8X4, dependiendo
de la cantidad de tubería necesaria. Las tuberías
plásticas aprobadas para el suministro de agua son
las tuberías para el refrigerador SmartConnect
™
de GE
(WX08X10006, WX08X10015 y WX08X10025).
Al conectar su refrigerador a un Sistema de Agua de
Ósmosis Inversa de GE, la única instalación aprobada
es con un RVKIT de GE. Para otros sistemas de agua
de ósmosis inversa, siga las instrucciones del fabricante.
Si el suministro de agua hacia el refrigerador es desde
un Sistema de Filtro de Agua de Ósmosis Inversa Y
el refrigerador también tiene un filtro de agua,
use el tapón de derivación del filtro del refrigerador.
Usar el cartucho de filtro del agua del refrigerador
en conjunto con el filtro de MWF puede resultar
en cubos de hielo huecos.
Esta instalación de la tubería del agua no está
garantizada por el fabricante del refrigerador o
de la máquina de hielos. Siga estas instrucciones
cuidadosamente para minimizar el riesgo de un daño
costoso por el agua.
El martilleo del agua (agua golpeando contra la tubería)
en la tubería de la casa puede causar daños a las partes
del refrigerador y conducir a un goteo o inundación
por agua. Llame a un plomero calificado para corregir
el martilleo del agua antes de instalar la tubería del agua
al refrigerador.
Para evitar quemaduras y daños con el producto,
no conecte la tubería del agua a la tubería del agua
caliente.
Si utiliza el refrigerador antes de conectar la línea
de agua, desconecte la máquina de hielo girando
la característica Ice Off (hielo apagado) a ON (encendido).
Para más información ver Sobre la máquina de hielo
automática.
No instale la tubería de la máquina de hielos en lugares
donde la temperatura caiga por debajo del nivel de
congelamiento.
Al usar cualquier aparato eléctrico (como un taladro
eléctrico) durante la instalación, asegúrese de que
el aparato esté aislado o conectado de manera que
evite el peligro de una descarga eléctrica, o se opere
por baterías.
Todas las instalaciones se deben realizar según
los requisitos del código local de plomería.
ANTES DE INICIAR
Instrucciones para la instalación
QUÉ NECESITA
98
• Dos tuercas de compresión de 1/4″ de diámetro
exterior y 2 férulas (mangas)—para conectar la tubería
de cobre a la válvula de apagado y la válvula del agua
del refrigerador.
O bien
• Si está usando un kit de tubería para el refrigerador
SmartConnect
™
de GE, los accesorios necesarios ya
vienen preinstalados en la tubería.
• Si su tubería existente de cobre para el agua tiene
un accesorio con vuelo en el extremo, necesitará
un adaptador (disponible en las tiendas de suministros
de plomería) para conectar la línea del agua al
refrigerador O BIEN, podrá cortar el accesorio con vuelo
con un cortador de tubos y luego usar un accesorio
de compresión. No corte el extremo formado
de la tubería para el refrigerador SmartConnect
™
de GE.
• Válvula de cierre para conectar a la línea del agua fría.
La válvula de apagado deberá tener una entrada de
agua con un diámetro interno mínimo de 5/32″ en
el punto de conexión a la TUBERÍA DEL AGUA FRÍA.
Las válvulas de apagado tipo silla vienen incluidas en
muchos kits de suministro de agua. Antes de comprar,
asegúrese de que una válvula tipo silla cumple con
los códigos de plomería en su localidad.
Instrucciones para la instalación
CIERRE EL SUMINISTRO PRINCIPAL
DE AGUA
Abra el grifo más cercano por suficiente tiempo
para limpiar la tubería del agua.
Instale la válvula de apagado en la tubería del agua
de consumo más frecuentemente utilizada.
1
Seleccione una ubicación para la válvula que
sea fácilmente accesible. Es mejor conectarla
en el costado de una tubería vertical de agua.
Cuando sea necesario conectarla en una
tubería horizontal de agua, haga la conexión
en la parte superior o al lado, en vez de hacerlo
en la parte de abajo, para evitar retirar
cualquier sedimento de la tubería del agua.
SELECCIONE LA UBICACIÓN
DE LA VÁLVULA
2
99
Perfore un orificio de 1/4″ en la tubería
del agua (incluso si está usando una válvula
auto perforadora), usando una broca afilada.
Retire cualquier sobrante que resulte de perforar
el orificio en la tubería.
Tenga cuidado de no permitir que se filtre
agua hacia el taladro.
No perforar un orificio de 1/4″ puede resultar
en menor producción de hielo o cubos más
pequeños.
PERFORE EL ORIFICIO
PARA LA VÁLVULA
3
QUÉ NECESITA (CONT.)
Una la válvula de apagado a la tubería de agua
fría con la abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso no
está permitido en Massachusetts. Consulte con
un plomero licenciado.
INSTALE LA VÁLVULA DE APAGADO
4
Abrazadera
para el tubo
Tubería vertical
de agua fría
Válvula de
apagado tipo silla
Coloque la tuerca de compresión y férula para
la tubería de cobre (manga) en el extremo de
la tubería y conéctela a la válvula de apagado.
Asegúrese de que la tubería esté complemente
insertada en la válvula. Apriete la tuerca de
compresión firmemente.
Para tubería de plástico de un kit de tubería
para el refrigerador SmartConnect
™
de GE,
inserte el extremo moldeado de la tubería
en la válvula de apagado y apriete la tuerca de
compresión hasta que esté firmemente apretada
a mano, luego apriete un giro adicional con una
llave. Apretar demasiado puede causar fugas.
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso
no está permitido en Massachusetts. Consulte
con un plomero licenciado.
CONECTE LA TUBERÍA A LA VÁLVULA
7
Válvula de
apagado tipo silla
Tuerca de compresión
Tuerca de empaque
Válvula de salida
Férula (manga)
Abra el suministro principal de agua y lave
la tubería hasta que el agua esté limpia.
Cierre el agua en la válvula después de que
un cuarto (1 litro) se haya eliminado por
la tubería.
LAVE LA TUBERÍA
8
INSTALACIÓN DE LA TUBERÍA DEL AGUA (cont.)
Instrucciones para la instalación
Tubería
SmartConnect
™
Apriete los tornillos de la abrazadera hasta que
la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya que
podría romperse.
APRIETE LA ABRAZADERA DEL TUBO
5
Arandela
Extremo de entrada
Abrazadera
para el tubo
Tornillo de
la abrazadera
Rote la tubería entre la línea del agua fría
y el refrigerador.
Rote la tubería a través de un orificio perforado
en la pared o en el piso (detrás del refrigerador
o del gabinete de la base adyacente) lo más
cerca posible a la pared.
DIRIJA LA TUBERÍA
6
Para completar la instalación del refrigerador, regrese
al Paso 1 en Instalación del refrigerador.
100
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
101
Sonidos normales de la operación. ge.com
Antes de solicitar un servicio…
Solucionar problemas
¡Ahorre tiempo y dinero! Revise las tablas en las siguientes
páginas y tal vez no necesitará de solicitar un servicio.
Problema Causas Posibles Qué hacer
El refrigerador no funciona Refrigerador en ciclo • Espere 30 minutos para que la descongelación se termine.
de descongelar.
El refrigerador esté desconectado. • Empuje la clavija completamente en el enchufe.
Fusible fundido/interruptor • Reemplace el fusible o reajuste el interruptor.
de circuito roto.
Los refrigeradores más nuevos producen sonidos diferentes a los modelos más antiguos.
Los refrigeradores modernos tienen más funciones y usan tecnología más reciente.
HMMMM...
WHOOSH....
■
El nuevo compresor de alta eficiencia puede funcionar más
rápido y durar más que el de su refrigerador anterior y
puede escuchar un zumbido de tono alto o un sonido
pulsante mientras opera.
■
Puede escuchar un sonido de soplido cuando las puertas
se cierran. Esto se debe a que la presión se está estabilizando
dentro del refrigerador.
■
Puede escuchar los ventiladores moviéndose a gran
velocidad. Esto pasa cuando el refrigerador se conecta por
primera vez, cuando las puertas se abren frecuentemente
o cuando se guarda gran cantidad de alimentos en
el refrigerador o en los compartimientos del congelador.
Los ventiladores están ayudando a mantener
las temperaturas correctas.
■
Los ventiladores cambian la velocidad para suministrar
enfriamiento óptimo y ahorrar energía.
CHASQUIDOS, ESTALLIDOS,
CRUJIDO
■
Puede escuchar sonidos como de crujido o estallidos cuando
el refrigerador se conecta por primera vez. Esto pasa a
medida que el refrigerador se enfría hasta la temperatura
correcta.
■
El control del congelador produce un chasquido cuando
el compresor inicia o para.
■
Expansión y contracción de las bobinas durante o después
del ciclo de descongelación puede causar sonidos como de
crujido o estallidos.
■
En modelos con máquina de hielos, después de completar
un ciclo de hacer hielo, se pueden escuchar los cubos de
hielo cuando caen a la bandeja de hielos.
■
En modelos con un dispensador, durante la distribución
de agua, puede escuchar el movimiento de las líneas de
agua a la distribución inicial y después la liberación del botón
del dispensador.
SONIDOS DE AGUA
■
El fluido del refrigerante a través de las bobinas puede
producir un sonido de borboteo como de agua hirviendo.
■
El agua que cae en el calentador de descongelación puede
causar un chisporroteo, estallido o zumbido durante el ciclo
de descongelación.
■
Un ruido de agua cayendo se puede escuchar durante
el ciclo de descongelación a medida que el hielo se derrite
del evaporador y fluye hacia la bandeja de drenaje.
■
El cierre de las puertas puede producir un sonido de gorgoteo
debido a la estabilización de la presión.
¿Usted escucha lo que yo escucho? Estos sonidos son normales.
¡WHIR!
Para información adicional sobre los ruidos
normales de la máquina de hielos, consulte
la sección Sobre la máquina de hielos
automática.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Antes de solicitar un servicio…
102
Problema Causas Posibles Qué hacer
Vibraciones o sacudidas Las patas niveladoras • Vea Cómo nivelar el refrigerador.
(una vibración ligera requieren un ajuste.
es normal)
El motor opera durante Es normal cuando • Espere 24 horas para que el refrigerador se enfríe
períodos prolongados o el refrigerador es recién completamente.
se arranca y se para con instalado en su casa.
frecuencia. (Refrigeradores
Ocurre cuando hay largas • Eso es normal.
modernos con más espacio
cantidades de alimentos
de almacenamiento y un
en el refrigerador.
congelador más grande
Se dejó abierta la puerta. • Revise si un paquete mantiene la puerta abierta.
requieren más tiempo de
Clima caluroso o aperturas • Eso es normal.
operación. Se arrancan y
frecuentes de la puerta.
se paran a menudo para
Controles de temperatura • Vea Los controles.
mantener temperaturas
ajustados al punto más frío.
Compartimiento del El control de temperatura • Vea Los controles.
refrigerador o congelador no se fijó bastante frío.
demasiado cálido
Clima caluroso o aperturas • Fije el control de temperatura un paso más frío.
frecuentes de la puerta. Vea Los controles.
Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
Escarcha o cristales Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
de hielo en alimentos
Apertura de puertas muy
congelados (escarcha
frecuente o muy prolongada.
en paquete es normal)
Formación lenta del hielo Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
El control de temperatura • Vea Los controles.
no es bastante frío.
La máquina de hielos La característica Ice Off • Presione y libere el botón Ice Off/Lock (apagado
automática no funciona (apagado hielo) está encendida. hielo/bloqueado) en el panel de control para apagar
la característica Ice Off (apagado hielo), y luego
el ícono
desaparecerá
.
El suministro del agua está • Consulte la sección Cómo instalar la tubería del agua.
apagado o no está conectado.
El compartimiento del • Espere 24 horas para que el refrigerador se enfríe
congelador no es muy frío. completamente.
Hay cubos amontonados en • Nivele los cubos con la mano.
el recipiente de almacenamiento
que causan que la máquina de
hielos se apague.
Los cubos de hielo están • Apague la máquina de hielos, retire los cubos y vuelva
obstruidos en la máquina a encender la máquina de hielos.
de hielos.
Servicio al consumidorSolucionar problemas
Operación
Seguridad
Instalación
103
ge.com
Problema Causas Posibles Qué hacer
Sonido de zumbido La característica Ice Off • Presione y libere el botón Ice Off/Lock (apagado
frecuente (apagado hielo) está apagada, hielo/bloqueado) en el panel de control para encender
pero el suministro de agua la característica Ice Off (apagado hielo), y luego podrá
hacia el refrigerador no ha verse el ícono . Mantener la característica Ice Off
sido conectado. dañará la válvula de agua.
Cubos pequeños o Filtro de agua tapado. • Reemplace el cartucho del filtro con uno nuevo
huecos o con el tapón.
Los cubos tienen mal Alimentos transmitiendo • Envuelva bien los alimentos.
olor/sabor olor/sabor a los cubos.
El interior del refrigerador • Vea Cuidado y limpieza.
requiere limpieza.
• Mantenga una caja abierta de bicarbonato de sodio
en el refrigerador; cámbiela cada tres meses.
El refrigerador huele Alimentos transmitiendo • Alimentos con olores fuertes deben estar tapados.
olores al refrigerador.
• Guarde una caja de bicarbonato de sodio
en el refrigerador; cámbiela cada tres meses.
El interior requiere limpieza. • Vea Cuidado y limpieza.
Se forma humedad No es extraño durante • Seque la superficie con un paño suave y ajuste
en la superficie del periodos de alta humedad. el control del refrigerador una marca más hacia lo frío.
refrigerador
• Apague el modo Energy Saver (ahorro de energía).
Humedad se forma al Abrir la puerta con mucha
interior (en clima húmedo,
frecuencia o por mucho tiempo.
el aire lleva la humedad
al refrigerador cuando
las puertas se abren)
La luz del compartimiento
No hay corriente en el toma • Reemplace el fusible o vuelva a iniciar el interruptor.
del refrigerador o del corriente.
congelador no funciona
Bombilla quemada o suelta. • Consulte la sección Cómo reemplazar la bombilla.
Aire caliente de la parte Motor de enfriamiento normal
de abajo del refrigerador del flujo del aire. En el proceso
de refrigeración, es normal
que salga calor de la parte
inferior del refrigerador. Algunas
cubiertas de piso son sensibles
y se decolorarán ante estas
temperaturas normales y seguras.
Congelamiento Los alimentos están muy • Mueva los alimentos lejos del ventilador.
de alimentos en cercanos al ventilador en
el refrigerador la parte posterior del refrigerador.
El control del refrigerador • Mueva el control del refrigerador a una temperatura
está en un nivel demasiado frío. menos fría un incremento a la vez.
104
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Antes de solicitar un servicio…
Problema Causas Posibles Qué hacer
La puerta/gaveta Las patas niveladoras • Consulte la sección Instalación del refrigerador.
no se cierra sola necesitan ajuste.
El agua tiene El dispensador de agua no • Dispense el agua hasta que todo el sistema del agua
un sabor/olor malo se uso por mucho tiempo. se llene de nuevo.
El agua en el primer Eso es normal con • Espere 24 horas para que se enfríe el refrigerador.
vaso está tibia un refrigerador recién instalado.
El dispensador de agua • Dispense el agua hasta que todo el sistema del agua
no se uso por mucho tiempo. se llene de nuevo.
El sistema de agua se ha • Espere algunas horas para que se enfrié el agua.
desaguado.
El dispensador de agua Suministro de agua • Vea Instalar la línea de agua.
no funciona apagado o no conectado.
Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro
y instale el tapón.
Aire atrapado en el sistema • Presione el brazo del dispensador por un par
del agua. de minutos.
El agua del depósito está • Configure el control del refrigerador a una temperatura
congelada porque los controles más elevada y espere 24 horas. Si no sale agua después
están configurados a de 24 horas, llame al servicio técnico.
una temperatura muy baja.
El flujo de agua hacia Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro
el dispensador o máquina
y instale el tapón.
de hielo es lento
El agua chorrea Cartucho del filtro recién • Deje correr el agua desde el dispensador por 3 minutos
del dispensador instalado. (aprox. 1
1
⁄2 galóns).
No sale agua y Está tapada la línea de agua • Llame a un plomero.
el dispositivo para hacer o la llave de paso.
hielo no funciona
Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro
y instale el tapón.
El cartucho del filtro no está • Remueva y reinstale el cartucho del filtro, cerciorándose
instalado apropiadamente. de que encaja en su lugar. La cuchilla en el extremo
del cartucho deberá colocarse verticalmente.
El agua se está fugando El vaso no está siendo sostenido • Sostenga el vaso debajo del dispensador por 2 ó 3
del dispensador debajo del dispensador por segundos después de liberar el botón del dispensador.
suficiente tiempo después El agua podría continuar dispensándose después
de que el botón es liberado. de que el botón sea liberado.
Puede haber aire presente • Dispense agua por al menos 2 minutos para retirar
en el sistema de la tubería el aire del sistema.
del agua que causa que el
agua gotee después de que
el agua se haya dispensado.
La manija está floja / La manija debe ajustarse. • Ver las secciones Cómo sujetar la manija de la puerta de
la manija tiene alimentos frescos y Cómo sujetar la manija del congelador
una brecha para información más detallada.
El refrigerador emite Esto es la alarma de la puerta. • Cierre la puerta.
un sonido
105
Servicio al consumidorSolucionar problemas
Operación
Seguridad
Instalación
Notas. ge.com
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien
podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación.
En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber
cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General
en su localidad.
Garante: General Electric Company. Louisville, KY 40225
Garantía del Refrigerador. (Para consumidores en los EE.UU.)
Todos los servicios de garantía los proporcionan nuestros Centros
de Reparación de Fábrica o nuestros técnicos Customer Care
®
autorizados. Para concertar una cita de reparación, en línea,
visíte nos al ge.com, o llame al 800.GE.CARES (800.432.2737).
Cuando llame para solicitar servicio, por favor tenga a mano
el número de serie y el número de modelo.
■Viajes de servicio a su hogar para enseñarle cómo usar
el producto.
■Instalación o entrega inapropiada, o mantenimiento
impropio.
■Fallas del producto si hay abuso, mal uso, o uso para
otros propósitos que los propuestos, o uso para fines
comerciales.
■Pérdida de alimentos por averías.
■Causar daños después de la entrega.
■Reemplazo de fusibles de su hogar o reajuste
de interruptores de circuito.
■Reemplazo del cartucho del filtro para agua, si incluidos,
debido a presión de agua afuera de las limites de
operación especificados o sedimento excesivo en
el suministro de agua.
■Reemplazo de las bombillas, si incluidos, o los filtros
de agua, si incluidos.
■Daño al producto causado por accidente, fuego,
inundaciones, o actos de Dios.
■Daño incidental o consecuencial causado por posibles
defectos con el aparato.
■Producto no accesible para facilitar el servicio requerido.
Lo que GE no cubrirá:
Grape aquí su recibo.
Se requiere facilitar prueba
de la fecha de compra
original para obtener un
servicio bajo la garantía.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto,
tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías
implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año
o el período de tiempo más breve permitido por la ley.
106
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Por el período de: GE reemplazará:
MODELOS GE y GE PROFILE:
Un año Cualquier parte del refrigerador que falle debido a defectos en los materiales o en
A partir de la fecha la fabricación. Durante esta garantía limitada de un año, GE también proporcionará, sin costo
de la compra original alguno, toda la mano de obra y el servicio relacionado—para reemplazar partes defectuosas.
Treinta días Cualquier parte del cartucho de filtro de agua que falle debido a defectos en los materiales o
A partir de la fecha manufactura. Durante esta garantía limitada de treinta días, GE también proporcionará sin costo,
de compra original un cartucho de filtro de agua de repuesto.
del refrigerador
MODELOS DE GE PROFILE SOLAMENTE:
Cinco años Cualquier parte del sistema sellado de refrigeración (compresor, condensador, evaporador y
A partir de la fecha tuberías de conexión) que fallen debido a defectos en los materiales o fabricación. Durante esta
de la compra original garantía limitada de cinco años del sistema sellado de refrigeración, GE también proporcionará,
sin costo alguno, toda la mano de obra y el servicio relacionado para reemplazar partes
defectuosas del sistema sellado de refrigeración.
Hoja de Datos de Funcionamiento
Sistema de Filtración GE SmartWater
Cartucho MWF
Este sistema se ha sometido a las pruebas NSF/ANSI 42/53 a fin de reducir las sustancias presentadas a continuación.
Se redujo la concentración de las sustancias indicadas en el agua que ingresan en el sistema a una concentración menor
o igual al límite permitido para el agua que sale del sistema, como se especifica en NSF/ANSI 42/53.*
(Factores de 100% incorporados para la utilización no medida)
Estándar No. 42: Efectos estéticos
Parámetros USEPA Calidad del Promedio de Effluent % de reducción Reducción
MCL influente concentración influente Promedio Máximo Promedio Máximo mínima necesaria
Cloro
— 2,0 mg/L + 10% 1,96 mg/L 0,06 mg/L 0,11 mg/L 96,77% 94,74% > 50%
Sabor y olor
—— ——————
Partículas
** — at least 10.000 particles/mL 6.400.000 #/mL 58.833 #/mL 150.000 #/mL 99,14% 97,97% ≥ 85%
Estándar No. 53: Efectos Relativos a la Salud
Parámetros USEPA Calidad del
Promedio de
Effluent % de reducción Reducción
MCL influente concentración influente Promedio Máximo Promedio Máximo mínima necesaria
Turbidez
0,5 NTU 11 + 1 NTU*** 10,5 NTU 0,14 NTU 0,28 NTU 98,54% 97,20% 0,5 NTU
Quistes
≥ 99,95% Reduction Minimum 50.000 L 118.750 #/L < 1 #/L 4 #/L > 99,99% > 99,99% ≥ 99,95%
Amianto
≥ 99% Reduction 10
7
–10
8
fibras/L; > 10µm 57 MF/L 0,996 MF/L < 1 MF/L 99,60% 99,39% ≥ 99%
Plomo a pH 6,5
0,015 mg/L 0,15 mg/L +
10% 0,1567 mg/L < 0,001 mg/L < 0,001 mg/L 99,36% 99,29% 0,010 mg/L
Plomo a pH 8,5
0,015 mg/L 0,15 mg/L + 10% 0,1433 mg/L < 0,001 mg/L < 0,001 mg/L 99,30% 99,29% 0,010 mg/L
Mercurio a pH 6,5 0,002 mg/L 0,006 mg/L + 10% 0,0059 mg/L 0,000350 mg/L 0,0007 mg/L 94,70% 87,50% 0,002 mg/L
Mercurio a pH 8,5 0,002 mg/L 0,006 mg/L +
10% 0,0057 mg/L 0,000325 mg/L 0,0006 mg/L 93,20% 89,29% 0,002 mg/L
Alacloro 0,002 mg/L 0,04 mg/L + 10% 0,0367 mg/L 0,00023 mg/L 0,0004 mg/L 99,34% 98,67% 0,002 mg/L
Lindano 0,0002 mg/L 0,002 mg/L + 10% 0,0020 mg/L < 0,00002 mg/L < 0,00002 mg/L 99,00% 98,95% 0,0002 mg/L
2,4-D 0,070 mg/L 0,210 mg/L +
10% 0,2033 mg/L 0,00337 mg/L 0,011000 mg/L 98,32% 94,50% 0,070 mg/L
Toxafeno 0,003 mg/L 0,015 mg/L +
10% 0,0160 mg/L 0,00100 mg/L 0,001000 mg/L 93,44% 91,67% 0,003 mg/L
Benceno 0,005 mg/L 0,015 mg/L + 10% 0,0145 mg/L 0,000500 mg/L 0,000500 mg/L 96,51% 95,83% 0,005 mg/L
Carbofurano 0,040 mg/L 0,080 mg/L +
10% 0,0830 mg/L 0,001000 mg/L 0,001000 mg/L 98,78% 98,65% 0,04 mg/L
1,4 diclorobenceno
0,075 mg/L 0,225 mg/L +
10% 0,2283 mg/L 0,000500 mg/L 0,000500 mg/L 99,78% 99,77% 0,075 mg/L
Atrazina 0,003 mg/L 0,009 mg/L + 10% 0,0087 mg/L < 0,0005 mg/L < 0,0005 mg/L 94,22% 93,33% 0,003 mg/L
* Probado utilizando una tasa de flujo de 0,5 gpm (1,8927 l/min.); presión de 60 psig (4,218 Kg/cm2); pH de 7,5 ± 0,5; temp. de 20°±3°C
** Medición en partículas/ml. Las partículas usadas eran de 0,5–1 micrón.
*** Unidades de turbidez Nefelométrica—NTU
Especificaciones de Operación
Capacidad: certificado para hasta 300 galones (1135 litros ); hasta seis meses para los modelos sin luz indicadora de reemplazo de filtro;
hasta un año para los modelos con luz indicadora de reemplazo de filtro
Requerimientos de presión: 40–120 psi (2,8–8,2 bar), sin choque
Temperatura: 33°–100° F (0,6°–38° C)
Tasa de flujo: 0,5 gpm (1,9 lpm)
Requerimientos Generales de Instalación/Operación/Mantenimiento
Lave el nuevo cartucho a la tasa máxima por 3 minutos para sacar el aire atrapado.
Reemplace el cartucho cuando la luz indicadora parpadee o cuando se reduzca la tasa de flujo de agua en unidades que no incluyen indicador.
Avisos Especiales
Las instrucciones de instalación, las piezas, la información sobre la disponibilidad de servicio y la garantía estándar se incluyen con el producto
al enviarlo.
Este sistema de agua potable debe mantenerse conforme a las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos.
No se utiliza en los sitios donde el agua es de calidad microbiológicamente dudosa, ni con aguas de calidad desconocida, sin una desinfección adecuada
antes o después del sistema; el sistema puede utilizarse con aguas desinfectadas que puedan contener quistes filtrables.
Los contaminantes u otras substancias que este sistema de tratamiento de agua puede remover o reducir, no están presentes, necesariamente, en su agua.
Verifique el acatamiento de las leyes y reglamentos estatales y locales.
Tome en cuenta que aunque las pruebas se realizaron bajo condiciones estándar de laboratorio, el resultado real puede variar. Los sistemas
se deben instalar y operar de acuerdo con los procedimientos y las pautas que recomienda el fabricante.
107
Hecho por General Electric, Appliance Park, Louisville, KY 40225
EPA EST. No. 070595-MN-001
NSF
®
Probado y Certificado según las normas ANSI/NSF 42 y 53 para la
reducción de:
Estándar No. 42: Efectos Estéticos
U
nidad química
E
l sabor y olor de cloro
U
nidad de filtrado mecánico
Reducción de partículas, Clase I
Estándar No. 53: Efectos sobre la salud
U
nidad de reducción química
Reducción de alacloro y atrazina
Reducción del benceno y carbofurano
Reducción de 1,4 diclorobenceno y 2,4-D
Reducción de plomo y lindano
Reducción de mercurio y toxafeno
U
nidad de filtrado mecánico
Reducción de turbidez
Reducción de quistes y asbestos
108
Notas.
Solucionar problemas
Servicio al consumidor
Operación
Seguridad
Instalación
109
Servicio al consumidorSolucionar problemas
Operación
Seguridad
Instalación
Notas. ge.com
110
Notas.
Solucionar problemas
Servicio al consumidor
Operación
Seguridad
Instalación
111
Servicio al consumidor.
Página Web de GE Appliances
ge.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances, cualquier día
del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios,
pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.
Solicite una reparación ge.com
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando
le venga cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
ge.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas
las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades
y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo
ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo.
Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas ge.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía
está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas
normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios ge.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario.
Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe
ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento
inseguras.
Póngase en contacto con nosotros ge.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra
página Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Registre su electrodoméstico ge.com
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo
le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de
embalaje o recorte y use el formulario de este Manual del Propietario.
Consumer Support.
GE Appliances Website
In the U.S.: ge.com
Have a question or need assistance with your appliance? Try the GE Appliances Website, 24 hours, any day
of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts
or even schedule service on-line. In Canada: www.geappliances.ca
Schedule Service In the U.S.: ge.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.
In Canada, call 1.800.561.3344
Real Life Design Studio In the U.S.: ge.com
GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities,
check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).
In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Extended Warranties In the U.S.: ge.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home
Services will still be there after your warranty expires. In Canada, call 1.888.261.2133
Parts and Accessories In the U.S.: ge.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.888.261.3055.
Contact Us In the U.S.: ge.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your
phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.geappliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Register Your Appliance In the U.S.: ge.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also
mail in the pre-printed registration card included in the packing material. In Canada: www.geappliances.ca
Printed in Korea
