2-JP
警告表示の意味
この取扱説明書では、次のような表示をしています。表示の内容をよく理解してから本
文をお読みください。
この表示の注意事項を守らないと、火災・感電・破裂などにより
死亡や大けがなどの人身事故が生じます。
行為を指示する記号
注意を促す記号
行為を禁止する記号
この表示の注意事項を守らないと、火災・感電などにより死亡や
大けがなど人身事故の原因となります。
この表示の注意事項を守らないと、感電やその他の事故によりけ
がをしたり周辺の家財に損害を与えたりすることがあります。
お買い上げいただきありがとうございます。
電気製品は安全のために注意事項を守らないと、火災や人身事故になることがあ
ります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。こ
の取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも
見られるところに必ず保管してください。
安全のために
17
〜
18
ページも合わせて
お読みください。
ソニー製品は、安全に充分配慮して設計されています。しかし、まちがった使いかたをする
と、火災や感電などにより人身事故になることがあり危険です。事故を防ぐために次のこと
を必ずお守りください。
安全のための注意事項を守る
故障したら使わずに、ソニーの相談窓口までご連絡ください
万一、異常が起きたら
カメラを本機からはずす
電池をはずす
ソニーの相談窓口までご連絡ください
変な音やにおい、
煙が出た場合は
3-JP
目次
お使いになる前に必ずお読みください
...........................................................................................4
本機で使えるカメラと対応機能
.................................................................................................4

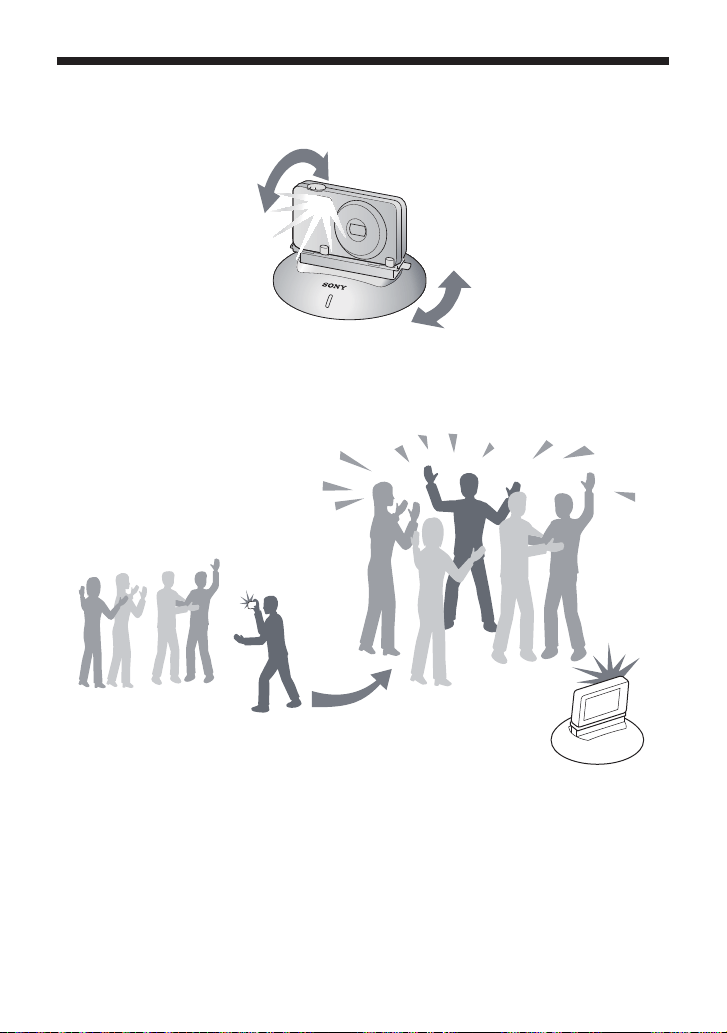

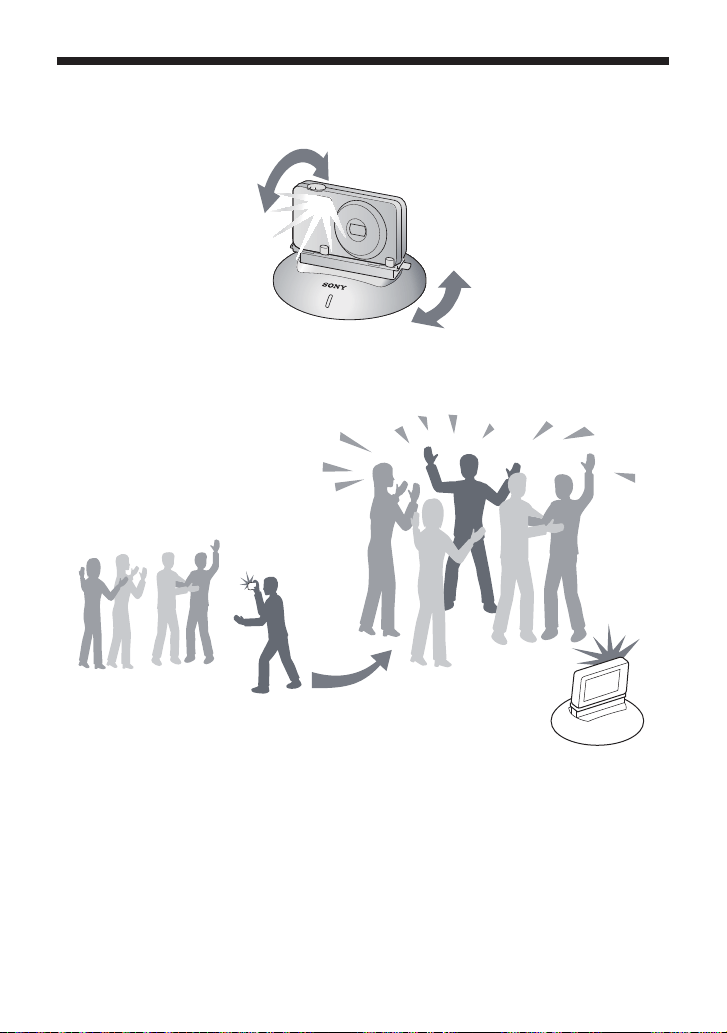

Party-shot
でこんな撮影ができます
...............................................................................................5
各部のなまえ
...............................................................................................................................................6
準備する
........................................................................................................................................................7
電池を入れる
......................................................................................................................................7
カメラを取り付ける
........................................................................................................................8
自動撮影を開始する
.................................................................................................................................9
オーダー撮影をする
..............................................................................................................................10
設定を変更する
.......................................................................................................................................11
各設定について
...............................................................................................................................11
専用スタンドを取り付ける
...............................................................................................................13
故障かな？と思ったら
........................................................................................................................14
主な仕様
.....................................................................................................................................................15
保証書とアフターサービス
...............................................................................................................16
4-JP
お使いになる前に必ずお読みください
本取扱説明書とあわせて、お使いのカメラの取扱説明書もご確認ください。
本機は防じん、防滴、防水仕様ではありません
置いてはいけない場所
使用中、保管中にかかわらず、次のような場所に置かないでください。故障の原因になりま
す。
異常に高温になる場所。炎天下や夏場の窓を閉め切った自動車内は特に高温になり、放置
すると変形したり、故障したりすることがあります。
直射日光の当たる場所、熱器具の近く。変形したり故障したりすることがあります。
激しい振動のある場所
強力な磁気のある場所
砂地、砂浜などの砂ぼこりの多い場所
撮影内容の補償はできません
万一、カメラやメモリーカード、本機および付属品の不具合により撮影がされなかった場合、
画像などの記録内容の補償については、ご容赦ください。
設置について
本機をお使いになる場合は以下の場所に置いてください。
平らで安定した場所
視界の良い場所（皆の顔が見える位置）
周囲に倒れやすいものがない場所
本機で使えるカメラと対応機能
本機は下記の対応機能一覧表にあるソニー製デジタルスチルカメラ（以下、カメラとする）で
ご使用いただけます。お使いのカメラによって使える機能が異なります。詳しくはカメラ
の取扱説明書をご覧ください。
対応機能一覧表
カメラの型名
DSC-
取り付けかた
対応機能
オーダー撮影
静止画
スイング
パノラマ
H70/W515PS/
W560/W570/
W570D/W580
A
○ −
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
○ ○
TX100/TX100V
B
○ ○
対象のカメラはすべての国や地域で取り扱いをしているわけではありません。
5-JP
Party-shot
でこんな撮影ができます
Party-shot
は、自ら回転しながら、どんどん自動撮影します。
サイバーショット本体の機能を利用して人の顔を見つけ出し、構図も自動で調整します。
「自動撮影」でみんなが自然な表情をした写真を撮る
撮影者に代わって
Party-shot
が自動撮影するので、撮影者も入った写真を残せます。
また、みんながカメラを意識しない自然な表情や笑顔がカンタンに撮影できます。
「オーダー撮影」で撮りたい写真を残す
自動撮影中に
Party-shot
のボタンを押して、好きなタイミングで撮影することもできます。
ポーズをとっての記念撮影や自分撮りも楽しめます。
6-JP
各部のなまえ
表面 裏面
オーダー撮影ボタン
または
MENU(
停止
)
ボタン
リリースボタン
（ダークグレー）
ロックボタン
（ライトグレー）
動作／電池表示ランプ
マルチ接続端子
チルトアーム
カメラクリップ
ON/OFF
（電源）スイッチ
バッテリーカバー
三脚用ネジ穴
ネジの長さが
5.5 mm
未満
の市販の三脚をご使用くだ
さい。
フット
保護カバー
オーダー撮影ボタンと
MENU
（停止）ボタンについて
お使いのカメラによってボタンの割り当てが異なります。ボタンの点灯／消灯でボタンの
機能をおしらせします。
点灯：オーダー撮影ボタン
消灯：
MENU
（停止）ボタン
動作／電池表示ランプについて
ランプの点灯／点滅で本機がどのような状態かわかります。
色 光りかた 本機の状態
白
点灯 自動撮影中
一回点滅 シャッターが切られたとき
ゆっくり点滅 本機の
ON/OFF
（電源）スイッチを切り換えたとき
*
設定画面表示中
速い点滅 カメラのメモリー残量がない
レンズカバーが閉まっている
赤
ゆっくり点滅 本機の電池残量が少ない
速い点滅 本機に異常がある、本機の電池残量がない
本機に無理な力がかかっている
*
本機の状態によっては点滅しない場合もあります。
7-JP
準備する
電池を入れる
本機には以下の電池が使用できます。
単
3
形アルカリ乾電池
2
本
単
3
形ニッケル水素電池
2
本
1
本機の
ON/OFF
（電源）スイッチを
「
OFF
」にスライドして電源を切る。
2
バッテリーカバーを開ける。
ご注意
¦
バッテリーカバーを開ける際に、故障の原
因となりますので、フットに力を加えたり
ひっぱらないでください。
3
本機の表記に合わせて、電池を入れる。
4
バッテリーカバーを閉じる。
ご注意
¦
本機に挿入した電池は、本機にのみ電源供
給します。カメラへの電源供給や充電は
できません。
本機を手で持つ際、マルチ接続端子に触れ
ないようご注意ください。
マンガン電池は使用できません。
電池は必ず
2
本とも同じ種類のものをご使
用ください。
電池を入れるときは必ず
との向きを確
認してください。誤った入れかたをする
と、動作しません。
使い切った電池と新品または充電した電
池を一緒に使用しないでください。
電池を取り出すときは
本機の電源を切ってから電池を取り出して
ください。
ご注意
¦
取り出す際に電池が落下してけがをしな
いようにご注意ください。
ちょっと一言
¼
長期間使用しない場合は、本機から電池を
取りはずしてください。
電池残量について
本機の電池残量が少なくなると、動作／電池
表示ランプが赤くゆっくり点滅します。
さらに残量が少なくなるとランプが速く点
滅を始め、本機は自動的にスタンバイ状態に
なります。
8-JP
カメラを取り付ける
カメラを取り付ける前に
内蔵メモリー、およびメモリーカードの空
き容量を確認する。
充分に充電してあるバッテリーをカメラ
に入れる。
カメラの電源を切る。
1
保護カバーをはずす。
2
本機のリリースボタン（ダークグレー）
を押し、カメラクリップを開く。
3
対応機能一覧表（
4
ページ）の「取り付
けかた」の項目を確認し、お使いのカメ
ラに適した向きにカメラを向ける。
「取り付けかた」の項目が「
A
」のカメラ
カメラのレンズ側を本機の
SONY
ロゴ
側に向ける。
「取り付けかた」の項目が「
B
」のカメラ
カメラの液晶画面側を本機の
SONY
ロ
ゴ側に向ける。
4
カメラのマルチ接続端子と本機のマル
チ接続端子の位置を合わせて、カメラ
とチルトアームを垂直に取り付ける。
5
カメラの位置が本機のほぼセンターに
くるようにゆっくりスライドさせる。
6
本機のロックボタン（ライトグレー）を
押し、カメラクリップを閉じる。
ご注意
¦
カメラクリップを閉じた状態で、カメラを
スライドさせないでください。故障の原
因になります。
9-JP
カメラクリップがカメラのレンズと操作
ボタンに当たっていないことを必ず確認
してください。
カメラを取りはずすには
カメラの電源を切る。
本機が停止してから本機の電源を切る。
本機のリリースボタンを押し、カメラク
リップを開く。
チルトアームを手で支えながらカメラを
持ち上げる。
本機のロックボタンを押し、カメラクリッ
プを閉じる。
ご注意
¦
取りはずすときは、必ずカメラをチルト
アームと垂直の方向に持ち上げてくださ
い。斜めや横方向に無理な力を加えると、
故障の原因となる場合があります。
長期間本機を使用しないときや、本機を持
ち歩くときには保護カバーを再度取り付
けてください。
保護カバーを取り付けるときはロックボ
タン側から取り付けてください。
自動撮影を開始する
1
本機の
ON/OFF
（電源）スイッチを
「
ON
」にスライドする。
本機がスタンバイ状態になります。
2
カメラの電源を「
ON
」にする。
初期化動作
*
の後、自動撮影が始まりま
す。
*
本機は内部に持つ基準方向を中心に約
＋
180
°〜−
180
°回転して元の方向に
戻ります。
自動撮影を終了するには
本機の
MENU
（停止）ボタンを押して停止
させる。
カメラの電源を切る。
ご注意
¦
自動撮影中に本機の電源を切るのは強制
停止となるため、緊急の場合を除きおやめ
ください。
自動撮影中に本機を持ち上げると異常と
判断し、本機のモーターが止まり、自動撮
影を一時停止することがあります。この
場合は、本機を元に戻すと自動撮影を再開
します。
自動撮影中に本機の回転を無理に止めよ
うとしたり、外部から力を加えた場合には
異常と判断し、動作／電池表示ランプが赤
色で速く点滅します。この場合、原因を取
り除いてから一度本機の電源を切った後、
再び電源を入れ直してください。
公共の場で本機を使用する場合は、周囲の
迷惑にならないように充分配慮してくだ
さい。
自動撮影中はカメラの画像再生に切り替
えることができません。
10-JP
顔検出機能について
撮影環境によっては、顔を検出しなかった
り、顔でないものを検出する場合もありま
す。
本機は省電力のため、一定時間周囲に顔を
検出できない場合、動作を一時停止するこ
とがあります。
顔が近すぎたり遠すぎたりすると、カメラ
が正しく顔を検出できません。カメラか
ら
1m
〜
2m
顔を離してください。
本機の一時停止状態は、顔を検出したり、
MENU
（停止）ボタンを押したり、本機を持
ち上げた場合は自動的に解除されます。
ご注意
¦
専用スタンド使用時は、ボタンを強く押し
すぎると本機がスタンドからはずれて落
下することがありますので、ご注意くださ
い。
ちょっと一言
¼
カメラの液晶画面に「
Party-shot
の撮影ボ
タンを押すと撮影を中止します」と表示さ
れた場合は、本機のオーダー撮影ボタンを
押してください。
オーダー撮影をする
オーダー撮影とは、任意のタイミングで撮影
の指示を本機に出すことができる機能です。
静止画のオーダー撮影だけでなく、本機の
パン機能を使ったスイングパノラマのオー
ダー撮影もできます。（対応カメラ機種のみ）
自動撮影中あるいは設定画面表示中に
オーダー撮影ボタンを押す。
カメラのセルフタイマーランプが点滅して
顔検出が始まります。カメラが被写体の顔
を検出して構図が決まると「ピピピ」と高速
で確認音が鳴り、画像を撮影します。
オーダー撮影後は、自動撮影モードに戻りま
す。
ご注意
¦
カメラを消音設定しているときは、確認音
は鳴りません。
専用スタンド使用時は、ボタンを強く押し
すぎると本機がスタンドからはずれて落
下することがありますので、ご注意くださ
い。
ちょっと一言
¼
最終的に被写体の顔を検出できなかった
場合でも撮影します。
オーダー撮影を途中でキャンセルすると
きは、もう一度オーダー撮影ボタンを押し
ます。
パノラマ撮影時は、構図が決まったあとは
キャンセルできません。
パノラマ撮影中、被写体の動きが大きい場
合やブレが大きい場合には、正しく撮影が
できない場合があります。詳しくはカメ
ラの取扱説明書をご覧ください。
11-JP
設定を変更する
1
自動撮影中に本機の
MENU
（停止）ボ
タンを押す。
回転が一時停止してカメラが手前に傾
き、カメラの液晶画面に設定画面が表示
されます。
2
設定したい項目をカメラ側で操作す
る。
お使いのカメラに応じて設定できる項目
が異なります。
設定を変更すると、本機は自動撮影を再
開します。
ちょっと一言
¼
操作方法はカメラによって異なります。
詳しくはカメラの取扱説明書をご覧くだ
さい。
設定画面表示中にカメラを操作しない状
態が
2
分以上続くと、バッテリーの消耗を
防ぐため自動的にカメラの電源が切れま
す。このときはカメラの電源を入れ直し
てください。
各設定について
お買い上げ時から設定を変えたときは、カ
メラの液晶画面に設定値アイコンが表示
されます。
下線はお買い上げ時の設定を表していま
す。
回転角度の設定
（無制限）
本機は無制限に回転して被写体を追いま
す。
（
180
度）
本機の顔検索範囲を前方の
180
度（正面か
ら左右
90
度ずつ）に絞ります。
（
90
度）
本機の顔検索範囲を前方の
90
度（正面から
左右
45
度ずつ）に絞ります。
ちょっと一言
¼
本機の正面（回転の基準となる向き）は、以
下の操作をしたときに再設定されます。
電源を投入したとき
−
回転角度を変更したとき
−
本機を持ち上げて再び置いたとき
−
撮影頻度の設定
（高）
撮影する枚数が多めになります。
（標準）
標準的な撮影枚数です。
（低）
撮影する枚数が少なめになります。
12-JP
フラッシュの設定
（オート）
カメラが判断してフラッシュ撮影を行い
ます。
（発光禁止）
フラッシュ撮影を行いません。
スイングパノラマ撮影の設定
（スイングパノラマ対応カメラ機種のみ）
（静止画）
オーダー撮影時に静止画を撮影します。
（スイングパノラマ）
オーダー撮影時にスイングパノラマ画像
を撮影します。
パノラマ画像サイズの設定
（スイングパノラマ対応カメラ機種のみ）
（標準）
パノラマ画像を標準サイズで撮影します。
（ワイド）
パノラマ画像をワイドサイズで撮影しま
す。
13-JP

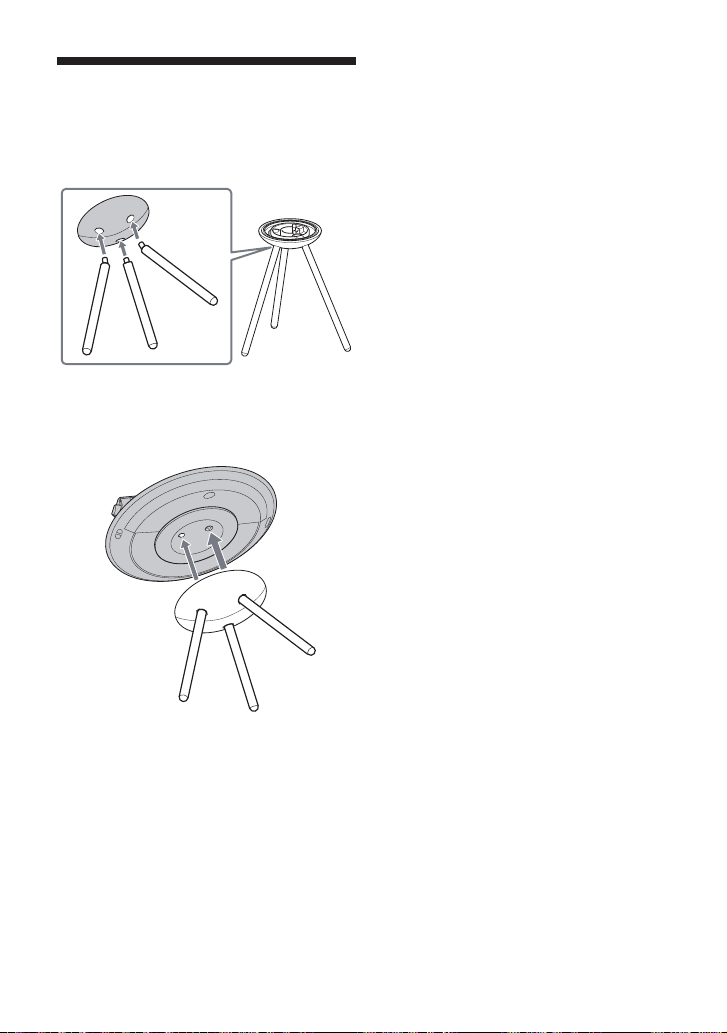

専用スタンドを取り付
ける
1
専用スタンドの脚を台座にしっかり差
し込む。
2
本機の三脚用ネジ穴に専用スタンドの
台座の突起を合わせて乗せる。
ご注意
¦
本機にカメラを取り付けてから、専用スタ
ンドに乗せてください。
専用スタンドは平らな場所に置いて使用
してください。
専用スタンドに強い力を加えないでくだ
さい。
専用スタンド使用時は、ボタンを強く押し
すぎると本機がスタンドからはずれて落
下することがありますので、ご注意くださ
い。
本機の落下によるケガの防止のため、カメ
ラの操作をするときは、カメラを手に持っ
て行ってください。
本機の落下によるケガの防止のため、専用
スタンドは顔から離してご使用ください。
特に小さなお子様からは離してご使用く
ださい。
市販の三脚を使うときは
専用スタンドの代わりに市販の三脚もご使
用になれます。三脚の雲台の形状によって
ご使用になれない場合もあります。
ご注意
¦
三脚を取り付けるときは、ネジを強く締め
ないでください。
三脚に本機を取り付けた状態で本機を持
ち上げたり、三脚を持って振り回したりし
ないでください。
故障の原因となりますので、フットに力を
加えたり引っぱらないでください。
14-JP
故障かな？と思ったら
修理にお出しになる前に、もう
1
度点検してみましょう。
それでも正常に作動しないときは、ソニーの相談窓口にお問い合わせください。
症状 原因／処置
動作／電源表示ランプ
が白色で速く点滅して
いる。
カメラのメモリーの空き容量がなくなった。
本機からカメラを取りはずし画像を消去してください。
カメラのレンズカバーが閉まっている。
カメラのレンズカバーを開けてください。
動作／電源表示ランプ
が赤色でゆっくり点滅
している。
電池が消耗している。
新しい電池を準備してください。
動作／電源表示ランプ
が赤色で速く点滅して
いる状態が続く。
カメラがはずれている。
正しく取り付けてください。
チルトアームに何か挟まっているか、本機を手で押さえている。
本機に無理な力がかからないようにした上で電源を入れ直し
てください。
本機の電池が消耗している。
電池を交換してください。（
7
ページ）
動作／電源表示ランプ
が赤色で速く点滅した
後、消灯する。
本機の電池が消耗している。
電池を交換してください。（
7
ページ）
本機が動かない。 本
機の電池が消耗している。
電池を交換してください。（
7
ページ）
カメラのバッテリーが消耗している。
充分に充電してあるバッテリーをカメラに取り付けてくださ
い。
カメラの電源が入らな
い。
カメラが本機に正しく取り付けられていない。
カメラを正しく取り付けてください。（
8
ページ）
カメラのバッテリーが消耗している。
充電されたバッテリーを取り付けてください。
カメラが取り付けられ
ない、またはカメラが
ぐらつく。
カメラが正しく固定されていない。
カメラを正しく取り付けてください。（
8
ページ）
画像が撮影されない。 設置場所が遠すぎる、または近すぎる。
本機の設置場所をカメラが顔認識する範囲に変えてくださ
い。
表情や構図など被写体の変化が少ないときは、顔を認識して
もすぐに撮影されない場合があります。
カメラがデモモードに入っている。
カメラの設定を変更してください。詳しくはカメラの取扱説
明書をご覧ください。
15-JP
症状 原因／処置
使用中に本機が停止し
ていることがある。
周囲に顔が見つからない場合、本機は動作を一時停止することが
あります。
MENU
（停止）ボタンを
2
回押してください。
電池が消耗している。
電池を交換してください。（
7
ページ）
カメラが浮いている。
カメラを正しく取り付けてください。（
8
ページ）
主な仕様
インテリジェントパンチルター
入出力端子
マルチ接続端子
一般
外形寸法：
約
128 mm
×
47 mm
×
128 mm
（幅×高さ×奥行き）
（最大突起部をのぞく）（チルトアーム正立時）
質量：
約
210g (
電池含まず）
電池持続時間（
25
℃で使用時）：
約
11
時間（ソニー製単３形アルカリ乾電池使用時）
約
12
時間（ソニー製単３形ニッケル水素電池使用時）
*
低温環境下ではアルカリ乾電池の使用時間が短くなります。その際は
ニッケル水素電池のご使用をおすすめいたします。
動作温度：
5
℃
〜
40
℃
保存温度：
-20
℃
〜
+60
℃
電源：
単
3
形アルカリ乾電池もしくは単
3
形ニッケル水素電池
2
本
付属品：
専用スタンド（
1
）、保護カバー（
1
）、印刷物一式
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
商標について
Party-shot
はソニー株式会社の商標です。
その他、本書に記載されているシステム名、製品名は、一般に各開発メーカーの登録商標あ
るいは商標です。なお、本文中には、マークは明記していません。
16-JP
保証書とアフターサービス
記録内容の補償はできません
万一、インテリジェントパンチルターなどの不具合により記録や再生がなされなかった場
合、画像や音声などの記録内容の補償については、ご容赦ください。
保証書は国内に限られています
付属している保証書は、国内仕様です。外国で万一、故障、不具合が生じた場合の現地でのア
フターサービスおよびその費用については、ご容赦ください。
保証書
この製品には保証書が添付されていますので、お買い上げの際にお買い上げ店でお受け取
りください。
所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。
保証期間は、お買い上げ日より
1
年間です。
アフターサービス
調子が悪いときはまずチェックを
この説明書をもう一度ご覧になってお調べください。
それでも具合の悪いときは
ソニーの相談窓口にご相談ください。
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有料修理させていただきます。当社で
はインテリジェントパンチルターの補修用性能部品（製品の機能を維持するために必要な部
品）を、製造打ち切り後
6
年間保有しています。
ご相談になるときは次のことをお知らせください。
型名：
IPT-DS2
故障の状態：できるだけ詳しく
お買い上げ日
17-JP
下記の注意事項を守らないと、
火災・感電
により
死亡
や
大けが
の原因となります。
分解や改造をしない
火災や感電の原因となります。危険ですので、絶対に自分で分解しないでくだ
さい。
内部の点検や修理はソニーの相談窓口にご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。この製品は防水構造にはなっ
ていませんので、水中や雨天での使用はできません。万一、水や異物が入った
ときは、すぐにカメラ本体のスイッチを切り、本機からはずしてください。ソ
ニーの相談窓口にご相談ください。
下記の注意事項を守らないと、
けが
をしたり
周辺の
家財
に
損害
を与えたりすることがあ
ります。
湿気やほこり、油煙、湯気の多い場所では使わない
上記のような場所で使うと、火災や感電の原因となることがあります。
ぬれた手で本機をさわらない
感電の原因となることがあります。
乳幼児の手の届かないところで使用／保管する
ケガ、感電、故障の原因になります。
安定した場所に置く
ぐらついた台の上や傾いたところなどに置いたり、不安定な状態で設置すると、
製品が落ちてけがの原因となることがあります。
本機を布団などでおおった状態で使わない
熱がこもって変形したり、火災の原因となることがあります。
付属品は幼児の手の届く場所に置かない
小さいお子様の手の届くところに置かないようにしてください。誤って飲み込
むおそれがあります。
18-JP
顔を近づけない
本機の可動部分やカメラと接触して思わぬけがをするおそれがあります。
電池についての安全上のご注意
漏液、発熱、発火、破裂などを避けるため、下記の注意事項を必ずお守りください。
火の中にいれないでください。ショートさせたり、分解、加熱しないでください。
アルカリ乾電池は充電しないでください。
指定された種類の電池を使用してください。
古い電池と新しい電池、種類、メーカーの異なる電池は一緒に使わないでください。
電池交換の場合は電源を切り、しばらく待ってから取り出してください。電池によっては、
発熱している場合があります。取り出す際はご注意ください。
金属類で
、がショートすると発熱、発火する危険があります。
幼児の手の届かない場所に置き、口に入れないように注意してください。万一、飲み込んだ
場合は、ただちに医師に相談してください。
との向きを正しく入れてください。
電池を使い切ったとき、長期間使用しないときは、取り出しておいてください。
電池の電極と本機の電池端子部は時々乾いた布などで汚れを拭き取ってください。
電極や電極端子部に皮脂などの汚れがあると、動作時間が極端に短くなることがあります。
もし電池の液が漏れたときは、電池ケース内の漏れた液をよくふきとってから、新しい電池
をいれてください。万一、液が身体や衣服についたときは、水でよく洗い流してください。
ニッケル
水素電池
お願い
ニッケル水素電池は、リサイクルで
きます。不要になったニッケル水素
電池は、金属部にセロハンテープな
どの絶縁テープを貼ってリサイクル
協力店へお持ちください。
充電式電池の回収・リサイクルおよびリサイクル協力店については
一般社団法人
JBRC
ホームページ
http://www.jbrc.net/hp/contents/index.html
を参照してください。
2-GB
Before operating the product, please read this manual
thoroughly and retain it for future reference.
WARNING
To reduce fire or shock hazard,
do not expose the unit to rain or
moisture.
CAUTION
RISK OF EXPLOSION IF BATTERY
IS REPLACED BY AN INCORRECT
TYPE.
DISPOSE OF USED BATTERIES
ACCORDING TO THE
INSTRUCTIONS.
For Customers in the U.S.A.
CAUTION
You are cautioned that any changes or modifications
not expressly approved in this manual could void
your authority to operate this equipment.
Note:
This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However,
there is no guarantee that interference will not occur
in a particular installation. If this equipment does
cause harmful interference to radio or television
reception, which can be determined by turning the
equipment off and on, the user is encouraged to try
to correct the interference by one or more of the
following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment
and receiver.
– Connect the equipment into an outlet on a
circuit different from that to which the receiver is
connected.
– Consult the dealer or an experienced radio/TV
technician for help.
For Customers in Europe
Notice for the customers in the
countries applying EU Directives
The manufacturer of this product is Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-
0075 Japan.
The Authorized Representative for EMC and product
safety is Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Germany. For any service
or guarantee matters please refer to the addresses
given in separate service or guarantee documents.
Attention
The electromagnetic field at the specific frequencies
may influence the picture and sound of this unit.
Disposal of Old Electrical &
Electronic Equipment (Applicable
in the European Union and other
European countries with separate
collection systems)
This symbol on the product or
on its packaging indicates that
this product shall not be treated
as household waste. Instead it
shall be handed over to the
applicable collection point for
the recycling of electrical and
electronic equipment. By
ensuring this product is disposed
of correctly, you will help prevent
potential negative consequences
for the environment and human health, which could
otherwise be caused by inappropriate waste handling
of this product. The recycling of materials will help to
conserve natural resources. For more detailed
information about recycling of this product, please
contact your local Civic Office, your household waste
disposal service or the shop where you purchased the
product.
3-GB
Table of contents
Notes on using the Intelligent Pantilter ..........................................................................................4
Compatible camera models and functions .............................................................................4
Enjoy with Party-shot .......................................................................................................................5
Identifying parts ................................................................................................................................6
Preparing the unit..............................................................................................................................7
Inserting batteries ......................................................................................................................7
Attaching the camera to this unit ............................................................................................8
Starting automatic shooting .......................................................................................................... 10
Shooting using On-demand shot function ................................................................................. 11
Changing the settings .................................................................................................................... 12
Settings ..................................................................................................................................... 12
Attaching the dedicated stand ...................................................................................................... 13
Troubleshooting .............................................................................................................................. 14
Specifications .................................................................................................................................. 15
4-GB
Notes on using the Intelligent Pantilter
Refer to the operating instructions for your camera as well as this manual.
This unit is not dust-proof, splash-proof, or waterproof.
Precautions on use and storage locations
Do not use or keep this unit in locations subject to the following conditions. Otherwise, this unit could
malfunction.
Locations subject to extreme high temperature ˎ
Temperatures in a hot sun or closed automobiles during summer may be extremely high, causing
deformation or malfunction of this unit.
Locations under direct sunlight or near heaters ˎ
This may cause deformation or a malfunction of this unit.
Locations subject to vibration ˎ
Locations subject to strong magnetism ˎ
Locations subject to dust particles in a sandy place or the beach ˎ
Precautions on recorded data
Please note that Sony will not be liable for recorded data such as images and audio data if you cannot record
or play back due to a malfunction of the camera, memory cards, or this unit and its accessories.
About installation
Use this unit where:
it is stable and flat. ˎ
the camera has a clear view of people’s faces. ˎ
there are no objects nearby that may fall over. ˎ
Compatible camera models and functions
This unit can be used with the Sony digital still cameras (referred to below as “camera”) in the following table.
Compatible functions vary depending on the camera model. For details, refer to the operating instructions of
the camera.
Camera models
DSC-
Attachment
Functions
On-demand shot
Still image Intelligent Sweep Panorama
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Not all of those models are available in all countries and regions.
5-GB
Enjoy with Party-shot
Party-shot rotates and shoots photos automatically. It detects the faces of subjects using the function of the
Cyber-shot camera and adjusts the composition automatically.
Capture natural photos of everyone using “Automatic shooting” function
The automatic shooting function captures everyone since no one has to be the photographer. Because people
are less aware of the camera, Party-shot makes it easier to shoot more natural, smiling faces.
Capture photos at a time of your choice using “On-demand shot” function
If you press the On-demand shot button during automatic shooting, the camera shoots photos at the timing
of your choice. This lets people pose for photos and lets you be in photos, too.
6-GB
Identifying parts
Front Bottom
On-demand shot button or
MENU (stop) button
Release button (dark gray)
Lock button (light gray)
Operation/battery
indicator
Multi connector
Tilt arm
Camera clips
ON/OFF (power) switch
Battery cover
Tripod receptacle
Use a commercially available
tripod with 5.5 mm or shorter
screws.
Foot
Protective cover
On-demand shot button and MENU (stop) button
Button function assignment varies depending on your camera. You can tell which button has which function
from whether it is lit or not.
Lit: On-demand shot button ˎ
Not lit: MENU (stop) button ˎ
Operation/battery indicator
Indicators light up or flash depending on the status of this unit.
Color Indicator status This unit status
White On Automatic shooting
Flashes once When a shot is taken
Flashes slowly When the ON/OFF (power) switch of this unit is used* / During
setting screen display
Flashes rapidly The memory of the camera is full. / Lens cover is closed.
Red Flashes slowly Battery level is low.
Flashes rapidly Abnormal condition / Batteries have run out. / Some force is being
applied to this unit.
* The indicator may not flash depending on the status of this unit.
7-GB
Preparing the unit
Inserting batteries
You can use the following batteries.
Two LR6 (size AA) alkaline batteries ˎ
Two AA Nickel-Metal Hydride batteries ˎ
1 Turn this unit off by sliding the ON/OFF
(power) switch to OFF.
2 Open the battery cover.
Note ¦
Be careful not to pull or exert a force on the foot of ˎ
this unit when opening the battery cover. Doing so
can cause a malfunction.
3 Insert the batteries into the battery
compartment according to the marks
inside the compartment.
4 Close the battery cover.
Notes ¦
The batteries inserted in this unit only power this ˎ
unit. They cannot power or charge the camera.
Be careful not to touch the multi connector when ˎ
holding this unit.
You cannot use manganese batteries. ˎ
Always use the same kind of batteries together. ˎ
Check the polarities of the batteries when inserting ˎ
them into this unit. If you insert the batteries in the
wrong direction, this unit does not work.
Do not use a new or charged battery together with ˎ
a dead battery.
To remove batteries
Turn this unit off and then remove the batteries.
Note ¦
When removing the batteries, be careful they do ˎ
not fall and cause injury.
Tip ¼
Remove the batteries if this unit will not be used ˎ
for a long period of time.
Battery level
If the battery level is low, the operation/battery
indicator flashes slowly. If the battery level gets
lower, indicator flashes more rapidly and this unit
automatically enters standby mode.
8-GB
Attaching the camera to this unit
Before attaching the camera
The internal memory and memory card have ˎ
sufficient free space.
Install a fully charged battery pack into the camera. ˎ
Turn off the power of the camera. ˎ
1 Remove the protective cover.
2 Press the release button (dark gray) of this
unit to open the camera clips.
3 Check the “Attachment” item in the table
of compatible functions (page 4). Turn the
camera to face in the desired direction.
Attachment A models according to the ˎ
table of compatible models
Position the camera with its lens facing the
SONY logo on this unit.
Attachment B models according to the ˎ
table of compatible models
Position the camera with its LCD screen facing
the SONY logo on this unit.
4 Align the multi connector at the
bottom of the camera with the multi
connector on this unit. Attach the camera
perpendicularly to the tilt arm of this unit.
5 Slide the camera slowly until it is
positioned almost at the center of this
unit.
9-GB
6 Press the lock button (light gray) of this
unit to close the camera clips.
Notes ¦
Do not slide the camera with the camera clips ˎ
closed. Doing so may cause a malfunction.
Make sure that the camera clips do not touch the ˎ
lens or operating buttons of the camera.
To remove the camera
Turn off the power of the camera.
After this unit stops, turn it off.
Press the release button of this unit to
open the camera clips.
Lift up the camera with one hand while
supporting the tilt arm with the other.
Press the lock button of this unit to close
the camera clips.
Notes ¦
When removing the camera, always lift it ˎ
perpendicular to the tilt arm.
Forcibly removing the camera at an angle or sliding
it sideways may damage it.
If you carry this unit somewhere, or if you do ˎ
not intend to use it for a long time, reattach the
protective cover.
Attach the protective cover to this unit from the ˎ
side of the lock button (light gray).
10-GB
Starting automatic
shooting
1 Slide the ON/OFF (power) switch of this
unit to ON.
This unit enters standby mode.
2 Set the power switch of the camera to ON.
Automatic shooting starts after initialization*.
* This unit rotates approximately 180 degrees left
and 180 degrees right from the internal basing
position before returning to the original position.
To finish automatic shooting
Press the MENU (stop) button of this unit
to stop automatic shooting.
Turn off the power of the camera.
Notes ¦
Turning this unit off during automatic shooting ˎ
forcibly turns off the power to this unit. Do not do
this except in an emergency.
If you lift this unit up during automatic shooting, ˎ
the unit may determine it to be an abnormal
condition and its motor may stop and automatic
shooting may temporarily stop. In this case,
automatic shooting is resumed when you put this
unit back in place.
The operation/battery indicator rapidly flashes red ˎ
if you forcibly stop the rotation or if an external
force is applied to this unit during automatic
shooting. In this case, remove the force and then
turn this unit off and back on.
When using this unit in public, be considerate of ˎ
other people around you.
You cannot change the camera to play mode during ˎ
automatic shooting.
Face detection function
Depending on the shooting environment, ˎ
sometimes the camera may not detect faces or may
detect things other than faces.
If the camera does not detect any faces for a period ˎ
of time, operation of this unit may pause to save
power.
The camera cannot detect faces that are too close ˎ
or too far away. The appropriate distance between a
face and the camera is between 1 m and 2 m.
This unit automatically turns back on from pause ˎ
status when a face is detected or if you press the
MENU (stop) button or lift the unit up.
Note ¦
Pressing the button too strongly may cause this ˎ
unit to fall off the dedicated stand.
Tip ¼
When “To stop shooting, press Shooting button ˎ
on Party-shot” is displayed on the LCD of your
camera, press the On-demand shot button of this
unit.
11-GB
Shooting using On-
demand shot function
On-demand shot is a function that lets you send
recording instructions to the unit at any time you
like.
You can send instructions to record not only still
images but also Intelligent Sweep Panorama shots
using the pan function of this unit. (Only with
compatible camera models)
Press the On-demand shot button during
automatic shooting or setting screen display.
The self-timer lamp of the camera flashes and face
detection begins. When the camera detects a face
and finishes choosing the composition, there is a fast
beeping and shooting begins.
After finishing the On-demand shot, this unit returns
to automatic shooting mode.
Notes ¦
There is no beep if the camera is set to mute. ˎ
Pressing the button too strongly may cause this ˎ
unit to fall off the dedicated stand.
Tips ¼
Even if the camera cannot find a face, it takes a ˎ
shot.
To cancel On-demand shot during operation, press ˎ
the On-demand shot button once more.
On panorama shooting, you cannot cancel On- ˎ
demand shot after the composition is set.
The camera may not be able to capture panoramic ˎ
images properly if the subject or camera moves
too much. For details, refer to the user’s manual of
your camera.
12-GB
Changing the settings
1 During automatic shooting, press the
MENU button on this unit.
This unit stops rotating and tilts the camera
forward. Then the setting screen is displayed on
the LCD screen of the camera.
2 Select a setting item on the camera.
The settings vary depending on the camera
model.
Automatic shooting is resumed after you change
the settings.
Tips ¼
Operation varies depending on the camera model. ˎ
For details refer to the operating instructions of
the camera.
The camera automatically turns off to save its ˎ
battery pack when not operated for more than 2
minutes during setting screen display. In this case,
turn on the camera again.
Settings
If you change the default setting, a setting value ˎ
icon is displayed on the LCD of the camera.
An underline indicates the default setting. ˎ
Rotation angle setting
ˎ (No Limit)
Rotates unlimited to follow a subject.
ˎ (180°)
Limits the face detection range to 180 degrees (90
degrees left and right from the central position).
ˎ (90°)
Limits the face detection range to 90 degrees (45
degrees left and right from the central position).
Tip ¼
The forward position (the central point of rotation) ˎ
is reset after the following operations.
When the power is turned onˋ
When the rotation angle is changedˋ
When this unit is lifted up and relocatedˋ
Shooting frequency setting
ˎ (High)
High shooting frequency. A large number of
pictures will be taken.
ˎ (Standard)
Standard shooting frequency. An average number
of pictures will be taken.
ˎ (Low)
Low shooting frequency. A small number of
pictures will be taken.
Flash setting
ˎ (Auto)
Automatically flashes according to shooting
conditions.
ˎ (Off)
Does not flash in any conditions.
Intelligent Sweep Panorama shot
setting
(Only camera models that support
Intelligent Sweep Panorama shooting)
ˎ (Still image)
Shoot still images during On-demand shot.
ˎ (iSweep Panorama)
Shoot Intelligent Sweep Panorama images during
On-demand shot.
Panorama image size setting
(Only camera models that support
Intelligent Sweep Panorama shooting)
ˎ (Standard)
Shoot panorama images in standard size.
ˎ (Wide)
Shoot panorama images in wide size.
13-GB
Attaching the dedicated
stand
1 Insert the legs of the dedicated stand
firmly into the mount.
2 To set this unit on the dedicated stand,
align the projections on the mount of
the dedicated stand with the tripod
receptacle of this unit.
Notes ¦
Attach the camera to this unit before setting the ˎ
unit on the dedicated stand.
Use the dedicated stand in a level place. ˎ
Do not apply a strong force to the dedicated stand. ˎ
Pressing the button too strongly may cause this ˎ
unit to fall off the dedicated stand.
Hold the camera when operating it to prevent it ˎ
from falling and causing injury.
Keep this unit away from people’s faces, especially ˎ
children’s faces¸ to prevent injury in case it falls.
To use a commercially available tripod
You can use a commercially available tripod instead
of the dedicated stand. However, some tripods
cannot be used depending on the shape of the
camera platform.
Notes ¦
Do not use force to tighten the tripod screw. ˎ
When this unit is attached to a tripod, do not lift ˎ
the unit or swing the tripod around.
Be careful not to pull or exert a force on the foot of ˎ
this unit. Doing so can cause a malfunction.
14-GB
Troubleshooting
If any problems occur with your products, refer to the following solutions.
If the problem persists, contact your Sony dealer.
Symptom Cause/Solution
The operation/battery indicator
flashes rapidly in white.
The camera has no more available memory. ˎ
Remove the camera from this unit and delete some images.
The lens cover of the camera is closed. ˎ
Open the lens cover.
The operation/battery indicator
slowly flashes in red.
The batteries are low. ˎ
Prepare new batteries.
The operation/battery indicator
continues to flash rapidly in red.
The camera is not attached to this unit. ˎ
Attach the camera to this unit.
Something is caught on the tilt arm, or your hand is pressing against ˎ
this unit.
The operation/battery indicator
rapidly flashes red and then
goes out.
The batteries inserted in this unit have run out. ˎ
Replace the batteries. (page 7)
This unit does not work. The batteries inserted in this unit have run out. ˎ
Replace the batteries. (page 7)
The battery pack installed in the camera has run out. ˎ
Install a fully charged battery pack into the camera.
The camera does not turn on. The camera is not properly attached to this unit. ˎ
Attach the camera properly to this unit. (page 8)
The camera’s battery level is low. ˎ
Install charged battery pack in the camera.
The camera cannot be attached
properly to this unit or is
unstable.
The camera is not fixed properly. ˎ
Attach the camera properly. (page 8)
No images are shot. The camera is set too far from or too close to the subject. ˎ
Set the camera within the face detection range of the camera.
If there is only a small change in facial expression or composition,
a shot may not be taken right away even when a face is detected.
The camera is in [Set to on for demo mode]. ˎ
Change the setting of the camera. For details, refer to the user’s
manual of the camera.
This unit stops moving during
use.
If the camera does not detect any faces, this unit may stop operating. ˎ
Press the MENU (stop) button twice.
The batteries inserted in this unit have run out. ˎ
Replace the batteries. (page 7)
The camera is not attached properly. ˎ
Attach the camera correctly. (page 8)
15-GB
Specifications
Intelligent Pantilter
Input/Output connectors
Multi connector
General
Dimensions (approx.):
128 mm × 47 mm × 128 mm (w/h/d) (5 1/8 in. × 1 7/8 in. × 5 1/8 in.)
(excluding projecting parts) (when the tilt arm is erect)
Mass (approx.):
210 g (7.4 oz) (without batteries)
Batteries in continuous use (at 25 °C)
Approx. 11 hours with Sony LR6 (size AA) alkaline batteries
Approx. 12 hours with Sony AA Nickel-Metal Hydride batteries
* Using this unit in a cold place may shorten the life of the alkaline batteries. In that case, we
recommend using nickel-metal hydride batteries.
Operating temperature:
5 °C to 40 °C (41 °F to 104 °F)
Storage temperature:
-20 °C to +60 °C (-4 °F to +140 °F)
Power supply:
Two LR6 (size AA) alkaline batteries or two AA Nickel-Metal Hydride batteries (sold separately)
Accessories
Dedicated stand (1) ˎ
Protective cover (1) ˎ
Set of printed documentation ˎ
Design and specifications are subject to change without notice.
Trademarks
“Party-shot” are trademarks of Sony Corporation. ˎ
In addition, system and product names used in this manual are, in general, trademarks or registered ˎ
trademarks of their respective developers or manufacturers. However, the
™
or
®
marks are not used in all
cases in this manual.
2-FR
– Augmenter la distance entre l’appareil et le
récepteur.
– Brancher l’appareil dans une prise ou sur un
circuit différent de celui sur lequel le récepteur
est branché.
– Consulter le détaillant ou un technicien
expérimenté en radio/téléviseurs.
Note pour les clients européens
Avis aux consommateurs des
pays appliquant les Directives UE
Le fabricant de ce produit est Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon.
Le représentant agréé pour la compatibilité
électromagnétique et la sécurité du produit est Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Allemagne. Pour toute question relative à la
garantie ou aux réparations, reportezvous à ladresse
que vous trouverez dans les documents ci-joints,
relatifs à la garantie et aux réparations.
Attention
Le champ électromagnétique à des fréquences
particulières peut avoir une incidence sur l’image et
le son de cet appareil.
Traitement des appareils
électriques et électroniques en
fin de vie (Applicable dans les
pays de l’Union Européenne
et aux autres pays européens
disposant de systèmes de collecte
sélective)
Ce symbole, apposé sur le
produit ou sur son emballage,
indique que ce produit ne doit
pas être traité avec les déchets
ménagers. Il doit être remis à un
point de collecte approprié pour
le recyclage des équipements
électriques et électroniques. En
s’assurant que ce produit est
bien mis au rebut de manière
appropriée, vous aiderez à prévenir lesconséquences
négatives potentielles pour l’environnement et la
santé humaine. Le recyclage des matériaux aidera
à préserver les ressources naturelles. Pour toute
information supplémentaire au sujet du recyclage de
ce produit, vous pouvez contacter votre municipalité,
votre déchetterie ou le magasin où vous avez acheté
le produit.
Avant d’utiliser cet appareil, lisez attentivement ce
mode d’emploi et conservez-le pour toute référence
ultérieure.
AVERTISSEMENT
Afin de réduire les risques
d’incendie ou de décharge
électrique, n’exposez pas
cet appareil à la pluie ou à
l’humidité.
ATTENTION
RISQUE D’EXPLOSION SI UNE PILE
EST REMPLACEE PAR LE MAUVAIS
TYPE.
RESPECTER LES INSTRUCTIONS
POUR LA MISE AU REBUT DES
PILES USEES.
À l’intention des clients aux É.-U.
AVERTISSEMENT
Par la présente, vous êtes avisé du fait que tout
changement ou toute modification ne faisant pas
l’objet d’une autorisation expresse dans le présent
manuel pourrait annuler votre droit d’utiliser
l’appareil.
Note
L’appareil a été testé et est conforme aux exigences
d’un appareil numérique de Classe B, conformément
à la Partie 15 de la réglementation de la FCC.
Ces critères sont conçus pour fournir une protection
raisonnable contre les interférences nuisibles dans un
environnement résidentiel. L’appareil génère, utilise
et peut émettre des fréquences radio; s’il n’est pas
installé et utilisé conformément aux instructions, il
pourrait provoquer des interférences nuisibles aux
communications radio.
Cependant, il n’est pas possible de garantir que
des interférences ne seront pas provoquées dans
certaines conditions particulières. Si l’appareil devait
provoquer des interférences nuisibles à la réception
radio ou à la télévision, ce qui peut être démontré en
allumant et éteignant l’appareil, il est recommandé à
l’utilisateur d’essayer de corriger cette situation par
l’une ou l’autre des mesures suivantes :
– Réorienter ou déplacer l’antenne réceptrice.
3-FR
Table des matières
Remarques sur l’utilisation de la station intelligente (inclinaison horizontale et verticale) ....4
Modèles d’appareils photo et fonctions compatibles .............................................................4
Amusez-vous avec Party-shot ..........................................................................................................5
Identification des éléments ..............................................................................................................6
Préparation de l’appareil ...................................................................................................................7
Mise en place des piles ..............................................................................................................7
Mise en place de l’appareil photo sur cet appareil .................................................................8
Lancement de la prise de vue automatique ................................................................................. 10
Prise de vue avec la fonction Prise de vue sur demande ........................................................... 11
Changement des réglages .............................................................................................................. 12
Réglages .................................................................................................................................... 12
Fixation du support spécial ........................................................................................................... 13
En cas de problème ........................................................................................................................ 14
Spécifications .................................................................................................................................. 15
4-FR
Remarques sur l’utilisation de la station
intelligente (inclinaison horizontale et verticale)
Reportez-vous au mode d’emploi de votre appareil photo en plus de ce manuel.
Cet appareil n’est pas étanche à la poussière, aux éclaboussures d’eau ou à l’eau.
Précautions concernant l’emploi et les lieux de rangement
Ne pas utiliser ni laisser cet appareil aux endroits suivants. Il risquerait de tomber en panne.
Endroits exposés à des températures extrêmement élevées ;
ˎ
Les températures en plein soleil ou dans une voiture aux fenêtres closes peuvent être extrêmement élevées
en été au point de déformer l’appareil ou de causer une panne.
Endroits exposés à la lumière directe du soleil ou à la chaleur de radiateurs ;
ˎ
L’appareil pourrait se déformer ou tomber en panne.
Endroits exposés à des vibrations ;
ˎ
Endroits exposés à un magnétisme puissant ; ˎ
Endroits exposés à des particules de poussière comme à en présence de sable ou sur une plage. ˎ
Précautions concernant les données enregistrées
Veuillez noter que Sony décline toute responsabilité quant aux images ou sons n’ayant pas pu être enregistrés
ou lus à la suite d’un mauvais fonctionnement de l’appareil photo, de cartes mémoire ou bien de cet appareil
et de ses accessoires.
À propos de l’installation
Utilisez cet appareil à un endroit :
stable et plat ;
ˎ
où l’appareil photo est bien en face des visages des personnes ; ˎ
où aucun objet ne risque de tomber dessus. ˎ
Modèles d’appareils photo et fonctions compatibles
Cet appareil peut être utilisé avec les appareils photo numériques Sony (appelés ci-après «appareil photo»)
figurant dans le tableau suivant.
Les fonctions compatibles dépendent du modèle d’appareil photo. Pour tous les détails, reportez-vous au
mode d’emploi de votre appareil photo.
Modèles
d’appareils photo
DSC-
Fixation
Fonctions
Prise de vue sur demande
Image fixe Panorama par balayage intelligent
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Ces modèles peuvent ne pas être commercialisés dans certains pays ou certaines régions.
5-FR
Amusez-vous avec Party-shot
Party-shot réoriente l’appareil photo et prend des photos automatiquement. Il détecte les visages des sujets
avec la fonction de l’appareil photo Cyber-shot et ajuste automatiquement la composition.
Prenez des photos naturelles de tous en utilisant la «Prise de vue automatique»
Tous peuvent être photographiés avec la prise de vue automatique car le photographe n’est plus indispensable.
Avec Party-shot, vous obtiendrez des visages plus naturels et souriants car la prise de vue passe inaperçue.
Prenez des photos au moment souhaité en utilisant la «Prise de vue sur
demande»
Si vous appuyez sur le bouton de prise de vue sur demande pendant la prise de vue automatique, les photos
seront prises au moment souhaité. Ceci permet aux personnes de poser pour les photos et vous laisse le temps
de vous joindre à eux.
6-FR
Identification des éléments
Avant Dessous
Touche de prise de vue sur
demande ou touche MENU
(arrêt)
Bouton de libération (gris
sombre)
Bouton de verrouillage
(gris clair)
Témoin de
fonctionnement/des piles
Multiconnecteur
Bras inclinable
Clips d’appareils photo
Interrupteur ON/OFF
(alimentation)
Couvercle des piles
Douille de trépied
Utilisez un trépied du
commerce pourvu d’une vis
d’au maximum 5,5 mm.
Pied
Couvercle de protection
Touche de prise de vue sur demande et touche MENU (arrêt)
L’attribution des fonctions aux touches dépend de l’appareil photo utilisé. Vous pouvez savoir quelle fonction
est attribuée à quelle touche en regardant si la touche s’éclaire ou reste éteinte.
Éclairé : Touche de prise de vue sur demande
ˎ
Éteint : Touche MENU (arrêt) ˎ
Témoin de fonctionnement/des piles
Les témoins s’éclairent ou clignotent selon l’état de cet appareil.
Couleur État du témoin État de cet appareil
Blanc Éclairé Prise de vue automatique
Un clignotement Une photo est prise
Clignotement lent L’interrupteur ON/OFF (alimentation) de cet appareil est
utilisé*/L’écran de réglage est affiché
Clignotement rapide La mémoire de l’appareil photo est pleine. / Le capuchon d’objectif
est fermé.
Rouge Clignotement lent Le niveau des piles est faible.
Clignotement rapide État anormal / Piles vides. / Une force est appliquée sur cet
appareil.
* Le témoin peut ne pas clignoter selon l’état de cet appareil.
7-FR
Préparation de l’appareil
Mise en place des piles
Vous pouvez utiliser les piles suivantes :
Deux piles alcalines LR6 (taille AA)
ˎ
Deux piles nickel-métal hydrures AA ˎ
1 Éteignez cet appareil en mettant
l’interrupteur ON/OFF (alimentation) en
position OFF.
2 Ouvrez le couvercle des piles.
Remarque ¦
Veillez à ne pas tirer ni exercer de force sur le pied
ˎ
de cet appareil lorsque vous ouvrez le couvercle des
piles. Ceci peut causer une panne.
3 Insérez les piles dans le logement de piles
en tenant compte des indications dans le
logement de cet appareil.
4 Fermez le couvercle des piles.
Remarques ¦
Les piles insérées dans cet appareil alimentent
ˎ
seulement cet appareil. Elles n’alimentent ni ne
chargent l’appareil photo.
Veillez à ne pas toucher le multiconnecteur lorsque
ˎ
vous tenez cet appareil.
Vous ne pouvez pas utiliser de piles au manganèse.
ˎ
Utilisez toujours le même type de piles. ˎ
Vérifiez la polarité des piles lorsque vous les insérez ˎ
dans cet appareil. Si vous insérez les piles dans le
mauvais sens, cet appareil ne fonctionnera pas.
N’utilisez pas une pile neuve ou une pile chargée
ˎ
avec une pile usée.
Pour retirer les piles
Éteignez cet appareil puis retirez les piles.
Remarque ¦
Lorsque vous retirez les piles, veillez à ne pas les
ˎ
laisser tomber pour qu’elles ne causent pas de
blessure.
Conseil ¼
Retirez les piles si cet appareil ne doit pas être
ˎ
utilisé pendant longtemps.
Niveau des piles
Si le niveau des piles est faible, le témoin de
fonctionnement/des piles clignote lentement. Si le
niveau des piles baisse encore plus, le témoin clignote
plus rapidement et l’appareil se met automatiquement
en mode de veille.
8-FR
Mise en place de l’appareil photo
sur cet appareil
Avant de mettre l’appareil photo en
place
La mémoire interne et la carte mémoire disposent ˎ
de suffisamment d’espace.
Installez une batterie pleine dans l’appareil photo.
ˎ
Éteignez l’appareil photo. ˎ
1 Retirez le couvercle de protection.
2 Appuyez sur le bouton de libération (gris
sombre) de cet appareil pour ouvrir les
clips d’appareil photo.
3 Vérifiez la rubrique «Fixation» dans le
tableau des fonctions compatibles (page
4). Tournez l’appareil photo pour le mettre
en face de la direction souhaitée.
Modèles à fixation A selon le tableau des ˎ
modèles compatibles
Positionnez l’appareil photo avec l’objectif
orienté vers le logo SONY de cet appareil.
Modèles à fixation B selon le tableau des ˎ
modèles compatibles
Positionnez l’appareil photo avec l’écran LCD
orienté vers le logo SONY de cet appareil.
4 Alignez le multiconnecteur sous l’appareil
photo sur le multiconnecteur de cet
appareil. Fixez l’appareil photo en le
tenant perpendiculairement au bras
inclinable de cet appareil.
5 Faites glisser lentement l’appareil photo
jusqu’à ce qu’il soit presque au centre de
cet appareil.
9-FR
6 Appuyez sur le bouton de verrouillage
(gris clair) de cet appareil pour fermer les
clips d’appareil photo.
Remarques ¦
Ne faites pas glisser l’appareil photo lorsque les
ˎ
clips d’appareil photo sont fermés. Ceci peut causer
une panne.
Assurez-vous que les clips d’appareil photo ne
ˎ
touchent pas l’objectif ou les boutons de l’appareil
photo.
Pour retirer l’appareil photo
Éteignez l’appareil photo.
Lorsque cet appareil s’arrête, éteignez-le.
Appuyez sur le bouton de libération de cet
appareil pour ouvrir les clips d’appareil
photo.
Tirez l’appareil photo d’une main vers le
haut tout en soutenant le bras inclinable
de l’autre main.
Appuyez sur le bouton de verrouillage
de cet appareil pour fermer les clips
d’appareil photo.
Remarques ¦
Lorsque vous retirez l’appareil photo, levez-le
ˎ
toujours perpendiculairement au bras inclinable.
Vous risquez d’endommager l’appareil photo si vous
le retirez en l’inclinant ou le faisant glisser de côté.
Si vous emportez cet appareil quelque part, ou si
ˎ
vous ne pensez pas l’utiliser pendant un certain
temps, rattachez le couvercle de protection.
Fixez le couvercle de protection sur cet appareil du
ˎ
côté du bouton de verrouillage (touche grise).
10-FR
Lancement de la prise
de vue automatique
1 Mettez l’interrupteur ON/OFF
(alimentation) de cet appareil en position
ON.
Cet appareil se met en mode de veille.
2 Mettez l’interrupteur d’alimentation de
l’appareil photo en position ON.
La prise de vue automatique démarre après
l'initialisation*.
* Cet appareil tourne d'environ 180 degrés vers
la gauche et 180 degrés vers la droite depuis sa
position de base interne avant de revenir à sa
position d'origine.
Pour arrêter la prise de vue
automatique
Appuyez sur la touche MENU (arrêt) de
cet appareil pour arrêter la prise de vue
automatique.
Éteignez l’appareil photo.
Remarques ¦
L’arrêt de cet appareil pendant la prise de vue
ˎ
automatique coupe de force l’alimentation de cet
appareil. Ne faites ceci qu’en cas d’urgence.
Si vous levez cet appareil pendant la prise de
ˎ
vue automatique, l’appareil peut détecter un
état anormal et son moteur s’arrêter, stoppant
temporairement la prise de vue automatique. Dans
ce cas, la prise de vue automatique se poursuit
quand vous remettez cet appareil en place.
Le témoin de fonctionnement/des piles clignote
ˎ
rapidement en rouge si vous essayez d’arrêter la
rotation ou si une force externe est exercée sur
cet appareil pendant la prise de vue automatique.
Dans ce cas, éloignez l’objet exerçant une force, puis
éteignez cet appareil et rallumez-le.
Si vous utilisez cet appareil en public, ne dérangez
ˎ
pas les gens qui vous entourent.
Vous ne pouvez pas mettre l’appareil photo
ˎ
en mode de lecture pendant la prise de vue
automatique.
Détection de visages
Selon l’environnement dans lequel la prise de vue ˎ
est effectuée, les visages ne pourront pas toujours
être détectés ou d’autres choses que des visages
peuvent être détectées.
Si l’appareil photo ne détecte pas de visages
ˎ
pendant un certain temps, il se met en pause pour
préserver les piles.
L’appareil photo ne peut pas détecter des visages
ˎ
trop rapprochés ou trop éloignés. La distance
appropriée entre un visage et l’appareil photo est
de 1 m à 2 m.
Cet appareil se remet automatiquement en marche
ˎ
s’il était en pause lorsqu’un visage est détecté, ou
bien si vous appuyez sur la touche MENU (arrêt)
ou levez cet appareil.
Remarque ¦
N’appuyez pas trop fort sur le bouton car cet
ˎ
appareil pourrait se détacher du support spécial
et tomber.
Conseil ¼
Lorsque «Touchez le capteur tactile pour annuler la
ˎ
prise de vue» s’affiche sur l’écran LCD de l’appareil
photo, appuyez sur la touche de prise de vue sur
demande de cet appareil.
11-FR
Prise de vue avec la
fonction Prise de vue
sur demande
La prise de vue sur demande est une fonction
qui permet d’envoyer à l’appareil des instructions
d’enregistrement au moment souhaité.
Vous pouvez envoyer des instructions pour
enregistrer des photos ou des photos dePanorama
par balayage intelligent en utilisant la fonction pan de
cet appareil. (Seulement avec les modèles d’appareils
photo compatibles)
Appuyez sur la touche de prise de vue
sur demande pendant la prise de vue
automatique ou l’affichage de l’écran de
réglage.
Le témoin de retardateur de l’appareil photo clignote
et la détection de visages commence. Lorsque
l’appareil photo détecte un visage et effectue le
cadrage, des bips rapides sont audibles et la prise de
vue commence.
Lorsque la prise de vue sur demande est terminée,
l’appareil revient au mode de prise de vue
automatique.
Remarques ¦
Aucun bip ne sera audible si l’appareil photo est
ˎ
réglé sur la sourdine.
N’appuyez pas trop fort sur le bouton car cet
ˎ
appareil pourrait se détacher du support spécial
et tomber.
Conseils ¼
Même si l’appareil photo ne peut pas trouver de
ˎ
visage, une photo est prise.
Pour annuler la prise de vue sur demande en cours,
ˎ
appuyez une nouvelle fois sur la touche de prise de
vue sur demande.
Lors de la prise de vue panoramique, vous ne
ˎ
pouvez pas annuler la prise de vue sur demande
après le cadrage.
L’appareil photo peut être incapable de saisir
ˎ
correctement des images panoramiques si le sujet
ou l’appareil photo bouge trop. Pour le détail,
reportez-vous au mode d’emploi de l’appareil photo.
12-FR
Changement des
réglages
1 Pendant la prise de vue automatique,
appuyez sur la touche MENU de cet
appareil.
Cet appareil cesse de tourner et incline l’appareil
photo vers l’avant. Puis l’écran de réglage s’affiche
sur l’écran LCD de l’appareil photo.
2 Sélectionnez un réglage sur l’appareil
photo.
Les réglages dépendent du modèle d’appareil
photo.
La prise de vue automatique continue après le
changement de réglages.
Conseils ¼
Les opérations dépendent du modèle d’appareil
ˎ
photo. Pour tous les détails, reportez-vous au mode
d’emploi de votre appareil photo.
L’appareil photo s’éteint automatiquement pour
ˎ
préserver sa batterie si aucun réglage n’est effectué
pendant plus de 2 minutes durant l’affichage de
l’écran de réglage. Dans ce cas, rallumez l’appareil
photo.
Réglages
Si vous changez les réglages par défaut, la valeur du ˎ
réglage apparaît sous forme d’icône sur l’écran LCD
de l’appareil photo.
Un soulignement indique le réglage par défaut.
ˎ
Réglage de l’angle de rotation
ˎ (Aucune limite)
Tourne sans limitation pour suivre un sujet.
ˎ (180°)
Limite la plage de détection des visages à 180
degrés (90 degrés de part et d’autre du centre).
ˎ (90°)
Limite la plage de détection des visages à 90 degrés
(45 degrés de part et d’autre du centre).
Conseil ¼
L’appareil revient à la position vers l’avant (le point
ˎ
central de rotation) après les opérations suivantes.
Lorsque cet appareil est mis sous tension ;
Lorsque l’angle de rotation a changé ;
Lorsque cet appareil est soulevé et déplacé.
Réglage de la fréquence de prise de vue
ˎ (Élevé)
Fréquence de prise de vue élevée. Un grand
nombre de photos sont prises.
ˎ (Standard)
Fréquence de prise de vue normale. Un nombre
moyen de photos sont prises.
ˎ (Faible)
Fréquence de prise de vue faible. Un petit nombre
de photos sont prises.
Réglage du flash
ˎ (Auto)
Le flash s’éclaire automatiquement selon les
conditions de prise de vue.
ˎ (Désact)
Ne s’éclaire jamais
Réglage pour la prise de vue avec
Panorama par balayage intelligent
(Seulement modèles d’appareils
photo supportant la prise de vue avec
Panorama par balayage intelligent)
ˎ (Image fixe)
Pour prendre des photos pendant la prise de vue
sur demande.
ˎ (i-Panorama par balayage)
Pour prendre des images avecPanorama par
balayage intelligent pendant la prise de vue sur
demande.
Réglage de la taille de l’image
panoramique
(Seulement modèles d’appareils
photo supportant la prise de vue avec
Panorama par balayage intelligent)
ˎ (Standard)
Prend des images panoramiques de taille standard.
ˎ (Large)
Prend des images panoramiques de taille large.
13-FR
Fixation du support
spécial
1 Insérez les pieds du support spécial
fermement dans la monture.
2 Pour mettre cet appareil sur le support
spécial, alignez les saillies sur la monture
du support spécial et la douille de trépied
de cet appareil.
Remarques ¦
Posez l’appareil photo sur cet appareil avant de
ˎ
mettre ce dernier sur le support spécial.
Utilisez le support spécial sur une surface plane.
ˎ
N’exercez pas de force importante sur le support ˎ
spécial.
N’appuyez pas trop fort sur le bouton car cet
ˎ
appareil pourrait se détacher du support spécial
et tomber.
Tenez l’appareil photo lorsque vous effectuez une
ˎ
opération pour l’éviter de tomber et de blesser
quelqu’un.
Gardez cet appareil à l’écart des visages de
ˎ
personnes, surtout d’enfants, pour éviter toute
blessure en cas de chute.
Pour utiliser un trépied en vente dans
le commerce
Vous pouvez utiliser un trépied du commerce au lieu
du support spécial. Cependant, selon la forme de la
base de l’appareil photo, certains trépieds ne pourront
pas être utilisés.
Remarques ¦
Ne forcez pas lorsque vous serrez la vis de trépied.
ˎ
Ne levez pas l’appareil photo et ne balancez pas le ˎ
trépied lorsque cet appareil est fixé dessus.
Veillez à ne pas tirer ni exercer de force sur le pied
ˎ
de cet appareil. Ceci peut causer une panne.
14-FR
En cas de problème
En cas de problème concernant vos différents produits, reportez-vous aux points suivants.
Si le problème persiste, contactez votre revendeur Sony.
Symptôme Cause/Solution
Le témoin de fonctionnement/
des piles clignote rapidement
en blanc.
La mémoire de l’appareil photo est pleine.
ˎ
Retirez l’appareil photo de cet appareil et supprimez quelques
photos.
Le capuchon d’objectif de l’appareil photo est fermé.
ˎ
Ouvrez le capuchon d’objectif.
Le témoin de fonctionnement/
des piles clignote rapidement
en rouge.
Les piles sont faibles.
ˎ
Procurez-vous des piles neuves.
Le témoin de fonctionnement/
des piles continue de clignoter
rapidement en rouge.
Votre appareil photo n’est pas posé sur cet appareil.
ˎ
Posez l’appareil photo sur cet appareil.
Quelque chose est pris dans le bras inclinable, ou vous appuyez sur
ˎ
cet appareil avec la main.
Le témoin de fonctionnement/
des piles clignote rapidement en
rouge puis s’éteint.
Les piles insérées dans cet appareil sont usées.
ˎ
Remplacez les piles. (page 7)
Cet appareil ne fonctionne pas. Les piles insérées dans cet appareil sont usées.
ˎ
Remplacez les piles. (page 7)
La batterie installée dans l’appareil photo est vide.
ˎ
Installez une batterie pleine dans l’appareil photo.
L’appareil photo ne se met pas
sous tension.
Votre appareil photo n’est pas posé correctement sur cet appareil.
ˎ
Posez l’appareil photo correctement sur cet appareil. (page 8)
Le niveau de la batterie de l’appareil photo est faible.
ˎ
Installez une batterie rechargée dans l’appareil photo.
L’appareil photo n’est pas posé
correctement sur cet appareil ou
il est instable.
L’appareil photo n’est pas posé correctement.
ˎ
Posez l’appareil photo correctement. (page 8)
Aucune photo n’est prise. L’appareil photo est trop éloigné ou trop rapproché du sujet.
ˎ
Posez l’appareil photo dans la plage de détection des visages.
S’il y a un léger changement dans l’expression d’un visage ou le
cadrage, la photo peut ne pas être prise bien qu’un visage soit
détecté.
L’appareil photo est en mode [Activer le mode démo].
ˎ
Changez le réglage de l’appareil photo. Pour le détail, reportez-
vous au mode d’emploi de l’appareil photo.
Cet appareil cesse de bouger en
cours d’utilisation.
Si l’appareil photo ne détecte aucun visage, cet appareil peut s’arrêter.
ˎ
Appuyez deux fois sur la touche MENU (arrêt).
Les piles insérées dans cet appareil sont usées.
ˎ
Remplacez les piles. (page 7)
L’appareil photo n’est pas posé correctement.
ˎ
Posez l’appareil photo correctement. (page 8)
15-FR
Spécifications
Station intelligente (inclinaison horizontale et verticale)
Connecteurs d’entrée/de sortie
Multiconnecteur
Caractéristiques générales
Dimensions (environ):
128 mm × 47 mm × 128 mm (l/h/p) (5 1/8 po. × 1 7/8 po. in. × 5 1/8 po.)
(sans les saillies) (quand le bras inclinable est levé)
Poids (environ) :
210 g (7,4 oz) (sans les piles)
Piles en utilisation continue (à 25 °C)
Environ 11 heures avec des piles alcalines Sony LR6 (taille AA)
Environ 12 heures avec des piles nickel-métal hydrures AA Sony
* L’utilisation de cet appareil dans un lieu froid peut réduire l’autonomie des piles alcalines. Dans ce cas,
il est préférable d’utiliser des piles nickel-métal hydrures.
Température de fonctionnement :
5 °C à 40 °C (41 °F to 104 °F)
Température d’entreposage :
-20 °C à + 60 °C (-4 °F to +140 °F)
Alimentation :
Deux piles alcalines LR6 (taille AA) ou deux piles nickel-métal hydrures AA (vendues séparément)
Accessoires
Support spécial (1) ˎ
Couvercle de protection (1) ˎ
Jeu de documents imprimés ˎ
La conception et les spécifications peuvent être modifiées sans préavis.
Marques commerciales
«Party-shot» est une marque commerciale de Sony Corporation. ˎ
De plus, les noms de systèmes et de produits utilisés dans ce mode d’emploi sont en général des marques ˎ
commerciales ou des marques déposées de leurs développeurs ou fabricants respectifs. Toutefois dans ce
manuel les marques
™
ou
®
ne sont pas signalés dans chaque cas.
2-DE
Achtung für Kunden in Europa
Hinweis für Kunden in Ländern,
in denen EU-Richtlinien gelten
Der Hersteller dieses Produkts ist Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075,
Japan. Autorisierter Vertreter für EMV und
Produktsicherheit ist die Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Für Fragen im Zusammenhang mit Kundendienst
oder Garantie wenden Sie sich bitte an die in den
separaten Kundendienst- oder Garantieunterlagen
genannten Adressen.
Achtung
Die elektromagnetischen Felder bei den speziellen
Frequenzen können Bild und Ton dieses Gerätes
beeinflussen.
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen Union
und anderen europäischen
Ländern mit einem separaten
Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt
oder seiner Verpackung
weist darauf hin, dass dieses
Produkt nicht als normaler
Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle
für das Recycling von
elektrischen und elektronischen
Geräten abgegeben werden
muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern. Weitere
Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie
das Produkt gekauft haben.
Lesen Sie diese Anleitung vor der Inbetriebnahme
genau durch, und bewahren Sie sie zum späteren
Nachschlagen sorgfältig auf.
WARNUNG
Um Feuergefahr und die Gefahr
eines elektrischen Schlags zu
verringern, setzen Sie das Gerät
weder Regen noch Feuchtigkeit
aus.
VORSICHT
EXPLOSIONSGEFAHR WENN
UNGEEIGNETER BATTERIETYP
EINGESETZT WIRD.
ALTE BATTERIEN UNTER
BEACHTUNG DER GÜLTIGEN
VORSCHRIFTEN ENTSORGEN.
3-DE
Inhaltsverzeichnis
Hinweise zur Verwendung des Intelligenten Schwenkkopfes .....................................................4
Kompatible Kameramodelle und Funktionen .......................................................................4
Spaß mit Party-shot ...........................................................................................................................5
Identifikation der Teile .....................................................................................................................6
Vorbereiten des Geräts ......................................................................................................................7
Einsetzen der Batterien .............................................................................................................7
Anbringen der Kamera an diesem Gerät ................................................................................8
Starten der automatischen Aufnahme ......................................................................................... 10
Aufnehmen mit der Funktion Aufnahme auf Abruf ................................................................. 11
Ändern der Einstellungen ............................................................................................................. 12
Einstellungen ........................................................................................................................... 12
Anbringen des dedizierten Ständers ............................................................................................ 13
Fehlersuche ...................................................................................................................................... 14
Technische Daten ........................................................................................................................... 15
4-DE
Hinweise zur Verwendung des Intelligenten
Schwenkkopfes
Schlagen Sie bitte in der Bedienungsanleitung Ihrer Kamera zusätzlich zu dieser Bedienungsanleitung nach.
Dieses Gerät ist nicht staubdicht, spritzfest oder wasserfest konstruiert.
Vorsichtsmaßnahmen zur Verwendung und ungeeignete Aufstellungsorte
Verwenden oder lagern Sie dieses Gerät nicht an Orten mit den folgenden Bedingungen. Andernfalls besteht
die Gefahr von Fehlfunktionen.
Orte mit sehr hohen Temperaturen
ˎ
Temperaturen im direkten Sonnenlicht oder in geschlossenen Automobilen im Sommer können sehr hoch
werden und Verformung oder Fehlfunktion dieses Geräts bewirken.
Orte im direkten Sonnenlicht oder in der Nähe von Heizkörpern
ˎ
Dies kann zu Verformung oder Fehlfunktion dieses Geräts führen.
Orte mit Vibrationen
ˎ
Orte mit starkem Magnetismus ˎ
Orte mit Staubpartikeln wie etwa an sandigen Orten oder am Strand ˎ
Vorsichtsmaßnahmen zu aufgenommenen Daten
Bitte beachten Sie, dass Sony keine Haftung für Bilder und Audiodaten übernehmen kann, wenn Sie aufgrund
von Fehlfunktionen von Kamera, Speicherkarten oder diesem Gerät und seinen Zubehörteilen nicht
aufnehmen oder wiedergeben können.
Zur Aufstellung
Verwenden Sie dieses Gerät an Orten, wo:
eine stabile und ebene Fläche vorhanden ist.
ˎ
die Kamera eine klare Sicht auf Gesichter der Menschen hat. ˎ
kein Gegenstand in der Nähe ist, der umkippen könnte. ˎ
Kompatible Kameramodelle und Funktionen
Dieses Gerät kann mit Sony Digital-Standbildkameras (im Folgenden als „Kamera“ bezeichnet) entsprechend
der folgenden Tabelle verwendet werden.
Kompatible Funktionen sind je nach Kameramodell unterschiedlich. Einzelheiten dazu schlagen Sie bitte in
der Bedienungsanleitung der Kamera nach.
Kameramodelle
DSC-
Ansatz
Funktionen
Aufnahme auf Abruf
Standbild Intelligentes Schwenkpanorama
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Nicht alle dieser Modelle sind in allen Ländern und Regionen erhältlich.
5-DE
Spaß mit Party-shot
Party-shot dreht und fotografiert automatisch. Die Funktion erkennt die Gesichter von Motiven mit der
entsprechenden Funktion der Cyber-shot Kamera und passt den Bildaufbau automatisch an.
Fangen Sie natürliche Fotos von allen mit der Funktion „automatische
Aufnahme“ ein.
Die automatische Aufnahmefunktion hält alle Teilnehmer fest, so dass niemand als Fotograf fungieren muss.
Weil sich die Menschen der Kamera weniger bewusst sind, macht Party-shot es leichter, natürliche, lächelnde
Gesichter festzuhalten.
Fangen Sie natürliche Fotos zu einer Zeit Ihrer Wahl mit der Funktion „Aufnahme
auf Abruf“ ein.
Wenn Sie die Taste für Aufnahme auf Abruf während der automatischen Aufnahme drücken, nimmt die
Kamera Fotos zum Zeitpunkt Ihrer Wahl auf. Dadurch können sich die Menschen zu Fotos aufstellen, und
Sie können ebenfalls im Bild sein.
6-DE
Identifikation der Teile
Vorderseite Unterseite
Taste für Aufnahme auf
Abruf oder MENU-Taste
(Stopp)
Freigabeknopf
(dunkelgrau)
Sperrknopf (hellgrau)
Betriebs-/Batterie-Anzeige
Multi-Anschluss
Neigearm
Kameraclips
ON/OFF (Strom)-Schalter
Batteriedeckel
Stativgewinde
Verwenden Sie ein im
Fachhandel erhältliches Stativ
mit einer Stativschraube von
höchstens 5,5 mm Länge.
Fuß
Schutzabdeckung
Taste für Aufnahme auf Abruf oder MENU-Taste (Stopp)
Abhängig von der Kamera unterscheiden sich die Zuweisungen der Tastenfunktionen. Welche Tasten welche
Funktionen haben, können Sie daran erkennen, ob sie leuchten.
Leuchtet: Taste für Aufnahme auf Abruf
ˎ
Leuchtet nicht: MENU-Taste (Stopp) ˎ
Betriebs-/Batterie-Anzeige
Anzeigen leuchten auf oder blinken je nach dem Status des Geräts.
Farbe Anzeigestatus Status dieses Geräts
Weiß
Ein Automatische Aufnahme
Blinkt einmal Wenn eine Aufnahme gemacht wird
Blinkt langsam Wenn der ON/OFF (Strom)-Schalter dieses Geräts verwendet
wird*/Während der Anzeige des Einstellbildschirmbilds
Blinkt schnell Der Speicher der Kamera ist voll. / Objektivdeckel ist geschlossen.
Rot Blinkt langsam Batteriepegel ist niedrig
Blinkt schnell Anormaler Zustand / Batterien sind verbraucht. / Das Gerät wird
einer Kraft ausgesetzt.
* Die Anzeige blinkt möglicherweise nicht, je nach dem Status des Geräts.
7-DE
Vorbereiten des Geräts
Einsetzen der Batterien
Sie können die folgenden Batterien verwenden.
Zwei Alkalibatterien (AA, LR6)
ˎ
Zwei Nickel-Metallhydridbatterien (AA) ˎ
1 Stellen Sie dieses Gerät durch Schieben
des den ON/OFF (Strom)-Schalters auf OFF
(Aus).
2 Öffnen Sie den Batteriedeckel.
Hinweis ¦
Achten Sie darauf, beim Öffnen des Batteriedeckels
ˎ
nicht den Fuß des Geräts zu ziehen oder
Kraft darauf auszuüben. Dadurch kann eine
Fehlfunktion verursacht werden.
3 Setzen Sie die Batterien in das
Batteriefach ein, entsprechend den
Markierungen im Inneren des Fachs.
4 Schließen Sie den Batteriedeckel.
Hinweise ¦
Die in dieses Gerät eingesetzten Batterien
ˎ
versorgen nur dieses Gerät mit Strom. Sie können
nicht die Kamera versorgen oder aufladen.
Achten Sie darauf, nicht den Multi-Anschluss beim
ˎ
Halten dieses Geräts zu berühren.
Sie können nicht Manganbatterien verwenden.
ˎ
Verwenden Sie immer Batterien der gleichen Sorte ˎ
zusammen.
Prüfen Sie die Polung der Batterien beim Einsetzen
ˎ
in dieses Gerät. Wenn Sie die Batterien in falscher
Richtung einsetzen, arbeitet dieses Gerät nicht.
Verwenden Sie keine neuen oder geladenen
ˎ
Batterien zusammen mit einer verbrauchten
Batterie.
Zum Entnehmen der Batterien
Schalten Sie dieses Gerät aus und entnehmen Sie die
Batterien.
Hinweis ¦
Achten Sie beim Entnehmen der Batterien darauf,
ˎ
dass sie nicht herunterfallen und möglicherweise
Verletzungen verursachen.
Tipp ¼
Entnehmen Sie die Batterien, wenn dieses Gerät
ˎ
längere Zeit nicht verwendet werden soll.
Batteriepegel
Wenn der Batteriepegel niedrig ist, blinkt die
Betriebs-/Batterie-Anzeige langsam. Wenn der
Batteriepegel niedriger wird, blinkt die Anzeige
schneller, und dieses Gerät schaltet automatisch auf
Standby.
8-DE
Anbringen der Kamera an diesem
Gerät
Vor dem Anbringen der Kamera
Der interne Speicher und die Speicherkarte haben ˎ
ausreichend freien Platz.
Setzen Sie einen einen voll geladenen Akku in die
ˎ
Kamera ein.
Schalten Sie die Stromversorgung der Kamera aus.
ˎ
1 Nehmen Sie die Schutzabdeckung ab.
2 Drücken Sie den Freigabeknopf
(dunkelgrau) an diesem Gerät, um die
Kameraclips zu öffnen.
3 Prüfen Sie den Punkt „Ansatz“ in der
Tabelle der kompatiblen Funktionen
(Seite 4). Drehen Sie die Kamera, so dass
sie in die gewünschte Richtung weist.
Ansatz A Modelle entsprechend der Tabelle ˎ
kompatibler Modelle
Positionieren Sie die Kamera so, dass das
Objektiv auf das SONY-Logo an diesem Gerät
weist.
Ansatz B Modelle entsprechend der Tabelle ˎ
kompatibler Modelle
Positionieren Sie die Kamera so, dass der
LCD-Bildschirm auf das SONY-Logo an diesem
Gerät weist.
4 Richten Sie den Multi-Anschluss unten an
der Kamera mit dem Multi-Anschluss an
diesem Gerät aus. Bringen Sie die Kamera
lotrecht am Neigearm dieses Geräts an.
5 Schieben Sie die Kamera langsam, bis sie
fast in der Mitte dieses Geräts positioniert
ist.
9-DE
6 Drücken Sie den Sperrknopf (hellgrau)
an diesem Gerät, um die Kameraclips zu
schließen.
Hinweise ¦
Schieben Sie nicht die Kamera mit geschlossenen
ˎ
Kameraclips. Dadurch kann eine Fehlfunktion
verursacht werden.
Stellen Sie sicher, dass die Kameraclips nicht
ˎ
das Objektiv oder die Bedientasten der Kamera
berühren.
Zum Entfernen der Kamera
Schalten Sie die Stromversorgung der
Kamera aus.
Nachdem dieses Gerät stoppt, schalten Sie
es aus.
Drücken Sie den Freigabeknopf an diesem
Gerät, um die Kameraclips zu öffnen.
Heben Sie die Kamera mit einer Hand
an, während Sie den Neigearm mit der
anderen stützen.
Drücken Sie den Sperrknopf an diesem
Gerät, um die Kameraclips zu schließen.
Hinweise ¦
Beim Abnehmen der Kamera heben Sie sie immer
ˎ
lotrecht zum Neigearm an.
Durch gewaltsames Abnehmen der Kamera in
einem Winkel oder Schieben zur Seite kann sie
beschädigt werden.
Wenn Sie dieses Gerät transportieren oder längere
ˎ
Zeit nicht verwenden wollen, bringen Sie die
Schutzabdeckung wieder an.
Bringen Sie die Schutzabdeckung an diesem Gerät
ˎ
vom Sperrknopf (hellgrau) an.
10-DE
Starten der
automatischen
Aufnahme
1 Schieben Sie den ON/OFF (Strom)-Schalter
dieses Geräts auf ON (Ein).
Das Gerät schaltet auf Standby.
2 Stellen Sie den Stromschalter der Kamera
auf Ein (ON).
Die automatische Aufnahme beginnt nach der
Initialisierung*.
* Dieses Gerät dreht in einem Bereich von etwa
180 Grad nach links und rechts von der internen
Basisposition, bevor es auf die Ausgangsposition
zurückkehrt.
Zum Fertigstellen der automatischen
Aufnahme
Drücken Sie die MENU-Taste (Stopp)
dieses Geräts zum automatischen
Stoppen der Aufnahme.
Schalten Sie die Stromversorgung der
Kamera aus.
Hinweise ¦
Wenn dieses Gerät während automatischer
ˎ
Aufnahme zwangsweise ausgeschaltet wird, wird
die Stromversorgung dieses Geräts unterbrochen.
Tun Sie dies nur in einem Notfall.
Wenn Sie dieses Gerät während der automatischen
ˎ
Aufnahme anheben, kann das Gerät einen
anormalen Zustand erkennen, und der Motor
dieses Geräts stoppt und die automatische
Aufnahme kann kurzzeitig stoppen. In diesem Fall
wird die automatische Aufnahme fortgesetzt, wenn
Sie dieses Gerät wieder an seiner Stelle anbringen.
Die Betriebs-/Batterie-Anzeige blinkt schnell in
ˎ
Rot, wenn Sie die Drehung gewaltsam stoppen
oder wenn eine externe Kraft während der
automatischen Aufnahme auf dieses Gerät
angewendet wird. In diesem Fall beseitigen Sie
diese Kraft und schalten dieses Gerät aus und dann
wieder ein.
Bei der Verwendung dieses Geräts in der
ˎ
Öffentlichkeit nehmen Sie Rücksicht auf die
Menschen in der Umgebung.
Sie können nicht die Kamera während der
ˎ
automatischen Aufnahme auf Wiedergabemodus
schalten.
Gesichtserkennungsfunktion
Je nach der Aufnahmeumgebung kann die Kamera ˎ
manchmal Gesichter nicht erkennen oder andere
Gegenstände als Gesichter erkennen.
Wenn die Kamera eine Zeit lang keine Gesichter
ˎ
erkennt, kann dieses Gerät auf Pause schalten, um
Energie zu sparen.
Die Kamera kann nicht Gesichter erkennen, die
ˎ
zu nahe oder zu weit entfernt sind. Der geeignete
Abstand zwischen einem Gesicht und der Kamera
beträgt zwischen 1 m und 2 m.
Dieses Gerät schaltet automatisch von Pause
ˎ
wieder auf Betrieb, wenn ein Gesicht erkannt wird
oder wenn Sie die MENU-Taste (Stopp) drücken
oder das Gerät anheben.
Hinweis ¦
Durch zu starkes Drücken der Taste kann dieses
ˎ
Gerät vom dedizierten Ständer herunterfallen.
Tipp ¼
Wenn „Berührungssensor berühren, um
ˎ
Aufnahme abzubrechen“ im LCD Ihrer Kamera
angezeigt wird, drücken Sie Taste für Aufnahme
auf Abruf an diesem Gerät.
11-DE
Aufnehmen mit der
Funktion Aufnahme auf
Abruf
Aufnahme auf Abruf ist eine Funktion, die
es Ihnen erlaubt, zu jeder gewünschten Zeit
Aufnahmeanweisungen an das Gerät zu senden.
Sie können Anweisungen senden, nicht nur
Standbilder sondern auch Aufnahmen mit
Intelligentem Schwenkpanorama mit der
Schwenkfunktion dieses Geräts aufzunehmen. (Nur
bei kompatiblen Kameramodellen)
Drücken Sie die Taste für Aufnahme
auf Abruf bei der automatischen
Aufnahme oder während der Anzeige des
Einstellbildschirmbilds.
Das Selbstauslöserlämpchen der Kamera blinkt, und
die Gesichtserkennung beginnt. Wenn die Kamera
ein Gesicht erkennt und die Bildkomposition erstellt
hat, kommen Pieptöne in schneller Folge, und die
Aufnahme beginnt.
Wenn die Aufnahme auf Abruf beendet ist, schaltet
dieses Gerät auf den automatischen Aufnahmemodus
zurück.
Hinweise ¦
Es kommt kein Piepton, wenn die Kamera
ˎ
stummgeschaltet ist.
Durch zu starkes Drücken der Taste kann dieses
ˎ
Gerät vom dedizierten Ständer herunterfallen.
Tipps ¼
Obwohl die Kamera das Gesicht nicht finden kann,
ˎ
macht sie eine Aufnahme.
Zum Abbrechen der laufenden Aufnahme auf
ˎ
Abruf drücken Sie die Taste auf Aufnahme auf
Abruf erneut.
Bei Panoramaaufnahme können Sie nicht die
ˎ
Aufnahme auf Abruf abbrechen, nachdem die
Komposition festgelegt ist.
Die Kamera ist möglicherweise nicht in der Lage,
ˎ
Panoramabilder richtig aufzunehmen, wenn das
Motiv oder die Kamera sich zu stark bewegen.
Einzelheiten dazu schlagen Sie bitte in der
Anleitung Ihrer Kamera nach.
12-DE
Ändern der
Einstellungen
1 Während der automatischen Aufnahme
drücken Sie die MENU-Taste an diesem
Gerät.
Dieses Gerät beendet die Drehung und neigt
die Kamera nach vorne. Dann wird das
Einstellbildschirmbild auf dem LCD-Bildschirm
der Kamera angezeigt.
2 Wählen Sie einen Einstellpunkt auf der
Kamera.
Die Einstellungen sind je nach Kameramodell
unterschiedlich.
Die automatische Aufnahme wird fortgesetzt,
nachdem Sie die Einstellungen ändern.
Tipps ¼
Der Betrieb ist je nach Kameramodell
ˎ
unterschiedlich. Einzelheiten dazu schlagen Sie
bitte in der Bedienungsanleitung der Kamera nach.
Die Kamera schaltet automatisch aus, um
ˎ
Akkustrom zu sparen, wenn die Kamera länger als
2 Minuten während der Einstellbildschirmbild-
Anzeige nicht bedient wird. In diesem Fall schalten
Sie die Kamera wieder ein.
Einstellungen
Wenn Sie die Standardeinstellung ändern, wird ˎ
ein Einstellwert-Symbol im LCD der Kamera
angezeigt.
Ein Unterstreichungsmarkierung zeigt die
ˎ
Standardeinstellung an.
Drehwinkeleinstellung
ˎ (Unbegrenzt)
Dreht unbegrenzt, um einem Motiv zu folgen.
ˎ (180°)
Begrenzt den Gesichtserkennungsbereich auf
180 Grad (90 Grad nach links und rechts aus der
Mittenposition).
ˎ (90°)
Begrenzt den Gesichtserkennungsbereich auf
90 Grad (45 Grad nach links und rechts aus der
Mittenposition).
Tipp ¼
Die Vorwärtsposition (der Mittenpunkt der
ˎ
Drehung) wird nach den folgenden Verfahren
zurückgesetzt.
Wenn die Stromversorgung eingeschaltet wird
Wenn der Drehwinkel geändert wird
Wenn das Gerät angehoben und anders
aufgestellt wird
Aufnahmefrequenz-Einstellung
ˎ (Hoch)
Hohe Aufnahmefrequenz. Eine große Anzahl von
Aufnahmen wird gemacht.
ˎ (Standard)
Standard-Aufnahmefrequenz. Eine
durchschnittliche Anzahl von Aufnahmen wird
gemacht.
ˎ (Niedrig)
Niedrige Aufnahmefrequenz. Eine kleine Anzahl
von Aufnahmen wird gemacht.
Blitzeinstellung
ˎ (Auto)
Blitzt automatisch je nach Aufnahmebedingungen.
ˎ (Aus)
Blitzt unter keinen Bedingungen.
Aufnahmeeinstellung Intelligentes
Schwenkpanorama
(Nur bei Kameramodellen, die
Aufnahme mit Intelligentem
Schwenkpanorama unterstützen)
ˎ (Standbild)
Nimmt Standbilder bei Aufnahme auf Abruf auf.
ˎ (iSchwenk-Panorama)
Nehmen Sie Bilder mit Intelligentem
Schwenkpanorama bei Aufnahme auf Abruf auf.
Panaoramabildgröße-Einstellung
(Nur bei Kameramodellen, die
Aufnahme mit Intelligentem
Schwenkpanorama unterstützen)
ˎ (Standard)
Nimmt Panoramabilder im Standardformat auf.
ˎ (Breit)
Nimmt Panoramabilder im Breitformat auf.
13-DE
Anbringen des
dedizierten Ständers
1 Setzen Sie die Beine des dedizierten
Ständers fest in die Halterung ein.
2 Zum Aufsetzen dieses Geräts auf
den dedizierten Ständer richten Sie
die Vorsprünge an der Halterung
des dedizierten Ständers mit dem
Stativgewinde dieses Geräts aus.
Hinweise ¦
Bringen Sie die Kamera an diesem Gerät an, bevor
ˎ
Sie das Gerät auf den dedizierten Ständer setzen.
Verwenden Sie den dedizierten Ständer an ebener
ˎ
Stelle.
Lassen Sie keine starke Kraft auf den dedizierten
ˎ
Ständer einwirken.
Durch zu starkes Drücken der Taste kann dieses
ˎ
Gerät vom dedizierten Ständer herunterfallen.
Halten Sie die Kamera bei der Bedienung, um zu
ˎ
verhindern dass sie herunterfällt und Verletzungen
verursacht.
Halten Sie dieses Gerät von menschlichen
ˎ
Gesichtern fern, insbesondere bei Kindern, um
Unfälle durch Herunterfallen zu vermeiden.
Zur Verwendung eines im Fachhandel
erhältlichen Stativs
Sie können ein im Fachhandel erhältliches Stativ
anstelle des dedizierten Ständers verwenden.
Manche Stative können aber, je nach der Form der
Kameraunterseite, nicht verwendet werden.
Hinweise ¦
Wenden Sie keine Kraft beim Festziehen der
ˎ
Stativschraube an.
Wenn dieses Gerät an einem Stativ angebracht ist,
ˎ
heben Sie das Gerät nicht an oder schwenken das
Stativ herum.
Achten Sie darauf, nicht den Fuß des Geräts zu
ˎ
ziehen oder Kraft darauf auszuüben. Dadurch kann
eine Fehlfunktion verursacht werden.
14-DE
Fehlersuche
Falls Probleme mit Ihren Produkten auftreten, gehen Sie folgende Lösungsvorschläge durch.
Wenn das Problem weiter besteht, wenden Sie sich an Ihren Sony-Fachhändler.
Symptom Ursache/Abhilfe
Die Betriebs-/Batterie-Anzeige
blinkt schnell in Weiß.
Die Kamera hat keinen freien Speicherplatz mehr.
ˎ
Nehmen Sie die Kamera von diesem Gerät ab und löschen Sie
einige der Bilder.
Der Objektivdeckel der Kamera ist geschlossen.
ˎ
Öffnen Sie den Objektivdeckel.
Die Betriebs-/Batterie-Anzeige
langsam schnell in Rot.
Die Batterien sind schwach.
ˎ
Legen Sie neue Batterien bereit.
Die Betriebs-/Batterie-Anzeige
blinkt schnell in Rot weiter.
Die Kamera ist nicht an diesem Gerät angebracht.
ˎ
Bringen Sie die Kamera an diesem Gerät an.
Am Neigearm hat sich etwas verfangen, oder Ihre Hand drückt
ˎ
gegen dieses Gerät.
Die Betriebs-/Batterie-Anzeige
blinkt schnell in Rot und
erlischt dann.
Die in diesem Gerät eingesetzten Batterien sind verbraucht.
ˎ
Ersetzen Sie die Batterien. (Seite 7)
Dieses Gerät arbeitet nicht. Die in diesem Gerät eingesetzten Batterien sind verbraucht.
ˎ
Ersetzen Sie die Batterien. (Seite 7)
Der in der Kamera eingesetzte Akku ist leer.
ˎ
Setzen Sie einen einen voll geladenen Akku in die Kamera ein.
Die Kamera schaltet nicht ein. Die Kamera ist nicht richtig an diesem Gerät angebracht.
ˎ
Bringen Sie die Kamera richtig an diesem Gerät an. (Seite 8)
Der Batteriepegel der Kamera ist niedrig.
ˎ
Setzen Sie einen einen geladenen Akku in die Kamera ein.
Die Kamera kann nicht richtig
an diesem Gerät angebracht
werden oder ist instabil.
Die Kamera ist nicht fest angebracht.
ˎ
Bringen Sie die Kamera richtig richtig an. (Seite 8)
Es werden keine Bilder
aufgenommen.
Die Kamera ist zu weit vom oder zu nahe am Motiv aufgestellt.
ˎ
Stellen Sie die Kamera innerhalb des Gesichtserkennungsbereichs
der Kamera auf.
Auch wenn nur eine geringe Änderung im Gesichtsausdruck oder
in der Bildkomposition vorliegt, sollte eine Aufnahme nicht sofort
gemacht werden, auch wenn ein Gesicht erkannt wird.
Die Kamera ist im [Für Demo-Modus aktivieren].
ˎ
Ändern Sie die Einstellung der Kamera. Einzelheiten dazu
schlagen Sie bitte in der Bedienungsanleitung der Kamera nach.
Das Gerät stoppt die Bewegung
während des Betriebs.
Wenn die Kamera keine Gesichter erkennt, kann dieses Gerät
ˎ
aufhören zu arbeiten.
Drücken Sie die MENU-Taste (Stopp) zweimal.
Die in diesem Gerät eingesetzten Batterien sind verbraucht.
ˎ
Ersetzen Sie die Batterien. (Seite 7)
Die Kamera ist nicht richtig angebracht.
ˎ
Bringen Sie die Kamera richtig richtig an. (Seite 8)
15-DE
Technische Daten
Intelligenter Schwenkkopf
Eingang/Ausgang-Anschlüsse
Multi-Anschluss
Allgemeines
Abmessungen (ca.):
128 mm × 47 mm × 128 mm (B/H/T)
(ohne vorstehende Teile) (wenn der Neigearm aufgerichtet ist)
Gewicht (ca.):
210 g (ohne Batterien)
Batterien in kontinuierlichem Gebrauch (bei 25 °C)
Ca. 11 Stunden mit Alkalibatterien Größe LR6 (AA) von Sony
Ca. 12 Stunden mit Nickel-Metallhydridbatterien (AA) von Sony
* Bei Verwendung dieses Geräts an einem kalten Ort kann die Lebensdauer der Alkalibatterien
beeinträchtigt werden. In diesem Fall empfehlen wir die Verwendung von Nickel-
Metallhydridbatterien.
Betriebstemperatur:
5 °C bis 40 °C
Lagertemperatur:
-20 °C bis +60 °C
Stromversorgung:
Zwei Alkalibatterien der Größe AA (LR6) oder zwei Nickel-Metallhydridbatterien (AA) (getrennt
erhältlich)
Zubehör
Dedizierter Ständer (1) ˎ
Schutzabdeckung (1) ˎ
Anleitungen ˎ
Änderungen bei Design und technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
Warenzeichen
„Party-shot“ ist ein Warenzeichen der Sony Corporation. ˎ
Außerdem sind in dieser Anleitung verwendete System- und Produktnamen generell Warenzeichen oder ˎ
eingetragene Warenzeichen ihrer jeweiligen Entwickler oder Hersteller. Die Kennzeichnungen
™
oder
®
werden in dieser Anleitung nicht in allen Fällen verwendet.
2-ES
Atención
Los campos electromagnéticos a frecuencias
específicas podrán influir en la imagen y el sonido de
esta unidad.
Tratamiento de los equipos
eléctricos y electrónicos al final
de su vida útil (aplicable en
la Unión Europea y en países
europeos con sistemas de
recogida selectiva de residuos)
Este símbolo en el equipo o el
embalaje indica que el presente
producto no puede ser tratado
como residuos domésticos
normales, sino que debe
entregarse en el correspondiente
punto de recogida de equipos
eléctricos y electrónicos. Al
asegurarse de que este producto
se desecha correctamente,
Ud. ayuda a prevenir las consecuencias negativas
para el medio ambiente y la salud humana que
podrían derivarse de la incorrecta manipulación
en el momento de deshacerse de este producto. El
reciclaje de materiales ayuda a conservar los recursos
naturales. Para recibir información detallada sobre el
reciclaje de este producto, póngase en contacto con el
ayuntamiento, el punto de recogida más cercano o el
establecimiento donde ha adquirido el producto.
Antes de utilizar la unidad, lea detenidamente este
manual de instrucciones, y consérvelo para futuras
referencias.
Nombre del producto: BASE PARA CAMERA
(CUNA DE COMUNICACION)
Modelo: IPT-DS2
POR FAVOR LEA DETALLADAMENTE ESTE
MANUAL DE INSTRUCCIONES ANTES DE
CONECTAR Y OPERAR ESTE EQUIPO.
RECUERDE QUE UN MAL USO DE SU APARATO
PODRÍA ANULAR LA GARANTÍA.
AVISO
Para reducir el riesgo de incendio
o descarga eléctrica, no exponga
la unidad a la Iluvia ni a la
humedad.
PRECAUCIÓN
RIESGO DE EXPLOSIÓN SI LA PILA/
BATERÍA SE REEMPLAZA POR OTRA
DE TIPO INCORRECTO.
DESÁGASE DE LAS PILAS/BATERÍAS
USADAS DE ACUERDO CON LAS
INSTRUCCIONES.
Atención para los clientes en
Europa
Aviso para los clientes de
países en los que se aplican las
directivas de la UE
El fabricante de este producto es Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108- 0075, Japón.
El representante autorizado en lo referente al
cumplimiento de la directiva EMC y a la seguridad
de los productos es Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Alemania.
Para resolver cualquier asunto relacionado con el
soporte técnico o la garantía, consulte las direcciones
que se indican en los documentos de soporte técnico
y garantía suministrados por separado.
3-ES
Índice
Notas sobre la utilización del soporte basculante inteligente ......................................................4
Modelos de cámara y funciones compatibles.........................................................................4
Disfrute con Party-shot ....................................................................................................................5
Identificación de partes ....................................................................................................................6
Preparación de la unidad ..................................................................................................................7
Inserción de las pilas/baterías ..................................................................................................7
Fijación de la cámara a esta unidad.........................................................................................8
Inicio del fotografiado automático ............................................................................................... 10
Toma utilizando la función de fotografía a petición .................................................................. 11
Cambio de los ajustes ..................................................................................................................... 12
Ajustes ...................................................................................................................................... 12
Fijación del pedestal dedicado ...................................................................................................... 13
Solución de problemas ................................................................................................................... 14
Especificaciones .............................................................................................................................. 15
4-ES
Notas sobre la utilización del soporte basculante
inteligente
Además de este manual, consulte el manual de instrucciones de su cámara.
Esta unidad no es resistente al polvo, las salpicaduras, ni el agua.
Precauciones sobre la utilización y los lugares de almacenamiento
No utilice ni guarde esta unidad en lugares sometidos a las condiciones siguientes: De lo contrario, esta
unidad podría funcionar mal.
Lugares sometidos a temperatura extremadamente alta
ˎ
Las temperaturas bajo un sol tórrido o en automóviles cerrados durante el verano pueden ser
extremadamente altas, y causar la deformación o el mal funcionamiento de esta unidad.
Lugares bajo la luz solar directa o cerca de aparatos de calefacción
ˎ
Esto podría causar la deformación o un mal funcionamiento de esta unidad.
Lugares sometidos a vibración
ˎ
Lugares sometidos a magnetismo intenso ˎ
Lugares sometidos a partículas de polvo en un lugar arenoso o en la playa ˎ
Precauciones sobre los datos grabados
Tenga en cuenta que Sony no se hará responsable por datos grabados, tales como datos de imágenes y de
audio, si usted no puede grabar o reproducir debido a un mal funcionamiento de la cámara, las tarjetas de
memoria, o esta unidad y sus accesorios.
Acerca de la instalación
Utilice esta unidad donde:
quede estable y plana.
ˎ
la cámara tenga una vista clara de las caras de las personas. ˎ
no haya objetos alrededor que puedan caer. ˎ
Modelos de cámara y funciones compatibles
Esta unidad puede utilizarse con las cámaras fotográficas digitales Sony (a partir de ahora “cámara”) de la
tabla siguiente.
Las funciones compatibles varían dependiendo del modelo de cámara. Con respecto a los detalles, consulte el
manual de instrucciones de la cámara.
Modelos de
cámara
DSC-
Fijación
Funciones
Fotografía a petición
Imagen fija Barrido panorámico inteligente
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
No todos estos modelos están disponibles en todos los países y regiones.
5-ES
Disfrute con Party-shot
Party-shot gira y toma fotos automáticamente. Detecta las caras de los sujetos utilizando las funciones de la
cámara Cyber-shot y ajusta automáticamente la composición.
Capture fotos naturales de todos utilizando la función “Fotografiado automático”
La función de fotografiado automático captura a todos porque nadie tiene que ser el fotógrafo. Como la gente
está menos consciente de la cámara, Party-shot facilita la toma de caras más naturales y sonrientes.
Capture fotos en el momento que desee utilizando la función “Fotografía a
petición”
Si pulsa el botón de fotografía a petición durante el fotografiado automático o la cámara tomará fotos en el
momento que usted elija. Esto permitirá a la gente posar para fotos y le permitirá estar usted mismo en ellas.
6-ES
Identificación de partes
Parte frontal Parte inferior
Botón de fotografía a
petición o botón MENU
(parada)
Botón de liberación (gris
oscuro)
Botón de bloqueo (gris
claro)
Indicador de operación/
pilas/baterías
Conector múltiple
Brazo de inclinación
Presillas para la cámara
Interruptor ON/OFF
(alimentación)
Tapa de las pilas/baterías
Rosca para trípode
Utilice un trípode adquirido
en un establecimiento del
ramo con tornillo de 5,5 mm
o más corto.
Pata
Cubierta protectora
Botón de fotografía a petición y botón MENU (parada)
La asignación de la función del botón varía dependiendo de su cámara. Usted podrá saber qué función tiene
cada botón viendo si está encendido o no.
Encendido: Botón de fotografía a petición
ˎ
Apagado: Botón MENU (parada) ˎ
Indicador de operación/pilas/baterías
Los indicadores se encenderán o parpadearán dependiendo del estado de esta unidad.
Color Estado del indicador Estado de esta unidad
Blanco
Encendido Fotografiado automático
Parpadea una vez Cuando se toma una fotografía
Parpadea lentamente Cuando se utiliza el interruptor ON/OFF (alimentación) de esta
unidad*/Durante la visualización de la pantalla de ajuste
Parpadea
rápidamente
La memoria de la cámara está llena. / La tapa del objetivo está
cerrada.
Rojo Parpadea lentamente El nivel de las pilas/baterías es bajo.
Parpadea
rápidamente
Condición anormal / Las pilas/baterías se han agotado. / Se está
aplicando alguna fuerza a esta unidad.
* El indicador puede no parpadear dependiendo del estado de esta unidad.
7-ES
Preparación de la unidad
Inserción de las pilas/baterías
Usted podrá utilizar las pilas o baterías siguientes.
Dos pilas alcalinas LR6 (tamaño AA)
ˎ
Dos baterías de hidruro de níquel-metal AA ˎ
1 Apague esta unidad deslizando el
interruptor ON/OFF (alimentación) hasta
OFF.
2 Abra la tapa de las pilas/baterías.
Nota ¦
Tenga cuidado de no tirar de la pata, ni de ejercer
ˎ
fuerza sobre ella, de esta unidad cuando abra la
tapa de las pilas/baterías. Si lo hace, puede causar
un mal funcionamiento.
3 Inserte las pilas/baterías en el
compartimiento de las mismas de
acuerdo con las marcas del interior del
compartimiento.
4 Cierre la tapa de las pilas/baterías.
Notas ¦
Las pilas/baterías insertadas en esta unidad
ˎ
solamente alimentan la unidad. No pueden
alimentar ni cargar la cámara.
Tenga cuidado de no tocar el conector múltiple
ˎ
cuando sujete esta unidad.
Usted no podrá utilizar pilas de manganeso.
ˎ
Utilice siempre el mismo tipo de pilas/baterías ˎ
juntas.
Compruebe la polaridad de las pilas/baterías
ˎ
cuando las inserte en esta unidad. Si insertase las
pilas/baterías en dirección errónea, esta unidad no
funcionaría.
No utilice una pila/batería nueva o cargada con
ˎ
otra agotada.
Para extraer las pilas/baterías
Apague la unidad y después extraiga las pilas/
baterías.
Nota ¦
Cuando extraiga las pilas/baterías, tenga cuidado
ˎ
de que no se caigan y causen lesiones.
Sugerencia ¼
Cuando no vaya a utilizar la unidad durante mucho
ˎ
tiempo, extráigale las pilas/baterías.
Nivel de las pilas/baterías
Si el nivel de las pilas/baterías es bajo, el indicador
de operación/pilas/baterías parpadeará lentamente.
Si el nivel de las pilas/baterías desciende más, el
indicador de operación/duración de las pilas/baterías
parpadeará con mayor rapidez y esta unidad entrará
automáticamente en el modo de espera.
8-ES
Fijación de la cámara a esta
unidad
Antes de fijar la cámara
La memoria interna y la tarjeta de memoria poseen ˎ
suficiente espacio libre.
Instale una batería completamente cargada en la
ˎ
cámara.
Apague la cámara.
ˎ
1 Quite la cubierta protectora.
2 Pulse el botón de liberación (gris oscuro)
de esta unidad para abrir las presillas para
la cámara.
3 Compruebe el elemento “Fijación” de la
tabla de funciones compatibles (página
4). Gire la cámara para encararla en la
dirección deseada.
Fijación de modelos A de acuerdo con la ˎ
tabla de modelos compatibles
Coloque la cámara con su objetivo encarado
hacia el logotipo SONY de esta unidad.
Fijación de modelos B de acuerdo con la ˎ
tabla de modelos compatibles
Coloque la cámara con su pantalla LCD
encarada hacia el logotipo SONY de esta
unidad.
4 Alinee el conector múltiple de la parte
inferior de la cámara con el conector
múltiple de esta unidad. Fije la cámara
perpendicularmente al brazo de
inclinación de esta unidad.
5 Deslice la cámara lentamente hasta que
quede ubicada casi en el centro de esta
unidad.
9-ES
6 Pulse el botón de bloqueo (gris claro) de
esta unidad para cerrar las presillas para
la cámara.
Notas ¦
No deslice la cámara con las presillas para la
ˎ
cámara cerradas. Si lo hicieses, podría causar un
mal funcionamiento.
Cerciórese de que las presillas para la cámara no
ˎ
toquen el objetivo ni los botones de operación de
la cámara.
Para extraer la cámara
Apague la cámara.
Después de que esta unidad se pare,
apáguela.
Pulse el botón de liberación de esta
unidad para abrir las presillas para la
cámara.
Levante la cámara con una mano mientras
sujete el brazo de inclinación con la otra.
Pulse el botón de bloqueo de esta unidad
para cerrar las presillas para la cámara.
Notas ¦
Cuando extraiga la cámara, levántela siempre
ˎ
perpendicularmente del brazo de inclinación.
Si extrajese la cámara con cierto ángulo o
deslizándola lateralmente podría dañarla.
Antes de llevar esta unidad a cualquier parte, o
ˎ
cuando no vaya a utilizarla durante mucho tiempo,
vuelva a instalarle la cubierta protectora.
Fije la cubierta protectora a esta unidad desde el
ˎ
lado del botón de bloqueo (gris claro).
10-ES
Inicio del fotografiado
automático
1 Deslice el interruptor ON/OFF
(alimentación) de esta unidad hasta ON.
Esta unidad entrará en el modo de espera.
2 Ponga el interruptor de alimentación de la
cámara en ON.
Después de la inicialización se iniciará el
fotografiado automático*.
* Esta unidad girará aproximadamente 180
grados hacia la izquierda y 180 grados hacia la
derecha desde la posición base interna antes de
volver a la posición original.
Para finalizar el fotografiado
automático
Pulse el botón MENU (parada) de esta
unidad para parar el fotografiado
automático.
Apague la cámara.
Notas ¦
Al apagar esta unidad durante el fotografiado
ˎ
automático, se cortará a la fuerza la alimentación
de esta unidad. No haga esto excepto en caso de
emergencia.
Si levanta esta unidad durante el fotografiado
ˎ
automático, la unidad puede determinar que se
encuentra en una condición anormal, su motor
puede pararse, y el fotografiado automático
puede detenerse temporalmente. En este caso,
el fotografiado automático se reanudará cuando
vuelva a poner esta unidad en su lugar.
El indicador de operación/pilas/baterías
ˎ
parpadeará rápidamente en rojo si usted detiene
a la fuerza la rotación o si se aplica una fuerza
externa a esta unidad durante el fotografiado
automático. En este caso, elimine la fuerza y
después apague y vuelva a encender esta unidad.
Cuando utilice esta unidad en público, sea
ˎ
considerado con la gente que esté a su alrededor.
Usted no podrá cambiar la cámara al modo de
ˎ
reproducción durante el fotografiado automático.
Función de detección de caras
Dependiendo de la capacidad de detección de ˎ
caras de su cámara, es posible que las caras no se
detecten, o que se detecten cosas que no sean caras.
Si la cámara no detecta ninguna cara durante cierto
ˎ
tiempo, la operación de esta unidad puede entrar
en pausa para ahorrar energía.
La cámara no puede detectar caras demasiado
ˎ
cercanas ni demasiado alejadas. La distancia
apropiada entre una cara y la cámara es entre 1 m
y 2 m.
Esta unidad volverá a activarse automáticamente
ˎ
desde el estado de pausa cuando se detecte una
cara, si se pulsa el botón MENU (parada), o si se
levanta la unidad.
Nota ¦
Si pulsa el botón con demasiada fuerza, es posible
ˎ
que la unidad se caiga del pedestal dedicado.
Sugerencia ¼
Cuando en la pantalla LCD de la cámara se
ˎ
muestre “Pulse el botón de toma en Party-shot para
cancelar la toma”, pulse el botón de fotografía a
petición de esta unidad.
11-ES
Toma utilizando la
función de fotografía a
petición
La fotografía a petición es una función que le permite
enviar instrucciones de grabación a la unidad en el
momento que desee.
Usted enviar instrucciones para grabar no sólo
imágenes fijas sino también imágenes de barrido
panorámico inteligente utilizando la función de
panoramización de esta unidad. (Solamente con
modelos de cámara compatibles)
Pulse el botón de fotografía a petición
durante el fotografiado automático o la
visualización de la pantalla de ajuste.
La lámpara del autodisparador de la cámara
parpadeará y se iniciará la detección de caras.
Cuando la cámara detecte una cara y finalice la
elección de la composición, sonará un pitido rápido y
se iniciará el fotografiado.
Después de finalizar la fotografía a petición, esta
unidad volverá al modo de fotografiado automático.
Notas ¦
Si la cámara está ajustada a silenciamiento, no
ˎ
habrá pitido.
Si pulsa el botón con demasiada fuerza, es posible
ˎ
que la unidad se caiga del pedestal dedicado.
Sugerencias ¼
Aunque la cámara no pueda encontrar una cara,
ˎ
tomará una fotografía.
Para cancelar la fotografía a petición durante la
ˎ
operación, pulse una vez más el botón de fotografía
a petición.
En toma panorámica, no podrá cancelar la
ˎ
fotografía a petición después de haberse establecido
la composición.
Es posible que la cámara no sea capaz de capturar
ˎ
adecuadamente imágenes panorámicas si el motivo
o la cámara se mueven demasiado. Con respecto
a los detalles, consulte el manual de instrucciones
de su cámara.
12-ES
Cambio de los ajustes
1 Durante el fotografiado automático, pulse
el botón MENU de esta unidad.
Esta unidad dejará de girar e inclinará la cámara
hacia delante. Después se mostrará la pantalla de
ajuste en la pantalla LCD de la cámara.
2 Seleccione un elemento de ajuste en la
cámara.
Las ajustes variarán dependiendo de del modelo
de la cámara.
El fotografiado automático se reanudará después
de haber cambiado los ajustes.
Sugerencias ¼
La operación ajustes variará dependiendo de del
ˎ
modelo de la cámara. Con respecto a los detalles,
consulte el manual de instrucciones de la cámara.
La cámara se apagará automáticamente para
ˎ
ahorrar su batería cuando no se utilice durante
más de 2 minutos mientras esté mostrándose la
pantalla de ajuste. En este caso, vuelva a encender
la cámara.
Ajustes
Si cambia el ajuste predeterminado, el icono del ˎ
valor de ajuste se mostrará en la pantalla LCD de
la cámara.
Un subrayado indica el ajuste predeterminado.
ˎ
Ajuste del ángulo de giro
ˎ (Sin límite)
Gira ilimitadamente para seguir un motivo.
ˎ (180°)
Limita el alcance de detección de caras a 180
grados (90 grados a la izquierda y la derecha de la
posición central).
ˎ (90°)
Limita el alcance de detección de caras a 90 grados
(45 grados a la izquierda y la derecha de la posición
central).
Sugerencia ¼
La posición hacia delante (punto central de giro) se
ˎ
repondrá después de las operaciones siguientes.
Cuando se conecta la alimentación
Cuando se cambia el ángulo de giro
Cuando esta unidad se levante o reubique
Ajuste de la frecuencia de toma
ˎ (Alto)
Frecuencia de toma alta. Se tomará un gran
número de fotografías.
ˎ (Estándar)
Frecuencia de toma estándar. Se tomará un número
promedio de fotografías.
ˎ (Bajo)
Frecuencia de toma baja. Se tomará un número
bajo de fotografías.
Ajuste del flash
ˎ (Auto)
El flash se activará automáticamente de acuerdo
con las condiciones de fotografiado.
ˎ (Desactivar)
El flash no se activará bajo ninguna condición.
Ajuste de la toma de barrido
panorámico inteligente
(Solamente modelos de cámara
compatibles con la toma de barrido
panorámico inteligente)
ˎ (Imagen fija)
Toma imágenes fijas durante la fotografía a
petición.
ˎ (iBarrido panorámico)
Toma imágenes de barrido panorámico inteligente
durante la fotografía a petición.
Ajuste del tamaño imagen panorámica
(Solamente modelos de cámara
compatibles con la toma de barrido
panorámico inteligente)
ˎ (Estándar)
Toma imágenes panorámicas en tamaño estándar.
ˎ (Ancho)
Toma imágenes panorámicas en tamaño ancho.
13-ES
Fijación del pedestal
dedicado
1 Inserte firmemente las patas del pedestal
dedicado en la montura.
2 Para colocar esta unidad en el pedestal
dedicado, alinee los salientes de la
montura del pedestal dedicado con la
rosca para trípode de esta unidad.
Notas ¦
Fije la cámara a esta unidad antes de colocar la
ˎ
unidad en el pedestal dedicado.
Utilice el pedestal dedicado en un lugar nivelado.
ˎ
No aplique mucha fuerza al pedestal dedicado. ˎ
Si pulsa el botón con demasiada fuerza, es posible ˎ
que la unidad se caiga del pedestal dedicado.
Sujete la cámara cuando la accione para evitar que
ˎ
caiga y cause lesiones.
Mantenga esta unidad alejada de las caras de la
ˎ
gente para evitar lesiones en caso de que se caiga.
Para utilizar un trípode adquirido en un
establecimiento del ramo
En vez del pedestal dedicado puede utilizar un
trípode adquirido en un establecimiento del ramo.
Sin embargo, algunos trípodes no podrán utilizarse
dependiendo de la forma de la plataforma para la
cámara.
Notas ¦
No apriete a la fuerza el tornillo del trípode.
ˎ
Cuando esta unidad esté fijada a un trípode, no ˎ
levante la unidad ni oscile el trípode alrededor.
Tenga cuidado de no tirar de la pata, ni de ejercer
ˎ
fuerza sobre ella, de esta unidad. Si lo hace, puede
causar un mal funcionamiento.
14-ES
Solución de problemas
Si ocurre algún problema con sus productos, refiérase a las soluciones siguientes.
Si el problema persiste, póngase en contacto con su proveedor Sony.
Síntoma Causa/Solución
El indicador de operación/pilas/
baterías parpadea rápidamente
en blanco.
La cámara no tiene más memoria disponible.
ˎ
Extraiga la cámara de esta unidad y borre algunas imágenes.
La tapa del objetivo de la cámara está cerrada.
ˎ
Abra la tapa del objetivo.
El indicador de operación/
pilas/baterías parpadea
lentamente en rojo.
Las pilas/baterías están débiles.
ˎ
Prepare pilas/baterías nuevas.
El indicador de operación/
pilas/baterías continúa
parpadeando rápidamente en
rojo.
La cámara no está fijada a esta unidad.
ˎ
Fije la cámara a esta unidad.
Hay algo atrapado en el brazo de inclinación, o su mano está
ˎ
presionando esta unidad.
El indicador de operación/pilas/
baterías parpadea rápidamente
en rojo y después se apaga.
Las pilas/baterías insertadas en esta unidad se han agotado.
ˎ
Reemplace las pilas/baterías. (página 7)
Esta unidad no trabaja. Las pilas/baterías insertadas en esta unidad se han agotado.
ˎ
Reemplace las pilas/baterías. (página 7)
La batería instalada en la cámara se ha agotado.
ˎ
Instale una batería completamente cargada en la cámara.
La cámara no se enciende. La cámara no está adecuadamente fijada a esta unidad.
ˎ
Fije adecuadamente la cámara a esta unidad. (página 8)
El nivel de la batería de la cámara es bajo.
ˎ
Instale una batería cargada en la cámara.
La cámara no puede fijarse
adecuadamente a esta unidad o
está inestable.
La cámara no está fijada adecuadamente.
ˎ
Fije adecuadamente la cámara. (página 8)
No se pueden tomar fotografías. La cámara se encuentra demasiado lejos o cerca del motivo.
ˎ
Coloque la cámara dentro del alcance de detección de caras de
la misma.
Si solamente hay un pequeño cambio en la expresión facial o la
composición, es posible que no se tome una fotografía incluso
aunque se detecte una cara.
La cámara está en [Activa el modo demostración].
ˎ
Cambie el ajuste de la cámara. Con respecto a los detalles,
consulte el manual de instrucciones de la cámara.
Esta unidad deja de moverse
durante la utilización.
Si la cámara no detecta ninguna cara, esta unidad puede dejar de
ˎ
funcionar.
Pulse dos veces el botón MENU (parada).
Las pilas/baterías insertadas en esta unidad se han agotado.
ˎ
Reemplace las pilas/baterías. (página 7)
La cámara no está fijada adecuadamente.
ˎ
Fije adecuadamente la cámara. (página 8)
15-ES
Especificaciones
Soporte basculante inteligente
Conectores de entrada/salida
Conector múltiple
General
Dimensiones (aprox.):
128 mm × 47 mm × 128 mm (an/al/prf)
(excluyendo las partes salientes) (cuando el brazo de inclinación está erguido)
Peso (aprox.):
210 g (sin pilas/baterías)
Pilas/baterías en funcionamiento continuo (a 25 °C)
Aprox. 11 horas con pilas alcalinas LR6 (tamaño AA) Sony
Aprox. 12 horas con baterías de hidruro de níquel-metal AA Sony
* La utilización de esta unidad en un lugar frío puede acortar la duración útil de las pilas alcalinas. En
tal caso, recomendamos utilizar baterías de hidruro de níquel-metal.
Temperatura de funcionamiento:
5 °C a 40 °C
Temperatura de almacenamiento:
-20 °C a +60 °C
Fuente de alimentación:
Dos pilas alcalinas (tamaño AA) o dos baterías de hidruro de níquel-metal AA (vendidas aparte)
Accesorios
Pedestal dedicado (1) ˎ
Cubierta protectora (1) ˎ
Juego de documentación impresa ˎ
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
Marcas comerciales
“Party-shot” es marca comercial de Sony Corporation. ˎ
Además, los nombres de los sistemas y productos utilizados en este manual son, en general marcas ˎ
comerciales o marcas comerciales registradas de las compañías que los han desarrollado o fabricado. Sin
embargo, en este manual no se mencionan en todos los casos las marcas
™
o
®
.
2-NL
Verwijdering van oude
elektrische en elektronische
apparaten (Toepasbaar in
de Europese Unie en andere
Europese landen met gescheiden
ophaalsystemen)
Het symbool op het product
of op de verpakking wijst
erop dat dit product niet
als huishoudelijk afval mag
worden behandeld. Het moet
echter naar een plaats worden
gebracht waar elektrische en
elektronische apparatuur wordt
gerecycled. Als u ervoor zorgt
dat dit product op de correcte
manier wordt verwijderd, voorkomt u voor mens en
milieu negatieve gevolgen die zich zouden kunnen
voordoen in geval van verkeerde afvalbehandeling.
De recycling van materialen draagt bij tot het
vrijwaren van natuurlijke bronnen. Voor meer details
in verband met het recyclen van dit product, neemt
u contact op met de gemeentelijke instanties, het
bedrijf of de dienst belast met de verwijdering van
huishoudafval of de winkel waar u het product hebt
gekocht.
Lees, alvorens het apparaat in gebruik te nemen, de
gebruiksaanwijzing aandachtig door en bewaar deze
voor eventuele naslag.
WAARSCHUWING
Om het gevaar van brand
of elektrische schokken te
verkleinen, mag het apparaat
niet worden blootgesteld aan
regen of vocht.
VOORZICHTIG
ONTPLOFFINGSGEVAAR ALS DE
BATTERIJ WORDT VERVANGEN
DOOR EEN ONGESCHIKT TYPE.
DOE GEBRUIKTE BATTERIJEN
WEG VOLGENS DE GELDENDE
VOORSCHRIFTEN.
Informatie voor kopers in
Europa
Kennisgeving voor klanten in de
landen waar EU-richtlijnen van
toepassing zijn
De fabrikant van dit product is Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan.
De geautoriseerde vertegenwoordiger voor EMC
en productveiligheid is Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland.
Voor kwesties met betrekking tot service of garantie
kunt u het adres in de afzonderlijke service- en
garantiedocumenten gebruiken.
Let op
De elektromagnetische velden bij de specifieke
frequenties kunnen het beeld en het geluid van dit
apparaat beïnvloeden
3-NL
Inhoudstabel
Opmerkingen over het gebruik van de intelligente opnamerichter ............................................4
Compatibele cameramodellen en functies .............................................................................4
Genieten van Party-shot ...................................................................................................................5
Opsomming van de onderdelen ......................................................................................................6
Het apparaat voorbereiden ...............................................................................................................7
Plaatsen van de batterijen .........................................................................................................7
De camera aan dit apparaat koppelen .....................................................................................8
Automatische opnamen starten .................................................................................................... 10
Opnemen met de functie Opname op verzoek .......................................................................... 11
De instellingen wijzigen................................................................................................................. 12
Instellingen .............................................................................................................................. 12
De vaste standaard bevestigen ...................................................................................................... 13
Problemen oplossen ....................................................................................................................... 14
Technische gegevens ...................................................................................................................... 15
4-NL
Opmerkingen over het gebruik van de
intelligente opnamerichter
Raadpleeg voor meer informatie de bedieningsinstructies voor uw camera evenals deze handleiding.
Dit apparaat is niet stofbestendig, spatbestendig of waterbestendig.
Voorzorgsmaatregelen over het gebruik en bewaarlocaties
Gebruik of bewaar het apparaat niet in locaties die worden blootgesteld aan de volgende omstandigheden. Er
kan anders een storing in het apparaat optreden.
Locaties die worden blootgesteld aan extreem hoge temperaturen
ˎ
Temperaturen in een hete zon of afgesloten auto’s tijdens de zomer kunnen extreem hoog zijn, waardoor dit
tot vervorming of storing van het apparaat kan leiden.
Locaties onder direct zonlicht of in de buurt van een verwarmingsbron.
ˎ
Dit kan tot vervorming of storing van dit apparaat leiden.
Locaties die worden blootgesteld aan trillingen
ˎ
Locaties die worden blootgesteld aan sterk magnetisme ˎ
Locaties die worden blootgesteld aan stofdeeltjes in een zanderige omgeving of het strand ˎ
Voorzorgsmaatregelen voor de opgenomen gegevens
Houd er rekening mee dat Sony niet aansprakelijk is voor opgenomen gegevens zoals foto’s en muziek, als u
door een storing van de camera, geheugenkaarten, of dit apparaat niet meer kan afspelen of opnemen.
Over de installatie
Gebruik dit apparaat waar:
het stabiel en plat staat.
ˎ
de camera duidelijk zicht op de gezichten van mensen heeft. ˎ
er geen objecten in de buurt zijn die mogelijk kunnen omvallen. ˎ
Compatibele cameramodellen en functies
Dit apparaat kan worden gebruikt met de Sony digitale fotocamera’s (hierna genoemd "camera") in de
volgende tabel.
De compatibele functies verschillen afhankelijk van uw cameramodel. Nadere bijzonderheden vindt u in de
handleiding van de camera.
Cameramodellen
DSC-
Bevestigingsonderdeel
Functies
Opname op verzoek
Stilstaand beeld
Intelligent panorama door
beweging
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Niet al deze modellen zijn in alle landen en regionen verkrijgbaar.
5-NL
Genieten van Party-shot
Party-shot draait en maakt automatisch foto’s. Het detecteert gezichten van personen via de functie van de
Cyber-shotcamera en past de compositie automatisch aan.
Maak natuurlijke foto’s van iedereen met de "Automatische opname"-functie.
De automatische opname-functie maakt van iedereen foto’s omdat niemand de fotograaf hoeft te zijn. Omdat
mensen zich minder bewust zijn van de camera, maakt Party-shot het makkelijker om meer natuurlijk
lachende gezichten te fotograferen.
Maak foto’s op een tijdstip van uw keuze met de "Opname op verzoek"-functie
Als u op de toets Opname op verzoek drukt tijdens het automatisch opnemen, maakt de camera foto’s op een
tijdstip van uw keuze. Hierdoor kunnen mensen voor foto’s poseren en kunt u er ook op staan.
6-NL
Opsomming van de onderdelen
Voorkant Onderkant
Toets Op verzoek of MENU
(stop)-toets
Ontgrendeltoets
(donkergrijs)
Vergrendeltoets (lichtgrijs)
indicator bediening/
battery
Multi-aansluiting
Kantelarm
Cameraklemmen
ON/OFF (aan/uit)-toets
Batterijdeksel
Kom voor het statief
Gebruik een in de handel
verkrijgbaar statief met
schroeven van 5,5 mm of
korter.
Voet
Afschermklep
Toets Op verzoek en MENU (stop)-toets
De aanwijzing van de toetsfuncties verschilt afhankelijk van uw camera. U kunt zien welke toets welke functie
heeft doordat deze wel of niet verlicht is.
Brandt: Toets Opname op verzoek
ˎ
Brandt niet: MENU (stop)-toets ˎ
indicator bediening/battery
De indicators lichten op of knipperen, afhankelijk van de status van dit apparaat.
Kleur Indicatorstatus De status van dit apparaat
Wit
Aan Automatische opnamen
Knippert eenmaal Als een opname wordt gemaakt
Knippert langzaam Als de ON/OFF (aan/uit)-knop van dit apparaat wordt gebruikt*/
Tijdens instelschermweergave
Knippert snel Het geheugen van de camera is vol. Lenskap is gesloten
Rood Knippert langzaam Batterijen bijna leeg.
Knippert snel Abnormale conditie/ batterijen zijn op. Er is enige kracht
uitgeoefend op dit apparaat.
* De indicator knippert mogelijk niet, afhankelijk van de status van dit apparaat.
7-NL
Het apparaat
voorbereiden
Plaatsen van de batterijen
U kunt de volgende batterijen gebruiken.
Twee LR6 (formaat AA) alkaline-batterijen
ˎ
Twee AA-nikkel-metaalhydridebatterijen ˎ
1 Zet dit apparaat uit door de ON/OFF (aan/
uit)-toets van dit apparaat op OFF te
zetten.
2 Open de batterijklep.
Opmerking ¦
Zorg dat u niet trekt of overmatige kracht uitoefent
ˎ
op de voet van dit apparaat bij het openen van
de batterijklep. Hierdoor kan een beschadiging
ontstaan.
3 Plaats de batterijen in het
batterijencompartiment volgens de
tekens aan de binnenkant van het
compartiment.
4 Sluit de batterijklep.
Opmerkingen ¦
De batterijen die in dit apparaat zijn geplaatst
ˎ
zorgen alleen voor het aan/uitzetten van het
apparaat. Ze kunnen de camera niet opladen of van
stroom voorzien.
Zorg ervoor dat u de multi-aansluiting tijdens het
ˎ
vasthouden van dit apparaat niet aanraakt.
U kunt geen mangaanbatterijen gebruiken.
ˎ
Gebruik altijd een set van gelijksoortige batterijen. ˎ
Controleer de polariteit van de batterijen tijdens ˎ
het plaatsen in dit apparaat. Als u de batterijen in
de verkeerde richting plaatst, werkt dit apparaat
niet.
Gebruik niet tezamen een nieuwe batterij en een
ˎ
batterij die op is.
Verwijderen van de batterijen
Zet het apparaat uit en verwijder dan de batterijen.
Opmerking ¦
Let erop dat de batterijen niet vallen en letsel
ˎ
veroorzaken bij het eruit halen van de batterijen.
Tip ¼
Verwijder de batterijen als het apparaat langere tijd
ˎ
niet gebruikt zal gaan worden.
Batterijniveau
Als de batterij bijna leeg is, gaat de indicator
bediening/batterij langzaam knipperen. Naarmate
de batterijen leger raken, gaat indicator levensduur
batterij sneller knipperen en gaat dit apparaat
automatisch in standbymodus.
8-NL
De camera aan dit apparaat
koppelen
Voordat u de camera aansluit
Het interne geheugen en de geheugenkaart hebben ˎ
voldoende vrije ruimte.
Plaats een volledig opgeladen batterijpak in de
ˎ
camera.
Zet de camera uit.
ˎ
1 Verwijder de afschermklep.
2 Druk op de ontgrendeltoets (donkergrijs)
van dit apparaat om de cameraklemmen
te openen.
3 Controleer het "bevestigingsonderdeel"-
item in de tabel met compatibele functies
(pagina 4). Zet de camera met de voorkant
naar de gewenste richting.
Bevestigingsdeel A modellen volgens de ˎ
tabel met compatibele modellen
Plaats de camera met de lens gericht naar het
SONY-logo op dit apparaat.
Bevestigingsdeel B modellen volgens de ˎ
tabel met compatibele modellen
Plaats de camera met het LCD-scherm gericht
naar het SONY-logo op dit apparaat.
4 Lijn de mulit-aansluiting aan de
onderkant van de camera uit met de
multi-aansluiting op dit apparaat.
Bevestig de camera loodrecht op de
kantelarm van dit apparaat.
5 Schuif de camera langzaam tot het zich
bijna in het midden van dit apparaat
bevindt.
9-NL
6 Druk op de vergrendeltoets (lichtgrijs)
van dit apparaat om de cameraklemmen
te sluiten.
Opmerkingen ¦
Schuif de camera niet als de cameraklemmen zijn
ˎ
gesloten. Hierdoor kan een beschadiging ontstaan.
Zorg dat de cameraklemmen de lens of
ˎ
bedieningstoetsen van de camera niet raken.
De camera verwijderen
Zet de camera uit.
Zet het apparaat uit als het stopt.
Druk op de ontgrendeltoets van dit
apparaat om de cameraklemmen te
openen.
Til de camera op met één hand terwijl
u de kantelarm met de andere hand
ondersteunt.
Druk op de vergrendeltoets van dit
apparaat om de cameraklemmen te
sluiten.
Opmerkingen ¦
Til uw camera tijdens het verwijderen altijd
ˎ
loodrecht omhoog ten opzichte van de kantelarm.
Het geforceerd verwijderen van de camera in een
hoek of het zijwaarts schuiven kan tot beschadiging
leiden.
Als u dit apparaat ergens mee naar toe neemt
ˎ
of als u van plan bent om dit apparaat voor een
langere tijd niet te gebruiken, bevestig dan de
afschermklep.
Bevestig de afschermklep op dit apparaat van de
ˎ
kant van de vergrendeltoets (lichtgrijs).
10-NL
Automatische opnamen
starten
1 Schuif de ON/OFF (aan/uit)-toets van dit
apparaat op ON.
Het apparaat gaan in standbymodus.
2 Zet de stroomschakelaar van de camera
op ON.
Automatisch opnemen begint na initialisatie*.
* Dit apparaat draait ongeveer 180 graden
links en 180 graden rechts vanaf de interne
basispositie voordat deze terugkeert naar de
originele positie.
Stoppen met automatisch opnemen
Druk op de MENU (stop)-toets van dit
apparaat om te stoppen met automatisch
opnemen.
Zet de camera uit.
Opmerkingen ¦
Als u dit apparaat uitzet tijdens automatisch
ˎ
opnemen gaat ook de stroom naar het apparaat uit.
Doet dit alleen in geval van nood.
Als u dit apparaat tijdens automatische opnamen
ˎ
optilt, kan het apparaat dit beschouwen als een
abnormale conditie, stopt de motor en worden
de automatische opnamen tijdelijk gestopt. In
dat geval worden automatische opnamen hervat
wanneer u dit apparaat op zijn plaats terugzet.
De indicator bediening/batterij knippert snel in
ˎ
rood wanneer u de rotatie geforceerd stopt of
wanneer tijdens automatische opname een kracht
van buitenaf op dit apparaat wordt uitgeoefend. In
dat geval forceert u niet meer en zet u het apparaat
uit en weer aan.
Let bij gebruik van dit apparaat in het openbaar op
ˎ
de omstandigheden van andere mensen om u heen.
Tijdens automatische opname kunt u de camera
ˎ
niet laten afspelen.
Gezichtsherkenningfunctie
Gezichten worden mogelijk niet herkend of andere ˎ
zaken dan gezichten worden herkend afhankelijk
van het vermogen van gezichtsherkenning van uw
camera.
als de camera enige tijd geen gezicht herkent, kan
ˎ
de werking van dit apparaat overgaan op pauze om
stroom te besparen.
De camera kan gezichten die te dicht bij zijn of te
ˎ
ver af, niet herkennen. De juiste afstand tussen een
gezicht en de camera is tussen de 1 m en 2 m.
Dit apparaat schakelt weer automatisch aan vanaf
ˎ
pauzestatus als het opnieuw een gezicht detecteert,
indien u drukt op de MENU (stop)-toets of als u
dit apparaat omhoog heft.
Opmerking ¦
Door te hard te drukken op de toets kan het
ˎ
apparaat van de vaste standaard vallen.
Tip ¼
Wanneer "Aanraaksensor aanraken om het
ˎ
opnemen te annuleren" wordt weergegeven op de
LCD van uw camera, drukt u op de toets Opname
op verzoek van dit apparaat.
11-NL
Opnemen met de
functie Opname op
verzoek
Met de functie Opname op verzoek kunt u de
opname-instructies verzenden naar het apparaat op
een tijdstip van uw keuze.
U kunt instructies verzenden om niet alleen
stilstaande beelden op te nemen, maar ook opnamen
van Intelligent panorama door beweging met de
panoramafunctie van dit apparaat. (Alleen met
compatibele cameramodellen)
Druk op de toets Opname op verzoek
tijdens automatisch opnemen of
instelschermweergave.
De zelftimerlamp van de camera knippert en de
gezichtsherkenning begint. Als de camera een
gezicht herkent en klaar is met het kiezen van een
compositie, klinkt er een snel gepiep en begint de
opname.
Na het beëindigen van Opname op verzoek, keert dit
apparaat terug in automatische opname modus.
Opmerkingen ¦
Er klinkt geen piepje als de camera op stil is gezet.
ˎ
Door te hard te drukken op de toets kan het ˎ
apparaat van de vaste standaard vallen.
Tips ¼
Zelfs als de camera een gezicht niet kan vinden,
ˎ
maakt de camera een opname.
Om Opname op verzoek tijdens de werking te
ˎ
annuleren, drukt u de toets Opname op verzoek
nogmaals in.
Bij panorama opnamen, kunt u Opname op
ˎ
verzoek niet annuleren nadat de compositie is
ingesteld.
De camera kan mogelijk geen panoramabeelden
ˎ
op de juiste wijze vastleggen als het onderwerp of
de camera te veel beweegt. Nadere bijzonderheden
vindt u in de handleiding van uw camera.
12-NL
De instellingen wijzigen
1 Druk op de MENU-toets van dit apparaat
tijdens automatisch opnemen.
Dit apparaat stopt met draaien en kantelt de
camera naar voren. Dan wordt het instelscherm
weergegeven op het LCD-scherm van de camera.
2 Selecteer een instelling op de camera.
De instellingen verschillen afhankelijk van uw
cameramodel.
Automatisch opnemen wordt hervat nadat u de
instellingen heeft gewijzigd.
Tips ¼
De bediening verschilt afhankelijk van uw
ˎ
cameramodel. Nadere bijzonderheden vindt u in de
handleiding van de camera.
De camera gaat automatisch uit om het
ˎ
batterijpak te sparen wanneer de camera tijdens
instelschermweergave langer dan 2 minuten niet
wordt gebruikt. Zet in dat geval uw camera weer
aan.
Instellingen
Als u de standaard instelling wijzigt, wordt ˎ
op de LCD van de camera een pictogram met
instellingswaarde weergegeven.
Een onderstreping geeft de standaard instelling
ˎ
aan.
Instelling van de rotatiehoek
ˎ (Geen beperking)
Kan onbeperkt draaien, om een onderwerp te
volgen.
ˎ (180°)
Beperkt het gezichtsherkenningsbereik tot 180
graden (90 graden links en rechts vanaf de centrale
positie).
ˎ (90°)
Beperkt het gezichtsherkenningsbereik tot 90
graden (45 graden links en rechts vanaf de centrale
positie).
Tip ¼
De voorwaartse stand (het centrale draaipunt)
ˎ
wordt opnieuw ingesteld na de volgende
handelingen.
Bij inschakelen van de stroom
Bij wijziging van de rotatiehoek
Bij optillen en weer neerzetten van dit apparaat
Opnamefrequentie instellen
ˎ (Hoog)
Hoge opnamefrequentie Er wordt een grote
hoeveelheid foto’s gemaakt.
ˎ (Standaard)
Standaard opnamefrequentie Er wordt een
gemiddelde hoeveelheid foto’s gemaakt.
ˎ (Laag)
Lage opnamefrequentie Er wordt een kleine
hoeveelheid foto’s gemaakt.
Flitserinstelling
ˎ (Autom.)
Automatisch flitsen afhankelijk van de
opnameomstandigheden
ˎ (Uit)
Flitst in geen enkele omgeving.
Opnameinstelling Intelligent panorama
door beweging
(Alleen cameramodellen die opnamen
met intelligent panorama door
beweging ondersteunen)
ˎ (Stilstaand beeld)
Wat is een opname op verzoek?
ˎ (iPanorama door beweging)
Intelligent panorama door bewegingopnamen
maken tijdens Opname op verzoek.
Instelling voor panoramisch-
beeldformaat
(Alleen cameramodellen die opnamen
met intelligent panorama door
beweging ondersteunen)
ˎ (Standaard)
Neemt panoramabeelden op in standaard formaat.
ˎ (Breed)
Neemt panoramabeelden op in breed formaat.
13-NL
De vaste standaard
bevestigen
1 Plaats de poten van de vaste standaard
stevig in de module.
2 Om dit apparaat op de vaste standaard
te zetten, lijnt u de projecties op de
module van de vaste standaard uit met de
statiefaansluiting van dit apparaat.
Opmerkingen ¦
Bevestig de camera aan dit apparaat voordat u dit
ˎ
apparaat op de vaste standaard zet.
Gebruik de vaste standaard op een egale
ˎ
ondergrond.
Oefen geen grote kracht uit op de vaste standaard.
ˎ
Door te hard te drukken op de toets kan het ˎ
apparaat van de vaste standaard vallen.
Houd de camera vast bij tijdens bediening om te
ˎ
voorkomen dat deze valt en voor letsel zorgt.
Houd het apparaat uit de buurt van de gezichten
ˎ
van mensen, in het bijzonder kinderen om letsel te
voorkomen als deze valt.
Een in de handel verkrijgbaar statief
gebruiken
U kunt een in de handel verkrijgbaar statief in
plaats van een vaste standaard gebruiken. Sommige
statieven kunnen echter niet worden gebruikt
afhankelijk van de vorm van het cameraplatform.
Opmerkingen ¦
Gebruik geen kracht bij het vastdraaien van de
ˎ
statiefschroef.
Als dit apparaat is bevestigd aan een statief dient
ˎ
u het apparaat niet op te tillen of het statief rond
te draaien.
Zorg dat u niet trekt of overmatige kracht uitoefent
ˎ
op de voet van dit apparaat. Hierdoor kan een
beschadiging ontstaan.
14-NL
Problemen oplossen
Raadpleeg de volgende oplossingen als er een probleem met uw producten optreedt.
Neem contact op met uw Sony dealer als het probleem aanhoudt.
Symptoom Oorzaak/Oplossing
De indicator bediening/batterij
knippert snel in de kleur wit.
De camera heeft geen beschikbaar geheugen meer.
ˎ
Verwijder de camera van dit apparaat en wis enkele foto’s.
De lenskap van de camera is gesloten.
ˎ
Open de lenskap.
De indicator bediening/batterij
knippert langzaam in de kleur
rood.
De batterijen zijn bijna leeg.
ˎ
Plaats nieuwe batterijen.
De indicator bediening/batterij
blijft snel in de kleur rood
knipperen.
De camera is niet aan dit apparaat bevestigd.
ˎ
Bevestig de camera aan dit apparaat.
Er zit iets vast op de kantelarm of uw hand drukt tegen dit apparaat.
ˎ
De indicator bediening/batterij
knippert snel in de kleur rood
en gaat uit.
De batterijen die in dit apparaat zijn geplaatst zijn op. ˎ
Vervang de batterijen. (pagina 7)
Dit apparaat werkt niet. De batterijen die in dit apparaat zijn geplaatst zijn op.
ˎ
Vervang de batterijen. (pagina 7)
Het batterijpak dat in de camera is geplaatst is op.
ˎ
Plaats een volledig opgeladen batterijpak in de camera.
De camera gaat niet aan. De camera is niet goed aan dit apparaat bevestigd.
ˎ
Bevestig de camera goed aan dit apparaat. (pagina 8)
De batterijen van de camera zijn bijna leeg.
ˎ
Plaats een opgeladen batterijpak in de camera.
De camera kan niet goed op dit
apparaat worden aangesloten of
is instabiel.
De camera is niet goed bevestigd.
ˎ
Bevestig de camera op de juiste wijze. (pagina 8)
Er worden geen foto’s genomen. De camera staat te ver van het onderwerp af of te dichtbij.
ˎ
Stel de camera in binnen het bereik van de gezichtsherkenning
van de camera.
Als er slechts een kleine kans op herkenning van gezicht of
compositie is, wordt een opname mogelijk niet meteen genomen,
zelfs wanneer een gezicht herkend wordt.
De camera staat in [Instellen op "aan" voor de demonstratiefunctie].
ˎ
De instelling van de camera wijzigen. Nadere bijzonderheden
vindt u in de handleiding van de camera.
Dit apparaat stopt met bewegen
tijdens gebruik.
Als de camera geen gezichten herkend, stopt dit apparaat met
ˎ
werken.
Druk twee keer op de MENU (stop)-toets.
De batterijen die in dit apparaat zijn geplaatst zijn op.
ˎ
Vervang de batterijen. (pagina 7)
De camera is niet goed bevestigd.
ˎ
Bevestig de camera op de juiste wijze. (pagina 8)
15-NL
Technische gegevens
Intelligente opnamerichter
Ingang/Uitgang-aansluitingen
Multi-aansluiting
Algemeen
Afmetingen (ongeveer):
128 mm × 47 mm × 128 mm (b/h/d)
(exclusief uitstekende delen) (als de kantelarm is uitgerekt)
Gewicht (ongeveer):
210 g (zonder batterijen)
Aaneengesloten gebruik van de batterijen (bij 25 °C)
Ongeveer 11 uur met Sony LR6 (formaat AA) alkalinebatterijen
Ongeveer 12 uur met Sony AA- nikkelmetaalhydridebatterijen
* Bij gebruik van dit apparaat in een koude omgeving kan de gebruiksduur van de alkalinebatterijen
afnemen. In dat geval raden we het gebruik van nikkelmetaalhydridebatterijen aan.
Bedrijfstemperatuur:
5 °C tot 40 °C
Bewaartemperatuur:
-20 °C tot +60 °C
Voedingsbron:
Twee LR6 (AA) alkalinebatterijen of twee AA-nikkelmetaalhydridebatterijen (afzonderlijk verkocht)
Accessoires
Vaste standaard (1) ˎ
Afschermklep (1) ˎ
Handleiding en documentatie ˎ
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.
Handelsmerken
"Party-shot" is een handelsmerk van Sony Corporation. ˎ
Daarnaast zijn namen van producten en systemen in deze handleiding handelsmerken of gedeponeerde ˎ
handelsmerken van hun respectievelijke ontwikkelaars of fabrikanten.De
™
of
®
-merktekens zijn echter
niet in alle gevallen in deze handleiding gebruikt.
2-SE
Symbolen på produkten
eller emballaget anger att
produkten inte får hanteras som
hushållsavfall. Den skall i stället
lämnas in på uppsamlingsplats
för återvinning av el- och
elektronikkomponenter. Genom
att säkerställa att produkten
hanteras på rätt sätt bidrar du till
att förebygga eventuella negativa
miljö- och hälsoeffekter som kan
uppstå om produkten kasseras som vanligt avfall.
Återvinning av material hjälper till att bibehålla
naturens resurser. För ytterligare upplysningar om
återvinning bör du kontakta lokala myndigheter eller
sophämtningstjänst eller affären där du köpte varan.
Innan denna enhet tas i bruk, läs igenom
bruksanvisningen noggrant och spara den för senare
användning.
VARNING
Utsätt inte kameran för regn eller
fukt eftersom det kan medföra
risk för brand eller elstötar.
OBSERVERA
EXPLOSIONSRISK OM BATTERI
BYTS UT MOT FELAKTIG TYP.
KASSERA UTTJÄNTA BATTERIER I
ENLIGHET MED FÖRESKRIFTER.
Att observera för kunder i
Europa
Anmärkning för kunder i de
länder som följer EU-direktiv
Tillverkaren av den här produkten är Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-
0075 Japan. Auktoriserad representant för EMC
och produktsäkerhet är Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Tyskland.
För eventuella ärenden gällande service och garanti,
se adresserna i de separata servicerespektive
garantidokumenten.
Observera
Elektromagnetiska fält med vissa frekvenser kan
påverka bilden och ljudet på den här produkten.
Omhändertagande av gamla
elektriska och elektroniska
produkter (Användbar i den
Europeiska Unionen och andra
Europeiska länder med separata
insamlingssystem)
3-SE
Innehåll
Att tänka på vid användning av den Intelligenta panoreringsplattan ........................................4
Kompatibla kameramodeller och funktioner ........................................................................4
Nöje med Party-shot .........................................................................................................................5
Delarnas namn ...................................................................................................................................6
Förbereda enheten .............................................................................................................................7
Isättning av batterier..................................................................................................................7
Sätta i kameran i denna enhet ..................................................................................................8
Starta automatisk fotografering .................................................................................................... 10
Fotografering med On demand-bildtagning .............................................................................. 11
Ändra inställningarna .................................................................................................................... 12
Inställningar ............................................................................................................................ 12
Sätta på det dedikerade stället....................................................................................................... 13
Felsökning ....................................................................................................................................... 14
Specifikationer ................................................................................................................................ 15
4-SE
Att tänka på vid användning av den Intelligenta
panoreringsplattan
Vi hänvisar till bruksanvisningen till kameran såväl som till denna manual.
Enheten är inte dammskyddad, stänkskyddad eller vattentät.
Försiktighetsmått för användning och förvaringsplats
Denna enhet ska inte användas eller förvaras på platser där följande förhållanden råder. Annars kan det bli fel
i denna enhet.
Platser som utsätts för mycket hög temperatur
ˎ
Temperaturer i gassande sol eller i ett stängt fordon under sommaren kan vara mycket höga, vilket kan
orsaka deformering eller felfunktion i denna enhet.
Platser i direkt solljus eller nära värmare
ˎ
Det kan orsaka deformering eller felfunktion i denna enhet.
Platser som utsätts för vibrationer
ˎ
Platser som utsätts för stark magnetism ˎ
Platser som utsätts för dammpartiklar på en sandig plats eller stranden ˎ
Försiktighetsmått för inspelade data
Var god observera att Sony inte ansvarar för inspelade data som till exempel bild- eller ljuddata om det inte
skulle gå att spela in eller spela upp på grund av tekniskt fel i kameran, minneskort, eller denna enhet och
tillbehör.
Om installation
Använd denna enhet där:
det är stabilt och jämnt.
ˎ
inget blockerar sikten mellan kameran och motivet. ˎ
det inte finns några föremål runt omkring som riskerar att falla omkull. ˎ
Kompatibla kameramodeller och funktioner
Denna enhet kan användas med Sonys digitala stillbildskameror (nedan kallad ”kamera”) i följande tabell.
Vilka funktioner som är kompatibla varierar beroende på kameramodellen. Vi hänvisar till bruksanvisningen
för kameran för närmare information.
Kameramodeller
DSC-
Fäste
Funktioner
On demand-bildtagning
Stillbild Intelligent panorering
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Inte alla av dessa modeller är tillgängliga i alla länder och regioner.
5-SE
Nöje med Party-shot
Party-shot roterar och tar foton automatiskt. Den avkänner ansiktena i motivet med hjälp av funktionen i
Cyber-shotkameran och justerar kompositionen automatiskt.
Ta naturliga foton av alla med hjälp av funktionen ”Automatisk fotografering”.
Den automatiska fotograferingsfunktionen tar foton av alla eftersom ingen behöver vara fotograf. Och
eftersom folk är mindre medvetna om kameran, gör Party-shot det lättare att få naturliga, leende ansikten på
fotografierna.
Ta foton i önskat ögonblick med hjälp av funktionen ”On demand-bildtagning”
Om du trycker på knappen för On demand-bildtagning under automatisk fotografering, tar kameran foton i
önskat ögonblick. På så vis kan folk posera för foton och du också kan vara med på fotografierna.
6-SE
Delarnas namn
Front Undersida
Knapp för On demand-
bildtagning eller MENU-
knapp (stopp)
Frigöringsknapp (mörkgrå)
Låsknapp (ljusgrå)
Drift/batteriindikator
Multikontakt
Vipparm
Kameraklämmor
Strömbrytare ON/OFF
Batterilucka
Stativgänga
Använd ett stativ som säljs
i handeln med 5,5 mm eller
kortare skruvar.
Fot
Skyddslock
Knapp för On demand-bildtagning och MENU-knapp (stopp)
Vilka funktioner som tilldelats knappar varierar beroende på kameran. Du kan se vilken funktion en viss
knapp har genom att den lyser eller inte.
Tänd: Knapp för On demand-bildtagning
ˎ
Ej tänd: MENU-knapp (stopp) ˎ
Drift/batteriindikator
Indikatorer tänds eller blinkar på beroende på statusen för denna enhet.
Färg Indikatorstatus Status för denna enhet
Vit
På Automatisk fotografering
Blinkar en gång När en bild har tagits
Blinkar långsamt När strömbrytaren ON/OFF på denna enhet används*/Under
visning av inställningsskärm
Blinkar snabbt Minnet i kameran är fullt. / Linsskyddet är stängt.
Röd Blinkar långsamt Batterinivå är låg.
Blinkar snabbt Onormalt tillstånd / Batterierna är slut. / Enheten utsätts för
någon yttre kraft.
* Indikatorn kanske inte blinkar på beroende på statusen för denna enhet.
7-SE
Förbereda enheten
Isättning av batterier
Du kan använda följande batterier.
Två LR6 (storlek AA) alkaliska batterier
ˎ
Två AA nickel-metallhydridbatterier ˎ
1 Stäng av denna enhet genom att skjuta
strömbrytaren ON/OFF till OFF.
2 Öppna batteriluckan.
Observera ¦
Var noga med att inte dra i eller trycka för hårt på
ˎ
foten på denna enhet när du öppnar batteriluckan.
Det kan orsaka fel.
3 Sätt i batterierna i batterifacket enligt
markeringarna inuti facket.
4 Stäng batteriluckan.
Observera ¦
Batterierna som sitter i denna enhet driver
ˎ
bara denna enhet. De kan inte driva eller ladda
kameran.
Var noga med att inte vidröra multikontakten när
ˎ
du håller denna enhet.
Manganbatterier kan inte användas.
ˎ
Använd alltid samma typ av batterier tillsammans. ˎ
Kontrollera att polerna på batterierna är rätt ˎ
vända när de sätts i denna enhet. Om du sätter i
batterierna felvända, kommer denna enhet inte att
fungera.
Använd inte ett nytt eller laddat batteri tillsammans
ˎ
med ett förbrukat batteri.
Urtagning av batterier
Stäng av denna enhet och ta sedan ur batterierna.
Observera ¦
När du tar ur batterierna, var försiktig så att de inte
ˎ
tappas och orsakar personskada.
Tips ¼
Ta ur batterierna om denna enhet inte ska
ˎ
användas under en längre tid.
Batterinivå
Om batterinivån är låg, blinkar drift/
batteriindikatorn långsamt. Om batterinivån sjunker
ytterligare, blinkar indikatorn snabbare och denna
enhet ställs automatiskt i standbyläge.
8-SE
Sätta i kameran i denna enhet
Innan du sätter i kameran
Att det finns tillräckligt med ledigt utrymme i ˎ
internminnet och minneskortet.
Sätt i ett fulladdat batteripaket i kameran.
ˎ
Stäng av strömmen till kameran. ˎ
1 Ta bort skyddslocket.
2 Tryck på frigöringsknappen (mörkgrå)
på denna enhet för att öppna
kameraklämmorna.
3 Kolla posten ”Fäste” i tabellen över
kompatibla funktioner (sidan 4). Vrid
kameran så att den är vänd åt önskat håll.
Modeller med fäste A enligt tabellen över ˎ
kompatibla modeller
Sätt i kameran så att objektivet är vänt mot
SONY-logotypen på denna enhet.
Modeller med fäste B enligt tabellen över ˎ
kompatibla modeller
Sätt i kameran så att LCD-skärmen är vänd mot
SONY-logotypen på denna enhet.
4 Rikta in multikontakten på undersidan av
kameran mot multikontakten på denna
enhet. Sätt på kameran vinkelrätt mot
vipparmen på denna enhet.
5 Skjut kameran långsamt tills den är
positionerad nästan vid mittpunkten på
denna enhet.
9-SE
6 Tryck på låsknappen (ljusgrå) på denna
enhet för att stänga kameraklämmorna.
Observera ¦
Skjut inte på kameran med stängda
ˎ
kameraklämmor. Det kan orsaka felfunktion.
Kontrollera att kameraklämmorna inte ligger emot
ˎ
objektivet eller funktionsknapparna på kameran.
Hur kameran tas ur
Stäng av strömmen till kameran.
Efter att denna enhet har stannat, stäng
av den.
Tryck på frigöringsknappen på denna
enhet för att öppna kameraklämmorna.
Lyft upp kameran med ena handen
samtidigt som du håller i vipparmen med
den andra.
Tryck på låsknappen på denna enhet för
att stänga kameraklämmorna.
Observera ¦
När kameran tas ur, lyft den alltid vinkelrätt mot
ˎ
vipparmmen.
Om man använder kraft och tar ur kameran snett
eller skjuter den i sidled kan den skadas.
Om du tar med dig denna enhet någonstans, eller
ˎ
om du inte tänker använda den under en längre
period, sätt tillbaka skyddslocket.
Sätt på skyddslocket på denna enhet från den sida
ˎ
där låsknappen (ljusgrå) sitter.
10-SE
Starta automatisk
fotografering
1 Ställ strömbrytaren ON/OFF på denna
enhet på ON.
Denna enhet ställs i standbyläge.
2 Ställ strömbrytaren på kameran på ON.
Automatisk fotografering startar efter initiering.*
* Denna enhet roterar cirka 180 grader åt
vänster och 180 grader åt höger från den
interna baspositionen innan den återgår till
ursprungspositionen.
Avsluta automatisk fotografering
Tryck på MENU-knappen (stopp) på
denna enhet för att stoppa automatisk
fotografering.
Stäng av strömmen till kameran.
Observera ¦
Om man stänger av denna enhet under automatisk
ˎ
fotografering, bryts strömmen till denna enhet.
Gör inte det utom i nödfall.
Om du lyfter upp denna enhet under automatisk
ˎ
fotografering, kan det hända att enheten
bestämmer att det rör sig om ett onormalt tillstånd
och motorn kan då stanna och automatisk
bildtagning kan stoppas tillfälligt. I sådant fall
återupptas automatisk fotografering när du sätter
tillbaka denna enhet.
Drift/batteriindikatorn blinkar snabbt i rött om
ˎ
du med våld stoppar rotationen eller om en yttre
kraft påverkar denna enhet under automatisk
fotografering. Ta i sådant fall bort det som
blockerar och slå sedan av denna enhet och på
igen.
När denna enhet används offentligt, ta hänsyn till
ˎ
andra personer i närheten.
Det går inte att ändra kamerans inställning till
ˎ
uppspelningsläge under automatisk fotografering.
Funktion för ansiktsavkänning
Beroende på omgivningen vid fotografering, är det ˎ
möjligt att kameran ibland inte avkänner ansikten
eller kanske avkänner andra saker än ansikten.
Om kameran inte avkänner några ansikten under
ˎ
en stund, kan det hända att denna enhet ställs i
pausläge för att spara ström.
Kameran kan inte avkänna ansikten som är för
ˎ
nära eller för långt bort. Det lämpliga avståndet
mellan ett ansikte och kameran är mellan 1 m och
2 m.
Denna slås automatiskt på igen från pausläge när
ˎ
ett ansikte avkänns eller om du trycker på MENU-
knappen (stopp) eller lyfter upp enheten.
Observera ¦
Om du trycker för hårt på knappen kan det orsaka
ˎ
att denna enhet ramlar av det dedikerade stället.
Tips ¼
När ”Rör vid touch-sensorn för att avbryta
ˎ
tagningen” visas på kamerans LCD-skärm, tryck
på knappen för On demand-bildtagning på denna
enhet.
11-SE
Fotografering med On
demand-bildtagning
Med funktionen On demand-bildtagning kan du
skicka instruktioner för inspelning till enheten när
du så önskar.
Du kan du skicka instruktioner för att spela
in inte bara stillbilder utan också bilder med
Intelligent panorering med hjälp av denna enhets
panoreringsfunktion. (Endast med kompatibla
kameramodeller)
Tryck på knappen för On demand-
bildtagning under automatisk bildtagning
eller visning av inställningsskärm.
Självutlösarens lampa på kameran blinkar och
ansiktsavkänning påbörjas. När kameran avkänner
ett ansikte och avslutar valet av bildkomposition,
hörs snabba pip och tagningen påbörjas.
När On demand-bildtagningen är avslutad, återgår
denna enhet till det automatiska tagningsläget.
Observera ¦
Det hörs inget pipljud om det är avstängt på
ˎ
kameran.
Om du trycker för hårt på knappen kan det orsaka
ˎ
att denna enhet ramlar av det dedikerade stället.
Tips ¼
Även om kameran inte hittar ett ansikte, tar den
ˎ
en bild.
För att avbryta pågående On demand-bildtagning,
ˎ
tryck på knappen för On demand-bildtagning en
gång till.
Vid panoramafotografering går det inte att avbryta
ˎ
On demand-bildtagning när kompositionen har
ställts in.
Det kan hända att kameran inte kan ta
ˎ
panoramabilder på rätt sätt om motivet eller
kameran rör sig för mycket. Vi hänvisar till
användarmanualen för kameran för närmare
information.
12-SE
Ändra inställningarna
1 Under automatisk fotografering, tryck på
MENU-knappen på denna enhet.
Denna enhet slutar rotera och lutar kameran
framåt. Sedan visas inställningsskärmen på
kamerans LCD-skärm.
2 Välj ett inställningsalternativ på kameran.
Inställningarna varierar beroende på
kameramodellen.
Automatisk fotografering återupptas när du har
ändrat inställningarna.
Tips ¼
Tillvägagångssättet varierar beroende på
ˎ
kameramodellen. Vi hänvisar till bruksanvisningen
för kameran för närmare information.
Kameran stängs av automatiskt för att spara på
ˎ
batteripaketet när ingenting görs under mer än 2
minuter vid visning av inställningsskärmen. Slå i så
fall på kameran igen.
Inställningar
Om du ändrar grundinställningen, visas en ikon ˎ
med inställt värde på kamerans LCD-skärm.
En understrykning anger grundinställningen.
ˎ
Inställning av rotationsvinkel
ˎ (Ingen begränsn.)
Roterar obegränsat för att följa ett motiv.
ˎ (180°)
Begränsar kamerans område för ansiktsavkänning
till 180 grader (90 grader till vänster och höger från
mittpunkten).
ˎ (90°)
Begränsar kamerans område för ansiktsavkänning
till 90 grader (45 grader till vänster och höger från
mittpunkten).
Tips ¼
Positionen framåt (mittpunkten för rotation)
ˎ
återställs efter följande operationer.
När strömmen slås på
När rotationsvinkeln ändras
När denna enhet lyfts upp och flyttas
Inställning av tagningsfrekvens
ˎ (Hög)
Hög tagningsfrekvens. Ett stort antal bilder tas.
ˎ (Standard)
Standard tagningsfrekvens. Ett genomsnittligt antal
bilder tas.
ˎ (Låg)
Låg tagningsfrekvens. Ett litet antal bilder tas.
Blixtinställning
ˎ (Auto)
Blixt används automatiskt i enlighet med
tagningsförhållandena.
ˎ (Av)
Blixt används inte under några förhållanden.
Tagningsinställning för Intelligent
panorering
(Endast kameramodeller som
stöder bildtagning med Intelligent
panorering)
ˎ (Stillbild)
Tar stillbilder under On demand-bildtagning.
ˎ (iPanorering)
Tar bilder med Intelligent panorering under On
demand-bildtagning.
Inställning av storlek för
panoramabilder
(Endast kameramodeller som
stöder bildtagning med Intelligent
panorering)
ˎ (Standard)
Tar panoramabilder i standardstorlek.
ˎ (Brett)
Tar panoramabilder i bred storlek.
13-SE
Sätta på det dedikerade
stället
1 Sätt i benen för det dedikerade stället
ordentligt i monteringsfästet.
2 För att montera denna enhet på det
dedikerade stället, rikta in de utskjutande
delarna på monteringsfästet för det
dedikerade stället mot stativgängan på
denna enhet.
Observera ¦
Sätt i kameran i denna enhet innan denna enhet
ˎ
monteras på det dedikerade stället.
Använd det dedikerade stället på ett jämnt
ˎ
underlag.
Utsätt inte det dedikerade stället för hårt tryck.
ˎ
Om du trycker för hårt på knappen kan det orsaka ˎ
att denna enhet ramlar av det dedikerade stället.
Håll i kameran när du håller på med det för att
ˎ
förhindra att den faller och orsakar personskada.
Denna enhet ska hållas på avstånd från folks
ˎ
ansikten, särskilt barns ansikten, för att förhindra
skador ifall den faller.
Använda ett kommersiellt tillgängligt
stativ
Du kan använda ett kommersiellt tillgängligt
stativ istället för det dedikerade stället. Vissa stativ
kan dock inte användas beroende på formen på
kameraplattformen.
Observera ¦
Använd inte för mycket kraft när stativskruven
ˎ
dras åt.
När denna enhet är monterad på ett stativ, lyft inte
ˎ
upp enheten och sväng inte runt med stativet.
Var noga med att inte dra i eller trycka för hårt på
ˎ
foten på denna enhet. Det kan orsaka fel.
14-SE
Felsökning
Om det skulle uppstå något problem med produkterna, se följande åtgärder.
Om det inte går att lösa problemet, kontakta en Sony-återförsäljare nära dig.
Symptom Orsak/Åtgärd
Drift/batteriindikatorn blinkar
snabbt i vitt.
Det finns inget mer tillgängligt minne i kameran.
ˎ
Ta ur kameran från enheten och radera några bilder.
Linsskyddet på kameran är stängt.
ˎ
Öppna linsskyddet.
Drift/batteriindikatorn blinkar
långsamt i rött.
Batterierna är svaga.
ˎ
Ta fram nya batterier.
Drift/batteriindikatorn
fortsätter att blinka snabbt i rött.
Kameran är inte isatt i denna enhet.
ˎ
Sätt i kameran i denna enhet.
Någonting har fastnat i vipparmen, eller så ligger handen emot
ˎ
denna enhet.
Drift/batteriindikatorn blinkar
snabbt i rött och släcks sedan.
Batterierna isatta i denna enhet är slut.
ˎ
Byt batterierna. (sidan 7)
Denna enhet fungerar inte. Batterierna isatta i denna enhet är slut.
ˎ
Byt batterierna. (sidan 7)
Batteripaketet isatt i kameran är slut.
ˎ
Sätt i ett fulladdat batteripaket i kameran.
Kameran slås inte på. Kameran är inte ordentligt isatt i denna enhet.
ˎ
Sätt i kameran i ordentligt denna enhet. (sidan 8)
Kamerans batterinivå är låg.
ˎ
Sätt i ett laddat batteripaket i kameran.
Det går inte att sätta i kameran i
denna enhet ordentligt eller det
är instabilt.
Kameran sitter inte fast ordentligt.
ˎ
Sätt fast kameran ordentligt. (sidan 8)
Inga bilder tas. Kameran står för långt bort från eller för nära motivet.
ˎ
Ställ kameran inom kamerans område för ansiktsavkänning.
Om det bara är en mindre förändring av ansiktsuttryck eller
komposition, är det möjligt att ingen bild tas även när ett ansikte
har avkänts.
Kameran är i [Demonstrationsläget på/av].
ˎ
Ändra inställningen på kameran. Vi hänvisar till
användarmanualen för kameran för närmare information.
Denna enhet stannar under
användning.
Om kameran inte avkänner några ansikten, kan det hända att denna
ˎ
enhet stannar.
Tryck på MENU-knappen (stopp) två gånger.
Batterierna isatta i denna enhet är slut.
ˎ
Byt batterierna. (sidan 7)
Kameran är inte isatt ordentligt.
ˎ
Sätt i kameran på rätt sätt. (sidan 8)
15-SE
Specifikationer
Intelligent panoreringsplatta
Ingångar/utgångar
Multikontakt
Allmänt
Storlek (ca.):
128 mm × 47 mm × 128 mm (b/h/d)
(exklusive utskjutande delar) (när vipparmen är uppställd)
Vikt (ca.):
210 g (utan batterier)
Batterier vid kontinuerlig användning (vid 25 °C)
Ca. 11 timmar med Sony LR6 (storlek AA) alkaliska batterier
Ca. 12 timmar med Sony AA nickel-metallhydridbatterier
* Om denna enhet används i kyla kan brukstiden för de alkaliska batterierna förkortas. Vi
rekommenderar i så fall att nickel-metallhydridbatterier används.
Arbetstemperatur:
5 °C till 40 °C
Förvaringstemperatur:
-20 °C till +60 °C
Strömförsörjning:
Två LR6 (storlek AA) alkaliska batterier eller två AA nickel-metallhydridbatterier (säljs separat)
Tillbehör
Dedikerat ställ (1) ˎ
Skyddslock (1) ˎ
Uppsättning tryckt dokumentation ˎ
Utförande och specifikationer kan ändras utan föregående meddelande.
Varumärken
”Party-shot” är ett varumärke som tillhör Sony Corporation. ˎ
Dessutom, system- och produktnamn som används i denna manual, är, i huvudsak, varumärken eller ˎ
registrerade varumärken som tillhör respektive utvecklare eller tillverkare. Symbolerna
™
och
®
används
emellertid inte samtliga fall i denna manual.
2-IT
Trattamento del dispositivo
elettrico od elettronico a fine
vita (applicabile in tutti i paesi
dell’Unione Europea e in altri
paesi europei con sistema di
raccolta differenziata)
Questo simbolo sul prodotto
o sulla confezione indica che
il prodotto non deve essere
considerato come un normale
rifiuto domestico, ma deve
invece essere consegnato ad un
punto di raccolta appropriato
per il riciclo di apparecchi
elettrici ed elettronici.
Assicurandovi che questo
prodotto sia smaltito correttamente, voi contribuirete
a prevenire potenziali conseguenze negative per
l’ambiente e per la salute che potrebbero altrimenti
essere causate dal suo smaltimento inadeguato. Il
riciclaggio dei materiali aiuta a conservare le risorse
naturali. Per informazioni più dettagliate circa il
riciclaggio di questo prodotto, potete contattare
l’ufficio comunale, il servizio locale di smaltimento
rifiuti oppure il negozio dove l’avete acquistato.
Prima di usare l’unità leggere attentamente queste
istruzioni e conservarle per riferimenti futuri.
AVVERTENZA
Per ridurre il pericolo di incendi
o scosse elettriche, non esporre
l’apparecchio alla pioggia o
all’umidità.
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO
D’USO DI BATTERIE DI TIPO NON
CORRETTO.
ELIMINARE LE VECCHIE BATTERIE
IN OTTEMPERANZA ALLE
ISTRUZIONI.
Attenzione per i clienti in Eu-
ropa
Avviso per i clienti residenti nei
paesi che applicano le direttive
UE
Questo prodotto è realizzato da Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone.
Il Rappresentante autorizzato per la conformità alle
direttive EMC e per la sicurezza dei prodotti è Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germania. Per qualsiasi questione relativa
all’assistenza o alla garanzia, consultare gli indirizzi
forniti a parte nei relativi documenti.
Attenzione
Il campo elettromagnetico alle frequenze specifiche
può influenzare l’immagine e il suono di questa
unità.
3-IT
Sommario
Note sull’uso della base girevole intelligente ..................................................................................4
Modelli di fotocamera compatibili e funzioni .......................................................................4
Buon divertimento con Party-shot..................................................................................................5
Identificazione delle parti .................................................................................................................6
Preparazione della base girevole ......................................................................................................7
Inserimento delle batterie .........................................................................................................7
Installazione della fotocamera nella base girevole ................................................................8
Avvio del modo di scatto automatico .......................................................................................... 10
Riprese con la funzione Scatto a richiesta ................................................................................... 11
Modifica delle impostazioni.......................................................................................................... 12
Impostazioni ............................................................................................................................ 12
Applicazione del cavalletto dedicato ............................................................................................ 13
Guida alla risoluzione dei problemi ............................................................................................. 14
Caratteristiche tecniche ................................................................................................................. 15
4-IT
Note sull’uso della base girevole intelligente
S’invita innanzitutto a leggere sia le istruzioni per l’uso della fotocamera sia il presente manuale.
Questa base girevole non è resistente né alla polvere né agli spruzzi d’acqua, né è
ad essa impermeabile.
Note sull’uso e sul luogo di conservazione
Non si deve usare né conservare la base girevole nelle condizioni qui di seguito elencate. In caso contrario,
potrebbero non funzionare correttamente.
In luoghi soggetti a temperature molto alte
ˎ
L’introduzione in un veicolo chiuso d’estate, in particolare, può dar luogo a temperature altissime e alla
conseguente deformazione o malfunzionamento della base.
In luoghi esposti direttamente al sole o nelle vicinanze di caloriferi o riscaldatori
ˎ
Anche in questo caso la base si potrebbe deformare o cessare di funzionare correttamente.
In luoghi soggetti a vibrazioni
ˎ
In luoghi soggetti a forti campi magnetici ˎ
In luoghi polverosi e sabbiosi, ad esempio su una spiaggia. ˎ
Precauzioni riguardanti i dati registrati
Sony non accetta alcuna responsabilità per l’eventuale impossibilità di registrare o riprodurre le immagini e/o
i dati audio a causa del malfunzionamento della fotocamera, delle schede di memoria o della base girevole e
dei suoi accessori.
Precauzioni per l’installazione
La base girevole deve essere collocata:
su una superficie piatta e stabile.
ˎ
ove possa inquadrare bene i volti delle persone. ˎ
ove non vi siano oggetti vicini che vi possano cadere sopra. ˎ
Modelli di fotocamera compatibili e funzioni
Questo apparecchio è utilizzabile con le fotocamere digitali Sony (di seguito “fotocamera”) indicate nella
tabella seguente.
Le funzioni compatibili variano in base al modello della fotocamera. Per informazioni particolareggiate a
questo riguardo si prega di consultare le istruzioni per l’uso della fotocamera.
Modelli di
fotocamera
DSC-
Attacco
Funzioni
Scatto a richiesta
Fermo immagine
Panorama in movimento
intelligente
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Questi modelli non sono in vendita in qualsiasi Paese o Area del mondo.
5-IT
Buon divertimento con Party-shot
Party-shot consente di ruotare e scattare automaticamente le foto. Rileva i volti dei soggetti tramite la
funzione della fotocamera Cyber-shot e regola automaticamente l’inquadratura.
Scatta pose naturali di tutti i soggetti con la funzione di “Scatto automatico”
Con la funzione di scatto automatico si possono fotografare tutti perché nessuno sarà il fotografo. Poiché le
persone non prestano attenzione alla fotocamera, con Party-shot è più facile scattare foto più naturali e volti
sorridenti.
Scatta foto nel momento prescelto con la funzione di “Scatto a richiesta”
Se si preme il pulsante Scatto a richiesta durante lo scatto automatico, la fotocamera scatta la foto nel
momento prescelto. In questo modo i soggetti possono mettersi in posa e il fotografo unirsi a loro.
6-IT
Identificazione delle parti
Parte anteriore Parte di fondo
Pulsante Scatto a richiesta
o pulsante MENU (arresto)
Pulsante di sblocco (grigio
scuro)
Pulsante di blocco (grigio
chiaro)
Indicatore di
funzionamento/batteria
Connettore multiplo
Braccio d’inclinazione
Fermagli fotocamera
Interruttore ON/
OFF (accensione e
spegnimento)
Coperchio del vano delle
batterie
Presa d’attacco del
treppiede
Utilizzare un treppiede
disponibile in commercio con
viti da 5,5 mm o più corte.
Piedino
Coperchio di protezione
Pulsante Scatto a richiesta e pulsante MENU (arresto)
L’assegnazione della funzione al pulsante dipende dalla fotocamera in uso. È possibile distinguere la funzione
del pulsante in base all’illuminazione accesa o non accesa.
Accesa: pulsante Scatto a richiesta
ˎ
Non accesa: pulsante MENU (arresto) ˎ
Indicatore di funzionamento/batteria
Si accendono o lampeggiano secondo lo stato della base girevole.
Colore Stato dell’indicatore Stato dell’unità principale
Bianco
Acceso Modo di scatto automatico
Lampeggia una volta Dopo uno scatto
Lampeggia
lentamente
Quando l’interruttore ON/OFF (accensione e spegnimento) della
base girevole viene utilizzato */Durante la visualizzazione della
schermata delle impostazioni.
Lampeggia
rapidamente
La memoria della fotocamera è piena. / Il copriobiettivo è chiuso.
Rosso Lampeggia
lentamente
Le batterie sono scariche.
Lampeggia
rapidamente
Condizione anomala / Le batterie sono esauste. / La base girevole è
sottoposta a una forza esterna.
* L’indicatore potrebbe non accendersi secondo lo stato della base girevole.
7-IT
Preparazione della base
girevole
Inserimento delle batterie
Si possono usare:
Due batterie alcaline LR6 (AA)
ˎ
Due batterie al nichel-metallo idruro AA ˎ
1 Spegnere la base girevole facendo
scorrere l’interruttore ON/OFF in
posizione OFF.
2 Aprire il coperchio del vano batterie.
Nota ¦
Fare attenzione a non tirare o esercitare forza
ˎ
sul piedino della base girevole quando si apre
il coperchio del vano batterie. Si potrebbero
verificare malfunzionamenti.
3 Inserire le batterie nel vano osservando le
indicazioni presenti all’interno.
4 Richiudere il coperchio del vano batterie.
Note ¦
Le batterie inserite nella base girevole alimentano
ˎ
esclusivamente la base. Non alimentano né
caricano la fotocamera.
Mentre si afferra l’unità principale occorre fare
ˎ
attenzione a non toccare il connettore multiplo.
Non si possono usare batterie al manganese.
ˎ
Le due batterie devono essere dello stesso tipo. ˎ
Esse devono inoltre essere orientate correttamente. ˎ
La base girevole non funziona se le si installa con le
polarità invertite.
Non utilizzare una batteria nuova o caricata
ˎ
insieme a una batteria esausta.
Per rimuovere le batterie
Spegnere la base girevole e rimuovere le batterie.
Nota ¦
Durante la rimozione delle batterie, fare attenzione
ˎ
a non farle cadere per evitare lesioni.
Suggerimento ¼
Rimuovere le batterie se si prevede di non utilizzare
ˎ
la base per un periodo di tempo prolungato.
Livello di carica delle batterie
Quando le batterie si scaricano considerevolmente
l’indicatore di funzionamento/batteria inizia a
lampeggiare lentamente. Quando si scaricano
totalmente lo stesso indicatore inizia a lampeggiare
più velocemente e la base girevole accede
automaticamente al modo di attesa.
8-IT
Installazione della fotocamera
nella base girevole
Prima d’installare la fotocamera
Verificare che la memoria interna e la scheda di ˎ
memoria dispongano di sufficiente spazio libero.
Installare un blocco batteria completamente carico
ˎ
nella fotocamera.
Spegnere la fotocamera.
ˎ
1 Rimuovere il coperchio di protezione.
2 Premere il pulsante di sblocco (grigio
scuro) della base girevole per aprire i
fermagli della fotocamera.
3 Verificare la voce “Attacco” nella tabella
delle funzioni compatibili (pagina 4).
Ruotare la fotocamera in modo che sia
rivolta nella direzione desiderata.
Modelli con attacco A in base alla tabella ˎ
dei modelli compatibili
Posizionare la fotocamera con l’obiettivo rivolto
verso il logo SONY della base girevole.
Modelli con attacco B in base alla tabella ˎ
dei modelli compatibili
Posizionare la fotocamera con lo schermo LCD
rivolto verso il logo SONY della base girevole.
4 Allineare il connettore multiplo sul
fondo della fotocamera con il connettore
multiplo sulla base girevole. Collegare
la fotocamera perpendicolarmente al
braccio d’inclinazione della base girevole.
5 Far scorrere lentamente la fotocamera
fino a quando si trova quasi al centro della
base girevole.
9-IT
6 Premere il pulsante di blocco (grigio
chiaro) della base girevole per chiudere i
fermagli della fotocamera.
Note ¦
Non far scorrere la fotocamera se i fermagli sono
ˎ
chiusi. Si potrebbero verificare malfunzionamenti.
Assicurarsi che i fermagli della fotocamera non
ˎ
tocchino l’obiettivo o i pulsanti operativi della
fotocamera.
Per rimuovere la fotocamera
Spegnere la fotocamera.
Quando la base girevole si ferma,
spegnerla.
Premere il pulsante di sblocco della
base girevole per aprire i fermagli della
fotocamera.
Sollevare la fotocamera con una mano
mentre con l’altra si trattiene il braccio
d’inclinazione.
Premere il pulsante di blocco della base
girevole per chiudere i fermagli della
fotocamera.
Note ¦
La rimozione della fotocamera deve avvenire con
ˎ
un movimento perpendicolare rispetto al braccio
d’inclinazione.
La rimozione forzata secondo un angolo diverso
o con uno scorrimento laterale può causarne il
danneggiamento.
Nel caso di trasporto della base girevole o se si
ˎ
prevede di non utilizzarla per un periodo di tempo
prolungato, riapplicare il coperchio di protezione.
Applicare il coperchio di protezione della base
ˎ
girevole dal lato del pulsante di blocco (grigio
chiaro).
10-IT
Avvio del modo di
scatto automatico
1 Far scorrere l’interruttore ON/OFF della
base girevole nella posizione ON.
La base girevole entra in modalità di attesa.
2 Accendere la fotocamera.
Il modo di scatto automatico si avvia dopo
l’inizializzazione*.
* La base ruota di circa 180 gradi a sinistra e di
180 gradi a destra dalla posizione centrale prima
di tornare alla posizione originale.
Disattivazione del modo di scatto
automatico
Premere il pulsante MENU (arresto) sulla
base girevole per interrompere il modo di
scatto automatico.
Spegnere la fotocamera.
Note ¦
Se si spegne la base girevole durante il modo
ˎ
di scatto automatico si causerà lo spegnimento
anomalo della stessa. Eseguire questa operazione
solo in casi di emergenza.
Se si solleva la base girevole mentre il modo
ˎ
di scatto automatico è attivo, la base girevole
potrebbe considerarla una condizione anomala,
pertanto la base girevole si spegne e il moto di
scatto automatico si sospende temporaneamente.
In questo caso, il modo di scatto automatico
verrà ripristinato quando la base girevole viene
ricollocata in sede.
Quando è attivo il modo di scatto automatico,
ˎ
l’indicatore di funzionamento/batteria inizia a
lampeggiare rapidamente di luce rossa non appena
s’interrompe forzatamente la rotazione oppure
si applica alla base girevole una forza esterna. In
questo caso, rimuovere la forza applicata, quindi
spegnere e riaccendere la base girevole.
Quando si usa la base girevole in pubblico, fare
ˎ
attenzione alle persone circostanti.
Mentre il modo di scatto automatico è attivo non è
ˎ
possibile usare la fotocamera per riprodurre le foto
registrate.
Funzione di rilevamento dei volti
In base all’ambiente di ripresa, la fotocamera ˎ
potrebbe non rilevare i volti oppure rilevare
soggetti diversi dai volti.
Se la fotocamera non rivela alcun volto per
ˎ
un certo periodo di tempo, il funzionamento
della base girevole potrebbe interrompersi per
risparmiare energia.
La fotocamera non rileva i volti se sono troppo
ˎ
lontani o troppo vicini. La distanza corretta tra il
volto e la fotocamera è compresa tra 1 m e 2 m.
La base girevole si riaccende automaticamente
ˎ
dallo stato di sospensione quando rileva un volto
oppure se si preme il pulsante MENU (arresto) o
se la si solleva.
Nota ¦
Se si preme con troppa forza il pulsante, la base
ˎ
girevole potrebbe cadere dal cavalletto dedicato.
Suggerimento ¼
Quando sullo schermo LCD della fotocamera è
ˎ
visualizzato “Tocca il sensore a sfioramento per
annullare la ripresa”, premere il pulsante Scatto a
richiesta sulla base girevole.
11-IT
Riprese con la funzione
Scatto a richiesta
Lo Scatto a richiesta è una funzione che consente di
inviare il comando di registrazione alla base girevole
nel momento desiderato.
È possibile inviare il comando di scattare non
solo foto fermo immagine, ma anche immagini
Panorama in movimento intelligente tramite
l’utilizzo della funzione di movimento orizzontale
della base girevole. (Solo con i modelli di fotocamera
compatibili)
Premere il pulsante Scatto a richiesta
durante lo scatto automatico o nella
visualizzazione della schermata delle
impostazioni.
La spia di autoscatto della fotocamera inizia a
lampeggiare e avvia la funzione di rilevamento
del volto. Quando la fotocamera rileva un volto e
termina di scegliere l’inquadratura la sequenza di
segnali acustici si fa più intensa e la ripresa viene
avviata.
Al termine dello Scatto a richiesta, la base girevole
ritorna nel modo di scatto automatico.
Nota ¦
Non si sentiranno segnali acustici se l’audio della
ˎ
fotocamera è disattivato.
Se si preme con troppa forza il pulsante, la base
ˎ
girevole potrebbe cadere dal cavalletto dedicato.
Suggerimenti ¼
Anche se la fotocamera non rileva alcun volto,
ˎ
scatta una foto.
Per annullare la funzione di Scatto a richiesta
ˎ
mentre è attivata, è sufficiente premere il pulsante
Scatto a richiesta un’altra volta.
Durante lo scatto in modo panorama, una volta
ˎ
determinata l’inquadratura, non è possibile
annullare la funzione di Scatto a richiesta.
La fotocamera potrebbe non essere in grado di
ˎ
scattare correttamente le foto panoramiche se il
soggetto o la fotocamera si muovono troppo. Per
informazioni particolareggiate a questo riguardo,
si prega di consultare le istruzioni per l’uso della
fotocamera.
12-IT
Modifica delle
impostazioni
1 Durante lo scatto automatico, premere il
pulsante MENU sulla base girevole.
La base girevole interrompe la rotazione e inclina
la fotocamera in avanti. Viene quindi visualizzata
la schermata delle impostazioni sullo schermo
LCD della fotocamera.
2 Selezionare l’elemento desiderato nelle
impostazioni della fotocamera.
Le impostazioni variano in base al modello della
fotocamera.
Lo scatto automatico viene ripristinato dopo la
modifica delle impostazioni.
Suggerimenti ¼
Il funzionamento varia in base al modello della
ˎ
fotocamera. Per informazioni particolareggiate a
questo riguardo si prega di consultare le istruzioni
per l’uso della fotocamera.
Quando la fotocamera rimane inutilizzata per oltre
ˎ
2 minuti, durante la visualizzazione della schermata
delle impostazioni, si spegne automaticamente per
risparmiare l’energia del blocco batteria. In tal caso,
accendere di nuovo la fotocamera.
Impostazioni
Quando si cambia l’impostazione predefinita, sullo ˎ
schermo LCD della fotocamera verrà visualizzata
l’icona corrispondente al valore di impostazione.
Una sottolineatura indica l’impostazione
ˎ
predefinita.
Impostazione dell’angolo di rotazione
ˎ (Nessun limite)
È in grado di ruotare senza limite inseguendo il
soggetto.
ˎ (180°)
Limita il rilevamento dei volti a un raggio di 180
gradi (90 gradi a sinistra e a destra dalla posizione
centrale).
ˎ (90°)
Limita il rilevamento dei volti a un raggio di 90
gradi (45 gradi a sinistra e a destra dalla posizione
centrale).
Suggerimento ¼
La posizione in avanti (il punto di rotazione
ˎ
centrale) viene reimpostata dopo le seguenti
operazioni.
La si accende
Se ne varia l’angolo di rotazione
La si solleva per spostarla in un altro luogo.
Impostazione della frequenza di ripresa
ˎ (Alta)
La frequenza di ripresa è alta. La fotocamera scatta
quindi molte foto.
ˎ (Standard)
La frequenza di ripresa è normale. La fotocamera
scatta quindi un numero normale di foto.
ˎ (Bassa)
La frequenza di ripresa è bassa. La fotocamera
scatta quindi poche foto.
Impostazione del flash
ˎ (Autom.)
Il flash si attiva automaticamente in base alle
condizioni di ripresa.
ˎ (Spento)
Il flash non si attiva in nessuna condizione.
Impostazione di scatto Panorama in
movimento intelligente
(Solo modelli di fotocamera che
supportano lo scatto Panorama in
movimento intelligente)
ˎ (Fermo immagine)
Scatta foto fermo immagine durante lo Scatto a
richiesta.
ˎ (i-Panorama in movimento)
Scatta immagini Panorama in movimento
intelligente durante lo Scatto a richiesta.
Impostazione di Dimens. imm.
panorama
(Solo modelli di fotocamera che
supportano lo scatto Panorama in
movimento intelligente)
ˎ (Standard)
Scatta foto panoramiche in formato standard.
ˎ (Ampia)
Scatta foto panoramiche in formato ampio.
13-IT
Applicazione del
cavalletto dedicato
1 Inserire le gambe del cavalletto dedicato
saldamente nell’attacco.
2 Per montare la base girevole sul cavalletto
dedicato, allineare le prolunghe
sull’attacco del cavalletto dedicato con la
presa d’attacco del treppiede della base.
Note ¦
Installare la fotocamera sulla base girevole prima di
ˎ
montare quest’ultima sul cavalletto dedicato.
Utilizzare il cavalletto dedicato su una superficie
ˎ
piana.
Non applicare forza eccessiva sul cavalletto
ˎ
dedicato.
Se si preme con troppa forza il pulsante, la base
ˎ
girevole potrebbe cadere dal cavalletto dedicato.
Tenere la fotocamera durante l’uso per evitare che
ˎ
cada e causi danni.
Tenere la base girevole lontano dal volto delle
ˎ
persone, in particolare dai bambini, per evitare
lesioni nel caso di caduta.
Per utilizzare un treppiede disponibile
in commercio
Invece del cavalletto dedicato è possibile utilizzare un
treppiede disponibile in commercio. Non è tuttavia
possibile utilizzare alcuni treppiedi, in base alla
forma del piano della fotocamera.
Note ¦
Non esercitare forza nel serrare la vite del
ˎ
treppiede.
Quando la base girevole è montata sul treppiede,
ˎ
non sollevarla e non far oscillare il treppiede.
Fare attenzione a non tirare o esercitare forza sul
ˎ
piedino della base girevole. Si potrebbero verificare
malfunzionamenti.
14-IT
Guida alla risoluzione dei problemi
All’eventuale presentarsi di un problema s’invita innanzi tutto a tentare la soluzione qui di seguito proposta.
Qualora esso persista si raccomanda di rivolgersi al proprio rivenditore Sony.
Sintomo Causa/Soluzione
L’indicatore di funzionamento/
batteria lampeggia rapidamente
di colore bianco.
Non c’è più memoria disponibile nella fotocamera.
ˎ
Rimuovere la fotocamera dalla base girevole e cancellare alcune
immagini.
Il copriobiettivo della fotocamera è chiuso.
ˎ
Aprire il copriobiettivo.
L’indicatore di funzionamento/
batteria lampeggia lentamente
di colore rosso.
Le batterie sono quasi scariche.
ˎ
Preparare nuove batterie.
L’indicatore di funzionamento/
batteria continua a lampeggiare
rapidamente in rosso.
La fotocamera non è installata nella base girevole.
ˎ
Installare la fotocamera nella base girevole.
Si è impigliato qualcosa nel braccio d’inclinazione oppure si sta
ˎ
premendo la mano sulla base girevole.
L’indicatore di funzionamento/
batteria lampeggia rapidamente
in rosso poi si spegne.
Le batterie inserite nella base girevole sono esauste.
ˎ
Sostituire le batterie. (pagina 7)
La base girevole non funziona. Le batterie inserite nella base girevole sono esauste.
ˎ
Sostituire le batterie. (pagina 7)
Il blocco batteria inserito nella fotocamera è esausto.
ˎ
Installare un blocco batteria completamente carico nella
fotocamera.
La fotocamera non si accende. La fotocamera non è installata correttamente nella base girevole.
ˎ
Installare correttamente la fotocamera nella base girevole.
(pagina 8)
Il livello di carica della batteria della fotocamera è basso.
ˎ
Installare un blocco batteria carico nella fotocamera.
La fotocamera non è installabile
correttamente nella base
girevole, oppure è instabile.
La fotocamera non è fissata correttamente.
ˎ
Installare correttamente la fotocamera. (pagina 8)
La fotocamera non scatta le foto. La fotocamera è troppo lontana o troppo vicina al soggetto.
ˎ
Posizionare la fotocamera a una distanza compatibile con la
funzione di rilevamento dei volti.
Se l’apparecchio non rileva alcun volto potrebbe non scattare
immediatamente la foto, anche dopo avere rilevato un volto,
qualora l’inquadratura o l’espressione facciale vari solo di poco.
La fotocamera è in modalità [Attiva per modo dimostrazione].
ˎ
Cambiare l’impostazione della fotocamera. Per informazioni
particolareggiate a questo riguardo, si prega di consultare le
istruzioni per l’uso della fotocamera.
Durante l’uso la base girevole
si arresta.
Se la fotocamera non rileva alcun volto, il funzionamento della base
ˎ
girevole potrebbe interrompersi.
Premere il pulsante MENU (arresto) due volte.
Le batterie inserite nella base girevole sono esauste.
ˎ
Sostituire le batterie. (pagina 7)
La fotocamera non è installata correttamente.
ˎ
Installare correttamente la fotocamera. (pagina 8)
15-IT
Caratteristiche tecniche
Base girevole intelligente
Connettori d’ingresso e uscita
Connettore multiplo
Caratteristiche generali
Dimensioni (circa):
128 mm × 47 mm × 128 mm (l/a/p)
(escluse le parti sporgenti) (con braccio d’inclinazione sollevato)
Peso (circa):
210 g (batterie escluse)
Durata delle batterie (a 25 °C)
Circa 11 ore con batterie Sony alcaline LR6 (AA)
Circa 12 ore con batterie Sony AA al nichel-metallo idruro
* L’uso della base girevole in luoghi freddi può causare la riduzione della vita delle batterie alcaline. In
tale condizione si suggerisce piuttosto di usare batterie al nichel-metallo idruro.
Temperatura d’impiego:
Da 5 °C a 40 °C
Temperatura di conservazione:
Da -20 °C a +60 °C
Sorgente di alimentazione:
Due batterie alcaline LR6 (AA) o due batterie al nichel-metallo idruro AA (da acquistare a parte)
Accessori
Cavalletto dedicato (1) ˎ
Coperchio di protezione (1) ˎ
Corredo di documentazione stampata ˎ
Disegno e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
Marchi di fabbrica
“Party-shot” è un marchio di fabbrica di Sony Corporation. ˎ
I nomi di prodotto e di sistema usati in questo manuale sono, in generale, marchi di fabbrica o marchi ˎ
di fabbrica depositati appartenenti ai rispettivi sviluppatori o produttori. Nel corso del manuale non si fa
sempre uso dei simboli
™
o
®
.
2-PT
Aviso para os clientes na Europa
Nota para os clientes nos países
que apliquem as Directivas da UE
O fabricante deste produto é a Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. O
Representante Autorizado para EMC e segurança de
produto é a Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327, Stuttgart, Germany. Para questões
acerca de serviço e acerca da garantia, consulte as
moradas fornecidas em separado, nos documentos de
serviço e garantia.
Atenção
Os campos magnéticos em frequências específicas
podem influenciar a imagem e o som desta unidade.
Tratamento de Equipamentos
Eléctricos e Electrónicos no
final da sua vida útil (Aplicável
na União Europeia e em países
Europeus com sistemas de
recolha selectiva de resíduos)
Este símbolo, colocado no
produto ou na sua embalagem,
indica que este não deve
ser tratado como resíduo
urbano indiferenciado.
Deve sim ser colocado num
ponto de recolha destinado
a resíduos de equipamentos
eléctricos e electrónicos.
Assegurando-se que este
produto é correctamente depositado, irá prevenir
potenciais consequências negativas para o ambiente
bem como para a saúde, que de outra forma
poderiam ocorrer pelo mau manuseamento destes
produtos. A reciclagem dos materiais contribuirá
para a conservação dos recursos naturais. Para
obterinformação mais detalhada sobre a reciclagem
deste produto, por favor contacte o município onde
reside, os serviços de recolha de resíduos da sua área
ou a loja onde adquiriu o produto.
Antes de operar o seu aparelho, leia atentamente este
manual e guarde-o para futuras consultas.
AVISO
Para reduzir o risco de incêndio
ou choque eléctrico, não
exponha a unidade à chuva ou à
humidade.
CUIDADO
RISCO DE EXPLOSÃO SE A PILHA FOR
SUBSTITUÍDA POR OUTRA DE TIPO
INCORRECTO.
DEITE FORA AS PILHAS USADAS DE
ACORDO COM AS INSTRUÇÕES.
3-PT
Índice
Notas sobre a utilização do Pantilt Inteligente ..............................................................................4
Modelos e funções de máquinas compatíveis ........................................................................4
Desfrute da função Party-shot .........................................................................................................5
Identificar as peças ............................................................................................................................6
Preparar a unidade ............................................................................................................................7
Introduzir pilhas ........................................................................................................................7
Fixar a máquina nesta unidade ................................................................................................8
Iniciar o disparo automático ......................................................................................................... 10
Fotografar utilizando a função de disparo a pedido .................................................................. 11
Alterar as definições ....................................................................................................................... 12
Definições ................................................................................................................................ 12
Fixar o suporte dedicado ............................................................................................................... 13
Resolução de problemas ................................................................................................................ 14
Características técnicas .................................................................................................................. 15
4-PT
Notas sobre a utilização do Pantilt Inteligente
Consulte o manual de instruções da sua máquina, além deste manual.
Esta unidade não é à prova de poeira, salpicos ou água.
Precauções de utilização e locais de armazenamento
Não utilize nem guarde esta unidade em locais sujeitos às seguintes condições. Doutro modo, esta unidade
pode ficar avariada.
Locais sujeitos a temperaturas extremamente altas
ˎ
As temperaturas debaixo de um sol quente ou num carro fechado no Verão podem ser extremamente altas,
causando deformações ou avarias nesta unidade.
Locais sob a luz directa do sol ou próximo de aquecedores
ˎ
Estas condições podem causar deformações ou avarias nesta unidade.
Locais sujeitos a vibração
ˎ
Locais sujeitos a forte magnetismo ˎ
Locais sujeitos a partículas de pó num local arenoso ou numa praia ˎ
Precauções com os dados gravados
Tenha em atenção que a Sony não será responsável pelos dados gravados, tais como imagens e dados de som,
se o utilizador não conseguir gravar ou reproduzir devido a uma avaria na máquina, nos cartões de memória
ou nesta unidade e respectivos acessórios.
Acerca da instalação
Utilize esta unidade num local onde:
ela esteja estável e nivelada.
ˎ
a máquina tenha uma clara visão das caras das pessoas. ˎ
não haja objectos próximos que possam cair. ˎ
Modelos e funções de máquinas compatíveis
Esta unidade pode ser utilizada com as máquinas fotográficas digitais da Sony (referidas abaixo como
“máquina”) indicadas na tabela que se segue.
As funções compatíveis variam consoante o modelo da máquina. Para mais detalhes, consulte o manual de
instruções da máquina.
Modelos de
máquinas
DSC-
Fixação
Funções
Disparo a pedido
Imagem fixa Varrer Panorama Inteligente
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Nem todos esses modelos estão disponíveis em todos os países ou regiões.
5-PT
Desfrute da função Party-shot
A função Party-shot roda e dispara fotografias automaticamente. Detecta as caras das pessoas utilizando a
função da máquina Cyber-shot e ajusta a composição automaticamente.
Capte fotografias naturais de toda a gente utilizando a função de “disparo
automático”
A função de disparo automático capta todas as pessoas, dado que ninguém tem de ser o fotógrafo. Visto que
as pessoas estão menos cientes da máquina, a função Party-shot facilita o disparo de fotografias de caras
sorridentes mais naturais.
Capte fotografias numa altura da sua escolha utilizando a função de “disparo a
pedido”
Se premir o botão de disparo a pedido durante o disparo automático, a máquina dispara fotografias na altura
da sua escolha. Isto permite às pessoas posar para fotografias e também lhe permite ficar nas fotos.
6-PT
Identificar as peças
Frente Parte inferior
Botão de disparo a pedido
ou botão MENU (parar)
Botão de libertação
(cinzento escuro)
Botão de fixação (cinzento
claro)
Indicador de
funcionamento/carga das
pilhas
Multiconector
Braço de inclinação
Fixações da máquina
Interruptor ON/OFF
(corrente)
Tampa do compartimento
das pilhas
Encaixe para o tripé
Utilize um tripé
comercialmente disponível
com parafusos de 5,5 mm ou
menos.
Pé
Tampa de protecção
Botão de disparo a pedido e botão MENU (parar)
As funções atribuídas ao botão variam consoante a máquina que utilizar. Pode saber a função que o botão
tem consoante ele esteja aceso ou apagado.
Aceso: Botão de disparo a pedido
ˎ
Apagado: Botão MENU (parar) ˎ
Indicador de funcionamento/carga das pilhas
Os indicadores acendem-se ou piscam, consoante o estado desta unidade.
Cor Estado do indicador Estado desta unidade
Branco
Aceso Disparo automático
Pisca uma vez Quando for tirada uma foto
Pisca lentamente Quando o interruptor ON/OFF (corrente) desta unidade for
utilizado*/Durante a apresentação do ecrã de definições
Pisca rapidamente A memória da máquina está cheia. / A tampa da objectiva está
fechada.
Vermelho Pisca lentamente As pilhas estão com pouca carga.
Pisca rapidamente Condição anormal. / As pilhas estão sem carga. / Está a ser
aplicada alguma força nesta unidade.
* O indicador pode não piscar, consoante o estado desta unidade.
7-PT
Preparar a unidade
Introduzir pilhas
Pode utilizar as seguintes pilhas.
Duas pilhas alcalinas LR6 (tamanho AA)
ˎ
Duas pilhas de níquel-hidreto metálico AA ˎ
1 Desligue esta unidade deslizando o
interruptor ON/OFF (corrente) para a
posição OFF (desligada).
2 Abra a tampa do compartimento das
pilhas.
Nota ¦
Tenha cuidado para não puxar ou exercer força
ˎ
sobre o pé desta unidade ao abrir a tampa do
compartimento das pilhas. Se o fizer, pode dar
origem a uma avaria.
3 Introduza as pilhas no compartimento,
conforme as marcações no interior do
mesmo.
4 Feche a tampa do compartimento das
pilhas.
Notas ¦
As pilhas introduzidas nesta unidade apenas
ˎ
alimentam a unidade. Não alimentam nem
carregam a máquina.
Tenha cuidado para não tocar no multiconector
ˎ
quando segurar esta unidade.
Não pode utilizar pilhas de manganésio.
ˎ
Utilize sempre o mesmo tipo de pilhas ao mesmo ˎ
tempo.
Verifique as polaridades das pilhas quando as
ˎ
introduzir nesta unidade. Se introduzir as pilhas no
sentido errado, esta unidade não funciona.
Não utilize uma pilha nova ou carregada com uma
ˎ
pilha sem carga.
Para retirar as pilhas
Desligue esta unidade e depois retire as pilhas.
Nota ¦
Quando retirar as pilhas, tenha cuidado para que
ˎ
não caiam e não causem danos.
Sugestão ¼
Retire as pilhas, se esta unidade não for utilizada
ˎ
durante um longo período de tempo.
Nível de carga das pilhas
Se as pilhas tiverem pouca carga, o indicador de
funcionamento/carga das pilhas pisca lentamente. Se
a carga das pilhas diminuir, o indicador pisca mais
depressa e esta unidade entra automaticamente no
modo de espera.
8-PT
Fixar a máquina nesta unidade
Antes de fixar a máquina
A memória interna e o cartão de memória têm ˎ
suficiente espaço livre.
Instale uma bateria totalmente carregada na
ˎ
máquina.
Desligue a corrente da máquina.
ˎ
1 Retire a tampa de protecção.
2 Prima o botão de libertação (cinzento
escuro) desta unidade para abrir as
fixações da máquina.
3 Verifique o item “Fixação” na tabela de
funções compatíveis (página 4). Rode
a máquina de modo a estar virada na
direcção pretendida.
Modelos com fixação A, de acordo com a ˎ
tabela de modelos compatíveis
Posicione a máquina com a objectiva virada
para o logótipo da SONY nesta unidade.
Modelos com fixação B, de acordo com a ˎ
tabela de modelos compatíveis
Posicione a máquina com o ecrã LCD virado
para o logótipo da SONY nesta unidade.
4 Alinhe o multiconector na parte debaixo
da máquina com o multiconector nesta
unidade. Fixe a máquina na perpendicular
em relação ao braço de inclinação desta
unidade.
5 Deslize a máquina devagar até ficar
posicionada quase no centro desta
unidade.
9-PT
6 Prima o botão de fixação (cinzento claro)
desta unidade para fechar as fixações da
máquina.
Notas ¦
Não deslize a máquina com as respectivas fixações
ˎ
fechadas. Se o fizer, pode dar origem a uma avaria.
Certifique-se de que as fixações da máquina
ˎ
não tocam na objectiva nem nos botões de
funcionamento da máquina.
Para retirar a máquina
Desligue a corrente da máquina.
Quando esta unidade parar, desligue-a.
Prima o botão de libertação desta unidade
para abrir as fixações da máquina.
Levante a máquina com uma mão
enquanto apoia o braço de inclinação com
a outra.
Prima o botão de fixação desta unidade
para fechar as fixações da máquina.
Notas ¦
Quando retirar a máquina, levante-a sempre na
ˎ
perpendicular em relação ao braço de inclinação.
Se forçar a remoção da máquina inclinando-a ou
deslizando-a para o lado, pode danificá-la.
Se transportar esta unidade para qualquer lado,
ˎ
ou se não pretender utilizá-la durante um longo
período de tempo, volte a fixar a tampa de
protecção.
Fixe a tampa de protecção nesta unidade do lado
ˎ
do botão de fixação (cinzento claro).
10-PT
Iniciar o disparo
automático
1 Deslize o interruptor ON/OFF (corrente)
desta unidade para a posição ON (ligada).
Esta unidade entra no modo de espera.
2 Coloque o interruptor de corrente da
máquina na posição ON.
O disparo automático inicia-se após a
inicialização*.
* Esta unidade roda cerca de 180 graus para a
esquerda e 180 graus para a direita desde a
posição da base interna antes de regressar à
posição original.
Para terminar o disparo automático
Prima o botão MENU (parar) desta
unidade para parar o disparo automático.
Desligue a corrente da máquina.
Notas ¦
Se desligar esta unidade durante o disparo
ˎ
automático, desliga a corrente desta unidade à
força. Não o faça, senão em caso de emergência.
Se levantar esta unidade durante o disparo
ˎ
automático, a unidade poderá determinar que
se trata de uma condição anormal e o respectivo
motor poderá parar, além de o disparo automático
poder parar temporariamente. Neste caso, o
disparo automático é retomado quando se repõe
esta unidade no sítio.
O indicador de funcionamento/carga das pilhas
ˎ
pisca rapidamente a vermelho se forçar a paragem
da rotação ou se aplicar uma força externa a esta
unidade durante o disparo automático. Neste caso,
elimine a força e depois desligue e volte a ligar esta
unidade.
Quando utilizar esta unidade em público, tenha em
ˎ
atenção as outras pessoas à sua volta.
Não pode colocar a máquina no modo de
ˎ
reprodução durante a execução do disparo
automático.
Função de detecção de rosto
Dependendo do ambiente de disparo, por vezes, ˎ
a máquina poderá não detectar caras ou poderá
detectar outras coisas que não caras.
Se a máquina não detectar caras durante um
ˎ
determinado período de tempo, o funcionamento
desta unidade poderá entrar em pausa para poupar
energia.
A máquina não consegue detectar rostos que
ˎ
estejam demasiado próximos ou longe. A distância
adequada entre um rosto e a máquina é entre 1 m
e 2 m.
Esta unidade volta a ligar-se automaticamente a
ˎ
partir do estado de pausa quando for detectado um
rosto ou quando premir o botão MENU (parar) ou
levantar a unidade.
Nota ¦
Se pressionar o botão com demasiada força, a
ˎ
unidade pode separar-se do suporte dedicado e
cair.
Sugestão ¼
Quando aparecer a indicação “Toque no sensor
ˎ
de toque para cancelar a fotografia” no LCD da
máquina, prima o botão de disparo a pedido desta
unidade.
11-PT
Fotografar utilizando
a função de disparo a
pedido
O disparo a pedido é uma função que lhe permite
enviar instruções de gravação para a unidade sempre
que quiser.
Pode enviar instruções para gravar não apenas
fotografias, mas também imagens Varrer Panorama
Inteligente utilizando a função de rotação desta
unidade. (Apenas com modelos de máquinas
compatíveis.)
Prima o botão de disparo a pedido durante a
execução do disparo automático ou durante
a apresentação do ecrã de definições.
A luz do autotemporizador da máquina pisca e
a máquina começa a detectar rostos. Quando a
máquina detectar um rosto e terminar a escolha da
composição, soa um sinal sonoro rápido e começa
o disparo.
Terminado o disparo a pedido, esta unidade volta ao
modo de disparo automático.
Nota ¦
Não se ouve um sinal sonoro se a máquina estiver
ˎ
definida no modo de silêncio.
Se pressionar o botão com demasiada força, a
ˎ
unidade pode separar-se do suporte dedicado e
cair.
Sugestões ¼
Mesmo que a máquina não consiga encontrar uma
ˎ
cara, ela dispara.
Para cancelar o disparo a pedido durante o
ˎ
funcionamento, prima o botão do disparo a pedido
mais uma vez.
Quando gravar panoramas, não pode cancelar
ˎ
o disparo a pedido depois de ter definido a
composição.
A máquina poderá não conseguir captar imagens
ˎ
panorâmicas correctamente se o motivo ou a
máquina se mexer demasiado. Para mais detalhes,
consulte o manual de instruções da sua máquina.
12-PT
Alterar as definições
1 Durante o disparo automático, prima o
botão MENU nesta unidade.
Esta unidade deixa de rodar e inclina a máquina
para a frente. Depois, aparece o ecrã de definições
no ecrã LCD da máquina.
2 Seleccione uma definição na máquina.
As definições variam consoante o modelo de
máquina que utilizar.
O disparo automático é retomado depois de ter
alterado as definições.
Sugestões ¼
O funcionamento varia consoante o modelo da
ˎ
máquina. Para mais detalhes, consulte o manual de
instruções da máquina.
A máquina desliga-se automaticamente para
ˎ
poupar a bateria quando não for utilizada durante
mais de 2 minutos no modo de apresentação
do ecrã de definições. Nesse caso, volte a ligar a
máquina.
Definições
Se alterar a predefinição, aparece um ícone da ˎ
definição no LCD da máquina.
O sublinhado indica a predefinição.
ˎ
Definição Ângulo de Rotação
ˎ (Sem limite)
Roda de forma ilimitada para seguir o motivo.
ˎ (180°)
Limita o ângulo da detecção de rostos a 180 graus
(90 graus para a esquerda e para a direita da
posição central).
ˎ (90°)
Limita o ângulo da detecção de rostos a 90 graus
(45 graus para a esquerda e para a direita da
posição central).
Sugestão ¼
A posição para a frente (o ponto central da
ˎ
rotação) é redefinida após as seguintes operações:
Quando a corrente for ligada.
Quando o ângulo de rotação for alterado.
Quando esta unidade for levantada e mudar de
localização.
Definição da frequência de disparo
ˎ (Alta)
Frequência de disparo elevada. Será tirado um
elevado número de fotos.
ˎ (Normal)
Frequência de disparo normal. Será tirado um
número médio de fotos.
ˎ (Baixa)
Frequência de disparo baixa. Será tirado um
pequeno número de fotos.
Definição do flash
ˎ (Auto)
Dispara o flash automaticamente, de acordo com
as condições.
ˎ (Deslig)
Não dispara o flash, independentemente das
condições.
Definição de disparo Varrer Panorama
Inteligente
(Apenas modelos de máquinas que
suportem o disparo Varrer Panorama
Inteligente .)
ˎ (Imagem fixa)
Tire imagens fixas (fotografias) durante o disparo
a pedido.
ˎ (iVarrer panorama)
Tire imagens do tipo Varrer Panorama Inteligente
durante o disparo a pedido.
Definição Tamanho Imag. Panorama
(Apenas modelos de máquinas que
suportem o disparo Varrer Panorama
Inteligente .)
ˎ (Normal)
Tire imagens panorâmicas no formato normal.
ˎ (Grande)
Tire imagens panorâmicas no formato panorâmico.
13-PT
Fixar o suporte
dedicado
1 Introduza as pernas do suporte dedicado
na base do suporte.
2 Para colocar esta unidade no suporte
dedicado, alinhe as saliências na base do
suporte dedicado com o encaixe para o
tripé desta unidade.
Notas ¦
Fixe a máquina nesta unidade antes de colocar a
ˎ
unidade no suporte dedicado.
Utilize o suporte dedicado num local nivelado.
ˎ
Não exerça força sobre o suporte dedicado. ˎ
Se pressionar o botão com demasiada força, a ˎ
unidade pode separar-se do suporte dedicado e
cair.
Segure na máquina quando a utilizar, para evitar
ˎ
que caia e cause lesões.
Mantenha esta unidade afastada dos rostos das
ˎ
pessoas, sobretudo dos rostos de crianças para
evitar lesões no caso de cair.
Para utilizar um tripé que esteja
disponível no mercado
Pode utilizar um tripé que esteja disponível no
mercado, em vez do suporte dedicado. Contudo,
alguns tripés não podem ser utilizados, dependendo
da forma da plataforma da máquina.
Notas ¦
Não exerça força para apertar o parafuso do tripé.
ˎ
Quando esta unidade estiver fixa num tripé, não ˎ
deve levantar a unidade nem oscilar o tripé.
Tenha cuidado para não puxar ou exercer força
ˎ
sobre o pé desta unidade. Se o fizer, pode dar
origem a uma avaria.
14-PT
Resolução de problemas
Se ocorrerem problemas com os seus produtos, consulte as seguintes soluções.
Se o problema persistir, contacte o seu revendedor Sony.
Sintoma Causa/Solução
O indicador de funcionamento/
carga das pilhas pisca
rapidamente a branco.
A máquina não tem mais memória disponível.
ˎ
Retire a máquina desta unidade e elimine algumas imagens.
A tampa da objectiva da máquina está fechada.
ˎ
Abra a tampa da objectiva.
O indicador de funcionamento/
carga das pilhas pisca
lentamente a vermelho.
As pilhas estão com pouca carga.
ˎ
Prepare novas pilhas.
O indicador de funcionamento/
carga das pilhas continua a
piscar rapidamente a vermelho.
A máquina não está fixa nesta unidade.
ˎ
Fixe a máquina nesta unidade.
Algo está preso no braço de inclinação ou a sua mão está a
ˎ
pressionar contra esta unidade.
O indicador de funcionamento/
carga das pilhas pisca
rapidamente a vermelho e
depois apaga-se.
As pilhas introduzidas nesta unidade estão sem carga.
ˎ
Substitua as pilhas (página 7).
Esta unidade não funciona. As pilhas introduzidas nesta unidade estão sem carga.
ˎ
Substitua as pilhas (página 7).
A bateria instalada na máquina está sem carga.
ˎ
Instale uma bateria totalmente carregada na máquina.
A máquina não se liga. A máquina não está devidamente fixa nesta unidade.
ˎ
Fixe a máquina correctamente nesta unidade (página 8).
O nível de carga da bateria da máquina está baixo.
ˎ
Instale uma bateria carregada na máquina.
Não é possível fixar a máquina
nesta unidade correctamente ou
a máquina está instável.
A máquina não está correctamente fixa.
ˎ
Fixe a máquina correctamente (página 8).
A máquina não dispara fotos. A máquina está demasiado longe ou demasiado próxima do motivo.
ˎ
Coloque a máquina dentro do alcance de detecção de rostos da
sua máquina.
Se houver apenas uma ligeira mudança na expressão facial ou na
composição, a foto poderá não ser disparada de imediato, mesmo
que tenha sido detectado um rosto.
A máquina está com a opção [Definir para ON para modo demo]
ˎ
definida.
Altere a definição da máquina. Para mais detalhes, consulte o
manual de instruções da máquina.
Esta unidade pára de se mexer
durante a utilização.
Se a máquina não detectar qualquer rosto, esta unidade pode deixar
ˎ
de funcionar.
Prima o botão MENU (parar) duas vezes.
As pilhas introduzidas nesta unidade estão sem carga.
ˎ
Substitua as pilhas (página 7).
A máquina não está correctamente fixa.
ˎ
Fixe a máquina correctamente. (página 8).
15-PT
Características técnicas
Pantilt Inteligente
Conectores de entrada/saída
Multiconector
Generalidades
Dimensões (aprox.):
128 mm × 47 mm × 128 mm (l/a/p)
(excluindo as peças salientes) (quando o braço de inclinação estiver levantado)
Peso (aprox.):
210 g (sem pilhas)
Pilhas em utilização contínua (a 25 °C)
Aprox. 11 horas com pilhas alcalinas LR6 (tamanho AA) da Sony
Aprox. 12 horas com pilhas de níquel-hidreto metálico AA da Sony
* A utilização desta unidade num local frio pode encurtar a vida útil das pilhas alcalinas. Nesse caso,
recomendamos que utilize pilhas de níquel-hidreto metálico.
Temperatura de funcionamento:
5 °C a 40 °C
Temperatura de armazenamento:
-20 °C a +60 °C
Fonte de alimentação:
Duas pilhas alcalinas LR6 (tamanho AA) ou duas pilhas de níquel-hidreto metálico AA (vendidas à
parte)
Acessórios
Suporte dedicado (1) ˎ
Tampa de protecção (1) ˎ
Documentos impressos ˎ
O design e as especificações estão sujeitos a alterações sem aviso prévio.
Marcas comerciais
“Party-shot” é uma marca comercial da Sony Corporation. ˎ
Além disso, os nomes de sistemas e produtos utilizados neste manual são, em geral, marcas comerciais ˎ
ou marcas comerciais registadas dos respectivos programadores ou fabricantes. Porém, os símbolos
™
ou
®
nem sempre são utilizados neste manual.
2-UA
Перед початком роботи з виробом, будь ласка,
уважно прочитайте даний посібник і збережіть
його для довідок у майбутньому.
ЗАСТЕРЕЖЕННЯ
Щоб зменшити небезпеку
займання або ураження
електричним струмом, не
допускайте потрапляння на
пристрій дощу або вологи.
УВАГА
В РАЗІ ЗАМІНИ НА АКУМУЛЯТОР
НЕПРАВИЛЬНОГО ТИПУ ІСНУЄ
РИЗИК ВИБУХУ.
УТИЛІЗУЙТЕ ВИКОРИСТАНІ
АКУМУЛЯТОРИ ВІДПОВІДНО ДО
ІНСТРУКЦІЙ.
Для споживачів з Європи
Примітка для покупців у
країнах, де діють директиви ЄС
Цей виріб виготовлено компанією Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japan (Японія). Уповноваженим
представником з питань електромагнітної
сумісності та безпеки виробу є компанія Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany (Німеччина). З будь-яких
питань стосовно обслуговування або гарантії
звертайтеся за адресами, наданими в окремій
сервісній та гарантійній документації.
Увага
Електромагнітні хвилі певної частоти можуть
впливати на зображення та звук даного
пристрою.
Переробка старого
електричного та електронного
обладнання (директива діє у
межах країн Європейського
союзу та інших країн Європи з
системами роздільного збору
відходів)
Наявність такої емблеми на
продукті або на його упаковці
вказує на те, що цей продукт
не є побутовим відходом. Його
потрібно передати до
відповідного пункту збору
електричного та електронного
обладнання для переробки.
Забезпечив належну
переробку цього продукту, ви
допоможете запобігти
потенційно негативним наслідкам впливу на
зовнішнє середовище та людське здоров’я, які
спричиняються невідповідною переробкою цього
продукту. Переробка матеріалів допоможе
зберегти природні ресурси. Для отримання
детальної інформації про переробку цього
продукту зверніться до органу місцевої
адміністрації, служби переробки побутових
відходів або до магазину, в якому ви придбали
продукт.
Інформація для споживачів в
Україні
Обладнання відповідає вимогам Технічного
регламенту обмеження використання деяких
небезпечних речовин в електричному та
електронному обладнанні
(постанова КМУ від 03.12.2008 № 1057).
Виробник:
Sony Corporation 1-7-1, Konan, Minato-ku, Tokyo,
Japan, 108-0075
Уповноважений представник в Україні:
ТОВ «Соні Україна», вул. Спаська 30, м. Київ,
04070, Україна.
Обладнання відповідає вимогам:
Технічного регламенту з електромагнітної ˎ
сумісності обладнання
(постанова КМУ від 29.07.2009 № 785).
Дата виготовлення зазначена на упаковці.
3-UA
Зміст
Примітки щодо використання інтелектуального пристрою для панорамної
зйомки та нахилу .............................................................................................................................4
Сумісні моделі камер та функції ..........................................................................................4
Використання з Party-shot ............................................................................................................5
Найменування компонентів .........................................................................................................6
Підготовка пристрою .....................................................................................................................7
Встановлення акумуляторів .................................................................................................7
Прикріплення камери до даного пристрою ......................................................................8
Запуск автозйомки ....................................................................................................................... 10
Зйомка за допомогою функції Зйомка за потребою ............................................................ 11
Зміна налаштувань ...................................................................................................................... 12
Налаштування ....................................................................................................................... 12
Прикріплення спеціальної підставки ..................................................................................... 13
Пошук та усунення несправностей ......................................................................................... 14
Технічні характеристики ............................................................................................................ 15
4-UA
Примітки щодо використання
інтелектуального пристрою для панорамної
зйомки та нахилу
Звертайтесь до посібника з експлуатації камери, а також даного посібника.
Даний пристрій не є захищеним від пилу, крапель або води.
Застережні заходи щодо місць використання та зберігання
Не використовуйте та не зберігайте даний пристрій у місцях, які знаходяться під впливом наступних
умов. Інакше це може призвести до несправності даного пристрою.
Місця, які знаходяться під впливом надзвичайно високої температури Температура під гарячим ˎ
сонцем або всередині зачиненого автомобіля протягом літнього дня може бути надзвичайно
високою, що призведе до деформації або несправності даного пристрою.
Місця під прямим сонячним світлом або поряд з нагрівачами Це може призвести до деформації або ˎ
несправності даного пристрою.
Місця, які знаходяться під впливом вібрації ˎ
Місця, які знаходяться під впливом сильного магнітного поля ˎ
Місця, які знаходяться під впливом частинок пилу у місці з великою кількістю піску або на пляжі ˎ
Застережні заходи щодо записаних даних
Майте на увазі, що компанія Sony не несе відповідальності за записані дані, наприклад, зображення
або аудіодані, якщо неможливо виконати їх запис або програвання через несправність камери, карт
пам’яті, або даного пристрою та його аксесуарів.
Встановлення
Використовуйте даний пристрій у місцях, де:
він буде стояти надійно та рівно. ˎ
камера матиме чітке зображення облич людей. ˎ
поряд не буде предметів, які можуть впасти. ˎ
Сумісні моделі камер та функції
Даний пристрій може використовуватися з цифровими фотоапаратами Sony (які в подальшому
називаються як “камера”) у наступній таблиці.
Сумісні функції відрізняються в залежності від моделі камери. Для отримання детальної інформації
зверніться до посібника з експлуатації камери.
Моделі камер
DSC-
Пристосування
Функції
Зйомка за потребою
Фотографія
Інтелектуальна панорамна
зйомка
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Не всі перелічені моделі є доступними у всіх країнах та регіонах.
5-UA
Використання з Party-shot
Party-shot дозволяє автоматично обертатися та знімати. Обличчя або об’єкти виявляються за
допомогою функції камери Cyber-shot, а композиція регулюється автоматично.
Отримання невимушених фотографій всіх присутніх за допомогою функції
“Автозйомка”
Функція автозйомки знімає кожного, тому що нікому не потрібно бути фотографом. Оскільки люди
звертають менше уваги на камеру, Party-shot дозволяє знімати більш невимушені, усміхнені обличчя.
Отримання фотографій у вибраний вами час за допомогою функції “Зйомка
за потребою”
В разі натискання кнопки Зйомка за потребою під час автозйомки камера буде знімати фотографії
через вибрані вами інтервали часу. Це дозволяє людям позувати для фотографій, а також дозволяє
вам бути присутнім на фотографіях.
6-UA
Найменування компонентів
Передня сторона Нижня сторона
Кнопка Зйомка за
потребою або кнопка
MENU (зупинки)
Кнопка розблокування
(темно-сіра)
Кнопка блокування
(світло-сіра)
Індикатор роботи/
акумулятора
Універсальний роз’єм
Рукоятка нахилу
Фіксатори камери
Вимикач ON/OFF
(живлення)
Кришка акумуляторного
відсіку
Гніздо для штатива
Використовуйте доступний
в продажу штатив з
гвинтом довжиною 5,5 мм
або коротшим гвинтом.
Основа
Захисна кришка
Кнопка Зйомка за потребою та MENU (зупинки)
Призначення функції для кнопки відрізняється в залежності від камери. Відрізнити, яка кнопка має
яку функцію, можна в залежності від того, горить вона, чи ні.
Горить: Кнопка Зйомка за потребою ˎ
Не горить: Кнопка MENU (зупинки) ˎ
Індикатор роботи/акумулятора
Індикатори горять або мигають в залежності від стану даного пристрою.
Колір Стан індикатора Стан даного пристрою
Білий Увімкнено Автозйомка
Мигає один раз Виконується зйомка
Мигає повільно Використовується вимикач ON/OFF (живлення) даного
пристрою* / Під час налаштування індикації екрану
Мигає швидко Пам’ять камери заповнено. / Кришку об’єктиву закрито.
Червоний
Мигає повільно Низький рівень заряду акумулятора.
Мигає швидко Порушення нормальних умов роботи / Акумулятори
розряджені. / Даний пристрій зазнав впливу якоїсь сили.
* Індикатор може не мигати в залежності від стану даного пристрою.
7-UA
Підготовка пристрою
Встановлення акумуляторів
Ви можете використовувати зазначені нижче
акумулятори.
Дві лужні батарейки LR6 (розміру AA) ˎ
Два нікель-металогідридні акумулятори AA ˎ
1 Вимкніть даний пристрій,
перемістивши вимикач ON/OFF
(живлення) в положення OFF.
2 Відкрийте кришку акумуляторного
відсіку.
Примітка ¦
Будьте обережні, щоб не тягнути і не ˎ
прикладати зусилля до даного пристрою під час
відкривання кришки акумуляторного відсіку.
Це може призвести до несправності.
3 Вставте акумулятори в акумуляторний
відсік відповідно до позначок
всередині відсіку.
4 Закрийте кришку акумуляторного
відсіку.
Примітки ¦
Акумулятори, вставлені в даний пристрій, ˎ
призначені тільки для живлення даного
пристрою. Вони не можуть використовуватися
для живлення або підзарядки камери.
Будьте обережні, щоб не торкатися ˎ
універсального роз’єму, тримаючи даний
пристрій.
Використання марганцевих батарейок ˎ
неможливе.
Завжди використовуйте разом акумулятори ˎ
одного типу.
Перевірте полярність акумуляторів під час ˎ
їх встановлення в даний пристрій. В разі
встановлення акумуляторів у невірному
напрямку даний пристрій не буде працювати.
Не використовуйте новий або заряджений ˎ
акумулятор разом з розрядженим
акумулятором.
Виймання акумуляторів
Вимкніть даний пристрій, а потім вийміть
акумулятори.
Примітка ¦
Під час виймання акумуляторів будьте ˎ
обережні, щоб вони не впали, і не нанесли
травму.
Рекомендація ¼
Вийміть акумулятори, якщо даний пристрій не ˎ
буде використовуватися протягом тривалого часу.
Рівень заряду акумулятора
Якщо рівень заряду акумулятора є низьким,
індикатор роботи/акумулятора буде повільно
мигати. В разі зниження рівня заряду
акумулятора індикатор почне мигати швидше,
і даний пристрій автоматично перейде в режим
очікування.
8-UA
Прикріплення камери до
даного пристрою
Перед прикріпленням камери
Переконайтесь, що внутрішня пам’ять та карта ˎ
пам’яті мають достатньо вільного місця.
Встановіть в камеру повністю заряджений ˎ
акумулятор.
Вимкніть живлення камери. ˎ
1 Зніміть захисну кришку.
2 Натисніть кнопку розблокування
(темно-сіру) даного пристрою, щоб
відкрити фіксатори камери.
3 Перевірте колонку “Пристосування”
в таблиці сумісних функцій (стор.
4). Поверніть камеру в потрібному
напрямку.
Моделі пристосувань A відповідно до ˎ
таблиці сумісних моделей
Встановіть камеру таким чином, щоб її
об’єктив було повернуто до логотипа SONY
на даному пристрої.
Моделі пристосувань B відповідно до ˎ
таблиці сумісних моделей
Встановіть камеру таким чином, щоб її
рідкокристалічний екран було повернуто до
логотипа SONY на даному пристрої.
4 Сумістіть універсальний роз’єм в
нижній частині камери з універсальним
роз’ємом на даному пристрої.
Прикріпіть камеру перпендикулярно до
рукоятки нахилу даного пристрою.
5 Повільно переміщуйте камеру, доки її
не буде встановлено майже по центру
даного пристрою.
9-UA
6 Натисніть кнопку блокування (світло-
сіру) даного пристрою, щоб закрити
фіксатори камери.
Примітки ¦
Не переміщуйте камеру з закритими ˎ
фіксаторами камери. Це може призвести до
несправності.
Переконайтесь, що фіксатори камери не ˎ
торкаються об’єктива або кнопок управління
камери.
Зняття камери
Вимкніть живлення камери.
Після того, як даний пристрій
зупиниться, вимкніть його.
Натисніть кнопку розблокування
даного пристрою, щоб відкрити
фіксатори камери.
Підніміть камеру однією рукою,
одночасно підтримуючи рукоятку
нахилу іншою рукою.
Натисніть кнопку блокування даного
пристрою, щоб закрити фіксатори
камери.
Примітки ¦
Знімаючи камеру, завжди піднімайте її ˎ
перпендикулярно до рукоятки нахилу.
Примусове зняття камери під кутом або
переміщення вбік може привести до її
пошкодження.
Якщо даний пристрій потрібно перемістити, ˎ
або якщо він не буде використовуватися
протягом тривалого часу, встановіть на місце
захисну кришку.
Прикріпіть захисну кришку до даного ˎ
пристрою з боку кнопки блокування (світло-
сірої).
10-UA
Запуск автозйомки
1 Перемістіть перемикач ON/OFF
(живлення) даного пристрою в
положення ON.
Даний пристрій перейде в режим очікування.
2 Встановіть перемикач живлення
камери в положення ON.
Автозйомка почнеться після ініціалізації*.
* Даний пристрій обертається приблизно на
180 градусів ліворуч та 180 градусів праворуч
від положення внутрішньої основи перед
поверненням до початкового положення.
Завершення автозйомки
Натисніть кнопку MENU (зупинки)
даного пристрою, щоб зупинити
автозйомку.
Вимкніть живлення камери.
Примітки ¦
Примусове обертання даного пристрою під час ˎ
автозйомки призведе до вимкнення живлення
даного пристрою. Не робіть цього крім
випадків крайньої необхідності.
Якщо підняти даний пристрій під час ˎ
автозйомки, він може визначити, що має місце
порушення нормальних умов роботи, його
двигун може зупинитися і автозйомка може
тимчасово припинитися. В цьому випадку
автозйомку буде відновлено, коли даний
пристрій буде знову встановлено на місце.
Індикатор роботи/акумулятора почне швидко ˎ
мигати червоним кольором, якщо примусово
зупинити обертання, або якщо прикласти
зовнішню силу до даного пристрою під час
автозйомки. В цьому випадку припиніть дію
сили, а потім вимкніть та знову увімкніть
даний пристрій.
Під час використання даного пристрою у ˎ
громадському місці будьте уважними до інших
людей поряд з вами.
Під час автозйомки камеру неможливо ˎ
переключити в режим програвання.
Функція виявлення облич
В залежності від умов зйомки іноді камера ˎ
може не виявляти обличчя або може виявляти
замість облич інші об’єкти.
Якщо камера не виявить облич протягом ˎ
певного часу, роботу даного пристрою може
бути призупинено з метою збереження енергії.
Камера не може виявляти обличчя, які ˎ
знаходяться занадто близько або занадто
далеко. Належна відстань між обличчям та
камерою складає від 1 м до 2 м.
Даний пристрій знову автоматично увімкнеться ˎ
зі стану призупинення у випадку виявлення
обличчя або якщо натиснути кнопку MENU
(зупинки) або підняти пристрій вгору.
Примітка ¦
Дуже сильне натискання кнопки може ˎ
призвести до падіння даного пристрою зі
спеціальної підставки.
Рекомендація ¼
Після відображення повідомлення “Для ˎ
зупинки зйомки натисніть кнопку зйомки на
Party-shot” на рідкокристалічному дисплеї
камери, натисніть кнопку Зйомка за потребою
на даному пристрої.
11-UA
Зйомка за допомогою
функції Зйомка за
потребою
Функція Зйомка за потребою дозволяє в будь-
який час передавати на пристрій інструкції щодо
запису.
Можна передавати інструкції для запису не
тільки фотознімків, але й знімків Інтелектуальної
панорамної зйомки за допомогою функції
панорамної зйомки даного пристрою. (Тільки з
сумісними моделями камер)
Натисніть кнопку Зйомка за потребою
під час автозйомки або налаштування
індикації екрану.
Почне мигати індикатор самозапуску камери
і почнеться виявлення обличчя. Після того,
як камера виявить обличчя і завершить вибір
композиції, пролунає короткий звуковий сигнал і
почнеться зйомка.
Після завершення зйомки за потребою даний
пристрій повернеться до режиму автозйомки.
Примітки ¦
Звуковий сигнал не пролунає, якщо камеру ˎ
встановлено в режим без звуку.
Дуже сильне натискання кнопки може ˎ
призвести до падіння даного пристрою зі
спеціальної підставки.
Рекомендації ¼
Навіть якщо камера не зможе виявити обличчя, ˎ
вона зробить знімок.
Щоб відмінити зйомку за потребою під час її ˎ
виконання, ще раз натисніть кнопку Зйомка за
потребою.
Під час панорамної зйомки неможливо ˎ
відмінити зйомку за потребою після того, як
буде встановлено композицію.
Камера може не записати панорамні ˎ
зображення належним чином, якщо об’єкт
або камера рухаються занадто сильно. Для
отримання детальної інформації зверніться до
посібника користувача камери.
12-UA
Зміна налаштувань
1 Під час автозйомки натисніть кнопку
MENU на даному пристрої.
Даний пристрій припинить обертання
і нахилить камеру вперед. Потім на
рідкокристалічному екрані камери буде
відображено екран налаштування.
2 Виберіть пункт налаштування на
камері.
Налаштування відрізняються в залежності від
моделі камери.
Після зміни налаштувань автозйомку буде
відновлено.
Рекомендації ¼
Функціонування відрізняється в залежності від ˎ
моделі камери.
Для отримання детальної інформації
зверніться до посібника з експлуатації камери.
Камера автоматично вимкнеться для ˎ
збереження заряду акумулятора, якщо не
користуватися нею більше 2 хвилин протягом
відображення екрану налаштування. В такому
випадку знову увімкніть камеру.
Налаштування
У випадку зміни налаштування за ˎ
замовчуванням на рідкокристалічному екрані
камери буде відображено значок значення
установки.
Підкреслення означає налаштування за ˎ
замовчуванням.
Налаштування кута обертання
ˎ (Без обмеження)
Необмежене обертання слідом за об’єктом.
ˎ (180°)
Обмеження діапазону виявлення обличчя
кутом 180 градусів (90 градусів ліворуч та
праворуч від центрального положення).
ˎ (90°)
Обмеження діапазону виявлення обличчя
кутом 90 градусів (45 градусів ліворуч та
праворуч від центрального положення).
Рекомендація ¼
Переднє положення (центральну точку ˎ
обертання) буде перевстановлено після
наступних операцій.
Увімкнення живленняˋ
Зміна кута обертанняˋ
Підняття та переміщення даного пристроюˋ
Налаштування частоти зйомки
ˎ (Висока)
Висока частота зйомки. Буде зроблено велику
кількість знімків.
ˎ (Стандартна)
Стандартна частота зйомки. Буде зроблено
середню кількість знімків.
ˎ (Низька)
Низька частота зйомки. Буде зроблено
невелику кількість знімків.
Налаштування спалаху
ˎ (Авто)
Автоматично спрацьовує відповідно до умов
зйомки.
ˎ (Вимкнено)
Спалах не спрацьовує за будь-яких умов.
Налаштування параметру
Інтелектуальна панорамна зйомка
(тільки для камер, що підтримують
інтелектуальну панорамну зйомку)
ˎ (Фотографія)
Фотозйомка під час зйомки за потребою.
ˎ (iПанорамна зйомка)
Інтелектуальна панорамна зйомка зображень
під час зйомки за потребою.
Налаштування параметру Розмір
панорамного зображення
(тільки для камер, що підтримують
інтелектуальну панорамну зйомку)
ˎ (Стандартний)
Зйомка панорамних зображень стандартного
розміру.
ˎ (Широкий)
Зйомка панорамних зображень широкого
розміру.
13-UA
Прикріплення
спеціальної підставки
1 Щільно вставте ніжки спеціальної
підставки в кріплення.
2 Для встановлення даного пристрою на
спеціальну підставку сумістіть виступи
на кріпленні спеціальної підставки з
гніздом для штатива даного пристрою.
Примітки ¦
Прикріпіть камеру до даного пристрою перед ˎ
налаштуванням пристрою на спеціальнiй
підставцi.
Використовуйте спеціальну підставку на ˎ
рівному місці.
Не піддавайте спеціальну підставку сильному ˎ
навантаженню.
Дуже сильне натискання кнопки може ˎ
призвести до падіння даного пристрою зі
спеціальної підставки.
Тримайте камеру під час операцій з нею, щоб ˎ
запобігти її падінню та нанесенню травми.
Тримайте даний пристрій подалі від облич ˎ
людей, особливо дітей¸ щоб запобігти
нанесенню травми у випадку його падіння.
Використання доступного в продажу
штатива
Замість спеціальної підставки можна
використовувати доступний в продажу штатив.
Однак використання деяких штативів буде
неможливим в залежності від форми нижньої
частини камери.
Примітки ¦
Не застосовуйте силу для затягування гвинта ˎ
штатива.
Коли даний пристрій прикріплено до штатива, ˎ
не піднімайте пристрій і не обертайте штатив.
Будьте обережні, щоб не тягнути і не ˎ
прикладати зусилля до даного пристрою. Це
може призвести до несправності.
14-UA
Пошук та усунення несправностей
У випадку виникнення з виробами будь-яких проблем зверніться до наступних методів усунення.
Якщо проблему не вдається усунути, зверніться до дилера Sony.
Ознака Можлива причина/Метод усунення
Індикатор роботи/
акумулятора швидко мигає
білим кольором.
На камері відсутня доступна пам’ять. ˎ
Від’єднайте камеру від даного пристрою та вилучіть кілька
зображень.
Кришку об’єктиву камери закрито. ˎ
Відкрийте кришку об’єктиву.
Індикатор роботи/
акумулятора повільно мигає
червоним кольором.
Низький рівень заряду акумуляторів. ˎ
Підготуйте нові акумулятори.
Індикатор роботи/
акумулятора продовжує
швидко мигати червоним
кольором.
Камеру не прикріплено до даного пристрою. ˎ
Прикріпіть камеру до даного пристрою.
Щось зачепилося за рукоятку нахилу або ваша рука натискає на ˎ
даний пристрій.
Індикатор роботи/
акумулятора швидко мигає
червоним кольором, а потім
гасне.
Акумулятори, вставлені в даний пристрій, розрядилися. ˎ
Замініть акумулятори. (стор. 7)
Даний пристрій не працює. Акумулятори, вставлені в даний пристрій, розрядилися. ˎ
Замініть акумулятори. (стор. 7)
Акумулятор, встановлений в камері, розрядився. ˎ
Встановіть в камеру повністю заряджений акумулятор.
Камера не вмикається. Камеру не прикріплено належним чином до даного пристрою. ˎ
Прикріпіть камеру належним чином до даного пристрою.
(стор. 8)
Низький рівень заряду акумулятора камери. ˎ
Встановіть в камеру заряджений акумулятор.
Камеру не прикріплено
належним чином до даного
пристрою, або він стоїть
ненадійно.
Камеру не прикріплено належним чином. ˎ
Прикріпіть камеру належним чином. (стор. 8)
Не виконується зйомка. Камеру встановлено занадто далеко або занадто близько до ˎ
об’єкта.
Встановіть камеру в межах діапазону виявлення облич
камерою.
У випадку дуже невеликої різниці у виразі обличчя
або композиції, знімок може робитися не відразу після
виявлення обличчя.
Камера знаходиться в режимі [Увімкнути демонстраційний ˎ
режим].
Змініть налаштування камери. Для отримання детальної
інформації зверніться до посібника користувача камери.
Даний пристрій припиняє
обертатися під час
використання.
Якщо камера не виявляє облич, даний пристрій може ˎ
припинити роботу.
Двічі натисніть кнопку MENU (зупинки).
Акумулятори, вставлені в даний пристрій, розрядилися. ˎ
Замініть акумулятори. (стор. 7)
Камеру не прикріплено належним чином. ˎ
Правильно прикріпіть камеру. (стор. 8)
15-UA
Технічні характеристики
Інтелектуальний пристрій для панорамної зйомки та нахилу
Вхідні/вихідні роз’єми
Універсальний роз’єм
Загальні дані
Розміри (приблиз.):
128 мм × 47 мм × 128 мм (ш/в/г)
(за винятком виступаючих деталей) (коли рукоятку нахилу піднято)
Маса (приблиз.):
210 г (без акумуляторів)
Тривалість роботи від акумуляторів (при 25 °C)
Приблиз. 11 годин з лужними батарейками Sony LR6 (розміру AA)
Приблиз. 12 годин з нікель-металогідридними акумуляторами Sony AA
* Використання даного пристрою в холодному місці може призвести до скорочення часу
роботи від лужних батарейок. В такому випадку рекомендується використовувати нікель-
металогідридні акумулятори.
Робоча температура:
від 5 °C до 40 °C
Температура зберігання:
від -20 °C до +60 °C
Джерело живлення:
Дві лужні батарейки LR6 (розміру AA) або два нікель-металогідридних акумулятора AA
(продаються окремо)
Аксесуари
Спеціальна підставка (1) ˎ
Захисна кришка (1) ˎ
Набір друкованої документації ˎ
Конструкція і технічні характеристики можуть бути змінені без повідомлення.
Товарні знаки
“Party-shot” є товарним знаком Sony Corporation. ˎ
Крім того, назви систем та виробів, що використовуються в даному посібнику, зазвичай є ˎ
товарними знаками або зареєстрованими товарними знаками відповідних компаній-розробників
або виробників. Незважаючи на це, знаки ™ або
®
використовуються в даному посібнику не в усіх
випадках.
2-RU
Bнимание для покупателей в
Eвропе
Примечания для покупателей
в странах, где действуют
директивы ЕС
Производителем данного устройства
является корпорация Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075
Japan. Уполномоченным представителем по
электромагнитной совместимости (EMC) и
безопасности изделия является компания Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany. По вопросам обслуживания и
гарантии обращайтесь по адресам, указанным в
соответствующих документах.
Bнимaниe
Электромагнитные поля определенных частот
могут влиятъ на изображение и звук данного
аппарата.
Утилизaция элeктpичecкого и
элeктpонного обоpyдовaния
(диpeктивa пpимeняeтcя в
cтpaнax Eвpоcоюзa и дpyгиx
eвpопeйcкиx cтpaнax,
гдe дeйcтвyют cиcтeмы
paздeльного cбоpa отxодов)
Дaнный знaк нa ycтpойcтвe
или eго yпaковкe обознaчaeт,
что дaнноe ycтpойcтво
нeльзя yтилизиpовaть
вмecтe c пpочими бытовыми
отxодaми. Eго cлeдyeт
cдaть в cоотвeтcтвyющий
пpиeмный пyнкт пepepaботки
элeктpичecкого и
элeктpонного обоpyдовaния.
Heпpaвильнaя yтилизaция дaнного издeлия
можeт пpивecти к потeнциaльно нeгaтивномy
влиянию нa окpyжaющyю cpeдy и здоpовьe
людeй, поэтомy для пpeдотвpaщeния
подобныx поcлeдcтвий нeобxодимо выполнять
cпeциaльныe тpeбовaния по yтилизaции этого
издeлия.
Пepepaботкa дaнныx мaтepиaлов поможeт
cоxpaнить пpиpодныe pecypcы. Для получения
более подробной информации о переработке
этого изделия обратитесь в местные органы
городского управления, службу сбора бытовых
отходов или в магазин, где было приобретено
изделие.
Пepeд paботой c дaнным обоpyдовaниeм
внимaтeльно изyчитe это pyководcтво и xpaнитe
eго кaк cпpaвочноe поcобиe.
ПPEДУПPEЖДEHИE
Для уменьщения опасности
возгорания или поражения
злектрическим током
не подвергайте аппарат
воздействию дождя или влаги.
ВНИМАНИЕ
СУЩЕСТВУЕТ ОПАСНОСТЬ
ВОЗГОРАНИЯ ПРИ ЗАМЕНЕ
БАТАРЕЙКИ НА БАТАРЕЙКУ
НЕСООТВЕТСТВУЮЩЕГО ТИПА.
УТИЛИЗИРУЙТЕ
ИСПОЛЬЗОВАННЫЕ БАТАРЕЙКИ
СОГЛАСНО ИНСТРУКЦИИ.
Импортер на территории РФ и
название и адрес организации,
раположенной на территории
РФ, уполномоченной
принимать претензии от
пользователей:
ЗАО “Сони Электроникс”, 123103, Москва,
Карамышевский проезд, 6, Россия
Год и месяц изготовления отпечатаны на
картонной коробке.
3-RU
Содержание
Примечания относительно использования
интеллектуального панорамно-наклонного
устройства............................................................................................................................................................4
Совместимые модели камер и функции ............................................................................4
Преимущества режима съемки вечеринок ...............................................................................5
Наименование компонентов ........................................................................................................6
Подготовка устройства ..................................................................................................................7
Вставка батареек ......................................................................................................................7
Прикрепление камеры к данному устройству .................................................................8
Запуск автоматической съемки ................................................................................................ 10
Использование функции съемки по требованию ................................................................ 11
Изменение установок .................................................................................................................. 12
Установки ............................................................................................................................... 12
Прикрепление специализированной подставки .................................................................. 13
Поиск и устранение неисправностей ...................................................................................... 14
Технические характеристики .................................................................................................... 15
4-RU
Примечания относительно использования
интеллектуального панорамно-наклонного устройства
Подробные сведения о камере приведены в инструкции по эксплуатации, а также данном руководстве.
Данное устройство не является пылезащищенным, брызгозащищенным или
водонепроницаемым.
Меры предосторожности относительно мест использования и хранения
Не используйте и не храните данное устройство в местах с указанными ниже условиями. В
противном случае это может привести к повреждению данного устройства.
Места, подверженные воздействию чрезвычайно высокой температуры
ˎ
Летом температура на жарком солнце или в закрытых автомобилях может быть чрезвычайно
высокой, что приводит к деформации или неисправности данного устройства.
Места, находящиеся под воздействием прямых солнечных лучей или рядом с нагревательными приборами ˎ
Это может привести к возникновению деформации или неисправности данного устройства.
Места, подверженные вибрации
ˎ
Места, подверженные воздействию сильных магнитных полей ˎ
Места, подверженные воздействию частиц пыли в песчаной местности или на пляже ˎ
Меры предосторожности относительно записанных данных
Имейте в виду, что компания Sony не несет ответственности за записанные данные, например,
изображения или аудиоданные, запись или воспроизведение которых невозможны из-за
неисправности камеры, карт памяти или данного устройства и его принадлежностей.
Информация об установке
Используйте это устройство в случае, если:
оно стоит устойчиво и ровно.
ˎ
имеется возможность получения камерой четкого вида лиц людей. ˎ
поблизости нет предметов, которые могут упасть на него. ˎ
Совместимые модели камер и функции
Данное устройство можно использовать с цифровыми фотокамерами Sony (далее именуемые как
“камера”), перечисленными в таблице ниже.
Совместимые функции отличаются в зависимости от модели камеры. Подробные сведения
приведены в инструкции по эксплуатации камеры.
Модели камер
DSC-
Насадка
Функции
Съемка по требованию
Фотоснимок
Интеллектуальный панорамный
обзор
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
Некоторые из данных моделей могут отсутствовать в продаже в некоторых странах и регионах.
5-RU
Преимущества режима съемки вечеринок
В режиме съемки вечеринок поворот и съемка фотографий происходит автоматически.
Осуществляется обнаружение лиц людей с помощью функции камеры Cyber-shot и регулировка
композиции.
Делайте естественные фотографии каждого с помощью функции
“Автоматическая съемка”
С помощью функции автоматической съемки производится съемка каждого, поскольку нет
необходимости кому-либо быть фотографом. Поскольку люди не знают о присутствии камеры,
функция съемки вечеринок позволяет снимать более естественные, улыбающиеся лица.
Снимайте фотографии в выбранный Вами момент с помощью функции
“Съемка по требованию”
При нажатии кнопки съемки по требованию во время выполнения автоматической съемки, камерой
будет производиться съемка фотографий с выбранным Вами интервалом. Данная возможность
позволяет людям принять подходящую позу для фотографии, а также дает Вам возможность попасть
в кадр.
6-RU
Наименование компонентов
Вид спереди Вид снизу
Кнопка съемки по
требованию или кнопка
MENU (стоп)
Кнопка снятия фиксации
(темно-серая)
Кнопка фиксации (светло-
серая)
Индикатор
функционирования/
батареек
Универсальный разъем
Рычаг наклона
Клипсы камеры
Переключатель ON/OFF
(питание)
Крышка батарейного
отсека
Гнездо для штатива
Используйте доступный в
продаже штатив с винтами
длиной не более 5,5 мм.
Лапа
Защитная крышка
Кнопка съемки по требованию и кнопка MENU (стоп)
Назначенные кнопке функции изменяются в зависимости от камеры. В зависимости от того, горит
кнопка или нет, можно определить, какая функция для нее используется.
Горит: Кнопка съемки по требованию
ˎ
Не горит: Кнопка MENU (стоп) ˎ
Индикатор функционирования/батареек
Индикаторы будут гореть или мигать в зависимости от состояния данного устройства.
Цвет
Состояние
индикатора
Состояние данного устройства
Белый
Вкл Автоматическая съемка
Мигает один раз При выполнении съемки
Медленно мигает При использовании переключателя ON/OFF (питание)*/Во
время отображения установочного экрана
Быстро мигает Память камеры заполнена. / Закрыта крышка объектива.
Красный Медленно мигает Низкий уровень заряда батареек.
Быстро мигает Ненормальное состояние / Батарейки разрядились. / К
данному устройству была приложена какая-либо сила.
* Индикатор может не мигать в зависимости от состояния данного устройства.
7-RU
Подготовка
устройства
Вставка батареек
Можно использовать следующие батарейки.
Две щелочные батарейки LR6 (стандарта AA)
ˎ
Две никель-металлогидридные батарейки ˎ
стандарта AA
1 Выключите данное устройство, сдвинув
переключатель ON/OFF (питание) в
положение OFF.
2 Откройте крышку батарейного отсека.
Примечание ¦
Будьте осторожны, не тяните лапу данного
ˎ
устройства и не прикладывайте к ней
чрезмерное усилие при открывании крышки
батарейного отсека. Это может привести к
неисправности.
3 Вставьте батарейки в батарейный отсек
в соответствии с маркировкой внутри
отсека.
4 Закройте крышку батарейного отсека.
Примечания ¦
Вставленные в данное устройство батарейки
ˎ
питают только данное устройство. Они не
могут питать или заряжать камеру.
Будьте осторожны, чтобы не прикасаться к
ˎ
универсальному разъему, удерживая данное
устройство.
Использование марганцевых батареек
ˎ
невозможно.
Всегда используйте вместе батарейки одного и
ˎ
того же типа.
Проверьте полярность батареек во время
ˎ
их установки в данное устройство. В случае
неправильной установки батареек данное
устройство не будет работать.
Не используйте новую или заряженную
ˎ
батарейку вместе с разряженной батарейкой.
Для извлечения батареек
Выключите данной устройство и извлеките
батарейки.
Примечание ¦
Извлекая батарейки, будьте осторожны, чтобы
ˎ
они не упали и не причинили травму.
Рекомендация ¼
Извлеките батарейки, если данное устройство
ˎ
не будет использоваться в течение длительного
периода времени.
Уровень заряда батареек
В случае низкого уровня заряда батареек
индикатор функционирования/батареек будет
медленно мигать. По мере снижения уровня
заряда батареек индикатор начнет мигать
быстрее, и данное устройство перейдет в режим
ожидания.
8-RU
Прикрепление камеры к
данному устройству
Перед прикреплением камеры
Во внутренней памяти и на карте памяти ˎ
имеется достаточно свободного места.
Вставьте в камеру полностью заряженную
ˎ
батарейку.
Выключите питание камеры.
ˎ
1 Снимите защитную крышку.
2 Нажмите кнопку снятия фиксации
(темно-серая) на устройстве, чтобы
открыть клипсы камеры.
3 Обратитесь к пункту “Насадка” в
таблице совместимых функций (стр.
4). Поверните камеру таким образом,
чтобы она была направлена в
необходимом направлении.
Модели с насадкой A в соответствии с ˎ
таблицей совместимых моделей
Расположите камеру таким образом, чтобы
объектив был направлен в сторону логотипа
SONY на данном устройстве.
Модели с насадкой B в соответствии с ˎ
таблицей совместимых моделей
Расположите камеру таким образом,
чтобы ЖК-экран был направлен в сторону
логотипа SONY на данном устройстве.
4 Совместите универсальный разъем,
находящийся снизу камеры, с
универсальным разъемом на данном
устройстве. Установите камеру
перпендикулярно к рычагу наклона
данного устройства.
5 Медленно передвигайте камеру,
пока она не будет находиться почти
посредине данного устройства.
9-RU
6 Нажмите кнопку фиксации (светло-
серая) на устройстве, чтобы закрыть
клипсы камеры.
Примечания ¦
Не передвигайте камеру, если клипсы камеры
ˎ
закрыты. Это может привести к неисправности.
Убедитесь в том, что клипсы камеры не
ˎ
прикасаются к объективу или кнопкам
управления камеры.
Для снятия камеры
Выключите питание камеры.
После остановки данного устройства
выключите его.
Нажмите кнопку снятия фиксации на
устройстве, чтобы открыть клипсы
камеры.
Одной рукой поднимите камеру, а
другой рукой поддерживайте рычаг
наклона.
Нажмите кнопку фиксации на данном
устройстве, чтобы закрыть клипсы
камеры.
Примечания ¦
При снятии камеры всегда поднимайте ее
ˎ
перпендикулярно рычагу наклона.
Приложение силы для снятия камеры под
углом или смещения в сторону может привести
к ее повреждению.
Если устройство необходимо перенести или
ˎ
если Вы не собираетесь его использовать в
течение длительного периода времени, снова
установите защитную крышку.
Устанавливать защитную крышку на
ˎ
устройство необходимо со стороны кнопки
фиксации (светло-серой).
10-RU
Запуск автоматической
съемки
1 Установите переключатель ON/
OFF (питание) данного устройства в
положение ON.
Устройство перейдет в режим ожидания.
2 Установите переключатель питания
камеры в положение ON.
Автоматическая съемка начнется после
инициализации*.
* Данное устройство будет поворачиваться
приблизительно на 180 градусов влево и
на 180 градусов вправо от встроенного
базисного положения перед возвратом в
исходное положение.
Для завершения автоматической
съемки
Для остановки автоматической съемки
нажмите кнопку MENU (стоп) данного
устройства.
Выключите питание камеры.
Примечания ¦
Выключение данного устройства во время
ˎ
выполнения автоматической съемки приведет
к принудительному выключению питания
данного устройства. Это допустимо только в
чрезвычайной ситуации.
Если данное устройство поднять во время
ˎ
выполнения автоматической съемки,
устройство может определить такое действие
как ненормальное состояние, что может
привести к остановке двигателя и временному
прекращению автоматической съемки. В
таком случае автоматическая съемка будет
продолжено после установки устройства
обратно на место.
В случае принудительной остановки вращения
ˎ
или приложения внешней силы к данному
устройству во время автоматической съемки,
индикатор функционирования/батареек начнет
быстро мигать красным цветом. В таком случае
прекратите воздействие внешней силы на
данное устройство, а затем выключите данное
устройство и снова включите.
При использовании данного устройства в
ˎ
людных местах следует учитывать реакцию
окружающих людей.
Во время автоматической съемки переключение
ˎ
камеры в режим воспроизведения невозможно.
Функция обнаружения лиц
В зависимости от условий съемки иногда ˎ
камера может не обнаруживать лица или может
обнаруживать предметы, отличные от лиц.
Если в течение определенного периода
ˎ
времени камера не обнаруживает лиц,
функционирование данного устройства может
быть приостановлено в целях экономии
энергии.
Камера не может обнаруживать лица,
ˎ
расположенные слишком близко или слишком
далеко. Подходящее расстояние между лицом и
камерой находится в пределах от 1 м до 2 м.
Устройство будет снова включено
ˎ
автоматически из режима паузы в случае
обнаружения лица или нажатия кнопки MENU
(стоп) или в случае поднятия устройства.
Примечание ¦
Нажатие кнопок с приложением чрезмерного
ˎ
усилия может привести к падению данного
устройства со специализированной подставки.
Рекомендация ¼
При отображении на ЖК-экране камеры
ˎ
сообщения “Прикоснитесь к сенсору касания
для отмены съемки” нажмите кнопку съемки
по требованию на данном устройстве.
11-RU
Использование
функции съемки по
требованию
Съемка по требованию является функцией,
которая позволяет Вам отправлять на устройство
команды для записи в любое время.
Можно отправлять команды для записи
не только фотографий, но и изображений
Интеллектуальный панорамный обзор с
помощью функции поворота данного устройства.
(Только с совместимыми моделями камер)
Нажмите кнопку съемки по требованию
во время выполнения автоматической
съемки или отображения установочного
экрана.
Мигнет индикатор автоспуска камеры, и
начнется выполнение функции обнаружения
лица. Когда камера обнаружит лицо и завершит
выбор композиции, звуковой сигнал станет
частым и начнется съемка.
После завершения съемки по требованию данное
устройство вернется в режим автоматической
съемки.
Примечания ¦
Звуковой сигнал не прозвучит, если камера
ˎ
установлена в режим приглушения звука.
Нажатие кнопок с приложением чрезмерного
ˎ
усилия может привести к падению данного
устройства со специализированной подставки.
Рекомендации ¼
Даже если камера не сможет обнаружить лицо,
ˎ
она сделает снимок.
Для отмены функции съемки по требованию
ˎ
во время работы, нажмите кнопку съемки по
требованию еще раз.
Во время выполнения панорамной съемки
ˎ
съемку по требованию невозможно отменить
после установки композиции.
Если объект или камера перемещаются
ˎ
слишком интенсивно, камера может не
иметь возможности для надлежащей съемки
панорамного изображения. Подробные
сведения приведены в руководстве
пользователя конкретной камеры.
12-RU
Изменение установок
1 Во время выполнения автоматической
съемки нажмите кнопку MENU на
данном устройстве.
Устройство перестанет вращаться, а камера
будет наклонена вперед. Затем на ЖК-экране
камеры будет отображен установочный экран.
2 Выберите на камере пункт установки.
Установки изменяются в зависимости от
модели камеры.
Автоматическая съемка будет возобновлена
после изменения установок.
Рекомендации ¼
Функционирование изменяются в зависимости
ˎ
от модели камеры. Подробные сведения
приведены в инструкции по эксплуатации
камеры.
Камера автоматически выключится для
ˎ
экономии батареек, если нею не пользоваться
более 2 минут во время отображения
установочного экрана. В этом случае снова
включите камеру.
Установки
В случае изменения установки по умолчанию, ˎ
на ЖК-экране камеры будет отображена
пиктограмма значения установки.
Подчеркиванием отмечена установка по
ˎ
умолчанию.
Установка угла поворота
ˎ (Без ограничен.)
Поворачивается на неограниченный угол,
следуя за объектом.
ˎ (180°)
Обнаружение лиц ограничено диапазоном
в 180 (90 градусов влево и вправо от
центрального положения).
ˎ (90°)
Обнаружение лиц ограничено диапазоном в 90
(45 градусов влево и вправо от центрального
положения).
Рекомендация ¼
Переднее положение (центральная точка
ˎ
поворота) переустанавливается после
выполнения перечисленных ниже операций.
Если включено питание
Если изменен угол поворота
Если данное устройство поднято или
перемещено
Установка частоты съемки
ˎ (Высокая)
Высокая частота съемки. Будет сделано
большое количество снимков.
ˎ (Стандартная)
Стандартная частота съемки. Будет сделано
среднее количество снимков.
ˎ (Низкая)
Низкая частота съемки. Будет сделано
небольшое количество снимков.
Установка вспышки
ˎ (Авто)
Автоматическая вспышка в соответствии с
условиями съемки.
ˎ (Выкл)
Вспышка не срабатывает ни при каких
условиях.
Установка съемки Интеллектуальный
панорамный обзор
(Только для моделей камер,
которые поддерживают съемку
Интеллектуальный панорамный обзор)
ˎ (Фотоснимок)
Съемка фотоснимков во время выполнения
съемки по требованию.
ˎ (iПанорамный обзор)
Съемка изображений функции
Интеллектуальный панорамный обзор во
время выполнения съемки по требованию.
Установка Разм. панорам. изобр.
(Только для моделей камер,
которые поддерживают съемку
Интеллектуальный панорамный обзор)
ˎ (Стандартная)
Съемка панорамных изображений в
стандартном формате.
ˎ (Широкая)
Съемка панорамных изображений в широком
формате.
13-RU
Прикрепление
специализированной
подставки
1 Надежно вставьте ножки
специализированной подставки в
основание.
2 Для установки данного устройства
на специализированную подставку
совместите выступы на основании
специализированной подставки
с гнездом для штатива на данном
устройстве.
Примечания ¦
Прикрепите камеру к данному устройству
ˎ
перед установкой устройства на
специализированную подставку.
Используйте специализированную подставку
ˎ
на ровном месте.
Не прилагайте значительное усилие к
ˎ
специализированной подставке.
Нажатие кнопок с приложением чрезмерного
ˎ
усилия может привести к падению данного
устройства со специализированной подставки.
Придерживайте камеру во время
ˎ
использования для предотвращения ее падения
и нанесения травм.
Держите данное устройство вдалеке
ˎ
от лиц людей, особенно лиц детей, для
предотвращения нанесения травм в случае ее
падения.
Для использования доступного в
продаже штатива
Вместо специализированной подставки можно
использовать доступный в продаже штатив.
Однако, в зависимости от формы платформы
для камеры использовать некоторые штативы
невозможно.
Примечания ¦
Не применяйте силу для затягивания винта
ˎ
штатива.
Не наклоняйте данное устройство и не
ˎ
поворачивайте штатив после присоединения
данного устройства к штативу.
Будьте осторожны, не тяните лапу данного
ˎ
устройства и не прикладывайте к ней
чрезмерное усилие. Это может привести к
неисправности.
14-RU
Поиск и устранение неисправностей
При возникновении каких-либо неисправностей в изделиях, обратитесь к следующим рекомендациям.
Если неисправность не будет устранена, обратитесь к дилеру компании Sony.
Возможная неисправность Вероятная причина/метод устранения
Индикатор
функционирования/батареек
быстро мигает белым цветом.
В камере больше нет доступной памяти.
ˎ
Снимите камеру с данного устройства и удалите несколько
снимков.
Закрыт объектив камеры.
ˎ
Откройте объектив камеры.
Индикатор
функционирования/батареек
медленно мигает красным
цветом.
Низкий уровень заряда батареек.
ˎ
Подготовьте новые батарейки.
Индикатор функционирования/
батареек продолжает быстро
мигать красным цветом.
Камера не прикреплена к данному устройству. ˎ
Прикрепите камеру к данному устройству
Какой-либо предмет зажат на рычаге наклона, или Вы
ˎ
нажимаете рукой на данное устройство.
Индикатор функционирования/
батареек быстро мигает
красным цветом, а затем гаснет.
Вставленные в данное устройство батарейки полностью ˎ
разряжены.
Замените батарейки. (стр. 7)
Устройство не работает. Вставленные в данное устройство батарейки полностью
ˎ
разряжены.
Замените батарейки. (стр. 7)
Вставленные в камеру батарейки полностью разряжены.
ˎ
Вставьте в камеру полностью заряженные батарейки.
Камера не включается. Камера не прикреплена надлежащим образом к данному
ˎ
устройству.
Прикрепите камеру надлежащим образом к данному
устройству (стр. 8)
Низкий уровень заряда батареек камеры.
ˎ
Вставьте в камеру заряженные батарейки.
Камера не прикрепляется
надлежащим образом к
данному устройству или
установлена неустойчиво.
Камера не закреплена надлежащим образом.
ˎ
Прикрепите камеру надлежащим образом. (стр. 8)
Съемка не выполняется.
Камера установлена слишком далеко или слишком близко к объекту. ˎ
Установите камеру в пределах диапазона обнаружения лиц
данной камерой.
В случае небольшого изменения выражения лица или
композиции, снимок может быть не сделан сразу же после
обнаружения лица.
Камера находится в режиме [Включить демонстрационный режим].
ˎ
Измените установку камеры. Подробные сведения приведены в
руководстве пользователя конкретной камеры.
Данное устройство
прекращает перемещение во
время использования.
Если камера не обнаруживает лица, данное устройство может ˎ
прекратить функционирование.
Дважды нажмите кнопку MENU (стоп).
Вставленные в данное устройство батарейки полностью разряжены.
ˎ
Замените батарейки. (стр. 7)
Камера не присоединена надлежащим образом.
ˎ
Прикрепите камеру надлежащим образом. (стр. 8)
15-RU
Технические характеристики
Интеллектуальное панорамно-наклонное устройство
Входные/выходные разъемы
Универсальный разъем
Общие сведения
Размеры (приблиз.):
128 мм × 47 мм × 128 мм (ш/в/г)
(исключая выступающие части) (при поднятом рычаге наклона)
Масса (приблиз.):
210 г (без батареек)
Продолжительность работы от батареек (при 25 °C)
Приблиз. 11 часов со щелочными батарейками Sony LR6 (стандарта AA)
Приблиз. 12 часов с никель-металлогидридными батарейками Sony стандарта AA
* Использование данного устройства в холодном месте может сократить срок службы щелочных
батареек. В этом случае рекомендуется использовать никель-металлогидридные батарейки.
Рабочая температура:
От 5 °C до 40 °C
Температура хранения:
От -20 °C до +60 °C
Источник питания:
Две щелочные батарейки LR6 (размера AA) или две никель-металлогидридные батарейки
стандарта AA (продаются отдельно)
Комплектность поставки
Интеллектуальное панорамно-наклонное устройство (1) ˎ
Специализированная подставка (1) ˎ
Защитная крышка (1) ˎ
Набор печатной документации ˎ
Конструкция и технические характеристики могут быть изменены без уведомления.
Товарные знаки
“Party-shot” являются товарными знаками Sony Corporation. ˎ
Кроме того, названия системы и изделий, использованные в данном руководстве, являются, в ˎ
основном, товарными знаками или зарегистрированными товарными знаками соответствующих
компаний-разработчиков или производителей. Несмотря на это, символы
™
или
®
в данном
руководстве используются не во всех случаях.
2-CT
警告
為減少發生火災或電擊的危險，請勿讓本機暴露於雨中或受潮。
注意
若更換為錯誤類型的電池，可能會有爆炸的危險。
使用過的電池請按照說明書的指示處置。
注意
3-CT
目錄
4-CT
智慧型雲台使用須知
本產品並無防塵、防溼或防水功能。
使用及存放位置之事前須知
ˎ
ˎ
ˎ
ˎ
ˎ
關於記錄資料之事前須知
關於安裝
ˎ
ˎ
ˎ
相容的相機機型及功能
5-CT
享受Party-shot的樂趣
使用“自動拍攝”功能為所有人拍下最自然的相片
使用“隨選拍攝”功能依您設定的時間拍攝相片
6-CT
部件說明
前視圖 底視圖
隨選拍攝按鈕或MENU（停
止）按鈕
釋放按鈕（深灰色）
鎖定按鈕（淺灰色）
運作／電池壽命指示燈
多用途連接器
傾斜臂
相機固定夾
ON/OFF（電源）開關
電池蓋
三腳架插座
底座
護蓋
隨選拍攝按鈕及MENU（停止）按鈕
ˎ
ˎ
運作／電池壽命指示燈
7-CT
準備使用本產品
裝入電池
ˎ
ˎ
1 將ON/OFF（電源）開關滑動至OFF以開關
本產品的電源。
2 打開電池蓋。
備註 ¦
ˎ
3 依據本產品電池室的指示將電池裝入電池
室。
4 關上電池蓋。
備註 ¦
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
取出電池
備註 ¦
ˎ
提示 ¼
ˎ
電池電量
8-CT
將相機安裝至本產品
安裝相機前
ˎ
ˎ
ˎ
1 拆下護蓋
2 按下本產品的釋放按鈕（深灰色）開啟相
機固定夾。
3 檢查相容功能表中的“固定件”項目（第4
頁）。將相機轉至您要的方向。
依據相容機型表的固定件A ˎ
依據相容機型表的固定件B ˎ
4 將相機底部的多用途連接器對準本產品上
的多用途連接器。將相機筆直安裝至本產
品的傾斜臂。
5 將相機慢慢滑至接近本產品的中央位置。
6 按下本產品的鎖定按鈕（淺灰色）關閉相
機固定夾。
備註 ¦
ˎ
ˎ
9-CT
卸下相機
關閉相機電源。
當本產品停止後，請將其關閉。
按下本產品的釋放按鈕以開啟相機固定
夾。
用一手拿起相機，同時以另一手抓住傾斜
臂。
按下本產品的鎖定按鈕以關閉相機固定
夾。
備註 ¦
ˎ
ˎ
ˎ
10-CT
開始自動拍攝
1 將本產品的ON/OFF（電源）開關設定為
ON。
2 將相機的電源開關設定為ON。
結束自動拍攝
按下本產品的MENU（停止）按鈕以結束自
動拍攝。
關閉相機電源。
備註 ¦
ˎ
ˎ
ˎ
ˎ
ˎ
臉部偵測功能
ˎ
ˎ
ˎ
ˎ
備註 ¦
ˎ
提示 ¼
ˎ
11-CT
使用隨選拍攝功能進行
拍攝
在自動拍攝或設定畫面顯示時按下隨選拍攝
按鈕。
備註 ¦
ˎ
ˎ
提示 ¼
ˎ
ˎ
ˎ
ˎ
12-CT
變更設定
1 在自動拍攝時，請按下本產品上的MENU按
鈕。
2 在相機上選擇一個設定項目。
提示 ¼
ˎ
ˎ
設定
ˎ
ˎ
轉動角度設定
ˎ (無限制)
ˎ (180°)
ˎ (90°)
提示 ¼
ˎ
拍攝速率設定
ˎ (高)
ˎ (標準)
ˎ (低)
閃光燈設定
ˎ (自動)
ˎ (關閉)
智慧式全景攝影拍攝設定
（僅限支援智慧式全景攝影拍攝的相機
機型）
ˎ (靜態影像)
ˎ (i全景攝影)
全景影像大小設定
（僅限支援智慧式全景攝影拍攝的相機
機型）
ˎ (標準)
ˎ (寬)
13-CT
安裝專用腳架
1 將專用腳架的支撐腳緊緊插入安裝座。
2 若要在專用腳架上安裝本產品，請將專用
腳架安裝座的凸出部分對準本產品的三腳
架插座。
備註 ¦
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
使用市售三腳架
備註 ¦
ˎ
ˎ
ˎ
14-CT
故障排除
出現狀況 原因／解決方案
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
15-CT
規格
智慧型雲台
輸入／輸出接頭
一般
配件
ˎ
ˎ
ˎ
商標
ˎ
ˎ
™
®
2-CS
在操作此机器前，请仔细阅读本说明书，并妥善保存以备将来之用。
警告
为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。
注意
如果更换的电池类型不正确，则可能有爆炸的危险。
请按照相关规定弃置用过的电池。
注意
特定频率的电磁场可能会影响此设备的图像和声音。
索尼公司
出版日期：2011年7月
产品中有毒有害物质或元素的名称及含量
部件名称
有毒有害物质或元素
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr (VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
内置线路板
× ○ ○ ○ ○ ○
外壳
× ○ ○ ○ ○ ○
附件
× ○ ○ ○ ○ ○
○ : 表示该有毒有害物质在该部件所有均质材料中的含量均在
SJ/T11363-2006 标准规定的限量要求以下。
× : 表示该有毒有害物质至少在该部件的某一均质材料中的含
量超出 SJ/T11363-2006 标准规定的限量要求。
3-CS
目录
智能跟拍底座使用须知 ...................................................................................................................................................4
兼容的相机型号与功能 .........................................................................................................................................4
使用 Party-shot ....................................................................................................................................................................5
部件识别 ......................................................................................................................................................................................6
准备本装置 ................................................................................................................................................................................7
插入电池 ............................................................................................................................................................................7
将相机安装至本装置 ...............................................................................................................................................8
启动自动拍摄 .......................................................................................................................................................................10
利用按需拍摄功能进行拍摄 .....................................................................................................................................11
更改设置 ...................................................................................................................................................................................12
设置 ....................................................................................................................................................................................12
安装专用台面 .......................................................................................................................................................................13
故障排除 ...................................................................................................................................................................................14
规格 ..............................................................................................................................................................................................15
4-CS
智能跟拍底座使用须知
请参阅相机使用说明书及本说明书。
本装置并未采用防尘、防溅水或防水设计。
有关使用和存放位置的注意事项
请勿在下列场所中使用或存放本装置。否则，本装置可能会出现故障。
超高温的地方
ˎ
在夏天炎热的阳光下或封闭的车厢内，温度可能会非常高，这样可导致本装置变形或出现故障。
直射的阳光下或加热器附近
ˎ
这种情况可导致本装置变形或出现故障。
易振动的地方
ˎ
有强磁性的地方 ˎ
多沙区域或海滨等易受尘粒侵袭的地方 ˎ
有关记录数据的注意事项
请注意，如果因相机、存储卡或本装置及其附件的故障而导致无法记录或播放，Sony 恕不对记录数
据（如影像和音频数据）承担任何责任。
关于安装
请在下列条件下使用本装置
表面平稳。
ˎ
相机上显示出人脸的清晰影像。 ˎ
附近没有会摔落下来的物体。 ˎ
兼容的相机型号与功能
本装置可用于下表中所列的 Sony 数码相机（以下简称“相机”）。
兼容功能因相机型号而异。 有关详情，请参阅相机的使用说明书。
相机型号
DSC-
附件
功能
按需拍摄
静态影像 智能扫描全景
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/TX100V B
并非所有国家或地区均有上述型号相机销售。
5-CS
使用Party-shot
Party-shot 可以自动旋转并拍摄照片。它会利用 Cyber-shot 相机的功能检测拍摄对象的脸部并自
动调整构图。
利用“自动拍摄”功能拍摄每个人表现自然的照片
自动拍摄功能可以拍摄所有人的全家福，任何人都不用承担摄影师的角色。由于人们不用过多地留
意相机，因此 Party-shot 更容易拍摄出自然的笑脸。
利用“按需拍摄”功能在选择的时刻拍摄照片
如果在自动拍摄期间按下按需拍摄按钮，相机就会在您选择的时刻拍摄照片。这样人们就有机会摆
好姿势，而且还能将自己摄入照片。
6-CS
部件识别
正面 底部
按需拍摄按钮或MENU（停
止）按钮
释放按钮（深灰色）
锁扣按钮（浅灰色）
操作/电池指示灯
多路连接器
摇臂
相机夹
ON/OFF（电源）开关
电池舱盖
三角架插孔
对于市售的三脚架，请使用
5.5 mm 或更短的螺丝。
底座
防护罩
按需拍摄按钮及MENU（停止）按钮
按钮的功能分配因相机而异。通过按钮是否点亮可以判断出它所分配的功能。
亮： 按需拍摄按钮
ˎ
不亮： MENU（停止）按钮 ˎ
操作/电池指示灯
取决于本装置的状态，指示灯将亮起或闪烁。
颜色 指示灯状态 本装置状态
白色
点亮 自动拍摄
闪烁一下 拍摄时
缓慢闪烁 使用本装置的 ON/OFF（电源）开关时*/设置屏幕显示期间
快速闪烁 相机内存已满/镜头盖关闭。
红色 缓慢闪烁 电池电量不足。
快速闪烁 异常状况/电池电量已用尽/本装置受到外力作用。
* 取决于本装置的状态，指示灯可能不闪烁。
7-CS
准备本装置
插入电池
可以使用下列电池。
两节 LR6 (AA) 碱性电池
ˎ
两节 AA 镍氢电池 ˎ
1 将ON/OFF（电源）开关滑至OFF，关闭
本装置的电源。
2 打开电池舱盖。
注¦
打开电池舱盖时，小心不要拉拽本装置的底座
ˎ
或向其施加力量。否则可导致故障。
3 按照电池舱内的标记将电池插入电池舱
中。
4 关闭电池舱盖。
注意¦
插入到本装置中的电池只为本装置供电。它们
ˎ
无法为相机供电或充电。
握持本装置时，小心不要触摸多路连接器。
ˎ
不能使用锰电池。 ˎ
务必使用相同类型的电池。 ˎ
将电池插入本装置时，应检查电池的极性。 ˎ
如果电池的插入方向不正确，本装置将无法正
常工作。
请勿将新的或充好电的电池与废旧电池一起
ˎ
使用。
取出电池
关闭本装置电源，然后将电池取出。
注意¦
取出电池时，小心不要让其摔到地上并导致人
ˎ
身伤害。
提示¼
长时间不使用本装置时，请将电池取出。
ˎ
电池电量
如果电池电量不足，操作/电池指示灯就会缓慢
闪烁。随着电池电量进一步减少，该指示灯将
会加快闪烁速度，而本装置也会自动进入待机
模式。
8-CS
将相机安装至本装置
安装相机之前
确保内部存储器及存储卡上具有足够的可用 ˎ
空间。
为相机安装完全充电的电池。
ˎ
关闭相机电源。 ˎ
1 取下防护罩。
2 按压本装置的释放按钮（深灰色），打开
相机夹。
3 检查兼容功能表（第4页）中的“附件”
项目。转动相机，使之面向所需的方向。
附件A型号（参照兼容功能表）ˎ
让相机的镜头面对本装置上的 SONY 标
志。
附件B型号（参照兼容功能表）ˎ
让相机的 LCD 屏幕面对本装置上的 SONY
标志。
4 让相机底部的多路连接器与本装置上的多
路连接器对齐。沿垂直于本装置摇臂的方
向安装相机。
5 慢慢滑动相机，直至其大致位于本装置的
中心位置。
6 按压本装置的锁扣按钮（浅灰色），关闭
相机夹。
注意¦
请勿在关闭相机夹的情况下滑动相机。否则可
ˎ
导致故障。
确保相机夹不会碰到镜头或相机的操作按钮。
ˎ
9-CS
卸下相机
关闭相机电源。
待本装置停止工作后，关闭其电源。
按压本装置的释放按钮，打开相机夹。
用一只手撑住摇臂，同时用另一只手将相
机向上提。
按压本装置的锁扣按钮，关闭相机夹。
注意¦
卸下相机时，请务必垂直于摇臂方向上提相
ˎ
机。
以一定的角度强行卸下相机或将其侧滑都可能
会损坏相机。
如果是将本装置携带到其他地方或者长时间不
ˎ
使用本装置，请将防护罩重新装好。
从锁扣按钮（浅灰色）一端将防护罩安装到本
ˎ
装置上。
10-CS
启动自动拍摄
1 将本装置的ON/OFF（电源）开关滑至
ON。
本装置将进入待机模式。
2 将相机的电源开关设为ON。
完成初始化后将启动自动拍摄功能*。
* 本装置可沿内部基座位置向左和向右各约转
动 180 度，然后返回原位。
完成自动拍摄
按压本装置的MENU（停止）按钮，停止
自动拍摄。
关闭相机电源。
注意¦
在自动拍摄期间关闭本装置会强行关闭本装置
ˎ
的电源。非紧急情况下请勿执行此操作。
如果在自动拍摄期间上提本装置，本装置可
ˎ
能会判定为异常状况，此时马达有可能停止工
作，从而导致自动拍摄临时停止。在这种情
况下，当将本装置放回原位时，便会恢复自
动拍摄。
如果在自动拍摄期间强行停止转动或向本装置
ˎ
施加外力，操作/电池指示灯就会呈红色快速闪
烁。在这种情况下，请消除外力，然后关闭并
重新打开本装置的电源。
在公共场所中使用本装置时，应考虑周围的
ˎ
其他人。
在自动拍摄期间不能将相机更改为播放模式。
ˎ
人脸检测功能
取决于拍摄环境，有时相机可能检测不到人 ˎ
脸，而是检测到其他物体。
如果相机在一段时间内检测不到人脸，可能会
ˎ
暂停本装置的操作以节省电能。
相机无法检测到距离太近或太远的人脸。人脸
ˎ
与相机之间适宜的距离为 1m 与 2m 之间。
当检测到人脸、按下 MENU（停止）按钮或
ˎ
上提本装置时，它就会自动从暂停状态下恢
复过来。
注意¦
用过大的力量按压按钮可导致本装置从专用台
ˎ
面上摔落下来。
提示¼
当相机的 LCD 屏幕上显示“触按触摸式传感
ˎ
器以取消拍摄”时，请按本装置的按需拍摄
按钮。
11-CS
利用按需拍摄功能进行
拍摄
按需拍摄功能允许您在需要时向本装置发送拍
摄指令。
您可以发送相应的指令，不仅能拍摄静止影像，
而且还能利用本装置的摇摄功能拍摄智能扫描全
景影像（仅适用于兼容的相机型号）。
在自动拍摄或在设置屏幕显示期间按压按需
拍摄按钮。
相机的自拍指示灯闪烁，同时开始人脸检测。当
相机检测到人脸并选定构图后，会发出快速提示
音并开始拍摄。
完成按需拍摄后，本装置将恢复到自动拍摄模
式。
注意¦
如果将相机设为静音，则不会有提示音。
ˎ
用过大的力量按压按钮可导致本装置从专用台 ˎ
面上摔落下来。
提示¼
即使相机无法搜索到人脸，它也会拍摄一张
ˎ
照片。
如需在操作期间取消按需拍摄，请再按一下按
ˎ
需拍摄按钮。
在全景拍摄模式下，设定构图后，将无法取消
ˎ
按需拍摄。
如果拍摄对象或相机移动过大，相机可能无法
ˎ
正确拍摄全景影像。有关详细信息，请参阅相
机的使用说明书。
12-CS
更改设置
1 在自动拍摄过程中按压本装置上的MENU
按钮。
本装置将停止旋转并将相机向前倾。随后，相
机的 LCD 屏幕上显示设置画面。
2 在相机上选择设置项目。
具体设置因相机型号而异。
更改设置后，将恢复自动拍摄。
提示¼
具体操作因相机型号而异。有关详情，请参阅
ˎ
相机的使用说明书。
若在显示设置画面的过程中有 2 分钟以上未
ˎ
进行任何操作，相机就会自动关闭电源以节
省电池电量。在这种情况下，请重新打开相
机电源。
设置
如果更改默认设置，相机的 LCD 屏幕上就会 ˎ
显示设置值图标。
下划线指示默认设置。
ˎ
旋转角度设置
ˎ (无限制)
可随物体进行任意旋转。
ˎ (180°)
将人脸检测范围限制在 180 度以内（沿中心位
置向左右各 90 度）。
ˎ (90°)
将人脸检测范围限制在 90 度以内（沿中心位
置向左右各 45 度）。
提示¼
进行下列操作后，即重设了前方位置（旋转的
ˎ
中心点）。
打开电源时
更改旋转角度时
上提及移动本装置时
拍摄频率设置
ˎ (高)
采用高拍摄频率。此时将拍摄大量照片。
ˎ (标准)
采用标准拍摄频率。此时将拍摄平均数量的
照片。
ˎ (低)
采用低拍摄频率。此时将拍摄少量照片。
闪光灯设置
ˎ (自动)
根据拍摄条件自动闪光。
ˎ (不闪光)
在任何情况下都不闪光。
智能扫描全景拍摄设置
（仅适用于支持智能扫描全景拍摄的相
机型号）
ˎ (静态影像)
在按需拍摄期间拍摄静止影像。
ˎ (智能扫描全景)
在按需拍摄期间拍摄智能扫描全景影像。
全景影像尺寸设置
（仅适用于支持智能扫描全景拍摄的相
机型号）
ˎ (标准)
以标准尺寸拍摄全景影像。
ˎ (宽)
拍摄宽幅全景影像。
13-CS
安装专用台面
1 将专用台面的柱腿牢牢插入卡座中。
2 将本装置放在专用台面上时，应让专用台
面卡座上的突出部分与本装置的三脚架插
孔对齐。
注意¦
将本装置放在专用台面上之前，请将相机安装
ˎ
到本装置上。
专用台面应放在水平面上。
ˎ
请勿向专用台面施加过大的力量。 ˎ
用过大的力量按压按钮可导致本装置从专用台 ˎ
面上摔落下来。
操作便携式台面时握住相机可防止相机摔落并
ˎ
导致人身伤害。
应让本装置远离人脸，特别是孩子的脸部，以
ˎ
防其摔落时造成人身伤害。
使用市售的三脚架
市售的三脚架可以取代专用台面。但是，取决于
相机平台的形状，有些三脚架不能使用。
注意¦
请勿强行拧紧三脚架螺丝。
ˎ
在本装置安装到三脚架上的情况下，请勿上提 ˎ
本装置或摇动三脚架。
小心不要拉拽本装置的底座或向其施加力量。
ˎ
否则可导致故障。
14-CS
故障排除
如果产品出现任何故障，请参阅以下解决方案。
如果故障依然存在，请与 Sony 经销商联系。
症状 原因/解决方案
操作/电池指示灯呈白色快速
闪烁。
相机上已没有可用的存储空间。
ˎ
从本装置上取下相机并删除部分影像。
相机的镜头盖处于关闭状态。
ˎ
打开镜头盖。
操作/电池指示灯呈红色缓慢
闪烁。
电池电量不足。
ˎ
准备新的电池。
操作/电池指示灯持续呈红色
快速闪烁。
相机未安装到本装置上。
ˎ
将相机安装到本装置上。
有东西卡在摇臂上，或者用手按在本装置上。
ˎ
操作/电池指示灯呈红色快速
闪烁，然后熄灭。
插入本装置中的电池电量已用尽。 ˎ
更换电池（第 7 页）。
本装置无法工作。 插入本装置中的电池电量已用尽。
ˎ
更换电池（第 7 页）。
装入相机中的电池电量已用尽。
ˎ
为相机安装完全充电的电池。
无法打开相机的电源。 相机未正确安装到本装置上。
ˎ
将相机正确安装到本装置上（第 8 页）。
相机的电池电量不足。
ˎ
为相机安装充好电的电池。
相机无法正确安装到本装置
上或不稳固。
相机未正确固定好。
ˎ
正确安装相机（第 8 页）。
未拍摄到影像。 相机距离拍摄对象太远或太近。
ˎ
将相机放置在人脸检测范围之内。
如果脸部表情或构图只有微小的改变，即使检测到脸部，仍
有可能不会立即拍摄照片。
相机处于 [将演示模式设为打开] 下。
ˎ
更改相机的设置。有关详细信息，请参阅相机的使用说明
书。
本装置在使用过程中停止
移动。
如果相机未检测到任何脸部，本装置可能会停止操作。
ˎ
按 MENU（停止）按钮两下。
插入本装置中的电池电量已用尽。
ˎ
更换电池（第 7 页）。
相机安装不正确。
ˎ
正确安装相机（第 8 页）。
15-CS
规格
智能跟拍底座
输入/输出连接器
多路连接器
一般信息
尺寸（约）：
128 mm × 47 mm × 128 mm（长/高/宽）
（不包括突出部位）（当摇臂直立时）
质量（约）：
210 g（不含电池）
电池连续使用时间（25 ℃ 下）
采用 Sony LR6 (AA) 碱性电池时约 11 小时
采用 Sony AA 镍氢电池时约 12 小时
* 在寒冷的环境中使用本装置可能会缩短碱性电池的使用寿命。在这种情况下，建议您使用镍
氢电池。
操作温度：
5 ℃ - 40 ℃
存放温度：
-20 ℃ - +60 ℃
电源：
两节 LR6 (AA) 碱性电池或两节 AA 镍氢电池（另售）
附件
专用台面 (1) ˎ
防护罩 (1) ˎ
成套印刷文件 ˎ
设计或规格如有变动，恕不另行通知。
商标
“Party-shot”是 Sony Corporation 的商标。 ˎ
此外，本说明书中所使用的系统名称及产品名称一般是其各自开发商或制造商的商标或注册商 ˎ
标。但是，
™
或
®
标记并未在本说明书中一一注明。
2-KR
본기를 사용하기 전에 본 사용설명서를 잘 읽으신 다음 장래에 필요한 경우를 위하여 소중히
보관하여 주십시오.
경고
화재 또는 감전의 위험을 줄이기 위해 장치를 비 또는 습기에
노출시키지 않도록 하여 주십시오.
주의
올바르지 않은 방식으로 배터리를 교체하면 폭발 위험이 있습니다.
사용한 배터리는 지시에 따라 폐기해 주십시오.
주의
본 기기의 화상 및 사운드는 특정 주파수의 전자기장으로 인하여 영향을 받을 수도 있습니다.
3-KR
목차
인텔리전트 팬틸터 사용에 관한 주의사항 ................................................... 4
호환 카메라 모델 및 기능 ................................................................... 4
파티 촬영으로 즐긴다.............................................................................. 5
부속품 확인하기..................................................................................... 6
기기 준비하기........................................................................................ 7
배터리 삽입하기 ............................................................................... 7
본 기기에 카메라 부착하기 ................................................................. 8
자동 촬영 시작하기................................................................................10
온디맨드 촬영 기능을 사용해서 촬영하기 ..................................................11
설정 변경하기.......................................................................................12
설정 ..............................................................................................12
전용 스탠드 부착하기.............................................................................13
문제해결..............................................................................................14
주요 제원.............................................................................................15
4-KR
인텔리전트 팬틸터 사용에 관한 주의사항
본 설명서와 함께 카메라의 사용설명서를 참조해 주십시오.
본 제품은 방진, 방적 또는 방수용이 아닙니다.
사용 및 보관 장소에 관한 주의사항
다음과 같은 조건에서는 본 기기를 사용하거나 보관하지 마십시오. 그렇지 않으면 본 기기가
오작동할 수 있습니다.
극도의 고온에 노출되는 곳
ˎ
뜨거운 태양 또는 밀폐된 차량내는 여름에 매우 높은 온도로 되어서 본 기기의 변형 또는
오작동을 유발할 수 있습니다.
직사광선하 또는 전열기구 근처
ˎ
이것은 본 기기의 변형 또는 오작동을 유발할 수 있습니다.
진동이 있는 곳
ˎ
강한 자기장이 있는 곳 ˎ
먼지가 많은 곳이나 해변에서 먼지 입자가 들어갈 수 있는 곳 ˎ
저장한 데이터에 관한 주의사항
카메라, 메모리 카드, 또는 본 기기 및 액세서리의 오작동으로 저장 또는 재생을 할 수 없는 경우,
Sony는 이미지 및 오디오 데이터와 같은 저장 데이터에 대해 책임을 지지 않는다는 것에 유의해
주십시오.
설치에 관해서
본 기기는 다음과 같은 곳에서 사용하십시오:
안정되고 편평한 곳.
ˎ
카메라가 사람들 얼굴을 깨끗하게 잡을 수 있는 곳. ˎ
주위에 떨어질 가능성이 있는 물체가 없는 곳. ˎ
호환 카메라 모델 및 기능
본 기기는 다음 표의 Sony 디지털 스틸 카메라(이하 ＂카메라＂라고 함)와 함께 사용할 수
있습니다.
호환 기능은 카메라 모델에 따라 달라집니다. 상세한 내용은 카메라의 사용설명서를 참조해
주십시오.
카메라 모델
DSC-
부착
기능
온디맨드 촬영
정지 이미지
인텔리전트 스위프
파노라마
H70/W515PS/
W560/W570/
W570D/W580
A
HX7/HX7V/
HX9/HX9V/
WX7/WX9/
WX10
A
TX100/
TX100V
B
이들 모든 모델을 모든 국가 및 지역에서 사용할 수 있는 것은 아닙니다.
5-KR
파티 촬영으로 즐긴다
파티 촬영은 사진을 회전해서 자동으로 촬영합니다. Cyber-shot 카메라의 기능을 사용해서
피사체의 얼굴을 인식해서 구도를 자동으로 조절합니다.
＂자동 촬영＂기능을 사용해서 모든 사람의 자연스러운 사진을 촬영한다
자동 촬영 기능은 아무도 사진 촬영을 할 필요가 없기 때문에 전원의 사진을 촬영할 수 있습니다.
사람들이 카메라의 존재를 그다지 인식하지 못하기 때문에 파티 촬영 기능으로 더욱 자연스러운,
웃는 얼굴을 쉽게 촬영할 수 있습니다.
＂온디맨드 촬영＂기능을 사용해서 원하는 때에 사진을 촬영한다
자동 촬영중에 온디맨드 촬영 버튼을 누르면 여러분이 선택한 타이밍에 카메라가 사진 촬영을
합니다. 이것으로 사람들이 사진 촬영을 위한 포즈를 취하게 하고, 그 안에 여러분 자신도 들어갈
수 있습니다.
6-KR
부속품 확인하기
전면 바닥
온디맨드 촬영 버튼 또는
MENU (정지) 버튼
릴리즈 버튼 (진한 회색)
잠금 버튼 (연한 회색)
작동/배터리 표시등
멀티 커넥터
틸트 암
카메라 클립
ON/OFF (전원) 스위치
배터리 커버
삼각대 소켓
시판되는 삼각대를
5.5 mm 이하인 길이의
나사와 함께 사용하십시오.
풋
보호 커버
온디맨드 촬영 버튼 및 MENU (정지) 버튼
버튼 기능의 할당은 카메라에 따라 달라집니다. 점등 또는 소등된 것으로부터 어떤 버튼에 어떤
기능이 있는지 알 수 있습니다.
점등: 온디맨드 촬영 버튼
ˎ
소등: MENU (정지) 버튼 ˎ
작동/배터리 표시등
표시등은 본 기기의 상태에 따라 점등 또는 점멸합니다.
색상 표시등 상태 본 기기 상태
백색
켜짐 자동 촬영
한 번 점멸 사진 촬영을 한 때
천천히 점멸 본 제품의 ON/OFF (전원) 스위치를 사용하는 경우*/화면
표시 설정시
빠르게 점멸 카메라의 메모리 용량이 꽉 찼습니다 / 렌즈 커버가
닫혔습니다
적색 천천히 점멸 배터리 레벨이 낮습니
빠르게 점멸 이상 상태 / 배터리가 소모되었습니다 본 기기에 어떤
부하가 가해지고 있습니다
* 표시등은 본 기기의 상태에 따라 점멸하지 않을 수도 있습니다.
7-KR
기기 준비하기
배터리 삽입하기
다음과 같은 배터리를 사용할 수 있습니다.
두 개의 LR6 (사이즈 AA) 알카라인 배터리
ˎ
두 개의 AA 니켈 금속 수소 배터리 ˎ
1 ON/OFF (전원) 스위치를 OFF로
슬라이드시켜서 본 기기의 전원을 끕니다.
2 배터리 커버를 엽니다.
참고 ¦
배터리 커버를 열 때에는 본 기기의 풋을
ˎ
당기거나 힘을 가하지 않도록 주의하십시오.
그렇게 하면 오작동을 유발할 수 있습니다.
3 본 기기상의 표시에 따라서 배터리실에
배터리를 삽입합니다.
4 배터리 커버를 닫습니다.
참고 ¦
본 기기에 삽입된 배터리는 본 기기에만
ˎ
전원을 공급합니다. 카메라에 전원을
공급하거나 충전시킬 수는 없습니다.
본 기기를 잡을 때에는 멀티 커넥터를 만지지
ˎ
않도록 주의해 주십시오.
망간 배터리는 사용할 수 없습니다.
ˎ
항상 같은 종류의 배터리를 함께 사용해 ˎ
주십시오.
본 기기로 배터리를 삽입할 때에는 극성을
ˎ
확인해 주십시오. 잘못된 방향으로 배터리를
삽입하면 본 기기가 작동하지 않습니다.
수명이 다 된 배터리와 함께 새 배터리 또는
ˎ
충전 배터리를 사용하지 마십시오.
배터리를 제거하려면
본 기기의 전원을 끈 후, 배터리를
제거하십시오.
참고 ¦
배터리를 제거할 때에는 배터리가 떨어져서
ˎ
다치지 않도록 주의하십시오.
조언 ¼
본 기기를 장기간 사용하지 않을 때에는
ˎ
배터리를 제거해 주십시오.
배터리 레벨
배터리 레벨이 낮으면 작동/배터리 표시등이
천천히 점멸합니다. 배터리 레벨이 낮아지면
표시등이 더 빨리 점멸하고 본 기기가 자동으로
스탠바이 모드로 변환됩니다.
8-KR
본 기기에 카메라 부착하기
카메라 부착전
내부 메모리 및 메모리 카드가 충분한 여유 ˎ
공간을 가지고 있는가.
완전히 충전된 배터리 팩을 카메라에
ˎ
삽입합니다.
카메라의 전원을 끕니다.
ˎ
1 보호 커버를 제거합니다.
2 본 기기의 릴리즈 버튼 (짙은 회색)을
눌러서 카메라 클립을 엽니다.
3 호환되는 기능 표 (4 페이지)의
＂부착＂ 항목을 확인합니다. 원하는
방향을 향하도록 카메라를 돌립니다.
호환되는 모델 표에 따른 부착 A 모델 ˎ
카메라의 렌즈가 본 기기의 SONY 로고를
향하도록 위치시킵니다.
호환되는 모델 표에 따른 부착 B 모델 ˎ
카메라의 LCD 화면이 본 기기의 SONY
로고를 향하도록 위치시킵니다.
4 카메라 바닥의 멀티 커넥터를 본 기기의
멀티 커넥터와 맞춥니다. 카메라를
본 기기의 틸트 암에 수직이 되도록
부착합니다.
5 본 기기의 거의 중앙에 위치할 때까지
카메라를 천천히 슬라이드시킵니다.
9-KR
6 본 기기의 잠금 버튼 (연한 회색)을
눌러서 카메라 클립을 닫습니다.
참고 ¦
카메라 클립을 닫은 상태로 카메라를
ˎ
슬라이드시키지 마십시오. 그렇게 하면
오작동을 유발할 수 있습니다.
카메라 클립이 카메라의 렌즈 또는 작동
ˎ
버튼에 닿지 않는 것을 확인해 주십시오.
카메라를 제거하려면
카메라의 전원을 끕니다.
본 기기가 정지한 후에 전원을 끕니다.
본 기기의 릴리즈 버튼을 눌러서 카메라
클립을 엽니다.
한 손으로 틸트 암을 잡은 상태로 다른 한
손으로 카메라를 들어올립니다.
본 기기의 잠금 버튼을 눌러서 카메라
클립을 닫습니다.
참고 ¦
카메라를 제거할 때에는 항상 틸트 암에
ˎ
수직으로 들어 올려 주십시오.
각이진 상태로 카메라를 억지로 제거하거나
옆으로 슬라이드시키면 손상시킬 수
있습니다.
본 기기를 운반하거나 장기간 사용하지 않을
ˎ
때에는 배터리 커버를 다시 부착해 주십시오.
잠금 버튼 (옅은 회색)의 측면으로부터 본
ˎ
기기에 보호 커버를 부착합니다.
10-KR
자동 촬영 시작하기
1 본 기기의 ON/OFF (전원) 스위치를
ON으로 슬라이드시킵니다.
본 기기가 스탠바이 모드로 변환됩니다.
2 카메라의 전원 스위치를 ON으로
설정합니다.
초기화*후에 자동 촬영이 시작됩니다.
* 본 기기는 원래 위치로 되돌아가기 전에
내부 토대부로부터 좌측으로 약 180도 및
우측으로 약 180도 회전합니다.
자동 촬영을 종료하려면
본 기기의 MENU (정지) 버튼을 눌러서
자동 촬영을 종료합니다.
카메라의 전원을 끕니다.
참고 ¦
자동 촬영중에 본 기기의 전원을 끄면
ˎ
강제적으로 본 기기의 전원을 끕니다. 긴급한
경우를 제외하고는 이 절차를 실행하지
마십시오.
자동 촬영중에 본 기기를 들어올리면 기기가
ˎ
이상 상태인 것으로 판단해서 모터가 정지되
자동 촬영이 일시적으로 중단될 수 있습니다.
이런 경우에는 본 기기를 제자리에 설치하면
자동 촬영이 복귀됩니다.
회전을 강제적으로 정지시키거나 자동
ˎ
촬영중에 본 기기에 외부적인 힘을 가하면
작동/배터리 표시등이 적색으로 빠르게
점멸합니다. 이런 경우에는 힘을 가하지 말고
본 기기의 전원을 끈 후 다시 켭니다.
본 기기를 공공장소에서 사용할 때에는 주위
ˎ
사람들을 고려해 주십시오.
자동 촬영중에는 카메라를 재생 모드로
ˎ
변경할 수 없습니다.
얼굴 인식 기능
촬영 환경에 따라서는 때때로 카메라가 ˎ
얼굴을 감지하지 못하거나 얼굴 이외의
사물이 감지되는 경우도 있습니다.
장시간 동안 카메라가 얼굴을 인식하지
ˎ
못하면 절전을 위해 본 기기의 작동이
일시정지될 수 있습니다.
얼굴이 너무 가깝거나 너무 먼 경우에는
ˎ
카메라가 인식하지 못합니다. 얼굴과 카메라
사이의 적정 거리는 1m ~ 2m입니다.
얼굴을 감지하거나 MENU (정지) 버튼을
ˎ
누르거나 본 기기를 들어 올리거나 하면 본
기기는 자동으로 다시 작동합니다.
참고 ¦
버튼을 너무 세게 누르면 본 기기에서 전용
ˎ
스탠드가 떨어질 수 있습니다.
조언 ¼
카메라 LCD에 ＂촬영을 취소하려면 터치
ˎ
센서를 눌러 주십시오＂라고 표시되면 본
기기의 온디맨드 촬영 버튼을 눌러 주십시오.
11-KR
온디맨드 촬영 기능을
사용해서 촬영하기
온디맨드 촬영은 원하는 때에 기기로 촬영
지시를 보낼 수 있게 해 주는 기능입니다.
본 기기의 팬 기능을 사용해서 정지 이미지
뿐만 아니라 인텔리전트 스위프 파노라마도
촬영하도록 지시를 보낼 수 있습니다.
(호환되는 카메라 모델에만 해당)
자동 촬영 또는 설정 화면 표시중에
온디맨드 촬영 버튼을 누릅니다.
카메라의 셀프타이머 램프가 점멸하고 얼굴
인식이 시작됩니다. 카메라가 얼굴을 인식해서
구도 선택을 종료하면 경고음이 빨라지며
촬영이 시작됩니다.
온디맨드 촬영을 한 후에 본 기기는 자동 촬영
모드로 되돌아갑니다.
참고 ¦
카메라를 뮤트로 설정하면 경고음이 울리지
ˎ
않습니다.
버튼을 너무 세게 누르면 본 기기에서 전용
ˎ
스탠드가 떨어질 수 있습니다.
조언 ¼
카메라가 얼굴을 검색할 수 없더라도 촬영을
ˎ
합니다.
조작중에 온디맨드 촬영을 취소하려면
ˎ
온디맨드 촬영 버튼을 한 번 더 눌러
주십시오.
파노라마 촬영에서 구도를 정한 후에는
ˎ
온디맨드 촬영을 취소할 수 없습니다.
피사체 또는 카메라가 너무 많이 움직이면
ˎ
카메라가 파노라마 이미지를 올바르게 촬영할
수 없는 경우가 있습니다. 상세한 내용은
카메라의 사용설명서를 참조해 주십시오.
12-KR
설정 변경하기
1 자동 촬영중에 본 기기의 MENU 버튼을
누릅니다.
본 기기가 회전을 멈추고 카메라를 앞으로
기울어지게 합니다. 그리고나서 카메라의
LCD 화면에 설정 화면이 표시됩니다.
2 카메라에서 설정 항목을 선택합니다.
설정은 카메라 모델에 따라 달라집니다.
설정을 변경한 후에 자동 촬영으로
복귀합니다.
조언 ¼
작동은 카메라 모델에 따라 달라집니다.
ˎ
상세한 내용은 카메라의 사용설명서를 참조해
주십시오.
설정 화면 표시중에 2분 이상 카메라를
ˎ
조작하지 않으면 카메라의 전원이 자동으로
꺼져서 배터리 팩을 절약합니다. 이런
경우에는 카메라의 전원을 다시 켜십시오.
설정
초기 설정을 변경하는 경우에는 설정값 ˎ
아이콘이 카메라의 LCD에 표시됩니다.
밑줄은 초기 설정을 가리킵니다.
ˎ
회전 각도 설정
ˎ (무제한)
피사체를 따라서 무제한으로 회전합니다.
ˎ (180°)
얼굴 인식 범위를 180도 (중앙 위치로부터
좌우로 90도)로 제한합니다.
ˎ (90°)
얼굴 인식 범위를 90도 (중앙 위치로부터
좌우로 45도)로 제한합니다.
조언 ¼
다음과 같은 조작후에 앞을 향하는 위치
ˎ
(회전의 중심점)가 초기화됩니다.
전원이 켜진 경우
회전 각도가 변경된 경우
본 기기가 들어 올려졌거나 위치가 변경된
경우
촬영 빈도 설정
ˎ (고)
높은 촬영 빈도. 다수의 영상이 촬영됩니다.
ˎ (표준)
표준 촬영 빈도. 평균수의 영상이 촬영됩니다.
ˎ (저)
낮은 촬영 빈도. 소수의 영상이 촬영됩니다.
플래시 설정
ˎ (자동)
촬영 상태에 따라 자동으로 플래시가
발광합니다.
ˎ (끔)
어떤 상태에서도 플래시가 발광하지
않습니다.
인텔리전트 스위프 파노라마 촬영 설정
(인텔리전트 스위프 파노라마 촬영을
지원하는 카메라 모델에만 해당)
ˎ (정지 이미지)
온디맨드 촬영중에 정지 이미지를
촬영합니다.
ˎ (지능형 스위프 파노라마)
온디맨드 촬영중에 인텔리전트 스위프
파노마라 이미지를 촬영합니다.
파노라마 이미지 크기 설정
(인텔리전트 스위프 파노라마 촬영을
지원하는 카메라 모델에만 해당)
ˎ (표준)
표준 크기로 파노라마 이미지를 촬영합니다.
ˎ (와이드)
와이드 크기로 파노라마 이미지를
촬영합니다.
13-KR
전용 스탠드 부착하기
1 전용 스탠드의 다리를 마운트에 단단히
삽입해 주십시오.
2 전용 스탠드에 본 기기를 설치하려면 전용
스탠드의 마운트 돌출부를 본 기기의
삼각대 장착부에 맞춥니다.
참고 ¦
전용 스탠드에 기기를 설치하기 전에 본
ˎ
기기에 카메라를 부착하십시오.
전용 스탠드는 편평한 곳에서 사용하십시오.
ˎ
전용 스탠드에 강한 힘을 가하지 마십시오. ˎ
버튼을 너무 세게 누르면 본 기기에서 전용 ˎ
스탠드가 떨어질 수 있습니다.
떨어져서 다치는 것을 방지하기 위해서
ˎ
조작할 때에는 카메라를 잡아 주십시오.
본 기기는 떨어진 경우에 다치는 것을
ˎ
방지하기 위해서 사람들, 특히 어린이들의
얼굴에서 떨어진 곳에 설치해 주십시오.
시판되는 삼각대를 사용하려면
전용 스탠드 대신 시판되는 삼각대를 사용할 수
있습니다. 그렇지만, 카메라 플랫폼의 형상에
따라서는 일부 삼각대는 사용할 수 없습니다.
참고 ¦
삼각대 나사를 조이기 위해서 무리하게 힘을
ˎ
가하지 마십시오.
본 기기가 삼각대에 부착된 때에는 기기를
ˎ
들어올리거나 삼각대를 돌리지 마십시오.
본 기기의 풋을 당기거나 힘을 가하지 않도록
ˎ
주의하십시오. 그렇게 하면 오작동을 유발할
수 있습니다.
14-KR
문제해결
제품에 무슨 문제가 발생하면 다음과 같은 해결책을 참고해 주십시오.
문제가 계속되면 Sony 대리점에 연락해 주십시오.
증상 원인/해결책
작동/배터리 표시등이
백색으로 빠르게 점멸합니다.
카메라에 남은 메모리가 없습니다.
ˎ
본 기기로부터 카메라를 제거해서 일부 이미지를
삭제합니다.
카메라의 렌즈 커버가 닫혔습니다.
ˎ
렌즈 커버를 엽니다.
작동/배터리 표시등이
적색으로 느리게 점멸합니다.
배터리 레벨이 낮습니다.
ˎ
새 배터리를 준비합니다.
작동/배터리 표시등이
적색으로 계속해서 빠르게
점멸합니다.
본 기기에 카메라가 부착되지 않았습니다.
ˎ
본 기기에 카메라를 부착합니다.
틸트 암에 무언가가 걸렸거나 손으로 본 기기를 누르고
ˎ
있습니다.
작동/배터리 표시등이
적색으로 빠르게 점멸한 후
꺼집니다.
본 기기에 삽입된 배터리가 소모되었습니다.
ˎ
배터리를 교체합니다. (7 페이지)
본 기기가 작동하지
않습니다.
본 기기에 삽입된 배터리가 소모되었습니다.
ˎ
배터리를 교체합니다. (8 페이지)
카메라에 설치된 배터리 팩이 소모되었습니다.
ˎ
완전히 충전된 배터리 팩을 카메라에 삽입합니다.
카메라의 전원이 켜지지
않습니다.
본 기기에 카메라가 올바르게 부착되지 않았습니다.
ˎ
본 기기에 카메라를 올바르게 부착합니다. (7 페이지)
카메라의 배터리 레벨이 낮습니다.
ˎ
충전된 배터리 팩을 카메라에 삽입합니다.
본 기기에 카메라를
올바르게 부착할 수 없거나
불안정합니다.
카메라가 올바르게 고정되지 않았습니다.
ˎ
카메라를 올바르게 장착해 주십시오. (8 페이지)
이미지 촬영이 되지
않습니다.
카메라가 피사체로부터 너무 멀거나 너무 가깝습니다.
ˎ
카메라의 얼굴 감지 범위내에 카메라를 설치합니다.
얼굴 표정이나 구도가 조금밖에 변하지 않은 경우에는
얼굴이 감지되더라도 곧바로 촬영되지 않을 수 있습니다.
카메라가 [데모 모드 켬 설정]으로 되어 있습니다.
ˎ
카메라의 설정을 변경해 주십시오. 상세한 내용은 카메라의
사용설명서를 참조해 주십시오.
본 기기가 사용중에 움직임을
멈춥니다.
카메라가 얼굴을 인식하지 못하면 본 기기가 작동을 중지하는
ˎ
경우가 있습니다.
MENU (정지) 버튼을 두 번 누릅니다.
본 기기에 삽입된 배터리가 소모되었습니다.
ˎ
배터리를 교체합니다. (7 페이지)
카메라가 올바르게 부착되지 않았습니다.
ˎ
카메라를 올바르게 장착해 주십시오. (8 페이지)
15-KR
주요 제원
인텔리전트 팬틸터
입력/출력 커넥터
멀티 커넥터
주요 사양
외형 치수 (약):
128 mm × 47 mm × 128 mm (w/h/d)
(돌출 부분은 제외) (틸트 암이 똑바로 선 상태)
중량 (약):
210 g (배터리 제외)
배터리 연속 사용시 (25 ℃)
Sony LR6 (사이즈 AA) 알카라인 배터리로 약 11시간
Sony AA 니켈 금속 수소 배터리로 약 12시간
* 추운 곳에서 본 기기를 사용하면 알카라인 배터리의 수명을 줄일 수 있습니다. 그런
경우에는 니켈 금속 수소 배터리를 사용할 것을 권장합니다.
동작온도:
5 ℃ ~ 40 ℃
보관온도:
-20 ℃ ~ +60 ℃
전원:
두 개의 LR6 (사이즈 AA) 알카라인 배터리 또는 두 개의 AA 니켈 금속 수소 배터리
(별매)
액세서리
전용 스탠드 (1) ˎ
보호 커버 (1) ˎ
도큐먼트 세트 ˎ
디자인 및 주요 제원은 예고없이 변경할 경우가 있습니다.
상표
＂Party-shot＂은 Sony Corporation의 상표입니다. ˎ
또한, 본 설명서에서 사용되는 시스템 및 제품명은 일반적으로 각 개발자 또는 제조사의 상표 ˎ
또는 등록상표입니다. 그렇지만,
™
또는
®
마크는 본 설명서내의 모든 경우에서 사용되지
않았습니다.
2-AR
.
.
.
.
. Cyber-shot Station
3-AR
4 ............................................................................................................
4 ..........................................................................................................................
5 .........................................................................................................................................................Party-shot
6 .................................................................................................................................................................................
7 ..................................................................................................................................................................................
7 ....................................................................................................................................................................
8 ..............................................................................................................................................
10 ......................................................................................................................................................................
11 ...............................................................................................................................
12 ...............................................................................................................................................................................
12 ..............................................................................................................................................................................
13 .....................................................................................................................................................................
14 .....................................................................................................................................................................
15 ....................................................................................................................................................................................
4-AR
.
.
. .
ˎ
.
ˎ
.
ˎ
ˎ
ˎ
Sony
.
:
.
ˎ
.
ˎ
.
ˎ
. («» ) Sony
. .
DSC-
H70/W515PS/W560/
W570/W570D/
W580
A
HX7/HX7V/HX9/
HX9V/WX7/WX9/
WX10
A
TX100/TX100VB
.
5-AR
Party-shot
.
Cyber-shot .
Party-shot
« »
.
.Party-shot
« »
.
.
6-AR
()
MENU
( )
( )
/
ON/OFF ()
. 5.5
MENU ()
.
.
:
ˎ
ˎ
MENU () :
/
.
/* ON/OFF ()
. / .
.
. / . /
.
*
7-AR
.
(
ˎ
AA ) LR6
ˎ
AA
ON/ () 1
.OFF OFF
. 2
¦
ˎ
. .
3
.
. 4
¦
.
ˎ
.
.
ˎ
.
ˎ
.
ˎ
.
ˎ
.
.
ˎ
.
¦
ˎ
.
¼
.
ˎ
. /
.
8-AR
.
ˎ
.
ˎ
.
ˎ
. 1
( ) 2
.
«» 3
. .(4 )
ˎ
A
SONY
.
ˎ
B
SONY LCD
.
4
.
.
.
5
( ) 6
.
¦
.
ˎ
.
ˎ
.
.
.
.
.
9-AR
.
¦
.
ˎ
.
ˎ
.
ˎ
.( )
10-AR
ON/OFF () 1
.ON
.
.ON 2
.*
180 180 *
.
MENU ()
.
.
¦
ˎ
. .
ˎ
.
.
/
ˎ
.
.
ˎ
.
.
ˎ
ˎ
.
ˎ
.
ˎ
. .
ˎ
. MENU ()
¦
ˎ
.
¼
ˎ
LCD « »
.
11-AR
.
( ) .
.
.
.
.
¦
.
ˎ
ˎ
.
¼
.
ˎ
ˎ
.
ˎ
.
ˎ
. .
12-AR
MENU 1
.
.
. LCD
. 2
.
.
¼
.
ˎ
.
ˎ
.
.
ˎ
LCD
.
.
ˎ
ˎ
( )
.
(
ˎ
180)
90) 180
.(
(
ˎ
90)
45) 90
.(
¼
( )
ˎ
.
()
ˎ
. .
()
ˎ
. .
()
ˎ
. .
()
ˎ
.
()
ˎ
.
)
(
( )
ˎ
.
( )
ˎ
..
)
(
()
ˎ
.
()
ˎ
.
13-AR
. 1
2
.
¦
.
ˎ
.
ˎ
.
ˎ
ˎ
.
.
ˎ
ˎ
.
.
.
¦
.
ˎ
ˎ
.
.
ˎ
.
14-AR
.
.Sony
/
/
.
.
ˎ
. h
.
ˎ
. h
/
.
.
ˎ
. h
/
.
.
ˎ
. h
.
ˎ
/
.
.
ˎ
( h 7 ) .
. .
ˎ
( h 7 ) .
.
ˎ
. h
. .
ˎ
( h 8 ) .
.
ˎ
. h
.
.
ˎ
( h 8 ) .
. .
ˎ
. h
h
.
.[ ]
ˎ
. . h
. .
ˎ
. h MENU ()
.
ˎ
( h 7 ) .
.
ˎ
( h 8 ) .
15-AR
/
:(
)
(//) 128 × 47 × 128
(
) ( )
:(
)
( ) 210
( 25 )
Sony (AA ) LR6
11
Sony AA
12
. . *
:
40 5
:
+60 -20
:
( ) AA (AA ) LR6
(
ˎ
1)
(
ˎ
1)
ˎ
.
.
ˎ
Sony "Party-shot"
.
ˎ
.
®
™
