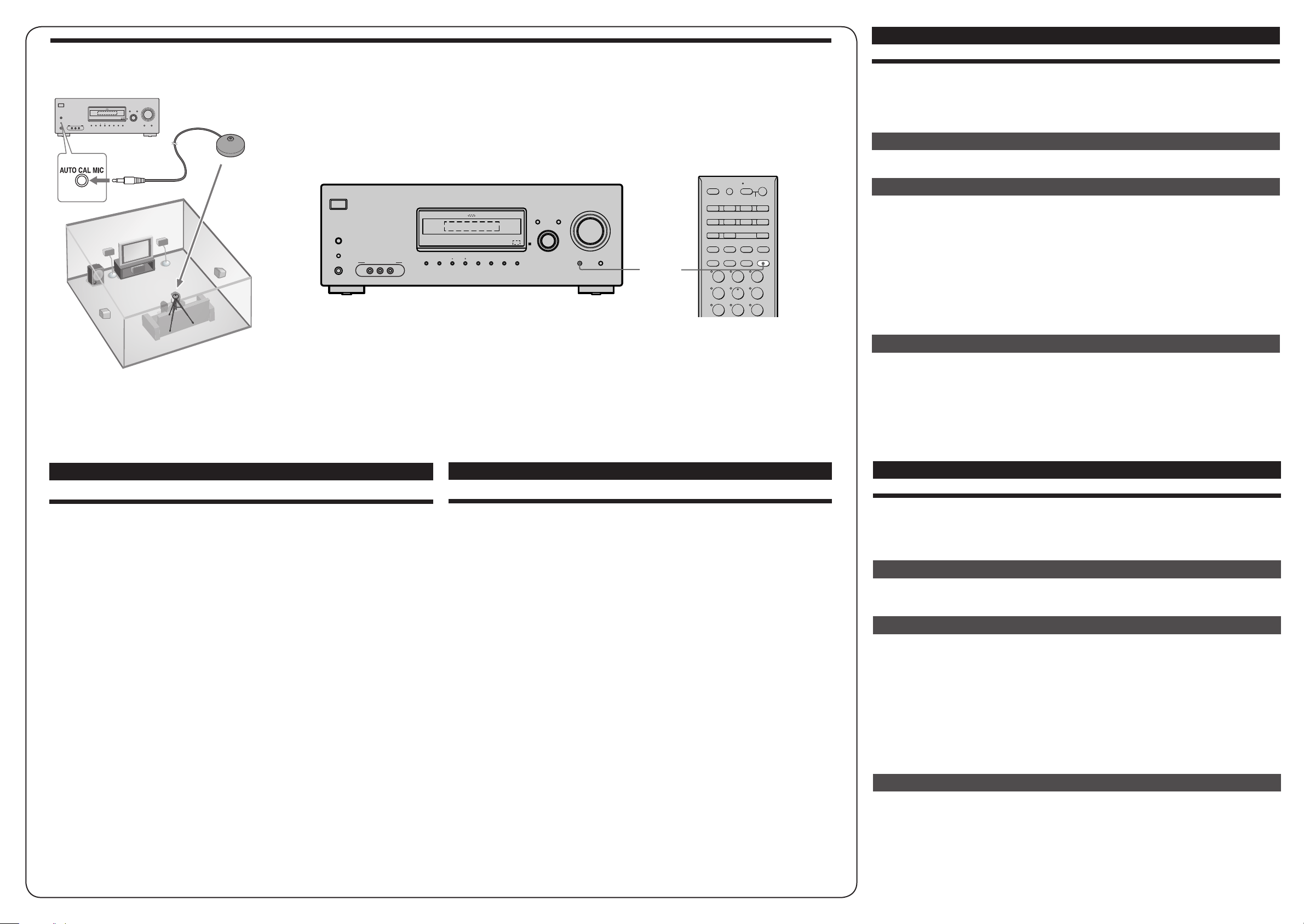

HT-DDW995
Quick Setup Guide
Guía de instalación rápida

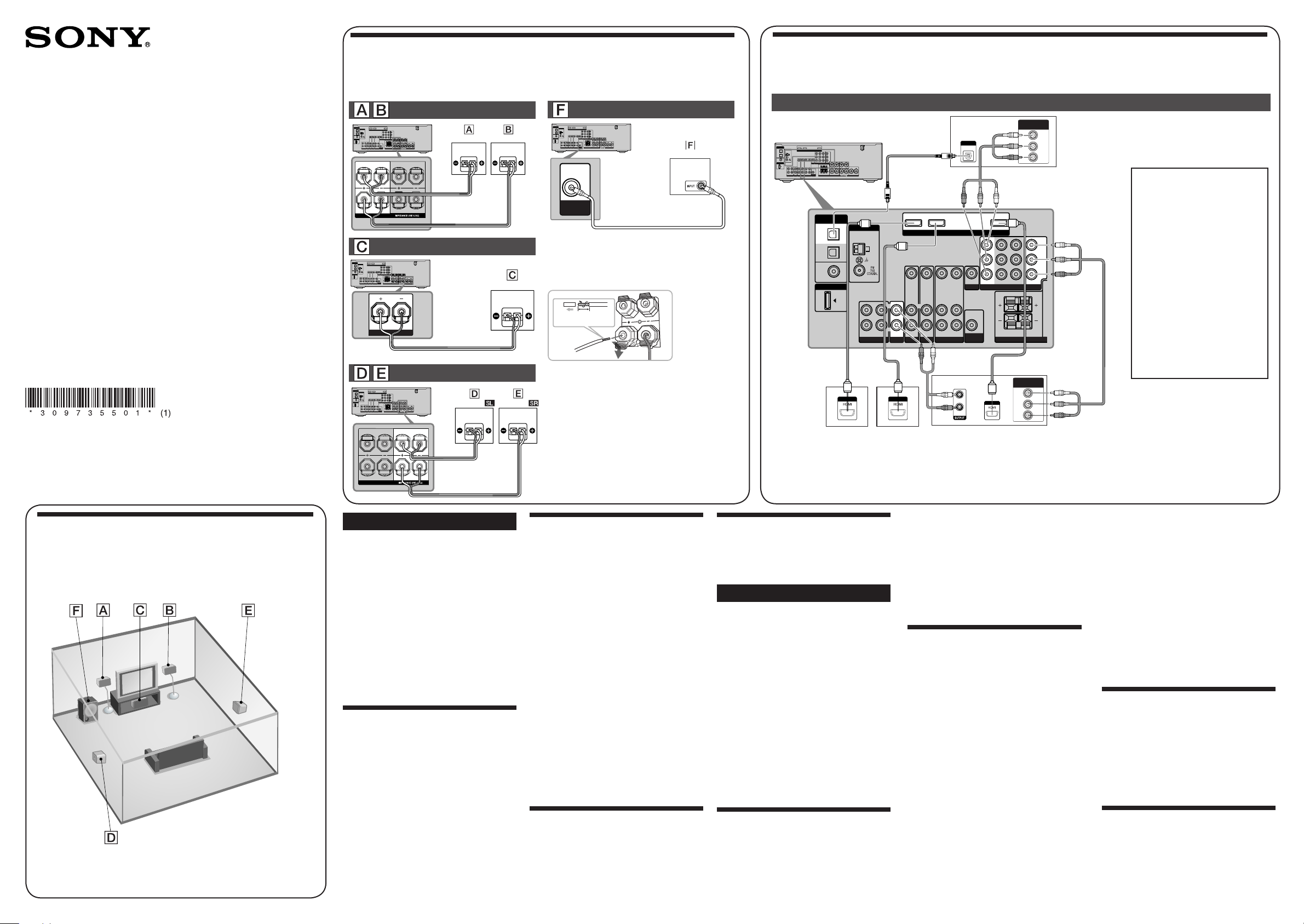

1: Installing speakers/
1:
Instalación de los altavoces
2: Connecting the speakers/
2: Conexión de los altavoces
DIGITAL
(ASSIGNABLE)
DMPORT
OPTICAL
SAT
IN
DVD
IN
COAXIAL
ANTENNA
VIDEO 2/
BD IN
AM
HDMI
DVD IN VIDEO 2/BD IN OUT
SA-CD/CD/CD-R
TV
L
R
OUT IN IN
SAT
AUDIO IN
VIDEO IN
DVD
AUDIO IN
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT
VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
L
R
SUB
WOOFER
MONITOR
SAT IN
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P
B
/C
B
P
R
/C
R
MONITOR OUT
SPEAKERS
FRONT B
FRONT A
LR
R
SURROUND
LL
R
CENTER
SURROUNDFRONT A
L
R
L
R
SPEAKERS
SS-MSP900
L
SS-MSP900
R
DIGITAL
(ASSIGNABLE)
DMPORT
OPTICAL
SAT
IN
DVD
IN
COAXIAL
ANTENNA
VIDEO 2/
BD IN
AM
HDMI
DVD IN VIDEO 2/BD IN OUT
SA-CD/CD/CD-R
TV
L
R
OUT IN IN
SAT
AUDIO IN
VIDEO IN
DVD
AUDIO IN
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT
VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
L
R
SUB
WOOFER
MONITOR
SAT IN
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P
B
/C
B
P
R
/C
R
MONITOR OUT
SPEAKERS
FRONT B
FRONT A
LR
R
SURROUND
LL
R
CENTER
SS-CNP680
CENTER
SURROUNDFRONT A
L
R
L
R
SPEAKERS
DIGITAL
(ASSIGNABLE)
DMPORT
OPTICAL
SAT
IN
DVD
IN
COAXIAL
ANTENNA
VIDEO2/
BDIN
AM
HDMI
DVDIN VIDEO 2/BDIN OUT
SA-CD/CD/CD-R
TV
L
R
OUT IN IN
SAT
AUDIOIN
VIDEOIN
DVD
AUDIOIN
VIDEOIN
VIDEO1
AUDIOOUT
VIDEOOUT
VIDEOOUT
AUDIOIN
AUDIOOUT
VIDEOIN
L
R
L
R
L
R
SUB
WOOFER
MONITOR
SATIN
COMPONENTVIDEO
DVDIN VIDEO1 IN
Y
P
B
/C
B
P
R
/C
R
MONITOROUT
SPEAKERS
FRONTB
FRONTA
LR
R
SURROUND
LL
R
CENTER
SS-SRP900
SS-SRP900
AUDIO OUT
SUB
WOOFER
DIGITAL
(ASSIGNABLE)
DMPORT
OPTICAL
SAT
IN
DVD
IN
COAXIAL
ANTENNA
VIDEO2/
BDIN
AM
HDMI
DVDIN VIDEO2/BDIN OUT
SA-CD/CD/CD-R
TV
L
R
OUT IN IN
SAT
AUDIOIN
VIDEOIN
DVD
AUDIOIN
VIDEOIN
VIDEO1
AUDIOOUT
VIDEOOUT
VIDEOOUT
AUDIOIN
AUDIOOUT
VIDEOIN
L
R
L
R
L
R
SUB
WOOFER
MONITOR
SATIN
COMPONENTVIDEO
DVDIN VIDEO1 IN
Y
P
B
/C
B
P
R
/C
R
MONITOROUT
SPEAKERS
FRONTB
FRONTA
LR
R
SURROUND
LL
R
CENTER
SA-WP780
3: Connecting other components/
3: Conexión de otros componentes
A
A
A
Satellite tuner or Set-top box/
Sintonizador vía satélite o
decodifi cador
B
English
This Quick Setup Guide describes how to
connect a DVD player, satellite tuner or set-top
box, TV, speakers and a sub woofer so that you
can enjoy multi channel surround sound. Refer
to the operating instructions supplied with the
receiver for details.
The illustrations in the guide designate speakers
as
through
.
Front speaker (left)
Front speaker (right)
Center speaker
Surround speaker (left)
Surround speaker (right)
Sub woofer
1: Installing speakers
The illustration above show an example of a
5.1 channel speaker system (fi ve speakers and
one sub woofer) confi guration. Refer to the
operating instructions supplied with the receiver.
About speaker placement
The front speakers, center speaker and sub
woofer are magnetically shielded to allow it to be
installed near a TV set. However, as the surround
speakers are not magnetically shielded, we
recommend that you place them slightly further
away from a TV set.
2: Connecting the speakers
The illustrations above show how to connect the
speakers. Before you connect the speakers, check
the speaker label on the rear panel of the speakers
for the speaker type.
About speaker cords
• Black striped wire is minus (–) in polarity and
should be connected to the minus (–) speaker
terminal.
• Use the long speaker cords to connect the
surround speakers and the short speaker cords
to connect the front and center speakers.
About speaker jacks
• Connect the
jack to the
jack of the
receiver and connect the
jack to the
jack
of the receiver.
• Refer to the illustration above for details of
connecting speaker cords.
About the SPEAKERS (OFF/A/B/
A+B) button
You can select the speaker system. Refer to
“6: Selecting the speaker system” in the operating
instructions supplied with the receiver for details.
3: Connecting other components
This is an example of how to connect this
receiver and your components. Refer to step 3
of “Getting started” of the operating instructions
supplied with this receiver for details on other
connections and other components.
4: Connect all power cords last
Connect the AC power cord to a wall outlet.
Refer to “Connecting the AC power cord” in the
operating instructions supplied with the receiver.
Español
Esta guía de instalación rápida describe cómo
conectar un reproductor de DVD, un sintonizador
vía satélite o un decodifi cador, un televisor, los
altavoces y un altavoz potenciador de graves
para que pueda disfrutar del sonido envolvente
multicanal. Consulte el manual de instrucciones
suministrado con el receptor para obtener más
información.
En las ilustraciones de la guía, los altavoces se
identifi can de
a
.
Altavoz frontal (izquierdo)
Altavoz frontal (derecho)
Altavoz central
Altavoz de sonido envolvente (izquierdo)
Altavoz de sonido envolvente (derecho)
Altavoz potenciador de graves
1: Instalación de los altavoces
Las ilustraciones anteriores muestran un ejemplo
de confi guración de un sistema de altavoces
de 5.1 canales (cinco altavoces y un altavoz
potenciador de graves). Consulte el manual de
instrucciones suministrado con el receptor.
Sobre la ubicación del altavoz
Los altavoces frontales, el altavoz central y el
altavoz potenciador de graves están protegidos
magnéticamente para que puedan instalarse
cerca de un televisor. Sin embargo, debido a
que los altavoces de sonido envolvente no están
protegidos magnéticamente, se recomienda
situarlos a una distancia considerable del
televisor.
2: Conexión de los altavoces
Las ilustraciones que aparece más arriba
muestra cómo conectar los altavoces. Antes de
conectarlos, compruebe la etiqueta del altavoz
situada en el panel posterior de los mismos para
conocer el tipo de altavoz.
Acerca de los cables de los
altavoces
• El cable con rayas negras tiene una polaridad
negativa (–) y se debe conectar al terminal de
altavoz negativo (–).
• Utilice los cables largos de conexión de
altavoces para conectar los altavoces de sonido
envolvente y los cables cortos de conexión de
altavoces para conectar el altavoz frontal y el
central.
A
Speaker cord (supplied)/Cables de los
altavoces (suministrada)
B
Monaural audio cord (supplied)/Cable de audio
mono (suministrada)
DVD player/
Reproductor
de DVD
TV/Televisor
C
HDMI cable (not supplied)/Cable HDMI (no suministrado)
D
Optical digital cord (not supplied)/Cable digital óptico
(no suministrado)
E
Audio cord (not supplied)/Cable de audio (no suministrado)
F
Component video cord (not supplied)/Cable de componente
de vídeo (no suministrado)
Acerca de las tomas de los
altavoces
• Conecte la toma
a la toma
del receptor, y
conecte la toma
a la toma
del receptor.
• Consulte la ilustración anterior para obtener
más información sobre cómo conectar los
cables de los altavoces.
Acerca del botón SPEAKERS
(OFF/A/B/A+B)
Es posible seleccionar el sistema de altavoces.
Consulte el apartado “6: Selección del sistema
de altavoces” del manual de instrucciones
suministrado con el receptor para obtener más
información.
3: Conexión de otros
componentes
Este es un ejemplo de cómo conectar este
receptor a los componentes. Consulte el paso
3 de “Procedimientos iniciales” del manual de
instrucciones suministrado con el receptor para
obtener más información sobre cómo realizar
otras conexiones y sobre otros componentes.
4: Conecte todos los cables de
alimentación en último lugar
Conecte el cable de alimentación de ca a una
toma de pared.
Consulte el apartado “Conexión del cable de
alimentación de ca” del manual de instrucciones
suministrado con el receptor.
* Be sure to program the VIDEO 2
input button on the remote so
that you can control the Blu-ray
disc player. For details, refer to
“Programming the remote” in the
operating instructions supplied with
the receiver.
* Asegúrese de programar el botón
de la entrada VIDEO 2 del mando
a distancia para controlar el
reproductor de Blu-ray Disc. Si
desea obtener más información,
consulte “Programación del mando
a distancia” en el manual de
instrucciones suministrado con el
receptor.
Blu-ray disc player*/
Reproductor de
discos Blu-ray*
DDW995_GBES_2UC A3.indd 1DDW995_GBES_2UC A3.indd 1 2/28/2007 3:31:58 PM2/28/2007 3:31:58 PM
