Superior Pump ‎92910 Battery Back Up Submersible Sump Pump User Manual

2301 Traffic St. NE

Minneapolis, MN 55413

1-800-495-9278

www.superiorpumpco.com

BBU Manual Revised 10/09

OWNER’S MANUAL

INSTALLATION AND

OPERATION INSTRUCTIONS FOR

12 VOLT

BATTERY BACK-UP SYSTEM

Models:

92900, 92910

If for any reason you have questions concerning your new Superior Pump, call us toll free at 1

-800-495-9278, or contact us on the web at www.superiorpumpco.com

Carefully read and understand all of the Warnings and installation instructions in this

manual. Failure to follow these instructions could lead to serious bodily injury and/or

property damage. Retain these instructions for future reference.

! DANGER

Water and electricity can be dangerous if certain precautions are not adhered to.

This pump is designed to operate perfectly safe in a water environment; however, improper use

and installation can result in personal harm from electrical shock. Please pay attention to the

following warnings.

!WARNING

Never touch any electrical device, including this pump and charger, when it is touching water, in

water, or even in a moist environment. Always unplug (disconnect the electricity) when working

on or installing the unit.

!WARNING

RISK OF ELECTRICAL SHOCK. Do not plug in or unplug the AC transformer while standing on

a wet floor. If basement floor is wet, disconnect the power before walking on the floor.

! WARNING

Do not use the power cord or discharge hose to carry or handle the pump.

Doing so may cause damage to the power cord or discharge hose. Use the carrying handle

supplied with the pump.

! WARNING

Battery acid is corrosive. Do not spill on skin, clothing, or parts of this system.

Wear gloves and eye protection when handling the battery.

! DANGER

This pump is designed to pump clear water. Do not use this pump to pump

chemicals, flammable liquids, sewage or corrosive liquids. You could injure yourself and the

pump will fail. Pumping these types of liquids voids the warranty.

!NOTICE

EXTENSION CORDS

For best performance, it is recommended to connect the AC transformer power cord directly to a

grounded GFCI outlet. The use of extension cords is NOT recommended.

! DANGER

Keep all electrical connections away from wet and moist environments. Wet

connections can cause electrical shock resulting in personal injury.

Notes / Notes / Notas:

BATTERY SELECTION

This system is designed to work with 12 volt, lead-acid deep cycle marine / RV batteries. Either a

flooded cell (serviceable or maintenance free) or sealed AGM battery are acceptable. Choose a

battery with a minimum 90 amp-hour rating and a 175 minute reserve capacity or larger. Avoid

using automobile batteries as these types of batteries are not intended to be charged/discharged

for extended periods of time.

During prolonged periods of power failure or in an emergency, your automobile battery may be

used. Make sure to replace the deep cycle battery as soon as possible as the automobile battery

will be quickly ruined by the continuous charge/discharge cycles.

GENERAL INFORMATION

This battery back-up system is not intended to replace your primary sump pump. It is intended to

provide temporary back up during power failures or malfunctions with the primary pump.

CARBON MONOXIDE (CO) DETECTORS

All backup pump systems that use lead acid batteries, regardless of brand, give off gaseous by-

products when the battery is charging. Some of these by-products can cause a carbon monoxide

(CO) detector to give a false alarm. When installing this system, position the battery as far away

from the CO detector as possible. DO NOT move or remove CO detectors from their original

location. Always follow the instructions that accompany your CO detector.

If your CO detector alarm sounds, take the following actions.

1. Take immediate action for personal safety as outlined in the CO detector manual.

2. Contact the appropriate utility agency to determine if the CO is coming from your furnace,

water heater or other appliance that uses natural gas

If it’s determined that a charging battery is causing the CO detector to activate, contact the

manufacturer for recommendations on how to alleviate the problem.

INSTALLATION

! WARNING

LWAYS

DISCONNECT

THE

POWER

SOURCE

BEFORE

ATTEMPTING

INSTALL

SERVICE

PERFORM

MAINTENANCE

THE

PUMP

FAILURE

MAY

RESULT

FATAL

ELECTRICAL

SHOCK

!NOTICE

If required, a qualified electrician must install all wiring.

TOOLS & MATERIALS REQUIRED



Pencil or marker



Socket wrench with 10mm socket, 10mm nut driver or adjustable wrench



Hacksaw



Pipe cleaner & cement (ABS or PVC depending on your application)



Pliers



Slip joint pliers



ABS or PVC pipe and fittings (45 elbow 1-1/2” Wye, Female adapter



Tape measure



Deep cycle marine battery (see battery selection section)

NOTE: Install this system when the primary pump will not be required.

1. Start by finding the water level at which your primary pump starts. Mark this point on the

discharge pipe with a pencil or marker.

2. NOTE: If your existing discharge pipe is metal or flexible tubing it will need to be replaced

with Schedule 40 PVC or ABS pipe.

3. Drain as much excess water from the sump pit as possible.

4. When the basin has been drained, turn off the power to the outlet / pump to avoid the risk of

electrical shock.

5. Before removing the primary pump, make sure the discharge pipe is properly supported to

prevent it from collapsing.

6. If your installation uses a flexible pipe coupling with clamps, simply disconnect the coupling

and remove the pump. If a flexible coupling is not used, cut the pipe using a hacksaw at any

convenient location above the floor and remove the pump from the basin NOTE: BE

PREPARED FOR WATER TO LEAK FROM THE PIPE WHEN CUTTING. Keep tools and

components of this system away from the work area when cutting pipe. If any components

get wet, make sure they are dry before installing.

7. If your primary pump does not have a check valve in or near the pump discharge, install one

at this time (not provided). It is necessary to have a check valve installed on both the back

up pump and on the primary pump. The primary pump check valve must be located below

the junction of where the back up and primary piping meet. This is to prevent backflow from

the back-up pump when it is running.

8. Attach the back-up pump to the primary discharge pipe using two U-Bolts, Clamps, washers

and nuts (G). Position the pump so it is located near the water level that was marked in

Step 1. Tighten nuts using a 10mm socket or adjustable wrench. DO NOT over tighten.

NOTE: Make sure the U-bolts are properly seated in the recessed areas on the pump

mounting bracket. (The pump mounting bracket comes pre-attached to the pump).

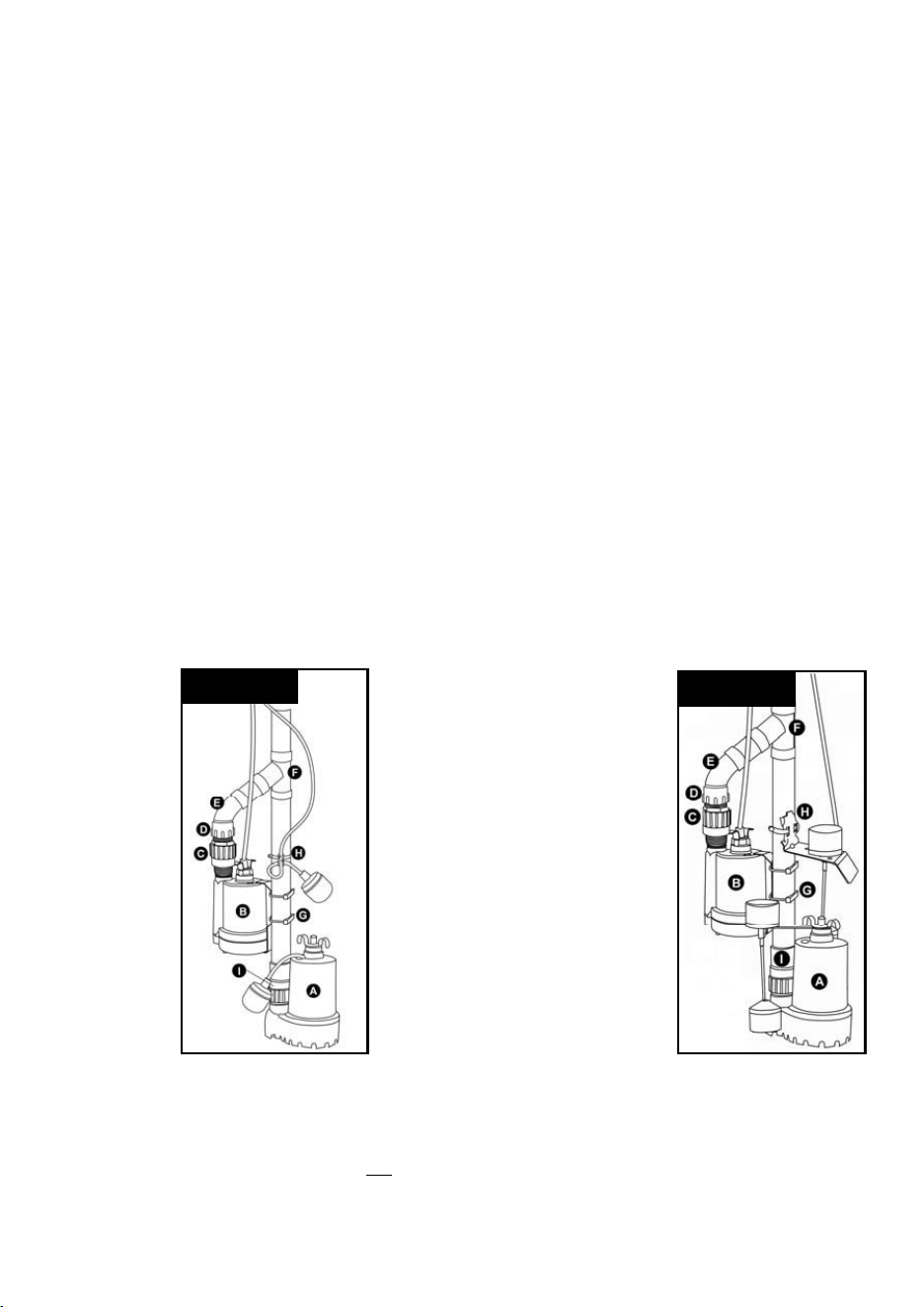

A. Primary Pump

B. Back up Pump

C. Check Valve

D. Female Adapter

E. 45° Street Elbow

F. Wye fitting

G. U-Bolts & Clamps

H. Float Switch Clamp

I. Primary pump check valve

(not included)

FIGURE 1 FIGURE 1

GARANTÍA LIMITADA Y LIMITACIÓN DE RESPONSABILIDAD

Decko Products garantiza que este producto estará libre de defectos de materiales y

manufactura durante un año a partir de la fecha de compra. Como único y exclusivo remedio

por el incumplimiento de esta garantía limitada, si Decko Products determina que el producto

tiene defectos, Decko Products, a su discreción, reembolsará el precio de compra o

reemplazará el producto por otro equivalente si el producto es devuelto al lugar de compra o

con franqueo pagado a Decko Products, ATTN: Warranty Dept., 2301 Traffic St. NE, Minneap-

olis, MN 55413, acompañado por el comprobante de compra. Todo desarmado,

modificación o abuso de este producto anulará esta garantía limitada. Este producto no

está diseñado para bombear líquidos inflamables o corrosivos, y el uso de este producto

para bombear dichos materiales también anulará esta garantía limitada

DECKO PRODUCTS RENUNCIA A TODAS LAS DEMÁS GARANTÍAS

EXPLÍCITAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE

COMERCIABILIDAD O DE IDONEIDAD PARA UN FIN ESPECÍFICO.

AVISO IMPORTANTE: Algunas pólizas de seguros comerciales y residenciales proveen

cobertura extendida para daños incurridos por averías de productos. En la mayoría de

los casos, usted necesitará el producto en su poder para apoyar su reclamación. Si

necesita conservar el producto para apoyar una reclamación por daños enviada a una

aseguradora, Decko Products reemplazará la unidad o reembolsará el precio original

después de que se resuelva la reclamación con la aseguradora

Qty - 5

Ref

Descripción

PIEZAS PARA EL MODELO

92370

92372

Cable de alimentación 99158

99158

Asa

99051

Tapón de llenado de aceite con junta tórica 99056

99056

Sello de eje 99057

99057

Impulsor 99065

99065

Junta

99088

Voluta y base 99098

99098

Rejilla de entrada

99059

Interruptor de flotador 92050

92055

Abrazadera para interruptor de flotador con amarre

99180

n/a

Soporte para interruptor de flotador vertical n/a

99185

Conjunto de perno en U y abrazadera de silla 99462

99462

Caja para batería (unidad completa) 99464

99464

Ataduras para cable

Tablero de control

99465

Cable de alimentación de CA 99467

99467

Terminales de batería (+ y - ) 99460

99460

Válvula de paso 99505

99505

Compre localmente

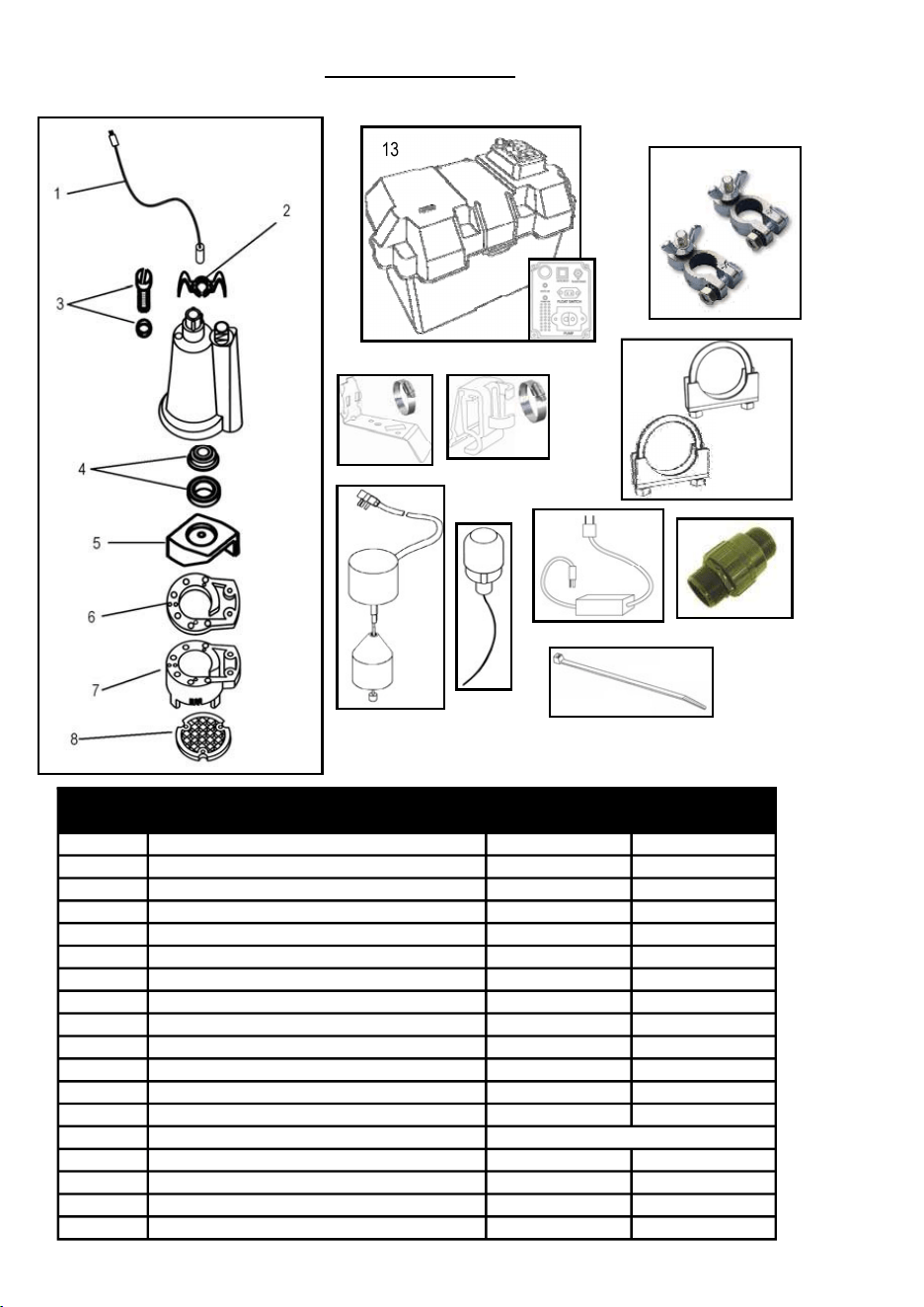

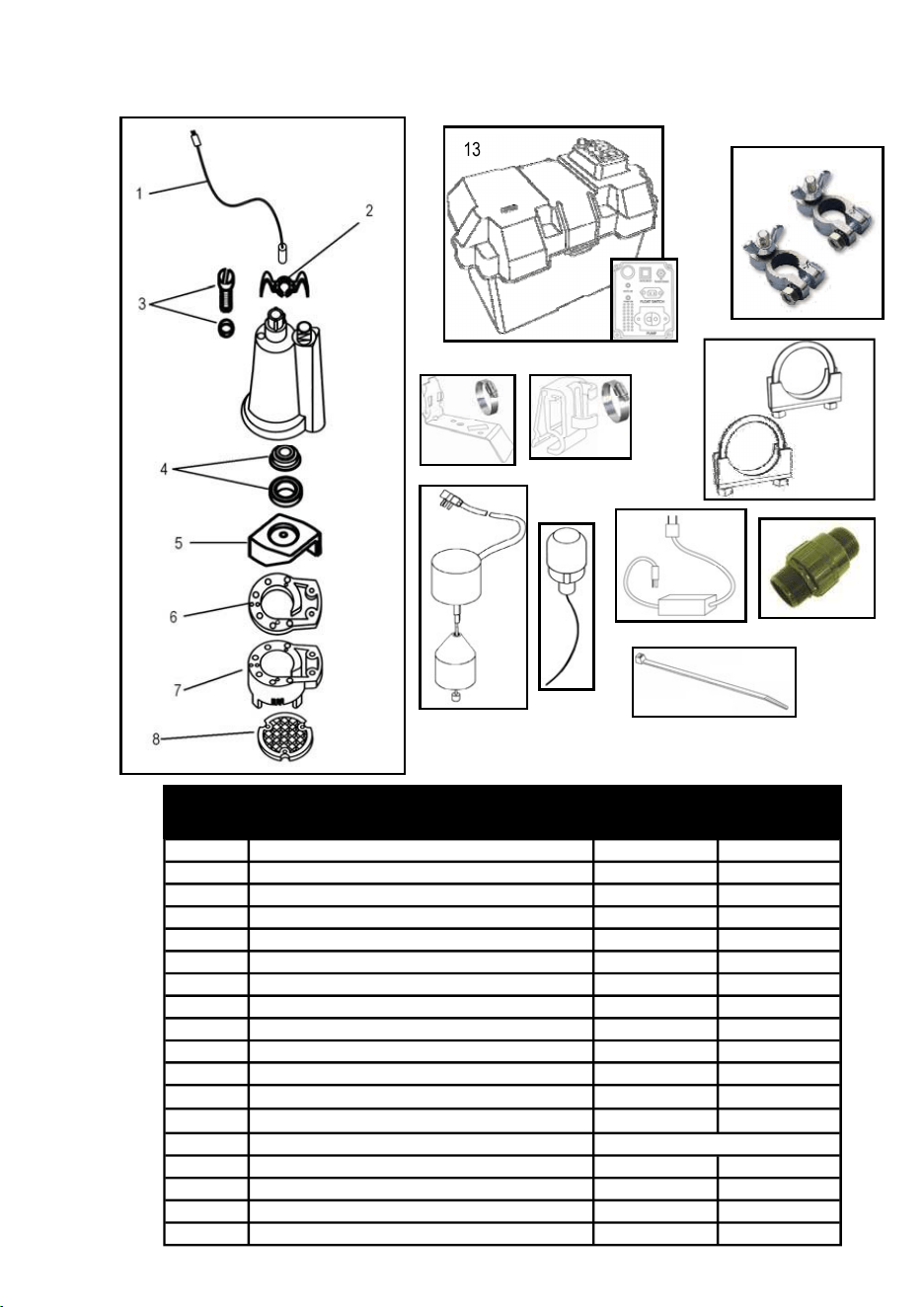

LISTA DE PIEZAS

Para ordenar piezas de repuesto, llame al 1-800-495-9278

9. Thread the check valve (C) onto the discharge of the back-up pump

10. Plumb the back-up pump to the primary pump piping using a 1-1/2” Female Adapter (D),

45° Street Elbow (E) and a Wye fitting (F). It is highly recommended to do a “dry fit”

before permanently gluing the pipe and fittings together. Place the assembly in the basin

to make sure that it fits and that the primary float switch operates freely before

permanently gluing the pipe and fittings together.

11. Remove the assembly from the basin and glue all fittings.

12. Next, secure the float switch to the discharge pipe using the provided clamp. See figure 2

below for proper installation. DO NOT fully tighten the clamp at this time. Leave it a bit

loose so you can adjust the position of the float in the next steps.

13. After the float switch has been attached to the discharge pipe, place the entire assembly

in the basin. Make sure the primary pump float switch will operate freely and not contact

the sides of the basin. Connect the pump assembly to the discharge pipe. Use either a

flexible coupling with clamps or a solvent weld PVC or ABS coupling.

Tethered Switch Installation

Adjust the tether length of the float switch so the back up pump will turn on when the water

level rises above the start level of the primary pump. Make sure the “on” level does not exceed

the top of the basin. It is recommended to keep at least a 2” clearance from the top of the

basin. Position the float so that it will operate freely and not contact the sides of the basin or

the primary pump. Once positioned properly, completely tighten the float switch clamp.

Vertical Switch Installation

Position the Vertical Float Switch on the discharge pipe so it will turn on when the water level

rises above the start level of the primary pump. Make sure the “on” level does not exceed the

top of the basin. It is recommended to keep at least a 2” clearance from the top of the basin.

You can adjust the “off” level of the vertical float by moving the grommet up or down on the

vertical float rod. Once positioned properly, completely tighten the float switch clamp.

NOTE: There are many different options for assembling this unit. The instructions above

represent one of the most common installations. Your installation may vary. If you have a very

shallow basin, mounting the back-up pump above the primary pump may not be feasible. You

may also position the pump on bottom of the basin. Make sure the back up pump is positioned

so that it won’t interfere with the primary pump operation. If you have any questions about your

particular installation, please feel free to contact us at 1-800-495-9278 or at

www.superiorpumpco.com

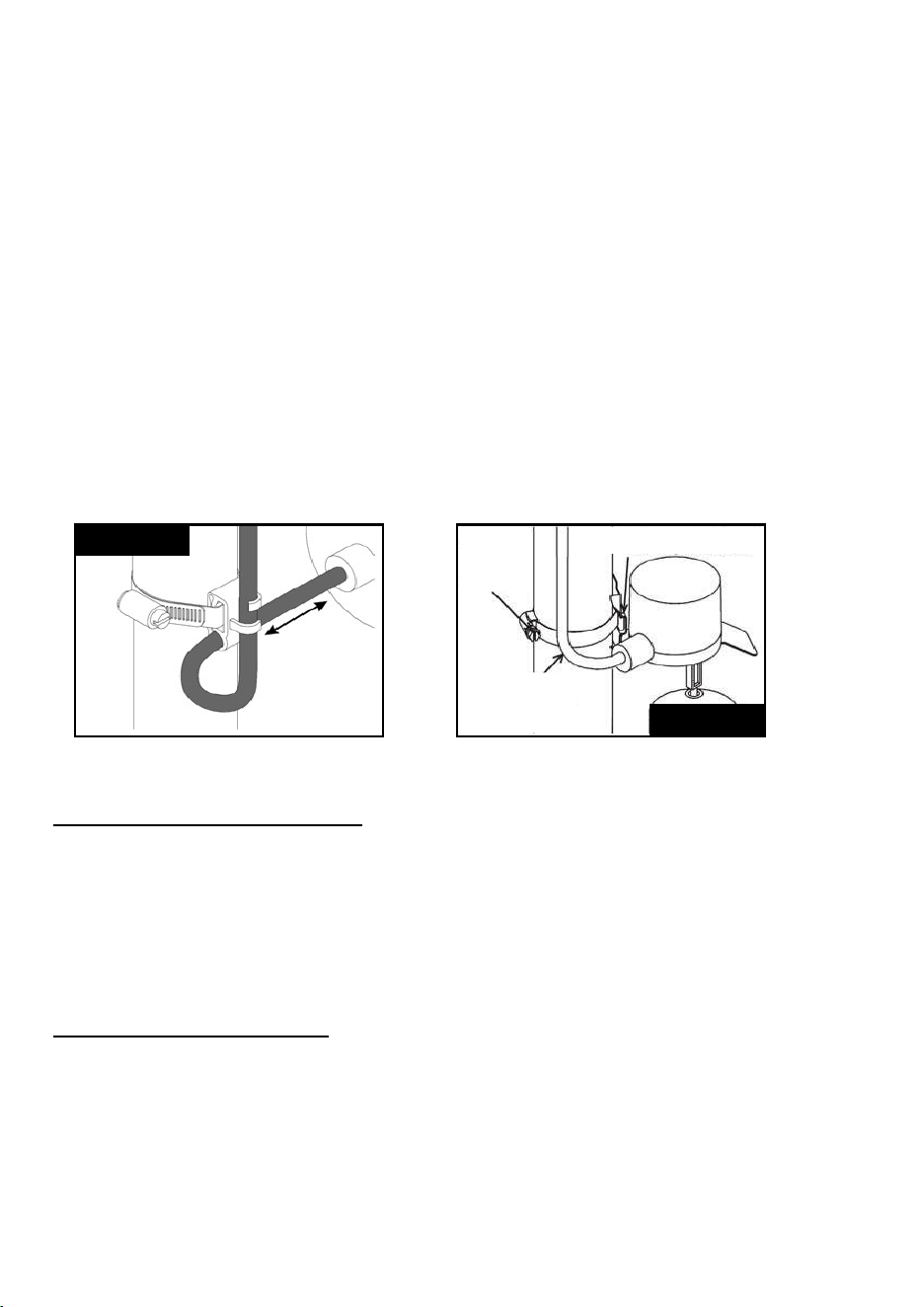

TETHERED SWITCH INSTALLATION VERTICAL SWITCH INSTALLATION

Adjust tether

length to desired

activation level

FIGURE 2

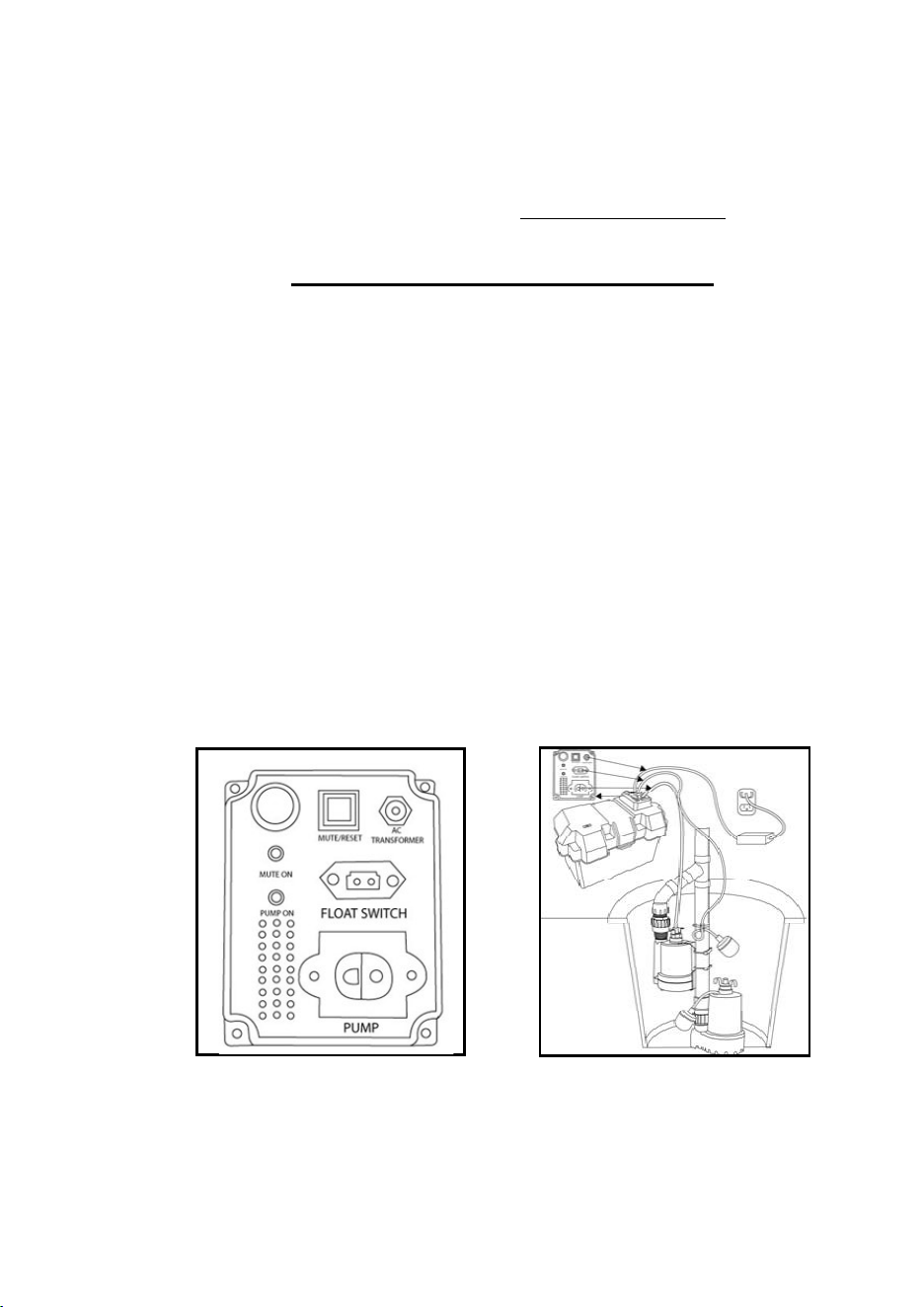

WIRING & ELECTRICAL CONNECTIONS

1. If necessary, attach the provided battery terminals to the battery. (Many deep cycle ma-

rine batteries come with a threaded post terminal built in.) NOTE: The provided battery

terminals are labeled (+) positive and (-) negative. Make sure the terminals are connected

to the proper terminal on the battery. Place the battery in the battery box.

2. Connect the battery lead wires from the control panel to the corresponding terminals on

the battery. Connect the red (+) positive lead to the positive battery terminal and tighten

the wing nut. Connect the black (-) negative lead to the negative battery terminal and

tighten the wing nut. Once the battery is connected, the alarm will beep 4 times to confirm

the battery has been connected properly. Secure the battery box cover to the lower case.

3. Next connect the pump power cord, the float switch and the AC adapter to the corre-

sponding terminals on the control panel. Make sure they are fully seated in the terminals.

4. Plug the AC adapter into the wall outlet and turn the power back on

5. If your battery is fully charged you will notice a green light on the AC adapter. If the bat-

tery is not fully charged a red light will indicate that the battery is charging. Once fully

charged, the light will change to green.

6. Test the float switch and pump by lifting and holding the float. The alarm will sound and

the “PUMP ON” light on the control panel will illuminate. The pump should start after lift-

ing the float. If it does not run, check your connections and retry.

7. Test the “MUTE” button when the alarm is sounding. Press once to mute the alarm. The

MUTE ON light should illuminate. Press again to re-activate the alarm.

AVISO

La restricción de altura o tubería reducirá el rendimiento de salida de la bomba.

Consulte la tabla de rendimiento que aparece abajo para asegurar que tenga la bomba

apropiada para la aplicación. Cuando sea posible, use tubería del mismo tamaño o mayor que

la descarga de la bomba para obtener el rendimiento óptimo. La reducción del tamaño del tubo

no causará daños a la bomba, solo reducirá la salida.

RENDIMIENTO

* Las clasificaciones de rendimiento se basan en una batería marítima de ciclo profundo

27M de 12 voltios, con clasificación de 100 Ah.

ESPECIFICACIONES

Motor 12 voltios CC

Amperios 13

Requisitos de la batería Marítima de 12 voltios

Corte por bajo voltaje 10 voltios

Manejo de sólidos 3 mm (1/8")

Tamaño de descarga 32 mm (1 1/4") o 38 mm (1 1/2")

Cargador de baterías 2 amperios

Intervalo de temperaturas del líquido 0 °C a 49 °C (32 °F a 120 °F)

Garantía 1 año

Núm.

modelo

Salida en galones por minuto con la altura de descarga

Indicada sobre el nivel de bombeo

0m (0’) 1,5m (5’) 3m (10’) 4,6m (15’) 6,1m (20’)

92900, 92910 23 22 18 13 8

RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLES CAUSAS

CÓMO CORREGIR

EL PROBLEMA

La bomba no

funciona

La bomba zumba

pero no funciona

Cable suelto, corroído o conexiones

invertidas

Apriete, limpie o vuelva a conectar,

según se requiera

Batería descargada Cargue la batería

Batería defectuosa Reemplace la batería

Fusible fundido Reemplace con un fusible de 20 A

Interruptor de flotador atorado

Coloque el flotador de manera que se

mueva libremente

Batería descargada a menos de 10 voltios Cargue por completo la batería

La bomba se

encienda y apaga

con demasiada

frecuencia

Interruptor de flotador en posición incorrecta

Cambie la posición del interruptor de

flotador

Válvula de paso defectuosa o ausente Instale o reemplace la válvula de paso

La bomba funciona,

pero no mueve agua

o mueve muy poca

Batería descargada o con carga baja Cargue por completo la batería

Obstrucción en el tubo Elimine la obstrucción

La altura o longitud del tubo de descarga

exceden la capacidad de la bomba

Consulte la sección sobre desempeño

para conocer la capacidad de esta bomba

Válvula de paso defectuosa

Reemplace la válvula de paso si es

necesario

TESTING YOUR INSTALLATION

1. Once your installation and wiring connections are complete, unplug or disconnect the

power to the primary pump.

2. Fill the basin using buckets or a hose. Observe the float switches to make sure they are

positioned properly when the basin is filling. Fill the basin until the backup float activates

the alarm. The pump should start and drain the basin to level of the

3. Make any necessary adjustments to the float(s) and/or pumps at this time.

OPERATION

1. When the power fails or when there is a problem with the primary pump, the back-up

pump will automatically start. The back up pump will operate for many hours

intermittently. During prolonged periods of power outage the pump may stop pumping

when the battery voltage drops below 10 volts. When this happens the alarm will sound

signaling that the voltage is too low to operate the pump.

2. This unit is equipped with a 2 amp charger. It will charge a discharged battery at a rate of

2 Ah (Amp hours). Once the battery reaches a full charge, the charger will gradually

reduce the charge rate. It will also maintain a charged battery by periodically checking the

voltage of the battery.

3. The charger is equipped with over charge protection. I will not let the battery become over

charged.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSES HOW TO CORRECT

Pump won’t run.

Pump hums but

won’t run

Loose, corroded or reversed wire

connections

Tighten, clean or reconnect if necessary

Discharged battery

Charge battery

Defective battery

Replace battery

Blown fuse

Replace with 20 amp fuse

Float switch is stuck

Position float so it moves freely

Battery is discharged below 10 volts

Fully charge battery

Pump cycles too

often

Float switch positioned improperly

Reposition float switch

Defective or missing check valve

Install or replace check valve

Pump runs but

moves little or no

water

Low or discharged battery

Fully charge battery

Obstruction in pipe

Clear obstruction

Discharge pipe height/length exceeds the

capacity of the pump

Check performance section for capacity of

this pump

Defective check valve

Replace Check Valve if necessary

7. Pruebe el botón "MUTE" (Silencio) cuando esté sonando la alarma. Presione una vez

para silenciar la alarma. Debe iluminarse la luz SILENCIO ACTIVO. Presione de nuevo

para reactivar la alarma.

PRUEBA DE LA INSTALACIÓN

1. Una vez que termine con la instalación y las conexiones de cableado, desconecte la

alimentación eléctrica de la bomba principal.

2. Llene el depósito usando baldes o una manguera. Observe los interruptores de flotador

para asegurar que estén en la posición correcta al llenar el depósito. Llene el depósito

hasta que la bomba de reserva active la alarma.

3. Haga los ajustes necesarios a los flotadores y las bombas en este momento.

OPERACIÓN

1. La bomba de reserva encenderá automáticamente cuando se interrumpa la alimentación

eléctrica o haya un problema con la bomba principal. La bomba de reserva funcionará de

manera intermitente durante muchas horas. En los períodos largos sin alimentación

eléctrica, la bomba podrá dejar de bombear cuanto el voltaje de la batería disminuya a

menos de 10 voltios. Cuando esto suceda, sonará la alarma para indicar que el voltaje es

demasiado bajo para operar la bomba.

2. Esta unidad está equipada con un cargador de 2 A. Cargará una batería descargada a

razón de 2 Ah (amperios-hora). Cuando la batería se cargue por completo, el cargador

reducirá gradualmente la relación de carga. También mantendrá cargada una batería

revisando periódicamente el voltaje de la misma.

3. El cargador está equipado con protección contra sobrecargas. No permitirá que la batería

se cargue excesivamente.

NOTA: Hay varias opciones para armar esta unidad. Las instrucciones anteriores correspond-

en a una de las instalaciones más comunes. Su instalación puede ser diferente. Si el depósito

tiene poca profundidad, tal vez no sea factible montar la bomba de reserva sobre la bomba

principal. También puede colocar la bomba en el fondo del depósito. Asegúrese de que la

bomba de reserva esté colocada de manera que no interfiera con el funcionamiento de la bom-

ba principal. Si tiene preguntas acerca de su instalación específica, no dude en

comunicarse con nosotros al 1-800-495-9278 o a www.superiorpumpco.com.

CABLEADO Y CONEXIONES ELÉCTRICAS

1. De ser necesario, fije a la batería los terminales de batería que se proveen. (Muchas bat-

erías marítimas de ciclo profundo tienen un terminal de poste roscado integrado.) NOTA:

Los terminales de batería que se proveen están marcados como (+) positivo y (-) negati-

vo. Compruebe que los terminales estén conectados al terminal correcto de la batería.

Coloque la batería en la caja para batería.

2. Conecte los cables de la batería del tablero de control a los terminales correspondientes

de la batería. Conecte el cable rojo (+) positivo al terminal positivo de la batería y apriete

la tueca de mariposa. Conecte el cable negro (-) negativo al terminal negativo de la bat-

ería y apriete la tuerca de mariposa. Después de conectar la batería, la alarma sonará

cuatro veces para confirmar que la batería está bien conectada. Sujete la tapa de la caja

de la batería al estuche inferior.

3. Después, conecte el cable de alimentación de la bomba, el interruptor del flotador y el

adaptador de CA a los terminales correspondientes del tablero de control. Compruebe

que estén bien asentados en los terminales.

4. Conecte el adaptador de CA a la toma de la pared y vuelva a encender la alimentación

eléctrica.

5. Si la batería tiene carga completa, notará una luz verde en el adaptador de CA. Si la bat-

ería no tiene carga completa, una luz roja indicará que la batería se está cargando. Una

vez que la carga esté completa, la luz cambiará de color a verde.

6. Pruebe el interruptor del flotador y la bomba levantando y sosteniendo el flotador. La

alarma sonará y la luz "BOMBA ENCENDIDA" se iluminará. La bomba deberá encender

después de levantar el flotador. Si no funciona, revise las conexiones e intente de nuevo.

NOTICE

Height and/or piping restriction will reduce the pump output performance. See

the performance chart below to insure you have the proper pump for your application. When-

ever possible use the same size or larger pipe as the pump discharge for optimum perfor-

mance. Reducing the pipe size will not harm your pump; it will just reduce the output.

PERFORMANCES

*Performance ratings are based on using a 27M, 12 volt deep cycle marine battery with a 100

Ah rating

SPECIFICATIONS

Motor 12 volt DC

Amps 13

Battery Requirements 12 Volt Deep Cycle Marine

Low Voltage Shut off 10 Volts

Solids Handling 1/8”

Discharge Size 1-1/4” or 1-1/2”

Battery Charger 2 amp

Liquid Temperature Range 32°-120°F (0°-49°C)

Warranty 1 Year

Model #

Output in gallons per minute at listed discharge

height above pumping level

0’ 5’ 10’ 15’ 20’

92900, 92910 23 22 18 13 8

Qty - 5

Ref

Description

PARTS FOR MODEL#

92370

92372

Power Cord

99158

Handle

99051

Oil Fill Plug with O-ring

99056

Shaft Seal

99057

Impeller

99065

Gasket

99088

Volute/Base

99098

Intake Screen

99059

Float Switch

92050

92055

Tethered Float Switch Clamp

99180

n/a

Vertical Float Switch Bracket

n/a

99185

U-Bolt & Saddle Clamp Assembly

99462

Battery Box (Complete Unit)

99464

Cable Ties

Purchase locally

Control Panel

99465

AC Power Cord

99467

Battery Terminals (+ & - )

99460

Check Valve

99505

PARTS LIST

To order replacement parts, call 1-800-495-9278

9. Enrosque la válvula de paso (C) en la salida de la bomba de reserva

10. Conecte la bomba de reserva a la tubería de la bomba principal usando un adaptador

hembra de 38 mm (1 1/2") (D), un codo macho-hembra de 45° (E) y un conector en Y (F).

Se recomienda realizar una "prueba en seco" antes de cementar la tubería y los

conectores de manera permanente. Coloque el conjunto en el depósito para comprobar

que quepa y que el interruptor del flotador de la bomba principal funcione libremente

antes de cementar la tubería y los conectores de forma permanente.

11. Extraiga el conjunto del depósito y cemente todas las conexiones.

12. Después, fije el interruptor del flotador al tubo de descarga, usando la abrazadera

provista. Vea la figura 2 para conocer la forma de instalación correcta. NO apriete por

completo la abrazadera en este momento. Déjela un poco suelta para que pueda ajustar

la posición del flotador en los siguientes pasos.

13. Después de fijar el interruptor del flotador al tubo de descarga, coloque todo el conjunto

en el depósito. Compruebe que el interruptor del flotador de la bomba principal funcione

libremente y que no tenga contacto con los costados del depósito. Conecte el conjunto de

la bomba al tubo de descarga. Use un acoplamiento flexible con abrazaderas o un

acoplamiento de PVC o ABS de soldadura con solvente.

Instalación de interruptor con amarre

Ajuste la longitud del amarre del interruptor del flotador de manera que la bomba de reserva

encienda cuando el nivel del agua suba por encima del nivel de encendido de la bomba

principal. Compruebe que el nivel de encendido no exceda la parte superior del depósito. Se

recomienda dejar una separación mínima de 5 cm (2") desde la parte superior del depósito.

Coloque el flotador de manera que opere libremente y que no tenga contacto con los costados

del depósito ni con la bomba principal. Una vez que esté en la posición correcta, apriete por

completo la abrazadera del interruptor del flotador.

Instalación de interruptor vertical

Coloque el interruptor de flotador vertical en el tubo de descarga, de manera que se encienda

cuando el nivel del agua suba por encima del nivel de encendido de la bomba principal.

Compruebe que el nivel de encendido no exceda la parte superior del depósito. Se

recomienda dejar una separación mínima de 5 cm (2") desde la parte superior del depósito.

Puede ajustar el nivel de apagado del flotador vertical moviendo el anillo hacia arriba o hacia

abajo en la varilla del flotador vertical. Una vez que esté en la posición correcta, apriete por

completo la abrazadera del interruptor del flotador.

INSTALACIÓN DE INTERRUPTOR

VERTICAL

INSTALACIÓN DE INTERRUPTOR

CON AMARRE

Ajuste la longitud del

amarre al nivel de

activación deseado

FIGURA 2

Inserte la abrazadera de la manguera

por las ranuras del soporte de montaje

Apriete la

abrazadera

de la

manguera

Mantenga el cable del

interruptor fuera de la

abrazadera de la manguera

NOTA: Instale este sistema cuando no se requiera la bomba principal.

1. Comience por determinar el nivel de agua con el cual se enciende la bomba principal.

Marque este punto en el tubo de descarga con un lápiz o marcador.

2. NOTA: Si el tubo de descarga actual es de metal o flexible, deberá reemplazarse por un

tubo de PVC o ABS calibre 40.

3. Drene todo el exceso de agua posible del sumidero.

4. Después de drenar el depósito, apague la alimentación eléctrica de la toma y la bomba para

evitar el riesgo de descargas eléctricas.

5. Antes de quitar la bomba principal, compruebe que el tubo de descarga tenga buen apoyo

para evitar que colapse.

6. Si la instalación utiliza un acoplamiento de tubo flexible con abrazaderas, solo tiene que

desconectar el acoplamiento y quitar la bomba. Si no se utiliza un acoplamiento flexible,

corte el tubo con una sierra para metales en un punto conveniente por encima del piso y

retire la bomba del depósito. NOTA: ESTÉ PREPARADO PARA LAS FUGAS DE AGUA

DEL TUBO AL EFECTUAR EL CORTE. Mantenga las herramientas y los componentes del

sistema lejos del área de trabajo al cortar el tubo. Si alguno de los componentes se moja,

asegúrese de que esté seco antes de instalarlo.

7. Si la bomba principal no tiene una válvula de paso en o cerca de la descarga de la bomba,

instale una en este momento (no se provee la válvula). Es necesario instalar una válvula de

paso en la bomba de reserva y la bomba principal. La válvula de paso de la bomba principal

debe estar debajo de la unión de la tubería de las bombas de reserva y principal. El

propósito de esto es evitar el reflujo de la bomba de reserva cuando esté funcionando.

8. Conecte la bomba de reserva al tubo de descarga de la bomba principal usando dos pernos

en U, abrazaderas, arandelas y tuercas (G). Coloque la bomba de manera que esté cerca

del nivel de agua marcado en el paso 1. Apriete la tuercas con una llave de cubo de 10 mm

o con una llave ajustable. NO apriete excesivamente. NOTA: Compruebe que los pernos en

U estén bien asentados en las cavidades del soporte de montaje de la bomba. (El soporte

de montaje de la bomba ya está unido a la bomba.)

A. Bomba principal

B. Bomba de reserva

C. Válvula de paso

D. Adaptador hembra

E. Codo macho-hembra de 45°

F. Conector en Y

G. Pernos en U y abrazaderas

H. Abrazadera de interruptor

de flotador

I. Válvula de paso de bomba

principal (no incluida)

FIGURA 1

LIMITED WARRANTY AND LIMITATION OF LIABILITY

Decko Products warrants this product free from material and/or manufacturing defects for one

year from date of purchase. As the sole and exclusive remedy for a breach of this limited war-

ranty, if the product is found by Decko Products to be defective, Decko Products, at its option,

will refund the purchase price or replace the product with an equivalent product if it is returned

to the place of purchase or returned postpaid to Decko Products, ATTN: Warranty Dept., 2301

Traffic St. NE, Minneapolis, MN 55413, with proof of purchase. Any disassembly, modification,

or abuse of this product voids this limited warranty. This product is not designed for pumping

flammable or corrosive fluids, and use of this product to pump such materials also voids this

limited warranty

DECKO PRODUCTS DISCLAIMS ALL OTHER

EXPRESS OR IMPLIED WARRANTIES,

INCLUDING WARRANTIES OF

MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

IMPORTANT NOTICE: Some commercial and residential insurance policies extend cov-

erage for damages incurred by product failure. In most cases, you will need to have

possession of the product to support your claim. In the case where you need to retain

possession of the product to support a damage claim you submit to your insurance

company, Decko Products will exchange the unit or refund the original price once the

claim is settled with the insurer

INSTRUCTIONS D'INSTALLATION

ET DE FONCTIONNEMENT DU SYSTÈME DE

BATTERIE DE

SECOURS DE 12 VOLTS

Modèles:

92900, 92910

SELECCIÓN DE LA BATERÍA

Este sistema está diseñado para funcionar con baterías de 12 voltios, plomo-ácido, ciclo

profundo, marítimas o para vehículos recreativos. Pueden usarse baterías de electrolito líquido

(ya sea con o sin mantenimiento) o con malla de fibra de vidrio absorbent [Absorbed Glass Mat

(AGM)] selladas. Seleccione una batería que tenga una clasificación mínima de 90 amperios-

hora y una capacidad de reserva de 175 minutos o mayor. Evite usar baterías para automóvil, ya

que las baterías de este tipo no están diseñadas para cargarse o descargarse durante largos

períodos. Durante largos períodos de interrupción en la alimentación eléctrica, o en emergencias,

puede usarse una batería de automóvil. Asegúrese de reemplazar la batería de ciclo profundo lo

más pronto posible, ya que la batería para automóvil se arruinará rápidamente con los ciclos

continuos de carga y descarga.

INFORMACIÓN GENERAL

Este sistema de batería de reserva no está diseñado para sustituir a la bomba de sumidero

principal. Su propósito es servir como unidad de respaldo temporal durante apagones o en caso

de averías de la bomba principal.

DETECTORES DE MONÓXIDO DE CARBONO (CO)

Todos los sistemas de bomba de reserva que utilizan baterías de plomo-ácido, sin importar la

marca que sean, emiten productos secundarios gaseosos durante la carga de la batería. Algunos

de estos productos secundarios pueden causar falsas alarmas de los detectores de monóxido de

carbono (CO). Al instalar este sistema, coloque la batería lo más lejos posible del detector de

CO. NO mueva ni quite los detectores de CO de su lugar original. Siempre siga las instrucciones

incluidas con el detector de CO.

Si suena la alarma del detector de CO, haga lo siguiente.

Emprenda de inmediato las medidas necesarias para la seguridad personal, tal como se describe

en el manual del detector de CO.

Comuníquese con la agencia pertinente de servicios públicos para determinar si el CO proviene

de su caldera, calentador de agua u otro aparato que utiliza gas natural.

Si se determina que la activación del detector de CO se debe a la carga de una batería,

comuníquese con el fabricante para obtener recomendaciones sobre cómo resolver el problema.

INSTALACIÓN

! ADVERTENCIA

SIEMPRE DESCONECTE LA FUENTE DE ALIMENTACIÓN ANTES DE

EFECTUAR TAREAS DE INSTALACIÓN, SERVICIO O MANTENIMIENTO DE LA BOMBA. EL

INCUMPLIMIENTO DE ESTA ADVERTENCIA PODRÍA CAUSAR DESCARGAS ELÉCTRICAS

FATALES.

! AVISO

De ser necesario, un electricista calificado deberá instalar todo el cableado.

HERRAMIENTAS Y MATERIALES REQUERIDOS



Lápiz o marcador



Llave de cubo con cubo de 10 mm, llave de tuercas de 10 mm o llave ajustable



Sierra para metales



Limpiador y cemento para tubos (ABS o PVC, dependiendo de la aplicación)



Alicates



Alicates de articulación movible



Tubo de ABS o PVC y conectores (codo de 45°, Y de 38 mm [1-1/2"],

adaptador hembra)



Cinta métrica



Batería marítima de ciclo profundo (vea la sección "Selección de la batería")

Si por cualquier razón tiene preguntas relacionadas con su nueva bomba Superior Pump, llame a

nuestro número telefónico gratuito, 1-800-495-9278, o comuníquese con nosotros por Internet en

www.superiorpumpco.com

Lea y entienda todas las advertencias e instrucciones de instalación de este manual. El

incumplimiento de estas instrucciones podría causar lesiones graves o daños materiales.

Conserve estas instrucciones como referencia.

! PELIGRO

El agua y la electricidad pueden ser peligrosas si no se siguen ciertas

precauciones. Esta bomba está diseñada para funcionar de manera totalmente segura en un

ambiente con agua; sin embargo, el uso y la instalación incorrectos pueden causar lesiones por

descargas eléctricas. Ponga atención a las siguientes advertencias.

! ADVERTENCIA

Nunca toque un aparato eléctrico, ni siquiera esta bomba y el

cargador, si está en contacto con agua, en agua o incluso en ambientes húmedos.

Siempre desenchufe la unidad (desconecte la alimentación eléctrica) al instalarla o realizar

trabajos en ella.

! ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA. No conecte ni desconecte el

transformador de CA si está de pie en un piso mojado. Si el piso del sótano está mojado,

desconecte la alimentación eléctrica antes de caminar por el piso.

! ADVERTENCIA

No use el cable de alimentación ni la manguera de descarga para

transportar o manipular la bomba. Esto podría dañar el cable de alimentación o la manguera de

descarga. Use el asa de transporte provista con la bomba.

! ADVERTENCIA

El ácido de la batería es corrosivo. Evite el contacto con la piel, la

ropa y otras partes de este sistema. Use guantes y protección ocular al manipular la batería.

! PELIGRO

Esta bomba está diseñada para bombear agua limpia. No use esta bomba

para bombear sustancias químicas, líquidos inflamables, aguas negras o líquidos corrosivos.

Podría lesionarse y averiar la bomba. El bombeo de estos tipos de líquidos anulará la garantía.

! AVISO

CABLES DE EXTENSIÓN. Para obtener el mejor desempeño, se recomienda

conectar el cable de alimentación del transformador de CA directamente a una toma con

interruptor de detección de falla a tierra [Ground Fault Circuit Interrupter (GFCI)] NO se

recomienda el uso de cables de extensión.

! PELIGRO

Mantenga todas las conexiones eléctricas lejos de ambientes mojados o

húmedos. Las conexiones mojadas pueden causar descargas eléctricas y provocar lesiones.

Si, pour quelque raison que ce soit, vous avez des questions au sujet de votre nouvelle pompe

Superior Pump, communiquez avec nous en composant sans frais le 1-800-495-9278 ou en nous

visitant sur le Web à www.superiorpumpco.com

Veuillez lire attentivement et soyez sûr de comprendre tous les avertissements et les

instructions d'installation se trouvant dans ce manuel. De sérieuses blessures corporelles

ou d'importants dommages à la propriété pourraient découler du non respect de ces

instructions. Conservez ces instructions pour pouvoir les consulter plus tard.

! ATTENTION

L'eau et l'électricité peuvent représenter un danger si certaines précautions ne

sont pas prises. Cette pompe est conçue pour fonctionner de façon parfaitement sécuritaire dans

l'eau; toutefois, si cette pompe n'est pas utilisée ou installée convenablement, des blessures

corporelles suite à un choc électrique peuvent en survenir. Veuillez tenir compte des

avertissements qui suivent.

! AVERTISSEMENT

Ne touchez jamais à un appareil électrique, incluant cette pompe et ce

chargeur, lorsqu'il est en contact avec de l'eau, dans l'eau ou même dans un environnement

humide. Débranchez toujours (interrompre le courant électrique) lorsque vous travaillez sur ou

installez cette unité.

! AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE. Ne branchez pas ou ne

débranchez pas le transformateur C.A. lorsque vous vous tenez sur un plancher mouillé. Si le

plancher du sous-sol est mouillé, coupez le courant avant de marcher sur le plancher.

! AVERTISSEMENT

Ne vous servez pas du cordon d'alimentation ou du tuyau de décharge

pour transporter ou manipuler la pompe. Cela pourrait endommager le cordon d'alimentation ou

le tuyau de décharge. Servez-vous plutôt de la poignée qui est fournie avec la pompe.

! AVERTISSEMENT

L'acide de la batterie est corrosif. N'éclaboussez pas sur la peau, les

vêtements ou sur des pièces de ce système. Portez des gants et des verres protecteurs lorsque

vous manipulez la batterie.

! DANGER

Cette pompe est conçue pour pomper de l'eau claire. Ne vous servez pas de

cette pompe pour pomper des produits chimiques, des liquides inflammables, des eaux usées ou

des liquides corrosifs. Vous pourriez vous blesser et la pompe arrêtera de fonctionner. Pomper

ce genre de liquides annule la garantie.

!AVIS

CORDONS PROLONGATEURS

Pour obtenir de meilleurs résultats, il est recommandé de brancher le cordon d'alimentation du

transformateur C.A. directement à un disjoncteur à la fuite à la terre. L'utilisation de cordons

prolongateurs n'est PAS recommandée.

! DANGER

Tenez tous les branchements électriques loin des endroits mouillés et humides.

Des branchements mouillés peuvent causer des chocs électriques provoquant des blessures

corporelles.

CHOIX DE LA BATTERIE

Ce système est conçu pour fonctionner avec des batteries-marines/RV à cycle profond,

d'accumulateurs au plomb de 12 volts. Une pile ouverte (qui peut être réparée ou qui est sans

entretien) ou une batterie au plomb-acide scellée sont toutes deux acceptables. Choisissez une

batterie ayant un taux minimum de 90 ampère-heure et une réserve d'une capacité de 175

minutes ou plus. Évitez d'utiliser des batteries de voiture puisque ces batteries ne sont pas

conçues pour se charger/décharger au cours de longues périodes de temps.

Lors de longues périodes de coupure de courant ou en cas d'urgence, la batterie de votre voiture

peut être utilisée. Assurez-vous de remplacer la batterie à cycle profond aussitôt que possible

puisque la batterie de voiture se videra rapidement si elle est soumise à des cycles continus de

charge/décharge.

INFORMATIONS GÉNÉRALES

Ce système de batterie de secours n'est pas conçu pour remplacer votre pompe de vidange

principale. Il est conçu pour offrir un secours temporaire lors de coupures de courant ou si votre

pompe principale est défectueuse.

DÉTECTEURS D'OXYDE DE CARBONE (CO)

Tous les systèmes de pompe de secours qui utilisent des batteries d'accumulateurs au plomb,

peu importe la marque, dégagent des résidus gazeux lorsque la batterie se charge. Certains de

ces résidus peuvent déclencher le détecteur d'oxyde de carbone (CO) et sonner une fausse

alarme. Lorsque vous installez ce système, placez la batterie le plus loin possible du détecteur de

CO. N'enlevez PAS ou NE changez PAS de place les détecteurs de CO de leur lieu d'installation

originale. Suivez toujours les instructions qui accompagnent votre détecteur de CO.

1. Si votre détecteur de CO se met à sonner, faites ce qui suit.

2. Prenez immédiatement les mesures nécessaires pour assurer votre sécurité personnelle tel

que décrit dans le manuel d'utilisation du détecteur de CO.

3. Communiquez avec la bonne compagnie de service public pour déterminer si le CO provient

de votre fournaise, de votre chauffe-eau ou d'un autre appareil de la maison qui utilise du

gaz naturel

Si vous déterminez que le détecteur de CO sonne à cause d'une batterie qui se charge,

communiquez avec le fabriquant pour obtenir des recommandations sur la façon de régler le

problème.

INSTALLATION

! AVERTISSEMENT

DÉBRANCHEZ TOUJOURS DE LA SOURCE D'ALIMENTATION

AVANT DE TENTER D'INSTALLER, D'ENTRETENIR OU DE RÉPARER LA POMPE. UN

CHOC ÉLECTRIQUE MORTEL PEUT SURVENIR SI CET AVERTISSEMENT N'EST PAS

RESPECTÉ.

!AVIS

Si cela est requis, un électricien qualifié doit faire l'installation de tout le filage.

MANUAL DEL PRO-

PIETARO

INSTRUCCIONES DE INSTALACIÓN Y

OPERACIÓN DEL SISTEMA DE BATERÍA DE

RESERVA DE 12 VOLTIOS

Modelos: 92900, 92910

GARANTIE LIMITÉE ET LIMITATION DE LA RESPONSABILITÉ

Decko Products garantit que ce produit n'a pas de défauts matériels et/ou de fabrication pen-

dant un an à partir de la date d'achat. En tant que seul et exclusif réparateur à une infraction

de cette garantie limitée, si Decko Products conclut que le produit est défectueux, Decko Prod-

ucts, dans ses termes, remboursera le prix d'achat ou remplacera le produit avec un produit

équivalent s'il est retourné à l'endroit où il a été acheté et retourné à Decko Products, tous

ports payés, ATTN : Warranty Dept., 2301 Traffic St. NE, Minneapolis, MN 55413, avec preuve

d'achat. Tout désassemblage, modification ou mauvaise utilisation de ce produit, annule cette

garantie limitée. Ce produit n'est pas conçu pour pomper des liquides inflammables ou corro-

sifs et l'utilisation de ce produit pour pomper de tels matériaux, annule également cette gar-

antie limitée.

DECKO PRODUCTS REJETTE TOUTES AUTRES GARANTIES EXPRESSES OU

IMPLICITES, INCLUANT LES GARANTIES DE QUALITÉ LOYALE ET MARCHANDE

OU DE CONVENANCE PRÉCISE.

AVIS IMPORTANT : certaines polices d'assurance commerciales ou résidentielles,

étendent leur couverture à des dommages causés par le bris d'un produit. Dans la plu-

part des cas, vous devrez être propriétaire du produit pour donner support à votre récla-

mation. Dans le cas où vous devez garder possession d'un produit pour donner support

à votre réclamation en dommages que vous soumettez à votre compagnie d'assurance,

Decko Products échangera l'unité ou remboursera le prix original une fois que la récla-

mation est réglée avec l'assureur.

OUTILS ET MATÉRIEL REQUIS



Crayon ou marqueur



Clé à douille avec douille de 10 mm, tournevis à douille de 10 mm ou clé ajustable



Scie à métaux



Nettoyeur et ciment (ABS ou PVC selon votre application)



Pinces



Pinces à joint coulissant



Tuyaux et raccords ABS ou PVC (raccord à 45 degrés de 3,810 (1-1/2 po),

adaptateur femelle)



Ruban à mesurer



Batterie-marine à cycle profond (voir la section sur le choix de la batterie)

REMARQUE: faites l'installation de ce système lorsque la pompe primaire n'aura pas à

être utilisée.

1. Commencez par trouver à quel niveau d'eau votre pompe primaire démarre. À l'aide d'un

crayon ou d'un marqueur, marquez ce point sur le tuyau de décharge.

2. REMARQUE: si votre tuyau de décharge actuel est en métal ou en manche souple, il devra

être remplacé avec un tuyau PVC ou ABS Schedule 40.

3. Évacuez le plus possible d'eau en surplus du puisard.

4. Une fois que la cuvette a été évacuée, coupez le courant de la pompe en la débranchant

afin d'éviter le risque de choc électrique.

5. Avant d'enlever la pompe primaire, assurez-vous que le tuyau de décharge est retenu

solidement afin d'éviter qu'il ne tombe.

6. Si, dans votre installation, vous prévoyez vous servir d'un raccord de tuyau flexible avec

étrier, vous n'avez qu'à détacher le raccord et à enlever la pompe. Si vous ne vous servez

pas d'un raccord flexible, coupez le tuyau à l'aide d'une scie à métaux à n'importe quel

endroit au-dessus du sol et enlevez la pompe de la cuvette REMARQUE : ATTENDEZ-

VOUS À CE QUE DE L'EAU COULE DU TUYAU LORSQUE VOUS LE COUPEREZ.

Gardez les outils et les pièces de ce système éloignés de l'aire de travail lorsque vous

coupez le tuyau. Si des pièces se mouillent, assurez-vous qu'elles sèchent avant de les

installer.

A. Pompe primaire

B. Pompe de secours

C. Clapet de non-retour

D. Adaptateur femelle

E. Coude mâle-femelle de 45°

F. Raccord à 45 degrés

G. Étriers

H. Étrier avec interrupteur à

flotteur

I. Clapet de non-retour de la

pompe primaire (non inclus)

FIGURE 1 FIGURE 1

7. Si votre pompe primaire n'a pas de clapet de non-retour à l'intérieur ou près de la

décharge de la pompe, installez-en un à cette étape (n'est pas fourni). Il est important

d'avoir un clapet de non-retour installé à la fois dans la pompe de secours et la pompe

primaire. Le clapet de non-retour de la pompe primaire doit être situé en-dessous de la

jonction où la tuyauterie de secours et la tuyauterie primaire se rencontrent. Ceci vise à

prévenir un retour d'eau provenant de la pompe de secours lorsqu'elle fonctionne.

8. Attachez la pompe de secours au tuyau de décharge primaire à l'aide de deux boulons en

U, d'étriers, de rondelles et d'écrous (G). Positionnez la pompe de façon à ce qu'elle soit

située près du niveau d'eau qui a été marqué à l'étape 1. Resserrez les écrous à l'aide

d'une clé ajustable ou à douille de 10 mm. NE resserrez PAS trop fort. REMARQUE :

assurez-vous que les boulons en U soient correctement positionnés dans les endroits

encastrés sur les supports de fixation de la pompe. (Les supports de fixation de la pompe

sont déjà pré-attachés à la pompe).

9. Faufilez le clapet de non-retour (C) sur la décharge de la pompe de secours

10. Raccordez la pompe de secours à la tuyauterie de la pompe primaire à l'aide d'un

adaptateur femelle de 3,810 cm (1-1/2 po) (D), d'un coude mâle-femelle de 45° (E) et d'un

raccord à 45 degrés (F). Il est fortement recommandé de faire des essais à sec pour

vérifier l'emboîtement des pièces avant de coller de façon permanente le tuyau et les

raccords ensemble. Placez l'ensemble dans la cuvette afin de vous assurez qu'il est bien

ajusté et que l'interrupteur à flotteur primaire fonctionne librement avant de collez de façon

permanente le tuyau et les raccords ensemble.

11. Enlevez l'ensemble de la cuvette et collez tous les raccords.

12. Ensuite, fixez l'interrupteur à flotteur au tuyau de décharge à l'aide de l'étrier fourni. Voir la

figure 2 ci-haut pour installer correctement. NE resserrez PAS complètement l'étrier à

cette étape. Donnez-lui du jeu afin que vous puissiez ajuster la position du flotteur aux

étapes suivantes.

13. Une fois que l'interrupteur à flotteur est attaché au tuyau de décharge, installez l'ensemble

au complet dans la cuvette. Assurez-vous que l'interrupteur à flotteur de la pompe

primaire fonctionnera librement et n'entrera pas en contact avec les côtés de la cuvette.

Branchez l'ensemble pompe au tuyau de décharge. Utilisez soit un manche souple avec

étriers ou un raccord PVC ou ABS collé par solvent.

INSTALLATION AVEC

INTERRUPTEUR ATTACHÉ

INSTALLATION AVEC INTERRUPTEUR À

LA VERTICALE

Ajustez la longueur

de l'attache au

niveau d'activation

désiré

FIGURE 2

Insérez l'étrier du tuyau à travers

les fentes du support de fixation

Resserrez

l'étrier du

tuyau

gardez le câble de l'interrupt-

eur à l'extérieur de l'étrier du

tuyau

Qty - 5

Numéro

Description

PIÈCES POUR MODÈLE NO.

92370

92372

Cordon d'alimentation 99158

99158

Poignée

99051

Vis de remplissage d'huile avec joint torique 99056

99056

Joint d'arbre 99057

99057

Impulseur 99065

99065

Joint statique 99088

99088

Volute/Base 99098

99098

Grille d'entrée 99059

99059

Interrupteur à flotteur 92050

92055

Étrier avec interrupteur à flotteur attaché 99180

s.o.

Support pour interrupteur à flotteur à la verticale s.o.

99185

Ensemble boulon en U et contrebride d'étanchéité 99462

99462

Boîtier de batterie (Unité complète) 99464

99464

Attaches de câble Achetez sur place

Panneau de contrôle 99465

99465

Cordon d'alimentation C.A. 99467

99467

Bornes de batterie (+ et - ) 99460

99460

Clapet de non-retour 99505

99505

LISTE DES PIÈCES

Pour commander des pièces de rechange, composez le 1-800-495-9278

REMARQUE

Les restrictions concernant la hauteur et/ou la tuyauterie, réduiront la per-

formance de la pompe. Consultez le tableau de performance plus bas afin de vous assurer que

vous avez la bonne pompe pour votre usage. Autant que possible, utilisez la même grosseur

de tuyau ou plus gros pour la décharge de la pompe afin d'obtenir la performance optimale.

Réduire la taille de tuyau n'abîmera pas votre pompe, cela ne fera que réduire la quantité qui

peut en sortir.

PERFORMANCES

*Les taux de performance sont basés sur l'utilisation d'une batterie-marine à cycle profond de

12 volts, 27M, avec un taux de 100 ampère-heure

SPECIFICATIONS

Moteur

12 volts C.C .

Ampères

Spécifications de la batterie Marine à cycle

profond de 12 Volts

S'éteint à quel voltage faible 10 Volts

Tailles des solides qui peuvent être traités 0,32 cm (1/8 po)

Taille de la décharge 3,175 cm (1-1/4 po)

ou 3,810 (1-1/2 po)

Chargeur de la batterie 2 ampères

Variation de température du liquide 0°-49°C (32°-120°F)

Garantie

1 an

Modèle No.

Débit en gallons par minute en fonction de la hauteur de

la décharge au-dessus du niveau de pompage

0 m (0')

1,5 m (5') 3 m (10’) 4,6 m (15’) 6,1 m (20’)

92900, 92910 23 22 18 13 8

Installation avec interrupteur attaché

Ajustez la longueur de l'attache de l'interrupteur à flotteur afin que la pompe de secours dé-

marre lorsque le niveau d'eau monte au dessus du niveau de démarrage de la pompe primaire.

Assurez-vous que le niveau " on " ne dépasse pas le haut de la cuvette. Il est recommandé de

garder au moins 5 cm (2 po) d'espace à partir du haut de la cuvette. Placez le flotteur de façon

à ce qu'il bouge librement et qu'il n'entre pas en contact avec les côtés de la cuvette ou de la

pompe primaire. Une fois en bonne position, resserrez complètement l'étrier de l'interrupteur à

flotteur.

Installation avec interrupteur à la verticale

Placez l'interrupteur à flotteur à la verticale sur le tuyau de décharge afin qu'il s'allume lorsque

le niveau d'eau monte au-dessus du niveau de démarrage de la pompe primaire. Assurez-vous

que le niveau " on " ne dépasse pas le haut de la cuvette. Il est recommandé de garder au

moins 5 cm (2 po) d'espace à partir du haut de la cuvette. Vous pouvez ajuster le niveau " off "

du flotteur vertical en bougeant l'oeillet de haut en bas sur la tige verticale du flotteur. Une fois

en bonne position, resserrez complètement l'étrier de l'interrupteur à flotteur.

REMARQUE : il y a plusieurs options différentes pour installer cette unité. Les instructions

décrites plus haut ne sont que deux des installations les plus courantes. Votre installation peut

être différente. Si vous avez une cuvette très peu profonde, fixer la pompe de secours au-

dessus de la pompe primaire peut ne pas être possible. Vous pouvez également placer la

pompe au creux de la cuvette. Assurez-vous que la pompe de secours est placée de façon à

ne pas interférer avec le fonctionnement de la pompe primaire. Si vous avez des questions au

sujet de votre installation spécifique, n'hésitez pas à communiquer avec nous en composant le

1-800-495-9278 ou en nous visitant à www.superiorpumpco.com

FIL- AGE

BRANCHEMENTS ÉLECTRIQUES

1. Si nécessaire, attachez à la batterie, les bornes de batterie qui vous sont fournies.

(Plusieurs batterie-marines à cycle profond viennent avec une borne filetée encastrée.)

REMARQUE : les bornes de batterie qui vous sont fournies sont étiquetées positif (+) et

(-) négatif. Assurez-vous que les bornes sont branchées aux bornes correspondantes sur

la batterie. Placez la batterie dans le boîtier de batterie.

2. Branchez les fils de plomb de la batterie provenant du panneau de contrôle, aux bornes

correspondantes sur la batterie. Branchez le fil de plomb rouge positif (+) à la borne

positive de la batterie et resserrez l'écrou à oreilles. Branchez le fil de plomb noir négatif

(-) à la borne de la batterie négative et resserrez l'écrou à oreilles. Une fois la batterie

branchée, l'alarme sonnera quatre fois pour confirmer que la batterie est correctement

branchée. Mettez le couvercle du boîtier de batterie sur le boîtier.

3. Branchez ensuite le cordon d'alimentation de la pompe, l'interrupteur à flotteur et

l'adaptateur C.A. aux bornes correspondantes sur le panneau de contrôle. Assurez-vous

qu'ils soient bien insérés dans les bornes.

4. Branchez l'adaptateur C.A. à la prise de courant au mur et allumez

5. Si votre batterie est complètement chargée, vous remarquerez une lumière verte sur

l'adaptateur C.A. Si la batterie n'est pas complètement chargée, une lumière rouge

indiquera que la batterie est en train de se charger. Une fois complètement chargée, la

lumière deviendra verte.

6. Faites l'essai de l'interrupteur à flotteur et de la pompe en relevant et retenant le flotteur.

L'alarme sonnera et la lumière " PUMP ON " (pompe en marche) du panneau de contrôle

s'allumera. La pompe devrait démarrée une fois que le flotteur est relevé. Si la pompe ne

démarre pas, vérifiez les branchements et réessayez.

7. Faites l'essai du bouton " MUTE " (sourdine) lorsque l'alarme sonne. Appuyez une

fois pour mettre l'alarme en sourdine. La lumière MUTE ON devrait s'allumer. Appuyez

encore une fois pour réactiver l'alarme.

FAIRE L'ESSAI DE VOTRE INSTALLATION

1. Une fois que votre installation est terminée et que les branchements des fils sont faits,

débranchez ou coupez le courant de la pompe primaire.

2. Remplissez la cuvette à l'aide de seaux ou d'un tuyau d'arrosage. Observez les

interrupteurs du flotteur afin de vous assurer qu'ils sont bien placés lorsque la cuvette se

remplie. Remplissez la cuvette jusqu'à ce que le flotteur de secours active l'alarme.

3. Apportez les changements nécessaires aux flotteurs et/ou à la ou les pompe(s) à ce

moment-ci.

FONCTIONNEMENT

1. Lorsqu'il y a une panne de courant ou lorsqu'il y a un problème avec la pompe primaire, la

pompe de secours démarrera automatiquement. La pompe de secours fonctionnera

pendant plusieurs heures, par intermittence. Lors de longues périodes sans électricité, la

pompe peut cesser de pomper lorsque le voltage de la batterie descend en-dessous de

10 volts. Lorsque cela se produit, l'alarme sonnera indiquant que le voltage est trop bas

pour faire fonctionner la pompe.

DÉPANNAGE

PROBLÈME CAUSES POSSIBLES COMMENT RÉPARER

La pompe ne fonc-

tionne pas.

La pompe fait du

bruit mais ne fonc-

tionne pas

Branchements de fil défaits, usés ou

inversés

Resserrez, nettoyez ou rebranchez si

nécessaire

Batterie déchargée Chargez la batterie

Batterie défectueuse Remplacez la batterie

Fusible explosé

Remplacez avec un fusible de

20 ampères

Interrupteur à flotteur est coincé

Placez le flotteur afin qu'il puisse

bouger librement

La batterie a un voltage de moins de 10 volts Rechargez complètement la batterie

La pompe se met en

marche trop souvent

L'interrupteur à flotteur n'est pas bien placé Replacez l'interrupteur à flotteur

Clapet de non-retour défectueux ou

inexistant

Installez ou remplacez le clapet

de non-retour

La pompe fonctionne

mais déplace très

peu d'eau ou pas du

tout

Batterie déchargée ou faible Rechargez complètement la batterie

Obstruction dans le tuyau Enlevez l'obstruction

La hauteur ou la longueur du tuyau de dé-

charge dépasse la capacité de la pompe

Vérifiez la section sur la performance pour

connaître la capacité de cette pompe

Clapet de non-retour défectueux

Remplacez le clapet de non-retour si

nécessaire

2. Cette unité est munie d'un chargeur de 2 ampères. Il chargera une batterie déchargée à

un taux de 2 ampère-heure. Une fois que la batterie est complètement chargée, le

chargeur diminuera graduellement le taux de charge. Il gardera également constamment

la batterie chargée en vérifiant périodiquement le voltage de la batterie.

3. Le chargeur est équipé d'un contrôleur de charge. Il ne permettra pas à la batterie

de se surcharger.
