GE DSXH47GGWW 5.8 Cu. Ft. Extra-Large Capacity Frontload User Manual

175D1807P643 49-90381 04-09 JR

GEAppliances.com

Dryers

Safety Instructions . . . . . . . . . . . . . 2–5

Operating Instructions

Care and Cleaning . . . . . . . . . . . . . . . . . . . . .8

Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Loading and Using the Dryer . . . . . . . . . . .8

Installation Instructions . . . . . . 9–18

Electrical Installation for

Electric Dryer . . . . . . . . . . . . . . . . . . . . 16, 17

Electrical Requirements . . . . . . . . . . . . . . .11

Exhausting the Dryer . . . . . . . . . . . . .12, 13

Gas Connection for Gas Dryer . . . . . . . .18

Gas Supply Requirements . . . . . . . . . . . .13

Location of Your Dryer . . . . . . . . . . . . . . . .14

Mobile Home Installation . . . . . . . . . . . . .15

Preparing to Install Your Dryer . . . . . .9, 10

Reversing the Door Swing . . . . . . . . . . . .18

Troubleshooting Tips . . . . . . . . .19–21

Consumer Support

Consumer Support . . . . . . . . . . . . . . . . . . . 24

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Spacemaker

DSXH47

Owner’s Manual &

Installation Instructions



Printed in Mexico

Consumer Support

Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

California Safe Drinking Water and Toxic Enforcement Act

This act requires the governor of California to publish a list of substances known to the state to cause cancer,

birth defects or other reproductive harm and requires businesses to warn customers of potential exposure

to such substances.

Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,

formaldehyde and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.

Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be

minimized further by properly venting the dryer to the outdoors.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire

or explosion, electric shock, or to prevent property damage, personal injury, or death.

WHAT TO DO IF YOU SMELL GAS:

Do not try to light a match, or cigarette, or

turn on any gas or electrical appliance.

Do not touch any electrical switch; do not

use any phone in your building.

Clear the room, building or area of all

occupants.

Immediately call your gas supplier from

a neighbor’s phone. Follow the gas

supplier’s instructions carefully.

If you cannot reach your gas supplier, call

the fire department.

■

Do not store or use gasoline or other

flammable vapors and liquids in the

vicinity of this or any other appliance.

■

Installation and service must be performed

by a qualified installer, service agency or

the gas supplier.

■ Properly ground dryer to conform with all

governing codes and ordinances. Follow

details in Installation Instructions.

■ Install or store where it will not be exposed to

temperatures below freezing or exposed to the

weather.

■ Connect to a properly rated, protected and

sized power supply circuit to avoid electrical

overload.

■ Remove all sharp packing items and dispose of

all shipping materials properly.

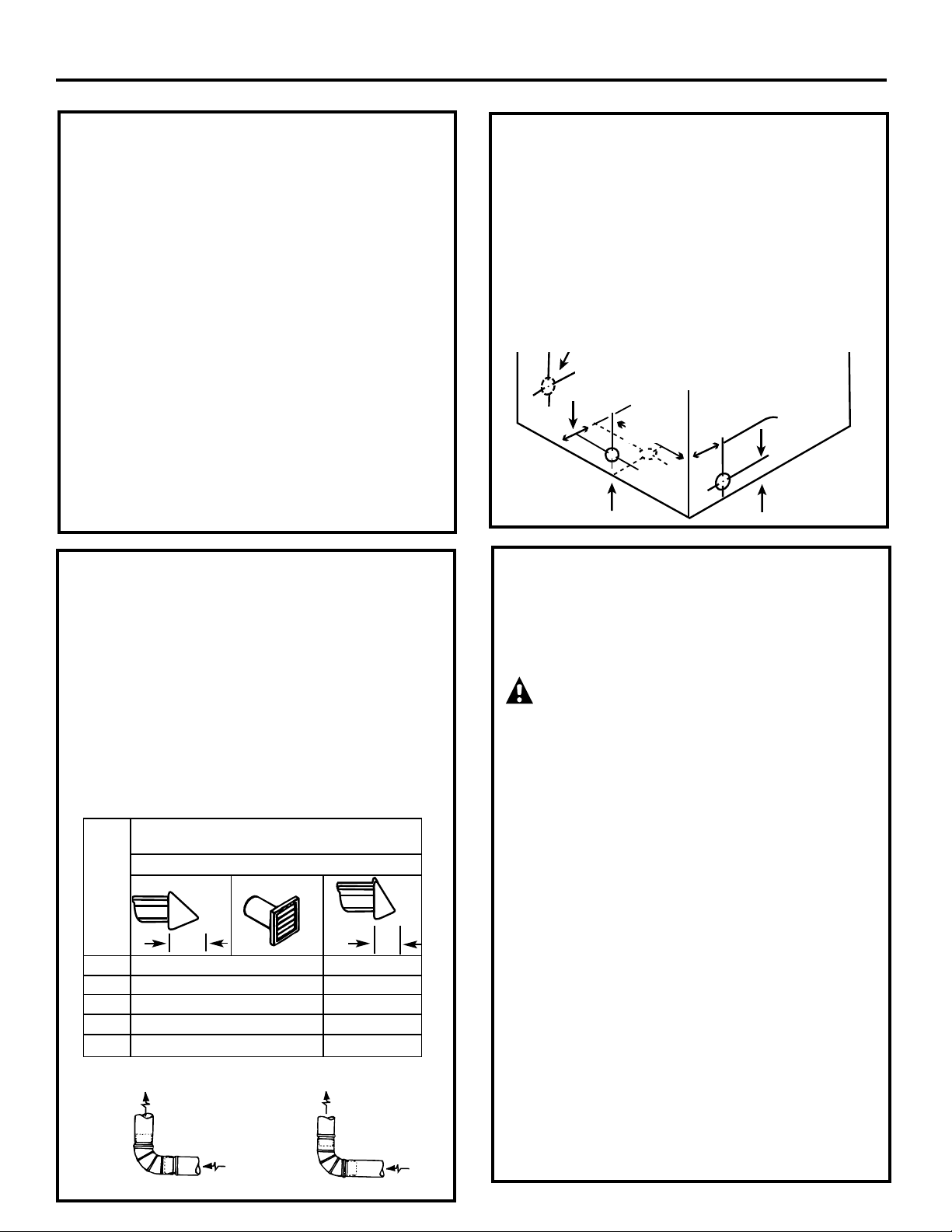

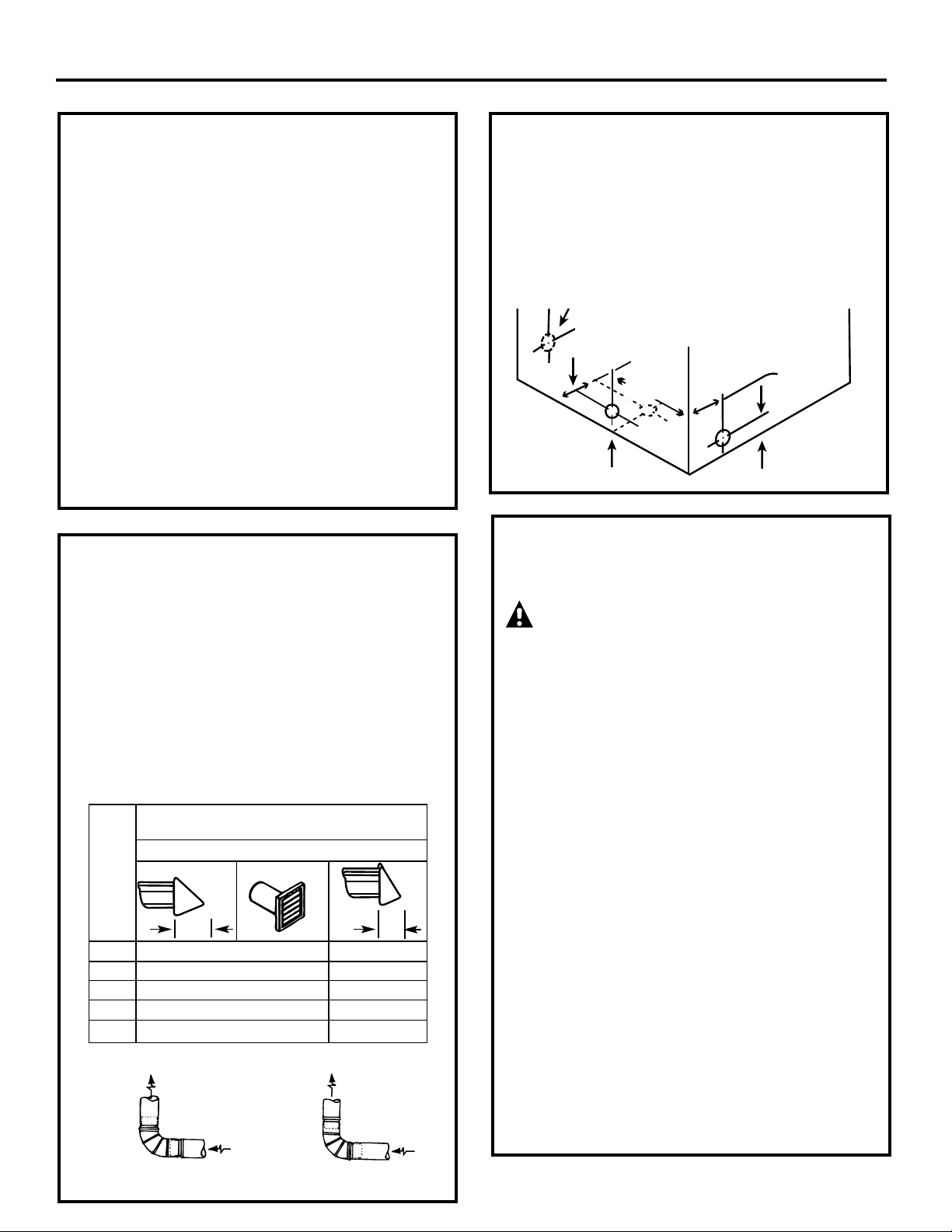

Exhaust/Ducting:

This dryer

MUST

be exhausted to the outside.

Use only rigid metal 4″ diameter ductwork

inside the dryer cabinet. Use only rigid metal

or flexible metal 4″ diameter ductwork for

exhausting to the outside.

USE OF PLASTIC OR

OTHER COMBUSTIBLE DUCTWORK CAN CAUSE

A FIRE. PUNCTURED DUCTWORK CAN CAUSE A

FIRE IF IT COLLAPSES OR BECOMES OTHERWISE

RESTRICTED IN USE OR DURING INSTALLATION.

For complete details, follow the Installation

Instructions.

PROPER INSTALLATION

This dryer must be properly installed and located in accordance with the Installation Instructions

before it is used.

Consumer Support

Troubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

YOUR LAUNDRY AREA

■ Keep the area underneath and around your

appliances free of combustible materials, such

as lint, paper, rags and chemicals.

■ Keep the floor around your appliances clean and

dry to reduce the possibility of slipping.

■ Keep area around the exhaust opening and

surrounding areas free from the accumulation

of lint, dust and dirt.

■ Do not obstruct the flow of ventilating air. Do not

stack or place laundry or throw rugs against the

front or back of the dryer.

■ Close supervision is necessary if this appliance is

used by or near children. Do not allow children

to play on, with or inside this or any other

appliance.

■ Keep all laundry aids (such as detergents,

bleaches, etc.) out of the reach of children,

preferably in a locked cabinet. Observe all

warnings on container labels to avoid injury.

■ Never climb on or stand on the dryer top.

WHEN USING YOUR DRYER

■ Never reach into the dryer while the drum is

moving. Before loading, unloading or adding

clothes, wait until the drum has completely

stopped.

■

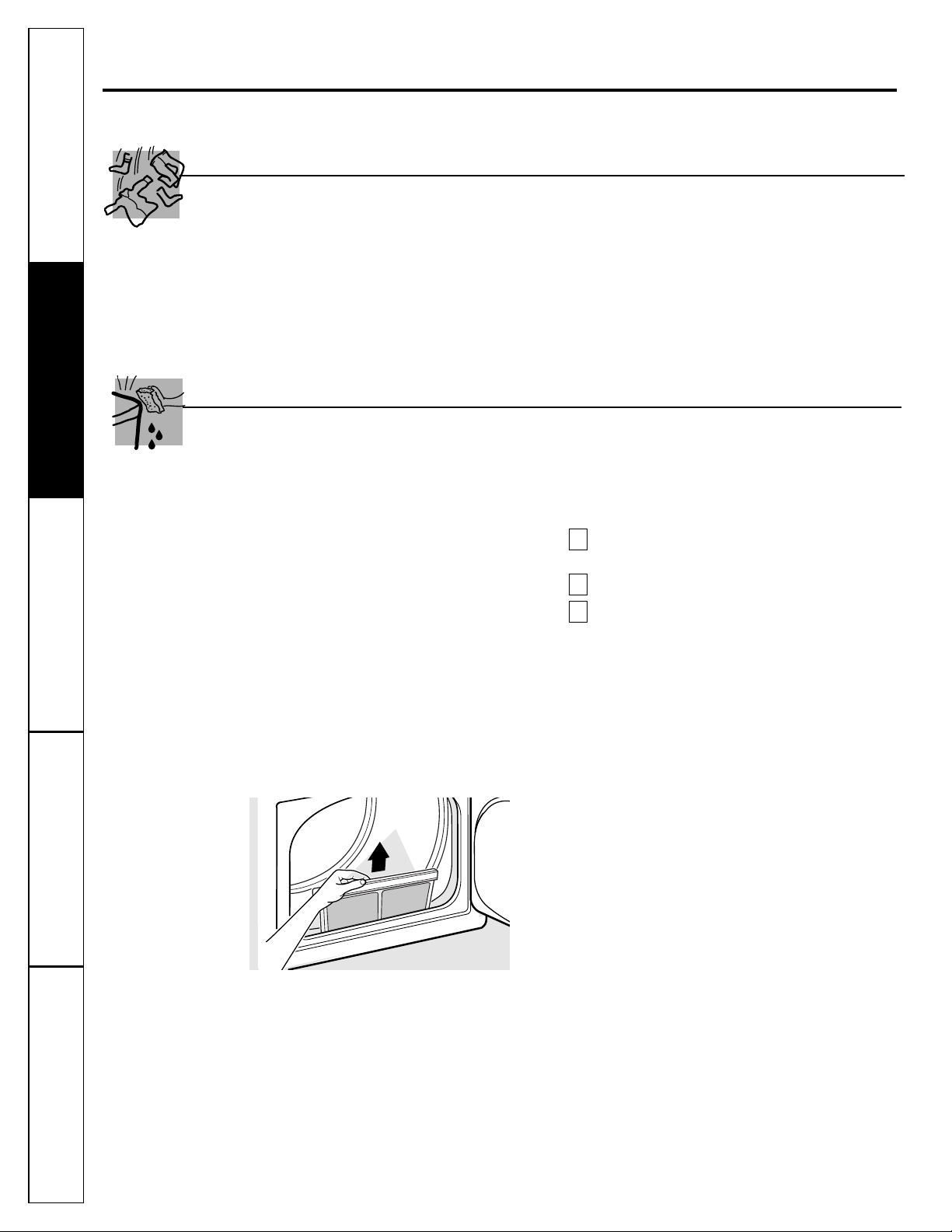

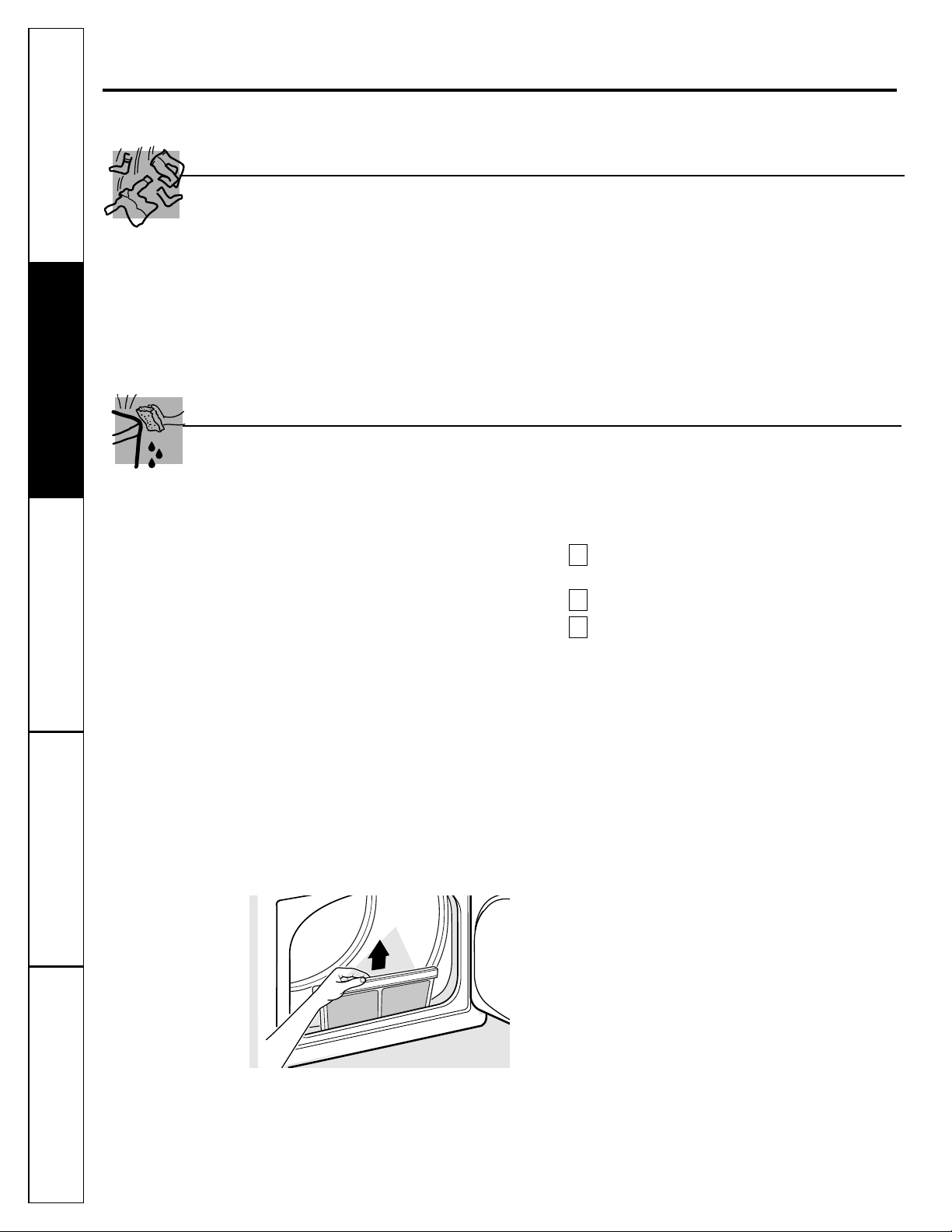

Clean the lint filter before each load

to prevent lint

accumulation inside the dryer or in the room.

DO NOT OPERATE THE DRYER WITHOUT THE LINT

FILTER IN PLACE, UNLESS THE DRYING RACK IS IN

USE.

Always replace the lint screen when finished

using the drying rack.

■ Do not wash or dry articles that have been

cleaned in, washed in, soaked in or spotted

with combustible or explosive substances (such as

wax, oil, paint, gasoline, degreasers, dry-cleaning

solvents, kerosene, etc.). These substances give

off vapors that may ignite or explode. Do not add

these substances to the wash water. Do not use or

place these substances around your washer or

dryer during operation.

■ Any article on which you have used a cleaning

solvent or that contains flammable materials

(such as cleaning cloths, mops, towels used in

beauty salons, restaurants or barber shops, etc.)

must not be placed in or near the dryer until

solvents or flammable materials have been

removed. There are many highly flammable

items used in homes such as acetone, denatured

alcohol, gasoline, kerosene, some household

cleaners, some spot removers, turpentines,

waxes, wax removers and products containing

petroleum distillates.

■ The laundry process can reduce the flame

retardancy of fabrics. To avoid such a result,

carefully follow the garment manufacturer’s

care instructions.

■ Do not dry articles containing rubber, plastic

or similar materials such as padded bras, tennis

shoes, galoshes, bath mats, rugs, bibs, baby pants,

plastic bags and pillows that may melt or burn.

Some rubber materials, when heated, can under

certain circumstances produce fire by

spontaneous combustion.

■ Do not store plastic, paper or clothing that may

burn or melt on top of the dryer during

operation.

■ Garments labeled

Dry Away from Heat

Not Tumble Dry

(such as life jackets containing

kapok) must not be put in your dryer.

■ Do not dry fiberglass articles in your dryer.

Skin irritation could result from the remaining

particles that may be picked up by clothing

during subsequent dryer uses.

■ To minimize the possibility of electric shock,

unplug this appliance from the power supply

or disconnect the dryer at the household

distribution panel by removing the fuse or

switching off the circuit breaker before

attempting any maintenance or cleaning

(except the removal and cleaning of the lint

filter).

NOTE:

Pressing the

PAUSE

button does

NOT

disconnect the appliance from the power

supply.

■ Do not spray any type of aerosol into, on or near

dryer at any time.

■ Do not place items exposed to cooking oils in

your dryer. Items contaminated with cooking oils

may contribute to a chemical reaction that could

cause a clothes load to catch fire.

Consumer Support

Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

WHEN NOT USING YOUR DRYER

■ Grasp the plug firmly when disconnecting this

appliance to avoid damage to the cord while

pulling. Place the cord away from traffic areas so

it will not be stepped on, tripped over or

subjected to damage.

■ Do not attempt to repair or replace any part of

this appliance or attempt any servicing unless

specifically recommended in this Owner’s Manual

or in published user-repair instructions that you

understand and have the skills to carry out.

■ Before discarding a dryer, or removing it from

service, remove the dryer door to prevent

children from hiding inside.

■ Do not tamper with controls.

■ Never attempt to operate this appliance if

it is damaged, malfunctioning, partially

disassembled or has missing or broken parts,

including a damaged cord or plug.

■ The interior of the machine and the exhaust

duct connection inside the dryer should be

cleaned at least once a year by a qualified

technician. See the

Loading and Using the Dryer

section. Do not use any type of spray cleaner

when cleaning dryer interior. Hazardous fumes

or electrical shock could occur.

■ If yours is a gas dryer, it is equipped with an

automatic electric ignition and does not have a

pilot light.

DO NOT ATTEMPT TO LIGHT WITH A

MATCH.

Burns may result from having your hand

in the vicinity of the burner when the automatic

ignition turns on.

■ You may wish to soften your laundered fabrics

or reduce the static electricity in them by using

a dryer-applied fabric softener or an antistatic

conditioner. We recommend you use either a

fabric softener in the wash cycle, according to the

manufacturer’s instructions for those products,

or try a dryer-added product for which the

manufacturer gives written assurance on the

package that their product can be safely used in

your dryer. Service or performance problems

caused by use of these products are the

responsibility of the manufacturers of those

products and are not covered under the warranty

to this appliance.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Consumer Support

Troubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

WARNING!

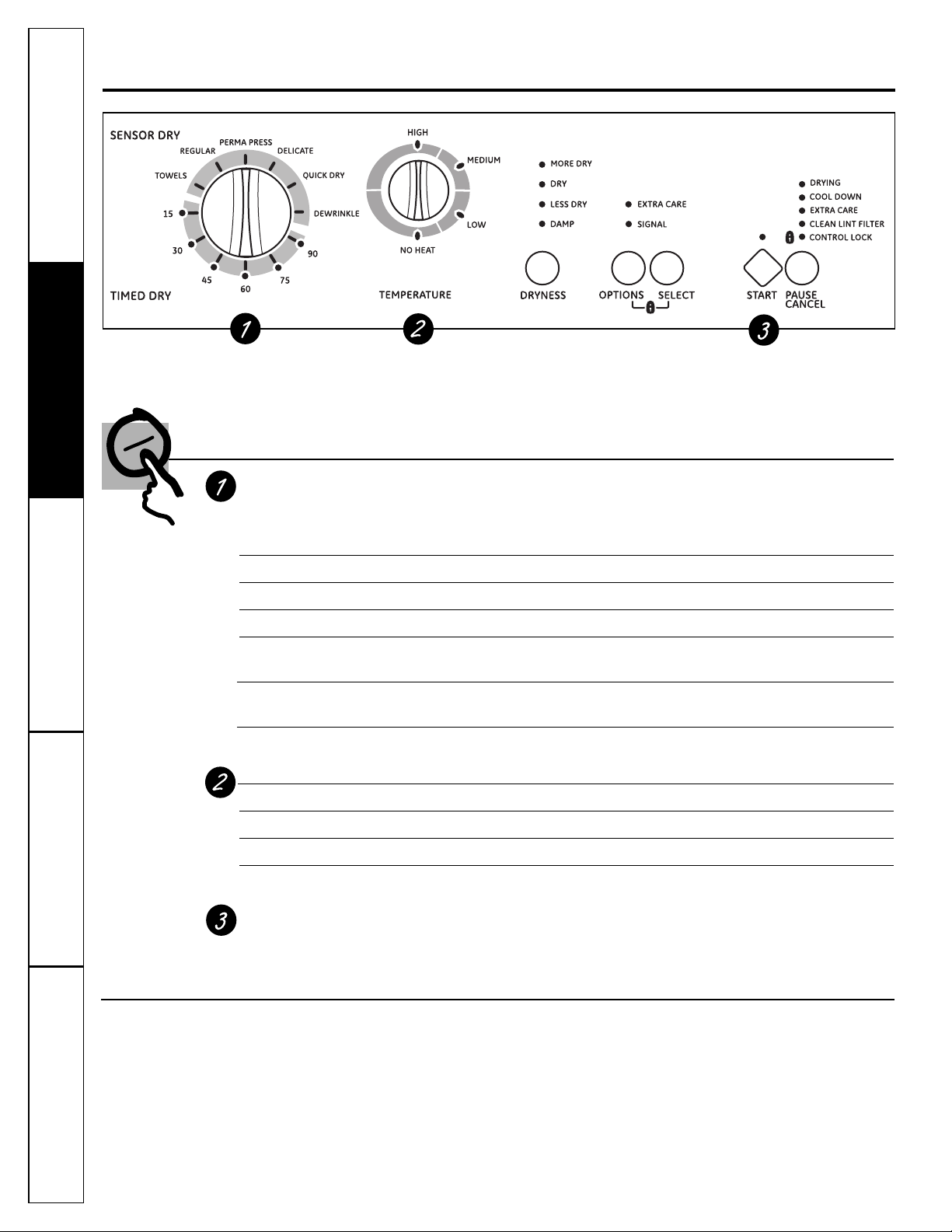

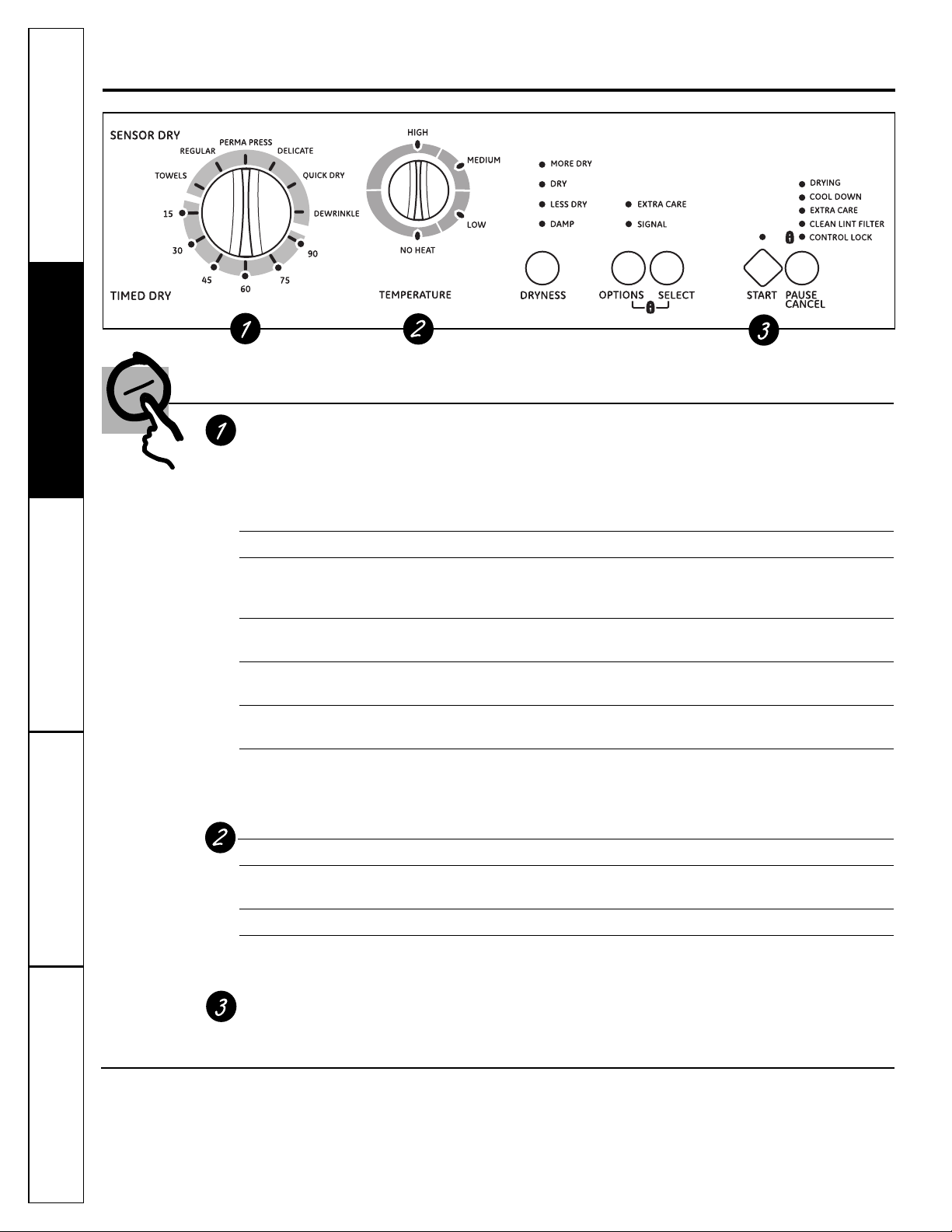

About the dryer control panel.

Control Settings

Consumer Support

Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

Drying Cycles

The

REGULAR

PERMA PRESS

and

DELICATE

cycles automatically sense fabric dryness. Select

DRY

for heavier fabrics,

LESS DRY

for lighter fabrics. The

TIMED DRY

cycle will run for a selected time.

TOWELS For towels and heavy cottons.

REGULAR For regular to heavy cottons.

PERM PRESS For wrinkle-free, permanent press and delicate items.

DELICATES For lingerie and special-care fabrics.

QUICK DRY For small loads that are needed in a hurry, such as sports and school uniforms. Can also be used if the

previous cycle left some items damp, such as collars or waistbands.

DEWRINKLE For removing wrinkles from items that are dry or slightly damp. This cycle is not recommended for

delicate fabrics.

TIMED DRY Set the Cycle Selector at the desired drying time.

Fabric Care

HIGH For regular to heavy cottons.

MEDIUM For synthetics, blends and items labeled

permanent press

tumble dry medium heat.

LOW For knits, delicates, synthetics and items labeled

tumble dry low heat.

NO HEAT For

fluffing

items without heat. Use the

TIMED DRY

cycle.

Start

Close the dryer door. Select

START

. Opening the door during operation will stop the dryer. To restart

the dryer, close the door and select

START

to complete the cycle.

Control Lock

To prevent accidentally starting or

stopping the dryer, press

OPTIONS

and

SELECT

at the same time until the Control

Lock indicator is lighted. To unlock the

controls, press

OPTIONS

and

SELECT

again.

About your dryer features.

Signal Option

When the signal is on it will sound just

before the end of the cycle to remind

you to remove the clothes.

If the dried load cannot be removed

promptly during the cycle, the Cycle

Selector will advance to the

EXTENDED

COOL DOWN

setting. Unheated tumbling

continues during

EXTENDED COOL DOWN

and

WRINKLE CARE

(on some models)

for 40 minutes to help reduce wrinkling.

When the

CYCLE SIGNAL

is on, it will

sound briefly every five minutes as a

reminder to remove the load.

NOTE:

■

If items are removed before the end of

the cycle, press the CANCEL button twice

■

Remove garments promptly at the sound

of the signal. Place clothes on hangers

so wrinkles won’t set in.

■

Use the Cycle Signal especially when

drying fabrics like polyester knits and

permanent press. These fabrics should

be removed so wrinkles won’t set in.

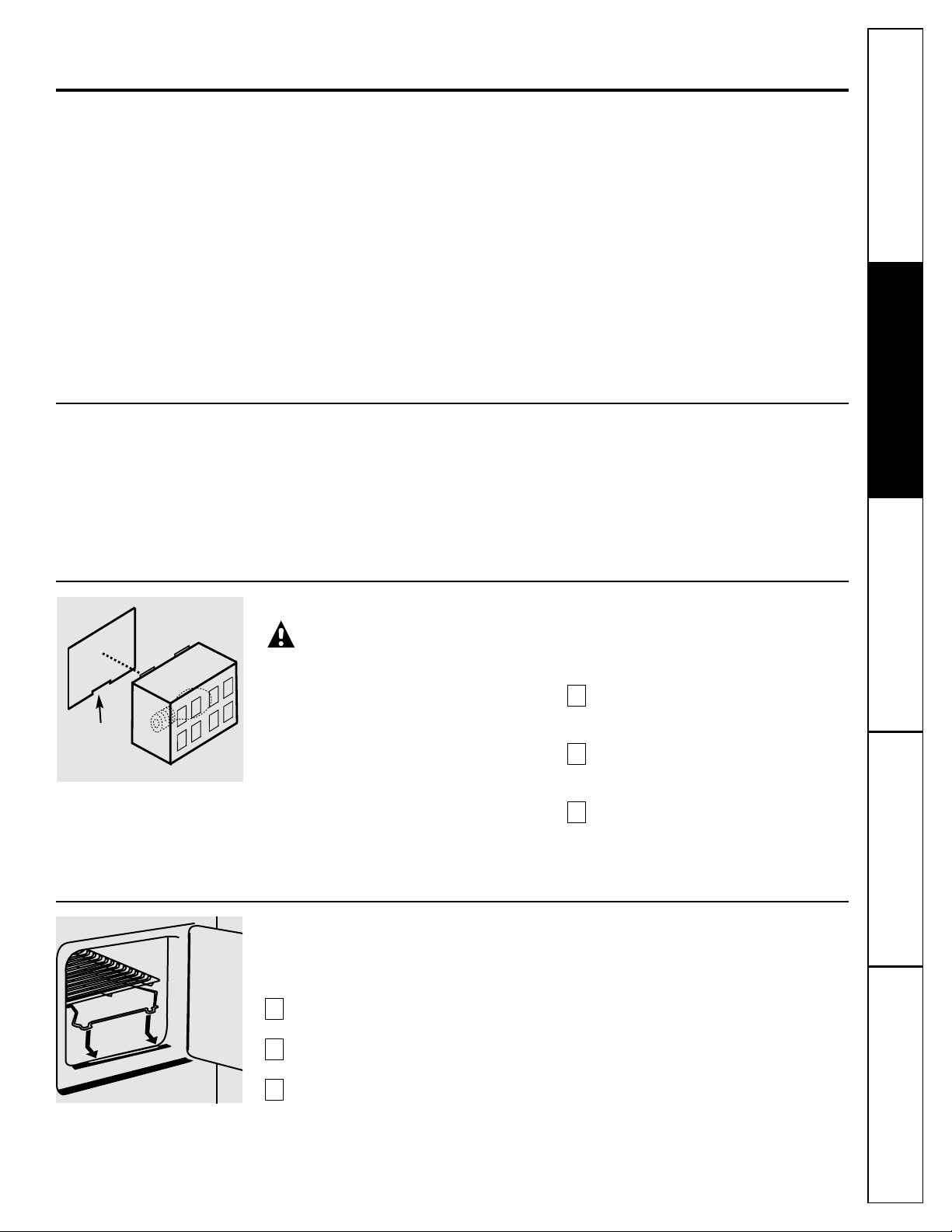

Replacing the Dryer Light Bulb

WARNING:

To reduce the

risk of electric shock, disconnect this

appliance from the power supply

before attempting any user

maintenance. Turning the controls

to the

OFF

position does not

disconnect this appliance from the

power supply.

The dryer light is located above the dryer

door opening.

Before replacing the light bulb, be sure to

unplug the dryer power cord or disconnect

the dryer at the household distribution

panel by removing the fuse or switching

off the circuit breaker.

To replace the dryer light:

Using a small flat blade screwdriver,

pry the bottom of the

light cover

out

and off the

light housing.

Unscrew the bulb when cool and

replace it with an appliance bulb of

the same or lower wattage.

Snap the

light cover

back on the

light

housing.

Drying Rack (on some models)

A handy drying rack may be used for drying

articles such as stuffed toys, pillows or

washable sweaters.

Remove the lint screen.

Place the front bar under the lip of the

lint screen opening.

When items are dry, remove the rack

and replace the lint screen.

DO NOT

OPERATE THE DRYER WITHOUT THE LINT

SCREEN IN PLACE UNLESS THE DRYING

RACK IS IN PLACE.

NOTE:

■ The drying rack must be used with the

TIMED DRY

cycle.

■ Do not use this drying rack when there

are other clothes in the dryer.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

Installation Instructions

Pry with

flat blade

screwdriver

Light

housing

Light

cover

Wrinkle Care

Use this option to minimize the wrinkles

in clothes. It provides approximately 15

minutes of no-heat tumbling after the

clothes are dry.

This option can only be used with the

PERMA PRESS

and

DELICATE

cycles.

As a general rule, if clothes are sorted properly for the washer, they are sorted properly for the dryer.

Do not add fabric softener sheets once the load has become warm. They may cause fabric softener stains.

Bounce

Fabric Conditioner Dryer Sheets have been approved for use in all GE Dryers when used in accordance

with the manufacturer’s instructions.

Do not overload. This wastes energy and causes wrinkling.

Do not dry the following items: fiberglass items, woolens, rubber-coated items, plastics, items with plastic trim and

foam-filled items.

Loading and using the dryer.

Always follow the fabric manufacturer’s care label when laundering.

Sorting and Loading Hints

The Exterior:

Wipe or dust any spills or washing

compounds with a damp cloth. Dryer control panel

and finishes may be damaged by some laundry

pretreatment soil and stain remover products.

Apply these products away from the dryer. The

fabric may then be washed and dried normally.

Damage to your dryer caused by these products is

not covered by your warranty.

The Lint Screen:

Clean the lint screen before each

use. Lint buildup in the screen restricts air flow,

which causes longer drying times. The screen is

located at the bottom of the door opening. Remove

by pulling straight up. Remove the lint and replace

the screen.

A waxy buildup may form on the lint screen from

using dryer-added fabric softener sheets. To remove

this buildup, wash the lint screen in warm, soapy

water. Dry thoroughly and replace. Do not operate

the dryer without the lint screen in place.

The Exhaust Duct:

Inspect and clean the exhaust

ducting at least once a year to prevent clogging. A

partially clogged exhaust can lengthen the drying

time.

Follow these steps:

Turn off electrical supply by disconnecting the

plug from the wall socket.

Disconnect the duct from the dryer.

Vacuum the duct with the hose attachment and

reconnect the duct.

The Exhaust Hood:

Check from the outside that the

flaps of the hood move freely when operating. Make

sure that there is no wildlife (birds, insects, etc.)

nesting inside the duct or hood.

Care and Cleaning of the Dryer

Consumer Support

Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

If you have any questions, call 800.GE.CARES (800.432.2737) or

visit our Website at:

GEAppliances.com

Installation

Spacemaker Dryer

Instructions

Model DSXH47

CALIFORNIA SAFE DRINKING WATER

AND TOXIC ENFORCEMENT ACT

This act requires the governor of California to publish

a list of substances known to the state to cause cancer,

birth defects or other reproductive harm and requires

businesses to warn customers of potential exposure to

such substances. Gas appliances can cause minor

exposure to four of these substances, namely benzene,

carbon monoxide, formaldehyde and soot, caused

primarily by the incomplete combustion of natural

gas or LP fuels. Properly adjusted dryers will minimize

incomplete combustion. Exposure to these substances

can be minimized further by properly venting the dryer

to the outdoors.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT – Save these

instructions for local inspector’s use.

•

IMPORTANT – Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

•

Note to Consumer – Keep these instructions

for future reference.

• Skill level – Installation of this appliance requires

basic mechanical and electrical skills.

• Completion time – 1–3 hours

• Proper installation is the responsibility of the

installer.

• Product failure due to improper installation is not

covered under the Warranty.

• Remove and discard existing plastic or metal foil

duct and replace with UL-listed duct.

WARNING

• To reduce the risk of severe injury or death, follow all

installation instructions.

• Clothes dryer installation must be performed by a

qualified installer.

• Install the clothes dryer according to these instructions

and in accordance with local codes.

• This dryer must be exhausted to the outdoors.

• Use only 4″ (10 cm) rigid metal ducting for exhausting

the clothes dryer to the outdoors.

• DO NOT install a clothes dryer with flexible plastic

ducting materials. If flexible metal (semi-rigid or

foil-type) duct is installed, it must be UL-listed and

installed in accordance with the instructions found in

“Connecting the Dryer to House Vent” on page 12 of

this manual. Flexible ducting materials are known to

collapse, be easily crushed, and trap lint. These

conditions will obstruct dryer airflow and increase the

risk of fire.

• Do not install or store this appliance in any location

where it could be exposed to water and or weather.

• Save these instructions. (Installers: Be sure to leave

these instructions with the customer.)

• The National Fuel Gas code restricts installations of

gas appliances in garages. They must be 18″ (45.7 cm)

off the ground and protected from vehicles by a

barrier. See

Location of Your Dryer

section.

• The electrical service to the dryer must conform with

local codes and ordinances and the latest edition of the

National Electrical Code, ANSI/NFPA 70 or in Canada,

CSA C22.1 Canadian Electrical Code Part 1.

• The gas service to the dryer must conform with local

codes and ordinances or the latest edition of the

National Fuel Gas Code ANSI Z223.1 or in Canada,

CAN/CGA B149.12. The gas dryer is designed under

ANSI Z 21.5.1 or ANSI/UL2158–CAN/CSA C22.2

(latest editions) for home use only. This dryer is not

recommended for commercial applications such as

restaurants or beauty salons.

FOR YOUR SAFETY:

IN THE COMMONWEALTH OF

MASSACHUSETTS

• This product must be installed by a licensed

plumber or gas fitter.

• When using ball-type gas shut-off valves, they

shall be the T-handle type.

• A flexible gas connector, when used, must not

exceed 3 feet.

1. Prepare the area and exhaust for installation

of the new dryer.

2. Check to be sure that the existing external

exhaust is clean and that it meets attached

installation specifications.

3. Place the four corner posts from the shipping

carton on the floor, parallel to each other, 2–3″

apart. Carefully lay the dryer on its left side on

top of the corner posts. Remove the foam

shipping pad.

CAUTION: To prevent damage, do

not use the control panel as a means to pick up

or move the dryer.

4. Return the dryer to an upright position.

5. Move the dryer to the desired location.

6. Connect the external exhaust.

7. Adjust the leveling legs to match the washer

height. The dryer must be level and rest firmly

on all four leveling legs.

8. Connect the power supply.

9. Check the operation of the power supply and

venting.

10. Place the Owner’s Manual and the Installation

Instructions in a location where they will be

noticed by the owner.

Installation Instructions

TOOLS AND MATERIALS

YOU WILL NEED



Phillips head screwdriver



Adjustable pliers (adjust leveling legs)



Carpenter’s level



Flat or straight blade screwdriver (may be needed

for cord strain relief)



Duct tape



Rigid or UL-listed flexible metal 4″ (10.2 cm) duct



Vent hood



1/4″ nut driver (remove terminal block access

cover and install cord) (ELECTRIC DRYER)



Pipe thread sealer (GAS DRYER)



UL-listed strain relief (may be supplied

with cord)



UL-listed 30A, 240V, 3-wire, #10 AWG minimum

conductor power cord (existing structure)



UL-listed 30A, 240V, 4-wire, #10 AWG

minimum conductor power cord is required

(new construction)



Flexible stainless steel or plastic-coated brass

connnecting tube (if allowed by building code)

(GAS DRYER)



Open-end wrenches for flexible tube and

connector (GAS DRYER)

PREPARING THE INSTALLATION SITE

AND UNPACKING YOUR DRYER

Foam shipping pad

Back of

Dryer

Packing

ELECTRICAL CONNECTION

INFORMATION FOR

ELECTRIC DRYERS

Installation Instructions

WARNING –

To reduce the risk of

fire, electric shock or personal injury:

• DO NOT USE AN EXTENSION CORD WITH

THIS APPLIANCE.

• THIS APPLIANCE MUST BE PROPERLY

GROUNDED.

This dryer must be electrically grounded in accordance

with local codes and ordinances, or in the absence of local

codes, in accordance with the NATIONAL ELECTRICAL

CODE, ANSI/NFPA NO. 70.

Electrical Requirements

• This dryer must be connected to a 208V or 240V

individual branch circuit, protected by 30-amp circuit

breakers or time-delay fuses.

• Power supply: 3-wire 240-volt, single-phase, 60-Hz,

Alternating Current.

• Use copper conductors only.

• If the electric supply does not meet the above

specifications, call a licensed electrician.

NOTE: A wiring diagram is located under the top panel.

ELECTRICAL CONNECTION

INFORMATION FOR GAS DRYERS

WARNING –

To reduce the risk of

fire, electric shock or personal injury:

• DO NOT USE AN EXTENSION CORD OR AN

ADAPTER PLUG WITH THIS APPLIANCE.

•

DO NOT, UNDER ANY CIRCUMSTANCES, CUT OR

REMOVE THE THIRD GROUNDING PRONG FROM

THE POWER CORD.

This dryer

must be electrically grounded in accordance

with local codes and ordinances, or in the absence of local

codes, in accordance with the NATIONAL ELECTRICAL

CODE, ANSI/NFPA NO. 70.

Electrical Requirements

• This dryer must be supplied with 120V, 60-Hz,

and connected to a properly grounded branch

circuit, protected by a 15- or 20-amp circuit breaker

or time-delay fuse.

• If the electric supply provided does not meet the

above specifications, it is recommended that a licensed

electrician install an approved outlet.

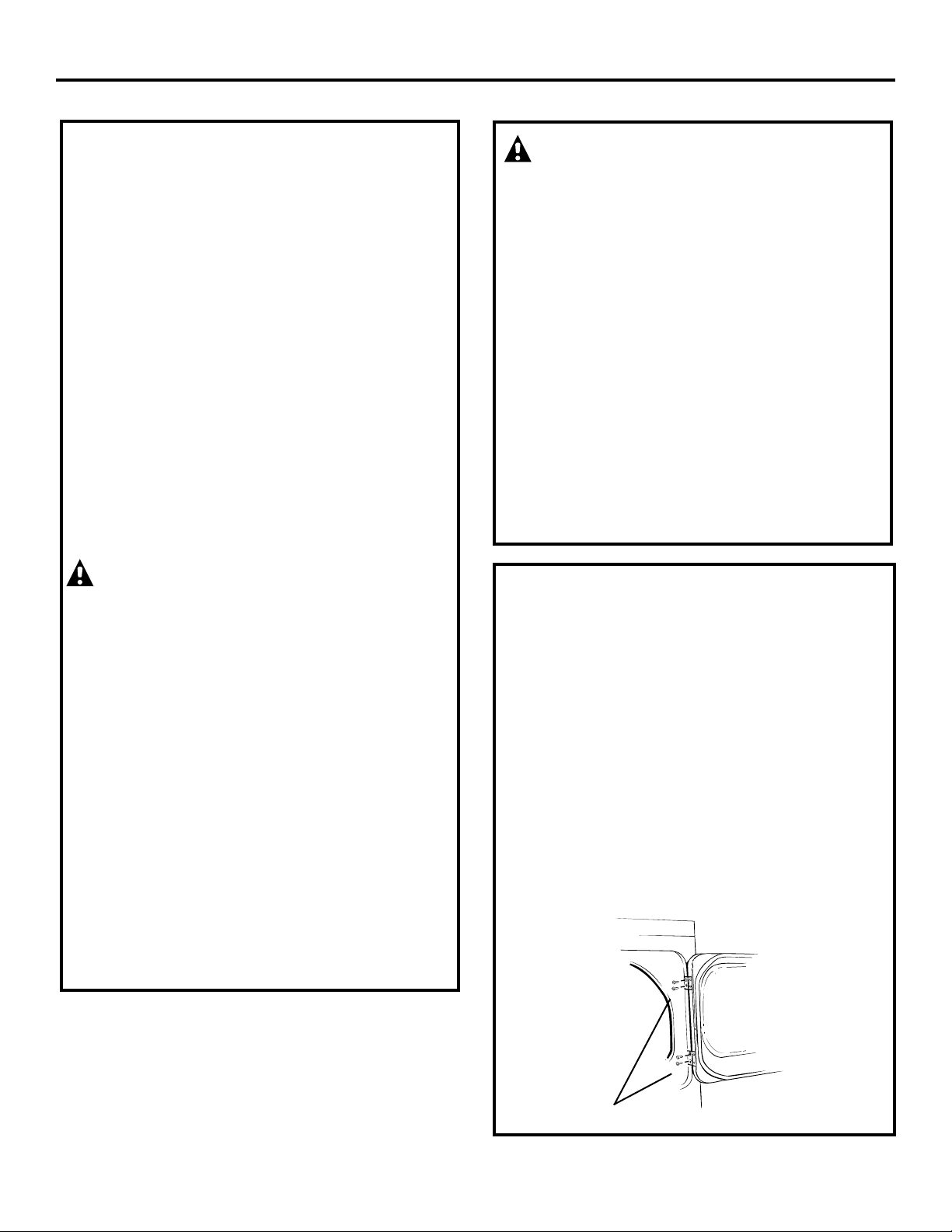

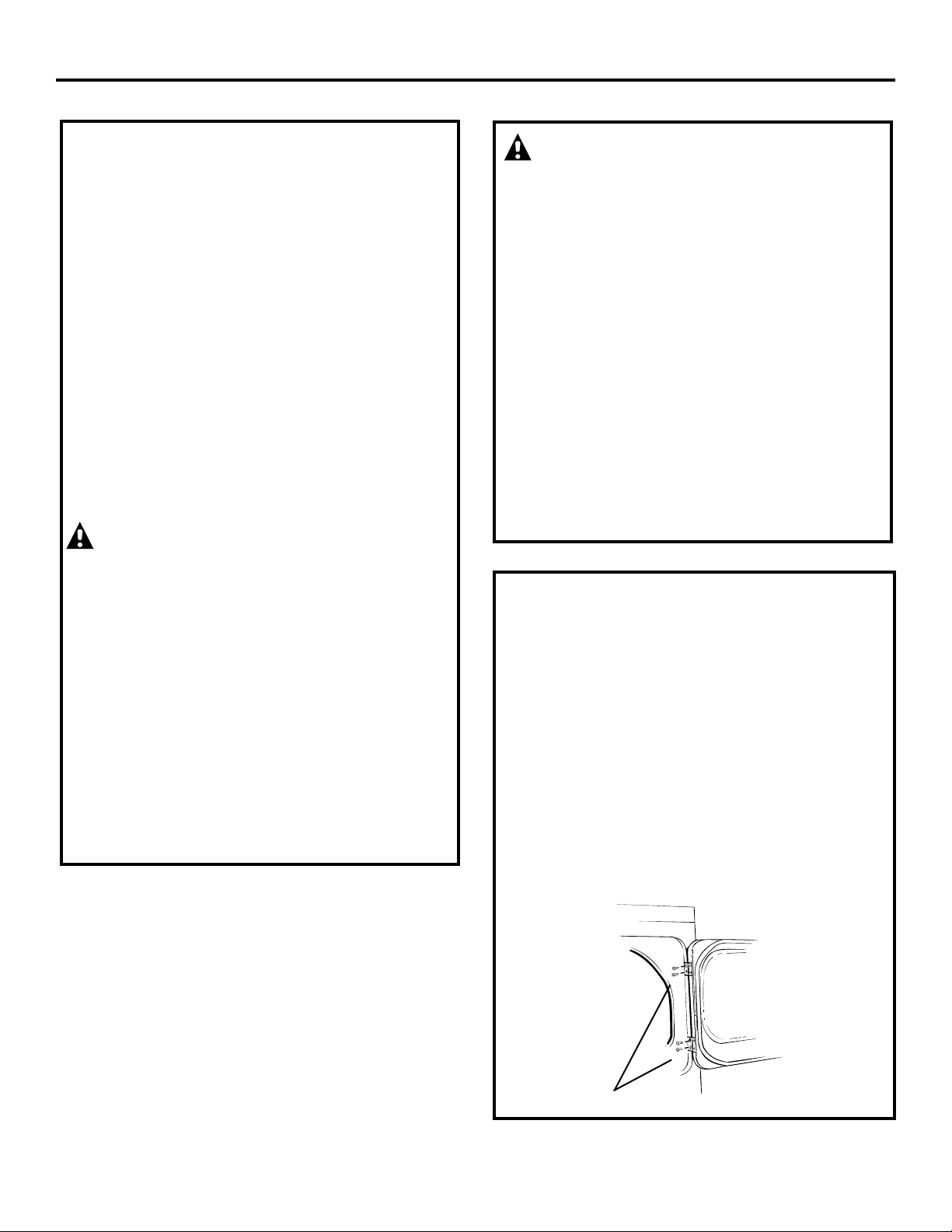

External Ground (if required)

An external ground wire (not provided), which meets local

codes, may be added by attaching it to the green ground

screw on the rear of the dryer in the upper left corner

above the cord, and to grounded metal cold water pipe

or other established ground.

NOTE: A wiring diagram is located under the top panel.

Attach ground wire

(obtain locally)

Ensure proper ground

exists before use

Read these instructions completely and carefully.

Installation Instructions

WARNING

•

Never terminate the exhaust into a common duct

with a kitchen exhaust system. A combination of

grease and lint creates a potential fire hazard.

•

Do not use duct longer than specified in the exhaust

length table. Longer ducts can accumulate lint,

creating a potential fire hazard.

•

Never install a screen in or over the exhaust duct.

This will cause lint to accumulate, creating a potential

fire hazard.

•

Do not assemble ductwork with any fasteners that

extend into the duct. These fasteners can accumulate

lint, creating a potential fire hazard.

•

Do not obstruct incoming or exhausted air.

•

Provide an access for inspection and cleaning of the

exhaust system, especially at turns and joints. Exhaust

system shall be inspected and cleaned at least once a year.

EXHAUST SYSTEM CHECKLIST

HOOD OR WALL CAP

• Terminate in a manner to prevent back drafts or entry

of birds or other wildlife.

• Termination should present minimal resistance to the

exhaust airflow and should require little or no

maintenance to prevent clogging.

• Never install a screen in or over the exhaust duct.

• Wall caps must be installed at least 12″ above ground

level or any other obstruction with the opening pointed

down.

SEPARATION OF TURNS

• For best performance, separate all turns by at least 4 ft.

of straight duct, including distance between last turn

and dampened wall cap.

SEALING OF JOINTS

• All joints should be tight to avoid leaks. The male end

of each section of duct must point away from the dryer.

• Do not assemble the ductwork with fasteners that

extend into the duct. They will serve as a collection

point for lint.

• Duct joints should be made air- and moisture-tight by

wrapping the overlapped joints with duct tape or

aluminum tape.

• Horizontal runs should slope down towards the

outdoors 1/4″ per foot.

INSULATION

• Ductwork that runs through an unheated area or is

near air conditioning should be insulated to reduce

condensation and lint buildup.

WARNING

To reduce the risk of fire or

personal injury:

•

This clothes dryer must be exhausted to the outdoors.

•

Use only 4″ rigid metal ducting for the home exhaust

duct.

•

Use only 4″ rigid metal or UL-listed flexible metal (semi-

rigid or foil-type) duct to connect the dryer to the home

exhaust duct. It must be installed in accordance with the

instructions found in “Connecting the Dryer to House

Vent” on this page.

•

Do not terminate exhaust in a chimney, a wall, a ceiling,

gas vent, crawl space, attic, under an enclosed floor, or

in any other concealed space of a building.

Correct

Incorrect

Don’t

CONNECTING THE DRYER TO

HOUSE VENT

RIGID METAL TRANSITION DUCT

• For best drying performance, a rigid metal transition

duct is recommended.

• Rigid metal transition ducts reduce the risk of crushing

and kinking.

UL-LISTED FLEXIBLE METAL (SEMI-RIGID)

TRANSITION DUCT

• If rigid metal duct cannot be used, then UL-listed

flexible metal (semi-rigid) ducting can be used

(Kit WX08X10077).

• Never install flexible metal duct in walls, ceilings, floors

or other enclosed spaces.

• Total length of flexible metal duct should not exceed

8 feet (2.4 m).

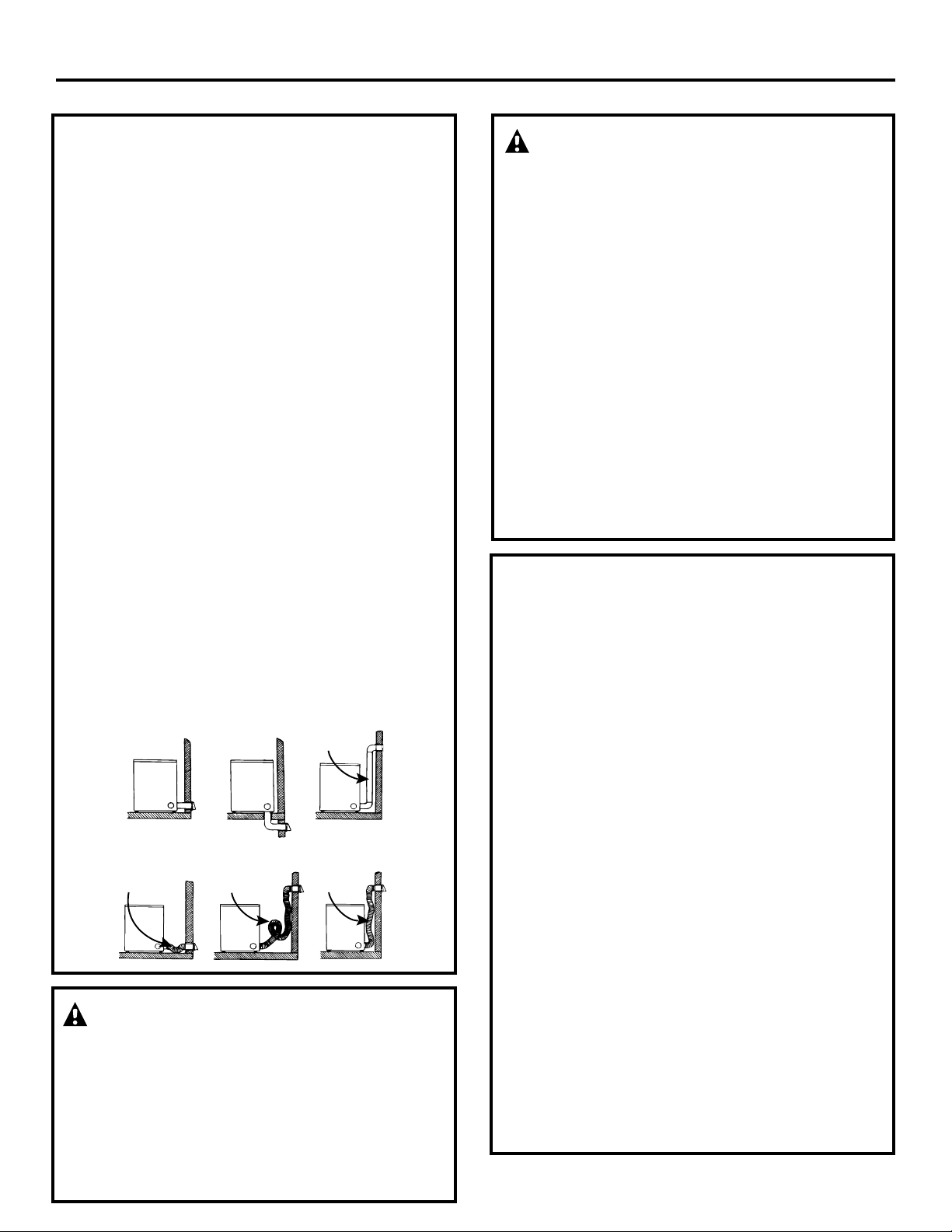

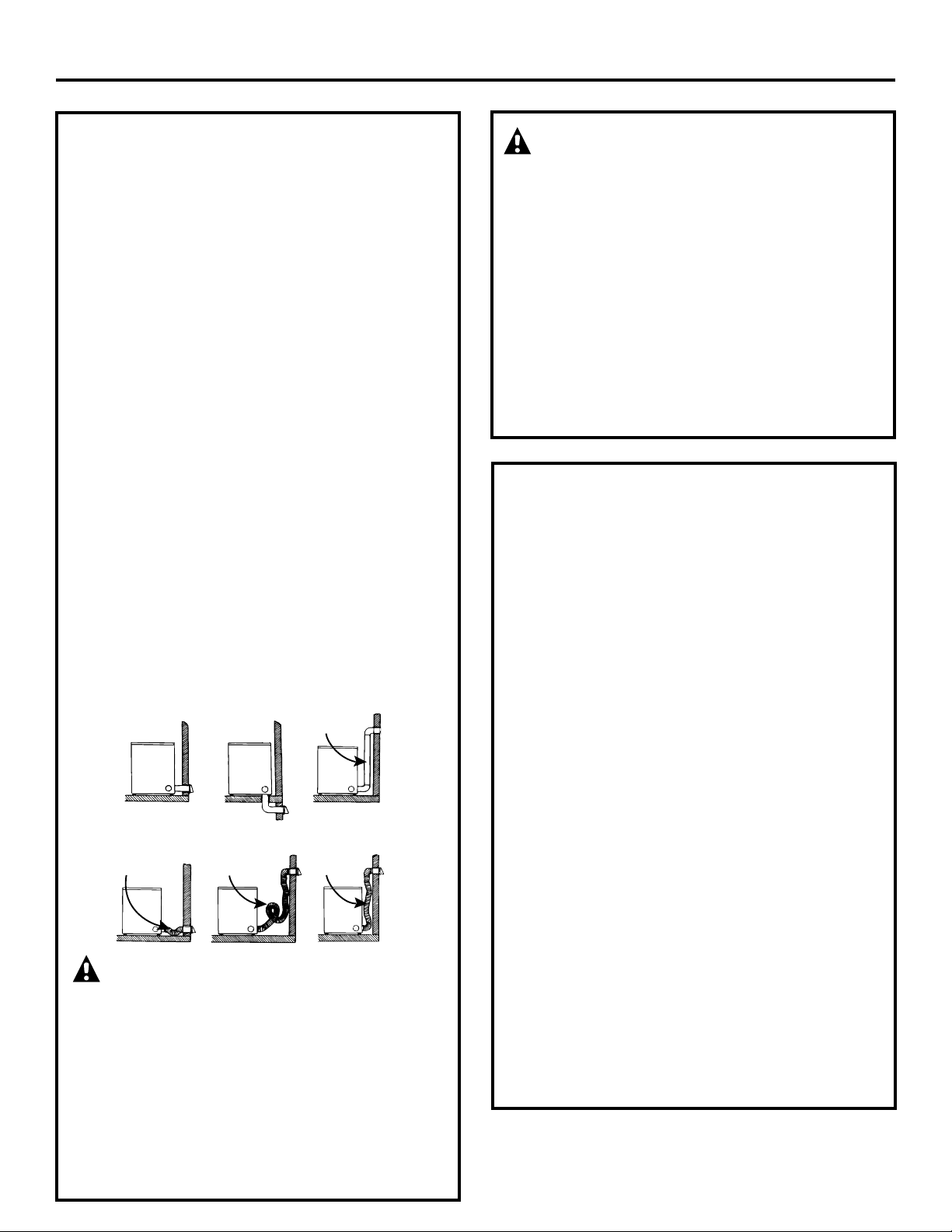

• For many applications, installing elbows at both the dryer

and the wall is highly recommended (see illustrations at

right). Elbows allow the dryer to sit close to the wall

without kinking and/or crushing the transition duct,

maximizing drying performance.

• Avoid resting the duct on sharp objects.

UL-LISTED FLEXIBLE METAL (FOIL-TYPE)

TRANSITION DUCT

• In special installations, it may be necessary to connect

the dryer to the house vent using a flexible metal

(foil-type) duct. A UL-listed flexible metal (foil-type) duct

may be used ONLY in installations where rigid metal or

flexible metal (semi-rigid) ducting cannot be used AND

where a 4

″

diameter can be maintained throughout the

entire length of the transition duct.

• In Canada and the United States, only the flexible metal

(foil-type) ducts that comply with the “Outline for Clothes

Dryer Transition Duct, Subject 2158A” shall be used.

Installation Instructions

EXHAUST DIRECTION

All dryers are shipped set up for rear exhausting.

On electric dryers, exhausting can be on the cabinet right

or left side, or through the dryer bottom. Gas dryers can

exhaust on the cabinet right side or the dryer bottom. To

change exhaust direction you will need Exhaust Kit Pub.

No. 14-A018 and a rigid metal 4″ 90-degree elbow. The kit

is available through your GE retailer. Follow the

instructions supplied with the kit.

Same as

other side

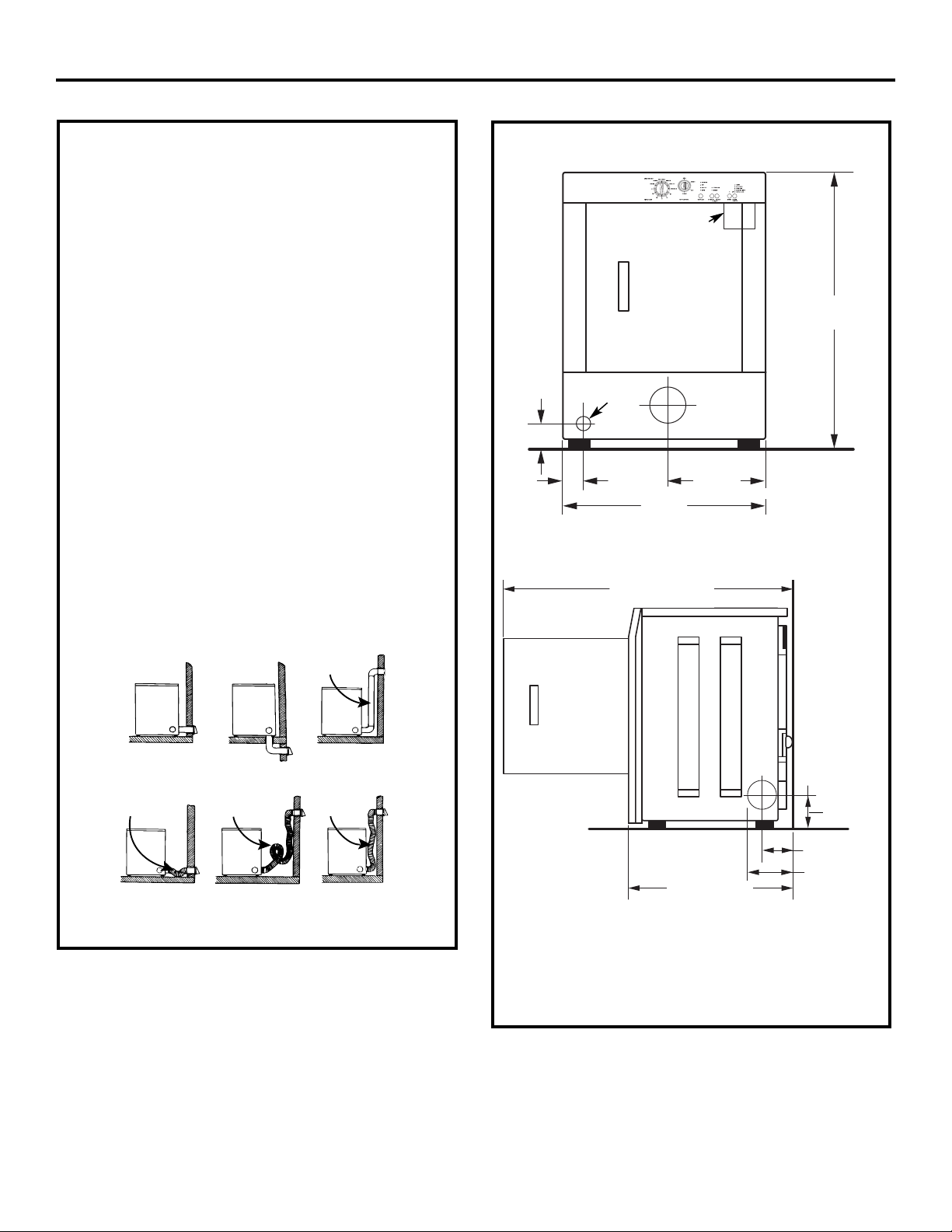

EXHAUST DUCT LOCATING

DIMENSIONS

3 3/4″ (9.5 cm)

13 5/16″

(34 cm)

4 3/8″

(11 cm)

5 7/8″

(15 cm)

GAS SUPPLY REQUIREMENTS

Replace brass connecting pipe that is not plastic-coated.

Stainless steel or plastic-coated brass MUST be used.

WARNING: Never reuse old flexible

connectors. The use of old flexible connectors can cause

gas leaks and personal injury. Always use NEW flexible

connectors when installing a gas appliance.

1. Installation MUST conform with local codes, or in the

absence of local codes, with the National Fuel Gas

Code, ANSI Z223.1 (latest edition).

2. The gas supply line should be of 1/2″ (1.27 cm)

rigid pipe.

3. If codes allow, flexible metal tubing may be used

to connect your dryer to the gas supply line. The

tubing MUST be constructed of stainless steel or

plastic-coated brass.

4. The gas supply line MUST have an individual shutoff

valve.

5. A 1/8″ (0.32 cm) NPT plugged tapping, accessible for

test gauge connection, MUST be installed immediately

upstream of the gas supply connection to the dryer.

6. The dryer MUST be disconnected from the gas supply

piping system during any pressure testing of the gas

supply piping system at test pressures in excess of

1/2 psig (3.45 kPa).

7. The dryer MUST be isolated from the gas supply piping

system during any pressure testing of the gas supply

piping system at test pressures equal to or less than

1/2 psig (3.45 kPa).

EXHAUST DUCTING LENGTH

The exhaust system should be inspected and cleaned a

minimum of every year with normal usage. The more the

dryer is used, the more often you should check the exhaust

system and vent hood for proper operation.

• DO NOT assemble the duct work with fasteners that

extend into the duct. They will serve as collection points

for lint.

• Insulation – Ductwork which runs through an unheated

area or is near an air conditioning duct should be

insulated to reduce condensation and lint buildup.

MAXIMUM LENGTH

of 4“ (10.2 cm) Dia. RIGID METAL DUCT

PREFERRED VENT HOOD TYPE

0 60’ (18.28 m) 48’ (14.63 m)

1 52’ (15.84 m) 40’ (12.19 m)

2 44’ (13.41 m) 32’ (9.75 m)

3 32’ (9.75 m) 24’ (7.31 m)

4 28’ (8.53 m) 16’ (4.87 m)

4” (10.2 cm) Louvered

4”

(10.2 cm)

Number

of 90°

turns

2.5”

(6.35

cm)

CORRECT

INCORRECT

INSTALL MALE FITTINGS IN CORRECT DIRECTION

CONNECTING THE DRYER TO

HOUSE VENT (CONT.)

• Never install flexible metal duct in walls, ceilings,

floors or other enclosed spaces.

• Total length of flexible metal duct should not

exceed 8 feet (2.4 m).

• Avoid resting the duct on sharp objects.

• For best drying performance:

1. Slide one end of the duct over the clothes

dryer outlet pipe.

2. Secure the duct with a clamp.

3. With the dryer in its permanent position,

extend the duct to its full length. Allow 2

″

of duct to overlap the exhaust pipe. Cut off

and remove excess duct. Keep the duct as

straight as possible for maximum airflow.

4. Secure the duct to the exhaust pipe with

the other clamp.

Installation Instructions

LOCATION OF YOUR DRYER

Do Not Install the Dryer:

1. Do not install the dryer in an area exposed to dripping

water or outside weather conditions.

2. Do not install the dryer in an area where it will come

in contact with curtains, drapes or anything that will

obstruct the flow of combustion and ventilation air.

3. Do not install the dryer on carpet.

Floor MUST be solid with a maximum slope

of 1″ (2.54 cm).

Undercounter Installation:

If an undercounter installation is desired, a custom-sized

countertop is required (36″ to the underside of the

countertop). No special dryer top is required.

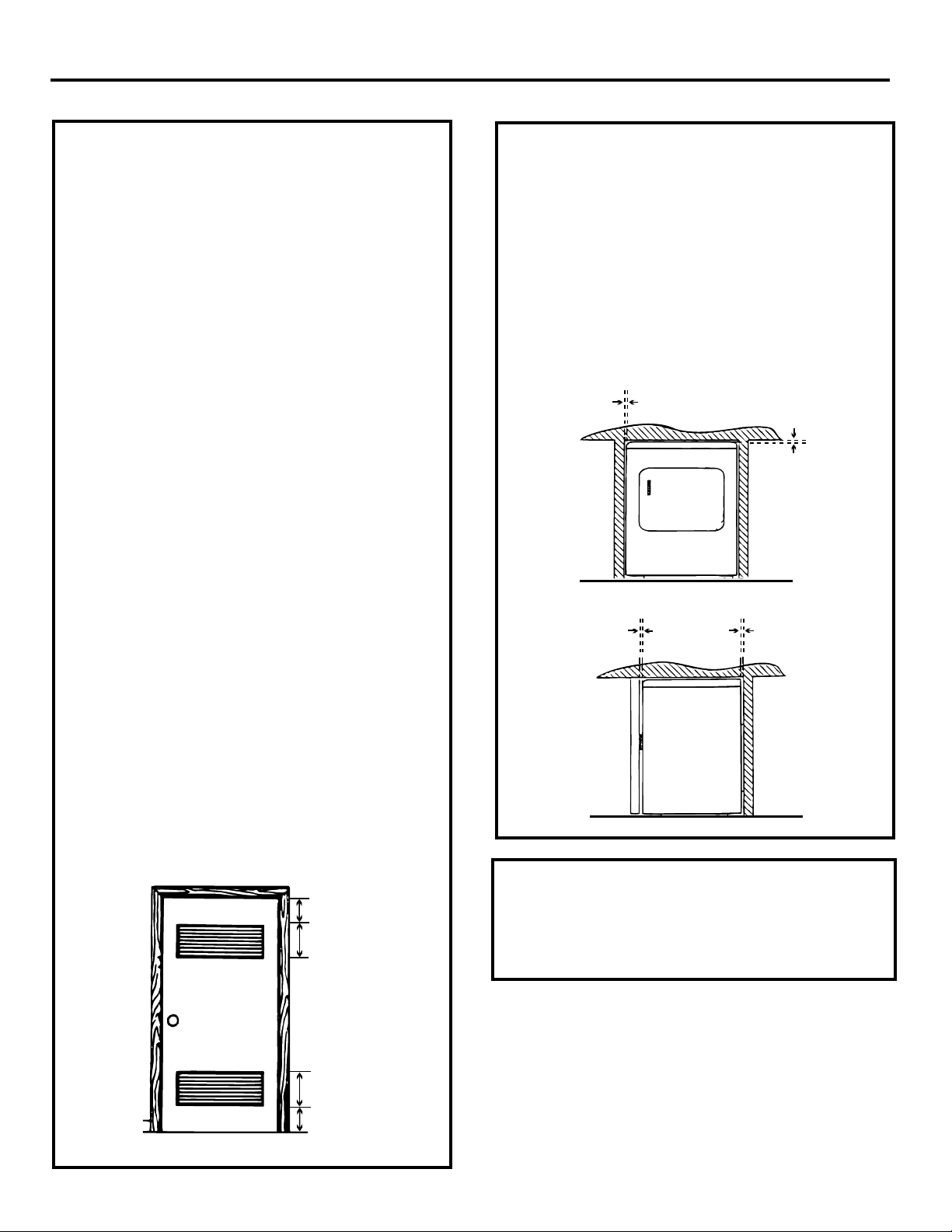

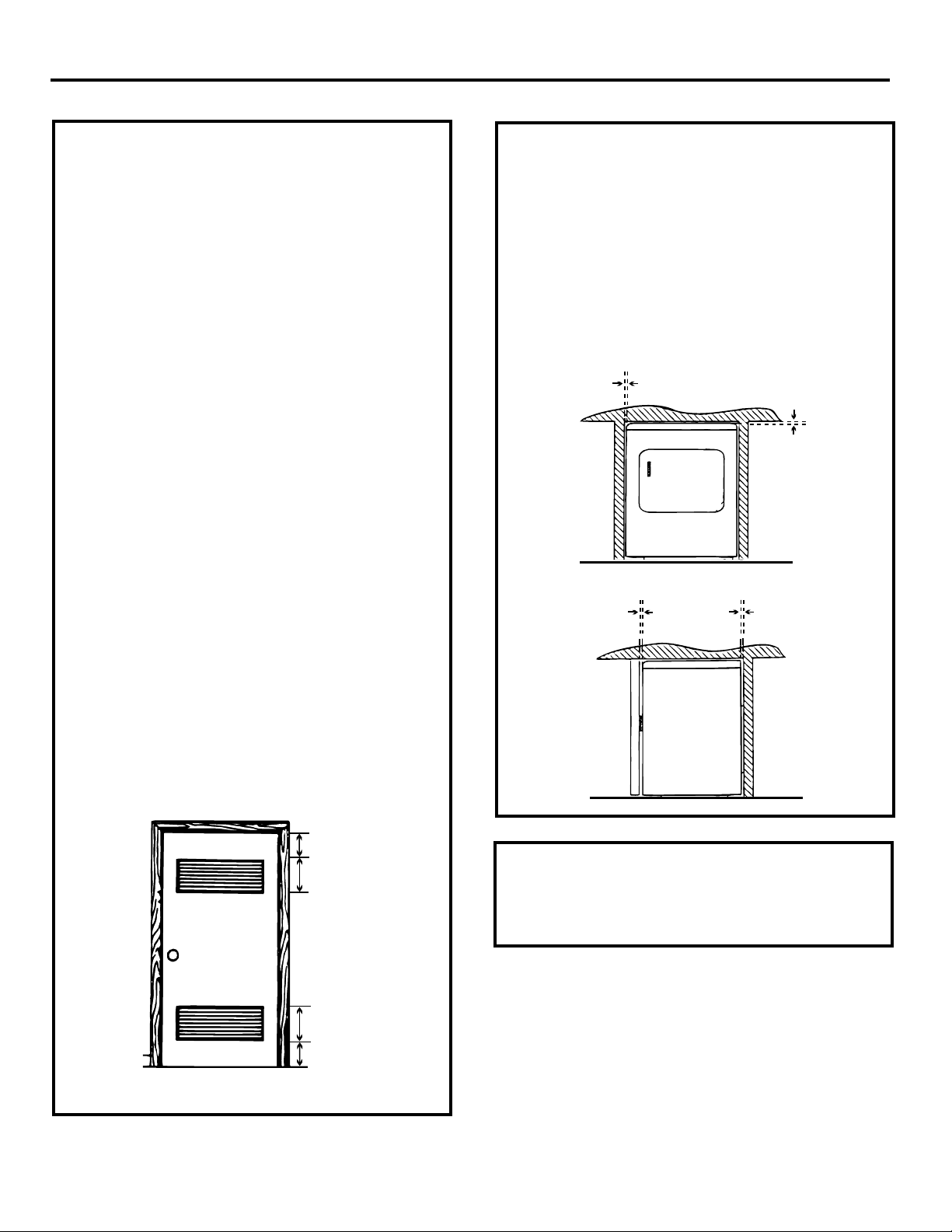

Installation in Recess or Closet:

1. This dryer MUST be exhausted outdoors.

2. No other fuel burning appliance shall be installed in the

same closet as the GAS DRYER.

3. Your dryer needs the space around it for proper

ventilation. DO NOT INSTALL YOUR DRYER IN A

CLOSET WITH A SOLID DOOR.

4. Closet doors must be louvered or otherwise ventilated

and must contain a minimum of 60 sq. in. of open area

equally distributed. If the closet contains both a washer

and a dryer, doors must contain a minimum of 120 sq.

in. of open area equally distributed. Air openings are

required to be unobstructed when a door is installed.

A louvered door with equivalent air openings for the

full length of the door is acceptable.

60 sq. in.

(387.1 sq. cm)

60 sq. in.

(387.1 sq. cm)

Closet door

3 in.

(7.6 cm)

3 in.

(7.6 cm)

0″

(0 cm)

0″

(0 cm)

3″

(7.6 cm)

Allow the following clearances for ease of installation:

FRONT SIDES REAR TOP

Alcove, stack,

3” (7.6 cm) 0 (0 cm) 3” (7.6 cm) 0 (0 cm)

undercounter

or closet

THIS DRYER MUST BE EXHAUSTED OUTDOORS.

5. The following illustrations show minimum clearance

dimensions for proper operation in a recess or closet

installation.

3″

(7.6 cm)

STACKED INSTALLATION

If a stacked washer/dryer installation is desired, you MUST

use Stacking Kit WE25X10020. This kit is available through

your GE retailer.

Installation Instructions

MOBILE HOME INSTALLATION

1. Dryer MUST be exhausted outside (outdoors, not

beneath the mobile home) using metal ducting that will

not support combustion. Metal ducting must be 4″

(10.16 cm) in diameter with no obstructions. Rigid metal

duct is preferred.

2. If the dryer is exhausted through the floor, the exhaust

system MUST NOT terminate beneath the mobile

home. Termination MUST be securely fastened to the

mobile home structure.

3. When installing a gas dryer into a mobile home, a

provision must be made for outside make-up air. This

provision is to be not less than twice the area of the dryer

exhaust outlet.

4. Gas dryers MUST be fastened to the floor using Mobile

Home Installation Kit Pub. No. 14–D346–33.

5. See the

Exhaust System Checklist

section for other

important venting information.

6. Installation MUST conform to current Manufactured

Home Construction & Safety Standard (which is a

Federal Regulation Title 24 CFR—Part 32–80) or,

when such standard is not applicable, with American

National Standard for Mobile Homes, ANSI/NFPA No.

501B.

The dryer is designed under ANSI Z 21.5.1.

Correct

Incorrect

Don’t

ROUGH-IN DIMENSIONS

48 1/2″ (123.2 cm)

to clear open door

27 1/4″ (69.2 cm) to front of cabinet

27 3/4″ (70.5 cm) to clear knobs

28 1/2″ (72.4 cm) to clear door handle

SIDE VIEW

36″

(91.4 cm)

Electrical supply

on rear of unit

FRONT VIEW

SERVICING – Consideration must be given to provide

adequate clearances for installation and servicing.

2 3/8″

(6.03 cm)

2 1/4″

(5.7 cm)

Gas supply pipe

on rear of unit

4 3/8″ (11.1 cm)

to side exhausts

5 7/8″ (14.9 cm)

to base exhaust

28 1/2″ (72.4 cm)

5″ (12.7 cm)

Center line

height for rear,

right, left vent

13 1/2″

(34.3 cm)

To rear and base exhausts

27″

(68.6 cm)

Installation Instructions

GROUNDING REQUIREMENTS

WARNING: The following are specific

requirements for proper and safe electrical installation of

your dryer. Failure to follow these instructions can create

electrical shock and/or a fire hazard.

This appliance MUST be properly grounded.

Electrical shock can result if the dryer is not properly

grounded. Follow the instructions in this manual for proper

grounding.

DO NOT use an extension cord with this dryer. Some

extension cords are not designed to withstand the amounts

of electrical current this dryer utilizes and can melt,

creating electrical shock and/or fire hazard. Locate the

dryer within reach of the wall outlet, taking into account

the length of power cord to be purchased and allowing

some slack in the cord. Refer to

Electrical Requirements

this manual for the proper power cord to be purchased.

A UL-listed strain relief must be installed onto power cord.

If the strain relief is not attached, the cord can be pulled

out of the dryer and can be cut by any movement of the

cord, resulting in electrical shock.

NOTE: Dryers operating on 208-volt power supply will

have longer drying times than those operating

on 240-volt power supply.

A wiring diagram is located under the top panel.

ELECTRICAL INSTALLATION FOR

ELECTRIC DRYERS

WARNING: Improper connection of

the equipment-grounding conductor can result in a risk of

electric shock. Check with a licensed electrician if you are in

doubt as to whether the appliance is properly grounded.

The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk

of electrical shock by creating a path of least resistance for

electrical current.

Grounding must be in accordance with local codes and

ordinances, or in the absence of local codes, in accordance

with the National Electrical Code ANSI/NFPA No. 70.

For a grounded, cord-connected electric dryer: If your

dryer is equipped with a power supply cord having an

equipment-grounding conductor and a grounding plug,

the plug MUST be plugged into an appropriate, copper-

wired receptacle, in accordance with all local codes and

ordinances. If in doubt, call a licensed electrician.

For a permanently connected electric dryer:

• The dryer MUST be connected to a grounded metal,

permanent wiring system; or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead

on the appliance.

For a grounded, cord-connected gas dryer:

• This dryer is equipped with a three-prong (grounding)

plug for your protection against shock hazard and should

be plugged directly into a properly grounded three-prong

receptacle. Do not cut or remove the grounding prong

from this plug. Do not modify the plug on this appliance.

If it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

DO NOT use for Mobile Home Installations.

NOT for use on new construction.

1. Remove the screws securing the terminal block access

cover and the strain relief mounting bracket located on

the back of the dryer upper corner.

2. Install a UL-listed strain relief into the power cord entry

hole of the mounting bracket. Finger-tighten the nut

only at this time.

3. Thread a UL-listed 30A, 240V, 3 #10 AWG minimum

copper conductor power cord through the strain relief.

4. Attach the power cord neutral (center wire) conductor

to the silver-colored center terminal on the terminal

block. Tighten the screw securely.

5. Attach the remaining two power cord outer conductors

to the outer brass-colored terminals on the terminal

block. Tighten both screws securely.

WARNING: Do not make a sharp bend or

crimp wiring/conductor at connections.

6. Reattach the strain relief mounting bracket to the

back of the dryer with screws provided. Tighten screws

securely.

7. Tighten the screws securing the cord restraint firmly

against the power cord.

8. Tighten the strain relief nut securely so that the strain

relief does not turn.

9. Reinstall the terminal block access cover.

3-WIRE SYSTEM FOR

ELECTRIC DRYERS

Installation Instructions

Green ground screw

Silver terminal

Nut

Tighten nut to

these threads

Power cord

Strain relief

mounting bracket

Green neutral

ground wire

Use copper

conductors only.

Effective January 1, 1996: The National Electrical Code

requires that new construction (non existing) utilize a

4-wire connection to an electric dryer.

1. Remove the screws securing the terminal block access

cover and the strain relief mounting bracket located on

the back of the dryer upper corner.

2. Install a UL-listed strain relief in the entry hole of

the mounting bracket. Finger-tighten the nut only

at this time.

3. Remove the green neutral ground wire from the green

ground screw located above the terminal block.

4. Thread a UL-listed 30A, 240V, 4 #10 AWG minimum

copper conductor power cord through the strain relief.

5. Attach the green power cord ground wire to the

cabinet with the green ground screw.

6. Attach the white (neutral) power cord conductor from

the power cord and the green ground wire from the

dryer harness to the silver-colored center terminal on

the terminal block. Tighten the screw securely.

7. Attach the red and black power cord conductors to the

outer brass-colored terminals on the terminal block.

WARNING: Do not make a sharp bend

or crimp wiring/conductor at the connections.

8. Tighten the screws securing the cord restraint firmly

against the power cord.

9. Tighten the strain relief nut securely so the strain relief

does not turn.

10. Reinstall the terminal block access cover.

4-WIRE SYSTEM FOR

ELECTRIC DRYERS

Typical 4

conductor

receptacle

Black 240V

White neutral

Red 240V

Green ground

Typical

4 conductor cord

Green ground

screw

Green neutral

ground wire

Red

White

Black

Terminal block

Silver terminal

Green power cord ground wire

Nut

Tighten nut to

these threads

Power cord

Strain

relief

mounting

bracket

1. Remove the shipping cap from gas pipe at the rear of

the dryer.

Conversion to LP Gas: DO NOT connect the dryer to

LP gas service without converting the gas valve. An LP

conversion kit (Pub. No. 14–A038) MUST be installed

by a qualified gas technician.

a. Connect a 1/2″ (1.27 cm) I.D. semi-rigid or approved

pipe from gas supply line to the 3/8″ (0.96 cm) pipe

located on the back of the dryer. Use a 1/2″ to 3/8″

(1.27 cm to 0.96 cm) reducer for a connection.

Apply an approved thread sealer that is resistant

to the corrosive action of liquefied gases on all

pipe connections.

b. Open the shutoff valve in the gas supply line.

c. Test all connections by brushing on a soapy water

solution.

WARNING: NEVER TEST

FOR GAS LEAKS WITH AN

OPEN FLAME.

2. Connect the exhaust duct to outside exhaust system.

Use duct tape to seal all joints.

3. With the dryer in its final position, adjust one or more

of the legs until the dryer is resting solidly on all four

legs. Place a level on top of the dryer. THE DRYER

MUST BE LEVEL AND RESTING SOLIDLY ON

ALL FOUR LEGS.

4. Plug the power cord into a grounded outlet.

NOTE: Check to ensure the power is off at circuit

breaker/fuse box before plugging the power cord

into the outlet.

5. Turn on the power at the circuit breaker/fuse box.

GAS CONNECTION FOR

GAS DRYERS

Installation Instructions

CAUTION: Before operating the dryer,

make sure the dryer area is clear and free from

combustible materials, gasoline, and other flammable

vapors. Also see that nothing (such as boxes,

clothing, etc.) obstructs the flow of combustion

and ventilation air.

6. Run the dryer through a cycle check for proper

operation.

NOTE: On gas dryers, before the burner will light, it is

necessary for the gas line to be bled of air. If the burner

does not light within 45 seconds the first time the dryer is

turned on, the safety switch will shut the burner off. If this

happens, turn the timer to OFF and wait 5 minutes before

making another attempt to light.

7. If your dryer does not operate, please review the

Troubleshooting Tips

section in this manual before

calling for service.

8. Place these instructions in a location near the dryer

for future reference.

REVERSING THE DRYER

DOOR SWING

1. Open the dryer door. Remove the 4 hinge hole plugs or

screws from the left side of door opening. Place nearby

for future installation. NOTE:

You may need a plastic knife

to help pull out the plugs. Be careful not to scratch the paint.

2. Remove the four screws that secure the door hinges to

the dryer front panel. NOTE:

Remove 1 screw from each

of the 2 hinges first. Hold the door firmly before removing the

last 2 screws.

3. Rotate the door 180° and reinstall the door hinges to the

dryer front panel with the 4 screws.

4. Install the 4 hinge hole plugs or screws that were

removed in step 1 into the open screw holes on the right

side of the door opening.

Remove 4 screws—one from each hinge first

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

Installation Instructions

Before you call for service…

Problem Possible Causes What To Do

Dryer doesn’t start

Dryer is unplugged • Make sure the dryer plug is pushed completely into

the outlet.

Fuse is blown/circuit breaker is • Check the building’s fuse/circuit breaker box and

tripped replace fuse or reset breaker.

NOTE:

Electric dryers

use two fuses/breakers.

Thermal limiter tripped • Check the vent for any obstructions. Call authorized

service person for replacement, if necessary.

Dryer doesn’t heat

Fuse is blown/circuit breaker is • Check the building’s fuse/circuit breaker box and

tripped, the dryer may tumble replace fuse or reset breaker. Your dryer may tumble

but not heat if only one fuse is blown or one breaker tripped.

Gas service is off • Make sure gas shutoff at dryer and main shutoff are

fully open.

LP gas supply tank is empty • Refill or replace tank. Dryer should heat when utility

or there has been a utility service is restored.

interruption of natural gas

(gas models)

Dryer shakes or makes

Some shaking/noise is normal. • Move dryer to an even floor space, or adjust

noise

Dryer may be sitting unevenly leveling legs as necessary until even.

Greasy spots on clothes

Improper use of fabric softener • Follow directions on fabric softener package.

Drying dirty items with clean ones • Use your dryer to dry only clean items. Dirty items can

stain clean items and the dryer.

Clothes were not completely clean • Sometimes stains which cannot be seen when the

clothes are wet

appear

after drying. Use proper

washing procedures before drying.

Lint on clothes

Lint filter is full • Clean lint screen before each load.

Improper sorting • Sort lint producers (like chenille) from lint collectors

(like corduroy).

Static electricity can attract lint • See suggestions in this section under

Static occurs.

Overloading • Separate large loads into smaller ones.

Paper, tissue, etc., left in pockets • Empty all pockets before laundering clothes.

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Problem Possible Causes What To Do

Static occurs

Overdrying • Try a fabric softener.

• Adjust controls for less drying.

No fabric softener was used • Try a fabric softener.

Synthetics, permanent press and • Try a fabric softener.

blends can cause static

Inconsistent drying times

Type of heat • Automatic drying times will vary according to the type

of heat used (electric, natural or LP gas), size of load,

types of fabrics, wetness of clothes and condition of

exhaust ducts.

Clothes take too long

Improper sorting • Separate heavy items from lightweight items (generally,

to dry

a well-sorted washer load is a well-sorted dryer load).

Large loads of heavy fabrics (like • Large, heavy fabrics contain more moisture and take

beach towels) longer to dry. Separate large, heavy fabrics into smaller

loads to speed drying time.

Controls improperly set • Match control settings to the load you are drying.

Lint filter is full • Clean lint filter before every load.

Improper or obstructed ducting • Check

Installation Instructions

for proper

ducting/venting.

• Make sure ducting is clean, free of kinks and

unobstructed.

• Check to see if outside wall damper operates easily.

• Check the

Installation Instructions

to make sure the dryer

venting is correct.

Blown fuses or tripped circuit • Replace fuses or reset circuit breakers. Since most

breaker dryers use two fuses/breakers, make sure both are

operating.

Overloading/combining loads • Do not put more than one washer load in the dryer at

a time.

Underloading • If you are drying only one or two items, add a few items

to ensure proper tumbling.

Clothes are wrinkled

Overdrying • Select a shorter drying time.

• Remove items while they still hold a slight amount of

moisture. Select a LESS DRY setting.

Letting items sit in dryer after • Remove items when cycle ends and fold or hang

cycle ends immediately.

Overloading • Separate large loads into smaller ones.

Clothes shrink

Some fabrics will naturally shrink • To avoid shrinkage, follow garment care labels exactly.

when washed. Others can be

safely washed, but will shrink

• Some items may be pressed back into shape after drying.

in the dryer

• If you are concerned about shrinkage in a particular item,

do not machine wash or tumble dry it.

Before you call for service…

Consumer Support

Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Troubleshooting Tips

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

Installation Instructions

Error Code, Error Possible Causes What To Do

4 beeps, Dryer ran

Lint filter blocked, ventilation • Remove lint; wash the lint filter to remove softener sheet

too long

system clogged or dryer residue. Clean out the ventilation system. Reduce load

overloaded size.

6 beeps, Push button does

Push button held too long or • Press buttons lightly and release. Disengage the button.

not function

wedged in the control panel

Error Codes

If the dryer stops, the status lights flash and the signal beeps, an error has occurred. Press PAUSE/CANCEL. Consult the

Error Code Chart below for the possible cause and solution. Make the correction, select a cycle and press START. If the

dryer stops, status lights flash again and the beeping continues, please contact service for assistance.

Notes.

Consumer Support

Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

Installation Instructions

GE Dryer Warranty.

■ Service trips to your home to teach you how to use

the product.

■ Improper installation, delivery or maintenance.

■ Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■ Replacement of the light bulb.

■ Replacement of house fuses or resetting of circuit

breakers.

■ Damage to the product caused by accident, fire, floods

or acts of God.

■ Incidental or consequential damage caused by possible

defects with this appliance.

■ Damage caused after delivery.

■ Product not accessible to provide required service.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available,

you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service

location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care

technician. To schedule service

on-line, visit us at GEAppliances.com, or call 800.GE.CARES

(800.432.2737). Please have serial number and model number

available when calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

For The Period Of: GE Will Replace:

One Year Any part

of the dryer which fails due to a defect in materials or workmanship. During this

From the date of the limited one-year warranty,

GE will also provide,

free of charge,

all labor and related service

original purchase

costs to replace the defective part.

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period allowed by law.

Consumer Support.

GE Appliances Website

GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts or even schedule service on-line.

Schedule Service GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

Real Life Design Studio GEAppliances.com

GE supports the Universal Design concept—products, services and environments that can be used by people of all

ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and

impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

Extended Warranties GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer

Home Services will still be there after your warranty expires.

Parts and Accessories GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be

referred to qualified service personnel. Caution must be exercised since improper servicing may cause unsafe operation.

GEAppliances.com

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

communication and prompt service under the terms of your warranty, should the need arise. You may also

mail in the pre-printed registration card included in the packing material.

175D1807P643 49-90381 04-09 JR

GEAppliances.com

Secadoras

Instrucciones de seguridad . . . 2–5

Instrucciones de operación

Cómo cargar y usar la secadora . . . . . . .8

Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Cuidado y limpieza . . . . . . . . . . . . . . . . . . . .8

Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Instrucciones

de instalación . . . . . . . . . . . . . . . . . . 9–18

Cómo invertir el lado al que

abre la puerta . . . . . . . . . . . . . . . . . . . . . . . .18

Cómo prepararse para

la instalación de su secadora . . . . . . .9, 10

Conexión de gas para

la secadora de gas . . . . . . . . . . . . . . . . . . .18

Extracción de la secadora . . . . . . . . .12, 13

Instalación eléctrica

para secadora eléctrica . . . . . . . . . . 16, 17

Instalación en casas rodantes . . . . . . . .15

Requisitos del abastecimiento

de gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Requisitos eléctricos . . . . . . . . . . . . . . . . . .11

Ubicación de su secadora . . . . . . . . . . . .14

Consejos para la solución

de problemas . . . . . . . . . . . . . . . . . .19–21

Soporte al consumidor

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Soporte al consumidor . . . . . . . . . . . . . . . 24

Spacemaker

DSXH47

Manual de

propietario &

Instrucciones

de instalación



Impreso en México

Soporte al consumidor

Solucionar problemas

Operación Safety Instructions

Instrucciones

de instalación

Safety InstructionsSeguridad

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

Decreto para hacer cumplir las leyes sobre tóxicos y agua potable de California

Este decreto requiere que el Gobernador de California publique una lista de las sustancias que

el estado sabe que causan cáncer, defectos de nacimiento y otros daños reproductivos y requiere que

los comerciantes le adviertan a sus consumidores sobre el potencial de exposición a tales sustancias.

Los electrodomésticos de gas pueden causar la exposición a cuatro de estas sustancias, concretamente

benceno, monóxido de carbono, formaldehído y hollín, principalmente causados por la combustión

incompleta del gas natural o de combustibles LP.

Cuando las secadoras están ajustadas apropiadamente, se minimiza la combustión incompleta. La

exposición a estas sustancias puede minimizarse aún más ventilando apropiadamente la secadora hacia

el exterior.

¡ADVERTENCIA!

Por su seguridad, debe seguir las indicaciones de este manual para minimizar el riesgo

de incendio o explosión, descarga eléctrica, o para evitar daños a la propiedad, lesiones

personales o muerte.

QUÉ HACER SI USTED HUELE GAS:

No intente encender un fósforo,

o un cigarrillo, o encender cualquier

electrodoméstico eléctrico o de gas.

No toque ningún interruptor eléctrico;

no use ningún teléfono en el edificio.

Desocupe el habitación, edificio o área

afectada.

Llame inmediatamente a su proveedor de

gas usando el teléfono de algún vecino.

Siga las instrucciones del proveedor de

gas cuidadosamente.

Si usted no puede ponerse en contacto

con su proveedor de gas, llame al

departamento de bomberos.

■

No almacene ni use gasolina u otros

vapores y líquidos inflamables en las

proximidades de este o cualquier otro

electrodoméstico.

■

La instalación y el servicio lo deben llevar

a cabo un instalador calificado, la agencia

de servicio o el proveedor de gas.

■ Conecte la secadora a tierra de manera

apropiada que cumpla con todos los códigos y

ordenanzas reguladoras. Siga con cuidado las

Instrucciones de instalación.

■ Instálela o almacénela donde no esté expuesta

a temperaturas por debajo del punto de

congelación o expuesta a la intemperie.

■ Conecte a un tomacorriente del tamaño y del

calibre apropiados para evitar una sobrecarga

eléctrica.

■ Remueva todos los objetos de empaquetado

y deshágase apropiadamente de todos los

materiales de envío.

Escape/Ductos:

Las secadoras

DEBEN

contar con escape

al exterior.

Solamente use ductos de metal rígido de 4″ de

diámetro dentro de la secadora. Solamente use

ductos de metal rígido o flexible de 4″ (10.2 cm)

de diámetro para escape hacia el exterior.

EL USO DE DUCTOS PLÁSTICOS U OTROS DUCTOS

DE MATERIALES COMBUSTIBLES PODRÍA CAUSAR

UN INCENDIO. LOS DUCTOS PERFORADOS

PODRÍAN CAUSAR UN INCENDIO SI COLAPSAN

O SI OCURRE ALGUNA OBSTRUCCIÓN DURANTE

EL USO O DURANTE LA INSTALACIÓN.

Para los detalles completos, siga las Instrucciones

de instalación.

INSTALACIÓN APROPIADA

Antes de usarse, la secadora se debe instalar apropiadamente de acuerdo con las Instrucciones

de instalación.

Soporte al consumidorSolucionar problemasOperaciónSeguridad

Instrucciones

de instalación

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

¡ADVERTENCIA!

SU ÁREA DE SECADO

■ Mantenga el área debajo y alrededor de sus

electrodomésticos libre de materiales combustibles

(pelusas, papel, trapos, etc.), gasolina, productos

químicos y otros líquidos y vapores inflamables.

■ Mantenga el piso alrededor de sus

electrodomésticos limpios y secos para reducir

la posibilidad de un accidente.

■ Mantenga el área alrededor de la abertura del

extractor y las áreas circundantes libres de pelusa,

polvo y suciedad.

■ No obstruya el flujo de aire de ventilación.

No coloque los artículos de lavado o las

alfombrillas contra la parte frontal o la parte

posterior de la secadora.

■ Supervise a los niños en caso de que ellos usen

la secadora o jueguen cerca de ella durante su

operación. No permita que los niños jueguen

con la secadora, en su interior, sobre ella o

ningún otro electrodoméstico.

■ Mantenga todos los artículos de limpieza (tales

como detergentes y blanqueadores) fuera del

alcance de los niños, preferiblemente encerrados

en un gabinete. Ponga atención a las advertencias

en las etiquetas de los envases para evitar

accidentes.

■ Nunca trepe ni se ponga de pie sobre la parte

superior de la secadora.

CUANDO USE SU SECADORA

■ Nunca introduzca sus manos en el interior de

la secadora mientras el tambor giratorio esté

moviéndose. Antes de agregar y sacar ropa, espere

hasta que el tambor giratorio se haya detenido.

■

Limpie el filtro para pelusa antes de cada carga

para evitar la acumulación de pelusa en el

interior de la secadora o en la habitación.

NO OPERE LA SECADORA SIN EL FILTRO PARA PELUSA

EN SU LUGAR A MENOS QUE LA REJILLA DE SECADO

ESTÉ EN USO.

Siempre remplace el filtro para pelusa

cuando termine de usar la rejilla de secado.

■ No lave ni seque artículos que se hayan limpiado,

lavado, remojado o salpicado con sustancias

combustibles o explosivas (tales como cera, aceite,

pintura, gasolina, desengrasadores, solventes de

tintorería, kerosene). Estas sustancias producen

vapores que podrían incendiarse o explotar. No

agregue estas sustancias al agua de lavado. No use

ni coloque estas sustancias alrededor de la

lavadora o secadora durante su uso.

■ Cualquier artículo sobre el cual usted usó un

solvente de limpieza o que contenga materiales

inflamables (tales como paños de limpieza,

trapeadores, toallas usadas en salones de belleza,

restaurantes o barberías) no se deben colocar en

el interior o en las proximidades de la secadora.

Existen muchos artículos inflamables en el hogar

tales como la acetona, el alcohol, la gasolina,

el kerosene, algunos limpiadores, algunos

quitamanchas, aguarrás, trementina, ceras,

removedores de cera y productos que contengan

derivados del petróleo.

■ El proceso de lavado puede reducir la habilidad

de retardar la flamabilidad de algunas telas.

Para evitar tal resultado, siga las instrucciones

del fabricante de las telas con mucho cuidado.

■ No seque artículos que contengan goma, plástico,

espuma o materiales similares tales como sostenes

(brasieres) con relleno, zapatos deportivos,

ganchos de goma, alfombras de baño, baberos

de niño, pantalones de niño, bolsas plásticas y

almohadas que se puedan derretir o quemar.

Algunos materiales gomosos, cuando se

calientan, bajo ciertas circunstancias podrían

incendiarse por combustión espontánea.

■ Durante su operación, no almacene encima

de la secadora plásticos, papel o ropa que se

puedan quemar o derretir.

■ Las prendas de vestir etiquetadas

“Dry away from

heat” (Secar alejadas del calor)

“Do not tumble

dry” (No secar por giro)

—tales como chaquetas

salvavidas que contienen capoc—no se deben

colocar en su secadora.

■ No seque artículos de fibra de vidrio en su secadora.

Esto podría ocasionar irritación en la piel debido a

las partículas restantes que se podrían adherir a la

ropa durante usos subsecuentes de la secadora.

■ Para minimizar la posibilidad de una descarga

eléctrica, desconecte éste electrodoméstico de su

tomacorriente o desconecte la secadora del panel

de distribución eléctrica del edificio removiendo

el fusible o desconectando el circuito antes de

dar cualquier tipo de mantenimiento o limpieza

(con la excepción de remover y limpiar el filtro

de la pelusa).

NOTA:

Presionar el botón

PAUSE

desconecta el electrodoméstico del tomacorriente.

■ No use ningún tipo de limpiador aerosol en el

interior o alrededor de su secadora.

■ No coloque artículos expuestos a aceite de cocinar

en la secadora. Los artículos contaminados con

aceites de cocinar podrían contribuir a formar una

reacción química que podría causar que una carga

de ropas se incendie.

Soporte al consumidor

Solucionar problemas

Operación Safety Instructions

Instrucciones

de instalación

Safety InstructionsSeguridad

CUANDO NO SE ENCUENTRE USANDO SU SECADORA

■ Cuando desconecte éste electrodoméstico, agarre

el enchufe firmemente para evitar daños al cable

eléctrico mientras lo hale. Coloque el cable

eléctrico en un lugar alejado de las áreas de

tráfico para que nadie lo pise, tropiece o lo

pueda dañar.

■ No intente hacer reparaciones o reemplazar

ninguna parte de éste electrodoméstico ni

intente llevar a cabo ningún tipo de servicio a no

ser que lo recomiende el Manual del propietario

o instrucciones publicadas que usted entienda

y tenga la habilidad de llevar a cabo.

■ Antes de desechar una secadora o de removerla

para darle servicio, remueva la puerta de la

secadora para evitar que algún niño se esconda

en su interior.

■ No intente alterar los controles.

■ Nunca intente operar éste electrodoméstico

si está dañado, si no funciona bien, si está

parcialmente desarmado, o si le faltan partes

o éstas están rotas, incluyendo daños al cable

eléctrico.

■ El interior de la máquina y la conexión del tubo

de escape en el interior de la secadora se deben

limpiar por lo menos una vez al año por parte de

un técnico calificado. Ver la sección

Cómo cargar

y usar la secadora

. No use ningún tipo de

limpiador en aerosol para limpiar el interior de la

secadora. Esto podría provocar vapores peligrosos

o una descarga eléctrica.

■ Si su secadora es de gas, ésta está equipada con

un encendido eléctrico automático y no necesita

una luz piloto.

NO INTENTE ENCENDERLA CON UN

FÓSFORO.

Podrían resultar quemaduras por tener

su mano en las cercanías del quemador cuando

el encendido eléctrico automático comience.

■ Es posible que usted desee suavizar su ropa

o reducir la electricidad estática en ella usando

una toalla suavizante para secadora o un

acondicionador antiestático. Recomendamos

que usted use un suavizante de telas en el ciclo

de lavado, de acuerdo con las instrucciones

del fabricante para estos productos, o trate un

producto en el que el fabricante le proporcione

una garantía escrita en el paquete especificando

que es seguro para usar en las secadoras. Los

problemas de servicio o de rendimiento causados

por estos productos son responsabilidad de

los fabricantes de estos productos y no están

cubiertos por la garantía de éste

electrodoméstico.

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE.

CONSERVE ESTAS INSTRUCCIONES

¡ADVERTENCIA!

Soporte al consumidorSolucionar problemasOperaciónSeguridad

Instrucciones

de instalación

Panel de control de la secadora.

Ajustes de control

Soporte al consumidor

Solucionar problemas

Operating Instructions Seguridad

Instrucciones

de instalación

Operating InstructionsOperación

Ciclos de secado

Los ciclos

REGULAR, PERMA PRESS

DELICATE

(Prendas delicadas) detectan de manera automática qué tan

secas están las telas. Seleccione

MORE DRY

(Más seca) para telas más pesadas,

LESS DRY

(Menos seca) para

telas más ligeras. El ciclo

TIMED DRY

(Secado con temporizador) se ejecutará por el tiempo seleccionado.

TOWELS Para toallas y prendas de algodón pesadas.

(TOALLAS)

REGULAR Para prendas de algodón pesadas a normales.

PERM PRESS Para prendas sin arrugas, con planchado permanente o delicadas.

(PLANCHADO

PERMANENTE)

DELICATES Para lencería y telas de cuidado especial.

(DELICADAS)

QUICK DRY Para cargas pequeñas y urgentes, tales como uniformes deportivos y escolares. También puede usarse

(SECADO RÁPIDO)

si el ciclo anterior dejó algunas partes húmedas, tales como cuellos o puños.

DEWRINKLE Para eliminar las arrugas de prendas secas o ligeramente húmedas. No se recomienda este ciclo

(DESARRUGAR)

para telas delicadas.

TIMED DRY Ajuste el selector de ciclos en el tiempo de secado de su selección.

(SECADO CON

TEMPORIZADOR)

Cuidado de telas

HIGH (ALTO) Para prendas de algodón pesadas a normales.

MEDIUM Para prendas sintéticas, mezclas y etiquetadas con

planchado permanente

calor medio para secado

(MEDIO)

LOW (BAJO) Para prendas tejidas, delicadas, sintéticas y etiquetadas como

Secado a máquina a baja intensidad

NO HEAT Para

esponjar

prendas sin calor. Use el ciclo

TIMED DRY

(SIN CALOR)

Start (Inicio)

Cierre la puerta de la secadora. Seleccione

START

. Si abre la puerta durante la operación, ésta se

interrumpirá. Para reiniciar la secadora, cierre la puerta y seleccione

START

para completar el ciclo.

Seguro de control

Para evitar iniciar o detener

accidentalmente la operación de la

secadora, presione

OPTIONS

(Opciones)

SELECT

(Seleccionar) al mismo tiempo

mientras el indicador del Seguro de control

está encendido. Para desbloquear los

controles, presione

OPTIONS

SELECT

otra vez.

Funciones de la secadora.

Opción de señal

Cuando la señal esté encendida ésta emitirá

un sonido justo antes del final del ciclo para

recordarle que debe sacar su ropa.

Si la carga seca no puede sacarse

rápidamente durante el ciclo, el Selector

de ciclos avanzará a la configuración

EXTENDED COOL DOWN

(Enfriado

prolongado). La ropa seguirá secándose sin

calor durante

EXTENDED COOL DOWN

WRINKLE CARE

(Cuidados contra arrugas)

(en algunos modelos) durante 40 minutos

para ayudar a reducir las arrugas en la

ropa. Cuando

CYCLE SIGNAL

(Señal del

ciclo) esté encendida, emitirá un breve

sonido cada cinco minutos como

recordatorio para sacar la ropa.

NOTA:

■

Si se sacan las prendas antes del fin

del ciclo, presione el botón CANCEL

(Cancelar) dos veces.

■

Retire las prendas inmediatamente

después de escuchar la señal. Coloque

las prendas en ganchos para que no se

formen arrugas.

■

Use la Señal del ciclo especialmente al

secar telas como tejidos de poliéster y

con planchado permanente. Estas telas

deben sacarse para que no se arruguen.

Cómo reemplazar el foco de la secadora

ADVERTENCIA:

Para

reducir el riesgo de descarga eléctrica,

desconecte este aparato de la toma de

corriente antes de intentar darle

mantenimiento. Al colocar los

controles en la posición

OFF

, no se

desconecta el aparato de la toma

de corriente.

La luz de la secadora se ubica encima de

la abertura de la puerta de la secadora.

Antes de reemplazar el foco, asegúrese de

desconectar el cable de electricidad o bien

de desconectar la secadora del panel de

distribución del immueble retirando el

fusible o bien apagando el cortacircuitos.

Para reemplazar la luz de la secadora:

Con un destornillador de cabeza

plana pequeño, abra la parte inferior

de la

cubierta de la luz

y sáquela de la

carcasa del foco

Desatornille el foco cuando esté frío

y reemplácelo con un foco adecuado

del mismo vataje o bien de un vataje

más bajo.

Vuelva a ajustar la

cubierta de la luz

en la

carcasa del foco

Rejilla de secado (en algunos modelos)

Puede emplear una útil rejilla de secado

para secar artículos tales como juguetes de

peluche, almohadas o suéteres que se

pueden lavar.

Retire el filtro para pelusa.

Coloque la barra frontal debajo del borde

de la abertura del filtro para pelusa.

Cuando los objetos estén secos, retire

la rejilla y coloque el filtro para pelusa.

NO OPERE LA SECADORA SIN EL FILTRO

PARA PELUSA EN SU LUGAR A MENOS

QUE ESTÉ COLOCADA LA REJILLA DE

SECADO.

NOTA:

■ La rejilla de secado se debe usar con

el ciclo

TIMED DRY

■ No use esta rejilla cuando esté secando

otra ropa en la secadora.

Soporte al consumidorSolucionar problemasOperaciónSeguridad

Instrucciones

de instalación

Abra con un

destornillador

de cabeza

plana

Carcasa del foco

Cubierta

de la luz

Wrinkle Care (Cuidado contra arrugas)

Use esta opción para minimizar las arrugas

en la ropa. Proporciona aproximadamente

15 minutos de secado sin calor una vez que

las prendas están secas.

Esta opción sólo puede emplearse con los

ciclos

PERMA PRESS

DELICATE

Como regla general, si la ropa es clasificada apropiadamente para la lavadora, estará clasificada

apropiadamente para la secadora.

No agregue toallitas suavizantes una vez la ropa se haya calentado. Esto podría causar que la ropa se manche.

Las toallitas suavizantes acondicionadoras Bounce

se han aprobado para usarse con todas las secadoras GE de acuerdo

con las instrucciones del fabricante.

No sobrecargue. Esto desperdicia energía y causa arrugas.

No seque los siguientes artículos: artículos de fibra de vidrio, prendas de lana que no sean lavables, artículos

con recubrimientos de goma, plásticos, artículos con bordes plásticos o rellenos de espuma.

Cómo cargar y usar la secadora.

Siempre siga las instrucciones del fabricante de la ropa cuando lave.

Ideas para la clasificación y carga de la ropa

El exterior:

Pásele un trapo y elimine el polvo

o cualquier derrame de productos de lavandería

con un trapo húmedo. Los productos de

tratamiento para quitar mugre y manchas podrían

dañar el panel de control de la secadora y afectar

su apariencia. Aplique estos productos

a cierta distancia de la secadora. Luego las telas

podrán lavarse y secarse normalmente. Los daños

causados a la secadora por estos productos no están

cubiertos bajo su garantía.

El filtro para pelusa:

Limpie el filtro para pelusa

antes de cada uso. La acumulación de pelusa en el

filtro impide el flujo del aire, lo que provoca que

los tiempos de secado se prolonguen. El filtro se

ubica en la parte inferior de la abertura de la

puerta. Retire jalando hacia arriba. Retire la pelusa

y coloque el filtro de nuevo.

Puede crearse una acumulación cerosa en el filtro

para pelusa, debida al uso de láminas suavizantes

de telas agregadas a la secadora. Para eliminar

dicha acumulación, lave el filtro para pelusa en

agua tibia y jabonosa. Seque por completo y

colóquelo en su lugar. No opere la secadora sin

colocar el filtro para pelusa en su lugar.

El ducto de escape:

Inspeccione y limpie el ducto

de escape por lo menos una vez al año para evitar

los obstrucciones. Un escape parcialmente

taponado puede prolongar el plazo de secado.

Siga estos pasos:

Apague el suministro eléctrico desconectando

el enchufe de la pared.

Desconecte el conducto de la secadora.

Aspire el conducto con la conexión

de manguera y vuelva a conectarlo.

La salida de escape:

Inspeccione del exterior que

las aletas de la salida de escape se mueven

libremente durante la operación. Asegúrese de

que ningún animal (pájaros, insectos, etc.) haya

hecho su nido en el interior del conducto o en

la salida de escape.

Cuidado y limpieza de la secadora

Soporte al consumidor

Solucionar problemas

Operating Instructions Seguridad

Instrucciones

de instalación

Operating InstructionsOperación

ANTES DE COMENZAR

Lea detenidamente todas las instrucciones.

•

IMPORTANTE – Guarde estas

instrucciones para uso del inspector local.

•

IMPORTANTE – Cumpla todos

los códigos y ordenanzas regulatorias.

• Nota al instalador – Asegúrese de dejar estas

instrucciones al usuario.

• Nota al usuario – Guarde estas instrucciones

para consultas futuras.

• Nivel de habilidad – la instalación de este

electrodoméstico requiere habilidades mecánicas

y eléctricas básicas.

• Duración – de 1 a 3 horas

• La instalación adecuada es responsabilidad

del instalador.

• La garantía no cubre fallas producidas por

la instalación inadecuada del producto.

• Quite y descarte el conducto existente de plástico o

de papel de aluminio y coloque un conducto

aprobado por UL.

ADVERTENCIA

• Para reducir el riesgo de una lesión grave o de muerte,

cumpla con todas las instrucciones de instalación.

• La instalación de la secadora de ropa debe efectuarla

un instalador calificado.

• Instale la secadora de ropa de acuerdo con estas

instrucciones y con los códigos locales.

• Esta secadora debe tener una salida al exterior.

• Utilice sólo un conducto de metal rígido de 4″ (10 cm)

para la salida al exterior de la secadora de ropa.

• NO instale una secadora de ropa con materiales de

ventilación de plástico flexible. Si se instalan conductos

de metal flexible (semi-rígido o tipo papel de

aluminio), deben estar aprobados por UL e instalarse

de acuerdo con las instrucciones incluidas en “Cómo

conectar la secadora a la ventilación doméstica” de la

página 12 de este manual. Los materiales de

ventilación flexibles a menudo se desploman, se

aplastan y atrapan pelusas. Estas condiciones obstruyen

la corriente de aire de la secadora y aumentan el riesgo

de incendio.

• No instale o almacene este aparato en un lugar donde

se vea expuesto al agua y/o a las inclemencias del

tiempo.

• Guarde estas instrucciones. (Instalador: Asegúrese de

dejar estas instrucciones al consumidor).

• El Código Nacional de Gas Combustible (National Fuel

Gas Code) restringe las instalaciones de aparatos de gas

en cocheras. Deben estar a 18″ (45.7 cm) de distancia

del piso y estar protegidos de los autos con algún tipo

de barrera. Consulte la sección

Ubicación de su secadora

• El servicio eléctrico de la secadora debe cumplir con

los códigos y regulaciones locales, así como con la edición

más reciente del Código Nacional sobre Electricidad

(National Electrical Code), ANSI/NFPA 70.

• El servicio de gas de la secadora debe cumplir con los

códigos y regulaciones locales, así como con la edición

más reciente del Código Nacional de Gas Combustible

(National Fuel Gas Code), ANSI Z223.1. La secadora

a gas está diseñada bajo ANSI Z 21.5.1 y es para uso

doméstico exclusivamente. Esta secadora no se

recomienda para aplicaciones comerciales tales como

restaurantes o salones de belleza.

PARA SU SEGURIDAD:

Si tiene alguna pregunta, llame a 800.GE.CARES (1.800.432.2737)

visite nuestro sitio Web en:

GEAppliances.com

EN EL ESTADO DE MASSACHUSETTS

• Este producto debe ser instalado por un plomero o

instalador de gas certificado.

• Cuando use válvulas de desactivación de gas tipo

bola, deben ser de mango tipo T.

• Si usa un conector de gas, éste no debe exceder los

3 pies (91.4 cm).

Instrucciones

Secadora Spacemaker

de instalación

Modelo DSXH47

LEY DE CALIFORNIA PARA EL AGUA

POTABLE Y LOS TÓXICOS

Esta ley exige que el Gobernador de California

publique una lista de sustancias que según el estado

provoquen cáncer, defectos congénitos u otros daños

reproductivos, y exige a las empresas que adviertan a

los clientes sobre la exposición potencial a dichas

sustancias. Los aparatos a gas pueden provocar una

exposición mínima a estas sustancias, a saber,

benceno, monóxido de carbono, formaldehído y

hollín, generados principalmente por la combustión

incompleta de gas natural o combustibles LP. Si se

ajustan bien las secadoras, la combustión incompleta

se verá minimizada. La exposición a estas sustancias

puede minimizarse aún más mediante una ventilación

adecuada hacia el exterior.

1. Prepare el área y el extracción de aire para

la instalación de su nueva secadora.

2. Asegúrese de que el extractor externo existente

esté limpio y de que cumpla con las especificaciones

de instalación anexas.

3. Coloque los cuatro postes esquineros del cartón

de empaque sobre el piso, paralelos y a una

distancia de 2 a 3″ entre sí. Coloque la secadora

cuidadosamente sobre su lado izquierdo sobre

los postes esquineros. Retire la almohadilla de

espuma del empaque.

PRECAUCIÓN: Para evitar

daños, no use el panel de control para levantar

o mover la secadora.

4. Vuelva a colocar la secadora en posición vertical.

5. Coloque la secadora en el lugar de su elección.

6. Conecte el extractor externo.

7. Ajuste las patas niveladoras de modo que estén a

la misma altura que la lavadora. La secadora debe

estar nivelada y descansar firmemente sobre las

cuatro patas niveladoras.

8. Conecte la toma de energía.

9. Verifique el funcionamiento de la toma de

corriente y de la ventilación.

10. Coloque el Manual del propietario y las

Instrucciones de instalación en donde el dueño

pueda verlos.

Instrucciones de instalación

HERRAMIENTAS Y MATERIALES

QUE NECESITARÁ



Destornillador Phillips



Pinzas ajustable (ajustar patas niveladoras)



Niveladora de carpintería



Destornillador plano o recto (podría ser necesario

para aminorar tensión de cables)



Cinta aislante



Ducto rígido o flexible aprobado por UL de 4″

(10.2 cm)



Extractor de aire



Llave para tuercas de 1/4″ (retire la cubierta del

acceso al bloque terminal e instale el cable)

(SECADORA ELÉCTRICA)



Sellador de roscas para tubería (SECADORA A GAS)



Alivio de tensión aprobado por UL (puede

incluirse con el cable)



Cable conductor de corriente mínima 30A, 240V,

de 3 cables, #10 AWG aprobado por UL

(estructura existente)



Se requiere un cable conductor de corriente

mínima 30A, 240V, de 4 cables, #10 AWG

aprobado por UL (construcción nueva)



Tubo conector flexible de acero inoxidable o de

latón cubierto con plástico (si lo permite el código

de construcción) (SECADORA A GAS)



Llaves de extremos abiertos para tubo y conector

flexibles (SECADORA A GAS)

PREPARACIÓN DEL LUGAR

DE INSTALACIÓN Y DESEMPAQUE

DE SU SECADORA

Almohadilla de espuma

del empaque

Parte

posterior

de la

secadora

Empaque

INFORMACIÓN SOBRE LA

CONEXIÓN ELÉCTRICA PARA

SECADORAS ELÉCTRICAS

Instrucciones de instalación

ADVERTENCIA –

Para reducir

el riesgo de incendio, descarga eléctrica o lesión personal:

• NO USE UN CABLE DE EXTENSIÓN CON ESTE

APARATO.

• ESTE APARATO DEBE ESTAR DESCARGADO A

TIERRA.

Esta secadora debe estar descargada a tierra de acuerdo

con los códigos y reglas locales, y en caso de que éstos no

existan, de acuerdo con el CÓDIGO NACIONAL SOBRE

ELECTRICIDAD (NATIONAL ELECTRICAL CODE),

ANSI/NFPA NO. 70.

Requisitos eléctricos

• Esta secadora debe estar conectada a un circuito

derivado de 208V o 240V, protegida por un

cortacircuito de 30 amperios o bien fusibles

con temporizador.

• Toma de corriente: de 3 cables, 240 voltios, fase única,

60-Hz, corriente alterna.

• Use conductores de cobre únicamente.

• Si la toma eléctrica no cumple con las especificaciones

arriba mencionadas, llame a un electricista certificado.

NOTA: Debajo del panel superior se encuentra un

diagrama de cableado.

INFORMACIÓN DE LA CONEXIÓN

ELÉCTRICA PARA SECADORAS A GAS

ADVERTENCIA –

Para reducir

el riesgo de incendio, descarga eléctrica o lesión personal:

• NO USE UN CABLE DE EXTENSIÓN O ENCHUFE

ADAPTADOR CON ESTE APARATO.

•

BAJO NINGUNA CIRCUNSTANCIA CORTE O

RETIRE LA TERCERA CLAVIJA DE CONEXIÓN

A TIERRA DEL CABLE DE ELECTRICIDAD.

Esta secadora debe estar descargada a tierra de acuerdo

con los códigos y reglas locales, y en caso de que éstos no

existan, de acuerdo con el CÓDIGO NACIONAL SOBRE

ELECTRICIDAD (NATIONAL ELECTRICAL CODE),

ANSI/NFPA NO. 70.

Requisitos eléctricos

• Esta secadora debe contar con 120V, 60-Hz, y debe estar

conectada a un circuito derivado descargado a tierra,

protegido por un cortacircuitos de 15 o 20 amperios o

bien un fusible con temporizador.

• Si la corriente eléctrica proporcionada no cumple con las

especificaciones arriba mencionadas, se recomienda que

un electricista certificado instale el tomacorriente aprobado.

Descarga a tierra externa (si es necesario)

Un cable externo descargado a tierra (no incluido), que

cumpla con los códigos locales, puede añadirse al tornillo

verde descargado a tierra en la parte posterior de la

secadora en la esquina superior izquierda arriba del cable,

y a una tubería metálica descargada a tierra para agua fría

u otro suelo establecido.

NOTA: Debajo del panel superior se encuentra un

diagrama de cableado.

Sujete el cable

descargado a tierra

(obtenga localmente)

Antes de usar, asegúrese de

que esté descargado a tierra

correctamente

Lea estas instrucciones completamente y con cuidado.

Instrucciones de instalación

ADVERTENCIA

• No instale la boca de salida dentro de una chimenea, pared,

cielorraso, ventilación de gas, espacio entre pisos, ático, bajo

un piso con cerramiento o en cualquier otro espacio oculto

de un edificio.

• Nunca instale la boca de salida dentro de un conducto

común con el sistema de salida de la cocina. La combinación

de grasa y pelusas podría provocar un riesgo de incendio.

• No utilice un conducto de una longitud mayor a la

especificada en la tabla de longitud de salida. Los conductos

más largos acumulan pelusa, lo que genera un riesgo

potencial de incendio.

• Nunca instale un filtro dentro o sobre el conducto de salida.

Esto provocará la acumulación de pelusas, lo que genera un

riesgo potencial de incendio.

• No arme la red de conductos con sujeciones que se

extiendan dentro del conducto. Estas sujeciones pueden

acumular pelusa, lo que genera un riesgo potencial de

incendio.

• No obstruya el aire que entra y sale.

• Incluya un acceso para inspección y limpieza del sistema de

salida, especialmente en las curvas y juntas. El sistema de

salida debe inspeccionarse y limpiarse por lo menos una vez

al año.

Correcto

Incorrecto

Sí

LISTA DE CONTROL DEL SISTEMA

DE SALIDA

CAMPANA O CUBIERTA DE PARED

• Instale la salida de modo de evitar contracorrientes

o el ingreso de pájaros u otros insectos o animales.

• La boca de salida debe presentar una resistencia mínima

al flujo de salida y debe requerir poco mantenimiento

para evitar las obstrucciones.

• Nunca instale un filtro dentro o sobre el conducto

de salida.

• Las cubiertas de pared deben instalarse por lo

menos a 12

″

sobre el nivel del suelo o cualquier otra

obstrucción con la abertura apuntando hacia abajo.

SEPARACIÓN DE CURVAS

• Para un mejor desempeño, separe todas las curvas con

4 pies de conducto recto como mínimo, incluyendo la

distancia entre la última curva y la cubierta de pared con

regulador de tiro. Para curvas ubicadas a una distancia

menor de 4 pies, ver la Tabla de equivalencia de

componentes de conductos.

SELLADO DE JUNTAS

• Todas las juntas deben estar bien selladas para evitar

pérdidas. El extremo macho de cada sección de conducto

debe apuntar en dirección opuesta de la secadora.

• No arme la red de conductos con sujeciones que se

extiendan dentro del conducto. Funcionarán como un

punto de acumulación de pelusas.

• Las juntas de los conductos deben ser herméticas al aire

y a la humedad mediante la superposición de juntas con

cinta aislante o cinta de aluminio.

• Los tramos horizontales deben tener una inclinación

hacia el exterior de 1/4

″

por pie.

AISLACIÓN

• Los conductos instalados a través de una área sin calefacción

o ubicados cerca de un acondicionador de aire deben aislarse

para reducir la condensación y la acumulación de pelusas.

CÓMO CONECTAR LA SECADORA

A LA VENTILACIÓN DOMÉSTICA

CONDUCTO DE TRANSICIÓN DE METAL RÍGIDO

• Para un mejor desempeño de secado, se recomienda

un conducto de transición de metal rígido.

• Los conductos de transición de metal rígido reducen

el riesgo de aplastamientos y torceduras.

CONDUCTO DE TRANSICIÓN DE METAL FLEXIBLE

(SEMI-RÍGIDO) APROBADO POR UL

• Si no puede utilizarse un conducto de metal rígido,

entonces puede usarse un conducto de metal flexible

(semi-rígido) aprobado por UL (Kit WX08X10077).

• Nunca instale conductos de metal flexible en paredes,

cielorrasos, pisos u otros espacios ocultos.

• La longitud total del conducto de metal flexible no

deberá superar los 8 pies (2.4 m).

• Para muchas aplicaciones, se recomienda

enfáticamente la instalación de codos en la secadora y

en la pared (ver ilustraciones de abajo). Los codos

permiten que la secadora se ubique cerca de la pared

sin torcer o aplastar el conducto de transición, lo que

potencia al máximo el desempeño de secado.

• No coloque el conducto sobre objetos afilados.

CONDUCTO DE TRANSICIÓN DE METAL FLEXIBLE

(TIPO PAPEL DE ALUMINIO) APROBADO POR UL

• En instalaciones especiales, puede ser necesario

conectar la secadora a la ventilación doméstica

utilizando un conducto de metal flexible (tipo papel

de aluminio). Puede utilizarse un conducto de metal

flexible (tipo papel de aluminio) aprobado por UL

SÓLO en instalaciones en las que no pueden usarse

conductos de metal rígido o flexible (semi-rígidos) Y

en las que puede mantenerse un diámetro de 4

″

(10 cm) a lo largo de todo el conducto de transición.

ADVERTENCIA Para reducir el riesgo de

incendio o lesiones personales:

• Esta secadora de ropa debe contar con una salida al

exterior.

• Utilice sólo un conducto de metal rígido de 4

″

para el

conducto de salida doméstico.

• Utilice sólo un conducto de metal rígido de 4

″

o de metal

flexible aprobado por UL (semi-rígido o tipo papel de

aluminio) para conectar la secadora al conducto de salida

doméstico. Debe instalarse de acuerdo con las instrucciones

incluidas en “Cómo conectar la secadora a la ventilación

doméstica” en esta página.

Instrucciones de instalación

LONGITUD DE LOS DUCTOS

DE EXTRACCIÓN

El sistema de extracción debe inspeccionarse y limpiarse

al menos una vez al año, bajo condiciones de uso normales.

Entre más uso se le dé a la secadora, mayor será la frecuencia

con la que deberá verificar el sistema de extracción y el

extractor de aire para su funcionamiento adecuado.

• NO ensamble los ductos con sujetadores que se

extiendan hasta el ducto mismo. Éstos fungirían como

puntos de acumulación de pelusa.

• Aislamiento – Deben aislarse los ductos que corren a

través de un área sin calor o que se encuentran cerca de

un ducto de acondicionamiento de aire, esto con el fin

de reducir la condensación y la acumulación de pelusa.

LONGITUD MÁXIMA de

4“ (10.2 cm) de dia. DUCTO DE METAL RÍGIDO

TIPO PREFERIDO DE EXTRACTOR DE AIRE

0 60’ (18.28 m) 48’ (14.63 m)

1 52’ (15.84 m) 40’ (12.19 m)

2 44’ (13.41 m) 32’ (9.75 m)

3 32’ (9.75 m) 24’ (7.31 m)

4 28’ (8.53 m) 16’ (4.87 m)

4” (10.2 cm) Tipo persiana

4”

(10.2 cm)

Número

de giros

de 90°

2.5”

(6.35

cm)

CORRECTO

INCORRECTO

INSTALE LAS TERMINALES MACHO EN LA DIRECCIÓN CORRECTA

DIRECCIÓN DE LA EXTRACCIÓN

Todas las secadoras cuentan con un diseño de extracción

posterior. En las secadoras eléctricas el sistema de extracción

puede encontrarse a la derecha o izquierda del gabinete,

o bien a través del fondo de la secadora. El sistema de

extracción de las secadoras a gas se encuentra del lado

derecho del gabinete o bien en el fondo de la secadora.

Para cambiar la dirección de la extracción necesitará un

Equipo de extracción No. 14-A018, así como un codo de

metal rígido de 4″ (10 cm) y 90 grados. Este equipo está

disponible a través de su distribuidor GE. Siga las

instrucciones proporcionadas con el equipo.

Igual que

del otro

lado

DIMENSIONES DE LOCALIZACIÓN

DEL DUCTO DE EXTRACCIÓN

3 3/4″ (9.5 cm)

13 5/16″

(34 cm)

4 3/8″

(11 cm)

5 7/8″

(15 cm)

REQUISITOS DEL ABASTECIMIENTO

DE GAS

Reemplace el tubo conector de latón que no esté cubierto

con plástico. Se DEBE utilizar acero inoxidable o latón

cubierto con plástico.

ADVERTENCIA:

Nunca reutilice

conectores flexibles viejos. El uso de conectores flexibles viejos

puede provocar fugas de gas y lesiones personales. Siempre use

conectores flexibles NUEVOS al momento de instalar un aparato

de gas.

1. La instalación DEBE cumplir con los códigos locales o, en la

ausencia de éstos, con el Código Nacional de Gas Combustible

(National Fuel Gas Code), ANSI Z223.1 (última edición).

2. La tubería de abastecimiento de gas debe ser de tubo

rígido de 1/2″ (1.27 cm).

3. Si los códigos lo permiten, puede emplearse tubería

de metal flexible para conectar su secadora a la tubería

de abastecimiento de gas. La tubería DEBE estar hecha

de acero inoxidable o latón cubierto de plástico.

4. La tubería de abastecimiento de gas DEBE contar con

una válvula de cierre individual.

5. DEBE instalarse un collarín de toma cerrado NPT de

1/8″ (0.32 cm), accesible para la conexión de prueba

del medidor, inmediatamente antes de la conexión

del abastecimiento de gas a la secadora.

6. La secadora DEBE estar desconectada del sistema

de tubería del gas a presiones de prueba en exceso

de 1/2 psig (3.45 kPa).

7. La secadora DEBE estar aislada del sistema de tubería del

abastecimiento de gas durante cualquier prueba de presión

del sistema de tubería de abastecimiento de gas a presiones

de prueba iguales o inferiores a 1/2 psig (3.45 kPa).

CÓMO CONECTAR LA SECADORA

A LA VENTILACIÓN DOMÉSTICA

• En Canadá y los Estados Unidos, solamente deberán

utilizarse los conductos de metal flexible (tipo papel

de aluminio) que cumplan con el “Resumen para

conductos de transición para secadoras de ropa, Tema

2158A”.

• Nunca instale conductos de metal flexible en paredes,

cielorrasos, pisos u otros espacios ocultos.

• La longitud total del conducto de metal flexible no

deberá superar los 8 pies (2.4 m).

• No coloque el conducto sobre objetos afilados.

• Para un mejor desempeño de secado:

1. Deslice un extremo del conducto sobre la tubería

de salida de la secadora de ropa.

2. Fije el conducto con una abrazadera.

3. Con la secadora en su posición permanente,

extienda el conducto en su longitud total. Deje que

se superpongan 2

″

(5 cm) de conducto con la

tubería de salida. Corte y quite el tramo de conducto

que sobre. Mantenga el conducto lo más recto

posible para lograr una corriente de aire máxima.

4. Fije el conducto a la tubería de salida con la otra

abrazadera.

Instrucciones de instalación

UBICACIÓN DE SU SECADORA

No instale la secadora:

1. No instale la secadora en un área expuesta a goteras

o a la intemperie.

2. No instale la secadora en un área en donde esté en

contacto con cortinas, paños o cualquier objeto que

pueda obstruir el flujo de combustión y del aire de

ventilación.

3. No instale la secadora sobre alfombras.

El piso DEBE ser firme y con una inclinación máxima

de 1″ (2.54 cm).

Instalación debajo de un mostrador:

Si se desea instalar la secadora debajo de un mostrador,

se requiere un mostrador de tamaño a la medida

(distancia de 36″ hacia el suelo a la superficie inferior

del mostrador). No se requiere una tapa de la secadora

especial.

Instalación en hueco o armario:

1. Esta secadora DEBE contar con un sistema de

extracción que dé al exterior.

2. No podrá instalarse otro aparato combustible dentro

del mismo armario que la SECADORA A GAS.

3. Su secadora necesita espacio alrededor para una ventilación

adecuada. NO INSTALE SU SECADORA DENTRO DE

UN ARMARIO CON UNA PUERTA SÓLIDA.

4. Las puertas de los armarios deben ser tipo persiana o

estar ventiladas de algún otro modo; asimismo, deben

contar con un área abierta distribuida equitativamente

de 60 pulgadas cuadradas (387.1 cm cuadrados.). Si el

armario cuenta con una lavadora y una secadora, las

puertas deben contar con un área abierta distribuida

equitativamente de 120 pulgadas cuadradas (762.2

centímetros cuadrados). Es necesario que las aberturas

de aire estén libres al momento de instalar la puerta.

Se acepta una puerta tipo persiana con ventilas

equivalentes a lo largo de toda la puerta.

60 pulgadas cuadradas

(387.1 cm. cuadrados)

60 pulgadas cuadradas

(387.1 cm. cuadrados)

Puerta del armario

3″

(7.6 cm)

3″

(7.6 cm)

0″

(0 cm)

0″

(0 cm)

3″

(7.6 cm)

Deje los siguientes espacios para una instalación más sencilla:

FRENTE LADOS DETRÁS SUPERIOR

Hueco, pila,

3” (7.6 cm) 0 (0 cm) 3” (7.6 cm) 0 (0 cm)

debajo de

mostrador

o armario

ESTA SECADORA DEBE CONTAR CON UN SISTEMA

DE EXTRACCIÓN QUE DÉ AL EXTERIOR.

5. Las siguientes ilustraciones muestran las dimensiones

mínimas de los espacios para una operación adecuada

en un hueco o armario.

3″

(7.6 cm)

INSTALACIÓN APILADA

Si se desea una instalación de lavadora y secadora apiladas,

DEBE usar el Equipo para apilar WE25X10020. Este

equipo está disponible a través de su distribuidor GE.

Instrucciones de instalación

INSTALACIÓN EN CASAS RODANTES

1. La secadora DEBE contar con un sistema de extracción

que dé al exterior (fuera de la casa rodante, no debajo

de ésta) y que use ductos de metal que no sean

combustibles. Los ductos de metal deben tener un

diámetro de 4″ (10.16 cm), sin obstrucciones. Se

prefiere el uso de ductos de metal rígido.

2. Si el sistema de extracción da al piso, éste NO DEBE

desembocar debajo de la casa rodante. La

desembocadura DEBE sujetarse firmemente a la

estructura de la casa rodante.

3. Cuando se instale una secadora a gas en una casa

rodante, deben tomarse medidas con respecto a la

composición del aire exterior. Esta medida no debe ser

menor al doble del área de la salida del extractor de

la secadora.

4. Las secadoras de gas DEBEN sujetarse al piso con

el Equipo de instalación en casas rodantes No. 14–D346–33.

5. Consulte la sección

Lista de control del sistema de salida

para ver otros detalles importantes sobre ventilación.

6. La instalación DEBE cumplir con la Norma de

Construcción y Seguridad de Hogares Fabricados

(Manufactured Home Construction & Safety Standard,

la cual es una regulación federal, título 24 CFR—parte

32–80) o bien, cuando dicha norma no sea aplicable,

con el Norma Nacional de Casas Rodantes de Estados

Unidos (American National Standard for Mobile

Homes), ANSI/NFPA No. 501B.

La secadora fue diseñada bajo la norma ANSI Z 21.5.1.

Correcto

Incorrecto

Sí

DIMENSIONES APROXIMADAS

48 1/2″ (123.2 cm)

para espacio de la

puerta abierta

27 1/4″ (69.2 cm) hacia el frente del gabinete

27 3/4″ (70.5 cm) para espacio de las perillas

28 1/2″ (72.4 cm) para espacio el mango de la puerta

VISTA LATERAL

36″

(91.4 cm)

Toma eléctrica

en la parte

posterior de

la unidad

VISTA FRONTAL

MANTENIMIENTO – Deben tenerse ciertas

consideraciones para ofrecer espacio suficiente durante

la instalación y mantenimiento.

2 3/8″

(6.03 cm)

2 1/4″

(5.7 cm)

Tubo de abastecimiento

de gas en la parte posterior

de la unidad

4 3/8″ (11.1 cm) hacia los

extractores en los lados

5 7/8″ (14.9 cm) hacia

el extractor base

28 1/2″ (72.4 cm)

5″ (12.7 cm)

Altura de la

línea central

para la

ventilación

posterior, de la

derecha y la

izquierda

13 1/2″

(34.3 cm)

27″

(68.6 cm)

Hacia los extractores posterior y de la base

Instrucciones de instalación

REQUISITOS PARA LA DESCARGA

A TIERRA

ADVERTENCIA: Los siguientes son

requisitos específicos para la instalación eléctrica adecuada

y segura de su secadora. El no seguir estas instrucciones

puede provocar descargas eléctricas y/o riesgo de incendio.

Este aparato DEBE estar descargado a tierra

adecuadamente. Si la secadora no está descargada a tierra

correctamente, puede ocurrir una shock eléctrico. Siga las

instrucciones en este manual para una descarga a tierra

adecuada.

NO use un cable de extensión para esta secadora. Algunos

cables de extensión no están diseñados para soportar las

cantidades de corriente eléctrica empleadas por esta

secadora y podrían derretirse, lo que puede provocar un

shock eléctrico y/o riesgo de incendio. Localice la secadora

dentro del alcance de una toma de corriente en la pared,

tomando en cuenta la longitud del cable de corriente que

va a comprarse y permitiendo que éste cuelgue un poco.

Consulte los

Requisitos eléctricos

en este manual para

adquirir el cable de corriente adecuado.

Debe instalarse un alivio de tensión aprobado por UL en

el cable de corriente. Si el alivio de tensión no se instala,

el cable puede zafarse de la secadora y podría romperse

con cualquier movimiento del cable, lo que resultaría

en un shock eléctrico.

NOTA: Las secadoras que operan con una toma de

corriente de 208 voltios tendrán tiempos de secado más

largos que aquéllas que operan con una toma de corriente

de 240 voltios.

Debajo del panel superior se encuentra un diagrama

de cableado.

INSTALACIÓN ELÉCTRICA PARA

LAS SECADORAS ELÉCTRICAS

ADVERTENCIA: Una conexión

inadecuada del conductor de descarga a tierra del equipo

podría provocar un shock eléctrico. Consulte a un

electricista certificado si tiene dudas sobre la descarga

a tierra del aparato.

La secadora DEBE estar descargada a tierra. En caso de un

mal funcionamiento o descompostura, la descarga a tierra

reducirá el riesgo de un shock eléctrico al crear una ruta

de resistencia mínima para la corriente eléctrica.

La descarga a tierra debe cumplir con los códigos y reglas

locales, y en caso de que éstos no existan, con el Código

Nacional sobre Electricidad (National Electrical Code),

ANSI/NFPA No. 70.

Para una secadora eléctrica descargada a tierra con cable

conector: Si su secadora está equipada con un cable de

toma de corriente con un conductor de descarga a tierra

del equipo y un enchufe de conexión a tierra, éste último

DEBE conectarse a un receptáculo adecuado y de cables

de cobre, de acuerdo con todos los códigos y reglas locales.

Si tiene alguna duda, consulte a un electricista certificado.

Para una secadora eléctrica de conexión permanente:

• La secadora DEBE estar conectada a un sistema de

cableado permanente metálico descargado a tierra, o

bien debe correrse un conductor de descarga a tierra

del equipo con los conductores del circuito y conectarse

a la terminal de descarga a tierra del equipo del aparato.

Para una secadora a gas descargada a tierra con conexión

de cable:

• Esta secadora está equipada con un enchufe de tres

clavijas (descargado a tierra) para su protección contra

choques y debe conectarse directamente a un

receptáculo de tres clavijas descargado a tierra de manera

adecuada. No corte ni retire la clavija de descarga a tierra

de este enchufe. No modifique el enchufe de este

aparato. Si no se ajusta a la toma de corriente, haga que

un electricista certificado instale una toma adecuada.

NO use para instalaciones en casas rodantes.

NO use en construcciones nuevas.

1. Retire los tornillos fijando la cubierta del acceso del bloque

terminal y la abrazadera del alivio de tensión ubicada en

la parte posterior de la secadora, en la esquina superior.

2. Instale un alivio de tensión aprobado por UL en el agujero

del cable de corriente de la abrazadera de montaje. Ajuste

la tuerca manualmente, sólo en esta ocasión.

3. Trence un cable conductor de corriente mínima de

cobre aprobado por UL de 30A, 240V, 3 #10 AWG a

través del alivio de tensión.

4. Sujete el conductor neutral del cable de corriente

(alambre central) a la terminal de color plateado en

el bloque terminal. Ajuste el tornillo firmemente.

5. Sujete los dos conductores exteriores del cable de

corriente a las terminales exteriores de latón en el

bloque terminal. Ajuste ambos tornillos firmemente.

ADVERTENCIA: No doble de

manera pronunciada las conexiones del cableado/conductor.

6. Vuelva a sujetar la abrazadera de montaje del alivio

de tensión a la parte posterior de la secadora con los

tornillos incluidos. Ajuste los tornillos firmemente.

7. Ajuste los tornillos sujetando el limitador del cable

firmemente contra el cable de corriente.

8. Ajuste la tuerca del alivio de tensión firmemente, de

modo que el alivio de tensión no se mueva.

9. Reinstale la cubierta del acceso del bloque terminal.

SISTEMA DE 3 CABLES PARA

SECADORAS ELÉCTRICAS

Instrucciones de instalación

Tornillo verde de

descarga a tierra

Terminal plateada

Tuerca

Ajuste la tuerca

a estas roscas

Cable de corriente

Abrazadera de montaje

del alivio de tensión

Cable verde

neutral de

descarga

a tierra

Use conductores

de cobre

únicamente.

En vigor a partir del 1 de enero de 1996: El Código

Nacional sobre Electricidad (National Electrical Code)

requiere que las nuevas construcciones (no existentes)

utilicen una conexión de 4 cables a una secadora eléctrica.

1. Retire los tornillos fijando la cubierta del acceso del bloque

terminal y la abrazadera del alivio de tensión ubicado en

la parte posterior de la secadora, en la esquina superior.

2. Instale un alivio de tensión aprobado por UL en el

agujero de entrada de la abrazadera de montaje. Ajuste

la tuerca manualmente, sólo en esta ocasión.

3. Retire el cable verde descargado a tierra neutral del

tornillo verde descargado a tierra encima del bloque

terminal.

4. Trence un cable conductor de corriente mínima

de cobre aprobado por UL de 30A, 240V, 4 #10 AWG

a través del alivio de tensión.

5. Sujete el cable de descarga a tierra del cable de

corriente verde al gabinete con el tornillo verde

de descarga a tierra.

6. Sujete el conductor del cable de corriente blanco

(neutral) del cable de corriente y el cable verde de

descarga a tierra del arnés de la secadora a la terminal

central de color plateado en el bloque terminal. Ajuste

el tornillo firmemente.

7. Sujete los conductores del cable de corriente rojo y negro

a las terminales exteriores de latón en el bloque terminal.

ADVERTENCIA: No doble de

manera pronunciada las conexiones del cableado/conductor.

8. Ajuste los tornillos sujetando el limitador del cable

firmemente contra el cable de corriente.

9. Ajuste la tuerca del alivio de tensión firmemente,

de modo que el alivio de tensión no se mueva.

10. Reinstale la cubierta del acceso del bloque terminal.

SISTEMA DE 4 CABLES PARA

SECADORAS ELÉCTRICAS

Receptáculo

típico de 4

conductores

240V negro

Blanco neutral

240V rojo

Verde descargado a tierra

Cable típico de

4 conductores

Tornillo verde

de descarga

a tierra

Cable verde

neutral de

descarga

a tierra

Rojo

Blanco

Negro

Bloque terminal

Terminal plateada

Cable verde de descarga a tierra del cable de corriente

Tuerca

Ajuste la tuerca

a estas roscas

Cable de corriente

Abrazadera

de montaje

del alivio de

tensión

1. Retire la tapa del empaque de la tubería de gas en la

parte posterior de la secadora.

Conversión a gas LP: NO conecte la secadora al servicio

de gas LP sin convertir la válvula de gas. Un equipo de

conversión LP (No. 14–A038) DEBE instalarse por un

técnico de gas certificado.

a. Conecte un tubo de 1/2″ (1.27 cm) D.I. semi-rígido

o aprobado de la tubería de abastecimiento de gas

al tubo de 3/8″ (0.96 cm) localizado en la parte

posterior de la secadora. Utilice un reductor de

1/2″ a 3/8″ (1.27 cm a 0.96 cm) para una conexión.

Aplique un sellador de roscas aprobado y resistente

a la acción corrosiva de los gases licuados en todas

las conexiones de la tubería.

b. Abra la válvula de cierre en la tubería de

abastecimiento de gas.

c. Pruebe todas las conexiones frotándolas con una

solución de agua jabonosa.

ADVERTENCIA: NUNCA

PRUEBE LA EXISTENCIA DE

FUGAS DE GAS CON UNA FLAMA

ABIERTA.

2. Conecte el ducto de extracción al sistema de extracción

exterior. Use cinta aislante para sellar las juntas.

3. Con la secadora en su posición final, ajuste una

o más de las patas hasta que la secadora se encuentre

firmemente en las cuatro patas. Coloque una

niveladora en la parte superior de la secadora.

LA SECADORA DEBE ESTAR NIVELADA Y

DESCANSAR POR COMPLETO EN LAS

CUATRO PATAS.

4. Conecte el cable de corriente al tomacorriente

descargado a tierra. NOTA: Verifique para asegurarse

de que la electricidad está apagada en el cortacircuitos/

caja de fusibles antes de conectar el cable de corriente

al tomacorriente.

5. Encienda la electricidad en el cortacircuitos/

caja de fusibles.

CONEXIÓN DE GAS

PARA LA SECADORA A GAS

Instrucciones de instalación

PRECAUCIÓN: Antes de operar la

secadora, asegúrese de que el área de la secadora

esté libre de materiales combustibles, gasolina y otros

vapores flamables. Verifique también que ningún

objeto (tales como cajas, ropa, etc.) obstruya el flujo

de combustión y ventilación de aire.

6. Opere la secadora durante un ciclo para verificar su

funcionamiento.

NOTA: En secadoras a gas, antes de que se ilumine la

hornilla, es necesario eliminar el aire de la tubería de gas.

Si la hornilla no se enciende en 45 segundos la primera vez

que se enciende la secadora, el interruptor de seguridad

apagará la hornilla. Si esto sucede, APAGUE el

temporizador y espere 5 minutos antes de intentar

encender de nuevo.

7. Si su secadora no funciona, verifique la sección

Consejos

para la solución de problemas

en este manual antes de

llamar a mantenimiento.

8. Coloque estas instrucciones en un lugar cercano

a la secadora para referencias futuras.

CÓMO INVERTIR EL LADO AL QUE

ABRA LA PUERTA DE LA SECADORA

1. Abra la puerta de la secadora. Retire los 4 tapones o

tornillos de las bisagras del lado izquierdo de la abertura

de la puerta. Coloque cerca para instalaciones futuras.

NOTA:

Podría necesitar un cuchillo de plástico para sacar

los tapones. Tenga cuidado de no raspar la pintura.

2. Retire los cuatro tornillos que fijan las bisagras de la

puerta al panel frontal de la secadora. NOTA:

Primero

retire 1 tornillo de cada una de las 2 bisagras. Sostenga la

puerta firmemente antes de retirar los 2 tornillos restantes.

3. Gire la puerta 180° y reinstale las bisagras de la puerta

al panel frontal de la secadora con los 4 tornillos.

4. Instale los 4 tornillos o tapones que fueron retirados en

el paso 1 en los agujeros abiertos del lado derecho de la

abertura de la puerta.

Retire los 4 tornillos—primero uno para cada bisagra

Soporte al consumidorSolucionar problemasOperaciónSeguridad

Instrucciones

de instalación

Antes de llamar para solicitar servicio…

Problema Causas posibles Qué hacer

La secadora no encienda

La secadora está desenchufada • Asegúrese de que el enchufe esté completamente

colocado en el tomacorriente.

Fusible quemado/disyuntor • Revise la caja de fusibles/disyuntores y reemplace

desconectado el fusible o reconecte el disyuntor.

NOTA:

Secadoras

eléctricas usan dos fusibles/disyuntores.

Limitador térmico activado • Verifique que no haya obstrucciones en la ventilación.

Llame a un instalador autorizado para reemplazar su

equipo, si es necesario.

La secadora no calienta

Fusible quemado/disyuntor • Revise la caja de fusibles/disyuntores y reemplace ambos

desconectado; es posible que fusibles y reconecte ambos disyuntores. Es posible que la

la secadora gire sin calentar secadora gire si únicamente un fusible se ha quemado

o un solo disyuntor ha saltado.

Se ha cortado el suministro • Asegúrese que la válvula de cierre en la secadora y

de gas la válvula maestra está completamente abierta.

El tanque de suministro de gas LP • Rellene o reemplace el tanque. La secadora se deberá

está vacío o se ha producido una calentar cuando se reestablezca el servicio de gas.

interrupción en el servicio de gas

natural (en los modelos a gas)

La secadora tiembla

Un poco de temblor/ruido • Coloque la secadora en un lugar con piso nivelado,

o produce ruido

es normal. La secadora podría o ajuste las patas niveladoras según sea necesario hasta

estar disnivelada que esté nivelada.

Manchas de grasa

Uso inapropiado de suavizador • Siga las direcciones en el envase del suavizador de telas.

en la ropa

de telas

Secado de artículos sucios • Utilice su secadora para secar únicamente artículos

con limpios limpios. Los artículos sucios pueden manchar los

artículos limpios y la secadora.

Las prendas no están • Algunas manchas que no se pueden ver cuando las

completamente limpias prendas están mojadas

aparecen

después del secado.

Utilice procedimientos apropiados de lavado antes

del secado.

Pelusa en las prendas

El filtro de pelusa está lleno • Limpie el filtro antes de cada carga.

Clasificación incorrecta • Clasifique las prendas que producen pelusa (como

felpilla) de las prendas que juntan pelusa (como la pana).

La electricidad estática puede • Consulte las sugerencias en esta sección bajo

Ocurre

atraer pelusa

estática.

Sobrecarga • Separe las cargas más grandes en menor tamaño.

Papel, servilletas, etc., quedan • Vacie todos los bolsillos antes de lavar la ropa.

dentro de los bolsillos de la ropa

Consejos para la solución de problemas

¡Ahorre tiempo y dinero! Consulte primero las tablas de las

páginas siguientes y quizás no necesite llamar al servicio.

Problema Causas posibles Qué hacer

Ocurre estática

Sobresecado • Intente utilizar un suavizador de telas.

• Ajuste los controles para disminuir el secado.

No se utilizó ningún tipo • Intente utilizar un suavizador de telas.

de suavizador de telas

Artículos sintéticos, planchado • Intente utilizar un suavizador de telas.

permanente y combinaciones

pueden causar estática

Plazos de secado

Tipo de calor • Los plazos de secado automático pueden variar según

inconsistentes

el tipo de calor utilizado (eléctrico, gas natural o LP),

tamaño de la carga, tipos de telas, humedad de

la ropa y la condición de los conductos de extracción.

Secar las prendas toma

Clasificación incorrecta • Separe las prendas pesadas de las livianas (generalmente

demasiado tiempo

una carga de lavado bien clasificada es una carga de

de secado bien clasificada).

Cargas grandes de telas pesadas • Las telas grandes y pesadas contienen más humedad

(como toallas de playa) y toman más tiempo para secar. Separe las telas grandes

y pesadas en cargas de menor tamaño para agilizar

el plazo de secado.

Los controles no están •Corresponde los ajustes de control a la carga que está

programados correctamente secando.

El filtro de pelusa está lleno •Limpie el filtro de pelusa antes de cada carga.

Conductos inadecuados • Revise las

Instrucciones de instalación

para sistemas

u obstruidos de conductos/ventilación correctos.

• Asegúrese de que los conductos estén limpios, libres

de puntos de agarre y no estén obstruidos.

• Revise observando que el regulador de pared exterior

esté funcionando con facilidad.

• Revise las

Instrucciones de instalación

para asegurar que

el sistema de ventilación de la secadora es correcto.

Fusibles quemados/disyuntor •Reemplace los fusibles o reconecte los disyuntores. Ya que

desconectado la mayoría de las secadoras utilizan 2 fusibles/disyuntores,

asegúrese de que ambos funcionen.

Sobrecarga/combinación •No coloque más de una carga de la lavadora en

de cargas la secadora al mismo tiempo.

Poca cantidad de carga •Si está secando solo una o dos prendas, añada varias

para asegurar un giro apropiado.

Las prendas están

Sobresecado •Selecione un plazo de secado más breve.

arrugadas

•Retire las prendas mientras están húmedas. Seleccione

un ajuste

LESS DRY (MENOS SECO)

Las prendas permanecen en •Retire las prendas cuando finaliza el ciclo y doble

la secadora después que ha o cuélguelas inmediatamente.

terminado el ciclo

Sobrecarga •Separe las cargas más grandes en más pequeñas.

Las prendas se encogen

Algunas telas se encogen de • Para evitar encoger las prendas, siga las instrucciones

manera natural cuando se lavan. de las etiquetas exactamente.

Otras pueden lavarse sin

•Algunas prendas pueden plancharse nuevamente a su

problemas, pero se encogerán

forma original después de secarlas.

en la secadora

•Si tiene dudas sobre si una prenda en particular encogerá,

no la lave a máquina ni la seque con giro.

Antes de llamar para solicitar servicio…

Soporte al consumidor

Troubleshooting Tips

Operación Seguridad

Instrucciones

de instalación

Solucionar problemas

Soporte al consumidorSolucionar problemasOperaciónSeguridad

Instrucciones

de instalación

Código de error, error Causas posibles Qué hacer

4 pitidos, La secadora

Filtro de pelusa bloqueado, • Quite la pelusa; lave el filtro de pelusa para quitar el

funcionó durante mucho

sistema de ventilación obstruido residuo de la toalla suavizante. Limpie el sistema de

tiempo

o la secadora sobrecargada ventilación. Reduzca el tamaño de la carga.

6 pitidos, El botón

El botón de presión se sostuvo • Presione los botones suavemente y libere. Destrabe

de presión no funciona

durante mucho tiempo o se el botón.

trabó en el panel de control

Códigos de error

Si la secadora se detiene, las luces de estado destellan y se emite un pitido, ha ocurrido un error. Presione

PAUSE/CANCEL. Consulte la Tabla de códigos de error para ver la causa posible y la solución. Haga la corrección,

elija un ciclo y presione START. Si la secadora se detiene, las luces de estado destellan de nuevo y el pitido continúa,

comuníquese con el servicio de asistencia.

Notas.

Soporte al consumidor

Solucionar problemas

Operación Seguridad

Instrucciones

de instalación

Soporte al consumidorSolucionar problemasOperaciónSeguridad

Instrucciones

de instalación

Garantía de la secadora GE.

■ Viajes del personal de servicio a su casa para enseñarle

cómo usar su producto.

■ Instalación, entrega o mantenimiento inapropiada.

■ Fallas del producto si es maltratado, mal usado, o usado

para un propósito diferente del que se creó o si es usado

para usos comerciales.

■ Cambio de los fusibles de su casa o reajuste del circuito

de interruptores.

■ Daños al producto causados por accidentes, incendios,

inundaciones o actos de la naturaleza.

■ Daños imprevistos resultantes causados por posibles

defectos con este electrodoméstico.

■ Daños causados después del envío.

■ Producto no accesible para facilitar el servicio requerido.

Lo que no está cubierto:

Esta garantía se extiende al comprador original y a cualquier propietario subsecuente para productos comprados

para uso doméstico dentro Estados Unidos. Si el producto está situado en un área que no dispone de servicio por

parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien

podría solicitársele que lleve el producto a un centro de servicio de GE autorizado para realizar la reparación.

En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o limitación de daños imprevistos. Esta garantía le da sus derechos

legales específicos, y es posible que usted tenga otros derechos legales que varian de estado a estado. Para

informarse de cuáles son sus derechos legales, consulte a su oficina de asuntos del consumidor local o estatal

o póngase en contacto con la Oficina de su Procurador General.

Garante: General Electric Company. Louisville, KY 40225

Todos los servicios de garantía se ofrecen a través de nuestros

centros de asistencia técnica o un técnico autorizado de Customer

Care

. Para programar servicio de asistencia técnica en línea

visite la página GEAppliances.com o llame al 800.GE.CARES

(1.800.432.2737). Cuando llame para solicitar servicio, por favor

tenga a mano el número de serie y el número de modelo.

Engrape el recibo aquí.

Se necesita el comprobante

con la fecha de compra original

para que la garantía cubra

los servicios.

Por el período de: GE reemplazará:

Un año Cualquier parte

de la secadora que falle debido a defectos en los materiales o en la fabricación.

De la fecha de la

Durante esta

garantía limitada de un año

, GE también proporcionará,

sin costo alguno

, toda

compra original

la mano de obra y servicios relacionados con el reemplazo de las partes defectuosas.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal

y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas

de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más

breve permitido por la ley.

Soporte al consumidor.

Página Web de GE Appliances

GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al

día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales

de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.

Solicite una reparación GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales

de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

GEAppliances.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su

garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al 800.626.2224 durante

horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA,

MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al

800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra

reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que

las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros

GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página

Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico GEAppliances.com

¡Registre su nuevo electrodoméstico en línea —cuando usted prefiera! El registrar su producto a tiempo

le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los

términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en

el material de embalaje.

GE DSXH47GGWW 5.8 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer

Product's Documents

User Manual

Specifications

GE - General Electric DSXH47GGWW Questions and Answers

Related Products

GE - General Electric DSXH43GFWW GE 5.7 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer

GE - General Electric DSXH43GAWW GE 5.7 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer

GE - General Electric GE 5.8 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer DSXH47GG2WW

GE - General Electric GE 5.7 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer DSXH43GA5WW

GE - General Electric GE 5.7 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer DSXH43GA3WW

GE - General Electric GE 5.8 Cu. Ft. Extra-Large Capacity Frontload Gas Dryer DSXH47GG3WW
