Electret Condenser
Microphone
ECM-CS3
©2011 Sony Corporation
Printed in China
English
Electret Condenser
Microphone
WARNING
To reduce the risk of fire or electric
shock, do not expose this
apparatus to rain or moisture.
To reduce the risk of electrical
shock, do not open the cabinet.
Refer servicing to qualified
personnel only.
You are cautioned that any changes or
modifications not expressly approved
in this manual could void your
authority to operate this equipment.
Features
Compact, easy-to-carry design
Comes with a 360-degree rotating
holding clip suitable for clipping the
microphone at any angle
The small-size ECM microphone
capsule ensures high quality stereo
pickup while reducing external
noise.
How to use

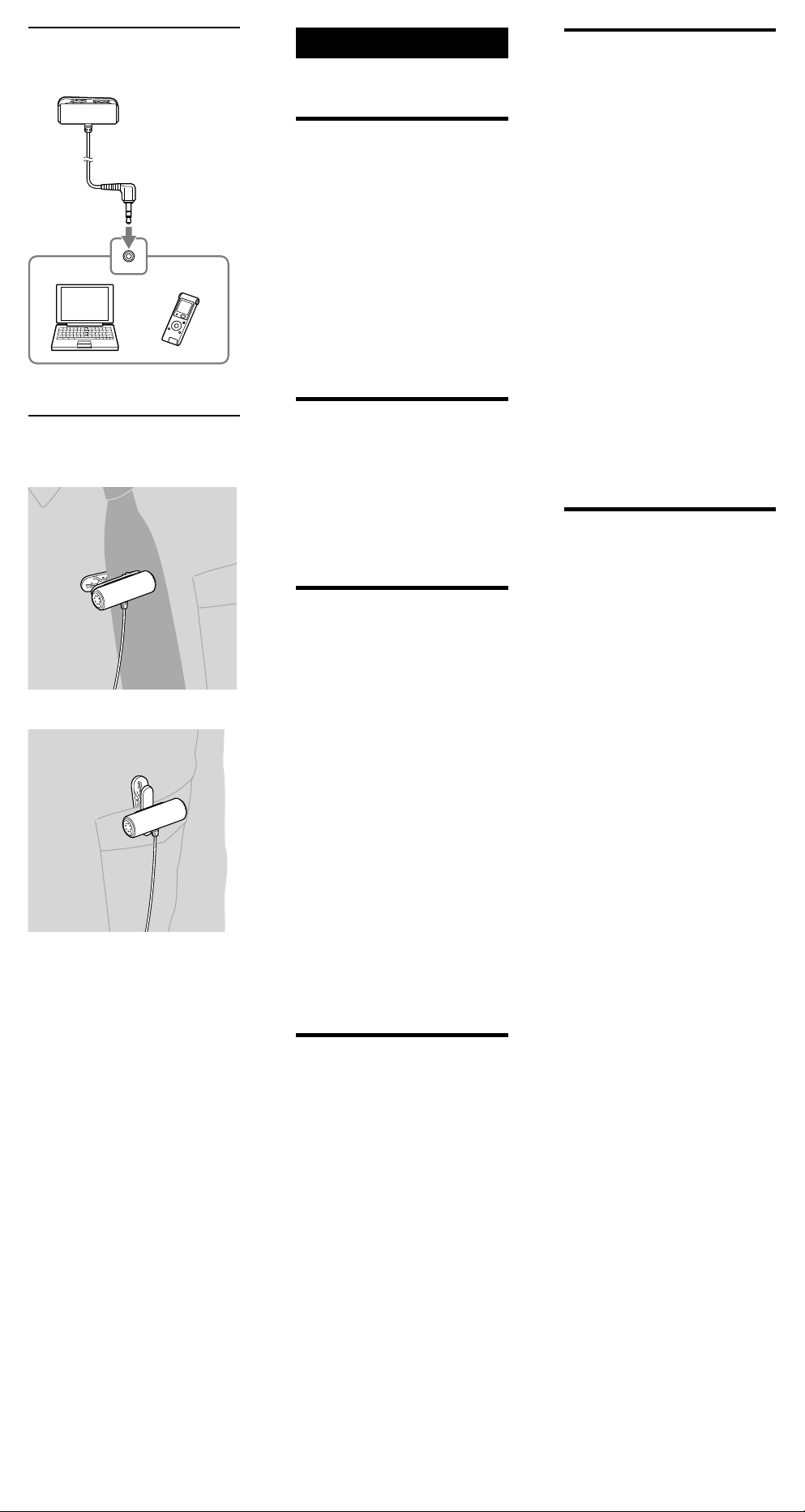

(see fig. )
The microphone has left and right
pick-ups. Clip the microphone
horizontally in the correct direction, so
that the left and right sounds are
recorded evenly.
1 Connect the plug to the
microphone jack of a plug-in-
power system recording device.
2 Confirm the proper placement
of and on the
microphone, and clip the
microphone to your tie, pocket,
etc.
Place the -marked side to the
right, the -marked side to the
left.
To your tie, etc. (see fig. -)
To your pocket, etc. (see fig. -)
Troubleshooting
No sound, unable to record
The connected recorder is not a
plug-in-power supply system device.
Connect the microphone to a
plug-in-power supply system
device.
Check with the operating
instructions of the connected
device.
No sound, noisy sound
The plug does not fit properly.
Wipe the plug with a soft cloth.
Insert the plug all the way into the
microphone jack, and make sure it
is secure.
Specifications
Type: Electret condenser
microphone
Plug:
L-shaped gold-plated stereo
mini plug
Power supply:
Plug-in-power supply
system
Directivity:
Omni-directional
Front sensitivity (Open circuit
output voltage level):
–38.0 dB (1,000 Hz, 0 dB =
1 V/Pa)
Frequency response:
50 Hz - 15,000 Hz
Cord length:
Approx. 1.0 m (39 3/8 in)
Dimensions:
Approx. ø11 mm × 32 mm
(7/16 in × 1 5/16 in)
(diameter/length)
Mass: Approx. 12 g (0.42 oz) (Incl.
cord)
Operating temperature:
5 °C to 35 °C
(41 °F to 95 °F)
Design and specifications are subject
to change without notice.
Precautions
This microphone is a precision
instrument. Never disassemble it.
Do not expose the microphone to a
mechanical shock such as by
dropping or striking it.
If the microphone is placed near
speakers/headphones, a high pitched
noise may be heard (howling effect).
This is caused by the microphone
catching sound from the speakers/
headphones repeatedly. In this case,
place the microphone as far as
possible from the speakers/
headphones.
Do not leave the microphone in a
humid, dusty or hot place, or under
direct sunlight. This may cause a
malfunction.
When using outdoors, never let the
microphone become wet with rain
or saltwater.
When the microphone and the plug
become dirty, wipe them with a dry
cloth. Do not blow on the
microphone when dusting it. A dirty
plug will cause deterioration of
sound quality and intermitted
sound.
Always hold the plug when
disconnecting. Pulling the cord may
cause it to snap.
Français
Microphone
Électrostatique
AVERTISSEMENT
Afin de réduire les risques
d’incendie ou de choc électrique,
n’exposez pas cet appareil à la
pluie ou à l’humidité.
Pour éviter tout risque
d’électrocution, n’ouvrez pas le
coffret. Ne confiez les réparations
qu’à un technicien qualifié.
Toute modification ou tout
changement que vous effectuez et qui
n’est pas expressément approuvé(e)
dans ce manuel peut annuler votre
droit à utiliser cet équipement.
Caractéristiques
Design compact, facile à transporter
Fourni avec une pince pivotant à
360° parfaite pour accrocher le
microphone à tous les angles
La capsule de microphone ECM de
petite taille garantit un
enregistrement stéréo haute qualité
tout en réduisant les bruits externes.
Procédure
d’utilisation (voir
fig. )
Le microphone dispose d’enregistreurs
à gauche et à droite . Fixez le
microphone à l’horizontale et dans la
bonne direction de manière à ce que
les sons provenant de gauche et de
droite soient aussi bien enregistrés.
1 Branchez la fiche à la prise
microphone d’un appareil
d’enregistrement avec le
système d’alimentation par
enfichage.
2 Assurez-vous que et sont
correctement positionnés sur le
microphone, puis fixez le
microphone à votre cravate,
poche, etc.
Mettez le côté marqué à droite
et le côté marqué à gauche.
À votre cravate, etc. (voir fig. -
)
À votre poche, etc. (voir fig. -)
Dépannage
Pas de son, ne peut pas enregistrer
L’enregistreur branché n’est pas
alimenté grâce au système
d’alimentation par enfichage.
Branchez le microphone à un
appareil alimenté grâce au système
d’alimentation par enfichage.
Vérifiez les instructions
d’utilisation de l’appareil branché.
Pas de son, bruits de fond
La fiche n’est pas branchée
correctement.
Essuyez la fiche à l’aide d’un
chiffon doux.
Insérez complètement la fiche
dans la prise microphone et
assurez-vous qu’elle est
parfaitement en place.
4-273-323-11(1)
MIC
(PLUG IN POWER)
1
2
Spécifications
Type : Microphone électrostatique
Fiche :
Mini-fiche stéréo plaquée or
en forme de L
Alimentation :
Système d’alimentation par
enfichage
Directivité :
Omnidirectionnelle
Sensibilité frontale (tension de
sortie du circuit ouvert) :
–38,0 dB (1 000 Hz, 0 dB =
1 V/Pa)
Réponse en fréquence :
50 Hz - 15 000 Hz
Longueur du cordon :
Environ 1,0 m
Dimensions :
Environ ø11 mm × 32 mm
(diamètre/longueur)
Poids : Environ 12 g (cordon
compris)
Température de fonctionnement :
5 °C à 35 °C
La conception et les spécifications sont
sujettes à des changements sans
préavis.
Précautions
Ce microphone est un instrument de
précision. Ne jamais le démonter.
N’exposez pas le microphone à des
chocs mécaniques par exemple en le
faisant tomber ou en tapant dessus.
Si le microphone se trouve à
proximité de haut-parleurs/
écouteurs, un son aigu peut se faire
entendre (effet Larsen). Cela peut se
produire lorsqu’il capte le son
provenant des haut-parleurs/
écouteurs de manière répétée. Dans
ce cas, éloignez le microphone au
maximum des haut-parleurs/
écouteurs.
Ne laissez pas le microphone dans
un endroit humide, poussiéreux ou
chaud et ne l’exposez pas à la lumière
directe du soleil. Cela peut causer un
dysfonctionnement.
Lorsque vous utilisez le microphone
à l’extérieur, ne l’exposez jamais à la
pluie ou à l’eau de mer.
Si le microphone et la fiche sont
sales, essuyez-les avec un chiffon sec.
Ne soufflez pas sur le microphone
lorsque vous le dépoussiérez. Une
fiche sale peut entraîner une
détérioration de la qualité du son et
une émission de son par
intermittence.
Débranchez toujours le microphone
en tirant sur la fiche. Si vous tirez
sur le cordon, vous risquez de le
rompre.
