nl Veiligheid
2
Inhoudsopgave
Veiligheid......................................................................2
Materiële schade vermijden ........................................4
Milieubescherming en besparing................................5
Functies ........................................................................5
Uw apparaat leren kennen...........................................6
Voor het eerste gebruik ...............................................6
De Bediening in essentie.............................................6
Reiniging en onderhoud ..............................................6
Storingen verhelpen ....................................................7
Servicedienst................................................................8
Accessoires..................................................................8
Afvoeren .......................................................................9
Montagehandleiding ..................................................10
Veiligheid
Houd de informatie omtrent veiligheid aan, zo-
dat u het apparaat veilig kunt gebruiken.
Algemene aanwijzingen
Hier vindt u algemene informatie over deze
gebruiksaanwijzing.
¡ Lees deze gebruiksaanwijzing zorgvuldig
door. Alleen dan kunt u het apparaat veilig
en efficiënt gebruiken.
¡ Deze gebruiksaanwijzing is bestemd voor
de monteur en de gebruiker van het appa-
raat.
¡ Neem de veiligheidsvoorschriften en waar-
schuwingen in acht.
¡ Bewaar de gebruiksaanwijzing en de pro-
ductinformatie voor later gebruik of voor
volgende eigenaren.
¡ Controleer het apparaat na het uitpakken.
Sluit het apparaat in geval van transport-
schade niet aan.
Bestemming van het apparaat
Om het apparaat veilig en op de juiste manier
te gebruiken dient u de aanwijzingen over het
beoogd gebruik in acht te nemen.
De veiligheid is alleen gewaarborgd bij een
deskundige montage volgens de montage-
handleiding. De installateur is verantwoordelijk
voor een goede werking op de plaats van op-
stelling.
Gebruik het apparaat uitsluitend:
¡ conform deze gebruiksaanwijzing en mon-
tagehandleiding.
¡ voor huishoudelijk gebruik en in gesloten
ruimtes binnen de huiselijke omgeving.
¡ tot een hoogte van 4000m boven zeeni-
veau.
Gebruik het apparaat niet:
¡ met een externe kookwekker.
Inperking van de gebruikers
Voorkom risico's voor kinderen en kwetsbare
personen.
Dit apparaat kan worden bediend door kinde-
ren vanaf 8 jaar en door personen met fysie-
ke, sensorische of geestelijke beperkingen of
met gebrekkige ervaring en/of kennis, indien
zij onder toezicht staan of zijn geïnstrueerd in
het veilige gebruik van het apparaat en de
daaruit resulterende gevaren hebben begre-
pen.
Kinderen mogen niet met het apparaat spe-
len.
Reiniging en gebruikersonderhoud mogen
niet worden uitgevoerd door kinderen, tenzij
ze 15jaar of ouder zijn en onder toezicht
staan.
Zorg ervoor dat kinderen die jonger zijn dan 8
jaar niet bij het apparaat of de aansluitkabel
kunnen komen.
Veilig gebruik
Neem bij gebruik van het apparaat de veilig-
heidsaanwijzingen in acht.
WAARSCHUWING‒Verstikkingsgevaar!
Kinderen kunnen verpakkingsmateriaal
over het hoofd trekken en hierin verstrikt
raken en stikken.
▶
Verpakkingsmateriaal uit de buurt van
kinderen houden.
▶
Laat kinderen niet met verpakkingsma-
teriaal spelen.
WAARSCHUWING‒
Vergiftigingsgevaar!
Teruggezogen verbrandingsgassen kun-
nen leiden tot vergiftiging. Vuurbronnen
die de lucht in de ruimte verbruiken (bijv.
apparaten die op gas, olie, hout of kolen
worden gestookt, geisers, warmwatertoe-
stellen) betrekken de verbrandingslucht
uit de opstellingsruimte en voeren de gas-
sen via een afvoer (bijv. schoorsteen) af
naar buiten. In combinatie met een inge-
Veiligheid nl
3
schakelde afzuigkap wordt aan de keu-
ken en aan de ruimtes ernaast lucht ont-
trokken. Zonder voldoende luchttoevoer
ontstaat er een onderdruk. Giftige gassen
uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶
Altijd voor voldoende luchttoevoer zor-
gen, wanneer het apparaat in luchtaf-
voermodus werkt, en er tegelijkertijd
vuurbron is die gebruikmaakt van de
aanwezige lucht.
▶
U kunt het apparaat alleen dan zonder
risico gebruiken wanneer de onderdruk
in de ruimte waarin de vuurbron zich
bevindt niet groter is dan 4 Pa (0,04
mbar). Dit kan worden bereikt wanneer
de voor de verbranding benodigde
lucht door niet afsluitbare openingen,
bijv. in deuren, ramen, in combinatie
met een ventilatiekast in de muur of
door andere technische voorzieningen,
kan worden toegevoerd. Een luchtaan-
voer/afvoer in de muur alleen is niet
voldoende om aan de minimale eisen
te voldoen.
▶
Raadpleeg in ieder geval het bedrijf dat
in uw huis zorgt voor de schoorsteen-
reiniging. Dit bedrijf is in staat het totale
ventilatiesysteem van uw huis te beoor-
delen en kan een voorstel doen voor
passende maatregelen op het gebied
van de luchttoevoer.
▶
Indien het apparaat alleen met recircu-
latie wordt gebruikt, is een onbeperkt
gebruik mogelijk.
WAARSCHUWING‒Risico van brand!
¡ De vetafzettingen in de vetfilters kunnen
ontbranden.
▶
Apparaat nooit zonder vetfilter gebrui-
ken.
▶
De vetfilters regelmatig reinigen.
▶
Nooit in de omgeving van het apparaat
met open vuur werken (bijv. flambe-
ren).
▶
Het apparaat alleen in de buurt van
een vuurbron voor vaste brandstoffen
(bijv. hout of kolen) installeren wanneer
de vuurbron een afgesloten, niet verwij-
derbare afscherming heeft. Er mogen
geen vonken wegspringen.
¡ Hete olie en vet ontvlammen erg snel.
▶
Hete olie en vet permanent in het oog
houden.
▶
Nooit brandende olie of vet met water
blussen. Schakel de kookzone uit.
Vlammen voorzichtig met een deksel,
smoordeksel of iets dergelijks verstik-
ken.
¡ Gaskookplaten waar geen pan op staat,
ontwikkelen tijdens het gebruik grote hitte.
Een ventilatieapparaat dat daarop is aan-
gebracht kan beschadigd of in brand ra-
ken.
▶
Gaskookplaten alleen met erop ge-
plaatste pan gebruiken.
¡ Bij gelijktijdig gebruik van meerdere gas-
kookzones ontwikkelt zich grote hitte. Een
ventilatieapparaat dat daarop is aange-
bracht kan beschadigd of in brand raken.
▶
Gaskookplaten alleen met erop ge-
plaatste pan gebruiken.
▶
De hoogste ventilatorstand instellen.
▶
Twee gaskookplaten nooit langer dan
15 minuten gelijktijdig op de hoogste
vlam gebruiken. Twee gaskookzones
komen overeen met één grote brander.
▶
Nooit grote branders met meer dan
5kW met grootste vlam langer dan 15
minuten gebruiken, bijv. wok.
WAARSCHUWING‒Gevaar voor
verbranding!
¡ Tijdens het gebruik worden de toeganke-
lijke onderdelen heet.
▶
De hete onderdelen nooit aanraken.
▶
Zorg ervoor dat er geen kinderen in de
buurt zijn.
¡ Het apparaat wordt heet tijdens het ge-
bruik.
▶
Laat het voor de reiniging afkoelen.
WAARSCHUWING‒Gevaar voor letsel!
¡ Bepaalde onderdelen van het apparaat
kunnen scherpe randen hebben.
▶
Binnenkant van het apparaat voorzich-
tig reinigen.
nl Materiële schade vermijden
4
¡ Voorwerpen die op het apparaat geplaatst
zijn kunnen vallen.
▶
Plaats geen voorwerpen op het appa-
raat.
¡ Wijzigingen aan de elektrische of mecha-
nische opbouw zijn gevaarlijk en kunnen
leiden tot functiestoringen.
▶
Geen wijzigingen aan de elektrische of
mechanische opbouw aanbrengen.
¡ De filterafdekking kan trillen.
▶
De filterafdekking langzaam openen.
▶
De filterafdekking na het openen vast-
houden tot deze niet meer natrilt.
▶
De filterafdekking langzaam sluiten.
¡ Verwondingsgevaar bij het openen en
sluiten van de scharnieren.
▶
Niet in het bewegende gedeelte van de
scharnieren grijpen.
¡ Het licht van LED-lampen is zeer fel en
kan de ogen beschadigen (risicogroep 1).
▶
Niet langer dan 100 seconden direct in
de ingeschakelde LED-lampen kijken.
WAARSCHUWING‒Gevaar voor een
elektrische schok!
¡ Een beschadigd apparaat of een bescha-
digd netsnoer is gevaarlijk.
▶
Nooit een beschadigde apparaat ge-
bruiken.
▶
Nooit aan het netsnoer trekken, om het
apparaat van het elektriciteitsnet te
scheiden. Altijd aan de stekker van het
netsnoer trekken.
▶
Wanneer het apparaat of het netsnoer
is beschadigd, dan direct de stekker
van het netsnoer uit het stopcontact ha-
len of de zekering in de meterkast uit-
schakelen.
▶
"Neem contact op met de service-
dienst." →Pagina8
▶
Alleen daarvoor geschoold vakperso-
neel mag reparaties aan het apparaat
uitvoeren.
¡ Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakperso-
neel mag reparaties aan het apparaat
uitvoeren.
▶
Er mogen uitsluitend originele reserve-
onderdelen worden gebruikt voor repa-
ratie van het apparaat.
▶
Als het netsnoer van dit apparaat wordt
beschadigd, moet het door geschoold
vakpersoneel worden vervangen.
¡ Binnendringend vocht kan een schok ver-
oorzaken.
▶
Vóór het reinigen de netstekker uit het
stopcontact halen of de zekering in de
meterkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreini-
ger gebruiken om het apparaat te reini-
gen.
WAARSCHUWING‒Explosiegevaar!
Sterk bijtende alkalische of sterk zuurhou-
dende reinigingsmiddelen in combinatie
met aluminiumdelen in de spoelruimte
van vaatwasmachine kunnen tot explosies
leiden.
▶
Nooit sterk bijtende alkalische of sterk
zuurhoudende reinigingsmiddelen ge-
bruiken. Vooral geen professionele of
industriële reinigingsmiddelen gebrui-
ken in combinatie met aluminiumdelen,
zoals bijv. vetfilters van afzuigkappen.
Materiële schade vermijden
Ter voorkoming van materiële schade, aan het appa-
raat, de accessoires of keukenvoorwerpen dient u de
aanwijzingen in acht te nemen.
Algemeen
Bij gebruik van het apparaat dient u deze aanwijzingen
in acht te nemen.
LET OP!
¡ Condenswater kan leiden tot corrosie.
▶
Om de condensvorming te vermijden, het appa-
raat bij het koken inschakelen.
¡ Als er vocht in de bedieningselementen dringt, kan
er schade ontstaan.
▶
Nooit bedieningselementen met een natte doek
reinigen.
¡ Verkeerde reiniging beschadigt de oppervlakken.
▶
Reinigingsinstructies in acht nemen.
▶
Geen scherpe of schurende reinigingsmiddelen
gebruiken.
▶
Roestvrijstalen oppervlakken uitsluitend reinigen
in de slijprichting.
▶
Nooit bedieningselementen met reinigingsmidde-
len voor roestvrij staal reinigen.
Milieubescherming en besparing nl
5
¡ Teruglopend condenswater kan het apparaat be-
schadigen.
▶
Het afvoerluchtknaal moet vanaf het apparaat
met minstens 1° helling zijn geïnstalleerd.
¡ Als u designelementen verkeerd belast, kunnen de-
ze afbreken.
▶
Niet aan designelementen trekken.
▶
Geen voorwerpen op designelementen plaatsen
of eraan ophangen.
Milieubescherming en besparing
Bescherm het milieu door het apparaat op een hulp-
bronnenbesparende manier te gebruiken en herbruik-
bare materialen op de juiste manier af te voeren.
Afvoeren van de verpakking
De verpakkingsmaterialen zijn milieuvriendelijk en kun-
nen worden hergebruikt.
▶
De afzonderlijke componenten op soort gescheiden
afvoeren.
Bij uw dealer en uw gemeente- of deelraadskantoor
kunt u informatie verkrijgen over de actuele afvoer-
methoden.
Functies
Gebruik met afvoerlucht
De aangezogen lucht wordt door de vetfilters gereinigd
en via een buizensysteem naar de buitenlucht afge-
voerd.
De lucht mag niet worden afgevoerd in
een schoorsteen die wordt gebruikt
voor afvoergassen van apparaten be-
stemd voor het verbranden van gas of
andere brandstoffen (dit geldt niet voor
ventilatieapparatuur).
¡ Komt de afvoerlucht terecht in een
rook- of afvoergasschoorsteen die
niet in gebruik is, dan dient hiervoor
toestemming van een vakbekwame
schoorsteenveger te worden verkre-
gen.
¡ Wordt de afvoerlucht door de buiten-
muur geleid, dan raden wij u aan
een telescoop-muurkast te gebrui-
ken.
Gebruik met circulatielucht
De aangezogen lucht wordt door de vetfilters en een
geurfilter gereinigd en weer teruggeleid in de ruimte.
Om geurtjes te voorkomen bij het ge-
bruik van circulatielucht, dient u een
geurfilter te monteren. De verschillende
manieren om het apparaat met circula-
tielucht te gebruiken, vindt u in onze ca-
talogus of kunt u navragen bij uw speci-
aalzaak. Het daartoe benodigde toebe-
horen is verkrijgbaar bij de speciaal-
zaak, de klantenservice of in de online-
shop.
nl Uw apparaat leren kennen
6
Uw apparaat leren kennen
Lees meer over de onderdelen van uw apparaat.
Bedieningselementen
Via de bedieningselementen kunt u alle functies van uw
apparaat instellen en informatie krijgen over de ge-
bruikstoestand.
Apparaat in- of uitschakelen
Ventilatorstand1 inschakelen.
Ventilatorstand2 inschakelen.
Ventilatorstand3 inschakelen.
Intensiefstand inschakelen of uitschakelen.
Verlichting inschakelen of uitschakelen
Voor het eerste gebruik
Stel de opties voor het eerste gebruik in. Reinig het ap-
paraat en de accessoires.
De Bediening in essentie
Hier wordt de bediening van het apparaat in essentie
beschreven.
Apparaat inschakelen
▶
Het apparaat met inschakelen.
a Het apparaat start in ventilatorstand2.
Machine uitschakelen
Als u het apparaat niet gebruikt, schakel het dan uit.
▶
Het apparaat met uitschakelen.
a Het apparaat gaat uit. Lopende functies worden af-
gebroken.
Ventilatorstand instellen
▶
, of indrukken om de ventilatorstand in te stel-
len.
Intensiefstand inschakelen
Als zich een bijzonder sterke geur of damp ontwikkelt,
kunt u de intensiefstand gebruiken.
▶
indrukken.
a Het apparaat schakelt na ca. 6 minuten automatisch
in de ventilatorstand 3.
Intensiefstand uitschakelen
▶
indrukken.
a De intensiefstand wordt vroegtijdig beëindigd.
Verlichting inschakelen
De ventilatie kan onafhankelijk van de ventilatie worden
in- of uitgeschakeld.
▶
indrukken.
Verlichting uitschakelen
▶
De verlichting met uitschakelen.
Reiniging en onderhoud
Reinig en onderhoud uw apparaat zorgvuldig om er
voor te zorgen dat het lang goed blijft werken.
Roestvrijstalen oppervlakken reinigen
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een vaatdoekje en warm zeepsop in slijprichting
reinigen.
3.
Met een zachte doek nadrogen.
4.
Het schoonmaakmiddel voor roestvrij staal heel dun
opbrengen met een zachte doek.
Tip:Het schoonmaakmiddel voor roestvrij staal is ver-
krijgbaar bij de klantenservice of in de online-shop.
Gelakte oppervlakken reinigen
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een vaatdoekje en warm zeepsop reinigen.
3.
Met een zachte doek nadrogen.
Aluminium reinigen
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een zachte doek en glasreiniger reinigen.
Kunststof reinigen
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een zachte doek en glasreiniger reinigen.
Storingen verhelpen nl
7
Glas reinigen
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een zachte doek en glasreiniger reinigen.
Bedieningselementen reinigen
WAARSCHUWING‒Gevaar voor een elektrische
schok!
Binnendringend vocht kan een schok veroorzaken.
▶
Geen natte vaatdoekjes gebruiken.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een vochtig vaatdoekje en warm zeepsop reini-
gen.
3.
Met een zachte doek nadrogen.
Filterafdekking reinigen
Aanwijzing
¡ De filterafdekking niet demonteren.
¡ De filterafdekking niet in de vaatwasmachine reini-
gen.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
Met een zachte doek en glasreiniger reinigen.
Vetfilter verwijderen
WAARSCHUWING‒Gevaar voor letsel!
De filterafdekking kan trillen.
▶
De filterafdekking langzaam openen.
▶
De filterafdekking na het openen vasthouden tot de-
ze niet meer natrilt.
▶
De filterafdekking langzaam sluiten.
1.
De filterafdekking openen.
2.
LET OP! Eraf vallende vetfilters kunnen de eronder
liggende kookplaat beschadigen.
▶
Met een hand onder de vetfilter grijpen.
De vergrendelingen op de vetfilters openen.
3.
De vetfilters uit de houders nemen.
Om naar beneden druppelend vet te vermijden, de
vetfilters horizontaal houden.
Vetfilter met de hand reinigen
De vetfilters reinigen het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad.
WAARSCHUWING‒Risico van brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
Voorwaarde:De vetfilters zijn gedemonteerd.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
De vetfilters in een warm zeepsop weken.
Bij hardnekkig vuil een vetoplosmiddel gebruiken.
Vetoplosmiddel is verkrijgbaar bij de klantenservice
of in de online-shop.
3.
De vetfilters met een borstel reinigen.
4.
De vetfilters grondig uitspoelen.
5.
De vetfilters laten afdruppelen.
Vetfilters in de vaatwasmachine reinigen
De vetfilters reinigen het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad.
WAARSCHUWING‒Risico van brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
LET OP!
De vetfilters kunnen door inklemmen worden bescha-
digd.
▶
De vetfilters niet inklemmen.
AanwijzingBij de reiniging van de vetfilter in de vaat-
wasmachine kunnen lichte verkleuringen optreden. De
verkleuringen hebben geen invloed op de werking van
de vetfilters.
Voorwaarde:De vetfilters zijn gedemonteerd.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
2.
De vetfilters los in de vaatwasmachine plaatsen.
Sterk verontreinigde vetfilters niet samen met ser-
viesgoed reinigen.
Bij hardnekkig vuil een vetoplosmiddel gebruiken.
Vetoplosmiddel is verkrijgbaar bij de klantenservice
of in de online-shop.
3.
De vaatwasmachine starten.
Bij de temperatuurinstelling maximaal 70 °C kiezen.
4.
De vetfilters laten afdruppelen.
Vetfilters inbouwen
LET OP!
Eraf vallende vetfilters kunnen de eronder liggende
kookplaat beschadigen.
▶
Met een hand onder de vetfilter grijpen.
1.
De vetfilters inbrengen.
2.
De vetfilters naar boven klappen en de vergrendelin-
gen vastklikken.
3.
Zorg ervoor dat de vergrendelingen vastklikken.
4.
De filterafdekking sluiten.
Storingen verhelpen
Kleinere storingen aan het apparaat kunt u zelf verhel-
pen. Raadpleeg voordat u contact opneemt met de
klantenservice de informatie over het verhelpen van
storingen. Zo voorkomt u onnodige kosten.
WAARSCHUWING‒Gevaar voor letsel!
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen geschoold vakpersoneel mag reparaties aan
het apparaat uitvoeren.
▶
Bel de servicedienst als het apparaat defect is.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakpersoneel mag repa-
raties aan het apparaat uitvoeren.
▶
Er mogen uitsluitend originele reserveonderdelen
worden gebruikt voor reparatie van het apparaat.
▶
Als het netsnoer van dit apparaat wordt beschadigd,
moet het door geschoold vakpersoneel worden ver-
vangen.
nl Servicedienst
8
Functiestoringen
Storing Oorzaak Verhelpen van storingen
Apparaat werkt niet. Netstekker van de stroomkabel is
niet ingestoken.
▶
Apparaat aansluiten op het elektriciteits-
net.
Stroomvoorziening is uitgevallen.
▶
Controleer of de verlichting van de bin-
nenruimte of andere apparaten functione-
ren.
Zekering is defect.
▶
Controleer de zekering in de meterkast.
De toetsverlichting functioneert
niet.
De regeleenheid is defect.
▶
Neem contact op met de klantenservice.
→"Servicedienst", Pagina8
Verlichting functioneert niet. Verschillende oorzaken zijn mo-
gelijk.
▶
Neem contact op met de klantenservice.
→"Servicedienst", Pagina8
▶
Defecte LED-lampen mogen alleen wor-
den vervangen door de fabrikant, zijn
klantenservice of een erkend vakman
(elektromonteur).
Servicedienst
Als u vragen hebt over het gebruik, een storing aan het
apparaat niet zelf kunt verhelpen of als het apparaat
moet worden gerepareerd, neem dan contact op met
onze servicedienst.
Veel problemen kunt u via de informatie voor het ver-
helpen van storingen in deze gebruiksaanwijzing of op
onze website zelf verhelpen. Als dit niet het geval is,
neem dan contact op met onze servicedienst.
We vinden altijd een passende oplossing en proberen
onnodig bezoek van de servicetechnicus te vermijden.
We zorgen ervoor dat het apparaat zowel binnen de
garantieperiode als na het verstrijken van de fabrieks-
garantie met originele reserveonderdelen door ge-
schoolde servicetechnici wordt gerepareerd.
Originele vervangende onderdelen die relevant zijn
voor de werking in overeenstemming met de desbetref-
fende Ecodesign-verordening kunt u voor de duur van
ten minste 10 jaar vanaf het moment van in de handel
brengen van het apparaat binnen de Europese Econo-
mische Ruimte bij onze servicedienst verkrijgen.
AanwijzingHet inschakelen van de servicedienst in het
kader van de fabrieksgarantievoorwaarden is gratis.
Gedetailleerde informatie over de garantieperiode en
garantievoorwaarden in uw land kunt u opvragen bij
onze servicedienst, uw dealer of op onze website.
Als u contact opneemt met de servicedienst, hebt u het
productnummer (E-Nr.) en het productienummer (FD)
van het apparaat nodig.
De contactgegevens van de servicedienst vindt u in de
meegeleverde servicedienstlijst of op onze website.
Productnummer (E-nr.) en productienummer
(FD)
Het productnummer (E-Nr.) en het productienummer
(FD) vindt u op het typeplaatje van het apparaat.
Het typeplaatje bevindt zich afhankelijk van het model:
¡ aan de binnenkant van het apparaat (daarvoor de
vetfilter demonteren).
¡ op de bovenkant van het apparaat.
Om uw apparaatgegevens en de servicedienst-tele-
foonnummers snel terug te kunnen vinden, kunt u de
gegevens noteren.
Accessoires
Gebruik alleen originele accessoires. Deze zijn speci-
aal op uw apparaat afgestemd. Hier krijgt u een over-
zicht van de accessoires behorende bij uw apparaat en
de manier waarop ze worden gebruikt.
Accessoires Bestelnummer
Starterset voor gebruik
met circulatielucht
DWZ1EK1U1
Wisselfilter voor circulatie-
functie - niet regenereer-
baar
DHZ5276
Accessoires Bestelnummer
CleanAir luchtcirculatie-
module met wisselfilter -
niet regenereerbaar -
roestvrij staal
DWZ1FX5C6
Geurfilter voor CleanAir
circulatieluchtmodule, re-
genereerbaar
DZZ0XX0P0
Clean Air Plus circulatie-
luchtset
DWZ1DX1I6
Afvoeren nl
9
Accessoires Bestelnummer
Clean Air Plus geurfilter
(reserveonderdeel)
DZZ1XX1B6
Accessoires Bestelnummer
Long Life circulatielucht-
set
DWZ0XX0J0
Afvoeren
Wij leggen u hier uit hoe u afgedankte apparaten op de
juiste manier afvoert.
Afvoeren van uw oude apparaat
Door een milieuvriendelijke afvoer kunnen waardevolle
grondstoffen opnieuw worden gebruikt.
1.
De stekker van het netsnoer uit het stopcontact trek-
ken.
2.
Het netsnoer doorknippen.
3.
Het apparaat milieuvriendelijk afvoeren.
Dit apparaat is gekenmerkt in over-
eenstemming met de Europese richt-
lijn 2012/19/EU betreffende afge-
dankte elektrische en elektronische
apparatuur (waste electrical and elec-
tronic equipment - WEEE).
De richtlijn geeft het kader aan voor
de in de EU geldige terugneming en
verwerking van oude apparaten.
nl Montagehandleiding
10

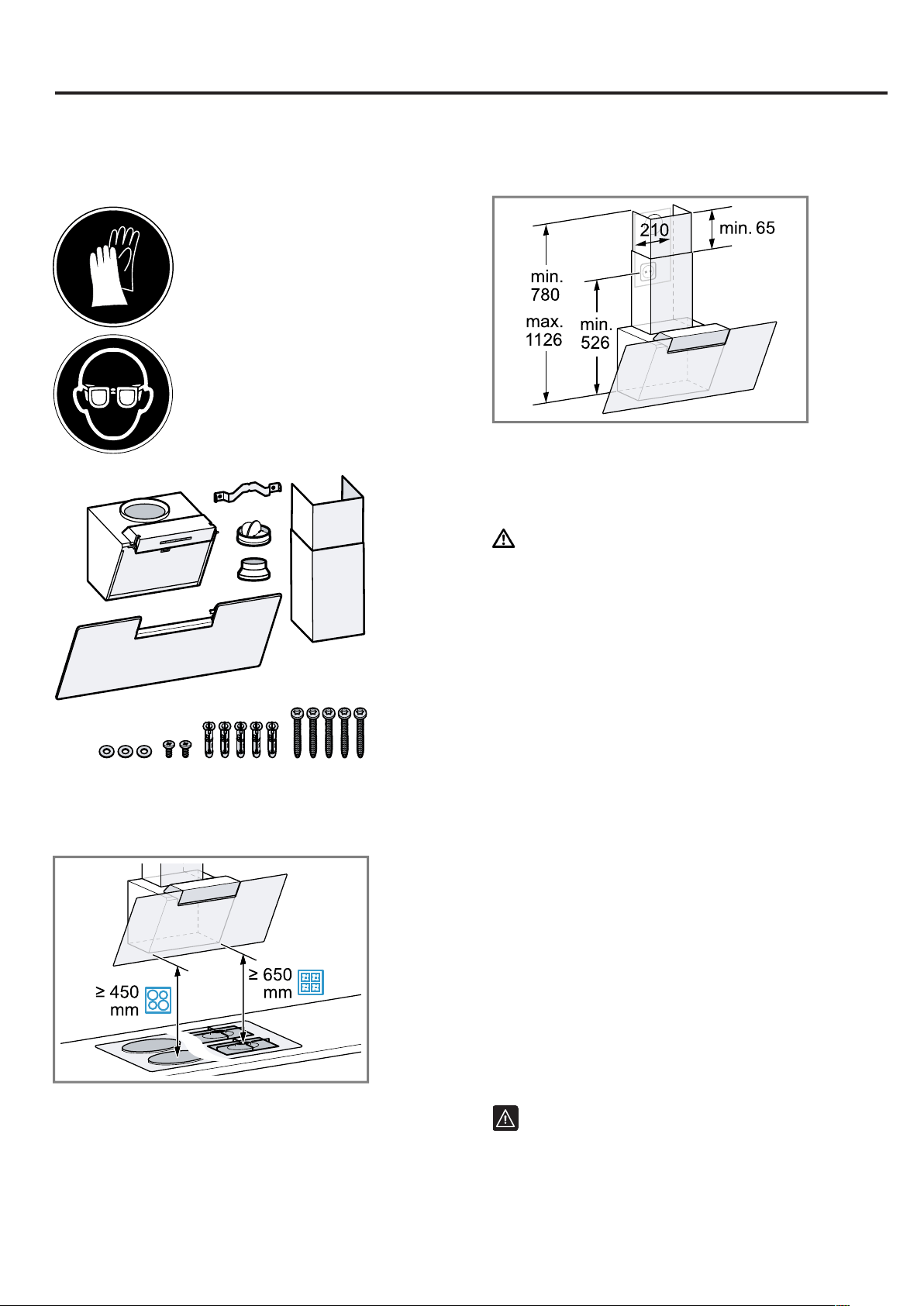

Montagehandleiding
Inhoud van de verpakking
Controleer na het uitpakken alle onderdelen op trans-
portschade en de volledigheid van de levering.
Veiligheidsafstanden
Neem de veiligheidsafstanden van het apparaat in
acht.
Afmetingen van het apparaat
Hier vindt u de afmetingen van het apparaat
Aanwijzingen voor de elektrische
aansluiting
Om het apparaat elektrisch veilig te kunnen aansluiten,
dient u deze aanwijzingen in acht te nemen.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
¡ Het apparaat moet op elk gewenst moment van de
stroom kunnen worden afgesloten. Het mag alleen
op een geaarde contactdoos worden aangesloten
die volgens de voorschriften is geïnstalleerd.
▶
De netstekker van de netaansluitkabel moet na
de inbouw van het apparaat vrij toegankelijk zijn.
▶
Is dit niet mogelijk, dan moet in de vast ge-
plaatste elektrische installatie een alpolige schei-
dingsinrichting volgens de voorwaarden van de
overspanningscategorie III en volgens de op-
bouwvoorschriften worden ingebouwd.
▶
De vaste aansluiting mag alleen door een elektri-
cien worden aangelegd. Wij adviseren een aard-
lekschakelaar (FI-schakelaar) in de stroomkring
naar het apparaat te installeren.
¡ Scherpe componenten binnen het apparaat kunnen
de aansluitkabel beschadigen.
▶
De aansluitkabel niet knikken of inklemmen.
¡ De aansluitgegevens zijn op het typeplaatje in de
binnenruimte van het apparaat terug te vinden.
¡ Om het typeplaatje te zien, de vetfilter demonteren.
¡ De aansluitleiding is ca. 1,30 m lang.
¡ Dit apparaat voldoet aan de ontstoringsvoorschriften
van de EG.
¡ Het apparaat is conform de beschermingsklasse 1.
Daarom het apparaat alleen met een aarddraadaan-
sluiting gebruiken.
¡ Het apparaat tijdens de montage niet op de stroom
aansluiten.
¡ Ervoor zorgen dat de bescherming tegen aanraking
door de inbouw is gegarandeerd.
Veilige montage
Neem bij het monteren van het apparaat de veiligheids-
aanwijzingen in acht.
Montagehandleiding nl
11
WAARSCHUWING‒Vergiftigingsgevaar!
Teruggezogen verbrandingsgassen kunnen leiden tot
vergiftiging. Vuurbronnen die de lucht in de ruimte ver-
bruiken (bijv. apparaten die op gas, olie, hout of kolen
worden gestookt, geisers, warmwatertoestellen) betrek-
ken de verbrandingslucht uit de opstellingsruimte en
voeren de gassen via een afvoer (bijv. schoorsteen) af
naar buiten. In combinatie met een ingeschakelde af-
zuigkap wordt aan de keuken en aan de ruimtes er-
naast lucht onttrokken. Zonder voldoende luchttoevoer
ontstaat er een onderdruk. Giftige gassen uit de
schoorsteen of het afvoerkanaal worden teruggezogen
in de woonruimte.
▶
Altijd voor voldoende luchttoevoer zorgen, wanneer
het apparaat in luchtafvoermodus werkt, en er tege-
lijkertijd vuurbron is die gebruikmaakt van de aan-
wezige lucht.
▶
U kunt het apparaat alleen dan zonder risico gebrui-
ken wanneer de onderdruk in de ruimte waarin de
vuurbron zich bevindt niet groter is dan 4 Pa (0,04
mbar). Dit kan worden bereikt wanneer de voor de
verbranding benodigde lucht door niet afsluitbare
openingen, bijv. in deuren, ramen, in combinatie met
een ventilatiekast in de muur of door andere techni-
sche voorzieningen, kan worden toegevoerd. Een
luchtaanvoer/afvoer in de muur alleen is niet vol-
doende om aan de minimale eisen te voldoen.
▶
Raadpleeg in ieder geval het bedrijf dat in uw huis
zorgt voor de schoorsteenreiniging. Dit bedrijf is in
staat het totale ventilatiesysteem van uw huis te be-
oordelen en kan een voorstel doen voor passende
maatregelen op het gebied van de luchttoevoer.
▶
Indien het apparaat alleen met recirculatie wordt ge-
bruikt, is een onbeperkt gebruik mogelijk.
WAARSCHUWING‒Verstikkingsgevaar!
Kinderen kunnen verpakkingsmateriaal over het hoofd
trekken en hierin verstrikt raken en stikken.
▶
Verpakkingsmateriaal uit de buurt van kinderen hou-
den.
▶
Laat kinderen niet met verpakkingsmateriaal spelen.
WAARSCHUWING‒Risico van brand!
¡ De vetafzettingen in het vetfilter kunnen ontbranden.
▶
Om warmteophoping te voorkomen dienen de
voorgeschreven veiligheidsafstanden te worden
aangehouden.
▶
Houd u aan de aanwijzingen voor uw kooktoe-
stel. Wanneer gas- en elektrische kookapparaten
samen worden gebruikt, geldt de grootste aange-
geven afstand.
▶
Het apparaat slechts aan één zijde direct naast
een hoge kast of tegen een wand installeren. De
afstand tot de hoge kast of de wand moet min-
stens 50 mm bedragen.
¡ De vetafzettingen in het vetfilter kunnen ontbranden.
▶
In de buurt van het apparaat nooit werken met
een open vlam (bijv. flamberen).
▶
Het apparaat alleen in de buurt van een vuurbron
voor vaste brandstoffen (bijv. hout of kolen) in-
stalleren wanneer er een afgesloten, niet verwij-
derbare afscherming aanwezig is. Er mogen
geen vonken wegspringen.
WAARSCHUWING‒Gevaar voor letsel!
¡ Bepaalde onderdelen in het toestel kunnen scherpe
randen hebben.
▶
Draag veiligheidshandschoenen.
¡ Is het toestel niet naar behoren bevestigd, dan kan
het naar beneden vallen.
▶
Alle bevestigingsschroeven moeten vast worden
gemonteerd.
¡ Gevaar voor letsel door glassplinters.
▶
De filterafdekking tegen stoten beschermen.
▶
De filterbescherming niet laten vallen.
▶
Bij de montage een veiligheidsbril dragen.
¡ Het toestel is zwaar.
▶
Om het apparaat te bewegen, zijn 2 personen
vereist.
▶
Alleen geschikte hulpmiddelen gebruiken.
¡ Het toestel is zwaar.
▶
Het apparaat mag niet direct in gipskartonplaten
of gelijksoortig licht bouwmateriaal worden ge-
monteerd.
▶
Voor een juiste montage dient u materiaal te ge-
bruiken dat voldoende stabiel en aangepast is
aan de bouwkundige situatie en het gewicht van
het materiaal.
¡ Wijzigingen aan de elektrische of mechanische op-
bouw zijn gevaarlijk en kunnen leiden tot functiesto-
ringen.
▶
Geen wijzigingen aan de elektrische of mechani-
sche opbouw aanbrengen.
¡ De filterafdekking kan trillen.
▶
De filterafdekking langzaam openen.
▶
De filterafdekking na het openen vasthouden tot
deze niet meer natrilt.
▶
De filterafdekking langzaam sluiten.
¡ Verwondingsgevaar bij het openen en sluiten van de
scharnieren.
▶
Niet in het bewegende gedeelte van de scharnie-
ren grijpen.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
¡ Scherpe componenten binnen het apparaat kunnen
de aansluitkabel beschadigen.
▶
De aansluitkabel niet knikken of inklemmen.
¡ Een beschadigd apparaat of een beschadigd net-
snoer is gevaarlijk.
▶
Nooit een beschadigde apparaat gebruiken.
▶
Nooit aan het netsnoer trekken, om het apparaat
van het elektriciteitsnet te scheiden. Altijd aan de
stekker van het netsnoer trekken.
▶
Wanneer het apparaat of het netsnoer is bescha-
digd, dan direct de stekker van het netsnoer uit
het stopcontact halen of de zekering in de meter-
kast uitschakelen.
▶
"Neem contact op met de servicedienst."
→Pagina8
▶
Alleen daarvoor geschoold vakpersoneel mag re-
paraties aan het apparaat uitvoeren.
nl Montagehandleiding
12
¡ Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakpersoneel mag re-
paraties aan het apparaat uitvoeren.
▶
Er mogen uitsluitend originele reserveonderdelen
worden gebruikt voor reparatie van het apparaat.
▶
Als het netsnoer van dit apparaat wordt bescha-
digd, moet het door geschoold vakpersoneel
worden vervangen.
¡ Ondeskundige installaties zijn gevaarlijk.
▶
Het apparaat uitsluitend aansluiten en gebruiken
volgens de gegevens op het typeplaatje.
▶
Het apparaat uitsluitend via een volgens de voor-
schriften geïnstalleerd stopcontact met randaar-
de op een stroomnet met wisselstroom aanslui-
ten.
▶
Het randaardesysteem van de elektrische huisin-
stallatie moet conform de elektrotechnische voor-
schriften zijn geïnstalleerd.
▶
Nooit het apparaat via een externe schakelinrich-
ting voeden, bijvoorbeeld een tijdschakelaar of
besturing op afstand.
▶
Als het apparaat is ingebouwd, moet de stekker
van het netsnoer vrij toegankelijk zijn. Als de vrije
toegang niet mogelijk is, moet in de vast ge-
plaatste elektrische installatie een alpolige schei-
dingsinrichting volgens de voorwaarden van de
overspanningscategorie III en volgens de installa-
tievoorschriften worden ingebouwd.
▶
Bij het opstellen van het apparaat erop letten dat
het netsnoer niet wordt afgeklemd of bescha-
digd.
Aanwijzingen m.b.t. de inbouwsituatie
¡ Dit apparaat aan de keukenwand monteren.
Aanwijzingen m.b.t. de luchtafvoerleiding
De fabrikant van het apparaat geeft geen garantie bij
klachten die te wijten zijn aan het buizentraject.
¡ Een korte, rechte afvoerbuis met een zo groot mo-
gelijke buisdiameter gebruiken.
¡ Lange, ruwe afvoerbuizen, vele buisbochten of klei-
ne buisdiameters verminderen het afzuigvermogen
en verhogen het ventilatorgeluid.
¡ Een afvoerbuis van niet brandbaar materiaal gebrui-
ken.
¡ Om het teruglopen van condens te vermijden, de af-
voerbuis vanuit het apparaat met 1° verval monte-
ren.
Ronde buizen
Ronde buizen met een binnendiameter van 150 mm
(aanbevolen) of minstens 120mm gebruiken.
Vierkante buizen
Platte buizen waarvan de binnendoorsnede met de dia-
meter van de ronde buizen overeenkomt:
¡ diameter 150 mm komt overeen met ca.177cm².
¡ diameter 120 mm komt overeen met ca.113cm².
¡ Gebruik bij een afwijkende buisdiameter een afdicht-
strip.
¡ Geen platte buizen met scherpe bochten gebruiken.
Algemene aanwijzingen
¡ Om de kookdamp optimaal op te vangen, het appa-
raat in het midden boven de kookplaat monteren.
¡ Om het apparaat in het geval van service ongehin-
derd te bereiken, een gemakkelijk toegankelijke
montageplaats kiezen.
¡ De oppervlakken van het apparaat zijn gevoelig. Bij
de montage beschadigingen vermijden.

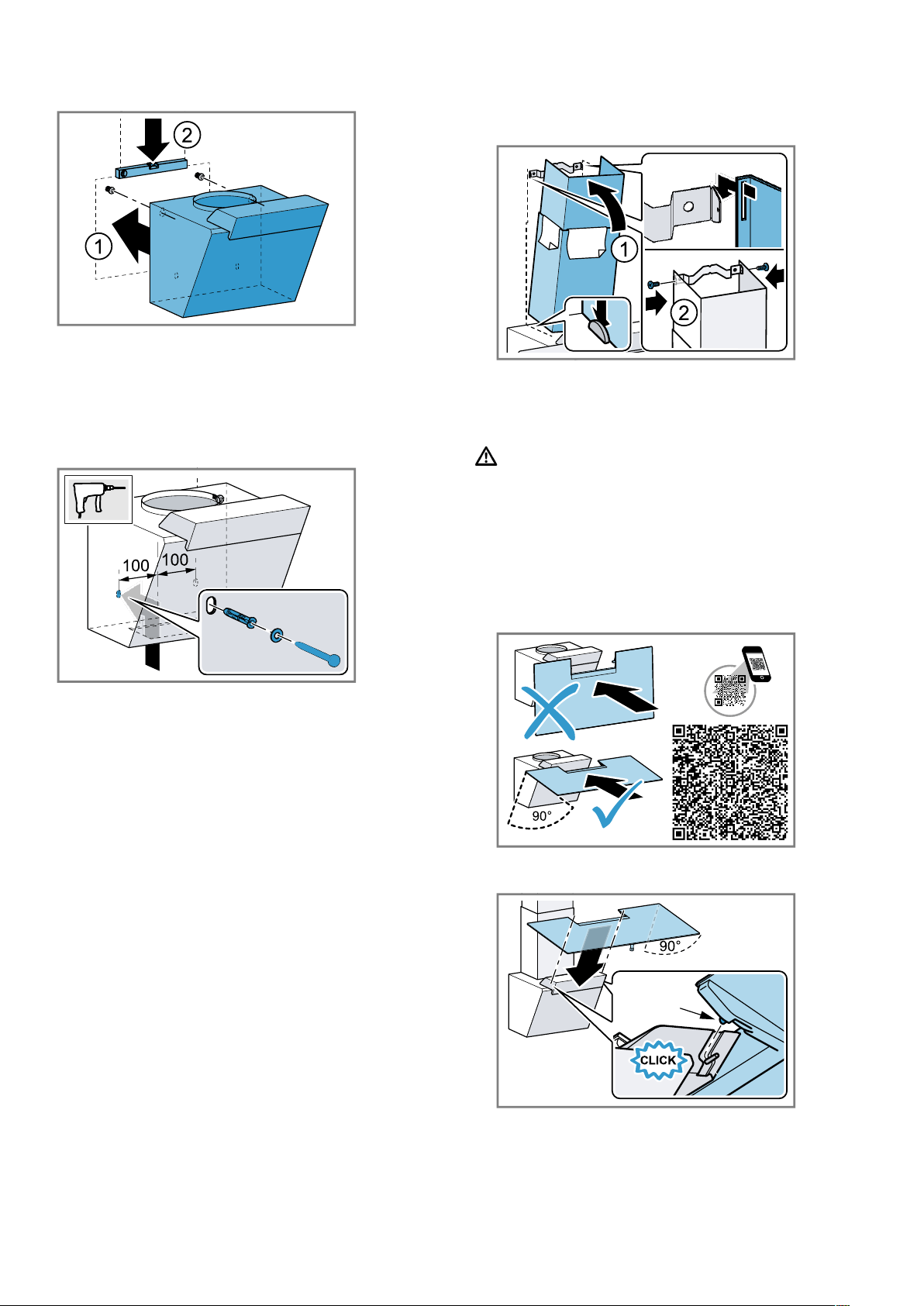

Installatie
Apparaat voorbereiden
▶
De vetfilters verwijderen.
De vetfilters niet buigen, om beschadigingen te
voorkomen.
Wand controleren
1.
Controleren of de wand horizontaal is en voldoende
draagvermogen heeft.
Het max. gewicht van het apparaat bedraagt 25kg.
2.
De boorgatdiepte overeenkomstig de schroeflengte
boren.
3.
Het apparaat met een bevestigingsmateriaal monte-
ren dat voldoende stabiel alsook aan de bouwkundi-
ge situatie en het gewicht van het apparaat is aan-
gepast.
4.
Het uitsnijgedeelte op een voorhanden kabelplaat-
sing van andere apparaten controleren.
Wand voorbereiden
1.
Om schade te vermijden, de kookplaat afdekken.
2.
De boorsjabloon verwijderen.
De uit karton bestaande boorsjabloon is een onder-
deel van de verpakking.
3.
Vanaf de boven- tot de onderkant van het apparaat
een loodrechte middellijn op de muur tekenen.
4.
Met behulp van de boorsjabloon de posities voor de
bevestigingsschroeven opmeten en aftekenen.
De onderkant van het apparaat is identiek met de
onderkant van de boorsjabloon.
5.
Ervoor zorgen dat zich in het bereik van de borin-
gen geen stroomleidingen, gasleidingen of waterlei-
dingen bevinden.
6.
De gaten met een diameter van 8 mm boren.
7.
De boorgatdiepte overeenkomstig de schroeflengte
boren.
8.
De pluggen vlak met de wand inzetten.
9.
De bevestigingshoeken voor de schoorsteenaf-
scherming vastschroeven.
10.
Twee bevestigingsschroeven met onderlegringen tot
op ca. 5 mm vastschroeven.
Montagehandleiding nl
13
11.
Het apparaat ophangen en uitlijnen.
12.
De opening voor de borgschroef aftekenen.
13.
Het apparaat opnieuw afnemen.
Apparaat ophangen
1.
Het gat voor de borgschroef 8 mm boren.
2.
De plug vlak met de wand inzetten.
3.
Het apparaat ophangen.
4.
De borgschroef met de onderlegring vastschroeven.
Naar keuze de rechter of linker boorgatopening ge-
bruiken.
Schoorsteenafscherming monteren
1.
Om de schoorsteenafschermingen los te maken, de
tape verwijderen.
2.
De beschermfolie aan beide schoorsteenafscher-
mingen verwijderen.
3.
Aanwijzing
¡ Om krassen te vermijden papier over de randen
van het buitenste schoorsteenafschermstuk leg-
gen.
¡ De sleuven van het binnenste schoorsteenaf-
schermstuk wijzen naar beneden.
De schoorsteenafschermstukken in elkaar schuiven.
4.
De onderste schoorsteenafscherming in de houders
links en rechts op het apparaat inzetten.
5.
De bovenste schoorsteenafscherming met de 2 kor-
te schroeven aan de zijkant aan de bevestigings-
hoeken schroeven.
6.
De vetfilters inbrengen.
De vetfilters niet buigen, om beschadigingen te
voorkomen.
Filterafdekking monteren
WAARSCHUWING‒Gevaar voor letsel!
¡ Bepaalde onderdelen in het toestel kunnen scherpe
randen hebben.
▶
Draag veiligheidshandschoenen.
¡ Gevaar voor letsel door glassplinters.
▶
De filterafdekking tegen stoten beschermen.
▶
De filterbescherming niet laten vallen.
▶
Bij de montage een veiligheidsbril dragen.
1.
De filterafdekking in een hoek van 90° t.o.v. het ap-
paraat uitlijnen.
2.
De houders van de filterafdekking in de openingen
aan het apparaat plaatsen en vastklikken.
3.
De randbescherming verwijderen.
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service directory.
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
GERMANY
www.bosch-home.com
*9001471042*
9001471042 (000325)
nl
