Causa/Solución
El fusible se ha fundido.
t Sustitúyalo por otro nuevo.
El cable de toma a tierra no está firmemente conectado.
t Conéctelo firmemente a un punto metálico del
automóvil.
La tensión que recibe el terminal remoto es demasiado baja.
•No ha activado la unidad principal conectada.
t Actívela.
•El sistema emplea demasiados amplificadores.
t Utilice un relé.
Compruebe la tensión de la batería (10,5 – 16 V).
Emplee altavoces con una impedancia adecuada.
•Funcionamiento estéreo: de 2 a 8 Ω
•Funcionamiento en puente: de 4 a 8 Ω
Se produjo un cortocircuito en las salidas del altavoz.
t Rectifique la causa del cortocircuito.
Los cables de conexión de alimentación se encuentran
demasiado cerca de los cables con terminales RCA.
t Manténgalos alejados entre sí.
El cable de toma a tierra no está firmemente conectado.
t Conéctelo firmemente a un punto metálico del
automóvil.
Los cables del altavoz han entrado en contacto con el chasis
del automóvil.
t Manténgalos alejados del chasis.
Problema
El indicador POWER/
PROTECTOR no se ilumina.
•El indicador POWER/
PROTECTOR cambia de
verde a rojo.
•La unidad se calienta de
forma anormal.
Se escucha ruido del
alternador.
Cause/Solution
The fuse is blown.
t Replace the fuse with a new one.
The ground wire is not securely connected.
t Fasten the ground wire securely to a metal point of the
car.
The voltage going into the remote terminal is too low.
•The connected master unit is not turned on.
t Turn on the master unit.
•The system employs too many amplifiers.
t Use a relay.
Check the battery voltage (10.5 – 16 V).
Use speakers with suitable impedance.
•Stereo operation: 2 – 8 Ω
•Bridging operation: 4 – 8 Ω
The speaker outputs are short-circuited.
t Rectify the cause of the short-circuit.
The power connecting wires are installed too close to the
RCA pin cords.
t Keep the wires away from the cords.
The ground wire is not securely connected.
t Fasten the ground wire securely to a metal point of the
car.
Speaker wires are touching the car chassis.
t Keep the wires away from the car chassis.
Troubleshooting guide
The following checklist will assist in the correction of most problems which you may
encounter with your unit.
Before going through the checklist below, refer to the connection and operating
procedures.
Problem
The POWER/PROTECTOR
indicator does not light
up.
•The POWER/PROTECTOR
indicator will change
from green to red.
•The unit becomes
abnormally hot.
Alternator noise is heard.
Guía de solución de problemas
La siguiente lista le resultará útil para solucionar la mayoría de los problemas que pueda
encontrar con la unidad.
Antes de consultar la lista, examine los procedimientos de conexión y funcionamiento.
• Halogenated flame retardants are not used in printed wiring boards.
• Halogenated flame retardants are not used in cabinets.
• Corrugated cardboard is used for the packaging cushions.
2004 Sony Corporation Printed in China
3-263-283-11 (2)
Operating instructions
Manual de instrucciones
XM-504Z
Stereo Power
Amplifier
Owner’s Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. XM-504Z Serial No.

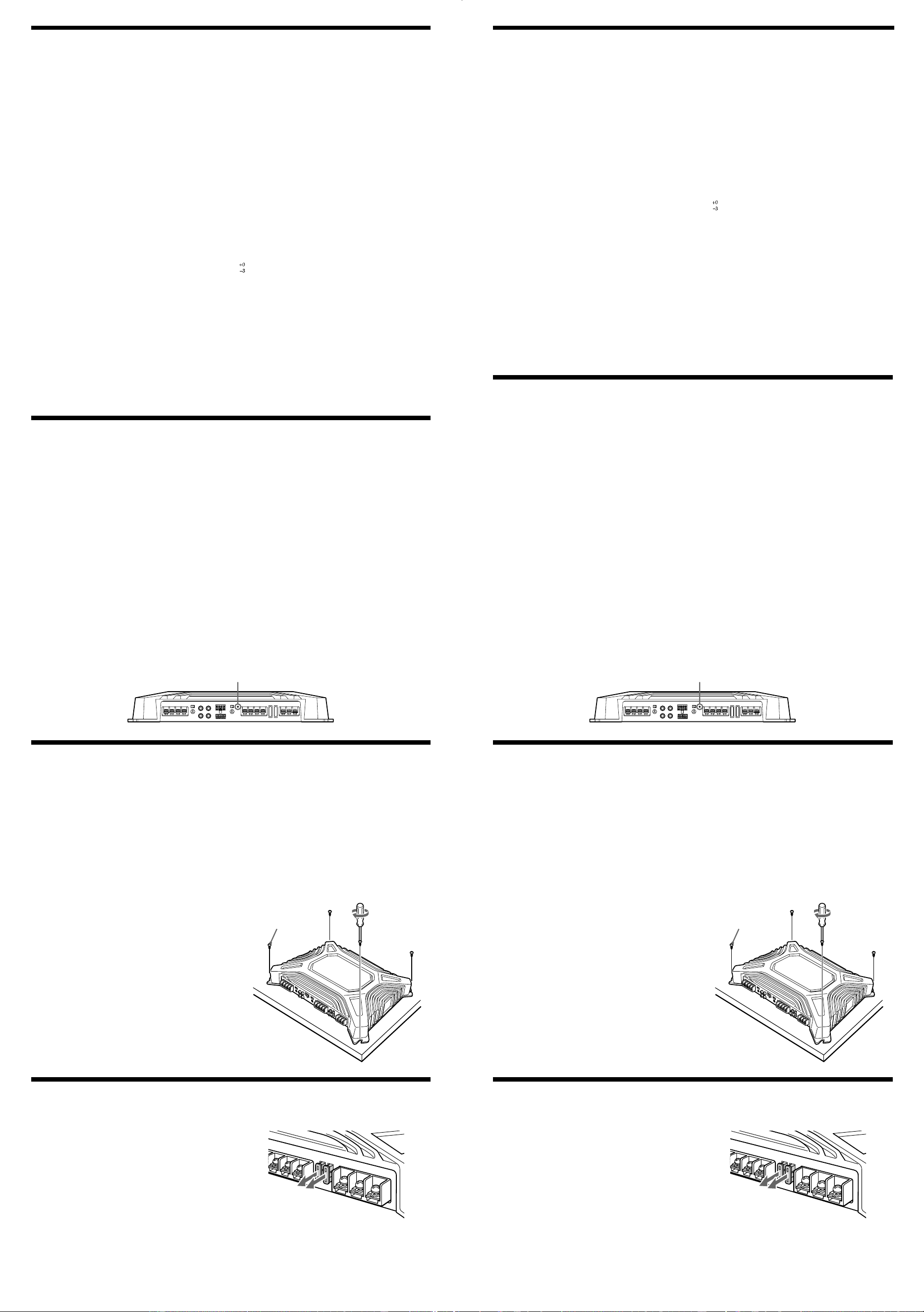

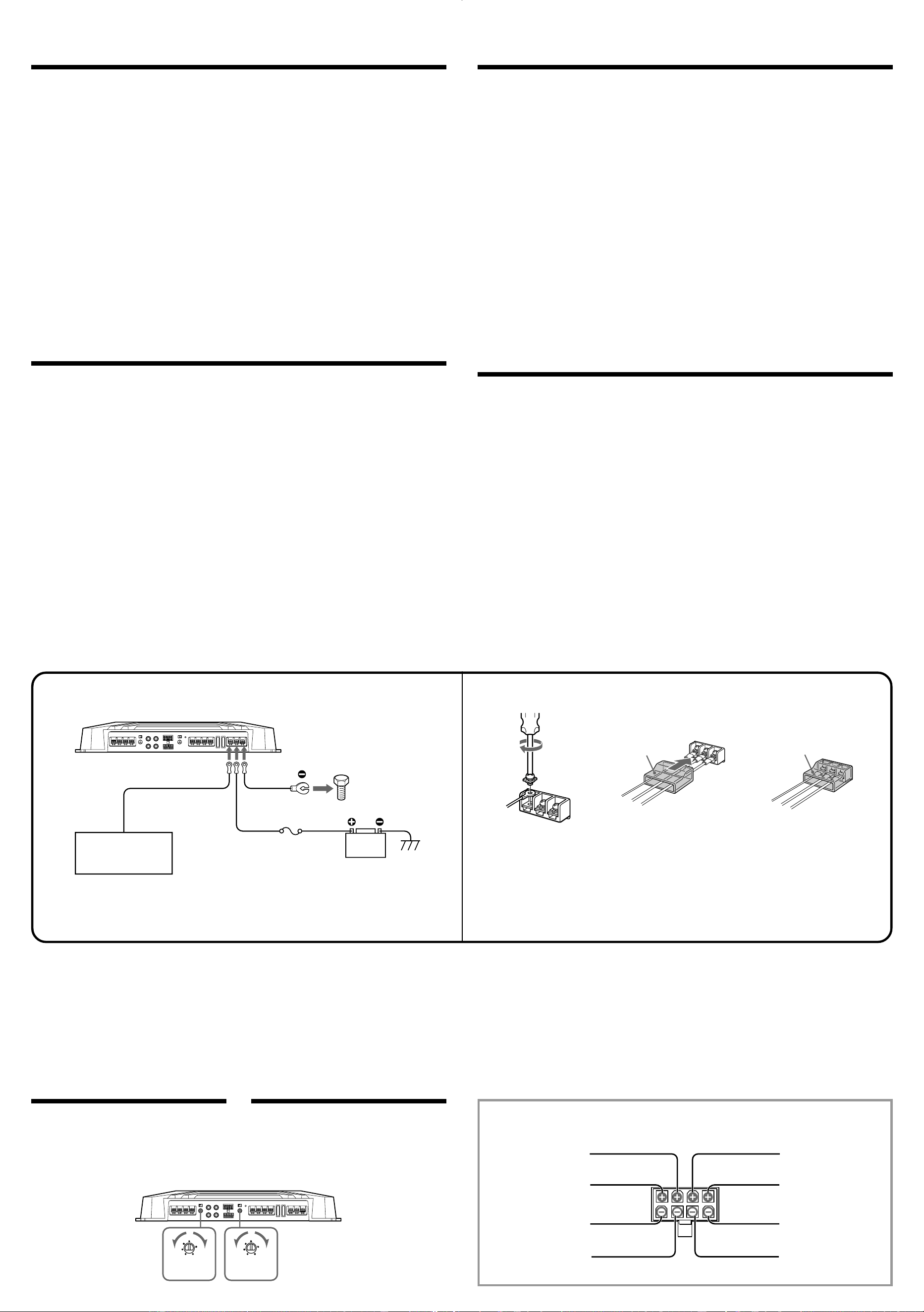

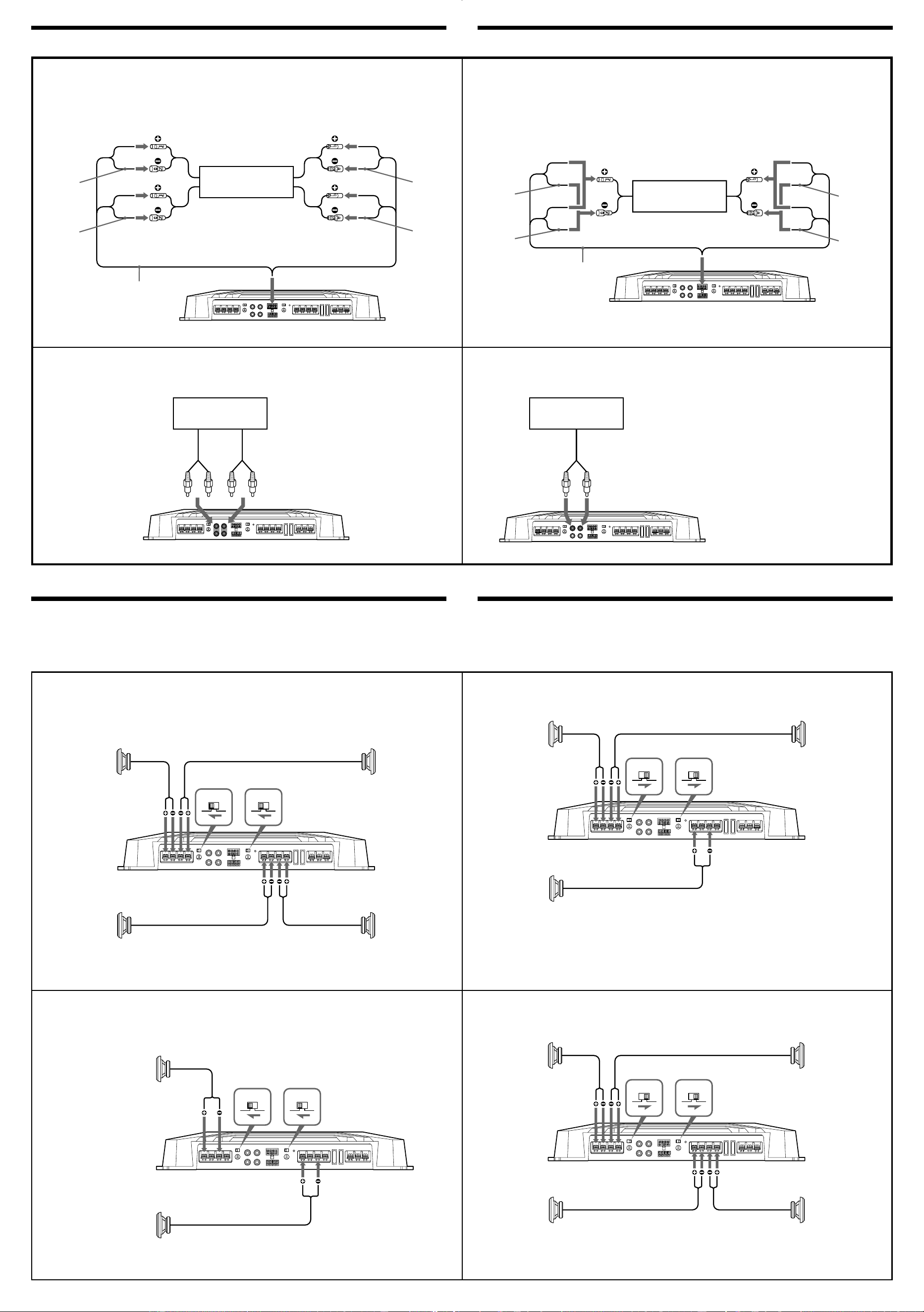

Parts for Installation and Connections
Componentes de instalación y conexiones
12 3
0.2 m
Dimensions
Dimensiones
Unit: mm (in.)
Unidad: mm
233 (9
1
/
4
)
264.2
(10
1
/
2
)
ø 6 (
1
/4)
350
(13
7
/8)
350
(13
7
/8)
55
(2
1
/4)
ø 5 × 15
(× 4)
377.7
(14
7
/8)
