Operating Instructions GB
Mode d’emploi FR
Flash
HVL-F60RM
4-735-282-11(1)
GB
2
Check out the
Help Guide!
The “Help Guide” is an on-line manual that you can read on your
computer or smartphone. Refer to it for details on menu items,
advanced usage, and the latest information on the camera.
Scan
here
http://rd1.sony.net/help/ilc/1730/h_zz/
Before using this flash unit
Update the software of your camera to the latest
version before use.
Refer to the dedicated support site for information on
camera compatibility.
http://www.sony.net/flash/f60rm/
HVL-F60RM Help Guide
English
HVL-F60RM
4-735-282-11(1)
GB
3
GB
WARNING
To reduce the risk of fire or electric
shock,
1) do not expose the unit to rain or
moisture.
2) do not place objects filled with
liquids, such as vases, on the apparatus.
IEEE802.15.4
2400 MHz
< 3 mW e.i.r.p.
Do not touch the flashtube during
operation, it may become hot when
the flash fires.
This equipment complies with FCC/
IC radiation exposure limits set forth
for an uncontrolled environment and
meets the FCC radio frequency (RF)
Exposure Guidelines and RSS-102 of
the IC radio frequency (RF) Exposure
rules. This equipment has very low
levels of RF energy that are deemed
to comply without testing of specific
absorption ratio (SAR).
For Customers in the U.S.A.
For question regarding your product
or for the Sony Service Center nearest
you,
call 1-800-222-SONY (7669).
Declaration of Conformity
Trade Name: SONY
Model: HVL-F60RM
Responsible Party:
Sony Electronics Inc.
Address:
16535 Via Esprillo, San Diego,
CA 92127 U.S.A.
Telephone No.:
858-942-2230
This device complies with Part 15 of
the FCC Rules. Operation is subject
to the following two conditions: (1)
This device may not cause harmful
interference, and (2) this device
must accept any interference
received, including interference that
may cause undesired operation.
This equipment must not be co-
located or operated in conjunction
with any other antenna or
transmitter.
For Customers in Canada
This device complies with Industry
Canada’s licence-exempt RSSs.
Operation is subject to the following
two conditions:
(1) This device may not cause
interference; and
(2) This device must accept
any interference, including
interference that may cause
undesired operation of the device.
Hereby, Sony Corporation, declares
that this equipment is in compliance
Directive 2014/53/EU.
The full text of the EU declaration
of conformity is available at the
following internet address:
http://www.compliance.sony.de/
For Customers in Singapore
For Customers in Malaysia
HVL-F60RM
4-735-282-11(1)
GB
4
Table of Contents
Check out the Help Guide!....................................................... 2
Before use ................................................................................ 6
Before Photographing
Unpacking ................................................................................ 7
Locating parts and controls ..................................................... 7
Basic operations....................................................................... 9
Using the control wheel ................................................. 9
Using the Quick Navi screen .........................................10
Using the MENU screen ................................................. 12
Preparations ............................................................................ 14
Inserting batteries .........................................................14
Attaching/removing the flash unit to/from the camera ...15
Turning on the power to the flash unit ......................... 16
Pairing with a radio wireless commander/receiver
(for radio wireless flash photography) .....................18
Photographing
Photographing ........................................................................ 21
TTL flash photography ..................................................21
Wireless flash photography
(with radio wireless communications) .................... 23
HVL-F60RM
4-735-282-11(1)
GB
5
GB
On-screen indicators
List of on-screen icons ........................................................... 26
TTL flash mode ............................................................. 26
MANUAL flash mode .................................................... 26
MULTI flash mode ......................................................... 26
Wireless commander mode (radio control) ..................27
Wireless receiver mode (radio control) .........................27
Wireless controller mode
(optical wireless communications) ...........................27
Wireless remote mode
(optical wireless communications) ...........................27
Technical and other information
Specifications ......................................................................... 28
Guide number............................................................... 28
Flash frequency/count ................................................. 29
Other specifications ..................................................... 30
HVL-F60RM
4-735-282-11(1)
GB
6
Before use
In addition to this document, please
read “Notes on use” in the Help Guide
(page 2).
Notes on this flash unit
This flash unit can be used
in combination with Sony
Interchangeable Lens Digital
Cameras, Sony Interchangeable Lens
Digital HD Video Camera Recorders,
and Sony Digital Still Cameras that
have a conventional Multi Interface
Shoe.
• For details on compatible camera
models of this flash unit, visit
the Sony website in your area, or
consult your Sony dealer or local
authorized Sony service facility.
• See the operating instructions of
this unit and refer to the operating
instructions of your camera.
Notes on handling this flash unit
• With this flash unit, do not use
any commercially available flash
units with:
–over 250 V
–reversed polarity
• Keep the flashlamp clean. The
soiled flashlamp surface may
cause heat buildup, resulting in
smoke or scorches. To clean the
flashlamp, wipe it with a soft
cloth, etc.
• This flash unit is designed with
ingress protection in mind,
but not with the intention to
completely protect against dust
and water ingress. Do not use the
unit in the rainy weather.
Notes on continuous flashes
The flash unit continues to fire during
continuous photographing, multi
flash photography, and modeling
flashing.
Continuous flashes, as well as
reflections of the continuous flashes
from walls, may trigger some
symptoms such as the seizures in
case a person with photosensitivity
sees the flashes.
In such a case, immediately stop
using the flash unit.
HVL-F60RM
4-735-282-11(1)
GB
GB
7
Before Photographing
Unpacking
If you find anything missing, please
contact your dealer.
The number in the parentheses
indicates the quantity.
•
Flash unit (1)
•
Connector protect cap (1)
•
Mini-stand (stored in the
case) (1)
•
Case (1)
•
Bounce adaptor (1)
•
Color filter (amber) (1)
•
Color filter (green) (1)
•
Carrying pouch (1)
•
Set of printed documentation

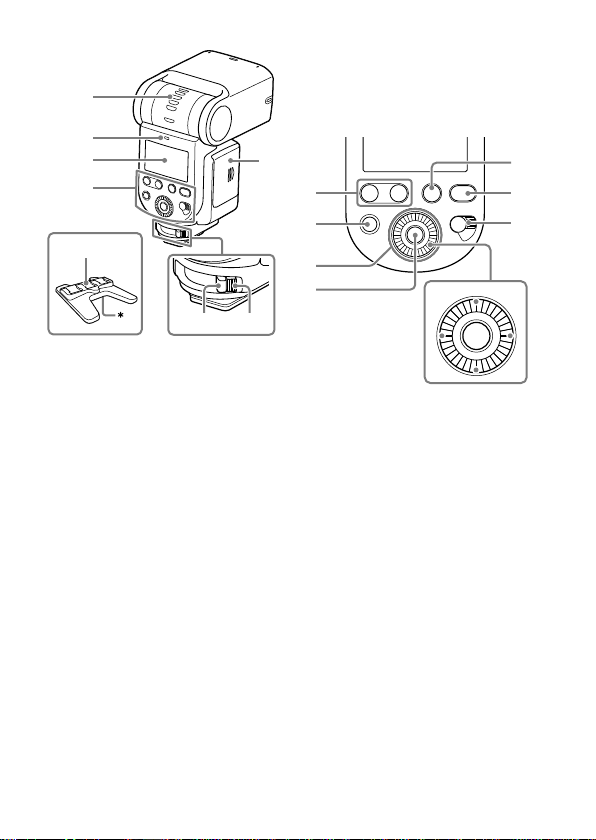

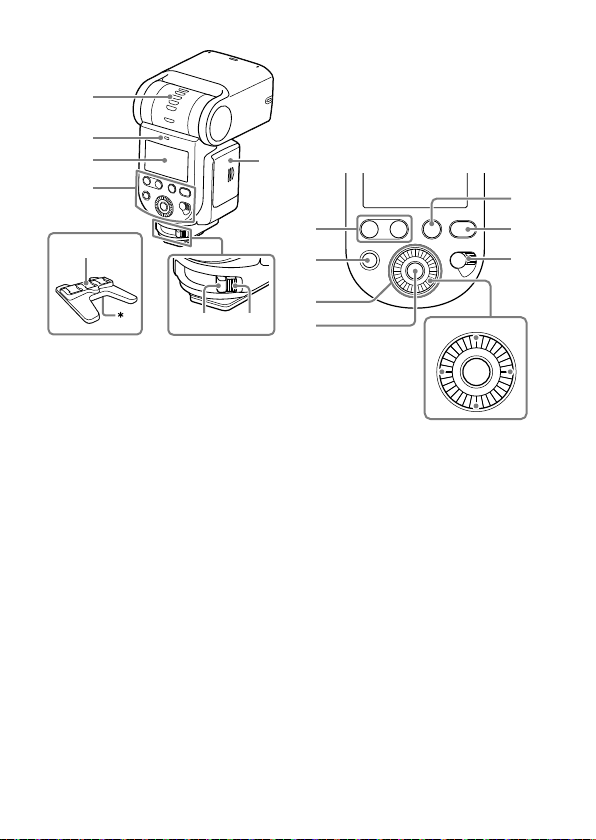

Locating parts and
controls
The number in the parentheses
indicates the page number where
you can find the description.
Built-in wide panel
Flashlamp
LED light unit / AF illuminator
Wireless control signal
receiver (for optical wireless
communications)
Multi Interface foot (15)
DC IN terminal*
Sync terminal
Multi/Micro USB terminal
Bounce sheet
* Connect the External Battery
Adaptor (not supplied) to this
terminal.
HVL-F60RM
4-735-282-11(1)
GB
8
Bounce indicator (upper/lower
angle)
LINK lamp (24)
LCD panel
Operation console
Lock lever (15)
Release button (15)
Battery chamber door (14)
Mini-stand
* Tripod attachment hole
About the LCD backlight
The LCD backlight turns on and
stays lit for about 8 seconds every
time you press one of the buttons
or use the control wheel on the
flash unit.
• While the LCD backlight is lit,
you can press one of the buttons
or use the control wheel on the
unit to keep it lit longer.
• To disable the LCD backlight,
press the MENU button and
select [BACKLIGHT], and then
[OFF].
LEVEL -/+ button
By using either button, you
can quickly adjust the flash
compensation and the flash
power level.
TEST button
Control wheel (9)
Center button
Direction buttons
Power switch (16)
By selecting “LOCK,” you can
disable the control wheel
and the buttons on the flash
unit to prevent unintentional
operations.
MENU button (12)
Fn button (10)
HVL-F60RM
4-735-282-11(1)
GB
9
GB
Basic operations
Using the control wheel
By rotating the control wheel or
pressing the direction buttons, you
can move the focus or change the
setting item value on the Quick
Navi screen or the MENU screen.
Select the setting item of your
choice and press the center button
to enable the setting option.
To the direction buttons, the
following functions are assigned
at shipment. For details of the
individual functions, refer to the
Help Guide (page 2).
Operations Functions
Descriptions
Up ZOOM
Changes the
flash coverage
(zoom).
Down MODE
Changes the
flash mode.
Left –
No function
is assigned to
this button at
shipment. You
can assign a
function of your
choice to the
button.
Right
WL
MODE
Changes the
wireless mode.
To the control wheel, the individual
direction button, and the center
button, you can assign the
function of your choice. For details
of function assignment, refer to
the Help Guide (page 2).
HVL-F60RM
4-735-282-11(1)
GB
10
Using the Quick Navi screen
You can press the Fn button on the
flash unit to change the settings
for photography, such as the
selected flash mode, in accordance
with the on-screen indications.
Select the setting item of your
choice and rotate the control wheel
to change the setting option.
1
Press the Fn button (
).
2
Select the setting item
of your choice with the
direction buttons.
• Pressing the center button
following the above operation
displays the specific screen for
setting the selected item.
3
Rotate the control wheel to
change the setting option.
4
Press the Fn button.
HVL-F60RM
4-735-282-11(1)
GB
11
GB
Setting items Descriptions Setting options
Flash mode setting
TTL(*)/MANUAL/MULTI/flash
off/GROUP
Wireless mode setting
WL OFF(*)/CMD/RCV (radio
control)
WL OFF(*)/CTRL/RMT (optical
control)
High-speed sync setting ON(*)/OFF
Flash coverage (zoom)
setting
AUTO(*)/20-200
Calling up pre-registered
settings
OFF(*)/MR1/MR2
Flash compensation setting -3.0 - +3.0
Flash power level setting 1/1 - 1/256, OFF, CMD LINK
Flash frequency setting for
MULTI flash mode
1 - 100
Flash count setting for
MULTI flash mode
2 - 100, --
CMD flash setting (radio
control)
CTRL flash setting (optical
control)
ON(*)/OFF
Lighting ratio setting ON/OFF(*)
Flash power level ratio
setting
OFF/1(*) - 16
Receiver remote setting ON/OFF(*)
Wireless group setting
OFF/A(*)/B/C/D/E (radio control)
RMT(*)/RMT2 (optical control)
* Factory default setting
The items and options available for setting vary depending on the flash mode.
HVL-F60RM
4-735-282-11(1)
GB
12
Using the MENU screen
You can press the MENU button
on the flash unit to change the
settings on the MENU screen.
Move the focus to the setting item
of your choice with the direction
buttons, and then press the center
button to select the item.
1
Press the MENU button (
).
2
Move the focus to the setting
item of your choice with the
direction buttons, and then
press the center button.
3
Change the setting option
with the direction buttons
and press the center button.
HVL-F60RM
4-735-282-11(1)
GB
13
GB
Groups
Setting items Descriptions Setting options
FLASH
DISTRIBUT.
Flash distribution setting
STD(*)/CENTER/
EVEN
LIGHT MODE LED light ON/OFF setting ON/OFF
MEMORY
Registration of the desired
modes and settings
MR1/MR2
AF LED LEVEL AF illuminator level setting HIGH/LOW(*)
CHARGE SET
Flash charge-up setting when
the External Battery Adaptor is
connected
EXT.+INT.(*)/EXT.
TEST Test-flash setting
GROUP/1TIME(*)/
3TIMES/4SEC
TTL LEVEL
MEMORY
TTL level memory setting ON(*)/OFF
LEVEL STEP Step of flash power level setting 0.3EV(*)/0.5EV
CUSTOM KEY Custom key settings -
/ SELECT Wireless control type setting (*)/
RECEIVER SET Receiver settings -
CH SET Channel setting (radio control) AUTO(*)/CH1-CH14
CH SET Channel setting (optical control) CH1(*)-CH4
REMOTE RELEASE Remote release mode setting ON/OFF(*)
WITH RELEASE
Remote release sync flash
setting
ON/OFF(*)
PAIRING Pairing -
PAIRED DEVICE List of the paired devices -
WL READY LAMP Wireless flash ready lamp setting ON/OFF(*)
BACKLIGHT
LCD backlight setting AUTO1(*)/AUTO2/
ON/OFF
BEEP
Beep sound setting
ON/OFF(*)
m/ft Flash range unit setting m(*)/ft
POWER SAVE
Power-saving timer setting 30SEC/3MIN(*)/
30MIN/OFF
WL POWER SAVE
Wireless flash power-saving
timer setting
60MIN(*)/240MIN/
OFF
VERSION
Displays the version for this
product's / RCV software
-
RESET
Resets settings for Quick Navi
screen
-
INITIALIZE
Restores settings to their
defaults
-
* Factory default setting
HVL-F60RM
4-735-282-11(1)
GB
14

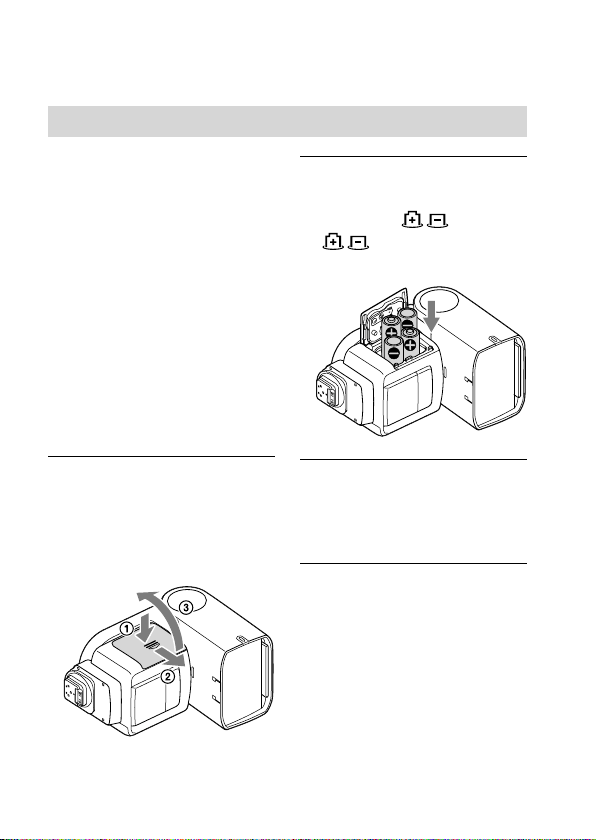

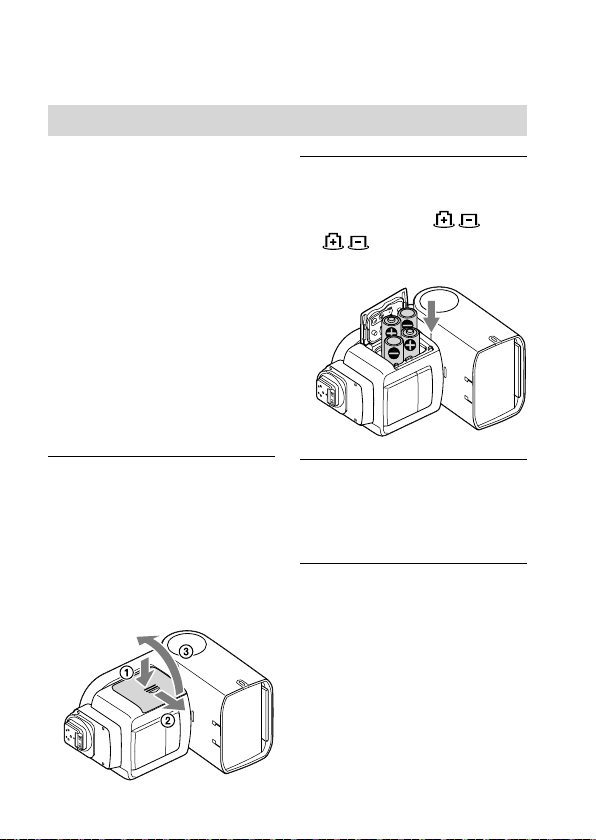

Preparations
Inserting batteries
The flash unit can accommodate
either set of the following:
• Four AA-size alkaline batteries
• Four AA-size rechargeable
nickel-metal hydride (Ni-MH)
batteries
Before you use the rechargeable
nickel-metal hydride batteries, be
sure to fully charge the batteries
with the specified battery charger.
Do not use lithium-ion batteries in
this flash unit as they may prevent
the flash unit from delivering full
performance.
No batteries are supplied with the
flash unit.
1
Press and hold the release
button (
), and then slide
the battery chamber door to
open in the direction of the
arrows (
and
).
2
Insert the batteries into
the battery chamber as
illustrated (
).
(
indicate the direction
of the batteries.)
3
Close the battery chamber
door.
• Perform the step 1 operations
in reverse order.
HVL-F60RM
4-735-282-11(1)
GB
15
GB
Attaching/removing the flash unit to/from the camera
To attach the flash unit to
the camera
1
Turn off the power of the
flash unit.
• If your camera is equipped
with a built-in flash, make
sure that the camera flash is
not released.
2
Press and hold the release
button and rotate the lock
lever away from “LOCK.”
3
Remove the terminal
protection cap from the flash
unit; and the shoe cap from
the camera.
4
Insert the Multi Interface
foot of the flash unit into the
Multi Interface shoe on the
camera and push in the foot
all the way.
5
Rotate the lock lever toward
“LOCK” to secure the flash
unit on the camera.
To remove the flash unit
from the camera
Turn off the power of the flash unit
first. Press and hold the release
button, rotate the lock lever away
from “LOCK,” and then slide the
unit out of the Multi Interface shoe.
Note
• When you do not intend to use the
flash unit, be sure to attach the
terminal protection cap back to the
Multi Interface foot.
HVL-F60RM
4-735-282-11(1)
GB
16
Turning on the power to the flash unit
Turn the power switch to ON.
When the flash unit is powered,
on-screen indicators are displayed
on the LCD panel.
Flash charge-up
When you turn on the power to
this flash unit, the flash unit starts
charging up itself.
When the flash unit is fully charged
up, the TEST button on the back
of the flash unit lights in orange.
In addition, by selecting [ON] for
[
BEEP] on the MENU screen, you
can set up the flash unit to beep
when it is fully charged up.
Power-saving mode
• If the flash unit is left unused for
3 minutes or longer while it is
used alone or connected to the
camera in a power-saving state,
the LCD panel will automatically
turn off to conserve the battery
power.
• During wireless flash
photography with the flash unit
used as an off-camera flash,
the flash unit goes into power-
saving mode in 60 minutes.
• Turning off the power switch
on the connected camera*
automatically places the flash
unit in power-saving mode.
* Except for DSLR-A100
• You can press the MENU button
and select [POWER SAVE] to
specify the power-saving timer,
or select [WL POWER SAVE] to
specify the power-saving timer
for wireless flash photography.
Checking the remaining
battery power
When the batteries are running out
of power, the low-battery indicator
is displayed on the LCD panel as a
warning.
When is blinking:
It is recommended that you replace
the batteries. The flash unit,
however, is still capable of firing in
this state.
When nothing but
is on the
LCD panel:
The flash unit is not capable of
firing. Replace the batteries.
GB
17
GB
HVL-F60RM
4-735-282-12(1)
Notes on continuous
flashes
If this flash unit fires in quick
succession for a short period of
time, its built-in safety circuit will
be triggered to suspend flash
firing. On the LCD panel,
/ is
displayed.
In addition, if the temperature
inside the flash unit rises further,
(overheat indicator) will light
on the LCD panel to indicate that
flash firing is disabled for a while.
In such a case, turn off the power
switch on the flash unit and leave
the flash unit unused for about 20
minutes to let it cool down.
Continuous flashes heat up the
batteries inside the flash unit. Take
extra care when you remove the
batteries.
HVL-F60RM
4-735-282-11(1)
GB
18
Pairing with a radio wireless commander/receiver (for
radio wireless flash photography)
To perform radio wireless flash
photography with this flash
unit, you need another flash
unit that supports radio wireless
communications in addition to this
flash unit and must pair them both
together.
For pairing this flash unit with
a radio wireless commander/
receiver (not supplied), refer to the
operating instructions supplied
with the device.
Hint
• You need to bring both devices
within 1 m from each other for
pairing.
• You can pair the flash unit with up
to 15 receiver units.
1
Turn on the power to this
flash unit and the other
device.
2
Press the WL button (
) to
display the screen for setting
the wireless mode, and then
specify one flash unit as the
commander unit and the
other as the receiver unit.
• To specify a flash unit as
the commander unit, select
[CMD].
• To specify a flash unit as the
receiver unit, select [RCV].
Hint
• This flash unit is capable of using 2
types of wireless communications
for wireless flash photography:
radio and optical wireless
communications. You can select
the wireless type by selecting [
/ SELECT] on the MENU screen.
For setting the unit to use optical
wireless communications, refer to
the Help Guide (page 2).
• You can view or delete the paired
receiver unit(s) by selecting [PAIRED
DEVICE] on the MENU screen.
HVL-F60RM
4-735-282-11(1)
GB
19
GB
Note
• The instructions provided so far
are based on the assumption that
this flash unit uses default radio
wireless communications.
• When you have changed the
setting of the commander unit and
specified it as a receiver unit, or vice
versa, be sure to reestablish paring
among the units.
3
On this flash unit and the
other flash unit, press the
MENU button (
) and select
[PAIRING].
• On the commander unit, the
following screen is displayed.
• On the receiver unit, the
following screen is displayed.
4
Select [OK] to establish
pairing.
• On the commander unit, the
following screen is displayed.
Pairing is established. On the
commander unit, you can
continue pairing with other
receiver units. Every time pairing
is established with a receiver
unit, the number of paired
devices (
) increases.
HVL-F60RM
4-735-282-11(1)
GB
20
• On the receiver unit, the
following screen is displayed.
The pairing is established.
When the pairing is established,
the LINK lamp lights in green.
To establish a pairing with 2 or
more devices
Set each device to be paired with
this flash unit as the receiver unit
and repeat steps 3 and 4.
When you are finished with pairing
with all receiver units, select [EXIT]
on the commander unit, and then
[OK] on the following screen.
HVL-F60RM
4-735-282-11(1)
GB
GB
21
Photographing
Photographing
TTL flash photography
1
Select the flash mode.
Press the MODE button (
)
and rotate the control wheel to
select [TTL].
2
Press the shutter button to
take a photo.
Make sure that the flash unit is
ready to fire before you press
the shutter button on the
camera. The orange-lit TEST
button indicates that the flash
unit is ready to fire.
• Take photos within the
indicated flash range.
This flash unit is capable of
indicating distances within
the range from 0.7 m to 28 m.
If the distance is beyond this
range,
or next to the
flash range indicator will light.
• You can press the LEVEL -/+
button (
) to change the flash
compensation value (adjust
the flash power level).
• To use fill-flash or auto-flash
mode of the camera, you need
to select the mode on the
camera.
• Before photographing with the
flash unit using the self-timer
of the camera, make sure that
the TEST button is lit.
• If flash compensation is made
both on the flash unit and the
camera, both compensation
values are added up for flash
firing. On the LCD panel of the
flash unit, however, only the
compensation value specified
on the unit is displayed.
HVL-F60RM
4-735-282-11(1)
GB
22
Selecting the flash mode
You can press the MODE button
and rotate the control wheel to
select the following flash modes
besides TTL flash mode. For
photographing in the individual
flash mode, refer to the Help Guide
(page 2).
• MANUAL flash mode
You need to manually adjust the
flash power level for keeping it
consistent.
• MULTI flash mode
While the shutter is open, you
can fire multiple flashes with
the specified flash count and
frequency.
• GROUP flash mode
You can select this flash
mode for radio wireless flash
photography. In GROUP flash
mode, you can combine TTL
flash mode with MANUAL flash
mode for firing flashes.
• OFF flash mode
Flash firing is disabled.
Auto WB adjustment with
color temperature
information
White balance is automatically
adjusted on the camera (except
for DSLR-A100) based on the color
temperature information at the
time of flash firing.
• This function works when the
flash unit is attached to the
camera and placed in TTL flash
mode.
• This function works when [Auto]
or [Flash] is specified for the
white balance on the camera.
MANUAL flash mode provides
a fixed flash power irrespective
of the brightness of the subject
and the camera setting. TTL
flash mode measures the
light from the subject that is
reflected through the lens.
TTL flash compensation
includes P-TTL compensation
which is TTL compensation
with pre-flashing; and ADI
compensation which is P-TTL
compensation with distance
information.
* TTL stands for Through The
Lens.
• ADI metering is possible in
combination with a lens with
a built-in distance encoder.
Before using the ADI metering
function, check whether your
lens has a built-in distance
encoder by referring to the
specifications in the operating
instructions supplied with
your lens.
TTL* flash mode
HVL-F60RM
4-735-282-11(1)
GB
23
GB
Wireless flash photography (with radio wireless communications)
Radio wireless flash
photography
This flash unit supports radio
wireless communications for flash
photography.
Specify [CMD] for the commander
unit attached to the camera;
and [RCV] for the receiver unit
(off-camera flash) of which flash
operation is wirelessly triggered.
Hint
• To perform radio wireless
flash photography, you need
to establish paring between
the commander unit and the
receiver unit(s) in advance (page
18).
1
Press the WL button (
)
on this flash unit and select
[CMD] for the commander
unit; and [RCV] for the
receiver unit.
• To specify the flash unit as the
commander unit, select [CMD].
• To specify the flash unit as the
receiver unit, select [RCV].
The radio wireless communication
distance available between
the commander unit and the
receiver unit is approximately 30
m (98.4 ft.). (Acquired under our
measurement conditions.)
HVL-F60RM
4-735-282-11(1)
GB
24
Wireless flash
photography (with the
receiver unit)
You can specify another flash unit
attached to the camera or the
radio wireless commander as the
commander unit, and then use
the commander unit to trigger the
flash operation of this flash unit
placed away from the camera.
Commander unit (CMD)
HVL-F60RM
As the commander unit, you
can use this flash unit or a radio
wireless commander.
1
Select wireless (WL) flash
mode on the camera.
• For selecting the flash mode
on the camera, refer to
the operating instructions
supplied with the camera.
2
Press the WL button on this
flash unit and select [RCV].
3
Press the Fn button and
specify the wireless group
for this flash unit.
• For details, refer to the Help
Guide (page 2).
4
Attach the mini-stand to this
flash unit.
• For details of attaching the
mini-stand, refer to the Help
Guide.
5
Attach another flash
unit specified as [CMD]
(commander unit) to the
camera.
• Make sure that [CMD] is
displayed on the LCD panel of
the commander unit.
6
Place the camera and this
flash unit.
7
Make sure that the flash unit
on the camera (commander
unit) and this flash unit are
wirelessly connected and
ready to fire.
• Wirelessly connected: The
LINK lamp is lit in green.
• Ready to fire:
– The TEST button on the
back of the unit is lit in
orange.
– While [ON] is selected for
[WL READY LAMP] on the
MENU settings screen, the
AF illuminator on the front
of the receiver unit blinks.
HVL-F60RM
4-735-282-11(1)
GB
25
GB
8
Press the shutter button to
take a photo.
• To fire a test-flash, press
the TEST button on the
commander unit.
Hint
• On the receiver units, the flash
mode of the commander unit is
applied.
• During manual flash photography,
you can press the Fn button and
specify [CMD LINK] for the flash
power level setting to allow
adjustment on the commander
unit.
HVL-F60RM
4-735-282-11(1)
GB
26
On-screen indicators
List of on-screen icons
The following screen images are given as examples and may look different
from what you actually see on the LCD panel.
TTL flash mode
MANUAL flash mode
MULTI flash mode
Flash mode
High-speed sync setting
Flash range
Memory Recall
External Battery Adaptor state
Bounce flash
Beep sound setting
Ready to fire
Internal temperature state
Attached to camera
Flash distribution setting
Flash compensation
Flash coverage (zoom)
Low-battery indicator
Bounce adaptor
Flash power level
Flash frequency in MULTI flash
mode
Flash count in MULTI flash
mode
Overheat indicator
Color filter
HVL-F60RM
4-735-282-11(1)
GB
27
GB
GB
27
Wireless commander
mode (radio control)
Wireless receiver mode
(radio control)
Wireless controller mode
(optical wireless
communications)
Wireless remote mode
(optical wireless
communications)
Wireless mode
Lighting ratio control setting
Wireless channel
Flash distribution setting/
Commander/Control unit flash
setting
Lighting ratio
Receiver remote setting
Wireless group setting
HVL-F60RM
4-735-282-11(1)
GB
28
Technical and other information
Specifications
Guide number
Normal flash/STD flash distribution (ISO 100)
Manual flash/35mm-format
Flash
power
level
BA*¹*² BA*¹
Flash coverage setting (mm)
14*² 20 24 28 35 50 70 105 135 200
1/1 16 23 14 25 26 28 30 37 46 49 54 60
1/2 11.3 16.3 9.9 17.7 18.4 19.8 21.2 26.2 32.5 34.6 38.2 42.4
1/4 8 11.5 7 12.5 13 14 15 18.5 23 24.5 27 30
1/8 5.7 8.1 4.9 8.8 9.2 9.9 10.6 13.1 16.3 17.3 19.1 21.2
1/16 4 5.8 3.5 6.3 6.5 7 7.5 9.3 11.5 12.3 13.5 15
1/32 2.8 4.1 2.5 4.4 4.6 4.9 5.3 6.5 8.1 8.7 9.5 10.6
1/64 2 2.9 1.8 3.1 3.3 3.5 3.8 4.6 5.8 6.1 6.8 7.5
1/128 1.4 2 1.2 2.2 2.3 2.5 2.7 3.3 4.1 4.3 4.8 5.3
1/256 1 1.4 0.9 1.6 1.6 1.8 1.9 2.3 2.9 3.1 3.4 3.8
*¹ When the bounce adaptor is attached.
*² When the wide panel is attached.
APS-C format
Flash
power
level
BA*¹*² BA*¹
Flash coverage setting (mm)
14*² 20 24 28 35 50 70 105 135 200
1/1 16 23 14 26 27 30 37 46 47 49 54 60
1/2 11.3 16.3 9.9 18.4 19.1 21.2 26.2 32.5 33.2 34.6 38.2 42.4
1/4 8 11.5 7 13 13.5 15 18.5 23 23.5 24.5 27 30
1/8 5.7 8.1 4.9 9.2 9.5 10.6 13.1 16.3 16.6 17.3 19.1 21.2
1/16 4 5.8 3.5 6.5 6.8 7.5 9.3 11.5 11.8 12.3 13.5 15
1/32 2.8 4.1 2.5 4.6 4.8 5.3 6.5 8.1 8.3 8.7 9.5 10.6
1/64 2 2.9 1.8 3.3 3.4 3.8 4.6 5.8 5.9 6.1 6.8 7.5
1/128 1.4 2 1.2 2.3 2.4 2.7 3.3 4.1 4.2 4.3 4.8 5.3
1/256 1 1.4 0.9 1.6 1.7 1.9 2.3 2.9 2.9 3.1 3.4 3.8
*¹ When the bounce adaptor is attached.
*² When the wide panel is attached.
HVL-F60RM
4-735-282-11(1)
GB
29
GB
GB
29
HSS flat flash/STD flash distribution (ISO 100)
Manual flash/35mm-format
Shutter
speed
BA*¹*² BA*¹
Flash coverage setting (mm)
14*² 20 24 28 35 50 70 105 135 200
1/250
4.6 6.4 4.2 7 7.7 8.4 8.4 10.8 12.9 14 15.3 16.7
1/500
3.2 4.6 3 5 5.4 5.9 5.9 7.7 9.1 9.9 10.8 11.8
1/1000
2.3 3.2 2.1 3.5 3.8 4.2 4.2 5.4 6.4 7 7.7 8.4
1/2000
1.6 2.3 1.5 2.5 2.7 3 3 3.8 4.6 5 5.4 5.9
1/4000
1.1 1.6 1 1.8 1.9 2.1 2.1 2.7 3.2 3.5 3.8 4.2
1/8000
0.8 1.1 0.7 1.2 1.4 1.5 1.5 1.9 2.3 2.5 2.7 3
1/16000
0.6 0.8 0.5 0.9 1 1 1 1.4 1.6 1.8 1.9 2.1
*¹ When the bounce adaptor is attached.
*² When the wide panel is attached.
APS-C format
Shutter
speed
BA*¹*² BA*¹
Flash coverage setting (mm)
14*² 20 24 28 35 50 70 105 135 200
1/250 4.6 6.4 4.2 7.7 7.7 8.4 10.8 12.9 14 14 15.3 16.7
1/500
3.2 4.6 3 5.4 5.4 5.9 7.7 9.1 9.9 9.9 10.8 11.8
1/1000
2.3 3.2 2.1 3.8 3.8 4.2 5.4 6.4 7 7 7.7 8.4
1/2000
1.6 2.3 1.5 2.7 2.7 3 3.8 4.6 5 5 5.4 5.9
1/4000
1.1 1.6 1 1.9 1.9 2.1 2.7 3.2 3.5 3.5 3.8 4.2
1/8000
0.8 1.1 0.7 1.4 1.4 1.5 1.9 2.3 2.5 2.5 2.7 3
1/16000
0.6 0.8 0.5 1 1 1 1.4 1.6 1.8 1.8 1.9 2.1
*¹ When the bounce adaptor is attached.
*² When the wide panel is attached.
Flash frequency/count
With alkaline batteries
With nickel-metal
hydride batteries
Flash frequency (sec) Approx. 0.1 - 2.5 Approx. 0.1 - 1.7
Flash count (times) Approx. 150 or more Approx. 220 or more
• The flash count indicates the approximate number of flashes available
before new batteries wear out.
HVL-F60RM
4-735-282-11(1)
GB
30
Radio wireless features:
Frequency band: 2.4 GHz
Number of channels: 14 channels
Communication distance:
Approximately 30 m (98.4 ft.)
(Acquired under our measurement
conditions.)
• The distance given above applies
under conditions where there
are no obstacles, shielding, or
radio wave interferences.
• The communication distance
may be shorter depending on
the positioning of the products,
the ambient environment, and
weather conditions.
Flash
control
Flash control using
pre-flash (P-TTL/ADI)
Continuous
flash
performance
40 flashes at 10 flashes
per second
(Normal flash, flash
power level 1/32, 105
mm, nickel-metal
hydride batteries)
AF
illuminator
Autoflash at low
contrast and low
brightness
Operating range (While
a 50mm lens with the
aperture set at F5.6 is
attached and [AF LED
LEVEL] of the flash unit
is specified as [LOW])
Central area (Approx.):
0.5 m to 3 m (1ft. 73/4in.
to 19ft. 101/8in.)
Peripheral areas
(Approx.): 0.5m to 2m
(1 ft. 73/4 in. to 6 ft.
63/4 in.)
LED light Center luminance
intensity: Approx. 1,200
lx at 0.5 m (1 ft. 7 3/4
in.) or approx. 300 lx at
1 m (3 ft. 3 3/8 in.)
Lighting distance:
Approx. 2m (6ft.
63/4in.) (when
recording movies, set
to ISO 3200 & F5.6)
Focal length
supported: 35 mm
(35mm-format angle
of view)
Continuous lighting
time: Approx. 1 hour
(using AA alkaline
batteries, at center
luminance intensity)
Color temperature:
Approx. 5,500K
Other specifications
HVL-F60RM
4-735-282-11(1)
GB
31
GB
Power
rating
6 V , 1 W
Operating
temperature
0 °C to 40 °C (32 °F to
104 °F)
Storage
temperature
–20 °C to +60 °C (–4 °F
to +140 °F)
Dimension
(w/h/d)
(Approx.)
78.1 mm × 139.5 mm ×
104.6 mm (31/8 in. ×
51/2 in. × 41/8 in.)
Mass
(Approx.)
449 g (15.9 oz)
(excluding the
batteries)
Power
requirements
DC 6 V
Recommended
batteries
Four LR6 (AA-size)
alkaline batteries
Four AA-size
rechargeable nickel-
metal hydride batteries
Functions in these operating
instructions depend on testing
conditions at our firm.
Design and specifications are
subject to change without notice.
Trademarks
“Multi Interface Shoe” is a trademark
of Sony Corporation.
HVL-F60RM
4-735-282-11(1)
FR
2
Consultez le
Guide d’aide!
Le «Guide d’aide» est un mode d’emploi en ligne que vous
pouvez lire sur votre ordinateur ou smartphone. Consultez-
le pour en savoir plus sur les éléments du menu, l’utilisation
avancée et les plus récentes informations sur l’appareil.
Scannez
ici
http://rd1.sony.net/help/ilc/1730/h_zz/
Avant d’utiliser cette unité flash
Mettez à jour le logiciel de votre appareil photo
avant utilisation.
Pour toute information sur la compatibilité de votre
appareil, consultez le site d’assistance dédié.
http://www.sony.net/flash/f60rm/
HVL-F60RM Guide d’aide
Français
HVL-F60RM
4-735-282-11(1)
FR
3
FR
AVERTISSEMENT
Pour réduire les risques d’incendie ou
d’électrocution,
1) n’exposez l’appareil à la pluie ou à
l’humidité ;
2) ne placez pas d’objets remplis de
liquides (vases, etc.) sur l’appareil.
IEEE802.15.4
2400 MHz
< 3 mW e.i.r.p.
Lors de l’émission de l’éclair, le tube
à éclairs peut être très chaud. Ne pas
la toucher.
Cet équipement est conforme
aux limites d’exposition aux
rayonnements énoncées pour
un environnement non contrôlé
et respecte les règles les
radioélectriques (RF) de la FCC
lignes directrices d'exposition
et d’exposition aux fréquences
radioélectriques (RF) CNR-102 de l’IC.
Cet équipement émet une énergie RF
très faible qui est considérée comme
conforme sans évaluation du débit
d’absorption spécifique (DAS).
Pour les utilisateurs au Canada
Le présent appareil est conforme aux
CNR d’Industrie Canada applicables
aux appareils radio exempts de
licence.
L’exploitation est autorisée aux deux
conditions suivantes :
(1) l’appareil ne doit pas produire de
brouillage ;
(2) l’utilisateur de l’appareil
doit accepter tout brouillage
radioélect rique subi, même si le
brouillage est susceptible d’en
compromettre le fonctionnement.
Par la présente, Sony Corporation
déclare que cet équipement est
conforme à la Directive 2014/53/UE.
Le texte complet de la déclaration
UE de conformité est disponible à
l'adresse internet suivante:
http://www.compliance.sony.de/
HVL-F60RM
4-735-282-11(1)
FR
4
Table des matières
Consultez le Manuel d’aide! ................................................... 2
Informations préliminaires ...................................................... 6
Avant les prises de vue
Déballage ................................................................................. 7
Emplacement des pièces et commandes ......................................7
Fonctionnement de base ......................................................... 9
Utilisation de la molette de commande ........................ 9
Utilisation de l’écran Quick Navi ...................................10
Utilisation de l’écran MENU ...........................................12
Préparatifs ...............................................................................14
Mise en place des piles .................................................14
Pose/dépose de l’unité flash sur/de l’appareil photo ...15
Mise sous tension de l’unité flash ................................16
Jumelage avec un récepteur/unité de commande
radio sans fil (pour les prises de vue à flash radio
sans fil) ......................................................................18
Prises de vue
Prises de vue ........................................................................... 21
Prises de vue avec flash TTL..........................................21
Prises de vue avec flash sans fil (avec des
communications radio sans fil) ................................ 23
HVL-F60RM
4-735-282-11(1)
FR
5
FR
Indicateurs à l’écran
Liste des icônes affichées à l’écran ....................................... 26
Mode flash TTL ............................................................. 26
Mode flash MANUAL .................................................... 26
Mode flash MULTI ......................................................... 26
Mode unité de commande sans fil (contrôle radio) .....27
Mode récepteur sans fil (contrôle radio) ......................27
Mode contrôleur sans fil (communications optiques
sans fil) ......................................................................27
Mode à distance sans fil (communications optiques
sans fil) ......................................................................27
Informations techniques et autres informations
Spécifications ......................................................................... 28
Nombre guide............................................................... 28
Nombre/fréquence des éclairs .................................... 29
Autres spécifications .................................................... 30
HVL-F60RM
4-735-282-11(1)
FR
6
Informations préliminaires
En complément de ce document,
veuillez lire les « Remarques sur
l’utilisation » dans le Guide d’aide
(page 2).
Remarques relatives à cette unité
flash
Cette unité flash peut être utilisée
avec les appareils photo à
objectif interchangeable Sony,
les caméscopes numériques HD
à objectif interchangeable et les
appareils photo numériques Sony
pourvus d’une griffe multi-interface
classique.
• Pour le détail sur les modèles
d’appareils photo/caméscopes
compatibles avec cette unité flash,
consultez le site Sony de votre
région, ou adressez-vous à votre
revendeur Sony ou à un service
après-vente agréé Sony.
• Reportez-vous au mode d’emploi
de cette unité flash et à celui de
votre appareil photo.
Remarques relatives à la
manipulation de cette unité flash
• Avec cette unité flash, n’utilisez
pas un flash commercial qui
présente les caractéristiques
ci-dessous :
– plus de 250 V
– polarité inversée
• Gardez le tube à éclairs propre.
La surface d’un tube à éclairs sale
risque de causer une surchauffe,
entraînant l’émanation de fumées
ou des brûlures. Pour nettoyer le
tube à éclairs, essuyez-le avec un
chiffon doux, etc.
• Cette unité flash a été fabriquée
pour se protéger contre les
infiltrations d’eau et la poussière
sans pour offrir une protection
totale. N’utilisez pas cette unité
par temps de pluie.
Remarques concernant l'utilisation
continue du flash
Pendant une prise de vue à éclairs
multiples avec l'unité flash, avec
plusieurs flashs et de mannequins,
l'unité flash se déclenche
continuellement.
Ces éclairs continus, ainsi que leurs
réflexions sur les murs, peuvent
entraîner une certaine gêne, telle
qu'une sensation de vertige, chez
les personnes dont les yeux sont
sensibles à la lumière. Si c'est le cas,
arrêtez immédiatement d'utiliser
l'unité flash.
HVL-F60RM
4-735-282-11(1)
FR
FR
7
Avant les prises de vue
Déballage
Si un des articles est manquant,
veuillez contacter votre revendeur.
Le nombre entre parenthèses
indique la quantité.
•
Unité flash (1)
•
Capuchon de protection de
connecteur (1)
•
Mini-support (rangé dans l’étui)
(1)
•
Étui (1)
•
Adaptateur d’orientation (1)
•
Filtre de couleur (orange) (1)
•
Filtre de couleur (vert) (1)
•
Pochette de transport (1)
•
Jeu de documents imprimés
Emplacement des
pièces et commandes
Le nombre entre parenthèses
indique le numéro de page de la
description de l’élément.
Adaptateur grand angle intégré
Tube à éclairs
Éclairage à LED/illuminateur AF
Récepteur de signaux sans
fil (pour les communications
optiques sans fil)
Sabot multi-interface (15)
Prise DC IN*
Connecteur Sync
Multi/micro connecteur USB
Feuille de réflexion
* Connectez l’adaptateur de
batterie externe (non fourni) à ce
connecteur.
HVL-F60RM
4-735-282-11(1)
FR
8
Indicateur d’orientation (angle
vertical)
Témoin LINK (24)
Écran LCD
Console de commande
Bouton de verrouillage (15)
Bouton de libération (15)
Volet-couvercle du
compartiment des piles (14)
Mini-support
* Douille de trépied
À propos du rétroéclairage LCD
Le rétroéclairage LCD s’allume
fixement pendant environ huit
secondes chaque fois que vous
appuyez sur l’une des touches
ou vous utilisez la molette de
commande de l’unité flash.
• Lorsque le rétroéclairage LCD est
allumé, vous pouvez appuyer sur
l’une des touches ou utiliser la
molette de commande de l’unité
pour prolonger son activation.
• Pour éteindre le rétroéclairage
LCD, appuyez sur le bouton
MENU et sélectionnez
[BACKLIGHT], puis [OFF].
Touche LEVEL -/+
À l’aide d’une des touches,
vous pouvez rapidement régler
la correction d’exposition au
flash et la puissance du flash.
Touche TEST
Molette de commande (9)
Bouton central
Touches direction
Interrupteur d’alimentation (16)
En sélectionnant « LOCK », vous
pouvez désactiver la molette
de commande et les touches
de l’unité flash pour éviter
l’exécution involontaire d’une
commande.
Bouton Menu (12)
Touche Fn (10)
HVL-F60RM
4-735-282-11(1)
FR
9
FR
Fonctionnement de base
Utilisation de la molette de commande
En tournant la molette de
commande ou en appuyant
sur les touches direction, vous
pouvez mettre en surbrillance un
élément ou modifier la valeur d’un
paramètre à l’écran Quick Navi ou
MENU.
Sélectionnez l’élément de
paramètre de votre choix puis
appuyez sur le bouton central pour
activer l’option du paramètre.
Pour les touches direction, les
fonctions suivantes ont été
affectées à l’expédition. Pour plus
d’informations sur les fonctions
individuelles, reportez-vous au
Guide d’aide (page 2).
Touches
Fonctions
Descriptions
Haut ZOOM
Modifie la
couverture du
flash (zoom).
Bas MODE
Modifie le mode
flash.
Gauche –
Aucune fonction
n'a été affectée
à cette touche
à l'expédition.
Vous pouvez
affecter la
fonction de votre
choix à cette
touche.
Droite
WL
MODE
Modifie le mode
sans fil.
Vous pouvez affecter la fonction
de votre choix à la molette de
commande, les touches direction
et le bouton central. Pour plus
d’informations sur l’affectation de
fonctions, reportez-vous au Guide
d’aide (page 2).
HVL-F60RM
4-735-282-11(1)
FR
10
Utilisation de l’écran Quick Navi
Appuyez sur la touche Fn de l’unité
flash pour modifier les paramètres
de la prise de vue, tels que le mode
flash sélectionné, en fonction des
indications affichées à l’écran.
Sélectionnez l’élément de
paramètre de votre choix puis
faites tourner la molette de
commande pour modifier l’option.
1
Appuyez sur la touche Fn (
).
2
Sélectionnez l’élément de
paramètre de votre choix
avec les touches direction.
• Si vous appuyez sur le
bouton central après cette
opération, l’écran spécifique
pour le réglage de l’élément
sélectionné s’affiche.
3
Tournez la molette de
commande pour modifier
l’option de paramètre.
4
Appuyez sur la touche Fn.
HVL-F60RM
4-735-282-11(1)
FR
11
FR
Éléments de
paramètre
Descriptions Options de paramètre
Paramètre du mode flash
TTL(*)/MANUAL/MULTI/flash
éteint/GROUP
Paramètre du mode sans fil
WL OFF(*)/CMD/RCV (contrôle
radio)
WL OFF(*)/CTRL/RMT (contrôle
optique)
Paramètre de la
synchronisation à grande
vitesse
ON(*)/OFF
Paramètre de la couverture
du flash (zoom)
AUTO(*)/20-200
Rappel des paramètres
préenregistrés
OFF(*)/MR1/MR2
Paramètre de la correction
d'exposition au flash
-3.0 - +3.0
Paramètre de la puissance
du flash
1/1 - 1/256, OFF, CMD LINK
Paramètre de la fréquence
des éclairs pour le mode
flash MULTI
1 - 100
Paramètre du nombre
d'éclairs pour le mode flash
MULTI
2 - 100, --
Paramètre de flash CMD
(contrôle radio)
Paramètre de flash CTRL
(contrôle optique)
ON(*)/OFF
Paramètre d'éclairage ON/OFF(*)
Paramètre du taux de
puissance du flash
OFF/1(*) - 16
Paramètre distant du
récepteur
ON/OFF(*)
Paramètre de groupe sans
fil
OFF/A(*)/B/C/D/E (contrôle
radio)
RMT(*)/RMT2 (contrôle optique)
* Paramètre par défaut établi en usine
Les éléments et options disponibles pour le réglage varient selon le mode flash.
HVL-F60RM
4-735-282-11(1)
FR
12
Utilisation de l’écran MENU
Appuyez sur le bouton MENU de
l’unité flash pour modifier les
paramètres de l’écran MENU.
Mettez en surbrillance l’élément
de paramètre de votre choix à
l’aide des touches direction, puis
appuyez sur le bouton central pour
sélectionner l’élément.
1
Appuyez sur le bouton MENU
(
).
2
Mettez en surbrillance
l’élément de paramètre
de votre choix à l’aide des
touches direction, puis
appuyez sur le bouton
central.
3
Modifiez l’option de
paramètre à l’aide des
touches direction puis
appuyez sur le bouton
central.
HVL-F60RM
4-735-282-11(1)
FR
13
FR
Groupes
Éléments de
paramètre
Descriptions
Options de
paramètre
FLASH
DISTRIBUT.
Paramètre de distribution du flash
STD(*)/CENTER/
EVEN
LIGHT MODE Paramètre ON/OFF du voyant LED ON/OFF
MEMORY
Enregistrement des paramètres et
des modes voulus
MR1/MR2
AF LED LEVEL
Paramètre du niveau de
l'illuminateur AF
HIGH/LOW(*)
CHARGE SET
Paramètre de charge du flash
lorsque l'adaptateur de batterie
externe est connecté
EXT.+INT.(*)/EXT.
TEST Paramètre de flash test
GROUP/1TIME(*)/
3TIMES/4SEC
TTL LEVEL
MEMORY
Paramètre de mémoire du niveau
TTL
ON(*)/OFF
LEVEL STEP
Incréments du paramètre de
puissance du flash
0.3EV(*)/0.5EV
CUSTOM KEY
Paramètres des touches
personnalisées
-
/ SELECT
Paramètre du type de commande
sans fil
(*)/
RECEIVER SET Paramètres du récepteur -
CH SET Paramètre de canal (contrôle radio) AUTO(*)/CH1-CH14
CH SET Paramètre de canal (contrôle optique) CH1(*)-CH4
REMOTE RELEASE
Paramètre du mode de libération à
distance
ON/OFF(*)
WITH RELEASE
Paramètre du flash de synchronisation
de libération à distance
ON/OFF(*)
PAIRING Jumelage -
PAIRED DEVICE Listes des appareils jumelés -
WL READY
LAMP
Paramètre du témoin de flash sans
fil prêt
ON/OFF(*)
BACKLIGHT Paramètre du rétroéclairage LCD
AUTO1(*)/AUTO2/
ON/OFF
BEEP Paramètre de bip ON/OFF(*)
m/ft
Paramètre de l'unité de portée du
flash
m(*)/ft
POWER SAVE Paramètre de la minuterie de veille
30SEC/3MIN(*)/
30MIN/OFF
WL POWER
SAVE
Paramètre de la minuterie de veille
du flash sans fil
60MIN(*)/
240MIN/OFF
VERSION
Affiche la version du logiciel de ce
produit/RCV
-
RESET
Réinitialise les paramètres de
l'écran Quick Navi
-
INITIALIZE
Restaure les paramètres à leur
valeur par défaut
-
* Paramètre par défaut établi en usine
HVL-F60RM
4-735-282-11(1)
FR
14
Préparatifs
Mise en place des piles
Vous pouvez installer dans l’unité
flash les piles suivantes :
• Quatre piles alcalines (AA)
• Quatre piles nickel-métal hydrure
(Ni-MH) rechargeables (AA)
Avant d’installer les piles nickel-
métal hydrure rechargeables,
assurez-vous de les charger
complètement à l’aide du chargeur
de piles indiqué.
N’utilisez pas de piles au lithium
dans cette unité flash, elles ne
permettent pas à l’unité flash
d’optimiser ses performances.
Les piles ne sont pas fournies avec
l’unité flash.
1
Appuyez de manière
prolongée sur le bouton
de libération (
) et ouvrez
le volet-couvercle du
compartiment des piles en le
faisant glissant dans le sens
des flèches (
et
).
2
Insérez les piles dans le
compartiment des piles
comme illustré (
).
(
indique le sens des
piles.)
3
Fermez le volet-couvercle du
compartiment des piles.
• Effectuez les instructions de
l’étape 1 en sens inverse.
HVL-F60RM
4-735-282-11(1)
FR
15
FR
Pose/dépose de l’unité flash sur/de l’appareil photo
Pose de l’unité flash sur
l’appareil photo
1
Mettez l’unité flash hors
tension.
• Si votre appareil photo est
doté d’un flash intégré,
assurez-vous qu’il n’est pas
libéré.
2
Appuyez de manière
prolongée sur le bouton
de libération puis placez le
bouton de verrouillage hors
de la position « LOCK ».
3
Retirez le capuchon de
protection de l’unité flash ;
et la protection de la griffe
de l’appareil photo.
4
Introduisez le sabot multi-
interface de l’unité flash
dans la griffe multi-interface
de l’appareil photo, puis
poussez le sabot à fond.
5
Placez le bouton de
verrouillage sur la position
« LOCK » pour fixer
correctement l’unité flash
sur l’appareil photo.
Dépose de l’unité flash de
l’appareil photo
Mettez d’abord l’unité flash hors
tension. Appuyez de manière
prolongée sur le bouton de
libération, placez le bouton de
verrouillage hors de la position
« LOCK », puis retirez l’unité de la
griffe multi-interface.
Remarque
• Si vous n’envisagez pas d’utiliser
l’unité flash, assurez-vous de
remettre le capuchon de protection
sur le sabot multi-interface.
HVL-F60RM
4-735-282-11(1)
FR
16
Mise sous tension de l’unité flash
Placez l’interrupteur
d’alimentation sur ON.
À la mise sous tension de l’unité
flash, les indicateurs s’allument sur
l’écran LCD.
Charge du flash
La charge de l’unité flash commence
dès sa mise sous tension.
Lorsque cette unité flash est
entièrement chargée, la touche
TEST à l’arrière de l’unité s’allume
en orange.
En outre, en sélectionnant [ON]
sous [
BEEP] à l’écran MENU,
vous pouvez configurer l’unité
flash à émettre un bip lorsqu’elle
est entièrement chargée.
Mode de veille
• Si l’unité flash est inutilisée
pendant au moins trois minutes
en mode autonome ou en mode
de veille lorsqu’elle est installée
sur l’appareil photo, l’écran LCD
s’éteint automatiquement pour
économiser la charge des piles.
• Lors d’une prise de vue avec
flash sans fil en utilisant l’unité
flash à distance, l’unité flash
passe en mode de veille après
60 minutes.
• La mise hors tension de l’appareil
photo* connecté place l’unité
flash en mode de veille.
* À l’exception du DSLR-A100
• Appuyez sur le bouton MENU
puis sélectionnez [POWER SAVE]
afin d’indiquer la minuterie du
mode de veille, ou sélectionnez
[WL POWER SAVE] afin d’indiquer
la minuterie du mode de veille
lors de la prise de vue avec un
flash sans fil.
Vérification de l’autonomie
des piles
Lorsque les piles sont presque
déchargées, le témoin de faible
charge des piles s’allume sur l’écran
LCD pour vous avertir de la situation.
Lorsque clignote :
Il est conseillé de remplacer les
piles. Toutefois, l’unité flash peut
toujours fonctionner dans cet état.
Lorsque
est le seul indicateur
sur l’écran LCD :
L’unité flash ne peut plus
fonctionner. Remplacez les piles.
FR
17
FR
HVL-F60RM
4-735-282-12(1)
Remarques concernant
l’utilisation continue du
flash
Si l’unité flash produit des éclairs
très rapidement et pendant
une courte durée, son circuit de
protection intégré s’activera pour
suspendre les éclairs. Sur l’écran
LCD,
/ s’affiche.
En outre, si la température
à l’intérieur de l’unité flash
augmente toujours,
(témoin
de surchauffe) s’allume sur
l’écran LCD pour signaler que le
déclenchement du flash a été
interrompu.
Dans ce cas, mettez l’unité
flash hors tension à l’aide de
l’interrupteur d’alimentation et
laissez-la refroidir naturellement
au moins 20 minutes.
Les éclairs continus font chauffer
les piles installées dans l’unité
flash. Faites attention lorsque vous
retirez les piles.
HVL-F60RM
4-735-282-11(1)
FR
18
Jumelage avec un récepteur/unité de commande radio
sans fil (pour les prises de vue à flash radio sans fil)
Pour les prises de vue à flash
radio sans fil avec l’unité flash,
vous devez utiliser une autre unité
flash qui prend en charge les
communications sans fil radio qui
doit être jumelée avec cette unité
flash.
Pour jumeler cette unité flash avec
un récepteur/unité de commande
radio sans fil (non fourni(e)),
reportez-vous au mode d’emploi
fourni avec l’appareil.
Conseil
• Pour le jumelage, les deux appareils
doivent se trouver à moins d’un
mètre.
• Vous pouvez jumeler l’unité flash
avec jusqu’à 15 récepteurs sans fil.
1
Mettez l’unité flash et l’autre
appareil sous tension.
2
Appuyez sur le bouton WL
(
) pour afficher l’écran
de réglage du mode sans
fil, puis indiquez une unité
flash en tant qu’unité de
commande et l’autre en tant
qu’unité de réception.
• Pour indiquer une unité
flash en tant qu’unité de
commande, sélectionnez
[CMD].
• Pour indiquer une unité flash
en tant qu’unité de réception,
sélectionnez [RCV].
Conseil
• Cette unité flash peut utiliser
deux types de communications
sans fil pour les prises de vue à
flash sans fil : les communications
optiques et radio sans fil. Vous
pouvez sélectionner le type
de communications sans fil en
sélectionnant [
/ SELECT]
à l’écran MENU. Pour configurer
l’unité à utiliser les communications
optiques sans fil, reportez-vous au
Guide d’aide (page 2).
• Vous pouvez afficher ou supprimer
la ou les unités de réception
jumelées en sélectionnant [PAIRED
DEVICE] à l’écran MENU.
HVL-F60RM
4-735-282-11(1)
FR
19
FR
Remarque
• Les instructions ci-dessus assument
que cette unité flash utilise les
communications radio sans fil par
défaut.
• Lorsque vous modifiez le réglage
de l’unité de commande et la
faites passer en tant qu’unité de
réception, ou vice et versa, assurez-
vous de rétablir le jumelage entre
les unités.
3
Sur cette unité flash et l’autre
unité flash, appuyez sur
le bouton MENU (
) puis
sélectionnez [PAIRING].
• Sur l’unité de commande,
l’écran ci-dessous s’affiche.
• Sur l’unité de réception, l’écran
ci-dessous s’affiche.
4
Sélectionnez [OK] pour
réaliser le jumelage.
• Sur l’unité de commande,
l’écran ci-dessous s’affiche.
Le jumelage est réalisé. Sur l’unité
de commande, vous pouvez
continuer le jumelage avec
d’autres unités de réception.
Chaque fois que le jumelage
est réalisé avec une unité de
réception, le nombre d’appareils
jumelés (
) augmente.
HVL-F60RM
4-735-282-11(1)
FR
20
• Sur l’unité de réception, l’écran
ci-dessous s’affiche.
Le jumelage est réalisé.
Lorsque le jumelage est réalisé,
le témoin LINK s’allume en vert.
Jumelage de plusieurs appareils
Configurez chaque appareil à
jumeler avec cette unité flash
comme unité de réception et
recommencez les étapes 3 et 4.
Lorsque le jumelage de toutes les
unités de réception est terminé,
sélectionnez [EXIT] sur l’unité de
commande, puis [OK] dans l’écran
ci-dessous.
HVL-F60RM
4-735-282-11(1)
FR
FR
21
Prises de vue
Prises de vue
Prises de vue avec flash TTL
1
Sélectionnez le mode flash.
Appuyez sur la touche MODE
(
), puis tournez la molette de
commande pour sélectionner [TTL].
2
Appuyez sur le déclencheur
pour prendre une photo.
Assurez-vous que l’unité flash
est prête à se déclencher avant
d’appuyer sur le déclencheur de
l’appareil photo. La touche TEST
devient orange pour indiquer
que l’unité flash est prête à se
déclencher.
• Prenez des photos dans la
portée de flash indiquée.
Cette unité flash peut indiquer
une portée de 0,7 m à 28 m.
Si la distance est supérieure à
cette portée,
ou s’allume
en regard de l’indicateur de
portée du flash.
• Vous pouvez appuyer sur
la touche LEVEL -/+ (
)
pour modifier la correction
d’exposition au flash (réglage
de la puissance du flash).
• Pour utiliser le mode Fill-flash
ou Auto-flash de l’appareil
photo, vous devez sélectionner
le mode sur l’appareil photo.
• Avant de prendre des photos
avec l’unité flash à l’aide du
retardateur de l’appareil photo,
assurez-vous que la touche
TEST est allumée.
• Si la correction d’exposition au
flash est effectuée sur l’unité
flash et sur l’appareil photo,
les deux valeurs de correction
s’ajoutent lors de la production
de l’éclair. Toutefois, sur l’écran
LCD de l’unité flash, seule la
valeur de correction indiquée
sur l’unité s’affiche.
HVL-F60RM
4-735-282-11(1)
FR
22
Sélection du mode flash
Appuyez sur la touche MODE puis
tournez la molette de commande
pour sélectionner les modes flash
suivants hormis le mode de flash
TTL. Pour plus d’informations sur
une prise de vue en mode flash
individuel, reportez-vous au Guide
d’aide (page 2).
• Mode flash MANUAL
Vous devez régler manuellement
la puissance du flash pour qu’elle
soit régulière.
• Mode flash MULTI
Pendant l’ouverture de
l’obturation, vous pouvez
déclencher plusieurs flashs à
la fréquence et au nombre des
éclairs définis.
• Mode flash GROUP
Vous pouvez sélectionner ce
mode flash pour les prises de
vue à flashs radio sans fil. En
mode flash GROUP, vous pouvez
combiner les modes flash TTL
et MANUAL pour produire des
éclairs.
• Mode flash OFF
Le déclenchement du flash est
désactivé.
Réglage automatique de
la balance des blancs avec
les informations sur la
température de couleur
La balance des blancs est
automatiquement corrigée sur
l’appareil photo (sauf pour le
DSLR-A100) en fonction des
informations de la température
de couleur au moment du
déclenchement du flash.
• Cette fonction fonctionne
lorsque l’unité flash est installée
sur l’appareil photo et qu’elle se
trouve en mode flash TTL.
• Cette fonction fonctionne
lorsque la balance des blancs
[Auto] ou [Flash] est indiquée sur
l’appareil photo.
En mode flash manuel, l’intensité
de l’éclair est fixe, quels que
soient la luminosité du sujet et
le réglage de l’appareil photo.
Le mode flash TTL mesure la
lumière du sujet qui est réfléchie
dans l’objectif. Le flashmètre
TTL dispose également d’une
fonction de mesure P-TTL qui
ajoute un préflash à la mesure
TTL, ainsi qu’une fonction de
mesure ADI qui ajoute des
données de distance à la
mesure P-TTL.
* TTL = par l’objectif
• Il est possible de combiner la
mesure ADI avec un objectif
équipé d’un encodeur de
distance intégré. Avant
d’utiliser la fonction de
mesure ADI, vérifiez si l’objectif
est équipé d’un encodeur de
distance intégré en consultant
les spécifications du mode
d’emploi fourni avec l’objectif.
Mode flash TTL*
HVL-F60RM
4-735-282-11(1)
FR
23
FR
Prises de vue avec flash sans fil (avec des communications
radio sans fil)
Prises de vue avec flash
radio sans fil
Cette unité flash prend en charge
des communications radio sans fil
pour les prises de vue avec flash.
Choisissez [CMD] pour l’unité
de commande reliée à l’appareil
photo, et [RCV] pour l’unité
de réception (flash non fixé à
l’appareil photo) pour laquelle
le fonctionnement du flash sera
déclenché à distance.
Conseil
• Pour les prises de vue en mode
flash radio sans fil, vous devez
réaliser au préalable un jumelage
entre l’unité de commande et la ou
les unités de réception (page
18
).
1
Appuyez sur la touche
WL (
) de l’unité flash et
sélectionnez [CMD] pour
l’unité de commande et [RCV]
pour l’unité de réception.
• Pour régler l’unité flash
comme unité de commande,
sélectionnez [CMD].
• Pour régler l’unité flash
comme unité de réception,
sélectionnez [RCV].
La distance des communications
radio sans fil disponible entre
l’unité de commande et l’unité
de réception est d’environ 30m
(98,4pi). (Calculée selon nos
conditions de mesure.)
HVL-F60RM
4-735-282-11(1)
FR
24
Prises de vue avec flash
sans fil (avec l’unité de
réception)
Vous pouvez indiquer une autre
unité flash fixée à l’appareil photo
ou l’unité de commande radio sans
fil en tant qu’unité de commande
pour déclencher à distance le flash
de cette unité.
Unité de commande (CMD)
HVL-F60RM
En tant qu’unité de commande, vous
pouvez utiliser cette unité flash ou une
unité de commande radio sans fil.
1
Sélectionnez le mode flash sans
fil (WL) sur l’appareil photo.
• Pour sélectionner le mode flash
sur l’appareil photo, reportez-
vous au mode d’emploi fourni
avec l’appareil photo.
2
Appuyez sur la touche
WL de l’unité flash puis
sélectionnez [RCV].
3
Appuyez sur la touche Fn
puis indiquez le groupe sans
fil de cette unité flash.
• Pour plus d’informations,
reportez-vous au Guide d’aide
(page 2).
4
Installez le mini-support sur
cette unité flash.
• Pour plus d’informations sur
la fixation du mini-support,
reportez-vous au Guide d’aide.
5
Installez une autre unité
flash choisie en tant que
[CMD] (unité de commande)
sur l’appareil photo.
• Assurez-vous que [CMD]
s’affiche à l’écran LCD de l’unité
de commande.
6
Posez l’appareil photo et
cette unité flash.
7
Assurez-vous que l’unité
flash sur l’appareil photo
(unité de commande) et cette
unité flash sont jumelées
à distance (sans fil) et sont
prêtes à fonctionner.
• Connecté(e) à distance : le
témoin LINK s’allume en vert.
• Prêt à se déclencher :
– La touche TEST à l’arrière de
l’unité s’allume en orange.
– Lorsque [ON] est
sélectionné pour [WL
READY LAMP] dans le menu
des paramètres MENU,
l’illuminateur AF à l’avant
de l’unité de réception
clignote.
HVL-F60RM
4-735-282-11(1)
FR
25
FR
8
Appuyez sur le déclencheur
pour prendre une photo.
• Pour déclencher un flash test,
appuyez sur la touche TEST de
l’unité de commande.
Conseil
• Sur les unités de réception, le mode
flash de l’unité de commande est
appliqué.
• Pendant les prises de vue en mode
flash normal, vous pouvez appuyer
sur la touche Fn et indiquez un
paramètre de puissance du flash
[CMD LINK] pour permettre le
réglage sur l’unité de commande.
HVL-F60RM
4-735-282-11(1)
FR
26
Indicateurs à l’écran
Liste des icônes affichées à l’écran
Les illustrations ci-dessous sont présentées en tant qu’exemples ; votre
écran LCD peut être différent.
Mode flash TTL
Mode flash MANUAL
Mode flash MULTI
Mode flash
Paramètre de la synchronisation
à grande vitesse
Portée du flash
Rappel mémoire
État de l’adaptateur de batterie
externe
Flash réfléchi
Paramètre de bip
Prêt à se déclencher
État de la température interne
Installé sur l’appareil photo
Paramètre de distribution du
flash
Correction d’exposition au flash
Couverture du flash (zoom)
Témoin de faible charge des piles
Adaptateur d’orientation
Puissance du flash
Fréquence des éclairs en mode
flash MULTI
Nombre des éclairs en mode
flash MULTI
Témoin de surchauffe
Filtre de couleur
HVL-F60RM
4-735-282-11(1)
FR
27
FR
FR
27
Mode unité de commande
sans fil (contrôle radio)
Mode récepteur sans fil
(contrôle radio)
Mode contrôleur sans fil
(communications optiques
sans fil)
Mode à distance sans fil
(communications optiques
sans fil)
Mode sans fil
Paramètre du contrôle de
l’éclairage
Canal sans fil
Paramètre de distribution du
flash/unité de commande/
Paramètre de flash de l’unité
de commande
Éclairage
Paramètre distant du récepteur
Paramètre de groupe sans fil
HVL-F60RM
4-735-282-11(1)
FR
28
Informations techniques et autres informations
Spécifications
Nombre guide
Flash normal/distribution de flash STD (ISO 100)
Flash manuel/format 35 mm
Puissance
du flash
BA*¹*² BA*¹
Paramètre de couverture du flash (mm)
14*² 20 24 28 35 50 70 105 135 200
1/1 16 23 14 25 26 28 30 37 46 49 54 60
1/2 11,3 16,3 9,9 17,7 18,4 19,8 21,2 26,2 32,5 34,6 38,2 42,4
1/4 8 11,5 7 12,5 13 14 15 18,5 23 24,5 27 30
1/8 5,7 8,1 4,9 8,8 9,2 9,9 10,6 13,1 16,3 17,3 19,1 21,2
1/16 4 5,8 3,5 6,3 6,5 7 7,5 9,3 11,5 12,3 13,5 15
1/32 2,8 4,1 2,5 4,4 4,6 4,9 5,3 6,5 8,1 8,7 9,5 10,6
1/64 2 2,9 1,8 3,1 3,3 3,5 3,8 4,6 5,8 6,1 6,8 7,5
1/128 1,4 2 1,2 2,2 2,3 2,5 2,7 3,3 4,1 4,3 4,8 5,3
1/256 1 1,4 0,9 1,6 1,6 1,8 1,9 2,3 2,9 3,1 3,4 3,8
*¹ Lorsque l’adaptateur d’orientation est fixé.
*² Lorsque l’adaptateur grand angle est installé.
Format APS-C
Puissance
du flash
BA*¹*² BA*¹
Paramètre de couverture du flash (mm)
14*² 20 24 28 35 50 70 105 135 200
1/1 16 23 14 26 27 30 37 46 47 49 54 60
1/2 11,3 16,3 9,9 18,4 19,1 21,2 26,2 32,5 33,2 34,6 38,2 42,4
1/4 8 11,5 7 13 13,5 15 18,5 23 23,5 24,5 27 30
1/8 5,7 8,1 4,9 9,2 9,5 10,6 13,1 16,3 16,6 17,3 19,1 21,2
1/16 4 5,8 3,5 6,5 6,8 7,5 9,3 11,5 11,8 12,3 13,5 15
1/32 2,8 4,1 2,5 4,6 4,8 5,3 6,5 8,1 8,3 8,7 9,5 10,6
1/64 2 2,9 1,8 3,3 3,4 3,8 4,6 5,8 5,9 6,1 6,8 7,5
1/128 1,4 2 1,2 2,3 2,4 2,7 3,3 4,1 4,2 4,3 4,8 5,3
1/256 1 1,4 0,9 1,6 1,7 1,9 2,3 2,9 2,9 3,1 3,4 3,8
*¹ Lorsque l’adaptateur d’orientation est fixé.
*² Lorsque l’adaptateur grand angle est installé.
HVL-F60RM
4-735-282-11(1)
FR
29
FR
FR
29
Flash plat HSS/distribution de flash STD (ISO 100)
Flash manuel/format 35 mm
Vitesse
d’obturation
BA*¹*² BA*¹
Paramètre de couverture du flash (mm)
14*² 20 24 28 35 50 70 105 135 200
1/250
4,6 6,4 4,2 7 7,7 8,4 8,4 10,8 12,9 14 15,3 16,7
1/500
3,2 4,6 3 5 5,4 5,9 5,9 7,7 9,1 9,9 10,8 11,8
1/1000
2,3 3,2 2,1 3,5 3,8 4,2 4,2 5,4 6,4 7 7,7 8,4
1/2000
1,6 2,3 1,5 2,5 2,7 3 3 3,8 4,6 5 5,4 5,9
1/4000
1,1 1,6 1 1,8 1,9 2,1 2,1 2,7 3,2 3,5 3,8 4,2
1/8000
0,8 1,1 0,7 1,2 1,4 1,5 1,5 1,9 2,3 2,5 2,7 3
1/16000
0,6 0,8 0,5 0,9 1 1 1 1,4 1,6 1,8 1,9 2,1
*¹ Lorsque l’adaptateur d’orientation est fixé.
*² Lorsque l’adaptateur grand angle est installé.
Format APS-C
Vitesse
d’obturation
BA*¹*² BA*¹
Paramètre de couverture du flash (mm)
14*² 20 24 28 35 50 70 105 135 200
1/250 4,6 6,4 4,2 7,7 7,7 8,4 10,8 12,9 14 14 15,3 16,7
1/500
3,2 4,6 3 5,4 5,4 5,9 7,7 9,1 9,9 9,9 10,8 11,8
1/1000
2,3 3,2 2,1 3,8 3,8 4,2 5,4 6,4 7 7 7,7 8,4
1/2000
1,6 2,3 1,5 2,7 2,7 3 3,8 4,6 5 5 5,4 5,9
1/4000
1,1 1,6 1 1,9 1,9 2,1 2,7 3,2 3,5 3,5 3,8 4,2
1/8000
0,8 1,1 0,7 1,4 1,4 1,5 1,9 2,3 2,5 2,5 2,7 3
1/16000
0,6 0,8 0,5 1 1 1 1,4 1,6 1,8 1,8 1,9 2,1
*¹ Lorsque l’adaptateur d’orientation est fixé.
*² Lorsque l’adaptateur grand angle est installé.
Nombre/fréquence des éclairs
Avec des piles alcalines
Avec des piles
nickel-métal hydrure
Fréquence des éclairs
(en secondes)
Environ 0,1 - 2,5 Environ 0,1 - 1,7
Nombre d'éclairs (fois) Environ 150 ou plus Environ 220 ou plus
• Le nombre d’éclairs indique le nombre approximatif d’éclairs disponibles
avant la décharge complète des piles.
HVL-F60RM
4-735-282-11(1)
FR
30
Fonctions radio sans fil :
Bande de fréquences : 2,4 GHz
Nombre de canaux : 14 canaux
Distance de communication :
environ 30 m (98,4 pi) (calculée
selon nos conditions de mesure.)
• La distance donnée
cidessus est valable en
l’absence d’obstacle, de
blindage et d’interférences
radioélectriques.
• La distance de communication
peut être réduite en fonction
de la position du produit, du
milieu environnant et des
conditions météorologiques.
Contrôle de
flash
Contrôle de flash avec
préflash (P-TTL/ADI)
Performance
du flash en
continu
40 éclairs à raison de
10 éclairs par seconde
(Mode flash normal,
niveau de puissance
1/32, 105mm, pile au
nickel-métal hydrure)
Illuminateur
AF
Mode flash
automatique avec
un contraste et une
luminosité faibles
Plage de fonctionnement
(Lorsqu’un objectif
50mm avec une
ouverture réglée sur
F5.6 est installée et
que [AF LED LEVEL] de
l’unité flash est réglé
sur [LOW])
Zone centrale (Environ):
0,5 m à 3 m (1 pi. 7 3/4
po. à 19 pi. 10 1/8 po.)
Zones périphériques
(Environ) : 0,5 m à 2 m
(1 pi. 7 3/4 po. à 6 pi. 6
3/4 po.)
Autres spécifications
HVL-F60RM
4-735-282-11(1)
FR
31
FR
Éclairage à
LED
Intensité lumineuse au
centre : environ 1 200
lx à 0,5 m (1 pi. 7 3/4
po.) ou environ 300 lx
à 1 m (3 pi. 3 3/8 po.)
Distance d’éclairage:
environ 2 m (6 pi.
6 3/4 po.) (Lors de
l’enregistrement de
films, réglé sur ISO
3200 & F5.6)
Distance focale prise
en charge : 35 mm
(angle de vue en
format 35 mm)
Temps d’éclairage en
continu : environ 1heure
(avec des piles alcalines
AA, intensité lumineuse
centrale)
Température de couleur:
environ 5 500 K
Puissance
nominale
6 V
, 1 W
Température de
fonctionnement
0 °C à 40 °C (32 °F à
104 °F)
Température
de stockage
–20 °C à +60 °C (–4 °F à
+140 °F)
Dimensions
(l/h/p)
(Environ)
78,1 mm × 139,5 mm ×
104,6 mm (31/8 po. ×
51/2 po. × 41/8 po.)
Poids
(Environ)
449 g (15,9 oz) (sans
les piles)
Alimentation
6 V CC
Piles
recommandées
Quatre piles alcalines
type LR6 (type AA)
Quatre piles au
nickel-métal hydrure
rechargeables type AA
Les fonctions présentées dans ce
mode d’emploi dépendent des
conditions de test au sein de notre
entreprise.
La conception et les spécifications
peuvent être modifiées sans
préavis.
Marque commerciale
« Multi Interface Shoe » est une
marque commerciale de Sony
Corporation.
HVL-F60RM
4-735-282-11(1)
FR
32
HVL-F60RM
4-735-282-11(1)
FR
33
FR
HVL-F60RM
4-735-282-12(1)
©2017 Sony Corporation
Printed in China
