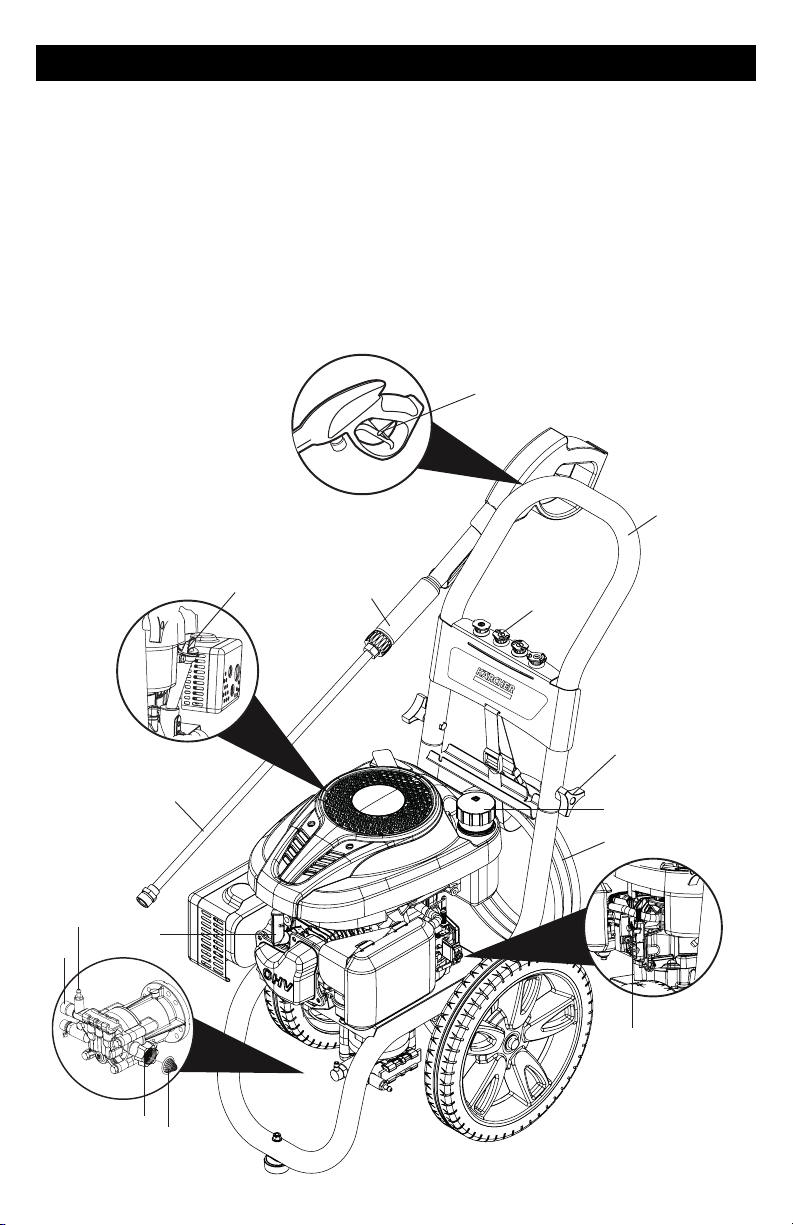

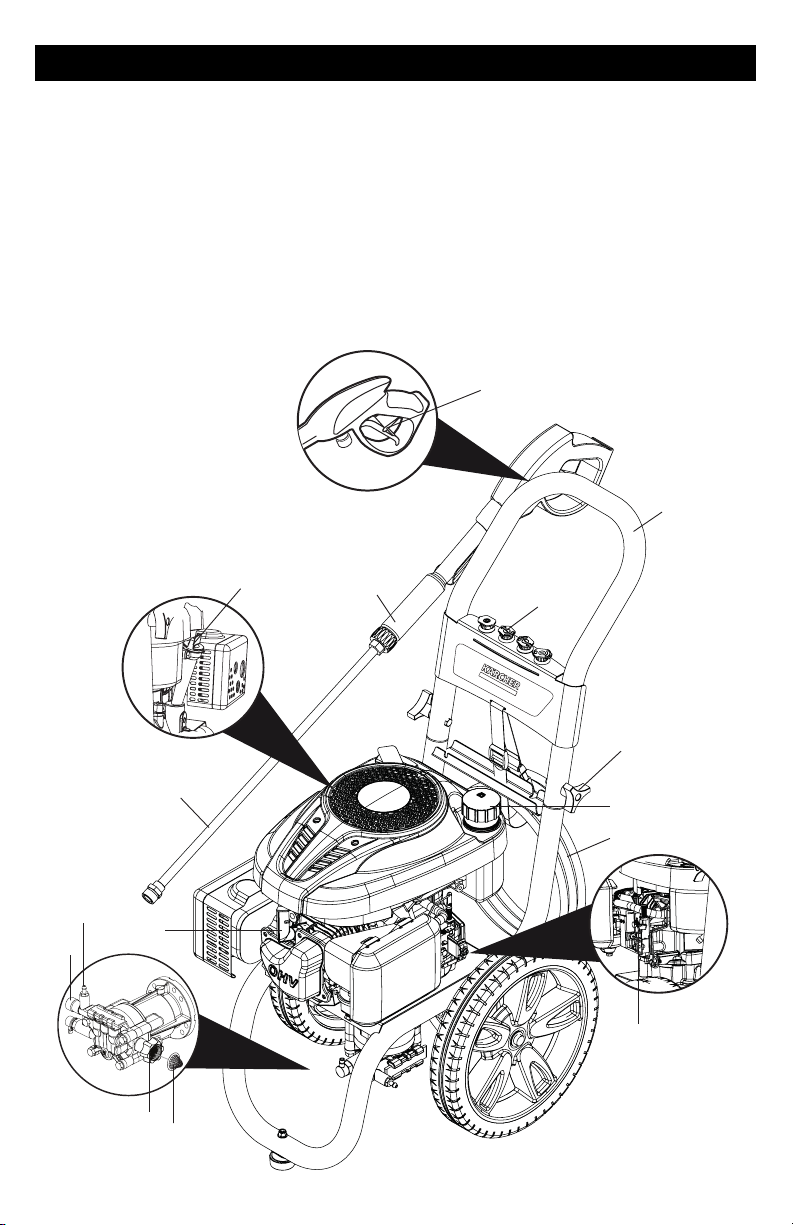

1 Handle

2 Trigger gun

3 Trigger gun safety lock

4 High pressure hose

5 Spray wand

6 Quick connect nozzles

7 Knob

8 Gas Tank

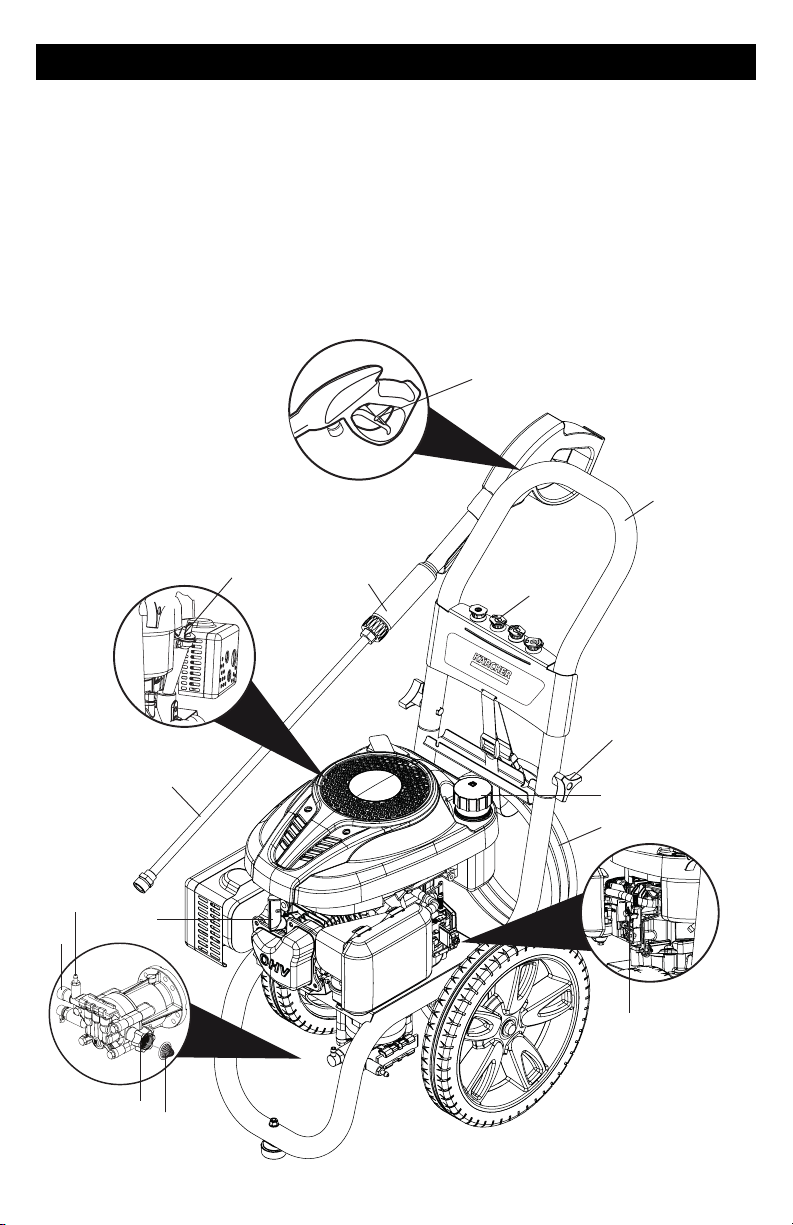

MODEL OVERVIEW

9 Oil Dipstick

10 Water inlet for garden hose

11 High pressure outlet

12 Spark plug

13 Water inlet ﬁlter

14 Detergent tube connection

15 Engine stop switch

*For engine details see engine manual.

English 3

Model Overview 2

Important Safety Instructions 4

Assembly Instructions 6

Operating Instructions 7

Using the Accessories 8

Working With Detergents 9

Taking a Break 9

Shutting Down & Clean-Up 10

Winterizing and Long-Term Storage 10

Maintenance Instructions 10

Cleaning Tips 11

Troubleshooting 13

Warranty Information 15

Call: 1-800-537-4129 for help or visit our website:

karcher.com/us

Please take a moment to register your pressure

washer online at:

www.karcher-register.com

Specications

Kärcher Customer Support USA/

Canada

HIGH PRESSURE WASHER OPERATOR MANUAL

DANGER

Indicates “an imminently hazardous situation

which, if not avoided, will result in death or seri-

ous injury.”

WARNING

Indicates “a potentially hazardous situation which,

if not avoided, could result in death or injury.”

CAUTION

Indicates “a potentially hazardous situation which,

if not avoided, may result in minor or moderate

injury or in property damage incidents.”

The owner and/or user must have an understand-

ing of the manufacturer’s operating instructions

and warnings before using this pressure washer.

Warning information should be emphasized and

understood. If the operator is not ﬂuent in English,

the manufacturer’s instructions and warnings shall

be read to and discussed with the operator in

the operator’s native language by the purchaser/

owner, making sure that the operator comprehends

its contents. Owner and/or user must study and

maintain for future reference the manufacturer’s

instructions.

Owner/User Responsibility

Safety Alert Symbols

G 2700 R

Max. Operating

Pressure

2700 PSI

Max. Water Flow 2.4 GPM

Detergent Suction 0.15 - 0.20 GPM

Engine Karcher KPS 196

Fuel Type Unleaded Gas

Fuel Tank Size 0.40 gal, 1.5L

Engine Oil Type SAE 10W-30

Engine Oil Capacity

0.63 US Quart,

0.6 L

Part No. 1.107-383.0

4 English

IMPORTANT SAFETY INSTRUCTIONS

nRead all instructions before using product.

n To reduce the risk of injury, close supervision

is necessary when a product is used near

children.

n Know how to stop the product and bleed pres-

sures quickly. Be thoroughly familiar with the

controls.

n Stay alert, watch what you are doing.

n Do not operate when fatigued or under the

inﬂuence of alcohol or drugs.

n Keep operating area clear of all persons.

n Do not overreach or stand on unstable sup-

port. Keep good footing and balance at all

times.

n Wear safety goggles and ear protection.

n Follow the maintenance instructions speciﬁed

in the manual.

n To avoid risks, all repairs and replacement

of spare parts should only be carried out by

trained personnel.

WARNING

Risk of injection or injury, do not direct

discharge stream at persons or animals.

n High pressure jets can be dangerous if mis-

used. The jet must not be directed at persons,

animals, electrical devices, or the unit itself.

DANGER

Do not spray electrical connections, electrical

outlets or ﬁxtures.

WARNING

Risk of explosion, do not spray ﬂammable

liquids. Operate only where open ﬂame or

torch is permitted.

Read the operating instructions of the

engine manufacturer before start-up and

follow the safety instructions carefully.

WARNING

When using this product, basic precautions

should always be followed, including the fo-

llowing:

n Do not use acids, solvents, or any alkaline

or ﬂammable material in this product. These

products can cause physical injuries to the

operator and irreversible damage to the

machine.

WARNING

Gun kicks back hold with both hands.

n  The trigger gun safety lock prevents the

trigger from accidentally being engaged.

This safety feature must be engaged when

replacing nozzles or not in use.

CAUTION

Risk of asphyxiation: use this product only in

a well ventilated area.

n Operate and fuel machine in a well ventilated

area, free of devices featuring an open pilot

or ﬂame such as boilers, water heaters, etc.

CAUTION

Risk of ﬁre, do not add fuel when the product

is operating or still hot.

CAUTION

n Do not operate if fuel has been spilled. In-

stead, move machine to different location and

avoid creating sparks.

n This machine has hot surfaces which can

cause burns. Operate in a safe environment

and away from children.

n Do not touch hot surfaces or allow acces-

sories to contact hot surfaces.

n Do not leave machine running unattended.

n Avoid tipping machine on its side.

WARNING

Serious injury can result from high pressure

discharge produced by pressure washers.

Keep out of reach of children.

English 5

IMPORTANT SAFETY INSTRUCTIONS

WARNING PROP 65

This product and accessories can expose you

to chemicals known to the State of California

to cause cancer and birth defects or other re-

productive harm. For more information about

this regulation: www.P65Warnings.ca.gov

Wash hands after handling.

SAVE THESE INSTRUCTIONS

Water supply (Cold Water Only)

CAUTION

When connecting to water supply mains, local

regulations of your municipal water company

must be observed. In some areas connecting

directly to public drinking water supply may

require a backﬂow prevention device. This

is to ensure that there is no feedback of

chemicals into the water supply. Use a water

ﬁlter to avoid potential damage from dirt in the

water supply.

n Garden hose must be at least 5/8 inch

diameter.

n  Flow rate of water supply must not fall below

2.4 GPM (gallons per minute)

n  Supply pressure must be greater than 40 PSI.

n Flow rate can be determined by running the

water for one minute into an empty 5-gallon

container.

n  The water supply temperature must not ex-

ceed 122°F/50°C.

n Never use the pressure washer to draw in

water contaminated with solvents, e.g. paint

thinners, gasoline, oil, etc.

n Always prevent debris from being drawn into

the unit by using a clean water source. Use

additional water ﬁlter.

n Do not operate pressure washer without the

water turned on.

6 English

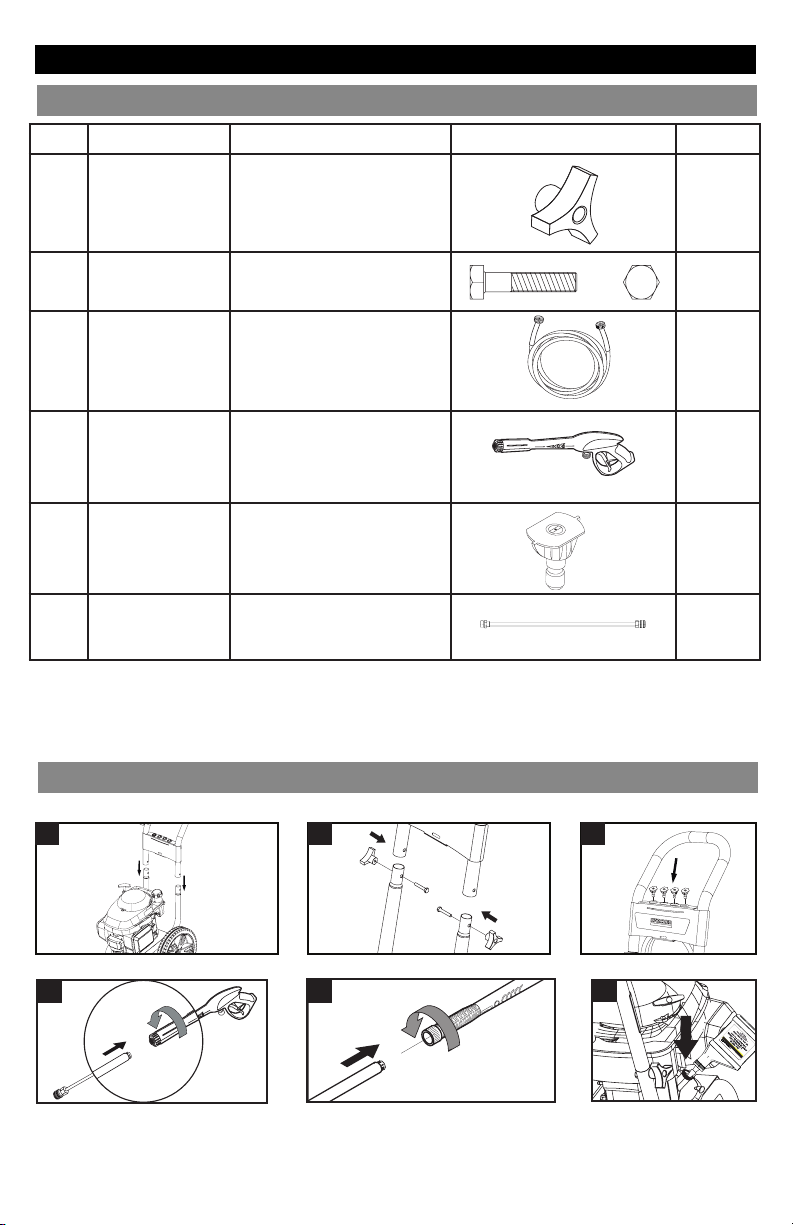

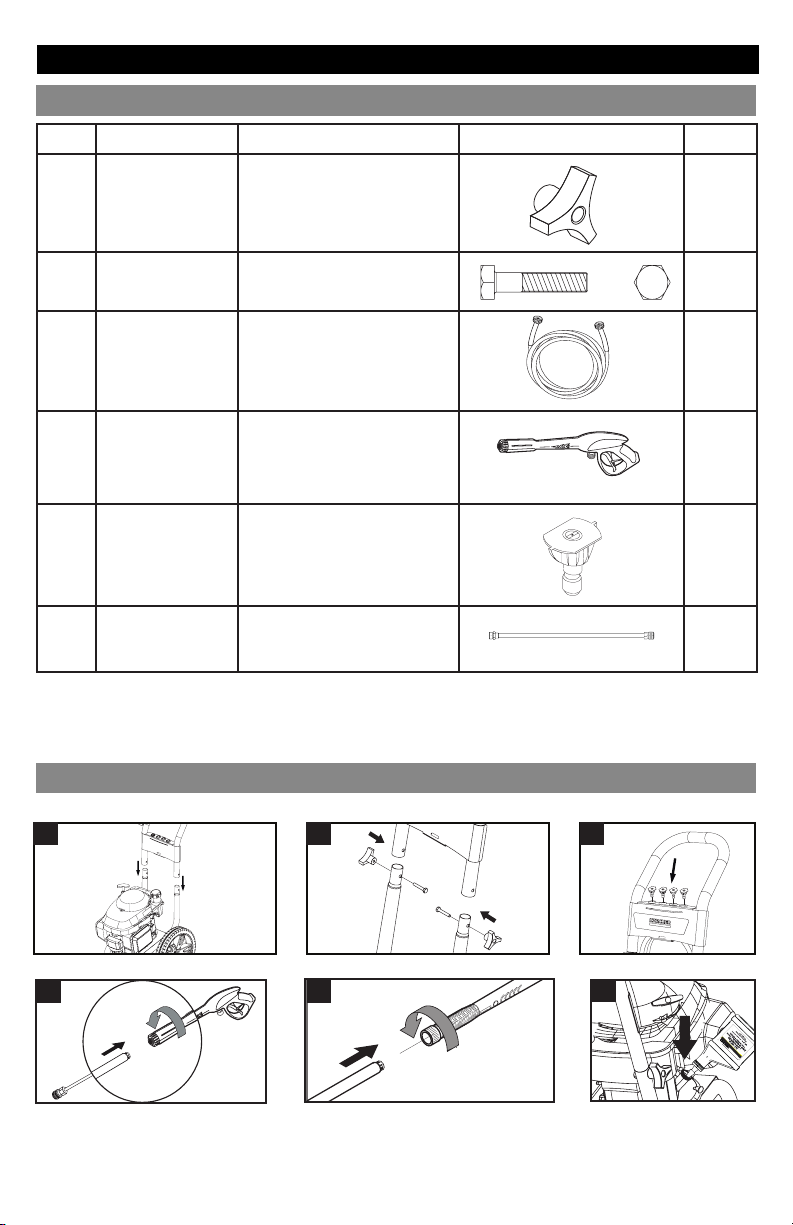

Hardware (included)

Description Purpose Illustration Qty

Knob Handle Assembly 2

1/4" Bolt Handle Assembly 2

High Pressure

Hose

Spray Gun Assembly 1

Trigger Gun Spray Gun Assembly 1

Quick

Connect

Nozzle

Kit

Nozzles Kit Assembly 1

Wand Wand Assembly 1

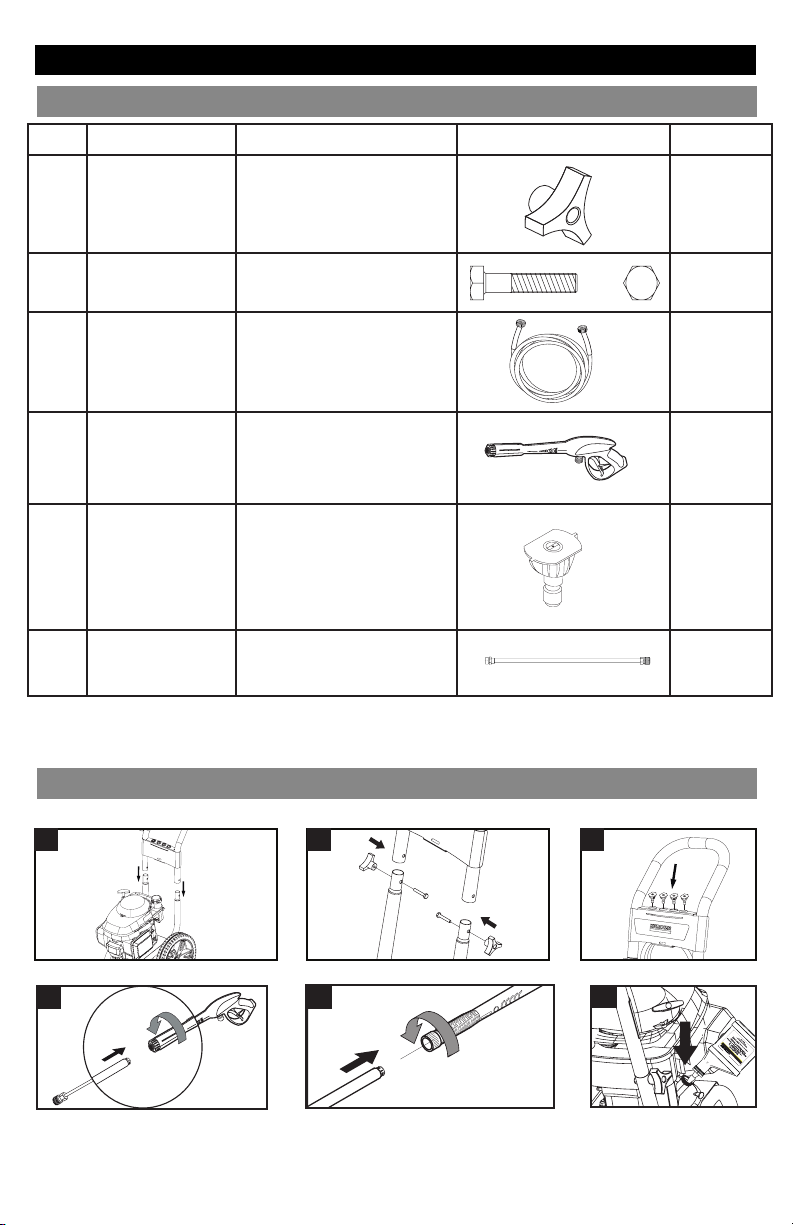

ASSEMBLY INSTRUCTIONS

Assembly

1 1

1 2 3

English 7

Illustration 1:

Attach the handle to the pressure washer

frame.

Illustration 2:

Align holes, insert bolts (B), and tighten with

knobs (A).

Illustration 3:

Place the quick connect nozzles (E) in the

nozzle holder.

Assembly

OPERATING INSTRUCTIONS

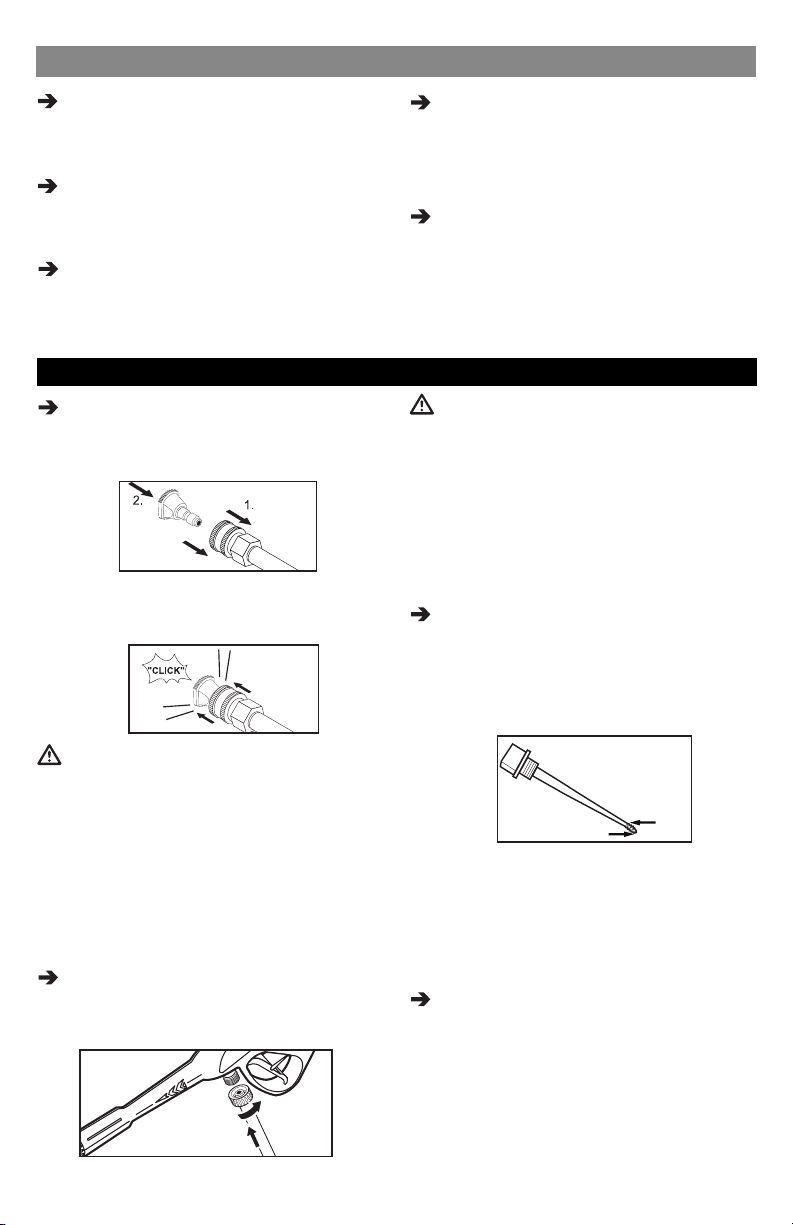

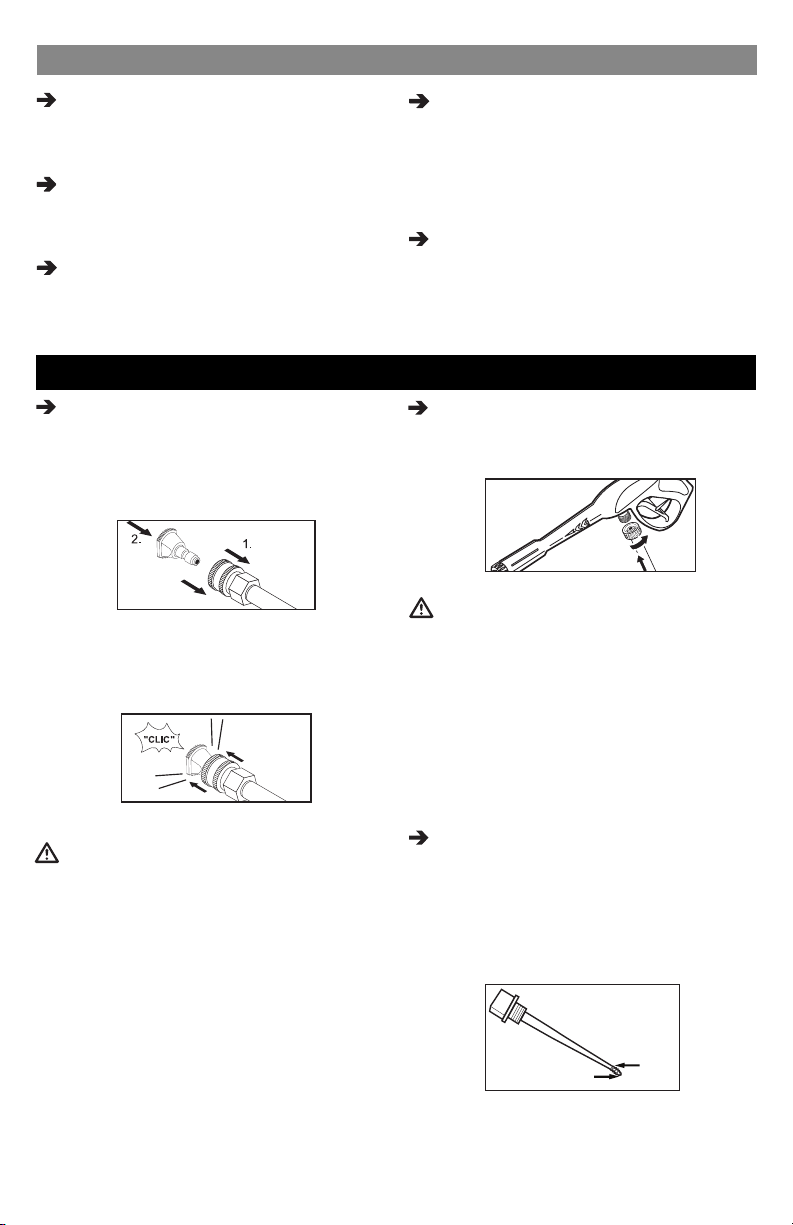

STEP 1:

Pull the spring-loaded collar of the wand back

to insert your quick connect nozzle choice.

Release the collar and push the nozzle until

the collar clicks.

CAUTION

High pressure in nozzle area.

Risk of injury caused by improperly locked

nozzle.

n Make sure you hear a "click" when inserting

the nozzle tip in to the wand.

n Pull the nozzle to make sure it is seated

properly before operating your unit.

STEP 2:

Attach the high pressure hose (C) to the trigger

gun (D).

CAUTION

Engine shipped without oil. Before starting

engine, ﬁll with oil. Do not over-ﬁll. Do not

run the engine with a high or low oil level as

this can cause engine damage.

If you have further questions regarding the

engine, please refer to the engine manual

included with the unit.

STEP 3:

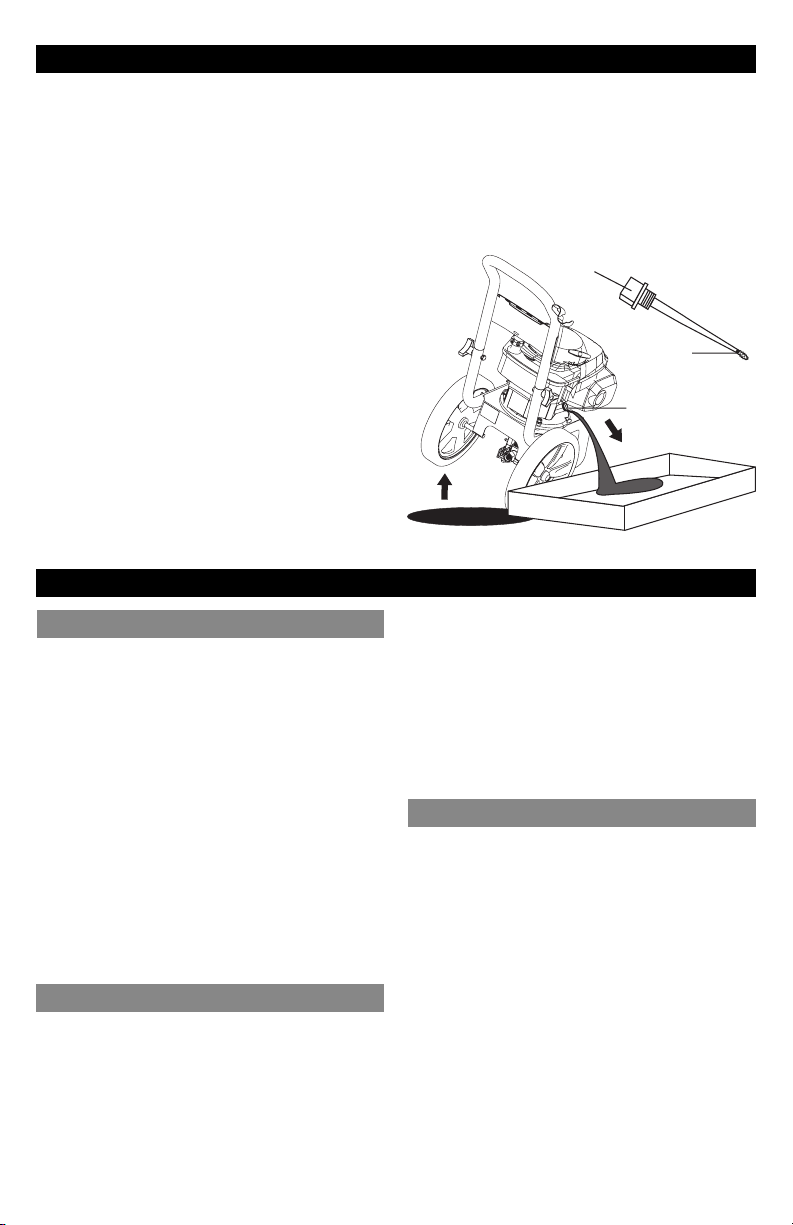

Check oil level. Oil level should always be

between the "FULL" and "ADD" or "MAX" and

"MIN" marks on the dipstick as shown in the

picture below.

Be sure the machine is level when checking

the oil level. (Refer to the engine operating

manual for seasonal grades).

We recommend to change the oil after the ﬁrst

5 hours of use, then once every 50 hours.

STEP 4:

Fill gas tank with unleaded gasoline.

Do not use leaded gasoline.

Do not add oil to the gasoline.

FULL / MAX

ADD / MIN

Illustration 4,5:

Attach the wand (F) to the spray gun (D).

Push the wand (F) into the trigger gun (D) and

then thread the connection.

Illustration 6:

Remove the cap / dipstick from the oil level

and add the oil.

8 English

OPERATING INSTRUCTIONS

STEP 5:

Connect the high pressure hose to the high

pressure outlet on the pump.

STEP 6:

Connect garden hose to unit’s water inlet.

STEP 7:

Connect garden hose to the cold water source

and turn water completely on.

Do not use hot water.

USING THE ACCESSORIES

The color-coded quick connect nozzles provide a

wide array of spray widths from 15° to 65° and are

easily accessible when placed in the convenient

nozzle holder.

25° spray angle = Green nozzle

For dirt accumulation over a large surface.

15° spray angle = Yellow nozzle

For dirt accumulation over a surface.

65° spray angle = Black nozzle

For operating with detergents or cleaning with

low pressure.

40° spray angle = White nozzle

For moderate dirt accumulation over a large

surface.

Quick connect nozzles

STEP 8:

Unlock the trigger gun safety lock. Pull trigger

to eliminate trapped air, wait for a steady ﬂow

of water to emerge from the spray nozzle.

STEP 9:

Move the engine STOP switch to the ON

position.

STEP 10:

Pull the starter handle. If the engine fails to

start after 3 pulls, squeeze the trigger gun to

release pressure, and repeat step.

For engine details see engine manual.

English 9

USING THE ACCESSORIES

CAUTION

High pressure in nozzle area. Risk of injury

caused by improperly locked nozzle.

n Make sure you hear the "click" when inserting

the nozzle tip into the quick connection.

Detergents can only be applied with the black

detergent nozzle.

STEP 1:

Install the black detergent nozzle for deter-

gent application at low pressure.

STEP 2:

Fill a container with Kärcher detergent.Place

the ﬁlter end of detergent suction tube into the

container.

STEP 1:

Move the engine stop switch to the OFF position.

STEP 2:

Release trigger and engage safety lock.

Detergents

TAKING A BREAK ...ﬁve minutes or more

WORKING WITH DETERGENTS

CAUTION

This unit has been designed for use with cleaning

detergents recommended by the manufacturer.

The use of other cleaning detergent may affect the

operation of the machine and void the warranty.

Always Use Kärcher Detergent for Best Results

Kärcher biodegradable detergents are specially

formulated to protect the environment and your

pressure washer. The special formula won’t clog

the suction tube ﬁlter and will protect the internal

parts of the pressure washer for a longer life. For

Kärcher Detergents, check your retailer or visit

our website:

karcher.com/us

CAUTION

Never use:

– Bleach, chlorine products or other corrosive

chemicals

– Liquids containing solvents (i.e., paint thin-

ners, gasoline, oils.)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and will damage

the surface being cleaned.

Use of these items will void the warranty.

STEP 3:

With the engine running, pull trigger to operate

unit.

Liquid detergent is drawn into the unit and

mixed with water.

Apply detergent to work area.

Do not allow detergent to dry on surface.

STEP 4:

Always draw fresh water through the deter-

gent suction tube when the cleaning job is

done, to rinse/ﬂush any remaining detergents

from the injection system.

For best results see Cleaning Tips for specic

information on how to clean different surfaces.

n Pull the nozzle to make sure it is seated

properly before operating your unit. (See

OPERATING INSTRUCTIONS: Step 1)

WARNING

To avoid serious injury never point spray

nozzle at yourself, other persons or animals.

10 English

STEP 6:

Screw bottle into water inlet on pressure

washer pump and squeeze.

STEP 6:

Disconnect the garden hose from the water

inlet on the unit.

STEP 7:

Disconnect the high pressure hose from the

high pressure outlet. Store the high pressure

hose in the hose holder assembly.

STEP 1:

If detergents have been used, remove deter-

gent suction tube from container and insert

into 1 gallon of fresh water.

Siphon water at low pressure for one min-

ute to clear the line of residual detergent.

STEP 2:

Move the engine stop switch to the OFF posi-

tion.

STEP 3:

Turn off the water source.

STEP 4:

Press trigger to release water pressure.

STEP 5:

Release trigger and engage gun safety lock.

SHUTTING DOWN & CLEAN-UP

Initial Use

All Kärcher pumps ship with oil already inside direct

from the factory. There is no need to add oil.

Pump Inspection

You should routinely make a visual inspection of

the pressure washer’s pump. If you notice oil leak-

ing around the pump seals, you should take the

pressure washer to a Kärcher-Authorized Service

Center for repair. (You can locate a service center

in your area online at: www.karcher-service.com).

Pump Maintenance

The pump on your Kärcher pressure washer does

not require maintenance. Any attempts to service

or alter the pump may damage your pressure

washer and void your product warranty.

Carry out maintenance tasks for the engine accord-

ing to the speciﬁcations provided in the operating

instructions provided by engine manufacturer.

Kärcher pump

Engine

MAINTENANCE INSTRUCTIONS

WINTERIZING AND LONG-TERM STORAGE

CAUTION

Failure to follow the above directions may

result in damage to the pump assembly and

accessories and void the warranty.

It is highly recommended to use Kärcher's

Pump Guard (part number 9.558-998.0) be-

fore winter storage and during the cleaning

season to protect the pump from freezing and

premature wear.

STEP 1:

Turn engine switch to the OFF position

STEP 2:

Disconnect all hoses.

STEP 3:

Unscrew cap from Pump Guard bottle.

STEP 4:

Remove internal seal.

STEP 5:

Reattach cap to Pump Guard bottle and

remove black protective cap.

STEP 7:

With ignition OFF, pull starter rope until ﬂuid

starts to exit.

STEP 8:

Unscrew bottle. Store or dispose properly.

English 11

MAINTENANCE INSTRUCTIONS

Brieﬂy run the machine to warm it up.

Never drain the oil when engine is hot.

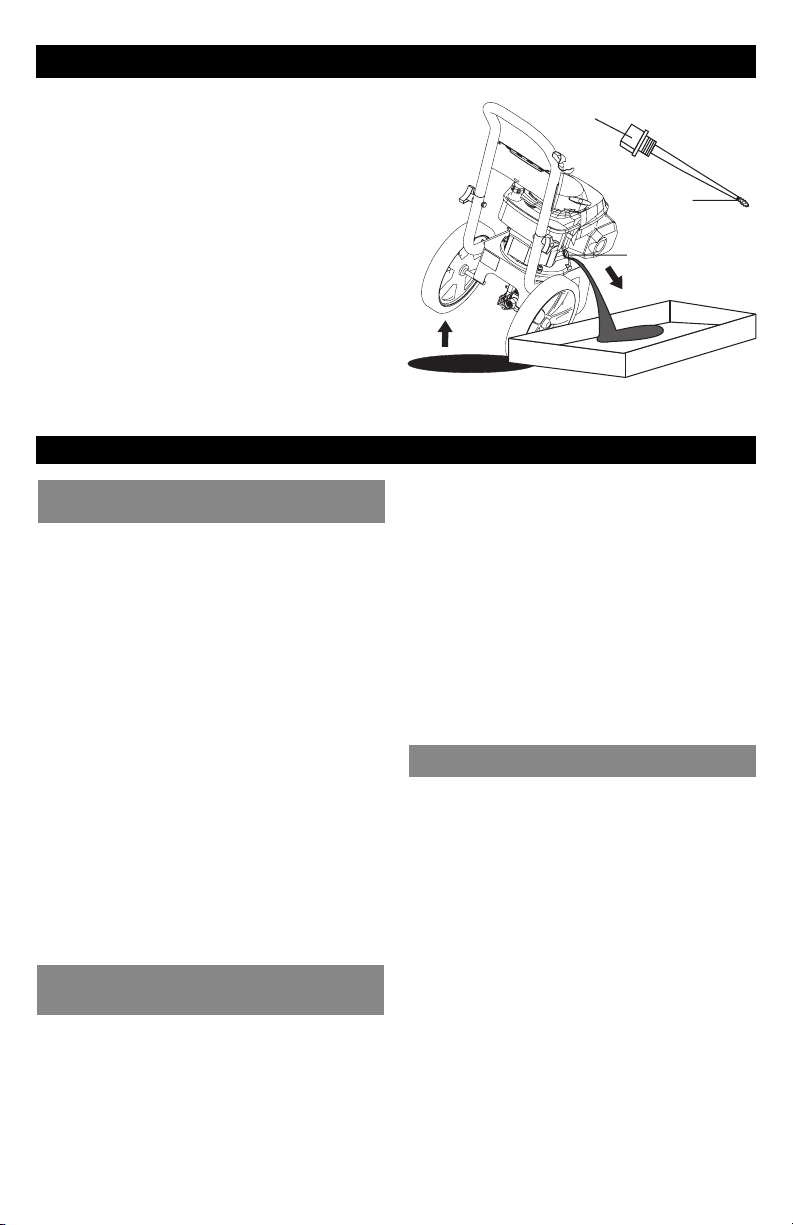

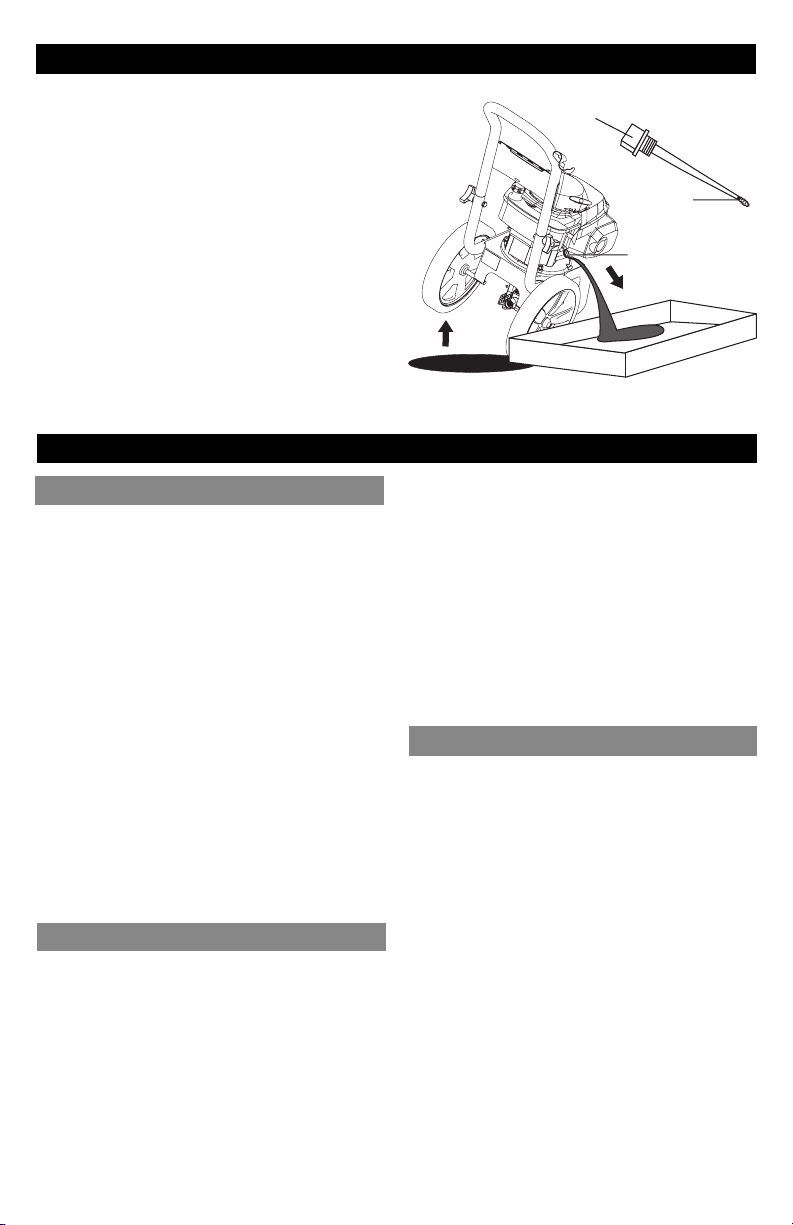

1. Place a suitable container near the engine to

collect used oil.

2. Remove the cap / dipstick from the oil level (1)

and drain the oil into the container, tilting the pres-

sure washer towards the oil ﬁller tube (2).

Dispose of used engine oil in a manner that is

compatible with the environment. We suggest you

take the used oil in a sealed container to the local

recycling center or service station for recovery.

Do not throw it in the trash or pour it on the ﬂoor

or in the drain.

3. With the engine in a level position, ﬁll up to

the high limit mark (3) on the oil dipstick with the

recommended oil (Engine manual).

(1)

(3)

(2)

CLEANING TIPS

(with or without detergent). Pre-rinse deck and

surrounding area with fresh water. If using Kärcher

Deck Wash, apply to surface at low pressure. For

best results, limit your work area to smaller sec-

tions of approximately 25 square feet. Allow Deck

Wash to remain on surface 1-3 minutes. Do not

allow detergent to dry on surface. Rinse at high

pressure in a long sweeping motion keeping the

spray nozzle approximately 3-6 inches from the

cleaning surface. Always clean from top to bottom

and from left to right. When moving on to a new

section of the cleaning surface, be sure to overlap

the previous section to eliminate stop marks and

ensure a more even cleaning result.

(with or without detergent). Pre-rinse cleaning

surface with fresh water. If using Kärcher Pres-

sure Wash, apply to surface at low pressure (for

best results, limit your work area to sections of

approximately 6 feet and always apply detergent

from bottom to top). Allow detergent to remain on

surface 1-3 minutes. Do not allow detergent to dry

on surface, if surface appears to be drying, simply

wet down surface with fresh water. If needed, use

special wash brush attachment (not included) to

remove stubborn dirt. Rinse at high pressure from

top to bottom in an even sweeping motion keeping

the spray nozzle approximately 6 inches from the

cleaning surface.

Deck Cleaning

House Siding

(with or without detergent). Pre-rinse vehicle

with fresh water. If using Kärcher Touchless Ve-

hicle Wash, apply to surface at low pressure. For

best results, clean one side of vehicle at a time and

always apply detergent from bottom to top, do not

allow detergent to dry on surface. If needed, use

special wash brush attachment (not included) to

Cars, Boats & Motorcycles

Amount of ﬁlling: .63 US Quart ~ 0.6 L

4. Reinstall the oil level meter / dipstick (1).

NOTICE

Starting the engine with a low oil level can cause

damage to the engine.

remove stubborn dirt. Rinse at high pressure in

a sweeping motion keeping the spray nozzle ap-

proximately 6-8 inches from the cleaning surface

(distance should increase when rinsing pin-striping

or other sensitive surfaces). Always clean from top

to bottom and from left to right. For best results,

wipe surface dry with a chamois or soft dry cloth.

12 English

(with or without detergent). Pre-rinse furniture

and surrounding area with fresh water. If using

Pressure Wash, apply to surface at low pressure.

Allow Pressure Wash to remain on surface 1-3

minutes. Do not allow detergent to dry on surface.

If needed use special Wash Brush Attachment (not

included) to remove stubborn dirt. Rinse at high

pressure in a sweeping motion keeping the spray

nozzle approximately 3-6 inches from the cleaning

surface. For best results, clean from top to bottom

and from left to right.

Patio & Lawn Furniture

Optional accessories are available to further

enhance your cleaning capabilities. These acces-

sories are accurate as of the printing date of this

manual. Please check our website:

karcher.com/us for pricing and up-to-date infor-

mation.

– Extension Hose

– Turbo Nozzle

– 15-Inch Surface Cleaner, 3200 PSI

Optional Accessories

CLEANING TIPS

(with or without detergent). Pre-rinse cleaning

surface with fresh water. If using Kärcher Pres-

sure Wash or Degreaser, apply to surface at low

pressure. For best results, limit your work area to

smaller sections of approximately 25 square feet.

Allow Pressure Wash or Degreaser to remain on

surface 1-3 minutes. Do not allow detergent to dry

on surface. Rinse at high pressure in a sweeping

motion keeping the spray nozzle approximately 3-

6 inches from the cleaning surface. Always clean

from top to bottom and from left to right. For remov-

ing extremely stubborn stains, use a DirtBlaster®

Spray Nozzle (sold separately).

(with or without detergent). Pre-rinse cleaning

surface with fresh water. If using Kärcher Pressure

Wash or Degreaser, apply detergent at low pres-

sure. Allow Pressure Wash to remain on surface

1-3 minutes. Do not allow detergent to dry on

surface. Rinse at high pressure keeping the spray

nozzle approximately 3-6 inches from the cleaning

surface. For removing extremely stubborn dirt, it

may be necessary to move the spray nozzle even

closer to the surface for greater dirt cutting action.

Cement Patios, Brick and Stone

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

n Before cleaning any surface an inconspicuous

area should be cleaned to test spray pattern

and distance for maximum cleaning results.

n If painted surfaces are peeling or chipping,

use extreme caution as pressure washer may

remove the loose paint from the surface.

n When using on surfaces which might come in

contact with food, ﬂush surfaces with plenty

of drinking water.

n For additional cleaning tips, visit our website

at karcher.com/us

Recommendations

English 13

CAUTION

Remove the spark plug cable to prevent accidental

ignition of the engine before making any repair.

TROUBLESHOOTING

Symptom Cause Solution

ENGINE WILL

NOT START

No gasoline Fill gas tank

Water pressure built up in

the machine

Squeeze the trigger to release the pressure

For additional engine problems refer to the engine manual.

WATER PRES-

SURE LOW

Diameter of garden hose is

too small

Replace with a 5/8 inch or larger garden hose

Water supply is restricted Check garden hose for kinks, leaks and

blockage

Not enough inlet water

supply

Turn water on full force. Check garden hose

for kinks, leaks or blockage.

Water inlet ﬁlter is clogged Remove ﬁlter and rinse out in warm water

Black detergent nozzle is

attached

Remove black detergent nozzle and attach

high pressure nozzle

OUTPUT PRES-

SURE

VARIES HIGH

AND LOW

Not enough inlet water

supply.

Turn water on full force. Check garden hose

for kinks, leaks or blockage

Pump is sucking air Check that hoses and ﬁttings are air tight.

Turn off machine and purge pump by

squeezing trigger gun until a steady ﬂow of

water emerges through the nozzle

Water inlet ﬁlter is clogged Remove ﬁlter and rinse out in warm water

Spray nozzle is obstructed Blow out or remove debris with a ﬁne needle

Calciﬁed gun, hose or

spray wand

Run distilled vinegar through detergent

suction tube.

NO DETERGENT

Detergent suction tube not

properly connected to the

machine

Check connection

Detergent is too thick Dilute detergent, for best results use Kärcher

detergent

Filter on detergent suction

tube is clogged

Run warm water through ﬁlter to remove

debris

Damaged or clogged deter-

gent suction tube

Remove obstruction or replace detergent

suction tube

A high pressure nozzle is

attached

Replace with black detergent nozzle

Spray nozzle is obstructed Blow out or remove debris with ﬁne needle

14 English

If the symptom you are experiencing is not listed

above, or if the provided solutions do not solve your

issue, please visit our extensive online trouble-

shooting database at:

www.karcher-help.com

Symptom

Cause Solution

GARDEN HOSE

CONNECTION

LEAKS

Loose ﬁttings Tighten ﬁttings

Missing/worn rubber

washer

Insert new washer

SPRAY WAND

LEAKS

Spray wand not properly

attached

Turn the swivel nut of the gun clockwise until

connection is tight

Broken o-ring or plastic

insert

Visit www.karcher-help.com or locate a ser-

vice center at www.karcher-service.com

PUMP IS NOISY

Water supply Check that hoses and ﬁttings are air tight.

Turn off machine and purge pump by

squeezing trigger gun until a steady ﬂow of

water emerges through the nozzle

WATER LEAKS

FROM PUMP (UP

TO 10 DROP PER

MINUTE IS PER-

MISSIBLE)

Loose ﬁttings Check ﬁttings

Water seals are damaged

or worn.

Visit www.karcher-help.com or locate a ser-

vice center at www.karcher-service.com

Thermal protection device

is activated.

Thermal protection device will auto reset.

Do not run pump for more than 5 minutes

without spraying

OIL DRIP

Oil seals are damaged or

worn

Visit www.karcher-help.com or locate a ser-

vice center at www.karcher-service.com

TROUBLESHOOTING

English 15

High Pressure Washers

Limited warranty

This Kärcher product is warranted by Kärcher to be free of defects in workmanship and

materials under normal use.

Speciﬁc warranty applies to:

• Kärcher KPS and KXS series engines are warranted for three (3) years parts and labor and

serviced by a Kärcher service center

• Honda GC series engines are warranted for two (2) years parts and labor and serviced by

a Honda authorized service center

• Honda GX series engines are warranted for three (3) years parts and labor and serviced

by a Honda authorized service center

• Kohler RH series engines are warranted for two (2) years parts and labor and serviced by

a Kohler authorized service center

• Pumps are warranted for two (2) years parts and labor and are serviced by a Kärcher

service center

• Frames, handles and detergent tanks, and other structural components, carry a one (1)

year parts and labor warranty.

• Standard accessories and attachments are warranted for a ninety (90) day period.

• Any commercial, industrial or rental use of this equipment will reduce the warranty to ninety

(90) days.

The warranty period is calculated from the date of purchase by the end user and covers

the cost for replacement parts and/or equipment and warranty labor performed. In order to

verify a warranty situation, the machine must be evaluated by an Authorized Kärcher Service

Center or by an authorized service center representing the engine manufacturer. A copy of

the original purchase receipt or gift receipt from the original retailer must also accompany

the warranty claim. To locate the nearest authorized Kärcher service center, please visit our

website at www.Kärcher-service.com.

Kärcher’s obligation under this warranty shall strictly be limited, at Kärcher’s option, either to

replace or repair, through Kärcher direct or through an Authorized Kärcher Service Dealer

without charge during the warranty period any part, which in the opinion of the manufacturer,

shows defect in workmanship or material. Service will be scheduled according to the normal

work ﬂow and business hours at the service center, and availability of replacement parts. All

decisions of Kärcher with regard to this limited warranty shall be ﬁnal.

This warranty does not cover:

• Merchandise sold as reconditioned, used, demonstration or oor models.

• Merchandise purchased on eBay and other online auction web sites.

• Damage caused by misuse, neglect, accident, abuse, improper handling, freezing, normal

wear and tear or non-compliance with operator’s manual.

• Damage caused by water sediment, contaminated water supply or use of chemicals and

detergents not approved by or recommended by Kärcher.

WARRANTY INFORMATION

16 English

• Damage caused by acts of nature such as oods, res, earthquakes, lightning strikes, etc.

• Devices or accessories not distributed or approved by Kärcher. Any use of such said devices

or accessories will void implied warranty.

• Repairs made by the end user or any service center not authorized by Kärcher. Any such

tampering with Kärcher equipment or accessories will void the implied warranty.

• Any cost for shipping by the customer or authorized service center of the alleged defective

part or equipment.

This warranty is non-transferable and applies only to products purchased through a Kärcher

authorized reseller in the United States and Canada. Equipment provided, but not manufac-

tured by Kärcher such as Honda and Kohler gasoline engines are subject to warranties and

service through said manufacturer’s service centers according to the terms and conditions

provided by the respective original equipment manufacturer. Kärcher is not authorized and

has no responsibility to provide warranty service for Honda and Kohler engines. This war-

ranty gives you speciﬁc legal rights. You may have other rights, which vary by country and

state/province.

Please register online at www.karcher-register.com. Online registra-

tion is quick, free and provides you with a conﬁrmation email for your

records.

If you do not have internet access, please return the warranty registration card included in

the accessory bag. It is not necessary to use an envelope. Please remember to use a ﬁrst-

class postage stamp. The Postal service will not deliver without a stamp.

WARRANTY INFORMATION

Español 17

1 Manubrio de transporte

2 Pistola de disparo

3 Seguro de disparo

4 Manguera de alta presión

5 Lanza

6 Boquillas de conexión rápida

7 Perilla

8 Tanque de gasolina

VISTA GENERAL DEL MODELO

9 Varilla del aceite

10 Toma de agua con conector para manguera

de jardín

11 Salida de alta presión

12 Bujía

13 Filtro de agua

14 Conexión de tubo de detergente

15 Interruptor de motor

*Consulte el manual del motor para más información sobre el motor.

18 Español

Especicaciones

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

Vista general del modelo 17

Instrucciones importantes

de seguridad 19

Instrucciones de montaje 21

Instrucciones de funcionamiento 22

Uso de accesorios 24

Trabajar con detergentes 24

Tomarse un descanso 25

Apagado y limpieza 25

Protección en el invierno y 26

almacenaje prolongado

Instrucciones de mantenimiento 26

Consejos de limpieza 27

Localización y reparación de averías 29

Información de garantía 31

G 2700 R

Max. presión de

trabajo

2700 PSI

Max. ﬂujo de agua 2.4 GPM

Succión de

detergente

0.15 - 0.20 GPM

Motor Karcher KPS 196

Tipo de combustible Gasolina

Tamaño del tanque

de gasolina

0.40 gal, 1.5L

Tipo de aceite para

motor

SAE 10W-30

Capacidad de

aceite en el motor

0.63 US Quart,

0.6 L

Número de parte 1.107-383.0

PELIGRO

Indica “una situación de peligro inminente que,

si no se evita, puede causar lesiones graves e

incluso la muerte”.

ADVERTENCIA

Indica “una situación de peligro potencial que,

si no se evita, puede causar lesiones e incluso

la muerte”.

ATENCIÓN

Indica “una situación de peligro potencial que, si

no se evita, puede causar lesiones de poca impor-

tancia o leves", o daños materiales.

El propietario y/o el usuario deben comprender

bien las instrucciones de servicio y advertencias

del fabricante antes de empezar a utilizar este

limpiador de alta presión. Debe prestarse especial

atención y tener muy claras las advertencias. Si el

operador no habla bien el español, el propietario/

comprador debe responsabilizarse de leer y co-

mentar las instrucciones y las advertencias en

su lengua natal, y asegurarse de que entienda

a la perfección su contenido. El propietario y/o

el usuario deben leer y guardar como referencia

para el futuro las instrucciones del fabricante.

Llame al: 1-800-537-4129 si necesita ayuda o visite

nuestra página Web:

karcher.com/us

Por favor, dedique unos minutos a registrar su

aparato de lavado a presión en:

www.karcher-register.com

Responsabilidades del

propietario/usuario

Servicio de asistencia al cliente

de Kärcher USA/Canada

Símbolos de aviso de seguridad

Español 19

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Antes de la puesta en marcha, leer el

manual de instrucciones del fabricante del

motor, especialmente las indicaciones de

seguridad.

ADVERTENCIA

Al utilizar este producto, tome siempre las pre-

cauciones básicas, incluidas las siguientes:

n Lea todas las instrucciones antes de usar el

producto.

n Para reducir el riesgo de lesiones, es preciso

vigilar atentamente si se usa el producto

cerca de niños.

n Es necesario saber cómo parar rápidamente

el producto y liberar la presión atrapada. Estar

familiarizado con los mandos.

n Estar atento, presta atención a lo que se está

haciendo.

n No ponga en funcionamiento el producto si

está cansado o está bajo la inﬂuencia de

alcohol o drogas.

n Mantenga la zona de trabajo libre de perso-

nas.

n No sobrecargar o colocar sobre un soporte

inestable. Mantener el equilibrio en todo

momento.

n Utilizar gafas de seguridad y protección de

oídos.

n Seguir las instrucciones de mantenimiento

especiﬁcadas en el manual.

n Para evitar riesgos, es necesario que las

reparaciones y el montaje de piezas de

repuesto sean realizados únicamente por

personal entrenado.

ADVERTENCIA

Riesgo de inyección o lesiones, no dirigir

el chorro directamente sobre personas o

animales.

n Los chorros de alta presión pueden resultar

peligrosos si se usan de forma incorrecta. No

se debe dirigir el chorro a personas, animales,

dispositivos eléctricos o al equipo mismo.

PELIGRO

No disparar sobre conexiones eléctricas,

enchufes o aparatos.

ADVERTENCIA

Riesgo de explosión, no disparar sobre líqui-

dos inﬂamables. Operar solamente donde la

llama abierta sea permitida.

n No usar ácidos, solventes, o cualquier mate-

rial inﬂamable o alcalino en este producto.

Estos productos pueden causar heridas

físicas al operario y daños irreparables a la

máquina.

ADVERTENCIA

La pistola rebota hacia atrás, sujetar con

ambas manos.

n El seguro del gatillo de la pistola evita

que el gatillo se accione de forma involun-

taria. El dispositivo de seguridad debera ser

ganchado cuando se esten reemplazando las

boquillas o cuando no se este usando.

ATENCIÓN

Riesgo de asﬁxia - usar este producto única-

mente en una zona bien ventilada.

n Operar y reabastecer la máquina en una zona

bien ventilada, donde no haya dispositivos

con un piloto o llama abierta tales como bóiler,

calentadores de agua, etc.

ATENCIÓN

Riesgo de incendio - no agregar gasolina a

la máquina mientras esté en funcionamiento

o aun caliente.

ATENCIÓN

n No poner en funcionamiento si se ha der-

ramado gasolina. Mueva la máquina a otro

lugar para evitar que se produzcan chispas

n La máquina tiene superﬁcies calientes que

pueden causar quemaduras. Poner en func-

ionamiento el aparato en un ambiente seguro

y lejos de niños.

20 Español

ATENCIÓN

Cuando conecte al suministro de agua

principal, respete las normativas locales de

la compañía municipal de agua. En algunas

zonas de conexión directa al suministro

público de agua potable puede requerir un

dispositivo de prevención de ﬂujo. Esto para

asegurar que no entran productos químicos

al suministro de agua. Utilice un ﬁltro de agua

para evitar un daño potencial de la suciedad

en el suministro de agua.

n La manguera del jardín debe tener al menos

un diámetro de 5/8 pulgadas.

n El ﬂujo de agua del suministro no deben ser

inferior a 9.5 L/Min (litros por minuto) (2.4

GPM - galones por minuto).

n Presión de suministro debe ser superior a 40

PSI.

n El ﬂujo se puede determinar si se deja correr

el agua durante un minuto en un contenedor

vacío de 18.9 litros (5 galones).

n La temperatura de agua no debe exceder los

122°F/50°C.

n No usar la hidrolavadora de presión con agua

contaminada con disolventes, por ejemplo

diluyentes para pintura, gasolina, aceite etc.

n Evitar que entren escombros en la unidad,

para ello use una fuente de agua limpia. Use

un ﬁltro adicional de agua.

n No ponga en funcionamiento la hidrolavadora

de presión sin agua.

Suministro de agua (Sólo agua fría)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

n No tocar las superﬁcies calientes o permitir

que los accesorios estén en contacto con las

superﬁcies calientes.

n No dejar la máquina sin supervisión cuando

esté en funcionamiento.

n Evitar inclinar la máquina hacia un lado.

ADVERTENCIA

Lesiones serias pueden resultar debido a

descargas de alta presión producidas por la

hidrolavadora.

Mantener fuera del alcance de niños.

ADVERTENCIA DE LA PROPUESTA 65:

Este producto y los accesorios pueden expon-

erlo a productos químicos reconocidos por

el Estado de California como causantes de

cáncer y defectos de nacimiento u otros daños

reproductivos. Para más información sobre

este reglamento: www.P65Warnings.ca.gov

Lávese las manos despues de manejar este

producto.

CONSERVE ESTAS INSTRUCCIONES

Español 21

Partes (Incluidas)

Descripción Objetivo Dibujo Cant.

Perilla Ensamble de Manubrio 2

Perno 1/4"

Ensamble de Manubrio 2

Manguera de

Alta Presión

Ensamble de Pistola 1

Pistola Ensamble de Pistola 1

Kit de Boquillas

de Conexión

Rapida

Ensamble de Kit

Boquillas

Lanza Ensamble de Lanza 1

INSTRUCCIONES DE MONTAJE

Montaje

1 1

1 2 3

22 Español

PASO 1:

Jalar el anillo con resorte hacia la lanza

para insertar la boquilla de conexión rápida

elegida. Insertar la boquilla de conexión

rápida elegida.

Soltar el anillo y empujar la boquilla hasta que

encaje.

ATENCIÓN

Alta presión en la zona de la boquilla.

Riesgo de lesiones causados por una boquilla

mal conectada.

n Asegúrese de oir el "click" al insertar la punta

de la boquilla en la lanza.

n Tirar de la boquilla para asegurarse de que

está bien colocada antes de poner en fun-

cionamiento la unidad.

PASO 2:

Conectar la manguera de alta presión a la

pistola.

ATENCIÓN

El motor es empacado sin aceite. Antes de

encender el motor, añadir aceite. No lo llene

demasiado. No poner en funcionamiento el

motor con un nivel de aceite demasiado bajo

o demasiado alto ya que se puede dañar el

motor. Si tiene más preguntas sobre el mo-

tor, consulte el manual suministrado con el

equipo.

PASO 3:

Comprobar el nivel de aceite. El nivel de

aceite tiene que estar siempre entre las mar-

cas "LLENO" y "AÑADIR" o "MAX" y "MIN"

en la varilla.

INSTRUCCIONES DE FUNCIONAMIENTO

Ilustración 1:

Conecte el manubrio al bastidor de la hidro-

lavadora a presión.

Ilustración 2:

Alinie los oriﬁcios, inserte los pernos (B) y

apriete con la perilla (A).

Ilustración 3:

Colocar las boquillas (E) en los soportes de

boquillas.

Montaje

Ilustración 4,5:

Conectar la lanza (F) con las pistola dosiﬁca-

dora (D).

Presione la lanza (F) en la pistola (D) y luego

apriete la conexión.

Ilustración 6:

Retire la tapa / varilla medidora del nivel de

aceite y agregue el aceite.

LLENO / MAX

AÑADIR / MIN

Español 23

INSTRUCCIONES DE FUNCIONAMIENTO

Asegúrese de que la máquina esté nivelada

cuando compruebe el nivel de aceite. (Con-

sulte el manual de funcionamiento del motor

para los grados según la estación).

Recomendamos cambiar el aceite tras las

primeras 5 horas de uso y después cada 50

horas.

PASO 4:

Llenar el tanque de combustible con gasolina

sin plomo.

No usar gasolina con plomo.

No añada aceite a la gasolina.

PASO 5:

Conecte la manguera de alta presión a la

salida de alta presión de la bomba.

PASO 6:

Conecte la manguera de jardín a la toma de

agua fría.

PASO 7:

Conecte la manguera de jardín a la toma de

agua fría y abra el agua del todo.

No usar agua caliente.

PASO 8:

Desbloquee el seguro del gatillo de la pistola.

Dispare la pistola para eliminar el aire atra-

pado y espere hasta que salga un caudal de

agua constante de la boquilla de conexión

rápida.

PASO 9:

Mover el interruptor de apagado (OFF) del

motor a la posición encendido (ON).

PASO 10:

Tirar del cordón de arranque. Si el motor no

arranca tras 3 intentos, apretar la pistola de

gatillo para soltar presión y repetir el paso.

Consulte el manual del motor para más

información sobre el motor.

24 Español

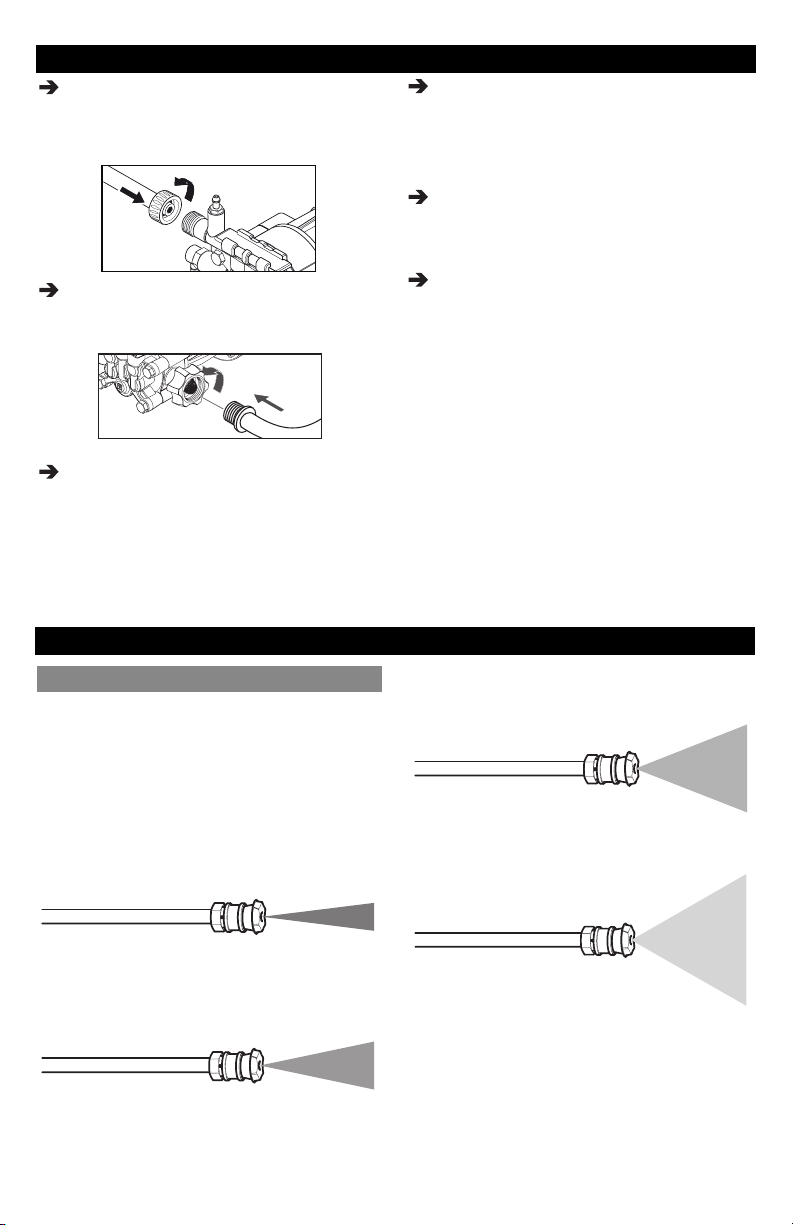

UTILIZACIÓN DE LOS ACCESORIOS

Las boquillas de conexión rápida codiﬁcadas por

colores ofrecen una gran variedad de anchos de

pulverización de 15º a 65º y son de fácil acceso

si se colocan en un práctico soporte de boquilla

15° ángulo atomizador = Boquilla amarilla

Para suciedad sobre una superﬁcie.

25° ángulo atomizador = Boquilla verde

Para suciedad sobre una superﬁcie grande.

40° ángulo atomizador = Boquilla blanca

Para suciedad moderada sobre una superﬁcie

grande.

Boquillas de conexión rápida

65° ángulo atomizador = boquilla de detergente

negra

Para trabajar con detergente o limpiar con una

presión muy baja.

ATENCIÓN

Alta presión en la zona de la boquilla. Riesgo

de lesiones causados por una boquilla mal

conectada.

n Asegúrese de oir el "clic" al insertar la punta

de la boquilla en la lanza.

n Tirar de la boquilla para asegurarse de está

bien colocada antes de poner en funcio-

namiento la unidad. (INSTRUCCIONES DE

FUNCIONAMIENTO: paso 1)

ADVERTENCIA

Para evitar heridas graves, nunca dirija la

boquilla pulverizadora hacia usted mismo,

otras personas o animales.

TRABAJAR CON DETERGENTES

Sólo se pueden aplicar detergentes con la

boquilla de detergente negra.

PASO 1:

Colocar la boquilla de detergente negra para

aplicar detergente a baja presión.

PASO 2:

Llene el recipiente con detergente Kärcher.

Coloque el extremo con ﬁltro del tubo de

succión de detergente dentro del recipiente.

PASO 3:

Con el motor en marcha, tirar del gatillo para

poner el equipo en funcionamiento. El deter-

gente líquido se introduce en el equipo y se

mezcla con agua. Aplicar detergente al área

de trabajo. No permitir que el detergente se

seque sobre la superﬁcie

PASO 4:

Dejar correr siempre agua fresca por el

tubo de absorción de detergente al acabar

el trabajo de limpieza para limpiar/extraer los

restos de detergente del sistema de inyec-

ción.

Para obtener mejores resultados, consulte la

sección de consejos de limpieza.

Español 25

Detergentes

ATENCIÓN

Siga las instrucciones de mantenimiento espe-

cificadas en el manual. Este aparato ha sido

diseñado para ser utilizado con detergentes de

limpieza del fabricante.

El uso de otros detergentes de limpieza puede

afectar al funcionamiento del aparato y hacer que

deje de tener validez la garantía

Utilice siempre detergente Kärcher para ob-

tener los mejores resultados

Los detergentes biodegradables de Kärcher han

sido especialmente formulados para proteger el

medio ambiente y el limpiador a presión. Su fór-

mula especial no obstruirá el ﬁltro del tubo de suc-

ción y protegerá las piezas internas del limpiador

de alta presión para que su vida útil sea más larga.

Para adquirir los detergentes Kärcher, diríjase a

su comerciante minorista o llame a nuestro centro

de asistencia si necesita ayuda.

karcher.com/us

ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan cloro u otro

tipo de productos químicos corrosivos

– Líquidos que contengan disolventes (p. ej.,

diluyentes de pintura, gasolina, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados dañarán

la unidad y dañarán la superﬁcie que se limpie.

El uso de estos productos invalidará la ga-

rantía.

TOMARSE UN DESCANSO... de cinco minutos o más

PASO 1:

Mover el interruptor de encendido (ON) del

motor a la posición apagado (OFF).

PASO 2:

Suelte el gatillo y active el seguro del gatillo

de la pistola.

PASO 5:

Suelte el gatillo y active el seguro del gatillo

de la pistola.

APAGADO Y LIMPIEZA

PASO 1:

Si se usaron detergentes, quitar el tubo de

succión de detergente del contenedor e

introducir 3.8 litros (1 galón) de agua limpia.

Disparar agua a baja presión durante un

minuto.

PASO 2:

Mover el interruptor de encendido (ON) del

motor a la posición apagado (OFF). Cerrar

la válvula de combustible.

PASO 3:

Cierre el grifo del agua.

PASO 4:

Presione el gatillo para liberar la presión del

agua.

PASO 6:

Desconecte la manguera de jardín de la toma

de agua de la unidad.

PASO 7:

Desconecte la manguera de alta presión de

la salida de alta presión.

26 Español

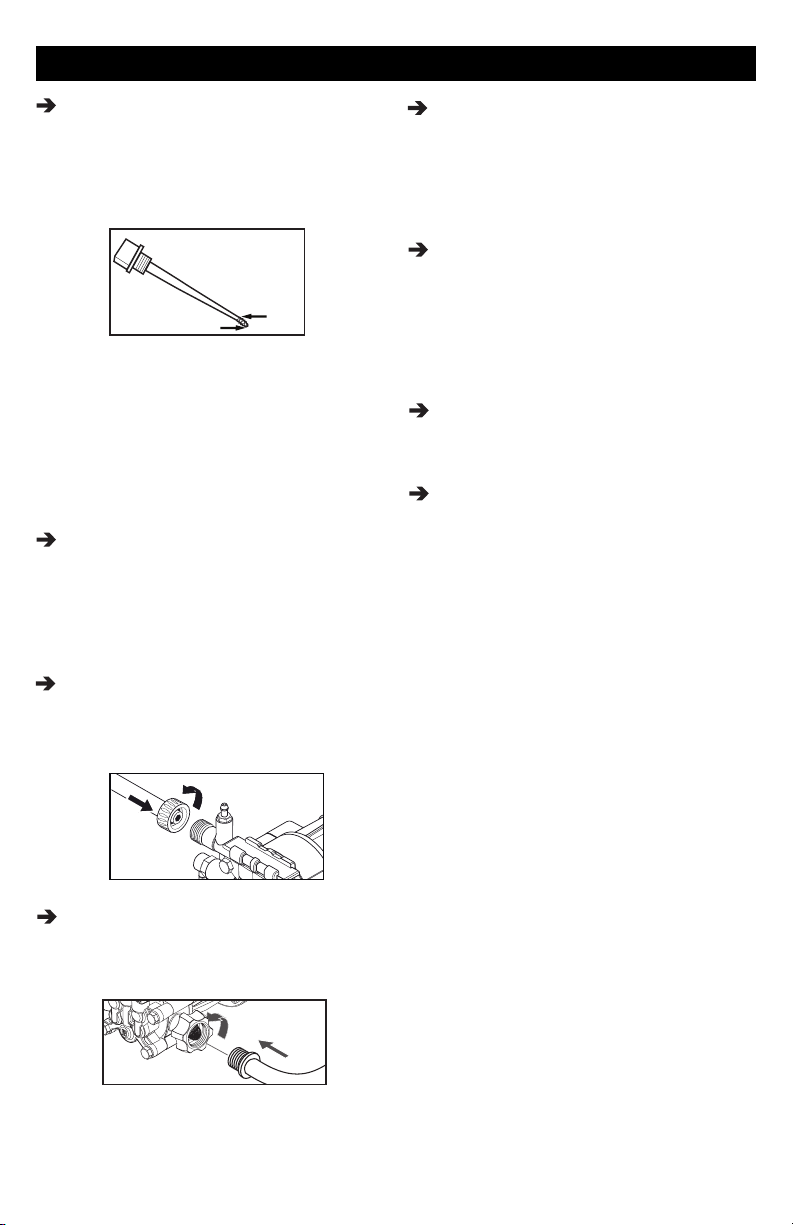

PASO 7:

Con la maquina apagada tire del cordón ar-

rancador hasta que el ﬂuido salga.

PROTECCIÓN EN EL INVIERNO Y ALMACENAJE PROLONGADO

INSTRUCCIONES DE MANTENIMIENTO

Uso inicial

Todas las bombas Kärcher viene con aceite

directamente de fábrica. No es necesario añadir

aceite.

Inspección de la bomba

Debe realizar una inspección visual de rutina de la

bomba de la limpiadora a presión. Si ve que pierde

aceite en las juntas de la bomba, lleve la limpia-

dora a presión a un servicio técnico autorizado

de Kärcher. (Puede localizar a un servicio técnico

en su zona online en www.karcher-service.com).

Bomba Kärcher

Mantenimiento de la bomba

La bomba de su hidrolavadora Kärcher no requi-

ere mantenimiento. Cualquier intento de revisar o

modiﬁcar la bomba puede dañar su limpiadora a

presión y anular su garantía.

Llevar a cabo las tareas de mantenimiento del mo-

tor de acuerdo con las especiﬁcaciones indicadas

en las instrucciones de funcionamiento del fabri-

cante del motor.

Motor

Es altamente recomendable usar Lubricante/

Anticongelante de Kärcher (número de parte

9.558-998.0) antes del almacenamiento invernal

para proteger la bomba de la congelación y del

desgaste prematuro.

PASO 6:

Instale la botella en la entrada de la la hidro-

lavadora y presione la botella.

PASO 1:

Apague la hidrolavadora a presión

PASO 2:

Desconecte todas las mangueras.

PASO 3:

Desconecte la tapa del bote Lubricante.

PASO 4:

Quite el sello interno.

PASO 5:

Conecte nuevamente la tapa al bote.

ATENCIÓN

Si no se cumplen las instrucciones mencionadas

arriba, el grupo de la bomba y los accesorios suf-

rirán daños y anulara su garantía.

PASO 8:

Desconecte el bote, disponga de él apropia-

damente.

Haga funcionar brevemente la máquina para

calentarla.

Nunca drene el aceite cuando el motor esté

caliente.

1. Coloque un recipiente adecuado cerca del motor

para recolectar el aceite usado.

2. Remueva la varilla medidora de aceite (1) y

drene el aceite en el contenedor, incline la hi-

drolavadora con dirección al tubo de entrada de

aceite (2).

Disponga del aceite usado de tal manera que no

afecte el medio ambiente. Le sugerimos colocar el

aceite usado en un contenedor sellado y llevarlo a

un centro de reutilización o recolección autorizado.

No tirarlo en el contenedor de basura o vertir en el

drenaje municipal o en el suelo.

3. Con el motor en una posición nivelada, rellenar

con aceite recomendado (Manual de operador del

motor) hasta el límite de la marca (3) de la varilla

medidora de aceite.

Español 27

(con o sin detergente). Preenjuague la cubierta

y el área circundante con agua limpia. Si utiliza

Deck Wash de Kärcher, aplíquelo en la superﬁcie

a baja presión. Para obtener mejores resultados,

divida el área de trabajo e aprox. 2.3 m

(25 pies

Deje el Deck Wash sobre la superﬁcie durante 1-3

minutos. No deje que se seque el detergente sobre

la superﬁcie. Enjuague a alta presión mediante un

movimiento de barrido, manteniendo la boquilla

pulverizadora a aprox. 8-15 cm (3-6 pulgadas) de

la superﬁcie a limpiar. Limpie siempre de arriba

hacia abajo y de izquierda a derecha. Cuando

pase a la siguiente sección de la superﬁcie a

limpiar, asegúrese de solapar la nueva sección

con la sección anterior para evitar que queden

marcas de parada y garantizar, así, un resultado

homogéneo.

Limpieza de cubiertas

(con o sin detergente). Preenjuague la superﬁcie

a limpiar con agua limpia. Si utiliza Pressure Wash

de Kärcher, aplíquelo a la superﬁcie a baja presión

(para obtener mejores resultados, divida la zona

de trabajo en secciones de aproximadamente 1.8

metros (6 pies) y aplique siempre el detergente

de abajo a arriba. Deje el Pressure Wash sobre la

superﬁcie durante 1-3 minutos. No deje secar el de-

tergente sobre la superﬁcie. Si ve que la superﬁcie

se va a secar, simplemente moje la superﬁcie con

agua limpia. Si es necesario, utilice un accesorio

especial con cepillo de lavado (no incluido) para

quitar la suciedad difícil. Enjuague a alta presión

mediante un movimiento de barrido homogéneo,

manteniendo la boquilla pulverizadora a aprox. 15

centímetros de la superﬁcie a limpiar.

Revestimiento de la casa

(con o sin detergente). Preenjuague el vehículo

con agua limpia. Si utiliza Touchless Vehicle Wash

de Kärcher, aplíquelo en la superﬁcie a baja pre-

sión. Para obtener mejores resultados, limpie un

lado del vehículo cada vez y aplique siempre el

detergente de abajo a arriba. No deje que el de-

tergente se seque sobre la superﬁcie. Si es nece-

sario, utilice un accesorio especial con cepillo de

lavado (no incluido) para quitar la suciedad difícil.

Autos, Barcos & Motocicletas

CONSEJOS DE LIMPIEZA

(1)

(3)

(2)

Cantidad requerida para llenar: .63 galones (~ 0.6 L)

4. Reinstalar la varilla medidora de aceite (1).

ATENCIÓN

Arrancar el motor con un nivel bajo de aceite podría

causar danos en el motor.

INSTRUCCIONES DE MANTENIMIENTO

Enjuague a alta presión mediante un movimiento

de barrido y manteniendo la boquilla pulverizadora

a aprox. 15-20 cm (6-8 pulgadas) de la superﬁcie

a limpiar (la distancia se debe incrementar en el

caso de que se enjuaguen superﬁcies con ranuras

u otras superﬁcies delicadas). Limpie siempre de

arriba a abajo y de izquierda a derecha. Para ob-

tener mejores resultados, seque la superﬁcie con

una gamuza o un trapo suave y seco.

28 Español

Disponemos de accesorios de limpieza opcionales

para mejorar la capacidad de limpieza. Estos ac-

cesorios son precisos desde la fecha de impresión

de este manual. Consulte nuestra página Web

karcher.com.mx para obtener información acerca

de precios e información actualizada.

– Extensión de Manguera

– Boquilla Turbo

– Limpiador de superﬁcies de 15-Inch,

3200 PSI

n Antes de limpiar cualquier superﬁcie, se debe

limpiar una parte de la misma que no se vea

para probar el ajuste del pulverizado y la

distancia para obtener los mejores resultados

de limpieza.

n Si las superﬁcies pintadas se están pelando

o despintando, extreme las precauciones,

ya que la hidrolavadora a presión podría ar-

rancar la pintura suelta de la superﬁcie.

n Cuando se utilice en superﬁcies que puedan

entrar en contacto con comida, enjuáguelas

abundantemente con agua potable.

n Para consejos adicionales de limpieza, visita

nuestra página web en: karcher.com.mx

Recomendaciones

Accesorios opcionales

(con o sin detergente). Preenjuague el mueble

y el área circundante con agua limpia. Si utiliza

Pressure Wash de Kärcher, aplíquelo a la super-

ﬁcie a baja presión. Deje el Pressure Wash sobre

la superﬁcie durante 1-3 minutos. No deje que se

seque el detergente sobre la superﬁcie. Si es nece-

sario, utilice un accesorio especial con cepillo de

lavado (no incluido) para quitar la suciedad difícil.

Enjuague a alta presión mediante un movimiento

de barrido, manteniendo la boquilla pulverizadora

a aprox. 8-15 cm (3-6 pulgadas) de la superﬁcie a

limpiar. Para obtener mejores resultados, limpie de

arriba a abajo y de izquierda a derecha.

Mobiliario de patios y jardines

(con o sin detergente). Preenjuague la superﬁcie

a limpiar con agua limpia. Si utiliza Pressure Wash

de Kärcher o Degreaser, aplique el detergente

a baja presión. Deje el Pressure Wash sobre la

superﬁcie 1-3 minutos. No deje que el detergente

se seque sobre la superﬁcie. Enjuague a alta

presión manteniendo la boquilla pulverizadora a

aprox. 8-15 cm (3-6 pulgadas) de la superﬁcie a

limpiar. Para quitar suciedad especialmente difícil,

puede ser necesario tener que poner la boquilla

pulverizadora más cerca para que la potencia de

limpieza sea mayor.

Parrillas, equipos con motor

exteriores y herramientas de jardín

CONSEJOS DE LIMPIEZA

(con o sin detergente). Preenjuague la superﬁcie

a limpiar con agua limpia. Si utiliza Pressure Wash

o Degreaser de Kärcher, aplíquelo en la superﬁcie

a baja presión. Para obtener mejores resultados,

divida el área de trabajo en pequeñas secciones

de aprox. 2.3 m

(25 pies

). Deje el Pressure Wash

o Degreaser sobre la superﬁcie durante 1-3 minu-

tos. No deje que se seque el detergente sobre la

superﬁcie. Enjuague a alta presión mediante un

movimiento de barrido, manteniendo la boquilla

pulverizadora a aprox. 7-5 cm (3-6 pulgadas) de

la superﬁcie a limpiar. Limpie siempre de arriba a

abajo y de izquierda a derecha. Para quitar man-

chas especialmente difíciles, utilice una boquilla

DirtBlaster® (se vende por separado).

Patios de cemento, ladrillos

y piedra

Español 29

Problema Causa Solución

EL MOTOR

ARRANCA

No hay gasolina Llenar el depósito de gasolina

Presión de agua atrapada en la

máquina.

Apretar el gatillo para liberar presión

Si tiene más problemas con el motor consulte el manual del motor.

LA UNIDAD

NO LLEGA

A LA ALTA

PRESIÓN

El diámetro de la manguera de

jardín es demasiado pequeño.

Sustituir con una manguera de jardín de 5/8

pulgadas o más.

El suministro de agua está restrin-

gido.

Compruebe si la manguera de jardín tiene

grietas, fugas o si está obstruida

El suministro de agua de entrada

no es suﬁciente.

Abra el grifo de agua del todo. Compruebe si

la manguera de jardín tiene grietas, fugas o si

está obstruida

El ﬁltro de entrada de agua está

obstruido.

Quite el ﬁltro y enjuáguelo en agua caliente

La boquilla de detergente negra

está conectada.

Quitar la boquilla de detergente negra y colo-

car la boquilla para alta presión.

LA PRE-

SIÓN DE

SALIDA

VARÍA EN-

TRE ALTA Y

BAJA PRE-

SIÓN

El suministro de agua de entrada

no es suﬁciente.

Abra el grifo de agua del todo. Compruebe

si la manguera de jardín tiene grietas, fugas

o si está obstruida.

La bomba está succionando aire Compruebe que las mangueras y conectores

están bien apretados. Apague el aparato

y purgue la bomba apretando la pistola de

disparo hasta que salga un caudal constante

de la boquilla

El ﬁltro de entrada de agua está

obstruido.

Remueva el ﬁltro y enjuáguelo en agua

caliente

La boquilla atomizadora está

obstruida

Limpie con aire comprimido o quite la sucie-

dad con una aguja ﬁna.

Pistola, manguera o lanza calci-

ﬁcados

Vierta vinagre destilado por el tubo de suc-

ción de detergente

ATENCIÓN

Desconectar la bujía para evitar que el motor se

encienda de forma involuntaria antes de realizar

cualquier reparación.

LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS

30 Español

Problema

Causa Solución

NO SUCCIO-

NA DETER-

GENTE

El tubo de succión de detergente

no está correctamente conectado

al aparato

Compruebe la conexión

El detergente está demasiado

espeso

Diluya el detergente. Para obtener mejores

resultados utilice detergente Kärcher

El ﬁltro del tubo de succión de

detergente está obstruido

Deje correr agua caliente por el ﬁltro para

quitar la suciedad

El tubo de succión de detergente

está dañado u obstruido

Quite la obstrucción o reemplace el tubo de

succión de detergente.

Está colocada una boquilla de alta

presión

Sustituir por una boquilla de detergente negra

La boquilla atomizadora está

atascada

Limpie con aire comprimido o quite la sucie-

dad con una aguja ﬁna

LA CONEX-

IÓN DE LA

MANGUERA

DE JARDÍN

FUGA

Las conexiones están sueltas Apriete las conexiones

No hay empaque de caucho o

está desgastado

Inserte un empaque nuevo

LA LANZA

FUGA

La lanza no está montado cor-

rectamente

Girar la conexión giratoria de la pistola en el

sentido de las agujas del reloj hasta ajustar

la conexión

Anillo tórico o inserción de plástico

rotos

Localice un centro de servicio en:

www.karcher.com.mx

LA BOMBA

HACE

RUIDO

La bomba está succionando aire Compruebe que las mangueras y conectores

están bien apretados. Apague el aparato

y purgue la bomba apretando la pistola de

disparo hasta que salga un caudal constante

de la boquilla

FUGA AGUA

DE LA

BOMBA

(HASTA 10

GOTAS POR

MINUTO ES

PERMI-

SIBLE)

Las conexiones están sueltas Compruebe las conexiones

Los empaques de agua están

dañados o desgastados

Localice un centro de servicio en:

www.karcher.com.mx

La válvula de protección térmica

esta activada

La válvula de protección térmica del disposi-

tivo se reestablecerá automáticamente. No

poner la bomba en funcionamiento durante

más de 5 minutos sin activar la pistola.

GOTEO DE

ACEITE

Los empaques de aceite están

dañados o desgastados

Localice un centro de servicio en:

www.karcher.com.mx

Si la avería que usted esta experimentando no esta

en la lista de arriba, o si las soluciones aportadas

no resuelven su problema, por favor busque y

contacte a servicio técnico en:

www.karcher.com.mx

LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS

Español 31

Lavadoras De Alta Presión

Garantía limitada

Este producto de Kärcher está garantizado contra defectos de fabricación y materiales en

condiciones de uso normal.

La garantía especíﬁca se aplica a:

• Los motores Kärcher de las serie KPS y KXS tienen garantía de tres (3) años para

repuestos y ser atendido en un centro de servicio de Kärcher.

• Los motores Honda de la serie GC tienen garantía de dos (2) años para repuestos y mano

de obra y son reparados por un centro de servicio autorizado de Honda.

• Los motores Honda de la serie GX tienen garantía de tres (3) años para repuestos y mano

de obra y son reparados por un centro de servicio autorizado de Honda.

• Los motores de la serie Kohler RH están garantizados por dos (2) años de piezas y mano

de obra y son reparados por un centro de servicio autorizado de Kohler

• Las bombas están garantizadas por dos (2) años de piezas y mano de obra y son aten-

didas por un Kärcher centro de servicio

• Los bastidores, manijas y tanques de detergente, y otros componentes estructurales,

llevan uno (1) año de piezas y garantía de mano de obra.

• Los accesorios y complementos estándar están garantizados por un período de noventa

(90) días.

• Cualquier uso comercial, industrial o de alquiler de este equipo reducirá la garantía a

noventa (90) días.

Los accesorios y complementos estándar están garantizados por un período de noventa

(90) días. Cualquier uso comercial, industrial o alquiler de este equipo reducirá la garantía

a noventa (90) días. El período de garantía se calcula a partir de la fecha de compra por

el usuario ﬁnal y cubre el costo de piezas de repuesto / equipos y trabajo realizado bajo

garantía. Con el ﬁn de veriﬁcar una situación de garantía, la máquina deberá ser evaluada

por un centro de servicio autorizado de Kärcher. Una copia del recibo de compra original

o recibo de regalo del vendedor original también debe acompañar el reclamo de garantía.

Para localizar el centro de servicio autorizado de Kärcher más cercano, visite nuestro sitio

web en www.karcherservice.com.

La obligación de Kärcher bajo esta garantía será estrictamente limitada, a opción de Kärcher,

ya sea a cambiar o reparar, directamente a través de Kärcher o a través de un distribuidor

de servicio autorizado Kärcher sin cargo durante el periodo de garantía cualquier pieza, que

en la opinión del fabricante, muestre defectos materiales o de mano de obra. El servicio se

programará según el caudal normal de trabajo y el horario de atención del centro de servi-

cio, y la disponibilidad de los repuestos. Todas las decisiones de Kärcher respecto de esta

garantía limitada serán deﬁnitivas.

Esta garantía no cubre:

• Mercadería vendida como reacondicionada, usada, de demostración o de exhibición.

• Mercancía comprada a través de eBay y otras webs de subasta en línea.

• Daños causados por mal uso, negligencia, accidente, abuso, manejo incorrecto, congel-

INFORMACIÓN DE GARANTIA

32 Español

INFORMACIÓN DE GARANTIA

ación, desgaste normal o incumplimiento del manual del operador.

• Daños causados por sedimentos de agua, suministro de agua contaminada o el uso de

productos químicos y detergentes no aprobados o recomendados por Kärcher.

• Daños causados por desastres naturales tales como inundaciones, incendios, terremo-

tos, rayos, etc.

• Dispositivos o accesorios no distribuidos o aprobados por Kärcher. Cualquier uso de los

mencionados dispositivos o accesorios anulará la garantía implícita.

• Reparaciones realizadas por el usuario ﬁnal o cualquier centro de servicio no autorizado

por Kärcher. Cualquier alteración de los equipos o accesorios Kärcher anulará la ga-

rantía implícita.

• Los costos de envío incurridos por el cliente o el centro de servicio autorizado de la pieza

o el equipo supuestamente defectuoso.

Esta garantía no es transferible y se aplica únicamente a productos comprados a través de

un revendedor autorizado de Kärcher en Estados Unidos y Canadá. Esta garantía le otorga

derechos legales especíﬁcos. Usted puede tener otros derechos, que varían según el país

y el estado/provincia.

Por favor, regístrese en línea en www.karcher-register.com. El registro

en línea es rápido, gratuito y le proporciona un mensaje de conﬁr-

mación para sus archivos.

Si no tiene acceso a internet, por favor envíe la tarjeta de garantía incluida en la bolsa de

accesorios. No es necesario utilizar un sobre. Recuerde ponerle una estampilla postal. El

servicio de correos no la entregará si no tiene una estampilla.

Français 33

1 Poignée

2 Pistolet déclencheur

3 Verrou de sécurité du pistolet déclencheur

4 Boyau haute pression

5 Tube de vaporisation

6 Buses à raccord rapide

7 Bouton

8 Réservoir de carburant

APERÇU DU MODÈLE

9 Jauge d'huile

10 Entrée d'eau pour le boyau d'arrosage

11 Sortie haute pression

12 Bougie d'allumage

13 Filtre d'entrée d'eau

14 Connexion de tube de détergent

15 Interrupteur d'arrêt du moteur

*Voir le manuel du moteur pour les détails du moteur

pour les détails du moteur

34 Français

Aperçu du modèle 33

Consignes de sécurité importantes 35

Directives d'assemblage 37

Instructions de fonctionnement 38

Utilisation des accessoires 40

Utilisation de détergents 40

Prendre une pause 41

Mise hors tension et nettoyage 41

Entreposage pendant les mois d'hiver

et durant une période prolongée 42

Instructions d'entretien 42

Conseils sur le nettoyage 43

Dépannage 45

Information sur la garantie 48

Spécications

MANUEL DE L'UTILISATEUR DE LA MACHINE À LAVER À HAUTE PRESSION

G 2700 R

Pression de fonc-

tionnement

2700 PSI

Volume d'eau 9.08 L/M

Aspiration de

détergent

0,6 à 0,8 L/M

Moteur Karcher KPS 196

Type de carburant

Essence sans

plomb

Plein format du

réservoir

1.5 L

Type d'huile à

moteur

SAE 10W-30

Capacité en huile

du moteur

0,6 L

No de pièce 1.107-383.0

DANGER

Indique «une situation à risque imminent,

laquelle si elle n’est pas évitée, entraînera

des blessures sérieuses ou la mort».

AVERTISSEMENT

Indique «une situation à risque potentiel,

laquelle si elle n’est pas évitée, pourrait

entraîner des blessures ou la mort».

MISE EN GARDE

Indique «une situation à risque potentiel,

laquelle si elle n’est pas évitée, peut causer

des blessures mineures ou légères, ou des

dommages matériels».

Le propriétaire et/ou l'utilisateur doivent avoir une

compréhension des instructions d'utilisation et

d'avertissements du fabricant avant d'utiliser cette

laveuse à pression.

Les informations concernant les avertissements

devraient être soulignées et comprises. Si

l'opérateur ne maîtrise pas le français, les instruc-

tions et les avertissements du fabricant doivent

être lus et discutés par l'acheteur/propriétaire

avec l'opérateur dans sa langue maternelle, en

s'assurant que l'opérateur comprenne son contenu.

Le propriétaire et/ou l'utilisateur doivent étudier

et conserver les instructions du fabricant pour

références futures.

Veuillez appeler le : 1-800-537-4129 pour de

l'assistance ou veuillez visiter notre site Web :

karcher.com/us

Veuillez prendre un moment pour enregistrer votre

laveuse à pression en ligne à :

www.karcher-register.com

Responsabilités du propriétaire/

utilisateur

Symbole d'alerte de sécurité

Service à la clientèle Kärcher

É.-U./Canada

Français 35

CONSIGNES DE SÉCURITÉ IMPORTANTES

Veuillez lire les instructions d'utilisation

et suivre attentivement les consignes de sé-

curité du fabricant avant la mise en marche

du moteur.

AVERTISSEMENT

Lorsque vous utilisez ce produit, les précau-

tions de base devraient toujours être suivies,

incluant celles-ci :

n Lisez toutes les instructions avant d'utiliser

le produit.

n  Pour réduire le risque de blessures, une

étroite surveillance est nécessaire lorsqu'un

appareil est utilisé à proximité d'un enfant.

n  Sachez comment rapidement arrêter et

purger la pression du produit. Soyez entière-

ment familier avec les commandes.

n  Demeurez alerte - Portez attention à ce que

vous faites.

n  N'utilisez pas cet appareil lorsque vous êtes

fatigués ou sous l'inﬂuence d'alcool ou de

drogues.

n  Assurez-vous qu'il n'y ait personne dans la

zone environnant l'utilisation.

n  Ne travaillez pas hors de portée ou ne mon-

tez pas sur un support instable. Maintenez

un bon appui et restez en équilibre en tout

temps.

n  Portez des lunettes de sécurité et un pro-

tecteur auditif.

n  Suivez les instructions d'entretien spéciﬁées

dans le manuel.

n  Pour éviter les risques, les réparations et

le remplacement de pièces de rechange

devraient être effectués par du personnel

qualiﬁé seulement.

n La pression des pneus ne doit pas dépasser

25 psi max.

AVERTISSEMENT

Risque d'injection ou de blessures - Ne diffu-

sez pas le jet directement sur des personnes

ou les animaux.

n Les jets à haute pression peuvent être dan-

gereux s'ils ne sont pas utilisés adéquate-

ment. Ils ne doivent pas être dirigés directe-

ment vers des personnes, des animaux, des

appareils électriques ou vers l'appareil.

DANGER

Ne vaporisez pas les raccordements élec-

triques, les prises de courant ou les lumi-

naires.

AVERTISSEMENT

Risque d'explosion - Ne vaporisez pas les

liquides inﬂammables. Utilisez uniquement

dans les endroits permettant les ﬂammes

nues ou les torches.

n N'utilisez pas d'acides, de solvants ou toutes

matières inﬂammables ou alcalines avec ce

produit. Ces produits peuvent causer des

blessures à l'opérateur ainsi que des dom-

mages irréversibles à l'appareil.

AVERTISSEMENT

Effet de recul du pistolet – Tenez-le bien avec

les deux mains.

n  Le verrou de sécurité du pistolet à gâchette

prévient le déclenchement accidentel de la

gâchette. Cette caractéristique de sécurité

doit être engagée lorsque vous remplacez les

buses ou lorsqu'elles ne sont pas utilisées.

MISE EN GARDE

Risque d'asphyxie – Utilisez ce produit seule-

ment dans un endroit bien aéré.

n Utilisez et remplissez l'appareil avec du

carburant dans un endroit bien aéré, libre

d'appareils disposant d'une ﬂamme pilote

ou d'une source de ﬂamme telle chaudière,

chauffe-eau, etc.

MISE EN GARDE

Risque d'incendie – N'ajoutez pas de car-

burant lorsque l'appareil est en marche ou

chaud.

36 Français

MISE EN GARDE

n  N'utilisez pas l'appareil si du carburant a été

renversé. Déplacez l'appareil dans un autre

endroit et évitez de provoquer des étincelles.

n Cet appareil comporte des surfaces chaudes

pouvant causer des brûlures. Utilisez dans

un environnement sécuritaire et éloigné des

enfants.

n Ne touchez pas aux surfaces chaudes ou ne

laissez pas les accessoires entrer en contact

avec les surfaces chaudes.

n  Ne laissez pas l'appareil en marche sans

surveillance.

n Évitez de basculer l'appareil sur le côté.

CONSIGNES DE SÉCURITÉ IMPORTANTES

MISE EN GARDE

Des blessures graves peuvent résulter de la

décharge à haute pression produite par les

nettoyeurs lavause a pression

Garder hors de la portée des enfants.

AVERTISSEMENT: PROP 65

Ce produit et les accessoires peuvent contenir

un produit chimique reconnu dans l'État de la

Californie comme pouvant causer le cancer,

des anomalies congénitales et d'autres pro-

blèmes liés à la reproduction. Pour en savoir

plus sur ce règlement: www.P65Warnings.

ca.gov

Se laver les mains après la manipulation.

CONSERVEZ CES INSTRUCTIONS

MISE EN GARDE

Lorsque vous vous branchez à une conduite

d'alimentation d'eau, vous devez respecter

les réglementations locales de votre service

municipal d'alimentation en eau potable. Dans

certains endroits, le branchement direct à

une conduite d'alimentation publique en eau

potable pourrait nécessiter un dispositif de

prévention pour refoulement d'eau. Cela per-

met de s'assurer qu'il n'y aura aucune rétroac-

tion de produits chimiques dans l'alimentation

d'eau. Utilisez un ﬁltre à eau pour prévenir les

dommages potentiels provoqués par la saleté

retrouvée dans l'alimentation d'eau.

n  Le tuyau d'arrosage doit avoir un diamètre

d'au moins 1,58 cm (5/8 po).

n Le débit en alimentation d'eau ne doit pas

être inférieur à 9,5 lpm (litre par minute) (2,4

gpm - gallons par minute).

Alimentation d'eau (eau froide uniquement)

n  Le débit peut être déterminé en faisant couler

l'eau pendant une minute dans un contenant

vide de 18,9 litres (5 gallons).

n La température en alimentation d'eau ne doit

pas être supérieure à 104 °F/40 °C.

n  N'utilisez jamais la laveuse à pression pour

puiser de l'eau contaminée avec des solvants,

par exemple du diluant à peinture, du carbu-

rant, de l'huile, etc.

n  Veuillez toujours empêcher les débris d'être

aspirés dans l'appareil en vous assurant

d'utiliser une source d'eau propre. Utilisez un

ﬁltre à eau additionnel.

n  N'utilisez pas la laveuse à pression sans que

le robinet d'eau ne soit ouvert.

Français 37

Matériaux (compris)

Description Usage Illustration Quantité

Bouton Ensemble de raccorde-

ment

Boulon 6,35

Ensemble de raccorde-

ment

Tuyau haute

Pressior

Ensemble du pistolet

pulvérisateur

Pistolet pulvéri-

sateur

Ensemble du pistolet

pulvérisateur

Trousse

d'assemblage/

Raccord rapide/

Buse Trousse

Trouse d'assemblage des

buses

Tube-rallonge Ensemble du tube-rall-

longe

DIRECTIVES D'ASSEMBLAGE

Assemblage

1 1

1 2 3

38 Français

ÉTAPE 1:

Tirer le col à ressort du tube-rallonge vers

l'arrière pour insérer la buse à raccord rapide

de votre choix.

Relâcher le col et pousser la buse jusqu'à ce

que le col effectue un déclic.

MISE EN GARDE

Haute pression dans la zone de la buse.

Risque de blessures causées par une buse

mal verrouillée.

n S'assurer qu'un «déclic» se fait entendre

lorsque l'embout de buse est inséré dans le

tube-rallonge.

n Tirer sur la buse pour s'assurer qu'elle re-

pose correctement en place avant d'utiliser

l'appareil.

ÉTAPE 2:

Fixer le boyau haute pression (C) au pistolet

déclencheur (D).

MISE EN GARDE

Le moteur est expédié sans huile. Remplir le

carter d'huile avant de démarrer le moteur.

Ne pas trop remplir. Ne pas faire fonctionner

le moteur si le niveau d'huile est trop haut ou

trop bas puisque cela pourrait endommager

le moteur.

Pour toute autre question au sujet du moteur,

veuillez consulter le manuel du moteur com-

pris avec l'appareil.

“DÉCLIC”

Illustration 1 :

Fixer la poignée au cadre de la machine à

laver à pression.

Illustration 2 :

Aligner les oriﬁces, insérer les boulons (B) et

serrer avec les boutons (A).

Illustration 3 :

Placer les buses à raccord rapide (E) dans le

porte-buse.

Assemblage

Illustration 4,5 :

Fixer le tube-rallonge (F) au pistolet pulvéri-

sateur (D).

Pousser le tube-rallonge (F) dans le pistolet

déclencheur (D) et ﬁleter ensuite le raccord.

Illustration 6 :

Retirer le bouchon / la jauge d'huile du niveau

d'huile et ajouter l'huile.

DIRECTIVES D'ASSEMBLAGE

INSTRUCTIONS DE FONCTIONNEMENT

Français 39

INSTRUCTIONS DE FONCTIONNEMENT

PLEIN / MAX

AJOUTER / MIN

ÉTAPE 3:

Vériﬁer le niveau d'huile Le niveau d'huile

doit toujours être aux marques « PLEIN » et

« AJOUTER » ou « MAX » et « MIN » de la

jauge, comme illustré ci-après.e.

S'assurer que la machine est au niveau lors

de la vériﬁcation du niveau d'huile. (Consulter

le manuel de fonctionnement des moteurs

pour connaître les types saisonniers d'huile).

Nous recommandons une vidange d'huile

après les cinq premières heures d'utilisation,

puis toutes les 50 heures.

ÉTAPE 4:

Remplir le réservoir de carburant avec de

l'essence sans plomb.

Ne pas utiliser d'essence au plomb.

Ne pas ajouter d'huile à l'essence.

ÉTAPE 5:

Raccorder le boyau haute pression au port de

sortie haute pression de la pompe.

ÉTAPE 6:

Raccorder le boyau d'arrosage à l'entrée

d'eau de l'appareil.

ÉTAPE 7:

Raccorder le boyau d’arrosage à la source

d'eau froide et ouvrir l’eau complètement.

Ne pas utiliser d'eau chaude.

ÉTAPE 8:

Déverrouiller le verrou de sécurité du pistolet

déclencheur. Tirer sur le déclencheur pour

éliminer l'air emprisonné; attendre qu'un

débit d'eau régulier se dégage de la buse de

pulvérisation.

ÉTAPE 9:

Faire passer l'interrupteur d'arrêt (OFF)du

moteur en position de marche (ON).

ÉTAPE 10:

Tirer sur la poignée du démarreur. Si le

moteur ne démarre pas après 3 tentatives,

serrer le pistolet déclencheur pour relâcher

la pression, puis répéter l'étape.

Voir le manuel du moteur pour les détails

du moteur.

40 Français

Les buses à raccord rapide par code de couleur

fournissent un large éventail de formats de jets

de vaporisation de 15° à 65°, et sont facilement

accessibles lorsqu'elles sont placées dans le

porte-buse pratique.

Angle de vaporisation à 15° = Buse jaune

Pour une accumulation de saleté sur des surfaces.

Angle de vaporisation à 25° = Buse verte

Pour une accumulation de saleté sur de grandes

surfaces.

Angle de vaporisation à 40° = Buse blanche

Pour une accumulation modérée de saleté sur de

grandes surfaces.

UTILISATION DES ACCESSOIRES

Buses à raccord rapide

A n g l e d e v a p o r i s a t i o n à 6 5 ° = B u s e n o i r e

Pour utiliser avec des détergents ou pour un net-

toyage à basse pression.

MISE EN GARDE

Haute pression dans la zone de la buse.

Risque de blessures si la buse n'est pas

correctement enclenchée et verrouillée.

nAssurez-vous d'entendre un « clic » lorsque

vous insérez l'extrémité de la buse dans le

raccord rapide.

nTirez sur la buse pour vous assurer qu'elle soit

correctement appuyée/insérée avant d'utiliser

l'appareil. (Consultez les INSTRUCTIONS

D'UTILISATION : étape 1)

AVERTISSEMENT.

Pour éviter de graves blessures, ne dirigez

jamais la buse de pulvérisation vers vous,

vers d'autres personnes ou vers des animaux.

UTILISATION DE DÉTERGENTS

ÉTAPE 4:

Avec le moteur en marche, tirez sur la

gâchette pour utiliser l'appareil.

Le détergent liquide est aspiré dans l'appareil

et mélangé avec l'eau.

Appliquez le détergent à la zone de travail.

Ne laissez pas le détergent sécher sur la

surface.

ÉTAPE 5:

Toujours aspirer de l'eau douce à partir du

tube d'aspiration pour détergent lorsque le

nettoyage est terminé et pour rincer toutes

traces de détergent du système d'injection.

Pour de meilleurs résultats, consultez la

section Conseils de nettoyage pour des

informations spéciques sur la façon de

nettoyer différentes surfaces.

Les détergents doivent être appliqués

uniquement avec la buse noire pour dé-

tergent.

ÉTAPE 1 :

Installer la buse à détergent noire pour

procéder à un nettoyage au détergent (fonc-

tionne à basse pression uniquement).

ÉTAPE 2:

Remplir un récipient avec du détergent

Kärcher. Insérer dans le récipient l'extrémité

du tuyau d'aspiration de détergent munie d'un

ﬁltre.

Français 41

MISE EN GARDE

Cet appareil a été conçu pour être utilisé avec

les détergents de nettoyage recommandés par

le fabricant. L'utilisation de d'autres détergents,

peut affecter le fonctionnement de l'appareil et

annuler la garantie.

Veuillez toujours utiliser les détergents

Kärcher; pour de meilleurs résultats.

Les détergents biodégradables Kärcher sont spé-

cialement formulés pour protéger l'environnement

et votre laveuse à pression. La formule spéciale

ne bouchera pas le ﬁltre du tube et protègera les

pièces internes de la laveuse à pression pour

une durée de vie prolongée. Pour les détergents

Kärcher, consultez votre détaillant ou visitez notre

site Web :

karcher.com/us

Détergents

MISE EN GARDE

Ne jamais utiliser :

– Eau de javel, produits contenant du chlore ou

d'autres produits chimiques corrosifs

– Liquides contenant des solvants (par exemple

du diluant à peinture, du carburant, de l'huile)

– Produits contenant du phosphate de trisodium

– Produits contenant de l'ammoniaque

– Produits à base d'acide

Ces produits chimiques nuiront à l'appareil et

endommageront la surface nettoyée.

L'utilisation de ces produits annulera la

garantie.

UTILISATION DE DÉTERGENTS

ÉTAPE 1:

Si des détergents ont été utilisés, enlevez le

tube d'aspiration pour détergent du contenant

et insérez-le dans 3.8 litres (1 gallon) d'eau

douce. Siphonnez de l'eau à basse pression

pendant une minute pour enlever toute trace

de détergent dans la conduite.

ÉTAPE 2:

Déplacez l'interrupteur d'alimentation du

moteur à la position ARRÊT (OFF). Fermez

le robinet de carburant.

ÉTAPE 3:

Fermez la source d'eau.

ÉTAPE 4:

Appuyez sur la gâchette pour relâcher la

pression d'eau.

ÉTAPE 5:

Relâchez la gâchette et mettez le verrou de

sécurité du pistolet.

ÉTAPE 6:

Débranchez le tuyau d'arrosage de l'entrée

d'eau de l'appareil.

ÉTAPE 7:

Débranchez le tuyau à haute pression de la

sortie à haute pression. Rangez le tuyau à

haute pression à l'intérieur de l'assemblage

du porte-buse.

ÉTAPE 1:

Déplacez l'interrupteur d'alimentation du

moteur à la position ARRÊT (OFF).

ÉTAPE 2:

Relâchez la gâchette et mettez le verrou de

sécurité.

PRENDRE UNE PAUSE...cinq minutes ou plus

MISE HORS TENSION ET NETTOYAGE

42 Français

MISE EN GARDE

Le non-respect des instructions ci-dessus

peut endommager l'ensemble de la pompe

et les accessoires et annuler la garantie.

ÉTAPE 7:

Contact coupé, tirer la corde du lanceur

jusqu'à ce que le liquide commence à sortir.

ÉTAPE 8:

Dévisser la bouteille. Stocker ou disposer

correctement.

Utilisation initiale

Toutes les pompes Kärcher sont expédiées à partir

de l'usine avec de l'huile à l'intérieur. Il n'est pas

nécessaire d'y ajouter de l'huile.

Inspection de la pompe

Vous devriez régulièrement effectuer une inspec-

tion visuelle de la pompe pour la laveuse à pres-

sion. Si vous remarquez des fuites d'huile autour

des joints d'étanchéité de la pompe, vous devriez

apporter la laveuse à pression à un centre de

service autorisé Kärcher pour réparation. (Vous

pouvez trouver un centre de service de votre région

en ligne à : www.karcher-service.com).

Entretien de la pompe

La pompe de votre laveuse à pression Kärcher ne

nécessite aucun entretien. Toute tentative pour

effectuer le service ou pour modiﬁer la pompe

pourrait endommager votre laveuse à pression et

annuler votre garantie.

Effectuez les tâches d'entretien du moteur selon

les spéciﬁcations prévues dans les instructions

d'utilisation fournies par le fabricant du moteur.

INSTRUCTIONS D'ENTRETIEN

Pompe Kärcher

Moteur

ENTREPOSAGE À LONG TERME ET POUR L'HIVER

Kärcher (numéro de pièce 9.558-998.0) avant

d'entreposer l'appareil pour l'hiver et pendant la

saison de nettoyage aﬁn de protéger la pompe du

gel et d'usure prématurée.

ÉTAPE 1:

Mettre le nettoyeur haute pression hors de

service

ÉTAPE 2:

Détacher le boyau à haute pression et le

pistolet de la pompe.

ÉTAPE 3:

Détacher la soupape de la boutellie et retirer

le joint étanche interne.

ÉTAPE 4:

Attacher la soupape sur la boutellie.

ÉTAPE 5:

Fermer la soupape et l'attcher sur l'entrée du

nettoyeur haute pression.

ÉTAPE 6:

Extracte le contenu et l'améne à la pompe.

Faire brièvement fonctionner la machine pour la

réchauffer.

Ne jamais purger l'huile lorsque le moteur est

chaud.

1. Placer un contenant approprié à proximité du

moteur pour recueillir l'huile usée.

2. Retirer le capuchon / la jauge d'huile du niveau

d'huile (1) et purger l'huile présente dans le conten-

ant, en faisant basculer la laveuse à haute pression

vers le tube du ﬁltre à huile (2).

Éliminer l'huile à moteur souillée de manière

écologique. Nous suggérons d'apporter le conten-

ant rempli d'huile souillée au centre de recyclage

local ou à la station-service pour ﬁns de récupéra-

tion. Ne pas jeter à la poubelle ni verser au sol ou

dans un drain.

Français 43

INSTRUCTIONS D'ENTRETIEN

(1)

(3)

(2)

3. Avec le moteur à niveau, remplir jusqu'à la

marque de limite élevée (3) de la jauge d'huile

avec l'huile recommandée (manuel du moteur).

Quantité de remplissage : 0,6 L

4. Réinstaller la jauge d'huile (1).

NOTICE

Démarrer le moteur avec un faible niveau d'huile

peut causer des dommages au moteur.

(Avec ou sans détergent). Effectuez un pré-rinçage

de la terrasse et des zones environnantes avec

de l'eau douce. Si vous utilisez le nettoyeur à

terrasse Kärcher, appliquez-le à basse pression.

Pour de meilleurs résultats, limitez votre zone

de travail à des petites sections d'environ 2,3 m

(25 pi

). Veuillez laisser agir le nettoyeur à ter-

rasse sur la surface de 1 à 3 minutes. Ne laissez

pas le détergent sécher sur la surface. Rincez à

haute pression en effectuant un mouvement de

balayage et en gardant la buse de pulvérisation

à environ 8 cm à 15 cm (3-6 po) de la surface à

nettoyer. Toujours nettoyer du haut vers le bas et

de gauche à droite. Lorsque vous vous déplacez

pour nettoyer une nouvelle section, assurez-vous

de chevaucher la section précédente afin de

prévenir les marques d'arrêts et pour assurer un

nettoyage plus uniforme.

Nettoyage de la terrasse

CONSEILS SUR LE NETTOYAGE

(Avec ou sans détergent). Pré-rincez la surface à

nettoyer avec de l'eau douce. Si vous utilisez la

laveuse à pression Kärcher, appliquez à basse

pression sur la surface (pour de meilleurs résul-

tats, limitez votre zone de travail à des sections

d'environ 1,8 mètre (6 pi) et toujours appliquer le

détergent du bas vers le haut. Veuillez laisser agir

le détergent sur la surface de 1 à 3 minutes. Ne

laissez pas le détergent sécher sur la surface; si la

surface semble sécher, vous n'avez qu'à la mouiller

avec de l'eau douce. Au besoin, utilisez une brosse

spéciale pour le nettoyage (non incluse) pour

enlever la saleté tenace. Rincez à haute pression

dans un mouvement de balayage du haut vers

le bas, tout en gardant la buse de pulvérisation

à environ 15 cm (6 po) de la surface à nettoyer.

Parements de maison

(Avec ou sans détergent). Pré-rincez le véhicule

avec de l'eau douce. Si vous utilisez le nettoyeur

sans contact pour véhicule, appliquez-le à basse

pression. Pour de meilleurs résultats, nettoyez un

côté du véhicule à la fois et toujours appliquer le

détergent du bas vers le haut; ne laissez pas le

Automobiles, bateaux et motocy-

clettes

détergent sécher sur la surface. Au besoin, utili-

sez une brosse spéciale pour le nettoyage (non

incluse) pour enlever la saleté tenace. Rincez à

haute pression en effectuant un mouvement de

balayage et en gardant la buse de pulvérisation

à environ 15 cm à 20 cm (6-8 po) de la surface

à nettoyer (la distance devrait accroître si vous

rincez des décalques ou des surfaces délicates).

Toujours nettoyer du haut vers le bas et de gauche

à droite. Pour de meilleurs résultats, essuyez la

surface avec un chamois ou un chiffon doux et sec.

44 Français

(Avec ou sans détergent). Pré-rincez la surface

à nettoyer avec de l'eau douce. Si vous utilisez

la laveuse à pression Kärcher ou le dégraisseur,

appliquez le détergent à basse pression. Veuillez

laisser agir la laveuse à pression sur la surface de

1 à 3 minutes. Ne laissez pas le détergent sécher

sur la surface. Rincez à haute pression en gardant

la buse de pulvérisation à environ 7 cm à 15 cm

(3-6 po) de la surface à nettoyer. Pour enlever

les taches très tenaces, il peut être nécessaire

de déplacer la buse de pulvérisation encore plus

près de la surface pour obtenir un nettoyage en

profondeur de la saleté.

Barbecues, équipements motori-

sés d'extérieur et outils de jardin

n Avant de nettoyer une surface, une zone

discrète devrait être nettoyée pour tester la

forme du jet et la distance nécessaire pour

obtenir un nettoyage maximum.

nSi les surfaces peintes s'écaillent ou s'effritent,

soyez très prudent puisque la laveuse à pres-

sion pourrait enlever les écailles de peinture

de la surface.

nLorsque vous utilisez l'appareil sur des sur-

faces pouvant entrer en contact avec le bois,

rincez les surfaces avec beaucoup d'eau

douce.

nPour des conseils de nettoyage additionnels,

veuillez visiter notre site Web

karcher.com/us

Recommandations

Des accessoires optionnels sont disponibles pour

améliorer davantage vos capacités de nettoyage.

Ces accessoires sont exacts à la date d'impression

de ce manuel. Veuillez consulter notre site Web :

karcher.com/us pour des prix et des informa-

tions à jour.

– Rallonge du boyau

– Buse turbo

– Surface de nettoyage de 38 cm, 3200 PSI

Accessoires optionnels

(Avec ou sans détergent). Effectuez un pré-rinçage

des meubles et des zones environnantes avec de

l'eau douce. Si vous utilisez la laveuse à pression,

appliquez à la surface à basse pression. Veuillez

laisser agir la laveuse à pression sur la surface de

1 à 3 minutes. Ne laissez pas le détergent sécher

sur la surface. Au besoin, utilisez une brosse

spéciale pour le nettoyage (non incluse) pour

enlever la saleté tenace. Rincez à haute pression

Patio et meubles de jardin

CONSEILS SUR LE NETTOYAGE

en effectuant un mouvement de balayage et en

gardant la buse de pulvérisation à environ 7 cm à

15 cm (3-6 po) de la surface à nettoyer. Pour de

meilleurs résultats, nettoyez du haut vers le bas

et de gauche à droite.

(Avec ou sans détergent). Pré-rincez la surface

à nettoyer avec de l'eau douce. Si vous utilisez

la laveuse à pression Kärcher ou le dégraisseur,

appliquez à la surface à basse pression. Pour de

meilleurs résultats, limitez votre zone de travail

à des petites sections d'environ 2,3 m2 (25 pi2).

Veuillez laisser agir la laveuse à pression ou le dé-

graisseur sur la surface de 1 à 3 minutes. Ne lais-

sez pas le détergent sécher sur la surface. Rincez

à haute pression en effectuant un mouvement de

balayage et en gardant la buse de pulvérisation

à environ 8 cm à 15 cm (3-6 po) de la surface à

nettoyer. Toujours nettoyer du haut vers le bas

et de gauche à droite. Pour enlever les taches

très tenaces, utilisez une buse de pulvérisation

DirtBlaster

(vendue séparément).

Patio de ciment, de briques et de

pierres

Français 45

DÉPANNAGE

Problème Cause Solution

LE MOTEUR NE

DÉMARRE PAS

Absence d'essence Remplir le réservoir d'essence

Accumulation de pression

d'eau dans de la machine

Serrer le déclencheur pour relâcher la

pression

Pour d'autres problèmes liés au moteur, veuillez consulter le manuel

du moteur.

D'EAU

PRESSION

FAIBLE

Le diamètre du boyau

d'arrosage est trop petit

Remplacer par un boyau d'arrosage de

15,9 mm ou plus

L'alimentation en eau est

restreinte.

Vériﬁer toute éventuelle présence de plis, de

fuites et de blocage.

Entrée d'eau insufﬁsante

alimentation

Tourner l'alimentation en eau à plein régime.

Vériﬁer le boyau d'arrosage pour toute

éventuelle présence de plis, de fuites ou de

blocage.

Le ﬁltre d'entrée d'eau est

obstrué

Retirer le ﬁltre et le rincer à l'eau tiède.

La buse à détergent noire

est ﬁxée

Retirer la buse à détergent noire et ﬁxer

la buse à haute pression.

DE SORTIE

LA PRESSION

VARIE D'UN

NIVEAU ÉLEVÉ

À FAIBLE

Entrée d'eau insufﬁsante

alimentation.

Tourner l'alimentation en eau à plein régime.

Vériﬁer le boyau d'arrosage pour toute

éventuelle présence de plis, de fuites ou de

blocage.

La pompe aspire de l'air Vériﬁer que les boyaux et les raccords sont

étanches à l'air. Arrêter la machine et purger

la pompe en serrant le pistolet déclencheur

jusqu'à ce qu'un débit régulier d'eau se dé-

gage de la buse

Le ﬁltre d'entrée d'eau est

obstrué

Retirer le ﬁltre et le rincer à l'eau tiède.

La buse de pulvérisation

est obstruée

Soufﬂer ou retirer les débris à l'aide d'une

aiguille ﬁne

Pistolet, boyau ou tube de

vaporisation calciﬁé

Faire circuler du vinaigre distillé dans le déter-

gent tube d'aspiration.

MISE EN GARDE

Avant de procéder aux réparations, débrancher

toujours le câble de la bougie d’allumage aﬁn

d'éviter tout démarrage accidentel du moteur.

46 Français

Problème

Cause Solution

ABSENCE DE

DÉTERGENT

Le tube d'aspiration de

détergent n'est pas

adéquatement

raccordé à la machine

Vériﬁer le raccord

Le détergent est trop dense Diluer le détergent; pour des résultats opti-

maux, utiliser du détergent Kärcher

Le ﬁltre du tube d'aspiration

de détergent est obstrué

Faire circuler de l'eau tiède par le ﬁltre pour

retirer les débris

Tube d'aspiration du

détergent endommagé ou

obstrué

Retirer l'obstruction ou remplacer le détergent

tube d'aspiration

Une buse à haute pression

est attachée

Remplacer par une buse à détergent noire

La buse de pulvérisation

est obstruée

Soufﬂer ou retirer les débris à l'aide d'une

aiguille ﬁne

DU BOYAU

D'ARROSAGE

LE RACCORD

FUIT

Raccords lâches Serrer les raccords

Caoutchouc manquant ou

usé rondelle

Insérer une nouvelle rondelle

LE TUBE DE VA-

PORISATION

FUIT

Le tube de vaporisation

n'est pas adéquatement

attaché

Tourner l'écrou tournant du pistolet en sens

horaire jusqu'à ce que le raccord est trop

serré

Joint torique ou encart de

plastique brisé

Visitez www.karcher-help.com ou trouvez un

centre de service au

www.karcher-service.com

LA POMPE EST

BRUYANTE

Alimentation en eau Vériﬁer que les boyaux et les raccords sont

étanches à l'air.

Arrêter la machine et purger la pompe en

serrant le pistolet déclencheur jusqu'à ce

qu'un débit régulier d'eau se dégage de la

buse

DÉPANNAGE

Français 47

DÉPANNAGE

Si le problème que vous expérimentez n'est pas

indiqué ci-haut, ou si les solutions proposées ne rè-

glent pas le problème, veuillez consulter notre base

de données de dépannage complète en ligne au:

www.karcher-help.com

Problème Cause Solution

FUITES D'EAU

DEPUIS LA

POMPE (JUSQU'À

10 GOUTTES PAR

MINUTE EST PAR-

MISSIBLE)

Raccords lâches Vériﬁer les raccords

Les bouchons d'eau sont

endommagés ou usés.

Visitez www.karcher-help.com ou trouvez un

centre de service au

www.karcher-service.com

Dispositif de protection

thermique est activé.

Le dispositif de protection thermique se réini-

tialisera automatiquement.

Ne pas faire fonctionner la pompe plus de 5

minutes sans pulvérisation

FUITE D'HUILE

Les joints étanches à l'huile

sont endommagés ou usés

Visitez www.karcher-help.com ou trouvez un

centre de service au

www.karcher-service.com

48 Français

Machines À Laver

À Haute Pression

Garantie limitée

Ce produit Kärcher est garanti comme étant exempt de défauts de fabrication et de vices de

matériau sous utilisation normale.

La présente garantie s'applique :

• aux moteurs Kärcher de série KPS et KXS garantis pour trois (3) ans, pièces, main-d'œuvre

et service, par un centre de service Kärcher

• Les moteurs de série GC Honda sont garantis deux (2») ans, pièces, main-d'œuvre et

service, par un centre de service Honda autorisé.

• Les moteurs de série GX Honda sont garantis trois (3) ans, pièces, main-d'œuvre et service,

par un centre de service Honda autorisé

• Les moteurs de série RH Kohler sont garantis deux (2) ans, pièces, main-d'œuvre et service,

par un centre de service Kohler autorisé.

• Les pompes sont garanties deux (2) ans, pièces, main-d'œuvre et service, par un centre

de service Kärcher

• Les châssis, les poignées et les réservoirs à détergent ainsi que tous les composants

structuraux sont assortis d'une garantie d'un (1) an, pièces et main-d'œuvre.

• Les accessoires standards et les pièces jointes sont garantis pendant quatre-vingt-dix (90)

jours.

• Toute utilisation à des ns commerciales, industrielles ou locatives de ce matériel réduira

la garantie à une période de quatre-vingt-dix (90) jours.

La période de garantie est calculée à compter de la date d'achat de l'utilisateur ﬁnal et couvre

les coûts de remplacement des pièces et/ou du matériel et de la main-d'œuvre. Pour vérier

l'état de la garantie, la machine doit faire l'objet d'une évaluation par un centre de service

Kärcher autorisé ou par un centre de service autorisé représentant le fabricant du moteur.

Une copie du reçu d'achat d'origine ou un reçu-cadeau du détaillant d'origine doit également

accompagner la réclamation en garantie. Pour trouver le centre de service Kärcher autorisé

le plus proche, veuillez consulter notre site Web au www.Kärcher-service.com.

L'obligation de Kärcher conformément à la présente garantie doit strictement se limiter, à la

discrétion de Kärcher, soit au remplacement ou à la réparation, directement par l'entremise

de Kärcher ou d'un concessionnaire de services autorisé par Kärcher, sans frais, durant toute

partie de la période de garantie, qui selon le fabricant, présente des défauts de fabrication

ou des vices de matériaux. Le service sera organisé selon la charge de travail normale et

les heures d'ouverture du centre de service, et de la disponibilité des pièces de remplace-

ment. Toutes les décisions de Kärcher à l'égard de cette garantie limitée seront déﬁnitives.

La présente garantie ne couvre pas :

• La marchandise vendue comme étant remise en état, usagée, des modèles de démonstra-

tion ou de salles de montre.

• La marchandise achetée sur eBay et autres sites Web d'enchères en ligne.

• Les dommages causés par toute utilisation abusive, négligence, tout accident, abus, toute

manutention inappropriée, gel, usure normale et non-respect du manuel d'utilisation.

INFORMATION SUR LA GARANTIE

Français 49

• Les dommages causés par les sédiments et l'eau, une alimentation en eau contaminée

ou l'utilisation de produits chimiques et les détergents non approuvés ni recommandés par

Kärcher.

• Les dommages causés par des actes de la nature comme des inondations, des incendies,

des séismes, la foudre, etc.

• Les appareils ou les accessoires non distribués par Kärcher. Toute utilisation desdits

appareils ou accessoires annulera la garantie tacite.

• Les réparations effectuées par l'utilisateur nal ou un centre de service non autorisé par

Kärcher. Toute altération du matériel ou des accessoires Kärcher annuleront la garantie

tacite.

• Tous les frais d'expédition à la charge du client ou du centre de service autorisé pour toute

pièce ou matériel allégué défectueux.

Cette garantie est non transférable et ne s'applique qu'aux produits achetés auprès d'un

revendeur Kärcher autorisé aux États-Unis et au Canada. Le matériel qui est fourni, mais

qui n'est pas fabriqué par Kärcher, comme les moteurs à essence Honda et Kohler, est

assujetti à des garanties et un service par l'entremise des centres de service du fabricant,

selon les modalités fournies par le fabricant d'origine respectif du matériel. Kärcher n'est

pas autorisée et n'est aucunement responsable de fournir un service de garantie pour les

moteurs Honda et Kohler. La présente garantie vous confère des droits légaux précis. Vous

pourriez avoir d'autres droits, qui varient selon le pays et l'État ou la province.

Veuillez vous enregistrer en ligne au www.karcher-register.com.

L'inscription en ligne s'effectue rapidement et vous fournit un courriel

de conﬁrmation à conserver dans vos dossiers.

Si vous ne disposez pas d'un accès Internet, veuillez retourner la carte d'inscription à la ga-

rantie comprise dans le sac d'accessoires. Il n'est pas nécessaire d'utiliser une enveloppe.

N'oubliez pas d'utiliser un timbre-poste première classe. Le service postal n'assurera pas la

livraison en l'absence d'un timbre.

INFORMATION SUR LA GARANTIE

Karcher 11073830 G 2700 R

Product's Documents

User Manual

Specifications

Karcher 11073830 Questions and Answers

Related Products

Karcher 2.644-270.0 G 180 Q Smart Control Pistole

Karcher 1.628-270.0 WD 4 P V-20/5/22

Karcher 1.394-270.0 BVL 5/1 Bp Pack

Karcher 1.667-270.0 Wet and dry vacuum cleaner NT 70/3

Karcher 1.107-383.0 G 2700 R Pressure Washer
