Sony SDM-N50R 15" Ultraslim Lcd Display User Manual

4-086-226-11(1)

TFT LCD Color

Computer Display

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Manual de instrucciones

Istruzioni per l’uso

G:\_Upload\4086226111\4086226111SDMN50RUC\01COV-SDMN50RUC\01GB01COV-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

SDM-N50R

01GB01COV-UC.book Page 1 Friday, August 17, 2001 10:38 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\01COV-SDMN50RUC\01GB02GET-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Owner’s Record

The model and serial numbers are located at the rear of the unit.

Recordthesenumbersinthespacesprovidedbelow.Refertothem

whenever you call upon your dealer regarding this product.

Model No.

Serial No.

Topreventfireorshockhazard,do notexposethe

unit to rain or moisture.

Dangerously high voltages are present inside the

unit. Do not open the cabinet. Refer servicing to

qualified personnel only.

FCC Notice

This equipment has been tested and found to complywith thelimits

for a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protectionagainst

harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energyand,if not

installed and used in accordance with the instructions, may cause

harmfulinterferencetoradiocommunications. However,thereisno

guarantee that interference willnot occurin a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consultthedealeror an experiencedradio/TV technicianforhelp.

You are cautioned that any changes ormodifications not expressly

approved in this manual could void your authority to operate this

equipment.

WARNING

NOTICE

This notice is applicable for USA/Canada only.

If shipped to USA/Canada, install only a UL LISTED/CSA

LABELLED power supply cord meeting the following

specifications:

SPECIFICATIONS

Plug Type Nema-Plug 5-15p

Cord Type SVT or SJT, minimum 3 × 18 AWG

Length Maximum 15 feet

Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada

uniquement.

Si cetappareil estexporté aux Etats-Unisouau Canada,utiliser

le cordon d’alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes:

SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

As an

ENERGY STAR Partner, Sony

Corporation has determined that this

product meets the

ENERGY STAR

guidelines for energy efficiency.

This monitor complies with the

TCO’95 guidelines.

If you have any questions about this product, you may call:

Sony Customer Information Center

1-800-222-SONY (7669)

or write to:

Sony Customer Information Center

1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656

Declaration of Conformity

Trade Name: SONY

Model No.: SDM-N50R

Responsible Party: Sony Electronics Inc.

Address: 680 Kinderkamack Road, Oradell, NJ

07649 USA

Telephone No.: 201-930-6972

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions: (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause

undesired operation.

01GB01COV-UC.book Page 2 Friday, August 17, 2001 10:38 AM

Table of Contents

• Macintosh is a trademark licensed to

Apple Computer, Inc., registered in the

U.S.A. and other countries.

• Windows



is registered trademark of

Microsoft Corporation in the United

States and other countries.

• IBM PC/AT and VGA are registered

trademarks of IBM Corporation of the

U.S.A.

• VESA and DDC



are trademarks of the

Video Electronics Standards

Association.

•

ENERGY STAR is a U.S. registered

mark.

• All other product names mentioned

herein may be the trademarks or

registeredtrademarksoftheirrespective

companies.

•Furthermore,“”and“”arenot

mentionedineachcaseinthismanual.

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UCTOC.fm

masterpage:Toc.master

SDM-N50R

4-086-226-11(1)

Precautions............................................4

To enjoy clear sound from the built-in stereo speaker . . . . . . . . . . . 5

Identifyingpartsandcontrols..............................6

Setup..........................................8

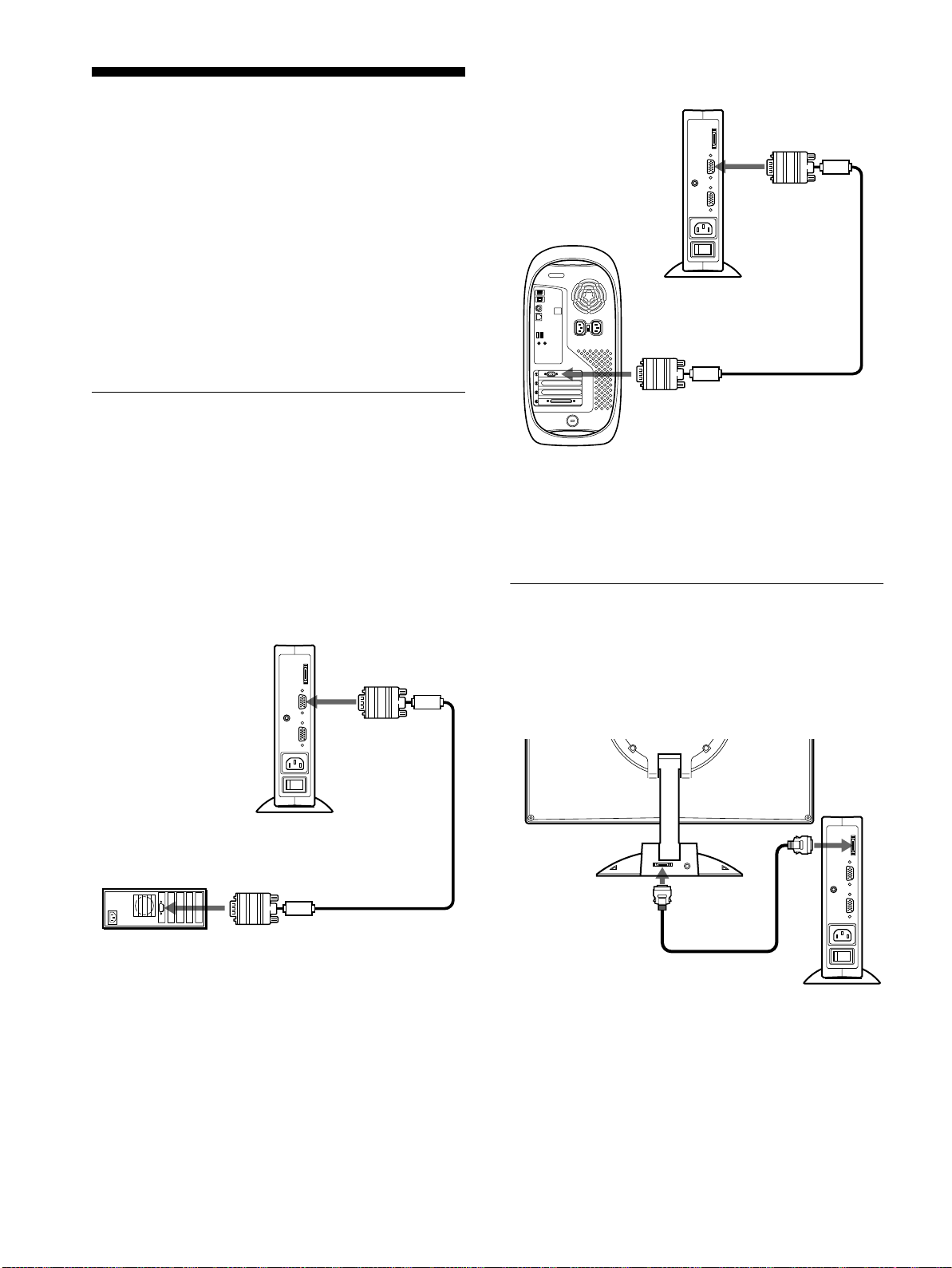

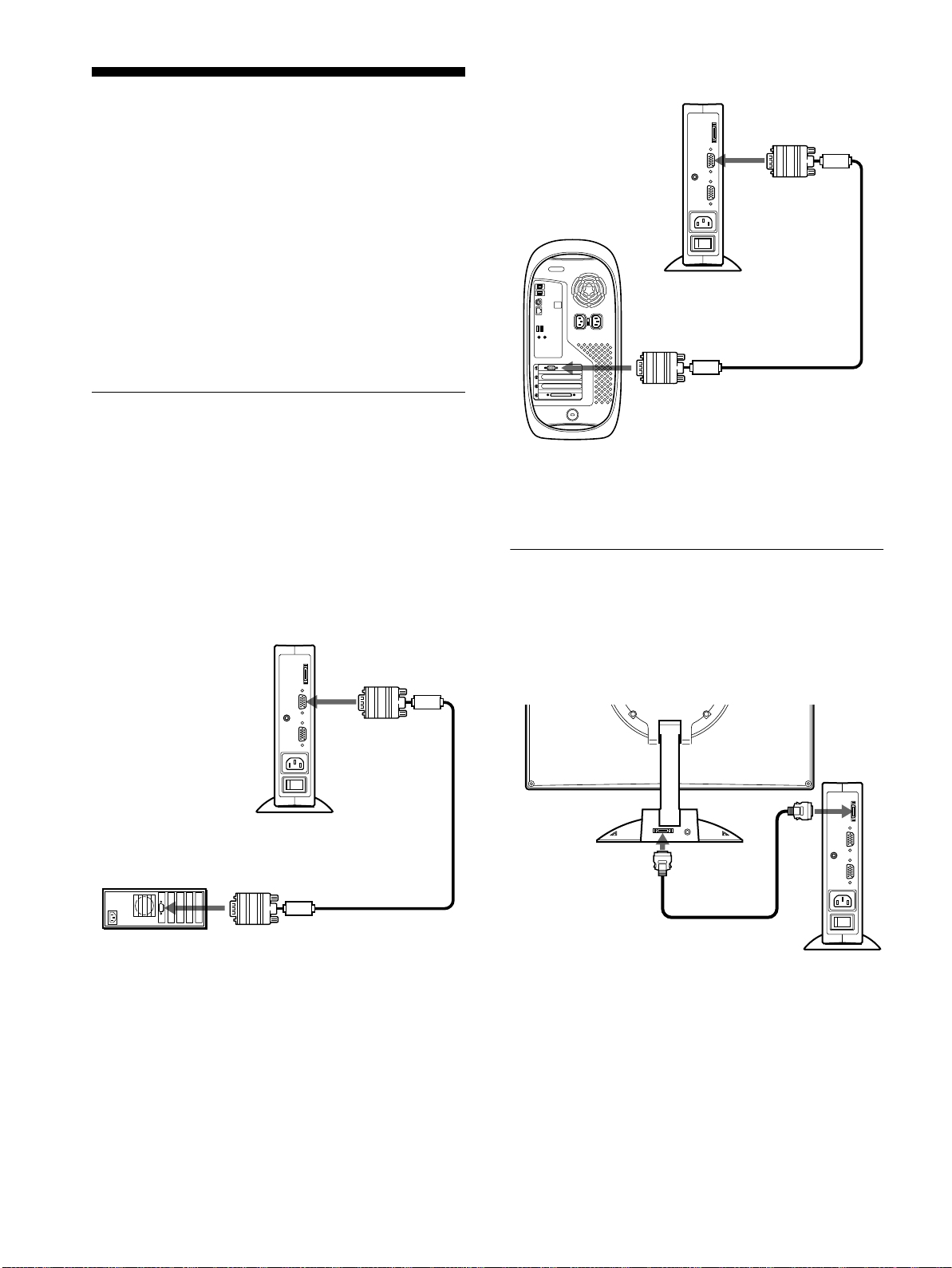

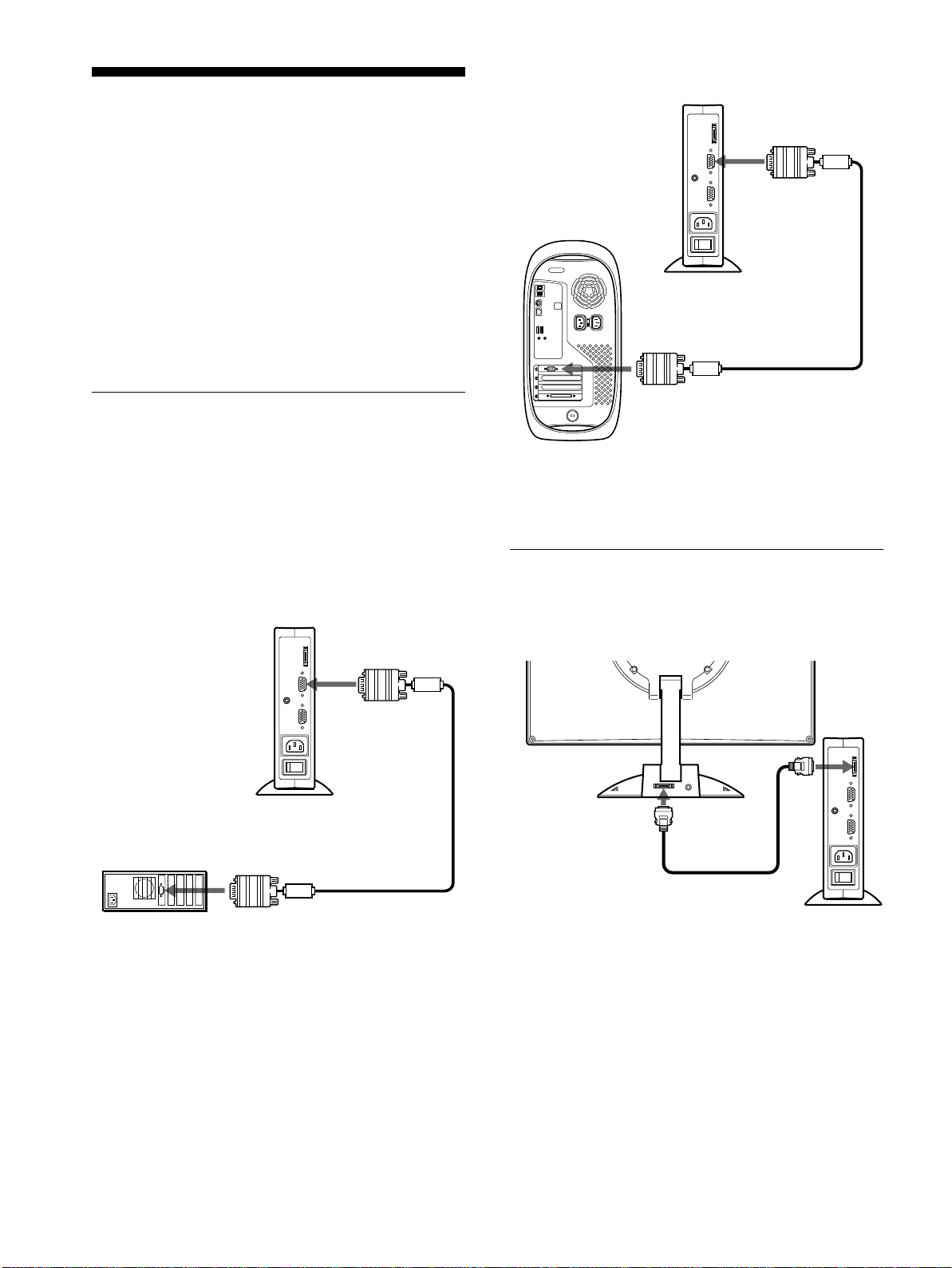

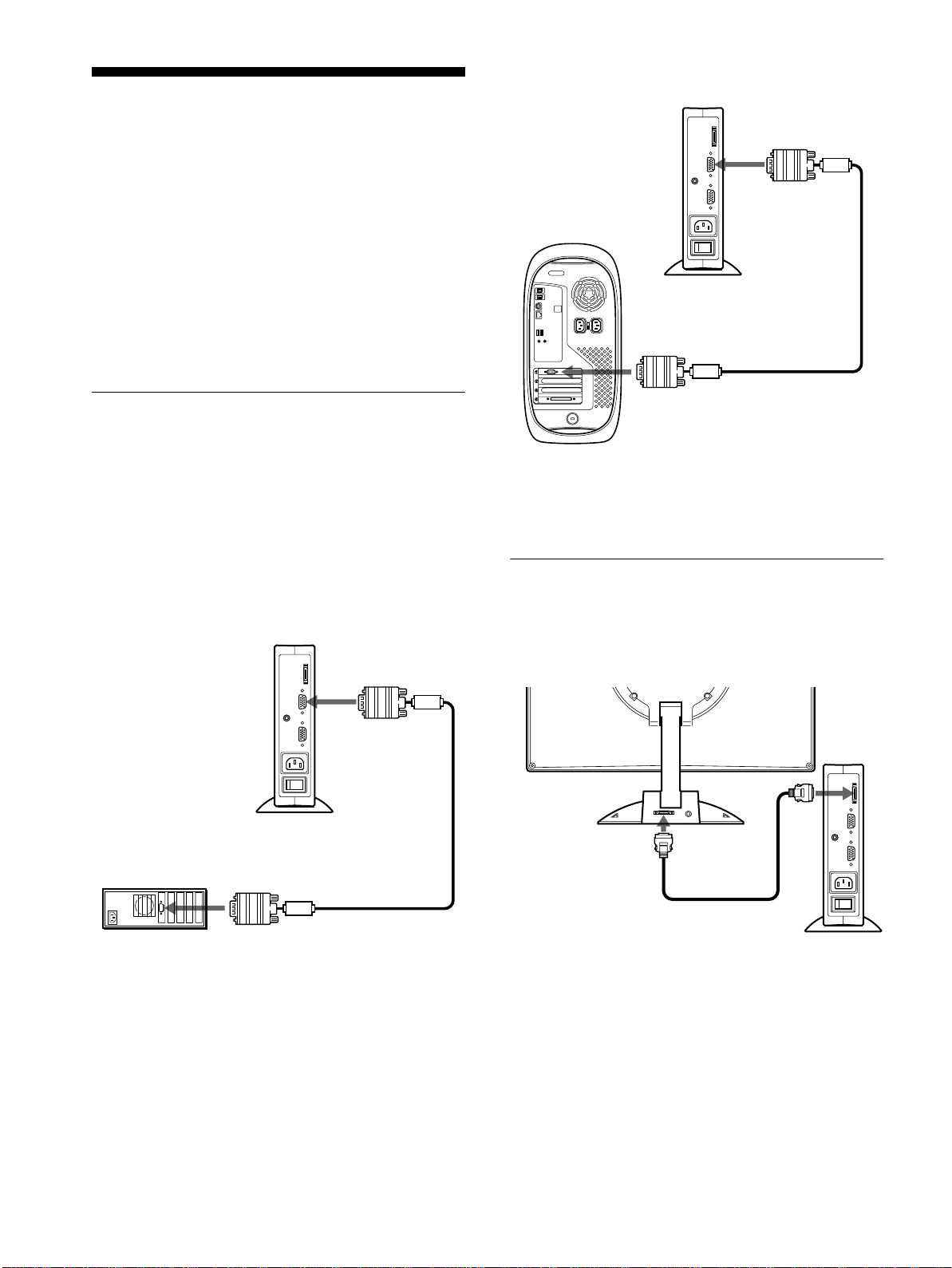

Step 1: Connect the media engine to your computer. . . . . . . . . . . . 8

Step 2: Connectthedisplayandmediaengine................8

Step 3: Connectthepowercord............................9

Step 4: Turnonthemonitorandcomputer ...................9

Usingthestereospeaker................................10

Selectingtheinputsignal................................10

CustomizingYourMonitor.......................11

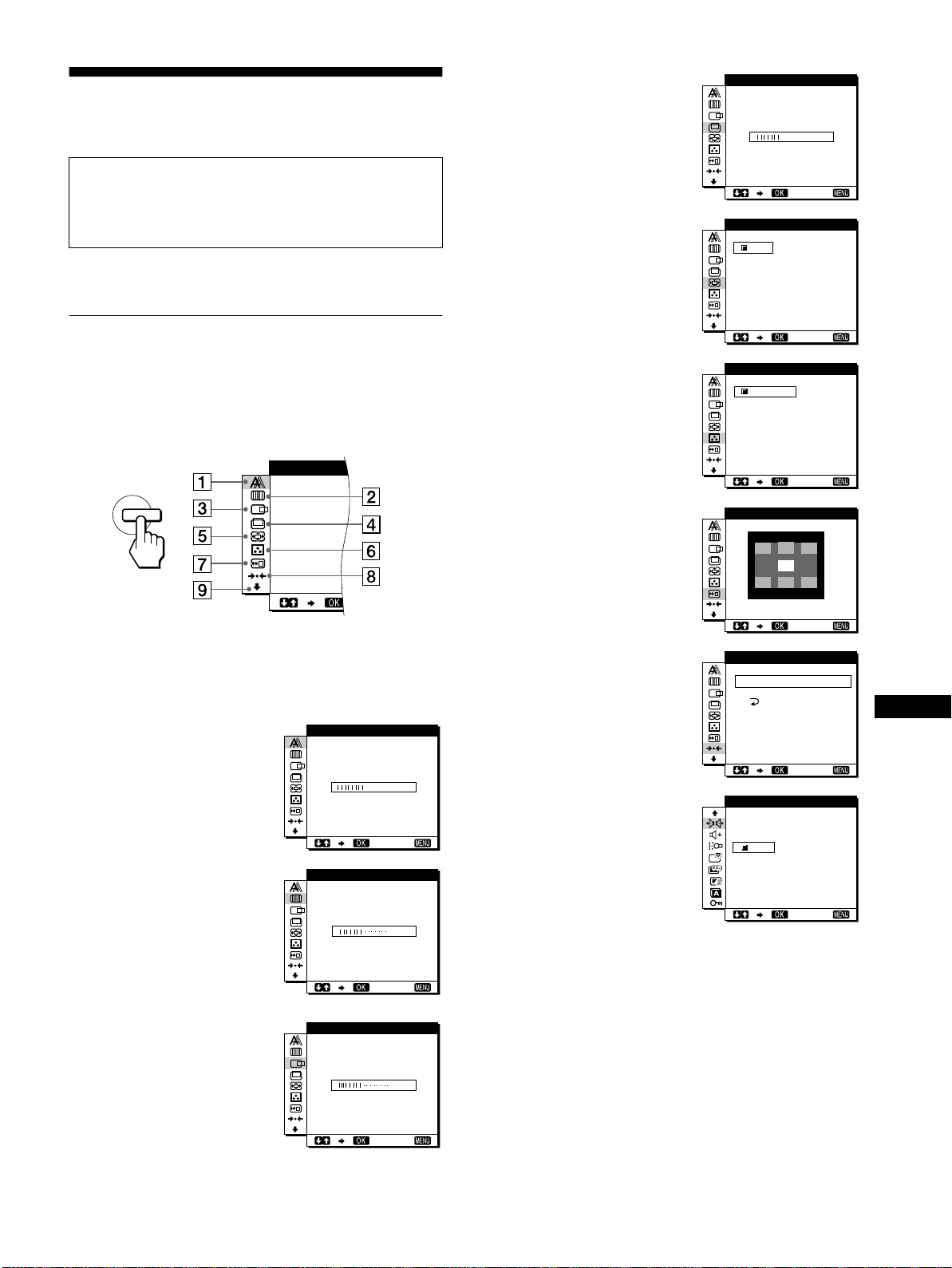

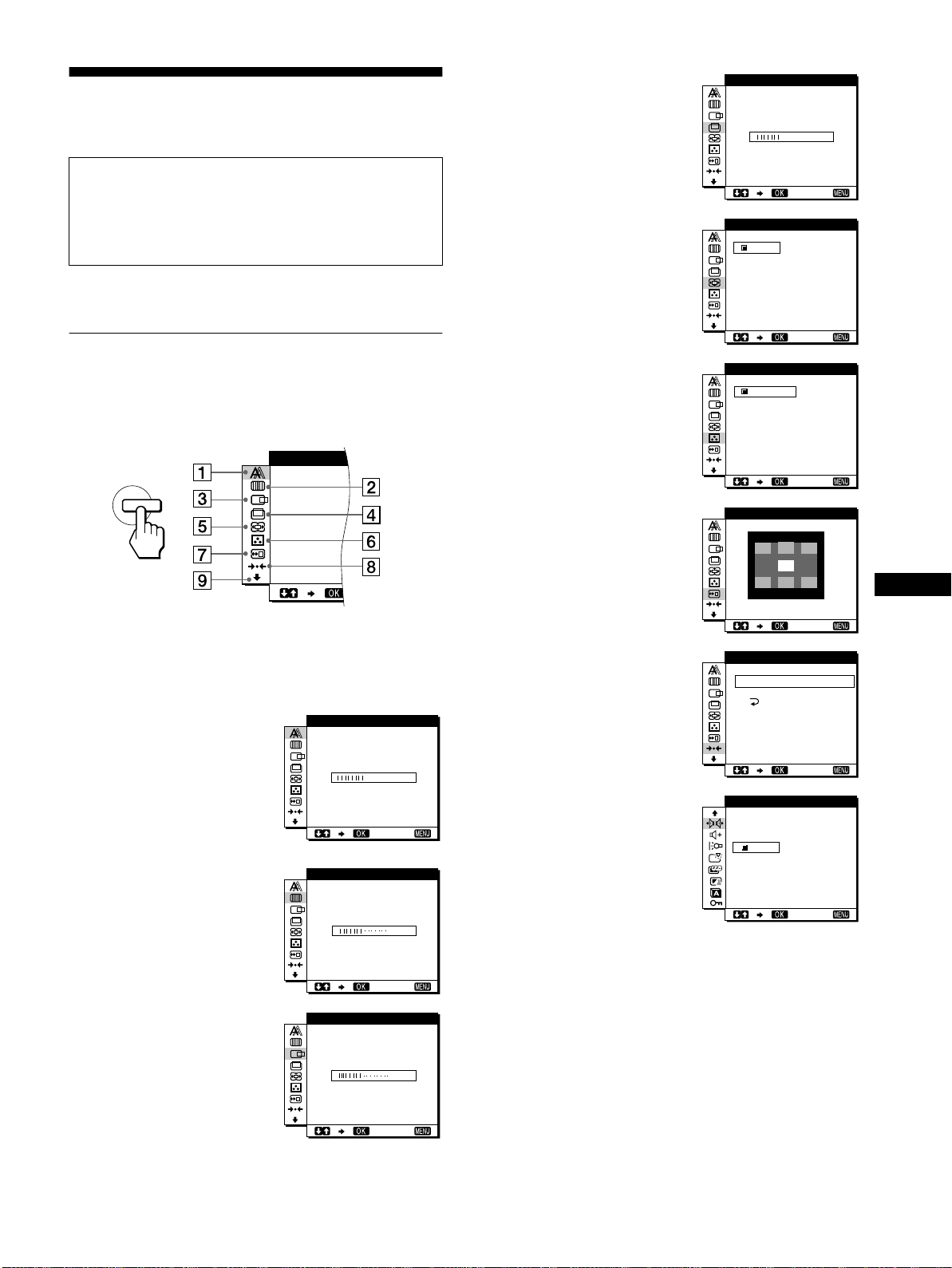

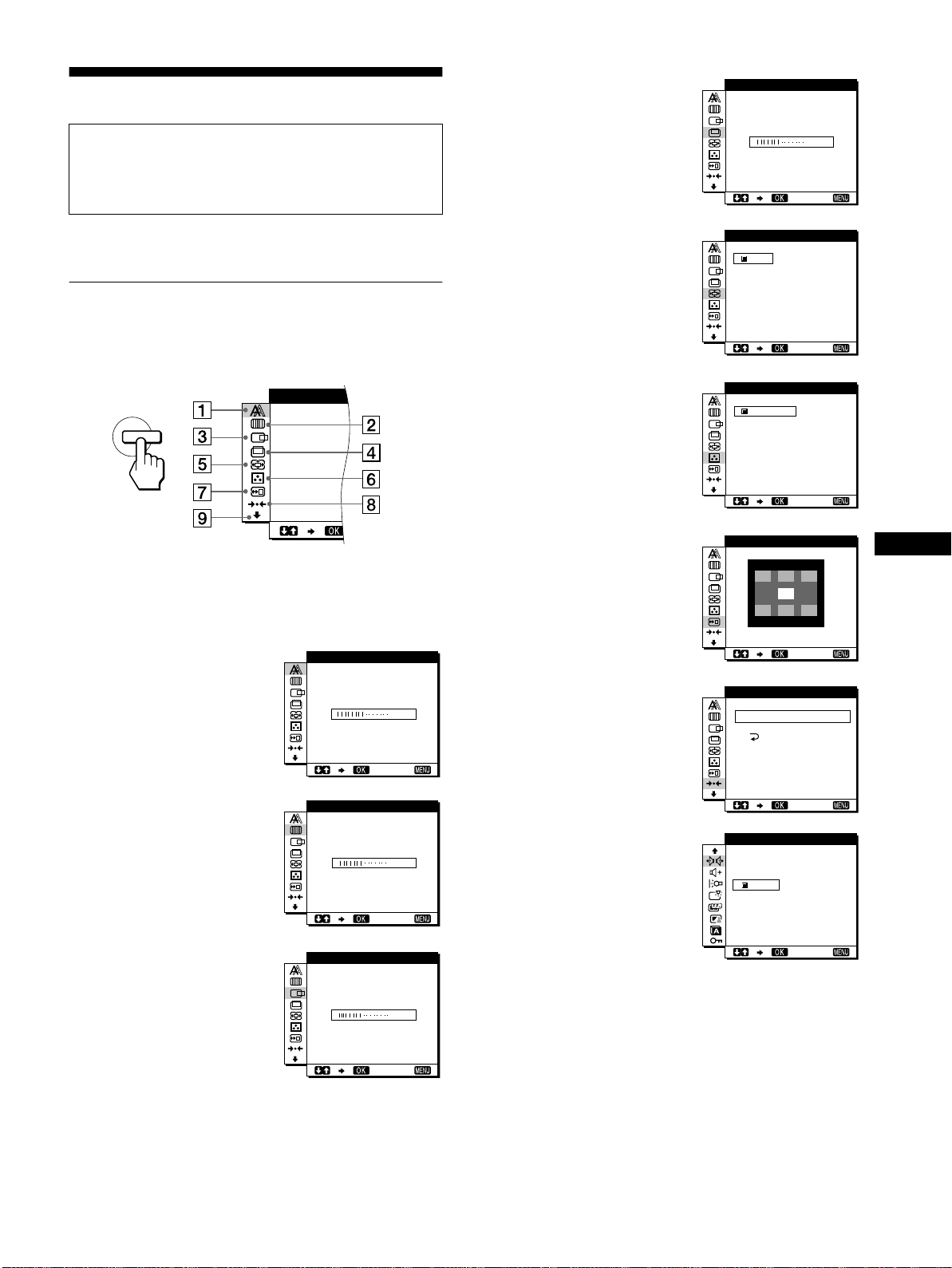

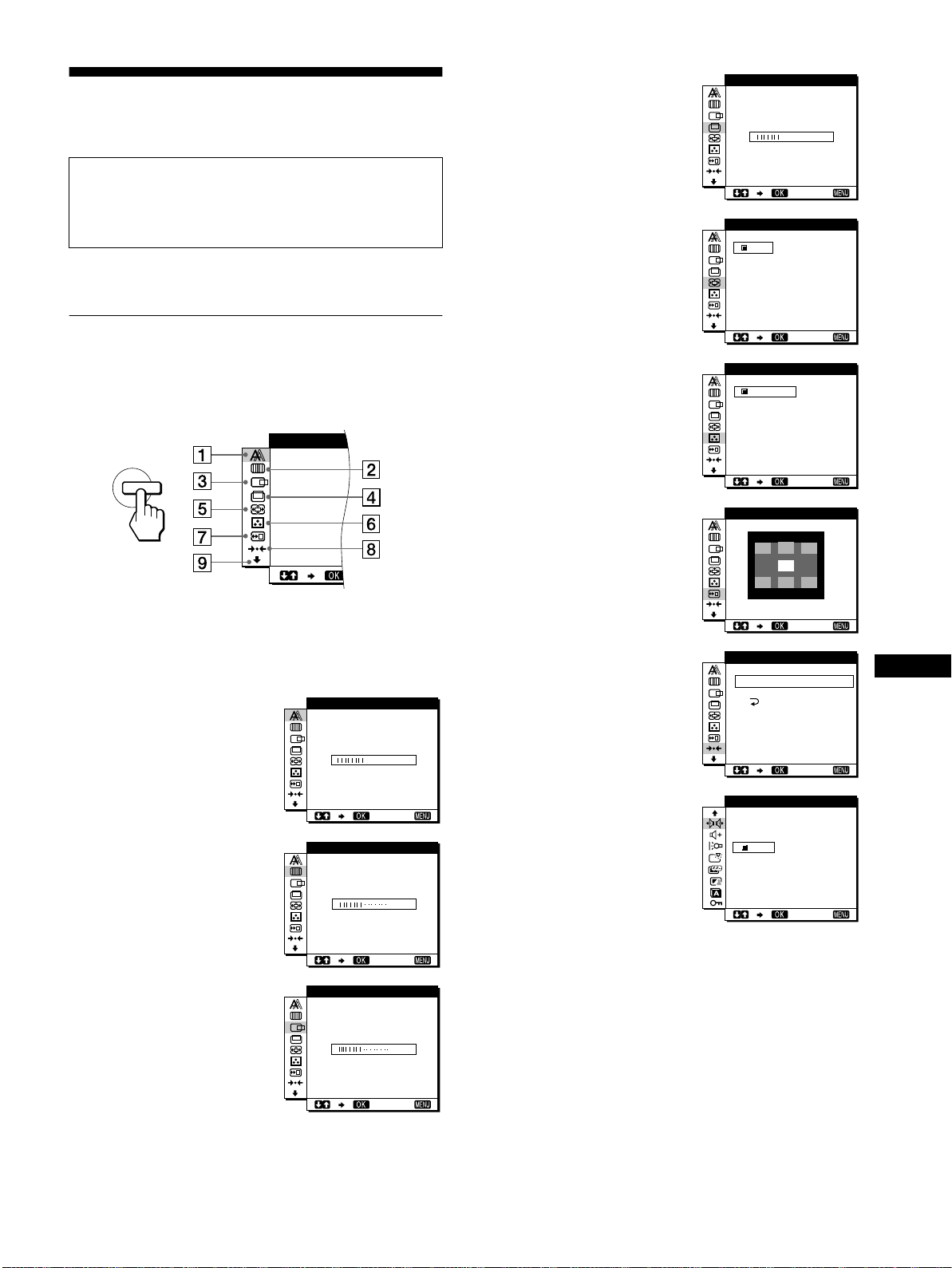

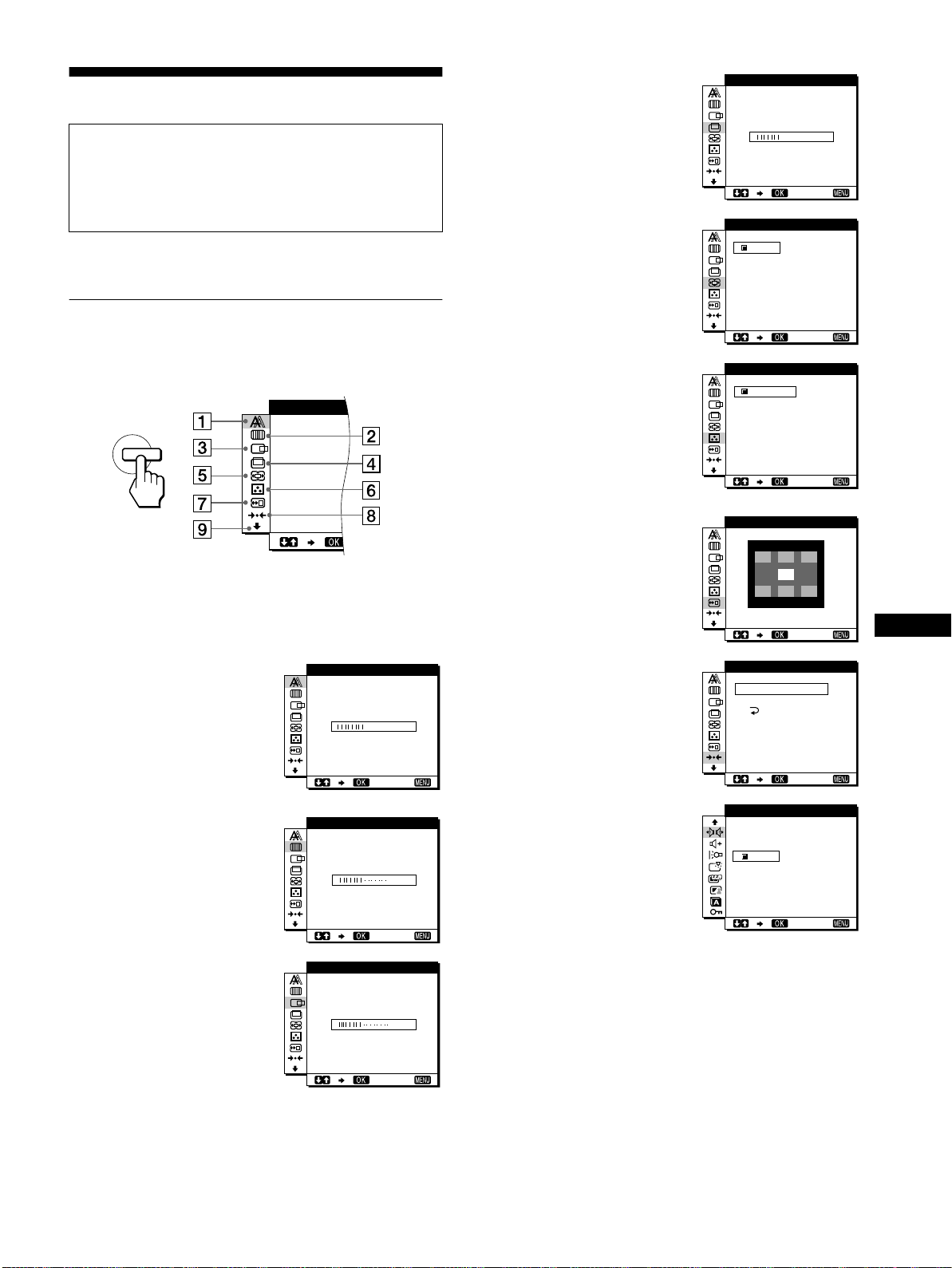

Navigatingthemenu....................................11

Adjustingthecontrast(CONTRAST).......................12

Adjusting the black level of an image (BRIGHTNESS). . . . . . . . . . 12

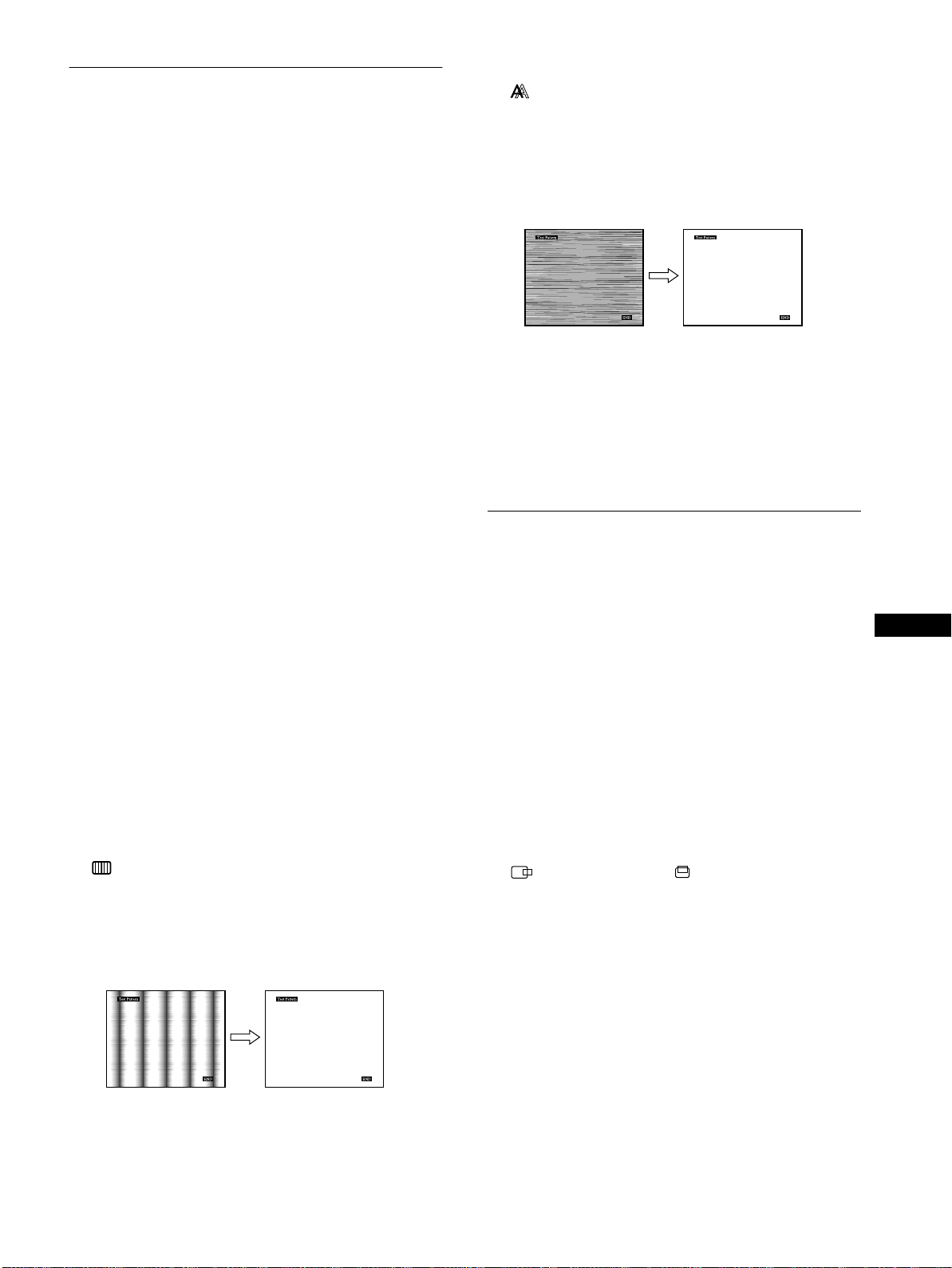

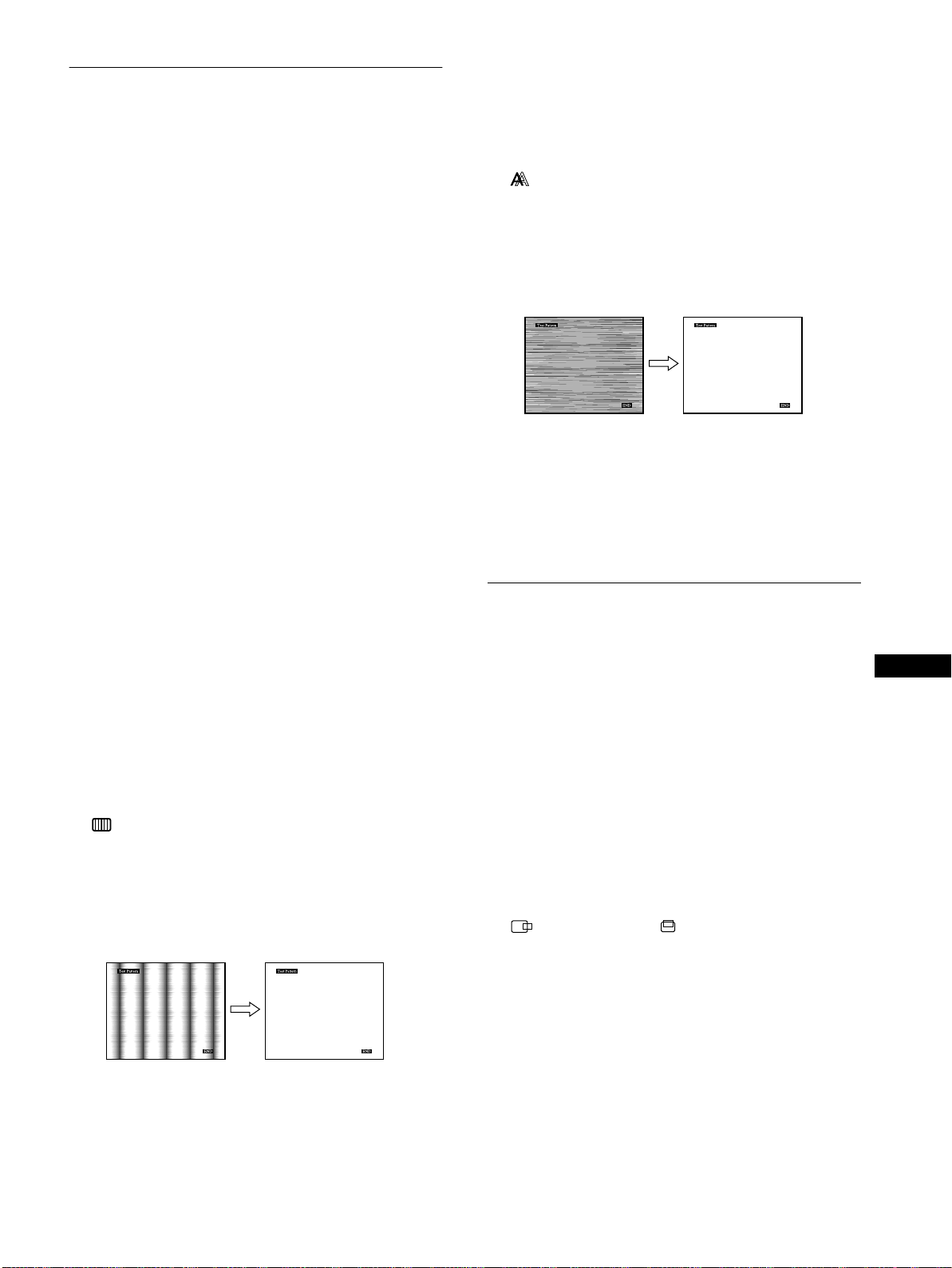

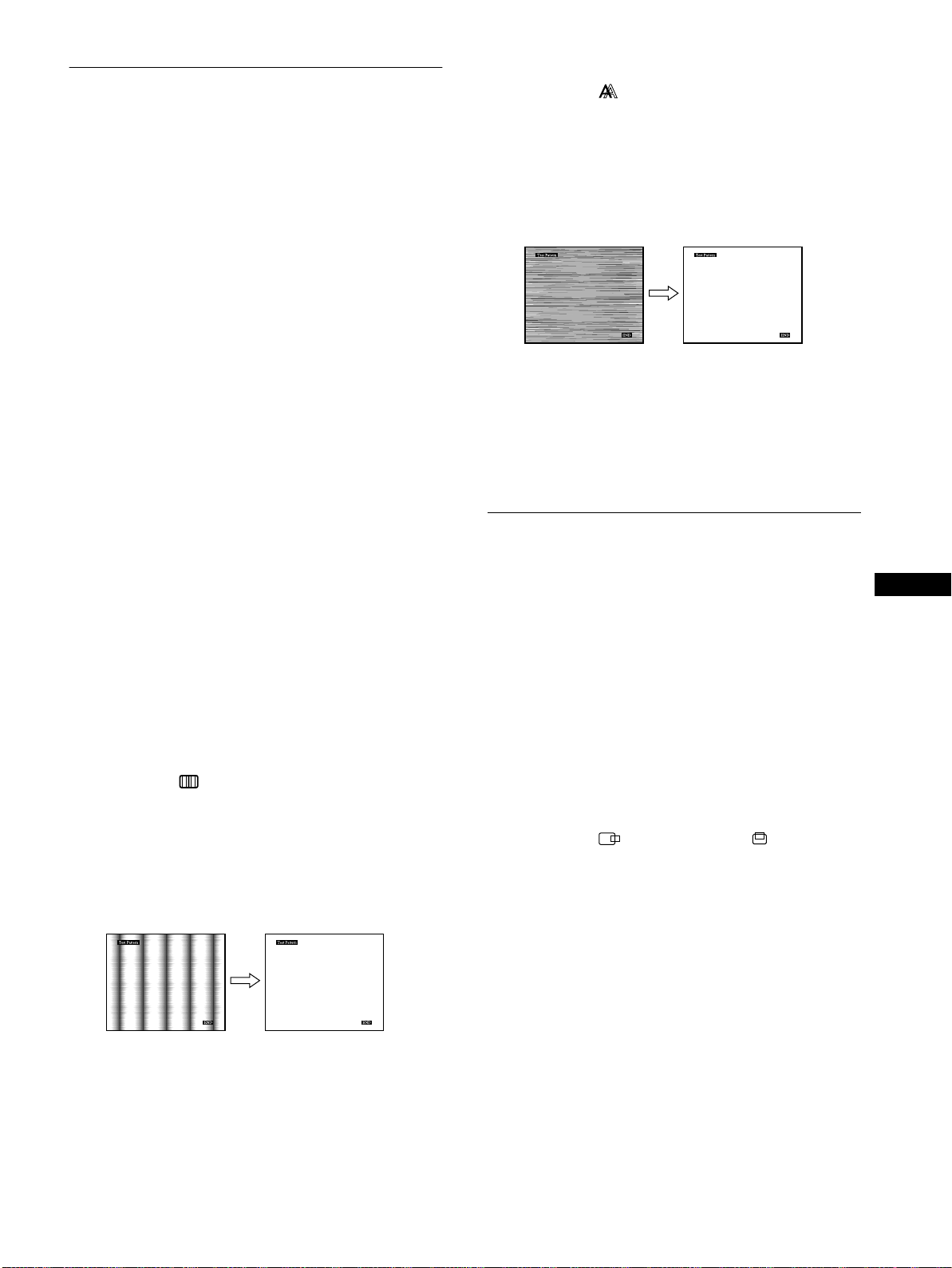

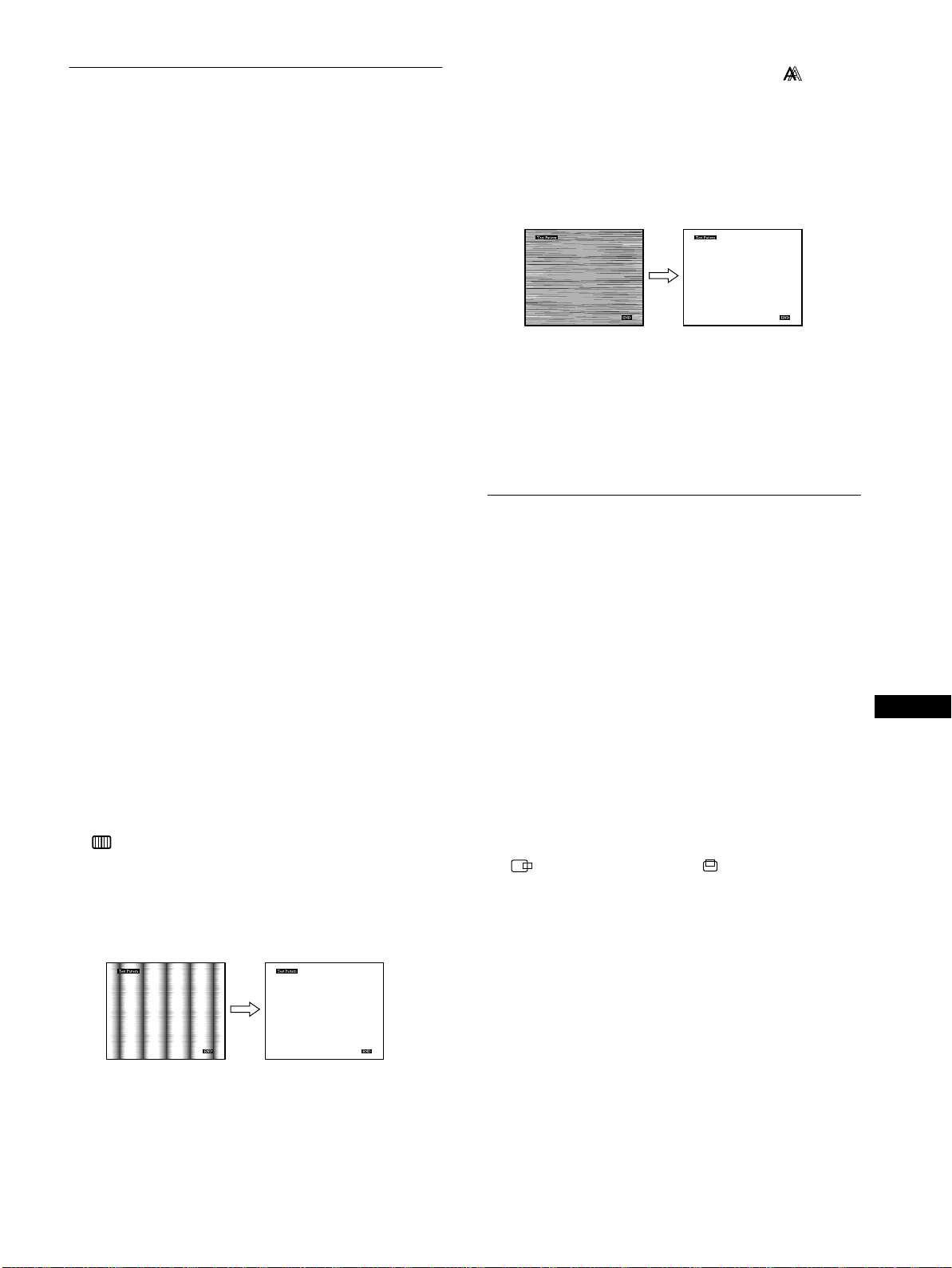

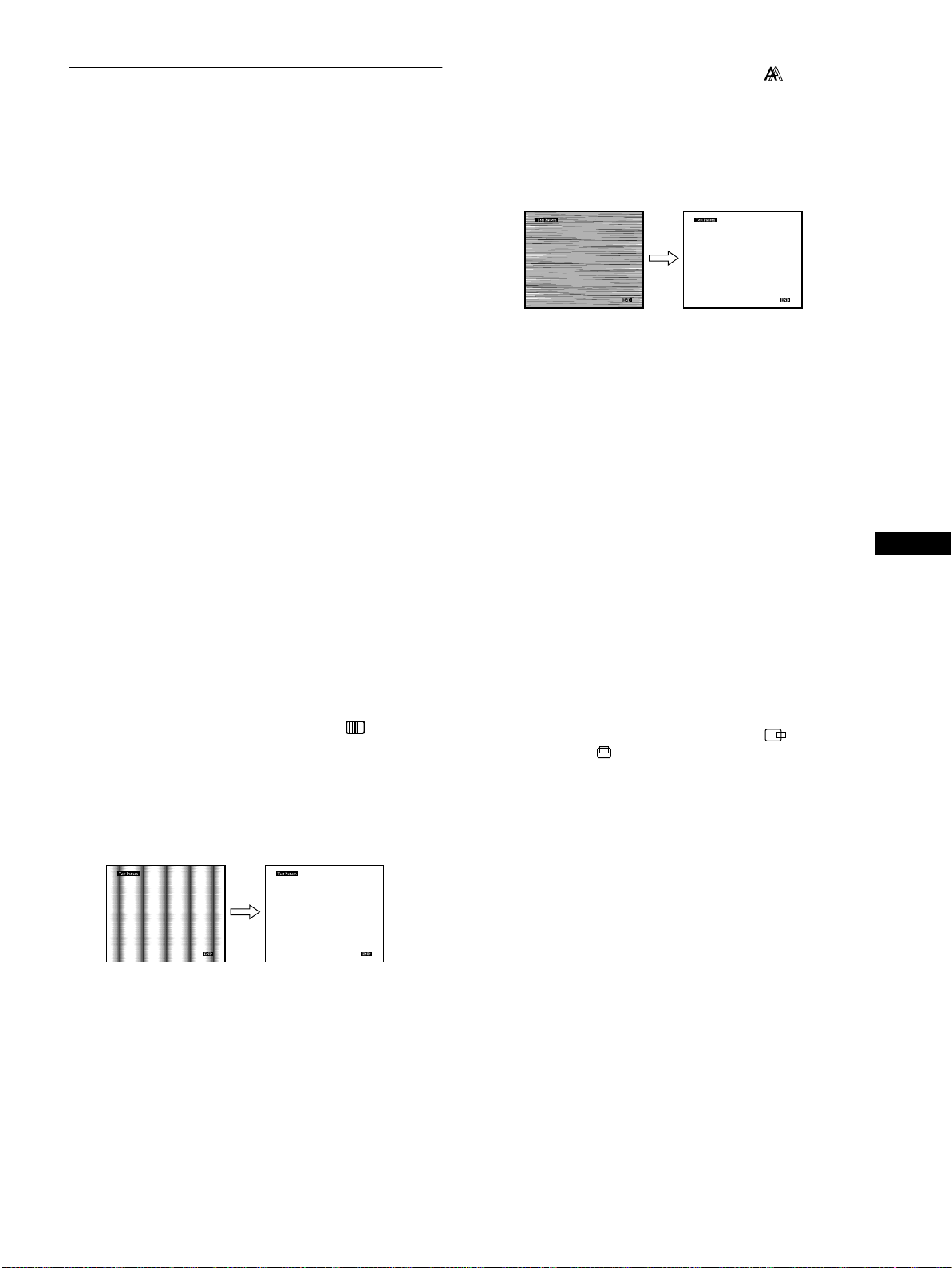

Eliminatingflickerorblurring(PHASE/PITCH)................13

Adjustingthepictureposition(HCENTER/VCENTER).........13

Displaying a low-resolution signal at the actual resolution

(ZOOM)..............................................14

Adjustingthecolortemperature(COLOR)...................14

Changing the menu’s position (MENU POSITION) . . . . . . . . . . . . 14

Resettingtheadjustments(RESET)........................15

Additionalsettings(Option)...............................15

TechnicalFeatures .............................17

Power saving function (user sensor/power saving mode) . . . . . . . 17

Automaticbrightnessadjustmentfunction(lightsensor) ........18

Automaticpicturequalityadjustmentfunction ................18

Troubleshooting................................19

On-screenmessages...................................19

Troublesymptomsandremedies..........................20

Self-diagnosis function . . . . . . ............................22

Specifications..................................22

Appendix.......................................i

Presetmodetimingtable..................................i

TCO’95Eco-document....................................i

01GB02BAS-UC.book Page 3 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this monitor will not

conform to mandatory FCC standards.

For the customers in the UK

Ifyou usethe monitorin theUK, pleaseusethe appropriateUK

power cord.

Installation

Do not install or leave the monitor:

• In places subject to extreme temperatures, for example near a

radiator, heating vent, or in direct sunlight. Subjecting the

monitor to extreme temperatures, such as in an automobile

parked in direct sunlight or near a heating vent, could cause

deformations of the casing or malfunctions.

• In places subject to mechanical vibration or shock.

• Near any equipment that generates a strong magnetic field,

such as a TV or various other household appliances.

• In places subject to inordinate amounts of dust,dirt, or sand, for

example near an open window or an outdoor exit. If setting up

temporarily in an outdoor environment, be sure to take

adequate precautions against airborne dust and dirt. Otherwise

irreparable malfunctions could occur.

Handling the LCD screen

• Do not leave the LCD screen facing the sun as it can damage

theLCDscreen.Takecarewhenyouplacethemonitorbya

window.

• Do not push on orscratch the LCD screen.Do not place a heavy

object on the LCD screen. This may cause the screen to lose

uniformity or cause LCD panel malfunctions.

• If the monitor is used in a cold place, a residual image may

appear on the screen. This is not a malfunction. The screen

returns to normal as the temperature rises to a normal operating

level.

• If a still picture is displayed for a long time, a residual image

may appear for a while. The residual image will eventually

disappear.

• The LCD panel becomes warm during operation. This is not a

malfunction.

Note on the LCD (Liquid Crystal Display)

Please note that the LCD screen is made with high-

precision technology. However, black points or bright

points of light (red, blue, or green) may appear

constantly on the LCD screen, and irregular colored

stripes or brightness may appear on the LCD screen.

This is not malfunction. (Effective dots: more than

99.99%)

Maintenance

• Be sure to unplug the power cord from the power outlet before

cleaning your monitor.

• CleantheLCDscreenwithasoftcloth.Ifyouuseaglass

cleaning liquid, do not use any type of cleaner containing an

anti-static solution or similar additive as this may scratch the

LCD screen’s coating.

• Clean the cabinet, panel, and controls with a soft cloth lightly

moistened with a mild detergent solution. Do not use any type

of abrasive pad, scouring powder, or solvent, such as alcohol or

benzine.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items such as aballpoint pen or screwdriver. This type

of contact may result in a scratched picture tube.

• Note that material deterioration or LCD screen coating

degradation may occur if the monitor is exposed to volatile

solvents such as insecticide, or if prolonged contact is

maintained with rubber or vinyl materials.

Transportation

• Disconnect all cables from the monitor when transporting.

When you transport this display, grasp the support and base

sections of the display stand firmly with both hands. Also use

both hands when carrying the media engine. If you drop the

monitor, you may be injured or the monitor may be damaged.

• When you transportthis monitor forrepairor shipment,use the

original carton and packing materials.

Replacement of the fluorescent tube

A specially designed fluorescent tube is installed as the lighting

apparatus for this monitor. If the screen becomes dark, unstable,

or does not turn on, replace the fluorescent tube with a new one.

Consult your Sony dealer when replacing the fluorescent tube.

Disposal of the monitor

• Do not dispose of this monitor with general

household waste.

• The fluorescent tube used in this monitor contains

mercury.Disposalof this monitormust be carriedout

in accordance to the regulations of your local

sanitation authority.

The equipment should be installed near an easily accessible

outlet.

Example of plug types

for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only

01GB02BAS-UC.book Page 4 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

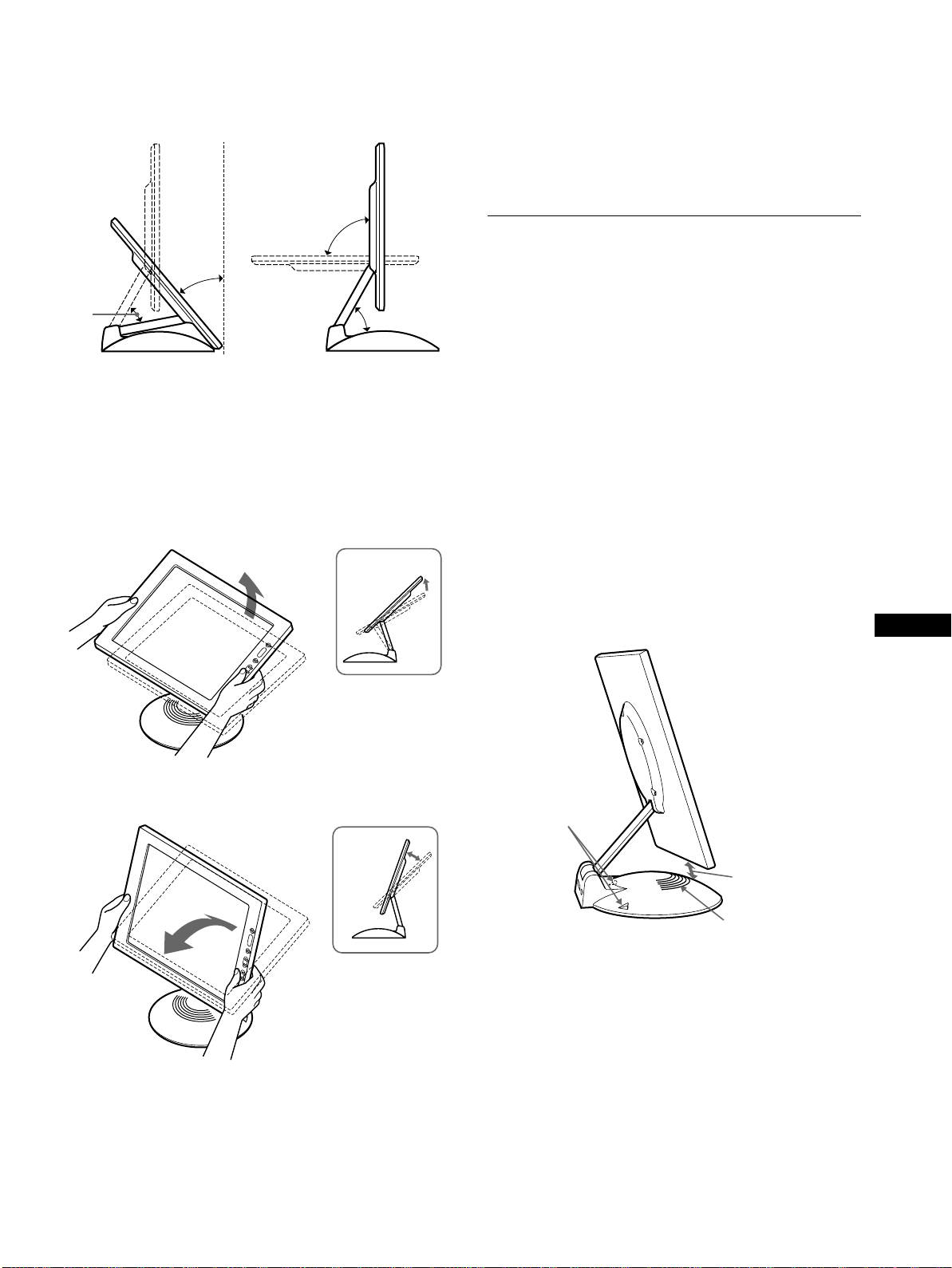

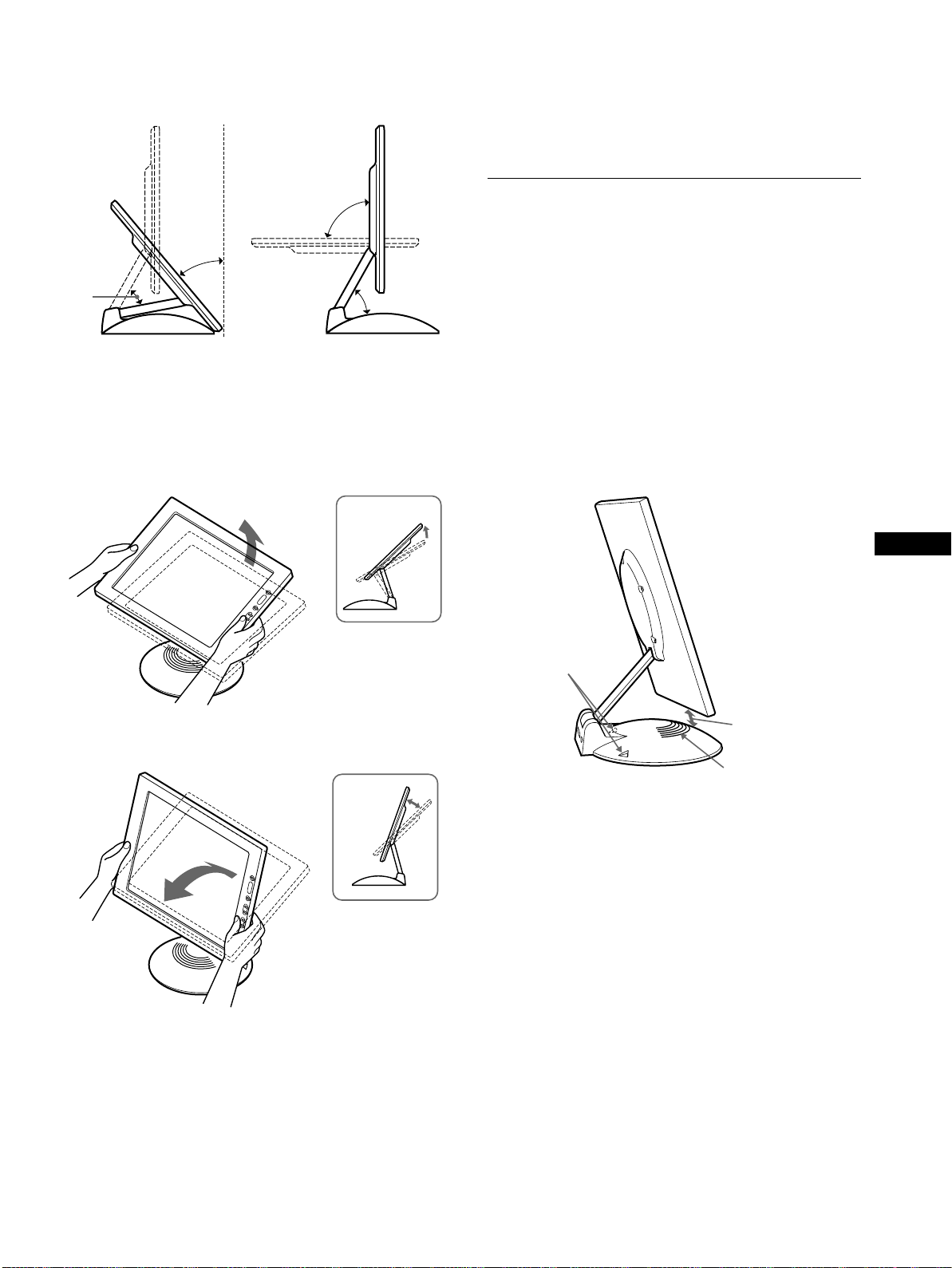

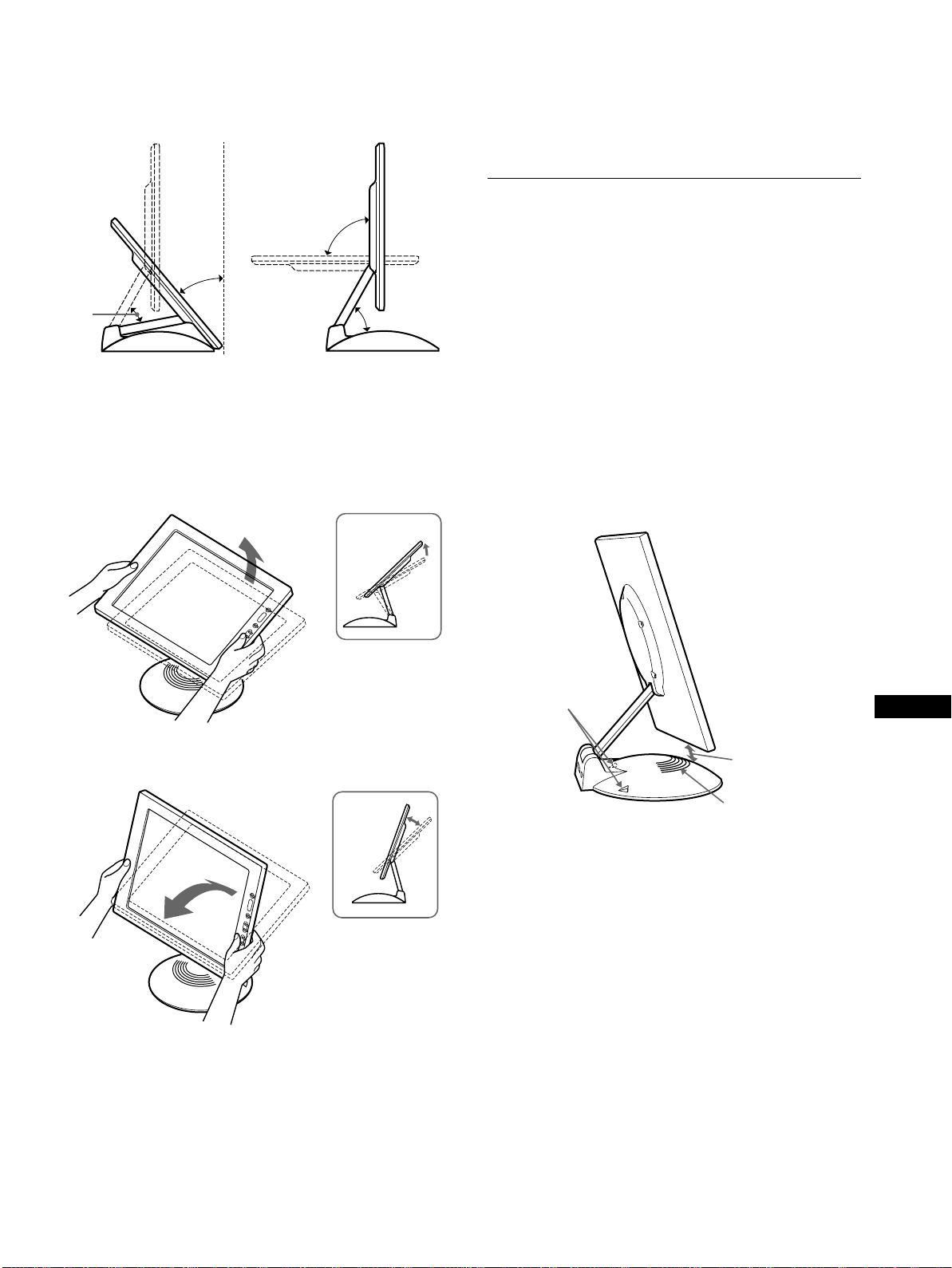

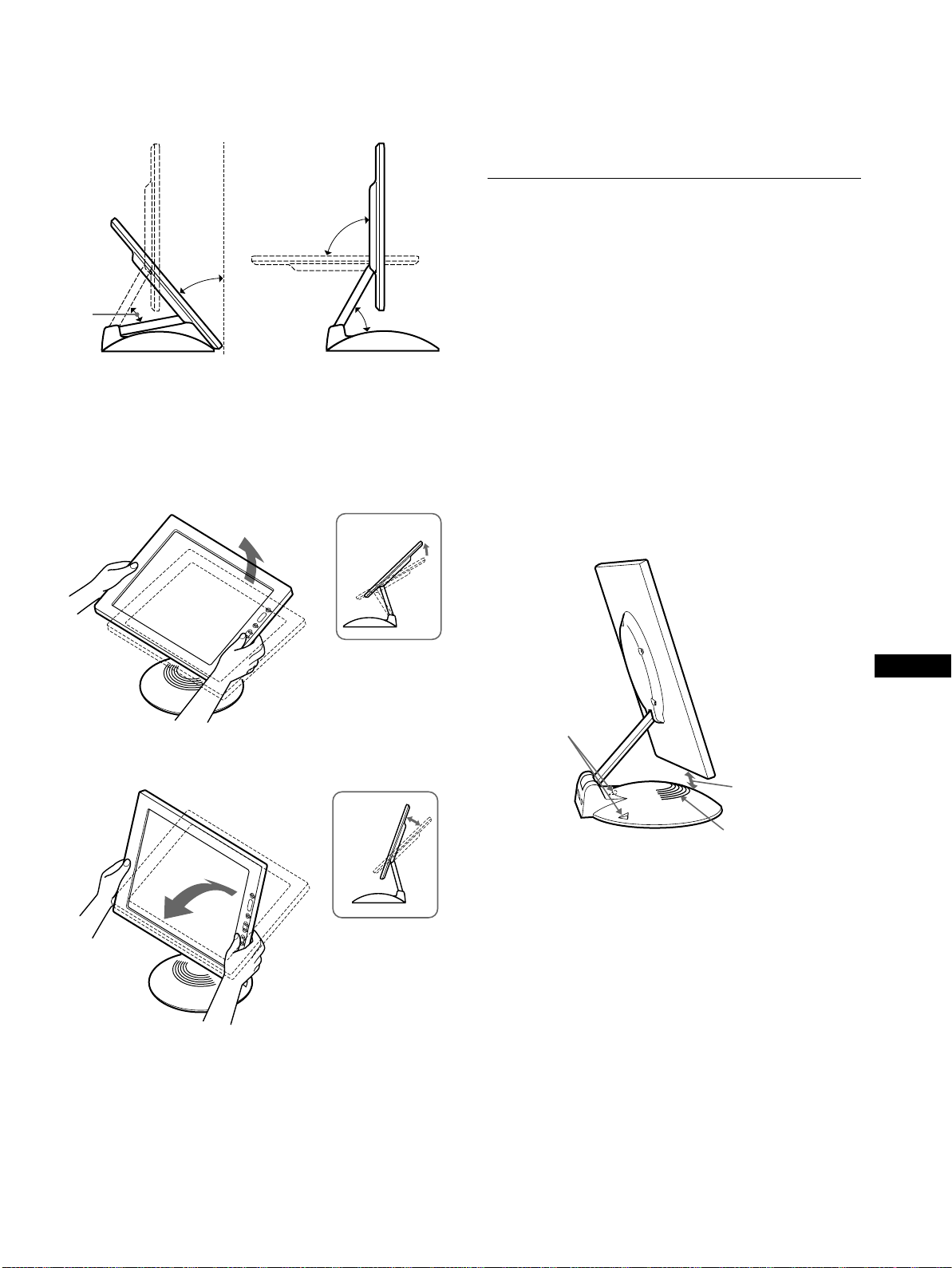

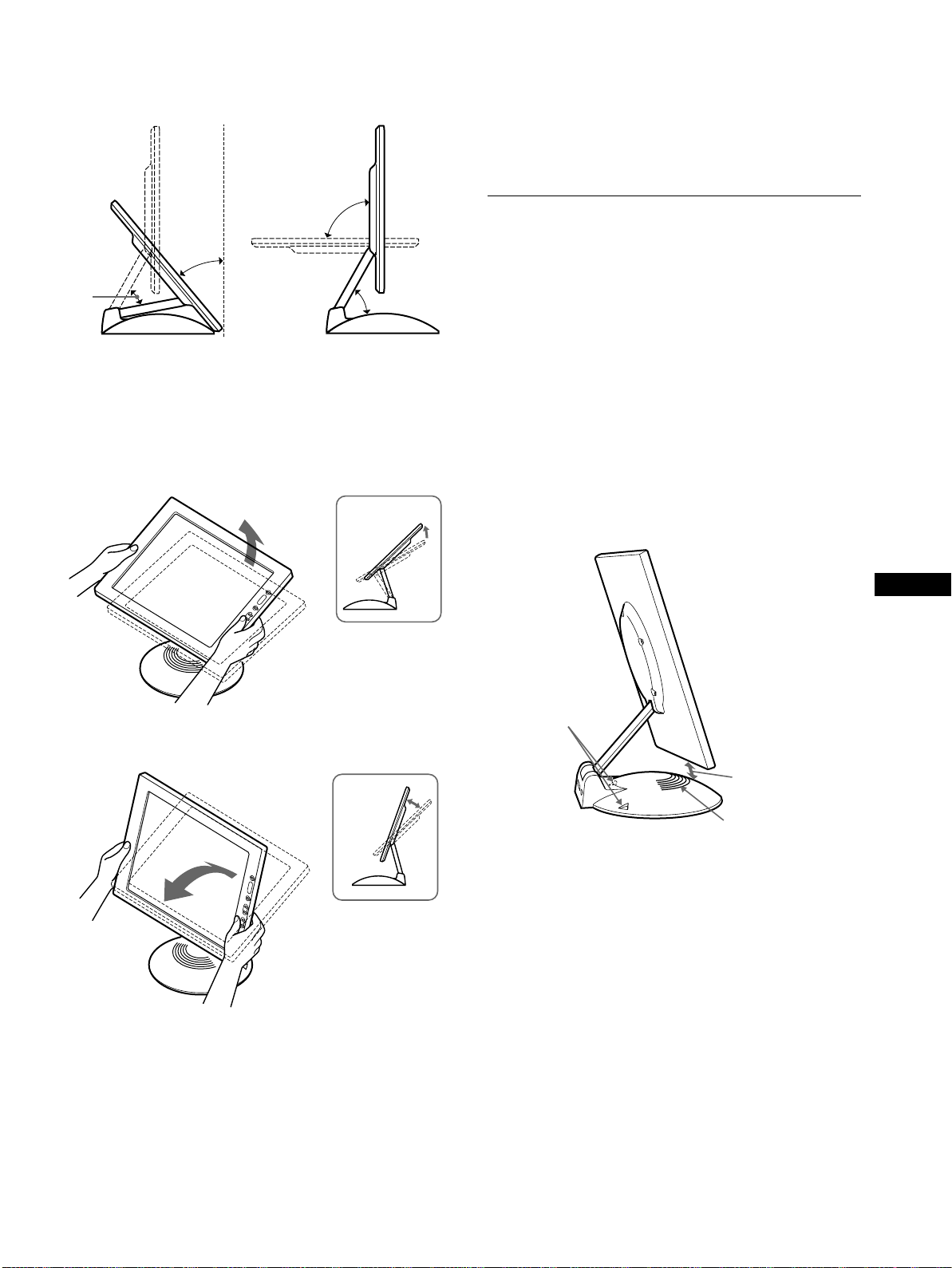

To adjust the tilt and height

This display can be adjusted within the angles shown below.

To adjust the angles, grasp the lower sides of the LCD panel with

both hands as shown below. Tilt the LCD panel adequately

backward, then lift the LCD panel upward to the desired screen

height, then adjust the screen tilt as desired. When adjusting the

screenheightandtilt,proceedslowly andcarefully,beingsurenot

to hit the LCD panel against the desk or the base of the display

stand.

To use the display comfortably

This display is designed so that you can set it up at a comfortable

viewing angle. Adjust the viewing angle of your display

accordingtotheheightofthedeskandchair,andsothatlightis

not reflected from the screen to your eyes.

To enjoy clear sound from the built-

in stereo speaker

This monitor has a built-in stereo speaker in base of the display

stand.

We recommend that you position the LCD panel slightly away

from the display stand. High tones from the speaker may be

muffled if the LCD panel is positioned immediately on top of the

stand. Be careful not to drop any metal object into the speaker's

vents as the speakers generate a magnetic field. Also, this

magnetic field may affectdata stored on magnetic tapes and discs.

Be sure to keep magnetic recording equipment, tapes, and floppy

discs away from the speaker’s opening.

A duct is provided on the rear part of the display stand to boost the

bass. Be sure not to block the duct with paper or other objects to

ensure clear sound.

90°

40°

50°

Ducts

KeeptheLCDpanel

slightly away from

the base.

Speaker

01GB02BAS-UC.book Page 5 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Identifying parts and controls

See the pages in parentheses for further details.

1 1 (Power) switch and indicator (pages 9, 17, 22)

This switch turns the display on and off.

Theindicatorlights upingreenwhenthemonitoristurnedon.

The indicatorflashes in green andorangewhen themonitor is

in low power consumption mode, and lights up in orange

when the monitor is in power saving mode.

2 Light sensor and user sensor (pages 16, 17, 18)

These sensors measure the brightness of the surrounding area

and detect when a user becomes present in front of the screen.

Be sure not to cover the sensor with papers, etc.

3 MENU button (page 12)

This button displays the main menu.

4 6 (contrast) button (page 12)

This button displays the CONTRAST menu.

5 8 (brightness) button (page 12)

This button displays the BRIGHTNESS menu.

6 2 (volume) +/– and M(+)/m(–) buttons

(pages 10, 12)

These buttons display the VOLUME menu and function as

the M(+)/m(–) buttons when selecting the menu items and

making adjustments.

7 INPUT and OK button, and indicator (pages 10, 12)

This button selects the INPUT 1 or INPUT 2 (HD15 (RGB)

connectors) video input signal. The input signal and

corresponding input indicator change each time you press this

button.

This button also functions as the OK button when displaying

themenuonthescreen.

8 Stereo speaker (page 10)

This outputs the audio signals as sound.

9 Ducts

These are used to boost the bass sound from the speaker.

0 SYSTEM CONNECTOR (page 8)

Thisconnectorinputssignalsfromthe mediaenginewhenthe

display and the media engine are connected with a system

connecting cable.

qa Headphones jack (page 10)

This jack outputs audio signals to the headphones.

INPUT

SYSTEM CONNECTER

LCD display

Front

Rear

01GB02BAS-UC.book Page 6 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Media engine

qs AUDIO IN jack (page 10)

This jack inputs audio signals when connecting to the audio

output jack of the computer or other audio equipment.

qd SYSTEM CONNECTOR (TO DISPLAY) (page 8)

Thisconnectoroutputssignalsto the displaywhen the display

and the media engine are connected with a system connecting

cable.

qf HD15 (RGB) input 1 connector (INPUT1) (page 8)

This connector inputs RGB video signals (0.700 Vp-p,

positive) and SYNC signals.

* DDC (Display Data Channel) is a standard of VESA.

qg HD15 (RGB) input 2 connector (INPUT2) (page 8)

This connector inputs RGB video signals (0.700 Vp-p,

positive) and SYNC signals. The pin assignment is the same

as qf.

qh AC IN connector (page 9)

This connector provides AC power to the monitor.

qj AC power switch (page 9)

Thisswitchturnsthe monitor onandoff. When the AC power

switch is turned on, the display automatically turns on.

qk AC power indicator (page 17)

This indicator lights up in green when the media engine is

turned on. The indicator lights up in red when the display is

turnedoff with themediaengineon.The indicatorlightsupin

orange when the monitor is in the power saving mode.

ql Media engine stand

This stand is used to install the media engine vertically.

Caution

Be sure to install the media engine vertically shown as left. Installing the

media engine lying flat may block ventilation, and may cause a

malfunction.

Pin No. Signal

1Red

2 Green

(Sync on Green)

3Blue

4 ID (Ground)

5 DDC Ground*

6 Red Ground

7 Green Ground

8BlueGround

9 DDC + 5V*

10 Ground

11 ID (Ground)

12 Bi-Directional Data (SDA)*

13 H. Sync

14 V. Sync

15 Data Clock (SCL)*

SYSTEM CONNECTER

(

TO DISPLAY

)

INPUT 1

INPUT 2

AUDIO IN

5 4 3 2

678910

1112131415

01GB02BAS-UC.book Page 7 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Setup

Before using your monitor, check that the following items are

included in your carton:

• LCD display

• Media engine

• Mediaenginestand

• Power cord

• System connecting cable (2 m)

(applicable cable type: DP-2)

• HD15 (RGB) video signal cable

• Audio cord (stereo miniplug)

• Windows Monitor Information Disk/Utility Disk

• Macintosh Utility Disk

• Warranty card

• This instruction manual

Step 1:Connect the media engine

to your computer

Turn off the media engine and computer before connecting.

Note

Do not touch the pins of the video signal cable connector as this might

bend the pins.

Connecting to an IBM PC/AT or compatible

computer

Connecting to a Macintosh

When connecting this monitor to a Macintosh computer, use the

Macintosh adapter if necessary. Connect the Macintosh adapter to the

computer before connecting the cable.

Step 2:Connect the display and

media engine

Turn off the display and media engine before connecting.

Caution

Be sure to install the media engine vertically as shown above. Installing

the media engine lying flat may block ventilation, and may cause a

malfunction.

Note

Grasp the plug when connecting the cable.

to INPUT1 or

INPUT2 connector

HD15 (RGB) video

signal cable (supplied)

to video output

IBM PC/AT or

compatible computer

IBM PC/AT or

compatible computer

to INPUT1 or

INPUT2 connector

HD15 (RGB) video

signal cable (supplied)

to video output

Macintosh

to SYSTEM

CONNECTOR

of the media

engine

system connecting

cable (2 m) (supplied)

to SYSTEM

CONNECTOR

of the display

01GB02BAS-UC.book Page 8 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Step 3:Connect the power cord

With the media engine, display, and computer switched off,

first connect the power cord to the media engine, then connect it

to a power outlet.

Step 4:Turn on the monitor and

computer

Turn on the media engine.

The display automatically turns on. The indicators of the

media engine and display light up in green.

Turn on the computer.

The installation of your monitor is complete. If necessary, use the

monitor’s controls to adjust the picture.

If no picture appears on your screen

• Check that the monitor is correctly connected to the computer.

• Check that the media engine is on.

• If NO INPUT SIGNAL appears on the screen, the computer is

in the power saving mode. Try pressing any key on the

keyboard or moving the mouse.

• If CABLE DISCONNECTED appears on the screen, try

changing the input signal (page 10), and check that the video

input cable is properly connected.

• If OUT OF SCAN RANGE appears on the screen, reconnect

the old monitor. Then adjust the computer’sgraphicboardso

that the horizontal frequency is between 30 – 61 kHz, and the

vertical frequency is between 48 – 85 Hz (only XGA mode at

75 Hz).

Formoreinformationaboutthe on-screenmessages,see“Trouble

symptoms and remedies” on page 20.

No need for specific drivers

The monitor complies with the “DDC” Plug & Play standard and

automatically detects all the monitor’s information. No specific driver

needs to be installed to the computer.

The first time you turn on your computer after connecting the monitor, the

setup Wizard may appear on the screen. In this case, follow the on-screen

instructions. The Plug & Play monitor is automatically selected so that

you can use this monitor.

The vertical frequency turns to 60 Hz.

Since flickers are unobtrusive on the monitor, you can use it as it is. You

do not need to set the vertical frequency to any particular high value.

If your computer or graphics board has difficulty communicating with this

monitor, install the information file for this monitor using the Windows

Monitor Information Disk. For details on installing, refer to the ReadMe

file on the disk.

to a power outlet

power cord (supplied)

to AC IN

01GB02BAS-UC.book Page 9 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Using the stereo speaker

You can listen to music, sounds, and other audio files using the

stereospeakerofyourmonitor.

Connect the AUDIO IN jack to the audio output jack of your

computer or other audio equipment using the supplied audio cord

(stereo miniplug).

Adjusting the volume

Volume adjustments are made using a separate VOLUME menu

from the main menu (page 11).

Press the 2 +/– buttons.

The VOLUME menu appears on the screen.

Press the 2 +/– button to adjust the volume.

The menu automatically disappears after about 3 seconds.

Using the headphones jack

You can listen to the audio signals from your computer or other

audio equipment using headphones. Connect your headphones to

the headphones jack. The speaker turns off when headphones are

connected to the headphones jack. Adjust the volume of the

headphones using the VOLUME menu.

Notes

• You cannot adjust the volume when displaying the main menu on the

screen.

• When your monitor is in low power consumption mode or power

saving mode, no sound comes from the speaker.

Selecting the input signal

You can connect two computers to this monitor using the INPUT

1 and INPUT 2 connectors. To select one of the two computers,

use the INPUT button.

Press the INPUT button.

The input signal and corresponding input indicator, “1” (INPUT

1) or “2” (INPUT 2) change each time you press this button.

Notes

• You cannot select the input signal when displaying the main menu on

the screen.

• If no signal is input to the selected connector, NO INPUT SIGNAL or

CABLE DISCONNECTED appears on thescreen.Afterafewseconds,

the monitor enters the power saving mode. If this happens, select the

other connector using the INPUT button.

VOLUME

INPUT

01GB02BAS-UC.book Page 10 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Customizing Your Monitor

You can make numerous adjustments to your monitor using the

on-screen menu.

Navigating the menu

Pressthe MENU button to displaythemain menu on your screen.

Seepage12formoreinformationonusingtheMENUbutton.

Use the M(+)/m(–) and OK buttons to select one of the following

menus.Seepage12formoreinformationonusingthe

M(+)/m(–) and OK buttons.

Before making adjustments

Connect the monitor and the computer, and turn them on.

Wait for at least 30 minutes before making adjustments for the

best result.

1 PHASE (page 13)

Select the PHASE menu to

adjust the phase when the

characters or pictures appear

fuzzy throughout the entire

screen. Adjustthe phaseafter

adjusting the pitch.

2 PITCH (page 13)

Select the PITCH menu to

adjust the pitch when the

characters or pictures are

unclear in some areas of the

screen.

3 H CENTER (page 13)

Select the H CENTER menu

to adjust the picture’s

horizontal centering.

PHASE

EXI T

PHASE

EXI T

PITCH

EXI T

HCENTER

4 V CENTER (page 13)

Select the V CENTER menu

toadjustthepicture’svertical

centering.

5 ZOOM (page 14)

Select the ZOOM menu to

adjustthepicture’ssharpness

accordingtotheinput

signal’s aspect ratio or

resolution.

6 COLOR (page 14)

Select the COLOR menu to

adjust the color temperature

of the picture. This adjusts

thetoneofthescreen.

7 MENU POSITION

(page 14)

Select the MENU

POSITION to change the on-

screen menu position.

8 RESET (page 15)

Select the RESET menu to

reset the adjustments.

9 Option (page 15)

Select m (option) menu to

adjust the monitor’s options.

The options include:

• WIDE STEREO

• BASS BOOST

• BACKLIGHT

• LIGHT SENSOR

• POWER SAVE

• USER SENSOR

• LANGUAGE

• MENU LOCK

EXI T

VCENTER

OFF

ZOOM

EXI T

9300K

650

00K

USER

ALDJUST

COLOR

EXI T

MEN NUP

OS I IOT

EXI T

SCREEN

ALL

RESET

EXI T

WI DE STEREO

EXI T

(continued)

01GB02BAS-UC.book Page 11 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Using the MENU,

(+)/

(–), and OK buttons

Display the main menu.

Press the MENU button to display the main menu on your

screen.

Select the menu you want to adjust.

Press the M(+)/m(–) buttons to display the desired menu.

Press the OK button to select the menu item.

Adjust the menu.

Press the M(+)/m(–) buttons to make the adjustment. Then

press the OK button to return to the previous menu.

Close the menu.

Press the MENU button once to return to normal viewing. If

no buttons are pressed, the menu closes automatically after

about 30 seconds.

Resetting the adjustments

You can reset the adjustments using the RESET menu. See

page 15 for more information on resetting the adjustments.

Adjusting the contrast (CONTRAST)

Contrast adjustment is made using a separate CONTRAST menu

from the main menu (page 11). This setting is stored in memory

for the signal from the currently selected input connector.

Press the 6 (contrast) button.

The CONTRAST menu appears on the screen.

Displaying the current input signal

The horizontal and vertical frequencies of the current input signal are

displayed in the CONTRAST and BRIGHTNESS menu.

Press the M(+)/m(–) buttons to adjust the contrast.

The menu automatically disappears after about 3 seconds.

Adjusting the black level of an

image (BRIGHTNESS)

Brightness adjustment is made using a separate BRIGHTNESS

menu from the main menu (page 11). This setting is stored in

memory for the signal from the currently selected input

connector.

Press the 8 (brightness) button.

The BRIGHTNESS menu appears on the screen.

Press the M(+)/m(–) buttons to adjust the

brightness.

The menu automatically disappears after about 3 seconds.

If the screen is too bright

Adjust the backlight. For more information about adjusting the

backlight, see “Adjusting the backlight” on page 16.

Note

You can adjust neither contrast nor brightness when displaying the main

menu on the screen.

INPUT

48.4kHz/ 60Hz

CONTRAST

Horizontal frequency

of the current input

signal

Vertical frequency of

the current input

signal

48.4kHz/ 60Hz

B NESSRIGHT

Horizontal frequency

of the current input

signal

Vertical frequency of

the current input

signal

01GB02BAS-UC.book Page 12 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Eliminating flicker or blurring

(PHASE/PITCH)

When the monitor receives an input signal, the automatic picture

quality adjustment function of this monitor automatically adjusts

the picture position, phase, and pitch, and ensures that a clear

picture appears on the screen. For more information about this

function, see “Automatic picture quality adjustment function” on

page 18.

For some input signals, this function may not completely adjust

the picture position, phase, and pitch. In this case, you can

manually set these adjustments according the following

instructions. If you manually set these adjustments, they are

stored in memory and automatically recalled whenever the

monitor receives the same input signals.

Thesesettingsmayhavetoberepeatedifyouchangetheinput

signal after reconnecting your computer.

Set the resolution to 1024 ×

××

× 768 on the computer.

Load the Utility Disk.

Use the appropriate disk for your computer.

For Windows

Windows Monitor Information Disk/Utility Disk

For Macintosh

Macintosh Utility Disk

Start the Utility Disk and display the test pattern.

For Windows

Click [Utility Disk]

[Windows]/[Utility.exe].

For Macintosh

Click [Utility Disk]

[SONY-Utility].

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select (PITCH)

and press the OK button.

The PITCH menu appears on the screen.

Press the M(+)/m(–) buttons until the screen color

becomes uniform.

Adjust so that the vertical stripes disappear.

Press the OK button.

The main menu appears on the screen.

If horizontalstripes are observed over the entire screen, adjust

the phase as the next step.

Press the M(+)/m(–) buttons to select (PHASE)

and press the OK button.

The PHASE menu appears on the screen.

Press the M(+)/m(–) buttons until the screen color

becomes uniform.

Adjust so that the horizontal stripes are at a minimum.

Click [ END] on the screen to turn off the test pattern.

To reset the automatic picture quality adjustment

Select SCREEN RESET and activate it using the RESET menu. See

page 15 for more information on using the RESET menu.

Adjusting the picture position

(H CENTER/V CENTER)

If the picture is not in the center of the screen, adjust the picture’s

centering as follows.

These settings may have to be repeated if you change the input

signal after reconnecting your computer.

Start the Utility Disk and display the test pattern.

Repeat steps 2 and 3 of “Eliminating flicker or blurring

(PHASE/PITCH).”

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select (H

CENTER) or (V CENTER) and press the OK

button.

The H CENTER or V CENTER menu appears on the screen.

Move the picture up, down, left, or right until the

frame at the perimeter of the test pattern

disappears.

Press the M(+)/m(–) buttons to adjust the picture’s

centering using the H CENTER menu for horizontal

adjustment, or the V CENTER menu for vertical

adjustment.

Click [ END] on the screen to turn off the test pattern.

01GB02BAS-UC.book Page 13 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Displaying a low-resolution signal

at the actual resolution (ZOOM)

This monitor is preset at the factory to display pictures on the

screen in full, irrespective of the picture’s mode or resolution.

You can also view the picture at its actual resolution.

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select (ZOOM)

and press the OK button.

The ZOOM menu appears on the screen.

Press the m(–)buttontoselectOFF.

The input signal is displayed on the screen at its actual

resolution.

To display the picture on the screen in full

Select ON in step 3.

Adjusting the color temperature

(COLOR)

The COLOR settings allow you to adjust the picture’s color

temperature by changing the color level of the white color field.

Colors appear reddish if the temperature is low, and bluish if the

temperature is high.

9300K is generally suitable for word processing and other text

oriented applications, and 6500K is generally suitable for video

images.

You can set the color temperature to 5000K, 6500K, 9300K or

user adjustment.

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select (COLOR)

and press the OK button.

The COLOR menu appears on the screen.

Press the M(+)/m(–) buttons to select the desired

color temperature.

Thepresetcolortemperaturesare 5000K, 6500K,and9300K.

Since the default setting is 9300K, the whites will change

from a bluish hue to a reddish hue as the temperature is

loweredto6500Kand5000K.

You can set separate color temperatures for each of the video

input signals.

If necessary, fine tune the color temperature.

First press the M(+)/m(–) buttons to select ADJUST and

press the OK button. Then press the M(+)/m(–) buttons to

select R (Red) or B (Blue) and press the OK button, and then

press the M(+)/m(–) buttons to adjust the color temperature.

Since this adjustment changes the color temperature by

increasing ordecreasing the R andBcomponents with respect

to G (green), the G component is fixed.

If you fine tune thecolor temperature, the new color setting is

stored in memory for USER ADJUSTMENT and

automatically recalled whenever USER is selected.

The USER ADJUSTMENT setting is common to both the

input signals. If you change the user adjustment setting for

one input signal, the setting for the other input signal is also

changed.

Changing the menu’s position

(MENU POSITION)

You can change the menu position if it is blocking an image on

the screen.

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select (MENU

POSITION) and press the OK button.

The MENU POSITION menu appears on the screen.

Press the M(+)/m(–) buttons to select the desired

position.

There arethree positions each for the top of the screen and the

bottom of the screen, and one for the screen center.

R168

G170

B175

EXI T

USER ADJUST TMEN

01GB02BAS-UC.book Page 14 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Resetting the adjustments (RESET)

This monitor has the following two reset methods. Use the

RESET menu to reset the adjustments.

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select 0

0 (RESET)

and press the OK button.

The RESET menu appears on the screen.

Reset the settings according to the following instructions.

Resetting the adjustment datamostappropriately

for the current input signal

Press the M(+)/m(–) buttons to select SCREEN RESET

and press the OK button.

The automaticpicture qualityadjustment functionof this monitor

automatically adjusts the picture position, phase, and pitch, to the

most appropriate value. If this function is activated, the phase is

automatically adjusted whenever the monitor receives the same

input signal.

The RESET menu is automatically returned to the main menu

after the adjustment data is reset.

Resetting all of the adjustment data for all input

signals

Press the M(+)/m(–) buttons to select ALL RESET and

press the OK button.

The RESET menu is automatically returned to the main menu

after the adjustment data is reset.

To cancel resetting

Press the M(+)/m(–) buttons to select and press the

OK button.

The RESET menu returns to the main menu without resetting the

adjustment data.

Additional settings (Option)

You can adjust the following options:

• WIDE STEREO

• BASS BOOST

• BACKLIGHT

• LIGHT SENSOR

• POWER SAVE

• USER SENSOR

• LANGUAGE

• MENU LOCK

Press the MENU button.

The main menu appears on the screen.

Press the M(+)/m(–) buttons to select m.

The option menu appears on the screen.

Press the M(+)/m(–) buttons to select the desired

option item and press the OK button.

Adjust the selected option item according to the following

instructions.

Increasing the soundscape (wide stereo function)

This adjustment makes use of the DSP and creates the illusion of

the built-in stereo speaker being further away than it actually is,

thus enhancing sound presence.

First press the M(+)/m(–) buttons to select (WIDE

STEREO) and press the OK button. Then press the

M(+)/m(–) buttons to select either 2, 1, or OFF.

The wide stereo function is used to increase the soundscape.

Selecting 1 or 2 increases incrementally the soundscape effect

toward the front of the monitor.

Notes

• If your connected computer or audio equipment uses special sound

functions, such as surround sound, be sure to turn these functions off.

If these functions are being used with the wide stereo function of this

monitor, the wide stereo function may not function properly and thus

not produce the desired sound effect.

• This function is automatically turned off when you use headphones.

However,in thiscase,the indicationin the WIDE STEREO menu does

not change.

• The wide stereo function allows you to increase the soundscape by

converting the analog signals into digital. The sound may be distorted

depending on the input signal and music. In this case, decrease the

volume or set the wide stereo function to OFF.

Boosting the bass (bass boost function)

This option increases the bass output of the speaker.

First press the M(+)/m(–) buttons to select (BASS

BOOST) and press the OK button. Then press the

M(+)/m(–) buttons to select either ON or OFF.

(continued)

01GB02BAS-UC.book Page 15 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Adjusting the backlight

If the screen is too bright, adjust the backlight.

First press the M(+)/m(–) buttons to select

(BACKLIGHT) and pressthe OKbutton.Then press

the M(+)/m(–) buttons to adjust the desired light level.

Automatically adjusting the screen brightness

(light sensor)

This monitor is provided with a sensor to detect the brightness of

the surrounding area (light sensor). This sensor is used to

automatically adjust the brightness of the screen.

First press the M(+)/m(–) buttons to select (LIGHT

SENSOR) and press the OK button. Then press the

M(+)/m(–) buttons to select either ON or OFF.

Whenyou selectON, themonitorautomaticallyadjuststhe screen

brightness according to the brightness of the surroundings. For

more information about this function, see “Automatic brightness

adjustment function (light sensor)” on page 18.

Note

If this function is set to ON, the value of the BACKLIGHT menu does not

change. If the screen brightness is still not appropriate after the automatic

adjustment, you can manually adjust the backlight. After the backlight

adjustment is made, the monitor automatically adjusts the screen

brightness in accordance with the new backlight value.

Setting up the power saving mode

This monitor has a function which enables it to enter the power

save mode automatically according to the power saving settings

of the computer. You can prevent the monitor from entering the

power saving mode by setting the following option to OFF.

First press the M(+)/m(–) buttons to select (POWER

SAVE) and press the OK button. Then press the

M(+)/m(–) buttons to select either ON or OFF.

Using the user sensor

The user sensor function enables the monitor to enter the low

power consumption mode when no one is present in front of the

monitor.

First press the M(+)/m(–) buttons to select (USER

SENSOR) and press the OK button. Then press the

M(+)/m(–) buttons to select either ON or OFF.

If you select ON, the monitor automatically enters the low power

consumption mode when you move away from the front of the

monitor. For more information about the low power consumption

mode, see “Power saving function (user sensor/power saving

mode)” on page 17.

Selecting the on-screen menu language

English, German, French, Spanish, Italian and Japanese versions

of the on-screen menus are available. The default setting is

English.

First press the M(+)/m(–) buttons to select

(LANGUAGE) and press the OK button. Then press

the M(+)/m(–) button to select a language.

• ENGLISH

• DEUTSCH: German

• FRANÇAIS: French

• ESPAÑOL: Spanish

• ITALIANO: Italian

• : Japanese

Locking the menus and controls

You can protect adjustment data by locking the menus and

controls.

First press the M(+)/m(–) buttons to select (MENU

LOCK) and press the OK button. Then press the

M(+)/m(–) buttons and select ON.

Only the 1 (power) switch, and (MENU LOCK) of the

optionmenu willoperate.If anyother items are selected, the

mark appears on the screen.

To cancel the menu lock

Repeat the procedure above and set (MENU LOCK) to OFF.

ZZ...

01GB02BAS-UC.book Page 16 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Technical Features

Power saving function (user sensor/power saving mode)

This monitor meets the power-saving guidelines set by VESA,

NERGY

TAR, and NUTEK. If the monitor is connected to a computer

or video graphics board that is DPMS (Display Power Management Signaling) compliant, the monitor will automatically enter the power

saving mode. It automatically enters the low power consumption mode when the user sensor detects the absence of a user.

1 Low power consumption mode (user sensor)

Whenthe user sensorin the monitor detects the absenceof a user,

the monitor enters low power consumption mode after about 20

seconds. In low power consumption mode, the monitor is in a

power saving state and shuts off power to all circuitry (except for

that of the sensors) regardless of the setting of the computer.

The monitor returns to normal operation mode when the presence

of a user is detected by the user sensor.

Whenthe monitor entersthe power savingmode (as set according

to the computer’s settings), the power saving mode takes

precedence over the low power consumption mode. In this case,

the monitor stays in the power saving mode regardless of the

presence or absence of a user.

To return the monitor to normal operation mode, reset the

computer’s power saving mode.

Note

The user sensor detects the presence/absence of a user up to a distance of

approximately 60 cm from the screen surface. However, this distance may

vary depending on the user’s clothes or the brightness of the surrounding

area. If user detection fails due to the ambient conditions of the

surrounding area, set the user sensor to OFF. If your monitor does not

automatically return from low power consumption mode due to the failure

of the user sensor to detect the presence of a user, press the

1 (power)

switch twice to turn the monitor off and then on.

2 Power saving mode

DPMS defines the active off state according to the state of the

sync signals supplied from the computer. This monitor’spower

consumption is input at approximately 3 W or less in this state if

the power saving function is set to ON.

When your computer enters the power saving mode, the input

signal is cut and NO INPUT SIGNAL appears on the screen.

After a few seconds, the monitor enters power saving mode.

* “Deep sleep” is a power saving mode defined by the Environmental

Protection Agency.

Note

The power saving function may not work normally depending on the

pattern of supplied sync signals. In such a case, set the power saving

function to OFF.

Power consumption state Power consumption AC power indicator 1 (power) indicator

normal operation 35 W green green

1 low power consumption mode ≤ 8 W green green and orange alternate

2 power saving mode ≤ 3 W orange orange

1 (power): off ≤ 3 Wred off

AC power: off 0 W off off

Power saving

state

Sync signal state

active off (deep sleep)* horizontal: off / vertical: off

01GB02BAS-UC.book Page 17 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Automatic brightness adjustment function (light sensor)

This monitor is provided with a feature to automatically adjust the screen brightness according to the brightness of the surroundings. The

brightness of the backlight is set to the most appropriate level by setting the light sensor to ON. The default setting of the brightness of the

backlight is set to its maximum. When the light sensor setting is set to ON, the monitor adjusts the brightness of the backlight linearly from

its lower- to upper-limit values. When the user adjusts the backlight, the backlight brightness is automatically adjusted between the user

adjustment value and the upper- and lower-limit values.

Automatic picture quality adjustment function

When the monitor receives an input signal, it automatically

matches the signal to one of the factory preset modes stored in the

monitor’s memory to provide a high quality picture at the center

of the screen. (See Appendix for a list of the factory preset

modes.)

For input signals that do not match one of the factory preset

modes, the automatic picture quality adjustment function of this

monitor automatically adjusts the picture position, phase, and

pitch, and ensures that a clear picture appears on the screen for

any timing withinthe monitor’sfrequency range (horizontal: 30 –

61 kHz, vertical: 48 – 85 Hz).

Consequently, the first time the monitor receives input signals

that do not match one of the factory preset modes, the monitor

may take a longer time than normal for displaying the picture on

the screen. This adjustment data is automatically stored in

memory so that next time, the monitor will function in the same

way as when the monitor receives the signals that match one of

the factory preset modes.

In all modes as above, if the picture is adjusted, the adjustment

data is stored as a user mode and automatically recalled whenever

the same input signal is received.

Note on the adjusting the phase

If the automatic picture quality adjustment function is activated, the

picture moves slightly whenever the monitor receives the input signal,

regardless of the stored adjustment.

Note

While the automatic picture quality adjustment function is activated, only

the

(power) switch, and INPUT button will operate.

User-specified

brightness value

Backlight brightness

Maximum

User adjustment value

Minimum

Automatic brightness adjustment

after user adjustment

Preset automatic adjustment

Brightness of surroundings

Brightnessduring

user adjustment

01GB02BAS-UC.book Page 18 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Troubleshooting

Before contacting technical support, refer to this section.

On-screen messages

If there is something wrong with the input signal, one of the

following messages appears on the screen. To solve the problem,

see “Trouble symptoms and remedies” on page 20.

If OUT OF SCAN RANGE appears on the screen

This indicates that the input signal is not supported by the

monitor’s specifications. Check the following items.

If “xx.xkHz/xxHz” is displayed

This indicates that either the horizontal or vertical frequency

is not supported by the monitor’s specifications.

The figures indicate the horizontal andvertical frequencies of

the current input signal. The horizontal frequencies above

100 kHz and the vertical frequencies above 100 Hz are

represented by 99.9 kHz and 99 Hz, respectively.

If “RESOLUTION > XGA” is displayed

This indicates that the resolution is not supported by the

monitor’s specifications.

If NO INPUT SIGNAL appears on the screen

This indicates that no signal is input, or that no signal is input

from the currently selected connector.

INPUT:

This indicates the currently selected connector (INPUT: 1 or

INPUT: 2).

GO TO POWER SAVE

The monitor will enter the power saving mode after about 4

seconds from the message is displayed.

If CABLE DISCONNECTED appears on the screen

This indicates that the video signal cable has been disconnected

from the currently selected connector.

INPUT:

This indicates the currently selected connector (INPUT: 1 or

INPUT: 2).

GO TO POWER SAVE

The monitor will enter the power saving mode after about 4

seconds from the message is displayed.

OUT OF SCAN RANGE

xx . xkHz/ xxHz

INFORMATION

NO I NPUT SIGNAL

INPUT : 1

GO TO POWER SAVE

INFORMATION

CABLE DI SCONNECTED

INPUT : 1

GO TO POWER SAVE

INFORMATION

01GB02BAS-UC.book Page 19 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Trouble symptoms and remedies

If a problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.

Use the self-diagnosis function (page 22) if the following recommendations do not resolve the problem.

Symptom Check these items

No picture

If the AC power indicator is not lit • Check that the power cord is properly connected.

If the AC power indicator is red • Check that the 1 (power)switchisinthe“on” position.

The AC power indicator is flashing

red

• Check that the system connecting cable is properly connected and all plugs are firmly

seated in their sockets (page 8).

• Press the AC power switch twice to turn the monitor off and then on.

If the 1 (power) indicator is not lit,

or if the 1 (power) indicator will not

light up when the 1 (power) switch

is pressed

• Check that the 1 (power)switchisinthe“on” position.

• CheckthattheACpowerswitchisinthe“on” position.

• Check that the system connecting cable is properly connected and all plugs are firmly

seated in their sockets (page 8).

If the 1 (power) indicator is green

or flashing orange

• Use the self-diagnostics function (page 22).

If the 1 (power) indicator is

alternating between green and

orange

• The monitor cannot return from low power consumption mode because the user sensor

fails to detect the presence of a user. Press the 1 (power) switch twice to turn the monitor

off and then on. If you set the user sensor to OFF, the monitor does not enter low power

consumption mode (page 16).

If CABLE DISCONNECTED

appears on the screen

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 8).

• Check that the input select setting is correct (page 10).

• Check that the video input connector’s pins are not bent or pushed in.

• A non-supplied video signal cable is connected. If you connect a non-supplied video

signal cable, CABLE DISCONNECTED appears on the screen before entering the power

saving mode. This is not a malfunction.

If NO INPUT SIGNAL appears on

the screen, or the 1 (power)

indicator is orange

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 8).

• Check that the input select setting is correct (page 10).

• Check that the video input connector’s pins are not bent or pushed in.

xProblems caused by the connected computer or other equipment

• The computer is in the power saving mode. Try pressing any key on the keyboard or

moving the mouse.

• Check that the computer’spoweris“on.”

If OUT OF SCAN RANGE appears

on the screen

xProblems caused by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you

replaced an old monitor with this monitor, reconnect the old monitor and adjust the

frequency range to the following:

Horizontal: 30 – 61 kHz, Vertical frequency: 48 – 85 Hz (only XGA mode at 75 Hz)

If using Windows • If you replaced an old monitor with this monitor, reconnect the old monitor and do the

following. Install the Windows Monitor Information Disk (page 9) and select this monitor

(“SDM-N50R”) from among the Sony monitors in the Windows monitor selection screen.

If using a Macintosh system • Check that the Macintosh adapter (not supplied) and the video signal cable are properly

connected.

01GB02BAS-UC.book Page 20 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Displaying this monitor’s name, serial number,

and date of manufacture

While the monitor is receiving a video signal, press and hold the

MENU button for more than 5 seconds to display this monitor’s

information box.

If any problem persists, call your authorized Sony dealer and give

the following information:

• Model name: SDM-N50R

• Serial number

• Name and specifications of your computer and graphics board

Picture flickers, bounces,

oscillates, or is scrambled

• Adjust the pitch and phase (page 13).

• Isolate and eliminate any potential sources of electric or magnetic fields such as other

monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• Try plugging the monitor into a different AC outlet, preferably on a different circuit.

xProblems caused by the connected computer or other equipment

• Check your graphics board manual for the proper monitor setting.

• Confirm that the graphics mode (VESA, Macintosh 19" Color, etc.) and the frequency of

the input signal are supported by this monitor (Appendix). Even if the frequency is within

theproperrange,somevideoboardsmayhaveasyncpulsethatistoonarrowforthe

monitor to sync correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

Picture is fuzzy • Adjust the brightness and contrast (page 12).

• Adjust the pitch and phase (page 13).

Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized

properly

• Adjust the pitch and phase (page 13).

• Adjust the picture position (page 13). Note that some video modes do not fill the screen to

the edges.

Picture is too small • Set the zoom setting to ON (page 14).

xProblems caused by the connected computer or other equipment

• Set the computer’sresolutiontothescreen’s resolution.

Wavy or elliptical pattern (moire)

is visible

• Adjust the pitch and phase (page 13).

Color is not uniform • Adjust the pitch and phase (page 13).

White does not look white • Adjust the color temperature (page 14).

Monitor buttons do not operate

( appears on the screen)

• If the menu lock is set to ON, set it to OFF (page 16).

The monitor turns off after a while • SetthepowersavingfunctiontoOFF(page16).

• Set the user sensor to OFF (page 16).

xProblems caused by the connected computer or other equipment

• Set the computer’s power saving setting to off.

Symptom Check these items

INFORMATION

MODEL : SDM-N50R

SER NO : 1234567

MANUFACTURED : 2001-52

Example

Model name

Serial number

Week and year

of manufacture

01GB02BAS-UC.book Page 21 Friday, August 17, 2001 10:40 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Self-diagnosis function

Thismonitor isequippedwith a self-diagnosisfunction. Ifthere is

a problem with your monitor or computer(s), the screen will go

blank and the 1 (power) indicator will either light up green or

flash orange. If the 1 (power) indicator is lit in orange, the

computer is in power saving mode. Try pressing any key on the

keyboard or moving the mouse.

If the 1 (power) indicator is green

Turn off the AC power switch and disconnect the

video signal cables from the INPUT1 and INPUT2

connectors of the media engine.

PresstheACpowerswitch twicetoturn the monitor

off and then on.

If all four color bars appear (white, red, green, blue), the monitor

is working properly. Reconnect the video input cables and check

the condition of your computer(s).

If the color bars do not appear, there is a potential monitor failure.

Inform your authorized Sony dealer of the monitor’s condition.

If the 1 (power) indicator is flashing orange

Pressthe 1 (power)switch twiceto turn the monitor off

and then on.

If the 1 (power)indicator lights up green,the monitor is working

properly.

If the 1 (power) indicator is still flashing, there is a potential

monitor failure. Count the number of seconds between orange

flashes of the 1 (power) indicator and inform your authorized

Sony dealer of the monitor’s condition. Be sure to note the model

name and serial number of your monitor. Also note the make and

model of your computer and graphic board.

Specifications

LCD panel Panel type: a-Si TFT Active Matrix

Picture size: 15 inch (38 cm)

Input signal format RGB operating frequency*

Horizontal: 30 – 61 kHz

Vertical: 48 – 85 Hz

(only XGA mode at 75 Hz)

Resolution Horizontal: Max.1024 dots

Vertical: Max.768 lines

Input signal levels RGB video signal

0.700 Vp-p, 75 Ω, positive

SYNC signal

TTL level, 2 kΩ,

positive or negative

(Separate horizontal and vertical,

or composite sync)

0.3 Vp-p, 75Ω, negative

(Sync on green)

Audio output 2W × 2

Headphones jack Stereo minijack

Accepts impedance of 16 – 48 Ω

AUDIO IN jack Stereo minijack

Accepts impedance of 47 kΩ

Accepts level 0.5 Vrms

Power requirements 100 – 240 V, 50 – 60 Hz, 0.55 – 0.3 A

Power consumption Max. 35 W

Operating temperature 5 – 35

°C

Dimensions (width/height/depth)

Display (upright):

Approx. 356 × 347 × 185 mm

(14

× 13

× 7

/8 inches)

Media engine (without stand):

Approx. 45 × 180 × 180 mm

/16

× 7

/8 inches)

Mediaengine(withstand):

Approx. 94 × 185 × 180 mm

× 7

/8 inches)

Mass Display:

Approx. 2.7 kg (5 lb 15 oz)

Mediaengine(withstand):

Approx.0.85kg(1lb14oz)

Plug & Play DDC2B/DDC2Bi

Accessories See page 8.

* Recommended horizontal and vertical timing condition

• Horizontalsyncwidthdutyshouldbemorethan4.8%oftotal

horizontal time or 0.8 µs, whichever is larger.

• Horizontal blanking width should be more than 2.5 µsec.

• Vertical blanking width should be more than 450 µsec.

Design and specifications are subject to change without notice.

1 (power)

indicator

01GB02BAS-UC.book Page 22 Friday, August 17, 2001 10:40 AM

Table des matières

• Macintosh est unemarque commerciale

sous licence d’Apple Computer, Inc.,

déposée aux Etats-Unis et dans d’autres

pays.

• Windows



estunemarquecommerciale

déposée de Microsoft Corporation aux

Etats-Unis et dans d’autres pays.

• IBM PC/AT et VGA sont des marques

commerciales déposées d’IBM

Corporation of the U.S.A.

• VESA et DDC



sont des marques

commerciales de Video Electronics

Standards Association.

•

ENERGY STAR est une marque

déposée aux Etats-Unis.

• Tous les autres noms de produit

mentionnés dans le présent mode

d'emploi peuvent être des marques

commerciales ou des marques

commerciales déposées de leurs

entreprises respectives.

• De plus, les symboles “”et“”ne

sont pas systématiquement mentionnés

dans ce mode d’emploi.

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-USTOC.fm

page maître :Table des matières

maître

SDM-N50R

4-086-226-11 (1)

Précautions............................................4

Pour exploiter le son clair du haut-parleur stéréo intégré. . . . . . . . . 5

Identification des composants et des commandes. . . . . . . . . . . . . . 6

Installation.....................................8

Etape 1: Raccordez le moteur de médias à votre ordinateur. . . . . . 8

Etape 2: Raccordez l’écran et le moteur de médias . . . . . . . . . . . . 8

Etape 3: Branchezlecâbled’alimentation....................9

Etape 4: Mettez le moniteur et l’ordinateur sous tension . . . . . . . . . 9

Utilisationduhaut-parleurstéréo..........................10

Sélectiondusignald’entrée..............................10

Personnalisationdevotremoniteur................11

Pilotageparmenu......................................11

Réglageducontraste(CONTRASTE)......................12

Réglage du niveau de noir de l’image (LUMINOSITE). . . . . . . . . . 12

Suppression du scintillement ou du flou (PHASE/HORLOGE). . . . 13

Réglage de la position de l’image

(CENTRAGEH/CENTRAGEV)...........................13

Affichage d’un signal de faible résolution à la résolution en cours

(ZOOM)..............................................14

Réglage de la température des couleurs (COULEUR). . . . . . . . . . 14

Changement de la position du menu (POSITION MENU) . . . . . . . 14

Réinitialisationdesréglages(RESTAUR) ...................15

Réglagesadditionnels(Option) ...........................15

Spécificationstechniques........................17

Fonction d’économie d’énergie (capteur utilisateur/

moded’économied’énergie) .............................17

Fonction de réglage automatique de la luminosité

(capteurdelumière)....................................18

Fonction de réglage automatique de la qualité de l’image . . . . . . . 18

Dépannage....................................19

Messagesaffichés.....................................19

Symptômesdedéfaillancesetremèdes.....................20

Fonctiond’autodiagnostic................................22

Spécifications..................................22

Appendix.......................................i

Presetmodetimingtable..................................i

TCO’95Eco-document....................................i

02FR02BAS-US.book Page 3 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Précautions

Avertissement sur les connexions d’alimentation

• Utilisezle câble d’alimentationfourni.Si vous utilisezun câble

d’alimentation différent, assurez-vous qu’il est compatible

avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n’employez pas le câble approprié, ce moniteur ne sera

pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser

le câble d’alimentation adapté au Royaume-Uni.

Installation

N’installez pas et ne laissez pas le moniteur:

• A des endroits exposés à des températures extrêmes, par

exemple à proximité d’un radiateur, d’un conduit de chauffage

ou le rayonnement direct du soleil. L’exposition du moniteur à

des températures extrêmes, comme dans l’habitacle d’une

voiture parquée en plein soleil ou à proximité d’un conduit de

chauffage, risque d’entraîner des déformations du châssis ou

des dysfonctionnements.

• A des endroits soumis à des vibrations mécaniques ou à des

chocs.

• Aproximité d’appareils générant de puissants champs

magnétiques, comme un téléviseur ou d’autres appareils

électroménagers.

• A des endroit soumis à des quantités inhabituellesdepoussière,

de saletésou de sable, par exemple à côté d’une fenêtre ouverte

ou d’une porte donnant sur l’extérieur. En cas d’installation

temporaire à l’extérieur, veillez à prendre les précautions

requises contre la poussière et les saletés en suspension dans

l’air. Faute de quoi des dommages irréparables risquent de se

produire.

Manipulation de l’écran LCD

• Ne laissez pas l’écran LCD face au soleil, car vous risquez

sinon de l’endommager. Faites donc attention si vous installez

le moniteur à côté d’une fenêtre.

• N’appuyez pas sur et veillez à ne pas érafler la surface de

l’écran LCD. Ne posez pas d’objets lourds sur l’écran LCD.

Vous risquez sinon d’altérer l’uniformité de l’écran ou de

provoquer un dysfonctionnement de l’écran LCD.

• Lorsque le moniteur est employé dans un environnement froid,

il est possible qu’une image rémanente apparaisse sur l’écran.

Il ne s’agit pas d’un dysfonctionnement. L’écran recouvre sa

condition normale dès que la température est revenue à un

niveau normal.

• Si une image fixe reste affichée pendant une longue durée, il se

peut qu’une image rémanente apparaisse pendant un certain

temps. Cette image rémanente finira par disparaître.

• Le panneau LCD s’échauffe en cours d’utilisation. Il ne s’agit

pas d’un dysfonctionnement.

Remarque sur l’affichage à cristaux liquides

(LCD - Liquid Crystal Display)

Veuillez noter que l’écran LCD est issu de technologie

de haute précision. Toutefois, il est possible que des

points noirs ou des points lumineux (rouge, bleu ou

vert) apparaissent constamment sur l’écran LCD, ainsi

que desbandes decouleur irrégulières ou une certaine

luminosité.Ilnes’agit pas d’un dysfonctionnement.

(Points effectifs: plus de 99,99%)

Entretien

• Débranchez le câble d’alimentation de la prise secteur avant de

procéder au nettoyage de votre moniteur.

• Nettoyez l’écran LCD avecunchiffondoux.Sivousutilisezun

liquide de nettoyage pour le verre, n’utilisez pas de nettoyant

contenant une solution antistatique ou tout autre additif

similaire, car vous risquez sinon de griffer le revêtement de

l’écran LCD.

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un

chiffondouxlégèrement imprégné d’une solution détergente

neutre. N’utilisez aucun type de tampon abrasif, de poudre à

récurer ou de solvant tel que de l’alcool ou de la benzine.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de

l’écran avec des objets pointus ou abrasifs comme un stylo à

bille ou un tournevis. Ce type de contact risque de rayer le tube

image.

• Sachez qu’une détériorationdesmatériauxoudurevêtement de

l’écran LCD risque de se produire si le moniteur est exposéà

des solvants volatiles comme des insecticides ou en cas de

contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur avant de le transporter.

Pour transporter cet écran, saisissez-le fermement des deux

mains au niveaudu support et de labase. Utilisezégalement les

deux mains pour transporter le moteur de médias. Si vous

laissez tomber le moniteur, vous risquez de vous blesser ou

d’endommager le moniteur.

• Pour transporter ce moniteur en vue de réparations ou de son

expédition, utilisez le carton et les matériaux de

conditionnement originaux.

Remplacement du tube fluorescent

Un tube fluorescent de conception spéciale est installé dans ce

moniteur comme source lumineuse. Si l’écran s’assombrit, est

instableoune s’allume pas, remplacez le tube fluorescent. Pour le

remplacement du tube fluorescent, consultez votre revendeur

Sony.

Elimination du moniteur

• N’éliminez pas ce moniteur avec les ordures

ménagères.

• Le tube fluorescent utilisé dans ce moniteur contient

du mercure. L’élimination de ce moniteur doit être

effectuée conformément aux réglementations des

autoritéslocalescompétentesenmatièrede propreté

publique.

L’appareil doit être installéàproximité d’une prise de courant

aisément accessible.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA

uniquement

02FR02BAS-US.book Page 4 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Réglage de l’inclinaison et de la hauteur

Cet écran peut être ajusté suivant les angles illustrés ci-dessous.

Pour ajuster les angles, saisissez le panneau LCD des deux mains

par le bord inférieur comme illustré ci-dessous. Basculez le

panneau LCD vers l’arrière, puis soulevez panneau LCD à la

hauteurd’écran voulueet ajustez-en ensuite l’inclinaison.Lors du

réglagedelahauteuretdel’inclinaison, procédezdefaçon lente

et délicate en veillant à ne pas cogner le panneau LCD contre le

bureau ou la base du support d’écran.

Pour utiliser l’écran confortablement

Cet écran est conçudemanière à ce que vous puissiez le régler

suivant un angle de visualisation confortable. Ajustez l’angle de

visualisation de votre écran en fonction de lahauteur du bureau et

de votre chaise et de manière à ce que l’écran ne vous réfléchisse

pas la lumière dans les yeux.

Pour exploiter le son clair du haut-

parleur stéréointégré

Cet écran est équipé d’un haut-parleur stéréointégré dans la base

du support d’écran.

Nousvousconseillonsde positionnerle panneauLCDlégèrement

à l’écart du support d’écran. Les aiguës diffusées par les haut-

parleurs risquent d’être étouffées par le panneau LCD s’il est

positionné directement au-dessus du support. Veillez à ne pas

laissertomberd’objets métalliques dans les ouïes des haut-

parleurs, car les haut-parleurs génèrent unchamp magnétique.De

même, le champ magnétiquerisqued’affecter les données

enregistrées sur des bandes magnétiqueset des disquettes.Veillez

à conserver les appareils d’enregistrement magnétique, les

cassettes et les disquettes à l’écart des ouvertures du haut-parleur.

Un conduit est présent à l’arrière du support d’écran afin

d’accentuer les graves. Veillez à ne pas obstruer ce conduit avec

du papier ou tout autre objet de manière à garantir un son clair.

90°

40°

50°

Conduits

Ecartez légèrement

le panneau LCD de

la base.

Haut-parleur

02FR02BAS-US.book Page 5 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Identification des composants et

des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses.

1 Commutateur et indicateur 1 (alimentation)

(pages 9, 17, 22)

Ce commutateur sert à la mise sous et hors tension de l’écran.

L’indicateur s’allume en vert lorsque le moniteur est sous

tension. L’indicateur clignote en vert et en orange lorsque le

moniteur est en mode de faible consommation énergétique et

s’allume en orange lorsque le moniteur est en mode

d’économie d’énergie.

2 Capteur de luminosité et détecteur d’utilisateur

(pages 16, 17, 18)

Ces capteurs mesurent la luminosité ambiante et détectent la

présence d’un utilisateur face à l’écran. Veillez à ne pas

recouvrir le capteur de papier, etc.

3 Touche MENU (menu) (page 12)

Cettetoucheactivel’affichage du menu principal.

4 Touche 6 (contraste) (page 12)

Cettetoucheactivel’affichage du menu CONTRASTE.

5 Touche 8 (luminosité)(page12)

Cettetoucheactivel’affichage du menu LUMINOSITE.

6 Touches 2 (volume) +/– et M(+)/m(–) (pages 10, 12)

Ces touches activent l’affichage du menu VOLUME et

servent de touches fléchées M(+)/m(–)poursélectionner des

paramètres de menu et effectuer des réglages.

7 Touche INPUT (entrée) et OK, et indicateur

(pages 10, 12)

Cettetouchesélectionne le signal d’entréevidéo INPUT 1 ou

INPUT 2 (connecteurs HD15 (RVB)). Le signal d’entréeet

l’indicateur d’entrée correspondant changent chaque fois que

vous appuyez sur cette touche.

Cette touchesertégalement de touche OKlorsque le menu est

affichéàl’écran.

8 Haut-parleur stéréo (page 10)

Ce haut-parleur diffuse les signaux audio sous forme de sons.

9 Conduits

Ces conduits servent à renforcer les graves du haut-parleur.

0 SYSTEM CONNECTOR (CONNECTEUR DU

SYSTEME) (page 8)

Ce connecteur entre les signaux du moteur de médias lorsque

l’écran et le moteur de médias sont raccordésaumoyende

câble de connexion système.

qa Prise pour casque d’écoute (page 10)

Cette prise sort les signaux audio vers un casque d’écoute.

INPUT

SYSTEM CONNECTER

Ecran LCD

Avant Arrière

02FR02BAS-US.book Page 6 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Moteur de médias

qs Prise AUDIO IN (page 10)

Cette prise entre les signaux audio lorsqu’il est raccordéàla

prisedesortieaudiodel’ordinateur ou d’un autre appareil

audio.

qd SYSTEM CONNECTOR (CONNECTEUR DU

SYSTEME) (TO DISPLAY) (page 8)

Ce connecteur sort les signaux du moteur de médias lorsque

l’écran et le moteur de médias sont raccordés au moyen de

câble de connexion système.

qf Connecteur 1 d’entrée HD15 (RVB) (INPUT1)

(page 8)

Ce connecteur entre les signaux vidéo RVB (0,700 Vp-p,

positifs) et les signaux SYNC.

* DDC (Display Data Channel) est une norme de VESA.

qg Connecteur 2 d’entrée HD15 (RVB) (INPUT2)

(page 8)

Ce connecteur entre les signaux vidéo RVB (0,700 Vp-p,

positifs) et les signaux SYNC. L’assignation des broches est

la même que pour le connecteur qf.

qh Connecteur AC IN (page 9)

Ce connecteur assure l’alimentation secteur du moniteur.

qj Commutateur d’alimentation secteur (page 9)

Ce commutateur sert à la mise sous et hors tension du

moniteur. Lorsque le commutateur d’alimentation secteur est

actionné,l’écran se met automatiquement sous tension.

qk Indicateur d’alimentation secteur (page 17)

Cet indicateur s’allumeenvertlorsquelemoteurdemédias

est sous tension. Cet indicateur s’allume en rouge lorsque

l’écran est hors tension et que le moteur de médias est sous

tension. L’indicateur s’allume en orange lorsque le moniteur

se trouve en mode d’économie d’énergie.

ql Support du moteur de médias

Ce support sert à installer le moteur de médias verticalement.

Attention

Veillez à installer le moteur de média verticalement comme illustréà

gauche. L’installation du moteur de média en position plate risque de

bloquer les ouïes de ventilation et de provoquer un dysfonctionnement.

Broche n° Signal

1 Rouge

2Vert

(Synchronisation sur le vert)

3Bleu

4 ID (masse)

5 Masse DDC*

6 Masse du rouge

7 Masse du vert

8 Masse du bleu

9 DDC + 5V*

10 Masse

11 ID (masse)

12 Données bidirectionnelles (SDA)*

13 Synchronisation H

14 Synchronisation V

15 Horlogededonnées (SCL)*

SYSTEM CONNECTER

(

TO DISPLAY

)

INPUT 1

INPUT 2

AUDIO IN

5 4 3 2

678910

1112131415

02FR02BAS-US.book Page 7 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Installation

Avant d’utiliser votre moniteur, vérifiez si les accessoires

suivants se trouvent bien dans le carton d’emballage:

• Ecran LCD

• Moteur de médias

• Support du moteur de médias

• Câble d’alimentation

• Câble de connexion système (2 m)

(typedecâble applicable: DP-2)

• Câbledesignalvidéo HD15 (RVB)

• Câble audio (minifiche stéréo)

• Windows Monitor Information Disk/Utility Disk

• Macintosh Utility Disk

• Cartedegarantie

• Ce mode d’emploi

Etape 1:Raccordez le moteur de

médias à votre ordinateur

Mettezlemoteurdemédias et l’ordinateur hors tension avant de

procéder aux connexions.

Remarque

Ne touchez pas les broches du connecteur du câbledesignalvidéo, car

vous risquez sinon de plier les broches.

Raccordement à un ordinateur IBM PC/AT

ou compatible

Raccordement à un Macintosh

Lorsque vous connectez ce moniteur à un ordinateur Macintosh, utilisez

l’adaptateur Macintosh, si nécessaire. Raccordez l’adaptateur Macintosh

à l’ordinateur avant de brancher le câble.

Etape 2:Raccordez l’écran et le

moteur de médias

Mettez l’écran et le moteur de médias hors tension avant de

procéder aux connexions.

Attention

Veillez à installer le moteur de média verticalement comme illustré

ci-dessus. L’installation du moteur de média en position plate risque de

bloquer les ouïes de ventilation et de provoquer un dysfonctionnement.

Remarque

Branchez le câble en le saisissant par la fiche.

vers le connecteur

INPUT1 ou INPUT2

Câble de signal vidéo

HD15 (RVB) (fourni)

vers la sortie vidéo

Ordinateur IBM PC/AT

ou compatible

Ordinateur IBM PC/AT

ou compatible

vers le connecteur

INPUT1 ou INPUT2

Câble de signal vidéo

HD15 (RVB) (fourni)

vers lasortie vidéo

Macintosh

vers le SYSTEM

CONNECTOR

(connecteursystème)

du moteur de médias

Câble de connexion

système (2 m) (fourni)

vers le SYSTEM

CONNECTOR

(connecteursystème)

de l’écran

02FR02BAS-US.book Page 8 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Etape 3:Branchez le câble

d’alimentation

Le moteur de médias, l’écran et l’ordinateur étant hors tension,

branchez d’abord le câble d’alimentation au moteur de médias et

ensuite sur une prise secteur.

Etape 4:Mettez le moniteur et

l’ordinateur sous tension

Mettezlemoteurdemédias sous tension.

L’écran se met automatiquement sous tension. Les

indicateurs du moteur de médias et de l’écran s’allument en

vert.

Mettez l’ordinateur sous tension.

L’installation de votre moniteur est à présent terminée. Si

nécessaire, utilisez les commandes du moniteur pour régler

l’image.

Si aucune image n’apparaîtsurl’écran

• Vérifiez si le moniteur est correctement raccordéàl’ordinateur.

• Vérifiez si le moteur de médias est sous tension.

• Si l’ndication PAS ENTREE VIDEO apparaîtsurl’écran,

l’ordinateur est en mode d’économie d’énergie. Essayez

d’appuyersurn’importequelletoucheduclavieroudedéplacer

la souris.

• Si CABLE DECONNECT apparaîtsurl’écran, essayez de

changer de signal d’entrée (page 10) et vérifiez que le câble

d’entréevidéoestbranché correctement.

• Si l’indication HORS PLAGE DE BALAYAGE apparaîtsur

l’écran, reconnectez l’ancien moniteur. Réglez ensuite la carte

graphique de l’ordinateur de façon à cequelafréquence

horizontale soit comprise entre 30 – 61 kHz, et la fréquence

verticaleentre48– 85 Hz (uniquement en mode XGA à 75 Hz).

Pour des informations plus détaillées sur les messages à l’écran,

voir “Symptômes de défaillances et remèdes”àla page 20.

Vous n’avez besoin d’aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play “DDC” et détecte

automatiquement toutes les autres informations relatives au moniteur. Il

n’est pas nécessaire d’installer de pilote pour cet ordinateur.

Lapremière fois quevous mettez votre ordinateur soustension après avoir

raccordé le moniteur, l’assistant de réglage peut s’afficher sur l’écran.

Dans ce cas, suivez les instructions indiquées sur l’écran. Le moniteur

Plug & Play est automatiquement sélectionné afin que vous puissiez

l’utiliser.

La fréquence verticale devient 60 Hz.

Etant donné que les scintillements sur le moniteur sont discrets, vous

pouvez l’utiliser tel quel. Vous n’avez pas besoin de régler la fréquence

verticale sur une valeur particulièrement élevée.

Si votre ordinateur ou votre carte graphique rencontre des difficultésde

communicationavec ce moniteur, installez le fichier d’informations de ce

moniteur à l’aide de Windows Monitor Information Disk. Pour obtenir de

plus amples informations sur l’installation, consultez le fichier ReadMe

sur le disque.

vers une prise

secteur

Câble d’alimentation

(fourni)

vers AC IN

02FR02BAS-US.book Page 9 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Utilisation du haut-parleur stéréo

Vous pouvez écouter de la musique, des sons et d’autres fichiers

audio via le haut-parleur stéréo de votre moniteur.

Raccordez la prise AUDIO IN à la prise de sortie audio de votre

ordinateur ou d’un autre appareil audio à l’aide du câble audio

fourni (minifiche stéréo).

Réglage du volume

Le réglage du volume se fait via un menu VOLUME distinct du

menu principal (page 11).

Appuyez sur les touches 2 +/–.

Le menu VOLUME apparaîtsurl’écran.

Appuyez sur les touches 2 +/– pour régler le

volume.

Le menu disparaît automatiquement au bout d’environ

3 secondes.

Utilisation de la prise pour casque d’écoute

Vous pouvez écouter les signaux audio de votre ordinateur ou

d’un autre appareil audio à l’aide d’un casque d’écoute.

Raccordez votre casque d’écoute à la prise pour casque d’écoute.

Le haut-parleur est désactivé dès que vous branchez un casque

d’écoute sur la prise pour casque d’écoute. Ajustez le volume du

casque d’écoute à l’aide du menu VOLUME.

Remarques

• Vous ne pouvez pas régler le volume lorsque le menu principal est

affiché sur l’écran.

• Lorsque votre moniteur se trouve en mode de faible consommation

énergétique ou en mode d’économie d’énergie, aucun son n’est diffusé

par le haut-parleur.

Sélection du signal d’entrée

Vous pouvez raccorder deux ordinateurs à ce moniteur via les

connecteurs INPUT 1 et INPUT 2. Pour sélectionner l’un des

deux ordinateurs, utilisez la touche INPUT.

Appuyez sur la touche INPUT.

Le signal d’entréeetl’indicateur d’entrée correspondant,

“1” (INPUT 1) ou “2” (INPUT 2), changent chaque fois que vous

appuyez sur cette touche.

Remarques

• Vous ne pouvez pas sélectionner le signal d’entrée lorsque le menu

principal est affiché sur l’écran.

• Si aucun signal n’est entré via le connecteur sélectionné,l’indication

PASENTREE VIDEO ouCABLE DECONNECT apparaîtsurl’écran.

Au bout de quelques secondes, le moniteur passe en mode d’économie

d’énergie. Si cela se produit, sélectionnezl’autreconnecteurà l’aidede

la touche INPUT.

VOLUME

INPUT

02FR02BAS-US.book Page 10 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Personnalisation de votre

moniteur

Vous pouvez effectuer de nombreux réglages de votre moniteurà

l’aide des menus d’affichage.

Pilotage par menu

Appuyez sur la touche MENU pour afficher le menu principal sur

votre écran. Voir page 12 pour plus de détails sur l’utilisation de

la touche MENU.

Utilisez les touches M(+)/m(–)etOKpoursélectionner l’un des

menus suivants. Reportez-vous à la page 12 pour plus de détails

sur l’utilisation des touches M(+)/m(–) et OK.

Avant de procéder aux réglages…

Raccordez le moniteur et l’ordinateur et mettez-les sous

tension.

Pour obtenir les meilleurs résultats, attendez au moins

30 minutes avant d’effectuer les réglages.

1 PHASE (page 13)

Sélectionnez le menu

PHASE pourajusterla phase

lorsque les caractères ou les

images apparaissent floues

sur toute la surface de

l’écran. Ajustez la phase

aprèsavoirréglé l’horloge.

2 HORLOGE (page 13)

Sélectionnez le menu

HORLOGE pour ajuster

l’horloge lorsque les

caractères ou les images

manquent de clarté dans

certaines parties de l’écran.

3 CENTRAGE H (page 13)

Sélectionnez le menu

CENTRAGE H pour ajuster

le centrage horizontal de

l’image.

PHASE

EXI T

PHASE

EXI T

HORLOGE

EXI T

CENTREGE H

4 CENTRAGE V (page 13)

Sélectionnez le menu

CENTRAGE V pour ajuster

le centrage vertical de

l’image.

5 ZOOM (page 14)

SélectionnezlemenuZOOM

pour ajuster la netteté de

l’image en fonction du

format ou de la résolution du

signal d’entrée.

6 COULEUR (page 14)

Sélectionnez le menu

COULEUR pour ajuster la

température des couleurs de

l’image. Ce réglageajustela

tonalité de l’écran.

7 POSITION MENU

(page 14)

Sélectionnez le menu

POSITION MENU pour

changer la position

d’affichage du menu sur

l’écran.

8 RESTAUR (page 15)

Sélectionnez le menu

RESTAURpourrestaurerles

réglages.

9 Option (page 15)

Sélectionnez le menu

m (Option) pour ajuster les

options du moniteur. Les

options incluent:

• STEREO ELARGI

• ACCENT GRAVES

• RETROECLAIRAGE

• CAPTEUR LUMIERE

• MODE ECO

• CAPTEUR UTILISA

• LANGUAGE

• VERROU REGLAGES

EXI T

CENTREGE V

OU I

NON

ZOOM

EXI T

9300K

650

00K

UTILISATEUR

RLEGLER

COULEUR

EXI T

POS UTIION ENM

EXI T

RESTAU

REST

RESTAUR

RECRAN

AUR TOTAL

EXI T

NON

STEREO ELARGI

EXI T

(suite page suivante)

02FR02BAS-US.book Page 11 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Utilisation des touches MENU,

(+)/

(–)et

Affichez le menu principal.

Appuyez sur la touche MENU pourafficher le menu principal

sur votre écran.

Sélectionnez le menu que vous voulez régler.

Appuyez sur les touches M(+)/m(–) pour afficher le menu de

votre choix. Appuyez sur la touche OK pour sélectionner un

paramètre.

Ajustez le menu.

Appuyez sur les touches M(+)/m(–)poureffectuerleréglage.

Appuyez sur la touche OK pour revenir au menu précédent.

Refermez le menu.

Appuyez une fois sur la touche MENU pour revenir en mode

de visualisation normale. Si vous n’actionnez aucune touche,

le menu se referme automatiquement au bout d’environ

30 secondes.

Réinitialisation des réglages

Vous pouvez réinitialiser les réglages à l’aide du menu

RESTAUR.Voirpage15pourplusdedétails sur la

réinitialisation des réglages.

Réglage du contraste (CONTRASTE)

Leréglage du contraste se fait via unmenu CONTRASTE distinct

du menu principal (page 11). Ce réglage est enregistré dans la

mémoire pour le signal du connecteur d’entrée actuellement

sélectionné.

Appuyez sur la touche 6 (contraste).

Le menu CONTRASTE apparaîtsurl’écran.

Affichage du signal d’entréeencours

Les fréquences horizontale et verticale du signal d’entrée en cours sont

affichées dans les menus CONTRASTE et LUMINOSITE.

Appuyez sur les touches M(+)/m(–) pour régler le

contraste.

Le menu disparaît automatiquement au bout d’environ

3 secondes.

Réglage du niveau de noir de

l’image (LUMINOSITE)

Le réglagedelaluminosité s’effectue via un menu

LUMINOSITE distinct du menu principal (page 11). Ce réglage

est enregistré dans la mémoire pour le signal du connecteur

d’entrée actuellement sélectionné.

Appuyez sur la touche 8 (luminosité).

Le menu LUMINOSITE apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour régler la

luminosité.

Le menu disparaît automatiquement au bout d’environ

3 secondes.

Si l’écran est trop lumineux

Ajustezlerétroéclairage. Pour des informations plus détaillées

sur le réglage du rétroéclairage, voir “Réglage du rétroéclairage”

à la page 16.

Remarque

Vous ne pouvez pas régler le contraste ni la luminosité lorsque le menu

principal est affiché sur l’écran.

INPUT

48.4kHz/ 60Hz

CONTRASTE

Fréquencehorizontaledu

signal d’entréeencours

Fréquence verticale du

signal d’entréeencours

48.4kHz/ 60Hz

LSITEUM I NO

Fréquence horizontale du

signal d’entrée en cours

Fréquence verticale du

signal d’entréeencours

02FR02BAS-US.book Page 12 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Suppression du scintillement ou

du flou (PHASE/HORLOGE)

Lorsque le moniteur reçoit un signal d’entrée, la fonction de

réglageautomatiquede laqualitéde l’imagedece moniteurajuste

automatiquement la position de l’image, la phase et l’horloge, et

veille à ce qu’une image claire apparaisse à l’écran. Pour plus

d’informations sur cette fonction, reportez-vous à“Fonction de

réglage automatique de la qualité de l’image”àla page 18.

Pour certains signaux d’entrée, il se peut que cette fonction

n’ajuste pas complètement la position, la phase et l’horloge de

l’image. Dans ce cas, vous pouvez effectuer ces ajustements

manuellement en appliquant les instructions suivantes. Si vous

effectuez ces ajustements manuellement, ils sont mémoriséset

automatiquement rappelés chaque fois que le moniteur reçoit les

mêmes signaux d’entrée.

Il se peut que ces réglages doivent être répétéssivouschangezle

signal d’entréeaprèsavoirreconnecté votre ordinateur.

Réglez la résolution sur 1024 ×

××

× 768 sur l’ordinateur.

Chargez la disquette d’utilitaire.

Utilisez la disquette appropriéeenfonctiondevotre

ordinateur.

Pour Windows

Windows Monitor Information Disk/Utility Disk

Pour Macintosh

Macintosh Utility Disk

Démarrez la disquette d’utilitaire et affichez la mire

de test.

Pour Windows

Cliquez sur [Utility Disk]

[Windows]/[Utility.exe].

Pour Macintosh

Cliquez sur [Utility Disk]

[SONY-Utility].

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner (HORLOGE) et appuyezensuitesur

la touche OK.

Le menu HORLOGE apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) jusqu’à ce que

lescouleursdel’écran deviennent uniformes.

Ajustezlavaleurjusqu’à ce que les rayures verticales aient

disparu.

Appuyez sur la touche OK.

Le menu principal apparaîtsurl’écran.

Si vous observez des rayures horizontales sur toute la surface

de l’écran, ajustez la phase à l’étape suivante.

Appuyez sur les touches M(+)/m(–) pour

sélectionner (PHASE) et appuyez ensuite sur la

touche OK.

Le menu PHASE apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) jusqu’à ce que

lescouleursdel’écran deviennent uniformes.

Ajustezlavaleurdefaçon à ce que les rayures horizontales

aient été réduites au minimum.

Cliquez sur [END] à l’écran pour désactiver la mire

de test.

Pour réinitialiser le réglage automatique de la qualité d’image

Sélectionnez RESTAUR ECRAN et activez-ledans le menu RESTAUR.

Reportez-vous page 15pour plus d’informations sur l’utilisation du menu

RESTAUR.

Réglage de la position de l’image

(CENTRAGE H/CENTRAGE V)

Si l’image n’est pas centréesurl’écran, ajustez le centrage de

l’image en procédant comme suit.

Il se peut que ces réglages doivent être répétéssivouschangezle

signal d’entréeaprès avoir reconnecté votre ordinateur.

Démarrez la disquette d’utilitaire et affichez la mire

de test.

Répétez les étapes2et3delaprocédure “Suppression du

scintillement ou du flou (PHASE/HORLOGE).”

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner (CENTRAGE H) ou (CENTRAGE

V) et appuyez ensuite sur la touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparaîtsur

l’écran.

Déplacez l’image vers le haut, le bas, la gauche ou

la droite jusqu’à cequelecadrematérialisant le

contour de la mire de test ait disparu.

Appuyez sur les touches M(+)/m(–) pour ajuster le

centrage de l’image à l’aide du menu CENTRAGE H

pour le réglage horizontal ou du menu CENTRAGE

V pour le réglage vertical.

Cliquez sur [END] à l’écran pour désactiver la mire

de test.

02FR02BAS-US.book Page 13 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Affichage d’un signal de faible

résolution à la résolution en cours

(ZOOM)

Cemoniteurestréglépardéfaut pour afficherdes images sur toute

lasurfacedel’écran, quel que soit le mode ou la résolution de

l’image. Vous pouvez également visualiser l’image à sa

résolution réelle.

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner (ZOOM) et appuyez ensuite sur la

touche OK.

Le menu ZOOM apparaîtsurl’écran.

Appuyez sur la touche m(–) pour sélectionner NON.

Le signal d’entrée est affiché sur l’écran à sa résolution réelle.

Pour afficher l’image sur toute la surface de l’écran

Sélectionnez OUI à l’étape 3.

Réglagedelatempérature des

couleurs (COULEUR)

LesréglagesCOULEURvouspermettentd’ajusterlatempérature

des couleurs de l’image en changeant le niveau de couleur des

zonesde couleur blanche. Les couleursapparaissent rougeâtres si

la température est basse et bleuâtres si la température est élevée.

9300K convient généralement au traitement de texte et autres

applications orientées vers le texte, et 6500K aux images vidéo.

Vous pouvez régler la température des couleurs sur 5000K,

6500K, 9300K ou personnaliser votre réglage.

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner (COULEUR) et appuyez ensuite sur

la touche OK.

Le menu COULEUR apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner la température des couleurs de votre

choix.

Les températures des couleurs présélectionnées sont 5000K,

6500Ket 9300K.Etant donné queleréglagepar défaut est de

9300K, les blancs virent d’une nuance bleuâtre à une nuance

rougeâtre lorsque la température est abaissée à 6500K et

5000K.

Vous pouvez régler des températures de couleur séparées

pour chaque signal d’entréevidéo.

Si nécessaire, ajustez finement la température des

couleurs.

Appuyez d’abord sur lestouches M(+)/m(–)poursélectionner

REGLER et appuyez ensuite sur la touche OK. Appuyez

ensuitesurles touchesM(+)/m(–)poursélectionner R (rouge)

ou B (bleu) et puis sur la touche OK, puis appuyez sur les

touches M(+)/m(–) pour ajuster la température des couleurs.

Etant donné queceréglagechangelatempérature des

couleurs en augmentantou en diminuant les composantes R et

B par rapport à V (vert), la composante V est fixe.

Si vous ajustez finement la température des couleurs, le

nouveau réglage des couleurs est enregistré dans la mémoire

comme REGL UTILISAT et est automatiquement rappelé

chaque fois que UTILISATEUR est sélectionné.

Le réglage REGL UTILISAT est commun aux deux signaux

d’entrée. Si vous changez le réglage utilisateur pour un signal

d’entrée, le réglagedel’autre signal d’entrée est changé lui

aussi.

Changement de la position du

menu (POSITION MENU)

Vous pouvez changer la position du menu s’il obstrue une image

à l’écran.

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner (POSITION MENU) et appuyez

ensuite sur la touche OK.

Le menu POSITION MENU apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour afficher la

position de votre choix.

Vous avez le choix entre trois positions pour le haut et pour le

bas de l’écran, et une position pour le centre de l’écran.

R168

V170

B175

EXI T

REGL UTILISAT

02FR02BAS-US.book Page 14 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Réinitialisation des réglages

(RESTAUR)

Ce moniteur est équipé des deux méthodes de réinitialisation

suivantes. Utilisez le menu RESTAUR pour restaurer les

réglages.

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner 0

0 (RESTAUR) et appuyez ensuite sur

la touche OK.

Le menu RESTAUR apparaîtsurl’écran.

Réinitialisez les réglages en appliquant les instructions

suivantes.

Réinitialisation des données de réglage la mieux

appropriée en fonction du signal d’entréeen

cours

Appuyez sur les touches M(+)/m(–)poursélectionner

RESTAUR ECRAN et appuyez ensuite sur la touche OK.

La fonction de réglage automatique de la qualité d’imagedece

moniteur ajuste automatiquement la position de l’image, la phase

et l’horlogeselonla valeurla plusappropriée.Si cette fonction est

activée, laphase estautomatiquement ajustée à chaque foisque le

moniteur reçoit le même signal d’entrée. Le menu RESTAUR

revient automatiquement au menu principal aprèsquelesdonnées

de réglages ont été restaurées.

Réinitialisation de toutes les données de réglage

pour tous les signaux d’entrée

Appuyez sur les touches M(+)/m(–)poursélectionner

RESTAUR TOTAL et appuyez ensuite sur la touche OK.

Le menu RESTAUR revient automatiquement au menu principal

aprèsquelesdonnées de réglages ont été restaurées.

Pour annuler la réinitialisation

Appuyez sur les touches M(+)/m(–)poursélectionner

et appuyez ensuite sur la touche OK.

Le menu RESTAUR revient au menu principal sans réinitialiser

les données de réglage.

Réglages additionnels (Option)

Vous pouvez ajuster les options suivantes:

• STEREO ELARGI

• ACCENT GRAVES

• RETROECLAIRAGE

• CAPTEUR LUMIERE

• MODE ECO

• CAPTEUR UTILISA

• LANGUAGE

• VERROU REGLAGES

Appuyez sur la touche MENU.

Le menu principal apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner m.

Le menu Option apparaîtsurl’écran.

Appuyez sur les touches M(+)/m(–) pour

sélectionner l’option de votre choix et appuyez

ensuite sur la touche OK.

Ajustez l’option sélectionnée en appliquant les instructions

suivantes.

Elargissement du champ sonore (fonction de

stéréo élargi)

Ce réglage fait appel au DSP et créel’illusion que le haut-parleur

stéréointégré est plus éloigné qu’il ne l’est en réalité,cequi

renforce la présence sonore.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (STEREO ELARGI) et appuyez

ensuite sur la touche OK. Appuyez ensuite sur les

touches M(+)/m(–)poursélectionner 2, 1 ou NON.

La fonction de stéréo élargi sert àétendre le champ sonore.

Sélectionnez 1 ou 2 pour étendre incrémentiellement l’effet de

champ sonore vers l’avant du moniteur.

Remarques

• Si votre ordinateur raccordé ou votre appareil audio utilise des

fonctions spéciales telles que la fonction deson ambiophonique, veillez

à les désactiver. Si ces fonctions sont utilisées en même temps que la

fonction stéréo élargi de ce moniteur, la fonction stéréo élargirisquede

ne pas fonctionner correctement et par conséquent de ne pas produire

l'effet sonore désiré.

• Cettefonctionest automatiquementdésactivée lorsque vous utilisez un

casque d’écoute.

Dans ce cas, cependant, l’indication dans le menu STEREO ELARGI

ne change pas.

• La fonction de sétéro élargi vous permet d’augmenter le champ sonore

en convertissant les signaux analogiques en signaux numériques. Le

risque de comporter des distorsions suivant le signal d’entréeetla

musique. Dans ce cas, baissez le volume ou désactivez la fonction de

stéréo élargi (NON).

Accentuation des graves (fonction de

renforcement des graves)

Cette option augmente la puissance des graves diffusées par le

haut-parleur.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (ACCENT GRAVES) et appuyez

ensuite sur la touche OK. Appuyez ensuite sur les

touches M(+)/m(–)poursélectionner OUI ou NON.

(suite page suivante)

02FR02BAS-US.book Page 15 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Réglage du rétroéclairage

Si l’écran est trop lumineux, ajustez le rétroéclairage.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (RETROECLAIRAGE) et appuyez

ensuite sur la touche OK. Appuyez ensuite sur les

touches M(+)/m(–) pour ajuster le niveau de luminosité

de votre choix.

Réglage automatique de la luminosité de l’écran

(capteur de luminosité)

Ce moniteur est équipé d’un capteur qui détermine la luminosité

ambiante (capteur de luminosité). Ce capteur sert au réglage

automatique de la luminosité de l’écran.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (CAPTEUR LUMIERE) et appuyez

ensuite sur la touche OK. Appuyez ensuite sur les

touches M(+)/m(–)poursélectionner OUI ou NON.

Si vous sélectionnez OUI, le moniteur ajuste automatiquement la

luminosité de l’écran en fonction de la luminosité ambiante. Pour

des informationsplus détaillées sur cette fonction,voir “Fonction

deréglage automatiquede la luminosité (capteurde lumière)”àla

page 18.

Remarque

Si cette fonction est mise sur OUI, la valeur du menu

RETROECLAIRAGE ne change pas. Si la luminosité de l’écran n’est

toujours pas idéale aprèsleréglage automatique, vous pouvez ajuster

manuellement le rétroéclairage. Une fois que le réglage du rétroéclairage

est effectué, le moniteur ajuste automatiquement la luminosité de l’écran

en fonction de la nouvelle valeur de rétroéclairage.

Activationdumoded’économie d’énergie

Ce moniteur est équipé d’une fonction qui lui permet de passer

automatiquement en mode d’économie d’énergie suivant les

réglages d’économie d’énergie de l’ordinateur. Vous pouvez

empêcherlemoniteurdepasserenmoded’économied’énergieen

réglant l’option suivante sur NON.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (MODEECO) et appuyezensuitesurla

touche OK. Appuyez ensuite sur les touches M(+)/m(–)

pour sélectionner OUI ou NON.

Utilisation du détecteur d’utilisateur

La fonction de détection de présence d’utilisateur permet au

moniteur de passer en mode de faible consommation énergétique

lorsque personne ne se trouve face au moniteur.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (CAPTEUR UTILISA) et appuyez

ensuite sur la touche OK. Appuyez ensuite sur les

touches M(+)/m(–)poursélectionner OUI ou NON.

Si vous sélectionnez OUI, le moniteur passe automatiquement en

mode de faible consommation énergétique dès que vous n’êtes

plusface au moniteur. Pour desinformations plusdétaillées sur le

mode de faible consommation énergétique, reportez-vous à

“Fonction d’économie d’énergie (capteur utilisateur/mode

d’économie d’énergie)”àla page 17.

Sélection de la langue d’affichage des menus

Vous avez le choix entre l’anglais, l’allemand, le français,

l’espagnol, l’italien et le japonais pour l’affichage des menus. La

langue par défaut est l’anglais.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (LANGUAGE) et appuyez ensuite sur la

touche OK. Appuyez ensuite sur les touches M(+)/m(–)

pour sélectionner une langue.

• ENGLISH: Anglais

• DEUTSCH: Allemand

• FRANÇAIS: Français

• ESPAÑOL: Espagnol

• ITALIANO: Italien

• :Japonais

Verrouillage des menus et des commandes

Vous pouvez protéger les données de réglage en verrouillant les

menus et les commandes.

Appuyez d’abord sur les touches M(+)/m(–) pour

sélectionner (VERROU REGLAGES) et appuyez

ensuite sur la touche OK. Appuyez ensuite sur les

touches M(+)/m(–)poursélectionner OUI.

Seul le commutateur 1 (alimentation) et (VERROU

REGLAGES) du menu Option seront opérants. Si vous

sélectionnez d’autres paramètres, le symbole apparaîtsur

l’écran.

Pour désactiver le verrouillage des réglages

Répétez la procédure ci-dessus et réglez (VERROU REGLAGES)

sur NON.

ZZ...

02FR02BAS-US.book Page 16 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Spécifications techniques

Fonction d’économie d’énergie (capteur utilisateur/mode d’économie

d’énergie)

Ce moniteur satisfait aux directives sur les économies d’énergie définies par VESA,

NERGY

TAR et NUTEK. Si le moniteur est

raccordéàun ordinateur ou à une carte graphique vidéo compatible avec DPMS (Display Power Management Signaling), le moniteur

passera automatiquement en mode d’économie d’énergie. Il passe automatiquement en mode de faible consommation énergétique lorsque

le détecteur d’utilisateur ne détecte pas la présence d’un utilisateur.

1 Mode de faible consommation énergétique

(capteur utilisateur)

Lorsqueledétecteur d’utilisateur ne détecte pas la présence d’un

utilisateur, le moniteur passe en mode de faible consommation

énergétique au bout d’environ 20 secondes. En mode de faible

consommation énergétique,lemoniteursetrouvedansunétat

d’économie d’énergie et coupe l’alimentation de tous les circuits

(excepté celui des détecteurs) quels que soient les réglages de

l’ordinateur.

Le moniteur revient en mode de fonctionnement normal dèsque

la présence d’un utilisateur est détectéeparledétecteur

d’utilisateur.

Lorsque le moniteur passe en mode d’économie d’énergie

(suivant les réglages de l’ordinateur), le mode d’économie

d’énergiealapriorité surlemodedefaibleconsommation

énergétique. Dans ce cas, le moniteur reste en mode d’économie

d’énergie qu’un utilisateur soit présent face au moniteur ou non.

Pour ramener le moniteur en mode de fonctionnement normal,

réinitialisez le mode d’économie d’énergie de l’ordinateur.

Remarque

Le détecteur d’utilisateur détecte l’absence d’utilisateur jusqu’à une

distance d’approximativement 60 cm de la surface de l’écran. Cette

distance peut cependant varier en fonction des vêtements de l’utilisateur

ou de la luminosité ambiante.Si la détectiond’utilisateur échoue enraison

des conditions ambiantes, désactivez le détecteur d’utilisateur (NON). Si

votre moniteur ne quitte pas automatiquement le mode de faible

consommation énergétique en raison de l’échec du détecteur d’utilisateur

à détecter la présence d’un utilisateur, appuyez deux fois sur le

commutateur

1 (alimentation) pour mettre le moniteur hors et puis de

nouveau sous tension.

2 Mode d’économie d’énergie

Le DPMS définit le statut de désactivation suivant le statut des

signaux de synchronisation fournis par l’ordinateur. La

consommation électriquedecemoniteurestentrée à environ 3 W

aumaximumdanscemodesilafonctiond’économie d’énergie

est réglée sur OUI.

Lorsque votre ordinateur passe en mode d’économie d’énergie, le

signal d’entréeestcoupé et PAS ENTRÉE VIDEO apparaîtsur

l’écran. Au boutde quelques secondes, le moniteur passe en mode

d’économie d’énergie.

* “Sommeil profond” est un mode d’économie d’énergie défini par

l’Environmental Protection Agency.

Remarque

La fonction d’économie d’énergie risque de ne pas fonctionner

correctement selon les signaux de synchronisation fournis. Dans ce cas,

réglez la fonction d’économie d’énergie sur NON.

Statut de consommation de

courant

Consommation de

courant

Indicateur d’alimentation

secteur

Indicateur 1 (alimentation)

Fonctionnement normal 35 W vert vert

1modedefaibleconsommation

énergétique

≤ 8 W vert vert et orange en alternance

2moded’économie d’énergie ≤ 3W orange orange

1 (alimentation) : non ≤ 3 W rouge non

Alimentation secteur : non 0 W non non

Statut d’économie

d’énergie

Statut du signal de

synchronisation

inactif (sommeil profond)* horizontal: désactivé /

vertical: désactivé

02FR02BAS-US.book Page 17 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Fonction de réglage automatique de la luminosité (capteur de lumière)

Ce moniteur est équipé d’unefonctionderéglage automatique de la luminosité de l’écran en fonction de la luminosité ambiante. La

luminosité du rétroéclairage est réglée sur le niveau le mieux approprié en réglant le capteur de luminosité sur OUI. Le réglage par défaut

dela luminositédu rétroéclairage estla valeur maximale. Lorsque le capteur de luminosité est réglésur OUI, lemoniteur ajustelaluminosité

du rétroéclairage de façon linéaire de la valeur limite inférieure à la supérieure. Lorsque l’utilisateur ajuste le rétroéclairage, la luminosité

du rétroéclairage est ajustéeautomatiquemententrelavaleurrégléeparl’utilisateur et les valeurs limites inférieure et supérieure.

Fonction de réglage automatique de la qualité de l’image

Lorsque le moniteur reçoit un signal d’entrée, il fait

automatiquement correspondre le signal à l’un des modes

présélectionnéspardéfaut enregistrésdanslamémoire du

moniteurafin de produire une image de hautequalitéau centre de

l’écran. (Voir Appendixpour une liste des modes présélectionnés

par défaut.)

Pour les signaux d’entrée qui ne correspondent pas à l’un des

modes présélectionnéspardéfaut,lafonctionderéglage

automatiquedelaqualité de l’image de ce moniteur ajuste

automatiquement la position, la phase et l’horlogedel’image, et

assure l’affichage d’une image claire sur l’écran quelle que soit la

synchronisation dans la plage de fréquence du moniteur

(horizontalement: 30 – 61 kHz, verticalement: 48 – 85 Hz)

En conséquence, la première fois que le moniteur reçoit des

signaux d’entrée qui ne correspondent pas à l’un des modes

présélectionnéspardéfaut, il se peut que le moniteur prenne un

peu plus de temps que d’habitude pour afficher l’image à l’écran.

Ces données de réglages sont automatiquement enregistrées dans

la mémoire de sorte que le moniteur fonctionnera de la même

manière la prochaine fois qu’il recevra des signaux correspondant

à l’un des modes présélectionnéspardéfaut.

Dans tous les modes décrits ci-dessus, si l’image est ajustée, les

données de réglage sont enregistrées en tant que mode utilisateur

et rappelées automatiquement chaque fois que le même signal

d’entréeserareçu.

Remarque sur l’ajustement de la phase

Si la fonction de réglage automatique de la qualité d’image est activée,

l’imagesedéplacelégèrement chaque fois que le moniteur reçoit le signal

d’entrée, quel que soit le réglage mémorisé.

Remarque

Pendant que la fonction de réglagedelaqualité d’image automatique est

activée, seul le commutateur

(alimentation) et la touche INPUT

fonctionnera.

Valeur de luminosité

spécifiée par

l’utilisateur

Luminosité du rétroéclairage

Maximum

Valeur de réglage par

l’utilisateur

Minimum

Réglage automatique de la luminosité

aprèsleréglage par l’utilisateur

Réglage automatique

présélectionné

Luminosité ambiante

Luminosité en

cours de réglage

par utilisateur

02FR02BAS-US.book Page 18 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Dépannage

Avant de prendre contact avec l’assistance technique, parcourez

les informations présentées dans cette section.

Messages affichés

S’il se produit une anomalie auniveau dusignal d’entrée, l’un des

messages suivants apparaîtsurl’écran. Pour résoudre le

problème, voir “Symptômes de défaillances et remèdes”àla

page 20.

Si l’indication HORS PLAGE DE BALAYAGE

apparaîtsurl’écran

Cela signifie que le signal entré n’est pas supporté par les

spécifications du moniteur. Vérifiez les éléments suivants.

Si “xx.xkHz/xxHz” est affiché

Cela signifie que la fréquence horizontale ou verticale n’est

pas supportéeparlesspécifications du moniteur.

Les chiffres indiquent les fréquences horizontales et

verticales du signal d’entrée en cours. Les fréquences

horizontales supérieures à 100 kHz et les fréquences

verticales supérieures à 100 Hz sont respectivement

représentées par 99,9 kHz et 99 Hz.

Si “RESOLUTION > XGA” est affiché

Cela signifie que la résolution n’est pas supportéeparles

spécifications du moniteur.

Si l’indication PAS ENTREE VIDEO apparaîtsur

l’écran

Celasignifie qu’aucunsignaln’est entré,ouqu’aucunsignaln’est

entré via le connecteur actuellement sélectionné.

ENTREE:

Cela indique le connecteur actuellement sélectionné

(ENTREE: 1 ou ENTREE: 2).

PASSER EN MODE ECO

Ce moniteur passe en mode d’économie d’énergie au bout

d’environ 4 secondes aprèsl’affichage du message.

Si l’indication CABLE DECONNECT apparaîtsur

l’écran

Cela signifie que le câbledesignalvidéoaété déconnecté du

connecteur actuellement sélectionné.

ENTREE:

Cela indique le connecteur actuellement sélectionné

(ENTREE:1ouENTREE:2).

PASSER EN MODE ECO

Ce moniteur passe en mode d’économie d’énergie au bout

d’environ 4 secondes aprèsl’affichage du message.

HORS PLAGE DE BALAY EGA

xx . xkHz/ xxHz

INFORMAT IONS

PAS ENTREE VIDEO

ENTEREE : 1

PASSER EN MODE ECO

INFORMAT IONS

CABLE DECONNECT

ENTREE: 1

PASSER EN MODE ECO

INFORMAT IONS

02FR02BAS-US.book Page 19 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Symptômes de défaillances et remèdes

Si un problème est causé par l’ordinateur ou tout autre appareil connecté, reportez-vous au mode d’emploi de l’appareil connecté.

Utilisez la fonction d’autodiagnostic (page 22) si les recommandations suivantes ne permettent pas de résoudre le problème.

Symptôme Vérifiez ces éléments

Pas d’image

Sil’indicateur d’alimentation secteur

n’est pas allumé

• Vérifiez si le câble d’alimentation est correctement raccordé.

Sil’indicateur d’alimentation secteur

est allumé en rouge

• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.

L’indicateur d’alimentation clignote

en rouge

• Vérifiez si le câble de connexion système est correctement raccordé et si toutes les fiches

sont correctement branchées sur leur prise (page 8).

• Appuyez deux fois sur le commutateur d’alimentation pour mettre le moniteur hors et puis

de nouveau sous tension.

Si l’indicateur 1 (alimentation)

n’est pas allumé ou si l’indicateur

1 (alimentation) ne s’allume pas

lorsque vous appuyez sur le

commutateur 1 (alimentation)

• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.

• Vérifiez si le commutateur d’alimentation secteur est réglé sur la position “on”.

• Vérifiez si le câble de connexion système est correctement raccordé et si toutes les fiches

sont correctement branchées sur leur prise (page 8).

Si l’indicateur 1 (alimentation) est

allumé en vert ou clignote en orange

• Utilisez la fonction d’autodiagnostic (page 22).

Si l’indicateur 1 (alimentation) est

allumé en vert et orange en

alternance

• Le moniteur ne quitte pas le mode de faible consommation énergétique parce que le

détecteur d’utilisateur ne parvient pas à détecter la présence d’un utilisateur. Appuyez

deux fois sur le commutateur 1 (alimentation) pour mettre le moniteur hors et puis de

nouveau sous tension. Si vous désactivez le détecteur d’utilisateur (NON), le moniteur ne

passe pas en mode de faible consommation énergétique (page 16).

Si CABLE DECONNECT apparaît

sur l’écran

• Vérifiez si le câbledesignalvidéo est correctement raccordé et si toutes les fiches sont

correctement branchées sur leur prise (page 8).

• Vérifiez si le réglagedelasélection d’entrée est correct (page 10).

• Vérifiez si les broches du connecteur d’entréevidéo ne sont pas pliées ou enfoncées.

• Un câbledesignalvidéo non fourni est connecté. Si vous raccordez un câble de vidéonon

fourni, l’indication CABLE DECONNECT apparaîtsurl’écran avant le passage au mode

d’économie d’énergie. Il ne s’agit pas d’un dysfonctionnement.

Si l’indication PAS ENTREE

VIDEO apparaîtsurl’écran ou si

l’indicateur 1 (alimentation) est

allumé en orange

• Vérifiez si le câbledesignalvidéo est correctement raccordé et si toutes les fiches sont

correctement branchées sur leur prise (page 8).

• Vérifiez si le réglagedelasélection d’entrée est correct (page 10).

• Vérifiez si les broches du connecteur d’entréevidéo ne sont pas pliées ou enfoncées.

xProblèmes causésparl’ordinateur ou tout autre équipement connecté

• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche

quelconque du clavier ou déplacez la souris.

• Vérifiez si l’alimentation de l’ordinateur est régléesur“on”.

Si l’indication HORS PLAGE DE

BALAYAGE apparaîtsurl’écran

xProblèmes causésparl’ordinateur ou tout autre équipement connecté

• Vérifiez si la plage de fréquence vidéo est comprise dans la plage spécifiéepourle

moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l’ancien

moniteur et ajustez la plage de fréquences comme suit:

Horizontalement: 30 – 61 kHz, Verticalement: 48 – 85 Hz (uniquement en XGA à 75 Hz)

Si vous utilisez Windows • Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l’ancien moniteur

et procédez comme suit. Installez la disquette Windows Monitor Information Disk

(page 9) et sélectionnez ce moniteur (“SDM-N50R”) parmi les moniteurs Sony dans

l’écran de sélection de moniteur Windows.

Si vous utilisez un système

Macintosh

• Vérifiez si l’adaptateur Macintosh (non fourni) et le câbledesignalvidéosont

correctement raccordés.

02FR02BAS-US.book Page 20 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Droite

SDM-N50R

4-086-226-11 (1)

Affichagedeladésignation,dunuméro desérieet

de la date de fabrication de ce moniteur

Pendant que le moniteur reçoit un signal vidéo, maintenez la

touche MENU enfoncée pendant au moins 5 secondes pour

afficher la boîte d’informations sur ce moniteur.

Si le problème persiste, appelez votre revendeur Sony agréé et

fournissez-lui les informations suivantes:

• Désignation: SDM-N50R

• Numéro de série

• Nom et spécifications de votre ordinateur et de votre carte

graphique

L’image scintille, sautille, oscille

ou est brouillée

• Ajustez l’horlogeetlaphase(page13).

• Isolez et supprimez les sources potentielles de champs électriques ou magnétiquestelsque

d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des éclairages

fluorescents ou des téléviseurs.

• Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à

proximité du moniteur.

• Branchez le moniteur sur une autre pise secteur, de préférence reliée à un autre circuit.

xProblèmes causésparl’ordinateur ou tout autre équipement connecté

• Consultezlemoded’emploi de votre carte graphique pour le réglage approprié du

moniteur.

• Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence

du signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est

comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une

impulsion de synchronisation trop étroite pour que le moniteur se synchronise

correctement.

• Ajustezletauxderégénération de l’ordinateur (fréquence verticale) de manière à obtenir

la meilleure image possible.

L’image est floue • Ajustez la luminosité et le contraste (page 12).

• Ajustez l’horlogeetlaphase(page13).

Apparition d’images fantômes • N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont correctement branchées sur leur prise.

L’image n’est pas centrée

correctement ni du bon format

• Ajustez l’horlogeetlaphase(page13).

• Ajustez la position de l’image (page 13). Attention que certains modes vidéone

remplissent pas l’écran jusqu’aux bords.

L’image est trop petite • Réglez ZOOM sur OUI (page 14).

xProblèmes causésparl’ordinateur ou tout autre équipement connecté

• Réglez la résolution de l’ordinateur sur la résolution de l’écran.

Apparition d’un motif ondulatoire

ou elliptique (moiré)

• Ajustez l’horlogeetlaphase(page13).

Les couleurs ne sont pas

uniformes

• Ajustez l’horlogeetlaphase(page13).

Le blanc ne semble pas blanc • Réglez la température des couleurs (page 14).

Les touches du moniteur sont

inopérantes

( apparaîtsurl’écran)

• Si le verrouillage des réglages est réglé sur OUI, réglez-le sur NON (page 16).

Le moniteur se met hors tension

au bout d’un moment

• Réglez la fonction d’économie d’énergie sur NON (page 16).

• Réglez le détecteur d’utilisateur sur NON (page 16).

xProblèmes causésparl’ordinateur ou tout autre équipement connecté

• Désactivez le mode d’économie d’énergie de l’ordinateur.

Symptôme Vérifiez ces éléments

INFORMATIONS

MODEL : SDM-N50R

SER NO : 1234567

MANUFACTURED : 2001-52

Exemple

Désignation

Numéro de série

Semaine et année

de fabrication

02FR02BAS-US.book Page 21 Friday, August 17, 2001 10:45 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\03FR-SDMN50RUC\02FR02BAS-US.fm

page maître :Gauche

SDM-N50R

4-086-226-11 (1)

Fonction d’autodiagnostic

Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas

de problème avec votre moniteur ou votre (vos) ordinateur(s),

l’écran se vide et l’indicateur 1 (alimentation) s’allume en vert

ou clignote en orange.Sil’indicateur 1 (alimentation) est allumé

en orange, cela signifie que l’ordinateur se trouve en mode

d’économie d’énergie. Appuyez sur une touche quelconque du

clavier ou déplacez la souris.

Si l’indicateur 1 (alimentation) est allumé en vert

Déclenchez le commutateur d’alimentation secteur

et débranchez les câbles de signal vidéodes

connecteurs INPUT1 et INPUT2 du moteur de

médias.

Appuyez deux fois sur le commutateur

d’alimentation pour mettre le moniteur hors et puis

de nouveau sous tension.

Si les quatre barres de couleur apparaissent (blanche, rouge, verte

et bleue), c’est que le moniteur fonctionne correctement.

Rebranchez les câbles d’entréevidéo et contrôlez le statut de

votre (vos) ordinateur(s).

Silesbarresdecouleurn’apparaissent pas, c’est peut-être en

raison d’une défaillance du moniteur. Informez votre revendeur

Sony agréé de la condition du moniteur.

Si l’indicateur 1 (alimentation) clignote en

orange

Appuyez deux fois sur le commutateur

(alimentation) pour mettre le moniteur hors et puis

de nouveau sous tension.

Si l’indicateur 1 (alimentation) est allumé en vert, c’est que le

moniteur fonctionne correctement.

Si l’indicateur 1 (alimentation) clignote toujours, c’est peut-être

en raison d’une défaillance du moniteur. Comptez le nombre de

secondes entre les clignotements oranges de l’indicateur

1 (alimentation) et informez votre revendeur Sony agréé de la

condition du moniteur. N’oubliez pas de consigner la désignation

et le numéro de série de votre moniteur. Consignez également la

marque et la désignation de votre ordinateur et de votre carte

graphique.

Spécifications

Panneau LCD Type de panneau: a-Si TFT à matrice

active

Taille de l’image: 15 pouces (38 cm)

Format du signal d’entréeFréquence opérationnelle RVB*

Horizontale: 30 – 61 kHz

Verticale: 48 – 85 Hz

(uniquement en mode XGA à 75 Hz)

Résolution Horizontale: Max.1024 points

Verticale: Max.768 lignes

Niveaux des signaux d’entrée

Signal vidéoRVB

0,700 Vp-p, 75 ohms, positif

Signal SYNC

Niveau TTL, 2 kohms,

positif ou négatif

(Horizontal et vertical séparément,

ou synchro composite)

0,3 Vp-p, 75ohms, négatif

(synchro sur le vert)

Sortie audio 2W × 2

Prise écouteurs Miniprise stéréo

Accepte une impédance de 16 – 48

ohms

Prise AUDIO IN Miniprise stéréo

Accepte une impédance de 47 kohms

Accepte un niveau de 0,5 Vrms

Puissance de raccordement 100 – 240 V, 50 – 60Hz, 0,55 – 0,3 A

Consomamtion électrique Max. 35 W

Température de fonctionnement

5 – 35

°C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement):

Approx. 356 × 347 × 185 mm

(14

× 13

× 7

/8 pouces)

Moteur de médias (sans support):

Approx. 45 × 180 × 180 mm

/16

× 7

/8 pouces)

Moteur de médias (avec support):

Approx. 94 × 185 × 180 mm

× 7

/8 pouces)

Masse Ecran:

Approx. 2,7 kg (5 lb 15 oz)

Moteur de médias (avec support):

Approx.0,85kg(1lb14oz)

Plug & Play DDC2B/DDC2Bi

Accessoires Voir page 8.

* Condition de synchronisation horizontale et verticale

recommandée

• La largeur de synchronisation horizontale doit être

supérieure de plus de 4,8% à la durée horizontale totale ou

0,8 µs, suivant la plus grande valeur.

• La largeur de suppression horizontale doit être supérieure à

2,5 µs.

• La largeur de suppression verticale doit être supérieure à

450 µs.

La conception et les spécifications sont sujettes à modifications

sans préavis.

Indicateur

(alimentation)

02FR02BAS-US.book Page 22 Friday, August 17, 2001 10:45 AM

Inhalt

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UCTOC.fm

masterpage:Toc.master

SDM-N50R

4-086-226-11 (1)

• Macintosh ist ein Warenzeichen der

Apple Computer, Inc., in den USA und

anderen Ländern.

• Windows



ist ein eingetragenes

Warenzeichen der Microsoft

CorporationindenUSAundanderen

Ländern.

• IBM PC/AT und VGA sind

eingetragene Warenzeichen der IBM

CorporationindenUSA.

• VESA und DDC



sind Warenzeichen

der Video Electronics Standards

Association.

•

ENERGY STAR ist ein eingetragenes

Warenzeichen in den USA.

• Alle anderen in diesem Handbuch

erwähnten Produktnamen können

Warenzeichen oder eingetragene

Warenzeichen der jeweiligen

Eigentümer sein.

• Im Handbuch sind die Warenzeichen

und eingetragenen Warenzeichen nicht

überallausdrücklichdurch„“und„“

gekennzeichnet.

Sicherheitsmaßnahmen..................................4

So erzielen Sie bei dem eingebauten Stereolautsprecher eine

guteTonqualität........................................5

Lage und Funktion der Teile und Bedienelemente. . . . . . . . . . . . . . 6

Installation.....................................8

Schritt 1: Anschließen der Media-Engine an den Computer . . . . . . 8

Schritt 2: Anschließen des Bildschirms und der Media-Engine. . . . 8

Schritt 3: AnschließendesNetzkabels......................9

Schritt 4: EinschaltenvonMonitorundComputer..............9

DerStereolautsprecher..................................10

AuswählendesEingangssignals ..........................10

EinstellendesMonitors..........................11

NavigierenindenMenüs................................11

EinstellendesKontrasts(KONTRAST) .....................12

Einstellen des Schwarzwerts für das Bild (HELLIGKEIT). . . . . . . . 12

Korrigieren eines flimmernden oder verschwommenen Bildes

(PHASE/PITCH).......................................13

Einstellen der Bildposition (BILDLAGE H/BILDLAGE V) . . . . . . . . 13

Anzeigen eines Signals mit niedriger Auflösung in der tatsächlichen

Auflösung(ZOOM).....................................14

EinstellenderFarbtemperatur(FARBE).....................14

ÄndernderMenüposition(POSITIONMENU)................14

Zurücksetzen der Einstellungen (ZURÜCK). . . ...............15

WeitereEinstellungen(Option)............................15

TechnischeMerkmale...........................17

Die Stromsparfunktion (Benutzersensor/Stromsparmodus) . . . . . . 17

Automatische Helligkeitseinstellung (Lichtsensor) . . . . . . . . . . . . . 18

AutomatischeEinstellungderBildqualität....................18

Störungsbehebung.............................19

Bildschirmmeldungen...................................19

FehlersymptomeundAbhilfemaßnahmen...................20

Selbstdiagnosefunktion..................................22

TechnischeDaten..............................22

Anhang(Appendix)..............................i

Presetmodetimingtable..................................i

TCO’95Eco-document....................................i

03DE02BAS-UC.book Page 3 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluß

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf,

daß es für die Stromversorgung in Ihrem Land geeignet ist.

FürKundenindenUSA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht

dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

WennSie denMonitor in Großbritannien verwenden, benutzen

Sie bitte das Kabel mit dem fürGroßbritannien geeigneten

Stecker.

Aufstellort

Achten Sie darauf, daß der Monitor am Aufstell- oder Lagerort

vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe

eines Heizkörpers, eines Warmluftauslasses oder in direktem

Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in

einem in der Sonne geparkten Auto oder in der Nähe eines

Warmluftauslasses, können bei dem Monitor zu einer

Verformung des Gehäuses oder zu Fehlfunktionen führen.

• Vor mechanischen Vibrationen oder Stößen.

• Vor starken Magnetfeldern. Stellen Sie den Monitor daher

nicht in der Nähe von Geräten auf, die solche Magnetfelder

erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.

• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum

Beispiel an einem offenen Fenster oder einer TürinsFreie

auftreten können. Wenn Sie den Monitor vorübergehend im

Freien benutzen müssen, treffen Sie geeignete

Vorsorgemaßnahmengegen Staub- und Schmutzpartikel in der

Luft. Andernfalls kann es zu irreparablen Schäden am Gerät

kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, daß der LCD-Bildschirm auf

die Sonne gerichtet ist. Andernfalls könnte der LCD-

Bildschirm beschädigt werden. Achten Sie darauf besonders,

wenn Sie den Monitor in der Nähe eines Fensters aufstellen.

• Stoßen Sie nicht gegen den LCD-Bildschirm, und zerkratzen

Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den

LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des

Bildes beeinträchtigt werden, oder am LCD-Bildschirm

könnten Fehlfunktionen auftreten.

• Wenn Sie den Monitor in einer kalten Umgebung benutzen,

kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein.

Dies ist keine Fehlfunktion. Das Phänomen verschwindet,

sobald wieder eine normale Umgebungstemperatur erreicht ist.

• WennSie über längere Zeit ein Standbild anzeigen lassen, kann

eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild

verschwindet nach einer Weile wieder.

• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine

Fehlfunktion.

Hinweis zum LCD-Bildschirm

(Flüssigkristallbildschirm)

Bitte beachten Sie, daß der LCD-Bildschirm in einer

Hochpräzisionstechnologie hergestellt wird. Schwarze

oder helle Lichtpunkte (rot, blau oder grün) können

jedoch permanent auf dem LCD-Bildschirm zu sehen

sein, und unregelmäßige Farbstreifen oder helle

Bereiche können auf dem LCD-Bildschirm erscheinen.

Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über

99,99%)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose,

bevor Sie den Monitor reinigen.

• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch.

Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie

darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze

enthält, da diese zu Kratzern auf der Beschichtung des

LCD-Bildschirms führen könnten.

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit

einem weichen Tuch, das Sie leicht mit einem milden

Reinigungsmittel angefeuchtet haben. Verwenden Sie keine

Scheuermittel, Scheuerschwämme oder Lösungsmittel wie

Alkohol oder Benzin.

• Berühren Sie die LCD-Bildschirmoberfläche nicht mit

scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel

Kugelschreibern oder Schraubenziehern. Andernfalls könnte

die LCD-Bildschirmoberfläche zerkratzt werden.

• Beachten Sie bitte, daß es zu Materialschäden oderzu Schäden

an der LCD-Bildschirmbeschichtung kommen kann, wenn der

Monitor flüchtigen Lösungsmitteln wie zum Beispiel

Insektiziden ausgesetzt ist oder wenn er längere Zeit mit

Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Wenn Sie den Monitor transportieren müssen, lösen Sie

zunächst alle Kabel.

Um den Bildschirm zu tragen, fassen Sie den Fuß und den Arm

des Bildschirmständers fest mit beiden Händen. Wenn Sie die

Media-Engine tragen,fassen Sieauchdiese mit beiden Händen.

WennSie den Monitorfallenlassen,könnten Sie sich verletzen,

und der Monitor könnte beschädigt werden.

• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug

transportieren müssen, verpacken Sie ihn mit Hilfe der

Originalverpackungsmaterialien wieder im Originalkarton.

Austauschen der Leuchtstoffröhre

Eine spezielle Leuchtstoffröhre dient in diesem Monitor als

Lichtquelle. Wenn die Anzeige auf dem Bildschirm dunkel oder

instabil wird oder gar nicht mehr erscheint, muß die

Leuchtstoffröhre gegen eine neue ausgetauscht werden. Wenden

Sie sich dazu an Ihren Sony-Händler.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen

Hausmüll.

• Die Leuchtstoffröhre in diesem Monitor enthält

Quecksilber. Der Monitor muß in Übereinstimmung

mit den Vorschriften der lokalen Umwelt- und

Entsorgungsbehörden entsorgt werden.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden

und leicht zugänglich sein.

Beispiele für Steckertypen

für 100 bis 120 V

Wechselstrom

für 200 bis 240 V

Wechselstrom

nur für 240 V

Wechselstrom

03DE02BAS-UC.book Page 4 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

So stellen Sie Neigung und Höhe ein

Mit dem Ständer können Sie den Bildschirm innerhalb der unten

abgebildeten Winkel nach Bedarf einstellen.

Um den Winkel einzustellen, fassen Sie den LCD-Bildschirm mit

beiden Händen unten an den Seiten, wie in der folgenden

Abbildung gezeigt. Neigen Sie den LCD-Bildschirm weit genug

nach hinten, heben Sie ihn dann bis auf die gewünschte Höhe an,

und stellen Sie schließlich die Neigung wie gewünschtein. Wenn

Sie Neigung und Höhe des Bildschirms einstellen, gehen Sie

langsam und vorsichtig vor. Achten Sie darauf, den

LCD-Bildschirm nicht gegen die Schreibtischplatte oder den Fuß

des Bildschirmständers zu stoßen.

So können Sie ergonomisch mit dem Bildschirm

arbeiten

Der Bildschirm ist so konstruiert, daß er sich auf einen

angenehmen Sichtwinkel einstellen läßt. Berücksichtigen Sie

beim Einstellen des Bildschirmwinkels die Höhe von

Schreibtisch und Stuhl, und achten Sie darauf, daß auf dem

Bildschirm keine Lichtreflexe auftreten.

So erzielen Sie bei dem

eingebauten Stereolautsprecher

eine gute Tonqualität

Im Fuß des Bildschirmständers befindet sich ein eingebauter

Stereolautsprecher.

Daher empfiehlt es sich, den LCD-Bildschirm so einzustellen,

daß er den Ständer nicht berührt. Wenn der Bildschirm auf dem

Lautsprecher aufliegt, können hohe Töne, die der Lautsprecher

ausgibt, gedämpftwerden.Halten Sie Metallgegenständevon den

Lautsprecheröffnungen fern. Der Lautsprecher erzeugt ein

Magnetfeld, und kleine Metallgegenstände können leicht in die

Öffnungen hineinfallen. Darüber hinaus kann das Magnetfeld der

Lautsprecher magnetische Datenträger wie Magnetbänder oder

Disketten beschädigen. Legen Sie Bänder/Disketten und andere

magnetische Datenträger daher nicht zu nahe bei diesem

Bildschirm ab.

Im hinteren Bereich des Bildschirmständers befinden sich

Aussparungen, die eine Baßverstärkung ermöglichen. Blockieren

Sie diese Aussparungen nicht mit Papier oder anderen

Gegenständen. Andernfalls könnte die Tonqualitätbeeinträchtigt

werden.

90°

40°

50°

Aussparungen

Achten Sie auf

einen gewissen

Abstand zwischen

LCD-Bildschirm

und Ständerfuß.

Lautsprecher

03DE02BAS-UC.book Page 5 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Lage und Funktion der Teile und

Bedienelemente

Weitere Informationen finden Sie auf den in Klammern

angegebenen Seiten.

1 Netzschalter und Netzanzeige 1 (Seite 9, 17, 22)

Dieser Schalter dient zum Ein- und Ausschalten des

Bildschirms.

Die Netzanzeige leuchtet grün, wenn der Monitor

eingeschaltet ist. Sie blinkt grün und orange, wenn sich der

Monitor in einem Energiesparmodus befindet, und leuchtet

orange, wenn er in den Stromsparmodus geschaltet ist.

2 Lichtsensor und Benutzersensor (Seite 16, 17, 18)

Diese Sensoren messen die Umgebungshelligkeit und

erkennen, wenn sich eine Person vor dem Bildschirm aufhält.

Achten Sie darauf, den Lichtsensor nicht mit Papier o. ä.

abzudecken.

3 Menütaste MENU (Seite 12)

Diese Taste dient zum Aufrufen des Hauptmenüs.

4 Kontrasttaste 6 (Seite 12)

Diese Taste dient zum Aufrufen des Menüs KONTRAST.

5 Helligkeitstaste 8 (Seite 12)

Diese Taste dient zum Aufrufen des Menüs HELLIGKEIT.

6 Lautstärketasten 2 +/– und Tasten M(+)/m(–)

(Seite 10, 12)

Diese Tasten dienen zum Aufrufen des Menüs

LAUTSTÄRKE und fungieren beim Auswählen von

Menüoptionen und beim Einstellen von Werten als Tasten

M(+)/m(–).

7 Taste INPUT und OK sowie Anzeige (Seite 10, 12)

Diese Taste dient zum Auswählen des Videoeingangssignals

von Eingang INPUT 1 oder INPUT 2 (HD15/RGB-

Eingänge). Mit jedem Tastendruck wechseln das

Eingangssignal und die entsprechende Eingangsanzeige.

Wenn das Menü auf dem Bildschirm angezeigt wird, fungiert

diese Taste als Taste OK.

8 Stereolautsprecher (Seite 10)

Dieser Lautsprecher gibt Tonsignale aus.

9 Aussparungen

Diese Aussparungen verbessern den Baßklang, der vom

Lautsprecher ausgegeben wird.

0 SYSTEM CONNECTOR (Seite 8)

Über diesen Eingang werden die Signale von der Media-

Engine eingespeist, wenn der Monitor und die Media-Engine

mit einem Systemverbindungskabel verbunden sind.

qa Kopfhörerbuchse (Seite 10)

Hier werden Tonsignale an den Kopfhörer ausgegeben.

INPUT

SYSTEM CONNECTER

LCD-Bildschirm

Vorderseite

Rückseite

03DE02BAS-UC.book Page 6 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Media-Engine

qs Buchse AUDIO IN (Seite 10)

Über diese Buchse werden Tonsignale eingespeist, wenn das

Gerät an den Audioausgang eines Computers oder an ein

anderes Audiogerät angeschlossen ist.

qd SYSTEM CONNECTOR (TO DISPLAY) (Seite 8)

Über diesen Ausgang werden die Signale an den Monitor

weitergeleitet, wenn der Monitor und die Media-Engine mit

einem Systemverbindungskabel verbunden sind.

qf HD15/RGB-Eingang INPUT 1 (Seite 8)

Dieser Anschluß dient zum Einspeisen von RGB-

Videosignalen (0,700 Vp-p, positiv) und

Synchronisationssignalen.

* DDC (Display Data Channel) ist ein Standard der VESA.

qg HD15/RGB-Eingang INPUT 2 (Seite 8)

Dieser Anschluß dient zum Einspeisen von RGB-

Videosignalen (0,700 Vp-p, positiv) und

Synchronisationssignalen. Die Stiftbelegung ist die gleiche

wie unter qf erläutert.

qh Netzeingang (Seite 9)

Dieser Anschluß dient zur Stromversorgung des Monitors.

qj Netzschalter (Seite 9)

Dieser Schalter dient zum Ein- und Ausschalten des

Monitors. Wenn Sie das Gerät am Netzschalter einschalten,

schaltet sich der Bildschirm automatisch ein.

qk Netzanzeige (Seite 17)

Die Netzanzeige leuchtet grün, wenn die Media-Engine

eingeschaltet ist. Die Netzanzeige leuchtet rot, wenn der

Bildschirm aus-, die Media-Engine aber eingeschaltet ist. Die

Anzeige leuchtet orange, wenn sich der Monitor im

Stromsparmodus befindet.

ql Media-Engine-Ständer

Mit Hilfe dieses Ständers können Sie die Media-Engine

senkrecht aufstellen.

Vorsicht

Stellen Sie die Media-Engine unbedingt senkrecht auf, wie auf der

Abbildung links gezeigt. Wenn Sie die Media-Engine flach hinlegen,

können die Belüftungsöffnungen blockiert werden, was zu

Fehlfunktionen führen könnte.

Stift Nr. Signal

1Rot

2Grün(Grünsignal mit Synchronisation)

3Blau

4ID(Masse)

5 DDC-Masse*

6 Masse Rot

7 Masse Grün

8 Masse Blau

9 DDC + 5V*

10 Masse

11 ID (Masse)

12 Bidirektionale Daten (SDA)*

13 Horizontale Synchronisation

14 Vertikale Synchronisation

15 Datentakt (SCL)*

SYSTEM CONNECTER

(

TO DISPLAY

)

INPUT 1

INPUT 2

AUDIO IN

5 4 3 2

678910

1112131415

03DE02BAS-UC.book Page 7 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob

folgende Teile mitgeliefert wurden:

• LCD-Bildschirm

• Media-Engine

• Media-Engine-Ständer

• Netzkabel

• Systemverbindungskabel (2 m)

(geeigneter Kabeltyp: DP-2)

• HD15/RGB-Videosignalkabel

• Audiokabel (Stereoministecker)

• Windows Monitor Information Disk/Utility Disk

• Macintosh Utility Disk

• Garantiekarte

• Diese Bedienungsanleitung

Schritt 1:Anschließen der Media-

Engine an den Computer

Schalten Sie vor dem Anschließen die Media-Engine und den

Computer aus.

Hinweis

Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie

könnten die Stifte sonst möglicherweise verbiegen.

Anschließen an einen IBM PC/AT oder

kompatiblen Computer

Anschließen an einen Macintosh

Wenn Sie diesen Monitor an einen Macintosh-Computer anschließen,

verwenden Sie, wenn nötig, den Macintosh-Adapter. Schließen Sie den

Macintosh-Adapter an den Computer an, bevor Sie das Kabel

anschließen.

Schritt 2:Anschließen des

Bildschirms und der

Media-Engine

Schalten Sie vor dem Anschließen die Media-Engine und den

Bildschirm aus.

Vorsicht

Stellen Sie die Media-Engine unbedingt senkrecht auf, wie auf der

Abbildung oben gezeigt. Wenn Sie die Media-Engine flach hinlegen,

können die Belüftungsöffnungen blockiert werden, was zu

Fehlfunktionen führen könnte.

Hinweis

Fassen Sie beimAnschließen oder Lösen von KabelndieKabelimmer am

Stecker.

anAnschluß INPUT1

oder INPUT 2

HD15/RGB-

Videosignalkabel

(mitgeliefert)

an Videoausgang

IBM PC/AT oder

kompatibler Computer

IBM PC/AT oder

kompatibler Computer

an Anschluß INPUT1

oder INPUT 2

HD15/RGB-

Videosignalkabel

(mitgeliefert)

an Videoausgang

Macintosh

an SYSTEM

CONNECTOR

(Systemanschluß)

der Media-Engine

Systemverbindungskabel

(2 m) (mitgeliefert)

an SYSTEM

CONNECTOR

(Systemanschluß)

des Bildschirms

03DE02BAS-UC.book Page 8 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Schritt 3:Anschließen des

Netzkabels

Media-Engine, Bildschirm und Computer müssen ausgeschaltet

sein. Schließen Sie zuerst das Netzkabel an die Media-Engine an,

und stecken Sie dann den Netzstecker in eine Netzsteckdose.

Schritt 4:Einschalten von Monitor

und Computer

Schalten Sie die Media-Engine ein.

Der Bildschirm schaltet sich automatisch ein. Die Anzeigen

an der Media-Engine und am Bildschirm leuchten grünauf.

Schalten Sie den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie

gegebenenfalls das Bild mit den Bedienelementen des Monitors

nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

•ÜberprüfenSie,obderMonitorkorrektandenComputer

angeschlossen ist.

•Überprüfen Sie, ob die Media-Engine eingeschaltet ist.

• Wird KEIN EING SIGNAL auf dem Bildschirm angezeigt,

befindet sich derComputerim Energiesparmodus. DrückenSie

eine beliebige Taste auf der Computer-Tastatur, oder bewegen

Sie die Maus.

• Erscheint KABEL NICHT VERBUNDEN auf dem

Bildschirm, versuchen Sie es mit einem Wechsel des

Eingangssignals (Seite 10), und überprüfen Sie, ob das

Videoeingangskabel richtig angeschlossen ist.

• Wenn die Meldung NICHT IM ABTASTBEREICH erscheint,

schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie

dann die Grafikkarte des Computers auf eine

Horizontalfrequenz zwischen 30 und 61 kHz und eine

Vertikalfrequenz zwischen 48 und 85 Hz ein (bei 75 Hz nur

XGA-Modus).

Schlagen Sie bitte unter den weiteren Informationen über

Bildschirmmeldungen nach (siehe „Fehlersymptome und

Abhilfemaßnahmen“ auf Seite 20).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard “DDC”,sodaß

alle Daten des Monitors automatisch erkannt werden. Daher muß kein

spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an den Computer anschließen und diesen dann

zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf

dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den

Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist

automatisch ausgewählt, so daß Sie ohne weitere Vorbereitungen mit

diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz.

Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die

Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht

auf einen besonders hohen Wert einzustellen.

Wenn bei der Kommunikation zwischen Ihrem Computer bzw. Ihrer

Grafikkarte und diesem Monitor Probleme auftreten, installieren Sie die

Informationsdatei zu diesem Monitor von der “Windows Monitor

Information Disk”.Näheres zur Installation finden Sie in der ReadMe-

Datei auf der Diskette.

an Netzsteckdose

Netzkabel (mitgeliefert)

an Netzeingang

03DE02BAS-UC.book Page 9 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Der Stereolautsprecher

Sie können Musik, Geräusche und Tondateien über den

Stereolautsprecher in Ihrem Monitor wiedergeben lassen.

Verbinden Sie die Buchse AUDIO IN über das mitgelieferte

Audiokabel (mit Stereoministecker) mit dem Audioausgang des

Computers oder eines Audiogeräts.

Einstellen der Lautstärke

Die Lautstärkewird im Menü LAUTSTÄRKEeingestellt,das Sie

über das Hauptmenü aufrufen können (Seite 11).

Drücken Sie die Tasten 2 +/–.

Das Menü LAUTSTÄRKE erscheint auf dem Bildschirm.

Stellen Sie mit den Tasten 2 +/– die Lautstärke ein.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Wiedergabe über Kopfhörer

Sie könnendie Tonsignaledes Computers oder Audiogerätsauch

über Kopfhörer wiedergeben lassen.Schließen Sie die Kopfhörer

an die Kopfhörerbuchse an. Der Lautsprecher wird ausgeschaltet,

wenn Kopfhörer an die Kopfhörerbuchse angeschlossen werden.

Auch die Lautstärke der Kopfhörer können Sie im Menü

LAUTSTÄRKE einstellen.

Hinweise

• Wenn das Hauptmenü auf dem Bildschirmangezeigt wird,läßtsichdie

Lautstärke nicht einstellen.

• Wenn sich der Monitor in einem Energie- oder Stromsparmodus

befindet, wird über die Lautsprecher nichts ausgegeben.

Auswählen des Eingangssignals

Über die Eingänge INPUT 1 und INPUT 2 können Sie zwei

Computer an diesen Monitor anschließen. Mit der Taste INPUT

schalten Sie zwischen den beiden Computern um.

Drücken Sie die Taste INPUT.

Mit jedem Tastendruck auf INPUT wechseln das Eingangssignal

und die dazugehörige Eingangsanzeige („1“ fürINPUT1oder

„2“ für INPUT 2).

Hinweise

• WenndasHauptmenü auf dem Bildschirm angezeigt wird, läßtsichdas

Eingangssignal nicht auswählen.

• Wenn am ausgewählten Eingang kein Signal eingespeist wird,

erscheint KEIN EINGANGSSIGNAL oder KABEL NICHT

VERBUNDEN auf dem Bildschirm. Nach einigen Sekunden schaltet

der Monitor in den Energiesparmodus. Wählen Sie in einem solchen

Fall mit der Taste INPUT den anderen Anschluß aus.

LAUTST

ÄRKE

INPUT

03DE02BAS-UC.book Page 10 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Einstellen des Monitors

Mit den Bildschirmmenüskönnen Sie eine Vielzahl von

Einstellungen vornehmen.

Navigieren in den Menüs

Um das Hauptmenü auf dem Bildschirm aufzurufen, drücken Sie

die Taste MENU. Erläuterungen dazu finden Sie auf Seite 12.

WählenSie mitden TastenM(+)/m(–) undOK einsder folgenden

Menüsaus.Erläuterungen zu den Tasten M(+)/m(–) und OK

finden Sie auf Seite 12.

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer, und schalten

Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens

30 Minuten warten, bevor Sie Einstellungen vornehmen.

1 PHASE (Seite 13)

Im Menü PHASE stellen Sie

die Phase ein, wenn die

Zeichen oder Bilder auf dem

gesamten Bildschirm

verschwommen erscheinen.

Stellen Sie die Phase nach

dem Einstellen des Pitch ein.

2 PITCH (Seite 13)

Auf dem Menü PITCH

stellen Sie den Pitch ein,

wenndie ZeichenoderBilder

in bestimmten

Bildschirmbereichen

verschwommen erscheinen.

3 BILDLAGE H (Seite 13)

Im Menü BILDLAGE H

können Sie die horizontale

Position des Bildes

einstellen.

PHASE

EXI T

PHASE

EXI T

PITCH

EXI T

HBILDLAGE

4 BILDLAGE V (Seite 13)

Im Menü BILDLAGE V

können Sie die vertikale

Position des Bildes

einstellen.

5 ZOOM (Seite 14)

Im Menü ZOOMkönnen Sie

die Bildschärfe je nach

Bildseitenverhältnis oder

Auflösung des

Eingangssignals einstellen.

6 FARBE (Seite 14)

ImMenüFARBEkönnenSie

die Farbtemperatur des

Bildes einstellen. Damit

legen Sie fest, ob die Farben

auf dem Bildschirm eher

bläulich oder eher rötlich

erscheinen.

7 POSITION MENU

(Seite 14)

ImMenüPOSITIONMENU

können Sie die Position des

Bildschirmmenüs einstellen.

8 ZURÜCK (Seite 15)

Im Menü ZURÜCK können

Sie die Einstellungen

zurücksetzen.

9 Option (Seite 15)

Wählen Sie m (Option),

wenn Sie die sonstigen

Optionen des Monitors

einstellen wollen. Zu den

Optionen gehören:

• STEREO BREIT

• BASSANHEBUNG

• HINTERGRUNDBEL.

• LICHTSENSOR

• STROMSPARMODUS

• BENUTZERSENSOR

• LANGUAGE

• TASTATUR-SPERRE

EXI T

BILDLAGE V

EIN

AUS

ZOOM

EXI T

9300K

650

00K

BENUTZER

ELINSTELLEN

FARBE

EXI T

POS UTIION ENM

EXI T

BS ZUR

ALLE

ZURÜCK

ÜCK

SZURÜCK

EXI T

AUS

STEREO BRE I T

EXI T

(Fortsetzung)

03DE02BAS-UC.book Page 11 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Verwenden der Tasten MENU,

(+)/

(–)und

Rufen Sie das Hauptmenü auf.

DrückenSiedieTasteMENU,umdasHauptmenü auf dem

Bildschirm aufzurufen.

Wählen Sie das Menü aus, in dem Sie Einstellungen

vornehmen wollen.

Wählen Sie mit den Tasten M(+)/m(–)dasgewünschte Menü

aus. Wählen Sie mit der Taste OK die gewünschte

Menüoption aus.

Nehmen Sie im Menü die gewünschten

Einstellungen vor.

Nehmen Sie mit den Tasten M(+)/m(–)diegewünschte

Einstellung vor. Wechseln Sie dann mit der Taste OK zurück

zum vorhergehenden Menü.

Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder

die normale Anzeige. Wenn Sie keine weitere Taste drücken,

wird das Bildschirmmenü nach etwa 30 Sekunden

automatisch ausgeblendet.

Zurücksetzen der Einstellungen

Sie können die Einstellungen im Menü ZURÜCK zurücksetzen.

Erläuterungen dazu finden Sie auf Seite 15.

Einstellen des Kontrasts

(KONTRAST)

Der Kontrastwird imMenüKONTRAST eingestellt, dasSieüber

das Hauptmenü aufrufen können (Seite 11). Die Einstellungwird

gespeichert und gilt für das Signal vom gerade ausgewählten

Eingang.

Drücken Sie die Taste 6 (Kontrast).

Das Menü KONTRAST erscheint auf dem Bildschirm.

Anzeigen des aktuellen Eingangssignals

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals

werden in den Menüs KONTRAST und HELLIGKEIT angezeigt.

StellenSiedenKontrastmitdenTasten M(+)/m(–)ein.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Einstellen des Schwarzwerts für

das Bild (HELLIGKEIT)

Die Helligkeit wird im Menü HELLIGKEIT eingestellt, das Sie

über das Hauptmenü aufrufen können (Seite 11). Die Einstellung

wird gespeichert und giltfür das Signal vom gerade ausgewählten

Eingang.

Drücken Sie die Taste 8 (Helligkeit).

Das Menü HELLIGKEIT erscheint auf dem Bildschirm.

StellenSiedieHelligkeitmitdenTastenM(+)/m(–)ein.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Wenn der Bildschirm zu hell ist

Stellen Sie die Hintergrundbeleuchtung ein. Schlagen Sie dazu

unter den Erläuterungen zur Hintergrundbeleuchtung nach (siehe

„Einstellen der Hintergrundbeleuchtung“ auf Seite 16).

Hinweis

Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lassen sich

Helligkeit und Kontrast nicht einstellen.

INPUT

48.4kHz/ 60Hz

KONTRAST

Horizontalfrequenz

des aktuellen

Eingangssignals

Vertikalfrequenz des

aktuellen

Eingangssignals

48.4kHz/ 60Hz

HKEITELLIG

Horizontalfrequenz

des aktuellen

Eingangssignals

Vertikalfrequenz des

aktuellen

Eingangssignals

03DE02BAS-UC.book Page 12 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Korrigieren eines flimmernden

oder verschwommenen Bildes

(PHASE/PITCH)

Wenn am Monitor ein Eingangssignal eingeht, stellt der Monitor

mit Hilfe seiner automatischen Einstellfunktion fürdie

Bildqualität die Bildposition sowie Phase und Pitch automatisch

ein und stellt damit sicher, daß das Bild auf dem Bildschirm

scharfundinguterQualität angezeigt wird. Erläuterungen zu

dieser Funktion finden Sie unter „Automatische Einstellung der

Bildqualität“ auf Seite 18.

Bei einigen Eingangssignalen werden Bildposition, Phase und

Pitch unter Umständen nicht optimal eingestellt. In diesem Fall

können Sie die Einstellungen von Hand vornehmen. Gehen Sie

wie im folgenden erläutertvor. WennSiediese Einstellungen von

Hand vornehmen, werden sie im Gerät gespeichert und

automatisch abgerufen, wenn am Monitor wieder die gleichen

Eingangssignale eingehen.

Diese Einstellungen müssen Sie unter Umständen erneut

vornehmen, wenn Sie nach dem Anschließen des Computers das

Eingangssignal wechseln.

Stellen Sie die Auflösung am Computer auf 1024 ×

××

768 ein.

LegenSie die Dienstprogrammdiskette(Utility Disk)

ein.

Verwenden Sie die für Ihren Computer geeignete Diskette.

Für Windows

Windows Monitor Information Disk/Utility Disk

FürMacintosh

Macintosh Utility Disk

Starten Sie die Dienstprogrammdiskette, und rufen

Sie das Testmuster auf.

Für Windows

Klicken Sie auf [Utility Disk]

[Windows]/[Utility.exe].

FürMacintosh

Klicken Sie auf [Utility Disk]

[SONY-Utility].

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(PITCH), und drücken Sie dann OK.

Das Menü PITCH erscheint auf dem Bildschirm.

Korrigieren Sie mit den Tasten M(+)/m(–)die

Bildschirmfarben, bis diese gleichmäßig sind.

Stellen Sie das Bild so ein, daß die vertikalen Streifen

verschwinden.

Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm horizontale Streifen zu

sehen sind, stellen Sie im nächsten Schritt die Phase ein.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(PHASE), und drücken Sie dann OK.

Das Menü PHASE erscheint auf dem Bildschirm.

Korrigieren Sie mit den Tasten M(+)/m(–)die

Bildschirmfarben, bis diese gleichmäßig sind.

Stellen Sie das Bild so ein, daß die horizontalen Streifen auf

ein Minimum reduziert werden.

Klicken Sie abschließend auf dem Bildschirm auf

[END]. Damit wird das Testmuster ausgeschaltet.

So setzen Sie die automatische Einstellung der Bildqualität

zurück

Wählen Sie BS ZURÜCK, und aktivieren Sie die Option im Menü

ZURÜCK. Weitere Informationen zum Menü ZURÜCK finden Sie auf

Seite 15.

Einstellen der Bildposition

(BILDLAGE H/BILDLAGE V)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen

Sie die Bildposition folgendermaßen ein.

Diese Einstellungen müssen Sie unter Umständen erneut

vornehmen, wenn Sie nach dem Anschließen des Computers das

Eingangssignal wechseln.

Starten Sie die Dienstprogrammdiskette (Utility

Disk), und rufen Sie das Testmuster auf.

Führen Sie Schritt 2 und 3 unter „Korrigieren eines

flimmernden oder verschwommenen Bildes (PHASE/

PITCH)“ aus.

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(BILDLAGE H) oder (BILDLAGE V), und

drücken Sie dann OK.

Das Menü BILDLAGE H oder BILDLAGE V erscheint auf

dem Bildschirm.

Verschieben Sie das Bild nach oben, unten, links

oder rechts, bis der Rahmen um das Testmuster

verschwindet.

StellenSiemitdenTastenM(+)/m(–)dieBildposition

ein. Im Menü BILDLAGE H können Sie die

horizontale Bildposition korrigieren, im Menü

BILDLAGE V die vertikale.

Klicken Sie abschließend auf dem Bildschirm auf

[END]. Damit wird das Testmuster ausgeschaltet.

03DE02BAS-UC.book Page 13 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Anzeigen eines Signals mit

niedriger Auflösung in der

tatsächlichen Auflösung (ZOOM)

Der Monitor ist werkseitig so eingestellt, daß das Bild in voller

Größe auf dem Bildschirm anzeigt wird, unabhängig von dem

Modus oder der Auflösung des Bildes. Sie können das Bild aber

auch in der tatsächlichen Auflösung anzeigen lassen.

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(ZOOM), und drücken Sie dann OK.

Das Menü ZOOM erscheint auf dem Bildschirm.

Wählen Sie mit der Taste m(–) die Einstellung AUS.

Das Eingangssignal wird mit der tatsächlichen Auflösung auf

dem Bildschirm angezeigt.

So lassen Sie das Bild in voller Größe auf dem Bildschirm

anzeigen

Wählen Sie in Schritt 3 die Einstellung EIN.

Einstellen der Farbtemperatur

(FARBE)

Mit den Optionen im Menü FARBE können Sie die

Farbtemperatur des Bildes einstellen. Dabei ändert sich der

Farbwert im weißen Farbfeld. Farben erscheinen bei einer

niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur

bläulich.

Für die Textverarbeitung und andere textorientierte

Anwendungen eignet sich in der Regel eine Farbtemperatur von

9300K, für Videoanwendungen eine Farbtemperatur von 6500K.

Siekönnendie Farbtemperaturaufdie Werte„5000K“, „6500K“,

„9300K“ oder „BENUTZEREINST.“ einstellen.

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(FARBE), und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)die

gewünschte Farbtemperatur aus.

5000K, 6500K und 9300K sind die voreingestellten

Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die

Farbtemperatur auf 6500K und 5000K senken, erscheinen

weißeFlächen nicht mehr bläulich, sondern rötlich.

Siekönnen dieFarbtemperaturfür jedes Videoeingangssignal

separat einstellen.

Nehmen Sie bei Bedarf eine Feineinstellung der

Farbtemperatur vor.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option

EINSTELLEN, und drücken Sie dann OK. Wählen Sie

dann mit den Tasten M(+)/m(–)dieOptionR(Rot)oderB

(Blau). Stellen Sie dann mit den Tasten M(+)/m(–)die

Farbtemperatur ein. Bei dieser Einstellung wird die

Farbtemperatur verändert, indem die Rot- oder die

Blaukomponente im Vergleich zur Grünkomponente (G)

verstärkt oder abgeschwächt wird. Die Grünkomponente

bleibt dabei unverändert.

Wenn Sie die Farbtemperatur feineinstellen, werden die

neuen Farbeinstellungen, die Sie unter BENUTZEREINST.

vorgenommen haben, gespeichert und automatisch

abgerufen, wenn Sie BENUTZER. auswählen.

DieEinstellungunterBENUTZEREINST.giltfürdieSignale

von beiden Eingängen. Wenn Sie die Benutzereinstellung für

einen Signaleingang ändern, ändert sich daher auch die

Einstellung für den anderen Signaleingang.

Ändern der Menüposition

(POSITION MENU)

Sie können das Menü verschieben, wenn es das Bild auf dem

Bildschirm verdeckt.

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(POSITION MENU), und drücken Sie dann OK.

Das Menü POSITION MENU erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)die

gewünschte Menüposition aus.

Sie können das Menü an eine von drei möglichen Positionen

im oberen bzw. im unteren Bildschirmbereich oder in die

Bildschirmmitte stellen.

R168

G170

B175

EXI T

BENU ZT ERE INST .

03DE02BAS-UC.book Page 14 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Zurücksetzen der Einstellungen

(ZURÜCK)

Bei diesem Monitor haben Sie zwei Möglichkeiten, die

Einstellungen zurückzusetzen. Verwenden Sie dazu das Menü

ZURÜCK.

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption0

(ZURÜCK), und drücken Sie dann OK.

Das Menü ZURÜCK erscheint auf dem Bildschirm.

Setzen Sie die Einstellungen dann anhand der folgenden

Anweisungen zurück.

Zurücksetzen der Einstellungen für das aktuelle

Eingangssignal auf die geeignetsten Werte

Wählen Sie mit den Tasten M(+)/m(–)dieOptionBS

ZURÜCK, und drücken Sie dann OK.

Bei der automatischen Einstellung der Bildqualität setzt dieser

Monitor automatisch Bildposition, Phase und Pitch auf die

geeignetsten Werte. Wenn die Funktion aktiviert ist, wird die

Phase immer dann automatisch eingestellt, wenn am Monitor

wieder das gleiche Eingangssignal eingeht. Nach dem

Zurücksetzen der Daten wird das Menü ZURÜCK automatisch

ausgeblendet, und das Hauptmenü erscheint wieder.

Zurücksetzen aller Einstellungen füralle

Eingangssignale

Wählen Sie mit den Tasten M(+)/m(–) die Option ALLES

ZURÜCK, und drücken Sie dann OK.

Nach dem Zurücksetzen der Daten wird das Menü ZURÜCK

automatisch ausgeblendet, und das Hauptmenü erscheint wieder.

So brechen Sie das Zurücksetzen ab

Wählen Sie mit den Tasten M(+)/m(–)dieOption ,

und drücken Sie dann OK.

Die Daten werden nicht zurückgesetzt. Das Menü ZURÜCKwird

automatisch ausgeblendet, und das Hauptmenü erscheint wieder.

Weitere Einstellungen (Option)

Sie können folgende weitere Optionen einstellen:

• STEREO BREIT

• BASSANHEBUNG

• HINTERGRUNDBEL.

• LICHTSENSOR

• STROMSPARMODUS

• BENUTZERSENSOR

• LANGUAGE

• TASTATUR-SPERRE

Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dasSymbolm

aus.

Das Optionsmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)die

gewünschte Option, und drücken Sie dann OK.

Stellen Sie die ausgewählte Option dann anhand der

folgenden Anweisungen ein.

Erweitern des Klangbildes (STEREO BREIT)

Bei dieser Option wird die DSP-Technologie genutzt. Das

Klangbildwirdmanipuliert,sodaß die Entfernung zum

eingebauten Stereolautsprecher größer wirkt, alssie es tatsächlich

ist. Auf diese Weise entsteht der Eindruck eines viel weiteren

Klangraumes.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die

Option (STEREO BREIT), und drücken Sie dann

OK. Wählen Sie dann mit den Tasten M(+)/m(–)die

Einstellung 2, 1 oder AUS.

Mit der erweiterten Stereofunktion wird der Eindruck eines

größeren Klangraumes geschaffen. Mit 1 bzw. 2 bewegen Sie den

Klangraum in zwei Schritten scheinbar weiter nach vorn auf den

Monitor zu.

Hinweise

• Wenn der angeschlossene Computer oder das Audiogerät akustische

Sonderfunktionen, wie z. B. die Raumklangfunktion, verwendet,

schalten Sie diese Funktionen unbedingt aus. Wenn die akustischen

Sonderfunktionen anderer Geräte zusammen mit der erweiterten

Stereofunktion dieses Geräts benutzt werden, kommt es zu

Fehlfunktionen, so daß sich nicht der gewünschte Klangeffekt ergibt.

• Wenn Sie Kopfhörer benutzen, wird diese Funktion automatisch

ausgeschaltet.

Die Anzeige im Menü STEREO BREIT ändert sich dadurch jedoch

nicht.

• Mit der erweiterten Stereofunktion läßt sich der Eindruck eines

größeren Klangraums erzeugen, indem analoge in digitale Tonsignale

konvertiert werden. Je nach Art der Eingangssignale und je nach Art

der Musik ist der Ton unter Umständen jedoch verzerrt. Verringern Sie

in diesem Fall die Lautstärke, oder schalten Sie die erweiterte

Stereofunktion aus.

Betonen der Bässe (BASSANHEBUNG)

Bei dieser Option werden die von den Lautsprechern

ausgegebenen Bässe verstärkt.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die

Option (BASSANHEBUNG), und drücken Sie dann

OK. Wählen Sie dann mit den Tasten M(+)/m(–)die

Einstellung EIN oder AUS.

(Fortsetzung)

03DE02BAS-UC.book Page 15 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Einstellen der Hintergrundbeleuchtung

Wenn der Bildschirm zu hell ist, muß die

Hintergrundbeleuchtung eingestellt werden.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die

Option (HINTERGRUNDBEL.), und drücken Sie

dann OK. Stellen Sie dann mit den Tasten M (+)/m(–)die

gewünschte Hintergrundhelligkeit ein.

Automatisches Einstellen der

Bildschirmhelligkeit (LICHTSENSOR)

Der Monitor ist mit einem Lichtsensor ausgestattet, der die

Umgebungshelligkeit erkennt. Über diesen Sensor wird die

Helligkeit des Bildschirms automatisch reguliert.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die

Option (LICHTSENSOR),und drücken Sie dannOK.

Wählen Sie dann mit den Tasten M(+)/m(–)die

Einstellung EIN oder AUS.

Wenn Sie EIN wählen, paßt der Monitor die Helligkeit des

Bildschirms automatisch an die Lichtverhältnisse der Umgebung

an. Schlagen Sie dazu unter den Erläuterungen zur

Bildschirmhelligkeit nach (siehe „Automatische

Helligkeitseinstellung (Lichtsensor)“ auf Seite 18).

Hinweis

Wenn Sie diese Funktion einschalten, ändert sich der Einstellwert der

Option HINTERGRUNDBEL. dadurch nicht. Wenn die Bildhelligkeit

nach der automatischen Einstellung nicht korrekt ist, können Sie die

Hintergrundbeleuchtung von Hand korrigieren. Wenn Sie die

Hintergrundbeleuchtung eingestellt haben, reguliert der Monitor die

Bildhelligkeit automatisch unter Berücksichtigung des neuen Werts für

die Hintergrundbeleuchtung.

Einstellen des Stromsparmodus

DerMonitorverfügtübereineFunktion,dieihngesteuertüberdie

Stromsparkonfiguration des Computers automatisch in den

Stromsparmodus schaltet. Wenn Sie die Stromsparoption auf

AUS setzen, schaltet der Monitor nicht in den Stromsparmodus.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die

Option (STROMSPARMODUS), und drücken Sie

dannOK. WählenSiedann mitden Tasten M(+)/m(–)die

Einstellung EIN oder AUS.

Der Benutzersensor

Mit Hilfe der Benutzersensorfunktion kann der Monitor in einen

Energiesparmodusschalten,wenn sichniemand vor demMonitor

aufhält.

Wählen Sie mit den Tasten M(+)/m(–)zunächst die

Option (BENUTZERSENSOR), und drücken Sie

dannOK. WählenSiedann mitden Tasten M(+)/m(–)die

Einstellung EIN oder AUS.

Wenn diese Option auf EIN gesetzt ist und Sie sich vom

Bildschirm entfernen, schaltet der Monitor automatisch in einen

Energiesparmodus. Schlagen Sie dazu unter den Erläuterungen

zum Energiesparmodus nach (siehe „Die Stromsparfunktion

(Benutzersensor/Stromsparmodus)“ auf Seite 17).

Auswählen der Sprache für die Bildschirmmenüs

Für die Bildschirmmenüs stehen die Sprachen Englisch, Deutsch,

Französisch, Spanisch, Italienisch und Japanisch zur Verfügung.

Die Standardeinstellung ist Englisch.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(LANGUAGE), und drückenSie dannOK. Wählen Sie

dann mit den Tasten M(+)/m(–) eine Sprache aus.

• ENGLISH: Englisch

• DEUTSCH

• FRANÇAIS: Französisch

• ESPAÑOL: Spanisch

• ITALIANO: Italienisch

• : Japanisch

Sperren der Menüs und Bedienelemente

Sie können die Einstellungen schützen, indem Sie die

Bedienelemente und Menüs sperren.

Wählen Sie mit den Tasten M(+)/m(–)dieOption

(TASTATUR-SPERRE), und drücken Sie dann OK.

Wählen Sie dann mit den Tasten M(+)/m(–)die

Einstellung EIN.

Jetzt können Sie nur noch den Netzschalter 1 sowie

(TASTATUR-SPERRE) im Optionsmenü benutzen. Wenn

Sie ein anderes Bedienelement betätigen oder ein anderes Menü

auswählen, erscheint das Symbol auf dem Bildschirm.

So heben Sie die Sperrung der Bedienelemente und Menüs

wieder auf

Gehen Sie wie oben erläutert vor, und setzen Sie (TASTATUR-

SPERRE) auf AUS.

ZZ...

03DE02BAS-UC.book Page 16 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Technische Merkmale

Die Stromsparfunktion (Benutzersensor/Stromsparmodus)

Dieser Monitor entspricht den Energiesparrichtlinien von VESA,

NERGY

TAR und NUTEK. Wenn der Monitor an einen Computer

oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, schalteter automatisch in

den Stromsparmodus. Wenn der Monitor erkennt, daß kein Benutzer anwesend ist, schaltet er in einen Energiesparmodus.

1 Energiesparmodus (Benutzersensor)

Wenn der Benutzersensor imMonitor erkennt, daßkein Benutzer

anwesend ist, schaltet er nach etwa 20 Sekunden in den

Energiesparmodus. Der Energiesparmodus ist ein

Stromsparstatus, bei dem die Stromversorgung aller Schaltkreise

(mit Ausnahme des Schaltkreises für den Sensor) ausgeschaltet

wird, und zwar unabhängig von der Einstellung des Computers.

SobaldderSensorerkennt, daßwieder ein Benutzer anwesend ist,

schaltet der Monitor zurück in den normalen Betriebsmodus.

Wenn der Monitor aufgrund der Stromspareinstellungen des

Computers in den Stromsparmodus wechselt, so hat dieser

Stromsparmodus Priorität vor dem Energiesparmodus. In diesem

Fall bleibt der Monitor im Stromsparmodus, unabhängig davon,

ob ein Benutzer anwesend ist oder nicht.

Um den Monitor in einem solchen Fall wieder in den normalen

Betriebsmodus zu schalten, führen Sie eine Aktion aus, die den

Stromsparmodus beendet.

Hinweis

Der Benutzersensor erkennt die An- oder Abwesenheit eines Benutzers

bis zu einem Abstand von etwa 60 cm von der Bildschirmoberfläche.

Dieser Abstand hängt jedoch auch von der Kleidung des Benutzers und

vom Umgebungslicht ab. Wenn der Benutzersensor aufgrund ungünstiger

Umgebungsbedingungen nicht ordnungsgemäß funktioniert, setzen Sie

die Option für den Benutzersensor auf AUS. Wenn der Monitor nicht aus

dem Energiesparmodus in den normalen Betriebsmodus schaltet, weil der

Benutzersensor Ihre Anwesenheit nicht erkennt, drücken Sie den

Netzschalter

1 zweimal, um den Monitor aus- und dann wieder

einzuschalten.

2 Stromsparmodus

Die DPMS-Technologie definiert den deaktivierten Modus je

nach dem Synchronisationssignal, das vom Computer eingeht.

Die Leistungsaufnahme des Monitors beträgt in diesem Modus

etwa maximal 3 W, wenn die Stromsparfunktion aktiviert ist.

Wenn der Computer in den Stromsparmodus wechselt, geht kein

Eingangssignal mehr ein, undKEINEINGSIGNALerscheint auf

dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in

den Energiesparmodus.

* “Tiefschlaf” ist ein Energiesparmodus, der von der EPA

(Umweltschutzbehörde der USA) definiert wurde.

Hinweis

Die Stromsparfunktion arbeitet je nach den eingespeisten

Synchronisationssignalen unter Umständen nicht ordnungsgemäß.Setzen

Sie in diesem Fall die Stromsparfunktion auf AUS.

Stromsparstatus Leistungsaufnahme Netzanzeige an der

Media-Engine

Netzanzeige 1 am Bildschirm

Normalbetrieb 35 Wgrüngrün

1 Energiesparmodus ≤ 8 Wgrün abwechselnd grün und orange

2 Stromsparmodus ≤ 3 W orange orange

1 (Netzanzeige am Bildschirm): aus ≤ 3 Wrot aus

Netzanzeige an Media-Engine: aus 0 W aus aus

Stromsparstatus Synchronisationssignal

Deaktiviert (Tiefschlaf)* horizontal: aus / vertikal: aus

03DE02BAS-UC.book Page 17 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Automatische Helligkeitseinstellung (Lichtsensor)

Der Monitor kann die Helligkeit des Bildschirms automatisch auf die Umgebungshelligkeit einstellen. Wenn Sie die Option

LICHTSENSOR auf EINsetzen, legt der Monitor einen möglichst günstigenHelligkeitswert für den Bildschirm fest. Standardmäßig ist die

Helligkeit der Hintergrundbeleuchtung auf den Höchstwert gesetzt. Wenn Sie LICHTSENSOR auf EIN setzen, stellt der Monitor die

Hintergrundbeleuchtung stufenlos auf einen Wert zwischen dem Höchst- und dem Mindestwert ein. Wenn der Benutzer einen Wert fürdie

Hintergrundbeleuchtung vordefiniert, wird die Hintergrundbeleuchtung automatisch auf einen Wert zwischen diesem benutzerdefinierten

Wert und dem Höchst- bzw. Mindestwert eingestellt.

Automatische Einstellung der Bildqualität

Wenn ein Eingangssignal in den Monitor eingespeist wird,

vergleicht der Monitor dieses Signal mit den werkseitig

vordefinierten Modi im Speicher des Monitors und wählt

automatisch den Modus aus, bei dem sich in der Bildschirmmitte

eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig

vordefinierten Modi finden Sie im Anhang (Appendix).

BeiEingangssignalen,die keinemder werkseitigvoreingestellten

Modi entsprechen, legt der Monitor mit Hilfe der

Bildeinstellfunktion automatisch Einstellungen für Bildposition,

Phase und Pitch fest, die bei einem beliebigen Timing innerhalb

des fürdenMonitorgültigen Frequenzbereichs füreinscharfes

Bild nötig sind (horizontal: 30 – 61 kHz, vertikal: 48 – 85 Hz).

WennderMonitorzumerstenMalEingangssignaleempfängt,die

nicht einem der werkseitig voreingestellten Modi entsprechen,

dauert es daher in der Regellängerals im Normalfall, bis ein Bild

auf dem Bildschirm erscheint. Die bei diesem Prozeß

eingestellten Daten werden automatisch im Gerätgespeichert,so

daß der Monitor beim nächsten Mal, wenn das entsprechende

Signal eingeht, genauso schnell reagiert wie bei einem werkseitig

voreingestellten Signal.

Wenn Sie das Bild für einen der Modi einstellen, werden die

Einstellungen als Benutzermodus automatisch gespeichert und

abgerufen, wann immer das betreffende Eingangssignal eingeht.

Hinweis zum Einstellen der Phase

Wenn die automatische Einstellung der Bildqualität aktiviert ist, bewegt

sich das Bild etwas, wenn am Monitor ein Eingangssignal eingeht, und

zwar unabhängig vom gespeicherten Einstellwert.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist,

funktionieren nur noch der Netzschalter

und die Taste INPUT.

Benutzerdefinierter

Helligkeitswert

Hintergrundhelligkeit

Höchstwert

Benutzerdefinierter Wert

Mindestwert

Automatische Helligkeitsregulierung

nach Einstellung durch Benutzer

Vordefinierte automatische

Einstellung

Umgebungshelligkeit

HelligkeitbeiEinstellung

durch Benutzer

03DE02BAS-UC.book Page 18 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an

den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der

folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie

bitte die zugehörige Abhilfemaßnahme nach (siehe

„Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20).

Wenn NICHT IM ABTASTBEREICH auf dem

Bildschirm erscheint

Diese Meldung gibt an, daß das Eingangssignal nicht den

technischen Daten des Monitors entspricht. Überprüfen Sie

folgendes.

Wenn „xx.x kHz/xx Hz“ auf dem Bildschirm

erscheint

Diese Meldung gibt an, daß der Monitor die Horizontal- oder

Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des

aktuellen Eingangssignals an. Horizontalfrequenzen von über

100 kHz und Vertikalfrequenzen von über 100 Hz erscheinen

als 99,9 kHz bzw. 99 Hz.

Wenn „AUFLÖSUNG > XGA“ auf dem Bildschirm

erscheint

Diese Meldung gibt an, daß der Monitor die Auflösung nicht

unterstützt.

Wenn KEIN EING SIGNAL auf dem Bildschirm

erscheint

Diese Meldung gibt an, daß kein Signal eingespeist wird oder daß

am gerade ausgewählten Eingang kein Eingangssignal eingeht.

EINGANG:

Hier wird der zur Zeit ausgewählte Eingang angegeben

(EINGANG: 1 oder EINGANG: 2).

IN STROMSPARMODUS

Etwa 4 Sekunden, nachdem die Meldung erscheint, wechselt

der Monitor in den Stromsparmodus.

Wenn KABEL NICHT VERBUNDEN auf dem

Bildschirm erscheint

Diese Meldung gibt an, daß das Videosignalkabel nicht mehr an

den zur Zeit ausgewählten Eingang angeschlossen ist.

EINGANG:

Hier wird der zur Zeit ausgewählte Eingang angegeben

(EINGANG: 1 oder EINGANG: 2).

IN STROMSPARMODUS

Etwa 4 Sekunden, nachdem die Meldung erscheint, wechselt

der Monitor in den Stromsparmodus.

NICHT IM ABTASTBERE HCI

xx . xkHz/ xxHz

INFORMATION

KEIN EING SIGNAL

EINGANG:1

I N STROMSPARMODUS

INFORMATION

KABEL NICHT VERBUND NE

EINGANG:1

I N STROMSPARMODUS

INFORMATION

03DE02BAS-UC.book Page 19 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu

dem angeschlossenen Gerätnach.

FührenSie dieSelbstdiagnosefunktion(Seite 22)aus,wennsichein Problemmitden imfolgendenempfohlenenMaßnahmen nichtbeheben

läßt.

Symptom Überprüfen Sie bitte folgendes:

Es wird kein Bild angezeigt

Die Netzanzeige leuchtet nicht • Das Netzkabel muß korrekt angeschlossen sein.

Die Netzanzeige leuchtet rot • Der Netzschalter 1 muß eingeschaltet sein.

Die Netzanzeige blinkt rot •Überprüfen Sie, ob das Systemverbindungskabel korrekt angeschlossen ist und alle

Stecker fest in den Buchsen sitzen (Seite 8).

• Schalten Sie den Monitor am Netzschalter aus und dann wieder ein.

Die Netzanzeige 1 leuchtet nicht,

oder die Netzanzeige 1 leuchtet

nicht auf, wenn der Netzschalter 1

gedrückt wird

• Der Netzschalter 1 muß eingeschaltet sein.

• Der Netzschalter an der Media-Engine muß eingeschaltet sein.

•Überprüfen Sie, ob das Systemverbindungskabel korrekt angeschlossen ist und alle

Stecker fest in den Buchsen sitzen (Seite 8).

Die Netzanzeige 1 leuchtet grün

oder blinkt orange

• Verwenden Sie die Selbstdiagnosefunktion (Seite 22).

Die Netzanzeige 1 leuchtet

abwechselnd grün und orange

• Der Monitor wechselt nicht aus dem Energiesparmodus in den normalen Betriebsmodus,

weil der Benutzersensor die Anwesenheit eines Benutzers nicht erkennt. Drücken Sie den

Netzschalter 1 zweimal, um den Monitor aus- und dann wieder einzuschalten. Wenn Sie

die Option für den Benutzersensor auf AUS setzen, schaltet der Monitor nicht in den

Energiesparmodus (Seite 16).

KABEL NICHT VERBUNDEN

erscheint auf dem Bildschirm

•Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in

den Buchsen sitzen (Seite 8).

• Das Eingangssignal muß korrekt ausgewählt sein (Seite 10).

• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt

sind.

• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht

mitgeliefertes Videosignalkabel anschließen, erscheint KABEL NICHT VERBUNDEN

auf dem Bildschirm, und dann schaltet das Gerät in den Stromsparmodus. Dies ist keine

Fehlfunktion.

Die Meldung KEIN EING SIGNAL

erscheint auf dem Bildschirm, oder

die Netzanzeige 1 leuchtet orange.

•Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in

den Buchsen sitzen (Seite 8).

• Das Eingangssignal muß korrekt ausgewählt sein (Seite 10).

• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt

sind.

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der

Computer-Tastatur, oder bewegen Sie die Maus.

•Überprüfen Sie, ob der Computer eingeschaltet ist.

Wenn NICHT IM

ABTASTBEREICH auf dem

Bildschirm erscheint

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Stellen Sie sicher, daß die Videofrequenz im für den Monitor angegebenen Bereich liegt.

Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den

alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:

Horizontal: 30 – 61 kHz, Vertikal: 48 – 85 Hz (nur XGA-Modus, 75 Hz)

Sie arbeiten mit einem Windows-

System

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den

alten Monitor wieder an und gehen folgendermaßen vor: Installieren Sie die Diskette

„Windows Monitor Information Disk“ (Seite 9), und wählen Sie aus den Sony-Monitoren

im Auswahlfenster für Monitore in Windows diesen Monitor („SDM-N50R“)aus.

Sie arbeiten mit einem Macintosh-

System

• Der Macintosh-Adapter (nicht mitgeliefert) und das Videosignalkabel müssen richtig

angeschlossen sein.

03DE02BAS-UC.book Page 20 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Anzeigen des Namens, der Seriennummer und

des Herstellungsdatums des Monitors

Während Videosignale amMonitor eingehen, haltenSie die Taste

MENU mehr als 5 Sekunden lang gedrückt, um ein Feld mit

Informationen zum Monitor anzuzeigen.

Läßt sich ein Problem mit den oben angegebenen Maßnahmen

nicht beheben, wenden Sie sich an einen autorisierten Sony-

Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-N50R

• Seriennummer

• Modellbezeichnung und technische Daten des Computers und

der Grafikkarte

Das Bild flimmert, springt,

oszilliert oder ist gestört

• Stellen Sie Pitch und Phase ein (Seite 13).

• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere

Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe

des Monitors.

• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch

eine Magnetabschirmung.

• Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an

einem anderen Stromkreis, an.

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.

•Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die

Frequenz des Eingangssignals von diesem Monitor unterstützt werden (siehe Anhang/

Appendix). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten

einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der füreine

korrekte Synchronisation des Monitors zu kurz ist.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit

dem Sie die besten Bilder erzielen.

Das Bild ist verschwommen • Stellen Sie Helligkeit und Kontrast ein (Seite 12).

• Stellen Sie Pitch und Phase ein (Seite 13).

Doppelbilder sind zu sehen • Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn

dieses Phänomen auftritt.

•Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

Das Bild ist nicht zentriert, oder

die Bildgröße ist nicht korrekt

• Stellen Sie Pitch und Phase ein (Seite 13).

• Stellen Sie die Bildposition ein (Seite 13). Beachten Sie, daß bei bestimmten Videomodi

die Anzeige nicht den gesamten Bildschirm füllt.

Das Bild ist zu klein • Setzen Sie die Option ZOOM auf EIN (Seite 14).

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Stellen Sie die Auflösung des Computers und des Bildschirms aufeinander ein.

Wellenförmige oder elliptische

Moiré-Effekte sind sichtbar

• Stellen Sie Pitch und Phase ein (Seite 13).

Die Farbe ist nicht gleichmäßig • Stellen Sie Pitch und Phase ein (Seite 13).

Weiß sieht nicht weiß aus • Stellen Sie die Farbtemperatur ein (Seite 14).

Die Bedienelemente am Monitor

funktionieren nicht ( erscheint

auf dem Bildschirm.)

• Wenn die Menüsperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 16).

Der Monitor schaltet sich nach

einer Weile aus

• Setzen Sie die Stromsparfunktion auf AUS (Seite 16).

• Setzen Sie den Benutzersensor auf AUS (Seite 16).

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Deaktivieren Sie die Stromsparfunktion des Computers.

Symptom Überprüfen Sie bitte folgendes:

INFORMATION

MODEL : SDM-N50R

SER NO : 1234567

MANUFACTURED : 2001-52

Beispiel

Modellname

Seriennummer

Woche und Jahr

der Herstellung

03DE02BAS-UC.book Page 21 Friday, August 17, 2001 10:49 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm

masterpage:Left

SDM-N50R

4-086-226-11 (1)

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn

an dem Monitor oder am Computer (an den Computern) ein

Problem auftritt, erscheint ein leerer Bildschirm, und die

Netzanzeige 1 leuchtet grün auf oder blinkt orange. Wenn die

Netzanzeige 1 orange leuchtet, befindet sich der Computer im

Stromsparmodus. DrückenSieeinebeliebigeTasteaufder

Computer-Tastatur, oder bewegen Sie die Maus.

Wenn die Netzanzeige 1 grünleuchtet

Schalten Sie das Gerät am Netzschalter aus. Lösen

Sie die Videosignalkabel von den Anschlüssen

INPUT 1 und INPUT 2 der Media-Engine.

Schalten Sie den Monitor am Netzschalter aus und

dann wieder ein.

Wenn alle vier Farbbalken (weiß,rot,grün, blau) angezeigt

werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie

die Videoeingangskabel wieder an, und überprüfen Sie den

Zustand des/der Computer(s).

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein

Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung

des Problems an einen autorisierten Sony-Händler.

Wenn die Netzanzeige 1 orange blinkt

Schalten Sie den Monitor am Netzschalter 1 aus und

dann wieder ein.

Wenn die Netzanzeige 1 jetzt grün leuchtet, funktioniert der

Monitor ordnungsgemäß.

Wenn die Netzanzeige 1 immer noch blinkt, liegt

möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das

Intervall,in dem die Netzanzeige 1 orange blinkt (in Sekunden),

und wenden Sie sich mit der Beschreibung desProblems an einen

autorisierten Sony-Händler. Notieren Sie sich unbedingt die

Modellbezeichnung und die Seriennummer des Monitors.

Notieren Sie sich außerdem das Fabrikat und Modell Ihres

Computers und der Grafikkarte.

Technische Daten

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 38 cm

Eingangssignalformat RGB-Betriebsfrequenz*

Horizontal: 30 – 61 kHz

Vertikal: 48 – 85 Hz

(bei 75 Hz nur XGA-Modus)

Auflösung Horizontal: bis zu 1024 Punkte

Vertikal: bis zu 768 Zeilen

Eingangssignalpegel RGB-Videosignal

0,700 Vp-p, 75 Ohm, positiv

Synchronisationssignal

TTL-Pegel, 2 kOhm,

positiv oder negativ

(separates horizontales und

vertikales Signal oder

zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ohm, negativ

(GrünsignalmitSynchronisation)

Audioausgang 2 W × 2

Kopfhörerbuchse Stereominibuchse

geeignet fürImpedanzvon16– 48

Ohm

Buchse AUDIO IN Stereominibuchse

für Impedanz von 47 kOhm

für 0,5 V effektiven Mittelwert

Betriebsspannung 100 bis 240 V, 50 – 60 Hz,

0,55 – 0,3 A

Leistungsaufnahme bis zu 35 W

Betriebstemperatur 5 – 35 °C

Abmessungen (B/H/T) Bildschirm (aufrecht stehend):

ca. 356 × 347 × 185 mm

Media-Engine (ohne Ständer):

ca. 45 × 180 × 180 mm

Media-Engine (mit Ständer):

ca. 94 × 185 × 180 mm

Gewicht Bildschirm:

ca. 2,7 kg

Media-Engine (mit Ständer):

ca. 0,85 kg

Plug & Play DDC2B/DDC2Bi

ZubehörErläuterungen dazu finden Sie auf

Seite 8.

*EmpfohleneWertefür das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr

als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8µSek.

liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.

• Die vertikale Austastbreite sollte über 450 µSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben

vorbehalten.

Netzanzeige

1 am

Bildschirms

03DE02BAS-UC.book Page 22 Friday, August 17, 2001 10:49 AM

Índice

• Macintosh es una marca comercial con

licencia de Apple Computer, Inc.,

registrada en EE.UU. y en otros países.

• Windows



es una marca comercial

registrada de Microsoft Corporation en

Estados Unidos y en otros países.

• IBM PC/AT y VGA son marcas

comerciales registradas de IBM

Corporation de EE.UU.

• VESA y DDC



son marcas comerciales

de Video Electronics Standards

Association.

•

ENERGY STAR es una marca

registrada de EE.UU.

• El resto de nombres de productos

mencionados pueden ser marcas

comerciales o marcas comerciales

registradas de sus respectivas

compañías.

•Además,“”y“”nose mencionanen

cada caso en este manual.

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UCTOC.fm

masterpage:Toc.master

SDM-N50R

4-086-226-11 (1)

Precauciones..........................................4

Obtención de sonido nítido mediante el altavoz estéreo

incorporado............................................5

Identificacióndecomponentesycontroles....................6

Configuración...................................8

Paso 1: Conexión del dispositivo de medios al ordenador . . . . . . . 8

Paso 2: Conexión de la pantalla y del dispositivo de medios . . . . . 8

Paso 3: Conexióndelcabledealimentación..................9

Paso 4: Encendidodelmonitoryelordenador ................9

Usodelaltavozestéreo.................................10

Seleccióndelaseñaldeentrada..........................10

Personalizacióndelmonitor......................11

Navegación por el menú. . . . . ............................11

Ajustedelcontraste(CONTRASTE)........................12

Ajuste del nivel de negro de la imagen (BRILLO). . . . . . . . . . . . . . 12

Eliminación del parpadeo o de la borrosidad de la imagen

(FASE/ANCHO).......................................13

Ajuste de la posición de la imagen

(CENTRADOH/CENTRADOV)...........................13

Visualización de señales de baja resolución con la resolución real

(ZOOM)..............................................14

Ajustedelatemperaturadelcolor(COLOR).................14

Cambiodelaposicióndelmenú(POSICIONMENU)..........14

Restauracióndelosajustes(REST)........................15

Ajustesadicionales(Opción) .............................15

Característicastécnicas.........................17

Función de ahorro de energía

(sensor de usuario/mode de ahorro de energía) . . . . . . . . . . . . . . 17

Función de ajuste automático del brillo (sensor de luz) . . . . . . . . . 18

Función de ajuste automático de la calidad de imagen . . . . . . . . . 18

Solucióndeproblemas..........................19

Mensajesenpantalla...................................19

Problemasysoluciones.................................20

Función de autodiagnóstico . . ............................22

Especificaciones...............................22

Appendix.......................................i

Presetmodetimingtable..................................i

TCO’95Eco-document....................................i

04ES02BAS-UC.book Page 3 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Precauciones

Advertencia sobre las conexiones de la

alimentación

• Utilice el cable de alimentación suministrado. Si utiliza un

cable de alimentación diferente, asegúrese de que es

compatible con el suministro eléctrico local.

Para los usuarios en EE.UU.

Si no utiliza el cable adecuado, este monitor no conformará las

normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de

alimentación apropiado para dicho país.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas, por ejemplo cerca

deunradiador,ounasalidadeairecalienteobajolaluzsolar

directa. Expuesto a temperaturas extremas, como en un

automóvil aparcado bajo la luz solar directa o cerca de una

salida de aire caliente, ya que podrían producirse

deformaciones del exterior o fallos de funcionamiento.

• En lugares sujetos a vibraciones mecánicas o golpes.

• Cercadeequiposquegenerancamposmagnéticos intensos,

como un TV o demás electrodomésticos.

• En lugares expuestos a grandes cantidades de polvo, suciedad o

arena, por ejemplo cerca de una ventana abierta o de una salida

al exterior. Si lo instala temporalmente en un lugar exterior,

asegúrese de tomar las precauciones adecuadas contra polvo y

suciedad. En caso contrario, podrían producirse fallos de

funcionamiento irreparables.

Manejo de la pantalla LCD

• No deje la pantalla LCD orientada al sol, yaque puede dañarse.

Tenga cuidado cuando coloque el monitor cerca de una

ventana.

• No presione ni arañelapantallaLCD.Nositúe objetos pesados

sobre la pantalla LCD. Si lo hace, la pantalla puede perder

uniformidad o podrían producirse fallos de funcionamiento en

el panel LCD.

• Si utiliza el monitor en un lugar frío, es posible que aparezca

unaimagenresidualenlapantalla.Estonoesunfallode

funcionamiento. La pantalla recuperará el nivel de

funcionamiento normal al aumentar la temperatura.

• Si una imagen fija permanece en pantalla durante mucho

tiempo, esposible que aparezca una imagen residualdurante un

tiempo. Dicha imagen residual desaparecerá eventualmente.

• El panel LCD se calienta durante el funcionamiento. Esto no es

un fallo de funcionamiento.

Nota sobre la pantalla LCD (Pantalla de cristal

líquido)

Tengaencuentaque la pantalla LCD estáfabricadacon

tecnologíadealtaprecisión. No obstante, pueden

aparecer de forma constante en la misma puntos

negros o brillantes de luz (rojos, azules o verdes) y

ocasionalmente brillos o rayas de color irregular. Esto

no es un fallo de funcionamiento. (Puntos efectivos:

más del 99,99%)

Mantenimiento

• Asegúrese de desenchufar el cable de alimentacióndelatoma

de corriente antes de limpiar el monitor.

• Limpie la pantalla LCD con un paño suave. Si utiliza un

producto líquido de limpieza de cristales, no emplee ningún

producto que contenga soluciones antiestáticas ni aditivos

similares, ya que puede dañar el revestimiento de la pantalla.

• Limpie el exterior, el panel y los controles con un paño suave

ligeramente humedecido con una solución detergente poco

concentrada. No utilice estropajos abrasivos, detergente en

polvo ni disolventes, como alcohol o bencina.

• No frote, toque ni golpee la superficie de la pantalla LCD con

objetos afilados o abrasivos, como un bolígrafooun

destornillador. Este tipo de contacto puede rayar el tubo de

imagen.

• Tenga en cuenta que el material podría deteriorarse o el

revestimiento de la pantalla LCD degradarse si expone el

monitor a disolventes volátiles, como insecticidas, o si está en

contacto durante mucho tiempo con materiales de caucho o de

vinilo.

Transporte

• Desconecte todos los cables del monitor cuando vaya a

transportarlo.

Cuando transporte esta pantalla, agarre las secciones de apoyo

ydebasedelsoportedeéstafirmementeconambasmanos.

Utilice también las dos manos cuando transporte el dispositivo

de medios. Si deja caer el monitor, pueden producirse daños

físicos o podríadañar dicho monitor.

• Cuando transporte este monitor para su reparacióno

desplazamiento, utilice la caja de cartón y los materiales de

embalaje originales.

Sustitución del tubo fluorescente

Este monitor dispone de un tubo fluorescente especialmente

diseñado para el mismo como dispositivo de iluminación. Si la

pantalla se oscurece, es inestable o no se enciende, sustituya el

tubo fluorescente por uno nuevo. Consulte con el proveedor Sony

para sustituir el tubo fluorescente.

Desecho del monitor

• No deseche este monitor en basuras domésticas

ordinarias.

• El tubo fluorescente utilizado en este monitor

contiene mercurio. El desecho de este monitor debe

realizarse de acuerdo con las normas de las

autoridades sanitarias locales.

El equipo debe instalarse cerca de una toma de corriente de

fácil acceso.

Ejemplo de tipos de enchufe

para 100 a 120 V CA para 200 a 240 V CA para 240 V CA

solamente

04ES02BAS-UC.book Page 4 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Para ajustar la inclinaciónylaaltura

Esta pantalla puede ajustarse en los ángulos que se muestran a

continuación.

Para ajustar los ángulos, agarre los laterales inferior del panel

LCD con las dos manos como se muestra a continuación. Incline

el panel LCD de forma adecuada hacia atrás, levántelo hasta la

altura que desee y, a continuación, ajuste la inclinacióncomolo

desee. Cuando ajuste la altura y la inclinación de la pantalla,

realícelo lenta y cuidadosamente, asegurándose de no golpear el

panel LCD contra la mesa o la base de soporte de la pantalla.

Para utilizar la pantalla cómodamente

Esta pantalla está diseñadadeformaquepuedainstalarseenun

cómodo ángulo de visualización. Ajuste el ángulo de

visualizacióndelapantalladeacuerdoconlaalturadelamesay

la silla, y de forma que la luz no se refleje de la pantalla a sus ojos.

Obtención de sonido nítido

mediante el altavoz estéreo

incorporado

Estemonitordispone de un altavozestéreoincorporadoenlabase

del soporte de la pantalla.

Se recomienda colocar el panel LCD ligeramente alejado del

soportede lapantalla.Lostonosaltosqueemiteel altavozpodrían

reducirse si el panel LCD se coloca inmediatamente sobre el

soporte.Tenga cuidado de no dejar caer ningúnobjetometálicoen

las aberturas del altavoz, ya que los altavoces generan campos

magnéticos. Igualmente, estos campos magnéticos pueden afectar

a los datos almacenados en discos ycintas magnéticas. Asegúrese

de mantener alejados disquetes, cintas y equipos magnéticos de

grabación de la abertura del altavoz.

Existe un conducto en la parte trasera del soporte de la pantalla

para potenciar los graves. Asegúrese de no bloquear dicho

conducto con papel u otros objetos con elfin de obtener un sonido

nítido.

90°

40°

50°

Conductos

Mantenga el panel

LCD ligeramente

alejado de la base.

Altavoz

04ES02BAS-UC.book Page 5 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Identificación de componentes y

controles

Consulte las páginas que aparecen entre paréntesis para obtener

informacióndetallada.

1 Interruptor e indicador 1 (Alimentación)

(páginas 9, 17, 22)

Este interruptor enciende y apaga la pantalla.

El indicador se ilumina en verde cuando el monitor está

encendido. El indicador parpadea en verde y naranja cuando

el monitor se encuentra en el modo de bajo consumo de

energía, y se ilumina en naranja cuando se encuentra en el

modo de ahorro de energía.

2 Sensor de luz y de usuario (páginas 16, 17, 18)

Estos sensores miden el brillo del entorno y detectan cuando

el usuario está presente enfrente de la pantalla. Asegúrese de

no cubrir el sensor con papel, etc.

3 BotónMENU(menú)(página 12)

Este botónmuestraelmenú principal.

4 Botón 6 (contraste) (página 12)

Este botónmuestraelmenú CONTRASTE.

5 Botón 8 (brillo) (página 12)

Este botónmuestraelmenú BRILLO.

6 Botones 2 (volumen) +/– y M(+)/m(–)

(páginas 10, 12)

Estos botones muestran el menú VOLUMEN y funcionan

como los botones M(+)/m(–) al seleccionar los elementos de

menú y realizar ajustes.

7 Botón INPUT (entrada) y OK, e indicador

(páginas 10, 12)

Este botón selecciona la señal de entrada de vídeo INPUT 1 o

INPUT 2 (conectores HD15 (RVA)). La señal de entrada y el

indicador deentrada correspondiente cambiancadavez quese

pulsaestebotón.

Este botóntambién funciona como el botón OK al visualizar

el menú en pantalla.

8 Altavoz estéreo (página 10)

Emite las señales de audio como sonido.

9 Conductos

Se utilizan para potenciar los graves del altavoz.

0 SYSTEM CONNECTOR (conector de sistema)

(página 8)

Este conector introduce las señales del dispositivo de medios

cuando la pantalla y éste están conectados con un cable de

conexión de sistema.

qa Toma de auriculares (página 10)

Esta toma envíalasseñales de audio a los auriculares.

INPUT

SYSTEM CONNECTER

Pantalla LCD

Parte frontal

Parte posterior

04ES02BAS-UC.book Page 6 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Dispositivo de medios

qs Toma AUDIO IN (página 10)

Esta toma introduce las señales de audio al conectarse a la

toma de salida de audio del ordenador o de otro equipo de

audio.

qd SYSTEM CONNECTOR (conector de sistema) (TO

DISPLAY) (página 8)

Este conector envíalasseñales a la pantalla cuando ésta y el

dispositivo de medios están conectados con un cable de

conexión de sistema.

qf Conector de entrada 1 HD15 (RVA) (INPUT1)

(página 8)

Este conector introduce las señales de vídeo RVA

(0,700 Vp-p, positivas) y las SYNC (sincronización).

* DDC (Canal de datos de visualización) es un estándar de VESA.

qg Conector de entrada 2 HD15 (RVA) (INPUT2)

(página 8)

Este conector introduce las señales de vídeo RVA

(0,700 Vp-p, positivas) y las SYNC (sincronización). La

asignacióndeterminaleseslamismaqueparaqf.

qh Conector AC IN (página 9)

Este conector proporciona alimentación de CA al monitor.

qj Interruptor de alimentacióndeCA(página 9)

Este interruptor enciende y apaga el monitor. Al activar el

interruptor de alimentación de CA, la pantalla se enciende

automáticamente.

qk Indicador de alimentacióndeCA(página 17)

Este indicador se ilumina en verde cuando el dispositivo de

medios está encendido. El indicador se ilumina en rojo al

apagar la pantalla con el dispositivo de medios encendido. El

indicador se ilumina en naranja cuando el monitor se

encuentra en el modo de ahorro de energía.

ql Soporte del dispositivo de medios

Este soporte se utiliza para instalar el dispositivo de medios

verticalmente.

Precaución

Asegúrese de instalar el dispositivo de medios verticalmente, como se

muestra a la izquierda. Si lo instala horizontalmente sobre el soporte,

puede bloquear las aberturas de ventilaciónyproducirunfallode

funcionamiento.

Terminal nº Señal

1Roja

2Verde

(Sincronizaciónenverde)

3Azul

4 Identificación(Masa)

5 Masa DDC*

6Masaroja

7 Masa verde

8 Masa azul

9 DDC + 5V*

10 Masa

11 Identificación(Masa)

12 Datos bidireccionales (SDA)*

13 SincronizaciónH.

14 SincronizaciónV.

15 Reloj de datos (SCL)*

SYSTEM CONNECTER

(

TO DISPLAY

)

INPUT 1

INPUT 2

AUDIO IN

5 4 3 2

678910

1112131415

04ES02BAS-UC.book Page 7 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Configuración

Antes de utilizar el monitor, compruebe que los siguientes

artículos se incluyen en la caja:

• Pantalla LCD

• Dispositivo de medios

• Soporte del dispositivo de medios

• Cable de alimentación

• Cabledeconexión de sistema (2 m)

(tipo de cable aplicable: DP-2)

• Cabledeseñal de vídeo HD15 (RVA)

• Cable de audio (minienchufe estéreo)

• Windows Monitor Information Disk/Utility Disk

• Macintosh Utility Disk

• Tarjeta de garantía

• Este manual de instrucciones

Paso 1: Conexión del dispositivo

de medios al ordenador

Apague el dispositivo de medios y el ordenador antes de

conectarlos.

Nota

No toque los terminales del conector del cable de señal de vídeo, ya que

podrían doblarse.

ConexióndeunordenadorIBMPC/ATo

compatible

Conexión a un Macintosh

Cuando conecte este monitor a un ordenador Macintosh, utilice el

adaptador Macintosh si es necesario. Conecte el adaptador Macintosh al

ordenador antes de conectar el cable.

Paso 2: Conexióndelapantallay

del dispositivo de medios

Apague la pantalla y el dispositivo de medios antes de

conectarlos.

Precaución

Asegúrese de instalar el dispositivo de medios verticalmente como se

muestraanteriormente.Siloinstalahorizontalmente,laventilaciónpodría

bloquearse y producirse fallos de funcionamiento.

Nota

Agarre el enchufe cuando conecte el cable.

a conector INPUT1

o INPUT2

Cable de señal de vídeo

HD15 (RVA) (suministrado)

asalidadevídeo

Ordenador IBM PC/AT

o compatible

Ordenador IBM PC/AT

o compatible

a conector INPUT1

o INPUT2

Cabledeseñaldevídeo

HD15 (RVA)

(suministrado)

asalidadevídeo

Macintosh

a SYSTEM

CONNECTOR

(conectordesistema)

del dispositivo de

medios

Cablede conexióndesistema

(2 m) (suministrado)

aSYSTEM

CONNECTOR

(conectordesistema)

de la pantalla

04ES02BAS-UC.book Page 8 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Paso 3: Conexión del cable de

alimentación

Con eldispositivo de medios, la pantalla y el ordenador apagados,

conecte primero el cable de alimentación al dispositivode medios

y, a continuación, conécteloaunatomadecorriente.

Paso 4: Encendido del monitor y el

ordenador

Encienda el dispositivo de medios.

La pantalla se encenderá automáticamente. Los indicadores

del dispositivo de medios y de la pantalla se iluminaránen

verde.

Encienda el ordenador.

La instalación del monitor ha finalizado. Si es necesario, utilice

los controles del monitor para ajustar la imagen.

Si no aparece ninguna imagen en pantalla

• Compruebe que el monitor está correctamente conectado al

ordenador.

• Compruebe que el dispositivo de medios está encendido.

• Si NO SEÑAL aparece en pantalla, significa que el ordenador

se encuentra en el modo de ahorro de energía. Pulse cualquier

tecla del teclado o mueva el ratón.

• Si CABLE DESCONECTADO aparece en pantalla, cambie la

señal de entrada (página 10), y compruebe que el cable de

entrada de vídeo está correctamente conectado.

• Si FUERA DE RANGO EXPLORACION aparece en pantalla,

vuelva a conectar el monitor antiguo. A continuación, ajuste la

tarjeta gráfica del ordenador de forma que la frecuencia

horizontal se encuentre entre 30 – 61 kHz, y la vertical entre

48 – 85 Hz (sólo modo XGA a 75 Hz).

Para obtener más información sobre los mensajes en pantalla,

consulte “Problemas y soluciones” en la página 20.

No es necesario instalar controladores específicos

El monitor cumple con el estándar Plug & Play “DDC” ydetecta

automáticamente toda la información de dicho monitor. No es preciso

instalar ningún controlador específico en el ordenador.

La primera vezque encienda el ordenador después de conectar el monitor,

es posible que aparezca el asistente de instalación en pantalla. En este

caso, siga las instrucciones en pantalla. El monitor Plug & Play se

selecciona automáticamente, por lo que puede utilizar este monitor.

La frecuencia vertical se ajusta en 60 Hz.

Puesto que apenas se aprecian parpadeos en el monitor, puede utilizarlo

tal cual. No es necesario ajustar la frecuenciaverticalen ningún valoralto

específico.

Si el ordenador o la tarjeta gráfica presenta dificultades de comunicación

con este monitor, instale el archivo de informaciónparaestemonitor

utilizando el disco Windows Monitor Information Disk. Para obtener

información detallada sobre la instalación, consulte el archivo ReadMe

del disco.

a una toma de

corriente

Cable de alimentación

(suministrado)

aACIN

04ES02BAS-UC.book Page 9 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Uso del altavoz estéreo

Es posible escuchar música, sonidos y otros archivos de audio

mediante el altavoz estéreo del monitor.

Conecte la toma AUDIO IN a la toma de salida de audio del

ordenador o de otro equipo de audio mediante el cable de audio

suministrado (minienchufe estéreo).

Ajuste del volumen

Los ajustes de volumen se realizan mediante un menú

VOLUMEN independiente del menú principal (página 11).

Pulse los botones 2 +/–.

El menú VOLUMEN aparecerá en pantalla.

Pulse los botones 2 +/– para ajustar el volumen.

El menú desaparece automáticamente transcurridos unos

3 segundos.

Uso de la toma de auriculares

Es posible escuchar las señales de audio del ordenador o de otro

equipode audio mediante auriculares. Conecte los auriculares a la

toma correspondiente. El altavoz se desactiva cuando hay

auriculares conectados a la toma de auriculares. Ajuste el

volumen de los auriculares con el menú VOLUMEN.

Notas

• No es posible ajustar el volumen mientras se visualiza el menú

principal en pantalla.

• Cuando el monitor se encuentraen el modo de bajo consumo de energía

o de ahorro de energía, el altavoz no emite sonido.

Seleccióndelaseñal de entrada

Es posible conectar dos ordenadores a este monitor utilizando los

conectores INPUT 1 e INPUT 2. Para seleccionar uno de los dos

ordenadores, utilice el botón INPUT.

Pulse el botón INPUT.

La señal de entrada y el indicador de entrada correspondiente, “1”

(INPUT 1) o “2” (INPUT 2), cambian cada vez que se pulsa este

botón.

Notas

• No es posible seleccionar la señal de entrada mientras se visualiza el

menú principal en pantalla.

• Si el conector seleccionado no recibe ninguna señal, la pantalla

mostrará NO SEÑAL o CABLE DESCONECTADO. Transcurridos

unos segundos, el monitor entrará en el modo de ahorro de energía. Si

esto ocurre, seleccione el otro conector con el botón INPUT.

VOLUME

INPUT

04ES02BAS-UC.book Page 10 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Personalizacióndel

monitor

Es posible realizar diversos ajustes en el monitor mediante el

menú en pantalla.

Navegaciónporelmenú

Pulse el botón MENU para que el menú principal aparezca en

pantalla. Consulte la página 12 para obtener más información

sobre el uso del botón MENU.

Utilice los botones M(+)/m(–) OK para seleccionar uno de los

siguientes menús. Consulte la página 12 para obtener más

información sobre el uso de los botones M(+)/m(–) OK.

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos.

Espera al menos 30 minutos antes de realizar los ajustes con el

fin de obtener los mejores resultados posibles.

1 FASE (página 13)

Seleccione el menú FASE

para ajustar la fase si los

caracteres o las imágenes

aparecen borrosas en toda la

pantalla. Ajuste la fase

después de ajustar el paso.

2 ANCHO (página 13)

Seleccione el menú ANCHO

paraajustarelpasosilos

caracteres o las imágenes no

aparecen nítidamente en

algunas partes de la pantalla.

3 CENTRADO H

(página 13)

Seleccione el menú

CENTRADO H para ajustar

el centrado horizontal de la

imagen.

FASE

EXI T

FASE

EXI T

ANCHO

EXI T

CENTRADO H

4 CENTRADO V

(página 13)

Seleccione el menú

CENTRADO V para ajustar

el centrado vertical de la

imagen.

5 ZOOM (página 14)

Seleccione el menú ZOOM

para ajustar la nitidez de la

imagen en funcióndela

resolución o la relaciónde

aspecto de la señal de

entrada.

6 COLOR (página 14)

Seleccione el menú COLOR

para ajustar la temperatura

del color de la imagen. Este

menú permite ajustar el tono

de la pantalla.

7 POSICION MENU

(página 14)

Seleccione el menú

POSICION MENU para

cambiar la posicióndelmenú

en pantalla.

8 REST (página 15)

Seleccione el menú REST

para restaurar los ajustes.

9 Opción(página 15)

Seleccione el menú

m (opción) para ajustar las

opciones del monitor. Éstas

incluyen:

• ESTÉREO AMPLIO

• POT GRAVES

• RETROILUMIN.

• SENSOR LUZ

• AHORRO ENERGÍA

• SENSOR USUARIO

• LANGUAGE

• BLOQ. DE AJUSTES

EXI T

CVENTRADO

ZOOM

EXI T

9300K

650

00K

USUARIO

ALJUSTAR

COLOR

EXI T

MENNUP

OS I IOC

EXI T

REST PA

REST

NTALLA

TODO

EXI T

EST REO AMPLIO

EXI T

(continúa)

04ES02BAS-UC.book Page 11 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Uso de los botones MENU,

(+)/

(–)yOK

Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezcaen

pantalla.

Seleccione el menú que desee ajustar.

Pulse los botones M(+)/m(–) para que aparezca el menú

deseado. Pulse el botón OK para seleccionar el elemento de

menú.

Ajuste el menú.

Pulse los botones M(+)/m(–) para realizar el ajuste. A

continuación, pulse el botón OK para volver al menú anterior.

Cierre el menú.

Pulse el botón MENU una vez para recuperar la visualización

normal. Si no pulsa ningúnbotón, el menú se cerrará

automáticamente despuésdeunos30segundos.

Restauración de los ajustes

Es posible restaurar los ajustes mediante el menú REST. Consulte

la página 15 para obtener másinformación sobre la restauración

de los ajustes.

Ajuste del contraste (CONTRASTE)

El ajuste de contraste se realiza mediante un menúCONTRASTE

independiente del menú principal (página 11). Este ajuste se

almacena en la memoria para la señal del conector de entrada

actualmente seleccionado.

Pulse el botón 6 (contraste).

El menú CONTRASTE aparecerá en pantalla.

Visualizacióndelaseñal de entrada actual

Lasfrecuenciashorizontalyvertical de laseñaldeentradaactualaparecen

en el menú CONTRASTE y BRILLO.

Pulse los botones M(+)/m(–) para ajustar el

contraste.

El menú desaparece automáticamente transcurridos unos

3 segundos.

Ajuste del nivel de negro de la

imagen (BRILLO)

El ajuste de brillo se realiza mediante un menú BRILLO

independiente del menú principal (página 11). Este ajuste se

almacena en la memoria para la senal del conector de entrada

actualmente seleccionado.

Pulse el botón 8 (brillo).

El menú BRILLO aparecerá en pantalla.

Pulse los botones M(+)/m(–) para ajustar el brillo.

El menú desaparece automáticamente transcurridos unos

3 segundos.

Si la pantalla es demasiado brillante

Ajustelaluzdefondo.Paraobtenermás informaciónsobreel

ajuste de la luz de fondo, consulte “Ajuste de la luz de fondo” en

la página 16.

Nota

No es posible ajustar el contraste ni el brillomientrasse visualiza el menú

principal en pantalla.

INPUT

48.4kHz/ 60Hz

CONTRASTE

Frecuenciahorizontal

de la señal de

entrada actual

Frecuencia vertical

de la señal de

entrada actual

48.4kHz/ 60Hz

BRI LLO

Frecuenciahorizontal

de la señal de

entrada actual

Frecuencia vertical

de la señal de

entrada actual

04ES02BAS-UC.book Page 12 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Eliminación del parpadeo o de la

borrosidad de la imagen (FASE/

ANCHO)

Cuando el monitor recibe una señal de entrada, la funciónde

ajuste automático de la calidad de la imagen del monitor ajusta

automáticamente la posición,lafaseyelpasodelaimagenconel

fin de garantizarla visualizaciónenpantalladeunaimagennítida.

Para obtener más información sobre esta función, consulte

“Función de ajuste automático de la calidad de imagen” en la

página 18

Es posible que esta función no ajuste por completo la posición, la

fase y el paso de algunas señales recibidas. En este caso, puede

realizar estos ajustes de forma manual conforme a las

instrucciones indicadas a continuación. Los ajustes manuales se

almacenan en la memoria y se recuperan de forma automática

siempre que el monitor recibe las mismas señales de entrada.

Es posible que sea necesario volver a realizar estos ajustes si

cambia la señal de entrada después de conectar de nuevo el

ordenador.

Ajuste la resoluciónen1024×

××

× 768 en el ordenador.

Cargue el disco de utilidades (Utility Disk).

Utilice el disco apropiado para el ordenador.

Para Windows

Windows Monitor Information Disk/Utility Disk

Para Macintosh

Macintosh Utility Disk

Inicie el disco de utilidades y muestre el patrónde

prueba.

Para Windows

Haga clic en [Utility Disk]

[Windows]/[Utility.exe].

Para Macintosh

Haga clic en [Utility Disk]

[SONY-Utility].

Pulse el botón MENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar

(ANCHO) y pulse el botónOK.

El menú ANCHO aparecerá en pantalla.

Pulse los botones M(+)/m(–) hasta que el color de la

pantalla sea uniforme.

Realice el ajuste de forma que las rayas verticales

desaparezcan.

Pulse el botónOK.

El menú principal aparecerá en pantalla.

Si se observan rayas horizontales en toda la pantalla, ajuste la

fase como el paso siguiente.

Pulse los botones M(+)/m(–) para seleccionar

(FASE) y pulse el botónOK.

El menú FASE aparecerá en pantalla.

Pulse los botones M(+)/m(–) hasta que el color de la

pantalla sea uniforme.

Realiceelajustedeformaquelasrayashorizontalessean

mínimas.

Haga clic en [END] en pantalla para desactivar el

patrón de prueba.

Para restaurar el ajuste automático de la calidad de imagen

Seleccione REST PANTALLA y active esta opción mediante el menú

REST.Consultelapágina 15 para obtener másinformación sobre el uso

del menú REST.

Ajuste de la posicióndelaimagen

(CENTRADO H/CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste el

centrado de la imagen de la siguiente forma.

Es posible que sea necesario volver a realizar estos ajustes si

cambia la señal de entrada después de conectar de nuevo el

ordenador.

Inicie el disco de utilidades y muestre el patrónde

prueba.

Repitalospasos2y3de“Eliminación del parpadeo o de la

borrosidad de la imagen (FASE/ANCHO)”.

Pulse el botónMENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar

(CENTRADO H) o (CENTRADO V) y pulse el

botónOK.

El menú CENTRADO H o CENTRADO V aparecerá en

pantalla.

Desplace la imagen hacia arriba, abajo, izquierda o

derechahasta que el marcodelperímetrodelpatrón

de prueba desaparezca.

Pulse los botones M(+)/m(–) para ajustar el centrado

de la imagen mediante el menú CENTRADO H para

el ajuste horizontal, o el menú CENTRADO V para el

vertical.

Haga clic en [END] en pantalla para desactivar el

patrón de prueba.

04ES02BAS-UC.book Page 13 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Visualizacióndeseñales de baja

resolución con la resolución real

(ZOOM)

Este monitor está programado de fábricaparamostrarimágenes

en pantalla completa, independientemente del modo o la

resolución de la imagen. También es posible ver la imagen con su

resolución real.

Pulse el botónMENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar

(ZOOM) y pulse el botónOK.

El menú ZOOM aparecerá en pantalla.

Pulse el botón m(–) para seleccionar NO.

La señal de entrada aparecerá en pantalla con su resolución

real.

Para visualizar la imagen en pantalla completa

Seleccione SI en el paso 3.

Ajuste de la temperatura del color

(COLOR)

Los ajustes COLOR permiten definir la temperatura del color de

la imagen cambiando el nivel de color del campo de color blanco.

Los colores aparecerán con un tono rojizo si la temperatura es

baja,yconuntonoazuladosiesalta.

El valor 9300K resulta generalmente adecuado para

procesamientodetextoydemás aplicaciones orientadas a texto,

mientras que 6500K resulta generalmente adecuado para

imágenes de vídeo.

Es posible ajustar la temperatura del color en 5000K, 6500K,

9300K o según ajustes de usuario.

Pulse el botónMENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar

(COLOR) y pulse el botónOK.

El menú COLOR aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar la

temperatura del color deseada.

Las temperaturas del color predefinidas son 5000K, 6500K y

9300K. Puesto que el ajuste de fábrica es 9300K, el tono del

color blanco cambiará de azulado a rojizo al disminuir la

temperatura hasta 6500K y 5000K.

Es posible ajustar temperaturas del color por separado para

cada señal de entrada de vídeo.

Si es necesario,ajuste con precisiónlatemperatura

del color.

Primero pulse los botones M(+)/m(–) para seleccionar

AJUSTAR y pulse el botón OK. Despuéspulselosbotones

M(+)/m(–) para seleccionar R (Rojo) o A (Azul) y pulse el

botón OK; a continuación, pulse los botones M(+)/m(–)para

ajustar la temperatura del color. Puesto que este ajuste cambia

la temperatura del color aumentando o disminuyendo los

componentes R y A con respecto a V (verde), el componente

Vserá fijo.

Si ajusta con precisión la temperatura del color, el nuevo

ajuste de color se almacenará en la memoria para AJUSTE

USUARIO y se recuperará automáticamente siempre que se

seleccione USUARIO.

El valor AJUSTE USUARIO es comúnaambasseñales de

entrada.Sicambia el valor del ajustedeusuario para una señal

de entrada, el valor para la otra señal de entrada también

cambiará.

Cambio de la posicióndelmenú

(POSICION MENU)

Esposible cambiarlaposicióndelmenúsibloqueaalguna imagen

en pantalla.

Pulse el botón MENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar

(POSICION MENU) y pulse el botónOK.

El menú POSICION MENU aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar la

posición deseada.

Existen tres posiciones para cada una de las partes superior e

inferior de la pantalla, y una para el centro de ésta.

R168

V170

A175

EXI T

AJUSTE USUAR IO

04ES02BAS-UC.book Page 14 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Restauración de los ajustes

(REST)

Este monitor dispone de los siguientes métodos de restauración.

Utilice el menú REST para restaurar los ajustes.

Pulse el botón MENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar 0

(REST) y pulse el botónOK.

El menú REST aparecerá en pantalla.

Restaure los ajustes según las siguientes instrucciones.

Restauracióndelosdatosdeajustemás

apropiados para la señal de entrada actual

Pulse los botones M(+)/m(–) para seleccionar REST

PANTALLA y pulse el botónOK.

La funcióndeajusteautomático de la calidad de imagen de este

monitor ajusta la posición,lafaseyelpasodelaimagenenlos

valores más adecuados de forma automática. Si esta funciónestá

activada,lafaseseajustaautomáticamente siempre que el

monitor recibe la misma señal de entrada. Volverá a aparecer

automáticamente el menú principal una vez restaurados los datos

de ajuste.

Restauración de todos los datos de ajuste para

todas las señales de entrada

Pulse los botones M(+)/m(–) para seleccionar REST

TODO y pulse el botónOK.

Volverá a aparecer automáticamente el menú principal una vez

restaurados los datos de ajuste.

Para cancelar la restauración

Pulse los botones M(+)/m(–) para seleccionar y

pulse el botónOK.

Volverá a aparecer el menú principal sin restaurar los datos de

ajuste.

Ajustes adicionales (Opción)

Es posible ajustar las siguientes opciones:

• ESTÉREO AMPLIO

• POT GRAVES

• RETROILUMIN.

• SENSOR LUZ

• AHORRO ENERGÍA

• SENSOR USUARIO

• LANGUAGE

• BLOQ. DE AJUSTES

Pulse el botónMENU.

El menú principal aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar m.

El menú opción aparecerá en pantalla.

Pulse los botones M(+)/m(–) para seleccionar el

elemento de opción deseado y pulse el botónOK.

Ajuste el elemento de opción seleccionado segúnlas

siguientes instrucciones.

Aumento del alcance sonoro (funcióndeestéreo

amplio)

Este ajuste utiliza el DSP y permite obtenerla sensación de que el

altavoz estéreo incorporado está más alejado de lo que realmente

está, potenciando así la presencia sonora.

Primero pulse los botones M(+)/m(–) para seleccionar

(ESTÉREO AMPLIO) y pulse el botónOK.

Después pulse los botones M(+)/m(–) para seleccionar

2, 1 o NO.

La funcióndeestéreo amplio se utiliza para aumentar el alcance

sonoro. Si selecciona 1 o 2, el efecto de alcance sonoro aumentará

en incrementos hacia la parte frontal del monitor.

Notas

• Si el ordenador o equipo de audio conectado utiliza funciones

especiales de sonido, como sonido envolvente, asegúrese de desactivar

dichas funciones. Si estas funciones se utilizan junto con la de estéreo

amplio de este monitor, ésta última puede no funcionar correctamente

y, por lo tanto, no obtenerse el efecto de sonido deseado.

• Esta función se desactiva automáticamente al utilizar auriculares. No

obstante, en este caso, la indicacióndelmenú ESTÉREO AMPLIO no

cambia.

• La funcióndeestéreo amplio permite aumentar el alcance sonoro

convirtiendo las señales analógicas a digitales. El sonido puede

distorsionarse en funcióndelaseñal de entrada y de la música. En este

caso, disminuya el volumen o ajuste la funcióndeestéreoamplioen

NO.

Potenciación de los graves (funciónde

potenciación de graves)

Esta opción aumenta la salida de graves del altavoz.

Primero pulse los botones M(+)/m(–) para seleccionar

(POT GRAVES) ypulse el botón OK. Despuéspulse

los botones M(+)/m(–) para seleccionar SI o NO.

(continúa)

04ES02BAS-UC.book Page 15 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Ajuste de la luz de fondo

Si la pantalla presenta demasiado brillo, ajuste la luz de fondo.

Primero pulse los botones M(+)/m(–) para seleccionar

(RETROILUMIN.) y pulse el botón OK. Después

pulse los botones M(+)/m(–) para ajustar el nivel de luz

que desee.

Ajuste automático del brillo de la pantalla (sensor

de luz)

Estemonitordisponedeunsensorquedetectael brillodelentorno

(sensor de luz). Este sensor se utiliza para ajustar

automáticamente el brillo de la pantalla.

Primero pulse los botones M(+)/m(–) para seleccionar

(SENSOR LUZ)y pulse el botón OK. Despuéspulse

los botones M(+)/m(–) para seleccionar SI o NO.

Si selecciona SI, el monitor ajustará automáticamente el brillo de

la pantalla según el brillo del entorno. Para obtener más

información sobre esta función, consulte “Funcióndeajuste

automático del brillo (sensor de luz)” en la página 18.

Nota

Si esta funciónestá ajustada en SI, el valor del menú RETROILUMIN. no

cambia. Si el brillode la pantalla sigue siendo poco apropiado despuésde

realizar el ajuste automático, puede ajustar la luz de fondo de forma

manual. Una vez realizado este ajuste, el monitor ajusta automáticamente

el brillo de la pantalla de acuerdo con el nuevo valor.

Ajuste del modo de ahorro de energía

Este monitor dispone de una función que le permite entrar en el

modo de ahorro de energíaautomáticamente en funcióndelos

ajustes de ahorro de energía del ordenador. Puede evitar que el

monitor entre en el modo de ahorro de energíaajustandola

siguiente opciónenNO.

Primero pulse los botones M(+)/m(–) para seleccionar

(AHORRO ENERGÍA) y pulse el botón OK. Después

pulse los botones M(+)/m(–) para seleccionar SI o NO.

Uso del sensor de usuario

La funcióndesensordeusuariopermitealmonitorentrarenel

modo de bajo consumo de energía cuando no hay nadie enfrente

del monitor.

Primero pulse los botones M(+)/m(–) para seleccionar

(SENSOR USUARIO) y pulse el botón OK. Después

pulse los botones M(+)/m(–) para seleccionar SI o NO.

Si selecciona SI, el monitor entrará automáticamente en el modo

de bajo consumo de energía cuando se aleje de la parte frontal de

dicho monitor. Para obtener másinformaciónsobreelmodode

bajo consumo de energía, consulte “Función de ahorro de energía

(sensordeusuario/modedeahorrodeenergía)” en la página 17.

Selección del idioma de los menúsenpantalla

Puede disponer de versiones en inglés, alemán, francés, español,

italianoo japonésdelosmenús en pantalla. El ajuste de fábrica es

el idioma inglés.

Primero pulse los botones M(+)/m(–) para seleccionar

(LANGUAGE) y pulse el botón OK. Después pulse el

botón M(+)/m(–) para seleccionar un idioma.

• ENGLISH: Inglés

• DEUTSCH: Alemán

• FRANÇAIS: Francés

• ESPAÑOL

• ITALIANO: Italiano

• :Japonés

Bloqueo de los menúsyloscontroles

Puede proteger los datos de ajuste bloqueando los menúsylos

controles.

Primero pulse los botones M(+)/m(–) para seleccionar

(BLOQ. DE AJUSTES) y pulse el botónOK.

Después pulse los botones M(+)/m(–) y seleccione SI.

Sólo funcionarán el interruptor1 (alimentación) y (BLOQ.

DE AJUSTES) del menú opción. Si se selecciona algúnotro

elemento, la marca aparecerá en pantalla.

Para cancelar el bloqueo del menú

Repita el procedimiento anterior y ajuste (BLOQ. DE AJUSTES)

en NO.

ZZ...

04ES02BAS-UC.book Page 16 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Características técnicas

Funcióndeahorrodeenergía (sensor de usuario/mode de ahorro de

energía)

Este monitor cumple con las directrices de ahorro de energíadefinidasporVESA,

NERGY

TAR yNUTEK. Siel monitorestá conectado

a un ordenador o una tarjeta gráfica de vídeo compatible con DPMS (Display Power Management Signaling), dicho monitor entrará

automáticamente en el modo de ahorro de energía. Entrará automáticamenteenelmododebajoconsumodeenergíacuandoelsensorde

usuario detecte que no hay ningúnusuario.

1 Modo de bajo consumo de energía (sensor de

usuario)

Cuando el sensor de usuario del monitor detecta la ausencia del

usuario, dicho monitor entra en el modo de bajo consumo de

energía transcurridos unos 20 segundos. En dicho modo, el

monitor se encuentra en un estado de ahorro de energíay

desactiva la alimentación de toda la circuitería (excepto la de los

sensores) independientemente del ajuste del ordenador.

El monitor vuelve al modo de funcionamiento normal cuando el

sensor de usuario detecta la presencia del usuario.

Cuando el monitor entra en el modo de ahorro de energía

(definido de acuerdo con los ajustes del ordenador), dicho modo

tendrá prioridad sobre el modo de bajo consumo de energía. En

este caso, el monitor permanecerá en el modo de ahorro de

energía independientemente de la presencia o ausencia del

usuario.

Para que el monitor recupere el modo de funcionamiento normal,

reajuste el modo de ahorro de energía del ordenador.

Nota

El sensor de usuario detecta la presencia/ausencia del usuario hasta una

distancia de aproximadamente 60 cm de la superficie de la pantalla. No

obstante, esta distancia puede variar en funcióndelaropadelusuarioo

del brillo del entorno. Si la detección del usuario falla debido a las

condiciones ambientales del entorno, ajuste el sensor de usuario en NO.

Si el monitor no se recupera automáticamente del modo de bajo consumo

de energía debido a que el sensor de usuario no detecte la presencia del

usuario, pulse el interruptor

1 (alimentación) dos veces para apagar el

monitor y, a continuación, encenderlo.

2 Mode de ahorro de energía

DPMS define el estado activo inactivo en función del estado de

las señales de sincronización que suministra el ordenador. El

consumo de energíadeestemonitorserá de aproximadamente

3 W omenos en este estado si la función de ahorro de energíaestá

ajustada en SI.

Cuando el ordenador entra en el modo de ahorro de energía, la

señaldeentradaseinterrumpeyNOSEÑAL aparece en pantalla.

Después de unos segundos, el monitor entra en el modo de ahorro

de energía.

* “Deep sleep” es un modo de ahorro de energía definido por la Agencia

de proteccióndelmedioambiente.

Nota

La función de ahorro de energía puede no activarse con normalidad

dependiendo del patróndeseñales de sincronización suministradas. En tal

caso, ajuste la función de ahorro de energía en NO.

Estado de consumo de

energía

Consumo de energía Indicador de

alimentacióndeCA

Indicador 1 (alimentación)

funcionamiento normal 35 Wverdeverde

1mododebajoconsumode

energía

≤ 8 W verde verde y naranja alternativamente

2mododeahorrodeenergía ≤ 3 W naranja naranja

1 (alimentación): apagado ≤ 3 W rojo apagado

alimentación de CA: desactivada 0 W apagado apagado

Ahorro de energía

estado

Estado de la señal de

sincronización

activo inactivo (deep sleep)* horizontal: desactivada /

vertical: desactivada

04ES02BAS-UC.book Page 17 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Función de ajuste automático del brillo (sensor de luz)

Este monitor dispone de una función que ajusta automáticamenteelbrillodelapantallaenfunción del brillo del entorno. El brillo de la luz

de fondo puede definirse en el nivel más apropiado ajustando el sensor de luz en SI. El ajuste de fábrica del brillo de la luz de fondo está

definido en el nivel máximo.Si elajuste del sensor de luz es SI,el monitorajustará el brillo de la luz de fondo linealmente desde sus valores

de límite inferior hasta el superior. Si el usuario ajusta la luz de fondo, el brillo de éstasedefinirá automáticamente entre el valor del ajuste

de usuario y los valores de límite superior e inferior.

Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, hace coincidir

automáticamentelaseñal con uno de los modos predefinidos en

fábrica almacenados en la memoria del monitor para mostrar una

imagen de alta calidad en el centro de la pantalla. (Consulte

Appendix para ver la lista de los modos predefinidos en fábrica.)

Con respecto a las señales de entrada que no coinciden con

ningunodelosmodospredefinidosen fábrica,la funcióndeajuste

automático de la calidad de imagen de este monitor ajusta

automáticamentelaposición,faseypasodelaimagen,y

garantiza la presentación en pantalla de imágenes nítidas para

cualquier sincronización dentro del margen de frecuencias del

monitor (horizontal: 30 – 61 kHz, vertical: 48 – 85 Hz).

Como consecuencia, la primera vez que el monitor reciba señales

de entrada que no coincidan con ninguno de los modos

predefinidos en fábrica, dicho monitor podrá tardar más tiempo

del normalenmostrarla imagenen pantalla. Estos datos de ajuste

se almacenan automáticamenteenlamemoria,paraquela

próximavezelmonitorfuncionedelamismaformaquecuando

recibe señales que coinciden con uno de los modos predefinidos

en fábrica.

En todos los modos anteriores, si la imagen se ajusta, los datos de

ajuste se almacenaráncomounmododeusuarioyserecuperarán

automáticamentesiempre que se reciba la misma señal de entrada.

Nota sobre el ajuste de fase

Si la funcióndeajusteautomático de la calidad de imagen está activada,

la imagen se desplaza ligeramente siempre que el monitor recibe la señal

de entrada, con independencia del ajuste almacenado.

Nota

Mientras la función de ajuste automático de la calidad de imagen esté

activada, sólo funcionarán el interruptor

(alimentación) y el botón

INPUT.

Valor de brillo

especificadoporel

usuario

Brillo de la luz de fondo

Máximo

Valor del ajuste de

usuario

Mínimo

Ajuste automático del brillo

después del ajuste de usuario

Ajuste automático predefinido

Brillo del entorno

Brillo durante el

ajuste de usuario

04ES02BAS-UC.book Page 18 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Solución de problemas

Antes de ponerse en contacto con elsoporte técnico,consulteesta

sección.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla

mostrará uno de los siguientes mensajes. Para solucionar el

problema, consulte “Problemas y soluciones” en la página 20.

Si FUERA DE RANGO EXPLORACION aparece en

pantalla

Estoindicaque la señal de entrada nocumple las especificaciones

del monitor. Compruebe lo siguiente.

Si aparece “xx.x kHz/xx Hz”

Esto indica que la frecuencia horizontal o la vertical no

cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la

señal de entrada actual. Las frecuencias horizontales

superiores a 100 kHz y las verticales superiores a 100 Hz se

representan mediante 99,9 kHz y 99 Hz respectivamente.

Si aparece “RESOLUCIÓN>XGA”

Esto indica que la resolución no cumple las especificaciones

del monitor.

Si NO SEÑAL aparece en pantalla

Esto indica que no se introduce ninguna señal, o que no se recibe

ninguna señal del conector actualmente seleccionado.

ENTRADA:

Esto indica el conector actualmente seleccionado

(ENTRADA: 1 o ENTRADA: 2).

IR A AHORRO ENERGÍA

El monitor entrará en el modo de ahorro de energía

transcurridos unos 4 segundos despuésdeaparecerel

mensaje.

Si CABLE DESCONECTADO aparece en pantalla

Esto indica que el cable de señal de vídeo se ha desconectado del

conector actualmente seleccionado.

ENTRADA:

Esto indica el conector actualmente seleccionado

(ENTRADA: 1 o ENTRADA: 2).

IR A AHORRO ENERGÍA

El monitor entrará en el modo de ahorro de energía

transcurridos unos 4 segundos despuésdeaparecerel

mensaje.

FUERA DE RANGO

EXPLORACION

xx . xkHz/ xxHz

INFORMACION

NO SEÑAL

ENTRADA : 1

IR A AHORRO ENERGÍ A

INFORMACION

CABLE DESCONECTADO

ENTRADA : 1

IR A AHORRO ENERGÍ A

INFORMACION

04ES02BAS-UC.book Page 19 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Problemas y soluciones

Si el ordenador u otro equipo conectado causa algún problema, consulte el manual de instrucciones del equipo conectado.

Utilice la función de autodiagnóstico (página 22) si el problema no se soluciona mediante las siguientes recomendaciones.

Problema Compruebe lo siguiente

No aparece la imagen

Si el indicador de alimentaciónde

CA no se ilumina

• Compruebe que el cable de alimentaciónestá correctamente conectado.

Si el indicador de alimentaciónde

CA se ilumina en rojo

• Compruebe que el interruptor 1 (alimentación) se encuentra en la posición de encendido.

Si el indicador de alimentaciónde

CA parpadea en rojo

• Compruebequeelcabledeconexión de sistema está correctamente conectado y que todos

los enchufes están perfectamente insertados en sus receptáculos (página 8).

• Pulse el interruptor de alimentación de CA dos veces para apagar el monitor y volver a

encenderlo.

Si el indicador 1 (alimentación) no

se ilumina, o si el indicador

1 (alimentación) no se ilumina al

pulsar el interruptor

1 (alimentación)

• Compruebe que el interruptor 1 (alimentación) se encuentra en la posición de encendido.

• Compruebe que el interruptor de alimentacióndeCAseencuentraenlaposiciónde

encendido.

• Compruebequeelcabledeconexión de sistema está correctamente conectado y que todos

los enchufes están perfectamente insertados en sus receptáculos (página 8).

Si el indicador 1 (alimentación) se

ilumina en verde o parpadea en

naranja

• Utilice la función de autodiagnóstico (página 22).

Si el indicador 1 (alimentación)

alterna entre verde y naranja

• El monitor no puede recuperarse del modo de bajo consumo de energía, puesto que el

sensor de usuario no detecta la presencia del usuario. Pulse el interruptor 1

(alimentación) dos veces para apagar el monitor y, a continuación, encenderlo. Si ajusta el

sensor de usuario en NO, el monitor no entrará en el modo de bajo consumo de energía

(página 16).

Si CABLE DESCONECTADO

aparece en pantalla

• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los

enchufes están perfectamente insertados en sus receptáculos (página 8).

• Compruebe que el ajuste de selección de entrada es correcto (página 10).

• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni

aplastados.

• Ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de

vídeo no suministrado, CABLE DESCONECTADO aparecerá en pantalla antes de entrar

en el modo de ahorro de energía. Esto no es un fallo de funcionamiento.

Si NO SEÑAL aparece en pantalla, o

si el indicador 1 (alimentación) se

ilumina en naranja

• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los

enchufes están perfectamente insertados en sus receptáculos (página 8).

• Compruebe que el ajuste de selección de entrada es correcto (página 10).

• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni

aplastados.

xProblemas causados por el ordenador u otro equipo conectado

• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o

mueva el ratón.

• Compruebe que la alimentación del ordenador está activada.

Si FUERA DE RANGO

EXPLORACION aparece en

pantalla

xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que el rango de frecuencia de vídeo se encuentra dentro del especificado para

el monitor. Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y

ajuste el margen de frecuencias en los siguientes valores:

Horizontal: 30 – 61 kHz, Vertical: 48 – 85 Hz (sólo modo XGA a 75 Hz)

Si utiliza Windows • Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo

siguiente. Cargue el disco Windows Monitor Information Disk (página 9) y seleccione

este monitor (“SDM-N50R”) entre los monitores Sony mostrados en la pantalla de

selección de monitores de Windows.

Si utiliza un sistema Macintosh • Compruebe que el adaptador Macintosh (no suministrado) y el cable de señal de vídeo

estén correctamente conectados.

04ES02BAS-UC.book Page 20 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Derecha

SDM-N50R

4-086-226-11 (1)

Visualización del nombre, número de serie y

fecha de fabricación de este monitor

Mientras el monitor recibe una señal de vídeo, pulse y mantenga

pulsado el botónMENUdurantemás de 5 segundos para que

aparezca el cuadro de informacióndeestemonitor.

Si algún problema no se soluciona, póngase en contacto con un

proveedor Sony autorizado y proporciónele la siguiente

información:

• Nombre del modelo: SDM-N50R

• Número de serie

• Nombre y especificaciones del ordenador y tarjeta gráfica

La imagen parpadea, se ondula,

oscila o aparece codificada

• Ajuste el paso y la fase (página 13).

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros

monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o instale una protecciónmagnética cerca del monitor.

• Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente.

xProblemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado

para el monitor.

• Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y

lafrecuenciadelaseñal de entrada (Appendix). Aunque la frecuencia se encuentre dentro

del margen adecuado, algunas tarjetasde vídeo pueden tener un impulso de sincronización

demasiado estrecho para que el monitor se sincronice correctamente.

• Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor

imagen posible.

La imagen es borrosa • Ajuste el brillo y el contraste (página 12).

• Ajuste el paso y la fase (página 13).

Aparecen imágenes fantasma • Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutacióndevídeo.

• Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.

La imagen no está centrada o su

tamaño no es correcto

• Ajuste el paso y la fase (página 13).

• Ajuste la posicióndelaimagen(página 13). Tenga en cuenta que algunos modos de vídeo

no llenan la pantalla hasta los bordes.

La imagen es demasiado pequeña • Defina el ajuste de zoom en SI (página 14).

xProblemas causados por el ordenador u otro equipo conectado

• Ajuste la resolución del ordenador en la de la pantalla.

Aparece un patrón ondulado o

elíptico (muaré)

• Ajuste el paso y la fase (página 13).

El color no es uniforme • Ajuste el paso y la fase (página 13).

El blanco no parece blanco • Ajuste la temperatura del color (página 14).

Los botones del monitor no

funcionan

( aparece en pantalla)

• Si el bloqueo del menú está ajustado en SI, ajústeloenNO(página 16).

El monitor se apaga tras un

tiempo

• Ajuste la función de ahorro de energíaenNO(página 16).

• Ajuste el sensor de usuario en NO (página 16).

xProblemas causados por el ordenador u otro equipo conectado

• Desactiveelajustedeahorrodeenergía del ordenador.

Problema Compruebe lo siguiente

INFORMACION

MODEL : SDM-N50R

SER NO : 1234567

MANUFACTURED : 2001-52

Ejemplo

Nombre del model

Número de serie

Semana y año

de fabricación

04ES02BAS-UC.book Page 21 Friday, August 17, 2001 10:51 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\05ES-SDMN50RUC\04ES02BAS-UC.fm

masterpage:Izquierda

SDM-N50R

4-086-226-11 (1)

Función de autodiagnóstico

Este monitor dispone deuna función de autodiagnóstico.Si existe

algún problema con el monitor o el ordenador, la pantalla

aparecerá en blanco y el indicador 1 (alimentación) se iluminará

en verde o parpadeará en naranja. Si el indicador

1 (alimentación) se ilumina en naranja, significa que el

ordenador está en el modo de ahorro de energía. Pulse cualquier

tecla del teclado o mueva el ratón.

Si el indicador 1 (alimentación) se ilumina en

verde

Desactive el interruptor de alimentacióndeCAy

desconecte los cables de señal de vídeo de los

conectores INPUT1 e INPUT2 del dispositivo de

medios.

Pulse el interruptor de alimentación de CA dos

veces para apagar el monitor y volver a encenderlo.

Si aparecen cuatro barras de color (blanco, rojo, verde, azul),

significa que el monitor funciona correctamente. Vuelva a

conectar los cables de entrada de vídeo y compruebe el estado del

ordenador.

Si las barras de color no aparecen, significa que existe un fallo

potencial del monitor. Informe a un proveedor Sony autorizado

sobre el estado del monitor.

Si el indicador 1 (alimentación) parpadea en

naranja

Pulse el interruptor 1 (alimentación) dos veces para

apagar el monitor y volver a encenderlo.

Si el indicador 1 (alimentación) se ilumina en verde, significa

que el monitor funciona correctamente.

Si el indicador 1 (alimentación) aún parpadea, significa que

existe un fallo potencial del monitor. Cuente el número de

segundos entre los parpadeos en naranja del indicador

1 (alimentación) e informe a un proveedor Sony autorizado del

estado del monitor. Asegúrese de anotar el nombre del modelo y

el número de serie del monitor. Igualmente, tome nota del

fabricante y del modelo del ordenador y de la tarjeta gráfica.

Especificaciones

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 15 pulgadas

(38 cm)

Formatodelaseñal de entrada

Frecuencia de funcionamiento RVA*

Horizontal: 30 – 61 kHz

Vertical: 48 – 85 Hz

(sólo modo XGA a 75 Hz)

Resolución Horizontal: Máx. 1024 puntos

Vertical: Máx. 768 líneas

Niveles de señal de entrada

Señal de vídeo RVA

0,700 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2 kΩ,

positiva o negativa

(Horizontal y vertical

independiente, o sincronización

compuesta)

0,3 Vp-p, 75Ω, negativa

(Sincronizaciónenverde)

Salida de audio 2W × 2

Toma auriculares Minitoma estéreo

Acepta impedancia de 16 – 48Ω

Toma AUDIO IN Minitoma estéreo

Admite impedancia de 47 kΩ

Admite nivel de 0,5 Vrms

Requisitos de alimentación100– 240 V, 50 – 60 Hz, 0,55 – 0,3 A

Consumo de energíaMáx. 35 W

Temperatura de funcionamiento

5 – 35

°C

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox. 356 × 347 × 185 mm

(14

× 13

× 7

/8 pulgadas)

Dispositivo de medios (sin soporte):

Aprox. 45 × 180 × 180 mm

/16

× 7

/8 pulgadas)

Dispositivo de medios (con soporte):

Aprox. 94 × 185 × 180 mm

× 7

/8 pulgadas)

Peso Pantalla:

Aprox.2,7kg(5lb15oz)

Dispositivo de medios (con soporte):

Aprox. 0,85 kg (1 lb 14 oz)

Plug & Play DDC2B/DDC2Bi

Accesorios Consulte la página 8.

* Condición de sincronización horizontal y vertical recomendada

• La anchura de sincronización horizontal de empleo debe ser

superior al 4,8% del tiempo total horizontal o 0,8 µs, segúnel

que sea mayor.

• La anchura de supresión horizontal debe ser superior a

2,5 µseg.

• La anchura de supresión vertical debe ser superior a

450 µseg.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Indicador

(alimentación)

04ES02BAS-UC.book Page 22 Friday, August 17, 2001 10:51 AM

Indice

• Macintosh è un marchio di fabbrica

concesso in licenza a Apple Computer,

Inc., registrato negli Stati Uniti e in altri

paesi.

• Windows



è un marchio di fabbrica di

Microsoft Corporation negli Stati Uniti

einaltripaesi.

• IBM PC/AT e VGA sono marchi di

fabbrica registrati di IBM Corporation

degli Stati Uniti.

• VESA e DDC



sono marchi di fabbrica

della Video Electronics Standards

Association.

•

NERGY

TAR è un marchio

registrato degli Stati Uniti.

• Tutti gli altri nomi di prodotti citati nel

presente manuale potrebbero essere i

marchi di fabbrica o imarchi di fabbrica

registrati delle rispettive società.

•Inoltre,“”e“” nonsemprevengono

citati nel presente manuale.

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UCTOC.fm

masterpage:Toc.master

SDM-N50R

4-086-226-11 (1)

Precauzioni............................................4

Per ottenere un suono chiaro dal diffusore stereo incorporato. . . . . 5

Identificazionedellepartiedeicomandi......................6

Installazione....................................8

Punto 1: Collegamento dell’unità di collegamento al computer. . . . 8

Punto 2: Collegamento del display e dell’unità di collegamento . . . 8

Punto 3: Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 9

Punto 4: Accensionedelmonitoredelcomputer..............9

Utilizzodeldiffusorestereo...............................10

Selezione del segnale di ingresso . . . . . . . . . . ...............10

Personalizzazionedelmonitor....................11

Comespostarsiall’internodelmenu........................11

Regolazionedelcontrasto(CONTRASTO) ..................12

Regolazione del livello del nero di un’immagine (LUMINOSITA) . .12

Eliminazione dello sfarfallio e della sfocatura di un’immagine

(FASE/REGOLAZ.PIXEL)...............................13

Regolazione della posizione dell’immagine (CENTRATURA ORIZ/

CENTRATURAVERT)..................................13

Visualizzazione di un segnale a bassa risoluzione alla risoluzione

reale(ZOOM).........................................14

Regolazione della temperatura di colore (COLORE) . . . . . . . . . . . 14

Modifica della posizione dei menu (POSIZ MENU) . . . . . . . . . . . . 14

Ripristinodelleregolazioni(RIPR.).........................15

Impostazioniaggiuntive(Opzioni)..........................15

Funzioni......................................17

Funzione di risparmio energetico (sensore dell’utente/

mododirisparmioenergetico) ............................17

Funzione di regolazione automatica della luminosità

(sensoredellaluce) ....................................18

Funzione di regolazione automatica della qualità dell’immagine . . 18

Guidaallasoluzionedeiproblemi.................19

Messaggiaschermo....................................19

Sintomiesoluzionideiproblemi...........................20

Funzionediautodiagnostica..............................22

Caratteristichetecniche.........................22

Appendix.......................................i

Presetmodetimingtable..................................i

TCO’95Eco-document....................................i

05IT02BAS-UC.book Page 3 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Precauzioni

Avvertimento sui collegamenti dell’alimentazione

• Utilizzare il cavo di alimentazione in dotazione. In caso

contrario, assicurarsi che il cavo utilizzato sia compatibile con

la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà

conforme agli standard FCC.

Per gli utenti nel Regno Unito

Seil monitorvieneutilizzatonel Regno Unito, utilizzareilcavo

di alimentazione appropriato per il Regno Unito.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad

esempioinprossimità di radiatori, condotti d’aria calda o alla

luce solare diretta. L’esposizione del monitor a temperature

elevate, comeinprossimità dicondottid’aria calda oall’interno

di un’auto parcheggiata al sole, potrebbe causare la

deformazione del rivestimento del monitor o problemi di

funzionamento.

• in luoghi soggetti a scosse o vibrazioni meccaniche.

• in prossimità di apparecchiature che generano forti campi

magnetici, quali televisori o altri apparecchi ad uso domestico.

• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad

esempioinprossimità di finestre aperte o di uscite. Se il

monitor viene installato temporaneamente in un luogo aperto,

assicurasi di prendere le adeguate precauzioni contro sporco e

polvere. Diversamente, è possibile che si verifichino problemi

di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché

potrebbe venire danneggiato. Prenderele dovuteprecauzioni se

il monitor viene posizionato in prossimità di una finestra.

• Non esercitare alcuna pressione sullo schermo LCD né

graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD,

onde evitare che perda uniformità o che si verifichino problemi

di funzionamento.

• Seil monitor viene utilizzato inunluogofreddo, è possibile che

sullo schermo appaia un’immagine residua. Ciò non indica un

problema di funzionamento, lo schermo torna alle condizioni

normali non appena la temperatura raggiunge un livello di

utilizzo normale.

• Se un fermo immagine viene visualizzato per un periodo

prolungato,potrebbeappariremomentaneamenteun’immagine

residua che sparirà in poco tempo.

• Durante il funzionamento, il pannello LCD si scalda. Ciò non

indica un problema di funzionamento.

Nota sullo schermo LCD (display a cristalli liquidi)

LoschermoLCD è statocreatosecondo unatecnologia

di alta precisione. Tuttavia, sullo schermo LCD

potrebbero apparire punti neri o luminosi (rossi, blu o

verdi), oppure strisce colorate irregolari o luminosità.

Non si tratta di un problema di funzionamento (punti

effettivi: più del 99,99%).

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di

alimentazione dalla presa di rete.

• Per pulire lo schermo LCD, utilizzare un panno morbido. Se

viene utilizzata una soluzione detergente per vetri, assicurarsi

che non contenga soluzioni antistatiche o additivi simili onde

evitare di graffiare il rivestimento dello schermo LCD.

• Per pulire il rivestimento, il pannello e i comandi, utilizzare un

panno morbido leggermente inumidito con una soluzione

detergente neutra. Non utilizzare alcun tipo di polvere o

spugnetta abrasiva né solventi come alcool o benzene.

• Non strofinare, toccare o tamburellare sulla superficie dello

schermo LCD con oggetti abrasivi o appuntiti come una penna

a sfera o un cacciavite onde evitare di graffiare il cinescopio a

colori.

• Si noti che i materiali impiegati e il rivestimentodello schermo

LCD potrebbero deteriorarsi se il monitor viene esposto a

solventi volatili quali gli insetticidi o se rimane in contatto a

lungo con gomma o materiali in vinile.

Trasporto

• Durante il trasporto, scollegare tutti i cavi dal monitor.

Per trasportare il display, afferrarne saldamente il supporto e la

base con entrambe le mani. Anche per trasportare l’unità di

collegamento, afferrare con entrambe le mani. Se il monitor

viene fatto cadere, si potrebbero causare danni alle persone o al

monitor stesso.

• Per trasportare il monitor o inviarlo in riparazione, utilizzare il

materiale di imballaggio originale.

Sostituzione del tubo a fluorescenza

Per il sistema luminoso di questo monitor, è stato appositamente

progettato un tubo a fluorescenza. Se lo schermo diventa scuro,

instabile o se non si accende, sostituire il tubo a fluorescenza con

uno nuovo. Per la sostituzione, consultare un rivenditore Sony.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti

domestici.

• Il tubo a fluorescenza utilizzato per questo monitor

contiene mercurio. Lo smaltimento del monitor deve

quindi essere effettuato in conformità alle norme

sanitarie locali.

L’apparecchio deve essere installato vicino ad una presa

facilmente accessibile.

Esempio di tipi di spine

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

05IT02BAS-UC.book Page 4 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Regolazione dell’inclinazione e dell’altezza

Il display può essere regolato entro le angolazioni mostrate di

seguito.

Per regolare le angolazioni, afferrare i lati inferiori del pannello

LCD con entrambe le mani come mostrato di seguito. Inclinare

indietro il pannello LCD a sufficienza, sollevarlo fino a

raggiungere l’altezza desiderata, quindi regolarne l’inclinazione.

Procedere alla regolazione dell’altezza e dell’inclinazione dello

schermo lentamente, assicurandosi di non urtare il pannello LCD

sulla scrivania o sulla base del supporto del display.

Utilizzo ottimale del display

Questo display è stato progettato in modo da poter ottenere una

posizione visiva ottimale. Regolare l’angolazione visiva del

displayinbaseall’altezza della scrivania e della sedia e in modo

da non avere il riflesso della luce direttamente negli occhi.

Per ottenere un suono chiaro dal

diffusore stereo incorporato

Questo monitor è dotato di un diffusore stereo incorporatosituato

alla base del supporto.

Si consiglia di posizionare il pannello LCD ad una leggera

distanza dal supporto del display. I toni alti provenienti dal

diffusore potrebbero risultare distorti se il pannello LCD viene

posizionato immediatamente sopra al supporto. Fare attenzione a

non lasciare cadere alcun oggetto metallico nelle ventole del

diffusore poiché questo genera campi magnetici. Inoltre i campi

magnetici potrebbero danneggiare i dati memorizzati su nastri e

dischi magnetici. Assicurarsi di tenere le apparecchiature di

registrazione magnetiche, i nastri e i floppy disc lontani dalle

aperture del diffusore.

Nella parte posteriore del supporto del display è situata un’uscita

per l’amplificazione dei bassi. Per ottenere un suono chiaro,

assicurarsi di non bloccare tale uscita con carta o con altri oggetti.

90°

40°

50°

Uscite

Mantenere il

pannello LCD ad

una leggera

distanza dalla base.

Diffusore

05IT02BAS-UC.book Page 5 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Identificazione delle parti e dei

comandi

Per ulteriori informazioni, consultare le pagine indicate tra

parentesi.

1 Interruttore e indicatore di accensione

1 (alimentazione) (pagine 9, 17, 22)

Utilizzare questo interruttore per accendere e spegnere il

display.

L’indicatore si illumina in verde quando il monitor è acceso,

lampeggia in verde e in arancione quando il monitor è nel

modo a basso consumo energetico e si illumina in arancione

quando il monitor è nel modo di risparmio energetico.

2 Sensore della luce e sensore dell’utente

(pagine 16, 17, 18)

Questi sensori servono a misurare la luminosità dell’ambiente

circostanteeadindividuarelapresenzadell’utente di fronte

allo schermo. Assicurarsi di noncoprireil sensore con carta o

altro.

3 Tasto MENU (menu) (pagina 12)

Utilizzare questo tasto per visualizzare il menu principale.

4 Tasto 6 (contrasto) (pagina 12)

Utilizzare questo tasto per visualizzare il menu

CONTRASTO.

5 Tasto 8 (luminosità) (pagina 12)

Utilizzare questo tasto per visualizzare il menu

LUMINOSITA.

6 Tasti 2 (volume) +/– e tasto M(+)/m(–)

(pagine 10, 12)

Utilizzare questi tasti per visualizzare il menu VOLUME;

questi tasti funzionano inoltre come i tasti M(+)/m(–)durante

la selezione delle voci dei menu e durante le regolazioni.

7 Tasto INPUT (ingresso) e OK e indicatore

(pagine 10, 12)

Utilizzare questo tasto per selezionare il segnale di ingresso

video INPUT 1 o INPUT 2 (connettori HD15 (RGB)). Il

segnale di ingresso video e l’indicatore di ingresso

corrispondente cambiano ad ogni pressione di questo tasto.

Questo tasto funziona inoltre come il tasto OK durante la

visualizzazione del menu a schermo.

8 Diffusore stereo (pagina 10)

Tramite questa uscita vengono emessi i segnali audio come

suono.

9 Uscite

Queste uscite vengono utilizzate per amplificare i bassi

tramite il diffusore.

0 Connettore SYSTEM CONNECTOR (pagina 8)

Tramite questo connettore vengono immessi i segnali

dall’unità di collegamento quando quest’ultima e il display

sono collegati tramite un cavo di collegamento del sistema.

qa Presa per le cuffie (pagina 10)

Tramite questa presa vengono trasmessi i segnali audio alle

cuffie.

INPUT

SYSTEM CONNECTER

Display LCD

Fronte

Retro

05IT02BAS-UC.book Page 6 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Unità di collegamento

qs Presa AUDIO IN (pagina 10)

Tramitequesta presa vengono immessi i segnali audio quando

si effettua il collegamento alla presa di uscita audio del

computer o di altri apparecchi audio.

qd Connettore SYSTEM CONNECTOR (TO DISPLAY)

(pagina 8)

Tramite questo connettore i segnali vengono trasmessi al

display quando quest’ultimo e l’unità di collegamento sono

collegati con un cavo di collegamento del sistema.

qf Connettore 1 di ingresso HD15 (RVB) (INPUT1)

(pagina 8)

Tramite questo connettore vengono immessi i segnali video

RVB (0,700 Vp-p, positivo) e i segnali SYNC.

* DDC (Display Data Channel) è uno standard di VESA.

qg Connettore 2 di ingresso HD15 (RVB) (INPUT2)

(pagina 8)

Tramite questo connettore vengono immessi i segnali video

RVB (0,700 Vp-p, positivo) e i segnali SYNC.

L’assegnazione dei piedini è la stessa di qf.

qh Connettore AC IN (pagina 9)

Tramite questo connettore viene fornita alimentazione CA al

monitor.

qj Interruttore di alimentazione CA (pagina 9)

Utilizzare questo interruttore per accendere e spegnere il

monitor. Quando l’interruttore di alimentazione CA viene

attivato, il display si accende automaticamente.

qk Indicatore di alimentazione CA (pagina 17)

Questo indicatore si illumina in verde quando viene accesa

l’unità di collegamento, si illumina in rosso quando il display

viene spento con l’unità di collegamento accesa e si illumina

in arancione quando il monitor è nel modo di risparmio

energetico.

ql Supporto dell’unità di collegamento

Questo supporto viene utilizzato per l’installazione verticale

dell’unità di collegamento.

Avvertenza

Assicurarsi di installare l’unità di collegamento in posizione verticale,

come mostrato a sinistra. L’installazione dell’unità di collegamento in

posizione orizzontale potrebbe bloccarne le prese di ventilazione e

causare problemi di funzionamento.

Piedino N. Segnale

1 Rosso

2Verde

(sincronismo su verde)

3Blu

4 ID (Terra)

5TerraDDC*

6 Terra rosso

7Terraverde

8Terrablu

9 DDC + 5V*

10 Terra

11 ID (Terra)

12 Dati bidirezionali (SDA)*

13 Sincronia O.

14 Sincronia V.

15 Orologio dati (SCL)*

SYSTEM CONNECTER

(

TO DISPLAY

)

INPUT 1

INPUT 2

AUDIO IN

5 4 3 2

678910

1112131415

05IT02BAS-UC.book Page 7 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Installazione

Prima di utilizzare il monitor, controllare che la confezione

contenga i seguenti accessori:

• Display LCD

• Unità di collegamento

• Supporto dell’unità di collegamento

• Cavo di alimentazione

• Cavo di collegamento del sistema (2 m)

(tipo di cavo applicabile: DP-2)

• Cavo del segnale video HD15 (RVB)

• Cavo audio (minipresa stereo)

• Windows Monitor Information Disk/Utility Disk

• Macintosh Utility Disk

• Garanzia

• Il presente manuale delle istruzioni

Punto 1:Collegamento dell’unità di

collegamento al computer

Prima di effettuare i collegamenti, spegnere l’unità di

collegamento e il computer.

Nota

Non toccare i piedini del connettore del cavo del segnale video onde

evitare di piegarli.

Collegamento ad un computer IBM PC/AT o

compatibile

Collegamento ad un Macintosh

Se questo monitor viene collegato ad un computer Macintosh utilizzare

l’adattatore in dotazione, se necessario. Prima di procedere al

collegamento del cavo, collegare l’adattatore Macintosh al computer.

Punto 2:Collegamento del display

edell’unità di

collegamento

Prima di effettuare i collegamenti, spegnere il display e l’unità di

collegamento.

Avvertenza

Assicurarsidiinstallarel’unità di collegamento verticalmente come

mostrato di seguito. Se installato orizzontalmente, causare problemi alla

ventilazione e problemi di funzionamento.

Nota

Quando viene collegato il cavo, afferrarlo per la spina.

Computer IBM PC/AT o

compatibile

al connettore

INPUT1 o INPUT2

Cavo del segnale video

HD15 (RVB)

(in dotazione)

all’uscita video

Computer IBM PC/AT o

compatibile

al connettore

INPUT1 o INPUT2

Cavo del segnale video

HD15 (RVB)

(in dotazione)

all’uscita video

Macintosh

a SYSTEM

CONNECTOR

dell’unità di

collegamento

Cavo di collegamento

del sistema (2 m)

(in dotazione)

aSYSTEM

CONNECTOR

del display

05IT02BAS-UC.book Page 8 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Punto 3:Collegamento del cavo di

alimentazione

Con l’unità di collegamento, il display e il computer spenti,

collegare prima il cavo di alimentazione all’unità di

collegamento, quindi collegarlo ad una presa di rete.

Punto 4:Accensione del monitor e

del computer

Accendere l’unità di collegamento.

Il display si accende automaticamente. Gli indicatori

dell’unità di collegamento e del display si illuminano in

verde.

Accendere il computer.

L’installazione del monitor è completa. Se necessario, utilizzare i

comandi del monitor per regolare l’immagine.

Se sullo schermo non appare alcuna immagine

• Controllare che il monitor sia stato collegato correttamente al

computer.

• Controllare che l’unità di collegamento sia accesa.

• Se sullo schermo appare il messaggio NO SEGNALE INGR, il

computer si trova nel modo di risparmio energetico. Provare a

premere un tasto qualsiasi della tastiera o a muovere il mouse.

• Se sullo schermo appare il messaggio CAVO SCOLLEGATO,

provare a cambiare il segnale di ingresso (pagina 10), quindi

verificare che il cavo di ingresso video sia collegato

correttamente.

• Se sullo schermo appare il messaggio FUORI GAMMA

SCANS, collegare dinuovo ilvecchio monitor. Quindi regolare

la scheda grafica del computer in modo che la frequenza

orizzontalesiacompresatra30e61kHzelafrequenza

verticale sia compresa tra 48 e 85 Hz (solo modo XGA a

75 Hz).

Per ulteriori informazioni sui messaggi a schermo, vedere

“Sintomi e soluzioni dei problemi” apagina20.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play (DDC) e rileva

automaticamente tutte le informazioni video. Non è richiesta

l’installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è

possibile che venga visualizzata la procedura guidata di configurazione.

In tal caso, seguire le istruzioni a schermo. Viene selezionato

automaticamente il monitor Plug & Play in modo che sia possibile

utilizzarlo.

La frequenza verticale passa a 60 Hz.

Poiché un eventuale sfarfallio dell’immagine non indica problemi di

funzionamento del monitor, è possibile procedere all’utilizzo. Non è

necessario impostare la frequenza verticale su valori alti specifici.

Se la comunicazione tra il computer o la scheda grafica e il monitor

presenta problemi, installare il file di informazioni per questo monitor

mediante Windows Monitor Information Disk. Per informazioni

sull’installazione, fare riferimento al file ReadMe contenuto nel disco.

ad una presa di rete

Cavo di alimentazione

(in dotazione)

ad AC IN

05IT02BAS-UC.book Page 9 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Utilizzo del diffusore stereo

Tramite il diffusore del monitor è possibile ascoltare musica,

suoni e altri file sonori.

Collegare la presa AUDIO IN alla presa di uscita audio del

computer o di altri apparecchi audio utilizzando il cavo audio in

dotazione (minipresa stereo).

Regolazione del volume

Le regolazioni del volume vengono effettuate tramite un menu

VOLUME separato dal menu principale (pagina 11).

Premere i tasti 2 +/–.

Sullo schermo appare il menu VOLUME.

Premere il tasto 2 +/– per regolare il volume.

Il menu scompare automaticamente dopo circa 3 secondi.

Utilizzo della presa per le cuffie

Èpossibileascoltareisegnali audioprovenientidalcomputero da

altri apparecchi audio utilizzando le cuffie. Collegare le cuffie

all’apposita presa. Se vengono collegate le cuffie, il diffusore si

spegne. Regolare il volume delle cuffie tramite il menu

VOLUME.

Note

• Non è possibile regolare il volume se sullo schermo è visualizzato il

menu principale.

• Se il monitor si trova nel modo abasso consumo energetico o nel modo

di risparmio energetico, il diffusore non emette alcun suono.

Selezione del segnale di ingresso

È possibile collegare due computer al monitor utilizzando i

connettori INPUT 1 e INPUT 2. Per selezionare uno dei due

computer, utilizzare il tasto INPUT.

Premere il tasto INPUT.

Il segnale di ingresso e il relativo indicatore di ingresso, “1”

(INPUT 1) o “2” (INPUT 2), cambiano ad ogni pressione di

questo tasto.

Note

• Non è possibile selezionare il segnale di ingresso se sullo schermo è

visualizzato il menu principale.

• Se in corrispondenza del connettore selezionato non viene immesso

alcun segnale, il messaggio NO SEGNALE INGR o CAVO

SCOLLEGATO appare sullo schermo e dopoalcunisecondi,il monitor

entra nel modo di risparmio energetico. In questo caso, selezionare

l’altro connettore utilizzando il tasto INPUT.

VOLUME

INPUT

05IT02BAS-UC.book Page 10 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Personalizzazione del

monitor

Tramite il menu a schermo è possibile effettuare numerose

regolazioni.

Come spostarsi all’interno del

Per visualizzare il menu principale, premere il tasto MENU.

Vedere pagina 12 per ulteriori informazioni sull’utilizzodel tasto

MENU.

Utilizzareitasti M(+)/m(–)eOK per selezionareuno dei seguenti

menu. Vedere pagina 12 per ulteriori informazioni sull’utilizzo

dei tasti M(+)/m(–) e OK.

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli.

Per ottenere i migliori risultati, attendere almeno 30 minuti

primadieffettuareleregolazioni.

1 FASE (pagina 13)

Selezionare il menu FASE

perregolarelafasesei

caratteri o le immagini

appaiono sfocati sull’intero

schermo. Regolare la fase

dopo avere regolato i pixel.

2 REGOLAZ. PIXEL

(pagina 13)

Selezionare il menu

REGOLAZ. PIXEL per

regolarei pixelse i caratteri o

le immagini non vengono

visualizzatiinmodochiaroin

alcune parti dello schermo.

3 CENTRATURA ORIZ

(pagina 13)

Selezionare il menu

CENTRATURA ORIZ per

regolare la centratura

orizzontale dell’immagine.

FASE

EXI T

FASE

EXI T

REGOLAZ . PI XEL

EXI T

CENTRATU ARORZI

4 CENTRATURA VERT

(pagina 13)

Selezionare il menu

CENTRATURA VERT per

regolare la centratura

verticale dell’immagine.

5 ZOOM (pagina 14)

Selezionare il menu ZOOM

per regolare la nitidezza

dell’immagine in base al

rapporto di formato o alla

risoluzione del segnale di

ingresso.

6 COLORE (pagina 14)

Selezionare il menu

COLORE per regolare la

temperatura di colore

dell’immagine. Tramite

questo menu vieneregolatoil

tono dello schermo.

7 POSIZ MENU (pagina 14)

Selezionare il menu POSIZ

MENU per modificare la

posizione dei menu a

schermo.

8 RIPR. (pagina 15)

Selezionare il menu RIPR.

per ripristinare le

regolazioni.

9 Opzioni (pagina 15)

Selezionare il menu

m (opzioni) per regolare le

opzioni del monitor. Le

opzioni includono:

• STEREO AMPIO

• AMPLIFICA BASSI

• RETROILLUMINAZ

• SENSORE LUCE

• RISPARMIO ENER.

• SENSORE UTENTE

• LANGUAGE

• BLOCCO MENU

EXI T

CAVERTRENTRATU

ZOOM

EXI T

9300K

650

00K

UTENTE

RLEGLOAZION

COLORE

EXI T

UENPOS I MZ

EXI T

RIPR.SC

RIPR

RIPR.

HERMO

TUTTO

EXI T

STE EO AMPIO

EXI T

(continua)

05IT02BAS-UC.book Page 11 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Utilizzo dei tasti MENU,

(+)/

(–), e OK

Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

Selezione del menu che si desidera regolare.

Per visualizzare il menu desiderato, premere i tasti

M(+)/m(–). Per selezionare la voce di menu, premere OK.

Regolazione del menu.

Per effettuare le regolazioni, premere i tasti M(+)/m(–).

Quindi premere il tasto OK per tornare al menu precedente.

Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il

tasto MENU. Se non viene premuto alcun tasto il menu si

chiude automaticamente dopo circa 30 secondi.

Ripristino delle regolazioni

Tramite il menu RIPR. è possibile ripristinare le regolazioni.

Vedere pagina 15 per ulteriori informazioni sul ripristino delle

regolazioni.

Regolazione del contrasto

(CONTRASTO)

La regolazione del contrasto viene effettuata tramite il menu

CONTRASTO separato dal menu principale (pagina 11). Queste

impostazioni vengono memorizzate per il segnale immesso dal

connettore di ingresso attualmente selezionato.

Premere il tasto 6 (contrasto).

Sullo schermo appare il menu CONTRASTO.

Visualizzazione del segnale di ingresso corrente

Le frequenze verticale e orizzontale del segnale di ingresso corrente

vengono visualizzate nel menu CONTRASTO e LUMINOSITA.

Per regolare il contrasto premere i tasti M(+)/m(–).

Il menu scompare automaticamente dopo circa 3 secondi.

Regolazione del livello del nero di

un’immagine (LUMINOSITA)

La regolazione della luminosità viene effettuata tramite il menu

LUMINOSITAseparato dal menuprincipale(pagina 11). Queste

impostazioni vengono memorizzate per il segnale immesso dal

connettore di ingresso attualmente selezionato.

Premere il tasto 8 (luminosità).

Sullo schermo appare il menu LUMINOSITA.

Per regolare la luminosità premere i tasti M(+)/m(–).

Il menu scompare automaticamente dopo circa 3 secondi.

Se lo schermo è troppo luminoso

Regolare la retroilluminazione. Per ulteriori informazione sulla

regolazione della retroilluminazione vedere “Regolazione della

retroilluminazione” apagina16.

Nota

Non è possibile regolare né il contrasto né la luminosità se sullo schermo

é visualizzato il menu principale.

INPUT

48.4kHz/ 60Hz

CONTRASTO

Frequenza orizzontale

delsegnale diingresso

corrente

Frequenza verticale

del segnale di

ingresso corrente

48.4kHz/ 60Hz

LSITAUM I NO

Frequenza orizzontale

delsegnale diingresso

corrente

Frequenza verticale

del segnale di

ingresso corrente

05IT02BAS-UC.book Page 12 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Eliminazione dello sfarfallio e della

sfocatura di un’immagine (FASE/

REGOLAZ. PIXEL)

Quando il monitor riceve un segnale di ingresso, la funzione di

regolazione automatica della qualità dell’immagine regola

automaticamentelaposizione,lafaseeipixeldell’immagine,

assicurando che sullo schermo appaia un’immagine nitida. Per

ulteriori informazioni su questa funzione, vedere “Funzione di

regolazione automatica della qualità dell’immagine” apagina18.

Per alcuni segnali di ingresso, questa funzione potrebbe non

regolarecompletamentelaposizione,lafaseeipixel

dell’immagine. In questo caso, è possibile impostare queste

regolazioni manualmente in base alle seguenti istruzioni. Se le

regolazioni vengono effettuate manualmente, vengono

memorizzate e richiamate automaticamente ogni volta che il

monitor riceve gli stessi segnali di ingresso.

È possibile che queste impostazioni debbano essere ripetute se

viene cambiato il segnale diingresso dopo che il computer è stato

collegato di nuovo.

Impostare la risoluzione su 1024 ×

××

× 768 sul

computer.

Caricare il disco di utilità (Utility Disk).

Utilizzare un disco adatto al computer.

Per Windows

Windows Monitor Information Disk/Utility Disk

Per Macintosh

Macintosh Utility Disk

Avviare il disco di utilità e visualizzare il modello di

prova.

Per Windows

Fare clic su [Utility Disk]

[Windows]/[Utility.exe].

Per Macintosh

Fare clic su [Utility Disk]

[SONY-Utility].

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare

(REGOLAZ. PIXEL), quindi premere il tasto OK.

Sullo schermo appare il menu REGOLAZ. PIXEL.

Premere i tasti M(+)/m(–)finché il colore dello

schermo non diventa uniforme.

Regolare in modo che le strisce verticali scompaiano.

Premere il tasto OK.

Sullo schermo appare il menu principale.

Se sull’intero schermo sono presenti delle strisce orizzontali,

come procedimento successivo regolare la fase.

Premere i tasti M(+)/m(–) per selezionare (FASE),

quindi premere il tasto OK.

Sullo schermo appare il menu FASE.

Premere i tasti M(+)/m(–)finché il colore dello

schermo non diventa uniforme.

Regolare in modo che le strisce orizzontali vengano ridotte al

minimo.

Fare clic su [END] sullo schermo per disattivare il

modello di prova.

Per ripristinare la regolazione automatica della qualità

dell’immagine

Selezionare RIPR. SCHERMO e attivarlo utilizzando il menu RIPR. Per

ulteriori informazioni sull’utilizzo del menu RIPR., verde a pagina 15.

Regolazione della posizione

dell’immagine (CENTRATURA

ORIZ/CENTRATURA VERT)

Se l’immagine non si trova nella parte centrale dello schermo,

regolarnelacentraturacomeindicatodiseguito.

È possibile che queste impostazioni debbano essere ripetute se

viene cambiato il segnale di ingresso dopo che il computer èstato

collegato di nuovo.

Avviare il disco di utilità e visualizzare il modello di

prova.

Ripetere i punti 2 e 3 di “Eliminazione dello sfarfallio e della

sfocatura di un’immagine (FASE/REGOLAZ. PIXEL).”

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare

(CENTRATURA ORIZ) o (CENTRATURA

VERT), quindi premere il tasto OK.

Sullo schermo appare il menu CENTRATURA ORIZ o

CENTRATURA VERT.

Spostare l’immagine verso l’alto, verso il basso,

verso sinistra o verso destra finché il bordo attorno

al modello di prova non scompare.

Premere i tasti M(+)/m(–) per regolare la centratura

utilizzando il menu CENTRATURA ORIZ per la

regolazione orizzontale o il menu CENTRATURA

VERT per la regolazione verticale.

Fare clic su [END] sullo schermo per disattivare il

modello di prova.

05IT02BAS-UC.book Page 13 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Visualizzazione di un segnale a

bassa risoluzione alla risoluzione

reale (ZOOM)

Il monitorè preimpostato infabbricaper visualizzarele immagini

a schermo pieno, indipendentemente dal modo dell’immagine o

dalla risoluzione. È inoltre possibile visualizzare l’immagine alla

risoluzione reale.

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare

(ZOOM), quindi premere il tasto OK.

Sullo schermo appare il menu ZOOM.

Per selezionare NO, premere il tasto m(–).

Il segnale di ingresso viene visualizzato alla risoluzione reale .

Per visualizzare l’immagine a schermo pieno

Selezionare SI al punto 3.

Regolazione della temperatura di

colore (COLORE)

Le impostazioni del menu COLORE permettono di regolare la

temperatura del colore dell’immagine modificando il livello del

colore del campo del bianco. Se la temperatura è bassa i colori

appaiono rossastri, se la temperatura è alta i colori appaiono

bluastri.

Normalmente 9300K è latemperaturaadattaper l’elaborazione di

testi e altre applicazioni di scrittura e 6500K è la temperatura

adatta alla visualizzazione di immagini.

È possibile impostare la temperatura di colore su 5000K, 6500K,

9300K oppure sulla regolazione dell’utente.

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare

(COLORE), quindi premere il tasto OK.

Sullo schermo appare il menu COLORE.

Premere i tasti M(+)/m(–) per selezionare la

temperatura di colore desiderata.

Le temperature di colore preimpostate sono 5000K, 6500K e

9300K. Poiché l’impostazione predefinita è 9300K, i bianchi

passeranno gradualmente da una tinta bluastra ad una tinta

rossastra abbassando la temperatura a 6500K e a 5000K.

È possibile impostare temperature di colore diverse per ogni

segnale di ingresso video.

Se necessario, effettuare la sintonia fine della

temperatura di colore.

Premere prima i tasti M(+)/m(–) per selezionare

REGOLAZIONI e premere il tasto OK. Quindi premere i

tasti M(+)/m(–) per selezionare R (rosso) o B (blu) e il tasto

OK, infine premere i tasti M(+)/m(–) per regolare la

temperatura di colore. Poiché questa impostazione modifica

la temperatura di colore aumentando o diminuendo i

componenti R e B rispetto a V (verde), quest’ultimo

componente è fisso.

Se si effettua la sintonia fine della temperatura di colore, la

nuova impostazione del colore viene memorizzata per

REGOLAZ. UTENTE e richiamata automaticamente ogni

volta che UTENTE viene selezionato.

L’impostazione di REGOLAZ. UTENTE è comune ad

entrambi i segnali di ingresso. Se l’impostazione della

regolazione dell’utente viene modificata per un segnale di

ingresso, anche l’impostazione dell’altro segnale di ingresso

viene modificata.

Modifica della posizione dei menu

(POSIZ MENU)

Se il menu visualizzato copre l’immagine sullo schermo, la

posizione del menu può essere cambiata.

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare (POSIZ

MENU), quindi premere il tasto OK.

Sullo scherno appare il menu POSIZ MENU.

Premere i tasti M(+)/m(–) per selezionare la

posizione desiderata.

Esistonotre posizioni per lapartesuperioredelloschermo,tre

per la parte inferiore e una per la parte centrale.

R168

V170

B175

EXI T

REGOLAZ .UTENTE

05IT02BAS-UC.book Page 14 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Ripristino delle regolazioni (RIPR.)

Il monitor dispone dei due seguenti metodi di ripristino. Per

ripristinare le regolazioni, utilizzare il menu RIPR..

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare 0

0 (RIPR.),

quindi premere il tasto OK.

Sullo schermo appare il menu RIPR..

Ripristinare le impostazioni in base alle seguenti istruzioni.

Ripristino dei dati di regolazione più adatti al

segnale di ingresso corrente

Premere i tasti M(+)/m(–) per selezionare RIPR.

SCHERMO, quindi premere il tasto OK.

La funzione di regolazione automatica della qualità

dell’immagine regola automaticamente la posizione, la fase e i

pixel dell’immagine sul valore più appropriato. Se questa

funzione è attivata, la fase viene regolata automaticamente ogni

voltache il monitorriceve lo stesso segnaledi ingresso. Unavolta

ripristinati i dati di regolazione, il menu RIPR. torna

automaticamente al menu principale.

Ripristino di tutti i dati di regolazione per tutti i

segnali di ingresso

Premere i tasti M(+)/m(–) per selezionare RIPR. TUTTO,

quindi premere il tasto OK.

Una volta ripristinati i dati di regolazione, il menu RIPR. torna

automaticamente al menu principale.

Per annullare il ripristino

Premere i tasti M(+)/m(–) per selezionare , quindi

premere il tasto OK.

Il menu RIPR. torna al menu principale senza che i dati di

regolazione vengano ripristinati.

Impostazioni aggiuntive (Opzioni)

È possibile regolare le seguenti opzioni:

• STEREO AMPIO

• AMPLIFICA BASSI

• RETROILLUMINAZ

• SENSORE LUCE

• RISPARMIO ENER.

• SENSORE UTENTE

• LANGUAGE

• BLOCCO MENU

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti M(+)/m(–) per selezionare m.

Sullo schermo appare il menu opzioni.

Premere i tasti M(+)/m(–) per selezionare l’opzione

desiderata, quindi premere il tasto OK.

Regolare l’opzione selezionata in base alle seguenti

istruzioni.

Aumento del suono di sottofondo (funzione

stereo ampio)

Grazie a questa impostazione che utilizza il sistema DSP, si ha la

sensazione che il diffusore incorporato sia ad una distanza

superiore a quella reale, con il risultato che il suono emesso è di

qualità migliore.

Premere prima i tasti M(+)/m(–) per selezionare

(STEREO AMPIO) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) per selezionare 2, 1, o NO.

La funzione stereo ampio viene utilizzata per aumentare il suono

di sottofondo. La selezione di 1 o di 2 aumenta l’effetto di

sottofondo verso la parte anteriore del monitor.

Note

• Se il computer o l’apparecchio audio collegati sono dotati di funzioni

speciali, quali la funzione surround, assicurarsi di disattivare tali

funzioni. Se queste funzioni vengono utilizzate contemporaneamente

alla funzione stereo ampio di questo monitor, la funzione stereo ampio

potrebbe non funzionare correttamente e quindi non produrre l’effetto

sonoro desiderato.

• Se vengono utilizzate le cuffie questa funzione viene disattivata

automaticamente.

Tuttavia, in questo caso l’indicazione nel menu STEREO AMPIO non

cambia.

• La funzione stereo ampio permette di aumentare il suono di sottofondo

convertendo i segnali analogici in segnali digitali. A seconda del

segnale di ingresso e della musica, il suono potrebbe risultare distorto.

In questo caso, abbassare il volume o impostare la funzione stereo

ampiosuNO.

Amplificazione dei bassi (funzione di

amplificazione dei bassi)

Tramite questa opzione viene aumentata l’uscita dei bassi del

diffusore.

Premere prima i tasti M(+)/m(–) per selezionare

(AMPLIFICA BASSI) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) per selezionare SI o NO.

(continua)

05IT02BAS-UC.book Page 15 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Regolazione della retroilluminazione

Se lo schermo è troppo luminoso, regolare la retroilluminazione.

Premere prima i tasti M(+)/m(–) per selezionare

(RETROILLUMINAZ) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) per regolare il livello di

luminosità desiderato.

Regolazione automatica della luminosità dello

schermo (sensore della luce)

Il monitor è dotato di un sensore in grado di rilevare la luminosità

dell’ambiente circostante (sensore della luce). Questo sensore

viene utilizzato per regolare automaticamente la luminosità dello

schermo.

Premere prima i tasti M(+)/m(–) per selezionare

(SENSORE LUCE) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) per selezionare SI o NO.

Se viene selezionato SI, il monitor regola automaticamente la

luminosità in base alla luce dell’ambiente circostante. Per

ulteriori informazioni su questa funzione, vedere “Funzione di

regolazione automatica della luminosità (sensore della luce)” a

pagina 18.

Nota

Se questa funzione è impostata su SI, il valore del menu

RETROILLUMINAZ non cambia. Se dopo la regolazione automatica la

luminosità dello schermo non è ancora appropriata, è possibile regolare

manualmentela retroilluminazione.Dopo aver effettuato taleregolazione,

il monitor regola automaticamente la luminosità dello schermo in base al

nuovo valore della retroilluminazione.

Impostazione del modo di risparmio energetico

Il monitor è dotato di una funzione che attiva automaticamente il

modo di risparmio energetico in base alle impostazioni di

risparmio energetico del computer. È possibile evitare che il

monitor entri nel modo di risparmio energetico impostando la

seguente opzione su NO.

Premere prima i tasti M(+)/m(–) per selezionare

(RISPARMIO ENER.) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) per selezionare SI o NO.

Utilizzo del sensore dell’utente

Grazie alla funzione sensore dell’utente, se non vi è nessuno di

fronte al monitor, questo entra nel modo a basso consumo

energetico.

Premere prima i tasti M(+)/m(–) per selezionare

(SENSORE UTENTE) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) per selezionare SI o NO.

Se viene selezionato SI, il monitor entra automaticamente nel

modo a basso consumo energetico quando chi lavora davanti al

monitor di allontana. Per ulteriori informazioni sul modo a basso

consumo energetico, vedere “Funzione di risparmio energetico

(sensore dell’utente/modo di risparmio energetico)” apagina17.

Selezione della lingua per i menu a schermo

Le lingue disponibili per i menu a schermo sono l’inglese, il

tedesco, il francese, lo spagnolo, l’italiano e il giapponese. La

lingua preimpostata è l’inglese.

Premere prima i tasti M(+)/m(–) per selezionare

(LANGUAGE) e premere il tasto OK. Quindi premere

il tasto M(+)/m(–) per selezionare una lingua.

• ENGLISH: Inglese

• DEUTSCH: Tedesco

• FRANÇAIS: Francese

• ESPAÑOL: Spagnolo

• ITALIANO

• : Giapponese

Bloccaggio dei menu e dei comandi

È possibile proteggere i dati di regolazione bloccando i menu e i

comandi.

Premere prima i tasti M(+)/m(–) per selezionare

(BLOCCO MENU) e premere il tasto OK. Quindi

premere i tasti M(+)/m(–) e selezionare SI.

Solo l’interruttore 1 (alimentazione) e (BLOCCO MENU)

del menu opzioni possono essere utilizzati. Qualsiasi altra voce

venga selezionata, sullo schermo appare il simbolo .

Per annullare la funzione di bloccaggio dei menu

Ripetere la procedura descritta sopra, quindi impostare (BLOCCO

MENU) su NO.

ZZ...

05IT02BAS-UC.book Page 16 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Funzioni

Funzione di risparmio energetico (sensore dell’utente/modo di risparmio

energetico)

Questo monitor è conforme a quanto stabilito da VESA,

NERGY

TAR e NUTEK per il risparmio energetico. Se il monitor è collegato

aduncomputer o ad unascheda grafica videoconformi a DPMS (DisplayPower ManagementSignaling),il monitorentra automaticamente

nel modo di risparmio energetico. Se il sensore dell’utente rileva l’assenza dell’utente, il monitor entra automaticamente nel modo a basso

consumo energetico.

1 Modo a basso consumo energetico (sensore

dell’utente)

Se il sensore dell’utente nel monitor rileva l’assenza dell’utente,

dopo circa 20 secondi il monitor entra nel modo a basso consumo

energetico. Nel modo a basso consumo energetico, il monitor si

trovain una modalitàdi risparmioenergeticopercui tuttiicircuiti

vengono disattivati (ad eccezione di quelli dei sensori)

indipendentemente dall’impostazione del computer.

Quandoilsensorerilevalapresenzadell’utente, il monitor torna

al modo di funzionamento normale.

Quando il monitor entra nel modo di risparmio energetico

(secondo impostazione del computer), il modo di risparmio

energetico ha la precedenza rispetto al modo a basso consumo

energetico. In questo caso, il monitor resta nel modo di risparmio

energetico indipendentemente dalla presenza o meno dell’utente.

Perché il monitor torni al modo di funzionamento normale,

reimpostare il modo di risparmio energetico del computer.

Nota

Il sensore dell’utente rileva la presenza o l’assenza dell’utente fino ad una

distanza di circa 60 cm dalla superficie dello schermo. Tuttavia, questa

distanza potrebbe variare in base agli abiti indossati dall’utente o alla

luminosità dell’ambiente circostante. Se il sensore non rileva la presenza

dell’utente a causa di condizioni particolari dell’ambiente circostante,

impostare il sensore dell’utente su NO. Se il monitor non esce

automaticamente dal modo a basso consumo energetico a causa del

mancato rilevamento della presenza dell’utente da parte del sensore,

premere due volte l’interruttore

1 (alimentazione) per spegnere e

riaccendere il monitor.

2 Modo di risparmio energetico

DPMS stabilisce tra diverse modalità di risparmio energetico in

baseallecondizionideisegnalisincronicitrasmessidalcomputer.

Se la funzione di risparmio energetico èimpostata su SÌ,inquesta

condizione il consumo energetico del monitor è di circa 3 W o

inferiore.

Quando il computer entra nel modo di risparmio energetico, il

segnale di ingresso viene tagliato e sullo schermo appare il

messaggio NO SEGNALE IN INGRESSO. Dopo qualche

secondo, il monitor entra nel modo di risparmio energetico.

* “Deep sleep”èuna modalità di risparmio energetico definita dalla

Environmental Protection Agency.

Nota

La funzione di risparmio energetico potrebbe non funzionare

normalmente se vengono immessi segnali sincronici diversi da quelli

previsti. In questo caso, impostare la funzione di risparmio energetico su

NO.

Modo di funzionamento Consumo energetico Indicatore di

alimentazione CA

Indicatore 1 (alimentazione)

funzionamento normale 35 Wverdeverde

1 modo a basso consumo

energetico

≤ 8 W verde verde e arancio alternati

2mododirisparmioenergetico ≤ 3 W arancio arancio

1 (alimentazione): spento ≤ 3 W rosso spento

alimentazione CA: disattivata 0 W spento spento

Modalità di

risparmio energetico

Condizione del segnale

sincronico

attivo spento (deep sleep)* orizzontale: non attivo /

verticale: non attivo

05IT02BAS-UC.book Page 17 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Funzione di regolazione automatica della luminosità (sensore della luce)

Il monitor è dotato di una funzione tramite cui la luminosità dello schermo viene regolata automaticamente in base alla luce dell’ambiente

circostante. Se il sensore della luce viene impostato su SI, la luminosità della retroilluminazione viene impostata sul livello più adatto.

L’impostazione predefinita della luminosità della retroilluminazione è regolata al massimo. Se il sensore della luce è impostatosuSI,il

monitor regola la luminosità della retroilluminazione entro i valori limite minimo e massimo. Se la retroilluminazione viene regolata

dall’utente, la luminosità della retroilluminazione viene regolata automaticamente tra il valore della regolazione dell’utente e ivalori limite

minimo e massimo.

Funzione di regolazione automatica della qualità dell’immagine

Quando viene trasmesso un segnale di ingresso al monitor, il

segnale viene fatto corrispondere automaticamente ad uno dei

modi preimpostati in fabbrica memorizzati nel monitor in modo

da fornire un’immagine di alta qualità al centro dello schermo

(per un elenco dei modi preimpostati in fabbrica, vedere

Appendix).

Per i segnali di ingresso che non corrispondono ad alcuno dei

modi preimpostati in fabbrica, la funzione di regolazione

automatica della qualità dell’immagine del monitor regola

automaticamentelaposizione,lafaseeipixeldell’immagine ed

assicura semprela visualizzazione di un’immagine chiara entro la

gamma di frequenza del monitor (orizzontale: tra 30 e 61 kHz,

verticale: tra 48 e 85 Hz).

Di conseguenza, la prima volta che vengono immessi segnali di

ingresso che non corrispondono ad alcuno dei modi preimpostati

in fabbrica, è possibile che il monitor impieghi più tempo del

solito per visualizzare l’immagine. Questi dati di regolazione

vengono memorizzati automaticamente in modo che la volta

successiva il monitor funzioni come quando vengono ricevuti i

segnali che corrispondono ad uno dei modi preimpostati in

fabbrica.

In tutti i modi di cui sopra, se l’immagine viene regolata, i dati di

regolazione vengono memorizzati come modo utente e richiamati

automaticamente ogni volta che viene ricevuto lo stesso segnale

di ingresso.

Nota sulla regolazione della fase

Se la funzione di regolazione automatica della qualità dell’immagine è

attivata, l’immagine si muove leggermente ogni volta che il monitor

riceve il segnale di ingresso, indipendentemente dalla regolazione

memorizzata.

Nota

Mentre è attivata la funzione di regolazione automatica della qualità

dell’immagine, solo l’interruttore

1 (alimentazione) e il tasto INPUT

sono operativi.

Valore della luminosità

specificata dall’utente

Luminosità della

retroilluminazione

Massimo

Valore della

regolazione dell’utente

Minimo

Regolazione automatica della

luminosità dopo la regolazione

dell’utente

Regolazione automatica

preimpostata

Luminosità dell’ambiente circostante

Luminosità durante

la regolazione

dell’utente

05IT02BAS-UC.book Page 18 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Guida alla soluzione dei

problemi

Prima di contattare l’assistenza tecnica, consultare la seguente

sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso,

sullo schermo appare uno dei seguenti messaggi. Per risolvere il

problema, vedere “Sintomi e soluzioni dei problemi” apagina20.

Se sullo schermo appare il messaggio FUORI

GAMMA SCANS

Significa che il segnale di ingresso non è supportato dalle

caratteristiche tecniche del monitor. Controllare le seguenti voci.

Se viene visualizzato “xx.x kHz/xx Hz”

Significa chela frequenza orizzontale ola frequenza verticale

nonsono supportatedalle caratteristiche tecniche delmonitor.

Le cifre indicano le frequenze orizzontali e verticali del

segnale di ingresso corrente. Le frequenze orizzontali

superiori a 100 kHze lefrequenze verticali superiori a 100 Hz

vengono rappresentate rispettivamente da 99,9 kHz e da 99

Hz.

Se viene visualizzato “RISOLUZIONE > XGA”

Significa che la risoluzione non è supportata dalle

caratteristiche tecniche del monitor.

Se sullo schermo appare il messaggio NO

SEGNALE INGR

Significa che non è stato immesso alcun segnale oppure che non

è stato immesso alcun segnale dal connettore correntemente

selezionato.

INGRESSO:

Indica il connettore correntemente selezionato (INGRESSO:

1 o INGRESSO: 2).

VAI A RISPARMIO ENER.

Dopo circa 4 secondi dalla visualizzazione del messaggio, il

monitor entra nel modo di risparmio energetico.

Se sullo schermo appare il messaggio CAVO

SCOLLEGATO

Significa che il cavo del segnale video è stato scollegato dal

connettore correntemente selezionato.

INGRESSO:

Indica il connettore correntemente selezionato (INGRESSO:

1 o INGRESSO: 2).

VAI A RISPARMIO ENER.

Dopo circa 4 secondi dalla visualizzazione del messaggio, il

monitor entra nel modo di risparmio energetico.

FUOR I GAMMA SCANS

xx . xkHz/ xxHz

INFORMAZ IONE

NO SEGNALE I NGR

I NGRESSO : 1

VAI A RISPARMIO ENE .R

INFORMAZ IONE

CAVO SCOLLEGATO

I NGRESSO : 1

VAI A RISPARMIO ENE .R

INFORMAZIONE

05IT02BAS-UC.book Page 19 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Sintomi e soluzioni dei problemi

Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell’apparecchio collegato.

Se il problema persiste, utilizzare la funzione di autodiagnostica (pagina 22).

Sintomo Controllare quanto segue

L’immagine non viene visualizzata

Se l’indicatore di alimentazione CA

non si illumina

• Controllare che il cavo di alimentazione sia collegato correttamente.

Se l’indicatore di alimentazione CA

si illumina in rosso

• Controllare che l’interruttore 1 (alimentazione) sia impostato su “on”.

Se l’indicatore di alimentazione CA

lampeggia in rosso

• Controllare che il cavo di collegamento del sistema sia collegato correttamente e che tutte

le spine siano inserite saldamente nelle ripsettive prese (pagina 8).

• Premere due volte l’interruttore di alimentazione CA per spegnere e riaccendere il

monitor.

Se l’indicatore 1 (alimentazione)

non si illumina o se non si illumina

quando l’interruttore

1 (alimentazione) viene premuto

• Controllare che l’interruttore 1 (alimentazione) sia impostato su “on”.

• Controllare che l’interruttore di alimentazione CA sia impostato su “on”.

• Controllare che il cavo di collegamento del sistema sia collegato correttamente e che tutte

le spine siano inserite saldamente nelle rispettive prese (pagina 8).

Se l’indicatore 1 (alimentazione) si

illumina in verde o lampeggia in

arancio

• Utilizzare la funzione di autodiagnostica (pagina 22).

Se l’indicatore 1 (alimentazione) si

alterna tra il verde e l’arancio

• Il monitor non riesce ad uscire dal modo a basso consumo energetico perché il sensore

dell’utente non ha rilevato la presenza dell’utente. Premere due volte l’interruttore 1

(alimentazione) per spegnere e riaccendere il monitor. Se il sensore dell’utente viene

impostato su NO, il monitor non entra nel modo a basso consumo energetico (pagina 16).

Se sullo schermo appare il

messaggio CAVO SCOLLEGATO

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine

siano saldamente inserite nelle rispettive prese (pagina 8).

• Controllare che l’impostazione di selezione dell’ingresso sia corretta (pagina 10).

• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.

•Èstato utilizzato un cavo del segnale video diverso da quello in dotazione. Se viene

collegato un cavo del segnale video diverso da quello in dotazione, sullo schermo viene

visualizzato il messaggio CAVO SCOLLEGATO prima che venga attivato il modo di

risparmio energetico. Ciò non indica un problema di funzionamento.

Se sullo schermo appare il

messaggio NO SEGNALE INGR o

se l’indicatore 1 (alimentazione) si

illumina in arancio

• Controllare che il cavo del segnale video dia collegato correttamente e che tutte le spine

siano saldamente inserite nelle rispettive prese (pagina 8).

• Controllare che l’impostazione di selezione dell’ingresso sia corretta (pagina 10).

• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.

xProblemi causati dal computer o da altri apparecchi collegati

• Il computer è nel modo di risparmio energetico. Tentare premendo un tasto qualsiasi della

tastiera o muovendo il mouse.

• Controllare che il computer sia acceso.

Se sullo schermo appare il

messaggio FUORI GAMMA

SCANS

xProblemi causati dal computer o da altri apparecchi collegati

• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se

conquestomonitorè stato sostituito un vecchio monitor, ricollegare il vecchio monitor e

regolare la gamma di frequenza come indicato di seguito:

Orizzontale: tra 30 e 61 kHz, Verticale: tra 48 e 85 Hz (solo modo XGA a 75 Hz)

Se si utilizza Windows • Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor

ed eseguire quanto indicato di seguito. Installare il Windows Monitor Information Disk

(pagina 9) e selezionare questo monitor (“SDM-N50R”)traimonitorSonyall’interno

della schermata di selezione dei monitor di Windows.

Se si utilizza un sistema Macintosh • Controllare che l’adattatore Macintosh (non in dotazione) ed il cavo del segnale video

siano collegati correttamente.

05IT02BAS-UC.book Page 20 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Destra

SDM-N50R

4-086-226-11 (1)

Visualizzazionedel nomedelmonitor, del numero

di serie e della data di fabbricazione

Mentre il monitor sta ricevendo un segnale video, premere e

tenere premuto il tasto MENUper oltre 5 secondi per visualizzare

le informazioni relative al presente monitor.

Se il problema persiste, consultare un rivenditore Sony

autorizzato e fornire le seguenti informazioni:

• Nomedelmodello:SDM-N50R

• Numero di serie

• Nome e caratteristiche tecniche della scheda del computer e

dellaschedagrafica

L’immagine è tremolante, salta,

oscilla o non è chiara

• Regolareipixelelafase(pagina13).

• Isolare ed eliminare qualsiasi fonte potenziale di campi magnetici o elettrici quali altri

monitor, stampanti laser, ventilatori elettrici, luci a fluorescenza o televisori.

• Allontanare il monitor dalle linee di alimentazione oppure posizionare uno schermo

magnetico vicino al monitor.

• Tentare collegando il monitor ad un’altra presa di rete CA, preferibilmente su un circuito

diverso.

xProblemi causati dal computer o da altri apparecchi collegati

• Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.

• Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del

segnale di ingresso siano supportati dal monitor (Appendix). Anche se la frequenza rientra

nella gamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo

basso perché il monitor possa sincronizzarsi correttamente.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la

migliore immagine possibile.

L’immagine è sfocata • Regolare la luminosità e il contrasto (pagina 12).

• Regolareipixelelafase(pagina13).

L’immagine è sdoppiata • Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video.

• Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.

L’immagine non è centrata o non è

delle dimensioni corrette

• Regolareipixelelafase(pagina13).

• Regolare la posizione dell’immagine (pagina 13). Si noti che alcuni modi video non

riempiono lo schermo fino ai bordi.

L’immagine è troppo piccola • Regolare l’impostazione dello zoom su SI (pagina 14).

xProblemi causati dal computer o da altri apparecchi collegati

• Impostare la risoluzione del computer sulla risoluzione dello schermo.

Sono visibili disturbi ondulati o

ellittici (effetto moiré)

• Regolareipixelelafase(pagina13).

Il colore non è uniforme • Regolareipixelelafase(pagina13).

Il colore bianco non è perfetto • Regolare la temperatura di colore (pagina 14).

I tasti del monitor non sono

operativi

(sullo schermo appare il simbolo

)

• Se il bloccaggio dei menu è impostato su SI, impostarlo su NO (pagina 16).

Il monitor si spegne dopo poco • Impostare la funzione di risparmio energetico su NO (pagina 16).

• Impostare il sensore dell’utente su NO (pagina 16).

xProblemi causati dal computer o da altri apparecchi collegati

• Disattivare l’impostazione di risparmio energetico del computer.

Sintomo Controllare quanto segue

INFORMAZIONE

MODEL : SDM-N50R

SER NO : 1234567

MANUFACTURED : 2001-52

Esempio

Nome del modello

Numero di serie

Settimana e anno

di fabbricazione

05IT02BAS-UC.book Page 21 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\06IT-SDMN50RUC\05IT02BAS-UC.fm

masterpage:Sinistra

SDM-N50R

4-086-226-11 (1)

Funzione di autodiagnostica

Il monitor è dotato di una funzione di autodiagnostica. Se si

verificano problemi conil/i computerocon ilmonitor, loschermo

diventa vuoto e l’indicatore 1 (alimentazione) si illumina in

verdeolampeggiainarancio.Sel’indicatore 1 (alimentazione)

si illumina in arancio, significa che il computer è nel modo di

risparmio energetico. Tentare premendo un tasto qualsiasi sulla

tastiera o muovendo il mouse.

Se l’indicatore 1 (alimentazione) si illumina in

verde

Disattivare l’interruttore di alimentazione CA e

scollegare il cavo del segnale video dai connettori

INPUT1 e INPUT2 del monitor.

Premereduevolte l’interruttore di alimentazioneCA

per spegnere e riaccendere il monitor.

Se vengono visualizzate tutte e quattro le barre di colore (bianco,

rosso,verde,blu), il monitorfunziona correttamente.Collegare di

nuovo i cavi di ingresso video e controllare le condizioni del/i

computer.

Se le barre di colore non vengono visualizzate, si tratta di un

potenziale guasto al monitor. Informare un rivenditore Sony

autorizzato sulle condizioni del monitor.

Se l’indicatore 1 (alimentazione) lampeggia in

arancio

Premere due volte l’interruttore 1 (alimentazione) per

spegnere e riaccendere il monitor.

Se l’indicatore 1 (alimentazione) si illumina in verde, il monitor

funziona correttamente.

Se l’indicatore 1 (alimentazione) lampeggia ancora, si tratta di

un potenziale guasto al monitor. Contare i secondi tra un

lampeggiamento in arancio e l’altro dell’indicatore

1 (alimentazione) e informare un rivenditore Sony autorizzato

sulle condizioni del monitor. Assicurarsi di prendere nota del

nome del modello e del numero di serie del monitor. Annotare

inoltre il nome della marca e del modello della scheda grafica e

del computer.

Caratteristiche tecniche

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensionidell’immagine:15 pollici

(38 cm)

Formato del segnale di ingresso

Frequenza di utilizzo RVB*

Orizzontale: tra 30 e 61 kHz

Verticale: tra 48 e 85 Hz

(solomodoXGAa75Hz)

Risoluzione Orizzontale: massimo 1024 punti

Verticale: massimo 768 linee

Livellideisegnalidiingresso

Segnale video RVB

0,700 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL level, 2 kΩ,

positivo o negativo

(Sincronismo orizzontale e

verticale separato, oppure

composito)

0,3 Vp-p, 75 Ω, negativo

(Sincronismo su verde)

Uscita audio 2W × 2

Presa cuffie Minipresa stereo

Accetta impedenza tra 16 e 48 Ω

Presa AUDIO IN Minipresa stereo

Accetta un’impedenza di 47 kΩ

Accetta un livello di 0,5 Vrms

Requisiti di alimentazione 100 – 240 V, 50 – 60Hz, 0,55 – 0,3 A

Consumo energetico massimo 35 W

Temperatura di utilizzo da 5 a 35

°C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 356 × 347 × 185 mm

Unità di collegamento (senza

supporto):

Circa 45 × 180 × 180 mm

Unità di collegamento (con

supporto):

Circa 94 × 185 × 180 mm

Peso Display:

Circa 2,7 kg

Unità di collegamento (con

supporto):

Circa 0,85 kg

Plug & Play DDC2B/DDC2Bi

Accessori Vedere pagina 8.

* Condizione di sincronizzazione orizzontale e verticale

consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe

essere superiore al 4,8% della sincronizzazione orizzontale

totale oppure 0,8 µs, a seconda di qual è più ampia.

• L’ampiezza di oscuramento orizzontale dovrebbe essere

superiore a 2,5 µsec.

• L’ampiezza di oscuramento verticale dovrebbe essere

superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche

senza preavviso.

Indicatore

(alimentazione)

05IT02BAS-UC.book Page 22 Friday, August 17, 2001 10:57 AM

G:\_Upload\4086226111\4086226111SDMN50RUC\02GB-SDMN50RUC\01GB03APP-

UC.fm

masterpage:Right

SDM-N50R

4-086-226-11 (1)

Appendix

Preset mode timing table

TCO’95 Eco-document

Congratulations!

You have just purchased a TCO’95 approved and labelled

product! Your choice has provided you with a product developed

for professional use. Your purchase has also contributed to

reducing the burden on the environment and also, to the further

development of environmentally adapted electronics products.

Why do we have environmentally labelled

computers?

In many countries, environmental labelling has become an

established method for encouraging the adaptation of goods and

services to the environment. The main problem, as far as

computers and other electronics equipment are concerned, is that

environmentally harmful substances are used both in the products

and during the manufacturing. Since it has not been possible for

the majority of electronics equipment to be recycled in a

satisfactory way, most of these potentially damaging substances

sooner or later enter Nature.

There are also other characteristics of a computer, such as energy

consumption levels, that are important from the viewpoints of

both the work (internal) and natural (external) environments.

Since all methods of conventional electricity generation have a

negative effect on the environment (acidic and climate-

influencing emissions, radioactive waste, etc.), it is vital to

conserve energy. Electronics equipment in offices consume an

enormous amount of energy since they are often left running

continuously.

What does labelling involve?

This product meets the requirements for the TCO’95 scheme

which provides for international and environmental labelling of

personal computers. The labelling scheme was developed as a

joint effort by the TCO (The Swedish Confederation of

Professional Employees), Naturskyddsforeningen (The Swedish

Society for Nature Conservation) and NUTEK (The National

Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment,

ergonomics, usability, emission of electrical and magnetic fields,

energy consumption and electrical and fire safety.

No. Resolution

(dots × lines)

Horizontal

Frequency

Vertical

Frequency

Graphics

Mode

1640× 400 31.5 kHz 70 Hz

2640× 400 37.9 kHz 85 Hz VESA

3640× 480 31.5 kHz 60 Hz VGA-G

4640× 480 35.0 kHz 67 Hz Macintosh 13"

Color

5640× 480 37.9 kHz 73 Hz VESA

6640× 480 37.5 kHz 75 Hz EVGA

7640× 480 43.3 kHz 85 Hz VESA

8720× 400 31.5 kHz 70 Hz VGA-Text

9720× 400 37.9 kHz 85 Hz VESA

10 800 × 600 35.2 kHz 56 Hz VESA

11 800 × 600 37.9 kHz 60 Hz SVGA

12 800 × 600 48.1 kHz 72 Hz VESA

13 800 × 600 46.9 kHz 75 Hz ESVGA

14 800 × 600 53.7 kHz 85 Hz VESA

15 832 × 624 49.7 kHz 75 Hz Macintosh 16"

Color

16 848 × 480 35.3 kHz 60 Hz VAIO

17 1024 × 768 48.4 kHz 60 Hz VESA

18 1024 × 768 56.5 kHz 70 Hz VESA

19 1024 × 768 60.0 kHz 75 Hz EUVGA

20 1024 × 768 60.2 kHz 75 Hz Macintosh19"

Color

(continued)

01GB02BAS-UC.book Page i Friday, August 17, 2001 10:40 AM

The environmental demands concern restrictions on the presence

and use of heavy metals, brominated and chlorinated flame

retardants, CFCs (freons) and chlorinated solvents, among other

things. The product must be prepared for recycling and the

manufacturer is obliged to have an environmental plan which

must be adhered to in each country where the company

implements its operational policy.

Theenergy requirementsincludea demandthat thecomputerand/

or display, after a certain period of inactivity, shall reduce its

power consumption to a lower level in one or more stages. The

length of time to reactivate the computer shall be reasonable for

the user.

Labelled products must meet strict environmental demands, for

example, in respect of the reduction of electric and magnetic

fields, physical and visual ergonomics and good usability.

On this page, you will find a brief summary of the environmental

requirements met by this product. The complete environmental

criteria document may be ordered from:

TCO Development Unit

S-114 94 Stockholm

Sweden

Fax: +46 8 782 92 07

Email (Internet): [email protected]

CurrentinformationregardingTCO’95approved and labelled

products may also be obtained via the Internet, using the

address:

http://www.tco-info.com/

TCO’95 is a co-operative project between TCO (The Swedish

Confederation of Professional Employees),

Naturskyddsforeningen (The Swedish Society for Nature

Conservation) and NUTEK (The National Board for Industrial

and Technical Development in Sweden).

Environmental Requirements

Brominated flame retardants

Brominated flame retardants are present in printed circuit boards,

cables, wires, casings and housings. In turn, they delay the spread

of fire. Up to thirty percent of the plastic in a computer casing can

consist of flame retardant substances.These are relatedto another

group of environmental toxins, PCBs, which are suspected to give

rise to similar harm, including reproductive damage in fisheating

birds and mammals, due to the bio-accumulative* processes.

Flame retardants havebeen found in human blood andresearchers

fear that disturbances in foetus development may occur.

TCO’95 demand requires that plastic components weighing more

than 25 grams must not contain organically bound chlorine and

bromine.

Lead**

Lead can be found in picture tubes, display screens, solders and

capacitors. Lead damages the nervous system and in higherdoses,

causes lead poisoning.

TCO’95 requirement permits the inclusion of lead since no

replacement has yet been developed.

Cadmium**

Cadmium is present in rechargeable batteries and in the

colourgenerating layers of certain computer displays. Cadmium

damages the nervous system and is toxic in high doses.

TCO’95 requirement states that batteries may not contain more

than 25 ppm (parts per million) of cadmium. The colour-

generating layers of display screens must not contain any

cadmium.

Mercury**

Mercuryissometimesfoundinbatteries,relaysandswitches.

Mercury damages the nervous system and is toxic in high doses.

TCO’95 requirement states that batteries may not contain more

than 25 ppm (parts per million) of mercury. It also demands that

no mercury is present in any of the electrical or electronics

components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit

boards andin themanufacturingofexpandedfoamforpackaging.

CFCs break down ozone and thereby damage the ozone layer in

the stratosphere, causing increased reception on Earth of

ultraviolet light with consequent increased risks of skin cancer

(malignant melanoma).

The relevant TCO’95 requirement: Neither CFCs nor HCFCs

may be used during the manufacturing of the product or its

packaging.

* Bio-accumulative is defined as substances which accumulate within

living organisms

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

Printed in JapanSony Corporation

01GB02BAS-UC.book Page ii Friday, August 17, 2001 10:40 AM

Sony SDM-N50R 15" Ultraslim Lcd Display

Product's Documents

User Manual

Specifications

Sony SDM-N50R Questions and Answers

Related Products

Sony SDM-N50PS 15" Ultraslim Lcd Display

Sony SDM-N50PS 15" Ultraslim Lcd Display

Sony SDM-N50PS 15" Ultraslim Lcd Display
