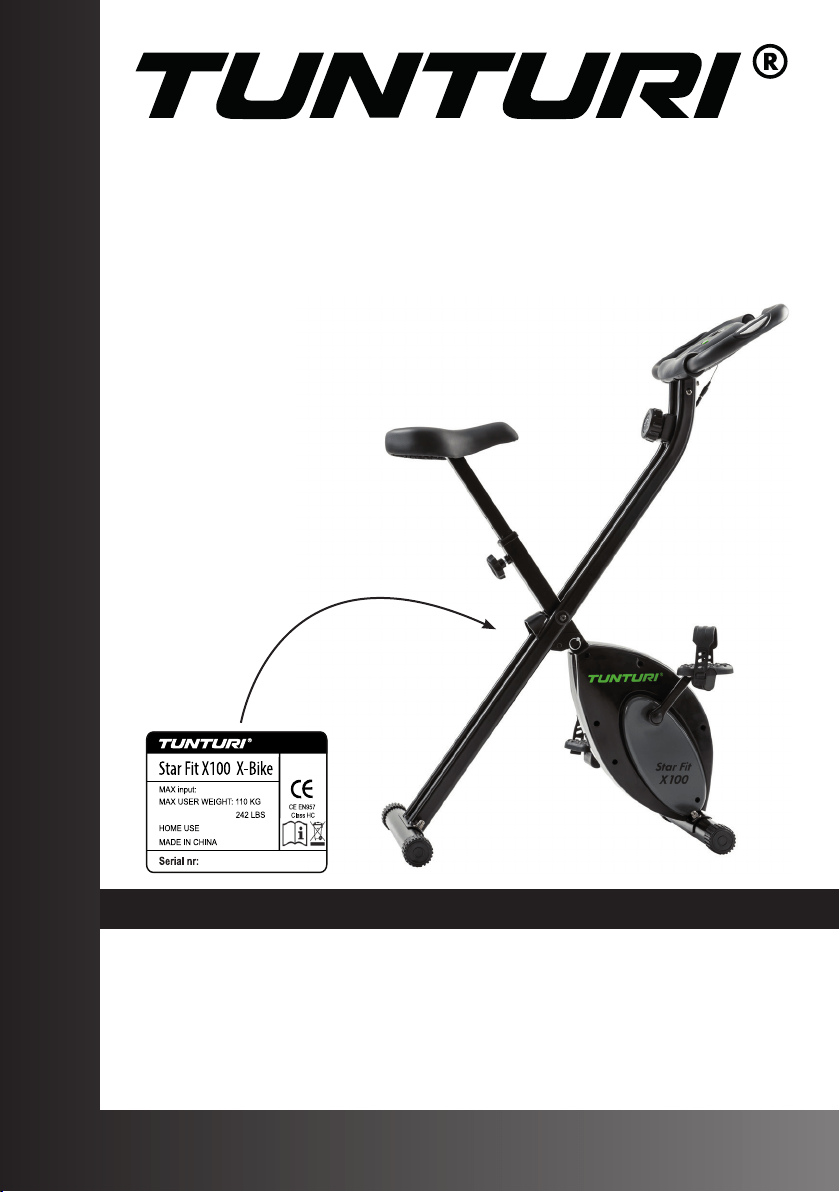

X100 Star Fit X-Bike
GB User manual 13 - 18
DE Benutzerhandbuch 19 - 25
FR Manuel de l’utilisateur 26 - 32
NL Gebruikershandleiding 33 - 39
IT Manuale d‘uso 40 - 46
ES Manual del usuario 47 - 53
SV Bruksanvisning 54 - 60
SU Käyttöohje 61 - 67
3
Star Fit X100
A
4
Star Fit 100
B
# 01/ 02
# 06
# 05
# 03L # 03R
# 07/ 19# 04
i
5
Star Fit X100
C

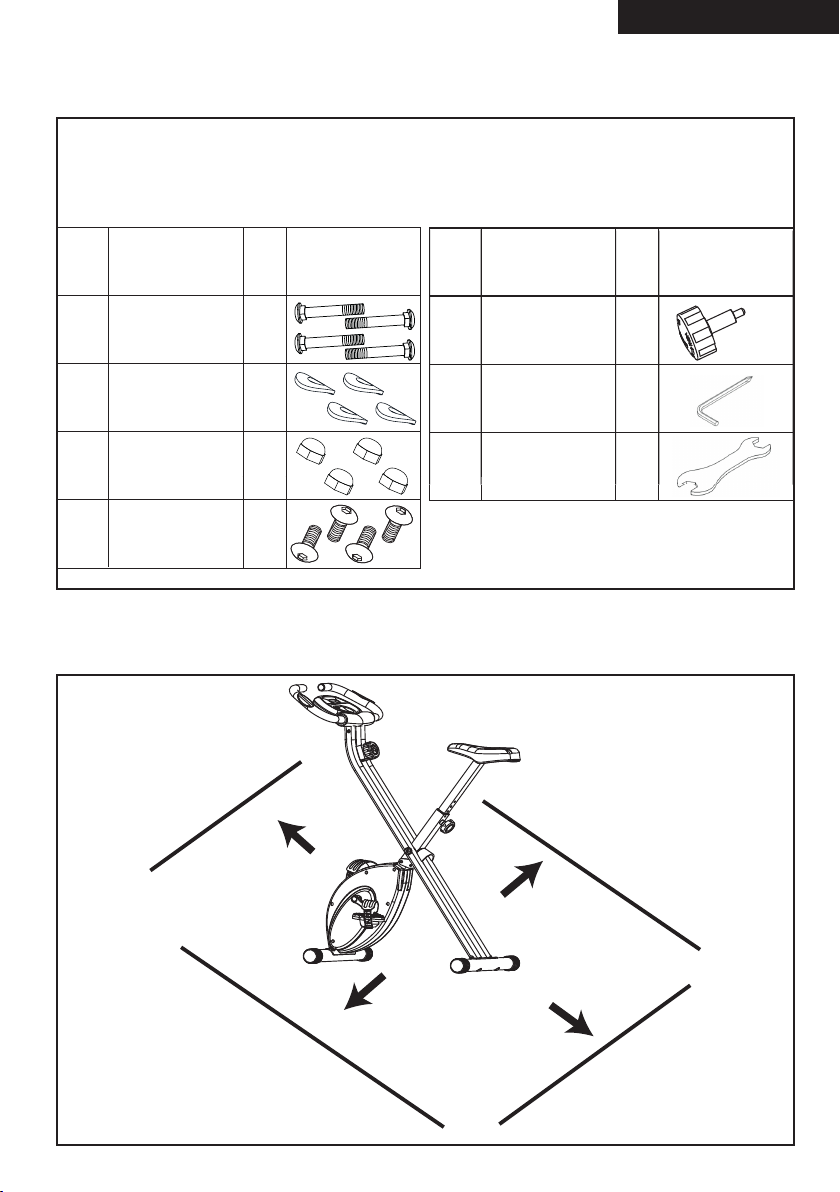

D-0
NO. Description Qty Drawi ngs
NO. Description Qty Drawi ngs
08 4x 1x
1x
1x
4x
4x
4x
12
76
75

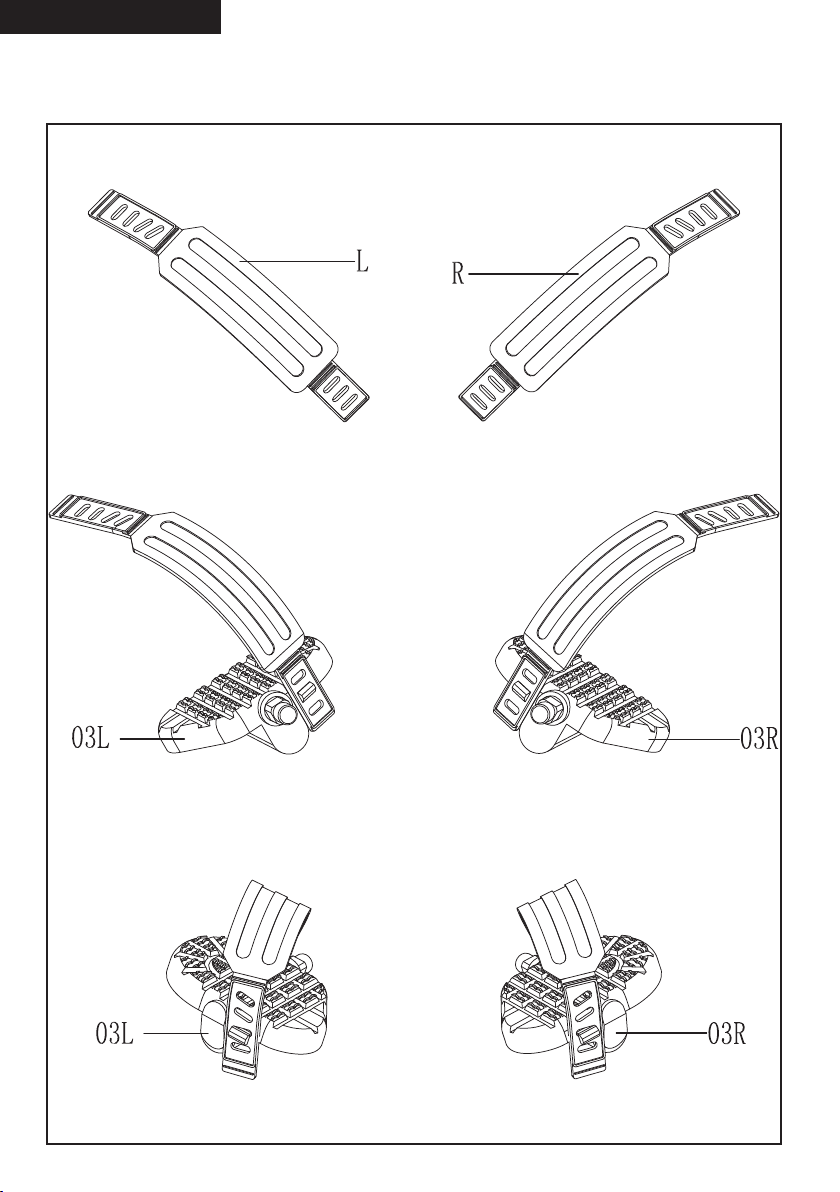

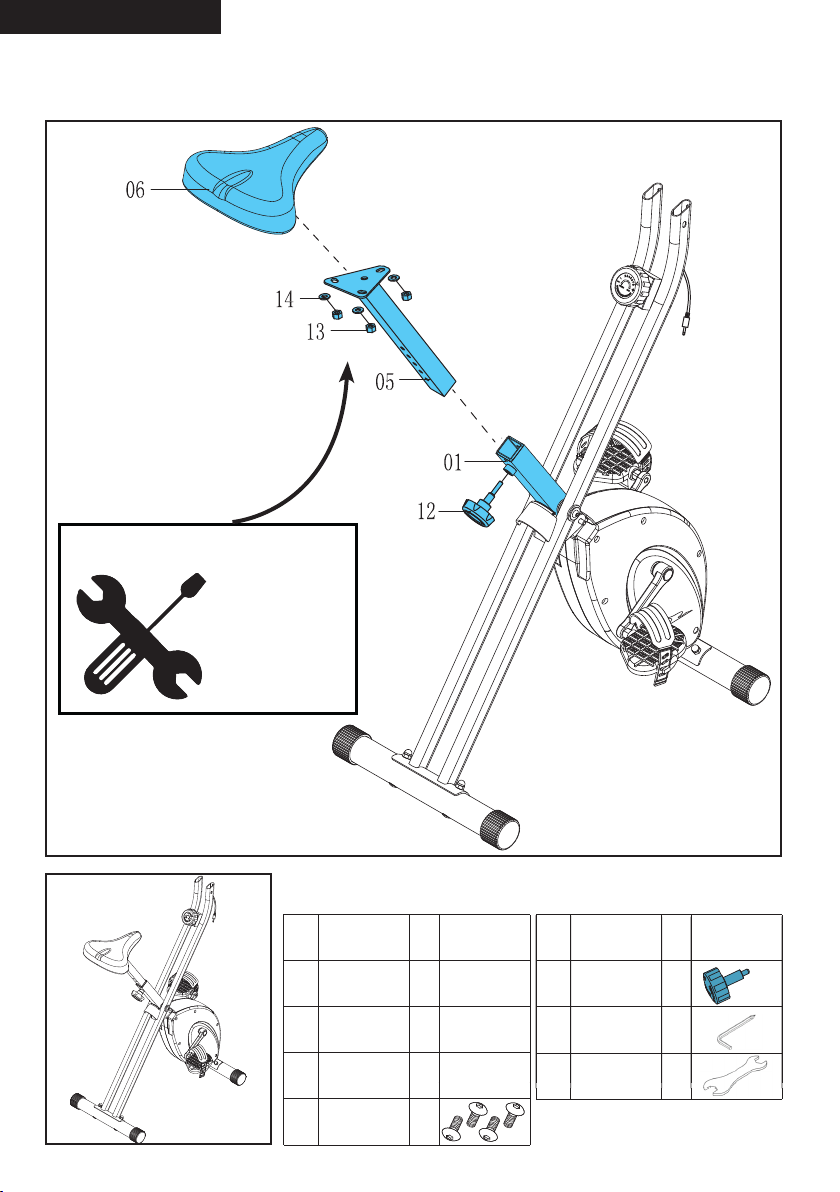

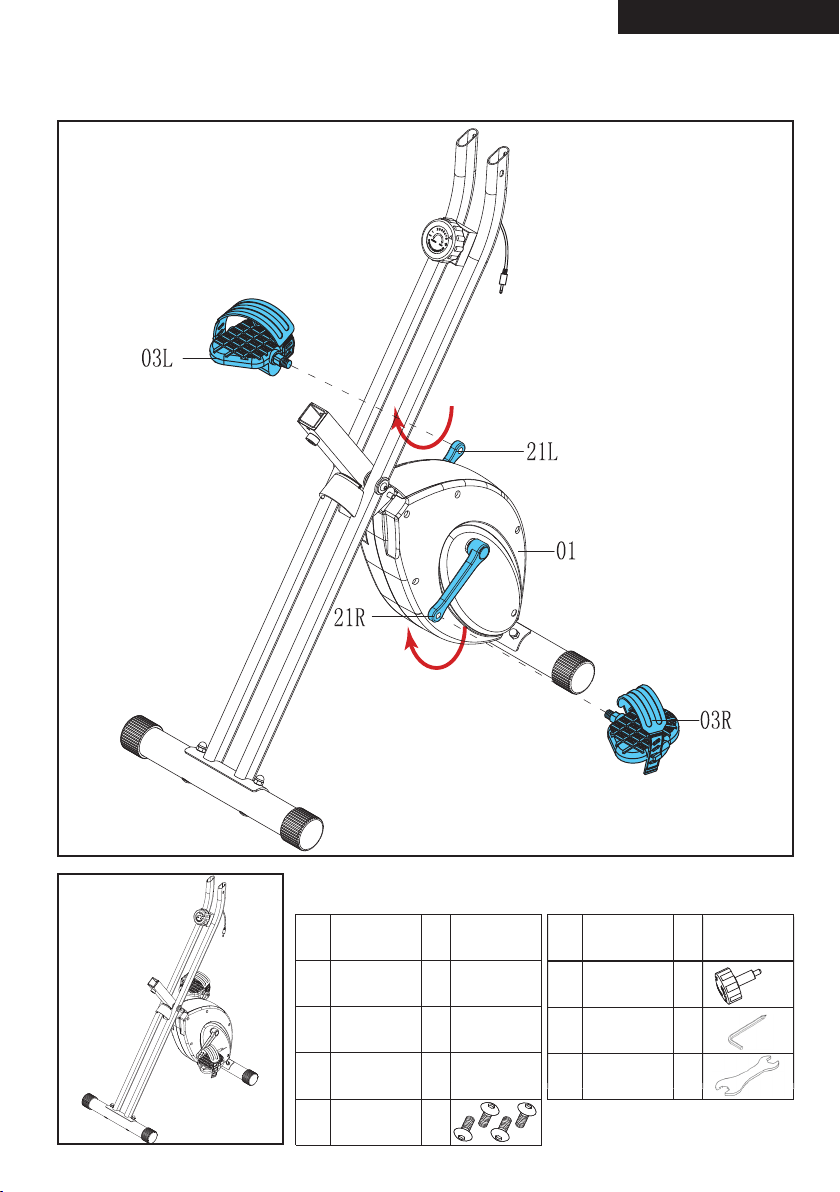

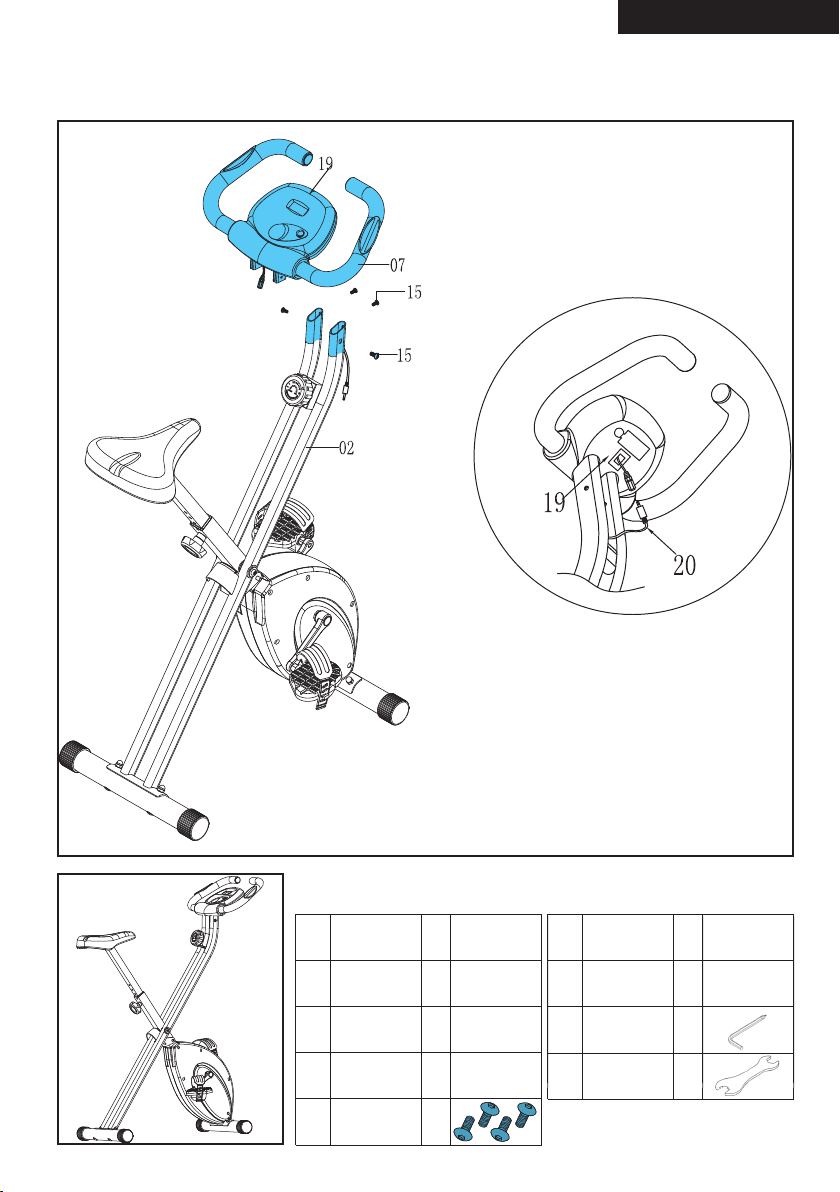

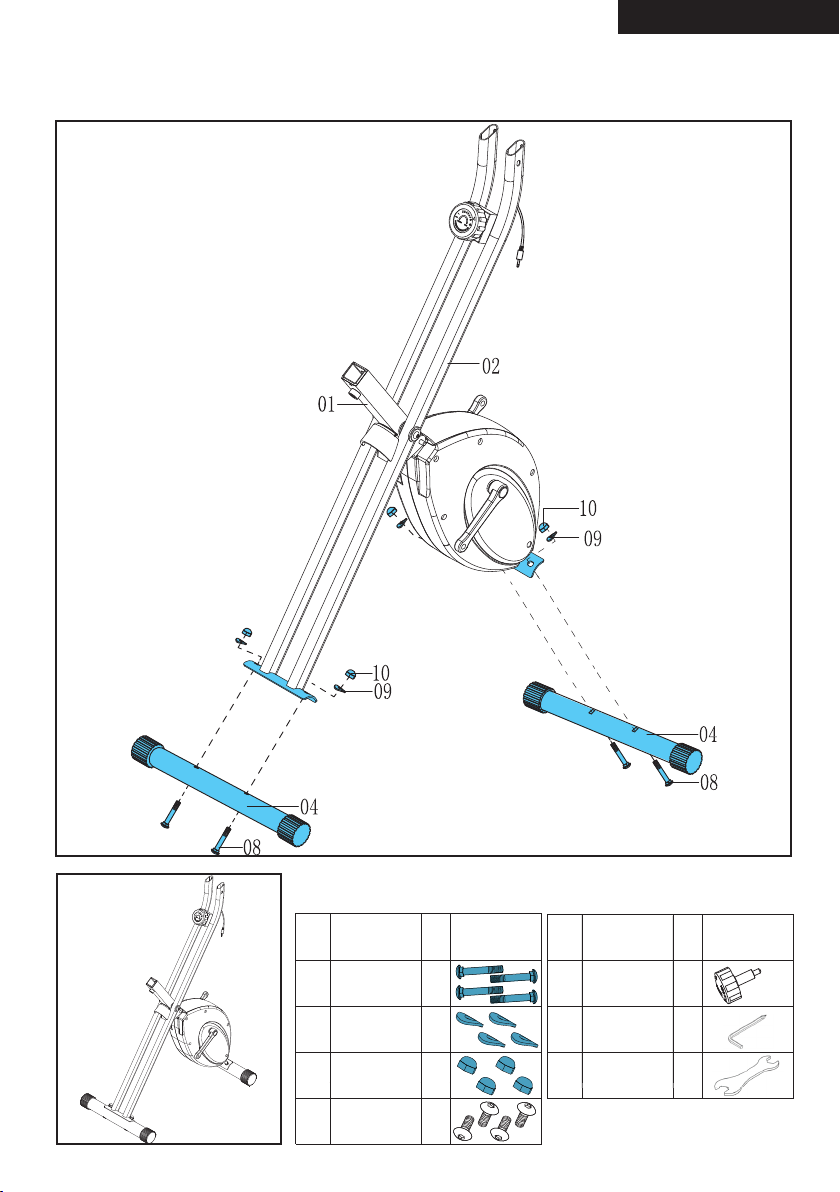

09
10
15
Carriage bolt
M8x 60L
Normal knob
Curved washer
Ø8.3xØ22 x1.5t
Domed nut
M8x16t
Hex wrench
Allen key
Intergral bolt
M6x12L
100 cm
100 cm
100 cm
100 cm
6
Star Fit 100
D-1
NO. Description Qty Drawings
NO. Description Qty Drawings
08 4x 1x
1x
1x
4x
4x
4x
12
76
75
09
10
15
Carriage bolt
M8x 60L
Normal knob
Curved washer
Ø8.3xØ22 x1.5t
Domed nut
M8x16t
Hex wrench
Allen key
Intergral bolt
M6x12L
7
Star Fit X100
D-2
NO. Description Qty Drawings
NO. Description Qty Drawings
08 4x 1x
1x
1x
4x
4x
4x
12
76
75
09
10
15
Carriage bolt
M8x 60L
Normal knob
Curved washer
Ø8.3xØ22 x1.5t
Domed nut
M8x16t
Hex wrench
Allen key
Intergral bolt
M6x12L

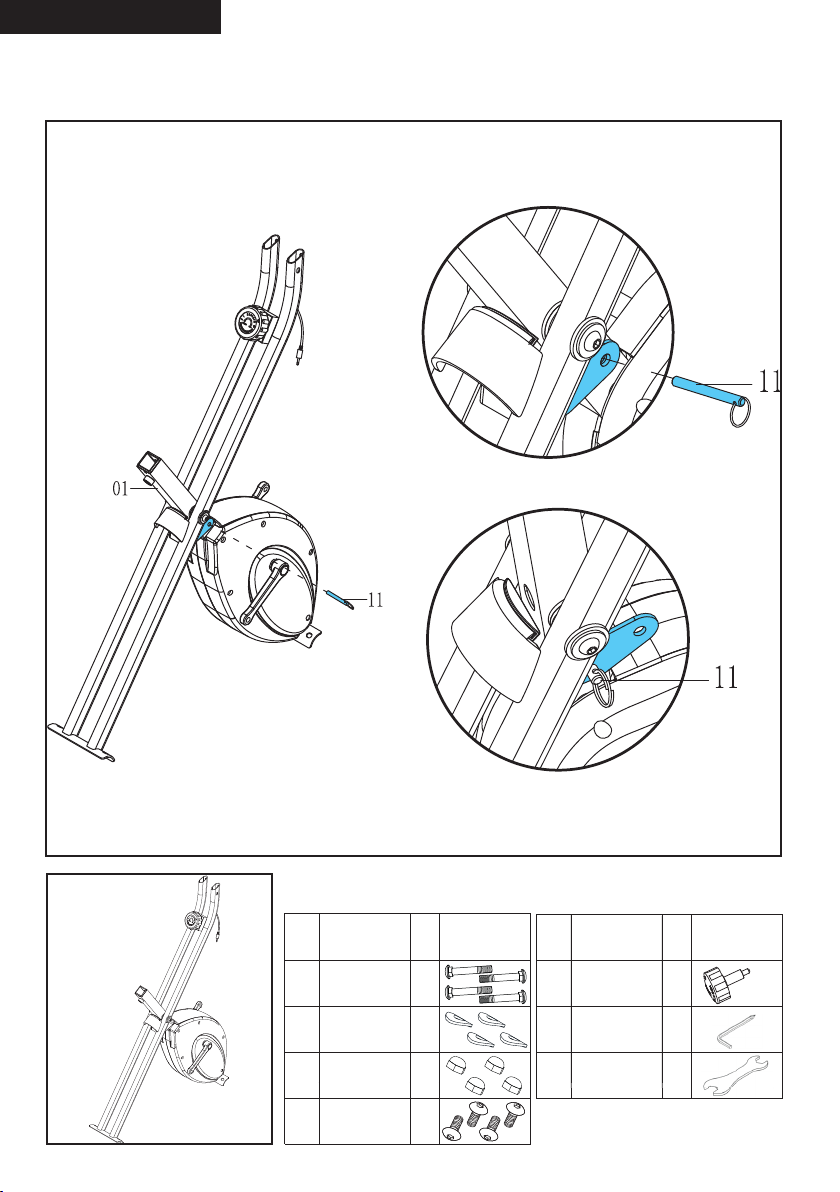

8
Star Fit 100
D-3
9
Star Fit X100
D-4
NO. Description Qty Drawings
NO. Description Qty Drawings
08 4x 1x
1x
1x
4x
4x
4x
12
76
75
09
10
15
Carriage bolt
M8x 60L
Normal knob
Curved washer
Ø8.3xØ22 x1.5t
Domed nut
M8x16t
Hex wrench
Allen key
Intergral bolt
M6x12L
10
Star Fit 100
D-5
NO. Description Qty Drawings
NO. Description Qty Drawings
08 4x 1x
1x
1x
4x
4x
4x
12
76
75
09
10
15
Carriage bolt
M8x 60L
Normal knob
Curved washer
Ø8.3xØ22 x1.5t
Domed nut
M8x16t
Hex wrench
Allen key
Intergral bolt
M6x12L
Preassembled
Vormontiert
Pré assemblé
Voorgemonteerd
Pre-assemblato
Pre ensamblado
Förmonterad
Esikoottu
11
Star Fit X100
D-6
NO. Description Qty Drawings
NO. Description Qty Drawings
08 4x 1x
1x
1x
4x
4x
4x
12
76
75
09
10
15
Carriage bolt
M8x 60L
Normal knob
Curved washer
Ø8.3xØ22 x1.5t
Domed nut
M8x16t
Hex wrench
Allen key
Intergral bolt
M6x12L
12
Star Fit 100
E
+
_
+
_
AAA
AAA
13
English
Upright Bike
Welcome to the world of Tunturi New Fitness!
Thank you for purchasing this piece of Tunturi
equipment. Tunturi offers a wide range of home
fitness equipment, including crosstrainers,
treadmills, exercise bikes and rowers. The Tunturi
equipment is suitable for the entire family, no
matter what fitness level. For more information,
please visit our website
www.tunturi.com
Safety warnings
⚠ WARNING
• Read the safety warnings and the
instructions. Failure to follow the safety
warnings and the instructions can cause
personal injury or damage to the equipment.
Keep the safety warnings and the
instructions for future reference.
⚠ WARNING
• Heart rate monitoring systems may be
inaccurate.
• Over exercise may result in serious injury
or death. If you feel faint stop exercising
immediately.
- The equipment is suitable for domestic
use only. The equipment is not suitable for
commercial use.
- Max. usage is limited to 3 hrs a day.
- The use of this equipment by children or
persons with a physical, sensory, mental
or motorial disability, or lack of experience
and knowledge can give cause to hazards.
Persons responsible for their safety must give
explicit instructions or supervise the use of the
equipment.
- Before starting your workout, consult a
physician to check your health.
- If you experience nausea, dizziness or other
abnormal symptoms, immediately stop your
workout and consult a physician.
- To avoid muscular pain and strain, start each
workout by warming up and finish each workout
by cooling down. Remember to stretch at the
end of the workout.
- The equipment is suitable for indoor use only.
The equipment is not suitable for outdoor use.
- Only use the equipment in environments
with adequate ventilation. Do not use the
equipment in draughty environments in order
not to catch a cold.
- Only use the equipment in environments with
ambient temperatures between 10 °C and 35
°C. Only store the equipment in environments
with ambient temperatures between 5 °C and
45 °C.
- Do not use or store the equipment in humid
surroundings. The air humidity must never be
more than 80%.
- Only use the equipment for its intended
purpose. Do not use the equipment for other
purposes than described in the manual.
Index
Upright Bike ����������������������������������� 13
Safety warnings ������������������������������ 13
Assembly instructions ��������������������� 14
Description (g. A) ............................................. 14
Package contents (g. B & C) ............................ 14
Assembly (g. D) ................................................ 14
Workouts ���������������������������������������� 14
Exercise Instructions .......................................... 14
Heart rate ........................................................... 15
Use�������� ����������������������������������������� 15

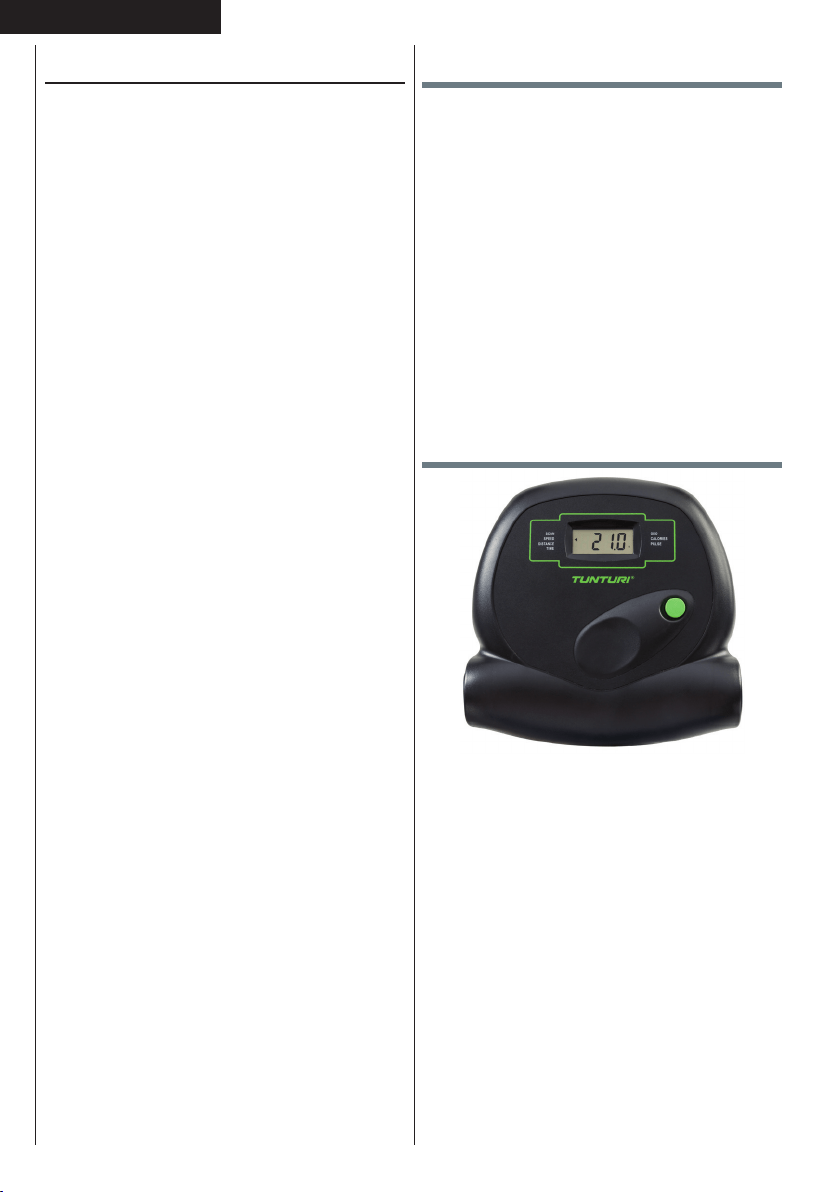

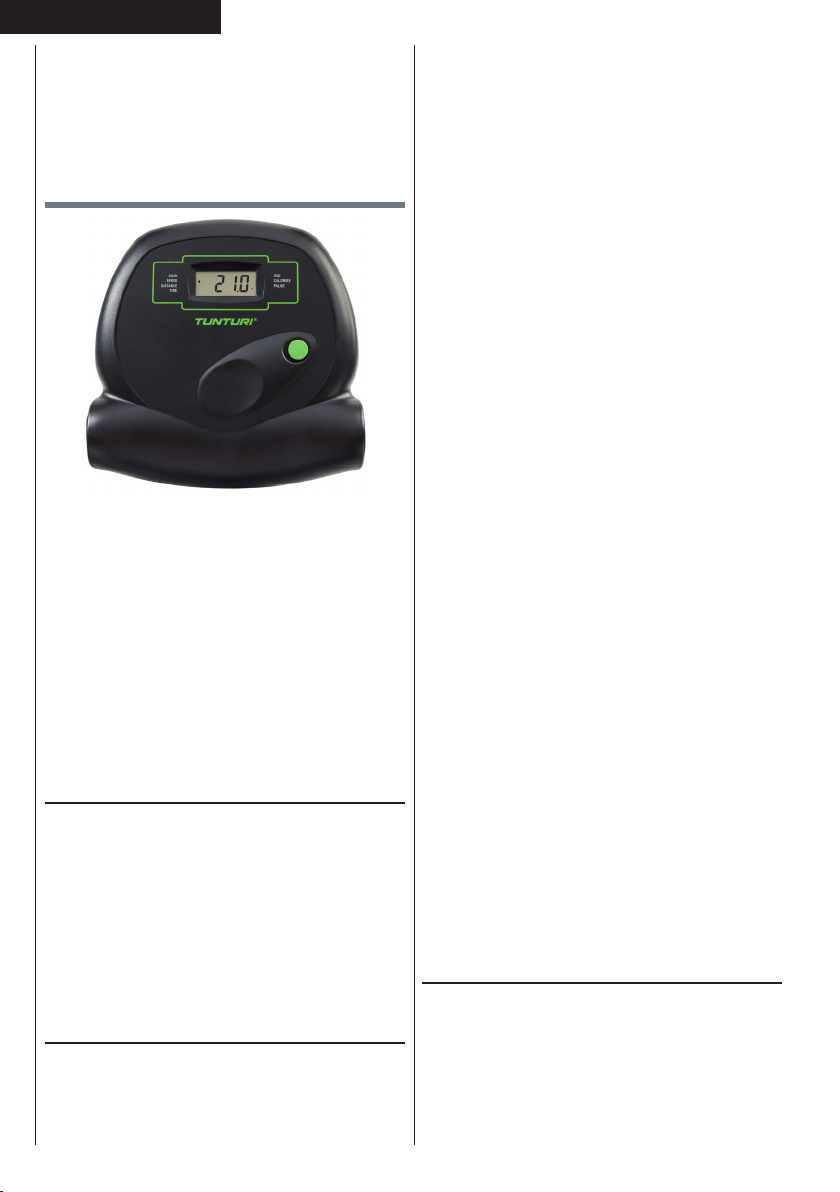

Console (g F) �������������������������������� 16
Explanation of buttons ...................................... 16
Explanation Display functions ............................ 16
Operation ........................................................... 16
Cleaning and maintenance �������������� 17

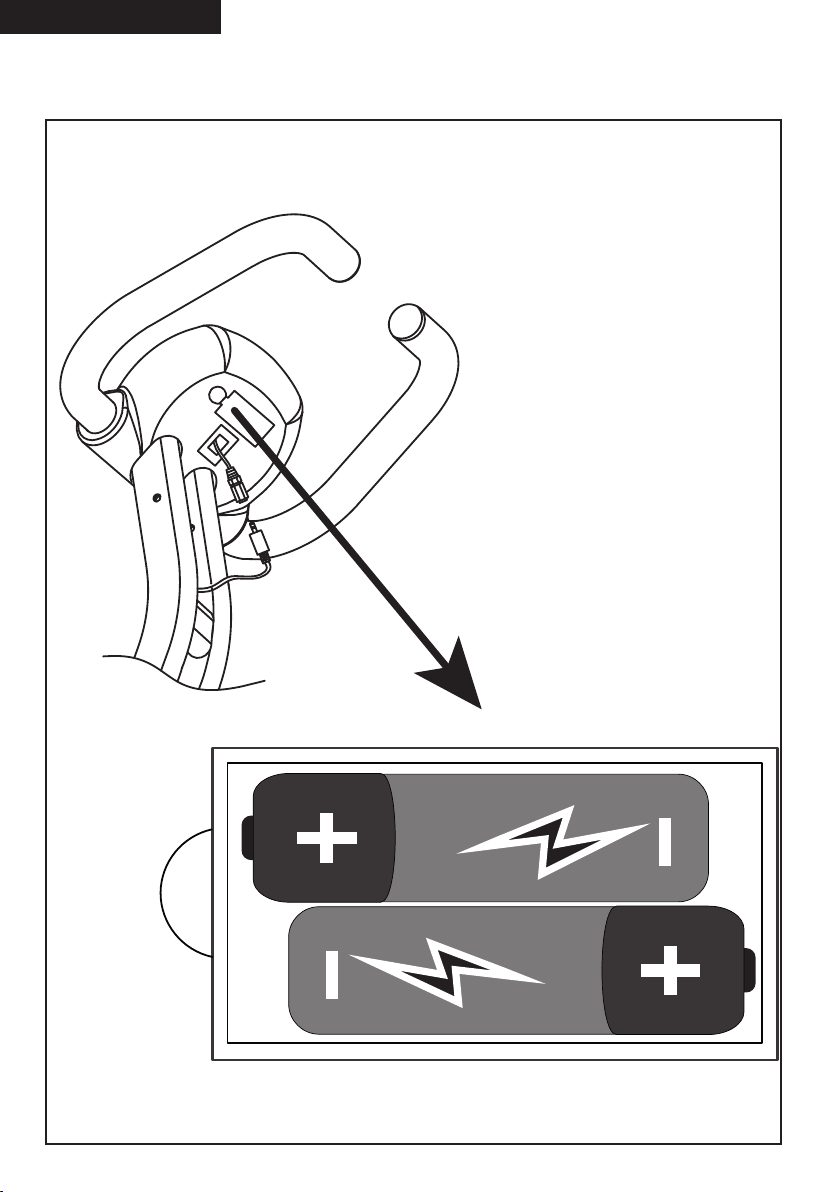

Replacing the batteries (Fig E ) ......................... 17
Defects and malfunctions .................................. 17
Transport and storage �������������������� 17
Additional information ....................................... 17
Warranty ����������������������������������������� 17
Technical data ��������������������������������� 18
Declaration of the manufacturer ���� 18
Disclaimer ��������������������������������������� 18
14
English
- Do not use the equipment if any part is
damaged or defective. If a part is damaged or
defective, contact your dealer.
- Keep your hands, feet and other body parts
away from the moving parts.
- Keep your hair away from the moving parts.
- Wear appropriate clothing and shoes.
- Keep clothing, jewellery and other objects away
from the moving parts.
- Make sure that only one person uses the
equipment at a time. The equipment must not
be used by persons weighing more than 110 kg
(242 lbs).
- Do not open equipment without consulting
your dealer.
Assembly instructions

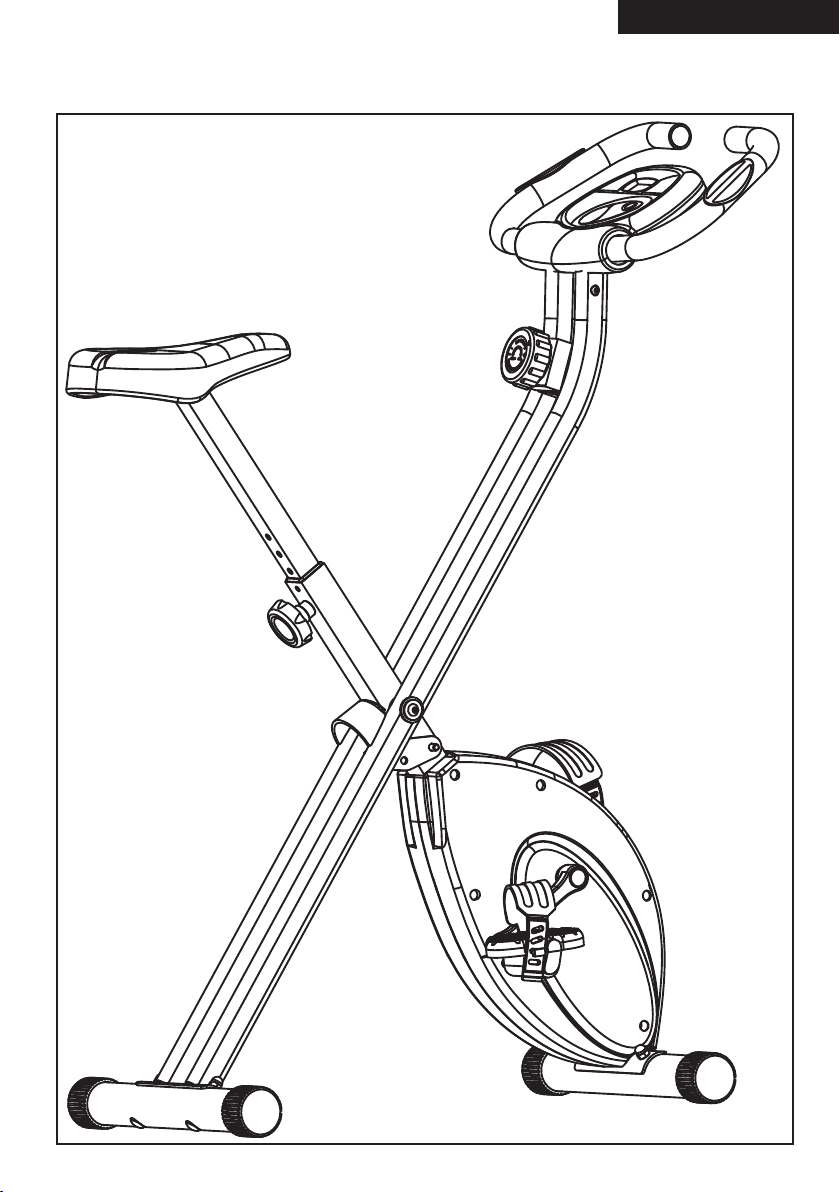

Description (fig. A)
Your upright bike is a piece of stationary fitness
equipment used to simulate cycling without
causing excessive pressure to the joints.
Package contents (fig. B & C)

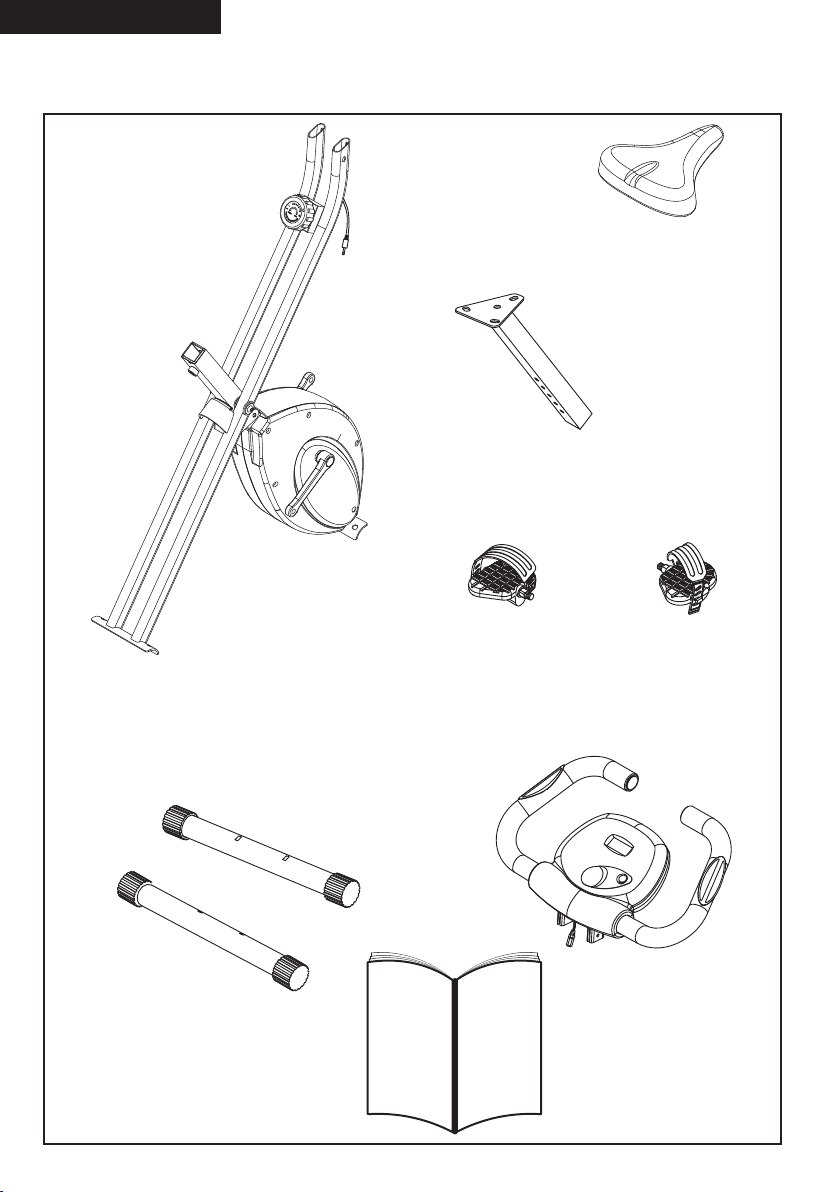

- The package contains the parts as shown in
fig. B.
- The package contains the fasteners as shown in
fig. C. Refer to the section “Description”
‼ NOTE
• If a part is missing, contact your dealer.
Assembly (fig. D)
⚠ WARNING
• Assemble the equipment in the given order.
• Carry and move the equipment with at least
two persons.
⚠ CAUTION
• Place the equipment on a firm, level surface.
• Place the equipment on a protective base to
prevent damage to the floor surface.
• Allow at least 100 cm of clearance around
the equipment.
• Refer to the illustrations for the correct
assembly of the equipment.
‼ NOTE
• Save the tools provided with this product,
after you completed the product assembly,
for future service purposes.
Workouts
The workout must be suitably light, but of long
duration. Aerobic exercise is based on improving
the body’s maximum oxygen uptake, which in
turn improves endurance and fitness. You should
perspire, but you should not get out of breath
during the workout.
To reach and maintain a basic fitness level,
exercise at least three times a week, 30 minutes at
a time. Increase the number of exercise sessions
to improve your fitness level. It is worthwhile to
combine regular exercise with a healthy diet. A
person committed to dieting should exercise
daily, at first 30 minutes or less at a time,
gradually increasing the daily workout time to one
hour. Start your workout at low speed and low
resistance to prevent the cardiovascular system
from being subjected to excessive strain.
As the fitness level improves, speed and
resistance can be increased gradually. The
efficiency of your exercise can be measured by
monitoring your heart rate and your pulse rate.
Exercise Instructions
Using your fitness trainer will provide you with
several benefits, it will improve your physical
fitness, tone muscle and in conjunction with a
calorie controlled diet help you lose weight.
The warming up phase
This stage helps get the blood flowing around
the body and the muscles working properly. It will
also reduce the risk of cramp and muscle injury.
It is advisable to do a few stretching exercises
as shown below. Each stretch should be held for
approximately 30 seconds, do not force or jerk
your muscles into a stretch - if it hurts, STOP
The exercise phase
This is the stage where you put the effort in. After
regular use, the muscles in your legs will become
more flexible. Work to your but it is very important
to maintain a steady tempo throughout. The rate
of work should be sufficient to raise your heart
beat into the target zone shown on the graph
below.
15
English
200
180
160
140
120
100
80
20 25 30 35 40 45 50 55 60 65 70 75
85 %
70 %
AGE
MAXIMUM
COOL DOWN
HEART RATE
TARGET ZONE
This stage should last for a minimum of 12
minutes though most people start at about 15-20
minutes
The cool down phase
This stage is to let your Cardiovascular System
and muscles wind down. This is a repeat of
the warm up exercise e.g. reduce your tempo,
continue for approximately 5 minutes. The
stretching exercises should now be repeated,
again remembering not to force or jerk your
muscles into the stretch.
As you get fitter you may need to train longer and
harder. It is advisable to train at least three times a
week, and if possible space your workouts evenly
throughout the week.
Muscle toning
To tone muscle while on your fitness trainer you
will need to have the resistance set quite high.
This will put more strain on our leg muscles and
may mean you cannot train for as long as you
would like. If you are also trying to improve your
fitness you need to alter your training program.
You should train as normal during the warm up
and cool down phases, but towards the end of
the exercise phase you should increase resistance
making your legs work harder. You will have to
reduce your speed to keep your heart rate in the
target zone.
Weight loss
The important factor here is the amount of effort
you put in. The harder and longer you work the
more calories you will burn. Effectively this is
the same as if you were training to improve your
fitness, the difference is the goal.
Heart rate
Pulse rate measurement
(hand pulse sensors)
The pulse rate is measured by sensors in the
handlebars when the user is touching both
sensors at the same time. Accurate pulse
measurement requires that the skin is slightly
moist and constantly touching the hand pulse
sensors. If the skin is too dry or too moist,
the pulse rate measurement will become less
accurate.
‼ NOTE
• If you set a heart rate limit for your workout,
an alarm will sound when it is exceeded.
Maximum heart rate
(during training)
The maximum heart rate is the highest heart rate
a person can safely achieve through exercise
stress. The following formula is used to calculate
the average maximum heart rate: 220 - AGE. The
maximum heart rate varies from person to person.
⚠ WARNING
• Make sure that you do not exceed your
maximum heart rate during your workout.
If you belong to a risk group, consult a
physician.
Beginner
50-60% of maximum heart rate
Suitable for beginners, weight-watchers,
convalescents and persons who have not
exercised for a long time. Exercise at least three
times a week, 30 minutes at a time.
Advanced
60-70% of maximum heart rate
Suitable for persons who want to improve and
maintain fitness. Exercise at least three times a
week, 30 minutes at a time.
Expert
70-80% of maximum heart rate
Suitable for the fittest of persons who are used to
long-endurance workouts.
Use
Unfolding and folding�
Please pull out the lock pin from the joint and fold
the aluminium rail, then securing by the lock pin.
Adjusting resistance
To increase or decrease resistance, turn the
adjustment knob at the top of the handlebar
support tube clockwise (+ direction) to increase
16
English
resistance and counter-clockwise (- direction) to
decrease resistance.
The scale above the knob (1-8) helps you find and
reset a suitable resistance.
Console (fig F)
⚠ CAUTION
• Keep the console away from direct sunlight.
• Dry the surface of the console when it is
covered with drops of sweat.
• Do not lean on the console.
‼ NOTE
• The console switches to standby mode when
the equipment is not used for 4 minutes. If
the console is in standby mode, the display
shows the room temperature
Explanation of buttons
Mode
- Press mode button to select console functions.
- Push and hold for 3 seconds to reset: TIME,
SPEED, DISTANCE, CALORIES & PULSE.
‼ NOTE
• Odometer can only be reset by a batteries
exchange.
Explanation Display functions
Scan
- In SCAN mode, press MODE key to choose
functions.
- Automatically scan through each mode in
sequence every 5 seconds.
- The sequence of display when press MODE
key: TIME, SPEED, DISTANCE, CALORIES,
ODO & PULSE.
Time
- Automatically accumulates workout time when
exercising.
- It is not possible to set target , the computer
will start count up from.
- Range 00:00 ~ 99:59
Speed
- Displays current training speed.
- Range 0.0 ~ 99.9
Distance
- Automatically accumulates the distance from
exercise when exercising.
- Range 0.0 ~ 99.99 KM / 0.00 ~ 9999 KM
Odometer
- Automatically accumulates the Total distance
for all exercise sessions.
- Range 0.0 ~ 99.99 KM / 0.00 ~ 9999 KM
Calories
- Automatically accumulates calories burnt when
exercising.
- Range 0~999.9
‼ NOTE
• This data is a rough guide for comparison of
different exercise sessions which cannot be
used in medical treatment
Pulse
- Current pulse will display after 6 seconds when
detected by the console.
- Without any pulse signal for 6 seconds, console
will display “P”.
- Pulse alarm will sound when current pulse is
over the target pulse.
- Range 0-40~206 BPM
Operation
Power on
- Press any key to power on the console when
being in sleep mode..
- Start pedalling to power on the console when
being in sleep mode.
17
English
Power off
Without any signal being transmitted into the
monitor for 4 minutes the monitor will enter
SLEEP mode automatically.
Cleaning and maintenance
The equipment does not require special
maintenance. The equipment does not require
recalibration when it is assembled, used and
serviced according to the instructions.
⚠ WARNING
• Do not use solvents to clean the equipment.
- Clean the equipment with a soft, absorbent
cloth after each use.
- Regularly check that all screws and nuts
are tight.
- If necessary, lubricate the joints.
Replacing the batteries (Fig E )
The console is equipped with 2 AAA batteries at
the rear of the console.
- Remove the cover.
- Remove the old batteries.
- Insert the new batteries. Make sure that
batteries match the (+) and (-) polarity markings.
- Mount the cover.
Defects and malfunctions
Despite continuous quality control, defects and
malfunctions caused by individual parts can
occur in the equipment. In most cases, it will be
sufficient to replace the defective part.
- If the equipment does not function properly,
immediately contact the dealer.
- Provide the model number and the serial
number of the equipment to the dealer. State
the nature of the problem, conditions of use
and purchase date.
Transport and storage
⚠ WARNING
• Carry and move the equipment with at least
two persons.
• Remain standing in front of the equipment
on each side and take a sturdy grip at the
handlebars. Tilt the front of the equipment
so as to lift the rear of the equipment on
the wheels. Move the equipment and
carefully put the equipment down. Place the
equipment on a protective base to prevent
damage to the floor surface.
• Move the equipment carefully over uneven
surfaces. Do not move the equipment
upstairs using the wheels, but carry the
equipment by the handlebars.
• Store the equipment in a dry place with as
little temperature variation as possible.
Additional information
Packaging disposal
Government guidelines ask that we reduce the
amount of waste material disposed of in land fill
sites. We therefore ask that you dispose of all
packaging waste responsibly at public recycling
centres.
End of life disposal
We at Tunturi hope you enjoy many years of
enjoyable use from your fitness trainer. However,
a time will come when your fitness trainer will
come to the end of its useful life. Under ‘European
WEEE Legislation you are responsible for the
appropriate disposal of your fitness trainer to a
recognised public collection facility.
Warranty
Tunturi purchaser‘s warranty
Warranty terms
The consumer is entitled to the applicable legal
rights stated in the national legislation concerning
the commerce of consumer goods. This warranty
does not restrict these rights. The Purchaser’s
Warranty is only valid if the item is used in an
environment approved by Tunturi New Fitness BV
for that particular equipment. The product-specific
approved environment is stated in the Owner’s
Manual provided with your equipment.
Warranty conditions
The warranty conditions commence from the date
of purchase. Warranty conditions may vary per
country, so please consult your local dealer for the
warranty conditions.
18
English
Warranty coverage
Under no circumstances shall Tunturi New Fitness
BV or the Tunturi Distributor be liable by virtue of
this warranty or otherwise for any special, indirect,
secondary or consequential damages of any
nature arising out of any use or inability to use this
equipment.
Warranty limitations
This warranty covers manufacturing defects in the
fitness equipment as originally packed by Tunturi
New Fitness BV. The warranty shall apply only
under conditions of normal, recommended use of
the product as described in the Owner’s Manual
and providing that Tunturi New Fitness BV’s
instructions for installation, maintenance and use
have been complied with. Neither Tunturi New
Fitness BV’s nor the Tunturi Distributors’
obligations apply to defects due to reasons
beyond their control. The warranty applies
only to the original purchaser and is valid only
in countries where Tunturi New Fitness BV has
an authorised importer. The warranty does not
extend to fitness equipment or components
that have been modified without the consent of
Tunturi New Fitness BV. Defects resulting from
normal wear, misuse, abuse, corrosion, or damage
incurred during loading or transportation are not
covered.
The warranty does not cover sounds or noises
emitted during use where these do not
substantially impede the use of the equipment
and where they are not caused by a fault in
the equipment. The warranty does not cover
defects arising from the failure to carry periodic
maintenance as outlined within the Owner’s
Manual for the product. Furthermore, the warranty
does not cover defects arising from usage and
storage within an unsuitable environment as
described within the Owner’s Manual which
should be indoors, dry, dust and grit free and
within a temperature range of +15°C to +35°C.
The warranty does not cover maintenance
activities, such as cleaning, lubricating, and
normal part adjustments, nor installation
procedures that customers can accomplish
themselves, such as changing uncomplicated
meters, pedals and other similar parts not
requiring any dismantling/reassembling of the
fitness equipment. Warranty repairs carried out by
other than authorised Tunturi representatives are
not covered.
Failure to follow the instructions given in the
Owner’s Manual will invalidate the product’s
warranty.
Technical data
Parameter Unit of
measurement
Value
Length cm
inch
81.0
31.9
Width cm
inch
46.0
18.1
Height cm
inch
115,0
45.3
Weight kg
lbs
15.0
33.1
Max. user weight kg
lbs
110
242
Battery size 2pcs AAA
Declaration of the
manufacturer
Tunturi New Fitness BV declares that the product
is in conformity with the following standards and
directives: EN 957 (HC), 89/336/EEC. The product
therefore carries the CE label.
01-2018
Tunturi New Fitness BV
Purmerweg 1
1311 XE Almere
The Netherlands
Disclaimer
© 2018 Tunturi New Fitness BV
All rights reserved.
The product and the manual are subject to
change. Specifications can be changed without
further notice.
19
Deutsch
Standfahrrad
Willkommen in der Welt von Tunturi!
Danke, dass Sie dieses Gerät von Tunturi
erworben haben. Tunturi bietet eine breite Palette
an Heim-Fitnessgeräten wie beispielsweise
Crosstrainer, Laufbänder, Trainingsfahrräder und
Rudergeräte an. Die Tunturi Geräte sind für die
ganze Familie geeignet - ganz egal, wie fit man
ist. Weitere Informationen finden Sie auf unserer
Website unter www.tunturi.com
Warnhinweise zur Sicherheit
⚠ WARNUNG
• Lesen Sie die Warnhinweise zur Sicherheit
und die Anweisungen. Werden die
Warnhinweise zur Sicherheit und die
Anweisungen nicht befolgt, kann dies
zu Personenverletzungen und Schäden
am Gerät führen. Bewahren Sie die
Warnhinweise zur Sicherheit und die
Anweisungen zur künftigen Bezugnahme
auf.
⚠ WARNUNG
• Herzfrequenz-Überwachungssysteme
können ungenau sein.
• Eine Überanstrengung kann zu schweren
Schädigungen oder zum Tod führen. Wenn
Sie sich schwach oder ohnmächtig fühlen,
stellen Sie die Übungen unverzüglich ein.
- Das Gerät ist nur für den Hausgebrauch
geeignet. Das Gerät ist nicht für den
gewerblichen Gebrauch geeignet.
- Die maximale Verwendung ist auf 3 Stunden
pro Tag beschränkt
- Wenn dieses Gerät von Kindern oder Personen
mit körperlicher, sensorischer, geistiger oder
motorischer Behinderung verwendet wird,
oder wenn nicht genügend Erfahrung und
Kenntnisse vorhanden sind, kann dies zu
Gefahrensituationen führen. Personen, die für
deren Sicherheit verantwortlich sind, müssen
klare Anweisungen geben oder den Gebrauch
des Geräts beaufsichtigen.
- Bevor Sie Ihr Training starten, nehmen Sie
Kontakt mit einem Arzt auf, um Ihre Gesundheit
kontrollieren zu lassen.
Deutsch
Diese deutsche Bedienungsanleitung ist ine
Übersetzung des englischen Textes. Es können
keine Rechte auf diese Übersetzung abgeleitet
werden.
Index
Standfahrrad ����������������������������������� 19
Warnhinweise zur Sicherheit ���������� 19
Montageanleitungen ���������������������� 20
Beschreibung (g. A) .......................................... 20
Verpackungsinhalt (Abb. B & C) ........................ 20
Zusammenbau (Abb. D) ..................................... 20
Trainings ����������������������������������������� 21
Trainingsanleitung .............................................. 21
Herzfrequenz ...................................................... 22
Gebrauch ���������������������������������������� 22
Konsole (Abb F) ������������������������������ 22
Erläuterung der Schalter .................................... 23
Erläuterung der Anzeigefunktionen .................. 23
Bedienung .......................................................... 23
Reinigung und Wartung ������������������ 23
Erneuerung der Batterien (Fig E ) ..................... 23
Störungen und Fehlfunktionen .......................... 24
Transport und Lagerung ����������������� 24
Zusätzliche Informationen .................................. 24
Garantie ������������������������������������������ 24
Technische Daten ���������������������������� 25
Herstellererklärung ������������������������ 25
Haftungsausschluss ������������������������� 25
20
Deutsch
- Falls Sie Übelkeit, ein Schwindelgefühl oder
andere anormale Symptome verspüren, hören
Sie unverzüglich mit Ihrem Training auf und
wenden Sie sich an einen Arzt.
- Um einen Muskelkater zu vermeiden, starten
Sie jedes Training mit Aufwärmen und beenden
Sie es mit Abkühlen. Denken Sie daran, sich am
Ende des Trainings zu dehnen.
- Das Gerät ist nur für den Gebrauch in
geschlossenen Räumen geeignet. Das Gerät ist
nicht für den Gebrauch im Freien geeignet.
- Verwenden Sie das Gerät nur in Umgebungen
mit ausreichender Belüftung. Verwenden Sie
das Gerät nicht in zugiger Umgebung, damit
Sie sich nicht erkälten.
- Verwenden Sie das Gerät nur in Umgebungen
mit Umgebungstemperaturen zwischen 10
°C und 35 °C. Lagern Sie das Gerät nur in
Umgebungen mit einer Umgebungstemperatur
zwischen 5 °C und 45 °C.
- Verwenden und lagern Sie das Gerät nicht in
feuchten Umgebungen. Die Luftfeuchtigkeit
darf niemals 80% überschreiten.
- Verwenden Sie das Gerät nur
bestimmungsgemäß. Verwenden Sie das Gerät
nicht für einen anderen als für den in diesem
Handbuch beschriebenen Zweck.
- Verwenden Sie das Gerät nicht, falls Teile
beschädigt oder defekt sind. Ist ein Teil
beschädigt oder defekt, wenden Sie sich an
Ihren Händler.
- Halten Sie Ihre Hände, Füße und andere
Körperteile von den beweglichen Teilen fern.
- Halten Sie Ihr Haar von den beweglichen Teilen
fern.
- Tragen Sie entsprechende Kleidung und
Schuhe.
- Halten Sie Kleidung, Schmuck und andere
Gegenstände von den beweglichen Teilen fern.
- Vergewissern Sie sich, dass das Gerät nur
von einer Person auf einmal verwendet wird.
Das Gerät darf nicht von Personen verwendet
werden, deren Gewicht 110 kg (242 lbs)
überschreitet.
- Öffnen Sie das Gerät nicht, ohne vorher mit
Ihrem Händler zu sprechen.
Montageanleitungen
Beschreibung (fig. A)
Ihr Standfahrrad ist ein ortsgebundenes
Fitnessgerät, das zur Simulation des
Fahrradfahrens verwendet wird, ohne dabei einen
übermäßigen Druck auf die Gelenke auszuüben.
Verpackungsinhalt (Abb. B & C)
- Die Verpackung enthält die in Abb. B
dargestellten Teile.
- Die Verpackung enthält die Befestigungsteile
gemäß Abb. C. Siehe Abschnitt
“Beschreibung”.
‼ HINWEIS
• Fehlt ein Teil, wenden Sie sich an Ihren
Händler.
Zusammenbau (Abb. D)
⚠ WARNUNG
• Bauen Sie das Gerät in der angegebenen
Reihenfolge zusammen.
• Tragen und bewegen Sie das Gerät mit
mindestens zwei Personen.
⚠ VORSICHT
• Stellen Sie das Gerät auf festen, ebenen
Boden.
• Stellen Sie das Gerät auf eine schützende
Unterlage, um Schäden am Bodenbelag zu
vermeiden.
• Sorgen Sie rund um das Gerät für einen
Freiraum von mindestens 100 cm.
- Der richtige Zusammenbau des Geräts geht aus
den Abbildungen hervor.
‼ HINWEIS
• Heben Sie die Werkzeuge für künftige
Zwecke auf, die zu diesem Produkt geliefert
wurden, wenn Sie die Montage beendet
haben.
21
Deutsch
Trainings
Das Training muss leicht und geeignet, aber
von langer Dauer sein. Aerobic-Übungen
basieren auf der Verbesserung der maximalen
Sauerstoffaufnahme des Körpers, was wiederum
die Ausdauer und Fitness verbessert. Sie sollten
während des Trainings zwar ins Schwitzen, aber
nicht außer Atem kommen.
Um eine Basisfitness zu erreichen und zu halten,
üben Sie mindestens drei mal pro Woche
30 Minuten lang an einem Stück. Erhöhen
Sie die Anzahl der Übungssitzungen, um
Ihre Fitness zu verbessern. Es lohnt sich, die
regelmäßigen Übungen mit einer gesunden Diät
zu kombinieren. Personen, die Diät machen,
sollten täglich zuerst 30 Minuten oder weniger an
einem Stück üben und die tägliche Trainingszeit
allmählich auf eine Stunde verlängern. Beginnen
Sie Ihr Training mit niedriger Geschwindigkeit
und geringem Widerstand, um zu vermeiden,
dass das Herzkreislaufsystem einer übermäßigen
Belastung ausgesetzt wird. Mit sich verbessernder
Fitness können Geschwindigkeit und Widerstand
allmählich erhöht werden. Die Wirksamkeit
Ihrer Übungen kann durch Überwachung der
Herzfrequenz und Ihrer Pulsfrequenz gemessen
werden.
Trainingsanleitung
Die Verwendung des Fitnesstrainers wird Ihnen
viele Vorteile bieten: Er verbessert Ihre körperliche
Fitness, formt die Muskeln und hilft Ihnen, in
Verbindung mit einer kalorienreduzierten Diät,
Gewicht zu verlieren.
Die Aufwärm-Phase
Der Blutkreislauf wird angeregt und die
Muskelfunktionen werden unterstützt.
Außerdem wird das Risiko von Krämpfen
und Muskelverletzungen gesenkt. Sie
sollten, wie unten angezeigt, einige
Dehnungsübungen machen. Sie sollten weder die
Dehnungsbewegung erzwingen noch die Muskeln
dabei ruckweise bewegen - wenn Sie Schmerzen
haben, sollten Sie AUFHÖREN.
Die Trainings-Phase
In dieser Phase strengen Sie sich an. Nach
regelmäßiger Verwendung werden die Muskeln
in Ihren Beinen beweglicher. In dieser Phase ist
es sehr wichtig, immer ein gleichmäßiges Tempo
beizubehalten. Die Anstrengung sollte ausreichen,
um Ihren Herzschlag bis in die Zielzone zu
erhöhen, die im folgenden Diagramm dargestellt
ist.
200
180
160
140
120
100
80
20 25 30 35 40 45 50 55 60 65 70 75
85 %
70 %
ALTER
MAXIMAL
ABKÜHLEN
PULS
ZIELZONE
Diese Phase sollte mindestens 12 Minuten
dauern; die meisten Menschen beginnen mit ca.
15 bis 20 Minuten.
Die Abkühlungs-Phase
Sie dient der Entspannung Ihres Herz-
Kreislaufsystems und Ihrer Muskeln. Dabei werden
die Aufwärmübungen wiederholt, reduzieren Sie
zum Beispiel Ihr Tempo und machen Sie ca. 5
Minuten weiter. Jetzt sollten die Dehnübungen
wiederholt werden. Denken Sie wiederum daran,
weder die Dehnungsbewegung zu erzwingen
noch die Muskeln dabei ruckweise zu bewegen.
Wenn Sie fitter werden, kann es sein, dass Sie
länger und härter trainieren müssen. Sie sollten
mindestens drei Mal die Woche trainieren und,
falls möglich, Ihre Trainingseinheiten gleichmäßig
über die Woche verteilen.
Muskelformung
Um Ihre Muskeln beim Training auf dem
Fitnesstrainer zu formen, müssen Sie den
Widerstand ziemlich hoch einstellen. Dadurch
werden die Beinmuskeln mehr angestrengt
und Sie können möglicherweise nicht so lange
trainieren, wie Sie möchten. Wenn Sie außerdem
Ihre Fitness verbessern möchten, müssen Sie Ihr
Trainingsprogramm ändern. Sie sollten in den
Aufwärm- und Abkühlphasen normal trainieren,
jedoch gegen Ende der Trainingsphase den
Widerstand erhöhen, damit Ihre Beine härter
arbeiten müssen. Sie müssen die Geschwindigkeit
verringern, damit Ihre Herzfrequenz in der
Zielzone bleibt.
Gewichtsabnahme
Der wichtige Faktor ist, wie sehr Sie sich
anstrengen. Je härter und je länger Sie trainieren,
desto mehr Kalorien verbrennen Sie. Dies ist im
Grunde dasselbe, wie wenn zur Verbesserung
Ihrer Fitness trainieren, nur das Ziel ist ein
anderes.
22
Deutsch
Herzfrequenz
Pulsfrequenzmessung
(Handpulssensoren)
Die Pulsfrequenz wird durch Sensoren in den
Handgriffen gemessen, wenn der enutzer beide
Sensoren gleichzeitig anfasst. Für eine genaue
Pulsmessung ist es erforderlich, dass die Haut
etwas feucht ist und die Handpulssensoren
konstant berührt werden. Ist die Haut zu trocken
oder zu feucht, wird die Pulsfrequenzmessung
weniger genau.
‼ HINWEIS
• Wenn Sie sich einen Herzfrequenz-Grenzwert
für Ihr Training setzen, ertönt beim
Überschreiten ein Signal.
Maximale Herzfrequenz
(während des Trainings)
Die maximale Herzfrequenz ist die höchste
Herzfrequenz, die eine Person durch
Übungsbelastung sicher erzielen kann.
Folgende Formel wird zur Berechnung der
durchschnittlichen maximalen Herzfrequenz
verwendet: 220 - ALTER. Die maximale
Herzfrequenz variiert von Person zu Person.
⚠ WARNUNG
• Stellen Sie sicher, dass Sie während des
Trainings Ihre maximale Herzfrequenz nicht
überschreiten. Falls Sie einer Risikogruppe
angehören, wenden Sie sich an einen Arzt.
Anfänger
50-60% der maximalen Herzfrequenz
Geeignet für Anfänger, Gewicht- Beobachter,
Genesende und Personen, die schon lange nicht
mehr trainiert haben. Trainieren Sie mindestens
dreimal pro Woche 30 Minuten an einem Stück.
Fortgeschritten
60-70% der maximalen Herzfrequenz
Geeignet für Personen, die ihre Fitness verbessern
und halten wollen. Trainieren Sie mindestens
dreimal pro Woche 30 Minuten an einem Stück.
Experte
70-80% der maximalen erzfrequenz
Geeignet für die fittesten Personen, die sich an
lange Ausdauertrainings gewöhnt haben.
Gebrauch
Auseinander- und Zusammenklappen�
Bitte ziehen Sie den Verriegelungsstift
aus dem Gelenk heraus und falten Sie die
Aluminiumschiene, dann sichern Sie den
Verriegelungsstift.
Widerstand einstellen
Zum erhöhen oder verringern des Widerstands.
Drehen Sie den WiderstandsTaste am Lenker
in der + (Uhrzeigersinn) oder – (gegen den
Uhrzeigersinn)
Die Verteilung (1-8) hilft mit dem Suchen der
richtigen Einstellung
Konsole (Abb F)
⚠ VORSICHT
• Halten Sie die Konsole von direkter
Sonneneinstrahlung fern.
• Trocknen Sie die Oberfläche der Konsole,
wenn Sie mit Schweißtropfen bedeckt ist.
• Lehnen Sie sich nicht auf die Konsole.
• Berühren Sie die Anzeige nur mit Ihrer
Fingerspitze. Vergewissern Sie sich, dass Ihre
Nägel oder andere scharfe Gegenstände die
Anzeige nicht berühren.
‼ HINWEIS
• Die Konsole schaltet in den Standby-Modus,
wenn das Gerät 4 Minuten lang nicht
verwendet wird.
23
Deutsch
Erläuterung der Schalter
Mode
- Wählen Sie eine Funktion aus, indem Sie auf die
Taste MODE drücken.
- Halten Sie die Taste MODE 3 Sekunden lang
gedrückt, um alle Funktionen zurückzusetzen:
TIME, SPEED, DISTANCE, CALORIES & PULSE..
‼ HINWEIS
• ODOMETER kann nur bei einem
Batterieaustausch zurückgesetzt werden.
Erläuterung der Anzeigefunktionen
Scan
- Im SCAN-Modus wählen Sie die Funktionen mit
der Taste MODE aus.
- Automatischer Scan in jedem Modus
nacheinander alle 5 Sekunden.
- Die Anzeigereihenfolge, wenn MODE gedrückt
wird: TIME, SPEED, DISTANCE, CALORIES,
ODO & PULSE.
Time (Zeit)
- Summiert automatisch die Trainingszeit.
- Es ist nicht möglich, ein Ziel einzustellen. Der
Computer fängt bei 0 zu zählen an.
- Bereich: 00:00 ~ 99:59
Speed (Geschwindigkeit)
- Zeigt die aktuelle Geschwindigkeit beim
Training an.
- Bereich: 0.0 ~ 99.9
Distance (Entfernung)
- Summiert automatisch die Trainingsstrecke.
- Bereich: 0.0 ~ 99.99 KM / 0.00 ~ 9999 KM
Odometer
- Summiert automatisch die Gesamtstrecke für
alle Trainingssitzungen.
- Bereich: 0.0 ~ 99.99 KM / 0.00 ~ 9999 KM
Calories (Kalorien)
- Summiert automatisch die während des
Trainings verbrannten Kalorien.
- Bereich 0 ~ 999.9
‼ HINWEIS
• Diese Daten sind ein grober Anhaltspunkt
für den Vergleich verschiedener
Trainingssitzungen. Sie können jedoch nicht
für eine medizinische Behandlung verwendet
werden
Pulse (Puls)
- Aktueller Puls wird nach sechs Sekunden
angezeigt, wenn dieser von der Konsole
erkannt wird.
- Wenn sechs Sekunden lang kein Puls-Signal
vorhanden ist, zeigt die Konsole „P“ an.
- Der Pulsalarm ertönt, wenn der aktuelle Puls
über dem Sollpuls liegt..
- Bereich: 0-40~206 BPM
Bedienung
Einschalten
- Drücken Sie auf eine beliebige Taste, wenn sich
die Konsole im Ruhemodus befindet.
- Treten Sie in die Pedale, wenn sich die Konsole
im Ruhemodus befindet.
Ausschalten
- Wenn vier Sekunden lang ohne Training kein
Signal auf den Monitor übertragen wird,
wird dieser automatisch in den Ruhemodus
geschaltet (SLEEP).
Reinigung und Wartung
Das Gerät bedarf keiner besonderen Wartung.
Das Gerät muss nicht neu kalibriert werden, wenn
es gemäß den Anweisungen zusammengebaut,
verwendet und gewartet wird.
⚠ WARNUNG
• Verwenden Sie zur Reinigung des Geräts
keine Lösungsmittel.
- Reinigen Sie das Gerät nach dem Gebrauch mit
einem weichen aufnahmefähigen Lappen.
- Prüfen Sie regelmäßig, ob alle Schrauben und
Muttern fest sind.
- Schmieren Sie die Gelenke, falls erforderlich.
Erneuerung der Batterien (Fig E )
Die Konsole hat hinten 2 AAA-Batterien.
- Entfernen Sie die Abdeckung.
- Entfernen Sie die alten Batterien.
24
Deutsch
- Setzen Sie die neuen Batterien ein.
Vergewissern Sie sich, dass die Batterien
entsprechend den (+) und (-) Polaritätszeichen
eingesetzt werden.
- Bringen Sie die Abdeckung an.
Störungen und Fehlfunktionen
Trotz ständiger Qualitätskontrolle können
durch Einzelteile verursachte Störungen und
Fehlfunktionen am Gerät auftreten. In den
meisten Fällen ist es ausreichend, das defekte Teil
zu erneuern.
- Falls das Gerät nicht ordnungsgemäß
funktioniert, wenden Sie sich unverzüglich an
den Händler.
- Nennen Sie dem Händler Modell- und
Seriennummer des Geräts. Schildern Sie die Art
des Problems, die Gebrauchsbedingungen und
das Kaufdatum.
Transport und Lagerung
⚠ WARNUNG
• Entfernen Sie vor dem Transport und der
Lagerung den Adapter.
• Tragen und bewegen Sie das Gerät mit
mindestens zwei Personen.
- Bleiben Sie vor dem Gerät auf beiden Seiten
und halten Sie die Handgriffe sicher fest.
Heben Sie die Vorderseite des Geräts an,
damit die Hinterseite auf die Räder gehoben
wird. Bewegen Sie das Gerät und setzen Sie
es vorsichtig ab. Stellen Sie das Gerät auf
eine schützende Unterlage, um Schäden am
Bodenbelag zu vermeiden.
- Bewegen Sie das Gerät vorsichtig über
unebene Böden. Bewegen Sie das Gerät nicht
auf den Rädern Treppen herauf, sondern tragen
Sie es an den Handgriffen.
- Lagern Sie das Gerät an einem trockenen Ort
mit möglichst wenig Temperaturschwankungen.
Zusätzliche Informationen
Verpackungsentsorgung
Staatliche Vorschriften sagen, dass wir die in
Deponien entsorgen Abfallmengen verringern
sollen. Daher bitten wir Sie, den gesamten
Verpackungsabfall an öffentlichen Recyclingstellen
abzugeben
Entsorgung am ende der Lebensdauer
Wir bei Tunturi hoffen, dass Sie Ihren
Fitnesstrainer viele Jahre mit Freude nutzen
werden. Jedoch wird irgendwann die Zeit
kommen, wenn die Ende der Nutzungsdauer
des Fitnesstrainers erreicht ist. Gemäß den
europäischen WEEE-Gesetzen sind Sie für eine
geeignete Entsorgung des Fitnesstrainers bei
einer anerkannten öffentlichen Entsorgungsstelle
verantwortlich.
Garantie
Eigentümer-garantie für Tunturi
fitnessgeräte�
Garantiebedingungen
Der Käufer ist berechtigt die den Handel mit
Konsumgütern betreffenden gesetzlichen
Rechte gemäß der nationalen Gesetzgebung
in Anwendung zu bringen. Diese Rechte
werden durch die Garantie nicht eingeschränkt.
Bedingungen zu ersetzen. Die Eigentümer-
Garantie gilt nur dann, wenn das Gerät in einer
für entsprechende Geräte der Tunturi New
Fitness BV zugelassenen Anwendungsumgebung
verwendet wird. Die für das Gerät zugelassene
Anwendungsumgebung wird in der
Bedienungsanleitung des Geräts genannt.
Garantiedauer
Die Garantie gilt ab Kaufdatum. Die
Garantiedauer kann sich je nach Land
unterscheiden. Bitte wenden Sie sich an Ihren
zuständigen Händler, um die Garantiedauer zu
erfahren.
Garantieumfang
Unter keinen Umständen haften die Tunturi New
Fitness BV oder der Tunturi-Vertragshändler für
dem Käufer möglicherweise zugefügte indirekte
Schäden wie Gebrauchsbeeinträchtigung oder
Einkommensverlust oder anderen wirtschaftlichen
Folgeschäden.
Einschränküngen der garantie
Die Garantie deckt durch Herstellung oder
Material hervorgerufene Fehler des Fitnessgeräts
in dessen ursprünglicher Zusammensetzung.
25
Deutsch
Unter Voraussetzung, dass die Aufbau-, Pflege-
und Gebrauchsanweisungen von Tunturi befolgt
wurden, erstreckt sich die Garantie auf solche
Fehler, die bei normaler und einem dem Gerät
beiliegenden Anleitungsbuch entsprechender
Benutzung auftreten können. Die Tunturi New
Fitness BV und der Tunturi-Vertragshändler haften
nicht für Fehler, die durch Faktoren außerhalb
ihrer Einflussmöglichkeiten hervorgerufen wurden.
Die Garantie gilt nur für den ursprünglichen
Eigentümer und nur in den Ländern, in denen
es einen von der Tunturi New Fitness BV
autorisierten Importeur gibt. Die Garantie gilt
nicht für solche Fitnessgeräte oder Teile, an
denen ohne Zustimmung der Tunturi New Fitness
BV Veränderungen vorgenommen worden sind.
Die Garantie betrifft auch nicht solche Schäden,
die durch natürlichen Verschleiß, fehlerhaften
Gebrauch, Benutzung unter für das Gerät nicht
vorgesehenen Umständen, Korrosion, Verladung
oder Transport hervorgerufen wurden.
Ersatzleistungen aufgrund von Geräuschen,
die beim Einsatz des Geräts auftreten, sind
von der Garantie ausgeschlossen, sofern diese
Geräusche den Gebrauch des Geräts nicht
wesentlich beeinträchtigen und nicht durch einen
Gerätefehler bedingt sind.
Die Garantie beinhaltet keine
Wartungsmaßnahmen, wie Reinigung, Schmieren
oder normales Kontrollieren der Teile, auch
nicht solche Aufbaumaßnahmen, die der
Kunde selbst ausführen kann und die kein
spezielles Auseinander- oder Zusammenbauen
des Fitnessgeräts erfordern. Zu solchen
Maßnahmen gehört beispielsweise das
Austauschen von Cockpits, Pedalen oder anderer
entsprechender einfacher Teile. Andere als
die durch einen autorisierten Tunturi-Vertreter
ausgeführten Garantieleistungen werden
nicht ersetzt. Durch unsachgemäße, d.h. nicht
der Bedienungsanleitung entsprechenden,
Bedienung, verfällt jedweder Garantieanspruch.
Technische Daten
Parameter Maßeinheit Wert
Länge cm
inch
81.0
31.9
Breite cm
inch
46.0
18.1
Körpergröße cm
inch
115,0
45.3
Gewicht kg
lbs
15.0
33.1
Max.
Benutzergewicht
kg
lbs
110
242
Batteriegröße AAA
Herstellererklärung
Tunturi New Fitness BV erklärt hiermit, dass das
Produkt folgenden Normen und
Richtlinien entspricht: EN 957 (HC), 89/336/EWG.
Das Produkt trägt daher das CE-Kennzeichen.
01-2018
Tunturi New Fitness BV
Purmerweg 1
1311 XE Almere
The Netherlands
Haftungsausschluss
© 2018 Tunturi New Fitness BV
Alle Rechte vorbehalten.
Produkt und Handbuch können geändert
werden. Die technischen Daten können ohne
Vorankündigung geändert werden.
26
Français
Vélo vertical
Bienvenue dans l‘univers de Tunturi Fitness !
Merci pour votre achat de cet élément
d‘équipement Tunturi. Tunturi offre toute une
gamme d‘équipements de fitness professionnels,
notamment des vélos elliptiques, tapis de course,
vélos d‘appartement, rameurs et accessoires. Les
équipements Tunturi sont parfaits pour toute la
famille, quel que soit le niveau de forme de ses
membres. Pour en savoir plus, visitez notre site
Web www.tunturi.com
Avertissements de sécurité
⚠ AVERTISSEMENT
• Lisez les avertissements de sécurité
et les instructions. Le non respect
des avertissements de sécurité et des
instructions est une source de blessure et
de dégâts de l’équipement. Conservez les
avertissements de sécurité et les instructions
pour référence ultérieure.
⚠ AVERTISSEMENT
• Les systèmes de suivi de la fréquence
cardiaque peuvent être inexacts. Un exercice
excessif peut entraîner des blessures graves
voire mortelles. Si vous vous sentez défaillir,
interrompez immédiatement l’exercice.
- L’équipement est uniquement adapté à un
usage domestique. L’équipement ne convient
pas à un usage commercial.
- La durée d’utilisation maximum est
limitée à 3 heures par jour..
- L’emploi de cet équipement par des enfants ou
des personnes affectés d’un handicap physique,
sensoriel, mental ou moteur, voire dont
l’expérience ou les connaissances s’avèrent
insuffisantes est une source de risques. Les
personnes chargées de leur sécurité doivent
leur fournir des instructions explicites ou
superviser leur usage de l’équipement.
- Avant de commencer vos exercices, effectuez
un bilan de santé auprès d’un médecin.
- Si vous êtes pris de nausées ou de vertiges ou
sentez d’autres symptômes normaux pendant
l’entraînement, interrompez immédiatement la
session et consultez votre médecin.
- Afin d’éviter toutes douleurs et tensions
Français
Ce manuel français est une traduction de la
version anglaise. Notez que la version anglaise est
en tête dans le contenu lorsque des différences
sont trouvées.
Indice
Vélo vertical������������������������������������ 26
Avertissements de sécurité ������������ 26
Instructions de montage ����������������� 27
Description (g. A) ............................................. 27
Contenu de l’emballage (g. B & C) .................. 27
Assemblage (g. D) ............................................ 27
Exercices ����������������������������������������� 27
Instructions d’entraînement ............................... 28
Fréquence cardiaque ......................................... 28
Usage ���� ����������������������������������������� 29
Console (g F) �������������������������������� 29
Explication des boutons .................................... 29
Explication des fonctions à l’écran .................... 30
Fonctionnement ................................................. 30
Nettoyage et maintenance ������������� 30
Remplacement des piles (Fig E) ......................... 30
Défauts et dysfonctionnements ......................... 31
Transport et rangement ������������������ 31
Informations supplémentaires ........................... 31
Garantie ������������������������������������������ 31
Données techniques ����������������������� 32
Déclaration du fabricant ����������������� 32
Limite de responsabilité ����������������� 32
