SDV2740/27
EN Amplied indoor antenna 2
FR Antenne intérieure 7
ES Antena amplicada para interiores 13
Register your product and get support at:
www.philips.com/welcome
2740_27.indb 1 5/8/08 2:43:16 PM
Table of Contents
1. Important 2
2. Your indoor television antenna 3
2.1 Product overview 3
3. Getting Started 3
3.1 Installation 3
3.2 Connect to your TV 4
3.3 Setting up your antenna 4
4. Using your television antenna 5
4.1 For VHF/FM
reception 5
4.2 For UHF reception 5
4.3 Setting up a digital tuner 5
with this antenna
5. Frequently asked questions 6
6. Warranty and service 6
1 Important
Take time to read this manual before you use
your Philips indoor television antenna. It contains
important information and notes regarding
installation and set up.
© 2008 Koninklijke Philips Electronics N.V.
All rights reserved. Reproduction in whole or in
part is prohibited without the written consent of
the copyright owner. Trademarks are the
property of Koninklijke Philips Electronics N.V.
or their respective owners.
Disposal of your old product
Your product is designed and manufactured with
high quality materials and components, which
can be recycled and reused.
Please inform yourself about your local
collection system for electrical and
electronic products.
Please act according to your local rules and
do not dispose of your old products with your
normal household waste. The correct disposal
of your old product will help prevent potential
negative consequences for the environment and
human health.
Take the package to your local recycling center.
2740_27.indb 2 5/8/08 2:43:17 PM
3
2 Your indoor
television antenna
Congratulations on your purchase and
welcome to Philips!
To fully benet from the support that Philips
offers, register your product at
www.philips.com/welcome.

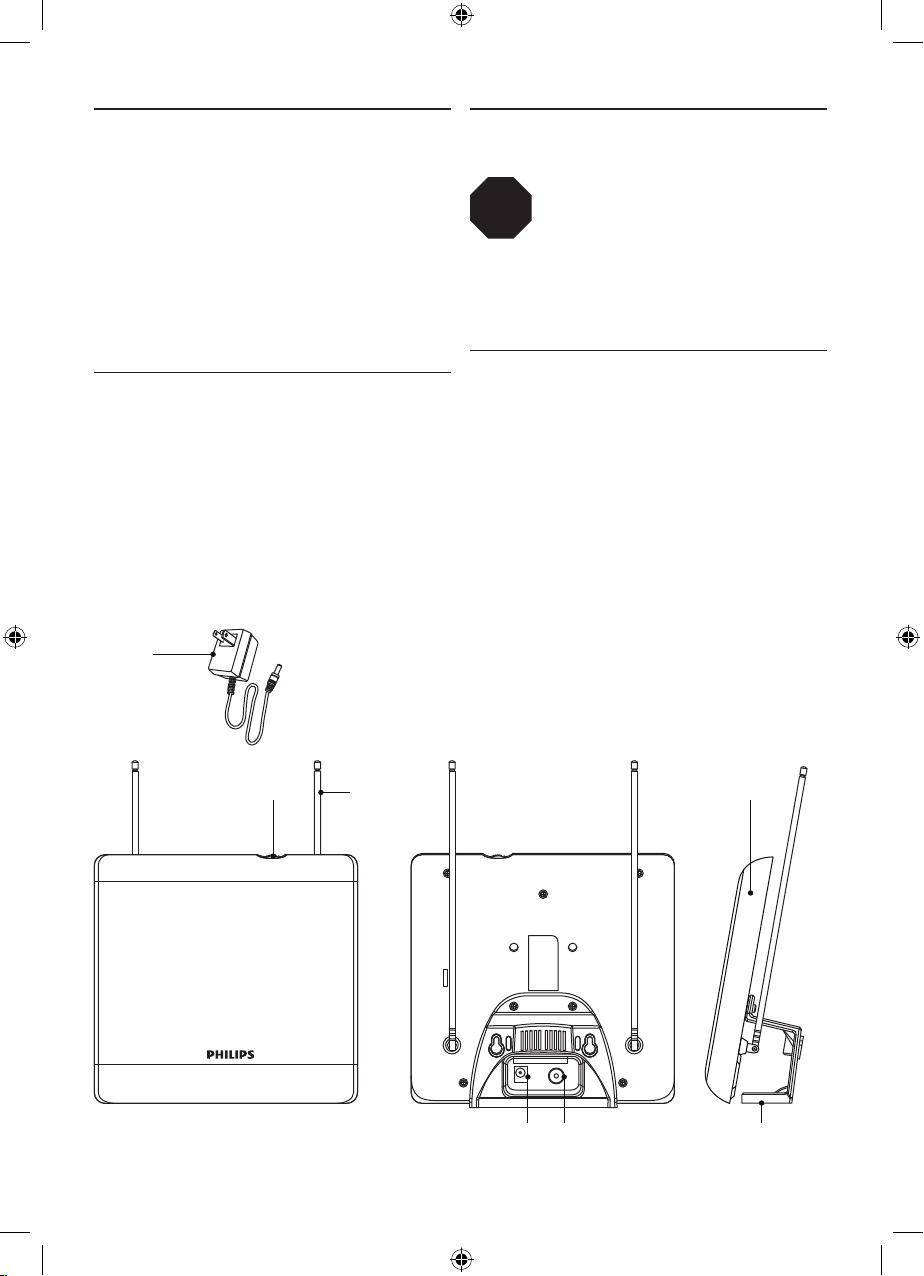

2.1 Product overview
A 120V AC/6V DC power adaptor, included
B Gain control knob
C VHF antenna
D 6V DC connection
E Out to TV connection
F UHF antenna
G Stand
3 Getting Started
Before you start: For this antenna
to work properly, you must access
the menu on the television you are connecting
this antenna to (consult your television owner’s
manual) then set it to receive the signal from
an ANTENNA or OFF AIR instead of CABLE
or SATELLITE.
3.1 Installation
Determining Signal Strength
Before installation determine the best location
for optimum reception. It is important for the
antenna to have an unobstructed path to the
transmitter. For best results, the antenna should
be facing towards transmitter.
E Tip
Where possible, choose a location near a
window which will give the antenna a clear view
of the transmitter.
E Tip
Do not place the antenna on a metal surface.
ENGLISH
STOP
B
D E G
FC
A
2740_27.indb 3 5/8/08 2:43:17 PM
4

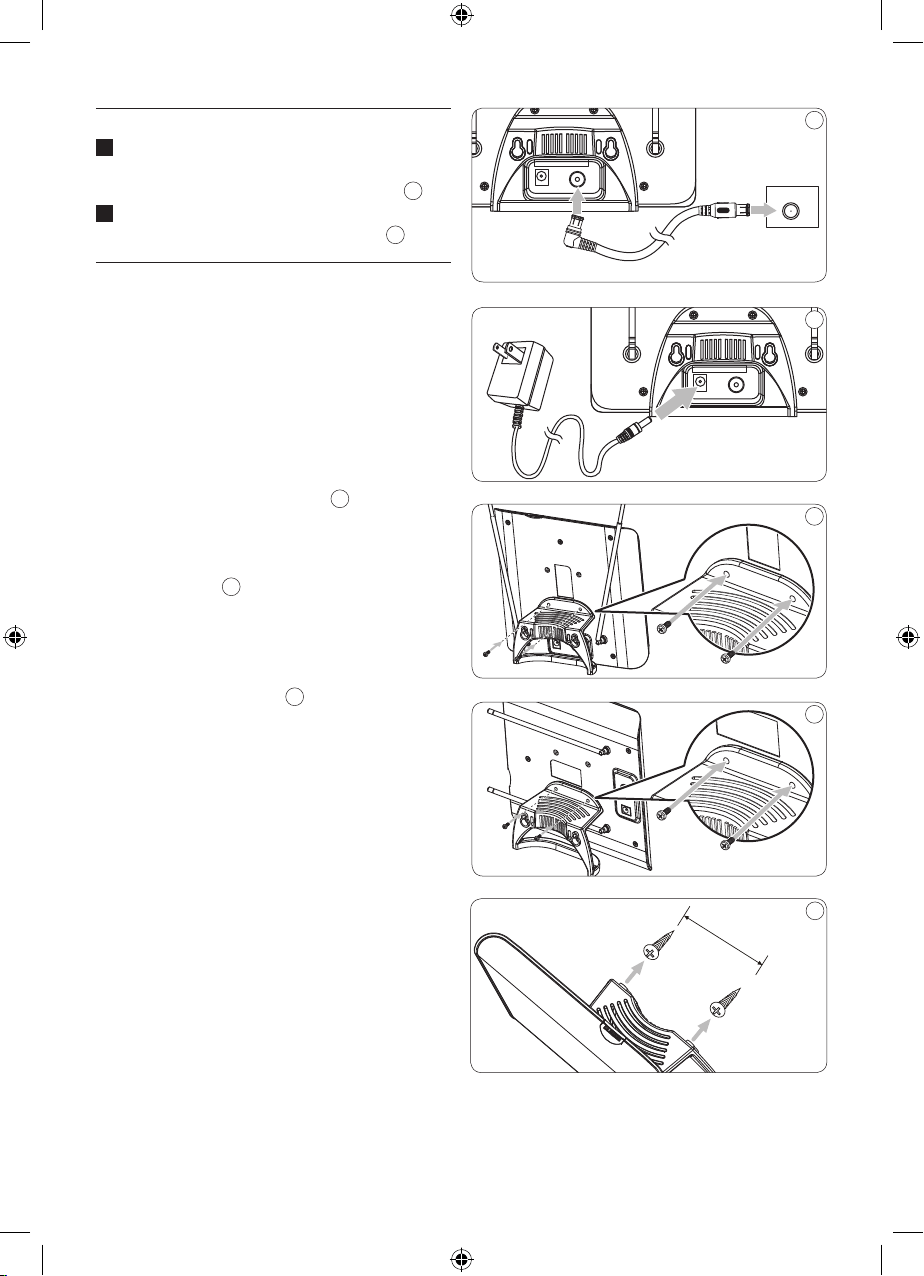

3.2 Connect to your TV
1
Connect one end of the coaxial cable to
signal output of the antenna and the other
end to the input on your TV receiver.
1
2
Connect DC plug to the antenna and the
power supply to a 120V AC outlet.
2
3.3 Setting up your antenna
Antenna can be set up on a at surface (table)
on a horizontal or vertical position.
D Note
Horizontal position for UHF and VHF.
Vertical position for UHF only, and keep the
dipoles to minimum length.
Horizontal position: Attach the stand to the
back of the antenna in a horizontal position
using the two screws provided. 3
Vertical position: Attach the stand to the back of
the antenna in a vertical direction using the two
screws provided. 4
Mounting on the Wall: Mount two wood screws
with center distance of 63 mm (2.5”) into the
wall. Hang the two notch holes onto the two
wood screws on the wall.
5
2
TV
ANT.
1
3
63 mm (2.5")
5
4
2740_27.indb 4 5/8/08 2:43:20 PM
5
ENGLISH
4 Using your indoor
television antenna

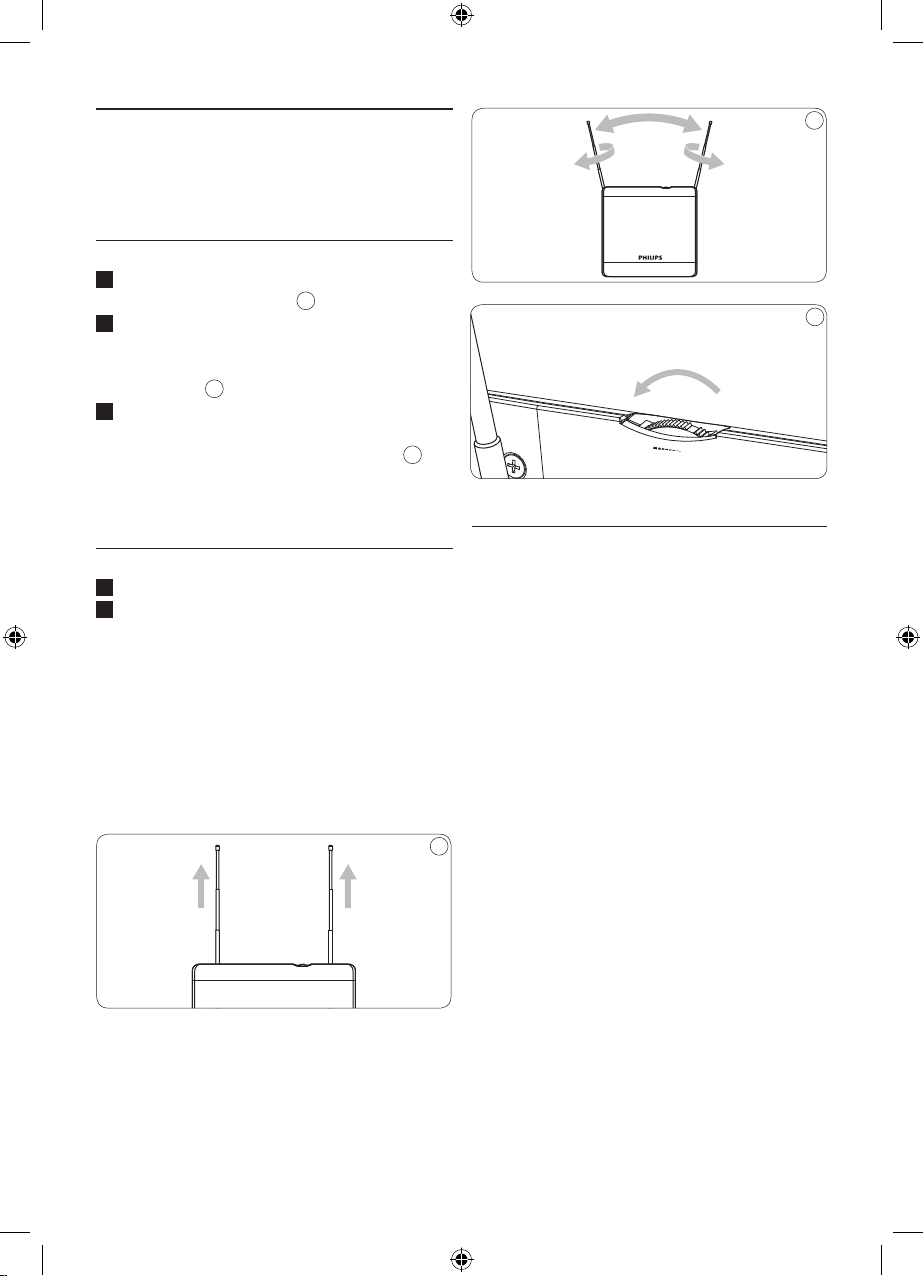

4.1 For VHF/FM reception
1 Extend the telescoping dipoles to the
longest possible length.
6
2 Turn your TV to the desired channel. Adjust
the dipoles by moving in different directions
up and down, until reception is achieved.
7
3 Turn on the amplier by rotating the gain
control knob towards the max position until
better reception is achieved.
8
D Note
You may need to turn the gain control down to
a lower setting for best reception.
4.2 For UHF reception
1 Turn your TV to the desired channel.
2 Turn on the amplier by rotating the gain
control knob towards the max position until
reception is improved.
D Note
You may need to turn the gain control down to
a lower setting for best reception.
E Tip
This antenna can be placed on a horizontal
orientation to extend reception choices.
6
7
MAX.
MIN.
8
4.3 Setting up a digital tuner
with this antenna
Digital TV tuners require you to program the
tuner with the available channels in your area.
Generally this automatic process is part of the
set-up of the tuner. However, if you do not have
the antenna set up properly you may nd that
the tuner receives no viewable channels.
If you have access to a rooftop antenna or
another antenna which is currently connected
to a digital tuner you may use the antenna
to program the tuner. The channels will be
memorized in the tuner - which will make
aligning this antenna easier.
Another method is to connect the antenna
directly to your TV (not using the tuner) and
tune to analog channels to nd best location of
the antenna, then re-connect the digital tuner
– if you have adequate signal level you should be
able to program the tuner.
2740_27.indb 5 5/8/08 2:43:21 PM
6
5 Frequently asked questions
Will this antenna work with
Analog transmissions?
Yes, this antenna is capable of receiving
analog television broadcasts in the UHF
and VHF bandwidths.
Will this antenna receive digital or work
with HD-ATSC broadcasts?
Yes, this antenna is designed to receive Digital
ATSC and HDTV broadcasts in the UHF and
VHF bandwidths.
Where should I place the antenna in
order to get the best reception possible?
Where possible, choose a location that is near
a window which will give the antenna a clear
view of the transmitter.
D Note
For best reception you should also avoid
placing the antenna on a metal surface which
may cause interference.
How do I know how much gain
(amplication) is required to receive
a clear picture?
Once you have the VHF dipoles extended to
the longest length turn on the amplier. It is
easiest to start with the maximum gain and
then reduce as needed. In some case you may
receive a clearer picture with less gain than the
maximum setting.
Can I set this antenna up
with a digital tuner?
Yes, this antenna can be set up with a digital
tuner. See section 4.3 of your user manual.
6 Warranty & Service
Warranty information can be found at:
www.philips.com/welcome
For technical support, send us an email with the
model number of the product and a detailed
description of your problem to:
accessor[email protected]
2740_27.indb 6 5/8/08 2:43:22 PM
Table des matières
1. Important 7
2. Votre antenne de télévision
intérieure 8
2.1 Vue d’ensemble du produit 8
3. Préparation à l’utilisation 8
3.1 Installation 8
3.2 Connexion à votre téléviseur 9
3.3 Installation de votre antenne 9
4. Comment utiliser votre antenne
de télévision 10
4.1 Pour la réception
VHF/FM 10
4.2 Pour la réception UHF 10
4.3 Réglage d'un syntoniseur numérique 10
avec cette antenne
5. Foire aux questions 11
6. Garantie et services 11
1 Consignes de sécurité
importantes
Lisez ce manuel attentivement avant d’utiliser
votre antenne de télévision intérieure Philips.
Il contient des informations importantes
concernant l’installation et le réglage.
© Koninklijke Philips Electronics N.V., 2008.
Tous droits réservés. La reproduction de la
totalité ou d’une partie du présent manuel est
interdite sans l’autorisation écrite du titulaire du
droit d’auteur. Les marques de commerce sont
la propriété de Koninklijke Philips Electronics
N.V. ou de leur détenteur respectif.
Mise au rebut des produits électroniques
Cette antenne est fabriquée avec des matériaux
et des composants de haute qualité, qui peuvent
être recyclés et réutilisés.
Veuillez vous informer auprès de votre localité
au sujet du système de collecte des produits
électriques et électroniques.
Respectez la réglementation locale et ne jetez
pas les vieux appareils électroniques dans
les ordures domestiques. Une mise au rebut
adéquate des anciens appareils évitera des
conséquences potentiellement négatives pour
l’environnement et la santé humaine.
Apportez le tout au centre de recyclage local.
7
FRANÇAIS
2740_27.indb 7 5/8/08 2:43:22 PM
8
2 Votre antenne de
télévision intérieure
Félicitations pour votre achat et bienvenue dans
le monde Philips!
Pour bénécier pleinement de l’assistance
offerte par Philips, enregistrez votre produit sur
le site www.philips.com/welcome
2.1 Vue d’ensemble du produit
A Adaptateurs 120 V c.a./6 V c.c. inclus
B Réglage de l'amplication
C Antenne VHF
D Connexions 6 V c.c.
E Sortie pour la connexion au téléviseur
F Antenne UHF
G Support
3 Préparation à l’utilisation
Avant de commencer : pour
que cette antenne fonctionne
adéquatement, vous devez sélectionner dans
le menu du téléviseur la source d'entrée par
antenne plutôt que par câble ou satellite.
3.1 Installation
Choix de l'emplacement optimal
Avant l’installation, déterminez l’emplacement
idéal pour la meilleure réception. Il est
important qu’il n’y ait pas d’obstruction
entre l’émetteur et l’antenne. Pour de meilleurs
résultats, l’antenne devrait faire face
à l’émetteur.
E Conseil
Si possible, choisissez un emplacement près
d’une fenêtre pour que l’antenne soit dans l'axe
direct de l’émetteur.
E Conseil
Ne placez pas l’antenne sur une surface
métallique.
ARRÊT
B
D E G
FC
A
2740_27.indb 8 5/8/08 2:43:22 PM
9

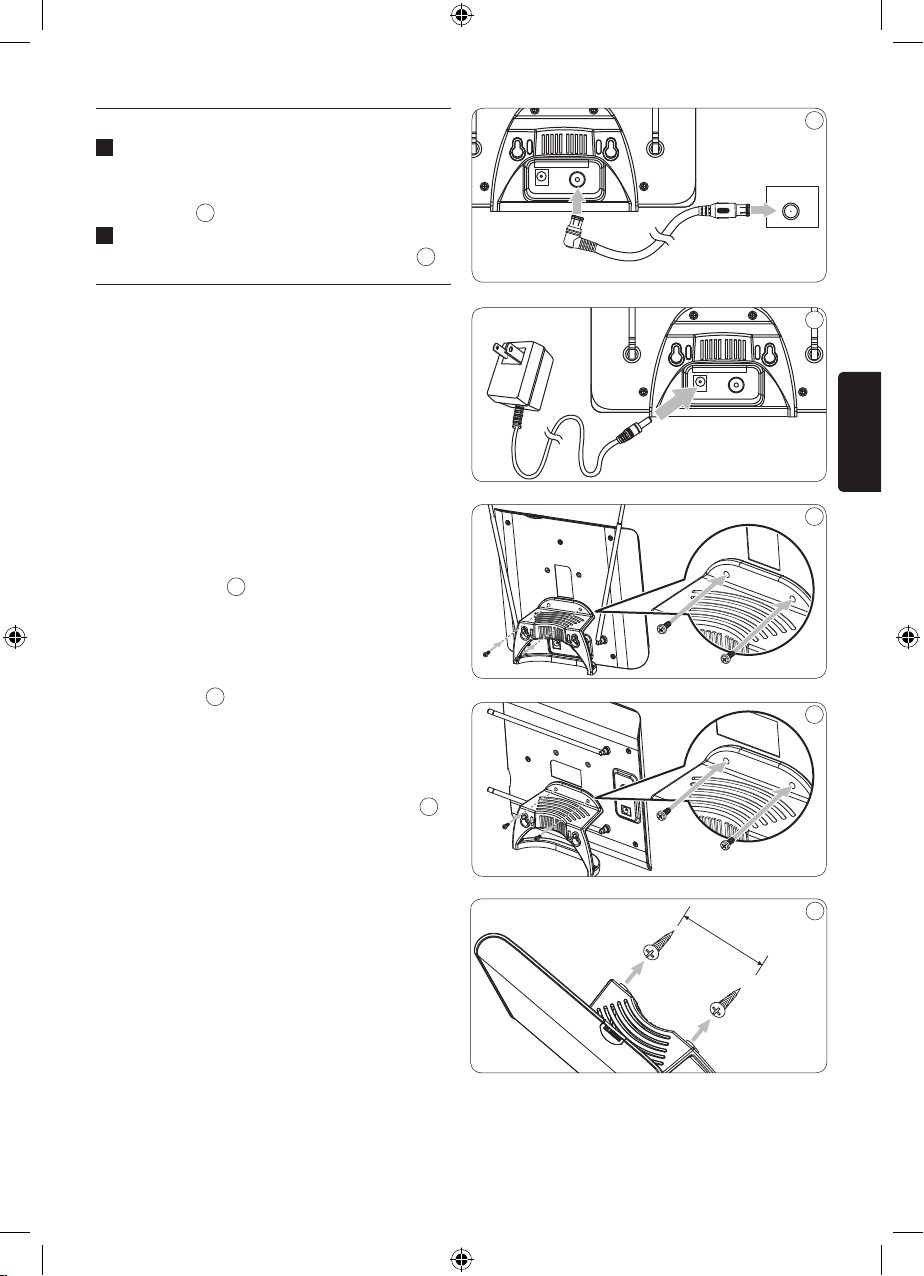

3.2 Connexion au téléviseur
1
Branchez l'extrémité d'un câble coaxial
au signal de sortie de l'antenne et l'autre
extrémité à l'entrée de votre récepteur.
1
2
Branchez la che d'alimentation c.c. sur
l'antenne et la source d'alimentation sur une
prise 120 V c.a.
2
3.3 Installation de votre antenne
L'antenne peut être installée sur une surface
plane (comme une table), horizontalement
ou verticalement.
D Remarque
Position horizontale pour les antennes UHF et
VHF. Position verticale pour les antennes UHF
seulement, la longueur des dipôles devant rester
la plus courte possible.
Position horizontale : xez le support à l'arrière
de l'antenne, position horizontale, à l'aide des
deux vis fournies. 3
Position verticale : xez le support à l'arrière
de l'antenne, position verticale, à l'aide des deux
vis fournies. 4
Fixation au mur : vissez au mur les deux vis
à bois espacées de 63 mm (2,5 po). Placez
les deux encoches sur les deux vis à bois sur
le mur. 5
FRANÇAIS
2
TV
ANT.
1
3
63 mm (2.5")
5
4
2740_27.indb 9 5/8/08 2:43:25 PM
10
4 Comment utiliser votre
antenne de télévision
4.1 Pour la réception VHF/FM
1 Déployez les dipôles télescopiques
complètement.
6
2 Syntonisez le téléviseur au canal désiré.
Ajustez les dipôles en les déplaçant dans
différentes directions vers le haut ou vers
le bas jusqu’à ce que la réception soit
bonne.
7
3 Allumez l'amplicateur en tournant le
commutateur de réglage de l'amplication
vers sa position maximale jusqu'à obtenir
une bonne réception.
8
D Remarque
Vous devrez peut-être baisser le commutateur
de réglage de l'amplication à une position
inférieure pour une réception optimale.
4.2 Pour la réception UHF
1 Syntonisez le téléviseur au canal désiré.
2 Allumez l'amplicateur en tournant le
commutateur de réglage de l'amplication
vers sa position maximale jusqu'à
amélioration de la réception.
D Remarque
Vous devrez peut-être baisser le commutateur
de réglage de l'amplication à une position
inférieure pour une réception optimale.
EConseil
Cette antenne a été conçue pour être placée en
position verticale pour augmenter les possibilités
de réception.
4.3 Réglage d'un syntoniseur numérique
avec cette antenne
Les syntoniseurs des téléviseurs numériques
doivent être programmés pour capter les
canaux dans votre région. Ce processus
automatique fait partie en général du réglage
du syntoniseur. Cependant, si l’antenne n’est
pas réglée correctement, il se pourrait que le
syntoniseur ne puisse capter correctement les
canaux.
Si vous disposez d’une antenne sur le toit ou
d’un autre type d’antenne qui est déjà reliée à
un syntoniseur numérique, vous pouvez utiliser
l’antenne pour programmer le syntoniseur. Les
canaux seront mémorisés par le syntoniseur, ce
qui rendra l’alignement de l’antenne plus facile.
Une autre méthode consiste à connecter
l’antenne directement au téléviseur (sans
utiliser le syntoniseur) et à syntoniser des
canaux analogiques pour déterminer le
meilleur emplacement pour l’antenne, puis de
reconnecter le syntoniseur; si vous disposez
d’une réception adéquate, vous devriez être en
mesure de programmer le syntoniseur.
6
7
MAX.
MIN.
8
2740_27.indb 10 5/8/08 2:43:27 PM
11
5 Foire aux questions
Cette antenne fonctionnera-t-elle pour les
transmissions analogiques?
Oui, cette antenne a la capacité de capter les
émissions de télévision analogique dans les
bandes UHF et VHF.
Cette antenne pourra-t-elle capter les
émissions de télévision numérique digitale
et/ou à haute dénition (HD-ATSC)
Oui, cette antenne est conçue pour capter
les émissions de télévision numérique digitale
et/ou à haute dénition (HD-ATSC) dans les
bandes UHF et VHF.
Où devrais-je placer l’antenne pour la
meilleure réception possible?
Si possible, choisissez un emplacement près
d’une fenêtre pour que l’antenne soit dans l'axe
direct de l’émetteur.
D Remarque
Pour une meilleure réception, vous devriez
aussi éviter de placer l’antenne sur une
surface métallique, ce qui pourrait causer
des interférences.
Comment savoir quel niveau
d'amplication est requis pour recevoir
une image nette?
Une fois les dipôles VHF déployés et réglés sur
la longueur maximale, lancez l'amplicateur.
Il est plus facile de commencer avec un gain
maximal et de diminuer au fur et à mesure.
Dans certains cas, vous pourrez recevoir une
image plus claire avec moins de gain qu'indiqué.
Puis-je régler cette antenne avec un
syntoniseur numérique?
Oui, cette antenne peut-être réglée avec un
syntoniseur numérique. Reportez-vous à la
section 4.3 du manuel d’utilisation.
6 Garantie et service
Des renseignements sur la garantie peuvent être
consultés sur le site :
www.philips.com/welcome.
Pour obtenir du soutien technique, envoyez
un courriel indiquant le numéro de modèle
de l’antenne et une description détaillée du
problème à l’adresse suivante :
FRANÇAIS
2740_27.indb 11 5/8/08 2:43:27 PM
12
2740_27.indb 12 5/8/08 2:43:27 PM
13
Índice
1. Importante 12
2. Antena de televisión para
interiores 13
2.1 Información general del producto 13
3. Introducción 13
3.1 Instalación 13
3.2 Conexión al televisor 14
3.3 Conguración de la antena 14
4. Uso de la antena de televisión 15
4.1 Para recepción
VHF/FM 15
4.2 Para recepción UHF 15
4.3 Conguración de un sintonizador digital
con esta antena 15
5. Preguntas frecuentes 16
6. Garantía y servicio técnico 16
1 Importante
Lea este manual con atención antes de utilizar
la antena de televisión para interiores de Philips,
pues contiene información y notas de suma
utilidad sobre la instalación y conguración.
© 2008 Koninklijke Philips Electronics N.V.
Todos los derechos reservados. Queda
prohibida la reproducción total o parcial sin la
autorización escrita del titular de los derechos
de propiedad intelectual. Las marcas comerciales
son propiedad de Koninklijke Philips Electronics
N.V. o de sus respectivos titulares.
Cómo desechar el producto
Este producto ha sido diseñado y fabricado con
materiales y componentes de alta calidad que
pueden reciclarse y volver a utilizarse.
Solicite información acerca del sistema local de
recolección selectiva de productos eléctricos y
electrónicos.
Cumpla con las normas locales y no deseche
sus productos antiguos junto con los residuos
habituales del hogar. La correcta eliminación del
producto ayudará a prevenir efectos negativos
para el medioambiente y la salud.
Lleve el empaque al centro de reciclaje local.
ESPAÑOL
2740_27.indb 13 5/8/08 2:43:27 PM
14
2 Antena de televisión
para interiores
Felicitaciones por su compra y bienvenido a
Philips.
Para utilizar los servicios de asistencia técnica de
Philips, registre su producto en
www.philips.com/welcome.
2.1 Información general del producto
A Adaptadores de CC de 6V y CA de 120V
incluidos
B Perilla de control de ganancia
C Antena VHF
D Conexión de CC de 6V
E Conexión de salida de TV
F Antena UHF
G Soporte
3 Introducción
Antes de comenzar: para que esta
antena funcione de forma adecuada,
acceda al menú del televisor (consulte el manual
del televisor) y congúrelo para recibir la señal
desde una ANTENA o por AIRE en lugar de
CABLE o SATÉLITE.
3.1 Instalación
Evaluación de la fuerza de la señal
Antes de comenzar con la instalación,
analice cuál es el mejor lugar para obtener
una recepción óptima. Es importante que la
antena y el transmisor puedan comunicarse sin
obstrucciones. Para obtener mejores resultados,
coloque la antena enfrentada al transmisor.
E
Sugerencia
De ser posible, elija un lugar cercano a una
ventana para que no existan interferencias entre
la antena y el transmisor.
E
Sugerencia
No coloque la antena sobre una supercie
metálica.
ATENCIÓN
B
D E G
FC
A
2740_27.indb 14 5/8/08 2:43:28 PM
15
3.2 Conexión al televisor
1
Conecte un extremo del cable coaxial en
la salida de señal de la antena, y el extremo
contrario en la entrada del receptor de su
televisor.
1
2
Enchufe el conector de CC a la antena y
conéctela en una toma de CA de 120V.
2
3.3 Conguración de la antena
La antena puede colocarse sobre una supercie
plana (mesa), en posición horizontal o vertical.
D Nota
Tanto las antenas UHF como las VHF pueden
colocarse en posición horizontal, pero la única
que puede colocarse también en posición
vertical es UHF, con los dipolos en su
longitud mínima.
Posición horizontal: utilice los dos tornillos
suministrados para colocar el soporte
en la parte posterior de la antena de
forma horizontal. 3
Posición vertical: utilice los dos tornillos
suministrados para colocar el soporte
en la parte posterior de la antena de
forma vertical.
4
Montaje en la pared: coloque dos tornillos para
madera en la pared, a una distancia de 63 mm
uno del otro (2,5"). Coloque las dos muescas
sobre los tornillos para madera de la pared. 5
ESPAÑOL
2
TV
ANT.
1
3
63 mm (2.5")
5
4
2740_27.indb 15 5/8/08 2:43:30 PM
16
4 Uso de la antena de
televisión para interiores
4.1 Para recepción VHF/FM
1 Extienda los dipolos de extensión
hasta el límite máximo.
6
2 Sintonice el canal de TV deseado. Para
ajustar los dipolos, muévalos hacia arriba
y hacia abajo hasta lograr una buena
recepción.
7
3 Para encender el amplicador, gire la perilla
de control de ganancia hacia el nivel máximo
hasta hasta lograr la mejor recepción.
8
D Nota
Para lograr una mejor recepción, lleve el control
de ganancia hasta el nivel más bajo.
4.2 Para recepción UHF
1 Sintonice el canal de TV deseado.
2 Para encender el amplicador, gire la perilla
de control de ganancia hacia el nivel máximo
hasta que la recepción se optimice.
D Nota
Para lograr una mejor recepción, lleve el control
de ganancia hasta el nivel más bajo.
E
Sugerencia
Coloque la antena en posición horizontal para
ampliar las opciones de recepción.
4.3 Conguración de un sintonizador
digital con esta antena
Para utilizar un sintonizador de TV digital,
prográmelo con los canales disponibles en la
zona. Generalmente, este proceso automático
forma parte de la conguración del sintonizador.
Sin embargo, si la antena no está congurada
correctamente es posible que el sintonizador no
reciba la señal de ningún canal.
Si tiene acceso a una antena de techo u otra que
se encuentre conectada con un sintonizador
digital, puede utilizarla para programarlo. El
sintonizador memorizará los canales y facilitará
el ajuste de la antena.
Otro método consiste en conectar la antena
directamente al televisor (sin utilizar el
sintonizador) y sintonizar canales analógicos
para detectar la mejor ubicación de la antena.
A continuación, deberá volver a conectar el
sintonizador digital y, si el nivel de señal es
adecuado, podrá programarlo.
6
7
MAX.
MIN.
8
2740_27.indb 16 5/8/08 2:43:32 PM
17
5 Preguntas frecuentes
¿La antena funciona con transmisiones
analógicas?
Sí. Esta antena puede recibir transmisiones de
televisión analógicas en los anchos de banda
VHF y UHF.
¿La antena recibe transmisiones digitales
o transmisiones HD-ATSC?
Sí. La antena ha sido diseñada para recibir
transmisiones HDTV y ATSC digitales en los
anchos de banda UHF y VHF.
¿Dónde debo colocar la antena para
obtener la mejor recepción posible?
De ser posible, elija un lugar cercano a una
ventana para que no existan interferencias entre
la antena y el transmisor.
D Nota
Para lograr una mejor recepción, evite colocar
la antena sobre una supercie metálica porque
pueden ocasionarse interferencias.
¿Cuánta ganancia (amplicación) se
necesita para obtener imágenes nítidas?
Una vez que los dipolos VHF están extendidos
al límite máximo, encienda el amplicador. Es
más fácil comenzar con la ganancia máxima y
reducirla conforme sea necesario. En algunos
casos, puede obtener imágenes más nítidas con
un nivel de ganancia inferior.
¿Puedo utilizar la antena con un
sintonizador digital?
Sí. Esta antena puede utilizarse con un
sintonizador digital. Consulte la sección 4.3 del
manual del usuario.
6 Garantía y servicio técnico
Puede consultar la información sobre la garantía
en: www.philips.com/welcome
Para obtener asistencia técnica, envíe un
mensaje de correo electrónico con el número
de modelo del producto y una descripción
detallada del problema a:
2740_27.indb 17 5/8/08 2:43:32 PM
2740_27.indb 18 5/8/08 2:43:32 PM
2740_27.indb 19 5/8/08 2:43:32 PM
© 2008 Koninklijke Philips Electronics N.V.
All rights reserved.
2740_27.indb 20 5/8/08 2:43:33 PM
