Ventilador universal de
enfriamiento de CPU
RF-UPCUWR
Guía del usuario
2
Ventilador universal
de enfriamiento de
Contenido
Instrucciones importantes de seguridad.................3
Características....................................................................5
Contenido de la caja....................................................8
Instalación del enfriador de CPU..............................10
Instalación en una plataforma LGA 775/1156. 10
Instalación en una plataforma AMD...................14
Especificaciones .............................................................18
Garantía limitada de un año ......................................21
3
RF-UPCUWR
Instrucciones
importantes de
seguridad
1 Lea estas instrucciones.
2 Conserve estas instrucciones.
3 Preste atención a todas las advertencias.
4 Siga todas las instrucciones.
5 No utilice este aparato cerca del agua.
6 No bloquee ninguna abertura de
ventilación. Instale de acuerdo a las
instrucciones del fabricante.
7 Se deben utilizar únicamente los
aditamentos y accesorios especificados
por el fabricante.
4
8 El enfriador de CPU está diseñado para
ser usado sólo en computadoras. Usar el
enfriador en cualquier aplicación
anulará la garantía.
9 Si no está familiarizado con la
instalación de equipo de computadoras,
consulte con un técnico en computación
calificado.
5
RF-UPCUWR
Características

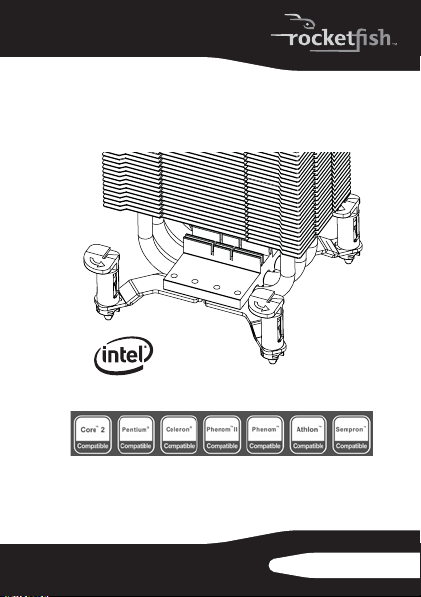

Compatible con el zócalo LGA 775/1156 de
Intel
6

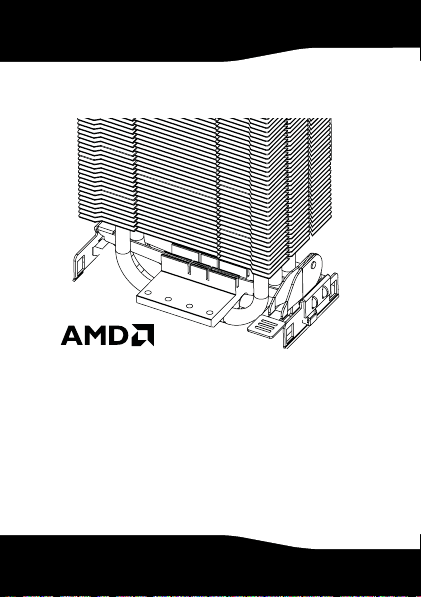

Compatible el zócalo
754/939/940/AM2/AM de AMD
7
RF-UPCUWR
• Enfriador de CPU silencioso con
solamente 18 dBA (a 800 rpm)
• Máxima potencia de CPU compatible:
más de 130 W TDP (Potencia de
concepción térmica)
• Tres tubos de calor de contacto directo
con aletas de aluminio para proveer una
disipación de calor excelente

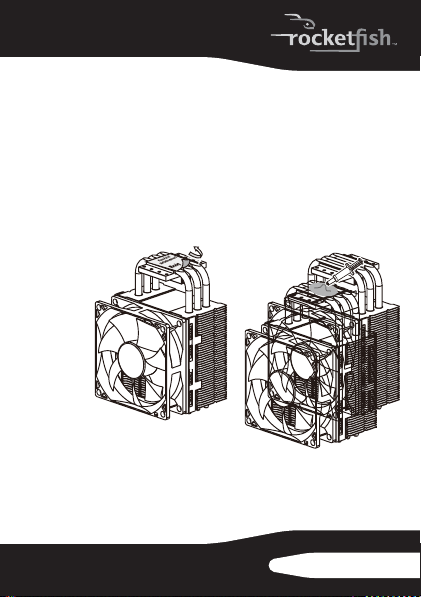

• Opción para agregar otro ventilador
para aumentar el enfriamiento
• Ventilador con MAP de 92 mm, con
forma de lamina particular y
almohadillas de hule para reducir la
vibración
• Ventilador fácil de reemplazar usando
ganchos
• Montaje flexible
8
Contenido de la caja
Elem
ento
Descripción Cantidad
A
Enfriador de CPU 1
B
Tornillos (a) 4
C
Tornillos (b) 8
D
Placa de retención K8/AM2 (A) 1
E
Placa de retención K8/AM2 (B) 1
F
Placa de retención 775/1156 (1) 2
ABC
D
EF
G
H
9
RF-UPCUWR
G
Placa de retención 775/1156 (2) 1
H
Grasa térmica 1
Elem
ento
Descripción Cantidad

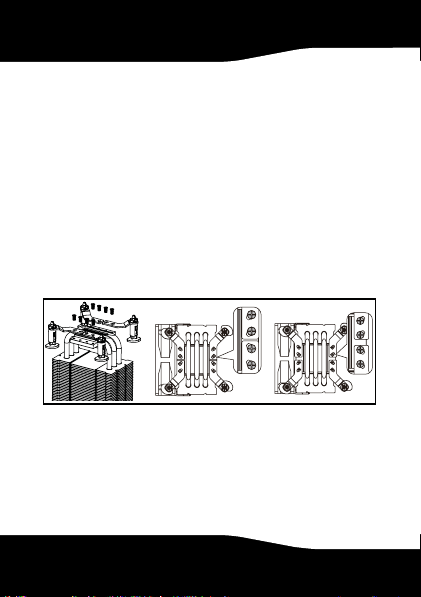

11
RF-UPCUWR
3 Remueva la cubierta de protección de la
parte inferior del enfriador de CPU y
aplique una pequeña cantidad (como la
mitad de un chícharo) de grasa térmica
sobre la superficie del CPU instalado.
Cuando el enfriador de CPU está
enganchado al procesador, la grasa se
esparcirá uniformemente para formar
una capa delgada.
12

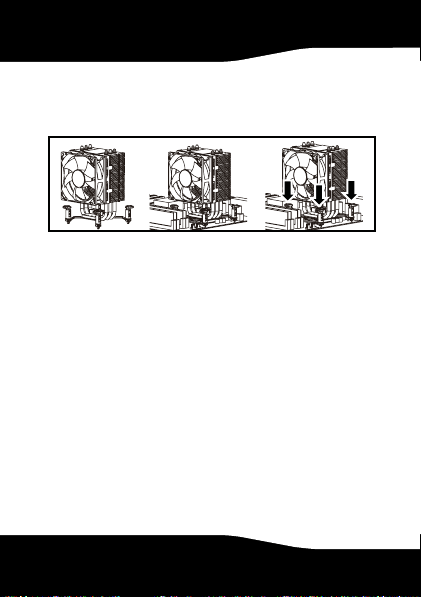

4 Coloque el enfriador sobre el CPU y
presione los pernos en su lugar dos a la
vez.
13
RF-UPCUWR

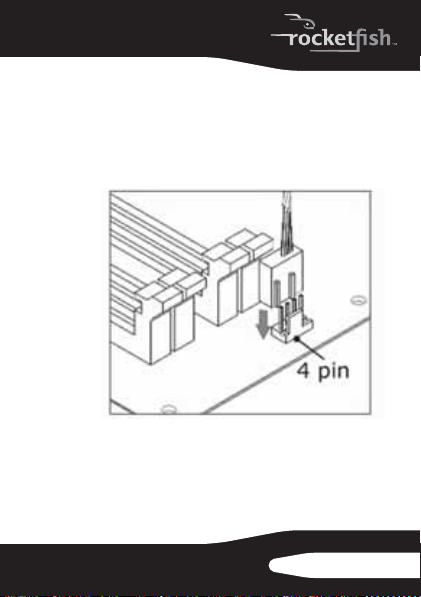

5 Conecte el cable de alimentación del
ventilador. La siguiente figura se
proporciona únicamente como
referencia. Refiérase a los documentos
de su placa de sistema para la ubicación
de la toma de alimentación.
15
RF-UPCUWR

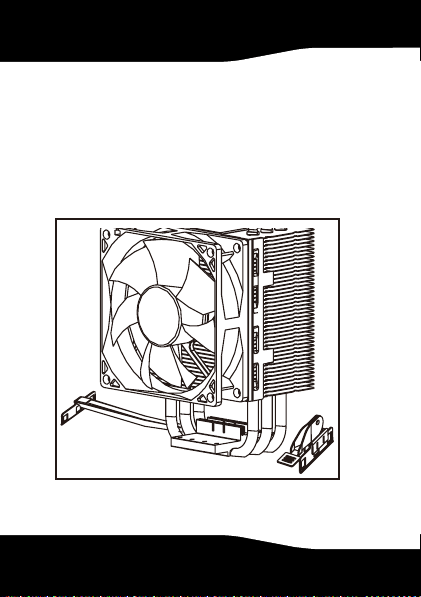

3 Remueva la cubierta de protección de la
parte inferior del enfriador de CPU y
aplique una pequeña cantidad (como la
mitad de un chícharo) de grasa térmica
sobre la superficie del CPU instalado.
Cuando el enfriador de CPU está
enganchado al procesador, la grasa se
esparcirá uniformemente para formar
una capa delgada.
16

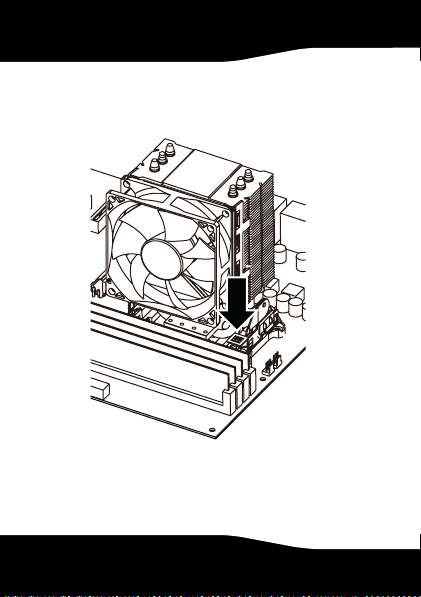

4 Coloque el enfriador sobre el CPU y
empuje la palanca hacia abajo para fijar
la placa.
17
RF-UPCUWR
5 Conecte el cable de alimentación del
ventilador. La siguiente figura se
proporciona únicamente como
referencia. Refiérase a los documentos
de su placa de sistema para la ubicación
de la toma de alimentación.
18
Especificaciones
Zócalo del CPU Zócalo LGA775/1156 de Intel
Zócalo 754/939/940/AM2/AM3 de AMD
CPU compatibles Intel Core 2/Pentium/Celeron
AMD Phenom II/Phenom/Athlon/Sempron
Dimensiones del
disipador de calor
3.54 × 2.01 × 5.44 pulgadas (90 × 51 × 139
mm)
Material del
disipador de calor
Aleta de aluminio
Tubos de calor 3
Dimensiones del
ventilador
3.62 × 3.62 × 0.98 pulgadas (92 × 92 × 25
mm)
Velocidad del
ventilador
800 - 2800 rpm (MAP)
Flujo de aire del
ventilador
15.7 - 54.8 pies cúbicos por minuto
Presión de aire del
ventilador
0.35 - 4.27 mm H2O
Vida estimada del
ventilador
40,000 horas
Tipo de cojinete Cojinete de manguito interior de larga duración
Voltaje nominal 12 V
19
RF-UPCUWR
Toma 4 terminales
Nivel de ruido 17-35 dBA
Peso 16.58 onzas (470 g.)
20
21
RF-UPCUWR
Garantía limitada de
un año
Rocketfish Products (“Rocketfish”) le garantiza a
usted, el comprador original de este nuevo
RF-UPCUWR(“Producto”), que éste se encontrará
libre de defectos de material o de mano de obra en
su fabricación original por un periodo de un (1) año
a partir de la fecha de compra del Producto
(“Período de Garantía”). Este Producto debe ser
comprado en un distribuidor autorizado de
productos de la marca Rocketfish y empacado con
esta declaración de garantía. Esta garantía no
cubre Productos reconstruidos. Si durante el
Período de Garantía, usted notifica a Rocketfish de
un defecto que requiere reparación y éste se
encuentra cubierto por esta garantía, se aplicarán
los términos de dicha garantía.
¿Cuánto dura la garantía?
El Período de Garantía dura por un año (365 días) a
partir de la fecha en que compró el Producto. La
fecha de compra se encuentra impresa en el recibo
que recibió con el producto.
22
¿Qué es lo que cubre esta garantía?
Durante el Período de Garantía, si un centro de
reparación autorizado de Rocketfish concluye que
la fabricación original del material o la mano de
obra del Producto se encuentran defectuosos
Rocketfish (cómo su opción exclusiva): (1) reparará
el Producto con repuestos nuevos o reconstruidos;
o (2) reemplazará el Producto sin costo alguno por
un producto nuevo o reconstruido con
características similares. Los Productos y repuestos
reemplazados bajo esta garantía se convertirán en
propiedad de Rocketfish y no serán devueltos. Si se
requiere la reparación de Productos y partes
después de que se vence el Período de Garantía,
usted deberá pagar todos los costos de mano de
obra y de repuestos. Esta estará vigente con tal que
usted sea el dueño de su Producto Rocketfish
durante el periodo de garantía. La cobertura de la
garantía se anula si usted vende o transfiere el
Producto.
23
RF-UPCUWR
¿Cómo se obtiene el servicio de garantía?
Si ha comprado el Producto en una tienda de
ventas, lleve su recibo original y el Producto a la
tienda en donde lo compró. Asegúrese de volver a
colocar el Producto en su empaque original o en
un empaque que provea la misma protección que
el original. Si compró el Producto en un sitio Web,
envíe por correo su recibo original y el Producto a
la dirección postal especificada en el sitio Web.
Asegúrese de colocar el Producto en su empaque
original o en un empaque que provea la misma
protección que el original.
¿En dónde es válida la garantía?
Esta garantía sólo es válida al comprador original
del Producto en los Estados Unidos, en Canadá y en
México.
¿Qué es lo que no cubre la garantía?
Esta garantía no cubre:
• Capacitación del cliente
•Instalación
• Ajustes de configuración
•Daños cosméticos
• Daños debidos a causas de fuerza mayor, tal
como rayos
•Accidentes
• Uso inapropiado
24
•Abuso
•Negligencia
•Uso comercial
• Modificación de alguna parte del Producto,
incluyendo la antena
Esta garantía tampoco cubre:
• Daño debido al uso o mantenimiento
inapropiado
• Conexión a una fuente de voltaje incorrecta
• El intento de reparación por alguien que no
sea una compañía autorizada por Rocketfish
para reparar el Producto
• Productos vendidos tal cual (en el estado en
que se encuentran) o con todas sus fallas
• Consumibles, tales como fusibles o baterías
• Productos en los cuales el número de serie
asignado en la fábrica ha sido alterado o
removido
EL REEMPLAZO O LA REPARACIÓN ESTIPULADOS
BAJO ESTA GARANTÍA SON SU RECURSO
EXCLUSIVO. ROCKETFISH NO SERÁ RESPONSABLE
POR DAÑOS INCIDENTALES O CONSECUENTES
DEBIDO AL INCUMPLIMIENTO DE CUALQUIER
GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA
CON ESTE PRODUCTO, INCLUYENDO PERO SIN
LIMITARSE A ELLO, LA PÉRDIDA DE DATOS, LA
IMPOSIBILIDAD DE USO DE SU PRODUCTO, LA
PÉRDIDA DE NEGOCIOS O DE GANANCIAS.
25
RF-UPCUWR
ROCKETFISH PRODUCTS NO OFRECE NINGUNA
OTRA GARANTÍA EXPRESA E IMPLÍCITA
RELACIONADA CON ESTE PRODUCTO,
INCLUYENDO PERO SIN LIMITARSE A, CUALQUIER
GARANTÍA IMPLÍCITA Y CONDICIONES DE
COMERCIALIZACIÓN E IDONEIDAD PARA UN USO
PARTICULAR, ESTÁN LIMITADAS EN DURACIÓN AL
PERÍODO DE GARANTÍA DECLARADO
ANTERIORMENTE Y NINGUNA GARANTÍA YA SEA
EXPRESA O IMPLÍCITA SE APLICARÁ DESPUÉS DEL
PERÍODO DE GARANTÍA. ALGUNOS ESTADOS,
PROVINCIAS Y JURISDICCIONES NO PERMITEN
RESTRICCIONES EN CUANTO A LA DURACIÓN DE
UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA
RESTRICCIÓN ANTERIOR PUEDE NO APLICARSE EN
SU CASO. ESTA GARANTÍA LE DA DERECHOS
LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER
OTROS DERECHOS QUE VARÍAN DE ESTADO A
ESTADO, O DE PROVINCIA A PROVINCIA.
Comuníquese con Rocketfish:
Para servicio al cliente favor llamar al
1-800-620-2790
www.rocketfishproducts.com
26
