Instructions for use
Instruction pour l’utilisation
Modo de empleo
Bedienungsanleitung
Gebruiksaanwijzing
Instruzioni per l’uso
Instruções de uso
Od
Brugsanvisning
Vejledning
Bruksanvisning
Käyttöohje
SBCV L1405
SBCV L1405
STANDBY
STANDBY
Wireless TV link
XP SBC VL1405 04-08-2003 14:39 Pagina 1
3
1 2 3 VIEW SOURCELINK SOURCESTANDBY
R
Channel
1 2 3 4
DC 12V
L
AUDIOAUDIO
OUT
IR
Antenna
SCART
OUT
SCART
IN 4
SCART
IN 3
SCART
IN 2
SCART
IN 1
1 2 3
10 9
4 5 6 7
18
16
17
1312
8
14 11
A) TRANSMITTER part of SBC VL1400 (not supplied)
B) RECEIVER
Channel
1 2 3 4
SCART OUT
Antenna
DC 12V
STANDBY
21
23
24
25
19
20
22
27
28
26
XP SBC VL1405 04-08-2003 14:39 Pagina 2
2
☎
Helpline
België & Luxemburg/
Belgien & Luxemburg/
Belgique & Luxembourg
070 222303
Danmark
808 82814
Deutschland
0180 53 56 767
España
902 11 33 84
France
08 25 88 97 89
00800 3122 1280
Ireland
01 7640292
Italia
800 820026
Nederland
0900 8406
Norge
2274 8250
Österreich
0810 001203
Portugal
021 416 3063
Schweiz/ Suisse/ Svizzera
0844 800 544
Suomi
09 615 80 250
Sverige
08 598 522 50
UK (United Kingdom)
0870 900 90 70
BE ✔ DK ✔ GR ✔ ES ✘ FR ✔
IRE ✘ IT ✔ LU ✔ NL ✔ AT ✔
PT ✔ FI ✔ SE ✔ UK ✘ NO✔
DE ✔ CH ✔
SBC VL1405/00
R&TTE Directive 1999/5/EC
BE ✘ DK ✘ GR ✘ ES ✘ FR ✘
IRE ✔ IT ✘ LU ✘ NL ✘ AT ✘
PT ✘ FI ✘ SE ✘ UK ✔ NO✘
DE ✘ CH ✘
SBC VL1405/05
R&TTE Directive 1999/5/EC
BE ✘ DK ✘ GR ✘ ES ✔ FR ✘
IRE ✘ IT ✘ LU ✘ NL ✘ AT ✘
PT ✘ FI ✘ SE ✘ UK ✘ NO✘
DE ✘ CH ✘
SBC VL1405/16
R&TTE Directive 1999/5/EC
XP SBC VL1405 04-08-2003 14:39 Pagina 3
ENGLISH4
Wireless TV Link
SBC VL1405
The Philips Wireless TV link Receiver VL1405 you have just purchased is
manufactured to the highest standards and will give you years of
trouble free use.The Philips Wireless TV link Receiver is designed to be
used in addition to the Philips Wireless TV link, type number SBC VL1400.
Please read the following instructions carefully, and retain this booklet for
future reference.This booklet will only describe the installation and use of
the Wireless TV Receiver VL1405. For instructions on the Philips Wireless
TV link VL1400 (ie Remote Control usage, linking video sources, setting up
transmitter uni) we refer to the original instructions booklet.
The Philips Wireless TV Link Receiver allows you to receive the video signal
transmitted by the Philips Wireless TV link in another location.
The Wireless TV Link Receiver is based on wireless RF technology.
To enable you to enjoy the best possible performance, four transmission
channels are provided so you can select the channel that provides
optimum viewing with the minimum of interference.
Pure wireless home convenience!
XP SBC VL1405 04-08-2003 14:39 Pagina 4
Important information
• Please read the following instructions carefully,
and retain this booklet for future reference.
• Each video source, the main TV and the second TV must have
SCART connectors.
• Two SCART cables are supplied; you will require additional SCART cables
for the video sources you connect.
• A video source can be any satellite receiver, Pay-TV decoder box
(digital or analogue), video recorder (VCR), DVD player, camcorder,
game-console, PC with TV-out capability, etc.
• In these instructions for use we refer to the connected TV’s as follows:
- TV1 - The main TV, connected to the transmitter unit of the
Wireless TV link VL1400.
- TV2 - The second TV, connected to the receiver unit of the
Wireless TV link VL1400.
- TV3 - The third TV, connected to the VL1405 receiver.
• It may be helpful to have the instructions for use for the TVs and the
video sources at hand for reference.
Note:This product will not operate remote control signals (IRDA) of set-top
boxes providing NTL or Telewest cable TV services. A similar issue may
arise in the unlikely event that other service providers use the
IRDA signals. Please check with your service provider.
Safety precautions
• Do not use this product in damp places or close to water.
• Do not expose this product to extreme heat.
• Do not open this product.
In the event of technical difficulties take it to your Philips retailer.
• Do not cover this product.
• Only connect the AC power adapters to a power supply of
220-240 V AC/ 50Hz.
• Only use the AC power adapters included or a type that complies with
safety standard EN60950 and that has the following specification:
12 V DC/ 500 mA.
• Inadequately protected or sensitive electronic equipment may be affected
by the use of this product.This interference may lead to damage to either
equipment. Please check whether or not surrounding equipment may be
affected by this product before you start using it.
Packaging contents
Please check that the following items are packed in the Wireless TV Link
receiver box.They are provided to help you set up and use your Wireless
TV Link receiver.
• Receiver unit
• AC power adapter
• SCART/RCA audio/video cable
• Instructions for use
ENGLISH 5
XP SBC VL1405 04-08-2003 14:39 Pagina 5

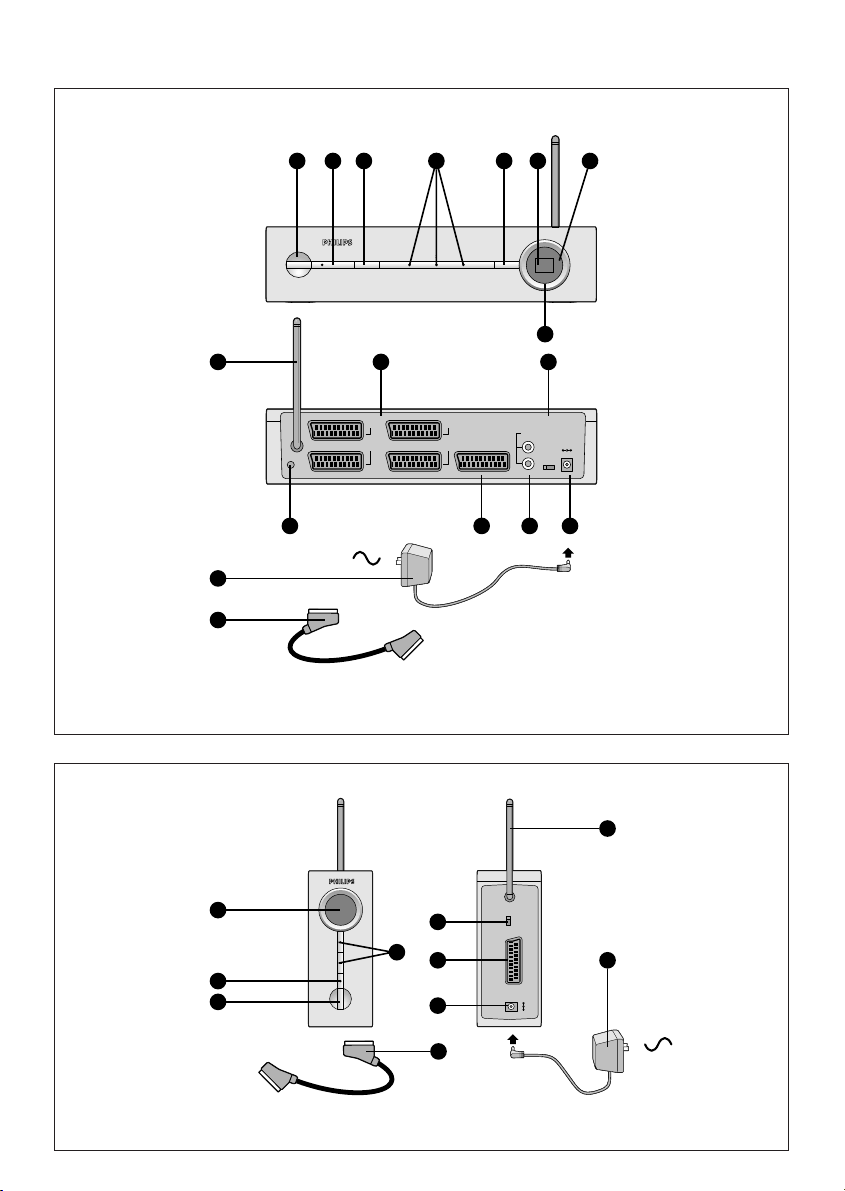

Functional overview -
Product illustrations on inside flap
A)Transmitter unit SBC VL1400 (not supplied)
1 Power button
switches the transmitter between stand-by and on.
2 Power light
lights red in stand-by mode, green when power is on, flashes when
receiving remote control commands
3 COPY SOURCE button
links SCART input 1,2,3 or SCART OUT to SCART in/output 4.
4 Copy source indication lights
indicate which SCART input (1,2 or 3) is linked to SCART in/output 4.
When there is no light indication the SCART OUT is linked to
SCART in/output 4.
5 VIEW SOURCE button
selects which SCART input (1-4) is viewed on the transmitter
SCART output
6 View source indication display
indicates the SCART input number that is viewed on the transmitter
output.
7 AUTO light
indicates if automatic SCART switching is enabled (on) or disabled (off).
8 Infra-red remote control blaster lights
transmit infra-red remote control signals from the receiver to the video
source devices below.
9 Transmission channel switch
switches the frequency channel of the audio/video signal to minimize
interference.
10 SCART input (1-4) connectors
for connection to SCART-enabled video source devices
11 SCART output connector
for connection to the main TV
12 RCA sound output connector
for connection to an audio amplifier
13 DC power input
for connection to the mains
14 Remote control blaster cord connector
15 Remote control blaster cord
four infra-red lights used instead of the infra-red remote control blaster
lights (A-8) for a more precise control of the video sources.
16 SCART cable
17 Power adapter
18 Remote control antenna
ENGLISH6
XP SBC VL1405 04-08-2003 14:39 Pagina 6
B)Receiver unit
19 Power button
switches the receiver between stand-by and on.When the receiver unit
is turned on or off the transmitter unit is automatically turned on or off
as well.
20 Power light
lights red in stand-by mode, green when power is on, flashes when
receiving remote control commands
21 Remote control signal receiver
receives remote control commands which are sent to the transmitter
unit to control the video sources.
22 Input source up (+) / down (-) buttons
selects one of the four video sources connected to the transmitter unit
for viewing on the third TV
23 Transmission channel switch
switches the frequency channel of the audio/video signal to minimize
interference.
24 SCART output connector
for connection to the third TV
25 DC power input
for connection to the mains
26 SCART cable
27 Power adapter
28 Remote control antenna
ENGLISH 7
XP SBC VL1405 04-08-2003 14:39 Pagina 7
Getting your Wireless TV Link ready
Setting up the Wireless TV Link SBC VL1400
1 Set up transmitter and receiver unit of the Wireless TV Link as described
in the instructions for use that came with the set.
Make sure both units are set to the same channel.
2 Switch on the transmitter unit.
You can now setup and test the additional receiver.
Setting up the receiver unit
1 Set the Transmission channel switch (B-23) to the same channel as the
transmitter.
2 Position the additional receiver unit close to TV3.
Ensure that the front of the receiver unit is positioned to receive remote
control commands.
3 Connect SCART cable from receiver unit to TV3.
4 Connect the power adapter to receiver unit.
5 Plug the power adapter of the additional receiver into mains socket.
Checking the remote control operation
1 Switch on TV3 and the receiver unit.
Make sure your transmitter is also switched on.
2 Point the video source’s remote control unit at the receiver unit and
switch between play and stop.
The power light (B-19) on the receiver unit flashes to show that it has
received the remote control command.
3 Have a second person check that the power light (A-1) on the
transmitter unit flashes.
This indicates that it is receiving the remote control signal from the receiver
unit.
ENGLISH8
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 8
4 If the power light (A-1) does not flash, reposition the remote control
antenna at the rear of the additional receiver unit (B-28).
The power light on the transmitter unit should now flash when a remote
control command is given at the receiver side. If the VL1400 Wireless
TV link was working correctly before you installed the additional
VL1405 Receiver the video source should response.
5 If the video source does not respond to the remote command,
try realigning the front of the transmitter unit with the front of the
video source until you get a response.
6 If the video source still fails to respond install the remote control blaster
cord as described in the instructions for use of the VL1400 Wireless
TV link.
Using the wireless link with TV3
Watching and controlling video sources on TV3
1 Switch on TV3.This is the TV that is connected to the VL1405 receiver.
It is not necessary to switch on TV1 to enjoy video programmes on TV3.
2 Press the power button (B-19) to switch on the receiver unit.
When the receiver unit is switched on, the transmitter unit switches on
automatically and TV3 displays the signal on its SCART input.
3 Press the – or + buttons (B-22) on the receiver unit to select the
video source to be displayed.
The selection cycle is SCART input 1> 2 > 3 > 4
4 Aim the remote control at the receiver unit to control the video source.
ENGLISH 9
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 9
Problem solving
If a fault occurs, first check the points listed below. If you are unable to
remedy a problem by following these hints, contact the helpline
(see ‘Need help?’) or consult your dealer.
Never try to open the set yourself as this will void the guarantee.
First, check all cables to ensure that they are connected correctly.
Problem Solution
No picture on TV3 • Ensure that both units are switched on (A-2 and B-20 are green).
• Select the EXT or AV channel on TV3.
• Activate the video source (set-top box: power on;VCR/DVD: playback).
• Select the correct video source on the Receiver unit.
• Select the same frequency channel on both the Receiver and
Transmitter units.
• If a VCR is the video source, ensure that the correct SCART connector
of the VCR is used (Ext1 or Ext2 - check VCRs user manual).
Bad picture/sound • Move the receiver unit around gently until you get good picture and
quality on TV3 sound quality.
• Move the transmitter unit around gently until you get good picture and
sound quality.
• Change both units to another frequency channel.
• Reduce the distance between the transmitter and receiver unit (<30m).
The cable • Disable the auto standby mode of the VCR. (Check VCR’s User Manual).
programme you
are watching
disappears after
several minutes
Wrong picture on • Select the EXT or AV channel on TV3.
TV3 • Select another video source on the receiver unit.
• Activate the video source (set-top box: power on;VCR/DVD: playback).
• Swap the SCART connectors on the transmitter unit.
• Switch to another frequency channel on both units.
Wrong picture on • Select the correct EXT or AV channel on TV1
TV1 (see TV instruction manual).
• Select the correct video source with the VIEW SOURCE button (A-5).
• Select a regular programme number.
ENGLISH10
XP SBC VL1405 04-08-2003 14:39 Pagina 10
No control of • Aim the remote control directly at the receiver unit and ensure that
video sources there are no obstacles in between (B-19 must flash).
from TV3 • Ensure that there is no other wireless device (wireless headphones,
speakers, RF control signals) interfering with the remote control.
• The maximum operating distance between the remote control and the
receiver unit is 6 metres*; make sure you are within this range.
• Ensure that the transmitter and receiver unit are more than 5 metres
apart.
• Ensure that the remote control belonging to the video source is used to
control it.
• Reposition the remote control blaster cord light on the video source,
or place the light 5-10 cm in front of the video source.
Buzzing sound • Move the receiver unit around gently until the buzzing sound stops.
when using the • Move the transmitter unit around gently until the buzzing sound stops.
remote control • With some types of TV you will not be able to solve this problem.
Easylink feature • Check that both your TV and VCR support this feature
doesn’t work (check TV and VCRs user manuals).
• Use Easylink compatible or fully wired SCART cables.
S-VHS video gives • Select CVBS video output format for your S-VHS VCR when using
black and white SCART input 1 or 2 (check the VCRs user manual).
pictures only
DVD player gives • Connect the DVD player to SCART input 3 or 4 (both support RGB).
no pictures on • Select CVBS video output format for your DVD player
TV1,TV2 or TV3 (check the DVD player’s user manual).
* depends on remote control’s signal strength and battery condition.
ENGLISH 11
XP SBC VL1405 04-08-2003 14:39 Pagina 11
General notes
• Picture and sound quality is influenced by the use of microwave ovens.
Other wireless systems (Bluetooth, wireless LANs, etc.) can also
adversely influence the quality of picture and sound, and vice versa.
• The Wireless TV Link is a Radio Frequency (RF) based product.
As such its performance can suffer the same kinds of interference as
GSMs, portable radios and other RF-based products.
• If the same video source is selected for both TVs, then you get the same
programme on each TV.
• The Wireless TV link is not limited to just one room or house.
You can use it anywhere in or around the house. Consequently, anybody
in the vicinity of your house (up to the maximum operating range)
who also owns a Wireless TV link set to the same channel, can watch
the same programmes that are playing on your video source.
• In order to prevent the mixing of remote control commands it is not
advisable to use a TV as a video source.
• Some built-in VCRs (TV-VCR combination) cannot be used with the
transmitter unit (depends on brand and type).
• Video sources cannot be controlled remotely if the carrier frequency of
the IR signal is outside the operation window of 32kHz to 57kHz.
• Radio wave safety:When switched on, the Philips Wireless TV Link
transmits and receives radio waves.The Philips Wireless TV Link complies
with the standards that are defined for it.
• The transmitter unit can support the channel downloading feature
(also known as ‘Follow-TV’,‘Easylink’,‘SmartLink’,‘AV-Link’,‘MEGALogic’,
‘TV-Link’ or ‘Q-Link’) of high-end TVs and VCRs.
Fully wired SCART cables that support this feature must be used.
• The Philips Wireless TV Link has an operating range of up to
100 metres in open air. Walls, ceilings and other large objects may limit
the useable operating range to about 30 metres in the house.
ENGLISH12
XP SBC VL1405 04-08-2003 14:39 Pagina 12
Technical specifications
General Video standards supported: PAL / NTSC / SECAM
Power supply: 220 - 240V AC / 50Hz
Operating consumption: 7 W (both transmitter and receiver unit)
Receiver unit SCART Connector: Output stereo audio/video: CVBS
Video standards supported: PAL / NTSC / SECAM
Operating range: Up to 100 metres in open air;
up to 30 metres indoors
Dimensions: 6.1 cm (W) x 14.6 cm (D) x 15 cm (H)
Audio / Video Carrier frequency: 2.4 GHz
transmission Number of channels: four (maybe fewer, depending on local
regulations)
Type of modulation: FM
Transmission power: <10mW
Antennas: Built-in
Remote control Carrier frequency: 433.92 MHz
transmission Type of modulation: AM
Transmission power: <10 mW
Range of IR reception: Up to 6 metres
Carrier frequency range 32 kHz – 57 kHz
Remote control blaster cord: Yes, 4 infrared lights
Remote control antenna: Antennas at rear of receiver
Need Help?
In case you have any questions about the VL1405, please contact our
helpline for assistance! You can find the number in the list on page 2.
Before you call, please read this manual carefully.
You will be able to solve most of your problems.
The model number of the Wireless TV Link is VL1405.
Date of purchase: _____ /_____ /______
day /month /year
ENGLISH 13
XP SBC VL1405 04-08-2003 14:39 Pagina 13
FRANÇAIS14
Liaison TV sans fil
SBC VL1405
La liaison TV sans fil Philips VL1405 que vous venez d’acheter a été
fabriquée selon les critères les plus exigeants ; elle vous donnera des années
d’utilisation sans problèmes. Le récepteur de liaison TV sans fil Philips a été
conçu pour être utilisé en conjonction avec la liaison TV sans fil Philips,
référence SBC VL1400. Lisez attentivement les instructions suivantes et
conservez ce livret pour vous y reporter à l’avenir. Ce livret décrit
seulement l’installation et l’utilisation du récepteur de liaison TV sans fil
VL1405. Pour connaître le mode d’emploi de la liaison TV sans fil Philips
VL1400 (utilisation de la télécommande, mise en liaison des sources vidéo,
configuration de l’émetteur, etc.), reportez-vous au mode d’emploi d’origine.
Le récepteur de liaison TV sans fil Philips vous permet de recevoir le signal
vidéo émis par la liaison TV sans fil Philips à un autre endroit.
Le récepteur de liaison TV sans fil est basé sur la technologie RF sans fil.
Et pour optimiser encore les performances, on a prévu quatre canaux de
transmission différents. A vous de choisir le canal qui vous donne la
meilleure image, sans interférence.
La commodité totale du sans fil chez soi!
XP SBC VL1405 04-08-2003 14:39 Pagina 14
Informations importantes
• Lisez attentivement les instructions suivantes et conservez ce livret pour
vous y reporter à l’avenir.
• Chaque source vidéo, le téléviseur principal et le téléviseur secondaire
doivent avoir des connecteurs SCART.
• On vous fournit deux câbles SCART. Il vous faudra des câbles SCART
supplémentaires pour les sources vidéo que vous connectez.
• Une source vidéo peut être un récepteur satellite, un décodeur de
chaînes payantes (numérique ou analogique), un magnétoscope, un lecteur
de DVD, un caméscope, une console de jeux, un PC avec carte TV, etc.
• Dans ce mode d’emploi, nous désignerons les téléviseurs connectés de la
façon suivante :
- TV1 - Le téléviseur principal, connecté à l’émetteur de la liaison TV sans
fil VL1400.
- TV2 - Le téléviseur principal, connecté à l’émetteur de la liaison TV sans
fil VL1400.
- TV3 - Le troisième téléviseur, connecté au récepteur VL1405.
• Veillez à toujours avoir sous la main les modes d'emploi des téléviseurs et
des sources vidéo.
Précautions relatives à la sécurité
• N'utilisez pas ce produit dans une pièce humide ou sujette à des
projections d’eau.
• N’exposez pas ce produit à une source de forte chaleur.
• N’ouvrez pas ce produit.
En cas de problèmes techniques, apportez-le à votre détaillant Philips.
• Ne couvrez pas ce produit.
• Ne connectez les adaptateurs secteur qu’à une alimentation de
220-240 V secteur / 50 Hz.
• Utilisez seulement les adaptateurs secteur fournis ou d’un type conforme
à la norme de sécurité EN60950 ayant les spécifications suivantes:
12 V CC / 300 mA.
• Les équipements électroniques sensibles ou mal protégés peuvent être
affectés par l’utilisation de ce produit. Cette interférence peut
endommager l’un des deux appareils.Vérifiez si l’un des appareils à
proximité peut être affecté par ce produit avant de commencer à
l’utiliser.
Contenu de l’emballage
Vérifiez que les éléments suivants se trouvent dans la boîte du récepteur
de la liaison TV sans fil. Ils sont fournis pour vous aider à installer et
utiliser votre liaison TV sans fil.
• Récepteur
• Adaptateur secteur
• Câble SCART/RCA audio/vidéo
• Mode d’emploi
FRANÇAIS 15
XP SBC VL1405 04-08-2003 14:39 Pagina 15
Vue d’ensemble du fonctionnement -
Illustrations du produit sur le rabat intérieur
A)Emetteur SBC VL1400 (non fourni)
1 Bouton d'alimentation
commute l'émetteur entre "stand-by" et "on"
2Témoin d'alimentation
rouge en mode stand-by, vert quand l'alimentation est appliquée,
clignotant quand il reçoit des commandes à distance
3 Bouton COPY SOURCE
relie l'entrée SCART 1, 2 ou 3 ou SCART OUT à l'entrée/sortie
SCART 4.
4 Indications lumineuses de source de copie
indiquent quelle entrée SCART (1, 2 ou 3) est reliée à l'entrée/sortie
SCART 4. S'il n'y a pas d'indication lumineuse, c'est SCART OUT qui
est relié à l'entrée/sortie SCART 4.
5 Bouton VIEW SOURCE
montre quelle entrée SCART (1-4) est visualisée sur la sortie de
l'émetteur SCART.
6 Ecran d'indication VIEW SOURCE
indique le numéro de l'entrée SCART qui est visualisée sur la sortie de
l'émetteur.
7Témoin AUTO
indique si la commutation SCART automatique est activée (on) ou
désactivée (off).
8Témoins blaster de télécommande IR
transmet les signaux IR de télécommande du récepteur aux appareils
source vidéo en aval.
9Sélecteur de canal de transmission
permet de choisir un canal de fréquence du signal audio/vidéo pour
minimiser les interférences.
10 Connecteurs d'entrée SCART (1-4)
pour connecter les appareils ayant une source vidéo compatible
11 Connecteur de sortie SCART
pour connecter au téléviseur principal
12 Connecteur de sortie son RCA
pour connecter à un amplificateur audio
13 Entrée d'alimentation CC
pour connecter au réseau
14 Connecteur de cordon blaster de télécommande
15 Connecteur de cordon blaster de télécommande
quatre témoins IR remplaçant les témoins blaster de télécommande IR
(A-8) pour accroître la précision de commande des sources vidéo.
16 Câble SCART
17 Adaptateur d'alimentation
18 Antenne de télécommande
FRANÇAIS16
XP SBC VL1405 04-08-2003 14:39 Pagina 16
B)Récepteur
19 Bouton d'alimentation
commute le récepteur entre "stand-by" et "on". Quand le récepteur est
allumé ou coupé, l'émetteur est automatiquement allumé ou coupé
pareillement.
20 Témoin d'alimentation
rouge en mode stand-by, vert quand l'alimentation est appliquée,
clignotant quand il reçoit des commandes à distance.
21 Récepteur de signal de télécommande
reçoit les commandes à distance qui sont envoyées à l'émetteur pour
commander les sources vidéo.
22 Boutons up (+) et down (-) de la source d'entrée
sélectionne une des quatre sources vidéo raccordées à l’émetteur pour
visionner sur le troisième téléviseur
23 Sélecteur de canal de transmission
permet de choisir un canal de fréquence du signal audio/vidéo pour
minimiser les interférences.
24 Connecteur de sortie SCART
pour connecter au troisième téléviseur
25 Entrée d'alimentation CC
pour connecter au réseau
26 Câble SCART
27 Adaptateur d'alimentation
28 Antenne de télécommande
FRANÇAIS 17
XP SBC VL1405 04-08-2003 14:39 Pagina 17
Préparation de votre liaison TV sans fil
Installation de la liaison TV sans fil SBC VL1400
1 Installez l’émetteur et le récepteur de la liaison TV sans fil de la façon
décrite dans le mode d’emploi livré avec l’appareil.
Veillez à ce que les deux appareils soient réglés sur le même canal.
2 Allumez l’émetteur.
Vous pouvez maintenant installer et tester le récepteur supplémentaire.
Installation du récepteur
1 Réglez le sélecteur de canaux (B-23) sur le même canal que l’émetteur.
2 Placez le récepteur supplémentaire près de TV3.
Veillez à ce que la face avant du récepteur soit disposée de manière à
recevoir les commandes à distance.
3 Tirez un câble SCART du récepteur à TV3.
4 Connectez l’adaptateur secteur au récepteur.
5 Branchez l’adaptateur secteur du récepteur supplémentaire à une prise
réseau.
Comment vérifier le fonctionnement de la
télécommande
1 Allumez TV3 et le récepteur.
Vérifiez si l'émetteur est aussi allumé.
2 Pointez l'unité de télécommande des sources vidéo sur le récepteur et
choisissez entre "play" et "stop".
Le témoin d'alimentation (B-19) du récepteur clignote pour indiquer qu'il a
reçu la commande à distance.
3 Veillez à ce qu'une seconde personne vérifie si le témoin d'alimentation
(A-1) de l'unité émettrice clignote.
Ce qui indique qu'il reçoit le signal à distance du récepteur.
FRANÇAIS18
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 18
4 Si le témoin d'alimentation (A-1) ne clignote pas, déplacez l'antenne de
télécommande à l'arrière de l'une des unités (A-18 ou B-28).
Maintenant, le témoin d'alimentation de l'émetteur doit clignoter quand on
envoie une commande à distance du côté récepteur. Si la liaison TV sans fil
VL1400 fonctionnait correctement avant que vous installiez le récepteur
VL1405 supplémentaire, la source vidéo devrait réagir.
5 Si la source vidéo ne répond pas à la commande à distance, essayez de
réaligner la face de l'émetteur sur la face de la source vidéo jusqu'à
obtenir une réponse.
6 Si la source vidéo ne réagit pas, installez le cordon de télécommande à
œil infrarouge décrit dans le mode d’emploi de la liaison TV sans fil
VL1400.
Comment utiliser la liaison sans fil avec TV3
Regarder et contrôler des sources vidéo sur TV3
1 Allumez TV3. C’est le téléviseur connecté au récepteur VL1405.
Il n’est pas nécessaire d’allumer TV1 pour voir les programmes vidéo sur TV3.
2 Appuyez sur le bouton d’alimentation (B-19) pour allumer le récepteur.
Quand le récepteur est allumé,l’émetteur s’allume automatiquement et TV3
affiche le signal sur son entrée SCART.
3 Appuyez sur les boutons – ou + (B-22) du récepteur pour sélectionner la
source vidéo à afficher.
Le cycle de sélection est entrée SCART 1> 2 > 3 > 4
4 Pointez la télécommande vers le récepteur pour contrôler la source
vidéo.
FRANÇAIS 19
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 19
Dépannage
En cas de problème, vérifiez tout d’abord les points suivants. Si les conseils
ci-dessous ne vous aident pas à résoudre le problème, consultez votre
revendeur ou le service après-vente (voir Besoin d’aide ?). N’essayez jamais
d’ouvrir l’appareil vous-même car vous annuleriez la garantie.
D’abord, vérifiez que tous les câbles sont connectés correctement.
Problème Solution
Pas d’image sur • Vérifiez si les deux unités sont allumées (A-2 et B-20 sont verts).
TV3 • Sélectionnez le canal EXT ou AV sur TV3.
• Activez la source vidéo
(set-top box : alimentation sur "on";VCR/DVD: playback).
• Sélectionnez la bonne source vidéo sur le récepteur.
• Sélectionnez le même canal de fréquence tant sur l'émetteur que le
récepteur.
• Si la source vidéo est un magnétoscope, vérifiez si on utilise le bon
connecteur SCART du magnétoscope (Ext1 ou Ext2 - lisez le mode
d'emploi du magnétoscope).
Mauvaise image/ • Déplacez doucement le récepteur jusqu'à obtenir une image et
qualité de son un son de qualité.
sur TV3 • Déplacez doucement l'émetteur jusqu'à obtenir une image et un son de
qualité.
• Changez le canal de fréquence sur les deux unités.
• Réduisez la distance entre l'émetteur et le récepteur (<30m).
L’émission du • Désactivez le mode de veille automatique du magnétoscope
câble que vous (Consultez le mode d’emploi du magnétoscope).
regardez disparaît
au bout de
quelques minutes
Mauvaise image • Sélectionnez le canal EXT ou AV sur TV3.
sur TV3 • Sélectionnez une autre source vidéo sur le récepteur.
• Activez la source vidéo
(set-top box : alimentation sur "on";VCR/DVD: playback).
• Basculez les connecteurs SCART sur l'émetteur.
• Choisissez un autre canal de fréquences pour les deux appareils.
Mauvaise image • Sélectionnez le bon canal EXT ou AV sur TV1
sur TV1 (consultez le mode d'emploi du téléviseur).
• Sélectionnez la bonne source vidéo grâce au bouton VIEW SOURCE (A-5).
• Sélectionnez un numéro de programme habituel.
FRANÇAIS20
XP SBC VL1405 04-08-2003 14:39 Pagina 20
Aucun contrôle • Dirigez la télécommande directement vers le récepteur et veillez
des sources vidéo à ce qu’il n’y ait aucun obstacle entre les deux (B-19 doit clignoter).
du TV3 • Veillez à ce qu’il n’y ait aucun autre appareil sans fil (écouteurs sans fil,
HP sans fil, signaux de commande RF) créant une interférence avec la
télécommande.
• La distance utile maximum entre la télécommande et le récepteur est
de 6 m*.Vérifiez-la.
• Veillez à ce que l'émetteur et le récepteur ne soient pas distants de plus
de 5 mètres.
• Vérifiez si on utilise la télécommande appartenant à la source vidéo
pour la commander.
• Déplacez le cordon blaster de la télécommande sur la source vidéo, ou
placez la lumière 5-10 cm devant la source vidéo.
Bruit lorsque vous • Déplacez doucement le récepteur jusqu'à arrêter le bourdonnement.
utilisez la • Déplacez doucement l'émetteur jusqu'à arrêter le bourdonnement.
télécommande • Avec certains types de téléviseurs, vous ne pourrez pas résoudre
ce problème.
La fonction • Vérifiez si tant votre téléviseur que votre magnétoscope supportent
Easylink ne cette fonction (consultez les modes d'emploi respectifs).
fonctionne pas • Utilisez des câbles compatibles Easylink ou des câbles SCART "fully wired".
S-VHS vidéo • Sélectionnez le format de sortie vidéo CVBS pour votre magnétoscope
produit S-VHS si vous utilisez l'entrée SCART 1 ou 2
seulement des (consultez le mode d'emploi du magnétoscope).
images noir et
blanc
Le lecteur de DVD • Connectez le lecteur DVD à l'entrée SCART 3 ou 4
ne produit aucune (les deux supportent RGB).
image sur le • Sélectionnez le format de sortie vidéo CVBS pour votre lecteur de DVD
TV1,TV2 ou TV3 (Consultez le mode d’emploi du lecteur de DVD).
* dépend de la force du signal de télécommande et de la condition des piles.
FRANÇAIS 21
XP SBC VL1405 04-08-2003 14:39 Pagina 21
Remarques générales
• La qualité de l’image et du son est altérée par l’utilisation de fours à
micro-ondes. D’autres systèmes sans fil (Bluetooth, LAN sans fil etc.)
peuvent aussi altérer de diverses manières la qualité de l’image et du
son, et réciproquement.
• La liaison TV sans fil fonctionne sur le principe de la radiofréquence (RF).
Ses performances peuvent donc subir les mêmes types d’interférences
que des GSM, des radios portables et autres produits RF.
• Si vous sélectionnez la même source vidéo pour les deux téléviseurs,
vous pourrez visionner le même programme sur ces deux téléviseurs.
• La liaison TV sans fil ne se limite pas à une pièce ou une maison.
Vous pouvez l ’utiliser à tout endroit qui soit dans ou près de la maison.
Dès lors, toute personne qui est à proximité de votre maison (dans la
mesure de la portée maximale) et qui possède aussi une liaison TV sans
fil réglée sur le même canal peut aussi suivr les programmes que vous
jouez sur votre source vidéo.
• Si l’on veut empêcher le mélange des commandes à distance, il n’est pas
recommandé d’utiliser un téléviseur comme source vidéo.
• Certains magnétoscopes intégrés (combinés TV-magnétoscope) ne
peuvent pas être utilisés avec l’émetteur (ce qui dépend toutefois de la
marque et du type).
• Les sources vidéo ne peuvent pas être commandées à distance si la
fréquence porteuse du signal IR sort de la plage de fonctionnement de
32kHz à 57kHz.
• Sécurité des ondes radio: Activée, la liaison TV sans fil Philips transmet et
reçoit des ondes radio. Elle se conforme aux normes définies dans ce
cadre.
• L'émetteur peut supporter la fonction "channel downloading"
(également appelée ‘Follow-TV’,‘Easylink’,‘SmartLink’, ‘AV-Link’,
‘MEGALogic’,‘TV-Link’ ou ‘Q-Link’) de téléviseurs ou de magnétoscopes
haut de gamme. Il faut utiliser les câbles SCART "fully wired" qui
supportent cette fonction.
• La liaison TV sans fil Philips a une portée utile de 100 mètres en plein
air. Les murs, les plafonds et autres objets importants peuvent réduire
cette portée utile à ±30 mètres dans la maison.
FRANÇAIS22
XP SBC VL1405 04-08-2003 14:39 Pagina 22
Spécifications techniques
Généralités Normes vidéo compatibles: PAL/ NTSC/ SECAM
Alimentation: 220 - 240V secteur/ 50Hz
Consommation
de fonctionnement 7 W (émetteur et récepteur)
Récepteur SCART Connector: Output stereo audio/video: CVBS
Normes vidéo compatibles: PAL/ NTSC/ SECAM
Por tée de fonctionnement: Jusqu’à 100 m à l’extérieur;
jusqu’à 30 m à l’intérieur
Dimensions: 6.1 cm (L) x 14.6 cm (P) x 15 cm (H)
Emission Fréquence porteuse: 2.4 GHz
audio/ vidéo Nombre de canaux: quatre (ou moins selon les
réglementations locales)
Type de modulation: FM
Puissance d’émission: <10mW
Antennes: intégrées
Emission de Fréquence porteuse: 433,92 MHz
la télécommande Type de modulation: AM
Puissance d’émission: <10 mW
Por tée de réception infrarouge: jusqu’à 6 m
Por tée de fréquence porteuse: 32 kHz – 57 kHz
Cordon de télécommande
à œil infrarouge: Oui, 4 lumières IR
Antenne de télécommande: Antennas at rear of receiver
Besoin d'aide?
Si vous avez la moindre question concernant le VL1405,
veuillez appeler notre ligne d'assistance!
Vous trouverez son numéro de téléphone dans la liste fournie page 2.
Avant d'appeler, veuillez lire ce manuel attentivement.
Il vous permettra de résoudre la plupart de vos problèmes.
Le numéro de modèle de la liaison TV sans fil est VL1405.
Date d'achat: _____ /_____ /______
jour /mois /année
FRANÇAIS 23
XP SBC VL1405 04-08-2003 14:39 Pagina 23
ESPAÑOL24
TV link inalámbrico
SBC VL1405
El receptor de TV link inalámbrico VL1405 de Philips que acaba de comprar
está fabricado según los estándares más altos y le proporcionará años de
funcionamiento sin problemas. El receptor de TV link inalámbrico de Philips
está diseñado para utilizarse junto con el TV link inalámbrico de Philips,
número de tipo SBC VL1400. Lea las instrucciones siguientes
cuidadosamente y guarde este folleto para consulta futura. Este folleto
solamente describe la instalación y utilización del receptor de TV link
inalámbrico VL1405. Para obtener instrucciones sobre el receptor de TV link
inalámbrico VL1400 de Philips (es decir, utilización de mando a distancia,
conexión de fuentes de vídeo, configuración del transmisor) debe
consultarse el folleto de instrucciones original.
El receptor de TV link inalámbrico de Philips le permite recibir la señal de
vídeo transmitida por el TV link inalámbrico de Philips en otro lugar.
El receptor de TV link inalámbrico se basa en tecnología de RF inalámbrica.
Para poder disfrutar del mejor posible funcionamiento, cuatro canales están
incluidos de forma que puede seleccionar el canal que proporciona la
óptima imagen con la mínima interferencia.
¡Pura comodidad en la casa gracias al enlace inalámbrico!
XP SBC VL1405 04-08-2003 14:39 Pagina 24
Información importante
• Lea las instrucciones siguientes cuidadosamente y guarde este folleto para
consulta futura.
• Cada fuente de vídeo, la televisión principal y la segunda televisión deben
estar dotados de conectores SCART.
• Dos cables SCART son suministrados; se necesitaran cables SCART
adicionales para las fuentes de vídeo que se conecten.
• Una fuente de vídeo puede ser cualquier receptor de satélite, caja
decodificadora (digital o analógica) de TV de pago, grabadora de vídeo
(VCR), reproductor de DVD, videocámara, consola de juegos, PC con
capacidad de salida de TV, etc.
• En estas instrucciones de utilización nos referimos al televisor conectado
de la forma siguiente:
- TV1 - El televisor principal, conectado al transmisor del TV link
inalámbrico VL1400.
- TV2 - El segundo televisor, conectado al receptor del TV link
inalámbrico VL1400.
- TV3 - El tercer televisor, conectado al receptor del VL1405.
• Resultaría conveniente mantener las instrucciones para el empleo de los
televisores y fuentes de vídeo a mano para su referencia.
Medidas de seguridad
• No use este producto en lugares húmedos o cerca del agua.
• No exponga este producto a calor extremo.
• No abra este producto. En caso de problemas técnicos, llévelo a su
distribuidor Philips.
• No tape este producto.
• Conecte los adaptadores de corriente alterna solamente a una fuente de
alimentación de 220-240 VCA/50 Hz.
• Use solamente los adaptadores de corriente alterna incluidos o un tipo
similar que cumpla la norma de seguridad EN60950 y las siguientes
especificaciones: 12 VCC / 300 mA.
• Este producto puede afectar aparatos electrónicos sensibles o protegidos
inadecuadamente. Esta interferencia puede producir daño a ambos
aparatos.Antes de utilizar este producto, verifique si los aparatos
cercanos pueden ser afectados por el mismo.
Contenido de la caja
Compruebe que la caja del receptor de TV link inalámbrico contiene los
artículos siguientes. Se suministran para ayudarle a instalar y utilizar su TV
link inalámbrico.
• Transmisor
• Adaptador de corriente de CA
• Cable de audio/video SCART/RCA
• Instrucciones de utilización
ESPAÑOL 25
XP SBC VL1405 04-08-2003 14:39 Pagina 25
Descripción de las funciones -
Ilustraciones del producto en la solapa interna
A) Transmisor SBC VL1400 (no suministrado)
1 Interruptor de encendido
conmuta el transmisor entre posición de espera y encendido.
2 Luz testigo de encendido
luce roja en modo de espera, verde cuando esté conectado,
intermitente cuando recibe comandos del mando a distancia.
3 Botón de COPY SOURCE
enlaza entrada SCART 1,2,3 ó salida SCART a entrada/salida SCART 4.
4 Luces indicadoras de fuente de copiado
indica qué entrada SCART (1,2 ó 3) está enlazada a entrada/salida
SCART 4. Cuando no haya indicación de luz la SALIDA SCART
(‘SCART OUT’) está enlazada a entrada/salida SCART 4.
5 Botón de VIEW SOURCE
selecciona cuál entrada SCART (1-4) es vista sobre la salida SCART del
transmisor .
6 Presentación de indicación de la fuente de vista
indica el número de entrada SCART que es visto sobre la entrada del
transmisor .
7 Luz testigo AUTO
indica si el conmutado automático de SCART está activado (ON) o
desactivado (OFF).
8 Luces del transferidor de infrarrojo del mando a distancia
transmite señales de infrarrojo del mando a distancia desde el receptor
hasta los aparatos de fuente de vídeo debajo.
9 Conmutador de canales de transmisión
conmuta el canal de frecuencia de la señal de audio/vídeo para
minimizar interferencia
10 Conectores de entrada de SCART (1-4)
para conexión a dispositivos de fuentes de vídeo habilitadas con SCART
11 Conector de salida SCART
para conexión al televisor principal
12 Conector de salida de sonido RCA
para conexión a un amplificador de audio
13 Entrada de alimentación de CC
para conexión a la red eléctrica
14 Conector para cordón del transferidor del mando a distancia
15 Cordón del transferidor del mando a distancia
cuatro luces de infrarrojo usadas en vez de las luces del transferidor de
mando a distancia de infrarrojo (A-8) para un control más preciso de las
fuentes de vídeo.
16 Cable SCART
17 Adaptador de alimentación
18 Antena de mando a distancia
ESPAÑOL26
XP SBC VL1405 04-08-2003 14:39 Pagina 26
B) Receptor
19 Interruptor de encendido
conmuta el receptor entre posición de espera y encendido. Cuando el
receptor es encendido o apagado el transmisor es automáticamente
encendido o apagado por sí mismo.
20 Luz testigo de encendido
luce roja en modo de espera, verde cuando esté encendido,
intermitente cuando recibe comandos del control a distancia.
21 receptor de señales del mando a distancia
recibe comandos del mando a distancia que son enviados al transmisor
para controlar las fuentes de vídeo.
22 Botones de fuente de vídeo hacia arriba (+) / hacia abajo (-)
seleccionan una de las cuatro fuentes de vídeo conectadas al transmisor
para visualización en el tercer televisor
23 Conmutador de canales de transmisión
conmuta el canal de frecuencia de la señal de audio/vídeo para
minimizar interferencia.
24 Conector de salida SCART
para conexión al tercer televisor
25 Entrada de alimentación de CC
para conexión a la red eléctrica
26 Cable SCART
27 Adaptador de alimentación
28 Antena del mando a distancia
ESPAÑOL 27
XP SBC VL1405 04-08-2003 14:39 Pagina 27
Preparación del TV link inalámbrico
Configuración del TV link inalámbrico SBC VL1400
1 Configure el transmisor y receptor del TV link inalámbrico de la forma
descrita en las instrucciones de utilización incluidas con el equipo.
Asegúrese de que ambas unidades estén puestas al mismo canal.
2 Active el transmisor.
Ahora puede configurar y probar el receptor adicional.
Instalación del receptor
1 Ponga el interruptor del canal de transmisión (B-23) al mismo canal que
el transmisor.
2 Posicione el receptor adicional cerca de TV3.
Asegurarse que la parte frontal del receptor esté posicionada para recibir
comandos del mando a distancia.
3 Conecte el cable SCART desde el receptor a TV3.
4 Conecte el adaptador de corriente al receptor.
5 Enchufe el adaptador de corriente del receptor adicional al
tomacorriente de la red.
Comprobar el funcionamiento del mando a distancia
1 Encienda TV3 y el receptor.
Make sure your transmitter is also swiched on.
2 Apunte el mando a distancia de la fuente de vídeo hacia el receptor y
conmute entre reproducción y parada.
La luz testigo de encendido (B-19) sobre el receptor luce intermitente para
demostrar que ha recibido el comando del mando a distancia.
3 Haga uso de una segunda persona para verificar que la luz testigo de
encendido (A-1) sobre el transmisor luce intermitente.
Esto indica que está recibiendo el señal del mando a distancia originando
del receptor.
ESPAÑOL28
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 28
4 Si la luz testigo de encendido (A-1) no luce intermitente, entonces
reposicione la antena del mando a distancia en el lado posterior de una
de las unidades (A-18 ó B-28).
La luz testigo de encendido sobre el transmisor debería ahora lucir
intermitente cuando se da un comando por el lado del receptor. Si el TV
link inalámbrico VL1400 funcionaba correctamente antes de instalar el
receptor VL1405 adicional, la fuente de vídeo debería responder.
5 Si la fuente de vídeo no reacciona al comando a distancia, intente poner
de nuevo en línea la parte frontal del transmisor con la parte frontal de
la fuente de vídeo hasta obtener respuesta.
6 Si la fuente de vídeo sigue sin responder, instale el cordón para extensión
del mando a distancia de la forma descrita en las instrucciones de
utilización del TV link inalámbrico VL1400 .
Usar el enlace inalámbrico con TV3
Visualización y control de las fuentes de vídeo en
TV3
1 Active TV3. Es el televisor que está conectado al receptor VL1405.
No es necesario encender el TV1 para disfrutar de programas de vídeo en
TV3.
2 Pulse el botón de encendido (B-19) para activar el receptor.
Cuando el receptor está activado, el transmisor se activa automáticamente y
TV3 muestra la señal en su entrada SCART.
3 Pulse los botones – o + (B-22) del receptor para seleccionar la fuente de
vídeo a visualizar.
El ciclo de selección es entrada SCART 1> 2 > 3 > 4
4 Apunte el mando a distancia al receptor para controlar la fuente de
vídeo.
ESPAÑOL 29
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 29
Solución de problemas
Si ocurre alguna anomalía, en primer lugar compruebe los puntos detallados
a continuación. Si no puede solucionar un problema siguiendo estos
consejos, póngase en contacto con la línea telefónica directa de asistencia
(consulte ‘¿Necesita ayuda?’) o consulte a su distribuidor. No intente nunca
abrir el aparato usted mismo ya que esto anularía la garantía.
En lugar, compruebe que todos los cables están conectados correctamente.
Problema Solución
No hay imagen • Compruebe que ambos transmisor y receptor están encendidos
TV3 (A-2 y B-20 lucen verdes).
• Active la fuente de vídeo (caja Set-top: encendida;Videograbadora/lector
de DVD: reproducción).
• Seleccione la fuente de vídeo correcta sobre el receptor.
• Seleccione el mismo canal sobre ambos transmisor y receptor.
• Si una videograbadora (VCR) es la fuente de vídeo, asegurarse de que
se esté usando el conector SCART correcto de la videograbadora
(Ext1 ó Ext2 – consulte el manual para el usuario de la videograbadora).
Mala calidad de la • Mueva suavemente el receptor de un lado al otro hasta obtener
imagen o del buena calidad de imagen o sonido.
sonido en TV3 • Mueva suavemente el transmisor de un lado al otro hasta obtener
buena calidad de imagen y sonido.
• Cambie de canal en ambos transmisor y receptor.
• Reduzca la distancia entre el transmisor y receptor (<30m).
El programa por • Desactive el modo de espera (standby) de la videograbadora.
que está viendo (Consulte el manual del usuario de la videograbadora).
desaparece
después de
algunos minutos
Imagen errónea • Seleccione el canal EXT ó AV en la TV3.
en TV3 • Seleccione otra fuente de vídeo en el receptor.
• Active la fuente de vídeo
(caja Set-top: encendida;Videograbadora/lector de DVD: reproducción).
• Intercambie los conectores SCART sobre el receptor.
• Cambie a otro canal en ambas unidades.
Imagen errónea • Seleccione el canal EXT ó AV correcto en la TV1
en TV1 (consulte el manual para el usuario de la televisión).
• Seleccione la fuente de vídeo correcta con el botón de
VIEW SOURCE (A-5).
• Seleccione un número de programa regular.
ESPAÑOL30
XP SBC VL1405 04-08-2003 14:39 Pagina 30
No hay controles • Apunte el mando a distancia directamente al receptor y
de fuente de asegúrese de que no hay obstáculos entre ambos dispositivos
vídeo desde TV3 (B-19 debe lucir intermitente).
• Compruebe que no haya ningún otro dispositivo inalámbrico
(tales como auriculares inalámbricos, altavoces, señales de control de
radiofrecuencia) que interfiera con el mando a distancia.
• La distancia máxima entre el mando a distancia y el receptor es de
6 metros*; asegúrese de que no sobrepase este alcance.
• Asegúrese de que el transmisor y receptor estén colocados a una
distancia entre sí de más de 5 metros.
• Asegúrese de que está usando el mando a distancia que pertenece a la
fuente de vídeo que desea controlar.
• Volver a posicionar la luz del cordón del transferidor del mando a
distancia sobre la fuente de vídeo, o coloque la luz a una distancia de
5-10 cm delante de la fuente de vídeo.
Zumbido cuando • Mueva suavemente el receptor de un lado al otro hasta que el zumbido
se utiliza el desaparezca.
mando a distancia • Mueva suavemente el transmisor de un lado al otro hasta que el
zumbido desaparezca.
• Con algunos tipos de televisor no será posible resolver este problema.
El dispositivo • Compruebe si ambas la televisión y la videograbadora apoyan a este
‘Easylink’ no dispositivo (consulte el manual para el usuario del televisor y
funciona videograbadora).
• Use ‘Easylink’ compatible o cables SCART completamente cableados.
Vídeo S-VHS • Seleccione el formato de salida de vídeo CVBS para su videograbadora
produce imágenes de S-VHS cuando esté usando entrada SCART 1 ó 2
en blanco y negro (consulte el manual para el usuario de la videograbadora).
solamente en TV2
El reproductor de • Conecte el lector de DVD a la entrada SCART 3 ó 4
DVD no produce (ambos apoyan RGB).
imágenes en • Seleccione el formato de salida de vídeo CVBS para su reproductor
TV1,TV2 o TV3 de DVD. (Consulte el manual del usuario del reproductor de DVD)
* depende de la fuerza de la señal del mando a distancia y del nivel de
carga de las pilas.
ESPAÑOL 31
XP SBC VL1405 04-08-2003 14:39 Pagina 31
Notas generales
• El uso de microondas influye en la calidad de la imagen y del sonido.
Otros sistemas inalámbricos (‘Bluetooth’, red de área local (‘LAN’)
inalámbrico, etc.) también pueden influir negativamente en la calidad de
la imagen y del sonido, y al revés.
• El Enlace Inalámbrico de Televisión es un producto basado en
Radiofrecuencia (RF).Por consiguiente, puede sufrir los mismos tipos de
interf rencia que los teléfonos móviles, radios portátiles y otros
productos basados en Radiofrecuencia.
• Si se selecciona la misma fuente de vídeo para ambas televisiones,
entonces se obtiene el mismo programa en cada televisión.
• El Enlace Inalámbrico de Televisión no está limitado a una sola habitación
o vivienda. Puede usarlo en cualquier lugar dentro o alrededor de la
casa. Por consiguiente, cualquier persona cerca de su vivienda (hasta el
máximo alcance de operación) que también posee un Enlace
Inalámbrico de Televisión sintonizado al mismo canal podrá ver los
mismos programas que son reproducidos sobre su fuente de vídeo.
• Para prevenir que los comandos del mando a distancia se confundan, no
se recomienda usar una televisión como fuente de vídeo.
• Algunas videograbadoras incorporadas en una televisión (combinación
de televisión y videograbadora) no pueden usarse con el transmisor
(depende de la marca y del tipo).
• Fuentes de vídeo no pueden controlarse a distancia si la frecuencia
portadora de la señal de infrarrojo stá fuera de la gama de operación
de 32kHz hasta 57kHz.
• Seguridad de radioondas: Cuando esté encendido, el Enlace Inalámbrico
de Televisión de Philips emite y recibe radioondas. El Enlace Inalámbrico
de Televisión de Philips cumple todas las normas pertinentes.
• El transmisor puede apoyar el dispositivo de carga de canales de
televisiones y videograbadoras más avanzadas (también conocido como
‘Follow-TV’ (seguir televisión),‘Easylink’ (enlace fácil), ‘SmartLink’ (enlace
inteligente),‘AV-Link’,‘MEGALogic’, ‘TV-Link’ (enlace de televisió) ó ‘Q-
Link’). Cables SCART completamente cableados que apoyan a este
dispositivo deben ser usados.
• El Enlace Inalámbrico de Televisión de Philips posee un alcance de
operación de hasta 100 metros en el aire libre. Paredes, techos y otros
objetos voluminosos pueden limitar esa distancia de operación utilizable
a 30 metros dentro de la vivienda.
ESPAÑOL32
XP SBC VL1405 04-08-2003 14:39 Pagina 32
Especificaciones técnicas
Información Estándares de vídeo compatibles: PAL / NTSC / SECAM
general Fuente de alimentación: 220 - 240V AC / 50Hz
Consumo de funcionamiento: 7 W (transmisor y receptor)
receptor SCART Connector: Output stereo audio/video: CVBS
Estándares de vídeo compatibles: PAL / NTSC / SECAM
Entrada de vídeo: CVBS (conector RCA amarillo)
Alcance de funcionamiento: Hasta 100 metros al aire libre;
hasta 30 metros en interiores
Dimensiones: 6.1 cm (Anch.) x 14.6 cm (Prof.) x
15 cm (Alt.)
Transmisión de Frecuencia de onda portadora: 2.4 GHz
audio / vídeo Número de canales: fuatro (pueden ser menos,
según las normas locales)
Tipo de modulación: FM
Potencia de transmisión: <10mW
Antenas: Incorporadas
Transmisión para Frecuencia de onda portadora: 433,92 MHz
el mando a Tipo de modulación: AM
distancia Potencia de transmisión: <10 mW
Alcance de recepción de IR: Hasta 6 metros
Alcance de onda portadora 32 kHz – 57 kHz
Cordón de bláster de
mando a distancia: Sí, 4 luces de infrarrojo
Antena de mando a distancia: Antenas en la parte posterior de ambos
transmisor y receptor
¿Necesita ayuda?
En caso de que tenga algunas dudas sobre el TV link inalámbrico VL1405,
contacte con nuestra línea de ayuda para recibir asistencia.
Puede encontrar nuestro número en la lista de la página 2.
Se le recomienda que lea este manual cuidadosamente antes de llamar.
Podrá solucionar muchos problemas.
El número de modelo del TV link inalámbrico es VL1405.
Fecha de compra: _____ /_____ /______
día /mes /año
ESPAÑOL 33
XP SBC VL1405 04-08-2003 14:39 Pagina 33
DEUTSCH34
Kabelloser TV-Link
SBC VL1405
Mit dem kabellosen TV-Link-Empfänger VL1405 von Philips haben Sie ein
Produkt erworben, das strengsten Normen entsprechend für jahrelangen
zuverlässigen Betrieb entwickelt wurde. Der kabellose TV-Link-Empfänger
von Philips kann zusätzlich zum kabellosen TV-Link von Philips,Typennummer
SBC VL1400, benutzt werden. Bitte lesen Sie die folgenden Anweisungen
aufmerksam durch und bewahren Sie diese Schrift zur zukünftigen
Bezugnahme auf. Diese Schrift beschreibt lediglich die Installation und
Benutzung des kabellosen TV-Empfängers VL1405. Anweisungen betr. den
kabellosen TV-Link VL1400 von Philips (d.h. Benutzung der Fernbedienung,
Verbindung von Videoquellen, Einrichten der Sendestation) entnehmen Sie
bitte der Originalanleitung.
Der kabellose TV-Link-Empfänger von Philips ermöglicht Ihnen den Empfang
des vom kabellosen TV-Link von Philips übertragenen Videosignals an einem
anderen Ort.
Der kabellose TV-Link-Empfänger basiert auf kabelloser HF-Technik.
Damit Sie die bestmögliche Übertragung erhalten, stehen vier
Übertragungskanäle zur Auswahl, so dass Sie den Kanal wählen können, der
ein optimales Bild mit einem Minimum an Störungen bietet.
Absolute kabellose Bequemlichkeit Zuhause!
XP SBC VL1405 04-08-2003 14:39 Pagina 34
Wichtige Informationen
• Bitte lesen Sie sich die folgenden Anweisungen sorgfältig durch und heben
Sie diese Schrift zur späteren Bezugnahme auf.
• Jede Videoquelle, der Hauptfernseher und das Zweitgerät müssen über
SCART-Anschlüsse verfügen.
• Zwei SCART-Kabel sind im Lieferumfang enthalten; für die Videoquellen,
die Sie anschließen, benötigen Sie weitere SCART-Kabel.
• Videoquelle: beliebige Satellitenempfänger, Pay-TV Decoder Box
(entweder digital oder analog),Videorecorder (VCR), DVD-Spieler,
Camcorder, Game-Konsole, PC mit TV-Out-Funktionalität usw.
• In der vorliegenden Anleitung bezeichnen wir die angeschlossenen
Fernsehgeräte wie folgt:
- TV1 - Der an die Sendestation des kabellosen TV-Links VL1400
angeschlossene Hauptfernseher.
- TV2 - Der an die Empfangsstation des kabellosen TV-Links VL1400
angeschlossene Zweitfernseher.
- TV3 - Der an den VL1405-Empfänger angeschlossene Drittfernseher.
• Es ist eventuell hilfreich, die Bedienungsanleitungen der Fernseher und
Videoquellen griffbereit zu haben.
Sicherheitsvorkehrungen
• Benutzen Sie dieses Produkt nicht an einem feuchten Ort oder in der
Nähe von Wasser.
• Setzen Sie dieses Produkt nicht extremer Wärme aus.
• Öffnen Sie dieses Produkt nicht; sollten Sie technische Schwierigkeiten
haben, bringen Sie es bitte zu Ihrem Philips-Händler.
• Decken Sie dieses Produkt nicht ab.
• Schließen Sie die Netzteile nur an eine Stromquelle an, die mit 220-240 V
Wechselspannung / 50 Hz gespeist wird.
• Benutzen Sie ausschließlich die beiliegenden Netzteile oder Netzteile, die
der Sicherheitsnorm EN60950 entsprechen und folgende Spezifikationen
erfüllen: 12 V Gleichspannung / 300 mA.
• Unzulänglich geschützte oder empfindliche elektronische Geräte können
durch den Einsatz dieses Produktes beeinträchtigt werden.
Diese Störung kann beide Geräte beschädigen.
Bitte prüfen Sie, ob in direkter Umgebung befindliche Geräte von diesem
Produkt beeinflusst werden können, bevor Sie es erstmals benutzen.
Inhalt der Verpackung
Bitte überprüfen Sie, dass die folgenden Gegenstände in der Box des
kabellosen TV-Link-Empfängers enthalten sind. Mit ihrer Hilfe können Sie
Ihren drahtlosen TV-Link einrichten und benutzen.
• Sendestation
• Wechselstromnetzadapter
• SCART/RCA Audio/Video-Kabel
• Bedienungsanleitung
DEUTSCH 35
XP SBC VL1405 04-08-2003 14:39 Pagina 35
Funktionen im Überblick -
Produktabbildungen auf der ausklappbaren Seite
A) Sendestation SBC VL1400 (nicht mitgeliefert)
1 Netzschalter
schaltet die Sendestation zwischen Bereitschaft und EIN um.
2 Kontrollleuchte
rot im Bereitschaftsmodus, grün im eingeschalteten Zustand, blinkt bei
Empfang von Befehlen der Fernbedienung
3 COPY SOURCE-Taste
verbindet die SCART-Eingänge 1,2,3 oder SCART OUT mit
SCART-Ein-/Ausgang 4.
4 Kontrollleuchten für Kopierquelle
zeigen an, welcher SCART-Eingang (1,2 oder 3) mit
SCART-Ein-/Ausgang 4 verbunden ist.Wenn kein Licht leuchtet, ist
SCART OUT mit SCART-Ein-/Ausgang 4 verbunden.
5 VIEW SOURCE-Taste
Auswahl, welcher SCART-Eingang (1-4) auf dem SCART-Ausgang der
Sendestation ausgegeben wird
6 Bildquellenanzeige
zeigt die Nummer des SCART-Eingangs an, die am Ausgang der
Sendestation zu sehen ist.
7 AUTO-Leuchte
zeigt an, ob die automatische SCART-Umschaltung aktiviert (on) oder
abgeschaltet (off) ist.
8 Kontrollleuchten für Fernbedienung
überträgt die Infrarotsignale der Fernbedienung von der Empfangsstation
an die Videoquellen darunter.
9 Schalter für Übertragungskanal
schaltet die Frequenzkanäle für das Audio-/Videosignal zur Minimierung
von Störungen um.
10 SCART Eingangs- (1-4) Verbinder
für den Anschluss an SCART-aktivierte Videoquellen
11 SCART-Ausgangsverbinder
für den Anschluss an den Hauptfernseher
12 RCA Sound-Ausgangsverbinder
für den Anschluss an einen Audioverstärker
13 Gleichstromnetzeingang
für den Anschluss an das Netz
14 Anschluss für Fernbedienungsverlängerungskabel
15 Fernbedienungsverlängerungskabel
vier Infrarotleuchten anstelle der Infrarotleuchten der
Fernbedienungsverlängerung (A-8) für eine präzisere Steuerung der
Videoquellen.
16 SCART-Kabel
17 Netzteil
18 Fernbedienungsantenne
DEUTSCH36
XP SBC VL1405 04-08-2003 14:39 Pagina 36
B) Empfangsstation
19 Netzschalter
schaltet die Empfangsstation zwischen Bereitschaft und EIN um.Wenn
die Empfangsstation ein- oder ausgeschaltet wird, wird die Sendestation
automatisch ebenfalls ein- oder ausgeschaltet.
20 Kontrollleuchte
rot im Bereitschaftsmodus, grün im eingeschalteten Zustand, blinkt bei
Empfang von Befehlen der Fernbedienung
21 Signalempfänger für Fernbedienung
empfängt Fernbedienungsbefehle, die an die Sendestation geschickt
werden, um die Videoquellen zu steuern.
22 Tasten Eingangsquelle auf (+) / ab (-)
zur Wahl einer der vier an die Sendestation angeschlossenen
Videoquellen zum Anschauen auf dem Drittfernseher
23 Schalter für Übertragungskanal
schaltet zur Minimierung von Störungen die Frequenzkanäle für das
Audio-/Videosignal um.
24 SCART-Ausgangsverbinder
für den Anschluss an den Drittfernseher
25 Gleichstromnetzeingang
für den Anschluss an das Netz
26 SCART-Kabel
27 Netzteil
28 Fernbedienungsantenne
DEUTSCH 37
XP SBC VL1405 04-08-2003 14:39 Pagina 37
Installation Ihres drahtlosen TV-Link-Gerätes
Einrichten des kabellosen TV-Links SBC VL1400
1 Richten Sie die Sende- und Empfangsstation des kabellosen TV-Links lt.
Beschreibung in der dem Gerät beiliegenden Bedienungsanleitung ein.
Achten Sie darauf, dass beide Geräte auf denselben Kanal eingestellt sind.
2 Schalten Sie die Sendestation ein.
Jetzt können Sie den zusätzlichen Empfänger einrichten und prüfen.
Einstellung der Empfangsstation
1 Stellen Sie den Übertragungskanalschalter (B-23) auf denselben Kanal wie
den Sender ein.
2 Positionieren Sie die zusätzliche Empfangsstation in der Nähe von TV3.
Stellen Sie sicher, dass die Front der Empfangsstation so positioniert ist, dass
sie Befehle von der Fernbedienung empfangen kann.
3 Verlegen Sie ein SCART-Kabel zwischen Empfangsstation und TV3.
4 Schließen Sie den Netzadapter an die Empfangsstation an.
5 Stecken Sie den Netzadapter des zusätzlichen Empfängers in die
Netzsteckdose.
Prüfen der Funktion der Fernbedienung
1 Schalten Sie TV3 und die Empfangsstation ein.
Stellen Sie sicher, dass auch die Sendestation eingeschaltet ist
2 Halten Sie die Fernbedienung der Videoquelle auf die Empfangsstation und
schalten zwischen Wiedergabe und Stop hin und her.
Die Kontrollleuchte (B-19) an der Empfangsstation blinkt als Signal, dass sie
den Befehl von der Fernbedienung erhalten hat.
3 Lassen Sie durch eine zweite Person prüfen, ob die Kontrollleuchte (A-1)
an der Sendestation blinkt.
Diese zeigt an, ob das Signal der Fernbedienung von der Empfangsstation
übertragen wird.
DEUTSCH38
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 38
4 Wenn die Kontrollleuchte (A-1) nicht blinkt, richten Sie die
Fernbedienungsantennen an der Rückseite der Geräte neu aus (A-18
oder B-28).
Die Kontrollleuchte an der Sendestation sollte nun blinken, wenn ein Befehl
der Fernbedienung auf der Empfängerseite ausgesendet wird. Wenn der
kabellose TV-Link VL1400 vorschriftsmäßig funktionierte, bevor Sie den
zusätzlichen VL1405-Empfänger installierten, sollte die Videoquelle
ansprechen.
5 Wenn die Videoquelle nicht auf die Fernbedienung reagiert, versuchen Sie,
die Gerätefronten von Sendestation und Videoquelle erneut in einer Linie
übereinander auszurichten, bis Sie eine Reaktion erhalten.
6 Wenn die Videoquelle nach wie vor nicht anspricht, installieren Sie das
Fernbedienungsverlängerungskabel lt. Beschreibung in der
Bedienungsanleitung für den kabellosen TV-Link VL1400.
Verwenden des kabellosen TV-Link an TV3
Betrachten und Kontrollieren von Videoquellen am
TV3
1 Schalten Sie TV3 ein. Hierbei handelt es sich um das an den
VL1405-Empfänger angeschlossene Fernsehgerät.
Zum Anschauen von Videoprogrammen auf TV3 braucht TV1 nicht
eingeschaltet zu werden.
2 Betätigen Sie die Netztaste (B-19), um die Empfangsstation einzuschalten.
Bei eingeschalteter Empfangsstation wird die Sendestation automatisch
eingeschaltet und zeigt TV3 das Signal auf seinem SCART-Eingang an.
3 Drücken Sie die Taste – oder + (B-22) an der Empfangsstation, um die
anzuzeigende Videoquelle zu wählen.
Die Auswahl erfolgt in der Reihenfolge SCART-Eingang 1> 2 > 3 > 4
4 Zur Steuerung der Videoquelle richten Sie die Fernbedienung auf die
Empfangsstation.
DEUTSCH 39
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 39
Fehlerbehebung
Wenn eine Störung auftritt, überprüfen Sie zuerst die nachstehenden
Punkte.Wenn Sie eine Störung nicht durch Befolgen dieser Ratschläge
beheben können, wenden Sie sich an den Helpline (siehe ‚Wird Hilfe
benötigt?‘) oder an Ihren Händler.Versuchen Sie niemals, das Gerät selbst zu
öffnen, weil dies zum Erlöschen der Garantie führt.
Bitte prüfen Sie zuerst, ob alle Kabel richtig angeschlossen sind.
Problem Lösung
Kein Bild auf TV3 • Stellen Sie sicher, dass beide Geräte eingeschaltet sind
(A-2 und B-20 sind grün).
• Wählen Sie den Kanal EXT oder AV an TV3.
• Aktivieren Sie die Videoquelle
(Set-Top-Box: Einschalten;VCR/DVD:Wiedergabe).
• Wählen Sie die korrekte Videoquelle an der Empfangsstation.
• Wählen Sie denselben Frequenzkanal an Sende- und Empfangsstation.
• Wenn ein VCR die Videoquelle ist, stellen Sie sicher,
dass der richtige SCART-Anschluss des VCR verwendet wird
(Ext1 oder Ext2 - siehe Bedienungsanleitung des VCR).
Schlechtes Bild • Bewegen Sie die Empfangsstation langsam hin und her,
oder schlechter bis Sie eine gute Bild- und Tonqualität erhalten.
Ton auf TV3 • Bewegen Sie die Sendestation langsam hin und her, bis Sie eine gute
Bild- und Tonqualität erhalten.
• Wechseln Sie mit beiden Geräten auf einen anderen Kanal.
• Verringern Sie den Abstand zwischen Sende- und Empfangsstation (<30m).
Das Kabel- • Deaktivieren Sie den automatischen Standby-Modus des Videorecorders.
programm, das (Siehe Videorecorder-Bedienungsanleitung.)
Sie sich ansehen,
verschwindet nach
mehreren Minuten
Falsches Bild • Wählen Sie den Kanal EXT oder AV an TV3.
auf TV3 • Wählen Sie eine andere Videoquelle an der Empfangsstation.
• Aktivieren Sie die Videoquelle (Set-Top-Box: Einschalten;VCR/DVD:
Wiedergabe).
• Wechseln Sie die SCART-Anschlüsse an der Sendestation.
• Schalten Sie an beiden Geräten auf einen anderen Kanal um.
Falsches Bild • Wählen Sie den richtigen EXT- oder AV-Kanal an TV1
auf TV1 (siehe Bedienungsanleitung des Fernsehers).
• Wählen Sie die korrekte Videoquelle mit der Taste VIEW SOURCE (A-5).
• Wählen Sie einen tatsächlich belegten Programmplatz.
DEUTSCH40
XP SBC VL1405 04-08-2003 14:39 Pagina 40
Keine Ansteuerung • Richten Sie die Fernbedienung direkt auf die Empfangsstation und
der Videoquellen achten Sie darauf, dass sich zwischen den Geräten keine Hindernisse
von TV3 möglich befinden (B-19 muss blinken).
• Achten Sie darauf, dass sich keine anderen drahtlosen Geräte (kabellose
Kopfhörer, Lautsprecher, HF-Steuersignale) störend auf die
Fernbedienung auswirken.
• Der größtmögliche Übertragungsbereich zwischen der Fernbedienung
und der Empfangsstation beträgt 6 Meter*; achten Sie darauf, dass Sie
sich innerhalb dieses Bereiches befinden.
• Stellen Sie sicher, dass Sende- und Empfangsstation mindestens 5 Meter
voneinander entfernt aufgestellt sind.
• Stellen Sie sicher, dass die richtige Fernbedienung für die jeweilige
Videoquelle verwendet wird.
• Positionieren Sie die Fernbedienungsverlängerung an der Videoquelle
neu oder stellen Sie das Auge 5-10 cm vor der Videoquelle auf.
Brummendes • Bewegen Sie die Empfangsstation langsam,
Geräusch bei bis das brummende Geräusch aufhört.
Benutzung der • Bewegen Sie die Sendestation langsam, bis das brummende Geräusch
Fernbedienung bis das brummende Geräusch aufhört.
Fernbedienung • Bei einigen TV-Typen werden Sie dieses Problem nicht beheben können.
Easylink-Funktion • Prüfen Sie, ob sowohl TV als auch VCR diese Funktion unterstützen
arbeitet nicht. (siehe Bedienungsanleitungen von TV und VCR).
• Verwenden Sie Easylink-kompatible oder vollständig belegte
SCART-Kabel.
S-VHS-Video • Wählen Sie das CVBS-Videoausgabeformat für Ihren S-VHS-VCR
gibt nur wenn Sie SCART-Eingang 1 oder 2 nutzen
Schwarzweißbild (siehe Bedienungsanleitung des VCR).
aus
DVD-Spieler gibt • Schließen Sie den DVD-Player an SCART-Eingang 3 oder 4 an
auf TV1,TV2 oder • (beide unterstützen RGB).
TV3 kein Bild aus • Wählen Sie das CVBS-Videoausgabeformat für Ihren DVD-Spieler.
(Siehe Handbuch des DVD-Spielers.)
* Abhängig von Signalstärke der Fernbedienung und Batteriezustand.
DEUTSCH 41
XP SBC VL1405 04-08-2003 14:39 Pagina 41
Allgemeine Anmerkungen
• Die Bild-und Tonqualität wird von Mikrowellengeräten beeinflusst. Ander
drahtlose Systeme (Bluetooth, Wireless-LANs, usw.) können sich auf die
Bild-und Tonqualität ebenfalls ungünstig auswirken und umgekehrt.
• Der kabellose TV-Link ist ein Produkt,das mit Hochfrequenzübertragung
(HF) arbeitet. Daher können beim Betrieb dieselben Störungen wie bei
Mobilfunktelefonen, tragbaren Radios und anderen Produkten mit
HF-Übertragung auftreten.
• Wenn für beide TV-Geräte dieselbe Videoquelle gewählt wird,
bekommen Sie auf beiden Fernsehern dasselbe Programm.
• Der Einsatz des kabellosen TV-Link ist nicht auf einen Raum oder auf ein
Gebäude beschränkt. Sie können das Gerät überall im Haus und in der
Umgebung des Hauses einsetzen. Daher kann sich auch jemand in der
Umgebung Ihres Hauses (bis zum maximalen Übertragungsbereich), der
auch einen auf denselben Kanal eingestellten kabellosen TV-Link besitzt,
dieselben Programme ansehen, die in Ihrer Videoquelle abgespielt
werden.
• Um die Vermischung von Befehlen der Fernbedienung zu vermeiden,ist
es nicht ratsam, ein Fernsehgerät als Videoquelle zu verwenden.
• Einige integriert VCRs (TV-VCR-Kombinationen) können mit der
Sendestation nicht verwendet werden (abhängig von Hersteller und Typ).
• Videoquellen können nicht fernbedient werden, wenn sich die
Trägerfrequenz des IR-Signals außerhalb des Bereichs zwischen 32 kHz
und 57 kHz befindet.
• Radiowellenunbedenklichkeit:Wenn der kabellose TV-Link eingeschaltet
ist, sendet und empfängt das Gerät Radiowellen. Der kabellose TV-Link
entspricht den für Geräte seiner Gattung vorgeschriebenen Richtlinien.
• Die Sendestation unterstützt die Übertragungsfunktion von Kanälen
(auch bekannt unter ‘Follow-TV’,‘Easylink’, ‘SmartLink’,‘AV-Link’,
‘MEGALogic’,‘TV-Link’ oder ‘Q-Link’) von hochwertigen TV- und
Videogeräten. Es müssen vollständig belegte SCART-Kabel verwendet
werden, die diese Funktion unterstützen.
• Der Philips kabellose TV-Link hat einen Übertragungsbereich von bis zu
100 Metern im Freien. Wände, Decken und andere große Gegenstände
können den wirksamen Übertragungsbereich unter Umständen auf bis
zu 30 Meter im Haus reduzieren.
DEUTSCH42
XP SBC VL1405 04-08-2003 14:39 Pagina 42
Technische Daten
Allgemeines Unterstützte Videostandards: PAL / NTSC / SECAM
Stromversorgung: 220 - 240V AC / 50Hz
Leistungsaufnahme: 7 W (Sende- und Empfangsstation)
Empfangsstation SCART-Anschluss: Ausgang: Stereo Audio / Video: CVBS
Unterstützte Videostandards: PAL / NTSC / SECAM
Betriebsbereich: Bis zu 100 Meter im Freien;
bis zu 30 Meter drinnen
Abmessungen: 6.1 cm (B) x 14.6 cm (T) x 15 cm (H)
Audio- / Trägerfrequenz: 2,4 GHz
Videoübertragung Anzahl Kanäle: vier (oder je nach den vor Ort geltenden
Bestimmungen weniger)
Modulationstypn: FM
Übertragungsleistung: <10mW
Antennen: integriert
Fernbedienungs- Trägerfrequenz: 433,92 MHz
übertragung Modulationstyp: AM
Übertragungsleistung: <10 mW
Empfangsbereich für IR-Signale: Bis zu 6 Meter
Trägerfrequenzbereich: 32 kHz – 57 kHz
Fernbedienungs-
verlängerungskabel: Ja, 4 Infrarotleuchten
Fernbedienungsantenne: Antennen an der Rückseite beider
Stationen
Benötigen Sie Hilfe?
Wenn Sie Fragen zu dem VL1405 haben sollten, wenden Sie sich bitte an
Ihre Helpline. Die Telefonnummer können Sie der Liste auf Seite 2
entnehmen.
Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie anrufen.
Sie werden die meisten Probleme selbst lösen können.
Die Modellnummer für den drahtlosen TV-Link lautet VL1405.
Kaufdatum: _____ /_____ /______
Tag /Monat /Jahr
DEUTSCH 43
XP SBC VL1405 04-08-2003 14:39 Pagina 43
NEDERLANDS44
Draadloze TV-link
SBC VL1405
De draadloze TV-Link-ontvanger VL1405 van Philips die u zojuist aangeschaft
heeft, is gefabriceerd volgens de hoogste standaarden en staat garant voor
jarenlang probleemloos gebruik. De Philips draadloze TV-Link-ontvanger is
bedoeld om gebruikt te worden in combinatie met de draadloze TV-Link,
typenummer SBC VL1400, van Philips. Leest u de volgende instructies
aandachtig en bewaar de gebruiksaanwijzing voor later. In deze
gebruiksaanwijzing worden de installatie en het gebruik van de draadloze
TV-ontvanger VL1405 uitgelegd.Voor instructies over de draadloze TV-Link
VL1400 van Philips (bijvoorbeeld het gebruik van de afstandsbediening,
het aansluiten van videobronnen, het installeren van de zender) verwijzen
wij u naar de daarbij behorende gebruiksaanwijzing.
Met de Philips draadloze TV-Link-ontvanger kunt u de videosignalen
ontvangen die van een andere plek door de draadloze TV-Link van Philips
verstuurd worden.
De Philips draadloze TV-Link-ontvanger maakt gebruik van draadloze
RF-technologie.Voor een zo optimaal mogelijke werking, kan de TV-link
werken op vier frequenties; u kunt dus zelf het kanaal kiezen waarop u de
minste storing krijgt.
Puur draadloos gebruiksgemak in uw huis!
XP SBC VL1405 04-08-2003 14:39 Pagina 44
Belangrijke informatie
• Lees deze handleiding zorgvuldig en bewaar deze om ook later nog eens
iets na te kunnen zoeken
• De videobronnen,de hoofd-TV en de tweede TV moeten alle zijn
voorzien van SCART-connectors.
• Er worden twee SCART-kabels meegeleverd;u heeft echter nog extra
SCART-kabels nodig om de videobronnen aan te sluiten.
• Onder ‘videobron’ wordt verstaan een satellietontvanger, settop box
(digitaal of analoog), videorecorder (VCR), dvd-speler, camcorder, game-
console, pc met tv-out-mogelijkheid enzovoort.
• In deze gebruiksaanwijzing wordt als volgt naar de aangesloten tv’s
verwezen:
- TV1 - De hoofd-tv, aangesloten op de zender van de draadloze TV-Link
VL1400.
- TV2 - De tweede tv, aangesloten op de ontvanger van de draadloze TV-
Link VL1400.
- TV3 - De derde tv, aangesloten op de ontvanger VL1405.
• Het kan handig zijn om de handleidingen van de TV’s en de
videobron(nen) bij de hand te hebben.
Veiligheidsrichtlijnen
• Gebruik dit product niet in vochtige ruimtes of in de buurt van water.
• Stel dit product niet aan te hoge temperatuur bloot.
• Open dit product niet. Breng het naar uw Philips dealer als er zich
technische problemen voordoen.
• Dek het product niet af.
• Sluit de adapters alleen op een voeding van 220-240 V AC / 50Hz aan.
• Gebruik alleen de meegeleverde netadapters of een type dat voldoet aan
veiligheidsnorm EN60950 en aan de volgende specificaties:
12 V DC / 500 mA.
• Uw product en de omgeving: de werking van onvoldoende afgeschermde
of gevoelige elektronische apparatuur kan worden gestoord door het
gebruik van dit product. Deze storing kan tot ongelukken leiden.
Controleer svp voordat u dit product gaat gebruiken of er geen
apparatuur in de nabije omgeving is die gestoord kan worden door dit
product.
Inhoud van de verpakking
Controleert u of de volgende onderdelen in de doos van de draadloze
TV-Link-ontvanger verpakt zijn. U heeft deze nodig voor het installeren
en het gebruik van uw draadloze TV-Link.
• De zender
• Een netadapter
• Een SCART/RCA-audio/videokabel
• De gebruiksaanwijzing
NEDERLANDS 45
XP SBC VL1405 04-08-2003 14:39 Pagina 45
Overzicht van de functies -
Afbeelding van het apparaat op de binnenflap
A) Zender SBC VL1400 (niet bijgeleverd)
1 Aan/uit-knop
gebruik deze knop om de zender om te schakelen tussen stand-by en AAN.
2 Voedingsindicatielampje
licht rood op in stand-by modus resp. groen zodra het apparaat is
ingeschakeld en knippert zodra commando’s worden ontvangen van de
afstandsbediening.
3 COPY SOURCE-knop
druk op deze knop om de SCART-ingangen 1, 2, 3 resp. de
SCART uitgang met SCART in-/uitgang 4 te verbinden.
4 Indicatielampje COPY SOURCE licht op.
dit lampje geeft aan welke SCART-ingang (1, 2 of 3) is verbonden met
SCART in-/uitgang 4.Wanneer geen indicatielampje brandt, dan is de
SCART-uitgang doorverbonden met SCART in-/uitgang 4.
5 VIEW SOURCE-knop
gebruik deze knop om de SCART-ingang (1-4) te kiezen die wordt
bekeken via de SCART uitgang van de zender.
6 Indicatie VIEW SOURCE
geeft het nummer weer van de SCART-ingang waarheen op via de
zenderuitgang wordt gekeken.
7 AUTO-lampje
geeft aan of de automatische SCART-selectie is geactiveerd (aan) of
gedeactiveerd (uit).
8 Infraroodlampjes booster afstandsbedieningssignaal
zenden infraroodafstandsbedieningssignalen van de ontvanger naar de
videobronnen daaronder.
9 Kanaalkeuzeschakelaar
gebruik deze schakelaar om het kanaal voor audio/video
signaaloverdracht te kiezen waarop u de minste storing krijgt.
10 SCART ingangsconnectors (1-4)
voor het aansluiten van videobronnen met een SCART-connector
11 SCART uitgangsconnector
voor het aansluiten van de hoofd-tv
12 RCA audio-uitgangsconnector
voor het aansluiten van een audioversterker
13 DC-voedingsaansluiting
voor het aansluiten op het lichtnet
14 Connector booster afstandsbedieningssignalen
15 Booster afstandsbedieningssignalen
er worden nu vier afzonderlijke infraroodlampjes gebruikt in plaats van
de infraroodlampjes van de booster (A-8) voor een meer nauwkeurige
bediening van de videobronnen.
16 SCART-kabel
17 Netadapter
18 Antenne afstandsbediening
NEDERLANDS46
XP SBC VL1405 04-08-2003 14:39 Pagina 46
B) Ontvanger
19 Aan/uit-knop
gebruik deze knop om de ontvanger om te schakelen tussen stand-by
en AAN. Wanneer de ontvanger aan resp. uit wordt gezet, dan gaat
tevens de zender aan resp. uit.
20 Voedingsindicatielampje
licht rood op in stand-by modus resp. groen zodra het apparaat is
ingeschakeld en knippert zodra commando's worden ontvangen van de
afstandsbediening.
21 Ontvanger afstandsbedieningssignalen
zorgt voor de ontvangst van de afstandsbedieningssignalen die naar de
zender worden gestuurd voor het bedienen van de videobronnen.
22 Ingangskeuzeknoppen omhoog (+) / omlaag (-)
gebruik deze knoppen om één van de vier videobronnen te kiezen die
aangesloten zijn op de zender voor weergave op de derde tv.
23 Kanaalkeuzeschakelaar
gebruik deze schakelaar om het kanaal voor audio/video
signaaloverdracht te kiezen waarop u de minste storing krijgt.
24 SCART uitgangsconnector
voor het aansluiten van de derde tv
25 DC-voedingsaansluiting
voor het aansluiten op het lichtnet
26 SCART-kabel
27 Netadapter
28 Antenne afstandsbediening
NEDERLANDS 47
XP SBC VL1405 04-08-2003 14:39 Pagina 47
Gebruiksklaar maken van de draadloze TV-Link
Installeren van de draadloze TV-Link VL1400
1 Installeer de zender en de ontvanger van de draadloze TV-Link zoals
beschreven in de gebruiksaanwijzing die bij het apparaat zat.
Zorg ervoor dat beide onderdelen op hetzelfde kanaal staan.
2 Schakel de zender in.
U kunt nu de extra ontvanger installeren en testen.
Installeren van de ontvanger
1 Zet de kanaalkeuzeschakelaar (B-23) op hetzelfde kanaal als de zender.
2 Plaats de extra ontvanger vlakbij TV3.
Zorg ervoor dat de voorzijde van de ontvanger zodanig staat dat de
ontvanger signalen afkomstig van de afstandsbediening kan ontvangen.
3 Sluit de SCART-kabel aan tussen ontvanger en TV3.
4 Sluit de netadapter aan op de ontvanger.
5 Steek de stekker van de netadapter van de extra ontvanger in het
stopcontact.
Werking afstandsbediening controleren
1 Zet TV3 en de ontvanger aan.
Zorg ervoor dat de zender eveneens aan staat.
2 Richt de afstandsbediening van de videobron op de ontvanger en schakel
tussen play en stop.
Het voedingsindicatielampje (B-19) op de ontvanger knippert nu ten teken
dat de ontvanger de commando's van de afstandsbediening heeft
ontvangen.
3 Vraag iemand anders om te controleren of het voedingsindicatielampje
(A-1) op de zender knippert.
Dit geeft aan dat de zender de commando's van de ontvanger ontvangt.
NEDERLANDS48
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 48
4 Wanneer het voedingsindicatielampje (A-1) niet knippert, verplaats dan de
antenne van de afstandsbediening aan de achterzijde van beide units
(A-18 of B-28).
Het voedingsindicatielampje van de zender dient nu te knipperen zodra een
commando wordt gegeven via de afstandsbediening aan ontvangerzijde. Als
de draadloze TV-Link VL1400 goed werkte voor u de extra ontvanger
VL1405 installeerde dan hoort de videobron te reageren.
5 Wanneer de videobron niet reageert op het commando van de
afstandsbediening, lijn dan de voorzijde van de zender opnieuw uit op de
voorzijde van de videobron, totdat deze wel reageert.
6 Wanneer de videobron nog steeds niet reageert, sluit dan het
uitbreidingssnoer voor bedienen op afstand aan zoals beschreven in de
gebruiksaanwijzing van de draadloze TV-Link VL1400.
Draadloze TV-link gebruiken via TV3
Bekijken en bedienen van videobronnen op TV3
1 Schakel TV3 in. Dit is de tv die aangesloten is op de ontvanger VL1405.
TV1 hoeft niet ingeschakeld te zijn om naar videoprogramma’s te kijken
op TV3.
2 Druk op de aan/uit-knop (B-19) om de ontvanger in te schakelen.
Als de ontvanger ingeschakeld wordt dan wordt de zender automatisch
ingeschakeld en geeft TV3 het signaal weer dat via de SCART-ingang
binnenkomt.
3 Druk op de knop – of + (B-22) op de ontvanger om de videobron te
kiezen die u wilt weergeven.
De keuzevolgorde is SCART-ingang 1> 2 > 3 > 4
4 Richt de afstandsbediening naar de ontvanger om de videobron te
bedienen.
NEDERLANDS 49
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 49
Verhelpen van storingen
Als zich een probleem voordoet, controleer dan eerst de punten op de
onderstaande lijst. Kunt u het probleem niet oplossen aan de hand van deze
aanwijzingen, neem dan contact op met de helpdesk (zie ‘Hulp nodig?’) of
raadpleeg uw leverancier. Probeer in geen geval zelf de set te repareren
want dan vervalt de garantie.
Controleer eerst alle kabels om zeker te zijn dat ze op de juiste manier
aangesloten zijn.
Probleem Oplossing
Geen beeld op • Zorg ervoor dat beide units aan staan (A-2 en B-20 zijn groen).
TV3 • Kies het EXT of AV kanaal op TV3.
• Activeer de videobron die u wilt bekijken
(settop box: power on; videorecorder/DVD: afspelen).
• Kies de juiste videobron op de ontvanger.
• Kies hetzelfde kanaal op zowel de ontvanger als de zender.
• Wanneer een videorecorder als bron wordt gebruikt, zorg er dan voor
dat de juiste SCART connector wordt gebruikt op de videorecorder
(Ext1 of Ext2 – raadpleeg de handleiding bij uw videorecorder).
Slechte beeld-/ • Verplaats de ontvanger zolang, totdat u een goede beeld- en
geluidskwaliteit geluidskwaliteit heeft.
op TV3 • Verplaats de zender zolang, totdat u een goede beeld- en
geluidskwaliteit heeft.
• Zet beide units op een ander kanaal.
• Verklein de afstand tussen de zender en ontvanger (<30 m).
Het kabel- • Schakel de automatische stand-by-functie van de videorecorder uit.
programma waar (Zie de gebruiksaanwijzing van de videorecorder).
u naar kijkt,
verdwijnt na
enkele minuten
Verkeerd beeld • Kies het EXT of AV kanaal op TV3.
op TV3 • Kies een andere videobron op de ontvanger.
• Activeer de videobron die u wilt bekijken
(settop box: power on; videorecorder/DVD: afspelen).
• Verwissel de SCART connectors op de zender.
• Zet beide onderdelen op een ander frequentiekanaal.
Verkeerd beeld • Kies het juiste EXT of AV kanaal op TV1
op TV1 (raadpleeg de handleiding bij uw TV).
• Kies de juiste videobron met de VIEW SOURCE-knop (A-5).
• Kies een willekeurig ander programma.
NEDERLANDS50
XP SBC VL1405 04-08-2003 14:39 Pagina 50
De videobronnen • Richt de afstandsbediening recht naar de ontvanger en
kunnen niet controleer of er geen obstakels in de weg staan (B-19 moet knipperen).
from TV3 • Controleer of er geen andere draadloze apparatuur is (draadloze
hoofdtelefoon, luidsprekers, hf-besturingen) die de afstandsbediening
verstoort.
• De max. afstand tussen de afstandsbediening en de ontvanger is
6 meter*; overschrijd deze afstand niet.
• Zorg ervoor dat de zender en de ontvanger meer dan 5 meter uit
elkaar staan.
• Zorg ervoor dat u de afstandsbediening gebruikt van het apparaat dat u
wilt bedienen.
• Verplaats het infraroodoog van de versterkingsunit op de videobron of
plaats dit 5-10 cm voor de videobron.
Zoemend geluid • Verplaats de ontvanger zolang, totdat het zoemend geluid weg is.
als de afstands- • Verplaats de zender zolang, totdat het zoemend geluid weg is.
bediening • Bij sommige typen TV's zal het niet lukken dit probleem op te lossen.
gebruikt wordt
'Easylink' functie • Controleer of zowel uw TV als uw videorecorder deze functie
werkt niet ondersteunen (raadpleeg de handleidingen bij de TV en videorecorder).
• Gebruik Easylink-compatibele of volledig bedrade SCART-kabels.
Enkel zwart/wit- • Kies het CVBS video output-formaat voor uw S-VHS videorecorder
beeld vanaf een wanneer u SCART ingang 1 of 2 wilt gebruiken
(raadpleeg de handleiding bij uw videorecorder).
S-VHS-video-
recorder
Geen beeld op • Sluit de DVD-speler aan op SCART ingang 3 of 4
vanaf een (beide ingangen ondersteunen RGB).
• Kies voor uw DVD-speler het video-uitgangsformaat CVBS.
DVD-speler (Zie de gebruiksaanwijzing van de DVD-speler)
* afhankelijk van de sterkte van het afstandsbedieningssignaal en het
batterijniveau.
NEDERLANDS 51
XP SBC VL1405 04-08-2003 14:39 Pagina 51
Algemene opmerkingen
• De beeld-en geluidskwaliteit worden gestoord door een magnetron.
Ook kunnen ander draadloze systemen (Bluetooth, draadloze LAN’s,
etc.) een negatieve invloed uitoefenen op de beeld- en geluidskwaliteit
en vice versa.
• De draadloze TV-Link is een hoogfrequent, oftewel RF, product.
Als gevolg daarvan kan de werking ervan door allerlei bronnen
verstoord worden, zoals GSM’s, draagbare radio’s of andere
hoogfrequente producten.
• Wanneer op beide TV's dezelfde videobron wordt gekozen,
dan kunt u kijken naar hetzelfde programma op elk van de TV's.
• De draadloze TV-Link reikt verder dan één vertrek of één huis.
U kunt hem overal in of rond het huis gebruiken. Als gevolg daarvan kan
iedereen in de buurt van uw huis (binnen het max. ontvangstbereik)
met een draadloze TV-Link die op hetzelfde kanaal staat afgesteld, de
programma ’s bekijken van uw videobron.
• Om te voorkomen dat u afstandsbedieningscommando’s door elkaar
haalt, raden wij u af een TV als videobron te gebruiken.
• In sommige gevallen kan de videorecorder van TV’s met een
geïntegreerde video niet gebruikt worden in combinatie met de zender
van de draadloze TV-Link (afhankelijk van merk en type).
• Videobronnen kunnen niet op afstand worden bediend wanneer de
draaggolffrequentie van het infraroodsignaal buiten het bereik tussen
32 kHz en 57 kHz ligt.
• Radiogolven en veiligheid:Als de draadloze TV-Link ingeschakeld is,
verzendt en ontvangt deze radiogolven. De draadloze TV-Link voldoet
aan alle normen die daarop van toepassing zijn.
• De zender van de draadloze TV-link ondersteunt de kanaal-
downloadfunctie van high-end TV's en videorecorders (deze functie
staat ook wel bekend onder de namen 'Follow-TV',‘Easylink’, ‘SmartLink’,
‘AV-Link’, ‘MEGALogic’, ‘TV-Link’ of ‘Q-Link’).Voor dit doel dient u volledig
bedrade SCART-kabels, geschikt voor genoemde functie, aan te schaffen.
• De draadloze TV-Link van Philips heeft een ontvangstbereik van
max. 100 m in de open lucht. Muren, plafonds en andere grote objecten
kunnen het effectieve bereik binnenshuis tot zo’n 30 m. beperken.
NEDERLANDS52
XP SBC VL1405 04-08-2003 14:39 Pagina 52
Technische gegevens
Algemeen Ondersteunde videostandaards: PAL / NTSC / SECAM
Voeding: 220 - 240V wisselstroom/ 50Hz
Stroomverbruik: 7 W (zowel zender als ontvanger)
Zender SCART connector: Uitgang: stereo audio / video: CVBS
Ondersteunde videostandaards: PAL / NTSC / SECAM
Bedieningsbereik: Tot 100 meter buiten;
tot 30 meter binnenshuis
Afmetingen: 6.1 cm (B) x 14.6 cm (D) x 15 cm (H)
Overbrenging Zendfrequentie: 2,4 GHz
geluid/beeld Aantal kanalen: vier (kan minder zijn, afhankelijk van de
lokale voorschriften)
Type modulatie: FM
Zendvermogen: <10mW
Antennes: Ingebouwd
Overbrenging Zendfrequentie: 433.92 MHz
afstandsbediening- Type modulatie: AM
signaal Zendvermogen: <10 mW
Infraroodontvangstbereik: Tot 6 meter
Zendfrequentiebereik: 32 kHz – 57 kHz
Booster snoer afstandsbediening: ja, voorzien van 4 infraroodogen
Booster antenne: antennes aan de achterkant van
beide units
Hulp nodig?
Mocht u vragen over de VL1405 hebben,
bel dan even naar de helpdesk voor advies!
U vindt het nummer op pagina 2.
Lees deze gebruiksaanwijzing zorgvuldig door voordat u belt.
De meeste problemen kunt u namelijk zelf oplossen.
Het typenummer van deze draadloze TV-Link is VL1405.
Aankoopdatum: _____ /_____ /______
dag /maand /jaar
NEDERLANDS 53
XP SBC VL1405 04-08-2003 14:39 Pagina 53
ITALIANO54
Wireless TV Link
SBC VL1405
La ricevente Philips Wireless TV Link senza fili VL1405 che avete appena
acquistato viene prodotto secondo i più elevati standard e vi darà anni di
utilizzo senza di problemi. La ricevente Philips Wireless TV Link (senza fili) è
stata progettata per essere usata in aggiunta al Philips Wireless TV Link,
modello SBC VL 1400. Si prega leggere attentamente le seguenti istruzioni, e
conservare questo libretto per futuro riferimento. Il presente libretto
descriverà soltanto l’installazione e l’uso della ricevente Wireless TV Link
VL1405. Per istruzioni del Philips Wireless TV Link VL 1400 (ossia uso del
telecomando, collegamento delle sorgenti video, messa in esercizio dell’unità
trasmittente) facciamo riferimento al libretto d’istruzioni originale.
La ricevente Philips Wireless TV Link consente di ricevere il segnale video
trasmesso dal Philips Wireless TV Link in un’altra locazione.
La Ricevente Wireless TV Link è basata sulla tecnologia RF senza fili.
Affinché si possa godere delle migliori prestazioni possibili, sono forniti
quattro canali di trasmissione, così che sia possibile selezionare il canale che
offre immagini ottimali e interferenze minime.
Convenienza nella propria abitazione di apparecchi wireless!
XP SBC VL1405 04-08-2003 14:39 Pagina 54
Importante informazione
• Si prega leggere attentamente le seguenti istruzioni, e conservare questo
libretto per futuro riferimento.
• Ciascuna sorgente video, l'apparecchio televisivo principale e il secondo
televisore devono essere dotati di connettori SCART.
• Sono forniti in dotazione due cavi SCART; pertanto sono necessari cavi
SCART supplementari per le sorgenti video che si desidera connettere.
• Una sorgente video potrebbe essere qualsiasi ricevente satellite; scatola di
decodificazione Pay TV (sia digitale che analogica), registratore di video
(VCR), lettore di DVD, videocamera, consolle di giochi, PC munito di
uscita TV, ecc.
• Nelle presenti istruzioni per l’uso noi facciamo riferimento alle TV
collegate:
- TV1 - La TV principale, collegata all’unità trasmittente del Wireless TV
Link VL1400.
- TV2 - La seconda TV, collegata all’unità ricevente del Wireless TV Link
VL1400.
- TV3 - La terza TV, collegata alla ricevente VL1405.
• Può essere utile tenere a portata di mano le istruzioni per l'uso degli
apparecchi televisivi e delle sorgenti video per la consultazione.
Precauzioni di sicurezza
• Non usare questo prodotto in luoghi umidi o nelle vicinanza di acqua.
• Non esporlo ad eccessivo calore.
• Non aprire il prodotto. Nell’eventualità di difficoltà di tipo tecnico
riportarlo al rivenditore Philips.
• Non coprire questo prodotto.
• Collegarlo solamente agli adattatori di alimentazione di 220-240 V
CA/50Hz.
• Utilizzare solamente adattatori CA inclusi oppure un tipo che sia
conforme allo standard EN60950 e che abbia le seguenti specifiche:
12 V DC / 300 mA.
• Il funzionamento di apparecchi elettrici non opportunamente protetti o di
dispositivi elettronici ad alta sensibilità può essere pregiudicato dall’uso di
questo prodotto. Le eventuali interferenze possono causare danni agli
apparecchi. Prima di utilizzare il prodotto si consiglia di verificare se il suo
uso influisce negativamente su altri apparecchi nelle vicinanze.
Contenuto dell’imballaggio
Si prega controllare che i seguenti articoli siano stati imballati nella
scatola della ricevente del Wireless TV Link. Questi vengono forniti per
assistere a mettere su ed usare il Wireless TV Link.
• Unità trasmittente
• Adattatore dell’alimentazione CA
• Due cavi audio/video SCART/RCA
• Istruzioni per l’uso
ITALIANO 55
XP SBC VL1405 04-08-2003 14:39 Pagina 55
Panoramica dell’installazione -
Illustrazioni del prodotto all’interno della copertina
A) Unità trasmittente SBC VL1400 (non fornito)
1 Pulsante di accensione
commuta il trasmettitore tra le modalità stand by e acceso (on).
2 Spia di accensione
colore rosso in modalità stand by, verde quando è acceso (on),
lampeggiante durante la ricezione dei comandi del telecomando
3 Pulsante COPY SOURCE
collega gli ingressi SCART 1,2,3 o SCART OUT all'ingresso/uscita
SCART 4.
4 Spie di segnalazione Copy source
indicano quale ingresso SCART (1,2 o 3) è collegato all'ingresso/uscita
SCART 4. Se non vi è alcuna segnalazione luminosa da parte della spia,
ciò indica che il connettore SCART OUT è connesso all'ingresso/uscita
SCART 4.
5 Pulsante VIEW SOURCE
seleziona quale ingresso SCART (1-4) è visualizzato sull'uscita SCART
del trasmettitore
6 Display di segnalazione View source
indica il numero dell'ingresso SCART visualizzato sull'uscita SCART del
trasmettitore.
7 Spia AUTO
indica se la commutazione automatica del connettore SCART è attivata
(on) o disattivata (off).
8 Spie esploditrici del telecomando a infrarossi
trasmette i segnali del telecomando a infrarossi dal ricevitore ai
dispositivi delle sorgenti video sottostanti.
9 Commutazione del canale di trasmissione
commuta il canale della frequenza del segnale audio/video per ridurre al
minimo le interferenze.
10 Connettori d'ingresso SCART (1-4)
per collegamento a dispositivi di sorgente video predisposti per SCART
11 Connettore di uscita SCART
per collegamento alla TV principale
12 Connettore di uscita audio RCA
per collegamento ad un amplificatore audio
13 Ingresso alimentazione in corrente continua
per collegamento alla corrente di rete
14 Connettore del cavo emettitore d'impulsi del telecomando
15 Cavo emettitore d'impulsi del telecomando
quattro spie a infrarossi utilizzate al posto delle spie esploditrici (A-8)
del telecomando a infrarossi, per un controllo più preciso delle sorgenti
video.
16 Cavo SCART
17 Alimentatore
18 Antenna del telecomando
ITALIANO56
XP SBC VL1405 04-08-2003 14:39 Pagina 56
B) Unità ricevente
19 Pulsante di accensione
commuta il ricevitore tra le modalità stand by e acceso (on). Quando
l'unità di ricezione viene accesa o spenta, l'unità di trasmissione viene
anch'essa accesa o spenta automaticamente.
20 Spia di accensione
colore rosso in modalità stand by, verde quando è acceso (on),
lampeggiante durante la ricezione dei comandi del telecomando
21 Ricevitore dei segnali del telecomando
riceve i comandi dal telecomando inviati all'unità di trasmissione per
controllare le sorgenti video.
22 Tasti di scorrimento ingresso source up (+) / down (-)
seleziona uno delle quattro sorgenti video collegate all’apparecchio
trasmittente per visualizzazione della terza TV
23 Commutazione del canale di trasmissione
commuta il canale della frequenza del segnale audio/video per ridurre al
minimo le interferenze.
24 Connettore di uscita SCART
per collegamento alla terza TV
25 Ingresso alimentazione elettrica in corrente continua
per collegamento alla corrente di rete
26 Cavo SCART
27 Alimentatore
28 Antenna del telecomando
ITALIANO 57
XP SBC VL1405 04-08-2003 14:39 Pagina 57
Approntamento del Wireless TV Link
Installazione del Wireless TV Link SBC VL1400
1 Installare la trasmittente e la ricevente del Wireless TV Link come
descritto nelle istruzioni per l’uso fornite con l’apparecchio.
Assicurarsi sempre che entrambe le unità siano impostate allo stesso canale.
2 Accendere l’unità trasmittente.
A questo punto si può mettere a punto e testare l’addizionale ricevente.
Installazione dell’unità di ricezione
1 Impostare l’interruttore del canale di trasmissione (B-23) allo stesso
canale della trasmittente.
2 Posizionare l’addizionale unità ricevente vicino alla TV3.
Assicurarsi che la parte frontale dell'unità di ricezione venga posizionata in
modo che possa ricevere i comandi del telecomando.
3 Connettere il cavo SCART dall'unità di ricezione al TV3.
4 Collegare l’adattatore dell’alimentazione all’unità ricevente.
5 Inserire la spina dell’adattatore dell’alimentazione dell’addizionale
ricevente nella presa di rete.
Verifica del funzionamento del telecomando
1 Accendere il TV3 e l'unità di ricezione.
Assicurarsi che sia acceso anche il trasmettitore.
2 Puntare il telecomando della sorgente video verso l'unità di ricezione e
commutare tra Play e Stop.
La spia di accensione (B-19) sull'unità di ricezione lampeggia, segnalando che
ha ricevuto il segnale del telecomando.
3 È necessaria una seconda persona per verificare che la spia di accensione
(A-1) sull'unità di trasmissione lampeggi.
Ciò indica che riceve il segnale del telecomando dell'unità di ricezione.
ITALIANO58
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 58
4 Se la spia di accensione (A-1) non lampeggia, riposizionare l'antenna del
telecomando sul retro di ciascuna unità (A-18 o B-28).
La spia di accensione sull'unità di trasmissione adesso dovrebbe lampeggiare
quando viene inviato un comando del telecomando dal lato ricevitore. Se il
Wireless TV Link VL1400 stava funzionando correttamente prima di
installare l’addizionale ricevente VL1405, la sorgente video dovrebbe
rispondere.
5 Se la sorgente video non risponde al comando a distanza, provare a
riallineare la parte anteriore dell'unità di trasmissione con la parte
anteriore della sorgente video finché non si ottiene una risposta.
6 Se la sorgente video continua a non rispondere, installare una prolunga
del telecomando come descritto nelle istruzioni per l’uso del Wireless TV
Link VL1400.
Utilizzo del wireless link con il TV3
Guardando e controllando le sorgenti video sulla TV3
1 Accendere la TV3. Questa è la TV collegata alla ricevente VL1405.
Non è necessario accendere la TV1 per godersi i programmi video sulla TV3.
2 Premere il pulsante dell’alimentazione (B-19) per accendere l’unità
ricevente.
Quando l’unità ricevente è accesa, l’unità trasmittente si accende
automaticamente e la TV3 visualizza il segnale sull’ingresso SCART.
3 Premere i pulsanti – o
+
(B-22) sull’unità ricevente per selezionare la
sorgente video da visualizzare.
Il ciclo di selezione è ingresso SCART 1> 2 > 3 > 4
4 Puntare il telecomando all’unità ricevente per comandare la sorgente
video.
ITALIANO 59
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 59
Soluzione dei problemi
Se si riscontra un guasto, controllare per prima i seguenti punti. Se non si è
in grado di rettificare un problema seguendo questi consigli, contattare la
linea di assistenza (vedere ‘Avete bisogno di aiuto?’) oppure contattare il
rivenditore. Non tentare mai di aprire l’apparecchio voi stessi poiché questo
invaliderebbe la garanzia.
In primo luogo, controllare tutti i cavi per assicurarsi che siano collegati
correttamente.
Problema Soluzione
Assenza di • Assicurarsi che entrambe le unità siano accese
immagine sulla • (A-2 e B-20 sono di colore verde).
TV3 • Selezionare il canale EXT o AV sul TV3.
• Accendere la sorgente video
(set-top box: acceso;VCR/DVD: riproduzione).
• Selezionare la sorgente video corretta sull'unità di ricezione.
• Selezionare il canale con la stessa frequenza sull'unità di trasmissione e
di ricezione.
• Se la sorgente video è un VCR, assicurarsi che sia stato utilizzato il
connettore SCART corretto del VCR
(Ext1 o Ext2; consultare il manuale utente del VCR).
Cattiva qualità • Spostare l'unità di ricezione centimetro per centimetro finché l'immagine
dell’immagine/ e il suono non siano ottimali.
del suono sulla • Spostare l'unità di trasmissione centimetro per centimetro finché
TV3 l'immagine e il suono non siano ottimali.
• Selezionare un canale con frequenza diversa per entrambe le unità.
• Ridurre la distanza tra l'unità di trasmissione e quella di ricezione (< 30 m).
Il programma via • Disattivare la modalità standby automatica del VCR.
cavo che si sta (Consultare Il Manuale d’Uso del VCR).
guardando
scompare dopo
diversi minuti
Immagine errata • Selezionare il canale EXT o AV sul TV3.
sulla TV3 • Selezionare un'altra sorgente video sull'unità di ricezione.
• Attivare la sorgente video
(set-top box: acceso;VCR/DVD: riproduzione).
• Invertire i connettori SCART sull'unità di trasmissione.
• Passare ad un altro canale su entrambe le unità.
ITALIANO60
XP SBC VL1405 04-08-2003 14:39 Pagina 60
Immagine errata • Selezionare il canale EXT o AV corretto sul TV1
sulla TV1 (consultare il manuale di istruzioni del TV).
• Selezionare la sorgente video corretta tramite il tasto VIEW SOURCE (A-5).
• Selezionare il numero di un programma normale.
Assenza di • Puntare il telecomando direttamente verso l’unità di ricezione ed
controllo delle assicurarsi che non vi siano ostacoli lungo il percorso
sorgenti video (la spia B-19 deve lampeggiare).
dalla TV3 • Assicurarsi che non vi sia nessun altro dispositivo senza fili (ad esempio
una cuffia, diffusori acustici, segnali di controllo a radiofrequenze) che
interferisca col telecomando.
• La distanza operativa massima tra il telecomando e l'unità di ricezione è
pari a 6 metri*; assicurarsi di non superare tale distanza.
• Assicurarsi che le unità di trasmissione e ricezione siano a una distanza
superiore a 5 m.
• Assicurarsi che si stia utilizzato il telecomando della relativa sorgente
video.
• Riposizionare la spia del cavo emettitore d'impulsi del telecomando sulla
sorgente video o posizionare la spia a 5-10 cm, anteriormente alla
sorgente video.
Il cicalino scatta • Spostare l'unità di ricezione, centimetro per centimetro,
quando si utilizza finché il ronzio non scompare.
il telecomando • Spostare l'unità di trasmissione, centimetro per centimetro,
finché il ronzio non scompare.
• Con alcuni modelli di apparecchi televisivi non è possibile risolvere
questo problema.
La caratteristica • Verificare che l'apparecchio televisivo e il VCR supportino tale funzionalità
Easylink non (consultare i manuali utente dell'apparecchio televisivo e del VCR).
funziona • Utilizzare cavi SCART Easylink compatibili o dotati di tutti i cavetti di
collegamento necessari.
Il video S-VHS • Selezionare il formato di uscita video CVBS per il proprio VCR S-VHS
visualizza quando si utilizza l'ingresso SCART 1 o 2
solamente (consultare il manuale utente del VCR).
immagini
monocromatiche
sulla TV3
Il lettore di DVD • Connettere il lettore DVD all'ingresso SCART 3 o 4
non visualizza (entrambi supportano il formato RGB).
immagini sulla • Selezionare il formato d’uscita video CVBS per il lettore di DVD.
TV1,TV2 o TV3 (Consultare Il Manuale d’Uso del DVD).
* dipende dalla potenza del segnale del telecomando e dalle condizioni di
carica della batteria.
ITALIANO 61
XP SBC VL1405 04-08-2003 14:39 Pagina 61
Osservazioni generali
• La qualità dell’immagine e del suono può essere influenzata dall’utilizzo
di forni a microonde. Altri sistemi senza fili (Bluetooth, LAN senza fili,
ecc.) possono anche influire negativamente sulla qualità dell’immagine e
del suono e viceversa.
• Il Wireless TV Link è un prodotto che utilizza le radiofrequenze (RF).
Come tale esso è sensibile allo stesso tipo di disturbi e interferenze
riscontrabili nei telefoni cellulari,negli apparecchi radio portatili e altri
prodotti che fanno uso delle RF.
• Se viene selezionata la stessa sorgente video per entrambi gli apparecchi
televisivi, questi visualizzeranno lo stesso programma.
• Il Wireless TV link non è limitato a una stanza o a un appartamento!
Lo si può usare dappertutto all’interno o all’esterno dell’abitazione.
Di conseguenza chiunque possieda un’apparecchiatura Wireless TV link,
nelle vicinanze dell’appartamento (fino al massimo del raggio d’azione),
impostata sullo stesso canale, può guardare gli stessi programmi in
riproduzione sulla vostra sorgente video.
• Per evitare di confondere i segnali provenienti dai Telecomandi,
si sconsiglia di usare un apparecchio televisivo come sorgente video.
• Alcuni VCR,integrati in apparecchi combinati TV-VCR, non possono esser
utilizzati con l’unità di trasmissione Wireless TV link
(dipende dalla marca e dal modello).
• Le sorgenti video non possono essere controllate a distanza se la
frequenza portante del segnale a infrarossi è al di fuori della banda
operativa 32 kHz - 57 kHz.
• Sicurezza onde radio:se è in funzione, il Wireless TV Link trasmette e
riceve onde radio. Il Wireless TV Link è conforme alle norme che
disciplinano questa materia.
• L'unità di trasmissione può supportare la funzionalità di scaricamento dei
canali (anche nota come "Follow-TV", "Easylink", "SmartLink", "AV-Link",
"MEGALogic", "TV-Link" o "Q-Link") di apparecchi televisivi e VCR di
classe elevata. È necessario disporre di cavi SCART dotati di tutti i
cavetti di collegamento necessari che supportino tale funzionalità.
• Il Philips Wireless TV Link dispone di un raggio d’azione massimo di
100 metri all’aperto. Pareti, soffitti e altri ostacoli voluminosi possono
limitare il campo operativo dell’apparecchio fino a circa 30 metri fra le
pareti domestiche.
ITALIANO62
XP SBC VL1405 04-08-2003 14:39 Pagina 62
Caratteristiche tecniche
Generalità Standard video supportati: PAL / NTSC / SECAM
Alimentazione: 220 - 240V CA / 50Hz
Consumo di funzionamento: 7 W (entrambe le unità di trasmissione e
di ricezione)
Unità ricevente Connettore SCART: Uscita: stereo audio / video: CVBS
Standard video supportati: PAL / NTSC / SECAM
Gamma operativa: Fino a 100 metri all’aperto;
fino a 30 metri all’interno
Dimensioni: 6.1 cm (L) x 14.6 cm (P) x 15 cm (A)
Trasmissione Frequenza del vettore: 2,4 GHz
Audio / Video Numero di canali: quattro (potrebbero essere di meno
secondo i regolamenti locali)
Tipo di modulazione: FM
Potenza di trasmissione: <10mW
Antenne: Incorporate
Trasmissione Frequenza del vettore: 433,92 MHz
telecomando Tipo di modulazione: AM
Potenza di trasmissione: <10 mW
Distanza di ricezione IR: Fino a 6 metri
Gamma frequenza vettore: 32 kHz – 57 kHz
Prolunga per il telecomando: Sì, 4 spie a infrarossi
Antenna del telecomando: Antenne sul retro di ciascuna unità
Problemi?
Per eventuali domande su VL1405, contattate la nostra helpline per
richiedere assistenza! I numeri sono riportati a pagina 2.
Prima di richiedere assistenza, leggete attentamente questo manuale.
Ciò vi consentirà di risolvere la maggioranza dei problemi.
Il numero del modello del Wireless TV Link è VL1405.
Data di acquisto: _____ /_____ /______
giorno /mese /anno
ITALIANO 63
XP SBC VL1405 04-08-2003 14:39 Pagina 63
PORTUGUÊS64
Ligação de TV Sem Fios
SBC VL1405
O Receptor de Ligação de TV Sem Fios Philips VL1405 que acaba de
adquirir foi fabricado segundo os mais altos padrões de qualidade e
proporcionar-lhe-á anos de utilização isenta de dificuldades. O Receptor de
Ligação de TV Sem Fios Philips foi concebido para ser usado em adição à
Ligação de TV Sem Fios Philips que tem o número de peça SBC VL1400.
Leia estas instruções com atenção e guarde o folheto para futura referência.
Este folheto descreve apenas a instalação e utilização do Receptor de TV
Sem Fios VL1405. Para instruções sobre a Ligação de TV Sem Fios Philips
VL1400 (ou seja, utilização do comando à distância, ligação de fontes de
vídeo, instalação da unidade transmissora) deve consultar o folheto de
instruções original.
O Receptor de Ligação de TV Sem Fios Philips permite-lhe receber o sinal
de vídeo transmitido pela Ligação de TV Sem Fios Philips noutro local.
O Receptor de Ligação de TV Sem Fios baseia-se na tecnologia RF sem fios.
Para que possa obter o melhor desempenho possível, existem quatro canais
de transmissão disponíveis que lhe permitem escolher o canal com a
melhor qualidade de imagem com um mínimo de interferências.
A pura comodidade sem fios no conforto do seu lar!
XP SBC VL1405 04-08-2003 14:39 Pagina 64
Informação importante
• Leia estas instruções com atenção e guarde o folheto para futura
referência.
• As fontes de vídeo, o televisor principal e o segundo televisor têm de
estar equipados com conectores SCART.
• São fornecidos dois cabos SCART. Necessitará de cabos SCART
adicionais para as fontes de vídeo ligadas.
• Uma fonte de vídeo pode ser qualquer receptor de satélite,
descodificador de TV paga (digital ou analógico), videogravador (VCR),
leitor de DVD, câmara de vídeo, consola de jogos, PC com capacidade de
saída de TV, etc.
• Nestas instruções de utilização, as TVs ligadas são referidas como se segue:
- TV1 - A TV principal, ligada à unidade transmissora da Ligação de TV
Sem Fios VL1400.
- TV2 - A segunda TV, ligada à unidade receptora da Ligação de TV Sem
Fios VL1400.
- TV3 - A terceira TV, ligada ao receptor VL1405.
• Pode ser útil manter as instruções de utilização dos televisores e das
fontes de vídeo ao seu alcance para consulta.
Precauções de segurança
• Não utilize este produto em locais húmidos ou perto de água.
• Não exponha o produto a calor extremo.
• Não abra este produto.
Em caso de dificuldades técnicas, leve-o ao representante da Philips.
• Não tape este produto.
• Ligue os transformadores de corrente CA apenas a uma fonte de
alimentação de 220-240 V CA / 50Hz.
• Utilize apenas os transformadores de corrente CA incluídos ou um tipo
de transformador que obedeça à norma de segurança EN60950 e que
tenha a seguinte especificação: 12 V CC / 300 mA.
• Equipamento electrónico sensível ou que não tenha a protecção
adequada poderá ser afectado pela utilização deste produto.
Tal interferência pode ocasionar danos em qualquer dos equipamentos.
Queira, por favor, verificar se o equipamento circundante pode ou não
ser afectado por este produto antes de o utilizar.
Conteúdo da embalagem
Queira confirmar que a embalagem do Receptor de Ligação de TV Sem
Fios contém os seguintes items. Eles são fornecidos para o ajudarem a
instalar e utilizar a Ligação de TV Sem Fios.
• Unidade transmissora
• Transformador de corrente CA
• Cabo SCART/RCA de áudio/vídeo
• Instruções de utilização
PORTUGUÊS 65
XP SBC VL1405 04-08-2003 14:39 Pagina 65
Descrição geral de funções -
Encontrará ilustrações do produto na aba interior
A) Unidade transmissora SBC VL1400 (não fornecido)
1 Botão de ligar/desligar
comuta a unidade transmissora entre o modo de espera e de ligado.
2 Indicador luminoso de ligar/desligar
vermelho em modo de espera, verde quando o aparelho está ligado,
intermitente quando recebe os comandos enviados pelo comando
remoto
3 Botão COPY SOURCE
liga a entrada SCART 1, 2 e 3 ou SCART OUT à entrada/saída SCART 4.
4 Indicadores luminosos copy source
indica a entrada SCART (1,2 ou 3) que está ligada à entrada/saída
SCART 4. Se nenhum dos indicadores luminosos estiver ligado,
SCART OUT está ligado à entrada/saída SCART 4.
5 Botão VIEW SOURCE
selecciona a entrada SCART (1-4) visualizada na saída SCART da
unidade transmissora.
6 Visor de indicação view source
indica o número da entrada SCART visualizada na saída da unidade
transmissora.
7 Indicador luminoso AUTO
indica se a comutação SCART automática está activada ou desactivada.
8 Indicadores luminosos da extensão do comando remoto de
infravermelhos
transmite sinais de controlo por infravermelhos a partir da unidade
receptora para os dispositivos de fonte de vídeo indicados abaixo.
9 Interruptor de canais de transmissão
comuta o canal de frequência do sinal de áudio/vídeo para minimizar a
interferência.
10 Conectores de entrada SCART (1-4)
para ligação a dispositivos de fonte de vídeo activados por SCART
11 Conector de saída SCART
para ligação à TV principal
12 Conector de saída de som RCA
para ligação a um amplificador de áudio
13 Entrada de corrente CC
para ligação à rede
14 Conector do cabo de extensão do comando remoto
15 Cabo da extensão do comando remoto
quatro indicadores luminosos da extensão de infravermelhos utilizados
em vez dos indicadores luminosos do comando remoto por
infravermelhos (A-8) para obtenção de um controlo mais preciso das
fontes de vídeo.
16 Cabo SCART
17 Adaptador de corrente
18 Antena do comando remoto
PORTUGUÊS66
XP SBC VL1405 04-08-2003 14:39 Pagina 66
B) Unidade receptora
19 Botão de ligar/desligar
comuta a unidade receptora entre o modo de espera e de ligado.
Quando a unidade receptora é ligada ou desligada, a unidade
transmissora é ligada ou desligada automaticamente.
20 Indicador luminoso de ligado/desligado
vermelho em modo de espera, verde quando o aparelho está ligado,
intermitente quando recebe os comandos enviados pelo comando
remoto.
21 Receptor de sinal do comando remoto
recebe os comandos enviados pelo comando remoto à unidade
transmissora com o objectivo de controlar as fontes de vídeo.
22 Botões para cima (+) / para baixo (-) da fonte de entrada
selecciona uma das quatro fontes de vídeo ligadas à unidade
transmissora para visualização na terceira TV
23 Interruptor de canais de transmissão
comuta o canal de frequência do sinal de áudio/vídeo para minimizar a
interferência.
24 Conector de saída SCART
para ligação à terceira TV
25 Entrada de corrente CC
para ligação à rede
26 Cabo SCART
27 Adaptador de corrente
28 Antena do comando remoto
PORTUGUÊS 67
XP SBC VL1405 04-08-2003 14:39 Pagina 67
Preparar a Ligação de TV Sem Fios para utilização
Instalar a Ligação de TV Sem Fios SBC VL1400
1 Instale as unidades transmissora e receptora da Ligação de TV Sem Fios
conforme indicado nas instruções de utilização que vieram com o aparelho.
Certifique-se de que as unidades estão as duas programadas para o mesmo
canal.
2 Ligue a unidade transmissora.
Pode agora instalar e testar o receptor adicional.
Instalação da unidade receptora
1 Coloque o interruptor do canal de Transmissão (B-23) no mesmo canal
do transmissor.
2 Coloque a unidade receptora adicional próxima da TV3.
Certifique-se de que a parte frontal da unidade receptora fica posicionada
de forma a receber correctamente os comandos enviados pelo comando
remoto.
3 Ligue o cabo SCART da unidade receptora ao TV3.
4 Ligue o transformador de corrente à unidade receptora.
5 Ligue o transformador de corrente do receptor adicional à tomada da
rede.
Verificar o funcionamento do comando remoto
1 Ligue o TV3 e a unidade receptora.
Certifique-se de que a unidade transmissora está ligada
2 Aponte o comando remoto da fonte de vídeo na direcção da unidade
receptora e alterne entre a reprodução e a paragem.
Aponte o comando remoto da fonte de vídeo na direcção da unidade
receptora e alterne entre a reprodução e a paragem.
3 Peça a outra pessoa para verificar se o indicador luminoso de
ligado/desligado (A-1) da unidade transmissora fica intermitente.
Tal indica que o sinal do comando remoto enviado pela unidade receptora
está a ser recebido.
PORTUGUÊS68
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 68
4 Se o indicador luminoso de ligado/desligado (A-1) não ficar intermitente,
volte a colocar a antena do comando remoto existente na parte
posterior das unidades (A-18 ou B-28).
O indicador luminoso de ligado/desligado da unidade transmissora deve
ficar intermitente quando a unidade receptora emite um comando através
do comando remoto. Se a Ligação de TV Sem Fios VL1400 estava a
funcionar correctamente antes da instalação do Receptor VL1405 adicional,
a fonte de vídeo deve responder.
5 Se a fonte de vídeo não reagir ao comando remoto, tente alinhar
novamente a parte frontal da unidade transmissora com a parte frontal
da fonte de vídeo até obter uma reacção.
6 Se a fonte de vídeo continuar a não responder, instale o fio de
transmissão do comando à distância conforme indicado nas instruções de
utilização da Ligação de TV Sem Fios VL1400.
Utilizar a ligação sem fios com o TV3
Ver e comandar as fontes de vídeo na TV3
1 Ligue a TV3. Esta é a TV que está ligada ao receptor VL1405.
Não é necessário ligar a TV1 para ver programas de vídeo na TV3.
2 Prima o botão de ligar/desligar (B-19) para ligar a unidade receptora.
Quando a unidade receptora é ligada, a unidade transmissora liga-se
automaticamente e a TV3 visualiza o sinal na entrada SCART.
3 Prima os botões – ou + (B-22) na unidade receptora para seleccionar a
fonte de vídeo a ser visualizada.
O ciclo de selecção é entrada SCART 1> 2 > 3 > 4
4 Aponte o comando à distância à unidade receptora para comandar a
fonte de vídeo.
PORTUGUÊS 69
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 69
Resolução de problemas
Em caso de anomalia, verifique primeiro os pontos a seguir indicados.
Se não conseguir resolver um problema seguindo estas sugestões, contacte
a linha de ajuda (veja "Necessita de ajuda?") ou consulte o seu revendedor.
Nunca tente abrir você mesmo o aparelho, já que tal iria invalidar a garantia.
Verifique primeiro todos os cabos para ter a certeza de que estão
correctamente ligados.
Problema Solução
Não há imagem • Certifique-se de que ambas as unidades estão ligadas (A-2 e B-20 verdes).
na TV3 • Seleccione o canal EXT ou AV no TV3.
• Active a fonte de vídeo (codificador/descodificador: ligado;
videogravador/leitor de DVD: reproduzir).
• Seleccione a fonte de vídeo correcta na unidade receptora.
• Seleccione a mesma frequência de canal nas unidades receptora e
transmissora.
• Se o videogravador for a fonte de vídeo, certifique-se de que está a
utilizar o conector SCART correcto do videogravador (Ext1 ou Ext2 -
consulte o manual do utilizador do videogravador).
Imagem ou som • Mova cuidadosamente a unidade receptora até obter uma imagem/
de má qualidade som de boa qualidade.
na TV3 • Mova cuidadosamente a unidade transmissora até obter uma
imagem/som de boa qualidade.
• Mude ambas as unidades para outra frequência de canal.
• Reduza a distância entre a unidade transmissora e a unidade receptora
(<30m).
O programa de • Desactive o modo automático de espera do VCR.
cabo que está a (Consulte o Manual do Utilizador do VCR).
ver desaparece
ao fim de
vários minutos
Imagem errada • Seleccione o canal EXT ou AV no TV3.
na TV3 • Seleccione outra fonte de vídeo na unidade receptora.
• Active a fonte de vídeo (codificador/descodificador: ligado;
videogravador/leitor de DVD: reproduzir).
• Troque os conectores SCART na unidade transmissora.
• Mude ambas as unidades para outro canal
Imagem errada • Seleccione o canal EXT ou AV correcto no TV1
na TV1 (consulte o manual de instruções do televisor).
• Seleccione a fonte de vídeo correcta com o botão VIEW SOURCE (A-5).
• Seleccione um número de programa normal.
PORTUGUÊS70
XP SBC VL1405 04-08-2003 14:39 Pagina 70
Não é possível • Aponte o comando à distância directamente à unidade receptora e
comandar as certifique-se de que não há qualquer obstáculo entre o comando e a
fontes de vídeo unidade (B-19 deve ficar intermitente).
a partir da TV3 • Certifique-se de que não há qualquer outro aparelho sem fios
(auscultadores sem fios, colunas, sinais de controlo por infravermelhos)
a interferir com o comando à distância.
• A distância máxima de funcionamento entre o comando remoto e a
unidade receptora é de 6 metros*; certifique-se de que respeita este
limite.
• Certifique-se de que as unidades transmissora e receptora estão
afastadas mais de 5 metros.
• Certifique-se de que a fonte de vídeo é controlada pelo respectivo
comando remoto.
• Altere a posição da luz do cabo da extensão do comando remoto na
fonte de vídeo ou coloque a luz 5-10 cm na parte frontal da fonte de
vídeo.
Zumbido ao • Mova cuidadosamente a unidade receptora até o ruído parar.
utilizar o comando • Mova cuidadosamente a unidade transmissora até o ruído parar.
à distância • Alguns tipos de televisor não permitem que este problema seja resolvido.
Função Easylink • Verifique se o televisor e o videogravador suportam esta funcionalidade
não funciona (consulte os manuais do utilizador do televisor e do videogravador).
• Utilize cabos SCART ou cabos SCART compatíveis com Easylink.
O vídeo S-VHS • Seleccione o formato de saída de vídeo CVBS para videogravadores
produz apenas S-VHS VCR quando utilizar a entrada SCART 1 ou 2
imagens a preto (consulte o manual do utilizador do videogravador).
e branco na TV3
O leitor de DVD • Ligue o leitor do DVD à entrada SCART 3 ou 4 (ambas suportam RGB).
não produz • Seleccione o formato de saída de vídeo CVBS para o leitor de DVD.
qualquer imagem (Consulte o Manual do Utilizador do DVD).
TV1,TV2 ou TV3
* depende da potência do sinal e da condição das pilhas do comando
remoto.
PORTUGUÊS 71
XP SBC VL1405 04-08-2003 14:39 Pagina 71
Notas gerais
• A qualidade da imagem e do som é influenciada pela utilização de
microondas. Outros sistemas sem fios (Bluetooth, redes locais sem fios,
etc.) podem também reduzir a qualidade da imagem e do som,
vice-versa.
• A Ligação de TV sem fios é um produto baseado na tecnologia de
frequência de rádio. Como tal, o seu desempenho está sujeito às
interferências que afectam os sistemas GSM, os rádios portáteis e outros
produtos baseados na tecnologia de frequência de rádio.
• Se a mesma fonte de vídeo for seleccionada para ambos os televisores,
obterá o mesmo programa em ambos os televisores.
• A Ligação de TV sem fios não está restringida a uma divisão da casa ou
à própria casa. Pode utilizá-la dentro ou à volta da casa.Todas as pessoas
que tenham uma Ligação de TV sem fios instalada em casa, habitem
próximo da sua (que estejam dentro no limite máximo de alcance de
funcionamento)e que tenham sintonizado o mesmo canal poderão
assistir aos programas reproduzidos pela sua fonte de vídeo.
• Para evitar a troca de comandos remotos, não se recomenda a
utilização de um televisor como fonte de vídeo.
• Alguns modelos de videogravador incorporados (combinação de
televisor videogravador) não podem ser utilizados com a unidade
transmissora (depende do fabricante e do modelo).
• As fontes de vídeo não podem ser controladas de forma remota
quando a frequência de transporte do sinal de infravermelhos não
corresponde ao intervalo de funcionamento de 32kHz a 57kHz.
• Protecção contra ondas de rádio: Quando ligada, a Ligação de TV sem
fios transmite e recebe ondas de rádio. A Ligação de TV sem fios da
Philips cumpre os requisitos estabelecidos nas normas em vigor.
• A unidade transmissora suporta a funcionalidade de transferência de
canal (também denominada como ‘Follow-TV’,‘Easylink’, ‘SmartLink’,‘AV-
Link’,‘MEGALogic’, ‘TV-Link’ ou ‘Q-Link’) dos televisores e
videogravadores de topo de gama.Terá de utilizar cabos SCART que
suportem esta funcionalidade.
• A Ligação de TV sem fios da Philips tem um alcance de funcionamento
máximo de 100 metros em espaço aberto. Paredes, tectos e outros
objectos de grandes dimensões podem diminuir o intervalo de
funcionamento utilizável para cerca de 30 metros no interior da casa.
PORTUGUÊS72
XP SBC VL1405 04-08-2003 14:39 Pagina 72
Dados Técnicos:
Generalidades Normas de vídeo suportadas PAL / NTSC / SECAM
Alimentação de corrente 220 - 240V CA / 50Hz
Consumo em funcionamento: 7 W (unidade transmissora e unidade
receptora)
Unidade transmissora Conector SCART: Saída: áudio/vídeo estéreo: CVBS
Normas de vídeo suportadas PAL / NTSC / SECAM
Alcance Até 100 metros ao ar livre;
até 30 metros dentro de casa
Dimensões 6.1 cm (L) x 14.6 cm (P) x 15 cm (A)
Transmissão de Frequência portadora: 2,4 GHz
áudio/vídeo Número de canais: quatro (poderão ser menos, dependendo
das regulamentações locais)
Tipo de modulação: FM
Potência de transmissão: <10mW
Antenas: Incorporadas
Transmissão do Frequência portadora: 433,92 MHz
comando à Tipo de modulação: AM
distância Potência de transmissão: <10 mW
Alcance da recepção de
infravermelhos: Até 6 metros
Alcance da frequência
portadora 32 kHz – 57 kHz
Fio de transmissão do
comando à distância: Sim, 4 luzes de infravermelhos
Antena do comando remoto: Antenas na parte posterior de ambas as
unidades
Precisa de ajuda?
Se tiver alguma dúvida sobre o VL1405, contacte-nos através da nossa linha
verde de apoio a clientes! Pode encontrar o número na lista da página 2.
Antes de telefonar, leia este manual atentamente.
Poderá resolver a maioria dos problemas.
O número de modelo da Ligação de TV Sem Fios é VL1405.
Data de compra: _____ /_____ /______
dia /mês /ano
PORTUGUÊS 73
XP SBC VL1405 04-08-2003 14:39 Pagina 73
74
S
SBC VL1405
O S Philips VL1405 p
pp
p p pp . O
S Philips
S,
p SBC VL1400. p
p p p
, p .
p
S VL1405.
S Philips VL1400 (p..
, p p ,
pp) ppp .
O S Philips pp
p p
S Philips p p p.
O S
.
,
,
.
p p!
p
• p p p
p , p
.
• p ,
pp SCART.
• SCART. p
SCART p p .
• p p p ,
( ) pp
, (VCR), DVD, ,
, TV-out, .p.
XP SBC VL1405 04-08-2003 14:39 Pagina 74
• ’
:
- TV1 - , pp
S VL1400.
- TV2 - ,
S VL1400.
- TV3 - , VL1405.
•
.
• p p .
• p p .
• p . pp p
p pp Philips.
• p p .
• pp p
p 220-240 V AC / 50Hz.
• pp p p
p p
p p p p pp EN60950
p: 12 V DC/ 300 mA.
• p p ,
p p , .
p p
. p p
p p p
p p .
p p p
p
S. p
S.
•
• S AC
• SCART/RCA / p
• O
75
XP SBC VL1405 04-08-2003 14:39 Pagina 75
- p
p
A) pp SBC VL1400 ( p)
1 p
pp (stand-by)
(on).
2
, p pp
, p p .
3 p p (COPY SOURCE)
SCART 1,2,3 SCART OUT
/ SCART 4.
4 p
p SCART (1,2 3)
/ SCART 4. p ,
SCART OUT / SCART 4.
5 p p (VIEW SOURCE)
p SCART (1-4) p p
SCART pp.
6 O p
SCART p p
pp.
7 AUTO
SCART p (on)
pp (off).
8 p p
p p
p p .
9 p
audio/video
p p.
10 (1-4) SCART
p p p
SCART
11 SCART
12 RCA
13 DC
14
15
(A-8)
.
16 SCART
17
18
76
XP SBC VL1405 04-08-2003 14:39 Pagina 76
B)
19 p
pp (stand-by)
(on).
,
.
20
, p pp
, p p .
21
.
22 p p , p (+) / (-)
p p p p p
pp, p
p
23 p
audio/video
p p.
24 SCART
25 DC
26 SCART
27
28
77
XP SBC VL1405 04-08-2003 14:39 Pagina 77
S
S
SBC VL1400
1 pp
S p p p
p .
B .
2 p pp.
p p
.
1 p p (B-23) p
pp.
2 Sp p TV3.
p
p p .
3 SCART TV3.
4 .
5 p p.
1 TV3 .
B pp .
2
play stop .
S (B-19)
.
3 p pp
(A-1) pp .
p
.
78
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 78
4 (A-1) , p
p
(A-18 B-28).
S pp pp
.
S VL1400
p p p VL1405, pp
p p p .
5 p p ,
pp p p
pp p p p
p .
6 pp p p p
p ,
, p p
S VL1400.
TV3
p p
TV3
1 TV3. p
VL1405.
TV1 p p
TV3.
2 p (B-19) p
.
p , p
pp TV3
SCART.
3 p - + (B-22) p
p p p pp p.
O p SCART 1> 2> 3> 4
4
p p .
79
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 79
p p
p p p, p p
p. p p
p , p
( ‘ B’)
pp Philips. pp pp
pp ,
p .
p’ pp
.
p • B
(A-2 B-20 p).
TV3 • p EXT AV TV3.
• p p
(pp: VCR/DVD: p).
• p p .
• Select the same frequency channel on both the Receiver and
Transmitter units.
• p
pp. p VCR,
p SCART VCR (Ext1
Ext2 – VCR).
p • - p p
/ p p .
TV3 • - p pp p
p p .
• B .
• p pp
(<30m).
S • pp auto standby
p p ( ) .
p ( O ).
p p
• p EXT AV TV3.
TV3 • p p .
• p p
(pp: VCR/DVD: p).
• SCART pp.
• .
80
XP SBC VL1405 04-08-2003 14:39 Pagina 80
• p EXT AV TV1.
TV1 (B. )
• p p p VIEW SOURCE (A-5).
• p p.
O p p • p
p p.
p (B-19 pp ).
TV3 • B p p
( , ,
) p p p .
• p
6 *. B
’ .
• B p pp
p 5 .
• B p p
p .
• p p
p , p 5-10 p
p p .
• p p
p .
• - p pp p
p .
• p , p .
•
Easylink de . (
VCR)
• p Easylink p
SCART.
S S-VHS • p CVBS
S-VHS p SCART 1 2.
p ( VCR)
S DVD • DVD SCART 3 4
( RGB).
TV1,TV2 TV3 • p p CVBS DVD player.
( O DVD)
* p
p.
81
XP SBC VL1405 04-08-2003 14:39 Pagina 81
• G
. (Bluetooth,
LAN .)
, .
• G A F S
(RF). R,
,
.
• p p ,
p .
• O A F S
. L
. J ,
(
) A F S
,
.
• P
,
.
• O (
TV-VCR)
( ).
• O
(IR)
32kHz 57kHz.
• A : ,
A F S Philips
. G A F S Philips
.
• pp
(
‘Follow TV’,‘Easylink’,‘SmartLink’,
‘AV-Link’,‘MEGALogic’,‘TV-Link’ ‘Q Link’). p
p p SCART p
.
• G A F S Philips
100 . S,
30 .
82
XP SBC VL1405 04-08-2003 14:39 Pagina 82
S p
p
pp : PAL / NTSC / SECAM
S 220 - 240V AC / 50Hz
: 7 W ( pp
)
SCART: : stereo audio/video: CVBS
p : CVBS ( RCA)
: 100 p
30 p
: 6,1 . () x 14,6 . (B) x 15 . ()
: 2,4 GHz
/ : ( ,
p p )
Sp : FM
I pp: <10 mW
:
: 433,92 MHz
Sp : AM
I pp: <10 mW
p : 6
: 32 kHz – 57 kHz
: Mai, 4
: r
;
VL1405,
.
2.
, .
.
O S VL1405.
: _____ /_____ /______
/ /
83
XP SBC VL1405 04-08-2003 14:39 Pagina 83
SVENSKA84
Trådlös tv-länk
SBC VL1405
Mottagaren VL1405 för Philips trådlösa tv-länk som du just köpt är tillverkad
till högsta standard och kommer att ge dig många års problemfri
användning. Mottagaren är avsedd att användas tillsammans med
Philips trådlösa tv-länk, typnummer SBC VL1400. Läs följande anvisningar
noga och behåll häftet för framtida referens. I denna bruksanvisning beskrivs
bara hur du installerar och använder mottagaren VL1405. För anvisningar om
Philips trådlösa tv-länk VL1400 (dvs hur du använder fjärrkontrollen, länkar
till videokällor eller ställer in sändarenheten) hänvisar vi till bruksanvisningen
för den enheten.
Med mottagaren för Philips trådlösa tv-länk kan du ta emot videosignaler
som sänds över Philips trådlösa tv-länk från annat ställe.
Mottagaren för trådlös tv-länk är baserad på trådlös RF-teknologi.
För att ge dig bästa möjliga kvalitet finns fyra sändningskanaler så att du kan
välja den kanal som ger bästa möjliga bild med ett minimum av störningar.
Äkta trådlös bekvämlighet i hemmet!
XP SBC VL1405 04-08-2003 14:39 Pagina 84
Viktig information
• Läs följande anvisningar noga och behåll häftet för framtida referens.
• Varje videokälla, huvud-TV:n och den andra TV:n måste ha SCART-uttag.
• Två SCART-kablar är bifogade; du kommer att behöva extra SCART-kablar
för de videokällor som du ansluter.
• Valfri satellitmottagare, dekoder för betal-TV (antingen digital eller analog),
videobandspelare (VCR), DVD-spelare, videokamera, spelmanöverbord,
dator med möjlighet att visa tv etc. kan användas som videokälla.
• I denna bruksanvisning använder vi följande beteckningar på anslutna
tv-apparater:
- TV1 - Huvud-tv:n, som är ansluten till sändardelen av den trådlösa tv-
länken VL1400.
- TV2 - Den andra tv:n, som är ansluten till mottagardelen av den
trådlösa tv-länken VL1400.
- TV3 - Den andra tv:n, som är ansluten till mottagardelen av den
trådlösa tv-länken VL1400.
• Det kan vara praktiskt att ha TV:ns och videokällornas bruksanvisningar
till hands.
Säkerhetsåtgärder
• Använd inte produkten på fuktiga platser eller i närheten av vatten.
• Utsätt inte produkten för stark värme.
• Öppna inte produkten.
Om du får tekniska problem bör du ta den till en Philips-handlare.
• Täck inte över produkten.
• Anslut nätadaptrarna endast till ett uttag som ger 220-240 V AC / 50Hz.
• Använd endast de medföljande nätadaptrarna eller en typ som uppfyller
säkerhetsstandarden EN60950 och som har följande specifikation:
12 V ls/ 300 mA.
• Elektronisk utrustning som är otillräckligt skärmad eller särskilt känslig
kan påverkas av denna produkt. Störningen kan orsaka skada på annan
utrustning. Du bör kontrollera om omgivande utrustning kan påverkas av
produkten innan du börjar använda den.
Innehållet i kartongen
Kontrollera att följande delar finns med i kartongen med din mottagare
för trådlös tv-länk. De följer med för att hjälpa dig ställa in och använda
din trådlösa tv-länk.
• Mottagarenhet
• Nätadapter
• SCART/RCA-kabel för audio/video
• Bruksanvisning
SVENSKA 85
XP SBC VL1405 04-08-2003 14:39 Pagina 85
Funktionsöversikt -
Produktillustrationer på pärmens insida
A) Sändarenhet SBC VL1400 (medföljer ej)
1 Huvudströmbrytare
växlar mellan stand-by och på.
2På/Av-lampa
rött ljus för stand-by, grönt ljus när apparaten är påslagen, blinkar när
kommandon från fjärrkontrollen tas emot.
3 COPY SOURCE-knapp
kopplar SCART-ingångarna 1,2,3 eller SCART OUT till SCART in/ut 4.
4 Copy source-indikationslampor
visar vilken SCART-ingång (1,2 eller 3) som är kopplad till
SCART- in/utgång 4. När indikationslampan inte lyser är SCART OUT
kopplad till SCART in/utgång 4.
5 VIEW SOURCE-knapp
väljer vilken SCART-ingång (1-4) som visas på sändarens SCART-utgång.
6 View source-indikationsdisplay
visar vilket nummer på SCART-ingång som visas på sändarenhetens utgång.
7 AUTO-lampa
visar om automatisk SCART-växling är möjlig (på) eller inte möjlig (av).
8 Infraröd fjärrkontrollsförstärkningsljus
överför infraröd-kontrolljussignaler från mottagaren till videokällorna
nedanför.
9 Kanalväljare
växlar mellan audio/videosignalens frekvenskanaler för att reducera
störningar till ett minimum.
10 SCART ingångsuttag (1-4)
för anslutning till videokällor med SCART-utgång
11 SCART utgångsuttag
för anslutning till huvud-tv:n
12 RCA ljud utgångsuttag
för anslutning till en ljudförstärkare
13 Likströmsingång
för anslutning till elnätet
14 Uttag fjärrkontrollsförstärkningssladd
15 Fjärrkontrollsförstärkningssladd
fyra infrarödljus används istället för de infraröda
fjärrkontrollförstärkningsljusen (A-8) för noggrannare kontroll av
videokällorna.
16 SCART-kabel
17 Nätadapter
18 Fjärrkontrollsantenn
SVENSKA86
XP SBC VL1405 04-08-2003 14:39 Pagina 86
B) Mottagarenhet
19 Huvudströmbrytare
växlar mellan stand-by och på.När mottagarenheten slås på eller av blir
sändarenheten också påslagen eller avstängd automatiskt.
20 På/Av-lampa
rött ljus för stand-by, grönt ljus när apparaten är påslagen, blinkar när
fjärrkontrollkommandon tas emot.
21 Mottagare fjärrkontrollssignaler
tar emot fjärrkontrollskommandon som sänds till mottagarenheten för
att styra videokällorna.
22 Ingång källa upp (+) / ner (-) knappar
väljer vilken av de fyra videokällor som är anslutna till sändarenheten
som ska visas på den tredje tv:n.
23 Kanalväljare
växlar mellan audio/videosignalens frekvenskanaler för att reducera
störningar till ett minimum.
24 SCART utgångsuttag
för anslutning till den tredje-tv:n
25 Likströmsingång
för anslutning till elnätet
26 SCART-kabel
27 Nätadapter
28 Fjärrkontrollsantenn
SVENSKA 87
XP SBC VL1405 04-08-2003 14:39 Pagina 87
Ställa i ordning din trådlösa tv-länk
Ställa in den trådlösa tv-länken SBC VL1400
1 Ställ in sändaren och mottagaren för den trådlösa tv-länken enligt
bruksanvisningen som följde med apparaten.
Se till att båda enheterna är inställda på samma frekvenskanal.
2 Koppla på sändaren.
Du kan nu ställa in och testa den extra mottagaren.
Ställa in mottagarenheten
1 Ställ sändarkanalsväljaren (B-23) på samma kanal som sändaren.
2 Ställ den extra mottagarenheten nära TV3.
Kontrollera att mottagarenhetens framsida är så placerad att den kan ta
emot fjärrkontrollskommandon.
3 Anslut SCART-kablar från mottagarenheten till TV3.
4 Anslut nätadaptern till mottagarenheten.unit.
5 Sätt i nätadaptern för den extra mottagaren i ett vägguttag.
Kontrollera att fjärrkontrollen fungerar
1 Slå på TV3 och mottagarenheten.
Kontrollera att sändarenheten också är påslagen.
2 Rikta videokällans fjärrkontroll mot mottagarenheten och växla mellan
'play' och 'stop'.
På/Av-lampan (B-19) på mottagarenheten blinkar för att visa att den har
tagit emot kommandot från fjärrkontrollen.
3 Be en annan person att kontrollera om På/Av-lampan (A-1) på
sändarenheten blinkar.
Detta betyder att sändarenheten tar emot kontrollsignalerna från
mottagarenheten.
SVENSKA88
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 88
4 Om På/Av-lampan (A-1) inte blinkar, flytta fjärrkontrollsantennen på
endera enhets(A-18 eller B-28) baksida.
På/Av-lampan på sändarenheten ska blinka när ett fjärrkontrollskommando
ges på mottagarsidan. Om den trådlösa tv-länken VL1400 fungerade innan
du installerade den extra mottagaren bör videokällan nu reagera.
5 Om videokällan inte reagerar på fjärrkontrollskommandot, försök justera
sändarenhetens frampanel i linje med videokällan tills du får respons.
6 Om videokällan fortfarande inte reagerar installerar du
fjärrkontrollssladden enligt beskrivningarna i anvisningarna för den
trådlösa tv-länken VL1400.
Använda den trådlösa TV-länken med TV3
Titta på och styra videokällor på TV3
1 Koppla på TV3. Det är den tredje tv:n, som är ansluten till mottagaren
VL1405.
TV1 behöver inte vara påkopplad för att du ska kunna titta på program
på TV3.
2 Tryck på påkopplingsknappen (B-19) för att koppla på mottagarenheten.
När mottagaren är påkopplad kommer sändaren automatiskt på, och på TV3
visas då signalen som kommer in i den apparatens SCART-ingång.
3 Tryck på – eller + (B-22) på mottagarenheten för att välja vilken
videokälla som ska visas.
SCART-ingångarna 1> 2 > 3 > 4 visas i den ordningen.
4 Rikta fjärrkontrollen mot mottagaren för att styra videokällan.
SVENSKA 89
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 89
Problemlösning
Om det uppstår något fel, ber vi dig först gå genom tipsen nedan. Om du
inte kan lösa ett problem med hjälp av råden nedan kan du kontakta vår
helpline (se "Behöver du hjälp?") eller vända dig till butiken. Försök aldrig att
själv reparera enheten. Då gäller inte garantin längre.
Kontrollera förs tatt alla kablarna sitter i rätt.
Problem Lösning
Ingen bild på TV3 • Se till att båda enheter är påslagna (A-2 och B-20 är gröna).
• Välj kanal EXT eller AV på TV3.
• Aktivera videokällan
(TV-konverter: ström på; videobandspelare/DVD-spelare: avspelning).
• Välj rätt videokälla på Mottagarenheten.
• Välj samma kanal på både Sändar- och Mottagarenheterna.
• Om en videobandspelare är videokälla kontrollera då att rätt
SCART-uttag på videobandspelaren används (Ext1 eller Ext2 - se
videobandspelarens bruksanvisning).
Dålig bild/ • Flytta försiktigt runt mottagarenheten tills du får bra bild och ljud.
ljudkvalitet på • Flytta försiktigt runt sändarenheten tills du får bra bild och ljud.
TV3 • Välj en annan frekvenskanal för båda enheter.
• Minska avståndet mellan sändar- och mottagarenheten (<30m).
Kabelprogrammet • Avaktivera det automatiska beredskapsläget på videobandspelaren.
du tittar på (Se bruksanvisningen för videobandspelaren).
försvinner efter
några minuter
Fel bild på TV3 • Välj kanal EXT eller AV på TV3.
• Välj en annan videokälla på mottagarenheten.
• Aktivera videokällan
(TV-konverter: ström på; videobandspelare/DVD-spelare: avspelning).
• Växla SCART-uttagen på sändarenheten.
• Ställ om till en annan frekvenskanal på båda enheterna.
Fel bild på TV1 • Välj rätt EXT eller AV kanal på TV1 (se TV:ns bruksanvisning).
• Välj rätt videokälla med VIEW SOURCE-knappen (A-5).
• Välj ett vanligt programnummer.
SVENSKA90
XP SBC VL1405 04-08-2003 14:39 Pagina 90
Videokällorna från • Rikta fjärrkontrollen direkt mot mottagarenheten och
den TV3 kan se till att det inte finns några hinder mellan. (B-19 måste blinka).
inte styras • Se till att det inte finns någon annan trådlös apparat (trådlösa hörlurar,
högtalare, RF-kontrollsignaler) som stör fjärrkontrollen.
• Avståndet mellan fjärrkontrollen och mottagarenheten får vara högst
6 meter*.Var noga med att det inte är längre än så.
• Se till att sändarenheten och mottagarenheten står minst 5 meter ifrån
varandra.
• Se till att den fjärrkontroll som hör till videokälllan används för att styra
den.
• Flytta fjärrkontrollens förstärkningssladd på videokällan, eller placera
ljuset 5-10 cm framför videokällan.
Surrljud när • Flytta omkring mottagarenheten försiktigt tills surrljudet försvinner.
fjärrkontrollen • Flytta omkring sändarenheten försiktigt tills surrljudet försvinner.
används • För vissa typer av TV-apparater går inte detta problem att lösa.
'Easylink' fungerar • Kontrollera att både din TV och videobandspelare stödjer denna funktion.
inte (Se TV:ns och videobandspelarens bruksanvisning).
• Använd Easylink-kompatibla eller fullständiga SCART-kablar.
Det blir bara • Välj CVBS video-utgångsformat för din S-VHS videobandspelare
svartvita bilder när SCART-ingång 1 eller 2 används
vid S-VHS video (kontrollera videobandspelarens bruksanvisning).
Det visas inga • Anslut DVD-spelaren till SCART-ingång 3 eller 4 (båda stödjer RGB).
bilder på TV1, • Ställ in utformatet CVBS video för din DVD-spelare.
TV2 och TV3 från (Se bruksanvisningen för videobandspelaren.)
DVD-spelaren
* beror på fjärrkontrollsignalernas styrka och batteriets laddning.
SVENSKA 91
XP SBC VL1405 04-08-2003 14:39 Pagina 91
Allmänt
• Bild-och ljudkvaliteten kan påverkas vid användning av mikrovågsugnar.
Andra trådlösa system (Bluetooth, trådlösa nätverk etc.) kan också
inverka negativt på bild-och ljudkvaliteten.
• Din trådlösa TV-länk använder sig av RF-signaler (signaler på
radiofrekvens). Den är därför känslig för samma slags störningar som
påverkar GSM-system, transistorradioapparater och andra RF-baserade
produkter.
• Om samma videokälla väljs för båda TV-apparaterna får du samma
program på TV-apparaterna.
• Din trådlösa TV-länk är inte begränsad till ett visst rum eller hus. Du kan
använda den var som helst i eller i närheten av huset. Andra personer i
närheten av ditt hem (upp till det största användningsavståndet) som
också använder en trådlös TV-länk som är inställd på samma kanal, kan
därför se på de program som kommer från din videokälla.
• För att inte riskera att blanda ihop olika fjärrkontrollkommandon
rekommenderar vi dig att inte använda en TV som videokälla.
• Vissa inbyggda videobandspelare (TV/videokombinationer) kan inte
användas med den trådlösa TV-länkens sändarenhet (beroende på märke
och typ).
• Videokällor kan inte styras trådlöst om infrarödsignalens bärvågsfrekvens
går utanför räckvidden 32kHz till 57kHz.
• Radiovågssäkerhet: När den trådlösa TV-länken är påslagen sänder den ut
och tar emot radiovågor. Den trådlösa TV-länken uppfyller kraven i de
standarder som definierats för den.
• Den trådlösa TV-länkens sändarenhet kan stödja funktionen nedladdning
av kanaler på high-end TV-apparater och videobandspelare.
(Denna funktion kallas även 'Follow-TV', 'Easylink', 'SmartLInk', 'AV-Link',
'MEGALogic', 'TV-Link' eller 'Q-Link'). Fullständiga SCART-kablar som
stödjer denna funktion måste användas.
• Philips trådlösa TV-länk har ett användningsavstånd på upp till 100 meter
utomhus.Väggar,tak och andra störr föremål kan reducera
användningsavståndet till omkring 30 meter inomhus.
SVENSKA92
XP SBC VL1405 04-08-2003 14:39 Pagina 92
Tekniska specifikationer
Allmänt Stödda videostandarder PAL / NTSC / SECAM
Strömmatning 220 - 240V AC / 50Hz
Förbrukning under drift: 7 W (både sändar- och mottagarenhet)
Mottagarenhet SCART- uttag: Utgång: stereo audio / video: CVBS
Videoingång: CVBS (gul RCA-kontakt)
Räckvidd Upp till 100 meter utomhus,
upp till 30 meter inomhus
Dimensioner: 6.1 cm (B) x 14.6 cm (D) x 15 cm (H)
Ljus-/video- Bärarfrekvens: 2,4 GHz
sändning Antal frekvenskanaler: fyra (kan vara färre, beroende på lokala
bestämmelser)
Modulationstyp: FM
Sändareffekt: <10mW
Antenner: Inbyggda
Fjärrkontrolls- Bärarfrekvens: 433,92 MHz
sändning Modulationstyp: AM
Sändareffekt: <10 mW
Räckvidd för IR-mottagning: Upp till 6 meter
Bärarfrekvensområde: 32 kHz – 57 kHz
Fjärrkontrollssladd: Ja, 4 infrarödljus
Fjärrkontrollsantenn: Antenner baktill på båda enheter
Om du behöver hjälp?
Om du har några frågor rörande VL1405, är du välkommen att ringa
vår hjälptelefon. Numret hittar du på sidan 2.
Läs igenom den här bruksanvisningen noga innan du ringer.
Du kan själv lösa de flesta problem.
Modellnumret för den trådlösa tv-länken är VL1405.
Inköpsdatum: _____ /_____ /______
dag /månad /år
SVENSKA 93
XP SBC VL1405 04-08-2003 14:39 Pagina 93
DANSK94
Trådløst TV Link
SBC VL1405
Den Philips Trådløse TV Link Receiver VL1405, du lige har købt, er fremstillet
i henhold til de højeste standarder og vil give dig mange års problemfri
brug. Philips Trådløse TV Link Receiver er beregnet til at blive brugt sammen
med Philips Trådløse TV Link, typenummer SBC VL1400. Læs venligst
følgende anvisninger omhyggeligt, og gem dette hæfte til senere opslag.
Dette hæfte beskriver kun installationen og brugen af den Trådlåse TV
Receiver VL1405. For oplysninger om Philips Trådløse TV Link VL1400
(dvs. brug af fjernbetjening, tilslutning af videokilder og opstilling af
transmitterenhed) henviser vi til den originale brugsanvisning.
Med Philips Trådløse TV Link Receiver kan du modtage det videosignal, som
sendes af Philips Trådløse TV Link på et andet sted.
Den Trådløse TV Link Receiver er baseret på trådløs RF-teknologi.
For at gøre dig i stand til at få det bedst mulige resultat er der fire kanaler,
så du kan vælge den kanal, der giver det bedste billede med minimal
interferens.
Ren trådløs hjemmekomfort!
XP SBC VL1405 04-08-2003 14:39 Pagina 94
Vigtig information
• Læs venligst følgende anvisninger omhyggeligt, og gem dette hæfte til
senere opslag.
• Videokilder, hoved-TV og andet TV skal have SCART-stik.
• Der medfølger to SCART-kabler; der kræves ekstra SCART-kabler til de
videokilder, du vil tilslutte.
• Der kan bruges enhver satellit-receiver, betalings-TV dekoder (digital eller
analog), videomaskine (VCR), DVD-spiller, camcorder, spillekonsol, PC
med TV-udgangskapacitet mv. som videokilde.
• I denne brugsanvisning henviser vi til de tilsluttede fjernsynsapparater på
følgende måde:
- TV1 - Hovedfjernsynet, som er tilsluttet den Trådløse TV Link VL1400
transmitter.
- TV2 - Det andet fjernsyn, som er tilsluttet den Trådløse TV Link VL1400
receiver.
- TV3 - Det tredje fjernsyn, som er tilsluttet VL1405 receiveren.
• Det kan måske være praktisk at have brugsanvisningerne til fjernsynene
og til videokilderne ved hånden.
Sikkerhedsforanstaltninger
• Anvend ikke dette produkt på steder, hvor der er fugt eller i nærheden
af vand.
• Udsæt ikke dette produkt for ekstrem varme.
• Skil ikke dette produkt ad.
Indlever det til din Philips-forhandler i tilfælde af tekniske vanskeligheder.
• Tildæk ikke dette produkt.
• Tilslut kun AC-strømadapterne til en strømforsyning på
220-240 V AC / 50Hz.
• Brug kun de AC-strømadaptere, der hører til produktet, eller én, der
opfylder sikkerhedsstandarden EN60950, og som har følgende
specifikation: 12 V DC / 300 mA.
• Ikke passende beskyttet eller følsomt elektronisk udstyr kan påvirkes ved
brugen af dette produkt. Disse forstyrrelser kan beskadige udstyret.
Check venligst om dit udstyr kan eller ikke kan påvirkes af dette produkt,
før du begynder at bruge det.
Indhold i æsken
Check, at æsken med den Trådløse TV Link receiver indeholder følgende
dele. De medfølger for at hjælpe dig til at indstille og anvende det
Trådløse TV Link.
• Receiver unit
• AC-strømadapter
• SCART/RCA-audio/video-kabel
• Brugsanvisning
DANSK 95
XP SBC VL1405 04-08-2003 14:39 Pagina 95
Funktionsoversigt -
Produktillustrationer på den indvendige klap
A) Transmitter SBC VL1400 (medfølger ikke)
1Tænd-sluk knap
skifter transmitteren mellem standby og tændt.
2 Lys for strøm
rød i standby, grøn når der er tændt, blinker når der modtages
kommandoer fra fjernbetjeningen
3 COPY SOURCE knap
linker SCART-indgang 1, 2, 3 eller SCART-ud til SCART ind/ud 4.
4 Indikatorlamper for kopikilde
indikerer, hvilken SCART-indgang (1,2 eller 3) der er linket til
SCART ind/ud 4. Hvis der ikke er nogen lysindikation, er SCART-ud
linket til SCART ind/ud 4.
5 VIEW SOURCE knap
vælger hvilken SCART-indgang (1-4) der ses på transmitterens SCART-
udgang
6 Valgt kilde indikatordisplay
indikerer SCART-indgangsnummeret, der ses på transmitterens udgang.
7 AUTO lys
indikerer om automatisk SCART-skift er aktiveret (on) eller deaktiveret (off).
8 Lys til infrarød fjernbetjening
sender infrarøde fjernbetjeningssignaler fra receiveren til videoapparater
nedenunder.
9 Kanalvælger
vælger frekvenskanal for audio/video-signalet for at minimere interferens.
10 SCART indgang (1-4)
for tilslutning til SCART-egnede videokilder
11 SCART udgang
for tilslutning til hovedfjernsynet
12 RCA lydudgang
for tilslutning til en lydforstærker
13 DC-indgang
for tilslutning til lysnet
14 Tilslutning af fjernbetjeningsforlænger
15 Fjernbetjeningsforlænger
der bruges fire infrarøde lys i stedet for infrarøde fjernbetjeningslys (A-8)
for mere præcis betjening af videokilderne.
16 SCART-kabel
17 Strømadapter
18 Fjernbetjeningsantenne
DANSK96
XP SBC VL1405 04-08-2003 14:39 Pagina 96
B) Receiver
19 Tænd-sluk knap
skifter receiveren mellem standby og tændt. Når receiveren tændes eller
slukkes, tændes eller slukkes der automatisk også for transmitteren.
20 Lys for strøm
rød i standby, grøn når der er tændt, blinker når der modtages
kommandoer fra fjernbetjeningen
21 Signalmodtager fra fjernbetjening
modtager kommandoer fra fjernbetjeningen,
der sendes til transmitteren for at styre videokilderne.
22 Indgangskilde op (+) / ned (-) knapper
vælger en af de fire videokilder, der er tilsluttet transmitteren,
så der kan ses fjernsyn på det tredje fjernsyn.
23 Kanalvælger
skifter frekvenskanal for audio/video-signalet for at minimere interferens.
24 SCART-udgang
for tilslutning til det tredje fjernsyn
25 DC-indgang
for tilslutning til lysnet
26 SCART-kabel
27 Strømadapter
28 Fjernbetjeningsantenne
DANSK 97
XP SBC VL1405 04-08-2003 14:39 Pagina 97
Klargøring af det Trådløse TV Link
Opstilling af det Trådløse TV Link SBC VL1400
1 Opstil den Trådløse TV Link transmitter og receiver som beskrevet i
brugsanvisningen, som fulgte med apparatet.
Sørg for, at begge enheder er indstillet på samme kanal.
2 Tænd for transmitteren.
Du kan nu opstille og afprøve den ekstra receiver.
Klargøring af receiveren
1 Indstil transmissionskanalkontakten (B-23) på samme kanal som
transmitteren.
2 Anbring den ekstra receiver tæt ved det tredje fjernsyn (TV3).
Sørg for, at receiverens front er placeret således, at den kan modtage
signaler fra fjernbetjeningen.
3 Tilslut SCART-kabel fra receiver til TV3.
4 Tilslut strømadapteren til receiveren.
5 Sæt den ekstra receivers strømadapterstik i en stikkontakt.
Kontrol af fjernbetjeningen
1 Tænd for TV3 og receiveren.
Sørg for, at transmitteren også er tændt.
2 Ret videokildens fjernbetjening mod receiveren og skift mellem afspil og
stop.
Lyset for strøm (B-19) på receiveren blinker som tegn på, at den har
modtaget signalet fra fjernbetjeningen.
3 Få en anden til at checke, at lyset for strøm (A-1) på transmitteren blinker.
Det betyder, at den modtager fjernbetjeningssignalet fra receiveren.
DANSK98
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 98
4 Hvis lyset for strøm (A-1) ikke blinker, skal fjernbetjeningsantennen bag
på transmitter eller receiver bevæges en smule (A-18 eller B-28).
Lyset for strøm på transmitteren skulle nu blinke, når der gives et
fjernbetjeningssignal fra receiveren. Hvis det Trådløse VL1400 TV Link
fungerede rigtigt, før du installerede den ekstra VL1405 receiver, bør
videokilden reagere.
5 Hvis videokilden ikke reagerer på fjernbetjeningssignalet, kan du prøve
igen at flugte frontpanelerne på transmitteren og videokilden, indtil den
reagerer.
6 Hvis videokilden stadig ikke reagerer, så tilslut
fjernbetjeningsforlængerledningen som beskrevet i brugsanvisningen til det
Trådløse VL1400 TV Link.
Sådan bruges det trådløse link med TV3
Hvordan du ser og betjener videokilder på TV3
1 Tænd for det tredje fjernsyn. Det er det fjernsyn, som er tilsluttet VL1405
receiveren.
Det er ikke nødvendigt at tænde for det første fjernsyn for at se
videoprogrammer på det tredje fjernsyn.
2 Tryk på strømknappen (B-19) for at tænde for receiveren.
Når der er tændt for receiveren, tændes transmitteren automatisk og det
tredje fjernsyn viser signalet på sin SCART-indgang.
3 Tryk på – eller + knapperne (B-22) på receiveren for at vælge den
videokilde, som skal ses.
Valgcyklussen er SCART-indgang 1> 2 > 3 > 4
4 Ret fjernbetjeningen mod receiveren for at betjene videokilden.
DANSK 99
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 99
Problemløsning
Hvis der opstår en fejl, skal du først kontrollere følgende punkter. Hvis du
ikke kan løse problemet ved hjælp af disse forslag, skal du kontakte hjælpe-
telefonlinjen (se ’Har du brug for hjælp?’) eller forhandleren. Prøv aldrig selv
at skille apparatet ad, da det vil medføre, at garantien bortfalder.
Check først alle kabler for at sikre, at de er rigtigt forbundet.
Problem Løsning
Intet billede på • Sørg for, at begge enheder er tændt (A-2 og B-20 er grønne).
på TV3 • Vælg EXT eller AV kanal på TV3.
• Aktiver videokilden (dekoder: tænd;VCR/DVD: afspil).
• Vælg den korrekte videokilde på receiveren.
• Vælg samme kanal på både receiver og transmitter.
• Hvis en videomaskine er videokilden, skal du sørge for, at du bruger det
korrekte SCART-stik på videomaskinen (Ext1 eller Ext2 - check
brugsanvisning til videomaskinen).
Dårlig billed-/ • Flyt rundt på receiveren, indtil du får en god billed- og lydkvalitet.
lydkvalitet på TV3 • Flyt rundt på transmitteren, til du får en god billed- og lydkvalitet.
• Skift begge enheder til en anden kanal.
• Sæt transmitteren og receiveren tættere på hinanden (<30m).
Kabelprogrammet, • Deaktivér auto standby på videomaskinen.
du ser på, (Se brugsanvisningen til videomaskinen).
forsvinder efter
nogle minutter
Forkert billede • Vælg EXT eller AV kanal på TV3.
på TV3 • Vælg en anden videokilde på receiveren.
• Aktiver videokilden (dekoder: tænd;VCR/DVD: afspil).
• Ombyt SCART-kablerne på transmitteren.
• Skift til en anden kanal på begge enheder.
Forkert billede • Vælg korrekt EXT eller AV kanal på TV1 (se brugsanvisningen til fjernsynet).
på TV1 • Vælg korrekt videokilde med VIEW SOURCE knappen (A-5).
• Vælg et almindeligt programnummer.
DANSK100
XP SBC VL1405 04-08-2003 14:39 Pagina 100
Ingen styring af • Ret fjernbetjeningen direkte mod receiveren, og kontrollér,
videokilder fra at der ikke er nogen forhindringer imellem. (B-19 skal blinke).
TV3 • Kontrollér, at der ikke er andre trådløse apparater (trådløs hovedtelefon,
højttaler o.l.) der forstyrrer fjernbetjeningen.
• Den maksimale betjeningsafstand mellem fjernbetjeningen og receiveren
er 6 meter*; sørg for, at du er inden for denne afstand.
• Sørg for, at der er mere end 5 meter mellem transmitter og receiver.
• Kontroller, at du bruger den fjernbetjening, der hører til det apparat, du
vil betjene.
• Flyt på øjet på fjernbetjeningsforlængeren til videokilden, eller anbring
det 5-10 cm foran videokilden.
Summelyd, når • Flyt lidt på receiveren, indtil summelyden stopper.
fjernbetjeningen • Flyt lidt på transmitteren, indtil summelyden stopper.
anvendes • Med nogle typer fjernsyn kan du ikke løse dette problem.
Easylink feature • Check, at både fjernsynet og videomaskinen understøtter denne feature
virker ikke (check brugsanvisninger til TV og videomaskine).
• Brug Easylink kompatible eller komplet ledningsførte SCART-kabler.
S-VHS video giver • Vælg CVBS video outputformat for din S-VHS VCR når du bruger
kun sort/hvide SCART indgang 1 eller 2 (check brugsanvisning til videomaskinen).
billeder
DVD-afspiller • Tilslut DVD-spilleren til SCART indgang 3 eller 4 (begge understøtter RGB).
giver intet billede • Vælg CVBS video-udgangsformat for din DVD-afspiller.
på TV1,TV2 (Se brugsanvisningen til DVD-afspilleren).
eller TV3
* afhænger af fjernbetjeningssignalets styrke og batteriets tilstand.
DANSK 101
XP SBC VL1405 04-08-2003 14:39 Pagina 101
Generelle bemærkninger
• Billed-og lydkvalitet påvirkes af brugen af mikrobølgeovne. Andre
trådløse systemer (Bluetooth, trådløse LAN-systemer, osv.) kan også
skade kvaliteten af billede og lyd og vice versa.
• Det trådløse TV Link er et radiofr kvens (RF) baseret produkt. Derfor
kan det tåle samme slags forstyrrelser som mobiltelefoner, bærbare
radioer og andre RF-baserede produkter, uden at resultatet bliver
forringet.
• Hvis der er valgt samme videokilde for begge fjernsyn, får du det samme
program på begge fjernsyn.
• Det trådløse TV link er ikke begrænset til kun ét værelse eller ét hus.
Du kan bruge det hvor som helst i eller omkring huset. Derfor kan alle
i nærheden af dit hus (op til den maksimale funktionsrækk vidde),
som også ejer et trådløst TV link indstillet på samme kanal,
se de samme programmer som dem, der afspilles på din videokilde.
• For at forhindre sammenblanding af fjernbetjeningskommandoer er det
ikk tilrådeligt at bruge et TV som videokilde.
• Nogle indbyggede videomaskiner (TV-VCR kombination) kan ikke
bruges sammen med transmitterenheden på det trådløse TV link
(afhænger af mærke og type).
• Videokilder kan ikke fjernbetjenes, hvis bærefrekvensen for IR-signalet er
er uden for frekvensrækk vidden 32 kHz til 57 kHz.
• Radiobølgesikkerhed: Når det trådløse TV Link er tændt,sender og
modtager det radiobølger. Philips Wireless TV Link opfylder de
standarder, der er fastsat for det.
• Transmitteren kan understøtte downloading af kanaler på moderne
fjernsyn og videomaskiner. (Denne downloading af kanaler er også kendt
som 'Follow-TV',‘Easylink’,‘SmartLink’, ‘AV-Link’, ‘MEGALogic’, ‘TV-Link’
eller ‘Q-Link’). Komplet ledningsførte SCART-kabler, der understøtter
denne feature, skal købes særskilt.
• Philips Wireless TV Link har en funktionsrækk vidde på op til 100 meter
i fri luft.Vægge, lofter og andre store genstande kan begrænse den
brugbar funktionsrækk vidde til cirka 30 meter inden døre.
DANSK102
XP SBC VL1405 04-08-2003 14:39 Pagina 102
Tekniske specifikationer
Generelt Understøttede videostandarder: PAL / NTSC / SECAM
Strømforsyning: 220 - 240V AC / 50Hz
Strømforbrug: 7 W (både transmitter og receiver)
Receiver SCART output: Output: stereo audio/video: CVBS
Video-indgang: CVBS (gult RCA-stik)
Funktionsrækkevidde: Op til 100 m i fri luft,
op til 30 m indendørs
Mål: 6.1 cm (B) x 14.6 cm (D) x 15 cm (H)
Audio/video- Bærefrekvens: 2,4 GHz
transmission Antal kanaler: 4 (måske færre, afhængigt af lovgivningen
lokalt)
Modulationstype: FM
Transmissionsstyrke: <10mW
Antenner: Indbyggede
Fjernbetjenings- Bærefrekvens: 433,92 MHz
transmission Modulationstype: AM
Transmissionsstyrke: <10 mW
Rækkevidde for IR-modtagelse: Op til 6 meter
Bærefrekvens: 32 kHz – 57 kHz
Fjernbetjeningsforlængerledning: Ja, 4 IR-øjer
Fjernbetjeningsantenne: Antenner bag på begge enheder
Har du brug for hjælp?
Hvis du har spørgsmål om Trådløse TV Link VL1405 kontakt da venligst
vores helpline for hjælp! Du kan finde nummeret i listen på side 2.
Læs venligst denne vejledning grundigt igennem, før du ringer.
Vejledningen vil sætte dig i stand til at løse de fleste problemer.
Modelnummeret på det Trådløse TV Link er VL1405.
Anskaffelsesdato: _____ /_____ /______
dag /måned /år
DANSK 103
XP SBC VL1405 04-08-2003 14:39 Pagina 103
NORSK104
Trådløs TV-link
SBC VL1405
Philips Trådløs TV-link mottaker VL1405 som du nettopp har kjøpt, er
produsert i henhold til de høyeste standarder og vil gi deg problemfri bruk i
årevis.
Philips Trådløs TV-link mottaker er utarbeidet for å kunne brukes i tillegg til
Philips Trådløs TV-link, typenummer SBC VL1400.Vennligst les
bruksanvisningen nedenfor nøye, og ta vare på den for fremtidig bruk. I
dette heftet beskrives kun installasjon og bruk av Trådløs TV-link mottaker
VL1405. Hvis du trenger veiledning når det gjelder Trådløs TV-link VL1400
(dvs. bruk av fjernkontroll, forbindelse av videokilder, klargjøring av
senderenhet), bør du slå opp i den opprinnelige brukerhåndboken.
Med Philips Trådløs TV-link mottaker kan du motta videosignalet som sendes
av en Philips Trådløs TV-link på et annet sted.
Philips Trådløs TV-link mottaker er basert på trådløs RF-teknologi.
For å oppnå best mulig ytelser, benyttes det fire overføringskanaler slik at du
kan velge den kanalen som gir best bilde med minst forstyrrelser.
Ren trådløs hjemmekomfort!
XP SBC VL1405 04-08-2003 14:39 Pagina 104
Viktig informasjon
• Du bør lese denne veiledningen nøye og gjemme den for fremtidig bruk.
• Hver videokilde, den første TV-en og den andre TV-en må ha
SCART-kontakter.
• To SCART-kabler medfølger; du trenger ekstra SCART-kabler til de
videokildene du tilkopler.
• En videokilde kan være enhver satellittmottaker, dekoder for betal-TV
(digital eller analog), videospiller, DVD-spiller, videokamera, dataspill,
PC med TV-ut funksjon osv.
• I denne bruksanvisningesn omtales tilkoplede TV-er slik:
- TV1 - Den første TV-en som er koplet til senderenheten som hører til
Trådløs TV-link VL1400.
- TV2 - Den andre TV-en som er koplet til mottakerenheten som hører til
Trådløs TV-link VL1400.
- TV3 - Den tredje TV-en som er koplet til mottakeren VL1405.
• Det kan være nyttig å ha bruksanvisningene til TV-ene og videokildene for
hånden i tilfelle det er noe du må slå opp.
Sikkerhetsforholdsregler
• Ikke bruk dette produktet på fuktige steder eller i nærheten av vann.
• Ikke utsett dette produktet for sterk varme.
• Ikke åpne dette produktet; ta det med til Philips-forhandleren hvis det
oppstår tekniske problemer.
• Ikke dekk til dette produktet.
• Adapterne (AC) må bare koples til en strømforsyning på
220-240 V AC / 50Hz.
• Bruk bare de medfølgende strømadapterne eller en type som oppfyller
sikkerhetsstandarden EN60950 og som har følgende spesifikasjoner:
12 Volt DC (likestrøm) /300 mA.
• Utilstrekkelig beskyttet eller følsomt elektronisk utstyr kan bli påvirket av
dette produktet mens det brukes. Denne interferensen kan føre til at
utstyret blir ødelagt. Undersøk om utstyr i nærheten kan påvirkes av
dette produktet før du begynner å bruke det.
Innholdet i esken
Vennligst kontroller at følgende deler er pakket i esken med Trådløs
TV-link mottaker. De følger med for å gjøre det enkelt å installer og
bruke Trådløs TV-link.
• Mottakerenhet
• Nettstrømadapter (AC)
• SCART/RCA audio/video-kabel
• Bruksanvisning
NORSK 105
XP SBC VL1405 04-08-2003 14:39 Pagina 105
Funksjonell oversikt - Illustrasjon av produktet
på siden som kan brettes ut:
A) Senderenhet SBC VL1400 (følger ikke med)
1På-knapp
for å sette senderen i standby og på.
2På-lys
rød i standby, grønt når strømmen er på, blinker når det kommer
kommandoer fra fjernkontrollen
3 COPY SOURCE knapp
forbinder SCART-inngang 1,2,3 eller SCART UT til SCART inn/ut 4.
4 Indikatorlamper for kopier kilde
viser hvilken SCART-inngang (1,2 eller 3) som er koplet til
SCART inn/ut 4. Når det ikke lyser noen lampe er SCART UT koplet til
SCART inn/ut 4.
5 VIEW SOURCE knapp
velger hvilken SCART-inngang (1-4) som ses på senderens SCART-utgang
6 Indikasjonsdisplay for vist kilde
viser SCART-inngangsnummer som vises på senderutgangen.
7 AUTO-lampe
angir om automatisk SCART-kopling er koplet inn (på) eller ut (av).
8 Forlenger for infrarød fjernkontroll
sender infrarøde fjernkontrollsignaler fra mottakeren til
videokildeapparatene under.
9 Bryter for overføringskanal
skifter frekvenskanalen til audio/videosignalet for å minimalisere
interferensen.
10 SCART-innganger (1-4)
for tilkopling til videokilder med SCART-utgang
11 SCART-utgang
for tilkopling til den første TV-en
12 RCA lyduttak
for tilkopling til en lydforsterker
13 Inngang for likestrøm
for tilkopling til nettstrøm
14 Tilkopling fjernkontrollforlenger
15 Fjernkontrollforlenger
4 infrarøde lamper brukes i stedet for forlengeren på den infrarøde
fjernkontrollen (A-8) for å oppnå nøyaktigere kontroll av videokildene.
16 SCART-kabel
17 Eliminator
18 Antenne for fjernkontroll
NORSK106
XP SBC VL1405 04-08-2003 14:39 Pagina 106
B) Mottakerenhet
19 På-knapp
for å sette mottakeren i standby og på.Når mottakerenheten slås på
eller av, slås automatisk også senderenheten på eller av.
20 På-lys
rød i standby, grønn når strømmen er på, blinker når det kommer
kommandoer fra fjernkontrollen
21 Fjernkontroll signalmottaker
mottar kommandoer fra fjernkontrollen, som sendes til senderenheten
for å kontrollere videokildene.
22 Knapper for inngangskilde opp (+) / ned (-)
velger en av de fire videokildene som er koplet til senderenheten for å
se den på den tedje TV-en
23 Bryter for overføringskanal
skifter frekvenskanalen til audio/video-signalet for å minimalisere
interferensen.
24 SCART-utgangskontakt
for tilkopling til den tredje TV-en
25 Inngang for likestrøm
for tilkopling til nettstrøm
26 SCART-kabel
27 Eliminator
28 Antenne for fjernkontroll
NORSK 107
XP SBC VL1405 04-08-2003 14:39 Pagina 107
Trådløs TV-link gjøres klar
Klargjøring av Trådløs TV-link VL1400
1 Gjør sender- og mottakerdelen til Trådløs TV-link klar som beskrevet i
bruksanvisningen som fulgte med settet.
Pass på at begge enhetene er stilt inn på samme kanal.
2 Slå på senderenheten.
Du kan nå gjøre klar og teste en ekstra mottaker.
Klargjøring av mottakerenheten
1 Still kanalvelgeren for overføring (B-23) på samme kanal som senderen.
2 Plasser den en ekstra mottakeren like ved TV3.
Pass på at mottakerenhetens front plasseres slik at den kan motta
kommandoer fra fjernkontrollen.
3 Kople en SCART-kabel fra mottakerenheten til TV3.
4 Kople strømadapter til mottakerenheten.
5 Plugg strømadapter til ekstra mottaker i nettkontakten.
Kontroll av fjernkontrollen
1 Slå på TV3 og mottakerenheten.
Pass på at senderen også er slått på.
2 Rett videokildens fjernkontroll mot mottakerenheten og skift mellom
avspill og stopp.
På-lampen (B-19) på mottakerenheten blinker for å vise at den har mottatt
kommandoen fra fjernkontrollen.
3 La en annen person kontrollere at på-lampen (A-1) på senderenheten
blinker.
Dette angir at den mottar fjernkontrollsignalet fra mottakerenheten.
NORSK108
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 108
4 Hvis på-lampen (A-1) ikke blinker, flyttes fjernkontrollantennen bak på en
av enhetene (A-18 eller B-28).
På-lampen på senderenheten skal blinke når det kommer en
fjernkontrollkommando fra mottakersiden. Hvis VL1400 Trådløs TV-link virket
som den skulle før du installerte den ekstra VL1405 mottakeren, burde
videokilden reagere.
5 Hvis videokilden ikke reagerer på fjernkontrollkommandoen, forsøker du
å justere fronten av senderenheten med fronten på videokilden til du får
respons.
6 Hvis videokilden ikke reagerer, installer fjernkontrollforlengeren (blaster-
ledningen) som beskevet i bruksanvisningen til VL1400 Trådløs TV-link.
Bruk av Trådløs TV Link med TV3
Se på og kontrollere videokilder på TV3
1 Slå på TV3. Dette er TV-en som er koplet til VL1405 mottakeren.
Det er ikke nødvendig å slå på TV1 for å se på programmene på TV3.
2 Det er ikke nødvendig å slå på TV1 for å se på programmene på TV3.
Når mottakerenheten er slått på,slår senderenheten seg på automatisk og
TV3 viser signalet på SCART-inngangen.
3 Trykk på + og – knappene (B-22) på mottakerenheten for å velge hvilken
videokilde som skal vises.
Valgsyklusen er SCART-inngang 1 > 2 > 3 > 4
4 Rett fjernkontrollen mot videokilden for å kontrolere videokilden.
NORSK 109
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 109
Feilsøking
Hvis det oppstår en feil, gå gjennom sjekklisten nedenfor. Hvis du ikke klarer
å løse problemet ved å følge disse tipsene, ring hjelpelinjen (se ‘Trenger du
hjelp?’) eller rådspør forhandleren. Prøv aldri selv å åpne settet, ettersom
det vil ugyldiggjøre garantien.
Kontroller først alle kabler for å se om de er riktig tilkoplet.
Problem Løsning
Ikke bilde på TV3 • Påse at begge enheter er slått på (A-2 og B-20 er grønne).
• Velg EXT- eller AV-kanalen på TV3.
• Aktiver videokilden (dekoder: slås på; videospiller/DVD: avspilling).
• Velg riktig videokilde på mottakerenheten.
• Velg samme frekvenskanal på mottaker- og senderenhet.
• Hvis en videospiller er videokilde, påse at det brukes riktig
SCART-kontakt på videospilleren (Ext1 eller Ext2 - se videospillerens
bruksanvisning).
Dårlig bilde-/ • Flytt forsiktig på mottakeren til det blir god bilde- og lydkvalitet.
lydkvalitet på TV3 • Flytt forsiktig på senderen til det blir god bilde- og lydkvalitet.
• Skift frekvenskanal på begge enheter.
• Reduser avstanden mellom sender- og mottakerenheten (<30m).
Kabelprogrammet • Slå av automatisk ventemodus på videospilleren.
du ser på (Se brukerveiledningen for videospilleren).
forsvinner etter
noen minutter
Feil bilde på TV3 • Velg EXT- eller AV-kanalen på TV3.
• Velg riktig videokilde på senderenheten.
• Aktiver videokilden (dekoder: slås på; videospiller/DVD: avspilling).
• Bytt SCART-kontaktene på senderenheten.
• Skift til en annen kanal på begge enhetene.
Feil bilde på TV1 • Velg riktig EXT- eller AV-kanal på TV1 (se TV-ens bruskanvisning).
• Velg riktig videokilde med knappen VIEW SOURCE (A-5).
• Velg et vanlig programnummer.
NORSK110
XP SBC VL1405 04-08-2003 14:39 Pagina 110
Ingen kontroll • Rett fjernkontrollen mot mottakerenheten og påse at det ikke er noen
av videokilder hindringer i veien. (B-19 må blinke).
fra TV3 • Pass på at et annet trådløst apparat (trådløs hodetelefon, høyttalere eller
RF kontrollsignaler) ikke kan forstyrre fjernkontrollen.
• Den maksimale bruksavstanden mellom fjernkontrollen og
mottakerenheten er 6 meter*; pass på å være innenfor denne avstanden.
• Pass på at sender- og mottakerenheten er mer enn 5 meter fra
hverandre.
• Pass på at fjernkontrollen som hører til videokilden brukes til å
kontrollere den.
• Flytt fjernkontrollens forlengelse på videokilden, eller flytt lampen
5-10 cm foran videokilden.
Summelyd ved • Flytt forsiktig på mottakerenheten til summelyden forsvinner.
bruk av • Flytt forsiktig på senderenheten til summelyden forsvinner.
fjernkontrollen • Med noen TV-er er det ikke mulig å løse dette problemet.
Easylink feature • Kontroller at både TV-en og videospilleren støtter denne funksjonen
doesn’t work (se bruksanvisningen til TV-en og videospilleren).
• Bruk SCART-kabler som er Easylink-kompatible eller som har alle
ledninger.
S-VHS video gir • Velg CVBS videoutgangsformat for S-VHS videospilleren når du bruker
bare bilder i SCART-inngang 1 eller 2 (se videospillerens bruksanvisning).
svart/hvitt
DVD-spilleren gir • Kople DVD-spilleren til SCART-inngang 3 eller 4 (begge støtter RGB).
ikke bilder på TV1, • Velg CVBS videoutgangsformatet for DVD-spilleren
TV2 eller TV3 (Se brukerveiledningen for DVD-spilleren)
* avhenger av fjernkontrollens signalstyrke og batteritilstanden.
NORSK 111
XP SBC VL1405 04-08-2003 14:39 Pagina 111
Generelle merknader
• Bilde- og lydkvaliteten påvirkes av mikrobølgeovner. Andre trådløse
systemer (Bluetooth, trådløs LAN osv.) kan også ha negativ innvirkning
på bilde-og lydkvaliteten, og omvendt.
• Trådløs TV Link er et produkt som bruker radiofr kvenser (RF). Derfor
kan ytelsen påvirkes av samme type forstyrrelser som mobiltelefoner,
reiseradioer og andre produkter som bruker RF. Hvis det velges samme
videokilde for begge TV-er, får du samme program på hver TV.
• Hvis det velges samme videokilde for begge TV-er, får du samme
program på hver TV.
• Trådløs TV Link er ikke begrenset til bare ett rom eller ett hus. Du kan
bruk den overalt i eller omkring huset. Følgen er at alle i nærheten av
ditt hus (til den maksimale rekk vidden), som også har en Trådløs TV Link
som er innstilt på samme kanal, kan se de samme programmene som
vises på din videokilde.
• For å unngå blanding av fjernkontrollkommandoer, frarådes det å bruke
en TV som videokilde.
• Noen innebygde videospillere (kombinert TV/videospiller) kan ikke bruk
s sammen med senderenheten (avhengig av merke og type).
• Videokilder kan ikke betjenes med fjernkontroll hvis IR-signalets bær
frekvens er utenfor området 32kHz til 57kHz.
• Sikkerhet i forbindelse med radiobølger: Når Philips Trådløs TV Link er
slått på, sender og mottar den radiobølger. Philips Trådløs TV Link
oppfyller de standarder som gjelder for den.
• Senderenheten støtter funksjonen for nedlasting av kanaler (også kjent
som ‘Follow-TV’,‘Easylink’,‘SmartLink’, ‘AV-Link’, ‘MEGALogic’, ‘TV-Link’
eller ‘Q-Link’) som finnes i avanserte TV-er og videospillere. Det må
brukes SCART-kabler, med alle ledninger, som støtter denne funksjonen.
• Philips Trådløs TV Link har en rekk vidde på inntil 100 meter i friluft.
Vegger, tak og store gjenstander kan begrense den effektive rekk vidden
til omkring 30 meter innendørs.
NORSK112
XP SBC VL1405 04-08-2003 14:39 Pagina 112
Spesifikasjoner
Generelt Videostandarder som støttes PAL / NTSC / SECAM
Strømforsyning 220 - 240V AC / 50Hz
Strømforbruk ved drift: 7 W (både sender- og mottakerenhet)
Mottakerenhet SCART-kontakt: Utgang: stereo audio / video: CVBS
Video inngang: CVBS (yellow RCA connector)
Rekkevidde: Inntil 100 meter i friluft;
inntil 30 meter innendørs
Mål 6.1 cm (B) x 14.6 cm (D) x 15 cm (H)
Audio / Video Bærefrekvens: 2,4 GHz
overføring Antall kanaler: fire (kanskje færre, avhengig av lokale
bestemmelser)
Type modulasjon: FM
Overføringseffekt: <10mW
Antenner: Innebygd
Fjernkontroll-- Bærefrekvens: 433,92 MHz
overføring Type modulasjon: AM
Overføringseffekt: <10 mW
Rekkevidde IR-mottak: Inntil 6 meter
Bærefrekvensområde: 32 kHz – 57 kHz
Fjernkontrollforlenger: Utgang: stereo audio / video: CVBS
Antenne for fjernkontroll: Antenne på baksiden av hver enhet
Trenger du hjelp?
I tilfelle du har spørsmål om VL1405, vennligst kontakt vår hjelpelinje
assistanse! Du kan finne nummeret på listen på side 2.
Før du ringer, ber vi deg lese denne bruksanvisningen nøye.
Du vil finne svar på de fleste spørsmål i bruksanvisningen.
Modellnummeret for Trådløs TV-link er VL1405.
Kjøpsdato: _____ /_____ /______
dag/ måned /år
NORSK 113
XP SBC VL1405 04-08-2003 14:39 Pagina 113
SUOMI114
Johdoton TV-linkki
SBC VL1405
Juuri hankkimasi Philipsin johdoton TV-linkkivastaanotin VL1405 on
valmistettu vaativimpien standardien mukaisesti ja se palvelee sinua useita
vuosia. Philipsin johdoton TV-linkkivastaanotin on suunniteltu käytettäväksi
Philipsin johdottoman TV-linkin lisänä, tyyppinumero SBC VL1400. Lue
tarkkaan seuraavana annetut ohjeet ja säilytä tämä esite vastaisen varalle.
Tässä esitteessä kuvataan vain johdottoman TV-vastaanottimen VL1405:n
asennusta ja käyttöä. Philipsin johdotonta TV-linkkiä VL1400 (esim. kauko-
ohjaimen käyttö, videolähteiden linkitys, lähetinyksikön asetus) koskevat
ohjeet löytyvät alkuperäisestä käyttöesitteestä.
Philipsin johdottoman TV-linkkivastaanottimen avulla pystyt vastaanottamaan
Philipsin johdottoman TV-linkin toisesta sijaintipaikasta lähettämiä signaaleja.
Johdoton TV-linkkivastaanotin pohjautuu johdottomaan RF-teknologiaan.
. Jotta voit nauttia parhaasta mahdollisesta kuvanlaadusta, järjestelmässä on
neljä lähetyskanavaa.Voit valita näistä sen, jolla kuvanlaatu on paras ja
häiriöitä esiintyy vähiten.
Johdotonta mukavuutta kotikäyttöön!
XP SBC VL1405 04-08-2003 14:39 Pagina 114
Tärkeitä tietoja
• Lue huolella seuraavat ohjeet js säilytä tämä esite viitteeksi tulevaisuuden
varalta.
• Kaikissa kuvalähteissä sekä ykkös- ja kakkostelevisiossa on oltava
SCART-liitännät.
• Laitteen mukana toimitetaan kaksi SCART-johtoa.
Kunkin kuvalähteen yhdistämiseen tarvitaan lisäksi oma SCART-johto.
• Kuvalähteenä voidaan käyttää satelliittivastaanotinta, maksutelevision
sovitinta (digitaalista tai analogista), kuvanauhuria, DVD-soitinta,
kameranauhuria, pelikonsolia,TV-lähtemällä varustettua PC:tä yms.
• Näissä käyttöohjeissa viitataan liitettyihin televisioihin seuraavalla tavalla:
- TV1 - Päätelevisio, liitetty johdottoman TV-linkin VL1400:n
lähetinyksikköön.
- TV2 - Toinen televisio, liitetty johdottoman TV-linkin VL1400:n
vastaanotinyksikköön.
- TV3 - Kolmas televisio, liitetty VL1405-vastaanottimeen.
• Television ja kuvalähteiden käyttöohjeet on hyvä pitää käsillä lisätietoja
varten.
Turvavarotoimia
• Älä käytä tätä laitetta kosteissa tiloissa tai veden läheisyydessä.
• Älä altista tätä laitetta liialle kuumuudelle.
• Älä avaa laitteen koteloa.
Jos laitteeseen tulee joku vika, vie se Philips-myyntiliikkeeseen.
• Älä peitä tätä laitetta.
• Liitä verkkovirtamuunnin ainoastaan vaihtovirtaliitäntään
220-240 V AC / 50Hz.
• Käytä vain mukana toimitettuja verkkovirtamuuntimia tai vastaavia
standardin EN60950 mukaisia 12 V DC / 300 mA -muuntimia.
• Tämän laitteen käyttö saattaa häiritä puutteellisesti suojattuja tai muuten
herkkiä elektronisia laitteita. Häiriöt voivat puolestaan vahingoittaa muita
laitteita.Tarkista ennen tämän tuotteen käyttämistä, ettei lähistössä ole
mitään laitteita, joiden toimintaa tämä laite saattaisi häiritä.
Pakkauksen sisältö
Varmista, että seuraavat osat on pakattu johdottoman TV-linkin
vastaanotinlaatikkoon. Ne on tarkoitettu helpottamaan johdottoman TV-
linkin asetusta ja käyttöä.
• Vastaanotinyksikkö
• Vaihtovirtasovitusliitin
• SCART/RCA-audio/videokaapeli
• Käyttöohjeet
SUOMI 115
XP SBC VL1405 04-08-2003 14:39 Pagina 115
Toimintoja koskeva katsaus -
Tuotekuvaukset sisälipukkeessa
A) Lähetin SBC VL1400 (ei toimituksen mukana)
1 Virtapainike
lähettimen kytkeminen valmiustilasta toimintaan tai päinvastoin.
2 Virran merkkivalo
valmiustilassa punainen, vihreä virran ollessa kytketty, välähtää
vastaanotettaessa kauko-ohjaimen käskyjä.
3 COPY SOURCE -painike
yhdistää SCART-tulon 1, 2 tai 3 tai SCART OUT -lähdön SCART-
tuloon/-lähtöön 4.
4 Kopiointilähteen merkkivalot
ilmoittaa mikä SCART-tulo (1, 2 tai 3) on yhdistetty SCART-tuloon/-
lähtöön 4. Jos mikään valoista ei pala, SCART OUT -lähtö on yhdistetty
SCART-tuloon/-lähtöön 4.
5 VIEW SOURCE -painike
kuvalähteen valintapainike, jolla valitaan mikä SCART-tulo (1-4) välittyy
lähettimen SCART-lähtöön.
6 Kuvalähteen näyttö
ilmoittaa lähettimen lähdössä näkyvän SCART-tulon numeron.
7 AUTO-merkkivalo
ilmoittaa onko automaattinen SCART-kytkentä käytössä (palaa) vai ei
käytössä (ei pala).
8 Laajennetun infrapunakauko-ohjaimen valot
lähettävät infrapunakauko-ohjaimen signaalit vastaanottimesta alla oleviin
kuvalähteinä toimiviin laitteisiin.
9Lähetyskanavan valitsin
audio- ja videosignaalin taajuuskanavan valinta häiriöiden minimoimiseksi.
10 SCART-tulojen (1-4) liittimet
SCART-kytkentäisiin videolähdelaitteisiin liittämistä varten
11 SCART-lähtöliitäntä
päätelevisioon liittämistä varten
12 RCA-lähtöliitäntä äänelle
audiovahvistimeen liittämistä varten
13 Tasavirtaliitäntä
verkkoliitäntää varten
14 Kauko-ohjaimen laajennusjohdon liitäntä
15 Kauko-ohjaimen laajennusjohto
neljä infrapunavaloa, joita käytetään laajennetun infrapunakauko-ohjaimen
valojen (A-8) asemesta kuvalähteiden tarkempaan ohjaukseen.
16 SCART-johto
17 Verkkolaite
18 Kauko-ohjainantenni
SUOMI116
XP SBC VL1405 04-08-2003 14:39 Pagina 116
B) Vastaanotinyksikkö
19 Virtapainike
vastaanottimen kytkeminen valmiustilasta toimintaan tai päinvastoin. Kun
lähetinyksikkö kytketään päälle tai pois päältä, vastaanotinyksikön toiminta
kytkeytyy tai katkeaa samalla.
20 Virran merkkivalo
valmiustilassa punainen, vihreä virran ollessa kytketty, välähtää
vastaanotettaessa kauko-ohjaimen käskyjä.
21 Kauko-ohjainsignaalien vastaanotin
vastaanottaa kauko-ohjaimen komennot, jotka lähetetään
lähetinyksikköön kuvalähteiden ohjausta varten.
22 Kuvasignaalin valintapainikkeet (+) ja (-)
painikkeilla valitaan neljästä lähetinyksikköön yhdistetystä kuvalähteestä
se, jota halutaan katsoa kolmannessa televisiossa.
23 Lähetyskanavan valitsin
audio- ja videosignaalin taajuuskanavan valinta häiriöiden minimoimiseksi.
24 SCART-lähtöliitäntä
kolmanteen televisioon liittämistä varten
25 Tasavirtaliitäntä
verkkoliitäntää varten
26 SCART-johto
27 Verkkolaite
28 Kauko-ohjainantenni
SUOMI 117
XP SBC VL1405 04-08-2003 14:39 Pagina 117
Johdottoman TV-linkin käyttö
Johdottoman TV-linkin SBC VL1400:n asetus
1 Aseta johdottoman TV-linkin lähetin- ja vastaanotinyksikkö tavalla, jota
kuvataan laitteen mukana toimitetuissa käyttöohjeissa.
Varmista, että molemmat yksiköt on asetettu samalle kanavalle.
2 Kytke virta lähetinyksikköön.
Nyt voit asettaa ja testata lisävastaanottimen.
Vastaanottoyksikön asettaminen
1 Aseta lähettimen kanavakytkin (B-23) samalle kanavalle lähettimen kanssa.
2 Aseta lisävastaanotinyksikkö TV3:n lähelle.
Tarkasta, että lähetinyksikön etupaneeli on sellaisessa asennossa, että yksikkö
voi vastaanottaa kauko-ohjaimen komennot.
3 Yhdistä vastaanotinyksikkö SCART-johdolla TV3.
4 Liitä virtasovitusliitin vastaanotinyksikköön.
5 Liitä lisävastaanottimen virtasovitusliitin verkkovirtaan.
Kauko-ohjaimen toiminnan tarkastus
1 Kytke TV3 ja vastaanotinyksikkö päälle.
Tarkasta että lähetinyksikkö on myös päällä.
2 Suuntaa kuvalähteen kauko-ohjain vastaanotinyksikköä kohti ja paina
vuorotellen play- ja stop-painikkeita.
Vastaanotinyksikön virran merkkivalo (B-19) välähtää merkkinä siitä, että se
on vastaanottanut kauko-ohjaimen komennon.
3 Pyydä toista henkilöä tarkastamaan, että lähetinyksikön virran merkkivalo
(A-1) välähtää.
Tämä on merkkinä siitä, että lähetinyksikkö vastaanottaa
kauko-ohjainsignaalin vastaanotinyksiköltä.
SUOMI118
STANDBY
C
O
STANDBY
LINK
S
STANDBY
1 2 3 4
Channel
Antenna
DC 12V
XP SBC VL1405 04-08-2003 14:39 Pagina 118
4 Jos virran merkkivalo (A-1) ei välähdä, suuntaa jommankumman yksikön
takana oleva kauko-ohjainantenni (A-18 tai B-28) uudelleen.
Lähetinyksikön virran merkkivalon tulisi nyt välähtää, kun kauko-ohjaimella
lähetetään komento vastaanotinyksikköön. Jos VL1400:n johdoton TV-linkki
toimi asianmukaisesti ennen ylimääräisen VL1405-vastaanottimen asennusta,
videolähteen pitäisi reagoida.
5 Jos kuvalähde ei reagoi kauko-ohjaimen komentoon, aseta lähetinyksikön
etupaneeli uudelleen kuvalähteen etupaneelin suuntaiseksi.
6 Jos videolähde ei edelleenkään reagoi, asenna kauko-ohjaimen lataajajohto
kuten on kuvattu johdottoman TV-linkin VL1400:n käyttöohjeissa.
Johdottoman linkin käyttö TV3 kanssa
Videolähteiden katselu ja säätö TV3:ssa
1 Kytke virta TV3:een.Tämä on se televisio, joka on liitetty VL1405-
vastaanottimeen.
TV1:n kytkeminen ei ole välttämätöntä video-ohjelmien katselemiseksi
TV3-kanavalla.
2 Paina virtapainiketta (B-19) vastaanotinyksikön kytkemiseksi.
Kun vastaaottoyksikkö on kytketty, lähetinyksikkö kytkeytyy automaattisesti ja
TV3:n näyttöön ilmestyy signaali sen SCART-sisääntulolla.
3 Kun vastaaottoyksikkö on kytketty, lähetinyksikkö kytkeytyy
automaattisesti ja TV3:n näyttöön ilmestyy signaali sen
SCART-sisääntulolla.
Valintasykli on SCART-sisääntulo 1> 2 > 3 > 4
4 Kohdista kauko-ohjain vastaanotinyksikköön videolähteen säätämiseksi.
SUOMI 119
STANDBY
XP SBC VL1405 04-08-2003 14:39 Pagina 119
Vianetsintä
Jos ilmenee ongelma, tarkista ensin seuraavassa luetellut seikat. Jos ongelmaa
ei voida ratkaista näitä vihjeitä noudattamalla, ota yhteys helpline-linjaan
(ksto osaa ‘Apua?’) tai ota yhteys myyntiliikkeeseen.
Älä koskaan yritä avata tuotten koteloa itse, muuten takuu ei ole voimassa.
Tarkista ensimmäiseksi, että kaikki johdot ovat kunnolla paikoillaan.
Ongelma Ratkaisu
TV3 ei tule kuvaa • Varmista, että molemmat yksiköt on kytketty päälle
(merkkivalot A-2 ja B-20 ovat vihreitä).
• Valitse TV3 EXT- tai AV-kanava.
• Käynnistä kuvalähde
(sovitin: virta päälle; kuvanauhuri/DVD: paina PLAY-painiketta).
• Valitse lähetinyksiköstä oikea kuvalähde.
• Valitse vastaanotinyksiköstä ja lähetinyksiköstä sama taajuuskanava.
• Jos kuvalähteenä on kuvanauhuri, varmista että käytät siitä oikeaa
SCART-liitäntää (Ext1 tai Ext2 – tarkasta kuvanauhurin käyttöohjeesta).
TV3 laatu • Liikuttele vastaanotinyksikköä varovasti,
on huono kunnes saat paremman kuvan ja äänen.
• Liikuttele lähetinyksikköä varovasti, kunnes saat paremman kuvan ja äänen.
• Valitse molemmista yksiköistä toinen taajuuskanava.
• Pienennä lähetinyksikön ja vastaanotinyksikön välistä etäisyyttä
(oltava alle 30 m).
Katsomasi • Kytke irti videonauhurin automaattinen valmiustila.
kaapeliohjelma (Katso videonauhurin käyttöopasta).
häviää näkyvistä
muutaman
minuutin kuluttua
Väärä kuva TV3 • Valitse TV3 EXT- tai AV-kanava.
• Valitse vastaanotinyksiköstä toinen kuvalähde.
• Käynnistä kuvalähde
(sovitin: virta päälle; kuvanauhuri/DVD: paina PLAY-painiketta).
• Vaihda lähetinyksikön SCART-liitännät keskenään.
• Varmista, että molemmista yksiköistä on valittu sama kanava.
Väärä kuva TV1 • Valitse ykköstelevisiosta oikea EXT- tai AV-kanava
(katso television käyttöohjetta).
• Valitse VIEW SOURCE -painikkeella (A-5) oikea kuvalähde.
• Valitse oikea kanavanumero.
SUOMI120
XP SBC VL1405 04-08-2003 14:39 Pagina 120
Ei pysty • Suuntaa kauko-ohjain suoraan vastaanotinyksikköön ja vamista, että välillä
ohjaamaan ei ole esteitä. (merkkivalon B-19 täytyy välähtää).
kuvalähteitä • Varmista, ettei lähistöllä ole muita johdottomia laitteita (johdottomia
TV3 käsin kuulokkeita, kaiuttimia, infrapuna-ohjaussignaaleja), jotka voivat aiheuttaa
häiriöitä kauko-ohjaimeen.
• Kauko-ohjaimen ja vastaanotinyksikön välinen etäisyys saa olla enintään
6 metriä*.Tarkasta, ettet yritä ohjata laitetta tätä kauempaa.
• Varmista, että lähetinyksikkö ja vastaanotinyksikkö ovat vähintään
5 metrin päässä toisistaan.
• Varmista, että yrität ohjata kuvalähdettä sen omalla kauko-ohjaimella.
• Aseta kauko-ohjaimen laajennusjohdon infrapunavalo toiseen kohtaan
kuvalähteen pinnalle tai 5–10 cm:n päähän laitteen eteen.
Suriseva ääni • Siirtele vastaanotinyksikköä varovasti, kunnes suriseva ääni lakkaa.
kauko-ohjainta • Siirtele lähetinyksikköä varovasti, kunnes suriseva ääni lakkaa.
käytettäessä • Joissakin televisioissa tätä ongelmaa ei voi poistaa.
Easylink-toiminto • Tarkasta, että sekä televisio että kuvanauhuri tukevat tätä ominaisuutta
ei toimi (katso näiden laitteiden käyttöohjeita).
• Käytä Easylink-yhteensopivia tai täysin nastoitettuja SCART-johtoja.
S-VHS-nauhalta • Valitse S-VHS-kuvanauhurille CVBS-videolähtöformaatti, kun käytät
tulee vain SCART-lähtöä 1 tai 2 (katso kuvanauhurin käyttöohjetta).
mustavalkoinen
kuva
DVD-soittimesta • Yhdistä DVD-soitin SCART-tuloon 3 tai 4
tuleva kuva ei näy • (molemmat tukevat RGB-formaattia).
TV1,TV2 tai TV3 • Valitse DVD-soittimesta CVBS-videolähtöformaatti.
(Katso DVD-soittimen käyttöopasta)
* tähän vaikuttavat kauko-ohjaimen signaalin voimakkuus sekä paristojen kunto.
SUOMI 121
XP SBC VL1405 04-08-2003 14:39 Pagina 121
Yleisiä ohjeita
• Mikroaaltouunin käyttö saattaa vaikuttaa kuvan ja äänen laatuun. Myös
muut johdottomat järjestelmät (Bluetooth, johdottomat lähiverkot jne.)
voivat heikentää kuvan ja äänen laatua, ja toisaalta TV-linkki voi häiritä
näitä järjestelmiä.
• Johdoton TV-linkki on radiotaajuuksiin (RF) perustuva tuote. Siksi muut
samalla periaatteella toimivat laitteet, kuten matkapuhelimet, kannettavat
radiot ja muut radiotaajuuslaitteet voivat vaikuttaa sen suorituskykyyn.
• Jos kummastakin televisiosta on valittu sama kuvalähde, molemmissa
näkyy sama ohjelma.
• Johdottoman TV-linkin toiminta ei rajoitu yhteen huoneeseen tai edes
yhteen taloon.Voit käyttää sitä missä tahansa talon sisällä tai sen
läheisyydessä.Tämän takia kuka tahansa, joka asuu lähettimesi
toimintasäteen alueella ja omistaa johdottoman TV-linkin, joka on
säädetty samalle kanavalle,voi katsella ohjelmaa, jota sinun kuvalähteesi
lähettää.
• Kauko-ohjaimien komentojen sekaantumisvaaran vuoksi television käyttö
kuvalähteenä ei ole suositeltavaa.
• Kaikki televisioihin sisäänrakennetut videonauhurit
(TV-videonauhuriyhdistelmät) eivät sovellu käytettäväksi lähetinyksikön
kanssa (riippuu laitteen merkistä ja tyypistä).
• Kuvalähteitä voi käyttää kauko-ohjaimella vain siinä tapauksessa, että
infrapunasignaalin kantoaallon taajuus on välillä 32 –57 kHz.
• Radioaaltoturvallisuus: Kun Philipsin johdoton TV-linkki on kytketty päälle,
se lähettää ja vastaanottaa radioaaltoja. Philipsin johdoton TV-linkki on
siihen soveltuvien standardien mukainen.
• Lähetinyksikkö voi tukea modernien televisioiden ja kuvanauhureiden
yhteistä kanavienviritystä (tätä ominaisuutta kutsutaan myös nimillä
Follow-TV, Easylink, SmartLink, AV-Link, MEGALogic,TV-Link ja Q-Link.)
Tämä toiminto vaatii täysin nastoitettujen SCART-johtojen käyttöä.
• Philipsin johdottoman TV-linkin toiminta-alue on avoimessa tilassa jopa
100 metriä. Seinät, katot ja muut isot esteet voivat rajoittaa
toimintasäteen rakennuksen sisällä noin 30 metriin.
SUOMI122
XP SBC VL1405 04-08-2003 14:39 Pagina 122
Tekniset tiedot
Yleistä Laitteen tukemat kuvastandardit PAL / NTSC / SECAM
Virtalähde 220 - 240V AC / 50Hz
Virran kulutus: 7 W (sekä lähetin- että vastaanotinyksikkö)
Vastaanotto- SCART-liitäntä:Lähtö: stereo audio / video: CVBS
yksikkö Kuvan tuloliitäntä: CVBS (keltainen RCA-liitin)
Käyttöalue: Enintään 100 metriä ulkona;
enintään 30 metriä sisätiloissa
Mitat: 6.1 cm (L) x 14.6 cm (S) x 15 cm (K)
Äänen/kuvan Kantoaallon taajuus: 2,4 GHz
siirto Kanavien määrä: neljä (voi olla vähemmän riippuen
paikallisista asetuksista)
Modulointityyppi: FM
Lähetysteho: <10mW
Antennit: Sisään rakennettu
Kaukosäädin- Kantoaallon taajuus: 433,92 MHz
järjestelmä Modulointityyppi: AM
Lähetysteho: <10 mW
Inftapunavastaanoton etäisyys: Enintään 6 m
Kantoaallon taajuusalue: 32 kHz – 57 kHz
Kauko-ohjaimen anturijohto: On, 4 infrapunavaloa
Kauko-ohjainantenni: Antennit kummankin yksikön takana
Tarvitsetko apua?
Jos sinulla on jotain kysyttävää VL1405-johdottomestä, ota yhteyttä
neuvontaamme! Löydät puhelinnumeron sivulta 2.
Lue tämä käyttöohje huolellisesti ennen soittamista.
Voit ratkaista useimmat ongelmat itse.
Johdottoman TV-linkin mallin numero on VL1405.
Ostopäivä: _____ /_____ /______
päivä /kuukausi /vuosi
SUOMI 123
XP SBC VL1405 04-08-2003 14:39 Pagina 123
Guarantuee certificate
Garantiebewijs
Certificado de garantia
Garantibevis
Certificat de garantie
Certificado de garantia
Garantibevis
Garantieschein
Certificato di garanzia
Garanticertifikat
Takuutodistus
year warranty
année garantie
Jahr Garantie
jaar garantie
año garantia
anno garanzia
år garanti
år garanti
år garanti
vuosi takuu
año garantia
11
0682
www.philips.com
This document is printed on chlorine free produced paper
Data subject to change without notice
Printed in China
Dealer’s name, address and signature
Nom, adresse et signature du revendeur
Name,Anschrift und Unterschrift des Händlers
Naam, adres en handtekening v.d. handelaar
Nombre, direccion y firma del distribudor
Nome, indirizzo e firma del fornitore
, .
Återförsäljarens namn, adress och signatur
Forhandlerens navn, adresse og unterskrift
Forhandlerens navn, adresse og unterskrift
Jälleenmyyjän nimi, osoite ja allekirjoitus
Nome, morada e assinature da loja
Typ e: SBC VL1405
Serial nr: ___________________________________________________________________
Date of purchase - Date de la vente - Verkaufsdatum - Aankoopdatum - Fecha de compra - Date d’acquisito -
Data da adquirição - G - Inköpsdatum - Anskaffelsesdato - Kjøpedato - Oatopäivä -
6 month guarantee on rechargeable batteries
6 mois de garantie sur les piles rechargeables
6 meses de garantía para las pilas recargables
6 Monate Garantie auf wiederaufladbare Batterien
6 maanden garantie op oplaadbare batterijen
Garanzia di 6 mesi sulle batterie ricaricabili
Pilhas recarregáveis com 6 meses de garantia
E 6
6 månaders garanti på laddningsbara batterier
6 måneders garanti på genopladelige batterier
6 måneders garanti på de oppladbare batteriene
Ladattavilla akuilla on 6 kuukauden takuu
XP SBC VL1405 04-08-2003 14:39 Pagina 124
